Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивое соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

С концов проводов снять изоляцию.

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и небольшом протекающем по проводникам токе, но долговечность соединения без пайки будет на много ниже.

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженой медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формируются колечки. На винт одевают пружинную шайбу, простую шайбу, колечко одного проводника, простую шайбу, колечко другого проводника, шайбу и в довершение гайку, завинчивая винт в которую весь пакет стягивают до выпрямления пружинной шайбы.

Для проводников с диаметром жил до 2 мм достаточно винта М4. Соединение готово. Если проводники из одного металла или при соединении алюминиевого провода с медным, конец которого залужен, то шайбу между колечками проводников прокладывать не нужно. Если медный провод многожильный, то его сначала нужно пролудить припоем.

Соединение проводов клеммной колодкой

Соединение проводов с малой токовой нагрузкой можно, выполнять с помощью клеммных колодок. Конструктивно все клеммные колодки устроены одинаково. В гребенки корпуса из пластика или карболита вставляются толстостенные латунные трубки с двумя резьбовыми отверстиями по бокам в каждой. В противоположные концы трубки вставляются соединяемые провода и закрепляются.

Трубки бывают разных диаметров и их подбирают в зависимости от диаметров соединяемых проводников. В одну трубку можно вставлять столько проводов, сколько позволит ее внутренний диаметр.

Хотя надежность соединения проводов в клеммных колодках ниже, чем при соединении пайкой, но времени на выполнение электромонтажа тратится намного меньше. Неоспоримым достоинством клеммных колодок является возможность соединения в электрической проводке медных и алюминиевых проводов, так как латунные трубки покрыты хромом или никелем.

При выборе клеммной колодки нужно учитывать ток, который будет проходить по коммутируемым проводам электропроводки и необходимое количество клемм в гребенке. Длинные гребенки можно разрезать на несколько коротких.

Соединение проводов с помощью клеммой колодки

с плоско пружинным зажимом Wago

Широкое распространение получили клеммные колодки с плоско пружинным зажимом Wago (Ваго) немецкого производителя. Клеммники Wago бывают двух конструктивных исполнений. Одноразовые, когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко как вставлять провода, так и вынимать.

На фото одноразовый клеммник Wago. Он рассчитан для соединения любых видов одножильных проводов, в том числе и медных с алюминиевыми сечением от 1,5 до 2,5 мм². По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных и распределительных коробках с силой тока до 24 А, но я сомневаюсь в этом. Думаю, током силой более 10 А нагружать клеммы Wago не стоит. Доказательство приведено ниже.

На фотографии шести контактная клеммная колодка Wago, снятая при ремонте электропроводки кухни. Несмотря на небольшую нагрузку на розетки, в кухне из мощных приборов на непродолжительное время подключалась только СВЧ печь и электрический чайник, клемма перегорела, и корпус ее расплавился. Заменил ее простой винтовой клеммной колодкой, которая обеспечивает надежное соединение проводов уже не один год.

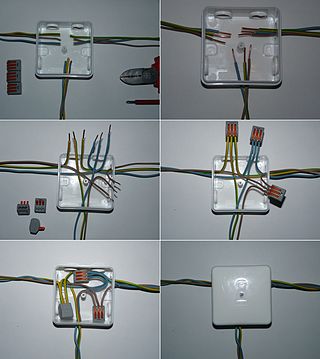

Пружинные клеммники Wago очень удобные для подключения люстры, соединения проводов в распределительных коробках. Достаточно просто с усилием вставить провод в отверстие колодки, и он надежно зафиксируется. Для того, чтобы вынуть провод из колодки потребуется значительное усилие. После изъятия проводов может произойти деформации пружинящего контакта и надежное соединение проводов при повторном соединении не гарантируется. Это является большим недостатком одноразового клеммника.

Более удобный клеммник Wago многоразовый, имеющий оранжевый рычажок. Такие клеммники позволяют соединять и в случае необходимости, разъединять между собой любые провода электропроводки, одножильные, многожильные, алюминиевые в любом сочетании сечением от 0,08 до 4,0 мм². Рассчитаны на ток до 34 А.

Достаточно снять с провода изоляцию на 10 мм, поднять вверх оранжевый рычажок, вставить провод в клемму и вернуть рычажок в исходное положение. Провод надежно зафиксируется в клеммнике.

Клеммная колодка Wago является современным средством соединения проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные способы соединения.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный, и целесообразен в труднодоступных местах, например, соединение концов спирали из нихрома с медными токоподводящими проводниками в паяльнике.

Соединение тонких проводов опрессовкой

Простым и надежным способом соединения жил проводов является опрессовка. В отрезок медной или алюминиевой, в зависимости от металла соединяемых проводов, трубки вставляются жилы проводов, и трубка продавливается посередине инструментом, который называется пресс — клещи.

Опрессовкой можно соединять как одножильные, так и многожильные провода в любом сочетании. Диаметр трубки нужно подбирать в зависимости от суммарного сечения проводников. Желательно, чтобы проводники входили плотно. Тогда надежность соединения будет высокой. Если в многожильном проводе проводники между собой свиты, то необходимо их развить и выпрямить. Скручивать между собой жилы проводов не нужно. Подготовленные проводники вставляются в трубку и обжимаются пресс – клещами. Соединение готово. Осталось только заизолировать соединение.

В продаже имеются наконечники для опрессовки, уже снабженные изолирующим колпачком. Опрессовка выполняется сжатием трубки вместе с колпачком. Соединение получается сразу изолированным. Так как колпачок сделан из полиэтилена, при опрессовке он деформируется и надежно удерживается, обеспечивая надежную изоляцию соединения.

К недостатку соединения методом опрессовки следует отнести необходимость наличия специальных пресс – клещей. Клещи можно сделать и самостоятельно из плоскогубцев, имеющие бокорезы. Нужно лезвия бокорезов закруглить и сделать в середине их проточку. После такой доработки плоскогубцев, кромки бокорезов станут тупыми и уже не смогут перекусывать, а только сдавливать.

Соединение проводов большего сечения опрессовкой

Для соединения электропроводов большего сечения, например в силовых щитах домов, применяются специальные наконечники, которые обжимаются с помощью универсальных пресс-клещей, например типа ПК, ПКГ, ПМК и ПКГ.

Для опрессовки каждого типоразмера наконечника или гильзы требуется своя матрица и пуансон, набор которых обычно присутствует в комплекте клещей.

Для опрессовки наконечника на провод, с провода сначала снимается изоляция, провод заправляется в отверстие наконечника и заводится между матрицей и пуансоном. За длинные ручки пресс-клещей сжимаются. Наконечник деформируется, обжимая провод.

Для того, чтобы правильно выбрать матрицу и пуансон для провода, они обычно промаркированы и у фирменных пресс-клещей на матрице имеется гравировка для опрессовки какого сечения провода матрица предназначена. Число 95, выдавленное на наконечнике означает, что данная матрица рассчитана на обжим в наконечнике провода сечением 95 мм².

Соединение проводов заклепкой

Выполняется по технологии винтового соединения, только вместо винта используется заклепка. К недостаткам следует отнести невозможность разборки и необходимость наличия специального инструмента.

На фото пример для соединения медного и алюминиевого проводников. Более подробно о соединении медного и алюминиевого проводников изложено в статье сайта «Соединение алюминиевых проводов». Для того, чтобы соединить проводники заклепкой, нужно на заклепку одеть сначала алюминиевый проводник, затем пружинную шайбу, далее медный и плоскую шайбу. Вставляют стальной стержень в заклепочник и сжимают его ручки до щелчка (это происходит обрезка излишков стального стержня).

При соединении проводников из одного металла, разрезную шайбу (гровер) между ними прокладывать не надо, а одеть гровер на заклепку первым или предпоследним, последней должна обязательно быть обыкновенная шайба.

Соединение перебитых в стене проводов

Ремонт следует начинать с очень аккуратного удаления штукатурки в зоне повреждения проводов. Такую работу выполняют зубилом и молотком. В качестве зубила при прокладке электропроводки в стене я обычно использую стержень от сломанной отвертки с остро заточенным концом лопатки.

Соединение перебитых в стене медных проводов

Берется отрезок медной проволоки, сечением не менее чем сечение перебитого провода. Этот кусочек провода тоже покрывают слоем припоя. Длина этой вставки должна обеспечить нахлест на соединяемые концы проводов не менее чем на 10 мм.

Вставка спаивается с соединяемыми концами. Припой экономить не следует. Далее изолирующая трубка сдвигается таким образом, чтобы полностью закрыть место соединения. Если требуется герметичное влагостойкое соединение, то перед одеванием трубки, нужно спаянное соединение покрыть силиконом.

Соединение перебитых в стене алюминиевых проводов

Обязательным условием для получения надежного механического соединения алюминиевых проводов является применение шайбы типа гровер. Сборка соединения выполняется следующим образом. На винт М4 надевается гровер, затем обыкновенная плоская шайба, колечки соединяемых проводов, далее простая шайба и гайка.

Пошаговая инструкция соединения перебитых проводов в стене изложена в статье «Соединение перебитых проводов в стене»

Соединение проводов с накидными клеммами

Широко применяются в бытовой технике и автомобилях разъемное соединение проводников с помощью накидных клемм, которые надеваются на контакты толщиной 0,8 и шириной 6,5 мм. Надежность фиксации клеммы обеспечивается наличием по центру контакта отверстия, а в клемме выступа.

Иногда проводники отламываются, а чаще сама клемма обгорает из-за плохого контакта и тогда возникает необходимость ее замены. Обычно клеммы напрессовываются на концы проводников с помощью специальных клещей. Опрессовку можно сделать и плоскогубцами, но не всегда есть под рукой новая клемма на замену. Можно с успехом использовать бывшую в употреблении, смонтировав клемму по следующей технологии.

Сначала нужно подготовить для повторного монтажа старую клемму. Для этого, удерживая клемму плоскогубцами за место запрессовки, нужно развести в стороны шилом или отверткой с тонким жалом обжимающие изоляцию усики. Далее провод многократно перегибается, до облома его в месте выхода из запрессовки. Для ускорения можно подрезать это место ножом.

Когда провод отделен от клеммы, надфилем подготавливается место для его припайки. Можно и полностью сточить до освобождения оставшегося провода, но в этом нет необходимости. Получается плоская площадка.

Полученная площадка прорывается припоем. Проводник тоже зачищается и залуживается припоем с помощью паяльника.

Осталось приложить проводник к подготовленному месту клеммы и прогреть паяльником. Усики, фиксирующий провод загибаются после припайки провода к клемме, так как если их обжать до пайки, то усики проплавят изоляцию.

Осталось натянуть изолирующий колпачок, надеть клемму на нужный контакт и проверить надежность фиксации, подергав за провод. Если клемма соскочила, то необходимо поджать ее контакты. Самодельно одетая на провод пайкой клемма на много надежнее, чем полученная обжимкой. Иногда колпачок одет так плотно, что его не снять. Тогда его нужно разрезать и после монтажа клеммы ее покрыть изоляционной лентой. Можно натянуть и отрезок хлорвиниловой или термоусаживающейся трубки.

Кстати, если хлорвиниловую трубку подержать минут пять в ацетоне, то она увеличивается в размере раза в полтора и делается пластичная, как резина. После испарения из ее пор ацетона, трубка возвращается в свой исходный размер. Я таким способом лет 30 назад изолировал цоколя лампочек в елочной гирлянде. До сих пор изоляция в отличном состоянии. Эту гирлянду из 120 лампочек на 6,3 В вешаю ежегодно на елку до сих пор.

Сращивание многожильных проводов без скрутки

Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.

Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.

Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

Всего просмотров: 103422

Соединение проводов диаметром менее 1 мм скруткой

Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.

Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.

Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.

Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».

Соединение медных проводов в любом сочетании пайкой

При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.

Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.

По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.

Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.

Соединение телевизионного коаксиального кабеля

Удлинить или срастить коаксиальный телевизионный кабель возможно тремя способами:
– TV удлинителем, в продаже бывают от 2 до 20 метров
– с использованием переходника TV F гнездо — F гнездо;
– пайкой паяльником.

Ознакомиться с пошаговой инструкцией соединения коаксиального телевизионного кабеля Вы можете, посетив отдельную статью сайта «Соединение TV кабеля».

Соединение провода мишура

скруткой с одножильным или многожильным проводником

При необходимости придать шнуру очень высокую гибкость и при этом большую долговечность провода делают по особой технологии. Суть ее заключается в навивке очень тонких медных ленточек на хлопчатобумажную нить. Такой провод называется мишура.

Название заимствовано у портных. Мишурой из золота расшивают парадные формы военных больших чинов, гербы и многое другое. Провода мишура из меди в настоящее время применяются при производстве высококачественных изделий – наушников, стационарных телефонов, то есть тогда, когда шнур во время использования изделия подвергается интенсивному изгибанию.

В шнуре проводников мишура, как правило, несколько и они свиты между собой. Припаять такой проводник практически невозможно. Для присоединения мишуры к контактам изделий концы проводников обжимают в клеммах специальным инструментом. Для выполнения надежного и механически прочного соединения скруткой без инструмента можно воспользоваться следующей технологией.

Освобождается от изоляции проводники мишура 10-15 мм и проводники, с которыми требуется соединить мишуру на длину 20-25 мм со сдвигом с помощью ножа способом, описанным в статье сайта «Подготовка проводов к монтажу». Нитка из мишуры не удаляется.

Затем провода и шнур прикладывается друг к другу, мишура загибаются вдоль проводника и жила провода плотно навивается на прижатую к изоляции мишуру. Достаточно сделать три — пять оборотов. Далее выполняется скрутка второго проводника. Получится довольно прочная скрутка со сдвигом. Навивается несколько витков изоляционной лентой и соединение мишуры с одножильным проводом скруткой готово. Благодаря скрутке по технологии со сдвигом, соединения по отдельности изолировать не нужно. При наличии термоусаживающей или полихлорвиниловой трубки подходящего диаметра, можно вместо изолирующей ленты надеть ее кусок.

Если требуется получить прямолинейное соединение, то нужно перед изолированием развернуть одножильный провод на 180°. Механическая прочность скрутки при этом будет большей. Соединение двух шнуров с проводниками типа мишура между собой, выполняется по вышеописанной технологии, только для обвивки берется отрезок медного провода диаметром около 0,3-0,5 мм и витков нужно сделать не менее 8.

Анатолий 23.11.2020

Здравствуйте!
Прочитал Вашу замечательную статью о различных способах соединения проводов. Большое Вам спасибо — это целый справочник, которым периодически пользуюсь!
Возник такой вопрос: очень часто при соединении многожильных проводов пайкой их жилки уже достаточно окислены и скрутить два провода, а затем пропаять скрутку не получается (неактивным флюсом). Зачистить все жилки каждого провода тоже проблематично. Приходиться сначала свить жилки каждого провода отдельно, зачистить, залудить, а затем спаять уже две «моножилы». Наиболее просто это выполнить «внахлест», однако возникает вопрос надежно ли такое соединение (например, в автомобиле)? Или нужно поверх жил сделать еще бандаж и пропаять? Или согнуть каждую «моножилу» на 180 градусов и сначала сделать как бы две петельки, вставив одну в другую и пропаять?
Спасибо!!!

Александр

Здравствуйте, Анатолий!
Спасибо за отзыв о сайте. Соединение пайкой проводов внахлест достаточно надежный способ, и я постоянно ним пользуюсь, особенно при соединении многожильных проводов малого сечения. Делать петельки это лишнее.
При соединении проводов в автомобильной электропроводке надо соблюдать дополнительное требование. При работе двигателя и движении автомобиля провода подвергаются вибрации и требуется дополнительная фиксация места пайки. Дело в том, что пролуженная припоем часть провода становится жесткой и в точке перехода ее к гибкой части при изгибах происходит растяжение жилок и преждевременный обрыв. Для фиксации хорошо использовать термоусадочную трубку или изоляционную ленту. Дополнительно ней примотать место соединения к остальным проводам жгута.

5 способов соединения проводов | соединение медных и алюминиевых проводов

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

• — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
• — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.

2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.

При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».

Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Понравилась статья — поделись с друзьями!



Как соединить провода | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

Соединение проводов необходимо для удлинения электрической линии или выполнения от нее ответвлений, а также выполнения монтажа в распределительных (установочных) коробках. От надежности полученных контактов в конечном итоге зависит безопасность работы цепи.

Наиболее часто применяемыми, на сегодняшний день, являются такие способы соединения проводов:

 —   скрутка;

 —   пайка;

 —   использование пружинных клемм и клеммных колодок;

 —   болтовые зажимы.

Первый способ используется как временная мера и является самым простым и быстрым. Для его выполнения достаточно снять изоляцию с токопроводящих жил и плотно скрутить их между собой. Полученный контакт защищают специальными зажимами (СИЗ) или поливинилхлоридной клейкой изоляционной лентой. Недостатком такого метода является то, что с помощью него нельзя выполнить соединение алюминиевых и медных проводов между собой. Это обусловлено разными физическими и химическими характеристиками металлов, в результате которых происходит окисление контакта, возрастает переходное сопротивление контакта и его чрезмерный нагрев, что может привести к возгоранию.

Соединение электрических проводов при помощи пайки занимает несколько больше времени, чем простая скрутка, но является более надежным способом. Кроме того, луженые медные жилы можно соединять с алюминиевыми жилами, так как в этом случае отсутствует прямой контакт разнородных металлов.

Клеммные колодки с винтовыми контактами позволяют быстро и надежно соединить два провода или токоведущие жилы кабеля. Преимуществом такого способа является возможность без негативных последствий соединять между собой разнородные проводники (медные и алюминиевые). Клеммы для соединения проводов, оснащенные подпружиненными контактами, позволяют соединять в монтажных коробках токопроводящие жилы разных сечений. Для соединений высокой надежности используют клеммы типа Wago, у которых контакты изготовлены из биметаллических пластин, покрытых специальной пастой, блокирующей окислительные процессы.

Если возникает необходимость выполнить ответвление от магистральной линии, рекомендуется использовать специальный ответвительный сжим (орешек), применение которого не требует нарушения целостности магистрального кабеля и обеспечивает надежную защиту соединения от воздействия окружающей среды.

Болтовые соединения выполняются в тех случаях, когда нет возможности выполнить пайку или отсутствуют специальные клеммы (клеммные колодки). Достаточно болта соответствующей длины, трех шайб и гайка. С помощью этого метода можно выполнить надежное соединение медного и алюминиевого провода.

Виды соединения проводов: 5 простых способов

Мелкий электроремонт часто подразумевает работу с кабелем (например, соединение проводов в распределительной коробке). Иногда нам требуется устранить повреждения проводки, чтобы безопасно подключать бытовые приборы. Не обязательно быть профессионалом, чтобы сделать это правильно: основные требования к соединениям электрических контактов просты и понятны.

• Это должен быть надежный контакт без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска электропровода.
• Соединения должны обладать механической прочностью на случай растяжения. Если случайные деформации провода неизбежны, то прочность контакта должна быть не меньше прочности самого проводника.

Предлагаем вам обзор способов соединения проводов между собой.

1. Соединение электропроводов скруткой

Для этой простой операции достаточно взять два проводка, снять изоляцию (для надежной скрутки изоляция удаляется в объёме не менее 5 см), а оголенные жилы кабелей затем скрутить между собой. Место скрутки обматывается обычной изолирующей ПХВ-лентой. Вместо неё можно использовать специальные колпачки для скрутки, которые крепятся к фрагменту электропроводки, тем самым изолируя оголенные части и дополнительно поджимая электрический контакт.

Недопустимо соединение скруткой проводов разнородных металлов (например, меди и алюминия). Для подобного подключения электрических проводов используйте клеммные колодки.

2. Соединение проводов пайкой

Монтаж соединений этим способом занимает чуть больше времени, а сам метод более надежен, чем обычная скрутка. При скрутке, какой бы она ни была качественной, при протекании тока контакты перегреваются. Последствием этого может стать оплавление изоляции в местах соединений электрических проводов и, как следствие, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для этого применяют обычный оловянно-свинцовый припой и канифоль. Если такая работа вам в новинку, обязательно изучите технику безопасности перед тем, как проводить пайку.

3. Использование клеммных колодок

Клеммная колодка – это изолирующая пластина с контактами. С их помощью можно осуществлять соединение медных проводов в коробке с алюминиевыми. По способу закрепления клеммные колодки делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами. Последние известны также как зажимы для соединения проводов, и их считают более надежными в сравнении с винтовыми.

4. Ответвительный сжим

«Орешки», как их называют в народе, служат ещё одним способом подсоединения к магистрали линии без создания ее разрыва. Схема сжима проста: он состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим зачастую применяют, чтобы соединять медные и алюминиевые провода.

5. Пружинные клеммы

Пружинные клеммы для соединения проводов – это самые быстрые и, пожалуй, самые надежные соединители. Отличие пружинных клемм от винтовых состоит в том, что провода фиксируются не винтом, а пружинным зажимом. На сегодняшний день соединительных зажимов пружинного типа достаточно много, самые распространенные из них – это пружинные клеммы фирмы Wago. С их помощью могут соединяться как мягкие многожильные, так и одножильные провода разного сечения.

Как соединить провода не скручивая их между собой? на портале Сделай сам

На сегодняшний день изобрели кучу самых разнообразных способов для соединения проводов. Но, почему-то, способ «откусить, скрутить и перемотать изолентой» не уступает свои позиции.

Но бывает еще и такое, что в корне не правильно.

Причина в том, что скручивать в спиральку два провода из разного материала, например, меди и алюминия, категорически не правильно. Дело в том, что при окислении алюминиевого провода происходит выделение гальванического пара, который со временем разорвет соединение. И чем больший ток проходит через это соединение, тем раньше оно разрушится. А, если нагрузка на провода непостоянная, то постоянное нагревание-охлаждение лишь ухудшит состояние проводки.
Такое соединение проводов может быть опасным. Так, как искры в соединении могут привести к пожару.

К счастью, есть верный выход из ситуации.

Например, вот такая штуковина, которая называется полиэтиленовый клеммник:

Приобрести эдакую незамысловатую штуковину можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно увидеть как соединяются проводки:

В нее нужно засунуть концы проводов и закрутить винтики:

В сложенном виде, то есть в нормальном, она выглядит вот так:

И, кстати, каждый изоляционный сегмент можно отсоединить друг от друга. Итак, а первый взгляд все идеально и просто, но нет уж. И тут нашлись недостатки.

— если зажать алюминиевый провод, то нужно следить, чтобы не получилось вот так:

Это наглядный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы нужно менять. Иначе контакт будет греться и это приведет к возгоранию.

— Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем вам уже известно.

— Важно выбрать правильный размер гильзы под диаметр провода, иначе он может выпасть или поломаться, если пережат.

— Покупая клеммник, не ведитесь на надписи на нем. Они врут. Лучше поделить ток на 2 или 3 гильзы.

И как говорит практика, такие клеммы лучше не покупать вообще. А если и использовать, то лишь для подключения чего-нибудь маленького, лампочки, например.

То же касается и безымянных китайских штуковин. Лучше перебдеть, чем недобдеть. Следовательно покупайте клеммы нормальных проверенных производителей, таких как: Тридоник, АББ, Легранд, Верит

Terminal Blocks серии TB

Сделано из твердого черного пластика, имеют крышку. Эту уже куда лучше предыдущего.

Внутри состоит из двух винтиков и пластины:

Тут нужно обкрутить вокруг винтика и прижать пластиной:

Хорошая штуковина, ведь тут провода зажимает уже пластинка железная, а не сам винтик, что является, несомненно, большим плюсом.

.
Поверхность такая, что увеличивает не на много поверхность зажима, а это значит, что можно зажимать как многожильные провода, так и одножильные. Но, все же алюминиевые следует время от времени проверять. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук вряд ли найдутся.

Самозажимные клеммы(WAGO, REXANT серии 773)

Выглядят они вот так:

Крайне удобные клемы. Что нужно, так просто зачистить провод и засунуть до упора:

Внутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимная пластинка, а оранжевой маленькая шинка из луженой меди:

Вот что происходит, когда в нее засовывают провод:

То есть провод прижимается плотно пластинкой к шинке и держит его так постоянно, не дает выпасть.

В эту клемму можно, не боясь, запихивать даже алюминиевый провод.

Вот точно такие же, но прозрачные клеммы:

Плюс их в том, что через просвещающиеся стенки видно на сколько глубоко засунут проводок. Такая клемма подходит для 4 КВт. Однако, есть одно большое НО. Это значит что такими способностями обладают только оригинальные клеммы WAGO. Для остальных же максимальный ток ограничен более низким показателем.

Клеммы WAGO серии 222

Такие клеммы будет незаменимы, если есть провода разного диаметра и из разных материалов.

У этих клемм есть рычажки:

Когда рычажок поднят — то нужно вставить провода и зафиксировать, опустив рычажок:

Можно заменить провод, подняв рычажок и вытянув его. Толковая штука, проводит ток до 32А.

ScotchLok, электрический соединитель с врезным контактом.

Эти соединители подходят для слабых электрических приборов.

Использовать эту конструкцию можно засовывая в нее одновременно не один провод:

Разобрав электрический соединитель, можно увидеть пластину с зажимающей поверхностью, а также — гидрофобный гель, защищающий от коррозии:

А может быть и 2 пластины:

Так выглядит провод после заделки:

Для больших токов

Для таких случаев существуют вариации гильз:

Та гильза, которая вверху, соединяет алюминиевый и медный провод, а та, что ниже подходит для всех видов проводов:

В гильзу вставялется один или больше проводов и обжимается это все дело специальными клещами.
Вот эти гильзы побывали в зубах клещей:

Успехов вам и соблюдайте технику безопасности при работе с электричеством!

Автор: vvzvlad

Самостоятельный ремонт кондиционеров своими руками

При установке техники часто приходится соединять силовые, либо межблочные провода — удлинять вилку, наращивать провод и так далее.

Осуществить это можно разными способами.

Соединение с помощью скрутки

Это довольно распространённое соединение, даже несмотря на огромный ассортимент соединителей на рынке.

Два провода зачищаются, скручиваются вместе, после чего изолируются липкой лентой.

Довольно часто скрутка является причиной КЗ и пожаров.

Происходит это так — место плохого контакта, из-за увеличенного сопротивления разогревается, оплавляя изоляцию.

Через некоторое время через обгоревшую изоляцию два провода замыкает.

Особенно не рекомендуется соединять скруткой мощные системы.

Полиэтиленовые клеммные колодки

Представляют они из себя латунные держатели с винтами, всё это закреплено в основании из легкоплавкого пластика.

Используют их очень часто, основная причина — низкая цена и доступность, ими завалены все магазины и рынки.

Но при их использовании есть определённые тонкости, которые многие не знают, или пренебрегают ими.

Максимально допустимый ток нагрузки

Каждый типоразмер рассчитан на определённый ток, и он ничего не имеет общего с допустим током проводов соединяемых с помощью этих колодок.

Если не соблюдать эти требования, то полиэтиленовый держатель начинает потихоньку плавиться от разогретых латунных соединителей. В итоге — КЗ.

Винтовое соединение

Провод прижимается винтом, который имеет не идеально ровную поверхность и совершает круговые движения.

Давайте разберём, что происходит при зажатии провода в колодке.

Скручиваем вместе жилы провода, засовываем в колодку и зажимаем винтом.

После аккуратно откручиваем и вынимаем провод, вот что получается:

Часть проводников отломилось, контакт не полный, а частичный.

Ослабление контакта

Постепенно контакт между проводом и клеммником ослабевает.

Причин несколько — расширение металла при нагревании, сужение при остывании, для алюминиевых проводов свойственна текучесть металла.

Соответственно, вывод:

• использовать для соединения одножильных проводов
• для многожильных применять втулочные наконечники
• соблюдать указанные токи
• периодически подтягивать прижимные винты

Пружинные клеммники WAGO

Многоразовые, серия 222

Выпускают для соединения двух, трёх и пяти проводов. Представляют из себя пружинящие контакты, которые защёлкиваются сверху флажками, при желании их можно отжать и без проблем вынуть провод.

Преимущества:

• самый быстрый способ соединить провода
• можно соединять многожильные провода
• можно одновременно соединять провода разных диаметров
• можно использовать одновременно и медные и алюминиевые провода
• надежная фиксация — отсутствие нагрева
• закрытая конструкция исключает замыкание
• соединение не требует профессиональной подготовки
• есть возможность измерения напряжения

Максимальный ток 32 А.

Только следует использовать оригинальные зажимы, у аналогов ток гораздо ниже.

Презентация зажимов от производителя:

Одноразовые, серия 773

Зажимы этой серии предназначены для соединения только одножильного провода.

Выпускают зажимы на количество проводов от двух до восьми.

Зачищенный провод вставляется в разъём до предела, при этом он сдавливается пружинным контактом, который не даёт ему выйти назад.

Выпускаются также клеммники этой серии со смазкой, состоящей из абразивного материала с техническим вазелином.

Она предназначена для удаления с алюминиевых проводов оксидной плёнки и последующей защиты от окисления.

Преимущества WAGO-773:

• быстрое соединение
• небольшой размер
• надёжная фиксация
• нет ослабления контактов

Данные клеммники рассчитаны на ток до 25 А.

Винтовые клеммные блоки Terminal Blocks TB-xxyy

Блок представляет из себя пластмассовую платформу с проводящей стальной пластиной, прижимной пластиной и винтом. Сверху всё закрыто прозрачной крышкой.

Выпускают блоки на 3, 4, 6, 9, 12 клемм.

Максимальные токи — 15, 25, 40 А.

В обозначении, например, ТВ-2504

• первые две цифры — ток в Амперах (25 А)
• две последние — количество клемм для зажима (4 шт)

Преимущества терминальных блоков:

• прижимает не винт, а пластина всей плоскостью
• блоки реально выдерживают заявленный ток
• прижимная шайба при откручивании поднимается вверх, оставляя зазор для провода
• возможность соединять провода разных диаметров и из разных материалов

Недостатки:

• винты необходимо периодически подтягивать
• проводящая пластина стальная, а не латунная
• пластмасса не термостойкая
• большие размеры

Но в целом, эти блоки производят приятное впечатление по сравнению со своими китайскими собратьями.

Как надежно соединить провода без пайки

Я думаю, многим приходилось соединять два многожильных провода между собой. И чаще всего люди делают обычную скрутку жил между собой. Провод соединенный таким способом имеет невысокую прочность и при небольшом усилии скрутка может раскрутиться, а провод разорваться. Если под рукой есть паяльник, скрутку обычно пропаивают и прочность соединения становится хорошей. А как быть если паяльника нет под рукой? Как сделать качественную скрутку и соединить провода должным образом?

Как надежно соединить провода

С помощью канцелярского ножа или стриппера снимаем примерно 3 сантиметра изоляции с каждого конца провода.

Вот так:

Теперь необходимо распушить жилы в небольшую метелочку.

И тут главный момент: эти кисточки нужно перекрестить между собой, чтобы проволочки максимально перемешались между собой. Смотрите фото:

Пересечение должно быть примерно по середине оголенной зоны. Далее проволочки после перекрещивания, наматываем правый оголенный участок на левый.

А левый на правый.

В итоге должна получиться вот такая надежная скрутка провода.

Проверка

Закрепляем один провод на динамометре и тянем за другой. Легко можно создать усилие порядка 10 кг и скрутка не развернется, что является показателем отличной надежности.

Ну а далее изолируем термоусадкой или обычной изолентой.

В итоге провод обладает такой же надежностью почти как цельной.

Пользуйтесь друзья! Для автомобилистов это точно пригодится, как не один раз пригождалось и мне.
Я уверен, что теперь вы точно возьмете данный метод на вооружение и будете его применять всю оставшуюся жизнь, если конечно понадобится.
Конечно с пропайкой провод будет понадежней, но как говорится, чего нет, того нет.
А если вам знаком способ надежней — напишите его в комментариях, я уверен, всем будет интересно перенять ваш опыт.

Смотрите видео

Как соединить провода 6 разными способами

Смотрите полное видео на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам в конечном итоге придется соединить несколько проводов вместе.

Есть несколько способов подключения небольших проводов. Для некоторых требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть различных методов, один из которых позволяет легко отсоединить провода в будущем.

Предупреждение: не подключайте провода сетевого напряжения (120/240 В) ни одним из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экранирование. Если вы делаете это только один или два раза в год, любая острая кромка подойдет. Я на самом деле использовал универсальный нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это займет много времени.

Оглядываясь назад, я действительно сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется вручную зачищать кабели, так что не нужно тратить деньги. Но потом возникло что-то еще, затем еще кое-что и еще кое-что, и это просто никогда не закончится.Сделайте себе одолжение и сразу купите один. Они не такие дорогие, и даже более дешевые работают лучше, чем порезать пальцы.

Затем, если у вас есть что-нибудь, чтобы удерживать провода на месте, ваша работа также станет намного проще. Подойдет все, что может удерживать проволоку, даже два пустых бумажных рулона. Просто прорежьте канавку, и все готово.

Конечно, вы также можете напечатать на 3D-принтере один из множества подобных держателей.

Естественно, подходящая подставка для пайки — лучший выбор, если вы будете делать это часто.Необязательно тратить на это много денег. Тот, который у меня был, стоил меньше 10 евро, и в нем даже есть увеличительное стекло и встроенная подсветка.

Наконец, если вам нужно подключить провода на месте, я бы порекомендовал распечатать этот держатель для карманного компьютера. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-то, и вы не можете легко их удалить.

Склейте вместе

Первый способ быстрый и простой, но я бы не стал использовать его ни для чего, кроме очень краткосрочного решения, пока вы не сможете улучшить соединение.Начните с того, что скрутите жилы проволоки как можно плотнее.

Закончите, обернув изолентой скрученную часть для изоляции. Лента также придаст немного прочности, скрепив два провода вместе.

Пайка

Гораздо лучший способ — спаять провода вместе. Скрутите жилы, как раньше, используйте что-нибудь, чтобы удерживать их на месте, и используйте паяльник. Самый простой способ — использовать плоский наконечник, который вы затем подкладываете под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем.Не прижимайте припой к утюгу, чтобы он расплавился, а только прикасайтесь к проводам.

Тогда вы можете использовать изоленту в качестве изоляции или купить специальные термоусадочные трубки. Просто поместите его вокруг стыка и используйте термофен по этой области. Трубка сожмется и изолирует провода, но также скрепит их.

Паять и пломбировать соединители

Следующий метод является комбинацией предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг стыка и нагрейте. Припой посередине должен расплавиться и растечься по проводам, а трубка должна сжаться и удерживать все на месте.

Решение простое и эффективное, но разъемы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта оборванных проводов в полевых условиях.

Вставные разъемы для проводов

Используя вставные разъемы для проводов, вы просто вставляете оба провода, и все готово.

Конечно, если вы используете многожильный провод, вам придется обжать разъем на одном конце, чтобы было что-то твердое, что можно было вставить.

Это, вероятно, лучший вариант, если вам нужно подключить несколько проводов одновременно, поскольку вы можете купить разъемы с более чем двумя разъемами.

Разъемы Dupont

Вы, вероятно, уже знакомы с разъемами Dupont, поскольку они используются в большом количестве электронного оборудования, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей воедино. Они также идеально подходят для замены различных деталей, так как вы можете поменять что угодно за секунды.

Обратной стороной является то, что они сложнее собирать и требуют специальных инструментов и соединителей.Вам нужно будет купить штекеры и розетки, а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество разъемов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный инструмент для обжима разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют разные матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам нужно будет купить специальный обжимной станок Dupont.

Вентилятор на моем принтере — отличный пример того, когда следует использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я легко могу заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстрый и простой, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и нажимаете на контакты. Он прорежет экран в провод и создаст электрическое соединение.

Конечно, нет ничего идеального.Эти разъемы не совсем дешевые, и они «повредят» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам сначала придется отрезать конец. Если провод уже был коротким с самого начала, возможно, его у вас не хватило.

Домашняя проводка 101 — Базовая электрическая проводка для домовладельцев

Клинт К. Томас, эсквайр

Фотография Зои Томас

Как подключить дом

Электротехнические работы, как и все остальное в жизни, могут варьироваться от самых простых до чрезвычайно сложных.Каждому домовладельцу, который занимается своими руками, полезно иметь хотя бы базовое представление об электромонтажных работах. В этой статье мы попытаемся раскрыть некоторые тайны, окружающие лабиринт проводки, который проходит по всему дому и заставляет все в нем работать одним щелчком переключателя.

Электроэнергия поступает в каждый дом через счетчик мощности, поставляемый местной коммунальной компанией, затем, в большинстве случаев, через главный автоматический выключатель на 200 ампер, а затем в домашнюю автоматическую коробку, часто еще называемую блоком предохранителей. Из коробки выключателя этот поток электричества распределяется по многочисленным цепям в разные части дома, сначала проходя через отдельные автоматические выключатели, которые служат защитным механизмом, предохраняющим систему от перегрузки. Электросистема дома рассчитана на работу от 120 вольт, за исключением некоторых основных приборов, таких как электрическая сушилка для белья, которая работает от 240 вольт.

Калибр бытовой проволоки

Электропроводка бывает разного калибра или размера.Чем тяжелее калибр, т. Е. Чем толще медный провод, тем больше электрического тока он может пропускать без перегрева. Электрический провод и автоматические выключатели предназначены для работы в тандеме друг с другом, и каждый из них должен быть соответствующего размера. Например, электрический провод калибра 14/2 рассчитан на максимальный ток 15 ампер и не должен использоваться с каким-либо автоматическим выключателем более 15 ампер. Проводка 12/2 калибра рассчитана на максимальный ток 20 ампер. Эти провода двух размеров являются стандартом, который сегодня используется в домах для большинства осветительных и настенных розеток.Опять же, для определенных приборов, которые потребляют больше электроэнергии, и в соответствии с местными и государственными строительными нормами, необходимо использовать автоматические выключатели более тяжелого калибра и более высокие амперы.

Электрический провод калибруется как дробовик. Чем меньше число, тем толще калибр провода. Трос 12-го калибра тяжелее и выдерживает большую нагрузку, чем провод 14-го калибра, но на меньше , чем провод 10-го калибра, и выдерживает меньшую нагрузку, чем провод 10-го калибра.

Если использовать провод неправильного калибра с автоматическим выключателем неправильного размера, это может легко привести к возгоранию или неисправности электрической цепи.Например, если используется провод слишком маленького диаметра с разрывом высокого тока, то провод может перегреться и загореться задолго до того, как сработает автоматический выключатель. С другой стороны, если слишком большой калибр провода используется с выключателем с низким током, прерыватель может постоянно отключаться, нарушая цепь до того, как провод достигнет своей максимальной электрической нагрузки.

Крайне важно точно знать, какой калибр провода и какой амперный выключатель следует использовать для каждого конкретного случая. Это не та область, где можно гадать.Результатом таких догадок может стать пожар в доме или поражение электрическим током. Кроме того, в соответствии с применимыми строительными нормами и правилами существуют ограничения на количество розеток и / или светильников и т. Д., Которые может иметь конкретная цепь, и даже где они могут быть размещены или не размещены. Обязательно проконсультируйтесь со своими местными и государственными строительными нормами перед началом любых электромонтажных работ.

Стандартный бытовой электрический провод состоит из трех проводов: черного (горячий), белого (нейтраль) и неизолированной меди (заземления).

Виды бытовых проводов

Типичный электрический провод для домашнего использования поставляется в изолированном рукаве и состоит из трех проводов.По черному проводу проходит электрический ток, поэтому его обычно называют «горячим». Есть белый провод, который является «нейтралью», и, наконец, голый медный провод, который является проводом заземления. Когда электрические провода соединяются вместе, черные провода должны быть соединены вместе, белые провода должны быть соединены с белыми проводами, а заземляющие провода должны быть соединены вместе. В противном случае схема не будет работать и приведет к электрическому «короткому замыканию».

Трехжильный электрический провод доступен для использования в приложениях, требующих дополнительного «горячего» провода, например, с трехпозиционным переключателем.Всего в трехпроводной схеме имеется четыре провода: белый нейтральный провод, неизолированный медный провод заземления, черный «горячий» провод и красный провод для второго «горячего» провода.

Используйте плоскогубцы для снятия изоляции с концов проводов. Устройства для зачистки подходят для проводов различного калибра, чтобы обеспечить снятие изоляции с пластика без повреждения провода.

Простой вольт-детектор — это недорогой инструмент, который может обнаруживать провода под напряжением, чтобы гарантировать отключение питания, прежде чем вы начнете работать с электрическими проводами.

Основные соединения

Прежде всего, всегда отключайте электропитание перед работой с какой-либо частью электрической системы.

Провода обычно соединяются с помощью гаек, которые классифицируются по калибру в соответствии с электрическими проводами.

Для таких применений, как подключение светильника, провода светильника присоединяются к проводам электропитания с помощью проволочных гаек. Как и сама проволока, гайки бывают разных размеров, чтобы соответствовать разным калибрам проволоки.Для подключения снимите изоляцию с концов проводов, удерживайте их между пальцами и закрутите гайку для проводов по часовой стрелке на концах.

При подключении электрического приспособления соедините проводку, совместив цветные провода линии питания и приспособления, скрутив их вместе, а затем закрыв каждое соединение проволочной гайкой. У многих осветительных приборов нет черных и белых проводов, и в этом случае поищите ребро на оболочке проводов, чтобы определить нейтральный провод.

Выключатели света и настенные розетки имеют винты с обеих сторон для подключения проводов. Зеленые винты предназначены для заземляющих проводов, серебристые / нержавеющие винты — для белых нейтральных проводов, а винты латунного цвета — для черных «горячих» проводов.

Некоторые из наиболее распространенных проектов в области электрооборудования, с которыми сталкивается домовладелец, — это замена выключателей и розеток. Пристройка комнат или капитальный ремонт могут даже включать увеличение количества розеток в определенной области вашего дома.Таким образом, в данной статье будут рассмотрены самые основные электрические работы с использованием только однополюсных переключателей и оконечных розеток.

Электрический ток, протекающий по проводу, можно прервать с помощью переключателя, который просто разрывает соединение между двумя горячими проводами.

Однополюсный выключатель света имеет два латунных винта с одной стороны для подключения черных проводов.

Выключатели освещения служат просто для того, чтобы прервать или «прервать» электрический ток в проводке, прежде чем он попадет в осветительную арматуру.Из-за этого прерывания потока свет выключается, а затем снова включается. Чтобы подключить выключатель, представьте себе провод, идущий от точки «горячего» соединения к коробке, в которой будет находиться выключатель света. Другой провод будет идти от этой коробки выключателя света к распределительной коробке, в которой находится осветительный прибор. Сам переключатель — это то, что соединит эти два провода и позволит электрическому току течь к свету или останавливаться на переключателе.

Проложите концы двух проводов в распределительной коробке, зачистите концы, а затем соедините белые провода вместе с помощью гайки и заземляющих проводов, закрепив их вокруг зеленого винта в нижней части переключателя. Каждый черный провод подсоединен к переключателю. К каждому латунному винту с правой стороны переключателя прикреплен один провод.

Настенные розетки — это еще одна область, которая может потребовать внимания домовладельца. В отличие от осветительных приборов, настенные розетки остаются «горячими», то есть в них постоянно присутствует постоянный электрический ток. Это достигается за счет того, что розетки соединяются в ряд, как огни на рождественской елке. «Горячий» провод идет от автоматического выключателя или другой «горячей» распределительной коробки и ведет к первой розетке.Отсюда другой провод идет от первой розетки ко второй розетке. Это продолжается до тех пор, пока не будет подключена вся комната или пока максимальное количество приборов не будет подключено к определенной цепи.

Розетки (вилки или розетки) подключаются в ряд, так сказать, путем прикрепления белых проводов к серебристым / металлическим винтам с одной стороны и соединения черных проводов с латунными винтами с другой стороны. Провод заземления подключается к зеленому винту внизу.

В отличие от светильника, настенные розетки остаются «горячими», то есть в них всегда присутствует постоянный электрический ток.

Розетки, также известные как розетки или вилки, подключаются в ряд, так сказать, путем прикрепления черных проводов к латунным винтам, белых проводов к винтам из серебра / нержавеющей стали и заземляющего провода к зеленому винту. внизу. Современные розетки называются «дуплексными розетками», потому что с обеих сторон у них есть два винта. Как следует из названия, они могут подавать электрический ток на один набор винтов, а затем направлять его через другой «дуплексный» набор винтов на другое приспособление.

Провода прикрепляются к розеткам и переключателям путем загибания конца в форме крючка. Я обычно делаю это, удерживая оголенную проволоку между плоскогубцами, а затем вращая запястье, чтобы образовать крючок в проволоке. Этот крючок легко обойдет винты с каждой стороны розетки и / или переключателя, чтобы обеспечить надежное соединение при затяжке.

Помните, что все электромонтажные работы в доме регулируются «юрисдикцией , имеющей полномочия». Большинство юрисдикций следуют стандартам, провозглашенным в Национальном электротехническом кодексе, но иногда изменяют эти стандарты в своих местных и государственных строительных нормах.Многие штаты и местные юрисдикции разрешают домовладельцам выполнять свои собственные электромонтажные работы, но некоторые этого не делают. Перед началом любых электромонтажных работ проконсультируйтесь с местными законами, постановлениями и местными строительными нормами. Кроме того, убедитесь, что вы знаете, что делаете. Если гипсокартон повешен неправильно, то на руках у вас будет просто бельмо на глазу. Если электромонтажные работы выполнены ненадлежащим образом, это может привести к возгоранию вашего дома или поражению электрическим током! Если сомневаешься, не делай этого.

Прочие электротехнические изделия

---

Рекомендуемые статьи

Объяснение разноцветных электрических проводов

Перед тем, как приступить к электромонтажным работам, отключите электропитание домашней электрической панели от розетки, в которой вы будете работать. Оберните переключатель в коробке выключателя лентой, чтобы никто случайно не перевернул выключатель. Используйте тестер напряжения или измеритель напряжения, чтобы убедиться, что питание отключено.

Вот краткое изложение электрических проводов:

Черный провод — это «горячий» провод, он передает электричество от панели выключателя к выключателю или источнику света.

Белый провод — это «нейтральный» провод, он забирает неиспользованные электричество и ток и отправляет их обратно на панель выключателя.

Зеленый провод (или иногда он может быть неокрашенным) провод является «заземляющим» проводом, он отводит электричество обратно к панели выключателя, а затем выводится наружу к стержню, который закопан в землю. Это сделано для того, чтобы электричество не проходило через вас!

Когда в розетку входит только один кабель, это означает, что розетка является последним приспособлением в цепи. Питание поступает от сервисной панели по черному (горячему) проводу через другие розетки, выключатели и осветительные приборы в цепи и начинает свое возвращение к источнику через белый (нейтральный) провод.Черный провод подключается к латунной клемме; белый провод к серебряному выводу.

Два кабеля, входящие в розетку, указывают на то, что розетка — не последнее приспособление в цепи. Один из черных проводов получает питание от сервисной панели; другой отправляет его на другие нагрузки в цепи. Белые провода позволяют току проходить через розетку, а другие нагрузки в цепи возвращаются к панели.

Если вы опасаетесь проводить электромонтажные работы, обратитесь к лицензированному электрику для обновления или ремонта.Лицензированные электрики позаботятся о том, чтобы электрическая система вашего дома соответствовала всем необходимым нормам безопасности.

Как отследить электрическую проводку в стене

Вы можете использовать ряд инструментов для отслеживания электропроводки в стенах, и некоторые из инструментов, которые у вас уже есть, также могут помочь вам в вашем проекте. Одним из таких инструментов является поиск шпильки, и существует несколько разных видов. Магнитный искатель гвоздей обнаруживает металлические гвозди в стойках стены, в то время как электронный искатель гвоздей создает небольшое электрическое поле, которое изменяется, когда достигает более плотной области стены — например, области над стойкой.Схема прибора для поиска точек обнаруживает это изменение и сообщает об этом с помощью светового или звукового сигнала.

Некоторые электронные устройства поиска точек также могут обнаруживать следы электрического тока за стенами. Искатели шпилек с этой функцией дадут вам общее представление о том, где находятся провода и куда они направляются, но не скажут точно, сколько проводов находится в этом месте.

Детекторы напряжения полезны, когда вы найдете свои провода; они позволяют проверить, находятся ли провода под напряжением. Версия с неоновой лампой, также известная как тестер неоновых цепей, представляет собой недорогой инструмент, используемый для определения напряжения. Другой вариант — детектор напряжения со звуковой сигнализацией. Они также известны как вольт-клещи или пробники. Эти детекторы издают звук, когда находят провод под напряжением.

В пробниках

В обычно используются острые штыри, которые можно воткнуть в электрические розетки или выключатели. В другом типе используются зажимы с датчиком цепи, которые можно размещать поверх изоляции проводов.

Детектор напряжения любого типа является важным инструментом при работе с электричеством, так как он позволит вам проверить правильность работы цепи или убедиться, что она отключена, прежде чем вносить изменения в проводку.Зонды также могут быть соединены с электронным вольтметром для получения точных данных о потребляемом токе и сопротивлении.

Если у вас клубок проводов, и вы не можете понять, какой из них куда идет, вы также можете использовать тональный генератор, чтобы определить, какой провод какой. Тональный генератор состоит из двух устройств: одно, которое отправляет высокочастотный сигнал, и приемник, предназначенный для обнаружения этого же сигнала. Конец генератора зажимается к определенному проводу, посылая сигнал через него. Конец приемника затем можно провести по пучку проводов, и он издаст щебетание, когда найдет тот, который совпадает.Это простой способ найти оба конца цепи без необходимости физического прослеживания провода через стену.

Вы также можете купить средства обнаружения цепей и проводов, специально предназначенные для обнаружения электропроводки за стенами и под землей, часто с использованием радиолокационного обнаружения. Однако эти инструменты, как правило, дороги, что делает их наиболее подходящими для профессионалов и людей, которые планируют много электромонтажных работ.

Объявление

Объявление

Выключатели и провода заземления

Термин «земля» относится к заземлению, которое действует как резервуар заряда.Заземляющий провод обеспечивает проводящий путь к земле, который не зависит от нормального пути прохождения тока в электрическом приборе. На практике в бытовых электрических цепях он подключается к электрической нейтрали на сервисной панели, чтобы гарантировать достаточно низкое сопротивление для отключения автоматического выключателя в случае электрического сбоя (см. Рисунок ниже). Прикрепленный к корпусу устройства, он удерживает напряжение корпуса при потенциале земли (обычно принимаемом за ноль напряжения).Это защищает от поражения электрическим током. Заземляющий провод и предохранитель или прерыватель являются стандартными устройствами безопасности, используемыми в стандартных электрических цепях. Нужен ли заземляющий провод? Устройство будет нормально работать без заземляющего провода, поскольку он не является частью токопроводящей дорожки, по которой к устройству подается электричество. Фактически, если заземляющий провод сломан или удален, вы, как правило, не заметите разницы. Но если на корпус попадет высокое напряжение, может возникнуть опасность поражения электрическим током.При отсутствии заземляющего провода условия опасности поражения электрическим током часто не приводят к срабатыванию выключателя, если в цепи нет прерывателя замыкания на землю. Отчасти роль заземляющего провода заключается в том, чтобы заставить выключатель сработать, обеспечивая путь к земле, если «горячий» провод соприкасается с металлическим корпусом устройства. В случае электрической неисправности, которая приводит к опасному высокому напряжению в корпусе устройства, вы хотите, чтобы автоматический выключатель немедленно отключился, чтобы устранить опасность.Если корпус заземлен, в заземляющем проводе прибора должен протекать большой ток, который отключит прерыватель. Это не так просто, как кажется — привязки заземляющего провода к заземляющему электроду, вбитому в землю, обычно недостаточно для срабатывания прерывателя, что меня удивило. Статья 250 Национального электротехнического кодекса США требует, чтобы заземляющие провода были привязаны к электрической нейтрали на сервисной панели. Таким образом, при межфазном замыкании ток короткого замыкания протекает через провод заземления устройства к сервисной панели, где он присоединяется к нейтральному тракту, протекая через главную нейтраль обратно к центральному отводу сервисного трансформатора.Затем он становится частью общего потока, приводимый в действие служебным трансформатором в качестве электрического «насоса», который производит достаточно высокий ток короткого замыкания для отключения выключателя. В электротехнической промышленности этот процесс привязки заземляющего провода к нейтрали трансформатора называется «соединением», и суть в том, что для обеспечения электробезопасности вы должны быть как заземлены, так и соединены. Это лишь верхушка айсберга, важная для правильного заземления и соединения электрических систем.См. Сайт Майка Холта для получения дополнительной информации.

Индекс Практические концепции схем Майк Холт

Главная Основы электромонтажа Часто задаваемые вопросы

Часто задаваемые вопросы:

Основы домашней проводки

Все перечисленные ниже категории ориентированы на основы домашней электропроводки, но не на вопросы компоновки или дизайна (о которых см. Базовая проводка). Для обзора моей информации и советов по поиску и устранению неисправностей перейдите на сайт The Circuit Detective. Домашняя страница.Ответы на часто задаваемые вопросы по другим темам можно найти на сайте FAQ — Устранение неполадок или FAQ — Выключатели, лампочки, тестирование.

Меню страницы Базовые знания об электрических схемах

Что такое электричество?

Что ж, ручное электричество (не статическое электричество или молния) — это, по сути, сила, создаваемая петлями из проводящего материала, передаваемая через их электроны и применяемая в качестве полезной энергии в частях этих петель.

Что подразумевается под схемой?

Цепь — это фактический или предполагаемый путь тока между точками с различным напряжением.В случае бытовой цепи на 120 В путь проходит через «горячий» провод от выключателя, элемент, использующий электричество, и «нейтральный» провод, подключенный к заземленной нейтральной шине на панели. В некотором смысле каждая петля, которая образует ток (например, через один световой сигнал и его выключатель), представляет собой цепь, но наиболее распространенным значением является «ответвленная цепь», то есть все, что питается (или прерывается) данным выключателем или предохранителем. . Видеть Ваша электрическая система.

Чтобы не получить шок, если я работаю на своей системе, нужно ли мне отключать все электропитание дома?

Это неплохая идея.Если вы знаете достаточно о своей системе, чтобы выключить меньше сразу, вы можете безопасно выключить один прерыватель, или только GFI, или выключатель. Это также хорошая привычка в любом случае обращаться со всеми проводами как с живыми, даже если вы проверили их и знаете, что они отключены. Вы не знаете всего и не можете контролировать других людей в доме, которые могут забыть о вас и что-то снова включить. Видеть Безопасность.
Базовые знания по домашней электропроводке

Какие провода должны быть подключены к розетке (розетке)?

Если вы посмотрите на лицевую сторону розетки с ее прорезями над отверстием, то увидите, что (более короткий) слот справа получает горячий (черный / красный) провод (и) путем присоединения с этой стороны.Более длинный слот слева подключает нейтральный (белый) провод (-а) с этой стороны. В отверстие подключается (оголенный / зеленый) провод заземления, прикрепленный к зеленому винту. Видеть Схема подключений и Учебное пособие по подключению.

Какие провода светильника должны подключаться к черному, белому и оголенному (или зеленому, или если его нет) проводу светового короба?

Если в коробке есть оголенный или зеленый провод, прикрепите к нему оголенный или зеленый провод (если есть), в противном случае оставьте прибор в покое.Если другие провода устройства являются черными и белыми, подключите их каждый к проводу того же цвета в коробке (но если в коробке находится один красный провод, прикрепление черного цвета устройства к нему, а не к черным в коробке, является наверное правильный ход). Если два незаземленных провода прибора не являются черно-белыми, но один из них гладкий, а другой имеет «ребристую» текстуру, ребристый провод должен соединяться с белым цветом коробки, а гладкий — с другим. Но если провода прибора не подходят ни к одному из этих описаний, один из двух должен быть сплошного цвета (он подключается к горячему; если он сплошной белый, соедините его с белым), а на другом должны быть полосы или буквы. (он переходит к белому нейтральному; за исключением случаев, когда его партнер был сплошным белым, этот полосатый переходит к черному или красному).Все ясно?

Можете ли вы помочь мне понять, как работает электрическая цепь в моем доме?

Для этого я отсылаю вас к моему Справочный материал, а также мой Экскурсия по трассе

Можно ли разметить электрические цепи в моем доме?

Тщательное сопоставление означало бы, что вы знаете, из какого ящика разветвляется каждая часть схемы. Но, возможно, вам просто нужно знать все, что работает с каждым отдельным автоматическим выключателем. Это может потребовать некоторой работы. У меня есть страница о том, как действовать Маркировка вашей панели.

Что не так с цепями?

Вы можете потерять силу или ее часть. Ваши автоматические выключатели или GFCI могут выключить работу. Ваш свет может мерцать, становиться ярким или странно тусклым. Чтобы понять, почему такое случается, посмотрите это Справочный материал.

Как я могу полностью отключить питание, чтобы я мог безопасно проверять или работать с моей проводкой?

Один главный запорный выключатель может быть в вашем главном шкафу или где-то поблизости, внутри или снаружи.Или может потребоваться отключить до шести различных выключателей или рычагов. Если вы не уверены, отключите все автоматические выключатели и вытащите все известные вам предохранители — внутри и снаружи — должно сработать, но тестер, который подтвердит отсутствие напряжения, поможет вам в этом. Видеть Тестеры.

Что подразумевается под косичкой?

Пигтейл — это объединение двух или более проводов с дополнительным проводом, который будет присоединен к клемме. Винтовые клеммы, которые зажимают провода, которые вы вставляете в соседние отверстия, часто позволяют подключить к ним более одного провода, поэтому нет необходимости в соединении.Но чаще винты берут только провода, скрученные по часовой стрелке, прямо под себя; тогда только один провод должен быть помещен под каждый винт, и поэтому может потребоваться соединить кабелем так, чтобы все (скажем, белые) провода цепи, соединяющей их, контактировали друг с другом. На некоторых устройствах есть (дополнительные) отверстия для заделки проводов, просто проталкивая провода, пока они не защелкнутся. Если таких отверстий достаточно, пигтейл не понадобится. Такие отверстия на розетках не подходят для проводов большого диаметра (12 калибра), и в этом случае провода необходимо будет соединить косичками, если не будет достаточно винтов для их всех.Видеть Схема косички.

Могу ли я узнать, надежно ли проведена проводка в моем доме?

Честно говоря, нет. Даже инспектор или электрик не могут. Некоторые вещи скрыты от просмотра и тестирования. Расследование, которое было предпринято как можно более тщательным, все равно не увенчалось успехом. Даже когда обнаруживается что-то непонятное или противоречащее Кодексу, степень опасности, которую это представляет, остается спорной. Большинство «потенциально небезопасных» условий проявляются в виде отключений, мерцаний, коротких замыканий или ударов; и когда они это сделают, большинство из них окажутся второстепенными или сдержанными. Я не говорю, что осмотр и чье-то мнение о результатах бессмысленны или не имеют значения. Но поскольку люди (даже «искренние» люди) могут зарабатывать деньги на ваших тревогах, правда о вашем риске и их тщательности может быть преувеличена.
Термины и определения См. Также мою статью на Lingo.

В чем разница между горячим, нейтральным и заземляющим проводами?

При правильном подключении эти провода выполняют следующие функции. Горячие («живые») провода обеспечивают цепь между выключателем и любыми осветительными приборами или приборами.Нейтральные провода обеспечивают остальную часть пути, то есть путь между этими же лампами или приборами и заземленной нейтралью панели. Заземляющие провода, как и нейтрали, подключаются к точке заземления на панели, но они не должны пропускать ток при нормальных условиях. В ненормальных условиях, таких как горячее замыкание на металлические части поблизости, заземляющий провод предназначен (из-за его присоединения к такому металлу), чтобы внезапно пропускать большой ток, чтобы сработать выключатель горячего выключателя и остановить условие. Более.

В чем разница между обрывом, перегрузкой, коротким замыканием и замыканием на землю?

Обрыв — это когда цепь нарушена. Перегрузка — это когда ток в цепи слишком велик. Короткое замыкание — это когда ток идет к земле непреднамеренным путем (обычно с очень небольшим сопротивлением). Замыкание на землю — это когда такое короткое замыкание не использует нейтраль в качестве пути к земле. Более.

Что означает открытый грунт? открытый нейтральный? обратная полярность и т. д.?

Измеренный в розетке, путь (непрерывность провода) к точке заземления на панели может быть нарушен или отсутствовать для провода заземления (разомкнутая земля) или нейтрали (разомкнутая нейтраль).Когда нарушен путь между розеткой и ее автоматическим выключателем, это называется разомкнутым током. Обратная полярность (обратная полярность) означает, что нейтральные провода подключены к той стороне розетки, которая должна быть подключена к горячим источникам, и наоборот. Видеть Тестеры розеток и Корректировка выхода.

В чем разница между линией и нагрузкой?

Для этого см. Глоссарий.

В чем разница между током, напряжением, сопротивлением и мощностью?

Напряжение проталкивает ток через сопротивление, используя мощность (мощность).Больше на Глоссарий.

В чем разница между амперами, омами, ваттами и вольтами?

Вт вольт проталкивают X ампер через Y Ом, используя Z Вт. Ампер, умноженный на ом = вольт. Ампер, умноженный на вольт, = ватт. Видеть Глоссарий.

В чем разница между розеткой, розеткой, вилкой, выключателем, автоматом?

Переключатель создает или нарушает целостность. Выключатель — это выключатель, который автоматически прерывает непрерывность при слишком высоком токе. Розетка — это технически место, где свет или прибор подключаются к проводам цепи.Розетка — это устройство, которое мы часто называем «розеткой» для подключения шнуров. Больше на Глоссарий.

В чем разница между приспособлением, устройством, прибором?

Светильник — это непереносной светильник. Прибор — это не что иное, как свет, потребляющий (повышенную) мощность. Устройство (например, выключатель, прерыватель, розетка) предназначено для прохождения или преднамеренного нарушения целостности цепи к приборам, приборам или лампам. Видеть Глоссарий.
Электрический код

Почему кажется, что некоторые цепи проходят повсюду без очевидной причины?

Есть много положений Кодекса, в которых говорится, что некоторые цепи не могут простираться, а где они должны быть предусмотрены; где выключатели, приспособления и розетки должны и не могут быть.Но жилой Кодекс и чертежи не говорят всего о том, как должны работать схемы. Затем в рамках кодекса электрики выберут удобные и экономящие материалы маршруты для своих кабелей.

Сколько всего может быть в цепи; сколько подключено к GFI?

Для схемы общего назначения ограничение состоит в основном в следующем: цепь на 15 А не должна простираться более чем на 600 кв. Футов. дома; цепь на 20 ампер не более 800 кв. футов. Некоторые производители GFI поддерживают только способность своих устройств обслуживать восемь нисходящих розеток, но это произвольно.Сообщается, что очень длинный набор нагрузок GFI может установить достаточно емкости для отключения GFI. Если это подозревается, каждой такой розетке может быть предоставлена ​​собственная розетка GFI, подключенная к защищай только себя.

Когда код требовал разных вещей?

Это большой вопрос. Для получения информации о требованиях GFI, а также о требованиях к схемам кухни и ванной комнаты см. Расположение GFI. Информацию о дугогасительных устройствах см. AFCI.
Диаграммы

У вас есть схема, как обычно подключаются выключатели или розетки?

Да, несколько.Например, см. Мой Экскурсия по трассе или Учебное пособие по подключению.

У вас есть схема обычной прокладки кабелей в доме?

Да, это называется Поэтажный план. Есть распространенные способы разводки дома или квартиры, но не совсем «обычный» способ.

У вас есть схема главного электрического щитка или схема подключения 240-вольтной цепи?

Да, вы увидите некоторые из них в Ваша электрическая система.
Замена розеток и выключателей

Будет ли мне легко заменить выключатели и розетки в моем доме?

Может быть, физически.Электрически нет. Для большинства людей неизвестность, с которой они столкнутся, когда они войдут в этот простой звучащий проект, начнет их сбивать с толку. Если они все равно пойдут вперед, они, вероятно, столкнутся с одной или несколькими неисправностями, когда снова включат питание и попытаются использовать что-то. Если им повезет и все будет хорошо, их неопытность в установлении новых связей все равно может привести к проблемам в будущем. Узнать Подводные камни обновления.

Заменил несколько розеток или выключателей на новые; сейчас что-то не работает; что я сделал?

Вам нужно будет вернуться к работе, которую вы проделали до того, как вы заметили, и посмотреть, все ли соединения надежны, ни одно из них не пропало, и, возможно, что-то было подключено не к тому месту. Видеть Ловушки обновления или мой Замена статьи.

Я заменяю старые выключатели или розетки, но, возможно, потерял из виду, как они были подключены; есть стандартный способ или схема?

Не обращаясь ко мне или к другому электрику, лучше всего использовать примеры из моих Экскурсия по трассе или Схема подключений.

Для чего нужен зеленый винт на моем новом коммутаторе?

Поскольку люди заменяли пластиковые крышки переключателей декоративными металлическими, код теперь требует, чтобы переключатели были заземлены, так что крышки, прикрепленные к ним, никогда не смогут ударить током, если горячий провод или клемма открепятся и коснутся того же.Итак, чтобы установить новый переключатель правильно, вы выкопаете пучок заземляющих проводов из задней части коробки и протяните провод от них к этому зеленому винту.

У меня гораздо больше проблем с подключением шнуров к моим новым розеткам. Почему?

Розетки могут быть нового типа, с защитой от несанкционированного доступа (сейчас требуются во многих местах). Они должны не допускать, чтобы дети вставляли заостренные металлические предметы в токоведущую часть емкости и не получали таким образом ударов током. Для взрослых хитрость заключается в том, чтобы вставить конец шнура прямо, когда вы его подключаете; только тогда, когда оба лезвия шнура войдут одновременно, пластиковые барьеры уступят место.Чтобы к этому привыкнуть, нам может потребоваться лет двадцать или тридцать.

Трассировка 3-проводных цепей | JLC Онлайн

Q. Во многих домах, в которых мы работаем, нас просят оценить электрическую систему. Иногда мы находим провод 10/3, используемый в цепях на 110 вольт с 15- и 20-амперными выключателями в панели. Установщик использовал красный и черный провода для отдельных цепей. Это приемлемая установка или ее нужно вытащить и поменять?

А. Рекс Колдуэлл отвечает: Приемлемость такой схемы подключения зависит от того, куда ведет провод.

Частично переключаемая розетка. Трехжильный провод имеет две горячие точки — черный и красный — и белую нейтраль. Хотя обычно трехпроводной провод используется для трехстороннего переключения, он также обычно используется для дуплексной проводки розеток. Например, для частично переключаемой розетки отломайте язычок на латунной стороне розетки.Затем черный и красный провода подключаются к теперь независимым латунным винтам, по одному проводу к каждому; не имеет значения, какой провод на каком винте. Нейтральная сторона емкости остается нетронутой. Это делает верхнюю часть дуплексной розетки независимой от нижней, в то время как они оба имеют одну и ту же нейтраль (см. Иллюстрацию ниже). Черный или красный могут перейти на постоянно горячее питание, а другой — на настенный выключатель, создавая переключаемую розетку. Эта схема хорошо подходит для включения настольной лампы в комнате без верхнего освещения, но для нее не требуется толстый провод 10-го калибра.

Чтобы подключить частично переключаемую розетку (вверху), отломите язычок на латунной (горячей) стороне розетки. Затем подключите черный и красный провода входящего питания к теперь независимым латунным винтам. Оставьте язычок на нейтральной стороне нетронутым. Верхняя часть дуплексной розетки теперь постоянно горячая, а нижняя — переключена. И верхняя, и нижняя части имеют одинаковую нейтраль.

Если вы обнаружите, что красный провод и черный провод от одного и того же трехжильного кабеля входят в панель, а затем идут к отдельным однополюсным выключателям, вам необходимо проверить установку.Этот сценарий не является автоматически неправильным, но на всякий случай я предполагал, что это было так, пока я не отследил проводку от панели. Это может быть один из нескольких вариантов, но обычно это многопроволочная цепь или цепь 220 В.

Многопроволочные схемы. Трехжильный провод можно использовать для питания одной цепи, для которой в противном случае потребовались бы две двухпроводные цепи. Например, черный может питать линию розеток, а красный — линию утопленных осветительных приборов в той же области. Белый цвет является общим для обоих (см. Иллюстрацию ниже). Если нагрузки на каждом проводе почти сбалансированы, нейтральный провод пропускает только несимметричный ток, что приводит к меньшему падению напряжения и потерям мощности, чем было бы в двух двухпроводных схемах. В этой ситуации черный и красный должны быть подключены к противоположным фазам на панели, чтобы предотвратить перегрузку нейтрального (белого) провода.

Трехпроводный Romex может использоваться для питания двух отдельных цепей с общей нейтралью.Например, здесь черный провод питает цепь розетки, а красный — цепь освещения. Хотя в некоторых случаях многопроволочные ответвленные цепи разрешены правилами, автор не рекомендует их для жилой проводки.

Такой тип разводки называется многопроволочной ответвленной цепью. Хотя это распространено во многих областях, я не рекомендую его. Эта система регулируется определенными правилами кодекса. Многопроволочная ответвленная цепь должна иметь возможность отключать обе фазы (то есть обе ветви) за один ход выключателя. Следовательно, эти схемы должны быть объединены вместе. Если кто-то из разделит ветви на части, и обе они будут вести к одной и той же фазе на панели, токи нейтрали будут сложены. Такая перегрузка могла иметь плачевные результаты. Кроме того, розетки, переключатели и другие устройства в многопроволочных ответвленных цепях всегда должны иметь разводку, как показано на иллюстрации выше. Это сделано для того, чтобы нейтраль не была прервана из-за плохого механического соединения на устройстве (проволочная гайка — гораздо более надежное соединение).Из-за этих требований и проблем, связанных с многопроволочными цепями, я советую не использовать их для проводки в жилых помещениях, где домашние мастера могут возиться с ними.

Цепи 220 вольт. Похожая схема (красный и черный к противоположным фазам панели) нередко используется самоделками для питания электрических обогревателей плинтуса или какой-либо другой цепи на 220 вольт. Но люди, которые делают это своими руками, часто не знают, как использовать двухполюсный выключатель, или не забывают соединять перемычки между ручками выключателя. Это также могло бы объяснить проволоку 10-го калибра: кто-то ошибочно предположил, что нагревателям нужен более тяжелый провод. Часто мастера своими руками не знают, что прерыватель защищает проводку.

Было бы невозможно перечислить все мыслимые ситуации, правильные или неправильные, которые вы могли обнаружить. Суть в следующем: проследите за проводами. Посмотрите, куда они идут и с чем связаны. Или бросьте выключатели и посмотрите, что не работает. Затем проследите его.

.
