Четырехскатные крыши домов разновидности фото – 65 фото домов, виды крыш

65 фото домов, виды крыш

Четырехскатная кровля — конструкция, обладающая эффектным внешним видом. Такие крыши настолько универсальны по дизайну, что в равной степени удачно сочетаются с архитектурой в любом стиле: современном, классическом, провинциальном. Чтобы облегчить вам выбор кровли для своего дома, мы подобрали фото самых красивых четырехскатных крыш со всего мира.

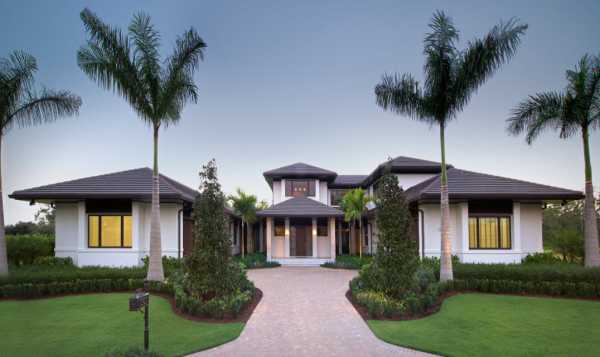

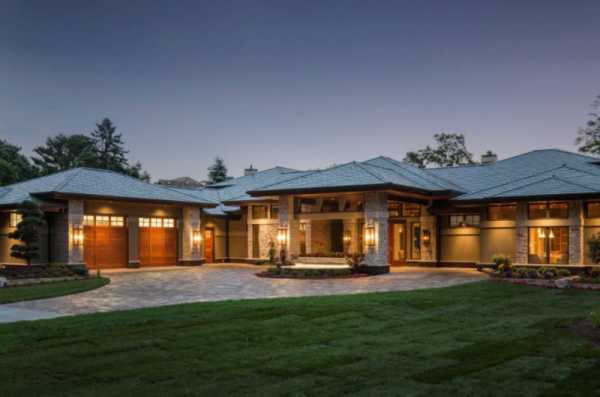

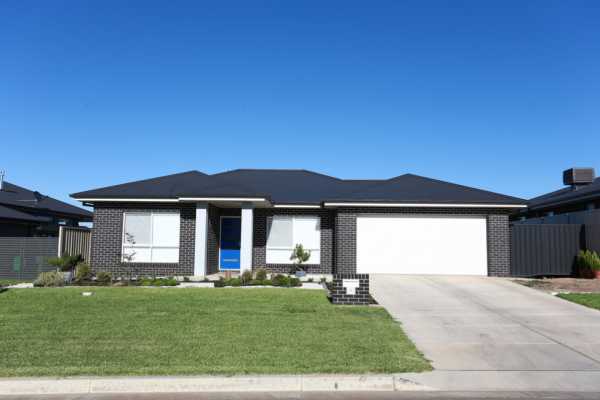

Одноэтажные дома

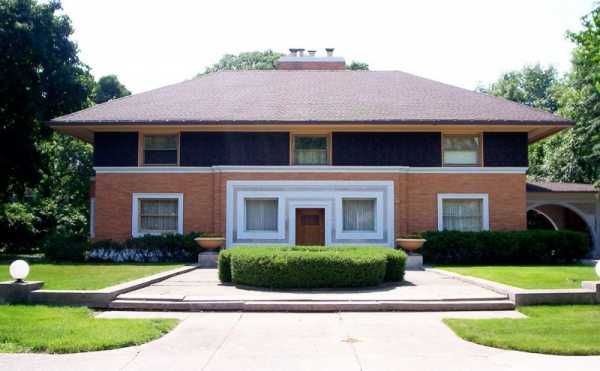

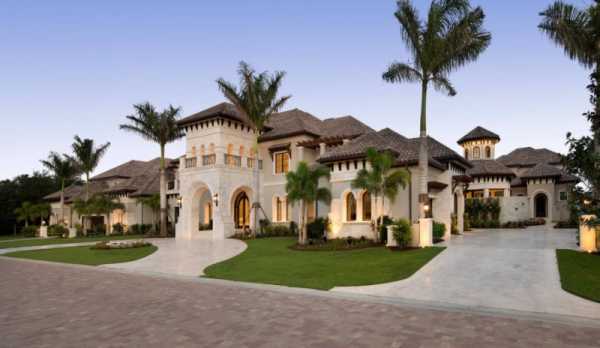

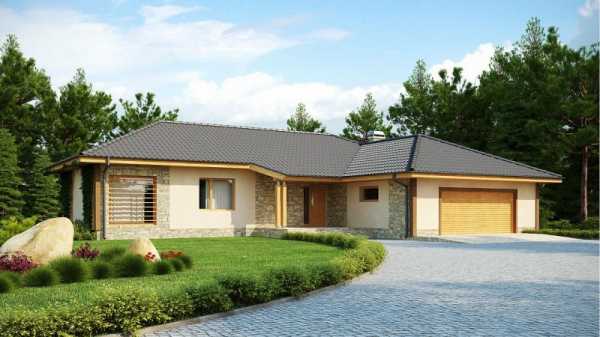

Четырехскатные кровли вальмового типа — традиционный вид крыши в европейских странах, особенно в северных регионах, для которых характерны жесткие климатические условия с обильными осадками и сильными ветрами.

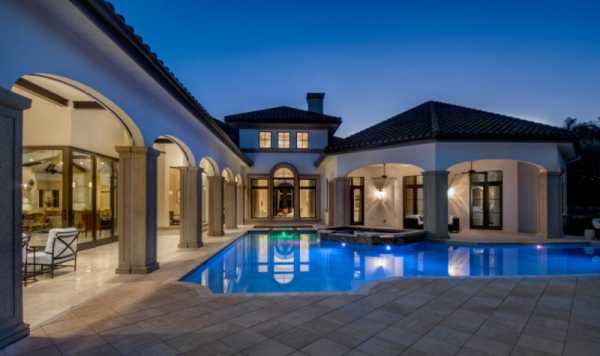

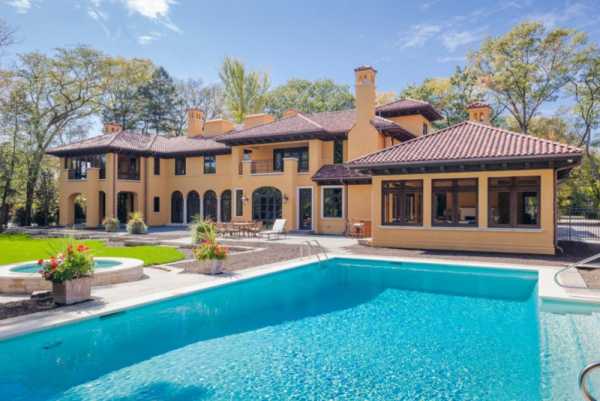

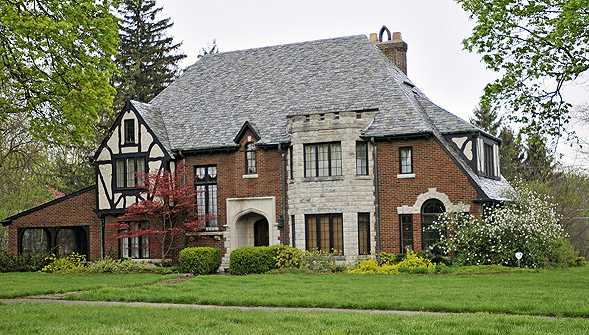

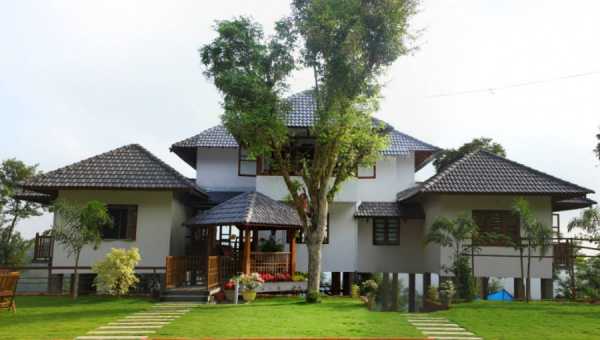

Вальмовые и полувальмовые четырехскатные крыши из сланцевой и керамической черепицы часто соседствуют с комбинированными фасадами из кирпича, фахверка и камня, как на фото одноэтажного дома с эркером и мансардой в викторианском стиле.

Особая колоритность отличает голландские частные усадьбы — одноэтажные кирпичные дома с полувальмовыми крышами из соломы или камыша.

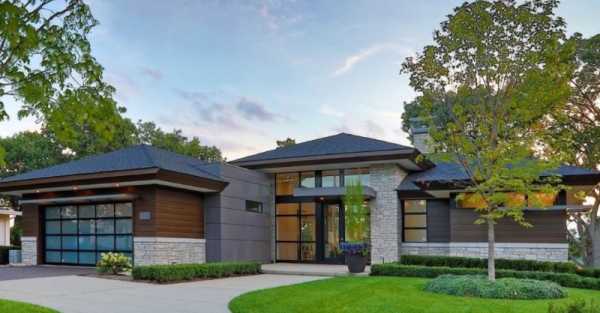

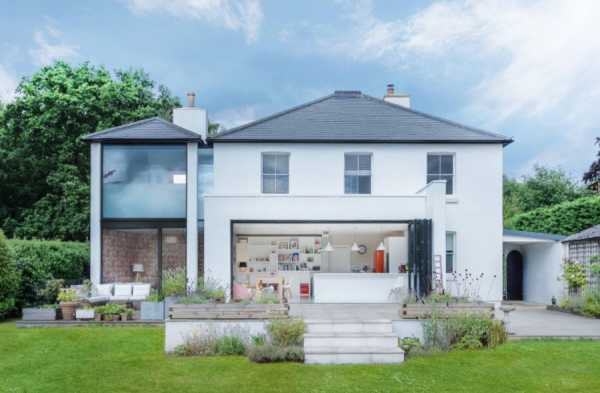

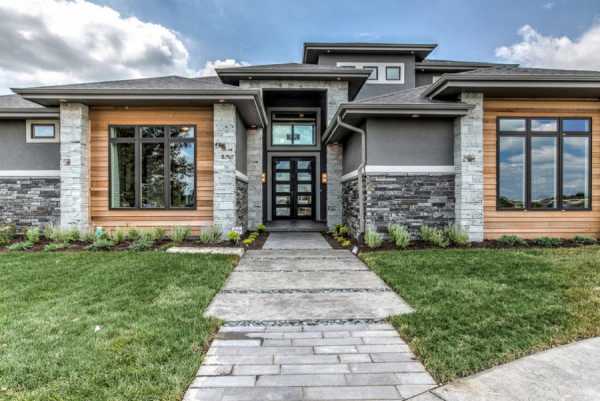

На фото — частный коттедж в современной стилистике, но с отголосками традиционного подхода к строительству кровли. Здесь вальмовая 4-скатная крыша над домом скомбинировала с двускатной кровлей над пристройкой-гаражом.

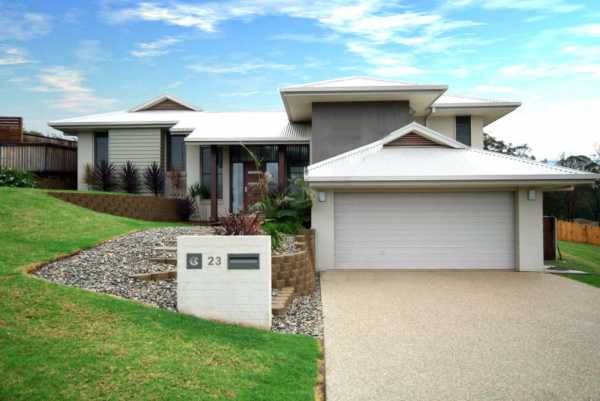

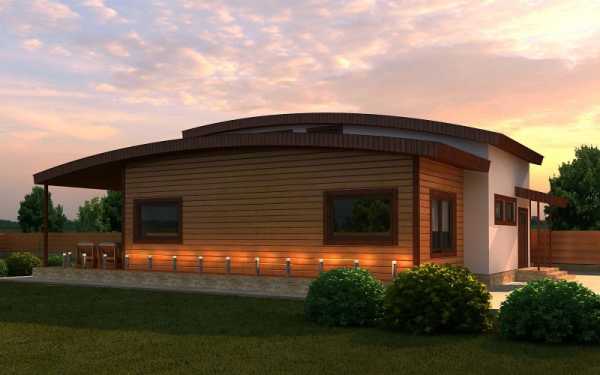

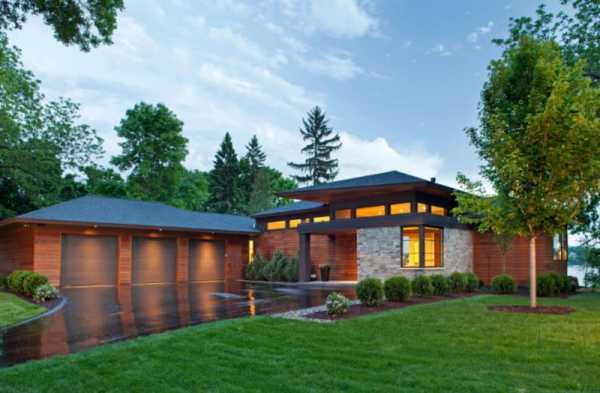

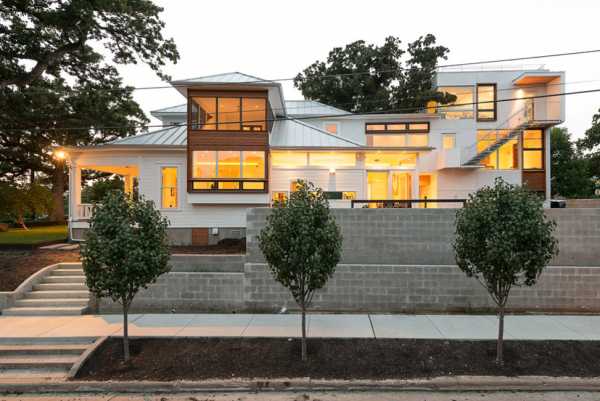

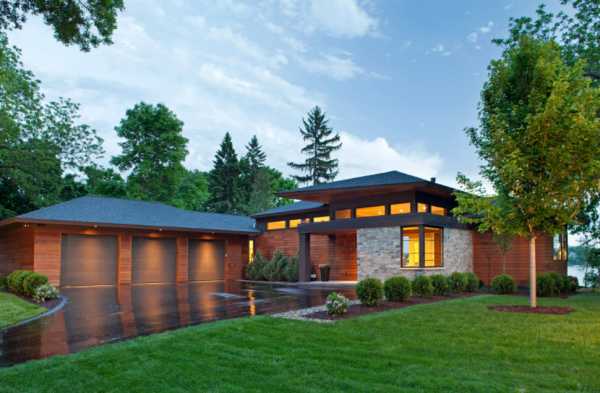

В ультрасовременной архитектуре частных домов нередко встречаются строгие вальмовые крыши — четырехскатные конструкции с битумным кровельным покрытием.

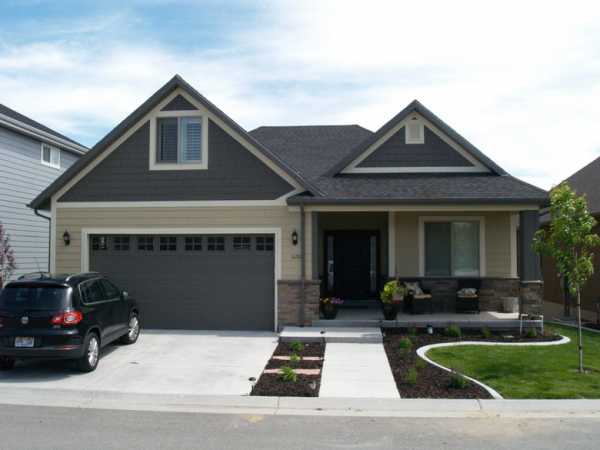

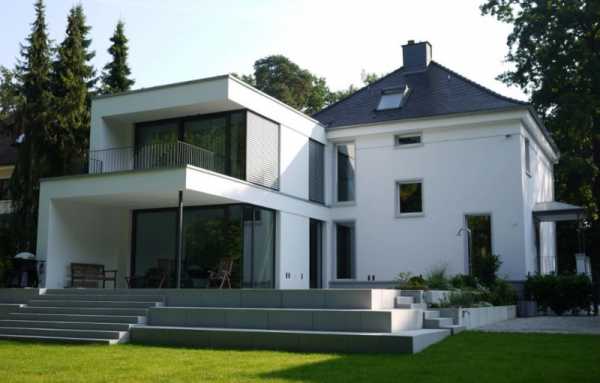

Интересная концепция для современного загородного коттеджа — асимметричная четырехскатная крыша из тростника в тандеме с рифленым деревянным фасадом.

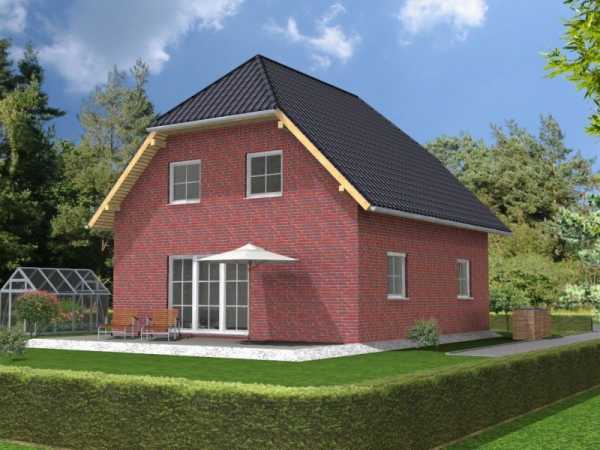

Рациональное решение для частного дома — полувальмовая кровля с мансардой, которая существенно расширяет жилую площадь за счет эксплуатируемого чердака.

Смотрите также: Красивые крыши частных домов: фото, варианты дизайна, виды

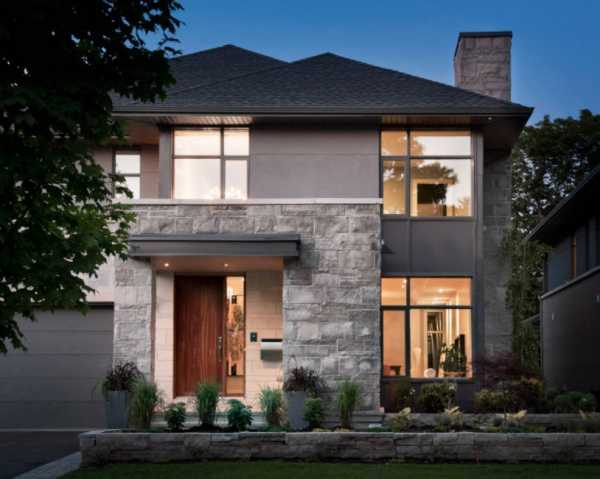

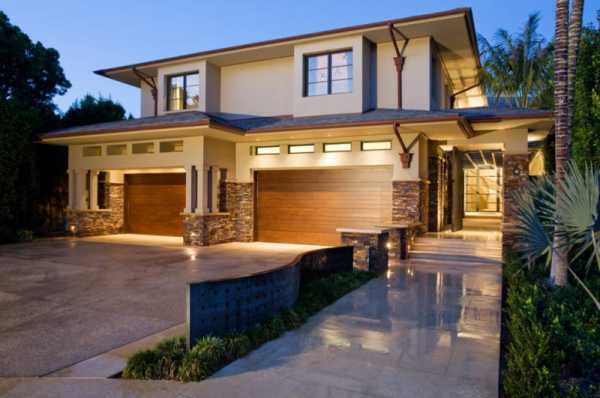

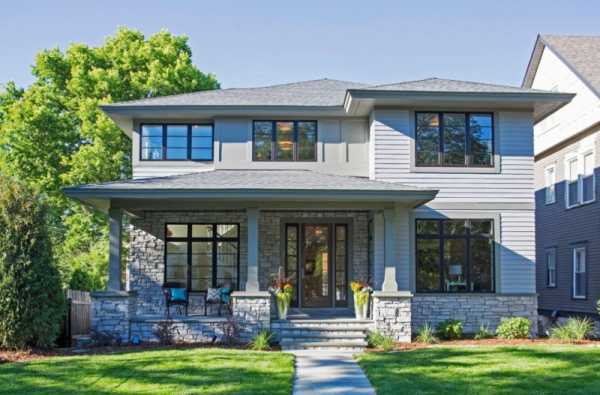

Двухэтажные дома

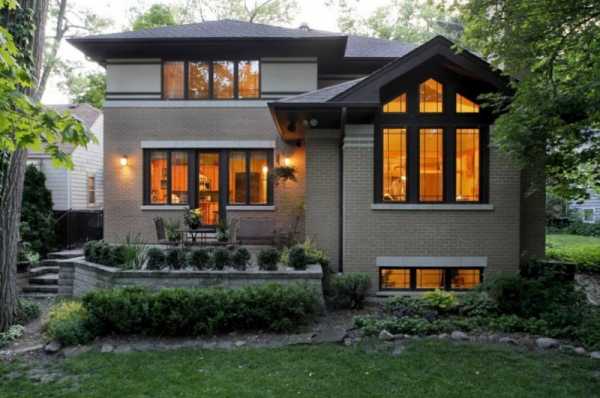

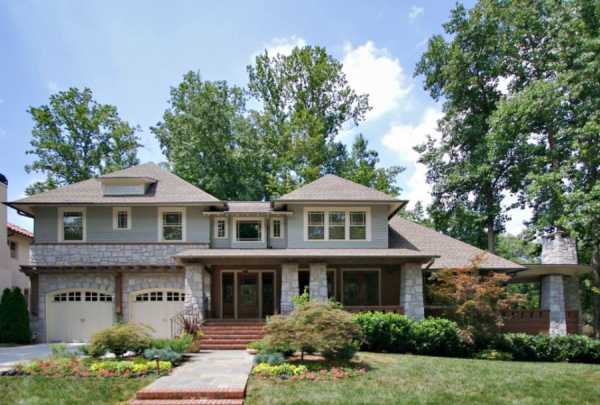

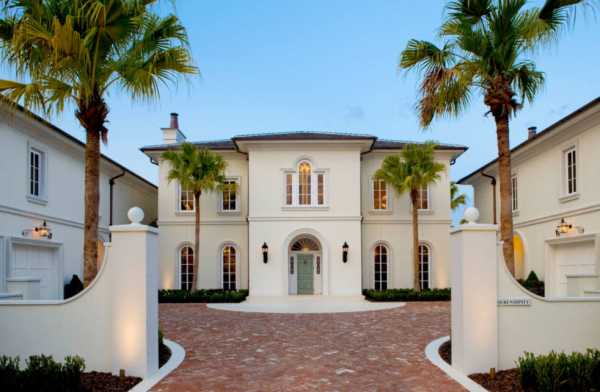

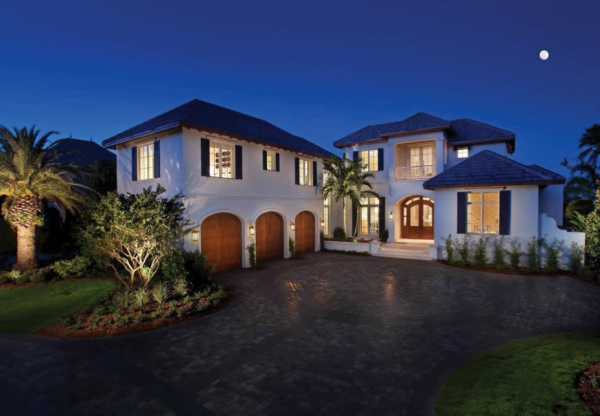

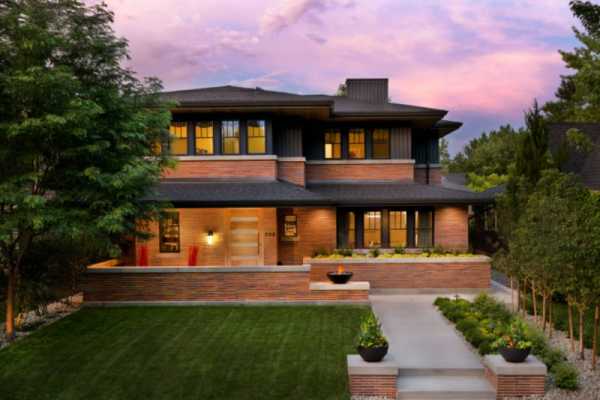

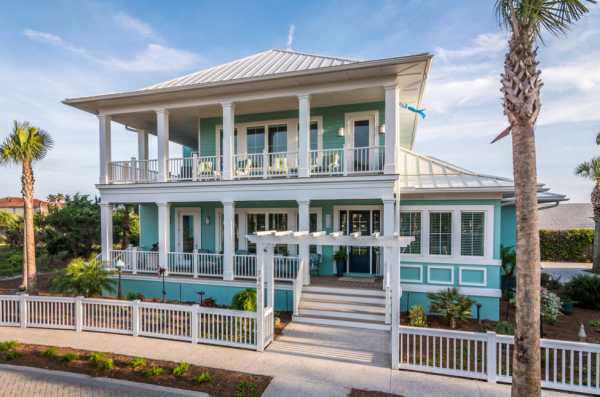

Оригинальность проекта двухэтажного дома на фото заключается в том, что четырехскатная вальмовая кровля использована не только для постройки крыши, но и для сооружения балконного ограждения.

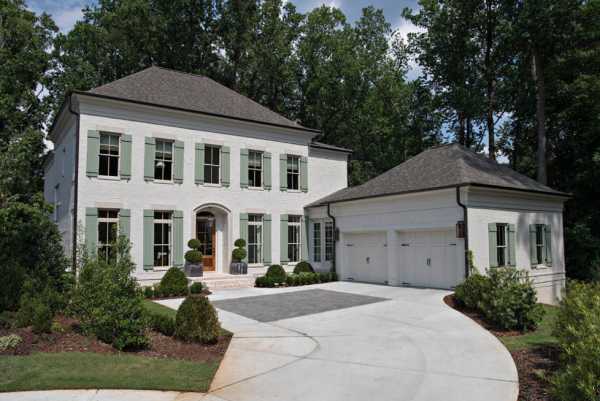

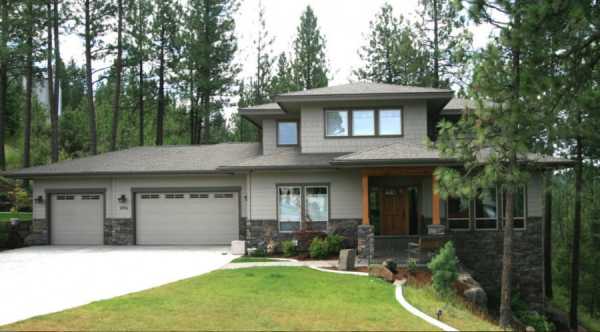

В европейских регионах, для которых характерны сильные снегопады, частные дома строят с полувальмовой кровлей, у которой скаты имеют значительный уклон. Такая крыша позволяет обустроить мансарду в два этажа, как на фото. А для предотвращения лавинного схода снега скаты таких крыш снабжают небольшим изломом по краю.

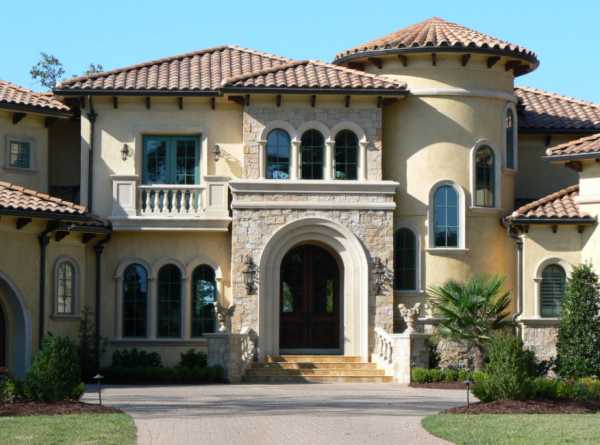

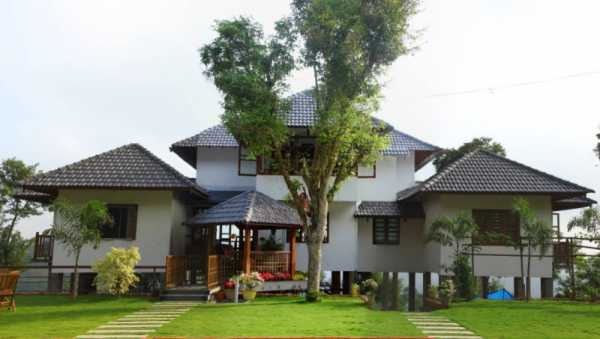

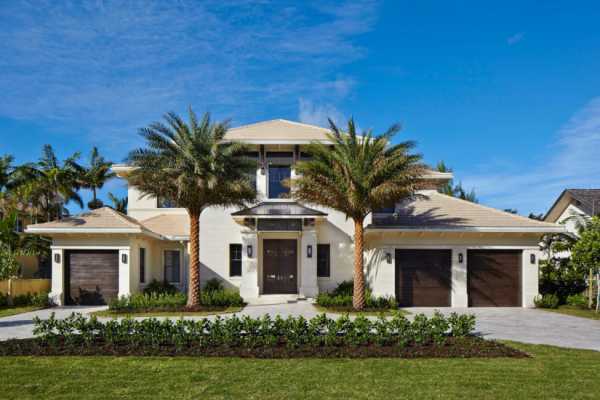

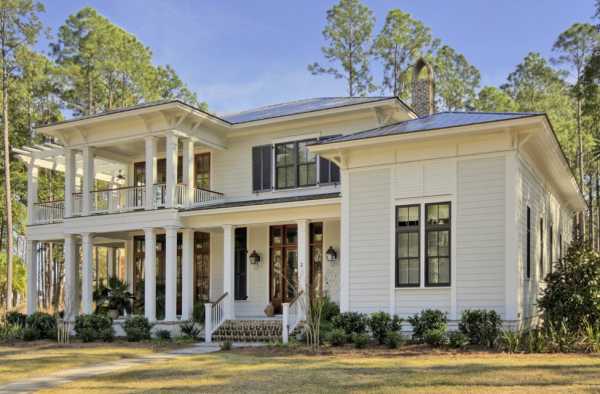

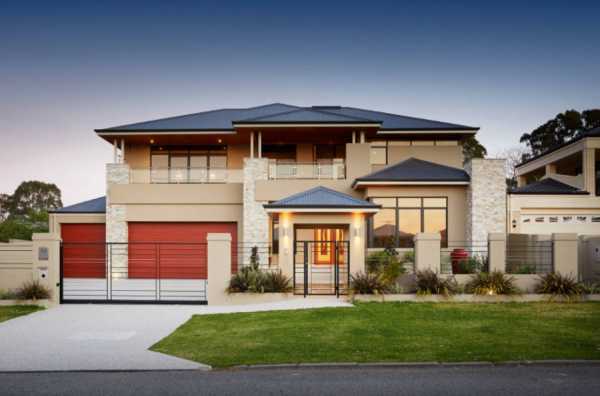

Четырехскатные кровли вальмового типа часто комбинируют с шатровыми и конусными конструкциями, обустраивая такими крышами эркеры и пристройки к дому.

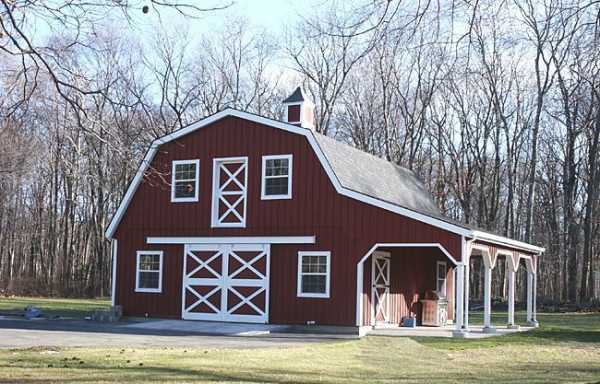

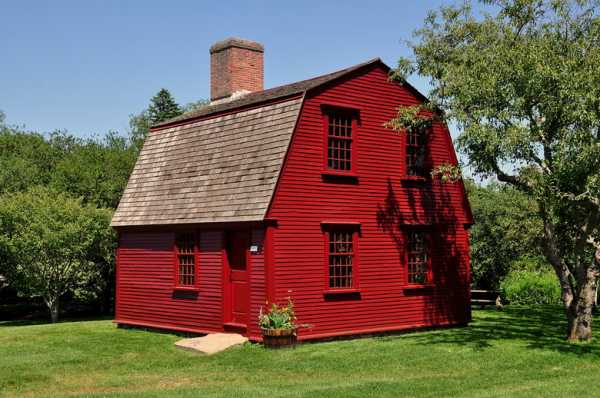

Двухэтажный дом с ломаной мансардной кровлей — проектное решение, позволяющее оптимально использовать подкровельное пространство и разместить там жилые комнаты: спальни, детские и кабинеты.

Четырехскатные крыши все чаще применяются в индивидуальном строительстве и отлично сочетаются с лаконичной архитектурой в стилистике модерна и хай-тека.

Ломаная кровля

Дизайн частного коттеджа на фото создан на сочетании асимметрично расположенных фронтонов с вальмовыми кровлями: над основной постройкой и над открытой верандой. Все эти архитектурные элементы объединяются в одно целое благодаря колоритному дымоходу, выложенному диким камнем.

Ломаная 4-скатная кровля — это необязательно симметричная конструкция — скаты могут иметь различную длину, как на фото деревянного загородного коттеджа. Причем более длинный скат рационально использовать с наветренной стороны дома.

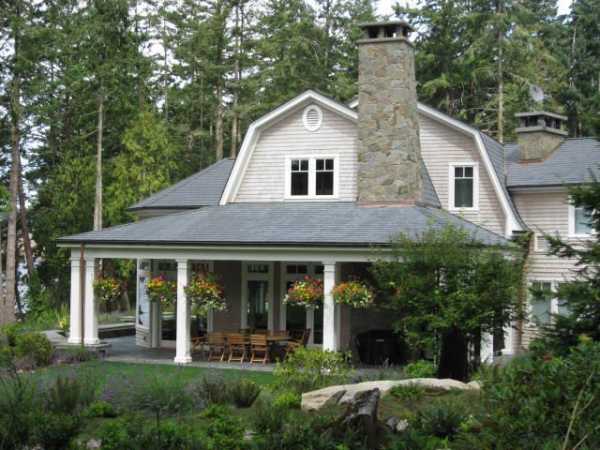

Нередко один из скатов ломаной кровли переходит в навес над террасой, верандой или крыльцом.

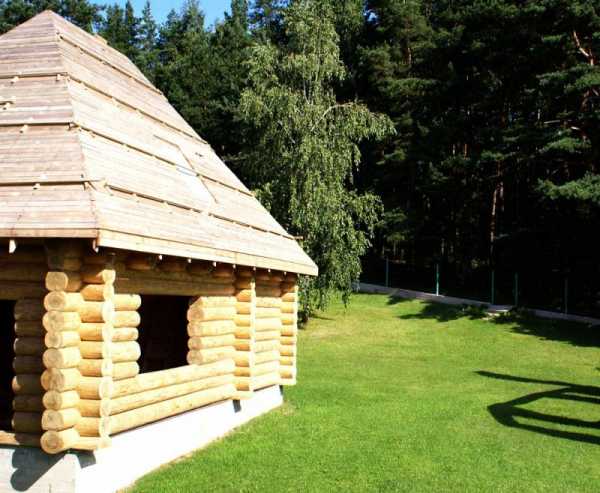

Загородный дом на фото — образец нетривиального деревянного зодчества, когда фасады выкрашены в броский красный оттенок, а кровля покрыта настилом нейтрального цвета.

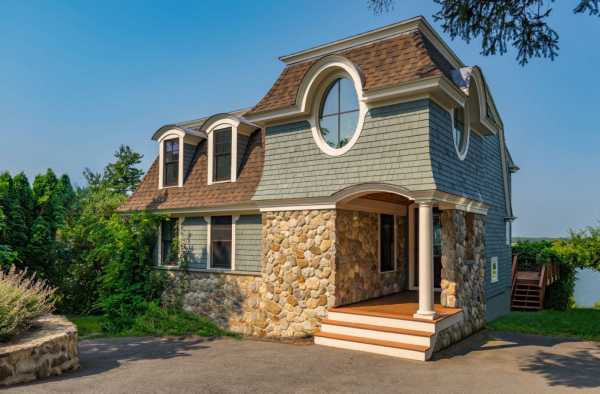

Крыша с мансардой

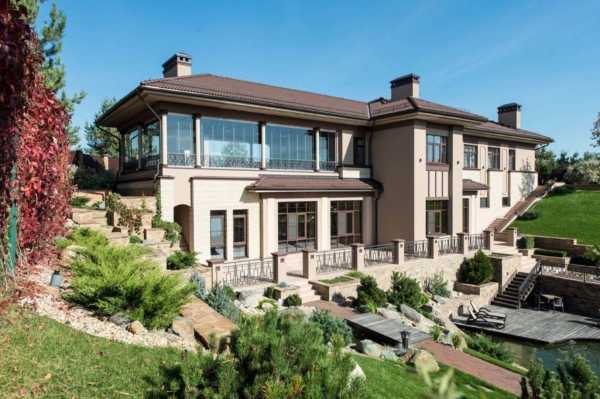

Если ваш земельный участок расположен на пересеченной местности, рационально строить дом, который состоит из разноуровневых жилых пространств, соединенных между собой. Планировка здания может также включать различные пристройки, например, гараж с мансардой или закрытую террасу.

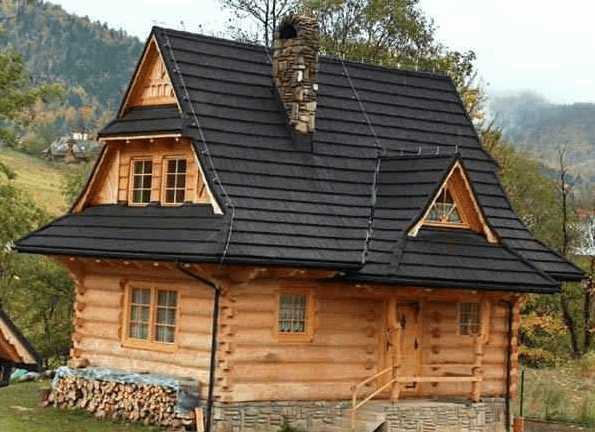

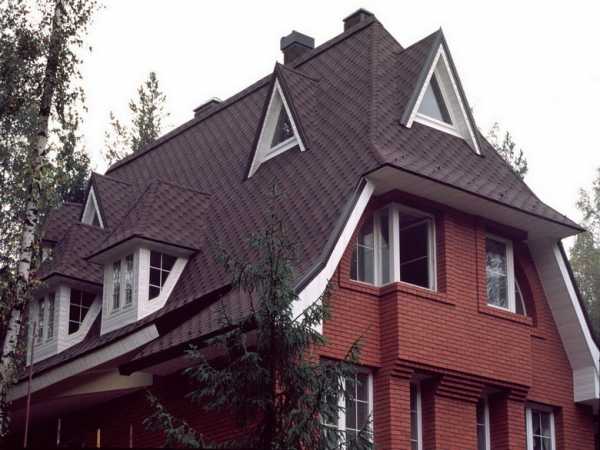

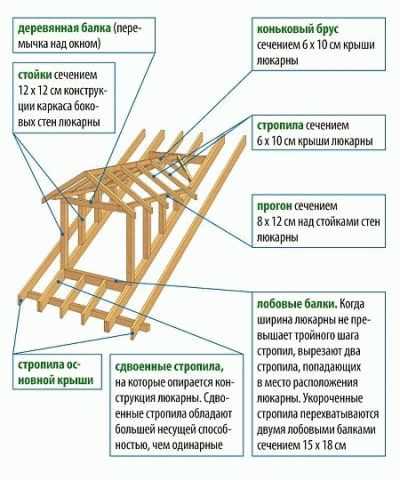

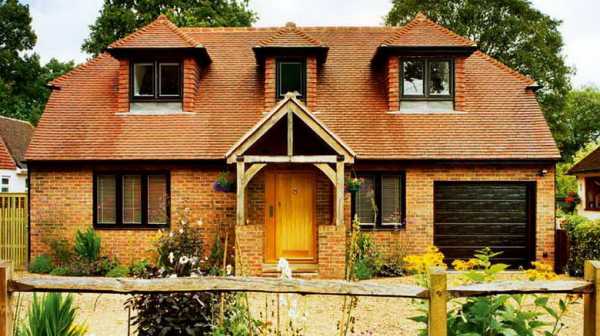

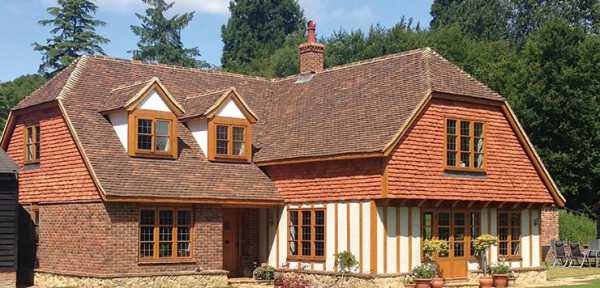

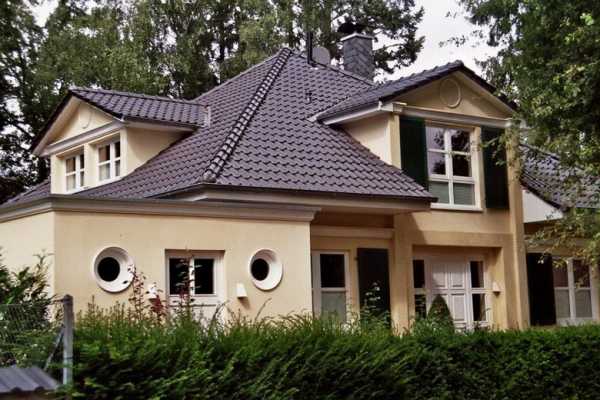

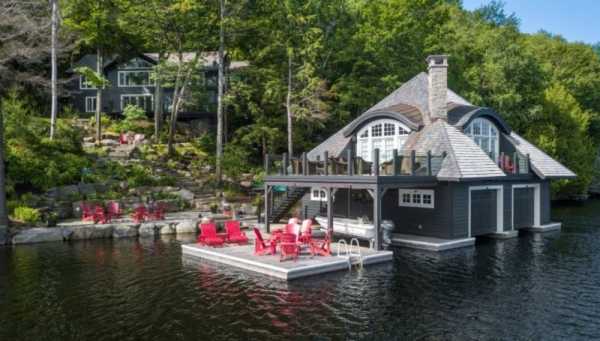

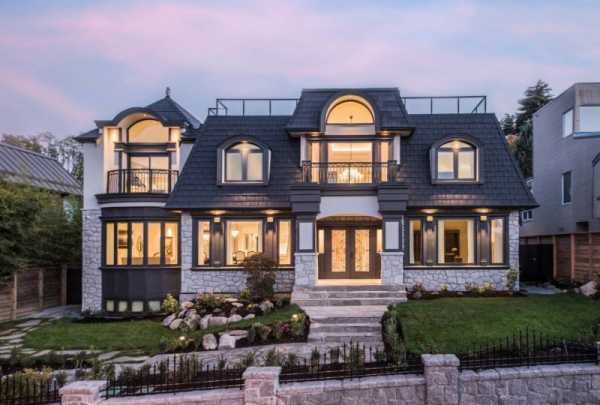

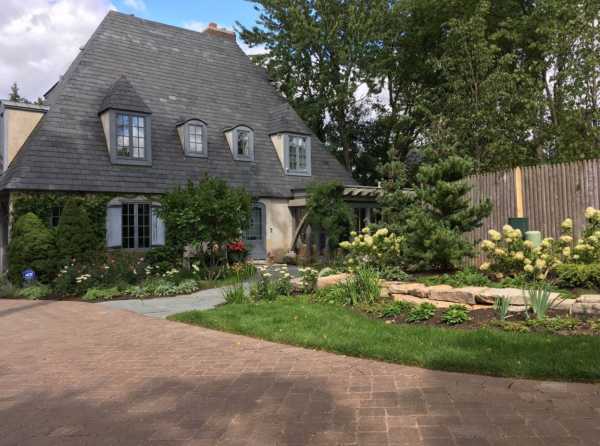

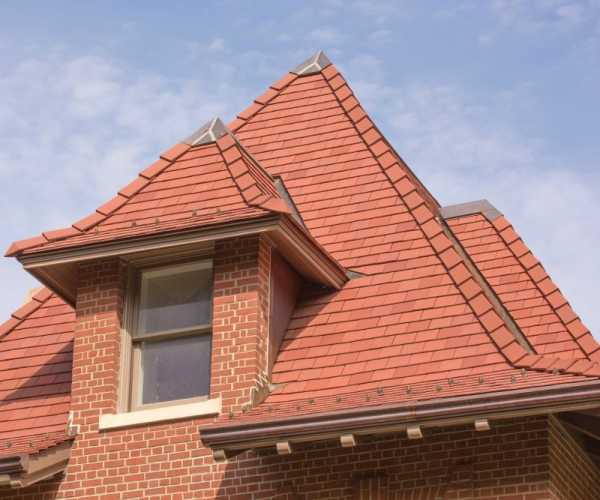

Слуховые окна — броский акцент на фасаде дома с мансардой — их нередко выделяют цветом, контрастирующим с оттенком кровли и стен.

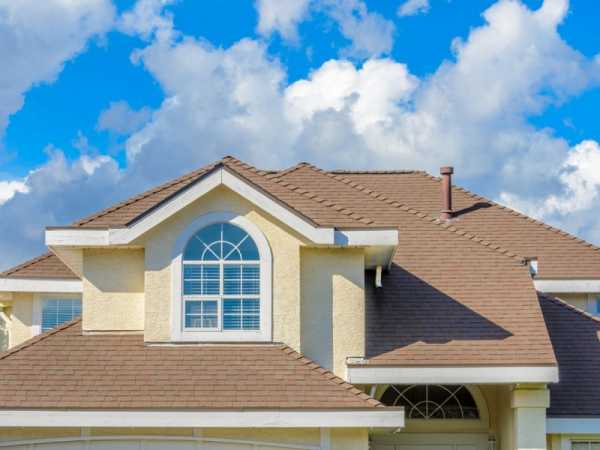

Слуховые окна на мансарде могут иметь как прямоугольную, так и арочную форму, а в качестве красивого дополнения к ним можно применять ставни.

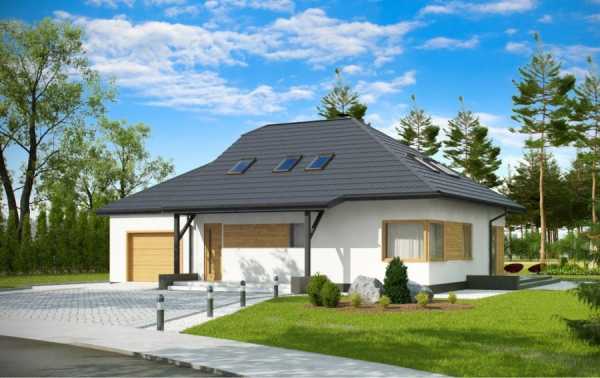

В коттеджах в стиле модерн мансардные окна чаще всего размещены в плоскости кровельного покрытия.

Смотрите также: Красивые мансардные крыши частных домов: фото, примеры дизайна

Кровли из Ондулина

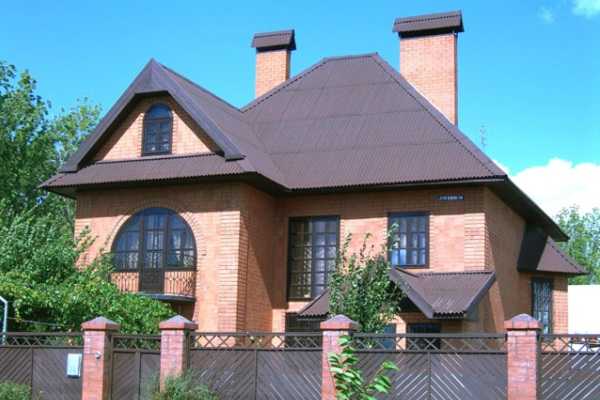

Четырехскатная кровля из красного Ондулина хорошо сочетается с фасадами светлых оттенков: бежевым, персиковым, ванильным, розовым.

Крыша из красного Ондулина — эффектный вариант кровельного покрытия для четырехскатной кровли дома в стиле кантри.

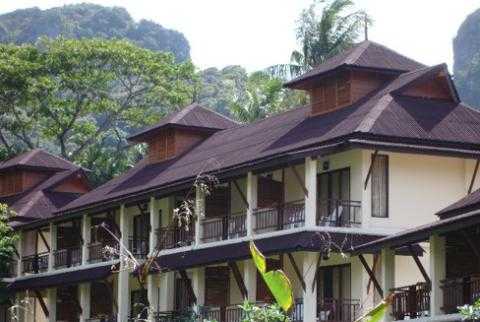

Темно-коричневый Ондулин идеально акцентирует архитектурное решение дома с белыми фасадами.

Коричневые 4-х скатные крыши из Ондулина удачно гармонируют с кирпичными фасадами и темной столяркой: оконными рамами, дверными полотнами, деревянными заборами и воротами.

Четырехскатная крыша оригинальной формы стала ярким элементом архитектуры 3-этажного частного дома на фото. Ондулин здесь использован как кровельное покрытие и для дома, и для гаража.

Смотрите также: Ондулин: Красивые фото кровли домов, виды крыш

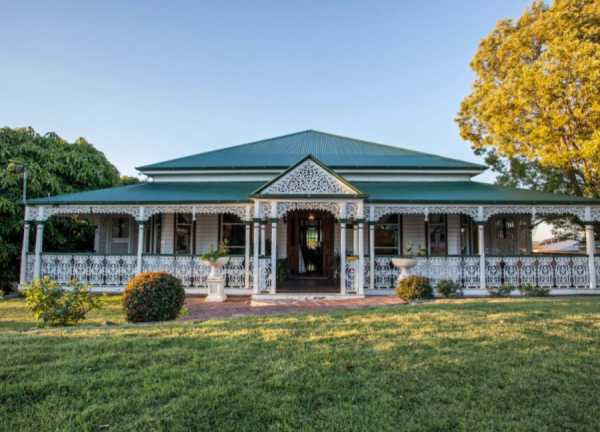

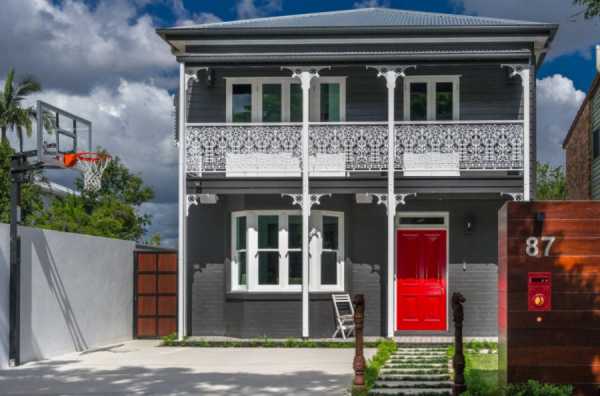

Кровли из профнастила

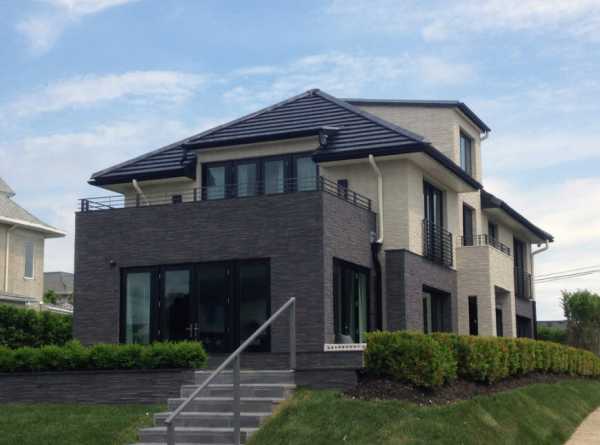

Кирпичные фасады красиво оттеняет крыша глубокого тона, например, из профнастила, окрашенного в темно-изумрудный оттенок.

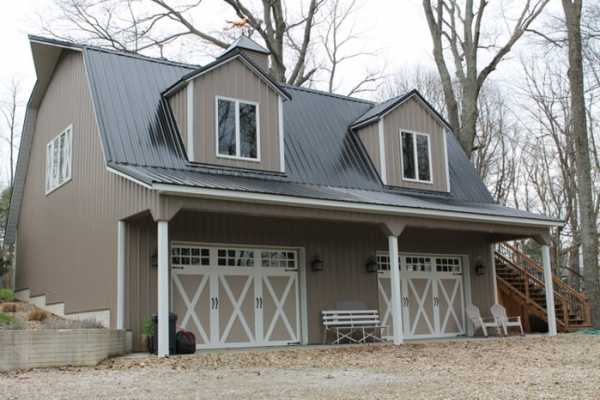

По-своему интересен проект дома с ломаной мансардной кровлей из темного профлиста, контрастирующего с бежевыми фасадами и белыми архитектурными деталями.

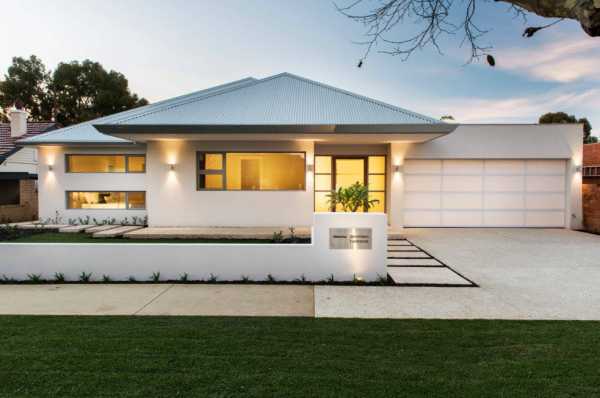

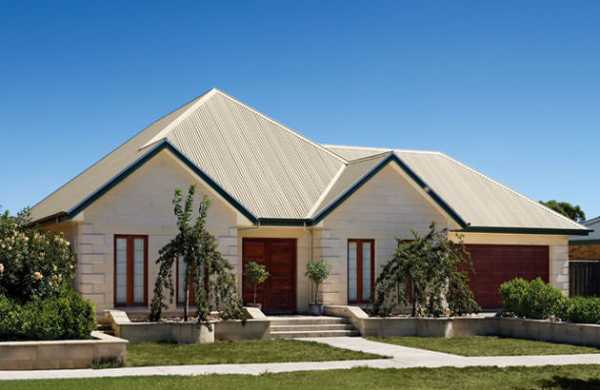

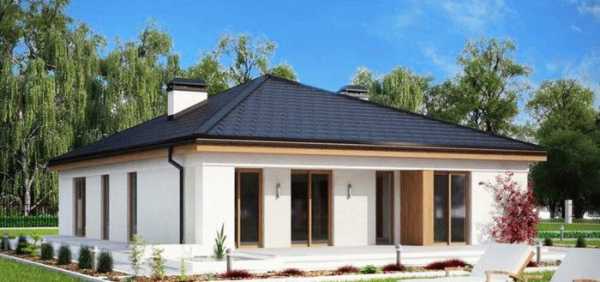

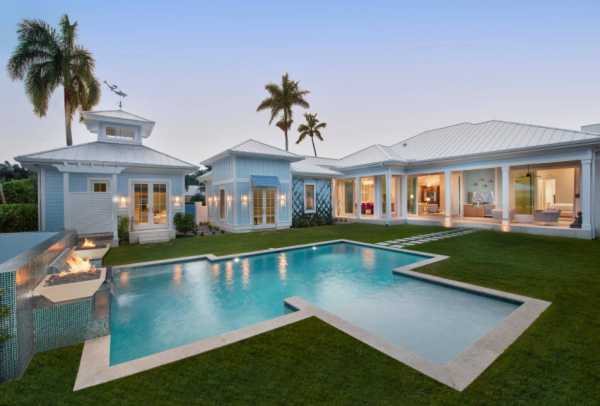

Дизайн одноэтажного дома с вальмовой кровлей из оцинкованного профлиста смотрится очень выразительно благодаря контрастной торцевой планке, которая подчеркивает форму фронтонов.

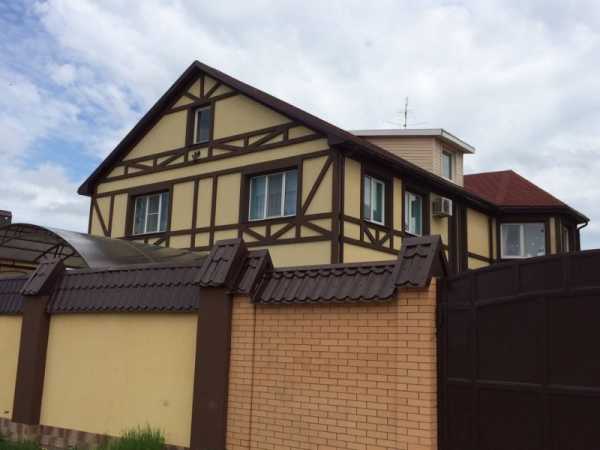

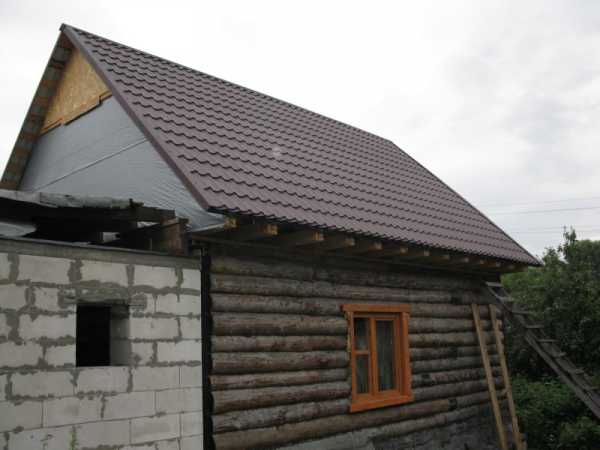

Крыши из металлочерепицы

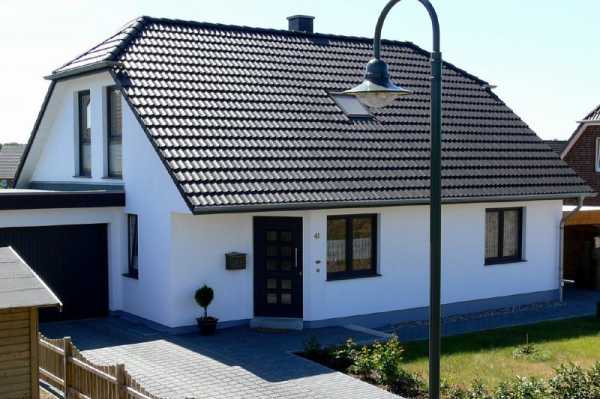

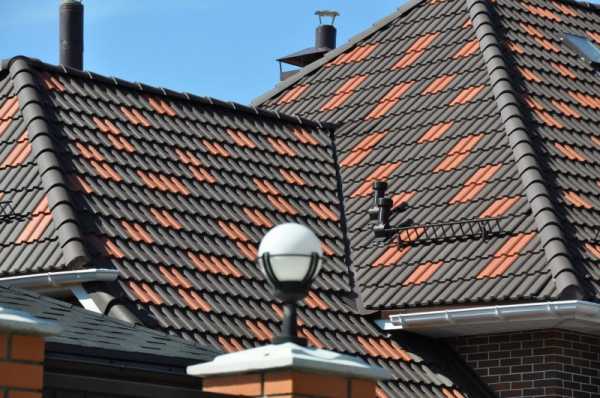

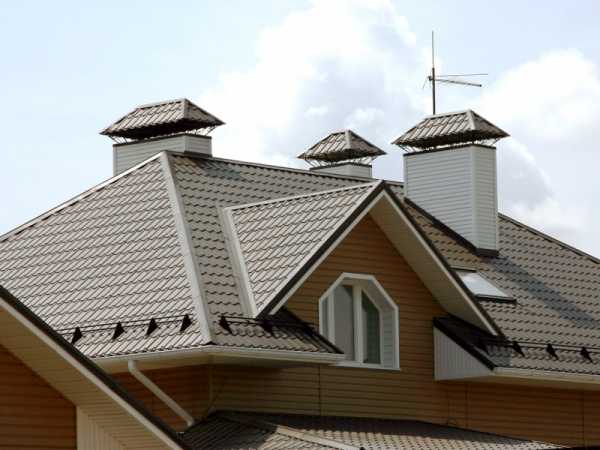

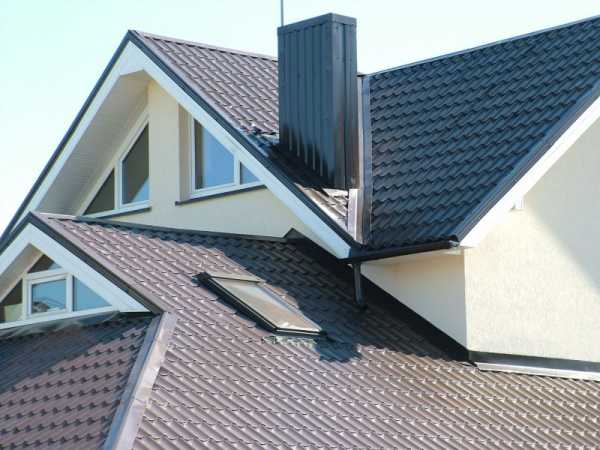

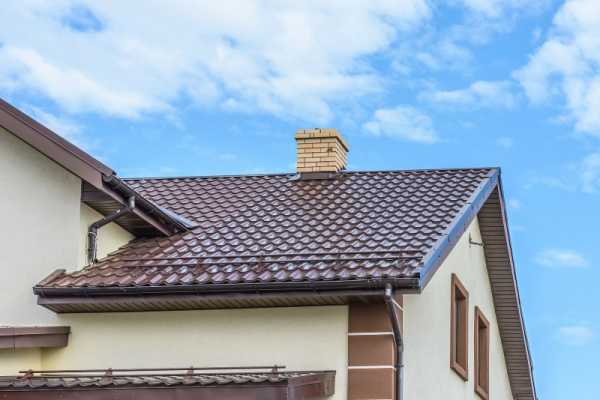

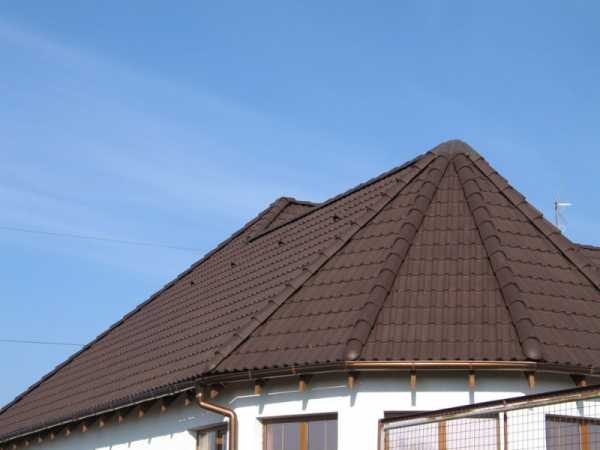

4-скатная кровля из металлочерепицы прекрасно имитирует керамический аналог и выгодно подчеркивает строгость архитектуры в классическом стиле.

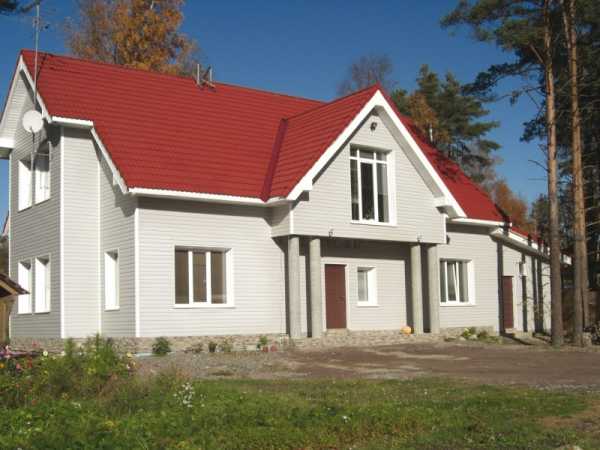

Самое удачное решение для частных домов в духе классики — красная металлочерепичная кровля с мансардой вальмовой конструкции.

Для домов, выдержанных в стиле неоклассики, чаще всего подбирают металлочерепицу насыщенных оттенков, контрастирующих с цветом фасадной отделки.

Четырехскатная крыша из металлочерепицы отлично гармонирует не только с классической архитектурой, но и с дизайном домов в ультрасовременном стиле, когда используется сплошное фасадное остекление. В этом случае цвет кровельного покрытия подбирается в нейтральном тоне: черном, антрацитовом, сером.

Смотрите также: Дизайн коттеджа внутри: 60 фото в современном стиле

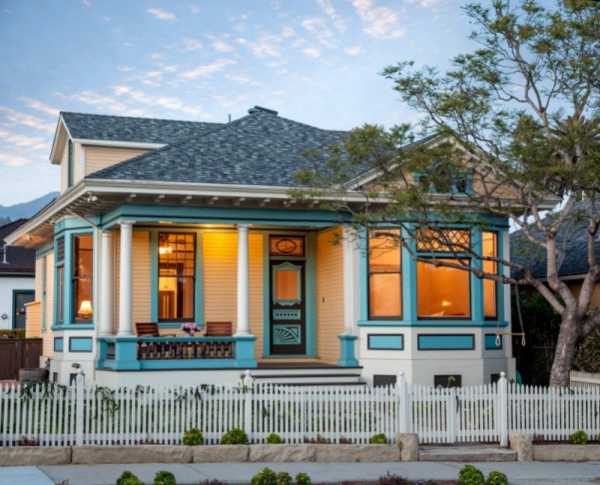

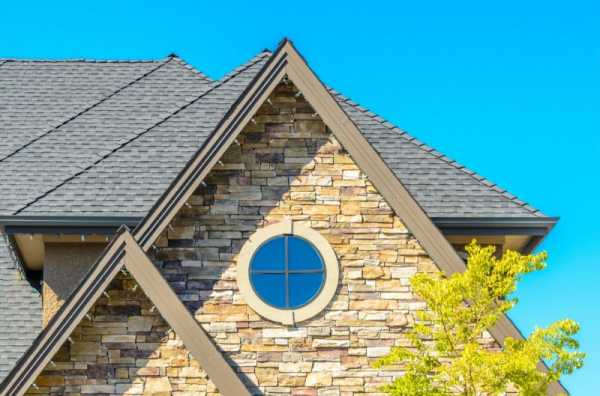

Мягкая кровля

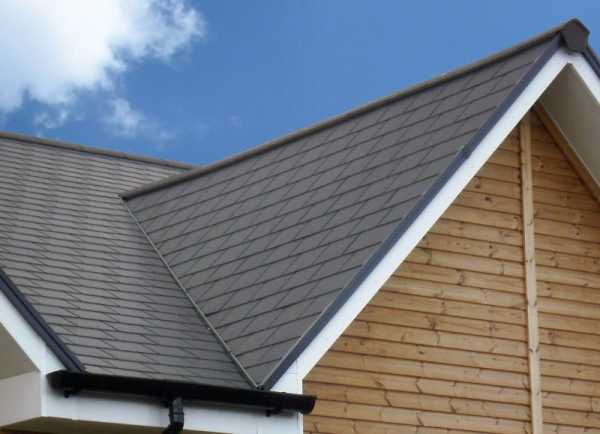

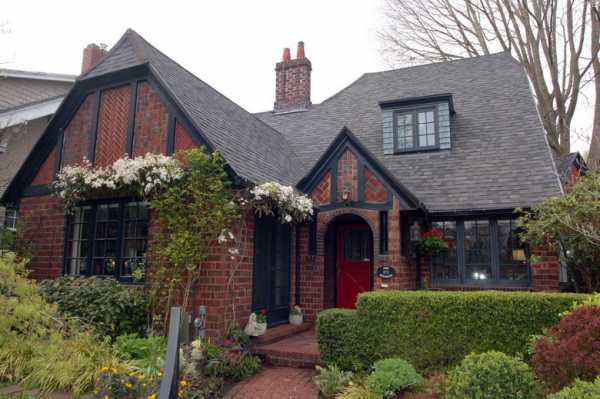

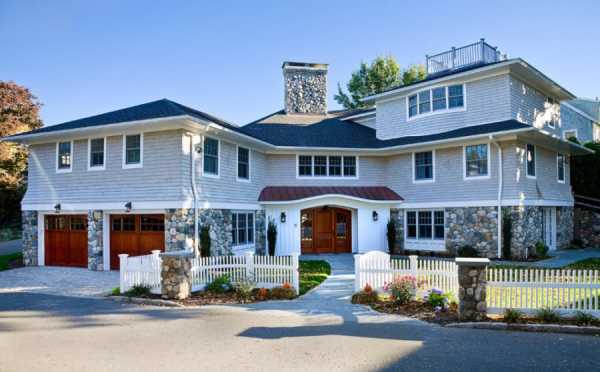

Гибкая черепица под серый сланец подчеркивает благородство четырехскатных кровель в стиле Тюдор и позволяет красиво выложить скаты скругленной формы.

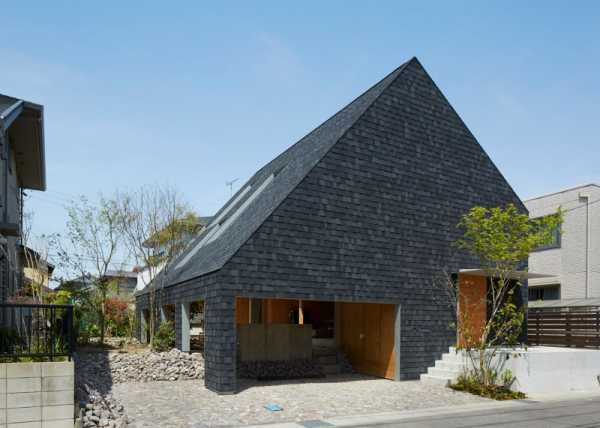

Архитектура частного дома на фото — немного непривычная интерпретация фахверка, когда черная древесина каркаса сочетается с кирпичной кладкой, а в дополнение к такому «брутальному» тандему выбрана полувальмовая четырехскатная крыша из серой гибкой черепицы под сланец.

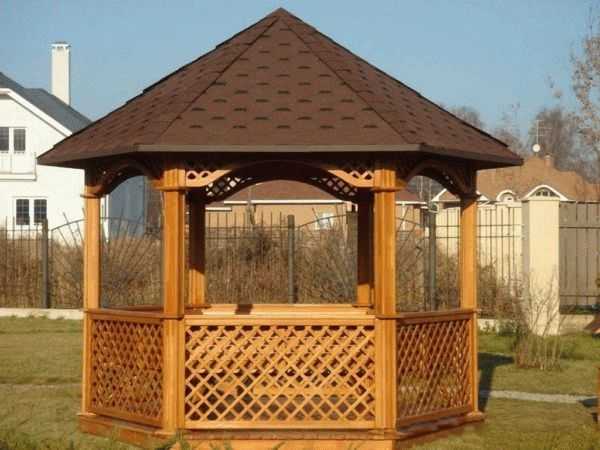

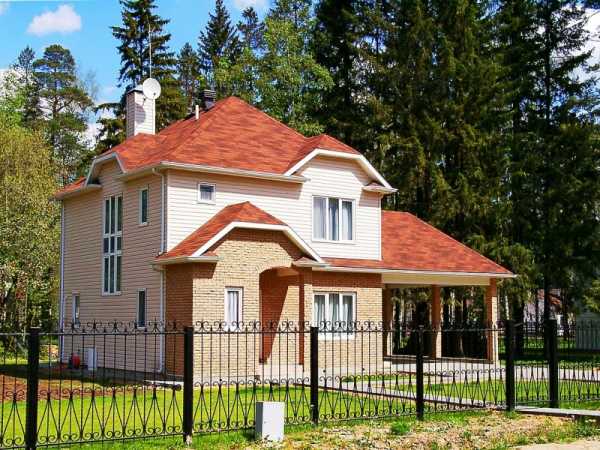

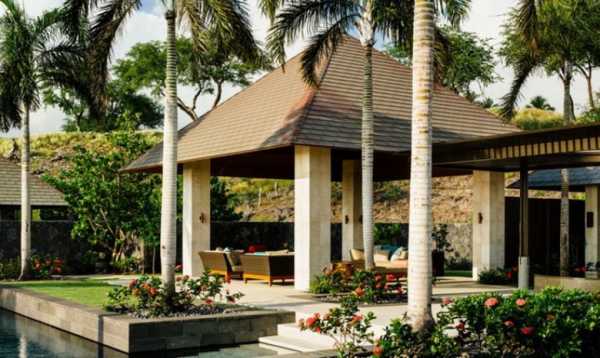

Гибкая кровля красного цвета — эффектное решение для дизайна летней кухни с зоной барбекю, построенной из кирпича и дерева.

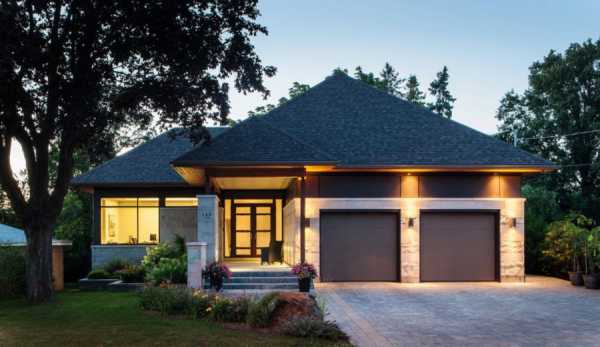

Четырехскатная вальмовая крыша из битумной черепицы — удачный вариант для обустройства зоны патио у бассейна в современном стиле.

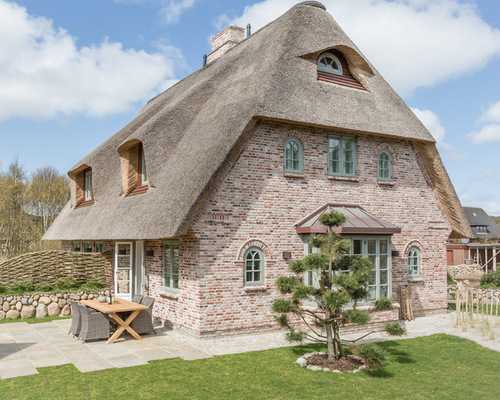

Тростниковые, соломенные и камышовые кровли

Деревенька Гитхорн в Голландии известна под названием «Северная Венеция» — здесь практически нет дорог, только каналы, вдоль которых стоят колоритные домики под соломенными крышами.

Характерная для Гитхорна архитектура — прямоугольные в плане дома под полувальмовыми крышами из камыша, который со временем меняет цвет с золотистого на благородно-дымчатый.

Технология стрижки соломенных снопов позволяет создавать полукруглые поверхности на крыше, например, на стыке скатов или при оформлении мансардных слуховых окон.

Несмотря на свою многовековую историю, тростниковые четырехскатные кровли органично сочетаются с архитектурой в стиле контемпорари.

Теплые, песочно-бежевые оттенки камышовой кровли придают экстерьеру дома гостеприимный антураж, даже если в отделке фасадов использована контрастная черно-белая гамма, как на фото.

Двухуровневая вальмовая кровля из тростника станет эффектным элементом архитектуры современного дома в стиле кантри.

Смотрите также: Красивые интерьеры коттеджей: 60 фото внутри загородных домов

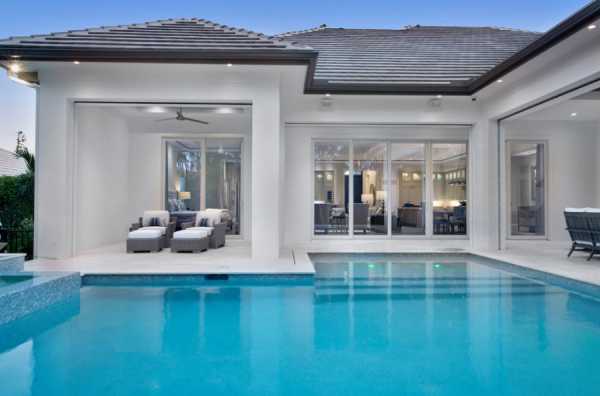

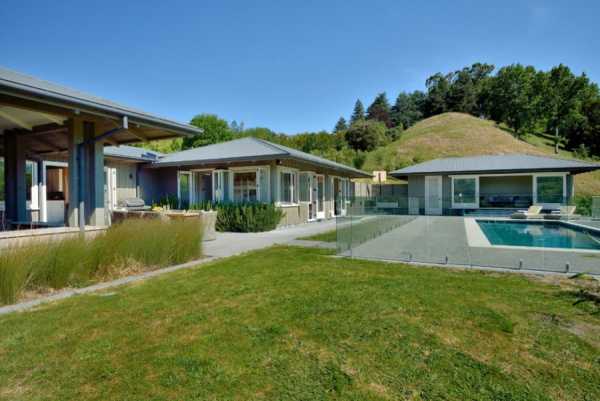

Фото-подборка четырехскатных крыш

www.onduline.ru

90 фото постройки своими руками

Классика – конструкция с четырьмя скатами для россиян остается необычной, вызывая ассоциации с заморским укладом. Ее строят, когда хотят применить интересные архитектурные решения, добиться особенного эффекта, который воспринимается иначе, дом выгодно отличается от однообразных строений.

На фото четырехскатной крыши представлено большое разнообразие вариантов, главное – строить в соответствии со всеми правилами, тогда можно будет воспользоваться многочисленными преимуществами.

Разновидности четырехскатных крыш

Делать чертежи четырехскатных крыш самостоятельно – задача трудная: специалисты смогут грамотно выполнить расчеты. Скаты выполняют как равнобедренные треугольники, когда крыша сверху выглядит как квадрат, она является шатровой, а если напоминает прямоугольник, разновидность называется вальмовой.

Классическая вариация

К классике относится вальмовая или голландская крыша, отличающаяся устойчивостью к неблагоприятным погодным условиям: сильному ветру и обильным снегопадам.

Поверхность конструкции формируют 2 ската в виде трапеции с длинных сторон и 2 ската с треугольной формой с коротких сторон.

Многие современные архитекторы считают, что в эстетическом плане голландская крыша смотрится более презентабельно по сравнению с шатровой. Стропильную систему образуют 4 опорных бруска, они спускаются от скатов к верхним углам сооружения.

2 вида полувальмовой крыши:

• Голландская – от боковых скатов отрезают часть от торцевой верхней стороны.
• Датская – от боковых скатов отрезают часть от торцевой нижней стороны.

Конструкция голландской крыши

Полувальма объединяет в себе характеристики двускатной и четырехскатной крыши: торцевые скаты представлены в виде треугольников, длина вальма меньше длины боковых скатов в 1,5 – 3 раза.

Конструкция позволяет выполнить установку вертикального окна, она не имеет острого выступа, характерного для двускатной кровли, поэтому крыша выдерживает большие ветровые нагрузки.

Конструкция датской крыши

Эта разновидность вальмовой крыши характеризуется простотой монтажа, необходимо монтировать торцевой скат снизу, оставляя под коньком маленький фронтон.

Датская конструкция дает следующие преимущества пользователям:

• Нет необходимости устанавливать проблемные мансардные окна, которым требуется качественная гидроизоляция.
• Вариант обеспечивает хорошее естественное освещение мансардного этажа благодаря выполнению вертикального остекления.

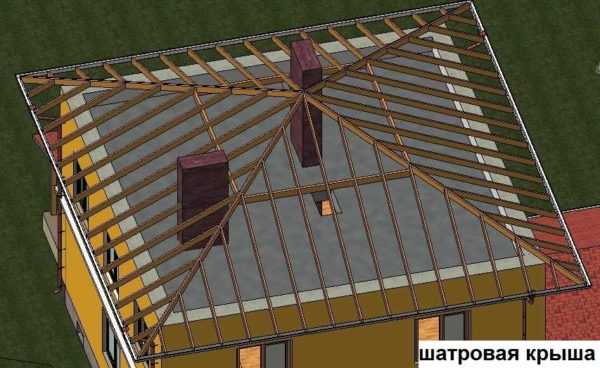

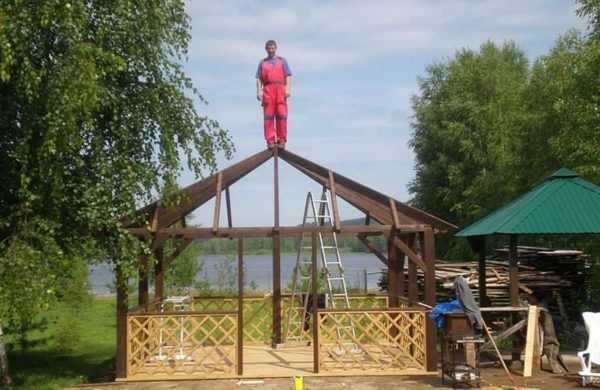

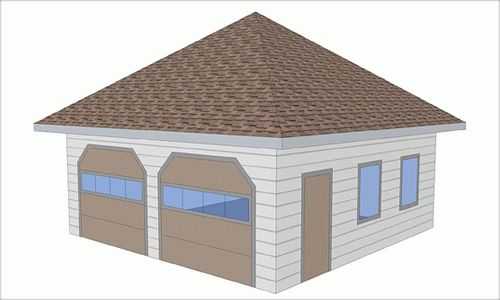

Конструкция шатровой крыши

Разновидность крыши устанавливается на строения с квадратным периметром, важный нюанс – у всех скатов должна быть одинаковая форма. Строительство шатровой конструкции является более сложным, если сравнивать с вальмовой: необходимо, чтобы стропила сошлись в одной точке.

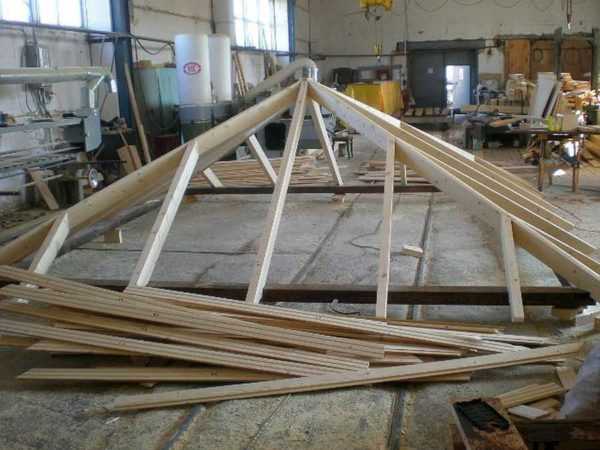

Стропильная система

Четырехскатная крыша своими руками – оптимальное решение для всех желающих сэкономить средства семейного бюджета . Последовательность строительных работ:

Этап планирования и проектирования требует много времени, необходимо тщательно продумать каждую деталь. Каким бы легким ни казалось устройство кровли, обязательно сделайте чертеж, что поможет обнаружить недочеты и недостатки.

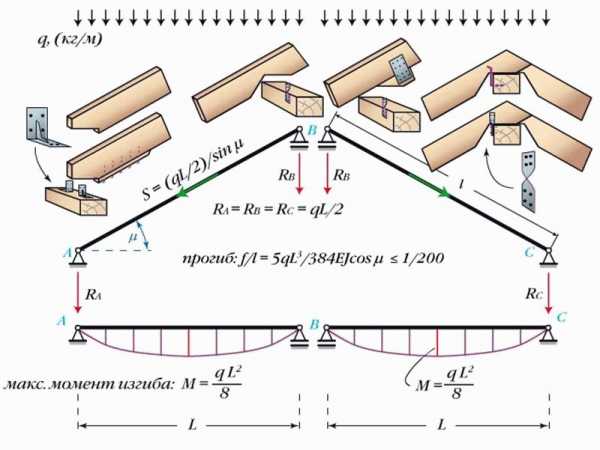

Если расчет четырехскатной крыши сделан неправильно, исправить ситуацию будет достаточно сложно – в результате ошибки диагональные стропила не соединятся в коньке. Лучше воспользоваться оптимальным вариантом, подготовьте чертеж с помощью одной из специальных графических программ.

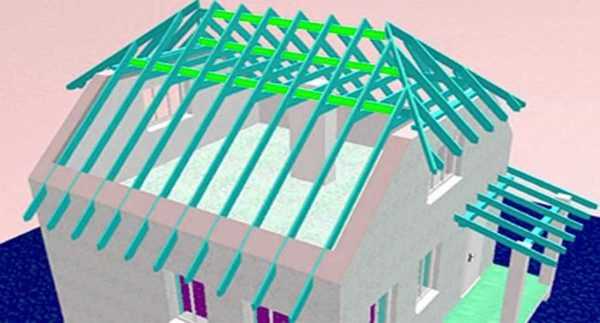

Создание модели 3D позволяет увидеть, как будет выглядеть будущая крыша, чтобы подготовить детальный чертеж, обратитесь за профессиональной помощью.

Подготовка конструктивных элементов

Мауэрлат укладывают сверху по периметру стен, его задача – служить опорой стропилам, материалом изготовления является брус 15х10 см.

Уклон крыши делают с помощью стропильных ног, стандартные стропила делают из доски 50Х150 мм, диагональные – 100Х150 мм.

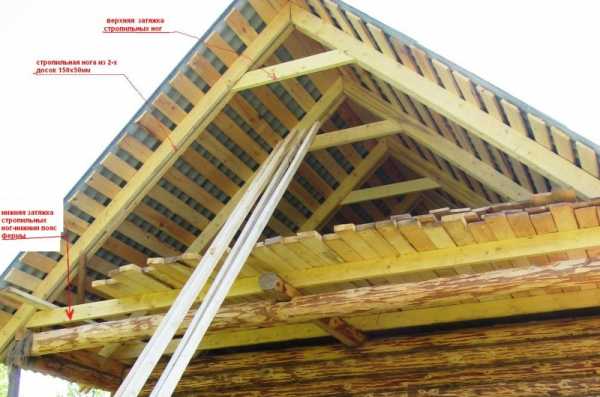

Специальные затяжки не позволяют смещаться стропильным ногам, они фиксируются, а их концы соединяются внизу, для изготовления берут доску 50Х150 м.

Лежень из бруса 100х100 мм или 100х150 мм представляет собой поперечную балку, служащую опорой для стоек, которые держат коньковый прогон.

Откосы не дают стропилам сдвигаться, их устанавливают под углом к стойкам, материл изготовления – брус с теми же размерами, как для изготовления лежня.

На вертикальную стойку опирается конек, ее делают из материала для мауэрлата.

Горизонтальная ветровая доска связывает стропильные концы снизу, ее прибивают к стропилам с внутренней стороны кровли, используя доску 100х50 мм.

С наружной стороны конструкции прикрепляют кобылку – доску из точно такого материала.

Самым сложным элементом считается шпренгель, он придает жесткость крыше, связывающий между собой горизонтальные и вертикальные компоненты. Шпренгель делают из бруса с размерами 100х100 мм, его необходимо устанавливать под углом.

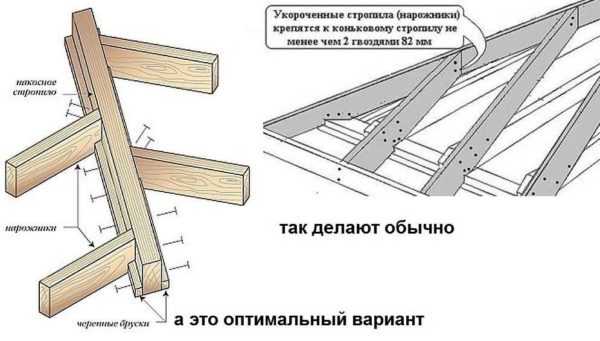

Нарожники или укороченные стропила есть только в вальмовой крыше, их изготавливают из доски 50х150 мм.

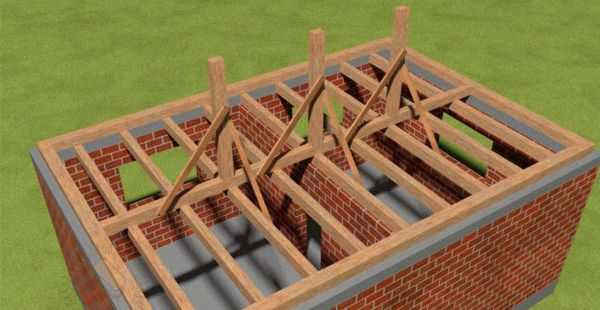

Монтаж перекрытия чердака

Подвески крыши лучше изготавливать из стали, для крепления используются специальные хомуты и прогоны, подвесное перекрытие значительно уменьшает нагрузку.

Если фермы стальные, то перекрытие делают несгораемым, между балками из стали укладывают железобетонные плиты сборного типа, а на них помещают легкий утеплитель.

Оптимальный материал для изготовления несущих конструкций – это крупноразмерные панели заводского производства, обладающие высокой огнестойкостью.

Установка прогона конька

Понадобится сделать 2 прогона, если у сооружения имеются капитальные продольные стены или в 2 ряда стоят внутренние столбы. Когда в здании нее предусмотрены внутренние опоры, выполняют строительные фермы и к ним подвешивают перекрытие. Когда ширина дома большая, конструкция подвешивается на стальные хомуты к поясу фермы внизу.

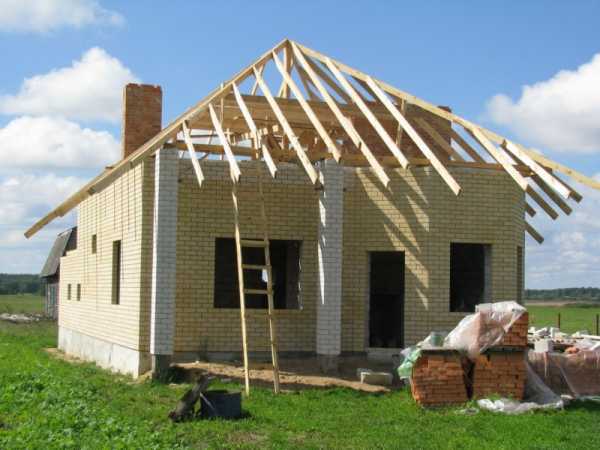

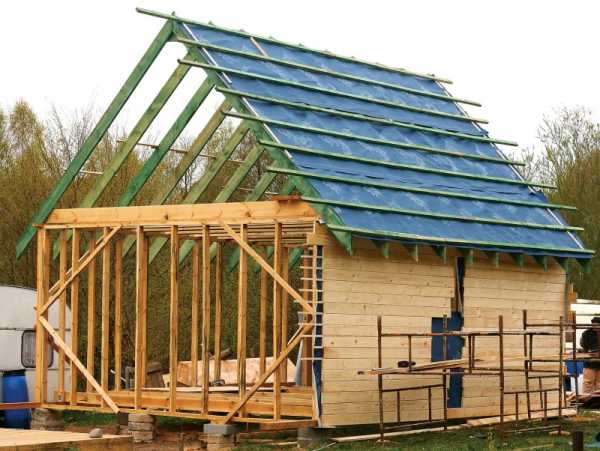

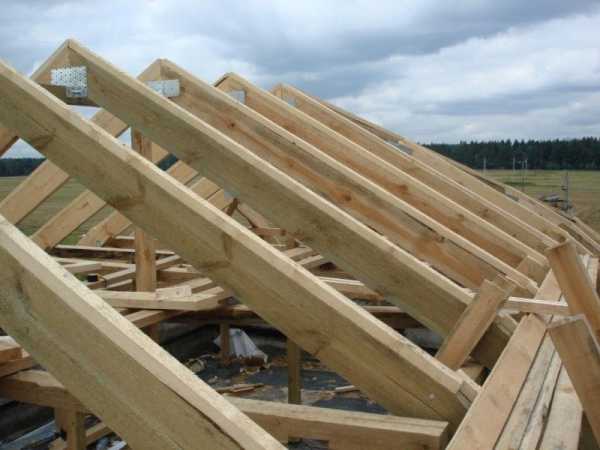

Монтаж стропил

Диагональные стропильные ноги должны опираться на конек, их дополнительно фиксируют с помощью металлической проволоки.

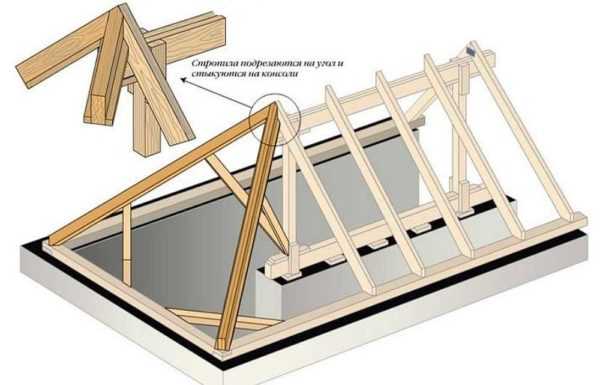

Когда делают один прогон, диагональные ноги прибивают на консоли, а когда прогонов два – их крепят на шпренгельную конструкции, изготовленную из горизонтальной балки со стойками.

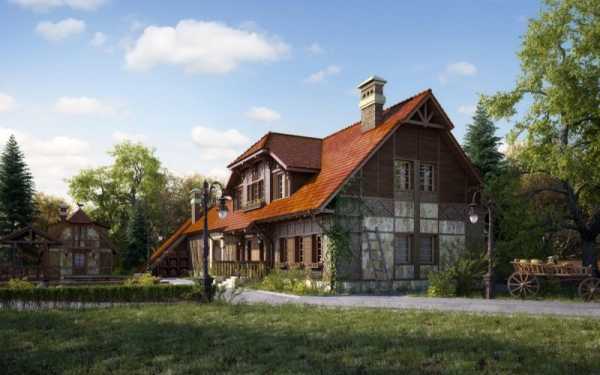

Фото четырехскатной крыши

Также рекомендуем посетить:

mojdominfo.ru

Четырехскатные крыши домов разновидности — Кровля и крыша

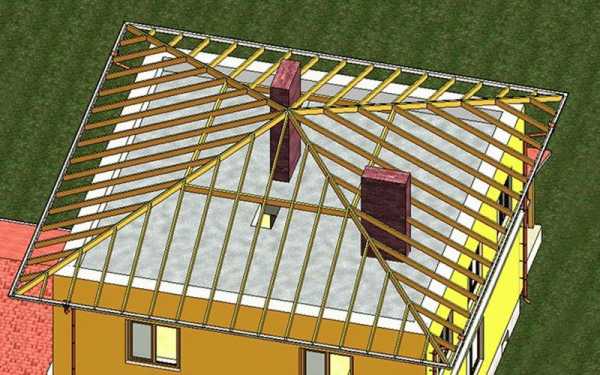

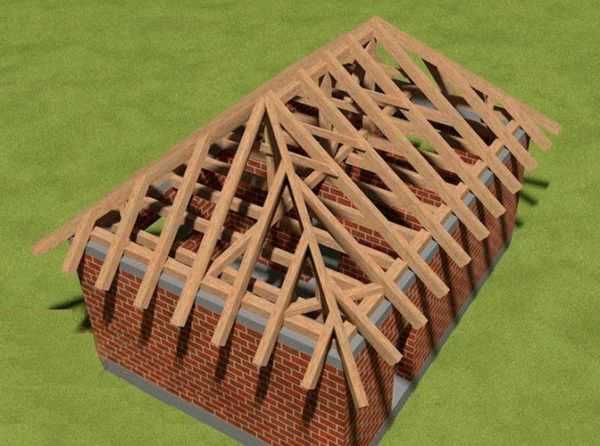

Стропильная система четырехскатной крыши

Крыша частного дома, имеющая четыре, а не один и не два ската, выглядит гораздо более серьезной конструкцией, каковой она и является. Собрать такую стропильную конструкцию не сложнее, чем крышу двухскатную, но преимуществ стропильная система четырехскатной крыши имеет больше. Качество кровли обеспечивается прочностью стропильной системы.

Четырехскатная крыша своими руками

Особенности крыши из четырех скатов

1. Главное преимущество – отсутствие щипцов и фронтонов. Нетрадиционная конструкция стропильной системы позволяет крыше без последствий переносить сильные ветра, минимизировать возможные разрушения в местах свесов карниза с течением времени, также отсутствие фронтона — это экономия на стройматериалах и трудозатратах;
2. Концы стропил, которые пересекаются между собой и крепятся на балке конька, придают конструкции жесткость, препятствуют деформированию крыши под весом осадков, стройматериалов кровли или оборудования, смонтированного на крыше;
3. Конструкция и устройство стропильной системы вальмовой крыши предполагает возможность обустройства карнизных свесов по периметру всего дома, защищая фасад от атмосферных воздействий и перепадов температуры;
4. В плане архитектурного соответствия четырехскатная крыша при пристройке веранды или мансарды к дому делает здание более устойчивым к неравномерно распределенным нагрузкам;
5. Эстетичность четырехскатной крыши доказана практикой и временем – такие конструкции используются с тех времен, как люди научились строить себе убежища, которые потом превращались в прочные и красивые дома.

Каким образом будет конструироваться стропильная система четырехскатной крыши, зависит от того, какая будет кровля – шатрового типа или вальмовая. Поэтому стоит подробнее рассмотреть эти разновидности четырехскатной крыши, их особенности и устройство.

Устройство вальмовой крыши

Вальмовая крыша

Крыша по вальмовому типу представляет собой сборку двух трапециевидных или треугольных деревянных узлов. Эти элементы скрепляются между собой плоскостями верхних поверхностей, а грани треугольников перекрываются коньковыми скатами.

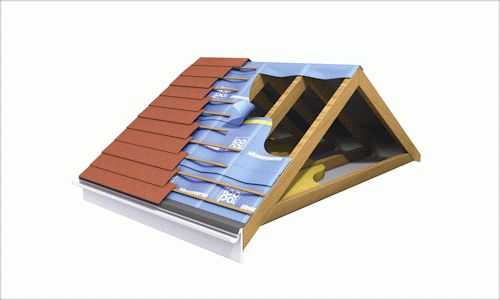

На стропильный каркас вальмовой крыши монтируется кровельный пирог, состоящий из нескольких слоев: гидроизолятора, теплоизолятора, вентиляционного слоя стройматериалов, и финишного декоративного и защитного покрытия. По типу крепления стропильная система вальмовой крыши подразделяется на висячую и и наслонного типа. Наслонная схема стропильной системы четырехскатной крыши в исполнении более экономична, проще в монтаже и по конструкции. Системы стропил

Важно: При наклоне вальмовой крыши ≤ 35° обязателен монтаж вспомогательных опорных балок, чтобы укрепить длинный пролет со стропилами наслонного типа. Дополнительные опоры предохраняют дом от атмосферной влаги, сильных ветров и перепадов температур.

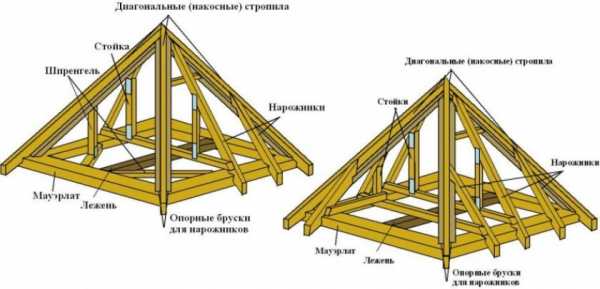

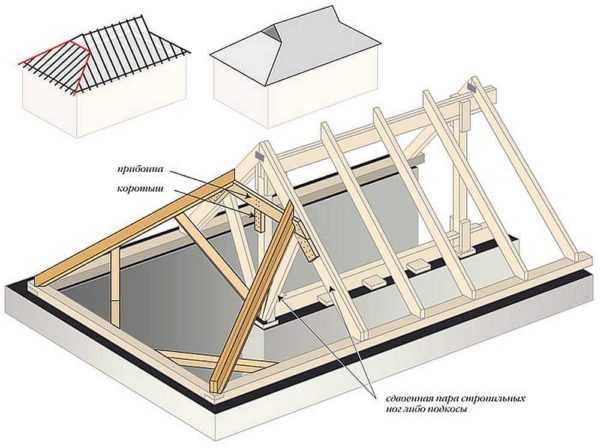

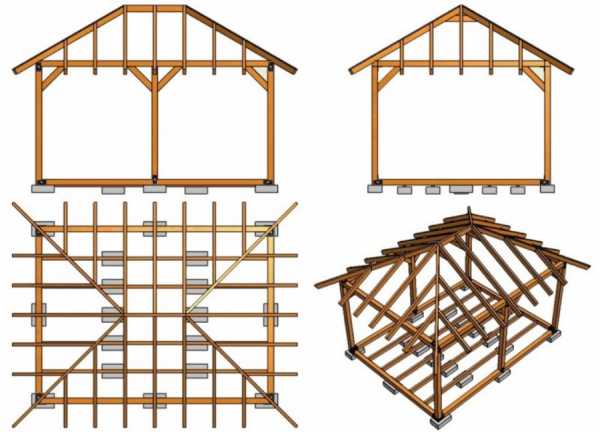

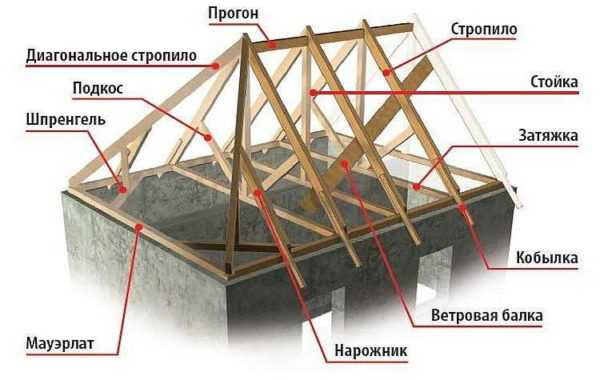

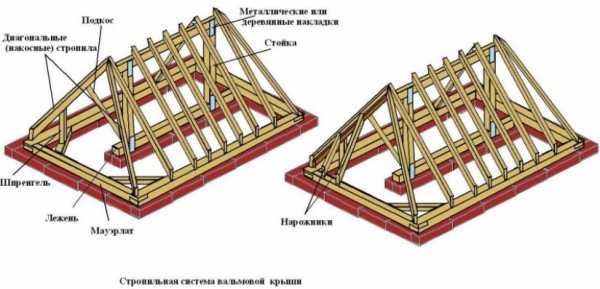

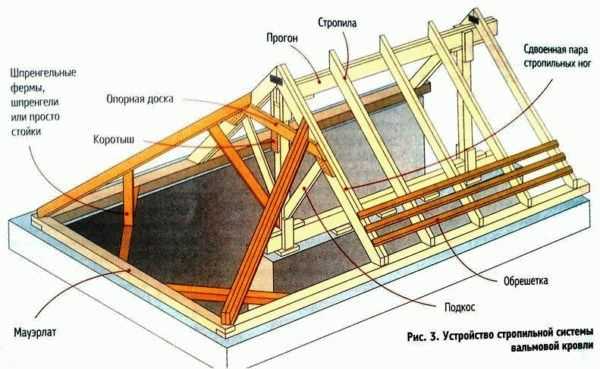

Схема стропильной конструкции крыши с четырьмя скатами

1. Стропила накосной конструкции – брус, монтирующийся по диагонали, одним торцом упирающийся в мауэрлат, вторым торцом крепится к следующей стропильной паре. Так как в развернутом виде накосные стропила имеют очень большие размеры, то на крыше их необходимо сразу надежно фиксировать. Также накосные стропила выполняют роль опоры для нарожников;
2. Трапециевидные деревянные сборки для скатов кровли;
3. Нарожники – конструкции небольшого размера из стропильных балок короткой длины, укрепляются на стропилах накосного типа. Если ширина стен дома составляет ≥ 4,5 м, то стропильную конструкцию соединяют в блок из нескольких элементов, чтобы потом из этих блоков составлять единую кровлю;
4. Подкосы, ригели и стойки служат для минимизации размеров и применения нарожников. Применение этих элементов позволяет собрать кровлю практически без дополнительного укрепления;
5. Лежни служат опорами для стоек и подкосов, нижним концом их упирают в подставки из кирпича на внутреннем стенном торце или подгоняют под размер подкладками деревянных брусков;
6. Прогон представляет собой балку, уложенную параллельно нижней опорной балке. Служит для обеспечения прочности стропильной конструкции;
7. Шпренгелями увеличивают жесткость стропильной системы по всем направлениям. Шпренгели должны иметь такое же сечение, как и стропила, и крепятся они по длине пролета.

Схема четырехскатной кровли

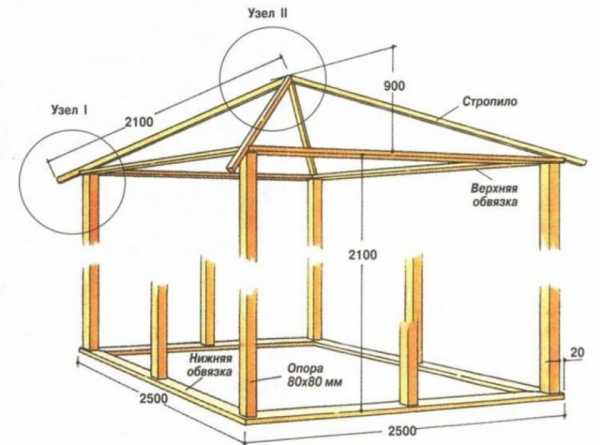

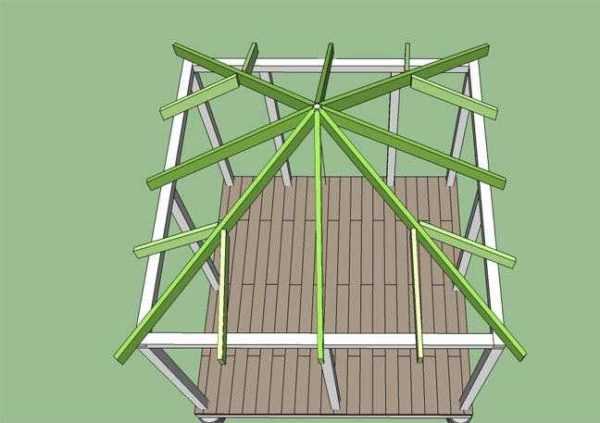

Шатровая крыша

Крыша по типу шатра собирается из треугольных деревянных конструкций. Не специалисту совладать с построением такой крыши будет непросто, так как здесь важно абсолютно точно соблюдать все размеры и габариты, чтобы добиться полной симметрии шатровой крыши. Но благодаря такой крыше ваш дом выдержит ветер любой силы, даже ураган. Самодельная четырёхскатная крыша стропильная система которой выполнена в виде шатра, превосходно предохраняет жилье от проникновения холода и влаги даже в чердачное или мансардное пространство.

Крыша в виде шатра

По конструкции чертежи вальмовой и шатровой системы стропил похожи, так как состоят из одинаковых узлов и элементов. Разница — только длине стропил и вариантах монтажа. В шатровой конструкции также хорошо работают стропила висячего или наслонного типа, но висячие элементы закрепить своими силами дилетанту очень сложно – потребуется помощь профессионала. Шатровую крышу часто обустраивают над площадями без внутренних перекрытий, перегородок и стен, и стропильные балки для опор укладываются на несущие стены. Детали наслонной конструкции изготовить дешевле и легче, но, чтобы с ними можно было работать, необходимо наличие внутренней несущей стены и/или бетонных колонн.

Безраспорно-наслонная схема

Как работать со стропилами – советы и правила

1. Перед началом работ с любыми изделиями из дерева их необходимо обработать антисептическими и антипиреновыми средствами;
2. Древесина для любых элементов стропильной системы должна быть хорошо высушена в естественных условиях. Влажность материала должна быть ≤ 22%;
3. Мауэрлат делается бруса с квадратным сечением 150 мм или прямоугольным сечением 150 х 100 мм.
4. Стропила должны иметь ≥ в длину 50 мм, и в ширину ≥ 150 мм;
5. Для всех изделий стропильной системы используется одна порода дерева, и желательно – хвойные породы;
6. Чтобы изготовить большое количество ригелей, стоек и прогонов с один углом среза, используется заранее заготовленный шаблон.

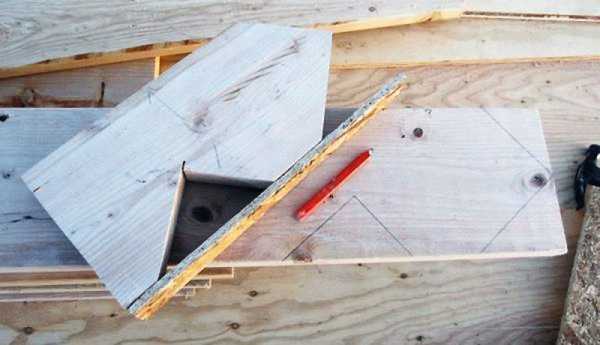

Шаблон для разметки стропил

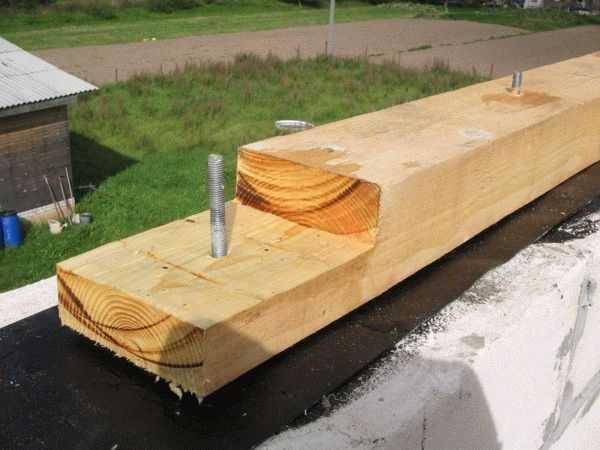

В вальмовой системе стропил сначала делается опора в виде мауэрлата. От ровного устройства мауэрлата зависит не только прочность конструкции, но и эстетичность всей крыши, поэтому опорные балки должны быть уложены строго по горизонтали. Облегчить выравнивание мауэрлата может заливка небольшого ростверка (опалубки) по всему периметру стен дома.

Для крепления ростверка к стенам используются арматурные штыри, вбитые или вставленные в стену. Через отверстия в этих стержнях мауэрлат крепится резьбовыми соединениями к стенам и ростверку.

Как крепить мауэрлат

Как собирать и монтировать на месте стропильную систему четырехскатной вальмовой крыши:

1. Верхние плоскости несущих стен дома необходимо перед установкой стропил вскрыть гидроизоляторами – мастикой, битумом, гудроном. Сверху на слой гидроизоляции укладывается рубероид;
2. Опорный брус, из которого будет собираться мауэрлат, насаживается на штыри в стенах, притягивается гайками с шайбами. При монтаже мауэрлата нужно постоянно проверять его горизонтальность при помощи уровня;
3. Следующей крепится центральная опора – к ней будут прикрепляться стойки с коньком. Опорная балка укладывается или на боковые балки мауэрлата, или на поверхности внутренних несущих стен;
4. Для главной опоры конька устанавливаются вертикальные балки. Коньковые опоры не нужно сразу крепить жестко – только после полной сборки системы стропил. Жесткость можно придать стальными уголками, деревянными распорками или металлическими шпильками;
5. Чтобы вальмовая крыша была идеально симметричной, стропила треугольных вальмовых конструкций опирают на мауэрлат в расчетных местах. Разметку под каждое стропило нужно делать заранее, чтобы балка не попала на крепежный стержень. Промежуточные стропильные балки нужны, чтобы соединить конек со стенами;
6. Дальше устанавливаются накосные стропильные балки, которые будут соединять каждый угол дома с концом коньковой балки;

Важно: между свесом и стеной выдерживается расстояние ≥ 50 см. Если участок выбран в регионе с сильными ветрами, то это расстояние увеличивается в 2 раза. Таким образом обеспечивается защита крыши и стен от осадков, которые могут задуваться и увлажнять поверхности вплоть до фундамента.

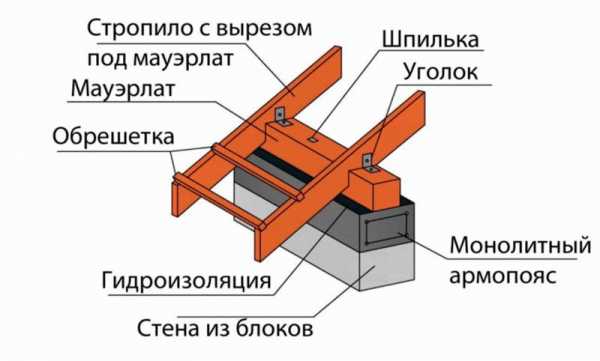

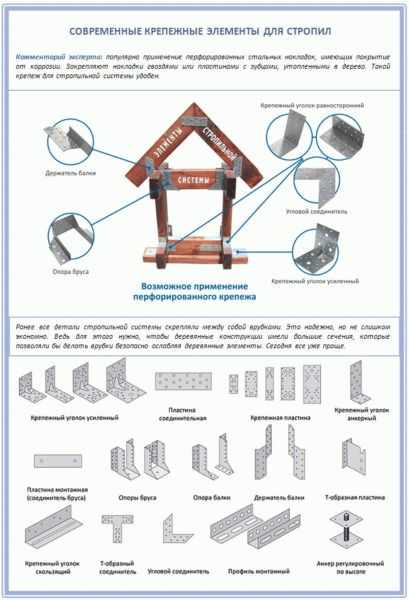

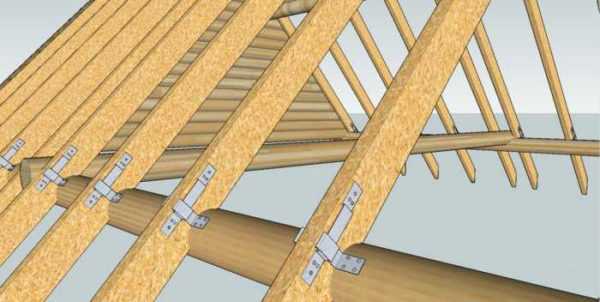

Крепление стропил к мауэрлату

1. Теперь можно крепить рядовые стропильные брусья, чтобы соединить мауэрлат с коньком. Расстояние между стропилами рассчитывается, исходя из общих размеров крыши и длины промежуточных стропил. Некоторые кровельные стройматериалы нужно укладывать на часто смонтированную обрешетку, поэтому общих рекомендаций по соблюдению расстояний нет. Рядовые стропила в стандартном решении крепятся в паз через 0,4-0,5 м, также место крепления можно усилить гвоздями или стальными накладными пластинами;

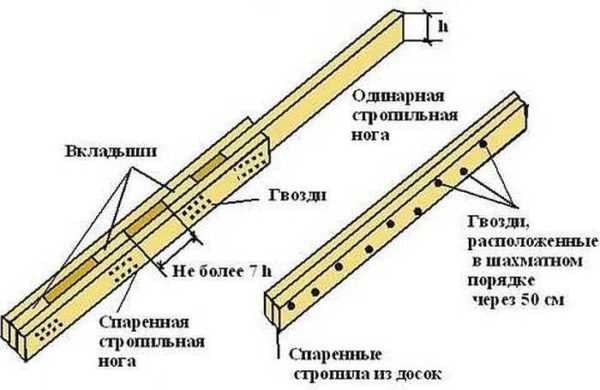

2. Если крыша имеет небольшой угол наклона, то стропила нужно усилить шпренгелями из-за дополнительного давления снега зимой;
3. Для укрепления верхнего торца накосных стропильных брусьев монтируется ферма из шпренгелей. Она состоит из 2-х подкосин, выходящих из одной точки.
4. Последний шаг в строительстве стропильной системы – обрешетка. Материал для каркаса обрешетки выбирается, исходя из кровельного материала. Чаще всего это квадратные рейки сечением 5 см, а если обрешетка будет сплошной, то можно использовать для доски или пятислойную фанеру.

Четырёхскатная крыша стропильная система, видео, фото

Крыша частного дома, имеющая четыре, а не один и не два ската, выглядит гораздо более серьезной конструкцией, каковой она и является. Собрать такую стропильную конструкцию не сложнее, чем крышу двухскатную, но преимуществ стропильная система четырехскатной крыши имеет больше.

Источник: jsnip.ru



Виды крыш частных домов по конструкции и геометрическим формам

Крыша современного дома – это не просто накрытие для него, существующее в целях защиты от дождя, снега и солнечных лучей. Крыша – это своеобразное продолжение дома в архитектурном плане, благодаря которому и формируется его общий вид. Более того – от того, крыша какого типа установлена на доме и зависит его общая комфортность.

Хотя, крыша должна быть не только красивой, но еще и надежной. В принципе, существуют многочисленные виды крыш частных домов, однако самыми распространенными являются лишь некоторые из них, о которых и пойдет речь в этой статье.

Крыши в зависимости от конструктивных особенностей

Итак, если говорить в целом, то все крыши по своим особенностям в конструктивном плане делятся на скатные и плоские. И те, и другие имеют ряд достоинств и недостатков.

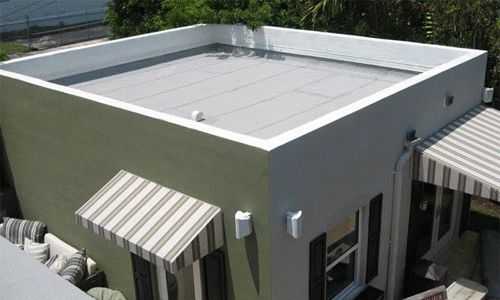

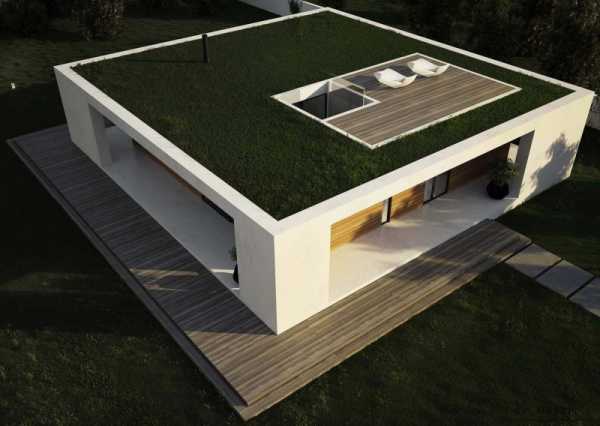

1. Например, в настоящее время крыши плоского типа в процессе возведения жилых частных домов, практически не используются. Причина кроется в том, что уклон в 3 градуса, который имеет крыша такого типа, ведет к тому, что с нее плохо «скатываются» атмосферные осадки. А это значит, что о хорошей надежности плоской крыши говорить не приходится. Да и в дизайнерском отношении плоская крыша сильно проигрывает скатной. Поэтому, в большинстве случаев, плоская крыша оборудуется тогда, если на ней планируется организовать какое-либо дополнительное пространство типа бассейна, палисадника или террасы.

Конструкция плоской крыши.

2. Намного практичнее в этом плане скатная крыша, которая имеет ряд преимуществ по отношению к крыше плоского типа. Достаточный угол ската способствует тому, что крыша самостоятельно очищается от воды и снега, и в целом представляет собой более надежную конструкцию, нежели плоская крыша. Под такой крышей можно легко сделать чердак или мансарду. Несмотря на ряд достоинств, у скатной крыши имеются и некоторые недостатки, которые связаны с дороговизной строительства и со сложностью ее ремонта в процессе эксплуатации.

Строение скатной крыши.

Чердачные и бесчердачные скатные крыши

Справедливости ради стоит сказать, что владелец будущего дома старается выбирать какой-либо 1 из нескольких предлагаемых вариантов крыш домов. Т.е. либо конструкцию чердачного типа либо бесчердачную (мансардную).

1. Крыша чердачного типа отличается своей простотой сооружения, поэтому такую крышу можно легко соорудить даже самостоятельно. Очень часто от типа материала кровли и зависит угол уклона чердачной крыши. При этом следует учитывать как нагрузку, которую должна держать такая крыша, так и стоимость строительного материала при ее сооружении. Кроме того, этот тип предусматривает возможность ремонта без замены всей кровли. Если выбор сделан в пользу чердачной крыши, то необходимо сразу определиться с тем, будет ли чердак эксплуатироваться в дальнейшем или нет. Т.е. именно от этого решения и будет зависеть выбор верхнего перекрытия чердака, которое может быть как деревянным, так и ж/бетонным.

Чердачная крыша – разделенная со всем помещением.

2. К еще одному типу крыши относится мансардная. Она же – бесчердачная. Основное ее отличие от остальных видов чердачных крыш в частных домах состоит в том, что наружными стенами в этом случае будут выступать кровельные конструкции. Такая крыша весьма оригинальная, поэтому и внешний вид самого дома будет очень необычным. И все бы ничего, но рабочая площадь чердачного помещения в этом случае уменьшается, а сам процесс возведения мансардной крыши очень нелегкий и самостоятельно справиться с ним без соответствующего опыта, нелегко.

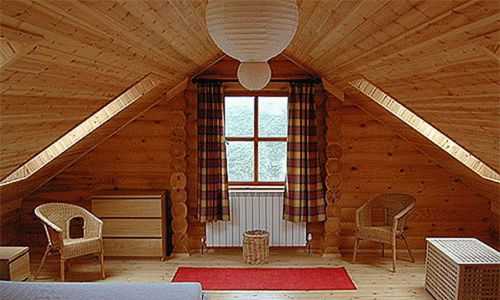

Мансардная крыша изнутри.

Как правило, у бесчердачной крыши есть некоторый излом, поэтому в целях ее укрепления, приходится изнутри ставить деревянные подпорки. Однако при должной фантазии и из этого можно извлечь пользу, если обшить такие подпорки фанерой и превратить все это в полезные шкафчики и ниши для временно ненужных вещей.

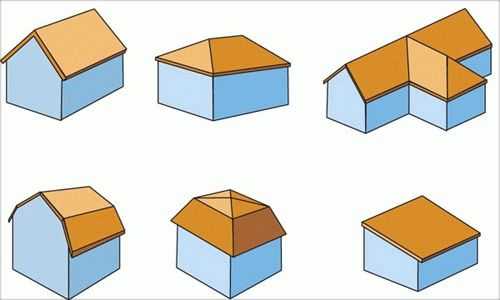

Разновидности скатных крыш по геометрическим формам

Кроме того, конструктивные особенности крыш могут определять и различные формы крыш частных домов.

Односкатная крыша

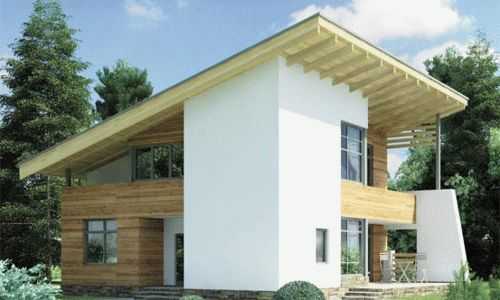

На данный момент, самой простой и дешевой считается односкатная крыша. Это плоский вид крыши, которая опирается на стены, имеющие разную высоту. В результате чего, наклон крыши происходит в одну, какую-либо сторону. Обычно она чаще всего используется при строительстве сараев, гаражей и других хозяйственных построек. Но нередко ее можно увидеть и на дачных домиках. При всех своих достоинствах, основной недостаток такой крыши состоит в том, что мансарду в доме с такой крышей обустроить нельзя. Да и ее внешний вид оставляет желать лучшего.

Дом покрытый односкатной крышей.

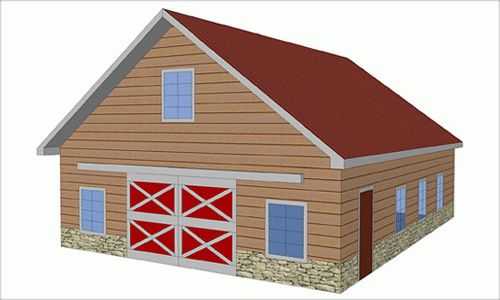

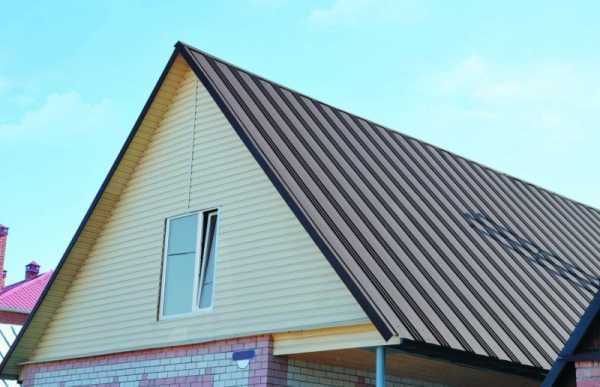

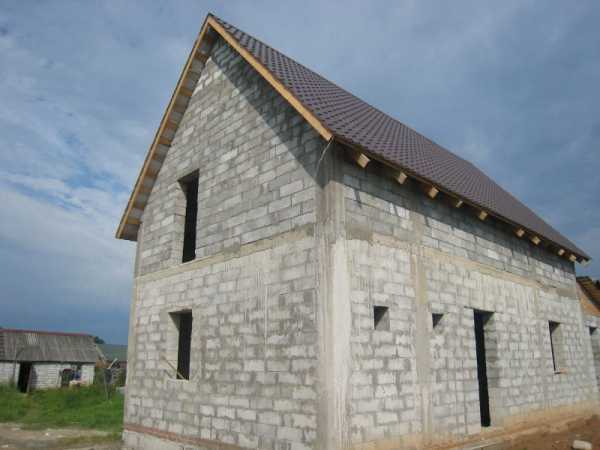

Двускатная крыша

2-х скатная крыша является распространенной в селах и в небольших городах. Этот вид крыши дошел до наших дней с давних времен. Как можно догадаться, состоит такая крыша из 2-х скатов, соединенных друг с другом при помощи «конька». Интересно, что такие скаты бывают как симметричными относительно друг друга, так и отличаться друг от друга углом наклона или длиной. Под такой крышей можно легко оборудовать чердак или мансарду. Этот вид крыши можно смело считать самым практичным и наиболее распространенным. Части стен здания, которые ограничивают чердачное помещение с обеих сторон, называются фронтонами.

Один из самых распространенных видов крыш – скатная крыша. Фото – barntoolbox.com

Вальмовая крыша

Если вместо фронтонов устанавливаются 2 ската треугольной формы, то данная крыша носит название вальмовой, а сами скаты именуются вальмами. Верхняя часть скатов имеет слуховые окна. Если сравнивать этот тип крыши с рассмотренным выше, то сооружать его намного сложнее. Поэтому, строительство такой крыши необходимо доверять только профессионалам. Зато устойчивость таких крыш к осадкам и сильным ветрам – просто феноменальная.

Пример дома с вальмовой крышей.

Полувальмовая крыша

Полувальмовый тип крыши считается промежуточным звеном между 2-х скатной и вальмовой крышами. Торцевые фронтоны в этом случае сделаны в виде трапеции, а их верх накрыт полувальмами. Как правило, в таких крышах на фронтоне можно разместить вполне полноценное окно, а сами полувальмы представляют собой довольно интересные декоративные элементы.

Существует и еще один вид полувальмовой крыши, когда нижняя часть фронтона просто перекрывается скатом. Это позволяет обеспечить правильную треугольную форму оставшейся части фронтона, в котором обычно организовывается слуховое окно. Если судить о такой крыше по ее внешнему виду, то она представляет собой довольно большой интерес для дизайнеров.

Слева первая разновидность, справа вторая разновидность вальмовой крыши.

Шатровая крыша

У вальмовой крыши есть еще одна разновидность, которая получила название шатровой крыши. Конструктивно она имеет 3 и более скатов, сходящихся в одной верхней точке. Этот тип крыши не имеет конька, к тому же симметричность скатов по отношению друг к другу, просто поражает. Если дом имеет форму правильного многоугольника или квадрата, то в нем обычно используется шатровый тип крыши. В плане устойчивости к ветрам, этот тип крыши довольно хорошо себя зарекомендовал. К тому же, с точки зрения дизайнерской мысли, альтернатив таким крышам мало.

Пример шатровой крыши.

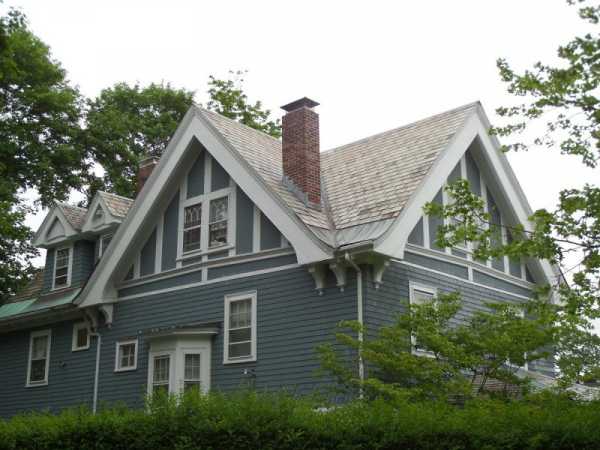

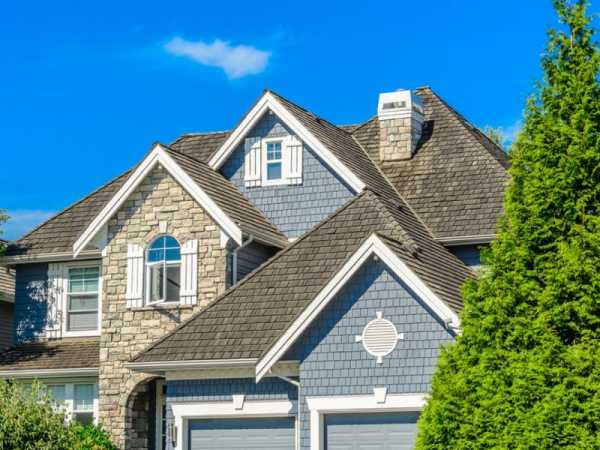

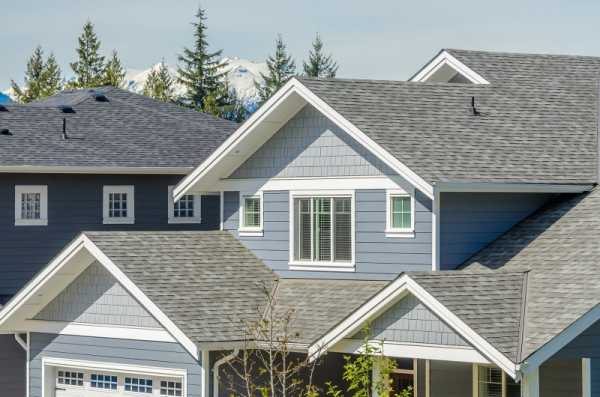

Многощипцовая крыша

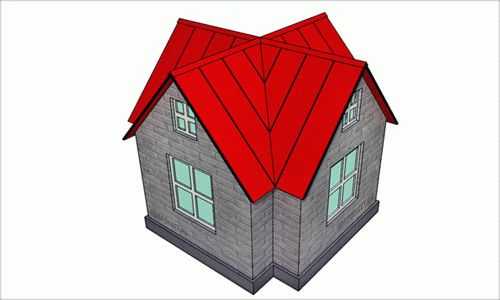

Если здание имеет форму сложного многоугольника, то оно обычно накрывается многощипцовой крышей. Такие крыши очень сложны конструктивно из-за своей непростой системы стропил. Тем не менее, при удачном проекте такой крыши, можно создать очень уникальную конструкцию.

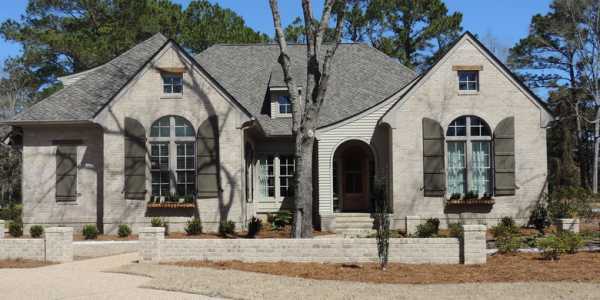

Пример многощипцовой крыши.

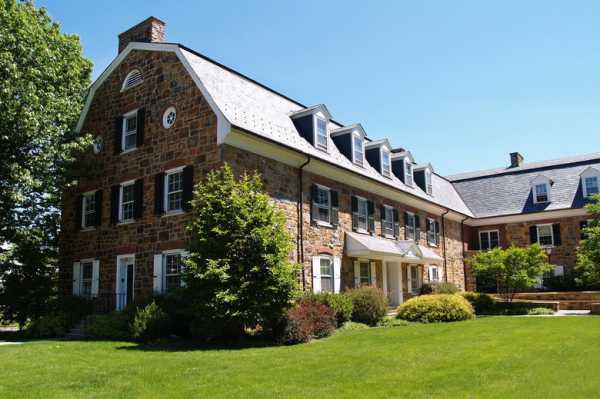

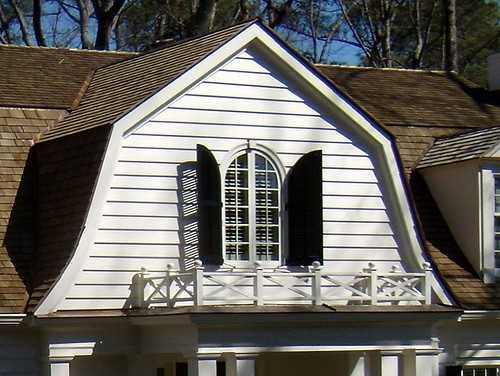

Ломаная крыша

К видам мансардных крыш частных домов нередко относят и ломаный тип крыши. Такую крышу иногда называют крышей мансардного типа. Они имеют довольно большой угол наклона излома, что позволяет более полно использовать полезную площадь мансарды в здании.

Вариант ломанной крыши.

Купольная и коническая крыши

Купольные и коническая крыши встречаются очень редко, что касается частных жилых домов. Как правило, эти конструкции представляют собой сооружения округлой формы, однако накрывается ими не все помещения дома, а лишь отдельные его элементы, к которым, к примеру, можно отнести веранды круглой формы, либо декоративные башенки.

Слева купольная и справа коническая крыши.

Комбинированные крыши

Но самую сложную конструкцию имеют комбинированные типы крыш. Если говорить более простым языком, то такие крыши представляют собой сочетания многощипцовой, шатровой, полувальмовой конструкции. Несмотря на это, если коттедж имеет комбинированную крышу, то его весьма необычный вид привлекает внимание, ибо имеет большое количество слуховых окошек, крытых небольших балкончиков, а также веранды открытого и закрытого типа. И все бы ничего, но такие крыши нелегко строить и обслуживать в дальнейшем.

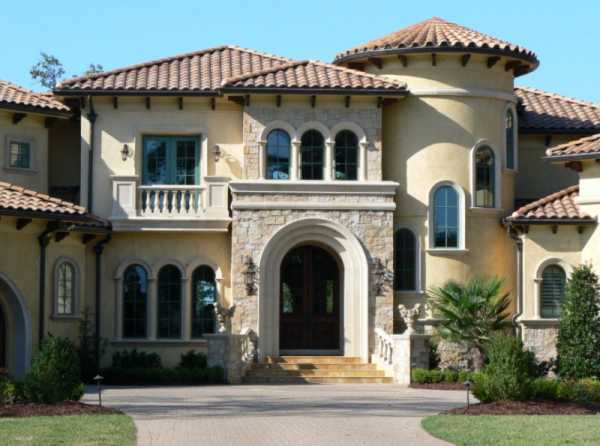

Пример комбинированной крыши.

Как бы там ни было, но крыши, вне зависимости от своей формы или типа, постоянно совершенствуются и дополняются новыми элементами.

Виды крыш частных домов их формы и варианты Фото

Представляем вашему вниманию все возможные виды крыш частных домов которые отличаются как по конструктивным особенностям так и по формам. Рассмотрим все плюсы и минусы той или иной формы крыши частного дома и в каких случаях их можно применять для покрытия вашего дома.

Источник: srbu.ru



Какие бывают вальмовые крыши, особенности конструкций

Устройство вальмой крыши — далеко не самый простой вариант для исполнения своими руками. Особенно если конструкция отягощается дополнительными элементами в виде мансардных окон или скворечников. Расчёты таких устройств сложны и громоздки, а от них зависит прочность и долговечность устройства. Если они выполняются самостоятельно, нужно по окончании проконсультироваться с профессионалом и только после этого приступать к исполнению проекта.

Что такое вальмовая крыша

Кровли из четырёх скатов, два из которых, расположенные напротив друг друга, имеют форму трапеции, а два остальных — треугольника, называются вальмовыми. Вальма — это треугольный скат.

Вальмовая крыша состоит из четырёх и более скатов в форме обычного или усечённого треугольника

Крыши такой конструкции получили довольно широкое распространение в современном загородном строительстве. Кроме удобства и функциональности, они просто красивы. Воспользовавшись таким архитектурным решением даже в самом простом варианте, можно сделать своё жилище изысканным.

Плюсы и минусы вальмовой крыши

Как у всякой строительной конструкции, у вальмовых кровель имеются свои положительные и отрицательные качества.

К положительным сторонам вальмовых кровель относят:

1. Способность переносить значительные ветровые нагрузки за счёт увеличенного угла между скатами.
2. Высокую прочность, позволяющую выдерживать значительные снеговые нагрузки.
3. Возможность устраивать широкие карнизные свесы по всем сторонам здания. Они эффективно защищают стены и фундамент здания от осадков.
4. Красоту и изящество. Вальмовые крыши визуально скрадывают высоту здания с мансардным помещением.

Имеются и отрицательные моменты при использовании вальмовых кровель:

1. Высокая сложность конструкции стропильной системы. Это затрудняет расчёты и приводит к удорожанию работ по их изготовлению.
2. Уменьшение размеров подкровельного пространства за счёт большого угла между скатами. Из-за этого мансардное помещение в таких домах получается маленьким.
3. Возможность проникновения влаги через мансардные окна. Этого можно избежать, если укрыть их на время непогоды плёнкой, но такой приём крайне неудобен.

Главным отрицательным фактором вальмовой кровли считается высокая сложность стропильной системы, доступная только опытным мастерам. Этим же объясняется и высокая стоимость изготовления четырёхскатных крыш.

Особенности конструкции

Опорами для стропил вальмовой крыши являются мауэрлат и коньковая балка. Кровельный скелет состоит из следующих деталей:

1. Опорное основание (мауэрлат). Его изготавливают из бруса 100х150 или 150х150 мм в зависимости от конструкции здания. Укрепление рамы мауэрлата в горизонтальной плоскости производится установкой четырёх укосин, придающих конструкции необходимую жёсткость.

Мауэрлат чаще всего изготавливается из мощного бруса и крепится к верхним торцам стен при помощи шпилек или нагелей

Коньковый брус крепится к стойкам и является опорой для всех основных стропил

После закрепления всех диагональных стропил временные подпорки стоек убирают

Конструкция стропильной системы включает в себя несколько важных элементов, каждый из которых выполняет строго определённую функцию

Описанное устройство стропильной системы применяется при прямоугольной форме каркаса здания. Если же дом квадратный, стропильная система строится таким же образом, но установка конькового прогона не производится, поскольку все скаты сходятся в одной точке. Такая крыша называется шатровой.

Виды вальмовых крыш

Кровли такой конструкции разнообразны. Их форма часто определяется размерами здания и его конструктивными особенностями в виде балконов, мансард и других архитектурных элементов. Различают несколько основных видов вальмовых кровель.

Полувальмовая крыша

Полувальмовая кровля сама по себе может выполняться различными способами. Так, для голландской вальмы характерен укороченный скат с расположенным под ним вертикальным фронтоном. Чаще всего применяется, если в доме устроено мансардное помещение и нужны окна для него. При этом вальма укорачивается на две трети или половину длины. Это производится смещением стойки к торцу здания с удлинением коньковой балки.

Голландская полувальма позволяет расширить мансарду и использовать вертикальное остекление

Несколько иначе формируется кровля датской вальмы. В этом случае сверху выполняется укороченный фронтон, а затем устраивается скат кровли трапецевидной формы.

При формировании датской полувальмы серху устраивается укороченный фронтон

Четырёхскатная вальмовая крыша

Второе название четырёхскатной вальмовой крыши — шатровая. Он состоит из четырёх одинаковых скатов, сходящихся в одной точке. Это получается, если форма здания квадратная. По сути, на такой кровле всего четыре диагональных стропила, остальная поверхность образуется нарожниками. Шатровая кровля обычно устраивается с углом наклона до 30 o и отличается повышенной устойчивостью к ветровым нагрузкам.

Шатровую кровлю можно возвести только на квадратном здании

Четырёхскатная кровля по-американски

Появление американского варианта четырёхскатной крыши связано с желанием использовать подкровельное пространство для создания мансардного помещения. Для этого можно установить на каждой стропильной паре поперечную затяжку и дополнительно укрепить ригеля на нужной высоте. Такие решения принимаются на стадии проектирования. Установка затяжек коренным образом изменяет всю механику стропильной системы. Они компенсируют распирающие усилие от стропил на мауэрлат, а следовательно, и на стены.

Затяжки и ригеля, проложенные в каждой стропильной паре, устраняют распирающие нагрузки и укрепляют кровлю

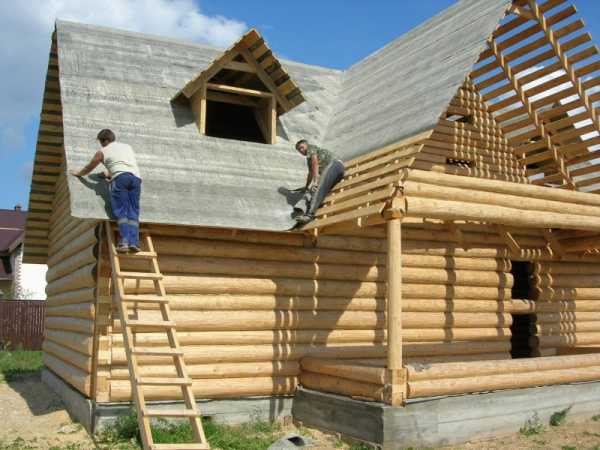

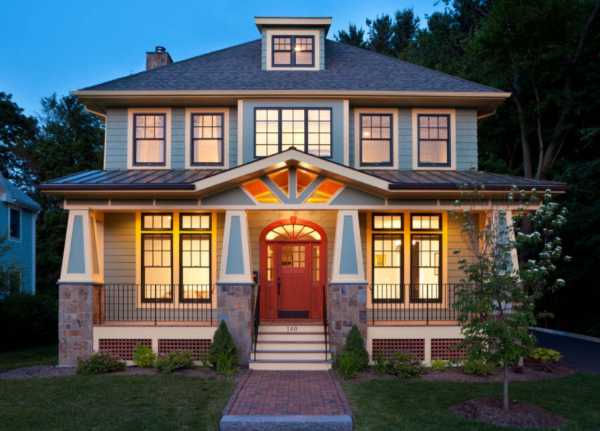

Вальмовая крыша с «кукушкой»

Такое устройство несёт в себе не только чисто декоративные функции. На самом деле «кукушка» (или «скворечник») помогает решить несколько чисто прикладных проблем:

1. Увеличение полезного пространства мансардного или чердачного помещения. За счёт «кукушки» можно устроить дополнительные кладовые, ниши или санузел.
2. Обеспечение дополнительного естественного освещения, которого в мансарде всегда недостаточно. А это основное требование санитарных норм в отношении жилых помещений.
3. Возможность устройства вертикального остекления. «Кукушка» представляет собой дополнительный фронтон с вертикальной стеной, в которую врезать окно гораздо проще и дешевле.
4. Улучшение внешнего облика строения.

Кроме расширения площади мансарды «кукушка» позволяет сделать в ней вертикальное окно

Для изготовления «кукушки» делается отдельный каркас поверх основной стропильной системы. Главная проблема, которая может возникнуть при устройстве такого элемента, это протечки в кровле. Поэтому такую работу лучше доверить опытному специалисту.

Для установки «кукушки» требуется вмешательство в основную стропильную систему кровли

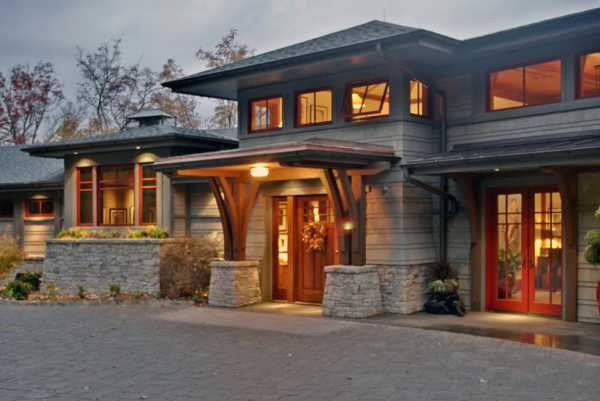

Вальмовая крыша с козырьком

Установка козырька практикуется над главным входом в дом. Для этого поверх основной стропильной системы устраивается обрешётка для козырька. В отличие от создания «кукушки» основной скелет не нарушается, оставаясь монолитным. Кроме чисто утилитарных удобств, связанных с пользованием навесом, он является ещё и украшением дома.

Козырек на вальме выглядит очень красиво и защищает вход в здание от дождя и снега

Несимметричная вальмовая крыша

Создание несимметричной вальмовой крыши связано с желанием как можно более рационально использовать подкровельное пространство. Характерным признаком несимметричной кровли является наличие скатов различной величины и угла наклона. Из преимуществ такой крыши можно выделить презентабельный внешний вид и оригинальность. К недостаткам относят трудоёмкость исполнения, влекущую за собой значительное удорожание и сложность расчётов основных параметров.

Наличие несимметричных скатов вносит в конструкцию вальмовой крыши ещё большие сложности

Бесконьковая вальмовая крыша

Конёк для вальмовой крыши является основным несущим элементом, связывающим стропильную систему в единое целое. Однако в некоторых конструкциях диагональные стропила сходятся в одной точке, и конёк отсутствует как таковой. Выше уже упоминались такие кровельные системы — шатровые. Отсутствует конёк и в симметричных купольных кровлях, но таковые вальмовыми уже не назовёшь. К вальмовым можно отнести шпилевидные кровли с числом вальм от трёх до восьми. Финишным покрытием таких кровель на жилых зданиях обычно является металлический лист, исполнение — фальцевое.

Количество скатов бесконьковых крыш часто опеределяется геометрическими особенностями каркаса постройки

Монтаж вальмовой кровли

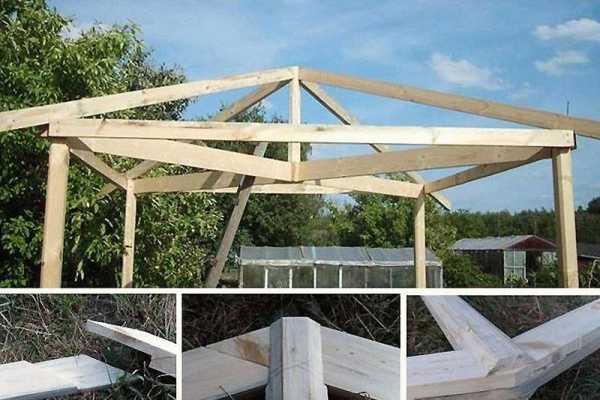

Сборка стропильной системы такой крыши — довольно сложный процесс. Тем не менее в классической интерпретации процесс доступен для исполнения своими руками. Нужно сразу оговориться, что самостоятельная сборка не является препятствием для приглашения одного или двух помощников.

Монтаж вальмовой стропильной системы производится следующим образом:

1. Укладка и крепление мауэрлата. Под ним нужно проложить гидроизоляцию из рубероида поверх стены здания. По углам мауэрлата устанавливаются четыре укосины для усиления конструкции в продольном направлении.

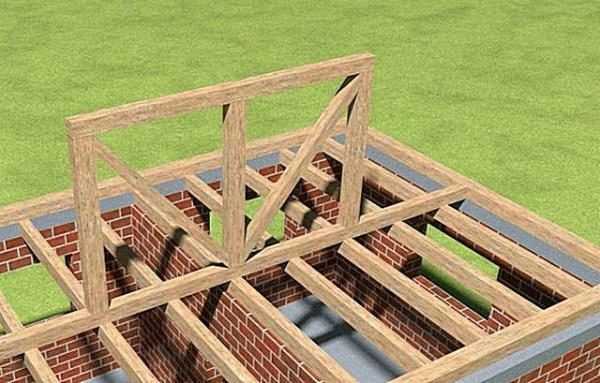

2. Установка и временное крепление стоек. Их нужно поставить на лежень.

Стойки монтируются на лежень и укрепляются временными подкосами до тех пор, пока не будут установлены все диагональные стропила

Положение диагональных стропил окончательно устанавливает форму всех скатов

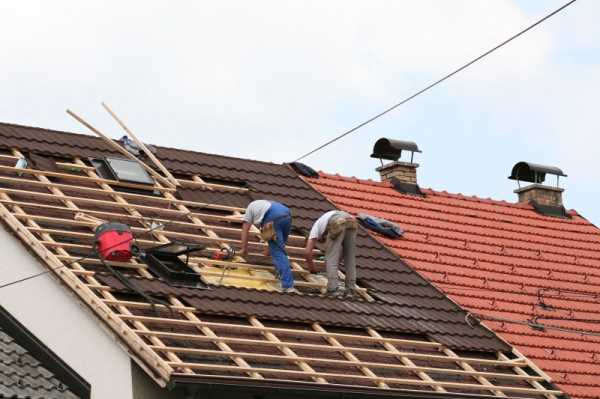

Готовая стропильная система далее обивается обрешёткой, на которую монтируется кровельный пирог и финишное покрытие

При монтаже стропильной системы применяются различные виды дополнительных креплений. Их производят промышленным способом специально для различных узлов и соединений.

Элементы крепежа стропил позволяют обеспечить необходимую прочность и высокое качество монтажа

По окончании сборки стропильной системы формируется кровельный пирог и устанавливается финишное покрытие кровли выбранным материалом.

При выборе угла наклона вальмовой крыши обычно исходят из эстетических соображений, заботясь о внешнем виде здания. Можно сначала выбрать уклон скатов, а потом рассчитать высоту конька, а можно, наоборот, задаться положением конька и исходя из этого рассчитать угол между стропилами.

Повышенная трудоёмкость исполнения вальмой крыши многократно компенсируется её высокими прочностными характеристиками и завидным дизайном. Если внимательно разобраться с конструкцией и понять назначение каждой детали или узла, нет ничего невозможного для построения стропильной системы самостоятельно. Успехов вам!

Вальмовая крыша: что это такое, конструкция, плюсы и минусы, виды (полувальмовая, четырехскатная, двускатная), видео и фото

Какими бывают вальмовые крыши. Как правильно устроить стропильную систему для вальмовой крыши. Пошаговая инструкция по монтажу вальмовой крыши своими руками.

Источник: roofs.club



krovlyaikrysha.ru

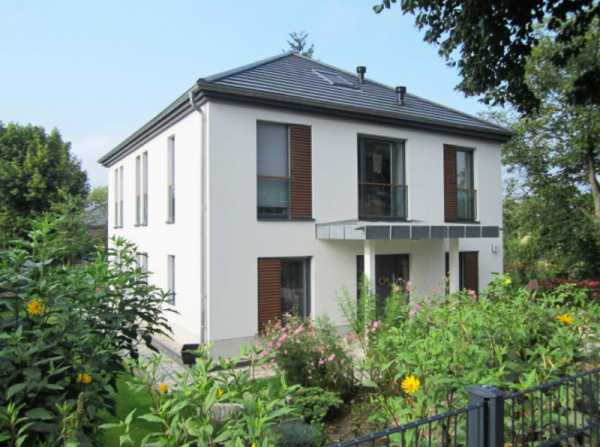

четырехскатные крыши частных домов на фото

При строительстве частного дома абсолютно все собственники жилья хотят создать интересный интерьер дома, наполнить его уютом и комфортом. Во время этого часто забывают, что нужно уделять внимание не только интерьеру постройки, но и ее внешнему виду. Именно экстерьер влияет на восприятие дома, визуальную оценку возможностей и состоятельности собственника жилья.

Не малую важность имеет выбор типа крыши, ведь именно она может стать украшением дома, подчеркнув его оригинальность и особенность. Четырехскатная крыша труднее в сооружении и монтаже, если сравнивать с односкатной, двухскатной или плоской крышей. Несмотря на это она имеет ряд своих поклонников, и пользуется популярностью за счет того, что имеет более привлекательный и замысловатый вид.

Помимо внешнего облика многие преимущества четырехскатной крыши заключаются в ее конструктивных особенностях. Она имеет более прочную и жесткую стропильную систему, лучше справляется с нагрузками ветра и снега, более устойчива к внешним факторам.

Виды

Стропильная система, ее конструкция и некие нюансы по созданию и монтажу зависят от того, какой тип четырехскатной крыши используется. На данный момент выделяют:

• Шатровую.
• Полувальмовые датскую и голландскую.
• Вальмовую.

Четырехскатную крышу шатрового типа используют в основном на домах, имеющих квадратную форму. В данном случае все скаты имеют одинаковые размеры и форму, а внешне напоминают равнобедренные треугольники.

Датская полувальмовая – нижнюю часть бокового ската монтируют, под коньком устанавливают вертикальный фронтон. При использовании такой крыши мансардные окна не понадобятся, ведь естественное освещение будет обеспечивать вертикальное остекление чердачного помещения.

Голландская вариация многими элементами относится к двухскатному типу крыш. Вся разница в том, что данный вид все же состоит из торцевых треугольных скатов, однако они имеют обрезанный вид (вальмовая с усеченными боковыми скатами). Длина боковых плоскостей в 2-3 раза меньше, чем основных, внешне похожих на трапецию. Крыша хорошо справляется с нагрузками ветра и снега, на чердаке можно устанавливать обычные окна.

Вальмовая – классика четырехскатных крыш. Два ската имеют трапециевидную форму, торцевые скаты – прилегающие треугольники. При сборке стропильной системы необходимо использование накосных стропил.

Четырехскатная крыша – удобно, практично, функционально и эстетично привлекательно. Однако, не стоит забывать о том, что это еще и дорого, ведь такой тип крыши имеет сложности по расчетам и создании стропильной системы.

Проектирование

Каркас имеет ряд элементов, каждый из них играет весомую роль, несет функциональную нагрузку. Для создания прочной конструкции нужно провести расчеты и вычисления. Многие умельцы отказываются от помощи профессионалов, решив, что смогут справиться со строительством крыши самостоятельно. В случае с четырехскатной крышей это может стать большой ошибкой, ведь неточности в расчетах стропильных систем недопустимы. Даже если монтаж кровли будет проводиться самостоятельно, то за стропильной системой и ее расчетами лучше обратиться к архитектору, способному помочь.

В проекте крыши указывают функциональную нагрузку каждого элемента, его габариты. Также архитекторы обязаны подробно описать узлы и соединения стропильной системы для того, чтобы монтаж конструкции был проще. При качественно выполненном проекте достаточно закупить материалы, инструменты и заняться возведением крыши.

Если же нет денег на профессионального архитектора, и расчеты будут проводиться самостоятельно, то лучше использовать вспомогательные средства, компьютерные программы, предназначенные для расчета четырехскатной крыши, таким образом минимизировать вероятность ошибки. После этого нужно провести разметку, точность которой также очень важна, она повлияет на то, будут ли дополнительные финансовые траты.

В первую очередь нужно выбрать угол наклона скатов, чем он больше, тем больше будут расходы на закупку материалов, строительство каркаса в целом. Если же угол будет слишком маленький, то также потребуются существенные затраты на создание максимально мощной стропильной системы, так как нагрузка ветра и снега на поверхность крыши возрастет. Именно поэтому нужно найти оптимальный вариант, провести ряд расчетов, после чего построить практичную, функциональную, а главное надежную крышу.

Виды стропильной системы

Конструкция четырехскатной крыши аналогична другим типам крыш, ведь она состоит из кровельного пирога, возлагаемого на каркас и стропильную систему. Очень важным моментом станет распределение нагрузок, необходимо, чтобы оно было равномерным. При строительстве четырехскатной крыши можно использовать разные стропильные системы, выбор зависит от размеров дома, наличия несущих стен внутри сооружения. В целом же различают два типа стропил: наслонные и висячие.

Особенности по установке

Элементы четырехскатной крыши, используемые в стропильной системе, образуют ферму, основание которой состоит из треугольников. Это объясняется тем, что именно треугольник обладает высоким уровнем жесткости, благодаря чему вся стропильная конструкция получается достаточно прочной. Основными несущими элементами стали стропильные ноги, монтаж которых нужно проводить в соответствии с проектом.

Изначально проводят укладку мауэрлата, распределяющего нагрузку. Нужно отметить такую особенность, что в четырехскатной крыше его нужно укладывать не только по длине, а со всех четырех сторон. Стропильные ноги нужно опереть на промежуточные прогоны, для равномерной передачи нагрузки от крыши на стены здания, фундамент. Также в конструкции четырехскатной крыши необходимо обязательное использование скользящих опор для стропил, способных сделать крышу более прочной и надежной. Помимо этого, они влияют на то, как будет закреплен кровельный пирог, его устойчивость к внешним факторам. Учитывая все нюансы, тонкости и сложности, связанные с монтажом четырехскатной крыши, рекомендуется привлечение специалистов, гарантирующих качество и надежность конструкции.

krov-torg.ru

110 фото лучших типов крыш и варианты их оформления

Жилой дом состоит из нескольких конструкционных частей, выполняющих различные функции, при их сочетании создается общая концепция постройки, выделяющейся среди аналогичных строений привлекательным внешним видом. Крыша обеспечивает защиту дома от любых видов атмосферных осадков, предотвращает их проникновение во внутренние помещения, при хорошей теплоизоляции помогает поддерживать определенный температурный режим и перегрева.

Представленные в большом разнообразии фото крыши дома помогают подобрать оптимальный вариант обустройства этой конструкции, стильного оформления загородного и городского частного дома или дачи, красивого коттеджа.

Современные постройки украшают разные виды кровельных покрытий, отличающихся по конфигурации и комплексу технических характеристик, их выбор основывается на общем облике и фасаде здания и архитектурных требованиях, выдвигаемых к постройке.

Классификация крыш по конфигурации

Дизайн конструкции обязательно учитывается в процессе составления проекта здания и при том необходимо подобрать самый практичный и выигрышный вариант, основная классификация делит их на два основных типа:

Плоские. Менее распространенный вид конструкции, которые чаще используются для обустройства крыши одноэтажных домов или хозяйственных построек, расположенных на открытом пространстве без расположенных рядом зеленых насаждений, могут различаться по геометрической форме;

Со скатом. Скатные кровли часто встречаются в проектах современных построек, отличаются от плоских повышенной функциональностью в сочетании с привлекательным стилистическим оформлением и огромнейшим разнообразием вариантов, которые подходят для разных климатических зон и участков.

Практичная крыша двухэтажного дома или одноэтажной постройки может быть с определенным уклоном, который тщательно рассчитывается с учетом архитектурных особенностей и проекта ландшафтного дизайна.

Преимущества сооружения наклонных крыш

Скатные крыши отличаются от плоских конструкций наличием определенного угла наклона, который должен превышать 10 градуса, кроме этого им присущи определенные эксплуатационные преимущества перед плоскими крышами:

Обеспечение свободного стекания осадков, на покатом склоне не задерживается вода, снег или мусор с листьями, что гарантирует длительный срок эксплуатации кровли.

Большое разнообразие конфигураций, дающее возможность выделить индивидуальность строительного проекта и дополнить оригинальную планировку ландшафтного дизайна.

Универсальные конструкции подходят для оформления больших и маленьких домов, с одним или двумя этажами, с возможностью размещения на них антенн или дымоходов.

Доступная стоимость возведения в сочетании с простотой и экономичностью готовой конструкции, она надежно защищает внутреннее пространство всех комнат дома.

Возможность сохранения полноценной высоты жилого здания с обустройством дополнительных оконных проемов на площади фронтонов, призванных обеспечить хорошее освещение.

Возможность самостоятельного строительства и возведения без привлечения квалифицированных специалистов, с возможностью практичной экономии финансовых средств.

При обустройстве скатных крыш в проект дома можно включить техническое или чердачное помещение, его легко переоборудовать под мастерскую, кабинет или зону хранения.

Не требует сложного ухода, наклон и грамотно организованная и установленная сливная система способствует самоочищению поверхности крыши от листвы и осадков.

В конструкции такой крыши легко предусмотреть дополнительные возможности утепления и монтажа системы вентиляции, для повышения комфорта и удобства проживания.

К дополнительному преимуществу наклонных конструкций можно отнести возможность обустройства крыши домов с мансардой, это помещение отличается уникальным наклонным потолком, придающим ему особое очарование.

Классификация наклонных и скатных крыш

Практичные и привлекательные крыши деревянных домов или кирпичных и газобетонных построек могут с определенным уклоном различаются по конфигурации, к наиболее распространенным конструкциям относятся:

• односкатные и двухскатные, к отдельному виду можно отнести многоскатные крыши, относящиеся к сложным конструкциям;
• симметричные и несимметричные, в которых углы наклона и площади отдельных элементов равны по габаритным параметрам;
• ломаные или шатровые, имеющие различные изломы наружных граней, что позволяет значительно расширить пространство чердака.

Детально изучив все виды крыши для дома можно выбрать самый практичный и надежный вариант обустройства с учетом привлекательной геометрической формы и конфигурации, в сочетании с повышенной функциональностью.

Фото крыши дома

Также рекомендуем посетить:

mojdominfo.ru

виды, чертежи, инструкции и особенности монтажа

В нашей стране дома с четырёхскатными крышами непривычны. Они напоминают о западноевропейской архитектуре. Такую конструкцию кровли выбирают, если хотят добавить зданию эффектности, чтобы оно воспринималось по-особенному и выгодно выделялось среди однообразной застройки.

Как сделать четырёхскатную крышу своими руками и многое другое вы знаете из этой статьи.

Краткое содержимое статьи:

Достоинства и недостатки кровли с четырьмя скатами

Принято выделять следующие плюсы и минусы четырёхскатной крыши:

Плюсы:

• эстетичность;
• высокий уровень устойчивости к природным явлениям благодаря более плавным линиям обводов и аэродинамическим особенностям конструкции четырёхскатной крыши;
• более качественный сброс воды и быстрое время высыхания;
• высокие теплоизоляционные качества;
• устойчивость к морозам;
• четырёхскатная разновидность кровли является оптимальным вариантом для высоких построек. Такая крыша выглядит миниатюрно и аккуратно.

Минус – построить четырёхскатную кровлю сложнее. Потребуются точные расчёты и доскональное знание инженерных технологий. Также ее монтаж занимает больше времени.

Разновидности четырёхскатных крыш

Прежде чем приступать к возведению четырёхскатной крыши, нужно тщательно изучить, какие виды подобных конструкций существуют. Сегодня принято выделять следующие разновидности таких кровельных систем.

Вальмовая (голландская)

Считается классикой. Как видно на фото четырёхскатных крыш, подобная кровля состоит из двух трапециевидных скатов, стыкующихся в коньке, и двух треугольных. Последние называются вальмами.

Система стропил вальмовой крыши включает в себя монтаж 4-х накосных стропил, которые представляют собой диагональные опорные брусья, идущие от 2-х вершин скатов к верхним углам дома.

Полувальмовая

Имеет аналогичную конструкцию. Единственное отличие составляют укороченные треугольные скаты (вальмы). Из чертежей и проектов четырёхскатных крыш полувальмового типа вытекает возможность организовать оконные проёмы во фронтоне под вальмами – прочность кровли при этом не пострадает.

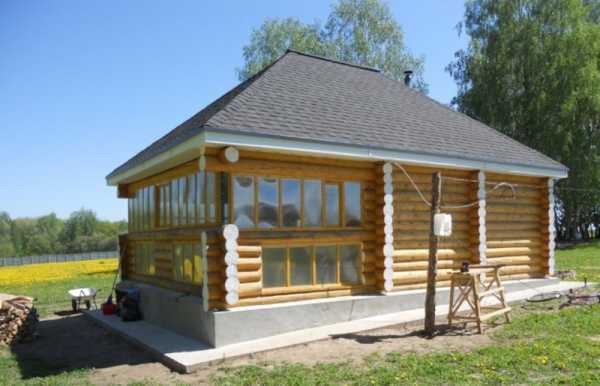

Шатровая

У такой кровли все четыре ската имеют форму равнобедренного треугольника. Она менее эффектна. Инструкцию для расчёта четырёхскатной крыши такого типа можно найти в Интернете.

Составные части четырёхскатной кровли

Составными частями четырёхскатной крыши являются:

• мауэрлат;
• затяжки;
• стропила и стойки;
• конёк;
• обрешётка.

Для кровельной конструкции с четырьмя скатами специалисты советуют применять качественную древесину сосны или лиственницы. Её влажность не должна быть меньше 22 %.

Мастер-класс по строительству крыши с четырьмя скатами

Укладываем мауэрлат. Для этого на ограждающие конструкции анкерными шпильками прикрепляем брусья и защищаем их гидроизоляцией.

Укладываем лежни. Укладку следует проводить на внутренние стены в точках, где будут находиться стойки.

Устанавливаем стойки, выравниваем их по строительному уровню и фиксируем на стальные уголки. Расстояние между стойками не должно превышать 2 м.

Укладываем прогоны и скрепляем их при помощи уголков и саморезов. Монтируем стропильные ноги.

Изготавливаем диагональные усиленные стропила, устанавливаем между ними нарожники. Устанавливаем дополнительные стойки под диагональные ноги. Это необходимо сделать для большей надёжности конструкции.

Под боковые ноги монтируем подкосы.

Укладываем кровельное покрытие. Это может быть профильный настил, металлочерепица, ондулин. Помним о гидроизоляции. Если вы планируете мягкое покрытие крыши, не забудьте, что под него необходима сплошная обрешётка из устойчивых к влаге фанерных листов.

В доме с мансардой между стропилами нужно уложить слой тепло- и пароизоляции. В ситуации отсутствия мансарды достаточно будет утеплить чердачное перекрытие.

В заключение отметим, что крыша с четырьмя скатами высоко ценится за свою практичность и удобство, а также за красивый внешний вид.

Если вы планируете построить четырёхскатную конструкцию сами, то вам понадобится грамотный инженерный расчёт и навыки работы с деревом. Вследствие этого, лучше предварительно набраться опыта у профессиональных кровельщиков.

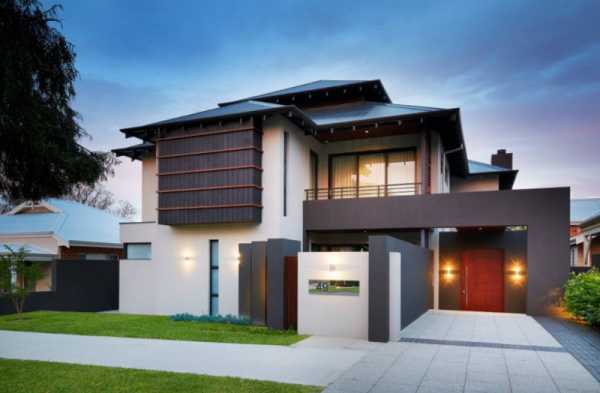

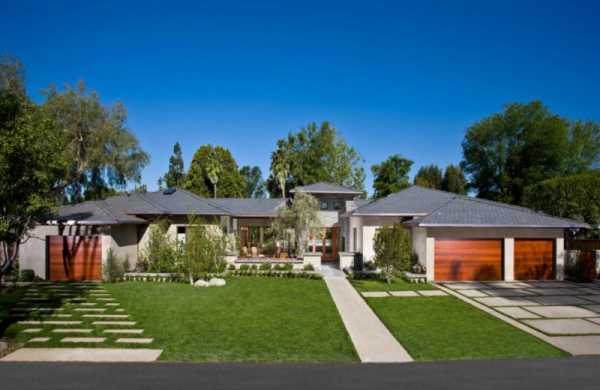

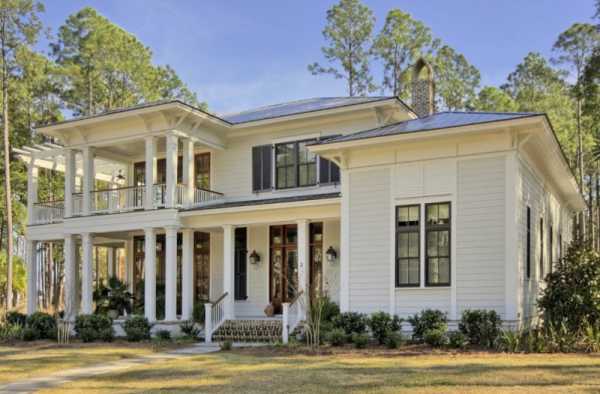

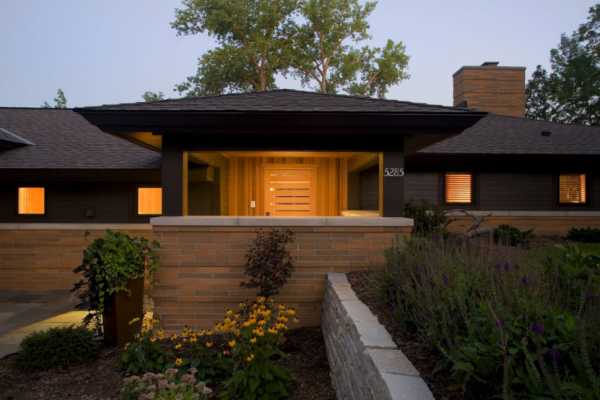

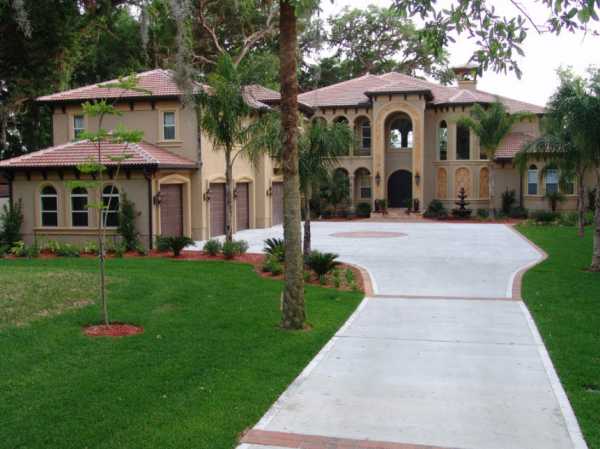

Фото четырехскатной крыши

Также рекомендуем просмотреть:

Пожалуйста, сделайте репост

mirstrojka.ru

Стропильная система четырехскатной крыши: вальмовой, шатровой

Главная » Крыша » Как сделать 4-х скатную крышу: устройство, узлы

Дома с четырехскатными крышами нравятся многим. Несмотря на то что они требуют больше всего материалов, а значит, и больше всего денег, они популярны. Во-первых, потому что придают даже простой «коробке» более интересный вид. Во-вторых, потому что прочны и надежны. И пусть стропильная система четырехскатной крыши одна из самых сложных, ее можно разработать и сделать своими руками.

Виды четырехскатных крыш

Содержание статьи

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

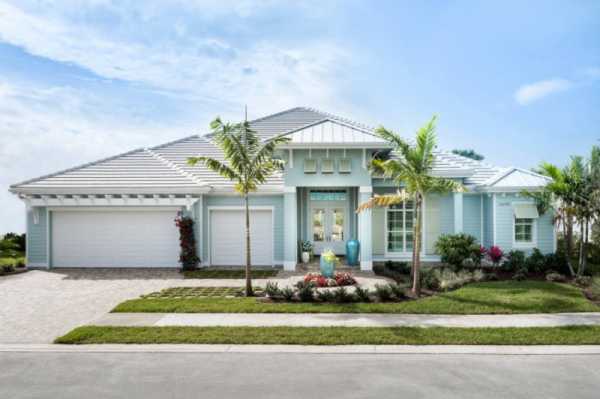

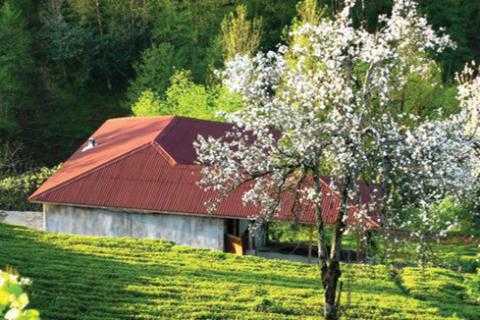

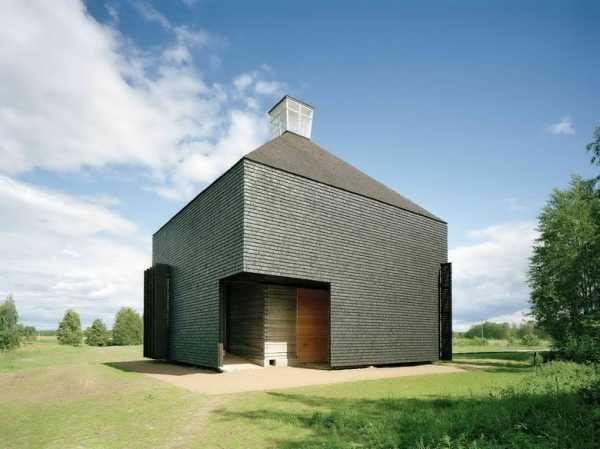

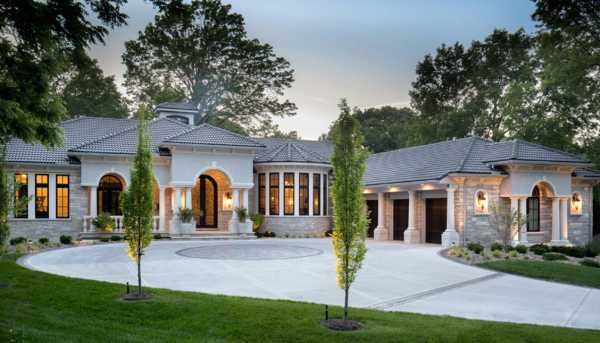

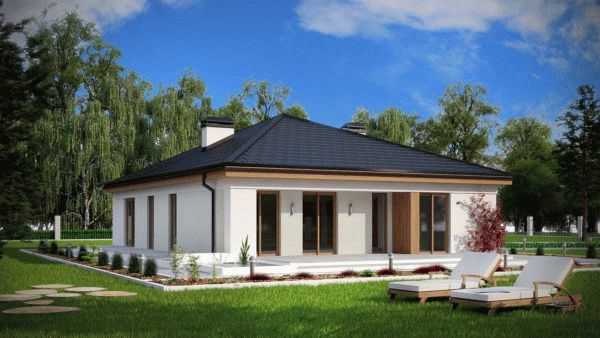

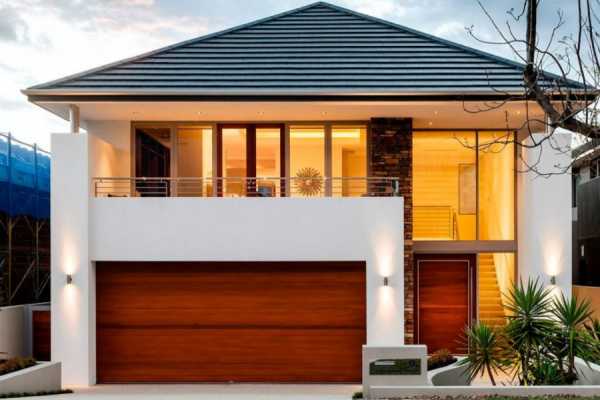

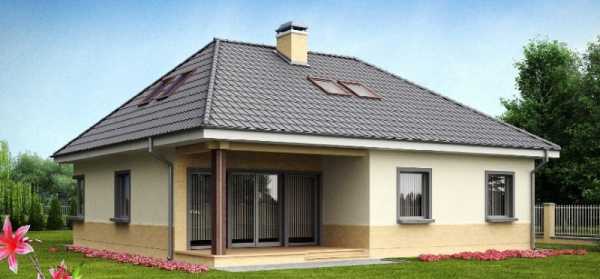

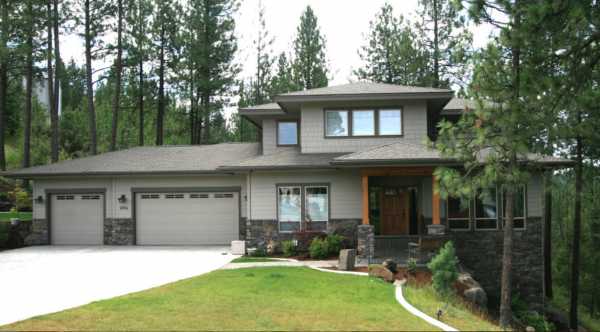

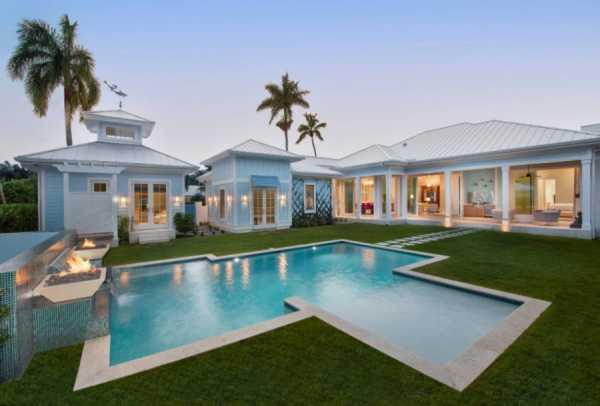

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

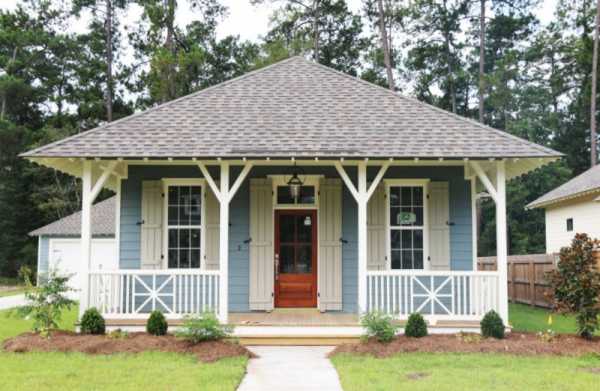

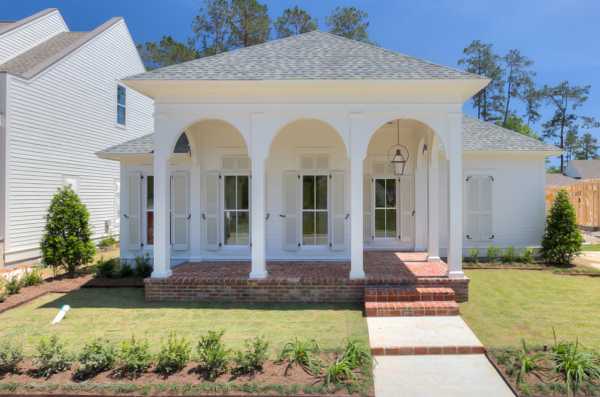

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

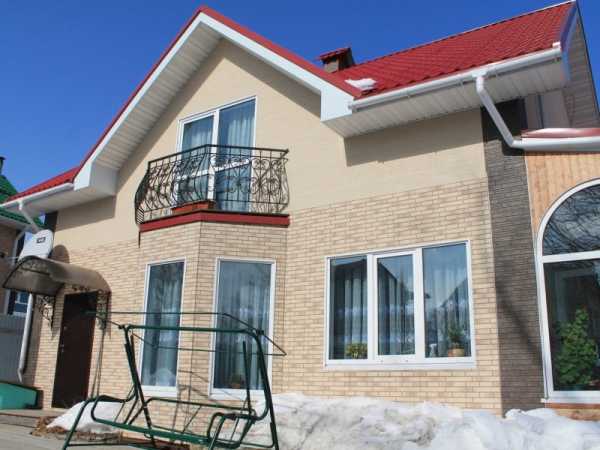

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков. Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м. Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Стропильная система четырехскатной крыши вальмового типа

Если делают четырехскатную крышу, чаще всего это вальмовая кровля. О ней и поговорим для начала. Центральная часть стропильной системы один в один повторяет систему двускатной кровли. Система также может быть с наслонными или висячими стропилами. Висячие стропила устанавливаются «по месту» — на крыше, для такой работы достаточно двух человек. Наслонные стропильные фермы, в виде треугольников, можно собрать на земле, а затем, готовые, поднять и установить. В этом случае работы на высоте меньше, но, чтобы поднять и установить готовые фермы, нужна либо техника (кран), либо бригада из четырех и более человек.

Стропильная система вальмовой крыши с наслонными стропилами

Основные отличия стропильной системы вальмовой крыши в тех местах, где стропила укорачиваются (стропильные полуноги) и формируются вальма — треугольные скаты. Тут устанавливаются диагональные стропила, которые также называют накосными. Они опираются на наружные или внутренние углы здания, имеют большую длину, чем обычные стропильные ноги. На диагональные стропила надо обратить особое внимание, так как на них приходится полуторная нагрузка (если сравнивать с соседними стропилами). Поэтому угловые стропильные ноги делают усиленными — собирают из двух досок, срастив их по ширине при помощи гвоздей. Также для поддержки диагональных стропильных ног устанавливаются дополнительные стойки и укосы, которые называют шпренгельным блоком.

Стропильная система четырехскатной крыши: устройство вальмовой кровли

Еще стропильная система четырехскатной крыши вальмового типа отличается тем, что мауэрлат укладывается по периметру здания, а не только по длинным сторонам коробки. Это понятно — стропила располагаются по периметру, а не только по двум сторонам, как в двускатной кровле.

Мауэрлат — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены. Служит крайней нижней опорой для стропил.

Диагональные стропила

Как уже говорили, накосные (угловые) стропила несут повышенную нагрузку: от укороченных стропил боковых скатов и от вальм. К тому же, длина диагональных стропил вальмовой крыши обычно превышает стандартную длину пиломатериалов — она больше 6 метров, поэтому их делают срощенными и сдвоенными (спаренными). Этим решается сразу две задачи: получаем балку нужной длины, увеличиваем ее несущую способность. Две спаренные доски выдерживают большие нагрузки, чем цельный брус того же сечения. И еще один момент: срощенные балки для накосных стропил делают из того же материала, что и обычные стропильные ноги. Это дешевле, да и вам не нужно искать специальный материал.

Как спаривать стропила из досок

Если используются срощенные балки, диагональные стропила, как правило, страхуют установкой подкосов и/или шпренгелей (стоек).

• Если длина балки до 7,5 м, достаточно одного подкоса, который упирается в верхнюю часть балки.
• При длине от 7,5 м до 9 м, устанавливают дополнительную стойку или шпренгель. Эти подпорки ставят внизу, на 1/4 длины стропила.
• При длине наклонного стропила более 9 метров, нужна третья, промежуточная опора — стойка, которая подпирает середину прогона.

Шпренгель — особая система, которая состоит из балки, опирающейся на две примыкающие наружные стены. На эту балку опирается стойка, подпертая с двух сторон укосами (укосы ставят при необходимости).

Шпренгельные балки поддерживают диагональные стропила

Шпренгельную ферму обычно не считают, а делают из тех же материалов, что и стропильную систему. Для самой балки 150*100 мм, стоек — 100*100 мм, для укосов — 50*100 мм. Это может быть брус подходящего сечения или срощенные балки.

Опирание накосной стропильной ноги

Диагональные строплиьные ноги верхним концом опираются на коньковый брус. Точное исполнение этого узла зависит от типа системы и количества прогонов.

Если прогон один, консоли делают длиннее подстропильной рамы на 10-15 см. Если такой выпуск слишком большой, его затем подрезают. Но делать короче не стоит — доращивать намного сложнее и дороже. В эту точку будут опираться накосные диагональные ноги.

Узел опирания диагональных стропильных ног с одним коньковым прогоном

Стропила подрезают под нужным углом, стыкуют на консоли. Крепят при помощи гвоздей. Усилить соединение можно при помощи металлических накладных пластин.

Если коньковых пролетов два (делают, если планируется жилое помещение мансардного типа), способ соединения зависит от материала, из которого делают стропила:

• Если используется срощенные доски, необходим шпренгель, который опирается на выносы коньковых прогонов. Диагональные стропила подрезаются и опираются на шпренгельную стойку.
• Если использован брус, в месте опирания устанавливается прибоина — кусок доски толщиной не менее 50 мм. Доску крепят при помощи гвоздей к двум прогонам, а к этой доске уже — стропильные ноги, которые будут образовывать вальма.

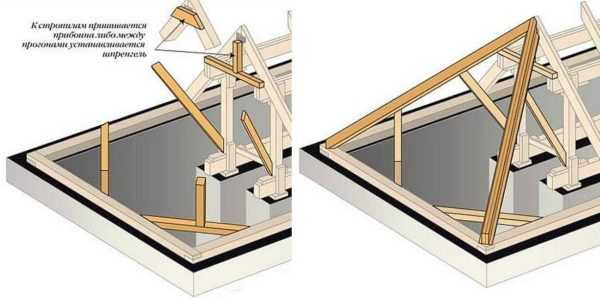

При наличии двух коньковых балок

Нижняя часть накосных стропильных ног подрезается горизонтально и крепится к мауэрлату или доске обвязки. Для большей надежности узла можно установить дополнительную косую балку и к ней зафиксировать угловую балку (на рисунке ниже).

Крепление накосного стропила к мауэрлату

Крепление — гвоздями с двух сторон, при необходимости можно дополнительно зафиксировать проволочными скрутками или хомутами.

Как крепить нарожники и полуноги

К установленным диагональным стропильным ногам с одной стороны крепятся укороченные стропила боковых скатов (называют еще полуноги), с другой — нарожники — стропила, образующие вальма. Их надо располагать с таким расчетом, чтобы места стыков не совпадали. Иногда для этого приходится менять расстояние между нарожными стропилами (лучше — в сторону уменьшения шага).

Чтобы не считать размеры балок, можно воспользоваться таблицей

Обычно укороченные стропила подрезают и крепят 2-3 гвоздями с двух сторон. Такого крепления достаточно в большинстве случаев. Но, если хотите сделать «правильно», под каждую стропилину надо делать «врубку» — выемку не более чем на половину толщины балки. Стропила подрезают, устанавливают в нужное положение, обводят на балке нужный контур (получается неровная трапеция из-за разных углов соединения). По полученному контуру вырезают выемку, в которую заводят полуногу, после чего крепят гвоздями с двух сторон. Это сложный узел, да и делать его долго. Зато несущая способность такого соединения намного выше. Есть и другой вариант, который по исполнению в разы проще, а по надежности мало отличается.

Способы крепления

Оптимальным способом крепления нарожников и полуног к накосной балке можно считать их крепление на гвозди с дополнительной установкой черепных брусков (см. рисунок выше). Для этого используется брус сечением 50*50 мм, который прибивается по нижнему краю балки между закрепленными стропилами. В таком варианте балка становится двутавровой, что намного повышает ее упругость, увеличивается несущая способность.

Как крепить нижние концы стропил

Способ крепления нижних концов стропил зависит от того, какого типа стропильная система четырехскатной крыши выбрана — с висящими или наслонными стропилами, какая именно схема использована. Система со скользящими стропилами (обычно применяется для зданий, которым противопоказаны распорные нагрузки — деревянным, каркасным, из легкого бетона) реализуется при помощи специальных металлических креплений. Они состоят из двух частей. Одна устанавливается на закладную доску, вторая — на стропила. Между собой они соединяются подвижно — при помощи длинной прорези или пластины.

Скользящее крепление для стропил

При таком устройстве, при изменении нагрузки, кровля «отыгрывает» — стропила движутся относительно стен. Распорные нагрузки отсутствуют, вся масса кровли и осадков передается на стены вертикально вниз. Такое крепление позволяет компенсировать неравномерные нагрузки, которые возникают при сложном устройстве кровли (с примыканиями в виде буквы Г или Т).

Жесткое крепление может быть сделано по-разному — с вырезом под мауэрлат/обвязочную доску или с подшивным опорным бруском. Крепление обычно при помощи гвоздей, усиливать его можно металлическими пластинами и уголками.

Несколько вариантов крепления стропил к мауэрлату

Соединение с вырезом делают если четырехскатная крыша с выпуском — свесами. Обычно свесы довольно большие и, чтобы не покупать длинные балки, их доращивают — добавляют доски, которые прибивают гвоздями насквозь к нижней части балок. Это позволяет сделать свесы настолько длинными, насколько вам хочется без большого перерасхода на материалы.

Датская полувальмовая крыша

Стропильная система четырехскатной крыши датского типа отличается от классической вальмовой. Отличие в оформлении вальма — тут, на некотором расстоянии от конька, набивается опорная доска толщиной не менее 5 см. К этой доске крепятся диагональные сдвоенные стропила. Насколько низко опускать опорную доску — ваш выбор. Но, чем ниже будет опущена доска, тем меньший угол будет иметь этот скат, и тем хуже будут сходить осадки. При большой площади полувальма, придется считать нагрузку и подбирать толщину стропил.

Зато низко опущенная опорная доска позволяет поставить горизонтальное окно достаточной площади. Это выгодно, если под вальмовой четырехскатной крышей будет расположено жилое помещение.

Чтобы прибоина (доска, соединяющая две противоположные стропильные ноги) от нагрузок, направленных вниз, не изгибалась, устанавливается коротыш — отрезок такой же доски, который прибивается к стойке, подпирающей коньковый брус. Такие же упоры делают и на краях прибоины, хорошо закрепив коротышы гвоздями (шаг установки — в шахматном порядке через 5-10 см).

Стропильная система четырехскатной крыши: датской полувальмовой

При таком устройстве необходимо усиление точек крепления наслонных стропил, так как нагрузка с них передается на крайнюю пару стропильных ног. Применяют два способа усиления:

• Крайние стропила делают сдвоенными.
• Устанавливают подкосы из сдвоенных досок.  Нижняя часть подкоса упирается в лежень или стойку. Крепятся они гвоздями, места соединений усиливают установкой обрезков досок.

Если дом имеет прямоугольную форму и вальма не слишком широкие, можно либо установить подкосы, либо сделать крайние стропила из сдвоенных балок. В остальном стропильная система четырехскатной крыши полувальмовой датского типа собирается точно также, как описанная выше.

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

stroychik.ru
