Гипсокартон дюбель: Выбор надежного дюбеля для крепления в гипсокартонный лист
Выбор надежного дюбеля для крепления в гипсокартонный лист
В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.
Что такое дюбель
В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.
Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа.
Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.
Каждый дюбель рассчитан на орпеделенный весКак различить дюбеля по назначению? Как происходит фиксация крепежа?
Виды дюбеля для гипсокартона
Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.
Дюбель гвоздь для крепления именно профилей
Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60.
Действие дюбеля
На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.
Дюбель гвоздь Кнауф с различной формой манжеткиДанные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.
Наименование | Количество штук в пачке, шт.![]() |
Ударный шуруп 6*40 грибовидная шляпка | 100, 200 |
Ударный шуруп 6*60 грибовидная шляпка | 100 |
Ударный шуруп 6*60 потай ная шляпка | 100 |
Ударный шуруп 6*80 потайная шляпка | 100 |
Ударный шуруп 8*60 потайная шляпка | 100 |
Ударный шуруп 8*80 потайная шляпка | 50 |
Ударный шуруп 8*100 потайная шляпка | 50 |
Ударный шуруп 8*120 потайная шляпка | 50 |
Видео:
Варианты крепежей в ГВЛ
Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.
Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп. Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.
Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка». На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.

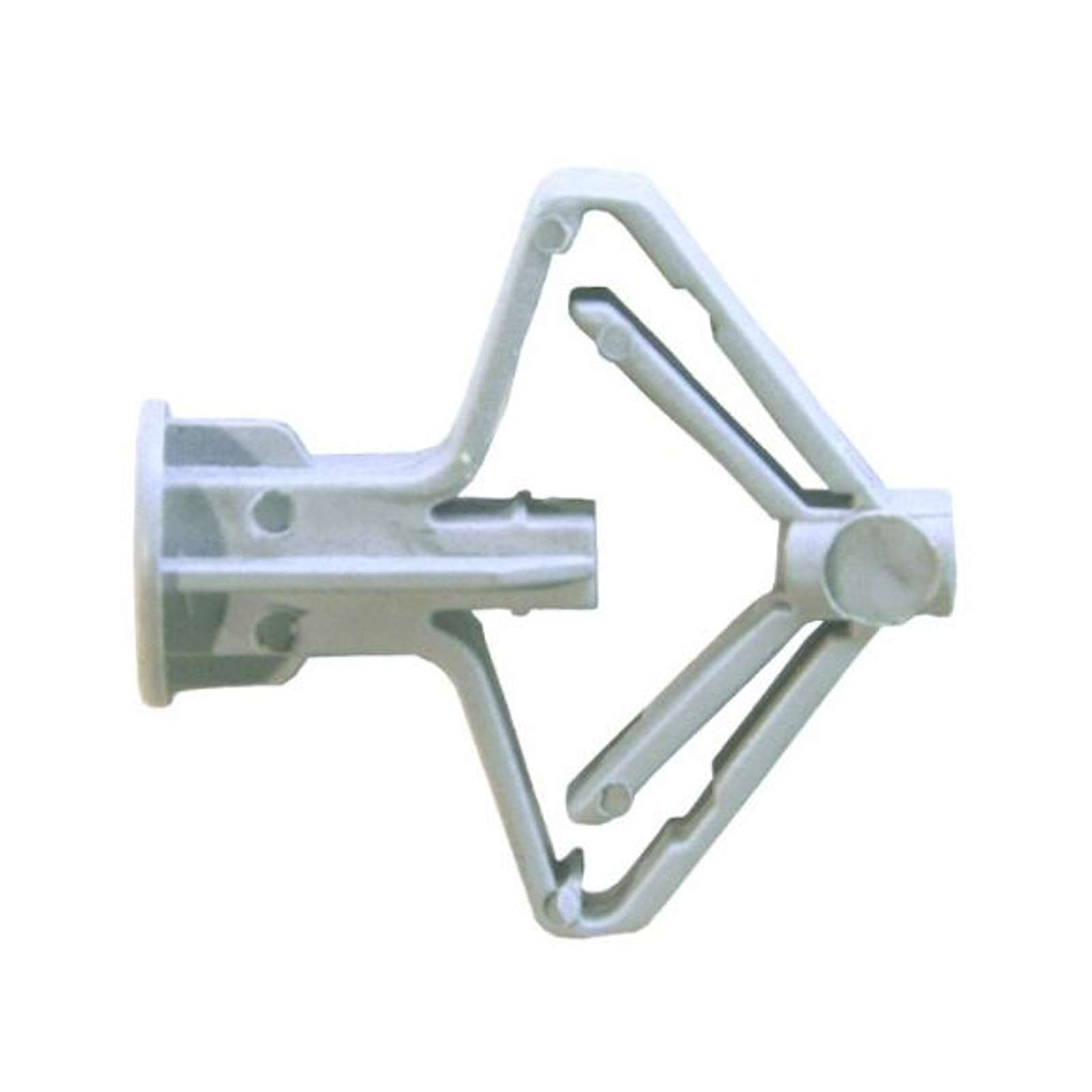

Фото наиболее распространенный дюбель для гипсокартона “Бабочка”Действие «бабочки» для гипсокартона

Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.
Бабочка имеет различные размеры. Их подбор зависит от веса предмета:
- Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.
Винтовые крепления Молли (MOLLY)
Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным креплением.
По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.
Втулка имеет прорези через весь элемент, это создает распорную часть. В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.
Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.
Крепление молли
Для монтажа дюбеля молли потребуются специальное разжимное устройство.
- Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
- Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
- После этого вкручивается шуруп.
- Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.
В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.
Дюбель более подробно представлен на фото
В дюбель Молли возможно приобрести втулку с крюком
Видео:

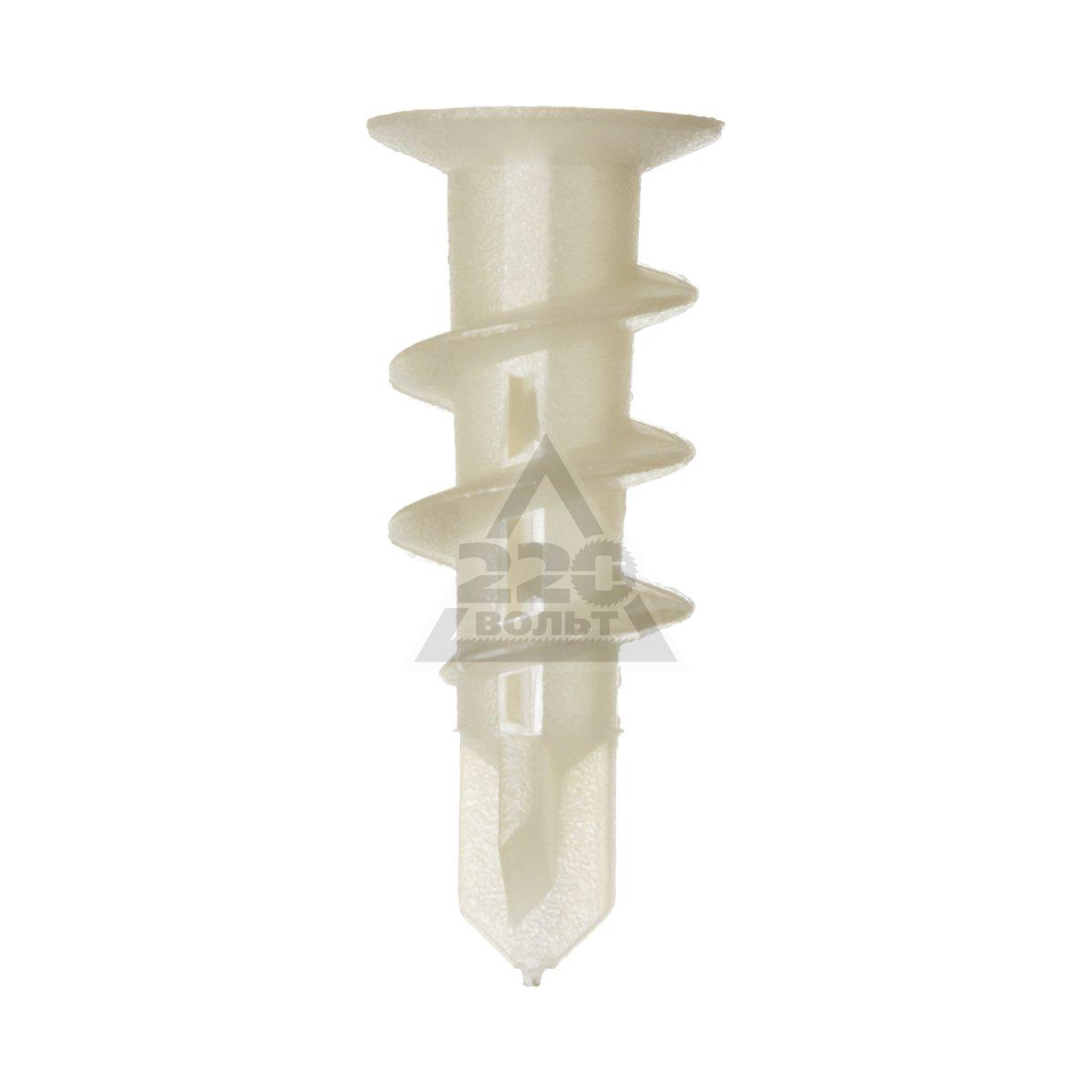

Дюбель DRIVA со сверлом
Дюбель производится из 2-х видов материала: пластик и металл.
Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.

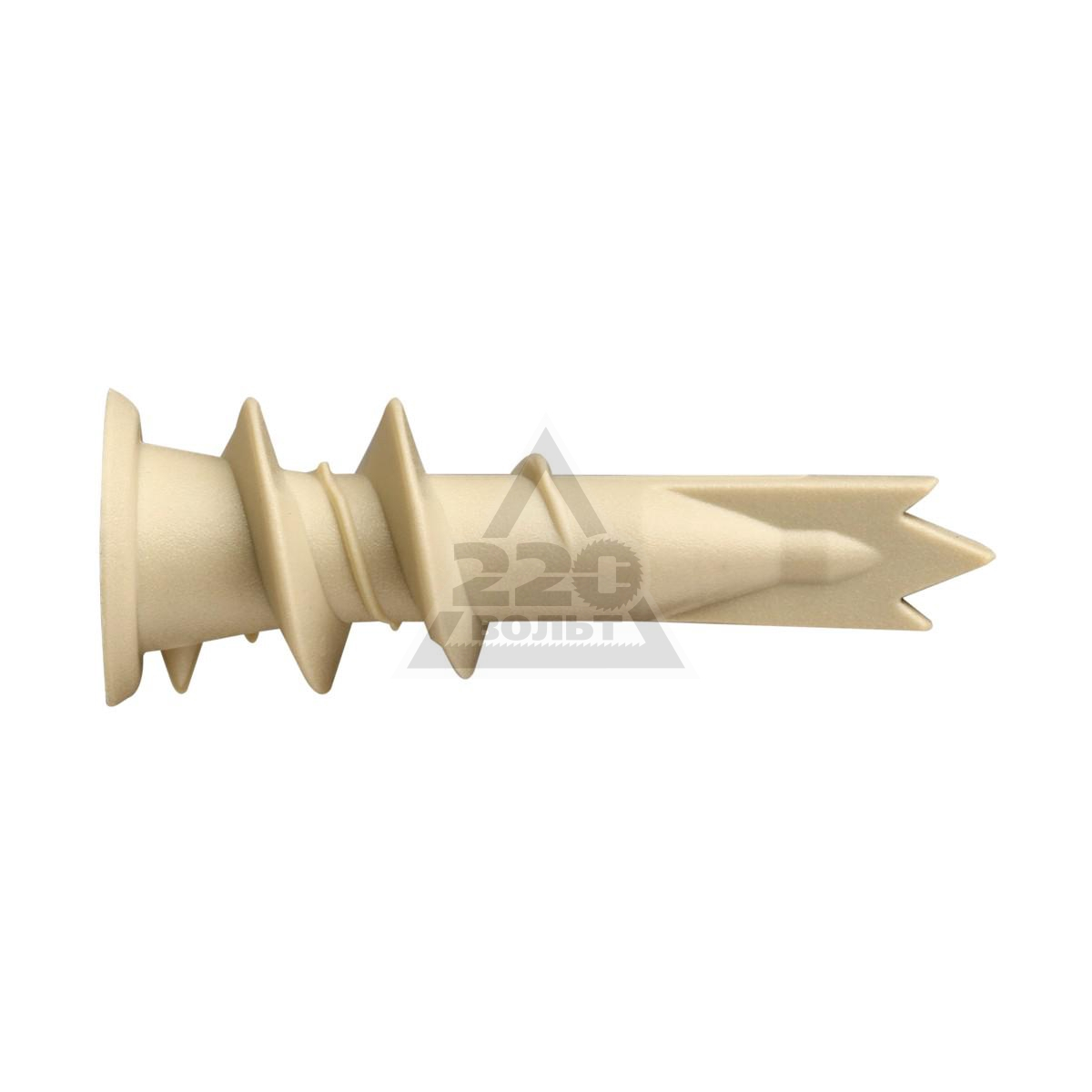

Дюбель Дрива металлическийМеталлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.
На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.
Крепление дюбеля «Дрива»Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.
Длина нейлонового дюбеля 23мм, металлического – 44мм.
Видео:
Крепления KNAUF Хартмут
Данный дюбель имеет 4 составные части:
- якорная планка – это некий оцинкованная пластинка П-образной формы;
- есть 2 направляющих усика, изготовленных из пластмассы;
- запирающая вставная часть пластиковая;
- шуруп М5-60.

KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.
Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.
Видео:
Универсальный Фишер-дюбель
Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.
Дюбель Фишер имеет пластиковый цилиндр и гильзуДля установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50.
Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.

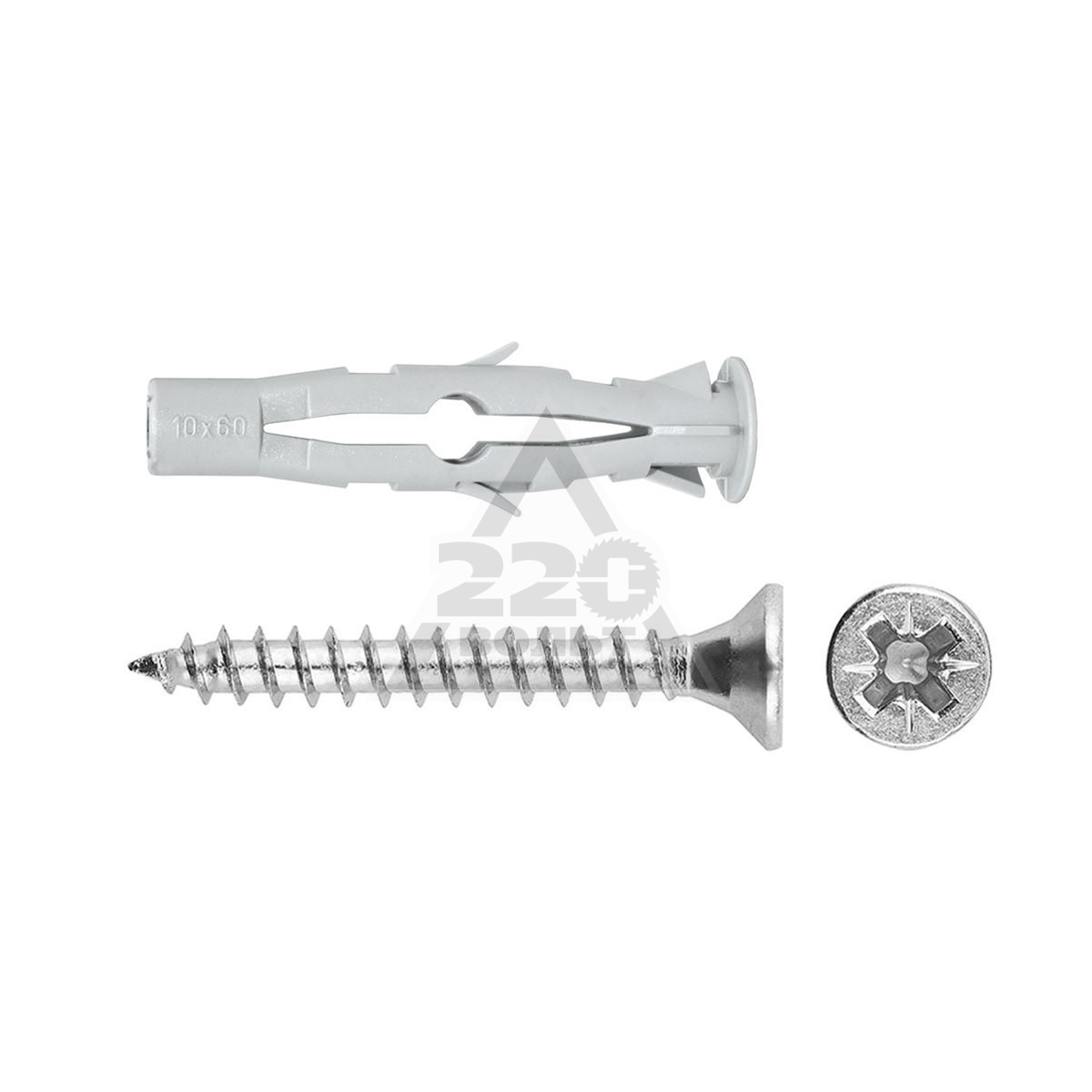

Дюбель Фишер продается набором с саморезамиПри креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.
Видео:
Вес, выдерживаемый дюбелем – 16кг.
Дюбель с пружиной для крепления на потолке
Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:
- основа – шуруп с крючком;
- распорная составляющая – 2 планочки;
- фиксатор планок пружина.
Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.
Виды дюбелей складных с пружинныйДанный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.
Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.
Особенности проведения монтажа
Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.
- Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
- Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
- Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
- Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
- Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.
При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.
В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.
Видео:
youtube.com/embed/E240AReKDK8?rel=0″ frameborder=»0″ allowfullscreen=»»/>
Видео:
металлические варианты molly и driva для гипсокартона, дюбель-гвоздь для крепления ГКЛ
В современном строительстве существует много способов крепежа элементов и конструкций друг к другу. Для крепежа тяжелых деталей был изобретен дюбель. Для каждого материала существуют свои дюбели. Так, для полого гипсокартона нельзя использовать элементы, которые подойдут для бетонного основания.
Особенности
Говоря о работе с гипсокартоном, невозможно забыть о главной крепежной детали – дюбеле. Фоторамку или небольшую картину можно повесить на свеже созданную гипсокартонную перегородку с помощью шурупа или самореза, но если вы решили прикрепить к ней что-то тяжелое, требующее дополнительной нагрузки, например, телевизор на крутящемся креплении или навесной шкаф, то необходимо применение специальных креплений. Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный предмет будет неподвижно находиться на своем месте. Для разных видов дюбелей – разная допустимая нагрузка.
Строительный рынок предлагает множество вариантов дюбелей. Они могут различаться по диаметру и длине. Существуют нормы, регулирующиеся ГОСТ 28457-90. Именно он и определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки самореза.
В отличие от других креплений крепежи, которые предназначаются для гипсокартона, выполнены из высококачественного металла или пластика и имеют гарантированную фиксацию изделия к ГКЛ. Для полноценной фиксации крепежи оснащают очень важным элементом – гильзой, которая может складываться только в полной пустоте. В любых других условиях гильза не сработает.
Для долговечного крепления элемента к гипсокартону необходимо знать нагрузку, которую сможет выдержать это крепежное изделие.
Для выяснения этой информации необходимо знать лишь диаметр и длину крепежа.
В «домашних условиях» обычно встречаются три вида нагрузки: горизонтальная, вертикальная, динамическая.
- Горизонтальная нагрузка характерна для полок, картин. Крепеж выбирают соответственно весу изделия (6-10 мм) и материалу основания (30-50 мм для гипсокартона).
- Вертикальная нагрузка появляется при установке люстры или кондиционера. При диаметре шурупа 6 мм крепежный элемент должен входить в стену не менее чем на 40 мм, а в потолок – не менее чем на 60 мм.
- Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного снаряда.
В данном случае необходимы виброустойчивые крепежи.
Иногда для лучшего сцепления дюбель предварительно смазывают клеем.
Существуют некоторые особенности дюбелей, которые необходимо учитывать при их выборе:
- дюбели одного вида, но выполненные из разных материалов, например: пластика или металла, различаются только весом, который они могут выдержать;
- для крепления на листовой материал должен быть выбран верный вид крепежа, у которого гильза плотно прижимается к листу.
Как использовать?
Существует классификация дюбелей по различным критериям.
По способу закрепления выделяют дюбели:
- закрепляющиеся на поверхности благодаря силе трения;
- имеющие различные формы дюбеля и основания.
Закрутить дюбель в стену можно двумя способами: предварительным или сквозным монтажом.
При предварительном монтаже необходимо сверлом большего диаметра просверлить отверстие в стене, затем установить дюбель (распорный, гвоздевой, универсальный) и закрепить шурупом необходимую деталь. С помощью такого способа вы, например, своими руками сможете прикрепить полку или кронштейн для телевизора. Для монтажа пластмассового дюбеля в упаковке предлагается специальная бита-насадка.
При применении сквозного монтажа нет необходимости сверлить основание: крепление своей нераспорной частью должно пройти участок «пустоты». Обычно таким способом пользуются при креплении фасадов, кровли, утеплителя.
По способу монтажа различают дюбели:
- забиваемые молотком;
- вкручиваемые специальным строительным пистолем.
Для производства дюбелей применяют различные материалы.
- Пластмасса, в том числе полипропилен или нейлон.
- Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуры до -40 С. Минус: возможно появление трещин.
- Полипропилен. В отличие от полиэтилена обладает большей прочностью и износоустойчивостью. Выдерживает температуры до +140 С, но все равно теряет целостность тела.
- Полиамид или нейлон.
Устойчивый материал, который отличается особой виброустойчивостью, практически не изнашивается и нечувствителен к механическим повреждениям. Именно поэтому нейлон считается самым надежным материалом. Минус: запрещена установка в помещении с повышенной влажностью.
- Металл, в том числе алюминий и нержавеющая сталь. Не деформируется, имеет более высокую износостойкость и несущую силу. Если металл, из которого сделан дюбель, только оцинкован – подвержен коррозии. Крепежи из латуни или сплавов титана очень дорогостоящие, поэтому используются только на высокоопасных участках.
Гипсокартон – материал хрупкий, полый, относящийся к категории мягких. При сверлении необходимо действовать аккуратно.
Нельзя использовать режим перфоратора – это может повредить целостность листа.
Виды и характеристики
Бабочка
Крепежное изделие бабочка изготавливается из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники. Одноразовый – повторное использование невозможно. Есть возможность демонтажа элемента.
Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.
Стандартные размеры такого дюбеля 8/28 и 10/50. Для первого варианта подходит шуруп 3,5/35 мм, для второго – 3,5/55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.
Изготавливается из пластмассы. Продается в сложенном виде.
Зонтик
Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне. Невозможно демонтировать.
При монтаже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигая свободного пространства, он раскрывается внутри ГКЛ.
Способен выдержать до 35 кг.
Molly
Один из дорогих вариантов дюбеля, который относится к категории «разжимных». Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.
Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ. Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.
Изготавливается только из металла.
Driva
Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким материалом, как гипсокартон. Driva по внешнему виду напоминает улитку и вкручивается обычной отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм. За счет плотного вкручивания в сердцевину листа выдерживает нагрузки до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который впоследствии также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.
Может быть как металлическим, так и нейлоновым.
Legs
Этот крепеж производится из металла. Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.
Дюбель-гвоздь
Второе название этого элемента – ДБМ (дюбель быстрого монтажа). Не требует особых навыков и дополнительных усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, соответствующее его размеру, а затем вбивается гвоздем до упора. Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.
Гвозди делятся на два подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере крепления тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.
Анкер химический
Представляет собой капсулу с клеящейся жидкостью. В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.
Дюбель для двойного гипсокартона
Для двойного гипсокартона используют специальные крепления. Они имеют наконечник-сверло, который позволяет беспрепятственно вкрутить его в двойной лист.
Кроме перечисленных есть еще самоустанавливающийся дюбель, планки и иные виды.
Производители
Строительный рынок также предлагает дюбели для гипсокартона, названные в честь фирм-создателей.
Fischer PD и PDS
Нейлоновый дюбель закругленной формы. Продольные ребра не допускают проворачивание. Во время закручивания самореза его конический хвостовик входит в пластиковую гильзу, заставляя раскрываться крылья-упоры. Выдерживает до 15 кг.
Knauf-Hartmut (Кнауф-хомут)
Сенсация в сфере крепежей. Такой дюбель в стене выдерживает до 55 кг, в потолке – до 6 кг. Комплект такого дюбеля состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.
Для установки необходимо просверлить отверстие не менее 13 мм, ввести планку и выровнять направляющие. Затем вставить пластмассовую втулку через обе направляющие до упора, после чего развести их в разные стороны и удалить. Таким образом в гипсокартоне надежно фиксируется планка, в которую впоследствии ввинчивается шуруп из комплекта.
Walraven BIS GOLD
Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 – 5,0 мм и минимальной длиной – 30 мм. Название крепежа говорит само за себя: для установки вам необходим лишь молоток. Во время вбивания в стену дюбель самостоятельно расклинивается и не прокручивается.
Существуют и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).
Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбели будут сильно различаться.
Обязательно узнавайте страну изготовления крепления у продавца, ведь от этого зависит безопасность.
Советы
- Перед началом работы следует выяснить характеристики гипсокартона и определить структуру и вес прикрепляемого элемента.
- Исходя из характеристик дюбелей, выберете тот, который подходит для конкретной ситуации.
- Помимо характеристик самого дюбеля, необходимо правильно подобрать шуруп: он не должен деформировать или ломать дюбель внутри листа.
- Предметы весом до 5 кг (картины, фоторамки) можно крепить к ГКЛ и без дюбеля – на саморез, обращая при этом внимание на сохранение целостности листа.
- Обязательно контролируйте силу вкручивания – вы можете проткнуть гипсокартонный лист насквозь.
- Просверливайте лист обычным сверлом меньшего диаметра. Таким образом вы избежите перекоса при вкручивании дюбелей.
- Стоит правильно рассчитывать вес на один дюбель и не превышать этого значения. В среднем считается, что нагрузка на крепления не должна превышать 50 кг на 1 м2.
- Если гипсокартон облицован кафелем или плиткой – используйте специальный победитовый наконечник и высверливайте отверстие, равное диаметру дюбеля.
- Длина отверстия в гипсокартонном листе должна превышать размеры шурупа на 5 мм.
- Обязательно очищайте отверстие от пыли и крошек. Сделать это можно с помощью обычного пылесоса.
- Для крепления элементов к гипсокартонному потолку лучше всего использовать металлический профиль.
Найти его с обратной стороны листа поможет обычный магнит.
Если по какой-то причине вы не знаете, какой материал основы перед вами, то проверить это можно по пробному сверлению. Если из отверстия начинает сыпаться крошка мелкой фракции, похожая на пыль, будьте уверены – вы имеете дело с гипсокартоном.
О том, как выбрать дюбель для гипсокартона, смотрите в следующем видео.
youtube.com/embed/xVvPwrC1NOc?modestbranding=1&iv_load_policy=3&rel=0″/>
Дюбель для гипсокартона – виды и способы применения
Для человека, который не силен в тонкостях строительных технологий, кажется странным разнообразие таких монтажных элементов как дюбель для гипсокартона. И действительно, зачем производители выпускают такие разные внешне, но предназначенные для одних и тех же целей крепежные изделия? Как же разобраться, что лучше – molly или driva, зонтик или бабочка, какой саморез подойдет для крепления картины или полки?
Содержание статьи
Зачем нужны специальные дюбеля
Гипсокартон закономерно занимает одно из ведущих мест среди строительных материалов. Его используют для устройства потолков, монтажа перегородок, выравнивания стен. Без него не обойтись при возведении арки. Но когда ремонт окончен и возникает необходимость повесить что-нибудь достаточно массивное на гипсокартонную стену, проявляется обратная сторона медали. Если в обычную стену достаточно вбить пластиковый дюбель и вкрутить в него саморез, то с гипсокартоном дело обстоит немного иначе. Это достаточно хрупкий материал, и дюбель или саморез держаться в нем не будет. Вот для таких ситуаций и предназначены специальные дюбеля для гипсокартона.
Эти дюбеля делят на следующие категории :
- Molly;
- Driva;
- «Зонтик»;
- «Бабочка»;
- Дюбель-гвоздь для гипсокартона.
Для начала рассмотрим распорный дюбель-гвоздь. Он используется при крепеже к гипсокартонному листу, приклеенному к стене с помощью специального клея. Дюбель гвоздь применяется, когда в месте крепления существует «пятно контакта», то есть отсутствует воздушная прослойка между несущей стеной и гипсокартоном. Этот способ монтажа не представляет особой сложности и достаточно распространен, поэтому описывать его не имеет смысла.
Сложнее дело обстоит, если гипсокартон закреплен на профилях. Может конечно и повезет, и профиль окажется в том месте, где вкручивается саморез.
Тогда проблема отпадает. Но… Обычно сложно предугадать, что и где будет крепиться в будущем, чтобы заранее установить профиль в нужном месте. И тут на помощь приходят производители крепежных элементов.
Molly
Один из самых распространенных дюбелей для крепления в гипсокартоне – molly (молли). По принципу действия молли относится к разжимающимся дюбелям, т. е. при монтаже он «зажимает» гипсокартонный лист между передней и задней частью. Молли – не самый дешевый вариант, но это удачное решение, если предъявляются повышенные требования к надежности монтажа. К достоинствам молли относят способность выдерживать высокие нагрузки – до 35-ти килограмм. Он демонтируется, если в этом возникнет необходимость.
Как выглядит mollyМонтаж молли не представляет сложностей. Для начала сверлят отверстие диаметром 8 мм в том месте, где собираются крепить дюбель. Вставляют в него molly, придавливают бортик с двумя зубцами так, чтобы они плотно вошли в гипсокартон. Это исключит проворачивание при монтаже. Затем вкручивают винт – элемент дюбеля, до тех пор, пока задняя часть молли не подожмется к гипсокартонному листу. Это свидетельство того, что монтаж завершен. Никакие саморезы не нужны.
Driva
Популярен среди дюбелей для гипсокартона и driva. Дешевизна, простота монтажа, доступность – важные моменты при выборе крепежных элементов, а эти характеристики присущи данному типу дюбелей. Driva выпускаются пластиковые и металлические. Пластиковые (полиэтиленовые) встречаются чаще, да и стоят они дешевле. Крепить дриву в гипсовую стену просто. Для начала сверлят отверстие диаметром 6 мм, вставляют в него дриву и с помощью крестообразной отвертки вкручивают его, как саморез, до упора. За счет конструкции дрива надежно фиксируется в гипсе, и по заверениям производителей выдерживает нагрузку в 25 кг и более. Все же не стоит пытаться нагружать подобно молли. Крестообразное отверстие предназначено не только для крепления дюбеля, в него же вкручивается и саморез, который следует правильно подобрать. Еще один плюс этих дюбелей – малая длина (для пластикового 23 мм, для металлического – 33-44 мм), т. е. для них практически не нужно загипсовое пространство. Вот тут и возникает необходимость подбора длины самореза.
Зонтик
Еще один вид крепежа в гипсокартоне – дюбель-зонтик. Название полностью описывает принцип работы такого дюбеля. Конструктивно он состоит из двух пластин, разжимаемых пружиной. Монтаж такого крепежа не составит труда для неопытного человека. В заранее просверленное отверстие вставляют зонтик со сжатыми пластинами. Как только они достигнут свободного пространства, пружина их раздвинет и надежно зафиксирует. Нетрудно догадаться, что такой вид крепежа подходит для потолка, смонтированного из гипсокартона. С помощью зонтика легко крепить люстру или подвесить кашпо с цветами. Гипсокартон – достаточно хрупкий материал, а потолочный (толщиной 9,5 мм) и подавно, поэтому не стоит пытаться закрепить с помощью такого крепежа боксерскую грушу.
Дюбель-зонтикВ отличии от рассмотренных ранее дюбелей, зонтик нельзя демонтировать.
Поэтому следует внимательно подойти к разметке места крепления.
Еще один известный тип крепежа – это дюбель-бабочка. Конструктивно и по принципу действия он напоминает молли, но есть и небольшие отличия. Во-первых, его изготавливают из пластика, во-вторых, при фиксации в гипсокартоне площадь крепления меньше, ниже и допустимая нагрузка на него. Монтаж же не отличается – вначале сверлят отверстие, затем вставляют в него дюбель-бабочку, но не до упора. После этого, придерживая его плоскогубцами, вкручивают саморез до тех пор, пока лепестки бабочки начнут раскрываться. Когда это произошло, загоняют дюбель до упора и затягивают саморез. Надежная фиксация обеспечена.
Подводя итоги, характеризуют дюбеля следующим образом:
- Molly – выдерживает нагрузку до 35 кг;
- Driva – подходит, если нагрузка до 25 кг;
- «Зонтик» – лучший выбор для крепежа люстр;
- «Бабочка» – облегченный вариант молли.
Более наглядно способы крепления дюбелей в гипсокартоне можно увидеть, посмотрев видео :
youtube.com/embed/P6xEcIKinc4?feature=oembed» frameborder=»0″ allowfullscreen=»»/>
Как же сделать правильный выбор
При выборе крепежа для крепления в гипсокартоне учитывают множество факторов. Это и нагрузка, которая планируется, и возможность демонтажа, в случае необходимости, стоимость также далеко не последний пункт в этом списке. Это достаточно индивидуальный процесс и, в каждом конкретном случае, выбор разный. Но все-таки самый надежный способ – крепление в несущие профили, ведь, в отличии от небольшого дюбеля, площадь на которую распределяется нагрузка в этом случае в десятки, а то и в сотни раз выше. Поэтому лучше заранее предусмотреть профиль в том месте, где планируется крепеж.
Вконтакте
Одноклассники
Дюбель-бабочка: универсальный и надежный крепеж для гипсокартона
Гипсокартон часто используется для отделки квартир и других помещений, поэтому возникает необходимость крепления к его поверхности различных конструкций. Самый приемлемый вариант крепежа — это дюбель-бабочка.
Назначение метиза
Дюбель-бабочка позволяет надежно закрепить различные элементы на конструкции из ГКЛ. Изделие состоит из двух частей — распорной и статичной. Первая устанавливается в подготовленное отверстие, после чего расширяется с помощью закручивания резьбового элемента. Предусмотрена специальная кайма, исключающая провал метиза в гипсокартон. Это значительно увеличивает надежность крепежа.
Основные характеристики
Метиз имеет следующие технические параметры:
- Минимальная длина самореза составляет 55 мм.
- Длина 50 мм, показатель диаметра равен 10 мм.
- Допускается использовать для гипсокартона, ДСП, ГВЛ, толщина которого не превышает 12,5 мм.
- Стандартная рабочая нагрузка равна 30 кг, максимально допустимая при этом достигает 70 кг.
- Предусмотрены ребристые части для исключения самопроизвольного раскручивания во время монтажа.
При правильном расчете допустимой нагрузки необходимо использовать рабочие показатели. Если нужно закрепить конструкцию с массой 50 кг, то достаточно установить 2 дюбеля-бабочки (например, для полки). При необходимости добавляется еще одна точка крепления, чтобы исключить отрыв.
Материал изготовления
Обычно для производства дюбеля-бабочки используются следующие материалы:
- пластик;
- нейлон;
- металл.
Метизы из пластика являются самыми распространенными и недорогими. Они подходят для монтажа конструкций с небольшим весом. При выборе обязательно обращайте внимание на показатели допустимой нагрузки.
Бабочка из металла намного дороже других вариантов, при этом отличается увеличенной прочностью. Для максимальной надежности метиз покрывается антикоррозийным составом.
Разновидности дюбеля-бабочки
Существует несколько вариантов метизов, которые подходят для разных целей:
- 8×28 — используется для установки легких конструкций, самый маленький вариант крепежа. Средняя стоимость около 0,5 руб за штуку.
- 10×50 — самый распространенный вид дюбеля. Подходит как для решения бытовых задач, так и для промышленных решений. Отличается от предыдущего варианта увеличенными распорными элементами. Это обеспечивает более устойчивое крепление и увеличивает допустимую нагрузку.
- Molly — металлический высокопрочный метиз. Представлен на рынке в нескольких вариациях (самозатягивающийся, с Г-образным выступом, в форме кольца, с выступом-крючком). По техническим характеристикам крепежное изделие схоже со стандартным анкером.
- Driva — подходит для листов с толщиной от 9 мм.
Преимущества крепежных изделий
Дюбель-бабочка отличается несколькими преимуществами:
- легко поменять дополнительные элементы на кольцо или подвесы;
- ребристая часть позволяет прочно закрепить метиз в листе ГКЛ;
- лапки крепежного изделия способствуют равномерному распределению нагрузки по несущей конструкции;
- дюбель-бабочка можно использовать для стен из ДСП;
- высокие показатели жесткости при правильном монтаже.
Некоторые варианты выдерживают многократное применение и не деформируются.
Основные правила установки метиза
Стандартная инструкция монтажа включает в себя несколько этапов:
- Перед началом работ нужно правильно определить место установки конструкции.
- Для разметки используется строительный уровень. Важно соблюдать внимательность и аккуратность, иначе это может повлиять на целостность стены.
- Для подготовки отверстия применяется сверло с диаметром 8 мм. По возможности лучше использовать сверло по дереву и шуруповерт, поскольку гипсокартон является мягким материалом.
- Перед сверлением можно разместить возле основания сверла пластиковый стаканчик для сбора мусора. Это избавит вас от дополнительной уборки.
- Дюбель зажимается пальцами, после чего аккуратно продевается в подготовленное отверстие до самого основания.
- Закручивается шуруп до упора. Заключительный этап — монтаж фиксирующей части. Необходимо выбирать элемент в соответствии с толщиной шурупа.
Например, если показатель составляет 3 мм, то фиксирующая часть должна быть равна 3,5 мм.
Заключение
Дюбель-бабочка — это удобный и практичный крепеж для гипсокартона или ДВП. На рынке представлен широкий выбор метизов для самых разных целей. Это позволяет подобрать вариант, подходящий под ваши параметры.
Дюбель для гипсокартона – процесс установки крепежа + Видео
Не следует переоценивать возможности гипсокартона – материал этот достаточно хрупкий, поэтому и крепления к нему нужны особые. Для этого и существует дюбель для гипсокартона, который позволяет при необходимости закрепить на потолок светильник или даже подвесить на стену из гипсокартона легкую полочку.
Дюбель-саморез DRIVA – быстро и удобно!
Гипсокартоном выравнивают стены, ровняют потолки, делают ниши, этот материал настолько прочно закрепился в сфере строительства, что без него мы уже и не помышляем пристойный ремонт. Вот только не зря его еще называют сухой штукатуркой, всегда нужно помнить, что это всего лишь облицовочный материал, который не способен удерживать на себе большой вес. А вот что касается вполне приемлемых вещей, таких как светильники или полочки, то с помощью специальных дюбелей их вполне смело можно крепить в том числе и на гипсокартон. Если вы хотите повесить фоторамку или совсем легкую полочку на 1-2 предмета, то вполне можно использовать, в том числе и для гипсокартона, обычный дюбель-гвоздь, а вот для более увесистых вещей подойдут дюбели-бабочки разной конструкции и иные виды крепления.
Дюбель-саморез – такой крепеж вполне оправдывает свое название, поскольку на его внешней поверхности нанесена резьба для завинчивания в гипсокартон. Нейлоновые саморезы, нумеруемые ТТ22, вкручиваются в уже готовое отверстие, а вот крепежи из металла, имеющие международное обозначение DRIVA, помимо резьбы также имеют сверло на конце, что делает возможным их самостоятельное ввинчивание в поверхность с помощью обычного шуруповерта или отвертки. Это существенно экономит время при больших объемах работы. Впрочем, при толщине листов свыше 15 мм все же рекомендуется просверлить отверстие.
Такой дюбель как нельзя лучше подходит для закрепления в однослойном или многослойном гипсокартоне с декоративным или изоляционным материалом на другой стороне. Благодаря большому количеству размеров дюбель можно подобрать таким образом, чтобы он не вышел с другой стороны перегородки. Использовать дюбели DRIVA можно и для более прочных плит из гипсоволокна.
Дюбель-бабочка для гипсокартона – металлический или пластиковый
Дюбель-бабочка – классический крепеж при работах с сухой штукатуркой. Имеет маркировку TNF/-W. Для его крепления требуется предварительное сверление отверстия, в которое вставляется дюбель, и затем вкручивается саморез. При закручивании изделие раскрывается в свободном пространстве с обратной стороны и упирается «крылышками» в поверхность. Чтобы дюбель не проворачивался в отверстии, его оборудуют специальными манжетами, создающими упор.
Дюбель-бабочка изготавливается в разных размерах, наибольшей популярностью пользуются 9*13 мм и 10*50 мм. При покупке изделие находится в сложенном виде, раскрытие же происходит при вкручивании в него шурупа или самореза. Нужно знать, что для полного раскрытия «бабочки» необходимо использовать саморез длиной до 55 мм! Опять же, не забудьте учесть и расстояние между гипсокартоном и стеной – использование бабочки может быть ограничено пространством за листами гипсокартона.
Дюбель-зонтик MOLLY – свое название этот вид крепежа вполне оправдывает, поскольку не только похож внешне, но и имеет тот же принцип действия. Раскрываясь в пустом пространстве за листом, такой крепеж обеспечивает максимальное распределение нагрузки на большую площадь, благодаря чему становится возможным повесить весомую люстру. Для его монтажа требуется предварительно просверлить соответствующее отверстие. Дюбели-зонтики выпускаются с готовыми кольцами или крепежными крючками, на которые сражу же после установки крепежа можно цеплять люстру.
Что нужно знать еще о крепежах?
Помимо специальных крепежей можно использовать и универсальный дюбель «U» из полипропилена. Внешне он похож на обычный дюбель-гвоздь, однако даже на ощупь вы определите его большую эластичность. Особенность такого дюбеля заключается в его способности скручиваться в узел при попадании в пустотелый материал, например, в пустоту между листом гипсокартона и стеной. В плотных материалах крепеж ведет себя, как обычный дюбель.
Если вы работаете шуруповертом, то ограничивайте его усилие при работе с гипсокартоном. При сверлении отверстий под дюбели обязательно отключайте ударный режим, если таковой имеется в вашей дрели или шуруповерте. В случае если стена облицована плиткой, вам понадобится сверло с победитовым наконечником без ударного режима. Устанавливать крепеж проще простого, но и здесь нужно знать кое-какие нюансы. В гипсокартоне отверстие нужно сверлить по диаметру такое же, как и толщина дюбеля, а длина отверстия должна превышать длину самореза на 5 мм. Дюбель следует вставлять только в очищенное от пыли и крошки отверстие.
Как закрепить люстру на потолке из гипсокартона – рекомендации
Чаще всего, проблемы с креплением каких-либо изделий к гипсокартону случаются в зоне потолка. Поэтому очень важно еще на этапе проектирования продумать расположение всех элементов, а в процессе монтажа придерживаться определенных правил. Лучше всего планировать расположение приборов хотя бы на этапе монтажа профильного каркаса. Определившись с местом, в эту зону необходимо вмонтировать несколько дополнительных профилей.
Для люстры на крючке достаточно будет и одной профильной планки, а в случае монтажа светильника на консоль крайне желательно закрепить параллельно две профильные планки – к ним и будет прикреплен впоследствии удерживающий кронштейн.
Но ни к профильным планкам, ни тем более к гипсокартону подвешивать люстры весом в несколько килограмм нельзя. Не стоит отчаиваться – выход из положения все же есть. Для крепления такого «тяжеловеса» вам понадобятся перфоратор, длинное сверло по бетону, цанга (особый вид крепления, приспособленный для бетона), распорная шпилька для удержания люстры.
Хоть процесс подвешивания массивной люстры и потребует достаточно больших физических усилий, однако в исполнении он достаточно прост. Для начала вам нужно будет с помощью перфоратора и длинного сверла проделать отверстие в бетонном перекрытии в том самом месте, где будет висеть люстра. Диаметр отверстия должен совпадать с диаметром цангового крепления. В отверстие цанга должна заходить без особых усилий, но при этом держаться достаточно плотно. Применять молоток для вбивания цанги в отверстие категорически нельзя.
Насадите цангу на конец удерживающей шпильки и вставьте крепеж в отверстие. Постепенно закручивая шпильку, прочно зафиксируйте крепеж. Для этого можно использовать даже вспомогательные инструменты. Чтобы проверить прочность крепления, как следует потяните за шпильку. Хорошо закрепленная цанга способна выдержать даже вес среднестатистического человека, однако испытывать ее на прочность таким образом все же не рекомендуется. После проверки на крепость к нижней части шпильки прикрепляется крючок или консоль для самой люстры, а затем крепится и она. Вот и весь процесс!
100 фото основных вариантов крепления гипсокартонных плит —
Молли, Дрива, бабочка и другие
Гипсокартон хорош тем, что позволяет быстро и качественно выровнять стены или потолок. Но материал имеет один существенный недостаток: он хрупкий и не рассчитан нагрузку в виде навесного шкафа или полки. Традиционные методы крепления в случае с поверхностями из ГКЛ ненадежны: материал начинает крошиться. В такой ситуации используют принципиально другой крепеж – специальный дюбель для гипсокартона.
Виды
Существует несколько типов дюбелей, позволяющих крепить навесные конструкции к ГКЛ:
- Бабочка.
- Пластиковый или металлический ввертыш Driva.
- Molly.
- Дюбель Фишера.
- KNAUF Hartmut.
- Обычный дюбель-гвоздь.
- Пружинный.
Каждый из этих видов крепежа имеет достоинства и недостатки. Чтобы разобраться, какой из них выгодней использовать в конкретной ситуации, познакомимся с ними поближе.
Дюбель-бабочка
Свое название этот крепежный элемент получил за то, что в затянутом состоянии формой напоминает бабочку. При вкручивании в него шурупа крылья дюбеля раскрываются и упираются в поверхность гипсокартона с обратной стороны. Для предотвращения прокручивания элемента предусмотрены специальные манжеты.
По конструкции «бабочку» можно рассматривать как облегченный и более дешевый вариант дюбеля Молли.
Такой вид крепежа предназначен для небольших светильников, карнизов или плинтусов, фиксации электропроводки, выключателей. По заверениям изготовителей, способен выдержать нагрузку до 28 кг.
Инструкция по установке дюбеля-бабочки проста:
- В нужном месте, с использованием сверла соответствующего диаметра, проделывается отверстие под дюбель.
- Боковые «крылышки» сжимаются рукой, после чего крепежный элемент вставляется в отверстие.
Он должен входить туго, поэтому для осадки рекомендуют использовать молоток. При этом насечки на корпусе дюбеля должны вонзиться в гипсокартон с лицевой стороны. Это предотвратит прокручивание элемента.
- Вворачивая саморез, нужно добиться плотного прижатия крылышек к поверхности листа с обратной стороны гипсокартона.
Нюансы монтажа «бабочки» показаны на видео.
Преимущества этого вида крепления:
- легкость установки;
- возможность извлечения при необходимости.
Есть и недостатки:
- Для использования нужно свободное место за поверхностью ГКЛ.
- Применение этих дюбелей ограничено толщиной гипсокартонного покрытия – до 12 мм. То есть при монтаже ГКЛ в два и более слоя такой крепеж не подойдет.
Дюбель Driva
Это металлический, пластмассовый или нейлоновый полый стержень, имеющий винтовую нарезку. В головке имеются шлицы под крестообразную отвертку.
Удобнее использовать разновидность дюбеля «Дрива», снабженную сверлом. Тогда установка значительно упрощается:
- При помощи шуроповерта элемент вворачивается в стену.
- В крестовидную щель дюбеля вкручивается шуруп, который распирает его изнутри. Это гарантирует прочную фиксацию элемента в гипсокартоне.
Для разновидности Driva, лишенной сверла на конце, заранее готовят отверстие диаметром 6 мм.
Длина дюбеля из пластика – 23 мм, а вот величина металлических варьируется от 33 до 44 мм. Поэтому при выборе крепежа учитывается толщина стены.
Главные преимущества крепления «Дрива»:
- Низкая цена метиза.
- Необязательно наличие свободного пространства за перекрытием.
- При необходимости просто демонтировать.
- Пластиковые модели рассчитаны на нагрузку до 25 кг, металлические – до 35 кг.
Дюбель Molly
Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.
Процесс установки следующий:
- Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
- Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
- Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.
Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.
Обратите внимание! Molly нельзя демонтировать: для извлечения придется ломать стену.
А вот и видеоинструкция по монтажу Molly:
Fischer PD
Одна из самых новых и удобных разработок в сфере крепежа для гипсокартона.
Выдерживает такой крепеж 12–15 кг. Установить его просто:
- Готовится отверстие в гипсокартоне.
- Вставляется дюбель. Продольные ребра предотвратят его проворачивание, а усиленный фланец не позволит ему провалиться в отверстие.
- Закручивается стопорный винт. По мере его продвижения раскрываются «крылышки» и происходит фиксация дюбеля.
«Хартмут» от «Кнауф»
Чемпион среди крепежа по удерживаемому весу. Способен выдержать нагрузку до 55 кг. Состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.
Схема установки:
- В гипсокартоне сверлится отверстие диаметром 13 мм.
- В него вводится металлическая планка. Потянув за направляющие и выровняв их относительно друг друга, ее нужно привести в рабочее положение.
- Направляющие вводятся в бесцветную пластмассовую втулку. Она вставляется в отверстие до упора.
- Концы направляющих разводятся в разные стороны, после чего обламываются.
- В дюбель вворачивается винт, идущий в комплекте поставки.
В итоге получается очень надежная точка опоры, способная выдержать солидные нагрузки.
Дюбель-гвозди
Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.
Монтаж прост:
- Сверлится отверстие, соответствующее толщине метиза.
- Молотком туда аккуратно вбивается пластиковая часть.
- Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт.
Но пластиковую часть достать из ГКЛ практически невозможно.
При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.
Пружинный анкер
Этот элемент крепежа тоже называют дюбелем, хотя это не совсем верно. Он весьма часто используется для крепления к потолку навесных конструкций, например светильников. Представляет собой винт, снабженный двумя упорами, которые разжимаются пружиной.
Крепят его так:
- В потолке сверлят отверстие необходимого диаметра.
- Вводят в него анкер, предварительно сложив лопасти и удерживая их от раскрытия. Оказавшись за гипсокартонной поверхностью, они автоматически раскроются, обеспечив надежное крепление.
Следует учесть, что демонтировать пружинный подвес невозможно.
Грамотный выбор крепежных элементов не только обеспечит надежность фиксации навесных конструкций на поверхности гипсокартона, но и убережет ГКЛ от ненужных повреждений.
Выбор надежного дюбеля для крепления в гипсокартонный лист
В ремонтных работах зачастую используется гипсокартон как основная поверхность. Из него делаются подвесные потолки, перегородки, выравниваются стены. ГКЛ имеет множество преимуществ перед другими отделочными материалами. Но, есть один большой минус – хрупкость. Для обхода стороной этого недостатка многие предприятия производят крепежи – дюбеля для гипсокартонных конструкций. Благодаря таким креплениям можно подвесить на стену из ГКЛ и полку и большую картину.
Что такое дюбель
В случае необходимости зафиксировать на гипсокартонной стене тяжелую картину, прикрепить к перегородке телевизор, повесить люстру, понадобятся специальные крепежи, с помощью которых поверхность деформироваться не будет, а предмет находится на своем месте, при этом выполняет свои функции. Данными крепежами служат дюбеля.
Еще одним предназначением дюбелей является фиксация элементов гипсокартонной конструкции во время монтажа. Крепление составных частей каркаса под гипсокартон проводится быстро и эффективно.
Дюбель для гипрока имеет различные формы по внешнему виду. В зависимости от предназначения он изготавливается из материалов, способных реализовывать функции без дефекта.
Каждый дюбель рассчитан на орпеделенный весКак различить дюбеля по назначению? Как происходит фиксация крепежа?
Виды дюбеля для гипсокартона
Данный крепеж применяется во многих ремонтных и строительных работах. Для гипсокартона есть некоторые виды, которые создадут прочность фиксирования, при этом поверхность останется первозданной.
Дюбель гвоздь для крепления именно профилей
Самый популярный строительный дюбель гвоздь для крепления профилей и подвесов к бетонной стене состоит из 2 частей. Первая часть: наконечник – содержит в себе 2 секции, выполнен он из пластмассы. Второй частью является гвоздь, на который может быть нанесена резьба. Для монтажа каркаса под гипсокартон используются дюбель-гвозди размерами 6/40, 6/60. Для фиксации направляющего профиля к стене применимы данные крепежи. Однако, для крепления подвесов требуется применять анкер металлический, поскольку на подвес ложится большая нагрузка, которую нейлоновый дюбель не способен выдержать из-за своих технических характеристик.
Действие дюбеля
На пластмассовой части находятся усики. Они расправляются в стороны когда в наконечник входит гвоздь. Усики фиксируются в бетонной (кирпичной) стене, при этом крепко удерживают массу навешиваемого предмета. Основной базой применения крепежей является фиксация профилей к черновому основанию во время монтажа каркаса под гипсокартон.
Дюбель гвоздь Кнауф с различной формой манжеткиДанные дюбель-гвозди для гипсокартона имеют 2 типа – обычная и ограничительная манжетка, которая не дает металлическому гвоздю «провалится» внутрь.
Наименование | Количество штук в пачке, шт.![]() |
Ударный шуруп 6*40 грибовидная шляпка | 100, 200 |
Ударный шуруп 6*60 грибовидная шляпка | 100 |
Ударный шуруп 6*60 потай ная шляпка | 100 |
Ударный шуруп 6*80 потайная шляпка | 100 |
Ударный шуруп 8*60 потайная шляпка | 100 |
Ударный шуруп 8*80 потайная шляпка | 50 |
Ударный шуруп 8*100 потайная шляпка | 50 |
Ударный шуруп 8*120 потайная шляпка | 50 |
Видео:
Варианты крепежей в ГВЛ
Далее рассмотрим самые популярные варианты и что можно закрутить в гипсокартонный лист, для надежного крепления различных элементов декора.
Самый простой вариант – это найти направляющий профиль с помощью магнита и в него закрутить шуруповертом стальной шуруп. Если это не удается сделать то тогда необходимо прибегнуть к помощи специальных креплений в лист гипсокартона.
Наиболее распространенным в работах, связанных с гипсокартоном, является дюбель «бабочка». На внешний вид он имеет бабочку с расправленными крылышками. Основной материал изготовления крепежа – полипропилен. А также в продаже присутствуют металлические изделия.
Фото наиболее распространенный дюбель для гипсокартона “Бабочка”Действие «бабочки» для гипсокартона
Изначально дрелью делается отверстие нужного размера. Туда требуется вставить пластмассовую часть дюбеля. Для этого боковые элементы прижимаются к центру, дюбель вбивается молотком. Делать это следует аккуратно. После чего в эту часть вкручивается шуруп. В момент монтирования самореза полипропиленовая часть раскрывается с обратной стороны гипсокартонной поверхности (как будто крылышки расправляются в стороны). Они упираются в ГКЛ, тем самым происходит жесткая фиксация и распределение навешенного веса по поверхности, нет точечной нагрузки.
Дюбель-бабочка имеет отличительное свойство – есть возможность демонтировать крепеж из гипсокартонной поверхности.
Бабочка имеет различные размеры. Их подбор зависит от веса предмета:
- Размер 8/28. Применим данный дюбель для фиксации легкой конструкции. Саморезы для «бабочки» следует приобретать отдельно. Для такого размера наибольше подходит шуруп 3.5/35мм. Покрытие шурупа абсолютно неважно. Отверстие для дюбеля производится сверлом размером 8 мм. Вставленный крепеж имеет фиксатор, который не даст бабочке полностью «провалится» внутрь.
Винтовые крепления Молли (MOLLY)
Дюбель MOLLY для гипсокартона используется в случае, если требуется на поверхности зафиксировать тяжелый предмет. Является пожалуй самым надежным креплением.
По своей структуре Молли отличен от пластиковых дюбелей полностью металлическим каркасом. Материалом служит оцинкованная или нержавеющая сталь. Состоит дюбель из втулки и шурупа. Вторая часть иногда подбирается самостоятельно, в зависимости от возложенных функций – она может иметь окончание в виде головки, кольца, крючка.
Втулка имеет прорези через весь элемент, это создает распорную часть. В центре втулки есть резьба для шурупа. При покупке отдельного винта следует на это обратить внимание.
Шуруп, вхожий в комплект имеет опорную шайбу, которая является своеобразным ограничителем – без неё крепеж прокручивается в распорной части.
Крепление молли
Для монтажа дюбеля молли потребуются специальное разжимное устройство.
- Требуется сделать отверстие в плоскости размером, подобранным под размеры дюбеля от 8 до 13мм.
- Далее в отверстие вставляется втулка (цанга). Вбивается она до тех пор пока зубчики на ней не упрутся в поверхность.
- После этого вкручивается шуруп.
- Специальными клещами следует вытянуть винт наружу. При этом действии конец цанги притягивается к поверхности с тыльной стороны, распорная часть срабатывает и фиксируется.
В зависимости от размеров Molly есть различные весовые категории. В основном катировка идет от 25 до 75 кг. на гипсокартонную поверхность при помощи данного дюбеля можно повесить до 30кг. веса.
Дюбель более подробно представлен на фото
В дюбель Молли возможно приобрести втулку с крюком
Видео:
Дюбель DRIVA со сверлом
Дюбель производится из 2-х видов материала: пластик и металл.
Пластиковые дюбеля немного дешевле металлических. Для их производства применяется полиэтилен или нейлон Марки тт 22. Данный крепеж может выдержать до 25 кг. веса.
Дюбель Дрива металлическийМеталлическая дрива производится из дюрали. Он не так популярен как изделие из нейлона по одной причине – ценовая политика. Данный дюбель выносит 35кг. веса.
На дюбеле (обеих типов) имеется фиксатор, а также винтовая нарезка остроугольного профиля.
Крепление дюбеля «Дрива»Для фиксирования крепежа необходимо сделать отверстие 6мм. но, если толщина гипсокартонного листа 12.5 и меньше, тогда отверстие не нужно. Туда вкручивается дюбель при помощи отвертки до фиксатора-головки. В этот дюбель следует вкрутить саморез.
Длина нейлонового дюбеля 23мм, металлического – 44мм.
Видео:
Крепления KNAUF Хартмут
Данный дюбель имеет 4 составные части:
- якорная планка – это некий оцинкованная пластинка П-образной формы;
- есть 2 направляющих усика, изготовленных из пластмассы;
- запирающая вставная часть пластиковая;
- шуруп М5-60.
KNAUF Хартмут способен выдержать вес 55кг. в большинстве случает этот дюбель предназначен для тяжелых предметов на стену из гипсокартона. Это телевизор с большой диагональю, на кухне – полка с посудой, в ванной шкафчик для банных принадлежностей.
Для монтажа дюбеля в ГВЛ стене делается соответствующее отверстие. В этот зазор вводится пластина при помощи усиков. Когда П-образная деталь зашла в отверстие, усики обламываются. Внутрь ввинчивается шуруп.
Видео:
Универсальный Фишер-дюбель
Данный дюбель состоит из пластикового цилиндра и содержит гильзу. Сбоку расположены лопасти, а также мощный концевик. Внутри дюбеля нарезана резьба для шурупа. Габариты дюбеля: длина – 27мм., диаметр 12.5мм.
Дюбель Фишер имеет пластиковый цилиндр и гильзуДля установка Fisсher гипсокартоне делается отверстие, диаметром совпадающее с гильзой 12мм. Fisсher вставляется в сделанную дыру и крепится штопорным шурупом 6*50. При вкручивании шурупа почти до конца, начинается давление на коническую часть гильзы. В конечном счете, под действующим нажимом на винт, гильза раскрывается в разные стороны лопастями, которые прижимаются к тыльной стороне листа ГКЛ.
Для малых и средних нагрузок подойдет универсальный дюбель UX. Это уникальная форма позволяет применять его для крепления в гипсокартон и в другие строительные материалы.
Дюбель Фишер продается набором с саморезамиПри креплении к стандартному листу ГКЛ 12.5мм. крепится, допустим, дощечка толщиной 8мм. при это м с тыльной стороны гипсокартона винт вышел на длину 27мм. это показывает что под листом гипрока должно быть пустое место 30мм.
Видео:
Вес, выдерживаемый дюбелем – 16кг.
Дюбель с пружиной для крепления на потолке
Этот вид крепежа предназначен для легкого веса. Состоит он из нескольких составных:
- основа – шуруп с крючком;
- распорная составляющая – 2 планочки;
- фиксатор планок пружина.
Требуется сделать отверстие. В него ввести дюбель с прижимными лопастями. Как только планки зашли за границы гипсокартонной конструкции, пружина срабатывает и планки расправляются, тем самым фиксируются с другой стороны ГКЛ.
Виды дюбелей складных с пружинныйДанный дюбель предназначен в основном для подвешивания декоративных элементов и люстр.
Если необходимо повесить более тяжелый предмет, то рекомендуем использовать специальный металлический анкер и крепить его непосредственно в бетон.
Особенности проведения монтажа
Поскольку листы гипсокартона хрупкие по своей природе, требуется аккуратность в работе с электрическими инструментами, а также знания правильного крепления дюбеля.
- Для создания отверстия в гипсокартонной конструкции не нужно применять перфоратор.
- Если гипсокартонная поверхность отделана керамической плиткой, требуется делать отверстие диаметром равное дюбелю. При этом применяется сверло с особым наконечником (победитовым).
- Перед установкой дюбеля требуется ознакомиться с его техническими характеристиками. Каждому крепежу соответствует определенная выдержка в весе. Если предмет весит больше, чем способен выдержать элемент, тогда, скорее всего, может в стене или на потолке появится гипсокартонная дыра.
- Дюбеля из металла стоят дороже чем из пластика, нейлона. Но они имеют долгий срок эксплуатации, а также не деформируются при вставке в поверхность. Что часто происходит с пластмассовыми крепежными элементами.
- Чтобы практичность монтажа дюбеля была видна, следует его фиксировать в профиль. Элемент каркаса легко найти при помощи обычного магнита.
При выборе и приобретении дюбеля следует обращать внимание на все мелкие детали, его технические характеристики, материал из которого он произведен.
В дополнение рекомендуем посмотреть видео по выбору лучших крепежей для гипсокартона.
Видео:
youtube.com/embed/E240AReKDK8?rel=0″ frameborder=»0″ allowfullscreen=»»/>
Видео:
Дюбель для гипсокартона
Гипсокартонный ДюбельЗаводами-изготовителями гипсокартонных листов (ГКЛ) предусматривается возможность крепления ГКЛ как к металлическому либо деревянному профилю, так и между собой.
Также допускается закреплять на сам гипсокартонный лист какие-либо нетяжеловесные конструкции, по типу небольших полочек, осветительных люстр, фоторамок и т.п.
За крепеж составляющих каркаса, а также дополнительных элементов к поверхности гипсокартона отвечают такие комплектующие для гипсокартона, как крепежные изделия, например: краб, анкер, дюбели и др. Далее рассмотрим наиболее часто встречающиеся типы крепежей, их внутреннюю классификацию.
Разновидности дюбелей для гипсокартона
Разнообразие дюбелейПрежде чем приступить непосредственно к классификации, стоит дать определение данному крепежному изделию.
Если объясняться кратко и со смыслом, то дюбель представляет собой крепежную единицу, которая в комплексе с иным подходящим элементов крепежа может закрепиться в материале несущей конструкции и одновременно удерживать подвешиваемую конструкцию. Наиболее часто встречающаяся пара – это дюбель плюс шуруп или саморез.
При закреплении дюбеля в материале, он превращается в элемент, внутрь которого может быть вкручен шуруп.
Для гипсокартонных дюбелей и иных типов крепежей есть свод требований, которым они должны удовлетворять. Крепежный элемент должен обладать антикоррозийными свойствами, материал элемента должен иметь высокий показатель прочности на изгиб, кручение и срез. А если данный тип крепежа имеет распорные составляющие, то они должны гарантированно обеспечивать фиксацию.
Наиболее часто встречаемый принцип работы подобных крепежных элементов – распорный и гарпунный. Далее рассмотрим подробнее классификацию.
Проходные и разжимающиеся гипсокартонные дюбеля
Проходные дюбеляПри использовании проходных дюбелей (иное название данному виду крепежного изделия – анкер) необходимо просверлить отверстие в ГКЛ и пропихнуть его туда насквозь до момента упора шайбой.
Имеющиеся у анкера «лапки» расправляются по ту сторону гипсокартона и обратный ход дюбеля становится невозможным. По обратную же сторону может быть как крючок, так и резьбовое соединение типа болт-гайка для подвешивания различного рода конструкций.
Чаще всего данный вид анкера применяется для подвешивания осветительных люстр к потолочному гипсокартону.
Однако можно заметить, что в быту понятия дюбель и анкер мало кто разделяет, оба элемента привыкли относить именно к дюбелям. Хотя отличие между ними весомое: анкер представляет собой комбинированную единицу: он изначально имеет способность закрепиться внутри материала и удерживать разнородные конструкции. Дюбель же служит для закрепления в нем дополнительных крепежных элементов, несущих конструкцию. Он не является комбинированной крепежной единицей.
Сжимающийся дюбельСжимающийся дюбель не является анкером. Принцип крепления: аналогично проходному анкеру под него необходимо отверстие, в которое он будет вставляться; также необходимым дополнительный элемент крепежа – в данном случае это саморез либо шуруп.
В процессе, когда шуруп вкручивается в дюбель, у последнего за счет винтового типа соединения начинают расправляться боковые стенки, которые при полном расправлении будут предотвращать выпадение дюбеля из гипсокартона.
Детализация разновидностей дюбелей и анкеров для ГКЛ
Начнем описание разновидностей с Molly – дюбелей. Данный подвид относится к дорогостоящим крепежным элементам, однако он обладает высоким качеством. Имеет внутреннюю резьбу и бортик с двумя зубцами. В резьбу в последствии будет вкручиваться винт, а бортик ограничивает возможность прокручивания на этапе монтажа.
К преимуществам относят способность выдерживать высокие напряжения, образуемые нагрузкой. Также имеется опция демонтажа, если появляется необходимость в этом.
Дюбеля MollyСледующий подвид – Driva. Конструктивно наделен внешней резьбой, для возможности вкручивания его внутрь материала как обычного самореза. Вкручиваемый в него шуруп проникает в крестовидное отверстие, закрепляясь в нем.
На рынке представлено два типа данных дюбелей:
- пластиковый,
- металлический.
Что касательно цен на данные комплектующие, то они невелики, что делает Driva весьма популярным.
Среди преимуществ конструкции можно выделить отсутствие необходимости в дополнительном пространстве за ГКЛ.
Дюбель DrivaДюбель – бабочка. Относится к классу сжимающихся дюбелей. Конструктивно сложен, однако наилучшим образом адаптирован для закрепления в гипсокартонных листах. Бортики предохраняют его от прокручивания, а конструкция, которая в процессе монтажа имеет вид крыльев бабочки отлично предохраняет от выпадения.
Дюбель-бабочкаДюбель – гвоздь. Процесс монтажа этого крепежа один из самых быстрых и простых: он просто забивается молотком внутрь необходимого материала, в котором предварительно просверлено отверстие. Однако по отношению к ГКЛ его используют редко, так как степень фиксации в гипсокартоне у него достаточно низкая.
Дюбель-гвоздьДюбель плюс саморез. Такой крепеж имеет широкое применение. Рынок предоставляет огромный выбор по диаметрам и длине. Уровень фиксации достаточно надежный.
Способ монтажа не предусматривает его проникновения насквозь, поэтому необходимо быть внимательным при определении его длины. Монтаж: дюбель вбивается в отверстие, затем вкручивается саморез, который будет нести подвешиваемую конструкцию.
Выше описанные элементы широко применяются для крепления ГКЛ. Что касательно профилей из металла для гипсокартона, то крепежные элементы имеют широкую разновидность, например: подвес, удлинители, краб и т.п.
КрабВнимания заслуживает краб, так как он является ответственной деталью всего монтируемого каркаса.
Функциональное назначение краба – он крепит отрезки несущего типа потолочной металлопрофильной конструкции к конструктивно основным профилям. Данную комплектующую используют совместно с профилем типа CD.
Если подобрать визуальный синоним для краба, то он напоминает крестообразный перекресток.
Подобное функциональное исполнение позволяет одним крабом соединить четыре различных профильных элемента. Крепление профилей осуществляется саморезами. Для каждого из металлопрофиля предусмотрено как минимум 4 отверстия под саморезы по два с каждой стороны.
Таким образом, краб является крепежным элементом, позволяющим производить монтаж профилей на профессиональном уровне, не прибегая к кустарным способам взаимной фиксации.
ГКЛ имеют широкий спектр комплектующих товаров, использование которых позволяет производить монтаж быстро и качественно, не опасаясь, что созданная конструкция разрушиться под собственным весом, либо под весом дополнительно закрепляемых элементов интерьера.
Дюбель для гипсокартона: виды и крепление
Современный материал гипсокартон является достаточно хрупким, поэтому и нуждается в наличии особых крепежей. Гипсокартоном принято выравнивать поверхность стен, потолков, делать ниши. Чтобы закрепить на потолке светильник либо повесить на стену полку, понадобится дюбель для гипсокартона. Какие виды его применяются в строительстве, и в чем состоят особенности монтажа, мы расскажем сегодня.
Что такое дюбель
Гипсокартон зачастую еще величают сухой штукатуркой. Этот облицовочный материал не рассчитан на удерживание массивных предметов. Для крепежа на него повсеместно используют дюбель. Необходимость при выполнении строительных и ремонтных работ закреплять в гипсокартонных листах тяжелые по весу предметы потребовала определить принцип действия такого крепежа. Он объясняется очень просто – в хрупкую гипсовую среду вводят имеющий плотное неподвижное соединение с гипсом сердечник. По виду такая конструкция похожа на клепку. Давление в подобном соединении распределено равномерно. Особенности конструкции предусматривают возможность демонтажа поддерживающих шурупов либо саморезов.
Какие есть виды для ГКЛ
Таких дюбелей, предназначенных для ГКЛ, было изобретено 4 вида, каждый из которых обладает своими особенностями и достоинствами. К ним относятся дюбель дрива, молли, бабочка, а также гвоздь.
Одним из видов дюбелей, которые нужны для ГКЛ, является дрива. Он бывает выполнен из сплава цинка, то есть является металлическим, или изготовленным из нейлона либо полиэтилена – то есть пластиковый. Последний используется чаще, поскольку имеет более низкую стоимость.
Принцип крепежа: в готовое отверстие диаметром около 6 мм вставляется дюбель, который врезается в лист крестовой насадкой. Далее саморез либо шуруп вкручивается в крестовидную щель, расположенную внутри дюбеля.
При выборе самореза важно знать, что длина для пластика составляет 23 мм, а для металла – 33 – 44 мм. Важна и толщина предмета, который будет фиксироваться. Для монтажа пластмассового дюбеля часто предлагается специальная бита-насадка. Нагрузка на вырыв изделия из материала составляет для пластика минимум 25 кг, а для металла – где-то 32 кг.
Достоинствами этого типа крепежа специалисты называют отсутствие необходимости наличия свободного места за листом, низкую стоимость изделий.
Далее мы остановимся детальнее на основных 3 видах креплений для гипсокартона.
Дюбель-гвоздь
Чтобы разместить на стене легкую по весу полочку либо фоторамку, можно взять обычный дюбель – гвоздь.
Помните, что такое крепление сможет выдержать только небольшой вес. Если требуется повесить вещи потяжелее, вместо него рациональнее будет использовать дюбель-бабочку или иные типы крепежей.
Гвоздь предназначен для стационарного крепежа изделия и не подлежит демонтажу. На гипсах его принято применять для сквозного монтажа дверных коробок, карнизов, плинтусов, кабельных реек. Для монтажа вставляют в отверстие, в которое молотком следует вколотить гвоздик. Явным преимуществом такого типа крепежа принято считать минимальное время, потраченное на его монтаж.
Бабочка
Дюбель бабочка для гипсокартона – классический вариант крепежа, применяемый при работах с сухой штукатуркой. Крепеж провести легко – в подготовленное отверстие вставляют сначала дюбель, а затем вкручивают саморез.
Изделие получило название бабочка, поскольку имеет свойство при закручивании раскрываться в свободном пространстве и с обратной стороны упираться в поверхность крылышками. Принято оборудовать особыми манжетами, которые смогут препятствовать его прокручиванию. Самыми распространенными, применяемыми в строительстве, являются изделия размером 9*13 мм и 10*50 мм. Во время приобретения они предлагаются в сложенном виде. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.
Использование бабочки вполне может ограничиваться пространством за листами гипсокартона. Признан облегченным вариантом дюбеля молли для ГКЛ. Бабочка способен выдержать вес до 28 кг. Расчеты на возможный вырыв изделия обычно приводятся для стенового листа размером 12,5 мм. То есть на потолочный лист с толщиной в 9,5 мм необходимо применить соответствующие крепежи и производить расчеты с определенными поправками.
Молли
Дюбель с интересным названием молли очень напоминает внешне всем известный зонтик. У них даже похож принцип действия. Такого рода изделия обладают готовыми кольцами и крепежными крючками. Отлично подходит, если вы планируете, к примеру, повесить люстру либо другой предмет на гипсокартонном потолке. Ему свойственно, раскрываясь в пустом пространстве, расположенном за листом, распределять равномерно нагрузку на огромную площадь. Таким образом, повесить большую люстру не составит труда даже новичку.
Чтобы ускорить монтаж, принято использовать специальные щипцы. Надежно удерживается в конструкции благодаря эффекту распирающей консоли. Для него необходимо сверление. Возможно использование изделия этого типа не только для гипсокартона, но и для крепежа в практически любых полых конструкциях.
Особенности монтажа
Гипсокартон является мягким материалом, поэтому при работе с ним требуется ограничивать усилие шуруповерта. Нельзя использовать режим перфоратора, когда вы приступите к сверлению отверстия для дюбеля. Если стена уже облицована плиткой, то нужно просверлить в ней отверстие, которое соответствует по размерам толщине дюбеля. Лучше в данной ситуации взять дюбель MOLLY. Сверлить следует сверлом, обладающим победитовым наконечником.
Самым быстрым в плане крепежа считается дюбель DRIVA. Он имеет огромные плюсы – лист не нужно сверлить, поэтому целостность обратной стороны не будет нарушена. В отличие от него, для MOLLY понадобится предварительное сверление и применение специальных клещей. Еще не каждый новичок с первого раза осилит правильное открытие такого дюбеля с обратной стороны листа. Дюбель, названный в честь красивого насекомого, тоже требует предварительно провести процедуру сверления, и считается средним по скорости крепежа и количеству затраченных усилий.
Таким образом, для гипсокартона допустимо брать любой из вышеперечисленных видов дюбелей, при этом обязательно учитывая, сколько весит закрепляемый предмет.
Видео «Дюбели для гипсокартона бабочка»
Это видео демонстрирует принцип действия дюбеля бабочка. Посмотрите, как с его помощью сделать навеску на стену из гипсокартона.
Дюбель для гипсокартона – виды и способы применения
Для человека, который не силен в тонкостях строительных технологий, кажется странным разнообразие таких монтажных элементов как дюбель для гипсокартона. И действительно, зачем производители выпускают такие разные внешне, но предназначенные для одних и тех же целей крепежные изделия? Как же разобраться, что лучше – molly или driva, зонтик или бабочка, какой саморез подойдет для крепления картины или полки?
Содержание статьи
Зачем нужны специальные дюбеля
Гипсокартон закономерно занимает одно из ведущих мест среди строительных материалов. Его используют для устройства потолков, монтажа перегородок, выравнивания стен. Без него не обойтись при возведении арки. Но когда ремонт окончен и возникает необходимость повесить что-нибудь достаточно массивное на гипсокартонную стену, проявляется обратная сторона медали. Если в обычную стену достаточно вбить пластиковый дюбель и вкрутить в него саморез, то с гипсокартоном дело обстоит немного иначе. Это достаточно хрупкий материал, и дюбель или саморез держаться в нем не будет. Вот для таких ситуаций и предназначены специальные дюбеля для гипсокартона.
Виды дюбелейЭти дюбеля делят на следующие категории :
- Molly;
- Driva;
- «Зонтик»;
- «Бабочка»;
- Дюбель-гвоздь для гипсокартона.
Для начала рассмотрим распорный дюбель-гвоздь. Он используется при крепеже к гипсокартонному листу, приклеенному к стене с помощью специального клея. Дюбель гвоздь применяется, когда в месте крепления существует «пятно контакта», то есть отсутствует воздушная прослойка между несущей стеной и гипсокартоном. Этот способ монтажа не представляет особой сложности и достаточно распространен, поэтому описывать его не имеет смысла.
Сложнее дело обстоит, если гипсокартон закреплен на профилях. Может конечно и повезет, и профиль окажется в том месте, где вкручивается саморез. Тогда проблема отпадает. Но… Обычно сложно предугадать, что и где будет крепиться в будущем, чтобы заранее установить профиль в нужном месте. И тут на помощь приходят производители крепежных элементов.
Molly
Один из самых распространенных дюбелей для крепления в гипсокартоне – molly (молли). По принципу действия молли относится к разжимающимся дюбелям, т. е. при монтаже он «зажимает» гипсокартонный лист между передней и задней частью. Молли – не самый дешевый вариант, но это удачное решение, если предъявляются повышенные требования к надежности монтажа. К достоинствам молли относят способность выдерживать высокие нагрузки – до 35-ти килограмм. Он демонтируется, если в этом возникнет необходимость.
Монтаж молли не представляет сложностей. Для начала сверлят отверстие диаметром 8 мм в том месте, где собираются крепить дюбель. Вставляют в него molly, придавливают бортик с двумя зубцами так, чтобы они плотно вошли в гипсокартон. Это исключит проворачивание при монтаже. Затем вкручивают винт – элемент дюбеля, до тех пор, пока задняя часть молли не подожмется к гипсокартонному листу. Это свидетельство того, что монтаж завершен. Никакие саморезы не нужны.
Driva
Популярен среди дюбелей для гипсокартона и driva. Дешевизна, простота монтажа, доступность – важные моменты при выборе крепежных элементов, а эти характеристики присущи данному типу дюбелей. Driva выпускаются пластиковые и металлические. Пластиковые (полиэтиленовые) встречаются чаще, да и стоят они дешевле. Крепить дриву в гипсовую стену просто. Для начала сверлят отверстие диаметром 6 мм, вставляют в него дриву и с помощью крестообразной отвертки вкручивают его, как саморез, до упора. За счет конструкции дрива надежно фиксируется в гипсе, и по заверениям производителей выдерживает нагрузку в 25 кг и более. Все же не стоит пытаться нагружать подобно молли. Крестообразное отверстие предназначено не только для крепления дюбеля, в него же вкручивается и саморез, который следует правильно подобрать. Еще один плюс этих дюбелей – малая длина (для пластикового 23 мм, для металлического – 33-44 мм), т. е. для них практически не нужно загипсовое пространство. Вот тут и возникает необходимость подбора длины самореза.
Зонтик
Еще один вид крепежа в гипсокартоне – дюбель-зонтик. Название полностью описывает принцип работы такого дюбеля. Конструктивно он состоит из двух пластин, разжимаемых пружиной. Монтаж такого крепежа не составит труда для неопытного человека. В заранее просверленное отверстие вставляют зонтик со сжатыми пластинами. Как только они достигнут свободного пространства, пружина их раздвинет и надежно зафиксирует. Нетрудно догадаться, что такой вид крепежа подходит для потолка, смонтированного из гипсокартона. С помощью зонтика легко крепить люстру или подвесить кашпо с цветами. Гипсокартон – достаточно хрупкий материал, а потолочный (толщиной 9,5 мм) и подавно, поэтому не стоит пытаться закрепить с помощью такого крепежа боксерскую грушу.
В отличии от рассмотренных ранее дюбелей, зонтик нельзя демонтировать. Поэтому следует внимательно подойти к разметке места крепления.
Еще один известный тип крепежа – это дюбель-бабочка. Конструктивно и по принципу действия он напоминает молли, но есть и небольшие отличия. Во-первых, его изготавливают из пластика, во-вторых, при фиксации в гипсокартоне площадь крепления меньше, ниже и допустимая нагрузка на него. Монтаж же не отличается – вначале сверлят отверстие, затем вставляют в него дюбель-бабочку, но не до упора. После этого, придерживая его плоскогубцами, вкручивают саморез до тех пор, пока лепестки бабочки начнут раскрываться. Когда это произошло, загоняют дюбель до упора и затягивают саморез. Надежная фиксация обеспечена.
Подводя итоги, характеризуют дюбеля следующим образом:
- Molly – выдерживает нагрузку до 35 кг;
- Driva – подходит, если нагрузка до 25 кг;
- «Зонтик» – лучший выбор для крепежа люстр;
- «Бабочка» – облегченный вариант молли.
Более наглядно способы крепления дюбелей в гипсокартоне можно увидеть, посмотрев видео :
Как же сделать правильный выбор
При выборе крепежа для крепления в гипсокартоне учитывают множество факторов. Это и нагрузка, которая планируется, и возможность демонтажа, в случае необходимости, стоимость также далеко не последний пункт в этом списке. Это достаточно индивидуальный процесс и, в каждом конкретном случае, выбор разный. Но все-таки самый надежный способ – крепление в несущие профили, ведь, в отличии от небольшого дюбеля, площадь на которую распределяется нагрузка в этом случае в десятки, а то и в сотни раз выше. Поэтому лучше заранее предусмотреть профиль в том месте, где планируется крепеж.
Вконтакте
Одноклассники
Дюбель для гипсокартона Standers 14×36 мм, нейлон, 50 шт.
инструкция по монтажу, видео и фото
При монтаже легковесных подвесных конструкций используют дюбель-гвозди – готовые крепежные элементы. Они легко и быстро крепятся в стене, и на них подвешивают полки, картины, зеркала, светильники и т.д. Широко применяются при ремонтных и отделочных работах, например при монтаже каркаса ГКЛ.
Советы по выбору
Дюбель-гвоздь состоит из двух элементов: дюбеля, который вставляется в отверстие в стене, и гвоздя, который вбивается или вкручивается в дюбель при наличии резьбы на стержне. Шляпка имеет шлиц, как правило, под крестовую отвертку. Дюбели из полипропилена подходят для установки в отапливаемых помещениях, из нейлона – способны выдерживать минусовые температуры, поэтому могут применяться даже на улице.
Можно использовать дюбель-гвоздь для бетона, кирпича и пенобетона, все зависит от конструкции дюбеля. По этому принципу различают следующие типы.
- Распорные – фиксируются за счет расширения втулки в отверстии, ее рельефная поверхность ограничивает движение дюбеля.
- Универсальные – крепятся в отверстии за счет узла, который образуется при закручивании.
Покупая дюбель-гвозди, обратите внимание на их размер. Диаметр может составлять от 5 до 8 мм – чем он больше, тем более тяжелые предметы сможет выдержать крепеж. Самые распространенные дюбель гвозди для крепления профильный каркаса гипсокартонных в бетон размер 6х40.
Длина гвоздя может составлять от 40 до 120 мм – чем он длиннее, тем надежнее будет удерживать подвешенную конструкцию. Также учитывайте количество крепежа в упаковке и делайте выбор исходя из предстоящего объема работ. Если вам нужно повесть одну полку и несколько картин, хватит упаковки на 6 – 10 штук. Когда крепить нужно много предметов, лучше взять изделия с запасом, например, 100 – 150 штук.
Дюбель-гвоздь для ГКЛ
Применяя гипсокартон, следует правильно выбирать крепежные элементы. От этого фактора зависит не только прочность создаваемой конструкции, но и внешний вид, срок продолжительности службы конструкции, её технические характеристики – можно ли отяжелить данную конструкцию различными предметами. Для монтажа каркаса ГКЛ. Вид и количество выбираемых дюбелей-гвоздей зависит от вида каркаса, выбранных профилей, они отличаются по толщине материала из которых изготовлены, материала стен и потолка. (Пенобетон, ракушечник, бетон, кирпич и т.д.)
Для монтажа металлического каркаса приобретаются не только саморезы, но и дюбель-гвозди. Данные крепежные элементы создают прочность всего каркаса под гипсокартон. Для применения этих крепежей следует ознакомиться с их характеристиками. Применение не по назначению может отрицательно отразится на металлическом каркасе.
Классификация дюбель-гвоздей
Для того чтобы приобрести дюбель-гвозди следует учитывать факторы:
- Предполагаемая нагрузка на крепежный элемент, на саму поверхность.
- Основание, в которое будет крепиться дюбель-гвоздь – бетон, кирпич.
- Поверхность – потолок, стена.
Крепежный элемент неоднообразен и выпускается различного размера, строения.
Различия по монтажу
В зависимости от конструктивного строения дюбель гвоздями следует работать различными инструментами.
Ручная фиксация дюбель-гвоздя – при этом используется 2 вида дюбель-гвоздей с различным строением. Гвозди без резьбы вбиваются обычным молотком. С резьбой – потребуется отвертка для ввинчивания или шуруповерт.
Фиксация строительно-монтажным пистолетом. Для такого вида монтажа применимы дюбель-гвозди с металлической втулкой. Они произведены с расчетом на больший вес.
Размеры дюбель-гвоздей
Крепежный элемент производится различных размеров. В зависимости от целенаправленности следует приобретать дюбель-гвоздь требуемого размера. Маркируется крепеж двумя цифрами: первая показывает диаметр, вторая – длина крепежа.
Размер диаметр/длина | Длина дюбеля | Длина гвоздя | Minглубина при монтаже насквозь | Max толщина монтируемого материала | Вес 1000 шт. на кг. |
6/40 | 4 мм. | 42мм. | 50 мм. | 10 мм. | 3.3 |
6/60 | 4 мм. | 62мм.![]() | 70 мм. | 30 мм. | 4.89 |
6/80 | 4 мм. | 82мм. | 90 мм. | 50 мм. | 7.28 |
8/60 | 5 мм. | 62мм. | 70 мм. | 20 мм. | 8.5 |
8/80 | 5 мм. | 82мм. | 90 мм. | 40 мм. | 11.02 |
8/100 | 5 мм. | 102мм | 110 мм. | 60 мм. | 13.78 |
8/120 | 5 мм. | 122мм | 130 мм. | 80 мм. | 16.53 |
8/140 | 5 мм. | 142мм | 115 мм. | 100 мм. | 19.3 |
10/100 | 7 мм. | 102мм | 150 мм. | 50 мм. | 15.32 |
Технические показатели дюбель-гвоздя
Согласно показателям ГОСТ 28457-90 производятся дюбель-гвозди. Они проходят обработку – твердость 53-56HRC. Но могут иметь отклонение 51/5HRC.
- Стержень может быть искривлен по заводским установкам: при длине 50мм.
– 0.1мм.кривизны; длина больше 50мм. – 0.15мм.
- На гвозде не должно быть накатов или трещин. Гвоздь должен быть острым, если тупость 0.8 мм. – он считается непригодным.
- На острие гвоздя возможна многогранность.
- На гвозде может быть шайба. На её сдвига необходима сила в 0.3кН.
Дюбель гвозди производятся с антикоррозийным слоем цинка. Он должен быть не меньше чем 6мкм.
Данный крепеж принято называть анкер-клин металлический. Производится он из металла. Переводится слово «анкер» как «якорь».
Металлический дюбель для гипсокартона имеет другую технологию монтажа. Подвижная часть крепежа вбивается молотком, за счет чего происходит расклинивание дюбеля в поверхности.
По ГОСТу производится 2 вида дюбеля металлического для гипсокартона: 6/40 и 6/60, где 6 – диаметр в мм., 40(60) – длина в мм. В продажу поступает анкер-клин в упаковках – 100, 200 шт.
Как забить металлический дюбель клин быстро перфоратором, посмотрите видео.
youtube.com/embed/6rtOQKIwMFg?rel=0″ frameborder=»0″ allowfullscreen=»»/>
Видео:
Особенности применения клин анкера
Анкер-клин производится из стали с оцинковкой или нержавеющего материала. Применяется углеродная сталь, покрывается цинком белого или желтого цвета. На головке анкера поставлен знак производителя с указанием плотности применяемого металла.
В основном данные металический клин крепеж производятся для крепления профилей или подвесов к основанию и является рекомендованным креплением.
Анкер-клин производится в виде металлического стержня. На одном конце есть стопорная шляпка, а с другой клинообразный распорный концевик. При монтировании в проделанное отверстие ставится анкер и молотком забивается подвижная его часть. При этом клинья расходятся в разные стороны, тем самым фиксируя крепежный элемент в потолке. Анкер-клин отличается особой надежностью крепления к основанию.
Факторы, влияющие на прочность конструкции
Для того чтобы анкер-клин имел длительный срок годности, а также сохранял прочность, существуют некоторые факторы, влияющие на данные показатели:
- Анкер-клин вбивается в основание, не имеющее пустот.
Таким образом появляется прочность крепления.
- При повышенной влажности бетонное основание будет постоянно впитывать влагу, из-за чего может появиться преждевременная коррозия металла.
- Если на основание, в которое вмонтирован анкер-клин постоянно идет давление (движение, вибрация), в скором времени клин вырвется наружу.
- Если над поверхностью осталась подвижная часть – стержень, это значит, что анкер полностью не раскрылся. При этом срок службы ограничен.
- Недопустимо попадание на крепеж химических растворов. Они разрушат крепежный элемент.
Сравнительная таблица, с помощью которой можно определить прочность крепления анкер-клина:
Наименование | 6/40 | 6/60 |
Диаметр анкер клина, мм. | 6 | 6 |
Длина анкер клина, мм. | 40 | 60 |
Maxтолщина фиксируемого материала, мм. | 5 | 8 |
Диаметр сверла для отверстия, мм.![]() | 6 | 6 |
Minглубина отверстия для анкера, мм. | 45 | 65 |
Вырывающая сила minКН из бетона В25 | 3.60 | 5 |
Вес 1000 шт, кг. | 10.70 | 16.05 |
Отдельно нужно отметить что по пожарной безопасности все подвесные конструкции полагается крепить металлическими клин анкерами.
Основание для дюбель-гвоздей и анкер-клина
Для того чтобы крепежный элемент имел длительный срок эксплуатации, следует знать какое должно быть основание:
- Железобетонное потолочное перекрытие – плиты в многоквартирных домах.
- Бетон – пол в квартире или же залитый бетон в частном доме.
- Полнотелый кирпич. Есть несколько видов данного материала: керамический, силикатный, клинкерный кирпич. Каждый материал имеет свою плотность, от этого зависит продолжительность службы крепежей. С таким материалом можно столкнуться в частных строениях.
- Пенобетонные блоки.
В случае отсутствия в них полости, требуется знать плотность пеноблока.
Дюбель-гвозди, анкер-клины не монтируются в деревянное основание, а также в стены из пеноблок и других пустотелых материалов. Поскольку распорные элементы не будут фиксироваться в основании, а в основном в пустоте, что не даст требуемой прочности.
Как правильно крепить к стене профиль
Перед тем как крепить к стене металлический профиль, следует иметь набор инструментов и материалов:
Профиль – направляющий профиль в основном оцинкованный. Это дает надежность в создаваемой конструкции. Расчет производится при помощи онлайн-калькулятора или же собственными силами. Материал требуется брать с запасом.
Дюбель гвозди для крепления профиля – для полнотелой стены размером 6/40. Если же в основе лежит дерево, тогда применимысаморезы 25мм.
Дрель со сверлом 6мм. и шуруповерт. Перед использованием электрических инструментов, требуется рассчитать нагрузку на электропроводку.
Ножницы для резки металла. В процессе монтирования направляющего профиля иногда требуется сделать надрез на металлическом изделии или его отрезание.
Монтаж направляющего профиля
Для осуществления монтажа направляющего профиля необходима подготовленная поверхность с готовой разметкой. Как закрепить профиль к стене? Монтаж осуществляется в следующем алгоритме действий:
- Первым делом направляющий профиль прикладывается к разметке (линия может проходить как со внутренней стороны, так и со внешней – в зависимости от возникающих нюансов)
- Далее на профиле требуется отметить места для будущих крепежей. В основном от края профиля требуется отступить до 15 см. максимум, второй крепеже располагается в 25см. от первого и так далее – каждые 25см.
- При отсутствии отверстий в профиле, они проделываются самостоятельно. Даже, если есть данные отмеченные места заводом, по мнению мастеров, следует ровно посередине между отверстиями сделать одно для прочности конструкции.
- Диаметр сверла должен быть 6 мм, а его длина 50 мм.
если сверло длиннее, следует на нем наметить границу, это легко сделать изолентой или скотчем.
- В проделанное отверстие как в основании так и в профиле вставляется пластиковый дюбель. Забивается на свое место он при помощи молотка. Делать это следует аккуратно, так как при его монтаже может произойти деформация. Тогда пластмассовая часть придет в негодность.
- После монтажа первой пластиковой части дюбеля при помощи шуруповерта монтируется гвоздь с резьбой. Чем глубже гвоздь входит в составную часть, тем больше она раскрывается фиксируя весь крепеж специальными усиками.
- Если профиль имеет большую длину чем требуется его отрезают ножницами по металлу.
- Если требуется доточить профиль, тогда можно использовать специальные удлинители.
- На граница профилей следует с каждого конца отступить по 15 см. и зафиксировать направляющий дюбель-гвоздями.
Не следует шуруповерт ставить на большую скорость, чтобы не вогнать гвоздь больше положенного в плоскость, при этом согнуть профиль.
Направляющий профиль является неотъемлемой частью всей металлоконструкции для гипсокартона, поэтому его фиксация должна быть прочной, качественной.
Закрепление профиля на потолке или фиксации каркаса стен под ГКЛ, схожи по своей технологии.
Видео:
Крепление подвесов к потолку под гипсокартон
Чем крепятся подвесы для гипсокартонной конструкции? Многие ответят на этот вопрос «применяются дюбель-гвозди». Это неправильно, ведь подвес берет на себя нагрузку всего гипсокартонного потолка. При навешивании тяжести, со временем дюбель гвоздь не выдерживает и выходит из поверхности. В итоге получается провисание и деформация подвесного потолка. По мнению специалистов, наилучшим крепежом является анкер-клин. Как крепить подвесы для профиля? Для прочности возводимой конструкции анкер-клин металлический, размером 6/40 фиксируется в боковые отверстия подвеса. Монтаж проводится следующим образом:
- По намеченной разметке на потолке проделывается отверстие диаметром 6 мм., глубина отверстия – 40 мм.
- Это отверстие освобождается от пыли (его можно самостоятельно продуть).
- К сделанным отверстиям приставляется подвес.
- В ушко подвеса и отверстие вставляется до упора анкер-клин.
- После обычным молотком вбивается торчащий стержень. С каждым ударом он всё туже заходит в бетонную поверхность. Это говорит о том, что элементы анкера расправляются в разные стороны, тем самым фиксируется весь крепежный элемент.
Монтаж одного анкера занимает 10 секунд времени. Такая фиксация подвесов наиболее прочная по сравнению с применением дюбель-гвоздей.
Через какое расстояние крепить подвесы для профиля? От подвесов напрямую зависит прочность подвесного потолка из гипсокартона. Подвесы крепятся на размеченной линии, предназначенной для потолочного профиля. На этой линии через каждых 40-60 см. крепятся подвесы анкер-клинами. Расстояние зависит от материала изготовления подвеса. Если металл тонкий, тогда соответственно расстояние будет 40см.
Разрешено пользоваться дюбелями при создании короба на потолке. Такая конструкция не отяжеляет дюбель-гвоздь из-за малого веса гипсокартонного короба.
Расстояние крепление подвесов к стенеВидео как правильно крепить подвес
Видео:
Видео:
Особенности монтажа
При монтаже дюбель-гвоздями профиля к стенам могут возникнуть определенные затруднения. Чтобы этого не было следует ознакомиться с определенными нюансами:
- При монтаже в кирпичную стену следует определить место дюбель-гвоздя. Если крепеж попадет на границу (в раствор) между кирпичом, тогда есть большая вероятность того, что он выскочит.
Поскольку раствор может рассыпаться.
- Перед сверлением стены следует точно знать что там не проходят провода электрической проводки. В противном случае возникнет короткое замыкание.
- Если в стене проходит металлическая арматура, это также отрицательно отразится на проделывании отверстия.
- Для правильного монтирования дюбель-гвоздя требуется делать отверстия диаметром таким же, как дюбель (6мм.).
- Сверлить стену нужнона небольшой скорости, чтобы материал с поверхности не вышел единым куском, при этом образуется большая дыра.
- При забивании дюбеля ограничительная манжетка не даст крепежному элементу провалиться в отверстие. Поэтому забивать дюбель следует аккуратно.
Полезные советы
Если отверстие оказалось большим и дюбель не держит, это можно исправить следующими способами:
- рядом закрутить саморез;
- при возможности просверлить большим диаметром с выбором соответствующего дюбеля;
- вставить пластиковый дюбель и капнуть туда немного монтажной пены.
За ночь она увеличится, прижмет пластиковую часть и застынет. Только после этого туда можно вкручивать гвоздь и убирать излишки пены;
- выдавить в отверстие жидких гвоздей;
- вставить в отверстие пластиковую часть дюбель-гвоздя, применить гипс. Он за ночь высохнет, после вкрутить гвоздь.
На потолочной конструкции для подвесного потолка лучше применять железный анкер клин, потому как в случае пожара он не плавится, а держит металлическую конструкцию. И для надежного крепления прямых потолочных подвесов это лучший вариант удержания конструкции.
Но, если производится выравнивание потолка гипсокартоном в старом панельном доме, тогда можно применим дюбель-гвоздь пластиковый. Он лучше расклинивается и удерживает металлический каркас.
В дополнение ознакомьтесь с разновидностями дюбелей для крепления непосредственно в лист ГКЛ.
Видео:
youtube.com/embed/_HQJIPsp4RM?rel=0″ frameborder=»0″ allowfullscreen=»»/>
Видео:
Видео:
Анкерные дюбели
Используя только основные инструменты и тщательную компоновку, вы можете собрать дюбельные соединения, которые по прочности могут соперничать со столярными изделиями с шипом и шипом, и менее чем за половину времени. Фактически, дюбели укрепляют практически любое сквозное соединение, стык между гранями и стыки под углом.
Приспособления различаются по цене и характеристикам
Приспособления для установки дюбелей варьируются от простого, но нерегулируемого приспособления за 12 долларов США до многорегулируемого приспособления Dowelmax за 310 долларов США, фото ниже. Но менее чем за 60 долларов самоцентрирующееся приспособление со съемными направляющими втулками сверла справится с большинством шкантов.Вам также понадобится сверло с заостренным или круглым концом, подходящее к кондукторным втулкам, и зенковка шире сверла.
Есть приспособление для установки дюбелей на любой бюджет. Показаны приспособления от 1 Rockler (12 долларов США), 2 Принадлежности плотника (36 долларов), 3 Ли Valley (59 долларов) и 4 Dowelmax (310 долларов).
Дюбели расширяющиеся
Хотя можно купить дюбеля 1 ⁄ 4 «, 5 ⁄ 16 «, 3 ⁄ 8 «, 7 ⁄ 16 «, и 1 ⁄ 2 «диаметры 1 ⁄ 4 «и 3 ⁄ 8 «размеры подходят для большинства работ.(См. Sources на внизу страницы .) Наши любимые установочные штифты: расширяемые рифленые штифты, подобные тем, что показаны в Shop Tip, которые позволяют клею выходить через канавки, но набухают, чтобы плотно захватить отверстия. Либо 1 1 ⁄ 2 «или 2» длины будут работать; но 1 1 ⁄ 2 Дюбели обеспечивают достаточное усиление для большинства стыков в 3 ⁄ 4 Толстый инвентарь.
НАКОНЕЧНИК МАГАЗИНА
Рифленые дюбели расширяются, образуя прочный шов.
Вы можете вырезать дюбели самостоятельно и проделать разгрузочные канавки по бокам, но вы сэкономите время, используя имеющиеся в продаже дюбели.Как и печенье из прессованного бука, прессованная древесина в этих изделиях 3 ⁄ 8 «дюбели расширяются примерно на 1 ⁄ 32 «при контакте с влагой в клее, как показано ниже , обеспечивая плотное прилегание.
Соединения стыковые
Для простого стыкового соединения сначала промаркируйте детали. Чтобы обеспечить идеальное сопряжение стыков, пронумеруйте стыки с 1 по 4 на каждой детали четырехсторонней сборки, прежде чем отмечать места установки дюбелей, фото ниже .
Сделайте одну отметку тонким карандашом
поперек перил и перил. В
приспособление для установки дюбелей
на одинаковом расстоянии друг от друга
куски, составляя вторую линию
ненужный.
Мы разместили эти метки по центру двух 3 ⁄ 8 дюбели 1 1 ⁄ 4 «на 3 1 ⁄ 4 «- детали рамы шириной. Вы можете добавить больше дюбелей для повышения прочности, но не располагайте их ближе, чем 1 ⁄ 4 «.И оставить не менее 1 ⁄ 8 «дерева между краем отверстия под дюбель и любой поверхностью заготовки.
Установить глубину сверления
Затем установите глубину сверления на половину длины дюбелей плюс 1 ⁄ 16 «, чтобы избежать застревания клея. На этом расстоянии плюс длина втулки зажимного приспособления оберните ленту вокруг бита, фото ниже .
.Дюбель— Викисловарь
английский [править]
Альтернативные формы [править]
Этимология [править]
Из среднеанглийского языка dule , происхождение неизвестно. Возможно от старофранцузского doelle («полая часть инструмента там, где находится ручка»), от франкского * dulja («полая труба, труба»), от протогерманского * dulją («труба») , из протоиндоевропейских * dʰel- («кривизна, полость»). Схож с французским douelle , douille .В качестве альтернативы от средне-нижненемецкого dövel («колышек, пробка»), от протогерманского * dubilaz . Соответствует голландскому deuvel («деревянный колышек»), немецкому Dübel («дюбель»).
Произношение [править]
Существительное [править]
дюбель ( множественное число дюбель )
- Штифт или брусок из дерева или металла, вставляемый в отверстия в примыкающих частях двух частей и находящийся частично в одной детали, а частично в другой, чтобы удерживать их в надлежащем относительном положении.
- Деревянный прут для изготовления коротких булавок.
- 2006 , Steven Caney, Lauren House, Steven Caney’s Ultimate Building Book , page 264:
В этом стартовом наборе, состоящем из двадцати четырех частей, используются двенадцать дюбелей длиной тридцать шесть дюймов (или девять сорок -восьмидюймовые штыри ) нарезать на эту длину стержня.
Разложите пропилы так, чтобы использовать каждый дюбель по всей длине, без остатков.
- 2006 , Steven Caney, Lauren House, Steven Caney’s Ultimate Building Book , page 264:
- (конструкция) Кусок дерева или подобного материала, вставленный в поверхность, не пригодную для крепления, так что к нему можно прикрепить другие части.
Производные термины [править]
Координаты [править]
Переводы [править]
штифт, вставляемый в отверстия, частично в одной детали, а частично в другой, чтобы удерживать их на месте
кусок дерева, вставленный в поверхность
что-то встроенное в поверхность, чтобы к ней можно было прикрепить другие детали — См. также переводы на дюбель- Приведенные ниже переводы необходимо проверить и вставить выше в соответствующие таблицы переводов, удалив все цифры.Числа не обязательно совпадают с числами в определениях. См. Инструкции в Викисловаре: Макет статьи § Переводы.
Проверяемые переводы
Глагол [править]
дюбель ( третье лицо единственного числа простое настоящее дюбель , причастие настоящего дюбель или дюбель , простое причастие прошедшего и прошедшего времени дюбель или дюбель )
- (переходная) Для скрепления дюбелями.
- (переходная) Отделать дюбелями.
- Шпунты медные шт. Для головки бочки.
Часть или вся эта статья была импортирована из издания 1913 года Webster’s Dictionary , которое теперь свободно от авторских прав и, следовательно, является общественным достоянием. Импортированные определения могут быть значительно устаревшими, а любые более свежие смыслы могут полностью отсутствовать.
(См. Статью о дюбеле в Пересмотренном несокращенном словаре Вебстера , G.И К. Мерриам, 1913.)
Анаграммы [править]
.OneTIME Tool® — ДУБЕЛЬНЫЙ ПРЕСС
Подумайте об этом. Наш пресс для дюбелей открывает безграничные возможности для дизайна и творчества с открытыми оконными рамами. Кроме того, вы можете сделать обычные дюбеля из твердых пород дерева из обрезков прямо в магазине. С прессом для дюбелей у вас никогда не закончатся дюбели в середине проекта.
Различных размеров и стилей дюбелей! Если вам нужны толстые дюбели для прочных мебельных швов или маленькие для более деликатных работ, Dowel Press поможет вам. Вы можете сделать гладкие дюбели 3/4 дюйма и гладкие или рифленые дюбели размером 1/2, 3/8 и 1/4 дюйма. Если вы хотите сделать дюбеля метрического размера, наш метрический набор включает размеры 10, 8, 6 и 5 мм.
Без суеты, без суеты, дюбели идеального размера. С помощью дюбельного пресса Woodpeckers вам никогда не придется точить лезвие. Вы никогда не выдержите утомительных проб и ошибок, отрегулируйте и повторно отрегулируйте режим работы лезвия, чтобы получить точный размер. Не нужно возиться с углом лезвия, чтобы резать чисто. Это потому, что Dowel Press поставляется с 16 штампами, обработанными с высокой точностью.
Эти штампы изготовлены из стали A2, прошедшей термообработку до твердости по Роквеллу 60c. Тяжелая режущая кромка обрабатывается под углом 90 ° и обеспечивает длительную и высокую производительность до затупления. Если требуется заточка, просто потрите плоскую поверхность матрицы круговыми движениями о точильный камень. А поскольку нет конуса, форма отверстия останется круглой, а диаметр будет соответствовать сроку службы матрицы.
В простоте нашего дюбель-пресса — его гениальность. Чтобы сделать дюбель, вы начинаете с квадратной заготовки длиной 6 дюймов и примерно на 1/16 дюйма больше, чем желаемый размер дюбеля. Допустим, вам нужен готовый дюбель 1/2 дюйма. Вы вставляете первую матрицу размером 0,550 дюйма в переднюю бабку. Поместите заготовку дюбеля в самоцентрирующуюся заднюю бабку и затяните заготовку между передней и задней бабками. Теперь протолкните заготовку через матрицу, проворачивая ручку. На первом проходе квадратные углы заготовки срезаются.
Затем вставьте матрицу 0,510 дюйма и снова нажмите на заготовку.Теперь сделайте окончательный надрез с помощью штампа 0,500 дюйма. Поскольку вы берете только разрез 0,010 дюйма, получается гладкий дюбель. То есть, если вам не нужен рифленый дюбель. В этом случае вы вставляете матрицу 0,500 дюйма с фрезерными фрезами для одного последнего прохода. Эти же простые шаги применимы к дюбелю любого размера, который вы делаете.
Этот плохой мальчик — зверь. Любой пользователь инструмента или станка знает, что высокое качество всегда начинается с прочной конструкции и заканчивается мельчайшими деталями. Вы не будете разочарованы нашим прессом для дюбелей.Это животное из алюминия и стали имеет размеры 15-1 / 2 x 2-7 / 8 дюймов на 4-5 / 8 дюймов в высоту и весит около 10 фунтов. Винт с трапецеидальной резьбой диаметром 5/8 дюйма проходит через безмасляный подшипник. на годы использования без обслуживания.
Варианты заказа. Woodpeckers Dowel Press поставляется со всеми 16 сменными штампами британских размеров с лазерной гравировкой размеров и включает штампы окончательного размера для гладких дюбелей 3/4 «и гладких и рифленых дюбелей для размеров 1/2», 3/8 «и 1/4» . Или выберите наш комплект из 16 метрических штампов для изготовления гладких или рифленых дюбелей диаметром 5, 6, 8 и 10 мм.Или вы можете заказать дополнительный набор метрических штампов для дюймовой версии, который включает в себя матрицы 5, 6, 8 и 10 мм. Все штампы поставляются в защитном футляре с внутренним слоем из пенопласта, выполненным на заказ.
Как и все Woodpeckers OneTIME Tools , пресс для дюбелей изготавливается только на заказ. Последний срок для предварительного заказа — понедельник, , 31 октября 2016 г., . Как только заказы будут выполнены, пресс для дюбелей будет исключен из нашей линейки продуктов. Закажите сегодня! Поставка запланирована на апрель 2017 года.
Политика кредитной карты. В Woodpeckers, будьте уверены, мы не будем снимать средства с вашей кредитной карты до тех пор, пока заказанный вами товар не будет отправлен. Однако некоторые платежные сервисы, такие как PayPal, снимают средства с вашей кредитной карты во время покупки.
Сообщите нам
Если будет достаточно спроса, мы можем повторно запустить некоторые из этих инструментов. Если вам интересно, нажмите здесь, чтобы оставить нам свои комментарии. Спасибо.
Task — Приспособление для установки дюбелей премиум-класса
2.0 из 5 звезд
по
RP
на
Лучше покупать дешево
Единственное, что здесь хорошо, так это то, что направляющая линия проходит по середине каждого отверстия под дюбель. Мне он понадобился для дюбеля 3/16, который стоил дополнительно 25 долларов, и когда я получил втулку из 3 шт., Она не подошла к зажимному приспособлению. Пустая трата денег. Вернем
5.0 из 5 звезд
по
JK
на
Я был настроен скептически
Я не фанат дюбелей с самого начала, но у меня было приложение для соединения двух половинок резного знака, и мне потребовались дюбели, чтобы поддерживать выравнивание во время затвердевания клея. Я также скептически относился к дизайну этого инструмента и опасался, что он будет не очень повторяемым. Боже, я был неправ! Это отличный маленький приспособление, которое поддерживает выравнивание и легко и надежно затягивается на материале.Я впечатлен. Я, вероятно, буду искать другие области, чтобы использовать его сейчас.
5.0 из 5 звезд
по
Керри
на
Отлично работает для новичков
Я очень начинающий плотник. Я использовал это приспособление, чтобы соединить несколько частей 1x. Я нашел его интуитивно понятным и очень точным. Если вы не совместите отметку на зажимном приспособлении и линию карандаша на заготовке даже на волосок, это повлияет на выравнивание деталей. Я использовал карандаш, который нарисовал линию той же ширины, что и отметка на приспособлении, и получил отличные результаты.
3,0 из 5 звезд
по
Иоанн Сойер
на
Можно улучшить
Этот продукт был бы значительно улучшен, если бы на зажимном приспособлении имелись линии выравнивания, которые позволяли бы определять центр отверстий. Их можно выровнять по линии карандаша на заготовке, чтобы она стала точным инструментом.
5.0 из 5 звезд
по
Вайо-Вудсмит
на
Приспособление для установки дюбелей Task Premium
, так как у меня более 30 лет опыта работы с деревом по индивидуальному заказу, я использовал много приспособлений для установки дюбелей (некоторые к моему неудовольствию), функцию самоцентрирования, втулки разного размера и легкость их замены — все это добавляет к лучшему приспособлению для установки дюбелей, которое я когда-либо видел б / у — в настоящее время я использую его на здании стола «Качество семейной реликвии» — A + в моей книге
4.0 из 5 звезд
по
Пыльный
на
Приспособление для установки шпонок
Убийца, надежный и надежный инструмент. Чрезвычайно точный, с нулевым временем настройки и обучения. Центрирующие линии, которые можно увидеть через отверстие сбоку, являются хорошей добавкой стоимости для приложений, в которых предварительно заданные положения неэффективны. Я очень доволен, и это того стоит. Мое единственное желание — купить единственную версию, которая имеет как большую емкость, так и 4 резьбовых отверстия втулки.
5.0 из 5 звезд
по
Cuervo
на
Отлично!
Эта штука сделана как танк, я верю, что она прослужит очень ДОЛГО, пока не будет повреждена. Он очень прост в использовании, и вы всегда получаете стабильные результаты.
Я только хотел бы, чтобы в нем было больше втулок 3/8 «вместо 2 1/4», 5/16 «и 3/8», но это только потому, что я не думаю, что когда-нибудь буду использовать 1 / Дюбели 4 «и 5/16», но если подумать, я думаю, что лучше иметь инструмент и не нуждаться в нем, чем нуждаться в нем и не иметь его.В конце концов, можно недорого купить дополнительные втулки.
Это хорошая джиг, и я бы купил ее снова, может быть, если бы кто-то украл мою, потому что в остальном я не верю, что эта штука сдастся в ближайшее время.
5.0 из 5 звезд
по
Джо
на
Отличный инструмент! Очень солидно!
Я использовал это приспособление для создания корпусов, и он всегда отлично работает! Вся конструкция сделана из цельного металла, обработанного на станке с ЧПУ, поэтому вы знаете, что отверстие будет просверлено правильно каждый раз. Шаблон очень надежно крепится к обрабатываемой детали, а втулки идеально подходят к сверлам. Чтобы получить премиум-версию, стоит заплатить немного больше.
4.0 из 5 звезд
по
лабрат7357
на
Просто и хорошо сделано
Простое эффективное приспособление, производительность которого можно улучшить, сделав пару самодельных изделий.
Во-первых, регулируемый стержень с 5/16 или 3/8 штифтами, который подходит к последнему просверленному отверстию и вставке последнего сверла на кондукторе.это обеспечивает точное позиционирование вдоль длинного стыка.
Второй представляет собой набор регулировочных шайб (1/16, 1/8, 1/4 и 1/2 дюйма) с прорезями в форме крючка, которые подходят для направляющих рельсов зажимного приспособления. Это позволяет смещать стыки для ног, чтобы больше места для угловых блоков или если вы хотите иметь двойной ряд дюбелей для более прочного соединения.
Я надеюсь, что TASK увидит это и сделает эти элементы дополнительными. (Dowelmax поставляет их в стандартной комплектации вместе с зажимным приспособлением)
5.0 из 5 звезд
по
Видмантас
на
Отличная джиг-приманка!
Очень полезная и экономящая время приспособление.
5.0 из 5 звезд
по
Павел
на
Работа выполнена.
Я использовал эту приспособление в своем кружке по деревообработке в школе. Дети и я использовали это, чтобы сделать простые, но стыки для рамок 4X6. Единственная ошибка возникла из-за того, что работа продвигалась слишком быстро, чтобы завершить проект. Когда было время, все ученики смогли просверлить правильно расположенные отверстия, и в конце концов родители прыгали от радости. Он отлично работает и будет в моем магазине долгое время, или пока его не переедет танк.
5.0 из 5 звезд
по
ДжорджиД
на
Отличная джиг-приманка
Совершает именно то, что должен делать, именно так, как он говорит. Хорошо построен!
4.0 из 5 звезд
по
Спайк
на
Отличное дополнение
Jig работает именно так, как рекламируется.
5.0 из 5 звезд
по
М. Барнетт
на
Отличный инструмент, я был очень впечатлен.
Используется на лицевых рамах шкафов. Намного быстрее и точнее, чем соединения внахлест.
5.0 из 5 звезд
по
Мик Б.
на
Отличный инструмент, превосходящий мои ожидания
Отлично подходит для лицевых рам шкафов, стыковки краевых панелей и выравнивания стыков. Деньги потрачены не зря.
5.0 из 5 звезд
по
Джон
на
Отличная джиг-приманка
Обычно при использовании дюбелей требуется более одного дюбеля для придания прочности стыку. Проблема заключается в совмещении отверстий под дюбеля с ответной частью стыка. Нет права на ошибку. Этот зажим обеспечивает два отверстия одинакового размера в зажимном приспособлении, так что совпадение отверстий с ответным соединением дает точное совмещение отверстий.Я лично не знаю, как можно сопоставить более одного отверстия в стыке без использования такой системы. Я обнаружил, что это приспособление сделано хорошо и очень хорошо подходит для своей цели.
5.0 из 5 звезд
по
ТЕРРИ
на
ОЧЕНЬ, ОЧЕНЬ ХОРОШО
ПРОСТОТА В ИСПОЛЬЗОВАНИИ !!!
5.0 из 5 звезд
по
Филипп
на
Отличный продукт
Это отличный продукт, сильный, точный, отлично справляется
5.0 из 5 звезд
по
whr
на
Очень точный
Это как раз то, что я ожидал. Сделано очень точно и прочно. Не покупайте более дешевый; вам понравится этот.
4.0 из 5 звезд
по
Нино
на
Очень хорошо и экономично
Следующий шаг по сравнению с этим инструментом примерно в 6 раз дороже. Я буду работать с умеренными ограничениями этого инструмента, спасибо.Хорошо центрируется; иногда совсем немного, но можно обработать после окончательной шлифовки. Намного легче разместить с торца, если использовать распорку. Просто поместите кондуктор на ровную поверхность, поместите предварительно отмеренную распорную доску в прорезь и поместите на нее доску для просверливания. Размещение становится согласованным с каждой доской, например, сборка лицевой рамки. Совет: сделайте распорку чуть меньше ширины вашей просверливаемой детали; он выскользнет из вашего пути после того, как вы затянете зажим. Ручка, которая стягивает все это вверх, слишком короткая, и, следовательно, немного сложно открыть зажимное приспособление. ЗА ДЕНЬГИ он работает отлично.
2.0 из 5 звезд
по
I. Вуд
на
Не соответствует
Плохая новость: я использовал приспособление для соединения некоторых швов со скосом 4 х 1. Суставы не совмещались и «перекручивались» даже после нескольких попыток. С тех пор я обнаружил, что один и тот же инструмент доступен под несколькими разными именами (например, Dowl-it, Task и, возможно, другими). Есть несколько различных вариантов (одни с фиксированными отверстиями, другие со сменными направляющими сверла).ИМО, у всех будут проблемы с выравниванием. Кроме того, отверстия расположены неравномерно.
Хорошие новости: с Woodcraft было отлично работать. Мне удалось вернуть инструмент без каких-либо проблем. В конце концов я решил потратить деньги на Dowelmax. Это дорого, но пользоваться им приятно, а результаты потрясающие.
4.0 из 5 звезд
по
Любитель столяр
на
Хорошие характеристики, умеренно точный
Я использовал это приспособление для проекта, в котором в общей сложности было 144 дюбеля во всех соединениях.Приспособление работает нормально. Однако некоторые суставы выходят слегка «скрученными», поэтому, очевидно, зажимное приспособление не всегда отцентрировано на 100%. У меня была такая же проблема с каждым приспособлением для установки дюбелей, которое я когда-либо покупал, так что я думаю, что это нормальное явление для них. Это единственный кондуктор, который имеет все 4 отверстия с резьбой для втулок, что мне нравится. Кроме того, он в целом больше, чем другие приспособления, что мне тоже нравится. В целом, даже с небольшой неточностью, это все равно лучшая джиг, которую я пробовал.
3.0 из 5 звезд
по
Вуд новичок
на
Используйте только в соответствии с инструкциями …
Я делаю гусеницы (12 дюймов с дюбелями для соединения) для тележек, по которым можно ездить. Я думал, что могу использовать измерения от конца центральной детали, но инструмент не предназначен для этого. С помощью техподдержки мы выяснили не было двух инструментов с одинаковыми измерениями микрофонов с обеих сторон. Кроме этого, инструмент работает нормально.
4.0 из 5 звезд
по
Рикс
на
Очень точные результаты!
Дюбели используются для соединения вертикальных опор 1 x 2 с передним краем стеллажа встроенного книжного шкафа.
Дюбель бабочка для гипсокартона, устройство, монтаж, альтернатива
В наше время все большей популярностью пользуются гипсокартонные обшивки. Для их установки крепиться каркас, составленный из металлических профилей, соединенных различного рода креплениями. Один из лучших вариантов крепления для такой конструкции – дюбель бабочка для гипсокартона. Используются бабочки для гипсокартона несколько чаще, чем аналогичные крепления, что не странно, ведь бабочка для гипсокартона обладает явными достоинствами, выводящими ее на передний план.
О чем эта статья
Преимущества
Бабочка для гипсокартона – это наиболее популярная среди всех остальных вариация дюбеля для работы с гипроком. Крепеж ГКЛ, с помощью такого необычного дюбеля могут проводить не только профессионалы высокой квалификации, но и любители. Остальные виды не пользуются такой популярностью, хотя конкуренция имеет место.
Можно выделить следующие преимущества данного крепежа
- Толщина пластикового элемента дюбеля-бабочки составляет десять – двенадцать миллиметров. Данной толщины достаточно для того, чтобы провести несколько циклов вкручивания и выкручивания самореза.
- При применении дюбеля-бабочки, на обратной стороне гипсокартонного листа образуется упор, который распределяет нагрузку на более обширную площадь. Это позволяет сделать менее уязвимым место вкручивания шурупа.
- Крепеж, выполненный с дюбелем бабочкой, прослужит долго, поскольку обладает продольными ребрами, которые не позволяют инструменту прокручиваться.
Правда действует это лишь при том условии, что толщина крепежного элемента не будет меньше просверленного отверстия.
Особенности монтажа
Правильный монтаж – это очень важно, поскольку именно от него зависит надежность крепления. Давайте же разберемся, как правильно закрепить дюбель бабочка, чтобы крепление прослужила вам долгую и хорошую службу.
Забейте дюбель-бабочку в гипсокартонный лист при помощи молотка, для того чтобы шуруп, который будет вкручен впоследствии, не болтался, а находился в четко закрепленном положении. Нужно обратить внимание, что отверстие для дюбеля-бабочки не должно быть слишком большим. В противном случае, крепление попросту не будет держаться так прочно, как следует. Очень многое зависит от изделия, которое будет закреплено дюбелем-бабочкой. Его толщина не должна превышать пять сантиметров, в идеале. В случае если закрепляемая конструкция имеет слишком большие габариты, следует использовать более длинный саморез. Чтобы надежно закрепить шуруп, необходимо убедиться, что за гипсокартонным листом остается не менее тридцати пяти миллиметров. Для вкручивания дюбелей лучше всего использовать обычную отвертку. В ином случае, пластиковые грани, которые создают упор, могут сорваться. Кроме того, на больших оборотах нередки случаи, когда лопается сама пластиковая основа. Во время прикручивания дюбель-бабочку необходимо плотно прижимать, чтобы создать наиболее плотное сцепление с шурупом.
Данная схема позволит вам более наглядно разобраться, как же работает дюбель бабочка и как он устроен. На ней указаны полезные данные об этом инструменте. Рекомендуется ознакомиться с предоставленными параметрами, чтобы лучше понимать принцип работы крепежного инструмента и его показатели.
Устройство дюбеля
Благодаря необычной форме, бабочка зажимается, во время закручивания. Специальными лапками дюбель-бабочка примыкает к задней поверхности гипсокартонного листа. Площадь материала, благодаря такой системе увеличивается. Давление подвешиваемого элемента перераспределяется, что позволяет дюбелю-бабочке выдерживать большие нагрузки. Другими словами, бабочка разглаживает нагрузку, получаемую гипсокартоном.
Некоторые характеристики такого крепежа, как дюбель-бабочка отличаются от других видов крепления. Например, бабочка отлично подходит как для крепления одного гипсокартонного листа, так и для двухслойной обшивки. Можно отыскать продающиеся шурупы с саморезами, подходящими под их размер и вид резьбы. Однако зачастую бабочку можно применить с другими шурупами. Дюбельная часть, располагающаяся внутри гипсокартонного листа, имеет ребристые элементы, которые не позволяют бабочке вращаться.
Способ закрепления
Очень важно правильно закрепить конструкцию, за какой вид работы вы бы не брались. Существуют простые правила, соблюдение которых поможет вам правильно закрепить бабочку, и избавят вас от лишних трудностей. Чтобы избежать ненужных проблем, лучше всегда перед началом работы внимательно ознакомиться с описанием процесса. Это позволит сложить в голове четкую картину действий и предостережет вас от ошибок.
Всегда, прежде чем приступать к работам, намечайте на гипсокартонном листе место, в котором должен располагаться будущий крепежный элемент. Иногда случается такое, что бабочка и саморез оказываются длиннее, чем расстояние от гипсокартонного листа до стены. Что же делать в таких случаях? Создайте в стене, с помощью дрели, отверстие достаточной глубины и вкрутите в него саморез. Тогда саморез насквозь пройдет гипсокартонную обшивку и плотно встрянет в стену. Таким образом, без использования материалов вроде гвоздей или специальных дюбелей и саморезов увеличенной длины, можно при помощи одной только бабочки закрепить на гипсокартонной конструкции отдельные элементы не очень высокой тяжести.
При помощи пластиковых крепежей – анкеров, бабочка может стать отличным средством для закрепления фиксаторов к гипсокартонной конструкции. Этими фиксаторами можно закрепить небольшие, но нужные вещи. Примерами таких вещей могут стать картины, полочки и многое другое, но для тяжелых вещей такой фиксатор не подходит. Пластиковый элемент попросту не выдержит больших нагрузок, так что не рассчитывайте на дюбель-бабочку, если собираетесь монтировать к гипсокартонной конструкции что-то большое и массивное. В таких ситуациях лучше рассмотреть альтернативные варианты крепежей, сделанных из металла.
Видео монтажа
Альтернативы
Естественно, дюбель-бабочка – не единственный в своем роде инструмент, хоть и самый распространенный. Давайте рассмотрим альтернативные варианты крепления.
Пластиковый дюбель. Это инструмент обладает пластиковым корпусом с резьбой, а на конце располагается бур. Особенность такого крепления в том, что дюбель вкручивается в гипсокартонный лист сразу и самостоятельно. Не придется просверливать дополнительное гнездо, для того чтобы поместить крепежный элемент. Дюбель сам найдет себе дорогу. После этого, в пластик вкручивается винт, который и послужит креплением для элемента.
Металлический дюбель практически не отличается от пластикового аналога по принципу действия, однако серьезно превосходит его благодаря тому, что он сделан из более прочного материала.
Существует еще такая вариация крепежного элемента как дюбель молли. Работает этот элемент по тому же самому принципу, что и дюбель бабочка, но он отличается тем, что создан из металла. Металл гораздо более прочный материал, чем пластик, что позволяет дюбелю молли выдерживать куда более сильные нагрузки. Чтобы вмонтировать дюбель молли, нужно будет вставить его в отверстие в гипсокартонном листе, затем до упора вкрутить винт, после чего произойдет открытие дюбеля. После этого, можно выкрутить винт и прикрепить необходимый элемент.
металлические варианты molly и driva для гипсокартона, дюбель-гвоздь для крепления ГКЛ
В современном строительстве существует много способов крепежа элементов и конструкций друг к другу. Для крепежа тяжелых деталей был изобретен дюбель. Для каждого материала существуют свои дюбели. Так, для полого гипсокартона нельзя использовать элементы, которые подойдут для бетонного основания.
Особенности
Говоря о работе с гипсокартоном, невозможно забыть о главной крепежной детали — дюбеле. Фоторамку или небольшую картину можно повесить на свеже созданную гипсокартонную перегородку с помощью шурупа или самореза, но если вы решили прикрепить к ней что-то тяжелое, требующееся дополнительное напряжение, например, телевизор на крутемся креплении или навесной шкаф, то необходимо применение специальных креплений.Благодаря этому небольшому элементу лист гипсокартона не будет деформироваться, его сердцевина не разрушится, а подвешенный предмет будет неподвижно находиться на своем месте. Для разных дюбелей — разная допустимая нагрузка.
Строительный механизм множества вариантов дюбелей. Они могут различаться по диаметру и длине. Существуют нормы, регулирующиеся ГОСТ 28457-90. Именно он и определяет, что дюбель должен представлять собой конструкцию, предназначенную для установки самореза.
В отличие от других креплений, предназначенных для гипсокартона, качественного металла или пластика и имеют гарантированную фиксацию изделий к ГКЛ. Для полноценной фиксации крепежи оснащают очень важным элементом — гильзой, которая может складываться только в полной пустоте. В любых других условиях гильза не сработает.
Для долговечного крепления элемента к гипсокартону необходимо знать нагрузку, которую выдерживает это крепежное изделие.Для уточнения этой информации необходимо знать лишь диаметр и длину крепежа.
В «домашних условиях» обычно встречаются три вида нагрузки: горизонтальная, вертикальная, динамическая.
- Горизонтальная нагрузка характерна для полок, картин. Крепеж выбирают соответственно весу изделия (6-10 мм) и материалу основания (30-50 мм для гипсокартона).
- Вертикальная нагрузка при установке люстры или кондиционера. При диаметре шурупа 6 мм крепежный элемент должен входить в стену не менее чем на 40 мм, а в потолок — не менее чем на 60 мм.
- Динамическая нагрузка возникает, например, при креплении лестницы, гимнастических колец, «груши» или другого спортивного снаряда.
В данном случае необходимы виброустойчивые крепежи.
Иногда для лучшего сцепления дюбель произведенные смазывают клеем.
Существуют некоторые особенности дюбелей, которые необходимо учитывать при их выборе:
- выполненные из разных материалов, например: пластика или металл, различаются только весом, которые могут выдержать;
- для крепления на листовой материал должен быть выбран верный вид крепежа, у которого гильза плотно прижимается к листу.
Как использовать?
Существует классификация дюбелей по различным критериям.
Способ закрепления выделяются дюбели:
- закрепляющиеся на поверхности благодаря силе трения;
- имеющие различные формы дюбеля и основания.900
- забиваемые молотком;
- встроенным специальным строительным пистолем.
- Пластмасса, в том числе полипропилен или нейлон.
- Полиэтилен. Достаточно легкий материал, устойчивый к кислотам. Хорошо сохраняется при деформации. Плюс материала в том, что он антикоррозийный. Выдерживает температуру до -40 С. Минус: возможно появление трещин.
- Полипропилен. В отличие от полиэтилена обладает большей прочностью и износоустойчивостью. Выдерживает температуру до +140 С, но все равно теряет целостность тела.
- Полиамид или нейлон.Устойчивый материал, который отличается особой виброустойчивостью, практически не изнашивается и нечувствителен к механическим повреждениям. Именно поэтому нейлон считается надежным мышлением. Минус: запрещена установка в помещении с повышенной влажностью.
- Металл, в том числе алюминий и нержавеющая сталь. Не деформируется, имеет более высокую износостойкость и несущую силу. Если металл, из которого сделан дюбель, только оцинкован — подвержен коррозии. Крепежи из латуни или сплавов титана очень дорогостоящие, поэтому используются только на высокоопасных участках.
- Перед началом работы следует определить характеристики гипсокартона и определить положение и вес прикрепляемого элемента.
- Исходя из характеристик дюбелей, выберете тот, который подходит для конкретной ситуации.
- Помимо характеристик самого дюбеля, необходимо правильно подобрать шуруп: он не должен деформировать или ломать дюбель внутри листа.
- Предметы до весом 5 кг (картины, фоторамки) можно крепить к ГКЛ и без дюбеля — на саморез, обращая при этом внимание на сохранение целостности листа.
- Обязательно контролируйте силу вкручивания — вы можете проткнуть гипсокартонный лист насквозь.
- Просверливайте лист обычным сверлом меньшего диаметра. Таким образом вы избегите перекоса при вкручивании дюбелей.
- Стоит правильно рассчитывать вес на один дюбель и не фор этого значения.В среднем, что нагрузка на крепления не должна превышать 50 кг на 1 м2.
- Если гипсокартон облицован кафелем или плиткой — використовуйте специальный победитовый наконечник и высверливайте отверстие, равное диаметру дюбеля.
- Длина отверстия в гипсокартонном листе должна превышать размеры шурупа на 5 мм.
- Обязательно очищайте отверстие от пыли и крошек. Сделать это можно с помощью обычного пылесоса.
- Для крепления элементов к гипсокартонному потолку лучше всего использовать металлический профиль.Найти его с обратной стороны листа поможет обычный магнит.
в базовом основании бурится отверстие нужного диаметра
винт дюбеля устанавливается в монтажный инструмент
дюбель до упора вставляется в подготовленное отверстие
с помощью инструмента закрепляется дюбель.При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию
инструмент отсоединяется, винт выкручивается
присоединяется конструкция или деталь и винт затягивается
- пластиковый,
- металлический.
- ГК. Нейлоновый дюбель для гипсокартона Fischer с самонарезающейся резьбой, за счет которой он вкручивается. При ввинчивании шурупа тело изделия расширяется, резьба внедряется в материал и удерживается в стене.
- ГКМ. Металлический дюбель с острой резьбой, легко внедряющийся в ГКЛ и надежно в нем фиксирующийся.
- Потолочные фиксаторы для листовых и пустотелых материалов. KDH (3, 4), KM, KD (3, 4) — пружинные дюбеля вводятся в отверстие с прижатыми к телу «крыльями», которые после автоматически раскрываются, удерживаясь с обратной стороны листа гипсокартона. KD (5, 6, 8), KDH (5, 6, 8), K — опрокидывающиеся дюбеля, которые также помещаются в отверстие в сложенном виде, после чего элемент траверса раскрывается и фиксирует.
- с потайной плоской головкой, которая утапливается в материале;
- с полукруглой шляпкой — выступающей над основанием;
- с крючком — другой вариант для прикрепления потолочных светильников;
- с крюком Г-образной формы — для установки настенных конструкций;
- с кольцом — для крепления коммуникаций, подвесных к потолку предметов.
- Нераспорная часть установленной сверху гильзы. Она не деформируется в процессе ввинчивания в нее шурупа. В зависимости от назначения дюбеля, бывает как короткой, так и длинной.
- Распорная часть также имеет название рабочей. Она расширяется, скручивается или деформируется при ввинчивании в нее шурупа.Эта часть является важнейшей, ведь именно она обеспечивает надежное и прочное сцепление.
Закрутить дюбель в стену можно двумя способами: предварительным или сквозным монтажом.
При предварительном монтаже необходимо сверлом большего диаметра просверлить отверстие в стене, затем установить дюбель (распорный, гвоздевой, универсальный) и закрепить шурупом специальную деталь.С помощью такого способа вы, например, своими руками прикрепить полку или кронштейн для телевизора. Для монтажа пластмассового дюбеля предлагается специальный специальный бита-насадка.
При применении сквозного монтажа нет необходимости сверлить основание: крепление своей нераспорной частью должно пройти участок «пустоты». Обычно таким способом можно пользоваться при креплении фасадов, кровли, утеплителя.
По способу монтажа различают дюбели:
Для производства дюбелей применяют различные материалы.
Гипсокартон — материал хрупкий, полый, относящийся к категории мягких. При сверлении необходимо действовать аккуратно. Нельзя использовать режим перфоратора — это может повредить целостность листа.
Виды и характеристики
Бабочка
Изделие бабочка изготовлено из металла или полипропилена и имеет два «расправленных» в противоположные стороны крылышка, которые предотвращают прокручивание самореза. Применяется для фиксации предметов с небольшим весом: картины, светильники.Одноразовый — повторное невозможно использование. Есть возможность демонтажа элемента.
Для установки дюбель-бабочки необходимо прижать боковые элементы к центру и аккуратно вбить их в гипсокартонный лист молотком. В момент установки дюбеля крылышки «расправляются» с другой стороны ГКЛ, равномерно распределяя вес подвешенного элемента по поверхности. После этого можно вкручивать шуруп.
Стандартные размеры такого дюбеля 8/28 и 10/50.Для первого варианта подходит шуруп 3,5 / 35 мм, для второго — 3,5 / 55мм. Бабочка размера 10/50 мм способна выдерживать до 24 кг. Для полноценного раскрытия потребуется саморез, имеющий длину не более 55 мм.
Изготавливается из пластмассы. Продается в сложном виде.
Зонтик
Предназначен для более тяжелых предметов: благодаря своей форме подходит для крепежа люстры на потолочном гипсокартоне.Невозможно демонтировать.
Приставже похож на обычный зонт. В просверленное отверстие вставляют закрытый дюбель. Благодаря встроенной пружине достигенной свободного пространства, он раскрывается внутри ГКЛ.
Способен выдержать до 35 кг.
Молли
Один из дорогих вариантов дюбеля, который относится к категории «разжимных».Подходит не только для гипсокартона, но и для подвесных потолков. При установке дюбель зажимает гипсокартонный лист между передней и задней частями. Такой дюбель выдерживает до 35 кг. Есть возможность демонтажа.
Его преимущество заключается в том, что нет необходимости в саморезе: все необходимые части идут в комплекте. Для фиксации необходимо просверлить отверстие размером 8 мм, вставить дюбель и придавить его бортик так, чтобы оба зубца плотно сомкнулись в ГКЛ.Затем нужно просто докрутить верхний элемент дюбеля так, чтобы задняя часть плотно прижалась к листу.
Изготавливается только из металла.
Драйва
Самый легкий в применении, поэтому идеально подходит для новичков, которые только начинают знакомиться с таким технологиями, как гипсокартон. Driva по внешнему виду напоминает улитку и встроенную обычную отверткой до упора. Для облегчения вкручивания можно, но не обязательно, просверлить отверстие 6 мм.За счет плотного вкручивания в сердцевину листа выдерживает нагрузку до 25 кг. Для дюбеля driva необходимо правильно подобрать длину самореза, который также будет вкручен в дюбель с помощью отвертки. Такой ввертыш, попадая в пустоту, скручивается в узел, позволяя повесить на него что-то схожее по весу с кухонным шкафом.
Может быть как металлическим, так и нейлоновым.
Ноги
Этот крепеж производится из металла.Имеет два заостренных конца с пластинами треугольной формы, которые на профессиональном языке называются «ногами». В комплект входит винт.
Дюбель-гвоздь
Второе название этого элемента — ДБМ (дюбель быстрого монтажа). Не требует навыков и усилий для монтажа. Не имеет винтовой части. Не предполагает последующий демонтаж. Дюбель вставляется в отверстие, в соответствующий его размеру, а затем вбивается гвоздем до упора.Применим для карнизов и плинтусов. Надежен за счет того, что во время установки распирается сразу в три стороны.
Гвозди делятся на две подвида: со шляпкой в виде грибка и потайной шляпкой. Отличаются они между собой высотой борта. Дюбель с грибком надежнее прижимает элементы. На примере тяжелых плинтусов можно доказать, что потайная шляпка не обеспечит необходимой фиксации дюбеля.
Анкер химический
Представляет собой капсулу с клеящей жидкостью.В комплексе есть сетчатая гильза, которая позволяет закрепить элемент даже непрофессионалу.
Дюбель для двойного гипсокартона
Для двойного гипсокартона используют специальные крепления. Они имеют наконечник-сверло, который позволяет беспрепятственно вкрутить его в двойной лист.
Кроме перечисленных есть еще самоустанавливающийся дюбель, планки и другие виды.
Производители
Строительный рынок также предлагает дюбели для гипсокартона, названные в честь фирм-создателей.
Fischer PD и PDS
Нейлоновый дюбель закругленной формы. Продольные ребра не допускают проворачивание. Во время закручивания самореза его конический хвостовик входит в пластиковую гильзу, заставляя раскрываться крылья-упоры.Выдерживает до 15 кг.
Knauf-Hartmut (Кнауф-хомут)
Сенсация в сфере крепежей. Такой дюбель в стене выдерживает до 55 кг, в потолке — до 6 кг. Комплект такого дюбеля состоит из металлической П-образной планки, запирающей втулки, и двух направляющих из пластика.
Для установки необходимо просверлить отверстие не менее 13 мм , планку и выровнять направляющие.Затем вставить пластмассовую втулку через обе направляющие до упора, после чего развести их в разные стороны и удалить. Таким образом в гипсокартоне надежно фиксируется планка, которую обеспечивает ввинчивается шуруп из комплекта.
Валравен BIS GOLD
Такой забивной дюбель подходит для малых и средних нагрузок для шурупов диаметром 3,5 — 5,0 мм и минимальной длины — 30 мм.Название крепежа говорит само за себя: для установки вам необходим лишь молоток. Во время вбивания в стену дюбель самостоятельно расклинивается и не прокручивается.
Существуют и другие производители дюбелей для гипсокартона, например: TOX и KEW (Германия), HILTI (Лихтенштейн), SORMAT (Финляндия).
Чтобы сэкономить на стоимости дюбелей, чаще всего их закупают оптом в Китае. Несмотря на качество, некоторые фирменные дюбели будут сильно различаться.
Обязательно узнавайте страну изготовления крепления на продавца, ведь от этого зависит безопасность.
Советы
Если по какой-то причине вы не знаете, какой материал перед вами, то проверить это можно по пробному сверлению.Если из отверстия начинает сыпаться крошка мелкой фракции, похожая на пыль, будьте уверены — вы имеете дело с гипсокартоном.
О том, как выбрать дюбель для гипсокартона, смотрите в следующем видео.
Металлический дюбель: назначение, особенности, применение
Крепёж конструкций к листовым материалам типа гипсокартона, фанеры, ДСП осуществляется при помощи специальных крепежных изделий — дюбели для пустотелых конструкций.Другие названия таких изделий: «дюбель бабочка для гипсокартона», «дюбель Молли». Такие полые и листовые стройматериалы с каждым годом все популярнее, требуется купить «дюбель-бабочку» возникает у отделочников все чаще. Описание ниже металлических дюбелей.
Конструкция
Металлический дюбель для пустотелых конструкций состоит из двух частей — металлической втулки (цанги) особой конструкции и винта с полукруглой или потайной головкой.Обязательной является втулка. В составе такого крепежного изделия она присутствует всегда. Винт может и подбираться отдельно. Например, у HILTI такая втулка называется «анкер для гипсокартона HHD» и поставляется без винта.
Специфика работы металлического дюбеля на основе особой конструкции втулки. Изначально она имеет форму цилиндра с вырезами в средней (распорной) части. Со прикрепляемой конструкции находится опорная шайба с заостренными выступами, с противоположной — втулка внутренней стороны резьбу.
С ростом уровня гипсокартона растет спрос на такие дюбели. Сегодня они есть в ассортименте всех крупных производителей крепежных изделий. У HILTI это версия HHD, у FISCHER — HM, у MUNGO — MHD, у SORMAT — MOLA. Более низкие цены на металлические дюбели для гипсокартона у китайских производителей.
Ассортимент изделий диаметрами резьбы от М4 до М8, длина от 23 до 66 мм.
Назначение
Дюбель Молли предназначенным для прикрепления конструкций к полым основаниям (пустотелый и блоки), листовым материалам (гипсокартон, ДСП, толстая фанера и т.п.), плитам перекрытия. Ввиду наличия пустот на таких материалов использовать невозможно анкеровку трением, поэтому в дюбелях Молли применен принцип упора.
С их помощью удобно прикрепить картину, светильник, полку, зеркало, карниз, кронштейн.С помощью таких метизов можно крепить опорные рамы, деревянные каркасы к пустотелым конструкциям.
Материал изготовления
Материал изготовления дюбеля для пустотелых конструкций — углеродистая сталь.
Покрытие — гальваническое цинкование.
Для мест с повышенной влажностью, подверженных повышенным коррозионным воздействиям выпускаются изделия из нержавеющей стали.
Для решения простых крепежных задач можно купить дюбель Молли из пластика, который значительно ниже по стоимости.
Особенности монтажа
Установка металлического дюбеля для предварительного пустотелых конструкций методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.
Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:
Смотреть технологию монтажа «дюбеля-бабочки» ниже:
Возможна установка анкера и с помощью обычных монтажных плоскогубец.
Подбор крепежного базового основания на его соответствии толщине основания и необходимой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).
Маркировка, обозначение
В маркировке дюбеля для пустотелых конструкций, как правило, производители указывают версию метиза и три технические характеристики:
Примеры маркировки «дюбеля-бабочки» от известных производителей крепежа:
FISCHER
HM 6 x 80 S, где
НМ — обозначение крепежного изделия (металлический дюбель для пустотелых конструкций)
6 — диаметр метрической резьбы
.80 — длина дюбеля
S — тип винта (S — полукруглая головка прямой шлиц, SS — шестигранная головка, Н — с крюком)
MUNGO
МГД-С 6х37 / 13, где
MHD-S — обозначение крепежного изделия.
6 — диаметр метрической резьбы
37 — длина дюбеля Молли
13 — максимальная толщина материала основания
Товары каталога:
Пожалуйста, включите JavaScript, чтобы просматривать комментарии от Disqus.комментарии предоставлены
Дюбель для гипсокартона
Гипсокартонный ДюбельЗаводами-изготовителями гипсокартонных листов (ГКЛ) предусматривает возможность крепления ГКЛ как к металлическому либо деревянному профилю, так и между собой.
Также допускается закреплять на сам гипсокартонный лист какие-либо нетяжеловесные конструкции, по типу небольших полочек, осветительных люстр, фоторамок и т.п.
За крепежные составляющие каркаса, а также дополнительных элементов к поверхности гипсокартона соответствуют такие комплектующие для гипсокартона, как крепежные изделия, например: краб, анкер, дюбели и др.Далее рассмотрим наиболее часто используемую нашу классификацию, их внутреннюю классификацию.
Разновидности дюбелей для гипсокартона
Разнообразие дюбелейПрежде чем приступить к использованию, стоит дать определение данному крепежному изделию.
Если объясняться кратко и со смыслом, то дюбель представляет собой крепежную единицу, которая в комплексе с иным подходящим элементом крепежа может закрепиться в материале несущей конструкции и удерживать одновременно подвешиваемую конструкцию.Наиболее часто встречающаяся пара — это дюбель плюс шуруп или саморез.
При закреплении дюбеля в материале, он превращается в элемент, которого может быть вкручен шуруп.
Для гипсокартонных дюбелей и существующих типов крепежей есть свод требований, которым они должны удовлетворять. Крепежный элемент должен обладать антикоррозийными свойствами, материал элемента должен иметь показатель прочности на изгиб, кручение и срез. А если данный тип крепежа имеет распорные составляющие, то они должны гарантированно обеспечивать фиксацию.
Наиболее часто встречаемый принцип работы подобных крепежных элементов — распорный и гарпунный. Далее рассмотрим подробнее классификацию.
Проходные и разжимающиеся гипсокартонные дюбеля
Проходные дюбеляПри использовании проходных дюбелей (согласно данному описанию крепежного изделия — анкер) необходимо просверлить отверстие в ГКЛ и пропихнуть его туда насквозь до момента упора шайбой.
Имеющиеся у анкера «лапки» расправляются по ту сторону гипсокартона и обратный ход дюбеля становится невозможным.По обратной же стороне может быть как крючок, так и резьбовое соединение типа болт-гайка для подвешивания различного рода конструкций.
Чаще всего данный вид анкера используется для подвешивания осветительных люстр к потолочному гипсокартону.
Однако можно заметить, что в быту понятия дюбель и анкер мало кто разделяет, оба элемента привыкли относить именно к дюбелям. Хотя иное между ними весомое: анкер представляет собой комбинированную единицу: он изначально имеет способность закрепиться внутри удерживать разнородные конструкции.Дюбель же служит для закрепления дополнительных крепежных элементов, несущих конструкцию. Он не является комбинированной крепежной единицей.
Сжимающийся дюбельСжимающийся дюбель не является анкером. Принцип крепления: аналогично проходному анкеру под него необходимо отверстие, в которое он будет вставляться; также необходим дополнительный элемент крепежа — в данном случае это саморез либо шуруп.
В процессе, когда шурупручивается в дюбель, у последнего происходит расправление боковых стенок, которые при полном расправлении будут предотвращать выпадение дюбеля из гипсокартона.
Детализация разновидностей дюбелей и анкеров для ГКЛ
Начальное описание разновидностей с Molly — дюбелей. Данный подвид относится к дорогостоящим крепежным элементом, однако он обладает высоким качеством. Имеет внутреннюю резьбу и бортик с двумя зубцами. В резьбу в последствии будет вкручиваться винт, а бортик ограничивает возможность прокручивания на этапе монтажа.
К преимуществам относят способность выдерживать высокое напряжение, образуемые нагрузки.Также имеется опция демонтажа, если появляется необходимость в этом.
Дюбеля MollyСледующий подвид — Driva. Конструктивно наделен внешней резьбой, для возможности вкручивания его внутрь материала как обычного самореза. Вкручиваемый в него шуруп проникает в крестовидное отверстие, закрепляясь в нем.
На рынке представлены два типа данных дюбелей:
Что касательно цен на данные комплектующие, то они невелики, что делает Driva весьма популярным.
Среди преимуществ конструкции можно выделить отсутствие дополнительных возможностей за ГКЛ.
Дюбель DrivaДюбель — бабочка. Относится к классу сжимающихся дюбелей. Конструктивно сложен, однако наилучшим образом адаптирован для закрепления в гипсокартонных листах. Бортики предохраняют его от прокручивания, конструкция в процессе монтажа имеет вид крыльев бабочки отлично предохраняет от выпадения.
Дюбель-бабочкаДюбель — гвоздь. Процесс монтажа этого крепежа один из самых быстрых и простых: он просто забивается молотком внутрь необходимого материала, в котором произведено просверленное отверстие. Однако по отношению к ГКЛ его используют редко, так степень фиксации в гипсокартоне у него низкая достаточно.
Дюбель-гвоздьДюбель плюс саморез. Такой крепеж имеет широкое применение. Рынок огромный выбор по диаметру и длине. Уровень фиксации достаточно надежный.
Способ монтажане предусматривает его проникновение насквозь, поэтому необходимо быть внимательным при определении его длины. Монтаж: дюбель вбивается в отверстие, затем вкручивается саморез, который будет нести подвешиваемую конструкцию.
Выше описанные элементы широко применяются для крепления ГКЛ. Чтоательно профилей из металла для гипсокартона, то касежные элементы имеют широкую разновидность, например: подвес, удлинители, краб и т.п.
КрабВнимания заслуживает краб, так как он является ответственной деталью всего монтируемого каркаса.
Функциональное назначение краба — он крепит отрезки несущего типа потолочной металлопрофильной конструкции к конструктивно основного профиля. Данную комплектующую используемую с профилем типа CD.
Если подобрать визуальный синоним для краба, то он напоминает крестообразный перекресток.
Подобное функциональное исполнение позволяет одним крабом соединить четыре различных профильных элемента. Крепление профилей осуществляется саморезами. Для каждого из металлопрофиля предусмотрено как минимум 4 отверстия под саморезы по два с каждой стороны.
Таким образом, краб является крепежным, позволяющим выполнять монтаж профилей на профессиональном уровне, не прибегая к кустарным способам взаимной фиксации.
ГКЛ имеют широкий спектр комплектующих товаров, позволяющих производить монтаж быстро и качественно, не опасаясь, что современная конструкция разрушается под собственным весом.
Дюбели для гипсокартона | Полезные статьи о крепеже
При помощи гипсокартона можно быстро и эффективно выровнять стены и потолок, установить перегородки.Материал обладает массой преимуществом, но и существенным недостатком — он довольно хрупок и не выдерживает серьезных нагрузок. Чтобы прикрепить к гипсокартонному основанию особого вида метизы особого — дюбеля для гипсокартона.
Дюбель представляет собой крепежное изделие, которое внедряется в несущее основание и совместно со стопорными шурупами или гвоздями удерживает ту или иную конструкцию. Основная причина — конструкция втулки, представляющая собой цилиндр.Поверхность цилиндра покрыта вырезами. Во время затягивания данные вырезы стягиваются и выгибаются, формируя несколько лепестков, благодаря дюбель прочно сцепляется с основанием. Также на цилиндре зафиксирована опорная шайба с острыми выступами, повышающей прочностью фиксации, исключающей проворачивание при затягивании болта.
Характеристика крепежей
Метизы изготавливаются из качественных материалов высокой прочности с антикоррозийным покрытием.Все дюбеля, использующиеся для работы с ГКЛ, выполнены по гарпунному распорному принципу, что обеспечивает прочность и надежность крепления.
Изготавливается фиксатор из металла и полимерных материалов.
Металлический дюбель
Самый распространенный вид крепежа, которому прочно фиксируются конструктивные элементы на пустотных основаниях. По конструкции такой дюбель сформирован парой элементов. Первый элемент — металлическая втулка, распорная составляющая, второй элемент — болт или винт с шестигранной головкой, вращение которого изменяет конфигурацию втулки, благодаря чему она прочно фиксируется в основании.Обращаем внимание, что всегда можно приобрести втулку по отдельности, а болт подобрать самостоятельно, ориентируясь на задачи, которые выполнить, и другие нюансы работы. Стандартный дюбель, предназначенный для работ с гипсокартоном, делается на основе оцинкованной стали, такой вполне достаточно для долгого использования в помещениях, уровень в немного выше нормы. Если же установка в помещениях с высоким приводом, лучше предпочесть фиксатор, выполненный из сортовой нержавеющей стали.
Нейлоновые изделия
Дюбели делаются не только из нержавеющей стали, но и из нейлона. Они неуязвимы для коррозии, оптимально подходят для использования в ситуациях, когда от крепления не требуется большой прочности, например, нужно повесить на стену легкую полку или небольшой шкафчик.
Полиэтиленовые дюбеля
Легко деформируются, но при этом сохраняют устойчивость, обладают малым весом и стойкостью к коррозии, могут применяться при морозах до -40 градусов.Как недостаток — быстрая потеря эксплуатационных характеристик и растрескивание.
Полипропиленовые элементы
Восприимчивы к низкой температуре, предназначаются для применения в отапливаемых помещениях. Обладает хорошей износостойкостью и твердостью, не боятся высоких температур. При длительной эксплуатации в среде с резкими температурными скачками, покрываются трещинами.
Виды дюбелей для гипсокартонных оснований
«Бабочка»
Метиз выдерживает нагрузку до 28 кг, оптимально подходит для крепления карнизов, выключателей, осветительных приборов, фиксации электропроводки, пр.легких конструкций. Для прочного удержания в отверстиях, дюбель оснащается «юбкой», нередко ее называют «бабочкой» — при закручивании она раскрывается подобно крыльям насекомого.
Монтируется дюбель «бабочка» особым образом — при помещении в отверстие ее боковые «крылышки» сжимаются пальцами, при этом насечки на манжете внедриться в гипсокартон с лицевой стороны, что предупредит прокручивание элемента. Раскрытые «крылышки» должны быть плотно прижаты к обратной поверхности листа.
Преимущества — легкость монтажа и извлечения, возможность повторного применения.
«Зонтик»
Дюбель — подвес (стержень с гайкой), оснащенный двумя пружинными откидными лапками (раскрывающийся угол, приближающийся к 180 градусам). Применяется при работе с пустотами, например, для крепления к подвесному потолку. Чтобы закрепить метиз, необходимо сложить лапки в позицию «руки по швам», и вставить изделие в отверстие. Проникая в полость за обшивкой, дюбель раскрывается наподобие, и его элементы упираются на ее изнаночную поверхность.Грузовой конец фиксатора может быть прямым, в виде крюка или кольца.
Дюбель-гвоздь
Состоит из пластикового основания и винтового стержня, достать первое из гипсокартонного листа практически невозможно, шуруп можно выкрутить отверткой. Забивается изделие в стену молотком, что значительно ускоряет проведение монтажных работ. В этом случае навесная конструкция удерживается дюбелем, навешивать ее на гвоздь нельзя, так как он легко выдергивается из основания.Такие метизы для крепления предметов небольшой массы.
«Дрива»
Дюбель для гипсокартона Driva представляет собой полый стержень (диаметр от 12 до 15 мм) конической формы, оснащенный плоской головкой (имеет шлицы под крестовую отвертку) и винтовой остоугольной нарезкой. Внутреннее отверстие для шурупа может быть сквозным или глухим. По конструкции изделия бывают со сверлом (имеет вид перки либо трезубца) или без него.
Для монтажа фиксатора Дрива со сверлом нет потребности в предварительном сверлении, так как он легко входит в основание при использовании отвертки или шуоверта.При внедрении шурупа, обратный конец дюбеля деформируется, становится толще, что исключает возможность его самопроизвольного демонтажа из гипсокартона. Устанавливать крепеж можно даже при малом зазоре между ГКЛ и капитальным основанием. Возможно повторное использование.
«Фишер»
«Сормат»
Финский производитель представляет дюбели для гипсокартона Sormat KLA в нейлоновом и металлическом варианте.Изделие для крепления нетяжелых предметов к гипсокартонному основанию. Метиз имеет тело с резьбой и хвостовую часть в виде зубчатой короны, что дает возможность закручивать его в стену без сверления отверстия. Большой шаг (5 мм) между соседними нитями резьбы обеспечивает быстрый монтаж, при этом ГКЛ не будет излишне разбит или ослаблен.
«NAT»
Нейлоновый метиз с удлиненной распорной зоной, оснащенный специальными «крыльями», благодаря которым крепеж прочно удерживается с изнаночной стороны гипсокартона, исключая возможность выпадения и выдергивания фиксатора.Если «крылья» оказываются внутри, то не только надежно закрепляют изделие, но и предупреждают его вращение в массе материала, разрыхление отверстия.
«Молли»
В основе конструкции метиза — втулка с продольными разрезами с гайкой на одном и плоской шляпкой — на другом. Шляпка оснащена зубцами, не позволяющим дюбелю проворачиваться на затягивании соединения. Винт проходит сквозь цилиндр и вворачивается в концевую гайку. При описже разрезная втулка складывается вдоль оси и приобретает вид треугольных «крыльев», служащих опорой и обеспечивающих жесткость и надежность.Тыльная часть такого крепежа напоминает зонтик.
Различаются дюбеля Молли по типу винта:
Выпускаются дюбеля Молли из оцинкованной и нержавеющей стали, обладают способностью удерживать конструкции большой массы.
Наша компания представляет широкий ассортимент дюбелей различного назначения, а также другие крепежные изделия и инструменты. Товар отсортирован по категориям, к каждой позиции прилагается фото, характеристики и описание, что ускоряет и облегчает выбор.Качество изделий и цены приятно удивят каждого покупателя. Задать вопросы, получить помощь в выборе и подать заявку будет удобно по телефонам.
Дюбель для гипсокартона
Гипсокартон — прекрасный материал, который сделает ваши стены и потолок ровными. Однако также он довольно хрупкий. Если вам нужно повесить на стену полки, или, например, светильник на потолок, нужно использовать специальные крепежи. Таким крепежом является дюбель для гипсокартона.И если вы хотите знать, какие они бывают и как их использовать, то читайте нашу сегодняшнюю статью.
Дюбель — что это такое?
Дюбелем называют приспособление для крепежа, которое состоит из двух частей. Первая — это так называемая гильза. Она бывает как пластиковой, так и металлической. Она надежно фиксируется в материале основания, после чего в нее забивают или закручивают вторую часть — гвоздь или саморез. В процессе проникновения самореза в гильзу, последняя расширяется, скручивается или деформируется.Благодаря этому изменению формы и обеспечивается надежное сцепление с материалом основания. Увидеть этот процесс наглядно вы на видео ниже.
Гильза дюбеля состоит из двух частей.
Для разных материалов основания существуют разные виды дюбелей. И сейчас мы подробнее рассмотрим дюбель для гипсокартона.
Дюбель для гипсокартона — разновидности
В настоящее время на рынке стройматериалов существует четыре разновидности дюбелей для гипсокартона. И в этом разделе мы расскажем о каждом из них более подробно.
Дюбель-дрива
Эта разновидность дюбеля для гипсокартона самая простая по конструкции и бывает как металлическая, так и пластиковая.Чаще, все же, пластиковая, так как это дешевле.
Для того, чтобы использовать такой дюбель для гипсокартона, нужно сначала сделать под него отверстие в шесть миллиметров. Затем нужно аккуратно вкрутить в это отверстие дюбель для гипсокартона. В дюбеле есть крестообразное отверстие, которое следует вкрутить саморез.
Учтите, что для пластикового дюбеля саморез должен быть три миллиметра в длину. Для металлического же — от тридцати трех до сорока четырех миллиметров.Соответственно нагрузка на вырыв для пластикового будет составлять двадцать пять килограмм, а для металлического — тридцать два.
Для этого вида дюбеля не нужно, чтобы за гипсокартонном было пустое пространство.
Дюбель-гвоздь
Такой дюбель для гипсокартона можно использовать лишь в том случае, если вам нужно повесить что-то легкое. Например, часы, небольшое зеркало, картину, легкую декоративную полочку. Также их применяют для монтажа карнизов и плинтусов, кабельных реек и так далее.
Использовать его очень просто. Пластиковая гильза вставляется в отверстие, после чего в нее вбивается саморез или гвоздь. Если вы не хотите, чтобы стена пострадала, то бейте молотком очень аккуратно.
Дюбель-бабочка
Этому дюбелю необходимо наличие свободного пространства за листом гипсокартона, или, как его еще называют, сухой штукатурки. Свое название он получил за принцип действия. При вкручивании самореза, распорная часть дюбеля раскрывается как крылья бабочки, и упирается в поверхность.
Всего этот дюбель для гипсокартона встречается в двух размерах, а именно девять на тринадцать и десять на пятьдесят миллиметров. Продаются они в сложном виде. Чтобы «крылышки» раскрылись по максимуму, саморез должен быть не короче пятидесяти пяти миллиметров.
Дюбель-бабочка выдерживает около двадцати восьми килограммов, если брать расчеты нагрузки на вырыв для толщины в двенадцать с половиной миллиметров. Эта разновидность крепежа считается облегченным дюбеля-молли, который мы рассмотрим далее.
Дюбель-молли
Имея необычное название, эта разновидность дюбеля для гипсокартона также имеет необычный принцип действия. При вкручивании самореза, распорная часть раскрывается как зонтик. Благодаря этой нагрузке распределяется по большой площади равномерно. Конечно, для этого дюбеля, как и для бабочки, необходимо наличие пустого пространства за листом гипсокартона.
На дюбель-молли можно повесить, например, люстру на потолок из гипсокартона.Для этого они выпускаются не с обычными саморезами, а с С- и Г-образными крюками.
Для типа этой разновидности дюбеля лучше всего специальный пистолет. Принцип действия этого дюбеля вы увидите на видео ниже.
Дюбель для гипсокартона GK 100шт Fischer 52389
Дюбель для гипсокартона GK 100шт Nylon Fischer 52389
Дюбель для гипсокартона GK 100 шт Fischer 52389
9000у.Быстрый монтаж.
Дюбель по гипсокартону GK | ||||||
Шуруп для ДСП | ||||||
Монтажный инструмент GKW |
Назначение
96000196 909 Назначение
96000196 909 Назначение
Описание
■ Быстрый монтаж, осуществляемый при помощи аккумуляторной / электрической отвертки. | ||||||
■ Поставляется в комплекте с посадочним / монтажным инструментом. | ||||||
■ Не требуется предварительного рассверливания отверстий. | ||||||
■ Занимает незначительное пространство на обратной стороне панели. |
Технические характеристики
л | т | d a | Длина-дюбеля | мин. Длина до первого несущего | макс. Полезная длина | шуруп | Кол-во в упак. | |||||
Тип | Артикул | мм | мм | мм | мм | 6 | 52389 | 22 | 25 | — | 4,0-5,0 * | 100 |
52390 | 22 | 25 | 13 | 4,5 x 35 | 50 | |||||||
2 | — | — | — | — | — |
В комплект с ГК и ГКС входит 1 посадочный / монтажный инструмент. |
0 thoughts on “Гипсокартон дюбель: Выбор надежного дюбеля для крепления в гипсокартонный лист”
