ГОСТ 21640-91 Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости, ГОСТ от 13 августа 1991 года №21640-91

ГОСТ 21640-91

Группа К25*
___________________________________
* В указателе «Национальные стандарты»
2006 г. группа К29. — Примечание «КОДЕКС».

ОКСТУ 5609

Дата введения 1993-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ

В.А.Левитин, В.П.Сахновская, В.Н.Лебедева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета по стандартизации и метрологии СССР от 13.08.91 N 1349

3. Периодичность проверки — 5 лет

4. ВЗАМЕН ГОСТ 21640-76

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылки	Номер пункта, приложения
ГОСТ 16504-81	Приложение 3
ГОСТ 19917-85	1.2, 5.2

Настоящий стандарт распространяется на мебель для сидения и лежания и устанавливает метод определения мягкости мягких элементов размером не менее 350х350 мм.

Сущность метода заключается в определении деформации мягких элементов мебели с учетом вида основания изделия под нагрузкой 3 даН, 5 даН, 15 даН, 70 даН и вычисления податливости, общей деформации.

Термины и определения, применяемые в стандарте, приведены в приложении 1.

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.1. За образец принимают мягкий элемент одной конструкции, типа и размера (с учетом вида основания) или одно изделие.

1.2. Для определения мягкости новых и модернизированных моделей отбирают три образца.

Количество и порядок отбора серийных образцов по ГОСТ 19917*.
_________________
* Действует ГОСТ 19917-93, здесь и далее по тексту. — Примечание «КОДЕКС».

1.3. Выдержка и испытания образцов должны проводиться в течение 3 сут в помещении с относительной влажностью воздуха от 45 до 70% и температурой воздуха от 15 до 30 °С.

2. АППАРАТУРА

2.1. Испытательный стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее:

размещение образца в требуемом положении;

равномерное нагружение образца от 0 до 100 даН;

скорость нагружения образца (120±5) мм·мин;

измерение нагрузки с погрешностью ±1,0%;

измерение высоты и деформации образца с погрешностью ±1 мм.

2.2. Жесткий нажимной диск диаметром (250±1) мм с радиусом закругления кромки (30±1) мм, нижняя поверхность диска должна быть гладкой, но не полированной.

2.3. Набор грузов общей массой 70 кг (1 кг — 1 шт., 2 кг — 2 шт., 5 кг — 1 шт., 10 кг — 6 шт.).

Погрешность измерения массы грузов ±1%.

2.4. Универсальный измерительный инструмент для измерения линейных размеров с погрешностью ±1 мм.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Образец с учетом вида основания изделия устанавливают на ровную горизонтальную поверхность так, чтобы под действующими при испытании нагрузками:

гибкие, эластичные, комбинированные основания мягких элементов могли легко и свободно деформироваться;

жесткие основания мягких элементов не деформировались (не прогибались).

3.2. На рабочей поверхности образца с помощью универсального измерительного инструмента (п.2.4) определяют контрольные точки нагружения (1 и 2):

для образцов длиной до 1000 мм — одну точку, см. черт.1;

для образцов длиной свыше 1000 мм — две точки, см. черт.2.

Черт.1

Черт.2

Допускается, не выходя за пределы функциональной зоны сиденья, спинки, спального места изделия, для образцов со сложной рельефной поверхностью переносить положение контрольных точек нагружения (1 и 2) на (50100)±5 мм от указанных на черт.1 и 2.

3.3. На образец помещают нажимной диск так, чтобы геометрический центр его опорной поверхности совпадал с одной из контрольных точек.

3.4. Образец через нажимной диск подвергают предварительному нагружению до 70 даН со скоростью (120±5) мм·мин и сразу разгружают.

Предварительное нагружение образца проводят в каждой контрольной точке.

Допускается проводить ручное нагружение образца с использованием набора грузов.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Через 600 с после снятия предварительной нагрузки включают стенд и через нажимной диск производят нагружение образца в каждой из контрольных точек, при этом производят замер высоты образца под нагрузками 3 даН, 5 даН, 15 даН, 70 даН.

Нагрузку 70 даН выдерживают 10 с, в случае падения нагрузки образец догружают до требуемого значения, после чего производят замер высоты образца.

Допускается проводить ручное нагружение образца с использованием набора грузов. При этом нагрузка увеличивается ступенчато от 3 до 70 кг.

4.2. При ручном нагружении образца нагрузки 3; 5; 15; 70 кг выдерживают 10 с, затем производят замер высоты образца.

В интервале нагрузок от 20 до 70 кг разовое возрастание нагрузки не более 10 кг.

Результаты измерений записывают в журнал (см. приложение 2).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1. Мягкость мягких элементов мебели характеризуют податливость и общая деформация под нагрузкой 70 даН.

5.1.1. Податливость (), мм·даН, вычисляют с округлением результата до десятичного знака по формуле

,

где и — соответствующие высоты образца под нагрузкой 5 даН и 15 даН, мм.

5.1.2. Общую деформацию элемента () в миллиметрах, определяемую под нагрузкой 70 даН, вычисляют с округлением до целого числа по формуле

,

где — начальная высота образца под нагрузкой 3 даН, мм;

— высота образца под нагрузкой 70 даН, мм.

5.2. Категорию мягкости мягких элементов изделия определяют в соответствии с ГОСТ 19917 для каждого испытанного образца по показателям, полученным в точке 1 (см. черт.1 и 2), при этом отклонения показателей общей деформации в точке 2 не должны превышать ±10% показателей в точке 1.

Показатели податливости () для точки 2 не определяются.

5.3. Мягкость мягких элементов изделия оценивают по наименьшей категории из числа испытанных образцов в соответствии с п.5.2, при этом категория мягкости мягкого элемента изделия должна соответствовать его функциональному назначению, определенному ГОСТ 19917.

ПРИЛОЖЕНИЕ 1 (справочное). ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ

ПРИЛОЖЕНИЕ 1
Справочное

Мягкость — способность мягкого элемента мебели для сидения и лежания деформироваться под действием нагрузок, выраженная податливостью и общей деформацией. Физиологическое ощущение мягкости элементов мебели для сидения и лежания есть ощущение давления, возникающего как ответная реакция мягкого элемента мебели на воздействие человека.

Податливость — способность мягкого элемента мебели для сидения и лежания сопротивляться воздействию нагрузок на начальных этапах нагружения (5 даН; 15 даН).

Общая деформация — деформация мягкого элемента мебели для сидения и лежания под действием функциональной нагрузки (70 даН).

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ЖУРНАЛ ЗАПИСИ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ МЯГКИХ ЭЛЕМЕНТОВ

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Наименование изделия
Проект
Индекс
Организация-изготовитель
Краткая характеристика образца
Размеры габаритные
Настил
Пружинный блок
Вид основания
Дополнительные данные

Номер образца	Нагрузка, даН	Высота мягкого элемента, мм		Результаты испытаний
				точка 1	точка 2
		точка 1	точка 2	, мм; , мм, даН	, мм; , мм, даН

Подпись

Дата

ПРИЛОЖЕНИЕ 3 (рекомендуемое). ПРОТОКОЛ

ПРИЛОЖЕНИЕ 3
Рекомендуемое

	УТВЕРЖДАЮ
	Наименование испытательной организации
	фамилия, должность
	дата

вид испытаний по ГОСТ 16504
испытания мягких элементов, представленных
наименование организации, предприятия-изготовителя
Организация (предприятие), проводящая испытания							Дата
Цель испытаний
Основание для проведения испытаний (письмо заказчика)
Краткая характеристика изделия, проект, индекс
Метод испытания по ГОСТ
Средства испытания
			обозначение, аттестат испытательного оборудования,
номер и дата аттестационного свидетельства
Результаты испытаний
Заключение
Подписи

Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1991

docs.cntd.ru

Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости

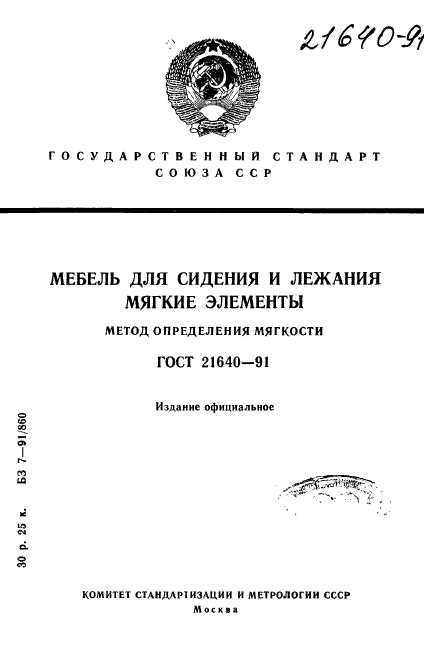

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕТОД ОПРЕДЕЛЕНИЯ МЯГКОСТИ

Издание официальное

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР Москва

УДК 684.4.001.4:006.354    Группа    К25

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ МЯГКИЕ ЭЛЕМЕНТЫ

Метод определения мягкости

Furniture for sitting and lying. Soft elements Method for softness determination

ОКСТУ 5609

Дата введения 01.01.93

Настоящий стандарт распространяется на мебель для сидения и лежания и устанавливает метод определения мягкости мягких элементов размером не менее 350X350 мм.

Сущность метода заключается в определении деформации мягких элементов мебели с учетом вида основания изделия под нагрузкой 3 даН, 5 даН, 15 даН, 70 даН и вычисления податливости, общей деформации.

Термины и определения, применяемые в стандарте, приведены в приложении 1.

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.1.    За образец принимают мягкий элемент одной конструкции, типа и размера (с учетом вида основания) или одно изделие.

1.2.    Для определения мягкости новых и модернизированных моделей отбирают три образца.

Количество и порядок отбора серийных образцов по ГОСТ 19917.

1.3.    Выдержка и испытания образцов должны проводиться в течение 3 сут в помещении с относительной влажностью воздуха от 45 до 70 % и температурой воздуха от 15 до 30°С.

2. АППАРАТУРА

2.1. Испытательный стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее:

размещение образца в требуемом положении;

Издание официальное

© Издательство стандартов, 1991

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения Госстандарта СССР

2г~ 642

равномерное нагружение образца от 0 до 100 даН; скорость нагружения образца (120±5) мм*мин^-1; измерение нагрузки с погрешностью ±1,0 %; измерение высоты и деформации образца с погрешностью ± 1 мм.

2.2.    Жесткий нажимной диск диаметром (250±1) мм с радиусом закругления кромки (30±1) мм, нижняя поверхность диска должна быть гладкой, но не полированной.

2.3.    Набор грузов общей массой 70 кг (1 кг—1 шт., 2 кг — 2 шт., 5 кг— 1 шт., 10 кг — 6 шт.).

Погрешность измерения массы грузов ±1 %.

2.4.    Универсальный измерительный инструмент для измерения линейных размеров с погрешностью ±1 мм.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1.    Образец с учетом вида основания изделия устанавливают на ровную горизонтальную поверхность так, чтобы под действующими при испытании нагрузками:

гибкие, эластичные, комбинированные основания мягких элементов могли легко и свободно деформироваться;

жесткие основания мягких элементов не деформировались (не прогибались).

3.2.    На рабочей поверхности образца с помощью универсального измерительного инструмента (п. 2.4) определяют контрольные точки нагружения (1 и 2):

для образцов длиной до 1000 мм — одну точку, см. черт. 1;

для образцов длиной свыше 1000 мм—две точки, см. черт. 2.

Допускается, не выходя за пределы функциональной зоны сиденья, спинки, спального места изделия, для образцов со сложной рельефной поверхностью переносить положение контрольных точек нагружения (1 и 2) на (504-100) ±5 мм от указанных на черт. 1 и 2.

ГОСТ 21640-91 С. 3

3.3.    На образец помещают нажимной диск так, чтобы геометрический центр его опорной поверхности совпадал с одной из контрольных точек.

3.4.    Образец через нажимной диск подвергают предварительному нагружению до 70 даН со скоростью (120 ± 5) мм-мин^-1 и сразу разгружают.

Предварительное нагружение образца проводят в каждой контрольной точке.

Допускается проводить ручное нагружение образца с использованием набора грузов.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1.    Через 600 с после снятия предварительной нагрузки включают стенд и через нажимной диск производят нагружение образца в каждой из контрольных точек, при этом производят замер высоты образца под нагрузками 3 даН, 5 даН, 15 даН, 70 даН.

Нагрузку 70 даН выдерживают 10 с, в случае падения нагрузки образец догружают до требуемого значения, после чего производят замер высоты образца.

Допускается проводить ручное нагружение образца с использованием набора грузов. При этом нагрузка увеличивается ступенчато от 3 до 70 кг.

4    2. При ручном нагружении образца нагрузки 3; 5; 15; 70 кг выдерживают 10 с, затем производят замер высоты образца.

В интервале нагрузок oi 20 до 70 кг разовое возрастание на-1рузки не более 10 кг.

Результаты измерений записывают в журнал (см. приложение 2).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1.    Мягкость мягких элементов мебели характеризуют податливость и общая деформация под нагрузкой 70 даН.

5.1.1.    Податливость (/7), мМ’ДаН”¹, вычисляют с округлением

результата до десятичного знака по формуле

г, Н_ь-Н_хь 10 ’

где //5 и #15 — соответствующие высоты образца под нагрузкой 5 даН и 15 даН, мм

5    1.2. Общую деформацию элемента (D) в миллиметрах, определяемую под нагрузкой 70 даН, вычисляют с округлением до целого числа по формуле

77=//3 М 7(>,

где #з— начальная высота образца под нагрузкой 3 даН, мм;

#70 — высота образца под нагрузкой 70 даН, мм.

2

С. 4 ГОСТ 21640-91

5.2.    Категорию мягкости мягких элементов изделия определяют в соответствии с ГОСТ 19917 для каждого испытанного образца по показателям, полученным в точке 1 (см. черт. 1 и 2). при этом отклонения показателей общей деформации в точке 2 не должны превышать ±10% показателей в точке /.

Показатели податливости (П) для точки 2 не определяются.

5.3.    Мягкость мягких элементов изделия оценивают по наименьшей категории из числа испытанных образцов в соответствии с п. 5.2, при этом категория мягкости мягкого элемента изделия должна соответствовать его функциональному назначению, определенному ГОСТ 19917.

ГОСТ 21640-91 С. 5

ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ,

И ПОЯСНЕНИЯ К НИМ

Мягкость — способность мягкого элемента мебели для сидения и лежания деформироваться под действием нагрузок, выраженная податливостью и общей деформацией. Физиологическое ощущение мягкости элементов мебели для сидения и лежания есть ощущение давления, возникающего как ответная реакция мягкого элемента мебели на воздействие человека.

Податливость — способность мягкого элемента мебели для с идения и лежания сопротив пяться во? действ ию нагрузок на начальных этапах нагружения (5 даН; 15 даН).

Общая деформация — деформация мягкого элемента мебели для сидения и лежания под действием функциональной нагрузки (70 даН).

С. 6 ГОСТ 21640-91

ПРИЛОЖЕНИЕ

Рекомендуемое

Наименование изделия _

Проект ____

Индекс _

С’рганизация-изготовитель

Краткая характеристика образца

Размеры габаритные

Настил _

Пружинный блок

Вид основания _

Дополнительные данные

		R ьгр.отя	МЯГКОГО	Результаты испытаний
Номер образца	Нагрузка, даН	элемента, мм		точка /	точка 2
		точка /	точка 2	П, мм; D, мм, ДаН	П, мм; D, мм, даН

Подпись

Дата

ГОСТ 21640-91 С. 7

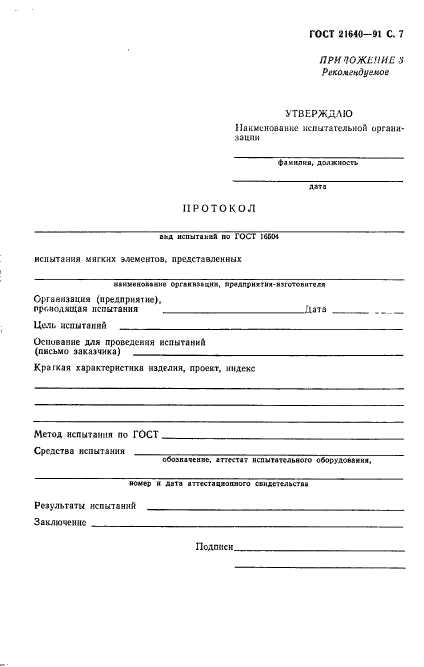

ПРИ ПОЖНИИЕ 3 Рекомендуемое

УТВЕРЖДАЮ

Наименование испытательной органи зации

фамилия, должность

дата

ПРОТОКОЛ

вид испытаний по ГОСТ 16504 испытания мягких элементов, представленных

наименование организации, предприятия-изготовителя Организация (предприятие),

проводящая испытания _Дата

Цель испытаний ___

Основание для проведения испытаний

(письмо заказчика) _

Краткая характеристика изделия, проект, индекс

Метод испытания по ГОСТ___

Средства испытания _

обозначение, аттестат испытательного оборудования,

номер и дата аттестационного свидетельства

Результаты испытаний _

Заключение _

Подписи

С. 8 ГОСТ 21640-91

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ

В. А. Левитин, В. П. Сахновская, В. Н. Лебедева

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета по стандартизации и метрологии СССР от 13.08.91 № 1349

3.    Периодичность проверки — 5 лет

4.    ВЗАМЕН ГОСТ 21640-76

5.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН-

ТЫ Обозначение Н1Д, на который дана ссылка Номер пункта, приложения ГОСТ 16504-81 Приложение 3 ГОСТ 19917-85 1 2, 5.2

Редактор Л Д. Курочкина Технический редактор Г• А Теребинкина Корректор Я. Л. Асауленко

иаб. 06 09 91 Поди, в печ. 12 12 91 0,75 уел п. л 0,75 уел кр.-отт 0,34 уч -нзд л

Цена 30 р 25 к.

Ордена «Знак Почета» Издательство стандартов, 123557, Москва, ГСП, Новопресненский пер., 3 Тип. «Московский печатник». Москва, Лялин пер , 6, Зак. 642

standartgost.ru

ГОСТ 21640-91 Мебель для сидения и лежания. Мягкие элементы. Метод определения…

ГОСТ 21640-91

Группа К25*
___________________________________
* В указателе «Национальные стандарты»
2006 г. группа К29. — Примечание «КОДЕКС».

ОКСТУ 5609

Дата введения 1993-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ

В.А.Левитин, В.П.Сахновская, В.Н.Лебедева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета по стандартизации и метрологии СССР от 13.08.91 N 1349

3. Периодичность проверки — 5 лет

4. ВЗАМЕН ГОСТ 21640-76

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылки	Номер пункта, приложения
ГОСТ 16504-81	Приложение 3
ГОСТ 19917-85	1.2, 5.2

Настоящий стандарт распространяется на мебель для сидения и лежания и устанавливает метод определения мягкости мягких элементов размером не менее 350х350 мм.

Сущность метода заключается в определении деформации мягких элементов мебели с учетом вида основания изделия под нагрузкой 3 даН, 5 даН, 15 даН, 70 даН и вычисления податливости, общей деформации.

Термины и определения, применяемые в стандарте, приведены в приложении 1.

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.1. За образец принимают мягкий элемент одной конструкции, типа и размера (с учетом вида основания) или одно изделие.

1.2. Для определения мягкости новых и модернизированных моделей отбирают три образца.

Количество и порядок отбора серийных образцов по ГОСТ 19917*.
_________________
* Действует ГОСТ 19917-93, здесь и далее по тексту. — Примечание «КОДЕКС».

1.3. Выдержка и испытания образцов должны проводиться в течение 3 сут в помещении с относительной влажностью воздуха от 45 до 70% и температурой воздуха от 15 до 30 °С.

2. АППАРАТУРА

2.1. Испытательный стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее:

размещение образца в требуемом положении;

равномерное нагружение образца от 0 до 100 даН;

скорость нагружения образца (120±5) мм·мин;

измерение нагрузки с погрешностью ±1,0%;

измерение высоты и деформации образца с погрешностью ±1 мм.

2.2. Жесткий нажимной диск диаметром (250±1) мм с радиусом закругления кромки (30±1) мм, нижняя поверхность диска должна быть гладкой, но не полированной.

2.3. Набор грузов общей массой 70 кг (1 кг — 1 шт., 2 кг — 2 шт., 5 кг — 1 шт., 10 кг — 6 шт.).

Погрешность измерения массы грузов ±1%.

2.4. Универсальный измерительный инструмент для измерения линейных размеров с погрешностью ±1 мм.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Образец с учетом вида основания изделия устанавливают на ровную горизонтальную поверхность так, чтобы под действующими при испытании нагрузками:

гибкие, эластичные, комбинированные основания мягких элементов могли легко и свободно деформироваться;

жесткие основания мягких элементов не деформировались (не прогибались).

3.2. На рабочей поверхности образца с помощью универсального измерительного инструмента (п.2.4) определяют контрольные точки нагружения (1 и 2):

для образцов длиной до 1000 мм — одну точку, см. черт.1;

для образцов длиной свыше 1000 мм — две точки, см. черт.2.

Черт.1

Черт.2

Допускается, не выходя за пределы функциональной зоны сиденья, спинки, спального места изделия, для образцов со сложной рельефной поверхностью переносить положение контрольных точек нагружения (1 и 2) на (50100)±5 мм от указанных на черт.1 и 2.

3.3. На образец помещают нажимной диск так, чтобы геометрический центр его опорной поверхности совпадал с одной из контрольных точек.

3.4. Образец через нажимной диск подвергают предварительному нагружению до 70 даН со скоростью (120±5) мм·мин и сразу разгружают.

Предварительное нагружение образца проводят в каждой контрольной точке.

Допускается проводить ручное нагружение образца с использованием набора грузов.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Через 600 с после снятия предварительной нагрузки включают стенд и через нажимной диск производят нагружение образца в каждой из контрольных точек, при этом производят замер высоты образца под нагрузками 3 даН, 5 даН, 15 даН, 70 даН.

Нагрузку 70 даН выдерживают 10 с, в случае падения нагрузки образец догружают до требуемого значения, после чего производят замер высоты образца.

Допускается проводить ручное нагружение образца с использованием набора грузов. При этом нагрузка увеличивается ступенчато от 3 до 70 кг.

4.2. При ручном нагружении образца нагрузки 3; 5; 15; 70 кг выдерживают 10 с, затем производят замер высоты образца.

В интервале нагрузок от 20 до 70 кг разовое возрастание нагрузки не более 10 кг.

Результаты измерений записывают в журнал (см. приложение 2).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1. Мягкость мягких элементов мебели характеризуют податливость и общая деформация под нагрузкой 70 даН.

5.1.1. Податливость (), мм·даН, вычисляют с округлением результата до десятичного знака по формуле

,

где и — соответствующие высоты образца под нагрузкой 5 даН и 15 даН, мм.

5.1.2. Общую деформацию элемента () в миллиметрах, определяемую под нагрузкой 70 даН, вычисляют с округлением до целого числа по формуле

,

где — начальная высота образца под нагрузкой 3 даН, мм;

— высота образца под нагрузкой 70 даН, мм.

5.2. Категорию мягкости мягких элементов изделия определяют в соответствии с ГОСТ 19917 для каждого испытанного образца по показателям, полученным в точке 1 (см. черт.1 и 2), при этом отклонения показателей общей деформации в точке 2 не должны превышать ±10% показателей в точке 1.

Показатели податливости () для точки 2 не определяются.

5.3. Мягкость мягких элементов изделия оценивают по наименьшей категории из числа испытанных образцов в соответствии с п.5.2, при этом категория мягкости мягкого элемента изделия должна соответствовать его функциональному назначению, определенному ГОСТ 19917.

ПРИЛОЖЕНИЕ 1 (справочное). ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ

ПРИЛОЖЕНИЕ 1
Справочное

Мягкость — способность мягкого элемента мебели для сидения и лежания деформироваться под действием нагрузок, выраженная податливостью и общей деформацией. Физиологическое ощущение мягкости элементов мебели для сидения и лежания есть ощущение давления, возникающего как ответная реакция мягкого элемента мебели на воздействие человека.

Податливость — способность мягкого элемента мебели для сидения и лежания сопротивляться воздействию нагрузок на начальных этапах нагружения (5 даН; 15 даН).

Общая деформация — деформация мягкого элемента мебели для сидения и лежания под действием функциональной нагрузки (70 даН).

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ЖУРНАЛ ЗАПИСИ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ МЯГКИХ ЭЛЕМЕНТОВ

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Наименование изделия
Проект
Индекс
Организация-изготовитель
Краткая характеристика образца
Размеры габаритные
Настил
Пружинный блок
Вид основания
Дополнительные данные

Номер образца	Нагрузка, даН	Высота мягкого элемента, мм		Результаты испытаний
				точка 1	точка 2
		точка 1	точка 2	, мм; , мм, даН	, мм; , мм, даН

Подпись

Дата

ПРИЛОЖЕНИЕ 3 (рекомендуемое). ПРОТОКОЛ

ПРИЛОЖЕНИЕ 3
Рекомендуемое

	УТВЕРЖДАЮ
	Наименование испытательной организации
	фамилия, должность
	дата

вид испытаний по ГОСТ 16504
испытания мягких элементов, представленных
наименование организации, предприятия-изготовителя
Организация (предприятие), проводящая испытания							Дата
Цель испытаний
Основание для проведения испытаний (письмо заказчика)
Краткая характеристика изделия, проект, индекс
Метод испытания по ГОСТ
Средства испытания
			обозначение, аттестат испытательного оборудования,
номер и дата аттестационного свидетельства
Результаты испытаний
Заключение
Подписи

Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1991

docs.cntd.ru

ГОСТ 21640-91 Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости

Текст ГОСТ 21640-91 Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости



БЗ 7-91/860

ГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЮЗА ССР

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ МЯГКИЕ ЭЛЕМЕНТЫ

МЕТОД ОПРЕДЕЛЕНИЯ МЯГКОСТИ

ГОСТ 21640—91

Издание официальное

*

LO

<м

сх

о

«о

КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР

Москва

УДК 684.4.001.4:006.354    Группа К25

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ МЯГКИЕ ЭЛЕМЕНТЫ

Метод определения мягкости

Furniture for sitting and lying. Soft elements Method for softness determination

ОКСТУ 5609

ГОСТ

21640—91

Дата введения 01.01.93

Настоящий стандарт распространяется на мебель для сидения п лежания и устанавливает метод определения мягкости мягких элементов размером не менее 350X350 мм.

Сущность метода заключается в определении деформации мягких элементов мебели с учетом вида основания изделия под нагрузкой 3 даН, 5 даН, 15 даН, 70 даН и вычисления податливости, общей деформации.

Термины и определения, применяемые в стандарте, приведены в приложении 1.

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.1.    За образец принимают мягкий элемент одной конструкции, типа и размера (с учетом вида основания) или одно изделие.

1.2.    Для определения мягкости новых и модернизированных моделей отбирают три образца.

Количество и порядок отбора серийных образцов по ГОСТ 19917,

1.3.    Выдержка и испытания образцов должны проводиться в течение 3 сут в помещении с относительной влажностью воздуха от 45 до 70 % и температурой воздуха от 15 до 30°С.

2. АППАРАТУРА

2.1. Испытательный стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее:

размещение образца в требуемом положении;

Издание официальное

© Издательство стандартов, 1991

Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения Госстандарта СССР

2— 642

равномерное нагружение образца от 0 до 100 даН; скорость нагружения образца (120±5) мм-мин^-1; измерение нагрузки с погрешностью ±1,0 %; измерение высоты и деформации образца с погрешностью ± 1 мм.

2.2.    Жесткий нажимной диск диаметром (250±1) мм с радиусом закругления кромки (30± 1) мм, нижняя поверхность диска должна быть гладкой, но не полированной.

2.3.    Набор грузов общей массой 70 кг (1 кг—1 шт., 2 кг — 2 шт., 5 кг— 1 шт., 10 кг — 6 шт.).

Погрешность измерения массы грузов ±1 %.

2.4.    Универсальный измерительный инструмент для измерения линейных размеров с погрешностью zt 1 мм.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1.    Образец с учетом вида основания изделия устанавливают на ровную горизонтальную поверхность так, чтобы под действующими при испытании нагрузками:

гибкие, эластичные, комбинированные основания мягких элементов могли легко и свободно деформироваться;

жесткие основания мягких элементов не деформировались (не прогибались).

3.2.    На рабочей поверхности образца с помощью универсального измерительного инструмента (п. 2.4) определяют контроль-ные точки нагружения (1 и 2):

для образцов длиной до 1000 мм — одну точку, см. черт. 1;

для образцов длиной свыше 1000 мм—две точки, см. черт. 2.

Черт. 1

Допускается, не выходя за пределы функциональной зоны сиденья, спинки, спального места изделия, для образцов со сложной рельефной поверхностью переносить положение контрольных точек нагружения (I и 2) на (50ч-100) ±5 мм от указанных на черт. 1 и 2.

3.3.    На образец помещают нажимной диск так, чтобы геометрический центр его опорной поверхности совпадал с одной из контрольных точек.

3.4.    Образец через нажимной диск подвергают предварительному нагружению до 70 даН со скоростью (120±:5) мм-мин^-1 и сразу разгружают.

Предварительное нагружение образца проводя г в каждой контрольной точке.

Допускается проводить ручное нагружение образца с использованием набора грузов.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1.    Через 600 с после снятия предварительной нагрузки включают стенд и через нажимной диск производят нагружение образца в каждой из кош рольных точек, при этом производят замер высоты образца под нагрузками 3 даН, 5 даН, 15 даН, 70 даН.

Нагрузку 70 даН выдерживают 10 с, в случае падения нагрузки образец догружают до требуемого значения, после чего производят замер высоты образца.

Допускается проводить ручное нагружение образца с использованием набора грузов. При этом нагрузка увеличивается ступенчато от 3 до 70 кг.

4    2. При ручном нагружении образца нагрузки 3; 5; 15; 70 кг выдерживают 10 с, затем производят замер высоты образца.

В интервале нагрузок ох 20 до 70 кг разовое возрастание на-1рузки не более 10 кг.

Результаты измерений записывают в журнал (см. приложение 2).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1.    Мягкость мягких элементов мебели характеризуют податливость и общая деформация под нагрузкой 70 даН.

5.1.1.    Податливость (Я), мм«даН^-1, вычисляют с округлением

результата до десятичного знака по формуле

/у__ Дг> Д5

^ ю ’

где Нs и Нis — соответствующие высоты образца под нагрузкой

5 даН и 15 даН, мм

5    1.2. Общую деформацию элемента (D) в миллиметрах, определяемую под нагрузкой 70 даН, вычисляют с округлением до целого числа по формуле

/)=//₃ ‘Н 7^5

где Нз— начальная высота образца под нагрузкой 3 даН, мм;

Я₇₀ — высота образца под нагрузкой 70 даН, мм.

5.2.    Категорию мягкости мягких элементов изделия определяют в соответствии с ГОСТ 19917 для каждого испытанного образца по показателям, полученным в точке 1 (см. черт. 1 и 2), npw этом отклонения показателей общей деформации в точке 2 недолжны превышать ±10% показателей в точке 1.

Показатели податливости (П) для точки 2 не определяются.

5.3.    Мягкость мягких элементов изделия оценивают по наименьшей категории из числа испытанных образцов в соответствии с п. 5.2, при этом категория мягкости мягкого элемента изделия должна соответствовать его функциональному назначению, определенному ГОСТ 19917.

ПРИЛОЖЕНИЕ 1 Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ,

И ПОЯСНЕНИЯ К НИМ

Мягкость — способность мягкого элемента мебели для сидения и лежания деформироваться под действием нагрузок, выраженная податлив остью и общей деформацией. Физиологическое ощущение мягкости элементов мебели для сидения и лежания есть ощущение давления, возникающего как ответная реакция мягкого элемента мебели на воздействие человека.

Податливость — способность мягкого элемента мебели для сидения и лежания сопротив литься во? действ ню нагрузок на начальных этапах нагружения (5 даН; 15 даН).

Общая деформация — деформация мягкого элемента мебели для сидения и лежания пэд действием функциональной нагрузки (70 даН).

ПРИЛОЖЕНИЕ

Рекомендуемое

ЖУРНАЛ

записи результатов испытания мягких элементов

Наименование изделия

Проект _

Индекс _

Организация-изготовитель

Краткая характеристика образца

Размеры габаритные

Настил _

Пружинный блок

Вид основания _

Дополнительные данные

		R ыс.ота	мягкого	Результаты йенытаний
Номер образца	Нагрузка, даН	элемента, мм		точка /	точка 2
		точка X	точка 2	П, мм; D, мм, ДаН	П, мм; D, мм, даН

Подпись

Дата

ПРИ ЧОЖиНИЕ 3 Рекоменд уемое

УТВЕРЖДАЮ

Наименование испытательной органи зации

фамилия, должность

дата

ПРОТОКОЛ

вид испытаний по ГОСТ 16504 испытания мягких элементов, представленных

наименование организации, предприятия-изготовителя Организация (предприятие),

проводящая испытания _Дата

Цель испытаний _

Основание для проведения испытаний

(письмо заказчика) _

Краткая характеристика изделия, проект, индекс

Метод испытания по ГОСТ .._

Средства испытания _

обозначение, аттестат испытательного оборудования,

номер и дата аттестационного свидетельства

Результаты испытаний _

Заключение _

Подписи

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1.    РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ

В. А. Левитин, В. П. Сахновская, В. Н. Лебедева

2.    УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета по стандартизации и метрологии СССР от 13.08.91 № 1349

3.    Периодичность проверки — 5 лет

4.    ВЗАМЕН ГОСТ 21640—76

5.    ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение Н1Д, на который дана ссылка

Номер пункта, приложения

ГОСТ 16504—81 ГОСТ 19917—85

Приложение 3 1 2, 5.2

Сдано в Тмр СЮ

Редактор Л Д. Курочкина Технический редактор Г, А Теребинкина Корректор И. Л. Асауленко

наб. 06 09 91 Поди, в печ. 12 12 91 0,75 уел п. л 0,75 уел кр.-отт 0,34 уч -нзд л

Цена 30 р 25 к.

Ордена «Знак Почета» Иадательство стандартов, 123557, Москва, ГСП, Новопреснекскнй пер., 3 Тип. «Московский печатник». Москва, Лялин пер , 6, Зак. 642

allgosts.ru

ГОСТ 21640-91 Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости, ГОСТ от 13 августа 1991 года №21640-91

ГОСТ 21640-91

Группа К25*
___________________________________
* В указателе «Национальные стандарты»
2006 г. группа К29. — Примечание «КОДЕКС».

ОКСТУ 5609

Дата введения 1993-01-01

1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР

РАЗРАБОТЧИКИ

В.А.Левитин, В.П.Сахновская, В.Н.Лебедева

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета по стандартизации и метрологии СССР от 13.08.91 N 1349

3. Периодичность проверки — 5 лет

4. ВЗАМЕН ГОСТ 21640-76

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылки	Номер пункта, приложения
ГОСТ 16504-81	Приложение 3
ГОСТ 19917-85	1.2, 5.2

Настоящий стандарт распространяется на мебель для сидения и лежания и устанавливает метод определения мягкости мягких элементов размером не менее 350х350 мм.

Сущность метода заключается в определении деформации мягких элементов мебели с учетом вида основания изделия под нагрузкой 3 даН, 5 даН, 15 даН, 70 даН и вычисления податливости, общей деформации.

Термины и определения, применяемые в стандарте, приведены в приложении 1.

1. ОТБОР И ПОДГОТОВКА ОБРАЗЦОВ

1.1. За образец принимают мягкий элемент одной конструкции, типа и размера (с учетом вида основания) или одно изделие.

1.2. Для определения мягкости новых и модернизированных моделей отбирают три образца.

Количество и порядок отбора серийных образцов по ГОСТ 19917*.
_________________
* Действует ГОСТ 19917-93, здесь и далее по тексту. — Примечание «КОДЕКС».

1.3. Выдержка и испытания образцов должны проводиться в течение 3 сут в помещении с относительной влажностью воздуха от 45 до 70% и температурой воздуха от 15 до 30 °С.

2. АППАРАТУРА

2.1. Испытательный стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее:

размещение образца в требуемом положении;

равномерное нагружение образца от 0 до 100 даН;

скорость нагружения образца (120±5) мм·мин;

измерение нагрузки с погрешностью ±1,0%;

измерение высоты и деформации образца с погрешностью ±1 мм.

2.2. Жесткий нажимной диск диаметром (250±1) мм с радиусом закругления кромки (30±1) мм, нижняя поверхность диска должна быть гладкой, но не полированной.

2.3. Набор грузов общей массой 70 кг (1 кг — 1 шт., 2 кг — 2 шт., 5 кг — 1 шт., 10 кг — 6 шт.).

Погрешность измерения массы грузов ±1%.

2.4. Универсальный измерительный инструмент для измерения линейных размеров с погрешностью ±1 мм.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Образец с учетом вида основания изделия устанавливают на ровную горизонтальную поверхность так, чтобы под действующими при испытании нагрузками:

гибкие, эластичные, комбинированные основания мягких элементов могли легко и свободно деформироваться;

жесткие основания мягких элементов не деформировались (не прогибались).

3.2. На рабочей поверхности образца с помощью универсального измерительного инструмента (п.2.4) определяют контрольные точки нагружения (1 и 2):

для образцов длиной до 1000 мм — одну точку, см. черт.1;

для образцов длиной свыше 1000 мм — две точки, см. черт.2.

Черт.1

Черт.2

Допускается, не выходя за пределы функциональной зоны сиденья, спинки, спального места изделия, для образцов со сложной рельефной поверхностью переносить положение контрольных точек нагружения (1 и 2) на (50100)±5 мм от указанных на черт.1 и 2.

3.3. На образец помещают нажимной диск так, чтобы геометрический центр его опорной поверхности совпадал с одной из контрольных точек.

3.4. Образец через нажимной диск подвергают предварительному нагружению до 70 даН со скоростью (120±5) мм·мин и сразу разгружают.

Предварительное нагружение образца проводят в каждой контрольной точке.

Допускается проводить ручное нагружение образца с использованием набора грузов.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Через 600 с после снятия предварительной нагрузки включают стенд и через нажимной диск производят нагружение образца в каждой из контрольных точек, при этом производят замер высоты образца под нагрузками 3 даН, 5 даН, 15 даН, 70 даН.

Нагрузку 70 даН выдерживают 10 с, в случае падения нагрузки образец догружают до требуемого значения, после чего производят замер высоты образца.

Допускается проводить ручное нагружение образца с использованием набора грузов. При этом нагрузка увеличивается ступенчато от 3 до 70 кг.

4.2. При ручном нагружении образца нагрузки 3; 5; 15; 70 кг выдерживают 10 с, затем производят замер высоты образца.

В интервале нагрузок от 20 до 70 кг разовое возрастание нагрузки не более 10 кг.

Результаты измерений записывают в журнал (см. приложение 2).

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

5.1. Мягкость мягких элементов мебели характеризуют податливость и общая деформация под нагрузкой 70 даН.

5.1.1. Податливость (), мм·даН, вычисляют с округлением результата до десятичного знака по формуле

,

где и — соответствующие высоты образца под нагрузкой 5 даН и 15 даН, мм.

5.1.2. Общую деформацию элемента () в миллиметрах, определяемую под нагрузкой 70 даН, вычисляют с округлением до целого числа по формуле

,

где — начальная высота образца под нагрузкой 3 даН, мм;

— высота образца под нагрузкой 70 даН, мм.

5.2. Категорию мягкости мягких элементов изделия определяют в соответствии с ГОСТ 19917 для каждого испытанного образца по показателям, полученным в точке 1 (см. черт.1 и 2), при этом отклонения показателей общей деформации в точке 2 не должны превышать ±10% показателей в точке 1.

Показатели податливости () для точки 2 не определяются.

5.3. Мягкость мягких элементов изделия оценивают по наименьшей категории из числа испытанных образцов в соответствии с п.5.2, при этом категория мягкости мягкого элемента изделия должна соответствовать его функциональному назначению, определенному ГОСТ 19917.

ПРИЛОЖЕНИЕ 1 (справочное). ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ

ПРИЛОЖЕНИЕ 1
Справочное

Мягкость — способность мягкого элемента мебели для сидения и лежания деформироваться под действием нагрузок, выраженная податливостью и общей деформацией. Физиологическое ощущение мягкости элементов мебели для сидения и лежания есть ощущение давления, возникающего как ответная реакция мягкого элемента мебели на воздействие человека.

Податливость — способность мягкого элемента мебели для сидения и лежания сопротивляться воздействию нагрузок на начальных этапах нагружения (5 даН; 15 даН).

Общая деформация — деформация мягкого элемента мебели для сидения и лежания под действием функциональной нагрузки (70 даН).

ПРИЛОЖЕНИЕ 2 (рекомендуемое). ЖУРНАЛ ЗАПИСИ РЕЗУЛЬТАТОВ ИСПЫТАНИЯ МЯГКИХ ЭЛЕМЕНТОВ

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Наименование изделия
Проект
Индекс
Организация-изготовитель
Краткая характеристика образца
Размеры габаритные
Настил
Пружинный блок
Вид основания
Дополнительные данные

Номер образца	Нагрузка, даН	Высота мягкого элемента, мм		Результаты испытаний
				точка 1	точка 2
		точка 1	точка 2	, мм; , мм, даН	, мм; , мм, даН

Подпись

Дата

ПРИЛОЖЕНИЕ 3 (рекомендуемое). ПРОТОКОЛ

ПРИЛОЖЕНИЕ 3
Рекомендуемое

	УТВЕРЖДАЮ
	Наименование испытательной организации
	фамилия, должность
	дата

вид испытаний по ГОСТ 16504
испытания мягких элементов, представленных
наименование организации, предприятия-изготовителя
Организация (предприятие), проводящая испытания							Дата
Цель испытаний
Основание для проведения испытаний (письмо заказчика)
Краткая характеристика изделия, проект, индекс
Метод испытания по ГОСТ
Средства испытания
			обозначение, аттестат испытательного оборудования,
номер и дата аттестационного свидетельства
Результаты испытаний
Заключение
Подписи

Текст документа сверен по:
официальное издание
М.: Издательство стандартов, 1991

docs2.kodeks.ru

ГОСТ 21640-91… — ГОСТ 21640-91 Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости… | Документы

• Главная →
• Документы →
• ГОСТ 21640-91… — ГОСТ 21640-91 Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости…

Этот документ был распознан автоматически. В блоке справа Вы можете найти скан-копию. Мы работаем над ручным распознаванием документов, однако это титанический труд и на него уходит очень много времени. Если Вы хотите помочь нам и ускорить обработку документов, Вы всегда можете сделать это, пожертвовав нам небольшую сумму денег.

Файлы для печати:

H , f 6 t 0 -9 i Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р МЕБЕЛЬ ДЛЯ СИДЕНИЯ И ЛЕЖАНИЯ МЯГКИЕ ЭЛЕМЕНТЫ МЕТОД ОПРЕДЕЛЕНИЯ МЯГКОСТИ ГОСТ 2 1 6 4 0 -9 1 Издание официальное 0 6 /8 1 -9 7 З Б -5*- . -;* y v£.к 5 2 . р 0 3 КОМИТЕТ СТА Н ДЛР1И ЗЛЦ И И И М ЕТРОЛО ГИ И СССР М о с к ■ асалфетка роза

---

У Д К 684.4.001.4:006.354 Группа К25 Г О С У Д А Р С Т В Е Н Н Ы Й С Т А Н Д А Р Т С О Ю З А С С Р М Е Б Е Л Ь Д Л Я СИДЕН ИЯ И Л ЕЖ АНИЯ МЯГКИЕ ЭЛЕМЕНТЫ ГОСТ Метод определения мягкости Furniture for sittin g and lying. Soft elements. 21640—91 Method for softness determ ination ОКСТУ 5609 Д ата введения 0I.O1.S3 Настоящий стандарт распространяется на мебель для сидения и лежания и устанавливает метод определения мягкости мягких элементов размером не менее 350 x 350 мм. Сущность метода заключается в определении деформации мяг­ ких элементов мебели с учетом вида основания изделия под на­ грузкой 3 даН, 5 даН, 15 даН, 70 даН и вычисления податливо­ сти, общей деформации. Термины и определения, применяемые в стандарте, приведены в приложении 1. I. О ТБО Р И ПОДГОТОВКА ОБРАЗЦОВ 1.1. За образец принимают мягкий элемент одной конструк­ ции, типа и размера (с учетом вида основания) или одно изде­ лие. 1.2. Для определения мягкости новых и модернизированных моделей отбирают три образца. Количество и порядок отбора серийных образцов по ГОСТ 19917. 1.3. Выдержка и испытания образцов должны проводиться в течение 3 сут в помещении с относительной влажностью воздуха от 45 до 70 % н температурой воздуха от 15 до 3 0 Х . 2. АППАРАТУРА 2.1. Испытательный стенд конструкции ВПКТИМ или другое испытательное устройство, обеспечивающее: размещение образца в требуемом положении; Издание официальное © Издательство стандартов, 1991 Настоящий стандарт не может быть полностью или частично воспроизведен, тиражирован и распространен без разрешения Госстандарта СССР 2 — 6 4 2

---

С. 2 ГОСТ 21640—91 равномерное нагружение образца от 0 до 100 даН; скорость нагружения образца (120±5) м м м ш г 1; измерение нагрузки с погрешностью ± 1 ,0 % ; измерение высоты и деформации образца с погрешностью ± 1 мм. 2.2. Жесткий нажимной диск диаметром (250±1) мм с радиу­ сом закругления кромки (30±1) мм, нижняя поверхность диска должна быть гладкой, но не полированной. 2.3. Набор грузов общей массой 70 кг (1 к г— 1 шт., 2 кг — 2 шт., 5 кг — 1 шг.. 10 кг — 6 шт.). Погрешность измерения массы грузов ±1 %. 2.4. Универсальный измерительный инструмент для измерения линейных размеров с погрешностью ± 1 мм. 3. ПОДГОТОВКА К ИСПЫТАНИЮ 3.1. Образец с учетом вида основания изделия устанавливают на ровную горизонтальную поверхность так, чтобы под действую­ щими при испытании нагрузками: гибкие, эластичные, комбинированные основания мягких эле­ ментов могли легко и свободно деформироваться; жесткие основания мягких элементов не деформировались (не прогибались). 3.2. На рабочей поверхности образца с помощью универсаль­ ного измерительного инструмента (и. 2.4) определяют контроль­ ные точки нагружения (1 и 2 ):, для образцов длиной до 1000 мм — одну точку, см. черт. 1; для образцов длиной свыше 1000 мм — две точки, см. черт. 2. — ; 1U 2 Черт. Черт. 2 Допускается, не выходя за пределы функциональной зоны си­ денья, спинки, спального места изделия, для образцов со слож­ ной рельефной поверхностью переносить положение контрольных точек нагружения (I и 2) на (50-г 100) ± 5 мм от указанных на черт. 1 н 2.

---

ГОСТ 2 1 6 4 0 -9 » С. 3 3.3. На образец помешают нажимной диск так. чтобы геомет­ рический центр его опорной поверхности совпадал с одной из контрольных точек. 3.4. Образец через нажимной диск подвергают предваритель­ ному нагружению до 70 даН со скоростью (120±5) мм-мин-1 и сразу разгружают. Предварительное нагружение образца проводят в каждой контрольной точке. Допускается проводить ручное нагружение образна с исполь­ зованием набора грузов. 4. ПРОВЕДЕН И Е ИСПЫТАНИЯ 4.1. Через 600 с после снятия предварительной нагрузки вклю­ чают стенд и через нажимной диск производят нагружение образ­ ца в каждой из контрольных точек, при этом производят замер высоты образца под нагрузками 3 даН , 5 даН , 13 даН. 70 даН. Нагрузку 70 даН выдерживают 10 с. в случае падения нагруз­ ки образец догружают до требуемого значения, после чего про­ изводят замер высоты образца. Допускается проводить ручное нагружение образца с исполь­ зованием набора грузов. При этом нагрузка увеличивается сту­ пенчато от 3 до 70 кг. 4 2. При ручном нагружении образца нагрузки 3; 5; 15; 70 кг выдерживают 10 с, затем производят замер высоты образца. В интервале нагрузок от 20 до 70 кг разовое возрастание на­ грузки не более 10 кг. Результаты измерений записывают в журнал (см. приложе­ ние 2). 5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЯ 5.1. Мягкость мягких элементов мебели характеризуют подат­ ливость и общая деформация г.од нагрузкой 70 даН. 5-1.1. Податливость (П ), мм-даН-1, вычисляют с округлением результата до десятичного знака по формуле где / / 5 и Я 15 — соответствующие высоты образца под нагрузкой 5 даН и 15 даН , мм. 5.1 2 Общую деформацию элемента (О) п миллиметрах, оп­ ределяемую под нагрузкой 70 даН, вычисляют с округлением до целого числа по формуле где / / 3 — начальная высота образца под нагрузкой 3 даН, мм;Нго — высота образца под нагрузкой 70 даН. мм. 2′

---

С 4 ГОСТ 21640-91 5.2. Категорию мягкости мягких элементов изделия определя­ ют в соответствии с ГОСТ 19917 для каждого испытанного образ­ ца по показателям, полученным в точке / (см. черт. 1 и 2). при этом отклонения показателей обшей деформации в точке 2 не должны превышать ±10% показателей в точке /. Показатели податливости (П) для точки 2 нс определяются. 5.3. Мягкость мягких элементов изделия оценивают по наи­ меньшей категории из числа испытанных образцов в соответствии с п. 5.2, при этом категория мягкости мягкого элемента изделия должна соответствовать сто функциональному назначению, опре­ деленному ГОСТ 19917.

---

ГОСТ 2 1 6 4 0 -9 1 С. 5ПРИЛОЖЕНИЕ IСправочное ТЕРМ ИН Ы , ПРИМ ЕНЯЕМ Ы Е В СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ Мягкость — способность мягкого элемента мебели для сидения и леж ания деформироваться под действием нагрузок, выраженная податливостью и об­ щей деформацией. Физиологическое ощущение мягкости элементов мебели д л я енления н лежания есть ощущение давления, возникающего как ответная реак­ ция мягкого элемента мебели на воздействие человека. Податливость — способность мягкого элемента мебели для сидения н ле­ ж ания сопротивляться воздействию нагрузок на начальных этапах нагруже­ ния (5 даН ; 15 даН ). Общ ая д еф орм ация— деформация мягкого элемента мебели д л я сидения н лежания под действием функциональной нагрузки (70 даН ).

---

С. 6 ГОСТ 2 1640-91ПРИЛОЖЕНИЕ !Рекомендуемое ЖУРНАЛ за п и с и результатов испытания мягких элементов Наименование изделия _______________________________________ Проект И н д е к с ______________________________________________________ Организация изготовитель ____________________________________ Кроткая характеристика о б р а з ц а ______________________________ Г’ьэмеры габаритные _________________________ _________________ Иэстил ________ Пружинный блох Вид основания ________ Допелиитсльныс данные Результаты поиггапнй Внеотл м?!кого Элемент л. мм Т О Ч К А / т о ч к а 2 Номер Нагруз­ оОразцз ка, а*И1 1 , и м ; О , мм,П, ми: /), мм. топка Г точна 7 даН даН П одпись Д ата

---

ГОСТ 21640— 91 С. 7ПРИ ПОЖНИ НИ .?Рекомендуемое УТВЕРЖ ДАЮ Наименование непитательной органи­ зации фамилия, должность дата П Р О Т О К О Л анд испытаний по ГОСТ I6WH испытания мягких элементов, представленных наим«ио**ни« организации, иртлпритгин-иеготовитсля Организация (предприятие), прс.иодащая испытания ______________________________ Д ата Ц ель испытаний ____________________________________________ Основание для проведения испытаний (письмо заказчика) _________________________________________ Краткая характеристика изделия, проект, индекс Метод испытания по Г О С Т ________________________________________ ___ Средства испытания ___________________________________________________ обоанатеияс, аттестат испытательного оборудования, номер и д ата аттестационного свидетельства Результаты испытаний _________________________________________________ Заключение ____________________________________________________________ Подписи_____________________________

---

С. 8 ГОСТ 21640-91 ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промыш­ ленности СССР РАЗРАБОТЧИКИ В. А. Левитин, В. П. Сахновская, В. Н. Лебедева 2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета по стандартизации и метрологии СССР от 13.08.91S i 1349 3. Периодичность проверки — 5 лет 4. ВЗАМЕН ГОСТ 21640-76 б. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕН- ТЫ С Х > о з и » ч « и и е И Т Д . и * к о т о р ы й Н о м е р п у н к т е , п р и л о ж е н и я д а н е « м д к и ГОСТ 16504—81 Приложение 3 ГОСТ 1 9917-85 1.2, 5.2

---

Редактор Л. Д. Курочкина Технический редактор Г. А. Теребинкина Корректор И. Л. Асауленко С дано а аав. 06.0# *1 Подо, а ват. 12. 12.01 0.75 уса. п. я. 0.75 уел «р.-отт 0.34 у ч .-в а * ж Тир. 6 1 0 ____________________________________ Цааа У) р 25 я . Ордена «Знак П очета* Иадатедвство стандартов, 1235S7. Москва, ГСП. Нооопрескеискив п е р .,*ГОСТ 21640-91 Твв. «М осковски* ретатин*». Москва. Л япин вер., в. Зак. М 2

---

gost.one

ГОСТ 21640-91. Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости /

Общероссийский классификатор стандартов → БЫТОВАЯ ТЕХНИКА И ТОРГОВОЕ ОБОРУДОВАНИЕ. ОТДЫХ. СПОРТ → Мебель *Включая обивочный материал, матрасы, конторскую мебель, школьную мебель и т.д.

ГОСТ 21640-91. Мебель для сидения и лежания. Мягкие элементы. Метод определения мягкости

Настоящий стандарт распространяется на мебель для сидения и лежанияи устанавливает метод определения мягкости мягких элементов размером не менее 350х350 мм

Название на англ.:	Furniture for sitting and laying. Soft elements. Method for softness determination
Тип документа:	стандарт
Статус документа:	действующий
Число страниц:	10
Дата актуализации текста:	01.08.2013
Дата актуализации описания:	01.08.2013
Дата издания:	12.12.1991
Дата введения в действие:	01.01.1993
Дата последнего изменения:	22.05.2013
Взамен:	ГОСТ 21640-76

•
•
•
•
•
•
•
•
•
•

www.gostrus.com
