Малогабаритный трансформатор тока – Малогабаритные измерительные трансформаторы тока для счетчиков электроэнергии и систем контроля качества
Малогабаритные трансформаторы тока с выходом 5а
В настоящее время выпускается масса цифровых приборов с пределом измерения по току 5а или 1а. Соответственно, для измерения больших токов, требуются трансформаторы тока, преобразующие этот ток в выходной 5а или 1а. Существует масса недорогих измерительных трансформаторов тока предназначенных для этих целей, но зачастую их размеры и вес затрудняют монтаж в небольших боксах. Об этом мы уже писали (см. недорогие трансформаторы тока для технического учета)
Специально, для примений в условиях стесненного места, когда габариты и масса выходят на первый план, нами выпускаются малогабаритные трансформаторы тока, в частности трансформаторы тока серии Т112С, предназначенные для организации технического учета или контроля в условиях плотного монтажа. На настоящий момент существует две модификации трансформаторов Т112С — для монтажа на кабель (с гибкими выводами) и для монтажа на DIN рейку (с креплением и клеммником).
Габаритные размеры и назначения выводов трансформаторов Т112С для монтажа на DIN рейку приведены на рис 1, внешний вид на фото 1, для монтажа на кабель — на фото 2. Характеристики трансформаторов Т112С приведены в табл. 1
Трансформаторы отличаются малыми габаритами и весом (40х40х40мм с отв. 11мм, вес 120гр) при достаточно высокой точности. Максимальная развиваемая мощность в классе точности достигает 0.5вт (для 5А) или 0,3вт (для 1А), что достаточно для подключения практически ко всем современным цифровым приборам.
Габариты трансформаторов для установки на DIN рейку практически не выходят за пределы DIN рейки, занимая при этом 2DIN, а подключение к приборам производится через разъемный клеммник, что позволяет устанавливать DIN рейки практически вплотную, для повышения плотности установки тр-ров. Например, в боксе на 8 DIN можно установить 8 тр-ров тока, при установке 2-х реек вместо одной. Трансформаторы не подлежат поверке весь срок службы, относятся к неремонтируемым и легко меняются.
Трансформаторы тока имеют номинальный выходной ток 5А или 1А, В таблице приведены данные для трансформаторов с выходом 5А(1А)
www.eltranstech.ru
Измерительные трансформаторы напряжения
Малогабаритные измерительные трансформаторы напряжения ТН3-хх/уу исп.А предназначены для работы в цепях переменного тока и имеют линейную передаточную характеристику во всем диапазоне входных напряжений.
Выпускаются в соответствии с техническими требованиями ЮНШИ.671221.002 ТТ
Для измерения цепей напряжением 100-110В рекомендуем применять трансформаторы ТН3-200/0,4В исп.А, ТН3-200/4В исп.А, а для 220В — ТН3-300/1В исп.А. Если заявленные характеристики не устраивают — возможны модификации как по входному, так и по выходному напряжению.
Для всех измерительных трансформаторов напряжения ТН3-хх/уу исп.А выполняются общие требования:
- максимальный перегрев трансформатора при одиночном воздействии испытательного напряжения 4*Uном. (но не более 1 кВ) в течении 1 сек. не должен приводить к перегреву первичной обмотки свыше 75 °C и выходу трансформатора из строя.
- диапазон измеряемых входных напряжений (с учетом перегрузок) должен лежать в пределах 0,05-1,1 Uном.
- входное напряжение Uном (параметр хх) не может превышать 360В, выходное напряжение Uвых (параметр уу) не может превышать 4В (рекомендуется 0,4; 1В).
- измерительные цепи подлежат обязательной калибровке в одной точке для исключения влияния статической погрешности коэфф. трансформации трансформатора. При измерении мощности допускается калибровку проводить по одному из каналов (тока или напряжения) для исключения статических погрешностей обоих каналов одновременно.
- ток холостого хода трансформатора при Uном. не превышает 3 мА
- точностные параметры трансформатора определяются техническими требованиями Заказчика и могут отличатся от указанных на сайте
- трансформаторы выпускаются только по заказу, их свободные остатки, включая образцы, на складе могут отсутствовать.
- средний срок изготовления трансформаторов в количествах до 100 шт. составляет от 2-х до 3-х недель, свыше — 5-6 недель.
- расчет и согласование характеристик трансформаторов осуществляется бесплатно на этапе формирования заказа.
- не допускается работа трансформатора при напряжениях, превышающих U ном., а также при однополярном входном напряжении амплитудой свыше 0,3 Uном.
- габаритные и присоединительные размеры измерительного трансформатора напряжения ТН3-хх/уу (исп. А) указаны на рис.1, внешний вид на фото 1.
В целом передаточная характеристика трансформатора ТН3-хх/уу весьма линейна, что видно на примере ТН-200/0,4 (см рис.2), однако некоторая нелинейность все-же присутствует. Неравномерность передаточной характеристики трансформаторов тока на сердечниках из электротехнической стали обусловлена зависимостью магнитной проницаемости сердечника от напряженности магнитного поля в нем и не может быть абсолютно скомпенсирована конструкцией трансформатора. Характер неравномерности передаточной характеристики отображен на рис.3 на примере ТН3-200/0,4 . На графике приведен наихудший вариант, реальные величины погрешностей являются индивидуальными для каждого трансформатора и могут меняться в зависимости от времени и температуры.
Как видно из рисунка, максимальные искажения по амплитуде и фазе вносятся в областях малого входного напряжения, минимальные — в зоне номинального напряжения. Поэтому не рекомендуется применять трансформаторы на магнитопроводах из электротехнической стали для снятия измерительной информации на малых напряжениях. Данные графики не учитывают статическую погрешность коэффициента передачи трансформатора. Однако статическую погрешность можно легко компенсировать при калибровке канала измерения при номинальном входном напряжении (входным делителем).
Если возникают затруднения при определении параметров трансформатора, или указанные характеристики не устраивают — рекомендуем обратиться к нам с запросом по электронной почте . В запросе обязательно укажите параметры которые для Вас важны. Можете просто объяснить задачу, которая перед Вами стоит. В этом случае мы обеспечим Вас бесплатной консультацией с расчетом характеристик трансформатора, моделированием передаточной и точностной характеристик трансформатора применительно к Вашим условиям эксплуатации. Обратите внимание — цена таких заказных трансформаторов не отличается от цен стандартных трансформаторов и зависит только от объема закупки, т.е. денег за разработку измерительного токового трансформатора мы не берем!
Фото 1. — Внешний вид трансформатора ТН3-хх/уу исп.А

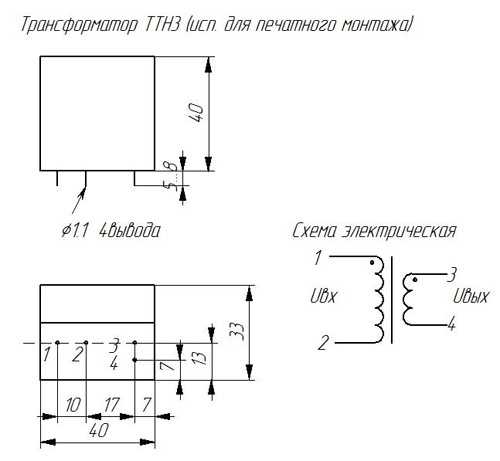

Рис 1. — Габаритные и присоединительные размеры трансформатора ТН3-хх/уу исп.
Рис 2. — Зависимость выходного напряжения от входного у трансформатора ТН3-200/0,4

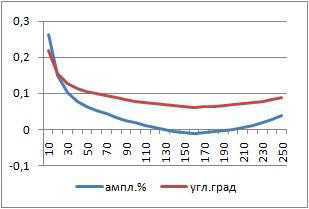

Рис 3. — Зависимость точностных характеристик трансформатора ТН3-200/0,4 (амплитудная неравномерность в %, угловая — в град.)
www.eltranstech.ru
Миниатюрные недорогие трансформаторы тока кл. 0.5s для технического учета и контроля
В конструкцию трансформатора с выходом 5А входит кабель подключения ШВВП2×2.5 длинной до 1м. (длина кабеля в мм указывается при заказе вместо параметра «хх»). Трансформаторы имеют окно для контролируемого провода 11-14мм, что достаточно для установки на провода до 40мм2 без снятия с них изоляции. Крепление токового трансформатора на контролируемом проводе производится либо подтяжкой провода к внутренней стенке трансформатора нейлоновой стяжкой, либо с подмоткой изоленты на провод и посадкой в натяг. Вес трансформаторов невелик (100-130гр с учетом провода 1м) и не оказывает серьезных механических напряжений в измеряемом проводе.
Схема включения трансформаторов стандартная и приведена на рис.1.
В таблице представлены далеко не все трансформаторы, выпускаемые для подключения к приборам 5/1а. Есть трансформаторы с большими отверстиями, большими токами и т.д. Кроме того, есть масса трансформаторов предназначенных не для учета, с более слабыми метрологическими характеристиками, и которые можно также задействовать для своих нужд, например для индикации или контроля системами автоматики, а также для непосредственного подключения стрелочных амперметров переменного тока с током полного отклонения 5а, например как на фото 4.
Такие трансформаторы имеют вполне приличную точность, которой достаточно для стрелочных амперметров, особенно учитывая их нелинейную шкалу (фото 5).
Коль скоро мы коснулись стрелочных приборов, не могу не отметить тот факт, что магнитоэлектрическая система амперметров переменного тока требует очень большой ток полного отклонения (150-250а*в), что приводит к росту внутреннего сопротивления измерительной головки и загоняет токовый трансформатор в очень неприятную для него область работы. Это требует серьезного запаса по мощности, что сказывается на габаритах трансформатора.
Для работы со стрелочными приборами гораздо эффективнее использовать миллиамперметры постоянного тока. Они не требуют большой мощности, имею линейную шкалу. Заводы-изготовители делают шкалу на любые токи при заказе миллиамперметра. Для правильной работы с ними нужен только выпрямитель и дополнительный шунт. Он может быть интегрирован в трансформатор, выполнен в виде наружного блока или смонтирован непосредственно на миллиамперметре. Например, как это сделано на фото 6 для работы трансформатора ТТ40 с входным током до 200А на миллиамперметр с током полного отклонения 1мА.
Благодаря высокому коэффициенту трансформации, трансформатор тока ТТ40 имеет высокую точность и линейность. При этом он обладает высоким током насыщения при весьма скромных габаритах. Рассчитать параметры дополнительного шунта несложно. Как это сделать — можно почитать в небольшой статье п.1.2.
В принципе, предприятие обладает всеми необходимыми инструментами (технологиями, материалами и т.д.), которые позволяют выпускать даже единичные экземпляры трансформаторов по уникальным требованиям и с весьма скромным бюджетом. Практически любые токи, диаметры под силовой кабель, степень защиты и т.д. Денег за разработку мы не просим. Мы считаем, что накапливаемая таким образом база знаний позволяет предлагать потребителям именно востребованный продукт. Зачастую у нас уже есть готовые решения даже для самых хитромудрых проектов. Просто невозможно перегружать дальше и так перегруженный информацией сайт. Кроме того, иногда, наши уже готовые решения оказываются даже лучше того что просят.
Не стесняйтесь обращаться в тех. поддержку, задавайте вопросы в произвольной форме по электронной почте, сбрасывайте техническое задание, можете просто обрисовать поставленную задачу.
Учтите, на сайте представлена только малая часть изготавливаемых трансформаторов, еще меньше их в публикуемом прайсе! Наши специалисты обязательно помогут Вам в правильном выборе.
www.eltranstech.ru
| |||||||||||||||||||||
www.cztt.ru
Токовые трансформаторы (измерительные трансформаторы тока) Т03
Назначение трансформаторов
Токовые трансформаторы (измерительные трансформаторы тока) Т03 предназначены для работы в цепях переменного тока и имеют линейную передаточную характеристику во всем диапазоне входных токов.
Токовые трансформаторы Т03 разработаны для применения в составе электронных счетчиков электроэнергии, устройствах измерения, контроля, защиты и управления с последующей калибровкой в составе изделия.
Группа общего применения (точные со слабым DC иммунитетом) предназначена для работы в цепях переменного тока 10-200Гц с невысоким уровнем подмагничивания и пригодна для построения систем измерения с точностью 0,5-1% при калибровке в одной точке. Имеет существенный спад АЧХ на частотах свыше 250 Гц. Широко применяется.
Группа АС предназначена для работы в условиях отсутствия подмагничивания и и пригодна для построения измерительных систем с точностью 0,2 — 0,5% на частотах 10-10000 Гц при калибровке в одной точке.
Группа ДС0 предназначена для работы в цепях переменного тока 10-10000 Гц с высоким уровнем подмагничивания и пригодна для построения измерительных систем с точностью 1% при калибровке в одной точке. Требует установки RC цепочки для коррекции начального фазового сдвига.
Группа ДС предназначены для работы в цепях переменного тока 10-1000 Гц с высоким уровнем подмагничивания и пригодна для построения измерительных систем с точностью 1-2% при калибровке в одной точке. Требует установки RC цепочки для коррекции начального фазового сдвига.
Скачать полное описание
Условное обозначение трансформатора
Условное обозначение трансформатора Т03yy-zz-mm-X/Y(Z), где:
- yy — точные со слабым DC иммунитетом; АС — особоточные без DC иммунитета; ДС — точные с DC иммунитетом; ДС0 — особоточные с DC иммунитетом;
- zz — максимальный ток применения при выходном напряжении на нагрузочном резисторе 0.3 В;
- mm — длина гибких выводов трансформатора в мм., 00 — жесткие вывода;
- X — Исполнение: К — корпусное не герметизированное; Т — бескорпусное с изоляцией термоусадочной трубкой; З — герметизированное заливкой компаундом;
- Y — Характеристики первичного витка. Формат записи: ток, форма, подключение, межцентральное расстояние, например:
50М4-21: прямоугольная шина на 50 А, с проушинами под винт М4, межцентровым расстоянием 21 мм;
100-16: прямоугольная шина на 100 А с межцентральным расстоянием 16 мм;
25к-16: круглая шина на ток 25 А с межцентральным расстоянием 16 мм; - Z — коэффициент трансформации: необязательный парметр. Формат записи: (1:2500), где 1 — кол-во витков первичной обмотки, 2500 — кол-во витков вторичной обмотки.
Пример условного обозначения трансформатора для заказа: трансформатор Т03АС-40А-90-К/0 (1:2500)
Пример внесения трансформатора в КД: трансформатор Т03АС-40А-90-К/0 ЮНШИ.671221.001 ТТ
Основные технические характеристики
Диапазон рабочих температур: -40…+85 °C
Основные электрические характеристики представлены в таблицах ниже.
Трансформаторы точные без DC иммунитета
Обобщенные характеристики |
Единицы измерения |
Т03-90А |
Т03-120А |
Т03-160А |
---|---|---|---|---|
Ток применения, не более | А | 90А | 120А | 160А |
Неравномерность амплитудной погрешности, не больше | % | ±0,3 | ±0,25 | ±0,22 |
Неравномерность угловой погрешности, не более | град | -0,2 | -0,16 | -0,13 |
Угловая погрешность, не более | град | 0,24 | 0,19 | 0,15 |
Амплитудный ток насыщения, не менее | А | 150А | 190А | 230А |
Собственная индуктивность, не менее | Гн | 80 | 80 | 80 |
Rобм, +-10% | Ом | 110 | 85 | 65 |
ЭДС, не менее | В | 6,3 | 6,3 | 6,3 |
Максимальный ЭДС, не менее | В | 7,3 | 7,3 | 7,3 |
Rн, рекомендуемое | Ом | 10 | 6 | 6 |
Конструктивное исполнение | К/Т/З | К/Т | К/Т |
Трансформаторы особо точные без DC иммунитета
Обобщенные характеристики |
Единицы измерения |
Т03-АС-30А |
Т03-АС-50А |
---|---|---|---|
Ток применения, не более | А | 30А | 50А |
Неравномерность амплитудной погрешности, не больше | % | ±0,1 | ±0,06 |
Неравномерность угловой погрешности, не более | град | -0,06 | -0,04 |
Угловая погрешность, не более | град | 0,1 | 0,06 |
Амплитудный ток насыщения, не менее | А | 50А | 70А |
Собственная индуктивность, не менее | Гн | 210 | 210 |
Rобм, +-10% | Ом | 110 | 65 |
ЭДС, не менее | В | 2,3 | 2,3 |
Максимальный ЭДС, не менее | В | 2,9 | 2,9 |
Rн, рекомендуемое | Ом | 10 | 10 |
Конструктивное исполнение | К/Т/З | К/Т |
Трансформаторы точные с DC иммунитетом
Обобщенные характеристики |
Единицы измерения |
Т03-ДС-60А |
Т03-ДС-100А |
---|---|---|---|
Ток применения, не более | А | 60А | 100А |
Неравномерность амплитудной погрешности, не больше | % | -1,6 | -1,1 |
Неравномерность угловой погрешности, не более | град | -0,81 | -0,6 |
Угловая погрешность, не более | град | 4,85 | 3,8 |
Амплитудный ток насыщения, не менее | А | 180А | 220А |
Собственная индуктивность, не менее | Гн | 3,5 | 3,5 |
Rобм, +-10% | Ом | 85 | 65 |
ЭДС, не менее | В | 5,8 | 5,8 |
Максимальный ЭДС, не менее | В | 11 | 11 |
Rн, рекомендуемое | Ом | 10 | 4 |
Конструктивное исполнение | К/Т | К/Т |
Трансформаторы особо точные с DC иммунитетом
Обобщенные характеристики |
Единицы измерения |
Т03-ДСО-50А |
Т03-ДСО-60А |
---|---|---|---|
Ток применения, не более | А | 50А | 60А |
Неравномерность амплитудной погрешности, не больше | % | -0,96 | -0,8 |
Неравномерность угловой погрешности, не более | град | -0,6 | -0,5 |
Угловая погрешность, не более | град | 9,6 | 7,2 |
Амплитудный ток насыщения, не менее | А | 140А | 160А |
Собственная индуктивность, не менее | Гн | 1,8 | 1,8 |
Rобм, +-10% | Ом | 85 | 65 |
ЭДС, не менее | В | 3,5 | 3,5 |
Максимальный ЭДС, не менее | В | 7,1 | 7,1 |
Rн, рекомендуемое | Ом | 10 | 6 |
Конструктивное исполнение | К/Т/З | К/Т |
Неравномерность передаточной характеристики (% от действующего первичного тока). 50 Гц, коэффициент трансформации 1:3000.
Неравномерность передаточной характеристики трансформаторов Т03-160А, Т03-90А и Т03-120А
Неравномерность передаточной характеристики
трансформаторов Т03АС-50 и Т03АС-30
Неравномерность передаточной характеристики трансформаторов Т03ДС-100А и Т03ДС-60
Неравномерность передаточной характеристики трансформаторов Т03ДСО-50 и Т03ДСО-60
Угловая погрешность (град. от действующего первичного тока). 50 Гц, коэффициент трансформации 1:3000.
Угловая погрешность трансформаторов Т03-160А, Т03-90А и Т03-120А
Угловая погрешность трансформаторов Т03АС-50 и Т03АС-30
Угловая погрешность трансформаторов Т03ДС-100А и Т03ДС-60
Угловая погрешность трансформаторов Т03ДСО-50 и Т03ДСО-60
Конструктивное исполнение:
Конструктивное исполнение трансформатора Т03хх-уу-zz-К/0
Конструктивное исполнение трансформатора Т03xx-yy-00-З/0
Конструктивное исполнение трансформатора Т03xx-yy-zz-Т/0
Внешний вид и габаритные размеры трансформаторов Т03:

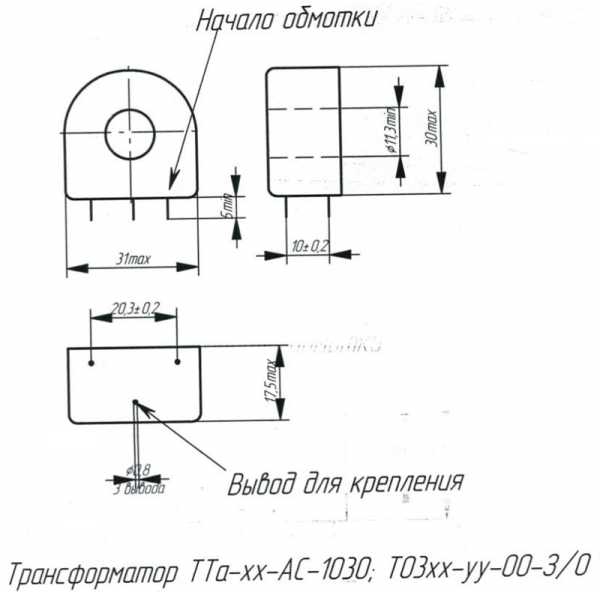

Трансформатор Т03хх-90А-00-З/0 и Т03хх-90А-хх-З/0 (справа)

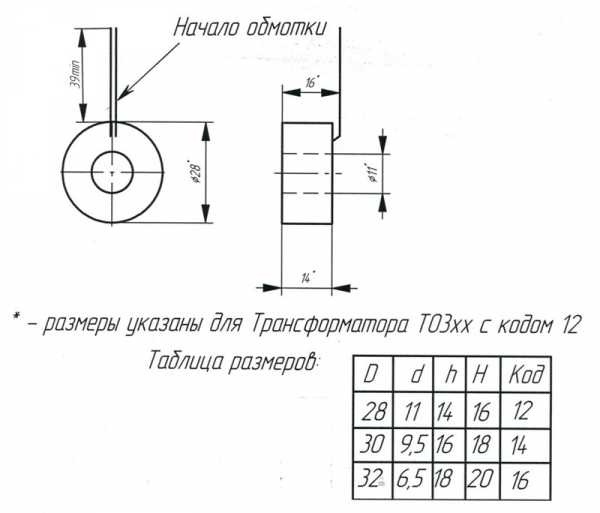

Трансформатор Т03хх исполнение К/0
Трансформатор Т03-90А-хх-Т/50М4-21
Трансформатор Т03-90А-45-Т/0
Трансформатор Т03-90А-00-З/5к-20 (3:3000)

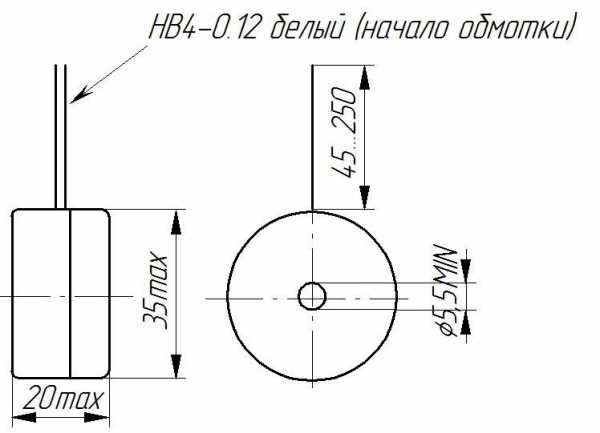

Трансформатор Т03хх…К/60Ф(П)-20
www.eltranstech.ru
Трансформаторы тока разъемные (разборные) на кабель 0,4 кВ
Трансформаторы тока измерительные разъемные (разборные) на кабель 0,4 кВ
Измерительные трансформаторы («ТТ») преимущественно используются в тех случаях, когда невозможно измерить ток напрямую. Это специальный тип «ТТ», которые преобразуют первичный ток в меньший (как правило), нормированный вторичный определенной точности (класса), а также гальванически разделяют первичный и вторичный контур. Физически обусловленное насыщение материала сердечника дополнительно обеспечивает защиту вторичного контура от слишком сильных токов. Различают одновитковые и многовитковые измерительные трансформаторы на 0,4 кВ. Наиболее распространенным видом одновиткового «ТТ» 0,4 кВ является шинный трансформатор, который насаживается на проводящий кабель и превращается, таким образом, в «ТТ» с первичной обмоткой (и вторичными обмотками в соответствии с коэффициентом трансформации).
Характеристики разборных трансформаторов тока на кабель 0,4 кВ
В разделе представлены разъемные / разборные трансформаторы тока на кабель и шины 0,4 кВ. Изделия имеют высокие характеристики по линейности, стабильности и сроку службы. Класс точности, в зависимости от номинала изделия может быть 0,5; 1 или 3. Устройства применяются в сетях до 600 Вольт (0,6 кВ или 0,4 кВ). Разъемные (разборные) трансформаторы могут монтироваться на кабель диаметром до 18, 24, 36 и 50 мм. При монтаже на шину, самым маленьким является изделие с окном 30х20 мм, самым большим — 80х160 мм и максимальным первичным током 5000 А. Диапазон температур окружающей среды, при которых возможна эксплуатация: минус 15 градусов Цельсия… плюс 60 градусов Цельсия. Изделия могут применяться при частоте сети 0,4 кВ от 50 до 400 Гц. Изготовлены согласно стандарту IEC60044-1.
Нашей компанией представлены разъемные (разборные) «ТТ», которые монтируются на кабель. Основным преимуществом данных изделий является их непосредственный монтаж на кабель без отключения и обесточивания работающей линии. Изделия разборные и состоят из двух подпружиненных частей сердечника. При монтаже «ТТ» разделяется на две части. Верхняя часть имеет с одной стороны клипсу, с другой стороны петлю. Нижняя часть неподвижная и к нижней части подходят провода для снятия вторичного тока. В таком исполнении сердечник устройства делится на две части.
Цена разъемных трансформаторов тока под кабель
Разборные / разъемные «ТТ» по цене практически не отличаются от цельнокорпусных. За счет универсальности применения и быстроты монтажа, данные изделия имеют неоспоримые преимущества перед своими неразборными аналогами. Компания ООО «ИСИТ» является прямым поставщиком «ТТ» и обеспечивает низкую цену продукции не зависимо от курса валют.
Статьи по теме:
1. Выбор измерительных трансформаторов тока — основные характеристики.
В статье описаны основные параметры «ТТ». Коэффициент трансформации Расчетный коэффициент трансформации – это отношение первичного расчетного «т» к вторичному , он указан на табличке с паспортными данными в виде неправильной дроби. Чаще всего используются измерительные «ТТ» x / 5 A, большинство измерительных приборов имеют при 5 A…
2. Монтаж измерительных трансформаторов тока.
Направление монтажа «ТТ». Определите направление энергопотока в кабеле, на котором вы собираетесь выполнить измерения. P1 обозначает сторону, на которой находится источник «т», а P2 – сторону потребителя. Клеммы S1/S2 (k/l) Точки подключения первичной обмотки отмечены буквами «K» и «L» или «P1» и «P2», а точки подключения вторичной обмотки – буквами «k» и «l»…
3. Эксплуатация измерительных трансформаторов тока Janitza
Замена измерительного прибора (короткое замыкание «ТТ»). Вторичный контур «ТТ» нельзя размыкать, если в первичном контуре протекает ток. Выход «ТТ» является источником тока. При растущей нагрузке выходное напряжение увеличивается (в соответствии с отношением U = R x I) до тех пор, пока не происходит насыщение. После насыщения пиковое…
neokip.ru
Малогабаритный трансформатор — ток — Большая Энциклопедия Нефти и Газа, статья, страница 1
Малогабаритный трансформатор — ток
Cтраница 1
Малогабаритные трансформаторы тока ТТМ предназначаются для работы при напряжении 500 в. Трансформаторы тока от 50 до 200 а катушечные, свыше 400 а — шинные. [2]
Датчиком служит малогабаритный трансформатор тока ДТ с сердечником из ленточной трансформаторной стали марки Э-310 20 X 0 5 мм; 5 — 6, витков ленты охватывают цепь заземления пробивного предохранителя ПП, являющегося первичной обмоткой датчика. Вторичной обмоткой трансформатора тока служит катушка с 4000 витками провода ПЭВ-012, намотанного на алюминиевый разрезанный каркас. [4]
При испытаниях часто применяются малогабаритные трансформаторы тока класса 0 2 номинальной мощностью 5 ва. Эти трансформаторы характерны тем, что при малейшей перегрузке вторичной цепи их погрешность значительно увеличивается. [6]
С учетом перечисленных требований вход устройства выполнен в виде согласующего малогабаритного трансформатора тока TPi, работающего практически в режиме холостого хода. Малые габариты позволяют выполнить индуктивное сопротивление ветви намагничивания ТР1 при индукции, соответствующей области максимальной магнитной проницаемости, близким к индуктивному сопротивлению ТТНП в условиях срабатывания устройства. Отсюда сопротивление ветви намагничивания ТТНП также мало. Равенство сопротивлений ветвей намагничивания в условиях срабатывания обеспечивает максимальное значение мощности, отдаваемой ТТНП. При двойных замыканиях на землю оба трансформатора насыщаются. Проволочный резистор Кб, ограничивая величину тока в первичной обмотке TPit обеспечивает термическую стойкость устройства. С помощью конденсатора С6 защита частично отстраивается также от гармонических составляющих входного тока. [7]
В сетях низкого напряжения, когда во вторичную обмотку трансформатора включается только один счетчик и расстояние от трансформатора до счетчика не превышает 10 м, применяют малогабаритные трансформаторы тока класса 0.5 с номинальной нагрузкой всего 0 2 ом. [8]
Для непосредственного присоединения в первичные цепи в схеме предусмотрены пределы по току: 30 — 75 — 100 — 300 — 600 / 5 а через лабораторные малогабаритные трансформаторы тока типа УТТ-5. Подключение установки к высоковольтному фидеру производится к клеммным сборкам в цепях вторичной коммутации. В данном случае используются измерительные трансформаторы тока и напряжения фидера. [9]
В заключение следует отметить, что создание высококачественных магнитных материалов типа стали марки Э-310, пермаллоя и др. с высокой проницаемостью и малыми активными потерями позволяют построить малогабаритные трансформаторы тока с малой погрешностью и без применения компенсации. [10]
При комплектовании батареи из конденсаторов с единичной мощностью 100 квар и более защиту их можно осуществлять не только индивидуальными предохранителями, но и более чувствительной релейной защитой на полупроводниковых элементах, разделяя батарею конденсаторов на отдельные группы, с установкой специальных малогабаритных трансформаторов тока или напряжения. [11]
Принцип действия устройства ( рис. 9.1) основан на фиксации в цепи пробивного предохранителя тока до 0 5 А. Датчиком служит малогабаритный трансформатор тока ТА с сердечником из ленточной трансформаторной стали. Стальной сердечник охватывает 5 — 6 витков провода, которые являются первичной обмоткой трансформатора. Этот провод служит первичной обмоткой датчика. Вторичной обмоткой трансформатора тока является катушка с намотанными на алюминиевый разрезанный каркас витками провода. [13]
Принцип действия устройства ( рис. 35) основан на фиксации в цепи пробивного предохранителя тока до 0 5 А. Датчиком служит малогабаритный трансформатор тока ТА с сердечником из ленточной трансформаторной стали марки 34П 20X0 5 мм. Стальной сердечник охватывают 5 — 6 витков провода, которые являются первичной обмоткой трансформатора. Этот провод служит первичной обмоткой датчика. [15]
Страницы: 1 2
