Направляющие для шкафа-купе: типы и технические характеристики

Статья о видах направляющих для шкафа купе. Прочитав публикацию, вы узнаете назначение профилей, свойства материалов и технические особенности механизма открывания/закрывания. Это поможет вам сделать оптимальный выбор при покупке комплектующих.

Функциональное назначение направляющих

Механизм раздвижных дверей или шкафа-купе состоит из набора основных элементов:

• направляющие профили – удерживают полотно вертикально и задают направление движения роликов,
• ролики обеспечивают тихий плавный ход,
• фиксаторы ограничивают движение створки двери.

Дополнительно в комплекты входят: доводчики для плавного закрывания двери, контурные  и настенные рамы, замки, ручки, уплотнители и щётки, маскирующие декоративные доборы.

Ролики для шкафа-купе

Способ монтажа

Конструкция раздвижного механизма определяет вид направляющей и способ монтажа.

Подвесной

Подвесной – основной профиль, по которому движутся ролики, закреплён на верхней горизонтальной поверхности, либо на стенках.

На полу можно установить вспомогательный профиль, ограничивающий боковое смещение двери, дребезжание и удары дверных полотен друг о друга.

Преимущества:

• поскольку в подвесной системе используются двери небольшого веса, то возможно крепление роликовой системы непосредственно к полотну двери;
• экономия на безрамочном монтаже;
• бесшумное движение;
• простой монтаж.

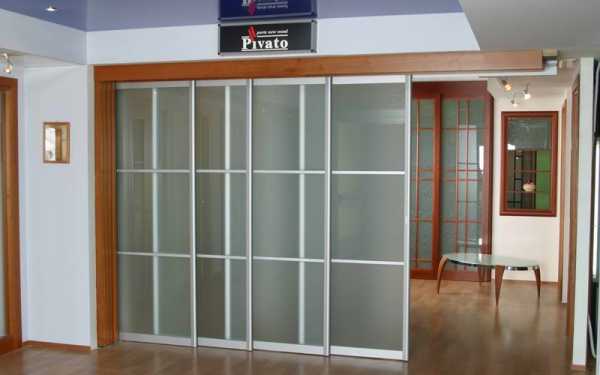

Двери-купе с подвесной системой

Недостаток – способ пригоден только для облегчённых дверей.

Сложность возникает только в случае монтажа стеклянных секций, в которых высверливают отверстия под крепёж

Опорный

Опорный – направляющий профиль для роликов крепится к полу, на потолке устанавливается вспомогательный.

Преимущество – возможность использовать полотно любого веса.

Недостатки:

• открытый нижний профиль требует частой уборки пыли и мусора;
• скрытая нижняя направляющая усложняет монтаж.

Чтобы порожек не мешал, можно установить нижний профиль вровень с полом, но это нарушает целостность пола.

Строение шкафа с опорной системой направляющих

Виды направляющих для шкафа-купе

Существует два варианта сцепления направляющих и роликов:

• с продольным жёлобом, по которому движутся ролики;
• рельсового типа, когда паз находится на роликах.

Разнообразие форм  удовлетворяет эстетические требования к раздвижному механизму:

• открытого типа – П и Ш-образные формы среза не скрывают ролики от взора;
• скрытого типа – срез профиля имеет вид спирали, здесь жёлоб и ролики находятся внутри направляющей, поэтому не видны.

Открытые профили накапливают пыль, что приводит к быстрому износу колес.

Взаимное расположение и количество створок, а также форма шкафа купе определяют выбор:

• купейные –нижний опорный, верхний удерживает фасад вертикально;
• сдвижные – створки не меняются местами, профиль узкий, механизм занимает мало места;
• каскадные – многоканальное движение створок, фасад занимает много места;
• движение створок по окружности–изогнутые рельсы изготавливаются на заказ в комплекте с дверью;
• книжки и гармошки– складные створки передвигаются по моноканальному профилю, чаще всего это навесные конструкции.

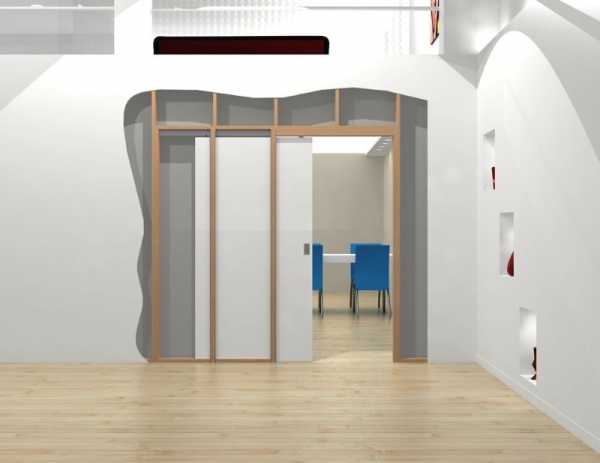

Механизм встроенного в нишу шкафа-купе задвигает полотно двери в стену, освобождая полезное пространство. Применяются верхние, нижние, иногда серединные направляющие, встроенные в кассетную раму внутри стены, куда помещается открытая дверь.

При выборе какой-либо направляющей, учитываются ее особенности

Материалы

Пластик

Модели из пластика дешёвые, лёгкие, движение роликов по ним бесшумное, их используют в сочетании с металлическими деталями. Недостатки: появление трещин под весом полотна и короткий срок службы.

Пластиковые — применяются в сочетании с облегчёнными полотнами фасадов из пластика и ДВП, например, в дачных шкафах или хозяйственных помещениях.

Пластиковые направляющие

Сталь

Стальные сплавы – недорогой, но тяжёлый материал

Чтобы избежать утяжеления конструкции шкафа-купе производители выпускают тонкостенные варианты. Поэтому при выборе варианта из стали нужно рассчитать соответствие их толщины и веса полотна.

Вероятность деформации, скручивания тонкостенных стальных под несоразмерной тяжестью полотна велика, скольжение быстро становится не безупречным.

Стальные направляющие

Алюминий

Сплавы алюминия имеют свойства наиболее подходящие для шкафа купе.

• Сложные формы не деформируются в процессе работы.
• Материал лёгкий по весу, модели любой ширины не утяжеляют шкаф.
• Из алюминия выдерживает массивные створки фасадов.
• Поддаётся окрашиванию – ценное свойство для интерьерного дизайна, возможна экономия на маскирующих доборах.

Стоимость изделий из алюминия выше, чем из стали и пластика, но надёжность работы механизмов и длительный срок службы компенсируют затраты.

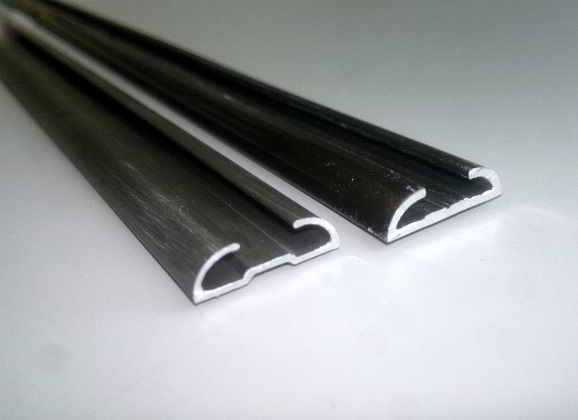

Алюминиевые телескопические направляющие

Как правильно выбрать

Комбинированная система – направляющие для роликов устанавливаются вверху и внизу фасада. Такой механизм стоит дороже опорного, но двери не расшатываются со временем, даже если имеют значительный вес.

Чтобы эффективно и удобно пользоваться раздвижными дверками, имеющимися в шкафах купе, непременно надо правильно выбирать все элементы, входящие в механизм

Компланарная система – комбинация в верхней части шкафа направляющих и роликовых кареток. Этот механизм выстраивает створки фасада в одной плоскости при закрывании, оставляя расстояние между ними 2-3 мм. При открывании нужно потянуть за ручку двери, створка выдвигается вперёд и движется перед соседним полотном. Такая система позволяет экономить полезное пространство шкафа.

bezkovrov.com

Система раздвижных дверей «ARISTO»

Системы этого типа характеризуются высокой плавностью хода двери, долговечностью, элегантным внешним видом, а самое главное — простотой и удобством сборки раздвижных дверей. Это недорогая система, но по своим характеристикам ничем не уступающая более дорогим, а порой и превосходящая их. По соотношению цена-качество, так и вовсе альтернативы этой системе раздвижных дверей мы не нашли. Довольно широкая гамма цветового покрытия, несколько видов профилей. Причем покрытие весьма стойкое к истиранию и царапинам, не выгорает и не тускнеет.

Техническая характеристика

• Высота дверей: ограничена только длиной профиля, т.е. может быть любой.
• Ширина дверей: также ничем не ограничена и может быть любой.
• Вес дверей: максимальный вес двери 160 кг.
• Цвета профилей: серебро, золото, шампань, дуб дымчатый, венге, бронзовый, орех французский, орех итальянский, вишня.
• Срок службы: рассчётный срок службы дверей из алюминиевых профилей Аристо по заверениям компании — не менее 30 лет, выдерживают до 110 000 циклов открывания-закрывания, это примерно 30 лет при 10 открываниях — закрываниях ежедневно (по данным заводских испытаний).

 Профиля «Аристо» изготавливаются из сплава первичного алюминия методом экструзии (вытягивания). Декорирование профилей покрытием «под дерево» осуществляется ламинацией профиля полимерной пленкой. Однотонные профили — анодируются.

Опорные ролики идут с металлическим подшипником, верхние ролики из высокопрочного прорезиненного пластика. Максимальная нагрузка на один нижний  ролик составляет 80 кг.

Компания «Аристо»  также изготавливает однополозные раздвижные системы, в которых используются однополозные направляющие.

Каталог и размеры алюминиевой системы «Аристо»

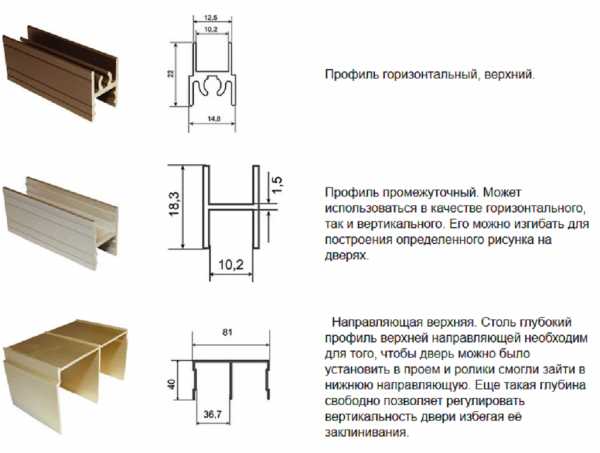

Размеры алюминиевых профилей «Аристо».

Вид профиля	Размер и разрез профиля	Название и назначение
		Профиль вертикальный, С-образный.  Односторонняя  профиль-ручка   для  раздвижных дверей.
		Профиль  вертикальный, Н-образный.  Двусторонняя    профиль-ручка    для  раздвижных       дверей.     Возможно  использование       в       раздвижных  перегородках,  так  как тип  профиля  позволяет использовать его как ручку  с обоих сторон двери.
		Профиль дверной рамки,  горизон-  тальный, нижний. В  этот  профиль      вставляется     нижний     опорный      ролик. Фиксируется  саморезом.
		Профиль дверной   рамки,  горизон-  тальный,    верхний.    Фиксируется    саморезом.
		Профиль дверной рамки,  горизон-  тальный,  промежуточный,  фикси-  руемый  саморезом.
		Профиль дверной рамки,  горизон-  тальный, промежуточный без само-  реза.  Крепится   в   зажим   между  наполнением двери. Может исполь-  зоваться  в  качестве  горизонталь-  ного,  так   и   вертикального.   Его  можно   изгибать  для   построения      определенного  рисунка на дверях.
		Направляющая верхняя двухполоз-  ная.  Для  двудверных  шкафов.
		Направляющая  нижняя  двухполоз-  ная.  Во  время   установки  нижняя  направляющая смещается  вовнутрь  от лицевой верхней линии на 19 мм.
		Направляющая верхняя однополоз-  ная. Для перегородок  и  однодвер-  ных  шкафов.
		Направляющая нижняя однополоз-  ная. Для перегородок  и однодвер-  ных шкафов.
		Планка декоративная  на самоклея-  щейся основе. Для имитации проме-  жуточного   профиля    и   создания  различных декоров  на поверхности  заполнения     рамки     раздвижной  двери.
		Упор прямой, стеновое крепление.  Вертикальный профиль. Для выра-  внивания углов и скрытия зазоров  при  неровных  углах  примыкания  дверей  к  стене. Схему  установки  см. ниже.
		Упор фасонный, крепится к бокови-  не шкафа. Вертикальный  профиль.  Для выравнивания углов и скрытия  зазоров при неровных углах примы-  кания  дверей  к стене. Схему  уста-  новки см. ниже.

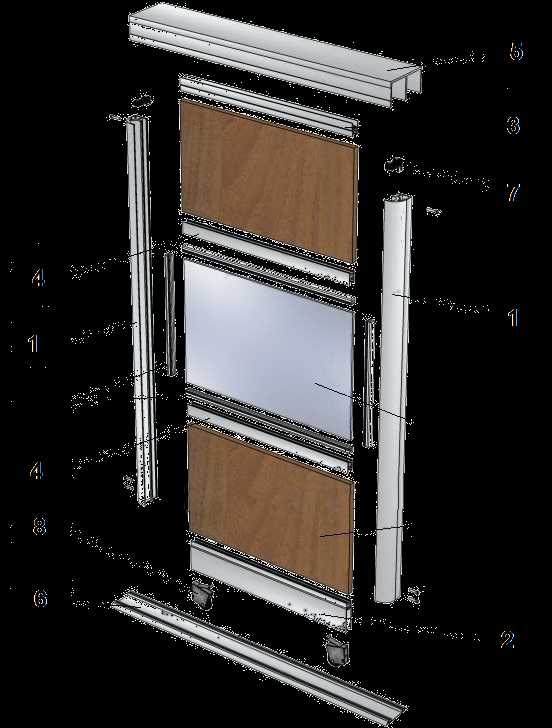

Схема сборки раздвижных дверей для шкафа-купе

1. Профиль-ручка вертикальный, С и Н-образный.
2. Профиль дверной рамки, горизонтальный, нижний.
3. Профиль дверной рамки, горизонтальный, верхний.
4. Профиль дверной рамки, горизонтальный, промежуточный без самореза.
5. Направляющая верхняя двухполозная.
6. Направляющая нижняя двухполозная.
7. Комплект верхних роликов. Выполняют роль поддержки движения по направляющим.
8. Комплект нижних роликов. Основной ведущий силовой ролик на подшипнике.

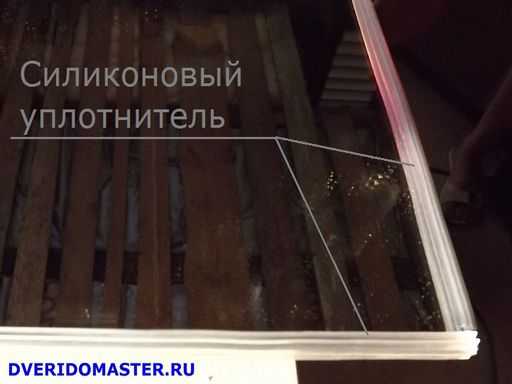

9. Уплотнитель для вставки в рамку двери стекла, зеркала и других тонких вставок.

Комплектующие для сборки раздвижных дверей

Расчёт дверей купе. Размеры раздвижных дверей.

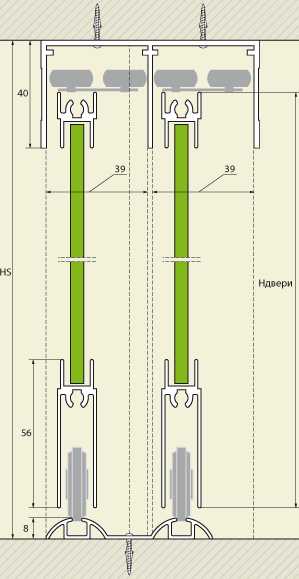

1. Расчёт высоты раздвижных дверей. За основу расчёта берётся внутренний размер проёма, куда планируется устанавливать купе.

Разрез по вертикали, размеры высоты профиля двери.

Разрез дверей с С-профилем	Разрез дверей с Н-профилем

H профиля двери = HS(высота проёма) – 40 мм.

2. Общий расчёт ширины раздвижных дверей для проёма. Расчёт выполняется на заданное колличество дверей без учёта толщины шлегеля или с таковым.

Расчёт на две двери

Расчет ширины дверей со шлегелем: La=(Lp+15 мм)/2 (профиль С) La=(Lp+25 мм)/2 (профиль Н) Расчет ширины дверей без шлегеля: La=(Lp+25 мм)/2 (профиль С) La=(Lp+35 мм)/2 (профиль Н)

Расчёт на три двери

Расчет ширины дверей со шлегелем: La=(Lp+40 мм)/3 (профиль С) La=(Lp+60 мм)/3 (профиль Н) Расчет ширины дверей без шлегеля: La=(Lp+50 мм)/3 (профиль С) La=(Lp+70 мм)/3 (профиль Н)

Расчёт на четыре двери

Расчет ширины дверей со шлегелем: La=(Lp+30 мм)/4 (профиль С) La=(Lp+50 мм)/4 (профиль Н) Расчет ширины дверей без шлегеля: La=(Lp+50 мм)/4 (профиль С) La=(Lp+70 мм)/4 (профиль Н)

3. Размеры рамки раздвижной двери

Ha – высота вертикального профиля. La – ширина двери. Hv – высота заполнения (см. расчёт высоты вставок). Ln – длина верхней (средней, нижней) рамки. Ln = La – 52 мм (профиль С). Ln = La – 70 мм (профиль Н).

4. Расчёт общей ширины заполнения двери купе

Расчет габаритов заполнения толщиной 8 мм аналогичен расчету заполнения толщиной 4 мм плюс 1 мм к высоте и к ширине (+ 0.5 мм на каждую сторону).

Расчет габаритов заполнения толщиной 10 мм аналогичен расчету заполнения толщиной 4 мм плюс 3 мм к высоте и к ширине (+ 1.5 мм на каждую сторону).

Расчет ширины заполнения толщиной 4 мм. Lv = La – 39 мм.

Расчет ширины заполнения толщиной 4 мм. Lv = La – 57 мм.

5. Размер высоты наполнения толщиной 4 мм. для шкафов купе.

Ha – полная высота двери, Hv – высота заполнения.
Расчеты габаритов заполнений для профилей С и Н одинаковы

Hv = Ha – 60 мм

Hv = (Ha – 72 мм) / 2

Hv = (Ha – 84 мм) / 3

Hv = (Ha – 96 мм) / 4

Размеры заполнения толщиной 8 мм аналогичны заполнению толщиной 4 мм плюс 1 мм к высоте и к ширине (+ 0.5 мм на каждую сторону).

Размеры заполнения толщиной 10 мм аналогичны заполнению толщиной 4 мм плюс 3 мм к высоте и к ширине (+ 1.5 мм на каждую сторону).

6. Схема и размеры отверстий под саморезы в вертикальных профилях для сборки рамки двери. Отверстия для крепления промежуточного профиля под саморез зависят от дизайна и конфигурации двери.

Упоры и выравниватели углов

Установка выравнивателей углов. По потолку: до 16 мм — угол от прямого упора. до 20 мм — угол от П-профиля. до 40 мм — угол от верхней направляющей. По стене: только угол от прямого упора.

←  Назад

www.lipmebel.su

роликовые механизмы для межкомнатных сдвижных перегородок

Разделы статьи:

Довольно часто в различных конструкциях от межкомнатных дверей до створок шкафов используются раздвижные системы. Раздвижной принцип открытия дверей достаточно удобен и значительно экономит близлежащее пространство. Однако, чтобы подобные изделия могли качественно функционировать, необходимы специальные крепежные элементы, которыми являются направляющие и роликовые механизмы. Такие детали используются как для дверей купе, так и для любых других систем раздвижного типа.

Виды раздвижных систем и направляющих элементов

К раздвижным системам в большинстве случаев причисляются все существующие виды конструкций с отъезжающей створкой. В частности, раздвижными являются:

• Купейные системы;
• Задвижные;
• Двери с конструкцией радиусного типа;
• Сдвижные;
• Каскадные;
• Двери «книжки» и «гармошки».

Исходя из типа самой конструкции двери, крепежный рельс может оснащаться как одним, так и несколькими желобами. Кроме того, сама деталь может иметь вид прямой либо радиальной трубы. Огромный ассортимент крепежных элементов обусловлен наличием различных типов раздвижных систем и роликовых механизмов. Исходя из этого принципа, постепенно появляются новые виды крепежа, имеющие различные размеры, формы сечения и даже варианты монтажа.

Тип направляющих для различных видов конструкций

Учитывая тот факт, что для раздвижных систем купейного типа основной является направляющая для дверей, расположенная внизу, верхний рельс применяется лишь для корректировки положения полотен относительно вертикального уровня. Потому в изделиях подобного типа количество желобов, расположенных в рельсе, напрямую зависит от того, какое количество передвижных полотен имеется в одном дверном пролете.

Несколько нестандартными являются изделия задвижного типа. В таких конструкциях створки при открытии прячутся в специальные отсеки внутри стен. В таких изделиях направляющие элементы могут располагаться не только сверху и снизу створок, но и устанавливаться между секциями. В стенных отсеках размещаются специальные кассеты, которые принимают полотно в момент открытия. Изделие подобного плана является весьма удобным, поскольку не требует наличия свободного места вблизи стен по пути движения створок.

Системы радиусного вида оснащаются выгнутыми направляющими элементами, в точности повторяющими форму полотна. Исходя из этого, изделия практически не встречаются в свободной продаже. Подходящую рельсу можно приобрести только в комплекте с дверным блоком, либо изготовить под заказ по меркам имеющейся конструкции. При этом количество желобков в таких изогнутых системах напрямую зависит от типа размещения секций и принципа их открытия.

Направляющие рельсы, используемые для сдвижных дверей, имеют только один желоб. Это обусловлено принципом перемещения имеющихся створок в одной плоскости. Комплектация подобных систем может содержать как нижнюю и верхнюю рельсы, так и только деталь, размещаемую сверху.

Конструкция сдвижных дверей имеет уникальную особенность. Подвижное полотно, расположенное справа, ни при каких обстоятельствах не переходит в зону местоположения левой створки и наоборот. Покупка и установка механизмов подобного типа не представляет трудностей. Изделия доступны в свободной продаже и практически всегда имеют подробную инструкцию по сборке, монтажу и использованию.

В изделиях сдвижного типа сложности возникают лишь в случае установки стеклянных полотен. В таком случае необходимо наличие специальных инструментов для подготовки крепежных отверстий. Кроме того, пригодятся силиконовые либо резиновые прокладки для надежного и безопасного закрепления роликовых механизмов на полотне.

Монтаж дверей каскадного типа производится на рельс с большим количеством желобов. Их число напрямую зависит от количества полотен конструкции. Каждая створка перемещается по своему углублению. Однако в случае использования двух каскадных секций, перемещающихся в противоположные стороны, количество желобов может быть меньше в 2 раза, чем у передвижных створок, либо равное большему числу полотен, расположенных по одну сторону конструкции.

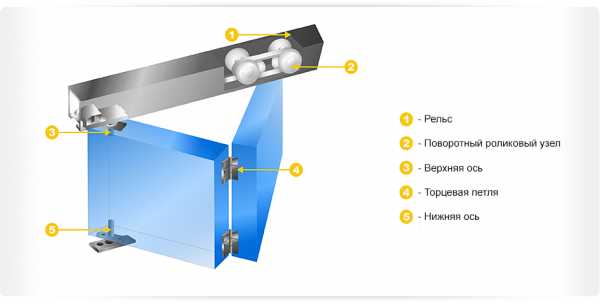

Комплектующие в виде направляющих элементов и роликовые механизмы, предназначенные для дверных систем, складывающихся гармошкой и книжной, широкодоступны. Однако в свободной продаже направляющие для таких дверей появились довольно недавно. Первые механизмы были выполнены из низкокачественной пластмассы. При этом роликовые механизмы постоянно застревали в желобах либо попросту вылетали из секций и ломались.

В настоящее время подобные конструкции являются полностью навесными, потому на момент приобретения комплекта передвижной системы в ней будет содержаться только один рельс верхнего расположения. При этом комбинация полотен оснащается несколькими роликовыми механизмами, передвигающимися строго по одному желобу.

Принцип выбора механизмов

В любом случае выбирая крепежно-передвижную систему важно учитывать несколько весьма важных критериев. Так подбор комплекта осуществляется исходя из:

• Типа используемой роликовой системы;
• Принципа крепежа элемента;
• Способа открытия створок;
• Тяжести конструкции в целом и каждого имеющегося полотна по отдельности;
• Количества створок, перемещающихся параллельно друг другу.

Роликовые механизмы, расположенные снизу, перемещаются строго по предусмотренным для них желобам. Такие рельсы могут размещаться как на одном уровне с половым покрытием, так и находиться выше, образовывая своеобразный порог. Возвышающиеся нижние направляющие создают массу неудобств при перемещении, поскольку могут стать причиной падения.

Нижний рельс, установленный для межкомнатных дверей, принимает всю основную нагрузку конструкции на себя. Исходя из этого, данный элемент должен изготавливаться из высокопрочного материала.

В случае, когда полотна имеют незначительный вес, предпочтительно отказаться от использования нижней направляющей и изготовить подвесную систему. При этом верхний элемент должен иметь не только качественный сплав высокой прочности, но и надежно закрепляться на стене либо потолке.

Эстетические нюансы

Перемещение роликовых механизмов в подвесной конструкции может осуществляться как по внутреннему желобу, так и сверху направляющего элемента. В данном случае подбор системы под раздвижные двери во многом зависит от эстетического аспекта. Для верхней рельсы и перемещающихся по ней роликовых механизмов в некоторых случаях возможно использование специальной маскирующей декоративной накладки в виде планки. Однако ее применение не всегда возможно и уместно.

В случае невозможности скрытия верхней направляющей, целесообразно использовать рельсу небольших габаритов. Однако это также влечет за собой некоторые трудности при наличии тяжелых створок и кареток – изделие может не выдержать вес конструкции и в лучшем случае деформироваться.

В подобной ситуации придется идти на некоторые «жертвы»: либо использовать нижнюю направляющую, которую невозможно полностью скрыть даже в случае ее размещения на одном уровне с полом или же размещать массивную навесную рельсу, способную выдержать вес изделия.

o-dveryah.ru

Расчет дверей шкафа купе для самостоятельной сборки: формулы

Всем привет! Сегодня у нас на прицеле расчет дверей шкафа купе. Следует понимать, что расчеты, в зависимости от того, какая именно система используется, могут несколько отличаться.

Потому постараемся принять во внимание стандартные размеры, а также обсудить общий подход к проведению такой работы для дверей купе. Это позволит вам понять принцип и суть процедуры.

Отмечу сразу, что в основу были взяты алюминиевые системы Раумплюс. Именно их можно считать родоначальниками всех существующих в наше время систем. Если остальные и отличаются от них, то совсем немного. Существенной и глобальной разницы нет.

Так что в плане расчета размеров для раздвижных дверей купе, их ширины, высоты и прочих параметров сложностей возникнуть не должно. За основу для работы можете скачать специальные программы, открыть файл в Excel или просто использовать калькулятор. В том числе и онлайн.

С чего начать

В зависимости от типа шкафа, он может идти с распашными или раздвижными дверьми. Но в случае с купе оптимальным вариантом будет именно раздвижной механизм. Он экономит пространство и обладает многими дополнительными преимуществами.

Как я уже говорил ранее, основываемся мы на системе Раумплюс. Но существует и ряд других актуальных систем, среди которых стоит выделить:



• Модус;
• Грандис;
• Версаль;
• Командор;
• Престиж;
• Шлегель;
• Aristo;
• Dorwell;
• Сенатор и пр.

Тот же Сенатор разрабатывают в  Польше, Aristo является китайской системой, а Версаль выступает в качестве отечественного продукта. И все эти системы можно считать полноправными аналогами рассматриваемого Raumplus.

Если вы решили рассчитать двери, то начинать следует с определения параметров непосредственно самого проема, куда они будут устанавливаться. Измеряется высота и ширина, причем желательно в нескольких точках.

Когда параметры ширины и высоты проема определены для вашего стандартного или углового купе, можно рассчитать длину используемых направляющих для мебели (верхняя и соответственно нижняя), а также точные габариты этих самих будущих дверей.

Высота двери

Порой начинаю осознавать, что если тебе что-то нужно, найди это лучше сам и сделай своими руками. Доверять условным и относительным расчетам не всегда правильно, поскольку любая ошибка может негативно отразиться на готовом изделии, качестве наполнения купе и прочих нюансах.

Первой в расчетах идет высота двери вашего купе. Для этого применяется формула, предусматривающая вычитание от высоты проема 40 миллиметров. Если проем имеет высоту 2500 мм, тогда высота двери составит 2460 мм.

Если взглянуть на сечение стандартного профиля в верхней используемой направляющей дверцы купе, то имеющаяся высота рассчитанного внутреннего купейного пространства на установленной верхней мебельной направляющей, по которой ходит купе, составляет 45 мм. Уменьшение текущей высоты дверцы по отношению к проему на рекомендуемые 40 мм или просто 4 см позволяет обходить перепады высоты на уровне 10 мм и выше. За счет верхней установленной направляющей, используемые ролики выскакивать не будут.

Ширина двери

Делая расчет ширины будущей двери, следует сделать ее такой, была получался перехлест двух дверей. Причем его размер был равен ширине ручки.

Чтобы сделать подсчеты, актуально применить следующую схему:

• Ширина дверцы в двухдверной конструкции равно ширине проема, к которой добавили 26, и разделили полученное значение на 2;
• Если это расчетная ширина для будущей двери в трехдверном шкафу, тогда 26 умножают на 2 и добавляют значение ширины проема, а затем все делят на 3.

Взяв за основу проемную ширину на уровне 1600 мм, по формуле мы получим ширину одной двери, равную 813 мм.

В некоторых случаях дополнительно учитывают параметры ширины щетки отбойника. Но зачастую ее игнорируют. Но если вам это важно, тогда при расчете следует дополнительно от ширины дверного проема отнять две толщины этой самой щетки. Грубо говоря, когда щетка имеет 5 мм в толщины, отнимает от проема ровно 10 мм, и уже это значение вставляем в формулу.

ВАЖНО! Если вы используете симметричную купейную ручку, тогда расчет проводится несколько иначе. Объясняется это иной шириной такой ручки, которая составляет 32 мм. То есть в нашей формуле 26 меняем на 32 мм, и продолжаем считать.

Длина нижней и верхней направляющей

Зачастую для определения длины этих двух направляющих требуется от ширины вашего проема вычесть 2 мм.

Расчет предельно простой, потому на нем долго задерживаться не будем.

Хотя замечу, что именно такие мелочи порой способны сыграть решающую роль. Не отняв эти 2 мм, в дальнейшем возникнут проблемы. Будьте внимательными.

Длина для горизонтальных профилей

Здесь подразумеваются разделительные и непосредственно соединительные мебельные профили.

На этот счет есть несколько полезных формул для расчета:

• Чтобы получить длину искомого горизонтального мебельного профиля следует от ширины дверцы купе вычесть ширину используемой ручки, предварительно умноженную на 2;
• Если ручка асимметричная, тогда длину купейного профиля определяют путем умножения 26 на 2. Полученное значение вычитают из ширины двери;
• Если эта дверная ручка симметричная, тогда от ширины дверцы мы отнимаем 2, умноженные на 32 мм.

И тут ничего особо сложного нет. Все можно сделать своими руками, и никакая программа не понадобится. Обычный калькулятор, ручка, бумажка и внимательные расчеты с внесением соответствующих записей.

Заполнение по высоте

Чтобы получить значения внутреннего заполнения дверцы вашего купе, требуется учитывать разрез в горизонтальных нижних и верхних так называемых соединительных мебельных профилей, а еще горизонтальный разделитель.

Когда речь идет о сплошном типе заполнения двери, выполненной из ДСП, применяется следующая формула:

Высота наполнения или заполнения равняется высоте вашей двери купе с вычитанием 47 и 12.

Что за странные цифры? Все предельно просто:

• 47 мм является высотой нижнего профиля с вычитанием 10 мм в качестве глубины паза в профиле;
• 12 мм выступает показателем высоты верхнего профиля, равного 22 мм, с вычетом глубины паза на 10 мм.

Если это сплошное заполнение, а дверь изготовлена из стекла, то:

• При заполнении стекла требуется еще отнять по 22 на каждую из сторон из-за толщины используемого силиконового уплотнителя;
• Иногда берут по 1,5 мм на каждую из сторон. Тут лучше заранее сделать замеры уплотнителя на основе силикона;
• Высота заполнения равна высоте двери купе, от которой отнимают 47, 12 и 4, либо 3 мм.

Думаю, с этим разобрались. Можно двигаться дальше.

Заполнение двери по ширине

Для правильного и точного расчета искомой ширины заполнения двери на основе ДСП требуется перемножить 2 на 8 мм и добавить к этому значению длину специального горизонтального используемого разделителя.

Здесь 8 мм означает глубину имеющегося паза в дверных ручках или же вертикальных мебельных профилях. Если ваша вставка выполнена из стекла, тогда по ширине следует отнять еще по 2 мм на применяемый необходимый уплотнитель.

Ширина относительно заполнения стеклянной дверцы считается по той же формуле, только дополнительно нужно вычесть 4 мм, то есть 2*2 мм в качестве уплотнителя.

Горизонтальный тип разделителя

Если используется делитель под винт или средний горизонт без винта для дверей купе, тогда тут потребуется внести некоторые дополнительные корректировки.

Горизонтальный делитель предусматривает вычитание дополнительно 2 миллиметров на ширину дверной перегородки этого разделителя. Если используются вставки из стекла с 1 или 2 сторон, тогда минус еще 2 миллиметра на используемый уплотнитель с той стороны, где непосредственно будет располагаться само стекло. При наличии винта убирают по 6 мм на каждый делитель.

Вы должны понимать, что схема достаточно условная и не является основой для проведения ваших собственных расчетов. Каждая схема во многом индивидуальная и требует конкретного подхода с учетом исходных параметров купе.

Если у вас возникают сложности с расчетами, можете обратиться к специалистам, воспользоваться онлайн калькуляторами, либо вовсе бросить это дело, купить готовый шкаф-купе и не создавать лишние проблемы. Тут уже каждый решает сам для себя.

Думаю, на этом у меня все. Спасибо всем, кто с нами! Подписывайтесь, оставляйте свои комментарии, задавайте вопросы и не забывайте рассказывать о нас своим друзьям!

vmk-mebel.ru

Расчёт и сборка дверей для шкафа-купе.

Приветствую всех посетителей сайта «Секреты мастера»!
В этой статье, как я и обещал речь пойдёт о серьёзном и не очень простом деле – это одно из самых главных составляющих любого шкафа-купе, раздвижная система.
На сегодняшний день этих систем предлагается великое множество. С каждым годом благодаря современным технологиям  двери-купе становятся всё красивее и надёжнее.
Я, конечно же, не буду рассказывать о всех раздвижных системах, а остановлюсь пожалуй на самой распространённой, которая больше всего применяется в шкафах-купе.
Для работы нам понадобиться такой инструмент:
✓Дрель с набором свёрл по металлу.
✓Молоток-киянка резиновый.
Можно использовать обычный молоток и деревянную наставку.
✓Пила электрическая торцовочная с отрезным диском по алюминию для резки профиля.
✓Шуруповёрт с шестигранными битами размерами (4 и 5 мм).
Можно крутит вручную, так даже лучше.
Начнём с расчёта дверей для шкафа-купе.
Тут ничего сложного нет.
Чтобы было более понятно, я для примера взял шкаф-купе со встроенным комодом с тремя дверями, о котором я рассказывал в прошлой статье.

А сам процесс сборки с другого шкафа, потому что в нём зеркала.

Прежде всего, для того чтобы точно рассчитать, нам надо узнать размер проёма (внутренний размер шкафа).
Пример:
Габаритный размер шкафа-купе со встроенным комодом высота 2380 мм и ширина 2700 мм.
Внутренний размер: высота, как правило – это высота стояк. От 2380  минус толщина двух ДСП (верх/низ) и минус опоры (50 мм), получаем 2300 и ширина от 2700 минус 32 мм толщина двух ДСП (боковые стойки).
Размер проёма (внутренний размер шкафа) составляет 2300×2668 мм.
Делаем расчёт дверей-купе по таблице.

Условные обозначения.	Расчёт.	Размеры.
Н пр. — высота проёма.		2300 мм
L пр. — длина проёма.		2668 мм
Длина верхней и нижней направляющей.		2668 мм
K — количество дверей.		3
N — количество перехлёстов дверей.		2
Н дв. — габаритная высота двери.	Ндв. = Нпр. — 40 мм Ндв. =2300-40	2260 мм
L дв. — габаритная ширина двери.	L дв. = (L пр. + 27 × N)/ K	907 мм
	L дв. =  (2668+54)/3	907 мм
Размеры профилей.
Длина вертикального профиля.	L верт. = Н дв.	2260 мм
Длина горизонтально профиля.	L гор. = L дв. — 51	859 мм
	L гор. = 910 – 51 910-я округлил	859 мм
Размеры вставок.
В данном шкафе зеркала нет, но я привожу пример и для зеркала.
Т — количество промежуточных профилей.	На трёх дверях по 2 шт. на каждой. На зеркальной двери, без промежутков.
Высота зеркала.	Н зерк. = Н дв. — 62	2198 мм
Ширина зеркала.	L зерк. = L дв. — 38	872 мм
Высота вставок ДСП 10 мм.	Н ДСП = (Н дв. — 59 — (Т×1,5)) / 3	730 мм
Ширина вставок ДСП 10 мм.	L ДСП = L дв. — 36	874 мм data-ad-client=»ca-pub-3518738935631683″ data-ad-slot=»6877683473″>

Вообщем получаем такую деталировку:

• Вертикальный профиль (ручка) длиной 2260 мм – 6 шт.
• Нижних горизонтальных профилей длина 859 мм – 3 шт.
• Верхних горизонтальных профилей длиной 859 мм – 3 шт.
• Промежуточных горизонтальных профилей длиной 859 мм – 6 шт.
• Вставки  из ДСП (10 мм) размерами 730×874 мм – 6 шт.
• Если было бы зеркало 4 мм, то его размер составлял 2198×872 мм – 1 шт.
• Верхняя направляющая длиной 2668 мм – 1шт.
• Нижняя направляющая такой же длины 2668 мм – 1 шт.

Совет.
Верхнею и нижнею направляющие лучше резать на 1-1,5 мм короче.

• Ролики нижние – 6 шт.
• Ролики верхние – 6 шт.
• Саморезы для сборки основного каркаса дверей-купе под шестигранник – 12 шт.

Как правило, ролики и эти саморезы идут в одном комплекте (2 ролика и 4 самореза) + два регулировочных винта для роликов.

• Пылезащитный ворс – 13,56 м.п.
• Тормоз – 6 шт.
• Силиконовый уплотнитель для зеркала – 6,14 м.п.
• Саморезы 4,5×60 мм для сборки промежуточных профилей, которые надо покупать отдельно – 12 шт.

Бывает, что эти саморезы не используют, но я всегда с их помощью скрепляю промежуточные профиля.

Приступаем к сборке дверей для шкафа-купе.

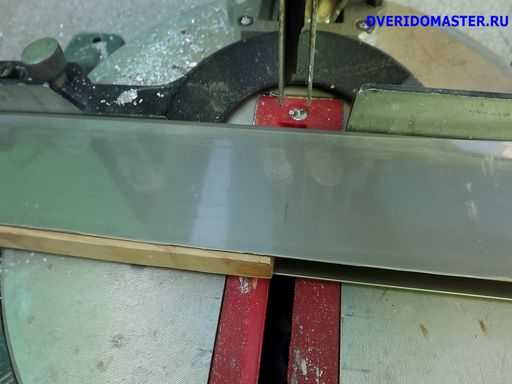

✒Первым делом нарезаем на торцовочной электропиле все необходимые профиля по заданным размерам.

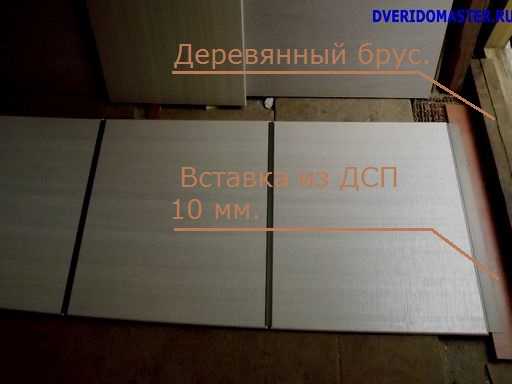

Обратите внимание, что нижний горизонтальный профиль (куда вставляются ролики) я режу с вставленной заранее деревянной планкой. Это необходимо для более аккуратного реза.

Вставки для дверей заказываем вместе с распилом ДСП для корпуса шкафа.
Но можно и самому лобзиком порезать. Даже если будет не чистый рез (скалки), то ни чего страшного – рамка всё закроет.

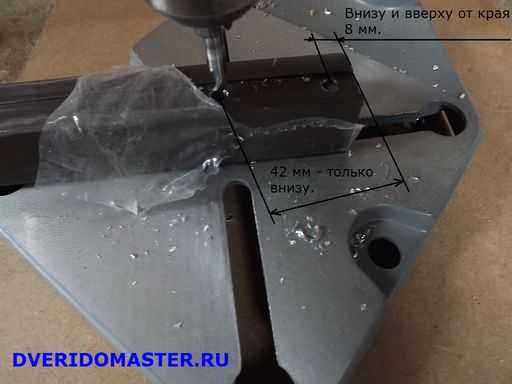

✒Сверлим отверстия в профилях.

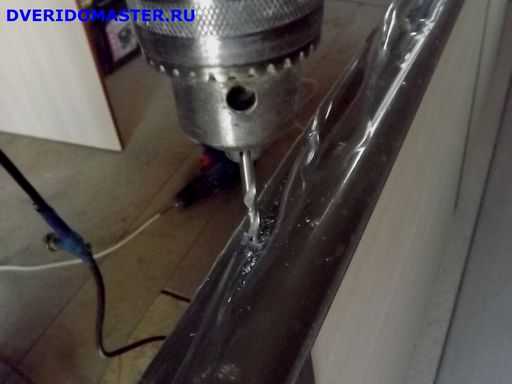

Для сборки одной двери надо просверлить  6 отверстий в вертикальных профилях. По одному отверстию ø5 мм вверху и два отверстия внизу.
Сверлить надо через две стенки профиля.
Отверстия должны быть такими:

1. Во внутренней стенке профиля — ø5 мм.
2. Во внешней стенке профиля — ø9 мм.

Это надо для того, чтобы сквозь него свободно проходили шляпки саморезов и винтов.


Совет.
Все отверстия лучше делать на сверлильном станочке. Будет гораздо точнее.

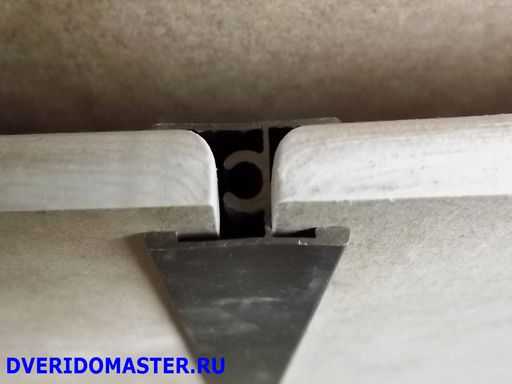

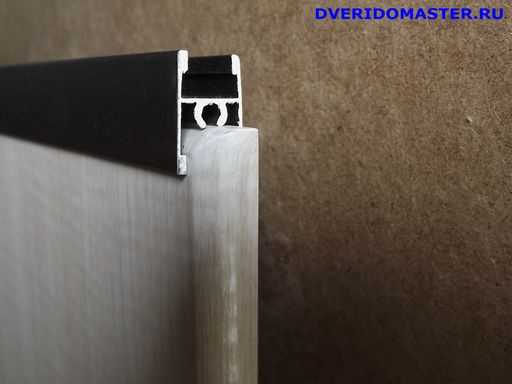

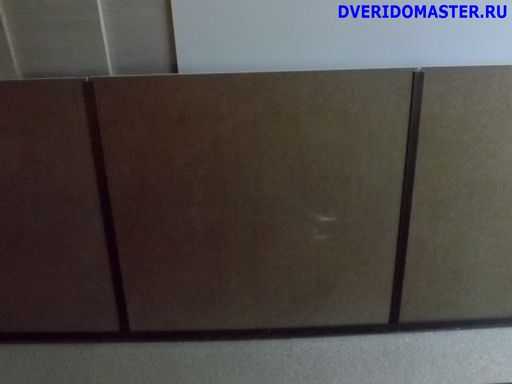

✒Собираем сначала сердцевину, а именно верхние горизонты, промежуточные и нижние горизонты.

Можно в обратном порядке, но тогда нужно вставить в нижний горизонт вставку для упора.
Как правило, все вставки входят довольно плотно. А если вставки из МДФ с ПВХ плёнкой, то ещё туже.

Поэтому все мастера используют молоток-киянку с резиновой насадкой, а когда необходимо сильнее ударит, дополнительно пользуются деревянной наставкой, чтобы не повредить профиль.

Обратите внимание, что сборку (особенно дверей с зеркалом) лучше производить на ровной поверхности, например, большой стол. Но, если такой возможности нет, то собирать можно на ровном полу, а в качестве упора использовать любой деревянный брус длиной не меньше ширины горизонтального профиля, расположив его между собираемой дверью и стеной.

Ещё на что я хотел бы акцентировать Ваше внимание.
Это на то, что если вставки будут из МДФ с ПВХ плёнкой, то края этих вставок должны быть закруглёнными – это обязательное условие! Если этого не сделать, то есть опасность сморщивания плёнки при заходе вставки в профиль.

Продолжаем сборку дверей-купе.

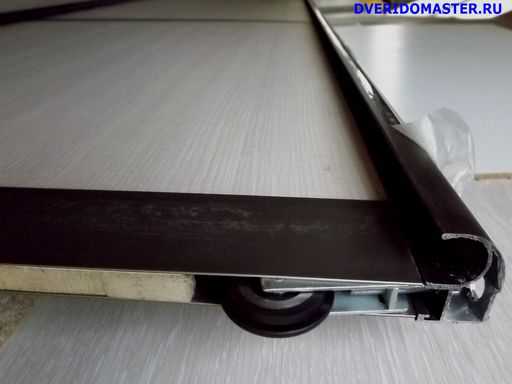

✒После того, как сердцевина будет собрана, ставим на ребро и аккуратно набиваем вертикальный профиль с одной стороны, а затем перевернув с другой стороны.

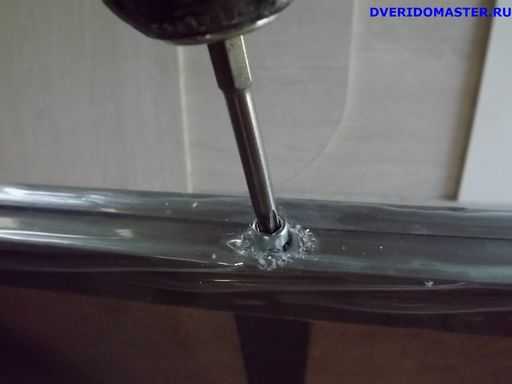

✒Соединяем всю полученную конструкцию саморезами и одновременно ставим верхние ролики.

✒Нижние ролики ставим отдельно и вкручиваем регулировочные винты.

Как Вы видите на фото, стоит вставка из-за того, что был задавлен ролик. Иногда приходится ставить.
Совет.
Промежуточный профиль лучше скреплять после того как будет готов основной каркас дверей-купе, т.е. заранее не надо сверлить отверстия для крепления на вертикальных профилях, чтобы не ошибиться. Заранее меряем от верхнего края до центра отверстия, что называется по факту, когда будет собрана только сердцевина без вертикальных профилей и записываем. А затем переносим размеры на установленный вертикальный профиль.
Важно!
Все углы каркаса должны быть абсолютно ровными.

Зеркальные двери собираются также.
Только перед сборкой  по периметру надевается силиконовый уплотнитель.

Разводным ключём я придерживаю профиль, чтобы его не выворачивало.

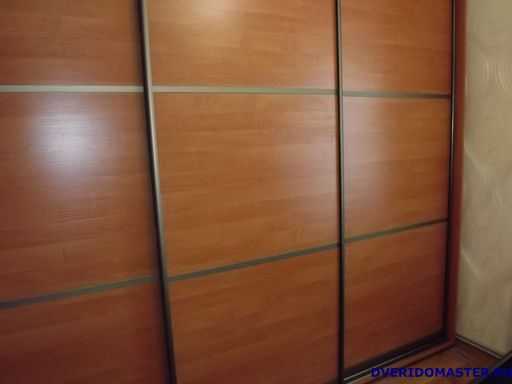

Вот и всё – двери для шкафа-купе готовы. Я думаю, что особо ни чего сложного нет. Я разобрался и Вы сможете. И если возникнут вопросы по данной теме в процессе изготовления, то можете в любой момент обратиться за помощью ко мне через страницу «Контакты» или через форму обратной связи (синяя кнопка слева). Я всегда Вам помогу.
В дальнейшем я планирую написать статью о том, как можно самостоятельно украсить двери-купе для шкафа. Поверьте – это не сложно.
Так что бесплатно подписывайтесь на новости сайта.

А пока можете почитать ещё статьи→ или просто посмотреть на супер раздвижную систему в этом видео.

Всего доброго!
Продолжение следует.

dveridomaster.ru

Распашные двери купе инструкция по установке

Авхади Исхакову посвящается



Здравствуйте уважаемый читатель bokovina.ru ! Сегодня пойдёт речь о пивотной системе распашных дверей купе. Многие пока ещё не знают как работать с ней. И поэтому часто совершают ошибки. В этой статье я расскажу о своих упущениях и научу Вас их не совершать.



Содержание статьи

1. Обзор
2. Из чего комплектуется
3. Распашные двери купе расчёт
4. Сборка распашной двери купе
5. Установка распашных дверей купе
6. Позитивное заключение



Пивотный механизм для распашных дверей шкафа купе

Вы точно знаете как выглядит дверь купе. Так вот, распашная дверь купе выглядит точно так же. Только открывается как обычные распашные двери. Необходимость такой системы появилась из-за слишком узких проёмов, где невозможно установить две раздвижные двери.





Пивотная дверь открывается с помощью закреплённого механизма на профиль ручки двери. Который в свою очередь фиксируется в пивотном треке. Трек притягивается к нижней и верхней горизонтальной планке проёма. Если пол и потолок в уровне, то можно обойтись без планок.





Сам механизм прост – алюминиевая втулка вставляется в отверстие из твердого пластика. По этой причине существуют ограничения по ширине и весу двери. Не стоит собирать стеклянные или зеркальные высокие двери шире 500 мм. Однажды я успел поймать такую :), при монтаже.



Комплектация распашной двери купе

• Трек (верхний и нижний) 2 шт.
• Механизм (верх и низ) 2 шт.
• Магнитный стопор 2 шт.



Распашные двери купе расчёт

Очень часто я ошибался при расчёте высоты. Когда дверь получалась большая – я уменьшал выравнивающие планкиВыравнивающие пол и потолок в уровень, когда маленькая – система позволяла регулироватьДо 25 мм механизм, правда зазор появлялся страшный. Только при внимательном рассмотрении я заметил в чём моя ошибка.



Высота

Чтобы рассчитать распашную  дверь купе по высоте нужно приобрести сначала пивотный трек. Дело в том, что они существуют двух видов и трудно предугадать какой Вам попадётся. Разница между ними в 5 мм, что существенно для данного механизма.





Посмотрите на фото и заметите разницу. С треком в левой части отнимаем от высоты проёма 21 мм. С треком в правой части – 25 мм. Всё дело в изогнутом основании трека с левой стороны, на правом основание ровное. Изгиб по высоте равен 2 мм. Трек снизу и сверху – разница 4 мм.



Чтобы не запоминать цифры, следует понять откуда они берутся. Прикрутите механизм к профилю и наденьте трек. Расстояние от конца профиля до внешнего края трека и будет размер отделяющий высоту двери от проёма. Т.к. механизм сверху и снизу × 2.





Когда известен проём отнимаем от него полученный размер и получаем размер двери. Допустим проём по высоте равен 2500 мм. Механизм с треком равен 10,5 мм. Умножаем на 2Верх Низ равно 21 мм. 2500 – 21= 2479 мм размер двери по высоте.



Ширина

Честно признаюсь, с шириной посложнее. Всё зависит от правильности проёма, т.е. насколько ровные боковые стены. Соответственно рассчитываем ширину двери от наименьшей ширины ниши. Я отнимаю 10 мм, по 5 мм на каждую сторону. Меньше делать зазоры нельзя.



Всё потому-что профиль ручка при открывании, начинает задевать боковую стенку, если делать зазор меньше. Ось вращения находится далеко от края двери и профиль имеет форму которая сильно выступает вперёд. Та самая ручка, она и блокирует дверь.Не уверен, что понятно объяснил.Если не понятно напишите в комментариях. Сделаю видео.



На фото вместо стены угольник



Есть ещё один нюанс. Распашные двери купе ставят на угловые проёмы, причём это происходит даже чаще чем на прямые. В этом их преимущество и недостаток. Преимущество – возможность закрыть угловую нишу. Недостаток – сложность предварительного расчёта двери по ширине.



Если изготавливаем корпусный шкаф, то существует фиксированный размер углового проёма. Собирая распашную дверь без наполнения,  методом тыка, подгоняю дверь по ширине. Т.е. изначально пилю  с запасом по ширине и подгоняю одну только раму двери.



Когда идёт установка встроенного шкафа, то сложно сразу рассчитать ширину и градус угловой ниши. И поэтому я делаю шаблон по ширине полученного проёма. По шаблону в дальнейшем изготавливаю распашную дверь купе. Точной формулы расчёта ширины в угол не существует.



О том как рассчитать наполнение двери купе я писал в этой статье

Сборка распашной двери купе

Пивотная дверь почти не отличается от раздвижной и поэтому сборка происходит по той же схеме. На распашной нет роликов и соответственно мы не сверлим профиль ручку под них. Пивотный механизм крепится через те же отверстия, что и горизонтальный профиль.





Размечаем необходимые отверстия и сверлим сначала сверлом 7 или 8 мм, а затем внешнюю стенку профиля сверлим 10 мм сверлом. Для свободного проникновения шляпы болта. Для сборки распашной двери купе понадобится ровный стол, шестигранники и киянка.





Установка распашных дверей купе

Расскажу как это делаю я. Первым делом прикручиваю треки в самый край, со стороны крепления механизма. В нижний вставляю пластиковое крепление, слегка затянув, чтобы не болталось. Беру дверь и вставляю нижнюю втулку в пластиковое крепление.



На фото пластиковое крепление перевёрнуто, относительно втулки



Затем завожу аккуратно верхний крепёж в трек, затягиваю крепёж, но не основательно. Если необходимо регулирую механизм по высоте. Выставляю боковые зазоры, двигая дверь влево или вправо.Треки должны быть в одной линии, иначе дверь будет открываться.

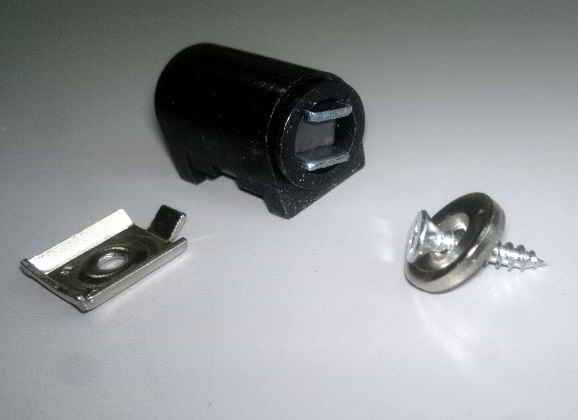

Затянув фиксирующие черные втулки, приступаю к креплению стопоров. Они состоят из двух частей – магнит и железный диск с потаем для самореза. Ставим сверху и снизу по одному. Магнит крепим к шкафу а железный диск прикручиваем к профилю, предварительно засверлив.





Дверь должна приходить к обоим стопорам и фиксироваться ими. Если дверь всё-таки получилась тяжёлой, для  хорошей уверенности я вгоняю в пластиковую часть тридцатый жёлтый саморез. Там есть свободные отверстия. Тем самым притягивая его вместе с треком к потолку.

Заключение

Понимаю, что полностью не раскрыл Вам глаза на эту тему. Но знаю точно, что теперь Вы будете с большей уверенностью применять пивотную систему в своих изделиях. И не забывайте, что я всегда в шаговой доступности от Вас. Готов в любое время помочь Вам.





Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

А как насчёт вас?

Работали ли Вы с пивотной системой?

У вас есть что добавить?

Я бы хотел услышать об этом в ко

bokovina.ru

Направляющие для дверей шкафа-купе от компании RIAL.PRO

Направляющие для дверей шкафа-купе – одни из главных элементов раздвижного механизма

 Направляющий профиль для шкафов-купе – это комплектующие, предназначение которых – передвижение дверных полотен на роликах. При выборе направляющих необходимо учитывать размер, вес, количество, материал дверей, а также вариант открытия.

Данные комплектующие для шкафов-купе производятся из различных материалов:

• пластик;
• сталь;
• алюминий.

Направляющие для дверей шкафа-купе от компании RIAL.PRO изготавливаются только из алюминия высочайшего качества и отличаются особой прочностью и долговечностью, не подвергаются деформации при высоких нагрузках и перепадах температуры. А стальные и пластиковые направляющие для шкафов-купе, цена которых хоть и значительно ниже алюминиевых, значительно проигрывают в технических характеристиках и эксплуатационных свойствах.

Прежде чем купить направляющие для раздвижных дверей шкафов-купе следует определить их характеристики:

• толщина. Здесь все просто: чем толще направляющий профиль, тем он прочнее и тем больше устойчив к нагрузкам;
• форма: открытые или закрытые;
• цвет. Современная цветовая гамма помогает воплощать в жизнь самые смелые дизайнерские проекты раздвижных шкафов.

Купить направляющий профиль для шкафа-купе в нашей компании — значит приобрести качественные комплектующие, которые будут служить максимально долго.

Виды направляющих для дверей шкафа-купе

 Направляющие для раздвижных дверей шкафов-купе могут быть выполнены с одной колеей, двумя или тремя, в зависимости от количества дверных полотен. А сами раздвижные системы бывают трех видов:

• с верхней направляющей, на которую навешивается дверь. Снизу монтируются специальные ролики. Такие системы зачастую используются для межкомнатных перегородок;
• с нижней направляющей, которая может быть установлена на полу или на нижней полке. Для нормальной эксплуатации шкафа-купе необходимо регулярно чистить рельсы от пыли и грязи;
• комбинированные. Устанавливается целый комплект направляющих для шкафа-купе: верхние и нижние. Открывание и закрывание двери контролируется и сверху и снизу, поэтому данный вид считается самым надежным.

Наиболее популярные модели алюминиевых направляющих для шкафов купе – это нижние и верхние с двойной колеей.

Профиль направляющий для шкафов-купе также подбирается, исходя из формы шкафа и дверей:

• прямой: для традиционных прямоугольных шкафов;
• радиусный: применяется в шкафах необычных моделей с округлыми формами.

Однако необходимо не только грамотно выбрать и купить направляющие для дверей шкафа-купе, важно и осуществить правильный монтаж, от которого и будет зависеть работа раздвижного механизма.

rial.pro
