Чертежи лестниц на второй этаж

Данная статья представляет собой обзор на наиболее популярные виды лестниц, а также содержит в себе практические советы как сделать и рассчитать лестницы на второй этаж в частном доме своими руками. Схема, расчеты, размеры, а также чертежи прилагаются. В конце каждой главы имеется видео с наглядным отображением процесса возведения конструкции.

Для удобства чтения статья разделена на несколько глав:

• первая глава содержит в себе общие рекомендации;
• вторая глава представляет методы создания проекта винтовой лестницы, которые можно применять при работе;
• третья, четвертая и пятая глава имеют примеры по созданию обычных конструкций из дерева, бетона и металла;
• последняя предлагает 10 проектов конструкции и отвечает на вопрос об оптимальной ширине.

Для удобства в статье имеется навигационная панель, с помощью которой можно перейти к любому пункту и начать чтение с необходимой главы.

Пример проекта металлической лестницы

Как рассчитать лестницу на второй этаж в частном доме своими руками правильно – общие рекомендации

В данном разделе приведены рекомендации и расчет лестницы на второй этаж в частном доме своими руками. Схема и чертежи разных проектов выложены в конце данного материала.

Лестница служит для комфортного перемещения между этажами. Как правило, данной конструкцией пользуются ежедневно – двухэтажные дома чаще всего строятся с расположением спальных комнат и ванной на втором этаже. Из этого можно получить два наиболее главных правила при проектировании конструкции – безопасность и удобство.

Над стеллажами

Важно: Лестница – это источник повышенной травматичности для людей всех возрастов. Падение может крайне негативно сказаться на здоровье человека, потому, следует делать ее максимально безопасной. Для этого есть несколько способов, которые позволяют полностью минимизировать риски.

В первую очередь, необходимо делать ступеньки оптимальной высоты и ширины. Об слишком высокие ступеньки просто запнуться, а по узким крайне трудно идти, потому можно легко поскользнуться. Необходимо учитывать это при проектировании, закладывая размер заранее в проект.

В большом доме

Наиболее оптимальной высотой ступенек можно считать 150-200мм. Этого достаточно, чтобы совершить уверенный шаг, без страха запнуться или неправильно занести ногу. Глубина, или ширина должна быть не меньше 200мм – это требование нетрудно получить из средней длины ноги человека.

Кроме этого, каждой лестнице необходимы перила. Они позволяют перемещаться с большим комфортом и безопасностью – риск падения значительно снижается.

Важно: Материал должен быть не скользким. Лестницу лучше не делать из кафеля или лакированного дерева – они имеют гладкую поверхность, которая очень неудобна для передвижения. Если все же используется дерево, не лишним является обработка наждачной бумагой или обивка ступеней ковровой дорожкой.

[1]

Над диваном

Удобство зачастую зависит от безопасности. Если ступени будут безопасными, то, одновременно, будут и удобными. Конечно, порой ради удобства можно несколько отступить от стандартных размеров – если их будет использовать только человек большого роста, можно сделать высоту ступенек более 200мм.

График зависимости наклона лестницы к удобству использования

Как сделать винтовую конструкцию самостоятельно

Винтовая лестница имеет свой особенный внешний вид, за счет которого появляется возможность создания совершенно непохожего ни на что дизайна. Кроме этого, винтовая конструкция позволяет сэкономить много места на обоих этажах, сделав помещение более эргономичными.

Винтовая

Расчет винтовой лестницы на второй этаж

В случае создания винтовой лестницы на второй этаж расчет необходимо начинать с количества ступеней и высоты их расположения. Исходя из сказанного в прошлой главе, оптимальная высота между ступенями равна 200мм, а глубина – 200-300мм. Но надо учесть, что у винтовых лестниц ступени имеют вид расширяющихся конусов, потому, и их глубину необходимо рассчитывать особым способом.

С центральной стойкой

Для расчета лучше использовать математические формулы. Для начала, необходимо узнать длину окружности конструкции. Удобнее всего это сделать с помощью формулы 2*3,14*r, где r – ширина пролета. К примеру, при ширине пролета в 1000мм окружность будет равняться 6280мм. Чтобы получить ширину ступени с внешней стороны, достаточно данное расстояние поделить на количестве ступеней в одном пролете. Для примера, при 10 ступенях расстояние будет равняться 628мм, которые позволят создать ровную лестницу без пустот.

Схема расчета винтовой модели

Высота конструкции определяется высотой помещения, также, как и при создании обычной лестницы. Высота между ступенями должна равняться оптимальной – к примеру, обычно хватает 150-250мм. Оптимальную высоту лучше рассчитывать от высоты помещения. Для примера, за высоту потолков в комнате – 2700мм. Ступеньки будут толщиной 20мм, толщина перекрытия – 150мм.

Совет: Расчеты необходимо начинать с пола – пол является нулевой ступенью. Для начала необходимо суммировать высоту помещения и перекрытия, поскольку именно на это расстояние должна идти лестница. В данном случае она равняется 2850мм. Чтобы получить количество ступеней, необходимо поделить его на подходящую высоту одной ступени с ее высотой – к примеру, 220мм. Результатом, с округлением, является 13 ступеней. Последней, 13 ступенью, в данном случае будет служить пол перекрытия второго этажа.

[2]

Графическое построение и размеры

На данном этапе лучше всего создавать проект на бумаге. Не обязательно делать его максимально точным в чертежном плане, но даже простой набросок поможет лучше понимать проект.

Размеры винтовых лестниц на второй этаж

При проведении расчетов размера необходимо отталкиваться от наиболее комфортной ширины лестницы в 800-1000мм. Этого достаточно, чтобы пройти даже с большим грузом на руках, при этом не стесняя себя в движениях (к сожалению, крупногабаритную мебель все равно придется поднимать через окна).

Проект винтовой модели

Винтовая лестница представляет собой круг, потому диаметр равен сложению ширины проходов и, если лестница строится с центральной опорой, размера опоры. В среднем, диаметр подобной конструкции равняется 1600-2000мм, которых хватает для её удобного использования вне зависимости от особенностей. Более подробно в таблице ниже

210	235	9	10	270°	202,5°
235	260	10	11	300°	225°
260	285	11	12	330°	247,5°
285	310	12	13	360°	270°
	335	13	14	390°	292,5°
335	360	14	15	420°	315°

Совет: Очень часто размер лестницы зависит от высоты потолка. Для маленького дачного домика нет смысла делать очень широкую лестницу – достаточно будет 700мм для того, чтобы пройти на второй этаж. Для чердачных выполняется точно такое же правило.

[3]

Видео проект лестницы винтового типа

Данное видео показывает как самому сделать лестницы на второй этаж в частном доме своими руками (схема и размеры проекта прилагаются).

Показаны основные моменты монтажа, а также все особенности работы с данным видом конструкций.

Деревянная лестница на второй этаж своими руками

Обычная лестница может строится по схожим расчетам и методикам. Деревянная лестница на второй этаж в частном доме своими руками изготавливается намного проще винтовой, но занимает сравнительно больше места. Далее рассмотрим основные моменты расчета и видео-инструкцию.

Из дерева

Расчет деревянной лестницы на второй этаж

Пример расчета

Расчет деревянной лестницы на второй этаж должен учитывать длину – она является сложением глубины всех ступеней. Чем больше их будет, тем больше будет сама длина. Для обычной лестницы в помещении в среднем достаточно 10-12 ступеней, которые суммарно будут равны 2000-2500мм при глубине в 200мм и 2500-3000мм при глубине в 250мм.

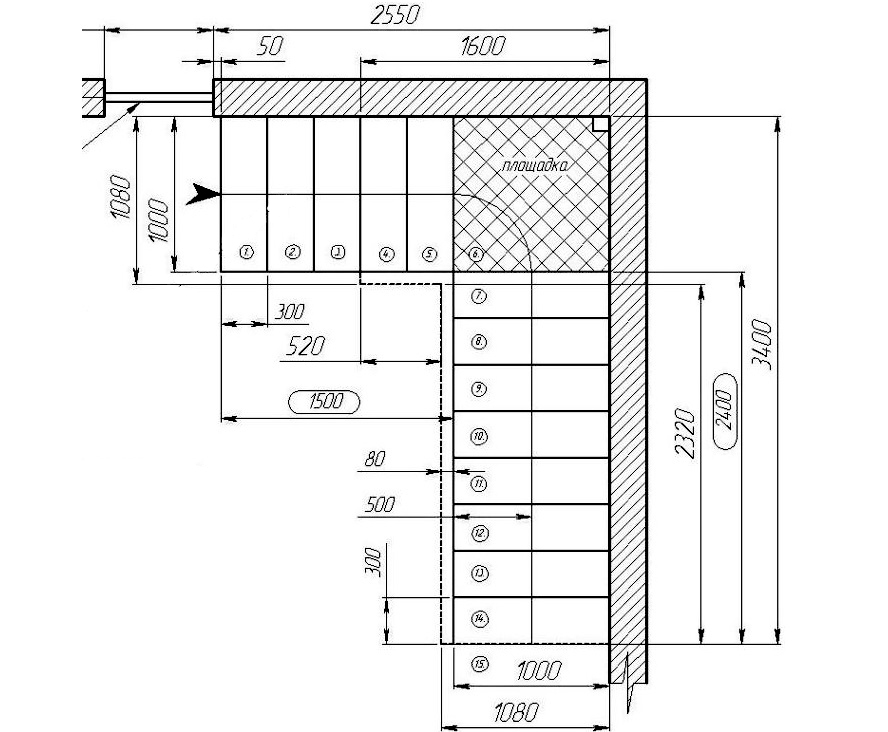

Проект лестницы с поворотом на 90 градусов

Совет: Ширина подобной конструкции в среднем должна равняться 800-1000мм.

Данный размер должен предоставлять полную свободу действий. Следовательно, если запланированы перила, то для них должно быть дополнительное место на ступенях.

[4]

Проем над конструкцией должен начинаться с того места, на котором от ступени до потолка остается меньше 2000-2200мм – этого хватит для любого по росту человека. Не стоит делать проем слишком коротким – экономия в данном случае может обернуться неудобством и дополнительными трудовыми затратами.

Обозначения

Если планируется создание поворота, то рассчитывать его необходимо с теми же условиями – единственным изменением является ширина ступени – ступени в области поворота рассчитываются аналогично винтовым, но делать их можно с упором в стену.

Видео-инструкция

Данное видео представляет собой инструкцию по проектированию и монтажу деревянной лестницы с поворотом на 90 градусов.

Бетонная лестница на второй этаж своими руками – видео инструкция

Бетон является отличным материалом для лестниц – он очень прочен и позволяет работать с любыми объемами. Часто для такой конструкции достаточно только собрать каркас и залить его.

Опалубка под бетонную конструкцию

Важно: Надо заметить, что создание бетонной лестницы на второй этаж своими руками требует очень больших вложений – на полностью литую конструкцию уходит огромное количество бетона. Скорее всего вам придется заказывать полноценную бетономешалку – обычным ручным методом процесс будет идти крайне долго.

[5]

Отлитая конструкция

Чтобы облегчить данный процесс следует дополнительно укреплять пролет разными блоками. Неплохой идеей является создание каркаса из пеноблоков, на которые впоследствие укладывается опалубка. Это позволяет получить дополнительное пространство под конструкцией и использовать его под хозяйственные нужды.

В видео ниже представлен процесс сборки опалубки и ее залитие с изображением основных моментов работы.

Металлическая лестница на второй этаж своими руками – расчет и видео-инструкция

Металл представляет собой крайне пластичный и при этом прочный материал. Металлическая лестница на второй этаж своими руками, к сожалению, не является самой комфортной – её довольно трудно нагреть, но прочность будет очень высока. Кроме этого, лестница из металла занимает мало места – это актуально для домов с небольшой общей площадью.

Конструкция из железа

К особенностям расчета в данном случае можно отнести тот факт, что металлическая ступень занимает очень мало места. Обычно ее размер равняется 5-10мм, и при всей высоте конструкции их суммарный объем редко превышает 90-100мм.

Расчеты ничем не отличаются от обычных лестниц, но с той разницей, что необходимо учитывать сопротивление материалов. Для конструкции советуем использовать металлические трубы с толщиной стенки не менее 8мм, а для ступеней – арматуру не тоньше 7мм. При этом, при широких ступенях следует использовать утолщенные варианты, которые не будут прогибаться под весом человека.

Одномаршевая железная лестница на второй этаж своими руками

[6]

В видео ниже приведен пример создания металлической лестничной конструкции, которая впоследствии обшивается гипсокартоном. В нем отображены основные моменты работы.

Какая должна быть ширина лестницы на второй этаж в частном доме – правильные размеры?

Данный вопрос является сугубо личным. Не смотря на оптимальную ширину пролета в 800-1000мм, данное значение может серьезно варьироваться в зависимости от личных предпочтений человека. Надо учитывать, что чем шире будет проем, то тем больше потребуется затрат ресурсов.

Примеры ширины разных видов лестниц

Стоит отдельно установить минимальную границу в 500мм – более узкая конструкция будет полностью неудобной для использования, да и какие-то вещи или мебель по ней переместить будет довольно проблематично. Максимальная граница зависит исключительно от помещения, но все же, не стоит делать ширину больше 2000-2500мм, особенно в тех случаях, если лестница не является главной в холле.

Далее предлагаем вам изучить проекты лестниц на второй этаж – в заключительном разделе представлено 10 чертежей с размерами. Надеемся, один из них подойдет для закрытия вашей потребности. [7]

Лестницы на второй этаж в частном доме своими руками – схема и чертеж 10 проектов

Схема лестниц с прямыми маршамиУгловая на 90 градусовЧертеж П-образной лестницы с поворотной площадкойПлан деревянной моделиПодробный чертежРасчетПростая лестницаС поворотом на 180 градусовПроект прямой маршевой лестницыПрямая двухмаршевая

Один из серьезных этапов внутреннего обустройства двухэтажного частного дома – строительство лестничного марша, предназначенного для подъема наверх. Здесь домовладелец оказывается перед выбором: нанять на эту работу опытных мастеров или взяться за изготовление самому. В пользу второго варианта говорит экономия средств и добросовестность, с которой хозяин примется за дело в собственном жилище. Остается лишь восполнить пробел в знаниях и понять, как сделать лестницу на второй этаж своими руками, внимательно изучив наши рекомендации.

Схемы лестниц для подъема на второй этаж

Чтобы самостоятельно построить межэтажный переход, нужно выбрать подходящую конструкцию, которая поместится на выделенной площади и при этом будет безопасной в эксплуатации. Но сначала стоит разобраться в названиях элементов и деталей лестниц:

• тетива (иначе – косоур) – продольная балка, служащая опорой для ступеней;
• проступь – верхняя плоскость ступеньки;
• подступенок – проем между двумя проступями;
• опорный столб применяется в некоторых конструкциях для монтажа косоуров или ступеней;
• балясина – вертикальная опора для перил.

Прямая лестница на 1 пролет

Для организации подъема на верхний этаж частного дома принято строить лестницы 4 видов:

1. Прямая маршевая с переходной площадкой или без нее.
2. Поворотная на 90 или 180° с забежными ступенями.
3. Винтовая.
4. Компактная лесенка «гусиный шаг».

Справка. Ради экономии полезной площади и строительных материалов перечисленные сооружения размещаются вдоль стен. Исключение – винтовая конструкция, располагаемая в любом удобном месте, хоть посередине прихожей или зала.

[8]

Простая лестница на второй этаж состоит из одного марша с перильным ограждением. Изготовить ее несложно, но при высоте потолков больше 2,5 м постройка займет значительную площадь. Чтобы сэкономить место, правильнее будет сделать подъем по схеме с двумя маршами и переходной площадкой, как это показано выше на фото.

Устройство поворотных (забежных) ступеней позволяет эффективно использовать всю длину лестницы и таким образом уменьшить размеры пролета. Сборка подобного сооружения несколько усложняется за счет установки опорного столба и изготовления фигурных ступенек клиновидной формы.

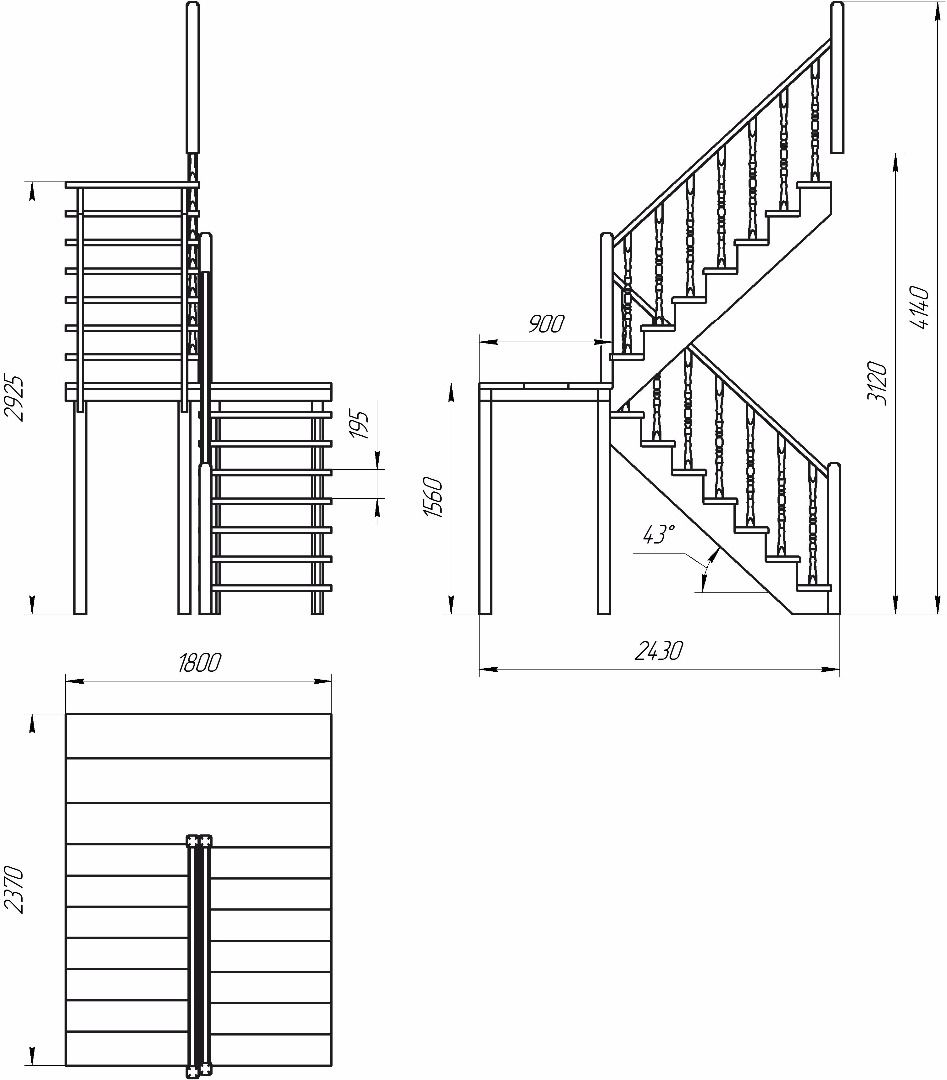

Чертеж поворотной лестницы

Если места в доме или на даче совсем мало, то есть смысл построить винтовую лесенку либо сооружение типа «гусиный шаг», изображенную на фото. В первом случае все ступени являются забежными и крепятся одним концом к опорному столбу, а во втором они обрезаны по ширине таким образом, чтобы можно было поставить ногу только с одной стороны. Изготовить винтовую конструкцию с нуля достаточно сложно, а вот лесенка «гусиный шаг» строится по той же технологии, что и обычные маршевые подъемы.

Примечание. Обычно домовладельцы покупают винтовые лестницы из металла, дерева и стекла в виде готовых комплектов, монтируемых на месте. Сейчас в продаже нетрудно найти красивые изделия, гармонирующие с любым интерьером, но подобное удовольствие дешевым не назовешь.

Так выглядит крутой лестничный пролет типа гусиный шаг

Чтобы окончательно выбрать подходящую схему лестницы на второй этаж, следует выполнить расчет размеров и числа ступенек.

Расчет межэтажной лестницы

Для вычислений необходимо знать перепад высот между чистыми полами первого и второго этажа, а также размеры участка, который вы готовы выделить под условную лестничную клетку. Методика расчета не зависит от выбранной конструкции и основывается на следующих требованиях, обеспечивающих удобство и безопасность при ее эксплуатации:

• ширина проступи — не менее 26 см;
• высота ступеньки – не более 20 см;
• уклон лестничного марша должен укладываться в диапазон от 27 до 42°;
• высота перил – от 900 мм;
• минимальная ширина пролета – 90 см.

Совет. Чтобы правильно посчитать параметры лестничного марша и определиться с его дизайном, рекомендуется решать задачу графическим способом. Сделайте собственный мини-проект, нарисовав от руки или в компьютере чертежи с изображением лестницы в плане и сбоку.

1. Чтобы подъем не вышел крутым, возьмем самую удобную высоту подступенка – 15 см. Число ступеней вычисляется путем деления общей высоты на это значение: 300 см / 15 см = 20 шт.
2. Приняв ширину проступи равной 30 см, посчитаем длину пролета: 30 см х 20 = 600 см или 6 м.
3. Начертив эскиз такой лестницы из дерева с боковым видом, мы определим угол уклона – 27°.

Расчетная схема прямого марша с небольшим уклоном

Сооружение длиной 6 м, показанное на картинке, влезет далеко не в каждый дом, поэтому его дизайн придется подкорректировать. Вариант первый: разбить подъем на 2 марша одинаковой длины и сделать переходную площадку. С учетом ее размера, равного минимальной ширине пролета, длина лесенки выйдет 3,9 м, что тоже немало. В какой-то степени пожертвовав удобствами, габариты лестницы можно оптимизировать так:

• ширину ступени уменьшить до 26 см;
• высоту увеличить до 18 см;
• выдвинуть проступь вперед на 3 см.

Схема оптимизированной лестницы

Пользуясь инструкцией, приведенной выше, рассчитываем новые параметры лестничного марша и получаем число ступеней 17 шт., угол наклона 37°, а общая длина равна 3,7 м. Если организовать поворот пролета на 90° с тремя забежными ступеньками вместо площадки, то протяженность подъема удастся сократить до 3 м, а это вполне приемлемо. Больше наглядной информации о расчете лестничных маршей вы получите, просмотрев видео:

Важный момент. Все домашние постройки, в том числе и межэтажная лестница, должны быть безопасны для маленьких детей. Предусмотрите просветы между балясинами соответственно возрасту ребенка, дабы он не смог протиснуться между ними и упасть.

Материалы для строительства

Наилучший материал для изготовления лестницы своими руками – дерево. Оно не только легко обрабатывается, но и хорошо вписывается в любой интерьер. Металлические сооружения долговечнее, но при этом тяжелее и сложнее в сборке, не говоря о стоимости железных элементов. На постройку годится просушенная древесина следующих пород:

• дуб;
• бук;
• ясень;
• осина;
• хвойные породы: ель, сосна, лиственница.

Совет. Для строительства внутри дома не стоит применять березу, поскольку она быстро рассыхается и теряет внешний вид.

Для изготовления косоуров потребуется доска толщиной от 40 мм необходимой длины (сращивать тетиву из кусков недопустимо). Ширина доски должна быть на 25—30% больше расчетной ширины проступи. На крайние и промежуточные столбы для перил сгодится деревянный брус сечением 10 х 10 см или больше, в зависимости от длины опирающейся части и веса конструкции.

Внешний вид деревянной лестницы во многом зависит от дизайна балясин. Чтобы красиво оформить перильное ограждение, изготовление балясин лучше заказать где-нибудь на производстве, там по вашему чертежу их выточат на токарном станке. Если же вы владеете резьбой по дереву, то оформление стоек сможете выполнить самостоятельно. Также не забудьте приобрести крепеж – саморезы, шпильки из металла или шканты для установки балясин, гвозди.

Руководство по монтажу

В последнее время обрели популярность деревянные лестницы на второй этаж, снабженные поворотными ступенями. Они отнимают немного комнатного пространства и относительно просты в сборке, поэтому мы дадим пошаговую инструкцию по монтажу такого сооружения. Первым делом приготовьте необходимый инструментарий и стремянку либо простую лесенку для временного доступа на второй этаж. Дальше действуйте в таком порядке:

1. Выполните разметку заготовок согласно вашему чертежу. Для удобства можете смастерить деревянный шаблон, чтобы по одному образцу расчертить линии отрезов по косоурам. Вырежьте детали электрическим лобзиком.
2. Установите опорный столб и прикрепите, как это показано ниже на картинке. Проделайте в нем пазы для крепления забежных ступенек и тетивы.
3. Закрепите оба косоура – первый прикрутите к стене, а второй – к вертикальному столбу и торцу межэтажного перекрытия.
4. Для опирания забежных ступенек установите на стене горизонтальные бруски. Смонтируйте 2 тетивы для короткого марша – входа на лестницу.
5. Смонтируйте все ступеньки, двигаясь снизу вверх. Разметьте на них точки крепления балясин.
6. Закрепите балясины на шкантах или шпильках, поставьте перила.

Схема крепления центральной опоры и сборки лестничного пролета

Совет. Не вырезайте 3 поворотные ступени из одного массива. Получится, что волокна первой из них будут располагаться поперек длины проступи, отчего ступенька проломится при малейшей нагрузке.

Подступенки самодельной лестницы имеет смысл делать закрытыми, если вы планируете зашивать пространство под маршем (например, для кладовой). В остальных случаях проемы между ступенями заделывать не обязательно. Для продления срока службы выполните отделку лестничного пролета – обработайте древесину антисептическим составом и покройте лаком. Как правильно собрать поворотную лесенку самому, рассказано в очередном видео:

Заключение

При строительстве деревянной лестницы уделите особое внимание предварительным этапам – расчету, разметке и вырезке деталей. Если здесь вы допустите ошибку, то при сборке устранить ее бывает сложно, вплоть до переделки косоуров. Подумайте над оформлением балясин и перил, изучите существующие варианты по фотографиям и выберите самые интересные и подходящие к интерьеру вашего жилища.

Нередко в целях сложно-объяснимой экономии будущие владельцы загородной собственности нанимают разных исполнителей. Дом возводится одним подрядчиком, а внутреннее обустройство доверено абсолютно другой компании. В результате чего проектирование лестниц нужно «приспосабливать» к заданным условиям, тем более что зачастую архитектором данные конструкции прорисовываются лишь абстрактно.

Знать о том, как проектируются лестницы, необходимо и тем, кто самостоятельно строит дачный домик. Ведь, несмотря на кажущуюся простоту, предназначенную для комфортного безопасного перемещения конструкцию нельзя отнести к списку простейших.

Видео (кликните для воспроизведения).

Какой тип лестницы выбрать? ↑

Выбор материала для лестницы определяет капитальность дома и степень огнестойкости строения. На выбор формы влияет площадь, выделяемого под строительство лестницы пространства, высота потолков, архитектурный стиль. Самой удобной, обеспечивающей максимально безопасный подъем и движение в обратном направлении признают пологую конструкцию с одним маршем и 15ю ступенями.

Проектирование лестниц: типы конструкций, чаще всего применяемые в загородном строительстве

Однако ограниченность пространства зачастую заставляет искать альтернативные компактные в площади варианты, устанавливать сложные винтовые лестницы: чертежи их с забежными ступенями можно «вписать» практически в любой проект. Сооружение с двумя маршами займет больше пространства, чем винтовой вариант, но меньше, чем простой пологий аналог. В его проекте могут быть, как забежные ступени, так и площадка между маршами.

[/stextbox]

Если предполагается проектирование и изготовление лестниц выполнять полностью самостоятельно, то обратить пристальное внимание желательно на древесину в качестве стройматериала. Она проще в обработке, незначительные ошибки можно будет исправить и переделки не будут излишне дорогостоящими. В отличие от монолитных сооружений, залитых из бетона, все составляющие будущей конструкции не нужно делать на объекте. Собирается она из отдельных элементов, как и лестница металлическая: чертеж может быть рассчитан на строительство любого из существующих типов (винтового, двухмаршевого, пологого, П-образного, полукруглого и др.).

Чертеж простой одномаршевой лестницы на второй этаж

Параметры, необходимые для проектирования ↑

Предваряют проектные работы замеры, нужно точно измерить площадь в плане, размеры проема, высоту от нижнего перекрытия до потолка и мощность верхнего перекрытия с толщиной напольного покрытия. Если замеры выполняются с наличием только черновых полов на обоих этажах, нужно учесть предполагаемую высоту будущего пола.

При недостаточно широком проеме придется увеличивать отверстие, прорубать бетон или отпиливать излишки деревянных балок.

Зачастую для проектируемой лестницы приходится увеличивать проем

Внимание. В проемах для лестниц не должно быть никаких коммуникаций.

Чтобы сделать грамотный чертеж лестницы на второй этаж, потребуется точный план помещения на первом. На нем должны быть точно указаны ниши, выступы, окна и двери, если они будут примыкать к лестнице. Замеры дверей выполняются по наличникам, для точного обозначения окна потребуется еще и расположение его относительно пола и габариты подоконника.

Чертеж лестницы с забежными ступенями: ширина в самом узком месте забежной ступени не должна быть меньше 10 см

Необходимые для дальнейших расчетов характеристики:

• ширина марша;
• крутизна;
• число ступеней.

Все указанные параметры зависимы друг от друга, нельзя ни один из них просто назначить произвольно.

Подбираем удобную и безопасную ширину ↑

При перемещении по лестнице в любом из направлений пользователи не должны испытывать дискомфорт с ощущением слишком узкого пространства и опасности. Под шириной понимают расстояние между двумя поручнями или расстояние между поручнем и ограждающей стеной. Осуществляется ли проектирование винтовых лестниц или элементарных одномаршевых конструкций, для определения данного параметра используются равнозначные строительные стандарты:

• 125 см закладывают в проект при желании добиться повышенной комфортности;
• 110 см, если сооружение будет расположено между двумя стенами;
• 90 см, если конструкция имеет два ограждения либо примыкает одной стороной к стене;
• 80 см с одним ограждением допустимы, если не предполагается использовать лестницу для переноски крупногабаритных предметов;
• 70 см уместны в садовых домиках и в бытовых помещениях.

Ширина лестницы должна обеспечивать свободный проход, не создавать дискомфорта и не внушать ощущение опасности

Следует знать, что под винтовые лестницы чертежи должны выполняться с учетом минимальной ширины в 110 см, оптимальный размер 140 см. Шириной винтовых конструкций является расстояние от края ступени до опорной центральной стойки. Если марши лестниц будут направлены друг другу «навстречу», между ними должно быть расстояние минимум в 10 см.

Крутизна или проще – уклон лестницы ↑

Параметр взаимосвязанный с габаритами ступеней и с площадью проектируемого сооружения. Крутые лестницы занимают мало места, но не отличаются комфортом, пологие варианты удобны, но полезной площади отнимут немало. Желающие совместить комфорт и безопасность перемещения с минимальной потерей площади выбирают двухмаршевые типы, сами выполняют или заказывают чертеж лестницы с забежными ступенями или проект конструкции с лестничной площадкой.

• Вместо лестницы с уклоном 23º можно устроить пологий пандус.
• Наиболее комфортабельный уклон свыше 23º, меньше 37º.
• Уклон в 45º переводит конструкцию в разряд сооружений, спускаться по которым можно, только повернувшись лицом к лестнице.

Свыше 50º уклон может быть только у приставной лестницы.

Расчеты габаритов ступени ↑

g + 2 h = от 62 до 64 см (стандартный шаг взрослого человека по прямой траектории)

Любые вариации со значениями высоты и ширины ступени должны отвечать данному требованию. В зависимости от крутизны будущего сооружения и личных предпочтений расчетным образом подбирают размеры ступеней.

Проектирование и изготовление лестниц: расчет ширины проступи и высоты проступенка зависит от крутизны сооружения и личных предпочтений

Ногу удобно поднимать на высоту не более 32 см, но максимально комфортной высотой ступени считают 15 см. Делать подступенок выше 17 см не рекомендовано. Если выполняется проектирование деревянных лестниц, конструкций из бетона или металла с двумя и более маршами, следует помнить, что удобней всего, чтобы в одном марше было 10-15 ступеней.

В зависимости от назначения лестницы выбирается ширина проступи. Минимум ее 20 см, стандарт 32 см, рекомендованный предел 40 см. Допустимо нависание проступи над подступенком, если габариты конструкции не позволяют сделать достаточно широкую проступь. При проектировании забежных ступеней следует учесть, что меньше 10 см ширины их в узкой части быть не должно.

Максимальное допустимое отклонение высоты подступенка последней ступени в марше

Обратите внимание. Все ступени лестницы должны быть конгруэнтны: с равной шириной и высотой. Максимальное отклонение 0,5 см.

Количество проступей в маршевых лестницах с площадками всегда на одну единицу меньше, чем количество подступенков, так как одна из проступей располагается на площадке.

Воображаемая средняя линия ↑

Проектировщик лестницы с прямым маршем традиционно прокладывает ее посредине. А вот в криволинейных конструкциях среднюю линию маршей мысленно проводят в 0,4-0,5 м от стойки или края пролета. Ширина забежных ступеней вдоль средней линии должна быть равнозначна ширине ступеней простых прямых маршей.

Средняя линия в проектах с забежными ступенями проходит в 40-50 см от внутреннего ограждения, вдоль средней линии ширина проступи должна быть равна ширине ступени с прямым маршем

Расчет высоты прохода ↑

Просвет – характеристика, которой стоит уделить внимание, если самостоятельный проектировщик заинтересован в обеспечении комфорта.

Замечено, что при высоте прохода, превышающей рост идущего по лестнице человека на 5 см, он инстинктивно будет пригибаться и втягивать голову.  Потому нормой просвета признана высота от 1,9м до 2,0м. Высота прохода по всей протяженности лестницы должна быть равнозначной.

Разобравшись с нюансами проектирования, с задачей расчета и построения лестницы без проблем справится каждый желающий обеспечить свой дом надежной удобной конструкцией. Сведения об особенностях проектирования помогут владельцам загородных особняков, доверившим строительство лестницы сторонним исполнителям, грамотно отслеживать выполнение.

Нередко в целях сложно-объяснимой экономии будущие владельцы загородной собственности нанимают разных исполнителей. Дом возводится одним подрядчиком, а внутреннее обустройство доверено абсолютно другой компании. В результате чего проектирование лестниц нужно «приспосабливать» к заданным условиям, тем более что зачастую архитектором данные конструкции прорисовываются лишь абстрактно.

Знать о том, как проектируются лестницы, необходимо и тем, кто самостоятельно строит дачный домик. Ведь, несмотря на кажущуюся простоту, предназначенную для комфортного безопасного перемещения конструкцию нельзя отнести к списку простейших.

Какой тип лестницы выбрать? ↑

Выбор материала для лестницы определяет капитальность дома и степень огнестойкости строения. На выбор формы влияет площадь, выделяемого под строительство лестницы пространства, высота потолков, архитектурный стиль. Самой удобной, обеспечивающей максимально безопасный подъем и движение в обратном направлении признают пологую конструкцию с одним маршем и 15ю ступенями.

Проектирование лестниц: типы конструкций, чаще всего применяемые в загородном строительстве

Однако ограниченность пространства зачастую заставляет искать альтернативные компактные в площади варианты, устанавливать сложные винтовые лестницы: чертежи их с забежными ступенями можно «вписать» практически в любой проект. Сооружение с двумя маршами займет больше пространства, чем винтовой вариант, но меньше, чем простой пологий аналог. В его проекте могут быть, как забежные ступени, так и площадка между маршами.

[/stextbox]

Если предполагается проектирование и изготовление лестниц выполнять полностью самостоятельно, то обратить пристальное внимание желательно на древесину в качестве стройматериала. Она проще в обработке, незначительные ошибки можно будет исправить и переделки не будут излишне дорогостоящими. В отличие от монолитных сооружений, залитых из бетона, все составляющие будущей конструкции не нужно делать на объекте. Собирается она из отдельных элементов, как и лестница металлическая: чертеж может быть рассчитан на строительство любого из существующих типов (винтового, двухмаршевого, пологого, П-образного, полукруглого и др.).

Чертеж простой одномаршевой лестницы на второй этаж

Параметры, необходимые для проектирования ↑

Предваряют проектные работы замеры, нужно точно измерить площадь в плане, размеры проема, высоту от нижнего перекрытия до потолка и мощность верхнего перекрытия с толщиной напольного покрытия. Если замеры выполняются с наличием только черновых полов на обоих этажах, нужно учесть предполагаемую высоту будущего пола.

При недостаточно широком проеме придется увеличивать отверстие, прорубать бетон или отпиливать излишки деревянных балок.

Зачастую для проектируемой лестницы приходится увеличивать проем

Внимание. В проемах для лестниц не должно быть никаких коммуникаций.

Чтобы сделать грамотный чертеж лестницы на второй этаж, потребуется точный план помещения на первом. На нем должны быть точно указаны ниши, выступы, окна и двери, если они будут примыкать к лестнице. Замеры дверей выполняются по наличникам, для точного обозначения окна потребуется еще и расположение его относительно пола и габариты подоконника.

Чертеж лестницы с забежными ступенями: ширина в самом узком месте забежной ступени не должна быть меньше 10 см

Необходимые для дальнейших расчетов характеристики:

• ширина марша;
• крутизна;
• число ступеней.

Все указанные параметры зависимы друг от друга, нельзя ни один из них просто назначить произвольно.

Подбираем удобную и безопасную ширину ↑

При перемещении по лестнице в любом из направлений пользователи не должны испытывать дискомфорт с ощущением слишком узкого пространства и опасности. Под шириной понимают расстояние между двумя поручнями или расстояние между поручнем и ограждающей стеной. Осуществляется ли проектирование винтовых лестниц или элементарных одномаршевых конструкций, для определения данного параметра используются равнозначные строительные стандарты:

• 125 см закладывают в проект при желании добиться повышенной комфортности;
• 110 см, если сооружение будет расположено между двумя стенами;
• 90 см, если конструкция имеет два ограждения либо примыкает одной стороной к стене;
• 80 см с одним ограждением допустимы, если не предполагается использовать лестницу для переноски крупногабаритных предметов;
• 70 см уместны в садовых домиках и в бытовых помещениях.

Ширина лестницы должна обеспечивать свободный проход, не создавать дискомфорта и не внушать ощущение опасности

Следует знать, что под винтовые лестницы чертежи должны выполняться с учетом минимальной ширины в 110 см, оптимальный размер 140 см. Шириной винтовых конструкций является расстояние от края ступени до опорной центральной стойки. Если марши лестниц будут направлены друг другу «навстречу», между ними должно быть расстояние минимум в 10 см.

Крутизна или проще – уклон лестницы ↑

Параметр взаимосвязанный с габаритами ступеней и с площадью проектируемого сооружения. Крутые лестницы занимают мало места, но не отличаются комфортом, пологие варианты удобны, но полезной площади отнимут немало. Желающие совместить комфорт и безопасность перемещения с минимальной потерей площади выбирают двухмаршевые типы, сами выполняют или заказывают чертеж лестницы с забежными ступенями или проект конструкции с лестничной площадкой.

• Вместо лестницы с уклоном 23º можно устроить пологий пандус.
• Наиболее комфортабельный уклон свыше 23º, меньше 37º.
• Уклон в 45º переводит конструкцию в разряд сооружений, спускаться по которым можно, только повернувшись лицом к лестнице.

Свыше 50º уклон может быть только у приставной лестницы.

Расчеты габаритов ступени ↑

g + 2 h = от 62 до 64 см (стандартный шаг взрослого человека по прямой траектории)

Любые вариации со значениями высоты и ширины ступени должны отвечать данному требованию. В зависимости от крутизны будущего сооружения и личных предпочтений расчетным образом подбирают размеры ступеней.

Проектирование и изготовление лестниц: расчет ширины проступи и высоты проступенка зависит от крутизны сооружения и личных предпочтений

Ногу удобно поднимать на высоту не более 32 см, но максимально комфортной высотой ступени считают 15 см. Делать подступенок выше 17 см не рекомендовано. Если выполняется проектирование деревянных лестниц, конструкций из бетона или металла с двумя и более маршами, следует помнить, что удобней всего, чтобы в одном марше было 10-15 ступеней.

В зависимости от назначения лестницы выбирается ширина проступи. Минимум ее 20 см, стандарт 32 см, рекомендованный предел 40 см. Допустимо нависание проступи над подступенком, если габариты конструкции не позволяют сделать достаточно широкую проступь. При проектировании забежных ступеней следует учесть, что меньше 10 см ширины их в узкой части быть не должно.

Максимальное допустимое отклонение высоты подступенка последней ступени в марше

Обратите внимание. Все ступени лестницы должны быть конгруэнтны: с равной шириной и высотой. Максимальное отклонение 0,5 см.

Количество проступей в маршевых лестницах с площадками всегда на одну единицу меньше, чем количество подступенков, так как одна из проступей располагается на площадке.

Воображаемая средняя линия ↑

Проектировщик лестницы с прямым маршем традиционно прокладывает ее посредине. А вот в криволинейных конструкциях среднюю линию маршей мысленно проводят в 0,4-0,5 м от стойки или края пролета. Ширина забежных ступеней вдоль средней линии должна быть равнозначна ширине ступеней простых прямых маршей.

Средняя линия в проектах с забежными ступенями проходит в 40-50 см от внутреннего ограждения, вдоль средней линии ширина проступи должна быть равна ширине ступени с прямым маршем

Расчет высоты прохода ↑

Просвет – характеристика, которой стоит уделить внимание, если самостоятельный проектировщик заинтересован в обеспечении комфорта.

Замечено, что при высоте прохода, превышающей рост идущего по лестнице человека на 5 см, он инстинктивно будет пригибаться и втягивать голову.  Потому нормой просвета признана высота от 1,9м до 2,0м. Высота прохода по всей протяженности лестницы должна быть равнозначной.

Разобравшись с нюансами проектирования, с задачей расчета и построения лестницы без проблем справится каждый желающий обеспечить свой дом надежной удобной конструкцией. Сведения об особенностях проектирования помогут владельцам загородных особняков, доверившим строительство лестницы сторонним исполнителям, грамотно отслеживать выполнение.

Видео (кликните для воспроизведения).

Источники:

1. Ильинский, В.М. Проектирование ограждающих конструкций зданий / В.М. Ильинский. — М.: Стройиздат, 2007. — 295 c.
2. Трушкевич, А. И. Организация проектирования и строительства / А.И. Трушкевич. — М.: Вышэйшая школа, 2016. — 480 c.
3. Лобанов, Ю.Н. Отдых и архитектура. Будущее и настоящее / Ю.Н. Лобанов. — М.: Стройиздат, 1982. — 200 c.
4. Лившиц, Я.Д. Статика сооружений / Я.Д. Лившиц, Е.П. Вериженко. — М.: Киев: Гостехиздат Украины, 2017. — 352 c.
5. Бурлаков И. Р., Неминущий Г. П. Специальные сооружения для игровых видов спорта; СпортАкадемПресс — М., 2013. — 184 c.
6. Мороз, И. И. Технология строительной керамики / И.И. Мороз. — М.: ЭКОЛИТ, 2013. — 384 c.
7. Олейник, П. П. Организация строительной площадки. Учебное пособие / П.П. Олейник, В.И. Бродский. — М.: МГСУ, 2014. — 80 c.
8. Волженский А. В., Буров Ю. С., Колокольников В. С. Минеральные вяжущие вещества. Технология и свойства. Учебник; Транспортная компания — М., 2016. — 480 c.

Чертежи лестниц на второй этаж

Оценка 5 проголосовавших: 1

Здравствуйте! Представляюсь на нашем ресурсе. Меня зовут Максим Буров. В настоящее время я уже более 12 лет занимаюсь застройкой и планировкой помещений. В настоящее время являюсь специалистом в этом направлении, хочу помочь всем посетителям сайта решать разнообразные задачи.
Все данные для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

как спроектировать конструкцию на второй этаж в частном доме своими руками, нормы и правила проектирования

Как правило, второй этаж загородного дома превращается в склад ненужных вещей. Лучше избавиться от лишнего мусора, превратить заброшенный чердак в комфортный пентхаус, каждый раз подниматься туда по красивой прочной лестнице.

С чего начать?

Создание лестничной конструкции можно доверить специалистам, а можно проявить смекалку и спроектировать ее самому. Следует продумать, где лучше расположить лестницу, какие материалы понадобятся для ее изготовления. В плане популярности в постройках загородных домов лидирует дерево. Лестница также может быть сделана из стекла или металла.

Самый распространенный вариант – это Г-образная лестница с двумя маршами, расположенными под 90 градусов по отношению друг к другу и промежуточной площадкой.

П-образная форма с двумя пролетами, соединенными одной поверхностью, обладает внушительными размерами. Конструкция маршевой лестницы проста, но занимает много места. Винтовая лесенка компакта, одинаково подойдет для больших и маленьких коттеджей. Лестничная конструкция на тетивах обеспечивает надежную поддержку ступеней снизу и с боков. Проект лестницы на больцах предусматривает фиксирование ступеней к вертикальной поверхности при помощи металлических креплений.

Установленные стандарты

Соблюдение строительных норм и правил сделает лестницу функциональной, а поднятие на второй этаж – безопасным.

Оптимальные размеры для лестниц любой формы проектируют по стандартам СНиП.

Необходимо измерить часть дома, где планируется разместить будущую лестницу, высчитать ее ширину, высоту и количество ступенек.

Так, для удобного передвижения по лестнице оптимальная ширина ступени составляет 27–29 см, а высота – 15–18 см. Нужно знать, что под шириной шага понимают сумму двух проступей и одного проступенка, равную 60-65 см. По количеству допускается не менее 3 и не более 18 ступеней. Все они должны быть одинакового размера. Если планируется сделать их разными по высоте, то разница не должны превышать 5 мм.

По правилам СНиП, высота перил должна соответствовать 90–110 см, расстояние между балясинами должно быть в пределах 20 см, а между опорными столбами – 150 см. Для маленьких детей следует обустроить перила высотой 50–70 см. В идеале, поручни должны выдерживать нагрузку до 100 килограмм. Угол уклона лестницы в среднем составляет от 30 до 45 градусов. Это наиболее комфортный, безопасный и удобный вариант, который подойдет пожилым людям или для семей с маленькими детьми.

Идеи дизайна

Зачастую владельцы загородных домов отказываются от проектирования лестниц, опасаясь, что они «съедят» и без того небольшое пространство. На самом деле, такие опасения беспочвенны. Ведь многое зависит от функций, которые будет выполнять лестничная конструкция.

• Если планируется превращать чердак в полноценную комнату, то и стационарную конструкцию ставить необязательно. Достаточно прикрепить к крышке чердачного люка раздвижную лестницу без перил, которая легко складывается и не занимает много места.

• Лестничная конструкция в холле органично впишется в общую композицию интерьера, если не переусердствовать с «утяжеляющими» объемными элементами декора. Она придаст оригинальность не только прихожей, но и всему помещению, визуально сделав его выше.

• Лестница в гостиной позволяет создать наиболее гармоничный дизайн интерьера, объединяя все элементы помещения. Она эффектно смотрится как возле стены, так и посередине комнаты.

Конструкция напротив дверного проема зонирует пространство и позволяет без труда переносить мебель с этажа на этаж, а лестница, расположенная за входом, значительно экономит место.

Ряд стилевых направлений поможет сделать лестничный проем изюминкой интерьера.

• Лаконичность и прямые формы перил с ненавязчивым узором – это яркие черты вечной классики.
• Потертости «под старину», хитросплетения узоров и сложные формы поручней не оставят равнодушными поклонников Прованса.

• Простота всей конструкции с полированным металлом, стеклом или пластиком идеально впишется в интерьер любителей стиля хай-тек.
• Ну а сочетание оттенков светлого и темного с лаконичным декором идеально подойдет поклонникам американского стиля.

Процесс проектировки

Конечная цель проектирования – это лестница, в которой сочетаются надежность, практичность и стиль. На этом этапе важна каждая деталь: и габариты помещения, в котором будет находиться конструкция, и место установки, и межэтажные проемы. Составить проект можно на бумаге, но лучше воспользоваться дизайнерскими программами, которые позволяют рассмотреть будущую лестницу со всех сторон.

Чтобы сделать конструкцию более жесткой и прочной, ступени следует снабдить подступенями. А также они пригодятся, если планируется «приспособить» пространство под лестницей под кладовку или установить там книжные полки.

Тщательного расчета требуют несущие части конструкции. Наиболее распространенными вариантами считаются лестницы на тетивах и косоурах. В первом случае в несущих балках делают специальные пазы, в которые вставляют врезные ступени. Лестницу на тетивах изготавливают из дерева или металла, она проста в монтаже, ее реально спроектировать без подступеней, сделав намного легче.

Создание лестницы на косоурах – это более трудоемкий процесс. Для расчетов берут глубину проступи (расстояние, которое отводится для ноги при спуске или подъеме по ступенькам), высоту проступенка, а также длину и высоту. Затем выполняют ряд вычислений. Разделив длину конструкции на глубину проступи, получается количество ступеней, а высоту лестницы на количество ступеней – высота проступенка. Высчитать длину косоура поможет теорема Пифагора: стоит представить, что вся лестница – это прямоугольный треугольник. Причем длина и высота лестницы – это катеты, а балка – это гипотенуза.

Больцевое соединение не требует дополнительной опоры и крепится на двух точках. Металлические стержни или больцы прикрепляют ступени друг к другу, исключая неприятный скрип во время ходьбы по лестнице.

Следует запланировать вид будущей лестницы: это может быть одно-, двух- и даже трехмаршевая конструкция с одной или двумя межэтажными площадками. Если проектируется винтовая лестница, то стоит определить, как будет происходить движение: по часовой стрелке или против нее. Следует решить, какими будут ступени: только прямыми или забежными, применяемыми на поворотных участках.

При проектировании лестницы обязательно стоит учитывать рост и вес домочадцев, а при расчете высоты оставлять около 200 мм на просвет над головой.

Изготовление

После создания проекта его необходимо рассмотреть со всех сторон, внести необходимые коррективы. Осталось понять, что же еще нужно сделать, чтобы спроектировать лестницу своими руками.

Материалы и инструменты

Есть необходимый минимум инструментов, который применяют независимо от вида лестницы. В частности, это рулетка, молоток, гвозди, саморезы, анкерные болты и прочий крепежный материал. А также пригодятся шуруповерт и дрель, уровень и ножовка по дереву. Стоит помнить о строительном уголке и шлифовальной машинке. А еще пригодятся кисти, олифа и лак.

Сегодня позволительно строить лестницы из стекла и металла. Они стильно и современно смотрятся, но сделать такую лестницу самому не так-то просто. Да и для загородного дома наилучшим решением считается дерево. Для изготовления лестницы потребуется струганная древесина первого сорта без шипов и деформаций.

Стоит придерживаться следующих советов от специалистов:

• перед началом работ древесину просушивают, обрабатывают морилкой, чтобы придать глубокий цвет, а затем наносят водонепроницаемый лак;
• для строительства лестницы подойдет древесина влажностью не более 10%. Такой материал устойчив к деформации, а лестница из него не станет скрипучей.

Сорт дерева для лестницы каждый выбирает на свой вкус и кошелек. Наиболее бюджетными вариантами считаются сосна и береза. Только сосна подвержена воздействию влаги, а на доске из березы отсутствует древесный узор, что требует дополнительной декорации. Ясень прост в работе, он прочен и хорошо гнется. Надежные и долговечные изделия получаются из элитной древесины клена, дуба и кедра. Они не впитывают влагу, потому хороши для внутренних и внешних построек.

Независимо от вида древесины каждый элемент лестницы должен соответствовать определенным размерам. Так, для тетивы ширина доски не превышает 30 см, а толщина – 6 см. Толщина доски для ступеней составляет 4 см, для подступенков – 2,5 см.

Последовательность работ

• Строительство начинает с подготовки помещения и необходимых запчастей. Это тетивы или консуоры из досок без дефектов, отшлифованные ступени с обработанными срезами, а также ровные перила и балясины.
• Затем необходимо установить опорные конструкции: центральный столб для винтовой или конструкцию с тетивами или консуорами для маршевой лестницы.
• После этого приступают к монтажу ступеней. Их прикрепляют стальными уголками к опорам снизу вверх. Не стоит жалеть ни крепежных элементов, ни клея.
• Далее, производится установка ограждения, которое начинается с верхней и нижней балясины. Между ними протягивают нитку и закрепляют все остальные.
• После этого приступают к установке отшлифованных и нескользких перил.
• Завершающий этап строительства – это шлифовка стыков собранной лестницы. При помощи специальных средств следует придать конструкции интересный оттенок или подчеркнуть природную красоту дерева. А еще на этом этапе обрабатывают дерево от мелких вредителей и проводят лакокрасочные работы.

О том, как сделать деревянную лестницу своими руками, смотрите в следующем видео.

Полезные советы от профи

При создании лестницы на второй этаж в частном доме специалисты рекомендуют придерживаться нескольких советов.

• При монтаже ступеней стоит использовать тонкие полимерные листы. Это позволит избежать трения деревянных поверхностей друг о друга и предотвратит неприятный скрип.
• На винтовой лестнице оригинально смотрятся гнутые перила из клееной древесины. Чтобы согнуть перила, следует замочить древесину в кипятке, придать ей нужную форму и дать высохнуть.
• Комбинированная лестница с металлическим каркасом и деревянными элементами прочна, износоустойчива, способна выдерживать колоссальные нагрузки. В то же время она комфортна для перемещения всех обитателей дома, а еще изящная конструкция придаст утонченность любому интерьеру.

• В качестве отделочного материала для лестницы можно использовать ламинат. Это покрытие практически не отличить от дерева, на нем не остается царапин. Ламинат обладает высокой огнеупорностью, не нуждается в дополнительной обработке и не требует особого ухода.
• Подсветка вдоль всего лестничного марша станет изюминкой интерьера и сделает лестницу нарядным и стильным дополнением жилого помещения. Для освещения лестниц применяют точечные светильники, встроенные в стену или в подступенники, светодиодные ленты или настенные бра.

Готовые примеры для вдохновения

• Деревянная винтовая лестница с первого на второй этаж привлекает внимание уютом и комфортом. Легкая, изящная конструкция не занимает много места, а между ней и стеной расположены открытые полки с цветами и милыми сердцу мелочами.

• Г-образная лестница возле стены из дерева является практичным и стильным выбором. Благодаря подступенкам владельцы дома разместили письменный стол прямо под лестничной конструкцией, а картины на стенах приятно оживляют интерьер. Лестница смотрится просто и лаконично.
• Комбинированные варианты лестниц с деревянными ступенями и металлическими перилами создают стильный современный интерьер.

• Точечная подсветка подступенков является изысканным украшением лестницы. Потолок оформлен в нежно-розовом цвете. Балясины выполнены в виде стеклянной поверхности и дополнены изогнутыми перилами. А все вместе создает неповторимую сказочную атмосферу.
• Светодиодная лента, расположенная в верхней части подступенков, сделает безопасным пользование лестницей в темное время суток и придаст ей «парящий» вид.

• Стекло, дерево, металл и ничего лишнего – это то, что нужно поклонникам стиля хай-тек с обширной площадью частного дома.

• Металлическая винтовая лестница на второй этаж в маленьком доме – это отличное решение. Она расположена в углу, потому не «съедает» пространство, а ярко-розовый цвет выгодно оттеняет ее на фоне белых стен.

как спроектировать конструкцию на второй этаж в частном доме своими руками, нормы и правила проектирования

Как правило, второй этаж загородного дома превращается в склад ненужных вещей. Лучше избавиться от лишнего мусора, превратить заброшенный чердак в комфортный пентхаус, каждый раз подниматься туда по красивой прочной лестнице.

С чего начать?

Создание лестничной конструкции можно доверить специалистам, а можно проявить смекалку и спроектировать ее самому. Следует продумать, где лучше расположить лестницу, какие материалы понадобятся для ее изготовления. В плане популярности в постройках загородных домов лидирует дерево. Лестница также может быть сделана из стекла или металла.

Самый распространенный вариант – это Г-образная лестница с двумя маршами, расположенными под 90 градусов по отношению друг к другу и промежуточной площадкой.

П-образная форма с двумя пролетами, соединенными одной поверхностью, обладает внушительными размерами. Конструкция маршевой лестницы проста, но занимает много места. Винтовая лесенка компакта, одинаково подойдет для больших и маленьких коттеджей. Лестничная конструкция на тетивах обеспечивает надежную поддержку ступеней снизу и с боков. Проект лестницы на больцах предусматривает фиксирование ступеней к вертикальной поверхности при помощи металлических креплений.

Установленные стандарты

Соблюдение строительных норм и правил сделает лестницу функциональной, а поднятие на второй этаж – безопасным.

Оптимальные размеры для лестниц любой формы проектируют по стандартам СНиП.

Необходимо измерить часть дома, где планируется разместить будущую лестницу, высчитать ее ширину, высоту и количество ступенек.

Так, для удобного передвижения по лестнице оптимальная ширина ступени составляет 27–29 см, а высота – 15–18 см. Нужно знать, что под шириной шага понимают сумму двух проступей и одного проступенка, равную 60-65 см. По количеству допускается не менее 3 и не более 18 ступеней. Все они должны быть одинакового размера. Если планируется сделать их разными по высоте, то разница не должны превышать 5 мм.

По правилам СНиП, высота перил должна соответствовать 90–110 см, расстояние между балясинами должно быть в пределах 20 см, а между опорными столбами – 150 см. Для маленьких детей следует обустроить перила высотой 50–70 см. В идеале, поручни должны выдерживать нагрузку до 100 килограмм. Угол уклона лестницы в среднем составляет от 30 до 45 градусов. Это наиболее комфортный, безопасный и удобный вариант, который подойдет пожилым людям или для семей с маленькими детьми.

Идеи дизайна

Зачастую владельцы загородных домов отказываются от проектирования лестниц, опасаясь, что они «съедят» и без того небольшое пространство. На самом деле, такие опасения беспочвенны. Ведь многое зависит от функций, которые будет выполнять лестничная конструкция.

• Если планируется превращать чердак в полноценную комнату, то и стационарную конструкцию ставить необязательно. Достаточно прикрепить к крышке чердачного люка раздвижную лестницу без перил, которая легко складывается и не занимает много места.

• Лестничная конструкция в холле органично впишется в общую композицию интерьера, если не переусердствовать с «утяжеляющими» объемными элементами декора. Она придаст оригинальность не только прихожей, но и всему помещению, визуально сделав его выше.

• Лестница в гостиной позволяет создать наиболее гармоничный дизайн интерьера, объединяя все элементы помещения. Она эффектно смотрится как возле стены, так и посередине комнаты.

Конструкция напротив дверного проема зонирует пространство и позволяет без труда переносить мебель с этажа на этаж, а лестница, расположенная за входом, значительно экономит место.

Ряд стилевых направлений поможет сделать лестничный проем изюминкой интерьера.

• Лаконичность и прямые формы перил с ненавязчивым узором – это яркие черты вечной классики.
• Потертости «под старину», хитросплетения узоров и сложные формы поручней не оставят равнодушными поклонников Прованса.

• Простота всей конструкции с полированным металлом, стеклом или пластиком идеально впишется в интерьер любителей стиля хай-тек.
• Ну а сочетание оттенков светлого и темного с лаконичным декором идеально подойдет поклонникам американского стиля.

Процесс проектировки

Конечная цель проектирования – это лестница, в которой сочетаются надежность, практичность и стиль. На этом этапе важна каждая деталь: и габариты помещения, в котором будет находиться конструкция, и место установки, и межэтажные проемы. Составить проект можно на бумаге, но лучше воспользоваться дизайнерскими программами, которые позволяют рассмотреть будущую лестницу со всех сторон.

Чтобы сделать конструкцию более жесткой и прочной, ступени следует снабдить подступенями. А также они пригодятся, если планируется «приспособить» пространство под лестницей под кладовку или установить там книжные полки.

Тщательного расчета требуют несущие части конструкции. Наиболее распространенными вариантами считаются лестницы на тетивах и косоурах. В первом случае в несущих балках делают специальные пазы, в которые вставляют врезные ступени. Лестницу на тетивах изготавливают из дерева или металла, она проста в монтаже, ее реально спроектировать без подступеней, сделав намного легче.

Создание лестницы на косоурах – это более трудоемкий процесс. Для расчетов берут глубину проступи (расстояние, которое отводится для ноги при спуске или подъеме по ступенькам), высоту проступенка, а также длину и высоту. Затем выполняют ряд вычислений. Разделив длину конструкции на глубину проступи, получается количество ступеней, а высоту лестницы на количество ступеней – высота проступенка. Высчитать длину косоура поможет теорема Пифагора: стоит представить, что вся лестница – это прямоугольный треугольник. Причем длина и высота лестницы – это катеты, а балка – это гипотенуза.

Больцевое соединение не требует дополнительной опоры и крепится на двух точках. Металлические стержни или больцы прикрепляют ступени друг к другу, исключая неприятный скрип во время ходьбы по лестнице.

Следует запланировать вид будущей лестницы: это может быть одно-, двух- и даже трехмаршевая конструкция с одной или двумя межэтажными площадками. Если проектируется винтовая лестница, то стоит определить, как будет происходить движение: по часовой стрелке или против нее. Следует решить, какими будут ступени: только прямыми или забежными, применяемыми на поворотных участках.

При проектировании лестницы обязательно стоит учитывать рост и вес домочадцев, а при расчете высоты оставлять около 200 мм на просвет над головой.

Изготовление

После создания проекта его необходимо рассмотреть со всех сторон, внести необходимые коррективы. Осталось понять, что же еще нужно сделать, чтобы спроектировать лестницу своими руками.

Материалы и инструменты

Есть необходимый минимум инструментов, который применяют независимо от вида лестницы. В частности, это рулетка, молоток, гвозди, саморезы, анкерные болты и прочий крепежный материал. А также пригодятся шуруповерт и дрель, уровень и ножовка по дереву. Стоит помнить о строительном уголке и шлифовальной машинке. А еще пригодятся кисти, олифа и лак.

Сегодня позволительно строить лестницы из стекла и металла. Они стильно и современно смотрятся, но сделать такую лестницу самому не так-то просто. Да и для загородного дома наилучшим решением считается дерево. Для изготовления лестницы потребуется струганная древесина первого сорта без шипов и деформаций.

Стоит придерживаться следующих советов от специалистов:

• перед началом работ древесину просушивают, обрабатывают морилкой, чтобы придать глубокий цвет, а затем наносят водонепроницаемый лак;
• для строительства лестницы подойдет древесина влажностью не более 10%. Такой материал устойчив к деформации, а лестница из него не станет скрипучей.

Сорт дерева для лестницы каждый выбирает на свой вкус и кошелек. Наиболее бюджетными вариантами считаются сосна и береза. Только сосна подвержена воздействию влаги, а на доске из березы отсутствует древесный узор, что требует дополнительной декорации. Ясень прост в работе, он прочен и хорошо гнется. Надежные и долговечные изделия получаются из элитной древесины клена, дуба и кедра. Они не впитывают влагу, потому хороши для внутренних и внешних построек.

Независимо от вида древесины каждый элемент лестницы должен соответствовать определенным размерам. Так, для тетивы ширина доски не превышает 30 см, а толщина – 6 см. Толщина доски для ступеней составляет 4 см, для подступенков – 2,5 см.

Последовательность работ

• Строительство начинает с подготовки помещения и необходимых запчастей. Это тетивы или консуоры из досок без дефектов, отшлифованные ступени с обработанными срезами, а также ровные перила и балясины.
• Затем необходимо установить опорные конструкции: центральный столб для винтовой или конструкцию с тетивами или консуорами для маршевой лестницы.
• После этого приступают к монтажу ступеней. Их прикрепляют стальными уголками к опорам снизу вверх. Не стоит жалеть ни крепежных элементов, ни клея.
• Далее, производится установка ограждения, которое начинается с верхней и нижней балясины. Между ними протягивают нитку и закрепляют все остальные.
• После этого приступают к установке отшлифованных и нескользких перил.
• Завершающий этап строительства – это шлифовка стыков собранной лестницы. При помощи специальных средств следует придать конструкции интересный оттенок или подчеркнуть природную красоту дерева. А еще на этом этапе обрабатывают дерево от мелких вредителей и проводят лакокрасочные работы.

О том, как сделать деревянную лестницу своими руками, смотрите в следующем видео.

Полезные советы от профи

При создании лестницы на второй этаж в частном доме специалисты рекомендуют придерживаться нескольких советов.

• При монтаже ступеней стоит использовать тонкие полимерные листы. Это позволит избежать трения деревянных поверхностей друг о друга и предотвратит неприятный скрип.
• На винтовой лестнице оригинально смотрятся гнутые перила из клееной древесины. Чтобы согнуть перила, следует замочить древесину в кипятке, придать ей нужную форму и дать высохнуть.
• Комбинированная лестница с металлическим каркасом и деревянными элементами прочна, износоустойчива, способна выдерживать колоссальные нагрузки. В то же время она комфортна для перемещения всех обитателей дома, а еще изящная конструкция придаст утонченность любому интерьеру.

• В качестве отделочного материала для лестницы можно использовать ламинат. Это покрытие практически не отличить от дерева, на нем не остается царапин. Ламинат обладает высокой огнеупорностью, не нуждается в дополнительной обработке и не требует особого ухода.
• Подсветка вдоль всего лестничного марша станет изюминкой интерьера и сделает лестницу нарядным и стильным дополнением жилого помещения. Для освещения лестниц применяют точечные светильники, встроенные в стену или в подступенники, светодиодные ленты или настенные бра.

Готовые примеры для вдохновения

• Деревянная винтовая лестница с первого на второй этаж привлекает внимание уютом и комфортом. Легкая, изящная конструкция не занимает много места, а между ней и стеной расположены открытые полки с цветами и милыми сердцу мелочами.

• Г-образная лестница возле стены из дерева является практичным и стильным выбором. Благодаря подступенкам владельцы дома разместили письменный стол прямо под лестничной конструкцией, а картины на стенах приятно оживляют интерьер. Лестница смотрится просто и лаконично.
• Комбинированные варианты лестниц с деревянными ступенями и металлическими перилами создают стильный современный интерьер.

• Точечная подсветка подступенков является изысканным украшением лестницы. Потолок оформлен в нежно-розовом цвете. Балясины выполнены в виде стеклянной поверхности и дополнены изогнутыми перилами. А все вместе создает неповторимую сказочную атмосферу.
• Светодиодная лента, расположенная в верхней части подступенков, сделает безопасным пользование лестницей в темное время суток и придаст ей «парящий» вид.

• Стекло, дерево, металл и ничего лишнего – это то, что нужно поклонникам стиля хай-тек с обширной площадью частного дома.

• Металлическая винтовая лестница на второй этаж в маленьком доме – это отличное решение. Она расположена в углу, потому не «съедает» пространство, а ярко-розовый цвет выгодно оттеняет ее на фоне белых стен.

как спроектировать конструкцию на второй этаж в частном доме своими руками, нормы и правила проектирования

Как правило, второй этаж загородного дома превращается в склад ненужных вещей. Лучше избавиться от лишнего мусора, превратить заброшенный чердак в комфортный пентхаус, каждый раз подниматься туда по красивой прочной лестнице.

С чего начать?

Создание лестничной конструкции можно доверить специалистам, а можно проявить смекалку и спроектировать ее самому. Следует продумать, где лучше расположить лестницу, какие материалы понадобятся для ее изготовления. В плане популярности в постройках загородных домов лидирует дерево. Лестница также может быть сделана из стекла или металла.

Самый распространенный вариант – это Г-образная лестница с двумя маршами, расположенными под 90 градусов по отношению друг к другу и промежуточной площадкой.

П-образная форма с двумя пролетами, соединенными одной поверхностью, обладает внушительными размерами. Конструкция маршевой лестницы проста, но занимает много места. Винтовая лесенка компакта, одинаково подойдет для больших и маленьких коттеджей. Лестничная конструкция на тетивах обеспечивает надежную поддержку ступеней снизу и с боков. Проект лестницы на больцах предусматривает фиксирование ступеней к вертикальной поверхности при помощи металлических креплений.

Установленные стандарты

Соблюдение строительных норм и правил сделает лестницу функциональной, а поднятие на второй этаж – безопасным.

Оптимальные размеры для лестниц любой формы проектируют по стандартам СНиП.

Необходимо измерить часть дома, где планируется разместить будущую лестницу, высчитать ее ширину, высоту и количество ступенек.

Так, для удобного передвижения по лестнице оптимальная ширина ступени составляет 27–29 см, а высота – 15–18 см. Нужно знать, что под шириной шага понимают сумму двух проступей и одного проступенка, равную 60-65 см. По количеству допускается не менее 3 и не более 18 ступеней. Все они должны быть одинакового размера. Если планируется сделать их разными по высоте, то разница не должны превышать 5 мм.

По правилам СНиП, высота перил должна соответствовать 90–110 см, расстояние между балясинами должно быть в пределах 20 см, а между опорными столбами – 150 см. Для маленьких детей следует обустроить перила высотой 50–70 см. В идеале, поручни должны выдерживать нагрузку до 100 килограмм. Угол уклона лестницы в среднем составляет от 30 до 45 градусов. Это наиболее комфортный, безопасный и удобный вариант, который подойдет пожилым людям или для семей с маленькими детьми.

Идеи дизайна

Зачастую владельцы загородных домов отказываются от проектирования лестниц, опасаясь, что они «съедят» и без того небольшое пространство. На самом деле, такие опасения беспочвенны. Ведь многое зависит от функций, которые будет выполнять лестничная конструкция.

• Если планируется превращать чердак в полноценную комнату, то и стационарную конструкцию ставить необязательно. Достаточно прикрепить к крышке чердачного люка раздвижную лестницу без перил, которая легко складывается и не занимает много места.

• Лестничная конструкция в холле органично впишется в общую композицию интерьера, если не переусердствовать с «утяжеляющими» объемными элементами декора. Она придаст оригинальность не только прихожей, но и всему помещению, визуально сделав его выше.

• Лестница в гостиной позволяет создать наиболее гармоничный дизайн интерьера, объединяя все элементы помещения. Она эффектно смотрится как возле стены, так и посередине комнаты.

Конструкция напротив дверного проема зонирует пространство и позволяет без труда переносить мебель с этажа на этаж, а лестница, расположенная за входом, значительно экономит место.

Ряд стилевых направлений поможет сделать лестничный проем изюминкой интерьера.

• Лаконичность и прямые формы перил с ненавязчивым узором – это яркие черты вечной классики.
• Потертости «под старину», хитросплетения узоров и сложные формы поручней не оставят равнодушными поклонников Прованса.

• Простота всей конструкции с полированным металлом, стеклом или пластиком идеально впишется в интерьер любителей стиля хай-тек.
• Ну а сочетание оттенков светлого и темного с лаконичным декором идеально подойдет поклонникам американского стиля.

Процесс проектировки

Конечная цель проектирования – это лестница, в которой сочетаются надежность, практичность и стиль. На этом этапе важна каждая деталь: и габариты помещения, в котором будет находиться конструкция, и место установки, и межэтажные проемы. Составить проект можно на бумаге, но лучше воспользоваться дизайнерскими программами, которые позволяют рассмотреть будущую лестницу со всех сторон.

Чтобы сделать конструкцию более жесткой и прочной, ступени следует снабдить подступенями. А также они пригодятся, если планируется «приспособить» пространство под лестницей под кладовку или установить там книжные полки.

Тщательного расчета требуют несущие части конструкции. Наиболее распространенными вариантами считаются лестницы на тетивах и косоурах. В первом случае в несущих балках делают специальные пазы, в которые вставляют врезные ступени. Лестницу на тетивах изготавливают из дерева или металла, она проста в монтаже, ее реально спроектировать без подступеней, сделав намного легче.

Создание лестницы на косоурах – это более трудоемкий процесс. Для расчетов берут глубину проступи (расстояние, которое отводится для ноги при спуске или подъеме по ступенькам), высоту проступенка, а также длину и высоту. Затем выполняют ряд вычислений. Разделив длину конструкции на глубину проступи, получается количество ступеней, а высоту лестницы на количество ступеней – высота проступенка. Высчитать длину косоура поможет теорема Пифагора: стоит представить, что вся лестница – это прямоугольный треугольник. Причем длина и высота лестницы – это катеты, а балка – это гипотенуза.

Больцевое соединение не требует дополнительной опоры и крепится на двух точках. Металлические стержни или больцы прикрепляют ступени друг к другу, исключая неприятный скрип во время ходьбы по лестнице.

Следует запланировать вид будущей лестницы: это может быть одно-, двух- и даже трехмаршевая конструкция с одной или двумя межэтажными площадками. Если проектируется винтовая лестница, то стоит определить, как будет происходить движение: по часовой стрелке или против нее. Следует решить, какими будут ступени: только прямыми или забежными, применяемыми на поворотных участках.

При проектировании лестницы обязательно стоит учитывать рост и вес домочадцев, а при расчете высоты оставлять около 200 мм на просвет над головой.

Изготовление

После создания проекта его необходимо рассмотреть со всех сторон, внести необходимые коррективы. Осталось понять, что же еще нужно сделать, чтобы спроектировать лестницу своими руками.

Материалы и инструменты

Есть необходимый минимум инструментов, который применяют независимо от вида лестницы. В частности, это рулетка, молоток, гвозди, саморезы, анкерные болты и прочий крепежный материал. А также пригодятся шуруповерт и дрель, уровень и ножовка по дереву. Стоит помнить о строительном уголке и шлифовальной машинке. А еще пригодятся кисти, олифа и лак.

Сегодня позволительно строить лестницы из стекла и металла. Они стильно и современно смотрятся, но сделать такую лестницу самому не так-то просто. Да и для загородного дома наилучшим решением считается дерево. Для изготовления лестницы потребуется струганная древесина первого сорта без шипов и деформаций.

Стоит придерживаться следующих советов от специалистов:

• перед началом работ древесину просушивают, обрабатывают морилкой, чтобы придать глубокий цвет, а затем наносят водонепроницаемый лак;
• для строительства лестницы подойдет древесина влажностью не более 10%. Такой материал устойчив к деформации, а лестница из него не станет скрипучей.

Сорт дерева для лестницы каждый выбирает на свой вкус и кошелек. Наиболее бюджетными вариантами считаются сосна и береза. Только сосна подвержена воздействию влаги, а на доске из березы отсутствует древесный узор, что требует дополнительной декорации. Ясень прост в работе, он прочен и хорошо гнется. Надежные и долговечные изделия получаются из элитной древесины клена, дуба и кедра. Они не впитывают влагу, потому хороши для внутренних и внешних построек.

Независимо от вида древесины каждый элемент лестницы должен соответствовать определенным размерам. Так, для тетивы ширина доски не превышает 30 см, а толщина – 6 см. Толщина доски для ступеней составляет 4 см, для подступенков – 2,5 см.

Последовательность работ

• Строительство начинает с подготовки помещения и необходимых запчастей. Это тетивы или консуоры из досок без дефектов, отшлифованные ступени с обработанными срезами, а также ровные перила и балясины.
• Затем необходимо установить опорные конструкции: центральный столб для винтовой или конструкцию с тетивами или консуорами для маршевой лестницы.
• После этого приступают к монтажу ступеней. Их прикрепляют стальными уголками к опорам снизу вверх. Не стоит жалеть ни крепежных элементов, ни клея.
• Далее, производится установка ограждения, которое начинается с верхней и нижней балясины. Между ними протягивают нитку и закрепляют все остальные.
• После этого приступают к установке отшлифованных и нескользких перил.
• Завершающий этап строительства – это шлифовка стыков собранной лестницы. При помощи специальных средств следует придать конструкции интересный оттенок или подчеркнуть природную красоту дерева. А еще на этом этапе обрабатывают дерево от мелких вредителей и проводят лакокрасочные работы.

О том, как сделать деревянную лестницу своими руками, смотрите в следующем видео.

Полезные советы от профи

При создании лестницы на второй этаж в частном доме специалисты рекомендуют придерживаться нескольких советов.

• При монтаже ступеней стоит использовать тонкие полимерные листы. Это позволит избежать трения деревянных поверхностей друг о друга и предотвратит неприятный скрип.
• На винтовой лестнице оригинально смотрятся гнутые перила из клееной древесины. Чтобы согнуть перила, следует замочить древесину в кипятке, придать ей нужную форму и дать высохнуть.
• Комбинированная лестница с металлическим каркасом и деревянными элементами прочна, износоустойчива, способна выдерживать колоссальные нагрузки. В то же время она комфортна для перемещения всех обитателей дома, а еще изящная конструкция придаст утонченность любому интерьеру.

• В качестве отделочного материала для лестницы можно использовать ламинат. Это покрытие практически не отличить от дерева, на нем не остается царапин. Ламинат обладает высокой огнеупорностью, не нуждается в дополнительной обработке и не требует особого ухода.
• Подсветка вдоль всего лестничного марша станет изюминкой интерьера и сделает лестницу нарядным и стильным дополнением жилого помещения. Для освещения лестниц применяют точечные светильники, встроенные в стену или в подступенники, светодиодные ленты или настенные бра.

Готовые примеры для вдохновения

• Деревянная винтовая лестница с первого на второй этаж привлекает внимание уютом и комфортом. Легкая, изящная конструкция не занимает много места, а между ней и стеной расположены открытые полки с цветами и милыми сердцу мелочами.

• Г-образная лестница возле стены из дерева является практичным и стильным выбором. Благодаря подступенкам владельцы дома разместили письменный стол прямо под лестничной конструкцией, а картины на стенах приятно оживляют интерьер. Лестница смотрится просто и лаконично.
• Комбинированные варианты лестниц с деревянными ступенями и металлическими перилами создают стильный современный интерьер.

• Точечная подсветка подступенков является изысканным украшением лестницы. Потолок оформлен в нежно-розовом цвете. Балясины выполнены в виде стеклянной поверхности и дополнены изогнутыми перилами. А все вместе создает неповторимую сказочную атмосферу.
• Светодиодная лента, расположенная в верхней части подступенков, сделает безопасным пользование лестницей в темное время суток и придаст ей «парящий» вид.

• Стекло, дерево, металл и ничего лишнего – это то, что нужно поклонникам стиля хай-тек с обширной площадью частного дома.

• Металлическая винтовая лестница на второй этаж в маленьком доме – это отличное решение. Она расположена в углу, потому не «съедает» пространство, а ярко-розовый цвет выгодно оттеняет ее на фоне белых стен.

как спроектировать конструкцию на второй этаж в частном доме своими руками, нормы и правила проектирования

Как правило, второй этаж загородного дома превращается в склад ненужных вещей. Лучше избавиться от лишнего мусора, превратить заброшенный чердак в комфортный пентхаус, каждый раз подниматься туда по красивой прочной лестнице.

С чего начать?

Создание лестничной конструкции можно доверить специалистам, а можно проявить смекалку и спроектировать ее самому. Следует продумать, где лучше расположить лестницу, какие материалы понадобятся для ее изготовления. В плане популярности в постройках загородных домов лидирует дерево. Лестница также может быть сделана из стекла или металла.

Самый распространенный вариант – это Г-образная лестница с двумя маршами, расположенными под 90 градусов по отношению друг к другу и промежуточной площадкой.

П-образная форма с двумя пролетами, соединенными одной поверхностью, обладает внушительными размерами. Конструкция маршевой лестницы проста, но занимает много места. Винтовая лесенка компакта, одинаково подойдет для больших и маленьких коттеджей. Лестничная конструкция на тетивах обеспечивает надежную поддержку ступеней снизу и с боков. Проект лестницы на больцах предусматривает фиксирование ступеней к вертикальной поверхности при помощи металлических креплений.

Установленные стандарты

Соблюдение строительных норм и правил сделает лестницу функциональной, а поднятие на второй этаж – безопасным.

Оптимальные размеры для лестниц любой формы проектируют по стандартам СНиП.

Необходимо измерить часть дома, где планируется разместить будущую лестницу, высчитать ее ширину, высоту и количество ступенек.

Так, для удобного передвижения по лестнице оптимальная ширина ступени составляет 27–29 см, а высота – 15–18 см. Нужно знать, что под шириной шага понимают сумму двух проступей и одного проступенка, равную 60-65 см. По количеству допускается не менее 3 и не более 18 ступеней. Все они должны быть одинакового размера. Если планируется сделать их разными по высоте, то разница не должны превышать 5 мм.

По правилам СНиП, высота перил должна соответствовать 90–110 см, расстояние между балясинами должно быть в пределах 20 см, а между опорными столбами – 150 см. Для маленьких детей следует обустроить перила высотой 50–70 см. В идеале, поручни должны выдерживать нагрузку до 100 килограмм. Угол уклона лестницы в среднем составляет от 30 до 45 градусов. Это наиболее комфортный, безопасный и удобный вариант, который подойдет пожилым людям или для семей с маленькими детьми.

Идеи дизайна

Зачастую владельцы загородных домов отказываются от проектирования лестниц, опасаясь, что они «съедят» и без того небольшое пространство. На самом деле, такие опасения беспочвенны. Ведь многое зависит от функций, которые будет выполнять лестничная конструкция.

• Если планируется превращать чердак в полноценную комнату, то и стационарную конструкцию ставить необязательно. Достаточно прикрепить к крышке чердачного люка раздвижную лестницу без перил, которая легко складывается и не занимает много места.

• Лестничная конструкция в холле органично впишется в общую композицию интерьера, если не переусердствовать с «утяжеляющими» объемными элементами декора. Она придаст оригинальность не только прихожей, но и всему помещению, визуально сделав его выше.

• Лестница в гостиной позволяет создать наиболее гармоничный дизайн интерьера, объединяя все элементы помещения. Она эффектно смотрится как возле стены, так и посередине комнаты.

Конструкция напротив дверного проема зонирует пространство и позволяет без труда переносить мебель с этажа на этаж, а лестница, расположенная за входом, значительно экономит место.

Ряд стилевых направлений поможет сделать лестничный проем изюминкой интерьера.

• Лаконичность и прямые формы перил с ненавязчивым узором – это яркие черты вечной классики.
• Потертости «под старину», хитросплетения узоров и сложные формы поручней не оставят равнодушными поклонников Прованса.

• Простота всей конструкции с полированным металлом, стеклом или пластиком идеально впишется в интерьер любителей стиля хай-тек.
• Ну а сочетание оттенков светлого и темного с лаконичным декором идеально подойдет поклонникам американского стиля.

Процесс проектировки

Конечная цель проектирования – это лестница, в которой сочетаются надежность, практичность и стиль. На этом этапе важна каждая деталь: и габариты помещения, в котором будет находиться конструкция, и место установки, и межэтажные проемы. Составить проект можно на бумаге, но лучше воспользоваться дизайнерскими программами, которые позволяют рассмотреть будущую лестницу со всех сторон.

Чтобы сделать конструкцию более жесткой и прочной, ступени следует снабдить подступенями. А также они пригодятся, если планируется «приспособить» пространство под лестницей под кладовку или установить там книжные полки.

Тщательного расчета требуют несущие части конструкции. Наиболее распространенными вариантами считаются лестницы на тетивах и косоурах. В первом случае в несущих балках делают специальные пазы, в которые вставляют врезные ступени. Лестницу на тетивах изготавливают из дерева или металла, она проста в монтаже, ее реально спроектировать без подступеней, сделав намного легче.

Создание лестницы на косоурах – это более трудоемкий процесс. Для расчетов берут глубину проступи (расстояние, которое отводится для ноги при спуске или подъеме по ступенькам), высоту проступенка, а также длину и высоту. Затем выполняют ряд вычислений. Разделив длину конструкции на глубину проступи, получается количество ступеней, а высоту лестницы на количество ступеней – высота проступенка. Высчитать длину косоура поможет теорема Пифагора: стоит представить, что вся лестница – это прямоугольный треугольник. Причем длина и высота лестницы – это катеты, а балка – это гипотенуза.

Больцевое соединение не требует дополнительной опоры и крепится на двух точках. Металлические стержни или больцы прикрепляют ступени друг к другу, исключая неприятный скрип во время ходьбы по лестнице.

Следует запланировать вид будущей лестницы: это может быть одно-, двух- и даже трехмаршевая конструкция с одной или двумя межэтажными площадками. Если проектируется винтовая лестница, то стоит определить, как будет происходить движение: по часовой стрелке или против нее. Следует решить, какими будут ступени: только прямыми или забежными, применяемыми на поворотных участках.

При проектировании лестницы обязательно стоит учитывать рост и вес домочадцев, а при расчете высоты оставлять около 200 мм на просвет над головой.

Изготовление

После создания проекта его необходимо рассмотреть со всех сторон, внести необходимые коррективы. Осталось понять, что же еще нужно сделать, чтобы спроектировать лестницу своими руками.

Материалы и инструменты

Есть необходимый минимум инструментов, который применяют независимо от вида лестницы. В частности, это рулетка, молоток, гвозди, саморезы, анкерные болты и прочий крепежный материал. А также пригодятся шуруповерт и дрель, уровень и ножовка по дереву. Стоит помнить о строительном уголке и шлифовальной машинке. А еще пригодятся кисти, олифа и лак.

Сегодня позволительно строить лестницы из стекла и металла. Они стильно и современно смотрятся, но сделать такую лестницу самому не так-то просто. Да и для загородного дома наилучшим решением считается дерево. Для изготовления лестницы потребуется струганная древесина первого сорта без шипов и деформаций.

Стоит придерживаться следующих советов от специалистов:

• перед началом работ древесину просушивают, обрабатывают морилкой, чтобы придать глубокий цвет, а затем наносят водонепроницаемый лак;
• для строительства лестницы подойдет древесина влажностью не более 10%. Такой материал устойчив к деформации, а лестница из него не станет скрипучей.

Сорт дерева для лестницы каждый выбирает на свой вкус и кошелек. Наиболее бюджетными вариантами считаются сосна и береза. Только сосна подвержена воздействию влаги, а на доске из березы отсутствует древесный узор, что требует дополнительной декорации. Ясень прост в работе, он прочен и хорошо гнется. Надежные и долговечные изделия получаются из элитной древесины клена, дуба и кедра. Они не впитывают влагу, потому хороши для внутренних и внешних построек.

Независимо от вида древесины каждый элемент лестницы должен соответствовать определенным размерам. Так, для тетивы ширина доски не превышает 30 см, а толщина – 6 см. Толщина доски для ступеней составляет 4 см, для подступенков – 2,5 см.

Последовательность работ

• Строительство начинает с подготовки помещения и необходимых запчастей. Это тетивы или консуоры из досок без дефектов, отшлифованные ступени с обработанными срезами, а также ровные перила и балясины.
• Затем необходимо установить опорные конструкции: центральный столб для винтовой или конструкцию с тетивами или консуорами для маршевой лестницы.
• После этого приступают к монтажу ступеней. Их прикрепляют стальными уголками к опорам снизу вверх. Не стоит жалеть ни крепежных элементов, ни клея.
• Далее, производится установка ограждения, которое начинается с верхней и нижней балясины. Между ними протягивают нитку и закрепляют все остальные.
• После этого приступают к установке отшлифованных и нескользких перил.
• Завершающий этап строительства – это шлифовка стыков собранной лестницы. При помощи специальных средств следует придать конструкции интересный оттенок или подчеркнуть природную красоту дерева. А еще на этом этапе обрабатывают дерево от мелких вредителей и проводят лакокрасочные работы.

О том, как сделать деревянную лестницу своими руками, смотрите в следующем видео.

Полезные советы от профи

При создании лестницы на второй этаж в частном доме специалисты рекомендуют придерживаться нескольких советов.

• При монтаже ступеней стоит использовать тонкие полимерные листы. Это позволит избежать трения деревянных поверхностей друг о друга и предотвратит неприятный скрип.
• На винтовой лестнице оригинально смотрятся гнутые перила из клееной древесины. Чтобы согнуть перила, следует замочить древесину в кипятке, придать ей нужную форму и дать высохнуть.
• Комбинированная лестница с металлическим каркасом и деревянными элементами прочна, износоустойчива, способна выдерживать колоссальные нагрузки. В то же время она комфортна для перемещения всех обитателей дома, а еще изящная конструкция придаст утонченность любому интерьеру.

• В качестве отделочного материала для лестницы можно использовать ламинат. Это покрытие практически не отличить от дерева, на нем не остается царапин. Ламинат обладает высокой огнеупорностью, не нуждается в дополнительной обработке и не требует особого ухода.
• Подсветка вдоль всего лестничного марша станет изюминкой интерьера и сделает лестницу нарядным и стильным дополнением жилого помещения. Для освещения лестниц применяют точечные светильники, встроенные в стену или в подступенники, светодиодные ленты или настенные бра.

Готовые примеры для вдохновения

• Деревянная винтовая лестница с первого на второй этаж привлекает внимание уютом и комфортом. Легкая, изящная конструкция не занимает много места, а между ней и стеной расположены открытые полки с цветами и милыми сердцу мелочами.

• Г-образная лестница возле стены из дерева является практичным и стильным выбором. Благодаря подступенкам владельцы дома разместили письменный стол прямо под лестничной конструкцией, а картины на стенах приятно оживляют интерьер. Лестница смотрится просто и лаконично.
• Комбинированные варианты лестниц с деревянными ступенями и металлическими перилами создают стильный современный интерьер.

• Точечная подсветка подступенков является изысканным украшением лестницы. Потолок оформлен в нежно-розовом цвете. Балясины выполнены в виде стеклянной поверхности и дополнены изогнутыми перилами. А все вместе создает неповторимую сказочную атмосферу.
• Светодиодная лента, расположенная в верхней части подступенков, сделает безопасным пользование лестницей в темное время суток и придаст ей «парящий» вид.

• Стекло, дерево, металл и ничего лишнего – это то, что нужно поклонникам стиля хай-тек с обширной площадью частного дома.

• Металлическая винтовая лестница на второй этаж в маленьком доме – это отличное решение. Она расположена в углу, потому не «съедает» пространство, а ярко-розовый цвет выгодно оттеняет ее на фоне белых стен.

как спроектировать конструкцию на второй этаж в частном доме своими руками, нормы и правила проектирования

Как правило, второй этаж загородного дома превращается в склад ненужных вещей. Лучше избавиться от лишнего мусора, превратить заброшенный чердак в комфортный пентхаус, каждый раз подниматься туда по красивой прочной лестнице.

С чего начать?

Создание лестничной конструкции можно доверить специалистам, а можно проявить смекалку и спроектировать ее самому. Следует продумать, где лучше расположить лестницу, какие материалы понадобятся для ее изготовления. В плане популярности в постройках загородных домов лидирует дерево. Лестница также может быть сделана из стекла или металла.

Самый распространенный вариант – это Г-образная лестница с двумя маршами, расположенными под 90 градусов по отношению друг к другу и промежуточной площадкой.

П-образная форма с двумя пролетами, соединенными одной поверхностью, обладает внушительными размерами. Конструкция маршевой лестницы проста, но занимает много места. Винтовая лесенка компакта, одинаково подойдет для больших и маленьких коттеджей. Лестничная конструкция на тетивах обеспечивает надежную поддержку ступеней снизу и с боков. Проект лестницы на больцах предусматривает фиксирование ступеней к вертикальной поверхности при помощи металлических креплений.

Установленные стандарты

Соблюдение строительных норм и правил сделает лестницу функциональной, а поднятие на второй этаж – безопасным.

Оптимальные размеры для лестниц любой формы проектируют по стандартам СНиП.

Необходимо измерить часть дома, где планируется разместить будущую лестницу, высчитать ее ширину, высоту и количество ступенек.

Так, для удобного передвижения по лестнице оптимальная ширина ступени составляет 27–29 см, а высота – 15–18 см. Нужно знать, что под шириной шага понимают сумму двух проступей и одного проступенка, равную 60-65 см. По количеству допускается не менее 3 и не более 18 ступеней. Все они должны быть одинакового размера. Если планируется сделать их разными по высоте, то разница не должны превышать 5 мм.

По правилам СНиП, высота перил должна соответствовать 90–110 см, расстояние между балясинами должно быть в пределах 20 см, а между опорными столбами – 150 см. Для маленьких детей следует обустроить перила высотой 50–70 см. В идеале, поручни должны выдерживать нагрузку до 100 килограмм. Угол уклона лестницы в среднем составляет от 30 до 45 градусов. Это наиболее комфортный, безопасный и удобный вариант, который подойдет пожилым людям или для семей с маленькими детьми.

Идеи дизайна

Зачастую владельцы загородных домов отказываются от проектирования лестниц, опасаясь, что они «съедят» и без того небольшое пространство. На самом деле, такие опасения беспочвенны. Ведь многое зависит от функций, которые будет выполнять лестничная конструкция.

• Если планируется превращать чердак в полноценную комнату, то и стационарную конструкцию ставить необязательно. Достаточно прикрепить к крышке чердачного люка раздвижную лестницу без перил, которая легко складывается и не занимает много места.

• Лестничная конструкция в холле органично впишется в общую композицию интерьера, если не переусердствовать с «утяжеляющими» объемными элементами декора. Она придаст оригинальность не только прихожей, но и всему помещению, визуально сделав его выше.

• Лестница в гостиной позволяет создать наиболее гармоничный дизайн интерьера, объединяя все элементы помещения. Она эффектно смотрится как возле стены, так и посередине комнаты.

Конструкция напротив дверного проема зонирует пространство и позволяет без труда переносить мебель с этажа на этаж, а лестница, расположенная за входом, значительно экономит место.

Ряд стилевых направлений поможет сделать лестничный проем изюминкой интерьера.

• Лаконичность и прямые формы перил с ненавязчивым узором – это яркие черты вечной классики.
• Потертости «под старину», хитросплетения узоров и сложные формы поручней не оставят равнодушными поклонников Прованса.

• Простота всей конструкции с полированным металлом, стеклом или пластиком идеально впишется в интерьер любителей стиля хай-тек.
• Ну а сочетание оттенков светлого и темного с лаконичным декором идеально подойдет поклонникам американского стиля.

Процесс проектировки

Конечная цель проектирования – это лестница, в которой сочетаются надежность, практичность и стиль. На этом этапе важна каждая деталь: и габариты помещения, в котором будет находиться конструкция, и место установки, и межэтажные проемы. Составить проект можно на бумаге, но лучше воспользоваться дизайнерскими программами, которые позволяют рассмотреть будущую лестницу со всех сторон.

Чтобы сделать конструкцию более жесткой и прочной, ступени следует снабдить подступенями. А также они пригодятся, если планируется «приспособить» пространство под лестницей под кладовку или установить там книжные полки.

Тщательного расчета требуют несущие части конструкции. Наиболее распространенными вариантами считаются лестницы на тетивах и косоурах. В первом случае в несущих балках делают специальные пазы, в которые вставляют врезные ступени. Лестницу на тетивах изготавливают из дерева или металла, она проста в монтаже, ее реально спроектировать без подступеней, сделав намного легче.

Создание лестницы на косоурах – это более трудоемкий процесс. Для расчетов берут глубину проступи (расстояние, которое отводится для ноги при спуске или подъеме по ступенькам), высоту проступенка, а также длину и высоту. Затем выполняют ряд вычислений. Разделив длину конструкции на глубину проступи, получается количество ступеней, а высоту лестницы на количество ступеней – высота проступенка. Высчитать длину косоура поможет теорема Пифагора: стоит представить, что вся лестница – это прямоугольный треугольник. Причем длина и высота лестницы – это катеты, а балка – это гипотенуза.

Больцевое соединение не требует дополнительной опоры и крепится на двух точках. Металлические стержни или больцы прикрепляют ступени друг к другу, исключая неприятный скрип во время ходьбы по лестнице.

Следует запланировать вид будущей лестницы: это может быть одно-, двух- и даже трехмаршевая конструкция с одной или двумя межэтажными площадками. Если проектируется винтовая лестница, то стоит определить, как будет происходить движение: по часовой стрелке или против нее. Следует решить, какими будут ступени: только прямыми или забежными, применяемыми на поворотных участках.

При проектировании лестницы обязательно стоит учитывать рост и вес домочадцев, а при расчете высоты оставлять около 200 мм на просвет над головой.

Изготовление

После создания проекта его необходимо рассмотреть со всех сторон, внести необходимые коррективы. Осталось понять, что же еще нужно сделать, чтобы спроектировать лестницу своими руками.

Материалы и инструменты

Есть необходимый минимум инструментов, который применяют независимо от вида лестницы. В частности, это рулетка, молоток, гвозди, саморезы, анкерные болты и прочий крепежный материал. А также пригодятся шуруповерт и дрель, уровень и ножовка по дереву. Стоит помнить о строительном уголке и шлифовальной машинке. А еще пригодятся кисти, олифа и лак.

Сегодня позволительно строить лестницы из стекла и металла. Они стильно и современно смотрятся, но сделать такую лестницу самому не так-то просто. Да и для загородного дома наилучшим решением считается дерево. Для изготовления лестницы потребуется струганная древесина первого сорта без шипов и деформаций.

Стоит придерживаться следующих советов от специалистов:

• перед началом работ древесину просушивают, обрабатывают морилкой, чтобы придать глубокий цвет, а затем наносят водонепроницаемый лак;
• для строительства лестницы подойдет древесина влажностью не более 10%. Такой материал устойчив к деформации, а лестница из него не станет скрипучей.

Сорт дерева для лестницы каждый выбирает на свой вкус и кошелек. Наиболее бюджетными вариантами считаются сосна и береза. Только сосна подвержена воздействию влаги, а на доске из березы отсутствует древесный узор, что требует дополнительной декорации. Ясень прост в работе, он прочен и хорошо гнется. Надежные и долговечные изделия получаются из элитной древесины клена, дуба и кедра. Они не впитывают влагу, потому хороши для внутренних и внешних построек.

Независимо от вида древесины каждый элемент лестницы должен соответствовать определенным размерам. Так, для тетивы ширина доски не превышает 30 см, а толщина – 6 см. Толщина доски для ступеней составляет 4 см, для подступенков – 2,5 см.

Последовательность работ

• Строительство начинает с подготовки помещения и необходимых запчастей. Это тетивы или консуоры из досок без дефектов, отшлифованные ступени с обработанными срезами, а также ровные перила и балясины.
• Затем необходимо установить опорные конструкции: центральный столб для винтовой или конструкцию с тетивами или консуорами для маршевой лестницы.
• После этого приступают к монтажу ступеней. Их прикрепляют стальными уголками к опорам снизу вверх. Не стоит жалеть ни крепежных элементов, ни клея.
• Далее, производится установка ограждения, которое начинается с верхней и нижней балясины. Между ними протягивают нитку и закрепляют все остальные.
• После этого приступают к установке отшлифованных и нескользких перил.
• Завершающий этап строительства – это шлифовка стыков собранной лестницы. При помощи специальных средств следует придать конструкции интересный оттенок или подчеркнуть природную красоту дерева. А еще на этом этапе обрабатывают дерево от мелких вредителей и проводят лакокрасочные работы.

О том, как сделать деревянную лестницу своими руками, смотрите в следующем видео.

Полезные советы от профи

При создании лестницы на второй этаж в частном доме специалисты рекомендуют придерживаться нескольких советов.

• При монтаже ступеней стоит использовать тонкие полимерные листы. Это позволит избежать трения деревянных поверхностей друг о друга и предотвратит неприятный скрип.
• На винтовой лестнице оригинально смотрятся гнутые перила из клееной древесины. Чтобы согнуть перила, следует замочить древесину в кипятке, придать ей нужную форму и дать высохнуть.
• Комбинированная лестница с металлическим каркасом и деревянными элементами прочна, износоустойчива, способна выдерживать колоссальные нагрузки. В то же время она комфортна для перемещения всех обитателей дома, а еще изящная конструкция придаст утонченность любому интерьеру.

• В качестве отделочного материала для лестницы можно использовать ламинат. Это покрытие практически не отличить от дерева, на нем не остается царапин. Ламинат обладает высокой огнеупорностью, не нуждается в дополнительной обработке и не требует особого ухода.
• Подсветка вдоль всего лестничного марша станет изюминкой интерьера и сделает лестницу нарядным и стильным дополнением жилого помещения. Для освещения лестниц применяют точечные светильники, встроенные в стену или в подступенники, светодиодные ленты или настенные бра.

Готовые примеры для вдохновения

• Деревянная винтовая лестница с первого на второй этаж привлекает внимание уютом и комфортом. Легкая, изящная конструкция не занимает много места, а между ней и стеной расположены открытые полки с цветами и милыми сердцу мелочами.

• Г-образная лестница возле стены из дерева является практичным и стильным выбором. Благодаря подступенкам владельцы дома разместили письменный стол прямо под лестничной конструкцией, а картины на стенах приятно оживляют интерьер. Лестница смотрится просто и лаконично.
• Комбинированные варианты лестниц с деревянными ступенями и металлическими перилами создают стильный современный интерьер.

• Точечная подсветка подступенков является изысканным украшением лестницы. Потолок оформлен в нежно-розовом цвете. Балясины выполнены в виде стеклянной поверхности и дополнены изогнутыми перилами. А все вместе создает неповторимую сказочную атмосферу.
• Светодиодная лента, расположенная в верхней части подступенков, сделает безопасным пользование лестницей в темное время суток и придаст ей «парящий» вид.

• Стекло, дерево, металл и ничего лишнего – это то, что нужно поклонникам стиля хай-тек с обширной площадью частного дома.

• Металлическая винтовая лестница на второй этаж в маленьком доме – это отличное решение. Она расположена в углу, потому не «съедает» пространство, а ярко-розовый цвет выгодно оттеняет ее на фоне белых стен.

Лестница на второй этаж своими руками: схемы, чертежи, примеры.

Содержание:

В настоящее время при строительстве загородного дома, дачи владельцы редко ограничиваются одним этажом. В большинстве случаев возводят двухэтажные, а иногда — трехэтажные дома. Чтобы доступ на второй этаж был возможен, необходимо возвести лестницу. Конечно, ее проектирование, изготовление и установку можно заказать у специалистов. Однако конструкцию можно изготовить самостоятельно. Монтаж лестницы на второй этаж своими руками, без привлечения специалистов осуществляется  достаточно часто. Это неудивительно, поскольку выполнение работ своими руками позволяет экономить значительные средства при отделке частного дома. Не менее выгодный вариант — купить готовую деревянную лестницу на второй этаж и собрать ее самостоятельно.

Проект, разработанный своими руками, позволяет создать лестницу с учетом архитектурных особенностей здания. Изобилие материалов позволяет выполнить лестницу на второй этаж в подходящем стиле. Конструкция, изготовленная своими руками, в обязательном порядке будет соответствовать интерьеру, а также потребностям владельцев. Перед тем, как приступить к работе, необходимо ознакомиться с некоторыми правилами.

Выбор правильного материала

После выбора места расположения конструкции многие задаются вопросом, какой материал выбрать. К этому вопросу нужно подходить с максимальной ответственностью. Ведь от качества материала зависит надежность, внешний вид возведенной лестницы.

Деревянная лестница на второй этаж своими руками — это классический вариант, поскольку деревянные конструкции всегда смотрятся аккуратно, красиво, они наполняют дом уютом, невероятным теплом. Можно выделить следующие преимущества деревянной лестницы:

• экологичность: лестницы на второй этаж из натурального дерева совершенно безвредны для окружающих;

• доступность: дерево — относительно недорогой и распространенный материал;
• универсальность: дерево прекрасно сочетается практически с любой отделкой;
• небольшим весом: сооружая крупную конструкцию, можно не беспокоиться о значительных нагрузках на фундамент.

Для изготовления лестниц используются следующие виды дерева: сосна- самый востребованный и недорогой материал, ясень, клен, дуб, лиственница, а также бук.

К выбору древесины для лестницы на второй этаж своими руками необходимо относиться с максимальной ответственностью. Неправильно подобранный материал способен привести к тому, что изделие в конечном итоге прослужит совсем непродолжительный срок.

Достоинства лестниц из сосны

Огромную популярность имеет такой материал как сосна. Сосна отличается невысокой стоимостью, а также универсальностью. Если говорить о сосновых лестницах на второй этаж, чаще всего они отличаются светлым оттенком, достойным внешним видом. Еще один немаловажный плюс — удивительный аромат. Примечательно, он держится даже после нескольких месяцев эксплуатации лестницы.

Сосна — очень легкий материал, который не создает значительных нагрузок на стены, пол. Из этих характеристик следует простота в использовании. Благодаря особенной структуре сосна просто распиливается, легко шлифуется. Эти свойства позволяют осуществлять художественную отделку по сосне.

Для создания элементов лестниц можно использовать клеёную продукцию. Лучше выбирать древесину с небольшими сучками, категории А. Можно использовать бессучковый массив, категории Экстра.

Основные элементы лестницы

Можно выделить следующие элементы, которые используются для возведения деревянных лестниц на второй этаж: Любая лестница состоит из следующих компонентов: 1. Ступени и подступенники. Подступенники устанавливают вертикально к основным ступеням. 2. Опоры – в данном случае, имеется в виду так называемая тетива, которая фиксирует ступени с торцов. Кроме того, иногда в сборке лестниц используется косоур – балка, которая фиксирует ступени снизу. Все остальные элементы могут и не быть представлены в структуре лестнице, однако они имеют очень большое значение: Перила устанавливают не на всех видах лестниц, но для удобства и безопасности мы рекомендуем все-таки установить. Балясины – вертикальные опоры для перил. Имеют не только структурное, но и декоративное значение. Столбы представляют собой вертикальные конструкции, которые устанавливают на опорные балки. Основная функция столбов — удерживать перила; Одним из важных структурных компонентов винтовой лестницы является стойка – опорный элемент, к которому производится крепление ступенек с определенным шагом. Помимо этого, для сооружения лестницы на второй этаж своими руками требуются площадки. Для изготовления лестницы выше перечисленные элементы можно приобрести в готовом виде.

Расчетные данные, чертежи для возведения деревянной лестницы

Маршевые конструкции считаются наиболее популярными моделями лестниц на второй этаж. Для правильного возведения необходимо провести расчеты:

1. Для начала необходимо измерить точное расстояние от пола до потолка по стене («плюс» толщина перекрытия).
2. Рассчитываем количество ступеней. Расстояние от потолка до пола с учетом толщины перекрытия лестницы делим на высоту ступеней. Практикой доказано, что оптимальная высота ступени 150 – 200 мм. Толщина, как правило составляет 40 мм. Пусть расстояние от пола до потолка 2800 мм, при высоте ступени 200 мм, потребуется 14 ступеней (2800 мм / 200 мм= 14 шт)
3. Длина марша лестницы = количество ступеней умножаем на предварительно принятую ширину ступени. 14 шт * 270 мм=3780 мм
4. Расчёт высоты прохода, ее ещё называют точкой «удара головой». Рассчитываем на какую ступень попадает окончание пролёта проёма (на рисунке, это 3-я). Необходимо учитывать рост человека плюс запас, 20-25 см, это расстояние должно быть не менее 2 метров. Лучше рассчитывать габариты лестницы так, Длина лестницы = Длина проёма, в этом случае высота прохода будет всегда оптимальной.
5. Вычисляем длину косоура (тетивы). По теореме Пифагора, длина равна квадратному корню, взятому из суммы квадратов катетов прямоугольного треугольника. =4,70м
6. Ограждения. Балясины желательно располагать друг от друга на расстоянии 10-12 см, высота ограждения: 0,9 м – стандарт для жилых домов, 1.2 метра рекомендуется, для помещений с детьми.

Для комфортного передвижения угол наклона лестницы должны быть не более 35-40 градусов. Для расчёта оптимального угла наклона и количества ступеней используют таблицу.

Маршевые лестницы на второй этаж состоят из маршей (в каждом должно присутствовать не более 15, не менее 3 ступеней). Маршевый тип различают по виду крепления, их монтируют при помощи тетив и косоуров. Косоурная конструкция основывается на закладке ступеней в специальные ячейки.

Изготовление деталей лестницы

Чтобы изготовить элементы для лестницы на второй этаж своими руками, необходимо создать чертеж будущей и размеры всех элементов перенести на материал. Подбор качественной древесины — не менее важный этап. Изготовление (выпиливание) деталей лестницы — сложный процесс, он включает:

• аккуратное выпиливание косоуров: от этой работы зависит надежность, внешний вид конструкции. Для таких несущих элементов необходимо отобрать ровные доски без смоляных карманов, сучков. Толщина заготовок должна быть не менее 4,5 – 5 см. Внимание ширина от «нижнего зуба» косоура должна быть не менее 20 см. При увеличении глубины ступени ширина от «нижнего зуба» должна быть увеличена.

• для изготовления ступени необходимо взять доску, предпочтительнее клееную толщиной минимум 40 мм. Выпиливаются шириной на 1- 2 см больше, чем место, которое предусмотрено для них на косоурах. По длинному краю снимается фаска.
• при возведении лестницы на второй этаж с подступенниками, для изготовления подступенников необходимо взять материал толщиной 18-20 мм.

Что касается поручней, балясин, их целесообразнее всего приобрести в готовом виде со всеми необходимыми креплениями. Если в семье присутствуют дети, на каждую ступеньку лучше установить по 2 балясины.

Процесс монтажа

Несмотря на то, что монтаж лестницы на второй этаж — это завершающий этап, к его выполнению необходимо подойти с максимальной ответственностью. Работы по установке требуют определенных навыков. Монтаж не отнимет значительных сил, если следовать некоторым советам:

По разметке монтируют косоуры. На полу их закрепляют на опорный брус, в верхней части — в созданные ранее отверстия (в балке перекрытия). Для фиксирования косоуров необходимо использовать анкерные болты; Если лестница на второй этаж своими руками возводится с подступенниками, их прикручивают перед укладкой полотен ступеней; Сверху косоуров, подступенников при помощи саморезов закрепляются ступени; Когда ступени установлены, можно приступать к монтажу балясин. У основания и в верхней части лестницы устанавливают опорные стойки, которые служат в качестве границы для перил. От вида конструкции, балясины могут просто устанавливаться в подготовленные отверстия в поручнях, ступенях. Некоторые элементы прикручиваются при помощи саморезов; После установки балясин фиксируют поручень, который закрепляют на крайних опорных стойках;

Удобная, надежная лестница на второй этаж — обязательный атрибут многоэтажного дома. Теперь, когда вы знаете как самостоятельно делать лестницы на второй этаж то стоит набраться терпения и запастись временем. Тут важно помнить, что это не только красивый элемент в доме, но и конструкция, выполняющая вполне определённую функцию — ПО НЕЙ ХОДЯТ ЛЮДИ.

Переместите лестницу для лучшей циркуляции и хранения

Пройдите через парадную дверь типичного производственного дома, и первое, что вы увидите, — это лестница. Давно считалось, что такая планировка с основанием лестницы, расположенным прямо у главного входа, придает фойе традиционный вид, который хотят домовладельцы. Хотя изящная лестничная клетка у входа в дом привлекает внимание, я лично считаю, что этот дизайн проигрывает, когда речь идет о функциональности и использовании пространства.

Меня всегда беспокоило, что такая планировка не дает прямого доступа к лестнице из комнат, которые являются настоящим центром дома — кухни и семейной комнаты.Вместо этого вам нужно пройти через формальную гостиную и столовую, чтобы подняться наверх в спальни. Помимо плохой циркуляции, дизайн лестницы впереди создает мертвые пространства на обоих этажах, которые можно было бы лучше использовать в качестве кладовых или кладовых — функций, которые являются высшим приоритетом для домовладельцев всех мастей.

Легко исправить — просто перевернуть лестницу так, чтобы она начиналась и заканчивалась в середине дома. Это создает поток движения в стиле вертушки на обоих этажах, при этом жилые зоны и спальни расходятся веером вокруг центральной лестницы.Помимо улучшения транспортного потока, конструкция с вертушками позволяет использовать более крупный и лучше расположенный прихожий, а также гардеробную в одной из второстепенных спален наверху. В свою очередь, эти новые туалеты освобождают пространство для увеличения размеров прачечной на первом этаже и дополнительной спальни.

Что касается выступления на входе, у вас есть множество возможностей добавить интерес к фойе и лестнице: художественные ниши, освещение, декоративные перила. Если самые удобные для жизни дизайны придают одинаковую ценность форме и функциям, этот макет показывает, как небольшое изменение может иметь большое влияние.

---

Лестница прямо вперед

Традиционное расположение лестницы — прямо в фойе — затрудняет циркуляцию и тратит драгоценное пространство.

Средняя лестница

Установка лестницы в сторону от фойе так, чтобы она была ближе к центру, освобождает циркуляцию и освобождает место для туалетов на двух этажах.

Создание лестничной клетки

Информация в этой статье относится к:

ВОПРОС

Как лучше всего создать лестничную клетку в программе?

ОТВЕЧАТЬ

Когда лестницы создаются в главном архитекторе, они начинаются с текущего этажа и тянутся вверх.Программа ищет точную высоту этажа над уровнем пола и, если это вообще возможно, устанавливает привязку к этой высоте; и, в процессе, он будет производить лестницы с одинаковыми ступенями и подступенками.

Есть несколько способов создать лестничную клетку, отверстие в потолке, через которое лестница может подняться на этаж выше. Самый простой — использовать инструмент Auto Stairwell; однако также можно создать лестничную клетку вручную.

Для создания автоматической лестничной клетки

1. Откройте план главного архитектора, на котором вы хотите создать лестничную клетку.Для создания лестничной клетки важно, чтобы в плане было не менее двух этажей.
2. На любом этаже плана, кроме верхнего этажа, выберите в меню Построить> Лестницы> Нарисовать лестницу , затем щелкните и перетащите длину лестницы на виде плана этажа.
3. Щелкните по лестнице, чтобы выбрать ее, и нажмите кнопку редактирования Открыть объект . На панели «Общие» диалогового окна «Спецификация лестницы » :
   • Проверьте, доходит ли лестница до следующего этажа.
   • Если лестница не достигает следующего этажа, отобразится сообщение « Лестница НЕ достигает следующего уровня ». В этом случае нажмите кнопку « Make Best Fit », чтобы удлинить лестницу.
   • Если лестница все же достигает следующего этажа, то об этом будет сказано в сообщении.
   • Если лестница слишком крутая, появится сообщение « Крутая лестница достигает следующего этажа ». и аналогично, если он слишком мелкий.Эту проблему можно решить, увеличив или уменьшив количество ступеней.
   • Нажмите ОК , чтобы закрыть диалоговое окно и применить изменения.
4. Не снимая выделения с лестницы, нажмите кнопку редактирования Auto Stairwell , чтобы создать проем на верхнем этаже.

   Этот инструмент автоматически создает комнату «Открыть ниже» на этаже над лестницей, которая определяется перилами стен. Он также автоматически изменит название комнаты на Лестницу.


   Примечание. Инструмент «Автоматическая лестничная клетка» будет доступен только в том случае, если на этаже прямо над лестницей есть комната, и для нее еще не задан тип комнаты «Открыть ниже».




   Если лестничная клетка расположена посередине комнаты и не касается других стен, появится разделительная стена, соединяющая лестничную клетку с внешней стеной.




Создание лестничной клетки вручную

1. Откройте план главного архитектора, на котором вы хотите создать лестничную клетку, и начертите лестницу, как описано в шагах 1 и 2 выше.
2. После того, как ваша лестница будет на месте, выберите в меню Инструменты> Этаж / Справочный дисплей> На один этаж вверх .
3. Выберите в меню «Инструменты »> «Этаж / эталонный дисплей»> «Контрольный дисплей» или нажмите клавишу F9 на клавиатуре, чтобы включить эталонный эталонный дисплей. Это позволяет видеть стены и другие объекты на этаже предыдущего этажа.
4. Затем выберите Build> Railing and Deck> Straight Railing и нарисуйте комнату вокруг лестницы.Лестница будет отображаться в виде красных линий как часть справочного экрана.
5. Выберите в меню Сборка> Дверь> Дверной проем , затем щелкните перила на верхнем краю лестницы, чтобы разместить дверной проем на этом краю, если он еще не существует, а затем измените размер дверного проема, чтобы он соответствовал лестница.
6. Щелкните в комнате, созданной перилами, чтобы выбрать ее, затем нажмите кнопку редактирования Открыть объект .
7. На панели «Общие» диалогового окна « Room Specification » измените Room Type на Open below , затем нажмите OK , чтобы закрыть диалоговое окно и применить изменения.

Деревянная прямая лестница, длина

УВАЖАЕМЫЙ ТИМ: Я строю приблизительные планы нового дома. Какова площадь обычной лестницы с первого этажа на второй этаж дома? Уильям Уортингтон, Перл-Сити, HI

ДОРОГОЙ УИЛЬЯМ: К сожалению, точного ответа нет. Вы можете обвинить математиков, которые утверждают, что на прямой бесконечное количество точек. Но если не считать шуток, я могу подобраться к вам довольно близко.

Вы не дали мне достаточно информации, чтобы дать вам очень точный ответ.Сначала я предполагаю, что нормальный для вас означает прямую лестницу. Первое, что нужно знать плотнику, — это точное расстояние между двумя уровнями готового пола. Может быть много других переменных, включая, помимо прочего, высоту стен первого этажа и толщину фактической конструкции второго этажа.

На самом деле это сложнее, так как вы можете регулировать высоту подступенка лестницы, а также длину ступени. Они должны соответствовать определенным ограничениям строительных норм, но для моего примера ниже я использовал наиболее удобную комбинацию протектора и подступенка, известную человеку: 7.5-дюймовые подступенки и 10-дюймовые ступени.

Высота стены первого этажа может быть любой, но обычно это стандартная восьмифутовая стена или, возможно, девятифутовая стена. Балки перекрытия второго этажа могут быть 2х8, 2х10, 2х12 и даже более глубокими перекрытиями или деревянными двутавровыми балками.

В этой колонке я сделал для вас два быстрых вычисления. Я предположил, что у вас будет стандартная стена высотой восемь футов, и сделал расчет для системы стен высотой девять футов. В обоих примерах я рассчитал материал перекрытия 2х10.

В восьмифутовой системе стен общий подъем составляет 107 и 1/8 дюйма. Это число не делится на 7,5 дюймов, но близко. Получается лестница с 14 подступенками. У всех лестниц на один подступенок больше, чем на ступеней. Это означает, что у вас будет 13 ступеней общей длиной 130 дюймов или 10 футов 10 дюймов. Вы также должны располагаться на приземлении не менее трех футов или на свободном полу у основания ступенек. Для высоты стены в восемь футов изобразите след в 14 футов длиной для прямой лестницы.

Если у вас на первом этаже стены высотой девять футов, ваша общая высота составляет 119 и 1/8 дюйма. Опять же, это не делится на 7,5, но дает 16 подступенков. Умножьте 15 необходимых ступеней на 10 дюймов, и вы получите 150 дюймов или 12 футов 6 дюймов. Добавьте к этому трехфутовую чистую площадь, и вы получите 15 футов 6 дюймов для прямой лестницы в доме с внутренними стенами девяти футов высотой.

Вы можете уменьшить занимаемую площадь, установив при необходимости L-образную лестницу.Абсолютно минимальная площадь для лестницы — это круговая лестница.

Колонна EM0024

Фен-шуй лестничного дизайна

Лестницы имеют непростой «статус» в фен-шуй. Почти так же плохо, как ванная, но не так плохо. Чтобы понять суть этой сложной репутации по фен-шуй, попробуйте почувствовать энергию лестницы, проведя немного времени рядом с ней. Будьте полностью неподвижны и попытайтесь ощутить его энергию.

Вы почувствуете тревожное качество энергии, постоянное движение вверх и вниз, которое немного меняется в зависимости от конструкции и расположения лестницы.Это вовсе не означает, что лестницы — это плохой фен-шуй. Это просто означает, что лестница обладает особым качеством энергии фен-шуй, о котором лучше всего помнить, когда вы пытаетесь создать хороший план этажа по фен-шуй.

Прочтите: Если лестница — это плохой фэн-шуй, какие советы я могу использовать, чтобы достичь хорошего фэн-шуй?

Зная, что лестницы обладают сложной энергией фэн-шуй, есть ли в вашем доме лучшие и худшие места для лестницы? Да, конечно. Как всегда в фэн-шуй, при разработке плана этажа очень важны конкретные области багуа, куда вы помещаете предмет или лекарство и их энергия — будь то художественный плакат, цвет стены или расположение лестницы или ванной комнаты.

Фен-шуй немного похож на искусство приготовления пищи, вы должны знать, какие ингредиенты использовать, где и в каком количестве, чтобы достичь желаемых результатов. Конечно же, нужно проявлять творческий подход! Возможно, у вас не всегда есть лучшие (или даже необходимые!) Ингредиенты, но креативность, настойчивость и энтузиазм принесут вам хорошие результаты.

3 худших зоны фэн-шуй для лестницы в любом плане этажа

1. Лестница в центре вашего дома или офиса считается худшим фэн-шуй местом для лестницы.Энергия центра — сердца любого пространства — будет исчерпана постоянной «сверлящей» энергией центральной лестницы. Рано или поздно эта тревожная, восходящая и нисходящая энергия отразится в энергии людей, живущих или работающих в этом пространстве.

2. Еще одно большое фэн-шуй «Нет» — лестница , выровненная с входной дверью . Когда вы выравниваете энергию лестницы (стремительное движение вверх и вниз) с входящей энергией (Ци) от вашей входной двери, вы создаете качество энергии, которое является стремительным, неустойчивым и нестабильным.Это, как правило, определяет качество энергии во всем доме (если не применяются методы фэн-шуй, чтобы сбалансировать его). По возможности избегайте дома с лестницей, обращенной к входной двери.

3. Лучше избегать лестницы в областях Багуа : Здоровье (Восток), Любовь (Юго-запад) или Деньги (Юго-восток). Если у вас должна быть лестница, убедитесь, что вы знаете, как заземлить энергию лестницы. Также обязательно поработайте с правильными элементами фэн-шуй в дизайне лестницы.Например, сделайте все возможное, чтобы подчеркнуть элемент дерева фен-шуй и избегайте элемента металла в дизайне лестницы в районе восточного багуа. Чтобы понять почему, посмотрите на взаимодействие пяти элементов фэн-шуй.

Что касается лучшего дизайна лестницы по фен-шуй, всегда рекомендуется иметь лестницу, которая визуально и энергетически выражает чувство устойчивости. Чем более обоснованную и стабильную энергию выражает ваша конструкция лестницы, тем меньше негативного влияния она оказывает на фен-шуй.

Прочтите все 7 советов по созданию хорошего плана этажа по фен-шуй

Совет № 1: Входная дверь и фойе / Главный вход
Совет № 2: Двери и окна
Совет № 3: Расположение и дизайн спальни
Совет № 4: Дизайн и расположение кухни
Совет № 5 : Расположение и дизайн лестницы
Совет № 6: Ванные комнаты, прачечная и туалеты / кладовая
Совет № 7: Дизайн социальных зон

Лестницы и пандусы — Строительные чертежи

Лестницы, пандусы, лифты и эскалаторы обеспечивают доступ к разным уровням этажа внутри или снаружи здания.Лестницы и пандусы часто используются в зданиях высотой три этажа и меньше, тогда как лифты и эскалаторы используются в зданиях с четырьмя этажами

.

Рисунок 9-1 Рабочие чертежи — это подробные сборочные чертежи, выполненные субподрядчиком. Они показывают первоначальный дизайн и чертеж дизайнера с расширенными видами, описаниями и деталями конструкции.

ОТДЕЛКА ДВЕРИ

ОСНОВНАЯ ОТДЕЛКА

МАЛЫЙ ИОН

ОТДЕЛКА И УДЖАЛЛ

184 верхняя направляющая

MEAD ОТДЕЛКА ДВЕРИ

134 овца нижняя подпорка

НАРУЖНЫЙ ВЫСОТ

ЛЕСТНИЦА

ВЕРХ ПОРУЧНИ ОТ 34 ДЮЙМОВ ДО 38 ФУТОВ C8 & 5-9 & 5; ВЫШЕ ЛЕСТНИЦЫ

МИН.УКЛОН 60 ° К ПОДСТАВКЕ

ОТКРЫТЫЕ ПОДСТАВКИ НЕ ДОПУСКАЮТСЯ

верх поручня между 34′-3s ‘í0 и 5-9é> 5; над пандусом 9ura = ace Внутренние поручни на поворотах должны быть сплошными поручнями, опущенными для ясности, но обязательными с обеих сторон трапов, когда подъем превышает b ‘d5z>; или длина по горизонтали более 12 дюймов (18301.

НЕПРЕРЫВНЫЕ ПОРУЧНИ ДОЛЖНЫ ПРОДОЛЖАТЬСЯ МЕЖДУ ЛЕСТНИЦАМИ, КАК ПОКАЗАНО, И БЫТЬ ПАРАЛЛЕЛЬНЫ К ПОЛУ.

ПОРУЧНИ, НЕОБХОДИМЫЕ НА ОБЕИХ СТОРОНАХ ЛЕСТНИЦЫ ВНУТРИ ПОРУЧНИ, ДОЛЖНЫ БЫТЬ НЕПРЕРЫВНЫМИ НА ПОВОРОТАХ ЛЕСТНИЦЫ.

tí ‘(38; МАКСИМАЛЬНАЯ ПРОЕКЦИЯ

ОТКРЫТЫЕ ПОДЪЕМНИКИ НЕ РАЗРЕШЕНЫ

ПОРУЧНИ, НЕОБХОДИМЫЕ НА ОБЕИХ СТОРОНАХ ЛЕСТНИЦЫ ВНУТРИ ПОРУЧНИ, ДОЛЖНЫ БЫТЬ НЕПРЕРЫВНЫМИ НА ПОВОРОТАХ ЛЕСТНИЦЫ.

tí ‘(38; МАКСИМАЛЬНАЯ ПРОЕКЦИЯ

Рис. 9-2 Конструкция и конструкция лестницы должны соответствовать строительным нормам и требованиям ADA, включая правила по конфигурации, ширине, подступенкам, ступеням, площадкам и поручням.

Непрерывные поручни должен выступать на 121 ° 30см по высоте и быть параллельным поверхности земли.

60 дюймов (1525} на 60 дюймов (1525; требуется посадка, f рампа меняет направление.

Непрерывные поручни

должны выступать на 121 ° 30см и быть параллельны поверхности земли.

60 дюймов (1525} на 60 дюймов (1525; требуется посадка, f рампа меняет направление.

мин. ширина 36 футов (9i5j верх поручня между 34 фута-3 сек í0 и 5-9é> 5; над пандусом 9ura = верхняя часть перила на поворотах должна быть непрерывной

Поручни опущены для ясности, но требуются с обеих сторон рампы при подъеме over b ‘d5z>; или длина по горизонтали более 12 дюймов (18301.

Рисунок 9-3 Пандусы должны быть построены в соответствии с директивами ADA и строительными нормами. Они предоставляют инвалидам доступ на разные этажи.

мин. ширина 36 футов (9i5j

Рисунок 9-3 Пандусы должны быть построены в соответствии с директивами ADA и строительными нормами. Они предоставляют инвалидам доступ на разные этажи.

этажа и более. Однако в таких зданиях, как торговые центры, которые имеют высокие размеры от этажа до этажа и должны вмещать большое количество людей, обычно используются эскалаторы.Конструкция лестницы должна обеспечивать наименьшую физическую нагрузку на людей, которые ими пользуются, и в то же время усиливать дизайнерский характер пространства и структуры здания. Конструкции могут варьироваться от больших или монументальных лестниц до лестниц, предназначенных исключительно для утилитарных целей.

Лестницы обычно строятся из дерева, стали или бетона. Их конструкция и конструкция должны соответствовать ряду строительных норм и требований Закона об инвалидах (ADA) в отношении конфигурации, ширины, подступенков, ступеней, площадок и поручней (рис. 9-2).Во многих случаях лестница дополняется пандусом, который обеспечивает вертикальный переход для людей с физическими недостатками или облегчает перемещение тяжелых предметов (рис. 9-3). Проекты дизайна интерьера могут включать проектирование и строительство новой лестницы или реконструкцию существующей лестницы. Реконструкция часто проводится для модернизации лестницы в старом здании в соответствии с текущими строительными нормами и требованиями ADA. Конфигурация лестницы и термины

Лестницы могут быть спроектированы в нескольких конфигурациях, чтобы соответствовать количеству доступного пространства, геометрии компоновки и вертикальному / горизонтальному расстоянию, которое они должны пройти.Наиболее распространенные конфигурации лестниц показаны на Рисунке 9-4. Их основные устройства можно описать следующими категориями: прямой участок, участок под прямым углом, обратный путь и некоторая форма кругового прохода. На рис. 9-5 показаны некоторые из наиболее часто используемых терминов для лестниц, определение которых дано ниже:

Балясины — вертикальные элементы, удерживающие поручень. Они расположены так, чтобы люди не могли провалиться. Они регулируются строительными нормами и правилами и составляют

, обычно это максимальный зазор для предотвращения 4-дюймового (101.6 мм) сфера от прохождения.

Guardrail — поручень, который используется на площадках или уровнях пола для предотвращения падения людей между уровнями пола. Обычно он составляет минимум 36 дюймов в жилых и 42 дюйма в коммерческих зданиях.

Поручень — непрерывная секция перил, примыкающая к лестнице, за которую человек может ухватиться в качестве вспомогательного средства при подъеме или спуске. ПОЯВЛЯТЬСЯ С ОБРЕЗАННОЙ ЛЕСТНИЦЫ, ИЛИ ИМЕЮТ БОЛЬШОЙ РАДИУС

INTEWEI3IATE LANDINS -MINI.TEN ISN UIALONG DOIIN T1-E8E STAJRS

■ ПОСАДКИ

OUADRANT

■ ПОСАДКИ

OUADRANT

СТОРОНА <ВИД НА ПЛАНЕ

LANDw ЛЕСТНИЦА ¿И 4 ЛЕСТНИЦА &

iHffltirr nimiT i

Рисунок 9-4 Лестницы могут иметь несколько различных конфигураций, в зависимости от доступного пространства и расстояния между этажами.

вид сверху

Рисунок 9-5 (крайний слева) Типичные части лестницы.DiNt

Площадка — пол или площадка в начале или конце лестницы, или между двумя или более лестничными маршами. Нюэль — завершающая балясина внизу или вверху лестницы, которая обычно больше других балясин. Носик — часть проступи, которая нависает над подступенком, уменьшая проблему случайного удара ногой человека по подступенку при подъеме по лестнице.

Подъем — общее расстояние по вертикали, пройденное по лестнице. Это перпендикулярное расстояние между уровнями пола и сумма всех высот подступенков.Подступенок — вертикальная часть лестницы между ступенями. Прогон — общая горизонтальная глубина лестницы, равная сумме ступеней.

Стрингер — структурная опора ступеней и подступенков лестниц. Это также называется кареткой. Он может быть выставлен на утилитарной лестнице или скрыт с помощью различной отделки на более декоративной лестнице.

Ступень — горизонтальная часть лестницы, на которую упирается ступня.

Winder — клиновидная ступенька на повороте лестничной клетки — чаще всего встречается в жилых помещениях, потому что это запрещено коммерческими строительными нормами.

Стандарты оформления

Детали конструкции и чертежей, необходимые для иллюстрации лестницы, зависят от сложности лестницы и основного конструкционного материала, из которого она построена. Лестничные системы в основном изготавливаются из дерева, стали или бетона. Деревянные лестницы в основном используются в жилищном строительстве, и их проще всего нарисовать и детализировать. Лестницы показаны на планах этажей с указанием их базовой ширины, количества ступеней и подступенков. На плане также показан пробег и стрелка, указывающая, идет ли лестница вверх или вниз с этого уровня.Виды лестницы в плане этажа часто не могут показать все материалы и части поперечного сечения их сборок. Для демонстрации деталей конструкции и отделки часто рисуются специальные секции лестницы (рис. 9-6). В большинстве случаев дизайнеру не нужно рисовать каждую деталь лестницы и ее многочисленные компоненты. Производители металлических, бетонных и некоторых деревянных лестниц часто делают чертежи магазинов. Эти подробные чертежи передаются на рассмотрение проектировщику.

Масштаб чертежей

Масштаб чертежей лестниц, как правило, составляет V8 «= 1′-0» (метрическая 1: 100) или W = 1′-0 «(метрическая шкала 1:50), как в плане, так и в вертикальном разрезе.Здесь указывается количество ступеней и подступенков, а также их размеры. Общие элементы, такие как поручни и ограждения, также показаны как на виде сверху, так и на виде сверху. Обычно поручни на вертикальных проекциях размещаются на одинаковой высоте в 30–34 дюйма (762–864 мм) над выступом лестницы. В коммерческих проектах со стальными или бетонными лестницами требуется крупномасштабный чертеж и секция лестницы, чтобы полностью объяснить эти детали лестницы и особенности перил / ограждений. Они нарисованы в масштабе не менее V2 «= 1′-0» (метрическая шкала 1:20) и имеют перекрестные ссылки на планы этажей.

Чтобы определить количество ступеней и подступенков на лестнице, необходимо знать расстояние по вертикали между уровнями пола. Этот вертикальный размер делится на максимальную высоту подступенка, разрешенную строительными нормами. На момент написания этой статьи большинство жилых лестниц ограничены максимальной высотой подступенка 8 дюймов (203 мм) и минимальной глубиной ступени 9% дюймов (235 мм). Коммерческие нормы ограничивают максимальную высоту подступенка до 7 дюймов (178 мм), а

— минимальную глубину ступени 11 дюймов (280 мм).В жилом здании типичный вертикальный размер может составлять 9 футов 10 дюймов или 106 дюймов (2,69 м). Дизайнер делит 106 на 8, чтобы найти минимальное количество необходимых стояков, которое составляет 13,2. Если используется только 13, каждая подступенка будет немного больше 8 дюймов, что не допускается согласно нормам. Округление до 14 гарантирует, что каждая подступенка будет немного ниже разрешенных 8 дюймов.

Чтобы найти общее количество ступеней, помните, что всегда на одну ступеньку меньше, чем количество подступенков, так как уровни пола на каждом конце лестницы не считаются ступенями.В нашем примере будет 13 ступеней по 9 дюймов (229 мм) каждая, в результате чего длина лестницы составит 13 x 9 дюймов = 9 футов 11 дюймов (3,02 м).

Рисунок 9-6 Части лестницы часто рисуются для детализации компонентов конструкции и отделки, которые не показаны на видах сверху.

план.

Контрольный список для лестниц

Общий

• Если делается отдельный увеличенный чертеж лестницы, сделайте его ключом и сделайте перекрестную ссылку на планы этажей.

• По возможности показывайте лестницу целиком или используйте линии разрыва там, где они продолжаются на другом уровне этажа.

• Проверьте ширину лестницы, высоту подступенка, ширину ступени, ширину площадки и другие данные на соответствие соответствующим строительным нормам и требованиям ADA. Проверьте требуемые размеры и зазоры.

Обозначения

• Укажите направление движения (вверх или вниз) на каждой секции лестницы и укажите стрелкой.

Расчет лестниц

Лестницы имеют размеры на планах этажей в соответствии с их размерами площадок, шириной и пролетом каждой лестницы, как показано на Рисунке 9-7.Общее количество и размеры стояков и пролетов также показаны на плане. Высота подъема лестницы, перил и других деталей по вертикали определяется на отдельном чертеже разреза или фасада, на котором делается ссылка на вид сверху (Рисунок 9-8). Обозначение материалов

Материалы лестницы могут быть указаны разными способами, в зависимости от количества материалов, а также размера и сложности конструкции. Основные конструкционные материалы могут быть обозначены примечаниями или показаны в разрезе.Если конструкционный материал является еще и готовой поверхностью, на это следует обратить внимание. Если отдельный материал отделки покрывает лестницу, это может быть показано на виде в разрезе, виде сверху или на отдельной отделке

Рисунок 9-7 На этом увеличенном плане лестницы показаны размеры площадок, ширина и длина каждой лестницы, подступенки, ступени и другие детали.

Рисунок 9-8 Сечения лестницы показывают высоту подъема лестницы, поручней и другие детали со ссылкой на вид сверху.

ЛЕСТНИЦА ПЕРВОГО ЭТАЖА

Рисунок 9-8 Сечения лестницы показывают высоту подъема лестницы, поручней и другие детали со ссылкой на вид сверху.

ВХОД

ПЕРВЫЙ ЭТАЖ

НИЖНИЙ УРОВЕНЬ

ПЕРВЫЙ ЭТАЖ

ВХОД

НИЖНИЙ УРОВЕНЬ

ОТДЕЛЕНИЕ ЛЕСТНИЦЫ

• Обратите внимание на поручни и другую отделку. Ключ к тому, где их можно найти более подробно.

• Вызовите материалы, где лестницы показаны в разрезе, включая конструктивные и отделочные компоненты.

• Ссылка на любые структурные планы, где они представлены.

Размеры

• Обозначьте количество и ширину ступеней, а также количество и высоту подступенков.

• Измерьте общий пролет лестницы как на виде в плане, так и на виде в разрезе.

• Измерьте ширину лестницы и площадок.

• Размеры ступеней, выступов, подступенков, площадок и поручней на видах лестниц в разрезе.

Изделия столярные

Архитектурные планы часто рисуются в слишком маленьком масштабе, чтобы показать достаточные детали для краснодеревщиков и столярных изделий, таких как молдинги, панели, разная отделка и кожухи для дверей и окон.Эти компоненты нарисованы и детализированы в крупном масштабе с перекрестными ссылками на базовые планы. Столярные изделия и столярные изделия, также называемые архитектурными изделиями из дерева, могут включать как готовые стандартные компоненты, так и изделия из дерева, которые собираются на рабочем месте (рис. 9-9). Хотя некоторые дизайнеры относят столярные изделия к категории столярных изделий, здесь они будут рассматриваться как отдельная классификация из-за специальных чертежей, необходимых для их описания.

Рис. 9-9 На этом крупномасштабном чертеже показано размещение стандартных базовых шкафов.

Т-3 ОТДЕЛКА

ОТДЕЛКА Т-3С

MR-60

X4 «ПАНЕЛЬ ВКЛ.% ‘H.D.F. ON% • GYP. BD. T- & 4 ОТДЕЛКА

I «UJIDE x W ГЛУБОКИЙ БЕЛЫЙ MTL. КАНАЛ ОСТЕКЛЕНИЯ И ЧЕРНАЯ ПРОКЛАДКА ОСТЕКЛЕНИЯ. ПРОКЛАДКА HDF НЕОБХОДИМА ДЛЯ СКРЫТИЯ КАНАЛА.

ЗЕРКАЛО FÜLL

ПЛИТКА:

ОБУВЬ FIBERGL

ПОДЪЕМ

МУЖЧИНЫ: ТРЕТИЙ ЭТАЖ

Рисунок 9-10 Декоративные планки изготавливаются из стандартных форм и пород дерева, как указано в деталях этого раздела.

Читать здесь: Millujork Section

Была ли эта статья полезной?

Как использовать НОВУЮ лестницу HomeByMe

HomeByMe недавно представила новое крупное обновление, которое включает в себя несколько значительных улучшений в Stairs . Новая версия предлагает гораздо больше функциональных возможностей и определенно поможет вам получить именно тот вид, который вы хотите в своих домашних дизайнерских проектах!

Я попытался придумать пример лестницы, являющейся важной частью конструкции, и понял, что на маяках обычно много лестниц, поэтому я создал одну, чтобы показать вам некоторые тонкости использования лестниц HomeByMe.

Лестница важна в любой обстановке, требующей перемещения между двумя этажами. Безопасность — это проблема номер один, поэтому убедитесь, что вы осведомлены о стандартах строительных норм в вашем районе, работая над проектами домашнего дизайна. Требования к размеру компонентов лестницы должны быть безопасными и функциональными как для людей, так и для мебели. Я знаю, что за много ходов у меня было немало сложных ситуаций.

Вы добавляете и изменяете лестницу в своем проекте в режиме Build (1).Оказавшись там, нажмите Лестница (2), и вы увидите нашу подборку лестниц (3).

Просто нажмите на тот, который подходит для вашей ситуации, и перетащите его на план этажа. Здесь я поместил все наши лестницы на один план этажа, чтобы показать вам, как они выглядят как в 2D, так и в 3D. Все они имеют высоту по умолчанию 8 ′ 2 7/16 ″, чтобы соответствовать высоте стен по умолчанию. Если вы используете другую высоту стены, не забудьте также изменить лестницу, как показано в следующем шаге.

Как только лестница появится на плане этажа, ее легко изменить, чтобы в каждом проекте вы получали то, что хотите. Просто нажмите на лестницу, и свойства будут отображены. Здесь показаны настройки по умолчанию. Теперь вы можете легко согласовать высоту лестницы с высотой стены и изменить общее количество ступеней (1). Также легко показать свой Risers (вертикальная часть каждой ступеньки) или нет, выбрать, с какой стороны (-ы) должны отображаться поручни, и решить, хотите ли вы Landing или нет (2).Изменение настройки Хоппер (3) определяет, что произойдет, когда вы добавите еще один этаж поверх этого. Сразу после этого я расскажу подробности о Landings и Hoppers .

Лестница по умолчанию закручивается вверх по лестнице, что приводит к ступеням треугольной формы (см. Изображение выше), когда вы меняете направление, поднимаясь или спускаясь по лестнице. Другой способ изменить направление — добавить Landing , который имеет прямоугольную форму и несколько проще в использовании.Все, что нужно, — это щелкнуть мышью (1), чтобы изменить лестницу на Landing (2).

A Хоппер также называется лестничной клеткой. Если вы оставите настройку Хоппер на Да, , когда вы добавите следующий этаж, в нем уже будет вырезана лестничная клетка для вас (1). Если вы выберете Нет, , то лестничная клетка не будет вырезана (2). Как сказал мне Гиллеметт, это очень удобно, когда вашему проекту требуется антресоль (3) или другие элементы, которые вы можете создать с помощью Отверстия в полу .

Перемещение и изменение размера лестницы теперь намного проще и имеет больше функциональных возможностей. Чтобы переместить всю вашу лестницу, просто нажмите на открытое пространство и перетащите в любом направлении. Лестница будет прикрепляться к стенам так же, как и мебель.

Чтобы повернуть всю лестницу, просто щелкните в любом месте синего круга и перетащите его в нужное место.

Измените размер лестницы и сохраните ее ширину, щелкая и перетаскивая любую из линий в центре каждого сегмента лестницы.

Чтобы изменить размер лестницы и размеры ступеней, щелкните любую из трех внешних линий и перетащите ее. Внимательно следите за своими измерениями, потому что это единственный способ их изменить.

Чтобы переместить сегменты лестницы под углом, щелкните синие точки и перетащите их. Вы можете сделать очень интересные лестницы!

Чтобы перевернуть лестницу, щелкните синие точки на обоих концах стрелки и перетащите ее в противоположном направлении.Вы можете перевернуть один конец или оба в зависимости от вашего дизайна.

Теперь, когда ваша лестница определена и идет в нужном вам направлении, вам нужно оставить свободное пространство вверху и внизу лестницы. Обычно минимальное необходимое расстояние (2) равно ширине отдельной ступеньки (1) или превышает ее.

Не забывайте, вы должны добавить защиту вокруг ям, чтобы люди не могли переступить через края лестничных пролетов! Один из способов сделать это — нарисовать новые стены и сделать их примерно на уровне балясин, как показано в этом примере.

Вы также можете использовать Свободные формы ( Помещения> Для всех комнат> Свободные формы ) для создания стен. Здесь, в маяке, я использовал Свободные формы , потому что я хотел, чтобы они были ярко-желтыми для безопасности. Стены всегда будут иметь белый верх и края. Это напоминает мне упомянуть, что вы пока не можете добавить цвет к толщине пола (красная стрелка).

Еще одно функциональное требование к лестнице — высота над головой (1).Я высокий и много раз бил головой, когда клиренса не хватало. Вы можете добавить произвольной формы , чтобы заполнить некоторые отверстия на лестнице, если вам нужно, но внимательно проверьте зазор потолка, поместив символ ( Комнаты> Для всех комнат> Персонажи ) на ступеньке лестницы прямо под край Свободной формы . Размер Character , который я выбрал, составляет чуть более 6 футов 1 дюйм, поэтому в этом случае должно быть достаточно места. Если вы проектируете пространство, которое будет использоваться высокими людьми, они будут вам благодарны!

Если вы ищете в галерее HomeByMe другие примеры использования лестницы, проверьте количество комнат, которые указаны в списке.Если показанный на рисунке проект выглядит довольно простым, но в нем много комнат (1), скорее всего, это будет многоэтажный проект. Нажмите кнопку Копировать в правом нижнем углу (2), чтобы открыть проект в HomeByMe, где вы затем сможете просмотреть каждый этаж и увидеть, как они обращались со своей лестницей. В этом примере есть еще два этажа для исследования (3 и 4).

Проект Town House был создан 3ddycmendez

. Надеюсь, эти объяснения и примеры помогут вам легче использовать лестницы в HomeByMe.

Теперь ваша очередь!

1. антресоль
2. лестница
3. лестница
4. лестница
5. стены

Отображение лестниц на плане этажа

Отображение лестниц на плане этажа

Отображение лестниц на плане этажа

На плане этажа лестницы отображаются как 2D-символы с использованием стандартных архитектурных соглашений.

Лестницы могут быть видны в нескольких этажах: используйте элемент управления «Показать в историях» на панели «План этажа и сечение», чтобы указать, на каких этажах должна отображаться лестница.

Чтобы определить внешний вид каждого символа объекта «Лестница» на плане этажа, используйте вкладки Панели настроек лестницы.

См. Панель настроек лестницы.

Обратите внимание на следующие специальные параметры:

Уровень детализации 2D

Если вы выберете «Чувствительность к масштабу», то количество деталей, отображаемых в 2D-символе, зависит от масштаба.Здесь та же чувствительная к масштабу лестница показана в масштабе 1:50 и в масштабе 1: 200:

Если вы выберете «Пользовательский», то символ лестницы останется неизменным независимо от масштаба окна. В этом случае у вас есть дополнительные варианты выбора символа в 2D-типе символа.

Тип 2D-символа

Используйте этот элемент управления, чтобы выбрать тип символа для лестницы на плане этажа. Предварительный просмотр каждого типа символа показан на панели «2D-символ, стрелка, полет, протектор и типы перил» чуть ниже панели «Параметры».Выбор доступных символов здесь может варьироваться в зависимости от того, выбрали ли вы «Чувствительный к масштабу» или «Пользовательский» в элементе управления уровнем детализации 2D.

Используйте параметры в разделе «Тип 2D-символа» для точной настройки отображения символа. Обратите внимание на следующее:

• У каждого символа лестницы есть линия перегиба, которая действует как плоскость отсечения символа. Установите вертикальное положение линии разрыва с помощью элемента управления «Высота положения линии разрыва».

• Видимые и невидимые структуры относятся к частям символа, которые находятся ниже и выше линии перегиба, соответственно: вы можете установить отдельные типы линий и перья для каждого типа структуры.

• Показать или скрыть пешеходную линию по мере необходимости. Линия ходьбы заканчивается стрелкой: выберите стиль стрелки с помощью предварительных изображений, показанных на панели «2D-символ, стрелка, полет, протектор и типы перил» чуть ниже панели «Параметры». Точно так же у вас есть несколько вариантов начальной точки пешеходной линии.

• Дополнительные текстовые элементы для символа лестницы включают нумерацию ступеней, текст «Подъем и бег», а также знаки ВВЕРХ и ВНИЗ.

Дисплей с сенсорным экраном

Элемент управления Story Sensitive (Вкл. Или Выкл.) Актуален, если вы показываете лестницу в историях над ее Домашней историей (используйте элемент управления «Показать в историях» на панели «План этажа и раздел», чтобы задать истории, на которых должна отображаться лестница. ).

Если вы включите Story Sensitive, то в списке параметров появится новый набор параметров под названием 2D Above Home Story:

Используйте эти элементы управления, если хотите, чтобы лестница отображалась по-другому в историях над домашним сюжетом.
