Приспособление для заточки инструмента: Приспособления для заточки ножей и инструмента (стамесок, резцов и др.) на заточных и шлифовальных станках, различные аксессуары – интернет-магазин ВсеИнструменты.ру

От трения, металл на острие нагревается, происходит «отпуск» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема – «отпущенный» нож быстро теряет остроту. Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания.

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.

Конструкция довольно проста – вдоль оси вращения наждака расположена направляющая, по которой движется каретка с ножом. Угол выдерживается механически, а усилие определяет оператор.

Второе приспособление, упор из брусков

Приспособление легко сделать своими руками – причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготавливается буквально из подножного материала.

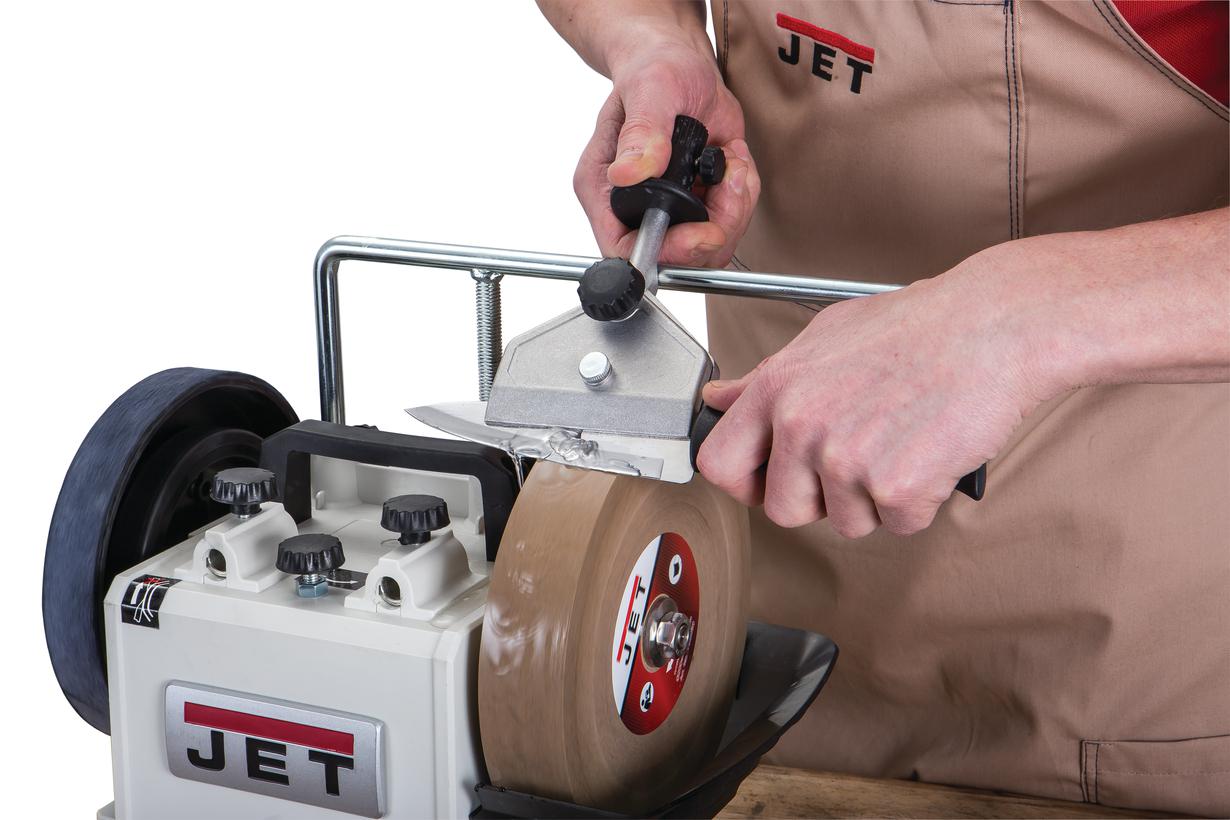

На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора для ножа до вращающегося круга. Этим расстоянием определяется угол заточки. Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения.

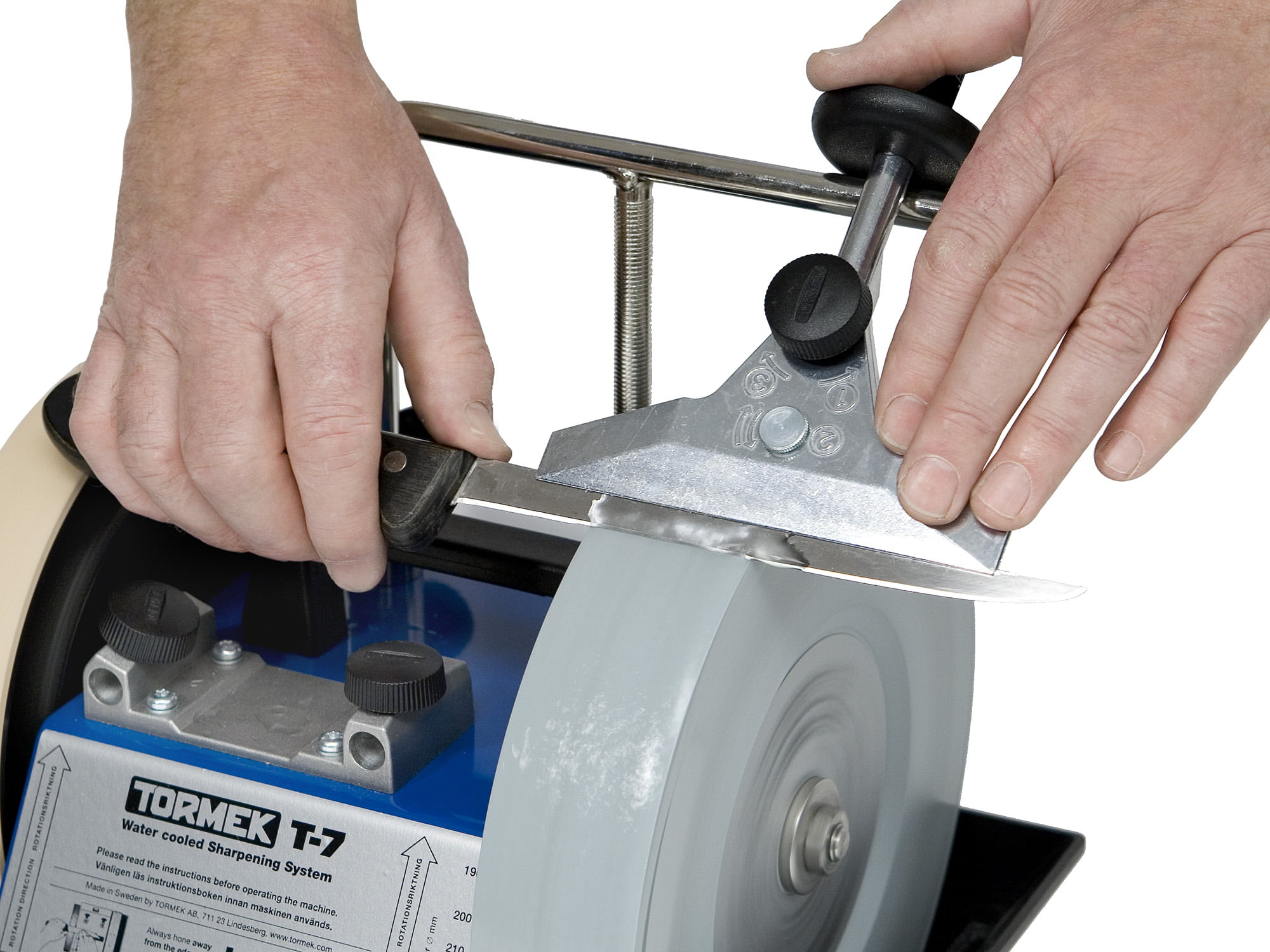

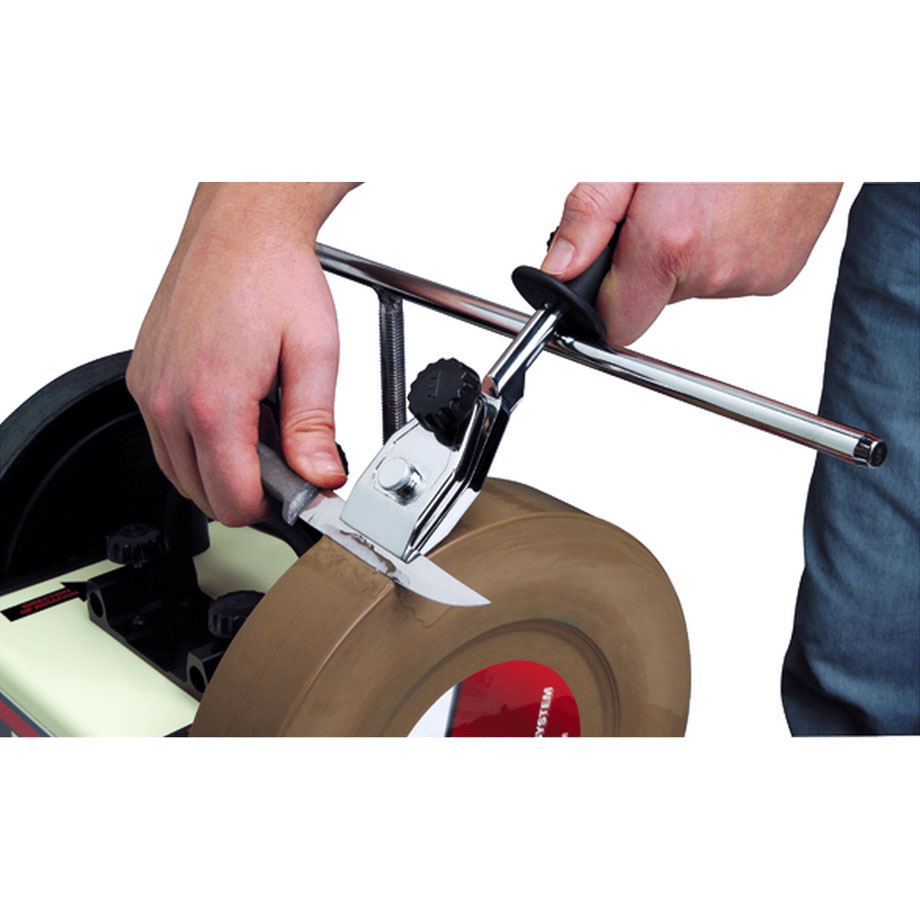

Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.

Такой способ подходит только для обработки классических ножей. Кухонных, охотничьих, туристических. Режущие плоскости других инструментов требуют иного подхода.

Приспособления для заточки ножей и инструмента

Используется специализированный наждак, с торцевой рабочей поверхностью. Направляющая для каретки размещается внизу, подальше от оси вращения.

Именно в этой части диска наиболее эффективна работа абразива. Направляющая с режущим элементом перемещается вручную, прижим обеспечивается собственной тяжестью ножа.

Чертежи всех элементов конструкции представлены на иллюстрации.
Самодельное приспособление для заточки ножей и режущих кромок инструмента

Этот станок применялся почти 100 лет назад, и с тех пор технология не изменилась. Простота исполнения позволяет повторить приспособление в домашней мастерской. Материалы любые – металл, пластик, дерево.

Вместо режущих элементов фуганка, можно проводить заточку ножей ледоруба для зимней рыбалки. Только угол более пологий. Таким же образом работает приспособление для ножниц. Конструкция (как и наждачный круг) существенно меньше в размерах.

Как точить стамески

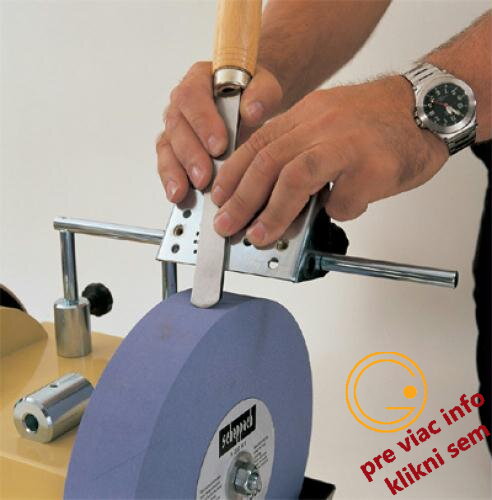

Для заточки стамесок и ножей рубанков также можно использовать электрический наждак и фиксирующую каретку. Однако эти инструменты компактны, и с ними может справиться механическое приспособление.

Существует два равнозначных способа – вдоль кромки, и поперек. Качество обработки примерно одинаковое, поэтому нельзя отдать преимущество конкретному приспособлению.
Заводское изделие предполагает поперечную правку лезвия.

По аналогии изготавливаем из толстой фанеры каретку. В качестве направляющих используем любые катки, желательно в количестве больше двух. Двигая станок по наждаку, можно придать острию стамески идеальную форму.

Если вам не требуется серьезная заточка, для небольшой правки подойдет и более простое устройство. Закрепите на стамески брусок с требуемым углом наклона. Положите рядом наждак и кусок стекла. На стекло нанесите мыльный раствор.

Эффективность приспособления вас приятно удивит.

А для поперечной заточки – можно изготовить не менее простое приспособление. Направляющая одновременно является опорой. На подвижной части вертикально крепится лезвие. Единственный недостаток – угол фиксированный и определяется при изготовлении.

Правда, в отличие от ножа, отклонение от идеала не настолько критично.

Это же приспособление подойдет для заточки ножей рубанка. Только из-за ширины лезвия, процесс достаточно трудоемкий. Поэтому можно использовать электрический наждак с торцевой рабочей поверхностью.

Упор выполняется из деревянного бруска. Необходимо обеспечить лишь изменение угла. Прижим обеспечивает оператор, причем можно выполнять полукруглую заточку – плотники оценят такую опцию.

Разумеется, этим же аппаратом удобно приводить в порядок кромку стамески. Учитывая высокую производительность – вы восстановите инструмент даже после серьезных зазубрин.

Самодельное приспособление для заточки ножей и инструмента из точильного станка

Когда вы снова будете вручную тереть ножом о старый оселок – вспомните эту статью, и создайте для домашней мастерской самодельную точильную установку.

About sposport

View all posts by sposport

Станок для заточки инструмента своими руками

Видео:

Станок для заточки сверл по металлу – бытовые устройства и приспособления + Видео

Для быстрого и качественного просверливания отверстий нужны острые сверла, которым свойственно со временем притупляться. Лучше всего этот инструмент оттачивает станок для заточки сверл. В домашних условиях можно также использовать специальные приспособления.

1 Виды заточных станков для сверл

Станок для заточки сверл – это автоматизированное оборудование узкой специализации, предназначенное только для оттачивания сверл. По сфере использования различают следующие виды этих устройств:

• Промышленные – имеют большую мощность, на них затачивают различные сверла с диаметром от 20 мм и больше. Основное назначение такого оборудования – интенсивная работа на крупных предприятиях с высокой степенью профильной специализации. В промышленном оборудовании сверло затачивается в полностью или частично автоматическом режиме под нужным углом с помощью узла закрепления (специального зажима).
• Бытовые – используются исключительно на небольшом производстве или в домашних условиях. Устройство этих станков отличается небольшой мощностью, компактностью и мобильностью. На них возможно затачивать сверла среднего и маленького размера, которые используются в быту чаще всего.

Бытовой станок для заточки сверл перед всеми прочими устройствами и приспособлениями, используемыми для восстановления остроты инструмента, обладает массой важных преимуществ, среди которых в первую очередь стоит отметить следующие:

• работает от электрической сети со стандартным напряжением;
• высокая степень производительности;
• простота эксплуатации;
• высокий уровень точности заточки и функциональности;
• доступная цена, находящаяся в допустимых пределах возможностей любого домашнего мастера;
• имеет небольшой вес и компактный размер;
• удобная эргономичная система управления обеспечивает регулирование скорости и интенсивности заточки.

2 Виды бытовых станков для заточки сверл

Все бытовые станки рассчитаны на заточку спиральных сверл по металлу из быстрорежущей стали определенного, конструктивно заложенного в устройство оборудования, диапазона диаметров. На многих станках можно затачивать инструмент, оснащенный твердосплавными пластинами – для этого в комплекте поставляется или дополнительно докупается алмазный круг. Обычно их возможности предусматривают заточку сверл с углом конуса при вершине в диапазоне 90–140^о по задней поверхности с выполнением затыловки и подточки режущей поперечной кромки. Но выпускаются также специализированные модификации для сверл по металлу:

• левых;
• с двухплоскостной затыловкой;
• высокопроизводительных;
• трехзубых;
• других.

Наиболее удобны в домашней эксплуатации станки с универсальным патроном для зажимания сверл различного диаметра в пределах технически допустимого диапазона размеров, а также устройства, комплектующиеся набором съемных патронов, которые крепятся на корпусе самого станка и всегда под рукой.

Такое оборудование как правило оснащено окном, через которое можно наблюдать за центрированием сверла в рабочей зоне станка. В комплекте со станком идут стандартные принадлежности: эльборовые круги, комплект цанг, ключи, запасные детали. Также могут поставляться дополнительные принадлежности: алмазные круги, дополнительный набор цанг, светильник для рабочей зоны и другие. Наиболее известные типы подобных станков: Drill Doctor, GS и их китайские аналоги.

По диапазону размеров обрабатываемых сверл эти станки выпускают двух основных видов (с различными крайними значениями диаметров): от 2 мм до 13 мм и от 13 мм до 34 мм. Их недостатки: плохая заточка тонких сверл (точность станков не рассчитана на это) и невозможность оттачивания очень тонких. Для инструмента малых диаметров потребуется специальный станок для заточки сверл – например, ВЗ-389СП, предназначенный для заточки инструмента размером 0,4–4 мм и оснащенный для контроля за процессом оттачивания 30-кратным оптическим устройством.

3 Как правильно выбрать бытовой станок?

Прежде чем подбирать станок для заточки сверл необходимо определить для него будущий фронт работ, потому что при покупке требуется руководствоваться определенными эксплуатационными параметрами. Если устройство предполагается использовать в домашних условиях (к примеру, на даче или в гараже), то можно приобрести маломощную, недорогую модель – учитывая, что станок не будет эксплуатироваться постоянно, оборудование большой мощности будет совершенно ни к чему. Кроме того, промышленные устройства предназначены для затачивания сверл больших диаметров и потребляют гораздо большее, чем бытовые модели, количество электроэнергии.

При покупке станка следует обратить особое внимание на наличие специального регулятора, предназначенного для настройки вращения шпинделя. Такая опция позволит сделать работу максимально эффективной и безопасной.

Еще один немаловажный параметр – размер сверл, который должен определяться спектром предполагаемых работ. Выбираемый бытовой станок должен иметь достаточно низкий уровень производимого шума, особенно когда оборудование планируется использовать не в каком-то отдельном помещении, а непосредственно в жилой зоне.

Необходимо также обратить внимание на конструкцию приглянувшейся модели – лучше всего, если она будет максимально простой. В этом случае какая-либо поломка не доставит больших хлопот – не составит труда подыскать и приобрести нужную новую деталь и поставить ее вместо вышедшей из строя. Нельзя не отметить, что большинство зарубежных моделей в плане их технического обслуживания довольно дорогие, а найти нужную деталь на замену порой бывает непросто. И последняя рекомендация: выбирать станок для заточки сверл следует только в специализированных торговых точках и магазинах, где будет выдан гарантийный талон и технический паспорт.

4 Заводские станки и приспособления для заточки сверл

На предприятиях в некоторых случаях сверловщик затачивает сверла сам вручную на обычных заточных станках, которые оборудованы для этой цели специальным приспособлением. Для этого он предварительно должен изучить правила затачивания сверл и пройти специальные подготовительные курсы. Используемое приспособление для заточки сверл представляет из себя стальную конструкцию, оснащенную подвижным зажимом для сверла с регулируемым углом наклона относительно вращающегося шлифовального круга и имеющее крепление для фиксации на корпусе заточного станка.

Также нередки случаи, когда на предприятии при затачивании вручную на обычном заточном станке вовсе не используют никаких приспособлений. При этом сверло правой рукой держат за хвостовик, а левой – насколько возможно ближе к режущей части. Режущую кромку инструмента прижимают к боковой поверхности абразивного круга и одновременно правой рукой плавно покачивают сверло, стремясь добиться, чтобы задняя его поверхность приняла нужную форму и приобрела правильный наклон. Снимать металл нужно небольшими слоями, слабо прижимая инструмент к кругу. Надо следить, чтобы у сверла режущие кромки были одинаковой длины и имели одинаковые углы заточки.

Ошибки, допущенные во время ручной заточки, могут привести к следующим недостаткам сверла:

• режущие кромки неравной длины;
• углы, образуемые режущими кромками с осью инструмента, разные;
• у поперечного лезвия односторонняя выточка.

В результате этих дефектов сверло будет:

• бить;
• неправильно, односторонне нагружаться на режущих кромках – может сломаться;
• просверливать отверстия большего диаметра, чем само сверло.

После заточки у инструмента следует проверять для поперечной кромки ее ширину и правильность положения относительно режущих кромок, длину последних, угол: в плане φ, наклона поперечной кромки, задний угол α, двойной заточки φ1, при вершине 2φ. Для проверки всех этих параметров на предприятиях используют специальные шаблоны. Правильность расположения перемычки выясняют с помощью оптического прибора. На предприятиях в ряде случаев проверяют биение сверла – используют для этого специальное приспособление.

Сверла по металлу из быстрорежущих сталей затачивают на кругах для шлифования из электрокорунда белого и нормального на керамической связке зернистостью 16–40, твердостью СМ, а также на кругах из эльбора. При заточке инструмента, который оснащен твердосплавными пластинами, применяют круги для шлифования из синтетических алмазов, а также из зеленого карбида кремния зернистостью 16–40.

5 Приспособления для домашней заточки сверл

Не имея специального станка, в домашних условиях можно использовать для заточки сверл следующее оборудование:

• обычный заточной станок;
• электродрель;
• самодельные аппараты для заточки.

Для использования простого заточного станка лучше приобрести специальное приспособление, потому что прежде, чем самостоятельно научиться правильно оттачивать инструмент без него, можно испортить не один десяток сверл. Это приспособление для заточки сверл имеет примерно такое же устройство, как и описанное выше промышленное. Есть варианты не с креплением на корпус станка, а с отдельной установкой на горизонтальную поверхность вблизи вращающегося шлифовального круга. Подобное приспособление может быть самодельным. Оно может быть выполнено из дерева: на его основании крепят брус с несколькими отверстиями под диаметр нужных сверл, просверленными под наклоном, обеспечивающем нужный угол заточки. Можно предусмотреть изменение наклона – угла заточки.

В случае с электродрелью используется специальная насадка для заточки сверл. К сожалению, в продаже попадаются только для заточки под углом 118^о и только для размеров инструмента 3,5–10 мм (отечественные) и 2,5–10 мм (импортные). Причем и те, и другие только для дрелей с шейкой шпинделя диаметром 43 мм. В корпусе этих насадок есть 15 отверстий под сверла разных диаметров. Насадки комплектуются камнем, затачивающая поверхность которого расположена под определенным углом, и поводком для него, вставляемым в патрон дрели.

Изменив один раз длину поводка (укоротив его), насадку настраивают для работы с одной конкретной дрелью. Работают с ней следующим образом: поводок с камнем на конце вставляют в патрон дрели; насадку одевают на шпиндель и фиксируют винтом; запускают дрель и вставляют сверла в отверстие корпуса насадки соответствующего диаметра. Подобное приспособление тоже можно сделать самостоятельно. В самодельной насадке можно будет предусмотреть нужные углы заточки и диаметры инструмента.

Самодельные аппараты могут быть выполнены в виде обычных заточных станков. На них лучше сразу предусмотреть способ крепления и заточки сверл, чтобы не придумывать дополнительные приспособления для этого.

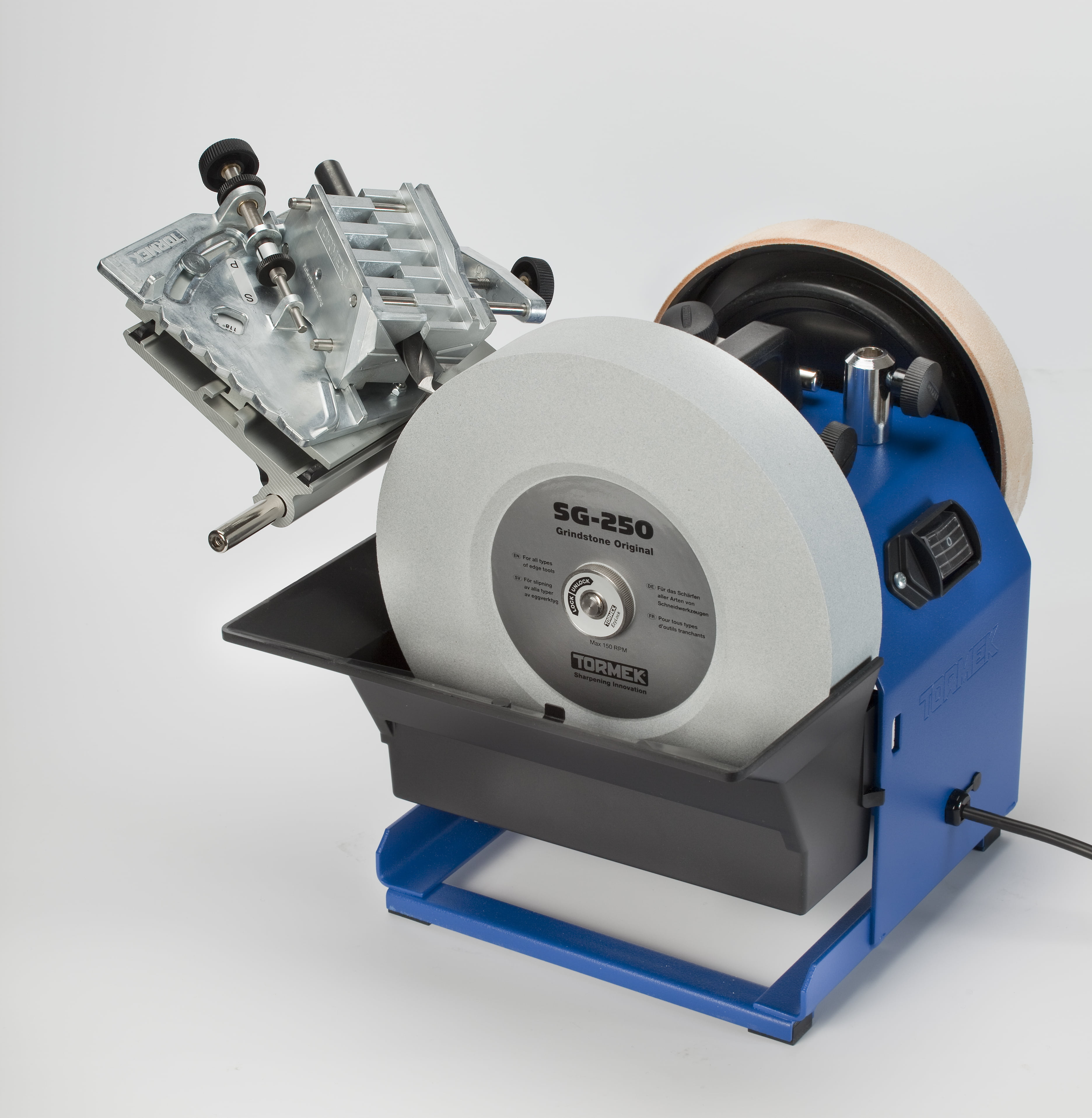

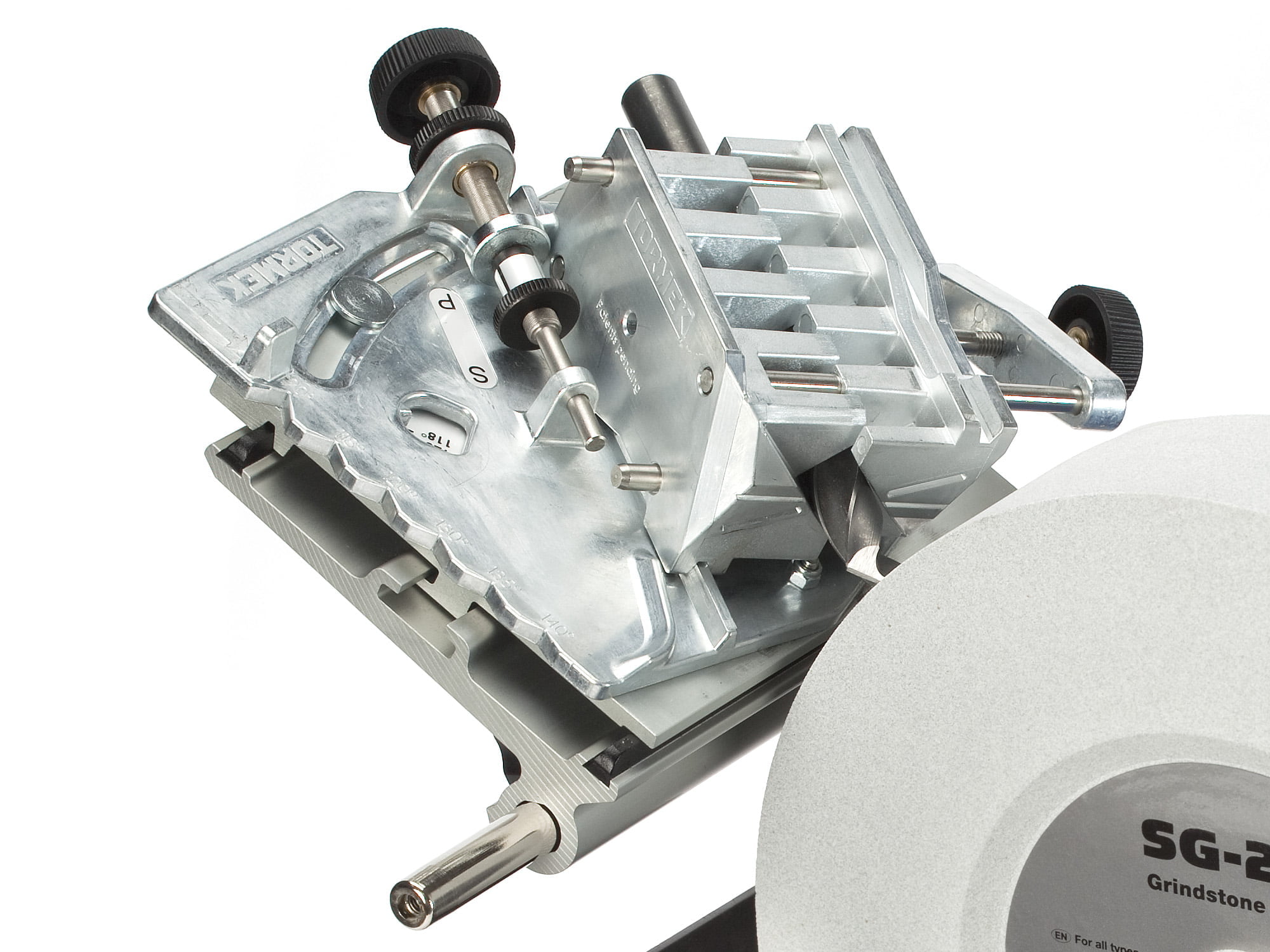

Приспособление для заточки сверл — √√√ Инструмент из Германии. ДОСТАВКА, СКИДКИ.

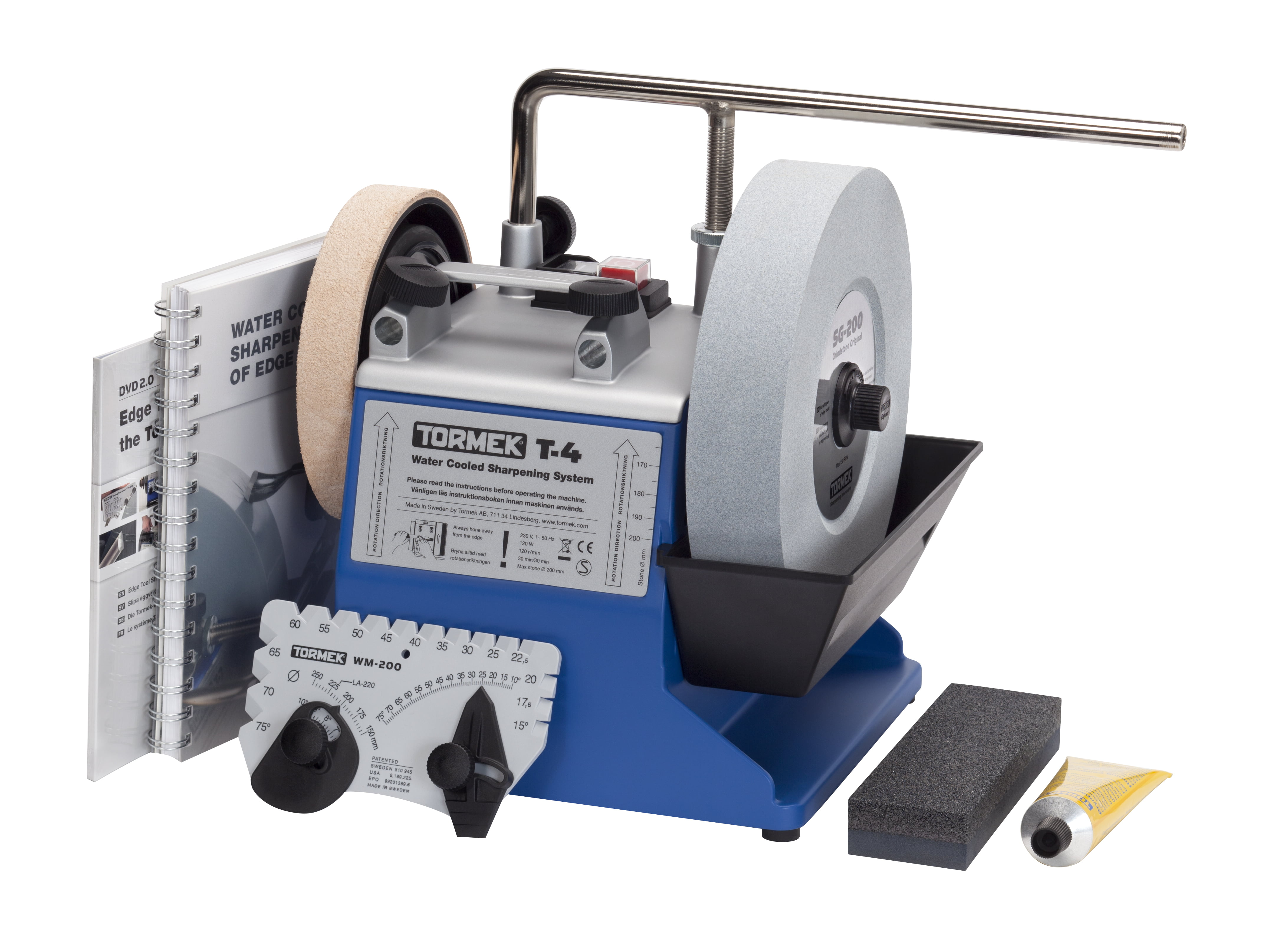

Профессиональные приспособления для затачивания различного инструмента, сверла, зенкера, зубила, лезвие рубанка и т. д. от европейских производителей. Высокое качество исполнения приспособлений, обеспечит профессиональный уровень точности заточки инструмента. Специальные запатентованные технологии по специальному приспособлению для заточки инструмента позволяют быстро и качественно выполнить заточку на заводском уровне в домашних условиях.Возможность тонкой настройки и набора фиксаторов позволяет добиться профессионального уровня заточки, не имея профессиональных навыков. Все что вам потребуется, это 10 минут на ознакомление с инструкцией которая идет в комплекте с приспособлениями. За дополнительной информацией обращайтесь к нашим менеджеров, телефоны Вы найдете на страницах контактов. Фиксирующие приспособление для заточки сверл Приспособление для заточки спиральных сверл от 3 мм до 19 мм.На приспособлении есть шкала с фиксированными углами — 118 ° , 136 °, 98 °, 176 ° и CSК (для зенкеров) . По сравнению с профессиональными дорогостоящими станками для заточки инструмента, стойка держатель это отличное решение по использованию качества заточки и не высокой цены. Приспособление выполнено исключительно из метала высокого качества и не содержит пластиковых деталей. Все сочленения надежно крепятся с помощью металлических винтов, что исключает люфт при работе с приспособлением. Для работы с приспособлением, Вам понадобиться закрепить его на плоской поверхности с корундовым диском точильного станка. Так как подошва стойки имеет продольное отверстие, закрепить приспособление на столе можно с помощью любого найденного под рукой винта. Производитель побеспокоился о удобстве работы с ней, и учел в конструкции стойки шкалу для выставления градусов заточки, две крепежные гайки для тонкой настройки подачи сверла, надежный фиксатор для сверла, и ножку для фиксации затачиваемой кромки сверла.При необходимости можно приобрести даже самостоятельно изготовить дополнительный фиксатор, и расширить диапазон заточки от 1 до 18 мм. Общий вес приспособления не больше 600 грамм. Фиксирующие приспособление для заточки сверл Призмовое приспособление для заточки сверл Запатентованное призмовое приспособление для заточки сверл, служит для выполнения высокоточной заточки сверл от 3 мм.до 22 мм., с углом заточки сверла от 90 ° до 150 °. На корпусе приспособления естьер угла для определения градуса заточки сверла. Применяя данного приспособления можно любую заточку сверла переточить на крестовую, которая является одной из самых популярных в всем мире. Крестовая заточка позволяет работать с твердыми материалами для глубоких отверстий, хорошая центровка, маленькое напорное усилие. Обеспечивает отличные режущие параметры. Режущая кромка сверла с крестовой заточкой, выпуклая и не такая плоская, как у обычных сверл.Крестовая заточка не будет водить сверло по обрабатываемой поверхности. Все комплектующие имеют прецизионную точность и высокое качество изготовления, что позволяет заточить обе режущие кромки сверла с минимальным допуском, с помощью идущей в комплекте специальной увеличительной лупы, мастер сможет избежать ошибок при фиксации сверла в призме приспособления. Призмовое приспособление для заточки сверл Одинаковая заточка режущих кромок сверла, обеспечивает равномерное распределение нагрузки при резе метала, что позволяет получить гладкое отверстие не превышающие диаметр сверла. Дополнительные приспособления для заточки инструмента Упор заточной В основном у заточных станков упорная поверхность не большого размера Это заточное приспособление имеет упор с большой надежной площадкой. Благодаря данному новшеству появляется возможность высокоточной настройки затачиваемого инструмента на корундовых дисках от 150 до 200 мм.Пружинные зажимы позволяют комфортно закрепить упор, при этом упор остается подвижным. В комплект входит шаблон с помощью которого легко определить угол заточки. PDF Инструкция по эксплуатации Прижим для заточного упора Зажим для простого и точного затачивания стамесок, рубаночных ножей, резцов. Просто установите выравнивающий штифт, для выставления нужного угла заточки 30 или 90 градусов. С помощью пружинного крепежа, приспособление можно установить в трех позициях.Приспособление изготовлено из сверх прочного, особого сплава алюминия. Приспособление состоит из двух пластин соединенных между собой винтами с пружинным механизмом. Удобное и легкое в использовании приспособление, не требует специальных навыков, обеспечивает высокое качество заточки инструмента. Купить приспособление для заточки сверл. Для заказа нашей продукции по ссылке: оформить заказ .

Самодельные приспособления для заточки инструмента

В общем, заинтересовался я темой правильной заточки инструмента. Все началось с того, что я точные ножи правильно понимал, что даже свои ножи я точил не правильно)))) Статья про основы ножей пока в работе, но нарытые в процессе изучения материала, самодельные приспособления мне захотелось выложить уже сегодня.

В заточке любого режущего инструмента, будь то нож, стамеска или сверло, важным моментом является выдерживание строго заданного угла заточки.В статье я приведу ряд приспособлений, которые вы можете сделать в своей мастерской облегчить вам жизнь. Ведь работать острым инструментом только приятнее и быстрее, но и результат работы значительно лучше.

Начнем с заточки обычных ножей. Первое приспособление закрепить брусок под нужным углом, поэтому вам останется лишь контролировать вертикальность клинка (90 градусов выдержать значительно проще, чем, скажем, 30).

Второе приспособление самодельным аналогом одной из профессиональных систем для заточки (справа).В ней задается угол движения абразивного бруска относительно строго зафиксированного лезвия.

Теперь перейдем к заточке различных стамесок, ножей для рубанков и пр. Первые два девайся позволяют задавать строго фиксированный угол (при этом сама заточка осуществляется на шлифовальной бумаге).

Вот еще один, более продвинутый вариант, в котором угол может изменяться (вращения регулировочного винта). На нем предусмотрена даже градуированная шкала.

Еще пример, на этот раз для одновременной заточки двух ножей (электрорубунок / фуганок)

Перейдем теперь к малой механизации, именно, использование для заточки электроинструмента.

С помощью подставки с изменяемым углом можно превратить обычную ленточную шлифмашину в универсальный заточный станок.

Или такая приспособа к шлифовальному кругу.

В принципе вы можете быстро и без потерь сделать миниатюрный станок из старого компьютерного жесткого диска (вместе с блоком питания).

Ну и, напоследок, еще один совет: быстро поправить заточку затупившегося сверла по металлу прямо во время работы (то есть без доступа к точилу) можно с помощью простых абразивных шарошек цилиндрической или конической — зажатых в патрон дрронели). Заточить сверло заново так не получится, но вот поправить затупившуюся грань — вполне, да и места они почти не занимают.

Приспособление для заточки стамесок и ножей рубанков Роберт Сорби Pro Edge Woodworkers Square Guide М00011830

Применение:
Приспособление позволяет выполнить заточку стамесок и ножей рубанков под углом 90 °.

Описание:

• Приспособление имеет стопорную планку обеспечивающую гибкость и точность при настройке большего угла 90 °.

• Стопорная планка может устанавливаться как слева так и справа.

• Приспособление к установке станочного на опорный стол на затке Роберт Сорби Pro Edge.

Посмотреть заточной станок:

Роберт Сорби Pro Edge Basic ,
Роберт Сорби Pro Edge Deluxe

Производство — Роберт Сорби (Шеффилд, Великобритания)

История марки Роберт Сорби (Роберт Сорби) переплетена с их родным городом Шеффилдом в Англии, начиная с 16 века.Компания всегда выпускает высококачественную продукцию по всему миру. Сегодня компания Robert Sorby представляет собой независимое производство с ручными операциями, доставленными еще со времен ножевщиков, включая несколько старых Шеффилдовских марок. В ассортименте столярный инструмент: для токарного дела (различные токарные резцы, кронциркули, патроны), для резьбы по дереву, для изготовления мебели, стамески, долота для плотников и тд.

Рекомендация «Арсенал Мастера» :
Рекомендуем к покупке, Доставим в любой город России.

Посмотреть в каталоге Все инструменты и приспособления Роберт Сорби
Посмотреть в каталоге Все резцы и стамески Роберт Сорби

Видео:

Отзывы о Приспособление для заточки стамесок и ножей рубанков Роберт Сорби Pro Edge Woodworkers Square Guide М00011830

Универсальный станок для заточки инструмента из Китая в Banggood

Посмотреть цену

Многофункциональный электрический заточной станок для сверл, ножниц, ножей, стамесок из Китая в магазине Бангуд.

Еще в детстве мне подарили набор инструментов для детей, они были не бутафорские, а реально рабочие гаджеты, только маленькие. Был в наборе и рубаночек, я им вполне сносно строгал досочки и реечки для своих первых косеньких и кривеньких изделий. Собирал все на гвоздях, по детски. Со временем рубанок затупился, взрослые затачивать не умели, да и в то время не было дома возможности. Я пошел в колхозный столярный цех, это было начало моих самостоятельных решений в жизни. За рубль, один из столяров с удовольствием заточил и заправил нож рубанка.

Это я к тому, что уже в детстве понял, иметь инструменты хорошо, но его нужно уметь обслуживать и держать в отличном рабочем состоянии. Позже дядя сделал электро точило из моторальной машинки, были такие бочкообразные, по моему назывались «Рига», и я потихоньку учился затачивать сверла, стамески, ножи и так далее.
Наука давалась трудно, выдержать правильный и четко зафиксировать угол заточки, не пережечь острие, технику безопасности, но в итоге сам затачивал свой инструмент.

В данный момент имею два электро точила, небольшую мощность, одно в городском гараже, второе в дачной мастерской. Ими затачиваю только инструменты, для более грубой обработки металла есть болгарки, поэтому точила и камни в идеальном состоянии, по необходимости правлю камни, это важно для качественной заточки. А идеально заточенный инструмент залог работы с любовью и прекрасным настроением. Мастерить люблю, это мое хобби.

Все начинающие домашние мастера сталкиваются, как и я в детстве, с заточкой инструмента.Но такая проблема в нынешнее время, решается намного легче. Одних только электро точил огромнейший выбор по функционалу и мощности. А, чтобы научиться, можно посмотреть обучающие ролики в ютубе.

Я так же могу дать совет любителям мастерить, поэтому можно купить маломощное оно, как правило, недорогое, иметь сменные заточки круги разной зернистости. И поэтому обращаю внимание на универсальный заточной станок из Китая в магазине Banggood. Он поможет научиться правильно затачивать, то есть выдерживать углы для того или иного инструмента.

Маленьких габаритов, хорошо разместится в квартирной мастерской, при необходимости без усилий перевезти в гараж, на дачу. Со временем у вас еще будут точила, как и у меня, но начать стоит из китайского универсального станка для заточки стамесок, ножей, ножниц, сверл.

Как можно без торга купить в магазине Бангуд много функциональный точильный станок дешевле.

Лично я при покупке инструментов люблю торговаться, и это нормально, я хочу купить — продавец продать, он уступает чуть чуть, я довольный покупаю, он довольный реализует товар. Но это реально только в оффлайне, и не всегда торген успешен. Покупки же в онлайн магазинах можно сделать дешевле и без торга, купить через кэшбэк, и бесплатные промокоды, скидки на товар будут автоматически обеспеченны.

Правда бесплатные промокоды постоянно обновляются, за обновлениями нужно следить, но выгода будет, тем более если покупать не один инструмент. Потом доставка от магазина Banggood во все страны бесплатна. Ну и не забываем про удобство покупок в онлайн магазинах, находясь дома, выбираем любой товар, заказываете не выходя из квартиры, так же доставка по месту жительства или на почтовое отделение, минимальная трата времени и сил.

Комплектация и тех. характеристики китайского универсального точильного станка HILDA s1d — dw01 — 56 из магазина Бангуд.

Корпус основания с электромотором пластмассовый, черного цвета.
Приспособление блок для заточки сверл от 3 до 13 мм в диаметре, пластик синего цвета.
Приспособление блок для заточки стамесок, пластик синего цвета.
Приспособление блок для заточки ножей и ножниц, пластик синего цвета.
Напряжение питания 220 вольт.
Мощность 96 ватт.
1350 оборотов в минуту.
Заточная чашка с алмазным напылением диаметром 56 мм.
Заточка сверл от 3 до 13 мм.
Заточка стамесок и лезвий шириной от 6 до 51 мм.
Евро вилка.
Инструкция с фотографиями и картинками на китайском языке.
Вес 1, 2 килограмма.

Описание блоков приспособлений и применение в работе универсального заточного станка из Китая.

Основание заточного станка HILDA, электромотор в пластмассовом прямоугольном, черного цвета корпусе. В нижней части корпуса есть четыре отверстия для фиксации саморезами или болтами к поверхности стола, верстака. Четыре ножки с резиновыми вставками, противодавления и вибрации, позволяющих временную эксплуатацию без жесткого крепления.

Провод питания 1, 5 метра, сечением 2 * 0, 75 мм квадратных, с евро вилкой, выходит с одной из четырех сторон корпуса.В противоположной стороне от провода находится вал двигателя, на нем закреплена, пластиковой гайкой с левой резьбой, заточная чашка с алмазным напылением диаметром 56 мм.

С трех сторон корпуса есть вертикальные пластиковые направляющие, для установки трех блоков приспособлений для заточки разных инструментов. На двух сторонах хранятся блоки, а на третьей со стороны стороны заточного круга для рабочего состояния заточного станка. Блочные приспособления меняются местами под разные виды заточки.

Возьмем блок приспособление для заточки сверл. Он опускается по вертикальному направляющему на стороне заточного круга, до характерного щелчка, это срабатывает кнопка фиксатора, и одновременно нажимается микро выключатель, все готово к работе.

Станок включается и выключается расположенной на верхней части корпуса, если кнопка клавишей фиксатора, отщелкнуть и снять блок приспособление с рабочего положения, верхний выключатель работать не будет, это техника безопасности для ваших рук.

И так, блок приспособление для сверл позволяет затачивать сверла от 3 до 13 мм. В специальном фиксаторе устанавливаем сверло, и фиксируем гайкой, но не сильно, с люфта. Потом в специальное гнездо, слева от основного, вставляем фиксатор со сверлом. В левом гнезде есть металлический упор, подводим сверло к упору, планочкой с острым вырезом центрируем, и дожимаем колесико фиксатора.

Таким образом установлен правильный выход сверла для его соприкосновения с заточной чашкой. После этого зафиксированное сверло с фиксатором, вставляем в основное гнездо в специальные направляющие. Включаем станок и опускаем фиксатор до касания сверла с заточным кругом, затем небольшими движениями, они фиксированные и это удобно, влево и вправо делаем заднюю кромку заточки ниже. Заточив одну сторону, переворачиваем фиксатор на 180 градусов, он работает одинаково по направляющим, повторяем власть. И за пару минут сверло готово к работе.

Блок приспособление для заточки стамесок и широких лезвий от 6 до 51 мм угол наклона от 15 до 50 градусов, с фиксацией.Каретка перемещаемая по горизонтали, на ней есть упор для фиксаций пальцами затачиваемого встроенного инструмента, поддерживающий его.

Выставив необходимый угол заточки включаем станок, фиксируем стамеску, упирая ее в упорный бортик, и перемещаем каретку слева направо и наоборот. Заточка инструмента идет равномерно и правильно.

Блок приспособление для заточки ножей и ножниц, имеет горизонтальную прорезь, имеет вращающееся, с алмазным напылением диска, она полочку под фиксированным углом заточки для ножниц.

Раскрываем ножницы на всю их возможность, вставляем одно из лезвий в прорезь, делаем упор на площадку и неспешно проводим по заточной чашке, таким образом поступаем и с другими лезвием. Заточка создается легкими и равномерными движениями.

В верхней части блока две прорези с наклонными углами — упорами, и перемычкой между прорезями. Прорези сделаны перпендикулярно окружности заточного круга, и ножи точатся об верхнюю поверхность диска. В одной прорези обрабатывается одна сторона ножа, а в противоположной другой стороне.Движения делаются равномерные с одинаковым нажимом, и получаем неплохую заточку, которую нужно довески на мелко зернистом камне.

Отзывы покупателей многофункционального заточного станка из Китая в магазине Banggood.

Станок практичный, простой в использовании, хотя и требует предварительной тренировки при заточке. Проверен во всех режимах работы. Недостатками показались. Слишком шумная для такой комплектной машинки, Крупное зерно на точильном диске, без доводки на бруске не обойтись.

Лучше, чем ожидал по цене, я купил два дополнительных колеса, потому что они изнашиваются довольно быстро, хороший продукт и делает то, что он должен делать.

Он компактен, интеллектуально построен и прост в пользовании. Однако не качественное качество. Куски нетвердые, а шлифовальный круг слишком грубый. Это хорошо только для первой атаки на инструмент.

Хорошо подходит для заточки сверл, однако слишком грубый и точный для заточки ножей.

Такой заточной станок для бытового использования и для начинающих мастеров, в целях обучения заточки инструмента. Но покупая девайс, нужно дополнительно приобрести заточные чашки с алмазным напылением разной зернистости. Ну и после приобретения навыков в правильной заточке, он и дальше будет выполнять свои функции на бытовом уровне, ведь ножницы лучше вывести на нем, чем на простом электро наждаке, который все равно появится с расширением ваших требований кочке разного инструмента.

Да качество изготовления заточного станка HILDA, не высший пилотаж, но и цена не космос. Для начинающих мастеров любителей, это будет наглядное пособие, как нужно приспособиться к работе на бюджетном инструменте, и научиться делать на пять баллов. А научиться отлично затачивать и править инструменты, это как переустанавливать Windows на своем компьютере, быть ни от кого независимым. А еще греют душу скидки через сервис кэшбэк и бесплатные промокоды, бесплатная доставка во все страны мира от магазина Бангуд.

Видео обзор китайского заточного универсального станка HILDA из магазина Banggood.

Цену на станок HILDA s1d — dw01 — 56 можно посмотреть здесь

Абразивные инструменты для обработки металла и дерева.

Сверла для металла смотреть тут.

Приспособление для заточки столярных инструментов + чертеж

Здравствуйте, уважаемые читатели и самоделкины!
У всех, кто пользуется стамесками, рубанками и другими столярными инструментами, возникает проблема грамотной и правильной их заточки.
В данной статье, автор канала YouTube «Penser» расскажет Вам, как изготовить приспособление для заточки инструмента с регулируемым углом наклона.

Материалы.
Эта самоделка весьма проста в изготовлении, ее можно сделать даже используя ручной инструмент.
— Листовая фанера толщиной 19 мм
— Шканты
— Барашковые гайки М8, М6
— Гайки, шайбы, болты М8, М6
— Шпилька М8
— Подшипники
— Водные заточные камни.

Инструменты, использованные автором.
— Ленточная пила
— Тиски, гаечные ключи, линейка, угольник, карандаш
— Метчик
— Шлифовальный станок
— Цифровой уголер
— Ножовка по металлу.

Процесс изготовления.
Итак, первым делом автор приступает к изготовлению рамы устройства. Для этого вырезает из листовой фанеры толщиной 19 мм заготовку 120Х120 мм.

Далее отступает от края 20 мм, устанавливает упор на ленточной пиле на таком же расстоянии, и делает две длинных прорези до отметки.

Затем вот таким способом вырезает ненужную середину.

Устанавливает в полученной П-образной заготовке распорку длиной 80 мм. И сверлит глухое отверстие для головки болта М8. А потом сквозное, диаметром 8 мм.

На другом плече рамы делает просто сквозное отверстие 8 мм.

Теперь в основании рамы сверлит с двух сторон пару глухих отверстий 6 мм.

Скругляет передние торцы рамки, и ее верхнюю часть на шлифовальном станке.


Далее при помощи болта с шайбой и гайкой, запрессовывает его головку в массив фанеры.

В этом месте будет установлена ​​гайка М8, болт попросту нужно выбить.

На шпильку М8 накручивает барашковую гайку, и отмечает, какую длину шпильки нужно оставить.

Фиксирует шпильку в тисках через деревянные губки, и отпиливает по отметке ножовкой. Место среза шлифуется.


Так как гайка весьма плотно заходит на свое место, снова устанавливает распорку, и запрессовывает ее.


При помощи метчика нарезает в отверстиях основания рамы резьбу М8.Затем прикручивает с обеих сторон подшипники, подкладывая шайбы.


Из листовой фанеры вырезает две одинаковые заготовки для держателя. Их размер 50Х80 мм.

По углам белой заготовки сверлит отверстия 6 мм.

А по центру одной из них отверстие для шпильки М8.


Сошлифовывает пластиковое покрытие с заготовок.


В пару отверстий, расположенных по диагонали, вставляет шканты, обрабатывает углы и торцы.

В других отверстий, в заготовке, через которую будет проходить шпилька, сверлит отверстия под головки болтов М6 диаметром 10 мм.

Вставляет болты, подкладывает шайбы, затягивает барашковые гайки, запрессовывая головки болтов.

Что же, все детали готовы, можно приступать к сборке. Устанавливает зажимет, вставляет шпильку через раму и его, затем затягивает барашек.

Отпустив барашковые гайки на зажиме, вставляет в него стамеску, и устанавливает шкант. Он, и один из болтов нужен для выравнивания стамески под прямым углом относительно зажима.

Затем заменяет стамеску на лезвие от рубанка.Горизонталь соблюдается отлично.

Теперь выставляет на цифровом угломере ноль, поставив его на поверхность водных камней. Остается выставить нужный угол заточки для стамески (в авторском случае 30 градусов), и затянуть боковой барашек, зафиксировав угол. Все готово к правильной и легкой заточке. Важно использовать идеально ровную поверхность, по которой будут двигаться подшипники. А под водные камни необходимо подкладывать резиновую подложку, которая обычно идет в комплекте с ними.

Также мастер любезно поделился с Вами собственными чертежами всех элементов конструкции.

Спасибо автору за простое, но полезное приспособление для мастерской!
Всем хорошего настроения, удачи, и интересных идей!

Авторское видео можно найти здесь.

Источник (Источник) Становитесь автором сайта, публикуйте собственные статьи, описание самоделок с оплатой за текст. Подробнее здесь.

Приспособление для заточки сверл: виды, правила заточки

Эффективность и точность работ контролируются состоянием используемых инструментов.Это актуально для сверления и специализированного инструмента — сверла. Его функциональность определяется заточкой. Ввиду трения наконечник подвернуть испыту и износ. Поэтому для поддержания функциональности необходимо периодически восстанавливать геометрию. Для этого приспособление для заточки сверл. Далее приведены их варианты и особенности.

Принципы заточки сверл

Данные работы осуществляют в соответствии с правилами и с использованием соответствующего оборудования. Однако опытные специалисты способны восстанавливать остроту на точильных станках при ручном удерживании инструмента. Такие работы требуют большого опыта, иначе сверло легко испортить.

Существует ряд правил заточки:

• Острие следует обрабатывать наждаком до 2-3 с за подход. Это обусловлено «отпусканием» металла, состоящем в твердости потери закалки. Свидетельство данного процесса присутствует присутствие температурных побежалостей на кромке.
• В процессе механической заточки следует направить кромку навстречу вращению наждака.
• Основные принципы заточки размерами и конфигурацией инструмента. Так, сверла диаметром до 4 мм следует удерживать неподвижно при каждом подходе. Для спиралевидных вариантов осуществляется заточка лишь задней поверхности.
• Угол заточки определяется типом целевого материала. Иногда одно приспособление перетачивают в зависимости от целевых материалов.

Частота заточки определяется типом сверла.Так, специализированные модели для древесины, в том числе перьевые, не точат в бытовых условиях. К тому же они медленно затупляются. Это актуально и для твердосплавных инструментов. Победитовые варианты, рассчитанные на бетон, вообще не восстанавливают. Таким образом, наиболее часто затачивают спиральные сверла по металлу.

Последние отличаются небольшой кромкой, интенсивно возникшей от трения ввиду малой площади рассеивания. Перегрев ведет к затуплению. К признакам этого относят скрип, быстрый нагрев приспособления без продвижения вглубь, отходы в виде опилок, а не завитой стружки.

Применение затупившегося сверла ведет к потере эффективности и ускоренному износу инструмента.

Инструменты

Для заточки используется два типа приспособлений: насадки либо упоры универсального назначения и узкоспециализированные устройства.

К простейшим приспособлениям относят ручной держатель. Данный инструмент служит для удержания предмета в конкретном положении. Контроль заточки осуществляется визуально. Для этого произвольный ориентир.Следовательно, для работ с данным приспособлением требуется опыт. К его достоинствам относят простоту, компактность, низкую стоимость. Основные недостатки состоят в низкой точности обработки и повышенных требованийх к навыкам исполнителя.

Упор для электрической точила представляет собой универсальное приспособление, служащее для фиксации инструментов и не рассчитанное конкретно на сверло. Многие модели имеют регулировку угла наклона и оснащены шкалой разметки. Это определяет лучшую точность работ, чем с ручным держателем.К тому же существуют более совершенные и универсальные варианты с дополнительной регулировкой высоты и рассчитанные на монтажные детали на верстак вместо корпуса наждака. Такие упоры матрицы с любыми электроточилами и позволяют обрабатывать фрезы, стамески, ножи, отвертки и др.

Полупрофессиональные направляющие для разных сверл представьте собой более совершенные инструменты в сравнении с рассмотренными выше. Они обеспечивают надежную фиксацию всех линейных параметров с выставлением значений по разметке и высокоточный контроль заточки (до мкм).Монтаж приспособления в желобе исключает его смещение или проворот. Предполагаемое линейное перемещение, контролируемое ограничительным упором либо исполнителем, и движение кромки по дуге. Данные приспособления хорошее качество заточки. Однако необходимы профессиональные навыки, т. к. для правильной обработки требуется учитывать тип сверла. Ввиду отсутствия автоматики направляющие относят кальным приспособлениям. Однако существуют и полуавтоматические варианты направляющих, оснащенные точильной установкой.Они исключают необходимость установки упора на верстак и смены дисков.

Следует отметить, что все рассмотренные выше приспособления рассчитаны на стандартные электроточила. В этом случае установить наждачный диск.

Электро-машинки для заточки рассчитаны на восстановление спиральных сверл. То есть это узкоспециализированные приспособления. Основным их достоинством считают простоту применения, искающую необходимость наличия специальных навыков и опыта пользователя.Это обусловлено автоматизацией устройства. Исполнителю нужно только вставить сверло в отверстие с учетом его диаметра. Это же исключает возможность ошибок, точность. Однако для различных вариантов данных приспособлений отсутствуют настройки. Ввиду этого они более актуальны для бытового применения. Некоторые модели установки насадки для ножниц и ножей. Существуют рабочие варианты, предусматривающие возможность контроля оператором заточки. В рассматриваемых моделях сверло монтируется в индивидуальном картридже вместо общей обоймы.Они оснащены настройками угла заточки, глубиной снятия материала, метода обработки кромки.

Еще один простой вариант для бытовых условий представлен насадками для заточки сверл. Насадка на дрель для заточки сверл включает кожух с наждаком внутри.

В промышленных условиях при интенсивном применении сверлильных станков постоянно восстанавливать их рабочие элементы. Для этого растения стойки, представленные профессиональными стендами с заточными приспособлениями для различных вариантов.Они универсальны и высокопроизводительны, но весьма дороги.

Независимо от вида приспособления, используя для заточки сверла, точность осуществляют с использованием шаблона. Он позволяет определить точность угловой части.

Самодельные приспособления

Имеется обширный перечень приспособлений для заточки приведенных выше типов. К тому же в целях экономии некоторые пользователи простейшие самодельные варианты. Также бывают самодельные шаблоны для проверки заточки сверл.

Наиболее простыми приспособлениями для заточки являются втулки.

Эти инструменты с соответствующим поперечным размеру наконечника внутренним диаметром жестко монтируют на основании под конкретным углом. Необходима полная фиксация сверла из-за того, что минимальные колебания на 1-2 ° приводят к значительному снижению точности заточки.

Нередко самоделки оснащают приспособления для надежного удержания сверла. В простейшем случае они представлены брусками с отверстиями, размерам целевых наконечников.Более сложный вариант — обойма алюминиевых либо медных трубок.

Важная конструкция самодельного приспособления для заточки является подручник. Он выполняет функцию упора для обрабатываемой детали и обеспечивает надежную его фиксацию и точное движение относительно наждака.

Прочные заточки для сверл треугольных брусками с определенным углом, в соответствии с которыми проделаны отверстия для приспособлений, соответствующих их диаметру. Такие самодельные инструменты были весьма популярны несколько десятилетий назад обширного перечня фирменного оборудования на рынке.

Существуют приспособления для обеспечения правильного угла заточки из гайки. Прежде всего, выбирают гайку, диаметр определяет целевым диаметром сверла. По введенной разметке штангенциркулем вырезают два пропила. К первой гайке приваривают меньшую, разместив внутри гайки большого диаметра шайбу. В маленькую гайку закручивают болт. Для заточки инструмент помещают в пропил и зажимают болтом.

Домашние станки

Возможно создать и более сложное приспособление для заточки сверл своими руками, представленное станком.Встречаются чертежи разных исполнений. При понимании принципа функционирования такого механизма ясно как сделать собственную конструкцию.

В виде основы для создания станка для заточки сверл своими руками подойдет серийное приспособление. При оснащении его дополнительными элементами учитывают ряд правил.

• Во-первых, требуется совпадение осей подручника и круга. При этом они должны располагаться в разных горизонтальных плоскостях, а для оси подручника требуется нахождение ниже оси наждака.
• Во-вторых, требуется прочно зафиксировать все конструктивные элементы.
• В-третьих, предусматривают для станка ручной и полуавтоматический режимы.
• В-четвертых, приспособление для подручника возможность размещения предмета под любым углом.

Для создания станков использовать общедоступные материалы и компоненты. Из инструментов используется сварочный аппарат и болгарку.

Конструктивные элементы изготавливают из листового металла.

В случае создания станка с нуля следует подобрать двигатель.Для мини станка, для деталей диаметром до 20 мм, достаточно электромотора мощностью 0,5-0,8 кВт. К тому же подойдут и старые малооборотистые двигатели. Высокие обороты актуальны только для твердосплавных моделей, которые затачивают редко. Для обычных вариантов они наоборот могут вызвать перегрев.

Для создания качающегося упора, обеспечивающего полуавтоматический режим работы, применяют петлевое соединение. Путем под кронштейна, трубки и болта необходимо обеспечить отсутствие люфтов.Так можно изготовить подставку с двумя степенями свободы.

Для регулировки угла заточки вращение площадки, служащей для фиксации инструмента. Колеблющийся подручник обеспечивает артикуляцию.

Подручник закрепляют на корпусе с применением металлической «щеки». Направляющий с предварительно проделанным треугольным пазом на опорной пластине монтирует винтовое соединение.

Важно выбрать правильный точильный круг. Для весьма распространены приспособления из карбида натрия, подходящие для обработки быстрорежущей стали, служащей для производства части сверл.Их обозначают маркировкой 64С и зеленой окраской. Зернистость для данных кругов составляет от 8 до 16 Н. Они склонны к нагреву, поэтому продолжительное непрерывное взаимодействие с приспособлением. Помимо этого, инструмент регулярно разбавляет раствор соды.

Благодаря возможности поворота на 90 ° на станках возможно осуществить заточку сверл разными методами. Расположение опорной пластины (верхней ее поверхности) над осью круга обеспечивает хорошую обработку задней поверхности.Путем фиксации качающейся пластины приспосабливают к заточке твердосплавных моделей.

Деталь размещают в канавке со свободным продольным перемещением, но постоянным углом заточки, располагая кромкой направляющей пластине. По завершении настройки осуществляют подачу к наждаку. Обработка осуществляется сверху вниз.

Для создания инструментов для заточки сверл своими руками существуют чертежи и в целом, и отдельные конструктивные узлы.

Требуется обеспечить полную фиксацию инструмента собственной оси.При минимальном провороте придется переделывать заточку.

По завершении работ проверяют геометрию приспособления после его остывания с учетом того, что допустимо различие по длине кромок между собой до десятых долей мм. Это особо касается приспособлений малого диаметра. Однако для станков это необязательно ввиду высокой точности.

Различная длина кромок при симметричности и верных углах объясняется смещенным центром заточки оси приспособления. Такой инструмент будет плохо попадать в отверстие и создавать биение, которое может повлечь поломку инструмента.

После заточки могут получиться несимметричные кромки при верной центровке. С поверхности будет взаимодействовать одна из них, чего понизится эффективность. Также это повлечет интенсивный нагрев приспособления, ведущего к отпуску материала. Поэтому получится отверстие шире диаметра сверла.

Приспособление для заточки ножей своими руками

В домашнем хозяйстве всегда есть режущие, пилящие и строгие инструменты. В ходе работ острота теряется, и лезвия приходится восстанавливать.Можно отдавать ножи — рубанки в мастерскую, но на это тратятся деньги, и уходит лишнее время. Поэтому домашние мастера предпочитают затачивать инструмент своими руками.

Важно! Затачивать можно только лезвия с степенью закалки. Если режущая часть имеет твердость выше 55 HRC, ее нельзя точить подручными инструментами.

Вы можете купить приспособление для заточки ножей или другой домашней утвари в магазине. Сэкономите время, но потратите немалую сумму — хорошие заточки стоят дорого.

Кстати, существуют разные мнения по поводу того, как называется приспособление для заточки ножей. Наждак, оселок, брусок, точило, мусат…

Эти определения могут обозначать один и тот же предмет, или разные изделия? Об этом, и о том, как самому изготовить такое устройство, мы расскажем в статье.

С момента появления режущих предметов (оружие, ножи, топоры), человек искал способ восстановить остротуки. В бронзовый и медный век это было просто.

Самодельная точилка для ножей сделана своими руками. Нож режет бумагу как бритва! Простая конструкция доступна для изготовления в домашних условиях.

Мягкие металлы правились любым камнем. С появлением стальных клинков, для затачивания использовались специальные породы, как правило, вулканического происхождения.

Некоторые из них используются и сегодня: американский «арканзас» и японский «водный камень». Это дорогие приспособления поэтому большинством мастеров используются искусственные наждаки.

Простым точильным камнем можно наточить и нож, и режущую кромку рубанка. Однако качество оставит желать лучшего.

Золотое правило заточки: Каждое лезвие имеет свой угол кромки, и он не должен меняться по всей длине.

Этот принцип лежит в устройстве всех точильных приспособлений. Выполняя это правило, можно самостоятельно изготовить такое устройство.

Приспособление для заточки ножей своими руками — чертежи, разновидности

Чтобы кромка лезвия обрабатывалась равномерно, необходимо несколько условий:

1. Фиксация лезвия, одновременно надежная, и без излишней нагрузки.Металл не должен повредиться в тисках
2. Установка определенного угла для бруска. При перемещении вдоль кромки ножа, угол не должен меняться
3. Возможность установить разные углы заточки. Вы можете обрабатывать различный инструмент, а некоторые виды ножей имеют ступенчатую структуру.

Устройство для линейной заточки бруском

Для изготовленияятся:

• Фанера или ламинированная ДСП
• Стальная шпилька с резьбой по всей длине, диаметр 6-8 мм
• Брусок текстолита или эбонита.Можно заменить твердой древесиной — бук, дуб
• Алюминиевая пластина толщиной 3-5 мм
• Крепеж — болты, гайки (лучше барашковые)
• Неодимовый магнит от старого компьютерного HDD.

Станина

Из фанеры собираем станину, опирающуюся на ножки под углом 15 ° -20 °. В ту часть, которая ниже, закручиваем шпильку длиной 30-40 см. Для прочности можно резьбу закрепить клеем или герметиком.

Посредине рабочей поверхности закрепляем алюминиевую пластину.Предварительно в ней проделываем паз, по диаметру фиксирующего болта. Алюминий нужен, чтобы не повредить стальное лезвие ножа.

Рычаг для крепления ножа

1. Изготавливаем рычаг для закрепления наждака. Он собирается из оставшейся части шпильки. Из двух текстолитовых брусков выпиливаем держатели бруска. С одной стороны упор зафиксирован гайкой.

2. Со стороны рукоятки удобнее сделать подпружиненный блок — для быстрой смены наждака.

3. В качестве основного элемента используем самодельные бруски — на алюминиевую пластину приклеиваем наждачную бумагу с разной зернистостью.Такие приспособления легко фиксируются в рычаге.

   Особенность конструкции является шарниром с двумя степенями свободы. Он собирается из двух одинаковых брусков текстолита. Один накручивается на вертикальную шпильку, и служит одновременно горизонтальной поворотной осью, и регулятором высоты опоры рычага (так устанавливается угол заточки).

Сборка всех элементов

Второй брусок, с горизонтальным отверстием под рычаг, прикручивается к первому. Так обеспечивает свободное перемещение рычага по вертикали.

Нож можно зажать при помощи пластины, или закрепить на неодимовом магните. При снятии первого слоя грубым наждаком, лезвие следует крепко зафиксировать.

Для доводки можно установить лезвие на магнит и требочку с малым усилием. Подкову магнита следует утопить вровень со столешницей, и приклеить эпоксидным клеем.

Самодельное приспособление для заточки ножей готово. Выставляем случай угла атаки, и плавными движениями вдоль лезвия точим кромку.

Точилка для ножей своими руками — видео с пояснениями и примером изготовления

Приспособление для заточки ножей на электроточиле

Электрический наждак не только ускоряет работу, но и позволяет получить качественный вогнутый профиль кромки лезвия. Это так называемая доловая заточка. Получить такую ​​форму на линейном бруске не получится, поэтому эти два приспособления не заменяют, а дополняют друг друга.

Металлический упор с фиксацией

Важно! Если при работе с ручным точильным приспособлением вы полностью контролируете интенсивность процесса, то высокой скоростью вращения наждачного круга можно испортить нож.

От трения, металл на острие нагревается, происходит «» закалки. Сталь теряет твердость и стачивается рваными краями. Еще одна проблема — «отпущенный» нож быстро теряет остроту. Поэтому на электроточиле следует работать осторожно. Подносить лезвие на короткое время, и делать перерывы для остывания.

В таком режиме тяжело выдержать постоянный угол, поэтому фиксация ножа обязательна.

Конструкция довольно проста — вдоль оси вращения наждака предварительной направляющей, по которой движется каретка с ножом.Угол выдерживается механически, а усилие определяет оператор.

Второе приспособление, упор из брусков

Приспособление легко сделать своими руками — причем не обязательно выполнять точные работы по обработке металлических деталей. Направляющая изготовлено буквально из подножного материала.

На верстаке, рядом с точилом крепятся направляющие, с помощью которых можно менять расстояние от упора ножа до вращающегося круга. Этим расстояний определяется угол заточки.Вертикальная штанга должна иметь свободный ход вверх-вниз с прочной фиксацией положения.

Нож проводится горизонтально, прижимаясь к упору. Сила соприкосновения с наждаком регулируется прямо в ходе заточки. Обработка происходит симметрично, вы просто меняете сторону ножа и точите под тем же углом.

Такой способ подходит только для обработки классических ножей. Кухонных, охотничьих, туристических. Режущие плоскости других инструментов требуют иного подхода.

Приспособления для заточки ножей и инструмента

Используется специализированный наждак, с торцевой рабочей поверхности.Направляющая для каретки размещается внизу, подальше от оси вращения.

Именно в этой части диска наиболее эффективна работа абразива. Направляющая с режущим перемещается вручную, прижим обеспечивается собственной тяжестью ножа.

Чертежи всех элементов конструкции на иллюстрации.
Самодельное приспособление для заточки ножей и режущих кромок инструмента

Этот станок применялся почти 100 лет назад, и с тех пор технология не изменилась.Простота исполнения позволяет повторить приспособление в домашней мастерской. Материалы любые — металл, пластик, дерево.

Вместо режущих элементов фуганка, можно проводить заточку ножей ледоруба для зимней рыбалки. Только угол более пологий. Таким же образом работает приспособление для ножниц. Конструкция (как и наждачный круг) меньше в размерах.

Как точить стамески

Для заточки стамесок и ножей рубанков также можно использовать электрический наждак и фиксирующую каретку. Однако эти инструменты компактны, и с ними может справиться механическое приспособление.

Существует два равнозначных способа — вдоль кромки, и поперек. Качество обработки примерно одинаковое, поэтому нельзя отдать преимущество конкретному приспособлению.
Заводское изделие предполагает поперечную правку лезвия.

По аналогии изготавливаем из толстой фанеры каретку. В качестве направляющих используем любые катки, желательно в количестве больше двух. Двигая станок по наждаку, можно придать острию стамески идеальную форму.

Если вам не требуется серьезная заточка, для небольшого правки подойдет и более простое устройство. Закрепите на стамески брусок с желаемым углом наклона. Положите рядом наждак и кусок стекла. На стекло нанесите мыльный раствор.

Эффективность приспособления вас приятно удивит.

А для поперечной заточки — можно изготовить не менее простое приспособление. Направляющая одновременно является опорой. На подвижной части вертикально крепится лезвие. Единственный недостаток — угол фиксированный и созданный при изготовлении.

Правда, в отличие от ножа, отклонение от идеала не настолько критично.

Это же приспособление подойдет для заточки ножей рубанка. Только из-за ширины лезвия, процесс достаточно трудоемкий. Поэтому можно использовать электрический наждак с торцевой рабочей поверхности.

Упор выполняется из деревянного бруска. Необходимо обеспечить лишь изменение угла. Прижим обеспечивает оператор, причем можно выполнять полукруглую заточку — плотники оценят опцию.

Разумеется, этим же аппаратом удобно приводить в порядок кромку стамески.Учитывая высокую эффективность — вы восстановите инструмент даже после серьезного зазубрин.

Самодельное приспособление для заточки ножей и инструмента из точильного станка

Когда вы снова будете вручную тереть ножом о старый оселок — вспомните статью, и создайте для домашней мастерской самодельную точильную установку.

О споспорте

Посмотреть все сообщения споспорта

.
