В этой статье я расскажу вам о мебельных петлях,

какое количество петель на один фасад нужно, как они крепятся и регулируются.

На сегодня выбор петель очень богат, что позволяет максимально реализовать различные идеи в мебели. Абсолютно все мы конечно с вами обсуждать не будем, затронем самые основные. Если у вас возникну т вопросы по креплению какого-то необычного фасада и, вы не знаете, какая петля вам подойдет, пишите, я вам подскажу подходящий вариант.

Выбрать петли под обычные накладные фасады, не составит труда, тут все просто.

Также нет ничего сложного в полунакладных петлях, внутренних(вкладных), и угловых 45 градусов.

Вопрос, который может беспокоить в этих петлях, это их количество, требуемое на фасад определенного размера. Ниже приведена таблица, которая поможет определиться в количестве петель на 1 фасад.

Вы конечно же зададитесь вопросом, — а сколько же весит фасад, на каких весах мне его взвешивать. Все очень просто, переведите размер вашего фасада в метры квадратные, и, зная удельный вес материала можно сказать, сколько весит ваш фасад.

Вот некоторые данные удельного веса применяемых материалов.

Kronospan Russia. Габаритные размеры стандартных плит: 2800×2070 мм;

Удельный вес 1 квадратного метра ламинированного листа: 10 мм – 7,1 кг; 16 мм – 11,8 кг; 25 мм – 16,3 кг. Удельный вес 1 квадратного метра ламинированной плиты МДФ MDF: 13,14кг.

Egger. Габаритные размеры стандартных плит ЛДСП Egger: 2800×2070 мм;

Приблизительный вес одного квадратного метра плиты: 10 мм – 7,04 кг; 16 мм – 10,4 кг; 25 мм – 14,6 кг.

Стекло простое: Удельный вес 1 квадратного метра стекла 4мм – 10кг; 5мм – 12,5кг; 6мм – 15кг; 8мм – 20кг; 10мм – 25кг.

Теперь, используя вышеприведенные данные, вы без труда сможете рассчитать количество петель на ваш фасад. Перестраховка, типа – «а может, добавлю еще по одной, не жалко, дольше прослужат», может сыграть с вами злую шутку. Во мнении, чем больше петель – тем лучше, есть своя правда, но есть одно «но». Чем их больше, тем сложнее регулировать, и мало того, при неправильной регулировке, нагрузки на петли могут распределиться не одинаково. А это может привести к быстрому выводу их из строя.

Следующий этап, это разметка, сверление и установка петель.

Установочная площадка петли (ответная планка) крепится к корпусу тумбы(шкафа), а отверстие под чашку петли, (Ø26мм или Ø35мм) сверлится в фасаде.

При сверлении под чашку петли, рекомендую обратить внимание на соотношение сторон фасада. На схеме ниже, видно, что фасад одного размера может быть расположен в изделии по разному. Поэтому, силы, действующие на петлю в обоих случаях разные. Если в первом случае мы можем от края фасада взять расстояние до центра петли 80мм, то во втором случае его лучше уменьшить (если позволяет конструкция шкафа, тумбы..). Тем самым, увеличивая межосевое расстояние мы немного снизим нагрузку на петлю, и ее крепеж, что естественно продлевает срок службы петли и ее крепления.

Посадочная чашечка – это элемент петли, которым она «встраивается» в тело фасада. Наиболее применяемые петли с чашечкой 35 миллиметров. При определения места сверления под чашку, убедитесь, что петля не будет на одном уровне с полкой, иначе навеска будет невозможна. Это особенно важно когда петель на фасаде не две, а три и более. Теперь не менее важный размер, от грани фасада до самой чашечки (или до ее отверстия). Конечно, у всех ведущих производителей мебельной фурнитуры, существуют каталоги, где показаны все размеры этой фурнитуры, и ее установочные размеры. И именно этот размер, практически всегда равен 4-5 миллиметрам.

Для сверления отверстий под посадочные чашечки можно использовать обычную дрель, и специальную фрезу (ее еще называют фрезой Форстнера) на 35 миллиметров (она продается в соответствующих магазинах).

Посадочные отверстия под накладные, полунакладные или внутренние петли сверлятся одинаково.

Ну а теперь переходим к более сложным вопросам, а если, к примеру, вам необходимо спроектировать короб, установочный угол которого не 45º, не 90º градусов, а, предположим 70 градусов. Таких петель нет (стандартные установочные углы – 30, 45, 90, 120, 135, 180, 270 градусов). «Раз нет, то придется проект подстраивать под то, что есть» — скажете вы. Хочу вас успокоить, на сегодняшний день существует много вариантов подбора петель под нужный угол, богатый выбор петель предлагает компания Blum, Hettich.

Петли Blum, Hettich легко подобрать под необходимый установочный угол, для этого используются специальные монтажные планки и угловые подкладки, недостаток у них может быть только в том, что эти петли относятся к разряду дорогой фурнитуры. Если вы решили использовать петли другого производителя, то нужно просто купить специальную площадку для изменения угла. Эти площадки изготавливаются из пластика, и подкладываются под установочную площадку петли при ее установке.

Каждая такая площадка предназначена для изменения угла на конкретную величину, например 5º; 10º градусов. Ее нужно подложить под установочную площадку, и в зависимости от того, какой стороной мы ее подложим, мы угол либо увеличиваем, либо уменьшаем. Некоторые производители могут иметь вместо обычной установочной площадки – специальную, именно для изменения угла. Такие площадки могут изменять угол в диапазоне от 5 до 22 градусов.

И так, подведем итоги, с количеством петель на один фасад определились, что и как сверлить тоже понятно, и проектируем так, как хочется, не подстраиваясь под петлю. Теперь о самой петле. Петля состоит из основания и установочной площадки. Устанавливаем петлю на площадку, закрепляем винтом – и она в сборе. Отличие четырех-шарнирной петли, от известной нам карточной или рояльной петли в том, что она позволяет регулировать фасад во всех трех плоскостях (вперед-назад, вверх-вниз, вправо-влево).

Регулировка фасада вперед-назад(по глубине) или ее еще называют фронтальной, осуществляется винтом, которым закрепляем петлю на крепежной планке. Петля на крепежную планку «садится» не жестко, а имеет возможность смещения благодаря которому ее можно посадить глубже, или ближе.

Вверх-вниз (по вертикали), фасад регулируется самой крепежной планкой. Планка крепится к корпусу шкафа через два продолговатых отверстия саморезами 16х4, благодаря этим отверстиям «попустив» через них саморезы, можно сместить фасад вверх-вниз.

Вправо-влево (или по горизонту) его можно регулировать, благодаря специальному винту, расположенному посредине петли. Вкручивая или выкручивая винт мы изменяем угол между установочной площадкой и корпусом петли, смещая таким образом фасад влево или вправо.

Хочу напомнить, что, после регулировки фасада в одной из плоскостей, не забывайте проверять получившиеся зазоры в другой плоскости регулировки. При необходимости подрегулируйте. Петли выпускаются разными производителями, и каждый производитель петли устанавливает свои диапазоны регулировки, максимально они доходят до 5 миллиметров.

Ну вот, теперь вы знаете, как рассчитать количество петель на фасад, на каком расстоянии их крепить и как регулировать. О том, какие бывают петли, и какие лучше выбрать я вам расскажу в одной из следующих статей.

Тем, кто заказывает у меня деталировку, беспокоится о том, какое количество петель нужно и какие, не стоит. В пакете документов будет указано необходимое их количество, и какие нужны, вам останется только пойти и купить.

ДЕЛАЙТЕ МЕБЕЛЬ САМИ, ДЕЛАЙТЕ МЕБЕЛЬ С НАМИ, ДЕЛАЙТЕ ЛУЧШЕ НАС .

Расчет количества четырехшарнирных петель

Материал фасада

Ширина (мм)

Высота (мм)

Вес (кг)

Для фасада необходимо

Примечание: — Данная информация является справочной; — Если у вас возникнут сомнения, лучше изготовить опытный образец; — Для увеличения максимальной нагрузки расстояние между петлями должно быть одинаковым; — Мебельные ручки могут значительно увеличить общий вес фасада.

Петли с чашкой 26 мм Не забудьте приобрести демпферы Петли с чашкой 35 мм Не забудьте приобрести демпферы Петли с чашкой 40 мм

Не забудьте приобрести демпферы

Петли для стекла

Не забудьте приобрести демпферы

Петли для алюминиевого профиля

Не забудьте приобрести демпферы

И вы всегда будете в курсе последних событий, новинок и акций!

Все о мебельных петлях.

Общий обзор

Здравствуйте дорогие друзья!

В прошлом посте мы с вами рассмотрели, какие типы фасадов по установке могут быть, а так же, какие к ним нужно подбирать петли.

Но этими знаниями ограничиваться не стоит, если вы, конечно, хотите быть мебельщиками, а не просто «мастерами на все руки», которые могут похвастаться сделанной самостоятельно кухней, шкафом купе, и двумя полочками в детскую.

Мебельщик должен уметь сделать абсолютно любое изделие, которое, разумеется, позволяет сделать технология.

Итак, выбрать петли под накладные фасады, я думаю, вы уже сможете (и не только под накладные, а и под внутренние, глухие, угловые 45 градусов).

А сколько их нужно ставить на фасад определенной величины? А как благодаря им можно регулировать фасад? А как правильно их нужно врезать?

А если вам нужно, к примеру, спроектировать короб, установочный угол которого не 90 градусов, а, скажем 80 градусов (надеюсь, значение словосочетания «установочный угол» еще не забыли)?

Таких петель нет (стандартные установочные углы – 30, 45, 90, 120, 135, 180, 270 градусов), а навесить фасад нужно.

«Раз нет, то и фасад не навесишь» – можете сказать, и сразу распишитесь в своей некомпетентности. А если еще добавите, что посещаете мой блог – то и в моей некомпетентности тоже.

Но я не хочу, чтобы мы с вами обладали поверхностными знаниями в этом вопросе, поэтому предлагаю перейти непосредственно к разбору его сути, и начнем мы с общего обзора этой незаменимой фурнитуры.

Петля состоит из основания и установочной площадки. Вставляем в нее площадку, закрепляем винтом – и она в сборе.

Далее, она позволяет регулировать фасад во всех трех плоскостях (вперед-назад, вверх-вниз, вправо-влево).

Вперед-назад фасад можно регулировать винтом, которым закрепляем установочную площадку в петле.

Эта площадка «садится» не на жестко определенное посадочное место, а имеет некоторый «люфт», благодаря которому ее можно посадить глубже, или нет. Благодаря этому, фасад можно регулировать по глубине.

Вверх-вниз, можно регулировать с помощью той же установочной площадкой.

Она крепится к ДСП благодаря двум отверстиям (продолговатой формы). В них вкручиваются саморезы (обычно 16х4). И благодаря этим отверстиям продолговатой формы, «попустив» саморезы, можно сместить фасад вверх-вниз.

Вправо-влево его можно регулировать, благодаря специальному болтику, расположенному посредине петли.

Благодаря ему, можно изменять угол между установочной площадкой и осью самой фурнитуры.

А изменяя этот угол, мы смещаем фасад вправо-влево.

Не лишним будет напомнить, что сместив фасад в какую-нибудь сторону, нужно его подрегулировать по глубине, так как такое смещение всегда увеличивает зазор между ним и боком короба.

Размеры смещения, обычно, колеблются в пределах 5 миллиметров. Почему обычно? Потому, что мебельные петли выпускают разные производители.

На этих примерах, я думаю, вы поняли устройство этой фурнитуры.

Например, вам нужно навесить два фронта (пусть они будут из ДСП) на короба.

Один из них имеет размеры 500 на 300 миллиметров, а другой – 1600 на 400 миллиметров. Вопрос: сколько петель нужно «нацепить» на первый, и сколько на второй фасады?

Ответ: На первый из них идет минимум, то есть две штуки, а на второй – четыре.

Все просто: чем больше фасад, тем больше его масса, тем больше нагрузка на петлю, тем больше их нужно навесить на него.

Я привожу приблизительную таблицу, в которой показана зависимость количества петель от размеров фронта.

Таблица приблизительная, так как фронт может быть изготовлен из различного материала, и, соответственно, иметь разный вес. Но принцип в ней верен.

Конечно, чем больше петель – тем лучше, но есть одно «но».

Чем их больше, тем сложнее регулировать фронт.

Мало того, при неправильной его регулировке, нагрузки на петли могут распределиться не одинаково. А это может привести к быстрому выводу их из строя.

Ну а как же сделать установочный угол, например, 80 градусов?

А очень просто. Нужно просто купить специальную площадку для изменения угла.

Эти площадки изготавливаются из пластика, и подкладываются под установочную площадку петли при ее установке.

Каждая такая площадка предназначена для изменения угла на конкретную величину.

Например, в нашем случае, под установочную площадку, нужно подложить эту пластиковую «прокладку» с углом 10 градусов.

Причем, на 10 градусов можно угол как уменьшить, так и увеличить. Это зависит от того, какой стороной мы ее подложим.

То есть, этой штукой можно сделать у обычной накладной петли установочный угол 100 градусов, и 80 градусов.

Мало того, рассматриваемая фурнитура некоторых производителей, могут иметь вместо обычной установочной площадки – специальную, именно для изменения угла. Такие площадки могут изменять угол в диапазоне от 5 до 22 градусов (может, есть и другие числовые “разбеги” – это не суть важно).

Далее, существует фурнитура с различным диаметром посадочной чашечки (26 мм, 35мм, 40мм).

Посадочная чашечка – это элемент, которым она «встраивается» в тело фасада. Наиболее применяемые петли с чашечкой 35 миллиметров.

Далее, как правильно разместить эту фурнитуру на поверхности фронта, точнее на каком расстоянии от его краев?

Ну, по высоте – это «дело хозяйское». Главное, перед тем как определить этот размер, убедитесь, что она не будет на одном уровне с полкой, так как фасад не будет возможности навесить.

Главное – размер по глубине.

Обычно, это расстояние от грани фасада до самой чашечки (или до ее отверстия).

Конечно, у всех ведущих производителей мебельной фурнитуры, существуют каталоги, где показаны все размеры этой фурнитуры, и ее установочные размеры.

Но при установке, этот размер почти всегда равен 4-5 миллиметров.

Да, для сверления отверстий под посадочные чашечки можно использовать обычную дрель, и специальную фрезу (ее еще называют фрезой Форстнера) на 35 миллиметров (она продается в соответствующих магазинах).

Внизу показаны примеры установки петель.

Правильный расчёт количества мебельных петель

Мебельные петли относятся к компактному и надежному механизму особого назначения. Благодаря их правильной установке обеспечивается правильное функционирование мебельных дверок, установленных на разной фурнитуре. Сегодня можно встретить огромное количество разных типов мебельной фурнитуры. Поэтому не опытный специалист может затрудняться в процессе выбора петли для шкафа. А также при правильном расчете нужного количества вышеуказанных элементов.

Для большинства людей известно, что петли считается ключевым элементом шкафчиков, подвесных и напольных тумбочек и любой другой мебельной фурнитуры. Так как они обеспечивают правильное функционирование у существующих конструкций. Поэтому на сегодняшний день можно встретить достаточно актуальный запрос в сети Интернет: сколько нужно мебельных петель на дверцы.

Для правильного произведенного расчёта необходимо учесть множество ключевых моментов. Более подробно в данной статье мы рассмотрим о том, как произвести расчёт мебельных петель. Внушительное количество разнообразия обеспечивает возможность без затруднений найти петли, нужные для определенного случая. За счёт внушительного ассортиментного ряда продукции может появиться сложность. Поэтому правильным будет ознакомиться более подробно с руководством, связанным с запросом: как правильно сделать расчёт петель.

Расчет количества и размеров

Известно, что в процессе эксплуатации различной фурнитуры нагрузка на мебельную петлю бывает достаточно значительный. Поэтому целесообразно в данной ситуации будет разобраться к специалистам, и выбрать петли по размеру и существующей выносливости. Первоначально нужно узнать вес створок, ведь тем тяжелее дверца у мебели, тем устойчивее нужно выбрать элементы.

В случае, если вы не знаете массу дверных створок, тогда целесообразно будет проконсультироваться со специалистом. Если масса дверок неизвестна, тогда нужно произвести самостоятельный расчёт. В соответствии чего, определится с нужным количеством петель, которое понадобится для установки мебельной дверцы.

Расчет количества мебельных петель для дверей является не простой процедурой для новичка, поэтому мы решили рассмотреть подробней на примере. Для того чтобы новичок смог самостоятельно рассчитать количество петель для правильной установки мебельных дверей.

К примеру, если вам необходимо навесить два существующие фронта, состоящие из ДСП на короба. С такими размерами, как: первый 500 на 300 миллиметров, а другой – 1600 на 400 миллиметров, и вас интересует количество петель, которые потребуются на каждый из существующих фасадов, тогда мы ответом и на него. В данной ситуации ответ прост: на первый потребуется как минимум две петли, а на второй – четыре штуки. Известно, что чем больше фасад, тем значительней будет его масса, а также больше нагрузка на петлю. В данной ситуации целесообразно будет навесить большее количество петель. Конечно же, чем больше петель вы навесите, тем лучше, но это не всегда является так. Ведь в процессе эксплуатации сложнее будет регулировать фронт и ухудшится функционирование всей конструкции

Урок 39 — Установка (присадка) мебельных петель.

Мебельные четырехшарнирные, или, как их еще называют, чашечные, петли являются на сегодняшний день наиболее распространенной фурнитурой для навешивания распашных фасадов. Благодаря разнообразию их форм и модификаций можно установить любой фасад именно так, как вам хочется.

В данной статье мы разберем процесс монтажа простой чашечной петли (сложные с доводчиками и пр. устанавливаются практически так же).

Из инструмента для работы нам понадобится отвертка, карандаш с линейкой или угольником и дрель с  фрезой Форстнера диаметром 35 мм. Стоит оговориться, что встречаются и петли с посадочным диаметром 26 мм. Фрез такого диаметра я не видел, поэтому сверление под такие петли провожу простой 25 мм фрезой, покачивая ее по окружности, таким образом, выбирается недостающий миллиметр.

Не следует делать слишком широких и тяжелых дверей, ширина не должна превышать 500 мм, в противном случае, нагрузка на петли будет слишком большой. Приведенная схема позволит сориентироваться, сколько петель ставить на один фасад в зависимости от его размера. Лучше же делать высокиедвери шириной 300 мм

Размечаем отверстие под чашку на фасаде. Для этого на нужной высоте, отступив от края 21-22 мм (в разметке поможет наш разметочный кондуктор) сверлим фрезой Форстнера глухое отверстие. От верхнего и нижнего краев нужно отступить не менее 70 мм, в противном случае, можно прикрутить петлю напротив нижнего или верхнего горизонтов короба, что недопустимо. Оно должно быть строго перпендикулярно плоскости фасада и иметь глубину 11-12 мм. После чего высверливаем слепое отверстие.

Сверлить надо на твердой ровной подложке, чтобы шип фрезы не продавил фасад с лица. Дрелью необходимо совершать небольшие качательно-круговые движения (так сверлится гораздо легче).

Так же обращу ваше внимание, что большинство бюджетных фрез производится с центрирующим шипом длиной 3 мм, поэтому высок риск просверлить деталь насквозь. Для профилактики следует либо укоротить шип на наждаке или болгарке (соблюдая центровку), либо просто набить руку,

тренируясь на обрезках.

Обратите внимание на черную трубу, лежащую около фрезы — это пылесос. Собирает мелкую пыль и часть крупных опилок, что благостно сказывается на чистоте рабочего места.

В полученное отверстие вставляем петлю,  выравнивания ее перпендикулярно кромке, отмечаем карандашом отверстия под саморезы, тонким сверлом или шилом заглубляем разметку.

Вкладываем петли на места и фиксируем каждую петлю двумя саморезами с потайной головкой.

Прикладываем фасад к стойке, выравниваем относительно вертикальных размеров

Отмечаем карандашом места крепления.Для того, чтобы все петли стояли ровно можно использовать такой способ: подпереть их длинной линейкой, ровным бруском или же таким же фасадом.

Теперь же прикладываем готовую дверь к корпусу в открытом виде и карандашом отмечаем отверстия под крепеж.

Делать это желательно, когда короб лежит на полу «на спине» — так значительно проще.

Рассверливаем их тонким сверлом. Если же шкаф уже стоит, а фасад слишком велик и его неудобно прикладывать вертикально, тогда размечаем и рассверливаем отверстия на корпусе под накладную планку, согласно карте сверления. В нашем случае используется планка без евровинтов. Отмечаем ось петли, по ней вглубь отмечаем 37 мм (в случае накладного фасада) и 37+16 мм (в случае вкладного и в обе стороны от оси по 16 мм.

Фиксируем ответную планку саморезами.

Устанавливаем сам фасад, для этого вставляем паз плеча под фиксирующий винт планки, при этом следя за тем, чтобы выемка на регулирующем винте заняла свое место в пазу на ответной планке.

Затягиваем все винты.

Можно приступать к регулировке фасада.

Вернуться на Урок 38

Как рассчитать размеры дверей шкафа и выдвижных ящиков |

Фасадная часть требует предельного внимания – ведь именно качество и отделка дверей определяет дизайн и «статусность» мебели. Важно не только выбрать красивые фасады, но и правильно рассчитать их размеры дверей шкафа, с равномерными зазорами для беспроблемного открывания. Ошибки в расчетах недопустимы, ведь чаще всего переделать фасад не удастся, придется заказывать заново. А это время и дополнительные расходы.

Как рассчитать фасады для шкафа-купе можно прочитать здесь. В данной статье будет описан процесс подсчета размеров распашных дверей и выдвижных ящиков для корпусной мебели (включая кухни).

Минимальные и максимальный размер двери шкафа

Для распашного фасада размеры жестко ограничиваются способностью мебельных петель удерживать его вес. Если нагрузка будет несоизмерима, то дверцы шкафа неизбежно провиснут и регулировка петель даст лишь временный эффект. Вес фасадов способен вырвать крепеж и из боковых стенок. Поэтому необходимо на этапе проектирования соотносить желаемые размеры фасадов с возможными, по техническим характеристикам мебельных петель.

Обычно при определении количества петель и размера створки шкафа опираются на такую таблицу:

Максимально допустимая ширина фасада – порядка 500-600 мм. При больших размерах стоит рассмотреть вариант с двумя распашными створками или раздвижные системы.

Максимально допустимая высота (длина) фасада – порядка 2200 мм. Если сделать дверцу длиннее, то открывать ее будет неудобно.

Минимальные размеры ограничиваются только соображениями эстетики и функциональности. Если корпус шкафчика уже 300 мм, установочные площадки петель стоит прикручивать до сборки самого корпуса.

Принцип расчета размеров распашных дверей и фасадов ящиков

По общепринятому стандарту зазор между створками должен быть порядка 1,5-2 мм. Для расчета размера фасада для выдвижного ящика используют те же самые зазоры. И не только для того, чтобы «смотрелось» вместе с дверцами одинаково. Но и потому, что загруженный ящик немного провисает, а зазор служит своеобразной «страховкой» того, что фасады не будут шоркаться друг об друга при выдвижении.

Для кухонной мебели принято вычитать 4 мм от габаритов ниши. Например:

• Для шкафа с габаритами 720х400 по фасадной части дверца будет иметь размер 716х396.
• Для шкафа с габаритами 720х600 закладывают две дверцы, с размерами 716х296.

Но многие находят, что зазор в 4 мм – это много. Поэтому оставляют 3 мм, как для всей остальной корпусной мебели. Это вполне приемлемо и не является ошибкой.

Нюанс! Отнимая 3 мм на зазоры, не забывайте, что рассчитываете чистовые размеры для дверей шкафа. Если это фасады из ЛДСП и далее будут кромиться ПВХ толщиной 2 мм, то следует учитывать это. И отнимать не 3 мм, а 7 (+2 мм добавится с каждой стороны, итого 3+2+2). То же самое касается вариантов фасадов в алюминиевом торце и других видах кромки.

Для расчета размеров фасадов выдвижных ящиков используют тот же самый принцип: отнимают по 1.5 мм с каждой стороны.

Например, в тумбе 720х400 планируется установка трех выдвижных ящиков, двух узких и одного широкого. Делим тумбу по высоте с желаемой вместительностью ящиков, пусть будет 180+180+360, как для кухонной мебели. Получаем размеры фасадов:

• 176х396 – 2 шт.
• 356х396 – 1 шт.

Если принято решение на всей мебели оставлять зазор 3 мм:

• 177х397 – 2шт.
• 357х397 – 1 шт.

Если фасады рассчитываются под кромку ПВХ толщиной 2 мм:

• 173х393 – 2 шт.
• 353х393 – 1 шт.

Для внутренних фасадов шкафа расчеты будут аналогичны. Только отнимать по 3-4 мм следует от внутренних размеров ниши.

Как рассчитать размеры дверей углового шкафа

Главная сложность расчета дверей на угловой шкаф – это определение ширины створки. Для этого сначала вычисляется ширина проема. Тут придется вспомнить школьную математику и известную формулу – квадрат гипотенузы равен сумме квадратов длины катетов.

Возьмем для примера навесной угловой кухонный шкаф, стандартных размеров 600х600 и глубиной боковин 300 мм.

При толщине боковин 16 мм длина катетов будет составлять (600-300-16)=284 мм.

Вычисляем проем в два действия: 284х284х2=161312, без квадратного корня 401,63. Округляем до 401.

При расчете ширины фасада на угловой шкаф учитывают один нюанс: за счет мебельной петли дверца немного «выдвинется» вперед, не будет плотно примыкать к проему. То есть выйдет на большую диагональ и зазоры образуются сами собой. Поэтому вычитать от величины проема 3 мм, как на обычные шкафы, не стоит. В нашем случае можно округлить до 400 мм.

А вот высота вычисляется аналогично обычным шкафам. В нашем случае для кухонного модуля высотой 720 мм она будет составлять 717-716 мм (в зависимости от того, как рассчитывались остальные фасады кухни, с зазором 4 мм или 3 мм).

Если ширина проема больше 500 мм, то есть резон поставить не одну, а две створки. При расчете ширины необходимо учитывать зазор между фасадами, чтобы створки не мешали открываться друг другу. То есть при ширине проема 600 мм у углового шкафа, ширина каждой двери должна быть порядка 298 мм.

Важный нюанс! Данный способ расчета верен только для фасадов, чья толщина соизмерима с толщиной боковин корпуса шкафа. Например, корпус – ЛДСП 16 мм, фасад – ЛДСП или МДФ толщиной 16-18 мм. Если фасады гораздо массивнее, толщиной 20-22 мм, то для их открывания зазор просто необходим и он может быть существенным, до 10 мм.

Размеры дверей на торцевой шкаф скошенной формы

Нередко ряд кухни или гардеробных шкафов заканчивают торцевым модулем со скошенной дверцей. Рассчитывают ее ширину по аналогии с предыдущим вариантом с единственным отличием.

Изначально также требуется вычислить ширину проема. Тут надо быть готовым, что в основе не будет лежать правильный треугольник с равными катетами.

К полученной ширине проема прибавляют 8-10 мм, в зависимости от толщины боковин. Это нужно, чтобы фасад прикрывал торец и он не «проглядывал» на общем фоне единой фасадной части.

Совет! Не пытайтесь высчитать размеры радиусного фасада для шкафа вогнутой или выпуклой формы. Как правило, это бесполезно – большинство производителей ограничиваются выпуском стандартных форм определенных размеров. Тут действуют от «противного»: узнают размеры дверцы и уже под нее проектируют шкаф (или пользуются готовыми схемами, как правило, разработанными самими производителями). А остальные модули «подгоняют» под полученный угловой.

Стандартные размеры фасадов кухонных шкафов

Всегда дешевле покупать фасады стандартных размеров, чем заказывать нестандарт. Кроме того, это быстрее: заказные придется ожидать, пока изготовят, а стандартные можно приобрести в наличии. Поэтому проектируя кухню, отталкиваются от таблицы стандартных размеров фасадов. В итоге получится существенно сэкономить. При правильном подходе нестандартные фасады понадобятся только на торцевые модули. Которые, впрочем, можно сделать в виде открытых полок.

Более наглядно раскладку стандартных размеров фасадов на кухонные шкафы можно представить на чертеже.

Также рекомендуется заранее взять табличную форму у производителя – например, у Икеи стандарты существенно отличаются от общепринятых. И уже проектировать кухню, исходя из того, что есть.

Кстати, кухонными фасадами можно оснастить практически любую мебель в доме: неплохие варианты можно подобрать для изготовления детских, стенок-горок в гостиную и другой невысокой корпусной мебели.

Установка мебельных петель — статья

Количество для установки на фасад зависят от размера

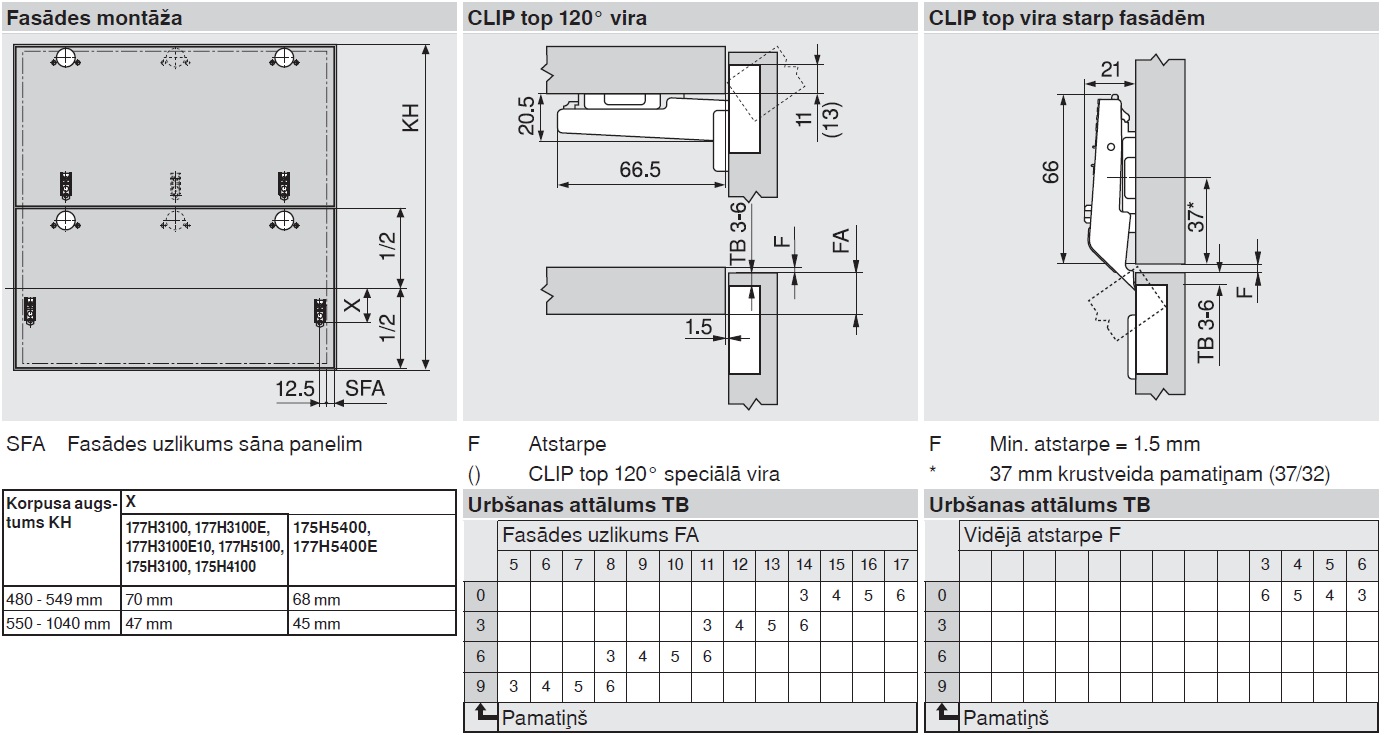

Ниже на рисунке изображены две график — схемы. Одна для петель с чашкой 35 мм. Другая для с чашкой 26 мм. Так как фасады у всех приблизительно имеют одну плотность материала, то количество петель ставиться от высоты двери. Например, дверь высотой 180 мм должна иметь минимум три петли. Минимальное количество две, шаг прибавления 50-60 мм – это видно по схеме.

Зазор и фуга.
L –зазор между фасадами, чтобы обеспечить свободный ход дверей при открывании.
F — (фуга) расстояние от мебельной стены до торца фасада. Всегда F больше L!

Высота ответной планки. У разных производителей мебельной фурнитуры своя формула расчета. Например, если дверь накладная, то высота должна быть 5 мм, полунакладная 8 и вкладная 15 мм. От проектировщика мебели требуется выбрать ответную планку. Но у каждого производителя фурнитуры могут быть свои размеры.

Возможная регулировка фасада.



Углы установки петель

Угол установки — это угол между дверью и боковой стенкой мебельного короба в закрытом состоянии. Обычно угол установки равен 90°. Стандартные углы в производстве петель равны 90 градусов, но есть плюс 30° и плюс 45°, так же минус 30° и минус 40 градусов.

Но при изготовлении мебели или погрешностях сборки необходимо подправить стандартный угол установки. Для этого используют регулируемые и нерегулируемые подкладки. Нерегулируемые подкладки производятся из пластмассы с минусом или плюс 5 градусов. Подложив под ответную планку петли на боковой стенке, можно в плюс или минус отрегулировать угол, можно подкладывать две или даже три таких подкладки. Но если нужно отрегулировать под угол не кратный 5, то эта подкладка уже не подойдёт.

Мы рекомендуем устанавливать регулируемые подкладки. На картинке ниже видно, что установочного угла, что при помощи регулировочного винта установить угол от 5 до 22,5 градусов.
Дискретность изменения угла в этой уникальной мебельной фурнитуре равна 2,5 градуса.

Теперь давайте перейдём к схемам и чертежам установки петель с различными углами. Каждая из этих рисунков Вам поможет понять назначение и принципы открывания фасадов при установке специальных угловых петель.

Плюс 45°

Плюс 30°

  160° (карусельная петля)

90°

Просмотров: 36581

Отзывы о статье: 0 (читать все отзывы о статье, добавить отзыв о статье)

Добавить отзыв

Дата: 01.01.2016

Как рассчитать вес фасада из ДСП и МДФ?

Для обеспечения максимального комфорта при приготовлении еды и работе на кухне крайне важно качество движения при открывании и закрывании фасадов. Оно, в свою очередь, обеспечивается грамотно подобранной и установленной фурнитурой.

Чтобы грамотно подобрать подъемные механизмы или определить количество необходимых петель, необходимо максимально точно знать фес фасада или дверцы. Но, к сожалению, далеко не всегда это заветное значение точно знает даже производитель мебели.

Самый надежный и наиболее точный способ определения веса фасада – это взвесить фасад на домашних или иных весах, но это не всегда приемлемо. Для таких случаев расчет веса фасада производится по формуле:

FG = FH x FB x FD x Плотность, где:

• FG – вес фасада в килограммах;
• FH – высота фасада в метрах;
• FB – ширина фасада в метрах;
• FD – толщина фасада в метрах;
• Плотность – плотность материала, из которого изготовлен фасад в кг/м3.

Для расчета веса фасада из ДСП и МДФ значение плотности равно:

• 680 кг/м3 для ДСП;
• 760 кг/м3 для МДФ.

Обратите внимание, что данная формула определяет вес фасада без учета веса ручки. Для правильного подбора силового механизма необходимо учесть и вес ручки, а для подъемников серий HK, HK-S и HK-XS необходимо взять двойной вес ручки.

Для подбора комплектующих Blum, в полном каталоге в разделе «Информация» Вы можете найти таблицу значений ориентировочного веса фасада без ручки для фасадов из ДСП, МДФ и Алюминиевых рамок со стеклом стандартных размеров, толщиной 19 мм.

Вы можете скачать электронную версию каталога по ссылке и добавить к любому заказу в нашем интернет-магазине печатную версию каталога, совершенно бесплатно.

Петли «BOYARD»

Такая маленькая деталь, как мебельная петля, играет немалую роль в создании функциональной и эстетичной мебели. Петли не только приводят в движение дверцы и фасады, но еще и отвечают за удобство процесса открывания и закрывания, а также обеспечивают безупречный внешний вид фасадов.

В спектре мебельных петель BOYARD есть варианты с разным диаметром петельной чашки, для разных материалов фасада, в том числе для стеклянных дверей. Особой популярностью пользуются современные модели мебельных петель с доводчиком, которые обеспечивают плавное, мягкое и бесшумное закрывание двери.

Системы мебельных петель BOYARD отвечают самым строгим требованиям качества, практичности и эстетичности. Петли проходят серьезные тестовые испытания перед выпуском в продажу – на прочность крепления петли к мебели, на жесткость крепления и на долговечность.

Петли для мебели производятся из высококачественного сплава, имеют никелированное покрытие, выполненное по классической технологии гальваники с медным подслоем, обеспечивающим защиту от коррозии и от воздействия агрессивной среды.

Срок службы петель BOYARD — 8-10 лет в условиях активной эксплуатации.

В разделе каталога «Петли» продукция разделена на две актуальные, на сегодняшний день, категории: петли с амортизатором и петли без амортизатора.

Принцип формирования кодов



Петли системы Key-hole: в переводе с английского «замочная скважина». Отверстие в плече тела петли, через которое осуществляется крепление тела петли к монтажной планке, выполнено в виде замочной скважины, откуда и получила свое название эта система. Проста в установке, надежна в работе.
Петли системы Slide-On: наиболее удачный тип петли с точки зрения цены и качества, а также простоты использования. Название петли отражает конструктивные особенности крепления: винты планки легко вставляются в пазы петли, требуется лишь одно несложное движение. Петля системы Slide-On является одной из самых востребованных на рынке мебельной фурнитуры всеми производителями корпусной мебели благодаря своим универсальным техническим характеристикам, позволяющим использовать петлю данной системы в мебели самых различных дизайнерских решений.
Петли системы Clip-On: петли быстрого монтажа. Являются стандартом в производстве высококачественной мебели. Специфическая система крепления петли на установочной пластине не требует инструмента — для установки достаточно нажатия пальцем.
Регулировка петель при установке
Регулировка петли по высоте
Регулировка петли по глубине
Боковая регулировка петли

Расчет необходимого количества петель для монтажа

Схема 1

Вопрос о количестве петель, необходимом для установки на одну дверь, не имеет однозначного ответа. Большое значение имеют размеры двери, а также её вес. В особых случаях, как, например, стеклянные двери, двери с алюминиевым профилем или необычно широкие, необходима пробная установка крепежной фурнитуры. Следует избегать конструкций дверей, в которых ширина слишком велика по отношению к высоте. Для нормальных дверей из обычных материалов в качестве ориентировочных значений могут служить данные, приведенные в схеме 1.

Схема 2

В граничных случаях следует запланировать одну дополнительную петлю. Для петель с уменьшенным диаметром чашки можно использовать схему 2, также не забывая про дополнительную петлю при нестандартных размерах или весе.

Подготовка для монтажа чашки
H — глубина сверления под чашку D — диаметр сверления L — межцентровое расстояние (расстояние между центрами отверстий под крепеж) F — смещение отверстий под крепеж (относительно центра чашки петли)

Способы крепления при монтаже и сверление под различные виды крепежа

	под шуруп M4x16 мм, без предварительного сверления
	под евровинт  6,3х13 мм, с предварительным сверлением плиты
	под футорку диаметром 8 мм, с предварительным сверлением плиты
	под футорку диаметром 10 мм, с предварительным сверлением плиты

Установка петли на корпус

Для петли Slide-On: Верхняя часть тела петли шлицем вводится под предварительно смонтированный винт ответной планки (1) и фиксируется в нужном положении.
Для петли Key-Hole: Верхняя часть тела петли с отверстием опускается на предварительно смонтированный винт ответной планки (1), поступательным движением вводится под него (2) и фиксируется в нужном положении.
Для петли Clip-On: Верхняя часть тела петли с креплением быстрого монтажа вставляется в пазы предварительно установленной ответной планки (1), фиксируется нажатием сверху (2) и регулируется крепежным винтом.

Способы крепления при монтаже и сверление под различные виды крепежа

	под шуруп M4x16 мм, без предварительного сверления
	под евровинт 6,3х13 мм, с предварительным сверлением плиты
	под футорку диаметром 8 мм, с предварительным сверлением плиты
	под футорку диаметром 10 мм, с предварительным сверлением плиты

←  Назад

Установка, расчет, монтаж, инструкция, регулировка, видео AVENTOS HF.

Цены за комплект AVENTOS HF.

ВИДЕО: Установка АВЕНТОС HF

Ознакомьтесь с Видео для облегчения дальнейшего понимания процесса установки. Как установить Авентос HF? Все достаточно просто. Мы разберем по шагам установку от проектирования до регулировки. Каких то специальных знаний, навыков и мастерства, вообщем- то, не требуется. По сути, установка подъемника HF — как детский конструктор Lego. Если Вы будете следовать инструкции, то все получится. Мы творчески переработали инструкцию по установке BLUM и считаем, что этой информации вполне достаточно, однако, если Вы сомневаетесь или информации недостаточно, воспользуйтесь официальным каталогом BLUM.

Наши цены на Авентос HF

1. Установка силовых механизмов АВЕНТОС HF.
	Вначале устанавливаем силовые механизмы на корпус шкафа. Здесь неважно какие у Вас фасады, МДФ, алюминиевые рамки или что-то другое. Вначале нужно насверлить два отверстия диаметром 5 мм и глубиной не менее 5 мм. Это делается для того, чтобы зафиксировать механизм Авентос HF. Красным на рисунке показаны выступающие края, которые и войдут в насверленные отверстия. Приступим к разметке отверстий. kH — это высота корпуса, H — отступ от верхнего края шкафа, он то нам и нужен. Если высота корпуса от 480 до 549мм, то H расчитывается по формуле: H=kHx0.3-28мм, если высота корпуса от 550 до 1040 мм , то по формуле: H=kHx0.3-57мм Пример: Допустим наша высота корпуса 720 мм, значит считаем по второй формуле. H=720×0.3-57=159 мм Все размеры готовы, теперь насверливаем отверстия, фиксируем механизм и заворачиваем 4 — е самореза диаметром 4мм и высотой 35 мм., как указано на рисунке, на механизмах, где нужно заворачивать саморез, нарисован он самый. Показать цены на Авентос HF
2. Установка верхних ответных планок.
	Устанавливаем ответные планки на потолок шкафа. Ответная планка — это то, на что защелкивается и крепится петля верхнего фасада ( петля Clip top 120° без пружины). Эта ответная планка такая же как и для крепления рычагов, но об этом ниже. Ответная планка 175H5400 устанавливается независимо от типа фасадав, мдф, алюминий и т.д. Позиция ответной планки по ширине шкафа будет зависить от присадки отверстий под чашку петли на фасаде, здесь особых стандартов нет, эти размеры либо замеряйте на фасаде, либо интересуйтесь у производителя фасадов. Если Вы справились с этой задачей, перейдем к установке ответных планок на фасады. Наши цены на Авентос HF
3. Установка ответных планок на широкие фасады.
	Широкие фасады — это фасады МДФ, ДСП, Массив, широкие алюминиевые рамки. Для таких фасадов установка ответных планок группы 1 такая же как и в предыдущем разделе. Отметим, что позиции отв. планок по ширине фасада зависят от присадки отверстий под чашку петли. Вторая группа отв. планок — это крепление для рячагов подъемника HF. Вот их и посчитаем. Все ответные планки одного типа — 175H5400. Посчитаем сначала X на примере. Допустим высота шкафа KH = 720 мм. Тогда по таблице внизу рисунка X = 47 мм. Этот размер X откладывается от средней линии нижнего фасада. Обычно трудности возникают при расчете позиции от края фасада. SFA — это наложение фасада на боковую стенку. Разберем на примере. Допустим, ширина корпуса 600 мм, тогда ширина фасада 596 мм (но може быть и другой!), толщина стенки корпуса 18 мм (но может быть и другой!), тогда наложение фасада на боковую стенку будет 16 мм. Это и есть SFA. SFA= Толщина стенки шкафа — (Ширина шкафа — Ширина фасада)/2 Тогда b = SFA + 12,5 Для нашего примера это будет 28,5 мм
	Обычно трудности возникают при расчете позиции от края фасада. SFA — это наложение фасада на боковую стенку. Разберем на примере. Допустим, ширина корпуса 600 мм, тогда ширина фасада 596 мм (но може быть и другой!), толщина стенки корпуса 18 мм (но может быть и другой!), тогда наложение фасада на боковую стенку будет 16 мм. Это и есть SFA. SFA= Толщина стенки шкафа — (Ширина шкафа — Ширина фасада)/2 Тогда b = SFA + 12,5 Для нашего примера это будет 28,5 мм Клькулятор расчета цены на Авентос HF
4. Установка петель.
Петли Clip top 120° без пружины. Петли Clip top средние	Сначала устанавливаем петли на верхний фасад. В случае широких фасадов — это петли Петли Clip top 120° без пружины для Авентос HF — 70T5550.TL, если верхний фасад — узкие алюминиевые рамки, то петля — 72T550A. Это рисунок установки петель для широких фасадов, независимо от того, верхние или средние петли. Затем устанавливаем средние петли на нижний фасад. Для широких фасадов применяется петля 78Z5500T. Для узких алюминиевых рамок — петля 78Z550AT.
	Угол открывания Авентос HF. Если над Вашими шкафами есть карниз или козырек, то обратите внимание на открывание верхнего фасада. При необходимости устанавливайте ограничитель угла открывания для Авентос HF. Ограничители угла открывания для Авентос HF могут быть 83° и 104°. Устанавливаются ограничители угла открывания простым защелкиванием на силовом механизме.

Монтаж Авентос HF

1. Теперь рассмотрим монтаж Авентос HF. После того, как Вы установили силовые механизмы, установите телескопические рычаги, как показано на рисунках 1 — 2 — 3, они же будут подпорками для верхнего фасада при установке. Обратите внимание на предупреждение.

2. Затем кладем верхний фасад на телескопические рычаги и защелкиваем верхние петли на ответные планки, рисунки 4-5.

3. Берем нижний фасад и защелкиваем средние петли на ответные планки верхнего фасада, рисунки 6-7.

4. Теперь защелкиваем крепление телескопического рычага на ответную планку нижнего фасада верхнего фасада, рисунки 8-9-10.

5. Аккуратно опускаем фасады за ручку, вниз, смотрим, что получилось, рисунок 11.

Регулировка силового механизма Авентос HF

Регулируем силовой механизм, вставляем специальную насадку в регулировочное гнездо, на механизме есть шкала регулировки, где видно положение бегунка. Поворачивая насадку, это нужно делать шуруповертом на маленькой скорости, мы ослабляем, либо усиливаем механизм.

Добиваемся того, чтобы фасады останавливались в любом положении. Бегунок на шкале обоих механизмов должен находиться в одинаковом положении.

Регулировка петель и фасадов

1. Делаем предварительную регулировку двух пар петель: верхних и средних, добиваясь того чтобы фасады установились ровно по корпусу с одинаковыми зазорами. Что и куда крутить показано на рисунке. Не забывайте — это предварительная регулировка, выравняйте «более — менее»

2. Далее, выравниваем фасад руками, как показано на рисунке, добиваясь того, чтобы оба фасада стали в одной плоскости. Необходимо, чтобы защелка рис. 1 на телескопическом рычаге была перпендикулярна рычагу.

3. Защелкиваем защелку рис 2, открывыавем и закрываем фасады, если плоскости нет (фасады горбом), шилом поддеваем защелку в исходное, состояние (отщелкиваем) и повторно выравниваем фасады.

4. Опять защелкиваем и проверяем, поднимая — опуская фасады.

5. Опять регулируем верхние нижние петли до идеального положения фасадов.

Демонтаж Авентос HF

Демонтаж выполняется в обратном порядке.

интеллектуальных фасадов для высокоэффективных экологичных зданий. Окончательный технический отчет (технический отчет)

Дайсон, Анна. Интеллектуальные фасады для высокоэффективных экологичных зданий. Заключительный технический отчет . США: Н. П., 2017. Интернет. DOI: 10,2172 / 1351620.

Дайсон, Анна. Интеллектуальные фасады для высокоэффективных экологичных зданий.Заключительный технический отчет . Соединенные Штаты. https://doi.org/10.2172/1351620

Дайсон, Анна. Мы б . «Интеллектуальные фасады для высокоэффективных экологичных зданий. Заключительный технический отчет». Соединенные Штаты. https://doi.org/10.2172/1351620. https://www.osti.gov/servlets/purl/1351620.

@article {osti_1351620,
title = {Интеллектуальные фасады для высокоэффективных экологичных зданий.Заключительный технический отчет},
author = {Дайсон, Анна},
abstractNote = {Интеллектуальные фасады для высокоэффективных экологичных зданий: Предыдущие исследования и разработки интеллектуальных фасадных систем были ограничены в их вкладе в достижение национальных целей по достижению нулевых зданий на месте, потому что эти исследования и разработки не смогли объединить многие качественные требования строительства конверты, такие как обеспечение дневного света, доступ к внешним видам, удовлетворяющие эстетическим и культурным характеристикам, с количественными показателями сбора, хранения и перераспределения энергии.Чтобы достичь самообеспеченности энергией за счет солнечных источников, ограждающие конструкции зданий могут и должны одновременно решать этот спектр проблем. В рамках этого проекта мы реализовали высокоэффективную интегрированную в здание фотоэлектрическую систему комбинированного производства тепла и энергии с возможностью захвата, хранения и транспортировки тепла при высоких температурах для различных приложений (BICPV / T). Важнейший вклад, который мы предлагаем с помощью Интегрированного концентрирующего солнечного фасада (ICSF), призван улучшить качество дневного света для улучшения здоровья жителей и уменьшить приток солнечного тепла при максимальном улавливании и передаче солнечной энергии на месте.ICSF выполняет эту многофункциональность, перехватывая только прямую-нормальную составляющую солнечной энергии (которая отвечает за повышенные охлаждающие нагрузки), тем самым преобразуя ранее проблемный источник энергии в высококачественный ресурс, который можно использовать для удовлетворения требований здания, таких как отопление, охлаждение, осушение, горячее водоснабжение и возможное дальнейшее увеличение выработки электроэнергии за счет органических циклов Ренкина. С помощью технологии ICSF наша команда решает глобальную проблему перехода коммерческого и жилого фонда зданий к самообеспечению экологически чистой энергией путем полной интеграции инновационных стратегий систем экологического контроля в интеллектуальную и быстро реагирующую динамическую оболочку здания.Преимущество использования всего солнечного спектра для получения активных и пассивных преимуществ, наряду с потенциальной экономией за счет предотвращения потерь при передаче за счет передачи постоянного тока (DC) во все системы зданий непосредственно с места преобразования солнечной энергии, дает системе комплексную экономическая жизнеспособность на рынках коммерческого и институционального строительства.},
doi = {10.2172 / 1351620},
url = {https://www.osti.gov/biblio/1351620}, журнал = {},
номер =,
объем =,
place = {United States},
год = {2017},
месяц = ​​{3}
}

Высококачественные фасады коммерческих зданий (Технический отчет)

Ли, Элеонора, Сельковиц, Стивен, Базьянак, Владимир, Инкароджрит, Ворапат и Колер, Кристиан. Высококачественные фасады коммерческих зданий . США: Н. П., 2002. Интернет. DOI: 10,2172 / 834266.

Ли, Элеонора, Сельковиц, Стивен, Базьянак, Владимир, Инкароджрит, Ворапат и Колер, Кристиан. Высококачественные фасады коммерческих зданий . Соединенные Штаты. https://doi.org/10.2172/834266

Ли, Элеонора, Сельковиц, Стивен, Базьянак, Владимир, Инкароджрит, Ворапат и Колер, Кристиан.Сидел . «Высококачественные фасады коммерческих зданий». Соединенные Штаты. https://doi.org/10.2172/834266. https://www.osti.gov/servlets/purl/834266.

@article {osti_834266,
title = {Высококачественные фасады коммерческих зданий},
author = {Ли, Элеонора и Сельковиц, Стивен и Базьянак, Владимир и Инкароджрит, Ворапат и Колер, Кристиан},
abstractNote = {В этом исследовании рассматриваются современные фасады зданий, в которых используется дневное освещение, солнцезащитные системы, системы вентиляции и динамические системы.Быстрое прочтение ведущих архитектурных журналов или обсуждение в большинстве архитектурных бюро сегодня в конечном итоге приведет к упоминанию некоторых инновационных новых зданий, которые строятся с цельностеклянными фасадами. Большинство из этих зданий появляется в Европе, хотя, что интересно, американские фирмы A / E часто играют ведущую роль в их проектировании. Эта «новая технология» сильно застекленных фасадов часто ассоциируется со зданиями, цели проектирования которых включают энергоэффективность, экологичность и «зеленый» имидж.Несмотря на то, что существует ряд новых книг по этой теме с впечатляющими фотографиями и рисунками, мало критического анализа фактических характеристик таких зданий и, как правило, плохое понимание того, достигают ли они своих целей производительности или даже того, что эти цели могут быть. Даже если здание «работает», часто опасно брать дизайнерское решение из одного климата и места и переносить его в новое без хорошего понимания причин того, как работают системы. Кроме того, в этих зданиях используется широкий спектр существующих и новых технологий остекления и окон, многие из которых открывают новые горизонты в отношении инновационного структурного использования стекла.Неясно, насколько хорошо многие из этих проектов будут работать в том виде, в каком они сформулированы в настоящее время, в местах Калифорнии, где преобладает интенсивный солнечный свет и сейсмические явления. Наконец, стоимость этих систем выше, чем у обычных фасадов, но заявления об экономии энергии и производительности используются для оправдания некоторых из них. И снова эти утверждения, хотя и правдоподобны, в значительной степени не подтверждаются. За последние 30 лет были достигнуты значительные успехи в технологиях остекления и фасадов, и мы ожидаем продолжения инноваций и разработки продукции.В этом процессе критически важно понимать, какие цели производительности достигаются с помощью текущих технологий и проектных решений, а какие требуют дальнейшего развития и уточнения. Основная цель этого исследования состоит в том, чтобы прояснить состояние современных характеристик фасадов современных зданий, чтобы владельцы и дизайнеры зданий в Калифорнии могли принимать обоснованные решения относительно ценности этих концепций зданий для достижения проектных целей в области энергоэффективности. , вентиляция, производительность и устойчивость.},
doi = {10.2172 / 834266},
url = {https://www.osti.gov/biblio/834266}, журнал = {},
номер =,
объем =,
place = {United States},
год = {2002},
месяц = ​​{6}
}

(PDF) Структура для оценки и оптимизации фасадов из водорослей с использованием имитационного анализа с обратной связью, интегрированного с BIM

238 Soowon Chang et al./ Энергетические процедуры 143 (2017) 237–244

2 Соувон Чанг, Даниэль Кастро-Лакутюр, Флорина Датт, Перри Пей-Джу Ян / Энергетические процедуры 00 (2017) 000–000

1. Введение

По данным США Министерство энергетики [1] в 2015 году около 40% всей энергии в США потреблялось в жилых и

коммерческих зданиях. В связи с требованием снижения энергопотребления и воздействия на окружающую среду

зданий также увеличились потребности в экологически чистых зданиях. [2,3].Для обеспечения устойчивого развития здания фасад здания

играет важную роль в минимизации охлаждающих нагрузок и оптимизации теплового комфорта [4]. Согласно

базе данных, представленной ASHRAE Fundamentals (SI) 2009, коэффициент теплопроводности стен распределяется от 0,2 до 1,1

(Вт / м2K), с другой стороны, коэффициент теплопроводности окон распределяется от 0,8 до 6,0 (Вт / м2K). Это указывает на то, что теплоотдача окон намного больше, чем у стен. В этом отношении, с целью улучшения характеристик оболочки

, фасад из водорослей был изучен для применения в зданиях [5–8].Кроме того, в 2013 году в

Гамбурге, Германия было построено первое здание с питанием от водорослей

, получившее название BIQ (Bio-Intelligent Quotient), с фасадом из водорослей. Фасад из водорослей обладает способностью изолировать здание и обеспечивать тень от яркого солнечного света

[10,11]. Юго-западный и юго-восточный фасад также может производить тепло и снабжать энергией здание

[11]. Несмотря на то, что этот проект был направлен на представление нового стандарта для принятия фасада биореактора [11], дальнейшие приложения

не были реализованы, и его осуществимость все еще сомнительна.В этом отношении

исследует основу для применения фасадов из водорослей, давая возможность всесторонне исследовать требования к системам зданий, анализируя потоки энергии и отходов, охватывающих фасад из водорослей, и оценивая их характеристики. Таким образом,

это исследование направлено на разработку основы для оценки осуществимости фасадов из водорослей в различных условиях строительства.

2. Постановка проблемы

В соответствии с требованиями устойчивых технологий, системы микроводорослей были изучены для практического использования в целях выработки энергии

, а также возможностей обработки отходов [12,13].Водоросли — это фотобиореакторные организмы, которые производят энергию посредством фотосинтеза, что в четыре раза более эффективно, чем обычное биотопливо, такое как соя, цветы

, кукуруза и т. Д. [7,14]. Посредством фотосинтеза водоросли производят биомассу, которая является источником биогаза [14–16].

Водоросли считаются возобновляемым источником энергии для устойчивого развития с точки зрения способности удаления углекислого газа

, способности очистки отходов, органических удобрений, сырья для экосистем и биологических производных

[14–17].Технология водорослей была изучена для применения в качестве открытых, закрытых и / или гибридных систем, которые представляют собой комбинированную систему

, состоящую из открытых и закрытых систем [18]. Закрытые системы водорослей можно разделить на трубчатые, плоские или

другой конструкции [18]. Среди этих систем водорослей фасады из водорослей, которые представляют собой замкнутые системы, сформированные в виде плоских пластин, были изучены для применения в зданиях с усилением усилий по улучшению характеристик ограждающих конструкций зданий [6,7,19–

21].С точки зрения технологии с обратной связью, эта концепция позволяет выходам системы активировать входы [22]. Ожидается, что фасад из водорослей

как замкнутая технология позволит зданиям внести свой вклад в экосистему.

Первый фасад из водорослей, примененный к зданию с нулевым потреблением энергии, состоялся в Гамбурге, Германия, в 2013 году. Этот подход

представляет собой инновационный пример применения экологически безопасного решения в здании, но он остался на концептуальной стадии

, который является пилотным проектом по демонстрации фасада биореактора на Международной строительной выставке (IBA)

в Гамбурге в 2013 году [19,23,24].

При преобразовании пилотного проекта в практическое применение, практическая реализация фасадов из водорослей в зданиях

может иметь сложные проблемы, такие как экологические, технологические, политические, экономические или социальные [21]. Для примера

существует ряд сложных проблем, таких как конкуренция с другими возобновляемыми источниками энергии, необычные изменения

оболочки здания, неопределенная адаптация к различным климатическим условиям, политические проблемы из-за доминирующей угольной и нефтяной промышленности

, неопределенная экономическая ценность конечный продукт и негативное восприятие водорослей [21].В этом отношении данное исследование

направлено на поддержку процесса принятия решений по использованию фасадов из водорослей в строительном секторе. На основании

пилотного проекта в здании BIQ, фасады из водорослей требуют отдельного поставщика воды для жидких питательных веществ

и двуокиси углерода [9,25]. Эта система поставщиков может вызвать проблемы при использовании фасадов из водорослей, поскольку это может привести к дополнительному техническому анализу и / или затратам на

. Согласно Algae World News, фасад из водорослей, испытанный на здании BIQ

, производит больше тепловой энергии, чем ожидалось [25].Хотя пилотный проект был разработан как эксперимент с определенными настройками до

, производительность кажется трудной для оценки до начала эксплуатации систем. В этом отношении изменчивость прогноза характеристик

может больше колебаться в обычном наборе зданий с большей неопределенностью, чем в пилотном исследовании

. На практике, поскольку альтернативы дизайна постоянно меняются, решения об устойчивом проектировании зданий,

, включая принятие фасадов из водорослей, принимаются с изменением других ограничений на раннем этапе проектирования или

— не очень известная концепция

Большинство из нас имеет общее представление о понятиях U-value и g-value, когда речь идет о тепловых свойствах фасадов.В этом посте представлены некоторые малоизвестные проблемы, связанные с U-значением. Один из будущих будет иметь дело с g-значением, и, наконец, третий объединит их обоих с точки зрения строительной физики. Низкий коэффициент теплопроводности двух стен Jukka Talo, финского поставщика сборных деревянных домов.
Слева, 318мм + изоляция из минеральной ваты 48мм; Коэффициент теплопроводности: 0,11 Вт / м2ºK.
Правый, минеральная вата 318 мм + полиуретановая изоляция 50 мм; Коэффициент теплопроводности: 0,10 Вт / м2ºK.
Начнем с уже знакомых нам основ.

• Показатель U или коэффициент теплопередачи — это плотность теплового потока, проходящего через один м2 определенного элемента стены, когда обе стороны стены подвергаются разнице температур в один градус К.Тепло — это форма энергии, поэтому тепловой поток измеряется в Джоулях в секунду, то есть в ваттах. Согласно этому определению коэффициент теплопередачи измеряется в Вт / м2ºK.
• Другое определение (от Лимба в «Глоссарии по инфильтрации и вентиляции», 1992) описывает значение U как тепловой поток, передаваемый через единицу площади данной конструкции, деленный на разницу между эффективной температурой окружающей среды по обе стороны конструкции. в стационарных условиях.
• То есть взаимодействие между стеной и внешними / внутренними воздушными слоями, толщина стены или тот факт, что стена состоит из одного или нескольких слоев, объединяются в пределах U-значения: то, что он говорит нам, является количеством тепло, которое проходит через определенную стену на м2 на ºK, вот и все.Или не все так просто?

Показатель U стеклянного стекла определяется в Европе путем расчета в соответствии с EN 673 или путем измерения в соответствии с EN 674. При одинаковых граничных условиях расчеты и измерения дают очень похожие значения U. Как ни странно, американский кодекс для стекла, ASHRAE / NFRC, дает немного худшее (то есть более высокое) значение U, чем европейские стандарты. Разница может составлять около 0,1–0,2 Вт / м2ºK. Кроме того, значение U по ASHRAE разделено на зимние и летние условия.

Измеряет ли коэффициент теплопроводности конвекцию, проводимость или излучение?
Понятно, что значение g относится к солнечному излучению через прозрачные материалы, такие как поверхности оконных стекол. Он не измеряет теплообмен из-за теплопроводности или конвекции . А что насчет U-значения? Он измеряет только тепловые потоки, обусловленные конвекцией и теплопроводностью, или он также измеряет излучение? Интересно, что основным режимом теплопередачи, которой препятствует теплоизоляция фасада, является конвекция, но на самом деле значение U измеряет теплопотери во всех трех режимах теплопередачи: теплопроводность, конвекция и излучение: изменение плотности воздуха с температурой, создавая движение воздуха, которое передает тепло.Изоляционные материалы значительно замедляют естественную конвекцию в полостях, заполненных воздухом, так что конвективные тепловые потери значительно снижаются.

Проводимость подразумевает передачу тепла между веществами, находящимися в физическом контакте. Минеральная вата или пена, необходимые для предотвращения конвекции, несколько увеличивают теплопроводность в полости по сравнению с неподвижным воздухом, поскольку плотность изоляции выше, чем у воздуха. Но, грубо говоря, эффект теплопередачи , проводимость, увеличивается с плотностью.Изоляционные материалы, как правило, относятся к материалам с низкой проводимостью из-за их низкой плотности.

Излучение — это передача тепла через пространство за счет распространения инфракрасной энергии без необходимости нагревания пространства между ними. Излучательная передача тепла сводится к минимуму за счет наличия большого количества поверхностей, прерывающих «хороший обзор» между внутренней и внешней поверхностями стены. Помните: излучение лучше всего передается при полном отсутствии вещества, например, в межпланетном пространстве, что солнце демонстрирует каждый ясный день.Наконец, излучение также снижается за счет поверхностей с низким коэффициентом излучения (с высокой отражающей способностью). Теплоизоляция с ее пенистой или капиллярной структурой действует как множественный фильтр радиационного тепла.

Теплопроводность обычных материалов
Теплопроводность (выражаемая греческой буквой лямбда) — это тепловое свойство материала, то есть его способность проводить тепло. Он измеряется как скорость теплового потока (Вт) на единицу длины (м) через этот материал на единицу площади (м2), вызванного разницей единиц температуры (K): W.м / м2.К, при аннулировании: Вт / мК. Чем ниже проводимость материала, тем лучше он действует как теплоизолятор. Стекло имеет теплопроводность 1,05 Вт / мК. Это высокий или низкий? Он довольно высокий, хотя и очень маленький, если сравнивать его с металлическими материалами, такими как сталь (54), алюминий (250) или медь (401). Стекло — это скала, поэтому его теплопроводность не так уж и далека от обычного камня (1,7 к 3) или стандартного бетона (1,7). Сухая земля имеет значение 1,5 Вт / мК. Полнотелый кирпич (1.3) более проводящий, чем кирпичная стена (0.69), поскольку у последнего есть воздух в пустотелых керамических кирпичах. А как насчет изоляционных материалов? Проводимость воздуха составляет 0,024 Вт / мК, что очень мало, даже меньше, чем у EPS или XPS (0,03–0,033) или минеральной ваты (0,04). Пробка (0,07) и хлопок (0,03) также обладают большей проводимостью, чем воздух. Только пенополиуретан (0,02) имеет более низкую проводимость, чем воздух, но ничем не отличается. Кстати, снег зимой — хорошая теплоизоляция. Когда внешняя температура ниже 0ºC, лямбда снега составляет от 0,05 до 0,25 Вт / мК, в зависимости от его плотности.Вода намного хуже как теплоизолятор (0,58). Древесина высокой плотности дает изоляцию: от 0,12 до 0,17, неплохо. Почему мы используем изоляционные материалы, а не просто воздушные полости? Очевидно, потому что в камере трудно поддерживать спокойный и спокойный воздух и избегать конвективных течений. Есть ли материал с теплопроводностью ниже воздуха, но не подверженный конвективным токам воздуха? Да, и это благородные газы: аргон (0,016), криптон (0,0095) и ксенон (0,00565). Подробнее о них прямо сейчас. Какова роль толщины воздуха и заполнения в двойном стеклопакете?
Изоляционная эффективность стандартного двойного стеклопакета зависит от толщины воздушного пространства между листами стекла. Слишком мало места приводит к потере тепла из-за теплопроводности : внутренняя поверхность одного стекла охлаждает поверхность другого стекла. Слишком большой зазор приводит к потере тока конвекцией : воздух начинает циркулировать из-за разницы температур и передает тепло между стеклами.Стеклопакеты достигают максимальных значений теплоизоляции, используя промежуточное пространство от 16 до 19 мм.
Это нормально, но недостаточно. Уменьшение значения коэффициента теплопроводности с 2,9 до 2,6 Вт / м2ºK — это нормально, но это означает снижение только на 10%. Почему мы получаем еще более низкий коэффициент теплопередачи (и, следовательно, более низкий коэффициент теплопроводности), заменяя воздух аргоном в двойном стеклопакете или в высококачественной пеноизоляции? Какой из трех режимов теплопередачи здесь задерживается? Замена воздуха в промежуточном пространстве тяжелым газом, немного более плотным, но гораздо более вязким, чем кислород и азот, полезна, поскольку его более высокая вязкость снижает конвективную теплопередачу .Аргон (теплопроводность которого составляет 67% от теплопроводности воздуха), криптон (с проводимостью в 2,5 раза меньше, чем у воздуха) или ксенон (в 4,2 раза меньше) повышают изоляционные характеристики всего стеклопакета из-за их пониженной конвективной проницаемости помимо их более низкая теплопроводность. Аргон, криптон и ксенон используются, потому что они нетоксичны, прозрачны, без запаха, химически инертны и коммерчески доступны, но их стоимость растет экспоненциально с увеличением их алфавитного порядка. Вот почему наиболее часто используется аргон, всегда в сочетании с низкоэмиссионными покрытиями.Кстати, чем эффективнее заполняющий газ, тем тоньше становится его оптимальная толщина. Например, оптимальная толщина для аргона ниже, чем для воздуха, и для криптона, чем для аргона. Это полезно знать, потому что такие заполнители дороги. Учитывая все обстоятельства, воздушное пространство в 15 мм с содержанием аргона 95% или более является очень хорошим выбором, если вам нужно снизить коэффициент теплопроводности стекла. Но не забудьте также добавить низкоэмиссионное покрытие! Действительно ли значение U постоянно?
Более сложные вещи: значение U рассчитывается в стандартных условиях, обычно при температуре воздуха 20ºC внутри и 10ºC снаружи, коэффициент излучения поверхности равен 0.9, влажность 50% и скорость внешнего ветра 4 м / с. Движущийся воздух должен оказывать определенное влияние на тепловое сопротивление внешней поверхности: ветер усиливает взаимодействие между стеной и внешним слоем воздуха, а проводимость выше. Но температура воздуха? Означает ли это, что значения U зависят от температуры? Ага. Теперь, увеличивается ли значение U при низких или высоких температурах? Значение U увеличивается или уменьшается при сильном ветре? Какая из этих двух переменных важнее?

Движение воздуха и температура внутри и снаружи стены действительно влияют на значения сопротивления поверхности стены.Забудем о внутренней поверхности стены: колебания ее температуры и движения воздуха слишком малы, чтобы повлиять на коэффициент теплопередачи. Поверхностное сопротивление — это комбинация коэффициента конвекции и коэффициента излучения. Коэффициент конвекции напрямую зависит от скорости ветра, и диапазон его изменений огромен: конвекция «подталкивается» скоростью ветра 10 м / с в одиннадцать раз больше, чем при полном неподвижном воздухе. Коэффициент излучения меняется в зависимости от температуры, но не так сильно, всего +/- 20% при экстремальных внешних температурах.Если мы находимся в Норвегии и внешняя температура составляет -10º, сопротивление внешней поверхности стены будет 0,042 ºКм2 / Вт вместо 0,04. Если мы находимся в Саудовской Аравии, на улице + 40º, ожидайте чего-то около 0,038 ºKm2 / W

Короче говоря, какие параметры действительно могут изменить среднее значение теплопроводности стены?

• Внешняя температура оказывает очень небольшое влияние. Совершенно не влияет на непрозрачные, хорошо утепленные стены. Для застекленных стен отклонение также очень мало: навесная стена со средним значением U, равным 1.75 Вт / м2ºK при + 10ºC на улице будет иметь такое же значение при -10ºC на улице и повысится до 1,76Вт / м2ºK при внешней температуре + 30ºC.
• Коэффициент излучения материалов может иметь влияние, и он варьируется в зависимости от материала. Мы знаем, что это очень важно для стекла (например, снижение его коэффициента теплопроводности с 2,5 до 1,7 Вт / м2ºK). Когда материал имеет низкий коэффициент излучения, трудно повлиять на значение U, если мы уменьшим его еще больше. Так обстоит дело с алюминием: снижение его излучательной способности с помощью специальных покрытий очень мало влияет на средний коэффициент теплопередачи стены (особенно, если это застекленная навесная стена).
• Скорость ветра имеет важное влияние, если наша стена представляет собой застекленный фасад, и не влияет на средний коэффициент теплопередачи, если это хорошо изолированная непрозрачная стена. Предположим, что у нас есть навесная стена со средним значением теплопроводности 1,75 Вт / м2ºK (это высокоэффективная навесная стена по всем стандартам). А теперь сюрприз: если скорость ветра увеличивается с 4 м / с до 10 м / с (ничего необычного для навесных стен, особенно в многоэтажных зданиях), среднее значение U из-за скорости ветра возрастает с 1,75 до 1,82 Вт / м2ºK.Увеличение на 4%: это не одно и то же!

Значение U имеет значение, но также имеет значение воздухопроницаемость
Пожалуйста, помните: на качество изоляции стены влияют другие факторы, не учитываемые классификацией U-значения . Хотя лабораторный тест U-value фиксирует эффекты конвективных петель внутри изоляции, он не может измерить количество утечки воздуха через реальную стеновую конструкцию после установки изоляции. На степень воздухопроницаемости в стене влияют:

• плотность и непрерывность изоляции,
• наличие или отсутствие воздушной заслонки в стеновой сборке,
• скорость ветра, а
• разница давления между внешней и внутренней стеной.

Из-за этих факторов стеновой блок, изолированный стекловолокном или одеялами из минеральной ваты, обычно будет работать на хуже , чем стеновой блок, изолированный сплошным распыляемым пенопластом, даже если пенопласт имеет такой же коэффициент теплопроводности, как и одеяла. Разница связана со способностью распыляемой пены уменьшать утечку воздуха, а не с какой-либо разницей в U-значении между двумя материалами.
Для достижения наилучших характеристик изоляции из стекловолокна или минеральной ваты программа US Energy Star Homes требует, чтобы большинство полостей каркаса с изоляцией из стекловолокна были закрыты воздушными барьерами со всех шести сторон .В этом есть смысл, но добиться этого на месте сложно.
Мосты холода или тепловые мосты явно нарушают целостность изоляции и, следовательно, увеличивают общий коэффициент теплопередачи стены. Но есть менее очевидный тип мостика холода, показанный выше, известный как тепловая петля: воздушный зазор более 1 мм между изоляцией и внутренним листом стены обеспечивает циркуляцию воздуха, создавая конвективные токи и приводя к значительному снижению общей U-значение. Впервые это было представлено Яном Лекомпте в статье 1990 года под названием «Влияние естественной конвекции в изолированной полости на тепловые характеристики стены».Многие ли из нас знают об этом и заботятся об этом в деталях?

Ну, кто-то это знает, но не слишком хорошо. Стандарт EN ISO 6946: 2007 имеет приложение D под названием «Поправка на коэффициент теплопередачи». Одно из исправлений касается теплового зацикливания. Мне не нравится, как это сделано, потому что он не включает толщину зазора в качестве переменной, а так называемая коррекция слишком мала: вам просто нужно добавить менее 0,04 Вт / м2K. В этом случае, ребятки, расчеты не совпадают с измерениями!

Некоторые поставщики излучающих барьеров или изоляции из распыляемой пены, хорошо осведомленные об этих проблемах, склонны полагать, что измерения U-значения бессмысленны.U-значение, конечно, очень полезное измерение, но то, что вы знаете U-значение продукта, не означает, что вы знаете все необходимое для прогнозирования реального теплового потока через стену или крышу. Никто еще не изобрел магическое число, которое заменяет требование для дизайнеров изучать и понимать принципы строительной физики.

Проходит ли лучистое тепло через изоляцию?
Мы только что упомянули лучистые преграды. Другая тактика, используемая некоторыми поставщиками этих продуктов, заключается в том, что обычные изоляционные материалы — иногда называемые массовой изоляцией — позволяют лучистому теплу проходить сквозь них.В некоторых брошюрах о радиационных барьерах утверждается, что «массовая изоляция прозрачна для лучистого тепла». Подразумевается, что слой алюминиевой фольги всегда необходим для предотвращения распространения лучистого тепла, как радиоволн, через глубокий слой целлюлозы, пены или XPS.
Фактически, большинство массовых изоляционных материалов действительно задерживают большую часть лучистого теплового потока. Лучистое тепло легко распространяется через воздух (например, от дровяной печи к окружающей коже) или через вакуум (например, от солнца на землю).Но лучистая энергия не может так легко проходить через более плотный материал. Когда лучистое тепло попадает на одну сторону глубокого слоя изоляции, только крошечный процент этого лучистого тепла успевает пропустить все волокна в изоляционном одеяле и выйти невредимым с другой стороны.

Тот факт, что тепло проходит через слой изоляции, не означает, что изоляция не работает. По определению изоляция замедляет тепловой поток; это не останавливает . Тепло всегда будет переходить от горячего к холодному.Чем больше утеплитель и чем ниже воздухопроницаемость, тем, как мы видели, медленнее тепловой поток.

Коэффициент пропускания (значение U) и сопротивление воздух-воздух (Ra-a)
Значение, обратное величине U, равно воздух-воздух сопротивление (Ra-a, измеряется в м2K / W), который представляет собой сумму сопротивлений каждой стены: сопротивления внешней и внутренней поверхностей стены плюс сопротивления каждого из ее слоев . Например, для двухслойной стены:

Ра-а = Rso + R1 + R2 + RSI.

R-значение любого однородного слоя — это его толщина (в м), деленная на проводимость его материала. Таким образом, хороший изоляционный материал с очень низкой проводимостью будет иметь высокое сопротивление. Электропроводность является постоянной величиной для любого материала при определенных условиях, тогда как значение R зависит от толщины материала. Вот почему большинство изоляционных материалов на рынке имеют свое значение R: каждое значение определяет каждый продукт (при определенной проводимости и коммерческой толщине).Хорошие изоляционные материалы имеют R-значение 5, 6 или даже 10. Эти значения не в системе СИ, а в типичной системе единиц США: фут2 · ºF · ч / БТЕ · дюйм (обратите внимание, что · в знаменателе: R-значения обычно выражаются в дюймах для сравнения)

Американские продаваемые продукты поставляются с R-value / in, выраженными в американских единицах. Требуется время, чтобы перевести их в значения SI, которые теперь измеряются на сантиметр. Вот список изоляционных материалов с их R-значением, выраженным в единицах США (на дюйм), а также в единицах СИ (на см):

Где я могу узнать больше?
Европейские (EN) и мировые (ISO) стандарты имеют плохую репутацию: их определенно нелегко читать.Как они могли быть легкими, написанные комитетом? Но это не значит, что они неинтересны, если вам нужны рекомендации или точность.
Вот пять моих фаворитов в отношении теплопередачи:

а) EN ISO 6946: 2007 для непрозрачных элементов: стен, крыш и полов.

И его ссылочные документы:

• ISO 7345, Теплоизоляция — физические величины и определения.
• ISO 10456, Строительные материалы и изделия. Гигротермические свойства. Расчетные значения в таблицах.
• ISO 13789, Тепловые характеристики зданий. Коэффициенты теплопередачи и вентиляции.

б) EN ISO 13370, для передачи тепла через землю.

c) EN ISO 10077-1 для дверей, окон и других остекленных элементов.

г) EN 13947 , для навесных стен.

e) ISO 10221 , для мостов холода

(PDF) Энергоэффективность вентилируемых фасадов при летнем охлаждении зданий

• Энергосбережение заметно возрастает по мере увеличения интенсивности солнечного излучения; Чем больше солнечное излучение, тем более эффективные вентилируемые фасады превращают

в экономию энергии.Фасады

, внешняя облицовка которых выполнена из отражающих материалов

(специальные стали, титановые сплавы и т. Д.)

сильно снижают влияние солнечного излучения, и

следует рассматривать как альтернативу вентилируемым фасадам

.

• Энергосбережение заметно увеличивается по мере уменьшения разницы

между наружной и внутренней температурами

.

• Использование тщательно спроектированных вентилируемых фасадов

позволит при летнем охлаждении зданий экономить энергию даже более чем на 40%.

• На энергосбережение S заметно влияет значение термического сопротивления внешней поверхности стены

и относительная шероховатость

плит, ограничивающих воздуховод.

Следовательно, такие параметры требуют точной оценки.

Ссылки

Афонсу К., Оливейра А., 2000. Солнечные дымоходы: моделирование и эксперимент

. Энергетика и строительство 32, 71–79.

Акбари, Х., Конопацки, С., Померанц, М., 1999.Охлаждение

Потенциал экономии энергии отражающих крыш для жилых

и коммерческих зданий в США. Energy 24,

391–407.

Balocco, C., 2002. Простая модель для исследования вентилируемых фасадов

энергоэффективность. Энергетика и строительство 34, 469–475.

Бартоли, К., Чампи, М., Туони, Г., 1997a. Периодический тепловой поток

через вентилируемые стены: влияние положения воздушного пространства

на температуру в помещении. В: Материалы 3-го Международного конгресса по тепловой энергии и окружающей среде

–– ITEEC

№97, Марракеш, Марокко, т.II, стр. 522–527.

Бартоли, К., Чампи, М., Туони, Г., 1997b. Вентилируемые стены: воздушные-

пространственное позиционирование и энергоэффективность. В: Труды

3-го Международного Конгресса по тепловой энергии и окружающей среде

–– ITEEC №97, Марракеш, Марокко, т. II, стр.

528–533.

Бринкворт, Б.Дж., Маршалл, Р.Х., Ибрагим, З., 2000. Утвержденная модель

естественно вентилируемой фотоэлектрической облицовки. Солнечная

Энергия 69 (1), 67–81.

Чампи, М., Туони, Г., 1995. Энергетическое поведение вентилируемых стен

. La Termotecnica 3, 75–85 (на итальянском языке).

Чампи, М., Туони, Г., 1998. Периодический поток тепла через

вентилируемых стен. La Termotecnica 9, 79–87 (на итальянском языке).

Чампи, М., Леччезе, Ф., Туони, Г., 2001. Вентилируемые стены и технические стандарты

. В: Proceedings of 56th ATI National

Congress, Napoli, Italy, vol. 2. С. 95–106 (на итальянском языке).

Ciampi, M., Leccese, F., Туони, Г., 2002a. О тепловом поведении вентилируемых фасадов и кровли

. La Termotecnica

1, 87–97 (на итальянском языке).

Чампи, М., Леччезе, Ф., Туони, Г., 2002b. Некоторые тепловые параметры

влияют на энергоэффективность вентилируемых стен

. В: Proceedings of 20th UIT National Heat

Transfer Conference, Maratea, Italy, pp. 357–362 (на итальянском языке

).

Чампи, М., Леччезе, Ф., Туони, Г., 2002c. Вентилируемые стены

и энергосбережение

при летнем охлаждении зданий.In: Proceed-

ings of 4th ISES Europe Solar Congress –– EuroSun 2002,

Bologna, Italy, CD-Rom, Book of Abstracts, p. 38.

Ciampi, M., Leccese, F., Tuoni, G., 2002d. Об использовании вентилируемых фасадов

для снижения летних тепловых нагрузок. Costru-

ire in Laterizio 89, 70–75 (на итальянском языке).

Чампи, М., Леччезе, Ф., Туони, Г., 2003a. Охлаждение

зданий: повышение энергоэффективности за счет вентилируемых

конструкций.В: Материалы 1-й Международной конференции —

ence по устойчивой энергетике, планированию и технологиям в

Взаимосвязь с окружающей средой –– EENV 2003, Халкидики,

Греция, стр. 199–210.

Чампи, М., Леччезе, Ф., Туони, Г., 2003b. Энергетический анализ

вентилируемых крыш при летнем охлаждении зданий. In:

Proceedings of the International Conference on Innovations

in Building Envelopes and Environmental Systems –– CIS-

BAT 2003, Lausanne, Switzerland, pp.79–84.

Директива 2002/91 / EC Европейского парламента и Совета

от 16 декабря 2002 г. об энергетических характеристиках зданий

. Опубликовано в Официальном журнале европейских сообществ

, OJ L 1/65, 4 января 2003 г.

EN ISO 6946, 1996. Строительные компоненты и здания

элементов –– термическое сопротивление и коэффициент теплопередачи––

Метод расчета

, Брюссель, Бельгия (национальный стандарт

UNI EN ISO 6946, сентябрь 1999 г., Милан, Италия).

Gan, G., 1998. Параметрическое исследование стен Trombe для пассивного охлаждения зданий

. Энергетика и строительство 27, 37–43.

Haaland, S.E., 1983. Простые и явные формулы для коэффициента трения

в турбулентном потоке в трубе. Journal of Fluids

Engineering 105, 89–90.

Леччезе, Ф., 2002. Об оптимизации непрозрачных зданий.

Энергетические характеристики стен

: многослойные стены и наклонные стены Ven-

. Кандидат наук. Диссертация, Пизанский университет, факультет инженерии

(на итальянском языке).

Мей, Л., Инфилд, Д.Г., Эйкер, У., Фукс, В., 2003. Тепловое моделирование

здания со встроенным вентилируемым фасадом PV

. Энергетика и строительство 35, 605–617.

Mootz, F., Bezian, J.J., 1996. Численное исследование вентилируемой фасадной панели

. Солнечная энергия 57 (1), 29–36.

Rohsenow, W.M., Hartnett, J.P., Gani

cc, E.N., 1985. Hand-

Книга основ теплопередачи, второе изд. McGraw-

Hill, Нью-Йорк.

Регион Умбрия (Италия), местное правление n. 38, 20 декабря 2000 года.

Уменьшение расчетных параметров градостроительства в

в целях повышения экологической комфортности и энергосбережения

в зданиях.

502 M. Ciampi et al. / Solar Energy 75 (2003) 491–502

Инструмент раннего проектирования для высокотемпературных излучающих систем

Калькулятор динамической нагрузки для исследования конструкции и эксплуатации излучающих систем.

Перейти к онлайн-инструменту

Статус: Текущий

Источники финансирования: Калифорнийская программа EPIC Партнеры CBE Price Industries неденежная поддержка

Цель проекта

Проект CBE Rad Tool преследует две основные цели: во-первых, облегчить расчет в установившемся режиме, который в настоящее время является стандартной практикой проектирования.Во-вторых, для обеспечения возможности динамического моделирования, учитывающего эффекты переходного притока тепла как на поверхностный тепловой поток, так и на скорость охлаждения гидравлической установки.

Результаты проекта

CBE Rad Tool был выпущен в качестве бета-версии в 2018 году. Этот инструмент упрощает существующие расчеты установившейся нагрузки для излучающих систем с большой тепловой массой и добавляет анализ переходных нагрузок для повышения эффективности конструкции и эксплуатации. Инструмент прост в использовании и основан на сети и позволяет разработчикам исследовать способы снижения энергопотребления, размера охлаждающей установки и затрат на электроэнергию.

Значение для промышленности

Инженеры

используют инструменты расчета нагрузки для определения размеров систем отопления, вентиляции и кондиционирования воздуха, необходимых для поддержания комфортной внутренней среды. Разработчики систем отопления, вентиляции и кондиционирования воздуха обычно выполняют эти расчеты в установившемся режиме с постоянной заданной температурой по сухому термометру в зоне. Однако эти допущения не подходят для проектирования излучающих систем с высокой тепловой массой, в которых скорость изменения температуры « активной » поверхности является медленной, что ограничивает управление скоростью охлаждения пространства системы в реальном времени и, как следствие, внутренняя тепловая среда.

Инструменты подробного динамического моделирования улучшают нашу способность правильно рассчитывать скорость охлаждения помещения и размер гидронной установки для излучающих систем с высокой тепловой массой. Однако инструменты детального моделирования сложны, требуют много времени и редко будут использоваться на ранней стадии проектирования проекта. CBE Rad Tool — это интерактивный веб-инструмент для проектирования излучающих систем с высокой тепловой массой, который позволяет пользователям вводить значения для типичных проектных и управляющих параметров, таких как время и продолжительность работы холодильной установки.

CBE Rad Tool особенно уникален, потому что он позволяет разработчикам учитывать влияние инновационных стратегий управления, таких как работа холодильной установки в ночное время, или других стратегий для снижения высоких затрат на электроэнергию за время использования. Проектировщики также могут рассмотреть вопрос о снижении требуемой охлаждающей способности гидронной установки за счет увеличения часов работы, что потенциально также позволяет сэкономить на капитальных затратах. Выходные данные инструмента — это значения временного ряда для поверхностного теплового потока, скорости охлаждения гидравлической системы и рабочей температуры в помещении.

Исследовательский подход

CBE Rad Tool использует два метода расчета нагрузки для раннего проектирования излучающих систем с высокой тепловой массой. В первом методе используются стационарные условия для оценки эффективности нагрева и охлаждения излучающих систем с высокой тепловой массой. Инструмент рассчитывает характеристическую кривую, которая показывает взаимосвязь между поверхностным тепловым потоком и перепадом температуры жидкости в системе.Характеристическая кривая или эквивалентный коэффициент теплопередачи зависит от типа конструкции излучающей системы, температуры подаваемой жидкости, температуры внутренней зоны и других проектных параметров. Затем инструмент использует общую мощность теплового потока на поверхности и другие параметры излучающей системы для расчета скорости жидкости и падения давления в плите, а также количества петель, необходимых в определяемой пользователем зоне. Эти методы устойчивого расчета основаны на международных стандартах.

Во втором методе команда CBE Rad Tool использовала EnergyPlus для предварительного моделирования более двух.5 миллионов различных проектных параметров зон и излучающих систем в течение стандартного расчетного дня системы охлаждения ASHRAE. Затем пользователи могут выбрать входные параметры из раскрывающихся меню для получения предварительно смоделированных случаев. К параметрам проектирования системы относится выбор времени начала и продолжительности работы системы. Включение временных параметров важно, потому что скорость изменения температуры поверхности плиты низкая после управляющего входа (изменение расхода или температуры подаваемой воды), влияющего на контроль поверхностного теплового потока системы в реальном времени.CBE Rad Tool отображает 24-часовые профили для анализа пользователем.

Предварительно смоделированные случаи представляют одну тепловую зону с термически активированной системой здания в зоне периметра среднего этажа большого офисного здания. Это достигается путем термического соединения поверхностей пола и потолка в единой тепловой зоне. Тепловая зона имеет только одну внешнюю поверхность, а остальные определяются адиабатическими условиями поверхности. Конструкция внешней поверхности соответствует требованиям раздела 24-2013.Он также включает окно, которое также является жалобой на Title 24-2013, где пользователи могут выбирать из различных соотношений окна к стене. Ориентация зоны и приток тепла, а также расход воды и температура излучающей системы также имеют различные факторы, из которых пользователи могут выбирать. Все входные параметры основаны на анализе чувствительности для расчетного дня охлаждения.

Публикации и отчеты

Презентации

FAQ — ENVI-met

Каковы минимальные системные требования для работы с ENVI?

Производительность в основном зависит от тактовой частоты процессора и количества ядер процессора.Небольшая емкость ОЗУ (менее 4 ГБ) увеличивает время моделирования больших областей модели (более 200 x 200 x 30 сеток), поэтому требуется 64-битный ЦП и операционная система. Производительность моделирования не зависит от видеокарты, поскольку все вычисления выполняются центральным процессором.

Минимальные системные требования:
ЦП: Intel Pentium D или AMD Athlon 64 X2
ОЗУ: 4 ГБ
ОС: Windows 7 / Windows 8 / Windows 10
ВИДЕОКАРТА: без особых требований
СВОБОДНОЕ МЕСТО НА ДИСКЕ: более 5 ГБ

Рекомендуемые системные требования:
ЦП: современный 6- или 8-ядерный ЦП, Intel i5-8400 —
Ryzen 5 1600X или лучше
ОЗУ: 16 ГБ
ОС: Windows 7 / Windows 8 / Windows 10 (64bit)
ВИДЕОКАРТА : особых требований нет
СВОБОДНОЕ МЕСТО НА ДИСКЕ: более 30 ГБ

Верхняя установка:
ЦП: современный 16-ядерный ЦП,
Intel i9-7960 — Ryzen Threadipper 2990WX или лучше
ОЗУ: 64 ГБ
ОС: Windows 10 (64-разрядная)
ВИДЕОКАРТА: без особых требований
БЕСПЛАТНО МЕСТО НА ДИСКЕ: более 100 ГБ

Могу ли я запустить более одного моделирования ENVI-met одновременно?

Да, если в системе достаточно памяти и свободных ядер процессора.Если ENVI-met используется в параллельном режиме, может потребоваться отрегулировать загрузку ЦП (см. Документацию для V4.3). Например, если в системе четыре ядра, теоретически можно запустить три моделирования в соответствии с ENVI в одноядерном режиме.

Разрешить каждому моделированию , соответствующему ENVI, иметь свободную память в размере 3 ГБ . Это оставит одно ядро ​​свободным для операционной системы и других программных устройств.

Могу ли я распределить тест ENVI-met на нескольких компьютерах?

На данный момент нет.

Отличается ли ENVI-met от других программ Windows? Легко ли установить? Это работает прямо из коробки?

Да и Нет. С одной стороны, ENVI-met — это типичная программа для Windows, с другой стороны, у нее есть системные требования, которых нет у других программ. Также ENVI-met постоянно читает и записывает в память.

ENVI-met будет использовать всю мощность ЦП, которую он может получить, но не заставляет Windows выделять всю мощность ЦП отдельно от других программ, что означает, что пользователь может переключиться на другие приложения — если памяти достаточно.ENVI-met может показаться зависшим или «не отвечающим», но это нормально и активно работает в фоновом режиме.

Когда окно ENVI-met было скрыто другим окном, оно остается белым и отображается только в областях, перерисовываемых при публикации новых выходных данных…. Почему?

Хотя это может показаться беспорядочным, это правильно. ENVI-met не реагирует на сообщения Windows, такие как «Перерисовать себя» во время моделирования, чтобы сэкономить время обработки. Время от времени окно симуляции будет обновляться.Обновления, начиная с лета 19, будут гораздо более непосредственно реагировать на взаимодействие с пользователем.

Могу ли я запустить ENVI-met в виртуализированной среде под Mac OS X или Linux?

Теоретически да, но он, вероятно, будет работать намного медленнее по сравнению с обычным ПК (хотя в последнем обновлении можно добиться значительного прогресса в виртуализации).
