Направляющие для выдвижных ящиков: шариковые или роликовые? — Блог

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения. Отличительная особенность выдвижного ящика — его практичная компактность с точки зрения эргономики интерьера. Когда нет необходимости достать какую-либо вещь, ящик находится в задвинутом положении, тем самым экономя пространство помещения и защищая свое содержимое от пыли и других возможных негативных факторов (воздействия влаги и грязи).

Говоря о бытовом или офисном интерьере, рассмотрим популярный вариант выдвижного ящика корпусной мебели, материал производства которого — древесная плита. Фасад, боковины и задняя стенка ящика изготавливаются из ДСП, а днище также из древесно-стружечной плиты или древесноволокнистой плиты (ДВП). И конечно обязательной механической составляющей, посредством которой ящик выдвигается и задвигается, являются металлические направляющие, устанавливаемые с левой и с правой стороны.

По конструктивным особенностям направляющие для выдвижных ящиков делятся на две основные группы:

Чтобы определить — какой тип выдвижных механизмов подойдет для конкретного мебельного изделия, необходимо понимать принцип работы каждого вида и его эксплуатационные возможности.

Роликовые направляющие

Вариант для бюджетной мебели, когда от направляющих не требуется расширенный функционал (полное выдвижение, доводчик, выталкиватель и т.д.), а необходима надежная работа по прямому назначению — ход ящика, его легкое выдвижение из мебельного каркаса и задвижение обратно. Роликовые направляющие для выдвижных ящиков, каждая в комплекте (левая и правая), представляет собой две пластины из металла, перемещающихся относительно друг друга при помощи пластиковых роликов.

Установка роликовых направляющих (с каждой из сторон) происходит следующим образом:

• Одна пластина монтируется на корпус мебельного модуля, фактически являясь опорным рельсом, по которому будет двигаться ящик.
• Вторая пластина крепится как уголок на боковую стенку и днище ящика.
• Далее ящик вставляется в модуль так, чтобы произошла сцепка пластин, и выдвигается/задвигается за счет движения роликов по направляющим.

Таким образом, руководствуясь схемой присадки, прилагаемой к комплекту направляющих или представленной в электронном каталоге производителя, практически любой домашний мастер сможет разобраться — как собирать роликовые направляющие.

Простой монтаж — одно из главных, но не единственных полезных особенностей выдвижных механизмов данного типа. При условии загрузки ящика легковесными предметами, роликовые направляющие гарантируют длительный срок эксплуатации и минимальные усилия при выдвижении и задвижении ящика. Но если предполагается хранение тяжелого содержимого, а также необходимо полное выдвижение ящика и дополнительные эксплуатационные свойства (самозакрывание, Push to open и прочее), то необходимо заменить роликовые направляющие на шариковые, на этапе проектировки мебели или уже на готовом изделии.

Шариковые направляющие

Более дорогая, но и куда более предпочтительная разновидность мебельной фурнитуры у современного пользователя, с точки зрения практических характеристик. Базовый вариант шариковых направляющих для выдвижных ящиков (без дополнительных функций) представляет собой комплект из левого и правого подвижного механизма, каждый из которых включает в себя две неразрывные пластины (одна вставлена в другую) и третью, монтируемую на внутреннюю поверхность боковой стенки модуля. Ролики, как и рельсы, изготовлены из металла. В целом установка шариковых направляющих для выдвижных ящиков аналогична монтажу роликовых, но требует более тщательной разметки, согласно схеме присадки, и дополнительной регулировки по месту.

Шариковые направляющие полного выдвижения имеют ряд модификаций, которые используются в зависимости от пожеланий клиентов к производителям мебели.

• С доводчиком. Конструкция включает в себя механизм плавного закрывания, то есть при задвижении ящика, направляющие мягко и бесшумно докатывают его до закрытого состояния. Направляющие для ящиков шариковые с доводчиком также могут быть механизмами скрытого монтажа.
• С выталкивателем. Еще эта система открывания известна под названием Push to open и предполагает отсутствие ручки на фасаде. То есть вы выдвигаете и задвигаете ящик нажатием не его переднюю панель. Ящик под шариковые направляющие данного типа может быть одновременно и системой скрытого монтажа, в том числе и с доводчиком.

Отдельно стоит отметить, что шариковые направляющие выпускаются и в варианте неполного выдвижения, по аналогии со стандартными роликовыми направляющими.

Какие направляющие лучше — роликовые или шариковые

Если проводить сравнение по основным характеристикам, то объективно лучше шариковые направляющие, за счет выдерживания большей нагрузки, более длительной эксплуатации, меньшей шумности при выдвижении/задвижении ящика и ряда дополнительных функций, указанных выше. Но и у конструктивно простых роликовых направляющих, помимо длины и декора, есть техническая особенность, которую необходимо учитывать при покупке. Это толщина металла.

На рынке фурнитуры для мебели вы можете встретить роликовые направляющие с различной толщиной металлической основы, от которой зависит допустимая нагрузка на ящик, указываемая в характеристиках изделия, заявленных производителем. В частности у роликовых направляющих бренда GTV нагрузка распределена следующим образом:

• Толщина металла 0,8 мм — нагрузка 20 кг.
• Толщина металла 1 мм — нагрузка 25 кг.
• Толщина металла 1,2 мм — нагрузка 35 кг.

Современные шариковые направляющие предполагают нагрузку, начиная от 30 кг, и достигая 75 кг у конкретных брендированных моделей. Поэтому если несущая способность ящика — один из главных критериев, то имеет смысл сразу выбирать из шариковых направляющих, одновременно учитывая и другие эксплуатационные требования. Следует помнить, что модели также различаются по высоте (помимо распространенных 45 мм, высота направляющей может составлять 35, 27, 17 мм).

В завершение стоит сказать, что если у вас есть сомнения — как правильно установить направляющие самостоятельно, особенно сложных модификаций, то лучше обратиться к профессиональным сборщикам мебели. Важно понимать, что неверно смонтированная функциональная фурнитура ухудшит эксплуатацию мебельного изделия. А когда установка качественных направляющих произведена правильно — это дополнительная гарантия их длительной и безотказной работоспособности.

Смотрите также

Как выбрать

Кухонные выдвижные ящики Модерн Бокс (Modern Box)

Модерн Боксы — назначение и особенности систем выдвижения бренда GTV

9393 просмотров

Подробнее

Как выбрать

Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

13305 просмотров

Подробнее

Как выбрать

Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

17569 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

43137 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

30870 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

13981 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

11067 просмотров

Подробнее

Как выбрать

Мебельные петли для шкафов: разновидности

Новые тенденции в дизайнах современных интерьеров повышают требования к изготовлению мебели. Элементы модульных конструкций становятся функциональнее: хочется, чтобы дверцы шкафов можно было открывать наверх, распахивать максимально широко или вовсе сделать дверцы-гармошки.

13591 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

9555 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

13042 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

14840 просмотров

Подробнее

Направляющие для выдвижных ящиков любых размеров: телескопические, шариковые, роликовые, с доводчиком

Идея создания нашей компании была продиктована нам ситуацией на мебельном рынке в те не такие далекие 90 годы, когда понятия комплексного обслуживания кустарных мебельщиков, умеющих работать руками и головой, практически не было.

В первые же месяцы нашей работы мы поняли, что находимся на верном пути. При общении с людьми, которых мы обслуживали в то время, звучали вполне разумные предложения по усовершенствованию получаемых услуг и расширению ассортимента сопутствующих товаров. Таким образом началось наше бурное развитие.

В 2005 году для нас стал очевидным факт, что постепенно у наших клиентов появляется потребность и возможность покупать товары OnLine. В связи с этим, было принято решение создать интернет магазин для современных мебельщиков и розничных клиентов. В нашем новом сервисе мы предоставили быструю возможность разобраться в огромном количестве товаров, необходимых для изготовления индивидуальной мебели.

Интернет магазин Торговой Марки ДЕКС постепенно набирал популярность не только в своем регионе, но и по всей территории Украины. С нами начали сотрудничать многие мебельщики из разных регионов, где обслуживание не то, что онлайн, а даже офлайн, до сих пор на очень низком уровне. Постепенно у нас стали появляться клиенты из городов миллионников, в которых с каждым годом становилось все труднее и труднее перемещаться из точки А в точку Б.

И так, из года в год, работая над улучшением нашего сервиса, к 2010 году мы вышли в лидеры по обслуживанию клиентов онлайн в такой узкоспециализированной нише, как мебельная фурнитура. В этом же году было принято решение о выставлении фотографий товаров собственного производства: шкафов, прихожих, диванов для онлайн продажи. Это решение также было успешным и привело нас к расширению ассортимента мебели и договоренности с другими производителями о реализации их товаров на нашей площадке. Сегодня мы очень тщательно относимся к выбору наших партнеров-поставщиков и постоянно работаем над повышением уровня сервиса для наших клиентов.

Это не просто слова, которые украшают этот текст. Каждый сотрудник, которого мы принимаем на работу, придерживается ключевой ценности компании — Мы Выполняем То, Что Пообещали Клиенту С Первого Раза И Точно Вовремя. Это же требование относится и к нашим поставщикам.

Все отзывы, которые есть в разделе «Отзывы», действительно написаны нашими клиентами, а не притянуты за «уши». Мы всегда приветствуем конструктивную критику и будем Вам за нее благодарны. Надеемся, что сотрудничество с нами будет для Вас полезным, и от этого жизнь станет ярче

просто о простом – Сделаем мебель сами

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики направляющих предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится регулировать и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Если вы читали предыдущие посты этого блога относительно разметки под эту фурнитуру, то, наверное, заметили, что размечаем мы ось на выдвижном ящике, относительно которой будем крепить часть направляющей – строго по центру ящика.

Так проще рассчитать разметку под крепление.

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

• Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
• Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Да, на той части направляющей, которая крепится к боку ящика, есть только два регулируемые отверстия (вверх-вниз, вперед-назад), которые находятся в передней его части.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте шариковые направляющие правильно, используя все возможности, для их регулировки.

До встречи.

Направляющие для выдвижных ящиков

Какие выбрать направляющие для ящиков?



Ещё несколько лет назад большинство моделей корпусной мебели,где применялись выдвижные ящики, комплектовалось роликовыми направляющими. Это решение простое и недорогостоящее. Но вместе с этим есть пара факторов,которые говорят не в пользу такой фурнитуры. Этими факторами являются недолговечность в использовании и невысокий комфорт открывания и закрывания ящика. Следующим поколением фурнитуры для выдвижных ящиков являются шариковые направляющие.



Шариковые направляющие



В настоящеее время они стали самыми распространенными и популярными, так как они очень удобны в использовании, бесшумны при скольжении, приемлимы по цене и достаточно надежны.Такие направляющие прекрасно становятся взамен роликовых. Для правильного подбора вам нужно измерить глубину ящика или длину направляющей, которую хотите заменить.



Направляющие с доводиком



Каждый человек, который встречался с доводчиками, по достоинтву оценил комфорт и приемущества в их применении. При закрывании ящика, вам достаточно его просто толкнуть, не опасаясь хлопка фасада, так как доводчик сделает процесс закрывания плавным и практически безшумным. Последней разработкой в этой сфере являются направавляющие скрытого монтажа, которые монтируются под ящик. Визуально они не заметны, а фунционал тот же.



Направляющие для ящиков без ручек



В последнее время в дизайне мебели всё чаще прибегают к минимализму. Это модный тренд. Теперь можно использовать любые понравишиеся виды, цвета и фактуры фасадов не заботясь о подборе ручек. Это всё стало возможным с появлением так называемой технологии push to open. Вам достаточно всего лишь легонько нажать на фасад ящика в любом месте и он откроется сам. Также эта технология применяется в направляющих скрытого монтажа, что ещё больше расширяет возможностии для разработки дизайна мебели.

ᐉ НАПРАВЛЯЮЩИЕ ДЛЯ ЯЩИКОВ, мебельные механизмы выдвижения: Киев, Украина – лучшие цены и выбор

Механизмы выдвижения – комфортабельно, надежно и современно

Компания KRONAS предлагает в широком ассортименте мебельные механизмы, подходящие для реализации различных проектов. У нас вы выберете устройства, с использованием которых можно изготовить выдвижные ящики для кухни, письменного стола, комода, шкафа-купе, тумбы и любой другой мебели, а также выкатные полки для компьютерных столов и прочие мобильные элементы. Высокое качество, надежность и умеренные цены – основные характеристики реализуемой нами фурнитуры. Мы подбирали механизмы таким образом, чтобы каждый посетитель сети наших магазинов мог найти то, что ему требуется. В электронном каталоге представлены шариковые и роликовые направляющие, которые рассчитаны на разную нагрузку и интеграцию в корпус с различной глубиной боковых стоек.

Шариковые направляющие – достоинства механизвов

Благодаря отличным эксплуатационным характеристикам этот тип систем выдвижения пользуется стабильно высоким спросом. У нас вы найдете шариковые направляющие частичного либо полного выдвижения, которые отличаются высокой стабильностью бесшумного и плавного хода. Принцип действия этих механизмов содержится во втором названии этих систем (телескопические направляющие) и принципе их действия – узкая внутренняя шина (каретка) при помощи множества стальных шариков в специальных пазах (сепаратора) выдвигается за пределы корпуса (рельса). К основным достоинствам выдвижных механизмов шарикового типа относятся:

• впечатляющая грузоподъемность – у некоторых модификаций она составляет 50 кг;

• минимальный люфт при движении либо его полное отсутствие;

• долгий срок службы – изделия стандарт и премиум-класса способны выдерживать от 50 до 100 тысяч рабочих циклов.

Некоторые модификации шариковых систем могут использоваться как направляющие скрытого монтажа. Многие механизмы этого типа комплектуются доводчиками и амортизаторами, смягчающими и без того стабильный  и тихий ход. Телескопические направляющие с доводчиками активно используют для производства мебели повышенной комфортабельности. В числе прочего ряд специально адаптированных моделей этих устройств успешно применяется для изготовления обеденных и офисных столов с раздвижными крышками. Кроме того, у нас продаются выдвижные системы для полки под клавиатуру со специальными крепежными элементами, обеспечивающими простой и быстрый монтаж к внутренней стороне столешницы.

Роликовые направляющие – область применения и особенности

Эти недорогие и эффективные механизмы широко применяются при производстве мебели эконом-класса. Роликовые направляющие пригодны для интеграции в корпус глубиной 250-600 мм. В зависимости от модели они выдерживают нагрузки в диапазоне 10-25 кг и пригодны как для ящиков, так и выкатных полок или прочих мобильных элементов.   Как и направляющие телескопические, механизмы роликового типа представлены модификациями частичного или полного выдвижения. Эти устройства быстро и просто устанавливаются при помощи обычных саморезов и не требуют каких-либо специальных условий для монтажа.

Роликовые направляющие для выдвижных ящиков, купить которые на выгодных условиях вы сможете в сети магазинов компании KRONAS, по аналогии с шариковыми механизмами комплектуются доводчиками. Возможность автоматического закрытия ящиков повышает класс этой фурнитуры и делает пригодной для изготовления более престижной мебели. Этот тип выдвижных механизмов характеризуется следующими достоинствами:

• доступная стоимость;

• обширная область применения;

• надежность в работе – у этих механизмов просто нечему ломаться;

• возможность быстрого извлечения ящиков из корпуса;

• широкий диапазон размеров.

К этому же типу выдвижных механизмов относятся усовершенствованные системы с улучшенными эксплуатационными характеристиками – метабоксы. Эти роликовые направляющие представляют собой неотъемлемую часть ящика, поскольку состоят из крепежных шин и стальных боковин. Благодаря отличному качеству такие механизмы активно применяются при производстве кухонь, а также торговой и офисной мебели. У нас также продаются рейлинги и доводчики для метабоксов. Благодаря этому вы сможете по адекватной стоимости купить направляющие для ящиков, которыми оснащается качественная респектабельная мебель.

Как быстро и надежно заказать качественные мебельные направляющие от KRONAS?

Если вас интересуют механизмы выдвижения, оформляйте заказ на сайте с помощью специальной онлайн-формы – на ее заполнение понадобится несколько минут вашего времени. Сделать это можно в любое удобное время, не выходя из дома или офиса – интернет-магазин в online-режиме принимает заявки круглосуточно. В рабочую смену менеджер перезвонит вам для уточнения нюансов. Кроме того, оформить заказ можно, связавшись с представителем компании по телефону.

Доставка товара осуществляется в любой населенный пункт Украины – в отделение транспортной фирмы или на склад одного из филиалов компании KRONAS, которые находятся в Запорожье, Краматорске, Одессе, Мариуполе, Киеве, Житомире. В этих представительствах заказ забирается на условиях самовывоза или отправляется на выбранный адрес посредством фирмы-грузоперевозчика.

Установка рельс для ящиков. Как установить направляющие для ящика. Разметка мест крепления телескопических направляющих

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

• высота фасадов ящиков
• размер ящиков – ширина, глубина, высота
• размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

• Типы направляющих
• Установка роликовых элементов
• Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

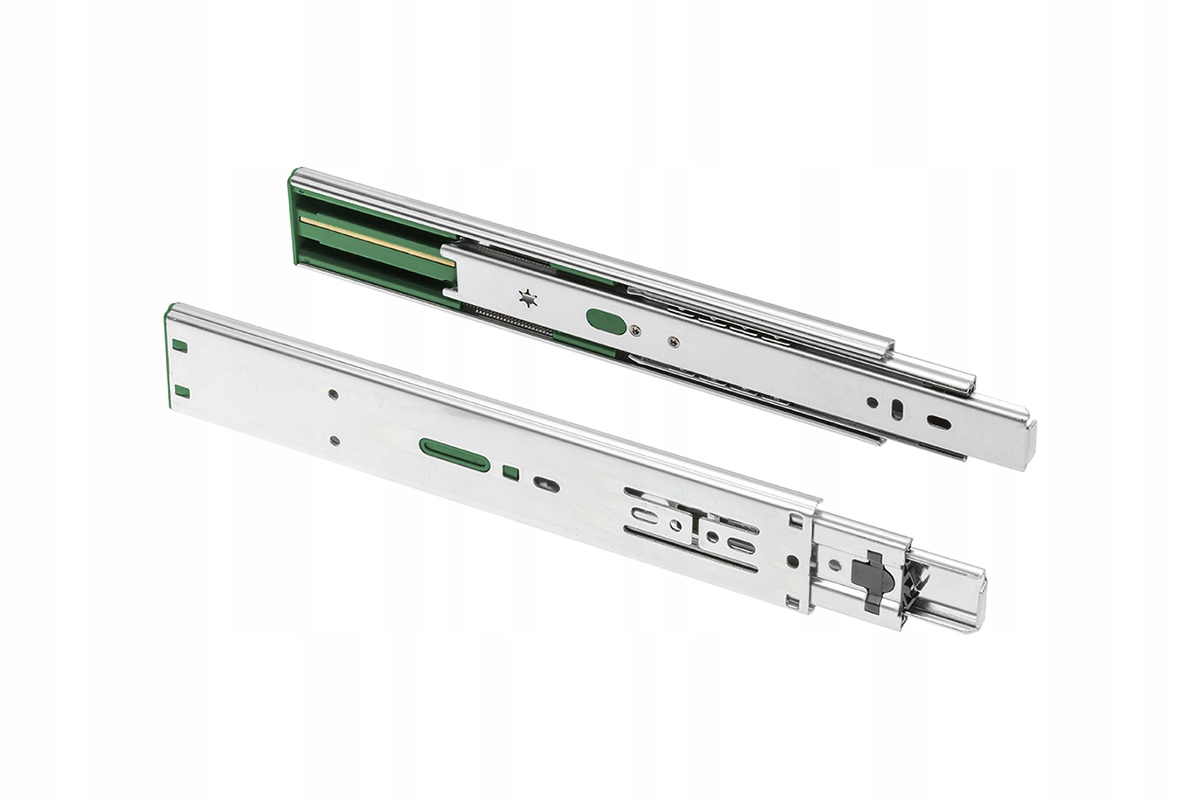

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис. 1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.

Кто еще не знает, выглядят они вот так:

К их достоинствам относится:

1. Сравнительно небольшая стоимость;
2. Плавный и самое главное тихий ход на протяжении всего их срока службы;
3. Способность выдерживать воздействие существенных нагрузок;
4. Отличная прочность и износостойкость;
5. Простота и легкость в монтаже;

Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.

Расчет деталей выдвижного ящика

Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.

Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.

По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).

По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.

Разметка мест крепления телескопических направляющих

Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.

Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.

Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.

Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.

Монтаж шариковых телескопических направляющих

Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.

Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:

В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.

Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

• высота фасадов ящиков
• размер ящиков – ширина, глубина, высота
• размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются. Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

• Типы направляющих
• Установка роликовых элементов
• Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Мы покажем, как установить их в корпус с фасадной рамой, где требуется добавить монтажные кронштейны сзади, а иногда и спереди. В корпус, не имеющий фасадной рамы, такие направляющие устанавливаются еще проще.

Перед тем как приступить к изготовлению шкафа с ящиками или комода, советуем заранее купить выдвижные направляющие или, по крайней мере, выяснить их точные размеры и особенности монтажа. Затем изготовьте корпус с учетом размеров направляющих. Выдвижные ящики должны быть строго прямоугольными и не иметь перекосов.

Большинство направляющих, которые крепятся к ящикам с боков, имеют в собранном виде толщину около 12,5 мм. Поэтому, определяя размеры ящиков, следует вычесть 25 мм из ширины проема, чтобы получить место для установки направляющих. (Направляющие, устанавливаемые снизу, обычно имеют толщину 10 мм. Инструкции по их монтажу даны в конце этой статьи.) Если для крепления направляющих к задней стенке корпуса нужно использовать кронштейны, уменьшите длину ящика, чтобы он не упирался в кронштейны при закрывании.

Роликовые направляющие недороги и доступны

Их преимущества

• Они обычно продаются по цене менее $10 за пару, и их можно найти в большинстве торговых центров.
• Ящичные части таких направляющих прилегают к боковым стенкам снизу и сбоку, поэтому их почти невозможно установить неправильно.
• По сравнению с другими типами направляющих, они менее чувствительны к небольшим перекосам, так как между краями канавки и пластиковым роликом есть зазоры около 1 мм.
• Им не требуется смазка, и они идеально подходят для запыленных помещений, например, столярной мастерской.

Для упрощения монтажа мы прикрепили корпусную часть направляющих к задней стенке с помощью стандартных кронштейнов, продающихся отдельно. Перед началом работы разделите направляющие на две части: ящичную и корпусную.

Сначала установите направляющие в корпус

1. Расположите корпусную часть направляющей на фасадной раме, чуть сдвинув ее передний край вглубь проема. Рекомендуем пользоваться монтажным приспособлением, с помощью которого удобно удерживать корпусную часть в нужном положении (фото А, В) или просто придерживать ее рукой, чтобы выровнять, как описано в следующем шаге. Просверлите направляющее отверстие и вверните один шуруп в фасадную раму.

Удерживая направляющую перпендикулярно фасадной раме, закрепите ее шурупом. Магнитное приспособление фирмы Kreg облегчает работу.

Если корпус стоит на горизонтальной поверхности, можно выровнять направляющие с помощью небольшого уровня, закрепленного малярным скотчем.

2. Измерьте зазор между боковой стенкой корпуса и направляющей, чтобы установить ее под прямым углом к фасадной раме (фото С).

Для уверенности, что направляющая параллельна боковой стенке, измерьте расстояния спереди и сзади.

Ввернув в горизонтальную прорезь один шуруп, можно регулировать положение ящика из стороны в сторону после монтажа второй направляющей.

3. Вверните шуруп в одну из горизонтальных прорезей на фланце заднего кронштейна (фото D ).

4. Проделайте шаги 1-3 с другой стороны проема.

Теперь займитесь ящиком

С помощью прилагающихся шурупов закрепите направляющую сначала у передней стенки ящика. Затем вверните шуруп у дальнего конца.

1. Прикрепите ящичную часть направляющей к боковой стенке ящика, сдвинув ее на 1 мм назад от передней стороны (фото Е). Проделайте то же самое с другой стороны ящика.

2. Вставьте ящик в корпус и проверьте правильность работы направляющих. Если ящик застревает, ослабьте шурупы крепления задних кронштейнов и отрегулируйте положение обеих корпусных частей, чтобы ролики катились плавно.

Если обнаружится перекос, ослабьте шурупы крепления задних кронштейнов и сдвигайте задние концы направляющих вниз, пока зазоры не исчезнут.

3. С помощью линейки убедитесь, что передняя стенка ящика расположена вровень с корпусом (фото F ). Если требуется немного приподнять или опустить ящик, сначала вверните шурупы в середину вертикальной прорези задних кронштейнов. Удалите шурупы из горизонтальных прорезей, поправьте положение ящика, сдвинув его вверх или вниз, а затем снова вверните шурупы в горизонтальные прорези.

4. Выровняв переднюю сторону ящика с фасадной рамой и добившись плавности хода, вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие на месте.

(Если ящики будут врезными, то их передние стенки будут лицевыми поверхностями. Если к передним стенкам планируется крепить фальшпанели, сделайте это после установки направляющих и их регулировки).

Шариковые направляющие для больших нагрузок

Их преимущества

Прикрепите их сначала к ящику

1. Вначале устанавливаются ящичные части направляющих. Сдвинув части направляющей и выровняв их с низом и передней стенкой ящика, закрепите передний конец, ввернув шуруп в вертикальную прорезь (фото G ). Затем добавьте шуруп у другого конца.

3. Проделайте то же самое с другой стороны ящика, затем отделите корпусные части направляющих.

Теперь — корпус

Уперев отгиб фланца в фасадную раму и удерживая направляющую горизонтально, прикрепите ее к раме двумя шурупами.

1. Вставьте корпусную часть направляющей в передний монтажный фланец (который продается отдельно) и плотно прижмите отогнутую заднюю часть фланца к задней стороне фасадной рамы, чтобы создать необходимый отступ (фото Н).

2. Прикрепите сверху направляющей малярным скотчем небольшой уровень (или используйте уровень с магнитным основанием) и с его помощью выровняйте корпусную часть горизонтально. (Сначала с помощью клиньев требуется добиться горизонтальности самого корпуса.) Измерьте зазор между направляющей и боковой стенкой, чтобы добиться параллельности.

С помощью центрирующего сверла сделайте отверстия, а затем вверните шуруп в середину горизонтальной прорези, чтобы отрегулировать положение ящика.

3. Закрепите задний монтажный кронштейн на задней стенке (фото I).

4. Аккуратно вставьте ящик в корпус и плавно задвигайте, чтобы сработали обе защелки. Для регулировки применяйте те же методы, что и для роликовых направляющих, начиная с шага 4.

5. Вверните шурупы в остальные отверстия, чтобы окончательно закрепить направляющие.

Нижние направляющие полностью скрыты от взгляда

Их преимущества

• Благодаря их расположению ширина ящика может быть почти равной ширине проема, требуются только 3-миллиметровые зазоры с каждой стороны.
• Использование одной-единственной направляющей в середине ящика уменьшает затраты на фурнитуру.

Если устанавливать для каждого ящика только одну нижнюю направляющую, нужно уменьшить нагрузку примерно вдвое по сравнению с такими же ящиками, имеющими две направляющие. (Одиночные направляющие обычно рассчитаны на нагрузку около 12 кг.) Для их установки требуются не только шурупы — дно ящика должно иметь толщину 12 мм, или нужно добавить проставку, как показано на нижнем фото в начале статьи. Большинство направляющих этого типа имеют толщину 10 мм, но под дном ящика следует оставить пространство высотой 12 мм. Это обеспечит зазор между стенками ящика и фасадной рамой.

Сначала прикрепите к ящику

1. Для врезного ящика выровняйте направляющую посередине его ширины вровень с передней стенкой. Если ящик имеет накладную фальшпанель, сделайте вырезы в нижних краях стенок (фото J ), чтобы расположить направляющую вровень с передней стенкой ящика.

3. Выровняйте направляющую и прикрепите ее шурупами спереди и сзади (фото К).

Разметьте на передней и задней стенках линии с отступом 3 мм от направляющей и сделайте пропилы до самого дна ящика Остальное удалите стамеской.

Закрепив передний конец направляющей одним шурупом, измерьте расстояние до боковой стенки, чтобы обеспечить параллельность.

Как крепить к корпусу

1. Прикрепите передний конец направляющей к фасадной раме одним шурупом (фото L ). Для врезного ящика сначала закрепите на задней стороне фасадной рамы бобышку толщиной 1 9 мм, к которой будет крепиться направляющая.

2. Используя монтажный кронштейн, прикрепите второй конец направляющей к задней стенке корпуса, контролируя перпендикулярность по отношению к фасадной раме. Если в корпусе под ящиком есть пылезащитная панель, можно прикрепить направляющую непосредственно к ней, а не к задней стенке.

Прикрепите корпусную часть посередине проема фасадной рамы, сдвинув назад на 1 мм. Возможно, шуруп придется ввернуть под небольшим углом из-за мешающей перекладины вверху.

Антифрикционные накладки не только не дают ящику покачиваться, но также делают его скольжение более плавным.

3. Для дополнительной поддержки ящика и предотвращения перекосов установите антифрикционные накладки в углах проема фасадной рамы, где по ним будут скользить боковые стенки (фото М).

Здравствуйте дорогие друзья.

Сегодня мы поговорим о том, как монтируются направляющие на боковые детали коробов.

При всей кажущейся простоте этого момента, здесь есть небольшие нюансы, которые мы и рассмотрим.

Казалось бы, что может быть в этом сложного?

Одну часть этой фурнитуры прикрутил на бок короба (по заранее рассчитанной карте присадки), а другую часть – на выдвижной ящик. Главное – не перепутать, что куда прикрутить.

Но, с таким подходом, часто получается, что в собранном коробе, например, откуда-то появляются довольно заметные зазоры между самим коробом и фасадами. По этому поводу, начинается нервное исправление ситуации…

Фасады снимаются, затем по новому закрепляются, и … зазоры «вылазят» в другом месте.

Пишу я это потому, что разработчики предусмотрели возможность регулировки этих направляющих в двух плоскостях. По сути, они являются вполне универсальными в плане своей регулировки.

Ведь как правильно не рассчитывай короб с выдвижными ящиками, как аккуратно его не собирай, все равно, в итоге, идеальной конструкции никогда не получиться. Что-то где-то «косонет». И это нужно понимать.

Именно по этому, кроме всех наших усилий на контроль самого короба и выдвижных ящиков на предмет их геометрии, иногда приходится и сами направляющие.

Итак, как же правильно их установить, и, при возникновении необходимости – отрегулировать?

Когда ось на ящике определена, нужно закрепить полоз направляющей таким образом, чтобы его передний край находится почти «заподлицо» с фасадной частью ящика (но не выпирал вперед, так как в этом случае, между фасадом и ящиком образуется зазор).

Для этих целей (регулировки вверх или вперед), на самом полозе есть продолговатые отверстия.

Итак, выровниваем его по оси (смотрим, чтобы линия, нарисованная карандашом, проходила по центру всех отверстий самого полоза).

Затем, накерняем шилом в отверстии, растянутом по длине полоза с передней его части.

Закрутив в это место саморез, мы получаем возможность регулировать его вперед-назад.

Таким образом, выбираем нужное нам положение (как было сказано выше – заподлицо с фасадной гранью ящика).

Заднюю его часть крепим в отверстие, которое вытянуто вверх-вниз. Это делается для того, чтобы если возникнет необходимость регулировать сам ящик по высоте, мы сделаем следующее:

• Выкрутим саморез с переднего регулировочного отверстия (вперед-назад), с того, куда мы его вкручивали сначала
• Вкрутим этот саморез в отверстие (вверх-вниз), находящееся так же в передней части полоза.

Таким образом, получится, что полоз будет закреплен на ящик через два регулировочных отверстия (вверх-вниз) спереди и сзади.

Та же история с установкой и регулировкой части направляющей, которая крепится к боку самого короба.

Когда короб с установленными в него ящиками и фасадами окончательно выставлен и отрегулирован, тогда мы вытягиваем все ящики, и закручиваем саморезы в крепежные отверстия (обычные, круглые) всех направляющих на выдвижных ящиках, и все направляющие внутри короба.

Задняя часть содержит кроме регулируемых отверстий (вперед-назад), специальные горизонтальные и вертикальные пазы, в которые вкручиваются саморезы для ее регулировки.

Только на этом этапе, короб с выдвижными ящиками окончательно собран.

Так что, устанавливайте правильно, используя все возможности, для их регулировки.

Оглавление:

При сборке каркасной мебели наиболее важным моментом является установка направляющих элементов, которые обеспечивают выкат ящиков. Такой крепежный элемент имеет довольно простую конструкцию и состоит из роликов и полозьев, по которым эти ролики передвигаются. Полозья устанавливаются на внутреннюю часть каркаса тумбы, а ролики крепятся непосредственно к боковинам ящика. Сегодня такие направляющие пользуются заслуженной популярностью, так как обладают отличной износостойкостью и имеют довольно простую схему монтажа.

Нюансы установки роликовых направляющих

Для того чтобы все ящики идеально стали в корпус тумбы работы по установке направляющих следует начинать с верхней части каркаса мебели. Чтобы выполнить работы правильно и не допустить порчу материалов при расчетах следует учитывать высоту корпуса ящика, толщину материала из которого изготовлено верхнее и нижнее основание тумбы, а также высоту зазора между всеми ящиками, входящими в состав мебели. Зазор между ящиками должен составлять не менее трех миллиметров.

Работы по монтажу направляющих необходимо начинать с верхней части корпуса тумбы. Полозья на внутренние стенки мебели лучше установить еще до того как корпус будет собран. Так вы существенно упростите себе работу и сможете предельно точно рассчитать места крепления направляющих.

Монтаж роликовых направляющих

Произведя расчеты и подготовив рабочее место можно приступать к монтажу роликовых направляющих. Для начала отметьте на внутренних боковых стенках корпуса места для крепления полозьев. На расстоянии 2 см от переднего торца корпуса закрепите полозья, используя специальные мебельные шурупы. С помощью угольника или рулетки проверьте правильность установки каждой детали и только после этого приступайте к монтажу роликов на поверхность ящиков. Роликовые направляющие устанавливаются в нижней части боковин ящиков также с помощью мебельных шурупов. Для того чтобы не допустить погрешность выполняйте работы последовательно и приступайте к установке полозьев на следующий ящик только после того как поставите первый ящик в корпус тумбы и убедитесь в том что она полностью выдвигается и задвигается без усилий.

Чтобы все ящики стали в тумбу правильно возьмите в учет также высоту шляпки саморезов, которые установлены в нижнем основании корпуса. Чаще всего на такой зазор оставляют приблизительно 3-4мм. если вы выполните все работы аккуратно и без спешки, то в результате вы получите удобную функциональную тумбу с выдвижными ящиками, в которых можно удобно хранить любые личные вещи.

Сегодня направляющие роликового типа можно купить в любом специализированном магазине по очень доступной цене. Для того чтобы при монтаже таких элементов у вас не возникло затруднений узнайте у продавца нюансы монтажа направляющих той или иной модели или внимательно изучите инструкцию производителя, которая чаще всего прилагается к изделию.

Поделись статьей:

Похожие статьи

Как закрепить шариковые направляющие для ящиков. Как крепить полозья. Самостоятельное крепление направляющих на выдвижные ящики.

Шариковые направляющие для больших нагрузок

Прошло то время, когда выдвижные ящики в столах и в шкафах скользили по деревянным планкам. На замену им пришли более качественные и удобные направляющие из металла, снабженные роликами и шариками. Наибольшим спросом потребителей пользуются шариковые направляющие полного выдвижения. Другое их название — телескопические направляющие.

Шариковые направляющие используются при сборке мебели для осуществления работы выдвижных ящиков.

Они обладают некоторыми неоспоримыми достоинствами, к которым относится:

• доступная стоимость;
• плавный ход;
• высокая прочность;
• износостойкость;
• простота монтажа.

Шариковые направляющие полного выдвижения применяются как в комодах и в шкафах кухонной мебели, так и в других выдвижных конструкциях.

Расчетные размеры ящика

Для правильной установки шариковых направляющих полного выдвижения нужно выполнить некоторые требования. Особенно это касается тех домашних умельцев, которые делают предметы мебели своими руками.

Требования к мебели таковы:

1. Выдвижные сооружения без учета фасада должны иметь ширину на 26 мм меньше ширины того места, куда они будут вставляться. С каждой стороны должен оставаться зазор в 13 мм для установки направляющих.
2. Длина ящика должна совпадать с длиной приспособлений для выдвижения, которая может составлять от 25 до 80 см. Промежуточные размеры идут с шагом 5 см. До задней стенки шкафа вся конструкция не доходит на 1 см.
3. Высота выдвижных емкостей зависит от желания хозяев и ничем не регламентируется. Обычно она бывает от 80 до 250 мм, но размеры могут значительно отличаться в большую сторону.

Вернуться к оглавлению

Установка направляющих

Для того чтобы произвести монтаж этих приспособлений, нужно вытянуть внутреннюю их часть, прижав усики черного цвета. Получившиеся половины крепятся на наружную боковину ящика и на внутреннюю поверхность шкафа.

Делается это так:

1. Для начала нужно определиться с местом крепления. На наружной стороне боковой стенки выдвижного ящика размечается линия крепления. Она может проходить по центру, может располагаться в нижней его части. Половинка шариковой конструкции крепится на этой линии с помощью шурупов.
2. На внутренней поверхности стенки шкафа отмечается аналогичная линия. Место ее расположения зависит от высоты ящика. Оставшиеся половинки приспособлений приворачиваются на свое место. Ящик заводится на место, и проверяется его свободный ход в сторону выдвижения и закрытия.

На половинах конструкции довольно много отверстий. Каждое из них имеет свое назначение. Продолговатые горизонтальные отверстия служат для перемещения направляющих по горизонтали при их регулировке. Продолговатые вертикальные — для перемещения планки вверх и вниз. После окончательной регулировки шурупы или саморезы вворачиваются в круглые отверстия для прочного крепления элементов шариковых направляющих.

На практике обычно поступают следующим образом:

1. Нижние направляющие устанавливают на расстоянии 30 мм от днища шкафа.
2. Расположение остальных деталей зависит от размера фасадов ящиков. При эксплуатации они не должны касаться друг друга. Для этого расстояние между направляющими, установленными на стенке шкафа, делается на 2-3 мм больше, чем высота фасада выдвижной конструкции.
3. Детали направляющих приворачиваются строго по намеченной линии.
4. После временного закрепления деталей через продолговатые отверстия нужно попробовать вставить ящик на свое место. Если все предыдущие операции были выполнены правильно, вы услышите легкий щелчок при срабатывании фиксатора. Это является признаком того, что направляющие можно закреплять окончательно через круглые отверстия. Если щелчка нет, то нужна регулировка с помощью небольшого перемещения деталей вниз-вверх и вперед-назад. Перед регулировкой нужно слегка ослабить крепежные шурупы.

DB4461 — это современная модель шариковых направляющих для ящиков, оснащенная механизмом плавного закрывания и доводчиком. Механизм позволяет полностью выдвинуть ящик и получить доступ ко всему его содержимому. Плавное закрывание осуществляется масляным доводчиком. Механизм гарантированно выдерживает 50 тысяч закрываний и открываний. Приспособление рассчитано на 25 кг веса. Работает совершенно бесшумно. Существуют и другие модели подобных изделий.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

Самыми популярными на сегодняшний день, по прежнему, остаются телескопические (шариковые) направляющие полного выдвижения.

Выглядят они вот так:

К их достоинствам можно отнести:

• Сравнительно не дорогая цена
• Плавный и тихий ход на протяжении всего срока службы
• Способны выдержать определенные нагрузки
• Износостойкость и прочность
• Легкость монтажа

Эти механизмы очень часто используют для выдвижных ящиков комодов, кухонных секций, и других подобных механизмов, с работой которых не хотят иметь проблем в будущем.

Чтобы правильно установить шариковые направляющие, давайте проверим, правильно ли вы сделали деталировку самого ящика.

Ширина

Согласно технологическим размерам проектирования мебели, в ящик без фасада по ширине (между ним и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны . Именно столько заберет на себя толщина «телескопа».

Размеры ящика смотрите на схеме:

Длина

Размеры телескопических направляющих для выдвижных конструкций от 250 до 800 мм с шагом 50 мм:
250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и т.д.

В идеале по глубине ящик должен быть равен длине направляющей . Также не забудьте оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика.

Однако, бывают ситуации, когда приходится отойти от данного условия. Например, если внутренняя глубина шкафа, тумбы или комода не 500 мм, а чуть меньше, допустим 495 мм. В этом случае, если мы берем ящик 500 мм — он не помещается, а делать его меньше, длиной 450 мм — рука не поднимается, т.к. при этом мы теряем 35 мм полезного пространства:

• 35 мм (потери) = 485 мм — 450 мм (длина направляющей)
• 485 мм = 495 мм — 10 мм (расстояние между задней стенкой ящика и самого комода)

В таких ситуациях стоит рассмотреть вариант 495-миллиметрового ящика с 450-миллиметровыми направляющими. Конечно, он не будет до конца выезжать из-за более коротких направляющих, но это не страшно. Зато вместительность стала больше, в процессе эксплуатации хозяйки это оценят!

Высота

По высоте его обычно делают исходя из потребностей человека, который им будет пользоваться. Высота обычно составляет 80-250 мм.

Разметка мест крепления направляющих

Принцип установки направляющих намного проще, чем это может показаться на первый взгляд.

Телескопы (если зажать черные усики и вытянуть одну половину) разбираются на две части, одна из которых крепится на боковину ящика, а вторая на внутреннюю боковину комода.

Наша основная задача определить точные места этих креплений, прикрутить тремя шурупами каждую половину и завести ящик в комод, тем самым соединив направляющую в одно целое.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с , вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

В наше время наиболее популярной системой направляющих считаются телескопические или, как их еще называют, шариковые направляющие полного выдвижения.

Данная система имеет свои преимущества:

• приемлемая стоимость;
• во время всего срока службы ход остается тихим и плавным;
• стойкость к износу и прочность;
• простота в установке и эксплуатации.

Таковая система направляющих зачастую используется как составляющая кухонных секций, выдвижных ящиков комода, и подобных конструкций с функцией выдвигания, что позволяет избежать неполадок в процессе последующей эксплуатации. Именно этим эта столь популярная. Рассмотрим процесс установки подробнее.

Определение размеров составных частей выдвижных ящиков

Для правильной установки телескопических направляющих, имеющих полный ход выдвижения, нужно правильно рассчитать параметры деталей, которые образуют ящик.

С обеих сторон между боковинами уже собранного ящика и боками комода должны быть небольшие зазоры, равные 13 мм, это нужно учитывать при подсчетах , соответствующие толщине самого «телескопа».

Такие параметры, как глубина ящика и длинна направляющей, должны быть равными. Стандартные длины «телескопов» варьируются в пределах 250-800 мм, с разницей длинны между каждой последующей моделью в 50 мм. Помимо того, между задними стенками комода и ящика также необходим зазор хотя бы в 10 мм.

Высота ящика обычно определяется с учетом потребностей будущего пользователя и чаще всего находится в пределах 80-250 мм.

Разметка точек фиксации телескопических направляющих

Технология крепления шариковых направляющих гораздо проще, чем кажется. Зажав черные усики и вынув одну половину, можно легко разъединить направляющую на две части, которые впоследствии и будут прикреплены к внешней боковине и, соответственно, внутренней боковушке комода.

Главное – точно провести линии, вдоль которых и будут монтироваться направляющие, зафиксировать с помощью шурупов обе половины и аккуратно завести ящик в корпус комода, соединив части направляющих в целую систему.

Крепление шариковых телескопических направляющих

На внешней боковой стороне выдвижного ящика четко по центру чертим горизонтальную линию и привинчиваем по ней половинку направляющей.

После необходимо прочертить такую же горизонтальную линию на внутренней боковушке комода.

Точно рассчитать расстояния и параметры посадки ящиков в комод можно, воспользовавшись чертежами мебельного изделия. Для этого просто отмеряем от низа комода соответствующие расстояния, на которых и закрепляем вторую половину направляющей.

После разметки и закрепления всех направляющих можно заводить ящики на их места и считать работу завершенной.

Видео по установке телескопических направляющих

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

• Роликовые направляющие
• Установка механизмов
• Завершение работ

Неправильный монтаж направляющих на боковых стенках ящика может привести к неприятным последствиям, которые вызывают искривление всей конструкции. Это в дальнейшем обусловит неправильную эксплуатацию изделия, что приведет к его быстрой поломке.

Чтобы избежать подобных ошибок, необходимо сразу ознакомиться со способом монтажа выдвижного ящика.

Роликовые направляющие

В настоящее время самое широкое распространение имеют 2 вида направляющих, имеющих роликовую и шариковую конструкции. Направляющие роликового типа имеют невысокую стоимость, благодаря этому качеству они очень широко используются в мебельных конструкциях, чаще всего – на стенках ящика.

Роликовые направляющие имеют очень простую конструкцию, которая состоит из 2 частей. Первая часть должна крепиться на боковой стенке выдвижного ящика, а вторая часть – на внутренней стенке шкафа, тумбы и т. д. Эти направляющие могут быть выполнены из стали или алюминия. На направляющих, которые устанавливаются на ящики, имеются ролики, обеспечивающие их движение. Чтобы исключить шум во время движения роликов, их конструкцию могут покрыть резиновой оболочкой.

Так как направляющие на роликах не являются конструкцией, предназначенной для выполнения закрытого монтажа, то на их поверхность наносится покрытие из эмали, нужной для придания красивого внешнего вида всей конструкции. Чаще всего используется краска белого, черного или коричневого цветов.

Конструкция этих направляющих похожа на рельсы, которые позволяют выполнять открывание и закрывание различных движущихся элементов мебели и не прикладывать к этому больших усилий. Обусловлено это создающимся инерционным моментом, который возникает после небольшого толчка на ящик.

Вернуться к оглавлению

Установка механизмов

В последнее время использование роликовых механизмов получило широкое распространение. Обусловлено это наличием в квартирах и домах компьютеров, которые устанавливаются на специальные компьютерные столы. Такие столы имеют выезжающую полочку для возможности установки на ней клавиатуры. Также подобные механизмы могут быть на различных выдвижных ящичках, полках и этажерках. Собрать такие элементы мебели можно собственными силами. Главное, ответственно подойти к этому делу.

Для установки понадобятся следующие инструменты:

• дрель;
• линейка;
• карандаш;
• саморезы.

Сама схема установки имеет довольно простую последовательность и выполняется очень легко. Для начала монтажа необходимо произвести разметку на стенках ящика. Делать это нужно точно, чтобы не допустить дальнейших перекосов, которые могут возникнуть в движущихся частях.

Далее необходимо с помощью дрели просверлить отверстия, причем они не должны быть сквозными. Глубина их должна быть в 12-14 мм – это вызвано длиной саморезов и толщиной листа ДСП. Аналогичные отверстия нужно сделать и на корпусе ящика (они должны точно совпадать с предыдущими).

Вернуться к оглавлению

Завершение работ

Для дальнейшего монтажа необходимо расположить ящик таким образом, чтобы конец одного рельса, находящегося на нем, упирался в стенку спереди. Это позволит ролику находиться в задней части элемента. После этого нужно выполнить крепление рельсов, используя для этого саморезы. При этом следует учесть, что шляпка саморезов не должна выступать за тело рельса более чем на 1 мм. Подобным образом выполняется крепление и на противоположной стенке ящика.

Следующий шаг – выполнение монтажа направляющих в шкафу. Для этого рельс располагают таким образом, чтобы он находился в перпендикулярном положении относительно фасада. При этом ролик, находящийся на рельсе, должен располагаться в передней части шкафа.

На теле направляющих рельсов имеется множество прорезей и отверстий, которые предназначены для регулировки их положения при осуществлении крепления саморезами. Выполняя их монтаж в шкафу, лучше пользоваться удлиненными прорезями, так как они позволят выполнить нужную регулировку. Выполнив настройку и закрепив направляющую, необходимо сделать ту же операцию на противоположной стороне.

После этого можно вставить ящики на направляющие. Если все было сделано правильно и никаких перекосов при этом не допущено, то движение ящика должно быть ровным и мягким без прикладывания больших усилий.

Установку роликовых направляющих выполнить довольно легко, и она не займет много времени. Для этого необходимо подготовить нужный инструмент и иметь минимальные навыки его использования.

Перед началом проектирования необходимо определиться с типом направляющих, которые будут использоваться. Я расскажу, как спроектировать ящик с роликовыми направляющими и с накладными фасадами.

Вот так выглядят роликовые направляющие:

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

– высота фасадов ящиков;

– размер ящиков – ширина, глубина, высота;

– размеры для крепления направляющих на стойки.

Например, нужно сделать комод на четыре ящика. Размеры комода: ширина – 800мм, высота без ножек – 800мм, глубина –440 мм.

Крышка комода будет нависать над фасадами, будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему комода, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и верхним фасадом – 4мм; между фасадами – 2-3мм, отступ от низа тумбы –2 мм.

Рассчитываем высоту фасадов:

1) плюсуем все зазоры и отступы: 4+2+2+2+2=12;

2) от рабочей высоты комода отнимаю полученную сумму: 784 -12 = 772;

3) делю полученный результат на количество фасадов: 772: 4 = 193

Высота одного фасада 193 мм. Ширина фасада меньше общей ширины изделия на 4мм: 800 – 4 = 796мм.

Ящик состоит из двух боковин, передней, задней стенки и дна.

Передняя и задняя стенки вкладываются между боковинами. Для широких ящиков можно добавить еще одну деталь: стяжная планка ящика. Она предотвратит провисание дна ящика. Стяжная планка крепится между передней и задней стенками. Снизу прибивается дно из ДВП. Дно нужно крепить ко всем стенкам и к стяжной планке.

Определимся с размерами деталей ящика.

Для определения высоты стенок ящика я пользуюсь правилом – высота ящика минимум на 50мм меньше высоты фасада ящика. В моем случае 193 -50 = 143мм. Округляю до 140мм.

Длина боковых стенок равна длине направляющих. Глубина комода 440мм, будут использоваться роликовые направляющие длиной 400мм, значит, длина боковых стенок равна – 400мм.

Сначала определяем ширину проема комода – от общей ширины отнимаем толщину двух стоек по 16мм: 800 – (16*2) = 768.

Между боковой стенкой ящика и стойкой комода должен быть промежуток равный толщине направляющей

Толщина одной пары роликовых направляющих 12,5мм.

Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Для того чтобы узнать ширину передней стенки ящика нужно от ширины проема отнять толщину направляющих и толщину боковых стенок ящика. Толщина направляющих уже известна – 26мм, а толщина боковых стенок ящика равна 16 + 16 = 32мм.

Ширина передней (задней) стенки равна: 768 – (26 + 32) = 710мм.

Получились детали таких размеров:

боковая стенка 400 х 140 – 2шт;

передняя (задняя) стенка 710 х 140 – 2шт;

дно 737 х 395.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки я пользуюсь следующим правилом: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

У меня четыре ящика, должно быть четыре линии. Считаю:

1-я линия. 4(отступ от верха) + 193(высота фасада) – 35 = 162мм

2-я линия. 4 + 193 + 2(зазор между фасадами) + 193 – 35 = 357мм

3-я линия. 4 + 193 + 2 + 193 + 2 + 193 – 35 = 552мм

4-я линия. 4 + 193 + 2 + 193 + 2 + 193 + 2 + 193 – 35 = 747мм

Механизм роликовых направляющих представляет собой пару так называемых рельс, между которыми устанавливается несколько (2 и более) маленьких колесиков.

Роликовые направляющие — самые простые в плане устройства и монтажа направляющие.

Последние обеспечивают движение обеих частей устройства в двух противоположных направлениях, то есть позволяют как увеличивать длину конструкции, так и возвращать ее в исходное состояние.

Перемещение происходит в одной плоскости (обычно горизонтальной) и ограничено размерами полозьев.

Материал каждой составляющей оказывает значительное влияние не только на степень подвижности направляющих, но и на долговечность всего механизма. Чтобы максимально продлить срок службы устройства, рельсы изготавливаются из металла, а для обеспечения необходимого хода полозьям ролики производятся из пластика.

Роликовые направляющие для ящиков.

Главной причиной использования роликовых направляющих является практически полное отсутствие трения между движущимися частями. А ведь этот процесс неукоснительно приводит к повреждению и последующему разрушению взаимодействующих поверхностей и конструкции в целом.

Можно найти роликовые направляющие для ящиков глубиной от 250 до 800 мм, то есть практически на все случаи.

Вдобавок из-за трения требуется гораздо больше усилий для перемещения полозьев, которое к тому же происходит с меньшей скоростью.

Покрыты роликовые направляющие прочной эпоксидной эмалью.

Обладая собственным набором полезных свойств, шариковые направляющие достаточно давно конкурируют с роликовыми.

Шариковые направляющие также как и роликовые состоят их двух частей. Одна из них крепится на ящик, другая на боковую стенку.

В первом случае в роли комплектующей, обеспечивающей подвижность импровизированным рельсам, выступает небольшой шарик, а во втором – маленький ролик.

Механизм шариковых направляющих.

Механизм роликовых направляющих.

И даже несмотря на то, что при изготовлении последнего могут быть использованы подшипники, содержащие сферические элементы, именно эта особенность механизмов послужила причиной их названия.

Роликовые направляющие выдерживают динамическую нагрузку до 25 кг.

Если говорить о популярности указанных устройств, то наиболее распространенными считаются все же роликовые изделия.

Минусы роликовых направляющих это шум с которым они выдвигаются и закрываются.

На их востребованность повлиял тот факт, что шариковые направляющие гораздо чаще встречаются в неразборном варианте. Это не столько препятствует монтажу или затрудняет установку, сколько серьезно ограничивает сферу применения механизма.

Разновидностей шариковых направляющих много, различаются они в основном по высоте, а также по степени выдвижения и наличию доводчика.

Использование роликовых направляющих в конструкции выдвижного ящика

С некоторых пор область применения роликовых направляющих неразрывно связана с мебельным производством.

Именно в этой сфере чаще всего задействованы такие предметы.

Устройство обычно используется для изготовления гардеробов со складными штангами, обувных тумб со скрытыми нишами и шкафов с выдвижными ящиками. Так как последние распространены в большей степени, о них и пойдет речь в дальнейшем.

Пример использования роликовых направляющих для выдвижения ящиков в тумбе.

Крепление механизма осуществляется на боковые стенки короба с внешней стороны, что не способствует уменьшению полезного пространства самого ящика.

Роликовые направляющие – это направляющие частичного выдвижения.

Это значит, что полностью ящик выдвинуть вы не сможете.

Для того, чтобы не повредить заднюю стенку шкафа и не отсоединить от него ящик, полозья содержат специальные ограничители, принимающие вид искусственных неровностей на поверхности рельсы.

Правильный расчет и монтаж – это основа успешного применения роликовых направляющих.

А в целях предоставления дополнительных возможностей , касающихся снятия и установки ящика, основные комплектующие имеют технологические отверстия.

Шариковые направляющие не позволили бы вытаскивать и вставлять ящик после сборки мебели без нарушения ее фасадов.

Монтаж роликовых направляющих для выдвижных ящиков

Использование механизма с нажимными толкателями, выполняющими также роль ограничителей, позволяет без потери функциональности сохранить внешний вид фасадов мебели и ее заднюю стенку.

Тумба с установленными роликовыми направляющими.

Устанавливаем сами ящики внутрь короба и получаем готовый предмет мебели.

ВИДЕО: Установка роликовых направляющих.

50 фото-идей выдвижных ящиков с различными механизмами:

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются.Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

NORDMELA Комод с платяной штангой, черно-синий, 46 7 / 8×46 1/2 «

Красивое дополнение к комнате нашего сына JUAN C. Прекрасный предмет для детской комнаты. Сборка была довольно простой, но сборка ящика немного запутывала . В целом хорошая покупка. 4

Отлично работает, но ….. Грег Мне нравится веревка для одежды, ящики работают отлично, на сборку ушло около полутора часов, но я надеялся, что цвет будет соответствовать изображенному на фотографии. на веб-сайте, а не темно-синего цвета. 4

Экономьте свои деньги, время и Дана. Экономьте свои деньги, время и энергию и не покупайте.1

Хороший комодДоннаЭто отличный комод, единственная причина, по которой я дал ему только 4 звезды, это то, что его было немного сложнее собрать, чем нашу другую мебель от ikea. Просто оставьте себе достаточно времени и свободного места для сборки.4

TerriblemoisesКрасивые ящики ужасного цвета1

За много денег и всё, Брайан Слишком много денег, и это не очень хороший продукт3

Прочный и гладкий дизайн Анонимный рецензент Люблю гладкий дизайн и цвет . Очень крепкий. Использование пары его в моей гардеробной придает ему очень изысканный вид — также отлично подходит для небольших помещений…5

Делает то, что говорит Вино CurmudgeonПродукт типичного качества для ИКЕА. Однако сильно разочаровавшись в Task Rabbit, компания IKEA рекомендует для сборки. Компания не позволяет вам удалять свою учетную запись или информацию о кредитной карте. Я ожидаю большего от IKEA.4

Black Orchid Мне нравится материал ящиков, но есть зазор, поэтому одежда может опрокинуться на ящики внизу. Настроить сундук было непросто, деталей было очень много. Задняя крышка была картонной и очень хрупкой, и я боюсь, что она быстро повредится3

Ящики ужасно собирать, но очень красиво KelTurnЭто здорово во многих отношениях.Мне нравится этот цвет, и это идеальный рост для моих детей. Сама вещь великолепна. Основную часть собрать было легко, а вот эти ящики … Их ОЧЕНЬ легко собрать неправильно, а потом они разваливаются. Как только я понял, в чем проблема, заставить некоторые части щелкнуть было так сложно, что я вспотел, как сумасшедший, пытаясь сдвинуть фиксаторы вниз. Очень неприятно. К сожалению, я купил 2 штуки, но мне еще нужно собрать еще одну деталь … Обычно я люблю все в ИКЕА, но эти ящики — просто катастрофа.4

quackfloyd Я копил на это, и это отлично сработало для пространства моих сыновей. Я наконец могу повесить его пальто и куртки, и у меня появится больше места для его одежды. какой-то момент. Соедините их снова, и они снова развалятся. Очень большой недостаток дизайна. У меня есть другие товары ИКЕА с ящиками, и я не понимаю, почему они решили сделать их такими неэффективными.Хотел бы я знать это до того, как купил его.2

kitkat6040Это было для моего внука, и он любит его.5

люблю подвесную стойкуlalgarin Я купил это около месяца назад, и мне это нравится. очень прочный, много места, а подвесная стойка очень удобна. я бы с трудом купил его снова5

Худший предмет когда-либоBerger16 Я обычно ЛЮБЛЮ Ikea, за эти годы у меня было много предметов мебели от Ikea, и это была худшая покупка, которую я когда-либо делал. Часть сундука собралась достаточно легко, но затем пришли ящики.Ни мой муж, ни я, ни я не могли заставить их работать. 5 ящиков не будут вместе. Боковые части должны скользить и фиксироваться в задней части, но, что бы мы ни пробовали, они разваливаются. Если они остаются на месте достаточно долго, чтобы нижняя часть могла скользить на место, они сразу же отваливаются, когда последняя / передняя часть устанавливается на место. Нет ничего, что могло бы защитить их, если они не склеены / не припаяны / не склеены вместе. Тогда я посмотрел обзоры и понял, что все негативные комментарии касались ТОЧНОЙ ПРОБЛЕМЫ.Мы позвонили в службу поддержки клиентов Ikea, и сначала нам сказали отнести ВЕСЬ ПЛАТЬЕ обратно в магазин, чтобы он оценил его. Это означает, что нам придется разобрать раму, упаковать все обратно, арендовать грузовик (мы живем в Нью-Йорке и у нас нет машины) и привезти его в Икеа. Затем нам сказали забрать обратно только ящики для оценки и запланировать Task Rabbit, чтобы собрать их для нас, за что мы должны были бы заплатить, и я все еще не понимаю, как Task Rabbit удержит их от разрушения.Мой муж все еще разговаривает по телефону со службой поддержки клиентов, и никто не может сказать нам, как эти ящики должны оставаться вместе, не обходясь нам дороже.1

Really Like This Piece — Отличное хранение и дизайн . Отличная уникальная идея для универсального хранения вещей с боковым пространством для подвешивания вещей. Цвет потрясающий, сборка разумная. В общем, это отличная покупка, и я планирую купить соответствующий низкий комод / комод, чтобы добавить в комнату моего сына вместе с этим предметом.5

Juana7 Купила эту комнату для моей дочери-подростка, и ей нравится синий цвет и гладкость, которая отлично сочетается с ее спальней в пляжной тематике. Ящики так плавно выдвигаются.5

не так greatelizliz1209 Купил этот комод в апреле. Я хотел бы дать ему 5 звезд, но с тех пор ящики продолжают разваливаться. Это не занимает много места, и это здорово. Но проблема в проблемах. Всегда боялся открыть их и упасть мне на ногу3

Отличное комбо-комод! Gabdoyle77Это отличный комод для моего сына-подростка.Здесь достаточно места для его одежды, и мне нравится дополнительный бонус в виде возможности повесить его самые изношенные рубашки.5

Именно то, что я искал, AlracCook, на сборку примерно часа. Отличная вещь5

Выбор направляющей для правого ящика

Какой способ монтажа?

Металлические направляющие для ящиков бывают трех основных типов: боковые, нижние и центральные. На ваше решение будет влиять расстояние между ящиком и дверцей шкафа.Если вы заменяете существующие слайды, вам следует придерживаться того типа, который у вас есть, поскольку ящик рассчитан на определенные зазоры, предназначенные для этого типа слайдов. Если вы строите новое, у вас есть свобода выбора в соответствии с вашими потребностями. Прочтите, чтобы узнать о трех различных способах крепления.

Боковое крепление	Подставка	Центральное крепление

Боковое крепление

Как следует из названия, боковые направляющие монтируются сбоку от ящика.Они распространены во всем, от хозяйственных шкафов и ящиков для инструментов до кухонных шкафов. Направляющие с боковым креплением доступны в версиях на шарикоподшипниках и в версиях из эпоксидной смолы / евро, которые имеют нейлоновый ролик, который движется по гусенице. Типы шарикоподшипников предлагают преимущества плавной работы шарикоподшипников, высокой грузоподъемности и возможности полного выдвижения и перебега. Они также обычно включают в себя фиксатор в стандартной комплектации, который предотвращает расползание ящика, если шкаф немного отклонился от вертикали. Версии с эпоксидным покрытием предлагают самозакрывающееся действие и фиксатор открывания, который удерживает ящик открытым для легкого доступа во время работы.Эти направляющие требуют зазора — обычно 1/2 дюйма — между направляющими ящика и сторонами проема шкафа.

---

Подставка

Направляющие

для нижнего монтажа обладают двумя преимуществами, которых нет у боковых направляющих: они полностью скрыты под ящиком, и, поскольку они не требуют так много места по бокам для зазора, они предлагают немного больше места для хранения внутри ящика. Однако имейте в виду, что вы немного потеряете высоту ящика внутри ящика, поскольку для слайдов требуется дополнительный зазор под ящиком.Направляющие для монтажа под столешницу также обычно имеют такие премиальные функции, как плавное закрытие, что сделало их лучшим выбором для высококачественной мебели. Ящики с выдвижными ящиками имеют особые требования к толщине сторон, размерам ящиков и часто требуют выемки сзади, поэтому обязательно сверьтесь со спецификациями, если вы собираете ящики. Посмотрите наши слайды Blumotion в качестве популярного примера.

---

Slide Tip Мы разработали специальное приспособление, которое упрощает сверление отверстий, необходимых для установки суппортов!

---

Сдвижной наконечник См. Наше приспособление для салазок ящика для монтажа под столешницу, чтобы получить быстрый и надежный способ разместить направляющие для монтажа под столешницу на идеальном уровне внутри шкафа!

Центральное крепление

Направляющие для ящиков с центральным креплением — это более старый тип выдвижных ящиков, который все еще находит применение сегодня, хотя они чаще продаются в качестве замены более старых шкафов.Как и направляющие для установки под столешницу, они полностью скрыты, но вместо того, чтобы монтироваться под обеими сторонами ящика, по центру проходит одна направляющая. Поскольку они имеют ограниченную грузоподъемность, направляющие с центральным креплением обычно доступны только с удлинением 3/4 и обычно не имеют таких функций, как плавное закрывание и самозакрывание. Направляющие для ящиков с центральным креплением продаются как отдельные направляющие. Доступны в классическом исполнении под дерево или на шарикоподшипниках. Требуемый зазор зависит от толщины ползуна.

Сортировать по типу выдвижных ящиков: Боковое крепление | Подмонтировать | Центральное крепление

Какое расширение мне нужно?

Расширение на 3/4	Полное расширение	Перемещение

Удлинение — это расстояние, на которое перемещается ползун / ящик по отношению к его длине. Существует три основных типа выдвижения: 3/4, полное и с перегрузкой.Удлинение на 3/4, наиболее экономичный вариант, означает, что ящик выдвигается только на 75% длины направляющей. Полное выдвижение означает, что ящик с выдвижным ящиком выступает из шкафа на всю длину направляющей. «Превышение хода» означает, что ящик ящика полностью выдвигается из шкафа на дюйм или около того, что полезно для доступа к предметам в задней части ящика. Какие расширения доступны, зависит от того, какой способ крепления или тип слайдов вы выберете. Направляющие с центральным креплением и направляющие из эпоксидной смолы обычно предлагаются только с удлинением 3/4.Направляющие на шарикоподшипниках с боковым креплением обычно доступны во всех трех вариантах: 3/4, с полным и избыточным ходом. Слайды с нижним креплением обычно предлагаются только с полным выдвижением — поскольку они являются слайдами премиум-класса, предполагается, что потребуется полное выдвижение.

Магазин при добавлении: 3/4 Пристройка | Полное расширение | Over-Travel

Какие функции движения доступны?

Направляющие ящика

доступны с тремя основными функциями движения: самозакрывание, мягкое закрывание и открытие при нажатии (иногда называемое «отпускание касанием»).Некоторые типы выдвижных ящиков по умолчанию включают определенную функцию движения, в то время как другие предлагают ее только в качестве опции, как описано ниже.

Функция открывания нажатием

Самозакрывающийся

Самозакрывание означает, что ящик закроется сам, когда достигнет последних нескольких дюймов хода. В суматохе приготовления еды легко оставить ящики приоткрытыми или закрыть их слишком сильно, и они придут в норму. Вот тут-то и вмешается самозакрывающийся слайд и послушно исправит ошибку.Базовая самозакрывающаяся задвижка резко закрывает ящик либо с помощью дополнительного пружинного механизма, как на телескопических моделях, либо с помощью наклонной направляющей, которая по умолчанию включена в направляющие из эпоксидной смолы.

Мягкое закрытие

Чтобы предотвратить слышимый лязг при закрытии, в моделях с мягким закрыванием используется демпфирующий механизм, который замедляет закрытие ящика на последних нескольких дюймах. Это не только помогает предотвратить ненужный шум и перемещение содержимого ящика, но также помогает продлить срок службы направляющих ящика за счет уменьшения износа.

Нажми и открывай (сенсорное отпускание)

Если вы хотите минимизировать количество видимого оборудования на внешней стороне шкафа, выдвижные направляющие ящика, открывающиеся нажатием, позволяют полностью отказаться от вытягивания ящика. Когда вы нажимаете на лицевую панель ящика, пружинный механизм толкает ящик настолько, что вы можете легко добраться до него и открыть его. Это позволяет добиться чистого современного вида, а также сэкономить деньги. Направляющие, открывающиеся нажатием, также популярны везде, где возникает проблема зазора или недостатка места, например, в мобильных домах или в узких углах, где выдвижной ящик может столкнуться с соседними шкафами или другими архитектурными элементами при открытии.

Магазин по функции движения: Самозакрывание | Мягкое закрытие | Нажми и открывай

Какая номинальная нагрузка мне нужна?

Вообще говоря, стандартные металлические направляющие для ящиков выдерживают достаточно веса для повседневного использования на кухне. Эти горки обычно рассчитаны на нагрузки от 75 до 100 фунтов. Однако в некоторых ситуациях требуется более надежный слайд. Для ящиков, которые будут выдерживать больший вес, чем обычно, — например, больших ящиков для файлов, ящиков для кладовых или ящиков для инструментов — ищите направляющие для тяжелых условий эксплуатации.Они изготовлены из более толстого металла и оснащены большим количеством шарикоподшипников для увеличения срока службы.

Какие варианты отделки доступны?

Если вы хотите, чтобы направляющие для выдвижных ящиков соответствовали вашему оборудованию, вы будете рады узнать, что мы предлагаем направляющие с различной отделкой. Хотя сочетание отделки чаще всего встречается в предметах мебели, его также можно использовать в высококлассной мебели, чтобы усилить фактор стиля или помочь фурнитуре гармонично вписаться.

Направляющие из эпоксидной смолы доступны в белом, коричневом и сером цветах.

Какая длина слайда?

Большинство слайдов доступно различной длины, обычно с шагом около 2 дюймов. Само собой разумеется, что вы захотите минимизировать количество мертвого пространства в задней части шкафа, выбрав максимально длинный слайд, но убедитесь, что у слайда достаточно места в шкафу для правильной работы. Примите во внимание любые препятствия внутри шкафа, такие как гвоздезабиватели или носилки, а также то, являются ли ваши ящики полностью вставленными или накладными.Полноценные внутренние ящики уменьшают максимальную глубину ящика. Обычно боковые направляющие на шарикоподшипниках должны иметь такую ​​же длину, что и ящик с выдвижным ящиком. Что касается слайдов, устанавливаемых ниже, обязательно проверьте спецификацию — ящики для этих слайдов должны иметь определенную глубину (спереди назад) для правильной работы.

Слайды специального назначения

Слайды для клавиатуры обеспечивают свободный доступ к рабочему столу. Большинство из них включает кронштейны для установки под столом.

Если вы создаете что-нибудь, кроме стандартного ящика, велики шансы, что для него доступен специальный слайд.Они могут включать в себя все, что угодно, от легких направляющих для лотков для клавиатуры до прочных направляющих для выдвижных ящиков кладовой, мусорных ящиков и «сверхмощных» направляющих, предназначенных для больших ящиков для файлов и ящиков для инструментов. Сверхдлинные горки длиной до 60 дюймов также доступны для платформ грузовиков, передвижных домов и других специальных применений.

Эти слайды для кладовой включают три набора слайдов; два крепления снизу и один сверху для плавного хода, полного хода и полного доступа.

Купите по специальности слайд: Клавиатура | Кладовая

Надеюсь, эти советы помогут вам выбрать подходящий слайд для вашего проекта! Не забывайте, что у нас есть опытные сотрудники в наших магазинах, онлайн и по телефону, которые помогут вам, если у вас есть вопрос, на который нет здесь ответа.

Нажмите здесь, чтобы купить все направляющие для ящиков

Как снять выдвижные ящики с наиболее распространенными типами выдвижных ящиков

В какой-то момент вы, вероятно, найдете причину убрать ящики из одного из ваших шкафов, комода или подобного предмета мебели. Независимо от того, перемещаете ли вы мебель и вам нужно сделать ее легче перед транспортировкой, чисткой или быстрым ремонтом, удаление ящиков обычно является первым шагом.Процесс извлечения ящиков обычно прост, но он будет зависеть от типа выдвижных ящиков, с которыми вы работаете. Ниже приведены инструкции по снятию ящиков с наиболее распространенных типов выдвижных ящиков.

Металлические направляющие с рычагом

Металлические направляющие с рычагами — наиболее распространенный тип направляющих для ящиков, поэтому велика вероятность, что ваша мебель оснащена такой фурнитурой. Чтобы снять ящики с металлической направляющей, выполните следующие действия:

1.Начните с верхнего ящика. Это правило касается любого типа мебели с ящиками; если вам нужно работать более чем с одним ящиком, начните сверху и постепенно опускайтесь. Это предотвратит увеличение веса мебели, что может быть опасно и может привести к опрокидыванию мебели. Начать сверху и работать вниз безопаснее и проще, потому что большая часть веса удерживается внизу.

2. Встаньте перед предметом мебели и выдвиньте ящик как можно дальше, взявшись за руки с каждой стороны ящика.Не стойте слишком близко — оставьте достаточно места, чтобы ящик открывался до естественной точки остановки.

3. Найдите рычаги направляющих, которые должны находиться в центре каждой направляющей ящика. Они будут либо прямыми, либо изогнутыми, в зависимости от вашего конкретного предмета мебели. У направляющих ящика полного выдвижения обычно есть прямые рычаги, а у направляющих на три четверти (более распространенные на меньших ящиках), вероятно, будет рычаг отключения с изогнутыми направляющими.

4. Нажмите обеими руками одновременно на оба рычага.Если это прямой рычаг, этот процесс чрезвычайно прост: просто нажмите вниз, насколько сможете. Для изогнутого рычага вам нужно надавить на изогнутую область, пока она не станет плоской.

5. Удерживая рычаги, вытяните ящик по направлению к себе. Он должен легко подниматься из мебели. Следы, скорее всего, будут торчать спереди после того, как ящик будет удален, поэтому толкайте их назад прямым параллельным движением.

Ящики с мягким закрыванием

Ящики с мягким закрыванием часто встречаются в нестандартных шкафах и высококачественной мебели.В отличие от обычных роликов и направляющих, этот тип направляющих ящиков помогает предотвратить слишком сильное закрывание ящиков — что потенциально предотвращает повреждение — а также будет аккуратно задвигаться на последние несколько дюймов, даже если ящик не нажимался с достаточной силой. Если вам нужно снять ящики с функцией плавного закрывания, выполните следующие простые действия:

1. Сначала опорожните ящик. Это упрощает процесс удаления.

2. Потяните ящик так, чтобы он выдвинулся как можно дальше и направляющие полностью не выдвинулись.

3.Проверьте направляющие ящика на предмет наличия зажима или стопорного рычага. Если найдете зажим, удалите его. Если у направляющих ящика есть рычаг, нажмите на него, выдвигая ящик.

4. Продолжайте вытягивать ящик наружу, пока он полностью не снимется с направляющих. Возможно, вам придется наклонить ящик вниз, чтобы полностью вынуть его.

Деревянные планки

Направляющие для деревянных ящиков часто встречаются на старой мебели, такой как шкафы или комоды. Эти ящики часто открываются не так плавно, но их можно удалить, потянув за них, как описано здесь:

1.Начните с верхнего ящика и двигайтесь сверху вниз. Это помогает предотвратить ситуацию, когда тяжелая мебель может опрокинуться, хотя, если корпус мебели очень тяжелый, это не будет проблемой.

2. Выдвиньте ящик как можно дальше. Не беспокойтесь о том, чтобы тянуть слишком далеко, потому что у большинства ящиков есть естественная остановка.

3. Обеими руками, приложив немного силы, вытяните ящик по направлению к своему телу как можно более равномерно. Если в вашей мебели используется одна центральная деревянная направляющая, вам потребуется немного больше усилий, чтобы снять ящик, в то время как с деревянной мебелью с двумя боковыми направляющими будет немного легче работать.В любом случае, потяните с силой, достаточной для преодоления сопротивления. Со временем он выскочит.

Винты стабилизатора

В некоторых случаях в ящиках вашей мебели есть стабилизирующие винты, которые добавляют дополнительный шаг к процессу извлечения ящика. Даже в этом случае эти ящики и винты достаются относительно легко. Просто следуйте инструкциям ниже:

1. Обязательно работайте с ящиками в правильном порядке, начиная сверху и перемещая ящик за ящиком. На ящиках, в которые помещаются тяжелые предметы, часто используются винты-стабилизаторы, поэтому очень важно снимать их сверху вниз, чтобы верхний предмет мебели не утяжелился.Это может привести к нестабильности мебели, которая может раскачиваться или опрокинуться.

2. Встаньте перед мебелью и оставьте достаточно места для полного выдвижения ящика. Возьмите ящик за ручку или обеими руками, по одной с каждой стороны ящика (только следите за тем, чтобы пальцы не касались металлических направляющих ящика).

3. Выдвиньте ящик как можно дальше. Потяните до упора, пока не почувствуете, что ящик достиг встроенной точки остановки.

4. Найдите винты стабилизатора внутри корпуса ящика.Саморезов должно быть два. Как только вы найдете их, удалите их с помощью подходящей отвертки. Обычно в ящиках используются стабилизирующие винты №8, для которых потребуется отвертка с крестообразным шлицем.

5. Найдите защелки, которые должны быть с обеих сторон ящика. Освободите защелку, потянув вверх оба механизма защелок. Возможно, вам придется зажать язычок фиксатора большим и указательным пальцами; это освободит ящик от обоих боковых направляющих.

6. Полностью выдвиньте ящик, как только он освободится.Держите его прямо, пока тянете, и поднимайте, когда он полностью выйдет. Будьте осторожны, потому что даже если вы опорожните ящик заранее, он все равно может быть довольно тяжелым. Кроме того, после того, как ящик будет удален, быстро взгляните на боковую часть ящика, чтобы увидеть, есть ли на нем какой-либо номер. Этот номер часто будет на наклейке или наклейке, и он указывает, в какое отверстие в мебели входит ящик. Вам нужно знать это, когда придет время вставлять ящик обратно. Номер 1 обычно является верхним ящиком с последующие цифры на каждом из нижних ящиков.

7. Вставьте направляющие, прежде чем продолжить работу с предметом мебели. Прямым параллельным движением вдавите гусеницу центрального стабилизатора вместе с обеими гусеницами боковой подвески.

Механизм защиты от опрокидывания (относительно часто, обычно на более дешевой мебели)

К ящикам в мебели с защитой от опрокидывания прикреплены кабели, предотвращающие одновременное открывание нескольких ящиков. Это помогает уберечь мебель от падения или расшатывания — если открыто несколько ящиков, особенно вверху, верхняя часть может стать тяжелой и опрокинуться.Тросы с защитой от опрокидывания помогают исправить это, но также добавляют дополнительный шаг в процессе извлечения ящика. Однако следующие шаги могут упростить удаление ящиков защиты от опрокидывания:

1. Начните с верхнего ящика и двигайтесь вниз, если собираетесь извлекать несколько ящиков. Это помогает удерживать вес внизу мебели. Всегда сначала снимайте верхний ящик; это самый безопасный и простой способ работы с предметом мебели.

2. Встаньте перед мебелью и убедитесь, что ящик полностью выдвигается.Возьмитесь за переднюю ручку ящика и вытяните ее наружу. Выдвигайте ящик, пока не почувствуете сопротивление. Вы также можете держаться за переднюю нижнюю часть ящика, если его легче вытащить таким образом, но при этом держите пальцы подальше от направляющих ящика.

3. Полностью откройте ящик, и вы сможете легко увидеть трос защиты от опрокидывания, который будет прикреплен к задней части ящика. Отвинтите его отверткой. Обычно кабель крепится к ящику с помощью винта с крестообразным шлицем, поэтому убедитесь, что у вас под рукой есть отвертка с крестообразным шлицем.

4. Найдите и нажмите язычки отключения. Они будут рядом с задней частью металлических гусениц, как с левой, так и с правой стороны. Нажмите одновременно на обе вкладки. Обязательно нажмите полностью и продолжайте нажимать внутрь при извлечении ящика.

5. Выдвиньте ящик, прижав выступы вниз. Потянув на себя, наклоните ящик вверх. Он должен высвободиться из мебели. Будьте осторожны, потому что ящик, скорее всего, будет тяжелым. Есть большая вероятность, что сторона ящика будет отмечена номером.Обратите внимание на это, потому что этот номер указывает, в какой из пазов мебели помещается ящик. Обычно ящики нумеруются сверху вниз, от меньшего к большему. Например, ящик, помеченный цифрой 1, скорее всего, будет верхним ящиком. Это упростит задачу, когда придет время собирать мебель заново.

6. Снимите ящик. Скорее всего, направляющие будут немного выступать из мебели. Вставьте металлические направляющие обратно в мебель, прежде чем продолжить работу с ней.

Нет ящика — это слишком сложно

Независимо от того, какой тип выдвижных ящиков установлен на вашей мебели, удаление ящиков может быть простой задачей, если вы проведете небольшое исследование, прежде чем приступить к работе. Все, что вам нужно сделать, это определить тип выдвижного ящика, с которым вы работаете, и следовать этим пошаговым инструкциям, чтобы выполнить работу быстро и легко.

Знакомство с выдвижными ящиками

---

Вы не можете добавить ящики к предмету мебели, не используя направляющие для ящиков.При сборке комодов, комодов, прикроватных тумб и даже рабочих станций вам понадобится использовать направляющие для ящиков. Каждый ящик требует использования пары выдвижных ящиков. Хотя они обычно скрыты от глаз, направляющие ящиков служат важной цели.

Что такое направляющие ящика?

Также известные как направляющие ящика, направляющие ящика — это устройства, которые позволяют горизонтальное перемещение прикрепленного ящика. Ящики прикреплены к паре выдвижных ящиков, что позволяет им вставлять и выдвигаться из мебели.

Как работают направляющие ящика

Направляющие для ящиков уменьшают трение, так что ящики могут входить и выходить из мебели, в которой они установлены. Установить ящик прямо в мебель не получится. Даже если вы все еще можете открывать и закрывать ящик, это вызовет трение. Это трение может повредить как ящик, так и мебель. Направляющие ящика предлагают решение. Они позволяют ящикам скользить в мебель и выдвигаться из нее, уменьшая трение.

Большинство направляющих для ящиков состоят из длинного и узкого металлического корпуса. Внутри этого корпуса находится набор маленьких шариков, которые катятся по рельсам. Известные как направляющие для выдвижных ящиков на шариковых подшипниках, они являются одними из наиболее распространенных типов направляющих для выдвижных ящиков. Когда вы откроете прикрепленный ящик, он будет скользить по этим шарикам. Направляющие ящиков на шариковых подшипниках предотвращают прямое трение ящиков о мебель, в которой они установлены.

Для каждого ящика используются две направляющие.В зависимости от типа они могут устанавливаться сбоку или снизу ящика. На направляющих ящика на шарикоподшипниках используется боковой монтаж. Боковая часть каждого ящика прикреплена к направляющей ящика на шарикоподшипниках.

На что следует обратить внимание при выборе направляющих для выдвижных ящиков

При выборе направляющих для ящиков следует учитывать материал. Если они сделаны из непрочных материалов, они могут преждевременно выйти из строя. К счастью, вы можете найти направляющие для ящиков из многих прочных материалов, включая углеродистую сталь и оцинкованную холоднокатаную сталь.

Не забудьте проверить систему крепления при выборе направляющих для ящиков. Все направляющие ящиков имеют систему крепления. Выбирая направляющие для ящиков, проверьте систему крепления, чтобы узнать, какого размера она поддерживает. Вы также должны подумать, являются ли выдвижные ящики односторонними или двухсторонними. Односторонние направляющие ящиков перемещаются только в одном направлении, тогда как двусторонние направляющие ящиков предлагают два способа перемещения

Нет тегов для этого сообщения.

Как установить направляющие ящика ‹Build Basic

Хотя есть много типов направляющих для выдвижных ящиков, которые можно купить или изготовить, мне всегда кажется, что я всегда возвращаюсь к этим направляющим на шарикоподшипниках полного выдвижения.Я обнаружил, что мне никогда не нужно беспокоиться об опрокидывании или переплетении ящика, как я это делаю с другими системами. С учетом сказанного, они также чрезвычайно просты в установке. Если вы еще этого не сделали, ознакомьтесь с нашим простым руководством по созданию ящиков DIY (подсказка: маршрутизатор или настольная пила не требуется!), А затем следуйте инструкциям ниже, чтобы установить ящик и плавно его перемещать.

Примечание. Измерения и установка адаптированы к нашему руководству Midcentury Nightstand.

Стоимость: 12 $

Время: 20 минут

Сложность: Легко.После пары тщательных измерений эти слайды привинчиваются к месту.

-Нет-

ступеней

1. Отметьте размещение слайдов

Измеряя расстояние от внутреннего пола шкафа, отметьте высоту 8¼ дюйма возле передней и задней части каждой боковой стенки. Используя метки и линейку, проведите горизонтальную линию поперек стены на каждой внутренней стене шкафа. Сделайте отметки на каждой линии на расстоянии 7/8 дюйма от переднего края шкафа.Это оставляет место для толщины передней части ящика и вставки 1/8 дюйма.

2. Установите слайды

Выровняйте нижний край первого слайда над линией, как показано. Разместите передний край слайда за меткой рядом с лицевой стороной корпуса.

3. Установите направляющие

Удерживая ползунок на месте, сдвиньте удлинитель вперед до тех пор, пока не станут видны оба набора отверстий для винтов. Используя дрель / отвертку, просверлите мелкие направляющие отверстия в одном отверстии для винта рядом с передней и задней частью суппорта.С помощью прилагаемых винтов прикрепите ползун к внутренней части шкафа. Повторите шаги 2 и 3, чтобы установить вторую направляющую ящика на противоположной стороне шкафа.

4. Отметьте стороны ящика

С помощью рулетки отметьте центр высоты ящика на внешних боковых стенках. (Примечание: этот ящик показан без лицевой стороны ящика, которая будет установлена ​​в конце этого урока.) Используя линейку, наметьте горизонтальную линию вдоль внешней стороны ящика с каждой стороны.

5. Установите удлинитель ползуна

Снимите съемную часть каждой направляющей ящика и поместите ее на соответствующую сторону ящика. Расположите слайды так, чтобы они находились по центру на соответствующей линии и заподлицо с лицевой стороной ящика, как показано.

6. Присоедините слайды к ящику

С помощью дрели / отвертки и винтов, прилагаемых к направляющим ящика, прикрепите направляющую к ящику.

7. Вставьте ящик

Держите ящик ровно перед шкафом. Вставьте концы направляющих, прикрепленных к ящикам, в направляющие внутри шкафа. Равномерно нажимая на каждую сторону ящика, задвиньте ящик на место. Первый сдвиг внутрь иногда может толкнуть немного сильнее, но как только направляющие входят в зацепление, ящик должен плавно выдвигаться и входить внутрь.

8. Установите лицевую панель ящика

Нанесите столярный клей на лицевую сторону ящика.При закрытом ящике расположите лицевую сторону ящика с равными зазорами по верхнему и боковому краям. С помощью зажимов закрепите лицевую часть ящика напротив ящика.

9. Присоедините лицевую панель ящика

Осторожно выдвиньте ящик, а затем ввинтите 1-дюймовые винты в отверстия в корпусе ящика и в заднюю часть лицевой стороны ящика, чтобы зафиксировать его на месте.

ЕЩЕ ПЛАНЫ СТРОИТЕЛЬСТВА

Помогите! Мне нужны идеи для перил комода MALM?

Недавно я купил подержанный комод MALM, и поручни на комоде (см. Фото) отсутствуют!

Мне было интересно, можно ли спросить у сообщества хакеров IKEA совета, как решить эту проблему?

Прямо сейчас вы можете заглянуть внутрь устройства.

Я написал в IKEA по электронной почте, но детали недоступны для покупки, а я не плотник, поэтому ищу творческие решения.

Есть идеи?

~ от Жаки

***

Hi Jacqui,

У меня на комоде MALM сломан лонжерон , поэтому я тоже думал, как его починить. Вот 3 идеи, над которыми я размышлял.

# 1 Сделайте новые лицевые направляющие для комода

Сделать рельсы своими руками несложно.Сходите в строительный магазин, где вам будут рубить дрова. Попросите их отрезать поручни в соответствии с размером, взятым у вашего комода (длина и высота). Вам не понадобится очень толстый кусок дерева — подойдет 3/4 дюйма.

Получив их, отшлифуйте их, а затем закрепите в местах, где идут оригинальные рельсы. Самый простой способ — использовать угловые кронштейны , чтобы закрепить их на месте, как это делается на нижней направляющей. Перед тем, как вкрутить, проделайте пилотные отверстия. Для этой детали вам не понадобится все оригинальное оборудование.

Чтобы дерево было красивее, можно покрасить дерево в черно-коричневый цвет. Или пройдите совершенно другим путем, как это сделала Надя с этим бело-золотым комодом в винтажном стиле . Вам нужно будет сделать этот шаг — оберните рельсы или покрасьте, прежде чем закрепить их на каркасе комода.

# 2 Добавить подкладку

Это, наверное, самый простой способ.Как долго этот раствор остается на поверхности, будет зависеть от используемого материала.

Я взял коврик для мыши, который был у меня под рукой, чтобы продемонстрировать, что я имею в виду. Поддерживающую доску необходимо прикрепить к задней части передней части ящика.

Вид изнутри ящика

Фотография носит иллюстративный характер. Очевидно, что покровителю нужно будет пройти всю длину промежутка.

И вуаля! Это закрывает пробел.

Вид спереди на комод

Главное — убедиться, что подпорка не закреплена слишком высоко в том месте, где она упирается в ящик выше.Итак, измерьте и измерьте перед установкой.

Вы можете использовать мягкий, но жесткий материал, такой как резиновый коврик для мыши, если он может стоять вертикально. Или более твердый материал, например, тонкий кусок фанеры.

Подойдет даже жесткий картон или гофрированный пластиковый лист . Приклейте ткань или самоклеющиеся винилы , чтобы придать стильный вид. Для этого определенно есть много креативных вариантов.

# 3 Сделайте новые фасады ящиков

Это обратный способ №2.Вместо того, чтобы прикреплять подкладку к ящику, вы можете добавить к нему новую (более высокую) переднюю часть ящика.

Добавить новую лицевую панель ящика

Я, вероятно, воспользуюсь этим методом только в том случае, если хочу полностью изменить стиль комода. Например, превратив его в шкаф в стиле шейкер .

Вам нужно будет обрезать новую лицевую панель ящика, чтобы закрыть переднюю часть ящика МАЛЬМ и зазор.Завершите его как хотите, краской или морилкой. Вам не нужно снимать старую переднюю часть ящика. Прикрепите его к текущему фронту вот так.

Источник: U-repair.com

Однако, используя этот метод, вы все равно сможете видеть зазоры направляющих, если смотреть на комод сбоку. Единственный способ решить эту проблему — полностью заменить существующие фасады ящиков новыми. Но для этого потребуется гораздо больше работы.

И вам нужно будет добавить новые ручки, так как вашим пальцам больше не будет зазора, чтобы вытащить ящик.

Итак, хорошо, вот мои мысли о том, как заменить отсутствующие лицевые поручни MALM.

Надеюсь, вы вдохновились исправить это. Расскажите, как вы это наконец исправили.

Счастливого взлома,

Жюль

Преимущества полноприводных направляющих для выдвижных ящиков

Преимущества полноприводных направляющих для выдвижных ящиков

Мы держим пари, что вы открываете и закрываете ящики в своем доме по сто раз в день и даже не задумываетесь о том, как далеко они выходят.То есть до тех пор, пока вы не почувствуете, что нащупываете заднюю часть ящика в поисках той рулетки, о которой вы точно знаете, что где-то там есть. Знаете ли вы, что механизм, который позволяет выдвигать и выдвигать ящик, на самом деле называется выдвижным ящиком? Знаете ли вы, что салазки полного выдвижения позволяют дотянуться даже до самой задней части ящиков?

Когда вы покупаете шкаф, комод или стол, что вы делаете в первую очередь? Вы выдвигаете ящики. Превосходный выдвижной ящик будет скользить тихо и плавно, создавая впечатление высококачественного предмета.Но помимо ощущения (тяжелый режим, мягкое закрывание и т. Д.), Задумываетесь ли вы о том, насколько далеко выдвигается ящик на самом деле? Вы можете выбрать направляющие ящика с разной длиной выдвижения. Некоторые выдвигаются из шкафа лишь частично, а другие выдвигаются полностью. Есть много разных типов выдвижных ящиков на выбор. Но если вам нужен легкий доступ ко всей длине ящика, выдвижная направляющая ящика с полным выдвижением может быть именно тем, что вам нужно.

Что такое выдвижной ящик с полным выдвижением?

Направляющие для выдвижных ящиков позволяют выдвигать и выдвигать ящик из шкафа, в котором он находится.Обычно они размещаются по обе стороны от ящика, но также могут располагаться сверху или снизу. Все зависит от желаемого дизайна. Направляющие ящика бывают трех разных конфигураций: 3/4 выдвижения, полного выдвижения и выдвижения, известного как перебег. Люди считают раздвижные горки 3/4 самыми экономичными. Они подходят, если вам не нужен полный доступ к ящику. Выдвижные направляющие ящика позволяют выдвигать ящик и выводить его из шкафа, позволяя при необходимости отойти за него.Направляющие ящика полного выдвижения обычно наиболее желательны. Этот тип выдвижных направляющих обеспечивает полный доступ к ящику, сохраняя его втянутым в шкаф, в результате чего получается красивый, чистый и законченный вид.

Как они работают?

Направляющая для выдвижных ящиков на самом деле является довольно сложным оборудованием. Они состоят из пары соединенных вместе прочных деталей из нержавеющей стали. Одна часть устанавливается на ящик ящика, а другая прикрепляется к части шкафа. Одна из частей имеет выступ, который предотвращает перемещение ящика вперед и назад при открытии или закрытии.Скользящее движение создается с помощью нейлоновых роликов или системы шарикоподшипников. Направляющая полного выдвижения имеет несколько различных вариантов крепления:

• Нижнее крепление: Здесь направляющие устанавливаются в нижней левой и правой сторонах ящика, и чаще всего вместо системы на шарикоподшипниках используется роликовая система. Обычно слайды с нижним креплением предлагают удлинение только на 3/4, но вы также можете получить их в слайде с полным выдвижением.
• Центральное крепление: Эти направляющие состоят из одной направляющей, которая крепится к нижней центральной части ящика.Центральные крепления легче установить. Однако они используются не так часто, потому что имеют гораздо меньшую грузоподъемность по сравнению с другими типами креплений. Так что они не такие тяжелые.
• Боковое крепление: Как следует из названия, эти направляющие устанавливаются на любой край ящика и соответствующих стенок шкафа. Это скользящее крепление очень популярно, поскольку его можно использовать в самых разных приложениях. Система шариковых подшипников входит в стандартную комплектацию большинства боковых направляющих.

Когда ящик открыт, система шарикоподшипников позволяет двум стальным деталям плавно скользить друг относительно друга.Ползун имеет телескопическое действие, что дает вам дополнительные несколько дюймов, необходимые для полного доступа к ящику.

Как снять ящик с полными выдвижными направляющими

Никто не вынимает ящик из шкафа просто ради развлечения. За ним либо что-то застряло, либо сам ящик сходит с рельсов. Снять ящик с направляющими полного выдвижения может быть непросто. Тем более, что вы, вероятно, уже разочарованы тем, что вам это нужно сделать. Но если вы знаете фокус, удалить ящик с полными направляющими на самом деле довольно просто.

1. Даже если у вас может возникнуть соблазн этого не делать, лучше всего опорожнить ящик, прежде чем пытаться его извлечь. Чем меньше вес в ящике, тем легче будет маневрировать.
2. После того, как вы опустошили ящик, полностью выдвиньте его из шкафа.
3. Посмотрите сбоку ящика. Изучите направляющую, по которой удлинитель вставляется и выходит из шкафа. Вы должны увидеть рычаг или язычок с каждой стороны направляющей ящика.
4. Нажмите на рычаги и осторожно потяните за ящик.Обратите внимание, что один из рычагов, скорее всего, будет нажимать вниз, в то время как другая сторона потребует от вас подтягивания. Одновременное использование обоих рычагов освобождает направляющие ящика и позволяет вынуть ящик из шкафа.
5. Когда вы будете готовы поставить ящик на место, задвиньте выступающие направляющие обратно в шкаф. Совместите пазы или выемки направляющей на ящике с направляющими, прикрепленными к шкафу. Когда вы задвинете ящик на место, вы услышите щелчок, когда он соприкоснется с телескопической частью направляющей ящика.Теперь вы сможете полностью задвинуть ящик на место.

Где используются направляющие ящика полного выдвижения?

Craftsman использует направляющие для выдвижных ящиков полного выдвижения во многих различных областях. Вы найдете их в кухонных шкафах, ящиках комода, ящиках письменных столов и картотечных шкафах. Вы будете нуждаться в слайдах с полным выдвижением в любое время, когда вам потребуется полный доступ к ящику. Вся мебель в нашем магазине Amish Outlet Store изготовлена ​​с использованием сверхмощных выдвижных ящиков полного выдвижения.Например, взгляните на этот красивый арлингтонский комод с зеркалом. Он отличается великолепными шарнирами «ласточкин хвост» и выдвижными выдвижными ящиками полного выдвижения. Удобно иметь ящик полного выдвижения на комоде или шкафу для одежды. Вы пробовали убрать одежду в ящик, который не открывается полностью? Другие места, где ящики полного выдвижения — развлекательные центры и картотеки. Эти направляющие для ящиков выдерживают большой вес и достаточно прочные, чтобы выдерживать частые перемещения.

Направляющие ящика доступны во многих комбинациях длины, крепления и удлинения.Решение о том, какой тип выдвижных ящиков вам понадобится, будет зависеть от того, для чего будет использоваться ящик. Полностью выдвижные направляющие ящика удивительно удобны, обеспечивая полный доступ к ящику с минимальными усилиями с вашей стороны. Если вам нужны ящики, которые будут выдерживать большой вес, выберите боковые выдвижные направляющие с системой шарикоподшипников. Вы даже можете получить направляющие ящика полного выдвижения со специальными функциями, такими как система плавного закрывания, которая предотвращает захлопывание ящика. Итак, в следующий раз, когда вы обнаружите, что открываете или закрываете один из ящиков в своем доме, уделите немного времени и обратите внимание на расширение.Если вас не устраивает, как работает ящик, возможно, пришло время ознакомиться с некоторыми из наших продуктов!

.
