Установка и монтаж щита учета
Расскажем о том, как собрать щит учёта электроэнергии. И что в основном для этого нужно.
Доброго времени! Сегодня мы расскажем о том, как собрать щит учёта электроэнергии 220В. И что в основном для этого нужно.
Сразу скажем, что вопрос сборки достаточно сложный, и если вы не уверены в своих силах, то лучше не беритесь за такую работу самостоятельно, так как цена ошибки здесь чревата такими последствиями как короткое замыкание или пожар.
В конце мы приведём схему, в которой покажем, какие неисправности в щите учёта могут послужить причиной выхода из строя оборудования, начиная от котлов отопления и заканчивая светодиодными лампами.
Итак, начнём. Как понятно из названия, «щит учёта», этот щит служит для учёта электроэнергии, которую вы потребляете. Поэтому в нем обязательно должен присутствовать счётчик, но обо всём по порядку.
Выбор щита
В первую очередь вам нужен сам ящик (щит), в который вы будете все устанавливать.
Совет: на улице лучше ставить стальные щитки.
Во-первых, потому что случайным людям будет гораздо сложнее в него попасть и сломать. Во-вторых, на морозе пластик становится ломким и со временем может потрескаться, из-за чего нужно будет менять щит, а это немало лишней работы.
Ну и последнее, что могу посоветовать, это учитывать степень «пылевлагозащищенности». Она маркируется, например: IP65. Ниже приведена таблица степени защиты.
Автоматические выключатели
Итак, щиток — это первое, что вы покупаете. Но перед этим нужно определиться с тем, какое количество автоматических выключателей будет установлено.
Заранее эти расчёты делает ваш электрик, а так же вы можете сделать это самостоятельно.
Для начала, лучше всего поделить розетки и освещение. Допустим: один автомат на освещение, а второй на розетки. Далее всё зависит от вашего потребления электричества. Если потребление будет большое, то можно, например, 2 комнаты подключить на одну пару автоматов, а остальные комнаты на другую. Под парой автоматов мы подразумеваем два автомата «свет и розетки». т.е получается 4 автомата.
Обратите внимание:
Если какой-либо прибор в доме потребляет больше 5 киловатт, то его необходимо подключать отдельной линией (и, соответственно, отдельным автоматом). Это такие приборы как электроплита, электрокотел и т.п. Так же стиральную машину рекомендуется подключать на отдельную линию. Ну и, конечно же, надо держать пару запасных автоматов на случай появления нового потребителя в доме.
На вводе желательно устанавливать двухполюсной автомат (двойной), а так же УЗО и ОПС, но об этом ниже.
Выбор мощности автоматических выключателей
Начнём с того, что автоматы подбираются исходя из сечения проводки, чтобы он мог отключиться до того как ваш провод начнет плавиться от перегрузки.
В основном провода сечением 2.5мм² идут на розетки, а 1.5мм² на освещение.
Получается, что на провод в 2.5мм² ставят автомат с номиналом мощности 20 А (ампер), а на 1.5мм² мощностью 16А. Ниже приведем таблицу, на какое сечение и какой автомат рекомендуется ставить, а также какова максимальная нагрузка у такого провода:
Что такое УЗО и зачем оно нужно?
Будем считать, что вы определились с количеством и мощностью автоматов. Далее поговорим про УЗО.

Также в этом устройстве имеется защита от перегрузки (как на автомате). УЗО бывает таких же номиналов, что и автоматы(10А,16А,25А и т.д). А вообще УЗО это очень полезная штука, которая срабатывает при малейших утечках тока, так что не пренебрегайте такой защитой. Вот скажем у электродвигателя стиральной машины перетерлась изоляция провода (Фаза) в таком случае корпус вашей машинки будет под током (а вы этого не знаете). Без УЗО вас будут ждать неприятные последствия. Можно привести еще кучу ситуаций, в которых будет полезно данное устройство, но думаю это излишне.
ОПС: что это и для чего?
Следующим элементом, который мы рассмотрим, будет элемент под названием ОПС (Ограничитель импульсных перенапряжений). Предназначено данное устройство от входящих перенапряжений (например, молнии). Но для корректной работы требует заземления.
В щит устанавливается параллельно вводного автомата (далее на схеме будет показано подробно). Принцип работы данного устройства заключается в том, что при перенапряжении ОПС создает внутри себя короткое замыкание, вследствие чего отключается вводной автомат, тем самым преграждая дальнейший путь перенапряжению в вашу домашнюю сеть, а ток, который прошел, сбрасывает на заземление. Считается, что данный прибор одноразовый и после перенапряжения он выходит из строя. Выглядит он как обычный однополюсной автомат только за место «флажка» выключателя на нем находится индикатор рабочего состояния (когда он зеленый — прибор исправен, если красный, то он вышел из строя). Если вы подключаете к электросети новый дом, то установка ОПС обязательна. Если же просто ремонтируете проводку, то данный вопрос остается на ваше усмотрение. ОПС подразделяются на три категории: «B», «C», «D».
К Класс «B»
Монтируется на ввод в помещение в ГРЩ (главный распределительный щит.) Является защитой от ударов молний и перенапряжений.
К Класс «С»
Монтируется в помещении в РЩ (распределительный щит). Предназначен для защиты внутренней проводки и автоматических выключателей. Защищают от остаточных перенапряжений, которые прошли через класс «В». Самый распространенный вариант, который устанавливается наиболее часто.
К Класс «D»
Устанавливается непосредственно на потребитель. Защищает потребитель от высокочастотных помех и перенапряжений, которые прошли через класс «С».
Выбор счетчика:
Счетчики бывают электромеханические и электронные.
Электромеханические счетчики имеют механический механизм отсчета. Конечно, они отличаются от своих предшественников с диском. Теперь диск заменил светодиодный индикатор. При отключении данного прибора от сети все показания остаются на табло.
Электронный счетчик имеет жидкокристаллический дисплей, на котором выводятся показания. Погрешность, как и у механического аналога, в пределах 1%. Данный счетчик отличается от механического тем, что в случае отключения от сети или поломки прибора вы не сможете увидеть показания. Хотя электронные счетчики имеют более продвинутый функционал. Помимо потребленной энергии он может показывать количество активной и реактивной энергии и еще много другого (в зависимости от модели). Также многие модели оснащены функцией дистанционной передачи показаний.
Кроме того, счетчики подразделяются на однотарифные и двухтарифные.
Однотарифные счетчики считают электроэнергию по одному тарифу, то есть по дневному, и вы платите за каждый киловатт определенную сумму. В большинстве случаев такие счетчики оснащены механической системой счета, но бывают исключения (то есть может быть и электронный).
Двухтарифный счетчик считает электроэнергию по 2 тарифам. Дневной и ночной. Дневной считается, так же как и на однотарифном, но дневной тариф идет с 8:00 до 23:00. С 23:00 до 8:00 начинается ночной тариф, но платить вы за него будете почти вдвое меньше. Но стоит такой прибор вдвое дороже.
Класс точности — это показатель погрешности электросчетчика. Сейчас новые модели идут с классом точности 2 и выше, что допускается в любой электрической сети. Так что на этом параметре не стоит заострять внимание.
Размеры счетчиков
По размерам счетчики тоже могут быть разные. Бывают большие и маленькие. Качество от размера никак не зависит. Большие счетчики требуют отдельного места в ящике (в ящике бывают специальные места, отведенные для этого). Маленькие же устанавливаются также как автоматы и не требуют специально отведенного места для себя.
Сборка щита
Ну вот, мы постепенно подошли к самому главному ответу на вопрос: как же нам собрать щит учета электроэнергии на 220 В. Ниже будет приведена схема сборки, но сейчас постараюсь вам объяснить все на словах.
Итак, первое, с чего мы начнем, это установка вводного автомата (далее ВА). Я приведу пример с установкой УЗО и ОПС, если вы их не устанавливаете, то просто пропускаете этот момент. Далее параллельно вводного автомата устанавливается ОПС (то есть фазный провод из ВА идет на ОПС, а из него на шину заземления). Далее провода «фаза» и «ноль» из ВА идут на счетчик, а из счетчика на УЗО. Из УЗО проводом «фаза» подключаются все группы автоматов, а провод ноль идет на нулевую шину (обычно шины идут в комплекте, но при их отсутствии вам придётся их докупать). Группы автоматов можно соединить специальной шиной, либо перемычками из провода 6мм².
Осталось подключить только ВА «питающим» проводом. По цвету можете монтировать как угодно, но лучше следовать стандарту. Синий, либо коричневый, это «ноль», белый или красный — это «фаза», желто-зеленый это заземление. А вот и сама схема сборки:
Схема сборки щита с УЗО и ОПС
Схема сборки щита без УЗО и ОПС:
Ну вот в принципе и все, что мы хотели рассказать. При затягивании контактов на автоматах делайте это с максимальным усилием (если затяните не достаточно сильно, то со временем контакт ослабеет и начнет греться, со всеми вытекающими последствиями).
Спасибо за внимание. Удачного вам ремонта!
Проконсультироваться бесплатно и приобрести всё необходимое для сбора щита учёта, можно на нашем сайте.
— Мы несем гарантийные обязательства по товару.
— Проконсультироваться и оформить заказ можно по бесплатному телефону: +7 (800) 200-92-12,
— Либо пишите нам: [email protected] .
Все, что нужно знать про шкаф учета электроэнергии
25.01.2018
Для стабильной бесперебойной работы современных энергетических систем необходима организация коммерческого учета электроэнергии, использованной в жилых и общественных объектах. Для осуществления данного требования применяются специальные конструкции, собранные на основе металлических шкафов и предназначенные для размещения внутри счетчиков учета электроэнергии и другого специализированного оборудования.
Кроме учета расходованной энергии такие конструкции необходимы для:
-
предотвращения перегрузок в сетях, а также защиты от пожаров, утечек энергии на землю;
-
защиты людей от случайных ударов электрическим током;
-
упрощение обслуживания приборов учета.
Таким образом, шкаф учета является важным элементом, который обязателен к установке в общественных и жилых зданиях.
Особенности конструкции
Шкаф учета – это корпус из металла или пластика, в котором на лицевой части предусмотрена дверца, оснащенная замком электромеханического типа. Для предотвращения несанкционированного вскрытия предусмотрена возможность установки пломбы. Для того, чтобы снять показания со счетчиков, не открывая шкаф, имеются специальные окошки со стеклами. В верхней и нижней частях предусмотрены отверстия для размещения кабелей ввода и вывода энергии.
В зависимости от модели шкафа может изменяться его внутренняя часть. Так, конструкцией может быть предусмотрена установка как одного прямоточного счетчика (ШУ-1), так и двух (ШУ-2). В зависимости от поставленных целей в шкафы дополнительно могут устанавливаться трансформаторы, выключатели, приборы защиты, коммутаторы и другие приборы. Чаще всего используются такие модели:
-
ШУ 1/Т, включающий в себя один прибор учета и включение трансформаторного типа;
-
ШУ 2/Т, предназначенный для установки двух счетчиков с испытательной клеммой.
Наиболее подходящий вариант подбирается в зависимости от поставленных задач и особенностей эксплуатации.
Особенности технических характеристик
Шкафы учета (ШУ) разработаны для эксплуатации в условиях переменного тока с напряжением от 220 до 280В и частотой 50 Герц. Предел номинальных токов составляет 80-640 А, а верхний порог перегрузки находится на уровне не более 10 кА. В зависимости от требований шкаф может обладать защитой от взлома и попадания влаги, соответствующей стандартам IP31 или IP54. Применяется заземление формата TN-S-C или TN-S.
ШУ могут быть использованы в диапазоне температур от минус 45 до плюс пятидесяти градусов, а также на высоте не более 2 000 метров от уровня моря. Отклонение относительно вертикали при монтаже не должно превышать 5 градусов в любом направлении.
Отправить запрос
Заполните форму обратной связи, наши менеджеры свяжутся с вами!
Россети Урал — ОАО «МРСК Урала»
Согласие на обработку персональных данных
В соответствии с требованиями Федерального Закона от 27.07.2006 №152-ФЗ «О персональных данных» принимаю решение о предоставлении моих персональных данных и даю согласие на их обработку свободно, своей волей и в своем интересе.
Наименование и адрес оператора, получающего согласие субъекта на обработку его персональных данных:
ОАО «МРСК Урала», 620026, г. Екатеринбург, ул. Мамина-Сибиряка, 140 Телефон: 8-800-2200-220.
Цель обработки персональных данных:
Обеспечение выполнения уставной деятельности «МРСК Урала».
Перечень персональных данных, на обработку которых дается согласие субъекта персональных данных:
- — фамилия, имя, отчество;
- — место работы и должность;
- — электронная почта;
- — адрес;
- — номер контактного телефона.
Перечень действий с персональными данными, на совершение которых дается согласие:
Любое действие (операция) или совокупность действий (операций) с персональными данными, включая сбор, запись, систематизацию, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передачу, обезличивание, блокирование, удаление, уничтожение.
Персональные данные в ОАО «МРСК Урала» могут обрабатываться как на бумажных носителях, так и в электронном виде только в информационной системе персональных данных ОАО «МРСК Урала» согласно требованиям Положения о порядке обработки персональных данных контрагентов в ОАО «МРСК Урала», с которым я ознакомлен(а).
Согласие на обработку персональных данных вступает в силу со дня передачи мною в ОАО «МРСК Урала» моих персональных данных.
Согласие на обработку персональных данных может быть отозвано мной в письменной форме. В случае отзыва согласия на обработку персональных данных.
ОАО «МРСК Урала» вправе продолжить обработку персональных данных при наличии оснований, предусмотренных в п. 2-11 ч. 1 ст. 6 Федерального Закона от 27.07.2006 №152-ФЗ «О персональных данных».
Срок хранения моих персональных данных – 5 лет.
В случае отсутствия согласия субъекта персональных данных на обработку и хранение своих персональных данных ОАО «МРСК Урала» не имеет возможности принятия к рассмотрению заявлений (заявок).
Щит учета электроэнергии уличный ЩУ IP54 на столб, с трехфазным счетчиком 380В и розеткой на 220В
Здравствуйте, уважаемые друзья и коллеги! Представляем Вам собранный и готовый к отгрузке щит учета электроэнергии уличного исполнения со степенью защиты IP54 для установки на столб или опору.
Назначение ЩУ
Щит учета электроэнергии уличного исполнения предназначен для учета электроэнергии и защиты электрооборудования от перегрузок и короткого замыкания на отходящей линии в сетях с глухозаземленной нейтралью при напряжении ~380/220 В переменного тока частотой 50 Гц.
Далее, «Щит учета уличный»…
Щит учета уличный предназначен для установки на столб или опору, также, его можно закрепить на внешней стене здания. Электрощит имеет степень защиты IP54 – тем самым, защищая электрооборудование, установленное внутри электрощита от пыли и влаги.
Конструктивные особенности ЩУ
Корпус электрощита выполнен из листового металла и имеет монтажную панель для крепления одно- или трехфазного счетчика, а также автоматических выключателей для защиты электрооборудования от перегрузок и короткого замыкания.
- На задней стенке корпуса предусмотрены четыре независимых крепления для установки электрощита на стену – тем самым: степень защиты IP54 не нарушается!
- Щит учета имеет защитную панель от случайного контакта с токоведущими частями отходящей линии.
- На дверце щита учета электроэнергии имеется смотровое окошко для снятия показаний с электросчетчика.
Внешний вид
Схема электрическая принципиальная ЩУ
Условные элементы на схеме
Обозначение | Наименование установочного оборудования | Количество |
QF1 | Автоматический выключатель 3P. 50A | 1шт. |
PI1 | Счетчик электрической энергии Меркурий 231 АТ-01 двухтарифный 3-х фазный 5(60)А 50Гц | 1шт. |
SF1 | Автоматический выключатель 3P. 32A | 1шт. |
SF2 | Автоматический выключатель 3P. 20A | 1шт. |
SF3 | Автоматический выключатель 3P. 10A | 1шт.![]() |
XS1 | Розетка на DIN-рейку 220 В с заземлением | 1шт. |
На самом деле, шкаф учета был сделан под заказ по индивидуальной электрической схеме. Если же вам нужна немного другая конфигурация и комплектация электрощита – звоните! или отправьте нам заявку с прикрепленной электрической схемой, через форму заявки на нашем сайте.
ЩУ сторонних производителей – без, комментариев…
Мы никого не хотим обидеть!
Эти примеры здесь только для того, что бы вы могли сравнить наше качество сборки и качество других сборщиков электрощитового оборудования!
Как вам качество? понравилось? хотите чуть чуть подешевле? как у сторонних производителей на последних фото, увы… Мы так не умеем собирать!
© chelnyelectro.ru
Щит учета электроэнергии частного дома: схема, сборка, установка
Вступление
Вопросы подключения частного дома одни из самых обсуждаемых в сети. Одна из причин такой популярности, это разделение работ по подключению, между собственником дома и эксплуатирующей организации. Вот и ищут собственники, как правильно сделать свою часть работ. Благо полезная и практичная информация есть и тут можно найти отличных информационных помощников. В этой статье поговорим про щит учета электроэнергии для частного дома.
Мероприятия собственника по подключению
Совершая подключение (присоединение) дома к линиям электропередач, владелец дома получает техническое условие на подсоединение. В нём есть раздел, где перечисляется, что для подключения должен сделать собственник.
Приведу выдержку из такого ТУ. Собственник обязан, установить узел учета с устройствами защиты электропринимающих устройств, автоматов защиты на 25 Ампер, контролирующих величину мощности и прибора учёта расхода электроэнергии класс точности 2.0.
Проясним, что имеется в виду в этом ТУ и как реализовать данное предписание.

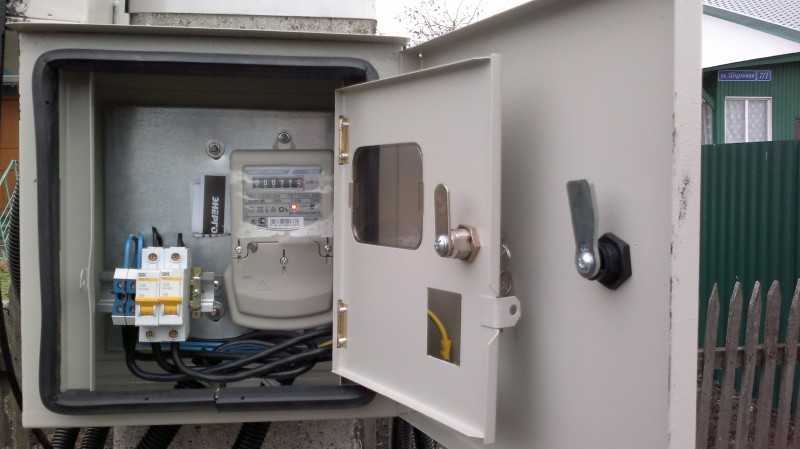

Щит учета электроэнергии частного дома уличного исполнения
Какие бы споры не возникали по месту установки щита учета, для энергетических компаний предпочтительным остается место на улице со свободным доступом контролирующих лиц.
Это значит, что нам понадобится щит учета электроэнергии уличной установки на столб (опору) со степенью защиты корпуса не ниже IP54.
Собрать данный щит можно самостоятельно, или приобрести в готовом варианте у производителя.
Схема щита
Собирать щит учета электроэнергии частного дома нужно по схеме. Вот один её вариант, который можно назвать обобщенным и рекомендованным.
щит учета электроэнергии частного дома СХЕМАНа принципиальной электрической схеме щита мы видим:
- Ответвление от опоры линии электропередач ВЛ 0,4 кВ, делается самонесущим изолированным проводом СИП 4×16, что означает четыре жилы в общей изоляции сечением 16кв.мм.
- Со стороны ввода щит защищается общим трехполюсным автоматом защиты на 50 Ампер.
- Прибор учета электроэнергии имеет класс точности 2, и рассчитан на работу в сети от 5 до 60 Ампер.
- Распределение электрической энергии происходит на несколько групп: две трехфазные (380 В) на мощности 32 Ампера и 20 Ампер, и одну однофазную 220 В на 10 Ампер.
- Для самого щита должна быть предусмотрена система заземления, выполненная по нормативам. Корпус щита, а также шина для подключения защитных проводов PE должны быть соединены с контуром заземления, выполненного для установочного столба.
Сборка щита учета
Собрать такой щит самостоятельно не сложно. Важно соблюдать несколько простых правил:
- Провода ввода и вывода не должны касаться металлического корпуса щита и не должны давить друг на друга. Для этого, все проходы через корпус защищаются пластиковыми гильзами и достаточны для свободного прохода кабеля.
- Монтажные провода внутри щита, не должны пересекаться, особенно под углами отличными от 90˚.
- Все соединения проводов с шиной PE должны быть визуально видны, а затягивающие винты автоматов защиты и клеммных колодок доступны для затягивания.
- Чтобы избежать временного ослабления соединений проводов и шин, они должны быть произведены не только через шайбу, но и усилены гроверной шайбой (DIN 127).
Установка щита учета
Устанавливается щит учета на улице на высоте 1200-1600 мм, на столбе (опоре) указанном, как вводной. Спуск проводов к щиту и подъем проводов от щита производится в трубах или коробах или открыто на хомутах. Спуск проводов от щита к дому в траншее производится только в трубе с поворотом трубы в траншею.
Заземление щита учета
Заземление щита учета производится локально. Проволока не менее 10 мм или металлическая полоска прокладываются от щита вниз по столбу с надежным закреплением хомутами на столбе.
Для самого заземления используется арматура бетонной опоры или отдельный штырь вбитый в землю на глубину 1,8-2,0 метра до достижения нормативного сопротивления заземления, 4 Ом для 380 В и 8 Ом для 220 В (ПУЭ 7, 1.7.101.)
©Ehto.ru
Выбираем шкаф учета электроэнергии — Электро Трейд Комплект
Непременным условием эффективного функционирования энергосетей является учет потребляемой электроэнергии жилыми домами и другими зданиями общественного и промышленного назначения. Сколько электричества использовал за определенный промежуток времени каждый конкретный потребитель, определяют счетчики, подключенные к линии. Сами по себе приборы учета не могут эксплуатироваться – они поставляются и подключаются вместе с комплексом устройств, объединенных в единое оборудование – шкаф учета электроэнергии (ШУЭ).
Функциональные особенности шкафов учета
ШУЭ является одной из многих разновидностей щита распределительного электрического. Помимо непосредственно учета потребляемой электроэнергии, оборудование одновременно выполняет ряд важных задач:
- защищает сети от перегрузок, препятствуя возгоранию и утечкам тока наружу;
- предотвращает удары током людей, находящихся в помещении;
- обеспечивает легкий доступ к прибору учета энергии для снятия показаний (через защитное стекло).
Конструктивные особенности ШУЭ
Корпус шкафа учета представляет собой металлическую (реже пластиковую) коробку с дверцей. На нижней и верхней панелях в заводских условиях проделывают специальные отверстия для выведения входных и выходных кабелей питания устройства. Внутри шкафа расположен набор взаимоподключаемых приборов, основными из которых являются счетчик, трансформаторы, реле защиты, коммутаторы, автоматические выключатели DeKraft, Schneider или любые другие, заложенные по проекту.
Сегодня можно приобрести простой стандартный шкаф, через который проходит энергообеспечение одной квартиры. Кроме типовых моделей, можно также купить щит учетно-распределительный сложной конструкции, который будет распределять электрический ток по разным потребителям одного дома, учреждения или промышленного объекта. Нестандартные изделия изготавливаются только по индивидуальному проекту в зависимости от особенностей линии, условий подключения и эксплуатации, требований потребителя.
Нюансы выбора
Купить щит электрический для учета потребляемой электроэнергии можно в различных типах исполнения – навесные и встраиваемые, для эксплуатации на улице или внутри помещения, из металла либо пластика. Выбирая изделие, обратите внимание на такие критерии:
- степень защиты – бывает от IP21 до IP54;
- напряжение в сети – 220 В или 380 В;
- необходимое количество счетчиков в шкафу в зависимости от количества отходящих линий;
- по наличию особых свойств – прочность обеспечит металлический корпус, диэлектрические характеристики – пластик (возможна комбинация этих материалов).
Сборка щкафа учета электроэнергии всегда проводится на территории завода-изготовителя, после чего изделие проходит обязательные испытания и приемку ОТК. Заказать готовое оборудование или разработку индивидуального проекта с последующим изготовлением, сборкой и монтажом можно в нашей компании «Электро Трейд Комплект» в Хабаровске. Позвоните – и мы расскажем вам больше!
Компания «Электро Трейд Комплект» (ЭТК) — поставщик решений и оборудования в области обеспечения объектов системами бесперебойного и гарантированного электроснабжения
Мы предлагаем оптом и в розницу широкий ассортимент электротоваров.

Сборка электрических щитов
Сборка производится на оборудовании ABB, Legrand, Schneider Electric, DEKraft, TDM
Купить / Заказать онлайнПункты распределительные
ПР предназначены для приёма, распределения электроэнергии, для нечастых оперативных коммутаций электрических цепей и прямых пусков двигателей.
Купить / Заказать онлайнВводно-распределительные устройства
ВРУ применяются на различных объектах для приема и дальнейшего распределения электроэнергии по локальным потребителям.
Купить / Заказать онлайнКабельная продукция
Многообразие кабелей различного назначения в ассортименте оптом и в розницу. Низкие цены, гарантия от производителя.
О вашем приборе
Обновление интеллектуального счетчика завершено
Если вы похожи на большинство клиентов, вы не обращаете особого внимания на свой электросчетчик. Для большинства это просто устройство рядом с вашим домом или на работе, которое измеряет количество потребляемой вами электроэнергии. В какой-то степени это правда. Однако электрические счетчики, как и смартфоны, телевизоры и другие широко используемые технологии, сильно изменились за эти годы.
Мы рады сообщить, что идем в ногу с технологиями и недавно завершили многолетний проект по обновлению наших более чем 810 000 счетчиков с помощью новых цифровых интеллектуальных счетчиков (дополнительную информацию об обновлении нашего интеллектуального счетчика см. в нашем блоге).
Вот некоторые преимущества, которые уже есть у многих клиентов.
- Более удобный запуск и остановка электроснабжения.
Многие клиенты из числа частных лиц и предприятий малого бизнеса могут просто сообщить нам дату, и мы обработаем ее удаленно. Нет необходимости ждать прибытия мастера.
- Повышенная конфиденциальность вашей собственности. Ваши данные об использовании отправляются непосредственно в Tampa Electric через безопасную беспроводную сеть, что ограничивает посещения на месте или в машине для считывания показаний счетчиков.
- Нет больше расчетных счетов. Иногда клиенты получают расчетный счет из-за проблем с доступом к счетчику или ненастной погоды. Интеллектуальные счетчики устраняют эту проблему, поскольку они отправляют данные ежедневно, что избавляет от необходимости оценивать счета.
Некоторые интеллектуальные счетчики уже помогают нам быстрее восстанавливать электроэнергию, точно определяя, где происходят перебои. Это особенно полезно после шторма, вызвавшего несколько отключений. Подобные функции будут доступны во всей нашей зоне обслуживания к началу 2022 года, как только все счетчики будут запрограммированы для связи с нашими внутренними системами.
Поскольку мы продолжаем инвестировать в технологии для создания более интеллектуальной сети, мы будем использовать интеллектуальные счетчики, чтобы предлагать еще больше функций, таких как предоставление вам большего контроля над потреблением электроэнергии, гибкость оплаты, оповещения, которые обнаруживают неисправное оборудование до того, как произойдет отключение. и больше.
Просмотрите часто задаваемые вопросы.
Как для вас выглядит современная сеть?
3 | ||
Срок | Определение | |
AC | CAR | Короткое течение для переменного тока, это электрический ток, который периодически изменяет направление 60 раз в секунду (60 Гц) , тогда как постоянный ток течет только в одном направлении.![]() |
Ампер-часы | Ампер-час (Ач) – это единица электрического заряда, имеющая размер электрического тока, умноженный на время, равный заряду, переносимому постоянным током в один ампер, протекающим в течение одного часа. | |
Ампер (ампер) | Ампер – это единица измерения электрического тока; количество тока, протекающего в цепи при электродвижущей силе в один Вольт и сопротивлении в один Ом.Сокращенно усилитель. Измерители мощности DENT предназначены для измерения многих параметров, включая силу тока. | |
Усилитель/интегратор | Схема усилителя/интегратора встроена в несколько продуктов DENT, включая mV CT RōCoil (снято с производства), серию PowerScout и измеритель ELITEpro XC. Эта схема, подключенная к выходу пояса Роговского, обеспечивает выходной сигнал, пропорциональный току.![]() | |
Аналоговые входные каналы | Аналоговые входные каналы полезны при использовании вместе с измерениями мощности для корреляции потребления электроэнергии с окружающей средой, производительностью установки HVAC или другими технологическими условиями. Типичное использование может включать регистрацию температуры окружающей среды, температуры здания, солнечной инсоляции, давления в баках, расхода в воздуховодах и т. д. Например, ELITEpro XC принимает токовую петлю с внешним питанием 0/4–20 мА или несимметричные датчики 0–30 В постоянного тока на аналоговых входных каналах. . | |
ANSI | Акроним для Американского национального института стандартов, который является частной некоммерческой организацией, которая наблюдает за разработкой добровольных согласованных стандартов для продуктов, услуг, процессов и систем в Соединенных Штатах.![]() | |
Полная мощность (кВА) | Произведение напряжения и тока цепи без учета фазового угла.Измерители мощности DENT предназначены для измерения многих параметров, включая полную мощность. | |
ASHRAE | Аббревиатура Американского общества инженеров по отоплению, охлаждению и кондиционированию воздуха. ASHRAE проводит исследования, разрабатывает стандарты и проводит конференции для повышения квалификации. DENT участвует в одном мероприятии ASHRAE, выставке AHR Expo, которая проводится в январе или феврале каждого года. | |
AWG | AWG — это сокращение от American Wire Gauge; стандарт на калибр проводов (электропроводников).Площадь поперечного сечения каждого калибра является важным фактором для определения его пропускной способности по току.![]() | |
BACnet | BACnet — это протокол связи для сети автоматизации и управления зданием (BAC), использующий стандарты ASHRAE, ANSI и ISO 16484-5. BACnet был разработан для обеспечения связи систем автоматизации и управления зданием для таких приложений, как системы отопления, вентиляции и кондиционирования воздуха (HVAC) и связанное с ними оборудование.Приборы серии DENT PowerScout поддерживают связь BACnet. Дополнительную информацию см. на веб-сайте BACnet. | |
Двунаправленный счетчик | Счетчик, способный измерять как переданную/импортированную (+кВт), так и полученную/отпущенную (-кВт) мощность. Термин «двунаправленный учет» распространен в возобновляемых источниках энергии. | |
Маркировка CE | Маркировка CE обязательна для определенных продуктов, продаваемых в Европейской экономической зоне.Это похоже на Декларацию о соответствии FCC, используемую на некоторых электронных устройствах, продаваемых в Соединенных Штатах.![]() | |
Трансформатор тока накладной | Трансформатор тока накладной предназначен для работы одной рукой при проведении временного энергоаудита. Они предназначены для широкого применения в компактной форме. Clamp-On CT чаще всего продаются вместе с приборами ELITEpro XC, поскольку их простая в использовании конструкция делает их идеальными для временных измерительных проектов. | |
Проводник | Материал, по которому передается электричество, например электрический провод, линия передачи или шина. Трансформаторы тока размещаются вокруг проводника для измерения потока электричества. | |
Кабелепровод | Трубчатый материал, используемый для покрытия и защиты одного или нескольких электрических проводников. Кабелепровод чаще всего используется в стационарных установках со счетчиками PowerScout.![]() | |
Подключенная нагрузка | Электропотребляющее устройство, подключенное к генерирующей системе.Пример: электродвигатель. | |
CONTACTlogger™ | CONTACTlogger, одна из моделей серии DENT SMARTlogger, предназначен для контроля замыканий реле, переключателей и цифровых сигналов включения/выключения. Он поставляется с парой проводов длиной 3 фута, которые подключены к выключателю или реле. CONTACTlogger можно использовать только на обесточенных устройствах с «сухим контактом». | |
Зажимы типа «крокодил» | Также называются зажимами типа «крокодил». Зажимы Croc подключаются к концам проводов напряжения на инструментах ELITEpro XC.Они используются для подключения счетчика к напряжению внутри электрощита. Доступны пять цветов: синий, черный, красный, белый и желтый (обычно используются только при установке за пределами США). | |
CT | Также называется «Трансформатор тока» или «Датчик тока».![]() | |
CTlogger™ | CTlogger, одна из моделей серии DENT SMARTlogger (производство прекращено в 2019 г.), предназначен для контроля состояния электрической нагрузки с помощью накладного трансформатора тока. Трансформатор тока подключается к любому проводнику с током 0,25 А переменного тока или более. Регистратор активируется, когда по проводу к контролируемому устройству протекает ток более 0,25 ампер. | |
Датчик тока | Также называется «Трансформатор тока» или «ТТ».![]() | |
Трансформатор тока | Также называется «датчик тока» или «ТТ». Трансформаторы тока – это тип трансформатора, который используется для измерения переменного тока. Они производят переменный ток во вторичной обмотке, который пропорционален переменному току в первичной обмотке. ТТ DENT имеют встроенный нагрузочный резистор для преобразования выходного тока трансформатора в выходное напряжение 333 мВ, подключаются напрямую к измерителям мощности ELITEpro XC или PowerScout и доступны в различных диапазонах тока и стилях. | |
Окно трансформатора тока | Окно трансформатора тока иногда называют «отверстием». Проводник, который вы хотите измерить, помещается внутрь окна трансформатора тока. Вы должны убедиться, что окно трансформатора тока достаточно велико, чтобы вместить проводник. Размер проводников может варьироваться от небольшого провода до большой шины. | |
DATApro™ | Снятый с производства в 2011 г. DATApro был разработан для измерения, хранения и анализа до 100 000 записей данных от всех типов датчиков, таких как газ, вода, электричество, пар, HVAC, сжатый воздух , твердые или жидкие отходы, безопасность, погода или производственные линии.ELITEpro XC с четырьмя аналоговыми входными каналами является продуктом на замену. | |
DC | DC, или постоянный ток, представляет собой однонаправленный поток электрической карты.![]() | |
Треугольник | Схема треугольника представляет собой трехфазную электрическую конфигурацию, в которой для передачи требуется три провода. Системы Delta обычно используются для любых больших двигателей или нагревателей, которым не нужна нейтраль. Треугольник также используется в передаче электроэнергии, потому что прокладывать четвертый нейтральный провод на большие расстояния дорого. | |
Плата за потребление | Плата за максимальную скорость использования электроэнергии в часы пик расчетного периода.Плата за спрос взимается на основе возможного спроса на энергию, а не на основе фактически потребленной энергии.![]() | |
ELITEpro™ | Многофазный измеритель мощности с записью ELITEpro, снятый с производства в 2011 году, был разработан для точного определения использования электроэнергии и количественной оценки потребления путем измерения, хранения и анализа вольт, ампер, ватт, вольт-ампер (ВА), вольт-ампер реактивный (ВАР), киловатты (кВт), киловатт-часы (кВтч), кВАч, кварч и коэффициент мощности. Его производство было прекращено с выпуском измерителя мощности ELITEpro SP. | |
ELITEpro SP™ | Измеритель мощности ELITEpro SP, снятый с производства в 2013 году, был разработан для замены многофазного записывающего измерителя мощности ELITEpro. В качестве прямой замены он предлагал многие из тех же возможностей измерения, но с увеличенным объемом памяти. Кроме того, ELITEpro SP имел питание от сети, 8 МБ памяти и стандартный порт USB. Как и предыдущий ELITEpro, этот счетчик был разработан для точного определения использования электроэнергии и количественного определения потребления путем измерения, хранения и анализа вольт, ампер, ватт, вольт-ампер (ВА), реактивных вольт-ампер (ВАР), киловатт (кВт), киловатт-часы (кВтч), кВАч, кварч и коэффициент мощности.![]() | |
ELITEpro XC™ | ELITEpro XC, представленный в 2013 году, представляет собой современное поколение расходомеров серии ELITEpro, представленных на рынке. Он был разработан для замены ELITEpro SP. Как и ELITEpro SP, он предназначен для точного определения использования электроэнергии и количественной оценки потребления путем измерения, хранения и анализа вольт, ампер, ватт, вольт-ампер (ВА), реактивных вольт-ампер (ВА), киловатт (кВт), киловатт-часов. (кВтч), кВАч, кварч и коэффициент мощности.Он имеет 16 МБ памяти, стандартный Ethernet, стандартный USB и ряд вариантов связи, включая Wi-Fi и Bluetooth. | |
Программное обеспечение ELOG | Программное обеспечение ELOG – это программа для Windows, предназначенная для настройки счетчиков серии ELITEpro, отображения измеренных значений, а также извлечения и анализа собранных данных. | |
Энергоаудит | Процесс определения энергопотребления здания или сооружения различными методами. Целью аудита является выявление возможностей для снижения энергопотребления с целью экономии денег с течением времени. ELITEpro XC обычно используется для проведения энергетического аудита в коммерческих и промышленных приложениях. | |
ETL | ETL признана NRTL в США и, в аналогичном качестве, Советом по стандартам Канады в качестве испытательной организации и органа по сертификации.Продукт, отмеченный знаком ETL, считается соответствующим минимальным требованиям предписанных стандартов безопасности и обычно считается эквивалентным знаку списка UL. Трансформаторы тока DENT с разъемным сердечником внесены в список ETL (cETLus).![]() | |
Частота | Количество циклов, через которые проходит переменный ток в секунду; в США стандарт выработки электроэнергии составляет 60 циклов в секунду (60 Гц). Измерители серий DENT ELITEpro XC и PowerScout могут измерять как на частоте 60 Гц, так и на частоте 50 Гц (в соответствии с настройками программного обеспечения). | |
Плавленые зажимы для черепков | Иногда их называют «плавлеными зажимами типа «крокодил». Подобно стандартным зажимам типа «крокодил», зажимы типа «крокодил» с предохранителями подключаются к концам проводов напряжения на инструментах ELITEpro XC. Они отличаются от обычных зажимов-крокодилов тем, что имеют предохранитель на 500 мА. Они используются для подключения счетчика к напряжению внутри электрощита. Доступны пять цветов: синий, черный, красный, белый и желтый (обычно используются только при установке за пределами США). | |
Заземление | Заземление — это защитный проводник с низкоимпедансным путем к земле.![]() | |
Горячий | Горячий это любой проводник (провод или иной), соединенный с электрической системой, который имеет электрический потенциал относительно электрического заземления или нейтрали. | |
Инвертор | Устройство, которое преобразует электричество постоянного тока (например, от солнечного фотогальванического модуля или массива) в переменный ток для непосредственного использования для работы приборов или подачи электроэнергии в электрическую сеть. | |
Киловатт (кВт) | Условная единица электрической мощности, равная одной тысяче ватт, или потребляемой энергии из расчета 1000 Дж в секунду. | |
Киловатт-час (кВтч) | Единица или мера электрической энергии или потребления 1000 Вт в течение одного часа; эквивалентно 3412 БТЕ. | |
Отвод | Отвод обычно относится к «горячему ответвлению» и является одним из нескольких горячих проводников в электрической системе.Наиболее распространенные однофазные системы 240 В имеют нейтральную и две горячие ветви. Наиболее распространенные трехфазные системы будут иметь три горячие ветви, 208 В друг к другу и 120 В к нейтрали. | |
LIGHTINGlogger™ | LIGHTINGlogger, одна из моделей серии DENT SMARTlogger, предназначен для отслеживания состояния включения/выключения освещения. Внутренний фотодатчик обнаруживает близлежащий источник света и записывает его состояние с отметкой времени и даты. | |
Line Power | Line Power — стандартная функция приборов серии ELITEpro XC и PowerScout.Он позволяет питать счетчик от измеряемого напряжения. Инструменты с питанием от сети не нужно подключать к розетке или использовать батарею для работы. | |
Нагрузка | Нагрузка – это потребляющее электроэнергию устройство, цепь или система (например, холодильник или здание), подключенная к генерирующей системе.![]() | |
MAGlogger™ | MAGlogger, одна из моделей серии DENT SMARTlogger (производство прекращено в 2019 г.), предназначен для крепления к корпусу двигателя.Он содержит датчик магнитного поля, который может определить, работает ли двигатель. Он записывает свой график работы с отметкой времени и даты. | |
Измерение и проверка | Также называется «Измерение и верификация». Это термин, обозначающий процесс количественной оценки экономии, обеспечиваемой мерой по энергосбережению, а также подсектор энергетической отрасли, участвующий в этой практике. ELITEpro XC обычно используется для проектов M&V. | |
Modbus | Modbus — это протокол последовательной связи, первоначально опубликованный компанией Modicon (теперь Schneider Electric) в 1979 году для использования с ее программируемыми логическими контроллерами (ПЛК).Простой и надежный, он с тех пор стал стандартным протоколом связи де-факто и теперь является общедоступным средством подключения промышленных электронных устройств.![]() | |
Многоконтурный | Измерители серии PowerScout HD являются многоконтурными или многоканальными, что означает, что они способны контролировать комбинацию трехфазных и/или однофазных цепей одновременно. Например, их можно использовать для контроля сети и нескольких цепей освещения в одном электрощите. | |
NEC | Национальный электротехнический кодекс, или NEC, представляет собой набор правил, которые способствовали тому, чтобы электрические системы в Соединенных Штатах стали одними из самых безопасных в мире. Целью NEC является обеспечение проектирования и установки безопасных электрических систем. Национальная ассоциация противопожарной защиты (NFPA) спонсирует NEC с 1911 года. NEC меняется по мере развития технологий и повышения сложности компонентов. NEC обновляется каждые три года.Соблюдение NEC требуется в большинстве мест.![]() | |
NEMA | Национальная ассоциация производителей электрооборудования, или NEMA, является крупнейшей торговой ассоциацией производителей электрооборудования в Соединенных Штатах. Помимо лоббистской деятельности, NEMA публикует более 600 стандартов, руководств по применению, официальных документов и технических документов. Клиенты часто интересуются корпусами с определенными «рейтингами NEMA», такими как 4X. DENT Instruments является членом NEMA. | |
Чистый учет | Чистая энергия = потребленная энергия – произведенная энергия . Net Metering — это практика использования одного счетчика для измерения потребления и выработки электроэнергии небольшим генерирующим объектом (например, домом с ветровой или солнечной фотоэлектрической системой). Чистая произведенная или потребленная энергия продается или покупается у поставщика электроэнергии, соответственно. Многоконтурные счетчики PowerScout обычно используются в приложениях Net Metering.![]() | |
Нейтраль | Нейтральный провод — это обратный провод цепи. Электрические нормы США требуют, чтобы нейтраль не была ни коммутирована, ни предохранителем, и чтобы она была заземлена только на сервисной панели и ни в какой другой точке системы электропроводки здания. | |
PhaseChek™ | PhaseChek™ — это запатентованная технология (патент № 7 612 552), которая позволяет пользователю увидеть, когда датчики тока на измерителе были неправильно подключены или подключены.Это значительно сокращает время настройки и помогает исключить ошибки при установке. PhaseChek доступен на приборах серий ELITEpro XC и PowerScout. | |
Переадресация портов | Переадресация портов позволяет удаленным компьютерам (например, компьютерам в Интернете) подключаться к определенному компьютеру или службе в частной локальной сети (LAN). В случае ELITEpro XC с Ethernet переадресация портов позволяет удаленно подключаться между ELITEpro XC и компьютером в другой сети через брандмауэр с помощью программного обеспечения ELOG.![]() | |
Коэффициент мощности | В электротехнике коэффициент мощности системы электроснабжения переменного тока определяется как отношение реальной мощности, поступающей в нагрузку, к полной мощности в цепи и представляет собой безразмерное число в закрытый интервал от -1 до 1. Коэффициент мощности меньше единицы означает, что кривые напряжения и тока не совпадают по фазе, что снижает мощность нагрузки. Коэффициент мощности (aPF и dPF) определяется приборами серий ELITEpro XC и PowerScout. | |
Серия PowerScout | PowerScout — это торговое название линейки измерительных приборов DENT Instruments. PowerScouts обычно устанавливаются стационарно на электрических панелях, чтобы предоставлять текущую информацию о потреблении энергии. Они доступны в одноконтурной (PowerScout 3037) и многоконтурной (серия PowerScout HD) версиях. | |
Импульсный вход | Импульсные входы доступны на PowerScout 24 и используются для подсчета, накопления и масштабирования импульсов, полученных от внешних счетчиков импульсов, не являющихся DENT, таких как счетчики газа, воды или других электрических счетчиков.![]() | |
Импульсный выход | Импульсные выходы доступны на счетчиках серии PowerScout и используются для отправки кВтч или других импульсов на устройство подсчета импульсов, например регистратор данных. | |
Коммерческий класс | Коммерческий класс Счетчики и трансформаторы тока соответствуют строгим требованиям испытаний и точности. Как правило, они соответствуют требованиям класса ANSI C12.20-2010 с точностью выше 1% (см. серию PowerScout). Термин «уровень дохода» в общем употреблении может означать разные вещи для разных организаций.Возможно, чтобы расходомер соответствовал требованиям точности класса 0.2, но если он не соединен с таким же точным или лучшим ТТ, конечный результат может или не может считаться «коммерческим классом». | |
Среднеквадратичное значение | Для циклически переменного электрического тока среднеквадратичное значение равно значению постоянного тока, который вызывает такое же среднее рассеяние мощности при резистивной нагрузке.![]() | |
RoCoil™ | RōCoil — это торговая марка DENT для нашей линейки датчиков тока Rogowski Coil. Катушки RōCoils известны своими удобными для установки характеристиками, такими как большой размер окна, малый вес, широкий диапазон тока и механическая гибкость для монтажа в тесных помещениях. Катушки RōCoil можно использовать как с приборами ELITEpro XC, так и с приборами PowerScout. | |
RoCoil™ mV | RōCoil mV, производство которого прекращено в 2019 году, является торговой маркой DENT для нашей линейки датчиков тока с катушкой Роговского, которые включают схемы усилителя/интегратора на подводящем проводе.Эта схема позволяет использовать эти трансформаторы тока на счетчиках, которые не имеют встроенной схемы усилителя/интегратора (например, на устаревшем счетчике ELITEpro).![]() | |
RoCoil™ TCA-5 | RōCoil TCA-5, снятый с производства в 2019 г., представляет собой трехканальный интегрирующий усилитель крутизны (TCA), который преобразует электрический выходной сигнал 131 мВ/1000 А от датчика RōCoil 5 в сигнал датчика Переменный ток, имитирующий традиционный трансформатор тока.RōCoil TCA-5 предназначен для обеспечения совместимости трансформаторов тока RōCoil с измерителями входной мощности на 5 ампер. | |
Катушка Роговского Датчик тока | Катушка Роговского, названная в честь Вальтера Роговски, представляет собой электрическое устройство для измерения переменного тока (AC) или высокоскоростных импульсов тока. Он состоит из спиральной катушки провода с выводом от одного конца, возвращающимся через центр катушки к другому концу, так что обе клеммы находятся на одном конце катушки.![]() | |
RS-485 | RS-485 — это стандарт, определяющий электрические характеристики драйверов и приемников для использования в системах последовательной связи. Приборы PowerScout могут обмениваться данными через Modbus или BACnet по сетям RS-485. | |
Таблица настройки | Приборы серии ELITEpro требуют, чтобы они были настроены для использования, сначала создав файл таблицы настройки в программном обеспечении ELOG, а затем загрузив файл в измеритель.Файл таблицы настройки сообщает измерителю, какие текущие датчики, интервал записи и тип обслуживания он будет контролировать. | |
Зажимы Shark | Зажимы Shark для серии ELITEpro можно использовать вместо стандартных зажимов Croc в случаях, когда зажимы Croc физически не подходят.![]() | |
Однофазная | Однофазная мощность – это распределение электроэнергии переменного тока (AC) с использованием системы, в которой все напряжения питания либо совпадают по фазе, либо не совпадают по фазе на одну половину периода (180 ˚).Однофазное распределение используется, когда нагрузки в основном связаны с освещением и обогревом, а электродвигатели небольшие (5 л.с. и менее) (например, в большинстве жилых домов в США). Серии DENT ELITEpro и PowerScout предназначены для измерения как в однофазных, так и в трехфазных системах. | |
SMARTlogger™ | Регистраторы данных SMARTlogger Time-of-Use предназначены для мониторинга состояния включения/выключения и данных об общем времени использования потребляющих энергию устройств, таких как лампы, двигатели, переключатели и т. д. электрическая нагрузка, генерирующая не менее 0.25 ампер. Доступны четыре модели SMARTlogger: LIGHTINGlogger, MAGlogger, CTlogger и CONTACTlogger.![]() | |
Программное обеспечение SMARTware™ | SMARTware — это простое в использовании программное приложение на базе Windows для использования с регистраторами времени использования DENT SMARTlogger. Его можно использовать для загрузки и анализа данных с инструментов SMARTlogger, настройки часов регистратора и экспорта записанных данных в виде файла CSV в Excel. | |
Трансформатор тока с разъемным сердечником | Трансформаторы тока с разъемным сердечником — это экономичный выбор для ТТ. Как и другие трансформаторы тока, они обеспечивают линейное выходное напряжение, прямо пропорциональное входному току. Они безопасно и легко устанавливаются над существующими линиями электропередач без отключения линий.![]() | |
Субсчетчик | Субсчетчик относится к мониторингу потребления электроэнергии отдельным оборудованием в здании, таким как HVAC, освещение, охлаждение, кухонное оборудование и т. д. В дополнение к счетчику «основной нагрузки», используемому коммунальными службами. для определения общего энергопотребления в здании субсчетчики используют отдельные «субсчетчики», которые позволяют управляющим зданиями и объектами иметь представление об использовании энергии и производительности их оборудования, создавая возможности для экономии энергии и капитальных затрат.Приборы серии PowerScout обычно используются для создания проектов субсчетчиков. | |
Испытания и измерения | В компании DENT понятие «испытания и измерения» относится к категории продуктов, предназначенных для исследований в области измерений и верификации (M&V), профилирования электрических нагрузок, энергетического аудита и оценки новых технологий.![]() | |
Трехфазные системы | Трехфазные системы электроснабжения имеют не менее трех проводников, по которым проходят напряжения переменного тока, которые смещены во времени на одну треть периода (120˚).Трехфазная система может быть расположена треугольником (Δ) или звездой. Приборы серии DENT ELITEpro и PowerScout предназначены для мониторинга как однофазных, так и трехфазных систем электропитания. | |
Время использования (TOU) | Время использования — это время включения конкретной нагрузки. Например, как долго и в какое время в той или иной комнате горел свет. Данные о времени использования можно собирать с помощью регистраторов DENT SMART (иногда называемых регистраторами DENT TOU). | |
Тороидальные ТТ со сплошным сердечником | Тороидальные ТТ со сплошным сердечником — это трансформаторы, в которых используются магнитные сердечники тороидальной (кольцевой или кольцевой) формы.![]() | |
Витая пара | Витая пара — это тип проводки, в которой два проводника одной цепи скручены вместе для подавления электромагнитных помех (ЭМП) от внешних источников. Этот тип проводки используется на нескольких трансформаторах тока DENT, в том числе на трансформаторах тока с разъемным сердечником. | |
UL | UL (Underwriters Laboratory) — американская компания, занимающаяся консультированием и сертификацией в области безопасности.![]() | |
VFD | Акроним для частотно-регулируемого привода.ЧРП — это тип привода с регулируемой скоростью, используемый в электромеханических приводных системах для управления скоростью и крутящим моментом двигателя переменного тока путем изменения входной частоты и напряжения двигателя. Измерители мощности DENT способны измерять входную сторону частотно-регулируемого привода, но не выходную сторону, поскольку частота не установлена ни на 60, ни на 50 Гц, а напряжение может иметь несинусоидальную форму волны.![]() | |
Программное обеспечение ViewPoint™ | ViewPoint — это программная утилита, позволяющая легко настроить измеритель PowerScout.Он позволяет пользователю переключаться между протоколами связи (Modbus или BACnet), проверять измеряемые значения в режиме реального времени, читать и записывать регистры, обновлять скалярные значения и выбирать трансформаторы тока. Он предоставляется бесплатно при покупке измерителя PowerScout, а также доступен для бесплатной загрузки на веб-сайте DENT. | |
Звезда | Звезда представляет собой трехфазную систему напряжения, в которой три фазы соединены с одной нейтральной точкой (звездой).Это позволяет использовать два разных напряжения со всех трех фаз, например, систему 277/480 В, которая обеспечивает 277 В между нейтралью и любой из фаз и 480 В на любых двух фазах. |
Расширяемая 6-канальная основная плата счетчика энергии ESP32 — CircuitSetup
Описание
Обновление заказа: 21.

Расширяемый 6-канальный счетчик энергии ESP32 может измерять количество тока, используемого 6 цепями одновременно! Подобно нашему раздельному однофазному измерителю энергии, 6-канальный счетчик энергии использует трансформаторы тока для измерения тока, используемого в любой цепи, и трансформатор переменного тока для измерения напряжения.Плата разработчика ESP32 подключается непосредственно к измерителю энергии для обработки данных счетчика и отправки их по WiFi.
До 6 дополнительных 6-канальных плат можно установить поверх основной платы, чтобы вы могли контролировать до 42 текущих каналов в 16-битном разрешении, в реальном времени, все одновременно! Каждая дополнительная плата может измерять дополнительный канал напряжения.
С ESPHome, загруженным на ESP32, 6-канальный счетчик энергии может легко выводить данные об энергии на новую панель управления энергией Home Assistant. Отдельные цепи, солнечная энергия, а также энергия всего дома могут быть импортированы в Home Assistant.
См. эту страницу заказа, чтобы сэкономить 5% на товарах в комплекте.
См. новейшую документацию по оборудованию и программному обеспечению в репозитории Github.
Особенности:
- Образцы 6 каналов тока и 1 канал напряжения (с возможностью расширения до 2 каналов напряжения — требуется дополнительный трансформатор переменного тока)
- Дополнительные платы (до 6) могут расширить счетчик до 42 каналов тока и 8 каналов напряжения
- Мощность переменного тока от трансформатора преобразуется в постоянный ток, который поступает в понижающий преобразователь для силовой электроники
- Использует 2 микрочипа ATM90E32AS:
- 3 канала тока (CT1-CT3 и CT4-CT5) и 1 канал напряжения на IC
- Ошибка измерения: 0.1%
- Динамический диапазон: 6000:1
- Выбор усиления по току: до 4x
- Стандартный дрейф опорного напряжения (частей на миллион/°C): 6
- Разрешение АЦП (бит): 16
- Для каждого текущего канала счетчик также может рассчитать следующее:
- Активная мощность
- Реактивная мощность
- Полная мощность
- Коэффициент мощности
- Частота
- Температура
- Использует стандартные клещи трансформатора тока для измерения тока
- Нагрузочные резисторы 22 Ом на канал тока
- 2 прерывания IRQ и 1 выход предупреждения
- Выходы пересечения нуля для каждого канала тока
- Выходы Energy Pulse на IC (4 на IC x2)
- Импульс светодиода активной мощности для CT1-CT3 и CT4-CT5
- SPI-интерфейс
Что вам понадобится:
- Трансформаторы тока (в зависимости от области применения)
-
- SCT-006 20A/25mA микроТТ (отверстие 6мм – 3.
разъемы 5 мм) — они отлично подходят, если у вас есть много цепей на 15 А, которые вы хотите контролировать
.
- SCT-010 80A/26,6 мА мини-ТТ (отверстие 10 мм – разъемы 3,5 мм)
- SCT-013-000 100 А/50 мА (отверстие 13 мм – разъемы 3,5 мм)
- SCT-016 120A/40mA (отверстие 16 мм – разъемы 3,5 мм) – для контроля сети
- Можно также использовать и другие, если они рассчитаны на величину мощности, которую вы хотите измерить, и имеют выходной ток не более 720 мА.
- SCT-006 20A/25mA микроТТ (отверстие 6мм – 3.
-
- Трансформатор переменного тока: Jameco Reliapro 9 В или 12 В.Положительный контакт должен быть 2,5 мм (некоторые 2,1 мм)
- ESP32 (выберите один):
- Кейс с 3D-печатью (дополнительно)
- Программное обеспечение (выберите одно):
Только зарегистрированные клиенты, которые приобрели этот продукт, могут оставить отзыв.
Технология интеллектуальных счетчиков | DEMCO
Что такое передовая измерительная инфраструктура (AMI)?
Advanced Metering Infrastructure (AMI) или «умные счетчики» — это цифровые счетчики, которые измеряют и регистрируют потребление электроэнергии и автоматически передают данные в DEMCO с использованием радиочастотной технологии.
Почему они называются умными счетчиками?
Эти счетчики являются «интеллектуальными», поскольку они имеют встроенную технологию измерения энергопотребления, напряжения и отключений; затем может автоматически сообщать эту информацию непосредственно в DEMCO. Используя технологию, хорошо зарекомендовавшую себя в течение многих лет, интеллектуальные счетчики — это безопасная и надежная альтернатива ручному считыванию показаний счетчиков, и участники могут пользоваться расширенными услугами.
Почему DEMCO меняет счетчики?
Около 30 000 счетчиков DEMCO уже являются Smart.DEMCO заменит оставшиеся более 70 000 счетчиков, чтобы все участники стали частью инфраструктуры передовых измерений. Предоставление всем участникам доступа к технологии Smart Meter означает, что наши участники получают электроэнергию через самую безопасную и надежную систему распределения электроэнергии.
Как работает интеллектуальный счетчик?
Интеллектуальные счетчики измеряют потребление электроэнергии в киловатт-часах (кВтч) и передают эту информацию в DEMCO с использованием беспроводной радиочастотной (РЧ) технологии. Радиочастотная технология — это та же технология, которая используется с обычными предметами, уже находящимися в вашем доме, такими как радионяни, сети Wi-Fi и сотовые телефоны.
Когда я получу интеллектуальный счетчик?
Не каждый счетчик DEMCO будет заменен – около 30 000 счетчиков DEMCO уже Smart. DEMCO планирует заменить более 70 000 счетчиков, оставшихся до конца 2022 года. Если замена вашего счетчика запланирована, вы будете уведомлены об этом заранее.
Кто будет менять мой счетчик?
Наш поставщик установки счетчиков, компания Texas Meter and Device Company (TMD), будет заменять счетчики.Персонал будет носить униформу TMD, иметь удостоверения личности, а их транспортные средства будут четко обозначены наклейкой с надписью «Лицензированный подрядчик DEMCO».
Каковы преимущества Smart Meter для участников?
Удобство — интеллектуальные счетчики автоматически передают информацию об использовании энергии, напряжении и отключениях в DEMCO. Это означает, что DEMCO может быстро обнаружить сбой, даже если вас нет дома, чтобы сообщить об этом.
Точный — интеллектуальные счетчики автоматически отправляют показания счетчика в заранее определенное время, поэтому со временем это помогает определить, когда вы используете электричество.Со временем это помогает с использованием энергии и вашего бюджета.
Повышенная безопасность — интеллектуальные счетчики могут самостоятельно обнаруживать проблемы с напряжением и автоматически отправлять информацию в DEMCO, что означает, что мы можем удаленно контролировать безопасность и состояние вашего счетчика.
Больше контроля участников. Умные счетчики помогут вам больше узнать о том, сколько энергии вы используете и когда. Эта информация может помочь вам сделать осознанный выбор в отношении использования энергии и определить способы экономии энергии и денег.
Обновленная технология. Смарт-счетчики используют радиочастотную технологию — тот же тип технологии, которая используется в радионянях, и Wi-Fi — для получения информации от счетчиков.
Безопасность участников — Smart Meters может обмениваться данными с DEMCO, используя удаленные зашифрованные данные, чтобы обеспечить безопасность вашей информации. Интеллектуальные счетчики также могут обнаруживать несанкционированные действия и передавать эту информацию в DEMCO, что обеспечивает дополнительный уровень безопасности.
Расширенные услуги для участников. Умные счетчики обеспечивают цифровую связь между DEMCO и нашими участниками, и существует потенциал для новых и расширенных услуг, таких как управление энергопотреблением в умном доме, контроль нагрузки, выставление счетов по бюджету, оповещения об использовании, уведомления об отключении электроэнергии и время. разная ценовая политика.
Кому принадлежит счетчик в моем доме или офисе?
Счетчик принадлежит DEMCO. Владелец собственности владеет коробкой корпуса счетчика и всей проводкой в доме или на предприятии.
Как я буду уведомлен о замене моего счетчика?
DEMCO отправит автоматический звонок, чтобы сообщить вам, когда счетчики в вашем районе будут заменены. Вы также получите уведомление по почте перед заменой счетчика. Когда наш поставщик услуг по установке счетчиков, компания Texas Meter and Device Company (TMD), приедет к вам домой, установщики постучат в дверь, чтобы сообщить вам, что они готовы заменить ваш счетчик.Установщикам не потребуется и они не будут просить войти в ваш дом. Они также не будут запрашивать у вас личную или платежную информацию для услуги по замене счетчика.
Как я узнаю о смене счетчика?
Наш поставщик установки счетчиков, компания Texas Meter and Device Company (TMD), попытается уведомить жителей по прибытии о замене счетчика. Если никого нет, а счетчик доступен, установщик оставляет дверную вешалку и приступает к замене счетчика
Что произойдет при замене счетчика?
Во время процесса вы заметите кратковременное отключение питания.Когда установка будет завершена, наш поставщик услуг по установке счетчиков, компания Texas Meter and Device Company (TMD), оставит у вас дверную вешалку, чтобы сообщить вам, что ваш счетчик был заменен.
Нужно ли что-то делать, чтобы подготовиться к замене счетчика?
Большинству участников не нужно ничего делать для подготовки к замене счетчика. Если доступ к счетчику каким-либо образом затруднен, эти препятствия должны быть устранены.
Что делать, если прибывает установщик счетчика, а мой счетчик заблокирован, и они не могут заменить мой счетчик?
Наш поставщик услуг по установке счетчиков, компания Texas Meter and Device Company (TMD), оставит вешалку на двери и номер телефона, чтобы участник мог позвонить и запланировать замену, как только счетчик станет доступен.
Увеличится ли мой счет с помощью интеллектуального счетчика?
Умные счетчики не приведут к увеличению вашего счета напрямую. Однако, если снятый старый счетчик не точно регистрировал потребление энергии, возможны увеличенные счета.
Используют ли другие электрические компании интеллектуальные счетчики?
Ожидается, что к концу 2020 года количество установок интеллектуальных счетчиков в США достигнет 107 миллионов, что составляет в среднем около 10 миллионов новых установок ежегодно.
Все ли участники должны будут принимать Smart Meter?
Все члены DEMCO имеют право пользоваться и участвовать в новых и улучшенных услугах, доступных благодаря передовым технологиям учета.Эта программа основана на 100% приеме; однако запросы на отказ от программы обновления Smart Meter будут рассматриваться в каждом конкретном случае.
Потребуется ли DEMCO доступ к моему Smart Meter в будущем?
Интеллектуальные счетчики включают в себя технологию, которая позволяет автоматически отправлять показания в DEMCO. Однако в будущем компании DEMCO может потребоваться доступ к интеллектуальному счетчику для оказания услуг или выполнения периодического контроля качества. Интеллектуальный счетчик всегда должен оставаться доступным, насколько это возможно, чтобы обеспечить безопасное обслуживание в вашем месте.
Создает ли Smart Meter помехи другим бытовым приборам, таким как компьютерные маршрутизаторы, телевизионные сигналы, беспроводные телефоны и т.

Интеллектуальные счетчики работают в радиодиапазоне, утвержденном Федеральной комиссией по связи (FCC), и не будут мешать существующим радиочастотным устройствам в связи с обязательными правилами соответствия FCC. FCC регулирует всю электронику, чтобы предотвратить создание помех одним типом электронного оборудования другим электронным и беспроводным устройствам, работающим в той же полосе частот.
Создает ли Smart Meter помехи для моего HAM-радио или мое HAM-радио будет создавать помехи для Smart Meter?
№HAM-радио работает на другой частоте, поэтому умные счетчики не будут мешать.
У меня дома есть солнечная энергия. Работает ли Smart Meter с этим?
Интеллектуальные счетчики будут регистрировать «чистые измерения» так же, как существующие сегодня механические или электронные счетчики.
Влияют ли смарт-счетчики на медицинские устройства, такие как кардиостимуляторы?
Беспроводные сигналы от интеллектуальных счетчиков соответствуют всем правилам Федеральной комиссии по связи (FCC) для широко используемых беспроводных устройств коммунального назначения. Производители медицинских устройств советуют людям проконсультироваться со своими врачами относительно помех радиосигналам, если это вызывает беспокойство.
Безопасны ли смарт-счетчики?
Технология интеллектуальных счетчиков хорошо зарекомендовала себя в течение многих лет как безопасная и надежная альтернатива ручному считыванию показаний счетчиков. Технология, выбранная DEMCO, была представлена и сертифицирована в соответствии со всеми стандартами безопасности FCC и РЧ, теми же стандартами, что и РЧ-устройства, которые в настоящее время используются в вашем доме или на работе.
Безопасен ли интеллектуальный счетчик для домов со старой проводкой?
Умные счетчики не добавляют нагрузки на дом участника.Умные счетчики питаются от энергии, предоставляемой DEMCO, и отслеживают только энергию, потребляемую домом участника.
Поскольку интеллектуальные счетчики используют радиочастотные (РЧ) волны для передачи данных, опасно ли это для меня и моей семьи?
Интеллектуальные счетчики относятся к той же категории, что и радионяни, бытовые сети Wi-Fi и сотовые телефоны.
используют минимальные уровни (РЧ) передачи — они относятся к категории слаборадиационных и не могут проникать в наше тело. Радиочастотные волны не вызывают рак.
Безопасна ли сеть интеллектуальных счетчиков DEMCO AMI?
Интеллектуальные счетчики известны только по их идентификатору в сети AMI, и счетчик не передает никакой информации об учетной записи участника, такой как имя или адрес. Данные со счетчика также шифруются, что дополнительно защищает сеть и информацию.
Несмотря на то, что счетчики AMI добавили в нашу систему новый компонент, счетчики, связь и управление информацией подчиняются тем же стандартам безопасности Министерства энергетики, которые обеспечивают безопасность сети.
Кибербезопасность не является чем-то новым для коммунальной отрасли. У нас большой опыт обеспечения кибербезопасности информационных систем и эксплуатации электросетей.
Как защищены мои личные данные?
Измеритель не передает информацию об учетной записи участника, такую как имя или адрес. Данные со счетчика также шифруются, что дополнительно защищает сеть и информацию.
Как DEMCO защищает от хакеров и нарушений безопасности?
DEMCO и другие коммунальные предприятия уже предпринимают тщательные меры для предотвращения несанкционированного доступа к компьютерам, управляющим важными электрическими системами.Кибербезопасность не нова для нас, и мы регулярно защищаем конфиденциальные данные от несанкционированного доступа с помощью технологий шифрования.
Могут ли посторонние лица контролировать мою учетную запись, чтобы узнать больше об использовании энергии в моем доме?
Вся информация о счетчиках DEMCO зашифрована, что предотвращает любой несанкционированный доступ к информации об энергопотреблении участников.
Легко ли кому-то вмешаться в мой счетчик и использование энергии?
Интеллектуальные счетчики могут обнаруживать несанкционированное вмешательство в режиме реального времени.Фальсификация или кража энергии регистрируются и передаются в DEMCO, что означает, что мы можем помочь контролировать ваш счетчик, если кто-либо попытается вмешаться в его работу.
Проводка распределительного щита от счетчика энергии до блока потребителя
Монтаж электропроводки распределительного щита (однофазное домашнее питание от опоры электросети и счетчика электроэнергии до блока потребителя)
Как подключить распределительный щит?
Распределительный щит, также известный как «Щит панели», «Щит переключателей и предохранителей» или «Потребительский блок », представляет собой коробку, установленную в здании, содержащую защитные устройства, такие как автоматический выключатель, предохранители, изолятор, выключатели, УЗО и автоматические выключатели. и т.п.Электропитание (230 В переменного тока и 120 В переменного тока в США) подключается через вторичную обмотку трансформатора (3, 4-фазная проводная система), однофазный счетчик энергии и MCBS (DP и SP) к подцепям и конечным подцепям для защиты всех подключенные электрические устройства и приборы через электропроводку.
В следующей однофазной электропроводке для домашнего питания мы использовали 63A MCB (DP), 63A RCD (DP) и различные номиналы, если MCB (SP), такие как 20A, 16A, 10A и т. Д., В соответствии с вашими потребностями.
На приведенном ниже рисунке показана установка однофазного электроснабжения дома и проводка распределительного щита. Вы можете увидеть однофазное электропитание (230 В переменного тока и 120 В переменного тока для США), т. е. линию (красный) и нейтраль (черный). однофазное питание от вторичной обмотки трансформатора и опоры электросети (3-фазная, 4-проводная (звезда) система) к однофазному счетчику электроэнергии.
Связанные руководства по подключению:
Провода под напряжением и нейтрали идут к главному двухполюсному автомату защиты .Затем MCB под напряжением от DP подключается к сегменту общей шины для MCBS, который напрямую подключается к однополюсному автоматическому выключателю. Отходящие ИП МЦБС подключаются к подцепям, оконечным подцепям и электрическим устройствам и приборам.
Нейтраль от главного DP MCB подключается к нейтральному звену, а отходящие провода подключаются к подцепям, оконечным подцепям и электроприборам. Имейте в виду, что все электрические устройства и приборы должны быть подключены к заземлению для обеспечения безопасности, которое напрямую подключено к заземляющему электроду и заземляющей пластине для надлежащего заземления и заземления.
Ниже приведена схема подключения распределительного щита, однофазного электропитания от электрического столба и счетчика электроэнергии к главному распределительному щиту (без УЗО = устройства защитного отключения).
Нажмите на картинку, чтобы увеличить
Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребительскому блоку. Хотя мы уже обсудили распределительный щит, типы распределительных щитов, такие как главный распределительный щит (MDB), вспомогательный распределительный щит (SDB), конечный Распределительный щит (FDB), подцепи и заключительные подцепи в предыдущем посте. Поэтому мы обсудим только основные электропроводные аксессуары, используемые в этой базовой установке главного распределительного щита однофазного домашнего питания.
Цветовой код проводки:
Мы использовали Red для Live или Phase , Black для Neutral и Green для провода заземления. Вы можете использовать специальные коды городов, например, I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. д.) или NEC (Национальный электротехнический кодекс [США и Канада], где
НЭК:
Одна фаза 120 В переменного тока:
Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод 9000
Трехфазный 208 AC:
Черный = Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый/Серый = Нейтраль и Зеленый / Желтый 1 90 Земля 6 90 4 Проводник
МЭК: Одна фаза 230 В переменного тока: Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий проводник Трехфазный 208 AC: Серый = Фаза 1 или Линия 1 , Черный = Линия 2, Коричневый = Линия 3, Синий = Нейтраль и Зеленый = Заземляющий провод 4 4 4 4 4
Сопутствующее руководство по электромонтажу: как подключить трехфазный счетчик электроэнергии в кВтч? Это позволяет вам включать и выключать подачу электроэнергии в ваш дом, так как это основной рабочий переключатель для контроля и управления потоком электроэнергии в системе электропроводки.С помощью главного выключателя вы можете немедленно отключить подачу электроэнергии в доме в случае чрезвычайной ситуации, например, при поражении электрическим током, возгорании, коротком замыкании или во время работы на главной плате для устранения неполадок или технического обслуживания системы. Несколько главных выключателей и щитов предохранителей можно использовать в случае нескольких блоков питания, т. Автоматический выключатель представляет собой устройство, которое отключает цепь от источника питания при нештатных ситуациях и делает цепь в нормальных условиях такой же, как предохранитель.Это автоматические защитные устройства в главном распределительном щите или блоке предохранителей, которые отключают цепь при обнаружении неисправности. размер предохранителя и автоматического выключателя аналогичен, но использование автоматического выключателя вместо предохранителя имеет смысл из-за автоматической работы. Кроме того, вы можете сбросить его снова, если он когда-либо сработает. Вы также можете ознакомиться с соответствующими руководствами по установке электрической проводки, приведенными ниже. Работы на месте выполняются только квалифицированным электриком. Если вам нужен счетчик на квартиру, дом или просто на общую точку водоразбора, выберите электромонтажника самостоятельно. Выбранный вами электромонтажник выполнит необходимые подготовительные работы, такие как установка монтажной платы счетчика, и установит предоставленный нами счетчик. в поиск установщика Мы бесплатно предоставим счетчик и электромонтажник смонтирует его на монтажной плате (включая приезд и выезд, регистрацию и снятие счетчика с учета, стоимость инструмента и т.п.). Вы должны будете оплатить стоимость любых дополнительных электромонтажных работ, выполненных установщиком. Счетчик электроэнергии для вашей квартиры, вашего дома или вашего пункта потребления в целом демонтируется только дипломированным электриком и возвращается нам. Перед вводом в эксплуатацию выбранного Вами электрика, пожалуйста, уточните договорную и сервисную составляющие услуги, в частности начисление затрат на демонтаж счетчика. Электрик может выставить нам счет за работы, необходимые для демонтажа счетчика, включая проезд на место и обратно, регистрацию и снятие с учета счетчика, стоимость инструмента и возврат счетчика нам. За это электрик получает фиксированную плату. Это означает, что вы можете демонтировать счетчик бесплатно. Любые работы, необходимые для отключения точки отвода или другие работы с вашей электрической системой, также должны выполняться электриком. Вы должны нести расходы по этой работе. Заранее узнавайте о затратах на все необходимые работы у электрика для ввода в эксплуатацию. в поиск установщика Электромонтажник должен быть зарегистрирован в каталоге установщиков Stromnetz Berlin. Для замены счетчика переменного тока на трехфазный или замены традиционного электромеханического (Ferraris) счетчика на современный электронный счетчик, выберите электромонтажника самостоятельно. Замена счетчика (включая приход и выезд, регистрацию и снятие счетчика с учета, стоимость инструмента и т.п.) бесплатно. Вы должны будете оплатить стоимость любых дополнительных электромонтажных работ, выполненных установщиком. Время от времени мы сами заменяем предоставленный счетчик, потому что Для замены счетчиков мы также можем иногда привлекать поставщиков услуг. О планируемой замене счетчиков мы сообщим вам заранее в письменной форме.В этом письме мы назначим дату замены счетчика и назовем предполагаемого поставщика услуг. Если эта встреча вам не подходит, вы можете записаться на другую встречу, проконсультировавшись с нами или нашим поставщиком услуг. Если счетчик находится в свободном доступе, т.е. на лестничной клетке или счетчике/подвале, ваше присутствие при обмене не требуется. После обмена наш сотрудник предоставит Вам информационный лист с номером счетчика на старый и новый счетчики. Информационный лист также будет содержать примечание о состоянии разборки старого счетчика и состоянии установки нового счетчика. наверх
Чтобы продолжить, выберите хотя бы один проект.
Пожалуйста, выберите рабочую площадку, чтобы выбрать все связанные проекты.
{{if projectData.maxWorksites !=null}}
Вы можете выбрать до {{:projectsData.maxWorksites}} рабочих сайтов.
{{/если}}
Показаны рабочие сайты {{:projectsData.worksites.length}}
Показаны
рабочие места
Расширить все
|
Свернуть все
Отступление
Истекает
Потребление
{{:кодовое название}}
Истекает:
{{:истекает}}
{{if expiresIn > 1 }}
дни
{{/если}}
{{if expiresIn == 1 }}
День
{{/если}}
Расход:
Нет максимальной суммы
Должен быть выбран хотя бы один проект
Сохранять
Выберите хотя бы один проект Должен быть выбран хотя бы один проект
Требование к проводке однофазного распределительного щита
DP = двухполюсный MCB (главный выключатель)
е. для разных этажей и т. д.
(CB) Автоматические выключатели (SP)
Информация по установке, снятию и замене счетчиков
Возможно, потребуется выполнить дополнительную работу с вашей электрической системой. Пожалуйста, выберите электрика самостоятельно.
Установка и/или установка счетчика
Снятие счетчика
Рекомендуем
Обратите внимание!
Замена счетчика
Плановая замена или замена расходомера в связи с истечением периода калибровки
Замена потребует перерыва в электроснабжении прибл. 15 минут. Чтобы предотвратить повреждение чувствительных электронных устройств, мы рекомендуем отключать такие устройства от энергосистемы на время сбоя.
Страница ошибок | Электротовары оптом l Rexel Australia
{{еще}}
{{if false && !пустые проектыData.worksites && projectData.status eq ‘success’}}
рабочие места}}
{{для проектов}}
{{!— Статус использования CLOUD-36019 с датой окончания при отступлении —}}
{{/для}}
0 thoughts on “Щит учета электроэнергии: Шкаф учета электроэнергии 3-х фазный купить в «АВВ-электрощит»”
