Шкафчик для счетчика электроэнергии: Щит распределительный Schneider Electric ЩРН-П-12, 1×12 модулей

как выбрать и установить бокс для электросчетчика и автоматов

За распределение электролиний в квартире отвечает электрический бокс – своеобразный «пункт управления», в котором установлены защитные автоматические устройств и прибор учета энергии.

Если правильно подобрать и установить ящик для счетчика электроэнергии в квартире, а затем подключить приборы согласно установленным требованиям, пользование бытовой техникой, осветительным оборудованием и электроустановками будет не только бесперебойным, но и безопасным.

В этой статье мы как раз и будем говорить о тонкостях выбора бокса для электросчетчика, и об основных этапах его монтажа. Также приведем полезные рекомендации по подключению электроприборов.

Содержание статьи:

Как выбрать квартирный электрощит?

Если – не новинка, то боксы для квартир появились недавно. Раньше хватало распределительного ящика, который устанавливали на площадке.

Он обслуживал от 2 до 6 квартир, а наполнение его состояло из электросчетчиков по количеству жилых помещений и защитных групп.

Сейчас увеличилось количество электроприборов, которые гораздо мощнее устаревших устройств. Если раньше энергопотребление для одной квартиры равнялось 750-800 Вт, то сегодня только один фен или пылесос потребляют более 1,5 кВт.

Пример «щита», который раньше монтировали в квартире или частном доме: прибор учета киловатт энергии и пара «пробок» с предохранителями

Соответственно, изменились требования к оборудованию, появились новые приборы, гарантирующие полную безопасность жильцам квартир.

Однако выбором щита для счетчика потребляемой электроэнергии, его наполнением и подключением должен заниматься только квалифицированный электромонтажник – любителям без допуска заниматься сборкой бокса запрещено.

Назначение бокса для электросчетчика

Электромонтажные устройства располагают в специальном, подобранном по размерам ящике, который выполняет сразу несколько функций:

• служит основой для крепления защитных приборов и другого оборудования;
• группирует оборудование в одном месте, чем облегчают эксплуатацию и обслуживание;
• защищает устройства от случайного нажатия;
• защищает внутреннее наполнение от воздействий внешней среды.

Квартирные электрощиты отличаются как по габаритам, так и по материалу изготовления. Их производят из пластика или металла. Некоторые напоминают шкафы, другие – небольшие боксы.

Наиболее востребованными считаются пластиковые модели с возможностью установки электросчетчика и 6-24 автоматов.

Образец компактного квартирного электробокса. Снаружи встроенный в стену ящик защищен прозрачной дверцей. Преимущество в том, что можно быстро снимать показания электросчетчика

Существует два вида электрощитов: встроенные и наружные. Выбор зависит от условий монтажа и подключения, а также подстилающей поверхности.

Чтобы установить внутренний ящик, необходимо в стене обустроить нишу, то есть произвести дополнительные строительные работы.

Для фиксации наружной модели стену долбить не нужно. Ящик подвешивают на крепления, воспользовавшись шурупами или дюбелями. Необходимые условия – стабильность и надежность

Наиболее удачное место установки – коридор или прихожая. С одной стороны, щит установлен около ввода электромагистрали в квартиру, с другой, легче по всем помещениям. Монтировать бокс в санузле или кухне не рекомендуется из-за повышенной влажности.

На что обратить внимание при выборе?

В первую очередь бокс выбирают, ориентируясь на его планируемое наполнение – количество электромонтажных устройств. Но важно учесть и остальные нюансы, вплоть до дизайна и возможности увеличения количества автоматов со временем.

Проектирование квартирной электросистемы включает в себя обязательное составление схемы, на которой указаны в том числе и защитные устройства с электросчетчиком. На нее можно ориентироваться при выборе электрощитка

Существует множество производителей, выпускающих всевозможные модели боксов. Лучше остановиться на тех, которые предназначены для квартиры, то есть исключить, например, большие металлические производственные шкафы или щиты со специальными креплениями для дополнительной техники.

У бытовых боксов следует обратить внимание на следующие характеристики и особенности конструкции:

Галерея изображений

Фото из

Современные модели для квартир оснащают прозрачными или тонированными полимерными дверцами – для удобства использования. Чтобы снять показания с электросчетчика, не нужно каждый раз открывать дверцу, так как подсвеченные цифры прибора и так хорошо видны

Размеры бокса напрямую связаны с количеством монтируемого оборудования: чем больше дин-реек, тем больше автоматов, УЗО или других устройств поместится в ящике. Иногда имеет смысл приобрести ящик объемнее, чтобы было место «про запас»

Для общественных зданий, производственных цехов обычно используют металлические щиты и шкафы, но для бытового применения лучше установить пластиковый бокс. Чаще всего такие модели изготавливают из ударопрочного и самозатухающего АВС пластика

Сразу необходимо исключить два вида моделей – для наружной установки на фасад здания и напольные шкафы. Бытовые модели встраиваются в нишу или навешиваются на дюбеля/саморезы на высоте примерно 150 см от пола

Для крепления автоматов и приборов учета используют оцинкованный (реже алюминиевый) металлический профиль, который называют DIN-рейками. Они могут быть литыми и перфорированными, отличатся по размеру и форме. Стандарты крепежей указаны в нормах ГОСТ

Типовые модели оборудованы или защелкой, не дающей дверце произвольно распахиваться, или замком с ключом. Целесообразно закрывать бокс на ключ, когда в квартире проживают маленькие дети – для общей безопасности и защиты электрооборудования

Такой показатель, как степень защиты, указан в характеристиках всех электрощитов. Наиболее часто встречаются боксы IP31, защищающее свое содержимое от мусора и вертикальных капель, и IP54, более герметичные, максимально закрытые от влаги и пыли

Некоторые производители выпускают модели с предустановленной шиной, которая служит для присоединения заземляющего или нулевого проводника. Крепление шины производится в определенном, предусмотренном для этого, месте

Прозрачная дверца электробокса

Бокс небольшой по длине высоте и ширине

Пластик в качестве материала для изготовления корпуса

Врезной способ крепления на стену

Дин-рейки и крепежные элементы

Замок с ключом или защелка

Герметично закрывающийся электробокс

Заземляющая шина в комплекте

Рекомендуем работать с компаниями, реализующими только сертифицированное оборудование. Ответственные продавцы обычно предлагают не «голые» боксы, а ящики с комплектом крепежей.

Лучше, если рамка под дин-рейки будет съемной, чтобы удобнее производить сборку.

Если в комплекте не хватает рамки с дин-рейками, органайзеров для проводов, заземляющей шины, набора креплений на стену – все элементы можно приобрести отдельно. Лучше совмещать оборудование одного производителя

Надеяться на хорошее качество дешевых изделий не стоит. Электрический бокс обычно служит годами, поэтому лучше приобрести пусть дорогую, но надежную модель одной из марок: ABB, Legrand, Schneider, Makel, Electric, Hager.

Из российских производителей популярны RUCELF, IEK, Эра, Мастер.

Особенности составления схемы

Сборка электрощита – ответственный момент, поэтому важно учесть все нюансы, в особенности составленную , способ монтажа и правильно подобранное оборудование.

Кроме того,  обязательно следует иметь в виду ряд факторов, среди которых:

• тип расключения;
• суммарную мощность электроприборов;
• максимальную мощность;
• тип электроприборов.

От перечисленных пунктов зависит выбор оборудования, следовательно, и бокса.

Под типом расключения подразумевается разводка проводников , с помощью распределительных коробок или комбинацией различных типов. От выбора зависит количество подходящих к ящику проводов – 3, 10 или более 20-ти.

Пример разводки по типу «звезда». Провода объединены в несколько групп, обслуживающих отдельные зоны. Например, к зоне «Кухня» относятся два розеточных контура и один осветительный

Определить суммарную мощность необходимо, чтобы номинальные параметры автоматических устройств защиты, а также  – эти значения взаимозависимы.

Предположим, сечение кабеля 2,5 мм. Это значит, что он предназначен для тока 25 А, а номинал автомата, устанавливаемого на линию – 16 А.

Для самых мощных приборов, таких как кондиционер, духовка, стиральная машина, предназначены отдельные электролинии и отдельные автоматы.

Инструкция по установке бокса для квартиры

Последовательность работ по монтажу электропроводки может быть различной. Если выбран скрытый способ разводки, то первый шаг – строительные работы по вырезке штроб под провода. На этом же этапе можно подготовить нишу в стене под установку электрощита.

Если выбран навесной бокс, то этот пункт следует пропустить.

Этап #1 — подготовка ниши и монтаж ящика

Встроенный бокс подходит для стен из материала, легко поддающегося обработке. Например, в гипсокартонной перегородке достаточно просто вырезать нишу точно по размерам ящика.

Но железобетонная стена требует немало усилий, чтобы выдолбить даже небольшую по площади выемку, поэтому рациональнее взять навесную модель и подвесить ее на дюбеля.

Наружные (навесные) модели целесообразно монтировать, если квартира расположена в деревянном доме. Для установки встроенного бокса придется оборудовать герметичную нишу, препятствующую контакту электроприборов с древесиной

Вырезка ниши производится в следующем порядке:

• Разметка. Расстояние от пола – 1,4-1,7 м, для точности реза обводим контур ящика.
• Перфоратором, циркулярной пилой или электролобзиком (в зависимости от материала) вырезаем контур ниши.
• Достаем вырезанные куски гипсокартона. Если стена кирпичная или бетонная – выдалбливаем середину перфоратором, дрелью.
• Зачищаем края, убираем мусор.
• Монтируем ящик согласно инструкции так, чтобы снаружи выступала только передняя панель с дверкой. Если в комплекте есть специальные крепежи, используем их.

Вариантов крепления несколько, чаще всего ящик фиксируется в углублении за заднюю стенку. Если по краям остались небольшие зазоры, их замазываем штукатуркой или алебастром. Когда зазоров нет, производим дополнительное укрепление клеем.

Важно помнить, что нарушение конструкции стен квартиры может быть чревато проблемами. Так, если бетонная стена является несущей, то разрезать арматуру без согласованного проекта запрещено!

В таких ситуациях проще установить навесную модель – зафиксировать корпус на предназначенных для этого креплениях. Саморезы или дюбеля обычно идут в комплекте с боксом.

Вместе с установкой электрощита обустраивают ввод проводов: для внутренних боксов выдалбливают штробы, которые затем прячут под слой штукатурки, для внешних – зашивают провода в пластиковые короба

Сборку обычно производят после окончания строительных работ, когда все отверстия и штробы заделаны, а корпус установлен на место.

Этап #2 — сборка и наполнение бокса

Предлагаем пошаговую инструкцию по сборке электрощита для стандартной 2-комнатной квартиры.

Для примера, начальный комплект для сборки включает:

• 2 защитных автомата 40 А – на входе и после счетчика;
• прибор учета электроэнергии «Меркурий 50 А»;
• Zubr D340t;
• 3 на 40 А;
• 7 автоматов 16 А – на розеточные группы, отдельные – для духовки и для ванной, где расположены водонагреватель и стиральная машина;
• 2 автомата 10 А для осветительных контуров.

Если какие-то из перечисленных приборов отсутствуют или, напротив, их количество больше, то число автоматов можно уменьшить или увеличить.

Для перечисленных устройств подходит бокс для установки электросчетчика и автоматов с 3-мя DIN-рейками.

Каждая рейка рассчитана на 12 мест, в общей сложности помещается 36 модулей. Электросчетчик обычно занимает место на 6-8 стандартных модулей

Сначала заполняем верхнюю DIN-рейку:

• Установка входного автомата в левом верхнем углу, то есть на первой позиции. Целесообразно применить двухполюсное устройство на 40 А. К одному полюсу, согласно маркировке, подключаем фазу, к другому – ноль.
• Монтаж электросчетчика. Его фиксируем справа от входного автомата. Выбор прибора учета лучше доверить специалисту из управляющей компании, который информирован о максимальном энергопотреблении.
• Установка второго автомата на 40 А. Он дублирует функции входного устройства и служит для дополнительной страховки.

Следующие приборы закрепляем на второй DIN-рейке – сначала реле напряжения, а затем .

Реле напряжения выполняет три функции: следит за скачками напряжения, фиксирует критические значения и отключает линию при перегрузке. Его наличие необязательно, но для защиты дорогой электроники лучше поставить

Установка УЗО предполагает монтаж трех приборов номиналом по 40 А и порогом отключения 30 мА, которые обслуживают три отдельные зоны. Однако для ванной комнаты рекомендуют использовать УЗО с порогом отключения 10 мА.

Переходим к третьей DIN-рейке:

• Монтаж однополюсных автоматов. Розеточные линии для кухни обычно перегружены, поэтому советуем разделить их на 2 группы и установить для каждой группы отдельное устройство защиты.
• Соединение приборов в электрощите между собой.

На свободном месте устанавливаем две шины: одна для соединения нулевых проводников, другая – заземляющих. Место вокруг шин должно быть свободным для распределения подключаемых проводов.

Производить соединение приборов рекомендуем одножильными проводами. Процесс монтажа происходит быстрее, так как они не требуют обжима и установки наконечников и крепко фиксируются в гнездах

Важно побеспокоиться о собственной безопасности – перед началом работ обязательно снимите напряжение в сети, то есть отключите подачу тока в квартиру!

Контуры освещения могут не иметь заземляющих проводников, если в осветительном процессе не участвуют люминесцентные лампы, оснащенные заземляющими контактами.

Далее выполняем последние работы по подключению:

• Подключение входного кабеля и всех рабочих линий, отходящих к зонам питания в квартире. Тестирование защитного оборудования, индикация проводников.
• Маркировка автоматов. Обозначение, к какой группе относится каждое устройство, в дальнейшем облегчит обслуживание сети и позволит быстро отключать контуры в аварийной ситуации.

На этом установку квартирного бокса можно считать законченной.

Советы по подключению приборов

Сборкой электробокса должен заниматься квалифицированный монтажник, но иногда просто нет возможности или времени для вызова специалиста.

В связи с этим каждый, кто самостоятельно занимается установкой защитных приборов, обязан знать следующие правила:

1. Электрический ящик должен быть «с запасом» – немного больше по размеру, чем требуется сейчас. Возможно, в дальнейшем увеличится количество устройств, и лишние модули окажутся полезными.
2. Рекомендуется разделять подключение УЗО по зонам обслуживания: ванная + туалет, кухня, спальни. Не нужно объединять в одном УЗО группы из санузла и гостиной, детской и кухни.
3. УЗО не защищает от короткого замыкания, его ставят после автомата, при этом номинал УЗО должен быть на шаг выше или хотя бы равен. Например, если автомат на 16 А, то лучше поставить УЗО на 25 А.
4. Правильный порядок подключения: входной автомат – электросчетчик – УЗО. Ставить УЗО на входе вместо автомата считается ошибкой, заменить автоматическое устройство защиты может только .

Обычно группы автоматов подключаются к одному УЗО по двум причинам: или из-за экономии модулей, или из-за высокой стоимости оборудования. В идеале после каждого автомата следует устанавливать УЗО.

Специалисты рекомендуют не устанавливать УЗО или дифавтоматы на розеточные линии, к которым в дальнейшем планируется подключать ПК. Если неправильно рассчитать порог срабатывания, то приборы будут ошибочно реагировать на компьютер и отключать линию.

При выборе УЗО лучше остановиться на электромеханических приборах, чем на электронных. Они считаются более надежными и не требуют для работы электропитания

Выводы и полезное видео по теме

Вариант сборки электрощита:

Важность проектирования и предварительных расчетов:

Электробокс для «однушки» – советы профессионала:

Как происходит перенос оборудования с общей площадки в квартиру:

Производить сборку и подключение электрощита со счетчиком самостоятельно не получится – выбирать и устанавливать прибор учета электроэнергии должен квалифицированный специалист, представитель управляющей компании.

Существует допуск установки некоторых моделей и владельцем квартиры, однако для проверки правильности подключения, пломбировки и запуска счетчика все же придется приглашать электромонтажника из УК или ЖЭКа.

Профессионально занимаетесь электромонтажными работами и хотите дополнить изложенный нами материал полезными рекомендациями? Пишите, пожалуйста, свои комментарии под этой статьей.

Если вы не нашли ответ на свой вопрос в нашей статье, задайте его нашим экспертам в блоке комментариев – мы и другие посетители нашего сайта, разбирающиеся в теме электромонтажа, постараемся максимально прояснить спорные или сложные моменты.

цены от 41 рублей, отзывы, производители, поиск и каталог моделей

Другой город Абакан Алдан Александров Алексин Анапа Ангарск Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Бузулук Великие Луки Великий Новгород Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Выборг Вышний Волочек Вязьма Глазов Грозный Гусь-Хрустальный Дзержинск Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Железногорск Железнодорожный Жуковский Звенигород Зеленоград Зеленодольск Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калининград Калуга Каменка Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Клин Клинцы Ковров Коломна Конаково Копейск Королев Костомукша Кострома Красногорск Краснодар Красноярск Кропоткин Кстово Курган Курск Липецк Лиски Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Миасс Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Нижний Новгород Нижний Тагил Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Павлово Пенза Переславль-Залесский Пермь Петрозаводск Печора Подольск Покров Псков Пушкино Раменское Реутов Ржев Рославль Россошь Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Саратов Саров Сасово Севастополь Северодвинск Сергиев Посад Серов Серпухов Смоленск Солнечногорск Сортавала Сочи Ставрополь Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тольятти Томск Троицк Московская обл. Троицк Челябинская обл. Тула Тюмень Ульяновск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Чехов Шадринск Шатура Шахты Щекино Щелково Щербинка Электросталь Энгельс Ялта Ярославль

По популярностиПо отзывамПо возрастанию ценыПо убыванию ценыПо рейтингу  Фильтры

Полезная информация:

Распределительные и монтажные щиты, шкафы и боксы в Санкт-Петербурге

В наличии и на заказ у нас большой выбор распределительных и монтажных щитов, шкафы и боксы. В подборе подходящего варианта вам помогут карточки товара, где есть характеристики, фото, видео и отзывы покупателей. Выбирайте распределительные и монтажные щиты, шкафы и боксы на нашем сайте и оформляйте заказ – нажав кнопку «в корзину» или позвонив по телефону менеджеру. Будьте уверены, что получите качественный товар в Санкт-Петербурге с гарантией и доставкой. Ведь ВсеИнструменты.ру – официальный дилер ведущих мировых производителей.

Ваш город
Санкт-Петербург

Выбрать город Другой город Абакан Алдан Александров Алексин Анапа Ангарск Армавир Архангельск Асбест Астрахань Балабаново Балаково Балашиха Балашов Барнаул Батайск Бежецк Белгород Березники Березовский Бийск Благовещенск Бор Борисоглебск Братск Бронницы Брянск Бузулук Великие Луки Великий Новгород Видное Владикавказ Владимир Волгоград Волгодонск Волжский Вологда Волоколамск Воронеж Воскресенск Выборг Вышний Волочек Вязьма Глазов Грозный Гусь-Хрустальный Дзержинск Дмитров Долгопрудный Домодедово Донской Дубна Егорьевск Екатеринбург Елабуга Елец Железногорск Железнодорожный Жуковский Звенигород Зеленоград Зеленодольск Златоуст Иваново Ивантеевка Ижевск Иркутск Истра Йошкар-Ола Казань Калининград Калуга Каменка Кашира Кемерово Кимры Кингисепп Кинешма Киржач Кириши Киров Клин Клинцы Ковров Коломна Конаково Копейск Королев Костомукша Кострома Красногорск Краснодар Красноярск Кропоткин Кстово Курган Курск Липецк Лиски Луховицы Лыткарино Люберцы Магнитогорск Майкоп Малоярославец Миасс Мичуринск Можайск Москва Московский Мурманск Муром Мытищи Набережные Челны Нальчик Наро-Фоминск Нахабино Нижний Новгород Нижний Тагил Новокузнецк Новокуйбышевск Новомосковск Новороссийск Новосибирск Новочебоксарск Новочеркасск Ногинск Обнинск Одинцово Озерск Октябрьский Омск Оренбург Орехово-Зуево Орск Орёл Павлово Пенза Переславль-Залесский Пермь Петрозаводск Печора Подольск Покров Псков Пушкино Раменское Реутов Ржев Рославль Россошь Ростов-на-Дону Рыбинск Рязань Салават Салехард Самара Санкт-Петербург Саранск Саратов Саров Сасово Севастополь Северодвинск Сергиев Посад Серов Серпухов Смоленск Солнечногорск Сортавала Сочи Ставрополь Старый Оскол Стерлитамак Ступино Сургут Сходня Сызрань Таганрог Тамбов Тверь Темрюк Тольятти Томск Троицк Московская обл. Троицк Челябинская обл. Тула Тюмень Ульяновск Уфа Ухта Фрязино Химки Чайковский Чебоксары Челябинск Череповец Чехов Шадринск Шатура Шахты Щекино Щелково Щербинка Электросталь Энгельс Ялта Ярославль Продолжить

Шкафы учёта электроэнергии ШУН-1 и ШУН-3

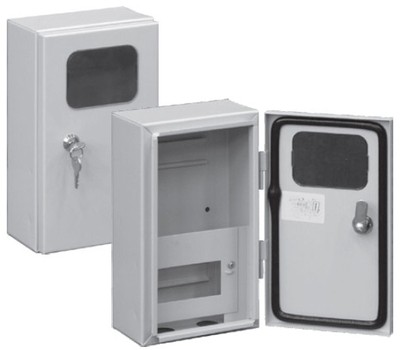

Шкаф учета электроэнергии ШУН-1 или ШУН-3 предназначен для установки электросчётчиков и автоматических выключателей вне помещений (наружные).

Шкаф учёта электроэнергии ШУН-1
Конструктивно шкаф учёта электроэнергии ШУН-1 выполнен в исполнении с IP54, препятствующем проникновению влаги внутрь корпуса и обеспечивающем вентиляцию для предупреждения образования конденсата внутри корпуса.
Шкаф ШУН-1 производится в антивандальном исполнении, обеспечивая защиту от несанкционированного проникновения. Гайки накручиваются на скобы изнутри шкафа, что препятствует снятию шкафа с целью хищения.
Рекомендуемые модели электросчётчиков, устанавливаемых в шкафы учета электроэнергии — «Меркурий» или аналогичный по габаритам.

Шкаф учёта электроэнергии ШУН-3
В корпусе шкафа ШУН-3 можно разместить два однофазных счётчика и два автомата в пластиковых пломбируемых корпусах.
Шкафы и скобы покрашены методом порошковой окраски, обеспечивающей их высокую антикоррозийную стойкость. Степень защиты IP54.

Шкафы укомплектованы замками с ключом (для ШУН-1 один замок, для ШУН-3 два замка), скобы – прокладками, обеспечивающими герметичность, шайбами, гроверами и гайками.

Технические характеристики шкафов учёта электроэнергии ШУН-1 и ШУН-3

Шкаф ШУН-1 (однофазный):
размеры (В х Ш х Г) — 390 х 270 х 160 мм;
напряжение/число фаз — 220/1~;
требуется 1 скоба для крепления.

Шкаф ШУН-3 (трёх-фазный):
размеры (В х Ш х Г) — 550 х 270 х 160 мм;
напряжение/число фаз — 380/3~;
требуется 2 скобы для крепления.

Примечание
Согласно новым требованиям Мосэнергосбыта при подключении индивидуальных домов к электросетям электросчётчики и автоматические выключатели должны быть установлены вне помещений — для обеспечения доступа к ним контролёров сбытовых организаций обслуживающих электросети в отсутствие хозяев дома. Такая система расположения электросчётчиков находит всё большее распространение в содоводческих товариществах и дачных кооперативах, что позволяет им беспрепятственно осуществлять контроль учёта и оплаты электроэнергии членами кооператива.

Всё электрощитовое оборудование

Щиты учета электроэнергии 15кВт 380В 25А-для частного дома, коттеджа, на столб, на опору

используются для приема, распределения и коммерческого учета электроэнергии; защиты отходящих линий от перегрузок и токов короткого замыкания. В зависимости от степени защиты корпуса (IP) щит ЩУ может быть установлен как внутри помещения, так и на открытом воздухе на столбе, опоре, или на стене дома. Щит учета электроэнергии, помимо счетчика и автоматического выключателя, может комплектоваться дополнительным оборудованием — ограничитель перенапряжения, GSM-модем, УЗО, розеткой на DIN-рейку или силовым разъемом и др.

Также на нашем сайте вы сможете купить кабель Сип 4 4×16 для прокладки воздушной линии в дом, и крепежные детали для его монтажа (представлены в аксессуарах к кабелю).

Технические характеристики щитов учета электроэнергии наружной установки

Лимит выделяемой мощности	6кВт, 10кВт, 15кВт (стандарт), 20кВт
Номинальный ток вводного автомата	25А (стандарт)
Напряжение сети	220В/380В (стандарт)
Количество фаз	1,3 (стандарт)
Степень защиты корпуса	IP54, IP65
Диапазон рабочих температур	от -40 до +50°С
Габаритные размеры, мм	395х310х150, 500х400х220, 650х500х220
Гарантия производителя	1 год
Производитель комплектующих	ABB, Schneider Electric, IEK, Hyundai, Элма, Инкотекс, ПЗИП, Тайпит

Наличие щита учета электроэнергии (ЩУ) является обязательным условием при введении в эксплуатацию жилых и производственных помещений, кроме этого – устройство позволяет удобно считывать показания потребляемой эл энергии и дополнительно защищать электрооборудование от перегрузок.

Более подробно о том как получить 15кВт мощности, пройти согласования и какой щит учета купить можно прочитать в специальной статье.

Популярные модели шкафов ввода и учета электроэнергии 380В 15кВт 25А:

1. Щит ЩУ 25А 3ф 2тарифа IP54 (стандарт)
2. Щит ЩУ 25А 3ф 2тарифа IP54 с OVR
3. Щит ЩУ 25А 3ф 2тарифа IP54 c GSM-модемом
4. Щит ЩУ 25А 3ф 2тарифа IP54 с GSM ОПС
5. Щит ЩУ 25А 3ф 2 тарифа IP66 с огран. мощности

6. Щит ЩУ 380В 15кВт 25А 3ф 2тарифа IP54 (бюджетная версия)

В комплекте со щитом учета идет:

1. Сертификат соответствия ЕАС
2. Паспорт
3. Принципиальная схема (однолинейная)
4. Полный комплект бухгалтерских документов

Сборка щита учета электроэнергии 380В 15кВт

Сборка шкафов ввода и учета электроэнергии осуществляется в Санкт-Петербурге на нашем современном производстве площадью 300 м². У нас работают профессиональные монтажники под руководством опытного инженерного состава за плечами которого такие серьезные проекты как поставка распределительных щитов для АЭС Руппур в Бангладеш, канализационных насосных станций для ЖК Новоселье и ЖК Триумф Парк, щитов гарантированного электроснабжения (АВР) для компрессорной станции «Русская» и др.

Наше производство

Производственно-монтажный отдел нашей компании сертифицирован в соответствии с ISO-9001 и сертификатом соответствия ТУ. Это важные документы, которые может потребовать сбытовая компания, чтобы принять и опломбировать ваш электрощит. У «кустарных» электриков такого документа нет.

За последние 3 года мы собрали более 1000 щитов учета, без единой жалобы или возврата.

Цена щитов учета электроэнергии уличных 380В

Цена ГРЩ складывается из цен на комплектующие и стоимости работ по сборке щита ГРЩ. В зависимости от бюджета заказчика мы поможем подобрать наиболее подходящий вариант комплектации:

оборудование топ-уровня: ABB, Schneider Electric, Legrand, Rittal, Siemens

оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор

комплектующие бюджетного сегмента: ИЭК, DEKraft

Цена на щиты учета 15кВт складывается из цен на комплектующие и стоимости работ по сборке щита учета. В зависимости от бюджета заказчика мы поможем подобрать наиболее подходящий вариант комплектации:

• оборудование топ-уровня: ABB, Schneider Electric, Legrand, Rittal, Siemens
• оборудование среднеценового сегмента: Hyundai, CHINT, DKC, КЭАЗ, Контактор
• комплектующие бюджетного сегмента: ИЭК, DEKraft, Инкотекс, ПЗИП

На нашем сайте представлены актуальные цены на шкафы учета и распределения ШУ — прайс лист. Если в вашем техническом условии на присоединении к электросетям есть особые требования, например, GSM-связь, ограничение по мощности или степень защиты корпуса IP65 — мы сможем быстро, в течении 15 минут рассчитать цену требуемого шкафа учета электроэнергии.

Купить щит учета электроэнергии в компании ПромЭлектроСервис

Купить шкаф учета электроэнергии 380В 15кВт в нашей компании можно следующими способами:

1. Оформить заказ на сайте и указать в комментариях пожелания и дополнения
2. Прислать запрос на нашу электронную почту [email protected] и прикрепить фото или сканы технических условий на подключение.
3. Приехать к нам в офис на ул. Тамбасова 12 оф. 242, оформить заказ и внести предоплату.

Фото щитов учета электроэнергии 380В 15кВт 25А

Щит учета электроэнергии 15кВт 380В 25А IP54 ABB дифф. автоматом и счетчиком Меркурий 231	Шкаф учета электроэнергии 15кВт 380В 25А IP54 DEKraft с УЗО IEK и счетчиком ЦЭ2727	Шкаф ввода и учета электроэнергии 15кВт 380В 25А IP65 Schneider Electric, счетчиком Меркурий 231 и розеткой



Щит учета 25А ABB с GSM, ограничителем перенапряжения и обогревом	Щит учета 25А Schneider Electric c ограничителем перенапряжения и розеткой. Счетчик Меркурий 234 ART 01 PO	Шкаф учета 25А Hyundai c 3ф розеткой. Счетчик Вектор 3 01 N

Щит учета электроэнергии уличный ЩУ IP54 на столб, с трехфазным счетчиком 380В и розеткой на 220В

Здравствуйте, уважаемые друзья и коллеги! Представляем Вам собранный и готовый к отгрузке щит учета электроэнергии уличного исполнения со степенью защиты IP54 для установки на столб или опору.

Назначение ЩУ

Щит учета электроэнергии уличного исполнения предназначен для учета электроэнергии и защиты электрооборудования от перегрузок и короткого замыкания на отходящей линии в сетях с глухозаземленной нейтралью при напряжении ~380/220 В переменного тока частотой 50 Гц.

Далее, «Щит учета уличный»…

Щит учета уличный предназначен для установки на столб или опору, также, его можно закрепить на внешней стене здания. Электрощит имеет степень защиты IP54 – тем самым, защищая электрооборудование, установленное внутри электрощита от пыли и влаги.

Конструктивные особенности ЩУ

Корпус электрощита выполнен из листового металла и имеет монтажную панель для крепления одно- или трехфазного счетчика, а также автоматических выключателей для защиты электрооборудования от перегрузок и короткого замыкания.

• На задней стенке корпуса предусмотрены четыре независимых крепления для установки электрощита на стену – тем самым: степень защиты IP54 не нарушается!
• Щит учета имеет защитную панель от случайного контакта с токоведущими частями отходящей линии.
• На дверце щита учета электроэнергии имеется смотровое окошко для снятия показаний с электросчетчика.

Внешний вид

Схема электрическая принципиальная ЩУ

Условные элементы на схеме

Обозначение	Наименование установочного оборудования	Количество
QF1	Автоматический выключатель 3P. 50A	1шт.
PI1	Счетчик электрической энергии Меркурий 231 АТ-01 двухтарифный 3-х фазный 5(60)А 50Гц	1шт.
SF1	Автоматический выключатель 3P. 32A	1шт.
SF2	Автоматический выключатель 3P. 20A	1шт.
SF3	Автоматический выключатель 3P. 10A	1шт.
XS1	Розетка на DIN-рейку 220 В с заземлением	1шт.

На самом деле, шкаф учета был сделан под заказ по индивидуальной электрической схеме. Если же вам нужна немного другая конфигурация и комплектация электрощита – звоните! или отправьте нам заявку с прикрепленной электрической схемой, через форму заявки на нашем сайте.

ЩУ сторонних производителей – без, комментариев…

Мы никого не хотим обидеть!

Эти примеры здесь только для того, что бы вы могли сравнить наше качество сборки и качество других сборщиков электрощитового оборудования!

Как вам качество? понравилось? хотите чуть чуть подешевле? как у сторонних производителей на последних фото, увы… Мы так не умеем собирать!

© chelnyelectro.ru

Шкаф учета электроэнергии IP65 Полиэстер (ЭПЩУ — 500х350х170) c Меркурий 236 ART-01 PQRS с модемом для удалённого опроса счётчика

Щит учета электроэнергии уличный (ВРУ) — однодверный
(материал EPL — полиэстер, армированный стекловолокном)
с возможностью АСКУЭ (удалённый опрос электросчётчиков)

Монтажный комплект с прибором учёта электроэнергии:

Меркурий 236 ART-01 PQRS 5(60)А/400В — трёхфазный, многотарифный (2Т или 3Т), выдерживает нагрузку до 30 кВт
Межповерочный интервал (МПИ) — 16 лет

цена 1 шт. — 23 000р. *
цена от 2 шт. — 22 700р.
цена от 5 шт. — договорная

* с автоматами АВВ 25А (на мощность 15 кВт)

Комплект электрооборудования для монтажа ВРУ, стоимость включает:

1. Электросчетчик Меркурий 236 АRT-01 PQRS 5(60)А/400В — 1 шт.

2. GSM/GPRS-модем с блоком питания, GSM-антенной и DIN-креплением

3. Корпус из полиэстера со смотровым окном ЭПЩУ IP65 (ВхШхГ 500х350х170) — 1 шт.

4. Автоматический выключатель АВВ 25А трехполюсный (Германия) — 2 шт.
(выбрать другой номинал)

5. Автоматический выключатель АВВ 16 А однополюсный (Германия) — 1 шт.

6. Розетка щитовая АВВ на DIN-рейку 2Р+N 16А (Европа)

7. Бокс для автоматического выключателя IEK (с возможностью пломбировки) — 1 шт.

8. Шины на DIN-рейку в корпусе (кросс-модуль) 2х7 L+PEN — 1 шт.

9. Кабельный гермоввод (сальник) PG 36 — 2 шт.

10. Кабельный гермоввод (сальник) PG 21 — 1 шт.

11. Комплект крепления на опору ЛЭП — 1 шт.

---

Установленный щит учета электроэнергии (ВРУ) в корпусе ЭПЩУ IP65 (ВхШхГ 500х350х170) с GSM/GPRS-модемом для удалённого снятия и передачи показаний с электросчётчика Меркурий 236 АRT-01 PQRS 5(60)А/400В



SMART Щит учёта электроэнергии с GSM/GPRS модемом для удалённого снятия показаний с электросчётчика предназначен для трехфазного подключения домов и коттеджей. Наличие в щите учёта, установленного GSM-модема, даёт возможность удаленно передавать данные о потребленном количестве электроэнергии в энергосбытовую компанию через личный кабинет абонента.

---

УДАЛЕННЫЙ ОПРОС СЧЁТЧИКОВ ЭЛЕКТРОЭНЕРГИИ

Щиты учета с АСКУЭ (автоматизированная система контроля и учета электроэнергии), обеспечивают дистанционный учёт электроэнергии и удалённый сбор данных с электросчётчиков на любом объекте заказчика, загородный дом, торговая точка, небольшое производство и других местах.

>>> Подробнее про щиты учёта с АСКУЭ

Автоматизированный учёт электроэнергии скриншоты с экрана смартфона





23 000 р.

Щиты, шкафы, ящики и боксы металлические и пластиковые

Распределительные металлические и пластиковые щиты предназначены для установки модульной аппаратуры (автоматические выключатели, УЗО, дифференциальные автоматы, контакторы, реле и другое оборудование) и модульных счетчиков электроэнергии. Преимуществами таких ящиков и щитов является простота монтажа оборудования на стандартную din-рейку без дополнительных работ (например, сверления, распиливания) и безопасность эксплуатации, так как все токоведущие части и проводники прикрыты панелью.

Распределительные металлические щиты ЩРН и ЩРВ

Металлические щиты с монтажной панелью (ЩМП) предназначены для монтажа практически любого оборудования с любой схемой подключения и любого взаимного расположения оборудования. Преимуществами ящиков ЩМП является то, что монтажную панель для более удобного монтажа можно вытащить из щита, а потом уже в сборе с электрооборудованием установить обратно.

Металлические щиты с монтажной панелью ЩМП и ЩРН-М

Щиты учетно-распределительные предназначены для установки счетчика электроэнергии (монтируемого на плоскую поверхность) и модульной аппаратуры. Отличительной особенностью таких учетно-распределительных щитов является окно в дверце для считывания показаний электросчётчика.

Щиты металлические учетно-распределительные ЩУРН/ЩУРВ, ЩУ и ШКН

Пластиковые уличные влагозащищенные боксы учета и распределения энергии (блоки измерения и защиты) используются в качестве пункта выносного учета. Боксы предназначены для установки счетчиков электроэнергии и вводного автоматического выключателя и другой аппаратуры (например, грозозащиты) на улице на фасаде здания или столбе. Можно сказать, что такие уличные пластиковые боксы под счетчик являются более доступной разновидностью учетно-распределительных щитов.

Магистральные металлические шкафы используются для монтажа электрооборудования, использования в качестве ВРУ, ГРЩ и АВР на токи 1600А.

---

Распределительные мини-щитки Hager GD до 10 модулей Пластиковые распределительные мини-щитки Hager GD выпускаются в исполнении для открытого монтажа (навесные) и предназначены для установки от 2 до 10 модулей. К распределительным щиткам Hager дополнительно поставляются прозрачные серые или белые непрозрачные дверцы. Степень защиты IP30. Дополнительно могут быть укомплектованы замком в дверцу. Производитель: Германия

Распределительные щиты Hager Golf VS/VF до 72 модулей Пластиковые распределительные щитки Hager выпускаются в исполнении для открытого (настенные) монтажа серии VS, так и для скрытого (встраиваемые) монтажа серии VF, с прозрачной и непрозрачной белой дверцей для установки от 4 до 72 модулей. Степень защиты IP30 без дверцы и IP40 с дверцей. Дополнительно могут быть укомплектованы замком в дверцу. Производитель: Германия

Щиты распределительные пластиковые с металлической дверцей Hager Volta до 48 модулей Hager Volta — это флагманская серия среди малых распределительных щитков Hager. Щитки Volta выпускаются в исполнении для открытого (настенные) и скрытого (встраиваемые) монтажа. Могут комплектоваться различными металлическими дверцами: обычная белая, цвета металлик и ультрамарин,  с прозрачным окном, с местом под картину или с зеркалом, из шероховатой нержавеющей стали, с покрытием для втыкания кнопок и с полем под электрическую схему или, например, план эвакуации при пожаре. Степень защиты IP30. В комплект поставки входят самозажимные N и PE клеммы с расцветкой по ПУЭ. Дополнительно могут комплектоваться замком в дверцу. Производитель: Германия

Пластиковые боксы КЭАЗ Optibox P IP40/IP65 от 8 до 54 модулей Пластиковые щиты OptiBox P российского производителя КЭАЗ (Курский электроаппаратный завод) являются хорошей альтернативой более дорогим европейским пластиковым боксам. Корпуса KEAZ OptiBox P выпускаются в навесном и встраиваемом исполнении, вместимостью от 8 до 54 модулей, со степенью защиты IP40 и IP65 (только навесного исполнения). Производитель: Россия.

Пластиковые распределительные щитки Энергия до 36 модулей Пластиковые распределительные щитки Энергия могут быть открытого и скрытого монтажа с прозрачной дверцей для установки от 4 до 36 модулей со степенью защиты IP40 и открытого монтажа с прозрачной дверцей для 8 и 12 модулей со степенью защиты IP65. Производитель: Россия — Китай.

Влагозащищенные пластиковые распределительные щиты Hager Vector до 54 модулей Пластиковые пылевлагозащищенные распределительные щитки Hager Vector предназначены для настенного монтажа. Выпускаются в исполнениях от 3 до 54 модулей. Степень защиты IP65. Щитки Vector от 12 модулей комплектуются самозажимными N и PE клеммами с расцветкой по ПУЭ. Дополнительно может быть установлен замок в дверцу. Производитель: Германия

Распределительные металлические щиты и боксы ЩРН и ЩРВ Щиты металлические распределительные ЩРН (навесные) и ЩРВ (встраиваемые) производства Фабер и КРЗМИ предназначены для установки от 12 до 72 модулей аппаратуры. Щиты ЩРН/ЩРВ выпускаются со степенью пыле- и влагозащищенности IP31 и IP54. Дверцы распределительных щитов закрываются на ключ. Производитель: Россия

Металлические щиты с монтажной панелью ЩМП и ЩРН-М  Щиты с монтажной панелью ЩМП и ЩРН-М выпускаются различных размеров: от 200х175х135 мм (ЩРН-М) до 1400х650х300 (ЩМП-7) или 1200х950х250 мм (ЩМП-8). Щиты ЩМП и ЩРН-М выпускаются со степенью пыле- и влагозащищенности IP31, IP54 и IP55. Дверцы щитов с монтажной панелью закрываются на ключ. Производитель: Россия

Щиты металлические учетно-распределительные ЩУРН/ЩУРВ, ЩУ и ШКН Металлические учетно-распределительные щиты навесные Фабер ЩУРН, КРЗМИ ЩУ и ЩУРН, ЭлТИ ШКН и встраиваемые Фабер ЩУРВ предназначены для установки однофазных и трёхфазных счётчиков электроэнергии и от 12 до 48 модулей различной низковольтной аппаратуры. Щиты ЩУРН/ЩУРВ, ЩУ и ШКН выпускаются со степенью пыле- и влагозащищенности IP31, IP54 и IP55. Дверцы щитов с монтажной панелью закрываются на ключ. Производитель: Россия

Блоки измерения и защиты однофазные (1ф), трёхфазные (3ф) и универсальные (у) Блоки измерения и защиты предназначены — это боксы под установку однофазных и трехфазных счетчиков электроэнергии, вводного автоматического выключателя и другой защитной модульной аппаратуры. Влагозащищенные пластиковые БИЗы предназначены для монтажа на фасадах частных домов и коттеджей и на столбах возле них. Прозрачная крышка обеспечивает свободное считывание показаний электросчетчика. Степень защиты IP54. Производитель: Россия

Пластиковые влагозащищенные щиты учета и распределения ЩУР-8, ЩУ-1Н-9 и ЩУР-12 Влагозащищенные щиты учета и распределения из АБС-пластика и поликарбоната являются разновидностью блоков измерения и защиты. Основное их назначение — использование в качестве пунктов выносного учета на фасадах зданий, на заборах и столбах. В боксы ЩУР и ЩУ устанавливаются электросчётчики и модульная аппаратура до 12 модулей. Прозрачная крышка и окно в дверце позволяют производить съем контрольных показаний счетчика без участия хозяев дома. Степень защиты боксов ЩУР-8, ЩУ-1Н-9 и ЩУР-12 составляет IP54. Производитель: Россия

Распределительные металлические щиты Hager FW до 336 модулей Секционные распределительные металлические щиты Hager FW просто не заменимы там, где требуется использовать большое количество аппаратуры. Благодаря опционной перфорированной монтажной панели в щитах FW можно разместить не только модульное оборудование. Щиты комплектуются сплошными и со стеклом дверцами белого цвета. Hager FW выпускаются для скрытой и открытой установки, встраиваемые корпуса FW имеют степень защиты IP30, а навесные — IP44. Ширина и высота ящика Hager FW варьируются от 300х500мм (36 модулей, одна секция) до 1050х1100мм (336 модулей, четыре секции). Глубина щитов открытой установки составляет 160 мм, скрытой установки — 110 мм. Производитель: Германия

Щиты Hager Orion plus из стали и полиэфира, усиленного стекловолокном на ток до 630А C универсальным щитом Hager Orion plus возможно решение любых задач по электроснабжению объектов, по использованию аппаратуры управления, пожарной и охранной сигнализации сигнализации, видео- , аудиосистем и другого оборудования. Корпус щита Orion plus может быть из стали или из полиэфира, усиленного стекловолокном, настенного или напольного исполнения, со сплошной или прозрачной дверцей. Степень защиты IP65. Orion plus может быть укомплектован монтажными стальными пластинами, системой +S для установки стандартных модульных автоматических выключателей, системой +С для установки модульных и силовых автоматов х160 и х250. Возможно также заказать цоколь для напольного монтажа. Ширина щитков Hager Орион плюс составляет от 250 до 800 мм, высота — от 300 до 1250 мм, глубина  — от 160 до 300 мм. Производитель: Германия

Модульная система стальных щитов Hager Quadro 4 на ток до 630А Модульная система металлических шкафов Hager Quadro 4 предназначена для установки различного оборудования на токи до 630А. Электрощит Quadro4 состоит из: задней стенки из листовой стали, верхней и нижней панелей, цоколя, с планками для ввода кабелей, стальных боковых стенок с профилем из изоляционного материала. Все элементы окрашены в белый цвет RAL 9010, цоколь окрашен в серый цвет RAL 7042. Щиты Quadro 4 можно укомплектовать сплошной белой или прозрачной дверцей, а также принадлежностями для установки модульных и силовых автоматов и монтажными пластинами для монтажа другого электрооборудования. Ширина шкафов Hager Quadro 4 составляет от 700 до 900 мм, высота — от 450 до 1800 мм, глубина  — до 260 мм. Степень защиты без дверцы составляет IP30, с дверцей — IP43. Производитель: Германия

Модульная система стальных щитов Hager Quadro 5 на ток до 630А Металлические модульные шкафы Hager Quadro 5 предназначены для установки различного электрооборудования на токи до 630А. По сравнению с щитами системы Quadro4 шкафы Hager Quadro5 имеют большие габаритные размеры и степень защиты. Все элементы окрашены в белый цвет RAL 9010, цоколь окрашен в серый цвет RAL 7042. Щиты Quadro5 также комплектуются сплошной белой или прозрачной дверцей и принадлежностями для установки модульных и силовых автоматов и монтажными пластинами для монтажа другого электрооборудования. Ширина секции шкафов Hager Quadro 5 составляет 440, 700 и 900 мм, высота — от 510 до 2010 мм, глубина  — 260 и 400 мм. Степень защиты без дверцы составляет IP30, с дверцей — IP55. Производитель: Германия

Система секционных стальных щитов Hager Quadro plus на ток до 1600А Металлические корпуса Hager системы Quadro plus предназначены для монтажа различного электрооборудования на токи до 1600А (расчетный ток короткого замыкания составляет 50кА). Каждый щит Quadro plus состоит из: верхней и нижней рамы, четырех стоек, панели, цоколя, задней стенки, боковых стенок, прозрачной или сплошной стальной дверцы. Широкий ассортимент габаритных размеров. Высота до 2100 мм, глубина 400, 600 и 800 мм, ширина   — от 450 до 1000 мм. Степень защиты с дверцей — IP55. Производитель: Германия

Овербокс для поврежденных ящиков для счетчиков газа или электроэнергии

Совершенно блестящий

Действительно хороший комплект, который доставили очень быстро и который легко и удобно поместился.

— Мистер G — Amazon

Великий продавец

Товар был получен до ожидаемой даты и был очень хорошо упакован.Не стесняйтесь использовать этого продавца снова

— Мистер Папворт из Лимингтона

ОТЛИЧНОЕ ОБСЛУЖИВАНИЕ

Прибыл раньше, чем ожидалось, хорошо упакован и, как описано — связался с продавцом, чтобы попросить черную фурнитуру вместо белого с черным корпусом, и доставил без проблем — я очень доволен.

— АНН УИЛЬЯМСОН

Предметы прибыли рано. Детали замка из моего счетчика отсутствовали, и дверь раскачивалась на ветру. Через 30 секунд был установлен новый замок, и дверь была закрыта. Отличный результат

— Пещера Антония

Крышка коробки Great Meter

Моя старая дверь треснула, петля сломалась и в ветреную погоду отвалилась! Купленный мной чехол был идеального размера с запасом на см вокруг старой рамы.Он хорошо спроектирован (дверь меняется на другое менее чем за минуту) и хорошо сделан. Моя визуализированная стена была далеко не плоской, но покрытие было легко контурировать (я использовал многофункциональный инструмент). Работу закончил бусиной силикона

— Мистер Винн

Отличный сервис

Только что получил замену газовой двери, все в порядке, очень быстрая доставка снова с вами, спасибо

— Мистер Миллер

Фантастический продукт

Именно то, что мне нужно.Мне нужно было вырезать часть нижнего края из-за того, что кабели входили в коробку. Там уже был шаблон, который нужно было вырезать. Приятный порядок и водонепроницаемость после небольшого количества силиконового герметика по бокам. Результат. Счастливый покупатель

— Доктор Пол Аттвуд — Маркет-Харборо

1-й класс

Это продукт 1-го класса. Пришел на следующий день, хорошо упакован и легко умещается.Не могу рекомендовать достаточно высоко. *****

— Грэм Смит — Глостершир

Отличное обслуживание

Продукт идеален и соответствует описанию. Доставка была супер-быстрой. Заказ был размещен вчера, доставка намечена на субботу, 4 мая. Однако Королевская почта доставила его сегодня, в четверг, 25 апреля

.

— Найджел Хантер

Отличное обслуживание клиентов

Была небольшая проблема с этим заказом, но связалась с продавцом и получила очень быстрый ответ в тот же день, проблема была решена на следующий день, отличное обслуживание клиентов и большое спасибо, обязательно воспользуюсь снова, и большое спасибо

— Миссис Ширли Патчинг

Фантастическая компания

Какая фантастическая компания.Быстрая доставка. Коробки счетчиков теперь снова выглядят как новые. Большое спасибо

— Стив Уэйн

Избавьтесь от хлопот и купите этот

Я искал дверцу маленькой коробки пермали, чтобы заменить сломанную. Доступны средние и большие, но петли на всех других маленьких, которые я пробовал, были расположены неправильно. Этот чехол идеальный, тонкий, легко устанавливается и в любом случае выглядит намного лучше.задача решена. БЛАГОДАРЮ ВАС!

— Джейн Адлум

Отличная компания

Обеспечил то, что мне было нужно, по разумной цене и в удобное время. Не могу винить и рекомендую.

— Стивен Корр

Еще раз большое спасибо.

Большое спасибо за вашу помощь в решении наших проблем с ящиком для утилит.Количество 2 предметов было заказано, получено и приспособлено к нашей собственности в Ротерхэме. Как видно из прикрепленного файла, результат просто фантастический.

— миссис Комбер

Я очень рекомендую вам

Большое спасибо за вашу помощь с крышкой коробки счетчика. Идеально подходит. Это здорово.

— Джилл Эйрес

Спасибо за выполнение вышеуказанного заказа, ни в чем не виноват

Здравствуйте, просто хотел оставить вам отзыв о вышеуказанном заказе.Доставка была, как вы сказали, как и товар. Честно говоря, я немного скептически отнесся к тому, что просмотр видео занимает 30 минут, но это действительно так, и это было действительно легко. Он быстро и легко превратил потрепанный шкаф для счетчиков в шкаф, который выглядел совершенно новым и делал именно то, что я хотел, по очень конкурентоспособной цене. Уже порекомендовали вашу компанию и шкаф нескольким людям, которые с интересом наблюдали за тем, как я его примеряю. Ваше здоровье.

— Иэн Джоуэтт

Honeywell Elster — Шкафы счетчиков — Продукция — Россия / СНГ и Грузия

ELSTER серии MC-200 — это семейство продуктов, предназначенное для объединения всего необходимого оборудования AMR в один элегантный промышленный шкаф.Шкафы счетчиков MC-200 включают в себя счетчики, контроллеры обработки данных, преобразователи, модемы, коммуникационное оборудование и сервер AMR.

ELSTER MC-200 Шкафы счетчики делают монтаж систем учета проще и быстрее. Они также способствуют надежности системы учета. Шкафы счетчиков значительно упрощают установку системы AMR за счет стендовых испытаний и юстировки на заводе-изготовителе.

Конструкция и функции MC-200 зависят от требований измерительной системы.

Назначение шкафов счетчика МС-200:

• Сбор, передача, обработка, накопление, хранение и отображение данных измерений.
• Простая установка 1ат подстанции.
• Гарантированная совместимость оборудования AMR.
• Защита оборудования AMR и каналов связи.
• Защита от несанкционированного доступа к данным учета.
• Обеспечение климат-контроля.


Счетчики ALPHA в шкафу счетчиков Elster MC-210

Шкаф счетчик со счетчиками АЛЬФА, модемами, адаптерами и другим коммуникационным оборудованием.

Шкаф счетчика MC-250 с сервером AMR и контроллером RTU-325

Шкафы счетчиков с AMR Server, рабочая станция, RTU (контроллеры сбора, обработки и связи), модемный пул, ИБП, климат-контроль.

Prolectric предлагает замену и установку блока электросчетчиков

Мы предлагаем услуги по замене и установке коробки электросчетчиков в Bellvue, CO и прилегающих районах. Ваш электросчетчик важен, поскольку он отслеживает количество электроэнергии, потребляемой вашим домом или бизнесом. Он измеряет его со скоростью киловатт в час, что является той же единицей измерения, которую использует электрическая компания.Заменить коробку электросчетчика не так уж сложно, но это нужно делать осторожно из-за риска поражения электрическим током. Также необходимо соблюдать осторожность при установке новой коробки. Предлагаем оперативную замену крышки ящика электросчетчика. Если вам нужна замена или установка коробки электросчетчика, свяжитесь с нашим электриком сегодня.

Подсказка, эффективная замена

коробки электрического счетчика Время от времени возникает необходимость в замене ящика электросчетчика.Коробка может изнашиваться со временем или быть повреждена плохой погодой или аварией. Вот некоторые из признаков того, что пришло время заменять старый электросчетчик:

1. Физическое повреждение коробки
2. Неточные показания
3. Внезапные всплески счета за электроэнергию
4. Невосприимчивость

Когда что-либо из этого происходит, вам нужно попросить профессионала осмотреть вашу коробку счетчика. Разрывы или разрывы в коробке могут вызвать утечку воды, что может привести к повреждению проводки в вашем доме или офисе.Это может привести к поражению электрическим током. Любое горение коробки может вызвать возгорание или дальнейшее повреждение проводки или розетки в вашем доме.

Если вы заметили какие-либо признаки повреждения, вы, как владелец собственности, обязаны найти поставщика, который заменит коробку электрического счетчика. Вопреки мнению некоторых владельцев недвижимости, база не принадлежит коммунальной компании. Однако, если вы не являетесь дипломированным электриком, вам не следует пытаться заменить коробку самостоятельно. Мы оценим ситуацию и отремонтируем или заменим коробку с минимальными нарушениями.

Какова средняя стоимость замены блока электрического счетчика?

Стоимость замены ящика электросчетчика может варьироваться в зависимости от характера работы. Однако мы предлагаем бесплатные оценки. Prolectric обеспечивает быстрое и профессиональное обслуживание. Если у вас есть недвижимость в Беллвью, Тимнате, Виндзоре, Веллингтоне или Форт-Коллинзе, Колорадо, свяжитесь с нами сегодня, чтобы обсудить вашу проблему. Мы запланируем посещение объекта, а затем предоставим вам оценку стоимости замены коробки электросчетчика.Позвольте нам отремонтировать, заменить или установить вашу коробку счетчика.

Как установить новую коробку электрического счетчика

Указание по безопасности: Это не проект «сделай сам». Скорее всего, потребуется разрешение, после чего электроэнергетическая компания назначит дату замены, которая, скорее всего, будет проведена квалифицированным электриком, которому затем будет разрешено открутить существующую коробку счетчика, чтобы коммунальная компания могла удалить старую коробку и иногда устанавливают новый сервисный кабель.Если вам интересно, что входит в этот процесс, читайте дальше, просто не пытайтесь делать это в одиночку.

Электросчетчик измеряет количество электроэнергии, потребляемой вашим домом или бизнесом, и отслеживает его по тарифу киловатт в час, как и единица измерения, выставляемая электрическими компаниями. Установка нового блока электросчетчика — не самый сложный электрический элемент для замены, но это нужно делать с особой тщательностью, поскольку всегда существует риск поражения электрическим током.

Шаг 1. Выключите все свои электроприборы

Чтобы убедиться, что ни одно из ваших электроприборов не может закоротить или повредиться, вы должны пройтись по дому или на работе и убедиться, что все электрическое оборудование выключено и отсоединено от сети. Кроме того, выключите все освещение и убедитесь, что в холодильнике или морозильной камере нет ничего скоропортящегося, поскольку ваше питание будет отключено на определенное время.

Шаг 2 — Позвоните в электрическую компанию

Вам необходимо позвонить своему поставщику электроэнергии и попросить их отключить все электричество в вашем доме или офисе.Не пытайтесь установить новую коробку электросчетчика, не убедившись, что в вашем доме или на предприятии нет электричества. Несоблюдение этого шага очень опасно. Кроме того, вы будете вырезать защитный ярлык со счетчика, чтобы электрическая компания знала, что им нужно выдать вам новый.

Шаг 3 — Отсоедините провод подачи высокого напряжения и заземляющий провод

Используйте гаечный ключ, чтобы открутить крышку на линии подачи высокого напряжения и крышку на провод заземления. Поскольку у вас отключено электричество, у вас не должно возникнуть проблем с этим шагом.

Шаг 4 — Отрежьте защитную бирку и удалите старый счетчик

Используйте кусачки, чтобы отрезать защитную бирку, что позволит вам удалить счетчик. Потяните глюкометр на себя и выньте его из розетки. Отсюда вы увидите соединительные клеммы и заземляющий провод, которые удерживаются на месте зажимом, который соединен винтом. Эти клеммы состоят из трех частей: одна группа, называемая стороной линии, подключается к сервисному столбу, а другая — стороне нагрузки, которая подключается к вашему дому или офису.

Шаг 5 — Удаление изоляции

Если на клеммах есть слой изоляции, используйте инструмент для зачистки проводов, чтобы удалить его часть ближе к концу. Как только вы это сделаете, вы увидите, что два внешних провода на каждом комплекте черные (это горячие провода), а средние провода будут белыми или обмотаны белой лентой (это нейтральный провод). Если вам нужно использовать отвертку, чтобы открутить зажим, чтобы можно было добраться до изоляции, затем прикрутите их обратно на место.

Шаг 6 — Подключите провода к новому электрическому счетчику

Подключите провода к соответствующим местам на вашем новом электрическом счетчике, вставив их в соответствующее место и завинтив отверткой.Провода со стороны линии должны подключаться к верхним клеммам нового счетчика, а нижние клеммы — к проводам со стороны нагрузки.

Шаг 7 — Повторно подсоедините провод подачи высокого напряжения и заземления

Вставьте новый измеритель в розетку и снова подсоедините провод подачи высокого напряжения и заземления.

Перед повторным включением питания настоятельно рекомендуется обратиться к электрику или другому специалисту, чтобы он осмотрел вашу установку. Это необходимо для того, чтобы все было сделано правильно и не нанесет никакого ущерба вашей собственности или вам или семье.

Отремонтированный низкопрофильный электросчетчик для розеточной коробки дома на колесах, 4 штыря

«Отличный веб-сайт! Я заказал розетку для автофургона 50/30/20 ампер. Она пришла в течение 5 дней с момента заказа. У меня было несколько вопросов, и Кирстен быстро ответила на мой вопрос и убедила меня в возможных задержках доставки. Это было из-за нее ответы, которые я решил заказать в RV Park Supplies. Я рекомендую их. Я проверю продукт, как только он будет установлен ».
Т.
Ист-Гринбуш, Нью-Йорк

«Заглушка канализации показалась намного быстрее, чем я ожидал.Шапка оказалась очень качественной. Я очень доволен покупкой. Большое вам спасибо, и я вернусь, чтобы удовлетворить свои потребности в доме на колесах «.
J.S.
Маунт-Плезант, Мичиган

«Приобретенный Деталь № 503020AMPSMPOWER, 50,30,20 Amp Box для моего домашнего хранилища RV. Получено вовремя, хорошая покупка по цене! Эта коробка не хлипкая коробка, которую можно найти в кемпинге для мам и пап, это качественная коробка! Спасибо, стоит 120 долларов плюс доставка! Очень рекомендую. »
J.C.
Сирси, Арканзас

«Учитывая, насколько легко было с вами работать, мы обязательно свяжемся с вами в первую очередь в следующем раунде заказов либо в Webber, либо в наших новых свойствах.»
Э.
Сьерравиль, Калифорния

«Пьедестал мы получили 2 июня, и отдыхающие очень довольны. Это был мой первый опыт покупок за пределами Канады, и я очень доволен процессом. Большое спасибо за вашу службу «.
M.D.
Гаспе, Кубек Канада

«Заказ получен. Отличный сервис».
M.C.
Deer Lodge, MT

«Ваше обслуживание было превосходным, и блок питания на 50/30/20 ампер просто великолепен.Этот блок теперь установлен в моем доме для питания моего дома на колесах. Установка прошла без сбоев. Опять же, ваш сервис был выдающимся — Спасибо »
M.H.
Пайквилл, Северная Каролина

«Мы очень довольны тем, что приобрели ваш продукт. Резиновые парковочные упоры. Мы заказали их в понедельник и получили их во вторник, как вы и сказали. Это действительно« удача для ваших денег », хорошее обслуживание, хороший продукт и быстрота. Доставка Нам также нравится то, что они переработаны из шин — отличная идея.Этот предмет как раз то, что нам нужно. Спасибо!!!»
М.П.
Бандон, ИЛИ

«Спасибо за отличное обслуживание клиентов. Хотелось бы, чтобы это всегда было так просто».
Т.
Бриджтон, Миссури

«Гриль прибыл сегодня, большое спасибо! Я купил довольно много товаров у вашей компании, и каждый раз вы действуете быстро и получаете первоклассное обслуживание. Кроме того, тот факт, что вы продаете много продуктов Made In USA, заставляет меня возвращаться. Большое спасибо!»
Дж.ГРАММ.
Эклектика, AL

«Ничего себе! Оба заказанных товара прибыли, и мы очень довольны! Спасибо ОЧЕНЬ много! Мы скоро будем покупать у вас снова! »
J.G.
Эклектика, AL

«Спасибо большое, заказывать у вас было приятно. Желаю, чтобы все мои поставщики были такими. Удачного вам».
В.П.
Кливленд, Джорджия

«Спасибо за очень быструю доставку и отличный сервис!»
Д.Р.
Такома, Вашингтон

«Спасибо. Ваша команда отлично справляется с последующими действиями. Вы относитесь ко мне как к член семьи и полностью отвечу на мои вопросы очень быстро. Я буду ОБЯЗАТЕЛЬНО рассказывайте людям о том, насколько вы хороши, и ищите каждого возможность покупать больше вещей через RV Park Supplies !! »
J.C.
Карпинтерия, Калифорния

«Очень быстро … спасибо. Ваш сайт добавлен в закладки, и буду продолжать использовать вас».
T.T.
Твин-Маунтин, Нью-Хэмпшир

«Спасибо за быстрое обслуживание, мы очень признательны.Также у вас лучшие цены на рынке. Я буду рекомендовать ваш сайт всем, кто пользуется этим продуктом «.
Р.С.
Оушен-Сити, MD

«Спасибо! Я счастливый постоянный клиент!»
L.E.
Эшборо, Северная Каролина

«Не знаю, как вы это сделали, но посылка пришла сегодня. Замечательно. Никогда раньше у меня не было такого отличного обслуживания и доставки. Я не могу получить обслуживание так быстро из другого конца города».
W.D.
Хендерсон, Невада

«Наша компания Bailey Electric Inc недавно приобрела товар. 503020AMPSMPOWER, который представляет собой шкаф розеток на колесах.Это впервые мы когда-либо покупали что-либо на RVParkSupplies.com, и я хотел бы говорят, что люди там были очень дружелюбны и готовы помочь при размещении заказывать. Доставка была исключительно быстрой для наземной посылки. Теперь, с точки зрения установщиков, одно дело — подрядчик по электрике. Всегда беспокоит именно качество шкафа. Этот шкаф превысил ожидания — он сделан из хорошего толстого металла и не прогибается в шкафу он очень хорошо собран, все скреплен болтами, используется Выключатели Homeline, и на ощупь он выглядит как очень хорошо сделанный шкаф.я буду снова имею дело с этой компанией !!!!!!! »
А.Б.
Hessel, MI

«Большое спасибо за отличное обслуживание клиентов! имеют такое быстрое и отзывчивое обслуживание в наши дни. Высоко оценен, и мы обязательно закажем чемоданы у вас в следующий раз «.
D.J.
Себринг, Флорида

«Вау, все прошло быстро. Отлично. Еще раз спасибо за всегда приятное и отличное обслуживание клиентов!»
W.С.
Амхерст, Нью-Хэмпшир

«Спасибо за быстрый ответ и отличный сервис».
T.L.
Бетел-Парк, Пенсильвания

«Поговорим о молниеносной реакции. Большое вам спасибо, и я надеюсь, что у вас прекрасный праздничный сезон».
M.H.
Central, SC

«Я доволен этой покупкой, за исключением того, что я не нашел вашу компанию раньше … ваша компания выполнила мои цели по закупке, чтобы получить продукцию американского производства для армии США на Аляске.»
Д. Х.
Форт-Грили, AK

«RVParkSupplies.com сыграл свою роль, предложив нам лучшую цену в Интернете на дозатор пакетов DogiPot, за что мы благодарим RVParkSupplies.com и с нетерпением ждем нашей следующей покупки от вас.
Продолжайте в том же духе!»
С. Ф.
Консультанты по стеклянной плитке
Карлсбад, Калифорния.

«Мы ценим оперативность обработки этого заказа и обязательно учтем вас для будущих покупок.»
P.D.
Майами, Флорида

«Вау! Какой сервис. Спасибо !!»
W.D.
Хендерсон, Невада

«Спасибо за быстрое выполнение и отправку моего заказа. Я ценю хорошее обслуживание клиентов и планирую вести с вами дела для будущих заказов».
B. K.
Chandler, AZ

«Превосходное обслуживание клиентов … и меня впечатлили ваши вопросы о веб-сайте.« Орфографические ошибки или грамматические ошибки? », Фантастика, что вам небезразлично !!! Впервые я увидел особенности отзывов.»
Д. К.
Новый Ханаан, Коннектикут.

«Эти стопоры для колес великолепны! Моему свекру они понравились. Я отправляю два к нему домой в Калифорнию. Я только что отправил заказ через веб-страницу. Они действительно используются в жилых домах … если вы можете найти способ продать их домовладельцам, и вы, вероятно, продали бы их миллион! А пока я буду показывать их друзьям и семье и сообщать название вашего бизнеса ».
J.J.
Нью-Олбани, Огайо

«Хороший товар за свои деньги.Оцените качественный сервис ».
T.G.
Сальвиса, Кентукки

«Мы получили нашу панель блока питания для автофургона. Выглядит отлично! Именно то, что мы хотели. Отличная цена — отличный сервис. Надеемся снова воспользоваться вашими услугами».
R.H.
Миллингтон, Теннесси

Металлический шкаф для счетчиков и шкаф для счетчиков — TAIXI Electric

Описание продукта

TAIXI PZ40 Metal Meter Box (шкаф для счетчиков ) — это оконечное измерительное устройство, оснащенное микровыключателем и счетчиком ватт-часов.Металлический измерительный ящик сварен из гнутой стальной пластины толщиной 1 ~ 1,5 мм, в верхней части двери имеется метровое перспективное окно. Дно открывает поры и заделывается панелью и прозрачной дверцей из пластика или негорючего материала. Легко наблюдать за работой, внутренние компоненты имеют заземленную нулевую клеммную колодку. Установите плакированные направляющие и металлические крепления для стола модульного коммутатора.
Металлический ящик для счетчиков имеет полностью закрытое управление устройством учета электроэнергии.Основная мера — замкнуть схему учета, это эффективно для предотвращения кражи электроэнергии. Металлические измерительные боксы прошли более 10 лет эксплуатационных испытаний на месте и несколько раз улучшались, их технические характеристики соответствуют национальным стандартам GB17466-1998, в полном соответствии с национальными требованиями безопасности 3C, чтобы полностью соответствовать требованиям технические требования различных отечественных региональных отделов электроснабжения.

Область применения

PZ40 Коробка счетчика металлическая (скрытая установка

Модель	Размер (мм) Ш * В * Г	Чемодан в упаковке	Вес	Толщина	Цена за единицу
PZ40 (R) 01	210 * 360 * 140	10	2	0.4	19,00
PZ40 (правая) 02	310 * 360 * 140	10	2,8	0,4 / 0,5	25,00
PZ40 (правая) 03	430 * 360 * 140	10	3,5	0,4 / 0,5	35,00
PZ40 (правая) 04	560 * 360 * 140	5	4,3	0,5 / 0,6	45,00
PZ40 (правая) 06	430 * 560 * 140	5	4. 9	0,5 / 0,6	60,00
PZ40 (правая) 08	560 * 610 * 140	5	8,8	0,6 / 0,7	80,00

PZ40 Коробка счетчика металлическая (установка на поверхности)

Модель	Размер (мм) Ш * В * Г	Чемодан в упаковке	Вес	Толщина	Цена за единицу
PZ40 (R) 01	250 * 400 * 140	10	2	0.4	19,00
PZ40 (правая) 02	350 * 400 * 140	10	2,8	0,4 / 0,5	25,00
PZ40 (правая) 03	470 * 400 * 140	10	3,5	0,4 / 0,5	35,00
PZ40 (правая) 04	600 * 400 * 140	5	4,3	0,5 / 0,6	45,00
PZ40 (правая) 06	470 * 600 * 140	5	4.9	0,5 / 0,6	60,00
PZ40 (правая) 08	600 * 600 * 140	5	8,8	0,6 / 0,7	80,00

Основные технические параметры

● Шкаф счетчик имеет общий стиль новаторских идей, простой и гладкий, красивый внешний вид, простую установку, практичный функционал. Корпус прочный и прозрачный, новаторская и компактная конструкция, разумная компоновка, хорошая герметичность.Пользователи могут гибко применять различные схемы установки с различными конфигурациями в соответствии с потребностями сцены.
● 1. Общая конструкция: компоненты и проводка в коробке видны прямо, есть экономичный простой тип и полнофункциональный тип, отвечающий основным требованиям защиты от краж.
● 2. Шкаф счетчика : он может быть установлен с выключателем изоляции входящей линии и воздушным выключателем. Конструкция раскладушки, клиенты могут работать с воздушным переключателем и могут быть заблокированы.Шкаф счетчика оснащен двухвинтовыми клеммами.

Габаритные и установочные размеры

Ключевые слова: Металлический ящик для счетчиков , шкаф для счетчиков

Как работает электрическая система

Каждый использует электричество в своих домах каждый день, но как оно доставляется и как распределяется по дому? Чтобы электричество функционировало должным образом, оно всегда должно замыкать цепь.

Электричество поступает по одному из двух 120-вольтных проводов и выходит через заземленный нейтральный провод. Любой дефект в проводе к этим точкам и от них прервет путь тока и вызовет неисправность в одной из ваших цепей.

Знание того, как электроэнергия поступает в ваш дом, как она подключена и распределяется, может помочь вам изолировать любые возникающие проблемы.

Служебный вход

Воздушные линии электроснабжения коммунального предприятия питают трансформатор, понижая напряжение, необходимое для питания вашего дома.Затем он перемещается к головке метеослужбы (сервисной головке), которая прикреплена к трубопроводу, соединенному с коробкой счетчика. Этот узел крепится анкерными болтами и ремнями, чтобы выдерживать вес трубы и проволоки.

Два 120-вольтовых провода и заземленный нейтральный провод проходят через погодозависимую головку. Коммунальная компания отвечает за питание счетчика, а домовладелец берет его оттуда.

Служба от коммунальной компании до счетчика всегда в рабочем состоянии, если она не приходит и не отключает его.Если выясняется, что на их стороне счетчика возникла проблема, не стесняйтесь позвонить в компанию, чтобы устранить проблему. Здесь есть специальное оборудование для такого ремонта. Никогда не пытайтесь работать на их стороне счетчика!

Тимоти Тиле

Электросчетчик

Электросчетчик крепится к трубе служебного входа и обычно находится сбоку от вашего дома. Его также можно прикрепить к опоре электросети коммунального предприятия. Его можно подавать над землей или под землей.

Счетчик представляет собой прибор для измерения ватт, поставляемый коммунальной компанией для отслеживания ежемесячного энергопотребления.Существуют счетчики с пронумерованными циферблатами, такие как часы на старых моделях и новые современные цифровые счетчики, которые можно считывать прямо из офиса коммунальной компании.

Тимоти Тиле

Разъединитель для защиты от атмосферных воздействий

В большинстве случаев коммунальное предприятие потребует водонепроницаемого отключения сразу после подключения счетчика. Это часто называют аварийным выключателем или сервисным отключением. Это позволяет домовладельцу отключать электроэнергию от коммунальной компании снаружи дома, не прибегая к электрической панели.

Отличным поводом для этого будет пожар в доме. Пожарная служба может отключить электроэнергию снаружи дома, не входя в дом. Это позволяет им распылять воду на огонь, не беспокоясь о поражении электрическим током.

Тимоти Тиле

Электрическая панель

Эта часть оборудования, известная как электрическая панель, блок выключателя, блок предохранителей или сервисная панель, является следующим устройством в линейке. Задача этой панели — распределять электроэнергию по всему дому и отключать питание от входящего потока.

Питание поступает на главный прерыватель и обычно составляет 100 или 200 ампер. Затем отдельные выключатели распределяют отдельные цепи (называемые ответвленными цепями) по всему дому.

Эти выключатели имеют размер от 15 до 100 ампер. Цепи освещения будут составлять 15 ампер, розетки — 20 ампер, а цепь вспомогательной панели в гараже или сарае для инструментов обычно будет 60 или 100 ампер.

Тимоти Тиле

Заземляющий провод и соединение с водяным заземлением

Сервис должен быть подключен к заземляющему стержню снаружи дома, а также вокруг счетчика воды в доме.С обеих сторон счетчика должна быть установлена ​​перемычка, чтобы можно было снять счетчик без потери заземления.

Тимоти Тиле

Утвержденные электрические коробки

Ответвительные цепи проходят в электрические коробки, которые монтируются внутри стен каждой комнаты вашего дома. Национальный электротехнический кодекс требует, чтобы провода были соединены в коробки.

Причина в том, чтобы сделать каждое соединение доступным. Например, если вы соедините провода вместе и склеите их в полостях стены без коробки и накроете гипсокартоном, как вы вернетесь к нему, чтобы поработать над стыком, если возникнет проблема? Вы можете открыть ящик в любой момент.

Тимоти Тиле

Переключатели

Переключатели бывают разных стилей. Существуют однополюсные, трехпозиционные, четырехпозиционные переключатели, диммеры и датчики движения. Их цель — включать и выключать цепь из разных мест в вашем доме. Выключатели используются для управления освещением, потолочными вентиляторами, розетками и приборами. Переключатели имеют разную номинальную силу тока в зависимости от требований к нагрузке.

Тим Тиле

Емкости

Розетки, обычно называемые розетками, используются для обеспечения отдельных точек подключения для распределения электроэнергии.На рынке жилья чаще всего используются розетки на 125 вольт, а также на 15 и 20 ампер для бытовой техники общего назначения.
