Стул своими руками: чертежи складного стульчика
В интернете встречается масса инструкций о том, как сделать складной стул своими руками. Довольно часто попадаются интересные конструкции, но для неопытных в столярном деле самодеятельных мастеров их изготовление может представлять определенные трудности. Итальянский дизайнер Лео Салом создал складной стул, который под силу сделать даже ребенку. Его творение можно увидеть на рисунке № 1.
Несмотря на простоту конструкции, складной стульчик очень устойчив и прочен.

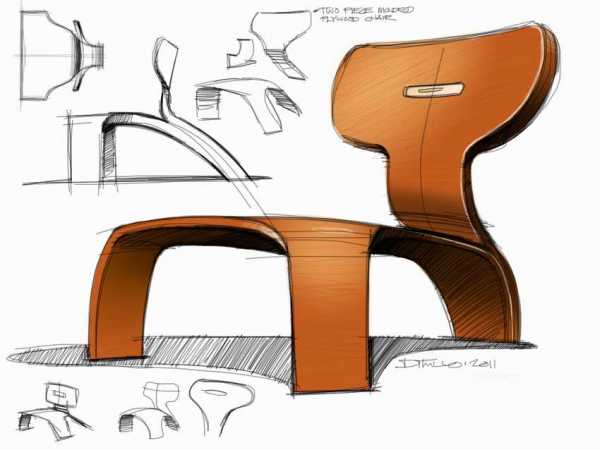

Дизайнерский стул
Правда, итальянец использовал для изготовления фанеру из шпона, экзотичного для северных широт, но ее прекрасно заменит 20-миллиметровый березовый, хвойный или комбинированный материал отечественного производства. При изготовлении этого стула своими руками чертежи, которые изображены на рисунке № 2, будут хорошим подспорьем. Список инструментов, необходимый для его создания, минимален. Вам потребуются:
- электролобзик;
- дрель;
- рулетка, линейка, карандаш.
Рисунок 1. Складной стул от итальянского дизайнера Лео Салома можно смастерить самостоятельно, если воспользоваться чертежами.
Самое сложное в процессе — точная разметка всех деталей стульчика, поэтому к ней стоит подойти со всей серьезностью. Можно изготовить бумажные шаблоны и перенести контуры на фанеру с их помощью. Есть другой вариант — нанести карандашом на шпон сетку из квадратных клеток и вычерчивать конфигурацию заготовок по ним. После этой операции все детали вырезаются лобзиком.
Складной стул оснащен двумя парами шарнирных соединений. В их качестве можно использовать соответствующие по размеру петли-бабочки, но лучшим решением станут шарниры, которые будут врезаны в толщу фанеры. Их сделать несколько труднее, но конструкция с ними будет выглядеть эстетичнее. Для шарниров лучше всего подойдут резьбовые шпильки М10.
В местах их установки в отмеченной на чертеже детали № 2 нужно высверлить 8-миллиметровые отверстия. В них нарезается резьба под шпильки. На стержнях с одной стороны удаляется резьба. На противоположном торце делается прорезь под отвертку. Шпильки вкручиваются в фанеру, а все элементы конструкции собираются вместе на какой-нибудь плоскости. В деталях № 1 и № 3 складного стула делается разметка отверстий под шарниры. После этого в них высверливаются неглубокие отверстия, в которые докручиваются шпильки.
Стул раскладывается под нужным углом, а на детали № 3 размечаются и высверливаются отверстия диаметром 30 мм под клыки-фиксаторы. Все поверхности ошкуриваются, обрабатываются олифой, покрываются морилкой, лаком или краской. При желании на сиденье можно прикрепить накладку из мягкого материала.
Вернуться к оглавлению
Обычный вариант

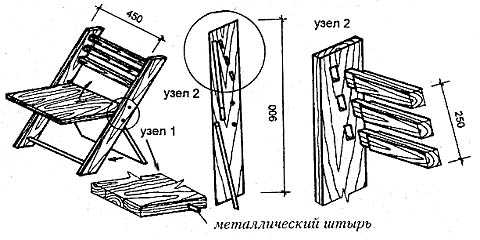

Рисунок 2. Чертеж для изготовления дизайнерского стульчика
После создания произведения дизайнерского искусства вам будет под силу сделать и обычный стул, который можно установить в доме. Несмотря на простоту, эта конструкция отличается повышенной прочностью, хотя при ее изготовлении не применялись никакие соединения в шип и паз. Ее чертежи представлены на рисунке № 3.
На изготовление стула идут:
- бруски 50 на 25 мм;
- саморезы;
- фанера или подобные ей плиты для спинки и сиденья;
- клей.
Если захотите обить стул, то запаситесь поролоном и обивочным материалом.
Из струганных брусков выпиливаются:
- 2 задние ножки (А) по 1150 мм;
- 2 передние ножки (Б) по 550 мм;
- 2 перекладины (В) по 650 мм;
- 2 перекладины (Г) по 500 мм;
- заготовка перекладины для спинки (Д) отрезается на длину 400 мм.
Перед установкой саморезов в брусках делаются отверстия, соответствующие сечению крепежа. Кроме того, под шляпки саморезов производится зенкование. В местах контактов брусков друг с другом наносится клей. Он обеспечит большую прочность соединений. Собираемые поверхности плотно прижимаются и стягиваются крепежом. В первую очередь склеиваются и стягиваются боковые детали (А,Б,В). После этого монтируются поперечные элементы (Г и Д).

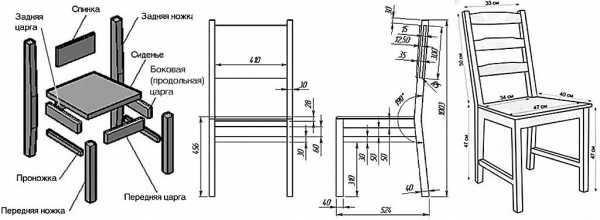

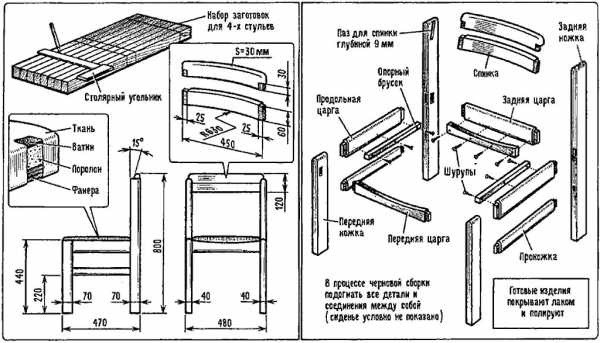

Рисунок 3. Схема-чертеж изготовления и сборки обычного стула
Для спинки из фанеры вырезается квадрат 450 х 450 мм. Сиденье готовится из прямоугольника 700 х 500 мм. Со стороны задних ножек в сиденье вырезаются пазы, соответствующие их сечению. И спинка, и сиденье прикручиваются к стулу саморезами. Перед этим на контактные поверхности наносится клей. Для крепления спинки нужно 9 саморезов, а для сиденья — 12.

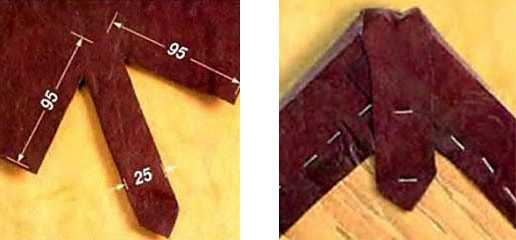

При желании вы можете обить стул каким-нибудь материалом. Обивку на тыльной стороне спинки можно замаскировать накладкой из тонкой фанеры или ДВП. Хорошо, если у вас есть фрезерная машинка, тогда всем кромкам стула можно придать более презентабельный закругленный вид.
Древесину конструкции лучше всего обработать антисептиками и влагостойкими пропитками, а после этого покрыть лаком или эмалью.
Вернуться к оглавлению
Изделие с гнутыми ножками
Конечно, получившийся стул выглядит слишком прямоугольным. Это можно исправить, сделав ножки изогнутыми. Для их изготовления берутся доски 100 х 25 мм. Из их массива можно по шаблону вырезать заготовки нужной формы. Спинке и сиденью также придаются отличные от прямоугольных контуры.
Можно добавить, что каркас стула не обязательно делать из деревянного массива. Для его изготовления подойдет 20-миллиметровая фанера. Она дешевле древесины, а ее характеристики прочности выше, чем у брусков такой же толщины.
masterpomebeli.ru
Стул из дерева своими руками. 340 фото, чертежей и пошаговых мастер классов
Деревянный стул своими рукамиВ этой статье мы научимся изготовлению деревянных стульев (а так же табуретов, кресел, шезлонгов) своими руками. На примере пошаговых фото, схем и чертежей вы шаг за шагом узнаете рассмотрите весь процесс создания детских, складных, стульев со спинкой и без спинки для кухни, гостиной, спальни, гаража, дачи и садового участка.

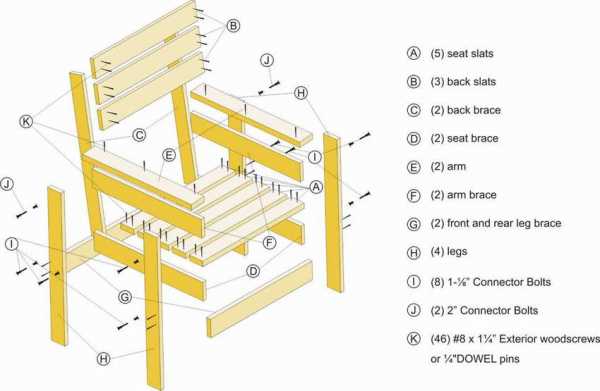

Садовый стул своими руками. Размеры и чертежи деталей
Ниже вы можете ознакомиться с чертежами деталей садового стула. Вы можете изготовить деревянные детали самостоятельно, а можете заказать изготовление этих деталей по указанным чертежам на ближайшей мебельной фабрике, при этом вам останется только собрать стул из готовых деталей используя заранее подготовленные крепления и фурнитуру. Как видите из фото ниже, изменив размер планок для сиденья и спинки из садового стула может получиться садовая скамейка.
По этой ссылке вы можете скачать PDF файл с подробными инструкциями на языке автора.
Чертежи и схема сборки
Источник фото: instructables.com/id/Garden-Chair. Автор: Mukaetov

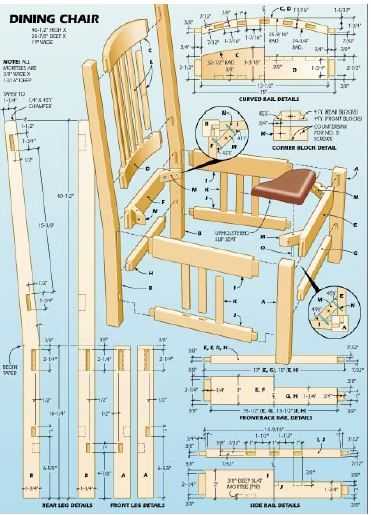

Деревянный стул для дачной кухни
От обычного стула этот экземпляр, сделанный самостоятельно отличает то, что :
- Спинка кресла отклонена на 10 градусов, и поддерживающие планки выпилены не из одной доски, а склеены из двух, что уменьшает расходы древесины
- Сделано из одного куска дерева. Мастер поставил перед собой задачу сделать стул из цельного куска дерева 2х4. Схему распиловки куска вы найдете на фото ниже.
- В спинке стула горизонтальные планки имеют декоративные вырезы, которые вы можете прочертить на свой вкус. А так же торцы спинки имеют привлекательные скосы.
Пошаговый фото мастре класс. Чертежи
Источник фото: instructables.com/id/Dining-Chair-From-a-2×4. Автор: PKM

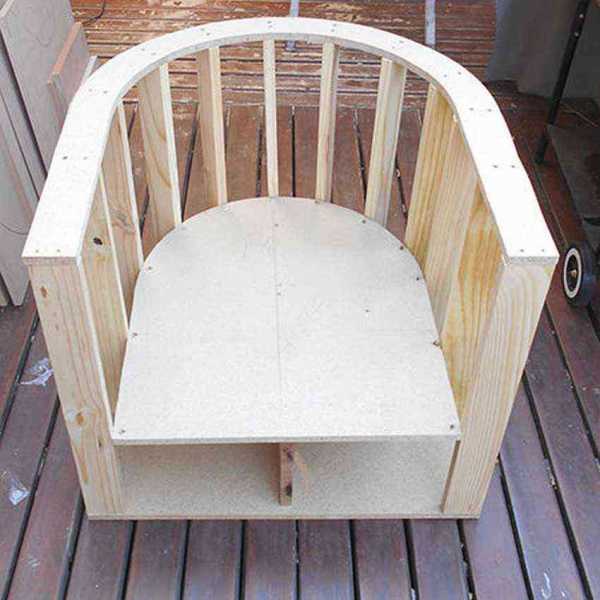

Мягкое кресло своими руками на колесиках
Вот такое очень мягкое, подвижное, а главное удобное кресло вы сможете сделать самостоятельно за выходные для своего домашнего офиса, а так же что бы сидеть перед телевизором или за компьютером и ноутбуком.
В принципе, нет ничего особо интересного что бы мы могли вам рассказывать об изготовление этого кресла, чего бы вы не смогли узнать самостоятельно из пошагового фото мастер класса, который расположен в фото галерее ниже.
Источник фото: www.instructables.com/id/Tub-chair-from-scratch-and-upholstered Автор: dezine
Стул из старых костылей
Очень необычное решение сделать стул из пары старых костылей. Не смотря на это, стул получился воистину хорош. Браво автору, отличная работа. Ниже вы сможете ознакомиться с пошаговыми фото изготовления этого стула.
Как известно, костыль способен выдержать вес взрослого человека, поэтому использование его материалов дает ощутимую выгоду в соотношении веса стула к его прочности. Перед использованием древесины от костылей желательно все прошкурить, а после создания всех необходимых деталей покрасить краской или древесным лаком.
Пошаговый Мастер класс
Источник фото: instructables.com/id/Crutch-Chair. Автор: wholman

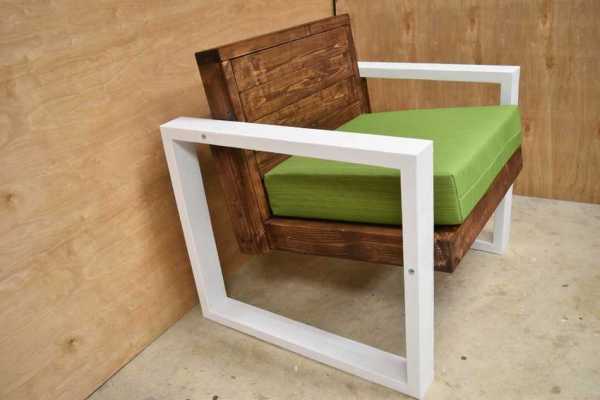

Стул в стиле модерн
Итак, если давайте сделаем сами стул в стиле модерн. Ниже мы разместили для вас настолько подробные фото, что считаем, что дополнительная информация здесь будет излишней. Можем лишь дать вам ссылку на видео ютуб, где автор этих фото снял некоторые моменты процесса создания этого стула. Вот сама ссылка на видео
Пошаговый Мастер класс
Источник фото: instructables.com/id/DIY-Modern-Chair. Автор: diycreators

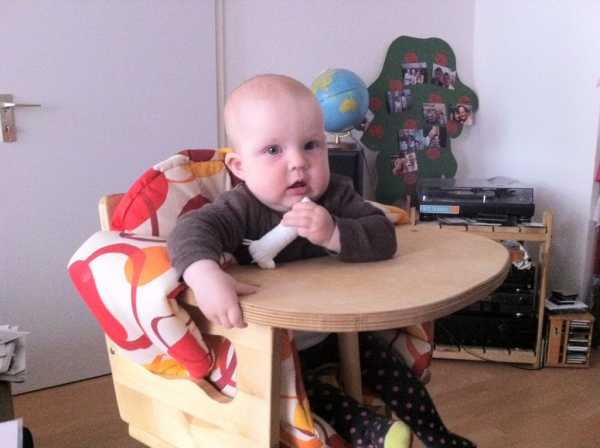

Высокий Детский стульчик для кормления своими руками.
Чертежи. Размеры. Схемы
Такой стул стол для кормления детей вы можете изготовить своими руками их фанеры 24 мм, как советует автор. Посмотрите чертежи и размеры и пошаговый мастер класс изготовления такого стульчика ниже. Советуем вам заказать распилку деталей по указанным чертежам в ближайшей мебельной фабрике, что с экономить не мало времени. Не забудьте все тщательно отшлифовать и покрыть столешницу экологичным материалом.
Мастер класс
Источник фото: instructables.com/id/Toddlers-High-Chair/. Автор: Larsollerichter

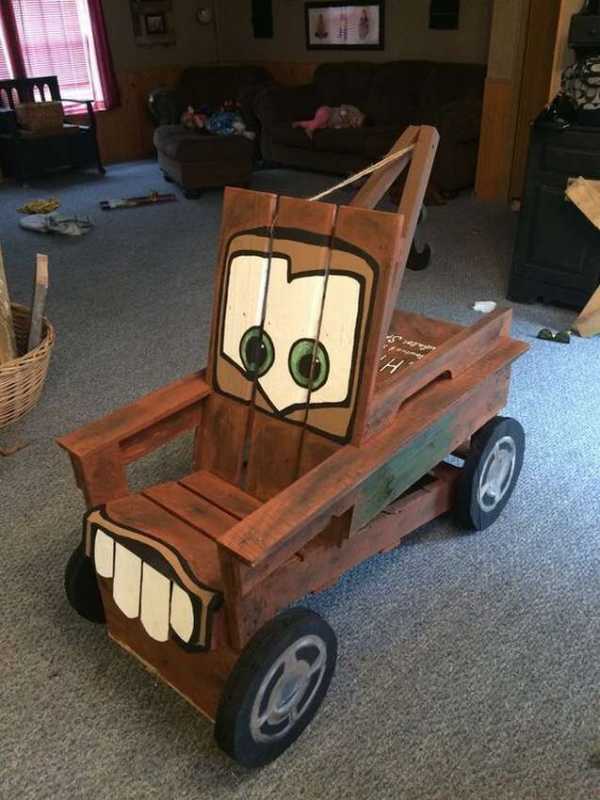

Стул для детей в виде машинки эвакуатора Метра
Отличная идея сделать стул в виде персонажа Метра машины из мультика «Тачки» . Этот стул Адирондак вы можете сделать и досок от поддона. Ниже вы можете ознакомиться с фото сделанных их разных ракурсов.
Источник фото: instructables.com/id/Towmater-Adirondack-Chair. Автор: RayB3

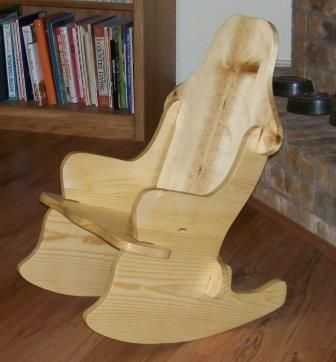

Кресло качалка без гвоздей своими руками
Посмотрите по пошаговым фото ниже как сделать кресло-качалку без единого гвоздя самостоятельно. Автор купил лист фанеры, вырезал из него детали данного качающегося стула и склеил детали между собой. На фото в галереи приведены чертежи сделанные автором от руки для трех основных деталей, которые вы сами можете перенести в любой масштаб.
Мастер класс с пошаговыми фото изготовления
Источник фото: www.instructables.com/id/Childs-Rocking-Chair-Without-any-nails-or-screws. Автор: paracordbraider
Простое кресло качалка своими руками
Автор этого качающего стула нашел на улице деревянное основание от кровати и сделал из него креслок качалку. Как он это сделал вы можете посмотреть на пошаговых фото ниже.
Источник фото: www.instructables.com/id/Childs-Rocking-Chair-Without-any-nails-or-screws. Автор: paracordbraider

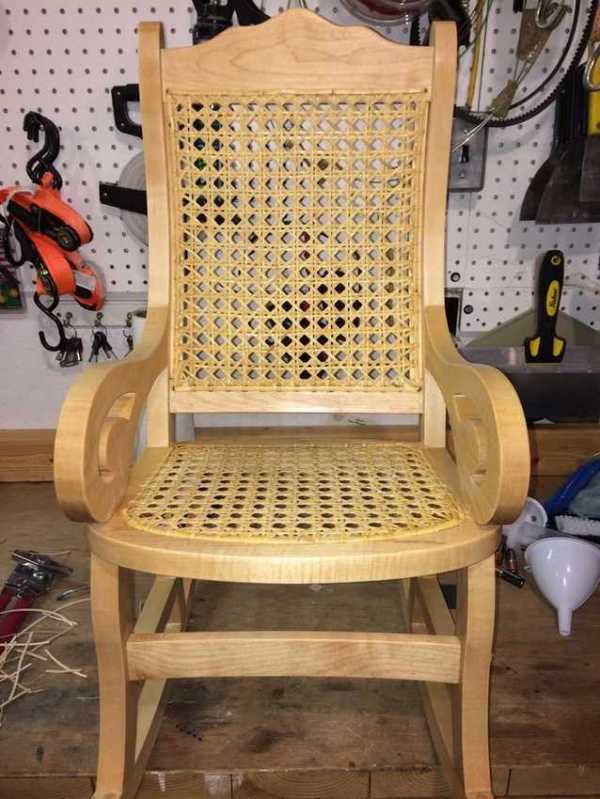

Кресло качалка из клена с плетенной спинкой и сиденьем.
Довольно сложный по изготовлению стул. Некоторые части автор вырезал на ЧПУ станке по самостоятельно нарисованным чертежам, а некоторые приходилось допиливать в ручную. Автор использовал клен, это довольно твердое дерево, поэтому для придания необходимых форм приходилось подолгу замачивать некоторые части в кипятке. Особой работы требует обмотка спинки и сиденья, как это сделать смотрите на пошаговых фото и в этом видео на ютубе
Источник фото: www.instructables.com/id/Grandpys-Rocking-Chair. Автор: Wood Crow
Кресло качалка из кабельной катушки
Если у вас есть никому кроме вас не принадлежащая катушка из под кабеля, то вы можете сделать из неё вот такое кресло качалку. Ниже вы можете посмотреть подробный пошаговый мастер класс как делается такое кресло качалка.
Как видите из фото, катушка разбирается, в кругах вырезается паз для досок, переставляются стержни вниз, под будущее сиденье и все скрепляется. Получается не очень сложно и довольно симпатичное кресло.
Источник фото: www.instructables.com/id/DIY-Cable-Drum-Rocking-Chair. Автор: libskie

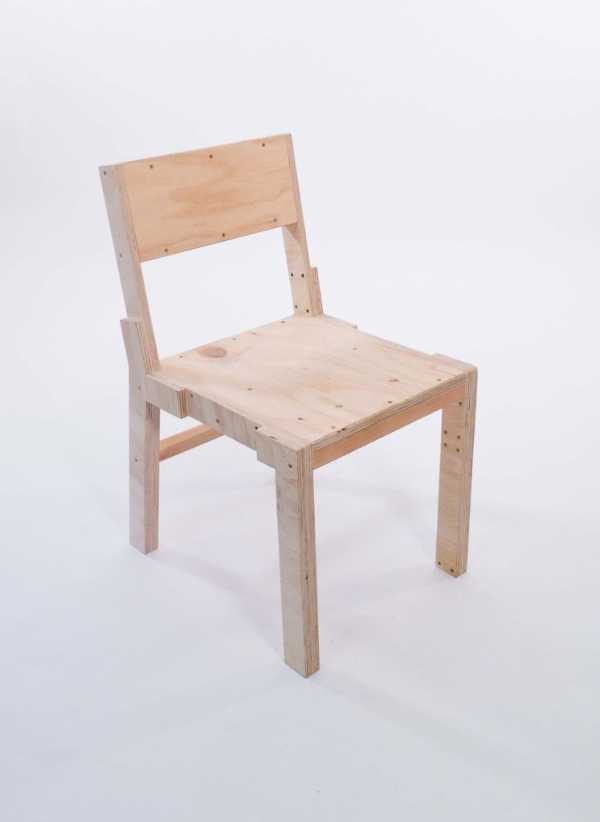

Стул со спинкой из обрезков фанеры
Данный вариант стула со спинкой является прекрасным примеров изящного и недорого решения в домашнем столярном деле. При разработке данного стула, автор очень надеялся, что это поможет каждому мастеру сделать недорогую мебель из ненужных обрезков фанеры, которые обычно идут в мусор.
Скачать PDF файл с чертежами вы можете по этой ссылке
Источник фото: www.instructables.com/id/Rocking-chair Автор: zvika_v

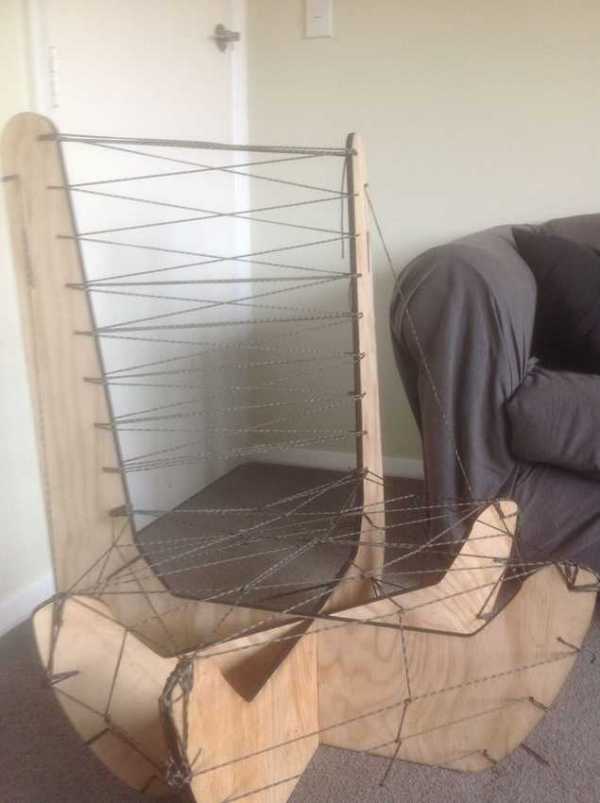

Кресло из фанеры и ниток шпагата
Это кресло сделано из фанерных деталей вырезанных на лазерном ЧПУ станке и ниток, которыми стянуты эти фанерные элементы. Схемы и чертежи смотрите на фото ниже.
К удивлению автора, который разрабатывал это кресло, конструкция кресла оказалась довольно крепкой и не развалилась при первой попытке присесть на него. Оказалось что сетка из ниток, которыми обвязаны все элементы кресла из фанеры, стягивают каркас ещё сильнее, когда в кресле кто-нибудь сидит, и кресло становится крепче.
Источник фото: www.instructables.com/id/The-Chair-of-Terror Автор: Roundpegprops
Разборный стул — со спинкой сеткой из веревок своими руками
Здесь мы рассмотрим простой вариант легкого разборного деревянного стула со спинкой сплетенной из веревок или канатов. Ниже вы можете посмотреть как это все делается. Из оригинальной статьи не совсем понятно, но судя по фото можем предположить, что этот стул можно легко и быстро разобрать и компактно сложить спинкой к седушке, а потом заново сложить. Если это так, то это очень крутая идея.
Источник фото: www.instructables.com/id/CIVIL-WAR-CAMP-CHAIR-TIED-BACKREST Автор: irishmail

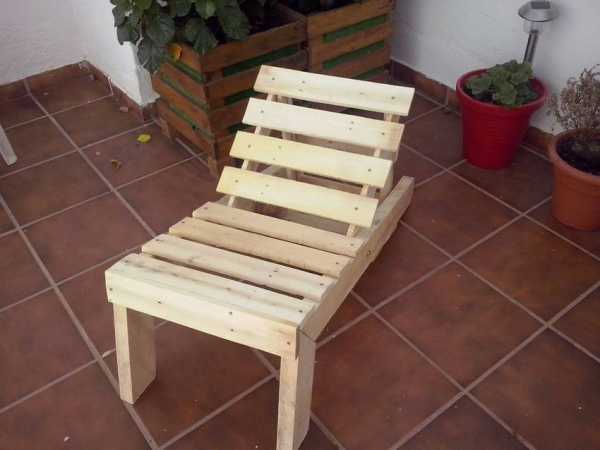

Делаем кресло (стул) из поддонов
с регулируемой спинкой
Вы можете без особых проблем сделать вот такой замечательный стул кресло из досок от поддона (паллетов). Спинка кресла имеет три положения, которые очень легко и изменяются
Заметим что мы уже не мало видели различных вариантов подобных конструкции в интернете. Ну что ж, это значит что и вы можете сделать свой неповторимый вариант стула подобной конструкции. Удачи!!!
Источник фото: www.instructables.com/id/pallet-wood-armchair Автор: cjose maria

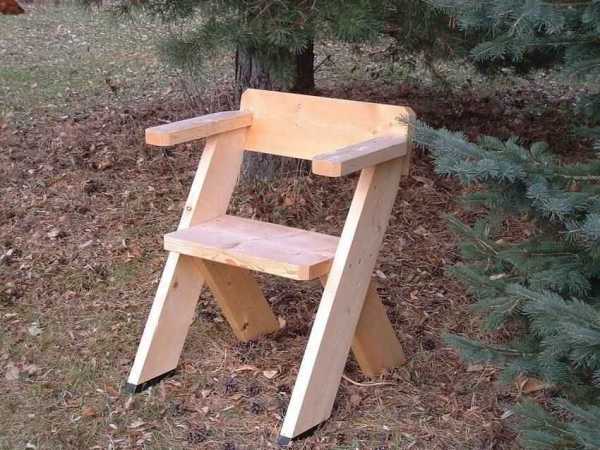

Простой стул со спинкой из поддонов для открытого воздуха
(схемы чертежи и фото)
Данный вариант самодельного деревянного стула прекрасно подойдет для дачи. Их просто изготовить из досок от поддонов или паллетов. Что бы увеличить срок службы автор фото обычно прислоняет эти стулья к деревьям на своем участке и на зиму заносит в гараж, ножки стула обработаны специальным составом, который вы можете купить в любом магазине. По утверждению автора 8 таких стульчиков служат ему верой и правдой вот уже 8 лет.
Источник фото: www.instructables.com/id/A-Chair-for-the-Great-Outdoors Автор: TinkerJim
Простой стул из поддонов
Этот стул из досок от палет потребует от вас минимального количества инструментов и времени для его изготовления. Как видите из фото доски спинки не сколочены, а связаны друг с другом прочной ниткой, что делает его как бы немного шезлонгом.
Сам автор пишет, что при повторном создании этого стула, хотел бы изменить в нем две вещи. Первое, это сделать его больше в ширину, что бы он был более устойчивым и в нем было не так тесно. Второе, сделать его между скрещенными досками больше, что бы спинка не была столь вертикальной и на нем можно было разлечься. И тут уже получится настоящий шезлонг
Источник фото: www.instructables.com/id/Simple-Pallet-Chair Автор: Me2free

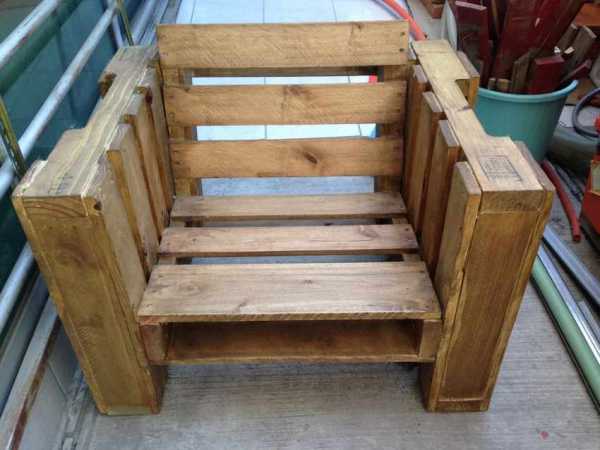

Самое простое кресло из цельных поддонов
Если надо сделать быстро….
Огромный плюс такого кресло в том, что вы можете сколотить его буквально за несколько минут при наличии двух поддонов, пилы, саморезов или гвоздей. Здесь уже не надо (как это обычно бывает) разбирать поддон на доски и вытаскивать все гвозди. На ваше усмотрении древесину можно ошкурить и покрыть лаком или краской. Так же автор советует после распилки и сборки кресла из поддонов, скрепить некоторые его части дополнительными дощечками для прочности, например, добавить ещё одну доску с обратной стороны спинки кресла.
Такое кресло может украсить не только какой-нибудь гараж или дачный сад, но и, при дизайнерской покраске и обработке древесины, может придать некоторую тонкость интерьеру вашей квартиру.
Источник фото: www.instructables.com/id/Pallet-Chair-1 Автор: Lindermann95
Стул со спинкой из реек без гвоздей
Как видите спинка это стула имеет дугообразную форму, дощечки как будто ложатся волной. Как сделать такой стул посмотрите по ниже представленным фото. Изготовление этого стула сулит сложность в том придется по вытачивать множество пазов долотом или специальным электро инструментов, т.к. данная технология предполагает использование врезного шипа. Так же придется поработать с клеем
novamett.ru
Складной стул своими руками — чертежи
Мебель в наши дни нельзя назвать дешевой, поэтому многие хозяева пытаются сделать ее самостоятельно. На рыбалку или пикник всегда можно взять с собой раскладную мебель. Прекрасное решение – складной стул своими руками, чертежи которого можно легко найти в интернете. Такой вариант будет и экономичным, и удобным. К тому же, подобные детали интерьера будут прекрасно смотреться на даче. Изготавливаются такие стулья очень просто, поэтому похвастаться ими может любой домашний мастер, который умеет работать с инструментом.
к содержанию ↑Складной стул со спинкой
С точки зрения финансовых затрат материалы не ударят по семейному бюджету. Для изготовления потребуются различные дощечки, болты и саморезы. Обзавестись таким нехитрым набором можно практически в любом гараже или сарае.
Если вы собрались сделать складной стульчик своими руками, чертежи могут показаться очень сложными, но на самом деле, стоит только в них разобраться.
Материалы для работы
Для изготовления первым делом подготовим детали:
- Брусок 470*40*20 мм (для ножек табурета) – 4 шт.;
- Перекладина 320*40*20 мм (под сидения) – 4 шт.;
- Проножки 320*40*20 мм – 2 шт.;
- Брусок 350*20*900 мм (для сидения) – 2 шт.;
- Брусок 350*20*600 мм (для сидения) – 2 шт.;
- Болты диаметром 6 мм длиной до 40 мм – 6 шт.;
- Саморезы длиной 45-50 мм.
Процесс изготовления
Чтобы все получилось, требуется соблюдение инструкции:
- Первым делом, собирая складной табурет своими руками, размещаем осевые болты на ножках. Их шляпки нужно утопить заподлицо.
Важно! Ось должна располагаться не на середине ножки, а в ее верхней части. В противном случае — табурет получится высоким и неустойчивым.
- Используя болты, выполняем соединение верхних торцов ножек и соответствующих перекладин под сиденье: две перекладины крепим к внутренним ножкам, две другие – к внешним.
- Используя внешние широкие бруски для сиденья, соединяем две шарнирные сборные детали, которые получились ранее.
Важно! Не забудьте оставить свесы длиной 15-20 мм.
- К торцам обоих внешних перекладин прикрепляем широкий брусок.
- Аналогично крепим брусок к торцам внутренних перекладин.
- С помощью саморезов закрепляем накладные проножки в 10 см от низа ножек.
- Один серединный брусок крепим к внутренним перекладинам, второй – к наружным. Расстояние между ними и широкими брусками сиденья должно составлять 15-20 мм.
- Для того чтобы легче переносить стул, между его внутренних ножек можно установить ручки. При этом нужно воспользоваться более длинными болтами, порядка 60-70 мм, а в ручке заранее проделать отверстия под них.
Чтобы изготовить раскладной стул своими руками, чертежи можно найти и другие.
к содержанию ↑Важно! Пользоваться можно любыми породами дерева:
- Благодаря березе изделие станет более прочным.
- Сосновый стул — значительно легче, но при этом он отличается недолговечными соединениями, которые быстро расшатываются.

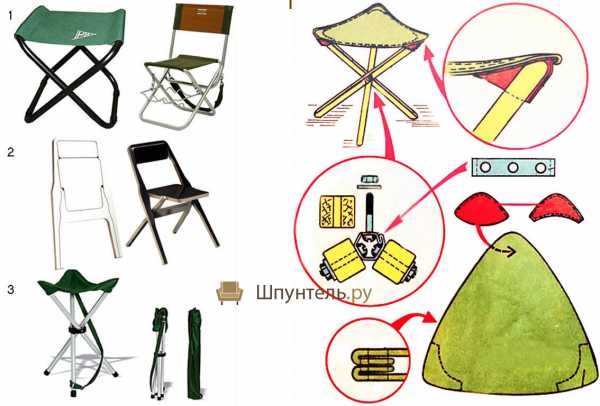

Складной стул с сиденьем из ткани
Если вы хотите изготовить складной стул со спинкой своими руками, но чертежи кажутся очень сложными, начните с более простой модели, у которой вместо сиденья натянута ткань.
Потребуется подготовка таких материалов:
- Трех деревянных штифтов длиной 60 см;
- Дрели или шуруповерта;
- Шайб из латуни;
- Наждачной бумаги;
- Болтов;
- Шурупов;
- Гаек;
- Плотной ткани.
Далее следуем инструкции:
- Деревянные детали обрабатываем наждачной бумагой.
- В 300 мм от края делаем отметки, а потом сверлим сквозные отверстия.
- Небольшое отверстие, в котором впоследствии будет закреплена ткань, просверливаем в центре торца каждой ножки.
- На деревянные детали наносим лак.
- В штифт вставляем болт или специально подготовленную для крепления деревянную деталь.
- С помощью болта петли все прикрепляем ко второй ножке.
- Всю конструкцию закручиваем гайкой.
- На петлю закрепляем третью ножку таким образом, чтобы получилась тренога.
- Ножку, стоящую на петле, закрепляем с помощью глухой гайки.
- Ткань прибиваем к торцам с помощью маленьких гвоздей (20-30 штук на каждую сторону).
Новый предмет мебели готов к использованию!
к содержанию ↑Видеоматериал
Как видите, нет ничего сверхъестественного в изготовлении такого компактного и мобильного изделия, которое можно легко спрятать в кладовку или перевезти в автомобиле. Кроме того, и в руках нести его легко и удобно, а комфорт вам будет обеспечен!
Поделиться в соц. сетях:
serviceyard.net
Как сделать деревянный складной стул со спинкой « МЫ ДЕЛАЕМ ВСЕ СВОИМИ РУКАМИ
Запись от: 5-29-2016Очередная интересная модель мебели на страницах моего блога. Сегодня мне хотелось бы поделиться с вами руководством как сделать деревянный складной стул со спинкой. Складывающийся стул — прекрасное решения для дачи и даже для квартиры, если к вам пришли гости. В сложенном виде стул занимает совсем немного пространства, может храниться в кладовке или на балконе.

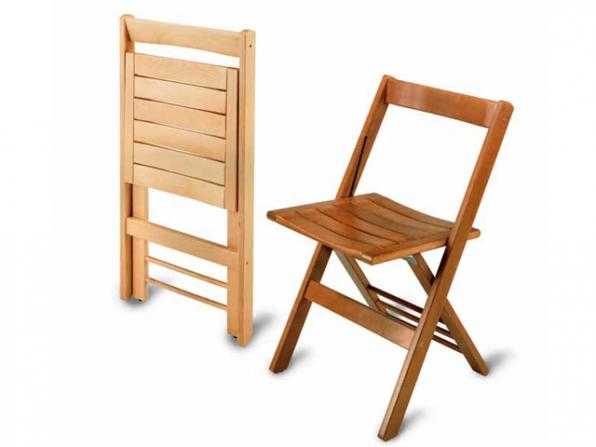

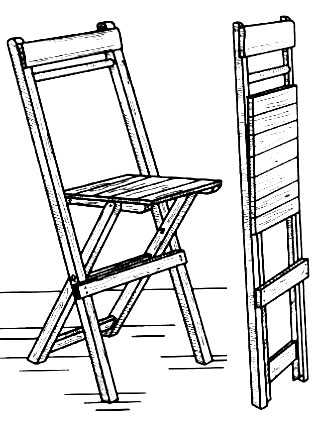

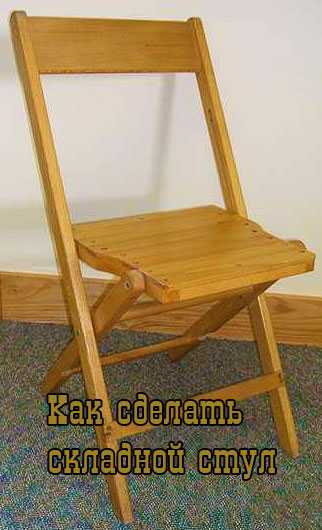

Складной стул в сборе и в сложенном виде
На рисунке видно, что стул в сложенном виде очень удобно хранить и перевозить, например на крыше машины. Подходит и для дачи и для выездов на пикник на природу. По бюджету гораздо дешевле магазинных вариантов. Стоимость стула будет составлять только крепежи и древесина.
Что потребуется для работы
Для создания складного стула вам потребуются деревянные бруски и рейки для сиденья.

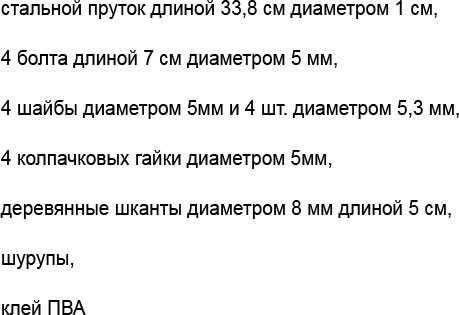

Также будут необходимы:
Ход работы
Вначале собираем следующие детали, согласно описания.

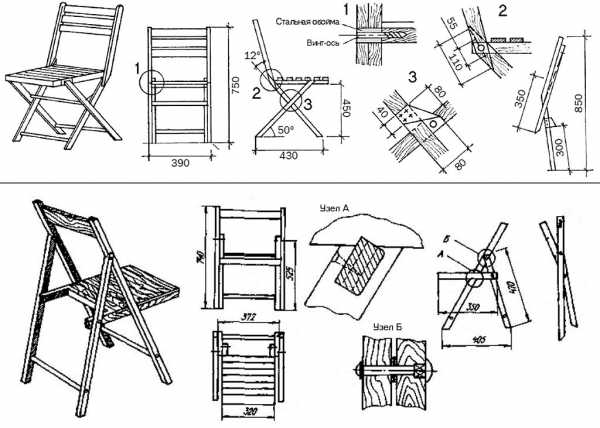

Схема чертеж деревянного складного стула
Как сделать складной стул
На самом деле, для мастера главное иметь под рукой чертеж изделия, а описание чаще всего ввергает в состояние ступора. Тем не менее, помимо схемы, я решила приложить еще и текстовое руководство по сборке стула. Надеюсь, будет понятно…
В качестве шарниров рекомендуется использовать болты. На рисунке ниже можно рассмотреть детально, как монтировать скользящую часть складывающегося стула.
Видео по созданию складного стульчика
Для тех, кто только начинает свои изыскания в столярном деле, самое лучшее — смотреть, как делают изделия профессионалы. В этом видео показано, как сделать складной стульчик — табурет без спинки. Очень функциональный и практичный вариант как для дома, так и для дачи. Такой стульчик можно брать с собой в поездки на рыбалку или на пикник. В сложенном виде занимает мало места.
vse-svoimi-rukami.ru
Стулья своими руками. 700 фото. Схемы, макеты, чертежи и мастер классы
Стулья своими руками в разбореСадовый стул своими руками. Размеры и чертежи деталей
Ниже вы можете ознакомиться с чертежами деталей садового стула. Вы можете изготовить деревянные детали самостоятельно, а можете заказать изготовление этих деталей по указанным чертежам на ближайшей мебельной фабрике, при этом вам останется только собрать стул из готовых деталей используя заранее подготовленные крепления и фурнитуру. Как видите из фото ниже, изменив размер планок для сиденья и спинки из садового стула может получиться садовая скамейка.
По этой ссылке вы можете скачать PDF файл с подробными инструкциями на языке автора.
Чертежи и схема сборки
Источник фото: instructables.com/id/Garden-Chair. Автор: Mukaetov
Чертеж. Обычный Стул из дерева своими руками
Деревянный стул для дачной кухни
От обычного стула этот экземпляр, сделанный самостоятельно отличает то, что :
- Спинка кресла отклонена на 10 градусов, и поддерживающие планки выпилены не из одной доски, а склеены из двух, что уменьшает расходы древесины
- Сделано из одного куска дерева. Мастер поставил перед собой задачу сделать стул из цельного куска дерева 2х4. Схему распиловки куска вы найдете на фото ниже.
- В спинке стула горизонтальные планки имеют декоративные вырезы, которые вы можете прочертить на свой вкус. А так же торцы спинки имеют привлекательные скосы.
Пошаговый фото мастре класс. Чертежи
Источник фото: instructables.com/id/Dining-Chair-From-a-2×4. Автор: PKM

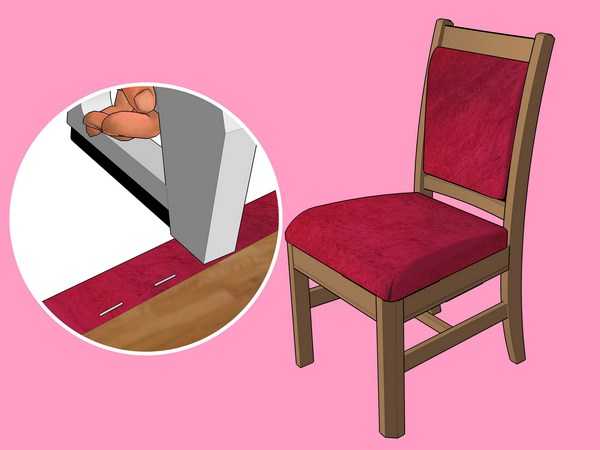

Чертеж: Стул со спинкой инструкция по сборке и обивке.
Разметка и выпиливание деталей деревянного стула

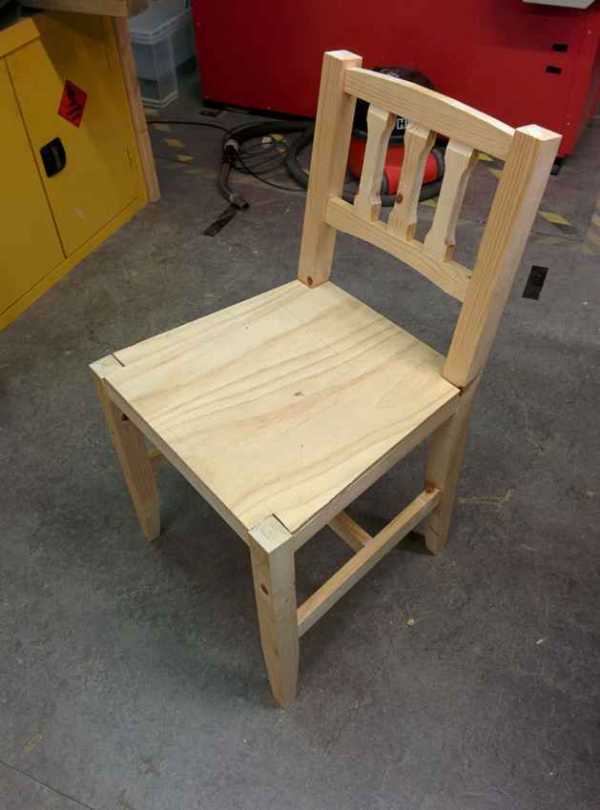

Простой стул своими руками
Стул можно сделать какой угодно, все зависит от вашей фантазии. Здесь показано, как с помощью простых инструментов и минимальных навыков сделать простой стул своими руками, это, так сказать, базовая модель. Если собираетесь и в дальнейшем практиковаться в изготовлении мебели, то сможете изменить форму и размеры на свое усмотрение. Итак, для работы нужно приготовить инструменты и материалы. Если собираетесь делать с нуля, то понадобится циркулярная пила. Конечно, проще купить готовые заготовки. Для сборки нужны дрель, лобзик, клей и шурупы, из материалов деревянные бруски и лист фанеры.
Затем, приготовив по размерам необходимые заготовки, просверливаете все нужные отверстия. Наносите клей и вставляете дюбеля, царги крепите на шурупы. Усилить конструкцию можно дополнительными царгами во внутренней части стула. Затем шлифуете поверхность и покрываете лаком, или красите.
Источник фото www.wikihow.com

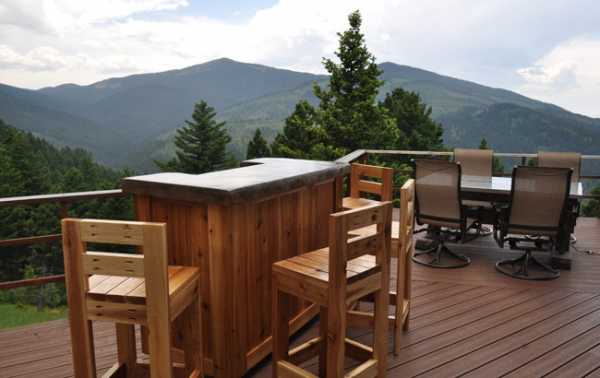

Барный стул для дачи
Барные стойки уже давно не исключительная прерогатива ресторанов и кафешек, сегодня это обычная составляющая домашнего интерьера, особенно часто их ставят на дачах, где есть открытая терраса. Ну а если есть стойка, то нужен и барный стул для дачи. В магазине тяжело выбрать, как раз то, что нужно, тем более не имеет смысла выкладывать такие деньги, если вы покупаете мебель для дачи. Сделать барный стул своими руками совсем не сложно, ведь это обычная табуретка со спинкой, только на длинных ножках. В этом мастер классе как раз и представлен вариант простого барного стула с чертежами и размерами.
Источник фото www.diypete.com/how-to-make-bar-stools/
Как заменить обивку стула
В этой статье приведено много примеров, как сделать стул своими руками. Но если нет никакого опыта столярных работ, денег на новую мебель не хватает, а старая сильно износилась, единственный выход, попробовать ее отреставрировать. Конечно, ремонт шкафа или дивана, это дело серьезное, а например, заменить обивку стула под силу каждому. Для этого вовсе не надо нести его в мастерскую, все можно сделать своими руками.
Правда, модели стульев бывают разные, с некоторыми, возможно, придется и повозится, но зато появится бесценный опыт. Здесь показан способ замены обивки не какого-то конкретного стула, а так сказать стандартный метод.
Первый этап. Убираем крепежные детали.
Здесь все просто, ломать, не строить. Скобы легко повыдергивать с помощью молотка и стаместски. На пошаговых картинках даже мусорное ведро нарисовано, это чтобы не забыть сразу выбросить выдернутые скобы и гвозди, а то ведь по закону подлости обязательно на них кто-то наступит. Для других видов крепления используйте плоскогубцы. Снимать обшивку надо аккуратно, лучше не рвать, ее можно использовать, когда будете кроить ткань для новой обшивки. Чтобы не запутаться, можно пометить части маркером. Осмотрите набивку, если она в нормальном состоянии, то нет никакого смысла покупать новую. Обратите внимание, иногда обивку сажают на клей, тогда, чтобы ее аккуратно снять, вам понадобится длинный нож с зазубренным лезвием, резать надо осторожно и плавно, как бы соскабливая с сиденья.
Второй этап. Ремонт каркаса
Конечно, ремонт надо проводить, если в этом есть необходимость, поэтому тщательно осмотрите качество соединений. Чтобы проверить стул, просто покачайте его под давлением, если заметили движение в пазах, где детали соединены клеем, то, конечно, лучше переклеить. Для ремонта конструкцию необходимо полностью разобрать и очистить от остатков старого клея. Если необходимо, воспользовавшись дрелью, замените сломанные шпонки. Затем соберите каркас в обратном порядке и скрепите его зажимами, пока не высохнет клей.
Третий этап. Закрепление новой обивки
Используя детали старой обивки как образец, сделайте раскройку новой. Для этого заготовки тщательно выровняйте, лучше всего погладить утюгом. Наложите сверху старые кусочки и мелком очертите контур. Вырежьте из новой ткани детали будущей обивки, подпишите мелком, куда что идет, очень нужная мера, в различных кусочках очень легко запутаться. Когда все раскроите, еще раз проверти размеры, а то в процессе крепления устранять недостатки будет очень неудобно. Если выбрали очень плотную ткань, возможно, понадобятся услуги швейной мастерской чтобы сшить детали. Когда материал готов, приступайте к обивке. Что использовать, гвозди или мебельный степлер, зависит от способа, которым была закреплена старая обивка.
Источник фото wikihow.com

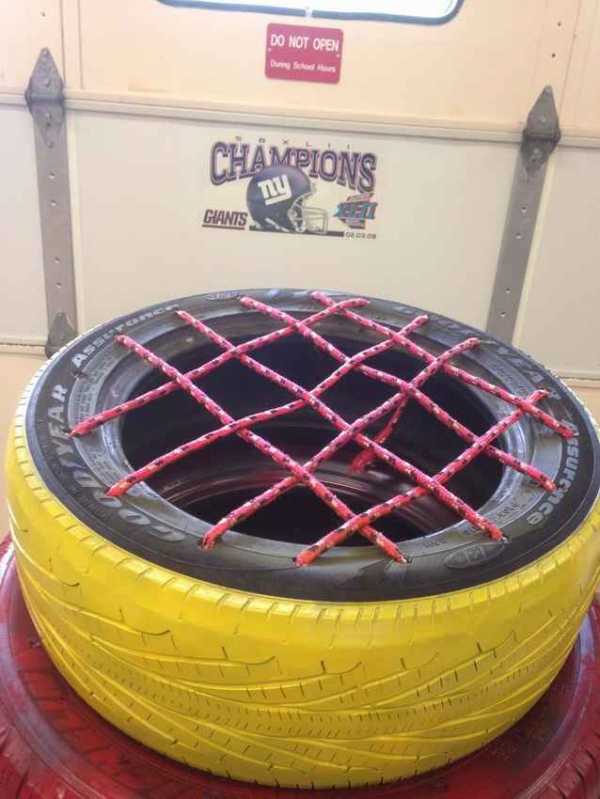

Простой стул из шины
Вот такой простой стул (или кресло) вы легко можете сделать из старой шины.
Автор отметил следующие моменты:
- отверстия для канатов следует делать параллельно друг другу, так что бы они соответствовали противоположным отверстиям
- красить лучше в яркие цвета, в несколько слоев
- с нижней стороны шины можно не красить, т.к. это абсолютно не заметно и меньше проблем с краской
- сразу запаситесь веревкой достаточной длинны, что бы вам хватило её на все колосо целиком
- веревку следует натягивать настолько туго, что бы было настолько плотно насколько вы хотите. (Веревку всегда можно успеть подтянуть даже после того как вы закончите плетение всех отверстий)
- стулья можно ставить один на другой, что бы при необходимости можно было сделать стул той высоты, которая вам нужна.
Пошаговый Мастер класс
Источник фото: instructables.com/id/Tire-Chair. Автор: mackderin
Раскладной стул своими руками из фанеры чертежи.
Вырезаем из фанеры
Источник фото: www.object.md-design.ru/en/furniture/plywood-chair
Мягкое кресло своими руками на колесиках
Вот такое очень мягкое, подвижное, а главное удобное кресло вы сможете сделать самостоятельно за выходные для своего домашнего офиса, а так же что бы сидеть перед телевизором или за компьютером и ноутбуком.
В принципе, нет ничего особо интересного что бы мы могли вам рассказывать об изготовление этого кресла, чего бы вы не смогли узнать самостоятельно из пошагового фото мастер класса, который расположен в фото галерее ниже.
Источник фото: www.instructables.com/id/Tub-chair-from-scratch-and-upholstered Автор: dezine
Простой стул со спинкой.
Чертежи и схема сборки
Посмотрите чертежи схему сборки простого деревянного стула для кухни ниже в галерее пошаговых фото. В этой модели мы можем отметить очень простое решение крепления задней спинки стула, при котором можно не заморачиваться о прочности соединения спинки с остальной частью стула и сохранении угла наклона спинки.
Источник фото: www.ana-white.com/2011/03/harriet-chair
Сборочный чертеж стула
Стул из старых костылей
Очень необычное решение сделать стул из пары старых костылей. Не смотря на это, стул получился воистину хорош. Браво автору, отличная работа. Ниже вы сможете ознакомиться с пошаговыми фото изготовления этого стула.
Как известно, костыль способен выдержать вес взрослого человека, поэтому использование его материалов дает ощутимую выгоду в соотношении веса стула к его прочности. Перед использованием древесины от костылей желательно все прошкурить, а после создания всех необходимых деталей покрасить краской или древесным лаком.
Пошаговый Мастер класс
Источник фото: instructables.com/id/Crutch-Chair. Автор: wholman
Чертеж стула со спинкой в полусобранном виде.
С подробным описанием всех деталей.
Стул в стиле модерн
Итак, если давайте сделаем сами стул в стиле модерн. Ниже мы разместили для вас настолько подробные фото, что считаем, что дополнительная информация здесь будет излишней. Можем лишь дать вам ссылку на видео ютуб, где автор этих фото снял некоторые моменты процесса создания этого стула. Вот сама ссылка на видео
Пошаговый Мастер класс
Источник фото: instructables.com/id/DIY-Modern-Chair. Автор: diycreators
Детский стульчик со спинкой из гнутой фанеры
Высокий Детский стульчик для кормления своими руками.
Чертежи. Размеры. Схемы
Такой стул стол для кормления детей вы можете изготовить своими руками их фанеры 24 мм, как советует автор. Посмотрите чертежи и размеры и пошаговый мастер класс изготовления такого стульчика ниже. Советуем вам заказать распилку деталей по указанным чертежам в ближайшей мебельной фабрике, что с экономить не мало времени. Не забудьте все тщательно отшлифовать и покрыть столешницу экологичным материалом.
Мастер класс
Источник фото: instructables.com/id/Toddlers-High-Chair/. Автор: Larsollerichter
Стул для детей в виде машинки эвакуатора Метра
Отличная идея сделать стул в виде персонажа Метра машины из мультика «Тачки» . Этот стул Адирондак вы можете сделать и досок от поддона. Ниже вы можете ознакомиться с фото сделанных их разных ракурсов.
Источник фото: instructables.com/id/Towmater-Adirondack-Chair. Автор: RayB3
Кресло качалка без гвоздей своими руками
Посмотрите по пошаговым фото ниже как сделать кресло-качалку без единого гвоздя самостоятельно. Автор купил лист фанеры, вырезал из него детали данного качающегося стула и склеил детали между собой. На фото в галереи приведены чертежи сделанные автором от руки для трех основных деталей, которые вы сами можете перенести в любой масштаб.
Мастер класс с пошаговыми фото изготовления
Источник фото: www.instructables.com/id/Childs-Rocking-Chair-Without-any-nails-or-screws. Автор: paracordbraider
Чертежи из фанеры кресло-качалки
Простое кресло качалка своими руками
Автор этого качающего стула нашел на улице деревянное основание от кровати и сделал из него креслок качалку. Как он это сделал вы можете посмотреть на пошаговых фото ниже.
Источник фото: www.instructables.com/id/Childs-Rocking-Chair-Without-any-nails-or-screws. Автор: paracordbraider
Кресло качалка для сада из фанеры. Чертежи

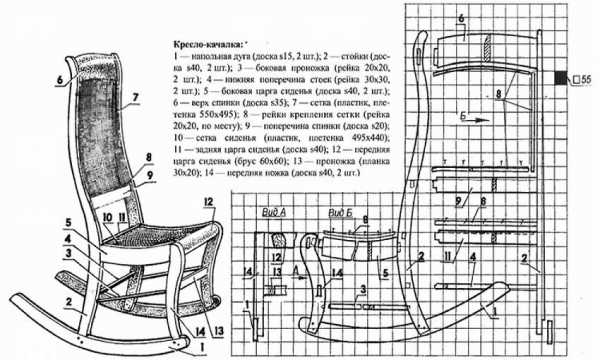

Кресло качалка из клена с плетенной спинкой и сиденьем.
Довольно сложный по изготовлению стул. Некоторые части автор вырезал на ЧПУ станке по самостоятельно нарисованным чертежам, а некоторые приходилось допиливать в ручную. Автор использовал клен, это довольно твердое дерево, поэтому для придания необходимых форм приходилось подолгу замачивать некоторые части в кипятке. Особой работы требует обмотка спинки и сиденья, как это сделать смотрите на пошаговых фото и в этом видео на ютубе
www.novamett.ru
Стул со спинкой своими руками: чертежи, схема, фото
Стул деревянный складной со спинкой для пикника, рыбалки. Как сделать простой и практичный деревянный стул со спинкой своими руками: чертежи, схемы, фото.
Сегодня мы изготовим своими руками удобный деревянный раскладной стул со спинкой. Этот стул идеально подходит для рыбалки, пикников на даче или для поездок с друзьями на природу. Конструкция стула предельно проста и состоит из двух частей, изготовить стул не составит особого труда.
Стул со спинкой: материалы и инструменты.
Чтобы сделать этот простой складной стул вам понадобятся материалы:
- Доска толщиной 40 мм длиной 915 мм.
- Доска толщиной 40 мм длиной 1057 мм.
- Краска или лак.
Инструменты:
- Ножовка по дереву.
- Рулетка, угольник, карандаш.
- Стамеска.
- Молоток.
- Наждачная бумага.
- Кисточка для краски.

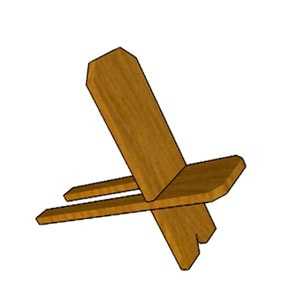

Складной стул со спинкой: схема.
На рисунке предоставлена схема самодельного стула, стул состоит из двух частей, чтобы собрать стул, достаточно вставить одну часть в пазы другой.

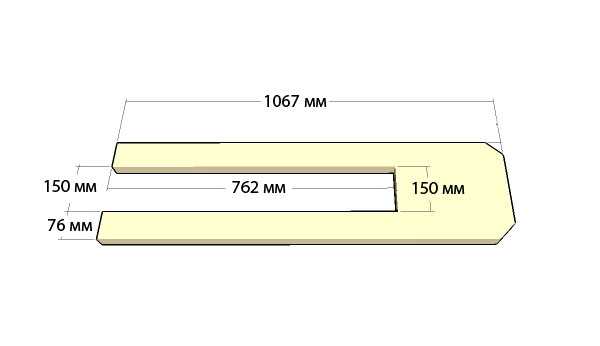

Стул со спинкой своими руками чертежи.
Здесь представлены оптимальные размеры для стула, но вы можете легко изменить все размеры в соответствии с вашими потребностями.
Стул со спинкой своими руками.
Изготовить стул довольно просто, нужно выпилить из доски две части стула. Для изготовления стула понадобится доска толщиной 35 – 40 мм, желательно использовать древесину твёрдых пород.
Отметьте линии разреза на доске и распилите детали стула согласно чертежам.
Обработайте все части стула наждачной бумагой, углы спинки и сидения стула нужно сгладить.
Чтобы улучшить внешний вид стула, покройте его в два слоя прозрачным лаком или краской.
Этот стул можно легко разобрать, транспортировать или компактно сложить его для хранения. Самодельный стул отлично подходит для рыбалки или для отдыха на природе.
Стул со спинкой своими руками фото.
sam-stroitel.com
устройство и конструирование, техника сборки, чертежи разных вариантов
Если об экономичности самодельной табуретки еще стоит подумать, то делать собственноручно стул однозначно оправдано: обычный расхожий стульчик из домашней мастерской выглядеть может не хуже покупного, а обойдется в 2-3 раза дешевле. Это если закупать материал «с нуля», не используя накопившиеся запасы. А если размахнуться на эксклюзив, что со стулом вполне возможно умельцу средней руки, то экономия достигнет пределов просто невообразимых, см. в конце.
Есть еще один немаловажный момент. Стул отличается от табурета не только технически, о чем будет сказано далее, но также идеологически. Табурет – изделие по сути своей утилитарное; считается вообще дурным тоном держать в гостиной табуретки, уж лучше пуфы. А стул относится к предметам мебели, определяющим лицо интерьера не менее, чем стол, а то и более. Тонкие знатоки этикета судят о достоинстве человека по качеству и состоянию его обуви, а о положении его дел – по стульям в доме. Если у человека есть умение, время и желание сделать стул с выдумкой и со вкусом, как, напр. на фото, то доверия он заслуживает, даже если пока находится в стесненных обстоятельствах. И это только нетрансформируемые стулья; складные и, скажем, стулья-стремянки – особый класс столярных изделий, на котором мы еще остановимся.

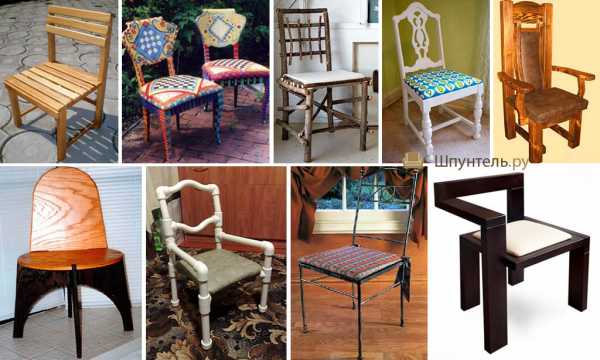

Фото самодельных стульев
Примечание: тонкости высокого обхождения иногда доходят до курьезов. Вот как, напр., выразился некий британский лорд-моряк о первой жене Наполеона I Жозефине деБогарне: «В Англии она могла бы стать настоящей леди. Вы только посмотрите на обводы ее кормы!»
Как устроен стул?
Стулья в общем разделяются на 2 класса: гостиные и обеденные. Разница прежде всего в сиденье, у обеденных оно заужено сзади и немного выше. Так придумали еще во времена незапамятные, чтобы слугам удобнее было обслуживать пирующих, а тем сиделось попрямее ради поглощения большего количества снеди и напитков. Конструктивно обеденный стул отличается от гостиного тем, что проножки расположены ниже, это требуется по условиям обеспечения прочности. Как в целом устроен стул и каковы примерные размеры того и другого, показано на рис.
Устройство и размеры стульев
Обеденные стулья в настоящее время не относятся к предметам первой необходимости; большинство людей во всех случаях обходится гостиными. Чертеж с подробностями устройства обычного гостиного стула приведен на рис. Его особенность – прямые задние ножки, что экономит материал и упрощает работу. Физиологически приемлемая поза сидящего обеспечивается выгибом спинки. Домашнему мастеру среднего уровня составить по нему и общим размерам деталировку не составит труда, а встречающиеся в работе тонкости описаны далее.
Чертежи простого стула
Примечание: заготовки собирают в пакеты для партий из 4-х стульев ради удобства и точности разметки ручным мерительным инструментом. При такой организации работы квартеты стульев получаются совершенно одинаковыми, это 1-я тонкость.
Почему стул не табурет
С первого взгляда кажется, что стул – это просто табурет со спинкой. Но как раз спинка делает его совершенно отличным от табурета с точки зрения механики: на нее опираются, а то и разваливаются. Если табурет можно в общем считать чем-то цельным, работающим преимущественно на сжатие; ну, еще на изгиб и сдвиг при покачивании, то в стуле нагрузки от узла соединения продольных царг с задними ножками гораздо выше, другого характера и растекаются по конструкции довольно причудливым образом. Поэтому, кстати, поперечных проножек в стульях, как правило, не ставят: они работать в конструкции не будут, только лишний материал уйдет.
Отделка стула производится общими для мебели способами: тонированием морилками, лакировкой, покраской, фанеровкой, обивкой. Но технологически стулья отличаются от табуреток в следующем:
- Характером большинства применяемых соединений.
- Выбором древесины – более всего.
- Способом сборки.
- Устройством мягкого сиденья.
Столярные шиповые соединения
Чтобы сделать стул своими руками, нам придется хорошенько освоить мебельные (столярные) соединения шип-паз. Начальные сведения о них даны в статье о табурете своими руками; здесь упомянем кое-что применительно к стулу.
Соединения открытые и со сквозными шипами в стульях эстетики ради применяются редко, как и соединения с подкреплением метизами: болтами, конфирматами, саморезами. Гвоздь в стуле вообще все равно, что капот автомобиля, примотанный веревкой.
Стулья собирают на невидимых снаружи глухих соединениях паз-шип; иногда их называют соединениями в ус. Сборка делается с проклеиванием, нередко применяют расклинивание шипов, т.к. обычные стулья со съемными ножками не делают. Стул на расклиненных шипах более трудоемок, но очень прочен и долговечен, т.к. все детали соединения усыхают вместе.
Как делается глухой паз (лунка) под шип, показано на рис. Если у вас есть ручной фрезер по дереву, то и выбирать лишек долотом не нужно, но засверлить края лунки надо: просто торцевой фрезой легко «уехать». В таком случае и края шипа делают скругленными, только аккуратнее и прочнее будет.
Как сделать паз под мебельный шип вручную
Вроде бы странно, но именно с шипами у любителей чаще всего бывают проблемы: опилить ножовкой под него заготовку, не «чиркнув» по основанию шипа, сложно, а надпиленный в основании шип – недопустимый брак, т.к. прочность соединения резко падает. Заведомо недопиливать и снимать фальц (лишнее дерево вокруг шипа) руками – шип может выйти «пухлым» или косым, что не более допустимо. Поэтому мебельные шипы лучше всего делать все-таки фрезером с кое-какими несложными приспособлениями, см. ролик:
Видео: как сделать мебельный шип своими руками
Дерево для стула
Хвойное дерево, из которого получались такие хорошие табуретки, для стула однозначно не годится, даже твердая лиственница. Причина: любая хвойная древесина прямослойная, а в стуле нагрузок, способных вызвать скол по слою – хотелось бы меньше, но куда денешься. Хвойное дерево в стул пойдет только в виде фанеры на основу сиденья.
На стул из дерева берут лиственные мелкослойные плотные прочные породы: дуб, бук, граб, орех, вяз, рябину. Береза пойдет на детские стульчики; а березовая фанера – на складные. Условия подготовки обще-мебельные: комнатная сухость (8-12%), не камерной сушки, пропитка водно-полимерной эмульсией или другими безвредными биоцидами, напр. минеральным маслом высокой очистки для мебели, масляно-восковыми составами, акриловыми компаундами для мебели.
Дерево для стула обойдется дешевле, если брать его не распиленным, а массивом, и распустить самому на циркулярке или болгаркой с дисковой пилой в самодельной станине. Для некоторых изделий, напр. стульев для бара, см. далее, без массива не обойдешься, т.к. пиломатериалов нужной ширины или нет, или очень дороги. В таком случае нужно знать, что массивы дерева в продажу поступают декоративные и конструкционные. Вторые дороже, т.к. их механические показатели нормируются и проверяются, а у декоративных массивов – нет.
Последнее, что нужно учесть при выборе дерева для стула – «декоративные» дефекты недопустимы. В табуретке или столешнице косослой, свилеватость, плотно сидящие сучки могут пойти на пользу, дав в конечном итоге красивую текстуру, но стул из такого дерева скоро сломается.
Сборка
Порядок сборки стула
Деревянный стул собирается без сиденья дважды: сначала на сухую и без клиньев, а после подгонки деталей и проверки конфигурации промерами царг и пар (косых диагоналей от нижнего угла к противолежащему верхнему) окончательно с расклиниванием и проклеиванием. В обоих случаях сначала собирают т. наз. фартук из задних ножек, задней и продольных царг, и уже к нему подгоняют «передник», см. рис.
Примечание: обратите внимание на способ врезки шипов в передние ножки здесь и ниже, когда дойдем до укосин сиденья. Равными шипами, как в табуретке, царги стула в ножки не врезаются, прочности должной не будет.
О деталях каркаса
Все детали стула делаются из цельного дерева. Соблазн сделать задние ножки сборными ради экономии материала велик, но не надо: скоро сломаются. Лучше уж взяться сразу за гарнитур, разметив контуры на пласти доски по шаблону со сдвигом. Если стул будет обеденный, то в таком случае косыми/изогнутыми должны быть и продольные царги, и возникает вопрос: как делать шипы с пазами? Скошенными в домашних условиях очень сложно, да и не нужно. Придется потратить немного больше материала, но косые/изогнутые царги с прямыми шипами получаются без особых затруднений из доски толщиной в высоту царги, см. рис.:
Как сделать косые/изогнутые царги с прямыми шипами
Только фрезеровать шипы теперь надо, пользуясь оправкой с нужным углом, и обязательно в пакете: снимают фальц с длинных сторон, пакет перекладывают и фальцуют короткие стороны. Углы шипов закругляют по отдельности, это уже не критично.
Спинка
Спинка стула, как известно, бывает цельной жесткой, наборной жесткой и мягкой. Цельная жесткая – просто изогнутая планка. Вырезают ее, как и криволинейные царги, также как детали жестких наборных спинок, поз. 1-3 на рис.; о спинках венских и пр. сложных стульев говорить пока не будем. Собираются детали спинок на шипах; стулья со спинками на шурупах оставим в музеях советского ширпотреба.
Спинки стульев
Для простой мягкой спинки, поз. 4, нужна прямая верхняя планка и, возможно, промежуточная опора (прогон, «проспинка»). Основу спинки делают из фанеры 4-6 мм. Обшивают так же, как и сиденье, см. ниже, но поролон берут не толще 7 мм или обходятся ватином/войлоком. Мягкую набивку ставят на клей, не доводя 15-20 мм до краев. Декоративную обшивку шьют карманом, надевают на основу с набивкой и сшивают внизу. Ставят спинку в пазы, выбранные в верхней планке, задней царге или прогоне и задних ножках; выбирают пазы, промерив толщину спинки, обтянутой тканью. Последовательность сборки стула при этом меняется:
- собирают левую (правую) часть фартука с задней царгой, верхней планкой и прогоном на сухую;
- ставят спинку, возможно, с подгонкой;
- завершают фартук установкой недостающей задней ножки со своей продольной царгой;
- к фартуку присоединяют переднюю часть;
- после проверки конфигурации и окончательной подгонки перебирают все на клей (опционально – с расклиниванием) в той же последовательности;
- мягкую вставку спинки ставят окончательно или на сухую, или на минимальном количестве клея, вносимого только в пазы, чтобы не выдавился на ткань.
Сиденье
Как устроена подушка стула, показано на рис. с чертежом в начале. В отличие от сиденья табурета, обивка в данном случае при ерзании сидящего не так тянется, поэтому внутренней обивки основы не требуется. На основу берут фанеру или сплошную доску толщиной 12-30 мм. Но сиденье стула чистить труднее, чем табурета, поэтому поролоновую набивку обязательно покрывают войлоком или, хуже, ватином, впитывающим пот. Твердые частицы высохшего пота впоследствии выдавливаются из сиденья.
Правильная обшивка сиденья стула
Обивку сиденья стула также не обязательно крепить так тщательно, как у табурета, можно обойтись пришпиливанием мебельным степлером без проклеивания. Обтягиваютподушку декоративной тканью обычным способом, подрезая образующиеся на углах рубчики. Но гораздо дольше прослужит обшивка, выполненная, как показано на рис. Если стул обтягивается гораздо более эластичной и дорогой, чем ткань, кожей, это обязательный вариант.
Рейки или укосины?
Укосины стула для установки сиденья
На чертежах стульев чаще всего показано крепление сиденья к рейкам, врезанным в ножки заодно с продольными царгами и дополнительно прикрепленными к ним саморезами. Этот весьма технологичный и мало трудоемкий способ широко применяется в промышленности, но для себя куда лучше будет уложить сиденье на укосинах, см. рис. справа. Стул получится гораздо прочнее, сиденье будет меньше пачкаться и легче сниматься для чистки.
Как ставить сидушку?
Сиденье, просто уложенное поверх опорной рамы, теряет все преимущества сравнительно с табуреточным, а каркас стула при этом испытывает повышенные нагрузки. Поэтому сиденье стула лучше укладывать в ложемент, образованный царгами; для этого, если сиденье на укосинах, их ставят ниже на толщину основы сиденья без подушки. Чтобы передняя царга не мешала ногам, ее опускают на ту же толщину, что сделает весь каркас только прочнее, а самую сидушку – с выносом вперед на толщину царги или немного больше. Тогда передние укосины врезаются в переднюю царгу вровень с ее верхом.
Разметка заготовки фигурной ножки стула
О фигурных ножках
Очень хочется поставить самодельный стул на фигурные ножки из дерева. Это вовсе не так сложно, как может показаться, только придется потратиться на толстые брусья: на передние ножки пойдет, с учетом запаса на обработку, брус 150х150, а на задние – от 250х250. Как размечаются фигурные ножки на брусьях, ясно из рис. Основные условия: нужны 2 одинаковых шаблона, сходящихся оголовками и пятками на внутреннем (относительно готовой ножки) ребре бруса. Впрочем, схождение пяток не обязательно, тогда они получатся широкими, как копыта, а след их опорной поверхности будет похож на подкову. Самая же технология художественного образования не требует: просто снимают лишек со стороны внутреннего ребра и поочередно с наружных граней.
Стулья разные
Будем считать, что вы теперь вполне представляете себе, как сделать обычный гостиный или обеденный стул. Но только бытовых стульев существует огромное число разновидностей. Большая их часть приходится на раскладные; надо сказать, что раскладная мебель сейчас переживает бурный расцвет и широко используется не только как временная, но также ради экономии места и/или видоизменения дизайна жилья. Стулья тут играют отнюдь не последнюю роль, см. напр. видео:
Видео: складной стул как решение для маленьких квартир
Складные
Типичный складной стул
Складные стулья, так сказать, классического вида, выглядят похоже и современные и старинные, см. рис. Их преимущество до недавних пор было в том, что в сложенном виде они занимают мало места. Но, во-первых, наклон спинки такого стула не оптимален. Во-вторых, механизм требует скольжения башмаков заднего края сиденья в продольных пазах, что сложновато и ослабляет конструкцию. Поэтому патенты на похожие друг на друга стулья исчисляются тысячами, а оптимум в конце концов нашелся совсем не там, где искали, см. далее.
Напр., попытка оптимизировать конструкцию исконного складного стула показана на след. рис.:
Неудачная конструкция складного стула
Недостаток ее всего один, но фатальный: огромный свес сиденья вперед относительно линии опоры, отчего и первая посадка на новый стул может кончиться крахом в прямом смысле слова. Другие конструкторы пытались сделатьскладной стул более эргономичным либо выполнением задних ножек с изломом, вверху на рис. ниже, либо переносом шарнира разножки вверх, внизу там же. В том и другом случае конструкцию простой также не назовешь и габариты в сложенном виде «торчашие». А в первом случае условно-задние (т.е. связанные с боковинами спинки) ножки невозможно выполнить цельными, что любому стулу противопоказано.
Дачные складные стулья традиционной конструкции
Выход нашелся сравнительно недавно и, когда видишь, какой, невольно вспоминается высказывание Т. А. Эдисона: «Все знают, что так сделать нельзя. Находится болван, который этого не знает, он-то и делает изобретение». В данном случае – фанерный раскладной стул-плиту, см. рис. Описывать его нет нужды, и так все ясно. Двойная опора сиденья распределяет нагрузки по конструкции. Кроме того, насверлив по бокам сиденья ряды отверстий, можно регулировать стул под седока; в продаже есть такие модификации.
Компактный фанерный складной стул
Парусиновые
У всех описанных стульев есть недостаток: они жесткие. Фанерный, правда, можно сделать и мягким, но толщина в сложенном виде увеличится. Такие стулья годятся для пикника, но для длительного восседания нужно что-то помягче. Выход также известен давно: стулья с парусиновым сиденьем и, возможно, спинкой. Напр., на рис. ниже – парусиновый складной стул-кресло для дачи. Конструкция сложновата, но комфорт ее окупает, а сложенный такой стул ненамного толще классического. Правда, разножка приходится поперек сиденья, но, поскольку, развалясь в тенечке, ноги под стул не поджимают, это не так уж страшно.
Дачный раскладной стул-кресло
Еще более используется парусина и брезент в стульях для рыбалки; здесь играет роль легкость и компактность. Но обычные рыбацко-туристские разножки, поз. 1 на рис., для пеших походов все-таки громоздки и рюкзак тянут заметно. Если вы отправляетесь в поход на машине, можно взять рыбацкий фанерный складной стул, поз. 2. Его особенность – дополнительная поворотная дощечка на спинке; на таком седалище удобнее томиться при вялой поклевке.
Походный складные стулья для рыбалки и туризма
По пешему хождению и вообще в любом случае удобнее всего стульчик-трипод, поз. 3. Такой несложно и своими руками сделать; как – показано справа на рис. Трипод с ножками из бамбука в рюкзаке вообще не чувствуется. Если найдется тугое прочное резиновое кольцо, вроде кистевого эспандера, то изготовить стульчик-трипод еще легче: резинку просто напяливают до середины на пакет из ножек.
Стулья для бара
В последнее время наблюдается повышенный интерес к мебели для баров и кафе. Вообще-то прилагательных «барный», «барная», «барное», «барные» в русском языке нет. Не помешали бы, раз этих баров везде куда ни ткнись, но уж больно в строй языка не клеятся. Впрочем, тут пусть филологи мудрят, а мы будем считать, что барный стул существует и сделать его стоит.

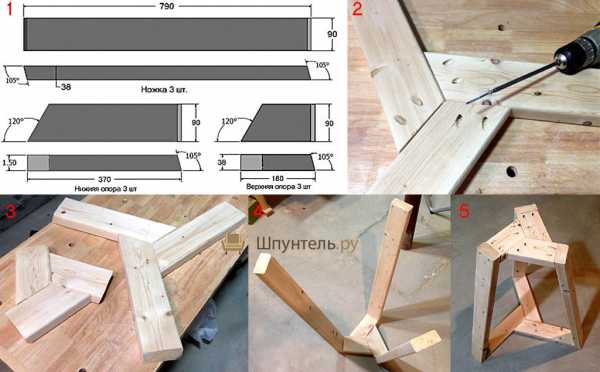

Массивный стул для бара
Мебель для баров «от того-то» да «от того-то» еще и с наценкой «за звездочку» всем приелась. Недорогая и достаточно качественная мебель для баров по приемлемой цене хорошо раскупается, и тут мастер-ИП или просто кустарь-физлицо может неплохо заработать.
Стул для бара – это в общем-то высокая, высотой в обеденный стол, табуретка с подножкой. Основу сиденья сделать проще всего из 2-х фанерных или из массива кругов толщиной 20 мм и диаметром 350-370 и 250-270 мм. Меньший круг – промежуточное звено крепления сиденья к стойке стула, а больший – основа сиденья. Если оно жесткое, круги делают из массива, шлифуют и лакируют; фанерные основания идут под обтяжку.
Облегченный стул для бара
Мягкая сидушка стула для бара той же конструкции, что и для мягкого табурета, только обтягивают ее сразу декоративной тканью или кожзамом; можно и кожей, если заказчик оплатит. Декоративные чехлы, тем более на круглых сиденьях, в баре сползут задолго до конца вечера. Поролон на подушку сиденья берут как можно более плотный и упругий, от 35-го номера. Из него можно сделать подушку толщиной 60-70 мм, а из 45-го – 50-го до 120-150 мм. Нижний круг крепят к опоре саморезами сверху, а к нему из-под низу ими же готовое сиденье.
На рис. выше показана деталировка и способ сборки массивного, солидного стула для бара; размеры деталей 3 и 4 – в см. Обратите внимание, что деталь 4 несимметрична, т.к. 4 детали 3 собраны гнездом. На рис. справа – стул на вид полегче, с круглыми ножками. Основа его седалища – 2 одинаковых круга диаметром по 340 мм. Нужную прочность ему придают кольцевая проножка совместно с точно таким же подножием. Там же показаны способы сборки и вырезания проножки с подножкой: в фанерной заготовке 20-24 мм перьевым сверлом сверлят сначала отверстия до диаметру ножек, лобзиком вырезают внутренний круг и обрезают кольцо по внешнему контуру.
Прочная стойка стула для бара
Здесь на рис. – очень устойчивая и довольно оригинальная на вид опора стула в баре из досок. Подножие к ней делают из фанеры аналогично предыдущему варианту, но ставят, надев сверху. Аккуратно вырезав скошенные пазы под доски, можно придать ему вид сплошного кольца, что эстетично.
А детям?
Нет, о детях не забыли. Просто детская мебель настолько своеобразна, что рассматривать ее нужно отдельно. Дети, при всей их фантазии, всегда прагматики, природой настроенные на выживание в будущем. Поэтому же они неутомимые исследователи. Так что «вылизывать» эстетику стула для ребенка особого смысла нет: тут важнее функциональность и прочность. Удивления достойно, как такая мелочь умудряется ломать очень прочные вещи. Может быть, ученые будущего поймут; возможно, пересмотрев фундаментальные законы природы. Шутка, шутка. Все мы такими были, только забыли, а детей-индиго вовсе нет.
Виды детских стульев
Лучший материал для детского стула – береза или березовая фанера. Ее относительно меньшая прочность в этом случае не помеха: детали короче и на единицу площади их поперечного сечения приходятся меньшие напряжения. Но собирать детские стульчики на конфирматах с заглушками или шкантах, поз. 1 на рис. выше, как взрослую мебель, не стоит: поломают, расковыряют, отвинтят. Такая конструкция приемлема для стула на вырост, с переставляемыми сиденьем и подножкой, поз. 2. А лучше всего будет сделать детский стул быстросборным без креплений, поз. 3. Растащит – ничего страшного, собрать недолго. А у него (нее) только сообразительности и пространственного воображения прибавится. Так что даем на рис. чертежи детского сборно-разборного стула, а к нему в придачу – схему складного стульчика для совсем еще несмышленышей. Папе, у которого пила с молотком сами из рук не вываливаются, повторить его, наверное, проблемы не составит.
Чертеж и схема детских стульев
Примечание: еще на рис. ниже – детский стул «по-взрослому», на каркасе и саморезах. Мальчишкам такие почему-то больше нравятся и ломают они их меньше.
Детский стул из дерева
Стулья-лесенки
И детям, и взрослым пригодится дома стул, превращающийся в лестницу. Первым – чтобы не рыться в пыльной кладовке и не рисковать побить женины банки-склянки, вытаскивая стремянку. Вторым – чтобы забираться на второй этаж кровати или детского уголка. Это особенно важно в малогабаритных квартирах, где стационарной лесенке может просто места не найтись. В общем, если нужно, на рис. – чертежи взрослого стула-лестницы; ножки, разумеется, не обязательно делать фигурными. Детский стульчик-лесенка такой же конструкции получается пропорциональным уменьшением размеров, кроме толщин ступенек.
Стулья-лестницы
Ежа под кожу
С самыми добрыми, честными намерениями и на разумной основе, безо всяких психоинженерных штучек. Взгляните на рис. справа. Круто, да? Особенно если поинтересоваться ценой 1 (одного) изделия. Вся обстановка приличной холостяцкой однушки, включая холодильник, пылесос, микроволновку и электробойлер, стоит примерно столько же.
Эксклюзивный самодельный стул
Причина – высокая трудоемкость такого стула, не поддающаяся механизации-роботизации. Или поддающаяся так туго, что проще руками сделать. Высококвалифицированными и высокооплачиваемыми.
Но, между прочим, технология создания этакой красоты несказанной до смешного тривиальна, только требует большого внимания и аккуратности. Материалы тоже обычные – дерево, фанера, ткань, поролон. Больших производственных площадей и сложного оборудования не требуется, гаража или сарая хватит. Это и есть «еж под кожу»: можно сделать такое самому дома!
К сожалению, дать на этот стульчик хотя бы беглое описание в обзорной статье нет возможности: его объем и трудоемкость вполне соответствуют характеру объекта. Но, будем надеяться, что нам еще представится случай рассказать, как в домашних условиях при среднем семейном бюджете своими руками сделать стул, достойный королевского дворца.
shpuntel.ru
0 thoughts on “Складной стул со спинкой своими руками чертежи – Чтобы сделать складной стул со спинкой своими руками по чертежу, нужно только желанию и немного времени”
