Солнечный коллектор своими руками для отопления дома
Различные солнечные коллекторы появились на рынке достаточно давно. Это устройства, использующие энергию солнца для нагрева воды на домашние нужды. Но приобрести популярность среди пользователей им мешает высокая стоимость, это беда всех альтернативных источников энергии. Например, общие затраты на приобретение и монтаж установки, что обеспечит нужды средней семьи, составят 5000$. Но выход есть: можно сделать солнечный коллектор своими руками из доступных по цене материалов. Какими способами это реализовать, будет рассказано в данном материале.
Как работает солнечный коллектор?
Принцип действия коллектора основан на поглощении (абсорбции) тепловой энергии солнца специальным приемным устройством и передачей его с минимальными потерями теплоносителю. В качестве приемника используются медные или стеклянные трубки, окрашенные в черный цвет.
Ведь известно, что лучше всего абсорбируют тепло предметы, имеющие темную или черную окраску. Теплоносителем чаще всего выступает вода, иногда – воздух. По конструкции солнечные коллекторы для отопления дома и горячего водоснабжения бывают таких видов:
- воздушные;
- водяные плоские;
- водяные вакуумные.
Среди прочих воздушный солнечный коллектор отличается простотой конструкции и, соответственно, самой низкой ценой. Он представляет собой панель – приемник солнечной радиации из металла, заключенный в герметичный корпус. Стальной лист для лучшей теплоотдачи снабжен с задней стороны ребрами и уложен на дно с тепловой изоляцией. Спереди установлено прозрачное стекло, а по бокам корпуса имеются проемы с фланцами для подключения воздуховодов или других панелей, как показано на схеме:
Воздух, поступающий через проем с одной стороны, проходит между стальными ребрами и, получив от них тепло, выходит с другой.
Надо сказать, что установка солнечных коллекторов с нагревом воздуха имеет свои особенности. Из-за их невысокой эффективности для обогрева помещений нужно применять несколько подобных панелей, объединенных в батарею. Кроме того, обязательно понадобится вентилятор, поскольку нагретый воздух из коллекторов, находящихся на кровле, самостоятельно вниз не пойдет. Принципиальная схема воздушной системы показана ниже на рисунке:
Простое устройство и принцип работы позволяют выполнять изготовление коллекторов воздушного типа своими руками. Но потребуется много материала для нескольких коллекторов, а подогреть воду с их помощью все равно не получится. По этим причинам домашние умельцы предпочитают заниматься водяными нагревателями.
Конструкция плоского коллектора
Для самостоятельного изготовления наибольший интерес представляют плоские солнечные коллекторы, предназначенные для нагрева воды. В корпусе из металла или алюминиевого сплава прямоугольной формы размещен тепловой приемник — пластина с запрессованным в ней змеевиком из медной трубки. Приемник выполняется из алюминия или меди, покрытой абсорбционным слоем черного цвета. Как и в предыдущем варианте, снизу пластина отделена от дна слоем теплоизоляционного материала, а роль крышки играет прочное стекло или поликарбонат. Ниже на рисунке изображено устройство солнечного коллектора:
Пластина черного цвета поглощает тепло и передает его теплоносителю, движущемуся по трубкам (вода или антифриз). Стекло выполняет 2 функции: пропускает к теплообменнику солнечную радиацию и служит защитой от осадков и ветра, снижающих производительность нагревателя. Все соединения выполнены герметично, чтобы внутрь не попадала пыль и стекло не теряло прозрачности. Опять же, тепло солнечных лучей не должно выветриваться наружным воздухом через щели, от этого зависит эффективная работа солнечного коллектора.
Данный вид – самый популярный среди покупателей из-за оптимального соотношения цена — качество, а среди домашних мастеров — по причине относительно несложной конструкции. Но применять такой коллектор для отопления можно лишь в южных регионах, с понижением температуры наружного воздуха его производительность значительно падает из-за высоких тепловых потерь через корпус.
Устройство вакуумного коллектора
Еще один вид водяных солнечных нагревателей изготавливается с применением современных технологий и передовых технических решений, а потому относится к высокой ценовой категории. Таких решений в коллекторе реализовано два:
- тепловая изоляция с помощью вакуума;
- использование энергии парообразования и конденсации вещества, кипящего при низкой температуре.
Идеальный вариант защитить абсорбер для коллектора от тепловых потерь – это заключить его в вакуум. Медная трубка, наполненная хладагентом и покрытая абсорбирующим слоем, помещена внутрь колбы из прочного стекла, воздух из пространства между ними откачан. Концы медной трубки входят в трубу, через которую протекает теплоноситель. Что происходит: хладагент под воздействием солнечных лучей закипает и обращается в пар, он поднимается по трубке вверх и от соприкосновения с теплоносителем сквозь тонкую стенку снова переходит в жидкость. Ниже показана рабочая схема коллектора:
Фокус в том, что в процессе превращения в пар вещество поглощает гораздо больше тепловой энергии, чем при обычном нагреве. Удельная теплота парообразования любой жидкости выше, нежели ее удельная теплоемкость, а потому вакуумные солнечные коллекторы весьма эффективны. Конденсируясь в трубе с проточным теплоносителем, хладагент передает ему всю теплоту, а сам стекает вниз за новой порцией энергии солнца.
Благодаря своему устройству вакуумные нагреватели не боятся низких температур и сохраняют свою работоспособность даже на морозе, а потому могут применяться в северных регионах. Интенсивность нагрева воды в этом случае ниже, чем летом, так как зимой на землю поступает меньше тепла от солнца, часто мешает облачность. Понятно, что изготовить стеклянную колбу с откачанным воздухом в домашних условиях просто нереально.
Примечание. Существуют вакуумные трубки для коллектора, заполняемые напрямую теплоносителем. Их недостаток – последовательное подключение, при выходе из строя одной колбы придется менять весь водонагреватель.
Как изготовить солнечный коллектор?
Прежде чем приступить к работе, следует определиться с габаритами будущего водогрейного аппарата. Произвести точный расчет площади теплообмена непросто, многое зависит от интенсивности солнечного излучения в данном регионе, расположения дома, материала нагревательного контура и так далее. Правильным будет сказать, что чем больше тепловой коллектор, тем лучше. Однако, его размеры наверняка ограничиваются местом, где планируется его устанавливать. Значит, надо исходить из площади этого места.
Корпус проще всего изготовить из древесины, проложив на дно слой пенопласта или минеральной ваты. Также для этой цели удобно использовать створки старых деревянных окон, где сохранилось хотя бы одно стекло. Выбор материала для приемника тепла неожиданно широк, чего только не используют мастера-умельцы, чтобы собрать коллектор. Вот перечень популярных вариантов:
- тонкостенные медные трубки;
- различные полимерные трубы с тонкими стенками, желательно черного цвета. Хорошо подойдет полиэтиленовая РЕХ труба для водопровода;
- наружный теплообменник старого холодильника;
- трубки из алюминия. Правда, соединять их сложнее, чем медные;
- стальные панельные радиаторы;
- черный садовый шланг.
Примечание. Кроме перечисленных, существует масса экзотических версий. Например,воздушный солнечный коллектор из пивных банок или пластиковых бутылок. Подобные прототипы отличаются оригинальностью, но требуют значительного вложения труда при сомнительной отдаче.

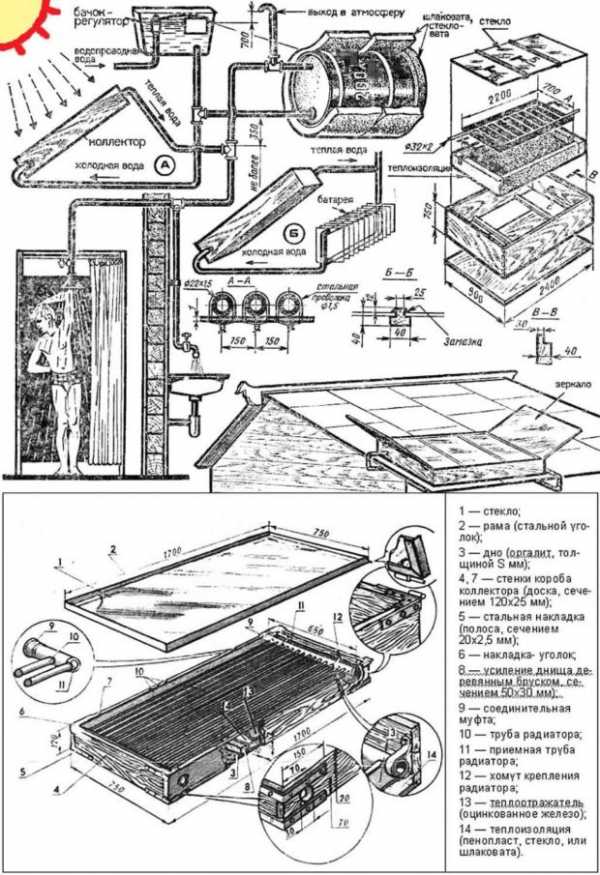

В собранный деревянный корпус или старую оконную створку с приделанным дном и уложенным утеплителем надо поместить металлический лист, накрывающий всю площадь будущего нагревателя. Хорошо, если найдется лист алюминия, но подойдет и тонкая сталь. Ее необходимо окрасить в черный цвет, а затем уложить трубы в виде змеевика.
Без сомнения, коллектор для нагрева воды лучше всего получится из медных труб, они отлично передают тепло и прослужат долгие годы.Змеевик плотно прикрепляется к металлическому экрану скобами или любым другим доступным способом, наружу выводятся 2 штуцера для подачи воды.
Поскольку это плоский, а не вакуумный коллектор, то поглотитель тепла нужно закрыть сверху светопрозрачной конструкцией – стеклом или поликарбонатом. Последний легче обрабатывается и надежнее в эксплуатации, не разобьется от ударов града.
После сборки солнечный коллектор надо установить на место и подключить к накопительному баку для воды. Когда позволяют условия монтажа, то можно организовать естественную циркуляцию воды между баком и нагревателем, в противном случае в систему включается циркуляционный насос.
Заключение
Осуществлять отопление дома солнечными коллекторами, сделанными своими руками, – привлекательная перспектива для многих домовладельцев. Жителям южных районов этот вариант более доступен, только придется заполнить систему антифризом и как следует утеплить корпус. На севере самодельный коллектор поможет нагреть воду на хозяйственные нужды, но для обогрева дома его не хватит. Сказывается холод и короткий световой день.
cotlix.com
Бойлер для солнечного коллектора
Системы гелиевого подогрева воды и отопления приобретают все большую популярность. Эти системы привлекательны настолько, что их сейчас устанавливают не только для получения горячей воды на даче. Загородные дома, коттеджи оборудуются гелиевыми установками, которые даже зимой обеспечивают обитателей жилища и горячей водой для бытовых нужд, и отоплением. Разумеется, в каждом конкретном случае, в зависимости от того, какие преследуются цели, выбирается та или иная схема подогрева воды. И соответственно этому подбирается оборудование.
Если речь идет только о том, чтобы в дачный сезон нагревать воду для душа, для бытовых нужд, даже для бассейна, то в этом случае не нужны дорогостоящие солнечные коллекторы, бойлеры, батареи отопления, сложные системы контроля. Достаточно одного-двух плоских коллекторов, чтобы полностью удовлетворить потребности в горячей воде. Здесь даже не нужны промежуточные емкости: коллекторы вполне справятся с нагревом проточной воды.
Более сложные системы гелиевого подогрева воды уже предусматривают наличие специальной накопительной емкости – бойлера для солнечного коллектора. Выбор такого бойлера зависит от того, какое количество горячей воды требуется ежесуточно, как она будет расходоваться, какие площади будут отапливаться.
Бойлер в одноконтурной системе солнечного подогрева воды
Простейшая одноконтурная система солнечного подогрева воды состоит из коллектора и бойлера – расширительного бака. В такой системе коллектор расположен ниже бака. В баке имеются два патрубка. Нижний патрубок гибким шлангом соединен с нижним патрубком коллектора. Верхние патрубки бака и коллектора также соединены между собой. В баке кроме этого в нижней его части имеется патрубок, через который в него подается холодная вода и выходной патрубок для выпуска горячей воды. Бак оборудован поплавковым вентилем, который открывает холодную воду для заполнения системы, если вода в баке опустится ниже определенного уровня.
После того, как будут заполнены водой бак и коллектор, система готова к работе. Вода, нагретая в коллекторе, по законам конвекции поднимается в бак, а ее место занимает холодная вода из бака. Эта циркуляция воды происходит непрерывно, пока коллектор облучается солнцем, поэтому, если нет расхода воды, ее температура может подняться до значительной величины. Когда горячая вода начинает расходоваться, уровень ее в баке понижается, срабатывает поплавковый вентиль, который открывает доступ холодной воды из магистрального водопровода. При достижении определенного уровня заполнения бака, поплавковый вентиль перекрывает воду.
Схема одноконтурного нагрева воды
В случае, если коллектор установлен выше бойлера, в системе устанавливается водяной насос. Он поддерживает циркуляцию воды между бойлером и коллектором. Единственное условие в первом и втором случае – коллектор не должен располагаться горизонтально. Входной патрубок обязательно должен быть ниже выходного. Такие системы чаще всего устанавливаются на дачных участках, где использование горячей воды ограничивается душем, мытьем посуды, возможно, ручной стиркой. Бак может быть рассчитан на 100 – 150 литров воды и не нуждаться в каких-либо средствах теплоизоляции. Устанавливается бойлер как можно выше, чтобы горячая вода могла самотеком поступать вниз (например, в душ).
Бойлер в двухконтурной системе с одним теплообменником
В более серьезных системах гелиевого отопления используется так называемая двухконтурная система. В таких установках вода подогревается не в коллекторах, а непосредственно в самом бойлере. Он представляет собой вместительный бак, выполненный чаще всего из нержавеющей стали, и покрытый толстым теплоизоляционным слоем. В такой емкости нагретая вода долго сохраняет свою температуру.
Так же, как и в одноконтурной системе, в бойлере имеются два патрубка, к которым трубопроводами подключаются входной и выходной патрубки коллекторов. Внутри бойлера расположен теплообменник, представляющий собой в общем случае змеевик, выполненный из медной трубки. Этот змеевик соединяется с входным и входным патрубками, замыкая тем самым систему «коллектор — теплообменник бойлера». Эта система заполняется не водой, а незамерзающим теплоносителем, который может выдержать морозы до -40°С, а при необходимости и более низкую температуру.
Схема двухконтурного нагрева воды с одним теплообменником
Теплоноситель, разогретый в коллекторах, поступает в теплообменник бойлера. Его циркуляция в системе поддерживается насосом. Змеевик теплообменника расположен в нижней части емкости. Теплоноситель отдает тепло воде и, охлажденный, возвращается в коллектор. Нагретая теплообменником вода поднимается вверх, уступая место холодной воде. Так как температура теплоносителя очень высока, вода нагревается достаточно быстро.
Уровень воды в емкости поддерживается точно так же, как и в одноконтурных установках. Поскольку бак снабжен мощной теплозащитой, вода в нем остывает медленно, а следовательно, и расход ее может быть меньше. В некоторых случаях бойлер устанавливается в подвальных помещениях. Тогда для подачи горячей воды наверх используются насосы. При достаточно мощной батарее коллекторов такая система может быть использована не только для нагрева воды для бытовых нужд, но и для отопления. Такая система имеет существенный недостаток – к утру вода в баке остывает, батареи отопления также охлаждаются. И, если дни будут пасмурными, вода будет нагреваться медленно. От этих недостатков избавлена установка с двумя теплообменниками в бойлере.
Бойлер в двухконтурной системе с двумя теплообменниками
В таких установках над нижним теплообменником устанавливается еще один. Это может быть либо теплообменник жидкостного типа, как нижний, причем теплоноситель в нем будет подогреваться от внешних источников тепла, работающих либо на традиционных энергоносителях – газе, угле, дровах, либо это может быть электронагреватель.
Применение электронагревателя является более предпочтительным, поскольку в этом случае возможно регулирование температуры воды в баке, а также отсутствует необходимость следить за газовыми горелками или за наличием топлива в котле отопления. Такая система отопления дома и подогрева воды является надежной, экономичной и обеспечивает наиболее комфортные условия среды обитания.
Схема двухконтурного нагрева воды с двумя теплообменниками
Дом, который оборудован системой гелиевого отопления и подогрева воды для бытовых нужд, наверняка оборудован и достаточно мощной солнечной электростанцией. Часть накопленной в дневное время электроэнергии вполне может быть в ночное время переброшена на дополнительный подогрев воды в бойлере. Причем эта электроэнергия расходуется не постоянно, а только до того момента, как вода достигнет заданной температуры. За температурой воды следит датчик температуры, который в нужные моменты включает и выключает электронагреватель.
Нужно отметить некоторые особенности, общие для всех бойлеров. Во-первых, все они изготавливаются из высококачественной пищевой нержавеющей стали, особо устойчивой к коррозии. Во-вторых, теплообменники для этих емкостей изготавливаются из меди, которая также относится к разряду «пищевых» материалов. И, наконец, в-третьих, толстый слой термоизоляции чаще всего изготавливается из вспененного полиуретана. Эта термозащита позволяет длительное время сохранять температуру воды и расходовать минимум энергии на ее подогрев.
solarb.ru
схема, устройство и прочее + видео
Человечество активно жжёт нефть, газ, уголь, торф, дрова и другие виды топлива, чтобы обеспечить себе комфортное существование, приготовление пищи и реализацию других потребностей. Тем самым оно засоряет атмосферу, отравляя природу в собственном доме. Замкнутый круг. Разорвать его можно, только используя альтернативные источники энергии, одним из которых является солнечный свет. Он поможет вырабатывать электричество, греть воздух или воду при помощи устройств, которые можно изготовить собственноручно.
Как работают солнечные водонагреватели, в чём выгода
Распространёнными способами использования энергии солнца в настоящее время являются два направления: выработка электроэнергии и прямой нагрев воды для хозяйственных и санитарных нужд. Накопленный опыт технических решений в этом направлении говорит об их достаточной эффективности, следствием чего становится значительная экономия затрат на отопление и горячее водоснабжение.
Солнечные коллекторы могут применяться для отопления и нагрева воды не только в летнее время, но и в течение всего года
Разовые затраты на изготовление позволят в дальнейшем регулярно получать бесплатное тепло и использовать его по своему усмотрению.
Классификация солнечных водонагревателей
Устройства для утилизации солнечной энергии можно условно разделить на виды по разным признакам. Например, по применяемому способу циркуляции теплоносителя:
- Устройства, в которых используется естественная циркуляция. В этом случае нагретая вода, имеющая меньшую плотность, естественным образом поднимается по ёмкости и попадает в накопитель. Во избежание потерь тепла накопитель нужно изолировать с применением рулонных утеплителей. Характерными особенностями такого технического решения является вертикальное или наклонное расположение регистров нагрева и необходимость установки бака-накопителя выше уровня верхней части теплообменника.
Движение жидкости осуществляется не при помощи насоса, а за счёт разной плотности
- Агрегаты с принудительным обращением теплоносителя. Для этого применяются маломощные, но довольно эффективные циркуляционные насосы. При такой конструкции накопитель тёплой воды можно располагать в любом месте, включая подвал. При использовании бойлера косвенного нагрева в качестве теплоносителя можно использовать масло, чаще всего применяется трансформаторное.
Чтобы горячая вода не остывала, бак необходимо утеплить
Можно разделить водонагреватели по конструкционным особенностям греющего коллектора:
- Вакуумные. Их устройство представляет собой колбу из кварцевого стекла, внутри которой располагаются элементы нагревательного устройства. Кварцевое стекло свободно пропускает ультрафиолетовое излучение, что позволяет согревать воду до образования пара, а если применяется масло, то его температура может достигать 250–300 градусов. Воздух из колбы откачивается, что предотвращает рассеивание светового потока и повышает эффективность системы. Изготовить такой нагреватель в домашних условиях практически невозможно, а заводские изделия стоят довольно дорого. Но, учитывая высокую эффективность таких устройств, на такую трату можно согласиться, ведь они работают зимой, летом и в пасмурную погоду.
Вакуум является лучшим теплоизолятором, поэтому потери тепла в коллекторе минимальны
- Панельные. В таких конструкциях в качестве теплообменника используются плоские панели, например, стальные штампованные радиаторы отопления. По сравнению с первыми, такие устройства гораздо менее эффективны, большое количество тепла теряется в процессе прохождения по сети водоснабжения и в самом коллекторе. Панели нужно упаковать в корпус из материала с низкой теплопроводностью, верхнюю стенку изготовить из стекла, поликарбоната или прозрачного пластика. Но ни один из этих материалов не пропускает ультрафиолетового излучения, что и является причиной их пониженной эффективности.
В конструкциях используются плоские панели
Классификация по типу греющего контура:
- разомкнутые — это самая простая система для организации в доме горячего водоснабжения. При этом нагретая вода не возвращается в нагреватели, а расходуется на покрытие бытовых потребностей;
- одноконтурные системы — подогретая в коллекторе вода после прохождения системы отопления возвращается обратно. Схема оборота воды из солнечного коллектора встраивается в отопительную систему и работает с принудительной циркуляцией через узел подмеса;
В одноконтурной системе потребляемая горячая вода циркулирует через солнечный коллектор и бак

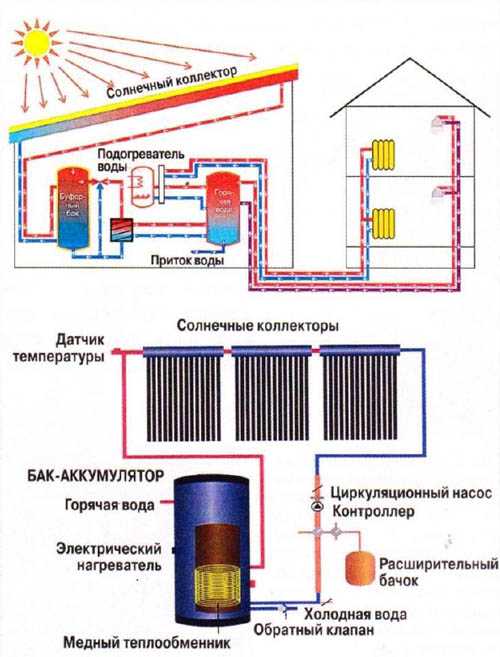

- двухконтурные — нагретый теплоноситель подаётся в бойлер косвенного нагрева, где отдаёт тепло находящейся в нём воде. Охлаждённый возвращается в коллектор солнечного нагревателя. В первичном контуре при такой организации целесообразно использовать масло. Вода из вторичного контура может использоваться как в системе отопления, так и в схеме горячего водоснабжения дома. Бойлер рекомендуется утеплять дополнительно для снижения потерь энергии.
Контуры циркуляции незамерзающей жидкости и расходной воды разделены
Ориентируясь по принципу действия, можно разделить водонагреватели на активные и пассивные:
- пассивные системы — приёмный бак всегда находится над коллектором, циркуляция воды происходит естественным образом. Устройство не требует дополнительного инструментального контроля. Недостатком такой системы является неравномерная работа и скачкообразные показатели по мощности. Применяется для временных установок типа летнего душа или сезонного использования в системе горячего водоснабжения дома или оросительных сетях для полива огорода;
Пассивные системы можно использовать только в летнее время
- активные — такие системы, как правило, оснащаются циркулярными насосами, контроллерами температуры и давления. Солнечная энергия преобразуется в тепловую и распределяется. Можно применять такие устройства в течение круглого года при соответствующих настройках.
Солнечный водонагреватель активного типа может работать в любую погоду
Особняком стоят коллекторы воздушные, в которых преобразование энергии производится нагревом воздуха, естественным образом попадающего в атмосферу помещения. К недостаткам такого способа можно отнести ограниченность применения по времени года, поскольку летом такая функция не востребована.
Воздушный солнечный водонагреватель имеет самое простое устройство
Какой солнечный водонагреватель лучше изготовить своими руками
Выбор конструкции и вида солнечного водонагревателя зависит от назначения устройства. Простейшим по исполнению является летний душ.
Строительство летнего душа
Для устройства этого объекта нужно сделать кабинку. Можно использовать любой водостойкий листовой материал. Главное требование — удобство применения и прочность каркаса, поскольку ёмкость придётся размещать на крыше.
В качестве ёмкости можно использовать бак грузового автомобиля. Он идеально подходит по форме, окрашен в чёрный цвет и снабжён как заливным, так и сливным отверстиями. Параллельно с коллекторным баком устанавливается ёмкость для холодной воды, которую нужно защитить от воздействия солнечных лучей. Из дополнительного оборудования применяется только смеситель.

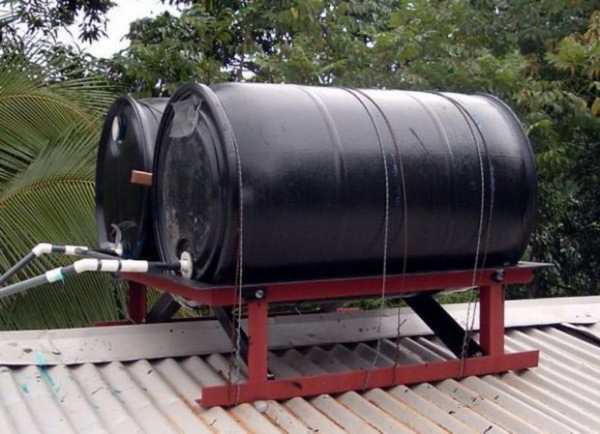

В качестве ёмкости для воды используется бак чёрного цвета
От летнего душа часто практикуется подача горячей воды в летнюю кухню. Это зависит от места её расположения, поэтому важна предварительная планировка подворья с учётом и этого обстоятельства.Летний душ с солнечным водонагревателем, сделанным своими руками, надёжен и экономичен
Горячее водоснабжение дома
Горячая вода в загородном доме нужна в холодное время года, поскольку летом в доме только отдыхают, остальные потребности удовлетворяются летней кухней, сезонным душем и бассейном, в которых можно просто устроить солнечные нагреватели.
Для межсезонья и холодного времени года использование солнечной энергии связано с дополнительными затратами на утепление коллекторов и трубопроводов к ним.
Монтаж водяного коллектора можно производить с использованием циркуляционного насоса, бойлера косвенного нагрева и приборов контроля за температурой и давлением в системе. В изолированном первичном контуре целесообразно использование в качестве теплоносителя минерального трансформаторного масла, имеющего большую теплоёмкость по сравнению с водой и пониженную температуру замерзания. Однако при любом теплоносителе в систему нужно встроить котёл дополнительного нагрева на случай сильных морозов. Для этой цели лучше применять индукционный нагреватель, который легко изготовить своими руками с использованием сварочного инвертора. Его включение в работу можно устроить в автоматическом режиме, если речь идёт о дачном доме без постоянного проживания. Индукционный котёл не является объектом поднадзорности технических служб.
Вода из бойлера косвенного нагрева может быть использована как в бытовых целях, так и на отопление.
Для горячего водоснабжения и отопления загородного дома лучше использовать двухконтурный коллектор
Расчёт мощности солнечного коллектора
По фактическим расходам считается, что для удовлетворения потребности одного человека в горячей воде требуется от двух до четырёх киловатт тепловой энергии.
Для примера произведём расчёт мощности для реальных условий Подмосковья.
Исходные данные:
- Основываясь на данных, приведённых в таблице поступления солнечной энергии в различных регионах России, площадь поглощения составит 2,35 м2.
- Показатель инсоляции для Подмосковья составляет 1173,7 киловатта в час с квадратного метра.
- Коэффициент полезного действия коллекторов составляет 0,67–0,8. Целесообразно использовать первый показатель, характерный для самодельных конструкций и устаревших моделей.
- Величина угла наклона будет использована оптимальная для региона. В первом приближении он должен быть равён величине географической широты места нахождения преобразователя.
Показатель инсоляции зависит от региона
Расчёт площади поглощения солнечной энергии для одной трубки, учитывая, что приведённая величина соответствует коллектору из 15 элементов: 2,35 м2 / 15 шт. = 0,15 м2. Соответственно, приведённая величина для 1 м2 составит: 1 / 0,15 = 6,67 (штук), то есть регистр коллектора указанной площади будет состоять из 7 трубок.
Рассчитываем тепловую мощность одной трубки, что позволит определить необходимое их количество для удовлетворения средней потребности в энергии. Получаемая от одного нагревателя мощность из расчёта потребления на день рассчитывается из соотношения: N = S * I * K, где:
- N — мощность одной трубки;
- S — площадь поглощения одной трубки;
- I — показатель величины инсоляции для Подмосковья;
- K — коэффициент полезного действия в минимальном размере.
N = 0,15 * 1173,7 * 0,67 = 117,95 киловатта в час на метр квадратный.
Средний показатель выработки энергии за сутки составит (с учётом продолжительности светового дня) для Подмосковья 0,325 киловатта в час. А годовая экономия с одного квадратного метра составит: 117,95 * 7 = 825,6 киловатта в час.
Таким образом, выработка тепловой энергии солнечным коллектором в 2,35 квадрата достигает 8 киловатт в день. Обратившись к началу, можно убедиться, что коллектор приведённой величины полностью отвечает потребностям в горячей воде для семьи из трёх человек.
Приведённая методика весьма условна, однако, как показывает практика, вполне достоверна для определения основных параметров коллектора.
Мощности одного коллектора достаточно для семьи из трёх человек
Подготовительные мероприятия
Приняв решение об изготовлении солнечного коллектора своими руками, необходимо осуществить ряд обязательных мероприятий по его подготовке:
- произвести предварительный расчёт по указанной выше методике для определения конструкции и физических размеров устройства;
- выполнить эскизный проект коллектора и водопроводной системы утилизации тепла, на его основании составить материальную ведомость;
- закупить материалы, крепёж и недостающий инструмент.
Чем более внимательно выполняется этот этап, тем меньше придётся бегать впоследствии за недостающим.
Солнечный водонагреватель своими руками можно изготовить из различных материалов
Материалы и инструменты, технология сборки
Рассматриваем потребность в материалах и изделиях параллельно с описанием технологии изготовления солнечного коллектора. Такая работа может быть выполнена в следующем порядке.
Изготовление корпуса
Для этого понадобятся:
- влагозащищённый материал для задней стенки. Это может быть многослойная водостойкая фанера, пластик или другие подобные материалы;
- доска строганая хвойных пород 150х32 мм. Все детали из дерева нужно обработать антисептиками и противопожарными пропитками;
- утеплитель рулонный;
- степлер строительный для крепления утеплителя изнутри корпуса;
- фольга алюминиевая для создания отражающей поверхности по утеплителю;
- поликарбонат сотовый или монолитный по размеру корпуса толщиной 4 мм. Отверстия для его крепления должны располагаться не ближе 4 см от края листа, поэтому нужно учесть этот фактор при определении размера. Можно устанавливать с напуском. Желательно приобрести материал без защитного слоя от ультрафиолета, при этом нагрев будет происходить и в пасмурную погоду;
- уплотнитель из пори
ultra-term.ru
Бойлер косвенного нагрева и солнечный коллектор
В связи с активным ростом тарифов на энергоносители в Украине в последние годы, растёт также интерес и к различным альтернативным источникам энергии. Наиболее доступный и очевидный на данный момент источник — это энергия солнца. Для частного дома самыми востребованными являются системы нагрева воды на основе солнечных коллекторов. Принцип работы такой системы заключается в сборе солнечного тепла и его передаче посредством жидкого теплоносителя на водяной контур, к которому подключены внутренние потребители тепловой энергии.
Сбор тепла осуществляется на специальном плоском коллекторе, который представляет из себя прямоугольную конструкцию с расположенными в ней трубами. Трубы соединяются в единый контур, по которому циркулирует жидкий незамерзающий теплоноситель. Принудительная циркуляция обеспечивается насосной группой, которая прокачивает воду от коллектора до бойлера косвенного нагрева. В бойлере теплоноситель проходит по системе труб, которая выполняет функции теплообменника. Через него тепловая энергия передаётся на воду внутри резервуара.
Таким образом мы получаем бак с большим количеством нагретой воды в нём. Процесс использования аккумулированной в нём тепловой энергии также прост. Внутри бака размещается дополнительный теплообменник, он в свою очередь подключается к потребителю. В этом втором контуре циркулирует охлаждённая вода, которая в процессе движения по теплообменнику нагревается и поступает к потребителю уже в нагретом виде. Как правило, наиболее распространённым вариантом использования такой схемы является система горячего водоснабжения (ГВС).
Коллектор или солнечные панели?
Нередко в качестве альтернативы солнечному коллектору рассматриваются плоские солнечные панели (солнечные батареи), которые также обычно устанавливаются на крыше частного дома. Каждое из этих устройств преобразования энергии солнца имеет свои преимущества и недостатки, а принцип их работы в корне различен. Коллектор просто нагревает теплоноситель внутри замкнутого контура из труб за счёт непосредственного нагрева своей поверхности. В дальнейшем можно использовать только тепловую энергию нагретой жидкости, что ограничивает сферу применения данной системы.
Солнечные панели устроены более сложно, они состоят из кремниевых пластин, которые специальным образом преобразуют световой поток, идущий от солнца, в электрическую энергию. Эта энергия запасается в аккумуляторных батареях и может быть использована для широкого спектра потребностей. На первый взгляд, использование солнечных батарей более оправдано, но на практике, для целей нагрева воды, применение коллекторов показывает в среднем в 6-8 раз большую эффективность.
Во-первых, солнечные панели в связи со сложностью изготовления обходятся вдвое дороже. КПД батарей в 4 раза ниже, поэтому для получения одинакового количества тепла, площадь панелей должна быть в 4 раза большей, в сравнении с площадью коллекторов. Эти два фактора делают кремниевые батареи достаточно редким решением. Если учитывать относительно низкую интенсивность поступления солнечного света на большей части территории Украины, площади крыши частного дома может оказаться просто недостаточно даже для обеспечения минимальных нужд системы горячего водоснабжения (ГВС).
Как работает система с коллектором и бойлером?
Как уже было сказано ранее, коллектор нагревает теплоноситель за счёт солнечной энергии, а выполняет функции накопления и передачи тепла на контур потребителя. Для полноценного функционирования данной системы требуется ещё несколько важных элементов, от которых зависит стабильность её работы, а также лёгкость управления и автоматизация регулировки.
За автоматизацию движения теплоносителя внутри гидравлического контура отвечает специальный контроллер. На него поступают сигналы с температурных датчиков в различных точках трубопровода и на основе этих показателей контроллер регулирует активность элементов насосной группы. Когда контроллер фиксирует достаточную разницу температур между водой в бойлере и теплоносителем на коллекторе, он посылает сигнал включения насоса. Жидкость в системе приводится в движение, в результате чего она через трубчатый теплообменник начинает активно отдавать тепло в бак.
В таких замкнутых системах неизбежно возникают ситуации с перегревом теплоносителя, так как коллектор настроен на максимальное поглощение тепловой энергии, а в жаркие летние дни её может поступать с большим избытком. Для предотвращения аварийных ситуаций, контур обязательно снабжается расширительным баком, в котором присутствует клапан для сброса пара при превышении максимального показателя давления.
Роль бойлера косвенного нагрева
С точки зрения эффективности и долговечности работы коллекторной системы нагрева воды определяющую роль играет качество бойлера косвенного нагрева. В связи с тем, что контур постоянно работает в жидкостной среде, в которой происходят регулярные температурные колебания, к материалам всех элементов системы предъявляются строгие требования. В случае с организацией контура горячего водоснабжения, внутренний трубчатый теплообменник должен в обязательном порядке соответствовать самым строгим санитарным нормам.
Бойлеры косвенного нагрева Термико снабжены змеевиком (теплообменником) из нержавеющей гофрированной стали, внутренняя поверхность бойлера покрыта высокотемпературной пищевой эмалью. Данный материал способен в течение десятилетий обеспечивать надёжную защиту воды любой жёсткости от контакта с металлом змеевика, размещённого в бойлере. Свойства эмали придают ей высокую устойчивость к деформации под воздействием любых активных элементов, находящихся в воде, а также к значительным перепадам температуры.
В холодные зимние дни тепловой энергии коллектора как правило не хватает для полноценного обеспечения всех потребностей в горячем водоснабжении. Чтобы обеспечить систему стабильным напором горячей воды круглый год, в бойлерах косвенного нагрева Термико предусмотрен дополнительный трубчатый электронагреватель (ТЭН). Доступна также возможность размещения нескольких нагревательных элементов для увеличения общей мощности теплогенерации внутри ёмкости.
Экономическая целесообразность
Ответ на вопрос о скорости окупаемости такой системы напрямую связан с ценами на энергоносители и во многом зависит от стоимости всех её элементов. Среднее количество горячей воды, которое потребляет один житель частного дома составляет 50-60 л в день. В месяц это составит примерно 1,5-2,0 м³ жидкости. Для нагрева такого объёма воды из скважины со средней температурой 10°С до необходимых 50°С потребуется затратить около 90 кВт энергии. Если пересчитать данный показатель на семью, допустим, из 4-х человек, то выйдет 360 кВт в месяц.
Стоимость оборудования такой производительности с установкой на сегодняшний день составляет в среднем 2,500 долларов или около 72 000 грн. Максимальная отдача от системы может составить до 2600 кВт*ч. По текущему дневному тарифу за электроэнергию 90 коп./кВт*ч годовая экономия будет на уровне 2 340 грн. Для подсчёта количества лет окупаемости системы остаётся разделить её стоимость на годовую выгоду от эксплуатации: 72000 / 2340 = 30,8. Данная цифра справедлива для наиболее оптимальных условий работы комплекса и не учитывает затраты на расходники и периодическое техобслуживание системы.
Как видно из приведённых выше цифр, сложно говорить о высокой экономической оправданности внедрения данного вида систем. Однако, у такого решения есть другие очевидные плюсы — это высокая степень автономности горячего водоснабжения. Минимальная зависимость от изменения стоимости энергоносителей, а также возможность получить частичную компенсацию стоимости установки оборудования в некоторых регионах Украины.
Кроме того, следует учитывать, что более мощные системы обходятся лишь немногим дороже и с экономической точки зрения гораздо выгоднее устанавливать коллекторы с большей производительностью. В частном доме они смогут обеспечивать не только нужды ГВС, но и частично потребности системы отопления в межсезонье. А на промышленных объектах с большим количеством потребляемой горячей воды в тёплое время года, высокопроизводительная коллекторная система окупиться в несколько раз быстрее.
termico.com.ua
Самодельный солнечный водонагреватель своими руками для дома: схема, принцип работы
Солнце является мощным и бесконечным источником тепловой энергии для нашей планеты. Она достается нам абсолютно бесплатно, отсюда и возникла идея использовать ее для потребностей человека. Другое дело, что устройства – преобразователи солнечного излучения в тепло нынче достаточно дороги. Даже небольшой солнечный коллектор заводского изготовления стоит приличных денег. Зато собственноручно смастерить самодельный солнечный водонагреватель может любой желающий, а как это сделать, будет рассказано в этой статье.
Принципе действия водонагревателя
Чтобы взяться за дело с пониманием вопроса, следует вначале разобраться, в чем заключается принцип работы солнечного водонагревателя. В качестве примера лучше всего взять заводской аппарат, который в состоянии подогревать воду даже в зимнее время, хотя в гораздо меньших объемах, нежели летом.
Устройство представляет собой батарею, собранную из множества отдельных элементов в виде стеклянных трубок.Внутри каждой трубки, изготавливаемой из кварцевого стекла, располагается еще одна, окрашенная в черный цвет и наполненная веществом, что испаряется при низких температурах.
С целью не допустить потерь тепла изнутри, а также избежать воздействия окружающей среды снаружи, из пространства между трубками удален воздух. Концы всех элементов входят в горизонтальный коллектор, где протекает нагреваемая вода. Подобные вакуумные трубки для водонагревателя весьма эффективно поглощают солнечное тепло и передают его воде за счет испарения / конденсации вещества (рабочего тела).
Система функционирует следующим образом:
- под воздействием солнечных лучей рабочее тело превращается в пар и поднимается в верхнюю часть стеклянной колбы;
- контактируя сквозь стенки с потоком воды, вещество отдает ему тепловую энергию и возвращается в жидкое агрегатное состояние;
- подчиняясь силе тяжести, рабочее тело стекает в нижнюю часть, где цикл начинается заново;
- обычно солнечные водонагреватели, находящиеся на крыше, присоединяются к дополнительному змеевику бойлера косвенного нагрева. Таким способом осуществляется передача теплоты домашней отопительной сети.
Примечание. Вакуумные трубки изготавливаются из кварцевого стекла, которое, в отличие от обычного, пропускает волны ультрафиолетового диапазона. Это позволяет поглощать энергию солнца во время облачности и в холодный период года.
Как нетрудно догадаться, соорудить подобную конструкцию в домашних условиях невозможно. Приведем более удачный пример: безнапорный водонагреватель, где происходит передача тепла напрямую, без посредника. В прямоугольный корпус с хорошо утепленной задней стенкой помещен змеевик из меди, подключенный к накопительному баку. В контуре естественным образом циркулирует вода, нагреваясь от солнца напрямую, вследствие чего температура в накопительной емкости постепенно возрастает.
Трубка змеевика запрессована в металлическую пластину – теплоприемник темного цвета, от воздействия осадков она защищена прочным стеклом. Данный солнечный накопительный водонагреватель не так дорог, как вакуумный, но и менее эффективен. Он хорошо действует только в солнечную безоблачную погоду. Зато его конструкция проще и может быть реализована в домашних условиях.
Для справки. Существует еще один способ воспользоваться энергией солнца – установить обычный водонагреватель на солнечных батареях, вырабатывающих электричество. Но такая система очень дорога, хотя может функционировать круглогодично.
Выбор материалов
Итак, определившись с концепцией будущего солнечного нагревателя для воды, перейдем к подбору материалов для теплообменника. Тут есть из чего выбирать, нагревательный контур можно сделать из:
- медной трубки – идеальный вариант;
- черных полимерных труб;
- секций плоских стальных радиаторов;
- алюминиевых трубок.
Примечание. Мастера – умельцы, давно воплотившие идею в жизнь у себя дома, применяли в качестве нагреваемого контура резиновый садовый шланг черного цвета или теплообменник от старого холодильника.
Сложнее всего определить теплообменную поверхность змеевика. Если вместо него взять стальные радиаторы, то долго думать не придется. Все равно больше 2 панелей в одном корпусе установить не получится, иначе конструкция будет слишком тяжелой. В остальных случаях солнечный водонагреватель, сделанный своими руками, надо рассчитывать экспериментальным путем. Солнечная активность в каждом регионе разная, также играет роль расположение дома и его ориентация в пространстве. Поэтому дать однозначные рекомендации о длине змеевика из такого-то материала затруднительно, ее надо определить индивидуально.
Для изготовления корпуса теплоприемника можно взять деревянные доски и лист фанеры, а вместо лицевой панели из стекла применить такой простой материал, как поликарбонат. Он прозрачен и достаточно прочен, разбить его не сможет даже сильный град.
Так что водонагреватель из поликарбоната выйдет ничем не хуже стеклянного. Что касается накопительного бака, то его можно смастерить из листового металла либо приобрести готовую пластмассовую или стальную емкость. Соединительные трубы проще всего поставить полимерные, например, из металлопластика.
Рекомендации по изготовлению
Для тех, кто предпочитает простые решения, есть вариант, давно придуманный нашими дедами. На крышу дома или отдельной душевой устанавливается один либо несколько баков, выкрашенных в черный цвет. Такой водонагреватель работает просто: теплая вода по вертикальной трубе из бочки течет прямо в душевую, стоит только открыть кран. Для заполнения емкости к ней прокладывается водопроводная магистраль. При хорошей солнечной активности в летнее время вода в бочке нагревается буквально за несколько часов.
Простой бак на крыше не сравнится с солнечным коллектором по эффективности, пусть даже и самодельным. Поэтому, определившись с размерами теплоприемника, надо изготовить корпус, куда потом следует поместить змеевик. Предпочтительнее его собрать из дерева, оно не так сильно пропускает тепло, как металл. Перед укладкой теплообменника заднюю стенку необходимо утеплить слоем пенопласта. Общая схема солнечного водонагревателя с накопительным и подпиточным резервуаром представлена на рисунке:
Просто собрать тепловой приемник своими руками – это еще не вся работа, нужно его правильно задействовать в системе водоснабжения. Показанная на схеме солнечная водонагревательная установка состоит из бака – аккумулятора, емкости подпитки и самого коллектора. Не стоит ставить лишнее насосное оборудование, надо позволить воде циркулировать естественным образом. Необходимо проследить, чтобы аккумулятор стоял немного выше теплоприемника, а подпиточная емкость – выше аккумулирующей.
Резервуар для горячей воды следует обязательно утеплить, для этого подойдет любой рулонный материал. Чтобы накопительный водонагреватель функционировал в автоматическом режиме, во втором бачке нужно поставить поплавковый клапан, реагирующий на снижение уровня жидкости. К патрубку клапана подводится труба от водопровода. Теперь во время расхода в основном резервуаре при помывке в его нижнюю зону будет подаваться холодная вода. Не забудьте предусмотреть вертикальный патрубок для выпуска воздуха, поднятый на необходимую высоту.
Заключение
Благодаря солнечной энергии в теплое время года ваш частный дом или дача может быть обеспечена горячей водой, за которую не придется платить. Затраты, что придется понести при изготовлении водонагревательной установки, минимальны: надо купить трубы, краны и прочие недостающие материалы. Вложения средств в самодельную систему несравнимы с ценой заводских солнечных коллекторов.
cotlix.com
Принцип работы солнечного коллектора-водонагревателя
Принцип работы солнечного водонагревателя базируется на сборе тепловой энергии Солнца, которая переносится инфракрасным и видимым излучением. Это устройство используется непосредственно для нагрева теплоносителя (воды), а не выработки электрической энергии, как у солнечных батарей.
Коллектор может использоваться для подогрева воды, отопления, а некоторые разновидности устройств – для опреснения соленой воды и производства электроэнергии.
Принцип работы
Существует несколько разновидностей солнечных коллекторов. Два основных вида – плоский и вакуумный. Особенности функционирования каждого из них описаны ниже. В целом же принцип работы устройства довольно простой – солнечные лучи разогревают воду, которая затем подается в накопительный бак или систему отопления.
Основные элементы устройства:
- Поглощающая поверхность. Изготавливается из материалов, которые хорошо поглощают солнечную энергию с минимальными потерями. Современные материалы позволяют накапливать тепло даже в пасмурную погоду.
- Трубки для передачи теплоносителя (горячая вода). Обычно изготавливаются из меди или сшитого полипропилена.
- Теплоизоляционный материал. Им покрывают плоскую поглощающую поверхность, чтобы предотвратить охлаждение воды. В вакуумных коллекторах слой изоляции не требуется.
- Накопительный бак для сбора горячей воды. Он также покрывается теплоизоляцией, иначе потери тепла будут очень большими. В бак может быть встроен дополнительный нагреватель. Если коллектор используется одновременно для нагрева воды и отопления, тепловая энергия распределяется равномерно между баком и системой отопления.
- Контроллер. Устройство для управления всей системой. Контроллер автоматически включает дополнительный подогрев воды (если есть газовая горелка или электрический тэн) при ее охлаждении до определенного уровня, закрывает и открывает клапан бака, выбирает оптимальный режим работы для дня и ночи и т.д.
Также в комплект могут входить различные дополнительные элементы:
Плоский коллектор
Представляет собой герметичную пластину, в которой размещены все детали. Главный элемент конструкции – плоский абсорбер (поглощающая поверхность для сбора солнечной энергии). С одной стороны пластина покрыта стеклом с пониженным содержанием металлов, а с другой – слоем теплоизоляции. Чтобы повысить эффективность абсорбции, пластину под стеклом покрывают черной краской или специальным покрытием на основе оксида титана.
Внутри пластины находится система трубок из меди или сшитого полиэтилена. Про трубкам циркулирует теплоноситель, подводится холодная жидкость и отводится нагретая.
Для повышения эффективности работы используются специальные дополнительные покрытия. Например, это алюминиевый экран или листовая медь. В России такие дополнительные покрытия необходимы даже в южных регионах.
Если вода не движется по трубкам, она может нагреваться до 210 °C. Принцип работы такого устройства основан на парниковом эффекте. Солнечные лучи проникают через внешнее покрытие, нагревают теплоноситель и задерживаются в пластине. В результате излучать тепло начинает она сама.
Основные преимущества плоского коллектора:
- Легко самоочищаются от снега, инея, грязи.
- Относительная дешевизна базового комплекта.
- Отличное соотношение цены/количества энергии для регионов с теплым климатом.
- Установка под любым углом.
Вакуумный коллектор
Представляет собой ряд вакуумных тепловых трубок, закрепленных на алюминиевой раме параллельно друг другу.
Конструкция трубки похожа на термос. Во внутренней трубке находится теплоноситель. Между ней и внешней трубкой воздух откачан и создается вакуум. Именно он и препятствует охлаждению разогретой жидкости. Благодаря ему сохраняется до 95% аккумулированной энергии.
Трубки расположены под наклоном. Под воздействием солнечных лучей нетоксичная жидкость в нижней части трубки нагревается и поднимается вверх. Там пар конденсируется, отдавая тепло антифризу. Он протекает дальше по системе трубок и нагревает воду. Охлажденная жидкость опускается в нижнюю часть трубки, где снова нагревается и цикл повторяется.
Основные преимущества вакуумного коллектора:
- Эффективная работа при температуре до -30 °C и в пасмурную погоду.
- Отличное соотношение цены/количества энергии для холодных регионов.
- Низкая парусность.
- Низкие теплопотери.
- Простой монтаж.
Особенности установки
Плоские коллекторы могут устанавливаться практически под любым углом, а вакуумные – под углом не менее 20 градусов. Принимается во внимание угол падения солнечных лучей. Для максимальной эффективности работы всей системы лучи должны падать на коллектор перпендикулярно.
Советы по установке:
- Для северного полушария лучше всего ориентировать адсорбирующую поверхность на юг. Если нельзя этого сделать, нужно выбрать запад или восток.
- До заполнения системы теплоносителем необходимо затенять адсорбирующую поверхность, чтобы не допустить перегрева. Для предотвращения теплового удара теплоносителем заполняют только холодный коллектор.
- Для обвязки нельзя использовать стальные трубы с цинковым покрытием или обычные пластиковые. Солнечный коллектор работает постоянно, выключить его нельзя. При малом водоразборе жидкость может прогреваться до 200-300 °C. Для работы с настолько горячей жидкостью подходят трубы из нержавеющей стали или меди.
- Материал крепежа и теплоизоляции, которые будут соприкасаться с горячим контуром, также должен выдерживать перепады температур.
- На скатной крыше коллектор обычно устанавливают параллельно кровле. При этом место установки не должно закрываться тенью в любое время суток. На плоской крыше используются подпорки.
- Плоские коллекторы не устанавливают в горизонтальном положении. Они обязательно должны быть расположены под наклоном. Вакуумные коллекторы допустимо устанавливать горизонтально, если не предусматривается длительных фаз стагнации (отбора нагретой воды).
- Коллекторы, которые должны быть встроены в кровлю, не устанавливаются горизонтально на крыше, вертикально на стене или где-то еще.
- Плоский коллектор имеет высокую парусность, поэтому при монтаже необходимо учитывать силу и направление ветра.
aeteh.ru
Легкий самодельный солнечный тепловой водонагреватель
Отопительная вода для купания или других целей может привести к большой пробоине в вашем счете за электроэнергию. В то же время с истощением ископаемого топлива происходит глобальный переход мастеров-самодельщиков к альтернативным источникам энергии. Вот почему все больше домашних хозяйств инвестируют в солнечные нагреватели, чтобы экономить электроэнергию.
Но зачем покупать, когда вы можете построить аппарат для выработки бесплатного тепла самостоятельно? Следуя инструкциям, показанным на этом видео DIY, у вас будет свой собственный солнечный тепловой нагреватель для ваших потребностей в подогреве воды. Особенность его в том, что работает этот агрегат по понятным причинам только в дневное время. Но разве нет идей, как сделать аккумулятор тепла для дома? Всё это можно найти у других мастеров или придумать самому. Однако не будем отвлекаться, а посмотрим, как реализована идея, заявленная в названии статьи.
В чём суть идеи бесплатного источника тепловой энергии
Медная труба используется из-за ее отличных теплопроводящих свойств. Давайте немного разогреемся!
Сделай сам солнечный тепловой водонагреватель! Проект довольно прост и инструкции подробно описаны. Все необходимые детали указаны в видеоролике и могут быть куплены из вашего местного магазина предметов домашнего обихода.
Вы увидите значительное сокращение вашего счета за электроэнергию, когда используете этот солнечный водонагреватель из медной трубы DIY. Огромное спасибо создателю видео «desertsun02».
Видео демонстрирует, как мастер создал гениальный теплообменник
Водонагреватель с медными трубами собирает тепло
Мастера решили собрать своими руками солнечный коллектор для нагрева воды. Имеется старый с садовым шлангом. Греет хорошо, но хотелось бы более эффективнее. Поэтому купили заготовки, будет использовано медь.
Основные детали коллектора
Будет несколько секций. В качестве материала использованы тройники, трубки, уголки. Из инструментов труборез, рулетка, нож. Газ, припой с содержанием серебра. Для точности отрезания используется рулетка.
Толщина стенки медной трубки 1 мм. Диаметр тройника 15 мм. Соединители для шлангов.
Рулеткой отмеряем, ножом делаем насечки. Нож оставляет четкую линию, в отличие от маркера.Когда труборез режет, немного загибает край. По идее его надо ремировать, как в водопроводных котлах.В нашем случае это не обязательно, давление нет.Устройство работает самотеком только из-за разности температур воды. Тёплая идёт вверх, холодная – вниз. Таким образом обеспечивается циркуляция и нагрев бочки.
Так выглядит батарея.
Продолжение на видео с 5 минуты
Комментарии под видео.
Max Xam
Из медной трубки грамотно, ещё бы полоску медную к каждой трубке подпаять и матовой чёрной краской (для суппортов авто идеально) покрасить, короб надо делать герметичным и упоры под стекло, чтобы при откачке воздуха поближе к вакууму не “травило во внутрь”, и стекло не лопнуло тоже во внутрь. В таком коллекторе при ясной погоде зимой -14 вода кипит. Стоимость растёт, но всяк дешевле чем в магазине. Вакуум не даёт стеклу греться – что позволяет зимой при снегопаде избегать ледяной корки на стекле, просто веничком смахнул и всё. Плюс зимой солнце низко над землёй, поэтому коллекторы у меня расположены 60-70 градусов и ниже бака по высоте – чтоб не использовать насос, а диффузией гонять нагретую воду.
Вадим Яцына
Вижу недостатки. 1) Циркуляции воды практически нет. Самопроизвольная циркуляция будет, если нагревательный контур разместить ниже бака, причем вход и выход контура должны иметь разницу по высоте 2) Нет ориентации контура на Солнце, – установите под углом, равным широте местности, заодно появится разница по установочной высоте патрубков 3) Тыльная сторона контура не утеплена – есть потери. Накопительный бак, патрубки и шланги не утеплены, система неэффективна из-за огромных потерь тепла. Думаю, имею право поумничать, так как у меня тоже есть солнечный коллектор. Есть по нему несколько видео на моём канале.
Ответ автора ролика. ВсеСам
+Вадим Яцына. Спасибо за советы, конечно этот далеко от идеального, на видео многого и не видно. Бак утеплен хоть и немного, он стоит на подставках, вернее они два бака, и обшит листом оцинковки и выкрашен, поднят от крыши примерно на 30 см, ну и соответственно выше коллектора. Большой угол наклона не стали делать, чтобы его с земли не было видно, стырят. А ориентация по Солнцу вообще было бы идеально, да и еще бы поворачивался бы за ним. Может со временем улучшим.
Ivan Vipus
Линзы увеличительные, чтобы фокусировались на трубках (на меди сэкономить можно). Трубки расплющить. Да и зачем вообще трубки! Два листа оцинковки с промежутком на герметик и качай воду между листами. Смысл солнечного коллектора в затемненной трубке, вставленной в прозрачную трубку и между ними выкачан воздух. И площадь внутренней трубки должна быть большой. В таком исполнении кпд очень велик. При ярком солнечном дне, вода в коллекторе без движения закипает. Почему не взяли радиатор от старого холодильника?
Если на площадь вашего нагревателя наклеить солнечных элементов от китайских фонариков, то греть будет лучше и стоить дешевле + электричество было бы.
Медная батарея получилась. Под окно её можно или так… в окне… горячую воду зимой подать. Тёплая форточка.
Роман Вылегжанин
Молодец. Я обдумывал версию подобного радиатора. Я бы сделал радиатор больше высоким, чем широким, для экономии тройников, например высота 2м, ширина 1 м. Возможно лучше взять тройники например 20*15*20, чтоб снизить сопротивление протоку воды. Подложку под трубку (возможно даже медный лист с промазкой мест прилегания термопастой). Обязательно покрасить чёрной краской и трубки и подложку. Лучше вместо краски закоптить сажей.
Мужчина получает горячую воду из термосифона и дровяной печи
Холодный зимний сезон повышает спрос на горячую воду. Вместо того, чтобы в вашем доме устанавливать дорогой водонагреватель, более экономичным способом является использование дровяной печи для нагрева вашей воды. Таким образом, вам не придется брать огромные счета за электричество только для того, чтобы ваша вода нагрелась.
В этом видео DY вы узнаете простой, безопасный и эффективный способ использования печи для нагрева воды в вашем доме. Этот метод использует законы конвекции в термосифоне, поэтому все, что вам нужно сделать, – это повторить идею, заявленную в статье.
Вода с подогревом может быть дорогостоящей, особенно если вы делаете это, используя купленный обогреватель. Если хотите сократить расходы на отопление, можно использовать печь на дровах. Видео ниже покажет вам, как это сделать. Большое спасибо ведущему YouTube «convectioncoil.com».
izobreteniya.net
0 thoughts on “Солнечный коллектор водонагреватель – Солнечный коллектор — водонагреватель для дома, бассейна”
