Стол из труб водопроводных: Стол из труб своими руками 800 фото, пошаговые фото-инструкции

Стол из ПВХ труб своими руками: пошаговое фото, видео

В последнее время изделия из ПВХ пользуются большим спросом. Во-первых, за счет большого разнообразия дизайна, во-вторых, доступности, и, в-третьих, такие предметы можно сделать самостоятельно.

В данной статье будет рассказано, как изготовить стол, используя ПВХ трубы. В качестве столешницы используется дверь, поэтому наш стол получится очень большим.

Выбор материалов

1. Полые или сплошные. Прежде всего, это зависит от того, для чего будет использоваться стол. Если вы не планируете на нем тяжелые работы, не требуется применять особо прочные материалы. Если же вам нужна устойчивость, приобретайте сплошную дверь или готовую столешницу, последний вариант обойдется дороже. Учитывайте, что сплошная дверь намного тяжелее полой.

2. Какие потребуются крепления? Во-первых, настольные заглушки, во-вторых, крестообразные и Т-образные соединители. Для большей экономии вместо использования последних, можете спаять трубы. Обратите внимание, с соединителями столы будут выглядеть эстетичнее.

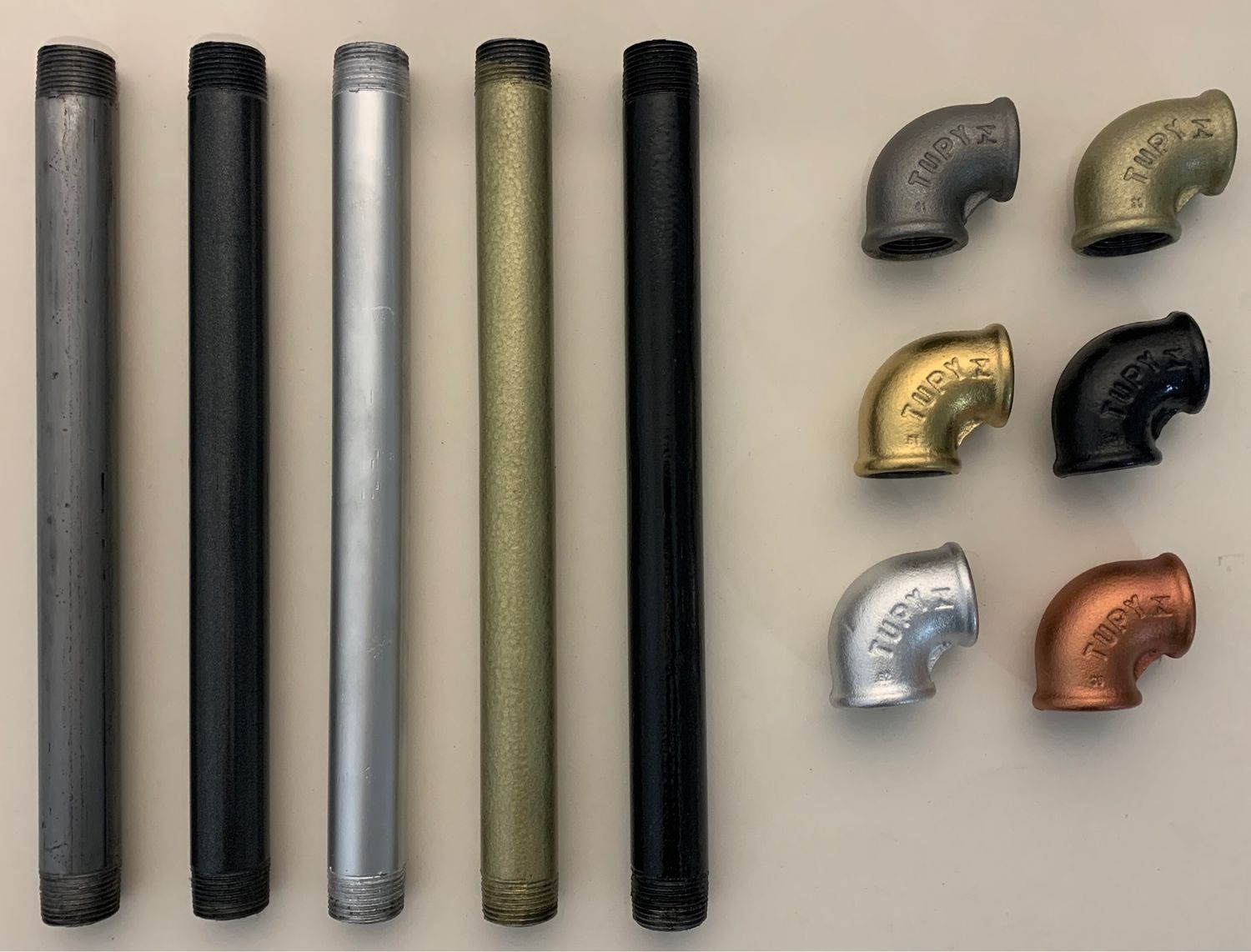

3. Выбираем трубы. Искать их нужно в магазине сантехнических принадлежностей, есть, конечно, и специальные мебельные, но они обойдутся дороже по цене. Такие трубки прочнее и прослужат дольше.

нужно взять обычные инструменты

Подготовка

Нам потребуются следующие инструменты:

• ножовка/торцовочная пила для нарезки трубы
• перфоратор/шуруповерт, чтобы прикрепить ножки к столешнице
• 15 винтов с резьбой на 1,251,5
• ПВХ-цемент или мелкие саморезы для прочности

Приготовьте материалы:

• по 5 торцевых и настольных заглушек
• по 4 крестообразных, Т-образных обычных и Т-образных четырехсторонних соединителя
• отрезки трубы: 5 по 7,5 см, 10 по 30 см, 4 по 50 см, 4 по 75 см.

Заглушки и крепления можно купить как в сантехническом, так и в мебельном магазине. Последние обойдутся дороже, но имеют более долгий срок службы. Можно приобрести сантехнические трубы и мебельные крепления, так как все размеры совместимы.

Детали

Сборка рамы

Для удобства ножки стола расположены по 3 сторонам стола и для жесткости соединены 2 горизонтальными планками. Сначала мы собираем в отдельности каждую из сторон, затем соединяем их между собой.

Сборка: Сторона 1

Важно! Сначала собираем без цемента, чтобы была возможность исправить, затем разбираем и закрепляем. После обработки ПВХ цементом элементы уже не разъединить. Для закрепления нужно покрыть цементом внутреннюю сторону отверстия крепления или заглушки, вставить трубу и прижать на 30 секунд.

Сборка: Сторона 2

1. Начнем с узкой стороны. Соединяем последовательно плоскую заглушку, 30-сантиметровую трубу, Т-образное крепление, еще одну такую же трубу и крепление, 7,5-сантиметровый кусок и настольную заглушку.

2. Повторяем то же самое, только вместо обычных креплений используем четырехсторонние.

3. Скрепляем получившиеся ножки 50-сантиметровыми трубами

4. Вторая узкая сторона полностью симметрична первой

5. Для последней стороны повторим 1 пункт, но вместо Т-образных возьмем крестообразные соединители.

Сборка: ЗАДНЯЯ ЧАСТЬ

6. В отверстия соединителей вставляем трубы по 75 см

Сборка: Объединение фрагментов

7. Соединяем боковые стороны с задней. Рама готова.

Завершение сборки

Последнее, что нужно сделать присоединить столешницу. Задачу усложниться, если вы выбрали полую дверь. Ее конструкция состоит из деревянных планок и полостей, заполненных картоном, пеной, или же незаполненных вообще. Мы не можем определить, где находятся планки, поэтому в случае, если дверь заполнена картоном, будем использовать ввертыши для шурупов.

Сборка: Столешница

Для начала перевернем дверь лицевой стороной вниз. Поставим раму вниз настольными заглушками, установим ее по центру. Отметим, где должны находиться отверстия. С помощью перфоратора или шуруповерта завинтим шурупы.

вставьте шурупы и закрутите, скрепив тем самым столешницу и ножки

Если вы попали в полость (шуруп вошел легко), вставьте ввертыш. При необходимости увеличьте глубину отверстия. Если вы попали в планку (шуруп вошел туже), значит все в порядке. Теперь выньте все шурупы, поставьте ПВХ конструкцию и закрепите ее.

Наш стол готов. Теперь его можно покрасить или покрыть лаком. Это позволит продлить срок службы, потому что водостойкие краски, лаки и другие покрытия защитят стол от лишних загрязнений.

Складной стол для полетшуек своими руками

Садовый стол трансформер своими руками

Садовый стол мы не могли выбрать уже несколько лет – ни один не подходил! В прошлом сезоне мною было принято волевое решение сделать необычный стол своими руками. В качестве материала для стола трансформера были использованы водопроводные полипропиленовые трубы и деревянная струганная доска для столешницы . Стол трансформер получился компактным, разборным и устойчивым к погодным катаклизмам.

Водопроводные полипропиленовые трубы  давно были мне симпатичны – они не ржавеют и не гниют. Чтобы садовый стол получился достаточно устойчивым, для изготовления его каркаса была куплена полипропиленовая труба диаметром 32 мм и длинной 4 м. Некоторый опыт изготовления табуреток из труб у меня уже был.

Свариваем каркас стола

Для начала понадобятся ещё и комплектующие из полипропилена. Уголки, тройники, заглушки и клипсы для крепления труб диаметром 32 мм. Лучше купить их в «Леруа» — там и цены нормальные, и выбор есть.

Специальными ножницами для резки полипропиленовых труб разрезал 4-метровую трубу на заготовки, из которых будет сварен каркас стола. Резать можно и электролобзиком или болгаркой, но ножницами получается точнее.

Используя сварочный аппарат для полипропиленовых труб, начинаем монтаж.

К двум верхним перекладинам привариваем уголки. К поперечным перекладинам привариваем тройники.

Теперь привариваем к ним верхнюю часть ножек стола.

К нижней части ножек привариваем заглушки. Процесс сварки полипропиленовых труб предельно прост. Температуру паяльника выставляем на 270-280°С, насаживаем на него детали, прогреваем 7-8 секунд. Детали снимаем и быстро стыкуем. Охлаждаем соединение пару минут. Готово! Детали надёжно соединены.

Заглушки приварены. Теперь надо отмерить одинаковое расстояние от заглушки и сделать отметки на каждой ножке. Это необходимо, чтобы ножки получились одинаковой высоты. Привариваем их к каркасу, стараясь, чтобы труба вошла в тройник до отметки.

Делаем столешницу своими руками

Столешница будет наборной. На её изготовление пошла еловая доска шириной 14 см и толщиной 2 см. Отрезал электролобзиком четыре доски длинной 56 см. Размер столешницы будет 56 х 56 см.

Немного шлифовки – и доски стали ровными. Снизу столешница будет стянута такой же доской.

Наносим губкой акриловую пропитку.

Перед покрытием лаком доски должны просохнуть часов 12, а лучше сутки. Акриловый гель высыхает быстро, но производитель рекомендует сушить 24 часа. Через 24 часа покрываем столешницу 2-3 слоями яхтенного лака.

В нижней доске сверлим отверстия под шурупы, которыми стянем столешницу. Чтобы головки не были видны, делаем под них углубления на 5-7 мм.

Теперь стягиваем столешницу шурупами 3,5 х 30 мм.

Столешница будет крепиться к каркасу стола на клипсах. C каждой стороны столешницы устанавливаем по 4 клипсы, крепим каждую к доске шурупом 3,5 х 20 мм.

Устанавливаем столешницу на каркас. Клипсы защёлкиваются на трубе и достаточно надёжно удерживают столешницу. Ножки стола трансформера между собой удерживают перекладины с клипсами.

Стол трансформер в разобранном виде занимает немного места и легко помещается в багажник автомобиля. Размер – 56 х 56 х 20 см.

На полочку снизу кладем что-нибудь полезное – например, книги

PS:

Ножницы для резки полипропиленовых труб можно использовать для обрезки деревьев. Они легко срезают сучки диаметром 10-15 мм.



Как быстро сделать стол из ПВХ труб

Такая необходимость возникает в случае временного отсутствия денег на приобретение новой мебели. Этот столик делается в течение 25–30 минут, при необходимости его можно так же быстро разобрать.

Исходные материалы

Для столешницы надо иметь кусок ламинированной ДСП, клееной фанеры или ОСП. Ножки изготавливаются из пластиковых труб диаметром 24 мм, фиксация конструкции к столешнице выполняется металлическими хомутами и саморезами. Размер плиты примерно 70×150 см, общая длина труб зависит от высоты стола и размеров столешницы. В нашем случае нужно примерно 10 м трубы. Соединение отдельных элементов в единую конструкцию выполняется пластиковыми тройниками (нужно 10 шт. ), металлических скоб необходимо по две на каждую ножку, саморезов по четыре штуки. Труба разрезается ножовкой по металлу, если ее нет, то можно пользоваться одним полотном. Для вкручивания саморезов используется отвертка.

Процесс изготовления

Подготовьте две поперечины ножек, для этого с двух сторон отрезка трубы вставьте тройники. Обращайте внимание, чтобы детали имели идеально одинаковые размеры. Общая длина поперечин выбирается с учетом ширины столешницы.
Вставьте в тройники втулки длиной по 50 см, конкретные размеры не имеют большого значения, конструкцию потом можно откорректировать длиной ножек. Подготовьте два таких элемента.

Под углом 90 градусов вставьте их в ранее сделанные поперечины. Надо сделать два одинаковых элемента.
Наденьте на ножки тройники, на каждую по одному. Важный момент — размеры ножек неодинаковы. Две передние более длинные, а задние короче. Это связано с тем, что к ним в дальнейшем фиксируется поперечина для придания жесткости конструкции. Длину задних ножек следует уменьшить на суммарный размер втулок и тройников. Выше мы упоминали, что этот параметр корректируется с учетом размеров собранных деталей.

Соедините отрезок трубы с боковыми поперечинами. Его размер зависит от длины столешницы, в нашем случае достаточно примерно 60 см. Отрегулируйте все углы, они должны быть прямыми.

Вставьте ножки на свои места. Не забывайте, что задние короче, а передние длиннее. Теперь конструкция ножек полностью собрана, осталось ее прикрепить к столешнице.

Переверните ножки вверх ногами, аккуратно выставьте по центру столешницы и зафиксируйте хомутами, требуется по два элемента на каждую точку опоры. Саморезы затягивайте довольно плотно, стол не должен шататься.



Установите стол в рабочее положение.

Заключение

Во время пользования столом следует помнить, что он не рассчитан на большие нагрузки и длительную эксплуатацию. При первой возможности его надо заменить настоящим.

Смотрите видео

Столик из сантехнических труб — Бобёр.ру

Совершенно необязательно быть сантехником, чтобы сделать из водопроводных труб что-то стоящее для дома или дачи.

Собрать каркас консоли, используя изоленту в качестве уплотнителя.

Для изготовления столешницы нанести разметку на листе фанеры.

Отрезать кусок фанеры лобзиком по разметке.

Укрепить столешницу с помощью доски. Для этого по краям столешницы-фанеры с двух сторон саморезами прикрутить отрезы доски, соответствующие ширине столешницы.

Перевернуть каркас консоли, установить его на доски столешницы и разметить места крепления ножек.

Перьевым сверлом просверлить в столешнице отверстия для ножек.

Установить ножки в отверстия, забить каркас в столешницу молотком.

Прикрутить к ножкам муфты, за счёт которых столик можно будет регулировать по высоте.

Покрасить столешницу белой краской.

Столик из сантехнических труб готов!

Такая мебель отлично впишется практически в любой интерьер.

25 интересных идей использования водопроводных труб для декора вашего дома.

В наши дни магазины переполнены большим количеством мебели и декора привлекающих внимание. Большая цена обычно удерживает от покупки. Самое ужасное заключается в том, что они настолько просты, если бы у вас было много свободного времени и идей, могли бы сделать их своими руками. Поэтому мы подобрали 25 идей использования водопроводных труб, которые запросто сможете повторить у себя дома. Они очень оригинальные и вдохновят вас на творчество.

Одним из преимуществ этих идей является то, что вы даже не думали, что водопроводные трубы могут быть использованы в создании декора. Если у вас маленький бюджет, не нужно беспокоиться, поскольку их можно найти по доступной цене в ближайшем специализированном магазине. Представьте, какой неожиданностью будет для ваших гостей, если бы у вас в гостиной стоял стеллаж из водопроводных труб или уникальная лампа в спальне.

Сегодня мы представляем вам 25 интересных идей использования водопроводных труб для декора вашего дома.

1. Настенная система хранения
2. Журнальный столик
3. Оригинальная люстра для вашей спальни

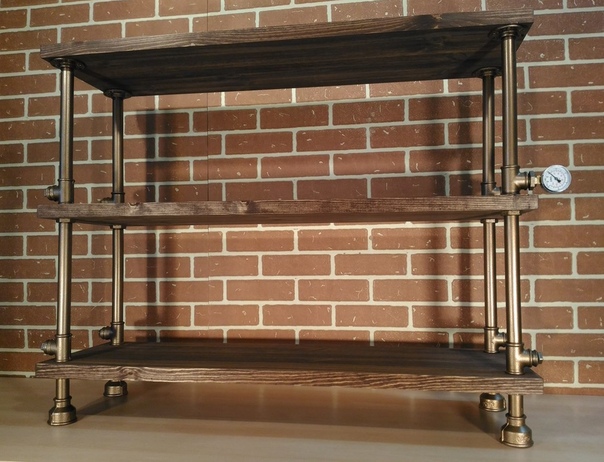

4. Стеллаж из водопроводных труб
5. Карнизы
6. Книжные полки в детскую комнату
7. Факелы для вашего дворика
8. Потрясающие кухонные полки
9. Стойка для одежды на колесиках
10. Полотенцесушитель

11. Стеллаж в гостиную
12. Винная стойка
13. Держатель для бумажных полотенец

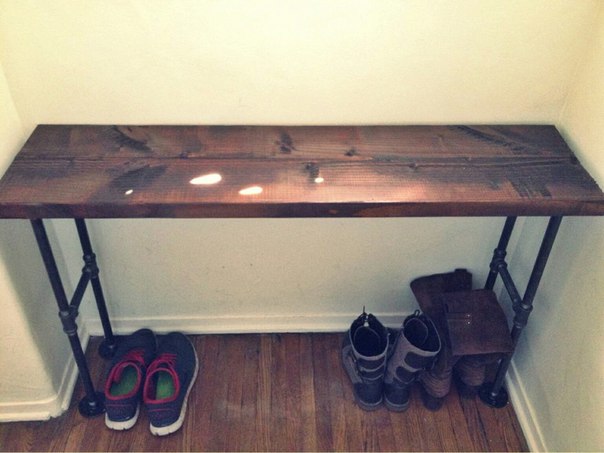

14. Консольный стол
15. Стеллаж для вашей кухни
16. Вешалка для полотенец с полкой
17. Книжная полка
18. Крючки для одежды
19. Стеллаж для вашего телевизора
20. Мобильный барный столик для летних вечеринок
21. Держатель для дров
22. Гардероб на колесиках
23. Стулья
24. Кровать из водопроводных труб
25. Подставка для обуви

Мы советуем вам: 20 вдохновляющих идей своими руками.

советуем посмотреть:

11 необычных идей применения в интерьере водопроводных труб

В массовых магазинах производят однотипную мебель, и из-за этого часто интерьеры в разных квартирах похожи друг на друга. Если вы хотите добавить в пространство оригинальности, попробуйте использовать водопроводные трубы в качестве декора. Покрасьте их в нужный цвет и сделайте изделие из нашего списка идей.

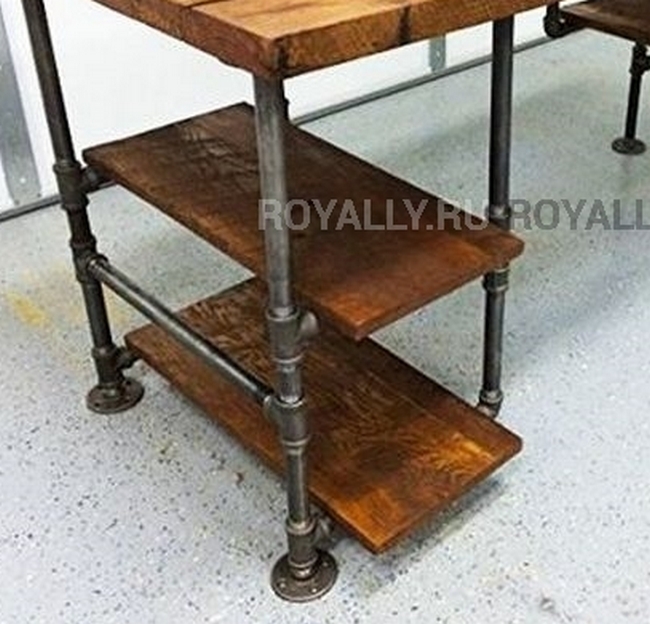

1 Использовать как подстолье

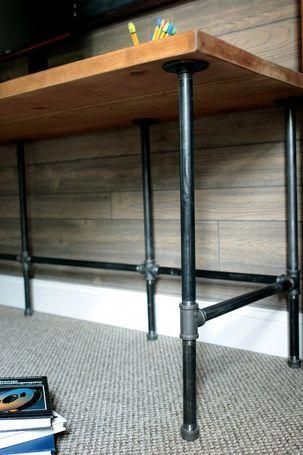

Прямые трубы отлично подойдут в качестве ножек для обеденного или рабочего стола. Можно сделать даже барную стойку или полноценный компьютерный стол. Подберите столешницу и используйте надежные крепления.

2 Изготовить перила для лестницы

Из длинных прямых труб получатся удобные перила для лестницы. Соедините нужное количество труб с помощью поперечного отрезка, и поставьте самую массивную трубу наверх как поручень.

3 Сделать стойку или вешалку для одежды

Водопроводные трубы удобно использовать для стоек с одеждой. Измерьте длину одежды, которую вы хотите повесить, и исходя из размеров сделайте чертеж изделия. Вы можете также организовать дополнительно полки для хранения сверху или снизу стойки. Водопроводные трубы также можно использовать для создания оригинальной вешалки.

4 Использовать как держатели для полок

Соединительные элементы труб хорошо подойдут в качестве держателей для полок. Сделайте одну полку или соорудите целую конструкцию из нескольких — исходите из свободного пространства на стене и ваших целей.

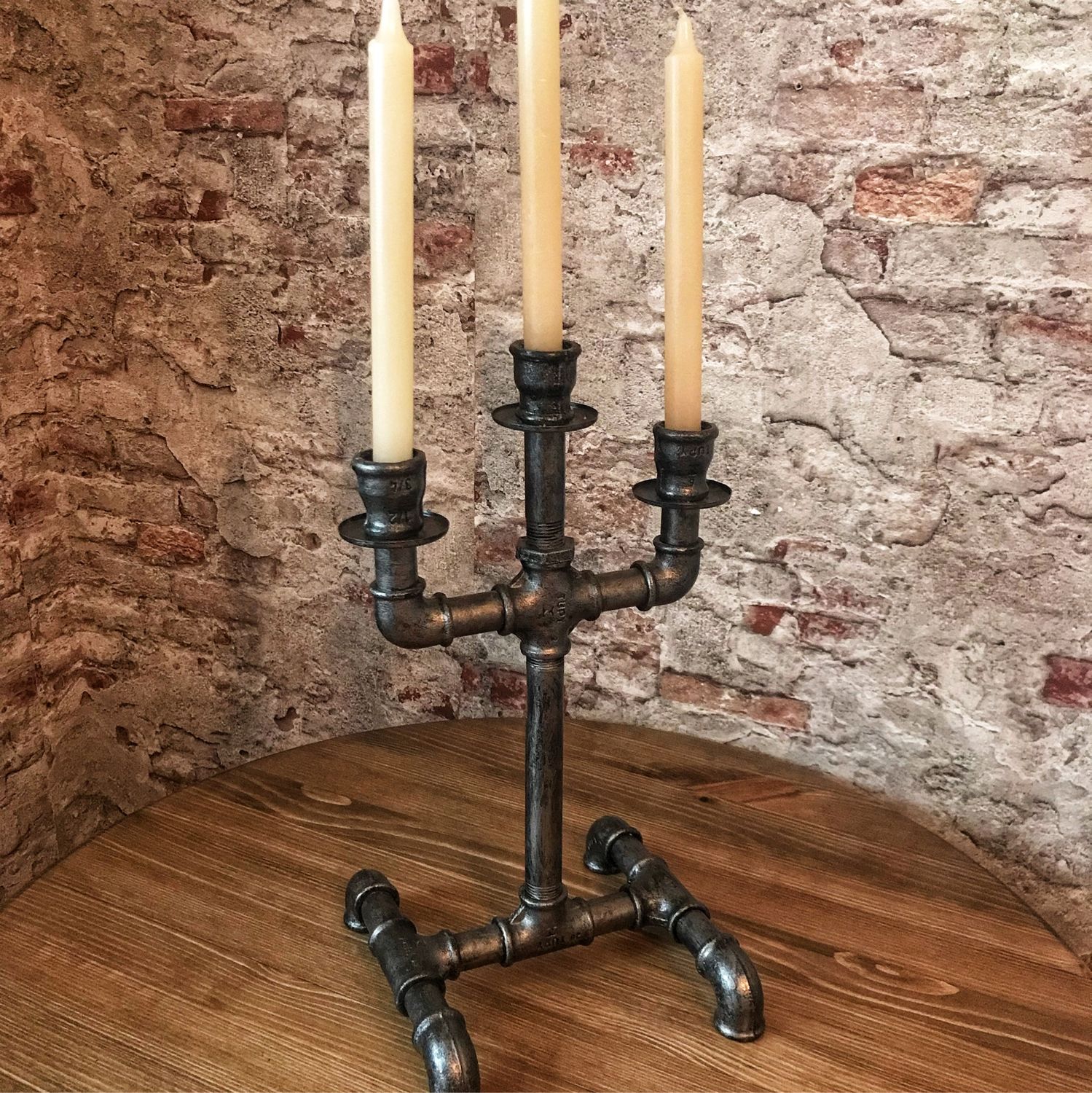

5 Изготовить оригинальный светильник

Из нескольких труб разной длины получится оригинальный светильник. Если размер комнаты небольшой — сделайте его компактным. Если же помещение вытянутое, то используйте длинные трубы, чтобы протянуть свет до дальних концов комнаты. Помимо потолочных светильников, вы можете изготовить настольную лампу или торшер.

6 Установить полотенцедержатель

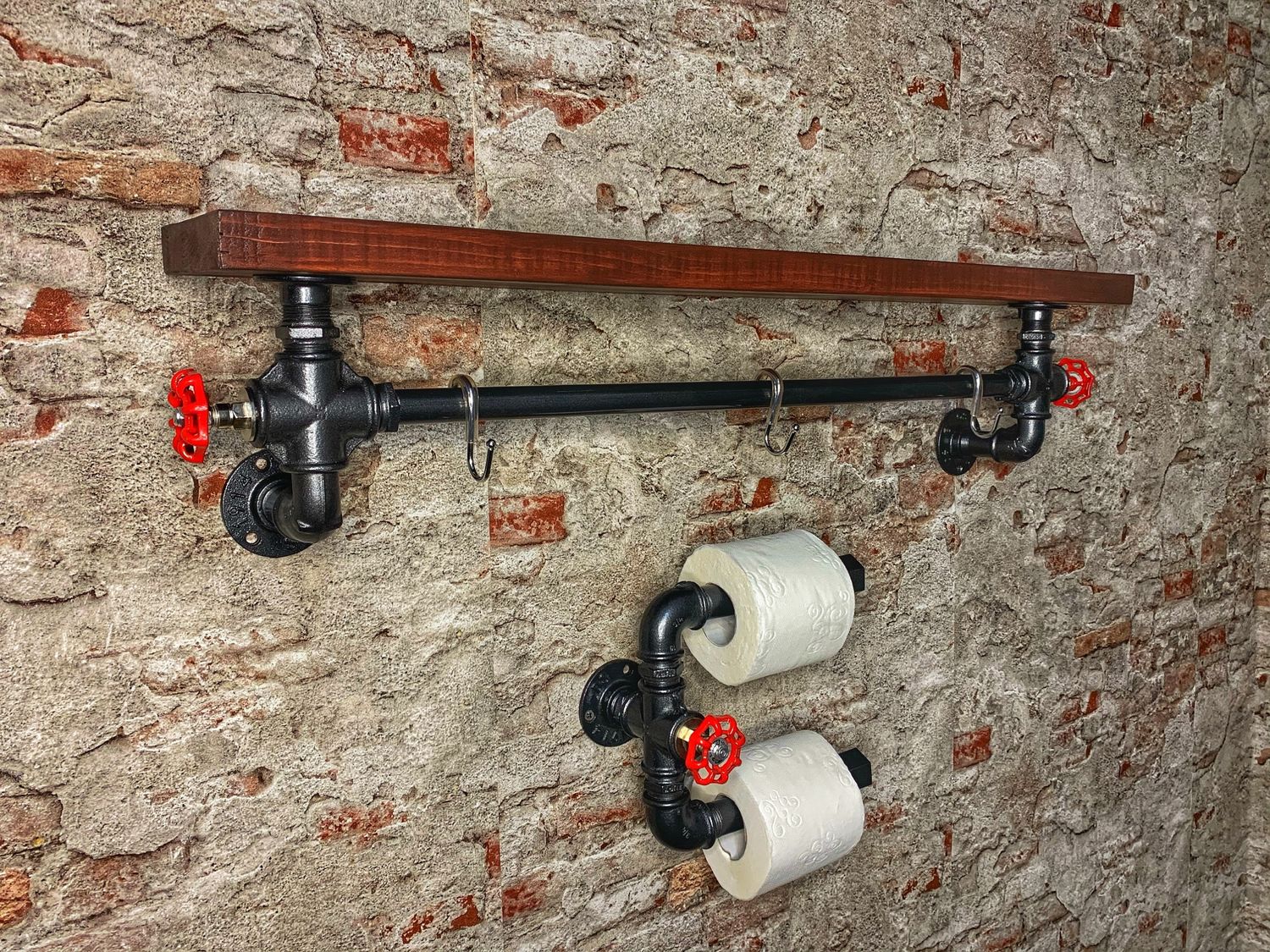

Небольшой отрезок трубы можно использовать в качестве полотенцедержателя. Также, если необходимо, сверху можно организовать небольшую полку для хранения. Ну, а из нескольких отрезков соберется вешалка наподобие полотенцесушителя. Только без подогрева.

7 Изготовить ручки для дверей или мебели

Небольшие по диаметру отрезки труб используйте как ручки-скобы для мебели или дверей. Покрасьте их в нужный оттенок в зависимости от цвета мебели. Или оставьте в натуральном виде металла.

8 Сконструировать стеллаж

Используйте водопроводные трубы для соединения полок стеллажа между собой. Вы можете сделать такой стеллаж во всю стену из нескольких секций или небольшой экземпляр. Стоит прикрепить полки к стене, чтобы стеллаж не упал.

9 Сделать тележку на колесиках

Сделайте из отрезков труб небольшую двух- или трехъярусную тележку, и прикрепите к ней колесики. Вы можете сами выбрать размер изделия, а также покрасить ее в нужный цвет. Получится оригинальный предмет мебели для прихожей или гостиной.

10 Использовать как карниз для штор

Длинные водопроводные трубы можно использовать как карниз для штор. В зависимости от наличия тюля, сделайте одну или две трубы. Вы можете покрасить их в один цвет со стенами или сделать контрастными. Соединительные элементы старой трубы могут выступать как держатели для обычного карниза.

11 Сконструировать кормушку для животных

С помощью коротких отрезков из труб сделайте основание для кормушки и поставьте сверху миски. Также с помощью труб можно прикрепить основание для кормушки к стене. Отрегулируйте высоту под рост вашего питомца, чтобы ему было удобнее ей пользоваться.

2408 : Гибочные формы для стальных водопроводных труб

2402 — 2408 : Гибочные формы для стальных водопроводных труб

The store will not work correctly in the case when cookies are disabled.

JavaScript seems to be disabled in your browser. For the best experience on our site, be sure to turn on Javascript in your browser.

Grouped product items

Арт:	Радиус гиба	Вес кг	Ø внеш. трубы мм
240160	50	0,850	трубы мм»> 12
240161	50	0,830	13
240162	60	0,900	трубы мм»> 14
240163	60	0,860	15
240164	70	0,920	16
240165	70	0,890	18
240166	105	0,900	20
240167	130	1,335	22
240168	130	1,330	25
240169	160	1,640	28
240170	165	2,000	30
240171	165	2,030	32
240172	220	4,220	35
240173	220	3,700	38
240174	220	3,300	40
240175	275	5,700	45

Распечатать форму

DIY Руководство по сантехническому столу для труб.

Я искал столик для террасы, но не нашел идеального. Если не можешь найти, сделай! Как и обещал, я вернулся с руководством по изготовлению собственного стола из досок и водопроводной трубы, которое я использовал в своем недавнем ремонте внутреннего дворика. Я нашел все свои принадлежности (кроме одного маленького) в Home Depot. Этот маленький кусочек был только потому, что я хотел поставить свой стол на ролики и сделать его мобильным (совершенно необязательно).

Сначала я начал с покупки досок 2–2 x 12 x 10 (которые, если вы их измерить, на самом деле имеют размер 1-1 / 2 x 11-1 / 4). Я попросил сотрудника разрезать две доски пополам (бесплатно), поэтому у меня было 4 доски длиной 60 дюймов каждая. Мой план состоял в том, чтобы использовать все 4, но таблица была для меня слишком глубокой, поэтому я решил использовать 3 из 4 вместо этого.

Я слегка отшлифовал их наждачной бумагой с зернистостью 220, чтобы убедиться, что моя поверхность равномерно впитает пятно.
Затем я применил краситель.Свой первый слой я нанес губкой очень осторожно. Это заняло НАВСЕГДА, поэтому для следующего слоя я выбрал то, что я называю методом «сбросить и вытереть». Это было намного быстрее, и я понял, что мне не нужно быть настолько осторожным.

(продукты, которые я использовал).

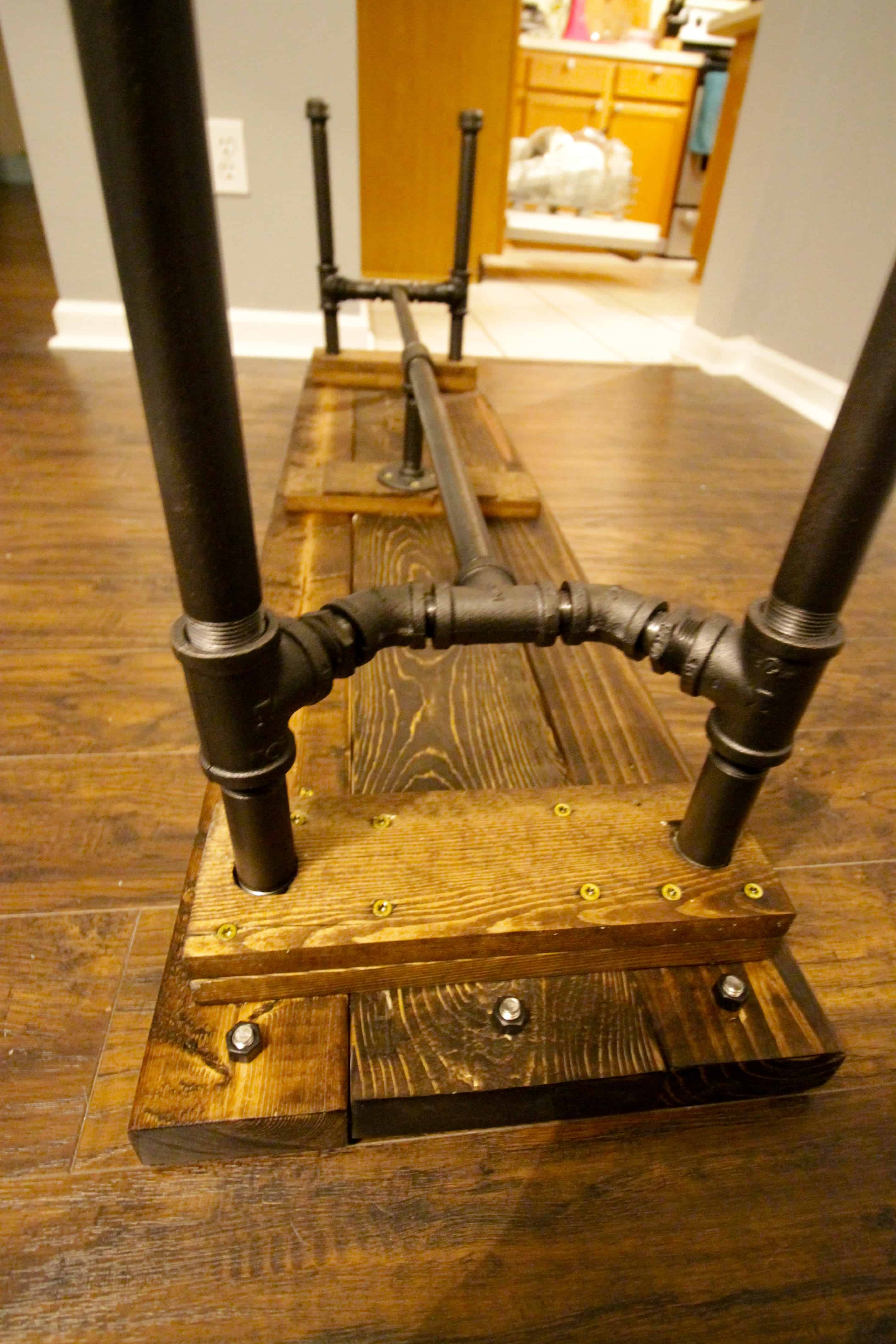

Чтобы закрепить три доски, которые будут столешницей, я (я имею в виду мистер) прикрепил 1 x 4 доски к нижней стороне с помощью винтов. Затем основание трубы было прикреплено к 1 x 4. Я также окрашивал и протирал 1 x 4 снизу просто потому, что хотел убедиться, что если вы заметите взгляд, то будет торчать уродливая незаконченная доска.

Вот как это выглядело после того, как все части были собраны вместе. Это было СУПЕР ПРОСТО и на самом деле довольно весело. Мистер сказал моему 5-летнему ребенку, что трубы — это одна большая гигантская головоломка, которую нужно собрать. Они собирают основу трубы примерно за 20 минут. Вы заметите, что на моем последнем изображении трубка показана в черном цвете, а не в серебристом, как здесь. Home Depot на самом деле продает черные трубы, но они не подходят для использования на открытом воздухе и ржавеют. Вместо этого вам нужно взять серебряную трубку и покрасить ее (если хотите).
Еще один совет относительно сантехнических труб: Home Depot бесплатно перережет все ваши трубы и продет в них резьбу. Обязательно проверьте нарезку и резьбу, закрутив ее во фланец или тройник. Если он не перекручивается легко, либо попросите их отрегулировать резку машины, либо попросите их повторно заправить трубу, что также должно помочь.

Это единственная вещь, которую я не получил от Home Depot. Поскольку я поставил свой стол на ролики, мне понадобился фитинг, который подходил бы к резьбовому штоку колеса.Это маленькая пластиковая розетка
1 -1/8, в которую вы забиваете 4 трубы. Я нашел его в A1 Casters, и они стоили 1 доллар США каждый. Ролики подходят почти идеально. Ничего такого, чего нельзя было бы улучшить, если нанести немного эпоксидной смолы на ночь. Здесь есть ролики. Пластиковая розетка найдена здесь.

TA-DA!

Не могу передать, насколько я люблю этот стол! Мы едим на нем ВСЮ еду, откатываем его в сторону, когда закончим, а затем обрызгиваем патио из шланга.
Поговорите с детьми об идеальном сценарии!

* Если вы решите не ставить стол на ролики, вам нужно будет компенсировать высоту ваших труб (или любой другой ножки стола) примерно на 5 дюймов.
* Я сделал этот стол на 6 человек. Я хотел, чтобы на обоих концах стола выступал как минимум 6 дюймов, чтобы на каждом можно было разместить стул. Если, однако, вы просто хотите, чтобы ваш стол был на 4 человека, вы можете расширить 39,5-дюймовую трубу примерно до 50 дюймов, тем самым предоставив четырем больше места для ног и локтей.

Щелкните здесь, чтобы увидеть подробности о моем другом проекте водопроводных труб.

Довольно, пожалуйста, проявите немного любви, если вам понравился этот проект. Нравится, твитнуть, Facebook и / или пин-код!

Глава 19.14 КОД САНТЕХНИКИ

Глава 19.14

КОД САНТЕХНИКИ

Ячейки:

19.14.010 Принят Единый сантехнический кодекс.

19.14.010 Принят Единый сантехнический кодекс.

(a) Единый сантехнический кодекс, издание 2015 года, опубликованный Международной ассоциацией сантехников и механиков (IAPMO), прямо упоминается и принимается как городской сантехнический кодекс, и благодаря этой ссылке и принятию стал частью эта глава, как если бы полностью изложена в настоящем документе, за исключением тех конкретных удалений, поправок и дополнений, которые сделаны в подразделе (b) этого раздела.Один экземпляр указанного Единого сантехнического кодекса должен храниться в офисе городского клерка.

(b) Следующие положения, обозначенные как «исключение», удалены и исключены, и следующие положения, обозначенные как «добавление», добавлены, и следующие положения, обозначенные как «поправки», являются поправками к положениям Единообразного кодекса по сантехнике с целью быть и стать частью водопроводного кодекса города с внесенными в него поправками:

(1) Поправка.Раздел 312.6 «Защита от замерзания» U.P.C. изложить в следующей редакции:

Водопроводные, почвенные и канализационные трубы не должны устанавливаться за пределами здания, на чердаках или в подвальных помещениях, скрытых за внешними стенами или в любом другом месте, подверженном отрицательным температурам, если не приняты надлежащие меры для защиты таких труб от замерзания с помощью изоляции. или тепло, или и то, и другое.

Внешний трубопровод системы водоснабжения, устанавливаемый в траншеях на частной территории, должен быть установлен на высоте не менее 6 дюймов ниже линии замерзания, установленной на высоте 32 дюйма (38 дюймов до верха трубы).Заглубление 48 дюймов рекомендуется для наихудших условий и будет соответствовать стандартам Кетчиканского управления водоснабжения коммунальных предприятий (KPU) для установки в полосе отвода и установки пожарных гидрантов на частной собственности.

Исключения:

1. Для заглубления менее 36 дюймов потребуется жесткий экструдированный полистирол Dow Styrofoam Hi-60 толщиной 2 дюйма и шириной 24 дюйма, изоляция из экструдированного полистирола Owens Corning Foamular 600 или аналогичная.

2.Для заглубления менее 28 дюймов потребуется два слоя 2-дюймовой жесткой пены со швами внахлест.

3. Для заглубления менее 18 дюймов потребуется два слоя 2-дюймовой жесткой пены с саморегулирующимся нагревательным кабелем с водонепроницаемой оболочкой, такой как Raychem 6 Вт / фут. Winterguard Wet или аналогичный. Кроме того, требуется, чтобы между жестким пенопластом и трубкой с тепловым кабелем был помещен двухдюймовый материал подстилки. Статьи 426 и 427 Национального электротехнического кодекса издания 2008 г. требуют, чтобы саморегулирующийся нагревательный кабель имел защиту от замыканий на землю в каждой ответвленной цепи нагревательного кабеля.

4. Установка на суше, на скальной поверхности или под доком разрешается при следующих условиях: Труба должна быть отведена для обогрева с помощью нагревательного кабеля Raychem или аналогичного нагревательного кабеля до разметки KPU. Труба должна быть изолирована уретаном с закрытыми порами с внешним диаметром не менее 1-1 / 8 дюйма, например изоляцией для труб Armstrong AP Armaflex 2000 или аналогичной, с атмосферостойким защитным покрытием.

5. Если будут использоваться отожженные медные трубки, отличные от типа K, они должны быть одобрены для использования, установлены в соответствии со спецификациями производителя и соответствовать требованиям, указанным в исключениях 1, 2, 3 и 4.Технические характеристики должны быть предоставлены и утверждены должностным лицом по строительству или инженерным отделом коммунального хозяйства Кетчикан.

Подробную информацию об установке можно получить в инженерном отделе подразделения водоснабжения КПУ, расположенном по адресу 2930 Tongass Avenue, Ketchikan, Alaska 99901.

(2) Поправка. Таблица 422.1, Минимальное количество сантехнических сооружений, США изложить в следующей редакции:

ТАБЛИЦА 422.1

МИНИМАЛЬНАЯ САНТЕХНИКА, 2,3,7,9,10

ОБЩЕЕ

В каждом здании должны быть предусмотрены санитарные узлы, в том числе приспособления для людей с ограниченными возможностями, как это предписано городом.Таблица 422.1 применяется к новым зданиям, пристройкам к зданию и изменениям занятости или типа в существующем здании, что приводит к увеличению количества жителей. Сантехническая арматура должна быть предусмотрена для типа размещения в здании с минимальным количеством, указанным в Таблице 422.1. Количество креплений является минимальным, как показано в таблице 422.1, а коэффициенты нагрузки на человека должны быть такими, как показано в таблице 422.1.

ИСКЛЮЧЕНИЕ: Если обстоятельства диктуют необходимость другого соотношения, корректировка должна быть утверждена должностным лицом здания.

(3) Поправка. Раздел 1208.1 U.P.C. должны быть изменены путем добавления Раздела 1208.1.2 «Требования к системе трубопроводов», который должен гласить:

В дополнение к требованиям настоящего Кодекса для газовых трубопроводов, оборудование и трубопроводы для использования сжиженного нефтяного газа должны соответствовать следующим требованиям:

1.Трубопровод для сжиженного нефтяного газа не должен обслуживать газовые приборы, расположенные в яме или подвале, где может собираться газ тяжелее воздуха с образованием легковоспламеняющейся смеси.

2. Соединения труб, применяемые на резьбовых соединениях, не должны растворяться в сжиженном углеводородном газе.

3. Все клапаны и приспособления, используемые на таких трубопроводах, должны быть спроектированы и одобрены для использования с сжиженным нефтяным газом.

4. Предохранительные клапаны должны выпускать воздух наружу здания и располагаться на расстоянии не менее пяти футов по горизонтали от любого отверстия в здании, которое находится ниже выпускного отверстия.

(Приказ 1879 § 1, 2018)

Подчасть 1305.2902-2 — Таблица 2902.1 IBC, Минимальное количество необходимых сантехнических приборов, Миннесота 1305.2902-2

B. Сноски к Таблице 2902.1 IBC изменены следующим образом:

^a Показанные приспособления: основанный на том, что одно приспособление является минимумом, требуемым для указанного числа лиц или любой части указанного числа. Количество пассажиров определяется этим кодом.

^b Туалеты для сотрудников должны быть отделены от помещений для заключенных или получателей ухода.

^c Одноместная туалетная комната с одним унитазом и одним туалетом, обслуживающая не более двух смежных комнат для пациентов, разрешается, если в эту комнату предусмотрен прямой доступ из каждой палаты пациента и предусмотрены условия для уединения.

^d При определении минимального количества необходимых помещений необходимо учитывать количество людей, находящихся на сезонных сидячих местах на открытом воздухе и в развлекательных зонах.

^e Для коммерческих и коммерческих классификаций с загрузкой пассажиров 50 или меньше служебная раковина не требуется.

^f Требуемое количество и тип сантехники для плавательных бассейнов должны соответствовать правилам Миннесоты, часть 4717.3650.

^г Минимальное необходимое количество питьевых фонтанчиков должно соответствовать Таблице 2902.1 и Правилам Миннесоты, глава 1341.

^h Питьевой фонтанчик не требуется в зданиях или помещениях арендаторов, в которых имеется менее 50 человек.

ⁱ Если вода подается в ресторанах, питьевые фонтанчики не требуются.

^j Вода или другие напитки, доступные через бесплатную или платную подачу или диспенсеры, могут быть заменены до 50 процентов необходимого количества питьевых фонтанчиков.

^k В каждой ванной или туалетной комнате писсуары не должны заменять более 67 процентов требуемых унитазов.

^l Могут использоваться постоянные сооружения, расположенные на территории или доступные в соседнем здании, или переносные временные сооружения, доступные на территории в периоды использования стадиона или трибуны.

Округ Аллегейни, Пенсильвания Сантехника

Все сантехнические устройства и водостоки, используемые для приема или сброс жидких отходов или сточные воды должны быть подключены к дренажу система здания или помещения в соответствии с требованиями этого кода.

Отводы для мусора. Туалеты должны иметь сливные отверстия диаметром не менее 1 1/4 дюйма. Ситечко, должен быть предусмотрен выдвижной стопор, перекладины или другое устройство для ограничения открытое отверстие для выхода отходов.

Отводы и переливы для ванн. Ванны должны иметь сливные отверстия и переливы не менее 1 1/2 дюйма диаметром, а сливное отверстие должно быть оборудовано подходящим пробка.

Сливы для раковины. Раковины должны быть предусмотрены. со сливными отверстиями диаметром не менее 1 1/2 дюйма. А сетчатый фильтр, перекладина или другое устройство должны быть предусмотрены для ограничения открытое отверстие для выхода отходов. Раковины, на которых установлена ​​мясорубка установлен должен иметь сливное отверстие не менее 3 1/2 дюймов в диаметре.

Вода должна подаваться во все посудомоечные машины. и водопроводы должны быть защищены от обратного потока воздухом. предохранитель зазора или обратного слива.

A.

Бытовые посудомоечные машины. Мытье посуды в жилых помещениях Машины могут выгружаться отдельно в уловитель, патрубок (входная сторона) кухонной мойки или подключения посудомоечной машины пищевых отходов утилизация. Сливной шланг должен быть установлен на высоте чуть ниже столешницу перед подключением к сливу.

Б.

Торговые посудомоечные машины. Когда реклама посудомоечная машина расположена рядом с сливом в полу, слив от посудомоечной машины может быть подключен прямо в канализацию стороне сифона слива в полу при условии, что сливная линия от посудомоечная машина правильно закрыта и вентилируется.

Водопровод к автоматической одежде. шайба должна быть защищена от обратного потока с помощью воздушного зазора или предохранитель обратного слива. Выгрузка из такой машины должна быть через воздушный разрыв.

Сливное отверстие лотка для стирки. Каждый отсек лотка для стирки белья должно быть снабжено сливным отверстием не менее 1 1/2 дюйма в диаметре и сетчатый фильтр или перекладину для ограничения открытое отверстие для выхода отходов.

Моечные машины для мусорных баков должны улавливаться отдельно. Емкость, принимающая белье из мусорных баков, должна быть предусмотрена. со съемной корзиной или ситечком для предотвращения выгрузки больших частицы в канализацию здания. Любое подключение к водопроводу должен быть защищен от обратного потока воздушным зазором или устройством предотвращения обратного потока устройство.

В дополнение к соблюдению всех применимых положения данной главы, все установленные сантехнические устройства должны соответствовать всем применимым федеральным и государственным постановлениям, в настоящее время или в будущем обнародованы в отношении использования и сохранения воды.

Консультации — Инженер по подбору | Восемь шагов для определения требований к сантехнической системе

Цели обучения

• Объясните методы определения размеров систем водоснабжения и распределения, используемые в правилах водоснабжения.
• Приведите основные расчеты и примеры, которые могут быть использованы инженерами при определении размеров систем водоснабжения для различных типов коммерческих зданий.

При определении размеров систем водоснабжения для коммерческих зданий используется несколько норм и стандартов. Различные местные органы власти приняли кодексы и стандарты, определяющие методы определения размеров. В настоящее время два основных кодекса, используемых во многих юрисдикциях в Соединенных Штатах, — это Единый сантехнический кодекс (UPC) редакции 2015 года и Международный сантехнический кодекс (IPC).Поскольку существует множество методов определения размеров и различных условий в системе, это не является точным указанием для определения размеров всех систем распределения водяных трубопроводов. Существует множество опубликованных стандартов для водопроводных систем и систем водоснабжения, которые объясняют условия и проблемы, возникающие при определении размеров различных систем водоснабжения.

Первым шагом в определении требований к сантехнической системе и размерам труб является определение заполняемости здания и требований к сантехнической арматуре.Количество сантехнического оборудования определяется архитектором проекта на основе требований норм, а также требований конкретного проекта, которые могут выходить за рамки норм. Типы помещений в зданиях и связанные с ними требования к количеству сантехнического оборудования продиктованы UPC, IPC и Международным строительным кодексом (IBC). Каждый из этих кодов имеет небольшие отличия в отношении количества сантехнических приборов в зависимости от типа занятости и количества людей, которые будут занимать пространство. Как только количество необходимой сантехники будет определено, архитектор сможет спроектировать различные туалеты и связанные с ними сантехнические устройства для здания.Группы уборных могут быть не единственными приспособлениями / приборами в здании, которым требуется водоснабжение. Водоснабжение также может потребоваться в зонах общественного питания, подпиточной воде для оборудования, в моечных системах и других приборах. Определение требуемого расхода для всех приспособлений для водоснабжения потребуется для того, чтобы правильно подобрать размер трубопровода для подачи воды.

Начиная с основ определения размеров водопровода, основное уравнение расхода: Q = VA, (Q = расход, V = скорость и A = площадь). Это уравнение можно использовать для определения требуемого размера трубы на основе ограничений расхода и скорости.UPC и IPC диктуют ограничения скорости в системах водоснабжения, и значения в кодах варьируются от 4 до 5 футов в секунду для горячей воды для бытового потребления и максимум 8 футов в секунду для холодной воды для бытового потребления. Значения в UPC лучше определены для конкретного приложения. Важно отметить, что другие факторы могут влиять на ограничения скорости, такие как акустические требования для зон, чувствительных к звуку, а также коррозия и эрозия трубопроводов из-за качества воды.

UPC и IPC предоставляют аналогичные методы определения размеров систем распределения воды.Приведенные ниже методы определения размеров соответствуют стандартам UPC и IPC и отмечают основные различия.

Как упоминалось ранее, первым шагом при определении размеров любой системы распределения воды является работа с архитектором проекта, чтобы понять тип использования здания, тип занятости и количество людей, которые будут занимать здание. После того, как строительная программа разработана и архитектор предоставил необходимое количество сантехнических приборов и устройств, следующим шагом будет разработка схематической схемы расположения трубопроводов в здании для обслуживания каждого приспособления / устройства по мере необходимости.После завершения компоновки трубопровода можно определить размер трубы, используя соответствующий раздел с кодами сантехники.

Версия UPC 2015 года предоставляет несколько методов определения размера. Первый метод описан в главе 6, раздел 610.0, и использует приложение A. Этот метод используется в этой статье для средних и крупных проектов коммерческого типа. Стоит отметить, что в главе 6 также представлены методы определения размеров трубопроводных систем с клапаном-промывочным клапаном; однако это обычно относится к небольшим проектам.

IPC редакции 2015 года предоставляет критерии определения размеров в соответствии с Приложением A UPC.Эту информацию можно найти в главе 6, разделе 604 и в Приложении E. Методы определения размера UPC и IPC можно разбить на восемь этапов:

Шаг 1: Доступное давление воды

Первым шагом при определении размеров труб водоснабжения является определение имеющегося давления, статического и остаточного давления, если таковое имеется. Во многих случаях это можно определить, позвонив в местное управление водоснабжения и запросив давление в системе водоснабжения для бытового водоснабжения либо на требуемой территории, либо на перекрестке улиц, на котором находится проектная площадка.На основе доступного давления в месте подключения к городу можно выполнить гидравлические расчеты для определения доступного давления в здании. Инженеры-сантехники обычно работают с водопроводными системами внутри здания на расстоянии до 5 футов от внешней стены. Поэтому рекомендуется обсудить имеющиеся значения давления с инженером-строителем, который может выполнять гидравлический анализ водопровода от городской точки подключения к зданию. Инженер-строитель может обеспечить доступное высокое (статическое) давление и ожидаемое низкое (остаточное / динамическое) давление в здании, которое уже учитывало бы любые потери в трубопроводах площадки, счетчики и устройства предотвращения обратного потока.Ожидаемое высокое и низкое давление важно понимать, чтобы водопроводные системы работали правильно. Высокое давление в системе может привести к повреждению трубопроводов, оборудования и приспособлений или, что более важно, превысить максимально допустимое давление (80 фунтов на квадратный дюйм), предписанное правилами водопровода. Низкое давление в системе может повлиять на производительность приспособления или расход в системе в периоды пиковой нагрузки. Если эта информация недоступна от инженера-строителя, то инженер-сантехник может уточнить у местных коммунальных служб информацию о давлении на объекте, а затем выполнить расчет гидравлики для оценки потерь давления в трубопроводе на объекте, включая потери, связанные с расходомером и предотвращением обратного потока, при необходимости. .В рамках данной статьи предполагается, что инженер-строитель обеспечит высокое и низкое давление воды в здании, выполнив свои собственные гидравлические расчеты для трубопроводов и компонентов на площадке.

Шаг 2: Определите необходимое давление

Второй шаг — определить давление, необходимое для здания и всей сантехники. Как указывалось ранее, сантехнические нормы предписывают максимальное давление 80 фунтов на квадратный дюйм на любую сантехническую арматуру. Минимальное давление зависит от приспособления или типа обслуживания.Например, унитазы с промывочным клапаном могут потребовать всего 25 фунтов на квадратный дюйм для правильной работы, в отличие от унитазов с промывочным баком, которые могут работать при гораздо более низком давлении. Для систем механической подпитки может потребоваться от 30 до 40 фунтов на квадратный дюйм для надлежащей подпитки. Что касается требований к сантехническому оборудованию, рекомендуется ознакомиться с требованиями производителя к минимальному рабочему давлению. Если определенное давление не требуется, рекомендуется выбрать минимальное давление 30 фунтов на квадратный дюйм для каждого приспособления. Для целей этой статьи и примеров расчетов предполагается, что необходимое давление должно быть между 30 и 80 фунтами на квадратный дюйм.Унитазы с промывочным клапаном и душевые клапаны — это самые строгие приспособления, требующие минимум 30 фунтов на квадратный дюйм.

Шаг 3: Спрос на водоснабжение

Затем необходимо рассчитать требуемую потребность в водоснабжении для всего здания. В UPC за 2015 г., таблица 610.3, и в IPC за 2015 г., таблица E103.3 (2), приводятся значения единиц водоснабжения для различных типов сантехники. Чтобы определить общую потребность, сначала составьте таблицу и просуммируйте все устройства водоснабжения для всех устройств в здании.Единицы измерения водоснабжения могут быть преобразованы в расход с помощью кривой Хантера, которая учитывает расход сантехнической арматуры, продолжительность работы и вероятность одновременной работы всех приспособлений. Кривая была разработана Роем Б. Хантером в 1940 году для Министерства торговли США и с тех пор используется при определении размеров труб водоснабжения. Это большая тема для обсуждения в сантехническом сообществе, так как Hunter’s Curve очень консервативен и имеет тенденцию к завышению размеров систем водоснабжения, особенно с учетом того, как сантехническая арматура развивалась с годами, а арматура с низким расходом обычно используется во многих зданиях. .Кривая Хантера представлена ​​на рисунках 1 и 2 для справки.

Пример использования кривой Хантера выглядит следующим образом:

1. Архитектор проекта определил необходимое количество сантехники: (20) унитазы с самотечным резервуаром, (30) туалеты и (4) умывальники.
2. Общее количество светильников для этих светильников из таблицы 610.3 UPC для общественных помещений равно 92; однако, используя таблицу IPC E103.3 (2) для общественной занятости, получаем 172.
3. По данным Hunter’s Curve, 92 приспособления с системой промывочного бака составляют примерно 41 галлон / минуту на UPC.Используя таблицу E103.3 из IPC, для здания потребуется 58 галлонов в минуту. Таблица E103.3 (3) IPC преобразует значения единиц водоснабжения в значения расхода. Эта таблица похожа на кривую Хантера, описанную выше.

Как показано в приведенном выше примере, значения фиксированных единиц различаются между UPC и IPC. Крайне важно подтвердить правильный код, который будет использоваться на основе местных норм, чтобы правильно рассчитать размер трубопроводных систем в соответствии с местными правилами.

Шаг 4: Потери давления в системах водоснабжения здания

Четвертый этап — определение потерь давления в системах внутреннего водоснабжения.Как упоминалось выше, предполагается, что инженер-строитель обеспечивает высокое и низкое давление воды на соединении со зданием. Дополнительные потери через систему внутреннего снабжения здания будут включать потери на трение в трубопроводах, потери высоты, потери оборудования и другие различные компоненты с потерями давления.

Потери на трение в трубопроводе можно рассчитать, зная материал трубопровода, размер трубы и скорость потока. Уравнение Дарси-Вайсбаха обеспечивает метод расчета потерь на трение в трубе.Эта формула использовалась для построения диаграмм в Приложении A UPC и Приложении E IPC, которые показывают потери на трение в напоре (фунт / кв. Дюйм) на 100 футов длины трубы. UPC и IPC включают диаграммы для гладкой трубы из медных труб (типы M, L и K), довольно гладкой трубы, довольно шероховатой трубы и шероховатой трубы. Эти графики можно использовать для определения скорости в футах в секунду и потерь на трение на 100 футов длины трубы. Эти графики будут использоваться на следующем этапе для определения размеров трубы на основе расхода и допустимых потерь на трение.

Потеря (или прирост) высоты возникает, когда есть физическое изменение высоты в системе трубопроводов. Каждый фут вертикального подъема эквивалентен перепаду давления на 0,434 фунта на квадратный дюйм или наоборот (каждый фут вертикального перепада высоты эквивалентен увеличению давления на 0,434 фунта на квадратный дюйм). Например, если входящая труба водоснабжения находится на высоте -4 фута ниже готового пола, а сантехническая арматура обслуживается на Уровне 2 с возвышением на 16 футов над чистым полом Уровня 1, тогда это будет равно до 20 футов x 0.434 = перепад давления 8,68 фунтов на кв. Дюйм. Следовательно, если у вас входное давление 60 фунтов на квадратный дюйм, это приведет к 51,32 фунтов на квадратный дюйм на креплении уровня 2 (при условии статического потока без потерь на трение или других потерь в системе).

Потери в оборудовании определяются производителем в зависимости от типа оборудования и связанных с ним перепадов давления. Обычное оборудование, которое может иметь перепады давления, включает оборудование для смягчения воды, устройства для фильтрации воды, проточные водонагреватели и т. Д. Обычно для оборудования системы умягчения воды перепад давления составляет от 15 до 25 фунтов на квадратный дюйм для непрерывного и максимального расхода.Падение давления во всем оборудовании необходимо согласовывать с производителем с учетом требуемых расходов.

Прочие потери компонентов включают различные приборы, приспособления, оборудование и т. Д. Общие элементы включают устройства предотвращения обратного потока, счетчики воды, фильтры для воды в точках использования и т. Д. Устройства предотвращения обратного потока и счетчики воды могут привести к значительному падению давления, которое необходимо учитывать в общих расчетах потери давления в здании. Эти перепады давления обычно указываются в документации производителя в зависимости от требуемой скорости потока.

Шаг 5: Наибольшая длина развернутой трубы

На этом этапе определяется самая длинная развернутая длина трубы до самого дальнего гидравлически удаленного приспособления / устройства. Важно отметить, что самое дальнее приспособление от основного водопровода может не быть самым удаленным с гидравлическим управлением приспособлением. Например, приспособление на Уровне 2, которое находится ближе к водопроводу, может быть более удаленным с точки зрения гидравлики, чем приспособление, расположенное дальше на Уровне 1. Рассмотрим санузел на Уровне 2, который находится примерно в 100 футах от водопровода. основной водопровод по сравнению с туалетом, который находится в 200 футах от основного водопровода на Уровне 1.Санитарный узел на уровне 1 будет иметь более длинную трубу; однако в санузле на Уровне 2 будет более высокий перепад давления для достижения этого приспособления из-за потерь на высоте. Другой пример — унитаз с клапаном смыва по сравнению с унитазом с баком со смывом. Опять же, унитаз с промывочным клапаном потребует более высокого давления для работы, чем унитаз с промывочным баком, поэтому он может быть самым дальним гидравлически удаленным приспособлением. Это стоит учитывать при оценке наибольшей развернутой длины и необходимого давления воды в различных приспособлениях.

Наибольшая развернутая длина рассчитывается путем определения общего расстояния трубопровода от основного водопровода до самого дальнего гидравлически удаленного приспособления. Например, самое дальнее гидравлически удаленное приспособление — это туалет на Уровне 2, который находится примерно в 500 футах от основного водопровода.

В дополнение к общему расстоянию от трубопровода до самого дальнего гидравлически удаленного приспособления необходимо учитывать трубопроводную арматуру, чтобы определить общую максимальную протяженность трассы.В зависимости от материалов трубопровода и требуемой арматуры на каждой арматуре будут возникать дополнительные потери. Производители обычно предоставляют информацию о потерях давления в фитингах и клапанах, которая выражается в эквивалентной длине трубы. Например, 1 дюйм. медная труба со стандартным коленом на 90 градусов добавит примерно 2,5 фута эквивалентной длины трубы. Следовательно, расчеты могут быть выполнены на основе проекта компоновки трубопроводов и предполагаемых фитингов, типов фитингов и размеров труб, чтобы определить дополнительные потери через фитинги и клапаны.

Расчет потерь на трение через каждый фитинг и клапан может занять много времени, особенно когда необходимо определить размер трубы для анализа потерь через каждый фитинг и клапан. Не говоря уже о том, что окончательная установка трубопроводов от сантехников может отличаться от схематических проектных чертежей, что изменит потери на трение в системе трубопроводов. Хорошее правило — использовать от 15% до 50% от общего расстояния между трубопроводами. Например, стандартный коммерческий проект с минимальными изменениями направления может потребовать только дополнительных 15%, добавленных к общей длине трубопровода, чтобы определить общую максимальную протяженность проекта.Однако в проекте со значительным количеством фитингов и изменениями направления может потребоваться прибавка до 50% к общему расстоянию между трубопроводами. Эта сумма обеспечит общую разработанную длительную пробежку.

Шаг 6: Допустимые потери на трение

Следующий шаг включает использование информации из предыдущих шагов для определения допустимых потерь на трение в системе трубопроводов. Допустимые потери на трение будут использоваться с диаграммами из Приложения A UPC и Приложения E IPC для определения размеров труб и требований к скорости потока.

См. Предыдущий пример коммерческого здания с (20) санузлами с самотечным резервуаром, (30) туалетами и (4) раковинами для швабры. Предполагая, что это двухэтажное коммерческое здание с креплениями на обоих уровнях, первым делом необходимо определить доступное давление. В этом примере инженер-строитель предоставил сантехнику 3-дюйм. для бытового водоснабжения при предполагаемом низком давлении 60 фунтов на квадратный дюйм (динамическое) и высоком 70 фунтов на квадратный дюйм (статическое). Высокое статическое давление находится в пределах допустимых ограничений по давлению согласно UPC и IPC (не превышает 80 фунтов на кв. Дюйм).Поскольку нет ни одного перепада высоты (нет подвала или нижнего уровня в здании), не будет повышения давления из-за перепада высоты. В этом примере основное внимание будет уделено низкому давлению 60 фунтов на квадратный дюйм и будет использоваться это значение для определения допустимых потерь на трение. Предполагается, что потеря измерителя составляет 10 фунтов на квадратный дюйм.

Следующим шагом будет определение необходимого давления на шаге 2. Хотя все унитазы представляют собой самотечные резервуары, рекомендуется поддерживать минимум 30 фунтов на квадратный дюйм в самом удаленном приспособлении.В этом примере для минимального необходимого давления будет использоваться 30 фунтов на квадратный дюйм.

Теперь, используя шаг 4, можно определить потери на трение для системы электроснабжения здания. В настоящее время потери на трение в трубопроводе не рассчитываются, так как на этом этапе необходимо определить допустимые потери на трение во всей системе. В этом примере будут использоваться потери высоты, как описано в Шаге 4, с вертикальным подъемом на 20 футов, который равен перепаду давления 8,68 фунтов на квадратный дюйм.

Шаг 5 затем будет использоваться для определения общей развернутой самой длинной серии.В этом примере 500 футов будут использоваться в качестве общего расстояния трубопровода от основного водопровода до самого дальнего гидравлически удаленного приспособления на уровне 2. Это здание имеет различные изменения направления, но в целом большинство участков прямые. Таким образом, инженер-сантехник согласится добавить 25% к общей длине трубопровода, чтобы учесть потери в арматуре и клапанах. Следовательно, общая разработанная самая длинная трасса равна 625 футов

.

Наконец, расчет допустимых потерь на трение на 100 футов участка трубопровода завершается умножением доступного давления после всех потерь и требуемого давления в самом дальнем гидравлически удаленном приспособлении на 100 футов с последующим делением итогового значения на самый длинный разработанный участок; см. расчет в таблице 1.

В этом примере допустимые потери на трение на 100 футов равны 1,8112 фунтов на квадратный дюйм. Это значение будет использовано на шаге 7 для разработки таблицы размеров труб в соответствии с таблицами UPC и IPC.

Шаг 7: Требования к размеру трубы и расходу

На этом этапе используются диаграммы A 4.1, A 4.1 (1), A 4.1 (2) и A 4.1 (3) из Приложения A UPC и рисунков E103.3 (2), E103.3 (3), E103. 3 (4), E103.3 (5), E103.3 (6) и E103.3 (7) МПК. Эти диаграммы обеспечивают взаимосвязь между размером трубы, скоростью, расходом и потерями на трение на 100 футов для различных материалов трубы (медная труба, довольно гладкая труба, довольно грубая труба и грубая труба).В зависимости от материала трубопровода, который будет использоваться в проекте, можно использовать правильную таблицу. Для трубопроводов бытовой воды часто используются довольно грубые трубопроводы. Эта диаграмма будет использоваться для дальнейшей разработки требований к определению размеров труб на основе примера, использованного на этапе 6.

Используя допустимые потери на трение на 100 футов, которые в приведенном выше примере составляют 1,8112 фунтов на квадратный дюйм / 100 футов, диаграмму можно использовать для определения связанных ограничений расхода и скоростей для труб различных размеров. Имейте в виду, что ограничение скорости для холодной воды составляет 8 футов в секунду, а для горячей воды — 5 футов в секунду.

Затем эти значения можно преобразовать в таблицу для справки, связанную с размером трубы, расходом и скоростью, используя кривую Хантера для преобразования расхода в единицы оборудования для водоснабжения, как показано в таблице 2.

Шаг 8: Определение размера трубы

Последним шагом является окончательный расчет размеров труб на соответствующих планах. Это включает суммирование единиц приспособлений водоснабжения для всех приспособлений и суммирование единиц приспособлений водоснабжения по всей системе трубопроводов. Пример плана разметки на Рисунке 3 показывает суммирование устройств водоснабжения, использующих UPC, через системы трубопроводов горячей и холодной воды обратно к основному водопроводу.Тот же метод будет применяться для IPC, с изменениями в значениях единиц водоснабжения по мере необходимости. Для светильников с подачей только холодной воды (т. Е. Писсуаров, унитазов, нагрудников для шлангов и т. Д.) Это будет равно общей стоимости приспособлений для водоснабжения из таблицы 610.3 UPC. Для светильников с горячим и холодным питанием примечания в нижней части UPC, Таблица 610.3, позволяют использовать 75% от общего количества осветительных приборов для расчета расхода. IPC предоставляет значения для арматуры как для холодной, так и для горячей воды.

После того, как количество устройств водоснабжения просчитано по всей системе трубопроводов, можно использовать таблицу, разработанную на шаге 7, для определения надлежащего размера трубы для каждого сегмента трубы.

В редакциях UPC и IPC 2015 г. предусмотрены аналогичные методы определения размеров водопровода для больших коммерческих зданий, хотя есть явные различия между методами, используемыми в каждом кодексе. Также доступны многочисленные опубликованные стандарты для определения размеров водопроводных систем и условий / проблем, которые могут возникнуть.Использование правильного кодекса, принятого в местной юрисдикции, необходимо для выполнения правильного определения размеров систем водоснабжения. Понимание основ принципов определения размеров труб жизненно важно для понимания того, как использовать правильный код и правильно проектировать системы распределения воды для коммерческих зданий.

Таблица № 3-D Плата за разрешение на сантехнику

Таблица № 3-D Плата за разрешение на сантехнику | Город Санта-Клара

Пожалуйста, включите JavaScript в вашем браузере для удобства пользователей.

Наш город »Департаменты A-F» Развитие сообществ »Строительное подразделение» Разрешения »Разрешения и сборы

Административный отдел: Общественное развитие
Тел .: 408-615-2420 • Факс: 408-241-3823

Минимальный сбор за разрешение: 205 долларов.00

Выдача разрешения
За выдачу каждого дополнительного разрешения, для которого первоначальное разрешение еще не истекло, не было аннулировано или прекращено		86,00 $

Новостройки
Следующие платежи должны включать полную сантехническую систему в каждом здании.
Новые коммерческие здания.На квадратный фут (0,09 м3)		0,19 долл. США
Новостройки. На квадратный фут (0,09 м3)		0,08 доллара США
Для других типов изменений, дополнений и модификаций существующих зданий используйте Таблицу удельных сборов.

руб. руб.

График платы за единицу
1.	Приспособления и вентиляционные отверстия
	Для каждой сантехнической арматуры, или сифона, или комплекта приспособлений на одном сифоне (включая водопроводный, дренажный трубопровод и их защиту от обратного потока)	217 долларов.00
	Для ремонта или изменения дренажного или вентиляционного трубопровода, каждое приспособление	217,00 $
2.	Канализация, водоотводные системы и коллекторы
	Для каждой канализации здания и каждой канализации автопарка	217,00 $
	На каждую выгребную яму	90 $.00
	Для каждой частной канализации
	Для каждого сборщика жира для предварительной обработки промышленных отходов, включая его ловушку и вентиляционное отверстие, за исключением жировых перехватчиков кухонного типа, выполняющих функцию улавливателей креплений	217,00 $
	Водосточные системы — за сток (внутри здания)	$ 53.00
3.	Водопроводы и водонагреватели
	Для установки, изменения или ремонта водяных трубопроводов и / или водоочистного оборудования, или того и другого, каждый	217,00 $
	Для каждого водонагревателя с вентиляцией	217,00 $
	Только вентиляционные отверстия, см. Таблицу 3-C
4.	Газовые трубопроводы
	Для каждой газопроводной системы от одного до пяти выходов	144,00
	За каждую дополнительную точку свыше пяти, каждая	$ 5,24
5.	Оросители газонов, вакуумные выключатели и устройства защиты от обратного потока
	Для каждой спринклерной системы газона на одном метре, включая устройства защиты от обратного потока, следовательно,	217 долларов.00
	Для вакуумных выключателей атмосферного типа или устройств защиты от обратного потока, не включенных в позицию 1: от 1 до 5 устройств
	Более 5, устройств	17,00 $
	Для каждого устройства защиты от обратного потока, кроме вакуумных выключателей атмосферного типа: 2 дюйма (50,8 мм) и меньше	217 долларов.00
	Более 2 дюймов (50,8 мм)	217,00 $
6.	Бассейны
	Для каждого бассейна или спа:
	Общественный бассейн	648,00 $
	Общественный спа	541 долл. США.49
	Частный бассейн	$ 541,49
	Частный спа	$ 433,40
7.	Разное
	Для каждого прибора или элемента оборудования, регулируемого Сантехническими Кодексами, но не отнесенных к другим категориям приборов, или для которых в данной таблице не указаны другие сборы, включая каждый блок управления регулируемым объемом воздуха (VAV) или противопожарный клапан	217 долларов.23

Прочие проверки и сборы
1.	Проверки в нерабочее время (минимальная плата — два часа)	$ 534,00 *
2.	Плата за повторную инспекцию, начисленная в соответствии с положениями статьи 305.8	217,00 $ в час *
3.	Осмотры, для которых отдельно не указана плата (минимальная плата — полчаса)	217 долларов.00 в час *
4.	Дополнительная проверка плана, необходимая для внесения изменений, дополнений или исправлений в утвержденные планы (минимальная плата — один час)	215,00 $ в час *

* Или общую почасовую стоимость в юрисдикции, в зависимости от того, что больше. Эти расходы включают в себя надзор, накладные расходы, оборудование, почасовую заработную плату и дополнительные льготы для вовлеченных сотрудников.

Три шага к определению размеров систем водопроводных трубопроводов

Определение размеров систем трубопроводов водопровода не является сложной задачей, если у вас есть ресурсы для расчета труб правильного размера.Международный сантехнический кодекс (IPC) включает в себя множество таблиц, которые помогут вам правильно рассчитать размеры водопроводных систем. Как только вы поймете, как пользоваться этими таблицами, вы сможете быстро создать единые и легко построенные водопроводные системы в зданиях. Есть три шага для расчета надлежащего размера для системы водопроводных трубопроводов:

1. Сложите общее количество устройств водоснабжения (wsfu), необходимых для объекта

2. Оцените спрос, используя таблицу IPC, которая коррелирует wsfu к ожидаемому спросу

3. Размер трубы зависит от спроса иКривые потерь на трение в таблицах IPC

Ниже приводится объяснение каждого из этих шагов и инструкции по использованию соответствующих диаграмм IPC.

Значения wsfu для типичных сантехнических приборов указаны в таблице IPC E103.3 (2) (рисунок 1). Найдите тип светильников, которые будут использоваться на объекте, а затем сложите общие значения wsfu для всех обслуживаемых сантехнических приборов. Найдите число, наиболее близкое к значению wsfu в таблице E103.3 (3) (рисунок 2), чтобы оценить потребность системы в галлонах в минуту (галлонах в минуту).Поскольку диаграмма включает запасы, необходимые как для промывных резервуаров, так и для промывочных клапанов, вы должны определить, является ли система преимущественно той или иной, имея в виду, что большинство коммерческих работ будут связаны с промывочным клапаном. Скорее всего, число, которое вы рассчитали на первом шаге, находится между значениями wsfu, найденными на второй диаграмме. Это означает, что вам нужно будет выполнить интерполяцию, чтобы найти спрос, который будет проиллюстрирован в следующем примере. Наконец, таблица IPC E103.3 (6) (рисунок 3) позволяет вам определить размер трубы, используя соответствующий спрос vs.кривые потерь на трение.

Следующий пример показывает, как все это работает. Предположим, вам поручено определить объем бытовой холодной воды для общественной ванной комнаты с четырьмя унитазами со сливными клапанами и двумя туалетами. Используя диаграмму IPC (см. Рисунок 1), вы можете сказать, что значения wsfu равны 10 для унитазов и 1,5 для каждого туалета. Общий требуемый wsfu рассчитывается следующим образом:

WC: 4 X 10 wsfu = 40 wsfu

2 Lavs: 2 X 1.5 wsfu = 3 wsfu

Всего wsfu: 40 + 3 = 43

Если вы посмотрите это число в таблице для оценки спроса (рисунок 2), вы увидите, что общее wsfu из 43 попадает между перечисленные нагрузки: 40 и 45. Здесь необходимо интерполировать фактическую потребность. Для этого используйте формулу, которая определяет разницу между двумя значениями нагрузки и соответствующими галлонами в минуту. В нашем примере это будет выглядеть так:

𝐷𝑒𝑚𝑎𝑛𝑑 = 48− (48−46) ∗ (45−43) (45−40) 𝐷𝑒𝑚𝑎𝑛𝑑 = 47.2 галлона в минуту

Наконец, вы перейдете к таблице «Потери на трение в довольно шероховатой трубе» (рис. 3), чтобы определить подходящий размер трубы для применения в нашем примере. Предполагая, что максимальная скорость составляет восемь футов в секунду (кадр / с), мы нанесем на график, где наша потребность (47.2) соответствует этой скорости. С этого момента вы выбираете ближайший размер трубы слева от кривой скорости 8 кадров в секунду. В этом примере вы выберете двухдюймовую трубу. Если вы хотите узнать падение давления, рассчитайте его, считывая потери на трение в нижней части диаграммы.
