Устройство фонтана, как же работают фонтаны. Схемы, описания, составляющие, принцип работы
Фонтан – гидротехническое сооружение, предназначенное для перемещения водных масс в замкнутом или открытом цикле. Примерно так, звучит научное определения понятия «фонтан», которое характеризует основные функции данной архитектурной формы. В большинстве случаев, это небольшой искусственный водоём, выполняемый как вровень с поверхностью, так и виде надстроек.
Основные составляющие фонтана
Для обеспечения функционирования фонтана и выполнения основной его задачи (перемещение водных масс) необходимо наличие достаточного количества воды. Для этих целей, используются специальные водные резервуары (кессоны) пополняемые из природных (озеро, река, пруд) или искусственных источников водоснабжения (центральный водопровод).
Обустройство данных сооружений относится к задачам высокой сложности и выполняется специализированными организациями. Материал кессона достаточно разнообразен и зависит от возможностей Заказчика – бутилкаучуковая пленка, формовочная глина, бетонные кольца, полихлорвиниловые или стальные ёмкости (нержавейка). Что касается самой фонтанной чаши, то здесь выбор невелик и ограничивается технологией – бетон, композитные материалы или нержавеющая сталь. В редких случаях, при неограниченном бюджете, могут использоваться мрамор, бронза или её сплавы.
Перемещение воды
Перемещение воды – важный вопрос, требующий серьёзного и профессионального подхода. В данном случае, вариантов может быть несколько, от наиболее простых – имитация естественных родников или ручейков, до сложных архитектурных форм – колокол или каскад. В данном случае всё определяется типом выбранной фонтанной насадки, которая и формирует общий водный поток. Однако не стоит забывать о таком немаловажном моменте, как «привод» — насосная станция, которая обеспечивает достаточное давление в системе при использовании тех или иных типов распылителей.
Наиболее простой, но менее эффективный вариант – погружной насос, оборудованный непосредственно в самом фонтане. Преимущества – простота монтажа, недостаток – низкая производительность. Более сложный, но и более производительный тип установок – центробежная насосная станция. Устанавливается в специально отведённых местах, обычно – вблизи кессона. Несмотря на то, что данный проект будет значительно дороже его эффективность в разы выше, что позволяет реализовывать достаточно сложные проекты.
Итак, подведём итог. Фонтан – водный резервуар, насосы для фонтана и насадки для фонтана. Всё остальное, не что иное, как оболочка и полезные дополнения, позволяющие реализовать эстетическую и технологическую стороны проекта.
Деталировка (подробное описание) фонтана
Бассейн
Небольшие чаши изготавливаются из самых разнообразных материалов и по различным технологиям – композитные, пластиковые, металлические и даже деревянные. Что до больших сооружений, для них существует единая технология – ЖБИ конструкции. К слову, проектируя большие архитектурные формы, Вам не обойтись без помощи профессионалов. Только опытные проектировщики смогут обеспечить корректное положение всех составляющих, скрывая технические моменты архитектурными дополнениями.
Насосная станция
В данном случае, речь идёт о помещении для насоса, установленного вне пределов водного бассейна. По технологии, это должно быть подземное помещение, расположенное ниже уровня воды в фонтане. Желательно, оборудование собственной системы канализации и отвода воды, в случае возникновения аварийной ситуации.
Насадки и дополнения
Поскольку фонтанная насадка не всегда есть произведение искусства, но является неизменной частью в создании единой композиции, некоторые типы распылителей могут инсталлироваться в другие архитектурные и ландшафтные формы. Данный элемент тесно связан со всей структурой (мощность насосной станции, диаметры труб, общая архитектурная структура).
Насос
Насос для фонтана — это «сердце». Именно он определяет функциональность всей формы и обеспечивает корректное исполнение заданных параметров. В частности, обеспечивает стабильное давление в системе, позволяющее гарантировать целостность водной композиции.
Фильтрующий элемент
Фильтр – важнейшая составляющая, позволяющая продлить срок эксплуатации насосной станции и фонтанных насадок. Дабы продлить срок службы самого фильтра, а также увеличить интервалы между плановыми очистками, рекомендуется увеличить общую площадь водозабора.
Фитинги
В миру – «гильзы». Специальные втулки, позволяющие завести трубопровод через дно или боковые стенки бассейна. Выполняются из материалов, устойчивых к коррозии (нержавейка, томбак и т.д.), что позволяет вмуровывать их непосредственно в бетон. Для бассейнов из пластика, применяются специальные зажимные фланцы.
Всасывающий трубопровод
Часть трубопровода, обеспечивающая подачу воды из кессона к насосной установке. Выбор диаметра трубы, осуществляется путём расчётов и подбирается в соответствии с производительностью насоса, при этом скорость проходящего потока не должна превышать 2м/с.
Задвижка
Запорная арматура, предназначенная для отсечки воды на всасывающий или питающий трубопровод в период проведения ремонтных работ.
Питающий трубопровод
Обеспечивает подачу воды от насоса к фонтанным насадкам. Диаметр трубопровода рассчитывается для насосной установки и должен обеспечивать стабильный проток воды, со скоростью движения до 2м/с.
Распределитель
Узел распределения. Обеспечивает перенаправление водного потока к отдельным фонтанным насадкам.
Дренажная арматура
Система водоотвода, позволяющая контролировать уровень воды в фонтане, обеспечивая отток дождевых вод, а также обеспечивает полное опорожнение бассейна на период зимних заморозков.
Донный слив, оборудованный системой грязеочистки
Сливная канализация, работающая в паре с дренажом. Предназначена для аварийного или сезонного спуска воды. Оборудована фильтром, который предотвращает засорение системы канализации.
Арматура для автоматического контроля уровня воды
Встраивается в боковую стенку бассейна и позволяет, как добавлять, так и отводить воду.
Арматура для закачивания воды
Монтируется в нижней точке бассейна. Предназначена для закачивания воды. Отличается высокой надёжностью, что подтверждено сертификатом европейского стандарта DIN 1988.
Переливной трубопровод
Переливная станция, позволяющая организовать эффективное водоотведение в случае атмосферных осадков. Может использоваться, как для бассейнов, так и для фонтанов. В случае применения в общих бассейнах, диаметр трубы должен быть не менее 100 мм.
Переливной трубопровод с арматурой
Переливная конструкция, оборудованная системой обратной подачи воды, что позволяет использовать её для контроля уровня, как в случае его повышения, так и в случае понижения.
Сливной трубопровод
Система слива, оснащённая грязевым фильтром. Может использоваться, как в фонтанах, так и в общих бассейнах, при условии, что диаметр трубы будет не менее 100 мм. Предназначается для планового или аварийного спуска воды.
Трубопровод подачи
Система для пополнения воды в фонтанах. Используется в паре с автоматической системой контроля уровня воды. Встроенный фильтр, позволяет очищать закачиваемую воду от механических и органических включений.
Электромагнитный клапан
Запорная арматура, совмещённая с системой автоматического контроля уровня воды. Предназначена для закачивания чистой воды.
Фитинг для кабельного ввода
Герметичная вставка, предназначенная для прокладки кабельно-проводниковой продукции сквозь стенки или дно чаши фонтана.
Защитная труба для кабеля
Защитный элемент, позволяющий предотвратить механические повреждения силового кабеля. Облегчает монтаж, демонтаж и обслуживание кабельно-проводниковой продукции.
Клеммная коробка
Пост разводки и подключения кабельно-проводниковой продукции. Предназначен для обслуживания силовых и оперативных сетей.
Шина защиты кабеля
Дополнительный защитный элемент, предупреждающий повреждение кабельно-проводниковой продукции.
Подводная подсветка
Набор для оборудования освещения водной толщи в ночное время суток. В паре со светофильтрами, позволяет создавать поистине феерические композиции, способные поражать воображение.
Система электронного управления
Система автоматического контроля, оборудованная на базе единого управляющего блока. В её состав включены все необходимые устройства, обеспечивающие корректную эксплуатацию фонтана при отсутствии вмешательства со стороны человека. В частности, установлена система защиты электрооборудования, оборудована автоматическая система управления основными процессами (слив, долив, аварийное откачивание воды), а также системы освещения и распределения водных потоков.
Крышка-решетка
Защитная конструкция, обеспечивающая защиту основных узлов и элементов автоматического управления фонтаном. В частности, используется для предотвращения несанкционированного вмешательства в электрооборудование, защищая его от механических повреждений.
На этом всё. Обладая необходимыми знаниями, Вы сможете спроектировать фонтан, ещё до начала его обустройства. Тем не менее, хотим ещё раз напомнить народную мудрость – «Дело мастера боится», т.е. поручая эту работу мастерам, Вы гарантированно обречены на успех. Более того, только профессионал поможет сэкономить Ваше время и деньги, подобрав наиболее оптимальный и доступный по средствам вариант проекта.
Цены на фонтаны
Различная подстветка для фонтанов
Фильтры для бассенов
sadin.ru
Устройство фонтана своими руками (фото)
Фонтан, установленный на садовом участке, будет не только радовать окружающих причудливым сверканием брызг в лучах солнца, но и увлажнять воздух. Устройство фонтана можно осуществить самостоятельно, а можно воспользоваться помощью квалифицированных рабочих.
Лучше всего, если вода для фонтана будет находится в специальном резервуаре — это убережет насос от поломки из-за заиливания.
Работа фонтана осуществляется за счет трех элементов: насоса, фонтанной насадки и резервуара с водой.
Остальные компоненты конструкции фонтана необходимы для управления, обеспечения безопасности и целей декорации. Именно с типом этих трех основных составляющих и нужно определиться перед началом возведения фонтана.
Какие виды насосов бывают
В продаже представлены две разновидности электрического насоса, необходимого для функционирования фонтана:
Устройство фонтана напрямую зависит от типа выбранного насоса.
- Погружной насос. Он наиболее популярен из-за своей относительно невысокой стоимости и удобства монтажа насос. Он устанавливается в середине дна бассейна прямо под водой. Отверстие, в которое поступает вода, защищено фильтром, чтобы избежать попадания мусора в насос, а к выходному отверстию подсоединена форсунка или резиновый удлинительный шланг.
- Поверхностный насос. Этот вариант более сложен в обслуживании и требует определенных затрат времени и средств для проведения качественного монтажа.
Такой насос понадобится для функционирования каскадных и многоступенчатых больших фонтанов. Он монтируется на поверхности либо на краю фонтана ниже уровня его чаши, либо в отдельном помещении, например, в подвале.
В зависимости от дальности расположения фонтан и насос соединяются посредством шланга и всасывающего отверстия либо при помощи системы прямого и обратного трубопроводов.
При выборе насоса нужно обратить внимание и на мощность агрегата. Чем больше фонтан, тем большая мощность должна быть у обслуживающего его насоса. Кроме того, мощный насос необходим, если обеспечивает работу сразу двух фонтанов.
Для одного фонтана среднего размера обычно хватает насоса мощностью 70 Вт. Он обеспечит струю воды высотой 1,5 метра и подачу воды скоростью 650 л/ч.
Вернуться к оглавлению

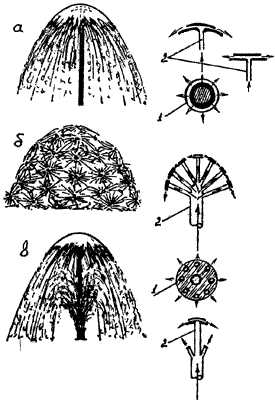

Насадки для фонтана. Особенности
Конструкция и количество насадок для фонтана должны соответствовать выбранному типу и мощности насоса. Насадки различаются по высоте, количеству элементов конструкции, их расположению. К самым распространенным формам относятся:
Для небольшого фонтана чаще всего используется насадка в виде суженной на выходе трубы.
- Самая дешевая и не требующая слишком высокой мощности насоса насадка — это обычная труба, имеющая сужающееся отверстие на выходе.Принцип действия такой насадки — подача высокой струи небольшого диаметра. Чем выше давление в трубе, тем эффектнее будет смотреться работа фонтана.
- Насадка «колокол» также не слишком сложная в исполнении. Ее конструкция представляет собой металлическую трубу, на ее конце закреплены два диска сферической формы, расположенные один выше другого и немного загибающиеся вниз.Между дисками имеется пространство, которое с помощью задвижки и болтов можно вручную регулировать. Если величина зазора определена верно, то при подаче воды будет образовываться ровная стена воды в форме купола.
- Насадка «полушарие» позволяет получить необычную картинку струящейся воды. Насадка представляет собой множество миниатюрных насадок «колокол», находящихся в определенном порядке. Получается несколько маленьких водных куполов.
- Насадка «рыбий хвост» состоит из нескольких трубок, расположенных по диаметру основания трубы. В результате получается несколько струй воды, расходящихся в разные стороны.
- Насадка «кольцо» изготавливается из трубы, согнутой в кольцо. Края этой трубы присоединены к основной трубе, а по всему ее диаметру сделаны отверстия, в которые вставляются узкие направляющие воду трубки. Для того чтобы получить ожидаемый эффект, отверстия в трубке должны получиться одинакового размера и располагаться равномерно по всей трубе.
- «Одиночный распылитель» — насадка, имеющая конструкцию, похожую на конструкцию насадки «рыбий хвост». Только трубки, из которых идет вода, сделаны более узкими и расположены под меньшим углом к основной трубе. Из-за такого расположения и толщины трубок струи воды получаются тонкими и устремляются высоко вверх.
- Один из вариантов насадки «одиночный распылитель» — распылитель «вертушка». Насадка комплектуется поворотным механизмом. И струи воды начинают кружиться причудливым образом. Главное — соблюдать баланс между напором потока воды и его скоростью.
Вернуться к оглавлению
Создание резервуара с водой
Резервуар для воды после устройства фонтана можно декорировать любыми способами. Например, природным камнем.
Если на участке нет естественного резервуара, наполненного водой, необходимо создать искусственный. В земле выкапывают яму, глубина которой зависит от величины бассейна, технических возможностей и размеров участка.
Дно и боковые части ямы покрываются поливинилхлоридной пленкой. В зависимости от планируемых затрат и того, кто производит устройство конструкции фонтана: специализированная организация или сам владелец участка, — проводится декорирование резервуара.
Дно ямы поверх пленки тоже нужно задекорировать, например, покрыть специальными камнями, которые не только придадут эстетичный вид резервуару, но и не дадут пленке смещаться.
Вместо отдельно расположенного резервуара воды для сооружения фонтана может использоваться в качестве источника воды и сама фонтанная чаша. Работа фонтана зависит от геометрии чаши, ее глубины. Для нормального функционирования фонтанов со сложными насадками нужна довольно вместительная объемная чаша.
Вернуться к оглавлению
Электрическая часть. Соединение всех элементов конструкции
Кабель, питающий насос от сети должен быть проложенным в специальном кабель-канале.
Для устройства фонтана, работающего при помощи погружного насоса, сборку конструкции начинают именно с монтажа главной движущей силы. На дно резервуара с водой укладываются несколько бетонных плит в самом глубоком месте. На них опускается насос.
Из бассейна нужно вывести на поверхность электрический кабель. Он должен располагаться незаметно, можно уложить его под крупными камнями или закрыть плиткой, оформляющей бассейн.
При большой вероятности случайного повреждения кабель лучше уложить в землю. Опасности для людей и домашних животных поврежденный кабель не представляет, так как он низковольтный, но укладка в землю позволит избежать затрат по его замене.
В земле нужно выкопать траншею минимальной глубиной 0,5 м. В траншею укладывается кабель в защитной оболочке и засыпается слоем земли.
В продаже имеется специальный пластиковый кабель-канал, но в целях экономии можно использовать и старый испорченный резиновый шланг. Траншея должна самым коротким путем вести к трансформатору.
- Если кабель слишком короткий, можно для его удлинения использовать соединитель. Он должен быть водонепроницаемым.
- Соединитель укладывают в коробку, которую закрывают плиткой или каким-либо декором, которые должны сниматься, чтобы в случае необходимости можно было беспрепятственно попасть к кабелю.
- Кабель приходится удлинять достаточно часто, так как низковольтные виды кабелей обычно имеют длину от 6 до 9 метров, что довольно мало в пределах даже небольшого садового или дачного участка.
- Стоит помнить, что, если кабель удлиняется больше чем на 12 м, мощность насоса на выходе может снижаться. В этом случае лучше заранее все рассчитать и приобрести более мощный насос.
Вернуться к оглавлению
Некоторые рекомендации и инструменты
Прежде чем приступить к обустройству подобной конструкции, необходимо запастись инструментами:

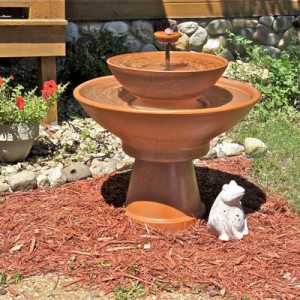

Вариант фонтана с переливающейся из чаши в чашу воды тоже смотрится очень эффектно.
- лопатой;
- тележкой;
- нивелиром;
- рулеткой;
- строительным ножом;
- кельмой (если планируется декорация камнями).
и другие, которые могут понадобиться непосредственно при работе.
Помимо того, нужно учитывать, что вам может понадобиться экскаватор и подъемный кран (для бетонных плит).
Советы
Для подводки кабеля к трансформатору используется отверстие в оконной или дверной раме, при возможности можно просверлить небольшое отверстие в стене.
- Если кабель проложен вдоль стены, его лучше закрыть оболочкой, закрепленной к стене так, чтобы кабель не провисал.
- Если используется поверхностный насос, то необходимо соорудить всасывающий и подающий трубопроводы. С помощью всасывающего трубопровода вода перекачивается из резервуара или непосредственно фонтанной чаши. Диаметр трубы должен удовлетворять производительности насоса из расчета скорости потока не меньше 2 м/сек.
- Подающий трубопровод отвечает за подачу потока воды к фонтанной насадке от насоса. Диаметр подающей трубы также напрямую зависит от производительности насоса.
- Для регулировки объемов потоков, циркулирующих по трубопроводам, используются задвижки. Задвижки необходимы также, чтобы перекрывать трубы во время ремонта фонтана.
После всех подготовительных работ, установки насоса, чаши, подведения в случае необходимости трубопроводов к резервуару с водой устанавливаются непосредственно фонтанные насадки в чашу.
Система заполняется водой, проверяется готовность всех элементов, отвечающих за подачу электричества. Если все работает исправно, можно включать насос и любоваться красотой фонтана.
1landscapedesign.ru
Фонтан своими руками: конструкции и компоненты
Построил мужик пруд в саду, оборудовал уголок отдыха у воды. Красота! Сидит, любуется. Подходит жена. Двадцать лет в браке, и надо же – в своей благодати рукотворной миленькой показалась. Супруга видит замасленевшие глаза и рот до ушей благоверного, глядит на прудик, и, как само собой: «Вась, а пивка холодненького хочешь? Я к Томке в магазинчик мигом метнусь!» – «Хочу, а то как же! Только давай, того… чуть погодя». Сидят уже вдвоем, пиво тянут, напевают. Вариации пошли: «Что за песня без баяна, что за прудик без фонтана…» Без фонтана? Муж залпом допивает, со стуком ставит кружку: «Маш, а ну хватит пиво дуть! Фонтан делать будем!»
Скажете, автор «Конька-горбунка» начитался? Вовсе нет. Конечно, не все пары в таком ладу живут. Но сделать фонтан своими руками – задача вполне посильная домашнему мастеру средней руки и семейному бюджету эконом-класса. Тот же пруд выкопать, обводнить и заселить куда сложнее. Наверное, наводить водяную красоту на своей земле лучше с фонтана и начинать, а уж потом за пруд браться. Связать с ним современный садовый фонтан в единую гидросистему потом, после постройки пруда, серьезных сложностей не составит.
Стационарный или погружной?
Фонтан на даче, в пруду или сам по себе, технически в общем может быть реализован двояко: стационарным или мобильным с погружным насосом. Оформление стационарного фонтана возможно самое разнообразное: классическая многоярусная чаша с каскадом нимфеев (см. ниже), поз. 1 на рис, также классическая нимфа поз. 2, модернистски лаконичная чаша, совмещенная со скульптурой, поз. 3, нечто примитивистски-грубое, поз.4, мобильный (колеблющийся, вращающийся) излив, от техногенно-футуристического до рустикального, поз. 5 и 6.
Стационарные фонтаны
Но у всех у них, и множества сходных технически вариантов общее – излив фонтана в виде скульптуры, в порядке текущего ухода за фонтаном несъемной и неразборной. Поэтому для стационарного фонтана нужна береговая насосная станция, трубопроводы подачи воды в излив и ее откачки из чаши. В общем, стационарный фонтан – сооружение дорогое и сложное. Сейчас даже фонтаны на площадях делают с погружными насосами прямо в чаще.
Примечание: оригинальный фонтан-многоступенчатый каскад можно сделать из дерева, схема на рис. ниже. Бояться загнивания не нужно – в быстро текущей воде и простая сосна (но не лиственные, кроме дуба, породы!) закаменеет, станет мореной, прежде чем споры плесневых грибков угнездятся в древесине. Запитать такой фонтан можно и от бытового погружного насоса, см. далее.
Устройство деревянного фонтана
Собственный фонтан на участке в подавляющем большинстве случаев делают погружным мобильным. Массогабариты его электрогидравдической системы позволяют размещать ее и в пруду, и в чаще отдельного садового фонтана. Схема устройства мобильного фонтана – на рис. справа:
-
Схема мобильного фонтана
Водозаборник состоит из фильтра 1, регулятора подачи 1а и гибкого подающего трубопровода 1 б. В пруду его ставят на мелководье, это резко замедляет заиливание водоема при приемлемой периодичности чистки фильтра.
- Горизонтальный погружной насос 2 располагают поглубже, но не в самой яме, на каменной или гравийной подушке.
- Выходной патрубок насоса – телескопическая, для регулировки по глубине, труба 3, заканчивающаяся рассеивателем 4. Вместе они образуют излив фонтана.
Такая схема весьма гибка, т.к. подающий трубопровод может быть длиной до 10 и более метров. Если, к примеру, сначала построить в саду фонтан, а затем выкопать пруд, то фильтр просто переносят в пруд, подающую трубу удлиняют, и в пруд же сбрасывают по другой трубе выпуск из чаши фонтана. Оба трубопровода могут быть гибкими, и заглублять их не нужно, можно проложить в мелкой траншейке, т.к. на зиму фонтан опорожняется.
Примечание: если насос безвакуумный, т.е. центробежный без обратного клапана в заборном патрубке, то его также переносят в пруд, а воду в фонтан подают по гибкой трубе. Выпуск из чаши в водоем, разумеется, остается.
Нимфеи
В данном случае это не водные растения для прудов из порядка нимфейных, а фонтаны со спокойным боковым изливом. В отличие от фонтанов бьюще-брызжущих, нимфеи создают такую же зону свежести при меньшем расходе воды, поэтому в древности нимфеи строили в местах с дефицитом влаги. Наравне с чудесами света ценился нимфей в «царице пустыни» Пальмире. Недавно все, что него еще оставалось, уничтожили «воины» ИГ. Пруд с классическим, в виде опрокинутого кувшина, нимфеем приобретает особую прелесть, поз. 1 на рис.:
Фонтаны-нимфеи
Об этимологии
То и другое название происходят от прекрасных женских духов пресноводных источников в древнегреческой мифологии – нимф. В отличие от русалок и кикимор, нимфы нормального, с ногами, строения, чаще всего добрые и полезные. Древние греки и начали строить фонтаны с нимфеями, чтобы нимфам было где поселиться. Наяды – это морские нимфы. Они с рыбьими хвостами. У тех и других половые различия отнюдь и отнюдь не формальны, ради чего наяды двухвостые, по хвосту на ноге. По одной из легенд, знаменитая Сафо, так сказать, ударилась в девиацию, случайно во время прогулки у моря с подругой подглядев забавы наяд на прибрежных камнях. К тому времени поэтесса острова Лесбос с приятельницей были уже замужем и с детьми.

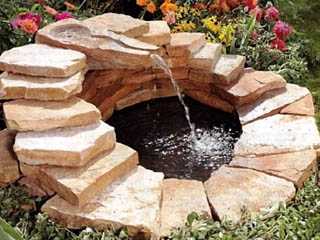

Ручьи и водопады
Нимфей легко превращается в фонтан-водопад, поз. 2. Для него нужен особый, небольшого напора и высокой производительности, насос. К сожалению, переделать для водопада бытовой погружной насос не получится, придется покупать фирменный дорогой.
Нимфеи чаще всего пускают каскадами, и предела выдумке тут не просматривается, поз. 3-7. Но самое распространенное выполнение нимфея – фонтан-ручей, поз. 8. Тут как раз есть где умельцу руки приложить к насосно-фильтровому хозяйству. Впрочем, к насосам для фонтанов мы еще вернемся.
Нимфей практически не брызгается и, при малых размерах и надлежащем исполнении, не переувлажняет весь воздух в комнате. Зона свежести нимфея довольно четко отграничена и, чем он меньше, тем резче граница. Поэтому нимфеем часто делают настольный комнатный фонтан, поз. 9.
Примечание: если фонтан-нимфей с каскадом или ручьем делается из камня, нужно избегать естественных сланцеватых пород – они не водостойки, особенно на течении, и, вследствие трещиноватости и пористости, подвержены морозобою зимой. Фонтаны «под сланец» нужно набирать из колотых плит (лещади) гранита, габбро, гнейса, лабрадорита и др. водостойких пород с собственным влагопоглощением до 1%
Интересный гибрид
Фонтаны-валуны
Фонтаны-валуны на рис. справа условно можно назвать хладоувлажнителями. Благодаря тому, что течение воды в тонкой пленке на полированной поверхности круглого, т.е. с наибольшим отношение площади поверхности к объему, камня, замедляется, удлиняется время ее контакта с воздухом и, соответственно, испарение. Но площадь водяной пленки много меньше общей площади поверхности брызг струи, поэтому фонтаны-валуны освежают очень экономно. Размеры их зоны свежести больше, чем у нимфея, а граница зоны более размыта. Расход воды на испарение при этом также несколько больше, но много меньше, чем у брызжущего фонтана. В целом, садовый фонтан-валун более подходит для краев с жарким сухим летом и недостатком воды, поэтому их часто можно видеть в средиземноморских странах; земля там очень дорога, и выкроить место для пруда при тамошнем среднем доходе трудно.
Компоненты системы
Узлы погружных фонтанов весьма дороги; иногда непомерно дороги, т.к. по торговой классификации относятся к предметам роскоши, накрутка на которые не ограничивается. Так что имеет смысл пройтись по системе в обратном порядке, от рассеивателя до фильтра, и посмотреть, что здесь можно упросить и удешевить. Шланг и телескопический патрубок обойдем – в них нет ничего, что вызвало бы серьезные вопросы и у начинающего самодельщика.
Рассеиватель
Это тот узел, на котором особо не сэкономишь. В наши дни строители фонтанов добиваются рассеивателями поистине фантастических эффектов, но это стоит прецизионных технологий со сложным компьютерным моделированием.
Относительно недороги, но функциональны и способны дать большую красоту рассеиватели (насадки), создающие струи-зонтики. Зонтик из насадок с маркировкой HOME (верхний ряд на рис.) почти не брызжет и хорошо освежает.
Фонтаны со струями-зонтиками
Он равноценен пленке на фонтане-валуне, но под ветром сбивается, поэтому с такими насадками делают напольный домашний фонтан. К настоящему времени квартирные фонтаны со струями-зонтиками почти вытеснили фонтаны со струей в прозрачном тубусе, кроме фонтанов – необитаемых аквариумов со струями из пузырей. Эти могут быть очень эффектными, но весьма дороги и от фонтанов у них только название.
Рассеиватель душа, пригодный для фонтана
Уличные зонтичные рассеиватели (нижний ряд) дают ветроустойчивые, вплоть до шторма, струи, но очень дороги и требуют специального насоса; обычный бытовой для водоснабжения к ним не приспособишь.
Недорогой, но достаточно эффектный и эффективный (в смысле свежести) декоративный фонтан на улице можно сделать с самоочищающимся рассеивателем для душа. Такие можно узнать по цене и конструкции: из жесткой сетки выступают упругие сосочки другого цвета с очень маленькими дырочками, см. рис. справа.
Струи фонтанов с рассеивателями от душа
Регулируя производительность и напор насоса, как описано ниже, можно получить струю от пышного султана, слева на рис., до еле сочащейся, в центре. А если расположить рассеиватель в 1-5 см под поверхностью воды, то тем же способом можно добиться компактной пушистой струи, справа там же.
Примечание: такие рассеиватели почти всегда снабжаются переключателями Jet – Soft Stream (узкая сильная струя – широкая послабее), что позволяет добиться дополнительных эффектов. А если взять рассеиватель с боковой подачей, поставить его на поплавок и соединить с насосом гибким шлангом, то не нужно мудрить над телескопическим патрубком, и в пруду появится блуждающий фонтан.
Насос
Для фонтана-нимфея нужен долговременный расход воды примерно от 200 л/час, а для зрелищной струи – от 1 куб. м/час. Напора большого не требуется, для нимфея хватит 1,5-2 м, а для султана с брызгами – 3-4 м. Для водопада нужен расход от 3 куб. м/час при напоре 2-4 м, т.е. высокопроизводительный насос с потребляемой мощностью от 2-3 кВт.
Бытовой погружной насос дает излишний для фонтана напор, т.к. ему нужно поднимать воду из скважины или колодца. Производительности бытовых насосов, как правило, для фонтана вроде бы достаточно, но она пиковая: покачал в бак, автоматика отключила, чтобы остыл. Такое техническое решение применяется, т.к. у насоса малой, под пиковое водопотребления дома, производительности, оказывается низкий КПД. Пользователи-предприниматели, пытающиеся приспособить бытовые насосы для производственных нужд, отключив автоматику, скоро встают перед необходимостью замены полностью вышедшей из строя помпы.
Итак, чтобы приспособить бытовой насос к фонтану, нам нужно за счет снижения напора добиться, желательно без переделок, сохранения его производительности на долгое время. Кроме того, нужна регулировка напора для получения желаемой струи.
Центробежные насосы для этого не подходят по самому принципу их действия. В очень приблизительном сравнении, центробежный насос не может качать полегоньку по причинам, сходным с теми, по которым самолет не может зависать в воздухе. Поэтому центробежные насосы для фонтанов и снабжают регуляторами расхода на фильтре и делают, за счет снижения КПД и увеличения энергопотребления, способными работать «взахлеб».
Мини фонтан-ручеек
Из бытовых погружных для фонтана подойдет вибрационный насос. Переделывать его не нужно: достаточно помпу вместо автоматики подключить в сеть через тиристорный регулятор. При напоре много меньше максимального расчетного ее ресурс и надежность существенно не уменьшатся. И стоимость вибрационных насосов водоподачи меньше, чем центробежных. Проектировщики систем водоснабжения вибропомпы не любят, т.к. они больше центробежных подвержены засорению, но для фонтана, хоть бы и в пруду, это несущественно, т.к. к нему гораздо проще, чем в скважине, приспособить эффективный фильтр.

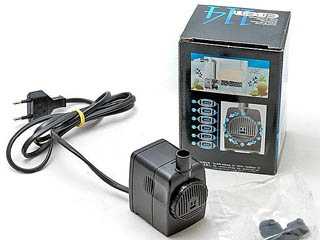

Применение аквариуной помпы в фонтане
Однако о фильтрах начинать пока рановато – есть вариант насоса для фонтана-нимфея еще дешевле. А именно – аквариумная помпа. Они выпускаются на производительность до 2,5 куб. м/час и напор до 1 м. Но – обратите внимание! – в паспортах аквариумных помп дается расход при нулевом, из воды в воду, напоре, а напор – при нулевом расходе, т.е., вода в вертикальной трубе при накачке ее туда помпой встанет на этом уровне. Но от аквариумной помпы можно запитать нимфей-ручеек, см. рис. справа выше, или небольшой «модерновый» фонтан, как на поз. 3 рис. со стационарными фонтанами в начале: помпа на 2 куба с нулевым напором 0,8 м при напоре в 0,6 м дает расход около 200 л/час, чего в данном случае хватает. В таком случае берут головку помпы без фильтра, только с комплектной предохранительной решеткой, см. рис. слева, так еще дешевле. А как устроен маленький фонтан-родничок с аквариумной помпой, см. на схеме справа ниже.
Устройство фонтана-родника
Насосы аквариумных помп центробежные, но, поскольку напора от них, по идее, вовсе не требуется, то их делают без направляющего аппарата и с прямыми радиальными лопастями рабочего колеса. Поэтому аквариумные помпы гораздо менее критичны к режиму работы. При работе с напором их КПД резко падает, но это опять-таки не существенно: самая мощная аквариумная помпа потребляет не более 60-70 Вт.
Примечание: об аквариумных помпах мы еще вспомним, когда дело дойдет до мини-фонтанов.
Фонтан Герона
О «вечных» фонтанах толков ходит немало. Их проекты относятся в разряду perpetuum mobile, что значит вечное движение. Вечный двигатель – механическая разновидность perpetuum mobile. Кстати, фонтан из колеса на поз. 6 рис. в начале – имитация одной из схем вечного двигателя, но на самом деле его колесо крутит электромотор.
Академии наук и патентные бюро уж более 200 лет как отказались рассматривать проекты perpetuum mobile по простой и очевидной причине: их уже тогда считали тысячами, а принести и поставить на стол перед экспертами действующий образец не смог никто. Воз с действующими образцами и поныне там, но количество проектов давно перевалило за миллион.
Тем не менее, фонтан без насоса сделать можно. Только не вечный, а периодического действия. Его изобрел великий инженер древности Герон Александрийский. Фонтан Герона достаточно полно описан в «Занимательной физике» Перельмана. Здесь напомним о главном: фонтан Герона – трансформатор давлений. Сила атмосферного давления (не его величина, а именно сила: величина, умноженная на площадь подверженной действию поверхности) на поверхность воды в чаше, превращается, если пренебречь потерями, в силу напора воды в устье излива. Поскольку его площадь многократно меньше площади зеркала воды в чаше, напор в изливе оказывается большим и струя из него бьет высоко вверх. Вот такой преобразователь давлений и придумал Герон.
Фонтан Герона
Геронов фонтан известен в 2-х модификациях: двухтрубной, поз. а на рис., и 1-трубной, поз. в. На поз. б вариант конструкции чаши 2-трубного фонтана. Соединяющая бутылки воздушная трубка показана условно; на самом деле она проходит через пробки, но внутри заканчивается вверху, а не у дна, как водяные. 2-трубный фонтан Герона хорош как маленький энергонезависимый домашний фонтан. Если струя брызгается, ее можно накрыть (с зазором у дна) колбой или плафоном от лампочки: прихотливо стекающие по стеклу струйки и капли весьма зрелищны.
Для его первичной заправки верхнюю бутыль наполняют водой, а затем наливают чашу, пока вода не покроет устья трубок. Трубка верхней бутылки тотчас же, булькнув со всхлипом, втянет воду, а из трубки нижней бутыли ударит струя. Ее вид и силу можно регулировать, меняя уровень воды в чаше, возвышение верхней бутылки и отстояние обеих вниз от чаши.
Струя иссякает, когда вся вода через чашу перетечет из верхней бутылки в нижнюю. Для перезапуска фонтана бутылки меняют местами: верхнюю ставят вниз, нижнюю наверх. Когда же вследствие испарения устья трубок откроются, фонтан остановится. Для продолжения его работы нужно долить воды в чашу.
1-трубный фонтан Герона компактнее; когда-то такими любила забавляться «продвинутая» знать, поз. г. Однако, во-первых, верхний сосуд приходится наполнять через излив, что неудобно. Во-вторых, для перезапуска нужно перекачать воду из нижнего сосуда в верхний. Барам-господам игрушки готовили слуги и рабы, но пытаться заменить их насосом периодического действия с обратным клапаном (чтобы не пошел противоток по перекачной трубе через насос), не надо. Потери в фонтане Герона очень велики, особенно при сжатии-расширении воздуха, и мощность привода насоса понадобится в несколько раз больше, чем для обычного фонтана.
Фильтр
Аквариумный фильтр, пригодный для фонтана
Фильтр для самодельного погружного фонтана однозначно лучше брать тоже аквариумный: он на порядок дешевле. Можно также не покупать к нему комплектные картриджи (промываемые, многоразовые) из крупнопористой пропиленовой губки, а набить корпус плетеными пластиковыми кухонными губками. Сам же фильтр на поток 1-1,5 куб. м/ч имеет длину 30-40 см и примерно 8х8 см в поперечнике, см. рис. Недостаток по сравнению с «профи» один: без пригруза может всплыть, поэтому его нужно заваливать камешками, что только улучшит фильтрацию. Регулятор потока, если насос вибрационный, не нужен, т.к. производительность вибропомпы в достаточно широких пределах изменяется тиристорным регулятором напряжения.
Как строить фонтан?
Если фонтан на суше, он все равно не требует особо сложных навыков и больших затрат труда. Инструкция по постройке садового фонтана приведена на рис:
- В радиусе 3-15 предполагаемых высот струи (т. наз. круг разбрызгивания) снимают гумус и роют котлован под чашу с запасом 15-20 см по глубине и 20-25 см по контуру;
- Делают на дне котлована песчаную подсыпку, ставят чашу и, добавляя/отбавляя песка, выставляют чашу ровно и по высоте. Верхний край ее бортика должен прийтись немного (на 3-5 см) ниже поверхности почвы;
- При наполненной чаше насыпают, с трамбовкой, боковую песчаную подушку до уровня нижнего края ее бортика;
- Временно помещают в чашу гидросистему и производят пробу на брызги. Делать это нужно в ветреную погоду, т.к. улетевшие брызги уносят больше всего воды;
- Завершают подсыпку, теперь уже с уклоном к чаше, и просто кладут на песок отмостку из деревянных плашек, кафеля, тротуарной плитки и т.п;
- Монтируют в чаше, уже на постоянно, гидравлику. Вырезают цельный, из рулона, круг гидроизолирующей пленки по диаметру круга разбрызгивания. От его центра прорезают лепестки по радиусу чаши. Накрывают изоляцией весь будущий фонтан и заводят ее лепестки в чашу. Прорезать лепестки и заводить их в чашу удобнее по месту;
- Поперек круга разбрызгивания кладут несколько пластиковых труб, а на них – нержавеющую, в крайнем случае – медную или латунную оцинкованную, сетку;
- Закладывают площадку фонтана камнями, оформляют ее периметр, борт чаши, ставят на излив насадку – фонтан готов!

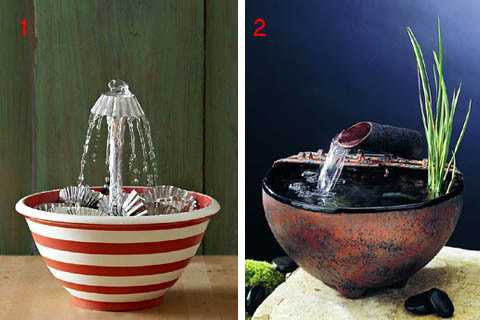

Еще фонтаны для дома
Аквариумная микропомпа
Выше было сказано о самых мощных аквариумных помпах. А самые маленькие, на 50-100 л/ч из воды в воду, размером с пару спичечных коробков, см. рис. Стоят недорого, электричества потребляют столько, что диск электромеханического счетчика и не шевельнется. Электронный счетчик, правда, их чует. Напор при «капельном» расходе – до 30 см; регулируется самым слабеньким и дешевым тиристорным регулятором или просто реостатом на 4,7-10 кОм 15 Вт. Но учтите, в этом случае регулятор будет по напряжением 220 В!
Комнатные мини-фонтаны
Надев на выход микропомпы помпы жесткую трубочку, получим комнатный мини-фонтан со струей, поз. 1 на рис. слева; чашу, разумеется, можно заполнить чем угодно не гниющим, не ржавеющим и не плавучим. А с гибкой трубочкой можно соорудить настольный мини-пруд с нимфеем. В нем будут расти аквариумные сорта стрелолиста, лимонника (в данном случае это не дальневосточная лиана, а водное растение), карликовый папирус и т.п. растения-амфибии.
Схема фонтана-фитотрона
Домашним цветоводам впору придется фонтан-фитотрон из той же помпы. Вообще-то фитотрон – это миниатюрная оранжерея с климатической установкой и подсветкой, но маленький фонтан-валун создаст вокруг себя микроклимат, в котором приживутся самые привередливые растения, вплоть до высокогорных. В фонтане-фитотроне иногда удается без гетероауксина укоренять черенки экзотических хвойных (напр., араукарии) или казуарин. Схема фонтана-фитотрона – на след. рис. справа.
О самодельных микропомпах
На рис. ниже показана последовательность изготовления микропомпы с питанием от батареек или телефонной зарядки из игрушечного микроэлектромоторчика и подручного хлама:
Изготовление самодельной микропомпы для фонтана
На всякий случай, вот еще видео по этой же теме:
Настольный фонтанчик с самодельной помпой вполне работоспособен, но, увы, на короткое время: сделать в домашних условиях качественный сальник с торцевым уплотнением невозможно, и попадание воды в мотор неизбежно. Короткого замыкания с искрами, правда, не будет – напряжение не то – но мотор выйдет из строя.
Примечание: торцевые (ударение на 1-м слоге) уплотнения – обязательный, и очень сложный, узел погружных насосов. С хорошими «торцами» современные погружные насосы работают по 40-60 лет, и в мотор не попадает ни капли. В общем, конструктору-гидравлику наших дней голову нужно иметь не хуже героновой.
Эпилог
«Ну что, Маш, лучше с фонтаном? А пищала-то!» – «Подумаешь, пищала! Зато цветов сколько насадила, и как цветут!» – «Да… Ну что, теперь моя очередь за пивом?» – «Чеши уж, пивохлёб! Только того… чуть погодя…»
Загрузка…что еще почитать:
Вывести все материалы с меткой:vopros-remont.ru
Технология строительства городских фонтанов
В наше время неуклонно возрастает спрос на фонтаны: садовые, городские, парковые, внутри кафе, торговых центров и частных владений. Первые городские фонтаны появились в Древней Греции. Поначалу в поселениях древние греки строили красиво обрамленные резервуары с естественным наполнением, которые служили источником питьевой воды. Позднее такие резервуары выкладывали мрамором или мозаикой, украшали античными статуями, совмещали с водяным органом, водяными часами или кукольными фигурками, движущимися под воздействием струек воды. Фонтаны стали не только источником питьевой воды, но и излюбленным местом отдыха горожан.
Родоначальницей изготовления первых искусственных фонтанов можно по праву считать Римскую Империю. Именно древние римляне впервые применили знания о сообщающихся сосудах, что позволило им устанавливать фонтаны в любом месте, будь то городская площадь, маленький дворик или дворцовые палаты.
Со временем фонтаны эволюционируют и уже в эпоху Возрождения становятся величественным декоративным украшением целых архитектурных ансамблей. Создавая фонтанные сооружения, лучшие средневековые мастера зачастую находили хитроумные решения, заставляя взлететь воду на огромную высоту. Непревзойденное мастерство средневековых архитекторов, украшающих фонтанные комплексы богатым архитектурным декором, позволило человечеству лицезреть всю красоту и мощь гармоничного единения камня и воды.
Новую страницу в фонтаностроении открыл пражский инженер Франтишек Кржижик, когда в 1891 году при строительстве фонтана он впервые, используя электричество, применил подсветку струй. В своем творении пражский мастер умело использовал потрясающую игру камня, воды и света, их особые свойства преломлять, отражать, двигаться, образовывать четкую горизонтальную поверхность.
Прошли века, но, как и прежде, современные городские фонтаны – это не только гармоничное единение инновационных технологий, высококачественных материалов и архитектурных решений, но и великолепное украшение города. Искусно вплетая в реальность нестареющие античные мотивы, изысканность декора, изящество и грацию каменных форм, городские фонтаны способны преображать пространство, создавая удивительную чарующую атмосферу сказочной магии.
Городские фонтаны – это великолепное украшение городской архитектуры, которое придает особый шарм и неповторимость паркам, скверам, площадям и фасадам городских зданий. Перевоплощенный руками художника камень становится живописным архитектурным элементом и изысканной «оправой» для воды, который сможет оживить пространство городского ландшафта и подарить жителям города потрясающую феерию волшебства незабываемых ярких эмоций. Фонтаны – это душа города, его настроение и характер. Умело вписанные в пространство, фонтаны являют собой завершающий аккорд городской архитектуры, гордость горожан, характер и философию родного города.
В своде правил по строительству и проектированию нет раздела, который касается конкретно строительства городских фонтанов. Но на основе опыта есть рекомендации, которые необходимо соблюдать во время проектирования и строительства данного объекта. Вот основные из них.
- Для начала необходимо определиться с высотой и объемом водных картин. В случае уличных фонтанов, максимальная высота струи должна быть меньше расстояния до краев чаши. Данная рекомендацияпозволяет избежать разбрызгивания и потери воды и позволяет зрителям комфортно находиться вблизи фонтана.
- Глубина классического городского фонтана должна не превышать 65 см. Очень маленький уровень не позволит насосам полноценно функционировать, а завышенный – усложнит проектирование технологического оборудования. Кроме того, большая глубина опасна для детей, которые могут случайно упасть в чашу фонтана.
- Правильно подобранное место способно облегчить обслуживание и увеличить срок службы оборудования. Располагать фонтан необходимо подальше от деревьев, поскольку опадающая листва, иголки, экскременты птиц могут сильно загрязнить воду и техническое оборудование.
- Для круглосуточной работы фонтана и легкости его обслуживания следует учесть наличие в системе трубопроводов для осуществления наполнения, перелива, подпитки и опорожнения чаши.
- Желательно, чтобы электрический щит управления находился на минимальном расстоянии от чаши фонтана.
- Необходимо выбрать подходящий насос подводный или сухой установки. В последнем случае лучшим решением будет одноступенчатый нормально всасывающий центробежный консольный насос CronoNorm-NLG с осевым всасывающим и радиальным напорным патрубком немецкой компании WILO.
Он полностью соответствует Директиве ErP (Energy-related Products) о проектировании электропотребляющей продукции, которая предусматривает необходимость оценки расходов на используемое сырье и энергопотребление оборудованием в течение всего жизненного цикла изделия – от производства до утилизации.
Цель ErP состоит в том, чтобы установить новые нормы эффективности использования энергии, уменьшить потребление энергии и другие отрицательные воздействия на окружающую среду.
Wilo-CronoNorm-NLG выпускается с бронзовым или чугунным рабочим колесом и скользящим торцевым уплотнением, изготовленным из различных материалов. Насос стандартно изготавливается из чугуна и предназначен для рабочего давления до 16 бар. При номинальных диаметрах патрубков от 150 до 300 мм и диаметре рабочего колеса до 400 мм он способен перекачивать до 1600 м3/ч при напоре до 105 м.
Технические данные и преимущества Wilo-CronoNorm-NLG
- Допустимый диапазон температур перекачиваемой воды: от -20 до 120 °C
- Сетевое электропитание: 3-фазная сеть переменного тока, 400 В, 50 Гц
- Класс защиты электродвигателя IP55, позволяющий применять насос во влажном помещении насосной камеры фонтана
- Снижение эксплуатационных затрат благодаря оптимизированному рабочему колесу и высокому КПД насоса
- Скользящее торцевое уплотнение с принудительной промывкой
- Сменные щелевые уплотнения
Принципы фонтанной технологии определяются ее целью — привести в движение воду. Чтобы привести в движение воду и создать красивую, привлекательную водную картину, прежде всего, необходимо иметь достаточное количество воды. Фонтанные чаши в большинстве случаев сооружаются из железобетона, но они могут быть также из пластика или из нержавеющей стали. После того как вопрос о водном резервуаре решен, необходимо найти способ приведения воды в движение и правильно выбрать тип водного сооружения.
Движение воды может быть едва заметным — в виде течения в пруду, бегущего ручейка, бурлящих пузырьков родника, либо в виде многокаскадного фонтана, прозрачного водяного колокола, мощного фонтана или низвергающегося водопада.
Когда определена водяная картина и, соответственно, подобрана фонтанная насадка или комбинация насадок, необходимо подобрать «движущую силу» — фонтанный насос. Простейшим решением будет установка в чаше фонтана погружного насоса. Но городские фонтаны в подавляющем числе случаев используют вариант с «сухой» установкой центробежного насоса вне чаши. Такой насос обычно устанавливается ниже уровня дна фонтана в насосной камере или подвальном помещении и соединяется с фонтаном посредством подающего и обратного трубопроводов.
Фонтанное сооружение требует наличия трех основных элементов: водного резервуара, фонтанной насадки и насоса. Все остальные конструкционные элементы фонтанного сооружения служат для украшения фонтана, а также для упрощения управления и обслуживания.
- Водный резервуар городского фонтана, как было сказано выше, обычно делают из железобетона. Важными критериями являются геометрические размеры чаши по отношению к высоте фонтана, а также глубина фонтана и уровень воды в нем. Все необходимые устройства должны быть помещены в специальное углубление на дне и закрыто решеткой.
- Насосная камера необходима для того что бы вода поступает к насосу под действием силы тяжести. Таким образом, насос должен быть установлен ниже уровня воды. Для этого также подходят подвальные и нижние помещения зданий, но они должны иметь, по крайней мере, сток в канализацию.
- Фонтанные насадки формируют водяную картину. Скульптуры, декоративные элементы и трубопроводы также входят в эту группу. Технические данные по потребности в воде и требуемому давлению должны приниматься в расчет на начальной стадии планирования системы трубопроводов и при выборе насоса.
- Фонтанный насос является движущей силой и сердцем любого фонтанного сооружения. Мощность насоса зависит от высоты водяных струй, характеристик насадок, а также от суммы возможных потерь в трубопроводах, распределителях воды и соединениях. Как показала практика, мощности насоса Wilo-CronoNorm-NLG хватает для реализации любых замыслов строителей городских фонтанов.
- Защитный фильтр, который устанавливается на всасывающей трубе, предохраняет насос и насадки от засорения. Чтобы увеличить интервал между чистками, площадь поверхности фильтра должна быть достаточно большой. Кроме того, можно установить параллельно несколько защитных фильтров. Существует несколько типоразмеров защитных фильтров на всасывающую трубу.
- Фитинги для прохода через дно и стенки бассейна служат для гидроизоляции проходов всасывающего, подающего, а также других трубопроводов. Они выполнены из коррозионностойких материалов (нержавеющая сталь или пластик) и герметично вмонтированы в бетон с помощью стальных фланцев.
- Всасывающий трубопровод позволяет центробежному насосу сухой установки Wilo-CronoNorm-NLG перекачивать воду из чаши фонтана или водного резервуара. Принимая во внимание, что скорость потока не должна превышать 2 м/сек, диаметр трубопровода должен соответствовать производительности насоса.
- Задвижка закрывает всасывающий или подающий трубопровод, например, во время ремонта или демонтажа насоса, а также для регулирования потоков.
- Подающий трубопровод направляет воду от насоса к фонтанным насадкам. Принимая во внимание, что скорость потока не должна превышать 2 м/сек, диаметр трубопровода должен соответствовать производительности насоса.
- Распределитель потоков воды осуществляет разделение потока воды на несколько ответвляющихся потоков.
- Арматура перелива/слива позволяет избыточной (дождевой) воде сливаться из бассейна в дренажную систему. При демонтаже переливной арматуры происходит опорожнение бассейна.
- Донный слив с грязевым фильтром в сочетании со спускным вентилем служит для опорожнения бассейна. Он часто используется вместе со встраиваемой арматурой долива/перелива. Навинчиваемый грязевой фильтр предотвращает попадание крупных грязевых частиц в дренажный трубопровод.
- Встраиваемая арматура долива/перелива герметично встраивается в вертикальную стенку чаши фонтана. Она используется для слива избыточной (дождевой) воды в дренаж, для заполнения фонтана и добавления свежей воды, а также для установки датчика уровня воды для автоматического контроля уровня воды.
- Арматура для подачи свежей воды герметично вставляется в дно чаши и служит для заполнения фонтана и пополнения свежей водой.
- Переливной трубопровод в сочетании с выходным фитингом служит для слива избытка воды в дренаж. В сооружениях, установленных в общественных местах, он должен быть диаметром по меньшей мере 100 мм.
- Переливной трубопровод вместе со встраиваемой арматурой долива/перелива используется для слива избыточной (дождевой) воды из бассейна в дренажную систему.
- Сливной трубопровод в сочетании с донным сливом, грязевым экраном и опорожняющим вентилем служит для слива воды из фонтана при его опорожнении. В сооружениях, установленных в общественных местах, он должен быть диаметром по меньшей мере 100 мм.
- Трубопровод подачи чистой воды вместе с фитингом подачи водопроводной воды или комбинированным встроенным стенным фитингом служит для заполнения фонтана и пополнения свежей водой. Восполнение испарившейся воды часто осуществляется автоматически посредством электронного автоматического контроля уровня воды.
- Электромагнитный клапан управляется устройством автоматического контроля уровня воды и при открывании служит для заполнения чаши чистой водой.
- Фитинг кабельного ввода на конце защитной трубы кабеля в дне или стенке чаши фонтана служит в качестве герметичного входа для электрического кабеля.
- Защитная труба для кабеля в сочетании с фитингом кабельного ввода защищает кабель от механических повреждений и позволяет без проблем заменять кабель.
- Подводная клеммная коробка служит для подсоединения и отсоединения электрических кабелей. Он дает возможность простого подсоединения и отсоединения электрических приборов, не прибегая к опорожнению фонтана.
- Шина защиты кабеля позволяет осуществить безопасную прокладку электрических кабелей в чаше и защитить их от механических повреждений.
- Иллюминация фонтанов и водных сооружений вечером и ночью посредством подводных светильников создает еще более впечатляющее зрелище. С помощью цветных светофильтров и устройств смены цвета можно получить и другие специальные эффекты.
- Электронные устройства управления входят в электрический шкаф управления фонтанными сооружениями. Щит включает в себя все элементы, необходимые для обеспечения электробезопасности оборудования, а также устройства для автоматического включения и выключения насосов и подсветки. Часто сюда входит электронное устройство контроля уровня воды.
- Крышка-решетка защищает подводные рабочие элементы от прикосновений и повреждений. Прежде всего она предохраняет от прикосновений все электрическое оборудование и ее наличие является обязательным для всех фонтанных сооружений, установленных в общественных местах.
Городские фонтаны радуют нас прохладой, игрой своих хрустальных струй, блеском солнца в каждой капле воды, журчанием и плеском, ощущением свежести и чистоты. Этим фонтаны благотворно влияют на душевный настрой человека, обеспечивая психологическое здоровье горожан. Фонтаны, наконец, снижают количество содержащейся в воздухе пыли, повышают влажность и ионизацию воздуха, поддерживая микроклимат близлежащих территорий, предотвращая возникновения целого ряда заболеваний органов дыхания.
Фонтаны, таким образом, являются важной частью мер по созданию комфортной, экологически безопасной городской среды обитания человека.
По материалам:
1.WILO SE
Nortkirchenstraße 100, D-44263 Dortmund-Germany
2.OASE
GmbH Postfach 20 69 48469 Hörstel– Germany
3.Messner GmbH & Co.
KG Gewerbegebiet Echternhagen 7, 32689 Kalletal – Germany
4.Электронное
издание «Информационный портал Чехия Онлайн»
Поветкин
К.В.
Инженер
по насосному оборудованию ООО «ВИЛО РУС»
Москва, 2018
ardexpert.ru
Фонтан — строим самостоятельно: устройство, варианты, схемы — для сада, пруда, мини
Построил мужик пруд в саду, оборудовал уголок отдыха у воды. Красота! Сидит, любуется. Подходит жена. Двадцать лет в браке, и надо же – в своей благодати рукотворной миленькой показалась. Супруга видит замасленевшие глаза и рот до ушей благоверного, глядит на прудик, и, как само собой: «Вась, а пивка холодненького хочешь? Я к Томке в магазинчик мигом метнусь!» – «Хочу, а то как же! Только давай, того… чуть погодя». Сидят уже вдвоем, пиво тянут, напевают. Вариации пошли: «Что за песня без баяна, что за прудик без фонтана…» Без фонтана? Муж залпом допивает, со стуком ставит кружку: «Маш, а ну хватит пиво дуть! Фонтан делать будем!»
Скажете, автор «Конька-горбунка» начитался? Вовсе нет. Конечно, не все пары в таком ладу живут. Но сделать фонтан своими руками – задача вполне посильная домашнему мастеру средней руки и семейному бюджету эконом-класса. Тот же пруд выкопать, обводнить и заселить куда сложнее. Наверное, наводить водяную красоту на своей земле лучше с фонтана и начинать, а уж потом за пруд браться. Связать с ним современный садовый фонтан в единую гидросистему потом, после постройки пруда, серьезных сложностей не составит.
Стационарный или погружной?
Фонтан на даче, в пруду или сам по себе, технически в общем может быть реализован двояко: стационарным или мобильным с погружным насосом. Оформление стационарного фонтана возможно самое разнообразное: классическая многоярусная чаша с каскадом нимфеев (см. ниже), поз. 1 на рис, также классическая нимфа поз. 2, модернистски лаконичная чаша, совмещенная со скульптурой, поз. 3, нечто примитивистски-грубое, поз.4, мобильный (колеблющийся, вращающийся) излив, от техногенно-футуристического до рустикального, поз. 5 и 6.
Стационарные фонтаны
Но у всех у них, и множества сходных технически вариантов общее – излив фонтана в виде скульптуры, в порядке текущего ухода за фонтаном несъемной и неразборной. Поэтому для стационарного фонтана нужна береговая насосная станция, трубопроводы подачи воды в излив и ее откачки из чаши. В общем, стационарный фонтан – сооружение дорогое и сложное. Сейчас даже фонтаны на площадях делают с погружными насосами прямо в чаще.
Примечание: оригинальный фонтан-многоступенчатый каскад можно сделать из дерева, схема на рис. ниже. Бояться загнивания не нужно – в быстро текущей воде и простая сосна (но не лиственные, кроме дуба, породы!) закаменеет, станет мореной, прежде чем споры плесневых грибков угнездятся в древесине. Запитать такой фонтан можно и от бытового погружного насоса, см. далее.
Устройство деревянного фонтана
Собственный фонтан на участке в подавляющем большинстве случаев делают погружным мобильным. Массогабариты его электрогидравдической системы позволяют размещать ее и в пруду, и в чаще отдельного садового фонтана. Схема устройства мобильного фонтана – на рис. справа:
Схема мобильного фонтана
Водозаборник состоит из фильтра 1, регулятора подачи 1а и гибкого подающего трубопровода 1 б. В пруду его ставят на мелководье, это резко замедляет заиливание водоема при приемлемой периодичности чистки фильтра.
- Горизонтальный погружной насос 2 располагают поглубже, но не в самой яме, на каменной или гравийной подушке.
- Выходной патрубок насоса – телескопическая, для регулировки по глубине, труба 3, заканчивающаяся рассеивателем 4. Вместе они образуют излив фонтана.
Такая схема весьма гибка, т.к. подающий трубопровод может быть длиной до 10 и более метров. Если, к примеру, сначала построить в саду фонтан, а затем выкопать пруд, то фильтр просто переносят в пруд, подающую трубу удлиняют, и в пруд же сбрасывают по другой трубе выпуск из чаши фонтана. Оба трубопровода могут быть гибкими, и заглублять их не нужно, можно проложить в мелкой траншейке, т.к. на зиму фонтан опорожняется.
Примечание: если насос безвакуумный, т.е. центробежный без обратного клапана в заборном патрубке, то его также переносят в пруд, а воду в фонтан подают по гибкой трубе. Выпуск из чаши в водоем, разумеется, остается.
Нимфеи
В данном случае это не водные растения для прудов из порядка нимфейных, а фонтаны со спокойным боковым изливом. В отличие от фонтанов бьюще-брызжущих, нимфеи создают такую же зону свежести при меньшем расходе воды, поэтому в древности нимфеи строили в местах с дефицитом влаги. Наравне с чудесами света ценился нимфей в «царице пустыни» Пальмире. Недавно все, что него еще оставалось, уничтожили «воины» ИГ. Пруд с классическим, в виде опрокинутого кувшина, нимфеем приобретает особую прелесть, поз. 1 на рис.:
Фонтаны-нимфеи
Об этимологии
То и другое название происходят от прекрасных женских духов пресноводных источников в древнегреческой мифологии – нимф. В отличие от русалок и кикимор, нимфы нормального, с ногами, строения, чаще всего добрые и полезные. Древние греки и начали строить фонтаны с нимфеями, чтобы нимфам было где поселиться. Наяды – это морские нимфы. Они с рыбьими хвостами. У тех и других половые различия отнюдь и отнюдь не формальны, ради чего наяды двухвостые, по хвосту на ноге. По одной из легенд, знаменитая Сафо, так сказать, ударилась в девиацию, случайно во время прогулки у моря с подругой подглядев забавы наяд на прибрежных камнях. К тому времени поэтесса острова Лесбос с приятельницей были уже замужем и с детьми.
Ручьи и водопады
Нимфей легко превращается в фонтан-водопад, поз. 2. Для него нужен особый, небольшого напора и высокой производительности, насос. К сожалению, переделать для водопада бытовой погружной насос не получится, придется покупать фирменный дорогой.
Нимфеи чаще всего пускают каскадами, и предела выдумке тут не просматривается, поз. 3-7. Но самое распространенное выполнение нимфея – фонтан-ручей, поз. 8. Тут как раз есть где умельцу руки приложить к насосно-фильтровому хозяйству. Впрочем, к насосам для фонтанов мы еще вернемся.
Нимфей практически не брызгается и, при малых размерах и надлежащем исполнении, не переувлажняет весь воздух в комнате. Зона свежести нимфея довольно четко отграничена и, чем он меньше, тем резче граница. Поэтому нимфеем часто делают настольный комнатный фонтан, поз. 9.
Примечание: если фонтан-нимфей с каскадом или ручьем делается из камня, нужно избегать естественных сланцеватых пород – они не водостойки, особенно на течении, и, вследствие трещиноватости и пористости, подвержены морозобою зимой. Фонтаны «под сланец» нужно набирать из колотых плит (лещади) гранита, габбро, гнейса, лабрадорита и др. водостойких пород с собственным влагопоглощением до 1%
Интересный гибрид
Фонтаны-валуны
Фонтаны-валуны на рис. справа условно можно назвать хладоувлажнителями. Благодаря тому, что течение воды в тонкой пленке на полированной поверхности круглого, т.е. с наибольшим отношение площади поверхности к объему, камня, замедляется, удлиняется время ее контакта с воздухом и, соответственно, испарение. Но площадь водяной пленки много меньше общей площади поверхности брызг струи, поэтому фонтаны-валуны освежают очень экономно. Размеры их зоны свежести больше, чем у нимфея, а граница зоны более размыта. Расход воды на испарение при этом также несколько больше, но много меньше, чем у брызжущего фонтана. В целом, садовый фонтан-валун более подходит для краев с жарким сухим летом и недостатком воды, поэтому их часто можно видеть в средиземноморских странах; земля там очень дорога, и выкроить место для пруда при тамошнем среднем доходе трудно.
Компоненты системы
Узлы погружных фонтанов весьма дороги; иногда непомерно дороги, т.к. по торговой классификации относятся к предметам роскоши, накрутка на которые не ограничивается. Так что имеет смысл пройтись по системе в обратном порядке, от рассеивателя до фильтра, и посмотреть, что здесь можно упросить и удешевить. Шланг и телескопический патрубок обойдем – в них нет ничего, что вызвало бы серьезные вопросы и у начинающего самодельщика.
Рассеиватель
Это тот узел, на котором особо не сэкономишь. В наши дни строители фонтанов добиваются рассеивателями поистине фантастических эффектов, но это стоит прецизионных технологий со сложным компьютерным моделированием.
Относительно недороги, но функциональны и способны дать большую красоту рассеиватели (насадки), создающие струи-зонтики. Зонтик из насадок с маркировкой HOME (верхний ряд на рис.) почти не брызжет и хорошо освежает.
Фонтаны со струями-зонтиками
Он равноценен пленке на фонтане-валуне, но под ветром сбивается, поэтому с такими насадками делают напольный домашний фонтан. К настоящему времени квартирные фонтаны со струями-зонтиками почти вытеснили фонтаны со струей в прозрачном тубусе, кроме фонтанов – необитаемых аквариумов со струями из пузырей. Эти могут быть очень эффектными, но весьма дороги и от фонтанов у них только название.
Рассеиватель душа, пригодный для фонтана
Уличные зонтичные рассеиватели (нижний ряд) дают ветроустойчивые, вплоть до шторма, струи, но очень дороги и требуют специального насоса; обычный бытовой для водоснабжения к ним не приспособишь.
Недорогой, но достаточно эффектный и эффективный (в смысле свежести) декоративный фонтан на улице можно сделать с самоочищающимся рассеивателем для душа. Такие можно узнать по цене и конструкции: из жесткой сетки выступают упругие сосочки другого цвета с очень маленькими дырочками, см. рис. справа.
Струи фонтанов с рассеивателями от душа
Регулируя производительность и напор насоса, как описано ниже, можно получить струю от пышного султана, слева на рис., до еле сочащейся, в центре. А если расположить рассеиватель в 1-5 см под поверхностью воды, то тем же способом можно добиться компактной пушистой струи, справа там же.
Примечание: такие рассеиватели почти всегда снабжаются переключателями Jet – Soft Stream (узкая сильная струя – широкая послабее), что позволяет добиться дополнительных эффектов. А если взять рассеиватель с боковой подачей, поставить его на поплавок и соединить с насосом гибким шлангом, то не нужно мудрить над телескопическим патрубком, и в пруду появится блуждающий фонтан.
Насос
Для фонтана-нимфея нужен долговременный расход воды примерно от 200 л/час, а для зрелищной струи – от 1 куб. м/час. Напора большого не требуется, для нимфея хватит 1,5-2 м, а для султана с брызгами – 3-4 м. Для водопада нужен расход от 3 куб. м/час при напоре 2-4 м, т.е. высокопроизводительный насос с потребляемой мощностью от 2-3 кВт.
Бытовой погружной насос дает излишний для фонтана напор, т.к. ему нужно поднимать воду из скважины или колодца. Производительности бытовых насосов, как правило, для фонтана вроде бы достаточно, но она пиковая: покачал в бак, автоматика отключила, чтобы остыл. Такое техническое решение применяется, т.к. у насоса малой, под пиковое водопотребления дома, производительности, оказывается низкий КПД. Пользователи-предприниматели, пытающиеся приспособить бытовые насосы для производственных нужд, отключив автоматику, скоро встают перед необходимостью замены полностью вышедшей из строя помпы.
Итак, чтобы приспособить бытовой насос к фонтану, нам нужно за счет снижения напора добиться, желательно без переделок, сохранения его производительности на долгое время. Кроме того, нужна регулировка напора для получения желаемой струи.
Центробежные насосы для этого не подходят по самому принципу их действия. В очень приблизительном сравнении, центробежный насос не может качать полегоньку по причинам, сходным с теми, по которым самолет не может зависать в воздухе. Поэтому центробежные насосы для фонтанов и снабжают регуляторами расхода на фильтре и делают, за счет снижения КПД и увеличения энергопотребления, способными работать «взахлеб».
Мини фонтан-ручеек
Из бытовых погружных для фонтана подойдет вибрационный насос. Переделывать его не нужно: достаточно помпу вместо автоматики подключить в сеть через тиристорный регулятор. При напоре много меньше максимального расчетного ее ресурс и надежность существенно не уменьшатся. И стоимость вибрационных насосов водоподачи меньше, чем центробежных. Проектировщики систем водоснабжения вибропомпы не любят, т.к. они больше центробежных подвержены засорению, но для фонтана, хоть бы и в пруду, это несущественно, т.к. к нему гораздо проще, чем в скважине, приспособить эффективный фильтр.
Применение аквариуной помпы в фонтане
Однако о фильтрах начинать пока рановато – есть вариант насоса для фонтана-нимфея еще дешевле. А именно – аквариумная помпа. Они выпускаются на производительность до 2,5 куб. м/час и напор до 1 м. Но – обратите внимание! – в паспортах аквариумных помп дается расход при нулевом, из воды в воду, напоре, а напор – при нулевом расходе, т.е., вода в вертикальной трубе при накачке ее туда помпой встанет на этом уровне. Но от аквариумной помпы можно запитать нимфей-ручеек, см. рис. справа выше, или небольшой «модерновый» фонтан, как на поз. 3 рис. со стационарными фонтанами в начале: помпа на 2 куба с нулевым напором 0,8 м при напоре в 0,6 м дает расход около 200 л/час, чего в данном случае хватает. В таком случае берут головку помпы без фильтра, только с комплектной предохранительной решеткой, см. рис. слева, так еще дешевле. А как устроен маленький фонтан-родничок с аквариумной помпой, см. на схеме справа ниже.
Устройство фонтана-родника
Насосы аквариумных помп центробежные, но, поскольку напора от них, по идее, вовсе не требуется, то их делают без направляющего аппарата и с прямыми радиальными лопастями рабочего колеса. Поэтому аквариумные помпы гораздо менее критичны к режиму работы. При работе с напором их КПД резко падает, но это опять-таки не существенно: самая мощная аквариумная помпа потребляет не более 60-70 Вт.
Примечание: об аквариумных помпах мы еще вспомним, когда дело дойдет до мини-фонтанов.
Фонтан Герона
О «вечных» фонтанах толков ходит немало. Их проекты относятся в разряду perpetuum mobile, что значит вечное движение. Вечный двигатель – механическая разновидность perpetuum mobile. Кстати, фонтан из колеса на поз. 6 рис. в начале – имитация одной из схем вечного двигателя, но на самом деле его колесо крутит электромотор.
Академии наук и патентные бюро уж более 200 лет как отказались рассматривать проекты perpetuum mobile по простой и очевидной причине: их уже тогда считали тысячами, а принести и поставить на стол перед экспертами действующий образец не смог никто. Воз с действующими образцами и поныне там, но количество проектов давно перевалило за миллион.
Тем не менее, фонтан без насоса сделать можно. Только не вечный, а периодического действия. Его изобрел великий инженер древности Герон Александрийский. Фонтан Герона достаточно полно описан в «Занимательной физике» Перельмана. Здесь напомним о главном: фонтан Герона – трансформатор давлений. Сила атмосферного давления (не его величина, а именно сила: величина, умноженная на площадь подверженной действию поверхности) на поверхность воды в чаше, превращается, если пренебречь потерями, в силу напора воды в устье излива. Поскольку его площадь многократно меньше площади зеркала воды в чаше, напор в изливе оказывается большим и струя из него бьет высоко вверх. Вот такой преобразователь давлений и придумал Герон.
Фонтан Герона
Геронов фонтан известен в 2-х модификациях: двухтрубной, поз. а на рис., и 1-трубной, поз. в. На поз. б вариант конструкции чаши 2-трубного фонтана. Соединяющая бутылки воздушная трубка показана условно; на самом деле она проходит через пробки, но внутри заканчивается вверху, а не у дна, как водяные. 2-трубный фонтан Герона хорош как маленький энергонезависимый домашний фонтан. Если струя брызгается, ее можно накрыть (с зазором у дна) колбой или плафоном от лампочки: прихотливо стекающие по стеклу струйки и капли весьма зрелищны.
Для его первичной заправки верхнюю бутыль наполняют водой, а затем наливают чашу, пока вода не покроет устья трубок. Трубка верхней бутылки тотчас же, булькнув со всхлипом, втянет воду, а из трубки нижней бутыли ударит струя. Ее вид и силу можно регулировать, меняя уровень воды в чаше, возвышение верхней бутылки и отстояние обеих вниз от чаши.
Струя иссякает, когда вся вода через чашу перетечет из верхней бутылки в нижнюю. Для перезапуска фонтана бутылки меняют местами: верхнюю ставят вниз, нижнюю наверх. Когда же вследствие испарения устья трубок откроются, фонтан остановится. Для продолжения его работы нужно долить воды в чашу.
1-трубный фонтан Герона компактнее; когда-то такими любила забавляться «продвинутая» знать, поз. г. Однако, во-первых, верхний сосуд приходится наполнять через излив, что неудобно. Во-вторых, для перезапуска нужно перекачать воду из нижнего сосуда в верхний. Барам-господам игрушки готовили слуги и рабы, но пытаться заменить их насосом периодического действия с обратным клапаном (чтобы не пошел противоток по перекачной трубе через насос), не надо. Потери в фонтане Герона очень велики, особенно при сжатии-расширении воздуха, и мощность привода насоса понадобится в несколько раз больше, чем для обычного фонтана.
Фильтр
Аквариумный фильтр, пригодный для фонтана
Фильтр для самодельного погружного фонтана однозначно лучше брать тоже аквариумный: он на порядок дешевле. Можно также не покупать к нему комплектные картриджи (промываемые, многоразовые) из крупнопористой пропиленовой губки, а набить корпус плетеными пластиковыми кухонными губками. Сам же фильтр на поток 1-1,5 куб. м/ч имеет длину 30-40 см и примерно 8х8 см в поперечнике, см. рис. Недостаток по сравнению с «профи» один: без пригруза может всплыть, поэтому его нужно заваливать камешками, что только улучшит фильтрацию. Регулятор потока, если насос вибрационный, не нужен, т.к. производительность вибропомпы в достаточно широких пределах изменяется тиристорным регулятором напряжения.
Как строить фонтан?
Если фонтан на суше, он все равно не требует особо сложных навыков и больших затрат труда. Инструкция по постройке садового фонтана приведена на рис:
- В радиусе 3-15 предполагаемых высот струи (т. наз. круг разбрызгивания) снимают гумус и роют котлован под чашу с запасом 15-20 см по глубине и 20-25 см по контуру;
- Делают на дне котлована песчаную подсыпку, ставят чашу и, добавляя/отбавляя песка, выставляют чашу ровно и по высоте. Верхний край ее бортика должен прийтись немного (на 3-5 см) ниже поверхности почвы;
- При наполненной чаше насыпают, с трамбовкой, боковую песчаную подушку до уровня нижнего края ее бортика;
- Временно помещают в чашу гидросистему и производят пробу на брызги. Делать это нужно в ветреную погоду, т.к. улетевшие брызги уносят больше всего воды;
- Завершают подсыпку, теперь уже с уклоном к чаше, и просто кладут на песок отмостку из деревянных плашек, кафеля, тротуарной плитки и т.п;
- Монтируют в чаше, уже на постоянно, гидравлику. Вырезают цельный, из рулона, круг гидроизолирующей пленки по диаметру круга разбрызгивания. От его центра прорезают лепестки по радиусу чаши. Накрывают изоляцией весь будущий фонтан и заводят ее лепестки в чашу. Прорезать лепестки и заводить их в чашу удобнее по месту;
- Поперек круга разбрызгивания кладут несколько пластиковых труб, а на них – нержавеющую, в крайнем случае – медную или латунную оцинкованную, сетку;
- Закладывают площадку фонтана камнями, оформляют ее периметр, борт чаши, ставят на излив насадку – фонтан готов!
Еще фонтаны для дома
Аквариумная микропомпа
Выше было сказано о самых мощных аквариумных помпах. А самые маленькие, на 50-100 л/ч из воды в воду, размером с пару спичечных коробков, см. рис. Стоят недорого, электричества потребляют столько, что диск электромеханического счетчика и не шевельнется. Электронный счетчик, правда, их чует. Напор при «капельном» расходе – до 30 см; регулируется самым слабеньким и дешевым тиристорным регулятором или просто реостатом на 4,7-10 кОм 15 Вт. Но учтите, в этом случае регулятор будет по напряжением 220 В!
Комнатные мини-фонтаны
Надев на выход микропомпы помпы жесткую трубочку, получим комнатный мини-фонтан со струей, поз. 1 на рис. слева; чашу, разумеется, можно заполнить чем угодно не гниющим, не ржавеющим и не плавучим. А с гибкой трубочкой можно соорудить настольный мини-пруд с нимфеем. В нем будут расти аквариумные сорта стрелолиста, лимонника (в данном случае это не дальневосточная лиана, а водное растение), карликовый папирус и т.п. растения-амфибии.
Схема фонтана-фитотрона
Домашним цветоводам впору придется фонтан-фитотрон из той же помпы. Вообще-то фитотрон – это миниатюрная оранжерея с климатической установкой и подсветкой, но маленький фонтан-валун создаст вокруг себя микроклимат, в котором приживутся самые привередливые растения, вплоть до высокогорных. В фонтане-фитотроне иногда удается без гетероауксина укоренять черенки экзотических хвойных (напр., араукарии) или казуарин. Схема фонтана-фитотрона – на след. рис. справа.
О самодельных микропомпах
На рис. ниже показана последовательность изготовления микропомпы с питанием от батареек или телефонной зарядки из игрушечного микроэлектромоторчика и подручного хлама:
Изготовление самодельной микропомпы для фонтана
На всякий случай, вот еще видео по этой же теме:
Настольный фонтанчик с самодельной помпой вполне работоспособен, но, увы, на короткое время: сделать в домашних условиях качественный сальник с торцевым уплотнением невозможно, и попадание воды в мотор неизбежно. Короткого замыкания с искрами, правда, не будет – напряжение не то – но мотор выйдет из строя.
Примечание: торцевые (ударение на 1-м слоге) уплотнения – обязательный, и очень сложный, узел погружных насосов. С хорошими «торцами» современные погружные насосы работают по 40-60 лет, и в мотор не попадает ни капли. В общем, конструктору-гидравлику наших дней голову нужно иметь не хуже героновой.
Эпилог
«Ну что, Маш, лучше с фонтаном? А пищала-то!» – «Подумаешь, пищала! Зато цветов сколько насадила, и как цветут!» – «Да… Ну что, теперь моя очередь за пивом?» – «Чеши уж, пивохлёб! Только того… чуть погодя…»
stroylegko.com
Как работает фонтан
Вода и ее источники всегда были притягательны для людей. Это касается не только природных источников воды, но и тех, которые созданы силами и умениями самого человека. Конечно же, речь о фонтанах.
В чем притягательность этих сооружений? В тех положительных эмоциях, которые способен вызывать этот безостановочный круговорот воды, такой манящий и волшебный. Устройство фонтана может быть различным, современные технологии позволяют создать проект фонтана, работающего фактически на пустом месте.
Устройство фонтана
Классическая схема устройства фонтана предполагает наличие двух обязательных элементов:
- чаши – ее назначение состоит в разделении водного потока по различным направлениям. Еще одна задача чаши – прятать под слоем воды разводку труб, оборудование для регулировки струй воды и элементы подсветки;
- насосной станции, расположенной в большинстве случаев в подземной части фонтана. Насосное оборудование представлено обычно двумя насосами – основным и резервным.
Есть еще система подпитки, позволяющая поддерживать необходимый для нормального функционирования фонтана уровень воды. Чаще всего данная система работает в автоматическом режиме при помощи электромагнитного клапана, подключенного к системе управления.
Открытие клапана происходит при подаче сигнала от измерителей-электродов о падении уровня воды до минимально допустимого. После достижения нормального уровня клапан автоматически закрывается.
Система слива фонтана предназначена для удаления воды в преддверии зимнего периода или для проведения очистки чаши.
В устройство фонтана может быть включена система подсветки, состоящая из:
- герметичных светильников, установленных в чаше;
- управляющей системы, состоящей из таймера, понижающих трансформаторов и другого оборудования, установленного в насосной станции.
Виды фонтанов
В зависимости от конструктивных особенностей фонтаны могут быть:
- статическими;
- цветодинамическими;
- скульптурными;
- музыкальными.
Резервуаром для обеспечения круговорота воды в фонтане может служить как естественный источник — река, озеро, пруд, так и совсем небольшая емкость, специально установленная и задекорированная в растениях или скульптурах.
Внешний вид фонтана определяет его функциональные особенности. Он может выполнять не только эстетическую функцию, но и являться источником декоративной подсветки, а также увлажнять и делать более прохладным летний жаркий воздух.
Принцип работы фонтана подробно объясняет видео:
Источник №1: http://vodalux-fontan.ru/ru/
Твитнутьglavspec.ru
Устройство фонтанов | Справочник | Инженерные системы
Фонтан — важное декоративное украшение любого водоема. Его оформление, композиция и высота струи могут быть самими различными, но всегда наличие фонтана «оживляет» водоем. Помимо этого, фонтан имеет большое значение для всего животного мира в водоеме. Создается движение воды, она обогащается кислородом, причем это обогащение тем больше, чем выше струя фонтана. Происходит своего рода аэрация воды. Решение, какой фонтан должен украсить данный водоем, зависит от многих факторов. Здесь и форма водоема, и наличие растительности, и мощность водяного насоса, характер дна и многое другое. Конечно, лучше всего будут смотреться фонтаны в водоемах правильной геометрической формы. И находиться фонтан должен по центру пруда (бассейна). Если в водоеме имеется растительность, то падающая струя фонтана должна находиться на расстоянии не менее 50 см от ближайшего растения, чтобы не повредить его. Формы фонтанов могут быть самыми различными. Все зависит от формы насадки, которая вами приобретена. Их великое множество. На рис. 1 представлен наиболее распространенный тип фонтана — фонтан струйного типа.
Рис. 1. Фонтан струйного типа: 1 — напорная труба поверхностного насоса; 2 — насадка фонтана; 3 — падающая струя фонтана; 4 — расстояние от падающей струи до ближайшего растения (не менее 50 см) | Рис. 2. Фонтаны и насадки: а — «колокол»; б — «полушарие»; в — «тиффани»; 1 — вид насадки сверху; 2 — вид насадки сбоку |
Рис. 2а. Фонтаны и насадки: а — «тюльпан»; б — «рыбий хвост»; 1 — вид насадки сверху; 2 — вид насадки сбоку |
Принцип прост — на трубу навинчивается насадка, представляющая сужающееся сопло, которое формирует тонкую вертикальную струю воды. В принципе можно обойтись и без насадки, достаточно трубы малого диаметра. Главное здесь — давление (напор) воды. Чем больше напор, тем выше струя. Если вместо сужающегося сопла ввинтить другую насадку, изображенную на рис. 2, то можно получить фонтан «колокол». Насадка представляет собой трубу высотой 0,5—1,0—1,5м (в зависимости от конкретных условий), на выходном конце которой закреплены два диска, один над другим между этими дисками имеется регулируемый зазор, с помощью которого можно добиться различной толщины водного слоя. Обычно эти диски бывают сферической формы с загибом вниз. При правильной регулировке зазора между дисками можно получить сплошную водную пленку, формирующую красивую полусферу. В домашних условиях изготовить такую насадку не представит особого труда.
Следующий тип фонтана, который предлагается вашему вниманию — «полушарие». Это уже сложная конструкция, представляющая собой много насадок типа «колокол», но меньших размеров. Расположение этих насадок должно быть таким, чтобы формируемая ими пленка воды составляла своего рода стенки полушария. Все насадки должны быть расположены в строгом соответствии относительно друг друга. В домашних условиях осуществить это весьма затруднительно. Поэтому такие насадки надо приобретать в торговой сети. Фонтан «тиффани» можно рассматривать как комбинированный вариант фонтанов «колокол» и «рыбий хвост» (см. рис. 2а). Но в этом случае давление воды в узле «колокол» будет больше давления воды в узле «рыбий хвост». Понятно, что насадку для фонтана «тиффани» надо приобретать в готовом виде. Обеспечить разность напора воды в двух узлах, а тем более их регулировку, в домашних условиях невозможно.
На рис. 2а представлен тип фонтана «тюльпан», формируется он, как и фонтан «колокол», тоже двумя дисками, которые позволяют получить тонкую пленку воды. Но в данном случае сплошная пленка воды должна выходить не горизонтально, а под углом вверх (30—40°). Похожий принцип можно наблюдать при выходе пламени в горящей камфорке газовой плиты. Но камфорка имеет вырезы для формирования отдельных струй горящего газа, а в случае с насадкой «тюльпан» таких вырезов нет. В домашних условиях насадку для такого фонтана сделать можно. Конечно, слесарные навыки необходимы. Насадка «рыбий хвост» предусматривает в какой-то мере тот же принцип, что и «тюльпан», но вода выходит не в виде пленки, а в виде отдельных струй вверх под углом 30—40° (рис. 2а).
На рис. 2б изображены фонтаны «кольцо» и «одиночный распылитель». Для изготовления фонтана «кольцо» потребуется труба, которой придана форма кольца. Оба конца изогнутой трубы замыкаются на подводящую напорную трубу. На равном расстоянии друг от друга в изогнутой трубе высверливаются отверстия, через которые вода будет струями вырываться вверх. Очень важно, чтобы отверстия были одинакового диаметра. Чтобы струи получались ровными и красивыми, хорошо ввернуть в каждое из таких отверстий насадку в виде направляющего сопла (как у фонтана струйного типа — рис. 1).
Фонтан «одиночный распылитель»» (рис. 2б) в основе имеет тот же принцип, что и «рыбий хвост». Но если у последнего струи редкие и направлены под углом 30—40°, то у «одиночного распылителя» количество струй больше, они тоньше и направлены вверх под углом 15—20°. Напор также будет большим, т.е. фонтан будет более высоким. Если взять за основу принцип построения фонтана «одиночный распылитель» и усложнить его, а именно — на крайние концентрические отверстия дать малый напор, на средние отверстия — средний напор, а на центральное отверстие — большой напор, то можно получить фонтан «ярусный распылитель» (рис. 2в).
Рис. 2б. Фонтаны и насадки: а — «кольцо»; б — «одиночный распылитель» | Рис. 2в. Фонтаны и насадки: а — «ярусный распылитель»; б — «распылитель-вертушка»; 1 — большой напор; 2 — средний напор; 3 — малый напор; 4 — вращающийся диск |
Рис. 3. Фонтан с изменяющейся подсветкой: а — насадка для преобразования фонтана струйного в фонтан «колокол»; 1 — место установки насадки |
Можно добиться разности струй и за счет разности диаметра выходных отверстий при одинаковом общем давлении (напоре). Еще одно интересное решение представлено на рис. 2в (вариант б) — это «распылитель-вертушка». Если принудительно вращать насадку, то боковые струи фонтана, направленные вертикально вверх, будут закручиваться в причудливые спирали. Но здесь важно соблюсти пропорцию между напором воды и скоростью вращения насадки. Механизм этот довольно сложный и лучше всего приобретать его в готовом виде. Особенной привлекательностью обладают фонтаны с подсветкой в вечернее и ночное время. Тем более, если цвета все время как бы «переливаются». Как этого добиться, показано на рис. 3.
К погружному насосу подсоединяется вращающаяся подвеска (диск) состоящая из прозрачных стекол различной расцветки. Сейчас все больше входят в моду фонтаны с декоративной облицовкой. В готовом виде такие фонтаны предлагаются торговой сетью. Материалом для декоративной облицовки служит керамика, искусственный камень, бронза, стекловолокно. Такие сборные фонтаны обычно имеют комплект насадок, позволяющих формировать желаемую форму струи (струй). Фонтаны с облицовкой выполняются в двух модификациях — для установки на дно водоема и для закрепления на дополнительных конструкциях.
Очень популярны так называемые «фонтаны-ключи» и «камни-ключи». Принцип заключается в том, что труба фонтана с насадкой не выступают над поверхностью водоема, а углублены на определенное расстояние. Путем регулировки мощности струи добиваются такой высоты возникающего столба воды, который наиболее правдоподобно имитирует бьющий со дна водоема родник. Причем на формирование столба воды влияет не только напор струи, но и глубина погружения трубы (рис. 4 и 5).
Принцип работы композиции «камень-ключ» в своей основе очень прост (рис. 6). Можно взять большой природный камень, просверлить в нем отверстие диаметром не менее 25 мм и вставить в это отверстие снизу шланг, подсоединенный к напорной трубе. Обязательное условие — наличие крана, с помощью которого можно регулировать напор воды, добиваясь эффекта ключа, который бьет из отверстия в камне. В торговой сети сейчас имеется широкий выбор таких композиций.
Рис. 4. Фонтан-ключ высокий: 1 — подача воды от насоса; 2 — соединительная муфта; 3 — трубка вертикальной подачи напорной струи; 4 — насадка, расширяющая струю; 5 — столб воды, поднятый струей | Рис. 5. Фонтан-ключ низкий (родник): 1 — труба от насоса; 2 — соединительная муфта; 3 — вертикальная подача напорной струи; 4 — насадка для расширения струи; 5 — массив воды, поднимаемый струей |
Рис. 6. Фонтан «камень-ключ»: 1 — труба подачи воды малого напора; 2 — соединительная муфта; 3 — труба вертикальной подачи воды; 4 — горка из камня; 5 — стекающая струя воды |
es.novosibdom.ru
0 thoughts on “Схема устройство фонтана – Устройство фонтана, как же работают фонтаны. Схемы, описания, составляющие, принцип работы”
