Тиг сварка что это: Что такое TIG, MIG-MAG, MMA сварка и как она расшифровывается?

Очень важно следить за чистотой заготовок, сварочного прутка и вольфрамового электрода, иначе качество работы резко падает.

Осциллятор путём подачи на заготовки высоковольтного слаботочного напряжения позволяет осуществить розжиг дуги бесконтактным способом, что предотвращает загрязнение рабочей поверхности электрода. Что касается инертного аргона, то он выпускается высшей и первой степени очистки и часто используется в смеси с гелием. Это сочетание позволяет достигать наилучшего результата, но иногда аргон используется в смеси с углекислым газом для экономии.

Заключение

Мы постарались максимально подробно рассказать о ТИГ-сварке и её применении при работе с различными металлами и в режимах постоянного и переменного тока. Метод требует затрат и определённой квалификации, но овладев им, вы получите универсальный способ соединения самых разнообразных деталей и возможности ремонта металлоизделий разной толщины.

Что представляет собой аргонодуговая сварка TIG

Сварку TIG называют универсальным процессом, так как с помощью нее можно сваривать любые металлы без ограничения, даже разнородные и с разной толщиной. Разберемся в понятии аргонодуговой сварки – что это такое и как действует этот метод.

При подаче тока между тугоплавким электродом и рабочей поверхностью металла образуется дуга. Одновременно с этим через сопло горелки подается аргон, который блокирует доступ воздуха. Таким образом, металлической взвеси в воздухе остается минимум, вероятности попадания шлака в сварочный шов практически нет. То есть аргон защищает дугу и электроды, а на выходе получается идеальный шов. Аргонодуговая сварка TIG (Tungsten Inert Gas) позволяет использовать два способа образования соединений: из расплавленных под действием дуги кромок металла или с помощью специальной присадочной проволоки.

Аргон при горении имеет голубую подсветку

Где применяется сварка TIG?

Сварка TIG широко используется в разных областях промышленности: авиастроении, машиностроении, производстве оборудования из нержавеющей стали, инструментальном производстве и т. д. Аппараты используются как на крупных заводах, так и в мелких организациях, растет спрос и на применение в домашних условиях.

Что можно варить аргонодуговой сваркой?

Ответ простой: все, что угодно, любые металлические детали. В первую очередь, сварка применяется для ремонта составных частей автомобиля (детали двигателя, радиаторы), можно выполнять ремонт кузова и даже обновлять литые диски. Выгода налицо – не нужно покупать дорогостоящие новые запчасти, поскольку возможно эффективно отремонтировать старые. Каждая профессиональная мастерская по ремонту автомобилей, как правило, имеет в штате опытного сварщика и использует оборудование для сварки с аргоном.

«Аргон» в переводе с греческого языка означает «ленивый», «безразличный». История открытия этого газа была непростой, долгое время его не признавал даже сам Менделеев. Обнаружен аргон был в 1785 британским ученым с фамилией Кавендиш, тогда новый газ поразил химика своей необыкновенной устойчивостью и абсолютной инертностью: не было реакций ни с металлами, ни с хлором, ни с щелочами. Лишь спустя 130 лет, когда был открыт гелий, аргон получил признание. Сегодня газ широко используется в промышленности как в чистом виде, так и с добавлением примес

Достоинства аргонодуговой сварки

Преимуществ сварки TIG более чем достаточно, не зря же ее называют технически безупречной технологией будущего.

• Отличное качество шва – металл соединяется аккуратно и выглядит эстетически привлекательно.
• Возможность соединять казалось бы несоединяемые металлы (например, титан и нержавеющую сталь), в том числе с изношенными поверхностями.
• Отсутствие шлаков в процессе сварки – шов сразу формируется ровным, не требующим дополнительной очистки.
• Минимизация металлических взвесей и разбрызгивания в воздухе. Данное обстоятельство позволяет проводить работы в любых помещениях без боязни повредить покрытие пола или стен.
• При сварке нагревается только маленькая площадь металлической основы, что делает возможным сохранение общей формы изделия.
• Достаточно высокая скорость проведения работ из-за большой тепловой мощности дуги.
• Надежность и высокое качество соединения гарантирует большой срок службы.
• С точки зрения технологических приемов сварка выполняется несложно, поэтому использование аппаратов TIG становится общедоступным.

Среди недостатков сварки TIG можно назвать неидеальное качество работ при сквозняке или сильном ветре, так как часть газа может распылиться. Сложностью может также стать необходимость начальной подготовки перед совершением сварочных работ.

Принцип работы аргонодуговой сварки

Особенности использования аргонодуговых аппаратов

Конструкция аргонодуговых инверторов более сложная по сравнению с классическими сварочными аппаратами. Каждый сварочный инвертор TIG оборудован газовым клапаном, благодаря которому аргон попадает в горелку, осциллятором, который бесконтактно зажигает электрическую дугу, и балластным реостатом для подбора оптимальной силы тока.

Перед тем, как приобрести сварочный аппарат TIG, нужно определить, с каким током придется вести работы по соединению металлов. Изделия из алюминия и магния требуют сварки с помощью переменного тока AC, а для соединения стальных деталей требуется постоянный ток DC. Среди представленного на нашем сайте ассортимента имеются инверторы с функцией импульсного режима и универсальные аппараты AC/DC.

Что такое MMA, TIG, MIG/MAG

Неспециалисту порой бывает трудно разобраться в терминах и определениях, применяемых в сварке. Сложность дополнительно вызвана тем, что не существует жестко регламентированных и классифицированных методов и приемов. Однако производители сварочного оборудования и материалов придерживаются общепринятых английских аббревиатур, речь о которых и пойдет в данной статье.

Расшифровка аббревиатур

ММА (РДС)

MMA (Manual Metal Arc)-ручная дуговая сварка штучными (покрытыми) электродами с помощью инвертора или трансформатора. Техническая литература советских времен оперировала обозначением РДС.
Процесс сварки происходит за счет плавления металлического стержня – электрода, покрытого специальной обмазкой, которые имеют свою классификацию. Основное ее предназначение заключается в защите сварочной ванны от воздуха, предотвращая окисление металла. Расплавленный стержень образует сварочный шов, а использованное покрытие остается в виде шлака.

Сварка покрытым электродом

РДС возможна как на постоянном, так и на переменном токе. При постоянном токе возможны два варианта подключения зажима массы и держателя электрода, поэтому существует сварка на прямой и обратной полярности. Переменный ток такой особенностью не обладает – как подключать электрод в данном случае не имеет значения. Приведенный рейтинг надежности сварочных инверторов поможет подобрать аппарат, который прослужит долгие годы.

Поскольку метод ММА самый популярный ввиду его простоты и относительно недорого применяемого оборудования, с вопросом как научиться варить электросваркой самостоятельно стоит ознакомиться непременно.

TIG(WIG)  или РАДС

TIG (Tungsten Inert Gas) – технология дуговой сварки в среде инертного газа неплавящимся электродом. Вольфрам – (англ.Tungsten) очень тугоплавкий металл с температурой плавления около 3500 С, поэтому он является основой для производства подобного рода электродов. Иногда можно встретить иные вариации этого способа:

• WIG(Wolfram Inert Gas) – название образовано от немецкого написания;
• GTA (Gas Tungsten Arc) – в данной аббревиатуре опущено химическое взаимодействие защитного газа.

Выбор материалов осуществляется согласно цветовой маркировке вольфрамовых электродов, обозначающей типы свариваемых металлов , а также сварочные режимы.

Т.к. электрод является неплавящимся, процесс аргонной сварки происходит по другому сценарию:

• электрическая дуга возбуждается между концом электрода и свариваемым металлом;
• заполнение сварочного шва происходит путем подачи в сварочную зону специального присадочного материала – прутка;
• сварочная ванна защищается газовым облаком.

Процесс сварки по методу TIG

Защитным инертным газом, т.е. газом, молекулы которого химически не взаимодействуют в процессе сварки с основным и присадочным материалом, в данном случае выступает аргон. Именно поэтому за ним закрепилось название “ручная аргонно-дуговая сварка” или РАДС.

Стоит отметить, что данное название не совсем правильно, т.к. в роли защитного газа могут применяться другие газы – азот, гелий, а также газовые смеси.

Аргон может использоваться при сварке плавящимся электродов – MIG метод, речь о котором пойдет ниже.

В технических характеристиках сварочного оборудования помимо обозначения TIG всегда дополняется упоминанием рода сварочного тока DC (Direct Current) – постоянный ток или AC/DC (Alternating Current/Direct Current) – переменный/постоянный ток. В данном случае это очень важно. К примеру, сварка алюминия аргоном производится на переменном токе.

MIG / MAG

MIG/MAG (Metal Inert/Active Gas) – метод дуговой сварки в защитной среде инертного/активного газа с помощью плавящегося электрода в виде стальной или иной проволоки в зависимости от типа соединяемого металла.

Схематичное изображение mig/mag-метода

Под МИГ или МАГ сваркой обычно подразумевают полуавтоматическую. Основной задачей данного способа была идея создания “бесконечного электрода”, чтобы тем самым добиться значительной производительности сварочных работ. Ведь при РДС методе приходится часто менять электрод по мере его расходования, что в некоторых случаях является крайне не удобным. Как и при ТИГ сварке здесь применяются защитные газы.

В роли инертного обычно выступает аргон и его смеси, который подходит, к примеру, для сварки алюминия и его сплавов полуавтоматом. Активным газом, т. е. взаимодействующим в процессе со свариваемым металлом, как правило является углекислый газ( углекислота). Вы можете услышать от сварщика словосочетание “сварка полуавтоматом в среде углекислого газа“, подразумевающий способ MAG(МАГ).

Данный способ наиболее распространен ввиду повышенной производительности по сравнению с MMA, и дающий лучший результат в качестве сварного шва.Определиться с выбором сварочного аппарата поможет рейтинг бытовых полуавтоматов на основе отзывов опытных сварщиков.

Надеемся, что данная статья поможет разобраться в классификации основных методов сварки, а также будет полезной при выборе оборудования и материалов с английскими аббревиатурами.

Tig сварка — что это такое и для чего она нужна

Сварка TIG – что это, технология,видео

Среди разнообразия видов сваривания двух металлических изделий выделяется сварка TIG. Она применяется на различных производствах и автосервисах.

Этот вид идеально подходит как для аккуратных тонких швов, так и для надежного проплавления стыков толстых изделий.

Что такое TIG сварка? Каковы ее преимущества и недостатки? Как выполняется процесс ведения дуги, и какое используется оборудование?

Аргонодуговая сварка TIG — что это?

Аббревиатура, используемая для обозначения данного вида сваривания металлических элементов, имеет перевод с английского как «вольфрам и инертный газ». Это отражает суть сварочного процесса — электрическая дуга горит в среде инертного газа.

Основным элементом является вольфрамовый электрод. Его температура плавления немногим меньше 4000°C. Благодаря этому возможна работа практически со всеми видами стали.

Электрод является не плавящимся, а лишь требует периодической заточки для точной и аккуратной работы ведения шва. Вольфрамовый элемент помещается в специальную цангу и фиксируется в горелке.

Лишняя длина электрода, незадействованная в процессе выполнения шва, находится в специальном колпаке, для предотвращения замыканий об массу.

На конце горелки имеется керамическое сопло, по центру которого расположен электрод, а по окружности подается инертный газ. Роль последнего выполняет аргон.

Без его участия в сварочную ванну попадает окружающий воздух и это приводит к выделению водорода и пористости шва при кристаллизации затвердевающего металла. Подобные явления можно увидеть на видео в интернете.

Кнопка на горелке запускает подачу газа и напряжения.

Зажженная дуга начинает плавить кромки свариваемого металла. Если две части изделия расположены вплотную друг к другу, то для получения герметичного шва достаточно только этого металла.

Если между пластинами имеется зазор, или требуется крепкий шов для сопротивления на разрыв и излом, то дополнительно используется присадочная проволока.

Она подается в зону плавления свободной рукой сварщика.

Применение

TIG сварка широко используется ввиду высокой температуры горения дуги.

Это позволяет применять ее как для сваривания обычной углеродистой стали, так и для работы с цветными металлами: медью, чугуном, титаном, алюминием и драгоценными сплавами.

Очень красивые швы получаются при аргоновой сварке нержавеющей стали. В отличии от сварки MMA, требующей очистки от шлака и выполняющейся на меньшей скорости, ТИГ сразу оставляет чистый шов.

В качестве присадочной проволоки используется тот же вид материала, что и свариваемые стороны. Кроме предотвращения пористости, ТИГ сварка делает возможным сварочный процесс для соединения алюминия.

Без инертного газа этот расплавленный металл, при взаимодействии с кислородом, сильно окисляется. Образуется пленка не позволяющая создать жидкую сварочную ванну и вести шов.

Но благодаря защитной среде, как можно увидеть на соответствующих видео в сети, происходит равномерное расплавление алюминия и формирование шва.

Эти преимущества TIG сварки находят применение в:

• машиностроении;
• изготовлении посуды для пищевой промышленности;
• изготовлении емкостей для химической и нефтеперерабатывающей отрасли;
• производстве полотенцесушителей;
• автосервисах.

Преимущества аргоновой TIG сварки

Применение вольфрамового электрода и защитного газа имеет определенные плюсы по сравнению с иными видами сварки. Среди них:

• небольшая зона прогрева свариваемого изделия, что позволяет избежать значительных деформаций;
• полное вытеснение внешнего воздуха из сварочной ванны за счет подачи аргона, который тяжелее, чем кислород;
• высокая скорость проведения работ;
• несложный метод обучения процессу;
• аккуратный шов, не требующий механической обработки, как при ММА;
• разнообразие свариваемых металлов;
• меньше выбросов в атмосферу вредных веществ.

Технология выполнения и параметры

Существует много видео сваривания металлов в различных режимах TIG. Для начала необходимо очистить кромки от ржавчины, масла или краски. Выбирается величина сварочного тока, толщина электрода и давление в подаче аргона.

Электрод затачивается так, чтобы риски оставались параллельно оси стержня. Чем они будут меньше, тем качественнее будет шов. После наждачного круга рекомендуется полировка кончика электрода. Когда предстоит сварка тонких металлов, выбираются соответствующие электроды и производится острая заточка их кончика. При работе с толстыми свариваемыми частыми, угол заточки можно увеличивать.

Сила тока напрямую влияет на степень проплавки и ширину шва. Вот несколько рекомендаций для основных ситуаций:

Среди видов розжига дуги выделяется три способа:

• проведение иглой по металлу;
• точечное касание, называемое Lift TIG;
• бесконтактный розжиг.

Первый способ довольно проблематичный, поскольку ведет к частому прилипанию электрода и его быстрому притуплению. Вид розжига дуги лифт относится к аппаратам средней ценовой категории. Последний способ наиболее комфортный, но им оснащаются только дорогие устройства.

Ведение дуги производится по-разному, в зависимости от требуемого результата. Для получения тонкого и ровного шва необходимо соблюдать зазор между иглой и поверхностью в 3 мм. Увеличение этого расстояния приведет к расширению сварочной ванны, и уменьшению степени проплавки. Шов выполняется справа налево, без колебательных движений. Эта технология применяется для соединения тонких частей.

Когда работа ведется с толстыми пластинами, то выполняется разделка кромок под 45°. Корневой шов ведется ровно. Заполняющий и накладной швы выполняются поперечно-колебательными движениями с дополнительной присадкой проволоки.

Вылет иглы при стыковых соединениях должен быть 5 мм. Для угловых выставляется индивидуально, исходя из диаметра сопла и доступности к зоне сварки. Соответственно необходимо увеличить подачу аргона, чтобы защитить сварочную ванну.

Недостатки режима TIG

Аргоновая сварка очень универсальна, но не лишена недостатков. Распространенными минусами могут быть:

• Вытеснение инертного газа ветром при работе на улице. Для предотвращения этого необходимо выставлять специальные щиты, закрывающие рабочее место и увеличивать подачу аргона, что ведет к перерасходу газа.
• Предварительная очистка поверхности. В отличии от MMA, TIG требует тщательной зачистки свариваемых кромок от масла и ржавчины, а также краски. Без этого гарантированы поры в структуре шва.
• Сопло и колпачок на горелке могут мешать вести шов в труднодоступных местах. Это относится к угловым соединением с малым градусом или к работе внутри небольших пространств для руки. В первом случае увеличивают вылет иглы, что приводит к ее перегреву, а во втором — переставляют малый колпачок, но для этого приходится обрезать вольфрамовый электрод.
• TIG lift, при розжиге вне зоны шва, может оставить небольшой след на поверхности, требующий зачистки в случае если это лицевая сторона изделия.

Комплектация для TIG

Чтобы выполнять работы этим видом сварки необходим аппарат, поддерживающий различные режимы TIG, кабель для крепления на массу, газовый баллон и редуктор. Важным элементом является горелка, которая бывает двух видов: №1 и №2. Первая применяется при работе с металлом до 3мм толщины.

Максимальная сила тока не очень велика, поэтому горелка остывает естественным путем. Вторая, используется для сваривания материалов от 3 мм и выше. В ручку встроено водоохлаждение, циркулирующее через весь кабель канал от аппарата к горелке.

В составе жидкости применяется дисциплинированная вода и этиловый спирт, для предотвращения замерзания.

Аргоновая сварка является востребованным способом соединения большинства видов металла в промышленности. Высокая производительность, аккуратный вид шва, и хорошие показатели на прочность, делают ее выбором многих специалистов. Применяя изложенные в статье рекомендации, можно успешно выполнять необходимые сварочные работы.

Поделись с друзьями

Источник: https://svarkalegko.com/tehonology/cvarka-tig-chto-eto.html

TIG-сварка: приниципы осуществления :: SYL.ru

TIG-сварка осуществляется вручную при использовании аргона. Применяются электроды из вольфрама, не подверженные плавлению. При этом в случае надобности металлический прут для заполнения шва находится во второй руке. Подобный вид применим для деталей из стали. TIG-сварка алюминия и его сплавов также возможна.

Применяется такой инертный газ, как аргон. Сварка TIG служит надежной защитой разогретого металла от кислорода, азота, водяного пара.

В редких случаях прибегают к использованию гелия, так как цена на него выше, и он расходуется в большем количестве. Показатель выделяемой энергии этого инертного газа в два раза больше, чем у аргона. Он проплавляет металл глубже, а сварка происходит быстрее.

Плюсы TIG-сварки

К преимуществам этого вида сварки можно отнести:

• чистоту и точность сварочного шва;
• широкий перечень свариваемых металлов: сталь, магний, медь, алюминий, бронза и др.;
• качественный контроль ванны для сварки и всего процесса в целом;
• отсутствие брызг и искр;
• на шве не образуется шлак;
• не задымляется воздух.

Отрицательные стороны сварки

TIG-сварка имеет и свои минусы:

• непременное выполнение работы опытным специалистом;
• низкий уровень производительности;
• наличие баллона с газом.

Как выбрать и заточить электроды из вольфрама

TIG-сварка предполагает использование электродов из вольфрама, которые различаются по размеру и составу. Данный металл обладает высоким уровнем плавления (3380 °C).

При покупке электродов будьте предельно внимательны, так как они могут иметь одинаковый состав легирующей добавки, но быть произведенными разными фирмами. Работа их может заметно отличаться. Немаловажными являются величина зерна, содержание и распределение оксида.

Обратите внимание и на заточку электродов. С течением времени она подвержена деформации, и форму кончиков нужно будет обновить. При постоянном токе применяется форма конуса, при переменной подаче – круглый наконечник.

Длина заточки отражается на глубине и ширине шва. Если она короткая, то глубина проплавления снижена.

Стабильность дуги также зависит от рисков при обработке концов. Для стабильности горения дуги они должны находиться только вдоль оси электрода, а их размер должен быть минимальным. Оптимальный вариант — отполировать электрод после его затачивания. Также горение дуги зависит от притупления на конце. Его диаметр берется в соответствии с диаметром электрода и силы подаваемого тока для сварки.

Основные правила выполнения сварки TIG

TIG-сварка осуществляется на чистой металлической поверхности. Следует устранить всю грязь и коррозию. Обеспечьте обезжиривание посредством ацетона или же другого растворителя.

Напряжение на дуге находится в прямой зависимости от ее длины. Рекомендуется вести сварку на короткой дуге. При ее удлинении увеличивается ширина шва, и уменьшается глубина плавления.

Зона сварки защищена не в достаточной степени. Лучший показатель дуги составляет от 1,5 мм до 3 мм.

При сваривании стыковых соединений вылет окончания электрода должен составлять от 3 до 5 мм, а угловых и тавровых – от 5 до 8 мм.

Распределение газа по сечению сопла должно быть одинаковым. С этой целью в горелке располагают газовые линзы, поддерживающие ламинарный поток. Если при сварке дует ветер или сквозит, то уровень защиты зависит от жесткости струи. Этот показатель находится в прямой зависимости от типа подаваемого газа и возрастает с увеличением скорости его выхода.

При увеличении диаметра сопла следует повысить и расходование газа. Для того чтобы аргонодуговая сварка TIG отличалась высоким качеством, советуется подавать газ в большем количестве и увеличить диаметр сопла. Также следует приблизить горелку к свариваемой детали. Для оптимальной защищенности металла прибегают к использованию специальных приспособлений.

Чтобы металл шва не наполнялся кислородом или азотом, надо регулировать положение присадочного прута. Он должен находиться в зоне защитного газа.

Для устранения металлических брызг его конец подается в ванну для сварки с плавностью. О степени проплавления говорит форма ванны металла. Показателем оптимальности процесса является ванна, которая вытянута по направлению сварки.

Если работа выполнена недостаточно хорошо, то она приобретает форму овала или круга.

Сварка производится справа налево. Электрод должен быть расположен перпендикулярно к поверхности металла. А с присадочным материалом он располагается под углом. Прут для присадки перемещают впереди грелки без колебаний.

Если привариваются валики нижних швов в горизонтальном направлении, то присадочный прут принимает два направления: вниз или вдоль кромок. Процесс осуществляется таким образом, чтобы металл поступал в ванну одинаковыми порциями.

Зажигание дуги контактным и бесконтактным способом

Контактное зажигание дуги обеспечивает прикосновение электрода из вольфрама к изделию. При поднятии горелки происходит возбуждение дуги. Данный способ зажигания не подходит для такого процесса, как аргонная сварка TIG, так как на металле остаются вольфрамовые включения, приводящие к дефектам шва.

Бесконтактный способ зажигания осуществляется посредством генератора с высокой частотой. Сварочная дуга вызывается нажатием на кнопку горелки. Расстояние между изделием и электродом должно составлять от 1,5 мм до 3 мм.

Выбор аппарата для сварки TIG

При выборе аппарата для сварки TIG вы должны руководствоваться требуемой мощностью источника. Оцените объем работ с учетом прогноза на будущее.

Решите, нуждаетесь ли вы в переменном токе, или же для проведения сварки достаточно поступления постоянного.

Запомните, что сварка методом TIG алюминия и магния производится посредством переменного тока (AC). Для работ с нержавейкой и обычной сталью потребуется подача постоянного тока (DC). Если вам требуется варить разные металлы, то используют аппараты линейки AC/DC.

Аппараты для сварки TIG обычно обладают диапазоном подаваемого тока от 150 до 500 А и могут функционировать от 3A. Их применяют для сварки и спаивания штучными электродами.

Источник: https://www.syl.ru/article/223324/new_tig-svarka-prinitsipyi-osuschestvleniya

TIG сварка: что это такое?

Главная » Сварочные работы на даче.

ТИГ – сварка неплавящимся электродом в среде аргона с использованием присадочной проволоки. Назначение – изготовление изделий и конструкций из легированных и цветных металлов. Также этот способ позволяет сваривать металл малой толщины (менее 1 мм), применение присадочной проволоки при этом необязательно.

Технологические особенности ТИГ сварки

Основная особенность дуговой сварки в среде аргона – использование неплавящегося электрода, изготовленного из вольфрама или графита.

Температура его плавления гораздо выше температуры, до которой он прогревается в процессе сварки.

В качестве защитного газа используется аргон, обеспечивающий не только надежную защиту сварочной ванны от воздействия воздуха, но и стабильность горения дуги.

Присадочный материал может иметь вид проволоки, прутка или полос. При сварке в электрическую часть не включается, подается в зону дуги отдельно со стороны.

Техника TIG сварки:

• Длина дуги влияет на глубину проплавления. При уменьшении расстояния от электрода к поверхности свариваемой детали соединение получается наиболее качественным. При увеличении длины дуги – глубина проплавления уменьшается, а ширина шва увеличивается.
• Как правило, электрод ведется без поперечных колебаний вдоль оси соединения. Шов получается узким и эстетичным по внешнему виду.
• Присадочный материал в зону плавления подается очень плавно. В противном случае происходит разбрызгивание металла. В процессе сварки удерживается под небольшим углом впереди горелки.
• Заваривание кратера при окончании процесса не рекомендуется производить с помощью резкого отвода горелки. Это ведет к уменьшению количества подаваемого газа и ухудшению защиты сварочной ванны.
• Подача аргона включается за 15-20 секунд перед началом ТИГ сварки, а прекращается через 7-10 после окончания процесса.
• Перед началом сварки детали тщательно очищаются от окислов, масла и других загрязнений. Поверхность желательно обезжирить.

Плюсы и минусы аргонодуговой сварки

Основные преимущества процесса:

• Аргон является инертным газом, который на 38 % тяжелее воздуха. Благодаря этому он полностью вытесняет воздух из зоны сварки, что исключает контакт сварочной ванны с атмосферой. Это обеспечивает получение идеально чистого шва без шлаковой корки и различных дефектов (поры, оксидные и другие включения).
• Возможность соединения заготовок из различных сплавов алюминия, титана, меди, а также нержавейки и других металлов.
• Качественное формирование шва.
• Точное поддержание глубины проплавления, что особенно актуально при сварке тонколистового металла при условии одностороннего доступа к поверхности свариваемых деталей.
• Небольшой нагрев свариваемых деталей – исключает их деформацию.
• Минимальная зона термического влияния.

К недостаткам относится невысокая производительность ручного способа TIG сварки. Но с учетом повышенного качества сварных соединений, потери в скорости – допустимый ущерб.

Источник: http://samanka.ru/tig-svarka-chto-eto-takoe.html

Блог находчивого сварщика

В новом эпизоде «Время сварки@6 – TIG сварка нержавеющей стали для начинающих» вы узнаете основы сварки нержавеющей стали. Сначала узнайте простой способ, как определить, с каким материалом вы работаете: нержавеющая сталь или обычная сталь.

Зная марку материала, вы сможете выбрать правильный присадочный металл. Чтобы сделать это, вы можете скачать график выбора присадочного металла. Также в этом эпизоде вы увидите разницу сварки нержавеющей стали с продувкой с обратной стороны шва и без неё.

Добро пожаловать на «Время сварки»! Я мистер ТИГ.

Наш сегодняшний выпуск – это первое из серии видео, посвященных сварке нержавеющей стали. Итак, что такое нержавеющая сталь, и чем она отличается от обычной стали? По определению ясно, что она содержит в своем составе хром.

Для получения нержавеющей стали берется обычная мягкая сталь и к ней добавляется около 12% хрома, вследствие чего она становится тверже и получает защиту от коррозии.

С такой сталью даже проще работать, если вы, конечно, свариваете ее правильно.

При работе с нержавеющей сталью легко контролировать размер сварочной ванны, она очень хорошо просматривается, и вы всегда знаете, на какую глубину добавлять присадочный материал. Нужно сказать, что существует огромное количество видов нержавеющей стали.

Мы составили специальную таблицу с рекомендациями по работе с каждым из них. Вот эта таблица. Я хочу выбрать несколько вариантов. Здесь целый список. Тут есть 304, 310, 316, 321 сталь. Эта таблица большая. Сейчас мы рассмотрим, как выбрать сталь для вашей работы.

Начнем мы с самого распространенного варианта. Эту сталь обычно называют 304. Необходимо отметить, что в нашей таблице также представлены рекомендации по использованию присадочных металлов к каждому наименованию стали. Я выберу несколько вариантов. Мы будем сваривать нержавеющую сталь 304 с 304 .

Таблица советует мне использовать материал 308L в качестве присадочного металла.

stainless_steel_welding_filler_metal_selection_chart.pdf

Кстати, вы также можете сваривать обычную сталь с нержавеющей. Просто посмотрите в таблицу, и увидите, какую использовать присадку. Так как это первое из этой серии видео, сегодня мы будем сваривать 304 сталь.

Еще мы поговорим о том, как узнать, с нержавеющей ли сталью вы работаете. У вас может быть нержавеющая сталь, возможно это 304, но вы не уверены в этом на все 100 процентов.

Хороший способ выяснить, нержавеющая ли у вас сталь – это проверить образец вашего металла на магнит.

У меня два образца. Один выглядит немного более блестящим, и, оттого, более похожим на нержавеющую сталь. Очень удобно проверять магнитом. Взять обычный магнит и посмотреть, притянет ли он образец. В данном случае магнит не притягивает.

Это позволяет с большой вероятностью сказать, что здесь у нас нержавеющая сталь, в которой много хрома. Образец номер два может быть как нержавеющей, так и мягкой сталью. Давайте проверим. Итак, это обычная сталь. Это была быстрая проверка. Существует много других способов.

Например, вы можете попробовать зачистить образцы, – наметанный глаз заметит разницу по искрам. Впрочем, магнит обычно является самым лучшим вариантом.

Один из моментов, на который мне нужно обратить внимание – это хром. После того, как вы приступите к работе, и у вас образуется сварочная ванна, что произойдет, если кислород попытается воздействовать с хромом? Вот наша TIGгорелка.

На ней стоит газовая линза и вольфрамовый электрод, который выступает примерно на полсантиметра. Это будет нашим стандартом. Я также буду использовать хорошую газовую защиту. Материал установлен и закреплен по обоим концам. При сварке я буду постоянно добавлять присадочный металл.

Закончив свою работу, я переверну деталь, и вы увидите глубину проплавления.

Если я буду использовать газовую защиту с обратной стороны шва или проведу продувку, то сварка с обратной стороны будет выглядеть просто замечательно. Если же вы не пользуетесь газовой защитой с обратной стороны, то вы обнаружите, что сварка идет тяжелее.

На обратной стороне шва будут образовываться оксиды. Эти оксиды обязательно сократят срок службы вашей сварки. Если вы, к примеру, варите детали дорогой выхлопной системы гоночного автомобиля, то в этом случае ваша сварка прослужит намного меньше.

Впрочем, как и во всех остальных случаях.

Итак, подведем итог: нержавеющая сталь – это отличный материал, который подходит для многих целей и является простым в работе. Сейчас мы приступим. Первую половину этой пластины я проварю без газовой защиты с обратной стороны шва, а вторую с защитой.

Итак. Дуга разгорается очень чисто. Вы видите эту ванну, она по-настоящему яркая. Я понемногу добавляю присадочный металл. Вижу, как ванна начинает проникать в металл.

Напоминаю, что эта сварка производится без газовой защиты с обратной стороны. По всей вероятности, на обратной стороне будут оксиды. Немного позже я вам их покажу. Верхняя же сторона варится достаточно хорошо. Заканчиваю сварку.

Сейчас я уменьшаю силу тока и проверяю, чтобы кратер был правильно заварен. Вот и все.

ОК, дуга разгорается, образовывается ванна. Отличная чистая сварка. В данном случае на обратной стороне производится поддув аргоном. Сварка выходит намного чище, и мне также намного легче ее контролировать. Я знаю, что в работе не будет никаких сюрпризов. Немного присадочного металла.

Очень стабильная и яркая сварка. Скоро я закончу – надо сначала только убедиться, что я не сделаю кратер, и добавить немного еще присадочного металла в самом конце. Как вы видите, я использую диаметр присадочной проволоки 1,2 мм, материал 308L. Я прекращаю варить, уменьшая понемногу силу тока.

Вот так.

Давайте посмотрим на то, что у нас получилось. Вот здесь мы добавляли присадочный металл. Мы использовали аргон и не использовали продувку. Вы наверно заметили, что здесь что-то вроде лини ожога. Грязной линии. Перейдем же к этой сварке. Мы использовали одновременно газ и продувку.

Здесь тоже есть такая линия. Мы позже избавимся от нее. Сейчас мы просто сравниваем сварку с продувкой и без нее. Сейчас я переверну деталь, и вы сразу увидите разницу. Вот здесь много оксидов. Задняя сторона проварена плохо. Из-за этих оксидов хрома будут образовываться трещины.

С такой сваркой вам не получить хорошего качества, не важно, варите ли вы выхлопную систему или что-то другое. Она просто не будет такой же долговечной как вот эта. Вы видите, что здесь мы получили отличное проплавление. Существует много видов продувки.

Мы обсудим их в следующих выпусках.

Вот и все на сегодня. Спасибо за то, что смотрели «Время сварки». Я мистер ТИГ. Подписывайтесь на видеоканал – Смарт Техникс и следите за новыми роликами!

Источник: http://www.Smart2Tech.ru/blog/tags/tag/tig-svarka-1

Для каких металлов применяется tig сварка

• Tig сварка алюминия
• Как расшифровывается TIG, MIG-MAG, MMA сварка

Из всех процессов дугового сваривания, tig является наиболее подходящим, чтобы достичь высокого качества сварочных швов. Этот способ сварки наиболее универсален, потому как с помощью данного способа можно соединять различные материалы и в разных пространственных положениях.

Аргонодуговое сваривание tig чрезвычайно универсальный процесс и применяется практически при сваривании любых металлов, даже разнородных, а толщина свариваемого металла начинается от 0,3 миллиметров.

Данный способ сварки отмечен высоким качеством в обмен на скорость работы. Высокое качество можно достичь благодаря использованию более длительного времени, которое затрачивается на рабочий процесс. Как правило, tig сваривание ведется значительно медленнее, чем другие процессы сварки и применяет в случаях, когда прочность и качество шва имеет важнейшее значение.

Тig сварка применяется для работы с легкими металлами, например магний и алюминий. Работа продвигается на переменном токе. Тонкие листы из сплавов меди и нержавеющей стали также можно сваривать с помощью этого процесса на постоянном токе.

Наиболее часто используемым газом для проведения tig сваривания является чистый аргон, который применяется для всех материалов.

В отличие от других видов сварки, например мig, где требуется использование газа или газовой смеси для каждого определенного материала, tig требует применения аргона в качестве инертного газа для сваривания любых металлов, которые можно сваривать данным способом сварки.

Тig сварка в сочетании с высокой производительностью с другими видами сваривания позволяет широко использовать данных процесс для работы с металлами. В некоторых случаях применяется tig сваривание в сочетании с полуавтоматическими видами сварки.

К примеру, для соединения труб, используемых в морской промышленности. Данный способ сваривания используется для корневой сварки, а полуавтоматическая сварка применяется для последующего заполнения разделки шва.

Это позволяет достичь высокого качества шва металла, а также повысить скорость заполнения остальной части разделки кромок.

При сварочном процессе tig применяется неплавящийся вольфрамовый электрод и инертный газ аргон. Вольфрам часто используется в качестве материала для сварочных электродов потому как имеет высокую температуру плавления, а также в виду отличных электрических характеристиках.

Инертный газ применяется для защиты сварочной дуги, сварочной ванны и электрода от пагубного действия атмосферы. В сварочную ванну подается специальная сварочная проволока в ручном или автоматическом сварочном режиме.

Для проведения tig сварки требуется высокая квалификация сварщика. Специалист должен сварочную проволоку в одной руке, а другой обеспечивать подачу присадочного материала в ванну. Зажигание дуги – один из самых важных процессов в сваривании, поэтому необходимо уделять ему достойное внимание и проводить в соответствии со стандартами.

Источник: http://3g-svarka.ru/primenenie-tig-svarki.php

Что представляет собой аргонодуговая сварка TIG

Сварку TIG называют универсальным процессом, так как с помощью нее можно сваривать любые металлы без ограничения, даже разнородные и с разной толщиной. Разберемся в понятии аргонодуговой сварки – что это такое и как действует этот метод.

При подаче тока между тугоплавким электродом и рабочей поверхностью металла образуется дуга. Одновременно с этим через сопло горелки подается аргон, который блокирует доступ воздуха.

Таким образом, металлической взвеси в воздухе остается минимум, вероятности попадания шлака в сварочный шов практически нет. То есть аргон защищает дугу и электроды, а на выходе получается идеальный шов.

Аргонодуговая сварка TIG (Tungsten Inert Gas) позволяет использовать два способа образования соединений: из расплавленных под действием дуги кромок металла или с помощью специальной присадочной проволоки.

Аргон при горении имеет голубую подсветку

Где применяется сварка TIG?

Сварка TIG широко используется в разных областях промышленности: авиастроении, машиностроении, производстве оборудования из нержавеющей стали, инструментальном производстве и т.д. Аппараты используются как на крупных заводах, так и в мелких организациях, растет спрос и на применение в домашних условиях.

Что можно варить аргонодуговой сваркой?

Ответ простой: все, что угодно, любые металлические детали. В первую очередь, сварка применяется для ремонта составных частей автомобиля (детали двигателя, радиаторы), можно выполнять ремонт кузова и даже обновлять литые диски.

Выгода налицо – не нужно покупать дорогостоящие новые запчасти, поскольку возможно эффективно отремонтировать старые.

Каждая профессиональная мастерская по ремонту автомобилей, как правило, имеет в штате опытного сварщика и использует оборудование для сварки с аргоном.

Достоинства аргонодуговой сварки

Преимуществ сварки TIG более чем достаточно, не зря же ее называют технически безупречной технологией будущего.

• Отличное качество шва – металл соединяется аккуратно и выглядит эстетически привлекательно.
• Возможность соединять казалось бы несоединяемые металлы (например, титан и нержавеющую сталь), в том числе с изношенными поверхностями.
• Отсутствие шлаков в процессе сварки – шов сразу формируется ровным, не требующим дополнительной очистки.
• Минимизация металлических взвесей и разбрызгивания в воздухе. Данное обстоятельство позволяет проводить работы в любых помещениях без боязни повредить покрытие пола или стен.
• При сварке нагревается только маленькая площадь металлической основы, что делает возможным сохранение общей формы изделия.
• Достаточно высокая скорость проведения работ из-за большой тепловой мощности дуги.
• Надежность и высокое качество соединения гарантирует большой срок службы.
• С точки зрения технологических приемов сварка выполняется несложно, поэтому использование аппаратов TIG становится общедоступным.

Среди недостатков сварки TIG можно назвать неидеальное качество работ при сквозняке или сильном ветре, так как часть газа может распылиться. Сложностью может также стать необходимость начальной подготовки перед совершением сварочных работ.

Принцип работы аргонодуговой сварки

Особенности использования аргонодуговых аппаратов

Конструкция аргонодуговых инверторов более сложная по сравнению с классическими сварочными аппаратами. Каждый сварочный инвертор TIG оборудован газовым клапаном, благодаря которому аргон попадает в горелку, осциллятором, который бесконтактно зажигает электрическую дугу, и балластным реостатом для подбора оптимальной силы тока.

Перед тем, как приобрести сварочный аппарат TIG, нужно определить, с каким током придется вести работы по соединению металлов.

Изделия из алюминия и магния требуют сварки с помощью переменного тока AC, а для соединения стальных деталей требуется постоянный ток DC.

Среди представленного на нашем сайте ассортимента имеются инверторы с функцией импульсного режима и универсальные аппараты AC/DC.

Источник: http://www.Toool.ru/articles/chto_predstavlyaet_soboy_argonodugovaya_svarka_tig.html

Что такое сварка TIG – ООО «Техновелд» промышленное оборудование

Если Вам нужна сварка TIG, то обращаем ваше внимание на наш каталог.

Другую дополнительную информацию можно узнать по телефону:

+7 (4712) 770-188

Особенности сварки TIG

TIG (Tungsten Inert Gas) – это универсальный метод дуговой сварки, благодаря которому удаётся достичь наиболее совершенных и качественных сварных швов при соединении различных металлов в том или ином пространственном положении.

При этом важно отметить, что таким способом можно производить сварочные работы на металлах, толщина которых 0,3 мм.

Так как подобный процесс всегда происходит с использованием неплавящихся вольфрамовых электродов, то можно встретить и такое обозначение, как WIG (Wolfram Inert Gas).

Качество в ущерб скорости

Однако сварка tig является одним из самых медленных известных способов дуговой сварки. Но при этом данный метод является лучшим, чем MMA или MIG.

Время, затрачиваемое на сварочный процесс по технологии TIG, компенсируется высоким уровнем качества сварного шва.

Как правило, такую сварку применяют именно в тех случаях, когда качество играет важную роль, а скорость исполнения не имеет значении.

При помощи такой сварки можно соединять такие лёгкие материалы, как алюминий или магний, используя переменный ток. Такие металлы, как медные сплавы и нержавеющая сталь подвергаются сварке на постоянном токе.

В данном методе аргонодуговой сварки всегда применяется чистый аргон, независимо от обрабатываемых деталей. Например, сварка MIG использует разные газовые смеси, которые соответствуют свариваемым металлам.

TIG сварка в сочетании со сваркой MIG и MAG

Но такая сварка зачастую используется совместно с полуавтоматическими видами сварки MAG и MIG, что даёт наилучший результат соединения. Так, при сваривании труб, использующихся в морской промышленности, TIG играет роль создания корневого шва, разделки шва заполняются потом при помощи MIG. Это обеспечивает создание высококачественного корневого шва и быструю заделку остальной его части.

Итак, сварочный процесс по TIG-технологии предпологае6т использование неплавящегося вольфрамового электрода и инертного газа, в роли которого выступает аргон.

Использование вольфрамовых электродов обусловлено тем, что они отличаются высоким порогом температуры плавления и при этом отлично проводят электрический ток.

Газ в этом случае играет защитную среду, которая не даёт взаимодействовать с внешней атмосферой сварочной дуге, электроду и ванне. Помимо этого, в сварочную ванну обязательно подаётся присадочный материал в виде проволоки.

Выбирая аппарат для осуществления сварки TIG, необходимо руководствоваться параметрами мощностей, которые нужны для проведения тех или иных работ. Тут важно иметь представления не только о текущей необходимости проведения работ, но и о том, какие будут задачи ставиться в будущем.

Не редко встаёт вопрос о том, какой ток целесообразнее использовать, постоянный (DC) или переменный (AC). Тут важно понимать, какие металлы будут обрабатываться.

Если это будут сплавы типа магния или алюминия, то достаточно аппарата, который работает на переменном токе. Обычные и нержавеющие стали свариваются на постоянном токе.

Поэтому, если будут обрабатываться различные типы металлов, можно выбрать оборудование, которое поддерживает использование обоих видов токов.

Источник: http://www.tweld.ru/tig.html

TIG Сварка — “Остапа” понесло… — бортжурнал Subaru Forester SG9 STI Baby In Car 2004 года на DRIVE2

Доброго всем времени суток!

Уже достаточно давно, приобрел для своих(и не только) нужд, аргонно-дуговой, сварочный аппарат. Покупка назревала давно, уже с годик точно.

Предпосылками или лучше сказать мотиваторам к покупке, было желание стать не зависимым в плане изготовления выхлопных и впускных систем, от “некоторых” СТО нашего города, так как в мое понимании, качество исполнения у последних сильно хромало, либо цена была не оправданно завышена за простую работу.

В середине зимы 2014-2015, попробовал впервые варить простым инвертором, на постоянном токе без функции “Pulse” и прочих полезных фишек для качественной сварки. Перед тем как в первый раз попробовать, уже давно начал “курить” форумы по сварке, и теорию, хоть и поверхностно я понимал. Смотрел всевозможные видео на Youtube.com и потихоньку вникал в нюансы TIG сварки.

Первый опыт, был связан с желанием сварить себе на форя выхлоп, который естественно провалился… Попортив пол метра трубы, поигравшись с настройками тока и подачей газа, понял… Нужна практика и самое главное — хороший сварочный аппарат.

Даже будучи морально готовым к первому “блину комом”, данное событие, поубавило мой пыл на пару месяцев, но не более )))… Пытливый ум и желание доказать, что я смогу не хуже, не давало покоя… все чаще стал обращать внимание на качество изготовления той или иной детали в жизни и на просторах интернета… Зуд становился еще невыносимее )))В начале июня, начал искать аппарат, который бы отвечал моим требования, а это:1) Возможность варить не только на постоянном токе, но и на переменном… Аллюминий, сталь, титан — это то, что я хотел варить и почему нуждался именно в этом типе аппарата. 2) Большое количество настроек — Подача газа перед/после сварки, цифровой амперметр, плавное затухание дуги и возможность варить в режиме “Pulse”. Чуть подробнее затрону каждый пункт, зачем и почему…

Прошелся по рынкам и строймаркетам нашего города, и был малость разочарован… Даже не представлял, что в нашей стране не возможно найти нормальный аппарат, который бы отвечал моим запросам, была всего одна модель, но её качество и “родословная” оставляли некоторые сомнения… НО! Снова “мотиватор” не давал покоя моим мыслям… у Adylus’a треснул 1.

5скролл аппайп, причем не просто треснул, а сломался пополам в месте шва! Причем варили ему аппайп в достаточно “хорошем” СТО нашего города, и за хорошие деньги… Каково же было мое удивление, когда я увидел порванный пайп, который просто разошелся по шву, так мало того, при сварке, когда устанавливали сенсор ЕГТ, мастера “ошиблись” с местом расположения и им пришлось переносить посадочную гайку в новое место, а старое заваривать… Так что вы думаете? Они даже заварить старую дырку не смогли нормально… Сразу вспоминаю всю свою ругань, когда калибровал новые форсунки, это был просто ужас. P.S. В итоге худо бедно так отстроил… Теперь стали понятны показания ШПЛЗ, убегающие в 10, при нормальном CL(кто настраивает, поймет)…

Это было последним звоночком к покупке своего аппарата… Уже было отчаялся найти нужный мне аппарат, и согласен был на китайский, мало мальски подходящий под мои требования, как начал изучать мануал по одному Российскому бренду — “Сварог”(Да простят меня модераторы, не для рекламы)

Сварог ака Jasic

Аппараты, которые продает этот бренд, полностью устраивали меня функционалом, но не было возможности его привезти из России… Но меня зацепила надпись на боку аппарата — “Jasic”… Начал искать, и понял, что это и есть настоящий производитель этих аппаратов )))) А самое главное, что есть оф.

диллер этого производителя в соседнем Казахстане, в городе Алматы. Оооо, это просто везение какое-то, плюс ко всему у этого же диллера были все необходимые на тот момент присадочные материалы и расходники.

Не долго думаю, связываюсь с продавцом, коим оказывается очень адекватный и компетентный в этом вопросе человек, договариваюсь о приезде на выходных, и покупке аппарата Jasic TIG 200P AC/DC

Jasic TIG 200p AC/DC

Технические характеристики

Напряжение питающей сети, В 220±15%Частота питающей сети, Гц 50/60Номинальное напряжение, В TIG 18 / MMA 28Диапазон регулирования сварочного тока, А 10–200Диапазон регулирования сварочного тока (TIG/MMA), А 10–200 / 10–200Потребляемый ток, А 20Потребляемая мощность, кВА 4,6Напряжение холостого хода, В 56Потребление на холостом ходу, Вт 100ПВ, % 60ПВ 100%, А 154КПД, % 85Диаметр электрода, мм 1,6–5,0Толщина свариваемого металла, мм 0,5–10,0Способ возбуждения дуги ВысокочастотныйВремя продувки газом после сварки, сек 0–10Коэффициент мощности 0,93Класс изоляции BСтепень защиты IP23

Габаритные размеры, мм 493×330×320

Основные функции

• Стабильная дуга, качественный сварной шов, легкость при эксплуатации• Автозащита от перепадов напряжения и тока• Цифровой дисплей, функция 2Т/4Т

• Высокая надежность в работе, удобство в эксплуатации и сервисном обслуживании

В первый раз увидев этот аппарат, был мягко говоря немного ошарашен, его размеры и вес мне представлялись немного более скромными. А я его еще хотел тащить в одиночку, но спасибо моему брату Арману, всегда выручает в трудные моменты.Вес более 20кг, и здоровенная коробка, в сравнении с простыми инверторами, как 8 к 1му )))

Опущу моменты касательно того как мы его таскали по вокзалу в жару, и хотел бы передать привет нашим доблестным погранцам и таможенникам, которые не стыдятся ничего…

Ну и собственно функции, про которые обещал рассказать:1) Цифровой амперметр — очень нужная функция, когда можешь четко выставить значение, которое требуется для сварки, так как крутить и гадать какой же ток в положении на 9 часов, на шкале от 10 ампер до 150 ампер — удел ПТУшников.

А тут выставил и начал варить, ничего лишнего…2) Продувка аргоном перед и после сварки — продувка перед, служит для очистки места сварки от кислорода, в среде которого при высокой температуре происходит окисление метала, по простому, он начинает чернеть и становится более хрупким, из-за чего страдает прежде всего качество и прочность шва, а не только его внешний вид… Золотой, синий, фиолетовый цвета сварки, говорят о том, что шов не был перегрет, и подачи газа хватало для остывания и защиты места сварки. Черный цвет — говорит, что либо ток, либо подача газа были не корректно выставлены для данного типа сварки. Именно поэтому важна продувка аргоном до и после сварки. Помимо этого, при подаче газа раньше, дуге легче разгореться в среде аргона, нежели в кислороде… А продувка после сварки, помогает быстрее остудить метал, чтобы метал не окислялся от высокой температуры. P.S. чем темнее шов, тем выше была температура шва, так что золотой или серебряный шов — это даже круче сине-фиолетового )))3) Плавное затухание дуги — нужно для правильного окончания некоторых типов сварки, когда требуется чтобы шов был без “краторов”

4) Режим “Pulse” — применяется для сварки тонких металлов для меньшего тепловложения, да и просто получаются более красивые швы )))

Ну и собственно первые опыты сварки есть в бортовике у Adylus’a, от себя добавлю лишь фотографии и некоторое описание:Первый опыт,

Присадка ER304L и ER309L

В руки бы н@срал этому мастеру )))

К концу 3х суток, кое-что, начало получаться )))

Второй опыт, фронт на SG9 STI
Уже даже что-то получается красиво )))

Всем тюна )))…

Цена вопроса: $1,100 Пробег: 111 км

Источник: https://www. drive2.ru/l/7568799/

Что такое аргонодуговая сварка TIG и особенности сварочного процесса

Среди разнообразных типов сварки 2 изделий из металла стоит отметить сварку методом TIG. Она выполняется на разных производственных предприятиях, в автомобильных сервисах.

Такое сваривание позволяет создавать аккуратные швы небольшой толщины, надежно проплавлять места соединения толстых деталей.

Что представляет собой ТИГ сварка? Какие у нее плюсы и минусы? Как нужно вести дугу, какое оснащение применяется?

 Что представляет собой сварка TIG?

TIG, если перевести с английского, расшифровывается как «вольфрам с инертным газом». Сварка ТИГ выполняется посредством электрической дуги, горящей в инертном газе.

Ключевым компонентом считается электрод из вольфрама. Он плавится при температуре примерно равной 4000 градусов. Благодаря этому возможно обрабатывать почти любые типы стальных деталей.

Электрод необходимо периодически затачивать, чтобы шов можно было вести точно и аккуратно. Он размещается в особой цанге, закрепляется в горелке.

Его излишки, которые не используются для создания шва, располагаются в особом колпаке, предотвращающем замыкания об массу.

На кончике горелки есть сопло из керамики. В его середине находится электродный элемент, по кругу подается инертный газ (аргон). Без аргона в сварную ванну проникнет кислород. В результате выделится водород, в шве возникнут поры, при этом металл кристаллизуется. Такие явления можно увидеть на видео в сети. Клавиша на горелке активирует подачу газа и напряжения.

Загоревшаяся дуга обеспечивает плавление кромки металла, который сваривается. Если 2 части детали находятся рядом друг с другом, то для создания герметичного шва будет достаточно расплавившегося металла. Если промеж пластинок есть зазор, применяется специальная проволока. Она подается в область сварки незанятой рукой сварщика.

Такой тип сваривания сейчас часто применяется. Обусловлено это большой температурой, при которой горит электрическая дуга.

Это дает возможность использовать ТИГ инверторы для сварки обыкновенной углеродистой стали, обработки цветных металлов (медных, чугунных, алюминиевых деталей). Особо точные швы получаются при использовании аргона для обрабатывания нержавейки.

В отличие от сваривания MMA, предполагающего очищение от шлаковых отложений и осуществляющегося на небольшой скорости, TIG сварка обеспечивает формирование точного шва.

Присадочная проволока делается из такого же металла, что и обрабатываемые изделия. Если использовать TIG сваривание, можно не только предотвратить образование пор, но и соединить алюминиевые детали.

Без инертного газа плавленый металл, взаимодействуя с воздухом, подвергается окислению. Формируется пленочка, которая не позволяет создать жидкую сварную ванну, вести шов.

Благодаря газу алюминий равномерно расплавляется, формируется соединение.

Данный тип сваривания часто используется в:

• машиностроительной отрасли;
• производстве посудных изделий для пищевой промышленности;
• производстве емкостей для химической сферы, отрасли нефтепереработки;
• изготовлении сушителей полотенец;
• автомобильных сервисах.

Особенности сваривания

Сварка TIG располагает собственными особенностями. Их необходимо принимать во внимание.

• перед началом сварки металл нужно очистить, обезжирить;
• при обработке детали применяют подключение к отрицательному полюсу;
• сваривание алюминиевых деталей должно осуществляться переменным током;
• чем шире электродный элемент, тем сильнее должен быть электрический ток. Не переборщите, так как электрод может подвергнуться расплавлению;
• напряжение электрической дуги зависит от ее размера. Неопытным рабочим лучше использовать дугу небольшой длины;
• конец электрода должен выступать на 3 – 5 миллиметров. Если сварка осуществляется тавровым/угловым способом, выступ должен составлять 5 – 8 миллиметров;
• газ должен равномерно распределяться по сопловому сечению;
• жесткость струи зависит от поступающего газа;
• электродный элемент нужно перемещать с правой стороны в левую, продольно шовной оси.

Становится очевидно, что такая TIG сварка располагает множеством особенностей. Ввиду этого она не подходит для начинающих.

Используемое оборудование

Применяются 2 ключевых вида оснащения:

1. Сварной выпрямитель. Преобразует переменный электроток в постоянный. Причисляется к профессиональному оборудованию.
2. Инвертор ТИГ. Осуществляет выпрямление переменного тока с идеальными динамическими параметрами дуги. Определенные инверторы оборудованы блоком, выдающим постоянный/переменный электрический ток. Это дает возможность увеличить функциональность оснащения. Кроме стальных, возможно обрабатывать алюминиевые детали.

Инверторные аппараты различаются по мощности, наибольшему току, продолжительности сваривания, стоимости. Выбирая инвертор, нужно обратить внимание на:

• возможность сваривания при плавающих параметрах электрической сети;
• обеспечение постоянной/переменной составляющей напряжения в показателях выхода;
• возможность горизонтального/вертикального/потолочного обрабатывания изделия;
• защищенность агрегата от перегрева (инвертор должен своевременно отключаться при максимальных нагрузках).

Применяемые электроды и газ

Электроды считаются важнейшим элементом для аргонодуговой TIG сварки. От их характеристик зависит качество сваривания. Производятся электроды из вольфрама (его концентрация составляет 97-99,5 процентов). Кроме вольфрама, в электродах содержатся иттриевые, танталовые, ториевые, лантановые компоненты.

Электродные элементы помечаются цветом (белый, золотой, зеленый, красный, голубой, синий). Число указывает на концентрацию присадки металлического оксида.

Заточка электрода влияет на форму электрической дуги. При постоянном электрическом токе дуга должна иметь форму конуса, при переменном она должна быть закруглена на конце. Стержневая поверхность не должна быть шероховатой. Рекомендуется ее отполировать.

Чаще всего при сварке TIG используется аргон. Он весит больше кислорода, потому выталкивает его из области факела, обеспечивает защиту. Иногда выполняется не аргонно-дуговая сварка, а гелиевая. Легче его только водород. Невзирая на высокую цену, гелий повышает мощность дуги в полтора — два раза. Благодаря этому металл глубоко проплавляется, производительность сварочного аппарата повышается.

Характеристики гелия позволяют использовать его для обрабатывания тугоплавких металлов. Самые сложные операции выполняют посредством сочетания аргона (сорок процентов) и гелия (шестьдесят процентов). Гелий позволяет металлу глубоко проплавляться, а аргон обеспечивает стабилизацию параметров электрической дуги.

Режимы работы

TIG сварка выполняется на однополярном/переменном токе. Однополярный ток применяется для обработки большинства материалов. Переменный ток предназначается для обрабатывания алюминиевых, титановых, иных деталей, сделанных из тугоплавкого металла.

Электрическую дугу возможно разжечь одним из нижеприведенных методов:

• проведение иглой по металлу;
• точечное касание;
• бесконтактный розжиг.

Первый метод сложен в исполнении, часто приводит к тому, что электродный элемент прилипает и притупляется. Точечное касание используется в инверторах, относящихся к средней ценовой категории. Бесконтактный розжиг самый эффективный, однако возможность его выполнения предусмотрена только в аппаратах, имеющих высокую цену.

Для того чтобы получить тонкий и ровный шов, нужно соблюдать зазор промеж иглы и детали в три миллиметра. Если увеличить промежуток, сварная ванна расширится, степень проплавления уменьшится.

Разделка кромок (при обрабатывании толстых пластинок) осуществляется под углом 45 градусов. Корневой шов должен быть ровным по всей длине.

Постоянный ток

Однополярный электроток используется на прямой полярности. На стержень из вольфрама подается «минус», на деталь – «плюс». Подобный метод обеспечивает:

• ускорение сваривания;
• создание сварной ванны, которая заужена и глубока;
• повышение ресурса электродного элемента.

Данный режим используется для сваривания высоколегированных сталей, нержавейки.

Переменный ток

При переменном электротоке периодически изменяется полярность. Прямая полярность позволяет сформироваться высококачественной сварной ванне. Обратная полярность разрушает защитную пленочку, очищает металлическую поверхность. Баланс между полярностью возможно регулировать:

• повышая значение обратной полярности, возможно улучшить очищение от пленочки;
• усиливая обратную полярность на стержне из вольфрама, возможно проплавлять материал, добиваясь нужной глубины ванны.

Преимущества и недостатки процесса

TIG сваривание, как и любая другое, располагает определенными преимуществами и недостатками.

Плюсы:

• малая площадь нагревания при сваривании, сохранение первоначального вида и характеристик изделий;
• защитная среда формирует высококачественное сварное соединение;
• ускорение сварочного процесса благодаря аргону, увеличивающему мощность дуги;
• сварное соединение получается точным, маленькой величины, не портит вид изделий.

Минусы:

• сложность регулирования для неопытного рабочего;
• чувствительность к ветряным порывам, сквознякам;
• чувствительность к низкотемпературным условиям.

Источник: https://oxmetall.ru/svarka/chto-takoe-tig-i-osobennosti-protsessa

Сварка tig: суть метода, его преимущества и недостатки, сфера применения

Сварка металлических деталей известна человечеству давно. Однако с развитием металлургии, появлением новых сплавов, соединений технология начала улучшаться, чтобы отвечать всем требованиям складывающихся реалий. Любому начинающему сварщику нужно узнать побольше информации о ТИГ сварке: что это такое, как пользоваться оборудованием, какими сильными и слабыми сторонами она обладает.

Что такое ТИГ сварка?

Прежде чем переходить к описанию оборудования, разбору преимуществ и недостатков, необходимо разобраться с принципами технологии, особенностями ТИГ сварки.

TIG сварка — это способ соединения металлов, при котором используется вольфрамовый электрод с защитным газом. Стержень считается «неплавящимся».

Сварщик должен затачивать его перед применением, чтобы дуга была стабильной, а шов получался ровным.

Вольфрамовый электрод закрепляется в горелке по центру сопла. По краям горелки находятся отверстия, через которые подаётся защитный газ. Для этого применяется аргон. Он защищает место сваривания от образования оксидной плёнки. Дополнительно нужно использовать присадочную проволоку. Желательно, чтобы она была изготовлена из того материала, который нужно сварить.

История появления

Сварка известна человечеству не одно десятилетие. Впервые идея того, что можно соединять металлические детали во время сильного нагревания появилась в начале 20 века. Над созданием подобного оборудования задумался Чарльз Л. Коффин — американский инженер. Однако первые образцы оборудования не позволяли использовать аппарат в промышленных условиях, сваривать сплавы металлов.

Впервые неплавящийся электрод из вольфрама и защитный газ (инертный гелий) были протестированы в 40-х годах 20 века. С помощью этой технологии удалось соединить алюминий, магний, никель. Метод стал популярен в самолёто- и ракетостроении, а потом получил популярность и среди других направлений промышленности.

Преимущества и недостатки

Любой технологический процесс обладает сильными и слабыми сторонами. Преимущества аргоновой TIG сварки:

1. Благодаря использованию защитного газа шов получается равномерным, без поров, трещин, пустот. Аргон защищает нагреваемую поверхность от оксидной плёнки, образующейся при взаимодействии горячего металла с кислородом.
2. Уменьшаются внутренние напряжения, образующиеся во время сваривания без защитного газа.
3. Металл не разбрызгивается.
4. После сваривания изделия не нуждаются в дополнительной обработке.
5. ТИГ сваркой можно соединять большинство известных металлов, сплавов.
6. Достаточно попробовать поработать оборудованием 2–3 раза, чтобы освоить навык создания качественных, красивых швов.

Недостатки TIG сварки:

1. Используя оборудование на открытом воздухе, нужно закрывать место соединения от ветра. Потоки воздуха сбивают направления движения защитного газа, ухудшают качество шва.
2. Нужно тщательно подготавливать рабочую поверхность.
3. Нельзя выбирать острый угол наклона горелки относительно заготовки. Это осложняет рабочий процесс.
4. На месте, где зажигается электрическая дуга, остаётся отметка, которую нужно будет счистить.

Учитывая недостатки ТИГ оборудования, можно подготовиться к возможным сложностям во время эксплуатации сварки.

Применение

Поскольку ТИГ технология позволяет соединять множество металлов и сплавов на их основе, её используют в различных направлениях промышленности:

1. Автомобилестроение, изготовление деталей для промышленного оборудования.
2. Космическая промышленность.
3. Строение кораблей, самолётов.
4. Изготовление медицинских инструментов.
5. Строительство, создание электроинструментов.

Часто ТИГ технология применяется в домашних условиях. С помощью аппаратов с вольфрамовыми электродами заваривают детали от кузова автомобилей, чинят радиаторы.

Режимы

ТИГ оборудование работает с помощью однополярного или переменного тока. Каждый из отдельных режимов ТИГ сварки применяется для разных материалов.

Постоянный ток

Оборудование, работающее на постоянном токе, обладает определёнными преимуществами. К ним относятся:

1. Увеличивается экономичность рабочего процесса.
2. Можно проваривать детали на большую глубину. Шов получается узки, но глубоким.
3. Возрастает скорость сварочного процесса.

Минус подаётся на вольфрамовый электрод, плюс идёт на обрабатываемую деталь. Оборудование, работающее на постоянном токе, подходит для соединения легирующих сталей, нержавейки.

Переменный ток

Оборудование, во время работы которого происходит автоматическая смена минуса и плюса. При увеличении обратной полярности поверхность эффективнее очищается от оксидной пленки.

Оборудование

Проводить сварочный процесс с защитным газом, неплавящимся вольфрамовым электродом можно с помощью обычного инвертора с горелкой, которая может подавать газ. Однако существует два вида специализированного инструмента:

1. Инвертор TIG. Дополняется блоком, который может вырабатывать прямой или переменный ток. Благодаря этому увеличивается функционал аппарата. Даёт возможность работать со сталями, алюминием, сплавами.
2. Сварочные выпрямители. Аппарат преобразует переменный ток в постоянный. Является профессиональным аппаратом.

Оборудование и расходные материалы нужно выбирать зависимо от того, какой металл или сплав будет обрабатываться.

Алгоритм сборки сварочного аппарата

После покупки установки, расходных материалов, соединительных элементов нужно собрать отдельные детали и механизмы вместе. Этапы сборки:

1. Соединить осциллятор с инвертором.
2. Провод, отвечающий за массу, закрепить на клемме, отмеченной значком плюса.
3. Провод, который соединён с горелкой, нужно подключить к клемме со значком минуса.
4. На рукав, через который будет проводиться поток газа, закрепить горелку.
5. Подготовить баллон с аргоном. Накрутить редуктор.
6. Рукав, подающий газ, закрепить на редукторе.
7. Инвертор подключить к общей сети — 220 В. Осциллятор должен питаться от блока питания, вырабатывающего 6 В.

Чтобы не ошибиться при подключении элементов, можно посмотреть схемы и обучающее видео. После сборки необходимо провести настройку аппарата. От этого будет зависеть качество проводимых работ.

Техника сваривания

Процесс сварки своими руками требует предварительной настройки аппарата. Для этого сварщику нужно выполнить ряд действий:

1. При использовании неплавящихся вольфрамовых электродов их необходимо заранее подготовить. Рабочий стержень нужно заточить с помощью надфиля.
2. После заточки электрода его нужно установить на горелку. Для этого используется цанговый зажим.
3. Открыть вентиль на баллоне с аргоном. С помощью редуктора установить рабочий расход газа. Оптимальный показатель — 13 л/мин.
4. Массу закрепить на обрабатываемой заготовке или металлическом рабочем столе.
5. Включить осциллятор. Горелку поднести к поверхности металла.
6. После нажатия на кнопку включения появится искра. Открыть подачу газа на горелке.

Расстояние между окончанием электрода и рабочей поверхностью должно быть не менее 3 мм. Вести заострённую часть можно по-разному.

Если увеличивать расстояние между вольфрамовым наконечником и металлом, шов будет получаться широким, а глубина проварки уменьшится. При соединении тонких заготовок нужно делать движения горелкой справа налево.

Чтобы сделать корневой шов, нужно вести электрод ровно. Угловые стыки соединяются под углом 45 градусов.

ТИГ сварка используется для соединения металлов и сплавов на их основе. Защитный газ, применяемый во время проведения работ, не даёт появляться оксидной плёнке. Важно правильно настраивать оборудование, затачивать неплавящийся электрод перед работой, удерживать дугу на одном расстоянии от заготовки.

Тиг сварка для начинающих Что такое ТИГ сварка и где она применяется? Ссылка на основную публикацию

Источник: https://metalloy.ru/obrabotka/svarka/tig

Тиг сварка в среде аргона: технология аргонодуговой сварки неплавящимся электродом

В мире современной сварки множество самых разнообразных методов – как старых, так и самых новых. Но среди всех технологий выделяется одна – TIG или тиг сварка. Область ее применения самая широкая: от кустарных сервисных мастерских для ремонта автомобилей до крупных производственных объектов со сложнейшими технологическими циклами.

Данный способ годится и для производства тонких швов, и для работы с массивными деталями с толстыми кромками. Предлагаем разобраться с методом TIG с его особенностями, оборудованием, преимуществами и недостатками.

Что это за метод в принципе

Для начала разберемся с аббревиатурой TIG, которая как раз и описывает суть метода: в переводе с английского это не что иное как «вольфрам и инертный газ». Иными словами, это горение электрической дуги в инертном газе.

Уход за ним заключается в периодической заточке кончика для сохранения точности и тонкости образования сварочного шва. Вольфрамовый наконечник зафиксирован в специальной горелке и расположен в цанге. Если электрод длиннее, чем нужно, лишняя длина размещается в специальном корпусе, чтобы не произошло короткое замыкание.

Технология сварки с использованием инертного газа.

В роли инертного газа чаще всего используется аргон, поэтому вся сварка называется аргонодуговая сварка плавящимся электродом. Аргон подается по окружности, в центре которой находится электрод, расположенный в керамическом сопле на конце горелки.

Без инертного газа ничего хорошего не выйдет, в этом случае в сварочную ванну попадает кислород с выделением водорода, что приводит к высокой пористости сварочного шва и кристаллизации металла при затвердевании. Аргон как инертный газ защищает процесс от данных нежелательных явлений. Подача газа запускается кнопкой на горелке.

Как и во всех видах сварки с использованием дуги кромки соединяемых металлических заготовок начинают плавиться при зажженной дуге. Если между поверхностями есть зазор, нужно использовать дополнительную присадочную проволоку, которую сварщик подает просто свободной рукой.

Если же соединяемые детали соприкасаются поверхностями вплотную, для формирования качественного шва вполне достаточно самого металла.

Применение и преимущества технологии TIG

Cварка в среде аргона применяется чрезвычайно широко благодаря высокой температуре горения электрической дуги. Данный факт делает этот метод приемлемым как для работ с углеродистой сталью, так и для работ с различными и весьма капризными цветными металлами: алюминием, медью, титаном и другими металлами.

Нержавеющая сталь также отлично варится методом TIG: швы формируются очень качественными и эстетичными. Метод тиг не требует очистки шва от шлака после рабочего процесса.

Работа с алюминием заслуживает отдельного упоминания. Этот чрезвычайно капризный металл без аргона варить практически невозможно. Проблема в оксидной пленке, которая мгновенно образуется и не дает сформироваться сварочной ванне и, соответственно, сварочному шву.

Схема сварки в среде инертного газа.

Благодаря аргону, создающему защитную среду, алюминий плавится очень равномерно, и шов формируется правильно и ровно. Если используется дополнительная присадочная проволока, то она должна быть из того же металла, что и соединяемые детали.

Области применения аргоновой сварки следующие:

• все виды машиностроения;
• автомастерские;
• пищевая промышленность;
• нефтеперерабатывающая и химическая промышленности и многие другие.

Тиг сварки имеют немало преимуществ в сравнении с другими видами:

• точная компактная локализация прогрева заготовки, что минимизирует риск деформации;
• полная свобода сварочной ванны от кислорода в результате вытеснения его аргоном, который тяжелее кислорода;
• отличная скорость сварки тиг;
• простота в исполнении и несложное обучение методу;
• шов высокого качества;
• широкая палитра металлов для работ;
• грамотная экология: меньше выбросов в атмосферу.

Порядок работы и ее параметры

Прежде всего следует хорошенько очистить свариваемые кромки от ржавчины, грязи, следов масла или краски. Затем нужно обдумать и рассчитать следующие параметры: величину сварочного тока, давление аргона при его подаче, толщину электрода.

Устройство горелки для аргонодуговой сварки.

Сила сварочного тока влияет на параметры шва и глубину проплавки. Розжиг электрической дуги можно произвести тремя способами:

1. Провести иглой по металлу: данный способ не очень популярный, потому что часто происходит прилипание электрода в дополнение к его быстрому стачиванию.
2. Точечно коснуться, это называется Lift TIG и используется в аппаратах средней ценовой категории.
3. Бесконтактный розжиг – самый удобный способ, применяется в дорогом оборудовании.

Дуга также ведет себя по-разному, в зависимости от планируемого результата. Для того, чтобы сварочный шов был высокого качества, следует держать и контролировать точный зазор между свариваемой поверхностью и иглой наконечника в три миллиметра.

Если зазор будет шире, степень проплавки снизится из-за расширения сварочной ванны. Направление формирования шва всегда идет справа налево без каких-либо колебаний. Такие правила работают при работах с тонкими краями металлов.

Если вы планируете варить толстые заготовки, сначала нужно произвести разделку кромок с углом в 45°. Швы выполняются по-разному: корневой шов – ровно, а заполняющий и накладной швы – с помощью колебательных движений с дополнительной присадочной проволокой.

Если соединение имеет стыковую форму, вылет иглы должен составлять 5 мм. Ну а если соединение имеет угловой формат, размеры устанавливаются индивидуально в зависимости от размера выходного отверстия сопла и степени доступности в рабочей зоне.

Особенности и недостатки метода TIG

Ручная аргонодуговая сварка относится к универсальным технологиям со множеством преимуществ. Тем не менее недостатки имеются, и о них нужно знать и помнить.

Как выполняется TIG сварка?

Минусы аргонодуговой сварки следующие:

• Работать с аргоном практически невозможно на улице при ветреной погоде: аргон полностью вытесняется ветром. Можно, конечно, выставлять защитные щиты с одновременным увеличением подачи аргона, но такое решение нельзя назвать эффективным и экономным.
• Работа с плавящимся электродом в облаке аргона имеет жесткое требование по предварительной подготовке рабочих поверхностей – тщательной зачистке кромок от ржавчины, масла и краски. Если этого не сделать, в сварочных швах окажутся здоровенные поры.
• Структура горелки с колпачком и соплом могут привести к затруднениям в ведении шва в местах с трудным доступом. Чаще всего такое встречается при угловых соединениях или во время работы в малом пространстве. Решениями являются либо увеличение расстояния вылета иглы, либо перестановка колпачка с обрезкой вольфрамового электрода.
• Вариант способа TIG Lift включает риск следа на поверхности из-за розжига шва вне рабочей зоны. В этом случае понадобится специальная зачистка.

Для выполнения тиг метода необходимо определенное оборудование.

Сборка горелки для TIG сварки.

Комплект нужных вещей включает в себя следующее:

• сварочный аппарат с поддержкой разных режимов;
• баллон с аргоном или другим инертным газом;
• редуктор и кабель;
• газовая горелка в одной из двух версий: №1 для работ с металлами с тонкой кромкой, а №2 для работ с металлами с большей толщиной.

Источник: https://tutsvarka.ru/vidy/tig-svarka-v-srede-argona

Сварка методом TIG

Без сварочных работ трудно себе представить авиацию, космос, машиностроение и строительство, востребована сварка и в быту.

Самые разнообразные способы соединения металлов и их сплавов широко используются в настоящее время, и отдельное место здесь занимает недорогой, но эффективный метод TIG-сварки. Мы проведём обзор способов работы, технологий и металлов, которые свариваются этим методом.

Отдельное внимание следует уделить аппаратуре, оборудованию и расходным материалам, а также принципам работы в среде защитного инертного газа.

Преимущества и недостатки аргонодуговой сварки

Одним из методов сварки металлов является ММА, при котором работа производится плавящимися покрытыми электродами, переменным или постоянным (AC/DC) выходным током. Кроме того, широко используется полуавтоматическая сварка MIG/MAG в среде защитного или активного газа.

Следующей, промежуточной по ценовой категории, является TIG сварка, которую иначе называют аргонодуговым методом.

В нём процесс сварки металлов дугой короткого замыкания производится неплавким вольфрамовым электродом в среде защитного газа, препятствующего окислению на открытом воздухе.

В качестве источника АС/DC-тока используется сварочный инвертор, оснащённый евроразъёмом, через который подаётся газ и выходной ток к горелке, а также проходят управляющие сигналы.

В отличие от метода MIG, где электродом служит подвижная проволока, в сварке TIG используется тугоплавкий электрод из вольфрама с высокой температурой плавления. Через горелку с сеткой подаётся газ, а затем с задержкой в 1 секунду — напряжение.

Это делается для того, чтобы сварка начиналась в среде защитного газа, который подаётся под давлением и будучи тяжелее воздуха препятствует окислению заготовок.

Лучше понять, что такое TIG-сварка, поможет оценка достоинств и недостатков данного способа соединения металлов, особенно в сравнении с методами MMA и MIG. К преимуществам аргонодуговой сварки относятся следующие параметры:

1. возможность работать как с тонкостенными деталями, так и с заготовками значительной толщины;
2. работа в AC/DC-режимах;
3. широкие диапазоны регулировки параметров сварочного тока;
4. использование негорючих газов, что повышает безопасность работ;
5. тугоплавкие электроды многоразового использования;
6. надёжный, цанговый зажим горелки для сменных электродов различной толщины;
7. наличие осциллятора для улучшенного розжига дуги;
8. возможность работы с прямой и обратной полярностью.

У этого метода есть и определённые недостатки, которые не оказывают существенного влияния на рабочий процесс. Они заключаются в следующем:

• невысокая скорость сварки по сравнению с другими методами;
• необходимость работы в закрытых помещениях, чтобы исключить перерасход газа;
• малая мобильность;
• ручная подача сварочной проволоки.

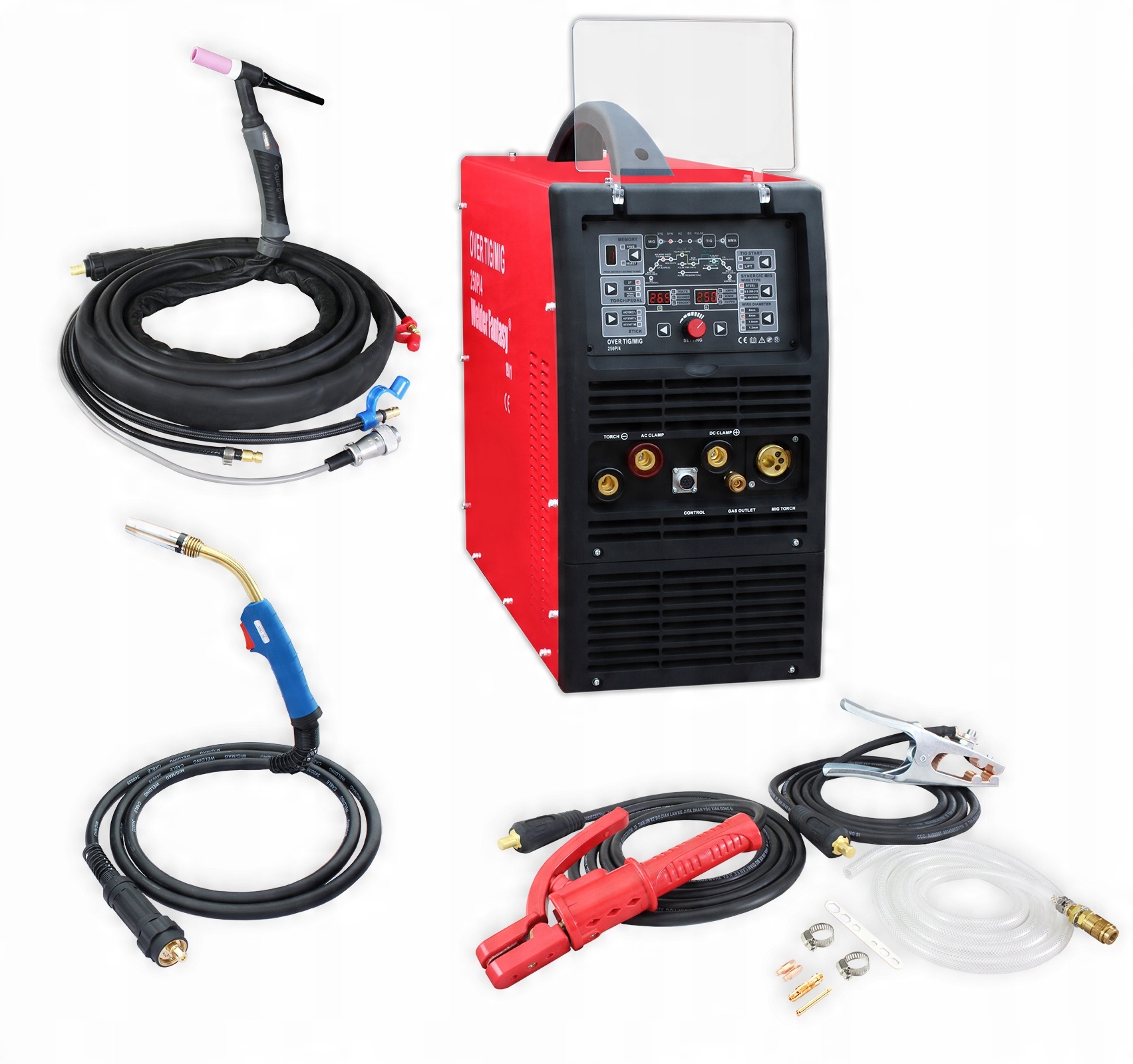

Состав оборудования и область применения сварки TIG

Каждый вид сварки имеет своё предназначение, преимущества и недостатки, а также набор необходимого оборудования и расходных материалов для качественного поведения работ с наилучшим результатом. В перечень оборудования для сварки TIG входят следующие компоненты:

• инвертор ММА+TIG с переходником для газовой смеси и евроразъёмом, с регулировкой выходных параметров, с входным питанием АС 220/380 В и током от 10 А до 180 А;
• еврорукав, используемый для подачи инертного газа, управляющих сигналов и сварочного тока;
• шланги подачи газа от баллонов;
• баллоны, снабжённые редукторами и манометрами;
• горелка с кнопкой управления и цанговым зажимом вольфрамового электрода;
• сварочная или присадочная проволока, по составу близкая к рабочему материалу;
• инертный газ или его смесь с СО2 для создания защитной среды в сварочной ванночке;
• тугоплавкие вольфрамовые электроды.

Сварка tig применяется в промышленности, строительстве и бытовых нуждах. Большие возможности метода позволяют использовать его при сварке не только различных металлов, но и их сочетаний, а также сплавов. Постоянным и переменным импульсным током можно сплавлять следующие материалы:

• конструкционные и углеродистые стали;
• различные сплавы алюминия;
• сталь нержавеющую, в том числе для санитарно-гигиенических и пищевых нужд;
• сплавы титана;
• медь, латунь и бронзу, а также их сочетания;
• оцинкованный металл и никелированные поверхности.

Для обеспечения хорошего качества сварки нужно следить за чистотой вольфрамового электрода и регулярно его затачивать, поскольку от него в большей степени зависит толщина и чистота шва, выполненного методом ТИГ.

Режимы работы и технология сварки TIG

Металлы и сплавы в зависимости от физико-химических свойств свариваются в разных режимах работы источника тока. Причиной этому является тугоплавкость окисной плёнки или толщина заготовок. На разнообразных режимах сварки достигается необходимая глубина провара применительно к конкретной задаче и определённому металлу. Методу ТИГ доступны следующие режимы работ:

• способ с применением постоянного тока (DC) различной полярности;
• работа на переменном выходном, высокочастотном токе (AC) с использованием различных вольтамперных характеристик для щадящего воздействия на детали;
• способ бесконтактного высоковольтного розжига дуги с помощью осциллятора, формирующего разряд.

Постоянный ток используется при сварке сплавов алюминия и магния с обратной полярностью, что обеспечивает хорошие прочностные характеристики сварочного шва и позволяет разрушить тугоплавкую оксидную плёнку на поверхности заготовок.

Кроме того, используется соответствующие сварочные прутки, которые подаются в зону плавления вручную поступательными движениями.

Остальные виды металлов свариваются постоянным током прямой полярности с присадочной проволокой и подбором силы тока.

Работа с использованием переменного тока называется импульсной сваркой, поскольку разогрев металла происходит на пиковых значениях высокочастотных колебаний.

При базовых показаниях силы тока нагрев заготовок снижается, что не допускает перегрева (особенно тонкостенного) металла.

Тугоплавкий электрод необходимо держать под углом, близким к 90о, но с наклоном в сторону направления сварочного процесса без поперечных движений, а пруток подавать лёгкими поступательными колебаниями в сварочную ванночку.

Осциллятор путём подачи на заготовки высоковольтного слаботочного напряжения позволяет осуществить розжиг дуги бесконтактным способом, что предотвращает загрязнение рабочей поверхности электрода.

Что касается инертного аргона, то он выпускается высшей и первой степени очистки и часто используется в смеси с гелием.

Это сочетание позволяет достигать наилучшего результата, но иногда аргон используется в смеси с углекислым газом для экономии.

Заключение

Мы постарались максимально подробно рассказать о ТИГ-сварке и её применении при работе с различными металлами и в режимах постоянного и переменного тока. Метод требует затрат и определённой квалификации, но овладев им, вы получите универсальный способ соединения самых разнообразных деталей и возможности ремонта металлоизделий разной толщины.

Источник: https://electrod.biz/vidy/svarka-metodom-tig.html

TIG сварка: что это такое, как работает, где применяется, ее преимущества и недостатки

Одним из самых распространенных видов сварки является аргонодуговая, иначе TIG, сварка. Любимая профессионалами сварочного дела, она применяется как на крупных, так и на малых производствах (к примеру, в автосервисах).

Причиной тому – многофункциональность данного способа. Представляется возможным как сформировать качественный сварочный шов, так и хорошо сплавить детали большой толщины.

Аргонодуговая сварка легко справляется с алюминием, медью и нержавейкой. Однако есть особенности, на которые надо обращать внимание при работе с этой методикой.

Плюсы и минусы TIG сварки, точная технология выполнения процесса сварки, необходимое оснащение – все эти аспекты мы раскроем в этой статье для вас.

Что из себя представляет эта технология

Аббревиатура TIG происходит от Tungsten-Inertgasschweißen и примерно переводится как «вольфрам-защитный инертный газ» (tungsten – англ. «вольфрам», Inertgasschweißen – нем. «инертный газ»).

Название определяет основу технологии, при которой используется вольфрам и защитные газы.

Главный элемент аргонодуговой сварки – это вольфрам, а точнее, вольфрамовый электрод. Применимый ко всем металлам: это позволяет его температура плавления около 3500 C.

«Плавление» в этом случае является номинальным. Вольфрамовый электрод причисляют к таким, что не плавятся, то есть время от времени его нужно затачивать для стабильности и легкого ведения дуги.

Вы можете не переживать о длине используемого электрода, так как остальная длина расположена под специальным футляром.

К горелке прикреплено сопло (коническая трубка), где закреплен электрод. Посредством нажатия кнопки со всех сторон горелки подается защитный газ.

Как правило, таким газом является аргон, поскольку при использовании другого газа кислород проникает в сварочную ванну. В итоге выйдет низкокачественный шов: сплав получится пористый и ненадежный, возможно появление расколов и трещин.

Аргон же средством предотвращения подобных проблем.

В начале работы сначала нужно зажечь дугу, которая расплавит заранее разделенные детали. Поставьте края настолько близко друг к другу, насколько это возможно. Это позволит сформировать устойчивый, непроницаемый шов.

Если нужен надежный шов, предназначенный для тяжелых нагрузок, воспользуйтесь присадочной проволокой при tig сваривании.

Берите присадочную проволоку и детали, которые вы будете приваривать, из одинакового материала. Новичкам это дает легко справиться с проблемной сваркой алюминия.

Высокая температура способствует образованию на поверхности этого металла окисной пленки, что мешает качественному свариванию. Иногда это просто не позволяет сформироваться сварочной ванне и шву.

Во время аргонодуговой сварки таких трудностей не возникает, потому что пленка не появляется из-за защитного газа.

Где требуется сварка tig?

Еще одна причина популярности аргоновой сварки заключается в высокой температуре горения дуги. TIG разрешает сваривать углеродистую сталь и цветной металл, сохраняя качество шва.

Для этого подходят чугун, титан, алюминий, остальные металлы. Очень хорошо сваривается нержавеющая сталь – формируется высокопробный шов. При этом не требуется его очистка.

Предприятия больших автоконцернов, пищевкусовые фабрики, химическая и нефтеперерабатывающая сфера, автосервисы – производства всех этих отраслей нуждаются сварке TIG.

ДОСТОИНСТВА

Кроме тех, что мы уже назвали, имеются еще некоторые плюсы TIG, о которых важно сказать. Они существуют за счет ключевых компонентов технологии — вольфрамового стержня и инертного газа.

1. Получение небольшой деформации деталей при высоких температурах из-за узкой области прогрева.
2. Невозможность попадания воздуха в сварочную зону, поскольку аргон имеет больший вес, чем кислород.
3. Нетрудоемкий процесс, которому легко обучиться. Такой сваркой может заниматься любитель или даже новичок.
4. Сварочный шов в результате выходит аккуратный, ровный и не нуждается очистке и другом механическом вмешательстве.
5. Возможность иметь дело трудными металлами, например, с алюминием.
6. Производит менее пагубное воздействие на окружающую среду.

НЕДОСТАТКИ

Также своим долгом считаем рассказать вам и о минусах TIG технологии.

1. Ветреная погода может разрушить все ваши планы на сварку, ведь газ будет выдуваться из сварной зоны (вы можете установить щиты для защиты, однако будет тратиться больше газа).
2. Необходима скрупулезная подготовка металлических поверхностей перед сваркой. Детали должны быть очищены, не иметь масляных, грязных и жирных следов. Без этого обязательного этапа существенно снизится качество сварочного шва.
3. Механизм горелки не дает легко сварить детали в малодоступных зонах. Вы можете сделать больше вылет стержня или уменьшить электрод, однако может произойти перегрев или другие проблемы.
4. Если вы не опытны в деле сварки TIG, поджигание дуги вне сварной области может привести к образованию следов, которые затем надо убирать.

Нюансы tig сварки

Большое значение для TIG сварки имеет правильный подобранный режим. Это напрямую связано с тем, какой электрод вы будете использовать. Об этих нюансах мы расскажем позже, а сейчас поговорим о подготовке металла.

Сперва необходима очистка краев от пятен масла, краски, от грязи или ржавчины. Не стоит пренебрегать этим, даже если вы думаете, что очистка не нужна. Следующий этап – это выбор силы тока. Значение этого показателя влияет на то, степень плавления металла.

Для вас мы подобрали таблицу с рекомендованными значениями силы тока для разных толщин металла и диаметров электрода.

После этого выбирается тип полярности. Для сварки постоянным током берется прямая полярность, а для переменного – обратная.

Важно приступать к работе с хорошо заточенным, отполированным электродом. Для сварки тонких деталей, используйте остро заточенный электрод. В других случаях угол заточенности электрода может изменяться в зависимости от толщины металла.

Есть пара способов поджигания дуги. Вы можете словно спичкой по коробку, чиркнуть электродом по детали, воспользоваться опцией TIG lift, которая облегчает этот процесс или вовсе применить способ бесконтактного зажигания.

• Мы советуем вам прибегать к использованию последнего метода, хотя он имеется только в профессиональных дорогих инструментах.
• Когда вы захотите освоить навыки сварки на уровне мастера или профессионала, будет необходимо иметь специальное оборудование.
• Узнайте, какие режимы имеются в сварочном инструменте,что у вас имеется, есть ли кабель для крепления на массу, газовый баллон, редуктор.

Выясните тип горелки вашего аппарата. Их всего два: для металлов до 3 мм и для всех других. Первый удобен тем, что из-за своей небольшой мощностью, может быстро охладевать.

Горелки для металлов толще 3 мм требуют наличия вспомогательных систем охлаждения. Как, к примеру, система жидкостного охлаждения.

В аппарате находится трубка, которая подает холодную воду и спирт. Спирт – чтобы вода не замерзала, если система какое-то время не приводится в действие.

ПОДВЕДЁМ ИТОГИ

TIG сварка – перспективна и актуальна, разрешает за счет наличию вольфрамового электрода и присадочной проволоки сваривать разные виды металлов.

Вы можете легко и добросовестно сваривать титан, алюминий, чугун, медь, не затрачивая время на трудности, обусловленные характеристиками каждого металла.

Аргоновой сварке отдают предпочтение многие мастера этого дела. Она существенно важна для многих отраслей человеческой деятельности, что приводит к нужде профессионалов сварочного производства.

Следуйте нашим советам и у вас преуспеть в этом деле. Однако желаем вам не останавливаться на достигнутом и ставить новые цели. Удачи вам в ваших начинаниях!

Источник: https://prosvarku.info/tehnika-svarki/tig-svarka

TIG-сварка: описание этого метода, особенности, плюсы и минусы такого способа соединения

Благодаря внедрению электрической дуги в инертный газ, появилась возможность соединять сложные металлы, например, магний с алюминием. При стандартной сварке, из-за воздействия кислорода, шов со временем приобретал пористую поверхность и начинал покрываться шлаком. В TIG-сварке этот недостаток отсутствует, поэтому данный метод получил огромную популярность в современном мире, но особенно, в аэрокосмической отрасли.

Общие данные

Аббревиатура TIG расшифровывается как аргонодуговая сварка. То есть это метод соединения объектов с применением вольфрамового неплавящегося электрода, помещённого в инертный газ, оберегающего свариваемые поверхности. Однако стоит сказать, что в ФРГ используют аббревиатуру WIG, а в Австрии — GTA. Тем не менее всё это аналоги TIG, поэтому не стоит задумываться, при встрече подобных обозначений.

Когда сварщик начинает работу, в ручном или автоматическом режиме подаётся присадочная проволока. Как было сказано выше, TIG — это аргонодуговой метод сварки. Но с тем же успехом, вместо аргона можно использовать гелий или азот. Просто именно такая расшифровка закрепилась в умах людей.

Использование в TIG-сварке газовой смеси обосновывается тем, что вес аргона больше массы кислорода, и при контакте этих элементов друг с другом не возникает взрывоопасной ситуации. Поэтому такой метод более безопасен и удобен. Исходя из вышесказанного, стоит выделить преимущества использования этого способа:

• Безопасность.
• Аккуратный шов.
• Отсутствие «брызг» во время работы.
• Простое управление параметрами дуги.
• Хорошее соединение узких деталей.

Но вместе с тем у TIG-сварки имеется и ряд недостатков:

• Требование наличия газового баллона.
• Невысокая производительность.
• Высокие требования к мастерству сварщика.

Особенности сварки

Как и в любой другой вид, TIG-сварка имеет свои особенности, которые следует учитывать до и во время работы. Для простоты восприятия наиболее важные моменты вынесены в отдельный список:

• Перед работой металл необходимо зачистить и обезжирить.
• При работе чаще всего используют подключение к «минусу».
• Сварка алюминия (в т. ч. и его сплавов) должна производиться переменным током.
• Чем больше диаметр электрода, тем выше должна быть сила тока. Однако не следует устанавливать запредельные значения, т. к. этот компонент вполне может расплавиться.
• Напряжение дуги должно соответствовать ей длине. Тем не менее новичкам рекомендуется работать на короткой дуге.
• Кончик электрода при TIG-сварки стыковых соединений должен выпирать на 3-5 мм. Однако если соединение производится тавровым (или угловым) методом, вылет должен быть равен 5-8 мм.
• Распределение газа по сечению сопла должно быть равномерным.
• Подаваемый газ (например, аргон или гелий) влияет на жёсткость струи.
• При TIG-сварке электрод должен двигаться справа налево вдоль оси шва.

Как видно, этот вид сварки имеет немало особенностей. По этой причине он не подходит для новичков.

Распространённые ошибки при работе

Несмотря на отличные характеристики, у многих пользователей возникают определённые проблемы во время работы. Сюда можно отнести следующие моменты:

• Быстрое сгорание электрода.
• Шов неправильного цвета или его поверхность слишком пористая.
• Нестабильность сварной дуги.
• Попадание в шов вольфрама.
• На поверхности сопла пыль или жёлтый дым.

Если при TIG-сварке электрод сгорает слишком быстро, возможно, причина в недостатке поступающего газа (стандартный расход — 7-10 л/мин). Кроме того, причины неисправности могут скрываться в неправильном подключении электрода, использования электрода без присадок или диаметр электрода не соответствует уровню тока.

Также случается, что при TIG-сварке шов имеет неправильный цвет или слишком пористую поверхность. Как правило, причины этих неисправностей следующие:

• Образование конденсата на металле (высушить изделие или протереть сухой тряпкой).
• Недостаток газа (расход должен быть от 7 до 10 л/мин).
• Неисправность шланга или неплотное его подключение к горелке.
• Загрязнение самого металла (почистить изделие от жира, грязи, масла и т. д.).
• Неподходящий присадочный материал.

Нестабильная сварная дуга. У этой проблемы также есть несколько причин:

• Загрязнение свариваемого металла (достаточно просто почистить его).
• Загрязнение электрода (этот элемент нужно очистить от грязи, а затем переточить).
• Нарушение полярности (подключать электрод необходимо к «минусу»).
• Отсутствие подготовки электрода к работе (необходимо затупить или закруглить этот компонент).

Довольно часто при выполнении TIG-сварки происходит загрязнение шва вольфрамом. В большинстве случаев это происходит из-за касания электродом сварочной ванны. В таком случае его необходимо держать выше. Ещё одна причина — плавление электрода в сварочную ванну. Если это случилось, рекомендуется применять легитированный электрод.

Иногда во время TIG-сварки образуется жёлтый дым и электрод меняет цвет. Причина кроется в слишком быстром отключении газа. Поступление газа при TIG-сварке следует прекращать лишь спустя 10 секунд после гашения дуги.

Области применения

Как было сказано выше, этот вид сварки получил огромное признание в аэрокосмической отрасли. Помимо вышеперечисленных преимуществ, популярность также объясняется тем, что с помощью TIG-сварки можно соединить самые разнообразные металлы. Например, углеродистые или нержавеющие виды стали, различные титановые сплавы, медные, латунные изделия и т. д.

Помимо данной отрасли, эта разновидность соединения металлов также используется при изготовлении велосипедов. Дело в том, что она отлично подходит для соединения тонких деталей из алюминиевых металлов. Поэтому её применяют для соединения тонкостенных трубок, которые устанавливаются на велосипеды.

Несмотря на сложность сварки, её довольно часто используют в бытовых условиях. Например, для монтажа нестандартного кондиционера в автомобиль, заделывания трещин и дыр в радиаторе и т. д. Высокую распространённость данного метода обеспечили самодельные сварочные установки, которые изготавливаются буквально из подручных средств.

Вообще, TIG-сварка — очень примечательный метод соединения деталей. Хорошее качество шва, устойчивость к негативным воздействиям и высокая безопасность при работе, придают ему огромную популярность. Однако несмотря на плюсы, для использования TIG-сварки потребуются определённые навыки.

• Фёдор Ильич Артёмов
• Распечатать

Источник: https://stanok.guru/metalloobrabotka/svarka/chto-takoe-tig-svarka-i-kakovy-osobennosti-etogo-metoda.html

Особенности и преимущества технологии TIG сварки

Среди современных видов надежного соединения металлических конструкций выделяется метод сварки TIG, который применяется в машиностроении, при ремонте автомобилей на СТО, а также на многих других предприятиях, когда нужно сварить детали разной конфигурации. После такого воздействия остаются аккуратные швы, которые не портят внешний облик изделия, но сохраняют его прочность.

Общая информация

TIG сварка — это ручной вид сваривания деталей, при котором применяется неплавящийся электрод из вольфрама, защиту выполняет чистый аргон.

Аббревиатура расшифровывается просто вольфрам плюс защитный инертный газ, а вот что это такое тиг сварка, надо объяснить более подробно.

Главную роль играет электрод из вольфрама с большой температурой плавления, поэтому во время работы он практически не изменяет свой конфигурации.

Вольфрамовый стержень закрепляется в центре сопла, из которого под давлением выходит аргон, защищающий место сварки от окисления. Сварочная дуга оплавляет металл кромок деталей, присадочную проволоку, формируя прочный шов. Применяя такой вид сварки, новички успешно соединяют детали из алюминия, который трудно поддается такому виду обработки из-за особого строения поверхности.

Изучив на практике, что это такое tig сварка, исполнители, не имеющие опыта в соединении цветных металлов, будут уверенно работать на производстве, потому что инертный газ надежно защитит расплавленный металл от возможного окисления.

Применение на производстве

Такой прогрессивный вид сварки получил широкое использование из-за большой температуры дуги, позволяющей качественное соединение углеродистых сталей и цветных металлов.

Исполнитель может с одинаковой уверенностью обрабатывать изделия из чугуна, алюминия и их сплавы, варить тугоплавкие металлы.

При сварке конструкций из нержавеющей стали получаются эстетичного вида шовные соединения, которые не требуют дополнительной обработки.

Автомобильные концерны, производители ракетно-авиационной техники, пищевая и нефтеперерабатывающая промышленности — все заинтересованы в приобретении аналогичного оборудования из-за его надежности и качества сварки.

Преимущества и минусы

ТИГ сварка имеет в своем арсенале множество достоинств:

1. При нагревании металл деформируется минимально.
2. Аргон намного тяжелее молекул кислорода, содержащихся в воздухе, поэтому он вытесняет их из сварочной ванны, не допуская окисления.
3. Все виды работ выполнить нетрудно, исполнитель, даже не имея большого опыта, быстро справляется с поставленной задачей.
4. Шов получается ровным и аккуратным, не требуется последующая обработка.
5. Легко соединяются тугоплавкие металлы и алюминиевые конструкции, считающиеся на производстве проблемными.
6. Минимальное негативное воздействие на экологию окружающей среды.

Welding TIG имеет и ряд негативных свойств:

• на открытом воздухе при порывах ветра ее невозможно применить, так как инертный газ выдувается из сварочной ванны;
• требуется тщательная предварительная подготовка кромок деталей;
• проблемы сварки в труднодоступных местах из-за конструкции горелки.

Новички часто задают вопрос — что это за название TIG lift, эта функция поджога дуги, когда электрод касается металла, а затем отводится на нужное для качественной сварки расстояние. В момент отведения возбуждается сварочная дуга, но на поверхности остается след, который нужно зачистить после окончания работ.

Технология выполнения

Перед началом работы надо тщательно зачистить свариваемые стыки, так как посторонние примеси могут нарушить целостность шва, негативно влияя на качество.

Для выбора силы тока существуют специальные таблицы, которые для удобства использования размещают на лицевой стороне аппаратов. Оптимальная длина сварочной дуги не более трех и не менее полутора миллиметров. При сварке методом встык ее выход не более 5 мм, а при соединении угловых конструкций — до 8 мм.

Как варить TIG сваркой

Выбирая правильный режим, сварщик уже имеет 50% успеха в прочном соединении конструкции. В таблице приведены варианты подборки диаметра электрода и силы тока, которые напрямую зависят от толщины соединяемых деталей.

Затем устанавливают вариант полярности: прямую при постоянном токе и обратную при переменном его значении. На качество и скорость сварки влияет острота заточки, а ее угол меняется для соединения толстых металлов.

Чтобы активировать дугу сварщик проводит прутком по поверхности конструкции (принцип зажигания спичек) или используется TIG lift. Бесконтактный вариант возбуждения возможен только при эксплуатации профессионального аналогичного типа оборудования.

Особенности комплектации

Она довольно простая: нужен аппарат, для подсоединения массы и горелки — прочные шланги, редуктор, обеспечивающий регулировку давления защитного газа установливается на газовый баллон. Горелки используются двух видов:

1. №1 — металлы толщиной не более 3 мм.
2. №2 — для более толстых конструкций.

Величина тока при первом варианте не столь большая, поэтому корпус быстро остывает естественным способом, второй вариант — применяется водяное охлаждение: смесь спирта-этанола и дистиллированной воды циркулирует от аппарата к горелке, охлаждая шланг и корпус, а также защищая их в минусовую погоду от переохлаждения.

Правильное использование инвертора

При аргонной сварке из инвертора своими руками, новичкам полезно узнать некоторые нюансы: вначале настроить аппарат на необходимую силу тока, подключить шланги. Значение имеет вид подключаемого тока, после этого надо отрегулировать подачу газа, сверяясь с таблицей, представленной ниже.

Теперь можно активировать дугу и начинать сварку, добавляя присадочную проволоку для улучшения качества сварки.

Делаем аппарат в домашних условиях

Простой способ — это использовать уже обычный инвертор MMA с подходящими для сварки параметрами, но надо его доработать и перенастроить. В результате вы получаете инверторный агрегат, который позволяет сварку металла с подключением любого вида тока. Потребуется комплект шлангов для подключения горелки заводского изготовления, осциллятор и блок задержки подачи тока.

Второй вариант предусматривает изготовление всех компонентов схемы собственноручно — это снижает денежные затраты, но от исполнителя требуются знания и высокие навыки в сборке, изготовлении сложных плат и деталей, а также много свободного времени.

Функциональные режимы

Постоянный ток

К электроду подключают минус, а к конструкции плюс, это позволяет:

• увеличить скорость процесса;
• сварочная ванна получается узкая и глубокая;
• повышать срок эксплуатации неплавящихся электродов.

Аналогичный режим применяют для сварки нержавеющих и высоколегированных сталей.

Переменный ток

Такое подключение позволяет менять полярность в процессе соединения металлов, тем самым разрушая окисную пленку. При этом производят такие регулировки:

• повышая величину обратной полярности, исполнитель улучшает очистку поверхности металла от окисления;
• подача минуса на электрод увеличивает проплавку металла и оптимальную глубину сварочной ванны.

Процесс используется для тугоплавких сплавов и цветных металлов.

Электроды и их характеристики

При TIG сварке применяются стержни, состоящие до 99% из прочного вольфрама, разные добавки способствуют улучшению шовного соединения. Например, WC-20 содержат оксиды церия, эксплуатируются на малых значениях постоянного тока, дуга легко активируется, такие электроды используются для сварки небольших деталей.

WL-20 из-за оксида лантана, не так сильно нагреваются при эксплуатации, поэтому срок службы — наиболее продолжительный.

Электроды марки WZ-8 с содержанием оксида циркония, работают только при подключении переменного тока, отличаются стабильностью дуги.

А стержни с маркировкой WY-20 устойчивы к большим величинам тока из-за наличия оксида иттрия, применяются для сварки особо важных конструкций.

Виды заточки

Качество шва зависит от формы обработки: постоянный ток — электроды заточены на конус с плоской площадкой на контактной части, переменный — окончание закругляется. Периодически пруток полируется, чтобы удалить мелкие повреждения и наплывы. Если длина конуса небольшая, то ширина шва аналогичная, для оптимальной проварки металла используют  длину заточки равную двум диаметрам электрода.

Распространенные ошибки

Уменьшение объема электрода происходит при неправильной регулировке силы тока и недостаточном давлении газа, подача которого продолжается не менее 10 секунд после деактивации дуги. Если же газ отключается сразу, то происходит окисление разогретого стержня.

Электрод изменяет цвет из-за небольшой скорости подачи защитного газа, а некачественный шов получается при попадании водяных паров, вследствие неплотного резьбового соединения шлангов, где происходит циркуляция охлаждения.

Техника безопасности

Нарушения правил безопасности ведет к профзаболеваниям исполнителей, возникновению предпосылок к несчастным случаям и травматизму на производстве. При больших объемах сварочных работ они должны проводиться в специальных помещениях или отгороженных кабинах, где устраивается вентиляция для удаления вредоносных газов.

При строительстве зданий устраиваются огороженные площадки, при этом высота щитов должна быть не менее двух метров, сварка в пожароопасных местах производится с неукоснительными соблюдениями требований пожаробезопасности. Оборудование на открытых участках защищается от осадков навесами или укрывается плотным брезентом.

 При сварке цветных металлов выделяется огромное количество вредоносных газов и пыли, что негативно сказывается на здоровье сварщиков, поэтому нужно обеспечить эффективную вытяжку и приточную вентиляцию в помещении. При их оборудовании надо учесть, что вредные примеси удаляются от места проведения сварки под углом и в противоположную от исполнителя сторону.

Выводы

Методика TIG основана на технологичном способе сварки различных металлов при защите от окисления нейтральными газами, с участием присадочной проволоки и неплавящегося вольфрамового электрода.

Даже начинающий сварщик свободно соединяет черные и цветные металлы, а также тугоплавкие сплавы.

Оборудование позволяет осуществить глубокую сварку различных конструкций, но теоретические знания и профессиональные навыки нужны, как и в любой другой профессии.

Источник: https://svarka.guru/vidy/thermo/dugovaya/tig.html

WIG-Schweißen, Schweißausrüstung — EWM AG

Полезная информация о сварке TIG

Если рассматривать обрабатываемый материал, толщину стенок и положения при сварке, то сварку TIG можно считать наиболее универсальным методом. Она позволяет делать высококачественные сварные соединения. Метод сварки TIG – полное название для этого метода звучит согласно немецкому стандарту DIN 1910 – Часть 4 «Сварка вольфрамовым электродом в среде инертных газов» – возник в США и стал известен там в 1936 году под названием «Аргонодуговая сварка». Только после Второй мировой войны этот метод был внедрен в Германии. В англоязычных странах метод называется TIG в соответствии с английским названием вольфрама «Tungsten». Метод отличается от других методов сварки плавлением рядом интересных преимуществ. Например, он является универсальным в применении.

1. Сварочный пруток
2. Горелка
3. Вольфрамовый электрод
4. Сварочная дуга
5. Защитный газ
6. Сварочная ванна
7. Основной материал

Если металлический материал в принципе подходит для сварки плавлением, тогда он может использоваться при этом методе сварки. С другой стороны это очень «чистый» метод, который производит лишь немного брызг и только небольшое количество вредных веществ, и при правильном применении гарантирует высококачественное сварочное соединение. Особым преимуществом сварки TIG является также то, что по сравнению с другими методами, при которых используются плавящиеся электроды, сварочная присадки и сварочный ток подаются отдельно. Поэтому сварщик может отрегулировать ток в соответствии со сварочным заданием и подавать максимально точное необходимое количество сварочной присадки. Это делает метод особенно подходящим для сварки корневых слоев и для сварки в неудобных положениях. Указанные преимущества были направлены на то, чтобы метод TIG успешно использовался сегодня во многих отраслях промышленности и в ремесленных предприятиях. Метод при ручном применении требует ловкости рук сварщика и хорошей теоретической подготовки. Данное руководство предназначено для пояснения специфики процесса и, возможно, также вызовет интерес у компаний, которые еще не применяют его, несмотря на соответствующие сварочные задачи.

Выбор сварочных расходных материалов

Сварочная присадка при сварке TIG, в большинстве случаев, имеет форму прутка, при полностью механизированном использовании метода она подается в форме проволоки через отдельный механизм подачи. Как правило, сварочные присадки выбираются такими же, как и основной материал. Однако иногда при некоторых присадочных элементах, по металлургическим соображениям, присадка несколько отличается от основного материала. Например, это происходит в случае содержания углерода, уровень которого следует держать по возможности низким из-за риска растрескивания. В таких случаях речь идет о сварочных присадочных материалах того же состава. Но бывают задачи, когда требуются присадочные материалы другого состава. Например, при сварке высокоуглеродистых сталей, когда используются аустенитные сварочные присадки и никелевые сплавы. Диаметр сварочной присадки должен соответствовать сварочному заданию. Он зависит от толщины материала, а вместе с ним – от диаметра вольфрамового электрода. Сварочные прутки, как правило, имеют длину 1000 мм. Они поставляются в связках и должны отдельно маркироваться знаком DIN или торговым наименованием во избежание путаницы.

Регулировка расхода защитного газа

Количество защитного газа регулируется, как объемный поток в л/мин. Оно зависит от размера сварочной ванны и вместе с тем от диаметра электрода, диаметра газовых рассекателей, расстояния от рассекателя до поверхности основного материала, окружающего потока воздуха и вида защитного газа – см. также раздел «Защитные газы». Согласно основному правилу в случае аргона, как защитного газа, и используемых чаще всего диаметров вольфрамовых электродов от 1 до 4 мм в минуту должно подаваться от 5 до 10 литров защитного газа. Измерение расхода должно осуществляться непосредственно манометрами, которые измеряют пропорциональное расходу давление перед установленными приемниками полного потока. Шкала манометра откалибрована непосредственно в л/мин. Более точными являются контрольно-измерительные устройства, которые с помощью стеклянных трубок и плавающих деталей осуществляют измерения непосредственно в потоке защитного газа, направляемого в горелку.

Очистка поверхности заготовки

Для хорошего результата сварки важно основательно очистить кромки швов и поверхности заготовки в зоне сварки перед ее началом. Поверхности должны быть с металлическим блеском и очищены от смазки, грязи, ржавчины и краски. Также по возможности должны быть удалены слои окалины. Во многих случаях для этого достаточно щетки. Если этого недостаточно, поверхность следует очистить шлифовкой или механическим методом обработки. Для устойчивых к коррозии материалов разрешается использовать только щетки из нержавеющей стали, так как в противном случае может возникнуть налет ржавчины из-за частиц железа, которые попали на поверхность. Для алюминия из-за порообразования очень важно, чтобы на поверхности не оставалось более плотных оксидных пленок. Для очистки и обезжиривания следует использовать соответствующие растворители. Внимание: при использовании хлорсодержащих растворителей могут образовываться ядовитые пары.

Зажигание сварочной дуги

Запрещается зажигать сварочную дугу за пределами шва на основном материале, это всегда следует делать так, чтобы точка зажигания снова расплавлялась сразу после сварки. В начале сварки перегретый основной материал на месте зажигания очень быстро остывает из-за охлаждения возвратными холодными массами. Результатом этого быстрого охлаждения может быть подкалка, возможно, уже связанная с трещинами, и поры. Быстрого охлаждения можно избежать, если зажигание осуществляется непосредственно в начале сварочного шва, и любые возникающие разрывы моментально снова расплавляются. Контактное зажигание должно быть исключено абсолютно, если старый используемый сварочный аппарат не имеет вспомогательного устройства зажигания (высоковольтное импульсное зажигание). В этом случае зажигание происходит на медной пластинке, вставленной рядом с началом сварочного шва. Затем оттуда сварочная дуга протягивается к намеченному началу шва и начинается сварка. В случае контактного зажигания непосредственно на основном материале вольфрам может попасть в свариваемый металл, который не плавится из-за высокой температуры плавления и который можно будет увидеть позднее на рентгеновском снимке по причине большей абсорбции рентгеновских лучей вольфрамом в виде светлых пятен.

Использование горелки TIG

Сварочная присадка при сварке TIG, в большинстве случаев, имеет форму прутка, при полностью механизированном использовании метода она подается в форме проволоки через отдельный механизм подачи. Как правило, сварочные присадки выбираются такими же, как и основной материал. Однако иногда при некоторых присадочных элементах, по металлургическим соображениям, присадка несколько отличается от основного материала. Например, это происходит в случае содержания углерода, уровень которого следует держать по возможности низким из-за риска растрескивания. В таких случаях речь идет о сварочных присадочных материалах того же состава. Но бывают задачи, когда требуются присадочные материалы другого состава. Например, при сварке высокоуглеродистых сталей с использованием аустенитных сварочных присадок и никелевых сплавов. Диаметр сварочной присадки должен соответствовать сварочному заданию. Он зависит от толщины материала, а вместе с ним – от диаметра вольфрамового электрода. Сварочные прутки, как правило, имеют длину 1000 мм. Они поставляются в связках и должны отдельно маркироваться знаком DIN или торговым наименованием во избежание путаницы.

Положение сварки

В соответствии с ISO 6947 положения сварки обозначаются литерами PA-PG. Они расположены, если смотреть на трубу, сверху (РА) по часовой стрелке в алфавитном порядке. Положение РА – это то, что раньше в Германии называлось горизонтальным или положением «в лодочку». Затем следует положение стыковых сварочных швов РС (горизонтально на вертикальной стене) и РЕ (сверху), а также положения углового шва РВ (горизонтально) и РD (горизонтально/сверху). При сварке металлических листов PF означает шов, который сваривается вертикально снизу вверх, PG – сверху вниз. Однако на трубе объединены несколько положений. Положение PF применяется, когда труба сваривается из верхнего положения без поворота на обе стороны. Положение PG применяется к сварке сверху вниз (нисходящий шов). Сварка TIG возможна во всех положениях. При этом данные сварки должны соответствовать положению, как и при других методах сварки.

Параметры сварки

Нижний предел применяемости метода TIG составляет для стали – около 0,3 мм, для алюминия и меди – 0,5 мм. В верхнем диапазоне пределы применения ограничиваются экономическими пределами. Мощность расплавления в этом методе не очень велика. Поэтому часто свариваются только корневые слои TIG, а в отношении других слоев применяются другие методы (E, MAG), при которых мощность выше. При выборе параметров сварки следует помнить, что на сварочном аппарате отрегулирована только сила тока, напряжение сварочной дуги зависит от длины сварочной дуги, которую поддерживает сварщик. В этом случае напряжение увеличивается с увеличением длины сварочной дуги. Сварочный ток 45 ампер на мм толщины стенки используется в качестве эталонного значения для силы тока, достаточной для сварки стали постоянным током (-Pol). Для сварки переменным током алюминия требуется 40 ампер/мм.

Сварка с токовыми импульсами

При сварке с токовыми импульсами интенсивность тока и напряжение в ритме частоты импульсов постоянно меняются в диапазоне между нижним базовым значением и более высоким значением импульса. Под воздействием высокого импульсного тока в основном материале образуется провар и образуется точечная сварочная ванна. Она начинает затвердевать от края под воздействием следующего нижнего основного тока, пока следующий токовый импульс не расплавит и не увеличит ее. Тем временем сварочная дуга уже продвинулась дальше в скорости сварки, так что сварочный шов при импульсной сварке TIG формируется из множества перекрывающихся сварочных точек. Размер сварочной ванны в среднем меньше, чем при сварке с однородным током, так что его лучше использовать в неудобных положениях. Тем не менее, гарантируется достаточный провар. Однако описанный выше эффект получается только в том случае, если в сварочной ванне между основной и импульсной фазой имеется достаточный перепад температур. Этого можно достичь только при частоте импульсов не выше 5 Гц. В качестве недостатка можно указать, что скорость сварки при импульсной сварке часто должна быть снижена. Кроме того, сварщик воспринимает пульсацию в низкочастотном диапазоне, как тревожное мерцание сварочной дуги. Поэтому этот вариант сварки TIG реже применяется при ручной сварке, где сварщик имеет и другие возможности воздействия на предохранение сварочной ванны от вытекания, а чаще при механизированной сварке TIG.

Для успешной сварки TIG требуется следующее оборудование:

Более подробные сведения по теме «Сварка TIG» приведены в разделе Словарь сварочных терминов.

Что такое сварка вольфрамовым электродом в среде инертного газа (GTAW или TIG)?

Знание профессии 6

Сварка вольфрамовым электродом в среде инертного газа (TIG), также известная как газовая дуговая сварка вольфрамовым электродом (GTAW), представляет собой процесс дуговой сварки, при котором выполняется сварка неплавящимся вольфрамовым электродом.

Сварка вольфрамовым электродом в среде инертного газа (TIG) в 1940-х годах стала мгновенным успехом в соединении магния и алюминия. Использование инертного газа вместо шлака для защиты сварочной ванны, процесс был очень привлекательной заменой газовой и ручной дуговой сварки металла.TIG сыграл важную роль в принятии алюминия для высококачественной сварки и строительства.

Характеристики процесса

В процессе сварки TIG дуга образуется между заостренным вольфрамовым электродом и заготовкой в ​​инертной атмосфере аргона или гелия. Небольшая интенсивная дуга, создаваемая острым электродом, идеально подходит для высококачественной и прецизионной сварки.Поскольку электрод не расходуется во время сварки, сварщику TIG не нужно балансировать подвод тепла от дуги, поскольку металл осаждается из плавящегося электрода. Когда требуется присадочный металл, его необходимо добавлять в сварочную ванну отдельно.

Источник питания

TIG должна выполняться с понижающим постоянным током источника питания постоянного или переменного тока. Источник постоянного тока необходим, чтобы избежать чрезмерно высоких токов, возникающих при коротком замыкании электрода на поверхности детали.Это могло произойти либо намеренно во время зажигания дуги, либо случайно во время сварки. Если, как при сварке MIG, используется источник питания с плоской характеристикой, любой контакт с поверхностью заготовки приведет к повреждению наконечника электрода или расплавлению электрода на поверхности заготовки. При постоянном токе, поскольку тепло дуги распределяется примерно на одну треть на катоде (отрицательный) и две трети на аноде (положительный), электрод всегда имеет отрицательную полярность, чтобы предотвратить перегрев и плавление. Однако альтернативное подключение источника питания с положительной полярностью электрода постоянного тока имеет преимущество в том, что, когда катод находится на заготовке, поверхность очищается от оксидных загрязнений.По этой причине переменный ток используется при сварке материалов с прочной оксидной пленкой на поверхности, таких как алюминий.

Начало дуги

Сварочную дугу можно запустить, поцарапав поверхность, образуя короткое замыкание. Только при прерывании короткого замыкания будет течь основной сварочный ток. Однако существует риск того, что электрод может прилипнуть к поверхности и вызвать включение вольфрама в сварной шов. Этот риск можно свести к минимуму, используя технику «подъемной дуги», когда короткое замыкание формируется при очень низком уровне тока.Самый распространенный способ зажигания дуги TIG — использовать HF (высокочастотный). ВЧ состоит из высоковольтных искр в несколько тысяч вольт, которые длятся несколько микросекунд. Высокочастотные искры вызовут разрыв или ионизацию зазора между электродом и заготовкой. После образования электронно-ионного облака из источника питания может течь ток.

Примечание. Поскольку ВЧ генерирует аномально высокое электромагнитное излучение (ЭМ), сварщики должны знать, что его использование может вызывать помехи, особенно в электронном оборудовании.Поскольку электромагнитное излучение может передаваться по воздуху, например радиоволны, или передаваться по силовым кабелям, необходимо соблюдать осторожность, чтобы не создавать помех для систем управления и инструментов в непосредственной близости от места сварки.

HF также важен для стабилизации дуги переменного тока; в переменном токе полярность электродов меняется с частотой примерно 50 раз в секунду, в результате чего дуга гаснет при каждом изменении полярности. Чтобы обеспечить повторное зажигание дуги при каждом изменении полярности, в зазоре между электродом и заготовкой генерируются высокочастотные искры, которые совпадают с началом каждого полупериода.

Электроды

Электроды для сварки постоянным током обычно изготавливаются из чистого вольфрама с содержанием тория от 1 до 4% для улучшения зажигания дуги. Альтернативными добавками являются оксид лантана и оксид церия, которые, как утверждается, обеспечивают превосходные характеристики (зажигание дуги и меньший расход электродов). Важно выбрать правильный диаметр электрода и угол наклона наконечника для уровня сварочного тока. Как правило, чем меньше ток, тем меньше диаметр электрода и угол наклона наконечника. При сварке на переменном токе, поскольку электрод будет работать при гораздо более высокой температуре, вольфрам с добавкой диоксида циркония используется для уменьшения эрозии электрода.Следует отметить, что из-за большого количества тепла, выделяемого на электроде, трудно поддерживать заостренный наконечник, и конец электрода принимает сферический или «шаровой» профиль.

Защитный газ

Защитный газ выбирается в зависимости от свариваемого материала. Следующие рекомендации могут помочь:

• Аргон — наиболее часто используемый защитный газ, который может использоваться для сварки широкого спектра материалов, включая сталь, нержавеющую сталь, алюминий и титан.
• Аргон + от 2 до 5% h3 — добавление водорода к аргону приведет к небольшому восстановлению газа, что способствует получению более чистых сварных швов без поверхностного окисления. Поскольку дуга более горячая и более суженная, она обеспечивает более высокие скорости сварки. К недостаткам можно отнести риск водородного растрескивания углеродистых сталей и пористость металла шва в алюминиевых сплавах.
• Смеси гелия и гелия с аргоном — добавление гелия к аргону повысит температуру дуги.Это способствует более высокой скорости сварки и более глубокому проплавлению шва. Недостатки использования гелия или смеси гелий / аргон — высокая стоимость газа и сложность зажигания дуги.

Преимущества сварки TIG

Почему я должен попробовать сварку TIG?

1. Сваривайте больше металлов и сплавов, чем любой другой процесс.

Сварочные аппараты TIG можно использовать для сварки стали, нержавеющей стали, хрома, алюминия, никелевых сплавов, магния, меди, латуни, бронзы и даже золота.TIG — это полезный процесс сварки для сварки вагонов, рам велосипедов, газонокосилок, дверных ручек, крыльев и т. Д.

2. Создание высококачественных, чистых сварных швов

Без искр и брызг

Поскольку в сварочную ванну добавляется только необходимое количество присадочного металла, не образуются брызги или искры (если свариваемый металл чистый).

Без флюса и шлака
Поскольку газ аргон защищает сварочную ванну от загрязнения, флюс не требуется и не используется при сварке TIG, и нет шлака, который закрывает вам обзор сварочной ванны.Кроме того, готовый сварной шов не будет содержать шлака, который нужно удалять между проходами.

Без дыма и дыма
Сварка TIG не создает дыма или дыма, если основной металл, который сваривается, не содержит загрязняющих веществ или элементов, таких как масло, смазка, краска, свинец или цинк. Перед сваркой основной металл необходимо очистить.

3.Используйте один защитный газ (аргон) для всех приложений

Поскольку аргон можно использовать для сварки TIG всех металлов любой толщины, вам понадобится только один тип газа в вашем цехе для выполнения всех ваших сварочных проектов.

4. Приварить во всех положениях

Сварочные швы TIG можно выполнять в любом положении — плоском, горизонтальном, вертикальном или потолочном.Идеально подходит для каркасов безопасности и в закрытых помещениях.

Почему сварка MIG лучше, чем сварка TIG

Процессы дуговой сварки так же разнообразны, как и детали, которые они создают, и выбор правильного варианта жизненно важен для успеха вашего проекта.В то время как сварка MIG и TIG формируют шов с использованием электрической дуги, методы сильно различаются, и выбор неправильного варианта может привести к более чем одной головной боли. Прочтите, почему вы можете выбрать сварку MIG вместо сварки TIG. (Щелкните здесь, чтобы узнать, почему TIG лучше, чем MIG.)

MIG и TIG для создания сварного шва используется электрическая дуга. Разница между ними заключается в способе использования дуги. Сварка MIG (металл в инертном газе) использует подающую проволоку, которая постоянно проходит через горелку для создания искры, а затем плавится, образуя сварной шов.Сварка TIG (вольфрам в инертном газе) использует длинные стержни для непосредственного сплавления двух металлов.

СВЯЗАННЫЙ: Наиболее распространенное сварочное оборудование и процессы

Сварка MIG является лучшим выбором для вашей работы по ряду причин. Во-первых, разнообразнее. Хотя сварка TIG может использоваться для большего количества типов металлов, ее эффективность при более толстых работах ограничена. Сварку MIG можно использовать для алюминия, нержавеющей стали и стали любой толщины, от листового металла 26-го калибра до сверхпрочных конструкционных плит.

MIG обладает этим большим преимуществом по сравнению с TIG, поскольку механизм подачи проволоки действует не только как электрод, но и как наполнитель. В результате более толстые куски можно соединить вместе, не нагревая их полностью. А поскольку здесь используется присадка, а не плавление, сварка MIG может использоваться для сварки двух разных материалов вместе.

Другой причиной выбора сварки MIG вместо TIG является скорость. Пистолет MIG предназначен для непрерывной работы в течение длительного времени, что делает его более эффективным и производительным, чем его аналог.MIG — лучший выбор для крупных промышленных предприятий, требующих высокой производительности. (Также хорошо поддается автоматизации). Напротив, сварка TIG — это гораздо более медленный процесс, в котором основное внимание уделяется деталям.

Как и в любой производственной работе, время равняется деньгам. А поскольку процесс сварки MIG намного быстрее, он также более рентабелен. Детали MIG также более доступны и намного дешевле, чем TIG.

Наконец, сварке MIG легче научиться, и ее можно усовершенствовать всего за несколько недель обучения.Фактически, его даже называют «клеевым пистолетом» для сварки — просто нажмите на спусковой крючок, чтобы начать или остановить сварку. Сварщики MIG могут держать пистолет и управлять им только одной рукой, что делает его лучшим вариантом для начинающих сварщиков. С другой стороны, сварка TIG — это особый метод, требующий использования обеих рук и одной ноги — и все они выполняют разные задачи.

СВЯЗАННЫЙ: Как начать карьеру сварщика

Чтобы получить помощь по настройке MIG, загрузите бесплатное руководство по устранению неполадок MIG Ultimate.

Для чего используется сварочный аппарат TIG?

TIG может использоваться для большего количества металлов, чем любой другой метод. Сталь, алюминий, бронза, латунь и медь — это лишь некоторые из материалов, которые подходят для этого процесса. Это в первую очередь потому, что сварщик может увеличивать и уменьшать количество используемого тепла, обеспечивая лучший контроль сварного шва.

Промышленная сварка TIG

И поскольку TIG можно использовать с таким разнообразием металлов, этот метод применяется в нескольких отраслях промышленности, включая аэрокосмическую и автомобильную.Вот лишь некоторые отрасли и способы использования сварочных аппаратов TIG:

• Aerospace: самолеты и космические аппараты частично производятся методом TIG-сварки. Коммерческие самолеты, Международная космическая станция и космические аппараты — все получили выгоду от сварки TIG, которая хорошо известна своей прочностью и точностью.
• Атомная и энергетическая промышленность: , поскольку сварные швы TIG долговечны и устойчивы к коррозии и растрескиванию, они идеально подходят для критических уплотнений.
• Транспортировка: TIG все больше и больше используется в автомобильной промышленности, поскольку его можно эффективно использовать для обработки легкого алюминия и других сплавов, используемых в транспортных средствах. Также известно, что стратегии TIG уменьшают коррозию с течением времени.
• Ремонтные работы: , поскольку процесс сварки TIG может использоваться с таким количеством уникальных сплавов и присадочных металлов, он часто используется для ремонта инструментов и штампов.
• Велосипедная промышленность: TIG — лучший выбор для сварки тонкостенных труб малого диаметра, что делает его идеальным для производства велосипедов.
• Пищевая промышленность и производство напитков: точность имеет решающее значение для пищевой нержавеющей стали. Фильтры, емкости для хранения, емкости для приготовления пищи и другие предметы, которые будут использоваться в пищевой промышленности, требуют высококачественных сварных швов, которые может обеспечить только сварщик TIG.
• Artwork: Превосходная эстетика сварки TIG делает ее излюбленным методом художников. Например, такие изделия, как металлические скульптуры и промышленное оборудование, скорее всего, были созданы с помощью сварочного аппарата TIG.

TIG отличаются мощностью и универсальностью. Они существуют уже давно и доведены до своих современных возможностей. Но то же самое можно сказать и о другом процессе сварки, в котором также используется электричество для плавления и соединения кусков металла: сварка MIG (металл в инертном газе).

Основное отличие сварки MIG заключается в том, что в ней используется непрерывно подаваемая электродная проволока, выходящая из трубки MIG, вместо неплавящегося вольфрамового электрода TIG.Вот сравнение двух процессов.

Сварка вольфрамовым электродом в среде инертного газа, более известная как сварка TIG, представляет собой процесс соединения металлов путем их нагрева дугой между неплавящимся вольфрамовым электродом и заготовкой. В этом методе используется защитный газ, а также его можно использовать с добавлением присадочного металла или без него.

Основы сварки TIG

Если вы не знакомы с процессом сварки TIG, вот некоторые из основных:

• TIG был впервые разработан в Южной Калифорнии более 75 лет назад авиастроительной корпорацией Northrop.В то время компании Northrop требовался способ сваривать алюминий и магний, и тогда сварочные процессы не подходили для их сварки.
• В процессе используется экран из инертного газа (аргон или гелий) вместо шлака для защиты сварочной ванны. Гелиевая защита обеспечивает большее проникновение, чем аргон.
• При сварке TIG между заостренным вольфрамовым электродом и заготовкой образуется интенсивная дуга, что обеспечивает высококачественный сварной шов.
• Сварка TIG не оставляет брызг, что обеспечивает более чистую поверхность.
• TIG легко наносится на тонкие материалы.
• Сварка TIG технически называется дуговой сваркой вольфрамовым электродом (GTAW).

В сварке TIG есть четыре основных параметра:

• Сварочное напряжение : регулирует длину дуги, то есть расстояние между расплавленной сварочной ванной и присадочным металлом проволоки.
• Сварочный ток : по мере увеличения тока сварной шов проникает дальше в основной материал
• Скорость перемещения : обычно выражается в дюймах в минуту, скорость перемещения рассчитывается путем деления длины сварного шва на время, необходимое для завершения сварки, умноженное на 60.
• Защитный газ : выбирается в зависимости от свариваемого материала
