Вентиляция мансарды: общие принципы устройства

Обустроенное чердачное помещение – мансарда получила свое распространение относительно недавно. Еще несколько десятилетий назад владельцы частных домов не задумывались о функциональности этого особенного места. Теперь все по-другому – полезная обитаемая площадь никому не помешает. Главное создать на ней правильный воздухообмен. Вентиляция мансарды позволяет не только снизить энергопотери, но и продлить срок службы крыши.

Функции вентиляции мансардного помещения

Жилая мансарда не может быть без хорошего воздухообмена

Система вентиляции в особо жаркий период она позволяет устранить духоту, а вот зимой эффективно противодействует попаданию в помещение холода и влаги. Именно поэтому важным моментом является правильный монтаж вентиляционной системы своими руками, поскольку:

• система устраняет влагу и не допускает образования сырости в утеплительном материале – именно благодаря вентиляции теплоизолятор сохраняет свою функциональность на протяжении многих лет, препятствуя проникновению жары и холода;
• при правильно созданной вентиляции образование грибка и плесени сводится к минимуму, тем самым устраняется возможность преждевременного разрушения деревянных элементов кровли;
• в сильную жару она препятствует проникновению жаркого воздуха в дом;
• препятствует скоплению влажности, тем самым препятствуя коррозийным проявлениям, негативно влияющим на металлочерепицу;
• устраняет образование сосулек под карнизом в сильные морозы;
• экономит энергоресурсы, тем самым снижая расходы, необходимые для обогрева жилой мансарды в зимний период.

Естественная вентиляция в мансарде

Естественная вентиляционная система напрямую зависит от правильности укладки изоляционных материалов. Обязательным условиям укладки утеплителя является наличие вентиляционных пространств между слоями используемого материала и под поверхностью крыши. Естественная вентиляция основывается на создании природной тяги, благодаря которой существует постоянный поток воздушных масс. Общая площадь вентиляционных каналов должна составлять 0,2% общей площади мансарды. Самым простым вариантом монтажа является вывод каналов через фронтоны. Данная технология может быть применена для некаменного элемента кровли.

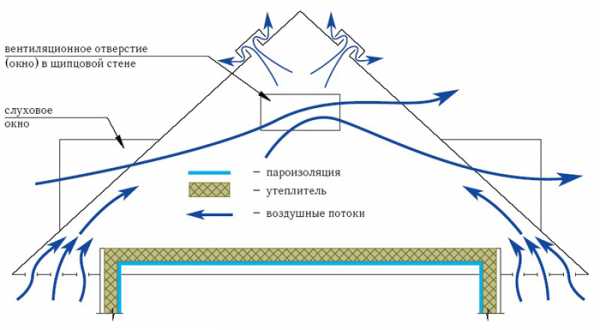

Вариант естественной вентиляции подкрышного пространства

Размер зазора для свободного воздухообмена зависит от кровельного материала, который применяется для крыши:

• при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
• при применении мягким материалов и плоских изделий пространство для потока воздуха должно быть более 50 мм;
• при монтаже гидроизоляции и утеплителя пространство между ними должно составлять от 20 до 30 мм.

Важно! Для создания высококачественной естественной вентиляции над мансардным помещением требуется создание герметичного разделения вентиляционных полостей, благодаря которому естественная вентиляция мансардного этажа будет осуществляться равномерно, без образования «мертвых» зон.

Монтаж естественной вентиляции

Создается система естественной вентиляции во время монтажа кровли. Для реализации воздухообмена потребуется установка специальных элементов, отвечающих за воздухообмен под крышей. Для притока воздуха используются софиты, которые устанавливаются по периметру здания. Благодаря перфорированной поверхности воздух поступает на чердак. Для вывода отработанного воздуха применяются точечные или непрерывные аэраторы, которые устанавливаются на склон крыши.

На крыше можно установить аэраторы

Специальные аэраторы монтируются на коньке. Именно благодаря коньковым аэраторам повышается эффективность всей естественной вентиляции, ведь площадь выпускных поверхностей элементов намного больше, нежели у обычных. Количество аэраторов рассчитывается в индивидуальном порядке и зависит от общей площади кровли. На 100 м2 площади, которая подлежит вентиляции устанавливается 2 аэратора.

Важно! Естественная вентиляция безукоризненно функционирует только в холодное время года, так как для воздухообмена необходимо разница в температурных показателях на улице и внутри помещения. Именно поэтому вентиляция мансардной крыши требует установки принудительной системы для воздухообмена.

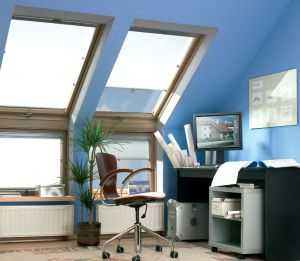

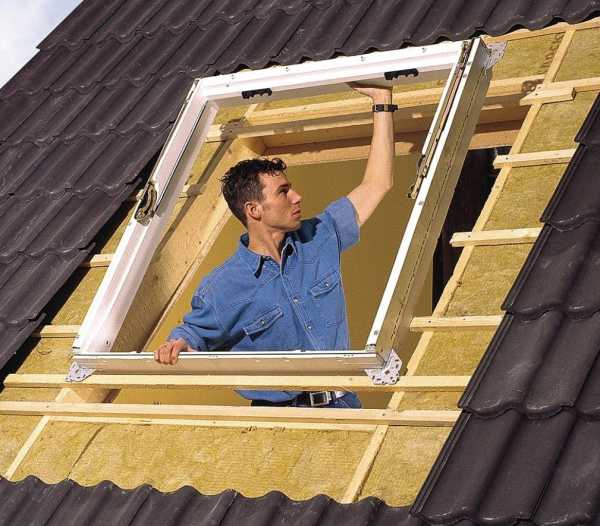

Вентиляция жилой мансарды с помощью слуховых окон

Установка слухового окна выполняется в соответствии с СНиП II-26, СНиП 21-01:

• монтаж слуховых окон возможен при скате крыши более 35 градусов;
• минимальный размер створок составляет 0,6х0,8 м;
• допустимый размер слуховых окон составляет 1,2х0,8 м.

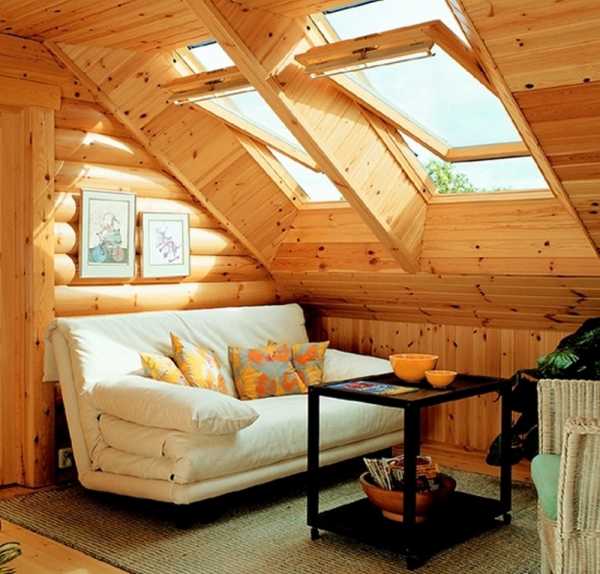

Формы слуховых окон в частном доме могут быть разными и зависят от стиля здания. Монтируются слуховые окна с помощью каркасов при строительстве крыши, составляя целостную конструкцию. Вентиляция с помощью слуховых окон улучшает эстетику крыши, ее функциональность.

Формат слухового окна зависит от стилистики здания

Для односкатной крыши идеальным вариантом являются окна с одной наклонной плоскостью. Схема монтажа: 2 бруса располагаются на требуемом СНиПом расстоянии и фиксируются с помощью вертикальных стоек, соединенных вверху перемычкой. Внешние боковые стороны обшиваются облицовочным материалом, со стороны фасада устанавливается декоративная решетка.

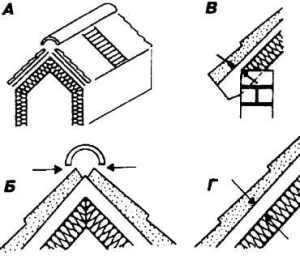

Система с одним вентилируемым зазором

При обустройстве вентиляционной системы односкатной крыши стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла крыши.

Вентзазор проектируется еще при разработке модели кровли

Согласно СНиП II-26-76:

• высота зазора составляет не более 5 см, увеличение показателей которой может привести к образованию турбулентности, что существенно снизит воздухообмен;
• при длине покрытия более 10 м требуется принудительная вентиляция;
• отверстия вентиляционной системы должны быть надежно защищены от попадания мусора.

Принудительная вентиляция мансарды

При монтаже принудительного воздухообмена в вентиляционный канал устанавливается вентилятор. Особенно необходима установка прибора при наличии коротких вентиляционных каналов, которые не способны обеспечить качественную тягу. При установке вентилятора в загородном доме приток воздуха монтируется таким же образом, как и при естественной системе. Устанавливается крышный вентилятор с наружной стороны на расстоянии более 8 м от приточных отверстий. Также очень важно, чтобы установка вентилятора осуществлялась не близко к окнам, так как в них может засасываться отработанный воздух.

Схема принудительной вентиляции здания, включая мансарду

Производительность, установленного на крыше вентилятора зависит от:

• габаритов крыльчатки: диаметр больше – выше производительность;
• угла загиба лопаток: чем он больше, тем большее количество воздуха будет переработано;
• мощности электродвигателя.

Повысить показатели производительности лучше всего методом установки нескольких вентиляторов. Использование мощного кулера для нецелесообразно.

Важно! Для предотвращения образования конденсата вентилятор требуется утеплить с помощью специальных материалов, к примеру, применив минеральную вату.

Система вентиляции мансарды является очень важным элементом создания комфортабельных условий в доме. Монтировать ее необходимо в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается в момент возведения крыши.

ventkam.ru

Вентиляция в частном доме на мансарде: своими руками, схема, расчет

.

В частном доме важно максимально эффективно использовать каждый квадратный метр пространств, поэтому так важны мансарды. Их грамотное обустройство позволяет получить дополнительные площади для бытового или хозяйственного использования. Вентиляция мансарды – ключевой элемент благоустройства чердачного помещения.

Ключевым элементом благоустройства чердачного помещения является правильное обустройство вентиляции мансарды

Зачем нужна вентиляция для мансарды и кровли

В современной строительной архитектуре под мансардой понимается этаж в чердачном пространстве, фасад которого полностью или частично образуется наклонной или криволинейной поверхностью крыши. Это пространство может быть жилым или нежилым.

От характера использования и назначения зависят особенности системы воздухообмена. Как и во всех других помещениях применяется вентиляция двух видов:

• естественная;
• принудительная.

При естественном виде циркуляция воздуха происходит без использования дополнительного вентилируемого оборудования. Движение воздушных потоков осуществляется за счёт разницы температур и давления в помещении и за его пределами. Минус естественной вентиляции – зависимость от погодных условий. Зимой тяга может быть сильной, а летом в жаркую погоду функционирование воздухообмена может прекратиться.

Принудительная система вентиляции основана на использовании специального вентилируемого оборудования, которое искусственно организует циркуляцию воздушных масс с нужной скоростью. Принудительный воздухообмен эффективнее естественного, но также имеет минусы – более высокая стоимость, постоянный расход электроэнергии, зависимость от наличия электричества и исправности прибора.

Оптимальный вариант оборудования воздухообмена мансардного помещения – смешанная система. Такая конструкция позволяет использовать естественный и принудительный принципы циркуляции воздуха в зависимости от внешних факторов.

Оптимальный тип вентиляции для мансарды – приточно-вытяжная, Эта система имеет два блока:

• работающий на приток воздуха;
• работающий на выведение отработанных воздушных масс.

Стоит различать и разделять вентиляцию мансарды и вентиляцию кровли. Это две отдельные системы, каждая решает свои задачи.

Вентиляция мансардной крыши предназначена для:

1. Проветривания подкровельного пространства с утеплителем. Позволяет сохранять оптимальный уровень влажности, защищает от развития грибков, бактерий, плесени.
2. Поддержания благоприятного микроклимата и увеличения срока службы крыши.
3. Предотвращения образования конденсата на внутренней поверхности кровельного материала.
4. Защиты элементов кровли от перегрева.
5. Обеспечения равномерного таяния снега, предотвращения образования наледи и сосулек на карнизе.

Вентиляция мансардного помещения предназначена для:

• постоянного поступления свежего воздуха;
• бесперебойного выведения отработанных воздушных потоков;
• поддержания благоприятных уровней влажности, температуры;
• снижение общих затрат на обогрев дома зимой и его охлаждение летом.

Воздухообмен крыши и мансардной комнаты взаимосвязаны, но кровельная вентиляция не может выполнять задачи мансардной системы и наоборот.

Вентиляция мансардного этажа не должна объединяться с воздухообменом жилых помещений.

Вентиляция мансардного помещения не должна объединяться с воздухообменом других жилых комнат

Вытяжка из туалета, ванной, кухни и других помещений осуществляется с помощью вентиляционных каналов, которые выводятся на крышу через чердачное пространство.

Вентиляция подкровельного пространства мансарды

Вентиляция подкровельного пространства мансарды обустраивается по принципу естественной циркуляции воздуха. Он заходит в специальные полости между гидроизоляцией и теплоизоляцией в районе карниза. Выведение производится на верхней части крыши в области конька.

Если кровля из металлочерепицы, удобно использовать специальные вентиляционные клапаны. Они располагаются в местах притока и вытяжки. Конструкция клапана позволяет эффективно решать несколько задач:

• пропускать воздух;
• обеспечивать защиту от прямого попадания осадков, пыли, грязи, насекомых и т. д.

Ещё одно преимущество использования клапанов для вентиляции крыши – простота монтажа и надёжность. Главное, произвести точные расчёты по количеству и выполнить детальные чертежи грамотного расположения.

Помимо клапанной системы воздухообмена подкровельного пространства, используется альтернативный вариант, не требующий применения специальных элементов (клапанов):

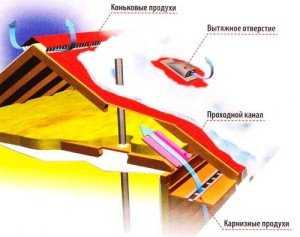

1. На нижних внутренних стенках карниза проделываются отверстия (карнизные продухи) с выходом в полости между утеплителем и слоем гидроизоляции. Это приточная часть вентиляции. Её расположение позволит обеспечить защиту от осадков и ветра.
2. Вытяжная часть оборудуется за счёт специальной конструкции конька, по бокам которого оставляются вентиляционные щели.
3. Воздух поступает через карниз, поднимается наверх и выходит в районе конька, обеспечивая проветривание.

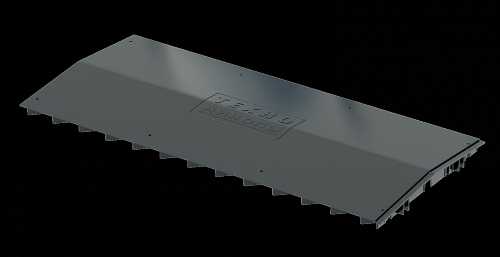

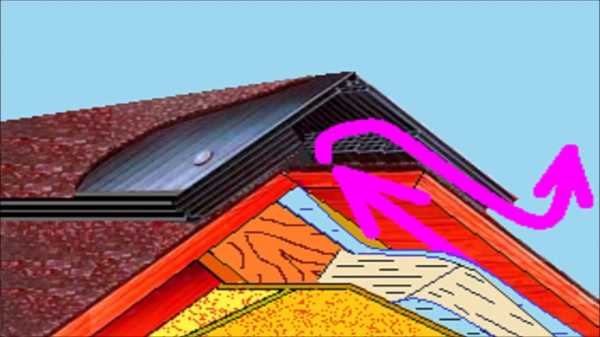

Для выведения воздуха в районе конька оборудуется коньковый аэратор. Эта деталь обеспечивает качественную циркуляцию воздуха при сохранении эффективной защиты от осадков. Коньковый аэратор снабжён решёткой, защищающей внутреннее пространство кровли от пыли, грязи, листьев и насекомых.

Коньковый аэратор необходим для выведения воздуха в районе конька

Вентиляция подкровельного пространства может быть двух видов:

• двухслойный;
• однослойный.

Однослойный вид описан выше. Двухслойный вид позволяет обеспечить более качественную вентиляцию. Такая вентиляция условно объединяет клапанный и карнизный типы воздухообмена. Клапаны в кровельном материале обеспечивают вентиляцию пространства между кровлей и слоем гидроизоляции. Карнизный (внутренний) тип обеспечивает вентиляцию пространства между гидроизоляцией и пароизоляцией.

Продуктивность системы вентиляции подкровельного пространства зависит не только от конструктивных элементов, но и от соблюдения количественных и размерных параметров. Количество клапанов и продухов определяется особенностями конструкции и площадью кровли.

Обязательно наличие вентиляционных отверстий в каждой полости между стропилами. Размеры и количество вентиляционных отверстий увеличивается, если крыша имеет сложную архитектуру с парапетами, аттиками, мансардными окнами. Все эти конструктивные элементы существенно ухудшают циркуляцию воздуха.

Устройство и принцип работы мансардной вентиляции

Обустройство воздухообмена в мансарде производится по общим принципам монтажа вентиляции в доме, жилых и тёплых» помещениях. Это может быть естественная или принудительная система циркуляции воздушных масс.

Самый простой вид вентиляции мансарды – обустройство люков или окон непосредственно в крыше. За счёт их открывания обеспечивается необходимая циркуляция воздушных масс. Но такая вентиляция неудобна и не всегда эффективна.

Минусы естественной вентиляции через люки:

1. Создание сквозняков.
2. Высокие потери тепла зимой.
3. Перегрев воздуха летом в жаркую погоду.

Грамотнее позаботиться об обустройстве более сложной приточно-вытяжной вентиляции.

Люки или окна отлично подойдут для создания приточной линии. Для обеспечения притока подойдут специальные клапаны. Расчет необходимого количества клапанов производится по установленным нормативам.

Вытяжные каналы выводятся через фронтон (треугольная, пятиугольная или закруглённая стена, в зависимости от формы скатов, закрывающая боковое пространство мансарды, между двумя скатами крыши) или конёк крыши. Для вытяжки подойдут пластиковые трубы. Они вертикально монтируются в скат крыши. Нижнее окончание трубы размещается как можно выше.

Для обустройства вытяжки в мансардном помещении подойдут пластиковые трубы

Верхнее завершение трубы по стандартам должно возвышаться над коньком не менее чем на 50 см. При характерных обильных снегопадах в местности, где расположен дом, труба поднимается ещё на 10—20 сантиметров, чтобы её не занесло снегом. Она помещается в специальный пластиковый короб и утепляется. На её уличном окончании устанавливается дефлектор. Он позволит усилить циркуляцию, защитить трубу от пыли, снега, дождя и листьев.

Вытяжную трубу лучше ставить в противоположной стороне помещения относительно расположения приточных элементов. Для увеличения эффективности рекомендуется установить на вытяжку стандартный вентилятор. Он позволит контролировать поступление свежего воздуха.

Делаем вентиляцию мансарды самостоятельно

Прежде чем приступать к монтажу системы воздухообмена мансарды своими руками, нужно подготовить детальный план предстоящих работ и схему расположения всех элементов. При подготовке необходимо тщательно осмотреть помещение мансарды, зафиксировать все размерные параметры и особенности конструкции.

Если вентиляция будет принудительной, подбирается оптимальная модель вентилятора для вытяжки.

Последовательность действий:

1. В соответствии с обозначениями на схеме отмечаются места расположения клапанов и вытяжной трубы.
2. С помощью перфоратора или дрели с коронкой проделывается отверстие в кровле. Работы стоит выполнять аккуратно, проходя через все слои кровельного пирога (пароизоляция, утеплитель, гидроизоляция, обрешётка, кровельный материал). Для приточных клапанов отверстия проделываются во фронтоне или карнизе. Обязательно учитывать соотношение расположения приточных и вытяжных каналов (последние должны располагаться выше).
3. В стене монтируются клапаны: в отверстие вставляется трубка, с внешней стороны она закрывается решёткой, со стороны помещения на трубке закрепляется корпус клапана и фильтр. Все эти детали предусмотрены в комплекте клапана. Все щели герметизируются.
4. На крыше, в месте проделанного отверстия, устанавливается накладка для трубы и надёжно фиксируется. Предварительно проверяется герметичность стыков. Устанавливается труба и закрепляется в вертикальном положении с соблюдением всех расстояний.

В помещении к трубе устанавливается вентилятор. Снаружи производится установка дефлектора.

Система вентиляции для мансарды готова к использованию. В течение нескольких дней воздухообменная конструкция тестируется на эффективность.

vozduhstroy.ru

Вентиляция крыши мансарды — Отопление

Обустроенное чердачное помещение – мансарда получила свое распространение относительно недавно. Еще несколько десятилетий назад владельцы частных домов не задумывались о функциональности этого особенного места. Теперь все по-другому – полезная обитаемая площадь никому не помешает. Главное создать на ней правильный воздухообмен. Вентиляция мансарды позволяет не только снизить энергопотери, но и продлить срок службы крыши.

Функции вентиляции мансардного помещения

Система вентиляции в особо жаркий период она позволяет устранить духоту, а вот зимой эффективно противодействует попаданию в помещение холода и влаги. Именно поэтому важным моментом является правильный монтаж вентиляционной системы своими руками, поскольку:

• система устраняет влагу и не допускает образования сырости в утеплительном материале – именно благодаря вентиляции теплоизолятор сохраняет свою функциональность на протяжении многих лет, препятствуя проникновению жары и холода;


• при правильно созданной вентиляции образование грибка и плесени сводится к минимуму, тем самым устраняется возможность преждевременного разрушения деревянных элементов кровли;
• в сильную жару она препятствует проникновению жаркого воздуха в дом;
• препятствует скоплению влажности, тем самым препятствуя коррозийным проявлениям, негативно влияющим на металлочерепицу;
• устраняет образование сосулек под карнизом в сильные морозы;
• экономит энергоресурсы, тем самым снижая расходы, необходимые для обогрева жилой мансарды в зимний период.

Естественная вентиляция в мансарде

Естественная вентиляционная система напрямую зависит от правильности укладки изоляционных материалов. Обязательным условиям укладки утеплителя является наличие вентиляционных пространств между слоями используемого материала и под поверхностью крыши. Естественная вентиляция основывается на создании природной тяги, благодаря которой существует постоянный поток воздушных масс. Общая площадь вентиляционных каналов должна составлять 0,2% общей площади мансарды. Самым простым вариантом монтажа является вывод каналов через фронтоны. Данная технология может быть применена для некаменного элемента кровли.

Размер зазора для свободного воздухообмена зависит от кровельного материала, который применяется для крыши:

• при использовании металлочерепицы, черепицы, металлопрофиля зазор должен быть более 25 мм;
• при применении мягким материалов и плоских изделий пространство для потока воздуха должно быть более 50 мм;
• при монтаже гидроизоляции и утеплителя пространство между ними должно составлять от 20 до 30 мм.

Важно! Для создания высококачественной естественной вентиляции над мансардным помещением требуется создание герметичного разделения вентиляционных полостей, благодаря которому естественная вентиляция мансардного этажа будет осуществляться равномерно, без образования «мертвых» зон.

Монтаж естественной вентиляции

Создается система естественной вентиляции во время монтажа кровли. Для реализации воздухообмена потребуется установка специальных элементов, отвечающих за воздухообмен под крышей. Для притока воздуха используются софиты, которые устанавливаются по периметру здания. Благодаря перфорированной поверхности воздух поступает на чердак. Для вывода отработанного воздуха применяются точечные или непрерывные аэраторы, которые устанавливаются на склон крыши.

Специальные аэраторы монтируются на коньке. Именно благодаря коньковым аэраторам повышается эффективность всей естественной вентиляции, ведь площадь выпускных поверхностей элементов намного больше, нежели у обычных. Количество аэраторов рассчитывается в индивидуальном порядке и зависит от общей площади кровли. На 100 м2 площади, которая подлежит вентиляции устанавливается 2 аэратора.

Важно! Естественная вентиляция безукоризненно функционирует только в холодное время года, так как для воздухообмена необходимо разница в температурных показателях на улице и внутри помещения. Именно поэтому вентиляция мансардной крыши требует установки принудительной системы для воздухообмена.

Вентиляция жилой мансарды с помощью слуховых окон

Установка слухового окна выполняется в соответствии с СНиП II-26, СНиП 21-01:

• монтаж слуховых окон возможен при скате крыши более 35 градусов;
• минимальный размер створок составляет 0,6х0,8 м;
• допустимый размер слуховых окон составляет 1,2х0,8 м.

Формы слуховых окон в частном доме могут быть разными и зависят от стиля здания. Монтируются слуховые окна с помощью каркасов при строительстве крыши, составляя целостную конструкцию. Вентиляция с помощью слуховых окон улучшает эстетику крыши, ее функциональность.

Для односкатной крыши идеальным вариантом являются окна с одной наклонной плоскостью. Схема монтажа: 2 бруса располагаются на требуемом СНиПом расстоянии и фиксируются с помощью вертикальных стоек, соединенных вверху перемычкой. Внешние боковые стороны обшиваются облицовочным материалом, со стороны фасада устанавливается декоративная решетка.

Система с одним вентилируемым зазором

При обустройстве вентиляционной системы односкатной крыши стоит учесть, что размер вентиляционного канала напрямую зависит от длины скатов и угла крыши.

Согласно СНиП II-26-76:

• высота зазора составляет не более 5 см, увеличение показателей которой может привести к образованию турбулентности, что существенно снизит воздухообмен;
• при длине покрытия более 10 м требуется принудительная вентиляция;
• отверстия вентиляционной системы должны быть надежно защищены от попадания мусора.

Принудительная вентиляция мансарды

При монтаже принудительного воздухообмена в вентиляционный канал устанавливается вентилятор. Особенно необходима установка прибора при наличии коротких вентиляционных каналов, которые не способны обеспечить качественную тягу. При установке вентилятора в загородном доме приток воздуха монтируется таким же образом, как и при естественной системе. Устанавливается крышный вентилятор с наружной стороны на расстоянии более 8 м от приточных отверстий. Также очень важно, чтобы установка вентилятора осуществлялась не близко к окнам, так как в них может засасываться отработанный воздух.

Производительность, установленного на крыше вентилятора зависит от:

• габаритов крыльчатки: диаметр больше – выше производительность;
• угла загиба лопаток: чем он больше, тем большее количество воздуха будет переработано;
• мощности электродвигателя.

Повысить показатели производительности лучше всего методом установки нескольких вентиляторов. Использование мощного кулера для нецелесообразно.

Важно! Для предотвращения образования конденсата вентилятор требуется утеплить с помощью специальных материалов, к примеру, применив минеральную вату.

Система вентиляции мансарды является очень важным элементом создания комфортабельных условий в доме. Монтировать ее необходимо в соответствии с нормативными требованиями строительной отрасли. Как правило, система вентиляции разрабатывается на этапе проектирования самого здания и устанавливается в момент возведения крыши.

ventkam.ru

Конденсат-разрушитель – опасность для мансарды

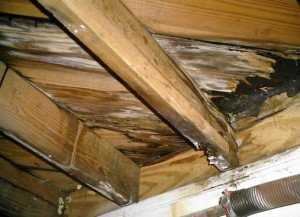

Отсутствие надлежащего воздухообмена проявляется в повышенной влажности комнат на верхних этажах, которые расположены ближе к кровле. Однако это лишь малая толика всех опасностей, которые становятся следствием плохой вентиляции. Представьте себе классическую русскую зиму: снег, мороз, дрова потрескивают в камине… Вы всеми силами постарались обустроить жилую мансарду и не поскупились на утеплитель, но вот к вентиляции отнеслись легкомысленно.

И вот часть тепла даже через утеплитель для мансарды уходит из помещения, нагревая непосредственно кровельный материал. Снег на кровле начинает слегка подтаивать, однако на участке, где крыша образует свес, температура по-прежнему зимняя, и образовавшаяся талая вода снова замерзает. Так через некоторое время образуется барьер, которые не дает поступающей снова и снова воде сойти с крыши – вместо этого вода ищет другие пути отхода, например, соединения в кровельном материале, через которые она легко может просочиться внутрь кровли. А там у нас утеплитель, который, намокнув, теряет все свои качества.

Не говоря уже о деревянных стропилах, соседство которых с влажным утеплителем никак удачным не назовешь. Именно поэтому правильно организованный воздухообмен, т.е. вентиляция – это залог долгой службы всей кровельной системы. Вентиляционная система смешивает температуру внешней среды с температурой кровли, благодаря чему на крыше не образуется наледь и сосульки, а это уже вопросы безопасности вас и вашей семьи.

Думать о том, как сделать вентиляцию в мансарде, следует на этапе сооружения самой мансарды своими руками, когда открыт доступ к кровле со стороны чердака. Забывчивость или незнание могут обойтись вам в кругленькую сумму. Нередко даже профессиональные строители-кровельщики не уделяют этому вопросу должного внимания. Страдает, соответственно, заказчик-владелец дома. Существуют два способа вентиляции подкровельного пространства. Первый основан на использовании естественной тяги, второй предусматривает установку принудительной вентиляции, когда приток воздуха обеспечивает вентилятор.

Основные элементы подкровельной вентиляции

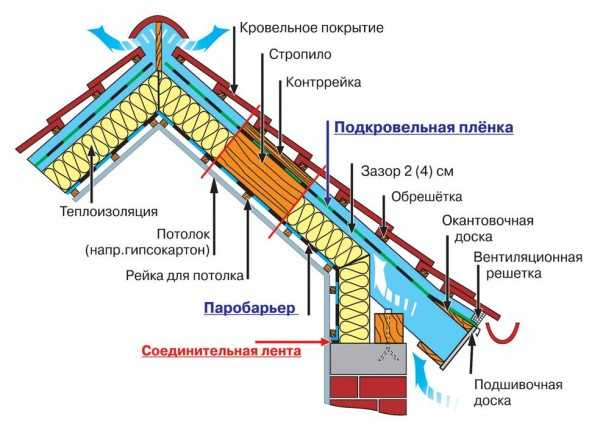

Ширина вентилируемого подкровельного пространства зависит от примененного вами кровельного материала. Подкровельным пространством называют воздушный зазор между нижней частью кровельного материала и гидроизоляционной пленкой или мембраной, за которой находится слой утеплителя. К примеру, если крыша вашего дома покрыта металлочерепицей или любым другим материалом на основе металла, вентилируемый зазор должен составлять не менее 2,5 сантиметров.

При использовании мягкой (битумной) черепицы или прочих рулонных материалов толщина воздушного зазора должна быть не менее 5 сантиметров. Указанные нормы должны соблюдаться, когда делается вентиляция мансарды. Основными элементами системы подкровельной вентиляции являются аэраторы и софиты. Первые играют роль вытяжных отверстий, а вторые обеспечивают приток свежего воздуха, а, значит, препятствуют образованию конденсата и капельной влаги.

Аэраторы бывают обычные, монтируемые в наклонную плоскость кровельного ската, и коньковые, которые устанавливаются в самой верхней точке кровли, то есть на коньке. Количество аэраторов зависит от типа кровельного материала и рекомендаций производителя, однако существует и общее правило. Оно гласит, что на каждые 500 кв.м. вентилируемой площади должен быть 1 кв.м. вентиляционных отверстий. Такое соотношение позволяет качественно проветривать помещение, избегая ощутимых утечек тепла.

Наиболее эффективными считаются коньковые аэраторы, так как они имеют большую площадь выпускных отверстий. Вентиляция мансардного этажа при помощи коньковых аэраторов реализуется довольно просто и не вызывает затруднений даже у новичков. Главное – следовать инструкциям, использовать качественный крепеж и обеспечить хорошую гидроизоляцию в местах примыкания кровельного материала.

Как уже упоминалось ранее, важной частью систем кровельного воздухообмена являются софиты. Софиты – это перфорированные сайдинг-панели, предназначенные для обшивки карнизных свесов кровли по всему периметру здания. Кроме возложенной функциональной нагрузки, они придают кровле завершенный вид. Софиты бывают не только перфорированными, но и неперфорированными. Необходимое количество перфорированных софитов определяется с учетом площади кровельных скатов. Использование этих элементов возможно только в том случае, если при монтаже «пирога» был предусмотрен специальный зазор между материалами.

Для достижения максимального эффекта лучше использовать один вид аэраторов: либо коньковые, либо наклонные, чтобы обеспечить лучший воздухообмен. Правильная установка софитов и аэраторов сводит на нет образование конденсата и капельной влаги. Когда используется принудительная вентиляция, в подкровельное пространство устанавливаются приточные вентиляторы. Особое внимание здесь следует уделять подключению вентилятора или вентиляторов к электросети. При этом необходимо обеспечить пожаробезопасность и более-менее свободный доступ для их обслуживания, замены или ремонта.

remoskop.ru

Особенности правильного воздухообмена

Естественная вентиляция в пространстве жилого чердака осуществляется через приточные и вытяжные отверстия, площадь которых зависит от его площади, в соотношении 0,2 м²/100 м². Приток может осуществляться через установленные в окнах чердака клапана. Удаление влажного воздуха осуществляется через аэраторы, монтируемые в плоскость кровли или в коньке крыши.

Соблюдая правило соотношения площади приточных и вытяжных отверстий к площади чердачного пространства, может осуществляться вентиляция мансарды через фронтоны. Приток воздуха осуществляется через стеновые приточные клапаны, установленные в нижней части фронтона, а вытяжка – через регулируемые вентиляционные решетки, смонтированные в верхней части противоположного фронтона.

Вентиляция кровли и подкровельного пространства, чаще всего делается с использованием софитов. Это приспособления есть не что иное, как перфорированная панель, изготовленная из металла или пластика, и предназначенная для обшивки свесов карниза. Их можно использовать, устанавливая по периметру дома, или чередуя с неперфорированными панелями.

Софиты в качестве вентиляционных элементов можно использовать, только в том случае, если при монтаже кровельного «пирога» были предусмотрены зазоры для движения воздушных потоков вдоль всей кровли.

Способы проветривания жилого чердака

На сегодняшний день существует несколько основных вариантов вентиляционных систем. Циркуляция воздуха может быть естественная и принудительная. Естественное движение воздушных масс происходит из-за разницы температур, атмосферного и внутреннего воздуха. Принудительное движение осуществляется при помощи вентиляторов, приточных и (или) вытяжных.

• Наиболее простым вариантом является использование естественного притока и вытяжки воздушной смеси из чердачного этажа. Такой тип воздухообмена чаще всего выбирают те, кто делает вентиляцию мансарды своими руками.
• При сложной геометрии мансарды можно использовать метод создания в ее пространстве избыточного давления при помощи принудительного притока. Благодаря такому решению, приточные воздушные массы будут вытеснять собой отработанные, через естественные вытяжные отверстия, аэраторы и пр.
• При коротких вытяжных каналах, в них может отсутствовать достаточная тяга для эффективного удаления воздуха из жилого чердака. Именно поэтому многие застройщики оснащают вытяжки вентиляторами. Приток воздушных масс, в таком случае, также может осуществляться как с естественным движением воздушного потока, так и с принудительным.
• Наиболее сложной вентиляционной системой является система с механическим побуждением. При таком решении, применяются мощные вытяжные вентиляторы, которые монтируются в пространстве над чердаком. Приток воздуха осуществляется приточными вентиляторами, монтируемыми в отверстиях фронтонов.

Для того, чтобы созданная принудительная вентиляционная система не создавала дискомфорта, следует знать, что производительность вытяжных вентиляторов должна быть равна производительности приточных механизмов.

ventilationpro.ru

Какую роль в мансарде играет вентиляция

• Правильно устроенная вентиляция обеспечивает создание условий необходимого проветривания и избавляет от накопления лишней влаги в подкровельном пространстве.
• Вентиляция позволяет сохранить утеплитель сухим и тем самым не допустить снижения его теплоизоляционных свойств.
• Правильный воздухообмен предотвращает размножение бактерий, появление разрушающей плесени и грибка на деревянных элементах кровельной конструкции.
• Достаточная вентиляция защищает кровлю от перегрева при длительном воздействии солнечной энергии.
• Хороший продув не допускает образование конденсата, приводящего к коррозии металлочерепицы. Также исключается напитывание влагой натуральной черепицы, которая от этого может полопаться при появлении заморозков.
• Устройство системы вентиляции предотвращает образование наледи на кровельных свесах и карнизах.
• Качественная вентиляция способствует значительному сокращению расходов, связанных с отоплением и кондиционированием.
• Грамотный контроль за передвижением воздушных потоков позволяет существенно продлить период эксплуатации кровельной конструкции.

Отличное видео которое рассказывает о гидроизоляции и вентиляции кровли и мансарды:

Вентиляция между слоями кровли

Слои кровельной конструкции следует располагать в определенной последовательности.

1. Если двигаться со стороны помещения, то после слоя обшивки следует пароизоляция. Она прибивается к стропилам, снизу подбивается рейками.

2. После пароизоляционного материала следует слой укладываемого между стропилами утеплителя.

3. Затем идут контробрешетка и обрешетка.

4. После них слой гидроизоляции. Между теплоизоляцией и гидроизоляцией при этом формируется вентиляционный зазор, где свободно циркулирует воздух. На стропила при необходимости набиваются бруски, чтобы зазор получился достаточным.

5. Затем закрепляется слой кровельного материала. Между ним и гидроизоляцией также должен получиться вентилируемый зазор.

Аксессуары кровельной вентиляции

Вентилируемый воздух выводится из кровельного пространства с помощью аэраторов. Они обеспечивают создание тяги на основе показателей давления. Водяной пар уходит из-под кровельного пространства до того, как успеет нанести ущерб кровельной системе. Образование конденсата и его последующее стекание в утеплитель предотвращается.

Используются аэраторы разных типов. Часть из них – точечные, то есть предназначенные для вентиляции отдельных мест кровли. Они представляют собой трубы, накрытые сверху «зонтиком», защищающим от проникновения осадков.

Другая часть устройств – непрерывные аэраторы, устанавливаемые на протяжении всей длины кровли и служащие для общей вентиляции. К таким относится, например, длинный коньковый аэратор. Он монтируется на месте конька. Устройство имеет разделительные перегородки, структурные ребра, заглушки. Кроме того, аэратор содержит встроенные фильтры, защищающие подкровельное пространство от попадания в него насекомых и различного мусора. При применении конькового аэратора необходимо обеспечить приток воздушных масс от карниза.

На кровле также устанавливаются вентиляторы. Существуют разные их виды. Есть устройства, содержащие гаситель вибрации и встроенный шумопоглотитель. Некоторые виды крышных вентиляторов преобразуют естественную вентиляцию в принудительную.

Еще одно устройство – кровельный дефлектор. Это вентилятор пониженного давления. Он способствует удалению влаги из-под гидроизоляции и подкровельного пространства, препятствует образованию разрывов и отслоений покрытия кровли, увеличивая срок его эксплуатации.

Грамотно смонтированная система вентиляции поможет организовать правильный воздухообмен, что является важнейшей задачей в отношении эксплуатации кровли.

mansarda-life.net

Правила создания естественной вентиляции чердака мансарды

Если в доме есть холодный чердак, то воздухообмен под кровлей происходит свободно, защищая поверхности от накопления влаги. Но если под крышей обустроена жилая мансарда, необходимо позаботиться о том, чтобы при утеплении кровли и монтаже крыши был правильно проведен весь технологический процесс по вентиляции. Обязательным условием является создание вентиляционных промежутков между слоями изоляционных материалов и под поверхностью кровли. При этом создается вентиляция, основанная на естественной тяге, обеспечивающей постоянное движение воздуха. Для этого необходимо, чтобы между внутренней поверхностью кровли и гидроизоляционным материалом, защищающим утеплитель, оставался зазор, величина которого зависит от используемого кровельного материала.

Для крыши из профильных материалов – металлочерепицы, черепицы — он должен быть не меньше 25 мм, для мягких рулонных и плоских материалов – не менее 50 мм. Между гидроизоляцией и утеплителем тоже должно быть некоторое расстояние (2-3 см). Важным условием качественной вентиляции чердака над мансардой является то, что разделение между этими вентиляционными полостями должно быть герметичным. Воздухообмен в каждой из них должен проходить раздельно. Вентиляция коньковой части организуется так, чтобы поток воздуха с одной стороны крыши не соприкасался с воздухом с другой стороны.

Организация вытяжных отверстий на кровле

Для создания естественной вентиляции при монтаже крыши необходимо установить специальные элементы, отвечающие за поступление и отвод воздуха в подкровельном пространстве. Приток свежего воздуха обеспечивают софиты – специальные сайдинг-панели, которыми обшиваются карнизные свесы по всему периметру дома. Воздух поступает через перфорацию на поверхности софитов. В качестве вытяжных отверстий используются аэраторы, монтируемые в наклонную плоскость крыши. Они могут быть точечные, предназначенные для создания воздухообмена в отдельных частях кровли, или непрерывные, используемые для обеспечения общей вентиляции. Для установки на коньке крыши применяют специальные коньковые аэраторы. Использование коньковых аэраторов обеспечивает эффективную вентиляцию, так как площадь их выпускных отверстий больше, чем у обычных. Их количество зависит от площади крыши. Обычно производитель предоставляет необходимую информацию, но можно рассчитать необходимое количество самостоятельно. На 100 м? вентилируемой площади необходимо 1-2 аэратора. Расположение вентиляционных отверстий и способ монтажа зависит от материала, из которого сделана крыша.

Принудительная вентиляция крыши мансарды

Помимо естественного воздухообмена под кровлей существует способ принудительной вентиляции. В основном ее используют, если вентиляционные каналы слишком короткие. Для усиления потока воздуха в канал устанавливается вентилятор. Чтобы в каналах не образовывался конденсат, их необходимо утеплить.

Принудительная вентиляция устанавливается при невозможности организовать естественный воздухообмен. Перемещение воздушных потоков обеспечивается вентиляторами, установленными в каналах. Принудительная вентиляция позволяет не выводить вентиляционную трубу высоко над крышей и устанавливать ее в любом месте кровли.

Как сделать вентиляцию в мансарде

Для обеспечения чистого воздуха в помещении мансарды, оно должно быть оборудовано вентиляционной системой, и необходимо иметь возможность проветривания. Естественный воздухообмен в доме происходит за счет циркуляции воздуха между помещениями. Для этого под дверью мансарды необходимо оставить небольшую щель. Мансардные окна должны быть обеспечены системами проветривания.

Тем не менее, для сохранения комфортного микроклимата необходимо иметь возможность контролирования вентиляции помещения. Для этого нужно оборудовать приточно-вытяжные каналы. Их необходимо утеплить, либо изначально использовать готовые модули с теплоизоляцией. Утепление необходимо, чтобы воздух внутри них не остывал, и тяга была постоянной. От диаметра каналов зависит интенсивность воздухообмена. При сечении 10х10 см они обеспечивают оптимальный обмен воздуха: половина объема помещения в час. Вентиляционная труба выводится на крышу, на высоту около 100 см. Для защиты от атмосферных осадков сверху должен быть козырек.

e-brus.ru

От наличия вентиляции в мансарде зависит не только комфорт ее обитателей, но и долговечность постройки. Причем вентиляция требуется и жилому пространству, и крыше. О том, почему необходим такой усиленный воздухообмен и как его обеспечить, мы расскажем далее.

Полноценно использовать пространство жилого чердака, именуемое мансардой, будет невозможно без грамотно созданного воздухообмена. Жилое помещение должно обеспечиваться свежим воздухом, одновременно с этим необходимо удалять отработанный.

В процессе жизнедеятельности человека постоянно выделяется влага: с дыханием, во время приготовления пищи, мытья посуды и стирки. Согласно законам физики теплый и влажный воздух поднимается вверх, к потолку мансарды. Он «ищет» мельчайшие щели и проникает далее: за подшивку, в утеплитель. Здесь часть влаги оседает. Утеплитель – минеральная вата, отлично впитывает в себя воду как напрямую, так и из насыщенных водяных паров и тумана. Мокрый утеплитель практически не выполняет свою функцию. Оставшаяся часть пара поднимается еще выше – к кровельному материалу и здесь оседает в виде конденсата, вызывающего коррозию и разрушение кровли.

И даже если мансарда нежилая, вентилировать ее необходимо, иначе в застойном воздухе развиваются микробы, споры грибков, не регулируется влажность помещения. Зачастую, столкнувшись с массой неудобств проживания в невентилируемом пространстве, владельцы задумываются о том, как сделать вентиляцию в мансарде.

Вентиляция мансардного этажа нужна даже если он сообщается с нижним этажом открытым лестничным проемом. Для каждого уровня дома требуется отдельная система вентиляции.

Чтобы жильцы не задыхались от духоты летом, не страдали от излишней влажности и холода зимой, требуется вентиляция кровельной системы мансарды.

• Задача вентиляции мансардной кровли – не допустить скопления влаги в кровельном пироге. Утеплительный слой остается сухим, то есть сохраняются все его изоляционные качества;
• В вентилируемом пространстве не заселяется плесень и грибок, уничтожающие деревянные стропила и обрешетки;
• Хороший воздухообмен под кровельным материалом не дает ему раскаляться даже под очень жарким солнцем;
• При постоянном движении воздуха на кровле не скапливается конденсат, быстро разрушающий металлочерепицу. Для керамической черепицы постоянный контакт с водой тоже плох: пропитанная водой, она может полопаться во время морозов;
• При хорошей вентиляции карниз мансарды не покроется сосульками;
• Воздухообмен в подкрышном пространстве обеспечивает равномерное таяние снега на крыше, предупреждая формирование наледи;
• Уменьшаются расходы на обогрев помещения зимой и охлаждение летом.

В жилом помещении мансарды нужно оборудовать и приток, и отток воздуха также, как на любом другом этаже дома. Для подачи в помещение свежего воздуха можно использовать мансардные окна или специальные клапаны. Площадь приточных клапанов, согласно строительным нормам, должна быть 1500 от площади помещения.

Выведение теплого и влажного воздуха из санузла или ванной комнаты организуется посредством вентканалов. А воздухообмен в жилых комнатах будет осуществляться через вентиляционные каналы кухни, туалета и ванной.

Вентиляционные каналы проходят через крышу и устанавливаются по предлагаемой нами схеме. Выходы труб прикрываются зонтиками, чтобы внутрь не проникали атмосферные осадки (или в них не вили гнезда мелкие пернатые).

К сожалению, естественный метод вентиляции очень зависим от погоды на улице. Зимой тянуть может очень сильно, а летом не тянуть вовсе. Иногда же возникает обратная тяга, что еще хуже. Эти минусы отсутствуют при принудительном воздухообмене.

Есть варианты оборудования мансардной вентиляции своими руками с помощью механической тяги. Вентиляционные каналы объединяются в один. Он выводится сквозь фронтон или через крышу на улицу. Тяга в нем будет обеспечиваться одним общим вентилятором, мощность которого следует рассчитывать в зависимости от площади мансарды. Вентилятор должен быть постоянно включенным, что не очень удобно и довольно затратно.

Вентиляция крыши мансардного этажа осуществляется естественным движением воздушных потоков под кровельным материалом. Направление движения снизу (от карнизов) наверх (к коньку). Иногда для эффективной вентиляции достаточно только грамотной сборки крыши, иногда же приходится прибегать к дополнительным устройствам.

Вентиляция кровельного пирога мансарды обеспечивается правильным чередованием слоев и созданием вентиляционных зазоров.

1. перекрытые.
2. каркас здания.
3. карниз.
4. «подошвенная» доска.
5. стропильная система.
6. направление движения воздуха.

Кровельный пирог состоит из следующих слоев (если смотреть снизу, из помещения мансарды):

• обшивка потолка;
• пароизоляционная пленка, которую набивают на стропила и укрепляют с нижней стороны рейками. Пароизоляция служит для сбережения тепла в помещении, предохраняет утеплитель от попадания влаги. Между обшивкой и пароизоляцией оставляется около 5 см, а к утеплителю пленка примыкает вплотную;
• утеплитель – чаще всего это минеральная вата, укладывается в промежутках между брусьями стропил;
• обрешетка и контробрешетка – эти два слоя и формируют тот самый зазор для свободного прохождения воздуха в кровельном пироге. Если толщина стропил мала, ее наращивают за счет дополнительных брусков;
• гидроизоляционная пленка. Обладает микроперфорированной структурой: идущие из помещения пары пропускаются в вентиляционное пространство, а сверху влага проникнуть не может. Предупреждается намокание деревянных конструкций. Поэтому специалисты рекомендуют сочетать утеплитель и гидроизоляцию. Подробнее об этом в видео о вентиляции мансарды в конце статьи;
• материал кровли. Между гидроизоляцией и материалом кровли тоже оставляется зазор для вентиляции мансардной кровли.

Важно также оставить выход для воздуха наверху, у конька. Для этого используют дополнительные аксессуары.

Выход воздуха у конька обеспечивается коньковым аэратором. Устанавливается он на верхнем ребре крыши вместо конька по всей длине. Чтобы в щели аэратора не проникал мусор, насекомые, листва деревьев, они прикрыты решетками. Сочетание конькового аэратора и карнизных продухов отлично вентилирует подкровельное пространство.

Закрывая карнизные свесы, тоже необходимо позаботиться о щелях для воздуха. Доски прибиваются с зазорами. Но более простой и эстетичный вид имеют пластиковые или металлические софиты с пробитыми отверстиями.

Если нужно монтировать своими руками вентиляцию мансарды уже готового дома, в карнизные свесы устанавливаются вентиляционные решетки. Они продаются в строительных магазинах, производятся разного цвета и небольшого размера. В закрытом карнизе выпиливаются отверстия для решеток, которые крепятся саморезами.

Сложнее обустроить верхние продухи в уже готовой крыше: конек – то уже закрыт. И в таком случае есть выход: это крышные аэраторы.

Крышный аэратор – это пластиковая труба с зонтиком наверху. Аэраторы можно устанавливать даже на полностью готовые крыши. Усиленный вариант аэратора – дефлектор он же вентилятор, создающий пониженное давление. Очень эффективно удаляет пары и влагу, что весьма актуально для жилых мансард.

Некоторые строители полагают, что площадь продухов – постоянная цифра. Это серьезная ошибка, приводящая к неэффективной работе вентиляции крыши мансардного этажа.

Размер и количество отдушин зависят от площади и геометрии крыши.

Общая площадь продухов должна быть не меньше 200 кв. сантиметров на метр площади. Это приблизительная цифра, которую нужно уточнять в каждом отдельном случае. Попытки монтировать вентиляцию мансарды на основании видео или других материалов могут быть успешными, но совет профессионала пригодится.

Более точно площадь продухов можно рассчитать так:

площадь конькового продуха должна составлять от 0,05% площади двух скатов крыши.

Полученные при расчетах результаты необходимо немного увеличить, так как во время возведения крыши и монтажа кровельного пирога вентиляционная щель частенько сужается, появляются препятствия для движения воздуха. Все потраченные средства и усилия на сооружение вентиляции мансарды своими руками будут бесполезными.

Поэтому минимальный зазор желательно делать от 5 см независимо от результатов расчетов. Следует также знать, что сложные элементы крыши (парапеты, аттики, мансардные окна) значительно ухудшают движение воздуха в кровельном пироге. Приходится увеличивать ширину зазора, значительно усложняя сборку кровли. Поэтому специалисты рекомендуют по возможности упрощать конструкцию крыши.

Двухслойная и однослойная системы вентиляции крыши

Вентиляцию мансардной крыши можно обеспечить двумя способами:

Разница в схеме раскладки и типе гидроизоляционной пленки.

Как делается вентиляция мансарды двухслойного типа, показано на схеме А. При двухслойной системе гидроизоляция укладывается так, чтобы образовался промежуток до утепляющего слоя с одной стороны и до кровельного с другой. То есть по обеим поверхностям гидроизоляционной пленки (снизу и сверху) проходят два потока воздуха, направляясь снизу вверх. Поэтому у карниза и возле конька оставляем щели или отверстия для вентиляции мансарды. Продухи можно сделать своими руками, просверлив отверстия в карнизном свесе и установив специальные решетки.

Преимущество двухслойной схемы вентиляции: влага, проникающая снизу, из жилого помещения, конденсируется на гидроизоляции и стекает вниз. Верхний же слой гидроизоляции будет осушаться воздушным потоком, не позволяя намокать деревянным балкам и утеплителю. Важно не допустить соприкосновения гидроизоляционной пленки и утепляющего слоя.

На схеме Б показано как сделать однослойную вентиляцию мансарды. Гидроизоляционная пленка укладывается прямо на слой минеральной ваты. Но для этого используется особый тип гидроизоляции – мембранная ткань. Она пропускает водяные пары, идущие из утеплителя (снизу), но не пропускает влагу, капающую сверху с кровельного материала. Подойдет лишь мембрана с проницаемостью 800 – 1000 грамм влаги на квадратный метр площади в сутки.

Сооружая вентиляцию мансарды своими руками, многие делают ошибку, оставляя слишком узкий вентиляционный зазор. Ширина его зависит от площади крыши, но не менее 2 см, чаще же оставляют около 5 см.

Видео о вентиляции мансарды дополнит информацию, которую вы получили из нашей статьи.

vizada.ru

otoplenie.site

Вентиляция мансарды: особенности обустройства подкрышного пространства

Вентиляция мансарды необходима каждому дому, где предусмотрено это помещение. Уже на стадии проектирования и строительства вместе с планированием обустройства мансарды на чердаке необходимо разобраться и с системами вентиляции. Только они позволят сохранить элементы крыши в надлежащем состоянии  долгие годы.

Мансарды, обустроенные под жилое помещение или комнату досуга, получили широкое распространение в коттеджных городках и при загородном строительстве. Это модное течение пришло к нам из Европы, где уже оценили уют и функциональность подкрышного пространства.

Жители России перенимают дизайны мансард с красочных картинок, предоставленных им с помощью сети интернета. Только по фотографии сказочной и загадочной мансарды невозможно увидеть и учесть все нюансы, касающиеся правильного монтажа всех инженерных сетей, в частности вентиляции. А ведь неправильное или некачественное устройство последней, неукоснительно приведет к ухудшению состояния чердачного помещения.

Вентиляционные системы крыши

Как и все помещения, в которых обитают люди, мансарда и чердак над ней требуют устройства приточной и вытяжной системы вентиляции. Чердачный отсек под кровлей предполагает постоянное проветривание для возможности правильного и надёжного функционирования крыши. Это необходимо для устранения избыточной влаги, которая может доставить много проблем в холодное время года.

По своему назначению вентиляция на мансарде подразделяется на:

• приточную;
• вытяжную;
• общую.

По способу функционирования бывает:

• естественная;
• принудительная;
• комбинированная.

Кроме общеотраслевых характеристик, мансардная вытяжка может реализовываться как:

• комплекс устройств, обеспечивающих проветривание непосредственно мансардной комнаты;
• совокупность устройств, выполняющих функции технологического проветривания крыши, позволяющих сохранить последнюю в целостности и значительно продлить срок службы.

Вентиляция подкровельного пространства

Проветривание пространства между основанием кровли и утеплителем необходимо по нескольким причинам.

1. В летний период в зависимости от типа кровли зона под крышей подвержена интенсивному нагреву (особенно при наличии металлочерепицы). При слабой вентиляции происходит накопление и застой влажного воздуха, который неблагоприятно влияет на состояние элементов кровли. Кроме этого, сильный прогрев воздуха под крышей способствует установлению жары в жилых помещениях частного дома.
2. В холодное время года, когда на улице минусовая температура, а на чердаке плюс, происходит таяние снежных осадков, скапливающихся на крыше. Это приводит к попаданию воды под кровлю и образованию наледи, которая может нанести механические повреждения частям кровли.
3. Повышенная влажность способна ослабить тепловые характеристики утеплителя или вовсе вывести его из строя.

Руководствуясь этими факторами, вентиляцию чердака над мансардой оборудуют притоком и вытяжкой.

Элементы вентиляции на крыше

Для устройства притока используют продухи, расположенные под карнизом или подшивкой крыши. Количество и размеры отверстий, обеспечивающих забор воздуха, рассчитываются в зависимости от площади и объёма крыши.

Объём крыши при одинаковой площади может отличаться. Это обусловлено тем, что разные формы скатов крыши имеют разные углы наклона. Данный фактор стоит учитывать при расчёте вентиляции.

Продухи закрывают вентиляционными решётками.

Вытяжка влажного воздуха происходит в верхней части кровли (у конька). Конёк – это завершающий элемент крыши и одновременно точка максимального скопления влаги и застоявшихся воздушных масс. Для вывода последних используют коньковые продухи, похожие по принципу действия на трубный дефлектор. Кроме этих устройств на скатах крыши также выполняют вентиляционные отверстия, называемые аэраторами. Их задача – обеспечение функции вытяжки. В зависимости от уклона ската эти отверстия закрываются специальной решёткой, выполненной из гибкой черепицы.

Вентиляция чердака может осуществляться и за счёт отверстий, расположенных по обе стороны дома во фронтонах. Такое решение подойдет для крыш с крутым уклоном ската. В этом случае требуется проветривание большего по объёму пространства.

В некоторых случаях вентиляция подкровельного пространства мансарды производится за счёт установки слуховых окон.

Вентиляция мансарды

При наличии в чердачном помещении мансарды вытяжная система приобретает двойной характер. Кроме того что вентиляция обеспечивает проветривание подкровельного пространства, добавляется еще одно помещение – между утеплителем крыши, и утеплителем мансарды.

При таком устройстве приточные отверстия в подшивке дополняются вторым рядом, который работает уже на новый участок. В коньке происходит объединение потоков воздуха и общий их вывод на улицу через коньковый аэратор.

Вытяжная система вентиляции в мансарде должна быть автономной, не зависящей и не пересекающейся с кровельной системой.

Для осуществления притока чистого воздуха в мансардное помещение используют оконные проёмы. Обычно их бывает достаточно для комфортного пребывания в помещении людей. Вытяжные функции мансарды выполняют отверстия, расположенные у потолка и соединенные с основной вытяжкой дома посредством воздуховодов. Воздуховоды, которые проходят под крышей, необходимо утеплить, для того чтобы зимой не создавалось конденсации теплого воздуха.

Часто встаёт вопрос, как сделать вентиляцию в мансарде и не ухудшить проветривание пространства под крышей. Для этого необходимо оставлять зазор для циркуляции воздуха под основанием, не менее 5 сантиметров.

ventilaciya.info

Вентиляция мансарды (мансардного этажа): как сделать своими руками?

Мансардой по сути называется жилое помещение, располагающееся на чердаке, как правило с наклонным потолком. Главное отличие от чердака – то, что мансарда является жилым помещением на последнем этаже здания, тогда как чердак обычно используется для хранения различных предметов.

Вентиляция даже небольшого мансардного помещения не менее важна, чем вентилирование комнат. Нарушение микроклимата в мансарде может привести к серьезным последствиям в частном доме в целом. Например, появление плесени в мансарде деревянного дома может привести к гниению древесины на низ стоящих этажах.

Обязательно ли нужна вентиляция мансардного этажа, и почему?

Обустроить вентиляционную систему в чердачном пространстве нужно обязательно, так как она позволяет решить сразу несколько весьма серьезных проблем с микроклиматом. При этом обустроить ее можно своими руками со сравнительно небольшим бюджетом на работы.

Последствия отсутствия вентиляции в мансарде

Правильно сделанная вентиляция чердака решает следующие проблемы:

1. Устранение излишней влаги и предупреждение появления сырости в теплоизоляционных (утеплительных) материалах. То есть вентиляция защищает теплоизоляционные материалы от износа и функциональных повреждений.
2. Существенное снижение вероятности появления и скопления колоний грибков и плесени, что создает дополнительную защиту для деревянных предметов кровли (а также защищает здоровье живущих в здании).
3. Защита от заноса слишком нагретых воздушных масс в здание в периоды с сильной жарой (зноем) во внешней среде (на улице).
4. Защита от скопления влаги, и, как следствие, защита коррозийных явлений, которые могут повредить металлические конструкции.
5. Защита от появления сосулек под карнизом в зимний период (особенно при лютых морозах).
6. Существенная экономия на электроэнергии, требующейся для оптимального прогрева мансарды на зимний и, иногда, осенний периоды (в общем, при холодном времени года).

Схемы и варианты вентиляции мансарды

Конкретный вид и масштаб вентиляционной системы (если быть точнее, его подбор) для мансарды зависит от нескольких факторов. Учитывать при планировании схемы того, как делать вентиляцию мансарды, нужно следующие факторы:

• жилая ли это мансарда или нет;
• утепленная она или нет;
• как часто там будут находиться люди;
• какой ее размер (большое это помещение или нет).

Никаких универсальных способов организации вентиляционной системы для чердака нет, в каждом конкретном случае следует исходить из перечисленных выше факторов.

Естественная, с аэраторами

Эффективность естественного вида вентилирования для мансарды напрямую зависти от того, насколько точно («по учебнику») были уложены изоляционные материалы. Основным и обязательным правилом укладки утеплительных материалов является оставление вентиляционных пространств в межслойных сегментах применяемого материала и непосредственно в подкровельной области.

Делать вентиляцию мансарды нужно еще на этапе строительства крыши

Проще говоря, должно оставаться свободное вентиляционное пространство и между каждым слоем применяемого утеплителя, и непосредственно под поверхностью крыши здания. Механизм работы естественного вентилирования основан на природной (что и есть естественная) тяге.

Природная тяга с легкостью обеспечивает постоянный приток свежего воздуха извне. При этом общая площадь вентканалов должна быть около 0,2% всей площади мансарды. В большинстве случаев целесообразно использовать вариант монтажа вентиляции, при котором вывод вентканалов проводится через фронтоны.

Данный способ организации вентиляционной системы может быть использован для некаменных сегментов кровли.

Естественная, со слуховыми окнами

Реализуя данный способ вентилирования и проводя монтаж слуховых окон, следует руководствоваться нормативами, предписанными в СниП 2-26 и СниП 21-01. Данные нормативы гласят:

• установка слуховых окон допускается только при скате крыши не менее 35 градусов;
• минимальные габариты створок должны составлять 0,6х0,8 метров;
• регламентированные габариты слуховых окон – 1,2х0,8 метров.

Формы слуховых окон, монтируемых в частном здании, могут быть самых различных форм, и в конечном счете зависят от общего стиля постройки. Установка слуховых окон проводится с применением каркасов еще на этапе строительства крыши, вместе составляя единую конструкцию.

Вентиляционная система, выполненная на основе применения слуховых окон, существенно улучшает эстетический вид крыши, а также улучшает ее базовую функциональность. В большинстве случаев для односкатной крыши лучшим вариантом будет применение окон с 1 наклонной плоскостью.

Схема монтажа достаточно проста: 2 бруса крепятся на требуемом регламентом расстоянии и затем фиксируются за счет вертикальных стоек, которые стыкуются вверху перемычкой. Затем внешние боковые стороны должны быть обшиты облицовкой, а в конце по стороне фасада монтируется декоративная (с любым стилем на усмотрение владельцев здания) решетка.

Правила обустройства вентиляции мансарды (видео)

Принудительная, с вытяжным вентилятором

Учитывая сравнительно небольшую площадь подавляющего большинства мансард, принудительный приток им не нужен. Примерно в 95-99% случаев достаточно будет монтажа принудительной системы вытяжки.

Как сделать приток – зависит от ряда обстоятельств, но в большинстве случаев подходит классическая схема. При классической схеме приточная система организуется через зазоры, окна (за счет микропроветривания или просто открытия окна, через гребенку), оконные клапаны или же по системе воздуховода, если он есть.

Схема вентиляционной системы мансарды

Вытяжная система организуется в виде изолированной/отдельной прямо на улицу (труба с вентилятором, который выдувает воздух из мансарды на улицу), либо по системе воздуховода. Второй вариант актуален если в здании есть вытяжной воздуховод – на мансарду протягивается отдельная линия.

climatdoma.net

Вентиляция мансарды своими руками: крыши, этажа, кровли

Содержание статьи:

От наличия вентиляции в мансарде зависит не только комфорт ее обитателей, но и долговечность постройки. Причем вентиляция требуется и жилому пространству, и крыше. О том, почему необходим такой усиленный воздухообмен и как его обеспечить, мы расскажем далее.

Зачем в мансарде вентиляция

Кабинет в мансарде

Полноценно использовать пространство жилого чердака, именуемое мансардой, будет невозможно без грамотно созданного воздухообмена. Жилое помещение должно обеспечиваться свежим воздухом, одновременно с этим необходимо удалять отработанный.

В процессе жизнедеятельности человека постоянно выделяется влага: с дыханием, во время приготовления пищи, мытья посуды и стирки. Согласно законам физики теплый и влажный воздух поднимается вверх, к потолку мансарды. Он «ищет» мельчайшие щели и проникает далее: за подшивку, в утеплитель. Здесь часть влаги оседает. Утеплитель – минеральная вата, отлично впитывает в себя воду как напрямую, так и из насыщенных водяных паров и тумана. Мокрый утеплитель практически не выполняет свою функцию. Оставшаяся часть пара поднимается еще выше – к кровельному материалу и здесь оседает в виде конденсата, вызывающего коррозию и разрушение кровли.

И даже если мансарда нежилая, вентилировать ее необходимо, иначе в застойном воздухе развиваются микробы, споры грибков, не регулируется влажность помещения. Зачастую, столкнувшись с массой неудобств проживания в невентилируемом пространстве, владельцы задумываются о том, как сделать вентиляцию в мансарде.

Вентиляция мансардного этажа нужна даже если он сообщается с нижним этажом открытым лестничным проемом. Для каждого уровня дома требуется отдельная система вентиляции.

Функции вентиляции мансарды

Важность правилньой вентиляции

Чтобы жильцы не задыхались от духоты летом, не страдали от излишней влажности и холода зимой, требуется вентиляция кровельной системы мансарды.

• Задача вентиляции мансардной кровли – не допустить скопления влаги в кровельном пироге. Утеплительный слой остается сухим, то есть сохраняются все его изоляционные качества;
• В вентилируемом пространстве не заселяется плесень и грибок, уничтожающие деревянные стропила и обрешетки;
• Хороший воздухообмен под кровельным материалом не дает ему раскаляться даже под очень жарким солнцем;
• При постоянном движении воздуха на кровле не скапливается конденсат, быстро разрушающий металлочерепицу. Для керамической черепицы постоянный контакт с водой тоже плох: пропитанная водой, она может полопаться во время морозов;
• При хорошей вентиляции карниз мансарды не покроется сосульками;
• Воздухообмен в подкрышном пространстве обеспечивает равномерное таяние снега на крыше, предупреждая формирование наледи;
• Уменьшаются расходы на обогрев помещения зимой и охлаждение летом.

Вентиляция мансардного этажа

Схематичное положение вывода вентканалов

В жилом помещении мансарды нужно оборудовать и приток, и отток воздуха также, как на любом другом этаже дома. Для подачи в помещение свежего воздуха можно использовать мансардные окна или специальные клапаны. Площадь приточных клапанов, согласно строительным нормам, должна быть 1\500 от площади помещения.

Выведение теплого и влажного воздуха из санузла или ванной комнаты организуется посредством вентканалов. А воздухообмен в жилых комнатах будет осуществляться через вентиляционные каналы кухни, туалета и ванной.

Вентиляционные каналы проходят через крышу и устанавливаются по предлагаемой нами схеме. Выходы труб прикрываются зонтиками, чтобы внутрь не проникали атмосферные осадки (или в них не вили гнезда мелкие пернатые).

К сожалению, естественный метод вентиляции очень зависим от погоды на улице. Зимой тянуть может очень сильно, а летом не тянуть вовсе. Иногда же возникает обратная тяга, что еще хуже. Эти минусы отсутствуют при принудительном воздухообмене.

Есть варианты оборудования мансардной вентиляции своими руками с помощью механической тяги. Вентиляционные каналы объединяются в один. Он выводится сквозь фронтон или через крышу на улицу. Тяга в нем будет обеспечиваться одним общим вентилятором, мощность которого следует рассчитывать в зависимости от площади мансарды. Вентилятор должен быть постоянно включенным, что не очень удобно и довольно затратно.

Вентиляция мансардной крыши

Вентиляционные зазоры

Вентиляция крыши мансардного этажа осуществляется естественным движением воздушных потоков под кровельным материалом. Направление движения снизу (от карнизов) наверх (к коньку). Иногда для эффективной вентиляции достаточно только грамотной сборки крыши, иногда же приходится прибегать к дополнительным устройствам.

Вентиляция кровельного пирога мансарды обеспечивается правильным чередованием слоев и созданием вентиляционных зазоров.

Здесь:

1. перекрытые.
2. каркас здания.
3. карниз.
4. «подошвенная» доска.
5. стропильная система.
6. направление движения воздуха.

Кровельный пирог состоит из следующих слоев (если смотреть снизу, из помещения мансарды):

• обшивка потолка;
• пароизоляционная пленка, которую набивают на стропила и укрепляют с нижней стороны рейками. Пароизоляция служит для сбережения тепла в помещении, предохраняет утеплитель от попадания влаги. Между обшивкой и пароизоляцией оставляется около 5 см, а к утеплителю пленка примыкает вплотную;
• утеплитель – чаще всего это минеральная вата, укладывается в промежутках между брусьями стропил;
• обрешетка и контробрешетка – эти два слоя и формируют тот самый зазор для свободного прохождения воздуха в кровельном пироге. Если толщина стропил мала, ее наращивают за счет дополнительных брусков;
• гидроизоляционная пленка. Обладает микроперфорированной структурой: идущие из помещения пары пропускаются в вентиляционное пространство, а сверху влага проникнуть не может. Предупреждается намокание деревянных конструкций. Поэтому специалисты рекомендуют сочетать утеплитель и гидроизоляцию. Подробнее об этом в видео о вентиляции мансарды в конце статьи;
• материал кровли. Между гидроизоляцией и материалом кровли тоже оставляется зазор для вентиляции мансардной кровли.

Важно также оставить выход для воздуха наверху, у конька. Для этого используют дополнительные аксессуары.

Дополнительные устройства вентиляции мансарды

Коньковый аэратор

Выход воздуха у конька обеспечивается коньковым аэратором. Устанавливается он на верхнем ребре крыши вместо конька по всей длине. Чтобы в щели аэратора не проникал мусор, насекомые, листва деревьев, они прикрыты решетками. Сочетание конькового аэратора и карнизных продухов отлично вентилирует подкровельное пространство.

Закрывая карнизные свесы, тоже необходимо позаботиться о щелях для воздуха. Доски прибиваются с зазорами. Но более простой и эстетичный вид имеют пластиковые или металлические софиты с пробитыми отверстиями.

Если нужно монтировать своими руками вентиляцию мансарды уже готового дома, в карнизные свесы устанавливаются вентиляционные решетки. Они продаются в строительных магазинах, производятся разного цвета и небольшого размера. В закрытом карнизе выпиливаются отверстия для решеток, которые крепятся саморезами.

Сложнее обустроить верхние продухи в уже готовой крыше: конек – то уже закрыт. И в таком случае есть выход: это крышные аэраторы.

Крышный аэратор – это пластиковая труба с зонтиком наверху. Аэраторы можно устанавливать даже на полностью готовые крыши. Усиленный вариант аэратора – дефлектор он же вентилятор, создающий пониженное давление. Очень эффективно удаляет пары и влагу, что весьма актуально для жилых мансард.

О величине продухов крыши

Кровельные продухи

Некоторые строители полагают, что площадь продухов – постоянная цифра. Это серьезная ошибка, приводящая к неэффективной работе вентиляции крыши мансардного этажа.

Размер и количество отдушин зависят от площади и геометрии крыши.

Общая площадь продухов должна быть не меньше 200 кв. сантиметров на метр площади. Это приблизительная цифра, которую нужно уточнять в каждом отдельном случае. Попытки монтировать вентиляцию мансарды на основании видео или других материалов могут быть успешными, но совет профессионала пригодится.

Более точно площадь продухов можно рассчитать так:

площадь конькового продуха должна составлять от 0,05% площади двух скатов крыши.

Полученные при расчетах результаты необходимо немного увеличить, так как во время возведения крыши и монтажа кровельного пирога вентиляционная щель частенько сужается, появляются препятствия для движения воздуха. Все потраченные средства и усилия на сооружение вентиляции мансарды своими руками будут бесполезными.

Поэтому минимальный зазор желательно делать от 5 см независимо от результатов расчетов. Следует также знать, что сложные элементы крыши (парапеты, аттики, мансардные окна) значительно ухудшают движение воздуха в кровельном пироге. Приходится увеличивать ширину зазора, значительно усложняя сборку кровли. Поэтому специалисты рекомендуют по возможности упрощать конструкцию крыши.

Двухслойная и однослойная системы вентиляции крыши

Вентиляцию мансардной крыши можно обеспечить двумя способами:

• двухслойным;
• однослойным.

Разница в схеме раскладки и типе гидроизоляционной пленки.

Как делается вентиляция мансарды двухслойного типа, показано на схеме А. При двухслойной системе гидроизоляция укладывается так, чтобы образовался промежуток до утепляющего слоя с одной стороны и до кровельного с другой. То есть по обеим поверхностям гидроизоляционной пленки (снизу и сверху) проходят два потока воздуха, направляясь снизу вверх. Поэтому у карниза и возле конька оставляем щели или отверстия для вентиляции мансарды. Продухи можно сделать своими руками, просверлив отверстия в карнизном свесе и установив специальные решетки.

Преимущество двухслойной схемы вентиляции: влага, проникающая снизу, из жилого помещения, конденсируется на гидроизоляции и стекает вниз. Верхний же слой гидроизоляции будет осушаться воздушным потоком, не позволяя намокать деревянным балкам и утеплителю. Важно не допустить соприкосновения гидроизоляционной пленки и утепляющего слоя.

На схеме Б показано как сделать однослойную вентиляцию мансарды. Гидроизоляционная пленка укладывается прямо на слой минеральной ваты. Но для этого используется особый тип гидроизоляции – мембранная ткань. Она пропускает водяные пары, идущие из утеплителя (снизу), но не пропускает влагу, капающую сверху с кровельного материала. Подойдет лишь мембрана с проницаемостью 800 – 1000 грамм влаги на квадратный метр площади в сутки.

Сооружая вентиляцию мансарды своими руками, многие делают ошибку, оставляя слишком узкий вентиляционный зазор. Ширина его зависит от площади крыши, но не менее 2 см, чаще же оставляют около 5 см.

Видео о вентиляции мансарды дополнит информацию, которую вы получили из нашей статьи.

strojdvor.ru

её функции, советы и рекомендации

Вентиляция мансарды крайне необходима не только для комфорта в помещении, от её наличия зависит как срок службы крыши, так и жилого помещения. Итак, для чего необходимо вентилировать чердачное пространство? Как всем известно, любая жилая часть дома должна быть обеспечена доступом свежего воздуха. А это невозможно без хорошей вентиляции, особенно на чердаке.

Все люди в ходе своей жизнедеятельности выделяют в окружающую среду влагу. Зная законы физики, легко догадаться, что теплый и влажный воздушный поток стремятся подняться наверх. В данной ситуации к потолку комнаты. Такой воздух начинает проникать в мелкие расщелины, далее в подшивку и в утеплитель крыши. По большей части, для утепления используют минеральную вату, а она очень хорошо впитывает в себя влагу и становится мокрой. В таком виде утеплитель минимально выполняет свои исходные функции. Не осевшая в вате влага и пары поднимаются к кровельному материалу, а это приводит к коррозии и может разрушить кровлю.

Схема вентиляции на мансардном этаже

В том случае, когда чердачное помещение не используется в качестве жилого, вентилировать его крайне необходимо. Поскольку без этого возникает риск развития микробов и различных грибков. Вентиляция мансарды требуется и тогда, когда само мансардное помещение соединяется с другим этажом лестничным проходом.

Вентиляция и её функции

Вентиляция важна для комфортного проживания дома в любое время года. Летом она помогает избавиться от духоты, а в осенне-зимний период спасает от лишней влаги и холода. Очень важно правильно установить вентиляцию, поскольку:

• Она не допускает скопление под крышей влажности, благодаря чему теплоизоляционный слой остается полностью сухой и сохраняет свои изначальные свойства по сбережению тепла;
• В хорошо вентилируемом помещении минимально возможно появление плесени и вредного грибка, которые могут сильно повредить деревянные обрешетки и стропильную систему крыши;
• Правильно обеспеченная вентиляционная система не позволит кровельным материалам сильно нагреваться под палящим солнцем;
• Хорошая вентиляция уберегает от коррозии металлочерепицу, так как не дает влаге скапливаться, особенно в дождливое время года;
• В зимний период времени она препятствует образованию наледи и сосулек под карнизом мансарды и обшивкой крыши;
• Хорошая вентиляция существенно экономит расходы на обогрев мансардного помещения в период холодов и на охлаждение в жаркий сезон.

Правильная вентиляция мансардного помещения

Особенности естественной вентиляции

Если чердачное пространство является жилым, то крайне важно правильно оборудовать не только приток свежего воздуха, но и организовать его отток. Для вентилирования мансарды часто используются обычные окна или приточные клапаны. Их площадь должна быть 1:500 от площади самого помещения, исходя из строительных нормативов.

Но, к большому сожалению, метод естественного вентилирования пространства очень сильно зависим от погодных условий. К примеру, в зимний период из окон и клапанов может очень сильно тянуть холодный воздух, а летом вообще произойти его застой. Однако все это легко исправить с помощью принудительного воздухообмена.

Собственноручно обеспечить систему вентилирования кровли можно с помощью механики. В этом случае, все каналы вентиляции соединяются в один, который выводится через фронтон или крышу на улицу. Здесь тягу обеспечивает общий вентилятор. Его мощность напрямую зависит от площади мансардного помещения.

Такой способ вентиляции является весьма затратным, поскольку вентилятор придется держать включенным постоянно.

Крыша и её сборка

Крышу на мансардном этаже вентилирует движение потоков воздуха, расположенных под материалом кровли. Эти потоки поднимаются вверх, то есть к коньку крыши. Порой для хорошей вентиляции вполне достаточно правильной сборки крыши, но временами необходимо применить дополнительные устройства.

Выступ с продухом на мансарде

Правильную вентиляцию кровельного пирога обеспечивает создание вентиляционных зазоров. Помимо этого важно и расположение слоев. Если рассматривать кровельный пирог изнутри мансарды, то он должен конструироваться так:

1. Потолочная обшивка;
2. Пароизоляция, которая необходима для сохранения теплого воздуха внутри мансарды, также она не допускает попадание влаги на утеплитель. Важно оставить между обшивкой и пароизоляционной пленкой около 5 см, но к самому утеплителю пленка должна примыкать вплотную;
3. Утеплитель, который наиболее часто изготавливается из минеральной ваты, которая укладывается между стропилами;
4. Слои, состоящие из контробрешётки и обрешётки. Они и сформировывают зазор, необходимый для беспрепятственного прохождения потоков воздуха. При недостаточной толщине стропил пространство между ними наращивают, используя дополнительные бруски.
5. Пленка гидроизоляции. Такая пленка способна пропускать в пространство под кровлей испарения, идущие изнутри помещения, но при этом удерживать влагу, поступающую снаружи. Происходит это благодаря особой структуре плёнки, она микроперфорирована.
6. Завершающий слой — сам кровельный материал. Между ним и предыдущим слоем также оставляется зазор, необходимый для вентилирования кровли.

Очень важно оставить небольшой выход для потоков воздуха. Располагается он у конька крыши. Делается это при помощи дополнительных кровельных аксессуаров.

Дополнительные кровельные аксессуары

Коньковый аэратор является тем самым дополнительным устройством, которое способствует выходу воздушных потоков и находится у конька. Располагают такой аксессуар вдоль всего верхнего ребра крыши. Все щели аэратора прикрываются решеткой. Это не допускает проникновение внутрь различного мусора и насекомых. Коньковый аэратор совместно с карнизными продухами превосходно вентилируют пространство под кровлей.

Стоит помнить о том, что при закрытии карнизных свесов необходимо оставить небольшие зазоры для воздуха. Рекомендуется использовать в этих целях пластиковые или же металлические софиты с небольшими отверстиями. Такой способ один из самых простых, но довольно эстетичных с виду.

В ситуации, когда вентиляцию мансарды нужно монтировать самостоятельно у готового дома, в карнизные свесы монтируются вентиляционные сетки. Их можно приобрести в любом специализированном магазине. В том случае, если необходимо сделать верхние продухи в полностью собранной крыше, где конек закрыли, используют аэраторы.

Кровельный аэратор представляет собой трубу из пластика, наверху которой расположен зонтик. Его можно установить на любой крыше.

Кровельные продухи и их величина

Продухи на этапе строительства

Неверным является предположение о том, что кровельные продухи имеют площадь определенного размера. Это большое заблуждение, которое может сделать процесс вентилирования кровли неэффективным.

Необходимый размер и количество продухов напрямую зависят от площади и геометрического строения кровли. Их площадь должна быть не менее чем 200 см. кв. на один метр площади крыши. Однако и это лишь примерная цифра. Наиболее точно рассчитать эту цифру можно при помощи такой формулы: площадь вентиляционного продуха должна равняться 0,05% площади двухскатной крыши.

Число, получившееся в итоге, нужно немножко увеличить. Это необходимо, поскольку при монтаже кровельного пирога вентиляционный зазор может сузиться. А это препятствует прохождению воздушных потоков.

Следует учесть и тот факт, что сложные элементы на крышах также препятствуют нормальному воздухообмену в кровельном пироге. Для устранения и увеличивается изначальная ширина.

Способы вентилирования

Таких способов два:

• однослойный;
• двухслойный.

Основное различие между способами заключается в системе раскладки и в типе гидроизоляционного материала.

При первом способе гидроизоляционный материал укладывается на слой утеплителя. Но при этом применяется гидроизолянт на основе мембранной ткани. Мембраны в этом случае должны пропускать не более 100 гр. влаги на 1 м.кв. за сутки.

Во втором случае гидроизоляционный материал укладывается с обеих сторон утеплителя, не прикасаясь к нему. Преимущество данного способа заключается в том, что влага, поступающая из жилых комнат, конденсируется на поверхности пленки и стекает вниз, а влажность, поступающая сверху, будет обсушиваться на ней воздушным потоком.

oventilyatsii.ru
