Наверняка у многих возникала мысль о том, чтобы сделать шкаф для своей квартиры или дома самостоятельно.
На самом деле, этот процесс не такой сложный, насколько может показаться на первый взгляд. Самое главное во всём процессе – это найти хорошие чертежи шкафов.
Чертежи шкафов-купе
Для тех, кто всерьёз решил своими руками сделать шкаф-купе, в первую очередь необходимо обзавестись чертежами шкафа с размерами и списком необходимых деталей и фурнитуры. Можно воспользоваться готовыми эскизами, а можно сделать индивидуальный проект. Для этого понадобится обмерить место, на котором планируется установить будущий шкаф. После получения требуемых данных переносим их на бумагу. Это позволит определить габариты изделия. Набрасываем собственноручно эскиз, это позволит визуально определить толщину ДСП. На полученном рисунке необходимо нанести все размеры, теперь рисунок превратился в чертёж шкафа.
Скачать чертежи шкафов-купе
Следующее на что следует обратить внимание – это двери. На этот счёт так же можно выбрать два пути:
1. Заказать готовую дверь. В этом случае будет достаточно предоставить изготовителю размеры проёма. Все остальные трудности по созданию раздвижной системы лягут на плечи изготовителя.
2. Собрать дверь и раздвижную систему самостоятельно. В этом случае важно знать производителя профиля. От этого будет зависеть расчёт размера дверей.
Далее необходимо составить список с размерами всех деталей шкафа. И особо важный момент: боковые части, пол и крыша шкафа должны быть несколько больше наполняющих частей по глубине. Обычно эта разница составляет 100 мм. После установки раздвижной системы разница не будет заметна. Двери займут собой все выступающие части.
Чертежи встроенных шкафов
Встраиваемые шкафы немного напоминают конструкцию шкафов-купе. Чертежи шкафов такого рода делаются достаточно просто. Достаточно знать размеры ниши, в которую планируется поместить содержимое шкафа.
В чертёж входит система и все содержание будущего шкафа:
• Полки;
• Ящики;
• Стеллажи.
Одним словом всё, что может понадобиться для комфортной жизни домочадцев. Так же важно понимать, каков будет дизайн шкафа. От нюанса будет зависеть количество материала для сборки шкафа, а также необходимый перечень фурнитуры.
Скачать чертежи встроенных шкафов
Имея эскиз с размерами важно определиться с фурнитурой. Этот процесс может немного осложняться незнанием названий и назначения того, или иного предмета, однако выяснить всё это не сложно.
В сборке шкафа важно учитывать все размеры. Это позволит создать устойчивую конструкцию, способную прослужить долгие годы. Для этого потребуются хорошие чертежи шкафов, в которых всё будет продумано до самых мельчайших подробностей.
Чертежи угловых шкафов
Угловые шкафы – очень удобное решение, особенно в тех домах, где не слишком много места. С одной стороны они занимают немного места, с другой достаточно вместительны.
Скачать чертежи угловых шкафов
Рассмотрим более подробно схему шкафа. Не будет лишним отметить, что все подобные шкафы имеют схожую конструкцию и отличаются только размерами и содержанием. Фасадная часть срезается под 45 градусов, тыльная сторона будет располагаться непосредственно в углу комнаты. Боковые стенки позволяют создать внутреннее пространство, и позволяют без труда осуществить фасадную часть. Возможен вариант сборки шкафа без боковых стенок, однако в таком случае придётся потерять пространство комнаты, которое мы пытаемся сэкономить, прибегая именно к конструкции углового шкафа. Оптимальными размерами могут стать 800*800*1100. Такие габариты позволят разместить достаточно большой гардероб, одновременно не занимая много пространства в комнате. Говоря о начинке такого шкафа, хочется отметить то, что она может быть определена из личных потребностей. По этому, не стоит обращать особого внимания на этот момент. При изготовлении частей углового шкафа важно соблюсти все пропорции. Особенно это касается верхней крышки и донышка, которые должны быть срезаны под углом 45 градусов.
Чертежи кухонных шкафов
Для изготовления кухонного гарнитуру собственными руками необходимо произвести замеры мест, в которые планируется устанавливать шкафы. Затем, учитывая количество и функциональность нарисовать эскиз будущего кухонного гарнитура.
Составляя чертёж шкафа важно внести правильные размеры, всё остальное непринципиально. Можно даже сделать рисунок от руки. Точность так же будет необходима при вычислении деталей шкафчиков. Важно производить замеры в миллиметрах, это позволит получить желаемый результат. Только точные расчёты позволят сделать качественный гарнитур.
Прежде чем приступать к изготовлению кухонных шкафов, необходимо определиться с их количеством и размерами и перенести всё на бумагу. В дальнейшем процесс изготовления достаточно однообразен. Для получения качественного гарнитура требуется чёткое соблюдение всех размеров, которые указаны на чертеже. Причём, важно соблюдать не только внешние размеры, но и внутренние. Иначе получится не кухонный гарнитур, а непонятно что. Чертёж будет вашим основным документом при изготовлении кухонной мебели.
Скачать чертежи кухонных шкафов
Схемы шкафов
Чертежи шкафов, не зависимо от того, какой они будут формы, размера и где будут устанавливаться, играют очень важную роль. Они будут являться основой, на которую можно будет опираться при изготовлении всех составляющих шкафа.
Не взирая, на особенности, для всех чертежей важно соблюдение чётких размеров. Длина, ширина и высота внешних частей и размеры внутренней составляющей, перенесённые на бумагу должны чётко соблюдаться при изготовлении шкафов. Изделие не получиться таким, каким его задумали, если размеры хотя бы одной детали будут нарушены. Это приведёт к деформации всей конструкции и получению некачественного результата.
Как сделать чертёж шкафа
Самым главным при создании чертежа для любого шкафа является чёткое видение того, каков должен быть конечный результат. Дело в том, что на создание эскиза не требуется много времени. Основные затраты этого ресурса потребуются для осуществление замеров места, где планируется установка шкафа. Так же немало времени уйдёт на указание списка всех элементов, необходимых для сборки шкафа. Без этого списка не стоит даже начинать сборку. Существует очень большая вероятность того, что процесс пойдёт по неправильному руслу.
При создании собственного чертежа для шкафа важно учитывать не только размеры внешних элементов конструкции и внутренних частей, но и толщину материала, из которого планируется изготавливать шкаф. Это поможет более точно произвести расчёты, что в дальнейшем поспособствует созданию качественного элемента интерьера.
После осуществления замеров и перенесения их на бумагу необходимо определиться с составляющими частями шкафа. Будут это полки, выдвижные ящики или всё вместе. Будет ли в шкафу установлена стойка или вертикальная перекладина. Необходимо указать в схеме все детали, даже самые незначительные. Причём не достаточно указать наименования, важно внести точное количество элементов.
Выбор мебельной фурнитуры
Лучше всего покупать качественные изделия. Это обойдётся не дёшево, зато позволит собрать качественный шкаф, который прослужит достаточно долго. В выборе фурнитуры не должно возникнуть сложностей. Менеджер магазина посоветует того или иного производителя, а количество необходимых принадлежностей уже указано в чертеже. Главное, следовать заранее намеченному плану сборки, который имеется у вас на бумаге.
xn—-btblbprdo.xn--p1ai
Шкаф купе своими руками — чертежи и схемы
Как ни крути, но чтобы собрать шкаф купе, понадобятся чертежи, по которым собственно и будет проходить весь процесс сборки.
Чтобы легко собрать встроенный или угловой шкаф своими руками, чертежи и схемы должны отображать все необходимые размеры и расстояния, на которых следует крепить конкретные его детали.
Определение габаритов шкафа купе
Очень важно, перед тем как вы определите внешние габариты шкафа, внимательно измерьте рулеткой помещение, в котором он будет установлен.
Обратите внимание на такие детали как плинтуса, багеты, выключатель света, подоконник или батарея отопления и учтите отступы на них.
Нарисовать чертеж любого шкафа можно даже от руки, но лучше использовать специальные программы CAD, например Компас 3D или AutoCAD. В этих программах вам не нужно будет изучать полностью весь функционал. Для создания чертежей мебели можно воспользоваться вполне ограниченным функционалом, разобраться в котором не так уж и тяжело, как может показаться на первый взгляд.
Инструменты программы Компас 3D
Давайте разберем интерфейс одной из таких программ — Компас 3D (кстати, очень удобная именно портативная версия).
Давайте рассмотрим самые основные инструменты, которые вам понадобятся:
Инструментальная панель «Геометрия»
«Отрезок» — основной инструмент, которым рисуются линии
«Усечь кривую» — ластик, для затирания лишних отрезков
«Параллельная прямая» — направляющая параллельная линейка
«Дуга по точкам» — делает дугу по заданным отметкам
«Скругление» — скругление углов по определенному радиусу
Инструментальная панель «Размеры»
«Авто размер» — постановка автоматического изменения габаритов
«Линейный размер» — постановка «своего» размера
Ну и еще понадобиться панель привязок, которая представляет собой виртуальную линейку.

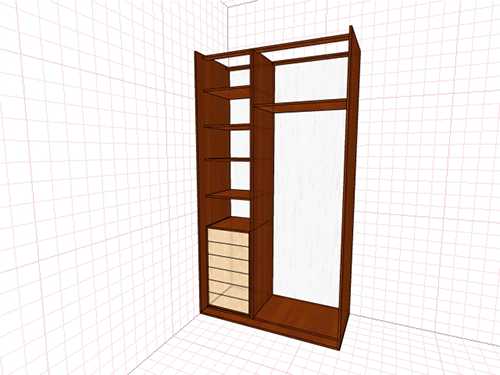

Создание чертежа шкафа купе
При создании чертежа нашего шкафа начинать нужно с внешних размеров, т.е. с габаритов его коробки (ширина и высота).
На схеме обязательно показывайте толщину всех деталей ДСП, обычно она составляет 16 мм.

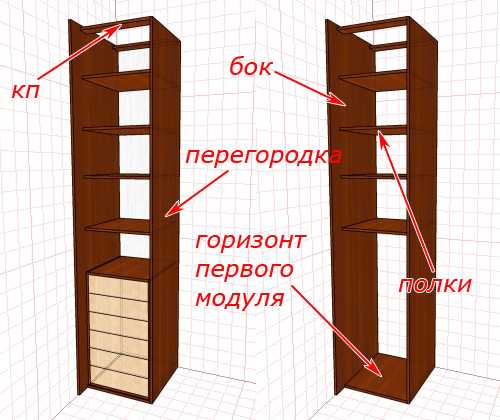

То есть, сначала рисуете коробку шкафа, а потом уже начинаете заниматься его наполнением (полками).
Вообще на чертеже нужно показать два основных вида:
- Вид спереди
- Вид сбоку или сверху

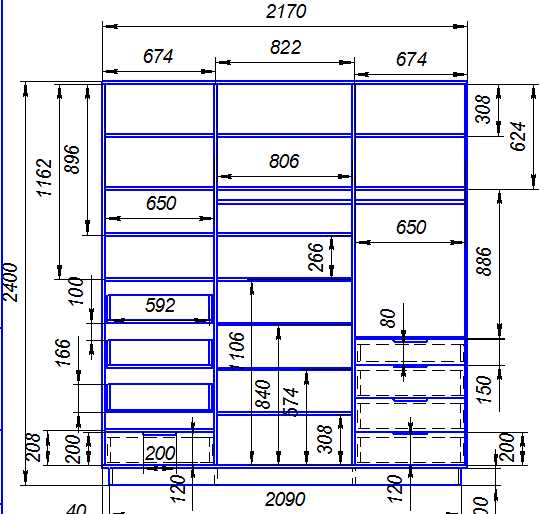

Вид спереди
То есть для того, чтобы закрепить полку или перегородку в шкафу на определенной высоте от пола или края, вам нужно указать размер от начала детали и до точки крепления.
Подумайте, как вы будете крепить данные детали, на каком расстоянии и от чего. Указание размера поможет вам в этом.
Вид сверху или сбоку

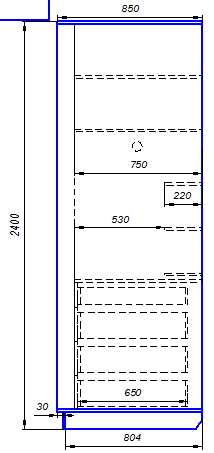

На этом эскизе должны быть показаны, во-первых, общая глубина шкафа. Также укажите глубину внутренних полок. Они, кстати, будут на 100 мм меньше общей глубины, т.к. ровно 100 мм понадобится для установки дверей раздвижной системы.
Также на данном эскизе нужно будет показать все скругления и радиусные полки с указанием радиуса R.
Когда собираетесь делать шкаф, на схемах и чертежах не забудьте показать размеры проема, в который будет монтироваться раздвижная система. Они вам понадобятся для заказа раздвижных дверей.
Скачать готовые чертежи шкафов купе
В качестве примера можете посмотреть и бесплатно скачать наши чертежи и схемы шкафов купе, возможно вы найдете что то и для себя. Все чертежи в формате .cdw, открыть который можно программами AutoCAD и Компас 3D.
Чертежи купе на две двери
Чертежи купе на три двери
Чертежи шкафов купе на четыре двери
Пользуясь чертежом для сборки шкафа-купе вы сможете собрать понравившийся вам гардероб и порадовать свою семью. Удачи!
mebsam.com
чертежи, описание изготовления, схемы с размерами
Шкафы купе популярны вне зависимости от метража квартиры и дохода владельцев. Привлекает удобство их использования, возможность приспособить к условиям помещения. Вполне возможно изготовить их самостоятельно, если знать особенности конструкции, расчетов и монтажа.
1
Виды шкафов купе – из какого материала, где установить
Своими руками легче изготовить прямоугольный шкаф купе, радиусные с криволинейной поверхностью под силу профессионалам. Самым удобным местом для установки является ниша. Привлекательность такого расположения в том, что малоудобное место становится полезным, практически не отражаясь на жилой площади.
Виды простых шкафов купе

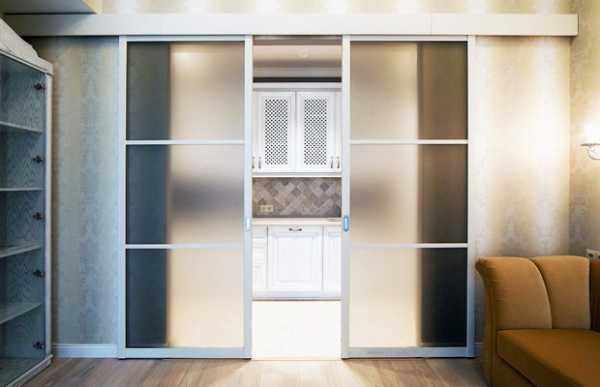

Установка в проеме между комнатами экономит расходы на перегородку и ее отделку, а встроенный шкаф разделяет помещения. Купе можно установить в коридор у стенки, что особенно выгодно для малогабаритных квартир: занимает не так много места, которого не хватает.
Корпусные раздвижные шкафы применяются также для зонирования помещений. Они не имеют тыльной стороны, у них две лицевые, доступ к гардеробу с обеих сторон. Небольшую комнату не стоит перегружать мебелью, используют стандартную. В прихожую больших размеров можно установить вместительный шкаф-купе. Если позволяет площадь, то можно легко реализовать мечту каждой женщины – шкаф превращается в гардеробную. Затраты увеличиваются вместе с возрастанием размеров. Ниже предоставлена схема большого шкафа-купе для прихожей.

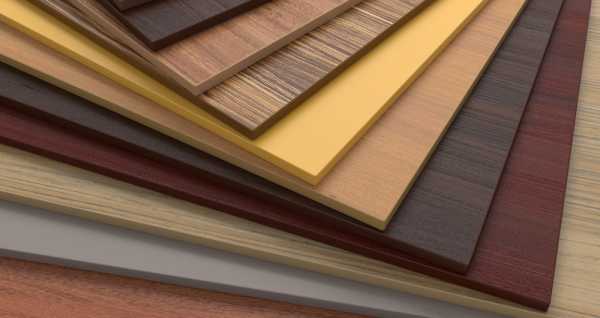

Для купе подходят многие материалы, среди них – ламинат, вагонка, МДФ. Только в этом случае придется делать рамы для дверного полотна из дерева. Используют ДСП, удобную для монтажа из-за больших размеров. Использование гипсокартона возможно, но материал хрупкий, не выдерживает больших нагрузок, заметно проседает без надежного крепления. Простой вариант – использовать старый шкаф с заменой распашных дверей на раздвижные.
2

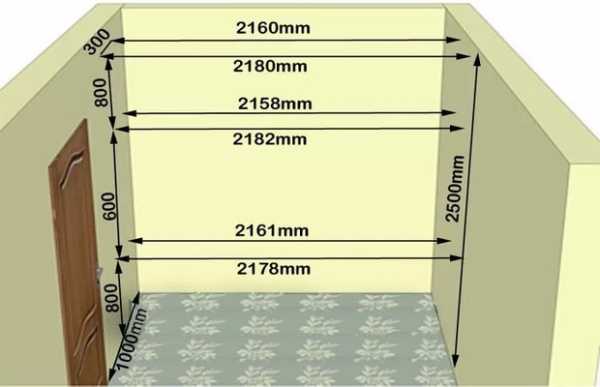

Замеры помещения – как избежать трудностей с установкой
Изготовление мебели требует прямых углов, а стены комнат с такой точностью – редкость. Отклонения от прямоугольной формы могут составлять сантиметры, но даже несколько миллиметров способны вызвать затруднения при установке. Особенно это касается ниш, где строители очень редко выдерживают прямой угол.
Замеры проводим в нескольких точках, результаты фиксируем. От задней стены отступаем 20 см и наносим точки измерения на параллельных стенах. Высоту считаем от пола: первые точки на расстоянии 0,8 м, вторые – 1,4 м и третьи – 2,2 м. Далее отступаем от первых замеров на 30 см и проводим еще одни на такой же высоте. Отклонения придется исправлять штукатуркой. Стены в нише можно погрунтовать водоэмульсионкой, а затем покрасить акриловой эмалью и на многие годы забыть о пыли на поверхности.
Замеряем помещение в котором будет стоять шкаф-купе
Горизонтальность пола и потолка проверяем уровнем, а с прямоугольностью проема могут возникнуть проблемы. Самому с помощью шнурка измерить не получится, да и точность слишком низкая. Используем простое приспособление из двух реек с заостренными концами. Скрепляем их посредине резиновыми кольцами, вставляем в проем по диагонали, на месте схождения делаем карандашом сплошную метку на поверхности обеих реек. Проверяем другой угол и смотрим на метки: расхождение на толщину риски составляет 0,3–0,4 мм.
3
Расчет размеров – влияние на конструкцию шкафа
Перед установкой шкафа в нишу определяем его ширину, под которой у мебельщиков понимается длина. Не следует ее делать максимально приближенной, лучше отступить от минимальной длины ниши 6 см, тогда шкаф гарантированно войдет в проем. Если конструкция расположится автономно у стены, допуск уменьшаем.
При определении длины учитываем также размеры материала, которые нужно предварительно знать. Используя ДСП, имеем в виду, что размер плиты 1830 мм×2750 мм. Гипсокартон длиной 2,5 или 3,0 м, шириной 1 м. Стараемся, чтобы ширина шкафа была равной ширине плиты или меньше. Тогда не возникнет никаких трудностей с монтажом. Что касается вагонки и МДФ, стараемся, чтобы длина шкафа была кратной ширине полос.
Рассчитываем размеры для шкафа
Иногда требуется изготовить мебель, превышающую по своей ширине стандартный листовой материал. Самый простой способ – нарастить недостающую длину отрезком. На стыках днища и перекрытия получим слабое место, которое при нагрузках может деформироваться. Чтобы избежать такого, ставим опоры у стыков. Можно сделать два шкафа, а потом соединить их в единое целое. Единственный недостаток – перерасход материалов на лишнюю стенку.
Рассчитывая глубину, принимаем во внимание полезное пространство, используемое для хранения вещей, затем к нему добавляем 100 мм для раздвижной системы. Высоту шкафа выбираем на 10 см меньше расстояния от пола до потолка без учета высоты крыши. Это позволит собрать массивное изделие в горизонтальном положении, затем поднять, не задевая потолок.
4
Жесткий каркас и крепкое основание – условие устойчивости мебели
При недостаточной жесткости каркаса шкафы раскачиваются, и основной причиной этого является отсутствие ребер жесткости. Лист ДВП для задних стенок не может ее обеспечить. Добавляем поперечные стяжки из ДСП шириной 25 см в каждую секцию на разных уровнях, крепим конфирматами. Такое расположение обеспечит максимальную жесткость.
Для каркаса шкафа из гипсокартона допустим только металлопрофиль с покупным крепежом.
Неправильное расположение и недостаточное число опор приведет к деформации днища под нагрузкой. Чтобы этого избежать, опоры устанавливаем через 30–40 мм от каждой переборки. Шкаф купе можно установить на сквозных опорах высотой 25 мм с возможностью регулировки через отверстия в днище. Единственное неудобство – щель между днищем и полом, которая будет мусоросборником. Второй вариант – использование кухонных ножек высотой 100 мм.
Каркас для шкафа купе
5

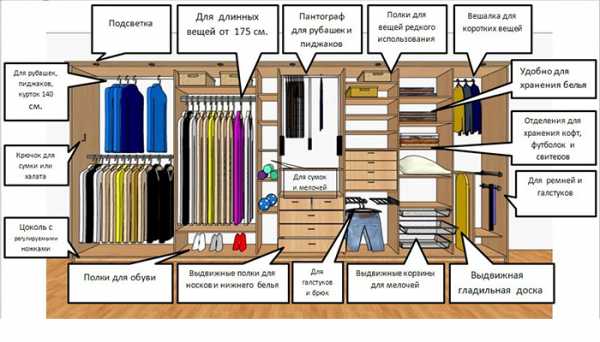

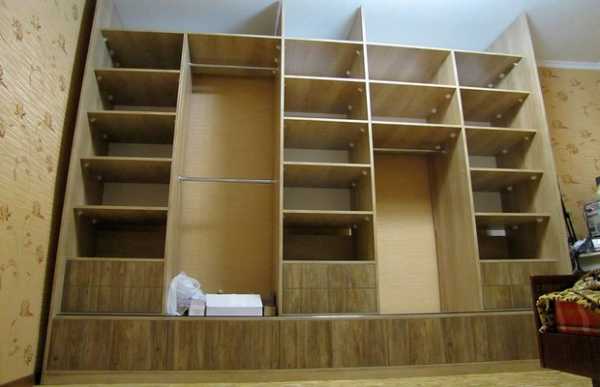

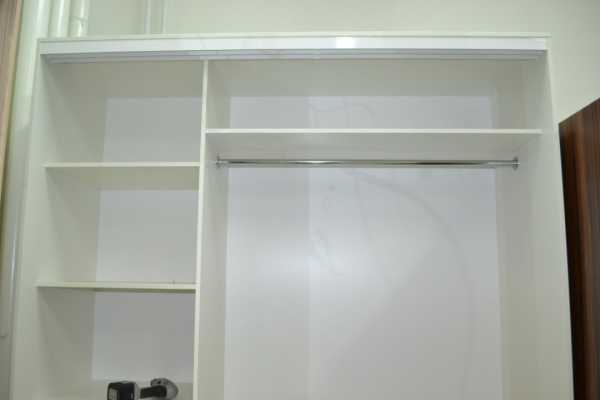

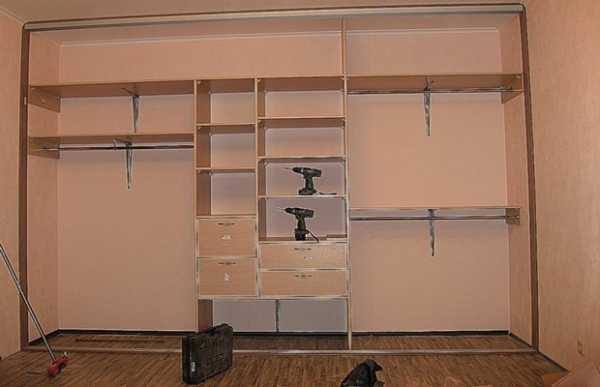

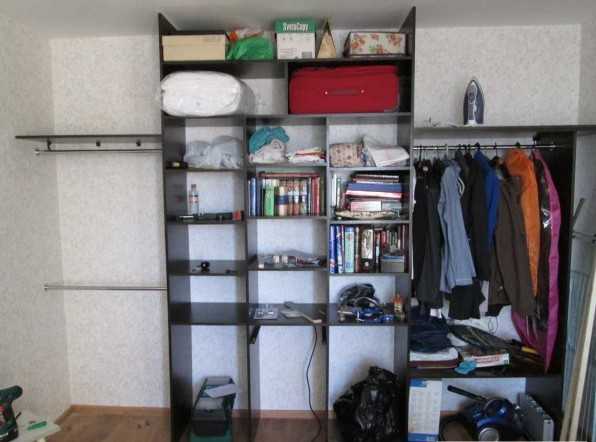

Наполнение – установка полок, ящиков и одежной штанги
Если полки расположены в отдельных секциях на разных уровнях, проблем не возникает: подойдет использование конфирматов. Где невозможно их вкрутить, устанавливается угловые мебельные стяжки. Когда требуется установка на одной осевой линии, можно использовать «вертолет» для крепления конфирматами. Посредине одной из полок вкручиваем конфирмат, проворачиваем ее вдоль оси. Вворачиваем два конфирмата в полку напротив, возвращаем ее на место. С противоположных сторон также крепим каждую полку двумя конфирматами.

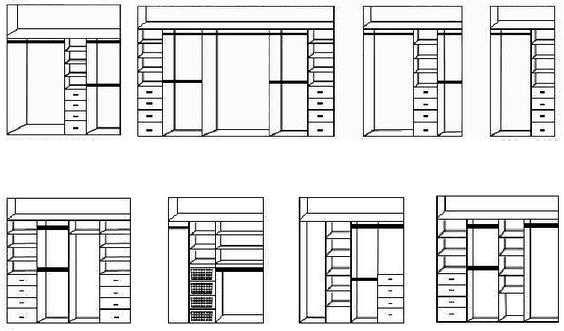

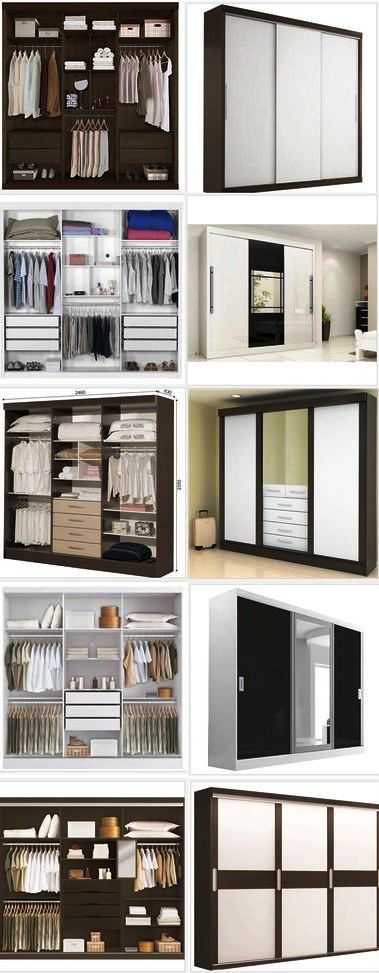

Варианты наполнения шкафа
При расчетах установки выдвижных ящиков не забываем о высоте нижней рельсы, чтобы ящик не упирался в нее.
Для хранения одежды на плечиках в шкаф устанавливаем штангу в продольном или поперечном расположении. Для классической продольной штанги требуется минимальная глубина 60 см. В поперечном варианте используется выдвижная штанга. Ее крепление осуществляется четырьмя шурупами, что ненадежно. Вместо лифтовой штанги лучше установить обычную. К верхней полке прикручиваем вертикально две продольных доски ДСП, к ним обычным способом крепим укороченную штангу.
6

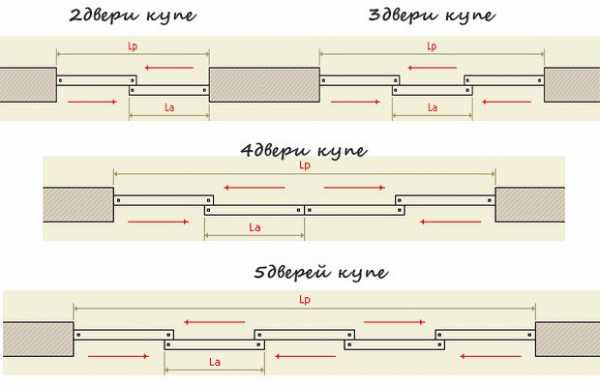

Расчет ширины дверей – принцип «чтобы не мешали»
Когда дверь сдвигается в сторону, она должна полностью открывать доступ к секции и не мешать выдвинуть ящик или опустить лифт-пантограф. Рассмотрим пример с трехсекционным купе шириной 2100 мм:
- 1. Измеряем ширину внутреннего проема. В нашем примере с применением ДСП она составит 2068 мм.
- 2. Отнимаем двойную ширину буферной ленты, наклеенной на крайние створки шкафа. Толщина каждой 6 мм, итого получаем 2068 минус 12 – 2056 мм.
- 3. Учитываем перехлест дверей, который в трехсекционном шкафу по 26 мм с обеих сторон, что в сумме составляет 52 мм. Общая ширина всех дверей равняется: 2056 мм плюс 52 мм, выходит 2108 мм. Разделяем общую ширину на три, и выходит 703 мм.
Такой простой расчет обеспечит свободный доступ к секциям.
Расчет ширины дверей шкафа
7

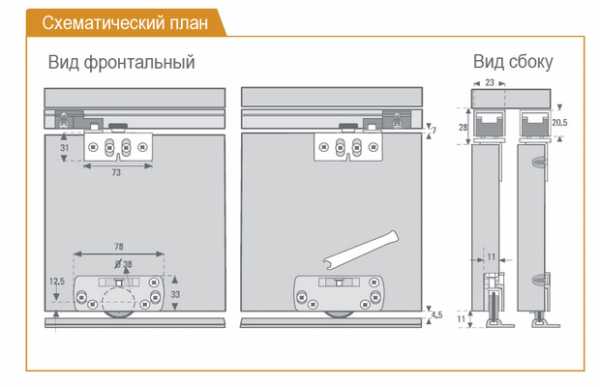

Подвеска дверей – особенности разных систем
Существуют системы подвески, где две направляющие, и с монорельсой. Система, опирающаяся на нижнюю рельсу, получила наибольшее распространение. Верхняя рельса служит только для поддержки дверей. Система не заедает, исключается касание створок. Монтировать просто: верх вставляем в паз, приподнимаем, низ ставим на место.
Система с опорой на верхнюю направляющую несложная, фурнитура дешевая, монтаж простой. Передвижение створок тихое и плавное. Имеет существенные недостатки, поэтому мало применяется. При неосторожном нажатии на дверку возможен выход роликов из пазов, дверь уходит внутрь шкафа. Верхняя направляющая не обладает большой жесткостью, требуется идеально ровный потолок и надежное крепление.

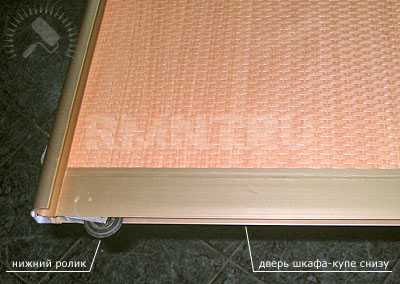

Двери по направляющим
В монорельсовой системе каждая дверь ходит на парных роликах по отдельным рельсам. Они удерживают в определенной степени дверцы от шатания, нижняя направляющая не используется. Подвес точный, жесткий, хорошо регулируется. Но устанавливают монорельс преимущественно в спальню, где шкафом будут пользоваться только взрослые, так как обращение с подобной системой требует аккуратности.
8
Дверные конструкции – пошаговое руководство по сборке
Будем считать, что материал для дверного полотна и остается сборка каркасов из профилей. Предлагаем описание работ, последовательности которых рекомендуем придерживаться:

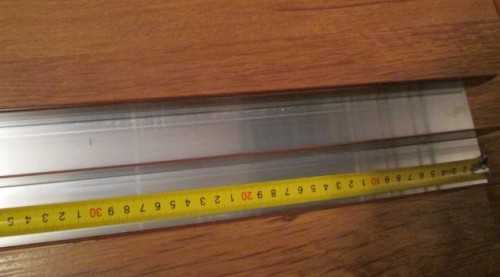

- 1. Рассчитываем длину профилей и нарезаем их. Высота створок зависит от зазоров, необходимых для нормальной работы, они указываются в инструкции на элементы подвески.
- 2. Высверливаем отверстия для крепления вертикального профиля-ручки: наружное 10 мм, внутреннее 5,5 мм. Сверлим во внутренней и наружной стенке отверстия 5,5 мм, затем в наружной рассверливаем до 10 мм. Крепежные и регулировочные детали свободно проходят сквозь наружное отверстие и крепятся на внутреннем.
- 3. Устанавливаем профили на наполнитель: сначала горизонтальные, затем вертикальные. Случается, профиль находит туго, тогда применяем резиновую киянку, которой наносим аккуратные удары, но не прямо по профилю, а через кусок дерева.
- 4. Соединяем профили. В верхней части вкручиваем в профиль саморез, но не полностью, чтобы осталось место, устанавливаем ролик и закручиваем саморез. Снизу стягиваем профили, вставляем нижние ролики в горизонтальный профиль, регулировочный винт вкручиваем через отверстие вертикального профиля.

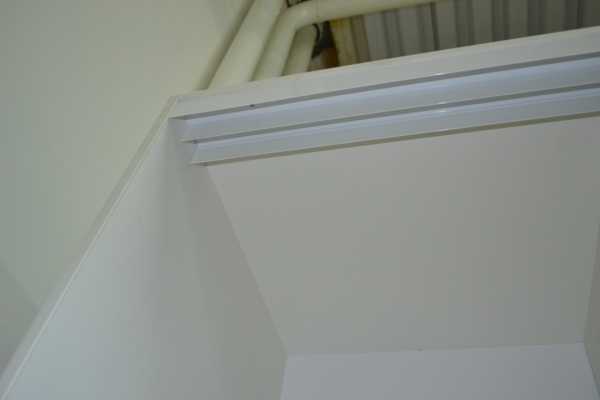

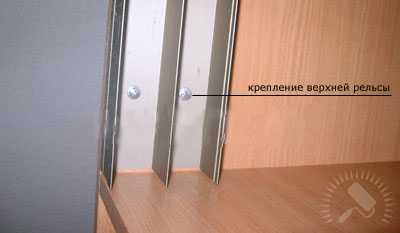

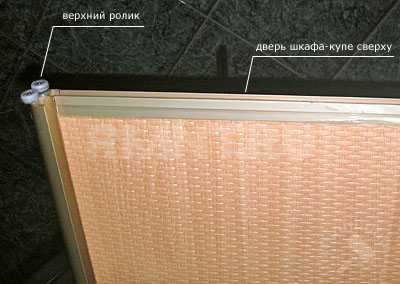

- 5. Устанавливаем верхнюю направляющую. Здесь нет никаких нюансов, единственное, что следует соблюдать – отсутствие зазоров с боковыми стенками.

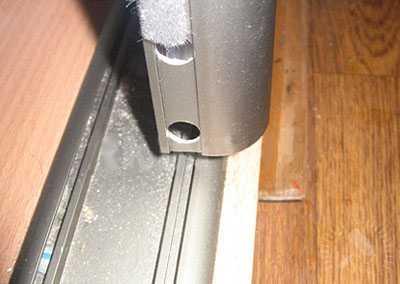

- 6. Перед установкой нижнего рельса укладываем его снизу, установив стопоры, и навешиваем одну створку. Смещаем нижний рельс на 20 мм внутрь шкафа и прикручиваем.
- 7. Выставляем дверь по уровню вертикально, навешиваем другие двери, также добивась вертикальности. Проверяем свободный ход, при необходимости регулируем.
Раздвижные двери с верхним подвесом
9
Варианты шкафа купе – использование чертежей и самостоятельная разработка
Встроенные шкафы схемы и чертежи
Наиболее востребованными конструкциями купе являются встроенные и отдельные. Собирают их из готовых комплектов или заказывают порезку по собственным размерам. Чтобы облегчить расчеты, предлагаем универсальные чертежи раздвижных шкафов. Вам останется взять их за основу и приспособить к необходимым размерам.
obustroen.ru
Как сделать шкаф-купе своими руками: чертежи, описание, фото, идеи
Обязательным предметом мебели, который непременно должен быть в каждом доме, является шкаф, предназначенный для хранения вещей. Особой популярностью пользуются шкафы-купе – это не только модная, но и невероятно функциональная деталь интерьера. К сожалению, проблемы семейного бюджета не всегда позволяют приобрести такую ценную вещь, поэтому многим приходится искать другой выход. Альтернативный вариант заключается в создании шкафа-купе своими руками — чертежи, описание, которые пригодятся вовремя рабочего процесса, будут представлены ниже. Так вы сможете не только соорудить мебельное изделие, которое будет соответствовать вашим пожеланиям, но и сэкономить немало денежных средств, а также приобрести полезные навыки.
Планировка шкафа-купе
Востребованность и популярность данного предмета мебели обусловлены рядом преимуществ:
- вместительностью;
- экономией пространства;
- привлекательным внешним видом;
- гармоничным сочетанием с дизайном любого интерьера.
Собственноручно сделанный шкаф-купе прекрасно впишется как в престижные квартиры, так и в миниатюрную квартирку-студию. Главной особенностью технологии является устройство дверей: разъезжаясь по сторонам за счёт роликов, они представляют человеку доступ к содержимому. Решив произвести сборку шкафа-купе своими руками, вам понадобится соответствующая инструкция, чертежи, схемы и определённые рекомендации, которые существенно упростят рабочий процесс.
Первое, что нужно сделать, определить размеры шкафа и его месторасположение. Далее следует составление чертежа шкафа-купе с желаемыми размерами и приобретение необходимой фурнитуры. При отсутствии опыта в подобном деле, начинать рекомендуется с самой простой модели прямоугольной формы, поскольку радиусный шкаф-купе сложен в монтаже для начинающих плотников.
Простейший способ сделать шкаф-купе – пометить его в нишу или кладовку. В этом случае вам не придётся ломать голову над изготовлением стенок, дна и верха, так как эти элементы уже будут готовы. Останется лишь придумать двери шкафа-купе и внутреннее наполнение шкафа-купе. Следовательно, материалов потребуется не сильно много, а на работу уйдёт гораздо меньше времени. Для размещения такого мебельного изделия зачастую выбирают коридор, так как именно это место является визитной карточкой любой квартиры.
Выбираем материал и составляем схему шкафа
Один из важнейших моментов при конструировании углового шкафа-купе своими руками заключается в выборе материала, который оказывает непосредственное влияние на долговечность и внешний вид любой мебели. К примеру, дерево не рекомендуется устанавливать в нишу, поскольку там всегда повышен уровень влажности. Это может привести к тому, что древесина начнёт выгибаться от сырости и очень быстро утратит свою первозданную фактуру. Идеальным материалами для того, чтобы сделать угловой шкаф в нише, являются ДСП, МДФ и ламинат. Они отличаются высокой прочностью, хорошим качеством, влагостойкостью и лёгкостью обработки.
Когда материал буде выбран, хорошенько продумайте устройство шкафа-купе. Речь идёт о том, чтобы разобраться, каким образом будет распределяться одежда внутри, так как наполнение изделия влияет на формирование полок и ящиков. Для этого необходимо составить схему шкафа-купе. На сегодняшний день существуют разнообразные схемы шкафов, вам остаётся лишь выбрать вариант, наиболее подходящий для вашего интерьера. Помимо этого, важна деталировка, которую нужно продумать до мелочей. Позаботившись заранее о распределении места для вещей в шкафу, вы избавите себя от возможных проблем.
Составляем проект
На начальном этапе должны быть составлены эскизы шкафов-купе, благодаря которым можно будет не только представить, но и увидеть, как будет выглядеть готовое изделие. Чертёж углового шкафа представляет собой базу для дальнейших работ по распилу и сборке всех составляющих шкафа. С его помощью можно будет произвести точный расчёт материала для каждого элемента. Для изготовления корпуса и внешних полок рекомендуется использовать ламинированные плиты ДСП, внутреннее наполнение зачастую выполняется из простой ДСП, а для задней планки применяется фанера.
Отвечая на вопрос, как рассчитать размеры, учтите, что при составлении схемы глубина внешней стенки корпуса примерно на 15 см больше внутреннего наполнения. Во избежание возникновении сложностей с установкой механизмов для раздвижных дверей на это обязательно стоит обратить внимание. Стандартная толщина полок составляет 1,6-1,8 см. Замеры всех стен и деталей должны быть произведены максимально точно. При выборе размера дверей следует отталкиваться от определённых стандартов:
- Максимальная ширина каждой дверцы должна составлять 70 см, чтобы не произошло перекоса, который будет давить на роликовую систему.
- Следите, чтобы показатель перехлёста двери не превышал 6 см, иначе при закрытии шкафа будет образовываться щель.
- В процессе планировки дверей важно учитывать, что для боковых профилей должно отводиться около 5 см.
Что касается последнего, то рассчитывайте двери по плинтусам, установленным на полу и находящимся рядом предметов, чтобы потом они легко открывались и ничему не мешали.
Последовательность сборки шкафа-купе
Этапы не так складны. Итак,
- Закрепление боковых стенок. Этот процесс не занимает много времени, ведь используются подручные инструменты – отвертки и шуроповерты.
- Фиксирование крышки и задней стенки, состоящей из листов ДВП. Форма шкафа должна быть прямоугольной.

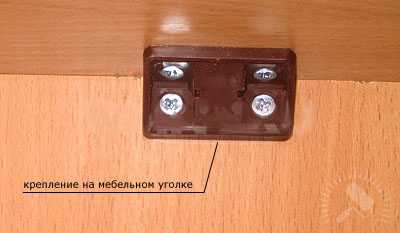

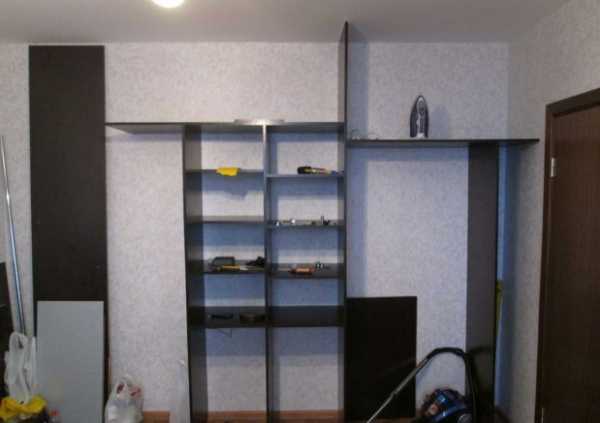

- Установка перегородок. Уголки следует прикрутить к стойкам и перегородкам в момент их нахождения в лежачем положении.
- Подвиньте изделие к стене и при наличии задней стенки прикрепите уголком.
- Монтаж дверей и внутреннего наполнения. Полки с заранее прикрученными уголками нужно разметить с одной стороны, а с другой – закрепить. Для этого устанавливается уровень. Нужно прикрепить колёсики и установить специальную прокладку, которая будет обеспечивать более мягкое и плавное скольжение дверей.
- Прикрепление ручек. Этот процесс не столь сложен, как может показаться, стоит только привинтить заранее подготовленные мебельные аксессуары.
- Чтобы конструкция получилась более ровной и устойчивой, подиум, который часто идёт в комплекте со шкафом-купе, необходимо выставить по уровню, после чего прикрепить полки и остальные составляющие.
Элементы дверей для шкафа-купе
Теперь, когда вы знаете, как сделать самому шкаф-купе, вам не составит труда изготовить свой собственный шкафчик для хранения одежды и различных принадлежностей. Благодаря лёгкости монтажа установку шкафа-купе сможет произвести даже человек без опыта в таком деле. К тому же, в случае переезда его быстро можно буде разобрать и перевезти на новое место.
Заключение
Подобрав подходящее место для установки, выбрав желаемый объём и оформление этого современного мебельного предмета, составив правильный чертёж и купив качественные материалы, вам обязательно удастся добиться положительного результата и украсить своё жилище модной мебелью собственного производства.
1pomebeli.ru

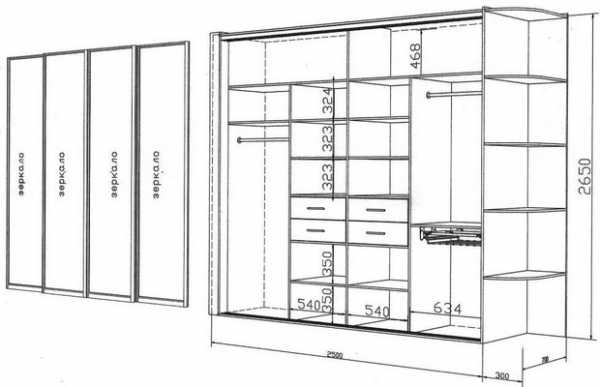

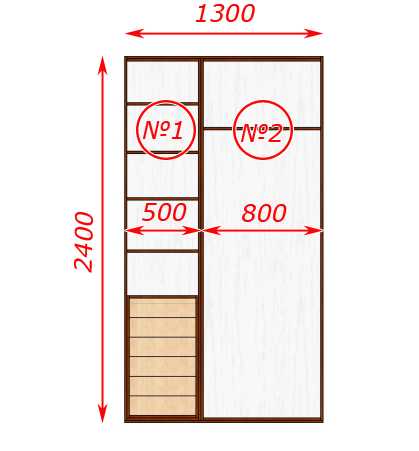

Чертежи шкафа-купе с размерами
Шкаф — обязательный предмет мебели в доме. Но что делать, если семейный бюджет не сможет вынести его приобретения? Идея создания шкафа-купе своими руками имеет свои положительные стороны: можно сконструировать изделие в соответствии с пожеланиями членов семьи, приспособить его размеры к габаритам вашей квартиры и приобрести в процессе работы над предметом навыки, которые пригодятся в будущем. Также на сборке можно сэкономить около 2/3 от стоимости аналогичного изделия, купленного в магазине.
Содержание:
- Создание проекта
- Подготовка раскроенных деталей к сборке
- Процесс монтажа
Создание проекта

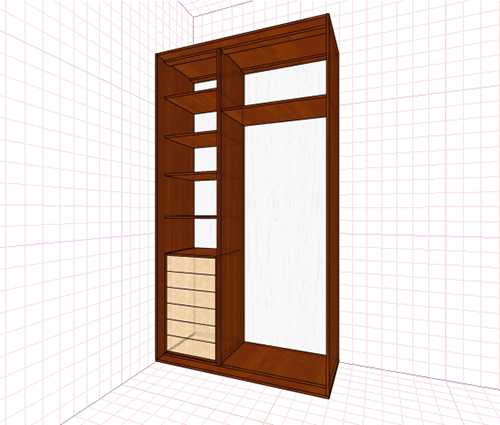

Начинать следует с проекта, который поможет представить, каким будет окончательный вид шкафа и станет основой всех последующих работ по распиловке деталей и дальнейшей их сборке.

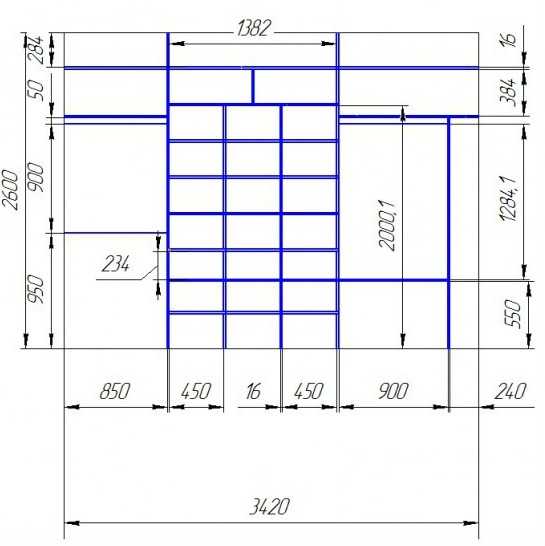

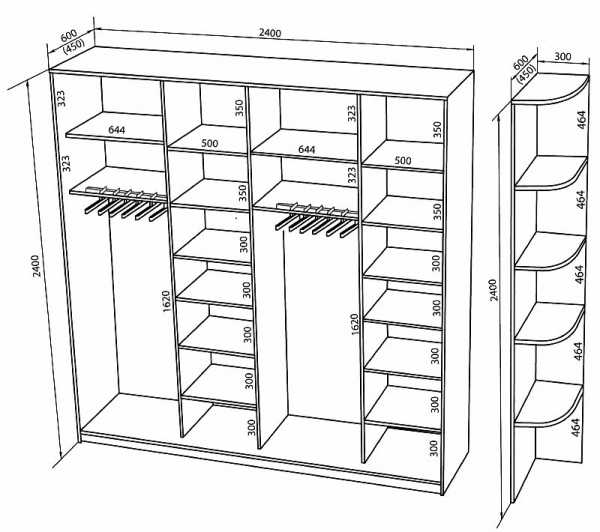

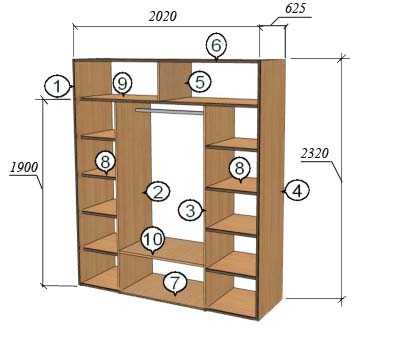

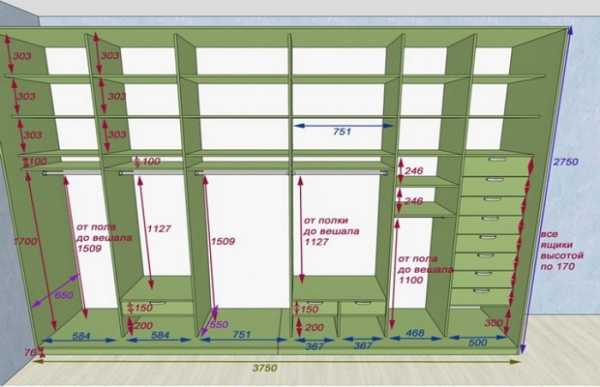

Имея в своем распоряжении чертежи шкафа-купе с размерами, можно сделать расчет материала для всех деталей. Корпус и наружные полки лучше сделать из ламинированных ДСП. Для внутреннего наполнения используется обычная ДСП, а для задней стенки фанера.
Обратите внимание, что на схеме модели наружные корпусные стенки имеют глубину на 10-15 см большую, чем внутреннее наполнение (полки и стенки перегородок). Это нужно для того, чтобы потом не было сложностей с монтажом механизмов для установки раздвижных дверок. Не обязательно строить шкаф именно такой ширины. Если площадь квартиры не позволяет, или для ваших нужд нужна мебель меньших размеров, одну из секций можно убрать.
Еще один важный момент. Чтобы беспрепятственно поднять готовое изделие, длина диагонали боковой стенки должна быть на несколько сантиметром меньше высоты стен помещения. В противном случае установить шкаф на место будет невозможно, так как его верх будет упираться в потолок.

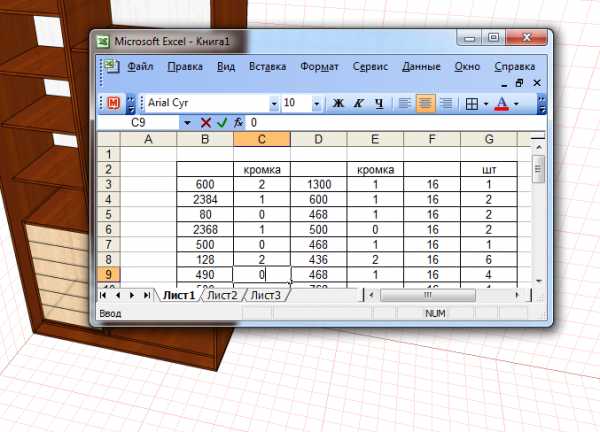

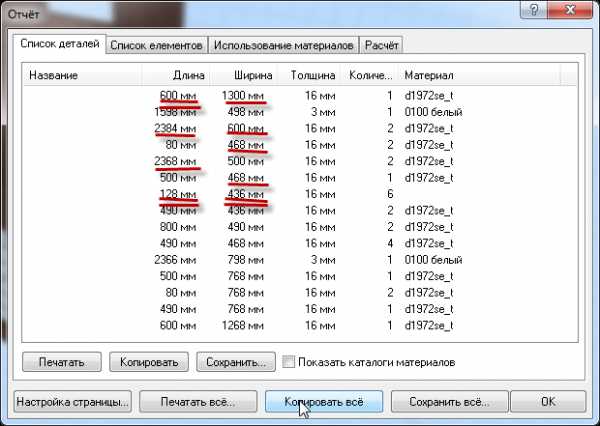

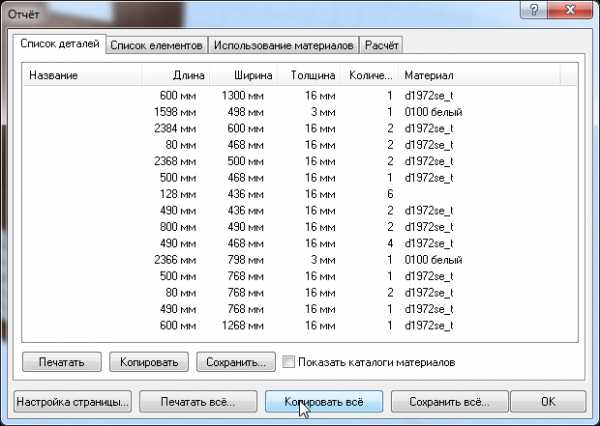

Проверив еще раз размеры, и составив деталировку (количество каждой детали с ее точными размерами) всех элементов, в мебельной мастерской заказываем их распиловку. Следует учесть, что ЛДСП имеет определенную структуру, и ошибки в описании размеров отразятся на правильности раскроя деталей. К примеру, деталь, обозначенная как 800×600, отличается от детали, обозначенной как 600×800 — это видно на фото.
Все размеры указываются только в миллиметрах, чтобы не возникло путаницы во время раскроя частей шкафа. В этой же мастерской можно заказать раздвижные двери, ролики и направляющие для них.
Подготовка раскроенных деталей к сборке

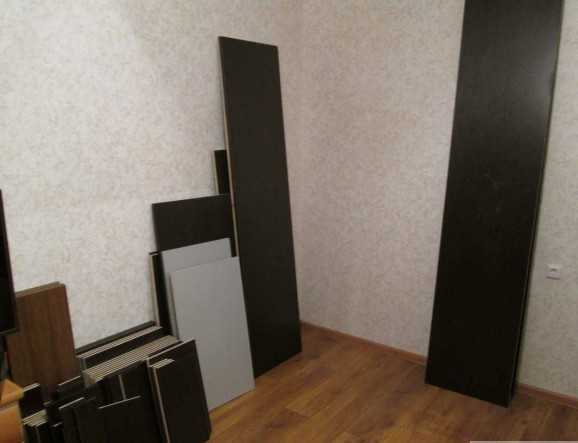

Привезя домой раскроенные детали, нужно некоторое время на то, чтобы понять, что к чему будет крепиться и как сделать шкаф из набора, похожего на «конструктор для взрослых». На каждом элементе будет прикреплена бирка с данными, указанными на листе с деталировкой.

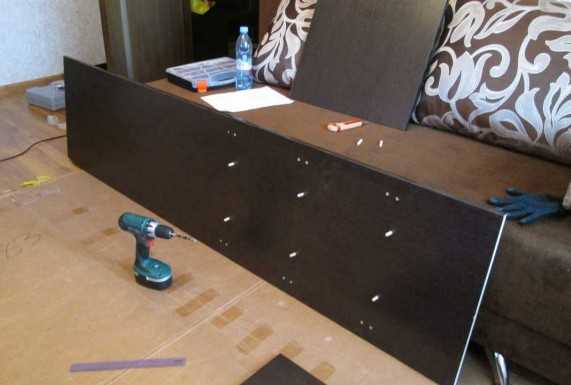

Разобравшись с деталями, на всех будущих стенках размечаются места креплений полок, дна и верха, и просверливаются отверстия для их монтажа. Сделать это необходимо именно на начальном этапе, так как потом, в собранном виде, работать дрелью будет неудобно и можно ошибиться, или сделать бракованное отверстие.
Все торцы, которые будут находиться на лицевой стороне, следует облагородить, обклеив их кромочной лентой в цвет ЛДСП. Отрезав кусок ленты нужной длины, его прикладывают к торцу и проглаживают горячим утюгом (старым, который не жалко). Приклеенная полоска плотно придавливается к поверхности рукой, а после остывания клея край кромки срезается острым ножом. Обрезку одной стороны нужно сделать за один прием, не останавливая лезвия ножа, иначе на декоративной ленте останутся заусеницы. После этого срезанные уголки кромок шлифуются мелкой наждачной бумагой.

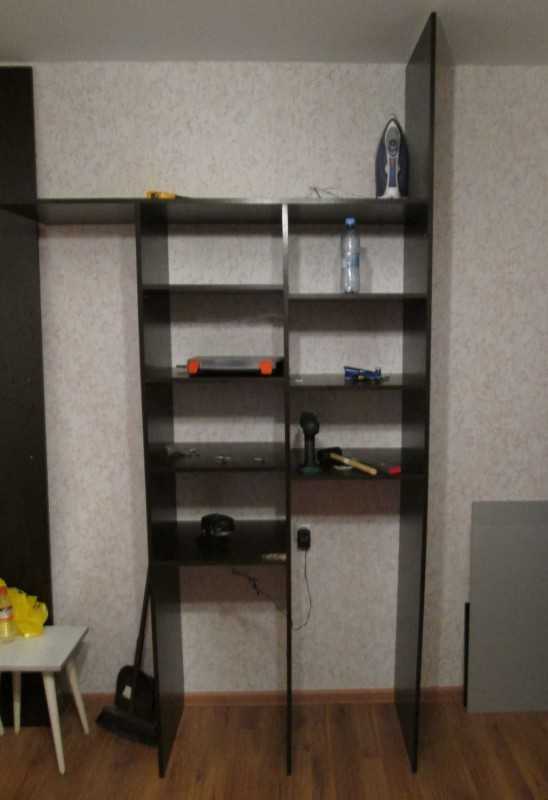

Процесс монтажа

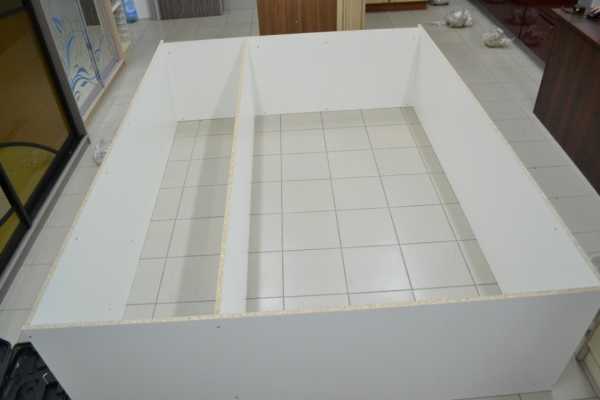

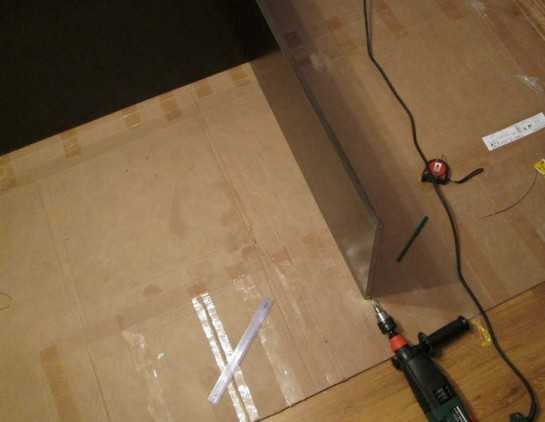

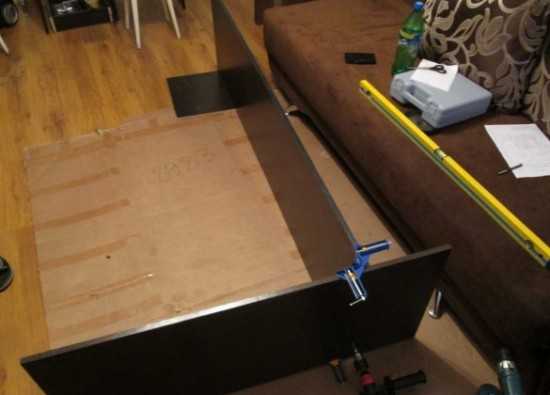

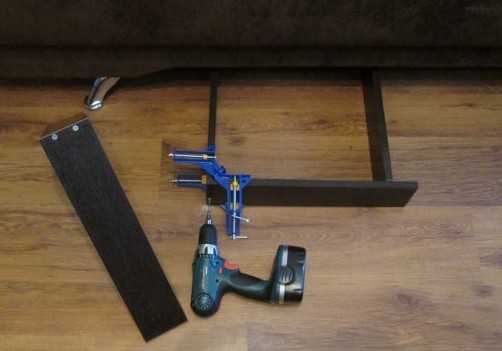

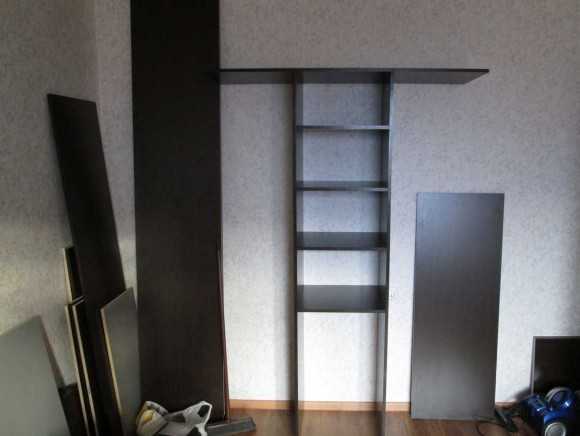

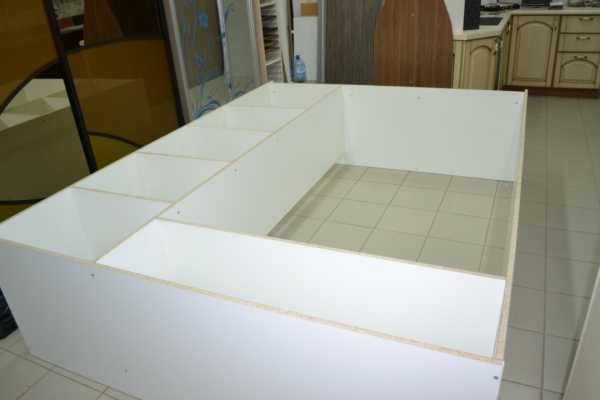

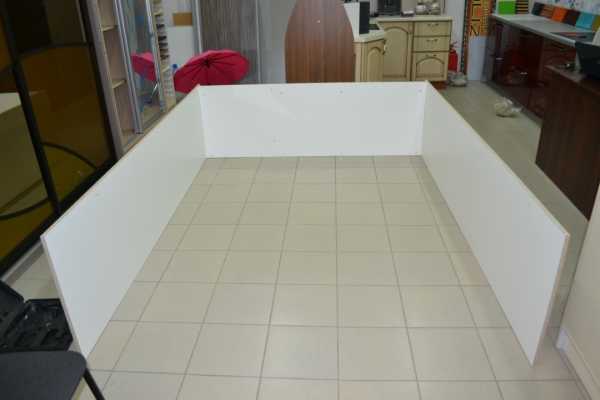

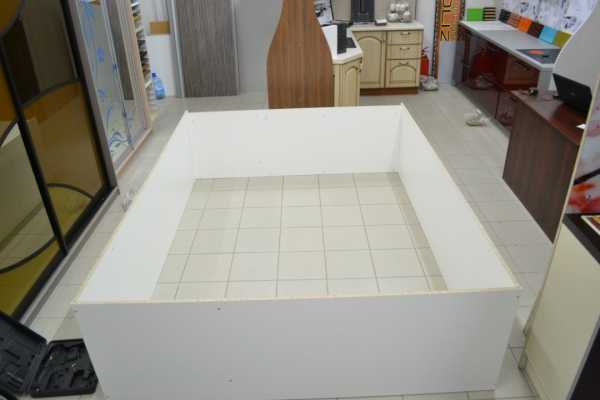

Важно учесть, что сборку деталей шкафа легче выполнять на полу, разложив их на ровной плоскости. Работу можно выполнять самому, но удобнее, если будет помощник, который сможет вовремя поддержать монтируемую деталь или подать инструмент. Если в конструкции предусмотрены ножки, они прикручиваются к днищу в первую очередь. Так как короб довольно габаритный, ножки располагаются по четыре штуки в ряду через каждые 75 см. Чтобы во время установки готового изделия не поцарапать пол, на них приклеиваются войлочные подкладки.

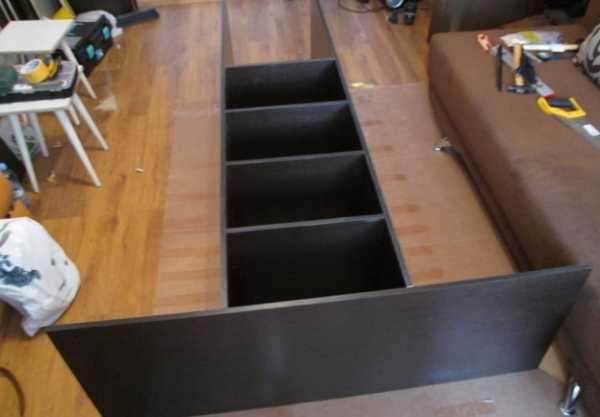

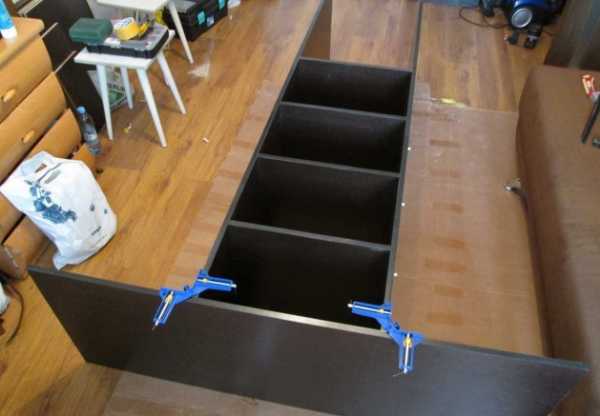

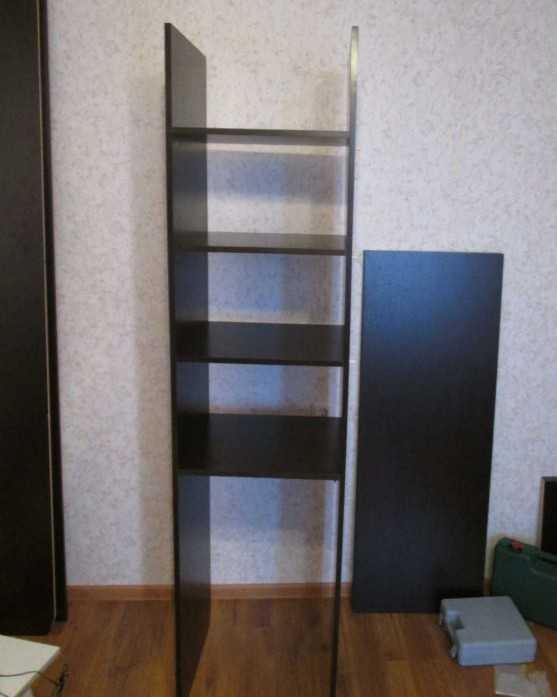

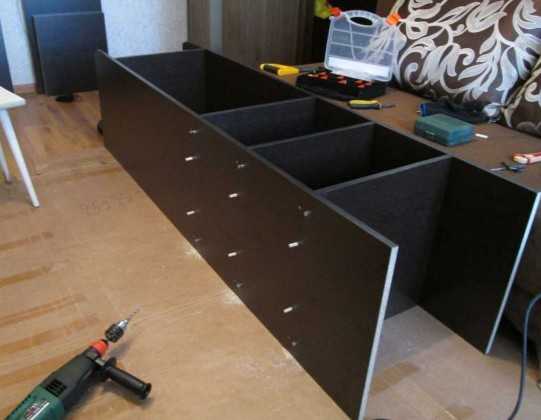

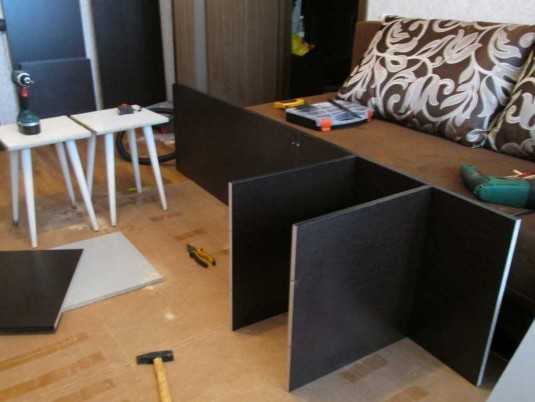

После этого к днищу шкафа крепятся боковые стенки. На этом этапе нужно проследить, чтобы каркасные детали находились по отношению друг к другу под углом 900. Для этого можно воспользоваться шаблоном, изготовленного из двух перпендикулярно соединенных планок.

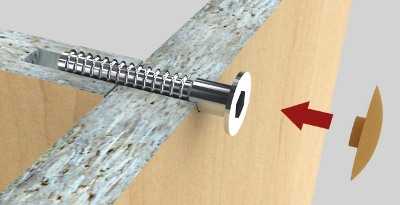

Теперь производим стыковку боковых стенок с верхней плоскостью. Их торцы располагаются в отношении друг друга так, чтобы верх перекрывал торцевую часть стенок. С самого начала сборки деталей следует проследить за тем, чтобы был уложен лицевой стороной вниз.
Если получится наоборот, то потом придется переворачивать каркас для крепления задней стенки, а это, во-первых, лишняя работа, а во-вторых, каркас еще не имеет достаточной жесткости и может перекоситься. После этого, в соответствии с чертежом, монтируются внутренние перегородки и полки.
Основной корпус шкафа собран, и пришло время прибить заднюю стенку. Она может состоять из одного цельного куска фанеры или состыкована из нескольких частей. Прибивать стенку следует небольшими гвоздиками 3 см.
Забивать гвоздики нужно осторожно, ставя их вертикально по отношению к торцу, иначе можно сделать скол на ДСП. По верхнему и нижнему краю гвозди пробиваются с расстоянием в 15 см, а по боковым сторонам промежутки можно оставить больше: в 20-25 см.

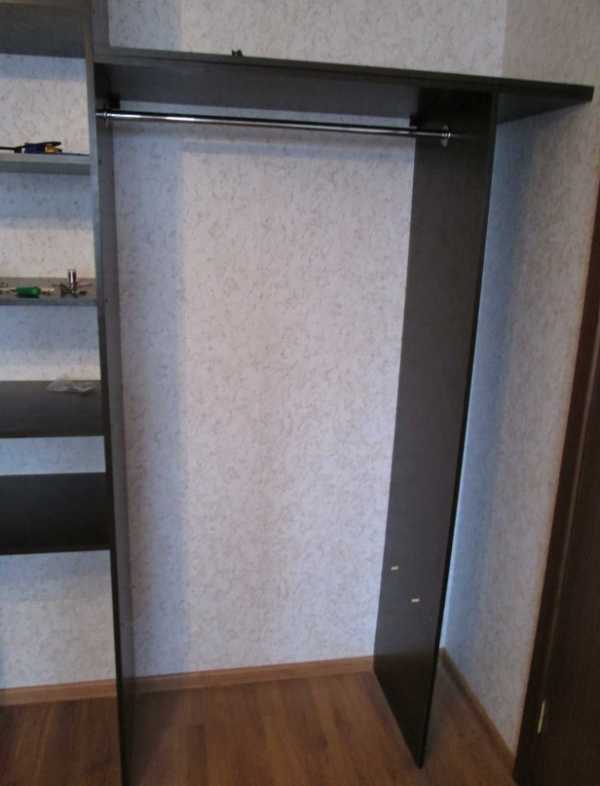

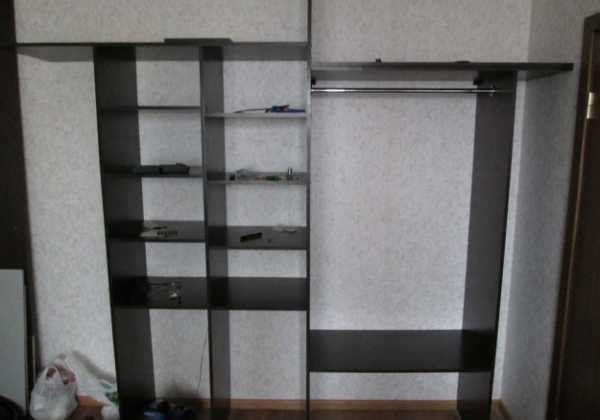

Готовый каркас шкафа устанавливается на место, и производится монтаж рельсового механизма. Сначала прикручивается верхняя направляющая, а затем нижняя. Такой порядок заведен, чтобы во время крепления верхней полосы случайно не повредить уже установленную нижнюю направляющую.
Если оказалось, что направляющая немного длиннее нужного размера, лишнее спиливается ножовкой по металлу.

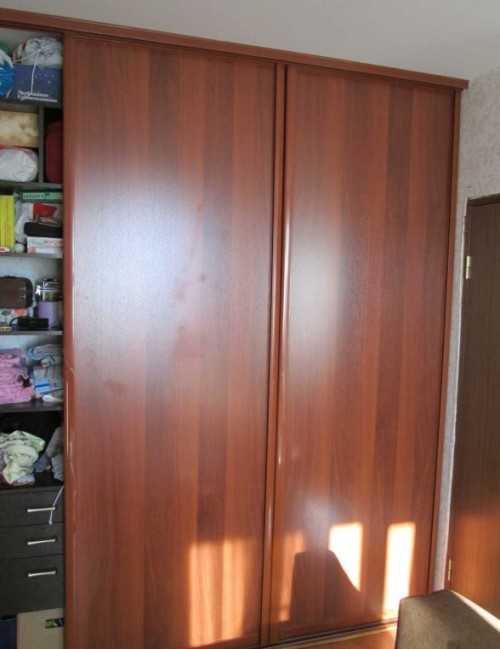

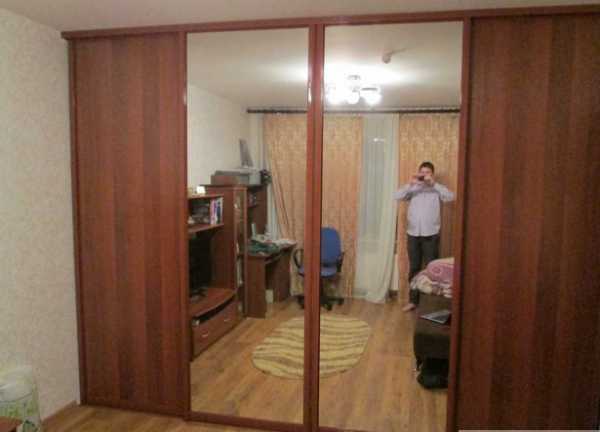

Последними устанавливаются раздвижные двери. Поставить их на место самому будет очень сложно, особенно если они изготовлены из стекла или имеют зеркальную поверхность, поэтому потребуется помощь второго человека.
Возможно, на сборку уйдет больше времени, чем вы планировали, но зато ваш дом украсит вот такой современный шкаф-купе, сделанный своими руками.
Читайте также: Шкаф-купе в маленькую прихожую: Фото, Короб для светоидной ленты, Как отрегулировать доводчик дверей, Встроенный шкаф-купе своими руками
soloremont.com
Шкаф-купе своими руками (пошаговые фото, инструкция и чертеж)

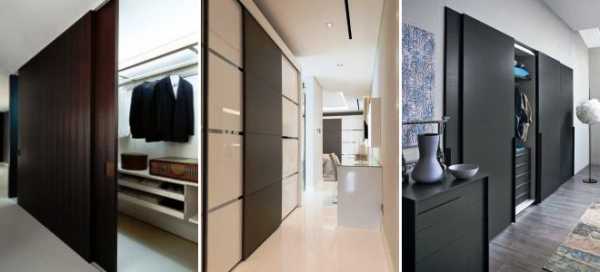

Шкаф-купе чрезвычайно полезная и удобная вещь в квартире. С помощью него экономится пространство квартиры или дома, в нем можно содержать различные виды одежды и обуви. Поэтому шкафы-купе нашли повсеместное применение. Очень часто его изготовлением занимаются специализированные фирмы и предприятия. Но многие люди создание шкафа-купе берут в свои руки и у них они получаются не хуже. Но прежде, чем коснуться вопроса сборки шкафа-купе рассмотрим разновидности купе. Да, шкафы-купе, расположенные в разных помещениях, несут разную функциональную нагрузку, хотя по внешнему виду могут ничем не отличатся друг от друга. Так какую же цель будете преследовать вы, если соберетесь сделать шкаф-купе в той или иной комнате вашей квартиры (дома)?
Шкаф-купе, расположенный в прихожей
Купе, расположенное в прихожей, предназначено для хранения верхней одежды и обуви, которой пользуются в данное время года. Это сразу определяет, что в купе должны находиться секции для верхней одежды. При этом секций должно быть две. В одной секции храниться одежда, которой вы пользуетесь в данный момент, а во второй секции располагается одежда других сезонов, которой вы в данный момент не пользуетесь.
Также в этом шкафу необходимо предусмотреть полочки, на которых буду храниться различные мелкие вещи – зонты, сумки и сумочки и другие вещи.
Поскольку из прихожей вы будете уходить из дома, то окинуть себя взглядом в зеркало никогда не помешает. Ну, а поскольку у нас в шкафу получилось три секции, то и дверей необходимо сделать три, из которых одна будут зеркальной.
Шкаф-купе, расположенный в гостиной
Основное предназначение этого купе состоит в хранении легкой одежды, бытовой техники, посуды, личных вещей. Одну из секций шкафа можно сделать открытой и расположить там, телевизор, музыкальный центр, DVD-проигрыватель. Как правило, открытую секцию делают посередине шкафа-купе, тем самым разбивая шкаф-купе на две половины. Боковые секции оформляются округлыми открытыми полочками. Шкаф-купе, расположенный в спальне
В этом шкафу-купе хранится постельное белье, нижнее белье. Наличие открытой секции не подразумевается. Двери также можно сделать с зеркальными вставками.
Шкаф-купе, расположенный в детской
Здесь хранятся детские принадлежности и одежд. Открытая секция служит для хранения книг и игрушек. В некоторых случаях шкаф купе может заменять мебельную стенку или стенка совмещать шкаф купе. В этом случае в шкаф можно установить и Телевизор с проигрыватеоем для просмотра детских программ и мультфильмов.
Инструменты для изготовления шкафа купе
Ну, и какое же изготовление мебели без инструментов. Если вы хотите чтобы ваши углы там где нужно были прямыми, зазоры минимальны, а отверстия перпендикулярны, относительно засверливаемых поверхностей, то приобретите следующий инструмент.
— киянка
— конфирматное сверло
— сверло под дерево
— евровинты (конфирматы)
— заглушки под винты
— угольник
— уровень 400 мм
— 2 угловых струбцины
— шканты
— роликовые направляющие для ящиков
— пила по дереву
— металлические мебельные уголки
— декоративные мебельные уголки
— кондуктор для перпендикулярного сверления
Если вы сэкономите на столь необходимо, то качество вашего шкафа будет однозначно «хворать».
Расчет размеров шкафа-купе
Самое сложное при создании шкафа-купе – это правильно снять размеры шкафа и произвести по ним раскрой листа ДСП и их кромкование. Раскрой и кромкование деталей шкафа-купе обычно производят компании, торгующие ДСП и другими подобными материалами. Мы будем рассматривать пример создания шкафа-купе с параметрами 2020х625х2320 мм.
Шкаф состоит из следующих деталей: — вертикально стоящих деталей – 1,2,3,4,5; — верхней части шкафа – 6; — нижней части шкафа – 7; — полки – 8, 9 10.
Размер крайних стоек (1,4) равен 2288мм =2320мм — 32мм (32 мм это толщина листов ДСП нижней и верхней части шкафа). Это высота стоек. А глубина равна 625 мм. Итого 2288х625 мм. Размер верхней и нижней частей шкафа-купе, это позиции 6 и 7 – 2020х625 мм. Позиции 2 и 3, представляют собой центральные стойки. Их размер зависит высоты на которой будет установлена штанга для верхней одежды. Обычно она располагается на высоте 1900 мм. Так и будем считать. Высота стоек 1900 мм, ширина 525 мм. 100 мм отдаем системе открывания дверей.

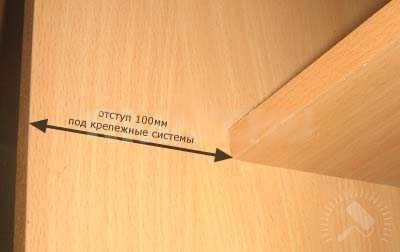

Маленькая стоечка на позиции 5, размером 372 мм (от общей высоты шкафа отнимаем высоту центральных стоек), на 525 мм (также отнимаем 100 на систему открывания дверей.). Антресольная полка, это позиция 9, размером 1988х525 мм (длина шкафв минус общая толщина листов ДСП, и глубина шкаф минус пространостов для раздвижной системы. Боковые полочки, позиция 8: 450 ммм х 525 мм.
Полка под 10-м номером: 1056 мм. Задняя стенка делается из ДВП и размер ее , как параметры шкафа – 2020х2320 мм . Примечание. Заднюю стенку можно сделать не из единого листа ДВП, а разделить на две части, по размерам центральных стоек. К примеру, один лист 466х2320 мм и один 1088х2320 мм.
Выбор системы раздвигания дверей
Делаются системы или из алюминия, или из стали. Какая вам больше по вкусу, ту и покупайте, и та и другая являются достойным вариантом. Размер системы для нашего шкафа — 1988 мм на 2288 мм. Этот размер получается следующим образом. Из общей длины и глубины шкафа отнимаем по 32 мм общей толщины листов ДСП. Вообще существуют листы ДСП и с другой толщиной, но, с нашей точки зрения листы ДСП толщиной 16 мм вполне подойдут для изготовления шкафа-купе.
Монтаж шкафа-купе своими руками
Подготовить все элементы шкафа приступаем к его монтажу. Подразумевается, что постоянно используете уровень и уголок для точной установки деталей шкафа-купе. Очень часто детали шкафа соединяются с помощью конфирматов (на снимке) и закрываются пластмассовыми заглушками.
Но, иногда используются крепления на мебельных уголках. Сборка на конфирматах несколько более сложный процесс, но при монтаже на уголках, они будут мешать вам в дальнейшей эксплуатации шкафа-купе.
Дальше начинается сам процесс монтажа. Аккуратно, карандашиком размечаем на боковых и центральных стойках местоположение полок, сверлим монтажные отверстия, как в стойках, так и в полках (с торцевой) части. ДВП закрепляем с помощью степлера или гвоздиков, и не забываем про уголок, особенно при закреплении листа ДВП. Шкафы-купе могут устанавливаться на ножках. Тогда мы учитываем их высоту при расчете высоты шкафа. Крепятся ножки изнутри шкафа и регулируются шестигранником. Затем ножки закрываются фальш-панелью из ДСП.
Установка системы раздвигания дверей
Верхние направляющие рельсы устанавливаются заподлицо со стойкой (верхней).
Нижняя рельса крепится к нижней части шкафа, отступив от края на 10-15 мм.
Укрепив направляющие приступает к установке дверей. Как правило, с опорным роликом в нижней части двери и пазом для его движения в направляющей.
Вставляются двери максимальной подачей их вверх, и установкой нижнего ролика и паз направляющей.
Плавность хода дверей регулируются регулировочными винтами и шестигранником. Двери устанавливаются в направляющие. В нашем случае две двери. Одна внахлест на другую. Общая ширина каждой из дверей 1200 мм. Шкаф-купе смонтирован, можно им пользоваться.
Это всего лишь был частный случай одного из вариантов шкафа купе, на котором мы вам показали возможные варианты установки отдельных деталей. А теперь хотелось бы привести конкретный пример.
Шкаф — купе своими руками (конкретный пример монтажа)
Итак, первым делом чертеж будущего шкафа.
Чертеж фактически лишь для внутреннего убранства шкафа, так как сверху (поверх) будут сдвижные двери.
Общая длина шкафа (от стенки до стенки) — 3420 мм
Глубина шкафа: — 500 мм
Высота от пола до потолка — 2500 мм
Толщина ЛДСП — 16 мм.
Материал просчитывается и заказывается. Кромкив ламинате лучше заказывать на всех торцах досок, так как опилки и смолы, из которых сделаны «доски», будут выделять вредные вещества, через открытые торцы. Доплата минимальная, а польза реальная.
Тщательно вымеряем и проверяем отверстия для сверления. Крепить элементы решено не только с помощью конфирматов, но и шкантами для прочности.

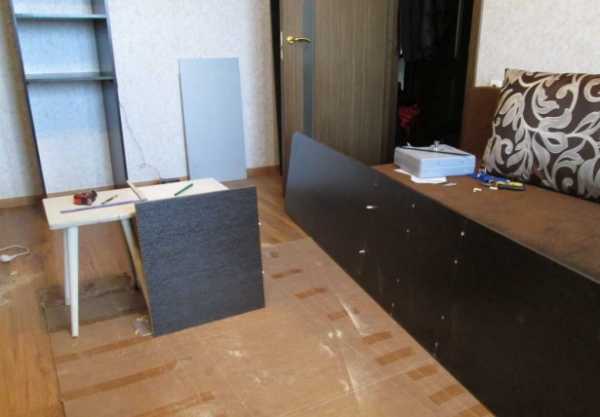

Начинаем сборку будущих полок.
Полки разрастаются по мере возведения шкафа, но пока еще лежат на полу, а не на свом законном месте у стены …
Теперь, когда они имеют две «ноги», можно поставить полки к стене. Примеряем их на месте.
Крепим вверхнюю полку.
Для того, чтобы ровно прикрепить, закрепляем на угловые струбцины.
Вновь выставляем полки к стене.
Размечаем третью стойку и вставляем шканты.
Устанвливаем ее на место к стене.
Продолжаем сборку крайней стойки с полкой.
Засверливемся в торцы полки.
Крепим крайнюю стоку с полкой к центральной конструкции.
Монтируем трубу с поомщью фланцев для плечиков.
Внизу под трубой добавляем полку.

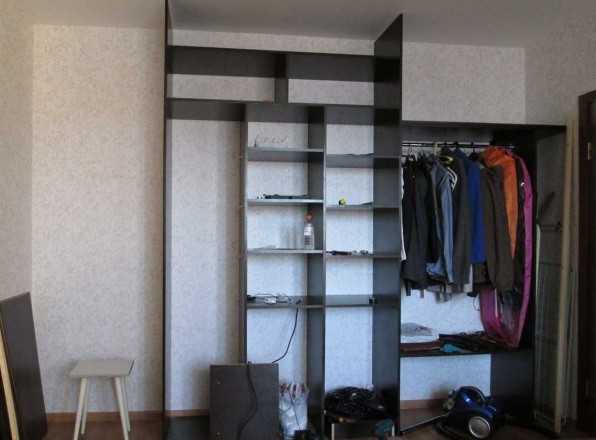

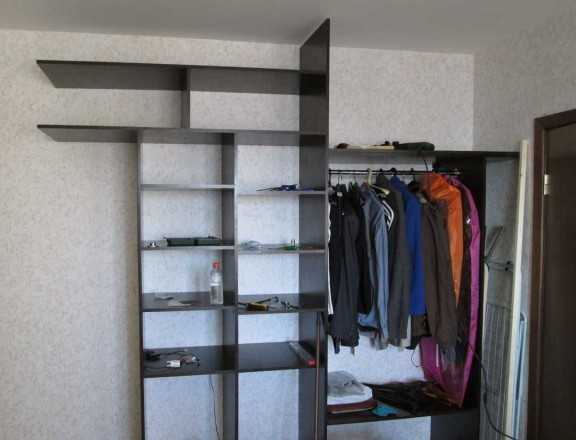

Шакаф, пусть пока еще и не купе, уже начал выполнять свои прямые функции.
Добовляем стойку слева.

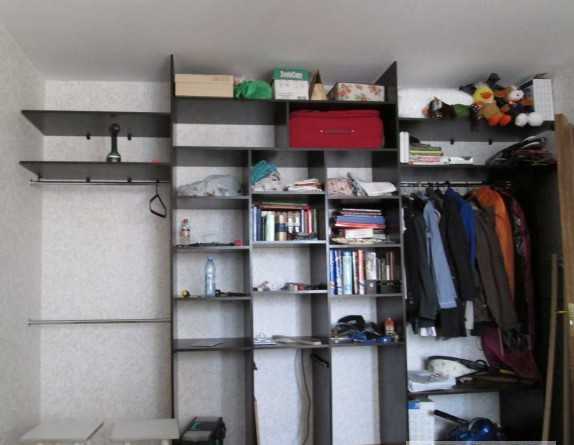

Крайние левые полки крепятся уже непосредственно к стене. Трубы под плечики также идут от стойки, до стены.
… еще одно фото.
Начиниаем сборку ящиков. Размечаем их элементы и скрепляем между собой с помощью шкантов, клея, струбцин.

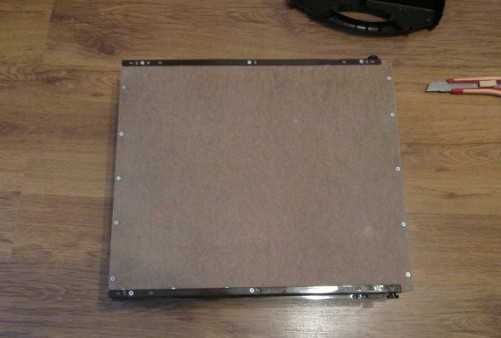

Крепим нижнюю фанеру …
… с помощью саморезов.

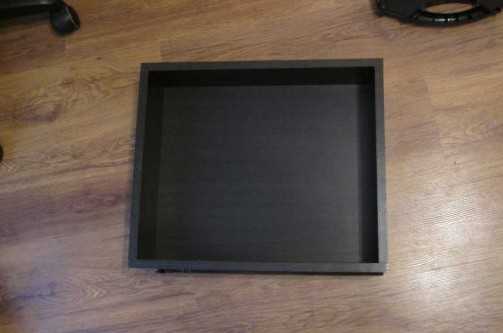

Изготовлено 9 ящиков. Все крайние полки и стойки закреплены к стенам, полу и потолку. Теперь можно и проверить как шкаф справится со всей нагрузкой. Осталось доработать его до купе.
Заказываем группу раздвижных дверей и направляющих под них.
Пилим направляющие в размер с потолком и полом.
Сверлим отверстия в потолочной плите под дюбели.

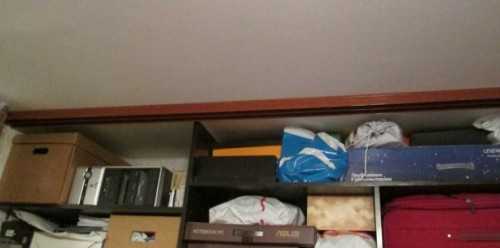

Крепим направляющие к потолку.
Устанавливаем двери. Устанавливаются они наподобии, как в серванте стекла.

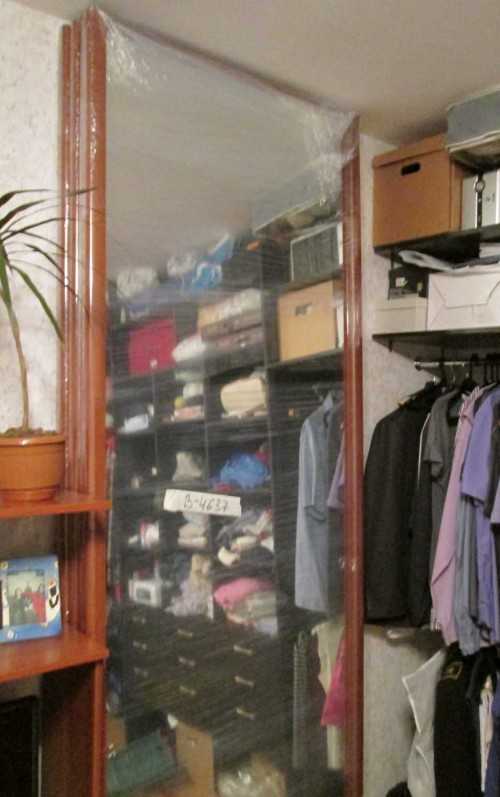

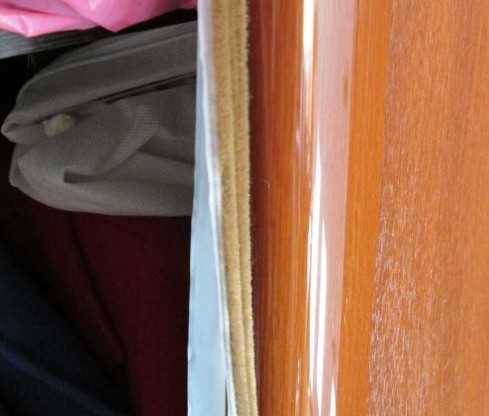

остаются небольшие доработки. Клеим уплотнитель по торцам дверок.

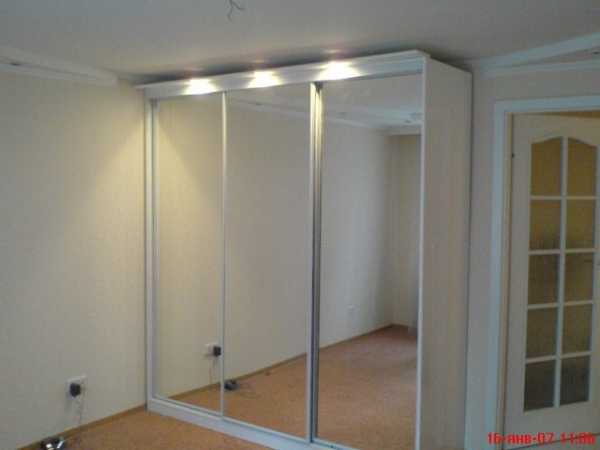

Вот и внешний вид новоявленного шкафа — купе. Теперь он только функционален, но и красив, так как вся одежда скрыта за его дверками.
Здесь как раз такой вариант — глаза бояться, а руки делают. В итоге, из набора напиленных дощечек, горсти саморезов и дюбелей, мы собираем полноценный и функциональный шкаф купе. При этом существенно сэкономив на его изготовлении и монтаже, ради чего все собственно и затевалось.
xn——7kcglddctzgerobebivoffrddel5x.xn--p1ai
Изготовление чертежей шкафа купе. Общая документация – Сделаем мебель сами
Здравствуйте друзья.
Для того чтобы сделать любой шкаф купе, необходимо иметь его чертеж и список всех деталей.
Так же, необходимы схемы сборки и обработки деталей (поклейка кромки и обработка криволинейных деталей, если они планируются).
Давайте, для примера, спроектируем простой шкаф на два раздвижных фасада.
Пусть его размеры будут следующими: 2400х1300х600 (мм).
Материал – ДСП, толщиной 16 миллиметров.
Все расчеты будут «плясать» от этих габаритов. По этому, при их определении, нужно убедиться, чтобы они были достаточными для размещения будущего изделия в определенном месте жилого помещения.
Дальше, нужно определиться с конструкцией.
В нашем случае, нижний горизонт будет общим. На нем будет находиться два независимых отдела.
Эти отделы будут жестко скреплены друг с другом, и с самим горизонтом. Таким образом, жесткость всего изделия будет максимальной.
Сразу можем высчитать проем под изготовление раздвижной системы:
2400-32=2368 (мм) – высота
1300-32=1268 (мм) – ширина
Общая ширина первого отдела будет равной 500мм, второго – 800мм.
Разница в размерах по ширине обусловлена тем, что 1-й отдел содержит модуль с выдвижными ящиками (при одинаковой ширине, они не будут работать, так как шкаф имеет только две раздвижные двери).
Итак, размеры этого нижнего горизонта будут равны 1300х600 (мм)
(В дальнейшем, все размеры будут приведены в миллиметрах).

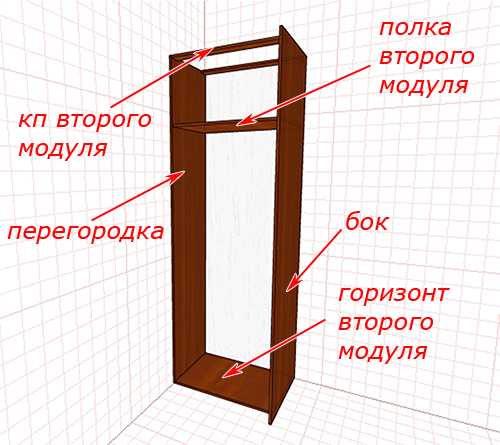

- Бока – 2384х600
- Перегородки – 2368х500
- Верхний горизонт – 1268х600
- Горизонт первого модуля – 468х500
- Второго – 768х500
Полки и корпусные планки этих отделов (и ребро жесткости второго отдела) будут иметь соответствующую ширину (как и у их горизонтов) а глубину – на 10 меньше.
Проектировать шкаф мы будем в PRO-100.
Сначала мы сконструируем оба модуля, затем установим их на общий горизонт, и сверху накроем общим верхним горизонтом.
Итак, видео проектировки:
После того, как «на руках» есть деталировка, делаем разметку клейки кромки.
Суть такой разметки в следующем:
Под каждым размером соответствующей детали ставится одно или два подчеркивания.
Если одно подчеркивание – значит, деталь клеится по этому размеру один раз. Если два – значит два раза.
Либо все можно сделать еще проще.
Сбросить всю деталировку в файл XL (Microsoft Office Excel), в которой сделать таблицу.
В столбике возле каждого размера – цифра 0,1,2 в зависимости от того, нужно ли клеить вообще деталь по этому размеру, либо клеить с одной или двух сторон.
В данном случае, все детали шкафа, приведенного в нашем примере, прямоугольные (фигурных нет).
По этому, деталировка вместе со схемой поклейки и будут составлять (плюс чертежи шкафа) всю документацию, на основании можно приступать к его изготовлению.

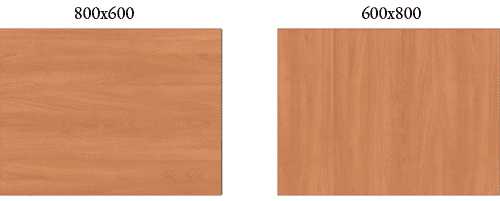

Да, при распиле листового материала на детали нашего изделия, нужно учитывать направление текстуры материала (если она в нем имеет место быть).
А на этом все.
До новых встреч!
www.sdmeb.ru
0 thoughts on “Чертеж купе шкафы – Шкаф-купе своими руками — чертежи описание (56 фото): проект и схема с размерами, пошаговая инструкция”
