Делаем проект прямой кухни. Расчет деталей – Сделаем мебель сами

Здравствуйте друзья.

В прошлой статье мы начали проектировать кухню, и уже сделали ее эскиз. Сегодня, предлагаю сделать чертежи для производства.

Итак…

Начнем с нижних модулей

И первое, которые мы рассчитаем – это короб под мойку, и такой же по размерам, крайний модуль с распашными фасадами.

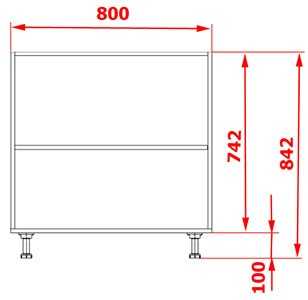

Общая их высота 870 мм. Значит, без столешницы, она будет равна:

870-28=842 (мм), где 28мм – толщина столешницы.

Регулируемые опоры у нас на 100 мм, значит, высота самих коробов равна:

842-100=742 (мм).

Бока короба «стоят» на горизонте.

А раз так, то учитывая, что кухня у нас из ДСП, толщина которого 16 мм, то размер боков нижних модулей будет равен:

742-16=726 (мм), где 16мм – толщина нижних горизонтов.

Общая ширина рассчитываемых нами модулей (это же и размер их горизонтов) равна 800мм.

Зная этот размер, рассчитаем ширину корпусных планок и полок, которую содержит правый короб:

800-32=768 (мм), где 32мм – толщина двух боков.

Теперь, учитывая, что глубина коробов у нас равна 460мм, а ширина корпусных планок – 80мм, запишем деталировку для этих коробов:

Короб под мойку:

• Горизонт – 800 на 460 – 1шт
• Бок – 726 на 460 – 2шт
• Корпусная планка – 768 на 80 – 2шт

Здесь корпусные планки крепятся вертикально. Более того, задняя планка крепится произвольно между боками, а передняя – на 10 мм ниже верхней грани бока.

Это делается для того, чтобы крепеж, которыми мойка крепится к столешнице, не уперся в верхнюю грань корпусной планки, в результате чего, получится зазор между столешкой и коробом.

Разумеется, задняя стенка в данном случае не устанавливается.

Второй короб:

• Горизонт – 800 на 460 – 1шт
• Бок – 726 на 460 – 2шт
• Корпусная планка – 768 на 80 – 2шт
• Полка – 768 на 450 – 1шт
• Задняя стенка (ДВП) – 742 на 800 – 1шт

Так как в этом коробе нет выдвижных ящиков, и он крайний (справа), то у него ребро жесткости можно не проектировать. Или, сделав карту раскроя, можно посмотреть, наличие подходящего остатка.

Если таковой имеется – то его можно сделать. Но в нашем случае, его проектировать мы не будем.

Его полка имеет ширину, почти 800мм.

Это уже не мало, по этому, в такой короб уже можно проектировать перегородку, проходящую по центру.

В результате, получится две полки.

Либо, под общей полкой, можно сделать внизу перегородку.

Но мы оставим как есть (чтобы не делать лишних расчетов).

И в конце мы с вами рассчитаем фасады

Итак, габаритные размеры у нас одинаковы, по этому, их размеры будут следующими:

Высота: 742-4=738 (мм)

Ширина: 800:2=400; 400-3=397 (мм).

Добавляем в спецификацию:

• Фасад – 742 на 397 – 4шт (петли – накладные)

Теперь рассчитаем модули с выдвижными ящиками, ширина которых – 400мм.

• Горизонт – 400 на 460 – 1шт.
• Бок – 726 на 460 – 2шт.
• Корпусная планка – 368 на 80 – 2шт.

Ребро жесткости на эти модули можно не проектировать, так как они относительно узкие, и для них вполне хватит жесткости задней стенки, размеры которой:

•  742 на 400 – 1шт.

Деталировка коробов у нас готова, теперь нужно рассчитать размеры фасадов, а после, размеры выдвижных ящиков.

Как видно из эскиза, на этих модулях верхний фронт – стандартный (минимальный), высота которого равна 140мм, а остальные два делят оставшуюся высоту пополам.

Итак, общая высота равна 742 мм. Дадим зазоры:

Отступ от верхнего фронта до столешницы – 4мм

Задоры между остальными – по 2мм

Между нижней гранью нижнего фасада и нижним горизонтом отступа нет.

Общий зазор в таком случае, получается:

4+2+2=8 (мм)

Теперь, рассчитаем высоту нижних двух фронтов, отняв от общей высоты, 140мм, и общий зазор:

742-140-8=594 (мм)

594:2=297 (мм)

По ширине все они будут:

400-3=397 (мм)

Итак:

Фасад1 – 140 на 397 – 1шт

Фасад2 – 297 на 397 – 2шт

Под первый спроектируем ящик, высота которого равна 100мм.

Ну а под остальные можно спроектировать как низкие так и глубокие ящики. Высота низких может быть 120-130 (мм), а глубоких, например, 200-230мм.

Так как наш модуль имеет глубину 460мм, то глубина выдвижных ящиков, будет как раз под размер направляющей 450мм.

Запишем их деталировку:

•  100 на 310 – 2шт
• 100 на 450 – 2шт
• 230 на 310 – 4шт
• 230 на 450 – 4шт

Дно из ДВП: 342 на 450 – 3шт.

Ну, и как уже было сказано ранее (в статье об эскизе этой кухни), на низ у нас «пойдет» одна столешница стандартных размеров (3050 на 600 на 28 (мм))

Под нее нужен плинтус (чтобы скрыть щели между стеной). Грубо, нужно 3 планки плинтуса:

1 планка – 3040 мм (по всей длине столешницы, которая равна ширине проема)

2 планка – 600 мм (2шт).

Не забудем внести в спецификацию еще по ручке на каждый фасад, и по 4 регулируемые опоры на каждый короб.

Ну и нам еще нужна фальшпанель, чтобы скрыть зазор между модулями и полом, а так же скрыть пластиковые ножки.

Высота фальшпанели на проем 100 мм, должна быть 90мм, ну а по ширине – тут “прожарочка”.

Проектируя кухню из стандартного листа ЛДСП, размеры которого 2750 на 1830 (мм), мы никак не получим делать, размер которой был бы 3000 мм (а именно такой ширины у нас она должна быть).

По этому, ее мы сделаем из двух частей, например:

• Фальшпанель – 90 на 1500 (мм) – 2шт.

Так же не забудьте, что она – одна из немногих видимых деталей из ДСП, которая должна иметь “правильную” текстуру.

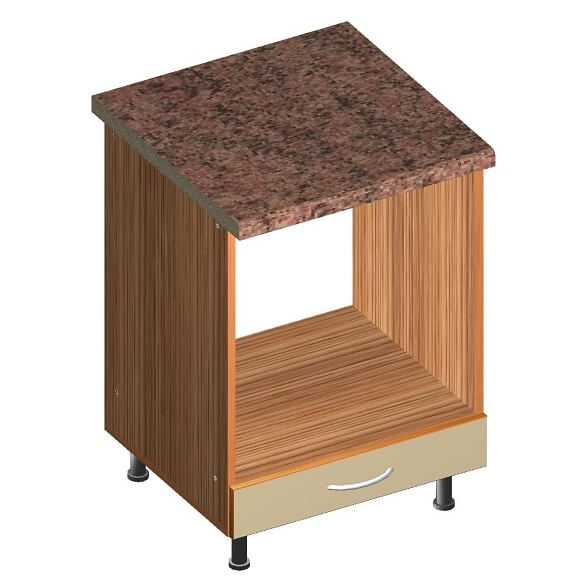

С низом мы почти закончили (о том, как рассчитывать модуль под духовой шкаф и варочную поверхность – будет отдельный пост).

Теперь займемся верхом

Рассчитаем верхние короба, ширина которых равна 800 мм.

Кстати, в левом из них, устанавливается сушилка для посуды (в одном отделе – тарелки, в другом – чашки).

Их конструкция такова, что они горизонтальной перегородкой разделены на две равные части.

Причем, фасады на этих коробах открываются снизу вверх, благодаря специальным подъемникам.

И при расчете этих модулей, нужно знать, какой подъемный механизм будет использован, чтобы для его монтажа было соответствующее пространство.

Итак, запишем деталировку:

• Горизонт – 768 на 300 – 3шт
• Бок – 800 на 300 – 2шт
• Задняя стенка (ДВП) – 800 на 800 – 1шт.

Рассчитаем фасады.

Их ширина будет:

800-3=797 (мм)

А высоту рассчитаем в соответствии с зазорами.

Пусть крайние отступы сверху и снизу будут по 1мм, а зазор между ними – 2мм. Общий зазор получается 4мм.

Так как фасады одинаковы, получаем:

800-4=796; 796:2=398 (мм) – их размер по высоте.

Итак:

• Фасад – 398 на 797 – 2шт.

Как было сказано выше, фронты будут работать с помощью подъемника. К горизонту же они крепится с помощью петель.

И так как они одинаковы, значит средний горизонт крепится по центру короба, т.е. по оси, отстоящей от любого его края на 400 мм.

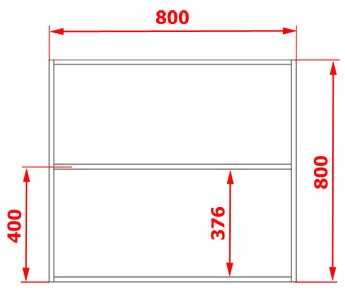

А вот внутренние проемы будут равны:

800-32-16=752; 752:2=376 (мм).

Скажу сразу, что в проем 300 мм, «станет» большинство подъемных механизмов (складные системы я в данном случае не рассматриваю), а в наш проем (376мм) – тем более.

Но чтобы не довольствоваться догадками, при проектировке кухни, определитесь сразу с соответствующей фурнитурой, и, познакомившись с ее инструкцией, будете точно знать, какой проем под ее нужен.

На картинке снизу, показан пример рассчитываемого короба, на который установлены газовые лифты.

Итак, к каждому из коробов, еще понадобится два подъемника, четыре накладные петли, четыре ручки на фасады, и четыре навеса, благодаря которым верхние модуля крепятся к стене.

Ну и оставшиеся два короба рассчитать проще всего:

• Горизонт – 368 на 300 – 2шт
• Полка – 368 на 290 – 1шт
• Бок – 800 на 300 – 2шт
• Задняя стенка (ДВП) – 800 на 400 – 1шт
• Фасад (под стекло) – 798 на 397 – 1шт
• Стекло под фасад – 1шт
• Петли накладные – 2шт
• Ручка на фасад – 1шт
• Навесы на короб – 2шт

В зоне вытяжки, между верхними горизонтами можно установить (а можно и не устанавливать) планку 600 на 300 (мм).

Обычно, в кухни подобной конструкции делается общий карниз. Но, думаю, пока это лишнее, об этих элементах мы поговорим в другой раз.

Конечно, данная спецификация на кухню далеко не полная.

Все короба (верхние и нижние) между собой стягиваются межсекционными стяжками, для навесов на короба нужна монтажная планка (которая крепится на стену), сушилка на 800мм, силикон, крепеж…

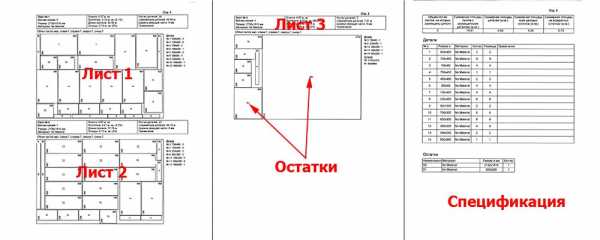

Ну и последнее, что мы сделаем – это карты раскроя (подробнее о том, как их делать  – здесь).

Как видно из схем, для изготовления нашей кухни (без модуля под духовку, который будет рассмотрен отдельно), нужно три листа ДСП. Но в третьем листе – всего лишь несколько деталей.

Нужно ли его покупать?

В таком случае, нужно решить вопрос о том, чтобы некоторые внутренние детали (которые находятся внутри, и являются невидимыми, такие как корпусные планки, полки, ребра жесткоси), изготовить из другого материала (например, из остатков ДСП другого цвета).

В таком случае, можно сэкономить целый лист.

Ну вот собственно, основные моменты в изготовлении этого простого кухонного гарнитура.

На этом позволю себе “откланяться”, до встречи.

www.sdmeb.ru

чертеж шкафов, чертеж шкафа под мойку, важные размеры гарнитура, чертеж шкафа под духовку

Проектирование кухонного гарнитура это ответственный и интересный процесс. Возможно даже самый важный этап в постройке кухонного гарнитура. Для того что бы спроектировать кухонную мебель необходимо знать некоторые моменты которые свойственны только ей. О них и пойдет речь в этой статье.

Для проектирования кухонного гарнитура существует множество программ как платных, так и бесплатных. Достоинства их на лицо. Но есть один большой недостаток. Применяя эти программы, вы не вдаетесь в подробности внутреннего содержания, а, следовательно, обязательно возникнут проблемы при сборке. Поэтому в не зависимости от инструмента проектирования важно понимать сам процесс и знать особенности очень важно, это позволит избежать ошибок.

По поводу программного обеспечения следует отметить, что можно пользоваться и обычными чертежными программами, а можно и вовсе проектировать вручную. Это не повлияет на качество. Однако применение программных средств позволяет пересмотреть множество вариантов за меньшее время, тем самым снизив трудоемкость проектирования.

Теперь перед тем, как приступить непосредственно к проектированию, давайте рассмотрим особенности кухонного гарнитура. В принципе, каких либо жестких стандартов на проектирование кухонного гарнитура, как по конструкции, так и по размерам нет, т.е. поле для творчества неисчерпаемое. Единственные ограничения, которые есть это размеры встраиваемых элементов, таких как варочная панель, духовка, выкатные корзины, сушки для посуды и пр. В общем, все то, что нельзя сделать своими руками или изготовить на заказ.

Не смотря на то, что жесткие стандарты отсутствуют, существуют устоявшиеся геометрические параметры кухонных гарнитуров, связанные с эргономикой, т.е. с удобством пользования. Эти параметры универсальны и их желательно придерживаться для простоты проектирования.

• Высота от пола до столешницы 85-90 см.

• Ширина столешницы 60см.

• Высота нижних ящиков 72,5 см.

• Глубина нижних ящиков 55-57 см.

• Высота ножек нижних ящиков 10-12 см.

• Высота верхних ящиков 60 или 90см.

• Глубина верхних ящиков 30см.

• Расстояние между столешницей и верхними ящиками 50-60см.

• Высота установки вытяжки, т.е. расстояние между столешницей и вытяжкой 90см.

• Так же существует стандартные размеры ящиков 15, 20, 30, 40, 60, 80 см. Т.е. размеры под установку дополнительного оборудования, плита, сушка для посуды и пр.

Наиболее оптимальный подход в проектировании кухонного гарнитура заключается в том, что бы использовать стандартные элементы, т.е. стандартные размеры ящиков, а оставшееся пространство заполнить не стандартными элементами. Такой подход облегчит не только проектирование, но и последующую сборку кухонного гарнитура.

Дизайн кухонного гарнитура

И так, проектирование кухонного гарнитура следует начинать с создания принципиального дизайна кухонной мебели, т.е. с определения месторасположения мойки, ее размера и плиты. От этих двух элементов будет зависеть расположение вытяжки, шкафа для посуды, ящика для ложек и вилок и пр.

В качестве примера можно привести следующее моменты организации рабочего пространство кухни.

• Удобно с левой или правой стороны от плиты в нижней части кухонного гарнитура установить узкую выдвижную корзину (шириной 15-20 см) под масло соль и пр.

• В верхней части кухонного гарнитура удобно расположить аналогичный шкафчик для специй.

• Сушку для посуды удобно располагать непосредственно над мойкой.

• Ящик для ложек и вилок удобно сделать в нижней части кухни слева или справа от мойки.

В общем, перед тем как приступить к непосредственному проектированию, важно набросать примерный дизайн кухонного гарнитура. Если сделать это достаточно сложно, то можно обратиться за проектом в какую-нибудь организацию изготавливающую мебель на заказ. Как правило, дизайн проект стоит не дорого.

После того как примерный план готов можно приступить к проектированию кухни. Для этого желательно оперируя стандартными элементами определить местоположение шкафов, как нижнего ряда, так и верхнего. Пространство, в которое не умещается стандартный шкаф заполняется не стандартным. При этом следует предусмотреть отступ от стены в 1-2 см, на случай компенсации неровности стен.

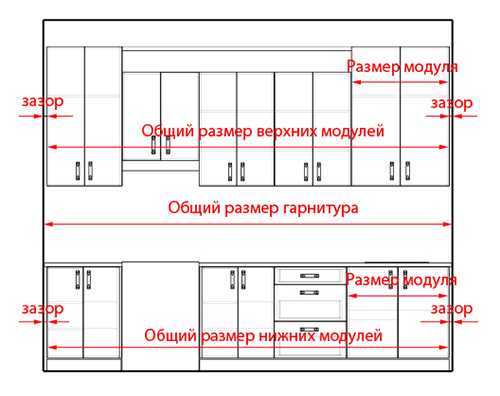

После того как общий план готов и определены габаритные размеры всех шкафов можно приступать к расчету размеров для заказа деталей кухонного гарнитура. На этом этапе следует уделить немного внимания конструкции шкафов.

Проектирование и расчет размеров деталей шкафов

Начать следует с вопроса, что будет внутри шкафа полки, выкатные корзины или выдвижные ящики. Это влияет на конструкцию шкафа. Следует отметить, что выкатные корзины могут устанавливаться, только в шкафы стандартных размеров, это наиболее целесообразно с точки зрения экономии пространства.

В случае установки выкатной корзины или выдвижных ящиков конструкция шкафа представляет собой шкаф с четырьмя стенками. Если в шкаф устанавливается полка, то добавляется дополнительный элемент. Следует отметить, что высота полки может быть любой, но самый оптимальный размер порядка 30 см. Так получается, что при наличии полки в нижних шкафах получается две полки, а в верхних три при высоте шкафа 90 см и две при высоте шкафа 60 см.

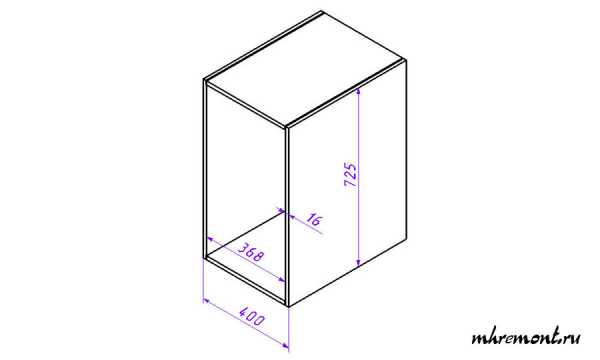

Стандартный шкаф состоит из четырех деталей это две детали боковины и две детали это верх и низ. Для примера возьмем стандартную ширину шкафа 40 см и глубину 55 см. Таким образом, у нас получаются размеры боковин высота 72,5 см ширина 55 см, размеры деталей верха и низа ширина 36,8 см длина 55 см. Следует обратить внимание как определять ширину низа и верха. Он равна: ширина шкафа – 2*толщина плиты ЛДСП, толщина плиты равна 1,6 см.

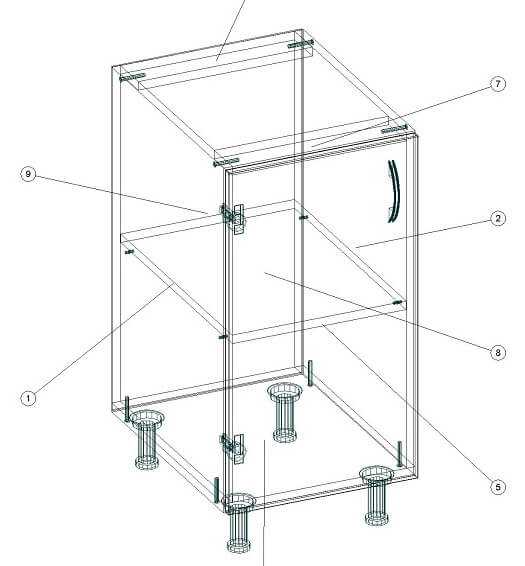

Рис.1. Чертеж шкафа.

В промышленном производстве мебели, часто используют другие конструкции. Самой распространенной является конструкция, когда вместо верхней детали используют две узких детали. Таким образом, можно сэкономить на материале. Однако если речь идет о изготовлении кухонной мебели своими руками, то такая конструкция создает много проблем при сборке.

Рис.2. Чертеж шкафа с верхними планками.

Аналогичным образом рассчитываются размеры всех деталей. Если в ящике предусматривается полка, то ее размер аналогичен верхней и нижней детали.

Далее необходимо учесть, что у любого шкафа имеется задняя стенка. Эту стенку можно изготовить или из ламинированного ДВП, или из обычного ДВП. Фактически ДВП прибивается к задней части ящика скобами или гвоздями.

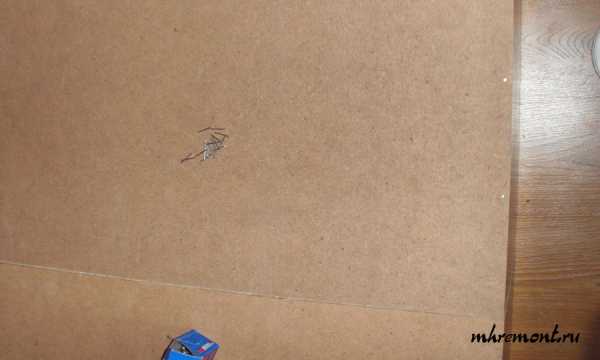

Рис.3. Задняя стенка шкафа.

Размер задней части должен быть немного меньше, чем размер ящика, порядка 2 мм на каждую сторону, т.е. для нашего примера размеры ширина 39,6 см, высота 72,1 см.

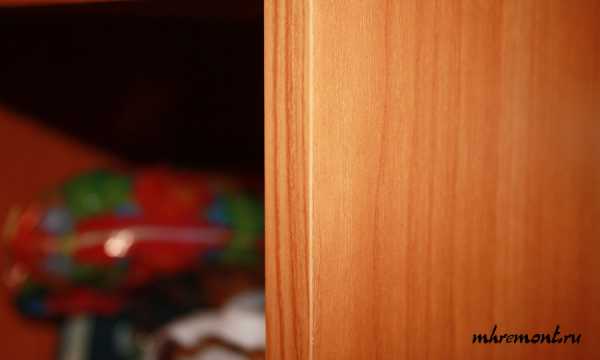

Теперь несколько слов о кромке. Кромка необходима как по эстетическим соображениям, так и по функциональным, например, она защищает лист ДСП от влаги и механических повреждений. Логично предположить, что следует наклеить кромку по всему периметру детали. Однако это достаточно затратно, поэтому с целью экономии кромку можно клеить, только в местах, где она видна, т.е. спереди ящика, либо в местах с возможным соприкосновением влаги, например, если ящик будет стоять на полу.

Кроме того кромочная лента бывает двух видов толщиной 0,4 и 2 мм. Первая дешевле, вторая дороже. Для конструкционных элементов, т.е. для ящиков целесообразно использовать тонкую кромочную ленту. Во-первых, так дешевле, во-вторых, нет необходимости учитывать толщину кромочной ленты при расчете размеров деталей ящиков.

Рис.4. Толстая кромка.
Рис.5. Тонкая кромка.

Все описанное справедливо для любых ящиков как стандартных, так и не стандартных, как верхнего ряда, так и нижнего.

По поводу кромки следует сказать еще один момент. Кромки описанные выше изготовлены из пластика, поэтому они достаточно прочны и не прихотливы. Наклеить их самостоятельно без использования специального стока, на мой взгляд, не реально. Однако существует кромочная лента меламиновая. Она уже имеет клеящую основу, и наклеить ее своими руками не представляет большой сложности.

Меламиновая кромка уступает по своим характеристикам пластиковой, поэтому применять ее для деталей мебели не стоит. Однако она бывает единственной альтернативой, если необходимо наклеить кромку своими руками, не отдавая детали на производство.

Проектирование углового шкафа

Этот вопрос актуален, если кухонный гарнитур располагается не по одной стене, а по двум или по трем, т.е. если кухня имеет Г-образную или П-образную форму. Здесь существует два варианта шкафов: соединяющиеся под прямым углом или под углом 45 градусов. Достоинством шкафов первого вида является то, что можно применять стандартную столешницу, она дешевле. Достоинством второго варианта шкафов является возможность установки угловой мойки. Давайте рассмотрим особенности проектирования угловых шкафов.

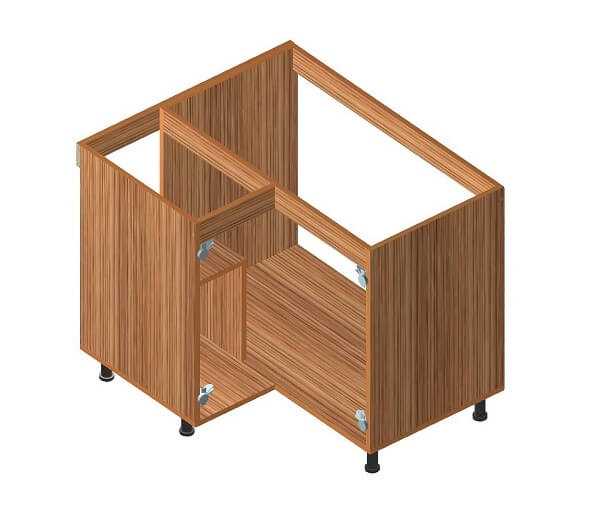

Угловой шкаф, соединяющийся под прямым углом

Основная проблема этого шкафа заключена в том, что если сделать его стандартным, то невозможно установить фасад. Кроме того и дверцы, и выкатные ящики будут мешать друг другу при открывании. Поэтому конструкция этого типа ящиков несколько отличается от стандартной.

Для того что бы решить вышеуказанные проблемы поступают следующим образом. В конструкцию вводят дополнительные элементы – вставки, а форма верхней и нижней части изготавливают с уступом. Вставки предназначены для двух целей. Во-первых, с их помощью можно стянуть ящики между собой. Во-вторых, они частично выполняют роль фасада.

Размеры этой вставки 1 следующие. При условии, что нижний ряд ящиков имеет глубину 55 см, а высоту 72,5 см, то размер: высота 69,3 см длина 62см. Соответственно для вставок 2 и 3 высота 69,3 см ширина 7 см.

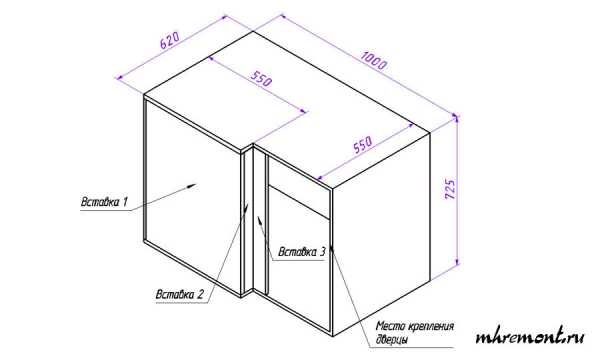

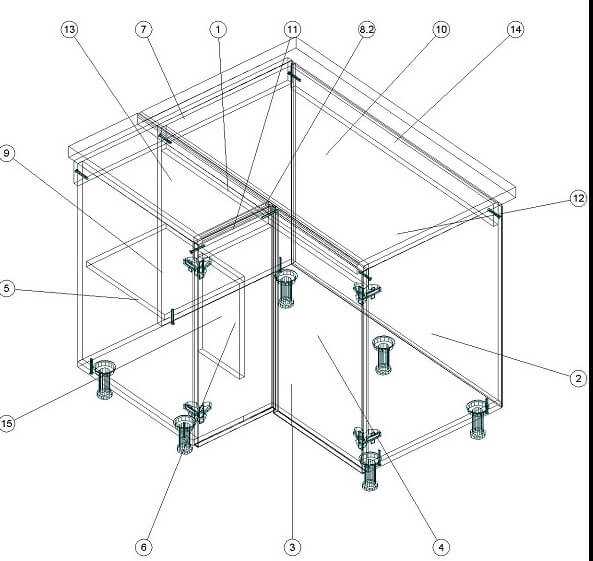

Рис.6. Угловой ящик с перегородкой.

Следующая особенность этого типа шкафа. Если необходимо установить фасад с другой стороны, то необходимо установить еще одну. Ее размеры высота 69,3 см и ширина 10см. Она необходима для крепления петель.

Рис.7. Дополнительная перегородка для установки дверцы.

Угловой шкаф соединяемый под углом 45 градусов

У этого шкафа существуют две основные особенности. Первое это габаритные размеры. При ширине столешницы 60 см, угловой шкаф имеет размеры 90см на 90см.

Второе это проектирование шкафа. Главное в этом, то, что обязательно верхний и нижний элемент должны располагаться между боковыми, а не наоборот. Это необходимо для установки фасада. Если сделать наоборот, то фасад не встанет ровно, т.к. нет такой конструкции петель.

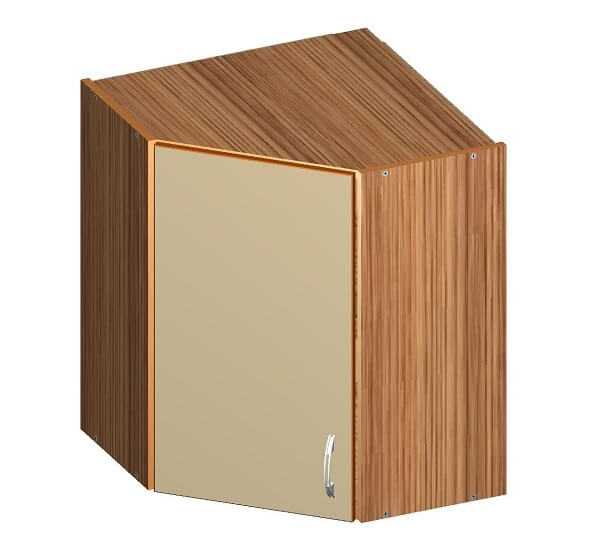

Рис.8. Конструкция углового шкафа.

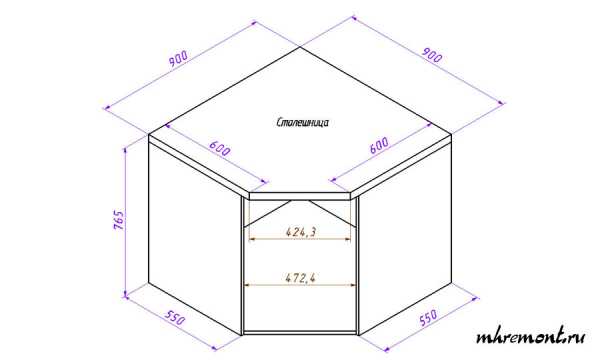

При этом столешница над угловым шкафом имеет следующие размеры.

Рис.9. конструкция столешницы углового шкафа.

Проектирование шкафа под встроенную варочную поверхность

Шкаф для варочной поверхности несколько отличается от обычного. Все дело в способе крепления самой варочной поверхности. Установка варочной поверхности предусматривает максимальную толщину основания 40 мм, т.е. толщину стандартной столешницы. Поэтому если сделать ящик стандартный, то закрепить варочную поверхность очень проблематично. В этом случае следует поступить следующем образом. Необходимо в место верхней стенки ящика использовать две планки. Тогда с одной стороны обеспечится жесткость ящика, а с другой верхняя часть ящика не будет мешать креплениям варочной поверхности. Так же для этого типа ящика можно не делать заднюю стенку для лучшей вентиляции.

Рис.10. Проектирование шкафа под варочную поверхность

Проектирование шкафа под встроенную духовку

Шкаф под встроенную духовку обладает тоже особенностями. Первое, о чем следует помнить, что встроенная духовка устанавливается в шкаф с размером 60см. Второе, это то, что для духовке необходим подсос свежего воздуха, поэтому должно быть предусмотрено вентиляционное отверстие. Для организации вентиляции духовки можно уменьшить нижнюю часть ящика на 10 см. Как правило, этого достаточно.

Вообще достаточно удобно и традиционно ящик под варочную поверхность и духовку делать один.

Рис.11.  Конструкция шкафа под встраиваемую технику

Проектирование выкатных ящиков

Существует два типа выкатных ящиков это метабокусы, фактически это системы уже готовых ящиков, и ящик изготовленный индивидуально из ЛДСП. Какой тип выбрать решать вам. Можно сказать лишь, что обычный выдвижной ящик можно изготовить любого размера, тем самым полностью заполнить пространство в шкафу, стандартные конструкции имеют жестко фиксированную величину. Так же к обычному выдвижному ящику удобнее крепить фасад.

При проектировании обычных ящиков следует знать некоторые особенности, связанные с системой выдвижения этих ящиков. Существует два вида это роликовые направляющие и шариковые. Иногда они называются направляющие не полного выдвижения (роликовые) и полного выдвижения (шариковые). Если смотреть на эти системы выдвижения с точки зрения проектирования ящиков, то основное отличие заключено в том, что роликовые направляющие имеют допуск в 1 мм, а шариковые нет. Т.е. ошибаться с размерами для шариковых направляющих не желательно. С практической стороны вопроса у шариковых направляющих есть один недостаток это наличие смазки в механизме, о которую можно испачкаться. В роликовых направляющих смазки нет, соответственно и этой проблемы нет.

Для примера приведу расчет элементов ящика для шкафа шириной 40см. Толщина направляющих, что роликовых, что шариковых в среднем 13мм. Поэтому габаритные размеры ящика получаются ширина 34,2 см длина 50-54 см.

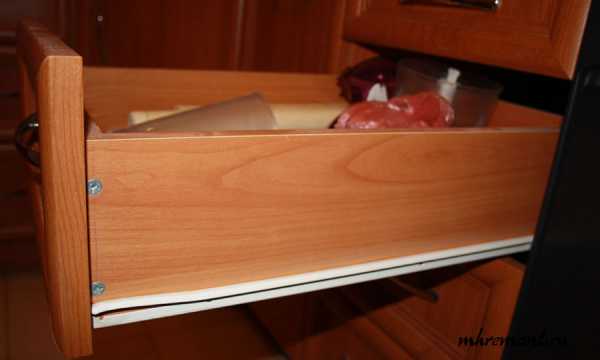

Рис.12. Выдвижной ящик.

Проектирование фасада

Про проектирование фасада следует сказать две вещи. Во-первых, при определении габаритных размеров элементов фасада предусматривать зазор между ними, т.е. что бы при открывании элементы фасада не задевали друг за друга. Оптимальный зазор это 3-4 мм. Таким образом, фасад для ящика шириной 40м и высотой 72.5 см имеет габаритные размеры ширину 39,6 см высоту 72,1 см.

Так же на этапе проектирования следует определиться с креплением фасада, т.е. петлями правильнее сказать с их местом расположения. Обычно вполне достаточно, если петля располагается на расстоянии 10-15 см от края элемента фасада. Главное это проверить, не будет ли петля мешать установки каких-либо элементов внутри ящика, например сушки для посуды.

Рис.13. Не правильное расположение петли.

Второе на что следует обратить внимание при проектировании элементов фасада кухни это кромку, в случае если фасад изготавливается из ЛДСП. В этом случае неплохо сделать кромку толстой, это хорошо смотрится со стороны, кроме того у толстой кромки нет острых углов.

Вот основные моменты, которые следует учитывать на этапе проектирования кухонного гарнитура. После того как выполнено проектирование и детали изготовлены, можно приступать к сборке кухонного гарнитура.

mhremont.ru

проекты стандартных, угловых кухонных шкафов и модулей

Помните сакраментальное: «Именно обувь делает женщину женщиной»? Основательно перефразировав, можно сказать: именно кухня является сердцем любой квартиры.

Уютная атмосфера и ароматные запахи делают ее центром притяжения всей семьи. Но только в том случае, если там царит чистота, а обстановка радует своей эстетичностью и функциональностью. Речь в данном случае идет о кухонном гарнитуре.

Кухонный гарнитур своими руками

Казалось бы, чего проще – сходить в магазин и выбрать то, что понравится.

НО! То, что нравится, может стоить, как вилла в Испании, или категорически откажется входить в вашу маленькую кухню. Существует вариант «мебель на заказ». Но и он не всегда доступен по причине недостатка денежных ресурсов, а также приличных мастеров в округе. Истина лежит на поверхности: сделать кухонный комплект своими руками.

Девиз «Глаза боятся – руки делают» как нельзя лучше подходит к этой ситуации. Если когда-то на уроках труда в школе вы сумели смастерить хотя бы одну приличную табуретку, можно смело браться за дело. Главное – вооружиться терпением, помнить о точности и соблюдать несложный алгоритм, который вы найдете в данной статье.

Создание эскиза

Нажмите чтобы увеличить.

Прежде всего необходим проект кухни с расстановкой мебели, какой вы хотите ее видеть. При создании эскиза следует разграничить функциональные кухонные зоны по правилу рабочего треугольника. Их три: зона готовки, разделки продуктов и мытья посуды, а также зона хранения. Сделать эскиз можно как самостоятельно, так и с помощью одной из бесплатных компьютерных программ.

Самые популярные:



• PRO-100 – считается одной из самых понятных и удобных в применении;
• KitchenDraw;
• К3-Мебель;
• Базис-Конструктор-Мебельщик;
• Woody.



Графический 3D редактор, каковыми являются эти программы, избавит от долгого и тщательного вычерчивания будущих шкафчиков и тумбочек на бумаге. Несоблюдение точных размеров приведет в итоге к заставленному колченогими и косыми предметами помещению.

В чем преимущество компьютерной программы?

На виртуальном эскизе можно получить очень реалистичное изображение будущей кухни, подобрать идеальный цвет в интерьере, поэкспериментировать с расстановкой предметов в интерьере. Достаточно ввести все необходимые параметры и довериться программе. Она сможет учесть все: расположение коммуникаций, дверного и оконного проемов, архитектурные особенности конкретного помещения и предложить интересные идеи планировки кухни.

Самостоятельное изготовление

Нажмите чтобы увеличить

Тем. кто с компьютером на «вы», остается сделать чертеж своими руками. Потребуется самый элементарный набор инструментов: карандаш, линейка и лист ватмана.

Снятие мерок

Этот этап необходим как для самостоятельного, так и виртуального эскиза. При его изготовлении необходимо придерживаться определенного масштаба. Предпочтение стоит отдать варианту 1:10.

1. Измерить основные параметры помещения, учитывать не стандартные размеры кухни.
2. Начертить периметр кухни. Указать точные размеры стен и простенков, причем делать это надо в разных точках помещения: у самого потолка и на полу. Возможные расхождения отмечать на эскизе. Это поможет в дальнейшем избежать проблем с размещением и перекосами. За основу берутся меньшие размеры, учитывайте толщину столешницы.
3. Обязательно отмечаются места расположения инженерных коммуникаций: газ, канализация, электричество. Указать размещение розеток на кухне и вентиляционных отверстий.
4. Обозначить дверной и оконный проемы.

Нажмите чтобы увеличить

Оптимальная единица измерения – 1 мм.

Без каких размеров не обойтись:

1. Длина и ширина помещения.
2. Расстояние от пола до потолка – высота кухни, от пола до подоконника, от пола до вентиляционного отверстия, между стенами, от угла до окна, между стеной и различными трубами (газовой, водопроводной и т.п.).

Размещение бытовой техники

Один из важных этапов при создании эскиза – грамотное размещение крупной бытовой техники: плиты и духовки, холодильника, посудомоечной, стиральной машин, выбрать размеры мойки.

Необходимо соблюдать ряд непреложных правил. Холодильник не должен располагаться рядом с плитой, иначе он может выйти из строя раньше отведенного ему срока. Еще одно нежелательное соседство – плита и мойка. Они должны располагаться не ближе полуметра друг от друга. Брызги воды могут не только негативно сказаться на состоянии плиты, но и угодить в розетку, поэтому стоит рассмотреть вариант с выдвижными розетками для столешницы. А это уже грозит коротким замыканием и выходом из строя дорогостоящей кухонной техники.

Прочитайте статью как выбрать мойки из искусственного камня http://ilkitchen.ru/mojki/iz-kamnya/sovremennom-interere-kuxni.html.

Агрегаты для стирки и мытья посуды логично разместить в непосредственной близости от труб водоснабжения.

Как расположить мебель

Прежде всего необходимо определиться с размещением в пространстве кухонной мебели: в одну или две линии, в виде буквы П или Г, или же будет взят за основу полуостровной или островной вариант. Если имеется недостаток свободного пространства, без проблем можно подобрать угловой кухонный гарнитур для маленькой кухни,но нужно точно подобрать размер углового шкафа. Небольшая угловая кухня позволяет максимально сэкономить пространство.

Площадь кухни позволяет поставить в ней стол, табуретки или стулья? Следует отвести для этого пространство с учетом возможности комфортного отодвигания стульев.

Далее необходимо определиться с количеством шкафов и местом их размещения. Только после этого можно приступать к созданию отдельных вариантов планировки кухни.

В данном случае опять же очень разумно прибегнуть к помощи компьютерной программы. Она позволит с точностью до микрона рассчитать не только параметры фасадов, но и оптимизировать внутреннее пространство. При этом будут учтены все нюансы – расположение отверстий, фурнитуры, выдвижные элементы. Все должно открываться без усилий, чтобы обеспечить доступ к внутренним поверхностям шкафов на кухне, а также как правильно расположить светильники для кухонных шкафов.

Секции

Кухонный гарнитур – это конструкция, состоящая из секций:

• • 1. секции верхнего ряда;
    2. секции нижнего ряда;
    3. отдельные модули.

Верхний ряд – это навесные шкафы. Их параметры зависят от размеров кухни. Высота шкафов может варьироваться от 300-400 мм до метра. Глубина их соответствует размеру сушки для посуды и равна стандартным 300 мм

Параметры нижней секции должны быть удобны человеку, который чаще всего находится на кухне, соответствовать его росту. Как правило, высота столешницы на кухне от пола составляет 850 мм. Для человека нестандартных размеров применимы другие эргономические требования. Можно отойти от стандартных размеров кухонных шкафов в сторону их увеличения. В этом случае лучше выбирать кухню со встроенной техникой, так как ее легко разместить на комфортном для человека уровне.

Здесь вы узнаете как выбрать столешницу для кухни.

Глубина нижней секции соответствует размеру столешницы. Как правило, она равна 600 мм, соответственно, глубина шкафов – на 50 мм меньше.

На ширину секции влияет выбор фурнитуры. О грамотном расположении и дизайне модульной кухни эконом-класса читайте в нашей статье.

Вытяжка

От размеров подвесной вытяжки, располагаемой над плитой или под полками зависит ширина верхней секции. Минимальное расстояние от секции вытяжки до электроплиты – 700 мм, до газовой плиты – на 100 мм больше.

Расчет размеров кухонного шкафчика (глубина, ширина, высота)

При расчете размеров кухонных шкафчиков следует учитывать следующие нюансы. Наиболее эргономичная высота расположения верхних полок на кухне навесной секции над столешницей – не больше 100-110 мм. Для человека более внушительного роста можно прибавить с десяток миллиметров. Минимально допустимая высота нижней полки – около 450 – 500 мм. В противном случае будет затруднен доступ ко всей поверхности столешницы. Стандартная высота нижней секции (напольных шкафов) – 850-900 мм. Этот размер соответствует стандартным параметрам бытовой техники, что важно учитывать, когда вы создаете онлайн-проект кухни самостоятельно и бесплатно.

Ширина шкафов может составлять от 20 до 90 см, в зависимости от выбранного проекта. Глубина – 450-550 мм.

Основной ориентир высоты шкафчиков – высота оконного проема.

Просмотрите видео инструкцию как сделать кухню своими руками:

Как правильно производить замеры

Одним из основных параметров, учитываемых при конструировании кухонных шкафов, является минимальный размер по длине. Увеличение этого параметра может привести к тому, что готовое изделие может не уместиться на предназначенном для него месте. Лучше всего отнять дополнительно еще 10 мм от полученного минимального размера. Это поможет избежать неприятных несостыковок.

Необходимо проверить соответствие прямых углов положенным 90 градусам. При выявлении больших расхождений в проекте этот нюанс должен быть обязательно учтен. Исправить ситуацию можно, например, используя планку-зашивку.

При проведении замеров необходимо учитывать толщину панелей и дверок на шкафах. Неровность стен может стать помехой при навеске шкафов. В этом случае выходом станет увеличение зазора между ящиками.

Раскрой материалов

Данную операцию можно, конечно, произвести самостоятельно, соблюдая предельную точность. Но это достаточно большой риск. Даже при соблюдении всех необходимых правил и мер предосторожности что-то может пойти не так, и мебель окажется непригодной для использования. Поэтому раскрой плит лучше заказать в специализированном мебельном цехе за вполне вменяемые деньги. Так все же будет вернее и не приведет к ненужным тратам.

Вам понадобится наглядный пример как сделать кухню:

Как собрать

Сделан эскиз, выбран подходящий материал для шкафов, определено расположение бытовой техники. Теперь необходимо собрать комплект.

Сначала горячим утюгом необходимо окромить все детали, обрезав потом ненужное ножницами и обработав наждачной бумагой.

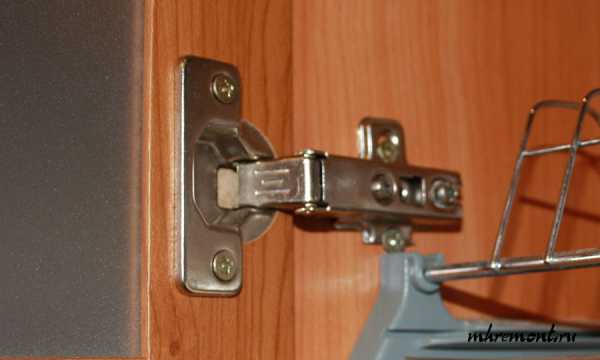

Нюансы крепежа наглядно. Нажмите чтобы увеличить

Крепеж

На фасадах отмечаются места для крепежа и проделываются отверстия. Все детали должны быть промаркированы. В процессе сборки можно сразу после соединения горизонтальных и вертикальных поверхностей вставить в шкаф все ящики и полки. Монтаж фасадов осуществляется в самом конце. При этом конструкция должна лежать на полу. Дверцы крепят в открытом состоянии.

Монтаж нижней секции регулируется по уровню, чтобы получить безукоризненную горизонтальную поверхность. Столешница крепится к нижней секции саморезами. После этого проделывают отверстия для мойки и плиты.

Верхнюю секцию навешиваем не ниже 600 мм от уровня столешницы. На стене необходимо прикрепить монтажную шину. При навешивании необходимо выровнять шкафы по всем направлениям.

Как закончить кухню, наглядная инструкция:

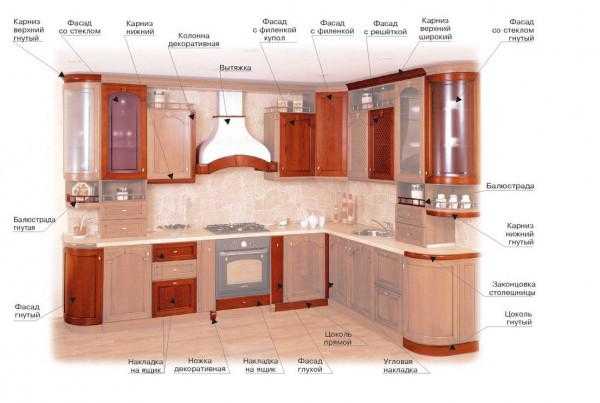

Декорирование

Для придания привлекательного внешнего облика готовому кухонному гарнитуру можно использовать такие несложные приемы, как покраска, лакирование, роспись или замена фасадов . Кроме того, отдельные элементы гарнитура могут быть отделаны специальной пленкой и тканью. Все необходимые расходные материалы в большом количестве присутствуют на прилавках мебельных и художественных магазинов.

Один из самых распространенных проектов кухни. Нажмите чтобы увеличить.

• Итак, кухня мечты это вполне реально и совершенно недорого.

Всего лишь несколько советов и толика усердия и на вашей кухне, интересный и созданный вами эксклюзивный гарнитур. В других наших статьях вы можете ознакомится с маленькими кухонными уголками с ящиками.

ilkitchen.ru

Как правильно рассчитать кухню – Сделаем мебель сами

Здравствуйте друзья.

Наверное, все будущие мебельщики хотят научиться делать кухонные гарнитуры.

Это, я думаю, одна из самых сложных в проектировке, изготовлении и установке мебель.

И, те люди, кто делает кухни на заказ, могут зарабатывать на этом, довольно-таки не плохо.

К примеру, цена одного и того же (по дизайну) кухонного гарнитура может отличаться в десятки раз, в зависимости от используемых материалов и фурнитуры.

Я вообще считаю, что пока человек не сделал пару-тройку кухонных гарнитуров (шкафы купе, кровати, компьютерные столы – не в счет), мебельщиком его назвать, ну никак нельзя.

Кухня – это такое изделие, которое, наверное, безгранична в своем дизайне и способах воплощения его в жизнь!

В одно и то же помещение, можно сделать множество совершенно разных проектов кухонных гарнитуров.

И чем помещение больше – тем большее разнообразие (в плане дизайна гарнитура) оно может предоставить дизайнеру-технологу, или, если сказать проще – мебельщику.

Но это так, лирика.

Давайте перейдем к делу.

Предлагаю разобраться с вопросом о том, как правильно рассчитать кухню.

Расчет любой мебели, всегда начинается с определения ее габаритных размеров.

Почти всегда, для этого нужно сделать замер помещения.

Делая замер, нужно учитывать все элементы помещения, попадающие в зону будущего гарнитура.

Обычно, все размеры привязываются к какому-либо углу…

Но не будем на этом акцентировать внимание, так как на эту тему, есть подробные статьи.

Сделав замер, можно переходить к определению габаритных размеров будущего изделия. Да, сделать замер – это значит нарисовать на листке бумаги помещение со всеми его размерами.

Обычно, помещение рисуется в проекциях (вид спереди, вид сбоку, вид сверху), а если помещение сложное – то отдельные его элементы, в общем эскизе «выносятся» отдельно.

И только имея на руках такой листок с планом помещения, можно переходить к расчетам габаритных размеров кухни.

Но прежде чем начать это все дело рассчитывать, нужно понимать, что, к примеру, размер нижней базы – это не размер всех ее модулей, а это размер низа по столешнице.

По этому, выделенное место под гарнитур (вернее, его размеры) – это еще не те данные, которые нам нужны.

От общего размера помещения, выделенного под будущий гарнитур, нужно вычесть зазоры.

Величина этих зазоров может быть различная, и зависит она от геометрии помещения (чем больше эта геометрия нарушена, тем большие зазоры нужно давать).

Обычно, зазоры, «идущие» на определение габаритных размеров, колеблются от 10 до 30 миллиметров по ширине (с каждой стороны).

По высоте, разбег, естественно, может быть намного больше (например, если помещение имеет высокие потолки).

По глубине, в основном, кухни планируются одинаково. Низ – под столешницу, глубиной 600мм, а верх – глубиной 300мм (или, что-то «около того»).

Но, иногда приходится планировать кухни с нестандартными размерами.

Например, столешница может иметь глубину, отличную от «стандартной», по ряду технических причин.

То же может быть и с глубиной верхних кухонных коробов.

В случае с прямой кухней, это не имеет никакого значения, а вот если кухня угловая (или еще более сложной конструкции) – то это уже принципиально важно.

Главный момент в определении глубины – свободный проход.

Ко всем модулям должен быть обеспечен свободный доступ, открытые фасады не должны преграждать проход.

Ну а теперь, имея габаритные размеры будущей кухни, можно начинать делить их на более мелкие составляющие.

Вообще, нужно запомнить одно правило:

Расчет кухни делается от общих (габаритных) размеров к частным (размерам деталей).

Для понимания, мы не будем рассматривать сложные кухонные гарнитуры, а рассмотрим общий расчет самой простой, прямой кухни.

В данном случае, в расчетах кухни, мы не будем учитывать вопросы эргономики, а посмотрим на все это, чисто с технической стороны.

И первый этап расчетов – определение размеров нижней и верхней кухонных баз.

Итак:

Размеры модулей нижней кухонной базы

Для определения общей ширины модулей нижней базы, нужно от общей ширины столешницы вычесть величину «нахлестов» по обеим сторонам этой базы.

Дальше нужно разбить получившийся размер на части, размер каждой из которых, и будет шириной отдельного модуля.

Здесь нужно учесть стандартные размеры модулей, таких как, например, модуль под духовой шкаф.

При определении высоты нижней базы, нужно, в первую очередь, учитывать размеры ниш под встраиваемую технику (если таковая имеет место быть).

А если нет – то отталкиваться от среднего размера нижней кухонной базы, равного 850-860 (мм).

Размеры модулей верхней кухонной базы

Здесь история, примерно та же, за исключением одного нюанса….

Общую ширину базы определяем путем вычета из общего размера пространства под «верх» величины зазоров (они могут так же быть от 10 до 30 миллиметров).

Затем делим общий размер базы на размеры модулей, но…

Нужно делить таким образом, чтобы короб под вытяжку получился точно над коробом с варочной панелью (или над печкой), плюс, должен быть обеспечен доступ от него к вентиляционному отверстию.

Так же нужно учесть местоположение короба под сушилку (он должен находиться не далеко от мойки).

В этом случае, иногда приходится подгонять или менять местами не только размеры верхних коробов, но и размеры нижних коробов.

По высоте, обычно, базовые верхние модули находятся в пределах от 600 до 1000 (мм).

В случае с верхней кухонной базой, есть больший «маневр для дизайна», чем в случае с нижней базой.

Так же не стоит забывать, что сделанный, таким образом эскиз, должен отвечать всем правилам эргономики, всем техническим нормам корпусной мебели, и соответствовать рекомендации для встраиваемой кухонной техники.

Подобные расчеты – это основа всего проекта.

Дальнейшая часть расчетов – это уже, чисто технические моменты проектирования отдельных модулей.

Спроектированные модули «разлаживаются» на детали, определяется их схема обработки и поклейки мебельной кромкой, ну, в общем, все, на этом расчет можно считать почти сделанным.

Все, до новых встреч.

www.sdmeb.ru

фото, из мебельных щитов, изготовление, видео-инструкция по сборке, чертежи

Мебель для кухни, выполненная своими руками, всегда оптимально подойдет по размерамПоддавшись соблазну приобрести готовый кухонный гарнитур, порой вместо положительных эмоций мы испытываем горькое разочарование. Новая мебель не всегда подходит по размерам, планировке и в результате становится неудобной для использования. Изготовление кухни своими руками с учетом размеров площадей и индивидуальных предпочтений не только убережет от подобных неприятностей, но помимо прочего даже поможет сэкономить.

Проектирование новой кухни

Взявшись за обновление интерьера, в первую очередь необходимо сделать проект будущей кухни с занесением в чертежи подробного плана помещения.

Перед конструированием новой мебели, необходимо создать эскиз или проект гарнитура с точными размерами

В нем должны быть точно отражены:

• высота помещения;
• ширина стен;
• размеры оконных и дверных проемов;
• схема коммуникаций: проводка, газ, вода, отопление;
• система вентиляции.

Изготовление кухни своими руками и чертежи

От того, как вы запланируете расставить кухонную мебель, зависят ее функциональность и комфорт в процессе приготовления пищи. Наиболее распространенными формами по способу расстановки гарнитуров являются:

• линейная;
• Г-образная;
• П-образная;
• островная.

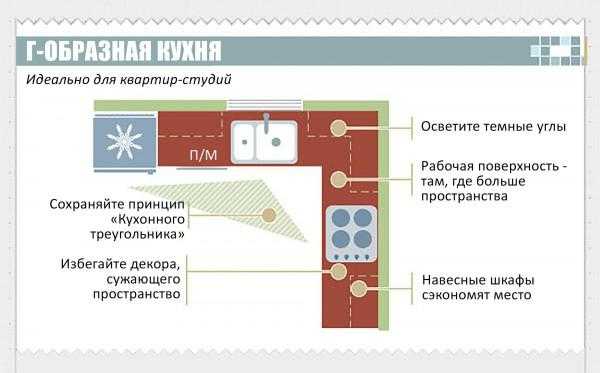

На небольших кухнях в целях экономии площадей уместнее линейная и Г-образная формы. В просторных помещениях можно позволить себе П-образную и островную мебель.

Прежде, чем составлять эскиз, важно четко представлять себе, как будет выглядеть ваша новая кухняПри составлении чертежа можно базироваться на иллюстрациях готовых моделей кухонных гарнитуров

Независимо от того, какая форма больше подходит для вашего помещения, не забываем нанести на чертежи пять основных зон кухни:

1. Рабочая поверхность.
2. Мойка.
3. Варочная панель.
4. Зона хранения продуктов.
5. Место хранения посуды и столовых приборов.

Разумным решением для небольших площадей станет объединение нескольких зон. Например, запланировать столешницу, которая будет выполнять функции мойки и рабочей поверхности. Место хранения кухонной утвари также хорошо сочетается с рабочей зоной.

Выполняя чертежи, постарайтесь обозначить мебель так, чтобы не нарушать классический рабочий треугольник, вершины которого образуют мойка, плита и холодильник.

Проектирование кухни в pro100 (видео)

Расчеты для кухни своими руками

Мы уже условились, что на чертежи нанесены схемы коммуникаций. Исходя из этого, место под мойку выбирают рядом с выходом труб водоснабжения и водоотведения. Максимальное расстояние от газовой плиты до газовой трубы не должно превышать более 2 м. Холодильник нежелательно ставить близко к варочной панели.

Изготовить мебель самому – значит иметь возможность учитывать также такие индивидуальные параметры, как рост хозяйки, правша она или левша.

Такие, казалось бы, мелочи, определяют:

• высоту горизонтальных поверхностей;
• с какой стороны от мойки расположить столешницу;
• как закрепить на мебель фурнитуру;
• где установить розетки;
• как расположить светильники и выключатели.

Производя расчеты кухни своими руками, важно учитывать такие факторы, как рост хозяев

Все детали и элементы будущего гарнитура следует тщательно просчитать и перепроверить. Считают отдельно не только каждый шкафчик, но и каждый ящичек и полку. В чертежах шкафы «разбирают» по досточкам, на которых указываются их размеры.

После того, как все параметры и расчеты перенесены на чертежи, можно приступать к изготовлению шаблонов под вашу мебель.

Сделать расчеты и подобрать оптимальные габариты отдельных элементов гарнитура помогут специальные компьютерные программы. С их помощью можно конструировать мебель и создавать дизайн кухни на любой вкус.

Моделирование кухонной мебели в 3ds Max (видео)

Инструменты для сборки мебели и необходимые материалы

Чтобы сделать мебель самому, понадобится определенный набор инструментов.

Проверьте наличие у вас:

• дрели;
• шуруповерта;
• молотка и гвоздей;
• плоскогубцев;
• электролобзика;
• ножовки;
• строительного уровня;
• рулетки;
• угольника;
• монтажного ножа;
• наждачной бумаги.

Новичкам в столярном деле опытные мастера советуют приобретать или заказывать готовые фасады на мебель, и уже под них строить чертежи для мебели. Если это ваша первая сборка, чтобы сделать аккуратные дверцы и торцы ящиков придется приложить немало усилий, а результат не всегда соответствует вложенному труду.

Кухонные фасады можно изготовить на заказ или, обладая определенными навыками, сделать самостоятельно

Итак, комплект материалов для сборки кухни включает:

• дверцы для шкафчиков;
• ламинированная МДФ для стенок толщиной 16 мм;
• ламинированная ДВП для стенок ящиков – 5 мм;
• ДСП для столешницы толщиной 32 мм;
• фурнитура – ручки для дверок, петли, мебельная кромка, евровинты, шариковые направляющие;
• мойка;
• сушка;
• сетки;
• полкодержатели;
• евростяжки.

Раскрой материала по размерам шаблона

Если вы решили сделать мебель самостоятельно от начала до конца, изготовление начнется с раскроя листов МДФ по чертежам. Делаем это аккуратно, так как работа требует точности. Стандартные панели МДФ имеют размеры 2440х1830, и неопытному хозяину резать их впервые может быть довольно сложно. Поэтому имеет смысл заказать раскрой плиты на предприятии или прямо в магазине.

Для примера рассмотрим, как сделать расчет шаблона деталей стандартного кухонного шкафчика. Условные размер изделия:

• ширина – 300 мм;
• высота – 800 мм;
• глубина – 550 мм.

Для резки ДСП, как правило, используется электролобзикЗаготовки могут иметь любую форму, согласно проекту

Дверцы для шкафчика по ширине и высоте делают меньше, чтобы при открывании она не задевала стоящий рядом модуль и не царапала покрытие пола:

1. Ширина фасада составит 296 мм – 4 мм достаточно, чтобы обеспечить беспрепятственный ход двери.
2. Высота фасада составит 700 мм, таким образом, дверца будет находиться на расстоянии около 100 мм над уровнем пола.

Помимо фасада, в число основных деталей входят:

• боковые стенки – 2 шт.;
• дно;
• крышка.

Заднюю стенку мастерят из ДВП, поэтому в число основных деталей она не входит.

Вычитаем толщину (32 мм) боковых стенок, и получаем размеры боковых стенок – 800х550 мм, дна и крышки – 284х550 мм. Таким же образом выполняют вычисления всех остальных размеров мебельного гарнитура.

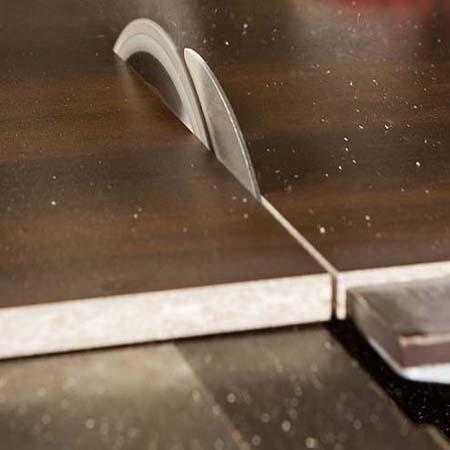

Раскрой материалов – крайне ответственный момент. Его необходимо сделать максимально точно, иначе несколько лишних миллиметров испортят всю геометрию кухни.

Правила резки ДСП (видео)

Сборка и установка кухонной мебели

Вырезанные детали необходимо подготовить к сборке, после чего можно приступать к скручиванию шкафчика. Каждый отдельный комплект модуля маркируют и укладывают рядом с тем местом, где планируется его установить. Так вы убережете себя от того, что детали смешаются и перепутаются.

Порядок сборки мебели следующий:

1. Срезы деталей предварительно следует окромить. Сначала их шлифуют наждачной бумагой. Затем кромочную ленту прикладывают к месту спила и приклеивают горячим утюгом. Края обрезают монтажным ножом, когда кромка остынет. Это прием не только обеспечит мебели более привлекательный внешний вид, но и сохранит ее от вздутия и разбухания в условиях повышенной влажности на кухне. Поэтому рекомендуется кромить не только видимые части гарнитура, но и те, что скрыты от посторонних глаз.
2. Следующий этап – разметка и сверление отверстий под крепеж и полкодержатели. Не спешите работать сверлом, иначе неопытной рукой можно сделать сквозную дырку.
3. Шкафчик собирают по принципу коробки. К горизонтальным нижним поверхностям крепят вертикальные боковые стенки. В последнюю очередь прикручивают крышку.
4. Роликовые направляющие для выезжающих ящичков крепят по строительному уровню. Они должны быть расположены строго горизонтально параллельно друг к другу, иначе ящички не встанут на отведенные им места.
5. Ножки крепят на перевернутый полностью собранный шкафчик.
6. В последнюю очередь устанавливают фасады. Для этого необходимо уложить коробку плашмя на заднюю стенку. Дверцу устанавливают в открытом положении. Удобнее делать это вдвоем. Деталь фиксируют на 95 градусов и намечают места для крепежа. Затем фасады крепят на петли к боковым стенкам саморезами.
7. Последний штрих – крепление ручек и другой фурнитуры. Собранный шкаф сразу наполняют ящичками, полками, сетками.

Сборку кухни удобнее начинать с нижних модулей

Монтаж мебели на кухне

До монтажа кухни своими руками все ремонтные работы в помещении должны быть завершены. Гарнитур устанавливается на ровные полы к сухим стенам:

1. Монтировать гарнитур начинают с крайнего модуля. Нижний ряд шкафчиков выставляют по строительному уровню. Горизонталь должна быть идеально ровной, иначе возникнут сложности при укладке столешницы. Шкафчики соединяют друг с другом евростяжками.
2. Столешницу крепят саморезами к шкафчикам. Сверху наносят разметку карандашом для будущей мойки и плиты. Отверстия под них вырезают электролобзиком.
3. Завершив установку нижнего ряда мебели, приступают к монтажу верхнего. Стандартным расстоянием от столешницы или крышки шкафчиков до нижней кромки верхних навесных модулей считается 650 мм. К этому значению прибавляют высоту шкафчика минус 6-7 мм на крепление. Полученная цифра и есть высота крепления монтажной шины.
4. К задней стенке крепится универсальный навес. Готовые шкафчики навешивают на стену, выравнивая по вертикали и горизонтали.
5. Если к вашему гарнитуру запланирована установка вытяжки, ее крепят в последнюю очередь.

Инструкция по сборке кухни (видео)

Заключение

Успешное изготовление кухни собственными руками под силу даже начинающему мастеру. Главное – выполнить точные расчеты, составить подробный чертеж и смело приступать к воплощению в жизнь ваших планов. Выполненная своими руками, с душой, такая мебель не один год будет служить вашей семье верой и правдой. Ведь не зря говорят, что если хочешь сделать что-то хорошо – сделай это сам!

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

деталировка для распила, расчет и проектирование

Нередко, сталкиваясь с высокими ценами на готовые предметы кухонной меблировки, возникает необходимость сделать их самостоятельно, и в этом случае на первом месте всегда стоит деталировка кухни для распила.

1

Опорные точки проектирования – что следует учитывать

Для начала нужно измерить помещение, чтобы определить, какой полезной площадью вы располагаете и сколько свободного пространства можно выделить под шкафы и тумбы. Если кухня небольшая, а рабочая область готовки должна быть вместительной, ей можно отвести большую часть площади, включив в конструкцию барную стойку, которая может заменить обеденный стол. Либо последний делается откидным, что позволяет сэкономить дополнительное пространство. При планировании обязательно нужно учитывать, что кухонный блок может быть классическим линейным, Г-образным, П-образным (самый вместительный) и островного типа. Давайте рассмотрим каждый вариант отдельно.

П-образный кухонный гарнитур самый вместительный

Линейная «стенка» традиционно занимает одну сторону кухни, от угла до угла, и делается, как правило, в узких помещениях-пеналах, либо там, где мойка и газовая плита располагаются у одной стены. Г-образный вариант более приемлем для квадратных небольших комнат, либо если плита стоит у одной стены, а мойка – у другой. П-образное расположение модулей «стенки» может быть как классическим, вдоль трех стен, так и с разделением помещения на 2 части одной из длинных сторон, при этом другая длинная часть и перекладина ставятся вдоль сопредельных стен. Второй вариант делают при совмещении кухни с гостиной и разделяющая часть представляет собой барную стойку. Островная часть кухни относится обычно только к рабочей поверхности для готовки с варочной плитой и мойкой.

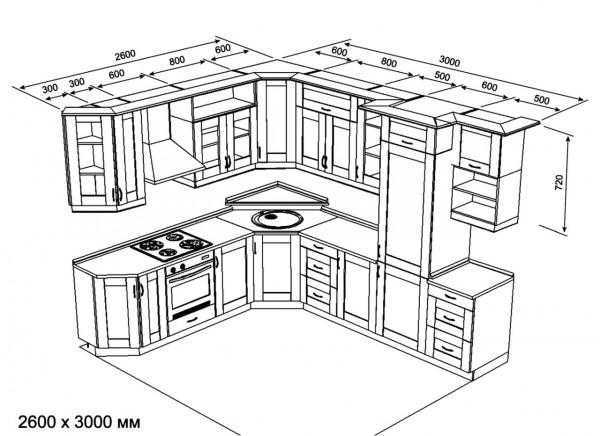

Определив общую концепцию будущей конструкции, можно приступать к составлению эскиза. Таким образом, вы получите общий вид планировки, то есть в каком месте будет поверхность для резки, где хранить продукты и предметы сервировки. Далее, исходя из эскиза и замеров помещения, можно делать расчет схемы, в которой будет полная детализация каждого модуля кухонной стенки. Здесь обязательно нужно учитывать не только габариты отдельных деталей каждого шкафчика, но и толщину панелей, поскольку этот параметр отразится или на ширине, или на глубине, а также высоте предметов мебели. Обязательно нужно предусмотреть, где будут располагаться электрические розетки, подсветка. По схеме делаются шаблоны, с помощью которых и выполняется распил материалов.

2

Составляем эскиз и схему – правильное расположение блоков кухни

Итак, мы делаем кухню своими руками, и теперь нелишне рассмотреть расчет и проектирование поэтапно. Прежде всего правильно определите, как будут располагаться ящики для посуды, с какой стороны от столешницы поместить мойку и плиту, чтобы удобнее перемещаться между ними в процессе готовки. Все это следует отразить в эскизе. Также обязательно продумайте цвет гарнитура, материал, из которого он будет изготовлен (ДВП, ДСП, МДФ), а также покрытие (полимерная пленка, пластик, шпон). Разумеется, предпочтительнее влагостойкие материалы, это повысит надежность и долговечность стенки. Сразу укажите, где будет стекло в дверцах

Схема – это уже детальный расчет каждого отдельного шкафчика. Поскольку кухонная мебель, которую вы решили собрать своими руками, вряд ли будет цельной и чаще ее делают из отдельных блоков, подвесных шкафов и напольных тумб, каждый из модулей нужно рассматривать особо. Для этого делаем развертку, в которой просчитываем размеры каждой стенки, дна, верхней поверхности, то же самое осуществляем с выдвижными ящиками. Полки и дверцы должны соответствовать габаритам блока, для которого предназначены. Именно на этом этапе нужно рассчитать раму для вставки стекала в дверцу, а также пазы или фаски. Укажите в схеме высоту полок, правильно определите размеры ячеек для бутылок и места для варочной посуды.

На схеме должна быть изображена отдельно каждая панель, с отметками для крепежа замков и магнитных держателей, петель, а также точек соединений с другими панелями.

Основные правила расстановки блоков очень просты. В линейном варианте нужно лишь, чтобы разделочная поверхность столешницы помещалась между газовой плитой и мойкой, причем традиционно мойка слева, но если делать гарнитур самостоятельно, можно сделать по-своему. Г-образная стенка требует, чтобы рабочая зона с кухонной мойкой и плитой образовали треугольник, который позволит наиболее эффективно передвигаться в процессе готовки. В П-образном варианте разделочная поверхность может быть напротив мойки или плиты. Островной зачастую очень схож с линейным. Шкафчик с продуктами следует размешать слева от зоны готовки, также как и встроенный в стенку холодильник, так удобнее брать все, что необходимо для разделки, не откладывая в сторону нож.

3

Обработка материала – как не наделать ошибок

Изначально у вас есть 2 варианта: указать все размеры при покупке ДСП или МДФ и попросить распилить по предоставленной схеме или сделать все самостоятельно. Если решили начать изготовление кухонной мебели из цельного листа своими руками, постарайтесь для распиливания приобрести электрический лобзик, он позволит вам выполнить работу максимально ровно. Конечно, предварительно желательно попрактиковаться. При помощи ручной пилы-ножовки есть вероятность получить неровные торцы, а также ошибки в геометрии панели.

Торцы нужно обработать наждачкой

В любом случае, независимо от материала, торцы нужно обязательно обработать наждачной бумагой. Для этого можно использовать шлифовальную машину, она обеспечит более гладкую поверхность, что важно для дальнейшего кромления, то есть оклеивания кромок специальной полосой. Все пазы и фаски делаются заранее. Иногда лучше оставить припуск в 1 миллиметр для дальнейшего ошкуривания, чем после шлифования получить деталь, меньше расчетного размера на тот же миллиметр.

Все отверстия для соединения деталей нужно сделать только после оклеивания, чтобы не испортить покрытие, заодно выполнив зенковку, если шляпки шурупов или винтов планируется утопить заподлицо с поверхностью. Также обязательно нужно высверлить гнезда для установки мебельных петель, для чего вам понадобится сверло Фостнера, но, пользуясь им, нужно проявлять максимальную осторожность, поскольку глубину контролировать сложно. Гораздо удобнее применять фрезу с упором. Если отверстия планируется делать не сквозные, а под крепежи полок, к примеру, достаточно несколько раз обернуть вокруг сверла изоленту, оставив открытым участок, соответствующий глубине отверстия.

4

Оклеивание и кромление – как получить красивую поверхность

Практически любой вариант покрытия всегда имеет заранее нанесенный клеящий состав, который следует разогреть для прилипания листа к панели. Рекомендуется вырезать куски нужной формы, но несколько больших размеров, чтобы излишки затем срезать строительным ножом или специальным инструментом. Это нужно для того, чтобы не получилось ошибки с геометрией, и покрытие было качественным. Оклеивать лучше утюгом через лист бумаги, это позволит одновременно нагревать и разглаживать пленку.

Поклейка кромки

Кромление выполняется таким же образом, причем рулон тоже желательно брать шире торца панели, излишки впоследствии срежете. Обязательно обработайте все кромки, а не только те, которые видно. Дело в том, что на кухне часто в шкаф убираются емкости с жидкостью, которая может испаряться или случайно разлиться. Древесно-стружечные плиты легко впитывают влагу, набухают, затем расслаиваются. Надежно закрытые кромки предотвращают порчу панелей.

Основные правила, которые следует соблюдать: не перегревать какой-либо участок, поскольку в этом случае он вздуется, а также следить за клеящим составом, выступающим после размягчения по краям. Нужно, чтобы клей стал текучим, но не пузырился, этого легко добиться равномерными движениями утюга по всей поверхности. Без бумаги перегреть покрытие намного легче, поэтому не пренебрегайте такой защитой. Излишек срезайте, приложив нож параллельно кромке, так вы не сделаете зарубок, а в идеале лучше подложить лист бумаги и двигать его вместе с ножом. Старайтесь выполнить срез одним движением. Очень удобен в этом отношении подрезатель кромок. Выступивший по краям клей шлифуется тонкой шкуркой.

Начинать удаление излишков следует только после того, как клей полностью высохнет, иначе покрытие отстанет от детали гарнитура.

5

Сборка кухонного гарнитура – что важно сделать для удобства

Итак, панели готовы, осталось их соединить. Для этой цели используйте шурупы с коническими шляпками, которые легко утапливать. Если хотите получить скрытый крепеж, обязательно используйте заглушки под цвет покрытия. Всю фурнитуру закупите заранее, чтобы отверстия под ручки, петли и подвесы были сделаны правильно. Сначала к нижней панели крепят стенки шкафчика или тумбы, потом устанавливается крышка. Далее следует разметить по уровню места крепежей салазок под ролики выдвигающихся ящиков, расчет делается аранее.

Теперь нужно закрепить ножки, когда корпус шкафа или тумбы полностью собран. Для этого переворачиваем ящик кверху дном, выполняем монтаж, а затем регулируем высоту каждой ножки относительно других, поставив блок стенки на пол в отведенном ему месте. Затем устанавливаем на дверцы петли, расчет которых должен быть точным во избежание перекосов. Также на них и на лицевые панели ящиков крепятся ручки. После чего фасад монтируется на установленный корпус.

obustroen.ru

Чертежи и схемы кухонной мебели своими руками

Домашние мастера, имея широкий кругозор и желание всё сделать собственными руками, сами могут изготовить мебель для кухни. Это позволяет не только сэкономить денежные средства, но и получить опыт и навыки. Сейчас нет никаких сложностей в приобретении всех необходимых комплектующих: панелей для мебели, фурнитуры, крепёжных элементов. Опыт показывает, что собрать мебель – не проблема, сложнее будет создать чертежи кухонной мебели своими руками, нужно учесть все возможные нюансы при создании схем.

Основные требования к мебели – это комфорт при эксплуатации, простота в обслуживании и красота, все факторы зависят от чертежа будущей кухни.Чертеж кухонной мебели

Вы можете более подробно узнать  о том, как собрать мебель для кухни своими руками.

1. Как сделать точные замеры кухонной мебели и создать на их основе эскиз
2. Изготовление кухни — чертежи, планы

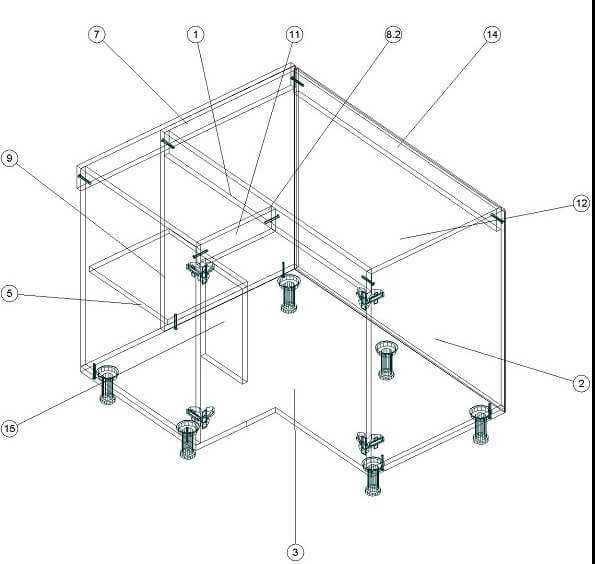

3. Угловой кухонный верхний шкафчик 600 х 600 х 720 — чертежи, эскизы (стандартный)
4. Навесной кухонный шкаф 260 х 320 х 720 — чертежи, эскизы (стандартный)
5. Навесной кухонный шкафчик 300 х 320 х 720 — чертежи, эскизы (стандартный)
6. Кухонный верхний модуль 340 х 320 х 720 — чертежи, эскизы (нестандартный)
7. Верхний модуль 600 х 390 х 288 — чертежи, эскизы (нестандартный)
8. Кухонный верхний модуль 800 х 320 х 720 — чертежи, эскизы (стандартный)
9. Кухонный верхний модуль радиусный 580 х 320 х 720 — чертежи, эскизы (нестандартный)
10. Кухонный нижний модуль под духовку 600 х 600 х 860 — чертежи, эскизы (стандартный)
11. Кухонный нижний модуль 260 х 600 х 820 — чертежи, эскизы (стандартный)
12. Кухонный нижний модуль с полкой 350 х 600 х 860 — чертежи, эскизы (стандартный)
13. Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 — чертежи, эскизы (стандартный)
14. Кухонный нижний радиусный модуль 320 х 600 х 860 — чертежи, эскизы (стандартный)
15. Кухонный нижний угловой модуль 860 х 940 х 860 — чертежи, эскизы (нестандартный)
16. Расчет размеров мебели
17. Список необходимых деталей

Как сделать точные замеры кухонной мебели и создать на их основе эскиз

Приведем самый простой пример на основе прямолинейной расстановки кухонного гарнитура.

Основы создания кухонь показывают, что на маленькой кухне для рационального и удобного использования места линейный вид расстановки мебели имеет определённую последовательность. Главное расставить все части кухни в своей очерёдности:

1. Холодильник;
2. Мойка;
3. Столешница (имеет ширину не менее 50 см);
4. Плита.

Многие задаются вопросом, в чём заключается логика такой расстановки мебели? А дело в том, что базис дизайна кухни предполагает размещение всех частей кухни таким образом, чтобы вы тратили меньше времени, то есть делали меньше движений при готовке. Тем самым кухня становится удобней для вас.

Стоит очень хорошо подумать, так как открытое окно или дверь в рабочей зоне могут мешать вам нормально готовить. О дверь вы будете постоянно биться, а открытое окно может задувать пламя на плите. В случае возникновения таких трудностей имеет смысл сделать перестановку.

Изготовление кухни — чертежи, планы

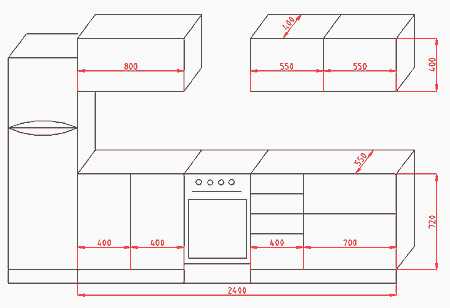

Первым пунктом в изготовлении чертежей кухонной мебели будут точные замеры помещения. Зная длину стен, мы можем легко посчитать размеры шкафов. Высота стен окончательно ограничит габариты нашей мебели. После этого мы можем подобрать подходящие для нас размеры. Можно воспользоваться стандартными параметрами и принять их за основу. 850 мм – высота кухонных напольных шкафов со столешницей, ширина может быть взята в зависимости от ваших потребностей, от 300 мм до 800 мм. Глубина ящика может быть в разбеге 400—500 мм. Если ставить выезжающие полочки, то лучше использовать минимальные размеры, так мы сможем сэкономить место. А вот максимальные величины можно принять, если мы проектируем распашные дверцы. По стандарту шкаф под мойку мы берём размером 800 мм. Но если размеры кухни маловаты, вы можете урезать его до 600 мм. Навесные шкафы по ширине проще подобрать такие же, как и напольные. Но в моде сейчас урезать шкафы до глубины в 300 мм. Высота обычно 715 мм. Стандартное расстояние между напольными и навесными ящиками – 650 мм. Но если учесть, что пользоваться шкафами будет чаще всего хозяйка, то можно выбрать расстояние исходя из её роста.

Все стандартные размеры не являются жёстким требованием. Так как кухня делается под свои нужды и своими руками, тем самым вы можете отходить от стандартов, если вам будет так комфортнее. Однако и тут есть свои тонкости, к примеру обратите внимание на нестандартные размеры кухонных фасадов. Именно от них будет зависеть цена на всю мебельную гарнитуру. Также нужно не забыть и то, что помимо мебели будет установлена бытовая техника. Её размеры тоже нужно перенести на чертёж. После измерения всех составляющих кухни вы можете приступать к перенесению всего на бумагу или в компьютерную программу.

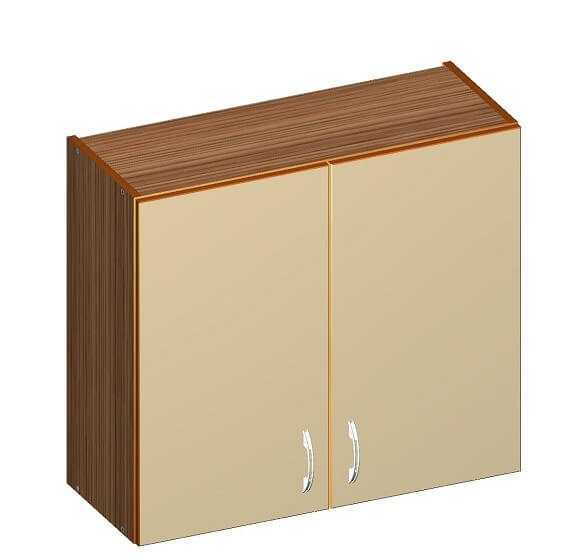

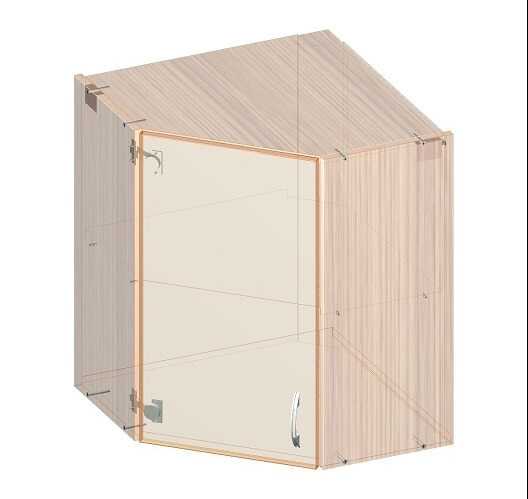

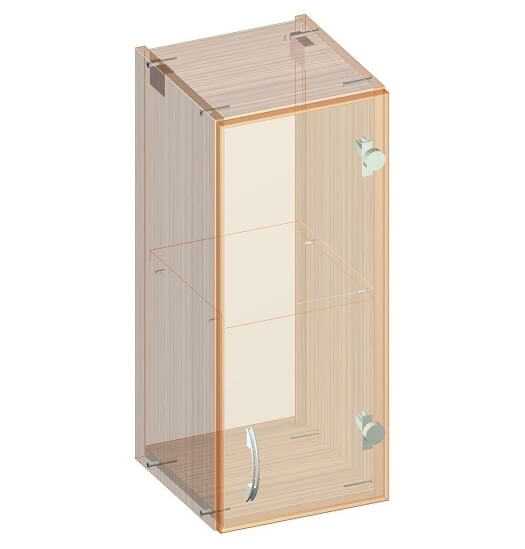

Угловой кухонный верхний шкафчик 600 х 600 х 720 — чертежи, эскизы (стандартный)

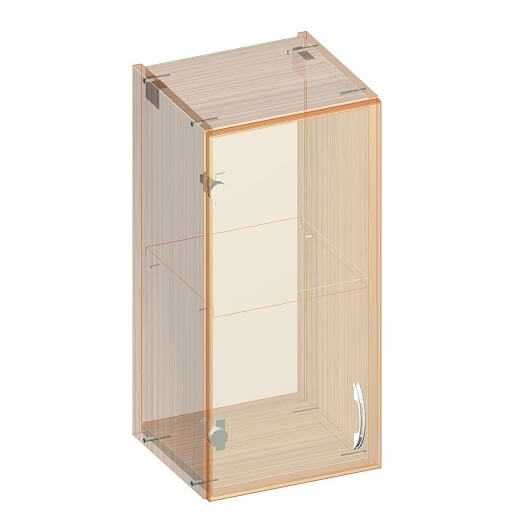

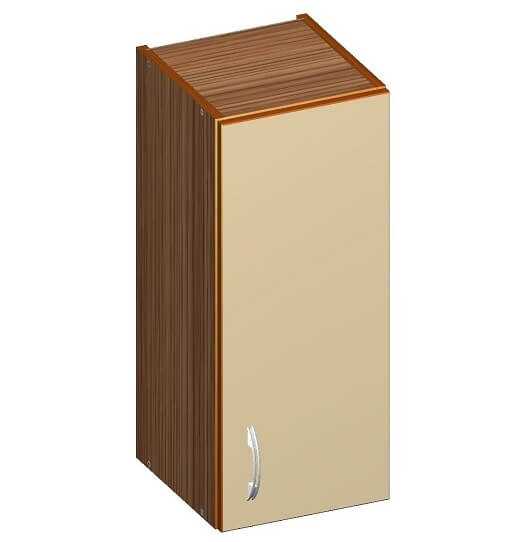

Навесной кухонный шкаф 260 х 320 х 720 — чертежи, эскизы (стандартный)

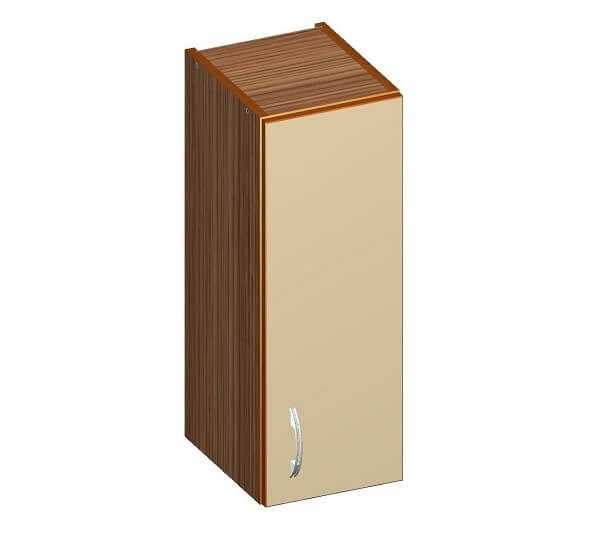

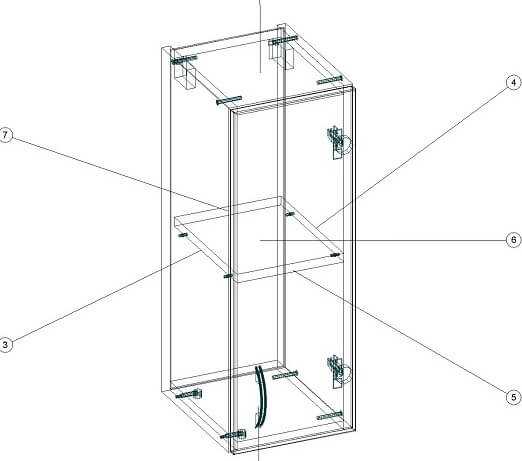

Навесной кухонный шкафчик 300 х 320 х 720 — чертежи, эскизы (стандартный)

Кухонный верхний модуль 340 х 320 х 720 — чертежи, эскизы (нестандартный)

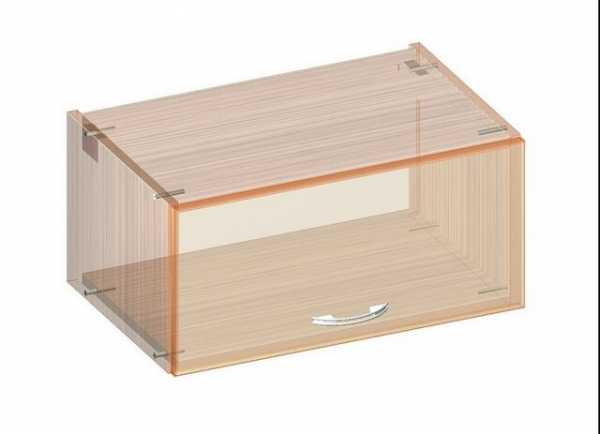

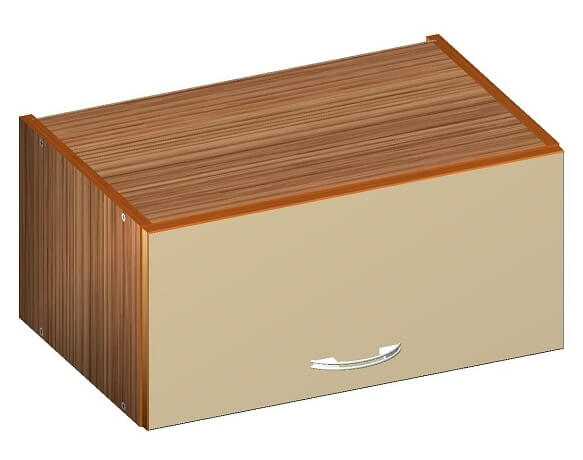

Верхний модуль 600 х 390 х 288 — чертежи, эскизы (нестандартный)

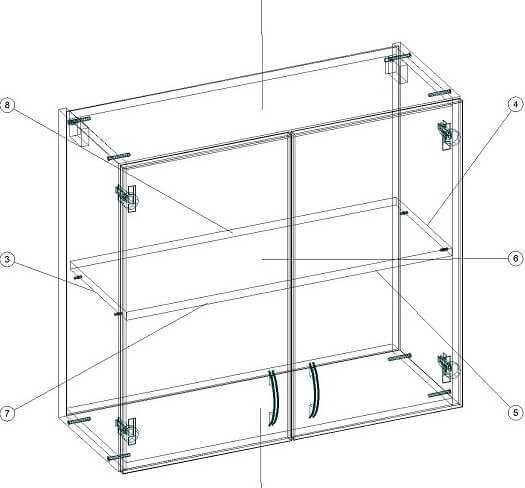

Кухонный верхний модуль 800 х 320 х 720 — чертежи, эскизы (стандартный)

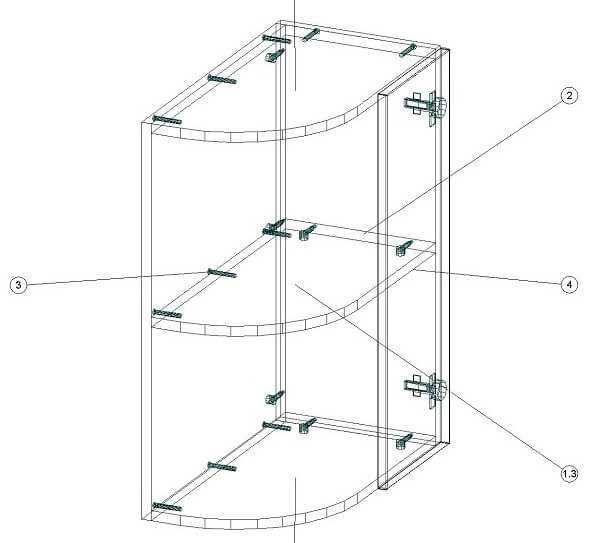

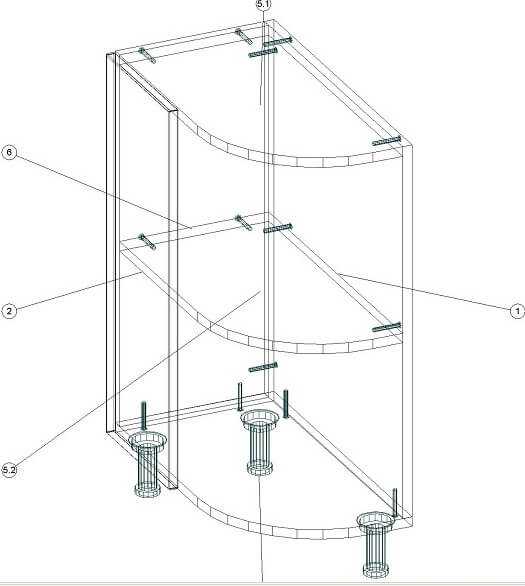

Кухонный верхний модуль радиусный 580 х 320 х 720 — чертежи, эскизы (нестандартный)

Кухонный нижний модуль под духовку 600 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний модуль 260 х 600 х 820 — чертежи, эскизы (стандартный)

Кухонный нижний модуль с полкой 350 х 600 х 860 — чертежи, эскизы (стандартный)

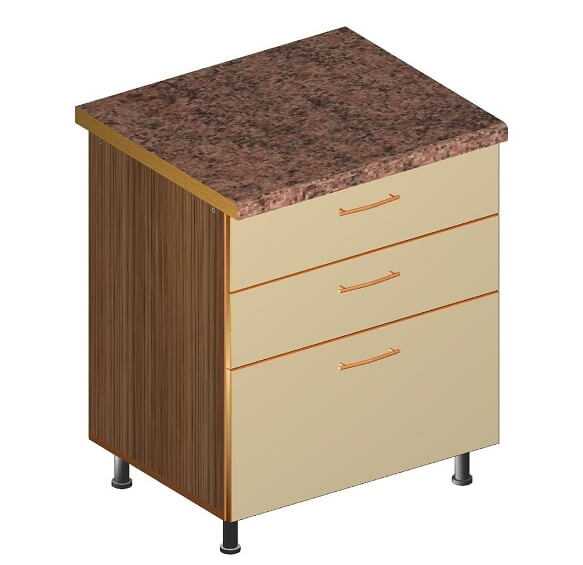

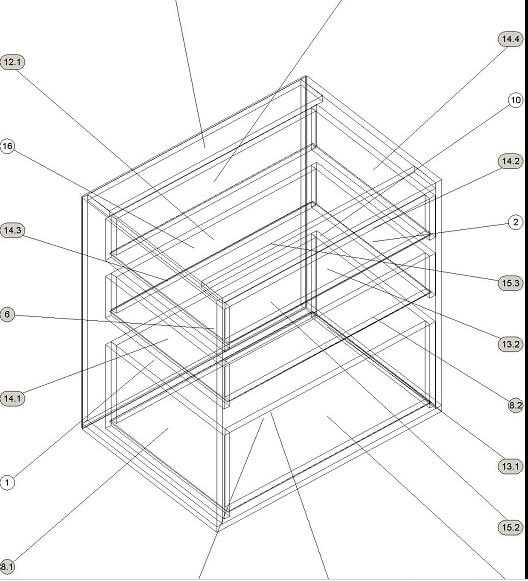

Кухонный нижний модуль с выдвижными ящиками 700 х 600 х 860 — чертежи, эскизы (стандартный)

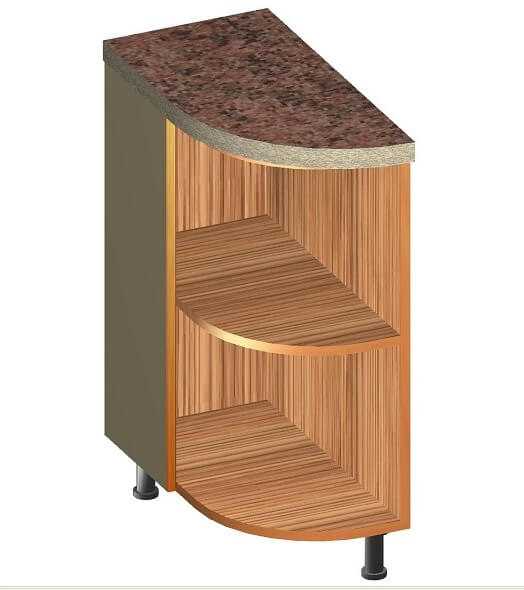

Кухонный нижний радиусный модуль 320 х 600 х 860 — чертежи, эскизы (стандартный)

Кухонный нижний угловой модуль 860 х 940 х 860 — чертежи, эскизы (нестандартный)

Источник чертежей

Расчет размеров мебели

Это самый важный этап из всего проекта, тут нужно напрячь всё своё внимание и сконцентрироваться на деталях. Вам нужно разбить каждый ящик и шкаф, просчитать их в отдельности. Особое внимание по советам специалистов стоит уделять тумбе для варки и для духовки, по их утверждениям это элемент, где новички делают больше всего ошибок при проектировании кухни, которую делают самостоятельно. К чертежу этой части нужно подходить с должным вниманием и концентрацией.

Основным в чертежах мебели является умение разбивать на детали все элементы мебели, а после уметь правильно разделить на составляющие. В этот пример входят:

1. Боковые стенки.
2. Задняя панель.
3. Дверцы.
4. Полочки.

Если проектируется выдвижной ящик, то его тоже необходимо детализировать, с особым вниманием указывая места расположения мебельной фурнитуры. Главное в этом процессе указать все чертежи точно, так как погрешность в этом деле недопустима.

Список необходимых деталей

К чертежам всегда необходимо составить спецификации (список деталей к каждому из шкафов) с указанием количества всех деталей будущей кухни. Главное – это не забыть указать фурнитуру. Пример списка деталей:

• Задняя стенка (ДВП).
• Боковые стенки (ЛДСП).
• Фасад (он обычно выбирается раньше составления списка).

Дальше остаётся только осуществить заказ. Вопрос «Где?» можно даже не поднимать. В каждом небольшом городе достаточно мебельных цехов, которые за небольшие деньги сделают вам распил из материалов на мебельные элементы. Обычно им хватает сборочного чертежа, а также эскизов каждого элемента, разбитого на детали.

Также рекомендуем вам проверить все детали на предмет брака непосредственно перед расплатой, сверьтесь с чертежами, так как брак при распиле отнюдь не редкость и лучше его выявить на стадии приёма деталей.

Загрузка…

www.vstroyke.com
