Экран для батареи своими руками (+фото)

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку. Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее. Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

Материал и инструменты

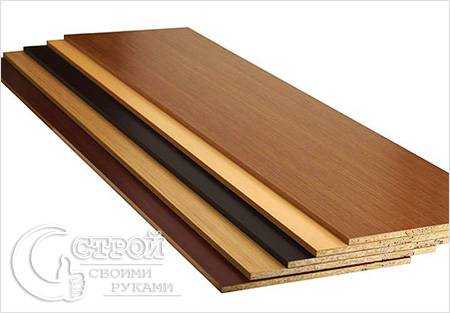

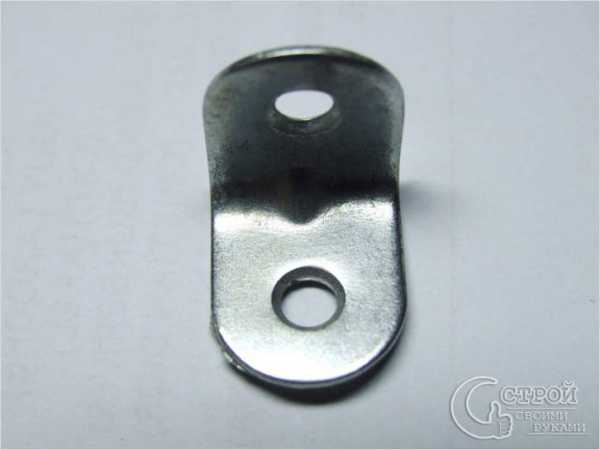

Уголок металлический Ламинированная ДСП Для изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки. Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры. При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обратите внимание! Чем меньше суммарная площадь отверстий в панели экрана, тем хуже будет обогревать дом батарея.

Обои самоклеющиеся

Обратите внимание! Если вы решили использовать для изготовления экрана материалы, не имеющие красивой лицевой стороны, готовое изделие лучше оклеить самоклеющимися обоями подходящей расцветки.

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

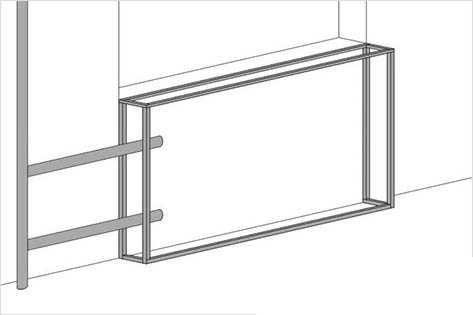

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.

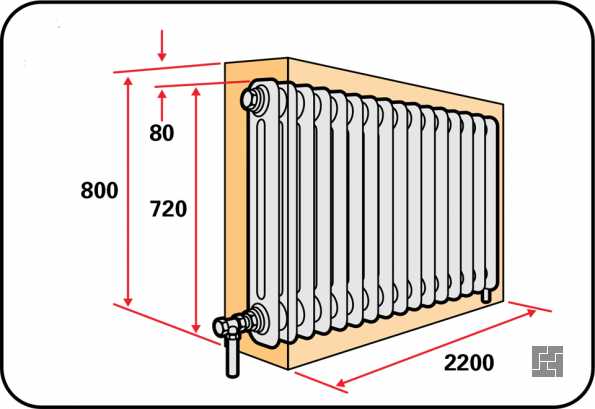

• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
  • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
  • 2-3 сантиметра – к расстоянию от стены до панели экрана.

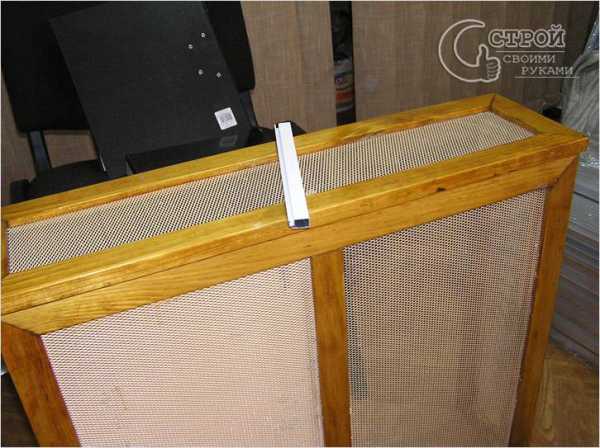

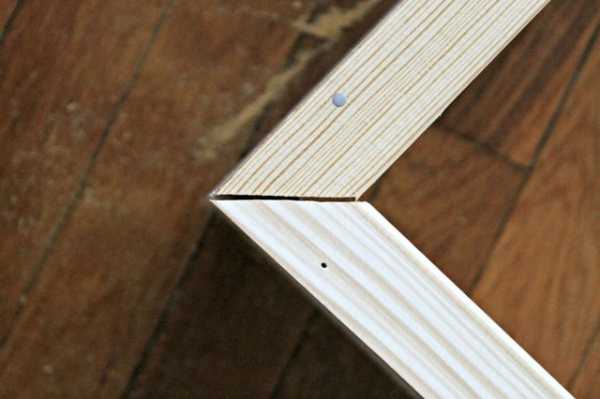

Покрашенная рама экрана

• Короб экрана батареи Сам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.
• В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

• Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

Теплоотражающий экран из фольги

• Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Альтернативный вариант

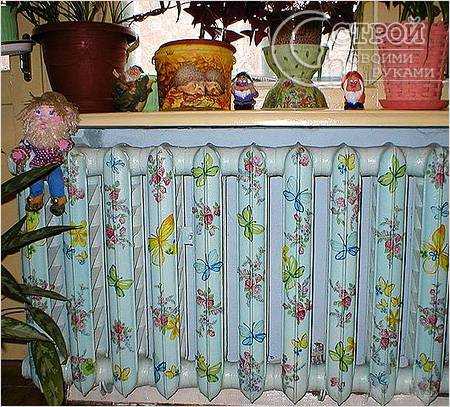

Декор батареи Если возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.

Обратите внимание! Для лучшего эффекта рисунок наносится не только на батарею, но и на часть стены возле нее таким образом, чтобы создавался эффект отсутствия объема (то есть лицевая часть батареи и поверхность стены условно являются одной плоскостью).

Видео

Фото

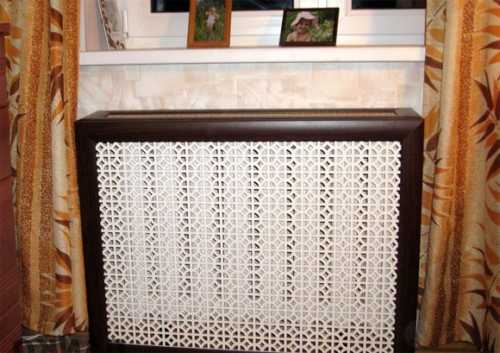

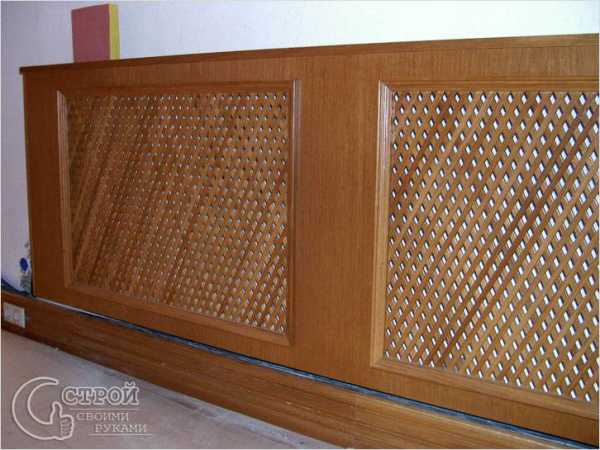

Секционный экран для батареи Резной экран для батареи Плетеный складной экран Панель экрана для батареи Панель экрана Металлический экран Крепление плетеной сетки

Короб экрана Готовый короб экрана Экран Экран для радиатора отопления Экран для батареи плетеный Деревянный экран Деревянный экран для батареи Ажурный экран для батареи

stroysvoimirukami.ru

Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора,  играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых  предпочтений. Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Содержание

1. Принцип работы радиаторов отопления
2. Физические основы функционирования теплоотражающих экранов
3. Преимущества экранов для радиаторов отопления
4. Виды экранов для радиаторов: краткая характеристика
5. На что обратить внимание при выборе конструкции декоративного экрана?
6. Экран для радиатора своими руками: пошаговая инструкция



Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева. Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

• Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
• Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов  лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и  радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд  деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

• Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
• Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
• Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
• Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
• Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

• Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
• Плоские экраны применяются для  маскировки радиаторов, расположенных в нишах;
• Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

• Металлические;
• Пластиковые;
• Деревянные;
• Экраны из МДФ решетки;
• Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

• Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
• Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

• Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

• Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
• Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП.  Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см,  тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

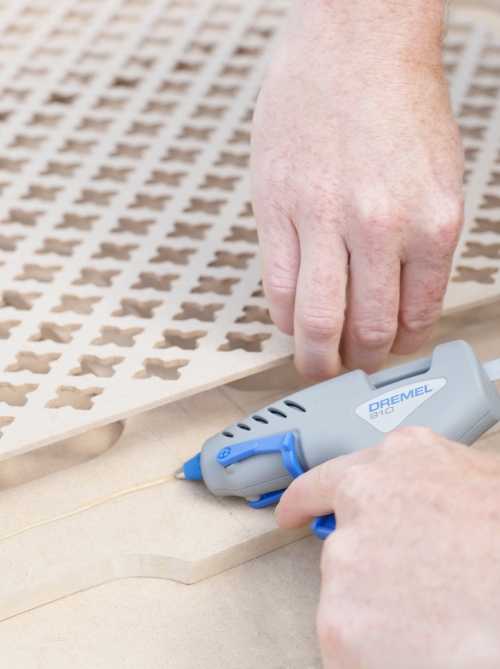

• Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео

strport.ru

Экран для батареи отопления своими руками из фанеры, ткани и ламината: чертежи, фото, видео инструкция

На сегодняшний день уже мало кого можно удивить дизайнерскими решениями по оформлению радиаторов отопления. Гораздо реже встречаются обычные, ничем не приукрашенные и никак не оформленные радиаторы. Основными приемами по декоративному оформлению выступают креативное окрашивание или экран – эстетическое покрытие, не препятствующее движению теплого воздуха. И если об окрашивании радиаторов и выборе краски без запаха вы узнали в нашей предыдущей статье, то здесь мы поговорим о том, как сделать экран для батареи отопления своими руками, с подробной фото и видео инструкцией. Как? Читайте дальше.

Помимо того, что экран выполняет декоративную функцию, нельзя не упомянуть и о богатом функционале. С одной стороны, он препятствует накоплению пыли в секциях радиатора, где очень сложно ее достать. С другой, оберегает детей от травм и ожогов. Некоторые мастера умудряются превратить обычные экраны в столики-трансформеры, откидывающиеся при необходимости. Нередко на такие экраны устанавливают небольшие крючки, что позволяет в зимнее время сушить одежду.

Важно! Правильно сделанный экран не препятствует движению теплого воздуха от радиатора.

Примечательно то, что такой декоративный элемент может закрывать любой вид радиаторов. Хотя некоторые из них, например, дизайн-радиаторы сами по себе являются эксклюзивом, поэтому в дополнительном декоре не нуждаются. О таких радиаторах вы можете узнать в нашей статье «Стальные радиаторы отопления».

Разновидности экранов для батарей

По способу установки выделяют всего 3 вида:

• плоский экран;
• навесная крышка;
• короб.

Плоские экраны устанавливаются в тех случаях, когда радиатор располагается в нише или под подоконником, что соединяет его с общей концепцией интерьера, но сохраняет в помещении тепло.

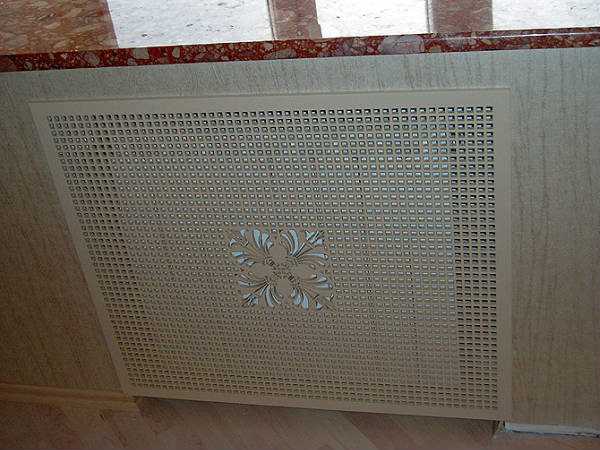

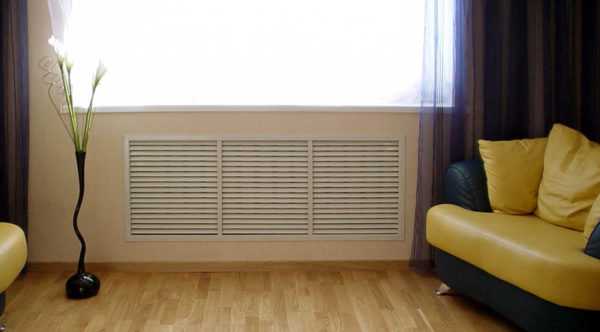

Фото 1 Плоский вариант экрана на батарею

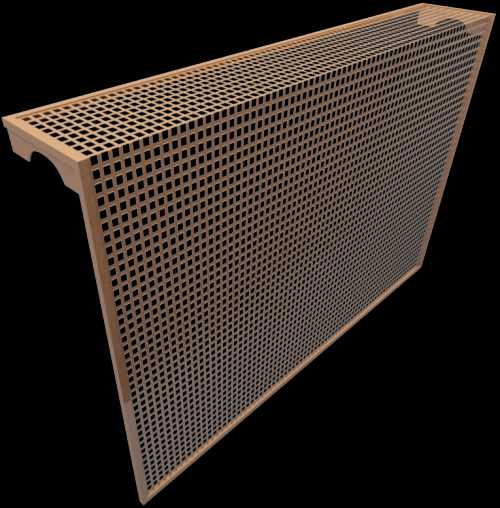

Навесная крышка монтируется на выступающие радиаторы. Именно этот вариант в некоторых случаях наращивают и получается миниатюрный столик, подходящий для утренного или вечернего кофе-брейк.

Фото 2 Навесная крышка — идеальный вариант для выступающего радиатора

Короб полностью закрывает радиатор, поэтому очень важно, чтобы вентиляционные отверстия были в нужном количестве и сделаны в определенных местах.

Что касается материала изготовления, то для экранов подходит абсолютно все – от закаленного огнеупорного стекла до дерева, включая ДСП, МДФ, пластик и даже металл.

Преимущества и недостатки отдельных вариантов

Поскольку речь идет о самостоятельном изготовлении экрана, выбирать стоит тот материал, с которым легко работать.

Безусловным лидером является дерево. Природная структура, красота, аромат и эстетика делают этот материал вечным. После того, как экран изготовлен, обязательно покрывайте его специальными составами. Если этого не сделать, даже дерево промышленной сушки от длительного контакта с горячей батареей начнет деформироваться и терять первоначальную форму.

ДСП, ДВП и пластик – находка для начинающих мастеров. Этот материал легко режется и обрабатывается. Вырезать детали можно как «на глаз», так и по трафарету. Такие экраны хотя и недолговечны, но способны значительно украсить интерьер в целом и радиаторы в частности.

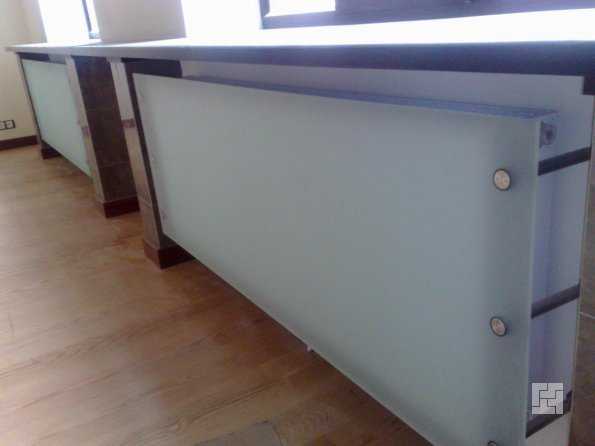

Стеклянный экран изготовить самому очень сложно, поэтому их приобретают уже готовыми или делают на заказ. Это настоящая изюминка интерьера, которая может быть оформлена даже в виде картины.

Металлический экран чаще всего изготавливают либо в виде декоративного кружева, либо в виде заслонки. Это тоже специфический материал, который может изготовить только соответствующий специалист.

Поскольку ДВП (ДСП или пластик) являются наиболее простыми материалами, на их примере мы расскажем, как можно сделать экран для радиаторов своими руками.

Пошаговая инструкция

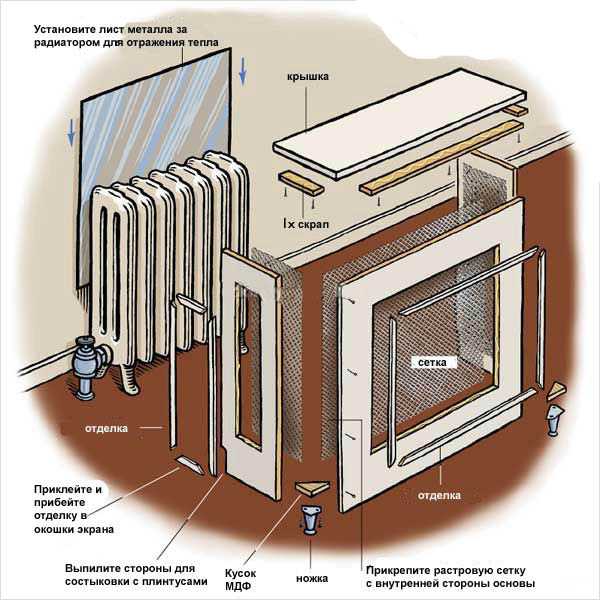

Фото 3 Схема расположения деталей экрана на батарею

Начнем с подготовки инструментов и материалов.

Итак, вам понадобится:

• лист ДВП подходящей цветовой гаммы

Древесно-стружечная плита легко красится и за счет структуры отлично «держит» краску. Можно либо заранее покрасить весь лист, либо нанести краску на уже готовое изделие.

• листовая сетка, которая будет устанавливаться на переднюю и боковые панели;
• отражающий лист – чаще всего используются металлические или фольгирующие листы;
• соединительные элементы – скобы, шурупы и гвозди.
• столярный клей.

Схема монтажа экрана

В целом, решетка для радиатора представляет собой трехсторонний короб с верхней крышкой и креплениями внизу. Для нарезки и сборки всех деталей используется схема, в самом конце крепятся ножки и экран монтируется на радиатор.

Видео 1 Руководство и секреты монтажа гипсокартона

Разметка

Для изготовления передней части экрана замеряете обе стороны радиатора, после чего к высоте прибавляете 50 мм, к ширине, соответственно, 100. Сперва переднюю панель вырезаете из металлического листа, который уже после декорируете МДФ.

Далее замеряете глубину радиатора с учетом расстояния до стены и прибавляете еще 25 мм. Этот параметр соответствует ширине боковин, а высота определяется по блине самого радиатора с учетом напуска.

Крышка экрана соответствует глубине радиатора плюс 35 мм.

Обрезка деталей

После того, как все замеры нанесены на схему, начинаете нарезку каждой детали. Передняя и боковые панели вырезаете из листа ДСП. Для того, чтобы вырезать передний профиль используйте лист МДФ, из которого следует вырезать прямоугольники с  шириной 110 мм. Ножовкой наносите угол 450 в том месте, где будут соединяться элементы.

Фото 4 Обрезка экранных элементов

На одном прямоугольнике нарезайте углы разного направления. Так вы сможете соединить все детали посредством гвоздиков и/или столярного клея.

Сетку используйте для фасадного окна. За счет мягкой структуры материала, ее легко резать обычной ножовкой. Размеры сетки должны совпадать с размерами передней панели экрана.

Самостоятельная сборка экрана

Сделайте из деревянного бруска каркас экрана по его размеру. Такой каркас позволит надежно закрепить все детали и не позволит экрану «плавать» из стороны в сторону. В самом каркасе выпиливаете отверстие для трубы (патрубка), центр которого должен быть на расстоянии 75 мм от боковых планок.

Фото 5 Сборка фасада экрана под батарею

Изначально по задней стене установите металлический лист по размеру экрана на радиатор. Тем самым вы сократите теплопотери и направите движение теплого воздуха в помещение.

После того, как экран собран и посажен на каркас, декорируете грани МДФ профилем. По такому же принципу собираются и все остальные детали экрана.

Если вы остановили свой выбор на деревянном каркасе из бруска, дополнительного крепления к стене не потребуется. Если же каркаса не будет, используйте для крепления короба анкерные цанги.

Самым простым вариантом будет поставить экран на ножки. Нельзя сказать, что декор будет монолитным, поскольку в целом конструкция достаточно хрупкая, но это позволит сократить расходы и время на его изготовление.

Оптимальным по прочности будет деревянный каркас. Ввиду того, что он не оказывает влияния на движение и циркуляцию воздуха, именно такой вариант мы рекомендуем для установки.

Видео 2 Сборка экрана для радиатора из готового комплекта

Заключение

Никто не отменяет фактора доступности декоративных элементов в продаже. Сегодня можно выбрать экраны на любой вкус и кошелек. Но все же есть мастера, которые любят и умеют творить настоящие произведения искусства своими руками. Можно начать с малого – и сделать такой простой, но очень красивый экран самостоятельно. Небольшая подготовка и 3-4 часа вашего времени позволят создать уникальный и эксклюзивный элемент интерьера без особых затрат.

Видео 3 Делаем декоративный экран своими руками

Видео 4 Декоративный экран-решетка на батарею

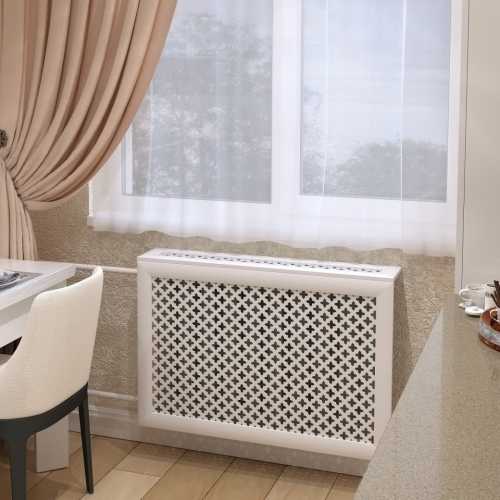

Фото готовых экранов в интерьере

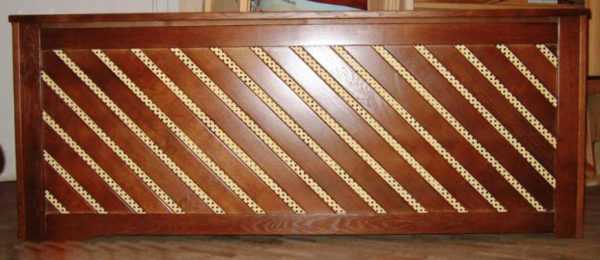

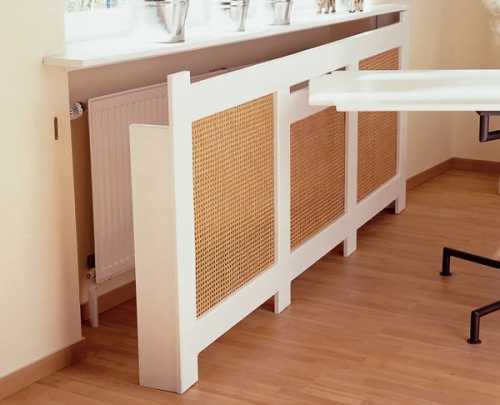

Фото 6 Секционный экран на батарею

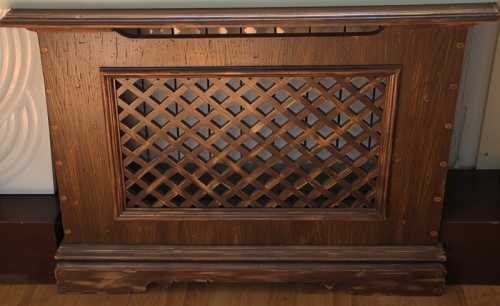

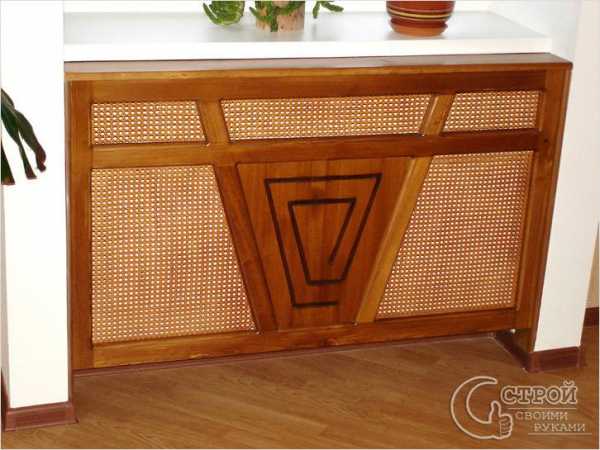

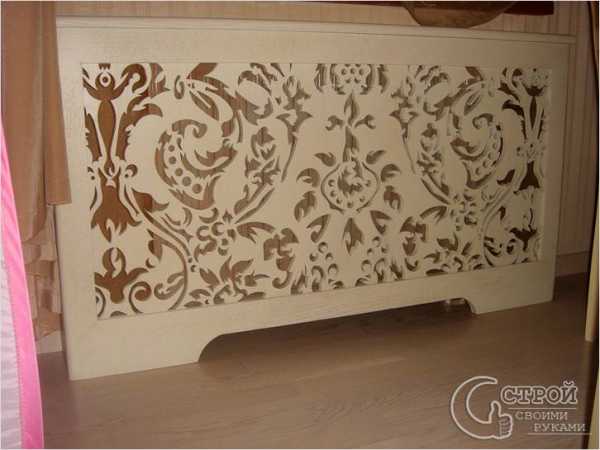

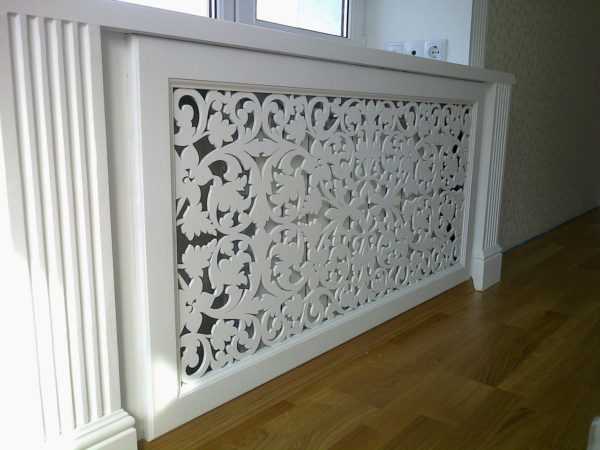

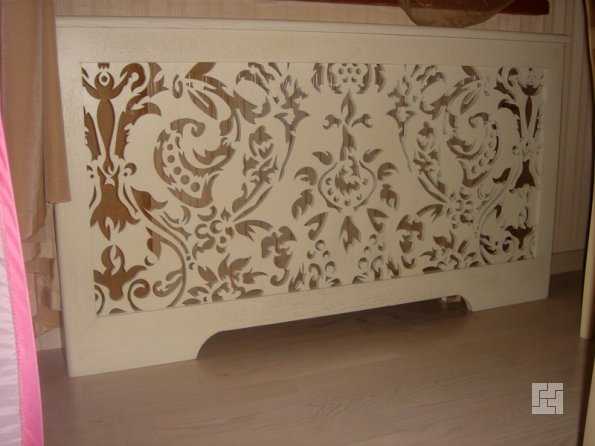

Фото 7 Вариант резного экрана для батареи

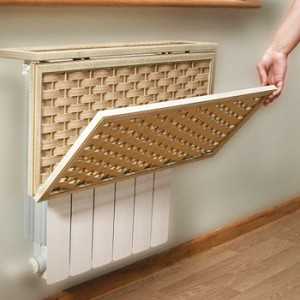

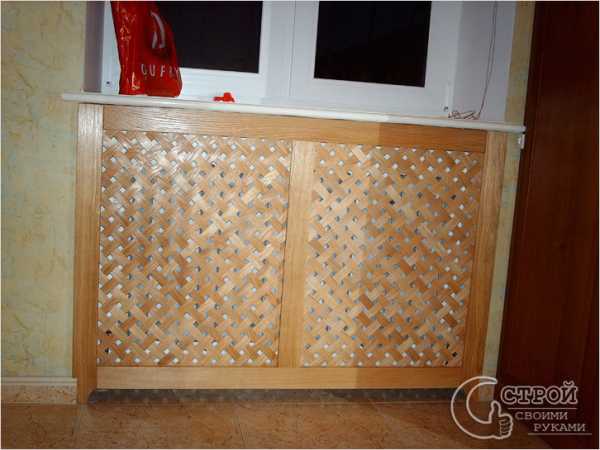

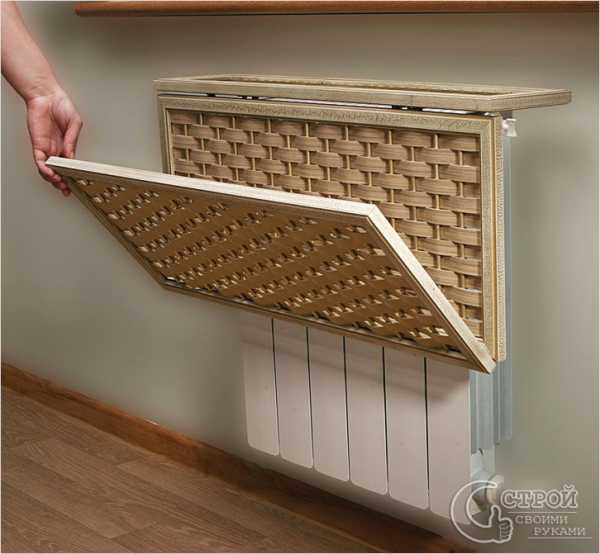

Фото 8 Плетёный складной-раскладной экран для радиатора

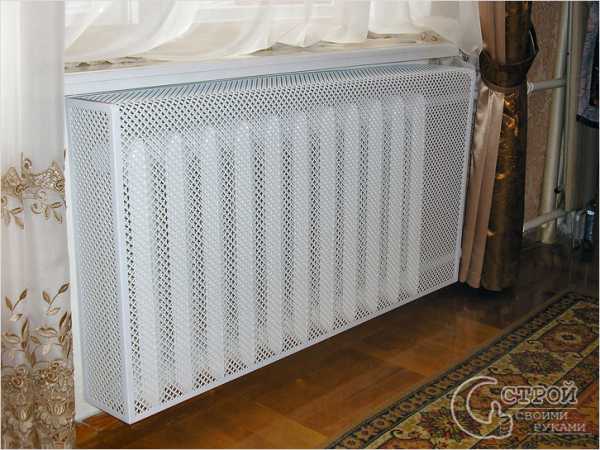

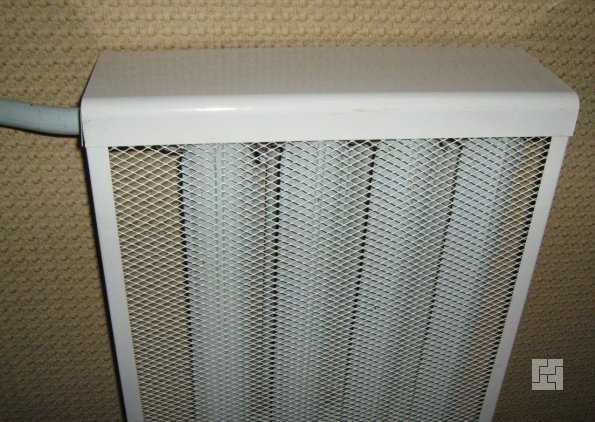

Фото 9 Экран из металла на батарею

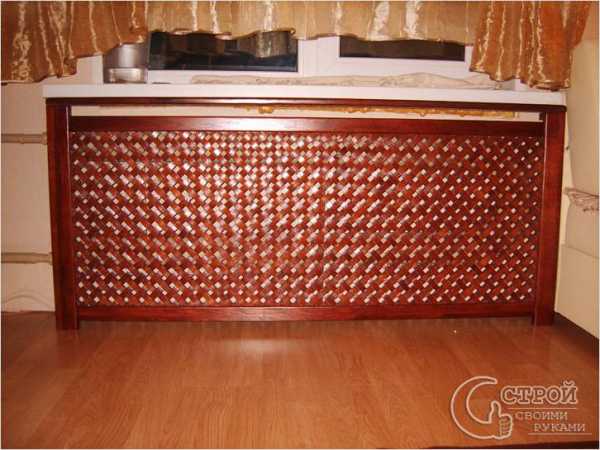

Фото 10 Плетеный вариант экрана для батареи

Фото 11 Экран из массива дерева

www.portaltepla.ru

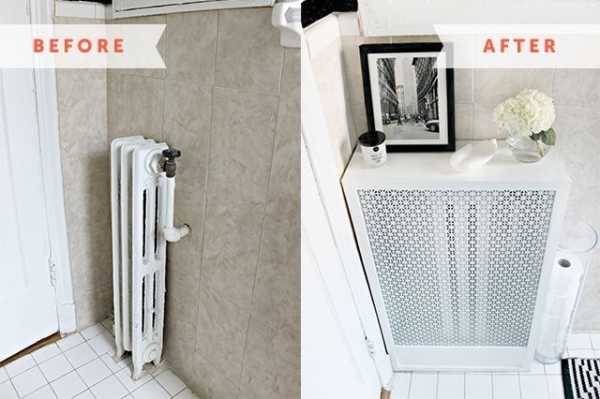

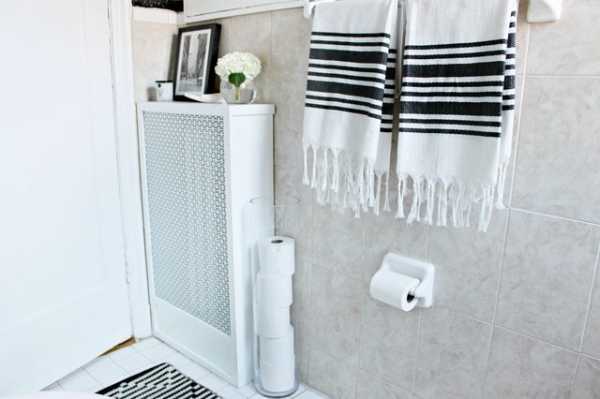

Как сделать декоративный экран на батарею своими руками

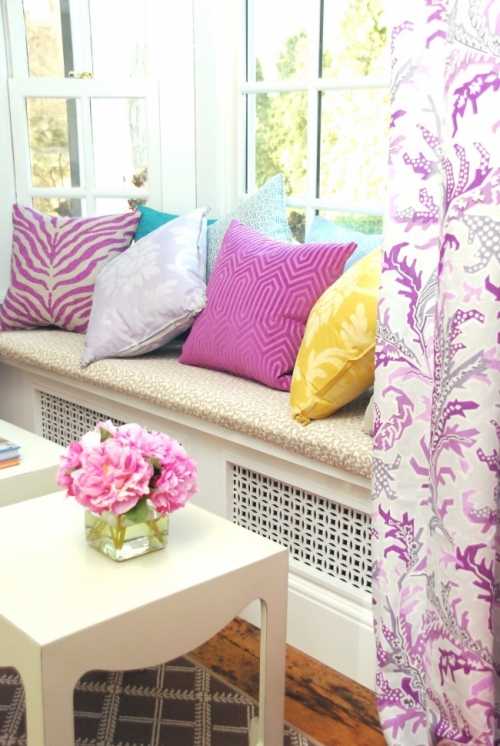

Многие люди жалуются, что им не хватает в квартире рабочих поверхностей, особенно в ванной. Здесь обычно имеются шкафчики для хранения полотенец и других вещей, но не хватает горизонтальных рабочих поверхностей. Если в ванне есть радиаторная батарея, можно скрыть ее за экраном, который также послужит полочкой.

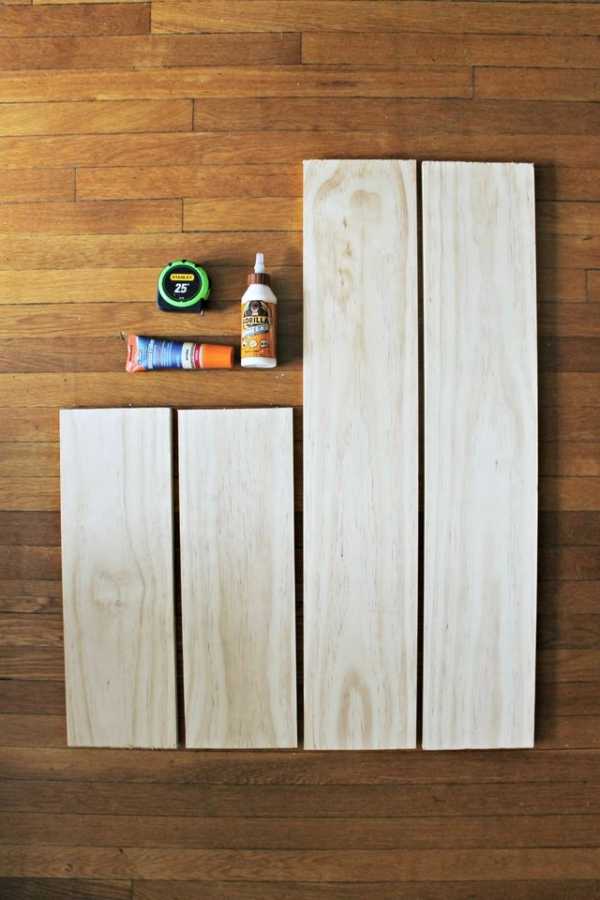

Материалы и инструменты

— сосновые доски, обрезанные по нужному размеру;
— степлер;
— дрель;
— молоток;
— рулетка;
— краска и грунтовка;
— баллончик с аэрозольной краской;
— клей для дерева;
— жидкие гвозди;

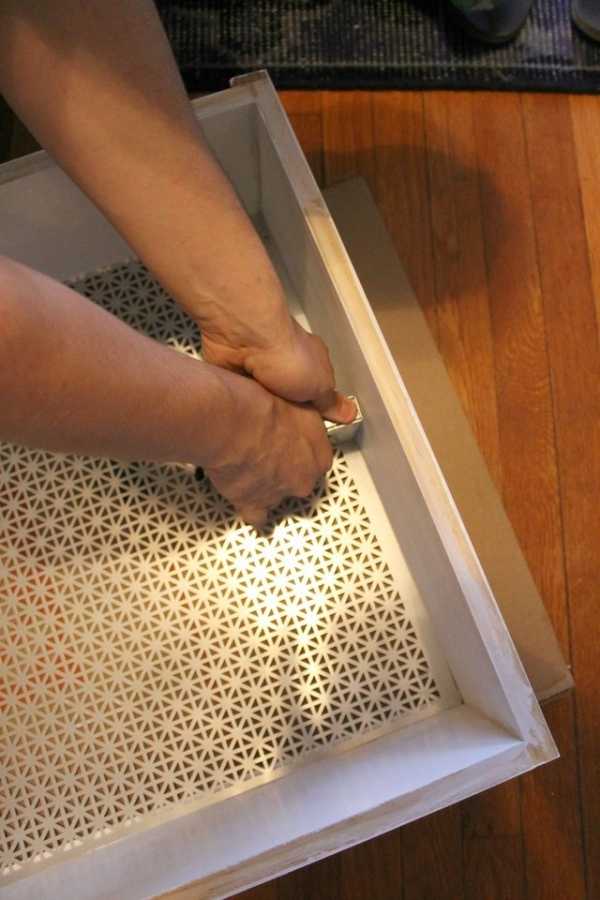

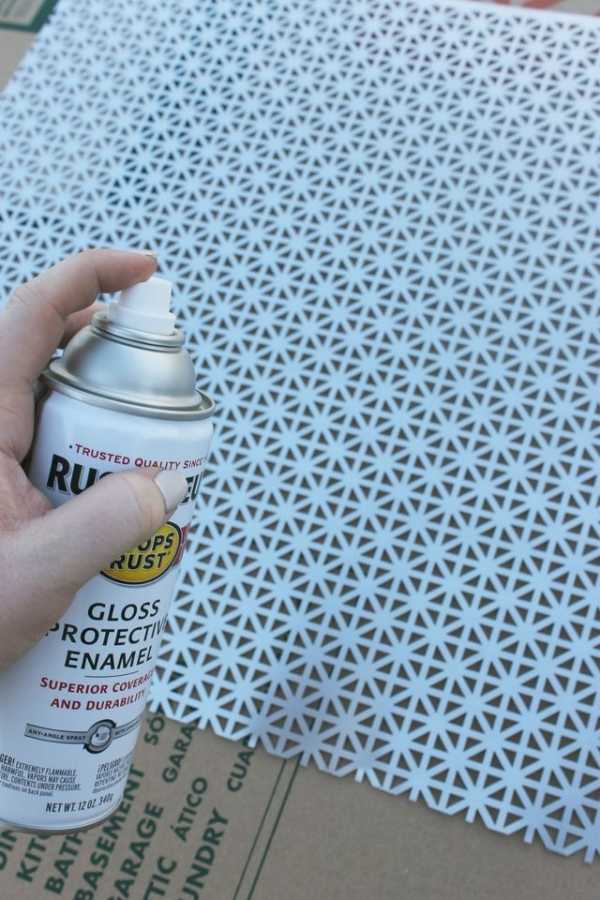

— лист луженой жестяной сетки для радиаторов с рисунком по вашему вкусу;
— торцовочная или ручная пила;
— ножницы для работы с металлом.

Шаг 1: Измерьте радиатор

Перед тем, как собрать все необходимое для экрана, нужно измерить радиатор. Самое важное – это глубина (расстояние от передней части радиатора до стены) и высота (расстояние от пола до верхней части радиатора). При желании верхняя поверхность может быть шире, чем радиатор.

Радиатор на фото имеет ширину 56 см и высоту 97 см, глубина равна 21 см. Для экрана потребуется 4 деревянных доски: две для вертикальной поверхности экрана и две для горизонтальной.

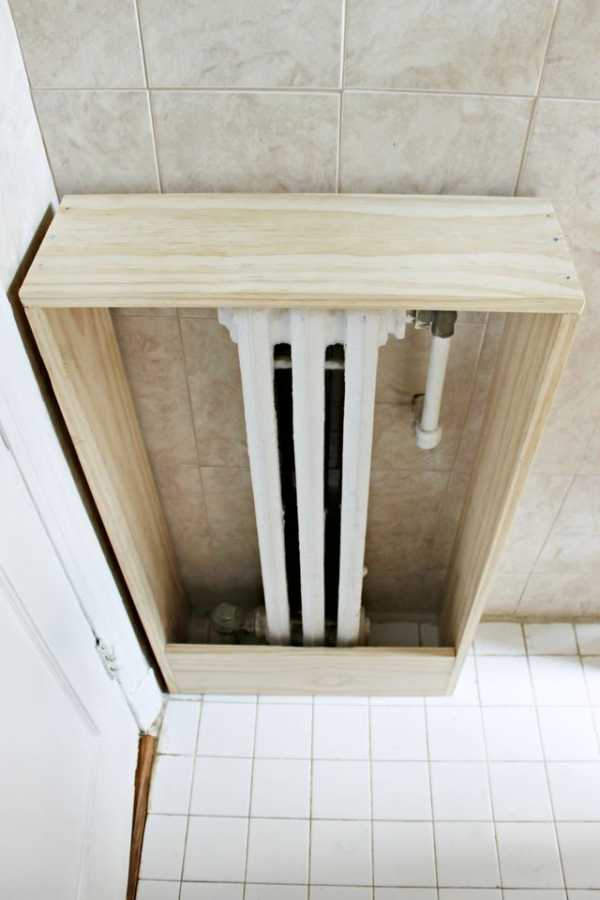

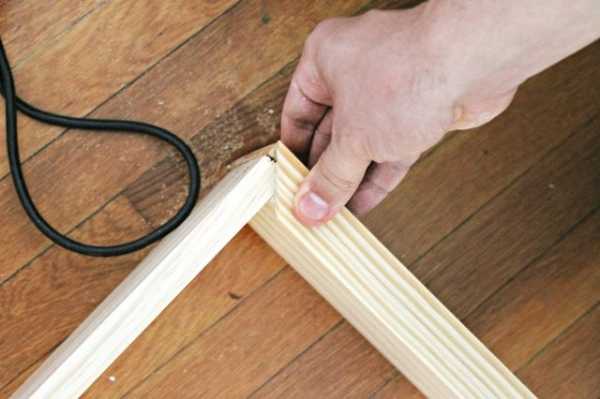

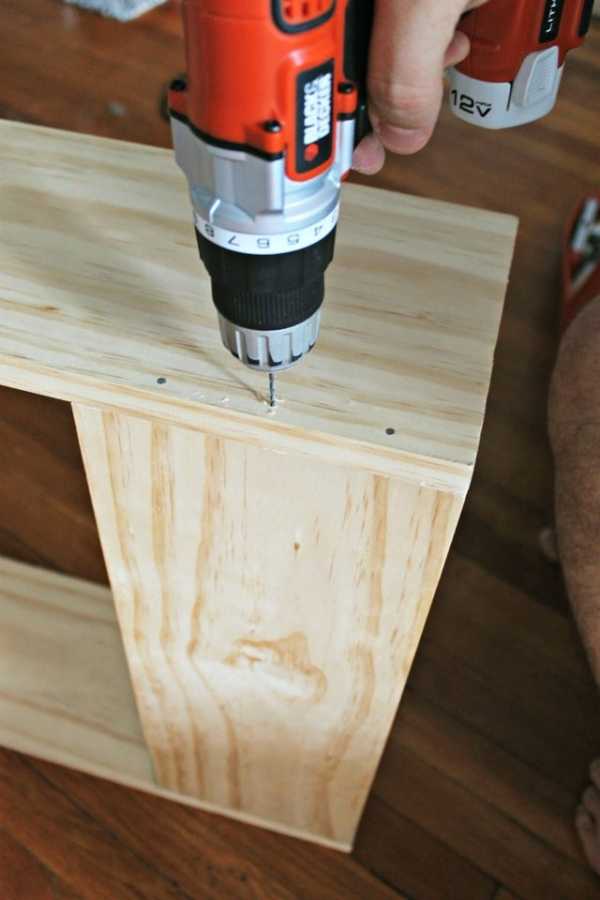

Шаг 2: Прикрепите верхнюю доску к боковым

Начните сборку с верхней части экрана. Возьмите одну из более коротких досок и соедините ее с верхом двух более длинных досок, чтобы получить верхнюю и боковые поверхности экрана.

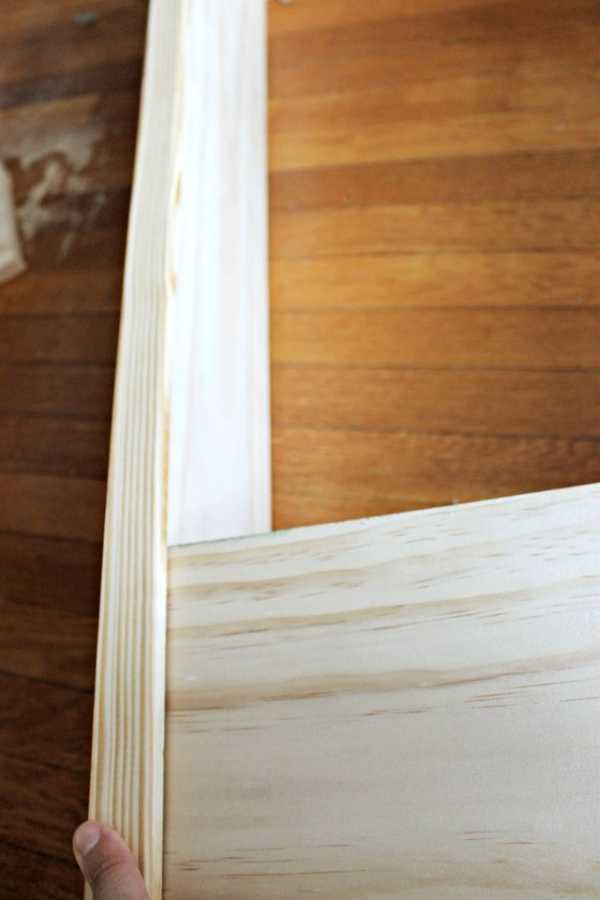

Шаг 3: Обрежьте доску для нижней части экрана

Измерьте расстояние между боковыми досками изнутри. Обрежьте оставшуюся доску так, чтобы она поместилась между боковыми сторонами изготавливаемого экрана.

Совет: используйте жидкие гвозди, прежде чем прибить последнюю доску.

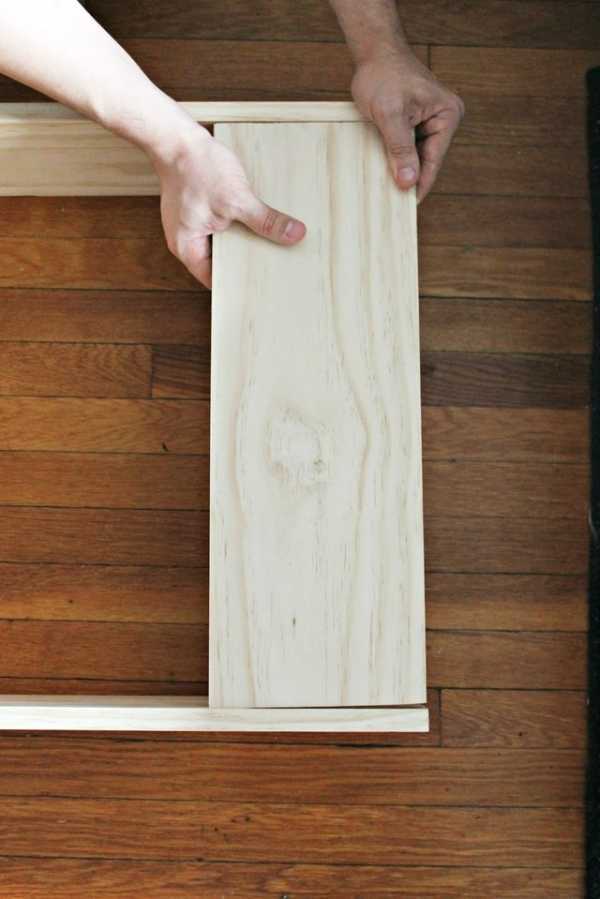

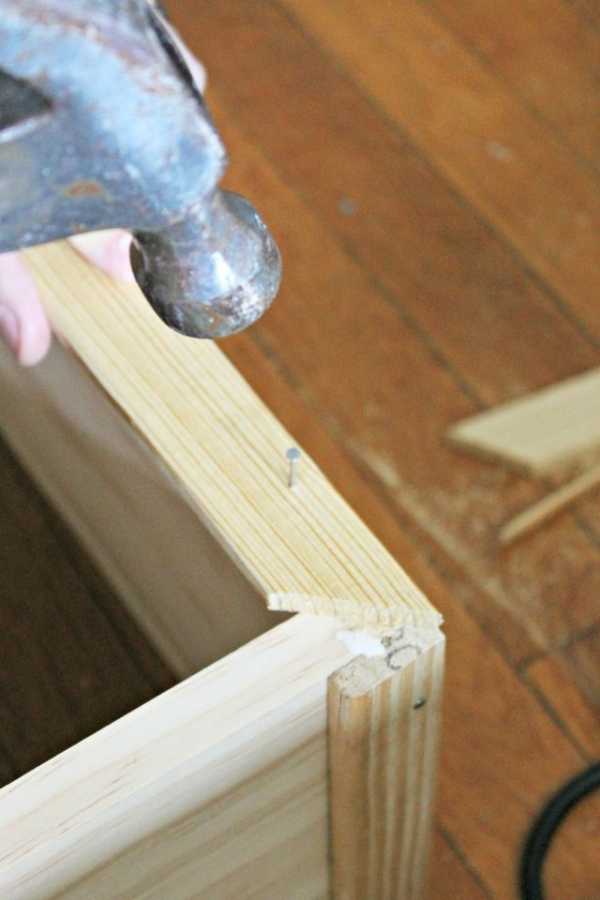

Шаг 4: Прибейте последнюю доску на место

Убедитесь, что нижняя доска находится на одном уровне с передней частью верхней доски. Нижняя доска обеспечивает устойчивость экрана и придает ему аккуратный и завершенный вид.

Совет: используйте сверло, чтобы просверлить небольшие отверстия для предотвращения расщепления нижней доски.

Теперь вы видите, как в целом будет выглядеть экран. Приложите его к радиатору, чтобы убедиться, что экран закрывает радиатор, и посмотрите, все ли вам нравится.

Шаг 5: Добавьте декоративную отделку

Для отделки можно использовать сосновые рейки шириной 3,5-4 см. Их легко обрезать и покрасить, и они достаточно легкие, так что деревянный экран в целом не будет казаться громоздким. Накладка не только украшает экран, но служит основой для приклеивания металлической вставки.

Измерьте деревянный экран спереди и отрежьте концы под углом 45 градусов в местах стыка реек, как вы обычно поступаете при изготовлении рамок.
Совет: используйте жидкие гвозди, прежде чем прибить рейки к деревянному экрану.

Шаг 6: Прибейте отделку к деревянному экрану

Используйте мелкие деревянные гвозди, чтобы прибить отделку к деревянному экрану. Убедитесь, что отделка немного выступает за края – так экран будет лучше удерживаться на радиаторе.

Не беспокойтесь, если углы неплотно соприкасаются, так как их можно заполнить деревянным клеем.

Измерьте и обрежьте рейки для украшения нижней доски со стороны фасада, как видно на фото. Эти рейки должны точно соответствовать измерениям, чтобы прямоугольная вставка выглядела аккуратно.

Вот так будет выглядеть деревянный экран с отделкой спереди, но вы можете дополнительно сделать отделку на боковых частях. Тогда экран выглядит как выполненный на заказ и приобретает завершенный вид.

Шаг 7: Грунтовка экрана

Загрунтуйте деревянный экран для радиатора высококачественной грунтовкой. Пока грунтовка сохнет, возьмите заготовленный лист белой жестяной сетки и для радиатора, протрите его чистой влажной тканью, чтобы удалить пыль и грязь.

Шаг 8: Измерьте и отрежьте нужный кусок сетки для вставки

Поверните деревянный экран лицевой стороной к себе и измерьте ширину пространства внутри его.

Отметьте полученные мерки маркером на листе жестяной сетки для радиатора и очень осторожно отрежьте нужный кусок ножницами для работы с металлом.
Совет: ножницы для работы с металлом очень острые, будьте осторожны с неровными краями!

Шаг 9: Приложите отрезанный кусок сетки внутрь экрана

Поместите отрезанный кусок жестяной сетки внутрь экрана и убедитесь, что он подходит по размерам. Не должно оставаться видимых зазоров, но жесть не должна изгибаться в середине.

Шаг 10: Уберите жестяную сетку и покрасьте ее аэрозольной краской

После того, как вы будете уверены, что кусок жести обрезан до нужного размера, окрасьте его аэрозольной краской. Держите баллончик на расстоянии примерно 30 см от жести и распыляйте его содержимое легкими брызгами, двигая баллончик вперед и назад. Это гарантирует, что краска ляжет равномерно, без капель.

Совет: хорошо сочетаются полуглянцевая краска для деревянного экрана и глянцевая краска для металла.

Шаг 11: Покрасьте деревянный экран краской по своему вкусу

Пока окрашенная жестяная сетка сушится, покрасьте деревянный корпус экрана выбранной вами краской, предварительно заполнив все отверстия и зазоры деревянным клеем.

Шаг 12: Поместите жестяную сетку на место

Когда аэрозольная краска высохнет, поместите жестяную вставку на место, действуя осторожно, чтобы не поцарапать краску.

Совет: используйте жидкие гвозди по углам, чтобы удержать жестяную сетку. Тотчас же вытрите следы на лицевой поверхности, если они появятся.

Шаг 13: Закрепите жестяную сетку

Закрепите вставку с помощью степлера. Если вставка вырезана точно по размерам, много скрепок не понадобится. Достаточно будет 2-3 скрепок с каждой стороны.

Шаг 14: Наслаждайтесь новым экраном и новым рабочим пространством в ванной

Теперь неэстетичный радиатор прикрыт, а у вас появилась дополнительная горизонтальная поверхность. Украсьте ее цветами! Такой экран при необходимости легко снять и вернуть на место.

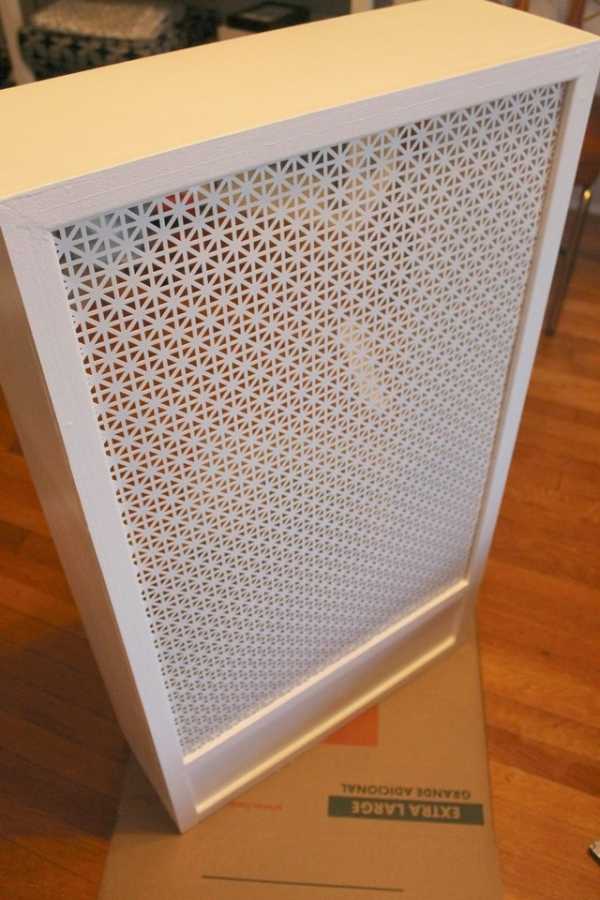

Вы это сделали! Ваш новый экран и красив, и функционален.

Совет: чаще встречаются радиаторы большего размера, чем на фото; в таком случае прикрепите петли снизу к верхней части экрана, чтобы он надежней держался на батарее.

www.furnishhome.ru

как сделать, фото, видео и прочее

Несмотря на то, что современные радиаторы из алюминия и металлопластика изготавливают по улучшенному дизайну, тем не менее, их внешний вид многих не устраивает. Как вариант, можно приобрести изделие, сделанное под заказ с учётом особенностей интерьера помещения. Но это будет стоить очень недешево.

Декоративный экран из дерева со стеклянными вставками

Идеальным решением будет декоративный экран, сделанный своими руками. Это довольно простой и незатратный процесс как в плане прилагаемых усилий, так и по финансовой составляющей.

Большинство людей считают, что батарея в коробке будет греть намного хуже и поэтому отказываются от них. Но это большое заблуждение. При желании можно сделать экран для радиатора, который улучшит не только его внешний вид, но и увеличит КПД отопления. Здесь важно разбираться в системе обогрева конструкции.



Как усилить теплоотдачу экрана

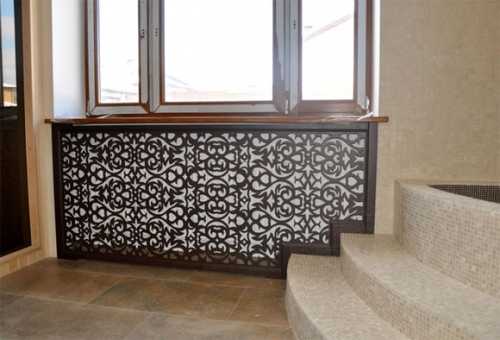

Деревянный экран с резьбой

Подача тепла осуществляется методом лучеиспускания в ИК диапазоне и за счёт потоков теплого воздуха – конвекции. На изменение соотношений этих двух показателей могут влиять перепады температуры горячей воды в отопительной системе, а также тип конструкции и внешние условия.

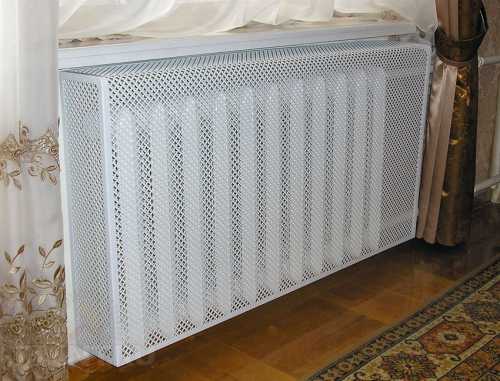

Металлический экран



Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

1. Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
2. Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
3. Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Выбор материала для экрана

Прежде чем приступить к процессу изготовления, необходимо выбрать материал для обшивки. От этого зависит скорость и простота выполнения работы, а также эффективность теплоотдачи батареи в экране.

Пластик использовать не рекомендуется, поскольку он обладает плохой теплопроводностью, стоит недёшево, а обрабатывать его очень сложно. Кроме того, такой материал под воздействием тепла может покоробиться и покрыться пятнами, а через несколько лет – потерять свою привлекательность.

Как вариант, можно применить металл – отличный проводник тепла. Вот только для сооружения конструкции из этого материала нужны навыки и специальные инструменты.

Готовый фасад экрана из дерева

Дерево – экологически чистый материал, который характеризуется лёгкостью в работе.

Единственный и главный минус – плохая проводимость тепла, которую повысить невозможно. Но всё же правильно изготовленный экран из дерева может быть вполне эффективным. А красота заложена уже в самой текстуре натуральной древесины.

Некоторые используют ротанг для создания такой конструкции. Это экологически чистый плетёный материал из высушенных стеблей каламуса. Особой популярностью пользуется мебель, изготовленная из ротанга. Этот материал также отлично задекорирует коробку для батареи.

Гипсокартон – неплохой вариант, правда, он довольно часто растрескивается и шелушится от перегрева. Но при желании его состояние можно улучшить и сделать отличную коробку для батареи и отделать самыми различными способами – на выбор.

Экран для батареи из гипсокартона

Типы экранов для батареи

Существует несколько типов конструкций, которыми можно задекорировать батарею:

1. Экран-коробка – полностью закрывает отопительный прибор.
2. Плоский экран предназначен для создания оградки радиаторов, находящихся в нише.
3. Экран навесной. Эта конструкция очень хорошо подходит для чугунных выступающих батарей.

Навесной экран из стекла для выступающих батарей

Инструменты

Для сооружения экрана понадобятся следующие инструменты: пила и сетка, винты, плита древесноволокнистая, клей столярный, скобы, гвозди отделочные, шурупы, а также ножки.

Изготовление экрана для батареи из гипсокартона

Перед изготовлением экрана гипсокартон проходит процедуру подготовки. Все вырезанные заготовки с внутренней стороны прокатываем игольчатым валиком. Заготовленные части нужно пропитать водной эмульсией ПВА. На это понадобится около 2 литров раствора.

Эта процедура повышает теплопроводность гипсокартона. Проделанные валиком ямки образовывают тепловые переходы изнутри наружу. Кроме того, такой гипсокартон легче красится: покрытие ложится ровным слоем. Все распилы такого материала будут ровными и чистыми.

Покрашенное изделие из гипсокартона, обработанное шкуркой, выглядит ничем не хуже заводского пластикового.

Изготовление гипсокартонного короба

Этапы изготовления декоративного экрана на батарею

1. Производим замер батареи, делая небольшой запас в высоту – 50 мм., и в ширину – 100 мм. В точности по сделанным замерам разрезаем древесноволокнистую плиту. Вот и готова передняя часть коробки.

2. Затем замеряем глубину батареи и добавляем 25 мм. Разрезаем плиту на две одинаковые части такого размера. Высота должно соответствовать передней части пластины. Крышку нужно сделать размером на 12 мм. больше, чем боковые части, и на 25 мм. шире передней

Подготовка панелей



3. После этого продырявливаем переднюю часть, проведя линию снизу на 110 мм. и сверху на 75 мм. Диаметр отверстий на противоположной стороне каждой линии должен составлять 12 мм. Чётко по линиям вырезаем квадрат, не выходя за пределы отверстий.

4. Вдоль всей детали делаем срез на 45 градусов пилой. Конец, полученный в результате спиливания, можно использовать в качестве отделки. Отделка производится таким образом, чтобы она доставала до противоположного угла. Это нужно повторить несколько раз, пока не получим 4 одинаковые части, предназначенные для краёв внутри. Чтобы они плотно прилегали, обрез нужно делать только после примерки.

Изготовление короба



5. После этого можно приступать к изготовлению сетки для полученного в коробе окна. Её делают как из дерева, так и из металла. Главное – понимать, что её размер должен быть несколько больше по периметру окна – для внутреннего крепления. Если сетка готова, её можно соединять с передней частью.

6. Затем собираем полностью экран, соединяя переднюю часть с боковыми панелями.

7. Ножки нужно закрепить. Их вырезают из древесноволокнистой плиты. Для удобства ножки должны быть регулируемыми. Их размещают по внутренним передним углам. После того, как коробка готова, устанавливаются и регулируются ножки.

8. Для того чтобы конструкция была прочной и не смещалась, внутри её крепят рейками.

9. Чтобы максимально увеличить теплоотдачу в комнату, из металлической сетки вырезают кусок по размеру передней части экрана и соединяют его с конструкцией.

Вот и готов декоративный экран для батареи отопления. Процесс его изготовления довольно простой. Главное – выбрать правильный и безвредный материал для его сооружения. Ведь некоторые материалы в процессе нагревания могут быть небезопасными для здоровья.

Установка короба на место

Экран из ротанга

Это очень красивый вариант, но достаточно дорогой. Декоративный экран с ротанговым фасадом по стоимости будет раз в 10 дороже металлического варианта и идентичен изделию из натурального дерева.

Ротанговое полотно в нашу страну привозят уже в готовом виде в полотнах стандартной ширины: 60, 74 и 90 см. В последнее время на рынке стройматериалов появился искусственный ротанг, который изготовляется на бумажной основе и далее окрашивается. Полотна такого материала могут иметь ширину 60 и 90 см. Ещё один отличный вариант – искусственный ротанг из ПВХ. Он выпускается только в белом и желтоватом цвете и только шириной 60 см.

Искусственный ротанг

Важно выбрать качественный искусственный ротанг от солидного производителя, чтобы в отопительный сезон ваша комната не наполнялась вредными испарениями.

По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга. А обрамление лучше всего сделать из деревянных планок.

Искусственный ротанг в стиле прованс





Оцените статью: Поделитесь с друзьями!

postroika.biz

Экран на батарею отопления своими руками

Как можно скрыть от глаз радиаторы отопления, такие привычные и необходимые в нашем жилье? Разве домашний мастер может позволить себе пройти мимо такого поля деятельности? Спрятать старый радиатор или создать невероятный дизайн, который украсит новые приборы — задача несложная. Изготовление своими руками экрана на батарею отопления имеет не только эстетическую функцию, но часто и практическое применение. Например, можно придумать дополнительную поверхность для лампы, книг, различных мелочей или небольшой столик для выполнения уроков, чтения книг. В детской комнате специальный экран убережет малышей от ожогов, ведь системы центрального отопления часто грешат скачками давления.

Экран на батарею отопления своими руками

О теплоотдаче

Батарея отопления, скрытая за изящным декоративным экраном, добавит положительных эмоций в нашу жизнь. Такая вещь может не только скрыть неприглядные старые конструкции, но и стать частью стилевого оформления помещения. Задумывая создать нечто грандиозное для радиаторов в своей квартире, стоит не забывать о сохранении теплоотдачи прибора.

Таблица теплоотдачи радиаторов отопления

Тепловая энергия состоит из двух частей:

• Лучистой. Выделяется потоками инфракрасного излучения от нагретой поверхности радиатора. Если он нагрет до 50°C, то доля такой энергии мала. При повышении температуры возрастает и мощность излучения.
• Конвективной. Тепло от батареи передается путем перемешивания горячего и холодного воздуха.

Декоративный экран на радиатор неизбежно перекроет доступ потокам двух энергий, следовательно, часть тепла в дом не поступит. При неудачных конструкциях в виде короба, горячий воздух будет частично скапливаться внутри без возможности выхода наружу. Процесс теплообмена нарушается, часть тепла просто перейдет в соседнее помещение. При упаковке радиатора в красивый короб теряется 3-7% теплоэнергии. Избежать полностью такого убытка невозможно, но есть вероятность его уменьшения. Для этого нужно правильно подобрать конструкцию экрана.

Это важно! Установленный на радиатор экран несет ответственность за распространение инфракрасных потоков и распределение воздуха. Поэтому лицевая часть конструкции должна иметь множество отверстий.

Деревянная решетка на батарею

Виды экранов для радиатора

Современный строительный рынок предоставляет для выполнения своих задумок различные материалы и инструменты. Рассмотрим различные варианты.

Металлические экраны

Они имеют хорошую теплопроводность и доступную стоимость. Потери тепловой энергии составляют всего 3%. Для изготовления может подойти тонколистовой металл, покрытый сверху полимерной пленкой. В продаже есть различные оттенки такого покрытия. Но работать с металлом не так просто.

Металлический экран батареи отопления.

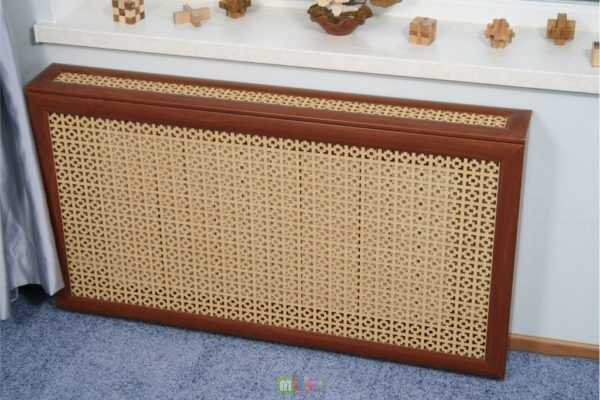

Деревянные экраны

Хороший, экологичный вариант. Фантазия исполнителя ничем не ограничена. Но для коробов и декоративных решеток подбирают хорошо просушенную древесину. Тогда природная структура материала и красота помогут выполнить эффектную модель. После изготовления экрана, его обязательно покрывают специальным составом. В противном случае возможно образование трещин и деформация. Требуется постоянный уход.

Деревянные декоративные экраны.

Пластиковые экраны

Данный материал плохо проводит тепло и может коробиться от воздействия горячих температур. Стоит пластик недорого и смотрится аккуратно. Но не нужно приобретать дешевые варианты, которые при нагревании начинают распространять химический запах и выделять вредные вещества.

Пластиковые экраны

Экраны из МДФ

Самый распространенный вариант для декорирования радиаторов отопления. Не так капризен в уходе как дерево, легко поддается обработке даже в домашних условиях. Материал отличается долговечностью и прочностью. А цена самая демократичная среди аналогов.

Экраны из МДФ

Разновидности устройства экранов

Главная деталь экрана — его лицевая часть в виде прямоугольника с отверстиями, которые обеспечивают доступ теплого воздуха в помещение. Наличие верхней и боковых поверхностей часто диктует место установки радиатора.

Можно выделить три основных вида экрана по способу установки:

• плоская панель;
• экран с навесной частью;
• имитация тумбы или короб.

Плоский экран для батареи отопления

Плоские панели ставят, если батарея находится в нише. Радиатор, расположенный под подоконником, можно тоже украсить отдельной панелью и оформить его в едином стиле с интерьером помещения. Такой вариант выполняется и в виде фасада на ножках, который будет закрывать прибор на манер ширмы.

Навесную крышку монтируют на батареях, которые слегка выступают вперед. Состоит она обычно из двух поверхностей, располагающихся сверху и с лицевой части радиатора. Боковые его стороны остаются свободными.

Экран с навесной частью

Короб или имитация «а-ля тумба» полностью скрывают радиатор. Такой вариант создает дополнительную поверхность, на которой можно держать разные мелочи, ставить лампы. Но здесь не стоит забывать о наличии множества отверстий для выхода теплого воздуха.

Короб на батарею отопления

Некоторые тонкости при изготовлении экрана

Перед тем как монтировать экран на батарею отопления своими руками, за ней требуется установить отражатель. Для этого можно использовать фольгу, предварительно обернув ею кусок фанеры. Такая конструкция отразит тепловые лучи и перенаправит их в помещение. Уровень теплоотдачи повышается.

Это важно! Дополнительно уменьшить потери тепла можно, если внутреннюю поверхность экрана покрасить в радикальный черный цвет. Благодаря чему наше изделие будет больше забирать тепла у радиатора и отдавать в окружающий воздух.

Создавая варианты экрана на радиатор самостоятельно, продумайте, как они будут сниматься и разбираться. Такая конструкция должна обеспечивать беспроблемный доступ к батарее на случай аварии или простой уборки. Существует еще ежегодный слив и заполнение системы отопления, когда возможны некоторые проблемы.

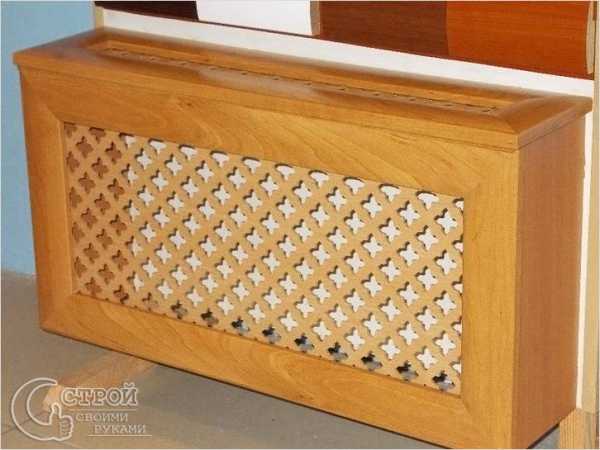

Деревянный экран для батареи своими руками

Пробуем сделать экран для радиатора самостоятельно

Экран-решетка

Несложный в исполнении экран на радиатор состоит из панели с деревянными решетками в раме. Располагаются рейки в любом направлении: горизонтально, вертикально, диагонально. Можно задумать и ячеистую решетку, для которой выполняется противоположная укладка реек. Угол, под которым находятся рейки, может быть не только прямым.

Экран решетка для батареи

Диагональное расположение реек на экране для батареи отопления.

Как вариант выполняют экран в виде жалюзи. Он будет напоминать традиционные ставни из дерева. Рейки в раме располагаются под углом к основанию. Выполняется это при помощи параллельных пропилов. Учитывая размеры рейки, выполняют два пропила ножовкой, а лишнее дерево между ними убирают узкой стамеской. Делают такие выемки под нужным углом и по количеству приготовленных реек.

Экран в виде жалюзи для радиатора

Сначала монтируют каркас по размеру радиатора. После этого на него крепят рейки. Только нужно обязательно пользоваться сухим материалом, чтобы во время эксплуатации он не рассохся и не покоробился. Все детали тщательно шлифуют, укрепляют клеем или саморезами, грунтуют и покрывают выбранным лаком или краской.

Экран-короб

Несложно сделать экран своими руками на радиатор отопления из материала МДФ. Для этого сбивают короб под имеющуюся батарею и обшивают его декоративной панелью. Можно приобрести различные варианты по цвету и форме отверстий. Или заказать выполнение рисунка по своему эскизу на специальном станке. Также можно сделать простые отверстия самостоятельно.

Экран короб из МДФ

Для работы могут потребоваться такие инструменты: дрель со сверлами и циркулярная пила, ножовка, мебельный степлер, отвертки.

Что касается материалов: выбираем плиту ДСП или МДФ, металлическую сетку, саморезы и шурупы для крепления, клей, две мебельных ножки.

Инструменты для работы

Выполняется работа по созданию экрана на радиатор в такой последовательности:

1. Снимаем размеры с батареи. К имеющейся ширине добавляем 7-10 см, к высоте — 3-5 см. Отмеряем нужные величины на подготовленной плите и вырезаем по полученным линиям циркулярной пилой. Получаем внешнюю сторону экрана.
2. Для глубины к верхней части короба добавляем 3-4 см, ширина нам известна. Вырезаем по тому же принципу. Теперь знаем размеры и боковых частей будущего изделия. Вырезаем и эти детали.
3. В лицевой части вырезаем нужные отверстия, предварительно расчертив их карандашом на плите. Узоры могут быть любой формы и зависят от фантазии и мастерства исполнителя.
4. С изнаночной стороны закрепляем тонкую металлическую сетку, прикрывающую все отверстия. Это можно выполнить с помощью саморезов или используя жидкие гвозди.
5. Соединяем все заготовки при помощи металлических уголков, располагая их внутри короба и используя для скрепления те же саморезы или шурупы.

Это важно! Если используются простые материалы, можно боковые поверхности короба обернуть обоями с клеящимся слоем под цвет лицевой панели. Деревянные детали лучше покрыть морилкой. Специалисты не советуют использовать при этом лаки и масляные краски.

Для устойчивости к нижней части экрана крепятся ножки.

Установка экранов на радиаторы отопления.

Конечно, эта инструкция достаточно схематична и объясняет не все моменты. Но основное направление работы понять можно. Остальное зависит от смелости и желания домашнего мастера.

Ошибки при изготовлении экрана для радиатора

Самостоятельное изготовление декоративного экрана на радиатор отопления имеет свои особенности. Их несоблюдение может привести к неправильной эксплуатации батареи, потере тепла и напрасной трате денег.

• Основная ошибка — малое количество отверстий в лицевой части экрана. Это приводит к передаче тепла в другие помещения.
• Неудачные варианты приводят к скоплению воздуху в верхней половине экрана, что нарушает оптимальный процесс конвекции.
• Неправильно выполненный и смонтированный металлический кожух может приводить к большим теплопотерям до 25%.

https://www.youtube.com/watch?v=YR5UBtAEkkg

Фотогалерея (16 фото)

13.11.2016

gopb.ru

Самодельный экран на батарею своими руками

Вполне понятно желание многих домовладельцев облагородить или скрыть инженерные коммуникации, пронизывающие все помещения наших жилищ. Особенно это касается системы обогрева, ее отопительные приборы расположены во всех комнатах. Хорошо, если нагреватели нового образца и имеют более-менее приличный вид, а когда стоят старые чугунные «гармошки» или стальные пластинчатые монстры, то ни о какой эстетике и речи не идет. Поэтому в данном материале рассмотрим вопрос, как изготовить и установить экран на батарею своими руками, чтобы удачно ее облицевать и одновременно внести небольшую изюминку в интерьер помещения.

Немного о теплоотдаче радиаторов

Нередки случаи, когда и новые алюминиевые или биметаллические радиаторы выбиваются из интерьера, нарушая его гармонию. Вопрос отделки достаточно актуален и требует особого подхода, поскольку, устанавливая декоративный кожух на батарею отопления, обеспечивается ее приятный внешний вид, но нарушается процесс теплоотдачи от прибора в комнату. Почему так происходит и можно ли этого избежать, попытаемся разобраться до того, как приступить к изготовлению экрана.

Тепловая энергия, выделяемая в помещение отопительным радиатором, имеет 2 составляющие: лучистую и конвективную. Первая характеризуется прямым инфракрасным излучением, поступающим в комнату от горячих поверхностей батареи. При невысокой температуре теплоносителя (до 50 ºС) доля лучистой энергии невелика, но при 60 ºС и выше она существенно возрастает. Когда ставится декоративный короб для батареи, то неизбежно перекрывается путь потоку этого излучения, а значит, часть тепловой энергии в дом не попадает.

Хорошая статья в тему про сравнение теплоотдачи радиаторов.

Исключением являются водяные обогреватели конвекторного типа, их лицевые поверхности не бывают горячими и лучистая составляющая практически отсутствует. Но подобные нагреватели встречаются нечасто.

Конвективная составляющая – это передача тепловой энергии воздушной среде. На нее панели для батарей также оказывают влияние, так как создают препятствие на пути у воздуха, проходящего через ребра и другие элементы отопительного прибора. А в случае когда конструкция экрана неудачна, часть горячего воздуха просто скапливается внутри короба, не имея возможности выйти наружу.

Краткий вывод таков: устанавливая декоративные экраны для батарей отопления, мы нарушаем процесс теплообмена и часть энергии возвращается в тепловую сеть по обратному трубопроводу. Это не так страшно в частном доме, где система расположена по всему дому и эта теплота никуда из него не уйдет, а просто будет отдана в другом помещении. А вот в случае с квартирой мы просто отдаем оплаченное нами тепло соседям по стояку, это надо понимать.

В зависимости от того, как выполнен декор батарей, потери составляют от 3 до 7%. Полностью их избежать нельзя, а вот уменьшить с помощью удачной конструкции экрана вполне возможно.

Выбираем материал

Для начала следует правильно выбрать материал, из которого будет изготавливаться экран для радиатора отопления. Варианты есть следующие:

• пластик;
• металл;
• дерево;
• панели МДФ;
• гипсокартон.

Пластик малопригоден для нашей цели. Мало того, что он слабо проводит тепло, но и со временем коробится от его воздействия. Кроме этого, стоимость панелей из пластика достаточно высока. Единственное достоинство – легкость в обработке напрочь перечеркивается существенными недостатками.

С точки зрения теплопередачи металлические экраны на радиаторы – наилучший вариант, поставив такой кожух, вы легко уложитесь в 3% потерь, что практически незаметно. Для этого можно приобрести тонколистовой металл с полимерным покрытием желаемого цвета и закрепить его, к примеру, на профилях для гипсокартонных систем. Однако, обработка металла – дело непростое и в домашних условиях, да еще без навыков, собрать приличное изделие вряд ли получится.

Хороший вариант — экраны для батареи из дерева. Даром что древесина плохо проводит тепло и требует ухода, зато здесь есть простор для фантазии и возможность выполнить простую и удачную конструкцию. Ее вполне можно собрать самостоятельно, а служить она будет долго.

То же самое следует сказать о таком материале, как ламинированные панели МДФ. Они легко поддаются обработке, прочны и долговечны, а наружный рисунок можно удачно подобрать под интерьер комнаты. Еще одно преимущество — экраны из МДФ не требуют ухода, как деревянные. Стоимость материала достаточно демократична, поэтому изделия из дерева и МДФ – это наиболее распространенные варианты для облагораживания отопительных приборов.

Немного о гипсокартонных листах как об одном из самых популярных отделочных материалов. Он тоже вполне подойдет для нашей цели, только выполнить самодельный экран из гипсокартона сложнее, требуются начальные навыки по работе с данным материалом, и по стоимости получится дороже.

Рекомендации по изготовлению

Первым делом рекомендуется на внутреннюю поверхность стены, находящуюся за батареей, наклеить специальный отражающий экран из фольги, такие имеются в продаже в любом магазине стройматериалов и стоят недорого. Это позволит увеличить нашу лучистую составляющую, что в стандартных условиях уходит на нагрев наружной стены. Далее, разберем изготовление своими руками короба из панелей МДФ на деревянном каркасе.

Схема укладки отражающего экрана из фольги за радиатором

Вначале необходимо четко обмерить закрываемую площадь и глубину выступа радиатора. После по этим размерам изготавливаем простой деревянный каркас и тщательно обрабатываем его, как изображено на рисунке.

Подготовка каркаса

Следующий этап – самый трудоемкий. Нам нужна передняя решетка для радиатора из МДФ множеством отверстий для воздуха. Чем их будет больше, тем лучше, за вами – придание вырезам красивой формы. Тут придется изрядно потрудиться электрическим лобзиком и прочим инструментом, чтобы вырезать узор. Его рисунок и расположение зависит только от вашей фантазии и готовности затратить свое время. Рекомендация одна: не делать глухой верхнюю часть лицевой панели, чтобы нагретый воздух не стоял под крышкой короба.

Деревянная решетка на батарею

Далее, отрезаем по размерам боковые панели (их можно сделать глухими, только прорезать проемы для труб) и верхнюю часть, в которой тоже очень желательно сделать фигурные отверстия для выхода воздуха наружу. После чего декоративный короб для батареи можно собрать и установить на место. Для лучшего понимания процесса в качестве примера приведем сборочный чертеж:

Заключение

Если вы не располагаете достаточным количеством времени, то проще приобрести готовый набор для отделки различных нагревательных элементов и быстро его собрать и установить. Но человек с руками и хорошей фантазией изготовит самостоятельно эксклюзивный декоративный экран, какого в продаже не найти. Главная сложность – обработка лицевой панели, все остальное делается достаточно просто.

cotlix.com
