Барбекю из кирпича — 125 фото. Простая инструкция как построить своими руками
Каждый счастливый обладатель загородного дома или хотя бы дачи, где он проводит все свои летние выходные, рано или поздно приходит к мысли, что для полного счастья ему не хватает мангала или барбекю. В сущности барбекю – это такой мангал.
Сегодня, без головной боли и переживаний о верности ваших расчетов барбекю, можно выбрать и купить готовый комплект проекта не только с чертежами и инструкцией по сборке, но и все необходимые материалы для его постройки. Полный набор кирпичей или элементов из камня, которые можно легко собрать по инструкции за 1-2 дня.
Обратите внимание! Большой выбор готовых проектов с комплектом деталей смотрите на сайте in-kamin.ru
Надо сказать, что в отличие от обычного мангала – нехитрого приспособления для жарки шашлыков, это сооружение гораздо более многофункциональное. В сущности это просто печка, которая в отличие от обычных наших русских печей, располагается не внутри дома, а снаружи.
Поскольку она предназначена для приготовления изысканных блюд на свежем воздухе, то и отношение к ней должно быть не менее серьёзным, поэтому, прежде всего, нужно выбрать подходящую схему печи из кирпича. Присутствующие в Интернете множественные фото барбекю из кирпича помогут решить эту проблему.

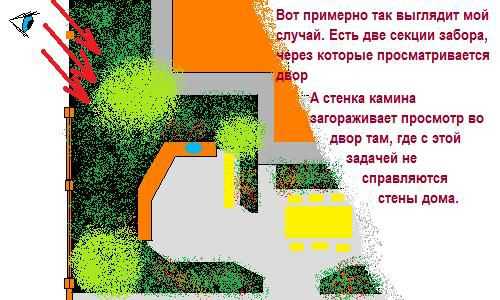

Прежде всего, необходимо определить место установки. Мангал должен находиться невдалеке от дома. В принципе, можно и подальше, но необходимость бегать туда-сюда за десятки метров от дома к мангалу и обратно носить продукты, воду и топливо, напрочь отобьёт желание устраивать праздники.
Площадка под барбекю обязательно должна быть ровной, потому что это довольно крупное сооружение из кирпича, имеющее большую массу, оно мало чем отличающаяся от традиционной нашей русской печи. Абсолютно все виды печек – сложные инженерные сооружения.
В сущности, печь – это дом огня, и чем ответственнее подойти к её возведению, тем эффективнее будет в ней работать пламя. Барбекю – сложное строение из кирпича, имеющее большую собственную массу, поэтому под него нужно подвести фундамент.
Краткое содержимое статьи:
Закладка фундамента
Под фундамент роется яма глубиной не более полуметра и заполняется гравием примерно наполовину. После этого гравий необходимо хорошенько утрамбовать. В результате получается своеобразная подушка, по периметру которой устанавливается опалубка.
Затем устанавливается арматура. В качестве арматуры могут быть использованы железные прутья или стальная сетка. Арматура ни в коем случае не должна выступать за верхние края опалубки.
После этого в опалубку заливается бетон. Примерно через три дня, после затвердения и высыхания бетона, опалубка убирается. Фундамент будущей печи готов.
Дровяник
Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.
В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.

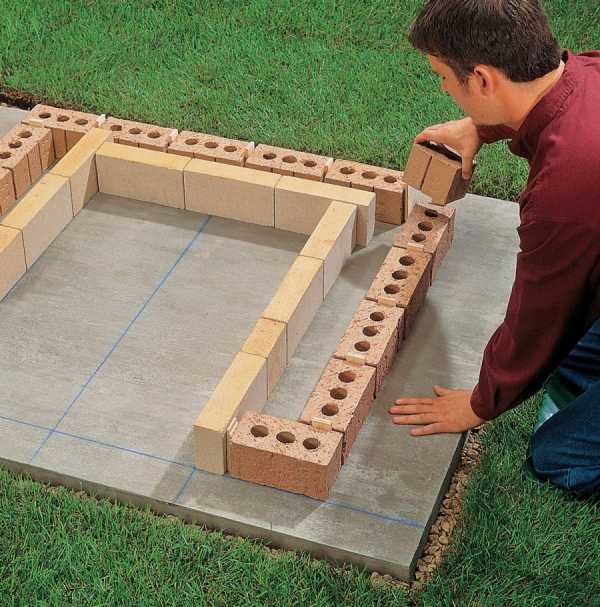

Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.
После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.

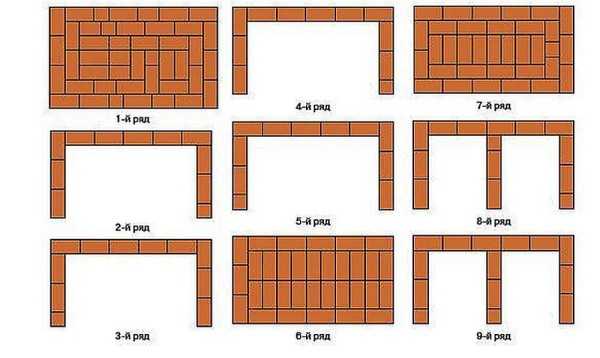

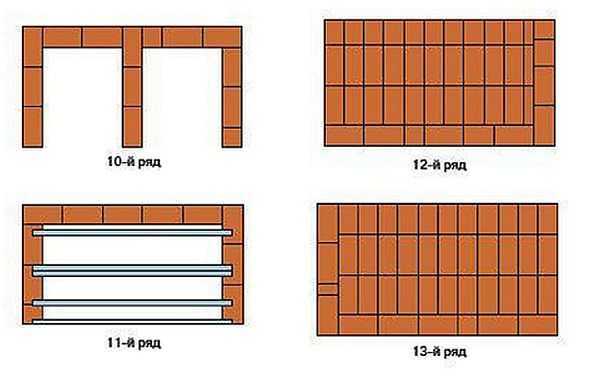

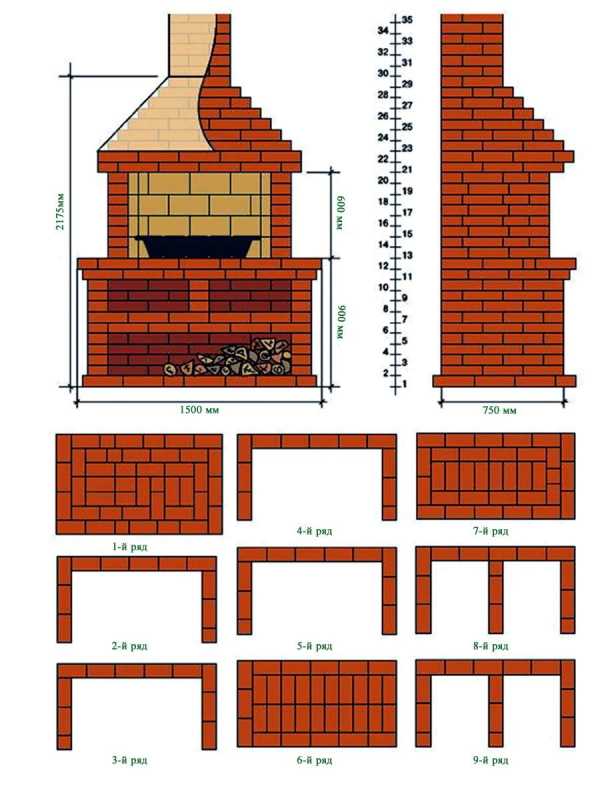

Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.
Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.
Портал
Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт. Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.
Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.
Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.
Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.
Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.
Каминный зуб
После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.
Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.
Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.
Вертел и другие приспособления
Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.
В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.

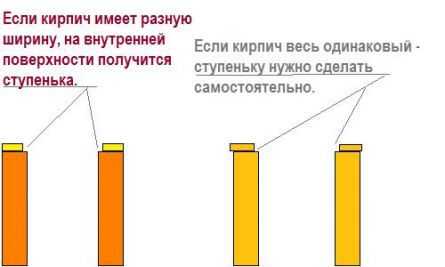

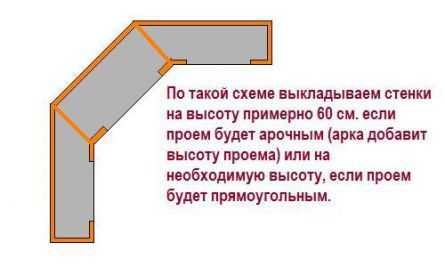

В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.
Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.
Труба
Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.
Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.
Декоративное оформление
Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.
Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.

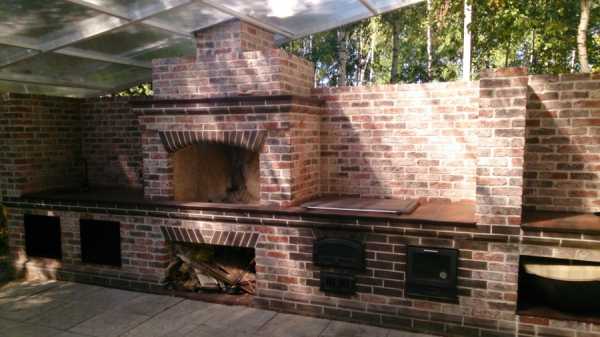

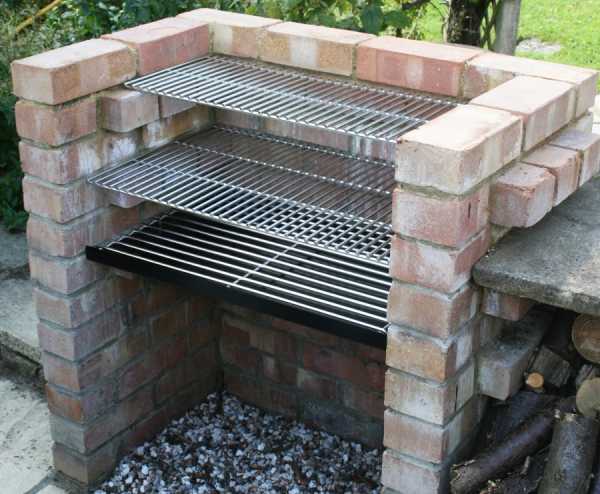

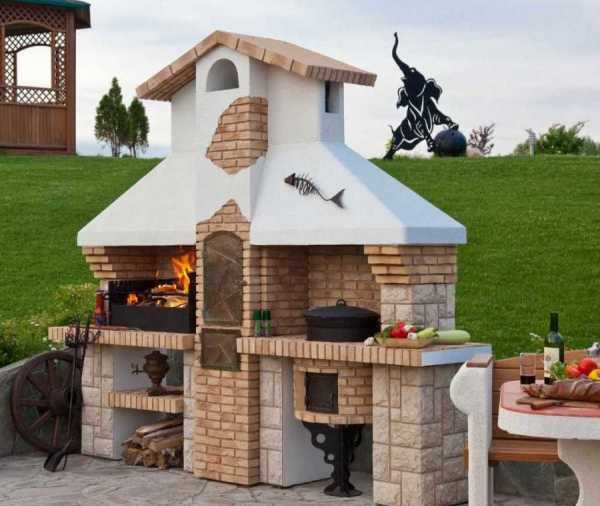

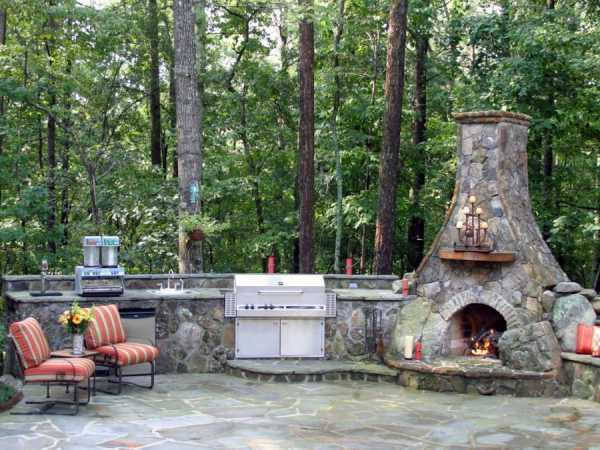

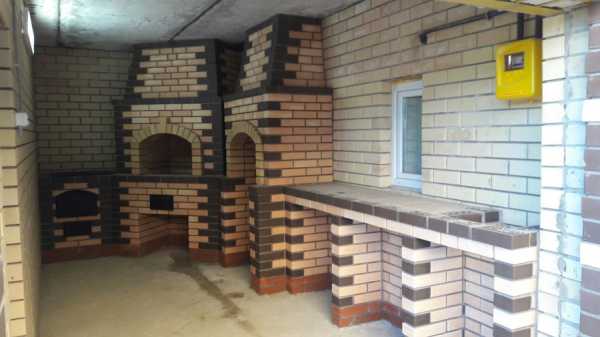

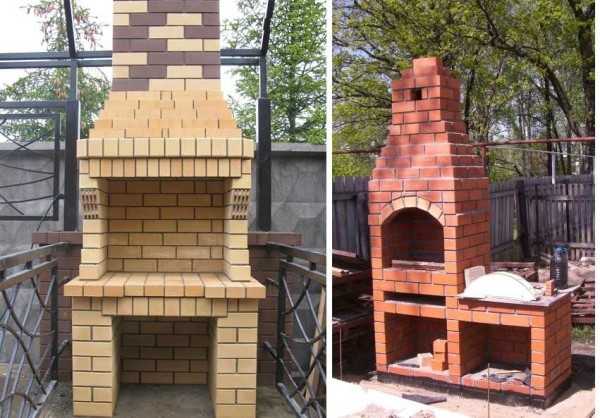

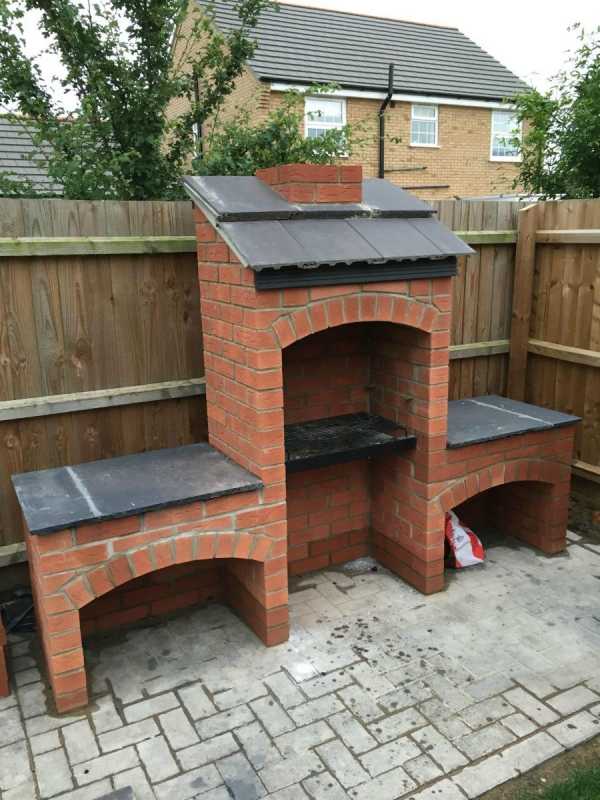

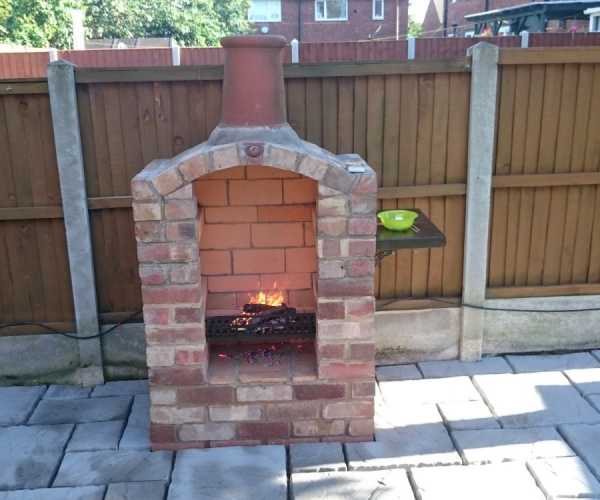

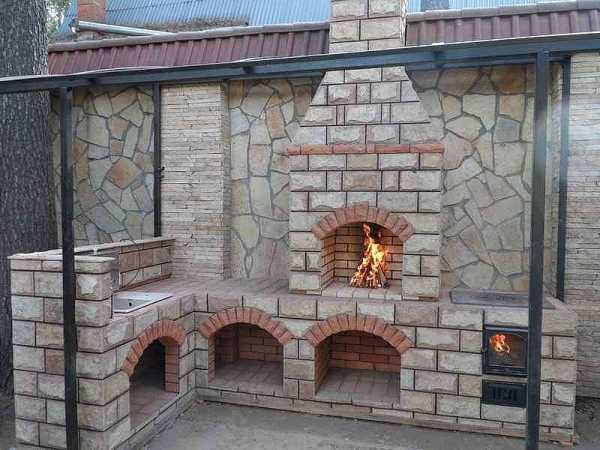

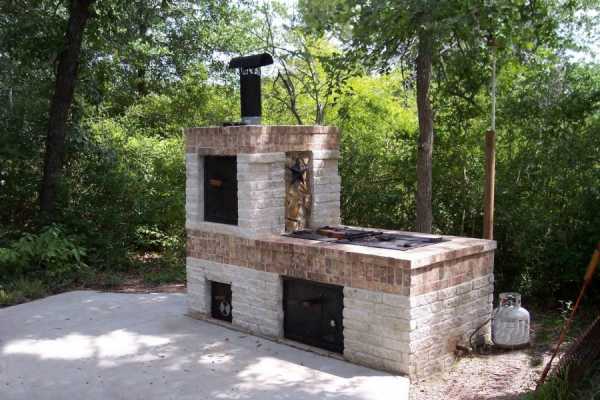

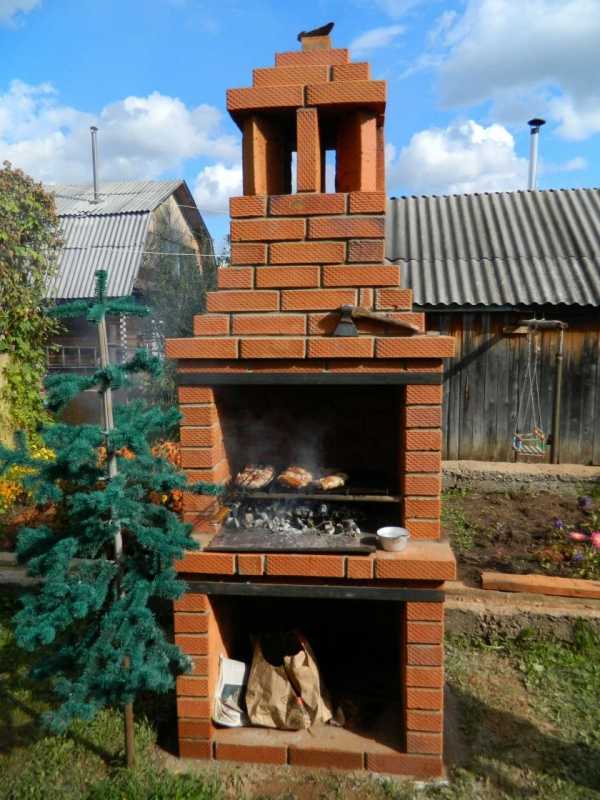

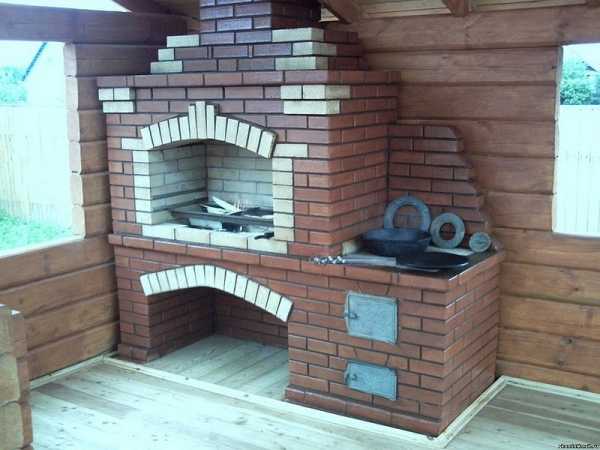

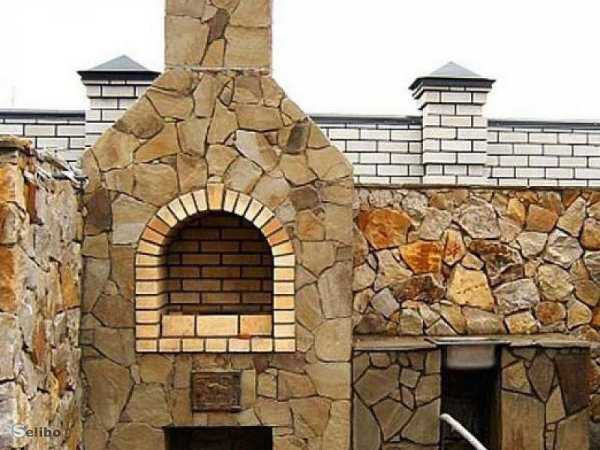

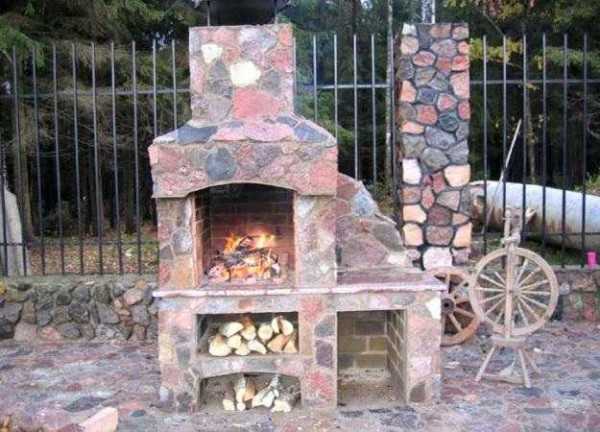

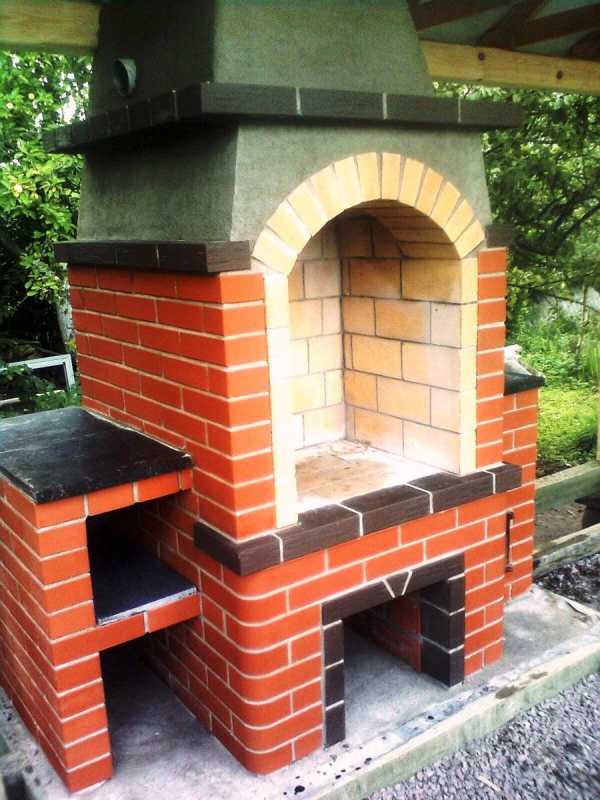

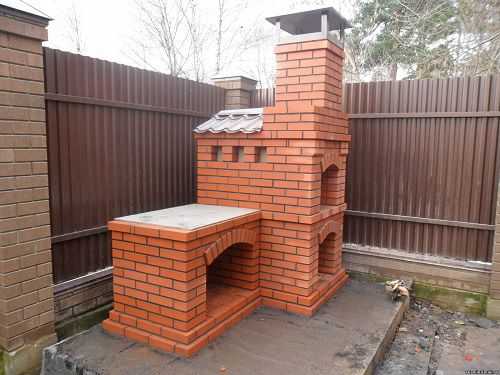

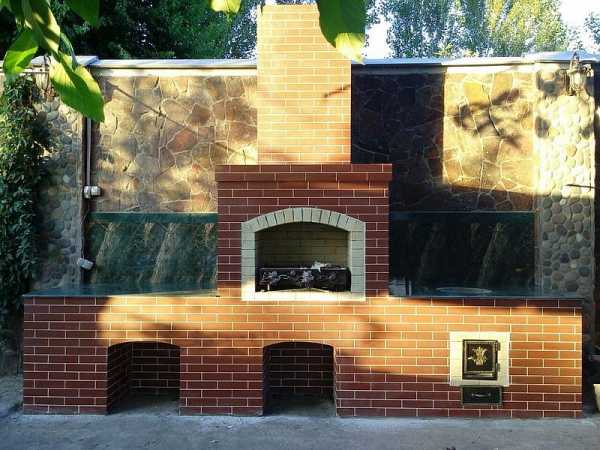

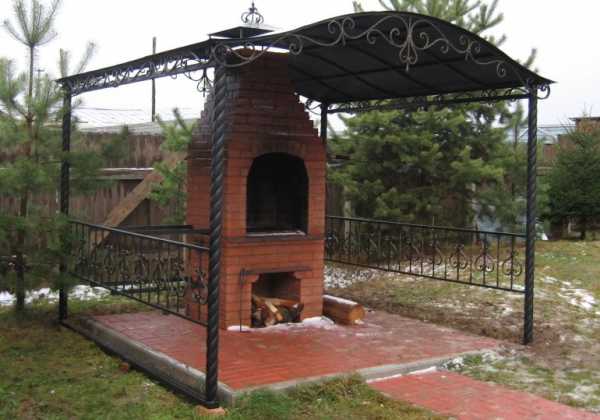

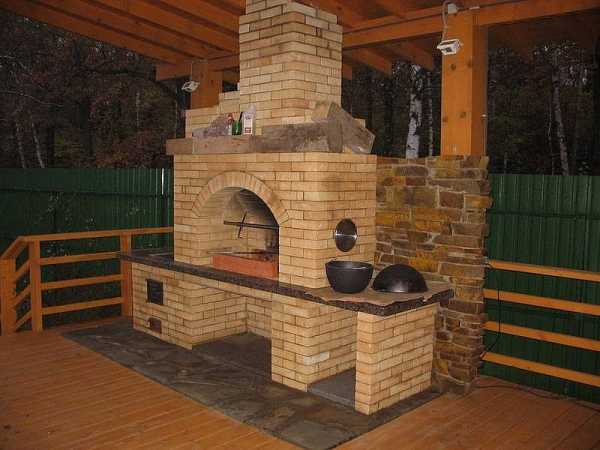

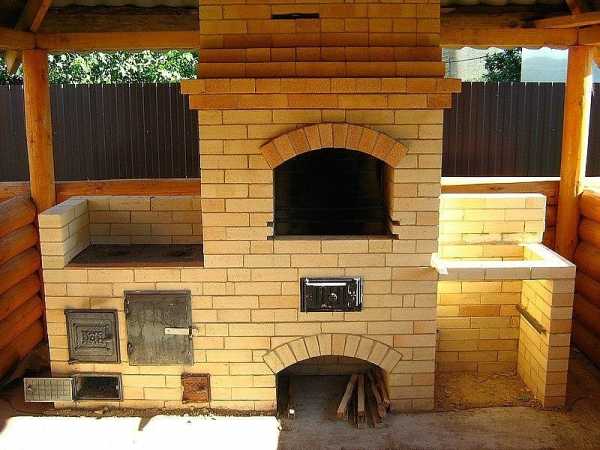

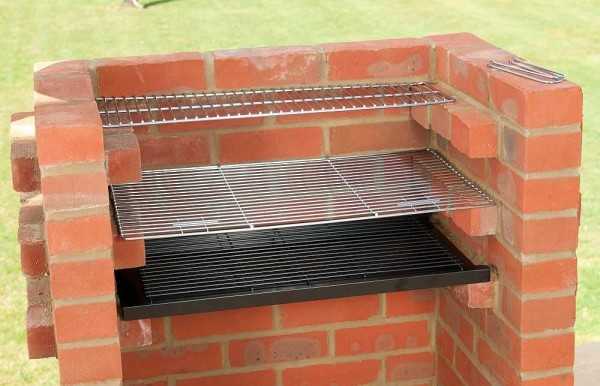

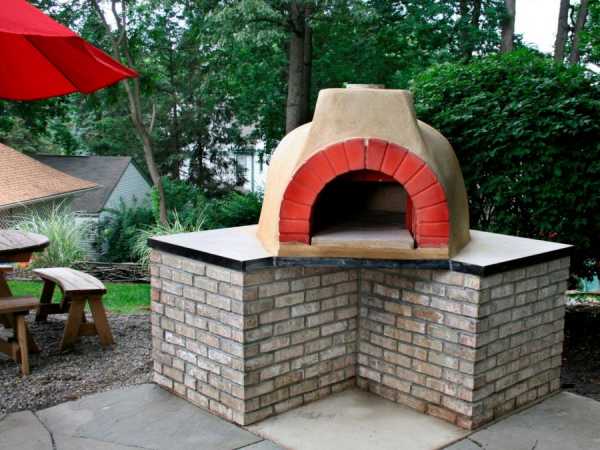

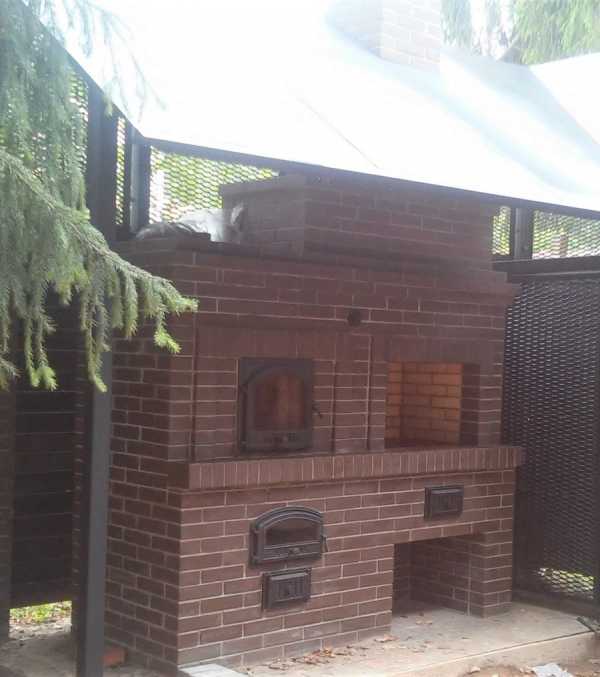

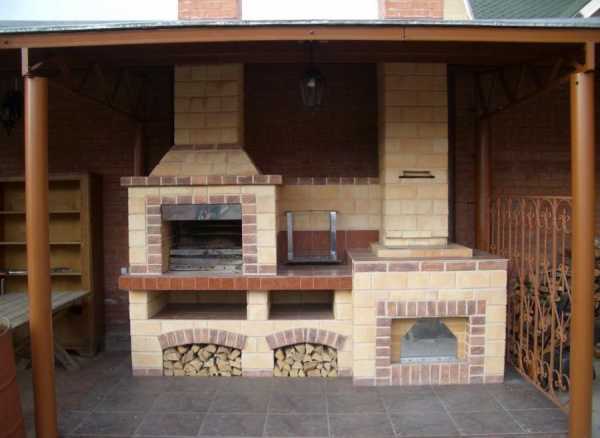

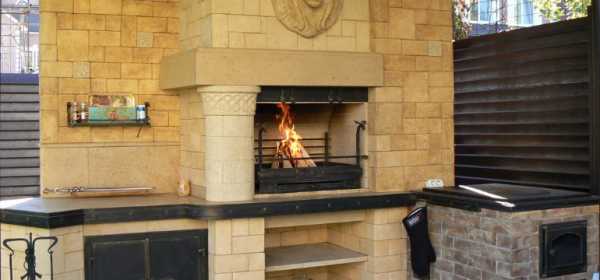

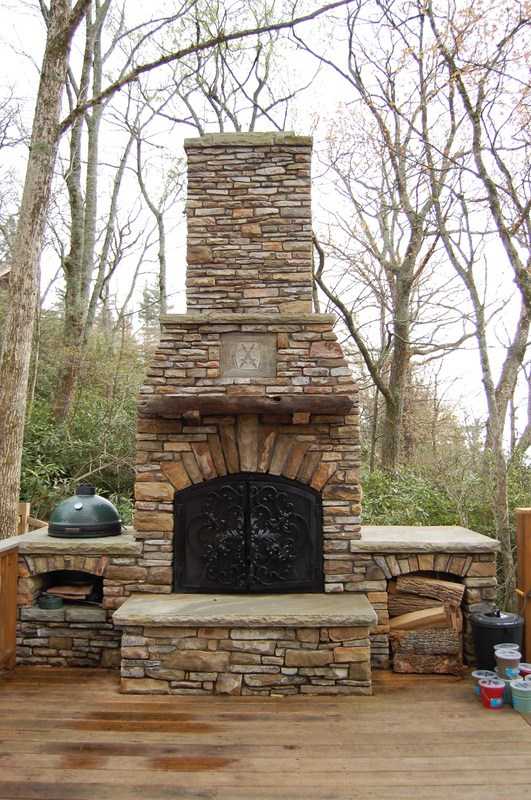

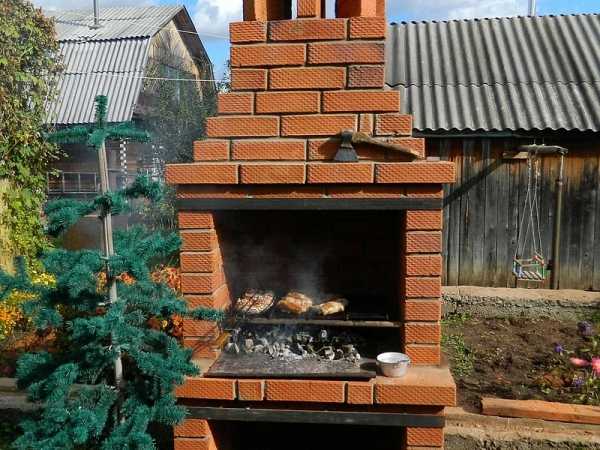

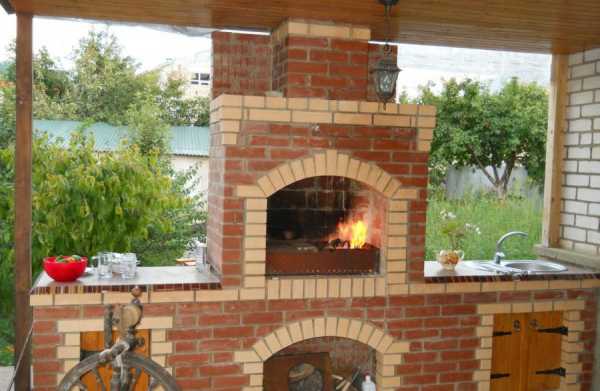

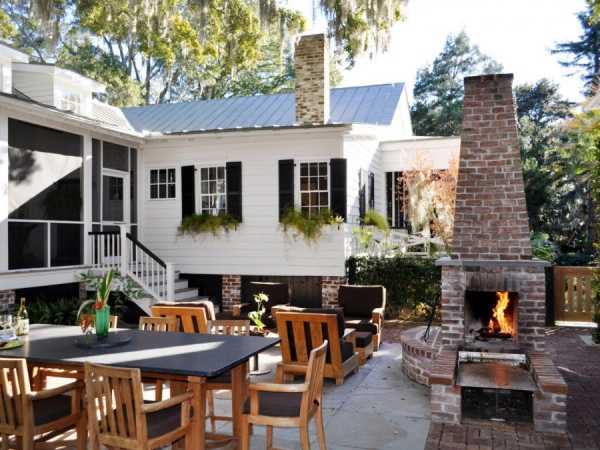

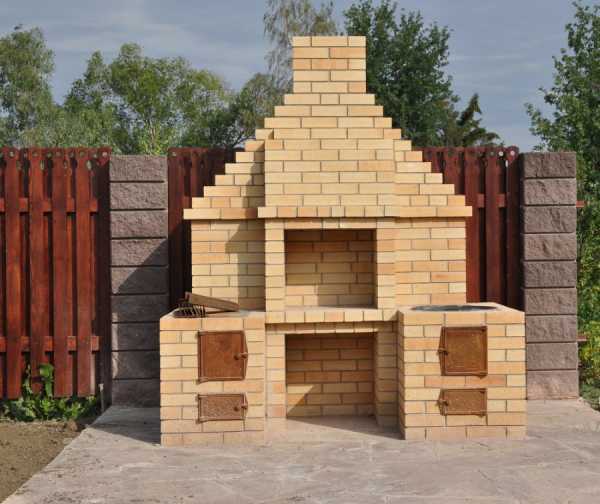

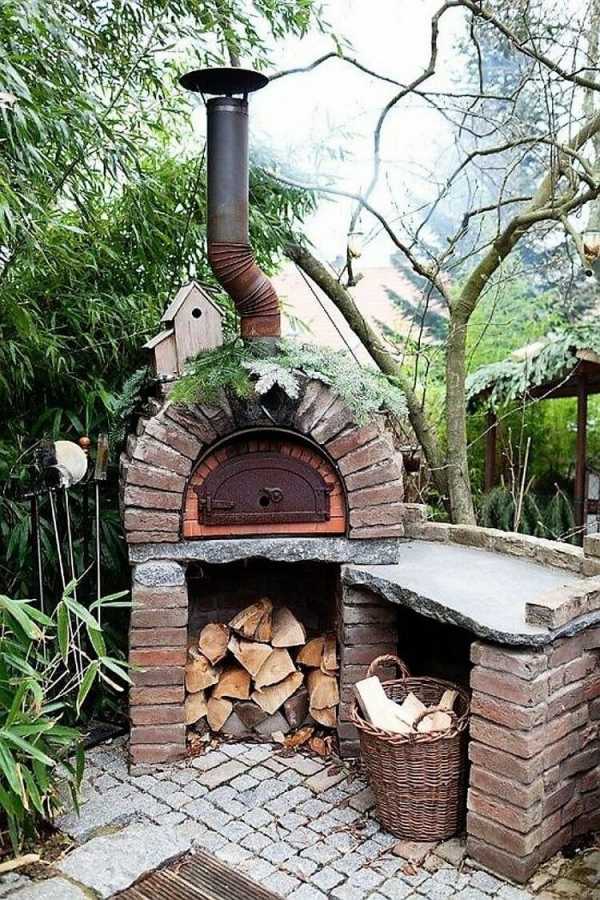

Фото барбекю из кирпича
Смотрите также
Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1landshaftdizajn.ru
садовые шашлычницы для улицы, закрытой трассы, веранды
камины барбекю сегодня часто устанавливаются около дачных и загородных домов. Ещё несколько десятков лет назад барбекю считалось предметом роскоши и богатства. Однако сегодня, такие конструкции несут не только декоративную, но и особую полезную функцию. С помощью такого устройства расположенного в саду, вы сможете готовить пищу, отдыхать вместе с друзьями и близкими летом и весной.
Камины барбекю имеют свои особенности и преимущества, в частности это относится к современным топкам и каминным порталам. Печь барбекю имеет своё уникальное исполнение и облицовку, что позволяет выделить её в саду и тем самым украсить ландшафт.
Беседка барбекю имеет свои преимущества, к которым относится:
- Камин создаётся своими руками и даже из подручных материалов;
- Поскольку агрегат будет установлен в саду, он не будет выделять в окружающее пространство вредных и опасных для здоровья продуктов горения, дыма;
- Печка служит качественным и оригинальным дополнением к существующему декору сада;
- Даже самые миниатюрные садовые печи отличаются высокой мощностью и полноценным, обширным функционалом.
Мангал барбекю за счёт своей функциональности, как правило, имеет большую массу и габаритные размеры. Из-за этого она устанавливается на фундамент, который предварительно необходимо сконструировать. Во всём остальном, возведение кирпичного устройства ни чем не отличается от сборки моделей, располагающихся внутри помещений.
Классификация печей барбекю
Садовый барбекю имеет ряд своих отличительных особенностей. При этом, перед тем как построить такой агрегат на своём дачном участке, рекомендуется подробно ознакомиться с его особенностями, отличиями и классификацией. Это необходимо, так как такие печки могут отличаться не только визуально по своему оформлению, но и по функциональности.
Барбекю комплекс с мангалом относится, пожалуй, к самым массивным и громоздким конструкциям в данном перечне. Такие печки изготавливаются из кирпича и поскольку имеют большой вес, собираются только после тщательно и правильно подготовленного фундамента. Важно чтобы он был собран по всем правилам, иначе со временем конструкция начнет сильно оседать, что в результате приведёт к неисправностям и деформации топки с порталом.
Камин-мангал относится к категории самых надёжных, долговечных и прочных конструкций. Для их сборки используются только прочные и качественные материалы. Самым популярным и необходимым материалом в данном случае является печной кирпич, который хорошо переносит как высокие температуры и их резкие перепады, так и высокую влажность, нагрузку.
Барбекю кирпич для которого подобран правильно, прослужит вам не один десяток лет и при этом не изменит своих качеств. Основной функцией такого агрегата, является приготовление пищи, в частности овощей и мяса, которые получаются особенно ароматными и сочными.
Располагаются барбекю мангалы чаще всего под небольшим козырьком или навесом. Также установка возможна в беседке в саду или на веранде. Допускается использование в качестве летней кухни. Навес в данном случае позволяет защитить агрегат от осадков и воздействия других природных факторов.
Помимо массы преимуществ, с которыми вы ознакомились выше,такие барбекю-мангалы имеют и один существенный недостаток. Это необходимость в обустройстве дымохода. Таким образом, все продукты горения и дым будут выводиться на улицу и не попадать в помещение, даже если оно частично или полностью открытое.
Строительство барбекю может сильно отличаться в зависимости от вашего проекта и особенностей кирпичной конструкции. Одной из популярных разновидностей считается барбекю комплекс, который также отличается массивностью. Его основные составляющие – это камин и мангал. Также неотъемлемым атрибутом в данном случае является русская печь. Вся конструкция монолитна и устанавливается в одном месте, рядом друг с другом. Также дополнительной функциональности установке придаёт коптильня, на которой также готовится любая пища, начиная от овощей и заканчивая мясом и морепродуктами.
Если вы хотите подобрать достаточно компактный и подходящий вариант для небольшой веранды или садовой беседки, рекомендуем обратить внимание на камин барбекю. Такой гриль барбекю отличается компактностью и высокой степенью функциональности. Он оборудуется различными решётками и шампурами. Также в данном случае, можно оснастить не только сам агрегат, но и зону отдыха ос столиком, скамейками или стульями. За счёт компактности прибора на всё хватит места даже в небольшой беседке.
Грили, совмещённые с печами и каминами помимо функциональности и небольших размеров позволяют готовить ароматную и сочную пишу прямо на открытом воздухе. При этом в процессе работы, гриль не выделяет в воздух вредных продуктов распада и не образует неприятного запаха. Напротив, вы будете наслаждаться приятным ароматом готовящейся пищи и углей.
Садовые печи обладают также другими особенностями, которые зависят от материалов изготовления, конструктивных особенностей и других факторов.
К преимуществам печей с грилем, относится возможность как полного, так и частичного использования. Во втором случае прибор может выполнять функцию шашлычницы, на которую устанавливаются шампура, и готовится мясо.
Пошаговое руководство своими руками
Поскольку стоимость такого уличного очага может быть достаточно высокой, многие умельцы берутся собрать печь барбекю с мангалом или грилем своими руками из подручных и недорогих материалов. Конечно, сделать это возможно. Однако в первую очередь вам понадобится расставить приоритеты, определиться с функциональностью агрегата и выбрать наиболее правильное и подходящее место расположения в саду.
Установить такую кирпичную печь с мангалом и грилем, барбекю, вы можете как в полностью или частично закрытом помещении (трасса, веранда, беседка, небольшой навес), так и под открытым небом.Следует помнить, что место расположения отопительного барбекю не должно выбираться около жилого дома, бани или любых других построек, так как это не безопасно и может стать причиной попадания искр и углей, в результате чего возникнет возгорание. Также при близком расположении барбекю комплекса к жилым помещениям, в процессе приготовления пищи и работы конструкции, все продукты горения, дым и прочие запахи будет попадать вовнутрь помещения.
После того как вы подобрали подходящее место на своём участке, необходимо закупить все материалы для строительства. В первую очередь возводится фундамент. Для него необходим песок, цемент, щебень, металлическая фурнитура, прутья, глиняный состав, доска. Для самой конструкции потребуется кирпич, металлическая фурнитура и крепежи. Для утепления и герметизации используются листы рубероида. Также понадобятся облицовочные материалы.
Если же конструкция будет возводиться в саду и под открытым небом, предварительно её необходимо правильно и корректно оградить специальным забором. Не менее важно, чтобы барбекю камин имел хоть небольшой навес и не располагался совсем без защиты от дождя, ветра и других природных факторов, которые могут привести к поломке или ухудшению работы.
Внешний вид отопительной конструкции зависит не только от выбранной порядовки, но и от вашего личного опыта и навыков. Если у вас недостаточно опыта, лучше всего взять за основу самую простую классическую порядовку с простой кирпичной кладкой. Такая печь с барбекю комплексом будет иметь форму и очертания буквы П. При этом её высота равняется одному метру. С обеих сторон барбекю мангала располагается несколько решёток, расстояние между которыми будет составлять порядка 200 миллиметров.
В нижней части такой кирпичной печи барбекю с мангалом укладывается уголь или дрова. Вверху находится пространство для расположения мяса, морепродуктов или овощей которые вы планируете приготовить.
Такая разновидность уличных каминов имеет очень большую массу и габариты. Для неё возводится особенно прочный и надёжный фундамент, который не даст установке просесть и деформироваться. Если печка из кирпича для дачи будет иметь большой и очень разнообразный функционал, необходимо не только правильно выбрать подходящее место расположения в саду, но и оставить пространство, на котором будет размещаться различная кухонная утварь.
Если вы хотите получить всё и сразу, можно установить камин, оборудованный не только классическим барбекю комплексом, но и мангалом, грилем, дополнительной топкой, духовкой, варочной поверхностью. Если печка будет иметь обширный и разнообразный функционал, необходимо учитывать это ещё на начальном этапе строительства отопительного агрегата. Для этого в основание кирпичной конструкции на определённом этапе помещают чугунные пластинки необходимого размера.
Если говорить о внешних и визуальных качествах такого уличного прибора, он напоминает квадратный бокс, опорой которого служат специальные стальные ножки. Купить отдельные детали, комплектующие, крепежи и прочую фурнитуру вы можете в специализированном магазине, а также изготовить на заказ. Как альтернативный и более бюджетный вариант, изготовить любой элемент вы можете своими руками, из подручных материалов.
Также при сборке и строительстве, уделите внимание не только основным элементам конструкции и топочной камере, но и зольнику. Его расположение и строение также должно быть правильным, поскольку именно тут собираются все остаточные продукты горения, зола, которые важно удобно и полностью устранять после топки и готовки. В качестве зольника используют специальный чугунный или стальной короб, который может оборудоваться выдвижным или съёмным механизмом.
Для растопки каминов барбекю чаще всего используется хорошо просушенное дерево. Некоторые покупные модели работают также на угле или покупных пеллетах.
Если вы не хотите тратить своё свободное время и силы, которых потребуется немало на строительство такого кирпичного уличного комплекса своими руками, рекомендуем купить уже готовый стальной или чугунный очаг, который в отличие от кирпичной конструкцией гарантированно будет иметь меньше габаритные размеры и массу, а следовательно занимать меньше места.
Это видео, позволяет подробней ознакомиться с основами и общей информацией по сборке из кирпича своими руками барбекю каминов, печей мангалов:
hansa-kamin.ru
Обзор беседок с печкой и мангалом, с барбекю, фото готовых проектов
Садовая беседка – функциональный и эстетичный элемент дачного участка, который при должном исполнении станет уютным местом приёма гостей и проведения чаепитий в тёплое время года. Небольшой размер и многообразие архитектурных форм позволяют гармонично вписать печи барбекю для беседки или летней кухни в дачный ансамбль любого стиля.
Удачно подобранная и грамотно оформленная печь превратит беседку в пространство, обустроенное для проведения пикников. Оригинальный дизайн конструкции придаст пространству неповторимый колорит.
Функциональные особенности печи
Конструкция печи, установленной в беседке, зависит от кулинарных предпочтений хозяев, а также предполагаемого способа её использования. Например, небольшая кирпичная печка легко превратит беседку в летнюю кухню. Помещение с большим количеством окон будет хорошо проветриваться, что исключит обилие застоявшихся запахов, которые возникают на обычных кухнях после интенсивного приготовления.
Главное отличие печи для беседки от обычного домашнего агрегата – устойчивость к сильным перепадам температуры. Как правило, сооружения на дачном участке снабжают стационарными установками, которые должны стойко переносить суровые зимы с обилием осадков.
Рабочая область стационарной печи должна поддерживать стабильную температуру в течение всего цикла приготовления пищи. Требование особенно актуально для модификаций, оборудованных коптильнями, так как внезапно выпадающий кислый конденсат, образующийся в подобном шкафу, заметно портит вкус пищи.
Любители приготовления сложных блюд на углях и открытом огне предпочитают оборудовать беседки полноценными кулинарными комплексами. Такое решение требует вложения денежных средств, но позволяет использовать беседку в качестве профессиональной кухни в летний период.
На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услуги по изготовлению и монтажу печей для беседок загородных домов. Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».
Пример полноценного кулинарного комплекса на видео:
Разновидности печей для беседок
Различные стационарные и переносные конструкции позволяют оборудовать беседку всем необходимым для ценителей кулинарных изысков.
Печь-мангал
Традиционный вариант для оборудования небольшой беседки – это переносной мангал, на котором размещается необходимое количество шампуров. Более эстетичный и долговечный вариант – стационарная печь-мангал, возводимая из кирпича. В основе подобной конструкции – ёмкость для угля и металлические ограничители, на которые устанавливаются шампуры. Устройство стандартного мангала с высоким дымоходом позволяет также встроить коптильню, превращая просторную беседку в полноценную кухню для заготовок и кулинарных экспериментов.
Печь-барбекю
Внешний вид функциональной части печи барбекю для беседки почти неотличим от мангала, но процесс жарки мяса производится на металлических решётках, а не шампурах. Подобная технология позволяет готовить большие куски мяса или рыбы, дополняя блюда обильными порциями специй и соусов. В использовании печь-барбекю более удобная, чем мангал, но регулярная чистка решётки прибавит работы хозяйке. Традиционные переносные печи имеют круглую форму и устанавливаются в центре беседки, а навесная вытяжка поддерживает тление углей. Стационарные конструкции удобно оборудовать раковиной и рабочей зоной для постоянного приготовления пищи.
Русская печь
Полноценная русская печь – сложная конструкция, для правильной работы которой необходимо соблюдение технологии сборки и впечатляющая площадь. Поэтому для установки в беседках используются мини-версии, представляющие собой миниатюрный вариант с коротким подом (пространством, расположенным под топкой с дровами и углём). Конструктивно подобная русская печь представляет собой стилизованный мангал или барбекю, а полукруглый свод топки придаёт всей беседке оттенок традиционного русского дома.
Это может быть интересно! В статье по следующей ссылке читайте про 9 разновидностей уличных печей для дачи и загородного дома.
Печь с коптильней
Устройство любой коптильни сочетает высокий дымоход, в котором над поддоном с помощью крюков или решёток размещаются куски мяса и рыбы. Дно установки посыпается опилками или щепой лиственных деревьев, дым от которых и пропитывает сырое мясо, придавая ему аромат. Визуально печи с коптильней легко отличить по высокому дымоходу, на котором оборудованы подвесы, крюки или полки для размещения продуктов. Подобная модификация требует просторной беседки, а также установки массивного фундамента.

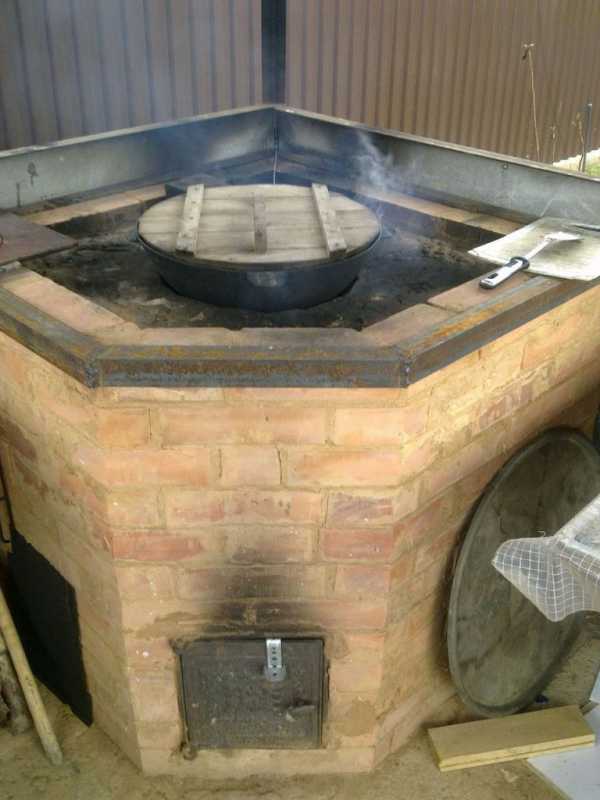

Печь-казан
Особенностью приготовления блюд в казане является равномерный прогрев продуктов со всех сторон. Фактически, пища «томится», то есть тушится в посуде, напитываясь ароматами специй. В самой печи, по аналогии с тандыром, можно запекать различные блюда. Как правило, беседки для дачных участков оборудуют комплексами из установки для барбекю, мангала, казана и духового шкафа (для заядлых кулинаров – даже вертела).
Печь-камин для зимних беседок
В отличие от рассмотренных выше типов, печи-камины хорошо обогревают помещение, но при этом в них не представляется возможным приготавливать пищу. Отдельные архитекторы конструируют камин в качестве разновидности русской печи, и владельцы получают возможность готовить в специальной посуде. Чаще всего печи-камины используются для протапливания помещения и придания уюта в холодную зимнюю пору.

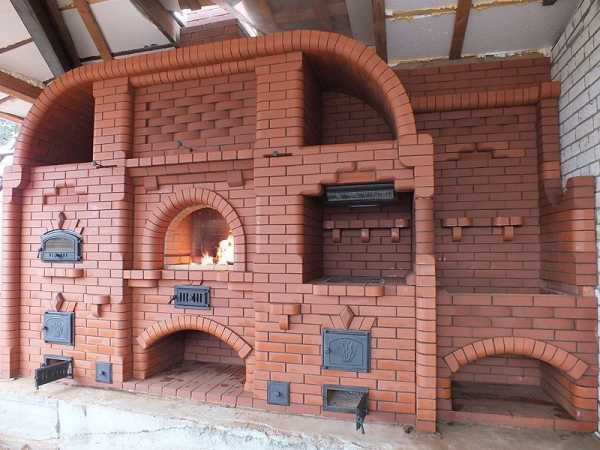

Печные комплексы
Если бюджет и свободное пространство беседки позволяют, лучше всего оборудовать печной комплекс. Подобные сооружения из кирпича представляют собой мини-версию обычной кухни. Например, беседки для барбекю с камином и печью оборудованы мойкой, иногда – коптильней или мангалом. Конструкция требует создания мощного фундамента, при этом хозяева смогут не только принимать гостей, но и делать кулинарные заготовки с помощью подобной установки.
Это может быть интересно! В статье по следующей ссылке читайте про беседки с печью, мангалом или барбекю.
Как выбрать оптимальный тип печи для беседки
Установка любой из рассмотренных конструкций предполагает чёткое соблюдение строительных технологий, выбор оптимальных строительных материалов, а также услуги квалифицированных мастеров-печников.
В первую очередь стоит определиться, покупать ли готовую конструкцию или возводить печь усилиями профессиональных печников. Первый вариант экономичен, при желании подобную конструкцию можно на зиму перенести в утеплённое помещение.
Однако, большинство готовых печей относится к эконом-классу, поэтому качество запечённых блюд оставляет желать лучшего.
Второй вариант обеспечивает хорошие вкусовые свойства, также мастер сможет учесть все нюансы при создании печи. Но за качество и эксклюзив придется заплатить — надо быть готовым к тому, что постройка любой из выбранных модификаций печи потребует финансовых вложений.
Тип устанавливаемой печи зависит от кулинарных предпочтений хозяев и количества свободного места для постройки. Например, любители восточной кухни смогут остановиться на кулинарном комплексе с казаном, в то время как ценители тихих семейных вечеров довольствуются камином для беседки или в доме.
Заядлым гурманам и любителям готовить на большую компанию подойдут печные комплексы, оборудованные полноценной мойкой и рабочей поверхностью. Подобные конструкции стоят недёшево и требуют закладки массивного фундамента, но вкусовые свойства приготовленной пищи с лихвой окупят понесённые затраты.
Пример дизайнерских решений в оформлении печей в беседку на видео:
Основные этапы изготовления печи для беседки
Перед постройкой печного комплекса для беседки, проекты которого широко представлены в интернете, рекомендуется выбрать опытных специалистов. Кроме этого, для создания печи потребуются огнеупорные кирпичи, фундамент, металлические конструкции для дымохода, топки и отделки прилегающей поверхности. Элементы соединяются термостойким клеем, внешняя поверхность отделывается лаком.
Строительство печи
Первый этап – подготовка фундамента на выбранном участке. Чем массивней и функциональнее будущая установка, тем более надёжной должна быть эта конструкция. Строители роют котлован глубиной до полуметра, в котором устанавливается железобетонный фундамент. Вся конструкция расположена на 1 см ниже уровня пола беседки и на 5 см превышает габариты основания печи по всем измерениям.
Гидроизоляционный материал выкладывается сразу на фундамент, при этом часто используют листы рубероида – плотного материала для отделки кровли.
Огнеупорные кирпичи (подобный вид называется «шамотный кирпич») выкладывают на фундамент, скрепляя элементы раствором из глины, песка и цемента.
Между стенками кладут 2 решётки: нижняя будет использоваться для углей, а верхняя – для расположения продуктов. Чуть ниже уровня решётки монтируется угольный поддон из листового металла, оптимальная высота которого составляет 15 см.
Монтаж печи одновременно с самой беседкой предполагает строительство вытяжки и дымовой трубы до установки крыши здания. В противном случае строителям придётся «прорезать» кровлю, что займёт время и будет стоить владельцам лишних денег. Некоторые конструкции, например, мангалы для беседки с дымоходом можно приобрести в готовом виде, а также сконструировать из листового металла.
Оформление разделочного стола
Большинство современных печей для беседок оборудованы разделочным столом, который сконструирован непосредственно справа от топки. При оформлении полноценного кулинарного комплекса используется правило «рабочего треугольника», облегчающего путь хозяев от места хранения сырых продуктов к подаче готового блюда для гостей. В целом, разделочный стол по своим характеристикам не отличается от рабочей поверхности кухни. Для столешницы используют покрытия из дерева, металла, искусственного камня и ДСП. Оптимальный вариант – плитка или керамогранит, устойчивый к перепадам температуры и очень лёгкий в уходе.
Проекты постройки определённых видов печей широко представлены в архитектурных бюро, а также доступны у профессиональных печников. Необходимо подчеркнуть, что строительство кулинарного комплекса в беседке – трудоёмкий процесс, требующий слаженной работы нескольких профессионалов, качественных материалов и регулярного обслуживания. Поэтому строить такую эффектную и дорогую конструкцию имеет смысл для постоянного интенсивного использования. Владельцы «дачи выходного дня» сэкономят усилия и денежные средства, если остановятся на более доступной модификации, например, печи-барбекю.
Отделочные работы
Готовую установку можно покрыть слоем декоративной штукатурки, а также облицевать плиткой, декоративным кирпичом или изразцами.
Участок перед топкой отделывается металлом, керамогранитом или другим материалом, устойчивым к воздействию горячих углей и золы, выпадающих из печки.
Металлические дымоходы покрываются термостойкими красками различных цветов.
Чаще всего кирпичные кладки в современных домах оставляют без отделки, чтобы подчеркнуть «природную» эстетику материала.
Советы для желающих обустроить печь для дачной беседки
Любителям сезонного проживания в загородном доме и приёма гостей на открытом воздухе в тёплую погоду стоит остановиться на небольших переносных печах. Подобные конструкции доступны по цене, не требуют трудоёмкого встраивания, а также легко переносятся в тёплые сараи на зимний период.
Владельцы загородных домов для постоянного проживания и любители принимать гостей оценят возможности полноценного кулинарного комплекса. Монтаж подобной конструкции следует согласовывать с профессионалами, а саму беседку выстраивать вокруг неё.

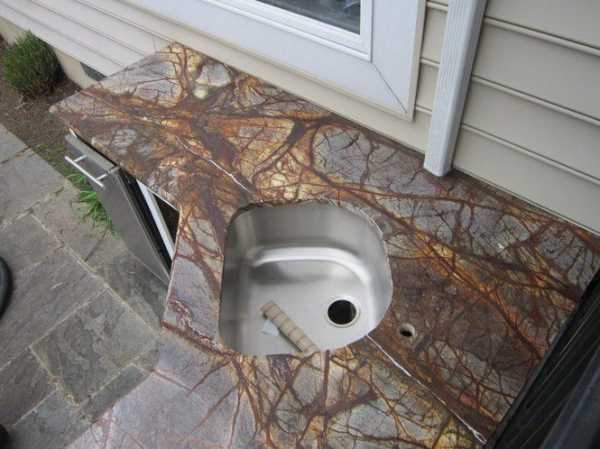

Встроенная раковина, массивная решётка для гриля или секция мангала помогут хозяйке сэкономить время на уборке и приготовлении пищи.
Архитектурное решение ограничено только фантазией владельцев: например, хозяева небольших участков легко поставят угловую печь в беседку самых изящных размеров.
Заключение
Садовая беседка, оборудованная приятной на вид и функциональной печью – украшение дачного участка, в котором семья проведёт массу приятных часов в кругу самых близких друзей. Последовательный подход к строительству печи – гарантия удобной и долговечной конструкции.
m-strana.ru
Красивые мангалы и барбекю из кирпича с беседкой для дачи: дизайн, проекты, фото
Хотите удивить своих гостей и порадовать их вкусной и полезной пищей, приготовленной на свежем воздухе? Обратите внимание на современные печи-барбекю, которые легко монтируются и принесут массу удовольствия в процессе приготовления.
Такие устройства – отличное решение для летних кухонь и гриль-домиков, поскольку при минимальных затратах времени и денег позволяют устроить полноценную кухонную зону даже в скромных бытовых условиях.
Для постройки печи-барбекю необязательно привлекать профессиональных строителей – при наличии определенных знаний, а также нехитрого набора инструментов и материалов вы за несколько дней сложите барбекю своими руками.
Google+
Vkontakte
Odnoklassniki
Виды барбекю из кирпича
Барбекю — функциональная печь, которая устанавливается как на открытых участках, так и в летних кухнях, на террасах. Топливом для такого приспособления служит уголь или дрова.
Можно спроектировать устройство, работающее на электричестве или газе. Прибор требует установки усиленного фундамента, а также хорошей вытяжки.
Барбекю принципиально отличается от мангала и печи-гриль. Мангал представляет собой простое устройство, на котором легко приготовить шашлык или запечь овощи. Прибор можно построить из кирпича, а можно приобрести в магазине портативный недорогой вариант, который легко брать с собой.
Гриль — это вертел, который установлен в жаровне, но сегодня преимущество отдают электрическим вариантам. Барбекю же позволит пользоваться наибольшим количеством полезных функций, таких как копчение, запекание, сушка различных продуктов. Печь позволяет приготовить вареные блюда и блюда на пару.
ogon.guru
Печи барбекю для беседки или летней кухни с мангалом: виды, фото
Что может быть приятнее, чем отправиться с домочадцами, друзьями и родственниками на дачу пожарить шашлыки или приготовить пищу барбекю? Мангалы, печи, барбекю для беседки или летней кухни значительно упростят процесс приготовления пищи, сделают его интересным и увлекательным. В отличие от обычной беседки с одним столом, на такой кухне у хозяев есть возможность создавать кулинарные шедевры, находясь в постоянном контакте с гостями. Кроме того, нет необходимости возвращаться в дом за продуктами, когда кухня находится прямо в летней беседке. Соорудить такую конструкцию самостоятельно непросто, но вполне возможно. О нюансах строительства и особенностях летней кухни барбекю поведают опытные специалисты.

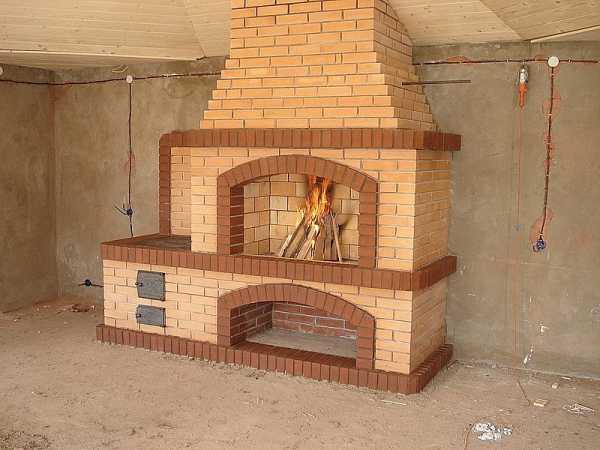

Кирпичная печь с барбекю для летней кухни внешне похожа на открытый камин, топка которого расположена примерно на уровне пояса
Разновидности печей
Если раньше мясо жарили на обычном костре, то теперь для этого есть специальные печи. Принципиальных различий между ними нет, однако современные производители с каждым годом не перестают удивлять покупателей широким ассортиментом различных моделей. Печь в классическом варианте, фото которой можно посмотреть на сайте, редко устанавливают в летней беседке из-за сложных конструктивных особенностей, однако мини-вариант пользуется популярностью, особенно в сочетании с грилем, мангалом или барбекю. Если есть заслонка и позволяет глубина, то можно даже выпекать в ней пироги и варить борщ или щи. Рассмотрим основные разновидности печей.
- Мангал. Его используют для жарки мяса, нанизанного на шампура. Он может быть переносным и стационарным. Первый вариант привлекает своей мобильностью, поскольку при желании его можно перенести в другое место. Кроме того, для него не требуется никаких особенных конструкций типа прочного фундамента или дымохода. Со стационарным мангалом дело обстоит сложнее. Во-первых, его размеры довольно внушительны, а конструкция – массивна. Такая беседка с мангалом занимает гораздо больше места, чем любой другой вид, особенно в сочетании с печью. Для повышения комфортности процесса приготовления пищи дополнительно оборудуют зольник, мойку и рабочую столешницу для кухни.
- Барбекю. Основное отличие барбекю от мангала в том, что мясо, ряба или овощи готовятся на решетке. Сама конструкция очень компактная и удобная, поэтому барбекю нередко находится в середине беседки. Кроме того, барбекю выглядит очень компактно, особенно переносная модель.
- Коптильня. При наличии массивной функционирующей печки можно соорудить коптильню. Это своеобразная ниша, куда попадает дым и под воздействием которого происходит непосредственно копчение. В итоге получается домашняя продукция холодного или горячего копчения, превосходящая магазинные аналоги. Иногда конструкцию не совмещают с печкой, а устанавливают отдельно на участке. Для строительства понадобятся определенные умения и навыки и знать принцип работы коптильни, чтобы она могла полноценно функционировать в летний сезон.
- Печь-камин. Обычно выполняет декоративную функцию на кухне, создает уютную домашнюю атмосферу. Чаще всего конструкцию сооружают в летних беседках закрытого типа, фото которой представлено на сайте, чтобы была возможность приезжать в зимнее время года.

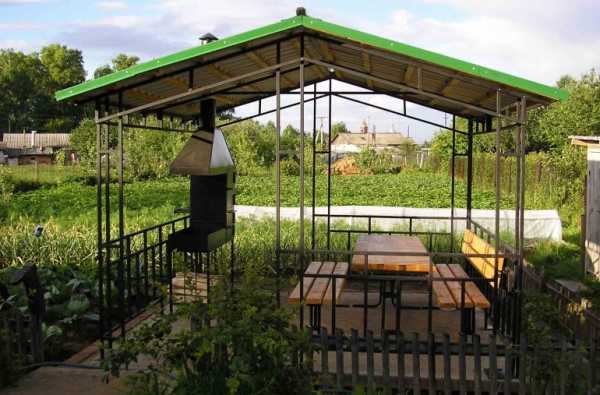

Беседка с металлическим мангалом
Комбинированная печь-камин с отдельной варочной поверхностью и с кухонной мойкой
Что касается топлива, то на сегодняшний день используют не только дрова и угли. Можно сделать жаровни с камнями вулканической породы, подогревающимися от электричества или газа. Такой вариант позволит позабыть о приобретении топлива на ближайшие 3 года – после этого срок службы камней истекает, и их необходимо заменить. При выборе такой модели для летней кухни, фото которой представлены на сайте, очень важно заранее продумать об удлинении коммуникаций, возможности провести электричество или газовые трубы.
Особенности беседок с печью
Летняя кухня с мангалом или барбекю может быть как закрытого, так и открытого типа. Преимущество первого заключается в возможности круглогодичного пребывания. Это целесообразно, если хозяева часто наведываются на дачу или живут в частном доме. В противном случае лучше отдать предпочтение летней открытой кухне. Она стоит дешевле, возводится проще, выглядит компактнее и не требует получения особых разрешений.
Кухня может различаться также по выбору материалов. Наиболее распространены следующие материалы.
Дерево
Экологически чистый, натуральный материал, который никогда не потеряет своей актуальности. Дизайн таких беседок всегда радует глаз, выглядит естественно и легко, хорошо вписывается в природный пейзаж и гармонирует с окружающей природой. Монтаж летнего сооружения можно произвести самостоятельно, поскольку нет необходимости в сверхпрочном фундаменте, а древесина легко скрепляется при помощи металлических уголков.
Однако и минусов у таких беседок хватает. Каждые 5–6 лет фасад нуждается в обновлении, поскольку древесина деформируется из-за влаги, попадания осадков, резких перепад температур. На поверхности могут образоваться трещины и неровности, стена может покоситься. Древесину обязательно обрабатывают специальным раствором для защиты от вредителей. Лакирование обеспечит защиту от негативного влияния внешних факторов.
Кирпич
Это прочный и очень износоустойчивый материал. Стоит он дороже всех остальных, зато и срок эксплуатации гораздо больше. Он стойко выдерживает температурные перепады, холод и жару, не деформируется и не теряет форму. В отличие от древесины, он не воспламеняется, на нем не образуется грибок или плесень, он не привлекателен для насекомых-вредителей. Также кирпич отличается теплоизоляцией, поэтому в холодную погоду сохраняет тепло, а в жаркую, наоборот, охлаждает.
Что касается монтажа, то соорудить такую беседку самостоятельно без подобного опыта строительства невозможно. Здесь потребуется установить фундамент ленточного типа, прочный и надежный, чтобы постройка не усела в землю и прочно зафиксировалась, несмотря на внушительный вес. Зато, вложив деньги однажды, больше не придется думать о реставрациях и возвращаться к ремонту.
Металл
Сам по себе материал используют для создания каркасов и в качестве основы. Монолитного сооружения из металла не делают, поскольку он быстро нагревается летом и становится ледяным в зимнюю стужу. Зато кованые элементы для открытой летней беседки с кухней или барбекю очень даже подойдут, сделают интерьер изысканным и дорогим. Следует обязательно обрабатывать поверхности антикоррозийным раствором, чтобы металл сохранял привлекательный внешний вид. Металлические элементы отлично сочетаются с камнем, кирпичом и деревом, поэтому дизайн можно обыграть в разной стилистике. Если речь идет просто о металлическом каркасе с крышей, рекомендуется исключить пластиковую мебель, поскольку она не вписывается в подобный интерьер.
Летняя кухня-беседка из металла обычно оформляется в виде легкого навеса на основе профильных труб
Для тех, кто задумал установить печь в уже готовой беседке, следует предусмотреть дополнительные расходы и возможное изменение внешнего вида сооружения. Монтаж конструкции – процесс сложный и трудоемкий, который потребует помощи профессиональных специалистов, поскольку в ряде случаев приходится снимать напольное покрытие, чтобы укрепить фундамент. Для экономии семейного бюджета можно заменить стационарную модель на переносную. Такая кухня с барбекю по функциональности станет лучше, зато расходов будет меньше.
Строительство
При выборе типа беседки, ее габаритов, следует отталкиваться от наличия свободного пространства. Кухню с печью для барбекю понадобится изолировать от ближайших объектов на расстояние как минимум 7 метров по правилам пожарной безопасности. Также беседка не должна находиться вблизи проезжей части, туалета или выгребной ямы. Желательно устанавливать беседку в тенистом месте, однако с удобным расположением относительно дома, чтобы к ней был подступ со всех сторон. Если на территории участка есть бассейн или небольшой пруд, сооружение рекомендуется возводить именно там, поскольку это уникальная возможность оборудовать многофункциональную и удобную лаундж-зону. Детская площадка должна находиться в непосредственной близости, чтобы родители могли наблюдать за детьми.
Если в беседке будет печь, рекомендуется заранее предупредить об этом строителей и проконсультироваться со специалистом. При выборе модели следует учитывать ее размеры, комфортность, функциональность, диапазон температуры и качество материалов, из которых изготовлена беседка. Кстати, печь можно отдельно установить рядом с уже существующей беседкой, оборудовав ее крышей для защиты от осадков.

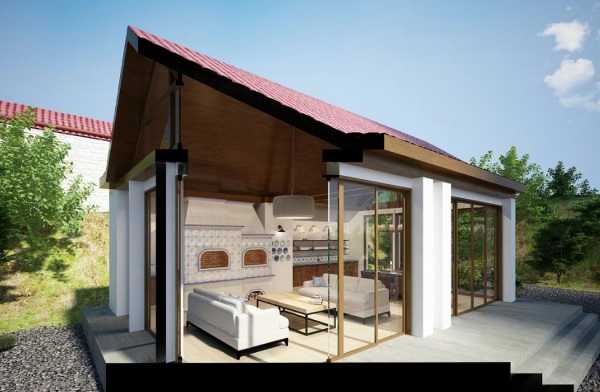

Проект открытой летней кухни с печью
Возведение печки
Печка состоит из жаровни, топки и духовки. Топка обычно находится слева, а рабочую поверхность для обработки продуктов устанавливают справа для удобства работы. Место для хранения дров можно оборудовать в любом месте по желанию хозяина. На этапе строительства очень важно сделать правильные чертежи, чтобы соблюсти все необходимые пропорции. Такая задача, на первый взгляд, кажется несложной, однако новичку справиться с ней не под силу. Только опытные специалисты могут контролировать каждый этап строительных работ и по ходу устранять мелкие дефекты. Любое отклонение в несколько сантиметров приведет к тому, что впоследствии конструкция станет хлипкой, образуются полости и щели.
Фундамент
Необходимо вырыть яму глубиной в 50 см, засыпать слоем гравия в 30 см, залить водой и утрамбовать. Затем следует установить каркас из металла, опалубку и залить конструкцию бетоном. Нужно учитывать, что печь должна находиться ниже на 5 см основного уровня пола. При застывании бетон необходимо периодически смачивать. К следующему этапу работ приступают лишь спустя 20 дней.
Заливка бетоном основания для печки
Подставка
Подставка сооружается из огнеупорного кирпича и специального раствора для кладки. Кирпичи укладываются ровно, плотно прилегая друг к другу, в 7 рядов. Таким образом, формируется место для хранения дров. 8 ряд считается дном топки.

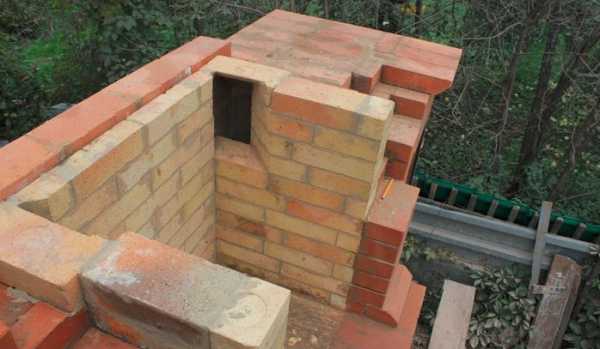

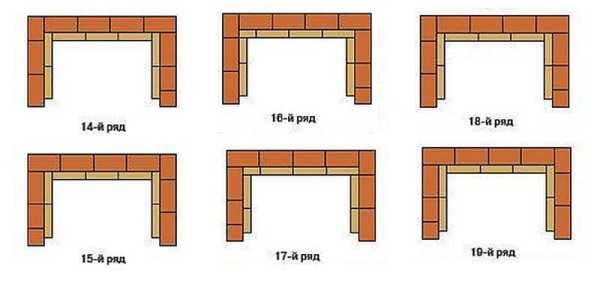

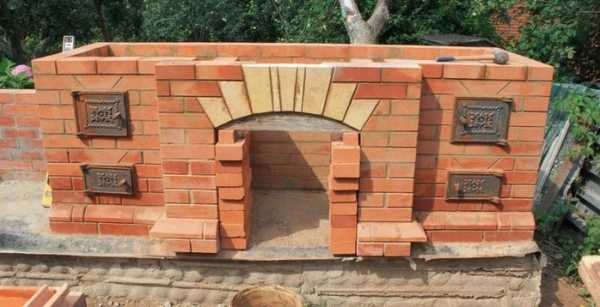

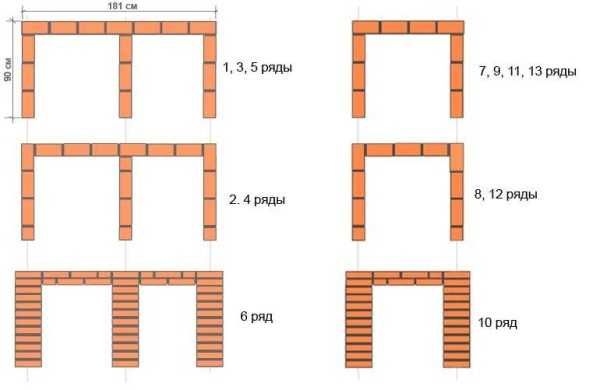

Кладка первых рядов
Топка
При помощи шамотного кирпича конструкцию продолжают возводить вплоть до 11 ряда. Сверху устанавливают гриль и фиксируют заслонку. Столешницу рекомендуется приобрести заранее по индивидуальному заказу в соответствии с нужными параметрами.

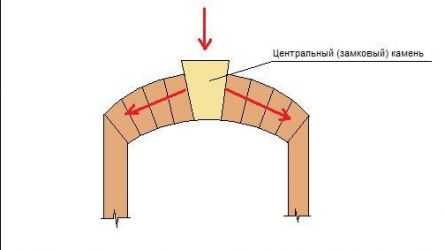

Возведение арки с помощью шаблона
Жаровня
Жаровню укладывают в один ряд кирпичей до 16 ряда, затем следует произвести развязку кирпичей. Для создания козырька кирпичи следует выдвинуть вперед на 50 мм и обрезать по готовому лекалу, придавая нужную форму. Кладку следует продолжать еще в 6 рядов. С 23 ряда начинается создание дымохода.
Укладка верхней части печи
Дымоход
При топке размерами 70х70 см ширина дымохода должна составлять 20х20 см. Сужение дымохода происходит на 26 ряду. Также можно использовать металлическую конструкцию.

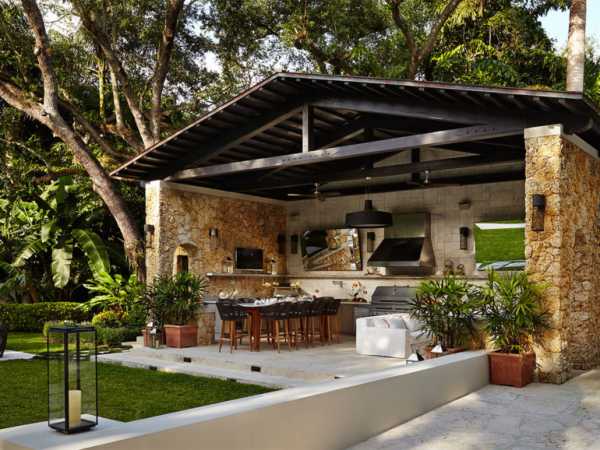

Летняя кухня – отличное место для семейного досуга, общения с гостями и домочадцами. Хорошо оборудованная беседка с печью и мангалом станет любимым уголком и очагом домашнего уюта и тепла. Фото интересных проектов можно посмотреть на сайте и выбрать наиболее оптимальный вариант.
Фото: печи для летней кухни
Видео: кладка кирпичной садовой печи с мангалом.
prokuhni.info
Барбекю из кирпича: чертежи и фотографии
Главная » Разное » Печь-барбекю из кирпича своими руками: чертежи и порядовка
Металлический мангал — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.
Мангал-барбекю — в чем разница
Содержание статьи
Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.
Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта
Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые модели тоже есть.

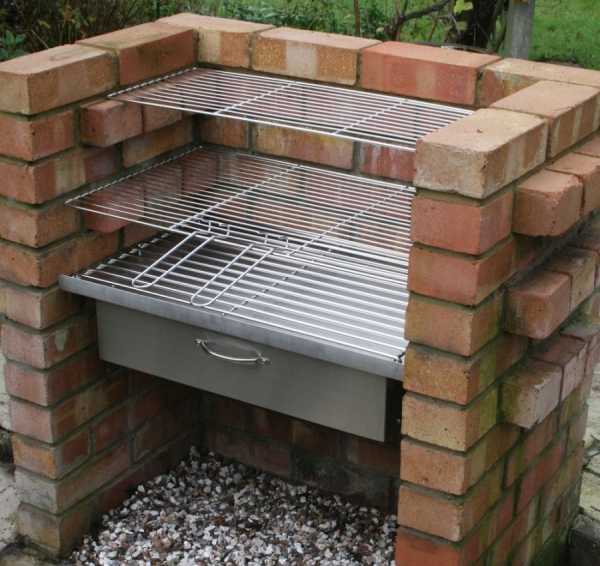

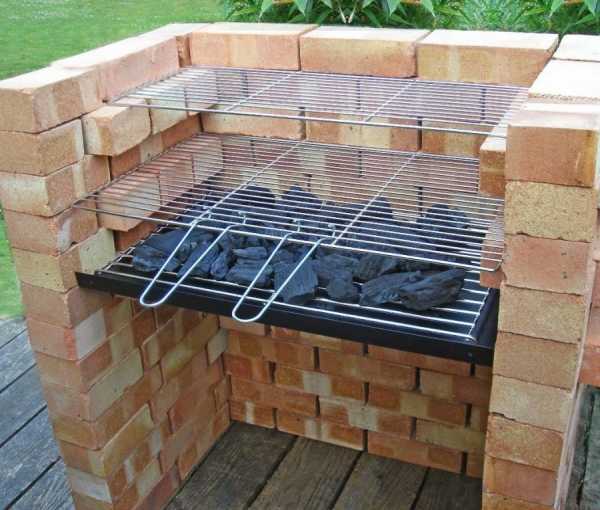

Простой кирпичный мангал
Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.
Проект и фото готового мангала/барбекю из кирпича
Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.
Подготовка основания
Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.
Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.
Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.
Порядовка (кладочные чертежи) и рекомендации по кладке
Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.
Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.
Порядовка мангала из кирпича (кладочные чертежи)
Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.
Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.
Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.
Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)
После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.
Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.
Барбекю из кирпича с трубой: порядовка
Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.
Схема кладки барбекю из кирпича
Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.
Чертежи барбекю из кирпича
Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.
Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.
Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).
Формирование двух хозяйственных камер
Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».
Начинается формирование топочной камеры
Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.
Формирование свода топочной камеры
На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.
Переход свода в трубу
Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.
Видео

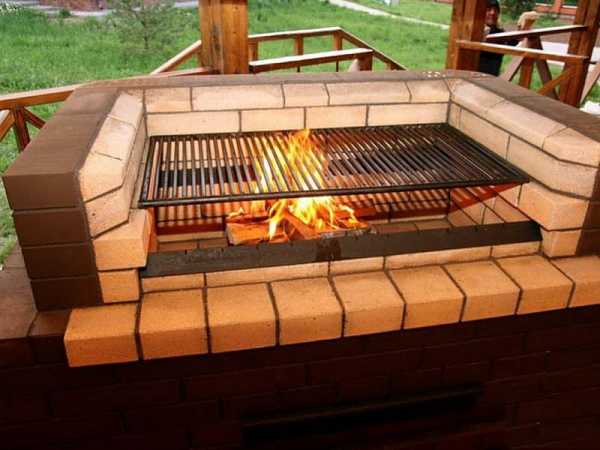

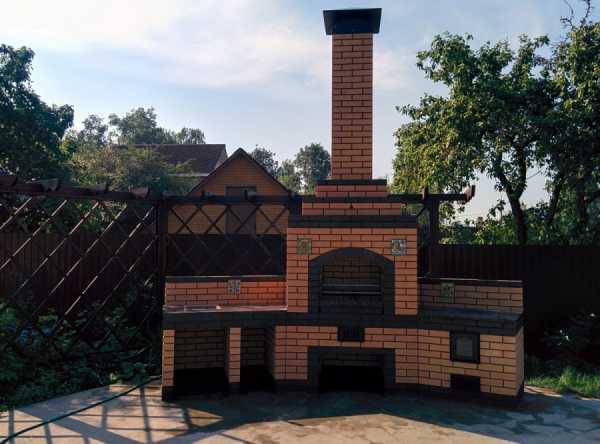

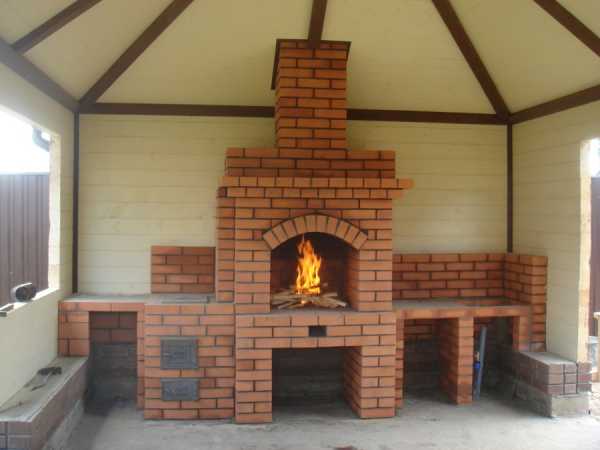

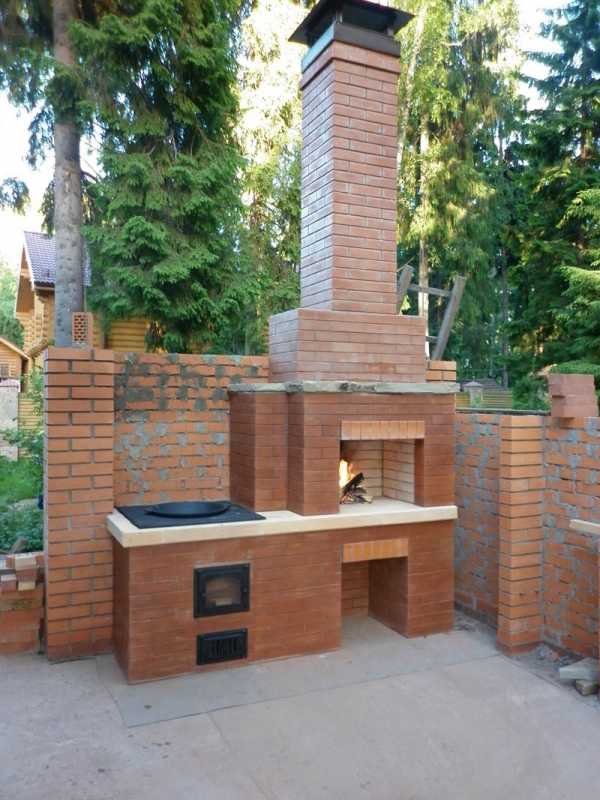

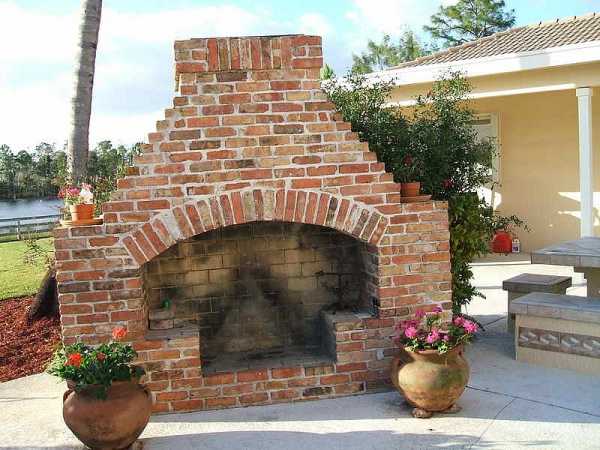

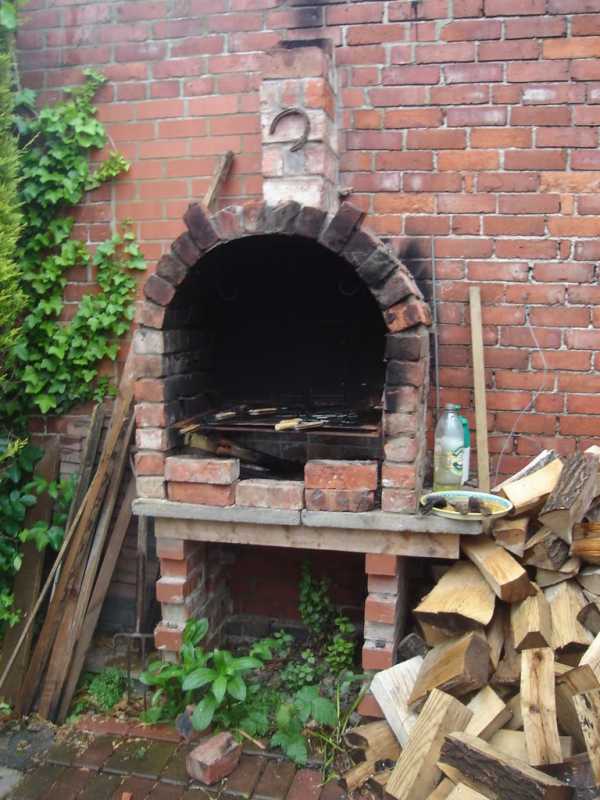

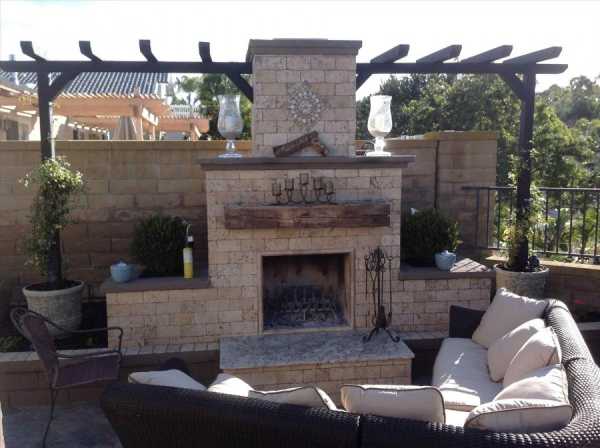

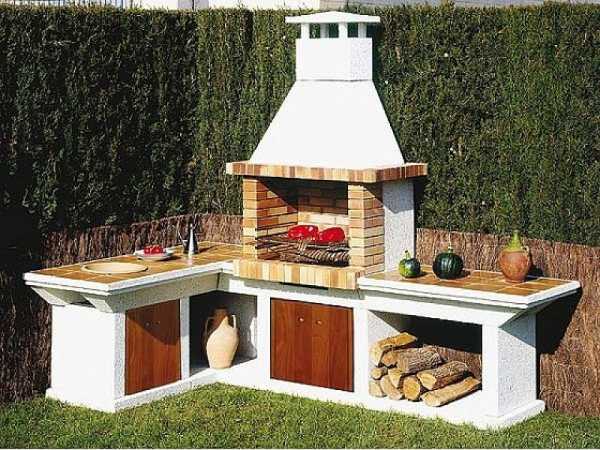

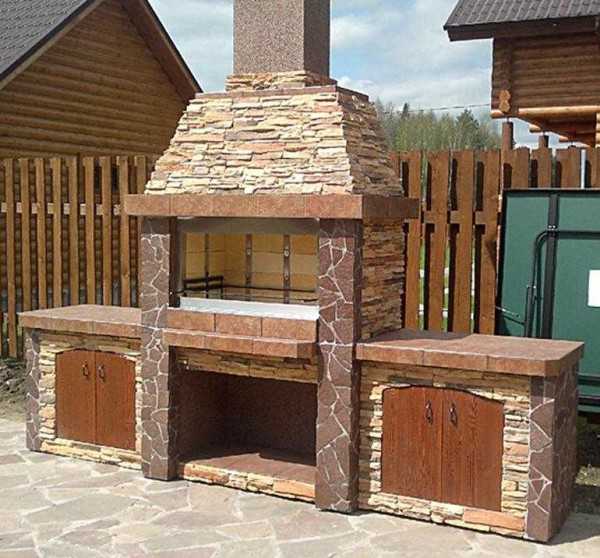

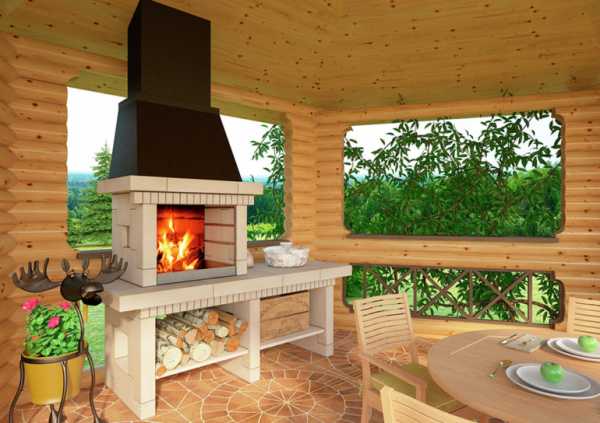

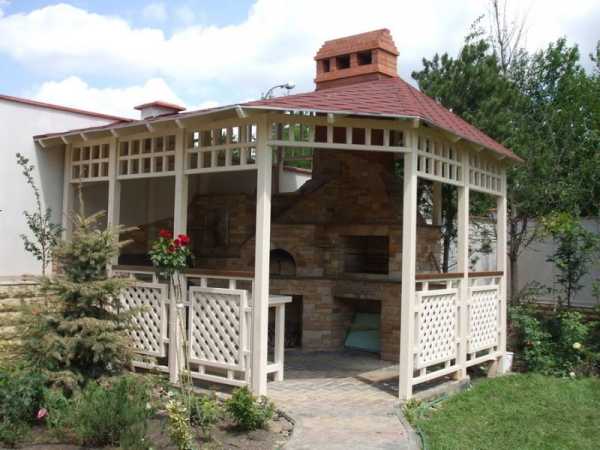

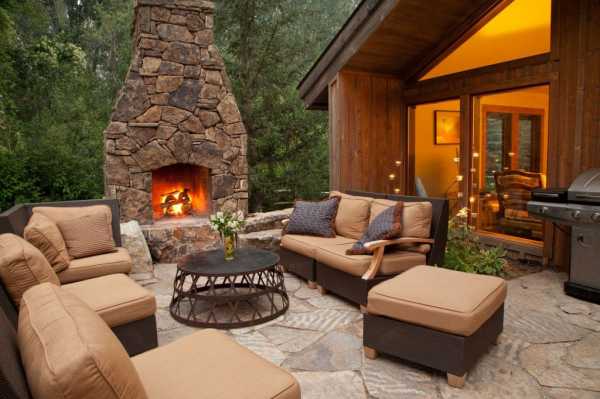

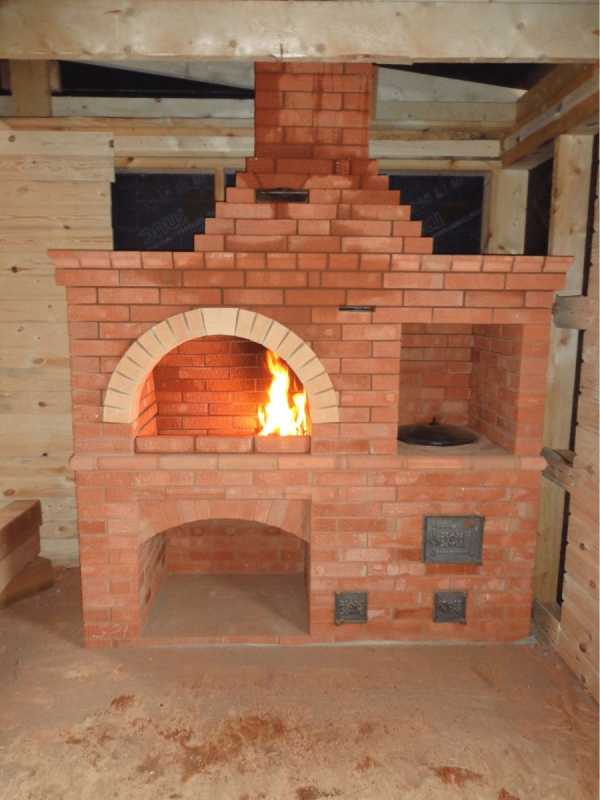

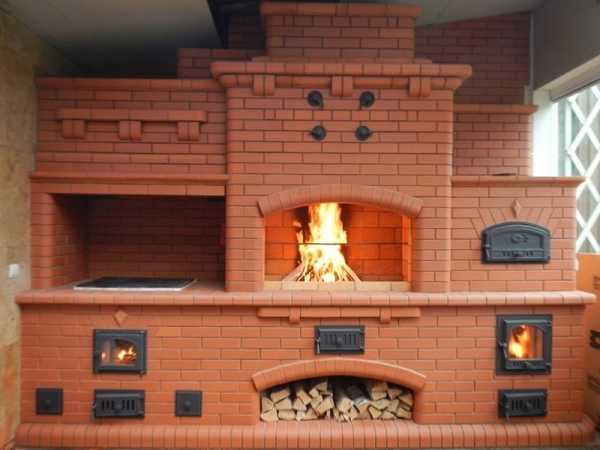

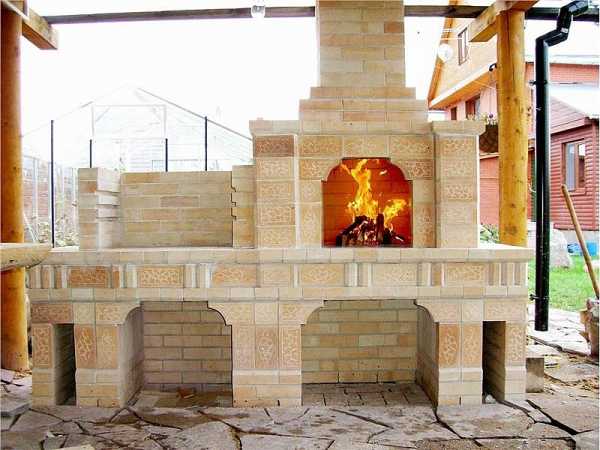

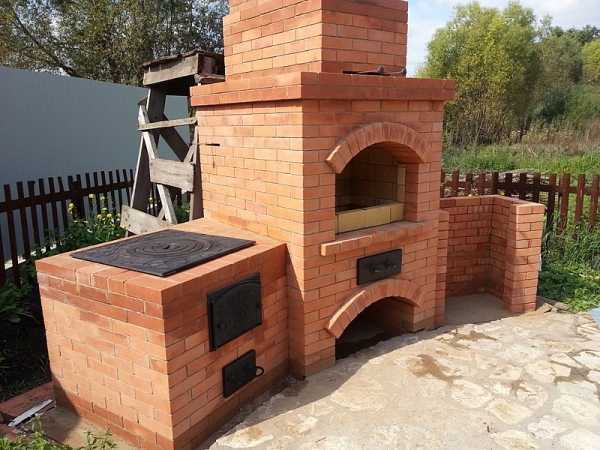

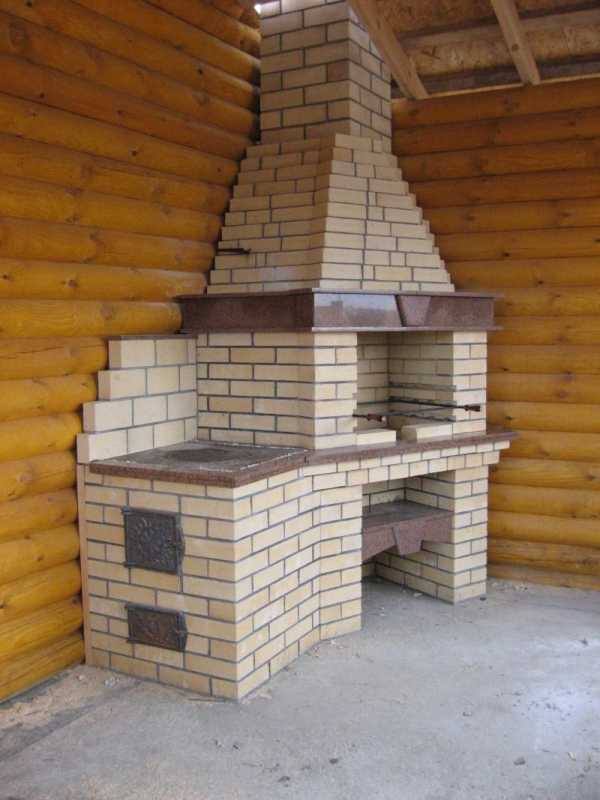

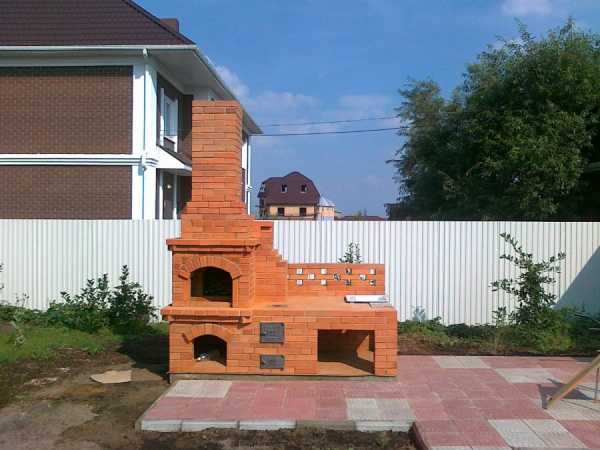

Фото барбекю из кирпича
Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

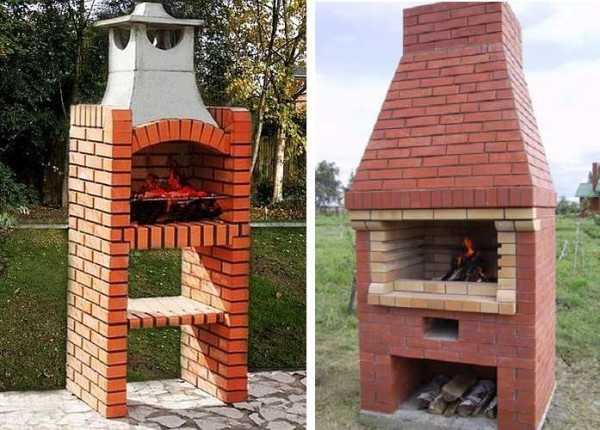

Эту печь-мангал можно построить своими руками
Простые варианты барбекюшницы из кирпича
Чуть сложнее, но тоже реально сделать самостоятельно
Вариации на ту же тему — отделка оригинальная

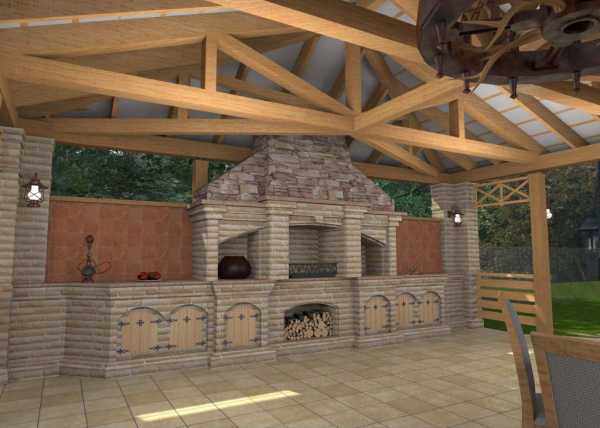

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)
stroychik.ru
Печь барбекю своими руками — пошаговая инструкция!
Любите готовить шашлыки и другую пищу на свежем воздухе, но до сих пор не имеете собственного барбекю? Предлагаем вам прямо сейчас исправить сложившуюся ситуацию! Изучив следующую инструкцию, вы узнаете, в какой последовательности выкладывается полноценная садовая печь, а представленные схемы помогут вам досконально разобраться во всех нюансах технологии.
Печь барбекю своими руками
Содержание статьи
Материалы для строительства уличной печи
Наименование | Средняя плотность, кг/м3 | Пористость, % | Марка морозостойкостси | Коэф. теплопроводности, Вт/м*С | Марка прочности | Цвет |
---|---|---|---|---|---|---|
Кирпич полнотелый | 1600-1900 | 8 | 15-50 | 0,6-0,7 | 75-300 | красный |
Кирпич печной шамотный | 1700-1900 | 8 | 15-50 | 0,6 | 75-250 | от светло-желтого до темно-красного |
Начните с подготовки материалов. Вам понадобится:
- бетон. Его нужно не особо много, поэтому можете приготовить самостоятельно;
- доски для сооружения опалубки. Отлично подойдет необрезная доска;
- арматура. Нужна для упрочнения фундамента. Можете использовать ненужные металлические изделия – обрезки швеллеров, толстой проволока, полоски стали и т.п.;
- обрезные доски. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
- кирпичи. Понадобятся простые керамические и огнеупорные изделия;
- железная труба диаметром порядка 150 мм;
- материал для гидроизоляции фундамента. Обычно применяется рубероид;
- смеситель;
- раковина. Для садовой печи лучше всего подойдет металлическая мойка;
- резиновый шланг.
Необходимое количество исходных материалов подбирайте в соответствии с выбранными габаритами будущей печи.
Рекомендации по составлению проекта
Схема барбекю
Подготовьте проект печи. В этом руководстве рассматривается процесс возведения полноценного комплекса для приготовления пищи, укомплектованного разделочной столешницей и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции этапы, связанные с их обустройством.
Выберите подходящее место для барбекю. В первую очередь, вам должно быть удобно пользоваться печью.
Выбираем место для печи
Важно! Если рядом с выбранной площадкой растут высокие деревья, убедитесь, что их ветви не будут находиться в непосредственной близости с будущим дымоходом. В противном случае обрежьте ветки, иначе они сгорят.
Печь не должна примыкать своей задней стенкой к каким-либо постройкам. В процессе эксплуатации барбекю кирпич будет очень сильно прогреваться, что не лучшим образом отразится на состоянии примыкающих строений – они могут попросту сгореть.
Далее представлены схемы с указанием габаритных размеров. Можете взять их в качестве основы, но параметр А лучше увеличить до 1,5 м.
Барбекю своими руками чертеж

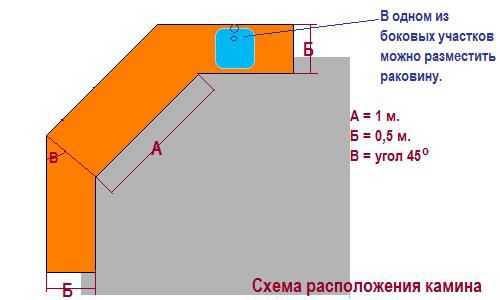

Схема расположения камина
Где лучше разместить раковину
Обустройство фундамента для печи барбекю
Обустройство фундамента
Печь будет иметь сравнительно небольшую массу. Ее отлично выдержит армированный фундамент толщиной порядка 20 см. Для заливки оптимально подойдет бетон М100.
Первый шаг. Разметьте площадку под фундамент. Делайте это с помощью колышков (металлических прутков, обрезков труб) и бечевки (шнура, веревки и пр.).
Второй шаг. Выройте котлован по периметру основания. Рекомендованная глубина – порядка 30-35 см. Обязательно сделайте 5-сантиметровый запас по ширине ямы.
Третий шаг. Засыпьте дно углубления песчано-гравийной смесью и тщательно ее уплотните.
Четвертый шаг. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок щиты шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки установите по периметру котлована.
Пятый шаг. Уложите арматуру в опалубку. Лучше всего использовать стальные прутки диаметром 1 см.
Шестой шаг. Залейте бетон.
Приступать к дальнейшим работам можно через 3-4 дня после заливки фундамента.
Кладка печи
Уложите на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из грунта.
Пример строительства барбекю
Пример строительства барбекю
Пример строительства барбекю
Выберите форму проемов барбекю. Если вы хотите делать прямоугольные проемы, подберите материал для обустройства перемычек. Подойдет железный уголок. Если же проем будет оформлен в виде арки, заранее сделайте шаблон для выкладывания свода. Для изготовления шаблона используйте доски.
Кладка печи
Шаблон из досок для арки
Как сделать арку
Пример строительства барбекю
Разобравшись с вышеописанными нюансами, приступайте к кладочным работам. Вид кирпичей, узоры, всевозможные вставки и прочие декоративные решения остаются на ваше усмотрение. В рассматриваемом руководстве печь выложена в стиле, подобном оформлению дома.
Пример строительства барбекю
Выложите нижний ярус. Кладку стен выполняйте в полкирпича, не забывая оставлять проемы. Для скрепления кирпичей используйте цементный раствор. Выложите стены 60-сантиметровой высоты, если планируется обустройство арочного проема, либо же на высоту 80 см, в случае если вы решили делать проем прямоугольной формы.
При подобной высоте проема и паре-тройке рядов кирпича сверху рабочая столешница будет находиться на метровом расстоянии от основания, что является самым удобным для работы вариантом. Если ваш рост заметно отличается от среднестатистических показателей, скорректируйте высоту стола под свои нужды.
Если вы решили делать прямоугольный проем, положите металлический уголок на последний ряд кладки в соответствии со схемой, а затем выложите стены печи по периметру. При желании же обустроить проем арочной формы, предварительно установите шаблон для кладки свода.
Высота стенок

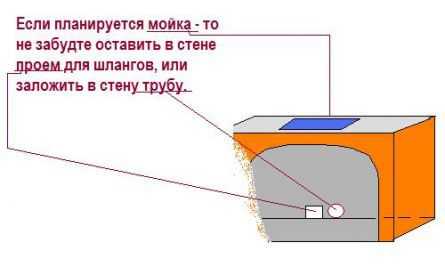

Если будет устанавливаться мойка, на этом же этапе уложите в стену печи трубу. Через нее вы пустите шланги водопровода.
Выложите стены на желаемую высоту. В рассматриваемом примере высота стенок составляет 0,9 м. Верхний ряд кладки сделайте с незначительным выступом наружу. Благодаря этому внутри образуется ступень, позволяющая установить опалубку для заливки стяжки.
Чтобы кладка прошла успешно, осуществляйте ее с соблюдением следующих правил:
- швы должны иметь равную ширину;
- высота проемов должна быть такой, чтобы между их верхними краями и столом поместилось минимум 2 ряда кладки;
- проем арочной формы необходимо оформить с одним центральным кирпичом.
Завершив обустройство нижнего яруса, займитесь подготовкой основы для топки и стола. Сделайте стяжку. Опалубку для бетона кладите на обустроенную ранее ступеньку внутри печи. Доски нарежьте по габаритам пролета. Если будет устанавливаться мойка, оставьте в бетонной стяжке пространство для ее размещения. Делается это очень просто. Надо лишь не закладывать участок для установки раковины. Обложите его еще одной своеобразной опалубкой, зафиксированной с помощью распорок.
Залейте стяжку и оставьте ее на трое суток. Спустя указанное время демонтируйте опалубку проема для раковины.
Покройте столешницу материалом на свой вкус. К примеру, замечательно подойдут цельные плиты мрамора – это одновременно красиво и удобно.
Схема устройства ступеньки под столешницу из кирпича фагота и обычного
Деревянные доски в качестве подложки под бетонную стяжку
Фото бетонной стяжки под столешницу без мойки
Уличная столешница для барбекю
Если планируется мойка, не забудьте оставить под нее проем в стяжке
Второй ярус печи барбекю состоит из топочного отделения и стенок, закрывающих участок от любопытных взглядов с улицы. С перегородками все предельно просто – это обыкновенные сплошные стенки, выложенные в половину кирпича. Если хотите, можете и вовсе отказаться от их обустройства. Порядок же возведения топки заслуживает отдельного внимания.
Как правильно обустроить мойку
Опалубка под мойку в камине своими руками
Схема укладки досок в качестве опалубки под бетонную стяжку
Обустройство топки
Топка печи имеет двухрядную конструкцию: внешний ряд выкладывается из обычного керамического кирпича, внутренний – из огнеупорного материала.
Пример строительства барбекю
Кладку топки ведите стандартным способом. Рекомендованные параметры следующие:
высота топочного проема – 7 рядов плюс арка либо же 9 рядов в случае обустройства проема прямоугольной формы;
- глубина топки – около 600 мм;
- ширина – порядка 700 мм.
Выложив проем топочной камеры, достройте сверху пару дополнительных рядов кладки и переходите к обустройству дымоотводящей трубы.
Для перехода на необходимую ширину дымохода последовательно уменьшайте длину стен топочного отделения. Заднюю и переднюю грани нужно укорачивать на полкирпича в каждом следующем ряду. Боковые же стенки следует уменьшать на 25% ширины кирпича. По такой схеме нужно выложить порядка 7 рядов. Затем можно начинать заниматься обустройством дымоотводящей трубы. Она должна иметь прямоугольную форму. Рекомендованная высота конструкции – 12-14 рядов.
Пример строительства барбекю
Пример строительства барбекю
Пример строительства барбекю
На этом камин готов. Чтобы в процессе выполнения этого этапа не возникло никаких проблем, соблюдайте следующие рекомендации:
- не делайте топочный проем чересчур высоким. Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым будет уходить на участок, а не в небо;
- внутреннюю часть топки нужно выкладывать именно огнестойким кирпичом. В противном случае кладка попросту растрескается под воздействием температурных перепадов;
- дымоход тоже не должен быть слишком высоким, т.к. из-за этого ухудшится тяга;
- контролируйте, чтобы дно топочного отделения было максимально ровным – так вам будет гораздо легче вычищать золу в будущем.
Последние штрихи

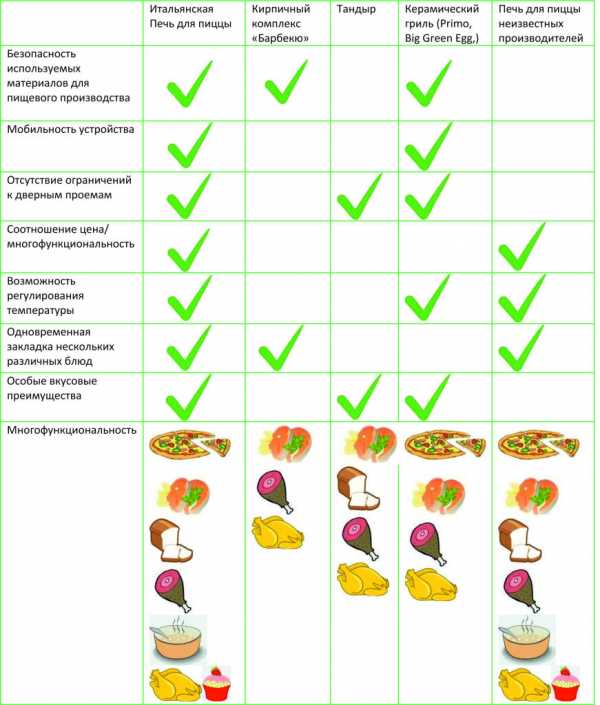

Сравнение печей
Барбекю почти готово. В завершение сделайте следующее:
- установите смеситель и мойку;
- подведите шланги подачи и забора воды;
- покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
- выложите площадку перед печью тротуарной плиткой.
Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.
Навес кованый
Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.
Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.
Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.
Барбекю своими руками из кирпича

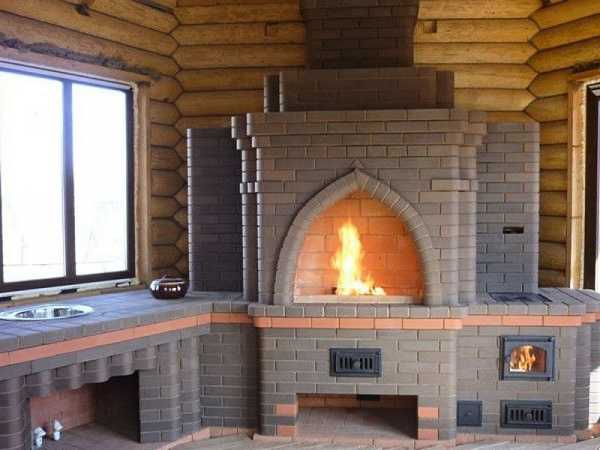

Камин барбекю
Удачной работы!
Видео – Печь барбекю своими руками
stroyday.ru
0 thoughts on “Фото барбекю печек – Барбекю из кирпича — 88 фото лучших решений оформления 2017 года”
