Как спроектировать шкаф – Проект шкафа-купе: как спроектировать встроенную модель и какие программы для проектирования подходят

Эскиз шкафа-купе: этапы проектирования корпусной мебели

Шкаф-купе представляет собой нечто большее, чем просто шкаф с полками, почти гардероб. Иногда отъезжающие дверцы закрывают вход в кладовку с многочисленными отделениями для одежды, вещей, складов консервов.

Шкаф-купе представляет собой нечто большее, чем просто шкаф с полками, почти гардероб.

Слишком длинные полки (более полуметра) могут прогнуться, под ними лучше установить стойку.

Преимущества проектирования шкафа-купе своими руками становятся видны тому, кто представляет, что ему нужно от новой единицы мебели. Стандартные шкафы практически одинаковы в магазинах, они многообразны, однако не могут учесть нюансы, связанные с вашей квартирой, вещами и предпочтениями. Ниша в стене, которую хотите полностью закрыть шкафом, или отгородить с его помощью кладовку. Или сделать шкаф во всю стену, чтобы не было некрасивых щелей, куда постоянно будет забиваться пыль. А полки? Больше или меньше, подходящие конкретно под стандартные коробки или банки.

Преимущества проектирования шкафа-купе своими руками становятся видны тому, кто представляет, что ему нужно от новой единицы мебели.

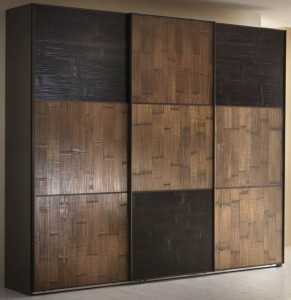

Дверцы шкафа должны иметь одинаковую ширину, чтобы обеспечить максимальную ширину открытого проема.

Одной школьной геометрии, даже с хорошей оценкой, будет мало. Если никогда не делали ремонт, будет сложно представлять объемные картины того, как выглядит будущий интерьер. Это нормально. На помощь приходит черчение. Берем листок, ручку и чертим карандашом в определенной пропорции свою комнату, угол, где должен стоять шкаф, полки, которые вы хотите там сделать. Берем в руки рулетку и смотрим, как на самом деле выглядит 30-сантиметровая полка, и делаем выводы.

Стандартные шкафы практически одинаковы в магазинах, они многообразны, однако не могут учесть нюансы, связанные с вашей квартирой, вещами и предпочтениями.

При проектировании выдвижных ящиков в шкафу-купе стоит учесть, что выпирающая ручка может выпирать и мешать движению двери, чего нужно избежать.

Сделать проект не так просто, как кажется. Как рассчитать распил ДСП для шкафа, чтобы открывались все двери, выдвигались все ящики, чтобы конструкция не рухнула под собственной силой тяжести? Тогда пришлось бы все начинать сначала. Проектирование шкафа-купе своими руками — непростая задача, необходимо учесть мелочи, которые способны создать большие проблемы.

Ниша в стене, которую хотите полностью закрыть шкафом, или отгородить с его помощью кладовку.

На каждую раздвижную дверь обязательна установка стопоров — это удобно при эксплуатации и мешает самопроизвольному открытию или закрытию дверей.

Что обязательно нужно учесть при проектировании шкафа-купе

• Ширину дверей — не надо делать ящики шире, чем открывается дверь, иначе ящик невозможно будет выдвинуть.
• Полезная глубина шкафа меньше реальной на 10 сантиметров, это пространство занимают двери.
• 2- и 3-дверные шкафы могут быть открыты только на один отсек, 4-дверные — на два. То есть число отсеков должно совпадать с количеством дверей, иначе внутрь будет невозможно попасть.
• В шкафах бывают так называемые мертвые зоны — места, где нельзя ставить выдвижные ящики, именно там находится или правый край левой двери, или левый край правой двери. Также стоит учитывать наличие направляющих.
• Слишком длинные полки (более полуметра) могут прогнуться, под ними лучше установить стойку.
• По этой же причине при проектировании шкафа-купе под цельную крышу стоит ставить перегородки.
• Дверцы шкафа должны иметь одинаковую ширину, чтобы обеспечить максимальную ширину открытого проема. Исключение: когда средняя дверь в 3-дверном шкафе в два раза шире остальных.
• При проектировании выдвижных ящиков в шкафу-купе стоит учесть, что выпирающая ручка может выпирать и мешать движению двери, чего нужно избежать.
• На каждую раздвижную дверь обязательна установка стопоров — это удобно при эксплуатации и мешает самопроизвольному открытию или закрытию дверей.

Или сделать шкаф во всю стену, чтобы не было некрасивых щелей, куда постоянно будет забиваться пыль.

Встроенный шкаф-купе или обычный, какого размера, сколько дверей.

Этапы проектирования корпусной мебели

Предварительные работы — надо понять, чего мы хотим. Встроенный шкаф-купе или обычный, какого размера, сколько дверей. Например, оптимальная глубина шкафа составляет 60 см, если меньше — вы не сможете удобно размещать вешалки.

Одной школьной геометрии, даже с хорошей оценкой, будет мало.

Эскизный проект — расчет габаритов, рисование желаемого шкафа на бумаге, чтобы понять, что конкретно должно получиться в итоге.

Эскизный проект — расчет габаритов, рисование желаемого шкафа на бумаге, чтобы понять, что конкретно должно получиться в итоге. Количество полок и каких размеров, что в этом шкафу будет храниться. Как будут храниться вещи — развешанными на вешалках или сложенными на полках? Какими сделать полки — более узкими, чтобы оттуда ничего не выпадало, или вы планируете пользоваться коробками?

На помощь приходит черчение.

Предварительные работы — надо понять, чего мы хотим.

Технический проект в специальной программе, где досконально указываются все размеры и мелочи вплоть до типа и цвета фурнитуры. Да, придется скачать, установить и освоить новое программное обеспечение, найти по ним видеоуроки и несколько часов потратить на обучение. Однако результат будет того стоить — в дальнейшем вы сможете хорошо экономить время.

Берем в руки рулетку и смотрим, как на самом деле выглядит 30-сантиметровая полка, и делаем выводы.

Технический проект в специальной программе, где досконально указываются все размеры и мелочи вплоть до типа и цвета фурнитуры.

Очередность проектирования шкафа-купе

• Делаем необходимые замеры.
• Учитываем 10 см из глубины на двери и 5 см из высоты на цоколь — расстояние между полом комнаты и полом шкафа.
• Двери шкафа лучше делать на заказ — это связано и с большим количеством фурнитуры, и с высокой точностью работы, которую нужно совершить по их сборке.

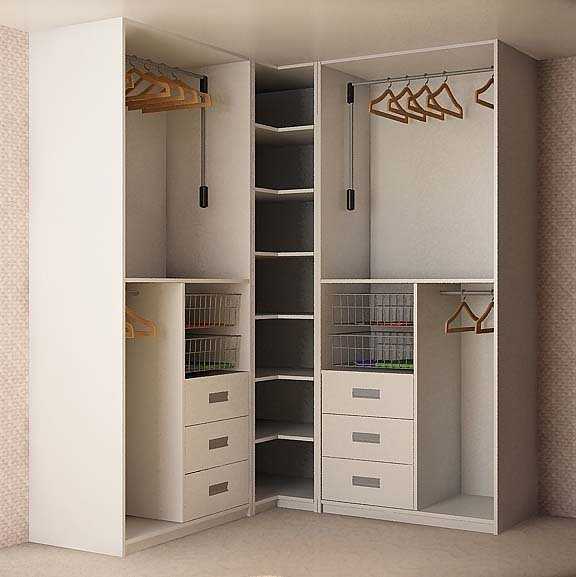

• Продумываем наполнение шкафа-купе. Важно посмотреть на стандартные модели шкафов, чтобы понять их удобство, универсальность и продуманность, а уже потом на основе этого думать, что лучше подойдет вам. Чаще по бокам делаются небольшие полки, сверху — длинная антресоль, а также полки в нижней части шкафа. Середина предусмотрена для развешивания одежды.

Сделать проект не так просто, как кажется.

Однако результат будет того стоить — в дальнейшем вы сможете хорошо экономить время.

Обзор компьютерных программ-помощников в производстве мебели

Технический проект сейчас уже практически не рисуется на бумаге — это долго, сложно и несет большой риск ошибок. Да, освоение программы кажется сложным, но оно того стоит, и все специалисты умеют работать в наиболее оптимальной по их мнению программе. А заказчикам достаточно вместе с менеджером нарисовать желаемый проект и ждать, пока в его квартире появится новый шкаф: красивый, удобный и функциональный.

Проектирование шкафа-купе своими руками — непростая задача, необходимо учесть мелочи, которые способны создать большие проблемы.

Чаще по бокам делаются небольшие полки, сверху — длинная антресоль, а также полки в нижней части шкафа.

• Рro100 — простая и понятная наглядная программа для проектирования мебели и составления интерьеров. Помогает в дизайне за счет объемной визуализации изображения. Содержит много готовых модулей для составления их в единое целое, как конструктор, но по вашим размерам, комбинациям и цветам. Шкаф-купе в такой программе будет выглядеть очень нарядно и соблазнительно.
• Программа Woody больше подходит для проектирования мебели, чем для дизайна интерьеров. Большой каталог деталей и фурнитуры помогает автоматизировать процесс создания мебели своими руками, название («wood» переводится как «дерево») означает, что мебель планируется деревянной или из ЛДСП, как и шкаф-купе.
• Астра Конструктор Мебели — относительно проста и понятна в использовании, отлично помогает производителям мебели на заказ. Красивой визуализации здесь нет, однако свою функцию — помощь в проектировании — программа выполняет на отлично. Хорошо подходит для проектирования шкафа-купе.
• Программа T-FLEX Мебель проектирует мебель любой сложности. Включает в себя два типа работ: создание помещения и составление шкафов-купе вместе с заказчиком, и непосредственный конструктор мебели для создания уникального изделия по индивидуальному заказу.

Ширину дверей — не надо делать ящики шире, чем открывается дверь, иначе ящик невозможно будет выдвинуть.

Технический проект сейчас уже практически не рисуется на бумаге — это долго, сложно и несет большой риск ошибок.

Проектирование шкафа — дело не простое, однако, если взяться за дело с умом, то мебель, сделанная своими руками, будет максимально удобной для вас и идеально подходящей к конкретному помещению.

В шкафах бывают так называемые мертвые зоны — места, где нельзя ставить выдвижные ящики, именно там находится или правый край левой двери, или левый край правой двери.

Проектирование шкафа — дело не простое, однако, если взяться за дело с умом.

Мебель, сделанная своими руками, будет максимально удобной для вас и идеально подходящей к конкретному помещению.

ВИДЕО: Шкаф купе своими руками.Часть1

Делаем удобный шкаф-купе своими руками

Независимо от размеров квартиры, место для  компактного хранения огромного количества вещей — одежды, обуви, белья, книг и множества других нужных (и не очень) — нужно всегда. И такое место — шкаф. Идеальным…

Особенности шкафа купе, расположенного в гостиной

Гостиная совершенно особая комната в доме. Именно в нее в первую очередь мы предлагаем пройти дорогим гостям. Оттого и требования ко всему тому, что составляет ее интерьер, особые. Шкаф купе…

Планировка внутреннего пространства шкафа купе.

Оптимальная планировка и рациональное применение пространства является залогом комфорта. Расстановка мебели в комнате при этом является ключевым фактором. Но просто купить шкаф – недостаточно….

Семь раз отмерь или Как рассчитать шкаф купе?

При покупке нового жилья, переезде, перепланировке или просто когда хочется обновить дизайн квартиры, мы всегда задумываемся о том, какую же мебель выбрать, чтобы она была удобной, красивой и функциональной….

Используем шкафы-купе в интерьере как полноценный гардероб

Шкафы-купе вошли в жизнь и интерьер семей СНГ в середине нулевых годов XXI века. Он привлекает пользователей не только своим современным дизайном, но и абсолютной функциональностью. Отсутствие дополнительного…

Сборка шкафа-купе своими руками: общие правила и материалы

Изготовить шкаф с раздвижными дверями можно и в домашних условиях. Эта универсальная мебель позволяет увеличить объем пространства для размещаемых вещей, экономя площадь. Сборка шкафа купе – малозатратный…

berkem.ru

Как нужно правильно проектировать шкаф купе – Сделаем мебель сами

Здравствуйте!

Очень интересно было прочесть ваши комментарии к предыдущему посту (если помните, мы рассматривали «право на жизнь» спроектированного шкафа).

Еще раз убеждаюсь в одной истине: изготавливать корпусную мебель очень просто, но нужно знать нюансы, ну или, по крайней мере, чтобы кто-то хотя бы «разок» их показал.

Разумеется, в роли «кого-то», в данном случае выступаю я, поэтому, раз заинтриговал людей – нужно показать…

Все вы правильно заметили, что с данной перегородкой, которая имеет ширину основного короба шкафа, раздвижную систему не вставишь. Кстати, кому интересно – запомните.



Чтобы не ломать голову о том, какой зазор давать на раздвижную систему – давайте 100 миллиметров, не «прогадаете».

А раз так, то при глубине основного короба в 600 миллиметров, его рабочая глубина уже будет равна 500 миллиметров.

По этой причине, эту мебель стараются изготавливать глубиной не менее 600 мм (если, конечно, есть возможность), потому, как разница в используемом материале (ДСП) на изделие в 600 и в 500 мм – не существенная, но рабочее простнанство в этом случае, будет отличаться принципиально.

Дальше, Михаил (в первом комментарии) заметил, что нужна регулировка уровня.

Я с этим не вполне согласен. Она нужна однозначно, но в данном варианте можно врезать в бока шкафа (а при желании и в фальшпанель) регулируемые опоры, и возможность выставить шкаф по уровню будет.

Дело в другом.

Такая схема сборки шкафа (наличие стационарного цоколя) вообще не приемлема. Дело в том, что шкаф – это довольно тяжелая конструкция, а если учесть, что он еще будет нагружен «всякой всячиной», то общая его масса получается не шуточная.

Так вот, вся эта «не шуточная масса» давит на нижний горизонт, и в этом случае, не  распределяет массу по всей его плоскости равномерно.

Более того, в данном случае, крепеж, которым крепятся бока к нижнему горизонту, работает на излом – а это просто не допустимо.

Так вот, в процессе деформации горизонта, нарушается «уровень» оси направляющих  (он даже может нарушиться не по всей длине, а на определенном участке). Вот тогда, раздвижной фасад, если его, снять со стопора, будет произвольно перемещаться в сторону уклона.

А это, как говорят мебельщики – «косяк».

Чтобы избежать таких неприятных ситуаций, существует, на мой взгляд, два надежных варианта проектировки – это общий нижний горизонт, и регулируемый подиум, на котором установлен опят-таки, такой горизонт.

Конечно, идеальным вариантом является общий горизонт (для увеличения жесткости его делают сдвоенным), но так делают в том случае, когда пол в «уровне». Когда же пол имеет уклон в какую-либо сторону, тогда лучше использовать регулируемый подиум.

Хотя можно в рассматриваемый нами горизонт врезать специальные регулируемые опоры, которые можно регулировать изнутри шкафа, но, в этом случае, он будет так же подвержен деформации. Короче, «не то пальто».

Идем дальше.

А как, собственно, такую конструкцию собирать и устанавливать?

Допустим, потолки в помещении, где этот шкаф будет собираться – довольно высокие, во всяком случае, такие, что позволят собрать всю конструкцию лежа, а затем ее поднять.

Но в этом случае, ее нужно будет перетащить на место где она должен быть установлена. О ее весе мы говорили выше….

Пока вы ее дотащите, вы можете либо сорвать себе спину, либо сорвать ламинат или линолеум на полу, либо выломать регулируемую опору шкафа вместе с «мясом», либо… одним словом так не делается. Это, чтобы было более понятно – не профессионально.

О жесткости в комментариях сказал только Василий (на блоге есть пост о жесткости конструкций).

Если в таком виде будет собран шкаф – это будет «ерунда», лишенная жесткости. Конструкция будет «гулять» из стороны в сторону.

Вы ее, конечно, установите, выставите, отрегулируете. Если это будет заказ – то получите деньги за свою работу, и пойдете домой пить пиво.

Но утром вы подниметесь не по нужде, а по тому, что вам позвонит заказчик, которому вы вчера поставили шкаф, и скажет, что когда его загрузили вещами – его «повело», появились зазоры между фасадами и боками…короче, ничего хорошего. И какие будут ваши действия?

Ответить, чтобы его не грузили, или чтобы грузили равномерно?

Думаю, в этом случае, вам прейдется его переделывать.

Жесткость для шкафа купе – это один из ключевых моментов, определяющих его качество.

Мало того, если в отдел под верхнюю одежду не поставить  ребро жесткости, то правый бок при сборке будет «гулять», и чтобы «поймать диагонали» для набивки задней стенки – нужно будет помучиться.

И это в случае, когда вся конструкция, как было сказано, собирается лежа.

А если потолки в помещении «впритык» к высоте изделия, и его нужно собирать стоя? Представляете, какая “жесть” предстоит!!!

Да, еще забыл, если высота изделия большая, то нужно спроектировать в отдел под верхнюю одежду антресоль для рационального использования внутреннего пространства.

Ладно, не буду вас мучить своими «страшилками». Есть еще пару тонкостей, но они второстепенны.

Пока что, хватит того что сказано.

Этот проект никуда не годится. Он не рабочий, даже если перегородка будет уже боковых деталей короба.

Внизу я привожу несколько рабочих вариантов. Если возникнут вопросы – задавайте их в комментариях.

Как видно из примеров, изделие компонуется из отдельных, вполне самостоятельных модулей.

В итоге, вся конструкция получается жесткой, и при установке, не нужно ничего “таскать” (особенно, это касается встроенных в нишу шкафов).

Достаточно лишь установить нижний горизонт на место установки, и на нем выстроить всю конструкцию.

Если изделие состоит из не очень широких секций, то его вообще можно доставлять на место установки в собранном виде (отдельными, полностью собранными отделами). В результате, время установки сокращается в разы.

Конечно, в одном посте трудно осветить всю тему “сполна”, лучше задавайте вопросы. Так будет проще и нам и вам.

Реальный проект шкафа купе можно посмотреть здесь.

На сегодня, думаю, достаточно.

До встречи.

www.sdmeb.ru

Проектируем шкаф купе правильно – Сделаем мебель сами

Здравствуйте друзья.

После предыдущего поста, из ваших комментариев, я понял, что нужно более подробно «разложить» тему проектировки шкафов, чем и предлагаю в данный момент заняться.

Давайте сегодня спроектируем не очень сложное изделие.

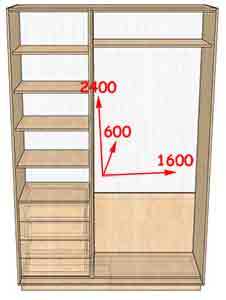

Пусть его общая высота будет равна 2400 мм, ширина – 1600 мм, глубина – 600 мм.

Спроектируем его из ДСП толщиной 16 мм, на регулируемом подиуме, и немного усложним проект: пусть изделие будет состоять из двух отделов, и в одном из них (в том, где расположены полки), будет еще модуль с выдвижными ящиками, например, высотой 700 миллиметров.

Отдел под полки будет расположен слева, и его внутренний проем будет равен 600 мм. Соответственно, внутренней проем под верхнюю одежду будет равен:

1600-32-32-600=936 (мм), где 32 – это толщина двух боков и двух перегородок.

Шкаф будет иметь два раздвижных фасада. Средняя ширина фасада равна:

(1600-32):2=784 (мм). Проема в 784 мм вполне достаточно для нормальной работы выдвижных ящиков модуля.

Пусть регулируемый подиум будет иметь высоту 60 мм, тогда, учитывая схему сборки шкафа, его бока будут иметь высоту:

2400-60-16=2308 (мм), где 60мм – высота подиума, 16мм – толщина нижнего горизонта.

А внутренние перегородки будут иметь высоту:

2400-60-16-16=2308-16=2292 (мм), где 16мм – толщина верхнего горизонта.

Вот, все основные размеры мы посчитали.

Теперь можем записывать деталировку

Начнем с левого отдела, где находятся полки и модуль с выдвижными ящиками.

Итак, левый бок этого отдела, является, так же и левым боком общего короба шкафа.

Его размеры – 2308 на 600 мм.

Правый бок этого отдела является так же внутренней перегородкой. Соответственно, глубина ее будет 500 мм (100мм даем на установку раздвижной системы). Значит размеры этой перегородки (правого бока рассматриваемого отдела) будут 2292 на 500 мм.

Теперь рассчитаем количество полок.

Если общая высота модуля с выдвижными ящиками равна 700 мм, то внутренний проем по высоте равен:

2292-16-16-700=1560 (мм), где 16мм – толщина нижнего горизонта и верхней корпусной планки.

Для того чтобы рассчитать количество полок, которое должно приходиться на внутренний проем, нужно определиться с расстоянием между самими полками. Например, расстояние между полками должно быть в пределах 300 миллиметров.

Значит:

1560:300=5,2  Если  получилось, примерно, пять целых частей, то полки будет четыре.

Рассчитывать модуль с выдвижными ящиками мы не будем, так эта тема раскрыта в соответствующем посте. Добавлю только, что этот модуль должен быть с верхней крышкой, которая должна иметь отступ от лицевой грани правого бока отдела (внутренней перегородки всего шкафа) такой же, как и полки. Пусть этот отступ будет 10 мм.

Ну а глубина этого модуля, будет на 20 миллиметров меньше глубины крышки (чтобы под крышкой могли «спрятаться» фасады:

500-10-20=470 (мм).

Данный модуль увеличивает жесткость этого отдела, по этому, сам он должен быть достаточно жестким. Для этого, нужно спроектировать у него ребро жесткости.

И еще момент: На стыках деталей, всегда добавляется к общему размеру конструкции 0,5 – 1 мм. По этому, для точности, сделаем ширину модуля с раздвижными ящиками на 1 мм меньше общей ширины проема, т.е. 599 мм.

Запишем деталировку этого отдела

Бок1 – 2308 на 600 – 1 шт.

Бок2 – 2292 на 500 – 1 шт.

Горизонт – 600 на 500 – 1 шт.

Корпусные планки – 600 на 80 – 2 шт.

Полки – 600 на 490 – 4 шт.

Задняя стенка (ДВП) – 1592 на 630 – 1 шт. (ДВП набивается на корпусную планку и на тыльную сторону крышки модуля с выдвижными ящиками. По ширине лист ДВП на 2 мм меньше габаритной ширины конструируемого нами отдела).

Теперь спроектируем второй отдел шкафа – под верхнюю одежду (в нем будет установлена система труб Джокер).

Он проектируется по тому же принципу, что и предыдущий, но в нем еще будет ребро жесткости и антресоль.

Ребро жесткости необходимо для увеличения жесткости конструкции, а антресоль – для рационального использования свободного пространства. Дело в том, что если встроить систему труб между верхним и нижним горизонтами, то большинству людей среднего роста будет ей неудобно пользоваться.

Итак, запишем деталировку правого отдела

Бок1 – 2292 на 500 – 1 шт.

Бок2 – 2308 на 600 – 1 шт.

Горизонт – 936 на 500 – 1 шт.

Антресоль – 936 на 490 – 1 шт.

Ребро жесткости – 936 на 600 – 1 шт.

Корпусные планки – 936 на 80 – 2 шт.

Задняя стенка (ДВП) – 1740 на 966 – 1 шт.

Два отдела шкафа мы спроектировали. Ширина 1-го отдела равна:

600+32=632 (мм)

Ширина второго отдела равна:

936+32=968 (мм)

Сумма двух отделов должна быть равна 1600 мм:

632+968=1600 (мм).

Все вроде бы правильно, но ширину горизонта лучше сделать на 2-3 миллиметра шире. Причина описана выше (на стыке двух деталей, всегда добавляется дополнительный размер в 0.5-1 мм).

Поэтому размер нижнего горизонта будет:

1603 на 600 – 1 шт.

Можно было бы сделать наоборот. Оставить ширину нижнего горизонта 1600 мм, но один из отделов уменьшить на 2-3 миллиметра.

Ширина верхнего горизонта будет равна:

1600-32=1568 (мм)

Значит, его размеры будут:

1560 на 600 – 1 шт.

Верхний горизонт находится между боками шкафа, и лежит на перегородках и корпусных планках (к которым он и крепится).

Рассчитаем регулируемый подиум. Пусть по габаритам, он будет меньше размеров нижнего горизонт на 50 мм.

Получим:

Деталь1 – 60 на 1550 – 2 шт.

Деталь2 – 60 на 518 – 3 шт.

Деталь3 – 60 на 751 – 2 шт.

Для более наглядного представления предлагаемой модульной сборки короба шкафа купе, посмотрите видео, представленное ниже:

При разработке карты раскроя, следует учесть, что направление текстуры материала подиума и боков изделия должны совпадать, так  как эти элементы шкафа являются видимыми.

Обычно, нижний горизонт, верхний горизонт, бока шкафа и фасады выдвижных ящиков модуля, «клеют» кромкой ПВХ толщиной 2 мм, а все «внутренности» шкафа – ПВХ толщиной 0,5 мм.

Конечно, можно еще поговорить о том, как размечаются, как и чем крепятся детали, но для данной статьи это уже будет перебор.

А раз так – то до встречи.

www.sdmeb.ru

Шкаф-купе своими руками: как спроектировать мебель самому

Самостоятельное проектирование шкафа-купе необходимо, если вы хотите изготовить мебель своими руками. Кроме того, проект может понадобиться перед приходом замерщика-профессионала. Такой проект поможет объяснить специалисту, что именно вам хотелось бы.

Изначально необходимо определиться с моделью шкафа-купе. Существуют такие варианты:

• встроенные;
• прямолинейные;
• радиусные;
• подлестничные;
• мансардные;
• угловые;
• комбинированные.

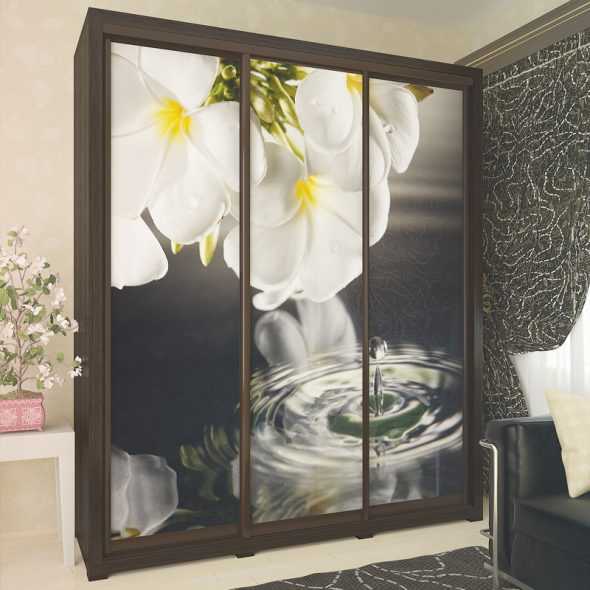

Для первого раза лучше сделать прямолинейный шкаф, поскольку это самая простая и наиболее распространенная модель данного предмета мебели, которая не потребует особых расчетов.

Как спроектировать шкаф-купе?

В первую очередь нужно выбрать место для шкафа. Мебель обязательно должна соответствовать параметрам комнаты, сочетаться с другими элементами интерьера, что очень важно при расчетах. На этом этапе следует обратить внимание на следующее:

1. Глубина корпуса составляет 600 мм, но она может изменяться в большую или меньшую сторону в зависимости от размеров комнаты. Только не нужно увлекаться увеличением глубины шкафа. Она должна составлять не более 700-750 мм. В противном случае получится целая гардеробная комната с раздвижными дверями.
2. Шкаф не должен загромождать комнату. Он не может мешать свободному передвижению домочадцев. Следует задуматься над конфигурацией этого предмета мебели. Для увеличения срока эксплуатации шкафа желательно использовать скошенные или закругленные консоли. Их ширина может составлять не более 300 мм.
3. Мебель не должна ограничивать доступ к основным коммуникациям в случае проведения небольших ремонтных работ. Например, шкаф не нужно устанавливать рядом с трубами и радиаторами.

Спроектировать корпус шкафа-купе нужно с умом. Для этого нужно учесть такие моменты:

1. Боковые стойки нужно располагать между накладными крышей и днищем.
2. Мебель должна быть установлена на регулируемых опорах.
3. Для увеличения вместительности шкафа нужно сделать максимальную его высоту.
4. К задней части шкафа-купе снизу и сверху следует своими руками прикрепить ребра жесткости. Благодаря им каркас сохраняет устойчивость даже при условии отсутствия задней стенки.
5. Проектировать мебель нужно в расчете на возможный демонтаж конструкции или модернизацию шкафа, установку дополнительных механизмов своими руками.

Вместительность мебели зависит от правильной планировки внутреннего пространства. Во многих шкафах, расчет которых производился самостоятельно, существует много труднодоступных или пустующих мест. Чтобы избежать этого, нужно воспользоваться такими советами:

• Внизу необходимо расположить ящики или любые другие выдвижные механизмы.
• Для рубашек, юбок и других коротких вещей можно сделать отделение своими руками.
• При условии проектирования шкафа своими руками можно установить пантограф в верхней части шкафа. Там хорошо хранить куртки, платья, костюмы.
• В шкафу можно расположить выдвижную гладильную доску с телескопическими направляющими.
• Под пылесос следует выделить отдельную зону, чтобы техника не соприкасалась с одеждой.
• Для расчета высоты ниши для хранения верхней одежды нужно накинуть на плечики наиболее длинную зимнюю вещь и измерить расстояние от крючка до пола. К этому показателю следует прибавить длину промежутка между штангой и полкой над ней. К полученному значению остается прибавить порядка 25 см. Это нормальный показатель, способный обеспечить комфортное размещение пальто, курток, плащей, шуб.

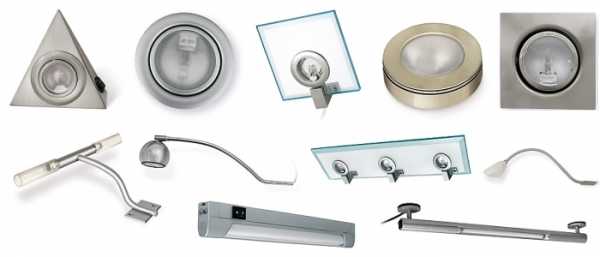

Чтобы спроектировать освещение своими руками, изначально нужно ответить на вопрос: для чего нужен источник света в шкафу-купе. Если вас интересует исключительно декоративная сторона, светильники можно установить на крыше корпуса. Если функциональность, то внутри. Спроектировать освещение самому можно, если учесть такие советы:

1. Светильники должны быть эстетичными, компактными, долговечными.
2. Приборы нужно крепить к верхней части отделений шкафа.
3. В шкафу хорошо использоваться модульные светильники с треугольным сечением корпуса. Их легко установить своими руками.
4. В нишах, где будут выдвижные корзины и пантографы, не должно быть дополнительных ламп.

Следует помнить, что основной расчет должен быть на концевые и сенсорные датчики осветительных приборов, которые срабатывают при условии открытия и закрытия фасадов. Провода, которые подходят к осветительным приборам, должны проходить по внешней стороне шкафа. Необходимо правильно произвести расчет мощности светодиодов, избыток или недостаток мощности может негативно сказаться на комфортности использования шкафа-купе.

Для того чтобы спроектировать шкаф-купе своими руками, не нужно быть большим специалистом. Это под силу каждому человеку, который хочет сделать пространство шкафа максимально удобным для использования. Нужно только прислушиваться к советам профессионалов и не боятся производить все необходимые расчеты. Только от вас зависит, насколько удобно вы будете чувствовать себя в своем доме.

Поделись статьей:

Оцените статью:

mebelza.ru

пошаговый алгоритм – Сделаем мебель сами

Здравствуйте друзья.

Как вы уже, наверное, заметили, на моем блоге, достаточно большое внимание уделено вопросу расчетов мебели.

И это – не спроста.

Это – самый ответственный и самый главный момент всего процесса.

От него, напрямую, зависит качество, дизайн, удобство эксплуатации любой мебели. Одним словом, от него зависит почти все.

Естественно, человек, от которого зависит изготовление проекта, должен быть практически знаком с технологией.

Он должен четко понимать, как собирается мебель, как она транспортируется, как устанавливается, эксплуатируется.

Одним словом, дизайнер-конструктор – должность элитная и ответственная.

Она изначально подразумевает определенный уровень квалификации.

По этому, нужно четко понимать, что, для того, чтобы стать мебельщиком, нужно научиться следующим вещам (перечень идет в порядке очередности):

• Сборке мебели
• Ее установке
• Проектировке

Видите, проектировка стоит на последнем месте, так как это – логическое завершение всего «обучающего процесса».

Именно по этому, прежде чем приступить к изготовлению своего первого чертежа, рекомендую почитать на блоге материал, касающейся именно самой технологии.

Нужно, с самого начала, понять суть процесса.

А уж после, разбираться с конструкторскими вопросами.

Учитывая, что четко систематизировать изучение данных вопросов не совсем удобно (на блоге есть определенные категории, которые содержат статьи, относительно, схожей тематики) из-за большого количества статей, есть альтернативный вариант.

Можно пройти курс индивидуального обучения, где подаваемый материал будет четко систематизирован.

Более того, это обучение до результата (именно результат является конечной целью любого обучения).

Ну а теперь, давайте коснемся основного вопроса статьи.

И с самого начала, предлагаю вам алгоритм проектировки, пункты которого находятся в строгой очередности (то есть, сделав первый пункт, можно переходить ко второму, и так далее).

Итак:

• Определение размеров помещения, в которые проектируется изделие (если в этом есть необходимость)
• Графическое оформление замера
• Составление эскиза
• Проектировка изделия в программе PRO-100
• Общая деталировка
• Составление карт раскроя, схем обработки деталей, схемы клейки кромки, карты присадки

Вот, в общем, все основные шаги.

Рассмотрим теперь их по порядку.

Первым пунктом, в общем списке, стоит замер помещения.

Его нужно сделать, если габаритные размеры изготавливаемой мебели привязаны к размерам определенного помещения (или его какой-либо части).

Например, это может быть кухонный гарнитур или встраиваемый шкаф купе.

Здесь нужно заметить, что замерять размеры любого помещения нужно правильно. Здесь есть свои определенные нюансы.

Но есть мебель, для которой всего этого делать не нужно, так как ее размеры не зависят от помещения, и задаются изначально.

Это могут быть комоды, отдельно-стоящие шкафы, компьютерные столы и так далее.

Но вернемся к нашим кухням и встроенным шкафам….

Вторым шагом является оформление замера.

Это так же, довольно важный вариант, так как результаты замера должны быть просто и понятно оформлены графически.

Любая ошибка на этом этапе, будет очень дорогой, так как она будет связана с неправильным определением габаритных размеров мебели, и, соответственно, размеров ее модулей.

Следующий шаг – составление эскиза будущего изделия.

На этом этапе, определяются его размеры, расположение модулей, конструкция, дизайн.

То есть, здесь формируется, так сказать, ее «душа»…

От того, какую конструкцию будут иметь модули, каких они будут размеров, как они будут расположены друг относительно друга (на примере того же кухонного гарнитура), будет зависеть удобство его использования.

Это же будет определять его дизайн.

После этого, приходит очередь изготовления проекта.

Изделие, распланированное в эскизе, «воплощается в жизнь» в специализированных мебельных программах.

В нашем случае, такой программой является PRO-100.

Не буду вдаваться в ее описание, в то, какими она обладает преимуществами и недостатками. Все это есть на блоге, и это можно почитать.

На этапе составления эскиза и проектировки мебели в PRO-100, практически, полностью исключается возможность ошибки.

А это, согласитесь, немаловажное дополнение…

Итак, спроектировав изделие в программе, мы, (кроме получения его общей деталировки) можем «лицезреть» его в натуральных пропорциях.

Это так же не маловажно, особенно, при проектировке сложных изделий, содержащих криволинейные элементы.

После этого, составляются схемы обработки и поклейки кромкой всех деталей.

При определенных условиях, может быть необходимость и в схемах сборки и установки.

В случае со шкафами купе (определенных конструкции), есть необходимость делать карты присадки, то есть, размечать все детали под засверловку под крепеж.

Обычно, эта операция делается в процессе сборки.

Кроме всего этого, имея общую деталировку, и понимая размеры листового материала, из которого будет изготовлено изделие, можно сделать карты раскроя.

Делаются они так же в специализированных программах, таких, например, как Cutting или «Астра раскрой».

Такие карты делаются для получения максимально больших и пригодных для дальнейшего производства остатков материала (например, ЛДСП или МДФ).

Вот, в общем, такова общая схема.

По любому из вышеприведенных пунктов, вы можете найти информацию на блоге.

На этом я буду заканчивать.

До новых встреч!

www.sdmeb.ru

Проектируем шкаф-купе – шесть простых шагов

Поиск по сайту:

---

Онлайн конструктор для самостоятельного 3d моделирования шкафа!

---

Вполне понятно, что созданию любого предмета обстановки предшествует период проектирования, в полной мере это относится и к любой корпусной мебели, в том числе, и к шкафам-купе. В процессе проектирования важно учесть много факторов, которые определят в дальнейшем конструкцию и габариты нашего шкафа-купе, его оснащение и удобство пользования.

Для большей наглядности и удобства весь процесс разработки мы разделили на пять этапов, которые должны выполняться последовательно друг за другом.

Шаг первый — составляем план помещения

Очень сильно влияет на конфигурацию мебели то место, где она будет стоять. Поэтому сперва необходимо определиться, куда же мы намерены поставить свой проектируемый шкаф-купе. Для его установки хорошо подойдёт ниша в стене, торец небольшой комнаты или прочие мало используемые места.

Для большей наглядности рекомендуем составить план комнаты, на котором будет чётко видно, какое пространство мы можем выделить под установку. Соответственно, можно будет рассчитать его ширину, высоту и глубину проектируемого объекта.

Шаг второй – выбираем, корпусный или встроенный

В зависимости от типа размещения и предпочтения владельцев корпусная мебель может быть встроенной или иметь корпусную конструкцию. Кратко говоря, встроенный вариант отличается тем, что у него может отсутствовать часть (или все) наружных поверхностей – как боковых, так и горизонтальных. Их вполне могут заменить пол, стены и потолок помещения.

Именно экономию на части материала чаще всего и относят в первую очередь к преимуществам встроенной мебели – в ряде случаев можно обойтись без части деталей – задней или боковых стенок, верха или низа. Наиболее выгодным в этом отношении вариантом является установка встроенного шкафа в нишу – в ряде случаев можно вообще обойтись только изготовлением рамы для установки дверей.

Недостатком такого варианта является то, что такой объект уже не передвинуть и не переставить на другое место. Также понадобится как-то облагородить стены внутри. А при наличии неровностей стен потребуется тщательная подгонка полок. Что же касается корпусной мебели, то здесь этот недостаток исключён – все детали изготавливаются в фабричных условиях и не требуют дополнительной подгонки, а значит – плотно прилегают друг к другу. Кроме того, такую мебель можно без затруднений передвинуть или переставить в другое помещение.

Шаг третий – определяемся с конфигурацией и размерами

При проектировании важно учесть размеры создаваемого объекта – делая это, лучше руководствоваться наличием свободного места и практическими соображениями. Если шкаф-купе будет установлен в нише, то наиболее рационально сделать его на весь объём ниши. Если же мебель будет располагаться в комнате, важно соблюсти баланс между её размерами и свободным пространством.

Следует избегать перегораживания проходов, стандартное значение прохода, которое должно соблюдаться – не менее 80 см. Глубина шкафа стандартно принимается как 60-70 см, если сделать меньше, то объём полезного внутреннего пространства окажется мал. Если же сделать это значение больше, возможно, что пользоваться такой мебелью будет не слишком удобно.

Что касается высоты проектируемой мебели, нередко её делают во всю высоту помещения – тогда можно отказаться от изготовления верхней крышки. Однако если в комнате есть натяжные потолки, то без такой крышки не обойтись, кроме того, между нею и потолком должен оставаться зазор.

Шаг четвёртый — определяемся с количеством дверей

Исходя из размеров шкафа и его внутренней планировки, можно рассчитать количество его дверей. Идеальным вариантом будет, если число дверей равняется числу секций.

По словам профессионалов, оптимальной шириной для двери-купе является размер 65-90 см. в крайнем случае этот размер может быть уменьшен до 55 см, но, как показала практика, пользоваться такой дверью неудобно, кроме того, чересчур узкая створка может раскачиваться при открывании и даже соскакивать с направляющих. Слишком же широкая дверь также может снизить удобство пользования мебелью.

Шаг пятый — планируем внутренне устройство и наполнение

Оптимальная ширина секций вашего шкафа должна примерно соответствовать ширине створки раздвижной двери. Если в открытом положении створка двери- купе будет перекрывать часть секции, пользоваться такой мебелью будет не слишком удобно.

Самое главное внутри шкафа – полки, высота которых зависит от того, что вы планируете там хранить и от глубины шкафа. Для слишком глубокого шкафа лучше предусмотреть высоту полок чуть побольше, иначе будет неудобно ими пользоваться. Для хранения длинномерных или больших вещей можно оставить антресольную полку и не разделять её на секции.

Что касается секций для вешалок под одежду, то для шкафа с глубиной более 60 см принято использовать продольные штанги, если же глубина меньше, то лучше применить штанги поперечной конструкции. Стандартная высота отделения для верхней длинной одежды составляет 170 см, если же секция планируется под пиджаки и куртки, её высота должна быть не менее 110 см.

Для хранения всяких мелких вещей удобно использовать выдвижные ящики. При проектировании секции с такими ящиками (или с иными выдвижными устройствами) постарайтесь учесть ширину секции и положение двери в открытом состоянии – чтобы дверь не мешала выдвигать ящики.

Также сегодня есть возможность использовать и различные специализированные системы для хранения различных вещей – опускающиеся вешалки, устройства для брюк, ремней или галстуков. Если вы планируете их использовать, советуем заранее это спланировать.

Некоторые люди хранят в шкафу-купе различную крупногабаритную домашнюю технику, например, пылесос – в этом случае заранее предусмотрите там необходимый объём и определите соответствующее место.

Шаг шестой – рисуем эскиз

Не надо пугаться – на этом этапе проектирования от вас не потребуется навыков рисования или живописи. Мы всего лишь подготовим эскиз внутренней планировки шкафа – именно для этого мы столько сил и времени потратили на то, чтобы полностью определиться с его наполнением и организацией пространства. Рисовать будем на листке в клеточку из обыкновенной школьной тетрадки – так проще. Примем масштаб – 1 клеточка равна 10 см. То есть, при ширине будущего шкафа в 2 метра на эскизе он будет иметь ширину в 20 клеточек. Всё очень просто.

Рисовать лучше простым чертёжным карандашом – в случае чего всегда можно стереть неудачную деталь и исправить. Наличие такого эскиза сильно упростит и сократит по времени общение с представителями компании-изготовителя. Проще же показать на эскизе, чем объяснять на словах.

После того, как распределили внутреннее пространство, определитесь с цветом корпуса и дверей. Если затрудняетесь, можно обратиться за помощью к специалисту – многие компании, специализирующиеся на изготовлении мебели, с удовольствием вам помогут.

После того, как станут известны все детали, специалисты смогут рассчитать стоимость будущего заказа и время, необходимое для его изготовления.

shkafi-zet.ru

варианты наоплнения, фото расположения полок

Определяемся с размерами

Первое, что нужно продумать – размеры будущего шкафа-купе. Для этого сначала оцените, какой площадью вы можете распоряжаться: осмотрите комнату, где планируется установить мебель, и обозначьте допустимую зону, которую реально выделить без вреда для интерьера. Затем нужно точно вычислить параметры шкафа: высоту, глубину и ширину

• Высота. Рекомендуется проектировать шкаф до самого потолка. Это продиктовано исключительно прагматическими целями: в каждом доме есть габаритные вещи, которые используются крайне редко, например, чемоданы или дорожные рюкзаки – их и можно будет поместить в самые верхние отсеки мебели.
• Ширина. Тут все зависит от габаритов комнаты, в которой будет располагаться шкаф, и ваших личных потребностей. С технической точки зрения максимальная ширина шкафа неограниченна, но важно учитывать один нюанс: чем габаритнее мебель, тем больше понадобится дверей, а от их количества будет напрямую зависеть расположение и конфигурация внутренних отсеков шкафа.

Совет. Не рекомендуется устанавливать двери шириной меньше 50 см и больше 110 см: первые часто выходят из направляющих, а вторые быстро деформируются из-за нагрузок.

• Глубина. Оптимальная глубина модели, в которой все секции располагаются в один линейный ряд, – 60-65 см. Если же вы задумали проектирование угловой гардеробной, глубина каждой из сторон мебели может быть до 55 см. Учитывайте, что приблизительно 10 см глубины заберут двери с направляющими.

Систематизируем потребности

Важнейшее условие грамотного наполнения шкафа – четкое понимание личных потребностей: какие именно вещи будут храниться и в каком объеме. Как правило, в традиционном шкафу выделяют следующие функциональные зоны:

• Немнущаяся одежда – обычные полки или открытые ящики глубиной от 35 см до 70 см: для детей – около 35-45 см; для женщин – 40-65 см; для мужчин – 55-70 см.

Предусмотрите полки для всех видов вещей

• Нижнее белье – отсеки выдвижного типа 15-30 см в глубину: для женщин – по отдельному отсеку для белья, носков и чулочных изделий; для мужчин – по отдельному отсеку для белья и носочных изделий.
• Одежда на плечиках – здесь следует организовать два отделения: для короткой одежды – несколько секций, расположенные друг под другом и оснащенные штангами и крючками; для длинной одежды – секции с пантографами.
• Брюки – выдвижные или стационарные брючницы, предполагающие хранение одежды в разложенном или в сложенном виде.
• Аксессуары и украшения – выдвижные ящики до 15 см в высоту с массой ячеек 10х10 см.
• Сумки – полки до 50 см в высоту или специальный ряд крючков.
• Обувь – полки, расположенные в один или два этажа, для низких моделей и вертикальные крепления – для высоких.
• Постельное белье – отсеки в самой верхней части мебели: ширина – от 40 см до 70 см, высота – до 50 см.

Рационально распределяем пространство

Обязательный этап проектирования шкафа-купе – распределение его пространства. В целом здесь принято выделять три зоны:

1. Верхнее пространство. Этот ярус рекомендуется использовать для сезонной одежды и тех вещей, которые используются относительно редко, так как ежедневно доставать что-то с верхних полок не совсем удобно. Как правило, занимает не более 25% всего пространства шкафа-купе.

   Верхние полки оставьте для вещей, которые используете редко

2. Центральное пространство. Самая главная зона любого шкафа, где сосредотачивается большая часть вещей. Ее комплектация должна быть продумана максимально тщательно, так как именно к центральным отсекам вы будете обращаться каждый день. Всевозможные полки, ящики, штанги, корзины, вешалки, крючки – пространство должно быть организовано так, чтобы уместить основной массив ваших вещей. Центральная часть должна занимать не меньше 50% всего пространства мебели.
3. Нижнее пространство. Зона для хранения сумок, обуви, зонтов. Должна занимать не более 25% пространства всего шкафа.

Разбираемся в компонентах шкафа

Пришло время познакомиться с основным компонентами, которые могут составлять наполнение шкафа-купе:

• Полки – выдвижные и стационарные. Наиболее удобное расстояние между ними – 35-45 см. Могут крепиться двумя способами: скрытыми фиксаторами или традиционными уголками из металла или пластмассы.

Совет. Если хотите установить полки шириной больше 90 см, обустройте под ними перегородки, иначе изделия будут прогибаться.

• Выдвижные ящики – могут быть стандартного и максимального выдвижения: первые выдвигаются на 80%, вторые – 100%. Лучше всего покупать отсеки, направляющие которых оснащены доводчиками – такие ящики закрываются бесшумно и плавно.
• Антресоли – труднодоступные полки в верхней зоне шкафа, предназначенные для хранения вещей, которые используются довольно редко.

Очень удобны выдвижные полки для шкафа

• Штанги – горизонтальные держатели для плечиков, устанавливающиеся, как правило, по всей ширине шкафа. Бывают как стационарными, так и выдвижными. Вторые модели обеспечивают легкий доступ к любым дальним вещам, но стоят дороже фиксированных держателей.
• Пантографы – специальные «мебельные лифты» позволяющие выдвигать штанги с одеждой на необходимый уровень, а затем задвигать обратно. Делятся на механические – с ручкой, и электрические – с кнопкой.
• Корзины – глубокие отсеки для немнущихся вещей. Могут быть снабжены: роликами – такие модели двигаются по направляющим, подшипниками – с полным выдвижением, доводчиками – с плавным самостоятельным закрыванием.
• Вешалки и перекладины – стационарная фурнитура для параллельного размещения одежды.

Теперь вы знаете основные рекомендации по наполнению шкафа-купе – они помогут вам спроектировать максимально функциональную и вместительную мебель для хранения своих вещей. Осталось лишь заказать изготовление идеального личного пространства и предвкушать процесс его финального обустройства.

Наполнение шкафа-купе: видео

kakhack.ru
