Кровать шкаф чертежи – Чертежи шкафа-кровати для сборки своими руками из ЛДСП
чертежи и инструкция по сборке мебели

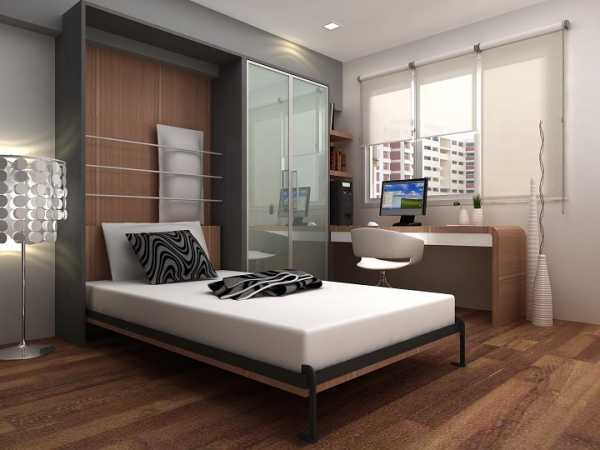

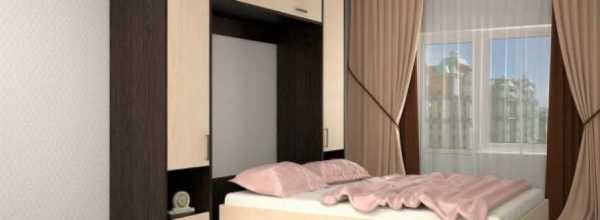

В условиях маленькой квартиры шкаф кровать может стать настоящим спасением. Днем она не занимает много места, а раскладывается только на ночь. Кроме того, такую мебель-трансформер совсем несложно изготовить самостоятельно. А если дать волю фантазии, то она объединит не только спальное место и ящики для хранения, но и письменный стол. Но перед тем как начать сборку этого предмета интерьера, необходимо составить грамотные чертежи будущей мебели.
Рисунок 1. Чертеж шкафа-кровати.
Составление чертежа
Для того чтобы составить грамотный чертеж, необходимо правильно рассчитать габариты будущей мебели. Как правило, кровать трансформер собирают с учетом габаритов конкретного помещения. Если в вашем распоряжении узкая, но длинная комната, то разумнее изготовить высокий шкаф. Центральную его часть займет раскладывающаяся кровать, по бокам можно расположить дополнительные места для хранения, а наверху оборудовать антресоли. Такая конструкция показана на рис. 1.
Если же комната квадратной формы, то мебель-трансформер может быть и более сложной. Сейчас в магазинах можно найти модули, в которых выдвижным элементом становится письменный стол, а спальное место располагается на 2 ярусе.

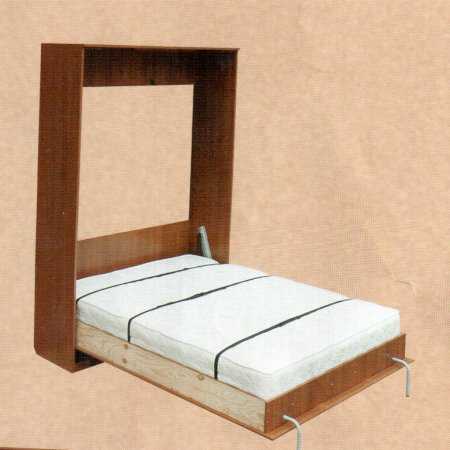

Рисунок 2. Пример конструкции шкафа-кровати.
Для самостоятельного изготовления самой сложной деталью является механизм поднятия кровати, которая убирается в шкаф. Проще всего приобрести готовую конструкцию, продающуюся в уже собранном виде. Но как правило, подобные механизмы стоят недешево.
Выходом из ситуации может стать приобретение отдельных элементов системы и самостоятельная сборка механизма. При работе вам поможет инструкция, которую производители размещают в каталогах готовой мебели. Пример такого чертежа приведен на рис. 2.
При составлении схемы вы можете предусмотреть собственные размеры. Но следите за тем, чтобы общие пропорции изделия были сохранены.
Иначе шкаф кровать не будет обладать ожидаемыми функциональными возможностями.Вернуться к оглавлению
Материалы и инструменты

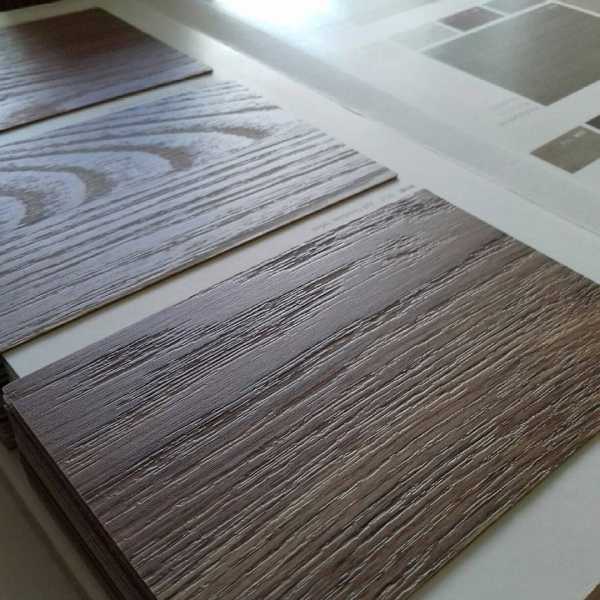

Мебель-трансформер изготавливается обычно из ДСП, ЛДСП (плита с ламинированной поверхностью) или столярного щита. Наибольшей долговечностью обладает именно последний материал. Но натуральная древесина стоит дороже. Поэтому мастера предпочитают использовать ЛДСП. А вот фанеру, даже достаточно толстую, специалисты брать не советуют. Так как срок ее службы не превышает 5-7 лет.
Рисунок 3. Стол-кровать особенно удобно и практично устанавливать в комнате подростка.
Кроме основного материала потребуется брус, сечением 5*5 см и обрезная доска (1,5*5 см). В качестве крепежных элементов разумнее всего использовать евроболты. Такой тип соединения становится гораздо надежнее, чем при использовании саморезов. А узлы, на которые не приходится серьезная нагрузка, соединять с помощью деревянных шкантов.

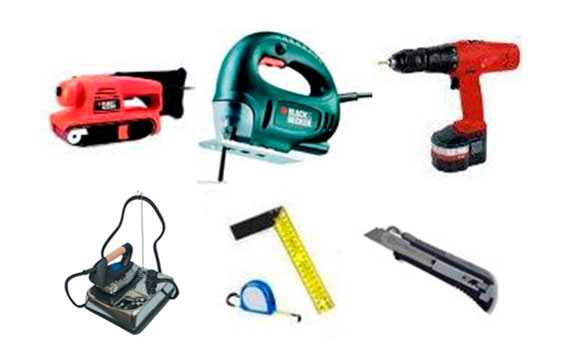

Для работы вам обязательно понадобятся следующие инструменты:
- электролобзик или ножовка по дереву;
- электродрель и набор сверл;
- шуруповерт;
- шлифмашина или специальная насадка на дрель;
- шестигранные ключи;
- набор отверток.
Не забудьте об измерительных инструментах, которые помогут собрать шкаф-кровать правильно. Вам пригодятся сантиметровая рулетка, угольник и строительный уровень. Все необходимое разумнее приготовить заранее. Это позволит вам не отвлекаться от работы.
Вернуться к оглавлению
Инструкция по сборке мебели
Шкаф-кровать состоит из корпуса и подматрастника. Основа мебели собирается из 4 блоков и задней панели (для ее изготовления используют ДВП или тонкую фанеру). На приведенном выше чертеже боковые стенки имеют размеры 45*180 см, а верхняя и нижняя детали делаются длиной 112,5 см и шириной 45 см. Не забывайте о том, что ложе должно быть немного меньше корпуса.
Стол кровать по своей конструкции напоминает аналогичное изделие, совмещенное со шкафом.
Но при сборке такой мебели нужно учитывать, что спальное место не убирается внутрь корпуса, а переворачивается. То есть готовое изделие занимает в комнате достаточно много места. Но полезная площадь экономится за счет того, что 1 сторона этого предмета интерьера представляет собой лежак, а другая — столешницу. Такое тип трансформера показан на рис. 3.
Для того чтобы изготовить стол кровать, необходимо опираться на размеры подматрастника, который и станет основой конструкции. Он, как и корпус, состоит из 4 основных элементов. Одна из боковых панелей должна быть закреплена заподлицо со столешницей, а остальные будут служить одновременно бортиками лежанки и стола.
Рама матраса снизу закрывается деталью, которая является столешницей. Поэтому заготовку для нее разумнее выпилить из ЛДСП. Саму раму обычно собирают из бруса. Но в таком случае вся конструкция получается достаточно громоздкой. Выходом из ситуации может стать покупка готового модуля на эластичных стяжках. В таком случае габариты мебели зависят от размеров подматрастника.
masterpomebeli.ru
Шкаф-кровать своими руками (19 фото)
Автор: Давно думал построить так называемую шкаф-кровать. Днем – с виду обычный шкаф, ночью – полноценное спальное ложе. К воплощению задумки способствовала перспектива экономии квадратных метров в своей двухкомнатной квартире, да и руки давно почесывались после офисной работы по дрели и отвертке. Физической работе предшествовала работа умственная: рисовались эскизы, чертежи, выверялись размеры. И вот, после утверждения на семейном консилиуме окончательного эскиза кровати и выбора цветовой гаммы, в компании, занимающейся раскроем ЛДСП, были заказаны соответствующие детали для будущей кровати.
1. Начало положено.
2. За основу самой кровати было взято ортопедическое основание и матрас с эксплуатируемой в то время кровати спальным местом 180 Х 200 см.
3. Снимаем так называемые ламели – полосы березовой фанеры, выгнутой дугой.
4. Подумав, что мало какие мебельные ножки смогут адекватно выдержать вес будущей кровати, основание шкафа было решено установить на два бруска 40 Х 50 мм.
5. Размечаем посадочные места под боковины шкафа.
6. Стыкуем основание шкафа с его боковыми панелями.
7. Крепим верхнюю панель.

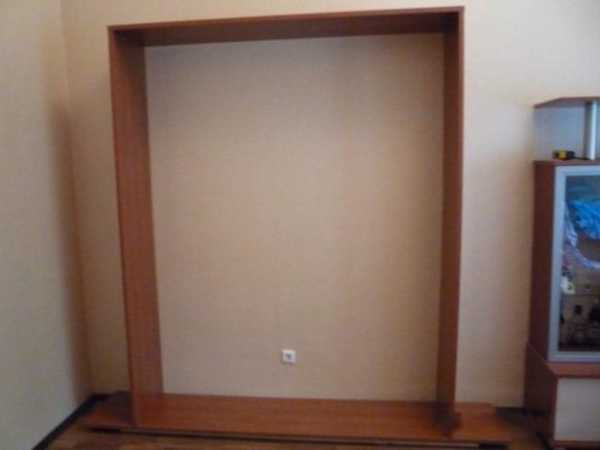

8. «Скелет» шкафа готов.
9. Крепим «скелет» к капитальной стене квартиры.
10. Особое внимание – этому «инструменту». Все работы выполнялись в квартире, стружки было много. Поэтому было взято за правило: просверлил отверстие – сразу убери за собой.
12. Важный узел кровати – в этом месте самые большие нагрузки.
13. Соединяем…
14. Соединяем…
15. Усиливаем…
16. Вуаля…
17. Устанавливаем фасад в виде импровизированных дверей шкафа. За ручки кровать будет переводиться в горизонтальное положение.
18. Боковые шкафчики – для постельных принадлежностей. Карниз шкафа – он же ножка кровати. Впоследствии можно установить в карниз светильники, оснастить шкаф дополнительными полками, но это уже другая история…
19. Собственно сам итог. Спасибо за внимание.
Источник: www.livejournal.com
fishki.net
Шкаф-кровать своими руками, что понадобится и с чего начинать работу
При малогабаритных квартирах, в которых проживает большое количество людей возникает потребность экономии места. Вопрос размещения мебели может остро стать в детской комнате, особенно если она одна, а спать в ней вынуждено несколько детей школьного или дошкольного возраста. Для существенной экономии места можно купить складную кровать. Можно создать чертеж и изготовить шкаф-кровать своими руками. Это существенно сэкономит финансовые траты и позволит создать кровать нужных габаритов с учетом цветового оформления комнаты и имеющихся в ней декоративных элементов.
Подготовка материалов и раскрой
Перед началом процесса изготовления кровати необходимо иметь чертеж, следуя которому, можно изготовить шкаф-кровать с дополнительными полочками или без них. Подробная схема расположения деталей поможет создать качественную кровать как можно быстрее, которая будет правильно функционировать.
Такие схемы чаще всего предполагают изготовление кроватей размерами 1800*2000, 2120*1715, 2040*2200, 1731*2020. Таковыми изготавливают двуспальные кровати. Односпальные чаще всего предназначены для детских комнат, поэтому имеют меньшие размеры. Поскольку их монтаж производится самостоятельно, есть возможность создать чертеж размеров кровати в зависимости от наличия свободного места, возраста ребёнка и возможного использования этой кровати младшими детьми после подрастания старших. Чтобы создать кровать трансформер, чертежи должны быть максимально точными и четкими.
Чтобы изготовить шкаф кровать своими руками, потребуются такими инструменты:
- Дрель;
- Шуруповерт;
- Электролобзик;
- Пила;
- Напильник;
- Плоскогубцы;
- Рулетка;
- Уровень;
- Отвертка;
- Столярный карандаш;
- Наждачная бумага с разными цифрами абразивности;
- Мебельные шурупы;
- Саморезы.
Это минимальный набор инструментов, в процессе работы могут потребоваться и другие.
Инструменты
Также необходимо иметь такие материалы:
- Мебельные плиты или плиты ДСП;
- Деревянные брусы;
- Деревянные доски;
- Петли для крепления;
- Уголки;
- Шарнирный механизм;
- Материалы для декорирования;
- Материалы для изготовления ножек.
Это также минимальный набор материалов. Раскрой производиться согласно чертежу. Делается это так:
- При помощи рулетки и карандаша все детали будущего шкафа изготавливаются в виде лекал согласно данных из чертежа;
- Для лекал можно использовать соединенные листы ватмана или обои;
- Каждый элемент нужно подписать;
- Обозначить места соединения и крепления механизма трансформации.
Материалы
Сборка каркаса
Чтобы собрать каркас, необходимо знать четкие размеры предполагаемой кровати. Они зависят от размера спального места и от типа кровати: односпальная или двуспальная. Для каркаса необходимо 2 боковых плиты, расположенных вдоль каркаса, 2 боковые плиты для крепления по ширине кровати, а также задние основание. Задняя стенка будет занимать всю площадь так называемого шкафа, поэтому по размерам она должна быть больше, чем матрас, который будет на кровати. Исходя из этих соображений, рекомендуется изготавливать каркас на 15 см большим в ширину и на 40 см большим в длину (запас по длине необходим для возможности складывания).
Определившись с размером боковых плит и задней стенки для каркаса необходимо:
- Сделать раскрой на ДСП панели или на мебельной плите, используя для этого лекала;
- Вырезать лобзиком детали, тщательно их отшлифовать, края окантовать;
- Подготовить разметку под крепления, перенося данные с лекал на плиты;
- Соединить щит мебельными шурупами, для надежности крепления которых заранее просверлить отверстие дрелью со сверлом с возможностью подготовки паза для шляпки и крепежа (соединение шурупами должно проводиться каждые 25-35 см).

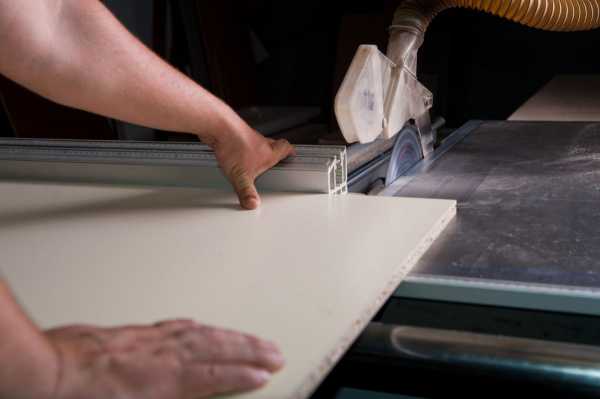

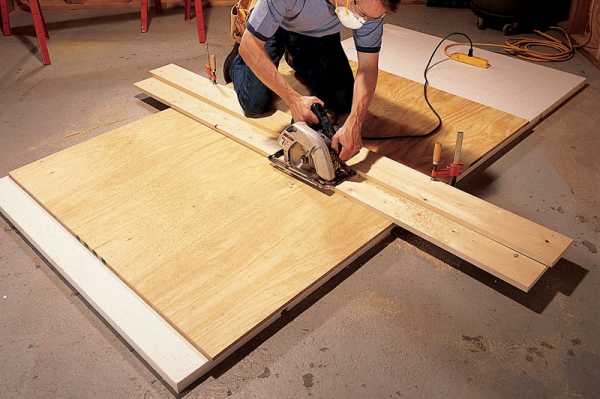

Проводим распил
Шлифуем покрытие
Соединяем элементы крепежами
Короб для матраса
Самому создать короб для матраса — самое сложное в изготовлении шкафа-кровати. При раскрое, вырезании деталей из мебельных плит (или из других материалов) следует тщательно следовать цифрам, указанным в чертеже. Благодаря этому получится создать короб, который будет соответствовать размерам каркаса.
Для изготовления короба нужно:
- Две боковые стенки, которые могут быть диагональными;
- Одна боковая стенка;
- Дно (наиболее подходящим материалом для изготовления является фанера).
Как сделать короб:
- Необходимо раскроить и вырезать фанерное дно так же, как и заднюю стенку для каркаса;
- Изготовить заднюю и боковые стенки, обработать их края наждачной бумагой и окантовочной лентой;
- При помощи мебельных шурупов прикрепить к фанерному дну боковые и заднюю стенку. Стоит придерживаться расстояния 25-30 см между шурупами;
- По периметру получившейся конструкции необходимо уложить деревянный брус, который будет выполнять функцию опоры для подматрасника. Желательно использовать брус размером 50*50 мм. Он крепится саморезами по дереву к боковым стенками;
- Для создания устройства подматрасника используют обрезные доски, которые крепятся шурупами к деревянному брусу. Длина одной доски должна быть таковой, чтобы доставать от одного края бруса к противоположному. Их размещают в той же плоскости, что и фанерное дно. Расстояние между досками — 10-20 см.
Проводим распил ДСП

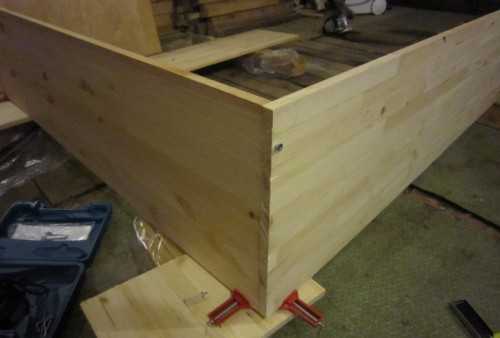

Делаем боковую и заднюю стенку

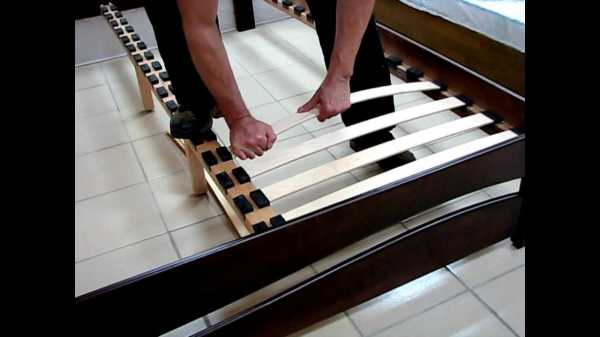

Укладываем ламели

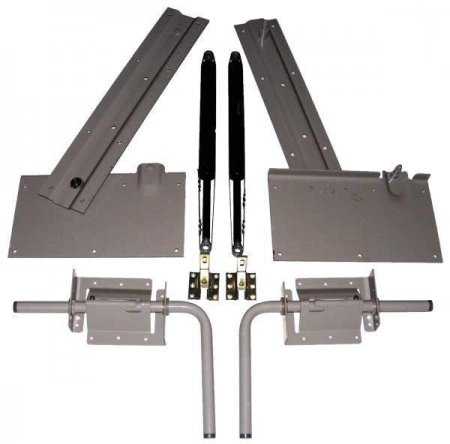

Монтаж механизма трансформации
Подъемный механизм исполняет функцию движения короба по отношению к недвижимому каркасу.
Как монтировать:
- Петли шарнирного механизма прикручивают на короб кровати и на каркас. Основная опора при этом должна приходиться на каркас, ведь он является недвижимым;
- Размеры короба и каркаса подгоняются друг под друга, и механизм соединяется;
- Эту работу нужно проводить с помощником;
- После монтажа системы трансформации необходимо поднять короб, проверить его соответствие размерам каркаса;
- Для ровной установки шарнирного механизма необходимо пользоваться уровнем, чтобы кровать поднималась ровно и таким образом надежно держалась на одной плоскости с каркасом. Следует добиться единой линии в месте соединения верхнего края каркаса и нижнего края короба.
Для облегчения трансформации можно использовать дополнительные детали, которые упрощают ход механизма (газовые амортизаторы, противовес). Особенно необходимы такие механизмы в случае, если изготавливается детская кровать или подростковая. Не рекомендуется позволять детям самостоятельно складывать и раскладывать откидную кровать, но даже в таком случае необходимо, чтобы дети могли самостоятельно разложить спальное место без посторонней помощи, поэтому встраиваемая в шкаф своими руками система трансформации должна быть легкой.
Этапы 1-2
Этап 3-4
Создаем изголовье
Изголовье шкафа-трансформера должно быть выполнено из мягкого материала, особенно если кровать предназначена для детей. Мягким желательно сделать не только изголовье, но и нижнюю часть боковых стенок каркаса. Самый простой вариант мягкого изголовья, который можно изготовить своими руками, — мягкая поролоновая обивка. Роль поролона может также исполнить синтепон.
Как сделать изголовье:
- Смягчающий материал сложить в несколько слоев;
- Этот материал необходимо обшить красивой тканью с элементами декора или стеганой строчкой;
- Для простоты ухода можно создать отбивку съемной, с потайными молниями. Ее будет удобно снять, постирать и надевать снова;
- Высота мягкого изголовья должно быть не менее 60-70 см, а лучше около 1 м. Это обеспечит наличие мягкой обивки под спиной сидящего человека у изголовья кровати. По этой же причине следует подготовить такую же смягчающую обивку для боковых стенок каркаса;
- Высота поролоновой подушки на боковых стенках каркаса должна совпадать с высотой этой же обивки у изголовья;
- Подготовленную обивку можно прикрепить к каркасу или к стене при помощи шурупов и тканевых (или сделанных из резинки) петель. Если обивка не съемная, то заднюю часть тканевого покрытия можно прикрепить степлером.

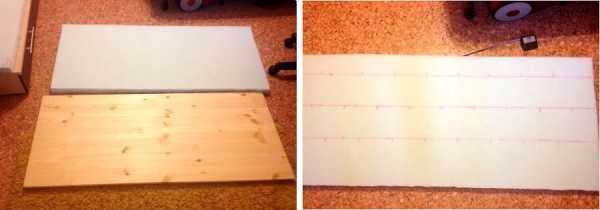

Выпиливаем листы

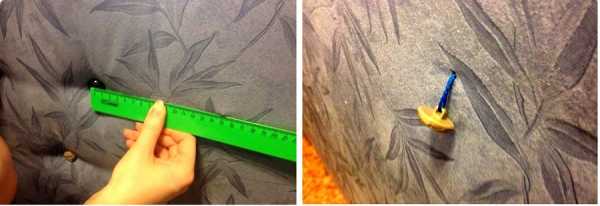

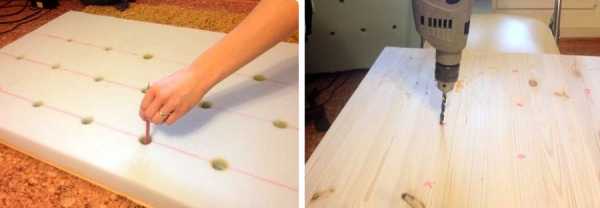

Делаем отверстия под пуговицы
Приклеиваем поролон
Крепим обивку
Монтируем пуговицы
Ножки

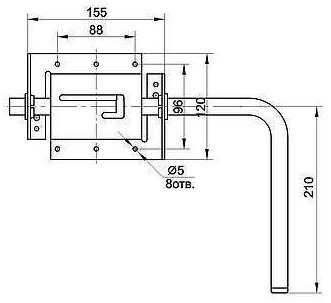

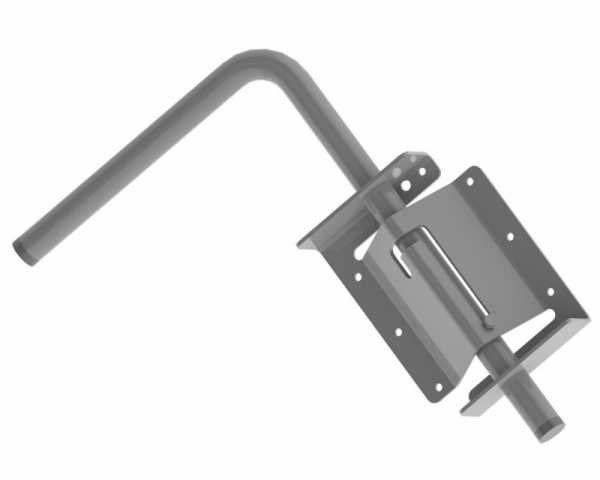

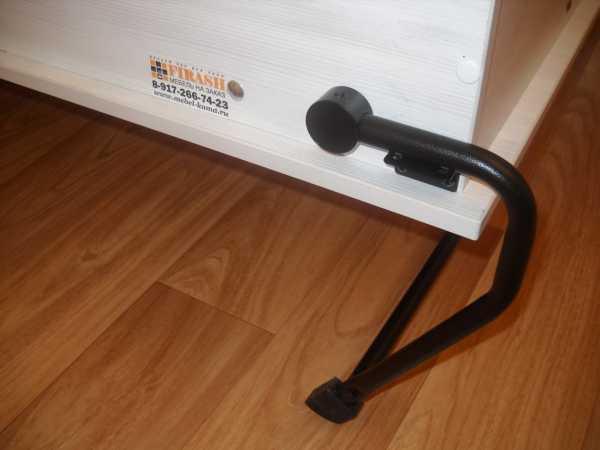

Ножки для такой кровати обязательно должны быть подвижными и оборачиваться минимум на 180°С. В таких случаях удобно использовать металлические ножки, соединенные воедино и представляющий собой металлическую планку с соответствующими изгибами.
Как крепить:
- Сделать замеры высоты короба над полом, определить высоту ножек;
- Измерить ширину короба. Рассчитать длину металлической планки;
- Сварить, зашлифовать, покрыть лаком ножку или заказать готовую;
- Подготовить отверстия для крепления на коробе и на ножке;
- Крепятся такие ножки на нижней планке короба так, чтобы прикрепиться к деревянному брусу в середине;
- Проверить оборачиваемость ножек.
При раскладывании трансформера ножки необходимо прокрутить на 180 градусов и поставить на них кровать. При поднятии короба ножки подворачиваются так, чтобы быть спрятанными внутри так называемого шкафа. Кроме того, металлическая планка, соединяющие между собой две ножки (или прямая планка литой ножки) одновременно выполняет задание удержания матраса на подматраснике. Таким образом исключается его движение во время складывания и раскладывания кровати. С этой же целью можно установить ограничители у верхнего края подматрасника. Ограничителями могут служить горизонтальные планки. Ножек может быть и несколько, но в таком случае процесс раскладывания усложняется. Ножка должна быть крепкой, чтобы удержать на себе вес короба, матраса, постельного белья и спящих людей.
Измеряем короб
Приобретаем специальные ножки
Делаем отверсти
Крепим ножку
Декорирование и фурнитура
При помощи декоративных элементов можно полностью скрыть наличие кровати-трансформера в комнате. Есть много идей декорирования нижний планки короба кровати, которая смотрит в комнату. Один из самых красивых и простых вариантов — это создать имитацию трехдверного или четырехдверного шкафа.
Имитацию дверок можно сделать при помощи деревянных планок и ручек, якобы предназначенных для открывания таких дверок. На одной из дверей можно поместить зеркало.
Еще один хороший вариант скрыть наличие кровати-трансформера в комнате — вмонтировать данный шкаф в мебельную стенку, создавая кровать из мебельных плит такого же цвета, как и стенка. Рядом с другими частями стенки шкаф будет выглядеть вполне естественно, особенно если добавить декоративные элементы, такие как ручки и планки. При этом соседние шкафчики в стенке можно использовать для хранения постельного белья, что значительно упростит процесс уборки постели каждое утро.
Установка
Перед произведением установки своими руками, трансформер желательно покрыть лаком, который предотвратит быструю порчу деревянных элементов, продлит срок эксплуатации изделия, предотвратит гниение деревянных элементов.
Как установить:
- Монтаж предусматривает крепление каркаса к стене. Это обеспечит устойчивость конструкции;
- На подматрасник кладется матрас;
- Желательно предусмотреть места для хранения постельного белья — это может быть тумбочка, которая находится рядом с кроватью или даже прикреплена к коробу;
- Эти тумбочки должны быть достаточно большими, чтобы вместить в себя не только постельное бельё, но и подушки.
Как видно из описанной в этой статье информации, изготовление самостоятельно в домашних условиях кровати-трансформера в виде складного шкафа может занять немало времени. При тщательном планировании и изготовлении точных чертежей можно создать такую кровать достаточно быстро, особенно если иметь помощников. Экономия финансовых затрат при самостоятельном изготовлении кровати-шкафа может составлять до 70%.
Соединяем кровать и шкаф

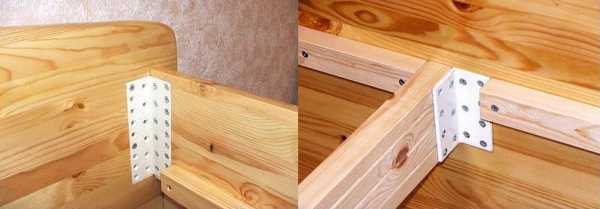

Усиливаем
Монтируем фасад
Видео
mblx.ru
Чертежи шкафа кровати
В связи с поступлением большого количества просьб — выкладываю чертежи шкафа-кровати с козырьком. В данной конструкции не будут использовать стандартные ноги от механизма 582, а кровать при открывании будет опускаться на козырек из ЛДСП 22мм.Начну со схемы внешнего вида.

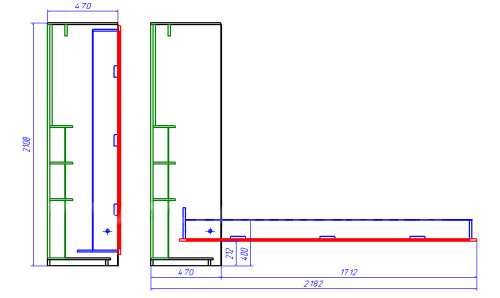

Наша кровать с антресолью. Обратите внимание на зазоры: до крыши 20мм — чтобы не уперся матрас, если будет слишком высоким, зазор между фасадом антресоли и кроватью — 10 мм. Его можно сделать и меньше, то только в том случае, если кровать будет стоять идеально ровно.
Короб шкафа-кровати состоит из следующих деталей:
Сама кровать:
Стяжки поз.6 можно при желании заменить на деревянные бруски. Присадку на фасаде делать не обязательно — можно крепить и на мебельные уголки или саморезами насквозь через брус. Но в центральной части он должен быть обязательно жестко зафиксирован — иначе провиснет.
Чертежи деталей из 22мм ЛДСП:
Чертежи деталей из 16мм ЛДСП:

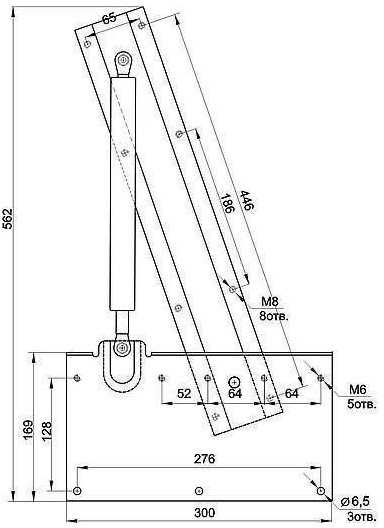

Размеры под присадку самого механизма 582 есть в предыдущей статье.
xn--90ahbeyc0jsb.xn--p1ai
Делаем шкаф-кровать с нуля. Мы расскажем вам все этапы
Давно в голове вертелась идея сделать своими руками шкаф-кровать. Возникла она неспроста, так как у меня 2-х комнатная квартира, и места иногда в ней не хватает, а тут еще стоит эта двуспальная кровать, которая забирает полкомнаты. А со шкафом-кроватью было бы намного удобнее, днем аккуратный шкаф, а ночью полноценная кровать. Так как денег на покупную шкаф-кровать не было, решил попробовать сделать ее сам, правда сначала пришлось рисовать чертежи, вымеривать размеры, и после того как на семейном совете, все уже было решено и утверждено, мы заказали нужные детали для будущей кровати.
А если вам необходима кровать для гостей, то обратите внимание на надувные кровати, которые можно в любой момент сдуть и убрать.

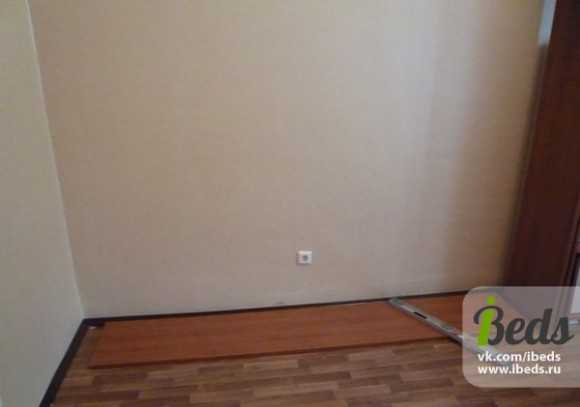

Процесс строительства начат.
Основу кровати мы решили сделать из нашего используемого на то время спального места, и взяли с него матрас и ортопедическое основание размером 180×200 см.

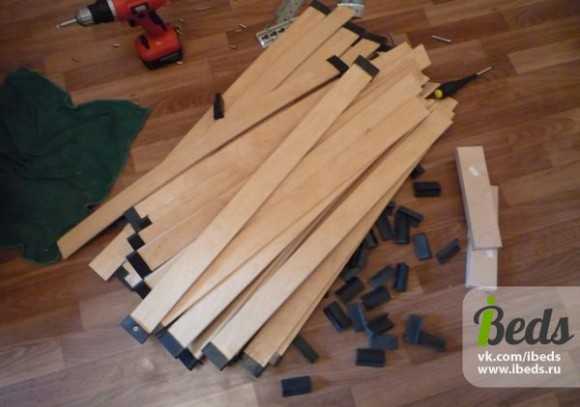

Откручиваем ламели от основания, ламели – это такие немного выгнутые фанерные полосы.
Так как мебельные ножки вряд ли смогут выдержать вес будущей шкаф-кровати, я решил установить ее на два бруска размером 40×50 мм.

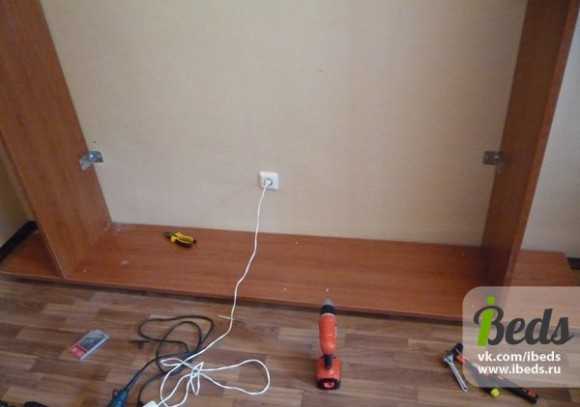

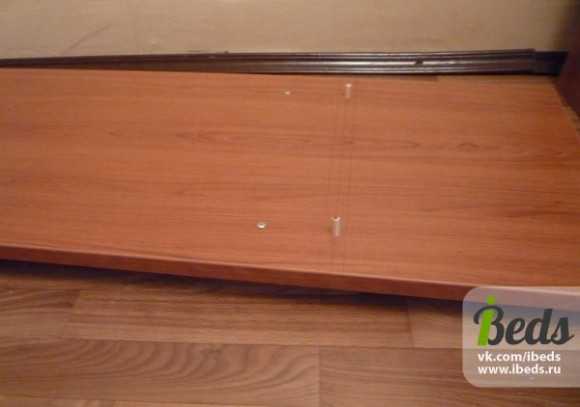

Далее делаем разметку под боковые стенки вашего шкафа.
После чего соединяем основание с боковыми стенками.
Ну и конечно прикрепляем верхнюю панель.

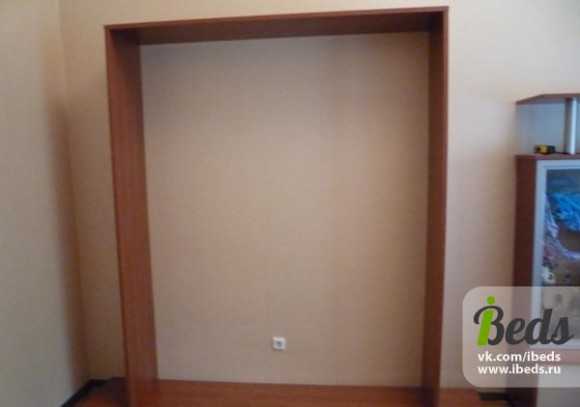

Вот, в общем, основание для шкафа готово.

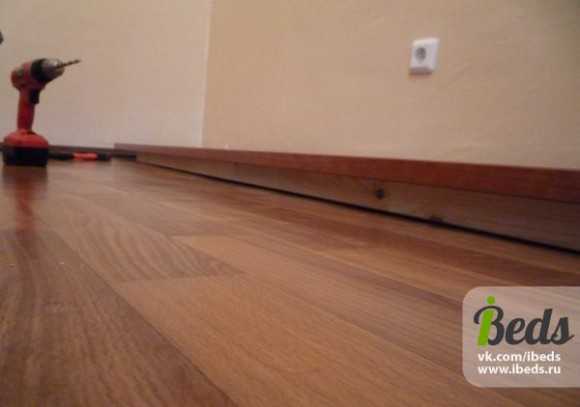

Крепим получившееся основание к заранее выбранной стене.

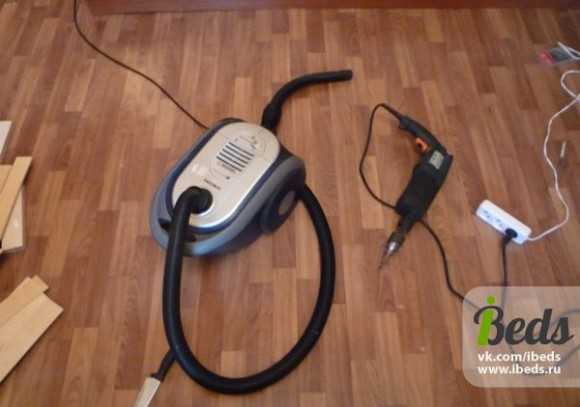

Думаю, не стоит объяснять что это, и зачем он нужен. Так как все работы велись в квартире, а стружки было много, то было принято решение пылесосить после каждой просверленной дырки.

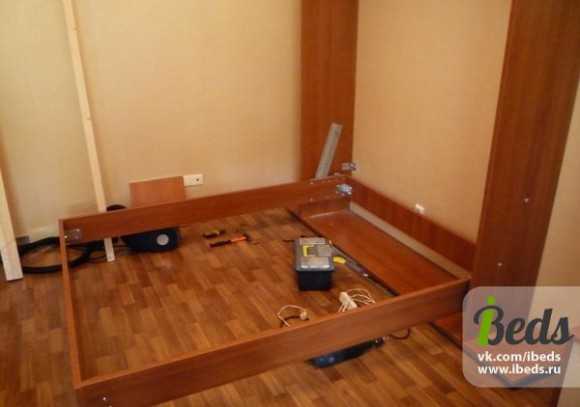

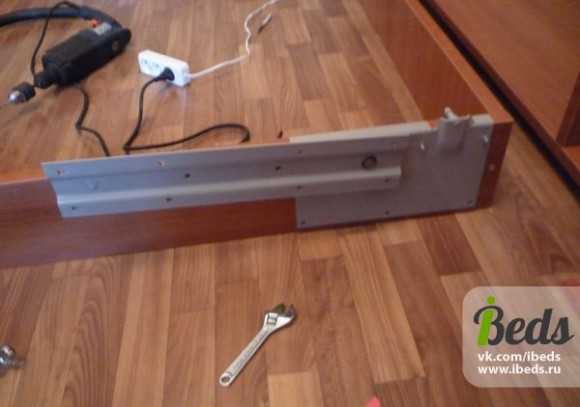

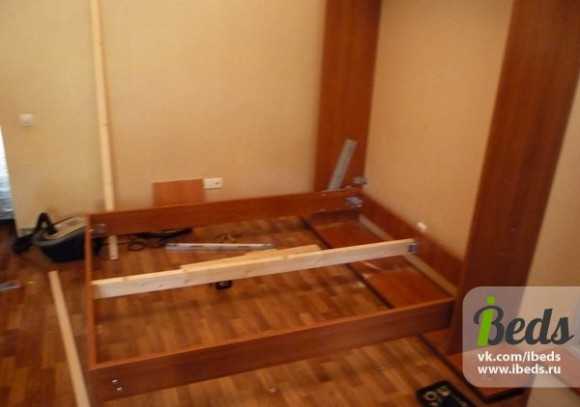

Следующий шаг – это монтаж каркаса кровати с использованием газовых пружин и механизмом подъема самой кровати

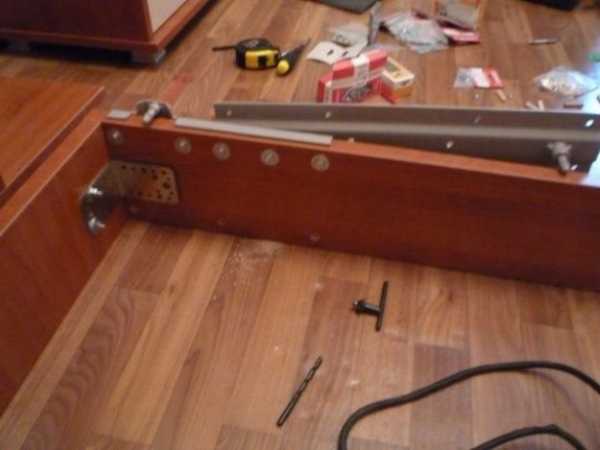

Самые большие нагрузки именно в этом месте, поэтому будьте внимательны.

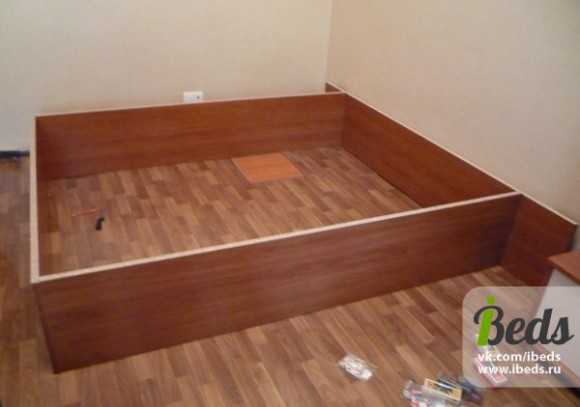

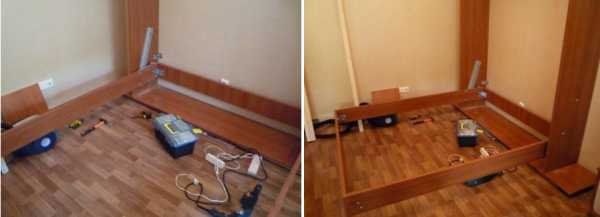

Вот так все выглядит при соединении.
И с другого ракурса.

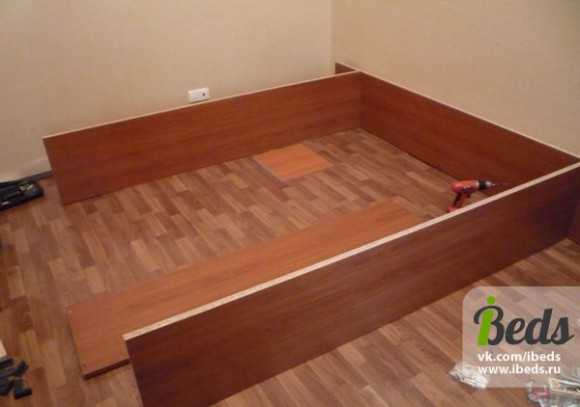

Теперь усиливаем основание.

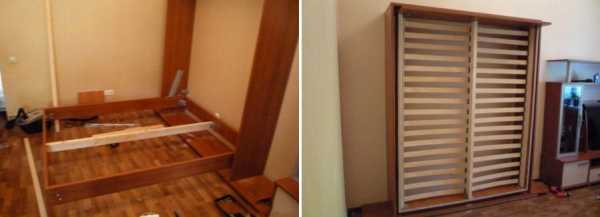

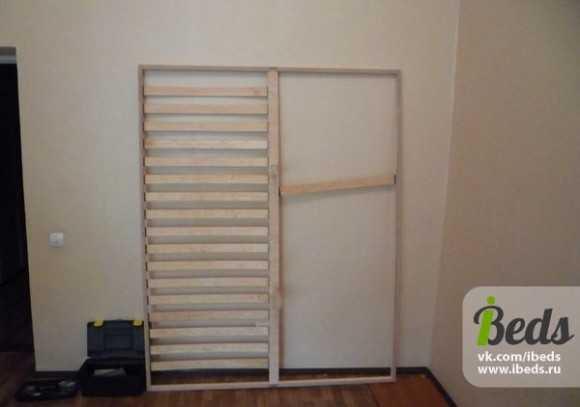

Прикручиваем ламели, и имеем вот такой итог.

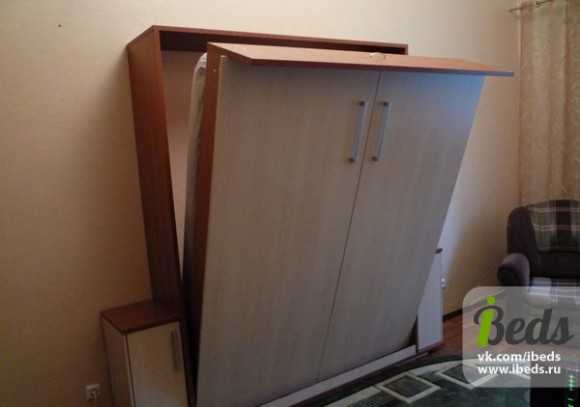

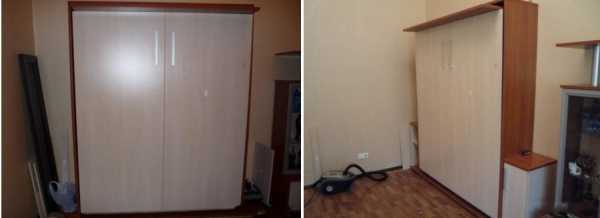

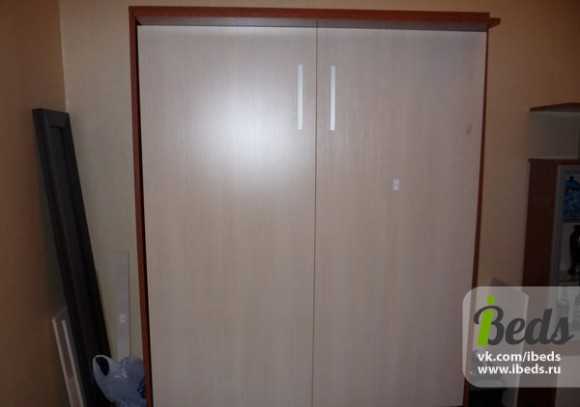

Прикрепляем импровизированные двери, потянув за ручки которых кровать будет переводиться в горизонталь.
Для удобства прикрепляем боковые шкафчики, в них будем хранить постельные принадлежности. Кто хочет, может в карниз шкафа, который является ножкой кровати, прикрепить светильники.

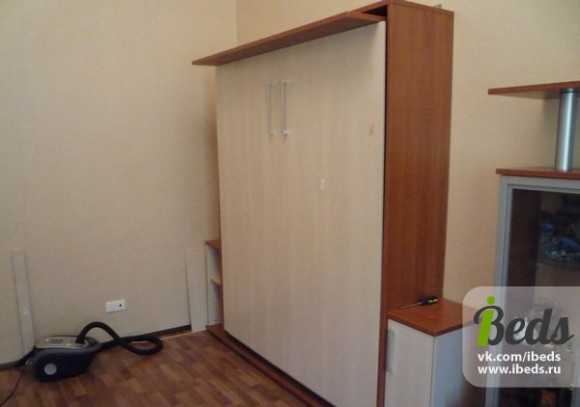

А это уже окончательный готовый вариант шкаф-кровати.
Что же, надеюсь кровать не будет скрипеть, ведь я применил все меры по обеспечению тихого и крепкого сна!
ibeds.ru
Как изготовить кровать шкаф своими руками?
Для того чтобы сделать шкаф кровать своими руками, не потребуется много сил и навыков, но заранее нужно знать, что выполнять все элементы потребуется максимально качественно. В настоящее время в домашних условиях используется всего 2 материала для подобных изделий — ЛДСП и мебельный щит, каждый из которых имеет свои плюсы и минусы.
Чертеж шкафа-кровати.
Мебельный щит представляет собой качественно склеенные по специальной технологии доски. За качество склейки и прессования можно не опасаться, т.к. они по прочности немногим уступают массиву. Кроме прочности, плюсами служат удобство работы и отличные визуальные показатели у итоговых изделий. Минусом является цена и отсутствие возможности найти материал в ряде городов.
ЛДСП — это ламинированная плита ДСП, которая не обладает высоким качеством и прекрасными внешними показателями. Если с ней работать правильно, то срок эксплуатации будет не менее полувека. К плюсам можно отнести податливость и общую доступность в любой точке мира.
Базовый этап работы
Необходимые материалы и инструменты:
- дрель;
- электролобзик;
- шуруповерт;
- ЛДСП;
- рулетка;
- мебельные шурупы;
- брус 50*50 мм.
Схема раскладывания кровати.
В самом начале нужно изготовить чертежи, по которым будет проводиться дальнейшая работа. Во время разработки чертежа нужно предусмотреть качество прилегания кровати к стене и продолговатость по отношению к ней, количество спальных мест и систему опускания.
После этого можно начинать рабочую деятельность. В самом начале конструируется шкаф своими руками для кровати. Сделать его достаточно просто, но есть одна тонкость, о которой забывают многие, — это укрепление конструкции. Весь процесс проходит поэтапно:
- Вырезаются 2 плиты 450*1800 мм и 2 плиты 1124*450 мм и 1 плита 1124*1800 мм. Узкие и длинные будут находиться снизу и сверху, узкие короткие — по бокам, и последняя окажется задней стенкой.
- Все щиты скрепляются между собой при помощи мебельных шурупов. Для этого изначально делается дрелью отверстие меньшего диаметра, а уже потом вкручивается шуруп. Такой порядок нужен, чтобы предотвратить возможное расщепление материала. Шаг между местами скрепления составляет 25 см (можно довести до 35 см, но конструкция станет слабее). Для сверления отверстий используется специальное сверло, которое подготавливает сразу паз для шляпки шурупа.
- По внутренним углам желательно проложить небольшой брус и зафиксировать его в шахматном порядке. Делать это нужно таким образом, чтобы не пробить насквозь корпус получившегося шкафа. Если нет уверенности в том, что этот шаг получится, то лучше его не делать.
Вернуться к оглавлению
Изготовление каркаса и подматрасника
Необходимые материалы и инструменты:
Схема кровати-трансформера.
- дрель;
- шуруповерт;
- электролобзик;
- рулетка;
- брус 50*50 мм;
- доска обрезная 15*150;
- мебельные шурупы;
- шарниры со свободным ходом;
- фиксаторы для подматрасника.
Корпус кровати сделать ненамного сложнее. Замеры производятся каждый раз в индивидуальном порядке, т.к. ЛДСП и мебельный щит далеко не всегда оказываются толщиной 20 мм. После того как произведен точный замер внутреннего периметра, следует отнять от него по 2 см от каждой стороны, т.к. иначе дерево будет чрезмерно плотно зафиксировано, а вместе с этим останется неподвижным.
При изготовлении кровати нужно соблюсти следующий порядок действий:
- Вырезаются 4 щита определенной ранее длины, шириной 150 мм. Снизу щит должен закрыть всю поверхность.
- Щиты скрепляются между собой при помощи мебельных шурупов. Стыки следует делать с частотой 25-30 см. Каждый стык должен быть выполнен качественно, чтобы потом не возникало осложнений.
- С внутренней части по периметру привинчивается брус на высоте 30 мм от нижнего борта. Частота стыков 1 раз в 40 см. На этот брус будет укладываться подматрасник.
Для изготовления подматрасника есть несколько вариантов, в зависимости от желания мастера:
- На подматрасник с шагом в 30 см привинчивается обрезная доска. Получается качественно, удобно в эксплуатации и быстро, но если нужно перенести кровать, то наступают немалые сложности, т.к. конструкция оказывается очень громоздкой.
- Делается еще 1 прямоугольник из бруса, идентичный уже готовому, только новый не фиксируется к раме. Затем на этот прямоугольник привинчивается обрезная доска. В данном случае подматрасник прекрасно снимается и легко подлежит переноске и замене, но его цена вырастает на 15-20%.
С учетом того что кровать будет подниматься, подматрасник должен иметь дополнительные фиксаторы, которые можно выбрать из огромного множества: от простых шпингалетного типа до более современных пластиковых, реагирующих на определенное направленное давление.
Теперь кровать фиксируется в 2-х точках к шкафу на высоте 300-350 мм. Самое простое крепление изображает чертеж, где используются обыкновенные шарниры. Располагаться крепление должно строго на одном уровне, дабы избежать скорейшего износа.
В самом конце крепятся подвижные ножки. Система крепления — на шарнирах либо болтах, в зависимости от предпочтений. Используется всего 2 шт. по углам, т.к. на замену остальным приходят шарниры у шкафа. При подъеме они под собственной массой должны уходить под основание подматрасника, т.е. их ширина должна быть всего 30 мм.
Вернуться к оглавлению
Подведение итогов
После того как вы закончили делать шкаф кровать своими руками, можно по большей части закрыть основание, чтобы не был виден подматрасник.
Обычно работа на практике занимает 1-2 дня, т.к. сам процесс несложный, но требует особой точности.
Обрезная доска и брус используются в отшлифованном варианте, чтобы избежать заноз, а вместе с этим повысить эксплуатационные сроки.
Самый сложный элемент работы — это изготовление чертежа, т.к. именно тут нужно проявить немало фантазии. Выше описан самый популярный вариант кровати, когда располагается она в длину, но иногда можно встретить и вертикальные варианты. Очень важно, чтобы подобранный материал был самого высокого качества, а фурнитура была по возможности металлической, из нержавеющих материалов.
masterpomebeli.ru
Шкаф-кровать своими руками: инструкция простыми словами
Содержание:
Дефицит пространства в современных квартирах лидирует в темах для анекдотов наравне с Чапаевым и тёщей. Четвёртое поколение рассказчиков прикрывают смехом прорехи в коммунальной обустроенности. Отдельным рефреном идёт теснота кухонь и ночёвка на полу во время визита родственников из деревни. Одним из выходов в поиске компактных спальных мест признан вариант диван-кровать, но по уровню комфортности до удобного ортопедического матраса он просто не дотягивает. Оптимальным вариантом как для совмещённой спальни-гостиной, так и для детской комнаты будет шкаф-кровать. Найти подходящий в магазине фактически нереально, поэтому мы будем делать шкаф-кровать своими руками.

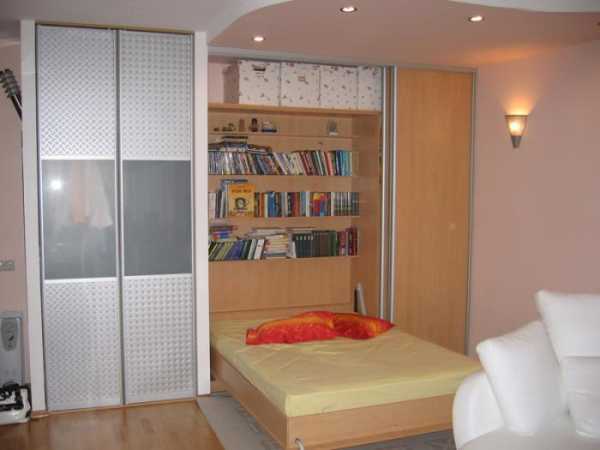

Сделать шкаф-кровать самому вполне реально
Необходимый инструмент для изготовления шкафа-кровати
Список из этого раздела одинаков практически для всех подобных предприятий. Но встречаются нюансы, так что будьте внимательны.
- Перфоратор с буром минимум 10 мм диаметром. Поскольку рычаг усилия в подъёмной конструкции очень велик – крепёж к стене должен быть максимально надёжным. Никаких пластиковых или деревянных дюбелей. Только анкерные крепления, диаметром 10-12 и длиной не меньше 80 мм.
- Дрель-шуруповёрт с патроном до 12 мм и набором бит, включающим обязательный шестигранник для конфирматов.
- Рулетка.
- Строительный прямой угол с мерной линейкой до 400 мм.
- Уровень, длиной свыше 500 мм.
- Свёрла по дереву, диаметром 5 и 8 мм. Они продаются в наборах и по отдельности.
- Перовое сверло диаметром 18-20 мм.
- Утюг, карандаш, мелкая наждачная бумага, сухая тряпка.
- Разводной гаечный ключ или набор обычных ключей из автомобиля.
Примечание: Если вам непонятны употреблённые здесь и далее термины – посмотрите их значение, прежде чем браться за дело. Энциклопедические знания в других областях не помогут объясниться с продавцом специализированного магазина.
Магазин мебельной фурнитуры
Чтобы изготовить трансформер шкаф-кровать своими руками вам необходимо обратиться в специализированный магазин. Вы не сможете купить необходимые запчасти в обычном хозяйственном, равно как и правильно, «чисто» распилить ЛДСП в домашних условиях. Достаточно взглянуть на приложенные рисунки, чтобы понять серьёзность механизма. Но пугаться не стоит – к каждому комплекту приложена схема монтажа, в которой разберётся даже энтомолог, не говоря уже об обычном здравомыслящем мужчине. При соблюдении размеров деталей вам не придётся беспокоиться за надёжность работы механизма.
Подъемный механизм и ножки для шкафа-кровати
Деталировка шкафа-кровати
Схема и размеры указаны для толщины ДСП 18 мм, обработанном меламиновой кромкой толщиной 0,5 мм. Размеры ортопедического матраса предусмотрены как 2000х1600х220 мм. Сама конструкция рассчитана на матрас с металлической основной рамой – такие используются для изготовления кроватей с подъёмным ложем типа «тахта».
Пол и стены должны быть ровными хотя бы приблизительно (с дельтой не более 5 мм на метр длины), иначе вся конструкция будет расшатываться, ломая крепежи.
Итак:
- 2282х420 — 2 шт., боковины шкафа.
- 1695х420 — 2 шт., верх и дно шкафа.
- 1685х2235 – лицевая панель. Как правило, делается единой и лишь после декорируется накладными элементами, визуально «делящими» плоскость на несколько фальш-дверей.
- 2038х150 — 2 шт., боковины обвязки рамы матраса.
- 1605х150 — 2 шт., перед и зад обвязки рамы.
- 1690х350 — 2 шт., рёбра жёсткости. Поскольку короб шкафа собирается без задней стенки одно из них послужит изголовьем.
При заказе деталей вы должны выбрать вариант кромкования: либо фирма-распиловщик оклеивает их за отдельную плату, либо вы занимаетесь этим самостоятельно.
В последнем случае самоклеящаяся кромка прикладывается к торцу детали клеевой стороной вниз и проглаживается утюгом, нагретом на 3/4 мощности. После чего необходимо сразу провести несколько раз сухой тряпкой, чтобы как следует её прижать. Лишнюю кромку аккуратно обрезаем и зачищаем фаски наждачкой.
Требуемая фурнитура
Рисунки подъемного механизма лучше распечатать и взять с собой в магазин фурнитуры – так будет вернее.
Схема подъемного механизма
Схема ножки
Подбор усилия газовых пружин указан на таблице в рисунке.
Расчёт усилия газовых пружин
Кроме того, понадобятся:
- Конфирматы 5х70. В данном случае их лучше купить не упаковку, а поштучно, 30 шт.
- Саморезы 4х16.
- Саморезы 4х30.
- Уголки мебельные 20х20 мм, 10 шт.
- Уголки металлические, усиленные 60х60. Поскольку верхние будут видны, рекомендуем подобрать кованые. Они более эстетичны.
- Анкерный крепёж. Про него было сказано выше, 10х80 мм.
- Ручки мебельные, длиной минимум 160 мм – для удобства хвата.
- Раскладка или иные элементы украшения фасадов. Готовые продаются в строймаркетах, приклеиваются на фасад суперклеем.
Осталось узнать главное: как сделать шкаф-кровать своими руками.
Сборка шкафа-кровати
Верх, низ и рёбра жёсткости шкафа засверливаются в торец сверлом 5 мм, боковины – в плоскость, диаметром 8 мм. То бишь боковины – накладные детали, а прочие – внутренние. Короб стягивается конфирматами и ставится на выбранное место. Усиленными уголками крепится к стене посредством анкерных болтов.
Внимание! Перед установкой к стене необходимо точно вымерить вертикальность боковин и прямые углы между ними и горизонтальными деталями. В месте установки короба плинтус придётся снять.
Тщательно размечаем и устанавливаем на боковины неподвижные части механизма открывания.
По тому же принципу сверлится и собирается обвязка матраса. Планки ортопедической основы крепятся по приложенной производителем схеме к обвязке, к ней же прикручивается ответная, подвижная часть подъёмного механизма. Перовым сверлом х18 мм в верхней (при поднятом механизме) части обвязки высверливаются отверстия под скрытые ножки.
Деликатная часть работы – подгонка и крепёж фасадной панели. При малейшем отклонении она встанет криво, поэтому рекомендуется сперва закрепить её только на четырёх из десяти мебельных уголков к наружной части обвязки и тщательно промерить зазоры. При необходимости откорректировать положение и прикрутить уже намертво.
Не забудьте вставить скрытые ножки в подготовленные отверстия перед окончательным монтажом фасада.
Внимание! Некоторым может показаться, что настолько большая площадь фасада – идеальное место для зеркала. Однако зеркало не предназначено для динамических нагрузок и, даже хорошо закреплённое, скорее всего, треснет без жёсткой рамы. Кроме того — не стоит излишне утяжелять конструкцию.
Как видите, сделать самому шкаф-кровать не столько сложно, сколько непривычно для человека, никогда не занимавшегося изготовлением мебели. Украсьте фасадную панель декоративными накладками, выберите место для ручек и – приятного отдыха.
www.mebelniykrug.ru
0 thoughts on “Кровать шкаф чертежи – Чертежи шкафа-кровати для сборки своими руками из ЛДСП”
