Лестница для мансарды – Как сделать лестницу на мансарду своими руками? Инструкция строительства лестницы, а также фото готовых мансардных лестниц: винтовой, складной, классической

By alexxlab Posted on 16.10.201811.12.2018 Category :

Для дома

Содержание

Лестница на мансарду в небольшом доме: как сделать своими руками

Мансардный этаж в небольшом доме увеличивает полезную площадь, но для его использования в качестве жилого помещения необходима удобная лестница. Ее можно устроить снаружи, что несколько уменьшает функциональность второго этажа. Внутренний переход наверх превращает его в полноценное жилое помещение. Рынок предлагает красивые, надежные конструкции, но подобрать точно по размерам затруднительно. Сделать по заказу не все могут себе позволить. Мансардная лестница, изготовленная своими руками, – идеальный вариант. Можно выбрать наиболее подходящий вид, материал, рассчитать оптимальные размеры.

1
Выбор типа изделия – что необходимо учитывать?

Задумав устроить постоянную лестницу из помещения на мансарду, определяют ее расположение. Если на втором этаже есть чья-то спальня и нужен отдельный ход, то неплохо расположить ее снаружи. Вместе с тем повышается вероятность проникновения в дом злоумышленников.

Большинство предпочитают устраивать лестницы в помещении. Ограниченность площади выдвигает на первое место требование компактности конструкции. Если правильно рассчитать расположение и все размеры, то она не отнимет много места, а будет удобным, красивым и надежным элементом интерьера. Лучший материал для мансардной лестницы – древесина.

1.1
Как выбрать форму и вид?

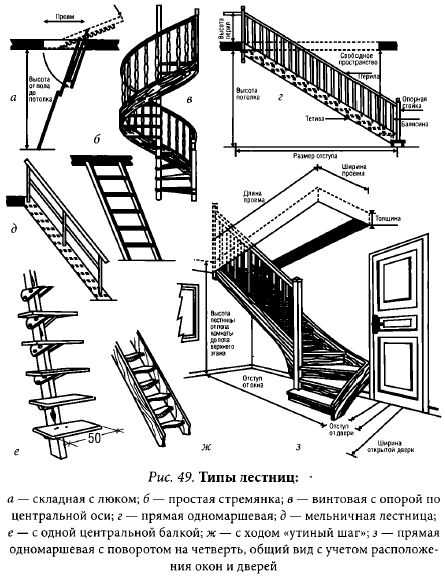

Все стационарные лестницы делятся на группы. К первой относятся маршевые, состоящие из одной секции, а также двух и более. Прямая с единственным пролетом занимает слишком много места, поэтому предпочтительнее устраивать площадки или повороты – забежные ступени.

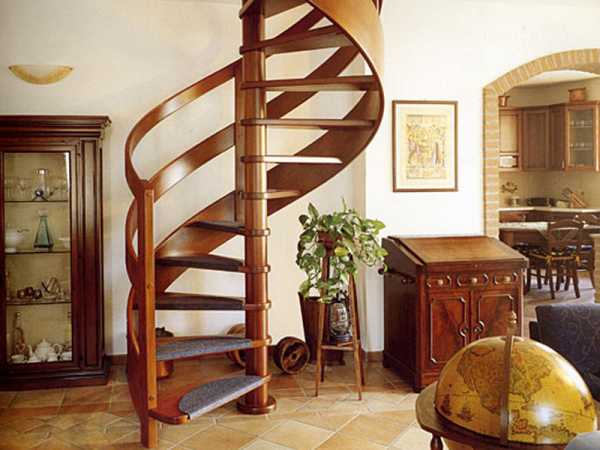

Лестницы винтового (спирального) типа закручены вокруг центрального столба или опираются одним краем на стену. Они устраиваются при сильной нехватке свободного места. Пользоваться не очень удобно, особенно пожилым людей, а для маленьких детей даже опасно. Поднять по ним мебель, технику проблематично. Изготовление трудоемкое, требует тщательных расчетов.

Еще один фактор, который учитывается – это каркас. Наиболее популярный несущий элемент – косоуры. Представляют собой балки с вырезанными проемами под ступени, которые на них опираются. Другой способ крепления – тетива, в которой делаются углубления, куда вставляют опорные площадки.

Следует учитывать, что конструкция на косоурах занимает меньше места, она более прочная. Вся нагрузка приходится на опоры. Тетивы играют вспомогательную роль, скрепляя воедино ступени.

Между двумя несущими элементами сверху и снизу устраивают стяжку из резьбовых шпилек, чтобы конструкция не расшаталась.

1.2
Оптимальное расположение

Опыт профессионалов подсказывает наилучшие места для устройства лестницы на мансарду:

выбирают ту часть дома, которая используется меньше других;
площадка более экономична в отношении пространства и изготовления, чем забежные ступени;
металлическую лестницу устанавливают через 1,5 года после возведения дома, когда он даст полную усадку;

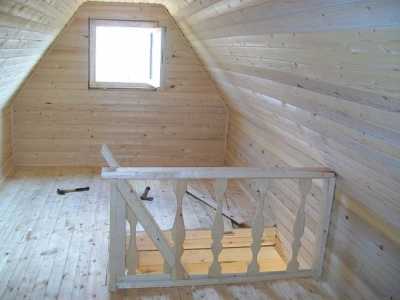

убеждаются, что в потолке можно сделать отверстие для выхода на мансардный этаж.

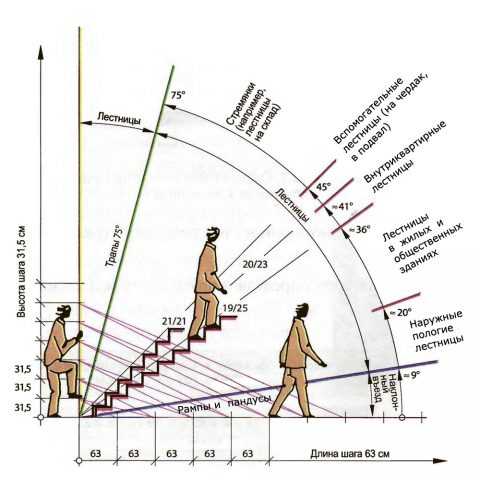

Важную роль играет угол наклона: меньше места занимает конструкция с большим наклоном. С другой стороны, слишком крутой подъем неудобен – больным и старикам тяжело пользоваться. Оптимальное значение – от 27 до 40 градусов.

При любой крутизне расстояние от ступени до перекрытия не меньше 2 метров, чтобы человек не касался головой потолка.

2
Расчет параметров изделия – ширина пролета и ступеней, высота, длина

В качестве несущих элементов рекомендуется использовать косоуры: экономия места, изделие крепче и проще в изготовлении. Кроме балок для них понадобятся доски или фанера на ступени, балясины и поручни для перил.

После определения с углом наклона выбирают ширину лестничного марша. Наиболее комфортным считается 125 см, но в доме с ограниченной площадью и небольшим количеством проживающих они ни к чему. Для одного человека достаточно 90 см, а если в доме редко бывают жильцы, то и вовсе 70 см.

2.1
Определение размеров маршевой лестницы

Особенного внимания требуют параметры ступеней. Обычно они состоят из двух частей: проступи для опоры ноги и подступени, от которой зависит высота. В некоторых вариантах он отсутствует.

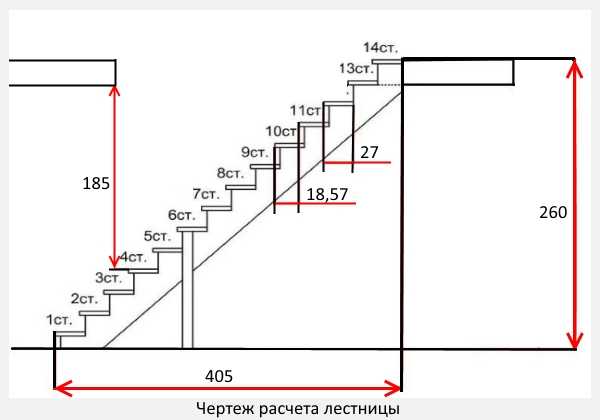

Существуют формулы, по которым можно рассчитать размеры, определить, какие наиболее удобные и безопасные. В результате все равно получится приблизительно такое: высота 17 см, ширина 27–28. Не всегда есть возможность придерживаться оптимальных значений. Их меняют в одну и другу стороны, но не следует выходить за рамки: высота ступеней от 15 до 22 см, ширина – минимум 22 см, максимум 40. Для удобства использования число выбирают нечетное.

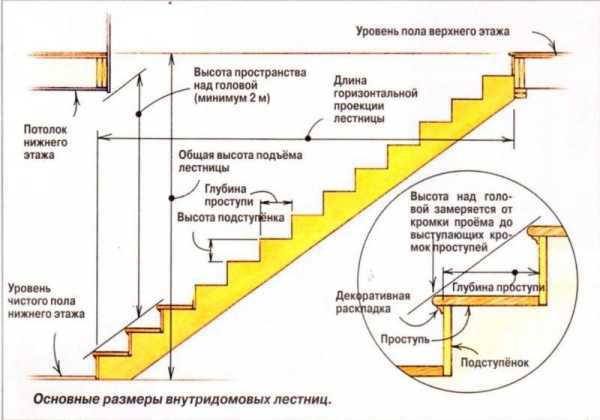

На следующем этапе узнают высоту лестницы: измеряют расстояние от основания до пола мансарды. От этого значения рассчитывается количество ступеней. Общую высоту делим на число ступенек. Например, при высоте лестницы 2,9 м и ступеней 17 см, понадобится 17 площадок.

Длину рассчитывают умножением количества ступенек (минус одна) на их ширину. В примере: 16×27= 432. Это довольно большие размеры. Если уменьшить ступени до минимального значения 22 см, то 16×22=352. Но это не единственный способ изменить параметры лестницы.

2.2

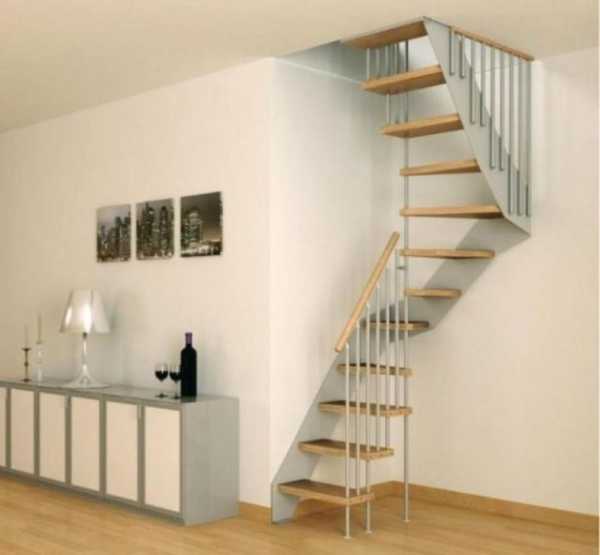

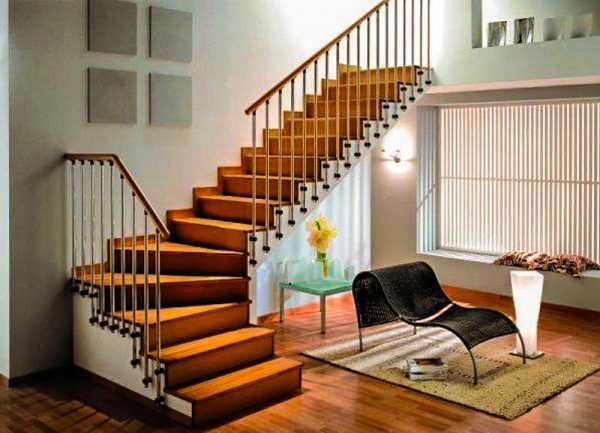

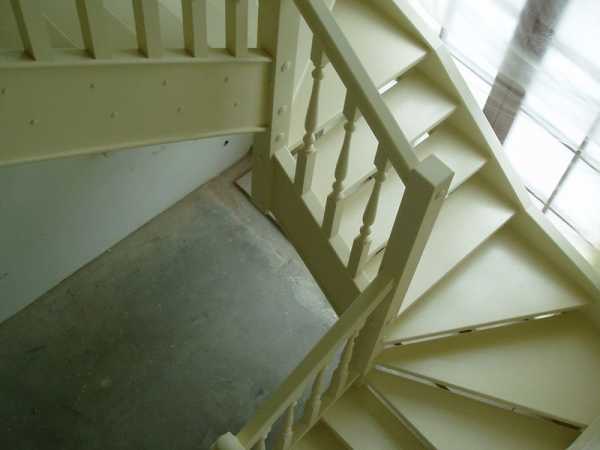

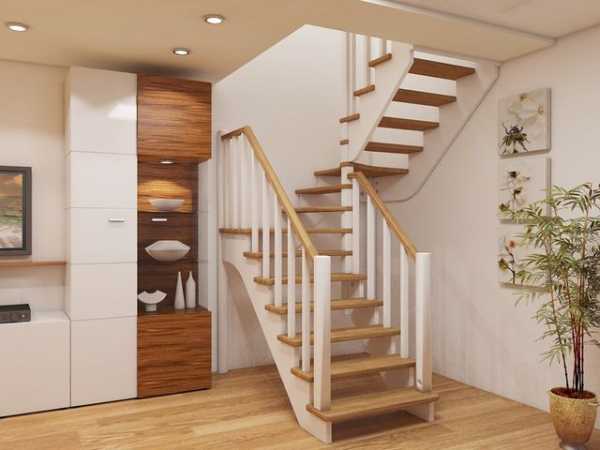

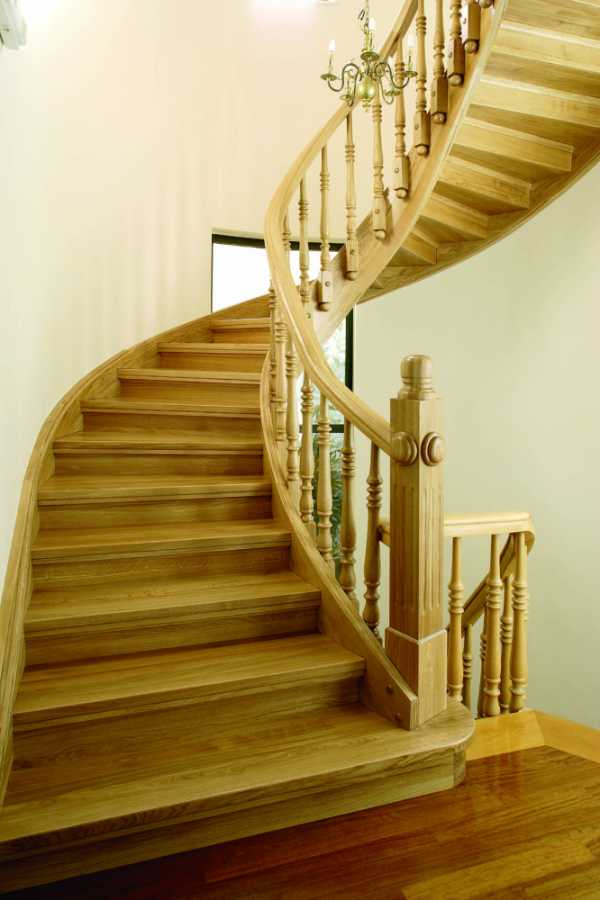

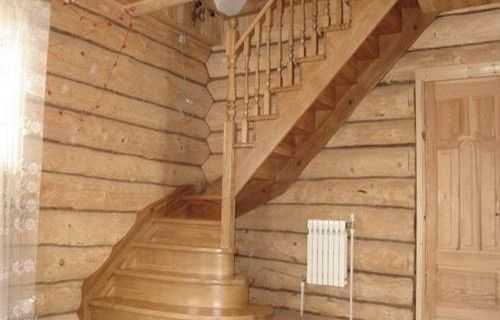

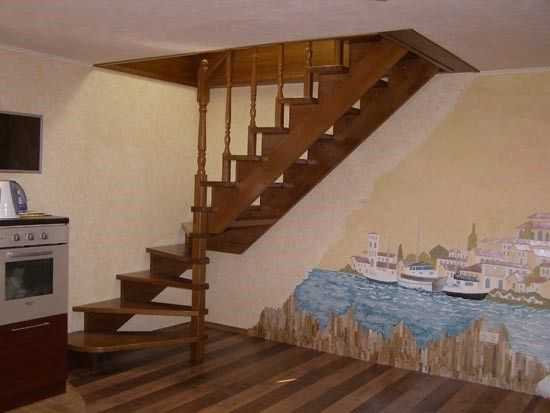

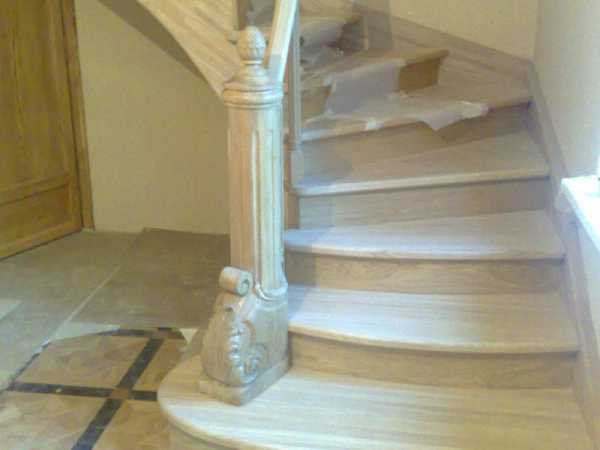

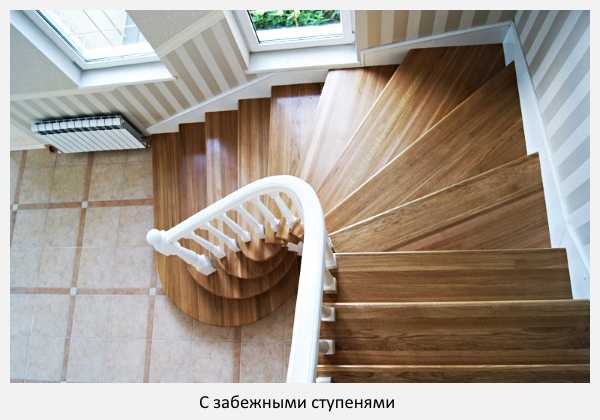

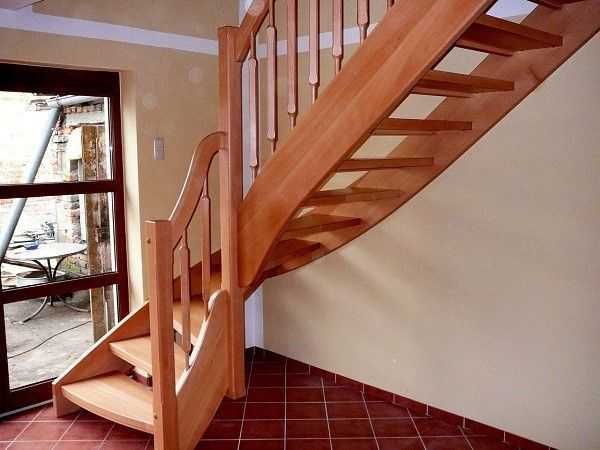

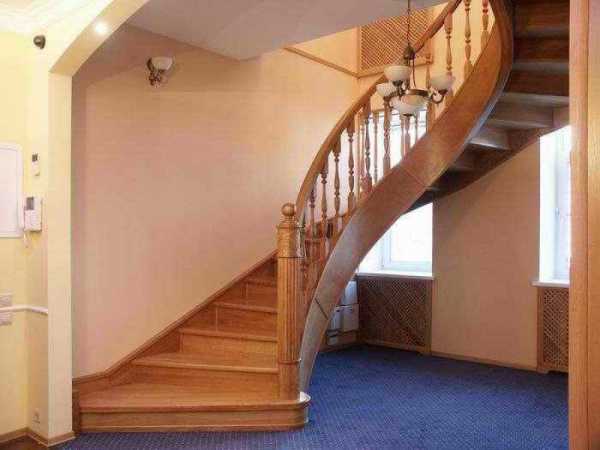

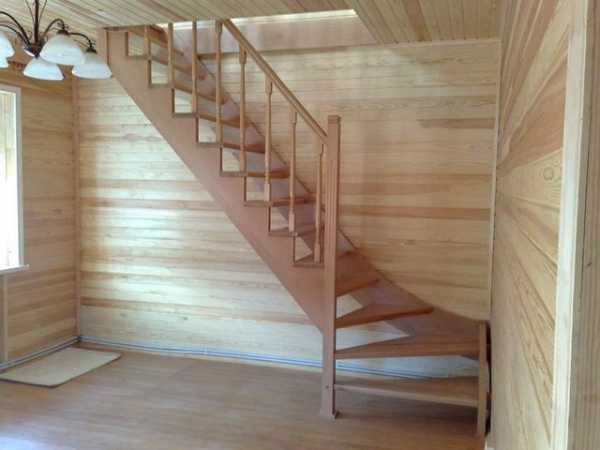

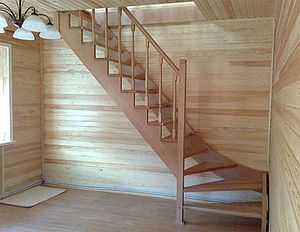

Изделия с поворотами – площадками и забежными ступенями

Прямая одномаршевая конструкция требует довольно большого места. При его недостатке в небольшом доме сооружают изделия с поворотами. Между двумя пролетами устраивается площадка. Ее длина от 100 см, а ширина равна лестнице.

При повороте с помощью забежных ступенек их устраивают не менее трех. Требования к ним:

широкий край от 40 см, в средней части минимум 20;
поворот осуществляется с радиусом 30 см;
для комфортного хода забежные ступени постепенно повторяют линию пролета.

Минимальную ширину проступи с узкого края выбирают 14 см. Тогда размеры средней части, по которой преимущественно передвигаются, будет достаточна для ноги человека.

2.3
Спиральная конструкция – особенности вычислений

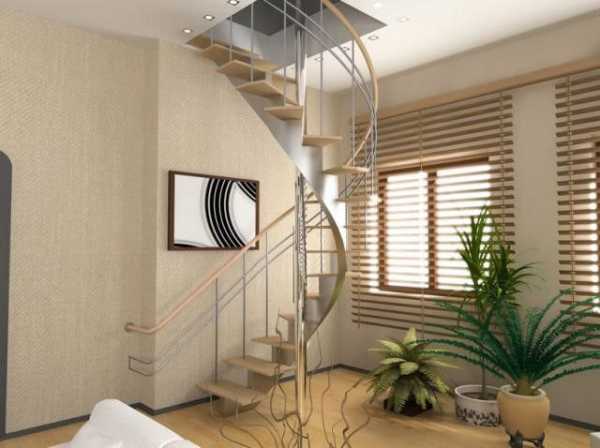

Винтовая лестница состоит из расположенных по кругу ступеней с разной шириной краев. Она занимает значительно меньшую площадь, и в этом ее преимущество. В центре находится опорная стойка, а по окружности – проступи. Их длина равняется радиусу всей конструкции. По высоте ступени рассчитываются аналогично маршевой лестнице.

Устраивая винтовую лестницу, принимают во внимание важные факторы:

длина проступи и ширина пролета равняются расстоянию от стойки до их границы;
ступени имеют трапециевидную форму с минимальной шириной 20 см с узкой стороны и наибольшей 40 см с противоположной;
для удобного подъема и спуска высоту проступи делают возможно меньшей;
витки по вертикали устраивают на высоте, равной двум диаметрам.

Самостоятельно рассчитать спиральную лестницу довольно трудно, предлагаем использовать готовый чертеж.

2.4

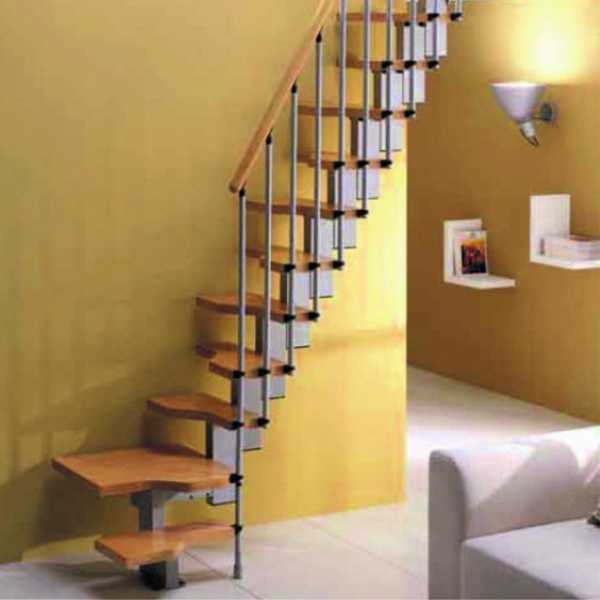

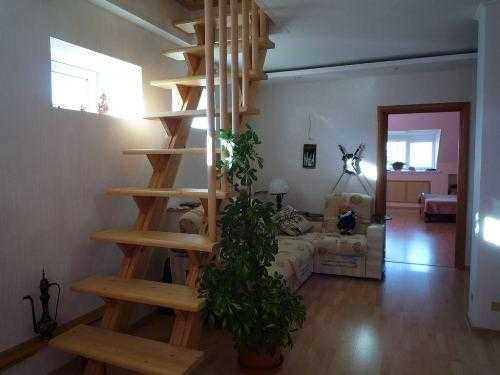

«Гусиный шаг» – самая компактная лестница

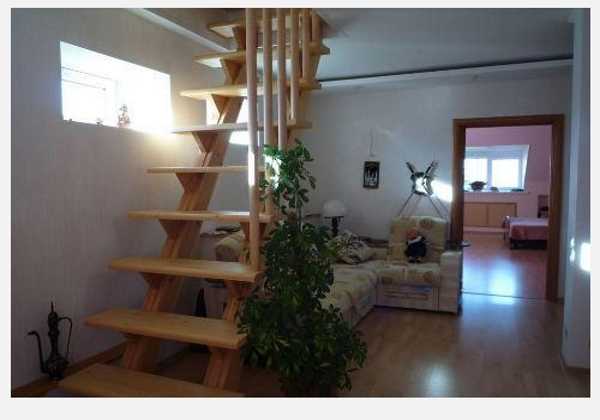

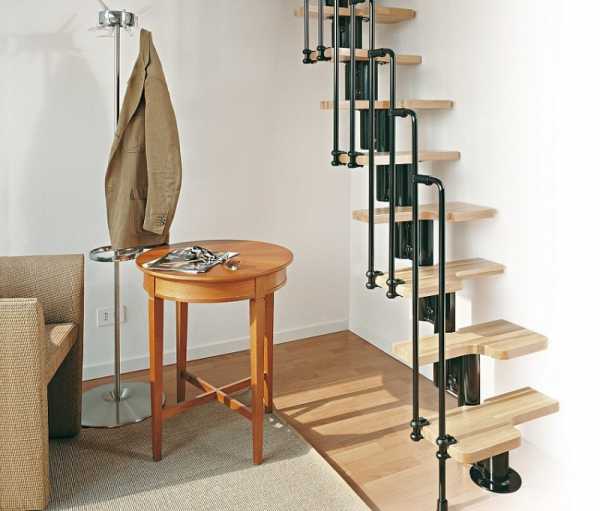

Название получила благодаря оригинальной форме проступей. Устанавливаются в небольшом доме при необходимости существенной экономии места, наклон от 45° до 65°. Только половина ступени широкая, вторая – минимального размера. Сначала определяют угол, затем проводят остальные расчеты, учитывая следующее:

для опоры ноги ширина ступени 30 см, можно меньше;
размеры узкой стороны зависят от прочности избранного материала;
высота проступи 15 см, сильно увеличивать не стоит – небезопасно для людей.

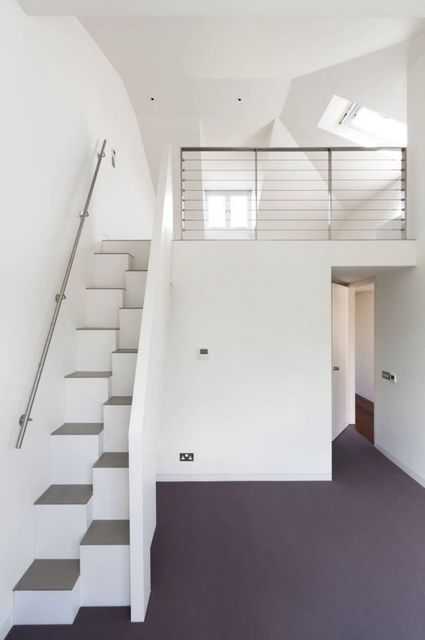

Конструктивно лестница на мансарду «гусиный шаг» выполняется в виде маршевой или винтовой.

3
Основания – процесс изготовления

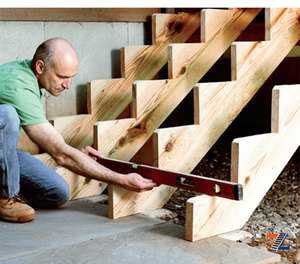

Опорой для пролетов являются косоуры. Это самая простая и надежная конструкция. Но к ее изготовлению следует подходить ответственно: малейшая погрешность, и ступени будут кривыми. Доску 80×160 отпиливают по длине с запасом.

Самая тонкая операция – обработать концы под нужным углом, чтобы они плотно прилегали к полу и балке перекрытия. Заготовку неплотно закрепляют в месте будущего расположения косоура и отпиливают верхнюю часть, чтобы она встала сбоку на потолочное перекрытие. Затем ту же операцию проделывают с нижним концом.

Следует учитывать, что с первого раза вряд ли удастся точно отрезать и придется повторить. Важно не отпилить лишнее.

Разбивают косоур по длине на три части, не обязательно абсолютно равные. По меткам (их две) проводят, используя уровень, горизонтальные линии. Теперь каждый отрезок делят на равные части, количество которых соответствует числу ступенек. Проводят по меткам горизонтали.

Вдоль всей доски чертят линию, отступив от края 50 мм или больше. На ее пересечении с горизонтальной разметкой образуются углы, от которых проводят вертикали. Снимают временно закрепленную доску, проверяют расстояния, если требуется, вносят изменения. Укладывают готовый косоур на вторую доску и вырезается точная копия.

Разметка тетивы выполняется аналогично. Только вместо выпиливания кусков балки требуется сделать в ней пазы для ступеней. Лучше работать переносным фрезером. Применение ручного инструмента требует тяжелого труда и много времени. Чтобы придерживаться точности, используется заранее изготовленный шаблон из фанеры.

Для опоры винтовой лестницы устанавливается толстостенная металлическая труба диаметром от 50 мм. Она крепится к полу в строго вертикальном положении. Для монтажа ступенек изготовляются втулки, которые свободно находят на стояк, а между ними устанавливают шайбы. Общая высота каждого отдельного узла равняется расстоянию между проступями.

4
Сборка изделий различных видов

Несмотря на разницу в конструкции, лестницы с косоурами или тетивой почти ничем не отличается, кроме начального этапа – изготовления самих несущих деталей.

Одну доску крепят к стене на болтах, фиксируют сверху и снизу. По ширине марша параллельно устанавливают вторую и проверяют на горизонтальность места крепления ступенек. Они должны совпадать в обоих изделиях. Отклонения исправляют передвижением вверх-вниз незакрепленной конструкции.

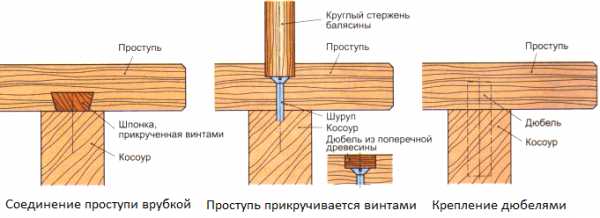

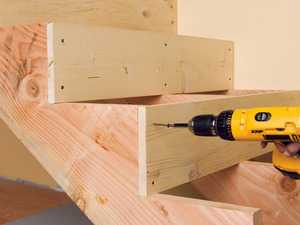

Монтаж лестницы начинают с крепления подступеней. Для изготовления берется сухая доска толщиной 20 мм. Устанавливать по косоурам гораздо легче, чем в пазы тетивы. В любом случае используется столярный клей и саморезы. Существуют изделия без поддержки ступеней, что придает им более легкий, изящный вид.

Для опорных площадок используют доску с минимальной толщиной 36 мм, по ширине равной или больше ступеней. Они могут немного выступать. Заготовки шлифуют, округляют кромки. Закрепляют на клею и саморезами.

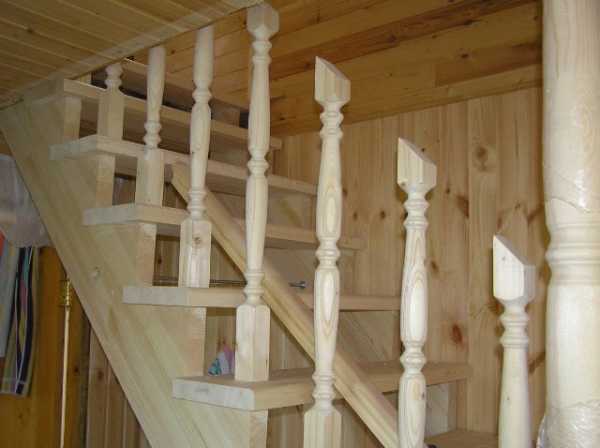

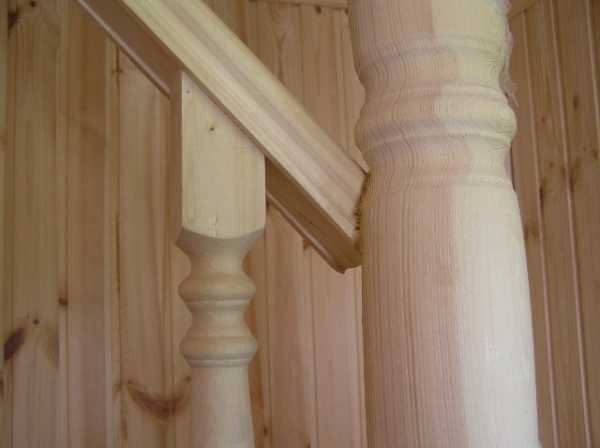

Составные части перил – балясины и поручни. Балясины делают из квадратной рейки или покупают изготовленные на токарном станке. Сверху и снизу устанавливают более крепкие элементы, между ними промежуточные на каждой ступени. Крепление осуществляют саморезами или на шипах. Сверху располагают перила. Приемлемая высота ограждения – 85 см.

Конструкция маршевой лестницы с поворотами сложнее, соответственно, и монтаж тоже. Рекомендуется следующая схема: 3 ступени до площадки, затем остальные. Если применяются забежные ступени: сначала две прямые, дальше три поворотных. Под поворотные элементы устанавливают дополнительные опоры.

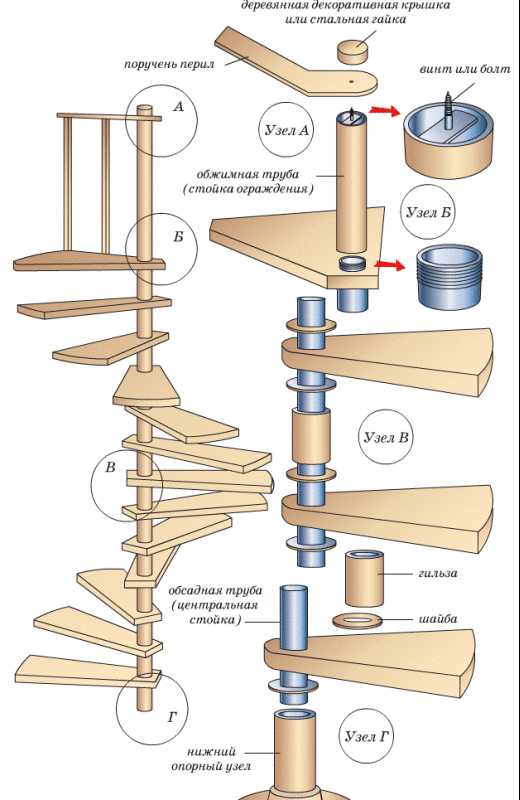

Сборка спиральной лестницы показана на рисунке. Узел А – соединение опорной трубы и ограждения в мансарде. На стойке имеется болт, на который сквозь прорезь надевается поручень. Все закрывается декоративной крышкой. Б – резьбовое соединение опоры и втулки, вставляемой в ступень. В – шайбы и гильзы. Г – крепление опоры к основанию.

Каждый может выбрать наиболее подходящую конструкцию соответственно своим возможностям. Трудности представляет только этап расчетов. Если выполнить их точно, правильно установить несущие опоры, то выйдет надежная лестница.

obustroen.ru

Лестница на мансарду своими руками – виды, размеры и монтаж. Как выбрать лестницу.

Опытные строители и архитекторы рекомендуют при строительстве частного дома не упускать возможность максимально полно использовать в нем пространство. Существует экономичный и простой способ увеличить жилую площадь в небольшом доме – оборудовать жилую мансарду.

Мансардой называют помещение, оборудованное под крышей, которое используется для постоянного проживания. Чтобы попасть с первого этажа на мансарду, необходима лестница, которая часто становится самым сложным техническим вопросом при оборудовании чердака. В этой статье мы расскажем, какие бывают варианты лестниц на мансарду, а также как их можно компактно разместить даже при тотальном дефиците свободного пространства.

Содержание статьи

Что такое мансарда и каковы ее особенности?

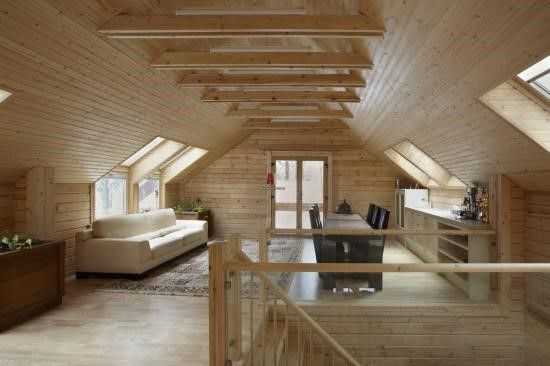

Мансарда – жилое помещение, которое оборудуется в подкровельном пространстве дома. Это наиболее экономичный способ увеличить полезную площадь жилища, который лишь немного увеличивает нагрузку на фундамент постройки.

Чтобы оборудовать мансарду, необходимо предусмотреть специальную мансардную крышу, уклон скатов которой рассчитан таким образом, чтобы сделать потолок максимально высоким, а элементы стропильного каркаса сдвинуты в стороны, чтобы освободить центральную часть помещения. Особенностями мансарды являются:

Наличие естественного освещения. Для того, чтобы помещение, оборудованное под крышей дома, могло считаться жилым, оно должно иметь естественное освещение в виде мансардных или фронтонных окон. Самыми удобными считаются вертикальные окна, так как они позволяют использовать естественное освещение большую часть светового дня.
Большая высота потолка. Для комфортного пребывания человека в мансарде высота потолков должна быть не ниже 2-2,2 метра. В тех частях чердака, где высота меньше, обычно оборудуют места хранения, устанавливают мебель, на которой нужно сидеть или лежать.
Наличие вентиляции. Чтобы под кровлей не создавался парниковый эффект лучше оборудовать мансарду вентиляционной системой. Самый удобный вариант – проточная принудительная вентиляция. Она обеспечивает приток свежего воздуха, удаляет водные пары.

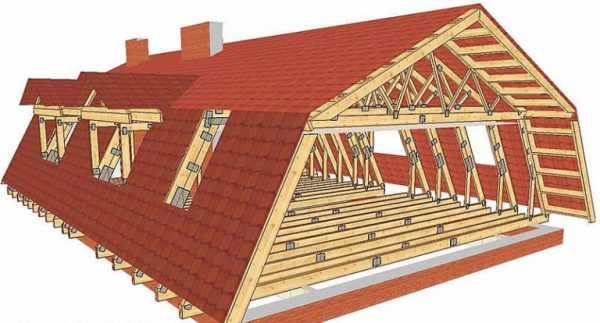

Мансардная крыша

Обратите внимание! Чтобы осуществлять подъем на этаж с выполняется монтаж мансардной лестницы. Причем при постоянной эксплуатации подкровельного помещения намного удобнее пользоваться стационарными, а не складными моделями, а стационарными, которые более безопасные и надежные.

Требования к мансардной лесенке

Лестницы на мансарду в частном – обязательный элемент, который необходим, если вы хотите использовать подкровельное помещение в качестве жилого. Любой владелец дома озабочен выбором наиболее приемлемой из конструкций лестниц, которая не отразится на полезной площади помещения, но при этом будет безопасной и удобной.

Лестница на мансарду должна соответствовать следующим требованиям:

Прочность. Лестница для мансарды должна обладать высокой прочностью, ее конструкцию рассчитывают таким образом, чтобы она могла выдерживать вес минимум трех человек среднего веса с небольшим запасом.
Удобство. При эксплуатации лестницы очень важно удобство всей конструкции – ее крутизна, ширина, расстояние между ступенями. Марши должны быть просторными, чтобы по ней можно было перемещать мебель или крупногабаритные предметы.
Компактность. Места для установки лестниц в частном доме ограничены по площади, поэтому конструкция должна быть очень компактная, не занимающая жилое пространство.
Легкость. При выборе лестницы учитывается вес материала для изготовления элементов, чтобы она не сильно увеличивала нагрузку на фундамент постройки. Деревянные лестницы на мансарду достаточно легкие, но они менее прочные, чем металлические.
Безопасность. Отличительная черта безопасной лестницы – перила, которые устанавливаются по всей ее длине, они предотвращают случайные падения с высоты во время эксплуатации конструкции.
Эстетичный внешний вид. Лестница должна гармонично вписаться в стили интерьера дома.

Требования к мансардным лестницам

Важно! Чтобы выполнить изготовление мансардной лестницы необходимо произвести расчеты нагрузки, которой будет она подвергаться во время эксплуатации, при этом нужно учитывать высоту проема, оптимальный угол наклона лестницы при прохождении мансардного перекрытия, наличие свободного места для установки конструкции.

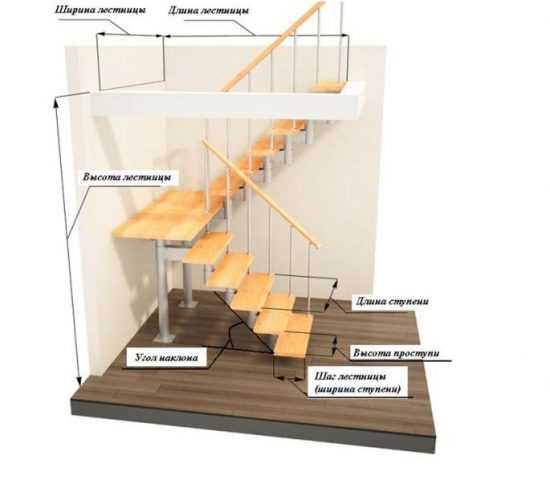

Параметры

Многие домовладельцы задаются вопросом, как сделать лестницу на мансарду. Проблему оборудования мансардного этажа индивидуально решить намного проще. Только учитывая геометрию пространства, наличие свободного места и высоту потолков, можно так подобрать все элементы конструкции, что они будут органично смотреться в интерьере.

Дизайн при выборе лестницы важен, но гораздо важнее ее основные параметры:

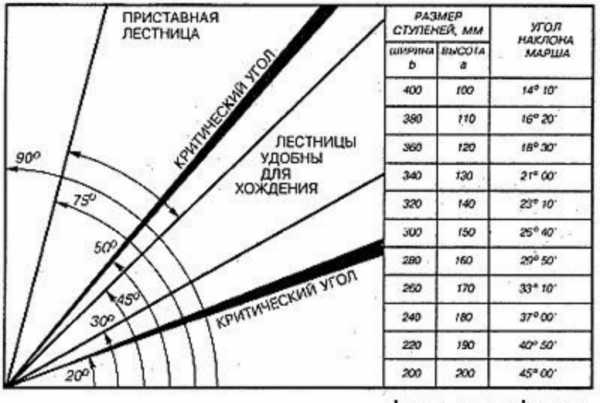

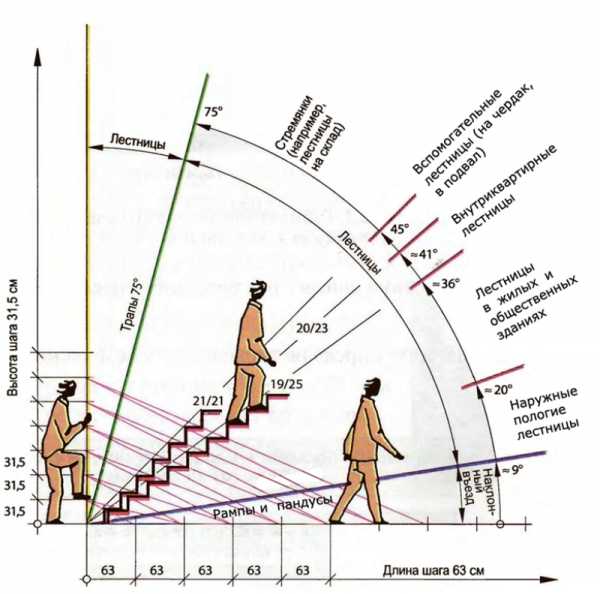

Угол наклона. Согласно данным многолетних исследований и опыта строителей, для человека лестницы с углом наклона 30-45 градусов являются самыми комфортными. Однако, уменьшение крутизны конструкции может привести к увеличению ее размера, что не всегда рационально с точки зрения использования свободного пространства.
Высота ступеней. Этот параметр конструкции является не менее важным, чем ее крутизна. Оптимальное значение этого параметра составляет 14-21 см. Если высота ступеней больше, то пользоваться ей тяжелей, особенно пожилым членам семьи или детям.
Ширина поступи. Когда проектируется лестница на мансарду, размеры ее поступи не должны быть меньше 20 см.
Ширина лестницы. Лестница на мансарду своими руками – задача вполне реальная, однако, при проектировании нельзя забывать, что ее оптимальная ширина составляет 120 см.
Высота перил. Во время работы нужно учитывать, что минимальная высота ограждения лестницы составляет 90 см, а расстояние между балясинами должно быть не более 18 см.

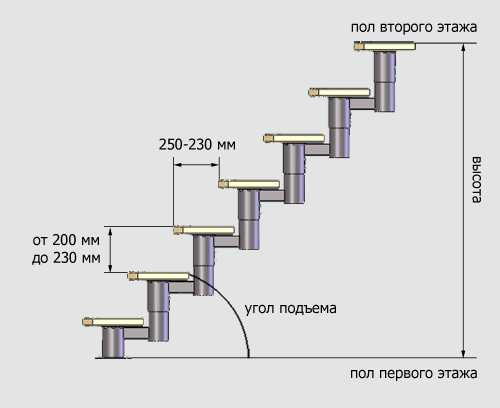

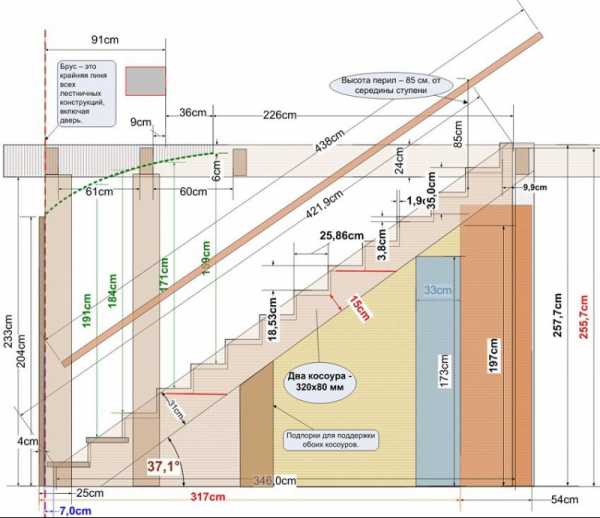

Параметры лестницы

Помните! Многие начинающие мастера задаются вопросом какие материалы использовать и как сделать лестницу своими руками. Чтобы выдержать все параметры конструкции в оптимальном диапазоне и соблюсти все нормы безопасности, перед тем как построить ступени на мансарду, мы обязательно делаем чертеж, определяем необходимое количество косоуров согласно расчета требуемой несущей способности.

Виды по конфигурации

Лестница на мансарду своими руками – задача сложная, но выполнимая. Особенно теперь, когда в строительных магазинах продаются все необходимые комплектующие, из которых, как из конструктора, можно собрать лесенку необходимой конфигурации.

Для начала стоит определиться, что существует внутренняя или наружная лестница на мансарду. Плюсы первого варианта очевидны: внутренней конструкцией удобно и комфортно пользоваться в любое время года.

Наружное размещение используют только при неимении внутри дома свободного места. По остальным признакам мансардные лестницы делятся на следующие типы:

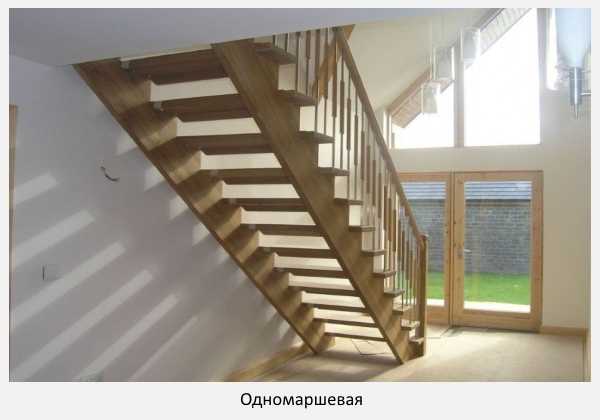

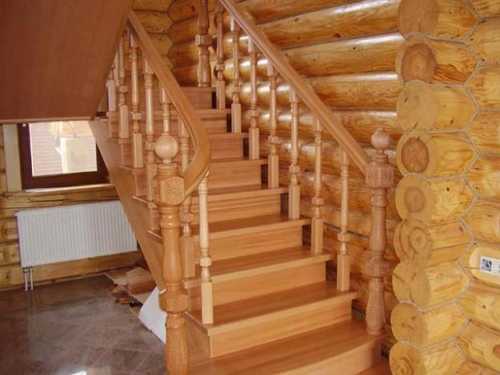

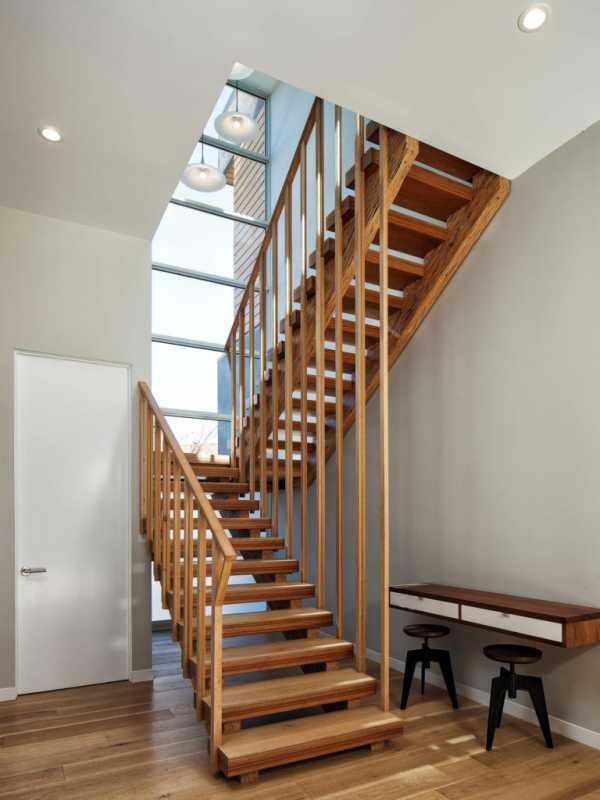

Маршевые. Маршевые модели – самые простые в монтаже и экономичные. Они представляют собой обычные прямые лестницы с этажа на мансарду, прикрепленные к балкам, находящимся в перекрытии. Для подъема на мансардный этаж обычно достаточно одномаршевых вариантов, однако при большой высоте потолка допускается использование двухмаршевых. Маршевые лестницы могут быть деревянными, металлическими или бетонными, в частном домостроении обычно используются первые два варианта.

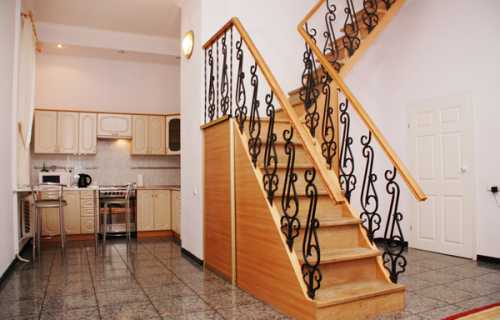

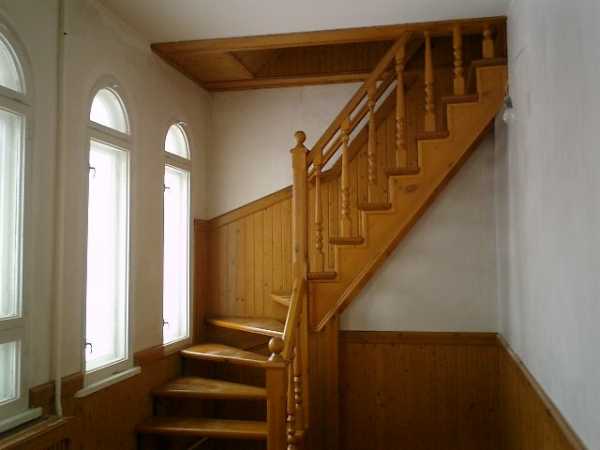

Маршевая лестница

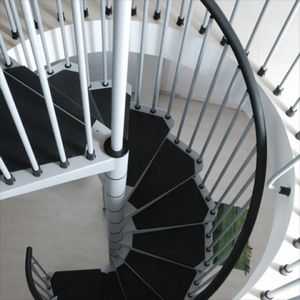

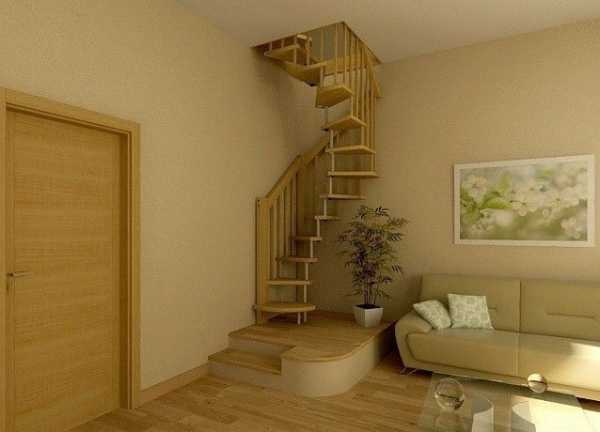

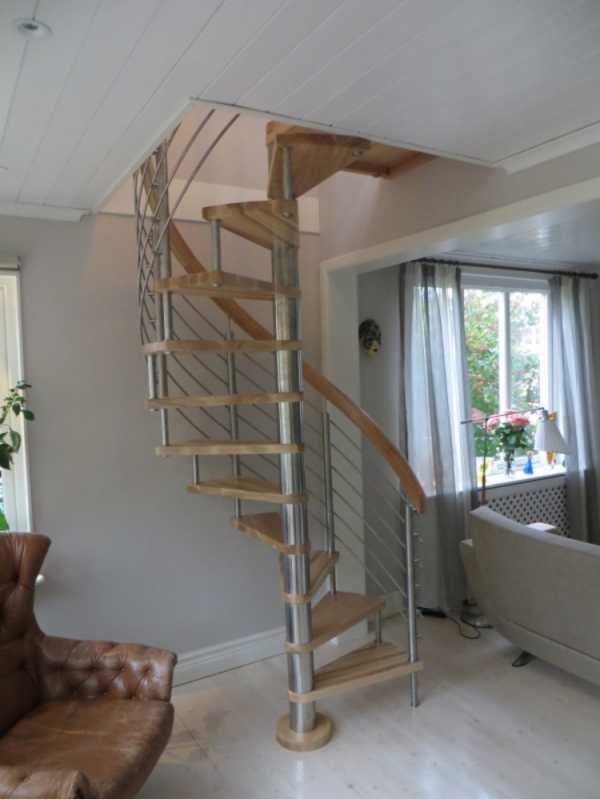

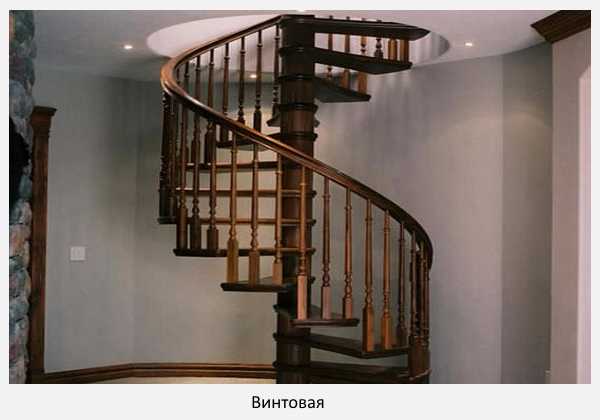

Винтовые. Винтовая лестница на мансарду более дорогостоящий вариант. Она представляет собой опорный столб с радиально вокруг него расположенными ступенями. Ширина ступеней такой конструкции обычно составляет не менее 80 см, однако, ширина ее поступи распределяется неравномерно, поэтому полезная площадь, используемая для передвижения у нее не так велика. Винтовая модель – самая компактная лестница на мансарду, которая может быть деревянной, металлической или комбинированной.

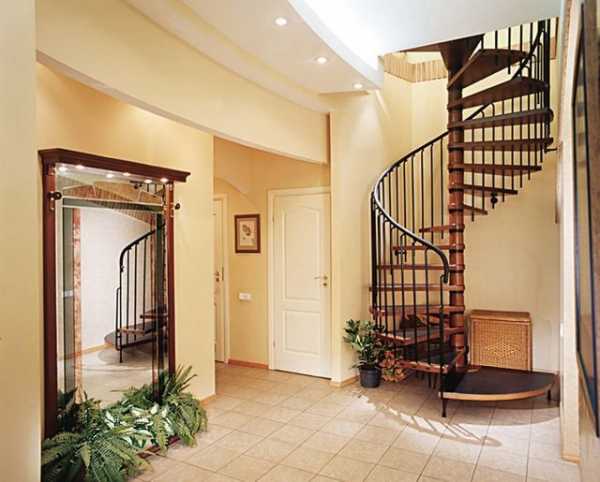

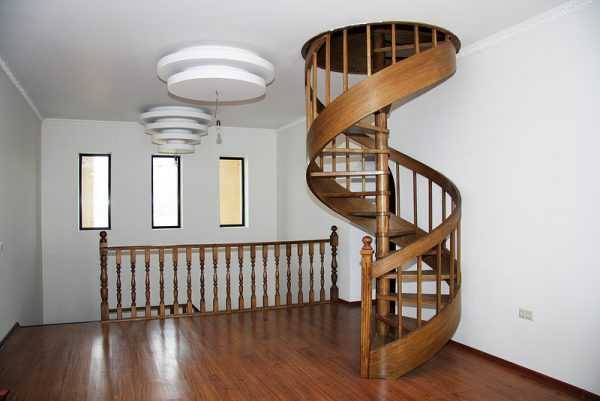

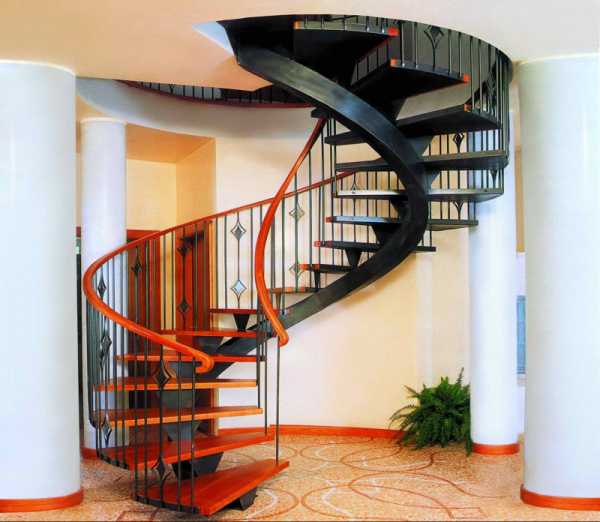

Винтовая лестница

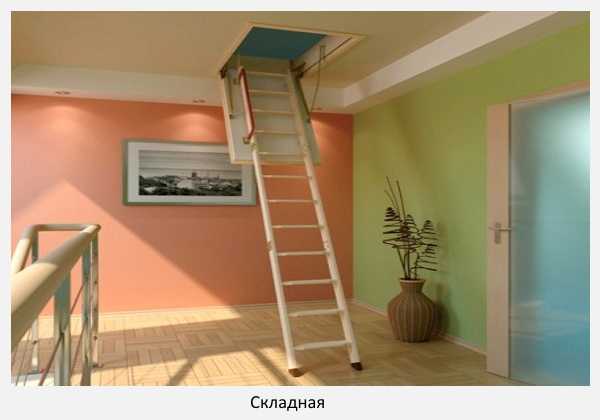

Складные, выдвижные. Если мансардой пользуются редко, то чаще всего выполняют монтаж складных моделей. Сущность этого конструктивного решения в том, что при необходимости складная лесенка спускается с мансарды, а в остальное время остается убранной, чтобы не занимать места. Такие модели имеют большой уклон, они не оснащаются перилами, поэтому пользоваться ими неудобно и небезопасно.

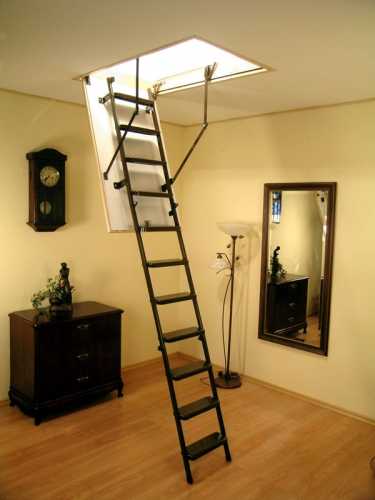

Складная мансардная лесенка

Обратите внимание! Если вы оборудуете мансарду для регулярного использования или проживания, не устанавливайте складные, приставные или выдвижные модели лестниц, все они являются лишь временным решением проблемы, неудобным и небезопасным.

Виды по материалу

Опытные мастера знают, что изготовить лестницу можно практически из любого материала. Однако, выбор повлияет на несущую способность, вес и эстетичность конструкции. К примеру, деревянные лесенки более легкие и недорогие, а металлические – более прочные и долговечные.

Поэтому при изготовлении мансардной лестницы своими руками, часто приходится искать компромисс. По материалу, использованному для изготовления лестницы, их разделяют на следующие типы:

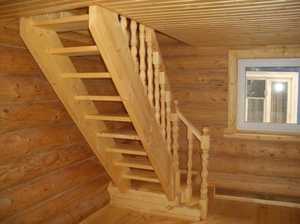

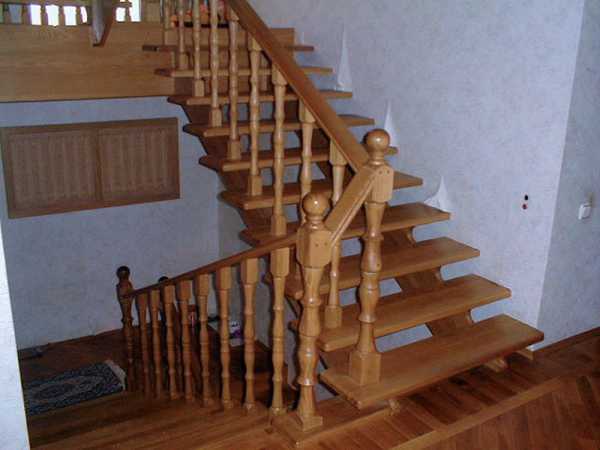

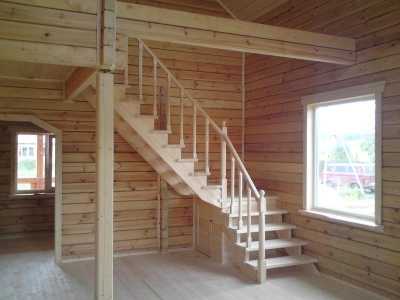

Деревянные. Пожалуй, самые демократичные, недорогие и легкие лесенки делают из древесины. Несмотря на простоту этого материала, они могут быть очень изящными и стильными. Кроме того, деревянные модели подразумевают использование пространства под ступенями для организации дополнительных мест хранения, что очень удобно в частных домах.

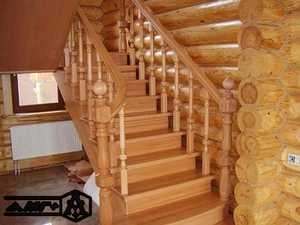

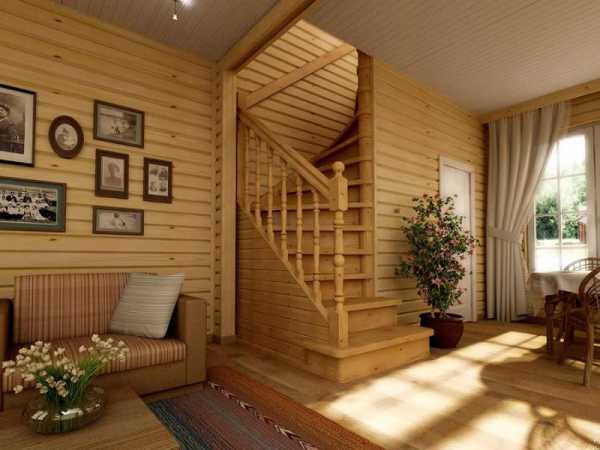

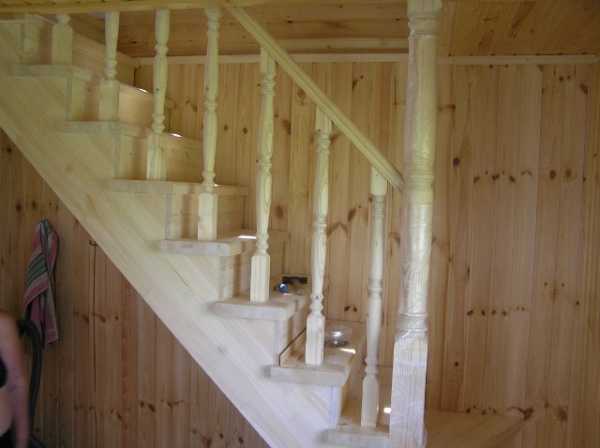

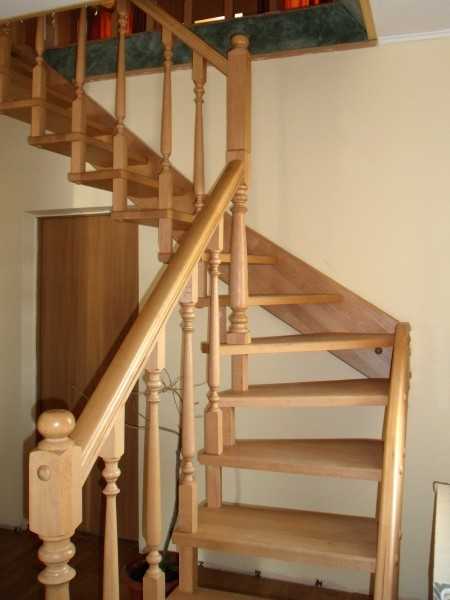

Лестница на мансарду из дерева

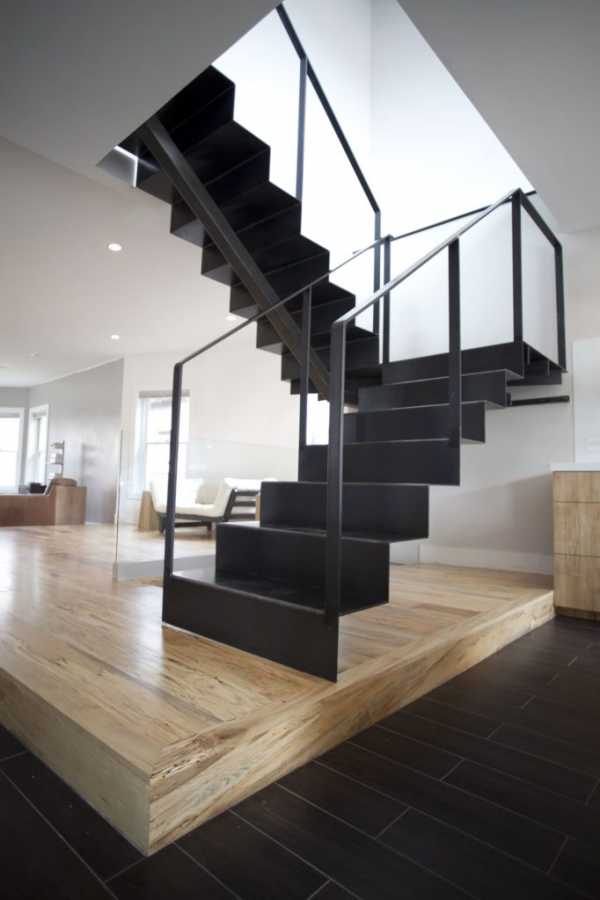

Металлические. Конструкции из металла могут быть как очень практичными, утилитарными, так и изящными. Металл придает лестнице дополнительную несущую способность, прочность, долговечность, но также добавляет ей веса.

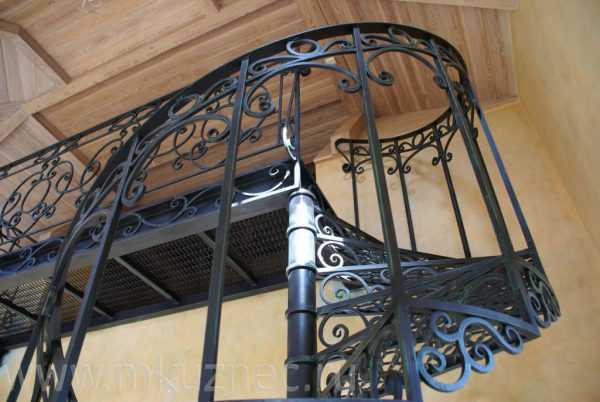

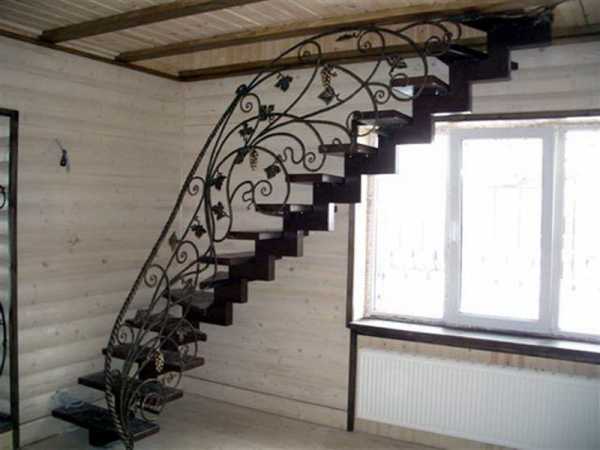

Кованная лестница

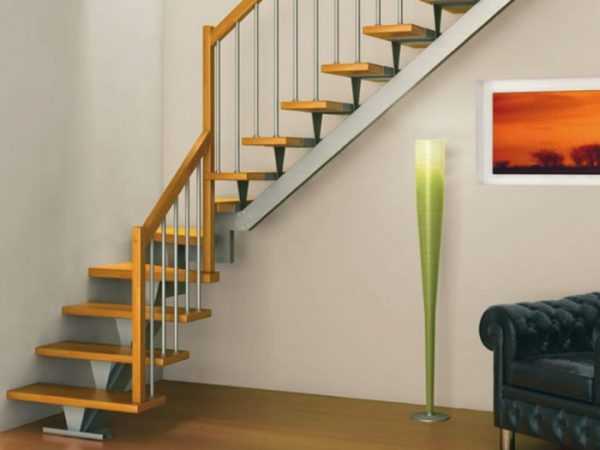

Комбинированные. Металлические лестницы со ступенями из дерева называют комбинированными. Они сочетают сильные стороны обоих этих материалов, поэтому пользуются огромной популярностью.

Комбинированная лестница

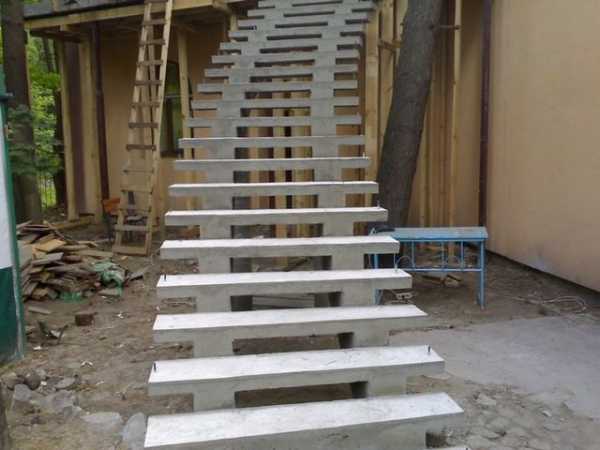

Важно! Бетонные ступеначатые конструкции практически никогда не используются в качестве мансардных, так как они изготовляются только типовых размеров, а также очень много весят и непривлекательно выглядят.

Видео-инструкция

krovlyakrishi.ru

Лестница на мансарду своими руками

При условии грамотного обустройства обыкновенное чердачное помещение превращается в комфортабельную и прекрасно подходящую для жизни мансардную комнату. Для обеспечения безопасного и максимально удобного доступа к мансардному этажу необходимо установить надежную лестницу. Со сборкой и установкой лестницы при желании можно справиться собственными силами. Изучите инструкцию и приступайте.

Лестница на мансарду своими руками

Содержание пошаговой инструкции:

Виды мансардных лестниц

Существует несколько основных разновидностей лестниц, подходящих для обеспечения доступа в мансардное помещение.

Виды лестниц и их устройство

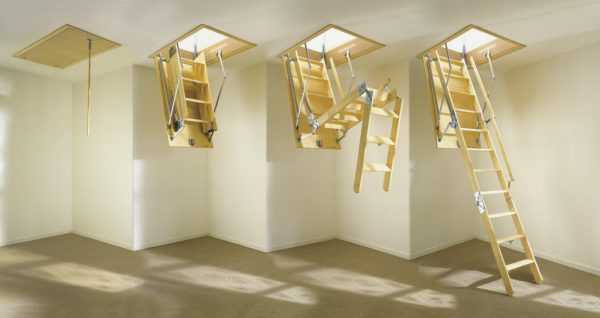

Лестница-люк

Наиболее компактный и простой в изготовлении вариант. Такие ступени собираются и прячутся за крышкой, закрывающей вход в подкровельную комнату.

Лестница-люк

В основе конструкции лежит пружинный механизм, позволяющий быстро и без особых усилий открывать лестницу – необходимо лишь потянуть люк вниз, после чего пролеты плавно разложатся. Последний лестничный марш обычно приходится раскладывать вручную.

Для подъема конструкции лучше всего установить специальную автоматику – с ней пользоваться лестницей будет попросту удобнее и легче.

Маршевые мансардные лестницы

Традиционный и наиболее распространенный вариант. Такие лестницы максимально надежны и просты в использовании. Ступени лестницы могут фиксироваться на тетивах, больцах и косоурах.

Монтаж обычной одномаршевой лестницы выполняется под некоторым углом. Конкретное значение наклона подбирается индивидуально с учетом высоты потолков в помещении. Если расстояние от пола до потолка большое, лестница будет иметь достаточно крутой спуск, что не очень удобно.

Маршевые мансардные лестницы

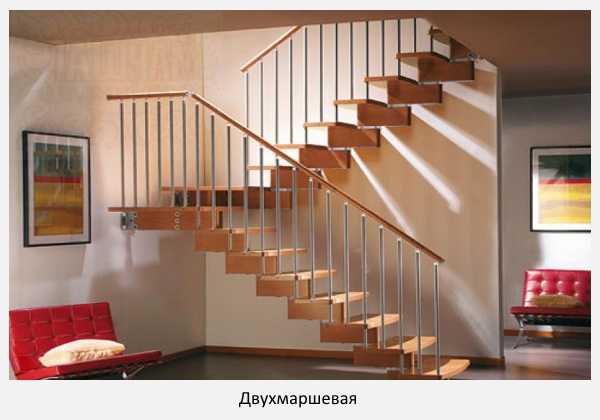

При помощи лестниц из двух и трех маршей можно организовать максимально безопасный и удобный подъем на мансарду. Однако для размещения таких поворотных конструкций надо довольно много места. Обычно подобные лестницы предусматриваются еще на стадии проектирования мансарды.

Маршевые мансардные лестницы

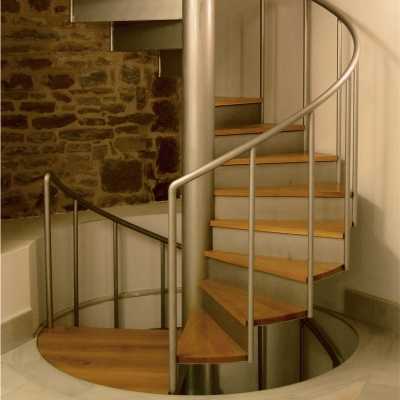

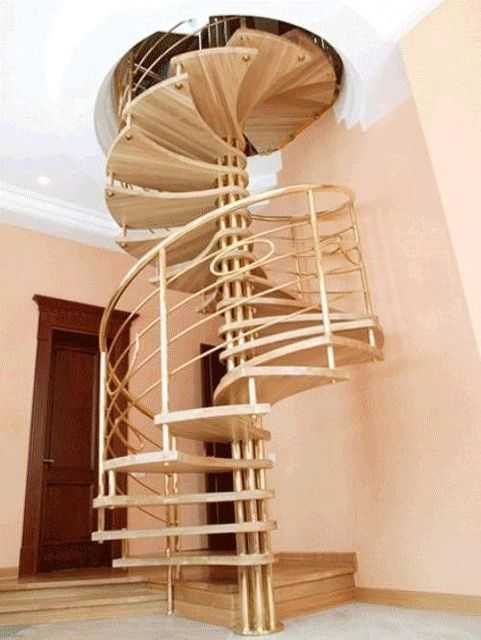

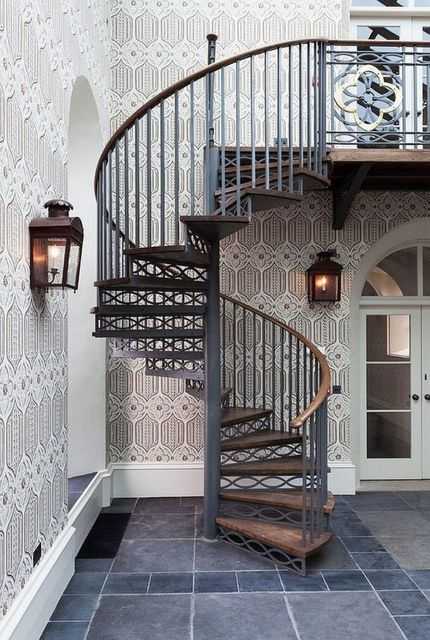

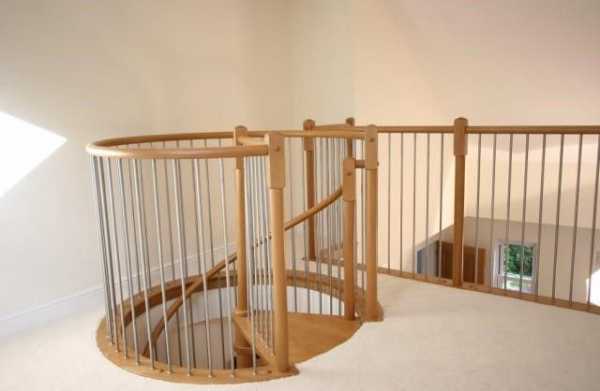

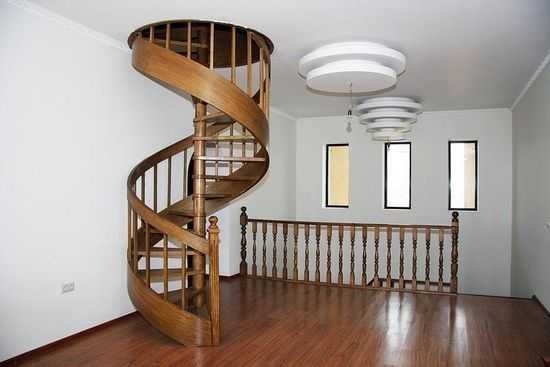

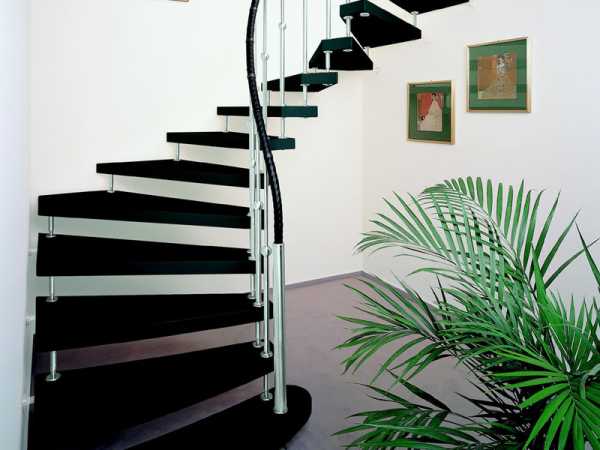

Винтовые мансардные лестницы

Винтовая лестница на мансарду может обустраиваться исключительно с применением забежных ступенек. Подобная конструкция позволяет существенно сэкономить полезное пространство, однако трапециевидные ступени вряд ли можно назвать полностью безопасными и очень удобными, в особенности для пожилых людей и маленьких детей.

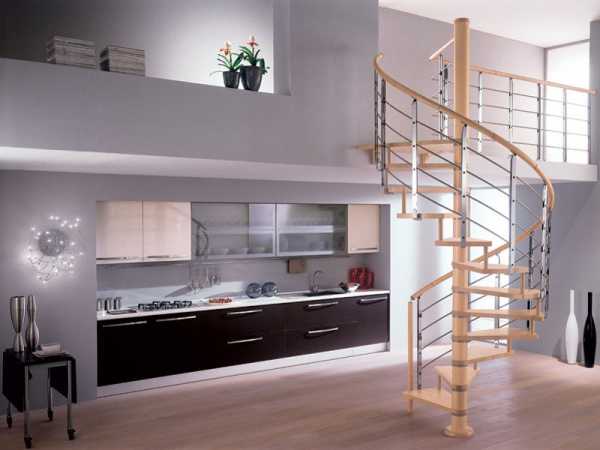

Винтовые мансардные лестницы

Винтовая лестница обязательно должна быть оснащена удобными и устойчивыми перилами.

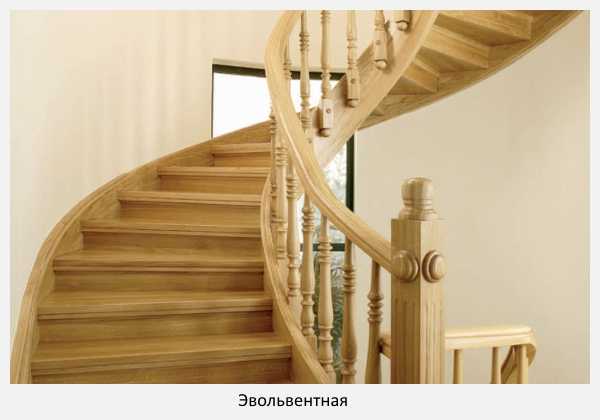

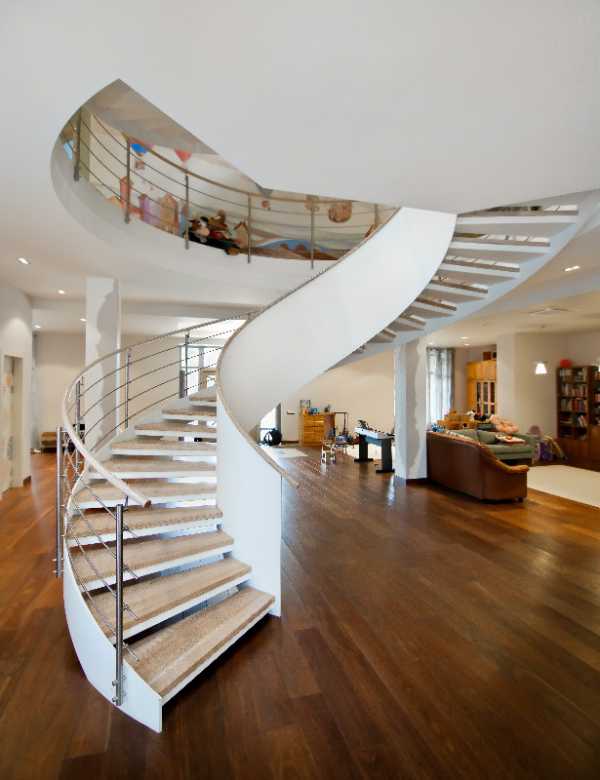

Эвольвентные лестницы

Очень красивая и оригинальная конструкция. Обустраивается на изогнутом косоуре. Самостоятельно рассчитать и собрать подобную лестницу при отсутствии должных навыков крайне сложно.

Эвольвентные лестницы

Однако при условии грамотного обустройства эвольвентная лестница станет прекрасным дополнением любого интерьера.

Из чего делать лестницу?

Для обустройства мансардных лестниц используются самые разнообразные материалы. В их перечень входят:

стекло;
бетонный раствор;
древесина;
металл.

На практике лестницы чаще всего выполняют из древесины либо же используют комбинацию материалов. В этом моменте вы должны принять решение самостоятельно, ориентируясь на особенности дизайна интерьера, личные предпочтения и доступный бюджет.

У каждого материала есть как ряд сильных качеств, так и определенные недостатки.

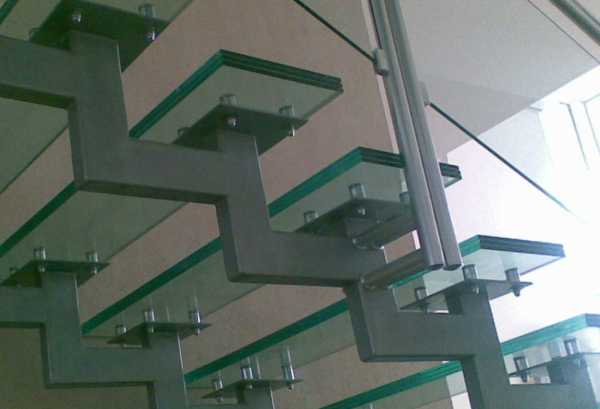

К примеру, металлические лестницы со ступенями из стекла выглядят очень эффектно, однако стоят достаточно дорого.

Металлические лестницы со ступенями из стекла

Деревянные конструкции вносят определенную изысканность и уют в интерьер, но требуют грамотного и регулярного ухода.

Цельнометаллические и бетонные конструкции выдерживают даже очень большие нагрузки, но не очень хорошо вписываются в интерьер жилых помещений и создают большие нагрузки на основание (перекрытие).

В целом же при выборе материала изготовления лестницы ориентируйтесь на свои личные предпочтения.

Где устанавливать лестницу?

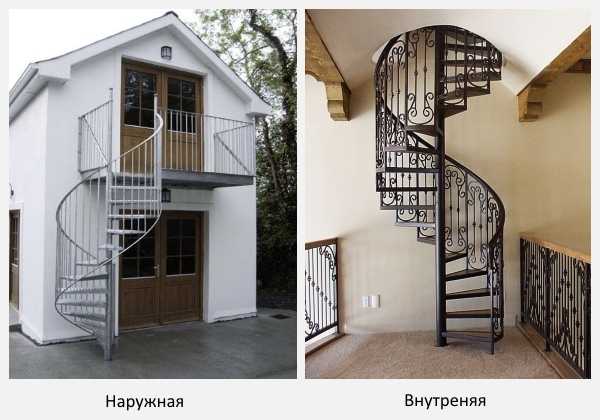

Лестницу на мансардный этаж можно устанавливать на улице и внутри помещения. Самый удобный вариант – это, конечно же, внутреннее размещение лестницы. В такой ситуации не придется выходить на улицу, что особенно ценится в плохую погоду.

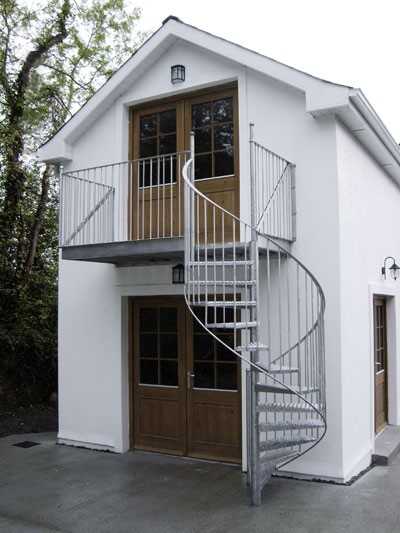

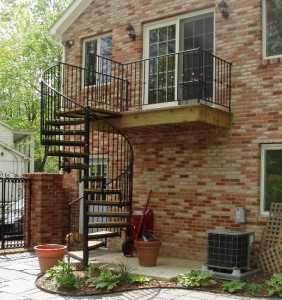

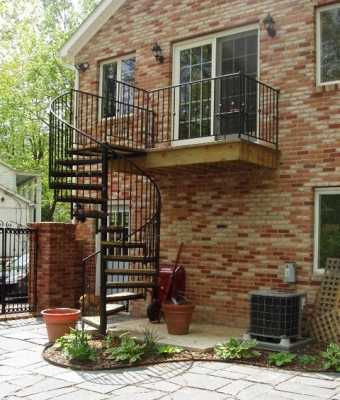

Наружные лестницы для мансарды

Однако в некоторых ситуациях возникает необходимость наружного обустройства лестницы для обособления мансардного помещения. Наружную лестницу лучше всего делать из металла. В подобной ситуации обязательно установите надежные противовзломные двери на вход в мансарду, чтобы защитить свое имущество от посягательств злоумышленников.

Наружные лестницы для мансарды

Можно придумать оригинальные варианты оформления уличной лестницы. К примеру, достаточно часто владельцы пристраивают к дому красивую башню вокруг ступеней. Подобное решение вносит в архитектуру участка свою изюминку.

Лестница на мансарду

Выберите оптимальный вариант размещения лестницы на мансарду с учетом приведенных выше рекомендаций. По возможности старайтесь отдавать предпочтение внутреннему расположению конструкции.

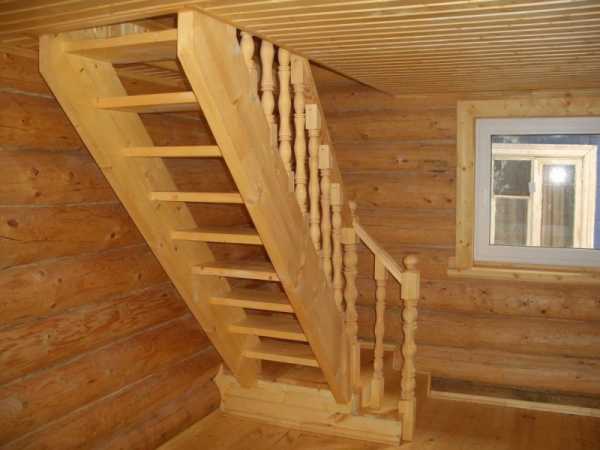

Деревянная стационарная лестница своими руками

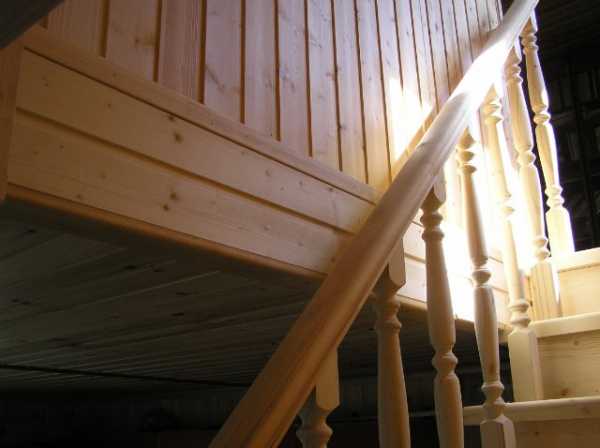

Деревянная стационарная лестница

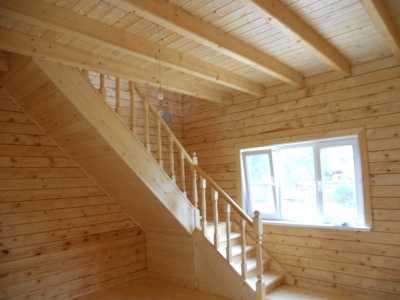

Наиболее простым вариантом для самостоятельного возведения является одномаршевая лестница, в основе конструкции которой лежат косоуры. Такая конструкция удобна и практична. Она не требует много свободного места и безо всяких затруднений обустраивается своими силами. Именно порядок сборки такой конструкции будет рассмотрен далее.

Набор для работы

Клееный брус (желательно из сосны или другой прочной породы) для обустройства косоуров.
Доска для оформления ступеней. Используйте элементы толщиной не менее 4-5 см. Также ступени можно купить в готовом виде. Делайте так, как вам удобнее.
Доски для изготовления подступенков. Оптимальная толщина элементов – 2 см. В большинстве случаев (если нагрузка на лестницу будет не слишком большой) от использования этих компонентов конструкции можно отказаться.
Крепежные элементы.
Перила на выбор.
Балясины.

В рассматриваемом руководстве приводится инструкция по изготовлению лестницы с врубленными проступами.

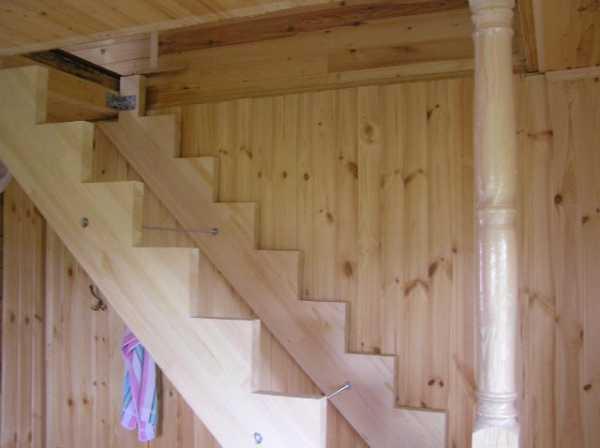

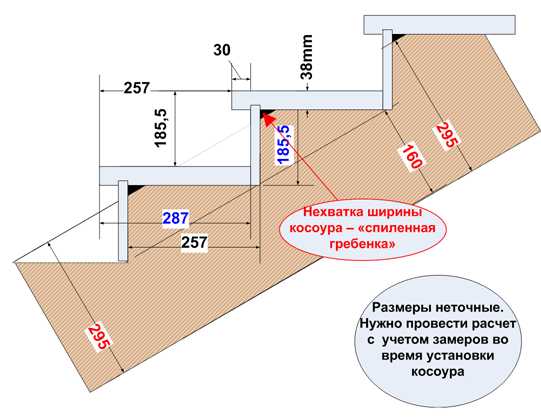

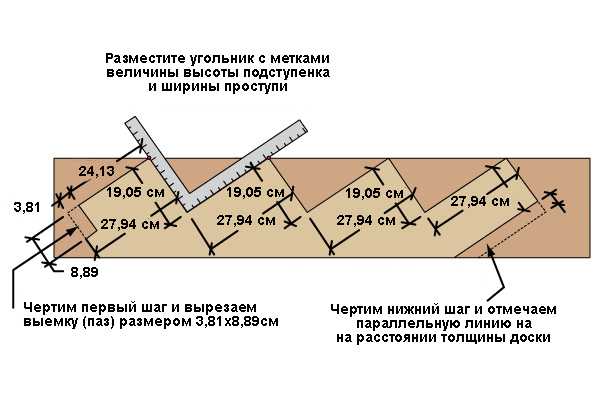

Изготовление лестничного косоура

Приступайте к подготовке косоура. Для этого сделайте разметку на исходной балке. Изделие необходимо разделить на треугольники. Гипотенуза каждого такого треугольника будет выполнять функцию края балки, один из катетов будет отвечать за глубину ступеньки, а второй – за высоту подступенка.

Изготовление лестничного косоура

Вырежьте треугольники при помощи подходящего инструмента. Удобнее и быстрее всего это делается с помощью циркулярной пилы.

Отфрезеруйте края изделий. Оптимальный размер фаски – 2-5 мм.

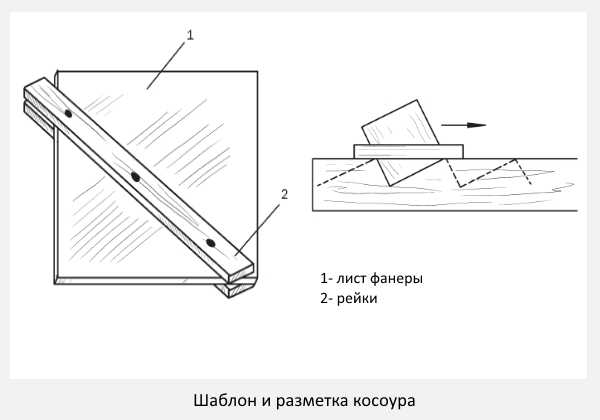

Для большего удобства выполнения разметочных работ можете предварительно изготовить шаблон-треугольник необходимого размера.

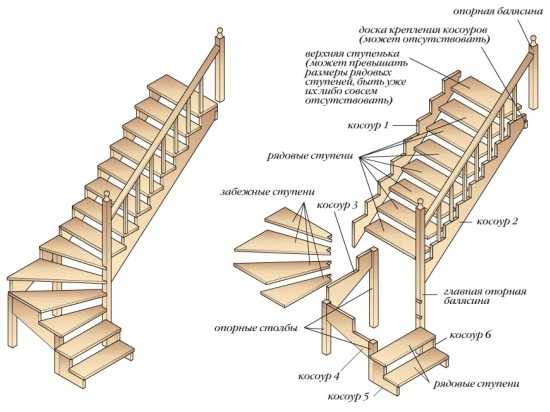

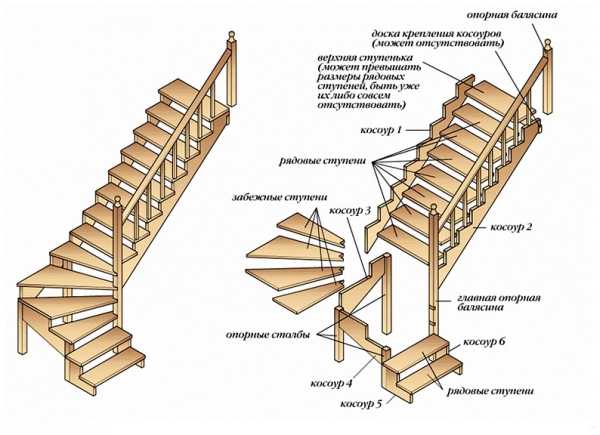

Схема устройства лестницы на косоурах

Монтаж косоура

Приступайте к установке косоура в предназначенном для этого месте. Верхний край изделия должен примыкать к торцу межэтажного перекрытия. В результате будет создана надежная и устойчивая система.

Монтаж косоура

Метод фиксации подбирайте в соответствии с особенностями конструкции лестницы, толщиной балок и остальными значимыми параметрами.

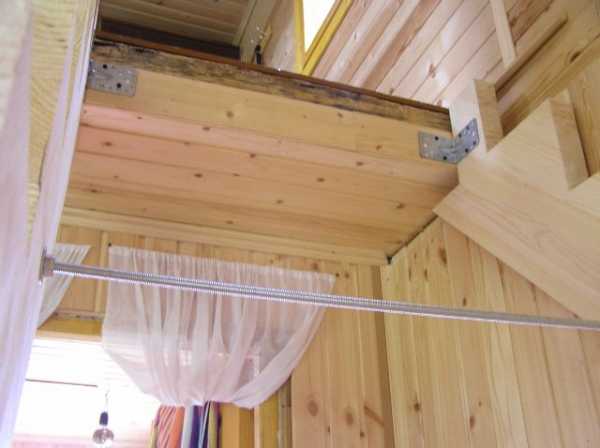

Оптимальный вариант фиксирования косоура к расположенной выше балке – с применением врезания. Также можно крепить косоур с заходом под поверхность площадки и без непосредственного врезания в балку.

Монтаж косоура

Техника с врезанием является наиболее надежной и распространенной. Для выполнения такого соединения сделайте запил подходящего размера в опорной балке и вставьте в него край косоура. Создаваемый запил не должен быть чересчур большим, т.к. любые углубления приводят к снижению прочности и надежности конструкции.

Вместо врезания можете использовать варианты с креплением на болты либо уголки. Однако такие варианты монтажа подходят исключительно для легких конструкций лестниц.

Косоур должен быть закреплен максимально жестко и надежно, чтобы риск сдвига был полностью исключен. Для крепления нижнего конца косоура можете использовать два метода.

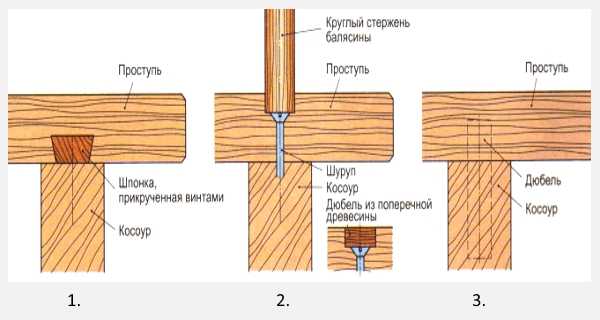

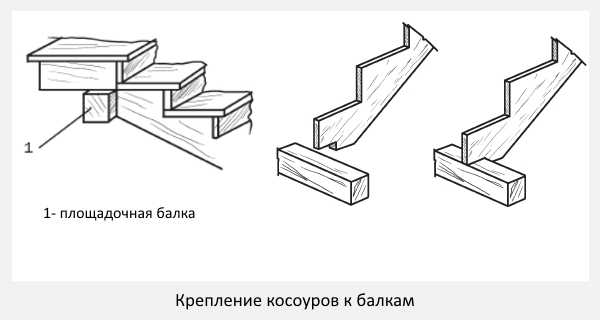

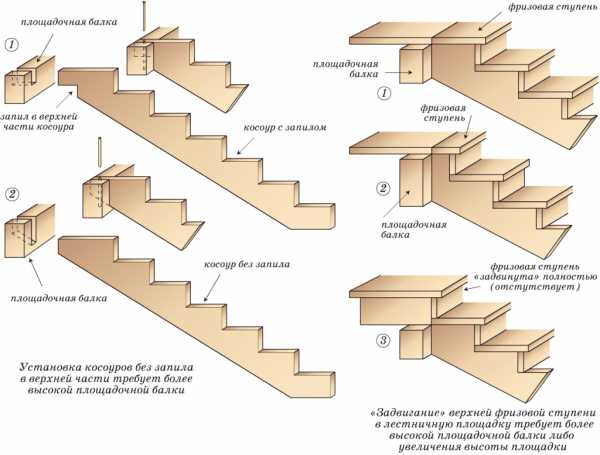

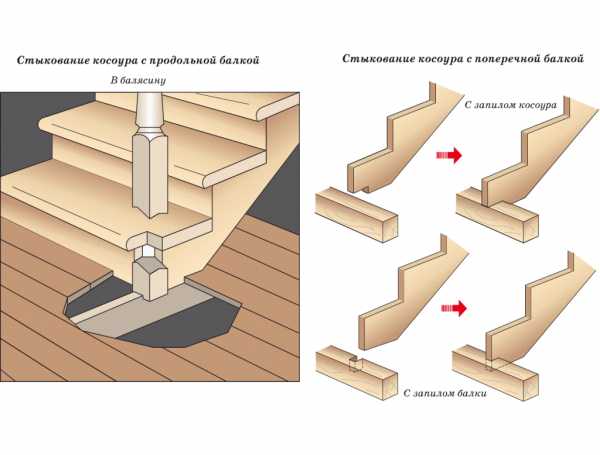

Варианты крепления косоура

В соответствии с первым способом снизу элемента необходимо сделать угловой вырез для несущей балки. Непосредственно в балке подготавливается паз соответствующего размера. В результате вам останется вставить вырез косоура в паз, подготовленный в опорной балке и зафиксировать элемент при помощи уголков либо же стянуть его вертикальными шпильками.

В соответствии со вторым способом вырез создается непосредственно в опорной балке, после чего в него вставляется нижний угол лестничного косоура. Подобный вариант фиксации является надежным, однако опорная балка в такой ситуации должна иметь довольно большое сечение.

Если вы планируете делать лестницу из двух маршей, предварительно определите габариты площадки. Площадку необходимо зафиксировать до крепления косоуров. Для этого предусмотрите в стенах устойчивые и надежные закладные. В случае если прикрепить площадку к стене невозможно, используйте опорные вертикальные столбы.

Крепление ступеней

Для соединения проступей и подступенков лучше всего использовать шурупы и клей. Гвозди со временем ослабнут.

Фиксирующие элементы размещаются впотай. Также для скрепления конструкции можно применять уголки и планки. Помимо этого, довольно надежным и очень прочным вариантом соединения является монтаж с применением деревянных нагелей.

Как закрепить ступени лестницы своими руками

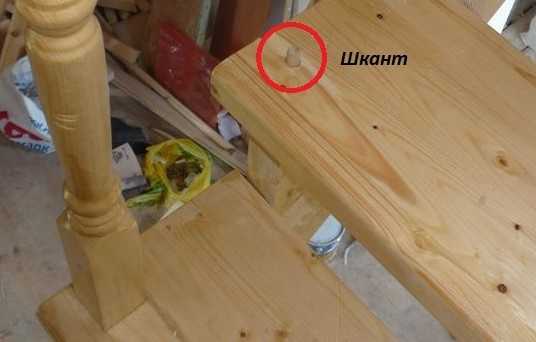

Если лестница делается из твердой древесины, крепежные нагели рекомендуется изготавливать из мягкой породы дерева, и наоборот. В противном случае крепеж расколет основной материал.

Ступени крепите так, чтобы их края выходили за границы подступенка на 2-4 см.

Крепление проступи к косоуру

Закрепите все запланированные ступени.

В завершение вам останется смонтировать перила и балясины, а затем обработать все деревянные элементы конструкции антисептическим средством. Нелишне будет покрыть древесину антипиреном. Также материал можно подвергнуть таким обработкам еще до финишной сборки лестницы. Делайте так, как вам удобнее.

Установка балясин

Перила

При желании можете покрыть лестницу лакокрасочным составом либо декорировать ее другим отделочным материалом на свой выбор.

Готовая лестница на мансарду

Удачной работы!

Читайте также на нашем сайте статью — строительство мансарды своими руками.

Видео – Лестница на мансарду своими руками

svoimi-rykami.ru

Мансардные лестницы: расчет и монтаж

Маршевая лестница на мансарду

Оборудование дополнительного помещения на чердаке является хорошим вариантом увеличения жилой площади в доме. После того, как чердак стал жилым, необходимо позаботиться об установке красивой лестницы на мансарду. Еще при проектировании необходимо продумать, где будет установлена лестница для мансарды, какой вид будет иметь, и из какого материала будет изготовлена.

Виды мансардных лестничных конструкций

По месту установки лестница для мансарды может быть внутренняя или наружная.

Внутренняя лестничная конструкция является наиболее используемым вариантом, но занимает много места. Наружная лестница для мансарды монтируется с внешней части строений, является элементом фасада здания.

По типу конструкции лестницы на мансарду бывают:

Одномаршевая лестничная конструкция на мансарду. Такая лестница для мансарды проста в изготовлении и монтаже.

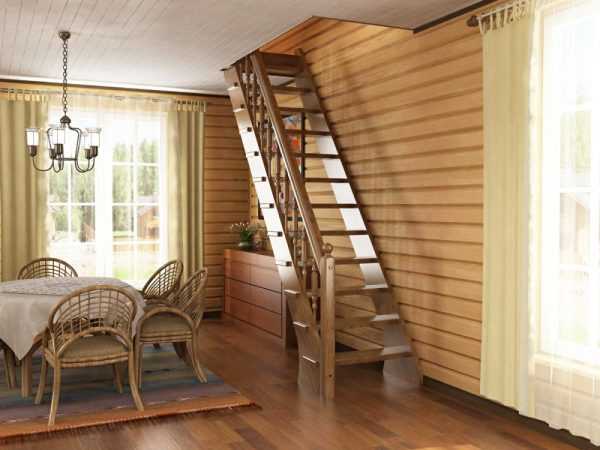

Одномаршевая лестница

Двухмаршевая (поворотная) лестница для мансарды.

Двухмаршевая лестница

С забежными ступенями. В этом случае поворотная площадка заменяется ступенями в виде трапеции. Такая лестница для мансарды занимает меньше пространства, чем двухмаршевая.

Лестница с забежными ступенями

Винтовая. Такой вид чердачной конструкции занимает минимум пространства, является наиболее приемлемым вариантом. Винтовая мансардная лестница придаст оригинальности любому интерьеру. Собирается винтовая чердачная конструкция из забежных ступеней, которые монтируются на несущий столб.

Винтовая лестница

Складная. Этот самый экономный тип конструкции. Его применяют в случае, когда лестницы для мансарды используются редко. Складная лестница в мансарду состоит из отдельных секций и укладывается в потолочном люке. Она легко устанавливается, проста в эксплуатации, занимает небольшое пространство, надежна и проста.

Складная лестница на мансарду

Выбор материала

Основным материалом для изготовления лестницы на мансарду является дерево, реже металл и очень редко — камень. Иногда марш в мансарду бывает комбинированный, когда тетива изготовлена из металла, а ступени из дерева.

Комбинированная лестница

Внутри дома чаще используется деревянная лестница для мансарды. Деревянная лестничная конструкция может иметь любой вид и оттенок. Древесина отличается экологичностью, надежностью, простотой в обработке. Подготовленный к работе пиломатериал должен быть ровным, не иметь сучков, трещин и деформаций.

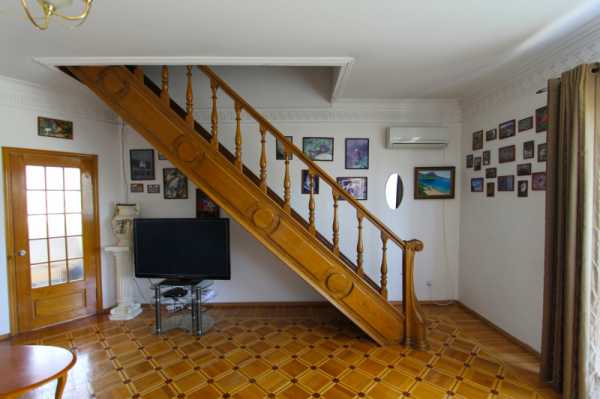

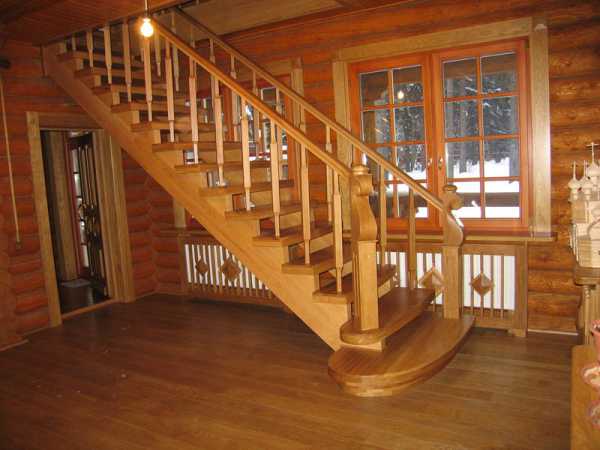

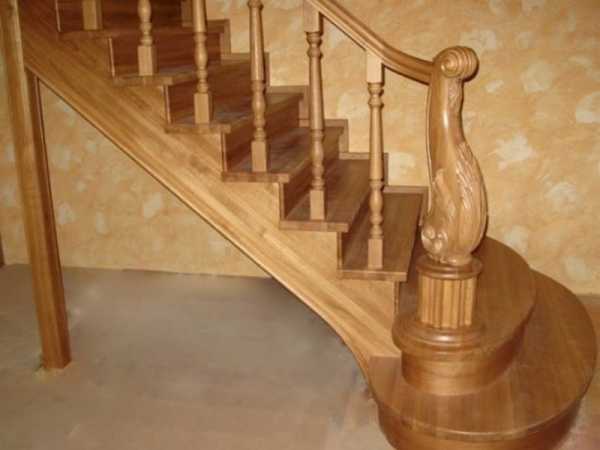

Деревянная лестница

Лестница на мансарду, изготовленная из металла, в основном устанавливается внутри помещения. Такая чердачная конструкция надежна в эксплуатации и отличается высокой прочностью.

Металлическая лестница

Лестница для мансарды, изготовленная из камня, устанавливается снаружи здания. Она отличается надежностью, сделана основательно. После монтажа каменная лестничная конструкция штукатурится и красится в цвет фасада здания.

Каменная лестница

Маршевая конструкция и расчет элементов

Маршевая лестница для мансарды наиболее легкая в постройке. У нее может быть один или несколько пролетов. Чтобы лестничный марш эксплуатировался длительный период, нужно при проектировании провести правильный расчет всех элементов:

Тетива и косоур — главные несущие элементы всей конструкции. Лестница для мансарды на тетивах — наиболее используемый вариант. Тетиву делают либо деревянную, либо металлическую. Чаще применяется тетива из древесины, так как она проста в обработке и установке. Рекомендуемые размеры тетивы из дерева: длина — 2000-5500 мм, ширина — от 350 мм, толщина — от 25 до 50 мм. Лестница на мансарду с косоурами выглядит красивее, но сложна в производстве и установке. Для монтажа нужно знать какой длины и высоты она будет, глубину ее ступеней, высоту подступенка.

1. длина тетивы; 2. ширина тетивы; 3.толщина тетивы.

Разница между тетивой и косоуром состоит в том, что на тетиве ступени располагаются между балками. Косоур это такая же балка только ступени уже устанавливаются сверху балки

Лестница на косоурах: 1. глубина ступени; 2. высота подступенка

Ступени и подступенки. Изготавливаются из ровной, обработанной доски, шириной от 0.2 до 0.3 м, исходя из свободного места, отведенного для лестничного пролета. Все ступени должны быть отшлифованы, срезы и неровности убраны. Подступенки выбираются высотой, в диапазоне от 15 до 20 см.

1. ступени лестницы; 2. подступенки

Число ступенек. Длину лестничного пролета необходимо разделить на допустимую высоту ступени. Если лестничная конструкция имеет количество ступенек 18 штук и более, рекомендуется сделать площадки для разворота.
Площадка для разворота. Лестница для мансарды может быть с разворотами на 90 и 180 градусов, исходя из формы лестницы. Ширина площадки должна быть одинаковой с шириной лестничного пролета. Стоит предусмотреть длину площадки более 1 метра, что соразмерно с длиной шага человека. Это обеспечит нормальное перемещение по площадке.

1. ширина площадки лестницы; 2. длина площадки

Крутизна. Уклон лестничного пролета должен лежать в диапазоне от 30 до 45 градусов. Это соответствует условиям по ее безопасному использованию и эргономики. При уклоне больше чем 45 градусов, перенос тяжелых вещей и движение людей будет очень неудобным. При уклоне менее, чем 30 градусов лестница на мансарду получится длиннее и займет много свободного пространства.

Угол наклона лестницы

Длина конструкции. Для ее расчета нужно взять места крепления марша в перекрытии пола и нижнего этажа. Получив высоту и ширину конструкции, рассчитываем ее длину, используя формулу гипотенузы прямоугольного треугольника.

Расчет длины лестничного марша: a ² + b ² = c ²

Монтаж маршевой лестничной конструкции

Этот порядок монтажа является типовым. Набор для мансардных лестниц включает тетиву, балясины с перилами, проступи, подступенки. Чтобы установить тетиву, в верхнем перекрытии оборудуют пазы для ее монтажа. Иногда указанные пазы не выполняют, а монтируют металлические стопоры и намертво их закрепляют. В месте нижнего крепления тетивы на уровне первой ступеньки устанавливают стопорный брусок и крепят к полу так, чтобы при нагрузке на лестницу исключить даже минимальное движение.

Монтаж ступенек предельно прост. Подготовленные под ступени пазы в тетиве нужно намазать клеящим веществом и установить подступенки. После этого необходимо убедиться, что подступенки выровнены по краю, и прикрепить их гвоздями или саморезами. На закрепленные подступенки можно уложить проступи и закрепить их. Клей в данной ситуации не позволяет ступеням скрипеть.

Совет!
Для удобства в работе, монтаж ступеней на мансардные лестницы рекомендуется начинать с первой нижней ступеньки.

1. Пазы в тетиве

Выполняя монтаж балясин, нужно добиться того, чтоб все они были установлены по одной высоте. Для этого надо на первой и последней ступеньке смонтировать одинаковые балясины, протянуть межу ними веревку и по линии натянутой веревки установить оставшиеся балясины. На закрепленные балясины устанавливаются и крепятся поручни, которые могут быть изготовлены из разного материала.

Собранные мансардные лестницы еще раз шлифуются. Отшлифованные лестницы вскрываются пропитками, отталкивающими воду и защитными средствами от древесных насекомых.

Монтаж маршевой лестницы

Винтовая конструкция, порядок ее установки

Винтовая чердачная конструкция выглядит привлекательнее, но ее производство и установка обходятся намного дороже, чем прямых маршевых.

При установке винтовой лестницы на мансарду чаще всего используется несущий столб, где трапециевидные ступени насаживаются на ось одна за другой. Для устойчивости и надежности столб выставляется ровно по вертикали и бетонируется в основании. Из трубы, которая в диаметре на несколько миллиметров больше столба, нарезаются цилиндры. К цилиндрам прикрепляются ступени и насаживаются на столб. После того, как ступени надеты на осевой столб, их выставляют на нужные углы и прикрепляют к столбу. Проступь должна быть глубиной от 10 см у столба и до 40 см у внешней стороны. Подступенок должен иметь среднюю высоту 20 см.

Лестница на мансарду оборудуется перилами. Стандартные перила имеют высоту 1 метр, которая при необходимости может увеличиваться.

Устанавливая винтовые конструкции для чердачного помещения, не стоит забывать, что все они из-за конструктивных особенностей ограничены в использовании.

Монтаж винтовой лестницы

lestnitsygid.ru

Лестница на мансарду в небольшом доме

Лестницы на мансарду: фото, техника выполнения своими руками

Лестницы для мансарды сейчас продаются практически в любом строительном магазине, их можно приобрести и установить, избавив себя от лишних хлопот с их сооружением. Однако лестница на мансарду своими руками хороша прежде всего тем, что она сможет вписаться в габариты вашего помещения. Ведь внутренние габариты каждого помещения отличаются друг от друга и заводской вариант лестницы на мансарду в той или иной степени будет неудобен.

Лестницы на мансарду: фото и классификация

Лестницы на мансарду, сделанные своими руками, должны быть сооружены с учетом всех правил по безопасности, а также надо учитывать квадратуру помещения. Задаваясь вопросом на тему, как сделать лестницу на мансарду своими руками, нужно принять во внимание все эти вещи.

Но помните, что наиболее безопасная лестничная конструкция будет достаточно габаритной, а чтобы она занимала минимум места, ее следует сделать слишком крутой, при этом подниматься и опускаться по ней придется с особой осторожностью. Если ваш дом небольшой, то наиболее оптимальным вариантом лестницы для мансарды будет складной, выполненный из дерева и металлических элементов.

Представляем и другие компактные мансардные лестницы, фото и описание которых расположены ниже:

маршевая – в основу такой конструкции берут косоур, больцы и тетивы в качестве опорного элемента. Чтобы сэкономить пространство помещения, ее выполняют с двумя маршами, посередине которых находятся забежные ступени или площадка. А вот одномаршевая лестница будет более габаритной, однако пространство под ней может быть использовано для хозяйственных целей;
винтовая – она очень компактная и отлично впишется в дизайн любого помещения. Однако сделать такую лестницу своими руками будет нелегко, лучше приобрести готовый вариант вместе с косоуром и собрать своими руками, тем более что это не составит огромного труда;
«Утиный шаг» — близкая по конструкции к маршевой, но отличается от нее более удобным восхождением, более крупными габаритами и полотном, которое располагается под углом 45 градусов, как утиный шаг.

Проектирование мансардных лестниц

Конструкция лестницы на мансарду определяется такими параметрами, как:

высота подъема – рассчитывается от пола до потолка, к которым прибавляют толщину порога верхнего перекрытия;
площадь помещения в плане – в зависимости от площади определяется крутизна и ширина лестницы, а также диаметр лестничного люка на мансарде;
ширина проступи – иногда из-за этого параметра следует целиком переделывать конструкцию, и даже весь проект. Так, нужно рассчитать, сможет ли на ступень целиком поместиться нога человека. Наиболее приемлемая ширина считается порядка 30 см, а ширина марша – до 100 соответственно. Высота подступенка составляет около 20 см.

Итак, расчеты для сооружения лестницы на мансарду своими руками совершены и можно приступать к работе. В процессе работы нередко нужно вносить правки и устранять принятые ранее неточности расчетов и планов.

Несколько вариантов мансардных летниц

Как выбрать материал для мансардной лестницы

Самый распространенный и оптимальный материал для сооружения мансардной лестницы на косоурах – это древесина хвойных пород, а также сибирский кедр либо лиственница. Можно использовать и ель, но она будет не очень практична в работе из-за большого количества суков. А вот с сосной будет работать проще. Среди других подходящих пород:

А для пиломатериала выбирайте сухую древесину, ровную, очищенную от сучков, чтобы после сооружения лестничной конструкции она не имела слабых мест.

Косоур представляет собой доску, на которой выпиливаются фрагменты под зубья для ступеней, применяется в качестве несущей балки. Толщина балки должна составлять как минимум 50 мм, а ширина – 250 мм соответственно. Как правило, для работы достаточно и двух балок, исключение составляют случаи, когда лестница на мансарду по ширине превышает показатель в 1200 мм, тогда требуется третья балка посередине.

Проступь представляет собой поверхность, на которую наступают во время ходьбы по лестнице, иными словами, это и есть сама ступень. Чтобы ее сделать своими руками, нужно доски, имеющие толщину от 25 до 30 мм, при этом чем дальше друг от друга косоуры, тем крепче должны быть ступени и не прогибаться под тяжестью человека. Выступ на ступени должен составлять от 20 до 40 мм и нависать над ступенью, расположенной ниже. Верхняя грань должна быть обработана кругом при помощи рубанка или шлифовальной машинки, чтобы дерево не скалывалось во время ходьбы.

Расстояние между ступенями в вертикальном положении называют подступенками. Если конструкция располагается на косоурах, на этом места ставят доски, которые не несут нагрузку, поэтому выполняются они из фанеры. Нередко они вообще не нужны, так лестница кажется более легкой.

Как вычислить углы наклона конструкции

Определить углы наклона конструкции – очень важный элемент работы при сооружении лестницы на мансарду, к которому нужно отнестись очень внимательно. Если угол меньше 20 градусов, то лестница будет напоминать скорее пандус, а если 50 – то приставную лестницу для спуска задним ходом.

Оптимальный угол наклона для лестницы составляет от 30 до 38 градусов и даже до 45. А размер проступи и подступенек тоже зависит непосредственно от угла наклона. Если он будет более полым, то ступени будут более глубокими и низкими, а если более крутым, то тогда выше и меньше соответственно. Но нужно соблюдать такие параметры, как:

максимальная высота ступеней должна составлять 20 см, а минимальная – 12 см;
максимальный показатель глубины ступени – 38 см, минимальный – 30 см.

Итак, суммарно размеры проступи и подступенка составляют 50 см, можно число несколько сократить.

Существует ряд специальных формул для точного вычисления соотношений размеров степеней по отношению к углу наклона лестницы, но применяют их чаще всего при сложном проектировании, а вот в частном доме эти параметры соблюсти крайне сложно. Однако некоторые правила вычисления параметров все-таки надо соблюдать:

если угол наклона колеблется от 33 до 37 градусов, то ступени должны иметь высоту 16 см;
если угол 38-42 градусов, то 18 см соответственно;
когда угол равен 45 градусам, то ступени должны иметь высоту 20 см;
ширина лестничного пролета должна быть как минимум 80 см, но оптимальный размер – около 100 см.

А вертикальный проход лестницы по высоте от верхнего края ступени и до потолка должен равняться как минимум 200 см. Всего на лестнице должно быть нечетное количество ступеней, как минимум 3 и максимум 15, учитывая шаг на верхний этаж. Такой расчет сделает подъем максимально комфортным.

Как нарезать косоуры

Чтобы нарезать косоуры, натяните бечевку вдоль стены от верхней точки чернового пола на мансарде и вплоть до того места, где будет начало лестницы внизу. Просчитайте количество ступенек, несколько изменив их наклон. Затем углы, которые получатся между бечевкой, полом и потолочной балкой перенесите на косоур и обрежьте. Вверху доски оставьте длиной по 100 мм максимум в зависимости от того, какое сечение имеет балка перекрытия. Выдолбите паз стамеской под шип.

Прихватите доску к стене, расчертите на косоуре нужное количество ступеней специальным уровнем, также с его помощью расчертите линии для проступей и подступеней. Если останется несколько сантиметров, их нужно разбросать между ступенями. Первую ступень внизу пометьте по высоте с учетом толщины доски проступи.

Теперь снимите доску и выпиливайте зубцы. Внизу косоура в направлении от острого наружного угла нужно отпилить часть размером 50 на 50 мм. В этом месте доска будет упираться в брусок, предварительно прикрепленный к полу перпендикулярно конструкции. Теперь по косоуру сделайте разметку и обрежьте следующую доску.

Как совершить монтаж мансардной лестницы

Для начала установите лестничное основание на бруске внизу. Далее прикрутите к нему косоуры при помощи саморезов, а вверху вставьте шипы в пазы, предварительно смазанные столярным клеем. Скрепите получившуюся конструкцию при помощи металлических уголков. При желании лестницу можно усилить с помощью резьбовых шпилей, которыми соединяют дополнительно косоуры в нескольких участках.

Затем прикрутите к стене первую балку, а ступени устанавливайте начиная с нижней проступи. Крепить их следует тоже саморезами, а последние из них нужно утопить и закрыть при помощи деревянных пробок. Не забудьте все места соединений обрабатывать столярным клеем.

Установка подступенка представляет собой прикрутку проступи с обратной части лестницы. Теперь зашиваем косоуры до верха. Напоследок боковую линию ступеней можно дополнить фанерой или же доской.

Лестница на мансарду готова. При желании можете поставить перила, если ширина ее больше 120 сантиметров. Теперь подняться на верхнюю часть двухэтажного дома вам не составит труда.

Никоноров Сергей Петрович

Лестница на мансарду: размеры проема и конструкции, схема и фото

Хорошо, если вы заранее продумаете планировку дома, которая будет включать наличие мансардного этажа – довольно выгодного и практичного элемента, помогающего эффективно распорядиться внутренним пространством. Однако далеко не всегда у владельца дома имеется такая возможность, чаще всего в распоряжение попадает уже отстроенное здание с чердаком, который приходится уже переделывать под мансарду.

Конструкция, ведущая на мансарду

И первое, о чем вам стоит позаботиться – это лестница на мансарду, размеры которой можно рассчитать согласно данной инструкции.

Обратите внимание! Если вы беретесь за собственноручное изготовление лестницы, ее конструкция должна соответствовать основным требованиям.

К таким требованиям можно отнести:

высокий уровень прочности;
удобство эксплуатации;
простота изготовления;
безопасность при подъеме на мансардный этаж;
комфорт пользования.

Планировка и выполнение расчетов

Этап планирования будущей конструкции состоит из нескольких моментов, каждый из которых следует тщательно просчитать.

Этап планирования включает:

выбор типа установки;
подбор материалов;
выбор типа лестничной конструкции.

Обратите внимание! Выполнение всех расчетов следует доверить опытному специалисту-проектировщику.

Но если вы все же возьмете все работы на себя, ответ на вопрос как рассчитать размер лестницы на мансарду будет состоять из ответов на целый ряд вопросов, связанных с ее проектированием и установкой в имеющихся у вас условиях.

Уличное размещение лестницы

Для начала определите для себя, каким образом будет располагаться лестница на мансардный этаж. Самым простым способом для решения этой проблемы будет установка лестничной конструкции со стороны улицы.

Простота этого способа заключается в том, что вас совершенно не будет волновать размер проема под лестницу на мансарду, поскольку необходимость в нем полностью отпадает. К тому же вам не придется подстраивать наличие люка под интерьер помещения.

Проем под лестницу (при внутреннем размещении)

Хотя такой подход имеет и свои недостатки:

внутреннее размещение лестницы более практично;
конструкция подвергается негативному воздействию погодных условий;
налагаются ограничения на использование некоторых материалов, которые не подходят для уличного размещения;
при эксплуатации мокрой или обледенелой лестницы не только снижается уровень комфорта, но и безопасность подъема на мансарду;
приходится выходить на улицу для того, чтобы подняться на мансардный этаж;
лестница с уличным расположением подразумевает наличие дополнительной входной двери, которая должна быть надежной, чтобы обеспечивать безопасность вашего жилья от проникновения посторонних.

Подбор материала и типа конструкции

После того, как вы определитесь с местом установки конструкции, необходимо заняться подбором подходящих материалов. Если лестницы на мансарду, размер, схема и фото которых даны на рисунках, соответствуют параметрам вашего помещения, тогда вы можете смело браться за древесину. Предпочтительнее всего, если вы выберете именно твердые сорта дерева.

Деревянная конструкция (в готовом виде)

Древесина, в качестве материала для изготовления лестниц довольно проста в обращении и податлива, отлично поддается обработке при помощи обычных инструментов, которые можно найти практически в каждом доме. В результате вы получаете привлекательную конструкцию, которая прекрасно впишется в интерьер помещения.

Обратите внимание! Перед использованием все пиломатериалы должны пройти через процедуру выдержки: не менее трех дней древесина должна пролежать в той комнате, в которой вы будете устанавливать саму лестницу, чтобы материал смог адаптироваться к условиям помещения. Лучше всего применять дерево после камерной сушки.

Экономия пространства играет немаловажную роль в выборе подходящей конструкции. Помимо соблюдения всех основных норм безопасности, в результате появления в вашем доме лестницы площадь помещения не должна сильно скрадываться или затеняться. Самый безопасный для подъема вариант конструкции занимает больше всего места, эти конструкции имеют пологий угол наклона.

Можно сделать лестницу, как показано на фото ниже, где изображена поворотная конструкция с угловым размещением. Как видите, она занимает минимальное пространство в помещении и совершенно не затеняет его от света.

Сэкономить пространство в комнате помогают и винтовые лестницы. Они выглядят достаточно эффектно, но при этом обладают слишком замысловатой для изготовления конструкцией, причем спуск по таким ступеням не так комфортен, как в случае с обычными маршевыми лестницами.

Лестница на мансарду

В своих домах большинство людей, не желая терять полезную площадь чердака, переделывают его в живое мансардное помещение. Для подъёма в такую комнату, понадобится безопасная и комфортная лестница. Чтобы не ошибиться при выборе, необходимо знать какие бывают мансардные лестницы по конструкции и материалам изготовления, где ее лучше всего расположить в вашем доме, и какие учесть размеры при расчете лестничной конструкции.

Виды мансардных лестниц по расположению

Лестничные конструкции на мансардный этаж, по типу размещения подразделяются на два вида:

Наружная лестница на мансарду – располагается с уличной стороны здания и обеспечивает нас отдельным входом. Строительство такой лестничной конструкции целесообразно, если владельцу комнаты необходимо попасть внутрь не беспокоя жильцов. В небольшом доме, лестница на мансарду с улицы не будет загромождать жилое пространство своей конструкцией. Чтобы избежать лишние финансовые затраты, входной проем для наружной лестницы лучше всего спроектировать на этапе строительства дома.

Внутренняя лестничная конструкция располагается внутри здания, самый распространённый вариант размещения, так как вы имеете доступ к мансардному помещению непосредственно с внутренней части дома. При правильном выборе конструкции и удобном месте расположения, такая лестничная конструкция может стать изюминкой вашего интерьера.

Типы мансардных лестниц по конструкции

Существует шесть основных типов лестниц на мансарду:

Одномаршевая – простая конструкция которую под силу изготовить своими руками, состоит из прямого лестничного марша, расположенного под углом. Такая конструкция подойдет не для всех видов домов, так как для комфортного угла наклона, который составляет 20-45 градусов, необходимо иметь высоту потолка не более 2.5 метров. При больших размерах по высоте, у лестницы будет крутой и небезопасный спуск. Строительство данной лестницы потребует более пологого проема в перекрытии, что приведет к уменьшению жилой площади мансардной комнаты.

Двухмаршевая – удобная лестница подходит для просторных помещений, состоит из лестничных маршей и поворотной площадки, которая располагается под углом 90 или 180 градусов. При правильном размещении площадки можно задать подходящий угол наклона, что обеспечит безопасный и комфортный спуск и подъем. Такую лестничную конструкцию целесообразней размещать в углу, для экономии места.

С забежными ступенями – в данной конструкции поворотная площадка заменяется ступенями трапециевидной формы, размещение которых происходит узкой стороной к центру лестницы. Благодаря чему, такой тип конструкции занимает намного меньше места, чем одно или двух маршевые лестницы.

Винтовая лестница на мансарду, благодаря своей конструкции состоящей из забежных ступеней, прикрепленных к опорному столбу, выглядит изыскано и компактно, подходит для небольших помещений. Различным типам такой конструкции может хватить и 1 кв. метра жилой площади. На конструкции небольших размеров очень легко оступиться. Необходимо учесть, что подъем по спирали у пожилых людей может появится головокружение, и такие лестницы требуют дополнительного освещения и более надежные перила. По ней невозможно поднять крупногабаритные вещи на мансарду, учтите этот момент, если необходимо меблировать комнату, лучше это сделать до установки винтовой лестницы.

Эвольвентные лестницы – выглядят очень изящно и оригинально, по конструкционной особенности среднее решение между винтовыми и маршевыми вариантами. Данная конструкция монтируется на изогнутый металлический или деревянный косоур, который самостоятельно очень сложно изготовить, в связи с чем такая лестница довольно дорогостоящий вариант.

Складные лестницы представляют собой механизм, состоящий из складывающихся или задвигающихся друг в друга секций. В сложенном состоянии, они помещаются в коробе лестницы и со стороны комнаты закрываются люком, благодаря которому происходит теплоизоляция помещения и не придется делать дополнительное утепление лестничного проема. Такой тип конструкции больше подойдет, если дом невелик или вы не планируете постоянно пользоваться мансардой, например, только летом.

Из чего делать лестницу для вашего интерьера

Лестница на мансардный этаж является важной и эксклюзивной частью интерьера, на которой акцентируется внимание, при выборе наружной, еще и важным архитектурным элементом. Выбирая материал ориентируйтесь на интерьер дома и свои предпочтения.

Распространенные виды материалов в изготовления лестничных конструкций являются:

Древесина
Металл
Бетон (камень)
Стекло

Деревянная лестница на мансарду выглядит красиво в любом интерьере, придавая дополнительный уют помещению. Для самостоятельного изготовления лестничной конструкции, древесина самый подходящий материал, с которым легко работать в домашних условиях.При выборе лестницы из дерева необходимо учесть, деревянные ступени не должны быть слишком гладкими, поскольку отполированные или лакированные, увеличивают шанс поскользнуться и упасть с лестницы.
Металлические лестничные конструкции в интерьере выглядят изыскано и утончено, по своим характеристикам долговечны и надежны, не требующие постоянного ухода. Лестнице из металла можно придать любой вид оформления, от художественной ковки до хромирования отдельных частей или всей конструкции. Если вы не знакомы со сварным делом, то данная лестница на мансарду своими руками, становится трудновыполнимой задачей в домашних условиях.
Бетонные или каменные очень тяжелые и массивные, дают сильную нагрузку на фундамент или плиты перекрытия. Лестницы из такого материала громоздко смотрятся в деревянных домах, лучшее место установки, это в кирпичных домах или снаружи здания. Лестничную конструкцию из такого материала, придется отделывать плиткой или оштукатурить и красить, что приведет к финансовым затратам.
Стеклянные — это комбинированная модель, состоящие из металлического косоура и стеклянных ступеней, которые визуально придают легкость конструкции. Практичная и долговечная, но требует постоянного ухода за стеклом. Довольно дорогие лестничные конструкции, ступени придется покупать в специализированных магазинах.

Как построить мансардную лестницу своими руками

Перед началом работ возникают вопросы, с чего начинать и как сделать лестницу на мансарду. Если вы уже определились с конструкцией, то необходимо выбрать материал, наиболее подходящим и доступным материалом для изготовления лестничной конструкции является дерево. Древесина выбирается твердых пород, так как ей придется выдерживать серьезную нагрузку, причем многократно.

Весь деревянный материал для лестницы заносим в помещение, где собираемся непосредственно строить лестничную конструкцию, и храним в течение двух — трех дней, это необходимо для того, чтобы материал был одной температуры и влажности с помещением и принял окончательные размеры.

Выбор места для установки лестницы

Выбор места установки зависит от использования мансардного помещения, постоянного или временного (сезонного), если это будет жилая комната с постоянным использованием, то идеальным местом установки является прихожая или гостиная. Лучше всего лестничную конструкцию устанавливать возле или вдоль дальней стены (зависит от выбранной конструкции), при таком размещении экономится полезная площадь, и не препятствует перемещаться по комнате.

Размещение лестничной конструкции, для временного или сезонного использования мансардной комнаты, лучше всего подходит веранда, она будет выполнять роль тамбура, что исключит попадание прохладного воздуха в жилое помещение, также хорошим решением будет установка наружной лестничной конструкции с улицы.

Основные параметры при расчете лестницы

Для соблюдения безопасности и удобного передвижения, предусмотрены нормы по допустимым размерам элементов лестничной конструкции:

уклон маршевых лестниц -20-40°
ширина лестницы не менее 80-100 см
ширина (глубина) ступени – 20-32 см (оптимально — 27 см)
узкая часть забежной ступени – не менее 10 см
высота подступенка – 15 – 20 см

Составление чертежа и пример расчета лестницы

Данная схема расчетов применима для одномаршевых лестничных конструкций из различных материалов, будь то бетон, дерево или металл.

Замеряем общую высоту подъема – расстояние от уровня чистого пола нижнего этажа, до уровня чистого пола мансардного этажа, для примера возьмем равную 260 см.

Вычисляем количество ступеней, для этого общую высоту подъема делим на высоту подступенка, возьмем 18 см (допустимые 15-19 см), получим 260/18=14,44 шт. Полученный результат округляем до целого числа 14.

Следовательно, реальная высота ступеней (от верхней части нижней ступени, до верхней части верхней ступени) будет равна не 18 см, а 18,57 см (260/14).

Рассчитываем длину марша, берем количество ступеней и умножаем на их ширину 27 см (допустимая 20-32 см), получаем 14*27=405 см.

Произведя данные расчеты, полученные размеры лестницы на мансарду переносим на чертеж.

Высота пространства над головой – расстояние от нижнего края мансардного пола до ступеней. Для беспрепятственного прохода по лестничной конструкции, согласно ГОСТа данное расстояние должно быть не менее 185 см. Если это расстояние получается меньше допустимого, то необходимо уменьшить длину марша, за счет уменьшения количества ступеней и увеличения их высоты.

Производим расчет длины косоура, для этого подойдет формула Пифагора h3 +l2 = k2

l — длина марша

h — высота подъема

Получаем k=√(h3 +l2)=√(2.62 +4.052) =4,81. Лучше взять длину с запасом и округлить до 5 м.

Высчитываем ширину косоура – размер подступенка умножаем на 2, получаем 17,85*2=35,7 см.

Видео — расчет металлической лестничной конструкции.

Монтаж мансардной лестницы

Деревянные элементы лестничной конструкции, необходимо обработать специальными составами (пропитки), предающим материалу устойчивость к возгоранию и защиту от воздействия влаги, а также покрыть лаком, все это проделываем после их изготовления, но до начала монтажных работ.

Работа начинается с подготовки косоуров, для этого берем две доски длиною 5 метров, этот размер взят из вышеизложенных расчетов. С помощью угольника или шаблона производим разметку прорезей, расчерчиваем места распила будущих ступеней и нумеруем их.

берем небольшой лист фанеры
с углов отмеряем ширину проступи и высоту подступенка
полученные отметки соединяем линией
с двух сторон по сделанным линиям прикручиваем рейки
изготовленный шаблон прикладываем к косоуру таким образом, чтобы рейки препятствовали смещению, и производим разметку

Готовый первый косоур используем как шаблон, чтобы изготовить второй косоур.

После того как сделали прорези, прикладываем два косоура друг к другу и проверяем их на точное совпадение, это необходимо для устойчивой и надежной конструкции.

Для установки и закрепления косоуров подготавливаем для них опору. В перекрытии мансардного этажа (в торце лестничного проема) делаем пазы или закрепляем дополнительную балку, на которую будут опираться косоуры. Пазы проще сделать в перекрытии из дерева, а в бетонных плитах лучше прикрепить дополнительную балку из дерева. Крепление косоуров происходит сверху и снизу, поэтому нам потребуется две балки. В подготовленных балках делаем запил под пазы, отступив с краев по 7 см. Ширина запила должна равняться ширине косоура.

При подборе и установке опорной (площадочной) балки, учтите такие размеры как минимальное сечение равное 5 × 8 см. Данные размеры сечения исключают истончение конструкции, при вырезе в ней пазов под косоур.

Проделав вышеизложенные работы, приступаем непосредственно к сборке. Готовые косоуры вставляем в пазы и закрепляем их при помощи метизов, нагелей или шпилек. Косоур расположенный вдоль стены крепим к ней с помощью анкеров или длинных саморезов. Следующий шаг по сборке, это установка ступеней и подступенков, закрепление происходит одним из способов:

Завершающим этапом производится установка балясин и перил. Благодаря нашей пошаговой инструкции, мансардная лестница своими руками вполне выполнимый проект, если соблюдать последовательность работ и точно произвести расчеты.

Источники: http://krovlya.guru/mansarda/lestnicy-na-mansardu-foto-tehnika-vypolneniya-svoimi-rukami.html, http://lestnitsahouse.ru/lestnitsa-na-mansardu-razmeryi-proema-i-konstruktsii-shema-i-foto.html, http://olestnice.ru/gde-stroim/mansardnaya-lestnica.html

lestnica-mpl.ru

основные виды и технология изготовления

Мансарда представляет собой чердачное помещение, которое может использоваться не только для хранения вещей, но и как полноценная комната для проживания. Поэтому крайне важно установить удобную в использовании, комфортную и безопасную лестницу на мансарду. При этом можно установить внешние и внутренние конструкции, придвижные и стационарные, а для изготовления можно использовать как дерево, так и металл. Чтобы использование чердачного помещения было максимально комфортным, необходимо знать, как сделать лестницу на мансарду, основные виды и особенности изготовления.

Лестница на мансарду

Основные виды лестниц на мансарду

Существует несколько основных видов мансардных лестниц, которые целесообразно использовать для соединения первого этажа и чердачного помещения. Каждый вид отличается рядом преимуществ и недостатков, а также целесообразно использовать в том или ином случае.

Панельные

Панельная лестница на мансарду имеет самонесущую конструкцию. Она отличается большими габаритами, сложностью изготовления и массивностью. Панельная конструкция является оптимальным решением для больших домов с просторным помещением на первом этаже. Для маленьких домиков и дач их использование не рекомендуется.

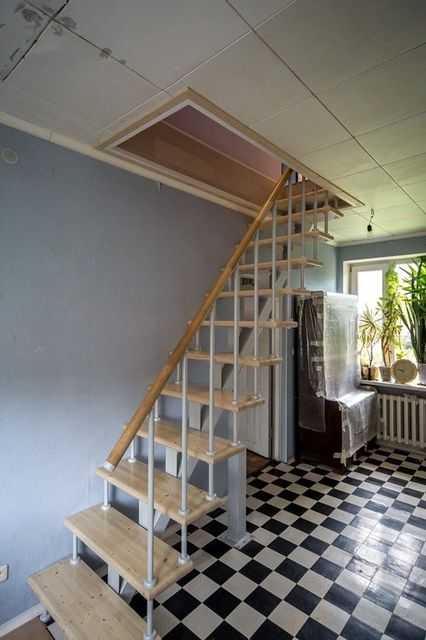

Модульные

Модульные лестницы на мансарду выполнены из отдельных модулей и имеют одну опорную балку. Такая конструкция состоит из металлических труб, которые находятся под ступенями. А несущая балка крепится к полу и потолку дома. Дополнительно можно прикрепить конструкцию к стене в нескольких местах, используя при этом анкеры. Это позволит повысить прочность конструкции и предотвратить ее расшатывание.

Компактная конструкция

Модульные лестницы на мансарду могут иметь различную форму. Наиболее распространенные виды:

Одномаршевые. Простая прямая модель с одним маршем. Ступени имеют одну высоту и ширину, что делает монтаж и изготовление максимально простым.
Двух- и трехмаршевые. Конструкции с платформой являются более удобные в использовании и безопасные. Такие лестницы занимают больше места, но являются предпочтительными, если конструкцией будут пользовать пожилые люди и маленькие дети.
Поворотные. Такие конструкции монтируются вокруг одной оси. При этом ступени имеют разную форму и размер. Изготовление такой модели является достаточно сложным. Преимуществом является маленькая площадь, занимаемая конструкцией, а также хороший показатель безопасности и оригинальный внешний вид.
Лестница с центральной балкой. Идеальное решение для просторного открытого интерьера.

Установка модульных мансардных лестниц позволяет преобразить пространство, используя для этого различные материалы.

Косоурные

Особенностью таких конструкций является крепление ступеней на длинных балках с двух сторон. Именно эти балки и называются косоуры. Они могут размещаться на концах ступеней, в середине или только с одной стороны. Наиболее популярным видом таких конструкций являются винтовые лестницы.

Складные

Складная лестница на мансарду является оптимальным решением для небольших домов. Их использование целесообразно только в том случае, если мансарда используется для хранения вещей. Такие модели не занимают много места, но при этом являются неудобными и небезопасными. Однако конструкции из металла и грубого дерева могут занять место в промышленном интерьере. Лучше всего отказаться от складных конструкций, если требуется их частое применение или они будут использоваться маленькими детьми или пожилыми людьми.

Деревянная лестница на мансарду

Основные материалы для лестниц на мансарду

Особое внимание при выборе лестницы для мансарды следует уделить не только выбору вида и стиля конструкции, но и материалу, из которого она будет изготовлена. Чаще всего лестница на мансарду изготавливается из дерева и металла, однако в некоторых случаях целесообразно использовать бетонные конструкции с отделкой из плитки или дерева.

Деревянные конструкции являются оптимальным решением для интерьера в любом стиле. Для изготовления прочной и надежной конструкции рекомендуется использовать дерево твердых сортов, например, дуб, бук или ясень. Можно использовать и древесину экзотических пород, например, венге или тик. Однако такая конструкция обойдется дороже. Не рекомендуется применять хвойные породы дерева. Они отличаются мягкостью, поэтому на лестнице быстро появятся вмятины и другие повреждения.

Конструкция из дерева и металла

Отличным решением станет использования металла. Такие конструкции будут отличаться прочностью, долговечностью, современным и изысканным внешним видом. При этом для изготовления можно использовать нержавеющую сталь, сталь с порошковым покрытием, а также железо с коваными элементами. Наиболее удачным решением станет кованая лестница, но она обойдется недешево. Для изготовления ступеней может использоваться как металл, так и дерево. Необычным и очень стильным решением станет изготовление ступеней из закаленного стекла.

Об особенностях изготовления деревянной лестницы на мансарду можно узнать из видео:

Изготовление мансардной лестницы

Для соединения первого этажа и мансарды можно приобрести готовую конструкцию, но она может не вписаться во внутренние размеры дома и его интерьер. Заказ постройки по индивидуальному проекту – это всегда большие затраты. Для решения этой проблемы рекомендуется самостоятельно сделать проект конструкции и выполнить ее постройку.

Для самостоятельного строительства лучше всего использовать древесину. Работа с деревом не потребует использования особого инструмента. Лучше всего отдать предпочтение дубу, буку, ясеню, лиственнице или кедру. Дерево должно быть высокого качества, без повреждений и сучков, а также оптимального уровня просушки.

Этап планирования

Важным этапом строительства является создания проекта, выбор оптимального места, расчет и закупка материала. В первую очередь на этапе планирования следует определиться с местом установки лестницы. Если мансарда жилая, то лучше чтобы лестница на нее начиналась с прихожей или гостиной.

Далее нужно сделать расчет. Для этого следует натянуть бечевку с пола мансарды до начала лестницы на первом этаже. Это позволит рассчитать точный размер конструкции, а также высчитать необходимое количество ступеней. Для удобства работы рекомендуется сделать чертежи, на основании которых и будут производиться расчеты.

Для расчета размера поступенка и проступи следует учитывать угол наклона. Кроме того, высота ступени не должна превышать 20 см, а ее глубина быть примерно 35 см. Оптимальной шириной ступени является 100-120 см.

Монтажные работы

Первым этапом монтаж работ является установка основания лестницы, которое следует закрепить при помощи бруска. К нему при помощи саморезов следует прикрепить косоуры. Для усиления конструкции помимо клея рекомендуется использовать металлические уголки, которые прикрепляют косоуры в нескольких местах. После чего необходимо прикрепить первую балку к стенке.

Далее необходимо установить первую ступень, закрепив ее саморезами. Следующим этапом является установка поступенка. Для прочности и надежности конструкции все места соединения необходимо промазывать специальным клеем для дерева. Проступь присоединяется с обратной стороны.

Использование такой технологии монтажа позволяет зашить косоуры. После чего необходимо обшить доской, фанерой или ламинатом внешнюю линию ступеней. При ширине лестницы свыше 1,2 метра устанавливать перила необязательно. В противном случае для повышения безопасности конструкции следует закрепить вертикальные стойки к косоурам, а к ним прикрепить перила. Для удобства использования высота перил должна составлять около 85 см.

Монтаж винтовой конструкции

Если устанавливается винтовая лестница на мансарду своими руками, необходимо учитывать такие особенности конструкции:

винтовые конструкции чаще всего проектируются без подступенек;
наиболее узкая часть ступени должна составлять не менее 10 см;
ширина ступеней должна составлять как минимум 20 см;
наиболее удобным является диаметр лестницы в 220 см;
для дополнительной прочности конструкции рекомендуется установить ступени с нахлестом, соединив их между кронштейнами;
ветки ступеней рекомендуется устанавливать на расстоянии около 200 см друг от друга.

Винтовая лестница

Помимо следования рекомендаций по изготовлению винтовых конструкций, нужно соблюдать и порядок сборки:

Опорная стойка. Для установки опорной стойки следует прикрепить к полу балку. К деревянному полу она крепится специальными фиксаторами, а к бетонному – с помощью растяжек.
Выпиливание отверстий в проступях и их монтаж к опорной стойке.
Разделение ступеней при помощи втулок нужной высоты. Для защиты элементов рекомендуется использовать специальные предохранительные шайбы.
Установка ступеней и их фиксация кронштейнами.
Установка перил и поручней.

Для защиты деревянной винтовой лестницы на мансардный этаж от повреждений и придания ей презентабельного внешнего вида рекомендуется покрыть конструкцию лаком. При использовании хвойных пород дерева дополнительно рекомендуется использовать специальные защитные пропитки.

Наружная лестница на мансарду

Если размер дома не позволяет установить внешнюю лестницу на мансарду, можно подумать о внешней конструкции. К преимуществам такой конструкции относится возможность попасть на мансарду с улицы, экономия пространства внутри дома, а также возможность использование первого и второго этажа дома разными семьями. Удобно, если на мансарде проживает человек, который приходит домой поздно. В таком случае использование наружной конструкции позволит не беспокоить остальных жильцов дома.

Внешняя бетонная лестница

Наружные лестницы могут быть изготовлены из любых материалов, однако нуждаются в качественной защите поверхности. Для изготовления наружной лестницы может использоваться камень, бетон, металл и дерево. Последний вариант является оптимальным благодаря доступной стоимости, простоте работы и внешним качествам. Чтобы защитить конструкцию от осадков, дополнительно следует продумать навес над ней.

Использование наружной лестницы удобно, если мансардный этаж используется не для проживания, а с целью хранения вещей или для хозяйственных нужд. В таком случае может использоваться даже приставная конструкция. Однако они являются неудобными и небезопасными.

Оригинальные варианты лестниц на мансарду на основе различных материалов:

viascio.ru
