Навес для мангала

Для многих правильный отдых включает в себя приятную компанию из друзей и родственников, свежий воздух и жареное мясо. Владельцы дач и частных домов для этой цели тратят свое время и средства на создание беседки и мангала, где можно жарить это самое мясо. Однако, чтобы погодные условия не испортили все планы и полноценный отдых, рекомендуется купить или сделать навес над мангалом.

Усилия того стоят. Ведь навес убережет вас не только от проливного дождя, но и от прямого влияния ультрафиолетовых лучей. Летом жара бывает просто невыносимой. Существует несколько разновидностей навесов, которые можно использовать для мангалов. Да и материал, из которого он сделан, тоже разный. Мы рассмотрим эти особенности изделий, а также подробную инструкцию того, как сделать навес для мангала.

Особенности навесов для мангала

Вначале следует обратить внимание на сам мангал под навесом. Существует две разновидности изделий, которые отличаются по месту установки:

• стационарные мангалы;
• переносные.

Если они переносные, то их можно установить в любом месте, обычно в таком случае делают мини-навес, который фиксируют только к мангалу. Если же он большой и стационарный, то в определенный момент необходимость навеса для мангала возникает остро.

Сами навесы могут иметь разнообразную конструкцию, габариты, внешний вид и материал. Есть вариант создать простой навес, который подойдет для новичков, а можно сделать сложный, красивый и долговечный. Чтобы правильно выполнить монтаж, нужно учитывать следующие моменты:

1. Месторасположение мангала.
2. Размер этого места, который должен позволять сделать полноценный навес, защищающий не только конструкцию, но и повара.
3. Умения и навыки строящего.
4. Выделенный бюджет.

Еще нужно запастись подходящим инструментом и материалами. Но, об этом мы поговорим позже. Для начала нужно разобраться с выбором вида навеса.

Виды конструкций

Самым простым и доступным вариантом является обычный козырек, установленный над самим мангалом. Именно его чаще всего используют как защиту от осадков. В основном он делается как единая конструкция с самим мангалом. Каркас делается металлическим, а на крышу монтируется металлочерепица или профнастил.

Обратите внимание! Для удобства, такие навесы для дачи делаются разборными. Когда сезон заканчивается, конструкция собирается и помещается на хранения до следующего сезона.

Место для жарки мяса можно обустроить в любом месте на участке. Подготовка площадки для него не нужна, достаточно установить конструкцию непосредственно на грунт. Один из разновидностей навесов над мангалом фото.

Что касается крыши, то она чаще всего делается односкатной или двускатной, иногда – арочной. Высота крыши должна быть оптимальной, чтобы было комфортно готовить мясо. Если сделать ее слишком высокой, то ни о какой защиты огня и повара не может быть и речи. Слишком низкая конструкция будет мешать комфортному передвижению внутри. Что касается внешнего вида, то конструкцию можно дополнить элементами ковки. Для защиты навес нужно покрасить эмалью или лаком черного цвета.

Другая разновидность изделий – стационарные. Их создание требует больше усилий, времени, материала и средств. Чаще всего он делается из дерева или является комбинированным. В таком случае опоры выкладывают из кирпича или камня. Если имеются навыки работы со сварочным аппаратом и соответствующее оборудование, то опорная часть может быть сделана из металла. А чтобы навес имел более легкий вид, оригинальность и красоту, его можно украсить ковкой. Навесы для мангала из металла фото:

Под таким накрытием можно установить большой кирпичный мангал с трубой дымохода и открытой топкой. Потребуется выгородить специальную зону на участке, оснастить ее столом и стульями, а также другими нужными элементами. Благодаря этому можно не только готовить шашлыки под накрытием, но и комфортно проводить время в тени и защищенным от дождя.

Что касается материалов, из которых может быть изготовлен навес для мангала на даче, то они следующие:

• металл;
• дерево;
• поликарбонат;
• металлопрофиль.

Давайте рассмотрим особенности каждого из вариантов.

Изделие из металла

Навес для мангала из металла является самым распространенным. Правда, сделать его своими руками будет намного сложнее, если нет навыков работы со сварочным аппаратом. Металлические конструкции имеют ряд преимуществ:

1. Длительный эксплуатационный период.
2. Высокая надежность и прочность конструкции.
3. Материал не гниет.
4. Обладает прекрасным внешним видом.
5. Оригинально смотрится на участке.

Чтобы сделать навес над мангалом из металла нужно иметь такие инструменты:

• сварочный аппарат;
• болгарка;
• строительный уровень;
• рулетка и маркер;
• дрель.

Первый этап создания необязательный. Это создание фундамента. Он нужен, если конструкция будет иметь большой вес. Ведь если просто установить навес на грунт, то вод воздействием влаги конструкция может проседать, станет кривой и выйдет из строя. Сам фундамент делается плиточным, углубленным на 40–50 см. Для экономии можно выбрать пропорции бетона 1 к 4.

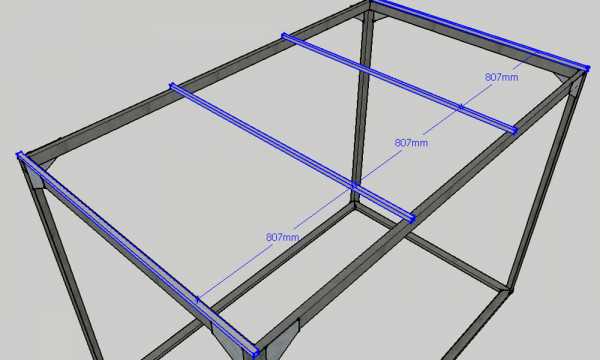

Следующий шаг – установка опор. Это четыре вертикальные стойки, на которых держится кровля. Для жесткости столбы конструкции соединяются горизонтальными перегородками. Они нужны в трех местах, это как минимум. Еще стоит учесть, что ширина крыши должна быть больше ширины мангала на полметра. Опоры делаются прочными, чтобы могли выдержать ветровую нагрузку, вес кровельного материала и осадков зимой. Опорами служат металлические профильные трубы. Они бетонируются на своих местах, к ним привариваются перегородки, а также делается верхняя обвязка.

Особое внимание следует уделить обвязке. Это горизонтальные металлические рейки, которые соединяются в верху по всему периметру при помощи сварки к опорным столбам. Еще можно использовать металлический уголок. Чтобы конструкция была ровной, требуется выставлять перемычки по уровню. Обрешетка делается в зависимости от выбранного типа кровли и материала. Если это будет односкатная кровля из профнастила, то достаточно к готовой обвязке с шагом в 50–60 см приварить балки, как показано на этом фото.

На этом строительство не заканчивается. Ведь есть оставить все как есть, то навес может скоро поржаветь. Вот почему его нужно защитить от коррозии. Для этого используется краска или специальное защитное средство от ржавчины. По желанию конструкцию можно украсить дополнительными элементами декора.

Конструкция из древесины

Главное преимущество древесины в том, что с ней легко работать. Для обработки требуется минимальный набор инструментов, с которыми может справиться даже новичок. Да и стоимость доступная. Брусья легко шлифовать, резать, сверлить. Это ускорит процесс создания.

Технология практически ничем не отличается от создания предыдущего варианта, так как конструкция состоит из все тех же элементов: опорных столбов, верхней и нижней обвязки, кровли. Но, важно правильно определиться с сечением опорных столбов. Один из вариантов конструкции можно увидеть на этот фото. Там указаны подробные чертежи с размерами.

В этом случае навес для мангала полностью состоит из дерева. Однако, нужно не забывать, что дерево – материал который хорошо горит. Поэтому его нужно защитить не только от гниения и влаги, но и от огня. В противном случае плачевных последствий не избежать. Для работы потребуется ножовка, шуруповерт, уровень с рулеткой.

Опять-таки, конструкции могут быть самыми разными, от банальных и грубых, то уточненных и с резными элементами. Все зависит от желания и возможностей владельца. Вот примеры разных навесов под мангал на фото:

Более подробно о том, как сделать навес над мангалом из дерева в видео:

Конструкция из поликарбоната

Навес над мангалом из поликарбоната не менее популярен и имеет свои преимущества. Если говорить точнее, то сама конструкция может быть сделана из металла, дерева или камня, а вот крыша монтируется из поликарбоната. Многие предпочитают именно такой вариант. Все дело в плюсах материала:

1. Он имеет небольшой вес, монтаж простой и понятный.
2. Несмотря на видимую хрупкость, сотовая структура делает листы прочными.
3. Материал имеет длительный эксплуатационный срок. Ни воздействие УФ-лучей, ни дождь, ни ветер не испортят поликарбонат. Крыша из него при должном уходе простоит 50 лет и больше.
4. Материал гибкий, поэтому навес для мангала из поликарбоната может иметь разнообразную форму.
5. В отличие от того же профнастила, поликарбонат не нагревается и имеет высокую светопропускную способность.
6. Материал не горит, поэтому безопасен для мангала.

В целом и внешний вид у навеса очень привлекательный. А так как вес конструкции за счет поликарбоната уменьшается, то на устройство фундамента не нужно тратиться. На фото ниже показана схема, как может выглядеть металлический навес из поликарбоната.

Конструкция делается как обычный навес из металла. Отличие заключается в фиксации поликарбоната. Технология проста, ее нужно только изучить. Чтобы понять, как фиксировать поликарбонат, ознакомьтесь с этим видео:

Навес из профнастила

Еще один практичный вариант, а самое главное, экономичный, это крыша из профнастила. Это листовой металл, с которым легко работать. Он используется для создания заборов, кровли для домов, беседок, гаражей и бань. Если крыша дома сделана именно из него, то навес нужно перекрывать профнастилом. Преимущества материала следующие:

1. Прочность, долговечность и прекрасная износоустойчивость.
2. Невосприимчивость к влиянию огня. Если он нагревается, то не выделяет токсичных веществ.
3. Небольшой вес.
4. Отличная транспортировка.
5. Огромный ассортимент цветовых решений, который подойдут для любого интерьера. Профнастил может имитировать дерево или камень.
6. Металл противостоит перепадам температуры, сильному ветру и дождю.
7. Является универсальным и подходит для любой конструкции.

Правда, есть и некоторые минусы. Свет через него не проникает, металл нагревается на солнце и отдает это тепло, если поцарапать лист во время монтажа, он поржавеет. Как крепить профнастил к каркасу можно увидеть из следующего видео:

Заключение

Теперь вы знаете, как сделать навес над мангалом. Процесс несложный, если имеется нужные инструменты и материалы, а также подробная инструкция. Зато удобство использования мангала намного выше. Конструкция не только будет защищать огонь и повара во время готовки, но и станет украшением участка. Достаточно проявить фантазию, выделить время и средства, чтобы создать уникальное накрытие.

Что еще почитать по теме?

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

Как построить навес для барбекю или мангала своими руками, фото примеры

Навес для мангала просто необходим, чтобы долгожданный отдых на свежем воздухе не был испорчен сюрпризами природы. Крыша над барбекю должна отвечать определенным критериям безопасности, комфорта и эстетики.

Далее сделаем обзор самых популярных и доступных конструкций, расскажем, какие материалы лучше использовать, и как сделать навес над мангалом своими руками, фото помогут проиллюстрировать самые практичные и оригинальные идеи.

Конструктивные особенности

Любой навес для барбекю состоит из опорных вертикальных столбов и крыши. Это может быть отдельно стоящее строение, конструкция на отдельной площадке, примыкающая к дому, хозблоку, бане, гаражу, беседке, либо моносооружение, обычно мобильное, где крыша и мангал соединены между собой стойками.

Размер навеса для барбекю напрямую связан с размером печи. Это может быть маленькое укрытие только над очагом, либо полноценная крыша с местом для отдыха.

Навесы для барбекю, фото мобильной кованой конструкции

Каркас навеса для мангала – материалы

Каркас – это опора навеса для мангала, она должна быть прочная, огнеупорная, жаростойкая, простая в уходе, не реагировать на дельты температуры и перепады влажности. Но вместе с тем красивая и гармонично вписываться в общий архитектурный ансамбль участка. Здесь можно выделить 3 вида навесов для барбекю:

• Деревянные из бруса, оцилиндрованного бревна, стволов деревьев. Такие сооружения прекрасно вписываются в любой ландшафтный дизайн. Построить деревянный навес для барбекю своими руками достаточно просто, не требуется специальных навыков и оборудования, материал легко обрабатывается бытовыми инструментами. К недостаткам можно отнести недолговечность, пожароопасность и гниение дерева, его поражают грибки, отдельно подчеркнем уязвимость перед грызунами и насекомыми. Чтобы продлить срок эксплуатации и сохранить эстетику, деревянный каркас для навеса барбекю необходимо тщательно обработать огнестойкими и антисептическими средствами, дополнительно прогрунтовать и покрасить.

Навес для мангала, фото деревянной постройки в рустикальном стиле

• Металлические: кованые, сварные, сборные. Это самый востребованный вид навесов над мангалом. Главное преимущество – долговечность и пожаробезопасность материала. Если в хозяйстве есть сварочный аппарат, а у вас навыки работы на нем, по сути, навес для барбекю из металла – это недорогое, простое и очень надежное сооружение, которое прослужит не один десяток лет. Но металлический навес для мангала подвержен коррозии, нагревается от УФ-лучей и огня. Каркас необходимо обработать антикоррозийным средством, покрыть грунтом и краской, здесь хорошо себя зарекомендовали составы с молотковым эффектом.

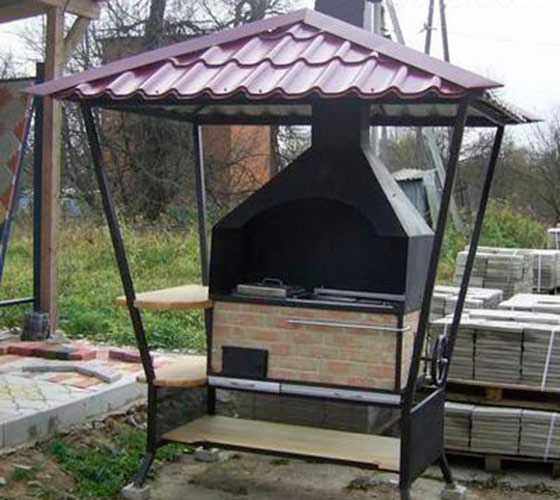

Навес над мангалом, фото переносной сварной конструкции из круглой трубы и профнастила

• Каменные, бетонные, кирпичные – такие условно можно отнести к капитальным сооружениям. Чтобы построить навес для мангала из кирпича или камня потребуется, навыки в кладке вертикальных столбов, значительные временные и трудозатраты, а также некоторые неудобства при работе с раствором. Но такой навес над барбекю самый долговечный, совершенно не боится огня и не нагревается от солнца, не нуждается в финишной отделке, в процессе эксплуатации не требуется дополнительного ухода.

Фото барбекю из кирпича под навесом, для такого сооружения рекомендован ленточный или плитный фундамент

Как и из чего лучше сделать крышу для навеса над мангалом

Крыша навеса для мангала может быть одно- или двускатная, арочная, вальмовая, купольная, конусная и даже фигурная криволинейная. Выбор формы зависит от кровельного материала и ваших возможностей. Проще всего своими руками сделать односкатный и арочный навес для барбекю.

Односкатная крыша – самый простой способ защитить барбекю от осадков

В качестве кровельного материала для навеса барбекю чаще всего используют профнастил, рубероид, для арочных конструкций идеальным решением служит цветной поликарбонат. Для сложных, больших пристроек – металлочерепица, мягкая кровля.

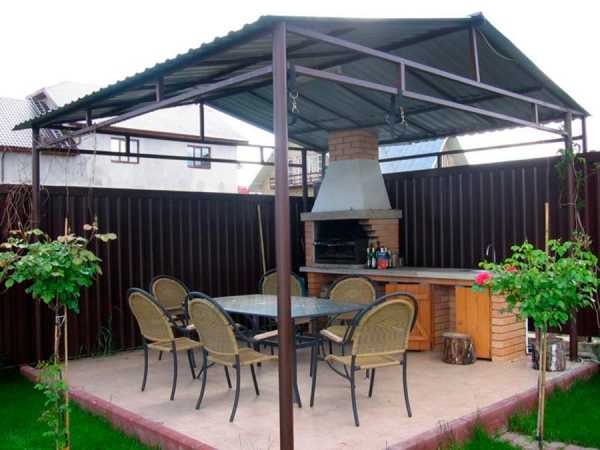

Профнастил – это рифленые металлические листы, покрытые прочным полимером, защищающим материал от ржавчины, выгораний, вредных химико-биологических воздействий окружающей среды. Не боится огня, что важно для постройки вокруг барбекю. Огромная цветовая палитра позволяет подобрать листы практически под любой стиль архитектурного ансамбля на участке.

Крышу над барбекю рекомендуется делать из профнастила толщиной 0,5 мм

Поликарбонат более универсален относительно профнастила. Для кровли над барбекю лучше подходит сотовый поликарбонат, с ребрами жесткости внутри, толщиной 6-12 мм. Материал слабогорюч, плавится, но почти не поддерживает горения, а монолитно-литые листы вообще не горят. Материал легкий, практически не создает нагрузку на опоры.

Материал гнется, поэтому из него легко своими руками можно сделать крышу над барбекю не только с прямым уклоном, но и арочную, криволинейную, сложной формы, с несколькими изгибами, что открывает широкие горизонты для дизайна пристройки к мангалу.

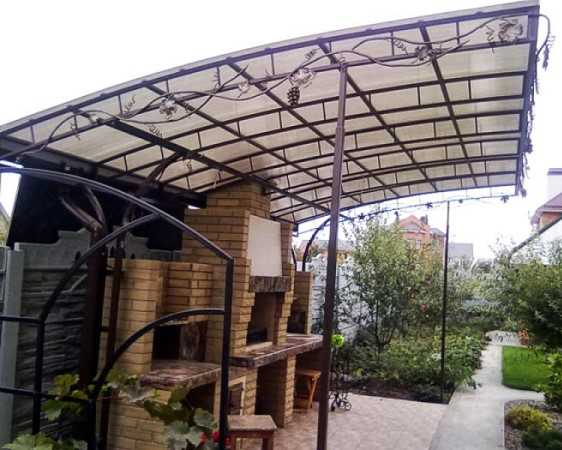

Навес для мангала из поликарбоната выглядит легко и невесомо, благодаря прозрачности материала

Технические советы

Маленький навес, укрывающий только барбекю, не эргономичен, при осадках он не защитит повара от непогоды. Лучше, если крыша будет отходить в сторону от печи на 1-2 м, сколько позволяют размеры вашего участка.

Опоры для навеса над мангалом следует бетонировать. Рекомендуется сделать столбчатый фундамент на глубину 700 мм. Площадку замостить тротуарной плиткой, посыпать гравием либо залить бетоном.

Средняя высота навеса для барбекю 2,2-2,5 м, но не ниже 2,0, чтобы копоть и огонь не портили крышу, а человек за работой не горбился. Самым практичной считается высота навеса над мангалом 3 м, это, во-первых, безопасно, во-вторых, внутрь проникает достаточно света, а в-третьих, сводится к минимуму риск от открытого огня.

Сочетание разных материалов поможет красиво оформить барбекю

Как сделать навес для мангала на даче своими руками – пошаговая инструкция

Будем делать небольшой деревянный навес над мангалом своими руками с поликарбонатной односкатной крышей. Перед работой необходимо выполнить чертеж, где будут указаны основные узлы и размеры конструкции.

По чертежу просчитайте, сколько и какого материала потребуется для крыши над мангалом

Выбираем место для мангала, желательно, чтобы оно было белее чем за 5 м от вашего жилого дома. Размечаем участок столбиками, натягиваем веревку. Если планируется площадка из плитки или бетона, снимаем верхний слой грунта. Выкапываем по углам ямы для столбчатого фундамента, глубиной 700 мм. Расстояние между столбами для навеса под мангал не более 2 м. Если почва болотистая или зыбкий грунт, лучше сделать свайное основание.

На дно насыпаем песчаник и щебень, слои по 100-200 мм, трамбуем. Вязем из 3-4 рифленых прутов армирующий каркас, диаметром 300 мм. Наливаем на до 100 мм бетона и вставляем каркас. Обматываем его рубероидом на 2 слоя, проклеиваем край. Заливаем импровизированный столб бетоном, желательно, чтобы он на 100-200 мм был выше уровня земли.

Как правильно бетонировать анкер

Один из способов крепления вертикальных стоек на фундамент

Через 28 суток, после окончательного становления бетона, можно приступать к возведению навеса над барбекю. На металлические, оцинкованные уголки крепит вертикальны столбы, из бруса с сечение 100*100 мм, проверяем геометрию по отвесу. Замеряем высоту опор, подпиливаем до нужного уровня. Чтобы сохранить правильный уклон крыши над мангалом, передние столбы должны быть выше задних на 300 мм на каждый м/п. Так, если глубина строения над барбекю 2 м, то передние столбы следует делать выше задних на 600 мм.

Стягиваем конструкцию над барбекю по периметру верхних оголовков столбов брусом с сечением 100*100 мм, на уголки, для прочности можно сделать запилы на полбруса. Проверяем вертикали и горизонтали строения.

Далее из обрезной доски 100*40 мм делаем стропильную систему, устанавливаем на специальное крепление – салазки. Расстояние между стропилами 500-600 мм, но не более 1 м. Край стропильной ноги должен на 300 мм выходить за пределы верхней обвязки, чтобы вода не попадала внутрь зоны барбекю.

Схема сборки простой конструкции над барбекю

Обрабатываем все деревянные детали вокруг мангала антисептиком и огнеупорной пропиткой, средство должно отвечать 1 степени защиты от пожара, обычно розового цвета. После высыхания пропиток конструкцию для барбекю нужно покрыть краской, лаком, лазурью либо цветным маслом.

Можно монтировать над мангалом крышу из поликарбоната. Лист нарезаем в размер и крепим на специальные термошайбы, торцы закрываем специальным алюминиевым профилем, чтобы осадки и пыль не попадали внутрь сот.

Как правильно крепить поликарбонат к дереву

Навесы для барбекю на даче можно строить из любых подручных материалов, очень красиво и гармонично с природой смотрятся постройки из стволов деревьев или из бутового камня. Обратите внимание на галерею к статье, в ней вы найдете простые и оригинальные идеи для барбекю на своем участке.

Полноценный комплекс с мангалом и зоной отдыха

setroom.ru

Как сделать навес для мангала своими руками: чертежи и фото

Часто владелец стационарного мангала или барбекю на садовом участке, даче, территории частного дома задумывается о навесе.

Навесы для мангалов могут быть простыми и сложными, сделанными с проходящим через них дымоотводом и без. Бывает, что барбекю устанавливаются уже в большой беседке на территории частного дома, но бывает и так, что возле мангала строят саму беседку, ориентируясь на его размеры и расположение. Также возможен вариант отдельного размещения мангала от места приема пищи на свежем воздухе, тогда навес может крепиться непосредственно к барбекю или строиться именно для него. Все эти факторы учитываются при расчете размеров навеса и количества требуемых материалов для его возведения.

Металлические навесы для мангалов могут привариваться к мангалу или устанавливаться своеобразной беседкой над ним. Если мангал расположен у стены, навес может быть под тип крыши строения или полностью от нее отличаться: иметь как кованную, так и деревянную конструкцию. Большие металлические навесы могут быть неудобны тем, что во время дождя будет стоять большой шум от соприкосновения капель воды с металлическими листами самой крыши навеса. Возможен вариант кованных столбов. Можно использовать трубы, на которых держится деревянная конструкция крыши.

Крыши большого размера требуют и основательный фундамент для устойчивости и долговечности. Учитываются все нюансы и вариации выбора материалов конструкции и самой кровли.

Навес должен вписываться в экстерьер дачного участка или частного дома. Если есть элементы ковки, будет отлично смотреться навес в аналогичном оформлении.

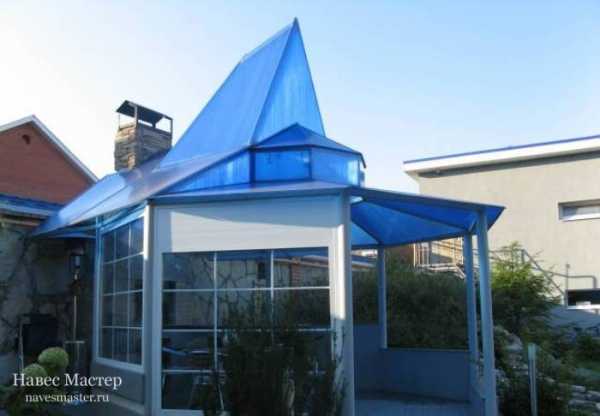

Распространен навес с покрытием из поликарбоната, который вписывается практически в любой экстерьер.

Из поликарбоната

Поликарбонат часто используется как покрытие навесов для мангалов. Его преимущества:

1. Имеет легкий вес и высокую прочность, способствующую длительному использованию материала даже под дождем, градом, снегом.
2. Если материал качественный и покрыт специальным защитным слоем, наличие которого нужно проверять еще при покупке, кровля из него послужит очень долго.
3. Благодаря пластичности поликарбонат может принимать большое разнообразие форм в конструкциях.
4. Высокие светопропускные способности.
5. Не пожароопасен, так как не является горючим материалом.

Из  металлопрофиля

Профнастил – такой же популярный материал для кровли на дачных постройках, как и поликарбонат. Он так же используется для ограждений, что вместе с беседкой и крышей из того же материала будет смотреться очень гармонично. Плюсы:

1. Материал долгожитель, которому не страшна непогода.
2. Имеет небольшой вес.
3. Множество вариантов внешнего вида.
4. Легко переносит перепады температур, высокую солнечную активность и морозы.
5. При нагревании не выделяет вредные вещества и не пожароопасен, так как не горит.

Минусы этого материала, если использовать его, как покрытие беседки или навеса, – быстро нагревается летом и может создать неуютную атмосферу внутри постройки. Светонепроницаем и не так гибок, как поликарбонат.

Этот материал будет отлично сочетаться как с деревянными конструкциями, так и с кованными. Даже на столбах, декорированных камнем или кирпичом, этот материал будет выглядеть уместно.

Из металла

Для стационарного барбекю на территории частного дома или дачи весьма удачен. Можно использовать как небольшой навес  для самого мангала, возможно с вмонтированным дымоходом. При сооружении своими руками или же заказе мангала с навесом у мастеров стоит уточнять, нужен ли дымоход в навесе.

Имеет плюсы:

1. Долговечность.
2. Экономичность.
3. Прочность.
4. Легкодоступность.
5. Огнеупорность.

Минусы:

1. Нагревается.
2. Имеет большой вес.

Оптимальные размеры такого накрытия – 4х4 м. Должен быть установлен на фундаменте.

Деревянный

Отлично впишется в любой приусадебный участок. Древесина нуждается только в обработке антисептиком и огнеупорной пропиткой в целях безопасности и долговечности. Из всех материалов древесина – не самый лучший долгожитель и проигрывает металлу или искусственным покрытиям. Это один из видов навесов для барбекю, нуждающийся в точной схеме и чертежах при планировке.

Сборный/разборный навес

Схема конструкции разборного навеса проста и не требует сварных или малярных работ, но производить сборку нужно только по чертежу, который обязательно должен быть в наличии при покупке. Все элементы уже готовы к эксплуатации и крепятся на болтах. Разборный навес можно легко перемещать по территории частого дома, садового или дачного участка. Использовать как навес для барбекю, навес для мангала.

Плюсы:

• легкий;
• прочный;
• многоцелевой;
• имеет светопропускные способности;
• любые размеры доступны на выбор;
• вариации цвета покрытия;
• быстрая и простая сборка может осуществляться своими руками либо же мастерами после доставки;
• мобильный;
• не требует ухода.

Проще всего разборный навес приобрести в специализированном магазине.

К таким навесам  КМ-3 для мангала: мобилен, удобен. КМ-3 можно купить или сделать своим руками дома. Концепт-навес КМ-3 легко собирается и не нуждается в каких-то дополнительных материалах. КМ-3 можно убирать на зиму, но он сделан из материалов, не боящихся перепадов температур.

Постройка простейшего варианта навеса

Если накрытие не требует основательного фундамента, используется столбчатый. Глубины достаточно в 50-60 см. Выкладывается в полтора кирпича и армируется стальной проволокой.

Каркас включает в себя нижний горизонтальный пояс, уложенный на фундамент; вертикальные стойки по углам; верхние горизонтальные обвязки; стропила, на которые будет укладываться кровля. Если навес будет большим, в центре устанавливаются дополнительные поддерживающие стойки для бруса.

• Брус квадратного сечения – 10х10 см или 15х15 см.
• Стропила из обрезанной доски – толщиной 4-5 см и шириной 10 см.
• Для обрешетки нужен обрезной тес – толщиной 20 мм.

Пол может быть сделан своими руками из досок толщиной от 30 мм или искусственной террасной доски, не боящейся влаги и перепадов температур. Террасная доска более долговечна.

Обрешетка из теса застилается пароизоляцией или рубероидом, поверх – металлопрофиль, черепица, обработанная древесина, металл или т.п.

Пошаговое изготовление

Обязательно наличие заранее подготовленного чертежа.

Начать работу нужно с разметки площадки. На угловых отметках забиваются колышки и между ними натягивается веревка, чтобы отметить периметр будущей постройки. Угол между веревками на колышках должен составлять 90^о.

Ямы для фундамента копаются по углам шириной 50х50 см и полметра в глубину. Над поверхностью земли столб должен быть выложен кирпичом не менее, чем на 15 см для вентиляции. Дно ямы усыпается гравием и разравнивается. Кладка – из красного кирпича на цементном растворе М300. Толщина швов должна быть не более 10 см. При кладке кирпича на нижние ряды закладывается стальная проволока, и два ее конца выводятся наружу. Ведь на них фиксируется брус нижнего яруса, чтобы предотвратить в дальнейшем смещение.

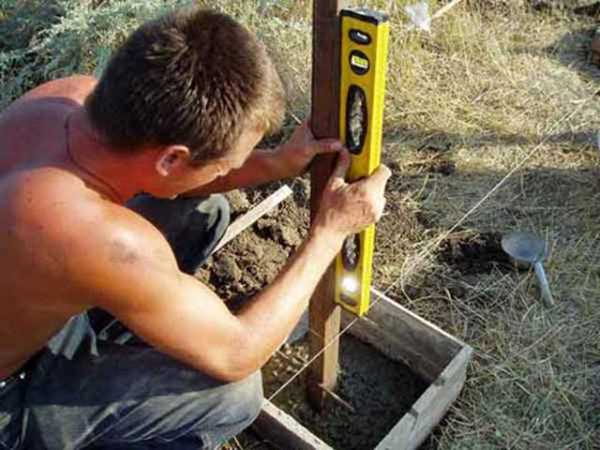

Столбы должны быть выложены на одинаковой высоте. Это можно проверить при помощи строительного уровня или лазерного невелира. Если столбы получились неровными, недостающую часть можно выложить цементным раствором. Брус для изготовления каркаса отпиливается по размеру сторон. В местах стыка на углах нужно сделать пазы в ширину бруса и глубиной ровно в половину его ширины. На столбы под брусья укладывается гидроизоляция из рубероида, защищая древесину от влаги из кирпичей, которые ее будут впитывать.

Выпиливаются вертикальные стойки равной длинны, и, чтобы закрепить их в углах, делаются крепления «шип-паз». После создания шипов и пазов стойки устанавливаются и временно крепятся раскосами из теса. Верхний ярус делается на земле или на нижнем ярусе. Так же отмеряется брус по длине, запиливаются пазы для стыковки брусьев и вертикальных стоек. Для поднятия и установки конструкции верхнего яруса понадобится помощь.

После установки верхнего яруса проверяется вертикаль стоек, и они фиксируются уже на постоянную основу, убирая временные каркасы. Лучше всего использовать для этого металлические уголки, которые после завершения постройки нужно обработать средством от ржавчины. Угол ската не имеет ключевого значения и может быть любым, но не менее 10^о.

Стропила навеса для мангала выпиливаются заранее и собираются на земле: пары стропил крепятся между собой. Потом эта конструкция, тоже не без дополнительной помощи, устанавливается, и уже на нее укладывается обрешетка из теса и рубероид.

На этом этапе делается разметка трубы для вытяжки, даже если о ней забыли во время составления чертежа. Дыму нужно куда-то деваться, и в ее отсутствии он заполнит собой пространство постройки, выходя по бокам от крыши. Вытяжка крепится над мангалом. С помощью вертикального отвеса обозначается место крыши внизу, куда будет выходить труба. По меткам вырезается ножовкой лишняя обрешетка.

Металлочерепица настилается снизу, но, если покрытие выбрано другое, выкладываться может другим способом. Отверстие для дымохода нужно обозначить на материале сразу и по надобности вырезать нужную форму еще на земле. В конце уже крепится конек.

При настиле пола стоит оставлять между досками зазоры в несколько миллиметров, чтобы влага стекала.

poluchi-teplo.ru

Как самому соорудить навес для мангала: деревянный, металлический, видео-инструкция

Навес не только защитит вас от лучей палящего солнца или капель дождя летом на даче, но и даст возможность насладиться шашлыками собственного приготовления в любую погоду. А если подвести к нему еще и электричество, то рядом с мангалом будет комфортно до позднего вечера.

Навес для мангала внешне похож на беседку, внутри которой установлен мангал. Размер конструкции может иметь любой. Если сделать его габаритным, здесь же можно разместить стол, за которым могут собраться несколько человек, или оборудовать миниатюрную кухню. Навес над мангалом предохраняет его от осадков, да и дровяные поленья для него останутся сухими.

Конструктивные особенности навеса для мангала на даче ↑

Каркас конструкции служит опорой под все сооружение. Его выполняют из прочного металлического профиля, деревянных столбов или монолитного кирпича. Основание должно быть устойчиво как к резким колебаниям температуры, так и к воздействию влаги.

Сама конструкция может быть как пристроенной, так и отдельно стоящей.

• Стационарный навес для мангала обычно пристраивают к дому либо размещают поблизости от него.

На заметку

Если вы собираетесь «прикрепить» навес для мангала своими руками к дому, то при его устройстве обратите внимание на тип крепления кровли и степень прочности фасадной стены.

• Временный же, разбирают по окончании дачного сезона и убирают на зиму.

Мангал с навесом (фото ниже) может прекрасно вписаться в произвольный ландшафт. При выборе места под него на даче не следует забывать о преобладающем направлении ветра, чтобы обезопасить себя и соседей от едкого дыма, да и зачем раздражать их ароматными запахами готовящегося шашлыка.

Какой бы ни была конструкция, она должна удовлетворять определенным требованиям:

• исходя из основных правил пожаробезопасности, высота постройки должна быть равна, по крайней мере, 2 м;
• по той же причине ее нельзя располагать поблизости от легковоспламеняющихся предметов или построек;
• фундамент выполняют с учетом веса всей конструкции.

Материалы для устройства каркаса ↑

Каркас бывает:

• деревянным, в основном оцилиндрованное фрезерованное бревно либо брус. Иногда для каркаса используют и ствол дерева, прошедший небольшую обработку. Реализовать такой навес для шашлыка своими руками достаточно просто, тем более  что для этого не нужно какого-либо специального оборудования. Подобная конструкция прекрасно вписывается практически в любой окружающий дизайн.

Основной недостаток навеса для барбекю из дерева в низкой пожаробезопасности. К тому же древесина часто поражается грибком и подвержена гниению. Долговечность материала можно повысить, если обработать его различными защитными составами: грунтовкой, антисептиками и антипиренами и в конце покрасить.

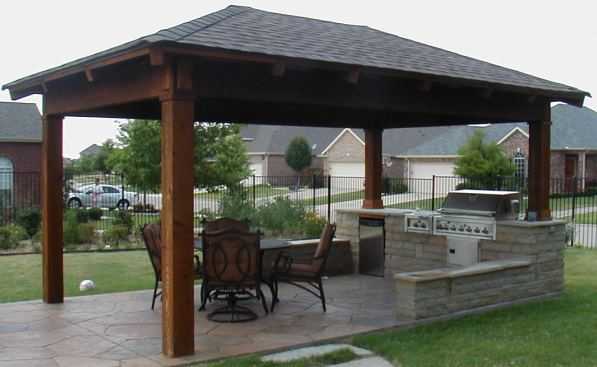

на фото: барбекю под навесом

• Металлический с различными вариантами исполнения, к примеру, кованые мангалы с навесом, как на фото, с обыкновенными сварными стойками либо иметь сборную конструкцию. Металлический каркас лишен основных недостатков деревянного, то есть отличается пожаробезопасностью и долговечностью. Тем не менее и он нуждается в защите: на металл необходимо наносить антикоррозийные составы. В противном случае со временем металл покроется неприятным желтым налетом.

Сделать подобный навес для мангала своими руками (смотрите фото) сложнее. Для этого необходимо, во-первых, иметь навыки работы со сварочным аппаратом, а, во-вторых, и сам аппарат.

• каменный из бетона, кирпича либо природного камня. Подобную конструкцию можно считать капитальной. Для ее строительства также необходимы определенные строительные навыки, но этот вариант – наиболее безопасный, к тому же не требует в дальнейшем ухода.

Для барбекю ↑

Как видно на фото крыша такой конструкции может быть:

• одно- либо двухскатной;
• вальмовый;
• шатровой;
• арочной.

Уклон крыши не может быть меньше 10°, чтобы предотвратить затекание воды и исключить ее застой на поверхности кровельного покрытия.

Навес для мангала своими руками из металла чаще всего покрывают профилированными листами либо металлочерепицей.

• Профлисты – доступный по стоимости материал. Они отличаются прочностью, огнестойкостью и довольно разнообразной цветовой гаммы, что позволяет экспериментировать. Ребра профилированных листов располагают по направлению от верхней в сторону нижней точки крыши, но никак не в поперечном.
• Металлочерепица, несомненно, обходится дороже. Однако если крыша основной постройки дачного участка покрыта именно этим материалом, то экономить на кровле, пожалуй, не стоит. Ведь всегда существует вероятность, что барбекю с навесом (фото ниже) будет выбиваться из общей картины.

• Для деревянной, как и каменной конструкции можно устроить навес над мангалом из поликарбоната. Лучше выбрать сотовый поликарбонат профильного типа с толщиной, равной, по крайней мере, 6 мм. Из-за легкости материала кровля не создает дополнительной нагрузки на несущую систему каркаса.

  Важно

  Расстояние от кровли до мангала в данном случае должно превысить 250 см, чтобы предотвратить оплавление пластика под воздействием высоких температур.

  Поликарбонат с легкостью гнется, поэтому позволяет создать не только отдельно крышу для мангала своими руками, как на фото, но и возвести кровлю сложной конфигурации. Например, выполнить бросающуюся в глаза арку либо несколько изгибов одновременно.

Как сделать навес над мангалом своими руками ↑

Металлический ↑

• Под металлический каркас устраивают столбчатый вариант фундамента. Для него копают либо бурят углубления диаметром в 0,3 см и глубиной в 0,5 м, куда точно по центру вставляют металлические профили (⌀ 80 мм) длиной 3 м и заливают бетоном. Он должен быть достаточно жидким, чтобы бетон полностью заполнил все углубления.
• Работы продолжают лишь после того, как бетонная подушка полностью застынет. На это уйдет пару дней.
• После выравнивания верхушек металлических столбиков по отвесу к ним по периметру приваривают металлические профили и уголки. Лишние части опор срезают. Если же высота опоры недостаточная, к ней смело приваривают дополнительный фрагмент, поскольку в любом случае его скроет конструкция.
• К обвязке крепят металлические стропила.
• На них можно набить деревянную обрешетку. В этом случае крепить кровлю из металла, поликарбоната или простой тентовой ткани будет проще.

Рекомендуем

Такую конструкцию, как правило, сваривают, но если возникают затруднения со сварочным аппаратом, крепление можно выполнить соединением болтами.

Можно выбрать простую двускатную крышу, для отделки которой можно использовать широкий ассортимент материалов. Если хочется получить оригинальную беседку для мангала под навесом, как видно на фото, можно установить три гнутые арки: по центру и краям. Чтобы верхушки не могли разойтись, их соединяют поперечиной из квадратной пластины 20 на 20 мм.

Если вы не хотите тратить свое время на изготовление подобной конструкции своими руками, можно купить разборную, скажем, металлический навес для мангала КМ 1 или КМ-3. В отзывах потребителей подчеркивается элегантность такого сооружения, удобные размеры (233х233х170) и относительно небольшой вес. Его можно легко перенести в нужное место, ну а сборка не более сложна,чем игра в детский конструктор.

Деревянный ↑

Один из самых практичных вариантов барбекю с навесом для дачи считается деревянный. Он с трудом нагревается под жарким солнцем и создает ощущение особого уюта и близости человека с природой.

• Под деревянную конструкцию необходимо устроить фундамент, который затем заливают бетоном. Фундамент можно собрать из кирпича. Конечно,  на это потребуется больше труда, зато конструкция получится намного долговечнее.
• К горизонтальному поясу, уложенному на фундамент, крепят вертикально установленные столбы-стойки из дерева, на которых сделаны специальные пазы под крепеж горизонтальной обвязки из деревянных балок.
• Последние должны проходить вдоль всего периметра конструкции, что обеспечивает ей большую устойчивость.
• Между вертикальными и горизонтальными опорами устанавливают стропила с шагом не более 100 см.

• На них набивают обрешетку, расположив обрезные доски из теса под прямым углом к стропилам.
• При достаточно большой площади конструкции под коньковым брусом крыши необходимо установить дополнительные стойки.
• Следующий этап – это укладка кровельного материала. Для его крепления используют строительные шурупы.

Важно

Использовать для такого соединения гвозди не рекомендуется, поскольку они не обеспечат конструкции надлежащую прочность и устойчивость.

При желании можно обустроить также пол.

• Оптимальным вариантом  для него считается  стяжка из бетона, отделанная керамической плиткой, либо покрытая эпоксидное полимерной смесью. Эти покрытия прочны и не подвержены гниению.
• Если предпочтение отдается деревянному полу, то наилучшим вариантом будет террасная доска, которая отличается влагостойкостью.
• Значительно более доступнее обойдется дощатый пол. Толщина досок должна быть более 4 см, иначе пол будет провисать при ходьбе. Между ними оставляют небольшие зазоры, порядка 0,5-1,0 см, которые обеспечат свободный сток воды.
• Фундамент должен быть на 20-50 см выше уровня грунта на дачном участке. Только в этом случае будет обеспечена хорошая вентиляция пола.

Посмотрите на видео, как сделать навес над мангалом.

© 2018 stylekrov.ru

stylekrov.ru

конструкции из поликарбоната, а также изделия из металлопрофиля, их способы установки своими руками в вашем дворе, фото



Зона барбекю на даче позволяет превратить собственный участок не только в скорую продуктовую помощь, но и в место отдыха и приятного проведения времени. Чтобы превратности погоды не помешали вашим планам, необходимо соорудить навес. Каким именно будет навес для барбекю зависит от ваших возможностей и предпочтений. Рассмотрим основные варианты, которые популярны среди наших соотечественников.

Навес для барбекю обеспечит высокий уровень комфорта во время отдыха на природе

Какой навес будет самым удобным?

Конструкция может быть основательной, а может представлять из себя облегченное изделие

Навес, обустроенный на даче, может быть нескольких основных видов:

• Отдельно стоящие или пристроенные. Пристроенные конструкции возводятся одной стороной непосредственно к стене дома, над крыльцом или над входом. Отдельные навесы располагаются обособленно.
• Прямые или наклонные изделия, могут быть односкатными или двускатными, а также любой сложной формы, на которую хватит фантазии дизайнера или заказчика.
• Декоративные или функциональные конструкции. Если задача первых дополнить ансамбль усадьбы и стать уникальным элементом ландшафтного дизайна, т о последние могут отличаться лаконичностью и простотой, но при этом являться отличным защитником от ветра, пыли, зноя и даже холода.

Выбирая удобный навес для барбекю, стоит позаботиться о его функциональности. Конструкция должна радовать глаз домовладельцев и вписываться в окружающий экстерьер, но кроме этого она должна обеспечивать комфорт во время пикника при любой погоде.

Материал и конструкция навеса для барбекю зависит от ваших предпочтений

5 причин выбрать поликарбонат

Поликарбонат как материал для строительства, появился не так давно, но завоевывает заслуженную популярность. Вот его основные преимущества:

Навес из поликарбоната может стать элегантной деталью экстерьера вашего дома

1. Его небольшой вес позволяет справиться со всеми работами самостоятельно. При этом листы материала не бояться высоких нагрузок: им нипочем град или тающий снег.
2. Чтобы сроки эксплуатации поликарбоната соответствовали обещанным 50 годам, перед покупкой убедитесь, что материал имеет специальный защитный слой.
3. Гибкость поликарбоната сложно сравнить с другими строительными материалами. Благодаря этому уникальному свойству ваш навес может принимать самые причудливые формы: от традиционной кровли на опорах до уютной ракушки.
4. Уникальность материалу придает и его высокая светопропускная способность. Если зона вашего отдыха расположена в саду, то вместо глухой крыши вы будете созерцать верхушки деревьев и солнышко, выглядывающее сквозь облака. Благодаря поликарбонату, навес для барбекю, пристроенный к дому, не создаст в комнатах вечный полумрак.
5. Зона барбекю отличается повышенной пожароопасностью. Поликарбонат — абсолютно негорючий материал, что позволяет его использовать даже недалеко от открытого огня.

   Поликарбонат позволяет создать конструкции самых причудливых форм

5 достоинств конструкции из металлопрофиля

Если у вас нет профессиональных строительных навыков, то лаконичный навес из профнастила станет блестящим решением для первого опыта

Профнастил не менее популярный материал, чем поликарбонат. Он широко применяется при изготовлении ограждений и стал одним из наиболее востребованных кровельных материалов. К достоинствам навесов из металлопрофиля можно отнести:

1. Оцинкованная сталь, защищенная полимерным покрытием, будет служить долго, станет надежной преградой между вами и непогодой.
2. Листы профнастила также имеют небольшую массу, что позволяет заниматься возведением конструкции самостоятельно.
3. Материал имеет прекрасный внешний вид, а защитное покрытие предотвратит его разрушение.
4. Профнастил легко переносит перепады температур, механические воздействия, солнечную активность. высокую влажность.
5. Металлопрофиль не подвержен горению, при нагревании не выделяет вредных веществ.

В отличие от поликарбоната, летом он может достаточно сильно нагреваться на солнце, что снизит комфорт пребывания под навесом. Гибкость и светопроницаемость, присущая поликарбонату, на металлопрофиль не распространяется.

Сочетание различных материалов позволит создать небольшое произведение искусства на вашем участке

Что нужно для возведения навеса

Начиная строительство навеса, необходимо запастись инструментом, без которого работы будут невозможны:

• Для раскроя листов понадобится циркулярная пила, болгарка. Если такого оборудования нет под рукой, то выбирайте поставщика материала, предоставляющего услуги резки.
• Сверление отверстий, а также точечное крепление саморезов производится при помощи дрели и шуруповерта.
• Герметизация стыков производится при помощи алюминиевой, перфорированной ленты или специального профиля, если навес из поликарбоната.
• Также понадобится строительный уровень, молоток, набор гаечных ключей, несколько отверток.

Инструмент, необходимый для возведения навеса

Когда внешний вид и местоположение навеса уже утверждены всеми домочадцами, нужно определиться с конструктивными несущими элементами изделия. Для них могут использоваться:

• деревянный брус;
• металлический уголок;
• армированная труба;
• кирпичные столбики, внутри которых деревянный или металлический каркас.

Для облегчения работы домашнего мастера производители начали выпуск наборов для навесов. Комплект, предназначенный для сооружения навеса, доставляется прямо на участок, владельцу остается только собрать его по принципу конструктора. В ассортименте встречаются не только типовые наборы, некоторые производители готовы создать комплект по эскизу и размерам заказчика.

Устанавливаем навес своими руками

Как и любое строительство возведение навеса для барбекю имеет свои этапы. Вот основные из них:

• Планирование. Перед началом работ необходимо подготовить территорию, на которой будет размещен навес, после чего разметить ее. Если вы намерены обеспечить полный комфорт, стоит позаботиться о подведении электричества и водоснабжения.
• Основание под несущую конструкцию может быть выполнено в нескольких вариантах. Прекрасной опорой станет кирпичная кладка, монолитная заливка с применением съемной опалубки или асбестовая труба, залитая бетоном.
• Несущие конструкции могут быть как новые, так и прежде использованные. Выбирая в качестве опор деревянный брус, вы сможете установить навес без дополнительной помощи профессионалов. Если же ваш выбор — металлический каркас, то понадобится помощь сварщика. Можно соединить металлические элементы и при помощи болтов, но сварка остается наиболее надежным видом соединения.
• Кровельная обрешетка изготавливается в зависимости от предполагаемой нагрузки на нее. Если в качестве кровли вы планируете использование поликарбоната или металлопрофиля, то мощная конструкция не понадобится.
• При обустройстве кровли не стоит забывать о нагрузках, которые выпадут на ее долю во время снегопадов и при порывах ветра.

Post Views: 112

navesmaster.ru
