Параметры трансформатора тока | Заметки электрика
Доброго времени суток, уважаемые гости и читатели сайта «Заметки электрика».
Сегодня мы рассмотрим основные характеристики и параметры трансформаторов тока. Эти параметры будут необходимы нам для правильного выбора трансформаторов тока.
Итак, поехали.
Основные характеристики и параметры трансформаторов тока
1. Номинальное напряжение трансформатора тока
Первым основным параметром трансформатора тока, конечно же, является его номинальное напряжение. Под номинальным напряжением понимается действующая величина напряжения, при которой может работать ТТ. Это напряжение можно найти в паспорте на конкретный трансформатор тока.
Существует стандартный ряд номинальных значений напряжения у трансформаторов тока:

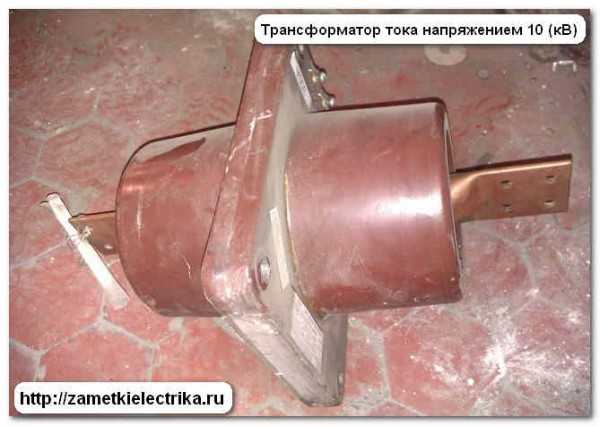

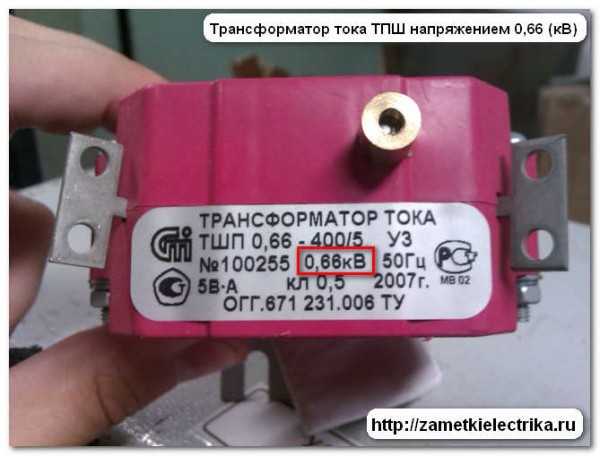

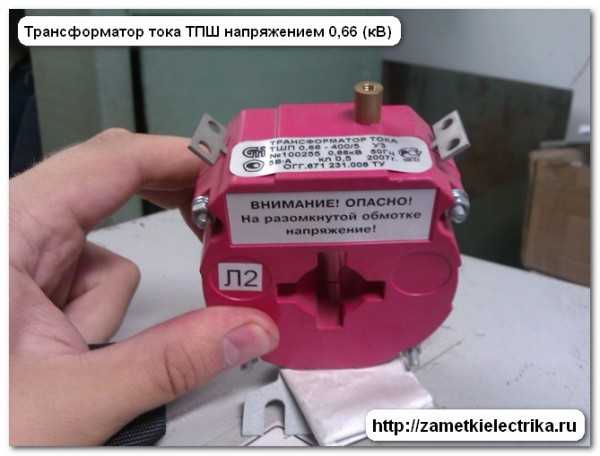

Ниже смотрите примеры трансформаторов тока с номинальным напряжением 660 (В) и 10 (кВ). Разница на лицо.
2. Номинальный ток первичной цепи трансформатора тока
Номинальный ток первичной цепи, или можно сказать, номинальный первичный ток — это ток, протекающий по первичной обмотке трансформатора тока, при котором предусмотрена его длительная работа. Значение первичного номинального тока также указывается в паспорте на конкретный трансформатор тока.
Обозначается этот параметр индексом — I1н
Существует стандартный ряд номинальных значений первичных токов у выпускаемых трансформаторов тока:
Прошу обратить внимание на то, что ТТ со значением номинального первичного тока 15, 30, 75, 150, 300, 600, 750, 1200, 1500, 3000 и 6000 (А) в обязательном порядке должны выдерживать наибольший рабочий первичный ток, равный соответственно, 16, 32, 80, 160, 320, 630, 800, 1250, 1600, 3200 и 6300 (А). В остальных случаях наибольший первичный ток не должен быть больше номинального значения первичного тока.

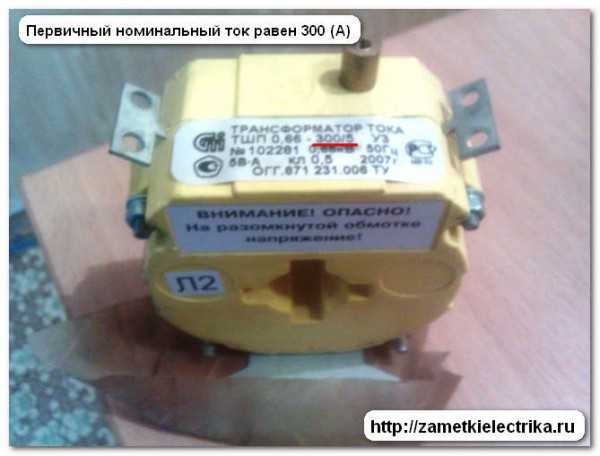

Ниже на фото показан трансформатор тока с номинальным первичным током равным 300 (А).
3. Номинальный ток вторичной цепи трансформатора тока
Еще одним параметром трансформатора тока является номинальный ток вторичной цепи, или номинальный вторичный ток — это ток, протекающий по вторичной обмотке трансформатора тока.

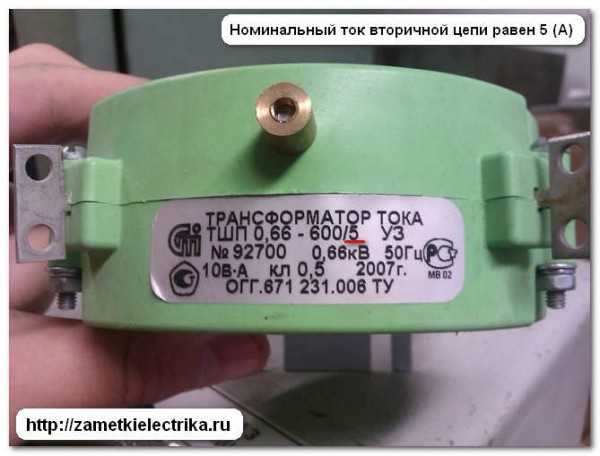

Значение номинального вторичного тока, тоже отображается в паспорте на трансформатор тока и оно всегда равно 1 (А) или 5 (А).
Обозначается этот параметр индексом — I2н
Сам лично ни разу не встречал трансформаторы тока со вторичным током 1 (А). Также по индивидуальному заказу можно заказать ТТ с номинальным вторичным током равным 2 (А) или 2,5 (А).
4. Вторичная нагрузка трансформатора тока
Под вторичной нагрузкой трансформатора тока понимается полное сопротивление его внешней вторичной цепи (амперметры, обмотки счетчиков электрической энергии, токовые реле релейной защиты, различные токовые преобразователи). Это значение измеряется в омах (Ом).
Обозначается индексом — Z2н

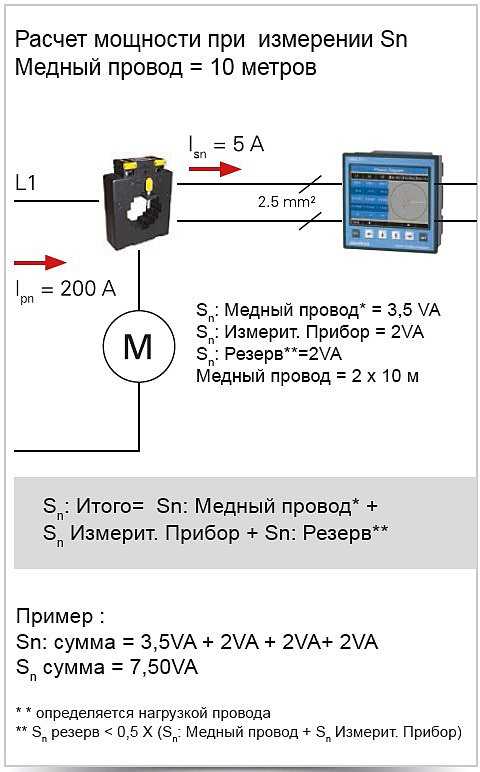

Также вторичную нагрузку трансформатора тока можно выразить через полную мощность, измеряемую в вольт-амперах (В*А) при определенном коэффициенте мощности и номинальном вторичном токе.
Если сказать точно по определению, то вторичная нагрузка трансформатора тока — это вторичная нагрузка с коэффициентом мощности (cos=0,8), при которой сохраняется установленный класс точности трансформатора тока или предельная кратность первичного тока относительно его номинального значения.
Вот так сложно написал, но просто вчитайтесь в текст внимательнее и все поймете.

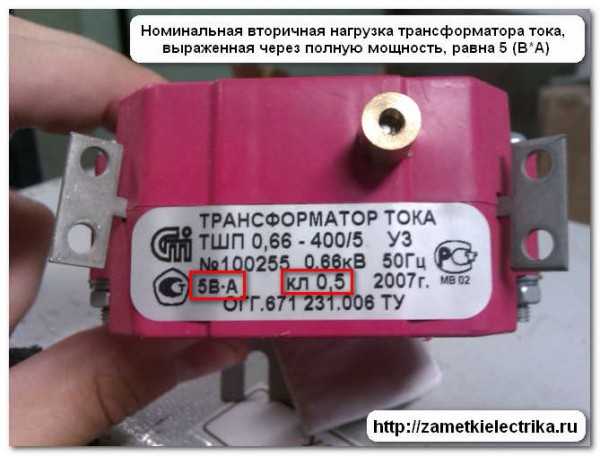

Обозначается индексом — S2н.ном
И здесь тоже существует ряд стандартных значений номинальной вторичной нагрузки трансформаторов тока, выраженных через вольт-амперы при cos=0,8:
Чтобы выразить эти значения в омах, то воспользуйтесь следующей формулой:
К этому вопросу мы еще с Вами вернемся. В следующих статьях я покажу Вам как самостоятельно можно рассчитать вторичную нагрузку трансформатора тока наглядным примером из своего дипломного проекта. Чтобы ничего не пропустить, подписывайтесь на новые статьи с моего сайта. Форму подписки Вы можете найти после статьи, либо в правой колонке сайта.
5. Коэффициент трансформации трансформатора тока
Еще одним из основных параметров трансформатора тока является коэффициент трансформации. Коэффициент трансформации трансформатора тока — это отношение величины первичного тока к величине вторичного тока.
При расчетах коэффициент трансформации разделяют на:
- действительный (N)
- номинальный (Nн)
В принципе их названия говорят сами за себя.
Действительный коэффициент трансформации — это отношение действительного первичного тока к действительному вторичному току. А номинальный коэффициент — это отношение номинального первичного тока к номинальному вторичному току.

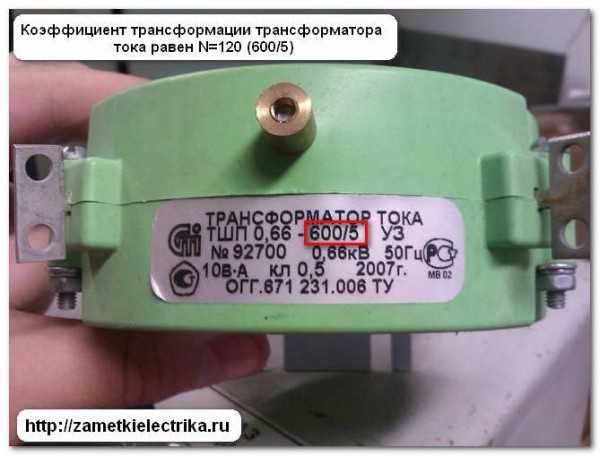

Вот примеры коэффициентов трансформации трансформаторов тока:
- 150/5 (N=30)
- 600/5 (N=120)
- 1000/5 (N=200)
- 100/1 (N=100)
6. Электродинамическая стойкость
Здесь сразу нужно внести ясность, что такое ток электродинамической стойкости — это максимальное значение амплитуды тока короткого замыкания за все время его протекания, которую трансформатор тока выдерживает без каких-либо повреждений, препятствующих дальнейшей его исправной работе.
Своими словами, это способность трансформатора тока противостоять механическим и разрушающим воздействиям тока короткого замыкания.
Ток электродинамической стойкости обозначается индексом — Iд.
Есть такое понятие, как кратность электродинамической стойкости. Обозначается индексом Кд и является отношением тока электродинамической стойкости Iд к амплитуде номинального первичного тока I1н.
Требования электродинамической стойкости не распространяются на шинные, встроенные и разъемные трансформаторы тока. Читайте статью про классификацию трансформаторов тока. По другим типам трансформаторов тока данные о токе электродинамической стойкости можно найти все в том же паспорте.
7. Термическая стойкость
Что такое ток термической стойкости?
А это максимальное действующее значение тока короткого замыкания за промежуток времени t, которое трансформатор тока выдерживает без нагрева токоведущих частей до превышающих допустимых температур и без повреждений, препятствующих дальнейшей его исправной работе. Так вот температура токоведущих частей трансформатора тока, выполненных из меди не должна быть больше 250 градусов, из алюминия — 200.
Ток термической стойкости обозначается индексом — ItТ.
Своими словами, это способность трансформатора тока противостоять тепловым воздействиям тока короткого замыкания за определенный промежуток времени.
Существует такое понятие, как кратность тока термической стойкости. Обозначается индексом Кт и является отношением тока термической стойкости ItТ к действующему значению номинального первичного тока I1н.
Все данные о токе термической стойкости Вы можете найти в паспорте на трансформатор тока.

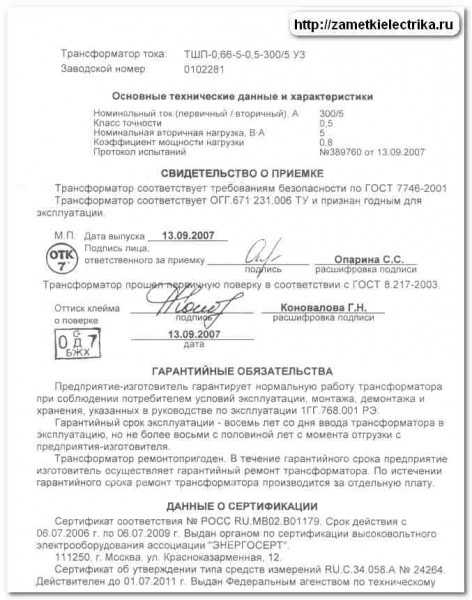

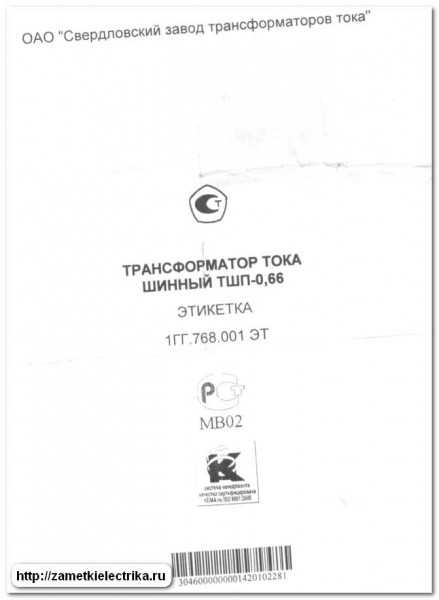

Ниже я представляю Вашему вниманию скан-копию этикетки на трансформатор тока типа ТШП-0,66-5-0,5-300/5 У3, где указаны все его вышеперечисленные основные параметры и характеристики.
P.S. На этом я завершаю свою статью про основные характеристики и параметры трансформаторов тока. В следующих статьях я расскажу Вам про обозначение выводных концов, принцип работы трансформатора тока, режимы работы, класс точности и другие интересные темы.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
zametkielectrika.ru
Выбор трансформаторов тока для электросчетчика 0,4кВ
Учет электроэнергии с потребляемым током более 100А выполняется счетчиками трансформаторного включения, которые подключаются к измеряемой нагрузке через измерительные трансформаторы. Рассмотрим основные характеристики трансформаторов тока.
1 Номинальное напряжение трансформатора тока.
В нашем случае измерительный трансформатор должен быть на 0,66кВ.
2 Класс точности.
Класс точности измерительных трансформаторов тока определяется назначением электросчетчика. Для коммерческого учета класс точности должен быть 0,5S, для технического учета допускается – 1,0.
3 Номинальный ток вторичной обмотки.
Обычно 5А.
4 Номинальный ток первичной обмотки.
Вот этот параметр для проектировщиков наиболее важен. Сейчас рассмотрим требования по выбору номинального тока первичной обмотки измерительного трансформатора. Номинальный ток первичной обмотки определяет коэффициент трансформации.
Коэффициент трансформации измерительного трансформатора – отношение номинального тока первичной обмотки к номинальному току вторичной обмотки.
Коэффициент трансформации следует выбирать по расчетной нагрузке с учетом работы в аварийном режиме. Согласно ПУЭ допускается применение трансформаторов тока с завышенным коэффициентом трансформации:
1.5.17. Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.
В литературе можно встретить еще требования по выбору трансформаторов тока. Так завышенным по коэффициенту трансформации нужно считать тот трансформатор тока, у которого при 25%-ной расчетной присоединяемой нагрузке (в нормальном режиме) ток во вторичной обмотке будет менее 10% номинального тока счетчика.

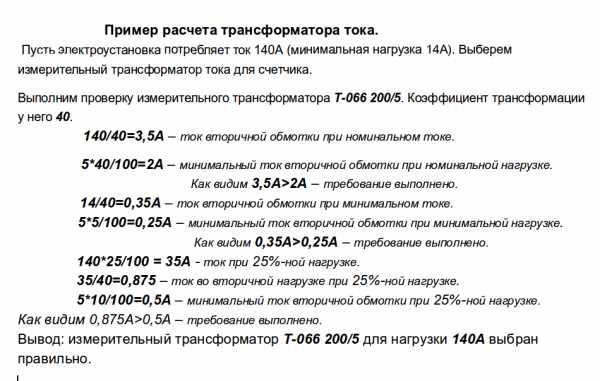

А сейчас вспомним математику и рассмотрим на примере данные требования.
Пусть электроустановка потребляет ток 140А (минимальная нагрузка 14А). Выберем измерительный трансформатор тока для счетчика.
Выполним проверку измерительного трансформатора Т-066 200/5. Коэффициент трансформации у него 40.
140/40=3,5А – ток вторичной обмотки при номинальном токе.
5*40/100=2А – минимальный ток вторичной обмотки при номинальной нагрузке.
Как видим 3,5А>2А – требование выполнено.
14/40=0,35А – ток вторичной обмотки при минимальном токе.
5*5/100=0,25А – минимальный ток вторичной обмотки при минимальной нагрузке.
Как видим 0,35А>0,25А – требование выполнено.
140*25/100 – 35А ток при 25%-ной нагрузке.
35/40=0,875 – ток во вторичной нагрузке при 25%-ной нагрузке.
5*10/100=0,5А – минимальный ток вторичной обмотки при 25%-ной нагрузке.
Как видим 0,875А>0,5А – требование выполнено.
Вывод: измерительный трансформатор Т-066 200/5 для нагрузки 140А выбран правильно.
По трансформаторам тока есть еще ГОСТ 7746—2001 (Трансформаторы тока. Общие технические условия), где можно найти классификацию, основные параметры и технические требования.

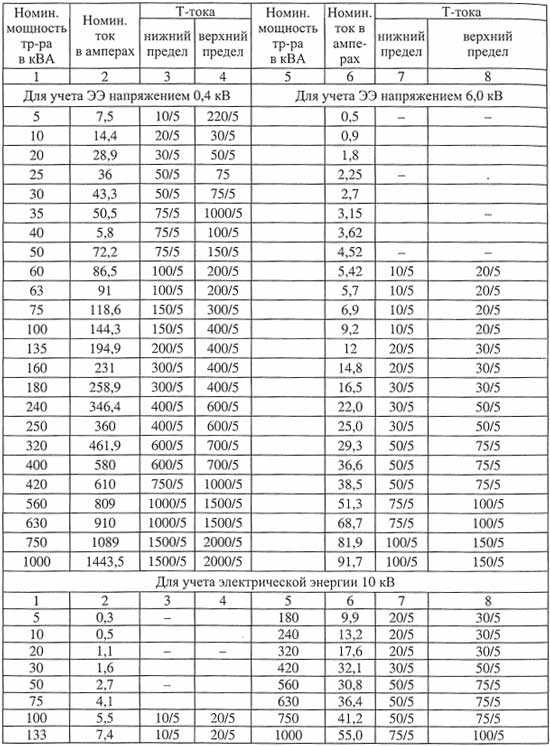

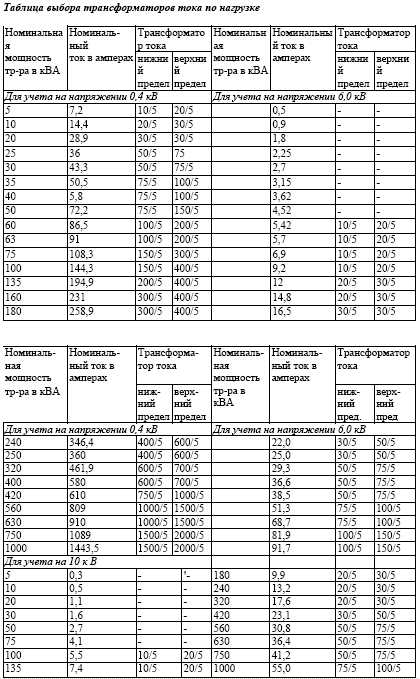

При выборе трансформаторов тока можно руководствоваться данными таблицы:
Выбор трансформаторов тока по нагрузке
Обращаю ваше внимание, там есть опечатки
Советую почитать:
220blog.ru
Технические характеристики трансформаторов тока Номинальный первичный и вторичный ток трансформаторов тока
Трансформаторы тока характеризуются номинальным первичным током Iном1 (стандартная шкала номинальных первичных токов содержит значения от 1 до 40000 А) и номинальным вторичным током Iном2, который принят равным 5 или 1 А. Отношение номинального первичного к номинальному вторичному току представляет собой коэффициент трансформации КТА= Iном1/ Iном2

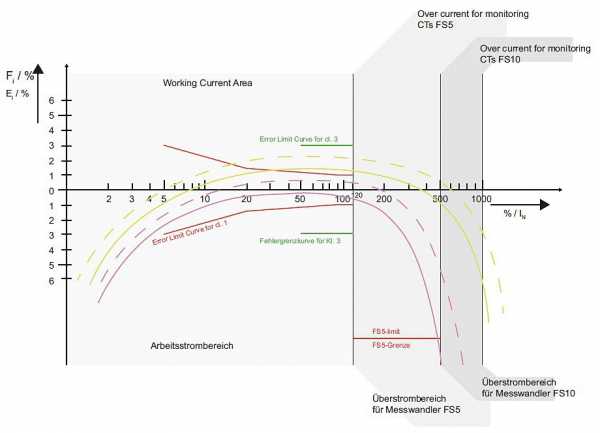

Токовая погрешность трансформаторов тока
Трансформаторы тока характеризуются токовой погрешностью ∆I=(I2K-I1)*100/I1 (в процентах) и угловой погрешностью (в минутах). В зависимости от токовой погрешности измерительные трансформаторы тока разделены на пять классов точности: 0,2; 0,5; 1; 3; 10. Наименование класса точности соответствует предельной токовой погрешности трансформатора тока при первичном токе, равном 1—1,2 номинального. Для лабораторных измерений предназначены трансформаторы тока класса точности 0,2, для присоединений счетчиков электроэнергии — трансформаторы тока класса 0,5, для присоединения щитовых измерительных приборов -классов 1 и 3.
Нагрузка трансформаторов тока
Нагрузка трансформатора тока — это полное сопротивление внешней цепи Z2, выраженное в омах. Сопротивления r2 и х2 представляют собой сопротивление приборов, проводов и контактов. Нагрузку трансформатора можно также характеризовать кажущейся мощностью S2 В*А. Под номинальной нагрузкой трансформатора тока Z2ном понимают нагрузку, при которой погрешности не выходят за пределы, установленные для трансформаторов данного класса точности. Значение Z2ном дается в каталогах.
Электродинамическая стойкость трансформаторов тока
Электродинамическую стойкость трансформаторов тока характеризуют номинальным током динамической стойкости Iм.дин. или отношением kдин = Термическая стойкость определяется номинальным током термической стойкости Iт или отношением kт= Iт / I1ном и допустимым временем действия тока термической стойкости tт.
3. Расчет ктп
3.1. Расчет цехового трансформатора.
Цель расчета: определение подходящего по мощности трансформатора для питания проектируемого цеха.
Комплектная трансформаторная подстанция (КТП) – это электрическая установка, предназначенная для приема, преобразования и распределения электроэнергии трехфазного тока. Она состоит из одного или двух трансформаторов, устройства высшего напряжения УВН) с коммутационной аппаратурой, комплектного РУ со стороны низшего напряжения (РУНН) и служит для распределения энергии между отдельными электроприемниками или группами электроприемников в цехе.
Условное обозначение комплектной трансформаторной подстанции КТП-Х/10//0,4-81-У1 расшифровывается так: К – комплектная, Т – трансформаторная , П – подстанция, Х – мощность силового трансформатора (25, 40, 63, 100, 160), кВА, 10 – класс напряжения в кВ, 0,4 –номинальное напряжение на стороне НН, 81 – год разработки, У1 – вид климатического исполнения.
Условия эксплуатации комплектных трансформаторных подстанций
Высота установки трансформатора над уровнем моря не более 1000 м.
Температура окружающего воздуха от -40 до +40 гр С.
Отсутствие тряски, вибрации, ударов.
Окружающая среда – невзрывоопасная, химически неактивная.
Гарантийный срок – три года со дня ввода КТП в эксплуатацию.
Защита комплектных трансформаторных подстанций от коротких замыканий
Защита КТП от многофазных коротких замыканий отходящих линий осуществляется выключателями со встроенными электромагнитными и тепловыми расцепителями.
Подключение комплектной трансформаторной подстанции при радиальной схеме питания
При радиальном питании КТП кабельными линиями от распределительного пункта 6 – 10 кВ по схеме блок – линия – трансформатор допускается глухое присоединение к трансформатору.
Подключение комплектной трансформаторной подстанции при магистральной схеме питания
Установка шкафа УВН с отключающей и заземляющей аппаратурой перед трансформатором КТП при магистральной схеме питания обязательна.
При мощности трансформаторов 1000 – 1600 кВА к одной магистрали следует присоединять две-три КТП, при меньшей мощностях – три-четыре.
Подключение комплектных трансформаторных подстанций мощностью 2500 кВА
КТП с трансформаторами мощностью 2500 кВА необходимо питать по радиальной схеме так как при магистральной схеме с двумя трансформаторами трудно выполнить селективную защиту на питающей линии.
Размещение внутрицеховых КТП
Внутрицеховые комплектные трансформаторные подстанции, как правило, размещают на первом этаже в основных и вспомогательных помещениях производств.
Техническое обслуживание комплектных трансформаторных подстанций
При техническом обслуживании комплектных трансформаторных подстанций (КТП) основным оборудованием, за которым нужно вести регулярное наблюдение и уход, являются силовые трансформаторы и коммутационная аппаратура распределительных щитов.
Завод изготовитель несет ответственность за работу КТП в течении 12 месяцев со дня ввода их в эксплуатацию, но не более 24 месяцев со дня отгрузки при условии соблюдения правил хранения, транспортировки и обслуживания.
Токи нагрузок при нормальной эксплуатации не должны превышать значений, указанных в заводских инструкциях. В подстанциях с двумя резервирующих друг друга трансформаторами, эксплуатационная нагрузка не должна превышать 80% номинальной. При аварийном режиме допускается перегрузка линий, отходящих от распределительных щитов, КТП, при защите их автоматами с комбинированными расцепителями.
Кроме показаний приборов, о нагрузке герметизированных трансформаторов типов ТНЗ и ТМЗ судят по давлению внутри бака, которое при нормальной нагрузке не должно превышать 50 кПа по показанию мановакумметра. При давлении 60 кПа срабатывает реле давления, выдавливая стеклянную диафрагму, давление при этом понижается до нуля. Резкое снижение внутреннего давления происходит и при потере герметичности трансформатора.
Если давление упало до нуля, проверяют целостность диафрагмы. Если она разбита, трансформатор отключают, и выясняют причину, приведшую к срабатыванию реле давления, и при отсутствии повреждения (т.е. реле сработало от перегрузки) устанавливают новую диафрагму и включают трансформатор под пониженную нагрузку. На герметизированных трансформаторах для контроля температуры в верхних слоях масла установлены термометрические сигнализаторы с действием на световой или звуковой сигнал при перегреве.
У трансформаторов, снабженных термосифонными фильтрами, во время эксплуатации контролируют нормальную циркуляцию масла через фильтр по нагреву верхней части кожуха. Если в пробе масла обнаруживают загрязненность, фильтр перезаряжают. Для этого фильтр разбирают, очищают внутреннюю поверхность от грязи, шлама и промывают чистым сухим маслом. При необходимости заменяют сорбент. Сорбент, полученный в герметической таре, можно применять без сушки.
Контроль за осушителем сводится к наблюдению за цветом индикаторного силикагеля. Если большая часть его окрашивается в розовый цвет, весь силикагель осушителя заменяют или восстанавливают нагревом его при 450 – 500 гр С в течение 2 ч, а индикаторный силикагель – нагревом при 120 гр С до тех пор, пока вся масса не окрасится в голубой цвет (приблизительно через 15 ч).
Удаление шлама и оксидной пленки с контактной системы переключателя ступеней, рекомендуется производить не реже 1 раза в год прокручиванием переключателя до 15 – 20 раз по часовой и против часовой стрелки.
Периодичность осмотров КТП устанавливается службой главного энергетика. Осмотр КТП производится при полном снятии напряжении на вводе и отходящих линиях.
Выбираем мощность трансформатора по следующей формуле:
Sт=Рр/β*N=267,62/0,9*1=297,35кВА. (3.1)
где Рр – расчетная мощность цеха, равная 267,62 кВт;
β – коэффициент загрузки трансформатора, β=0,9;
N – число трансформаторов, N=1.
Выбираем трансформатор ТМ – 400/10 со следующими параметрами
Sн= 400кВА, Uвн=10кВ, Uнн=0,4кВ, ∆Рк=5,7кВт, Uк=4,5%.
Найдем максимальную реактивную мощность, которую можно пропустить через трансформатор:
QТ=. (3.2)
QТ=квар.
Определяем мощность компенсирующих устройств:
Qкн=Qр—Qт=156,53-395,67=-239,14кВАр. (3.3)
где Qр – расчетная реактивная нагрузка цеха, Qр=156,53:
Так как Qкн<0, то компенсация не требуется.
studfiles.net
Технические характеристики трансформаторов тока Номинальный первичный и вторичный ток трансформаторов тока
Трансформаторы тока характеризуются номинальным первичным током Iном1 (стандартная шкала номинальных первичных токов содержит значения от 1 до 40000 А) и номинальным вторичным током Iном2, который принят равным 5 или 1 А. Отношение номинального первичного к номинальному вторичному току представляет собой коэффициент трансформации КТА= Iном1/ Iном2
Токовая погрешность трансформаторов тока
Трансформаторы тока характеризуются токовой погрешностью ∆I=(I2K-I1)*100/I1 (в процентах) и угловой погрешностью (в минутах). В зависимости от токовой погрешности измерительные трансформаторы тока разделены на пять классов точности: 0,2; 0,5; 1; 3; 10. Наименование класса точности соответствует предельной токовой погрешности трансформатора тока при первичном токе, равном 1—1,2 номинального. Для лабораторных измерений предназначены трансформаторы тока класса точности 0,2, для присоединений счетчиков электроэнергии — трансформаторы тока класса 0,5, для присоединения щитовых измерительных приборов -классов 1 и 3.
Нагрузка трансформаторов тока
Нагрузка трансформатора тока — это полное сопротивление внешней цепи Z2, выраженное в омах. Сопротивления r2 и х2 представляют собой сопротивление приборов, проводов и контактов. Нагрузку трансформатора можно также характеризовать кажущейся мощностью S2 В*А. Под номинальной нагрузкой трансформатора тока Z2ном понимают нагрузку, при которой погрешности не выходят за пределы, установленные для трансформаторов данного класса точности. Значение Z2ном дается в каталогах.
Электродинамическая стойкость трансформаторов тока
Электродинамическую стойкость трансформаторов тока характеризуют номинальным током динамической стойкости Iм.дин. или отношением kдин = Термическая стойкость определяется номинальным током термической стойкости Iт или отношением kт= Iт / I1ном и допустимым временем действия тока термической стойкости tт.
3. Расчет ктп
3.1. Расчет цехового трансформатора.
Цель расчета: определение подходящего по мощности трансформатора для питания проектируемого цеха.
Комплектная трансформаторная подстанция (КТП) – это электрическая установка, предназначенная для приема, преобразования и распределения электроэнергии трехфазного тока. Она состоит из одного или двух трансформаторов, устройства высшего напряжения УВН) с коммутационной аппаратурой, комплектного РУ со стороны низшего напряжения (РУНН) и служит для распределения энергии между отдельными электроприемниками или группами электроприемников в цехе.
Условное обозначение комплектной трансформаторной подстанции КТП-Х/10//0,4-81-У1 расшифровывается так: К – комплектная, Т – трансформаторная , П – подстанция, Х – мощность силового трансформатора (25, 40, 63, 100, 160), кВА, 10 – класс напряжения в кВ, 0,4 –номинальное напряжение на стороне НН, 81 – год разработки, У1 – вид климатического исполнения.
Условия эксплуатации комплектных трансформаторных подстанций
Высота установки трансформатора над уровнем моря не более 1000 м.
Температура окружающего воздуха от -40 до +40 гр С.
Отсутствие тряски, вибрации, ударов.
Окружающая среда – невзрывоопасная, химически неактивная.
Гарантийный срок – три года со дня ввода КТП в эксплуатацию.
Защита комплектных трансформаторных подстанций от коротких замыканий
Защита КТП от многофазных коротких замыканий отходящих линий осуществляется выключателями со встроенными электромагнитными и тепловыми расцепителями.
Подключение комплектной трансформаторной подстанции при радиальной схеме питания
При радиальном питании КТП кабельными линиями от распределительного пункта 6 – 10 кВ по схеме блок – линия – трансформатор допускается глухое присоединение к трансформатору.
Подключение комплектной трансформаторной подстанции при магистральной схеме питания
Установка шкафа УВН с отключающей и заземляющей аппаратурой перед трансформатором КТП при магистральной схеме питания обязательна.
При мощности трансформаторов 1000 – 1600 кВА к одной магистрали следует присоединять две-три КТП, при меньшей мощностях – три-четыре.
Подключение комплектных трансформаторных подстанций мощностью 2500 кВА
КТП с трансформаторами мощностью 2500 кВА необходимо питать по радиальной схеме так как при магистральной схеме с двумя трансформаторами трудно выполнить селективную защиту на питающей линии.
Размещение внутрицеховых КТП
Внутрицеховые комплектные трансформаторные подстанции, как правило, размещают на первом этаже в основных и вспомогательных помещениях производств.
Техническое обслуживание комплектных трансформаторных подстанций
При техническом обслуживании комплектных трансформаторных подстанций (КТП) основным оборудованием, за которым нужно вести регулярное наблюдение и уход, являются силовые трансформаторы и коммутационная аппаратура распределительных щитов.
Завод изготовитель несет ответственность за работу КТП в течении 12 месяцев со дня ввода их в эксплуатацию, но не более 24 месяцев со дня отгрузки при условии соблюдения правил хранения, транспортировки и обслуживания.
Токи нагрузок при нормальной эксплуатации не должны превышать значений, указанных в заводских инструкциях. В подстанциях с двумя резервирующих друг друга трансформаторами, эксплуатационная нагрузка не должна превышать 80% номинальной. При аварийном режиме допускается перегрузка линий, отходящих от распределительных щитов, КТП, при защите их автоматами с комбинированными расцепителями.
Кроме показаний приборов, о нагрузке герметизированных трансформаторов типов ТНЗ и ТМЗ судят по давлению внутри бака, которое при нормальной нагрузке не должно превышать 50 кПа по показанию мановакумметра. При давлении 60 кПа срабатывает реле давления, выдавливая стеклянную диафрагму, давление при этом понижается до нуля. Резкое снижение внутреннего давления происходит и при потере герметичности трансформатора.
Если давление упало до нуля, проверяют целостность диафрагмы. Если она разбита, трансформатор отключают, и выясняют причину, приведшую к срабатыванию реле давления, и при отсутствии повреждения (т.е. реле сработало от перегрузки) устанавливают новую диафрагму и включают трансформатор под пониженную нагрузку. На герметизированных трансформаторах для контроля температуры в верхних слоях масла установлены термометрические сигнализаторы с действием на световой или звуковой сигнал при перегреве.
У трансформаторов, снабженных термосифонными фильтрами, во время эксплуатации контролируют нормальную циркуляцию масла через фильтр по нагреву верхней части кожуха. Если в пробе масла обнаруживают загрязненность, фильтр перезаряжают. Для этого фильтр разбирают, очищают внутреннюю поверхность от грязи, шлама и промывают чистым сухим маслом. При необходимости заменяют сорбент. Сорбент, полученный в герметической таре, можно применять без сушки.
Контроль за осушителем сводится к наблюдению за цветом индикаторного силикагеля. Если большая часть его окрашивается в розовый цвет, весь силикагель осушителя заменяют или восстанавливают нагревом его при 450 – 500 гр С в течение 2 ч, а индикаторный силикагель – нагревом при 120 гр С до тех пор, пока вся масса не окрасится в голубой цвет (приблизительно через 15 ч).
Удаление шлама и оксидной пленки с контактной системы переключателя ступеней, рекомендуется производить не реже 1 раза в год прокручиванием переключателя до 15 – 20 раз по часовой и против часовой стрелки.
Периодичность осмотров КТП устанавливается службой главного энергетика. Осмотр КТП производится при полном снятии напряжении на вводе и отходящих линиях.
Выбираем мощность трансформатора по следующей формуле:
Sт=Рр/β*N=267,62/0,9*1=297,35кВА. (3.1)
где Рр – расчетная мощность цеха, равная 267,62 кВт;
β – коэффициент загрузки трансформатора, β=0,9;
N – число трансформаторов, N=1.
Выбираем трансформатор ТМ – 400/10 со следующими параметрами
Sн= 400кВА, Uвн=10кВ, Uнн=0,4кВ, ∆Рк=5,7кВт, Uк=4,5%.
Найдем максимальную реактивную мощность, которую можно пропустить через трансформатор:
QТ=. (3.2)
QТ=квар.
Определяем мощность компенсирующих устройств:
Qкн=Qр—Qт=156,53-395,67=-239,14кВАр. (3.3)
где Qр – расчетная реактивная нагрузка цеха, Qр=156,53:
Так как Qкн<0, то компенсация не требуется.
studfiles.net
Как выбрать трансформатор тока для счетчика: таблица и формулы
При организации электроснабжения предприятий, жилых и коммерческих объектов, в тех случаях, когда суммарный ток нагрузки многократно превышает возможности узла учета, или же необходимо произвести учет электроэнергии высоковольтных потребителей, устанавливаются дополнительные узлы преобразования — трансформаторы тока (ТТ) и напряжения (ТН). Они позволяют произвести линейное преобразование и осуществить учет или контроль проходящего тока с помощью обычных однофазных или трехфазных электросчетчиков, амперметров, а также организовать систему защиты линии с помощью них. В этой статье мы узнаем как выбрать трансформатор тока для счетчика электроэнергии по мощности и другим параметрам.

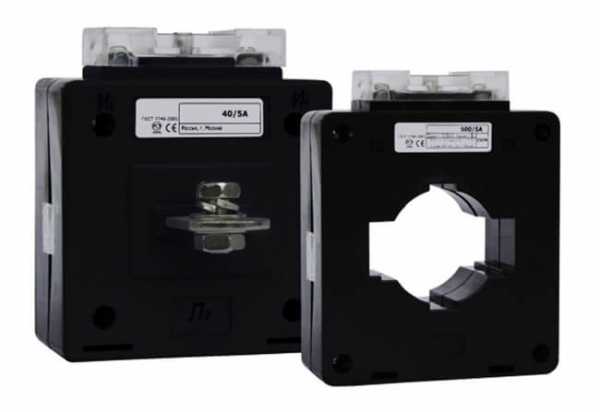

Разновидность устройств
При выборе трансформатора нужно учитывать его место расположение (закрытые или открытые распределительные установки, встраиваемые системы), а также конструктивные особенности исполнения (проходные, шинные, опорные, разъемные).
Проходной ТТ устанавливают в комплексных РУ и используют в качестве проходного изолятора. Опорные используют для установки на ровной поверхности. Шинный ТТ устанавливается непосредственно на токоведущие части. В роли первичной обмотки трансформатора выступает участок шины. Встроенные модели как элемент конструкции, устанавливаются в силовые трансформаторы, масляные выключатели и пр. Разъемные ТТ выполнены разборными для быстрой установки на жилы кабеля, без физического вмешательства в целостность электрических сетей.
Кроме того, разделение также проходит по типу используемой изоляции:
- литая;
- пластмассовый корпус;
- твердая;
- вязкая компаудная;
- маслонаполненная;
- газонаполненная;
- смешанная масло-бумажная.
И различают по спецификации и сфере применения:
- коммерческий учет и измерения;
- защита систем электроснабжения;
- измерения текущих параметров;
- контроль и фиксация действующих значений;
Также различаются трансформаторы по напряжению: для электроустановок до 1000 Вольт и выше.
Правила выбора
При выборе трансформатора его напряжение не должно быть меньшим, чем номинальное напряжение счетчика.
U ном ≥ U уст
Аналогично поступаем при выборе ТТ по току, который должен быть равен или больше максимального тока контролируемой установки. С учетом аварийных режимов работы.
I ном ≥ I макс.уст
В ПУЭ описаны правила и нормативные требования к устройствам коммерческого учета счетчиками, а также уделено не мало внимания трансформаторам тока и нормам расчетных мощностей. Детально ознакомится можно в пункте ПУЭ 1.5.1.
Помимо этого существуют следующие правила выбора трансформатора тока для счетчика:
- Длина и сечение проводников от ТТ к узлу учета должны обеспечивать минимальную потерю напряжения (не более 0.25% для класса точности 0.5 и 0.5% для трансформаторов точностью 1.0). Для счетчиков, используемых для технического учета, допускается падение напряжения 1.5% от номинального.
- Для систем АИИС КУЭ трансформаторы должны иметь высокий класс точности. Для установки в такие системы используют ТТ класса S 0.5S и 0.2S, позволяя увеличить точность учета при минимальных первичных токах.
- Для коммерческого учета нужно выбрать класс точности ТТ не более 0.5. При использовании счетчика точностью 2.0 и для технического учета, допускается применение трансформатора класса 1.0.
- Выбор ТТ с завышенной трансформацией допускается, если при максимуме тока нагрузки, ток в трансформаторе не меньше 40% от I ном электросчетчика.
- При расчете количества потребленной энергии необходимо учитывать коэффициент преобразования.
- Расчет мощности ТТ производится в зависимости от сечения проводника и расчетной мощности.
Пример расчета:
По таблице ниже, согласно получившимся расчетным параметрам выбираем ближайший ТТ:
При заключении договора с энергоснабжающей организацией, в случае когда для производства учета необходима установка трансформаторов тока, для организации узла учета, выдаются технические условия, в которых указано модель узла учета а также тип ТТ, номинал автоматических выключателей место их установки для конкретной организации. В результате самостоятельные расчеты ТТ производить не нужно.
Напоследок советуем читателям https://samelectrik.ru просмотреть полезное видео по теме:
Надеемся, теперь вам стало понятно, как выбрать трансформаторы тока для счетчиков и какие варианты исполнения ТТ бывают. Надеемся, предоставленная информация была для вас полезной и интересной!
Наверняка вы не знаете:
samelectrik.ru
Блог » Выбор измерительных трансформаторов тока
В статье описаны основные параметры трансформаторов тока.
Коэффициент трансформации
Расчетный коэффициент трансформации – это отношение первичного расчетного тока к вторичному расчетному току, он указан на табличке с паспортными данными в виде неправильной дроби.
Чаще всего используются измерительные трансформаторы x / 5 A, большинство измерительных приборов имеют при 5 A больший класс точности. По техническим и, прежде всего, по экономическим соображениям при большой длине измерительной линии рекомендуется использовать трансформаторы x / 1 A. Потери в линии в 1-A-трансформаторах составляют всего 4 % от потерь 5-A-трансформаторов. Но в этом случае измерительные приборы имеют обычно меньший класс точности.
Номинальный ток
Расчетный или номинальный ток (использовавшееся прежде название) – это указанное на табличке с паспортными данными значение первичного и вторичного тока (первичный расчетный ток, вторичный расчетный ток), на которое рассчитан трансформатор. Нормированные расчетные токи (кроме классов 0,2 S и 0,5 S) равны 10 – 12,5 – 15 – 20 – 25 – 30 – 40 – 50 – 60 – 75 A, а также числам, полученным из этих значений умножением на число, кратное десяти.
Нормированные вторичные токи равны 1 и 5 A, предпочтительно 5 A.
Нормированные расчетные токи для классов 0,2 S и 0,5 S равны 25 – 50 – 100 A, а также числам, полученным из этих значений умножением на число, кратное десяти, вторичный ток (только) 5 A.
Правильный выбор номинального тока первичной обмотки очень важен для точности измерения. Рекомендуется максимально близкое сверху к измеренному / определенному току (In) отношение.
Пример: In = 1 154 A; выбранное отношение = 1 250/5.
Номинальный ток можно определить на основании следующих предпосылок:
- Номинальный ток измерительного трансформатора, умноженный на 1,1 (трансформатор с ближайшими характеристиками)
- Предохранитель (номинальный ток предохранителя = номинальный ток трансформатора) измеряемой части установки (низковольтные главные распределительные щиты, распределительные шкафы)
- Фактический номинальный ток, умноженный на 1,2 (этот метод нужно использовать, если фактический ток значительно ниже номинального тока трансформатора или предохранителя)
Нежелательно использовать трансформаторы с избыточными расчетными величинами,
т.к. в этом случае может сильно снизиться точность измерения при относительно низких токах
(относительно первичного расчетного тока).
Расчетная мощность трансформаторов тока
Расчетная мощность трансформатора тока – это результат нагрузки со стороны измерительного прибора и квадранта вторичного расчетного тока, она измеряется в ВA. Нормированные значения равны 2,5 – 5 – 10 – 15 – 30 ВА. Можно также выбирать значения, превышающие 30 ВА в соответствии со случаем применения. Расчетная мощность описывает способность трансформатора пропускать вторичный ток в пределах допускаемой погрешности через нагрузку.
При выборе подходящей мощности необходимо учесть следующие параметры: Потребление мощности измерительными приборами (при последовательном подключении …), длина кабеля, поперечное сечение кабеля. Чем больше длина кабеля и меньше его поперечное сечение, тем больше потери в питающей линии, т.е. номинальная мощность трансформатора должна иметь соответствующую величину.
Мощность потребителей должна быть близка к расчетной мощности трансформатора. Очень низкая мощность потребителей (низкая нагрузка) повышает кратность тока нагрузки, поэтому измерительные приборы могут быть недостаточно защищены от короткого замыкания. Слишком большая мощность потребителей (высока нагрузка) отрицательно сказывается на точности.
Часто в системе уже имеются трансформаторы тока, которые можно использовать при установке нового измерительного прибора. При этом нужно обратить внимание на номинальную мощность трансформатора: Достаточна ли она для дополнительных измерительных приборов?
Классы точности
В зависимости от точности трансформаторы тока делятся на классы. Стандартные классы точности: 0,1; 0,2; 0,5; 1; 3; 5; 0,1 S; 0,2 S; 0,5 S. Коду класса соответствует кривая погрешностей тока и угловая погрешность.
Классы точности трансформаторов тока зависят от значения измерения. Если трансформаторы тока работают с малым по отношению к номинальному току током, точность измерения существенно снижается. В приведенной ниже таблице указаны предельные значения погрешности с учетом значений номинального тока:
Для комбинированных измерительных устройств рекомендуется использовать трансформаторы тока того же класса точности. Трансформаторы тока с более низким классом точности приводят к снижению точности измерения всей системы – преобразователь тока + измерительное устройство, которая в этом случае определяется классом точности трансформатора тока. Тем не менее, использование трансформаторов тока с меньшей точностью измерения, чем в измерительном устройстве, возможно с технической точки зрения.
Кривая погрешностей трансформатора тока
Измерительные трансформаторы и защитные трансформаторы
В то время, как измерительные трансформаторы должны максимально быстро насыщаться после выхода за диапазон потребляемого тока (выражается кратностью тока нагрузки FS), чтобы предотвратить рост вторичного тока в случае сбоя (например, короткого замыкания) и защитить таким образом подключенные устройства, защитные трансформаторы должны максимально долго не насыщаться.
Защитные трансформаторы используются для защиты установки в сочетании с соответствующими коммутирующими устройствами. Стандартные классы точности для защитных трансформаторов – 5P и 10P. «P» означает «protection» – ″защита″. Номинальная кратность тока нагрузки указывается (в %) после обозначения класса защиты. Например, 10P5 означает, что при пятикратном номинальном токе негативное отклонение со стороны вторичного тока от значения, ожидаемого в соответствии с коэффициентом трансформации (линейно),
составляет не более 10 % от ожидаемого значения.
Для комбинированных измерительных приборов настоятельно рекомендуется использовать измерительные трансформаторы.

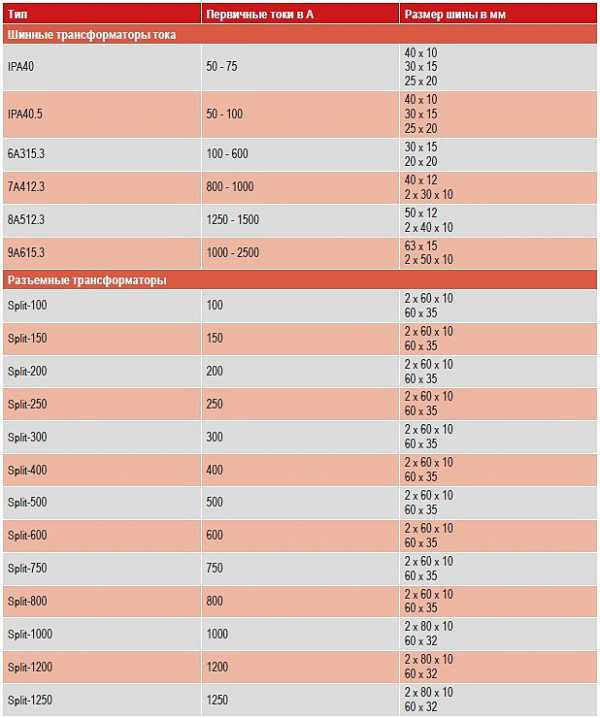

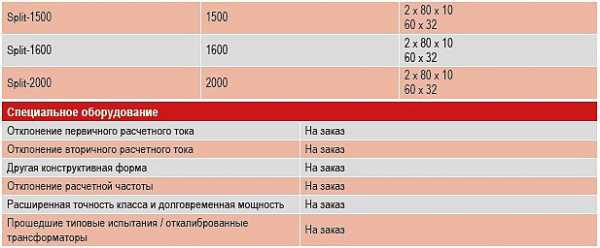

Стандартные размеры шин для трансформаторов
Разъемные трансформаторы тока представлены в общем каталоге.
neokip.ru
Номинальный вторичный ток — трансформатор — ток
Номинальный вторичный ток — трансформатор — ток
Cтраница 1
Номинальный вторичный ток трансформаторов тока равен 5 а. О случае, соли вторичный ток имеет другое значение, он приведен в сноске к типу трансформатора. [1]
Номинальный вторичный ток трансформатора тока выбирается исходя из параметров присоединяемых к нему приборов и реле. [2]
Номинальный вторичный ток трансформаторов тока равен обычно 5 а, а точность трансформаторов тока, применяемых в городских электрических сетях, бывает 3 и 1 классов для питания реле и приборов второстепенного значения и класса 0 5 для питания счетчиков, ваттметров и щитовых амперметров, а также для применения в качестве образцовых ( эталонных) трансформаторов тока. [3]
Под номинальным вторичным током трансформатора тока понимают ток, для которого предназначены приборы, подлежащие присоединению к его вторичной обмотке. [4]
Проверяется и потребление в цепях тока защиты при номинальном вторичном токе трансформаторов тока. [5]
В одной конструкции минимальный так срабатывания реле меньше 1 % номинального вторичного тока трансформатора тока. Реле предусмотрено со стабилизирующим сопротивлением, имеющим отпайки, калиброванные в вольтах. [6]
Сечение провода для шунтов должно быть рассчитано на длительное протекание номинального вторичного тока трансформаторов тока. [8]
Особую осторожность необходимо проявлять при подаче на панель токов, превышающих номинальные вторичные токи трансформаторов тока. При этом учитывается термическая стойкость обмоток реле и то, что в одной фазе с испытываемым реле, рассчитанным на большие токи, могут быть включены обмотки реле, рассчитанного на небольшие токи. Последние закорачиваются во избежание их повреждения токами большого значения. [9]
Особую осторожность необходимо проявлять при подаче на панель токов, превышающих номинальные вторичные токи трансформаторов тока. При этом учитывается величина термической устойчивости обмоток реле и то, что в одной фазе с испытываемым реле, рассчитанном на большие токи, могут быть включены обмотки реле, рассчитанного на небольшие токи. Последние закорачиваются во избежание их повреждения токами большой величины. [10]
Пределы измерения ваттметров по току и напряжению должны в этом случае соответствовать номинальному вторичному току трансформаторов тока 5 а и номинальному вторичному напряжению трансформаторов — напряжения 100 в. [11]
На стадии курсового проектирования все параметры срабатывания защит ( токи, сопротивления, напряжения) определяются, как правило, в первичных величинах. Исключение составляют защиты, у которых уставки регулируются не плавно, а дискретно ( например, дифференциально-фазная) и поэтому должны быть выбраны во вторичных величинах. Кроме того, расчет параметров срабатывания во вторичных величинах необходим для защиты, указанной в задании, для выбора релейной аппаратуры, например типа реле тока. В этом случае необходимо выбрать коэффициент трансформации трансформаторов тока. Номинальный первичный ток трансформатора тока выбирается равным или незначительно превышающим максимальный ток нагрузки линии, указанный в задании. Номинальный вторичный ток трансформаторов тока составляет 5 А или 1 А, причем трансформаторы с номинальным током 1 А применяются, начиная с напряжения 220 кВ, в случае больших расстояний ( сотни метров) от их места установки до панелей релейной защиты. [12]
Страницы: 1
www.ngpedia.ru
0 thoughts on “Номинальные токи трансформаторов тока – ГОСТ 7746-89 Трансформаторы тока. Общие технические условия”
