характеристики, плюсы и минусы, правила укладки

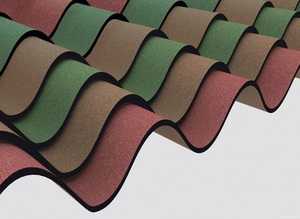

Еврошифер, он же ондулин, – недорогая разновидность кровельного покрытия, внешне слегка напоминающая своего серого исторического предшественника. От обычного шифера относительно новый для нас вид кровли отличается легкостью и цветовым разнообразием.

Волнистые битумные листы привлекают декоративными качествами, не вызывают затруднений в раскрое и в креплении. К тому же черепица ондулин предельно проста в укладке, особенно, если самостоятельному кровельщику известны все технологические нюансы.

В изготовлении ондулина используются органические и неорганические волокна, формирующие в совокупности гомогенную смесь. Волокна плотно прессуют и пропитывают битумом, в результате получается материал с равными во всех точках физико-механическими свойствами.

Многослойность материала обеспечивает устойчивость к разнообразным механическим воздействиям. Волнистый рельеф усиливает эффект, формируя своеобразные ребра жесткости, которые противостоят давлению снежных залежей, града и прямонаправленных ливневых струй.

С внешней стороны волнистые листы покрывают полимерной защитно-декоративной оболочкой, придающей покрытию цвет и защищающей от агрессии УФ лучей. Настоящий ондулин долго не выгорает после укладки. Подделки не окрашивают составами со светостойкими компонентами, потому они выцветают через пару-тройку лет.

Поверхности еврошифера придана особая текстура, способствующая самостоятельному удалению осадков с покрытой им крыши. Снежные отложения, пыль и атмосферная грязь не задерживаются на битумной кровле с легкой шероховатостью и полимерной защитой.

Применяют ондулин как в новом строительстве, так и в восстановлении технических характеристик старых крыш. В ремонтных работах допустима укладка прямо на старый шифер или на установленную поверх изношенного покрытия обрешетку. Используется материал преимущественно в качестве кровли малоэтажных домов с крышами крутизной от 10º и более.

Материал поставляется разными производителями. В целом технические данные продукции заводского изготовления мало чем отличаются от конкурирующих предложений. Как основной признак настоящего еврошифера принимается число волн в листе, которых должно быть ровнехонько 10, и однородность в срезе.

Как бы ни старались разработчики кровельных покрытий, достичь совершенства пока никому не удалось. В том числе инженерам, трудившимся над изобретением и модернизацией ондулина. Как и любая другая кровля, еврошифер наделен неоспоримыми достоинствами, но все-таки не лишен некоторых недостатков.

Задача покупателя заключается в трезвом сопоставлении плюсов с минусами черепицы ондулин, чтобы в итоге решить вопрос пригодности материала для кровли любимой загородной собственности.

Для начала перечислим плюсы еврошифера, это:

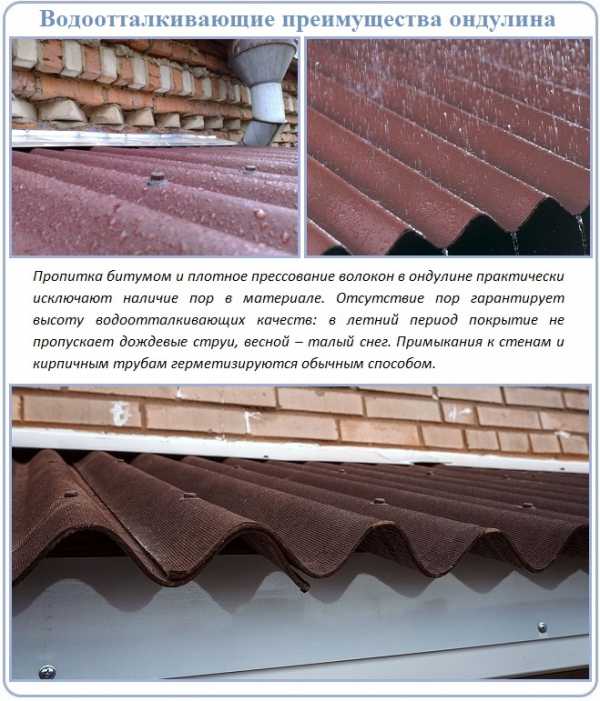

Минимальное влагопоглощение. Битумная пропитка, обогащенная полимерами, полностью заполняет все поры прессованного материала, лишая воду малейшей возможности проникнуть в его толщу и под него, в подкровельное пространство.
Высокая шумоизоляция. Созданный из множества волокон материал превосходно препятствует прохождению звуковых колебаний извне и изнутри постройки. Это качество крайне привлекательно для приверженцев обустроенных мансард.
Устойчивость к биологической и химической агрессии. Кровлю из еврошифера не повредит кислотный дождь, дым предприятий, не разъест плесневый грибок и гнилостные бактерии.
Технологичность. Ондулин без затруднений режут, крепят, при необходимости загибают материал в требующихся местах. Лист материала весит всего лишь 6 кг. С обустройством кровли европейским шифером запросто справится без помощников один человек.
Универсальность. Еврошифер используют в кровельных работах, независимо от климатической специфики объекта. Он отлично сопротивляется частым порывистым ветрам и держит снежные заносы.

Все же заметим, что битумный шифер – материал, безукоризненно подходящий для средних широт. В знойную погоду содержащийся в нем битум может расплавиться, а кровля деформироваться. В крепкие морозы листы становятся хрупкими.

Немаловажное достоинство – безопасность материала по экологическим критериям. В процессе эксплуатации он не выделяет угрожающих окружению токсинов. Отслужившую кровлю без проблем утилизируют – достаточно просто сжечь.

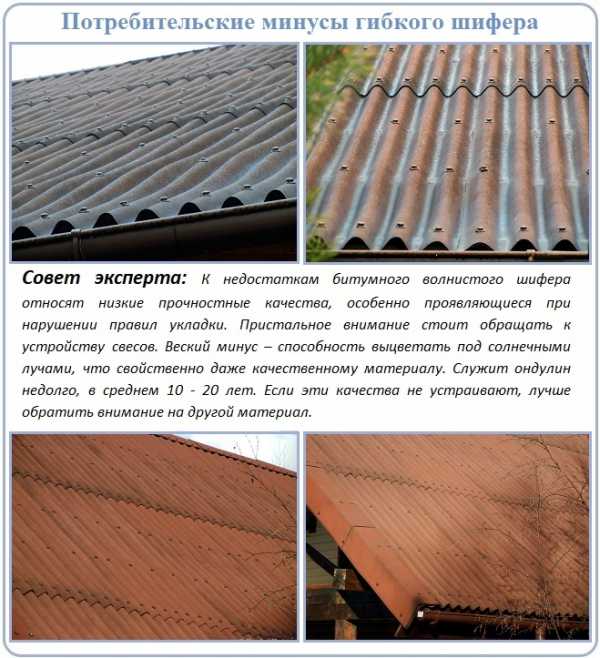

Перечень недостатков короче, но к нему тоже следует присмотреться. К минусам причислена:

Недостаточная прочность. По показателям сопротивляемости битумный материал все же не сравнится с кровельной жестью и глиняной черепицей. Служит он меньше указанных соперников. При нарушении правил укладки ондулин может местами прогнуться или утратить волнистый рельеф.

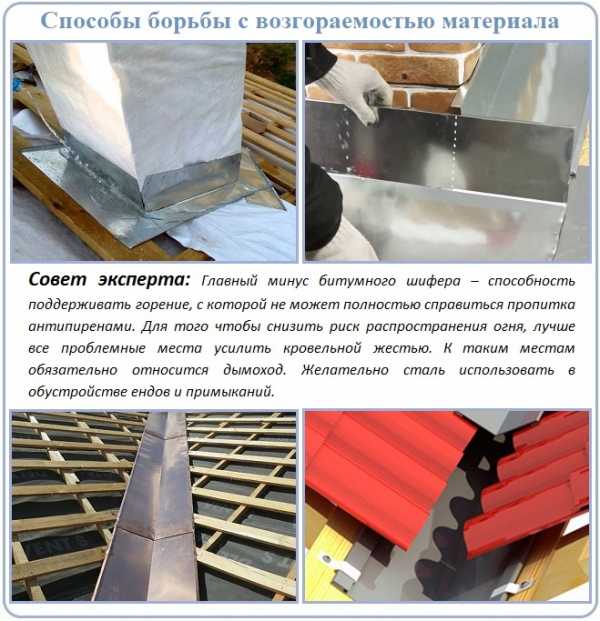

Горючесть. Волнистые битумные листы пропитывают антипиренами, но эти мероприятия не могут полностью исключить способность материала поддерживать зарождающийся огонь, хотя для возгорания еврошифера требуется долгое воздействие высоких температур.
Нестойкость цвета. В ходе эксплуатации яркая битумная кровля все же «полиняет». Потеря цвета свойственна даже оригинальной продукции, которая утратит яркость через 5 – 7 лет. Подделки выцветают гораздо быстрее.

Минусы волнистых битумных листов, конечно, перекрываются доступностью цены, кстати, объясняющей и оправдывающей небольшие эксплуатационные сроки.

Никто из производителей не обещает, что сооруженная из еврошифера кровля простоит больше 15 лет. Это намного меньше, чем 50 лет профилированной кровельной стали и 100 лет керамики или натурального камня.

Отметим, что эксплуатационный срок и надежность кровли из ондулина во многом зависит от грамотного выполнения монтажа, со спецификой которого стоит ознакомиться как самостоятельным мастерам, так и тем, кто прибегает к услугам наемных строителей.

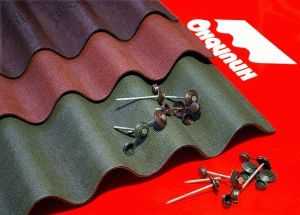

Для устройства кровли из гибкого шифера выпускают особый крепеж, позволяющий четко фиксировать волнистые листы, угловые детали, предназначенные для оформления примыканий, элементы для конька и ендовы, изолирующие прокладки для обустройства края скатов.

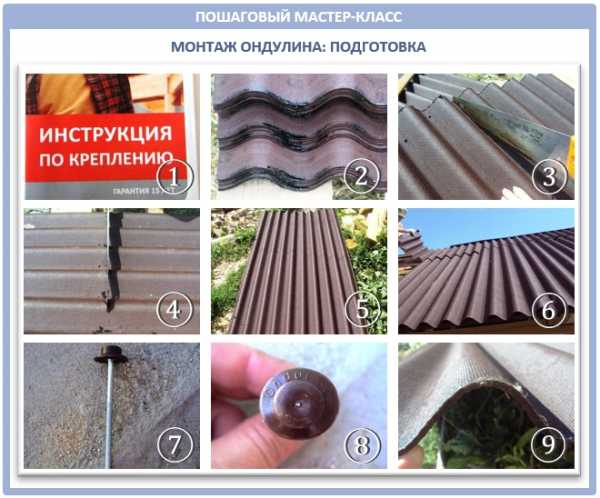

Главное, что к материалу прилагается пошаговое монтажное руководство от производителя материала, в котором рассмотрены все возможные варианты укладки и случаи, с которыми можно столкнуться при выполнении кровельных работ. Желающим уложить ондулин собственными руками следует досконально изучить инструктаж.

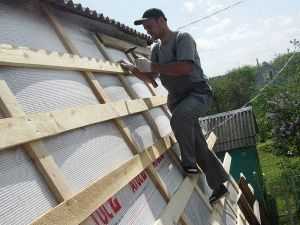

Специфика сооружения обрешетки

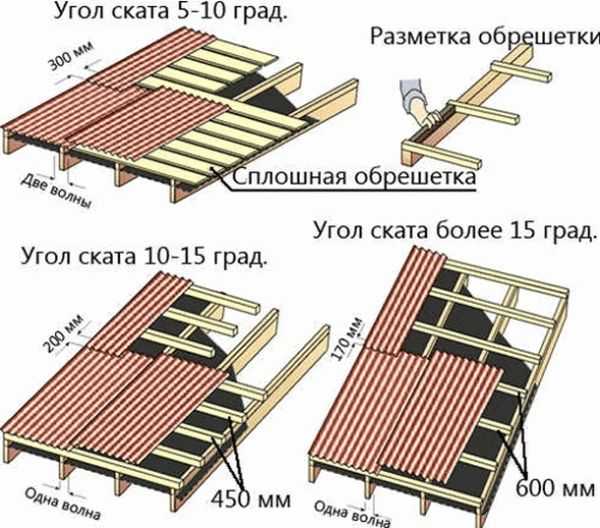

Битумный шифер сложно отнести к разряду жестких покрытий, поэтому к устройству основания под него следует крайне ответственно отнестись. Устройство обрешетки под него определяется уклоном скатов:

Для конструкций крутизной от 15º и выше. Обрешетку устраивают из брусков со сторонами 40 или 50 мм. Решетины ставят через каждые 60 см, шаг уменьшают в регионах с обильным выпадением осадков до 45 см.
Для крыш с уклоном в диапазоне 10 – 15º. Стандартным шагом крепления решетин считается 45 см, в областях с характерными снежными залежами означенное расстояние между элементами обрешетки уменьшается.
Для навесов над пристройками и козырьками с уклоном 5 – 10º. Обрешетку собирают из доски, водостойкой фанеры или листов ОСП. При использовании доски ее укладывают с зазором между элементами, который может достигать 5 см.

В устройстве сплошной обрешетки над пологими скатами допускается применение необрезного теса, с которого перед укладкой необходимо удалить обзол. Все пиломатериалы перед сооружением обязательно обрабатываются антипиренами, т.к. им предстоит контактировать с небезопасным в отношении возгорания покрытием.

Сразу отметим, что от уклона скатов зависит величина нахлеста волнистых листов. На пологих конструкциях до 10º еврошифер укладывается с заходом следующего листа на предыдущий сбоку на две волны. Нахлест вышележащего ряда на нижний должен быть 30 см.

Кровлю на скатах выше 10º укладывают с нахлестом по одной волне сбоку и с заходом по 20 и 17 см поверху. Понятно, что чем круче конструкция, тем меньше нахлестка, потому что на таких крышах меньше задерживающихся осадков.

При устройстве обрешетки из бруска карнизные свесы, разжелобки и участки возле конькового прогона делают сплошными путем укладки доски, так как в этих областях наиболее вероятно провисание кровли под действием залежавшегося снега.

Обрешетку обычно делают со свесом несколько большим, чем требуется по проекту. Карнизные свесы устраивают посредством наращивания обрезков доски на стропила – кобылок. За счет выхода за пределы стропильной конструкции решетин по линиям фронтонов и кобылок, по сути, формируется форма и размер скатов.

Излишки по завершению сооружения основы обрезают, предварительно промерив диагонали и скорректировав форму скатов при необходимости. Поэтому решетины и кобылки изначально берут с некоторым запасом.

Планирование раскроя листов

Проект с раскладкой битумного шифера для сложных конструкций с множеством составных элементов принято делать с использованием компьютерных программ. Такую работу лучше заказать в проектном бюро, предварительно вызвав замерщика для получения действительно точных данных.

Раскладку материала для простой крыши без особых проблем можно сделать самостоятельно. Для этого потребуется по листку миллиметровки и кальки: на первой нужно будет вычертить элементы ондулина в подходящем масштабе, на втором – абрис ската с конструктивными деталями и сделанной обрешеткой.

Не забывайте, что вычерчивать листы на миллиметровке необходимо с учетом нахлесток – наложений листов материала по боковой и нижней линии. В расчете нахлестов учитываем уклон скатов.

Учтите, что по правилам укладки гибкого шифера ряды должны располагаться по принципу «рыбьей чешуи», т.е. со смешением боковых швов вышележащих рядов относительно швов нижележащих рядов.

Кальку с отмеченными на ней линиями ската наложим на миллиметровку с раскладкой листов еврошифера и двигаем ее до тех пор, пока не найдем оптимальный вариант с наибольшим числом неразрезанных листов. Следим, чтобы верхняя линия листов располагалась точно над решетиной.

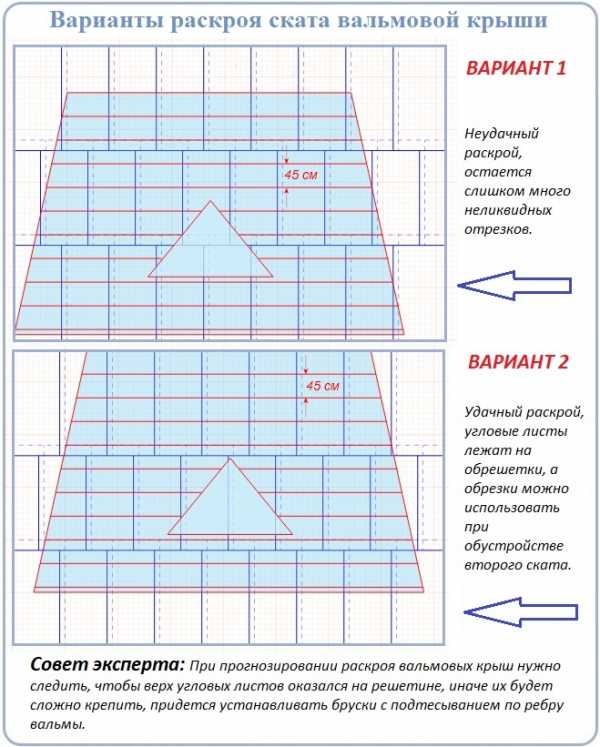

При проектировании раскроя для обустройства вальмовых конструкций необходимо следить, чтобы верх угловых элементов шифера приходился на решетину. Если идеальной раскладки не получится, придется в проблемных местах укладывать дополнительные бруски и подтесывать их по форме скатов на месте.

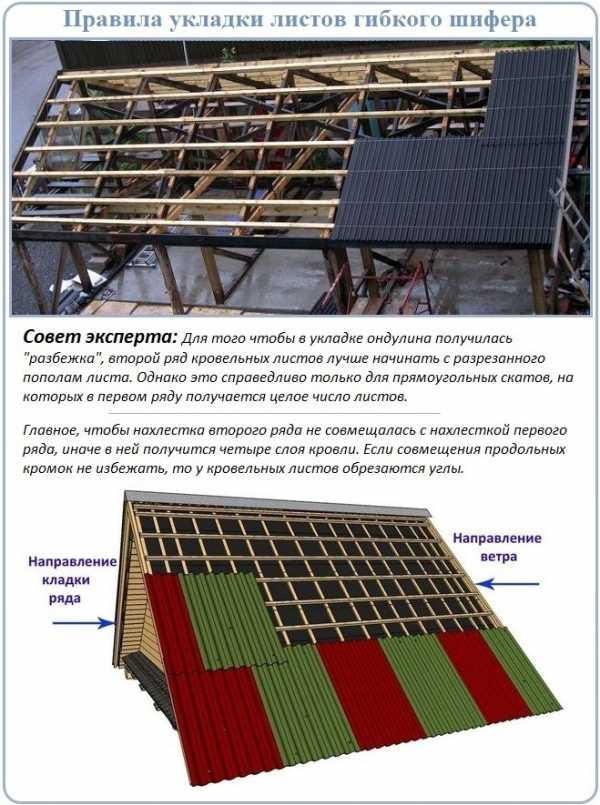

Для того чтобы обеспечить смещение продольных швов в простых прямоугольных скатах, рекомендуется каждый четный (или нечетный) ряд начинать с разрезанных напополам листов. Смещение требуется, чтобы исключить проникновение воды под кровлю в месте состыковки шиферных листов, да еще чтобы исключить точки, сложенные четырьмя слоями покрытия.

Ряды с разрезанными вдоль поперечной линии листами могут располагаться как у карнизной кромки, так и возле конька. Следует помнить и учитывать, что у кровли из еврошифера должен быть свободный свес, размер которого указывается производителем. Превышать его нельзя, чтобы край покрытия не прогибался под весом снега.

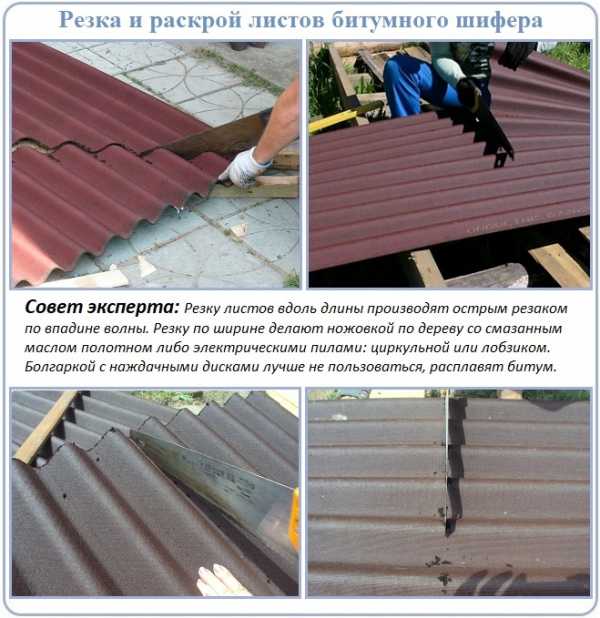

Разрезают европейский шифер по линиям впадин в волнистом рельефе. Режут обычной ножовкой с предназначенным для дерева полотном, которое нужно предварительно смазать маслом. Вместо ножовки подойдет циркульная электропила или электролобзик. Не стоит резать болгаркой – ее диски расплавят битумную пропитку.

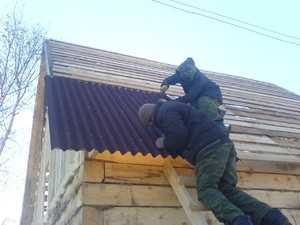

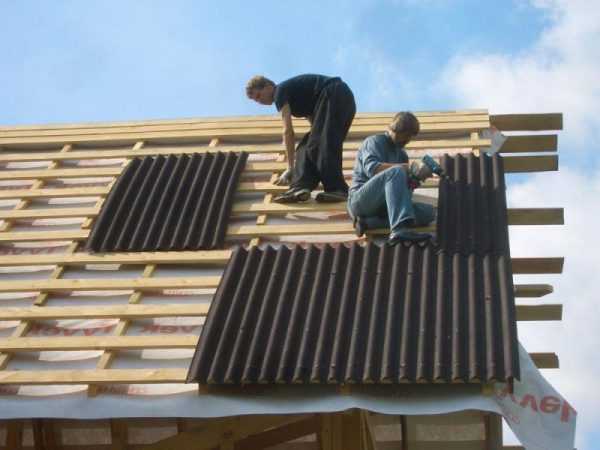

Процесс укладки волнистого покрытия

Укладка еврошифера производится по гидроизоляционному ковру. Материал для устройства гидроизоляции подбирают в зависимости от типа конструкции.

Для холодных крыш приобретают паропроницаемую мембрану, которая свободно пропустит формирующиеся внутри бытовые испарения, но не даст атмосферной воде проникнуть внутрь.

При устройстве утепленных кровельных конструкций с кровлей ондулином под утеплитель укладывается паронепроницаемая защита, а над теплоизоляцией располагают паропроницаемый материал.

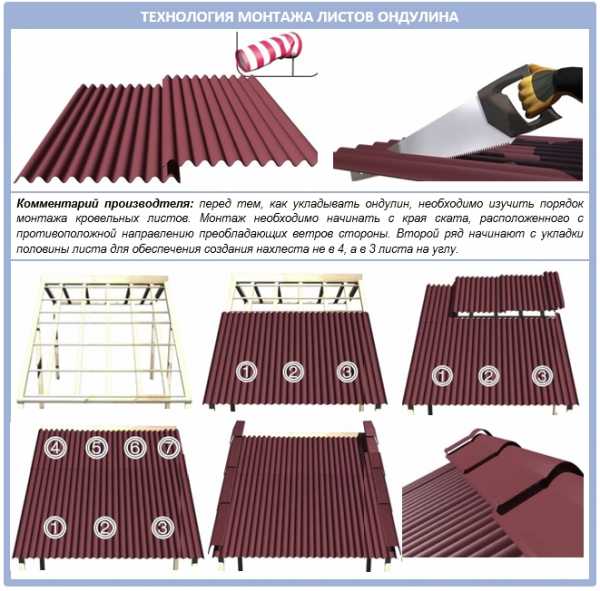

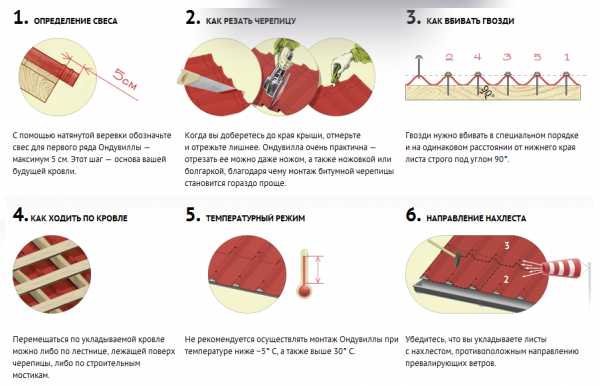

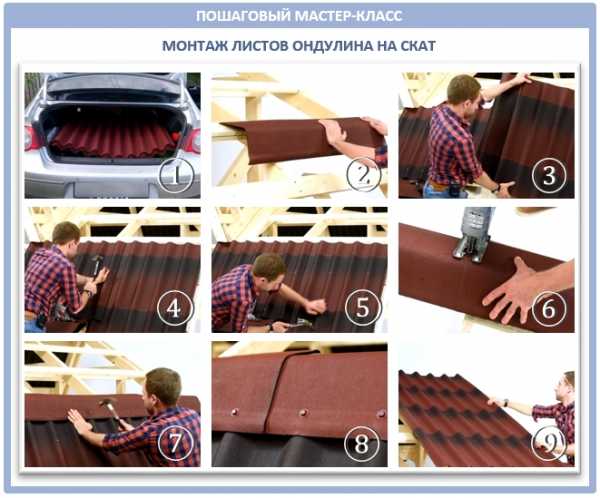

Укладку битумного шифера производят в направлении, противоположном преобладающим ветрам. Так как каждый последующий элемент перекрывает волной или двумя нижележащий предыдущий лис, то в результате укладки в указанном направлении воздушные потоки не будут портить кровлю, стремясь сорвать ондулин, а станут типа «гладить по шерсти».

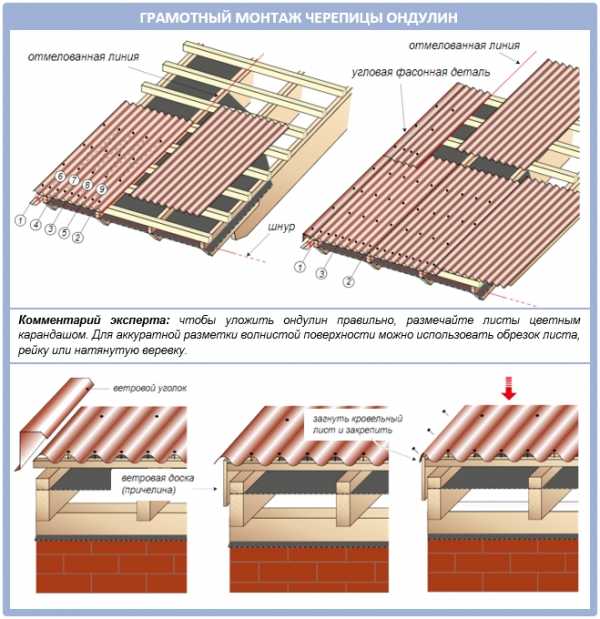

По подготовленному основанию выполняется разметка с помощью мелованного шнурка и цветного карандаша. Сначала отмечают две точки крайних листов с обеих сторон конструкции, затем полученные точки соединяют линией, после:

Если необходимости в корректировке скатов нет, то от полученной линии точно проводятся следующие;
Если геометрия скатов не совсем точна, то лучше еще до укладки слегка изменить размечаемые линии, чуть сократив или увеличив нахлестку там, где это требуется.

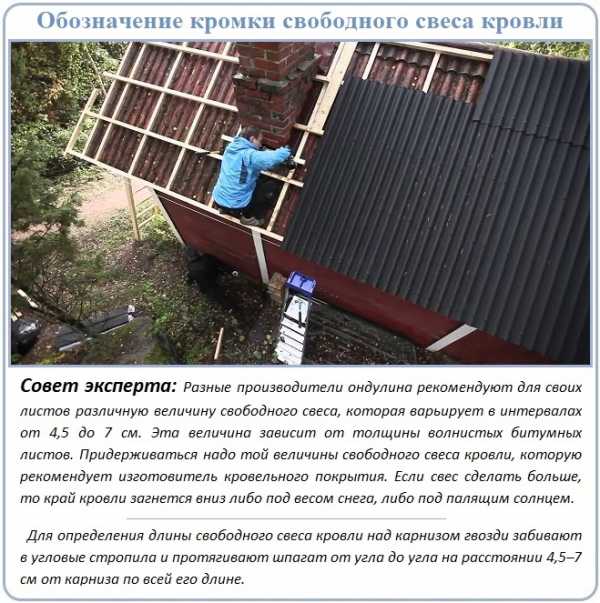

Еще перед стартом монтажа нужно наметить кромку свободного свеса. Для этого в торец двух крайних стропилин забивают по гвоздю так, чтобы их шляпки обозначали крайние точки свободного свеса. К гвоздям крепят натянутый шпагат. На больших по протяженности скатах лучше забить не два гвоздя, а более.

Стартовый лист укладывается, согласно показаниям разметки. Уложенный элемент сразу фиксируется гвоздями. Заметим, что он будет служить направляющей для продолжения ряда и укладки следующего листа сверху, потому его надо с предельной точностью выровнять.

Использование ветровых планок, укладываемых на край карниза, избавляет от необходимости скрупулезно ровнять стартовый лист, но даже в этом случае проверять направления укладки штучной кровли все-таки постоянно нужно. Правда некоторые отклонения в геометрических данных конструкции будут замаскированы уголками.

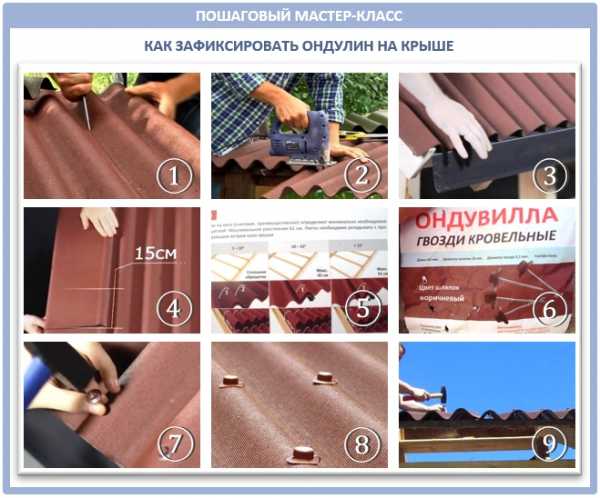

Нюансы и порядок крепления

Крепеж, выпускаемый специально для определенной коллекции ондулина, устанавливают строго перпендикулярно обрешетке. Гвозди забивают исключительно через гребни волнистых листов с обязательным заглублением в деревянную основу.

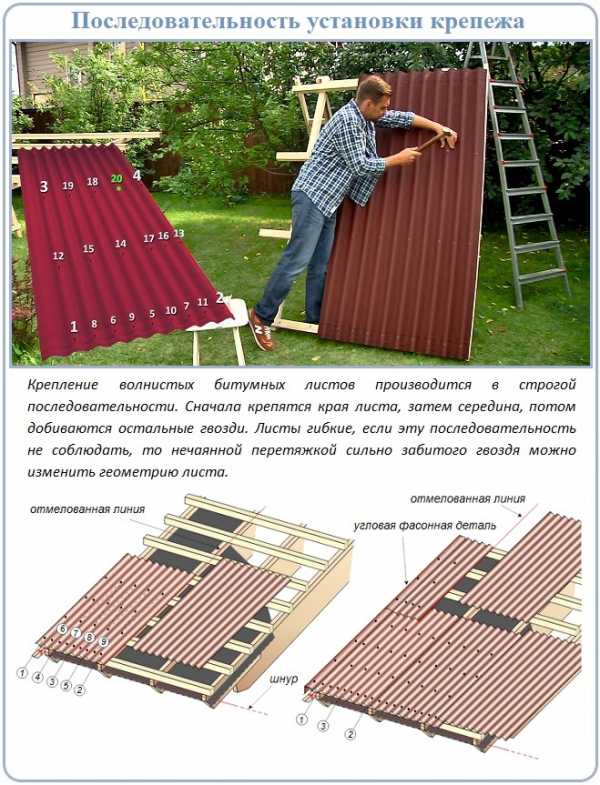

Фиксация гибкого шифера производится в четкой последовательности, которую не рекомендуется нарушать:

Сначала крепеж ставят по краям листа.
После фиксируется середина элемента.
Затем устанавливаются остальные точки крепления.

Сбивать последовательность категорически запрещено, иначе гибкие листы могут перекоситься. Нарушится пространственная геометрия волнистого элемента. Запрещено сильно заглублять гвозди и затягивать крепеж, потому что ондулин расплющится.

Если следовать указанной очередности, то случайно сильно заглубленный гвоздь практически никак не отразиться на геометрической форме волнистого покрытия.

В одну или две волны, уходящие под боковую нахлестку, крепеж не ставят, т.к. эти линии зафиксируются вместе с последующим листом. По аналогии и той же причине не производится фиксация вдоль верхней линии листа.

Если планируется установка ветрового уголка по фронтонному свесу, крепеж не ставят в крайнюю волну стартового листа, она закрепится потом в ходе фиксации этого фасонного элемента. Крепление фасонной детали выполняется к каждому бруску обрешетки через самое высокое место волны и полку уголка.

В случае отказа от использования ветрового уголка фиксация производится по той же схеме, но без фасонной детали. Гвозди ставят в каждую решетину сбоку, а к нижнему бруску прибивают через каждый гребень в самой низкой точке. В середине покрытие крепится так же – через вершину волны к обрешетке.

По подсчетам опытных кровельщиков, для фиксации одного битумного волнистого листа требуется 22 гвоздя, если бруски обрешетки монтировались с шагом 45 см. Желательно перед установкой точки крепления скрупулезно продумать место ее расположения.

Неправильно установленный гвоздь, конечно, можно удалить гвоздодером, но отверстие от него ощутимо снизит показатели герметичности кровли. Для создания опоры во время «выдергивания» необходимо запастись отрезком трубы, диаметр которой равен размеру гребня покрытия.

Соблюдать описанный выше монтажный алгоритм надо будет до тех пор, пока весь скат не покроется ондулином. Ясно, что сама процедура укладки немногим отличается от монтажа обычного шифера. Главное, выполнять действия четко и аккуратно.

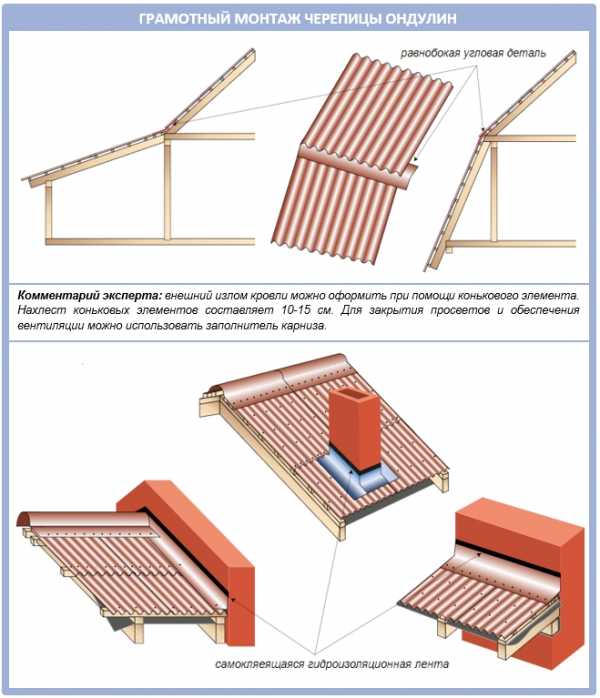

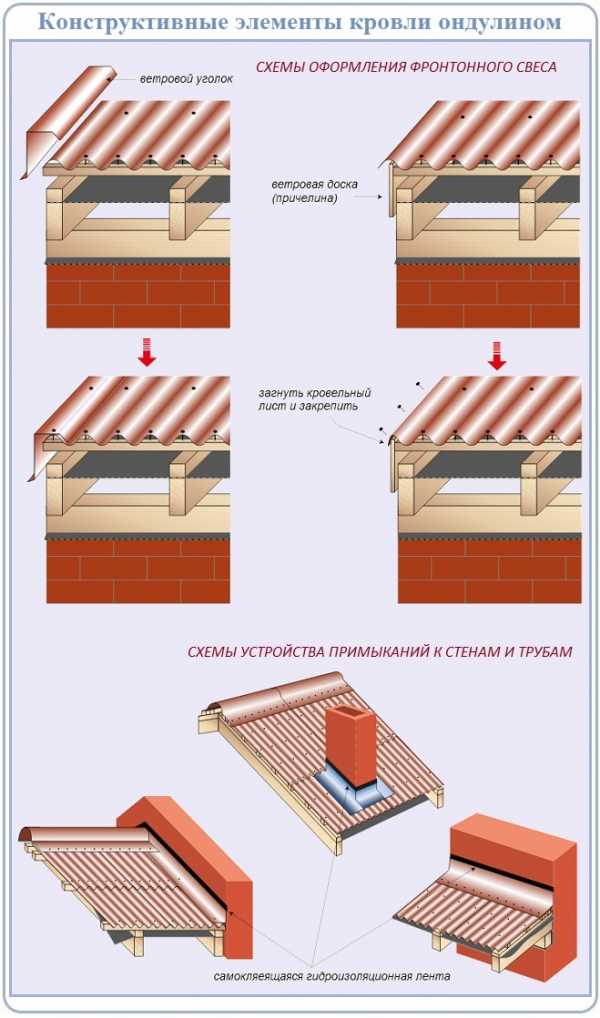

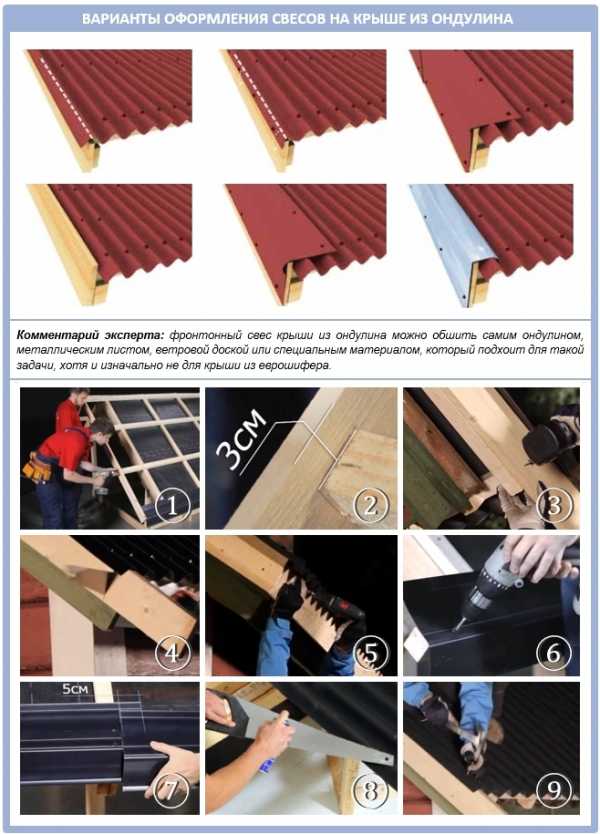

Оформление свесов, карниза, разжелобков

В обустройстве фронтонного свеса необязательно использовать готовый уголок. Можно просто загнуть гибкий шифер на ветровую доску. При выборе такого метода нужно учесть, что его осуществление возможно лишь при плюсовой температуре, когда еврошифер становится мягким. За неимением хорошей погоды можно воспользоваться строительным феном.

Для формирования примыканий к стенам и выполненным из кирпича вентиляционным шахтам, зенитным фонарям, дымоходным трубам для ондулина выпускают фасонные элементы. Крепят их через гребни гибкого листа к обрешетке. Перед устройством примыканий они проклеиваются гидроизоляционной лентой, которая также производится для сооружения кровли из битумного шифера.

Вогнутые и выпуклые углы крыши оснащают угловыми фасонными деталями, у которых обе полки равны по ширине. Одна из полок заводится под покрытие, вторая выпускается поверх него, чтобы путь в подкровельное пространство стекающей по скатам дождевой воде был полностью перекрыт.

Вентиляцию под кровлей обеспечивают воздухопроницаемые прокладки, не препятствующие течению воздушных потоков, но защищающие от пыли, грязи, веток, насекомых, птиц. Они гарантируют полноценный вывод конденсата и атмосферной влаги в случае ее проникновения наружу.

Коньковые детали ставят по завершению кровли смежных скатов. На вальмовых крышах сначала обустраивают ребра вальм, потом монтируют элемент конькового хребта.

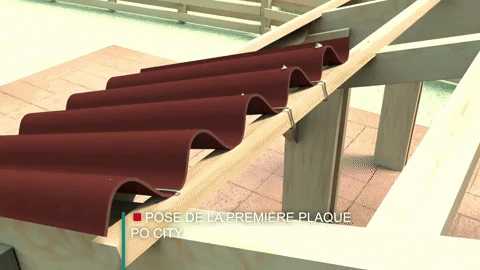

Видео-инструктаж по укладке еврошифера при новом строительстве:

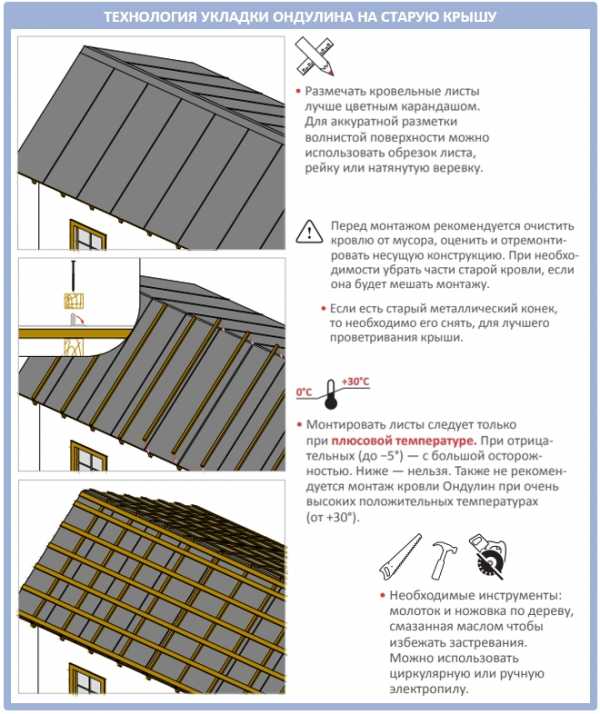

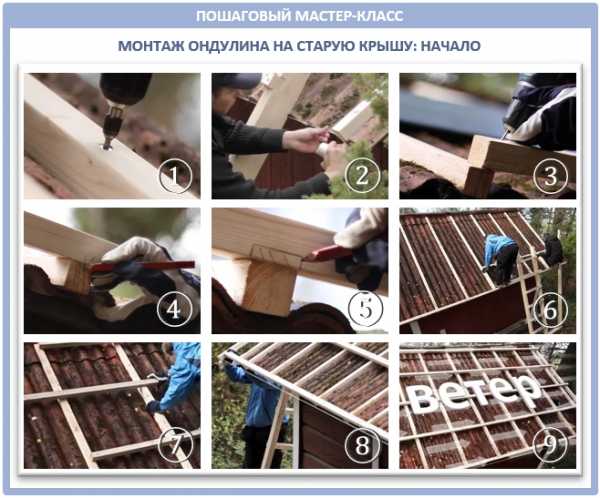

Использование ондулина в ремонте старой кровли:

Ценные рекомендации домашним мастерам, желающим самостоятельно сделать кровлю еврошифером:

Монтаж ондулина не вызовет затруднений у неопытных домашних мастеров. Особенно, если им знакомы все тонкости укладки и крепления материала. Красиво и грамотно обустроенная крыша прослужит владельцам больше обещанного производителем срока, если будут выполнены все технологические правила.

krovgid.com

плюсы и минусы крыши из ондулина, технические характеристики кровли и комплектующих, состав, срок службы покрытия и горит ли ондулиновый лист + фото

Для правильного выбора кровельного материала индивидуальному застройщику необходимо иметь представление о достоинствах, недостатках, правилах монтажа всех возможных вариантов покрытий.

Среди других материалов для скатных кровель, таких как разные виды черепицы (классическая глиняная, мягкая битумная, композитная, металлочерепица) или наш отечественный асбоцементный шифер, Ондулин выделяется малым весом и относительно невысокой ценой.

Но только ли этим ограничены его достоинства?

Давайте поговорим о свойствах ондулина более подробно.

Содержание статьи

Ондулин черепица — виды

Кровельный материал “Onduline” (Ондулин), часто называемый еврошифером, производится во Франции с 1944 года, в 1994 году первая крыша из этого материала появилась в России, а еще через 14 лет завод в Нижнем Новгороде начал производство материала этой торговой марки.

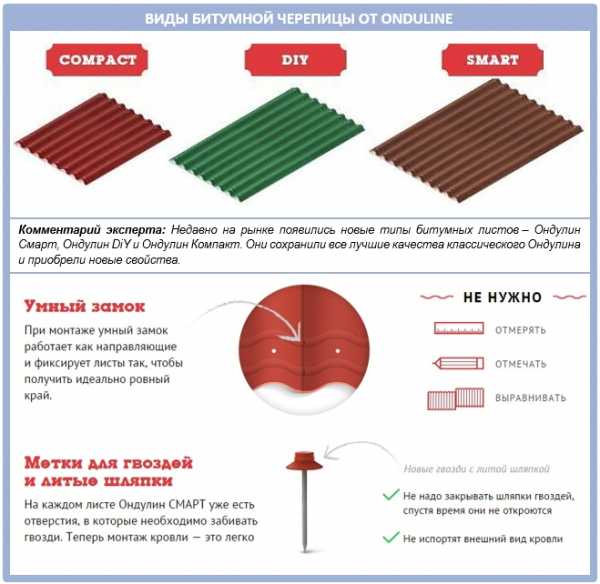

В Российской Федерации производят два вида Ондулина – листы марки Смарт и DiY

, и доборные элементы к ним (конек, щипец, ендова). Ондулин Компакт производят на заводах Евросоюза и поставляют в РФ через официальных дилеров. Заводы концерна есть в США, Турции и некоторых других странах.

Кроме классических продуктов Ондулин, концерн производит материалы марок Ондувилла, Ондулин — черепица, Bituwell, Nuline, Aqualine, Corrubit и комплектующие к ним.

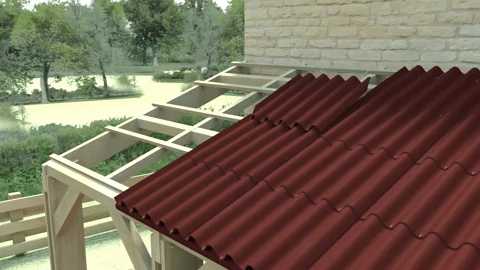

Ондувилла и ондулин – черепица по составу дублируют классический Ондулин, дизайном имитирует черепичную кровлю.
Ондулин Bituwell производят в Германии, благодаря добавке картона в состав листы более жесткие и хрупкие.

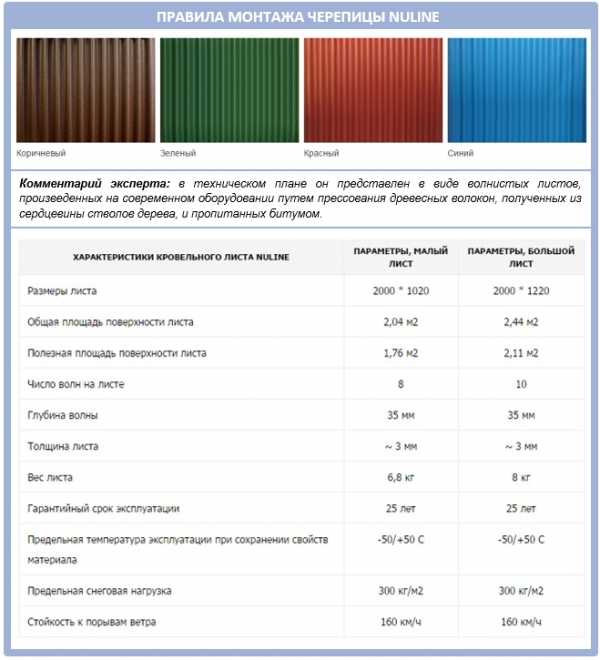

Nuline производят в США, фактура глянцевая или матовая, глянцевый имеет дополнительный слой краски , по этому меньше выгорает.
Aqualine производят в Бельгии. Эта марка отличается акриловым покрытием, благодаря чему выгорает меньше остальных марок.

Corrubit От турецкого производителя, имеет классический состав.

При продаже дилеры оформляют гарантийный талон с руководством по монтажу. Гарантия производителя не распространяется на контрафактную продукцию, поэтому приобретать Ондулин нужно только через дилерскую сеть.

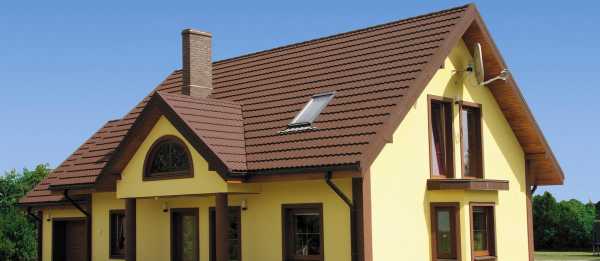

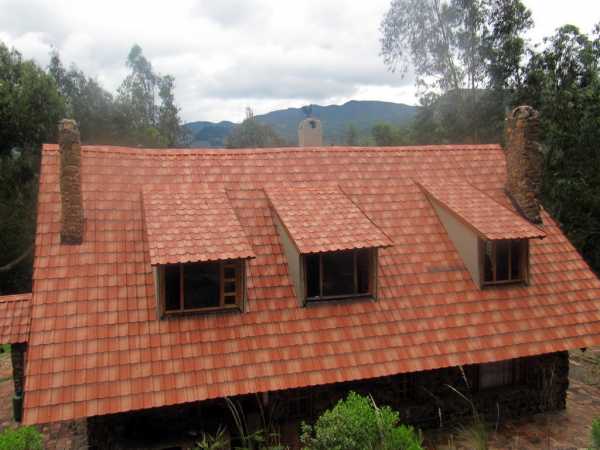

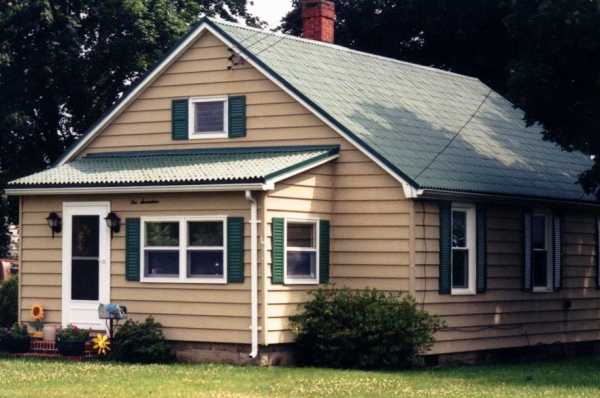

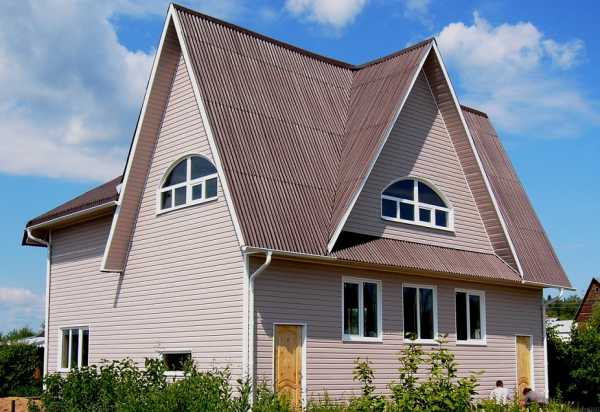

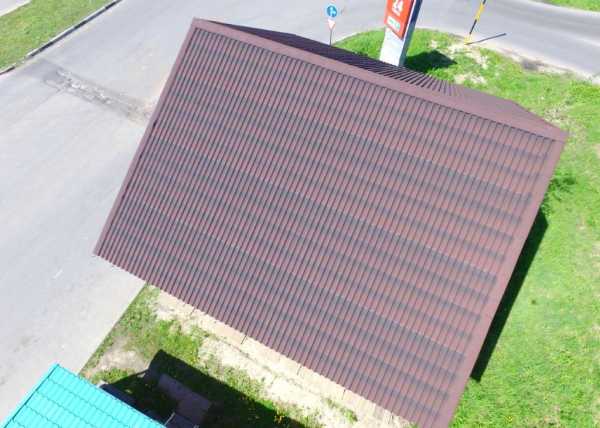

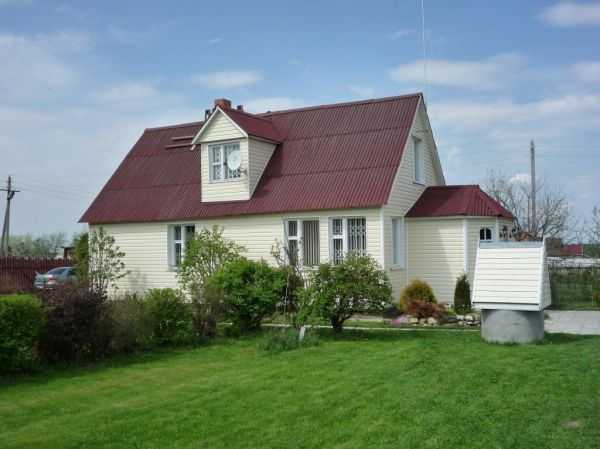

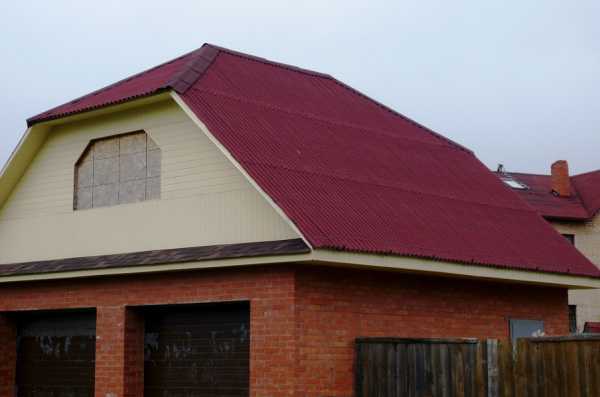

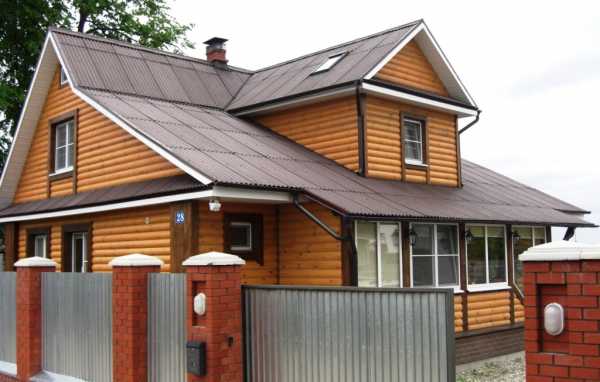

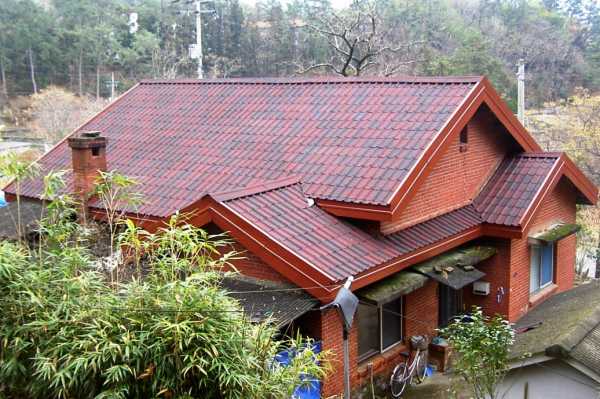

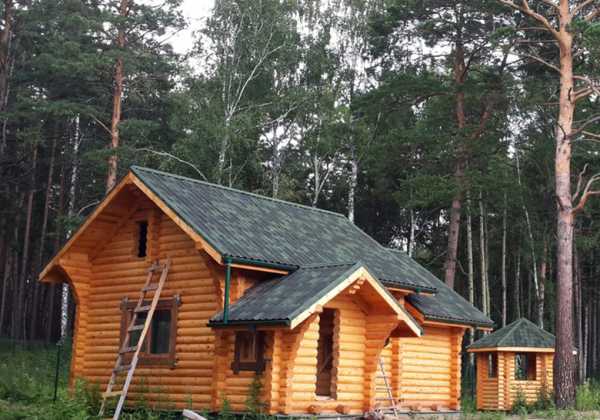

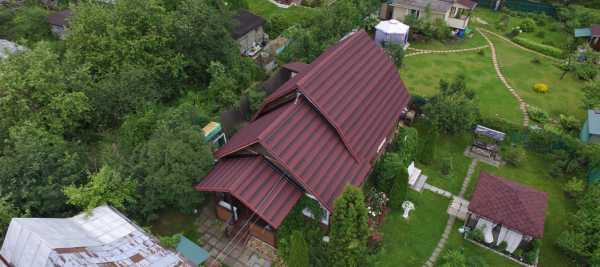

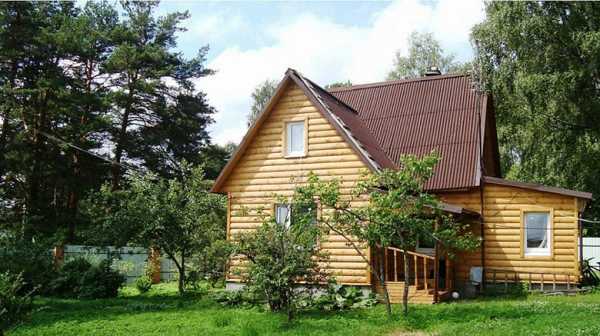

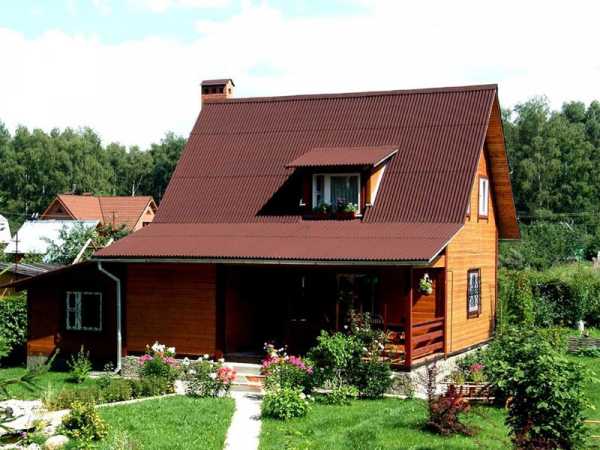

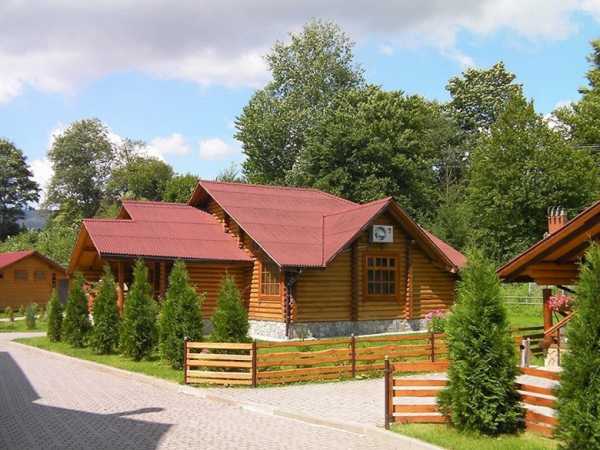

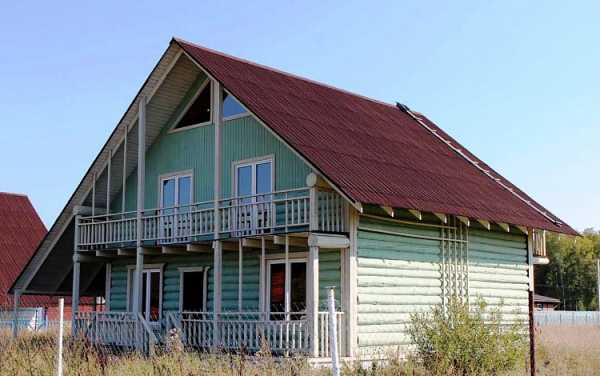

Ондулин фото крыш и варианты расцветок:

Ондулин коричневый

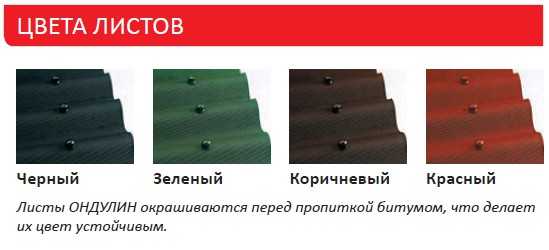

Ондулин цвета фото

Технические характеристики

Из чего сделан ондулин? Производство еврошифера напрямую связано с насыщением волокон целлюлозы дистиллированным битумом под высоким давлением.

В состав классической формулы материала входят так же минеральный наполнитель, пигменты и затвердевающая при охлаждении смола.

В результате получен материал, устойчивый к высоким и низким температурам, не гниющий и не ржавеющий,

не содержащий асбестовых волокон. Более подробные характеристики ондулина тут.

Для всех марок материала характерны следующие свойства:

Срок службы ондулина на крыше до 50 лет;
Гарантированная влагонепроницаемость 15 лет;
Масса листа от 6,0кг;
Высота волны 3,6 см;
Шаг волн 9,5 см;
Максимальная снеговая нагрузка – 960 кг/ м кв.
Цвет среза равномерный – зеленый, красный, коричневый и черный, пигмент вводится в массу до формования;
Листы имеют компьютерную маркировку с названием концерна, кодом завода, датой выработки и номером партии.

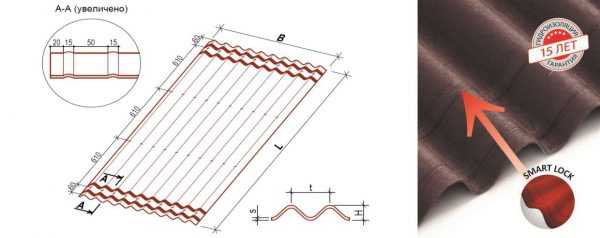

Полезная площадь листа, толщина, число волн зависит от марки Ондулина. Для крепления листа необходимо не менее 20 специальных гвоздей.

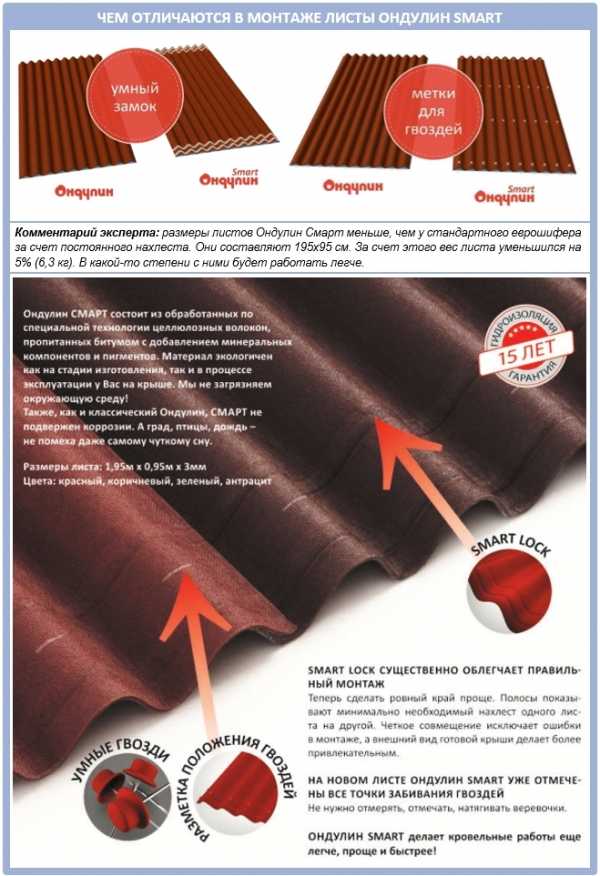

Ондулин Смарт оснащен гидрозамком «Smart Lock», что придает этой марке дополнительную влагонепроницаемость.

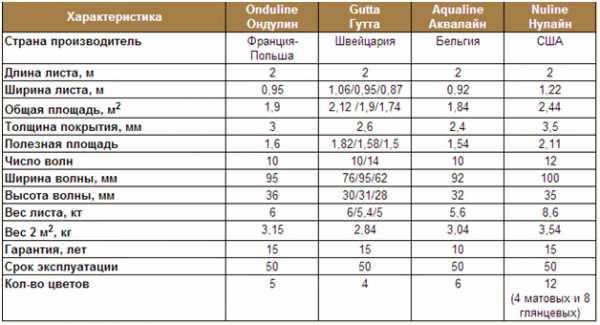

Технические характеристики материала

Плюсы и минусы ондулина

К достоинствам Ондулина относятся:

малый вес,
долговечность,
влагонепроницаемость,
разнообразный дизайн,
относительно низкая стоимость,
простой монтаж,
быстрый расчет кровли при помощи онлайн калькулятора.

Недостатки материала обуславливаются составом:

Горючесть;
Хрупкость;
Легкость;
Неравномерное выгорание на свету;

Достоинства покрытия

Горит ли ондулин? Так как при производстве Ондулина используется целлюлоза, картон и битум, то материал по определению не может не гореть. Так же в его составе присутствуют в небольших количествах формальдегид и формалин, поэтому полностью экологически безопасным его тоже назвать нельзя.

ВАЖНО!

Производитель предупреждает –

нельзя наступать на низкую часть волны из-за хрупкости материала.

Поскольку поверхность листов шероховатая, на ней задерживается и мусор, и палые листья, и снег. Кровлю придется регулярно чистить, а значит, предусматривать ходовые настилы, тем более, что при минусовых температурах материал становится более хрупким.

Малая масса материала – в какой то мере недостаток, например, при больших ветровых нагрузках и крутом скате кровли листы может сорвать ветер.

Несмотря на заверение фирмы — производителя о стойкости к УФ — излучению, в течение первых 2-3 лет эксплуатации материал выгорает, причем некоторые неравномерно окрашенные листы выгорают неравномерно. Замена выгоревших листов эстетики не добавит, новые будут смотреться заплатой.

Жалобы по выцветанию поступают в основном от южного региона и не более 4% от общей площади, покрытой еврошифером.

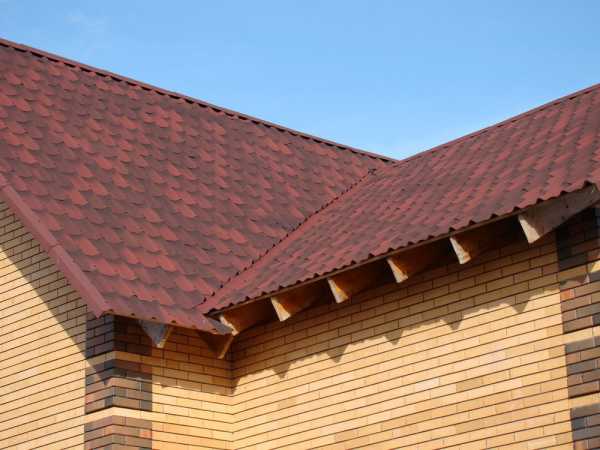

Черепица Ондулин

Настораживает разбежка в сроке службы кровли – 50 лет и гарантия на влагонепроницаемость в 15 лет. Если учесть, что основное качество кровли – защита от осадков, то кому нужна крыша, не потерявшая цвет или форму, но протекающая?

Так как материал имеет шероховатую поверхность, покрытие из него пылится и задерживает мусор и снег, что требует регулярной очистки. Однако из-за ограничения производителя по хождению, особенно в зимнее время, требуется устройство специальных трапов, и осторожности. Очистку желательно проводить веником или легкой пластиковой лопатой.

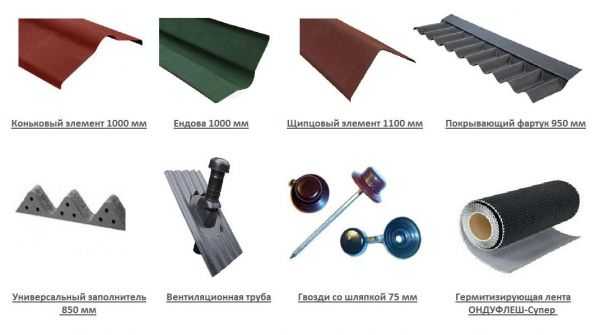

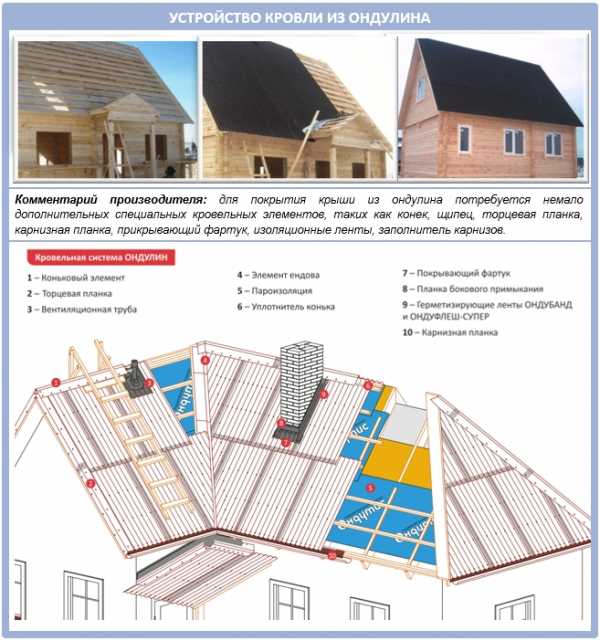

Крыша из ондулина — комплектующие материалы

Для качественной гидроизоляции и эстетичной крыши комплектующие необходимо приобретать одновременно с листами Ондулина. В полный комплект входят:

Подкровельная мембрана – для выветривания конденсата, если кровля теплая;
Коньковый элемент – защищает верхний стык листов;

Ендова – укладывается по линии стыка плоскостей;
Щипец – для оформления свесов фронтона;
Вентиляционная труба – устанавливается на выходе вентиляции;
Покрывающий фартук – оформляет стыки кровли с вертикальной стеной, например на выходе печной трубы;
Заполнитель карниза – для оформления края свеса, по месту можно раскрыть отверстия для вентиляции;
Изоляционные ленты – для защиты мест стыка и излома кровли;
Гвозди с литыми шляпками под цвет основного покрытия.

Комплектующие крыши

Монтаж покрытия

Монтаж Ондулина легко выполнить своими руками – вес листов и комплектующих не требует специальных подъемных механизмов.

Подробно о монтаже ондулина мы рассказали в этой статье.

Для работы понадобятся:

Карандаш;
Рулетка или измерительная лента;
Ножовка, электролобзик или болгарка;
Легкий молоток;
Шуруповерт;
Катушка ниток;
Специальная лестница.

Укладку еврошифера можно вести только при положительной температуре и не выше 30° С.

Укладка листов начинается с подветренной стороны снизу и идет горизонтальными рядами.

ОСТОРОЖНО!

Запрещен стык в одной точке четырех кровельных листов, поэтому каждый четный лист нужно начинать с половины листа, разрезанного вдоль волны.

Для легкой нарезки элементов режущий инструмент рекомендуется периодически смазывать маслом. Выравнивают свес по шнуру, натянутому между крайними стропилами.

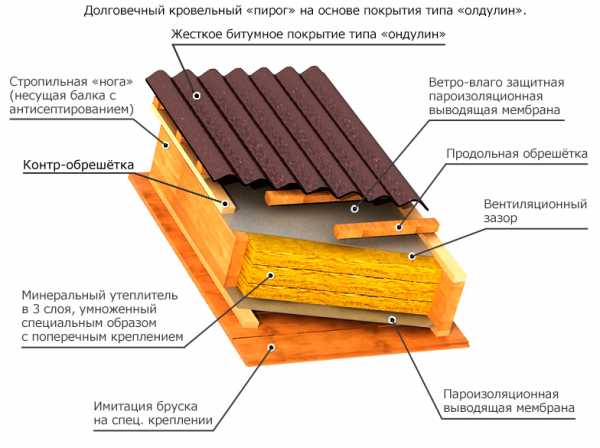

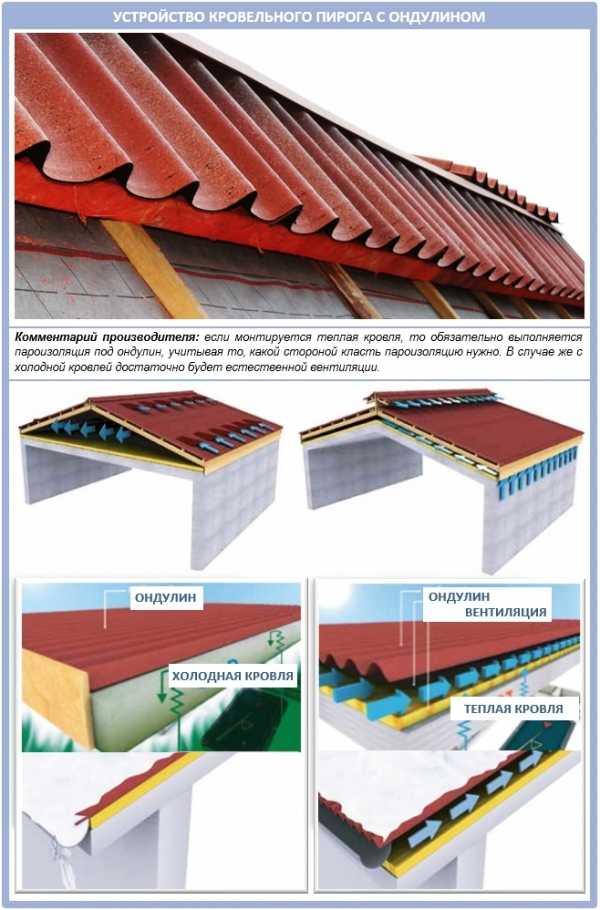

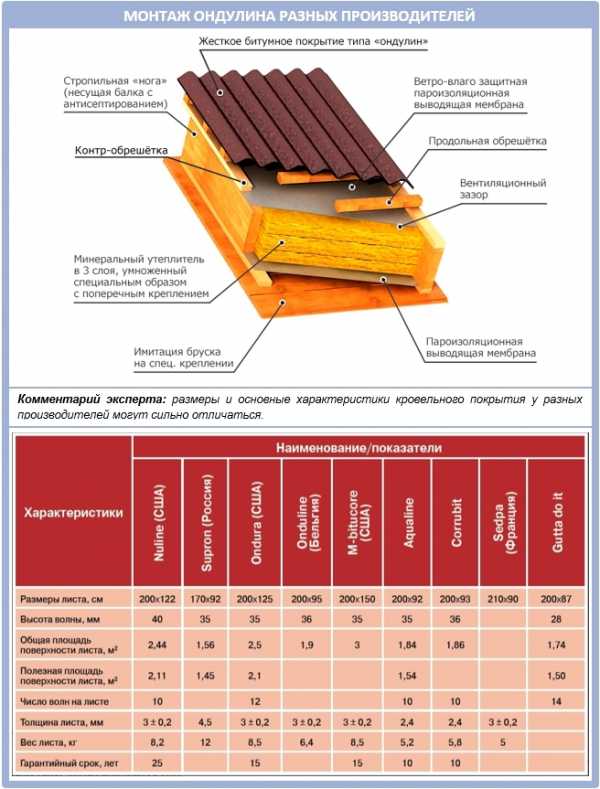

Кровельный пирог под ондулин

В зависимости от марки Ондулина, свес листа по фронтону и карнизу 5-7 см. Листы укладываются с перехлестом в 1-2 волны

. Нахлест горизонтальных рядов – 14-30 см, соответствует углу наклона кровли. Про крепление покрытия к обрешетке можно прочитать тут.

Для крепления каждого листа требуется не менее 20-ти гвоздей, если у него 10 волн и 18-ти гвоздей, если волн меньше. Все эти данные приведены в инструкции по монтажу, приложенной к купленным листам.

ОБРАТИТЕ ВНИМАНИЕ!

Запрещено растягивание или сжатие листов с целью придания формы – это может повредить структуру материала!

После монтажа листов покрытия и всех аксессуаров, необходимо выполнить гидроизоляцию всех стыков.

Основные правила монтажа

Устройство обрешетки и угол наклона

Правильное выполнение обрешетки обеспечит равномерность передаваемой нагрузки, послужит надежной опорой хрупким листам зимой во время снегопадов. Рекомендуем прочитать статью о монтаже обрешетки под ондулин.

Шаг брусков зависит от уклона кровли, сечение – 4х4 см.

Если кровля дома утеплена, то до выполнения обрешетки необходимо уложить гидроизоляцонную мембрану, закрепив ее к стропилам контробрешеткой.

Полотна мембраны укладывают внахлест 2 см, стыки проклеивают тканевым скотчем, затем приступают к выполнению обрешетки.

Крыша из ондулина с наклоном в 5-10° собирает наибольшее количество снега, поэтому требует сплошного настила под еврошифер. Возможно выполнение сплошного настила из листов влагостойкой ДСП, ДВП или ОСП толщиной 16-20 мм в 2 слоя, с перехлестом швов.

Для кровли с наклоном 10-15°шаг обрешетки составит 45см.
Уклон 15-18° требует шага брусков 60 см.
При уклоне 18-20° кровля из ондулина испытывает максимальные ветровые нагрузки, поэтому шаг обрешетки 72 мм.
Уклон кровли более 40° не подходит для Ондулина.

ВАЖНО!

На свесах карнизов и на коньке участки шириной 300 мм выполняют сплошным настилом.

При устройстве обрешетки из металлического профиля, ее шаг соответствует:

Для кровли с наклоном 10-15°шаг обрешетки составит 45см.

Уклон 15-18° требует шага элементов в 60 см.

Монтаж обрешетки

Аналоги ондулина

Огромный выбор кровельных материалов на строительном рынке дает возможность выбора в соответствии со стилем постройки, цветовым решением и экономичностью материала.

Рассматривая кровельные материалы другого состава, вычленяем главное: основное преимущество еврошифера – его легкость (от 6 кг/м кв), вполне сравнима с металлочерепицей и композитной черепицей, но Ондулин уступает им в сроке гарантированной влагонепроницаемости.

Сравнение ондулина с другими кровельными материалами.

Металлочерепица, профнастил:

Вес – от 7 кг/м кВ.
Негорючее;
Экологичное;
Сильный шум при дожде;
Большой выбор дизайна и цвета;
Простой монтаж.

Рекомендуем к прочтению сравнительный анализ ондулина и профнастила, а также ондулина и металлочерепицы.

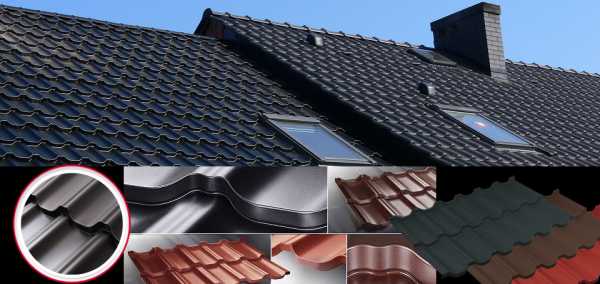

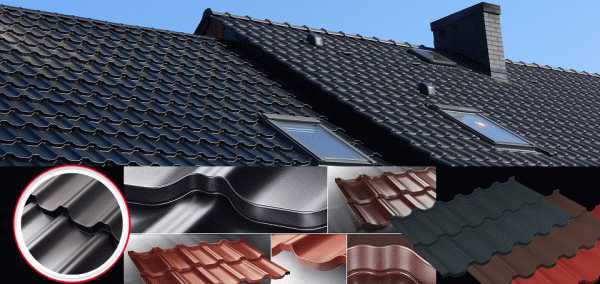

Металлочерепица

Композитная черепица:

Вес – от 8,4 кг/м кв;
Негорючее;
Экологичное;
Гасит шум осадков;
Многообразие дизайна и цвета;
Простой монтаж.

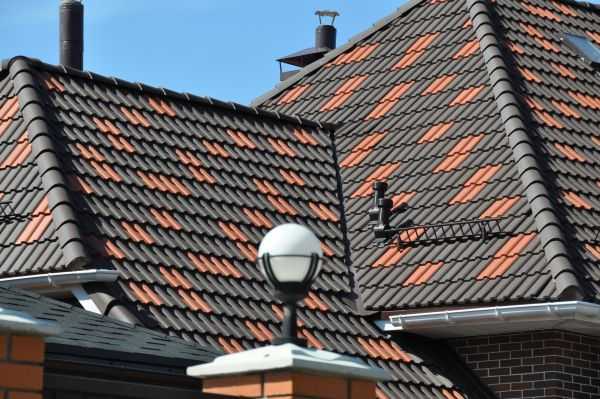

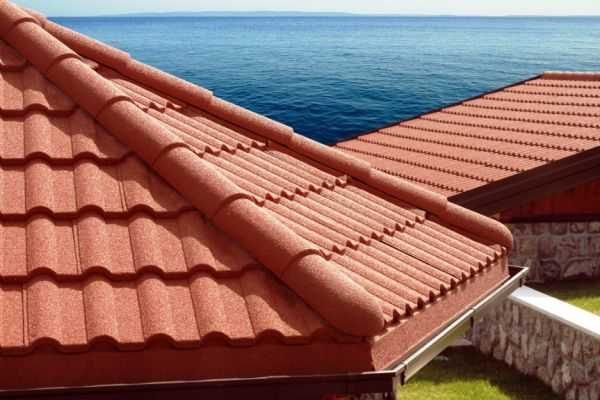

Композитная черепица

Керамическая и цементно – песчаная черепица:

Вес – около 50 кг/м кв;
Негорючее;
Экологичное;
Гасит шум осадков;
Требует мощной стропильной системы.
Сложный монтаж.

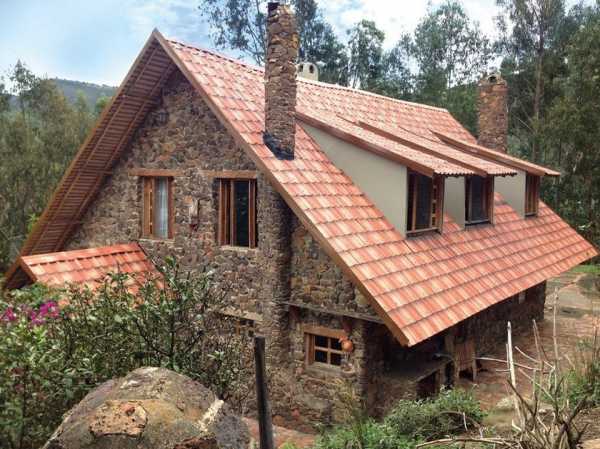

Керамическая черепица

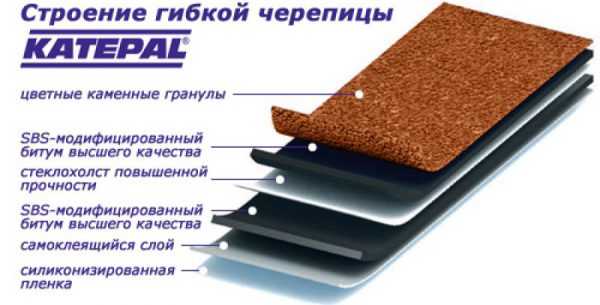

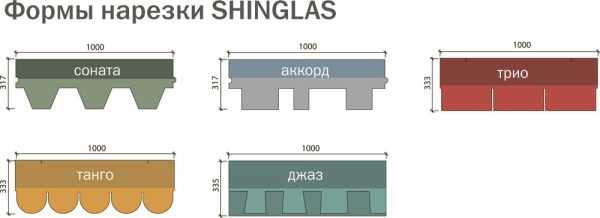

Гибкая битумная черепица:

Вес – от 8,4 до 25 кг/м кв;
Не поддерживает горения;
Экологичное;
Гасит шум осадков;
Ограниченная цветовая гамма, небольшое количество дизайнов;
Сложный монтаж.

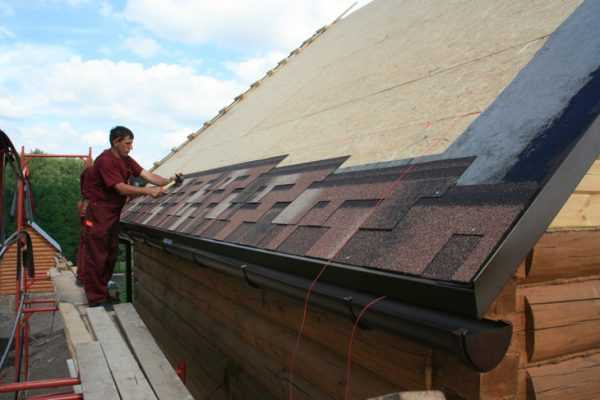

Гибкая черепица

Все перечисленные виды кровельных материалов ремонтопригодны, с эстетической и ценовой точки зрения первенство держит натуральная керамическая черепица. Ондулин лидирует только в минимальной стоимости.

Полезное видео

Более подробно о недостатках материала смотрите на видео:

Заключение

Сравнивая Ондулин с другими кровельными материалами, можно сделать вывод о том, что этот материал предпочтительно использовать для кровли домов легкого каркасного типа, так как малый вес не требует устройства мощных фундаментов и стропильной системы. Поскольку материал горюч, не имеет смысла выполнять им крышу капитального каменного дома, но для деревянного домостроения или небольших летних дач он по своим характеристикам идеален.

expert-dacha.pro

50 фото интересных и привлекательных крыш

Содержание

Ондулиновая классика
Стильный и доступный ондулин черепица
Использование ондулина для скатных крыш

Ондулин – разновидность мягкой кровли, что предлагает большой ассортимент по виду, форме и расцветке кровли. Предлагаем вниманию самые интересные варианты исполнения крыш, кровельным материалом которых стал ондулин, имитирующий черепицу.

В целом на строительном рынке представлено четыре вида ондулина: Смарт, ондулин под черепицу, DIY и Ондувилла. Каждый из предложенных вариантов имеет конкретные габариты листа, узнать которые можно как в интернете, так и непосредственно в магазине перед покупкой. Ондулиновая кровля смотрится не только привлекательно, но и очень живописно, украшать ею можно абсолютно любые крыши в независимости от их конструктивных особенностей. Единственный вариант, исключающий использование ондулина – плоская крыша.

Этот кровельный материал стал популярным не только при строительстве частных домов в городе, но и далеко за его пределами. Также, стоит отметить, что большинство граждан предпочитает этот материал для кровли крыш промышленных сооружений, таких как: офисы, склады или заводы. Комбинируя различные расцветки материала можно создать не только надежную защиту для крыши постройки, но и оригинальный внешний вид, привлекающий внимание прохожих.

Ондулиновая классика

Ондулин – это не только надежный и привлекательный кровельный материал, но и доступный вариант, позволить который может себе каждый. Он не прихотлив в обслуживании и удобен в транспортировке, ведь не требует специальных условий. Можно просто взять свою машину, поехать в любой строительный магазин, выбрать оптимальный кровельный материал, после чего загрузить его в багажник авто и увезти домой. Монтаж кровельного покрытия достаточно простой, справиться с ним сможет даже новичок, так как установка не требует специальных навыков. Основное преимущество ондулина заключается в его небольшом весе, один лист весит всего 5-6 килограмм, поэтому нести и поднимать на высоту его достаточно удобно.

Листы ондулина, имитирующего черепицу подойдут для любого типа крыши, как простой односкатной, так и сложной многощипцовой. Материал хорошо справляется с возложенными на него функциональными и механическими нагрузками, не поддается воздействию погодных факторов. Кровельное покрытие этого типа способно выдержать суровые снежные зимы и сильные ветра, при этом, не теряя своих свойств.

Стильный и доступный ондулин черепица

Ондулин, имитирующий гибкую черепицу, появился на территории Российской Федерации совсем недавно, но уже успел полюбиться многим собственникам частных домов благодаря своей практичности и небольшой цене. Материал максимально прост в монтаже, помимо этого он создает красивый экстерьер сооружения, ведь его крыша будет максимально схожа с классической черепицей. Применяя красную черепицу можно удачно сочетать ее с деревянной отделкой фасада. Зеленый цвет хорошо подойдет практически под любую отделку фасада в независимости от того, использовался для облицовки натуральный камень или же обычные сайдинговые панели.

Современные тенденции не стоят на месте, поэтому им нужно всегда успевать соответствовать, проводить революционные видоизменения для того, чтобы оставаться на пике популярности. Ондилин черепица с успехом справляется с поставленной задачей, ведь создатели материала не так давно представили покупателям абсолютно новую вариацию материала, что имеет 3D-эффект. Благодаря большой цветовой вариации каждый подберет оптимальный вариант для себя, создав при этом уникальный внешний вид частного дома или коттеджа.

Еще одним существенным видоизменением современного ондулина стало количество слоев, ведь их теперь здесь целых четыре. Изначально следует слой грунтовки, защищающий основу от различных повреждений, после этого следует еще три слоя декоративного рода для того, чтобы обеспечить цветовую насыщенность материала, не поддающегося воздействию времени или солнца. Благодаря этому ондулин, имитирующий черепицу, всегда будет оставаться привлекательным и насыщенным.

Использование ондулина для скатных крыш

Один из оптимальных вариантов для применения ондулиновой черепицы – двухскатная конструкция крыши. Именно такой тип крыши является наиболее популярным при отечественном домостроении, так как она сочетает в себе не только простоту и дешевизну исполнения, но и максимальное удобство. Используя разновидность двухскатной крыши – мансардный тип крыши, можно обустроить под ней жилую мансарду, а проводя кровлю ондулином можно надолго забыть о целостности крыши, ведь она не станет протекать или образовывать ненужную влагу в виде конденсата.

Имея минимальный набор строительных инструментов и пару друзей можно быстро и качественно провести монтаж кровельного материала на двухскатную крышу, главное в этом случае – нельзя экономить на системе крепежей, ведь для монтажа одного листа требуется как минимум двадцать гвоздей.

Вальмовая или же четырехскатная крыша также приветствует применение ондулина, имитирующего гибкую черепицу, однако у нас этот вариант пока не особо популярен, но пользуется регулярным спросом во многих странах Европы. Мансардная крыша, о которой и говорилось ранее – самый практичный, удобный и надежный вариант. Благодаря этой крыше можно экономить на полноценном возведении второго этажа, а используя ондулин можно обезопасить крышу от шумов, проникающих на чердак.

Преимуществом для многих станет, универсальность материла, его легкость и доступность. Если для постройки дома и создания крыши сложной конструкции было потрачено много денег, то дешевая ондулиновая черепица станет идеальным решением. Проводя кровельные работы ондулином, можно не только покрыть крышу любой конструкции, но и преобразить дом, создать оригинальный и уникальный экстерьер постройки, способный приносить удовольствие собственнику жилья и его домочадцам долгие годы.

krov-torg.ru

разновидности, преимущества, особенности монтажа покрытия

Гибкая черепица ондулин — это недорогой практичный и надежный кровельный материал, который станет отличным выбором для частного дома и дачного строения. Благодаря своей функциональности, аккуратному внешнему виду и доступной стоимости ондулин пользуется популярностью на отечественном рынке. Работа с этим материалом не представляет особой сложности, поэтому уложить крышу в частном доме можно своими руками.

Описание кровельного материала

Ондулин, или, как его еще называют, еврочерепица, — это легкий и надежный материал, который изготавливается из плотного прочного картона, пропитывая битумом и специальными составами. Для производства ондулина используется сверхпрочный картон с плотностью 200−400 грамм на квадратный метр и полимерные добавки, которые отвечают за износоустойчивость и долговечность материала.

Использование современного производственного оборудования позволяет придать этому материалу оригинальную форму, которая по своему внешнему виду может имитировать дорогую и тяжелую натуральную черепицу и профнастил. Ондулин также отличается великолепными эксплуатационными характеристиками, обладая отличной устойчивостью к воздействию влаги, он не выгорает на солнце и длительное время сохраняет свой первоначальный внешний вид.

Появилось это кровельное покрытие в середине прошлого века в странах Западной Европы, где по достоинству оценили его отличные эксплуатационные характеристики. А вот в России впервые использовать и производить ондулин стали несколько десятков лет назад. Сегодня такое покрытие благодаря своей универсальности использования популярно у дачников и владельцев частных домов, которые самостоятельно занимаются строительством и предпочитают использовать недорогие и качественные материалы.

Преимущества и недостатки еврочерепицы

Популярность этого кровельного покрытия объясняется его многочисленными преимуществами. Сегодня в продаже можно найти ондулин под черепицу последнего поколения, который изготовлен по современным технологиям, отличается долговечностью, прочностью и надежностью. К преимуществам такого материала можно отнести следующее:

Легкий вес позволяет существенно снизить нагрузку на кровлю и несущие лаги.
Благодаря отличной гибкости этого покрытия можно выполнить кровлю со сложной геометрической формой, существенно упрощая работы в труднодоступных местах.
Крыша из ондулина обладает хорошими шумо- и теплоизоляционными свойствами, улучшая комфорт проживания в доме.
Низкая теплопроводность позволяет сэкономить на отоплении зимой, а в летнее время предохраняет дом от перегрева.
Простая технология монтажа позволяет выполнить всю работу самостоятельно, без обращения к профильным специалистам.

Из недостатков выделяют лишь посредственную огнестойкость материала, поэтому выполнять такую крышу в проектах, где существует возможность возгорания кровли, всё же не стоит. Домовладельцу также необходимо учитывать прямую зависимость качества этого материала от его стоимости. Поэтому экономить на качестве приобретаемого ондулина не стоит. В противном случае в скором времени появится необходимость выполнения дорогостоящего ремонта кровли дома.

Разновидности ондулина

На сегодняшний день в продаже можно найти различные разновидности еврочерепицы, которая отличается своим внешним видом и технологией изготовления. Принято классифицировать этот кровельный материал в зависимости от его производителя:

Ондулин Bituwell изготавливается в Германии, а его отличительной чертой является использование жестких листов картона, что обеспечивает максимально возможную прочность покрытия.
Nuline — кровельный материал американского производства, который отличается характерной глянцевой или матовой фактурой. Достигается такой оригинальный внешний вид покрытия за счет дополнительного слоя краски, которая предотвращает выгорание ондулина на солнце.
Corrubit. Кровельный материал от турецкого производителя, который сочетает доступную стоимость и отличное качество.
Aqualine. Это одна из самых популярных в Европе разновидностей ондулина, имеющая дополнительное акриловое покрытие, защищающее материал от воздействия ультрафиолета.
Ондувилл по своему внешнему виду имитирует натуральную черепицу, отличается привлекательным и оригинальным внешним видом, а легкий вес материала существенно упрощает его монтажные работы.

Существующее в настоящее время разнообразие выбора позволяет с легкостью подобрать цветовую гамму и фактуру еврочерепицы, в зависимости от общей архитектуры домика и вкусовых предпочтений у домовладельца. Останется лишь останется выбрать кровлю в зависимости от технических характеристик крыши, вкусовых предпочтений владельца дома и его финансовых возможностей.

Правильный монтаж покрытия

Выполнение кровли из ондулина не представляет особой сложности, поэтому домовладелец сможет все работы выполнить самостоятельно, не прибегая к услугам профессиональных монтажников.

Необходимо лишь позаботиться о полной комплектации еврочерепицы, что позволит упростить монтаж.

В полный комплект входят:

Гвозди с литыми шляпками.
Изоляционная лента для излома стыка кровли.
Заполнитель карниза, позволяющий красиво оформить край свеса.
Покрывающий фартук для оформления вертикальной стены дома и стыка кровли.
Щипец, использующийся для оформления свеса фронтона.
Ендова, укладывающаяся по линиям стыка.
Подкровельная мембрана, предупреждающая образование конденсата.

Начинать монтаж листов еврошифера необходимо с подветренной стороны снизу крыши и в последующем укладывать покрытие горизонтальными рядами. Листы кровли ложатся с перехлестом в одну-две волны, после чего фиксируются идущими в комплекте гвоздями со шляпкой в цвет покрытия. При необходимости разрезания листов материала следует использовать ножовку, болгарку или электролобзик.

Ондулин крепится к деревянной обрешётке, поверх которой выстилают гидроизоляционную мембрану. Шаг брусков обрешетки будет зависеть от угла уклона крыши и конкретных размеров кровельных материалов. Для кровли с наклоном в 15 градусов шаг обрешётки будет составлять 45 сантиметров, а если угол уклона равен 20 градусам, то шаг обрешётки выполняют в 72 сантиметра. Использовать ондулин на крышах, уклон кровли в которых превышает 40 градусов, запрещается.

Не следует экономить на крепежном материале. Для фиксации каждого листа ондулина потребуется не меньше 20 гвоздей. При меньшем количестве точек крепления материал может сорвать с крыши, и в последующем потребуется выполнять дорогостоящий ремонт кровли.

Гибкий ондулин — это современный, недорогой, долговечный и простой в использовании кровельный материал, который изготавливается из прочного картона, пропитанного битумом. Доступная стоимость такого покрытия и простота работы с ним делает его едва ли не самым лучшим для крыши дачи или небольшого частного загородного дома.

planken.guru

Монтаж черепицы ондулин: пошаговый обзор технологии работ

Когда нужно покрыть крышу беседки, мастерской, или дома с не самыми крепкими стенами, предпочтение отдают легким кровельным покрытиям. Это битумная черепица, профнастил и так называемый еврошифер – ондулин.

На практике такое кровельное покрытие выгодно отличается от своих аналогов: не нужно мучительно составлять рисунок крыши, резать металлические листы с острыми краями, а еще еврошифер радует бесшумностью и составляет отличную конкуренцию асбестоцементному шиферу. И именно об его укладке мы и расскажем в этой статье.

И, хотя монтаж черепицы ондулин достаточно простой, для чего достаточно внимательно изучить инструкцию производителя, здесь все же есть свои тонкости и нюансы. Поэтому, если вы хотите обустроить кровлю и благополучно забыть о ней на ближайшие 5-10 лет, прислушайтесь к советам наших экспертов!

По сути то кровельное покрытие, которое сегодня называют ондулином, представляет собой битумные волнистые листы. Это пропитанные битумом органические или неорганические волокна, которые сформированы в десятиволновый лист, с сжатой многослойной структурой.

А некоторые производители покрывают битумные волнистые листы высокоплотным акрилом, который отлично защищает от ветра, дождя и ультрафиолета. Поверхностная структура становится настолько гладкой, что грязь, которая оседает на кровле, легко удаляется дождем и не оставляет и следа.

Вот почему вся особенность ондулина кроется в его составе. В основе – натуральная целлюлоза (по-народному – картон), с добавлением минеральных гранул для жесткости, смола, битумные примеси и натуральные красители.

В заводских условиях целлюлоза пропитывается битумом с добавками при высокой температуре, после чего вся масса вкладывается в специальный агрегат, где ей уже механическим давлением придают аккуратную волнистую форму. Вот и все! Готовый кровельный материал получается легким, удобным и легко режется обычной ножовкой (в отличие от металлочерепицы, для которой нужна дисковая пила).

Ондулин совершенно не похож ни на одно кровельное покрытие. Вот почему, при кажущейся простоте монтажа, так легко наделать ошибок и испортить этот красивый материал. А чтобы избежать их, давайте сначала изучим особенности еврошифера и что с ним конкретно можно проворачивать.

Независимо от производителя, такая кровля выглядит так:

Здесь, еще на этапе проектирования, определитесь с кровельным пирогом. Под ондулином можно делать как холодную кровлю с чердаком, так и теплую, для будущей мансарды. То, что ондулин якобы плавится и распространяет неприятный битумный запах в жару – неправда, если мы говорим о фирменном материале.

Конечно, продукция кустарного производства без опознавательных знаков и не такое может делать. И когда еврошифер просто не предназначен для жаркого солнечного климата, как Gutta, у которого под лучами солнца даже проступают битумные пятна. А потому подумайте о безопасности крыши вашего дома.

Также в процессе монтажа нужно будет правильно организовать вентиляцию такой крыши. Мы подготовили для вас иллюстрацию, чтобы вы могли легко разобраться с этими понятиями:

Рассчитать количество листов ондулин для скатов кровли не сложно, главное знать их полезную площадь. Так, как мы уже говорили, Ондулин представлен в трех вариантах, и у каждого из них своя конструкция, габариты и полезная площадь. например, у Ондулин DIY меньше волн, а у Смарт есть дополнительный «умный» замок Smart Lock, а листы Ондулин Компакт небольшие размеры.

Конкретно полезной площадью считается площадь листа без учета торцевых и боковых нахлестов. Как раз на нее нужно делить площадь скатов, и выйдет точное количество листов. Но помните, что нахлест напрямую зависит от угла наклона крыши, и чем он больше, тем меньше нахлест, и наоборот.

Так, при больших углах наклона ондулин принято монтировать с боковым нахлестом в волну, а при небольшом угле нахлест делают в две волны. С другой стороны, чем больше уклон кровли, тем больше торцевой нахлест, ведь это необходимо для предотвращения протечек во время ливня, косом дожде, сильном ветре и луж из талой воды.

В народе ондулином называют любую волнистую битумную черепицу, для удобства. А ведь производителей такого кровельного покрытия не так уж и мало, и на вид их продукция практически не отличается. А вот размерами листов, полезной площадью, весом и особенностями крепления – да:

Еврошифер от Onduline

Давайте изучим тот вид «ондулина», который пользуется наибольшей популярностью в России. Это кровельное покрытие Ондулин от французской фирмы Onduline.

Его выпускают в 4 разных видах. Они отличаются, по сути, только размерами и некоторыми некритическими фишками. Давайте рассмотрим каждый из них:

Классический ондулин подходит для плоских крыш, если угол от 5° и более, и для сводчатых, если радиус от 5 метров. Размер листа 200х95 см, вес 6 кг, толщина 3 мм. По некоторым данным, производство этого вида ондулина остановилось.

Ондулин Смарт уже представляет собой новое поколение, и отличается нанесенными точками крепления, более компактным весом, меньшей длиной и «умным» замком Smart Lock. Вот его преимущества:

Это хороший гидробарьер, благодаря которому уменьшен нахлест листов на целых 5 см, с 17 см до 12 см, и это при том же шаге обрешетки.
Благодаря выдавленными полосками замка исключено попадание воды под лист.
Сами полоски служат направляющими при укладке листов, благодаря чему общий вид кровли в итоге выглядит более аккуратным и геометрически точным.

Все это значительно облегчает вес готовой кровли. Кроме того, к ондулину Smart идут новые гвозди, с особенными шляпками, которые со временем не открываются (предыдущие аналоги этим грешат). Размеры такого листа: 195х95 см, толщина 3 мм. Как и классический, имеет по 10 волн на каждый лист.

Еще один вид ондулина – DiY. Был разработан как раз для самостоятельного монтажа, ведь имеет меньшие размеры: 200х75 см, толщину в 3 мм, а вес всего в 5 кг. Благодаря уменьшенной ширине листов здесь получается больше нахлестов, а кровля – более жесткой, благодаря чему выдерживает повышенные нагрузки.

И, наконец, Ондулин Компакт, который специально был спроектирован для сложных и небольших крыш. Его легко перевозить в обычном автомобиле и не сложно укладывать на крышу. У листов Ондулин Компакт – самый маленький размер, всего 100х75 см, толщина 2,6 мм и вес всего 2,5 кг. Т.к. размер меньше, здесь нахлестов получается еще больше, и еще выше прочность. У каждого листа – по 8 волн.

Волнистые битумные листы от Nuline, Aqualine, Bituwell и Ондура

Довольно популярны в России битумные листы от производителя Nuline, которые привлекают своей прочностью: толщина листа 3,3-3,6 мм. Внешне и по ощупи это – самый обычный ондулин, и именно так его воспринимают. Плюс материал настолько прочный, что подходит для сложных климатических зон.

Размеры этого ондулина – 1,22х2,05 м, это 2,5м² площади кровли. Вес одного листа – 3,22 кг. Ширина таких листов считается уникальной, самой удобной для монтажа, и вся укладка происходит на 30% быстрее и стыков намного меньше, а, значит, и протечек. Ондулин от Nuline укладывать нужно на обрешетку с шагом 61 см, крепить гвоздями в вершину каждого гофра:

Битумные листы от Aqualine тоже крепятся на гвозди, с такими же шляпками и по такой же технологии. Для еврошифера Bituwell гвозди всегда идут с закрытой декоративной шляпкой, и тоже под цвет кровли. А вот в комплекте к ондулину от фирмы Ондура гвозди идут с ромбовидной шляпкой – довольно интересный дизайнерский ход.

Для монтажа битумных волнистых листов по типу ондулин выпускаются специальные кровельные гвозди. Их еще называют метизами, металлическими изделиями.

Отличаются такие гвозди заметной широкой шляпкой, которая надежно прижимает кровельный лист к обрешетке, и при этом не повреждает их. И нет риска того, что при большем усилии гвоздь пройдет насквозь. Цинковое антикоррозионное покрытие защищает от воздействия влаги.

Причем сами шляпки могут быть слитыми или монолитными. Такие шляпки изготавливаются из полиэтилена низкого давления, благодаря чему отличаются ударопрочной, герметичной, устойчивой к перепадам температур и не боятся ультрафиолета:

Ножка гвоздя сделана из углеродистой стали, чтобы быть более прочной. Ее кольцевой профиль помогает задержаться гвоздю в обрешетке. Как любят шутить кровельщики, шуруп, забитый в стену, держится лучше, чем ввинченный гвоздь. Здесь этот принцип как раз реализован!

И специальная коническая форма облегчает забивание гвоздя, но вот выдрать его потом из ондулина уже не получится. Стандартный размер гвоздей для ондулина такой: диаметр – 3,55 мм, длина – 75 мм.

Для достижения эстетики шляпки для ондулина окрашивают по тому же каталогу, что и кровельные листы, и такое крепление незаметно на фоне всей крыши:

Причем каждый производитель битумных волнистых листов выпускает свое крепление. Один полагает, что шляпки стоит делать поменьше и незаметными, чтобы не портить рисунок крыши, а другой – что аккуратные точки на скате смотрятся выгодно, и выделяет их и цветом, и размерами.

Вот пример скрытого от глаза крепления:

К слову, некоторые виды еврошифера от западных производителей укладывают не на гвозди, а на специальные скобы и монтажную пену:

Если вы встретите такое крепление в продаже – берите его смело, ведь нечто похожее используется для крепления поштучной натуральной черепицы.

Чтобы разрезать ондулин, вам понадобятся такие инструменты: ножовка по дереву и молоток. Ножовку обязательно смажьте маслом. чтобы она не застревала в битуме:

Альтернативой служит ручная и циркулярная электропилы:

Вот один из вариантов, как можно разрезать ондулин:

В процессе монтажа передвигайтесь по кровле при помощи строительных мостиков или лестницы. Старайтесь растягивать и сжимать лист не больше, чем на 1 см, хотя он и выглядит эластичным.

Укладывать современный ондулин можно как на деревянную, так и на металлическую обрешетку:

Обрешетку под все виды ондулина монтируют по одному принципу, не зависимо от размера листов и производителя:

Если угол кровли от 5 до 10°, тогда нужна сплошная обрешетка.
Если угол находится в пределах от 10 до 15°, шаг обрешетки должен составлять 45 см.
Если угол уклона от 15° и выше – тогда 61 см.

Для сплошной обрешетки возьмите обрезную доску толщиной 25 мм, плиты ОСП или влагостойкую фанеру, а для разреженной брусья сечением 40х60 мм.

Вот пример, насколько простая обрешетка нужна для небольшой беседки:

Перед монтажом обязательно проверьте скаты на прямоугольность. Монтируйте листы при температуре от -5°С до +30°С. Укладывают ондулин всегда начиная с подветренной стороны:

Первый ряд выкладывайте снизу кровли, с того края, который противоположным краю крыши. Второй ряд начинайте укладывать с половины листа. Важно, чтобы угловой стык был внахлест в 3 листа, а не в 4, чтобы в последствии угол не деформировался^

Для фиксации листа понадобится 20 гвоздей. Только не забивайте гвозди в ту волну, на которую будет нахлест следующего листа. Первым делом закрепите лист по четырем углам. Далее крепите низ листа, по каждой волне.

Следите за тем, чтобы края листа были закреплены к обрешетке. В итоге лист должен отступать на 5-7 см от края обрешетки. Поверх установите карнизную планку, у которой есть специальные места для сгиба (так регулируют свес). А чтобы закрыть просвет под листами со стороны карниза и обеспечить вентиляцию, используете заполнитель.

Если вы работаете с замком Smart Lock, то вам повезло, ведь направляющие здесь помогут исключить случайное смещение листов. Карниз получится ровным и аккуратным. Крепите каждый лист Ондулин Smart 20-ю гвоздями, прямо по монтажной разметке, сами листы укладывая в шахматном порядке.

В начале каждого из четных рядов укладывайте половину листа. У вас должно получится так, чтобы боковые нахлесты листов приходились на середину листов нижних рядов. У ондулина Smart высота торцевого нахлеста будет 12 см.

Когда листы будут уложены, завершите строительство кровли специальными аксессуарами: щипцами, ендовой, коньком, специальными герметизирующими лентами Ондубанд и Ондуфлеш, универсальными вентилируемым заполнителем и дышащей лентой Ондулэйр Слим. А если у кровли есть внутренние изгибы, их нужно закрыть специальными ендовами, которые обычно поставляются в комплекте вместе с кровельными листами:

Когда все листы будут уложены, оформите свесы крыши специальными доборными элементами:

Ондулин – настолько легкое и удобное в монтаже покрытие, что для обновлении старой ничего лучше и не придумать. С другой стороны, устаревшая кровля под еврошифером одновременно будет служить и хорошим основанием.

Плюс такие преимущества, которые несет в себе монтаж новой кровли на старую:

Нет затрат на демонтаж старой кровли и горы мусора.
Экономия времени, ведь перекрывать крышу заново не придется.
Каким бы хрупким не казался ондулин, теперь внутренний пирог кровли надежно защещен.
Двойная защита от протечек!

Вот как выглядит сама технология монтажа ондулина на старую крышу:

Давайте разберем технологию крепления еврошифера на старую крышу по шагам:

Шаг 1. Оцените состояние крыши и то, насколько крепки деревянные элементы кровли: балки, стропила и обрешетка. Если вы заметили ветхие элементы, обязательно замените их или усильте.
Шаг 2. Теперь вдоль стропил набейте бруски для будущего крепления ондулина.
Шаг 3. Установите обрешетку с таким же шагом, как для при обычном монтаже ондулина. Можете для этого использовать инструкцию от производителя.
Шаг 4. Теперь на 10 см от конька на скаты установить дополнительные элементы обрешетки – здесь будет еще один полноценный конек.
Шаг 5. Чтобы улучшить внешний вид крыши, на карнизе установите водосточную систему и капельник.

На практике все выглядит так:

Также, если у вас остался ондулин, им можно закрыть фронтоны крыши, и внешний вид дома от этого только выиграет:

Мы постарались собрать для вас в этой статье все самые полезные советы и рекомендации опытных кровельщиков, которым приходилось работать с ондулином.

Конечно, сами производители не горят желанием заявлять о всех этих подводных камнях и особенностях в монтаже, ведь марку нужно держать. А вам, если вы собираетесь работать с этим материалом, такие знания как раз будут полезны!

krovgid.com

Ондулин под черепицу — Кровля и крыша

Черепица Ондулин — кровельное покрытие, которое выглядит как металлочерепица, но лишено ее недостатков. Это — более легкий, не подверженный коррозии и потере цвета материал, который, как отмечают специалисты компании Вестмет, не шумит во время дождя или сильного ветра. Он меньше нагревается, на изнаночной стороне практически не образуется конденсата. За счет этого внутренние элементы конструкции кровли остаются сухими. Покрытие доступно по цене, легко укладывается, имеет привлекательный внешний вид.

Характеристики

Изготавливается из спрессованных целлюлозных волокон, пропитанных битумом с добавлением нетоксичных смол и качественных пигментов.

Размеры листа — 195х96 см.
Толщина — 3 мм.
Вес 1 листа — 5,9 кг.
Доступно 3 цвета: зеленый, коричневый и красный.

Срок службы черепицы Ондулин может составлять до 50 лет. Материал экологичен и прочен, надежно защищает кровлю от протечек. За счет прочной, жесткой основы он способен выдержать снеговую нагрузку 960 кг/м 2 и порывистый ветер скоростью до 354 км/ч.

От традиционного еврошифера черепица Ондулин отличается сразу по нескольким параметрам:

профиль изменен, он является более рельефным, чтобы добиться точной имитации внешнего вида металлочерепицы;
поперечное тиснение формирует отдельные «планки», может использоваться как замок при выполнении нахлеста;
технология окрашивания изменена — цвет неоднороден, за счет чего покрытие выглядит оригинально;
места крепления заранее размечены. На 1 лист требуется 18 гвоздей.

При правильном выполнении монтажа производитель гарантирует защиту от протечек кровли на срок в 15 лет.
