Чертеж и схема лестницы на второй этаж
Чертежи лестниц, представленные в интернете, дают возможность легко подобрать подходящий вариант. Но каждый дом имеет свои конструктивные особенности. Поэтому готовые решения могут не подойти. Да и составленный своими руками чертеж, по которому в дальнейшем установится лестница, станет особым предметом гордости хозяина перед родственниками, соседями, друзьями.
Содержание материала
Виды конструкций, крепления — подбор материала
Перед началом проектирования следует решить вопрос с видом конструкции. Можно условно выделить следующие варианты:
- Прямые. Самая простая модель для расчета и монтажа. Да и в эксплуатации эти конструкции, если соблюдены строительные нормы, самые удобные и безопасные. Для их установки требуется большое пространство.
- Поворотные с площадкой. Эти конструкции устанавливают, чтобы частично сократить занимаемую площадь и обеспечить комфортное, безопасное перемещение. Дополнительное удобство дает поворотная площадка, на которой свободно можно разойтись со встречным движением и передохнуть при подъеме. Поворот осуществляется на 90˚ или 180˚. Проекты лестниц в доме могут иметь место два или три лестничных марша.

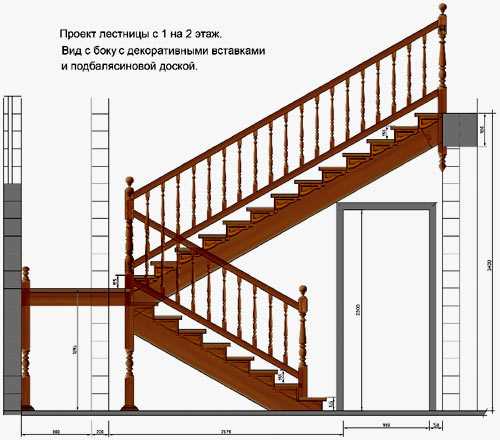

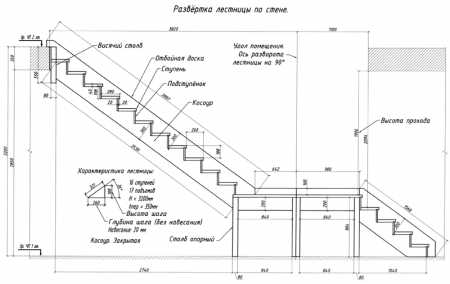

Пример чертежа поворотной лестницы с площадкой
- Забежные поворотные. Разновидность предыдущего варианта, только вместо площадок монтируются ступени. Проступи в таких конструкциях имеют форму усеченного треугольника. Более сложный вариант для расчета и монтажа, но позволяет сэкономить лишние 1,5–2 кв. м.
- Винтовые. Самые компактные конструкции. Устанавливаются в домах с маленькой площадью. Могут использоваться как дополнительное устройство к основной лестнице. Рекомендуется устанавливать в домах, где проем предусмотрен до 3 000 м. Не самый удобный и безопасный вариант.

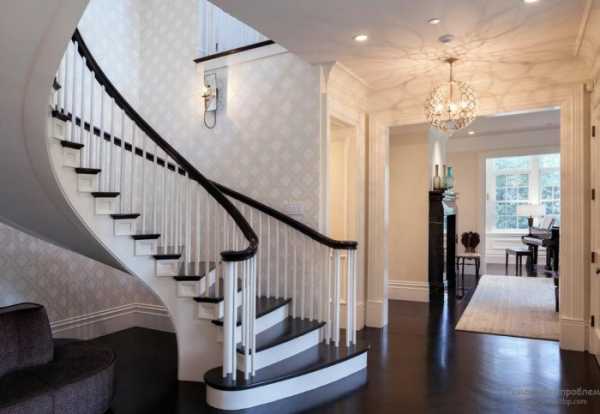

- Криволинейные, радиусные. Более сложные конструкции, разработку и монтаж которых, лучше доверить профессионалам.
Важным для конструирования или выбора чертежа является вариант несущей конструкции под лестницу:
- Больцовое. От немецкого «болты».Так выглядит больцовая лестница
Крепление осуществляется непосредственно к стене (рекомендуется кирпичное основание). Такие конструкции смотрятся легко, но при этом выдерживают требуемую нагрузку.
- Через стойку. Чаще всего применяется для винтовых лестниц в качестве основной опоры. Для поворотных моделей может применяться как дополнительная стойка.
- Тетива. Состоит из двух боковых направляющих профилей, к которым крепятся ступени. Для этого с внутренней части балок делаются пазы под них. В таких конструкциях боковины ступеней закрыты направляющими профилями.

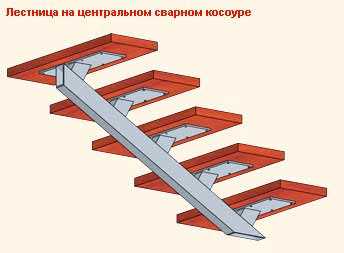

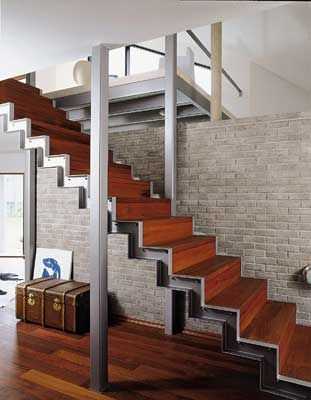

- Косоур. Похож на предыдущий вид конструкции, но профили по верхней части имеют фигурный гребень, выпиленный под размеры ступенек (высота, глубина). В этих лестницах сбоку видны торцы проступи и подступенка (горизонтальный и вертикальный элемент ступеньки).
Материал подбирается с учетом планируемой конструкции и общего дизайна интерьера. Ограничений в этой области нет. Часто используется комбинирование: металл, как несущая часть конструкции, и стекло, дерево, керамическая плитка, прочие в качестве ступеней.
Вернуться к оглавлениюДанные для составления чертежей
Для начала определяются с местоположением будущей конструкции и производят следующие замеры:
- Высота проема. За основу берется чистовой пол, первого и второго этажей. Расстояние от одного до другого – требуемый параметр.
- Ширина проема. Следует отметить, что она может иметь различную конфигурацию: от самой востребованной – прямоугольной до фигурной (круг, овал или другое нестандартное исполнение). Этот параметр существенно влияет на выбор конструкции.
- Высота от потолка до пола первого этажа. В дальнейшем позволит рассчитать высоту прохода и правильно спроектировать и сконструировать лестницу в доме.

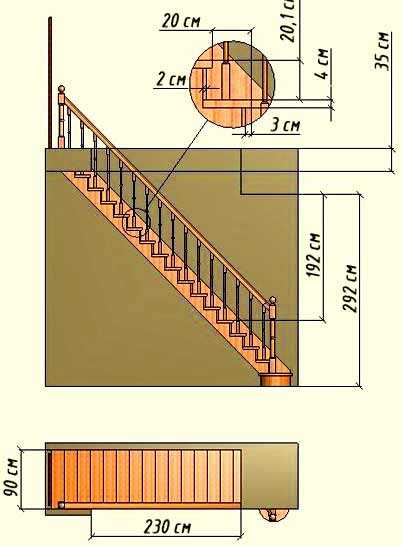

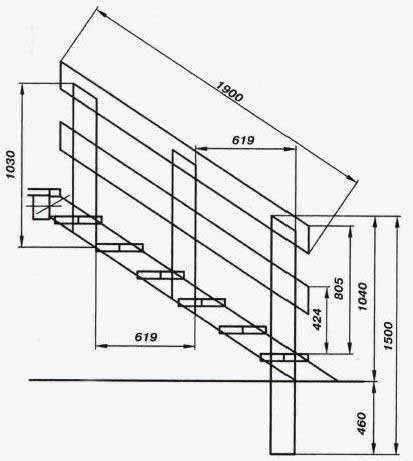

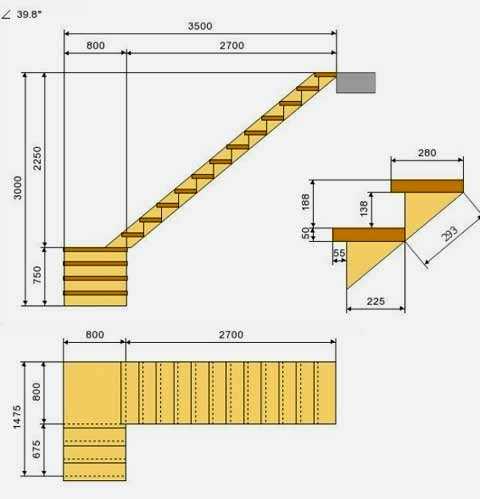

Схема и чертеж лестницы с размерами по высоте и ширине
- Прочерчивается в масштабе план первого этажа в частном доме. Определяется место начала лестницы, размечается длина марша по полу. Если планировка первого этажа в местоположении конструкции имеет выступы, дверные и оконные проемы, ниши, коммуникации, то их прочерчивают на схеме с привязкой к несущим конструкциям. Эти предотвратить их перекрытие еще на этапе проектирования. Чем больше деталей и размеров в плане, тем меньше проблем при монтаже.
До разработки чертежа следует внимательно изучить строительные нормы для лестниц:
Грамотные чертежи лестниц на второй этаж можно выполнить только на основе перечисленных параметров и дальнейших расчетов. Каждый вид конструкции имеет свои особенности.

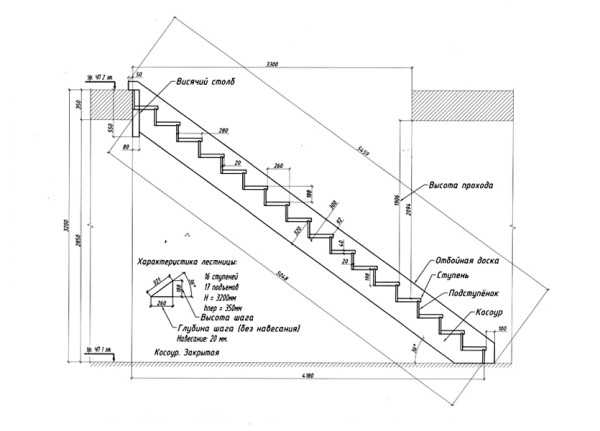

Чертеж лестницы на второй этажВернуться к оглавлениюМетоды получения чертежа
Выделить можно несколько способов составления проектной документации:
- Самостоятельно. Произвести расчет и выполнить чертеж лестницы для несложных конструкций (прямых, поворотных с площадкой) под силу многим. Более сложные варианты лучше доверить профессионалам;
- Программы для проектирования лестниц. Позволяют осуществить детальное конструирование, получить визуализацию сооружения до начала монтажа и внести коррективы. С помощью 3D картинки можно посмотреть, как впишется лестница в окружающий интерьер. В этом случае может уйти несколько дней на освоение софта;
- Готовые решения. Чертежи лестниц, представленных в интернете, могут предлагаться с подробной детализацией и без нее. Такие проекты следует проверять на соответствие расчетов и строительных норм. Для консультации можно обратиться к профессионалам.Пример готового чертежа лестницы
Это выйдет значительно дешевле, чем вносить коррективы в момент монтажа. Еще одна тонкость – следует понимать, насколько впишется по параметрам готовое решение в место установки;
- Онлайн-калькуляторы. Предлагаются некоторыми разработчиками и производителями. Такие софты могут рассчитать и автоматически сформировать чертеж на основе введенных данных. Эти же программы выводят список рекомендаций по изменению параметров, если они не соответствуют техническим нормам. Минус калькуляторов – конструкция не увязана с планировкой двухэтажного дома;
- Обращение к профессионалам. Такой способ считается самым дешевым. Потому что именно опыт и профессиональные навыки позволят выполнить грамотный расчет, чертеж лестницы с учетом особенностей интерьера. Представленная детализация и рекомендации по материалу смогут обеспечить эстетичность, надежность, долговечность, комфорт и безопасность готовой конструкции.
Каждый сам выбирает способ получения конструкторской документации. Если есть силы, время, то можно и вручную подготовить схему и детализацию лестницы.
Вернуться к оглавлениюОсновные формулы для расчета
Для получения дополнительных данных при составлении чертежа используют несколько основных формул.
- Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
- Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.

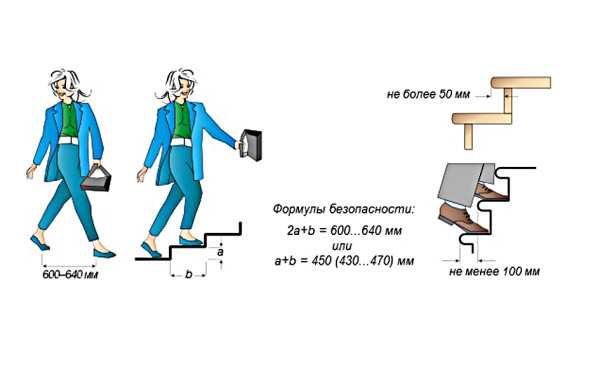

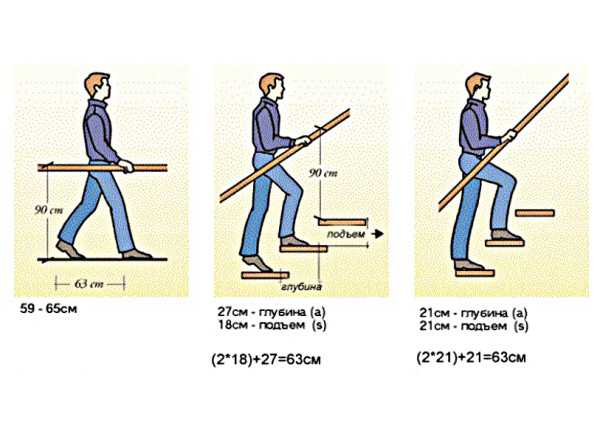

- Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.
Расчет габаритов ступеней лестницы
- Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.

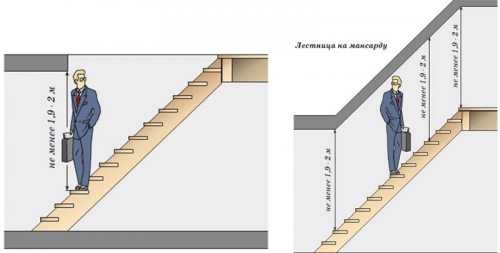

- Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.
При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.
Чертежи лестниц
Если решение принято самостоятельно готовить чертеж и расчет конструкции, то следует понимать, что каждый вид лестницы имеет свои особенности проектирования.

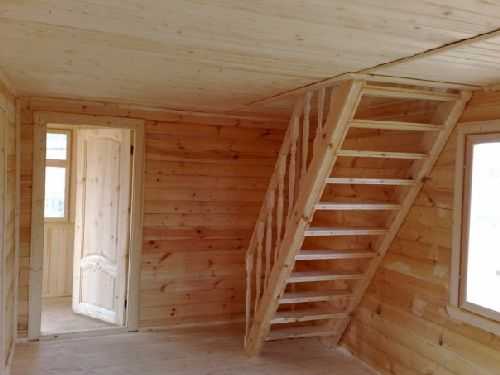

Прямые
Самый простой вид конструкции, так как сделать чертеж и расчет не составит труда даже для неопытного столяра.
Высчитывается длина пролета, количество ступеней, их глубина и высота. Определяются с шириной лестницы. По числу ступеней решается — сколько будет маршей. При количестве более 18 рекомендуется обустройство площадки. Ее размещают посередине, вверху или внизу лестницы.
Помимо основных проекций, следует тщательно рассчитать и прочертить детали конструкций. Для прямых маршей используются следующее способы крепления: косоуры, тетива, больцовое.

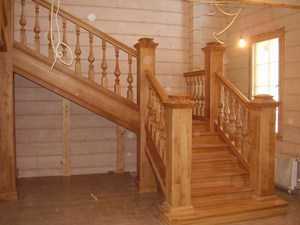

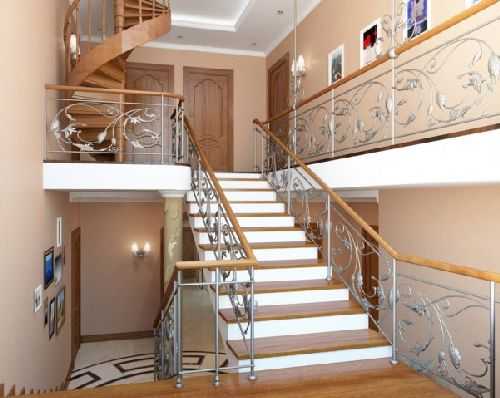

Поворотные лестницы с площадками
Лестницы такого плана могут быть двух — или трехмаршевые. Размещение площадок во многом зависит от параметров помещения и расчетных данных высоты прохода, ширины проема. Допускаются конструкции с нижним размещением перехода, посередине и вверху.
Оптимальными по комфорту и безопасности считаются первые два варианта, так как хорошо просматриваются с разного уровня высоты.
При проектировании следует понимать, что габариты площадки не должны быть меньше ширины подведенного пролета.
Рекомендуемые системы крепления: косоуры, тетива, больцовое совмещенное с опорной стойкой. Расчеты ведутся по ранее представленным формулам.

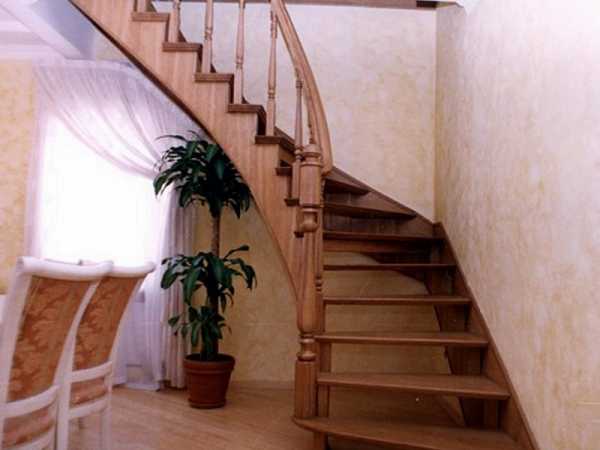

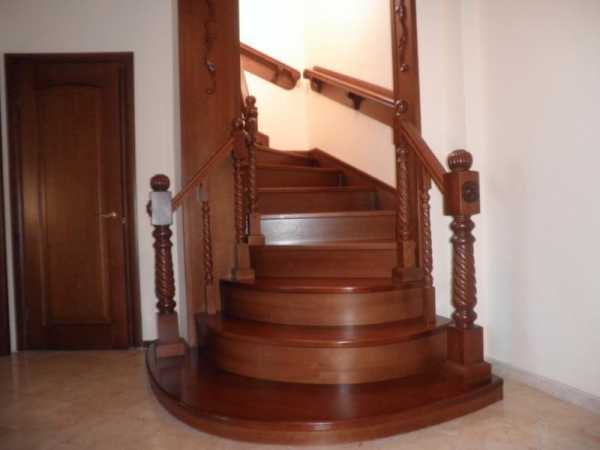

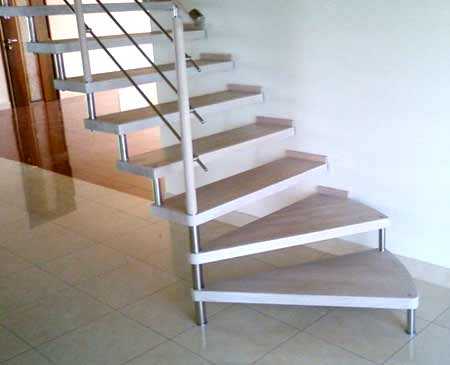

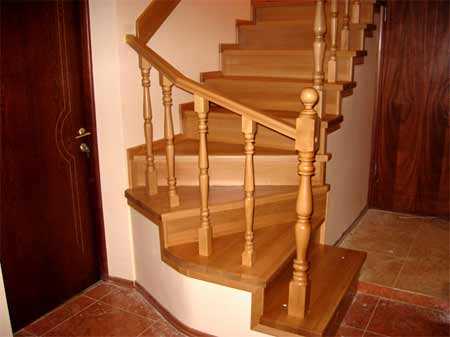

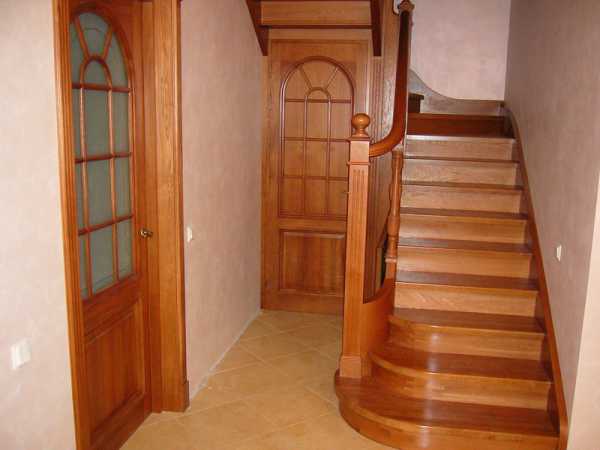

Лестницы с забежными ступенями
Эти конструкции сложны для самостоятельного проектирования. Лучше довериться профессионалам. Если все же решено применить свои силы, то можно воспользоваться проектными программами или онлайн-калькулятором, который автоматически выдаст чертеж и детализацию. Но придется вручную делать привязку полученной схемы к плану помещений.
Для ручного проектирования можно воспользоваться методом пропорций. Существует еще три способа (датский, развертки, подъема линий), но они более сложные для восприятия и конструирования.
Основная проблема при конструировании – рассчитать форму и количество забежных ступеней. Их конфигурация иногда отличается.
Система креплений аналогична предыдущему варианту.

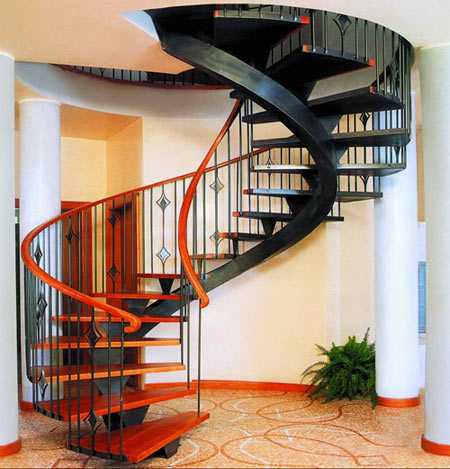

Винтовые
Как сделать расчет данных для спиральной лестницы? Да, он ведется по другой формуле, но основные требования к эргономичности остаются прежними. Для удобства расчета и проектирования воспользуемся примером. Высота проема Н = 2800 мм (2,8 м), ширина лестницы S = 1000 мм (1 м), диаметр опорного столба d = 200 мм (0,2 м).
- Высчитывается диаметр всей конструкции (D=2*S+d): 1*2+0,2= 2.2 м;
- Чертим окружность с полученным диаметром. Рассчитываем радиус R (R=D/2): 2.2/2=1.1 м;
- В центр полученного круга вписываем окружность с диаметром d = 0,2 м. Рассчитываем ее радиус r по предыдущей формуле 0,2/2=0,1 м;
- Прочерчиваем окружность с радиусом R1. Это средняя линия восхождения по лестнице. Другими словами, середина ступеней. R1=S/2+r: 1/2+0,1=0,6 м. Рекомендуемая ширина для забежной проступи s на этом расстоянии 200-250 мм (0,2-0,25 м). Для примера выберем s= 0,25 м;
- Рассчитаем количество ступеней n=2ΠR1/s: n=2*3,14*0,6/0,25=15,072. Соответственно, 15 ступеней;
- Окружность с радиусом R1 делим на 15 равных частей;
- Высота прохода (полный виток) Н1. Нормативный диапазон 1900-2000 мм. Для примера возьмем 2000 мм (2 м), толщина ступени 50 мм (0,05 м). Тогда высота полного витка Н1 будет: 2+0,05=2,05 м;
- Высота ступеней h рассчитывается просто h=h2/n: 2,05/15=0,137 м (137 мм). Полученная высота лежит в диапазоне оптимальных нормативных требований;
- Общее количество ступеней рассчитывается обычным методом. Высота проема делится на высоту ступени: 2,8/0,137=20,44 шт. Остаток округляют в любую сторону. Выравнивание количества ступеней осуществляется за счет изменения высоты первой ступеньки. Этот параметр подгоняется по месту в момент монтажа.
Расчет данных для проектирования и строительные нормы позволяют наиболее точно разработать чертеж и деталировку лестниц любого типа. Для сложных фигурных конструкций с забежными ступенями лучше обратиться к профессионалам. Они подберут и смонтируют наиболее подходящий вариант.
proekt-sam.ru
Чертежи лестниц на второй этаж: правила и примеры схем
Для того чтобы сделать чертежи лестницы с промежуточной площадкой, которая является наиболее популярным видом конструкций, следует предварительно собрать все необходимые данные. Подготовить это своими руками можно, если знать какие именно параметры нужны при проектировании и как правильно их определить. Для того чтобы разобраться в этом непростом деле, необходимо предварительно ознакомиться с особенностями разных видов конструкций и базовыми формулами расчетов.
Особенности лестниц
Для обустройства входа на второй этаж предусматривается строительство лестницы. Для частных домов и общественных зданий самым популярным видом является маршевая конструкция. Также для экономии места можно использовать винтовые разновидности, например, для чердачной лестницы.
Неким промежуточным вариантом можно назвать сложные маршевые конструкции. Их особенности заключаются в том, что помимо последовательного набора ступеней используются также более широкие площадки, разделяющие отдельные секции маршей.
Преимуществом таких конструкций является то, что можно сделать удобный разворот марша. К тому же площадка позволяет передохнуть во время подъема. Для разработки схемы данной лестницы на второй этаж, необходимо учитывать все доступные вариации:
- Прямой марш. Это стандартная лестница, которая состоит из тетивы и проступей, одинаковых по размерам. При дополнении промежуточной площадкой последняя располагается между двумя прямо расположенными лестничными секциями.

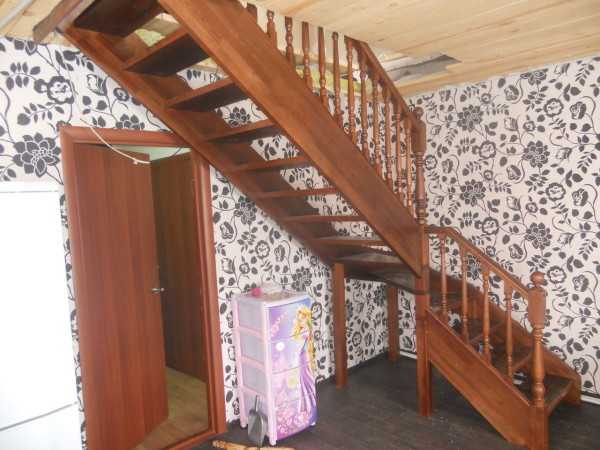

- Г-образный. Этот вариант часто используется в частных домах. В этом случае схема конструкции содержит поворот под 90 градусов. Разделительный элемент также представлен площадкой.
- П-образный. Здесь есть три варианта исполнения. Для двухмаршевых конструкций площадка может строиться широкой, занимая всю площадь выхода на неё параллельно расположенных ступеней. Второй вариант – комбинирование с забежными ступенями. В таком случае выходы на площадку будут плавно подводиться с помощью поворотных элементов. Третий вариант – это обустройство тройного лестничного марша. Иными словами, комбинируется две Г-образные конструкции.
- С произвольным поворотом. Для таких лестниц характерно наличие площадки нестандартной формы, например, треугольной или трапециевидной. Этот вид также может дополняться забежными ступенями. Разворот осуществляется на любой градус, будь то 30 или 120.
Примеры чертежей лестниц на второй этаж различной конфигурации
В качестве материалов для строительства таких изделий в многоэтажных зданиях зачастую используются железобетонные конструкции. В частных домах своими руками создать такую массивную модель не всегда удается. Здесь используются более простые в обращении материалы, такие как металл и древесина. Оптимальный вариант для внутренних работ – дерево. Именно поэтому наибольшей популярностью пользуются чертежи деревянной лестницы. Кроме того, подобным образом можно своими руками обустроить подъем по чердачной конструкции.
Вычисление основных параметров
Для того чтобы в процессе строительства не возникло проблем и несовпадений, используются заранее разработанные чертежи лестниц. Несмотря на то что для каждой модели марша используется своя схема, базовые параметры остаются общими для всех. Именно их нужно выяснить до начала проектных работ на бумаге.
В первую очередь нужно определить следующие данные:
- Высота пролета. Это расстояние от пола до верхних перекрытий, которое планируется занять лестницей.
- Длина лестницы. В эту категорию попадает расстояние от начала марша до его завершения по маршруту движения. Также учитывается количество ступеней. Так как планируется проект с площадкой, их количество должно быть не меньше трех для каждой секции, но не более 16. Оптимальное разделение – по 10 ступеней.
- Глубина проступи. Это основная часть ступени, берется в пределах 25-30 см. Конструкции с забежными ступенями рассчитываются индивидуально, но стандарт берется примерно на середину такой проступи.
- Высота ступени. Это размер подступенка. Для оптимального соотношения берется 15-20 см. Для чердачной модели можно взять соотношение с проступью 1:1.
- Размер площадки. Если подъем на второй этаж содержит площадку, выход на неё должен быть не меньшим по ширине, чем размер прилегающего марша.
- Уклон. Угол между конструкцией и полом не должен превышать 45 градусов. Оптимальное значение 30-35 градусов. Для чердачной модели допускается 50.
- Ширина лестницы. Минимальное значение – 70 см для стандартной модели и 60 см для чердачной. Если лестница с забежными ступенями, добавьте еще минимум 10 см для компенсации разницы в ширине проступи.

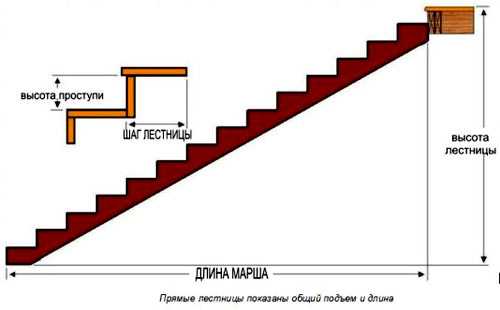

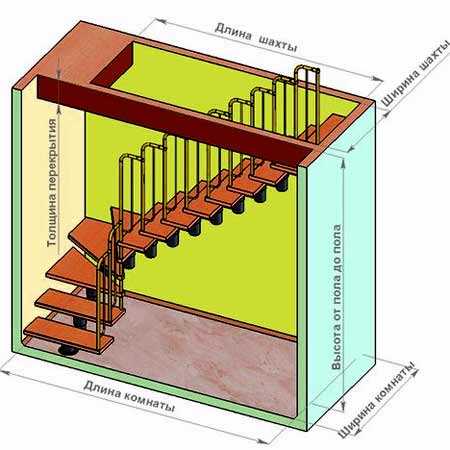

Схематическое изображение необходимых параметров для правильного расчета лестницы
Чтобы составить чертеж для чердачной лестницы или подъема на жилой этаж, можно использовать специальные программы, которые анализируют введенные данные для расчетов и выдают готовый проект. Однако, бесплатные приложения содержат множество неточностей, что может повлиять на результат проектирования. Именно поэтому рекомендуется все делать своими руками.
Если вы сомневаетесь, что ваш план является правильным, подыщите в интернете подходящий для вас, готовый вариант или закажите чертеж у профессионала.
Правила составления чертежей своими руками
Для того чтобы разработать для лестницы чертежный план на второй этаж, необходимо знать определенные нюансы. В первую очередь, обратите внимание на то, что чертеж для лестничного марша составляется в нескольких перспективах с указанием размеров всех деталей.

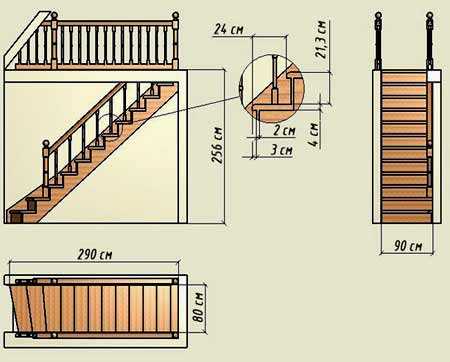

Примеры чертежей лестницы в горизонтальной и вертикальной проекции с указанием всех необходимых размеров
Чтобы сделать чертеж своими руками, используйте следующий алгоритм: для начала определяются параметры лестничной клетки, то есть пространства для подъема на второй этаж. После этого прорисовывается схема новой лестницы, ведущей на второй этаж, в вертикальном сечении. Эти чертежи составляются на основании определения положения начальной и конечной ступеней. На рисунке отмечается угол уклона, расстояние до перекрытий и пола верхнего яруса, габариты проема. Также указывается количество и расположение ступеней с их параметрами, рисуется площадка. Если имеется выступ над подступенком, все это в масштабе отмечается на плане.
Вторая часть работы – вид сверху. Если выполнять чертеж лестницы с поворотными забежными ступенями, за основу графического построения нужно взять центральную линию. По её расположению устанавливаются оптимальные параметры конструкции с забежными ступенями. На такой схеме четко видно ширину ступеней и их расположение относительно площадки и друг друга.
Выполнить чертеж обычной чердачной лестницы или модели на второй этаж с забежными ступенями своими руками будет одинаково непросто. Прежде чем начинать изготовление конструкции, перепроверьте план и при возможности сверьте его у профессионала.
Рекомендуем посмотреть видео:
vseolestnicah.ru
в доме на второй этаж, схема деревянной для гостиной, как нарисовать 3d на бумаге, внутренние
Современная лестница должна быть не только безопасной, но и красивойИзящную лестницу, которая поднимается на второй этаж гостиной или другой комнаты, можно по праву считать одним из главных украшений дома. Фотографии доказывают, что грамотно выполненная и схематически выверенная лестничная конструкция преобразит домашний интерьер, будет соответствовать стилю и дизайну. Проектирование – процесс непростой и, если нет навыков в этом сложном деле, то лучше заказать дизайн-проект профессионалам.
Как спроектировать лестницу на второй этаж: виды лестниц
Если опыт и уверенность в собственных силах имеются, то можно создать индивидуальную, надежную конструкцию своими руками. Как проектировать лестницу, какие бывают виды конструкций, как провести расчет – об этом чуть подробнее.
Лестница может быть:
- Деревянная из массива;
- Металлическая;
- Стеклянная.
Проектируем лестницы внимательно, важно учесть множество факторов и верно подобрать вид, дизайн-проект, решить, где конструкция будет располагаться.
В загородных домах, для осуществления удобного подъема на 2 этаж, обычно используются лестницы следующих видов:
- Лестница Г-образной формы. Самый популярный вариант. Основа конструкции – это 2 марша, располагающиеся друг к другу под углом 90 градусов и соединенные промежуточной площадкой.
- Лестница П-образной формы. Немного более громоздких размеров, следовательно, наиболее подходит для обширных пространств. Она включает в себя 2 пролета, которые соединены поверхностью или начальными ступеньками. Данный тип конструкции так же, как и предыдущий, обычно устраивают в коттеджах, где междуэтажная высота достаточная.
- Маршевая лестница. Очень громоздкая, но легче всего конструируется.
- Спиральная или винтовая лестница. Чудесное решение для маленьких помещений, хотя в применении она все-таки менее комфортная, чем иные варианты, зато смотрится всегда очень волшебно и легко.
В проектировании важное значение имеет конструкция лестницы, которая может строиться на тетивах или больцах. В ряде случаев, эти методики строительства можно совместить. Если есть желание получить добротную и солидную лестницу, то предпочтение лучше отдайте тетивы, а не балкам, они будут надежно поддерживать ступеньки с боков и снизу. Больцы же представляют собой крепления из металла, которые фиксируют ступени к вертикальной поверхности.
Выбор конструкции, которая ведет на 2 этаж, обычно определяется дизайнерской концепцией проекта, который планируется создать. На примере должна быть изображена лестница или разные варианты лестниц, которые отлично впишутся в интерьеры разного стиля, украсят дом и облагородят помещение.
Еще один немаловажный критерий выбора – подбор стройматериала, который подойдет для изготовления подъемной конструкции. Если нравятся современные модели дугообразной или винтовой формы, лучше сделать их металлическими с отделкой, например, из стекла.
Металлическая лестница смотрится интересно и модно, но любителям классического направления лучше остановиться на деревянных конструкциях.
Проектирование лестниц: расчет
Прежде чем нарисовать схематично детали на рисунке на бумаге, надо правильно рассчитать размеры. Создавая план лестничной конструкций, крайне важно сделать все в соответствии с правилами СНИП.
Первоначально нужно сделать замеры имеющегося пространства, после чего высчитать:
- Количество;
- Высоту;
- Ширину ступенек.
Лестница должна соответствовать стандартам ГОСТ и СНиП: от этого зависит безопасность и удобство подъема и спуска. Про технические нормы читайте в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/gost-lestnitsy.
Также надо вычислить угол наклона конструкции. Говоря о комфортабельности, схема предусматривает угол наклона примерно 45 градусов, но такие лестницы не будут занимать достаточно большой метраж, поэтому, на практике чаще используется подъемная конструкция, наклон которой в 35-40 градусов. Когда вычисляется высота и ширина ступенек, учитывается ширина шага человека. Стандарт – 25-28 сантиметров, что соответствует удвоенной ширине шага человека. В завершении нужно уделить внимание и разработке заграждений и перил, которые важны для создания безопасности. Параметры в данном случае соответствуют индивидуальным пожеланиям. Соблюдая правила и нормы, можно получить прочную, добротную лестницу.
Стандартное соответствие:
- Ширина ступенек 28 см, высота (max) 15-18 см.
- Высота перил выше 90 см.
- Выдерживание больших нагрузок.
Важно запомнить, если внутренние элементы проектирования лестничной конструкции будут проведены по правилам, этот немаловажный элемент интерьера прослужит вам долго, даря комфорт и ощущение радости. Исполнительная визуализация также имеет значение.
Грамотные проекты лестниц в доме на второй этаж и строительство своими руками
Перед тем как строить, надо запастись навыками и знаниями. Иначе, нужен будет проект от мастера или, еще что хуже, перестройка всей конструкции. Выбор каркаса зависит от особенностей строения. Также выбор зависит от дизайнерской мысли и предпочтений владельцев жилья.
Лестницу из бетона возводят из массивных блоков, проводя процедуру армирования, крепления на эту арматуру каркаса. Деревянный и металлический каркас монтировать легче. Несущие опоры укрепляются вертикальными опорами. Устраивая каркас спиральной лестницы, стойку крепят к полу и на потолке. При строительстве лестницы из дерева на тетиве, проступи устраиваются в специальные пазы. Пазы прорезаются или выдалбливаются специальным инструментом. От формы пазов зависит тип ступеней.
Ступени могут быть:
- Вставленными в пазы;
- Врезанными;
- Вставленными в сквозные пазы;
- Выдолбленными в тетиве с подступенками.
Соединяются ступени и тетивы резьбовыми шпильками диаметром 10-14 мм или болтами. Как только работа выполнена, тетиву закрепляют на балки лестничных площадок.
Чтобы конструкция была прочнее, надо установить дополнительную доску с вырезом, куда вставляется тетива с шипами. Очень важно следить за тем, чтобы площадка и чистый пол были расположены на едином уровне. Для этого предусмотрено устройство временных стоек, которые позже прикрепляются к стенам.
Как только стены осядут, стойки следует убрать и подложить подкладки необходимой толщины. Далее устанавливаются марши, вставляются ступени, балясины и стойки. Затем монтируются поручни. После сборки, лестницу покрывают защитным составом. Проект может быть создан в 3D формате, с применением специальной программы Sweet Home 3D vs SketchUp pro100 sema. Макет при помощи программы рисуется несложно, можно все рассчитать, и внести корректировки до начала строительства.
Лестница из сосны обладает хорошей прочностью и привлекательным внешним видом. Оригинальная лестница из сосны может быть выполнена в любом стиле. Расскажем про это в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-iz-sosny.
Схема лестницы на второй этаж или как рассчитать количество ступенек
Для того чтобы выполнить расчет количества ступеней, надо поделить высоту вашего помещения на высоту подступенка, которая рекомендуется (минимальный размер 150 миллиметров).
Допустим, до потолка 2,7 метр (2700 мм), тогда получается 2700/150 = 18 ступеней. К полученной цифре надо прибавить еще ступень, так как пол имеет свою ширину.
Если под лестницу отведено 3000 мм, то ступеней выходит 20. Чтобы рассчитать ширину приступи, надо высоту разделить на число ступеней. Далее определяется просвет – расстояние между ступенями и потолочной поверхностью. Рекомендуемые значения этого параметра – 1,85-2,1 м.
Рекомендуемая ширина марша:
- Обычная квартира – 0,85-1,1 м.
- Апартаменты – 1,3-1,7 м.
- Дача 8х8 – 0,75-0,85 м.
Схематичный рисунок делается на листке А4 по размерам, которые были индивидуально рассчитаны. Для работы нужна рулетка, металлическая линейка, чертежная бумага.
Если все правильно спроектировать, то конструкция, словно японские киригами будет легкой, воздушной, но надежной.

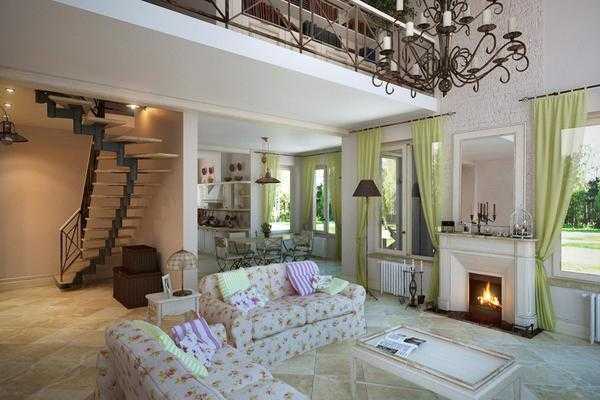

Проект дома с лестницей в гостиной
В маленьком доме лестница, установленная в гостиной, дает возможность увеличить размер полезной площади всего дома. Проект можно создать, воспользовавшись, все той же программой Sweet Home 3D vs SketchUp pro100 sema. Еще одна хорошая программа проектирования – Автокад. Лестница, открытая на гостиную либо размещенная в ней, займет меньше места. Дверной проем может располагаться напротив лестницы. Размещенная посередине конструкция выглядит эффектно.
Современные лестницы имеют длительный срок службы и привлекательный внешний вид. Про материалы, цветовые решения и освещение таких лестниц можно узнать тут: https://homeli.ru/remont-i-otdelka/lestnitsy/sovremennye-lestnitsy.
К преимуществам лестницы в гостиной можно отнести:
- Экономия места.
- Конструкции напротив проема дают возможность легко занести мебель.
- Объединение этажей в единое пространство.
Расположение может быть не только там, где дверные проемы. Она может быть за входом, тогда пространство можно заполнить функциональными предметами интерьера.
Лестница может зонировать пространство, и располагаться посередине. Однако, чаще архитекторы устраивают лестницу напротив входа, где подъезд.
Обдуманные проекты деревянных лестниц: выносные конструкции
Лестница на чердак или для спуска в шахту двухэтажного дома может быть выносной. Эта конструкция много лет лидирует на рынке. Трансформируемая модель дает возможность без проблем пользоваться мансардной площадкой и шахтной зоной в грунте, которая обычно используется для хранения консервации и овощей. Изделие крепиться к люку.
Это архитектурная изюминка в дизайне помещения, которая:
- Экономит пространство;
- Легко трансформируется;
- Дает возможность полноценно пользоваться дополнительными помещениями.
Составляем проект лестницы (видео)
Обычную лестницу проблематично затаскивать в дом, устанавливать, а потом нести обратно. В ряде случаев, это и есть причина, по которой просто лень отправить вещи в погреб или на мансарду. Идеальное решение – выносная лестница-трансформер.

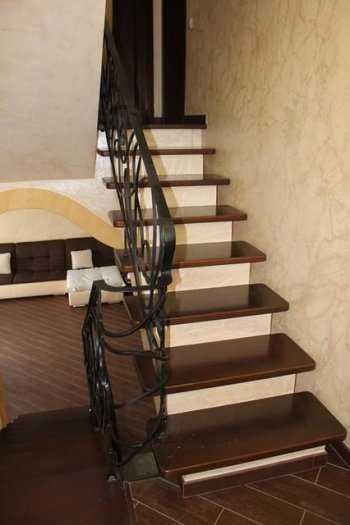

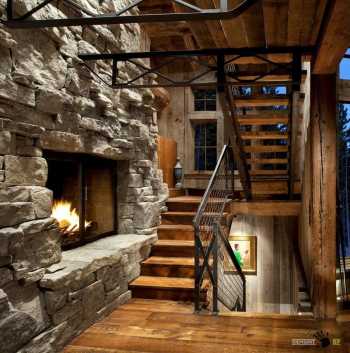

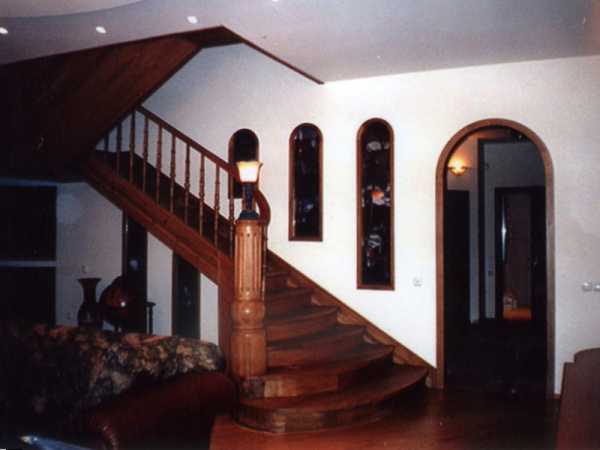

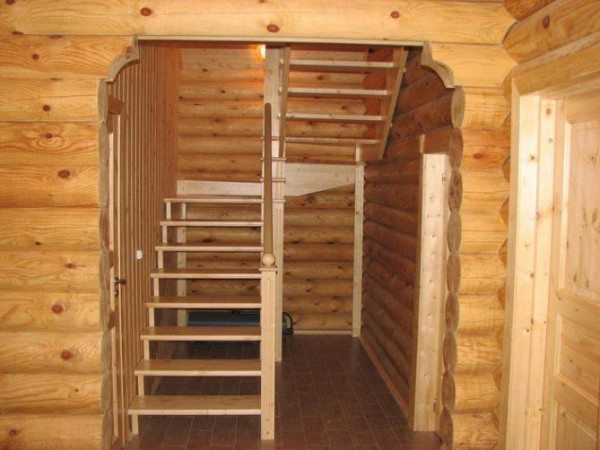

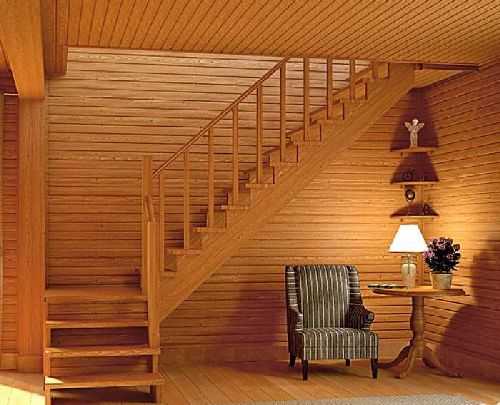

Примеры проектов лестниц на второй этаж (фото)
Оцените статью: Поделитесь с друзьями!homeli.ru
Расположение и планирование лестницы на второй этаж в доме
Строительство двухэтажных домов более предпочтительно в условия небольшой площади земельного участка. При возведении имеет место экономия некоторых строительных материалов, да и функциональность таких зданий гораздо выше. Очень важным моментом в строительстве двухэтажных домов является составление плана и обозначение на нем лестницы, без которой существование в доме будет бессмысленным.
Проект двухэтажного коттеджа оригинальным расположением лестницы
Попробуем разобраться в чертежах лестниц для частных домов и выясним, где и как их лучше всего устанавливать.
Вернуться к оглавлениюСодержание материала
Сведения, которые могут пригодиться при планировании дома
Соорудить своими руками лестницу на второй этаж смогут все, кто хоть раз держал в руках строительные инструменты. Однако прежде чем приступать к строительству, необходимо разобраться в строительных нормах и правилах, которые регламентируют проектирование и монтаж лестниц в подвал. Приведем некоторые выдержки из СНиП 2.08.01-89:
- Ширина лестничных маршей не должна быть меньше 90 сантиметров;
- Количество ступеней в одном марше должно быть в пределах 3-18 ступеней включительно;
- Рекомендуемый уклон лестницы должен быть: 1:1,25; 1:1,5;
- Обозначение различных типов лестниц можно свободно найти в интернете, если планируется вычерчивать их на плане своими силами.

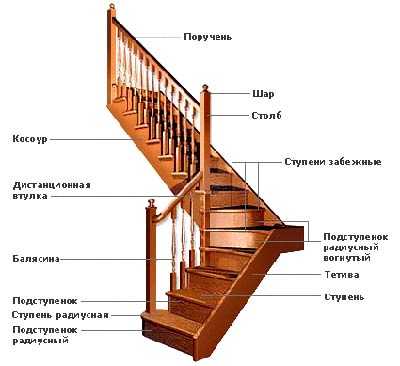

Схема конструкции и устройства лестницы
Лестница в жилом доме не должна ухудшать комфорт проживающих, поэтому, если среди жильцов есть дети и пожилые люди, то ступеньки следует сделать небольшой высоты, иначе передвижение с этажа на этаж для них будет невыносимым. Очень важно, чтобы план предусматривал достаточный по величине проема люк на чердак.
Необходимо понимать, что чем меньше будет проем, тем круче следует ставить лестницу. Крутые конструкции, как правило, устанавливаются на дачах, где движение с этажа на этаж не слишком интенсивное, а вот для жилых зданий такие лестницы могут вызвать дискомфорт у проживающих.
Вернуться к оглавлениюРазновидности лестниц
По конструкции различают следующие типы лестниц:
- Маршевые прямые;
- Маршевые с поворотом;
- Винтовые;
- Криволинейные.
Рассмотрим каждый тип подробней и выясним их функциональные особенности.
Маршевые лестницы
Схема устройства маршевой лестницы
Эти лестницы, ведущие на второй этаж, больше всего распространены и привычны по нашему мнению, однако, требуют больше всех полезной площади в доме. Если при проектировании лестничный марш выходит чересчур продолжительным, то план и обозначение на нем лестницы разделяют на несколько частей, и при этом она преобразуется — в поворотную.
Поворотные лестницы распределяются на Г-образные и П-образные. В первом случае поворот между маршами будет составлять прямой угол, а во втором случае — 180 градусов. Чтобы сделать лестницу более компактной, пространство между маршами оборудуют ступенью, что незначительно снижает комфорт при движении. Выбирать конкретный вариант следует, учитывая план дома и его конструктивные особенности.
Устройство винтовой лестницы
Такие лестницы считаются самыми компактными, и могут производиться как из дерева, так и из металла.
Существующие типы и виды лестниц
Спиралевидные марши позволяют таким лестницам размещаться буквально на нескольких квадратных метрах плана частного дома. Кроме этого, устройство винтовой лестницы выглядит очень привлекательным и придает интерьеру особенный вид. Из недостатков можно отметить некоторые сложности в эксплуатации из-за того, что ступени являются забежными.
Создавая план винтовой лестницы, следует понимать, что транспортировка крупногабаритного груза на второй этаж по ней будет невозможна, а также что место под ней не обустроишь полезным образом.
Применительно к жилым частным домам проектирование винтовой лестницы применяется редко. Гораздо чаще ее возводят в качестве украшения интерьера или еще одного места для транспортировки людей на верхний уровень. Также стоит отметить, что с помощью винтовой конструкции обустраиваются двухэтажные дачные домики и дома для временного пребывания.
Готовый проект винтовой лестницы из металла
Обозначение винтовой лестницы несколько отличается от того, какое обозначение имеют остальные типы лестниц, поэтому, если план дома выполняется своими руками, необходимо разобраться в этом вопросе, изучив соответствующие СНиП.
Криволинейные лестницы
Этот тип лестниц является гибридом между винтовой лестницей и маршевой лестницей. По конструкции они, наподобие винтовой лестницы, предусматривают забежные ступени, однако, их поворот не такой крутой, что является более удобным при движении.
Обозначение криволинейных лестниц занимает план дома гораздо меньше, чем маршевых, однако, сложность их изготовления более высокая. Выглядят такие лестницы очень привлекательно и позволяют придать интерьеру изысканный вид. Кроме этого, пространство под конструкцией может быть использовано в большей мере.
Вернуться к оглавлениюПланирование площади под лестницу
Система винтовой лестницы будет занимать полезного пространства примерно столько же, сколько будет по диаметру сама лестница, поэтому в расчетах проблем возникнуть не должно. Рассмотрим более подробно план расчета площади для П-образной лестницы.
- Сначала необходимо узнать, сколько ступеней будет в марше, для чего делится высота первого этажа на высоту ступени.
- Если лестничный марш выходит очень длинным, и его будет невозможно вписать в габариты комнаты, необходимо разделить всю конструкцию на две части.
- После этого высчитывается длина конструкции, для чего следует к длине пространства между маршами прибавить произведение количества ступеней на их длину.
- Ширина лестницы будет складываться из суммы ширины двух направлений. Следует отметить, что пространство между маршами не должно быть меньше 75 мм.
- Произведение длины на ширину конструкции позволит узнать, сколько метров квадратных первого этажа понадобится для того, чтобы расположить лестницу.
Планирование подходящего места
Выбор площади под лестницу производится исходя из конструктивных особенностей дома. Наиболее подходящим местом будет являться широкий холл, где лестница станет визитной карточкой всего дома. В просторных холлах можно предусмотреть широкий проем второго этажа, что позволит сделать лестницу удобной для передвижения с этажа на этаж.
Планируя установку лестницы на второй этаж возле стены, лучше всего передвинуть ее в угол. Небольшие проемы между этажами могут не позволить установить габаритную лестницу. Поэтому в таких лестницах можно предусмотреть забежные ступени и существенно сократить ее размеры.
Конструкция лестницы с названиями всех элементов
Как правило, проем для второго этажа делается между несущими балками перекрытия, а в случаях, когда места недостаточно, допускается их немного укоротить. Главное, чтобы несущая конструкция не была повреждена. Если существуют подозрения на уменьшение прочности перекрытий, можно укрепить балки перекрытия усиливающими элементами верхнего этажа.
Вернуться к оглавлениюКак устроить пространство под лестницей
Планирование пространства под лестницей — это дело каждого, однако, это пространство может стать весьма функциональным и попросту не занимать первый этаж. Очень многое в этом деле зависит от того, где стоит лестница и насколько много пространства имеется в наличии.
Вариант практичного обустройства пространства под лестницей
Организация лестничного пространства может быть открытой или закрытой, причем какой бы вариант ни выбирался, необходимо выполнить его гармонично с видом самой лестницы.
Открытое пространство
Под лестницей можно удачно поместить рабочее место со столом и компьютером или поставить туда небольшой диванчик, на котором можно будет укрыться от суеты дома. Такое обустройство пространства под лестницей позволит визуально расширить комнату. Кроме этого, под лестницей часто обустраивают открытые или закрытые полки, на которых уместится множество полезных вещей.
Закрытое пространство
Удачный способ организовать пространство под лестницей — это обустроить там небольшой чулан для хозяйственного инвентаря. Существует также вариант, предусматривающий планирование под лестницей шкафа для вещей, который позволит сэкономить пространство в спальне.
planvsem.ru
Проекты деревянных лестниц на второй этаж
Проекты и фото деревянных лестниц в частных домах
Благодаря широкому ассортименту строительных материалов, а также всевозможных предметов декора и интерьера, можно с легкостью воплотить в жизнь все свои фантазии в плане обустройства квартиры или частного дома. Сегодня мы поговорим о том, какими могут быть лестницы на второй этаж в частном загородном доме, как создать проект такой лестницы и воплотить его своими руками. Также вы увидите фото деревянных и металлических лестниц на второй этаж в частных домах.
Лестницы на второй этаж: фото и виды
Лестницы для загородного частного дома, соединяющие первый и второй этаж. выполняют не только практическую, но и эстетическую функцию. В зависимости от того, в каком дизайне выполнена лестница, подчеркивается тот или иной характер помещения. Так, лестница классического типа сделает помещение более солидным, а вот модель в лаконичном стиле прибавит комнате немного воздушности.
Чаще всего для дачных загородных домов многие предпочитают устанавливать деревянные лестницы на второй этаж, однако пользуются спросом и металлические и даже стеклянные конструкции. Фото подобных проектов в Интернете есть масса.

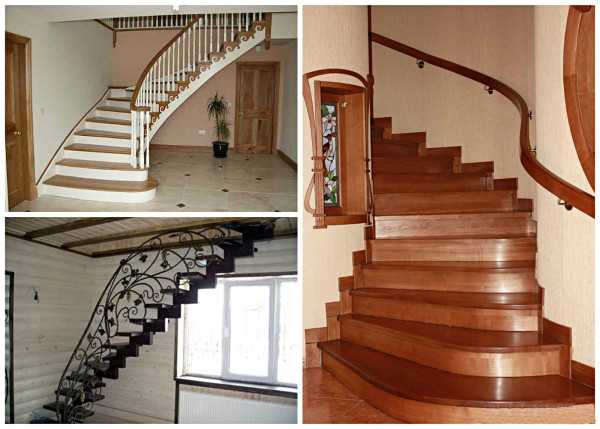

Классификация лестниц по типу конструкции: фото и описание
По типу своей конструкции лестницы на второй этаж подразделяются на такие:
- маршевые;
- винтовые;
- больцевые;
- поворотные.
Маршевые модели – наиболее распространенный вариант. Они имеют достаточно простую конструкцию:
- опора, имеющая угол наклона в 45 градусов;
- ступени, лежащие на опоре.
Маршевая конструкция состоит из маршей, которые заполнены ступенями. Как правило, для загородного дома при подъеме на второй этаж используется от 3 до 15 ступеней. однако их точное количество определяется путем специальных расчетов. Маршевый тип – хороший вариант лестничного проекта в домах, где не нужно экономить место.
Маршевые подъемные установки разделяются на такие:
- открытые (где нет подступенек) и закрытые;
- прямые и поворотные;
- тетивные и косоурные.
Если вы планируете воплощать лестничный проект своими руками, то лучше выбирать открытую конструкцию с косоурами.
Центральная ширина степени должна составлять как минимум 25 см, а наиболее ее широкая часть – максимум 40 см, такие размеры считаются наиболее оптимальными в плане использования конструкции.
Крутизна лестницы зависит от того, насколько широк проем, чем он меньше, тем круче она должна быть. Диаметр не должен превышать 3 метра. По форме винтовые лестницы бывают:
- квадратными;
- восьмиугольными;
- без подступенников.

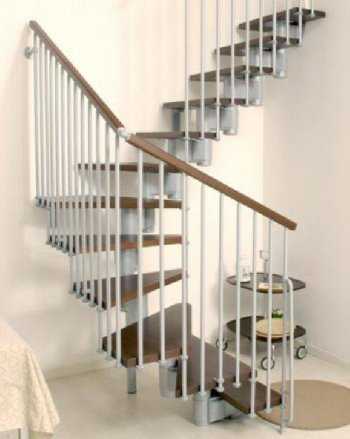

Несмотря на то что данные конструкции отличаются своей универсальностью и помогают значительно сэкономит место, они не настолько популярны как маршевые.

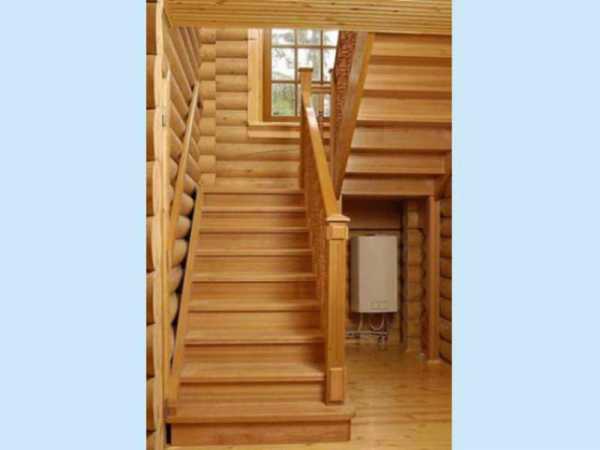

Поворотные лестницы отличаются от маршевых наличием поворотов. Они бывают:
Криволинейные, в свою очередь, разделяются на:
Воплотить проект таких конструкций в жизнь своими руками будет крайне непросто.
Больцевые лестничные конструкции также внешне напоминают маршевые, то их крепят не к монолитной опоре, а на стену при помощи крепких штырей из металла. Необычный каркас делает такую лестницу очень необычной и стильной.
Фото примеров каждого из перечисленного типа можно отыскать в Интернете, чтобы увидеть, как они сочетаются с тем или иным дизайном частного загородного дома.
Классификация лестниц по материалам изготовления: фото и краткое описание
Чаще всего они бывают:
Однако желающие сделать помещение более оригинальным выбирают и другие материалы, например, керамику или стекло. Получается очень стильно и необычно, при желании можно найти фото конструкций из стекла в Интернете.
Классическим вариантом исполнения считаются деревянные лестницы на второй этаж. Для их изготовления используют такие породы. как:
Основным аргументом в пользу выбора деревянных моделей является их привлекательная стоимость по сравнению с изделиями из других материалов. Для их создания можно использовать как одну породу дерева, так и комбинировать разные. Деревянные лестницы могут быть:
- одномаршевыми;
- двухмаршевыми (когда есть поворот на 90 или 180 градусов).
Состоят они чаще всего из 9 ступеней, если присутствует поворот на 180 градусов. то можно сэкономить полезное пространство помещения.
Подъемы на основе металла делают на основе:
По оттенку чаще всего они бывают матовыми или глянцевыми. Металл покрывают декоративной патиной, которая искусственно состаривает конструкцию.
А чтобы сделать конструкцию из стекла применяют многослойное стекло (триплекс) или закаленный материал, поверхность при этом может быть фактурной.
Подбор дизайна лестницы, фото
Как мы уже говорили, лестница не только предназначена для подъема на второй этаж, но и призвана дополнять интерьер вашего частного дома. Чтобы она выполняла эту эстетическую функцию грамотно, нужно на этапе проектирования грамотно продумать до мелочей ее дизайн.
Разнообразие дизайна моделей огромно, в этом вы можете убедиться, если приметесь за поиск фото примеров дизайна лестниц для загородных домов.
Например, если вы любите классику, то выбирайте лестницы традиционного типа, оснащенные округлыми перилами и фигурными балясинами. Такие модели успешно можно дополнить стойками из чугуна или резного дерева.
Стальные конструкции отличаются своей лаконичностью, строгостью и прямыми линиями, что характерно для минималистического стиля. Тем более что своими руками такие изделия будет сделать максимально просто.
Отличной дизайнерской находкой будет покраска каждой ступени в отдельный цвет или же выжигание на ступенях красивых рисунков, и это далеко не предел уникальных решений. Главное – не боятся воплощать свои смелые фантазии.
Как сделать лестницу на второй этаж своими руками
Естественно, в продаже можно отыскать любые модели даже для самых взыскательных покупателей, но многие все-таки отдают предпочтение самодельным изделиям. Итак, чтобы собрать и установить лестницу в загородном доме без посторонней помощи, вам потребуется:
- разработать максимально подробный дизайн-проект;
- подобрать материалы для строительства;
- выбирать и купить все инструменты для работы;
- произвести все расчеты;
- выполнить строительные работы.
Произведение расчетов
Перед работой нужно сделать расчеты, чтобы лестница имела нормальные размеры и ее было удобно применять по назначению. Нужно сделать чертеж, для этого нарисуйте план помещения и на этом плане обозначьте место размещения конструкции, чтобы она при этом не загромождала место и не мешала членам семьи передвигаться по комнате.
Теперь делаем замеры помещения и определяемся с тем, какую его часть будет занимать лестница. Измерьте высоту комнаты от пола и до второго уровня.
Ступени должны иметь ширину от 250 до 300 мм. а высота подступенков должна составлять порядка 150 мм.
Если высота лестницы составляет 200 см, то эту высоту нужно поделить на стандартную величину ступени 17, 78 см и округлите ее до целого, получаем в итоге 11 ступней. Высота ступени определяется делением общей высоты на количество ступеней.
Ход работы
Своими руками лестницу лучше всего делать с косоурным каркасом. Для этого нужны будут доски толщиной от 20 мм, которые по длине соответствуют ступенчатой ленте.
Для начала выпиливают два косоура, а для лекала подойдет угольник из металла. В местах прилегания ступеней и подступенников нужно снять фаски.
Затем нужно прикрепить к основаниям косоуры и саморезами прикрутить подступенники и ступени, причем сначала крепят первые, а потом вторые. Вылет ступени над подступенником должен составлять от 20 до 40 мм.
В конце работы нужно установить перила на лестницу.
Что учесть при сборке и установке лестницы
Проект конструкции нужно продумать заранее и очень тщательно, поэтому перед тем, как приступать к работе, учтите такие моменты:
- четко определите назначение конструкции и обязательно учтите частоту ее будущего применения;
- на этапе проектирования определитесь с установкой на лестнице межэтажной площадки;
- учитывайте площадь дома и его планировку, а также возраст и физические особенности жильцов. Так, винтовая лестница для пожилых людей будет неудобной;
- лестницу следует проектировать на этапе проектирования дома, а не после того, как он будет построен. Так вы сможете учесть все необходимые нюансы и сделать ее максимально удобной и безопасной;
- угол подъема лестницы должен колебаться в пределах 45 градусов;
- ширина проступи составляет от 300 до 350 мм;
- высота ступеней должна составлять от 140 до 180 мм.
Также на этапе проектирования обязательно учтите, какой материал вы будете использовать для сооружения вашей лестничной конструкции, какой каркас будете использовать и многое другое. Чем больше деталей вы продумаете заранее, тем легче вы справитесь с работой и тем больше вас порадует ее результат. А ваши гости наверняка оценят невероятно красивый и оригинальный дизайн интерьера в вашем загородном доме.
Деревянные лестницы в частном доме
Проекты лестниц на второй этаж в частном доме
Проекты лестниц на второй этаж своими руками сделать не только реально, но и совершенно несложно. При проектировании лестницы на второй этаж частного дома нужно учитывать несколько важных аспектов. При проектирование нужно особое внимание уделить ее месту расположения, оно должно быть максимально удобным для подъема наверх, не мешать и не создавать дискомфорта домочадцам.
Материалы для постройки лестницы тоже нужно подходить очень ответственно. Они должны быть максимально прочными и качественными. Помните, что строится она на многие года, поэтому экономить на материалах не стоит. Основным материалом для изготовления основания и ступенек всегда было и остается дерево.
Проекты деревянных лестниц на второй этаж. или проекты лестниц на второй этаж из металла изготавливаются с учётом тех же параметров, что и при изготовлении любых других лестниц. Деревянные лестницы всегда придают особенный уют дому.
Типы лестниц
Достаточно красиво выглядят широкие лестницы с поворотом на 180 и 90 градусов. Самой безопасной признана лестница с пологими 15 ступенями и одним маршем, по ней и вверх и вниз ходить максимально безопасно. Но чаще всего пространство наших домов не позволяет устанавливать такие, и тогда начинались поиски более щадящих по занимаемому месту вариантов. Зачастую это достаточно сложные винтовые постройки с забежными ступенями, которые легко можно вместить практически в каждый интерьер.
Проект винтовой лестницы на второй этаж вы можете сделать своими руками или с помощью специалистов. Если вы планируете проектировать и монтировать лестницу на второй этаж сами, то в качестве строительного материала лучше использовать дерево. Его проще обрабатывать, мелкие промахи исправлять легче, а серьезные ошибки устранять дешевле. Собирается они из отдельных элементов, не нуждается в сварке, и с помощью чертежа можно собрать абсолютно любой тип лестниц.
Необходимые для проектирования параметры
Как рассчитать лестницу на второй этаж? Перед самой проектной работой следует максимально точно определить высоту от нижнего перекрытия до верхнего, добавить высоту пола, или напольного покрытия и размер проема. Проекты домов с лестницей на второй этаж делаются изначально. Обратите особое внимание на то, что в таких проемах не нужно монтировать никаких коммуникаций. Для того, чтобы сделать правильный чертеж нужно сначала нарисовать план помещения, где показать все неровности, окна, углы, которые прилегают к лестнице. Окна измеряются с подоконниками, двери по наличникам. Для того, чтобы произвести дальнейшие расчеты нужно определится с крутизной и шириной марша, количеством ступеней. Все эти мерки напрямую зависят один от другого, их нельзя просто выбрать, основываясь на собственные предпочтения или произвольно.
Удобная и максимально безопасная ширина лестницы
Межэтажная лестница должна быть максимально удобной и безопасной, для этого нужно внимательно рассчитать ширину между поручнями или перилам и стеной. Для ее определения есть такие строительные стандарты, которые нужно положить в основу:
- для повышеного удобства закладывается ширина 125 см;
- если строение будет находится между стенами, то ширина не меньше 110 см.;
- при наличии двух ограждений либо поручня с одной стороны и стены с другой стороны закладывается ширина 90 см;
- в садовых домиках и бытовых помещениях ширина может достигать 70 см, но такие лестницы не предусмотрены для переноски крупногабаритного груза.
Подбираем уклон лестницы
Эта характеристика напрямую зависит от количества места, которое отводится под лестницу и мощности самих ступенек. Лестницы с крутым подъемом потребляют достаточно мало места, но не очень удобны в использовании. Более пологие же наоборот очень комфортны, но требуют большей площади. Если вы хотите соединить максимальный комфорт и безопасность с минимальными затратами площади то следует обратить внимание на двухмаршевый тип с забежными ступенями и лестничной площадкой.
Наиболее комфортным для жилых домов является уклон больше 23 градусов но меньше 37 градусов. Если угол склона меньше 23 градусов, то вместо нее можно сделать пологий пандус, а лестницы с углом 45 градусов переводит домашнюю лестницу в такой тип, по которым можно передвигаться только вперед лицом. Уклон 50 градусов может быть только у приставленной к стене стремянки.
Габариты ступенек
Большое внимание следует уделить проектированию ступенек, так как именно они несут основную нагрузку ежедневно. Самыми комфортными ступенями являются такие, которые равняются ширине проступи плюс удвоенной высотой подступенка. По такой схеме ширина ступеньки должна быть около 62 – 64 см. Ваши идеи на счет ширины и высоты ступеньки должны соответствовать этой схеме.
Взрослому человеку комфортно поднимать ногу на ступеньку не более 32 см высотой, но удобной является высота 15 см. а проектировать высоту более 17 не рекомендуется. Если вы проектируете лестницу с несколькими маршами, то учитывайте, что в одном марше не должно быть больше чем 10 – 15 ступеней. Ориентируясь на собственные предпочтения при выборе ширины ступени. Стандартная ширина от 20 до 40 см, но наиболее удобной считается ширина в 32 см. Все ступеньки должны быть одинаковые по длине и ширине.
Высота прохода
Просвет это тоже очень важная часть лестницы. Если вы хотите сделать ее максимально комфортной, то уделите ей особенное внимание. Нормой в высоте просвета считается высота 2 метра. Если высота прохода всего на несколько сантиметров выше чем человеческий рос, то идущий инстинктивно начинает пригибаться и втягивать головы, горбится.
Если вы учтете все параметры, указанные в статье. то непременно сделаете проекты лестниц на второй этаж самостоятельно.
Похожие новости
Проекты деревянных лестниц: типы конструкции, характеристики элементов. Определение количества ступеней, высоты подступенка, ширины проступи и длины лестницы
Домашнему мастеру, решившему самостоятельно создать в доме лестницу из дерева, придется столкнуться с целым рядом проблем. Первой их них является проектирование деревянной лестницы.
Оно требует определенных знаний и учета ряда важных моментов. О том, сделать эту работу правильно, мы расскажем в нашей статье.
Проект деревянной лестницы
Общая характеристика деревянных лестниц
Типы конструкции
Прежде чем перейти непосредственно к проектированию, следует изучить конструкцию и составные элементы данного изделия. Мы начнем с видов данной постройки (читайте также статью Проекты лестницы на второй этаж – выбираем вид, размер, материал ).
- Винтовые. Используются редко и, как правило, в условиях ограниченного пространства. Такие лестницы сложны в изготовлении и обходятся довольно дорого. Помимо этого, они еще и малофункциональны. К примеру, переместить мебель по ним уже не получится;
Проекты лестницы на второй этаж – выбираем вид, размер, материал
- Маршевые. В силу своей простоты и надежности применяются чаще всего. Они состоят из маршей, которые называют еще «лестничными пролетами».
Это совокупность ступеней, скрепленных между собой. Марши разделяет между собой лестничная площадка или забежные ступени.
На фото — маршевый тип
Второй вид конструкции имеет множество подвидов. Вы можете увидеть их на рисунке ниже.
Подвиды маршевого типа
Обратите внимание! Разрабатывая проект деревянной лестницы, выбирать тот или иной вид следует исходя из параметров свободного пространства, предназначенного для размещения данной конструкции. Также не стоит забывать про удобство и функциональность будущего изделия.
Составные элементы
Составные части лестничной конструкции
Лестница состоит из следующих основных частей:
- Опорные балки. В их роли может выступать косоур, тетива, и, кроме того, опорный столб. Косоур представляет собой балку, на которую сверху прикрепляются ступени. Тетива отличается от косоура тем, что в ней балки фиксируются, вставляясь в специальные пазы. Что касается опорного столба, то он используется в винтовых конструкциях;
- Ступени. Состоят из горизонтальной части – проступи и вертикальной – подступенка. Первый элемент нужен для постановки ноги, второй – выполняет поддерживающую функцию. Второго элемента может и не быть, но, в таком случае, изделие является менее прочным;
- Перила. Состоят из верхнего элемента – поручня, который опирается на нижние элементы – балясины. Они могут быть самой разнообразной формы, что придает изделию привлекательный внешний вид.
Совет! Создавая своими руками проект лестницы, нужно учесть, что постройка с использованием косоуров является более надежной, чем с тетивами. Это объясняется тем, что в первом случае соединение ступеней с балками гораздо прочнее.
Разработка проекта деревянной лестницы
Для создания данного проекта нам потребуется произвести ряд расчетов. На их основе можно будет выполнить чертеж. Его делают собственноручно или с применением специальных архитектурных программ.
Их обычно используют в организациях, занимающихся разработкой и созданием лестниц. Помимо выполнения чертежа, данное программное обеспечение также позволяет точно произвести все необходимые расчеты.
В домашних условиях придется обойтись без таких программ, сделав более простой проект. Его нужно будет начертить вручную, используя данные, полученные из нижеприведенных расчетов.
Пример простого проекта
Определение количества ступеней и высоты подступенка
Первое, что мы рассчитаем — требуемое количество ступеней и высоту подступенка. Эти параметры тесно связаны друг с другом. Но прежде чем перейти к их вычислению, нужно определить высоту лестницы.
Для этого воспользуемся строительной рулеткой. С ее помощью измерим промежуток между полами первого и второго этажа.
Для этого, первым делом измерим расстояние от пола до потолка первого этажа. Затем прибавим сюда толщину перекрытия.
Допустим, у нас получилось, что расстояние до потолка первого этажа составляет 250 см. В свою очередь, межэтажное перекрытие вместе с полом имеет толщину 35 см. Итого, мы получаем: 250+35=285 см.
После этого, нам нужно определиться с тем, какую высоту будет иметь подступенок. Обычно проекты лестниц из дерева устанавливают данный параметр в промежутке от 15 до 20 см. Такая высота считается оптимальной в плане удобства при использовании.
Меньшее значение этого параметра будет сбивать шаг, а большее — сделает трудными подъем и спуск по такой лестнице. Для наших расчетов возьмем из этого промежутка среднее значение. Оно будет равно 17 см.
Теперь определим количество ступеней. Для этого разделим высоту лестницы на высоту подступенка.
В результате мы получаем следующее – 285/17= 16,76. Это число округляем. Получаем в итоге 17 – ровно столько у нас будет ступенек.
Теперь нужно точнее определить высоту ступени. Здесь есть два пути. Первый – ступеньку под номером один мы делаем маленькой, а все остальные с высотой в 17 см.
Второй способ заключается в том, что мы делаем перерасчет. В итоге мы получим точный, но неровный результат.
То есть, высоту ступени мы разделим на количество ступенек. Таким образом, мы получим следующее: 285/17= 16,76 см.
Подведем итог этих расчетов. У нас будет лестница высотой 285 см. При этом мы получим 17 ступеней, высота подступенка каждой из которых будет составлять 16,7 см.
Вычисление ширины проступи
Рекомендуемая ширина – 290-300 мм
Осуществляя проектирование деревянных лестниц, нам нужно вычислить будущую ширину проступи. Оптимальным считается значение этого параметра, равное 29-30 см. Максимальный размер может достигать 40 см.
Более точно определить этот параметр можно по следующим формулам:
При этом переменные будут обозначать следующие величины:
- a – высоту подступенка;
- b – ширину проступи.
Воспользуемся второй формулой. По ней мы получаем – 47-16,7= 30,3сантиметра.
Полученное число округляем до 30. Такая ширина будет вполне приемлемой.
Попробуем применить первую формулу. По ней выходит следующее: 2a+16,7 = 64. Теперь установим значение параметра «а» — (64- 16,7)/2=23,65.
Совет: Ступень такой ширины будет не совсем удобной. Поэтому лучше воспользуемся первым вариантом.
Расчет длины лестницы
Инструкция по определению данного параметра довольно проста. Здесь нам будут нужны два уже вычисленных значения. Это количество ступенек и ширина проступи.
Для определения длины лестницы мы просто умножим эти две величины. Но тут есть одна тонкость.
Из количества ступеней мы отнимем одну. Она является последней и представляет собой пол второго этажа.
Расчет при этом будет следующим: 30х16=480сантиметров. Однако, стоит отметить, что 4метра 80сантиметров – это большая длина, которая потребует много места.
Поэтому не исключено, что придется делать лестницу не в один, а в два марша. Поворот при этом будет составлять 180º. Он реализуется при помощи площадки или забежных ступеней.
Учет высоты просвета над ступенями
Двухмаршевая лестница, конструкция и применяемые материалы
ЭПроектирование лестниц в частных домах: виды, особенности и конструктивные решения» href=»http://sdelai-lestnicu.ru/osobennosty/188-proektirovanie-lestnic-v-chastnyh-domah»>Проектирование лестниц в частных домах: виды, особенности и конструктивные решения ).
Маршевые постройки гораздо проще. Да и цена их создания будет ниже.
В процессе проектирования нужно учесть ряд важных моментов. О них подробно было рассказано выше. На основе полученных данных нужно вручную начертить проект, который и будет использован в процессе дальнейшей работы по созданию лестницы.
Непременно посмотрите видеоролик, размещенный на нашем сайте. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
Источники: http://lestnica.guru/fotogalerei/proekty-i-foto-derevyannyh-lestnic-v-chastnyh-domah.html, http://zalezaika.ru/lestnica-v-interere/199-proekty-lestnic-na-vtoroy-etazh-v-chastnom-dome.html, http://sdelai-lestnicu.ru/derevyannie/189-proekty-derevyannyh-lestnic
lestnica-mpl.ru
Проекты лестниц на второй этаж
Проекты лестниц на второй этаж – как правильно выбрать из множества вариантов
Лестница, которая ведет на второй этаж, является центральным элементом интерьера индивидуального дома и многоярусной квартиры. Ее конструкция и дизайн зависят от общего стиля помещения, а материал исполнения может быть различным: дерево, сталь, пластик или стекло.
Расположение пролетов
Множество вариантов лестниц, предлагаемых архитекторами, можно условно разделить следующим образом:
- Г-образная лестница, с расположением пролетов под углом 90°. Такая конструкция предусматривает установку поворотных ступенек или даже специальной площадки.
- Для коттеджей большой площади популярны проекты лестниц на второй этаж П-образной формы, у которых поворот ступеней осуществляется на 180°. Из недостатков такого варианта можно отметить его большие габариты, позволяющие размещать под лестницей различные подсобные помещения.
- Состоящие полностью из поворотных ступеней криволинейные лестницы. Их высокая цена из-за сложного проектирования трудоемкого процесса изготовления окупается изящным внешним видом.
- Однопролетные лестницы, без изгибов и поворотов.
- Винтовые и полувинтовые.
Из-за своей компактности и великолепного внешнего вида винтовые лестницы применяются наиболее часто. Их креативный и невесомый дизайн легко впишется в практически любой интерьер помещения.
Конструкция винтовых лестниц помимо декоративных свойств, обладает неплохими эксплуатационными характеристиками. Минимальный диаметр, необходимый для монтажа – всего 2,5 метра.
Основные используемые материалы
Выбор материала зависит от интерьера. Для помещений, выполненных в стиле high-tech, подойдут проекты лестниц на второй этаж, выполненных из металла с хромированными перилами, а в стиль «авангард» хорошо впишутся стеклянные ограждения.
Очень разнообразны по дизайну и функциональности лестницы из различных пород дерева. В современных домах они, вместе с металлическими, получили наибольшее признание у заказчиков.
Деревянные лестницы
Такие лестницы имеют великолепный эстетичный вид, они способны облагородить любой дом, создав уютную обстановку.
Массив древесины – долговечный и прочный материал, он будет долгие годы радовать хозяев дома. Наиболее популярны лестницы из массива дуба, бука, лиственницы и ясеня. Использование массива сосны позволит несколько сэкономить, при этом прочность будет немного хуже – такой материал подвержен механическим деформациям. Дуб является наиболее оптимальным по соотношению «цена-качество».
Деревянные лестницы обладают рядом преимуществ:
- экологичность;
- относительно небольшая масса;
- удобство установки;
- невысокая цена;
- приемлемая прочность и долговечность.
Металлические лестницы
Конструкции из металла лишь немногим уступают деревянным по популярности, к тому же их можно легко совмещать со стеклом, керамикой и деревом.
Процесс изготовления металлических лестниц достаточно простой. При их производстве применяются различные виды сортового и листового металлопроката, а также электросварные или цельнотянутые трубы. Металлоконструкции являются прочными и достаточно функциональными, их дизайн может быть самым разнообразным.
По сравнению с деревянными, металлические лестницы более надежны, сроки их изготовления и монтажа меньше, да и цена ниже. Из недостатков можно отметить большие затраты на покраску.
Примерный расчет ступенек
Если планируется самостоятельное изготовление и монтаж, лучше, во избежание проблем при эксплуатации, заранее подготовить чертеж и сделать предварительные расчеты.
Измерив объем рабочего пространства, нужно определить ширину лестницы, а также высоту ступенек и их общее количество. Произведем расчет лестницы двухметровой высоты.
Для того чтобы получить нужное число ступенек, нужно высоту подъема разделить на стандартный размер ступеньки:
Результат округляется в меньшую сторону, итого 11 ступенек
Высота ступеньки получается делением высоты подъема на количество ступенек:
Предварительные расчеты в нашей ситуации показывают, что для лестницы высотой 200 см нужно сделать 11 ступенек с шагом 18,18 см.
Описанные выше нюансы должны учитываться при планировании лестницы на второй этаж, в этом случае перемещение жильцов между этажами будет безопасным и комфортным.
Проектирование лестниц на второй этаж дома: правила и особенности
Разработка проекта лестницы на второй этаж – это довольно длительный и ответственный процесс. Существуют особые нормы СНиП, которые устанавливают ограничения касательно конфигурации и размеров отдельных элементов конструкции. Для того чтобы подъем на второй этаж был комфортным и безопасным, важно соблюдать эти нормы и ориентироваться на них при выборе подходящей модели лестницы.
Функции лестницы
Перед тем как спроектировать лестницу для подъема на второй этаж, следует ознакомиться с теми функциями, которые возлагаются на эту конструкцию. Это позволит выявить основные направления, которые должны учитываться при разработке плана, помимо стандартов СНиП.
Главной функцией лестницы в доме является обеспечение доступа на второй этаж. При этом важно учитывать такие показатели, как удобство и безопасность. Иными словами, должно обеспечиваться свободное комфортное передвижение с отличным обзором. Также для высоких маршей предусматривается наличие ограждений и поручней для поддержки идущего человека и снижения риска травмирования.
Помимо всего прочего, лестница на второй этаж также может играть роль декоративной части интерьера, поэтому важно учитывать эстетическую составляющую при её проектировании.
Удобство и безопасность — главные функции лестницы в частном доме
Виды конструкций
Чтобы упростить проектирование лестниц, следует разделить все доступные варианты на несколько базовых категорий, обобщив наиболее значимые характеристики различных моделей. Таким образом, различают следующие виды лестничных конструкций:
- Прямые. Это простейший вариант проекта лестницы на второй этаж. В этом случае предусматривается прямая конструкция с одинаковыми рядовыми ступенями до самого верха. Спроектировать её с учетом стандартов СНиП может даже новичок в этом деле.
- С забежными ступенями. Более сложными в исполнении являются проекты лестниц с забежными ступенями. Конструкция с забежными ступенями позволяет выполнить плавную смену направления движения, то есть поворот на определенный градус. При этом изменяются параметры этих элементов в сравнении с обычными рядовыми.
- С площадками. Благодаря наличию вспомогательных площадок удается разгрузить конструкцию лестницы, ведущей на второй этаж, а также создать поворот на 90 или 180 градусов. В основном это угловые модели, но площадка может использоваться в качестве разделителя между прямыми маршами, а также комбинироваться с забежными ступенями.
Варианты лестниц в зависимости от конструктивных особенностей
Также следует различать такие лестницы, как:
- Одномаршевые. Подъем на второй этаж оснащается только одним маршем, то есть беспрерывным набором ступеней. Может быть как с прямыми, так и с забежными.
- Многомаршевые. Между ступенями вставляются площадки, отделяя марши друг от друга.
- Винтовые. Если вы не знаете как расположить габаритную маршевую лестницу на второй этаж, замените её винтовой конструкцией. Она выполняется преимущественно с забежными ступенями, закрепленными по спирали вокруг центральной опоры. Это самая компактная модель.
Разновидности моделей лестниц на второй этаж
Особенности материалов
При разработке плана лестницы на второй этаж важно учитывать тип используемых материалов, так как для некоторых из них могут устанавливаться отдельные нормы СНиП. Различают следующие виды лестниц по материалам:
- Деревянные. Проектирование деревянных лестниц является наиболее простым. Здесь доступно множество вариаций конструкций и способов их воплощения.
- Металлические. Самые прочные модели. Выглядят зачастую немного грубо и незавершенными без вспомогательной отделки.
- Бетонные. Самые массивные и тяжелые конструкции. Для распределения нагрузки требуется армирование.
Зачастую проекты деревянных, металлических и бетонных лестниц на второй этаж комбинируются подетально, чтобы создать оптимальный вариант для строительства в тех или иных условиях.
Разновидности лестниц в зависимости от материала изготовления
Общие стандарты
Проектирование лестниц осуществляется в соответствии с установленными стандартами ГОСТ и СНиП. Благодаря этому удается создать достаточно прочную и надежную конструкцию для комфортного подъема на второй этаж.
Для любого типа лестниц можно выделить общие базовые нормы проектирования:
- Угол уклона. Согласно СНиП для лестниц в частном доме допускается уклон в среднем от 30 до 45 градусов.
- Количество ступеней. Допускается не менее 3, но не более 18 ступеней для одного марша. Для сложных двухмаршевых конструкций с промежуточными площадками максимальное количество ступеней сокращается до 16 на каждый отрезок.
- Форма ступеней. Это главное отличие между прямыми и забежными маршами.
Основные базовые нормы проектирования лестницы
В проекте лестницы для дома наибольшее внимание уделяется размерам непосредственно самих ступенек. Для того чтобы довести их параметры до требований СНиП, необходимо провести серию расчетов. Для моделей с забежными ступенями дополнительно нужно воспроизвести проект в графическом варианте.
Определение размеров ступеней
Для определения размеров основных составляющих элементов любой лестницы, то есть ступеней, во внимание берется определенный перечень показателей. При проектировании лестниц в частных домах важно учитывать стандарты СНиП в отношении следующих характеристик:
- Ширина шага. Это база для проведения дальнейших расчетов. Под шириной шага подразумевается сумма размеров двух проступей и одного подступенка. В итоге получается расстояние в 60-65 см, которое согласно СНиП является наиболее удобным для передвижения человека как в горизонтальной, так и вертикальной плоскости.
- Ширина проступи. Для удобного передвижения среднестатистического человека, глубина ступени согласно СНиП должна составлять не меньше 25 см. Оптимальным значением является 27-29 см. Для уличных конструкций можно увеличить этот показатель до 33 см.
- Высота подступенка. Определяет расстояние между двумя проступями. При расчетах высоты ступени важно учитывать её соотношение с показателем ширины. Оптимальное соотношение 1,5:2.
Основные характеристики, необходимые для правильного проектирования лестницы
На этом проектирование лестниц не заканчивается. Дополнительно нужно спланировать конструкцию, внешний вид и расположение ограждений и поручней. Ограждения выполняют функцию ограничителя в боковой части ступеней и вдоль открытого периметра площадок. Они состоят из балясин и перил.
Согласно СНиП высота ограждений должна соответствовать отрезку в 90-110 см. При этом должно соблюдаться расстояние между балясинами в 20 см и опорными столбами в 150 см. Если в доме есть маленькие дети, дополнительно можно обустроить им поручни на высоте 50-70 см.
Стандартные нормы высоты поручня при проектировании
В зависимости от того как вы планируете расположить лестницу в доме, ограждения могут размещаться по обеим сторонам марша или же только на открытой её части. На широких угловых конструкциях можно обустроить стеновые поручни.
При соблюдении установленных стандартов проект вашей лестницы будет удобным и вполне безопасным. Не забывайте о том, что конструкция должна соответствовать общей стилистике интерьера, причем как на первом, так и втором этаже.
Как сделать проект лестницы на второй этаж
Изящная лестница, поднимающаяся на второй этаж, всегда является главным украшением дома, причем она может быть деревянной, металлической или даже стеклянной. Фото примеры доказывают, что грамотно выполненная конструкция преображает интерьер, повторяя его стилистическую тематику.
Виды лестниц
Разрабатывая проект лестницы, важно учесть многие факторы и правильно выбрать ее расположение и дизайн. В частных домах для осуществления комфортного подъема на второй этаж чаще всего используются следующие виды лестниц:
- Г-образная конструкция пользуется большой популярностью. В ее основе лежат два марша, расположенные относительно друг друга под прямым углом и соединяемых промежуточной площадкой;
- П-образная конструкция несколько более громоздкая, а потому лучше всего подойдет для просторных помещений. Состоит она из двух пролетов, соединенных площадкой или забежными ступенями. Этот вид лестницы так же, как и предыдущий обычно применяют в домах, где высота между этажами довольно большая;
- маршевая конструкция является наиболее простой, но она же занимает больше всего места;
- винтовая лестница без сомнения станет чудесным решением для помещения небольшой площади, хотя в использовании она все-таки менее удобна, чем иные варианты, зато выглядит всегда очень эффектно.
Лестница с полками
В проекте лестницы огромное значение будет иметь и ее конструкция, которая может строиться на тетивах или больцах. В некоторых случаях эти методы можно совмещать. Если вы желаете, чтобы лестница выглядела добротно и солидно, отдайте предпочтение тетивам – балкам, поддерживающим ступени по бокам и снизу. Больцы же представляют собой металлические крепления, которые фиксируют ступени к стене.
Выбор конструкции, ведущей на второй этаж, обычно определяется дизайнерской концепцией воплощаемого проекта. На фото вы можете видеть, как различные варианты лестниц вписываются в интерьеры разной направленности, украшая и облагораживая их.
Еще одним важным критерием выбора является материал, применяемый для изготовления лестницы. Если вы склоняетесь к современным моделям дугообразной или винтовой формы, лучше сделать их металлическими с отделкой, например, из стекла. Металлическая лестница всегда выглядит стильно и современно. Любителям классики лучше остановить выбор на деревянной конструкции.
Расчет лестницы
Создавая проект лестницы, крайне важно правильно высчитать ее размеры. Для начала, необходимо провести измерения имеющегося пространства, а затем высчитать количество, высоту и ширину ступенек. На этом же этапе вычисляется и угол наклона конструкции.
Если говорить о комфорте, то оптимальный угол наклона должен равняться 45 градусам, однако подобные конструкции будут занимать довольно много места, поэтому, гораздо чаще используется подъемная лента с наклоном в 35-40 градусов. Вычисляя высоту и ширину ступеней, нужно принимать во внимание ширину человеческого шага. Стандартной считается ширина в 25-28 сантиметров, что соответствует удвоенной ширине человеческого шага. В завершении необходимо уделить внимание и разработке заграждений и перил, которые важны для вашей собственной безопасности.
Конечно, разработку проекта лестницы лучше всего доверить профессионалам, которые смогут создать удобную и безопасную конструкцию. Металлическая, деревянная или любая другая лестница, независимо от своего дизайна, должна прежде всего соответствовать требованиям безопасности:
- быть прочной и добротной, чтобы выдерживать большое количество нагрузки;
- иметь ширину ступеней не менее 28 сантиметров, а высоту между ними – примерно 15-18 сантиметров;
- высота перил лестничного марша должна быть выше 90 сантиметров.
Помните, если при проектировании лестничной конструкции точно соблюдать все требования, этот немаловажный элемент интерьера прослужит вам долго, даря комфорт и ощущение радости.
Источники: http://semidelov.ru/mar/proekty-lestnits-na-vtoroj-etazh-kak-pravilno-vybrat-iz-mnozhestv/, http://vseolestnicah.ru/dizajn-i-proektirovanie/proekty-lestnic-na-vtoroj-etazh.html, http://2ladders.ru/proekt-lestnicy
lestnica-mpl.ru
Проектируем лестницу на второй этаж
Проектирование лестниц на второй этаж дома: правила и особенности
Разработка проекта лестницы на второй этаж – это довольно длительный и ответственный процесс. Существуют особые нормы СНиП, которые устанавливают ограничения касательно конфигурации и размеров отдельных элементов конструкции. Для того чтобы подъем на второй этаж был комфортным и безопасным, важно соблюдать эти нормы и ориентироваться на них при выборе подходящей модели лестницы.
Функции лестницы
Перед тем как спроектировать лестницу для подъема на второй этаж, следует ознакомиться с теми функциями, которые возлагаются на эту конструкцию. Это позволит выявить основные направления, которые должны учитываться при разработке плана, помимо стандартов СНиП.
Главной функцией лестницы в доме является обеспечение доступа на второй этаж. При этом важно учитывать такие показатели, как удобство и безопасность. Иными словами, должно обеспечиваться свободное комфортное передвижение с отличным обзором. Также для высоких маршей предусматривается наличие ограждений и поручней для поддержки идущего человека и снижения риска травмирования.
Помимо всего прочего, лестница на второй этаж также может играть роль декоративной части интерьера, поэтому важно учитывать эстетическую составляющую при её проектировании.
Удобство и безопасность — главные функции лестницы в частном доме
Виды конструкций
Чтобы упростить проектирование лестниц, следует разделить все доступные варианты на несколько базовых категорий, обобщив наиболее значимые характеристики различных моделей. Таким образом, различают следующие виды лестничных конструкций:
- Прямые. Это простейший вариант проекта лестницы на второй этаж. В этом случае предусматривается прямая конструкция с одинаковыми рядовыми ступенями до самого верха. Спроектировать её с учетом стандартов СНиП может даже новичок в этом деле.
- С забежными ступенями. Более сложными в исполнении являются проекты лестниц с забежными ступенями. Конструкция с забежными ступенями позволяет выполнить плавную смену направления движения, то есть поворот на определенный градус. При этом изменяются параметры этих элементов в сравнении с обычными рядовыми.
- С площадками. Благодаря наличию вспомогательных площадок удается разгрузить конструкцию лестницы, ведущей на второй этаж, а также создать поворот на 90 или 180 градусов. В основном это угловые модели, но площадка может использоваться в качестве разделителя между прямыми маршами, а также комбинироваться с забежными ступенями.
Варианты лестниц в зависимости от конструктивных особенностей
Также следует различать такие лестницы, как:
- Одномаршевые. Подъем на второй этаж оснащается только одним маршем, то есть беспрерывным набором ступеней. Может быть как с прямыми, так и с забежными.
- Многомаршевые. Между ступенями вставляются площадки, отделяя марши друг от друга.
- Винтовые. Если вы не знаете как расположить габаритную маршевую лестницу на второй этаж, замените её винтовой конструкцией. Она выполняется преимущественно с забежными ступенями, закрепленными по спирали вокруг центральной опоры. Это самая компактная модель.
Разновидности моделей лестниц на второй этаж
Особенности материалов
При разработке плана лестницы на второй этаж важно учитывать тип используемых материалов, так как для некоторых из них могут устанавливаться отдельные нормы СНиП. Различают следующие виды лестниц по материалам:
- Деревянные. Проектирование деревянных лестниц является наиболее простым. Здесь доступно множество вариаций конструкций и способов их воплощения.
- Металлические. Самые прочные модели. Выглядят зачастую немного грубо и незавершенными без вспомогательной отделки.
- Бетонные. Самые массивные и тяжелые конструкции. Для распределения нагрузки требуется армирование.
Зачастую проекты деревянных, металлических и бетонных лестниц на второй этаж комбинируются подетально, чтобы создать оптимальный вариант для строительства в тех или иных условиях.
Разновидности лестниц в зависимости от материала изготовления
Общие стандарты
Проектирование лестниц осуществляется в соответствии с установленными стандартами ГОСТ и СНиП. Благодаря этому удается создать достаточно прочную и надежную конструкцию для комфортного подъема на второй этаж.
Для любого типа лестниц можно выделить общие базовые нормы проектирования:
- Угол уклона. Согласно СНиП для лестниц в частном доме допускается уклон в среднем от 30 до 45 градусов.
- Количество ступеней. Допускается не менее 3, но не более 18 ступеней для одного марша. Для сложных двухмаршевых конструкций с промежуточными площадками максимальное количество ступеней сокращается до 16 на каждый отрезок.
- Форма ступеней. Это главное отличие между прямыми и забежными маршами.
Основные базовые нормы проектирования лестницы
В проекте лестницы для дома наибольшее внимание уделяется размерам непосредственно самих ступенек. Для того чтобы довести их параметры до требований СНиП, необходимо провести серию расчетов. Для моделей с забежными ступенями дополнительно нужно воспроизвести проект в графическом варианте.
Определение размеров ступеней
Для определения размеров основных составляющих элементов любой лестницы, то есть ступеней, во внимание берется определенный перечень показателей. При проектировании лестниц в частных домах важно учитывать стандарты СНиП в отношении следующих характеристик:
- Ширина шага. Это база для проведения дальнейших расчетов. Под шириной шага подразумевается сумма размеров двух проступей и одного подступенка. В итоге получается расстояние в 60-65 см, которое согласно СНиП является наиболее удобным для передвижения человека как в горизонтальной, так и вертикальной плоскости.
- Ширина проступи. Для удобного передвижения среднестатистического человека, глубина ступени согласно СНиП должна составлять не меньше 25 см. Оптимальным значением является 27-29 см. Для уличных конструкций можно увеличить этот показатель до 33 см.
- Высота подступенка. Определяет расстояние между двумя проступями. При расчетах высоты ступени важно учитывать её соотношение с показателем ширины. Оптимальное соотношение 1,5:2.
Основные характеристики, необходимые для правильного проектирования лестницы
На этом проектирование лестниц не заканчивается. Дополнительно нужно спланировать конструкцию, внешний вид и расположение ограждений и поручней. Ограждения выполняют функцию ограничителя в боковой части ступеней и вдоль открытого периметра площадок. Они состоят из балясин и перил.
Согласно СНиП высота ограждений должна соответствовать отрезку в 90-110 см. При этом должно соблюдаться расстояние между балясинами в 20 см и опорными столбами в 150 см. Если в доме есть маленькие дети, дополнительно можно обустроить им поручни на высоте 50-70 см.
Стандартные нормы высоты поручня при проектировании
В зависимости от того как вы планируете расположить лестницу в доме, ограждения могут размещаться по обеим сторонам марша или же только на открытой её части. На широких угловых конструкциях можно обустроить стеновые поручни.
При соблюдении установленных стандартов проект вашей лестницы будет удобным и вполне безопасным. Не забывайте о том, что конструкция должна соответствовать общей стилистике интерьера, причем как на первом, так и втором этаже.
Проекты лестниц на второй этаж в частном доме
Проекты лестниц на второй этаж своими руками сделать не только реально, но и совершенно несложно. При проектировании лестницы на второй этаж частного дома нужно учитывать несколько важных аспектов. При проектирование нужно особое внимание уделить ее месту расположения, оно должно быть максимально удобным для подъема наверх, не мешать и не создавать дискомфорта домочадцам.
Материалы для постройки лестницы тоже нужно подходить очень ответственно. Они должны быть максимально прочными и качественными. Помните, что строится она на многие года, поэтому экономить на материалах не стоит. Основным материалом для изготовления основания и ступенек всегда было и остается дерево.
Проекты деревянных лестниц на второй этаж. или проекты лестниц на второй этаж из металла изготавливаются с учётом тех же параметров, что и при изготовлении любых других лестниц. Деревянные лестницы всегда придают особенный уют дому.
Типы лестниц
Достаточно красиво выглядят широкие лестницы с поворотом на 180 и 90 градусов. Самой безопасной признана лестница с пологими 15 ступенями и одним маршем, по ней и вверх и вниз ходить максимально безопасно. Но чаще всего пространство наших домов не позволяет устанавливать такие, и тогда начинались поиски более щадящих по занимаемому месту вариантов. Зачастую это достаточно сложные винтовые постройки с забежными ступенями, которые легко можно вместить практически в каждый интерьер.
Проект винтовой лестницы на второй этаж вы можете сделать своими руками или с помощью специалистов. Если вы планируете проектировать и монтировать лестницу на второй этаж сами, то в качестве строительного материала лучше использовать дерево. Его проще обрабатывать, мелкие промахи исправлять легче, а серьезные ошибки устранять дешевле. Собирается они из отдельных элементов, не нуждается в сварке, и с помощью чертежа можно собрать абсолютно любой тип лестниц.
Необходимые для проектирования параметры
Как рассчитать лестницу на второй этаж? Перед самой проектной работой следует максимально точно определить высоту от нижнего перекрытия до верхнего, добавить высоту пола, или напольного покрытия и размер проема. Проекты домов с лестницей на второй этаж делаются изначально. Обратите особое внимание на то, что в таких проемах не нужно монтировать никаких коммуникаций. Для того, чтобы сделать правильный чертеж нужно сначала нарисовать план помещения, где показать все неровности, окна, углы, которые прилегают к лестнице. Окна измеряются с подоконниками, двери по наличникам. Для того, чтобы произвести дальнейшие расчеты нужно определится с крутизной и шириной марша, количеством ступеней. Все эти мерки напрямую зависят один от другого, их нельзя просто выбрать, основываясь на собственные предпочтения или произвольно.
Удобная и максимально безопасная ширина лестницы
Межэтажная лестница должна быть максимально удобной и безопасной, для этого нужно внимательно рассчитать ширину между поручнями или перилам и стеной. Для ее определения есть такие строительные стандарты, которые нужно положить в основу:
- для повышеного удобства закладывается ширина 125 см;
- если строение будет находится между стенами, то ширина не меньше 110 см.;
- при наличии двух ограждений либо поручня с одной стороны и стены с другой стороны закладывается ширина 90 см;
- в садовых домиках и бытовых помещениях ширина может достигать 70 см, но такие лестницы не предусмотрены для переноски крупногабаритного груза.
Подбираем уклон лестницы
Эта характеристика напрямую зависит от количества места, которое отводится под лестницу и мощности самих ступенек. Лестницы с крутым подъемом потребляют достаточно мало места, но не очень удобны в использовании. Более пологие же наоборот очень комфортны, но требуют большей площади. Если вы хотите соединить максимальный комфорт и безопасность с минимальными затратами площади то следует обратить внимание на двухмаршевый тип с забежными ступенями и лестничной площадкой.
Наиболее комфортным для жилых домов является уклон больше 23 градусов но меньше 37 градусов. Если угол склона меньше 23 градусов, то вместо нее можно сделать пологий пандус, а лестницы с углом 45 градусов переводит домашнюю лестницу в такой тип, по которым можно передвигаться только вперед лицом. Уклон 50 градусов может быть только у приставленной к стене стремянки.
Габариты ступенек
Большое внимание следует уделить проектированию ступенек, так как именно они несут основную нагрузку ежедневно. Самыми комфортными ступенями являются такие, которые равняются ширине проступи плюс удвоенной высотой подступенка. По такой схеме ширина ступеньки должна быть около 62 – 64 см. Ваши идеи на счет ширины и высоты ступеньки должны соответствовать этой схеме.
Взрослому человеку комфортно поднимать ногу на ступеньку не более 32 см высотой, но удобной является высота 15 см. а проектировать высоту более 17 не рекомендуется. Если вы проектируете лестницу с несколькими маршами, то учитывайте, что в одном марше не должно быть больше чем 10 – 15 ступеней. Ориентируясь на собственные предпочтения при выборе ширины ступени. Стандартная ширина от 20 до 40 см, но наиболее удобной считается ширина в 32 см. Все ступеньки должны быть одинаковые по длине и ширине.
Высота прохода
Просвет это тоже очень важная часть лестницы. Если вы хотите сделать ее максимально комфортной, то уделите ей особенное внимание. Нормой в высоте просвета считается высота 2 метра. Если высота прохода всего на несколько сантиметров выше чем человеческий рос, то идущий инстинктивно начинает пригибаться и втягивать головы, горбится.
Если вы учтете все параметры, указанные в статье. то непременно сделаете проекты лестниц на второй этаж самостоятельно.
Похожие новости
Как спроектировать удобную и безопасную лестницу на второй этаж
Алексей Давидович, Новосибирск задаёт вопрос:
Здравствуйте! В прошлом году заменил крышу дома, осмотрелся — светло, просторно, можно сделать второй этаж и переселить туда детей. Но меня беспокоит вопрос, как спроектировать лестницу на второй этаж, если высота первого составляет 2,6 м, ведь она должна быть безопасной. На какие габариты рассчитывать и поместится ли она в коридоре? Заранее благодарю за ответ.
Чтобы лестница была безопасной, она должна быть эргономичной, то есть максимально приспособленной для использования человеком. Данное качество выражается в том, что человек не должен приспосабливать свой шаг под ступеньку – это она должна оказаться под ногой. Эргономичность – основной показатель безопасности для домочадцев. Параметры такой конструкции: ширина ступени – 27 см и больше, высота – 15-20 см. Ширина обусловлена средним размером ступни человека, а высота – удобством поднятия ноги. Если члены семьи – высокие люди с длинными ступнями, можно немного увеличить параметры ступени, если лесенкой будут пользоваться пожилые люди – ее высота должна составлять 15-16 см.
Методика расчета
Как спроектировать лестницы на второй этаж? Возможно ли проделать эту работу самостоятельно? Да, это не только возможно, но и доступно. Конструируя безопасную лестницу в графическом виде, представим себе прямоугольный треугольник, на гипотенузе которого разместятся ступени.Сначала проведем следующие расчеты.
Высота лестницы – это расстояние от чистового пола первого этажа до чистового пола второго этажа. Все ступени должны быть расположены на одинаковом расстоянии.
Рассчитаем количество: расстояние между этажами делим на высоту ступеньки, в данном случае 2,6 м/0,16 м=16,25 шт. Понятно, что число должно быть целым, поэтому округляем полученное значение. Для данного случая количество составит 16 шт. а высота – 16,25 см.
Расчет длины: количество умножаем на ширину одной ступеньки 16 шт.×0,27 м=4,32 м. То есть длина места в коридоре займет 4,32 м. При этом она не может начинаться прямо от стены, так как не будет доступа.
Если места недостаточно, можно сделать двухмаршевую конструкцию, сэкономив длину за счет ширины. Допускаются П-образная, Г-образная, винтовая форма. И нельзя забывать об удобных и прочных перилах, которые предохранят от падения и послужат опорой для рук.
Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/proekty-lestnic-na-vtoroj-etazh.html, http://zalezaika.ru/lestnica-v-interere/199-proekty-lestnic-na-vtoroy-etazh-v-chastnom-dome.html, http://1polestnicam.ru/questions/kak-sproektirovat-lestnicu-na-vtoroi-etazh-220378.html
lestnica-mpl.ru
0 thoughts on “План лестница на второй этаж – План лестницы на второй этаж чертеж”
