Среди котлов на твердом топливе самой большой популярностью пользуются твердотопливные котлы на дровах. Котлы на дровах по принципу сжигания топлива делятся на три категории:
Твердотопливные котлы естественного, природного горения. В традиционных котлах естественного горения происходит обычный, природный процесс сгорания топлива. Такие котлы имеют простое устройство, относительно не дорогие, менее требовательны к качеству топлива и не сложные в обслуживании. Мощностью котла можно управлять, изменяя интенсивность горения топлива, но в ограниченном диапазоне 60-100%. Для этого, прикрывая заслонку, уменьшают подачу воздуха в котел При этом снижается не только мощность, но и КПД котла. Максимальный КПД котлов классического горения не превышает 80%. Самый большой недостаток — малая продолжительность горения одной загрузки топлива, обычно не более 4-х часов.
Пиролизные газогенераторные твердотопливные котлы длительного горения. Работа пиролизных котлов основана на принципе газификации топлива. Топка котла разделена на две части. В верхней камере котла (камере загрузки топлива) топливо тлеет. Под действием высокой температуры и недостатке воздуха для полного сгорания, из древесины выделяется горючий газ, который затем сжигается в нижней камере (камере сгорания). Этот процесс повышает КПД котла до 85-90% и увеличивает продолжительность горения до 12 часов. В пиролизном котле первичное горение топлива происходит только в нижнем слое закладки дров. В зоне первичного горения топливо тлеет, выделяя горючие газы. Газы смешиваются с вторичным воздухом и через щель-форсунку попадают в основную камеру сгорания, где и сгорают.
В камере сгорания при горении газа создается очень высокая температура. Поэтому, камеру сгорания футеруют жаростойким материалом.В пиролизных котлах топливо сгорает почти полностью — образуется мало золы и сажи. Для работы котла необходима принудительная подача воздуха в топку. Пиролизные котлы достаточно сложные и дорогие устройства. Как правило, котлы оснащаются дымососом, электронными устройствами управления и контроля. Котлы требуют обязательного использования дров влажностью не более 20-25%. При естественной сушке в поленнице, колотые дрова приобретают указанную влажность только через два года хранения под навесом. Для увеличения продолжительности горения пиролизных котлов необходимо топливо определенных размеров, например, толщина полена не должна быть меньше 10см. Диапазон регулирования мощности котла 50-100% Работа котла нарушается при малой нагрузке, с мощностью менее 30-50%. Для отопления дома в межсезонье необходим другой источник тепла.
Твердотопливные котлы с подачей в топку вторичного воздуха (Псевдо пиролизные котлы). В обычных котлах с природным процессом горения, в целях регулирования мощности сокращают подачу воздуха в топку. Недостаток воздуха для горения, как и в пиролизных котлах, вызывает появление в отходящих газах горючих газов, которые бесполезно улетают в трубу. Увеличивается расход топлива, а КПД котла уменьшается. В твердотопливном котле с подачей в топку вторичного воздуха происходит обычный природный процесс горения топлива — горит сразу вся закладка дров. Подача вторичного воздуха в верхнюю часть топки способствует сжиганию горючих газов, которые появляются при ограничении подачи воздуха в топку. Канал подачи вторичного воздуха в верхней дверце показан синей стрелкой. Для повышения экономичности обычных твердотопливных котлов, производители придумали в верхнюю часть топки дополнительно подавать вторичный воздух, и горючие газы сгорают в топке. У таких котлов увеличивается КПД, но продолжительность горения загрузки топлива и другие параметры остаются как у традиционных котлов. В настоящих пиролизных котлах увеличение длительности горения обусловлено тем, что процесс горения происходит только в нижнем слое закладки дров. Для того, чтобы не горела вся закладка топлива, тяга в топке направлена вниз или в сторону от зоны горения. Дрова тлеют, а большая часть тепла выделяется в результате сгорания газов. В традиционных котлах с подачей в топку вторичного воздуха, горение газа лишь незначительно увеличивает поступление тепла, и только в тот период, когда ограничивают мощность котла, прикрывая подачу воздуха. Основное количество выделяемого тепла обеспечивает естественный процесс горения дров. Тяга в топке котла направлена вверх, поэтому горит вся закладка топлива. В продаже встречаются котлы (российские, китайские …) с бутафорской системой подачи вторичного воздуха в топку. При покупке котла вам покажут детали системы, расскажут как она работает, но на практике эффекта не будет, так как не выполнены другие условия сгорания газа. Насторожитесь, если продавец утверждает, что в его «пиролизном» котле можно сжигать другое топливо, кроме дров, а дожиг газа в топке работает на дровах с высокой влажностью. Из влажного топлива выделяется много водяного пара, который снижает концентрацию и температуру отходящих газов и газы не горят.
Отопительные твердотопливные котлы длительного горения в верхнем слое. В твердотопливном котле длительного горения в верхнем слое горит только верхний слой закладки дров. Топливо в котле верхнего горения уложено толстым слоем в высокой топке и горит (тлеет) сверху вниз, как свеча. Время горения одной загрузки дров в минимальном режиме достигает 30 часов. Котел работает с высоким КПД до 90% во всем диапазоне регулирования мощности. Мощность котла регулируется в широком диапазоне от 10-100%. В котлах отсутствуют сложные электронные системы управления и контроля. При работе на дровах не требуется подключение к электросети. Котлы верхнего горения менее дорогие, чем пиролизные. Требуют обязательного использования дров влажностью не более 20-30%. Не допускают дозагрузки топлива, работают только циклом: загрузка топлива — розжиг — горение — затухание — чистка котла. Теплоноситель заполняет пространство между внутренней и наружной стенками на всю высоту цилиндрического корпуса котла. Воздух для горения подается непосредственно в зону горения через телескопическую трубку поз.18 и воздухораспределитель поз.11. Постоянно горит только верхний слой топлива поз.12 толщиной 10-20 см. По мере сгорания топлива воздухораспределитель опускается вниз, вслед за топливом. Загрузка топлива производится через дверцу поз.10. Отходящие газы отводятся в дымоход через патрубок поз.7. Подача воздуха регулируется клапаном поз.3, который управляется регулятором мощности поз.1. В камере поз.6 поступающий для горения воздух предварительно подогревается отходящими газами. В продаже имеются и более дорогие модели котлов с горением в верхнем слое. Например, котел одного из производителей оснащен встроенным теплообменником для подогрева воды в системе горячего водоснабжения. Котел имеет электрический нагнетатель воздуха, который управляется электронной системой от термостата. В результате изменения количества воздуха, мощность котла в процессе горения меняется в зависимости от температуры теплоносителя. Электронная система выводит на дисплей различные показатели для контроля режима работы котла. Котел имеет индикатор минимального количества топлива в топке и подает сигнал об этом хозяину. Конструкция котла предусматривает возможность дозагрузки топлива не останавливая процесс горения. Производители оборудования выпускают универсальные комбинированные котлы, которые могут сжигать топливо в двух режимах — с подачей воздуха или снизу, или сверху. Стоимость таких котлов естественно выше.
Автоматические твердотопливные котлы. В продаже имеются автоматические твердотопливные котлы. Правильнее назвать их полуавтоматическими, поскольку котел все таки требует периодически определенных действий от человека, пускай и не каждый день. Топливом для автоматического котла могут быть гранулированный уголь фракции 5 — 25 мм. или древесные гранулы — пелеты, а также гранулы из других горючих материалов — торфа и отходов растительного и животного происхождения. Необходимость использования только гранулированного топлива для сжигания в автоматических котлах, вызывает определенные сложности для хозяев дома. Стоимость такого топлива на рынке заметно выше, чем обычных колотых дров или угля. В автоматических котлах производители часто предусматривают возможность замены горелки для гранулированного топлива, на другую горелку — для газа или жидкого топлива. Вместо горелки могут устанавливаться колосники. В этом варианте котел превращается в обычный котел на дровах. Гранулированное топливо обычно продается в мешках. Топливо легко и без пыли загружается в бункер котла. Одной загрузки бункера хватает на 3 — 10 дней работы котла. После розжига в начале отопительного сезона, горение в автоматическом котле происходит непрерывно. Автоматический котел может работать в двух режимах: Режим активного горения, при котором мощность котла может быть в диапазоне 10 — 100% от номинальной. Режим поддержки горения, когда мощность котла выбирается такой, чтобы обеспечить температуру теплоносителя в котловом контуре около 55 град.С. Автоматический контроллер переводит котел в режим поддержки, когда отсутствует отбор тепла из отопительного контура. Такой режим необходим для защиты котла от низкотемпературной коррозии (подробнее см. ниже), а также обеспечивает постоянную готовность котла к возобновлению активного горения. В процессе работы котла необходимо:
- Следить за наполнением бункера и загружать топливо в бункер один раз каждые 3 — 7 дней.
- Удалять золу из съемного зольного ящика через каждые 2 — 4 дня.
- Один раз в неделю чистить внутренние поверхности котла от отложений специальным инструментом.
- Ежегодно, перед началом отопительного сезона, проводить чистку и проверять исправность дымохода котла.
Информация с сайта http://domekonom.su
www.wirbel-rus.ru
Отопление дома твердотопливным котлом | Тепло Сервис
Основным видом твердотопливных котлов можно считать котлы, работающие за счёт сжигания дров. Такие устройства, в свою очередь, можно условно разделить на 3 группы:
Котлы на твёрдом топливе, горение в которых происходит естественным путём
Котлы такого типа отличаются от аналогов тем, что все дрова, которые были помещены в топку, горят одновременно, то есть процесс горения твёрдого топлива, в рассматриваемом случае — дров, происходит естественно.
К преимуществам котлов этого типа традиционно относят простую конструкцию и низкую стоимость изделия. Такой котёл снисходителен к качеству дров и не вызывает затруднений в процессе обслуживания, что также можно отнести в актив устройства.
Оператор такого котла может контролировать мощность работы устройства, однако этот показатель может колебаться между 60 и 100 % КПД, конкретная цифра зависит от того, насколько интенсивным является горение. Интенсивность горения регулируется с помощью специальной заслонки, которая ограничивает попадание воздуха в котёл. Вместе с мощностью неизбежно уменьшается и КПД аппарата.
Практика показывает, что максимальный КПД, который могут похвастаться подобные котлы, составляет 80%. Говоря о минусах твердотопливных котлов с природным типом сгорания топлива, принято вспоминать о том, что процесс горения топлива происходит в максимально короткие сроки. Как правило, одной партии помещённых в котёл дров хватает не более, чем на 4 часа.
Твердотопливные пиролизные газогенераторные котлы продолжительного горения
Действие таких котлов базируется на газификации топлива. Топка такого котла разделена на 2 половины по горизонтали. Верхняя половина, которая одновременно является загрузочной камерой для топлива, дрова не горят, а тлеют. Испытывая на себе воздействие высоких температур, дрова выделяют различные горючие вещества, которые и становятся основным топливом для котла, сгорая во второй камере, расположенной снизу.
Описанный принцип действия котлов существенно повышает КПД таких образцов, в этом случае можно говорить о 85 или даже 90 %. Время горения топлива также ощутимо увеличивается, доходя до 12 часов. Дело в том, что в рассматриваемых котлах процесс непосредственного горения топлива происходит только в нижней камере.
В верхней, загрузочной камере, дрова только тлеют, выделяя горючие вещества. После этого горючие вещества перемешиваются с воздухом и через специальную форсунку отправляются во вторую, нижнюю камеру, где и становятся основным топливом для такого котла. В процессе сжигания смеси из воздуха и газов, выделяющихся из дров, удаётся достичь достаточно высоких температур, поэтому нижняя камера, в которой и происходит процесс сгорания, обшивают специальной термостойкой отделкой.
Топливо в рассматриваемых котлах прогорает почти полностью, что позволяет говорить ещё и об экономичности котла. Кроме того, в силу своих технических особенностей котёл не образует сажи и пепла в процессе работы. Для того, что пиролизный котёл полноценно выполнял свои функции, необходимо полноценное нагнетание воздуха внутрь устройства.
Рассматриваемые котлы являют собой сложную и недешевую аппаратуру. В большинстве случаев, в конструкцию таких котлов входят:
- Дымососы;
- Электронные приборы для управления рабочим процессом котла и эффективного контроля за ним.
Важным условием для правильной эксплуатации пиролизного котла, является уровень влажности топлива. Влажность дров, которые будут закладываться в такой котёл, не должна превышать 25 %. Практика показывает, что хранящиеся в поленнице дрова могут похвастаться таким процентом влажности только спустя 24 месяца после начала хранения.
Также котёл требователен и к размерам топлива: толщина дров, которые готовятся к закладке в такой котел, не должна быть менее 100 миллиметров. Минимальная мощность котла, которую можно считать подконтрольной, составляет 50 %, в тех случаях, когда мощность котла опускается нижеуказанного показателя, работа прибора становится нестабильной. Это говорит о том, что котёл хорошо адаптирован для работы в холодные периоды года, однако совершенно непригоден для эффективной эксплуатации в межсезонье.
Пиролизные котлы от таких производителей, как VERNER и ATMOS могут похвастаться отличными отзывами от пользователей, успевших изучить и испытать данную технику в процессе практического применения.
Твердотопливные котлы, в топку которых подаётся вторичный воздух
В традиционных котлах с естественным процессом прогорания топлива процесс контроля мощности прибора осуществляется с помощью особой заслонки, то есть путём сокращения количества подаваемого воздуха. Минусом такой системы контроля заслуженно считают то, что большое количество веществ, которые применимы в качестве топлива для котла, улетучиваются вместе с продуктами горения.
Выходит, что потребление дров возрастает, а полезность котла, наоборот, сокращается. В рассматриваемых котлах происходит натуральный процесс сгорания топлива, то есть вся партия помещённых в топку дров горит одновременно, однако в камеру сгорания поступает ещё и вторичный воздух, который обеспечивает не только сгорание дров, но ещё и горючих веществ и газов, речь о которых велась несколько выше.
Решение о подаче вторичного воздуха в камеру сгорания таких котлов сделало их более экономичными, а значит, более выгодными.
Благодаря такому подходу, КПД котла существенно возрастают, но другие рабочие параметры остаются аналогичными показателям других котлов. Такие котлы большинство продавцов и продающих организаций также называют пиролизными, однако такое утверждение постоянно подвергается справедливой критике. Описанные котлы являются псевдопиролизными, а разговоры о том, что подобные аппараты – пиролизные, являются нечестным маркетинговым ходом.
teplo-v-dome.net
Устройство и схема пиролизного котла
Из всех видов отопительных установок, работающих на твердом топливе, наиболее эффективными считаются агрегаты, в которых при сжигании дров или угля происходит пиролиз. Это процесс дожигания газов, выделяющихся из дров или угля при их тлении, что позволяет передавать теплоносителю почти всю энергию сгорания топлива. Данный принцип использует схема пиролизного котла, в которой реализовано выделение горючего газа из топлива и его последующее сжигание.
Конструкция и компоновка элементов установки
В отличие от классических твердотопливных установок устройство пиролизных котлов длительного горения предусматривает две камеры сгорания вместо традиционной топки. В первой камере осуществляется медленное горение за счет недостаточного количества воздуха. При этом топливо начинает выделять так называемый пиролизный газ, перетекающий во вторичную камеру вместе с продуктами сгорания. Туда же подается достаточное количество воздуха, вследствие чего газ воспламеняется и сгорает, нагревая водяную рубашку агрегата.
Расположение двух камер может быть различным, поскольку отопительные котлы пиролизного типа могут работать как на естественной тяге дымохода, так и с помощью принудительной подачи воздуха вентилятором. В установках, использующих естественную тягу, вторичная камера расположена над первичной и воздух проходит через топливо снизу вверх. При искусственно создаваемой тяге главная топка, наоборот, находится над камерой дожига и поток воздуха направлен сверху вниз. Это отражают представленные ниже схемы устройства пиролизных котлов с различной компоновкой камер.
Способы подачи воздуха для горения
К высоте и диаметру дымохода предъявляются повышенные требования, когда схема подачи воздуха в пиролизном котле предполагает использование обычной тяги. Ее должно хватать на преодоление сопротивления газовоздушного тракта установки и дымоходной трубы, а также на создание разрежения в топке величиной 16—20 Па. Подобрать диаметр можно по выходному патрубку, а высота должна быть не менее 5—6 м.
Принудительная подача воздуха в обе камеры может осуществляться тремя способами:
Обычно схема пиролизного котла, предусматривает установку вентилятора в режиме нагнетания. Это объясняется тем, что обычный нагнетатель по стоимости доступнее чем дымосос, так как последний должен вытягивать отходящие газы с высокой температурой. По этой причине его конструктивные элементы стоят дороже.
Ведущие производители пиролизных котлов устанавливают на свои изделия дымососы на выходе продуктов горения. Причина – обеспечение безопасности для человека, открывшего дверцу топки в рабочем режиме. Дымосос создает разрежение, поэтому пламя не полыхнет через открытый проем человеку в лицо.
При большой мощности установки производителями применяются вентиляторы для котлов обоих типов, на входе и выходе газовоздушного тракта.
Для того, чтобы понять, как работает пиролизный котел, рекомендуем посмотреть следующее видео.
Изготовление пиролизного котла
Эффективность этого вида установок на дровах стала причиной их популярности у мастеров, которые могут изготавливать твердотопливные котлы пиролизного типа собственными силами из имеющихся материалов. Процесс этот достаточно трудоемкий и требующий навыков выполнения слесарных и сварочных работ, некоторого минимума инструментов и оборудования:
- аппарат для электросварки;
- угловая шлифовальная машина;
- дрель электрическая;
- набор слесарных инструментов.
Если имеются навыки, инструменты и большое желание, то можно изготовить агрегат, используя следующий чертеж пиролизного котла на естественной тяге:
1 – воздушный канал; 2 – дверца для загрузки топлива; 3 – дверца вторичной камеры; 4 – заслонка прямой тяги; 5 – первичная камера; 6 – верхняя крышка; 7 – входной канал для подачи воздуха; 8 – воздушная заслонка; 9 – патрубок для группы безопасности; 10 – вторичная камера дожигания; 11 – патрубок присоединения дымохода; 12 – форсунка; 13 – жаротрубный теплообменник.
Материалом для изготовления камер может служить жаропрочная легированная сталь, но это дорогой материал, поэтому мастера берут простую углеродистую сталь толщиной 5 мм. Для защиты ее от высокой температуры в нижней части топки выполняется футеровка пиролизного котла огнеупорным кирпичом. Им же нужно защитить днище вторичной камеры, куда направлен факел пламени. Для обшивки водяной рубашки применяется листовой металл толщиной 3 мм, его приваривают к ребрам жесткости из полосовой стали. Из такого же металла изготавливают дверцы, крышку и обрамление проемов.
Передачу тепла от дымовых газов устройство котла предусматривает через жаротрубный теплообменник, находящийся внутри водяной рубашки. Для его изготовления подойдут бесшовные стальные трубы из углеродистой стали наружным диаметров 48 или 57 мм. Количество труб следует подобрать по необходимой площади поверхности теплообмена, для чего выполняется расчет пиролизного котла.
Учитывая, что топливо в пиролизных агрегатах горит долго (до 12 часов) и продуктивно, некоторые владельцы классических установок прямого горения задумываются о том, можно ли их модернизировать. Такая переделка твердотопливного котла в пиролизный возможна, но при условии, что топка агрегата сделана из металла, а не чугуна. Колосниковая решетка убирается и с помощью электросварки на ее месте закрепляется перегородка, разделяющая главную топку и зольник, который будет выполнять роль вторичной камеры. Между ними устанавливается форсунка. Кроме этого, понадобится организовать подачу воздуха в обе камеры, надо изготовить воздушные каналы и установить их, как показано на чертеже.
Как правило, переделка котла в пиролизный происходит не на заводских агрегатах, а на самодельных, это расширяет возможности для усовершенствования конструкции. Можно менять проходное сечение форсунки, размеры обеих камер или площади поверхностного теплообмена, добиваясь наилучших показателей длительности горения и повышения КПД установки.
Расчет пиролизного котла
Расчет начинается с определения величины температурного напора, ºС:
Ƭ= (∆Т — ∆t) / ln (∆Т / ∆t)
В этой формуле:
- ∆Т – перепад температур продуктов сгорания перед теплообменником и после него;
- ∆t – разница между температурами в трубопроводах подачи и возврата теплоносителя.
Полученное значение Ƭ подставляют в формулу:
S = Q / k / Ƭ, где:
- Q – расчетная мощность отопительной установки, Вт;
- k – коэффициент теплопередачи, равен 30 Вт / м2 ºС.
Укрупненный расчет мощности пиролизного котла (Q, кВт) выполняется исходя из площади здания. Ее значение нужно принимать по наружному обмеру дома, результат разделить на 10. Смысл этого действия в том, что на обогрев каждых 100 м2 здания требуется ориентировочно 10 кВт тепловой энергии. Полученный результат – это расчетная мощность системы отопления, а источник тепла принимается с коэффициентом запаса. Он зависит от региона проживания и колеблется от 1,1 до 1,5.
Пусконаладочные работы
После того как сборка пиролизного котла завершена, нужно обязательно проверить герметичность сварных соединений. Водяная рубашка наполняется водой, затем в нее накачивается воздух, создавая избыточное давление. Некачественно сваренные швы дадут о себе знать протечками. Теперь можно производить испытания, лучше это делать на улице, подавая проточную воду из шланга. Если на агрегате установлена группа безопасности, то можно наполнить резервуар котла водой и проверить его работу при критическом давлении 2—2,5 Бар. Порядок испытаний следующий:
- Присоединить временный дымоход, загрузить в камеру топливо и открыть заслонку прямой тяги.
- Прекратить подачу проточной воды, предусмотрев для этого временный кран.
- Произвести розжиг и запуск пиролизного котла. Как только дрова разгорятся, заслонку прямой тяги нужно прикрывать, чтобы начался процесс пиролиза.
- Открыв дверцу вторичной камеры, убедиться в наличии факела пламени. Здесь требуется регулировка пиролизного котла, нужно добиться ровного и устойчивого факела, открывая или закрывая воздушную заслонку.
- Закрыть дверцу и наблюдать за показаниями термометра и манометра. В закрытой водяной рубашке процесс парообразования может начаться при достижении давления 1,5 Бар, в это время надо внимательно отслеживать температуру.
- Качественно сваренные пиролизные котлы отопления могут выдерживать давление до 3 Бар, но не стоит ставить рекорды. Достаточно, если предохранительный клапан, настроенный на давление 2 или 2,5 Бар начнет сбрасывать пар, тогда можно открывать кран и возобновлять циркуляцию воды. Заслонку подачи воздуха надо закрыть, чтобы топливо начало затухать.
Будьте осторожны, проводя такие испытания, есть опасность обвариться кипятком по неосторожности или при разрыве водяной рубашки.
Подключение котла к системе отопления
Последний этап – подключение пиролизного котла и выполнение его обвязки. Как и во всех твердотопливных установках, надо исключить образование конденсата на внутренних стенках топки во время разогрева. Это явление сокращает срок службы корпуса топки, поскольку конденсат содержит включения серы и будет вызывать интенсивную коррозию металла. По этой причине обвязка котла отопления должна быть выполнена по схеме, не допускающей попадание в рубашку холодной воды при разогреве.
Ниже приведена классическая схема подключения пиролизного котла к системе отопления с балансировочным вентилем между подающим и обратным трубопроводами.
Перемычка образует малый контур, в котором теплоноситель приводится в движение циркуляционным насосом. Приведенная на схеме обвязка пиролизного котла отопления позволяет воде циркулировать по малому контуру, прогреваясь вместе с агрегатом. Термостатический трехходовой клапан начнет подмешивать холодную воду из системы в тот момент, когда в малом контуре температура воды достигнет заданного значения, обычно это 45—50 ºС.
Рабочая температура в системе отопления лежит в пределах 60—80 ºС, поднимать ее выше приходится редко. Если при работе в этом диапазоне температур в вашем доме прохладно, то надо искать причину в самой системе. Увеличивать температуру не имеет смысла, это только увеличит расход дров в пиролизном котле.
Заключение
Пиролизные установки, сделанные своими руками, приобретают все большую востребованность. Причина – высокая стоимость котлов заводского изготовления, самодельные агрегаты часто оказываются единственной альтернативой. Единственный недостаток — топливо для пиролизных котлов должно иметь влажность не выше 25%, иначе процесс пиролиза будет слабым, что влияет на производительность установки.
cotlix.com
Твердотопливное отопление для частного загородного дома
Если от вашего дома очень далеко находится газовая магистраль, а электричество для вас дорого, то можно использовать твердотопливное отопление. Когда вы подберете для себя самое доступное топливо, то вы будете обеспечены теплом в холодные времена.
Система отопления с твердотопливном котлом
Выбираем топливо
Определяющим фактором функционирования твердотопливного отопления является вид топлива, которым оно будет обогревать дом. Оно может быть ископаемым – сюда входят уголь, торф, сланцы горючие, и возобновляемым – в виде дров. Система под каждый вид топлива подбирает показатели – скорость образования тепла, объем воздуха, жаростойкость стенок колосников и котла.
Когда вы выбираете топливо, которое будет использовать твердотопливное отопление частного дома, то лучше отдать предпочтение углеводородам, которые имеют максимальную теплоотдачу: уголь – антрацит, дрова – из дуба или березы. Заметим, что даже несмотря на дороговизну – такое топливо будет качественнее отапливать ваш дом, ведь от сгорания будет больше тепла, между загрузками потребуется меньше пауз, меньше золы, бункер для хранения потребуется меньше, да и дымоход будет менее засоряться.
Дрова, уголь, торфяные брикеты и пеллеты — основные виды топлива для твердотопливных котлов
Выбираем котел
После того, как вы определились с топливом, которое будет использовать твердотопливное отопление загородного дома, следует выбрать котел. Условно котлы для твердого вида топлива можно разделить на такие группы:
- классические;
- автоматические;
- пиролизные;
- длительного горения.
Классические котлы
Классические котлы подразумевают такой принцип работы: твердое топливо сгорает в пламени для того чтобы получилось тепло, как в случае с обычным костром. Горение оптимизируется специальной колосниковой решеткой для того чтобы подавался воздух для горения снизу. А количество этого воздуха регулируется настройками шабера и подачи воздушной массы в топку горения вручную. Топливо загружают через верхнюю дверцу, а зола удаляется и регулируется горение – через нижнюю. Теплообменник котлов может быть из стали или чугуна. Преимущества классических котлов: возможность функционировать на 2-х видах топлива (минимум), часто также можно монтировать газовую или жидкотопливную горелку, независимость от энергии. Среди недостатков: требуется частая загрузка топлива, также нужно место для хранения топлива и отдельное помещение для котельной.
Рекомендуем к прочтению:
Классический твердотопливный котел
Пиролизные котлы
Пиролизные котлы – применяют для горения газы от разложения топлива. Это обусловлено действием высокой температуры при недостаточном количестве воздуха. В структуру котла входит две камеры, которые разделены колосниками: нижняя для загрузки и камера сгорания.
Процесс горения здесь таков: топливо закладывается и поджигается, дверца топочной камеры закрывается. В верхней камере активируется вентилятор наддува, служащий для смешивания воздуха тления нижней камеры с чистым воздухом. Смесь начинает воспламеняться и через форсунки из керамики направляет огонь на топливо. Без доступа кислорода топливо обжигается – так случается пиролиз, то есть, разложение и газификация топлива. Так, процесс будет идти, пока топливо полностью не сгорит. Так и происходит отопление на твердом топливе. Достоинства пиролизных котлов: высокий КПД (до 90%), топливо горит на одной загрузке до 10 часов, снижены требования к дымоходу, высокий уровень экологичности. Недостатки: высокая стоимость, зависимость от энергии, нестабильное горение при неполной загрузке, очень высоки требования к сухости дров и др.
Пиролизный котел
Автоматические котлы
Автоматические котлы – здесь автоматизированы такие процессы, как загрузка топлива и уборка золы. В котлах такого типа есть бункер автоматической подачи топлива – транспортерный или шнековый. Чтобы горение было стабильным, топливо должно быть однородным по составу и размерам. Преимущества таких котлов: высокий КПД (до 85%), длительность работы, ограниченная емкость бункера, предназначенного для автоматической подачи, и однородность топлива обеспечивают возможность точной настройки процесса горения. Среди недостатков: высокая цена, зависимость от энергии, необходимость отдельного помещения, отдельного пожаробезопасного золоприемника, а также – квалифицированного обслуживания.
Автоматический твердотопливный котел
Котлы длительного горения
Еще один тип котлов, которые использует отопление загородного дома твердым топливом, это котлы длительного горения. Здесь специальными приемами поддерживается длительное горение. Такое горение может быть обеспечено двумя системами: канадской системой котлов Булерьян и прибалтийской системой Стропува. Булерьян – это двухкамерная печь горения дров, которая разделена горизонтально. Внизу осуществляется тление, газы идут в верхнюю камеру, там перемешиваются с вторичным воздухом через жиклер, после чего топливо дожигается. Стропува – это высокая бочка до 3 м высотой, наполненная дровами и накрытая подвижной крышкой с дымоходом. Сначала дрова поджигают, после чего они экономно горят, нагревая носитель тепла по рубашке бочки, подача воздуха регулируется в автоматическом режиме.
Рекомендуем к прочтению:
Котел длительного горения
Особенности работы с твердотопливными котлами
Отопление частного дома твердым топливом обладает циклическим характером, который обусловлен необходимостью осуществления определенной последовательности: так, закладывается топливо, разжигается, горит. Конечно, такой процесс цикличности негативно воздействует на долговечность теплообменника. Также в помещениях наблюдаются перепады температуры.
Чтобы решить этот вопрос, используются теплоаккумуляторы – термоизолированные емкости на 500-1000 литров. При горении котла аккумулируется тепло, энергия отдается при снижении теплоотдачи, котел затухает. Так, отопление дома твердым топливом начинает работать стабильно и температура выравнивается.
Когда вы выбираете мощность котла, который будет использовать отопление дачи твердым топливом, следует ориентироваться на распространенную методику: на 10 кв.м жилища – 1 кВт.
Но в данном случае мощность нужно увеличить до 40%, так как качество топлива нестабильно, состояние дымохода также будут влиять на производство тепла.
Когда выполняется монтаж отопления на твердом топливе, параметры дымохода должны четко соответствовать требованиям. Также обязательно следует предусмотреть, чтобы была возможность чистить дымоход и осматривать его, ведь появляющаяся сажа может самовозгораться и вызывать пожар.
otoplenie-doma.org
Пиролизные котлы длительного горения: устройство и принцип работы
Содержание- Схема и устройство котла пиролизного горения
- Принцип работы пиролизного устройства отопления
- Достоинства и недостатки пиролизных котлов
- Установка и монтаж котлов пиролизного типа
Каждый владелец частного дома, выбирая твердотопливный отопительный котел несомненно хочет сделать лучший выбор. Один из основных критериев на который обращают внимание все покупатели без исключения это экономичность. Среди всего многообразия устройств представленных на российском рынке, есть одна разновидность использующая особый способ его сжигания – пиролизные котлы длительного горения. Давайте попробуем разобраться как работает такой котел и как он устроен, а также рассмотрим его основные плюсы и минусы.
Схема и устройство котла пиролизного горения
Объяснить суть пиролиза можно на примере котла длительного горения на дровах. Под воздействием высоких температур в топке (около 450 градусов Цельсия), происходит разложение древесины на твердую и газообразную составляющую. Впоследствии, каждая из этих составляющих сжигается отдельно. Отопительные приборы такого типа называют еще газогенераторными, а сам метод – методом сухой перегонки. Благодаря этой технологии достигается лучший КПД и меньший расход дров, чем при использовании классического способа, но значительно возрастает цена устройства.
Основными видами топлива для котлов длительного горения использующих метод пиролиза являются: древесина, уголь, торф, опилки, пеллеты. Главные требования к топливу следующие:
-
ограниченные габариты
Габариты закладки должны быть не больше размеров топки. В случае использования древесных поленьев, их длинна обычно ограничивается 40см, а диаметр 20см.
-
низкая влажность
Для получения высокого КПД, а также для продления срока службы котла, необходимо, чтобы влажность используемого в нем топлива не превышала 20%.
По типу используемого топлива, все виды пиролизных котлов можно разделить на:
-
дровяные
Конструктивно, спроектированы для работы на дровах. Именно на этом топливе они дают наилучший КПД. Самая известная модель такого типа — пиролизный котел на дровах «Buderus Logano»
-
угольные
Основной вид топлива бурый уголь или кокс.
-
пеллетные
Такие котлы работают на пеллетах – прессованных топливных гранулах из одходов деревообработки.
-
комбинированные (или универсальные)
Могут работать на любом из выше перечисленных видах топлива. КПД универсальных котлов длительного горения обычно хуже чем у спроектированных под определенный вид топлива.
В зависимости от того сколько контуров содержит конструкция выделяют:
-
одноконтурные
Водогрейный котел содержит один контур, который используется для отопления дома.
-
двухконтурные
В конструкции предусмотрен дополнительный контур, для обеспечение горячего водоснабжения.
Ниже показана схема пиролизного котла, глядя на которую мы разберем его устройство. Бытовой котел отопления длительного горения, обычно состоит из следующих основных элементов:
Фото 3: Схема конструкции пиролизного котла-
Устройство управления
Блок автоматического управления котлом предназначен для установки различных режимов работы котла. Данное устройство позволяет контролировать различные параметры работы отопительного прибора.
-
Корпус
Наружный каркас выполнен из стали и покрыт специальной жаропрочной и износостойкой краской. Изпользование особых красок в отопительных котлах продиктовано условиями их эксплуатации и температурным режимом.
-
Теплоизоляция
Для уменьшения теплопотерь пиролизного котла его теплоизолируют. В качестве материалов для теплоизоляции используются муллитокремнеземистные плиты, асбест, диатомит, а также известь.
-
Устройство от закипания котла
Данное приспособление позволяет держать температуру котла в необходимых рамках. Закипание котла очень опасно и может превести к выходу котла из строя, а в некоторых случаях и к взрыву.
-
Теплообменник
Теплообменник представляет собой чугунную или стальную емкость, которая наполнена теплоносителем. В верхней и нижней его части оборудованы вентили для подключения подающей и обратной линии системы отопления. В процессе горения теплоноситель внутри теплообменника нагревается и циркулирует по отопительной системе.
-
Камера загрузки
Камера загрузки (газифицирующая или топочная) представляет собой отсек, в который загружается твердое топливо. После загрузки и розжига топлива, уменьшается подача первичного воздуха. Процесс горения замедляется и топливо начинает медленно тлеть, выделяя при этом пиролизный газ. Температура при которой происходит эта процедура равна приблизительно 450С. Образовавшаяся газообразная смесь нагнетается в следующий отсек, называемый камерой сгорания.
-
Камера сгорания
В камере сгорания происходит сжигание смеси из древесного газа и вторичного воздуха. Подача этой смеси осуществляется принудительно из отсека газификации. Процесс горения проходит при температуре 1100С.
-
Подключение подающей линии
Подающий патрубок используется для подачи горяей воды из котла в систему отопления.
-
Колосник
Колосник представляет собой чугунную или стальную решетку, расположенную между камерами загрузки и сжигания. На ней происходит газификация твердого топлива, также через отверстия в ней пиролизный газ нагнетается в расположенную ниже камеру сжигания.
-
Патрубок дымохода
Дымоход представляет собой канал для отвода газообразных продуктов сгорания. Длина и сечение дымовой трубы должны зависят мощности котла.
-
Вентилятор дымовой трубы
Так как в большинстве пиролизных котлов отечественного производства применяется верхнее дутье, необходимо использовать принудительную тягу с помощью вентилятора или дымососа.
-
Клапан подачи первичного воздуха
Первичный воздух предназначен для предварительного разогрева топлива и начала процесса пиролиза.
-
Клапан вторичного воздуха
Вторичный воздух необходим для дожига пиролизных газов в камере сгорания.
-
Подключение обратной линии
Через обратный патрубок, теплоноситель, из системы отопления возвращается обратно в отопительный прибор.
Принцип работы пиролизного устройства отопления
Итак, как же работает пиролизный котел? Давайте разберем поэтапно схему его работы на примере пиролизного котла на угле:
Этап 1:
В топку загружается твердое топливо, в нашем случае уголь. Котел разжигается и дверца в топочную камеру плотно закрывается. Так как поступление первичного воздуха ограничено, начинается процесс тления и выделения пиролизного газа. Длительностью горения можно управлять, регулируя подачу первичного воздуха.
Фото 4: Как работает угольный котел пиролизного горенияЭтап 2:
Смесь пиролизного газа и первичного воздуха принудительно нагнетается внутрь камеры сжигания сквозь отверстия в колосниковой решетке. Туда же подается и вторичный воздух для обеспечения интенсивности горения. Происходит процесс сжигания смеси пиролизного газа и вторичного воздуха при большой температуре. Образовавшаяся тепловая энергия нагревает теплоноситель внутри теплообменника.
Фото 5: Как работает система дожига пиролизных газовЭтап 3:
Через газоход, посредством принудительной тяги с помощью дымососа, осуществляется вывод газообразных продуктов сгорания в атмосферу. Особо следует отметить, что выхлопные газы, образовавшиеся в результате пиролизного горения, содержат минимальное количество вредных примесей. Большую часть дымовых газов составляют водяные пары и углекислый газ.
Как видно, принцип действия пиролизного котла несколько сложнее традиционного. Именно поэтому стоимость их обычно в 2 раза выше. Прежде чем принять решение какой котел купить пиролизный или классический, давайте разберем плюсы и минусы котлов пиролизного горения.
Вернуться к оглавлениюДостоинства и недостатки пиролизных котлов
Использование технологии пиролиза имеет как преимущества, так и недостатки. Основными плюсами котлов длительного горения пиролизного типа являются:
-
Длительность горения
Интервал между загрузками увеличен в 3-4 раза по сравнению с классическими. Например отопительный пиролизный котел «Прометей Эко» способен непрерывно работать на одной закладке топлива до 12 часов.
-
Повышенная экономичность
При использовании пиролизного горения твердое топливо прогорает значительно лучше. Для получения одного и того же количества тепла при использовании пиролиза, потребуется меньше топлива, чем при традиционном сжигании.
-
Высокий КПД
КПД при использовании пиролиза значительно выше. Диапазон значений КПД для пиролизных котлов 85-92%.
-
Экологичность
В составе газов на выходе котла пиролизного типа почти полностью отсутствуют вредные примеси. Основную часть выхлопных газов составляют водяные пары и углекислый газ.
-
Возможность регулировки
Процесс газогенерации легко поддается регулировке. Поэтому чаще всего пиролизные котлы автоматические. Регулировка интенсивности горения позволяет подстраиваться под потребности отопительной системы.
Помимо рассмотренных нами плюсов, они обладают и рядом недостатков. Давайте остановимся на них поподробнее:
-
Энергозависимость
Особенность конструкции пиролизного котла в том, что подача первичного и вторичного воздуха, а также тяга осуществляется принудительно с использованием вентиляторов, требующих наличия электричества. Однако, существуют и энергонезависимые модели на естественной тяге, но они достаточно редки.
-
Требуется низкая влажность толпива
Метод газогенерации очень прихотлив к содержанию влаги в твердом топливе. Чем более сухое топливо используется, тем лучше. Рекомендуемая влажность не более 20%
-
Требуется полная загрузка
При малом количестве топлива, пиролизные котлы начинают гореть нестабильно. Поэтому рекомендуется не делать загрузки менее 30-50%, от рекомендуемой производителем нормы.
-
Сложность автоматической подачи топлива
Для дровяных пиролизных котлов сложно организовать автоматическую подачу топлива из-за больших размеров поленьев. Сделать автоматический угольный котел длительного горения возможно лишь в случае однородности размеров фракций угля.
-
Высокая цена
Высокая стоимость газогенераторных котлов длительного горения один из самых существенных их недостатков. Купить такой котел можно в 1.5-2 раза дороже, чем устройства аналогичной мощности, но использующие традиционный способ сжигания.
Подробнее об отопительных приборах пиролизного типа, их преимуществах и недостатках смотрите в видео:
Вернуться к оглавлению
Установка и монтаж котлов пиролизного типа
Процесс установки, монтажа и обвязки пиролизного котла имеет свои особенности. Соблюдение всех нюансов, позволит обеспечить долгий срок службы отопительного прибора, а также обезопасить его владельцев. Технология пиролизного горения вносит ряд особенностей в монтаж котлов:

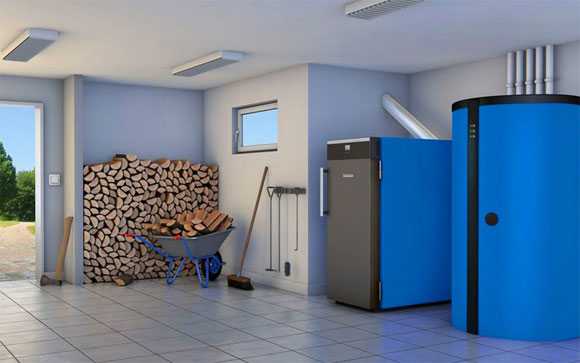

Фото 7: Дровяной пиролизный котел с теплоаккумулятором- Выполняя монтаж котла, следует учесть, что надув воздуха и тяга в них осуществляется с помощью вентиляторов и дымососов. Поэтому установку следует проводить в непосредственной близости от источника электропитания.
- Также следует принять во внимание требования к влажности топлива. Во избежании сбоев в работе, производить установку котла длительного горения следует в сухом помещении.
- Поскольку температура газов на выходе ниже, чем у обычного, допускается применения дымоходов с более тонкими стенками (до 0.5мм).
- Рекомендуется подключение теплоаккумулятора. Поскольку наилучший КПД и режим работы котла длительного горения достигается полной загрузке, излишнее тепло рекомендуется накапливать в теплоаккумуляторе и использовать его для отопления по мере необходимости.
В заключении хочется сказать, что пиролизные котлы, хоть и имеют высокую стоимость, но обладают рядом существенных преимуществ. Если ваш бюджет позволяет вам приобрести отопительный прибор данного типа, то вы уж точно не разочаруетесь. Эти устройства стоят своих денег, благо сейчас, на российском рынке, появились сравнительно недорогие пиролизные котлы отечественного производства.
kotlydlyadoma.ru
твердотопливные котлы — Вентилятор принудительной подачи воздуха
Принудительная подача воздуха необходима в моменты, когда нужно усилить горение: розжиг котла; некачественное топливо, которое трудно сжигать без наддува; топливо с низким содержанием летучих веществ (антрацит, кокс) которое горит коротким пламенем и плохо розжигается; необходимость «раскочегарить» котёл для прогрева помещения. Наличие вентилятора позволяет не зависить от тяги в трубе и колебаний погоды, безветренных периодов. В быту зачастую для розжига котла применяют пылесос включенный на подачу воздуха и засовывают трубу под колосники.
Цена за шт: 750 грн
Для решения таких задач в ассортименте котлов KLIVER® есть дополнительный модуль — вентилятор принудительной подачи воздуха. Его лучше использовать с модулем «Микропроцессорный регулятор», такой тандем позволяет включать и выключать наддув в зависимости от температуры в помещении. Вы самостоятельно задаёте параметры, например: «Хочу, чтобы батареи были 60-65°C», датчик микропроцессора отслеживает температуру, как только вода остывает ниже 60°C — включается вентилятор, к топливу поступает больше воздуха, усиливается горение и выделяется больше тепла, вода в котле разогревается, как только вода нагреется выше 65°C, микропроцессор выключит вентилятор, котёл перейдёт в рабочий режим горения.
Зачем всё это? Пример: Котёл 18кВт без вентилятора потреблял за сутки 4 ведра антрацита (40кг), после переоборудования с помощью модулей вентилятор + микропроцессор, расход топлива, на том же самом объекте, составил 2,5 ведра антрацита (25кг).
Экономия — 15кг антрацита в сутки, при цене антрацита около 1грн/кг это 15грн в день, в месяц — 450грн, за отопительный сезон 5,5месяцев — 2 475грн. Неплохо! При этом в комнатах постоянно тёплый воздух, без перепадов «то мёрзнем, то потеем».
Вентилятор может быть установлен в момент покупки котла, или в любой момент после установки котла в систему отопления. Для монтажа вентилятора нужно открутить два винта удерживающие шторку на дверце зольника, и вместо шторки, теми же винтами прикрутить рамку с вентилятором. Всё. Время монтажа — 2минуты. Монтаж микропроцессора — 10минут (смотрите здесь). Плюс подключить разъединители и вилку в розетку. итого за 15 минут котёл преобразован.
Наддув можно применять:
1. Первичный воздух — вентилятор на дверце зольника, наддув воздуха осуществляется ПОД колосники. Такой способ хорош для растопки, для топлива с коротким пламенем (антрацит, кокс) которое трудно разжечь; для топлива низкого качества (это не секрет, что сейчас могут продать даже землю вперемешку с углём), такое низкокачественное топливо использовать без вентилятора вообще невозможно либо с большими расходами из-за недожёга.
2. Вторичный воздух — вентилятор на верхней дверце, наддув воздуха осуществляется НАД колосниками, в факел пламени. Такой способ подходит для топлива с большим содержанием летучих веществ, которое горит длинным пламенем: дрова, торф, различные брикеты, бурый уголь, каменный уголь марок Д (длиннопламенный), Г (газовый) и ДГ, так называемые курные угли. Вторичный воздух поступая прямо в факел горения способствует дожиганию выделившихся из топлива летучих веществ, что позволяет выжать из топлива максимум возможного.
3. И то и другое одновременно. Для розжига и «трудного» топлива применяем поддув под колосники, для дров и длиннопламенного топлива — наддув в факел пламени. Для такого варианта нужно иметь две зольниковые дверцы.
94518, Украина, Луганская область,
г. Красный Луч, пл. Трофимова, 1
НПО «КЛИВЕР»
E-mail: [email protected]
Отдел заказов: (050) 425-44-08
teplo-faq.net
Как работает пиролизный котел — Всё об отоплении
Какой принцип работы пиролизного котла: давайте разберемся
У отопительного оборудования, работающего на твердом топливе, имеется альтернативный вариант – газогенераторные агрегаты. Они считаются несложными в эксплуатации и одновременно наиболее эффективными приборами и, несмотря на высокую стоимость, пользуются у потребителей спросом.
Основан принцип работы пиролизного котла на сжигании газов, которые выделяются при горении дров. Применяют такие агрегаты не только для обогрева частных домовладений, но и для отопления складов и других помещений промышленного назначения.
Особенности функционирования пиролизного оборудования
Отличается принцип действия пиролизного котла от других способов обогрева при помощи твердого топлива тем, что организован он на процессе пиролиза – так называется сухая перегонка древесины. В условиях минимальной подачи кислорода и под воздействием высоких температур при горении твердые органические материалы распадаются на газ и продукты отработки, которыми являются сухие осадки (кокс).
Поскольку пиролиз возможен только при определенных температурных условиях — при достижении 1100° С, то он сопровождается выделением большого количества тепла, в результате чего в котле подсушиваются дрова и нагревается воздух, подаваемый в зону горения.
Далее пиролизный котел принцип действия имеет следующий: кислород смешивается с газом, выделенным из древесины. Это приводит к горению газа и, соответственно, к получению тепловой энергии. Кроме этого, в результате такого процесса содержание канцерогенных веществ в отработанных газах, выводимых наружу, минимизируется.
Устройство газогенераторного оборудования
Чтобы узнать, как работает пиролизный котел необходимо разобраться с принципом функционирования каждого его узла. Этот агрегат состоит из различных элементов. В котле имеется две камеры, которые изготавливают из стальных листов толщиной не меньше 5 миллиметров. Разделительную функцию между камерами выполняет форсунка.

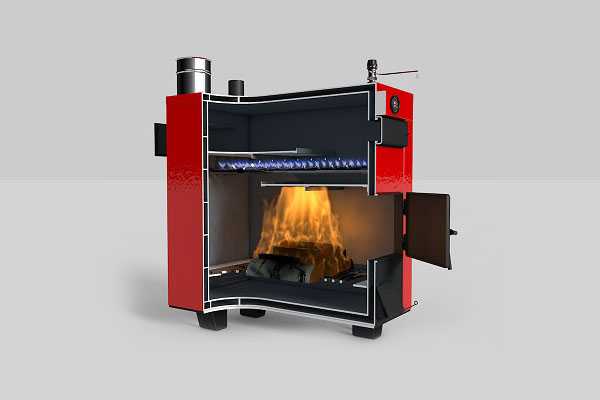

Конструкция пиролизного котла (см. фото) предполагает, что верхний отдел топки выполняют в виде топливного бункера, а нижний используют как камеру сгорания и одновременно зольник. В обеих частях осуществляются отдельные процессы. Так в верхнем отсеке древесина подсушивается и одновременно нагревается воздух, который потом поступает в нижний отдел, где полученный газ сжигается и накапливается зола.
Принцип работы пиролизного котла позволяет регулировать мощность агрегата при помощи системы подачи вторичного воздуха. Данная функция предоставляет возможность добиться большего эффекта от нагревательного оборудования, чем от обычных отопительных приборов. Благодаря наличию терморегулятора можно устанавливать нужную температуру для жидкого теплоносителя.
В результате работы такого оборудования в процессе горения не образуется сажа, и почти нет золы. Устройство пиролизного котла позволяет чистить его значительно реже.
Существуют и другие отличия:
- более продолжительная работа агрегата. Котел способен функционировать на одной закладке дров около 12 часов;
- принцип действия прибора значительно отличается от традиционных способов;
- расход древесины в агрегате намного меньше по причине подогрева воздуха, поступающего в зону горения.
Выбор топлива для пиролизного котла
Принцип работы газогенераторного оборудования на дровах позволяет считать его наиболее выгодным с экономической точки зрения.
В действительности устройство пиролизных котлов выполнено таким образом, что агрегаты могут функционировать на других видах твердого топлива, включая:
Для обеспечения наиболее эффективной работы пиролизного оборудования нужно учитывать такую особенность каждого вида органического топлива как время полного сгорания:
- горение кокса длится около 10 часов;
- для твердой древесины потребуется примерно 6 часов;
- для мягкой древесины необходимо не более 5 часов.
Согласно данным опроса, проведенного среди владельцев домов, для которых выбором стала установка пиролизного котла, наибольшей эффективности его работа достигает при использовании сухих дров. Влажность древесины при этом не должна быть более 20% при длине полена до 65 сантиметров.
Сухая древесина обеспечит оборудованию наибольшую мощность, но и значительно увеличивает продолжительность его бесперебойного функционирования. Но, если такое органическое твердое топливо приобрести невозможно, допускается применение других видов, разрешенных производителем конкретного агрегата.
- каменный уголь;
- торф;
- древесные отходы;
- пеллеты;
- целлюлозосодержащие отходы промышленного производства.
Вне зависимости от вида выбранного твердого топлива следует помнить, что, если оно имеет излишнюю влажность, при работе агрегата будет образовываться излишний пар, в результате чего появится копоть и понизятся тепловые характеристики используемого прибора. Только в случае применения сухого древесного топлива и при правильно выполненной регулировке подачи первичного и вторичного воздуха образующийся газ почти не выделяет вредных для здоровья канцерогенных веществ.
Преимущества пиролизного оборудования
После того, как изучены конструктивные особенности, принцип действия,
схема пиролизного котла и виды используемого топлива, следует отметить, что данное оборудование является наиболее экономичным среди твердотопливных теплоснабжающих моделей.
Основные преимущества пиролизного нагревательного агрегата:
- стабильный температурный режим при условии наличия в топке топлива;
- быстрый выход на уровень эффективной работы;
- не требуется часто проводить чистку котла;
- работает с разными отопительными системами;
- нет необходимости в обустройстве дымоходов из материалов, устойчивых к коррозии и высоким температурам.
Ради объективности следует назвать недостатки пиролизных котлов, но он у данного оборудования только один – высокая стоимость.
Характеристики такого вида отопительных приборов свидетельствуют об их более эффективной работе по сравнению с традиционными твердотопливными агрегатами. Их рекомендуется использовать для отопления помещений разного назначения.
Оставляйте отзывы:
Принцип работы пиролизного котла
Сжигание топлива в классических твердотопливных котлах – это хорошая альтернатива применению для отопления дома традиционных энергоносителей, таких как природный газ или электричество. Но данные устройства не полностью используют энергию горения дров. При работе обычного котла выделяющийся при высокой температуре из топлива газ просто уходит наружу вместе с продуктами горения. Принцип работы пиролизного котла позволяет использовать этот газ, тем самым увеличивая КПД агрегата и длительность интервала между загрузками топлива. Такие аппараты еще называют газогенераторными.

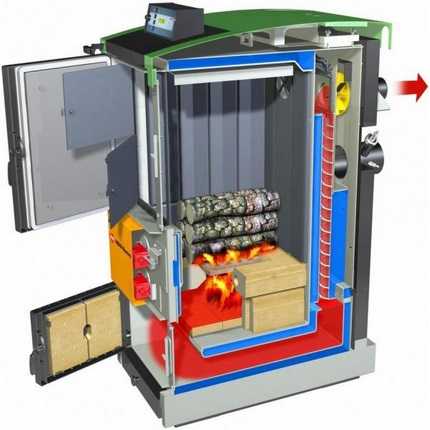

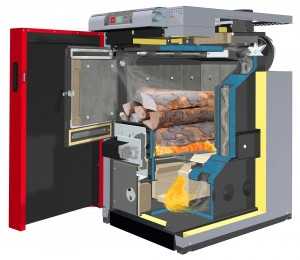

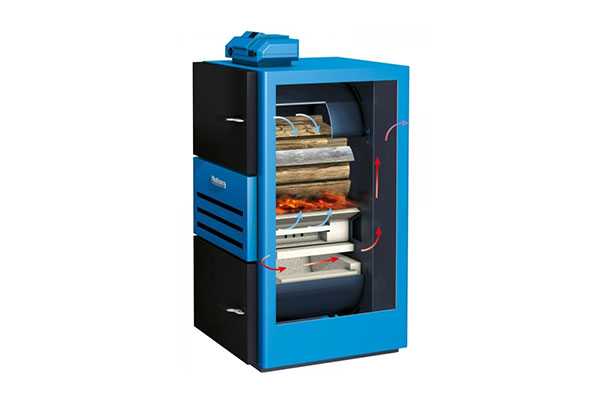

Пиролизный котел в разрезе
Из чего состоит газогенераторная установка?
Главное отличие от классического котла на дровах – наличие дополнительной камеры сгорания, в которой происходит дожигание выделяющегося газа. а в первичной топке он генерируется из дров при недостаточном количестве кислорода. Компоновка камер и устройство пиролизного котла может быть различным, топка может находиться как снизу, так и сверху, принцип действия это не меняет. Традиционно она располагается снизу, над зольником, в который для удобства очистки помещают выдвижной ящик. Крышка зольника откидывается вверх и в рабочем режиме служит для регулировки количества воздуха, поступающего в топку. Это реализовано с помощью цепного привода, который натягивается или отпускается термостатом. Последний установлен в верхней части котла.
Принцип работы пиролизного котла

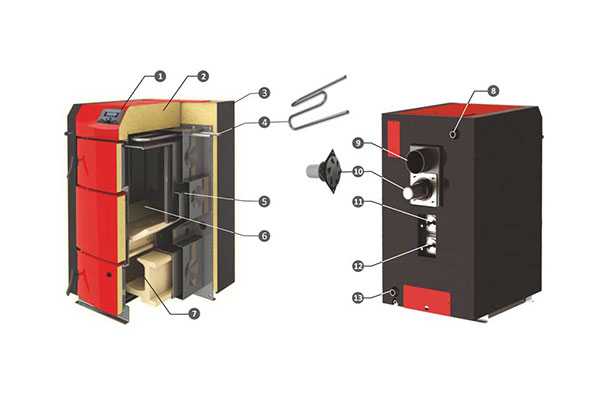

Все основные элементы и детали установки можно увидеть, изучив подробный чертеж пиролизного котла. Главная топка снабжена дверцей для загрузки дров и в процессе работы плотно закрыта. Над ней устроена вторичная камера сгорания, в которой расположены устройства подачи воздуха. Они могут иметь различную конфигурацию в аппаратах разных производителей, но задача их одинакова: подавать в камеру дожигания подогретый воздух через множество отверстий определенного диаметра. Нагрев воздуха происходит по пути от дверцы зольника до распределителей.

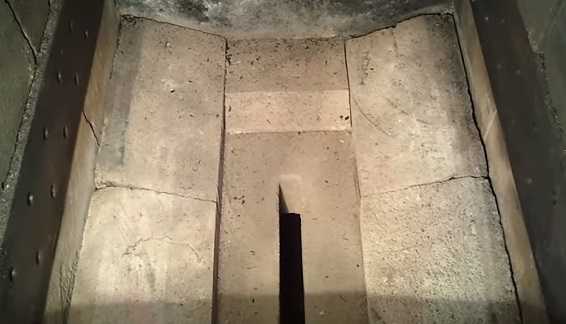

Конструкция пиролизного котла предусматривает возможность очистки верхней камеры дожигания, для этого она оборудована специальной дверцей. Пространства обеих камер сообщаются между собой каналом, по которому поднимаются газы для сжигания. Внешней оболочкой корпуса является водяная рубашка, нагреваемая обеими топками. Для подачи теплоносителя в систему отопления в нее врезаны патрубки с резьбой. Контроль температуры воды и давления осуществляется по приборам, установленным на фронтальной панели.
Дымоход для пиролизного котла ничем не отличается по своему устройству от труб для выброса продуктов горения классических агрегатов. Одно из требований – достаточная тяга для работы котла. Наиболее простая конструкция агрегата не предусматривает установку дутьевого вентилятора, поэтому горение идет за счет естественной тяги. Второе требование — это чтобы часть трубы, находящаяся на улице, была утеплена. Причина – низкая температура дымовых газов (до 150 ⁰С), поэтому очень высока вероятность выпадения на ней конденсата и быстрого разрушения материала трубы.
Описание схемы работы пиролизных котлов

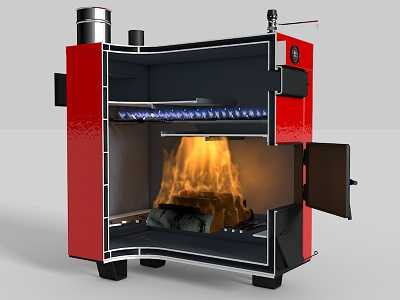

Полное представление о работе агрегата может дать принципиальная схема пиролизного котла. Вначале главная топка загружается топливом и разжигается. При этом заслонка зольника максимально открыта. После того как дрова разгорятся, дверца начинает прикрываться, процесс горения замедляется и переходит в тление. Тогда и начинается интенсивное выделение древесного газа, который поднимается и попадает во вторичную камеру дожигания. Туда же через множество калиброванных отверстий подается нагретый воздух. Последний попадает в канал из того же проема под крышкой зольника и по дороге получает тепло от горячей стенки топки.

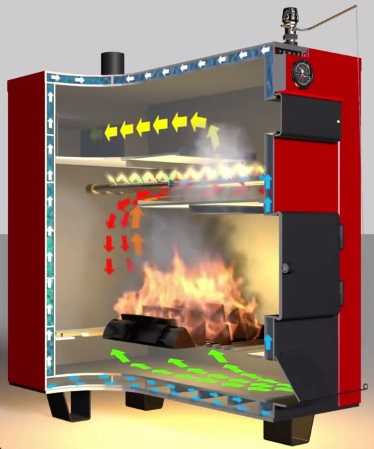

Принципиальная схема котла
Весь технологический процесс протекает благодаря естественной тяге, создаваемой дымоходом, поэтому скорости движения воздуха и дымовых газов в каналах невелики. Схема работы пиролизного котла заключается в том, что во вторичной камере нагретый воздух вступает в термохимическую реакцию с древесными газами и воспламеняет их. В результате сгорают не только газы, но и мелкие летучие частицы, благодаря чему дым из трубы практически незаметен. В действительности пиролизное сжигание топлива более экологично, нежели традиционное, поскольку продукты сгорания от него содержат гораздо меньше оксидов углерода и азота, а также частиц золы.
Дрова, находящиеся в топке, горят медленнее чем обычно, поэтому одной загрузки может хватить на 10–12 часов работы, в зависимости от мощности газогенераторной установки и влажности дров. Настройка пиролизного котла заключается в ограничении подачи воздуха для горения. Слишком малое его количество не позволит начаться термохимическому процессу во вторичной топке, а слишком большое вызовет неполное сгорание газов и понижение КПД агрегата. Для аппарата, работающего на естественной тяге, потребуется настройка расхода воздуха в каждом индивидуальном случае, так как высота и диаметр дымоходной трубы может очень различаться. Соответственно, сила тяги будет разной. В некоторых случаях ее следует увеличить путем поднятия трубы на большую высоту.
Если цепной привод крышки зольника снабжен термостатическим регулятором, то настройка аппарата сводится к установке желаемой температуры теплоносителя. Термоэлемент, встроенный в водяную рубашку газогенераторной установки, воздействует на привод цепи в зависимости от температуры воды и сам прикрывает или открывает заслонку, регулируя интенсивность горения.
Сравнение пиролизного и твердотопливного котла
Для создания искусственной тяги, которая не будет зависеть от параметров дымохода, котлы пиролизного типа дополнительно снабжаются дутьевым вентилятором и комплектом автоматики, регулирующим его работу. Если обычный агрегат может работать с КПД порядка 85–90%, то дутьевая машина помогает его развивать до 93%. Здесь есть недостаток — зависимость от внешних источников энергии.
Достоинства и недостатки
Источники тепла данного типа обладают многими преимуществами:
- Принцип действия и работа пиролизных котлов позволяет достигать отличных показателей эффективности при сжигании твердого топлива – 90–93% КПД .
- Процесс более экологичен, в атмосферу выбрасывается гораздо меньше вредных веществ.
- Интервал между загрузками топлива не меньше, чем у агрегатов длительного горения – 12 часов, работать кочегаром придётся не чаще 2 раз в сутки.
- Обслуживание и чистка установки не представляют проблемы, ко всему внутреннему пространству есть доступ, а многие аппараты оборудованы выдвижным ящиком зольника. Принцип действия пиролизного котла практически безотходный, золы и пепла остается очень мало, поэтому операцию выполнять надо нечасто.
- Экономичность. Ориентировочно расход топлива на 100 м² помещения при его высоте до 3 м составляет 10 кг в сутки.
- Установки, работающие на естественной тяге, не зависят от наличия электричества в сети.
Как и любой другой аппарат, работающий на твердом топливе, пиролизный котел отопления нуждается в защите от закипания теплоносителя внутри водяной рубашки. Это может привести к разрыву оболочек и дорогостоящему ремонту. По этой причине производители ставят на свои изделия дополнительные водяные ТЭНы охлаждения, которые одновременно могут служить источником горячей воды для хозяйственных нужд.
Из недостатков агрегатов пиролизного типа можно выделить следующие:
- Требуется топливо с невысоким содержанием влаги, влажность дров не должна превышать 25%. Процесс интенсивного выделения газов для дожигания сильно затруднен, если дрова откровенно сырые. Это негативно влияет на работу пиролизного котла, снижая его КПД.
- Практика эксплуатации показывает, что на стенках первичной камеры со временем появляются отложения дегтя и смол, поскольку температура в ней относительно невысокая, а в качестве топлива чаще всего берут березу или древесину хвойных пород. Этот налет надо периодически удалять, он затрудняет передачу тепла водяной рубашке.
- Стоимость выше, чем у классического твердотопливного котла. Это оправдано, ведь технология процесса более прогрессивная и дает высокие показатели, которые позволят экономить при эксплуатации.
Заключение
При выборе источника тепла для дома лучше ориентироваться на изделия средней ценовой категории, сильно экономить в этом вопросе не стоит. Ведь от того, как работает пиролизный котел, зависит комфорт и тепло вашего дома.
Пиролизный котел, его принцип работы и устройство
Устройство пиролизного котла
Пиролизный котел – это не печка. В нем происходит ряд сложных процессов. А разработка котла – это ответственная задача для инженеров-конструкторов, которая требует наличие опыта, знаний и массу усердного труда и больших затрат на обкатку готовой конструкции и эксперименты. Как вы понимаете, в этой сфере отсутствует вековой опыт и проверенные поколениями технические решения, как, например, у традиционных печей.
Если вы и найдете в свободном доступе в интернете схемы котла, то это будут 2-3 схемы общего вида и 3-4 схемы печи в разрезе. Умея работать CorelDraw и в ACAD, а также при наличии соответствующего образования и опыта работы. вы сами сможете составить деталировку. Однако помните, что спецификации вы все равно не найдет. А это значит, что вам придется лишь догадываться либо выводить экспериментальным путем из какого материала должна быть та или иная деталь.
Стоит также отметить, что есть много авторов подобных конструкций, которые возьмут сравнительно небольшие деньги за полный комплект тех.документов. Гораздо больше денег и времени у вас уйдет на чай или кофе, если до всего пытаться дойти самостоятельно. Но как понять, эффективно ли будет это устройство, будет ли оно работать?
Подобными вопросами задаются все те, кто решил приобрести себе пиролизный котел или печь. И продавцы и производители предлагают их в больших количествах. Они подберут вам подходящую модель, соответствующую вашим данным и замерам. Однако, как понять какая именно модель подойдет для вашего дома, как сориентироваться по цене, какой котел экономичнее, какой надежнее? Мы уже привыкли выбирать такие бытовые приборы, как стиральные машины, телевизоры и холодильники. Но с котлами мало кто сталкивался.
В этой статье мы постараемся дать читателю ответы на все вопросы относительно пирокотла. Надеемся, что это поможет вам при покупке.
Стоит отметить, что пиролизный котел отопления означает, что он полнопоточный (для непрерывной работы вашей системы отопления котел выдает постоянный необходимый расход горячей воды). Также регистр водогрейный – это важная часть конструкции и из котла нельзя убрать водогрейку. Без нее или же с пустым контуром, котел без аварийной автоматики может прогореть или взорваться.
Газогенерация и процесс пиролиза
Пиролизные котлы принцип работы базируется на явлении пиролиза. Говоря простым языком — от нагрева молекул, вещества расщепляются на более легкие и простые части. Это означает, что продукты пиролиза легче будут гореть и будут давать больше тепла.
Чистый пиролиз подразумевает распад закладки топлива без поступления воздуха в специальные ёмкости – реторте. Затем газы собираются в накопителе – ресивере. Оттуда они используются по мере необходимости. По этой схеме работали итальянские, немецкие и французские пиролизные установки в машинах во время войны.
Все бытовые современные пиролизные котлы, работающие на твердом топливе, газогенераторные. По-другому не получится получить КПД свыше 65-70%. Однако, название «пиролизные» совсем неслучайно. Больше 90% тепла вырабатывается путем сгорания пиролизных газов. В связи с этим, дальше по тексту значения «пиролизный» и «газогенераторный» будут использоваться в качестве синонимов, кроме тех случаев, когда оговорено иное.
Рабочий цикл
Воздух проходит в камеру, где происходит газификация, в камере также тлеет топливо. Часть кислорода от этого воздуха идет на поддержание тления, что обеспечивает температуру процесса газификации от 200 до 800 градусов.
Через сопло, в камеру сгорания поступают пиролизные газы (на сленге сопло также называют хайлом). В эту же камеру поступает вторичный воздух, таким образом горят пиролизные газы.
Часть газов – частиц освобожденного углерода из состава топлива в катализаторе, переходят до окисла азота и СО2. На этот процесс уходит часть тепла. Восстановленные составляющие в камере дожигания проходят процесс окисления, при этом отдают обратно тепло. Дымовые прореагировавшие газы проходят сквозь теплообменник регистра. подогревая в нем воду, а потом улетучиваются в систему дымохода. Терморегулирующая система поддерживает в камере сгорания для полного сгорания оптимальную температуру.
Режимы работы пирокотла
- Розжиг. Открыт шибер либо заслонка прямого хода. Дымовые газы уходят сразу в дымоход.
- Рабочий режим. Закрыта заслонка прямого хода, осуществляется пиролиз. При этом тяга в самом газоходе регулируется естественным образом либо принудительно.
- Догрузка топлива. Открыта заслонка прямого хода, однако, в течение некоторого времени тяга в газоотводе сохраняется. он при этом разогрет и, если присутствует вентилятор, то он не выключается. Процесс пиролиза не прекращается. Также общим недостатком для котлов, основанных на процессе пиролиза, является их привередливость к материалам конструкции и топливу.
Принцип работы пиролизного котла
В камеру, где происходит процесс сгорания, бьет струя сильно нагретых газов. В связи с этим для таких узлов не годятся обычные конструкционные материалы.
Существует один недостаток пирокотлов:
- малые пределы для регулировки мощностей при моменте сохранения достаточно высокого коэффициента полезного действия;
- разгонять котел более чем на 50% по теплу не получится – топливо вспыхнет в газификаторе и снизится коэффициента полезного действия.
Систему отопления на пирокотле необходимо рассчитывать исходя из циклического режима прогрева. При этом крайне желательно утеплиться снаружи ЭППС.
Материалы и топливо
И покупателю и тому, кто решил самостоятельно спроектировать котел, необходимо знать, что камеры сгорания, газификатор и дожигатель без температуростойкой защиты долго не проработают. Технология нанесения и состав защиты является особым секретом любой фирмы, занимающейся производством котлов.
Наиболее предпочтительными видами твердого топлива для данных котлов являются дрова или топливные пеллеты (под них и проектируются промышленные модели). Пирокотел на угле с высоким КПД будет работать до тех пор, пока все летучие не выйдут. А их не так уж и много в каменном угле, а в древесном – их почти нет. После этого идет сгорание углерода с коэффициентом полезного действия, который соответствует печному. Эффективный котел, рассчитанный на длительное горение на угле, нужно проектировать на комбинированном рабочем цикле. При этом цикле заложенное топливо сгорает с поверхности, а цикл пиролиза происходит с горением непосредственно на поверхности топлива.
Работа «принудительных» котлов
Компьютерный вентилятор обычной конструкции загоняет в газификатор воздух. От воздушной внутренней магистрали вторичный воздух попадает в камеру сгорания. Давление при этом в рабочей полости выше атмосферного.
Рассмотрим достоинство такой схемы:
- вентилятор самой простой конструкции;
- камера, где происходит процесс сгорания, совмещена с дожигателем;
- при использовании жаропрочных специальных сталей вы сможете обойтись без футеровки, ведь температура свыше 1000 градусов сосредоточена возле сопла, а у самих стен ниже 800 — 900 градусов.
Однако, все перечисленные преимущества не позволяют получить КПД выше, чем 82-84%. Воздух под давлением частично обволакивает заложенное топливо, а внутренняя часть топлива, где происходит пиролиз, получает при этом недостаточно кислорода, причем увеличивать наддув будет бесполезно. К тому же в самой камере, где происходит процесс сгорания, оказывается много воздуха. Температура в сердцевине факела не может превысить 1100 градусов, при этом тяжелые продукты не сгорают, а испаряются в трубу. При этом КПД уже не будет выше 90%.
Особо нужно отметить опасность угарного газа от котла с принудительным наддувом.Так как, если давление в емкости больше атмосферного, то даже микротрещина послужит причиной утечки газов в ваше помещение. Газы не всегда можно распознать по запаху, но они всегда ядовиты и едки.
Давление в тракте меньше атмосферного. Разница с наддувом принципиальная. В котлах с дымососом закладка топлива хорошо продувается: давление будет ниже там, куда воздуху труднее проникнуть, а вот тяга будет сильнее. Вторичный воздух можете загонять снаружи: давление его больше, чем в камере сгорания. Поэтому он, стремясь расшириться, взвихривается, перемешивается с пиролизными газами и они сгорают. При этом температура поднимается до 1200 и выше градусов.
Как вы понимаете, КПД здесь повышенное. Его также может повысить, благодаря высокой температуре и сгоранию тяжелых фракций. Также появляется возможность сделать механический «дубовый» терморегулятор. За его основу берется термобиметаллическая пластина в водогрейном контуре, которая изгибается при колебаниях температуры. От нее поступает тяга к дросселю, пропускающему наружный воздух в дымоход. Когда вода перегрелась, заслонка приоткрылась, мотор крутит, как и раньше, прямо от сети или UPS, но наружный воздух, с более высоким давлением, отталкивает часть дымовых газов. Давление в газификаторе и камере сгорания повышается, туда поступает меньше наружного воздуха и пиролиз со сгоранием поутихну.
КПД таких котлов с дымососом может быть выше 90%, а мощность при 100% безопасности и надежности – 100-150 кВт.
Догрузку топлива в данный котел с дымососом вы можете осуществлять без предосторожностей. Дверцу загрузочного люка и ЗПХ можно открывать — закрывать в любой последовательности. В худшем случае вы почувствуете неприятный запах. но нераскаленные яды.
Рекомендации для правильной установки готового пиролизного котла
При монтаже котла необходимо соблюдать все рекомендации пожарной безопасности. так как процессы горения в котле достигают высоких температур.
- Место под котел необходимо выделить в нежилой комнате.
- Для хорошей вентиляции воздуха, в вашей котельной необходимо сделать отверстие, равное примерно 100 квадратным сантиметрам.
- Котел необходимо установить на кирпичный или бетонный фундамент.
- Возле топочных камер котла установите защиту из листового металла двухмиллиметровой толщины.
- Между мебелью, корпусом и стенами возле котла необходимо оставить зазор не менее 200 миллиметров.
Принцип работы пиролизных котлов достаточно сложен. Но мы надеемся, что наша статья поможет вам разобраться в его работе и сделать правильный выбор при покупке. С повышением тарифов на коммунальные платежи все больше людей понимают, что, чем выше КПД отдачи котла, тем он экономичней и лучше в холодные зимние ночи. Поэтому и пиролизные котлы устройство которых как раз то, что вам необходимо.
- Автор: Андрей Витальевич Васильев
Источники: http://teplospec.com/elektricheskoe-otoplenie/kakoy-printsip-raboty-piroliznogo-kotla-davayte-razberemsya.html, http://cotlix.com/princip-raboty-piroliznogo-kotla, http://kotel.guru/kotly/tverdotoplivnye/piroliznyy-kotel-ego-princip-raboty-i-ustroystvo.html
teplosten24.ru
0 thoughts on “Подача вторичного воздуха в твердотопливном котле – Куда и как правильно поставить вторичный воздух в тт котле? — Твердотопливные котлы — Котлы”
