Стандартные размеры кухонных шкафов чертежи фото – Чертежи и схемы кухонных шкафов с размерами
(Фотографии кухни доступны для увеличения) Предисловие. Продолжаю полное описание процесса проектирования, изготовления и монтажа кухонного гарнитура. Приступаю к третей части описания, к подробному описанию узлов и конструктивных решений. Рассмотрим чертежи и сборочные схемы проекта. Чертежи кухонной мебели. Часть 3.
Для более удобного рассмотрения каждого элемента, пронумеруем кухонные секции, начиная с нижних, чтобы всё шло по порядку и не было путаницы. За №1. возьмём основную секцию, которая задаёт весь вид и габарит кухни — это кухонный пенал. Чертежи кухни: В описании кухонных секций, в чертежах не будет размеров под крепёж, будут только размеры самих деталей. О крепеже много написано и сказано в других статьях на этом сайте. Крепёж приведу только в тех местах, где есть какие-то особые моменты, о которых необходимо рассказать. Секция №1. Пенал.
Деталировка с отметкой кромки, составлена по чертежу и сборочной схеме пенала.
Странная конструкция боковин и дна пенала, сделана по таким соображениям, что когда пенал буден установлен и стянут межсекционными стяжками с соседней секцией, то при установленном цоколе весьма проблематично будет регулировать установку пенала на кривых полах. А так какие-никакие есть возможности и доступ. Можно было бы вообще отказаться от такого эрзац-дна, но заказчик в будущем планировал установить в этот промежуток между котлом и боковиной сетку-карго на 150 мм., чтобы максимально полезно заполнить пространство. Задняя стенка пенала — одновременно и дверца для доступа к комуникациям, вытяжному воздуховоду и ревизионному люку. Для этого съёмные полки снимаются и дверца-стенка свободно открывается. Дверца устанавливается на мебельных вкладных (внутренних) петлях . Полкодержатели не являются помехой для открывания. Секция №2. Варочная панель и духовка. Деталировка секции с отметкой кромки, составлена по чертежу и сборочной схеме.
|
название | размер Х | размер У | шт | примечание | |
Боковина. | 704 | | | 580 | | 2 | ||
2 | Дно. | 580 | | | 260 | | | 1 | |
3 | Связь. | 228 | | | 70 | 2 | |
4 | Боковина малого ящика. | 550 | | 100 | 4 | |
Боковина большого ящика. | 550 | | 140 | 4 | ||
5 | Панели малого ящика. | 170 | | 100 | 4 | |
Панели большого ящика. | 170 | | 140 | 4 | ||
6 | Дно ящика. |
tehace.ru
Чертеж угловой кухни с размерами – Сделаем мебель сами
Здравствуйте друзья!
Недавно я выложил один из проектов кухонного гарнитура (заказанных на блоге), для ознакомления (я уже писал, что сам учился рассчитывать кухни на примере чертежей, которые брал домой из сборочного цеха, когда еще подрабатывал сборщиком и установщиком мебели).
В этот раз, предлагаю вашему вниманию так же проект кухонни, в котором духовой шкаф должен быть встроен в специально спроектированный для него пенал.
Эта кухня имеет крайние модули со скошенными углами, причем, верхний модуль является полностью угловым (без второй боковой стенки).
Схематично, кухня так же разбита на модули, у каждого из которых есть свой номер или название. Для каждого из них представлена схема сборки и деталировка.

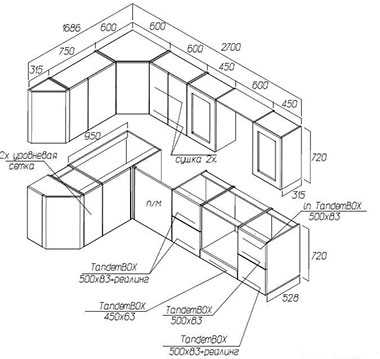

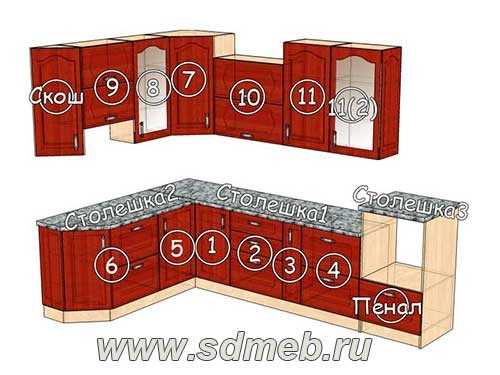

Итак, общий эскиз кухни:

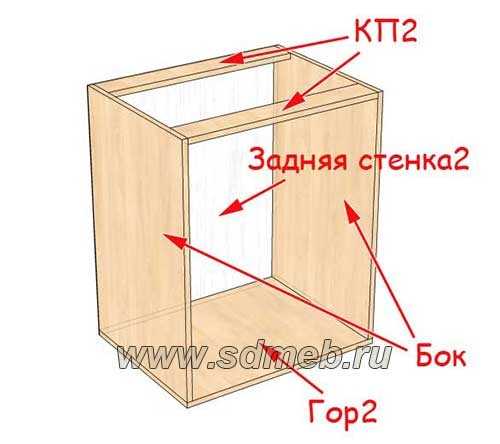

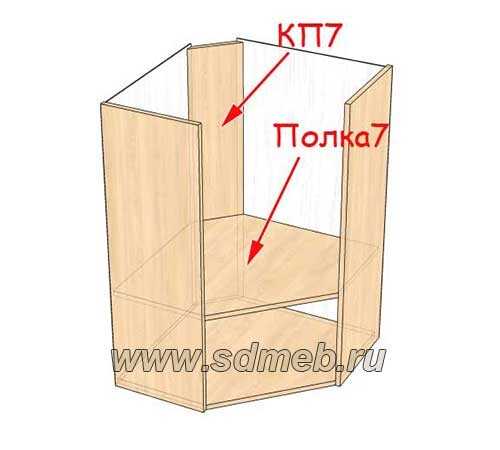

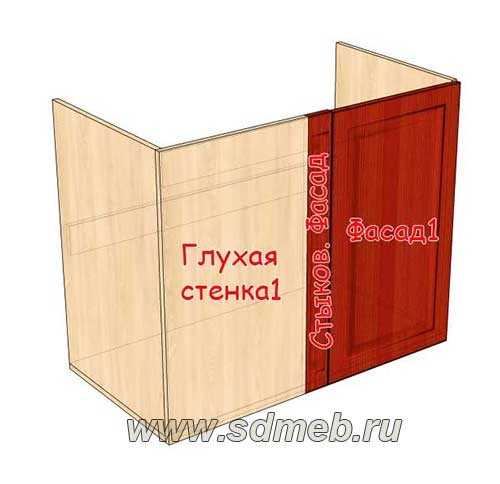

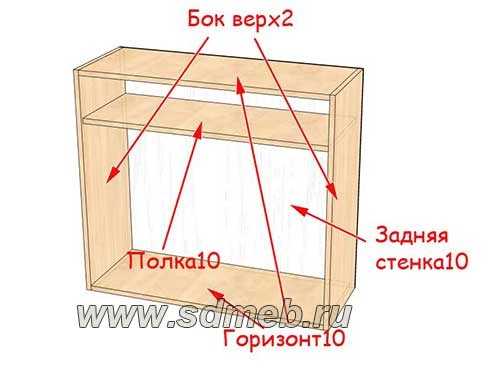

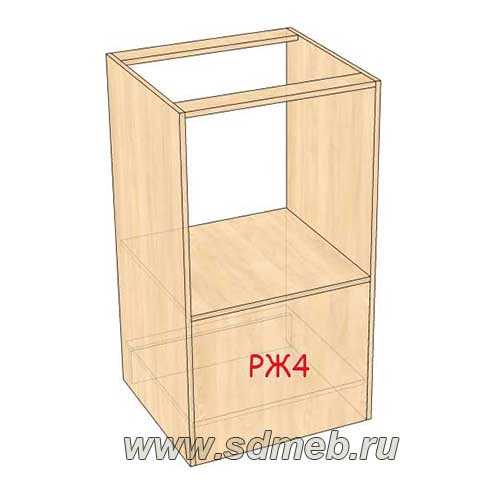

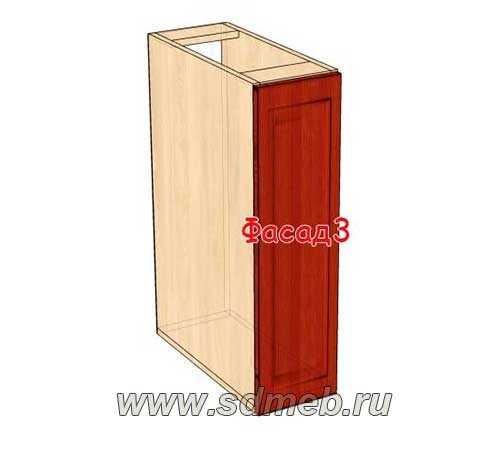

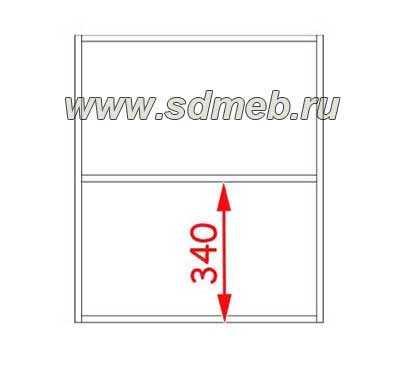

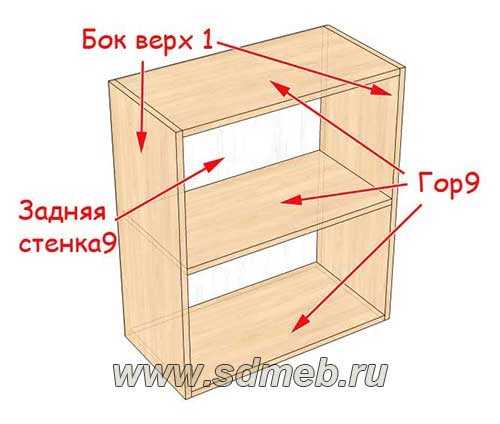

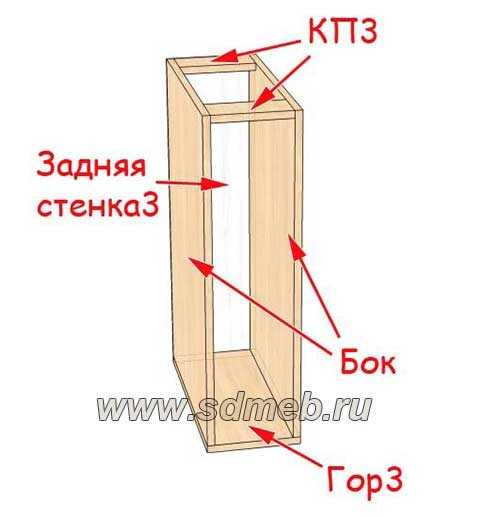

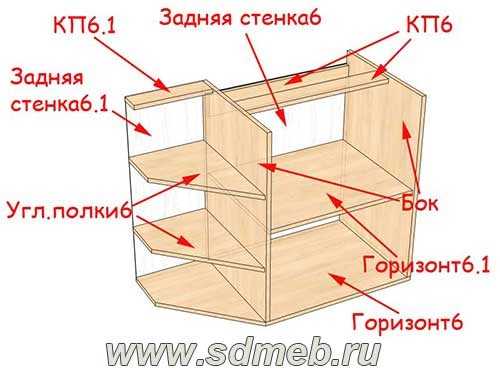

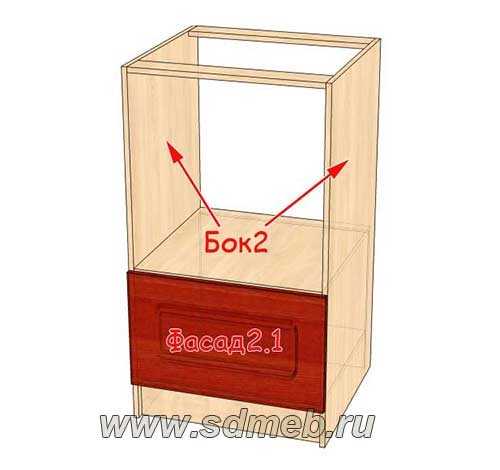

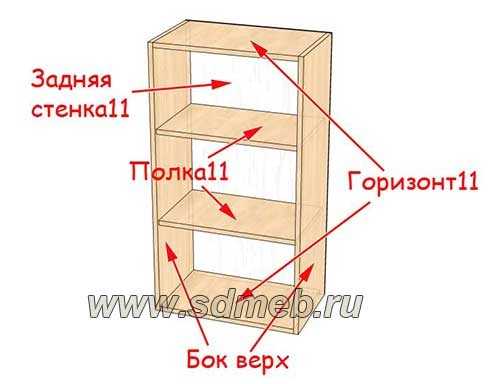

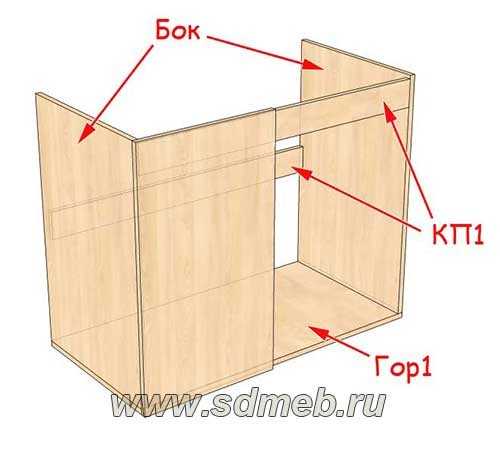

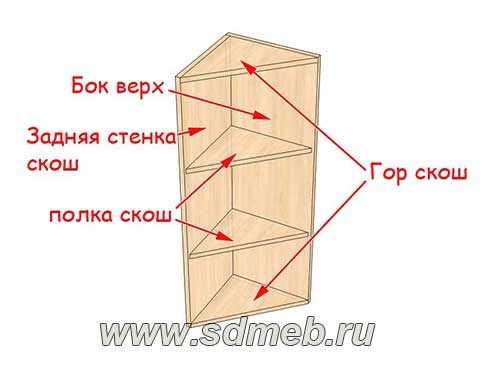

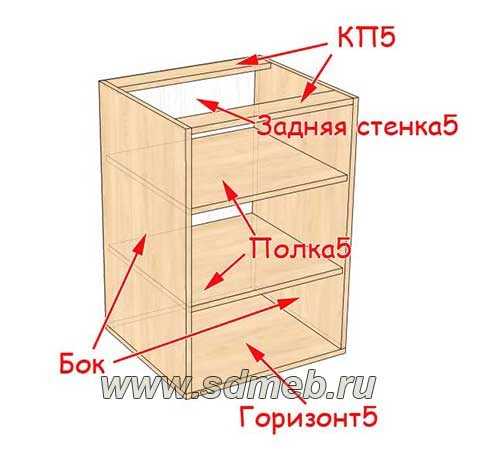

Схемы модулей (по их номерам):
№1
№2
№3
№4
№5
№6
№7

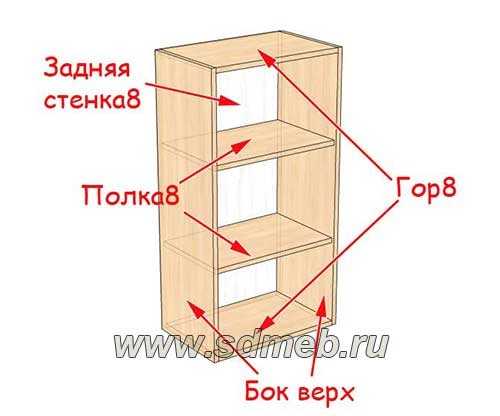

№8
№9
№10

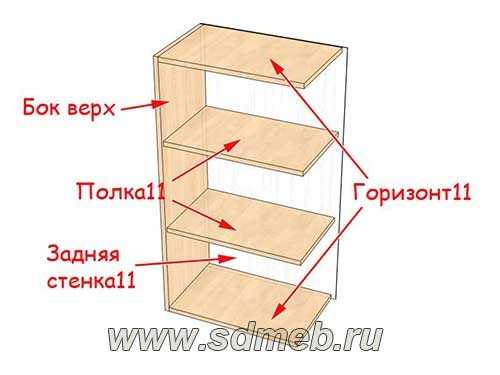

№11
№11(2)
Пенал
Скош

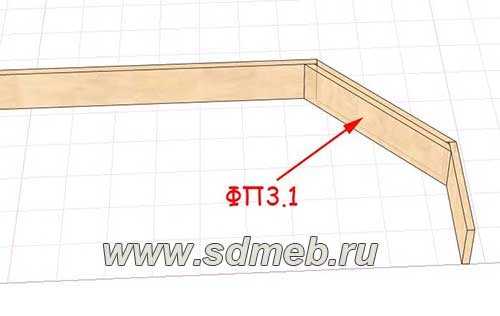

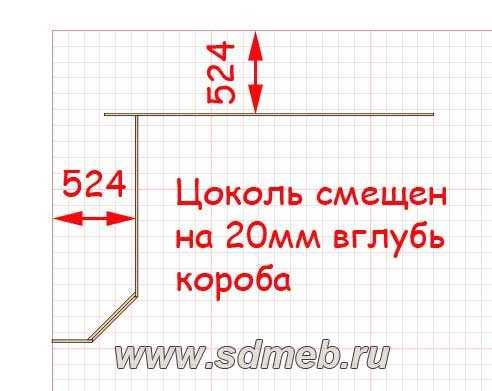

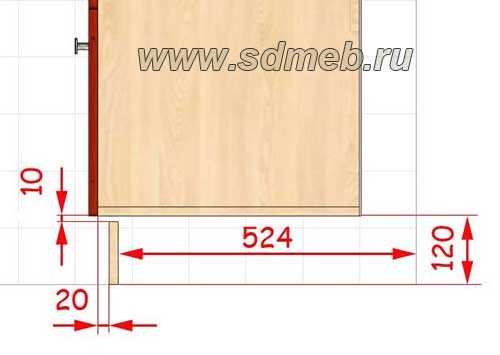

Цоколь
В этой кухне, все выдвижные ящики должны быть тандембоксами, по этому, в проекте их нет.
Модуль №10 – под сушилку, и на этот короб планировался подъемник на два фасада.
В модуль №6 должна врезаться варочная поверхность (под ней находятся два выдвижных фасада), а над ней, в модуль №9 должна быть встроена вытяжка.

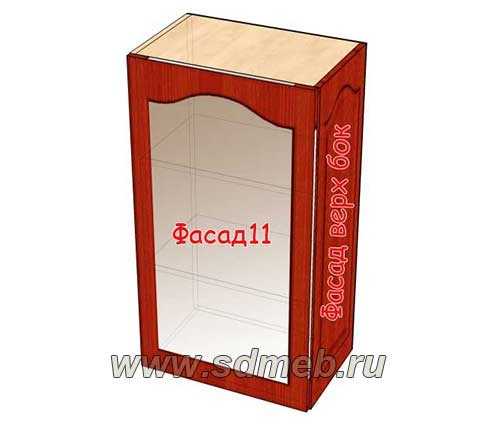

Короба №11 и №11(2) – абсолютно одиноковы, за исключением бока короба №11(2), который сделан из фасадного материала, и крепится к горизонтам и полкам с помощью обычных уголков.

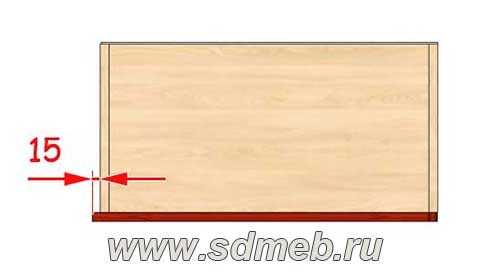

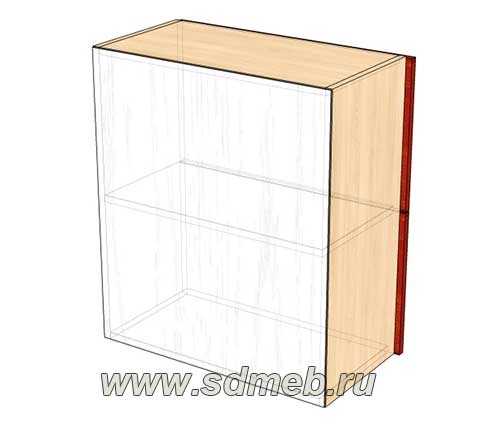

В модуле №9 фасады выходят за его пределы на 15мм – для перекрытия бока скошенного модуля (верхнего крайнего).

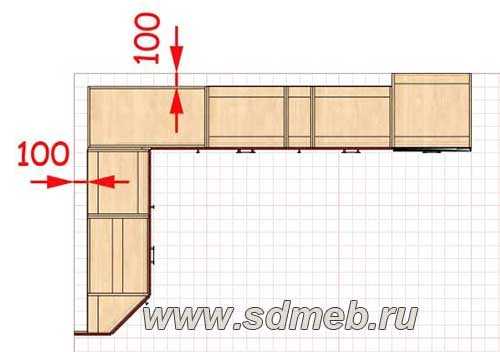

Схема установки кухни:

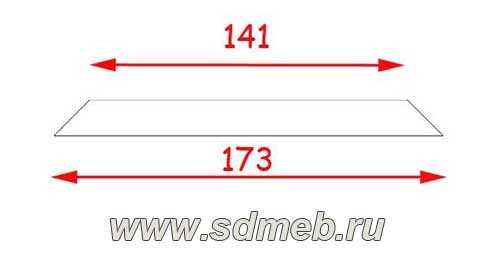

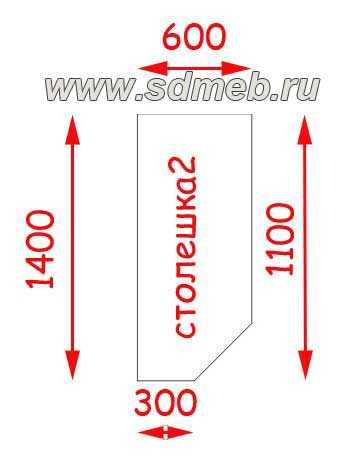

Чертеж столешницы под скошенный угол:

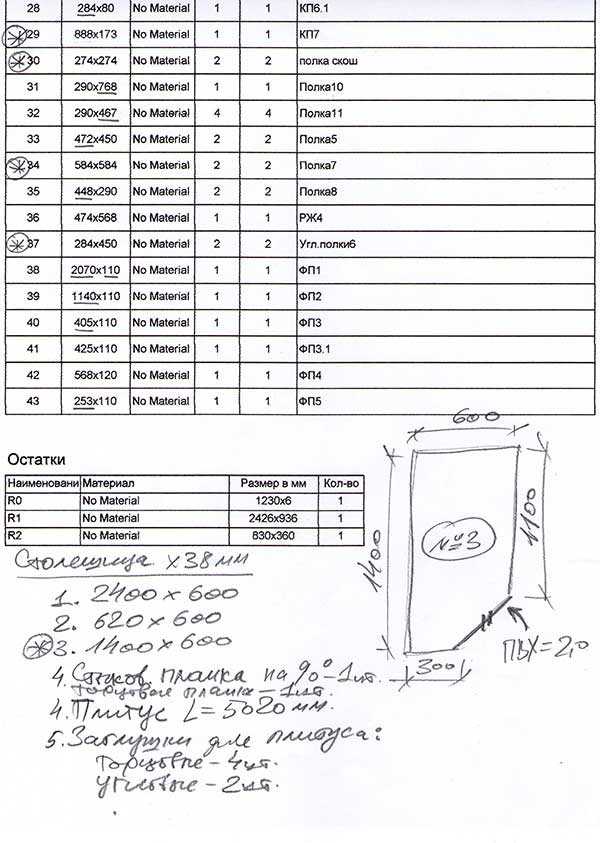

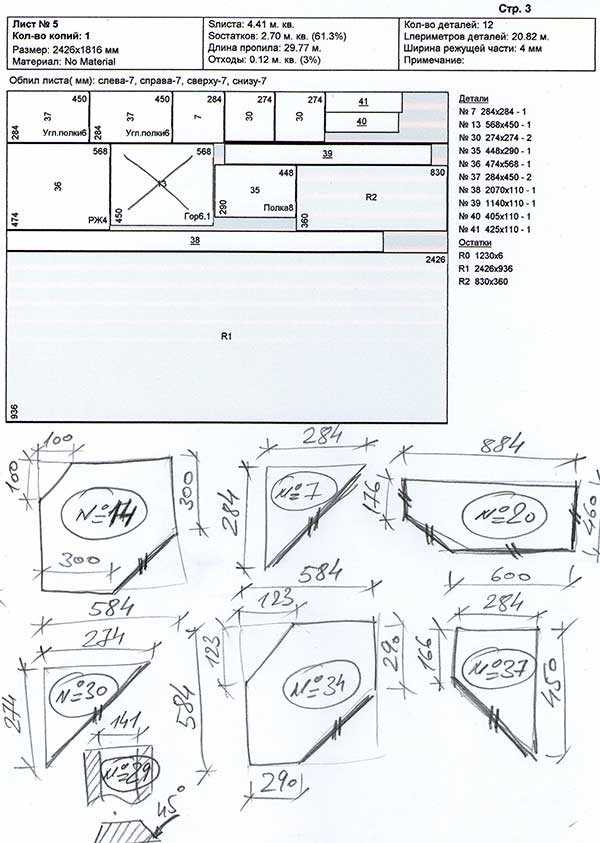

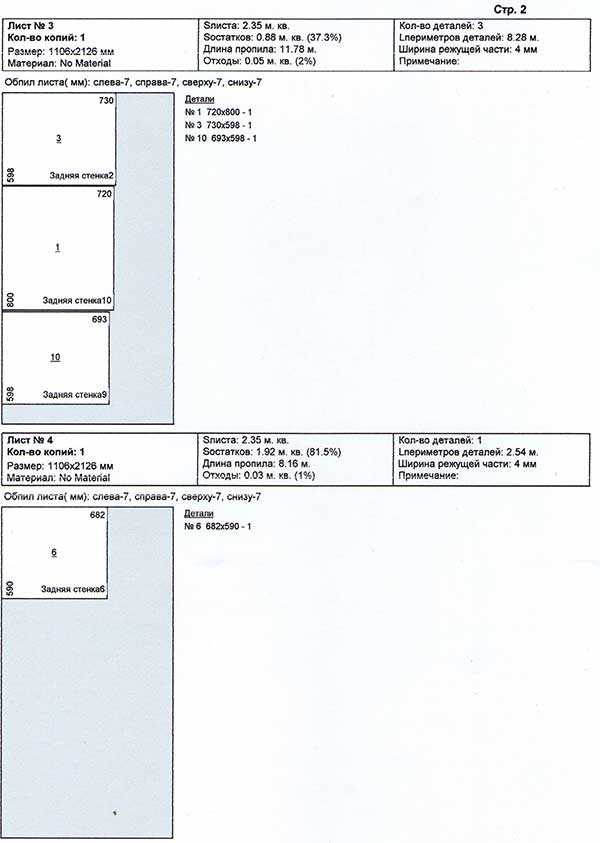

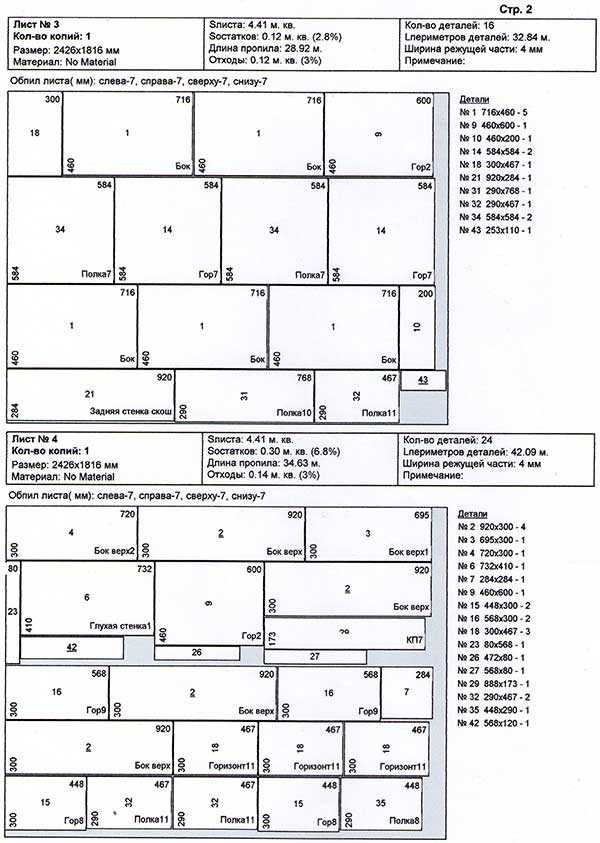

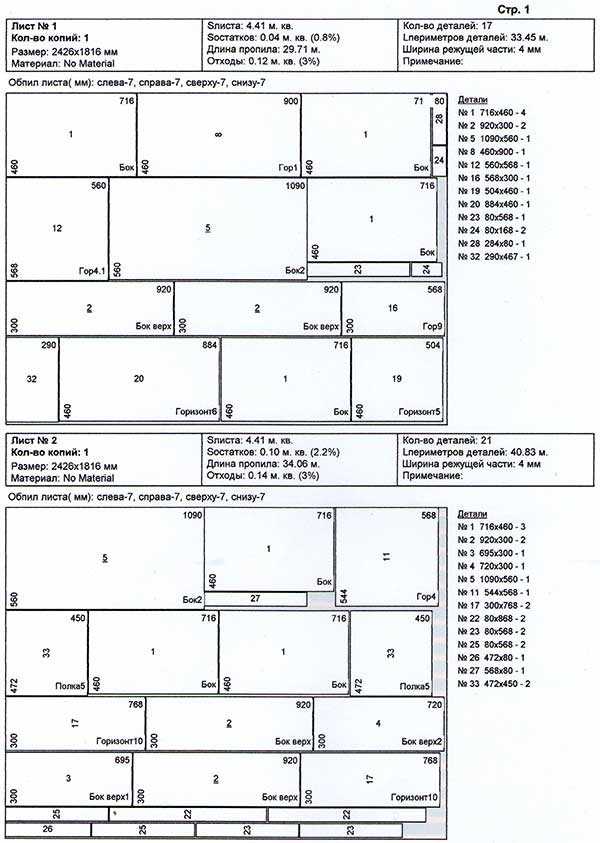

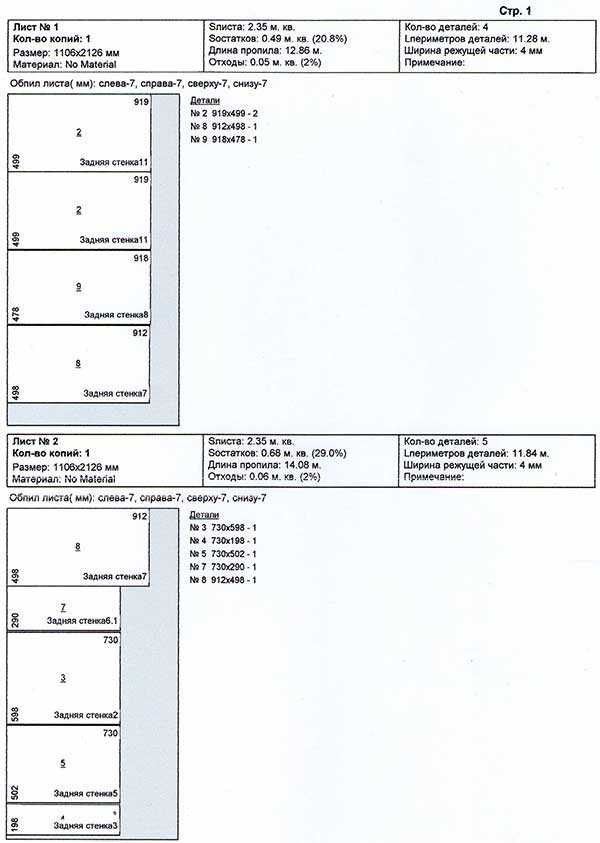

Карты раскроя:

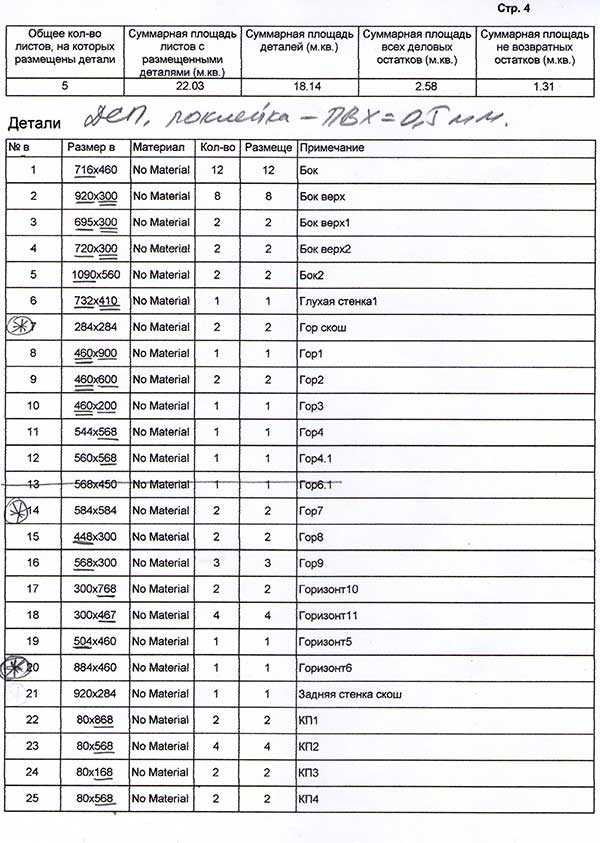

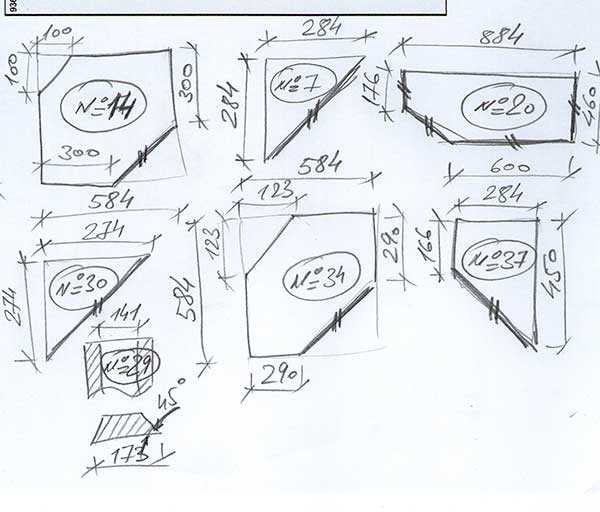

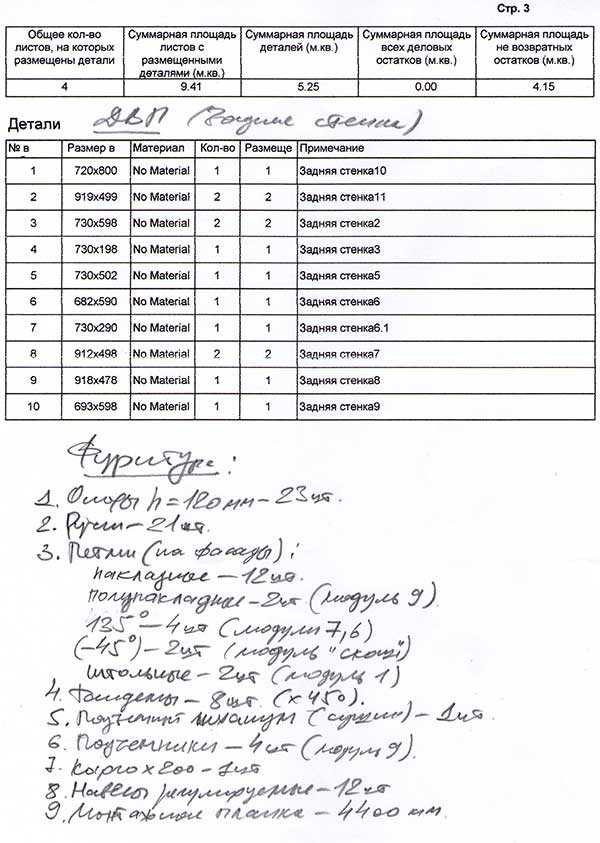

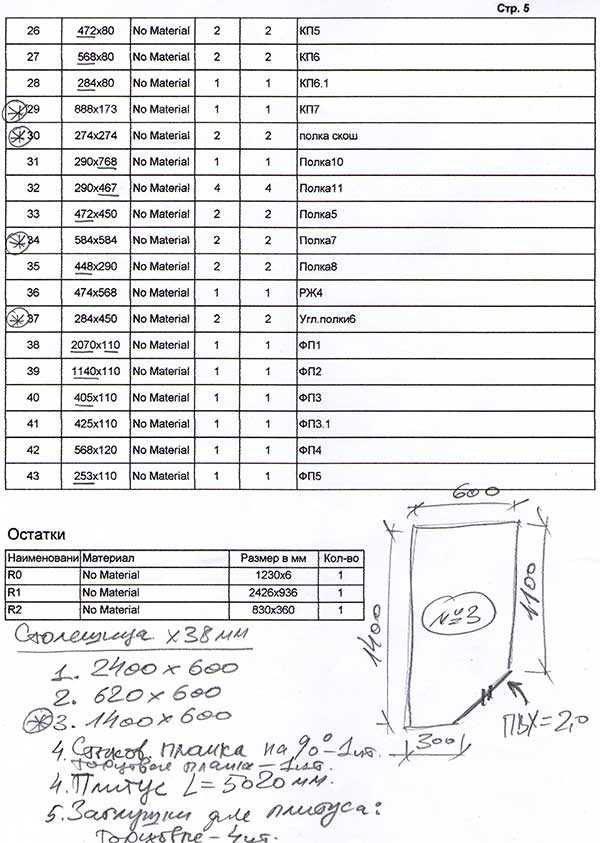

Дальше, общая деталировка ДСП:
716 | 460 | 12 | Бок | |||
920 | 300 | 8 | Бок верх | |||
695 | 300 | 2 | Бок верх1 | |||
720 | 300 | 2 | Бок верх2 | |||
1090 | 560 | 2 | Бок2 | |||
732 | 410 | 1 | Глухая стенка1 | |||

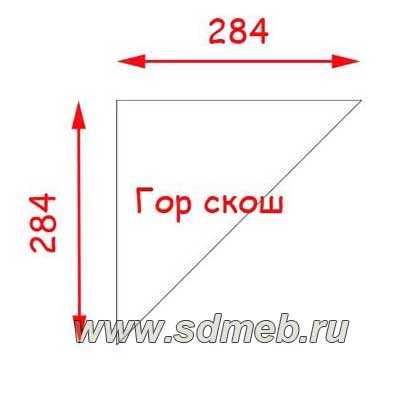

284 | 284 | 2 | Гор скош | |||
460 | 900 | 1 | Гор1 | |||
460 | 600 | 2 | Гор2 | |||
460 | 200 | 1 | Гор3 | |||

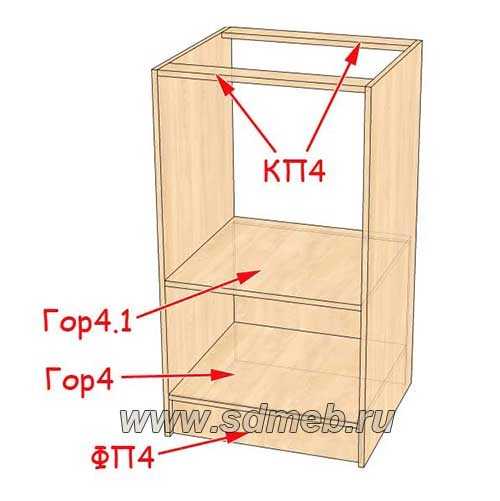

544 | 568 | 1 | Гор4 | |||
560 | 568 | 1 | Гор4.1 | |||
568 | 450 | 1 | Гор6.1 | |||

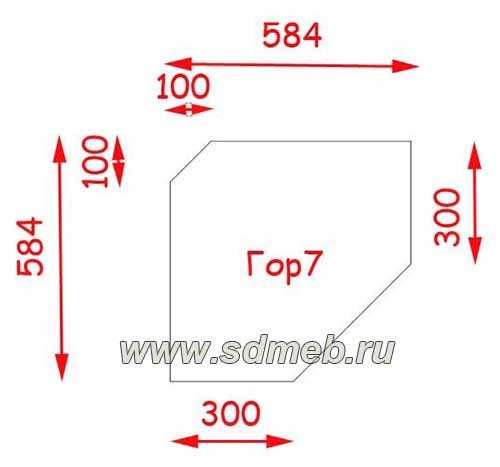

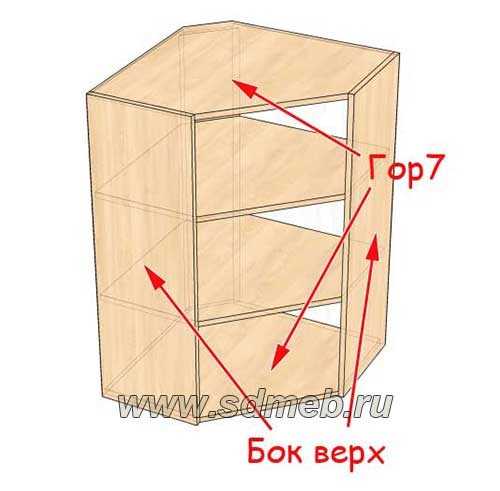

584 | 584 | 2 | Гор7 | |||
448 | 300 | 2 | Гор8 | |||
568 | 300 | 3 | Гор9 | |||
300 | 768 | 2 | Горизонт10 | |||
300 | 467 | 4 | Горизонт11 | |||
504 | 460 | 1 | Горизонт5 | |||

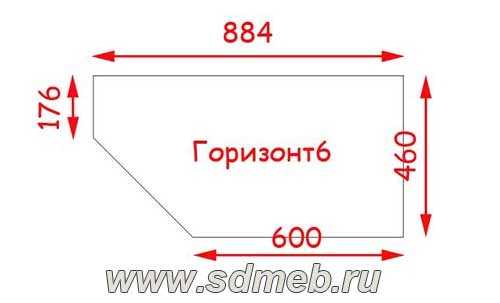

884 | 460 | 1 | Горизонт6 | |||
920 | 284 | 1 | Задняя стенка скош | |||
80 | 868 | 2 | КП1 | |||
80 | 568 | 4 | КП2 | |||
80 | 168 | 2 | КП3 | |||
80 | 568 | 2 | КП4 | |||
472 | 80 | 2 | КП5 | |||
568 | 80 | 2 | КП6 | |||

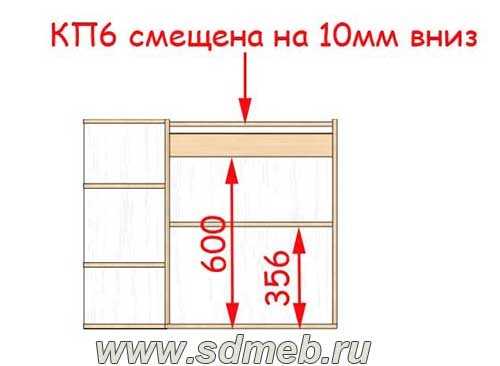

284 | 80 | 1 | КП6.1 | |||

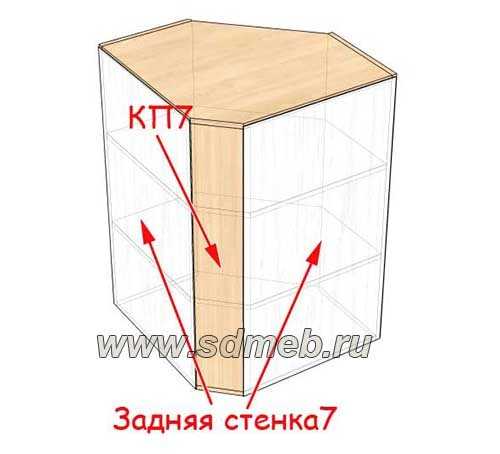

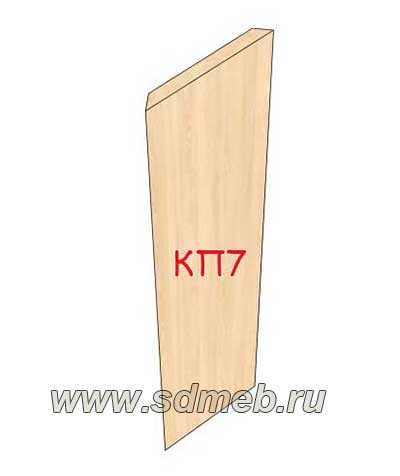

888 | 173 | 1 | КП7 | |||

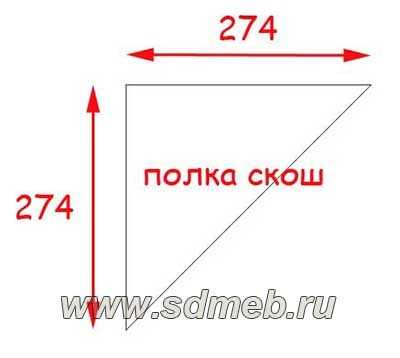

274 | 274 | 2 | полка скош | |||
290 | 768 | 1 | Полка10 | |||
290 | 467 | 4 | Полка11 | |||
472 | 450 | 2 | Полка5 | |||

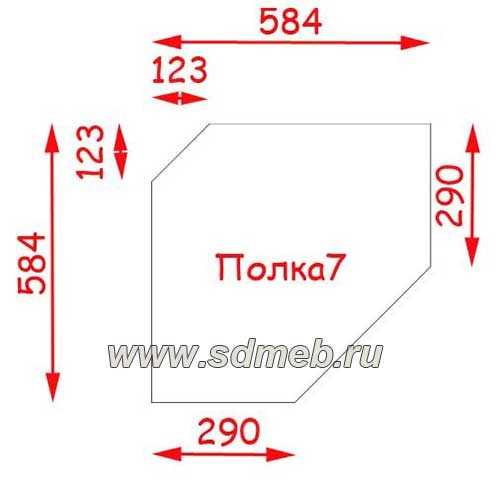

584 | 584 | 2 | Полка7 | |||
448 | 290 | 2 | Полка8 | |||
474 | 568 | 1 | РЖ4 | |||

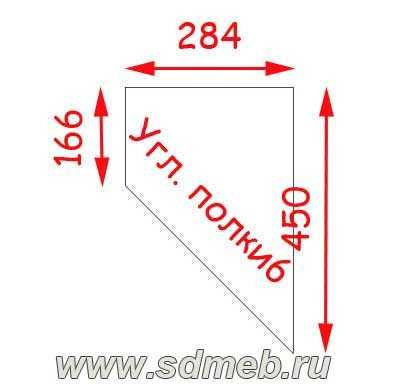

284 | 450 | 2 | Угл.полки6 | |||

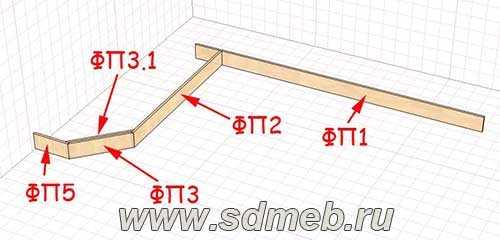

110 | 2070 | 1 | ФП1 | |||
110 | 1140 | 1 | ФП2 | |||

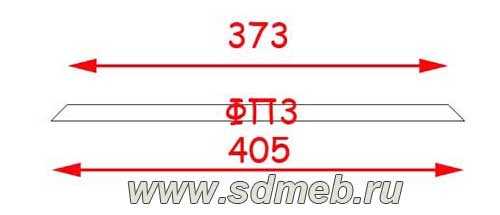

110 | 405 | 1 | ФП3 | |||
110 | 425 | 1 | ФП3.1 | |||
120 | 568 | 1 | ФП4 | |||
110 | 253 | 1 | ФП5 |

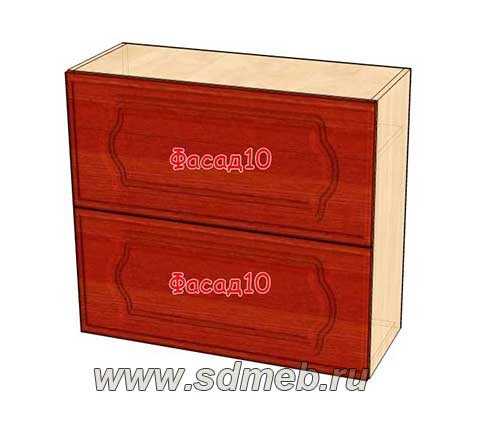

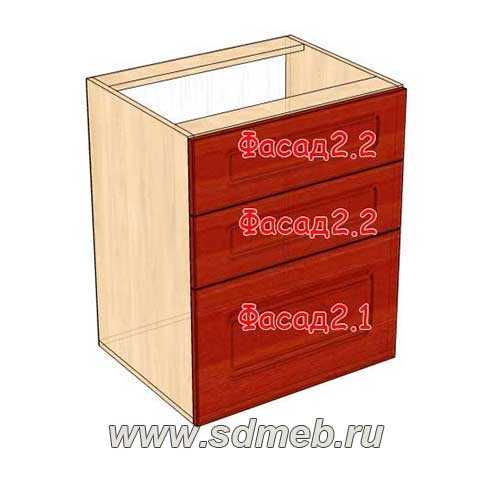

Размеры всех фасадов кухни:

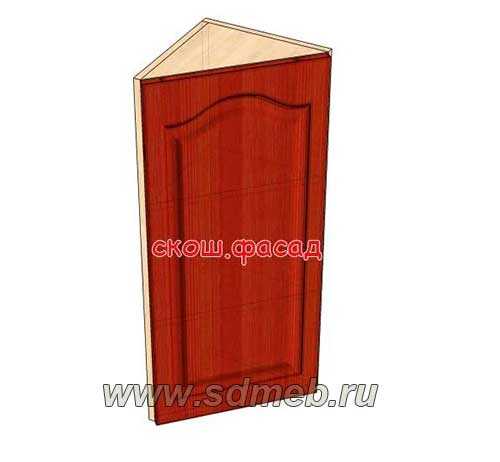

скош.фасад | 917 | 400 | 1 | ||
Стыков. Фасад | 732 | 70 | 1 | ||
Фасад верх бок | 920 | 300 | 1 | ||
Фасад1 | 728 | 417 | 1 | ||
Фасад10 | 357 | 797 | 2 | ||

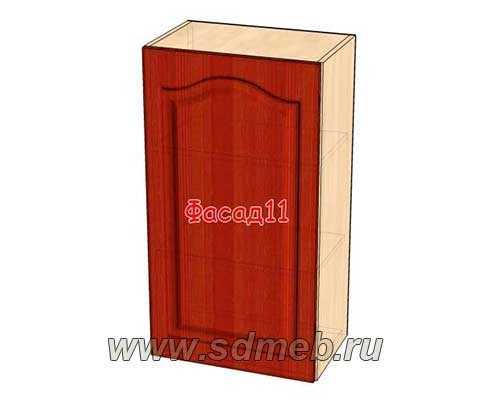

Фасад11 | 917 | 493 | 1 | ||
Фасад11 | 917 | 493 | 1 | ||

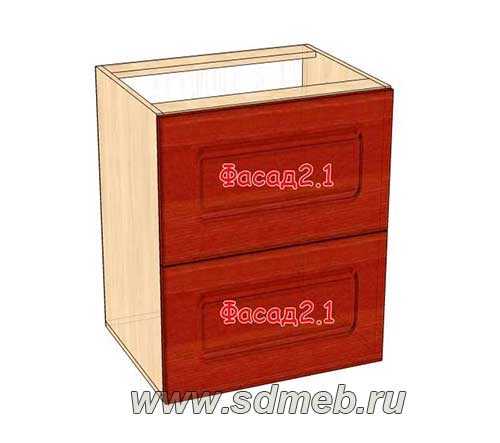

Фасад2.1 | 363 | 597 | 4 | ||
Фасад2.2 | 180 | 597 | 2 | ||
Фасад3 | 728 | 197 | 1 | ||

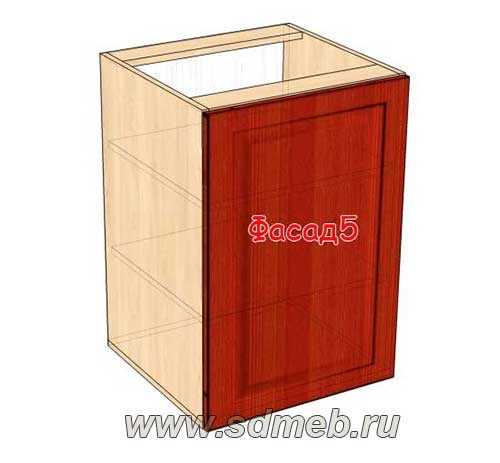

Фасад5 | 728 | 501 | 1 | ||

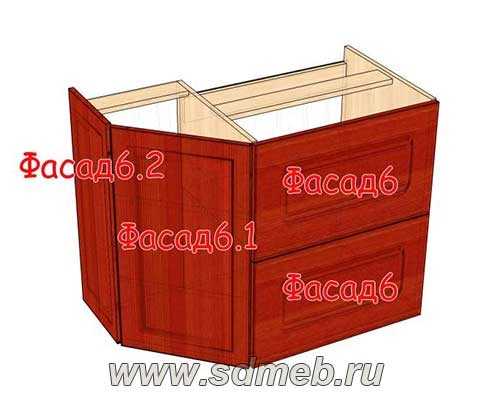

Фасад6 | 363 | 598 | 2 | ||
Фасад6.1 | 728 | 400 | 1 | ||
Фасад6.2 | 732 | 276 | 1 | ||

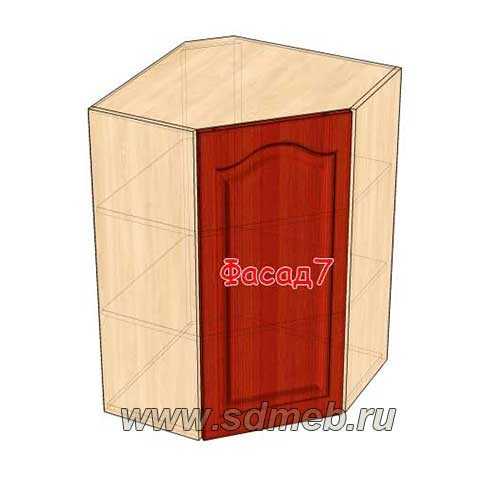

Фасад7 | 917 | 400 | 1 | ||

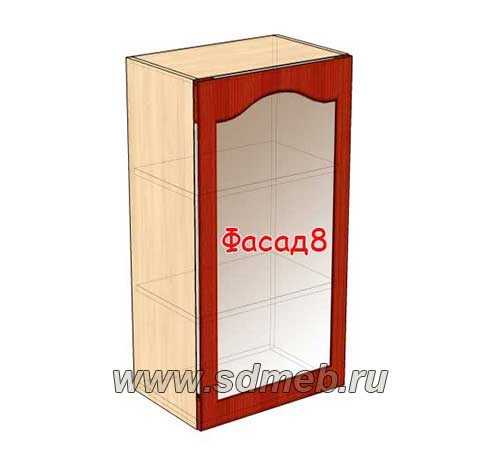

Фасад8 | 917 | 477 | 1 | ||

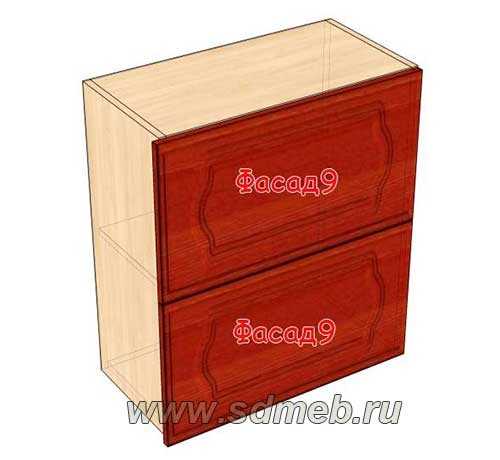

Фасад9 | 345 | 613 | 2 |
Вот и все, на этом буду заканчивать.
До новых встреч.
www.sdmeb.ru
Сделать стандартных размеров кухонный шкаф: чертежи, фото
Со шкафами до потолка или небольшими шкафчиками под окном на кухне намного проще размещать вещи, которые всегда должны быть под рукой. Если вы не в состоянии приобрести такую мебель, следует найти другой выход из ситуации. Например, можно создать шкаф на кухню своими руками. Справиться с такой задачей будет проще при наличии полноценной информации о том, как сделать кухонный шкаф своими руками.
Виды мебели на кухне
Разнообразие кухонных шкафов
Все изделия в кухню подразделяются на несколько видов, что зависит от некоторых особенностей. Выделяют напольные и навесные изделия. Напольный шкаф пенал для кухни, в отличие от моделей второго типа, располагается на полу, может опираться на ножки. Навесные модели могут быть как стандартными, так и угловыми. Также они подразделяются на открытые и закрытые, на это влияет конструкция. С особым вниманием отнеситесь к выбору створок, создавая навесной шкаф с высокими верхними полками. Дверцы по параметрам должны в точности совпадать с размерами объектов, располагающихся поблизости.
Делая навесной кухонный шкаф своими руками, вы можете избежать лишних трат, если займетесь восстановлением старого изделия в стиле прованс. Просто проведите замену наружных частей, чтобы привести мебель в порядок. За счет реставрационных работ получится сэкономить значительную сумму на обустройстве кухонного пространства в стиле прованс или другом стиле. Также сократить расходы на кухонный шкаф можно за счет грамотного распила материала. В домашних условиях сложно провести эту операцию, а потому будет проще обратиться за заготовками в столярный цех или специализированный магазин.
Правила выбора и обработки материала
Обязательно обработайте все края перед сборкой
Чтобы соорудить шкаф для кухни своими руками, нужно выбрать подходящий материал. Чаще всего мебель делают из древесно-стружечной плиты с гидрофобным покрытием. Из нее можно сделать стильные кухни в стиле прованс, так как материал легко чистится, имеет эстетичный вид и доступную цену. Готовые шкафчики из дерева своими руками, размещенные под окном, будут служить намного дольше, если позаботиться об обработке торцевых элементов.
Помните о том, что любая плита требует тщательной обработки кромок. Для этого крепятся специальные каймы. Ребра обрабатывают наждачной бумагой, чтобы убрать выступающие части.
Чтобы навесные шкафы для кухни смотрелись более эстетично, для изготовления их фронтальных частей лучше использовать либо ламинат, либо меламин. Дверцы лучше всего соорудить из натуральной древесины, а полки, образующие внутреннее пространство – из фанеры. Это существенно сократит затраты на навесные кухонные шкафы, сделанные из дерева своими руками.
Как разработать проект?
Изучите детально вопрос, рассмотрите типовые проекты, чтобы верно определить размеры шкафов. Схема размещена на сайте, при необходимости ее можно адаптировать. Вы можете использовать в работе стандартные размеры кухонных шкафов, чертежи которых в изобилии представлены ниже. Если вы возьмете в качестве ориентира представленные стандарты, то не придется заниматься его адаптацией.
Составляя свой чертеж, не забудьте указать наименования и параметры внешних частей и внутренностей, входящих в состав тумб. Помните о том, что глубина купе на кухне определяется пространственными возможностями.
Если шкаф под мойку создается в единственном экземпляре, следует ориентироваться на габариты умывальников и других предметов.
Все деревянные напольные шкафы отличаются тем, что их боковые элементы переходят в ножки. Именно поэтому в процессе выполнения монтажных работ нужно принимать во внимание неровности пола. При этом нижнюю полку рекомендуется крепить немного выше. Пустоты прикрываются цоколем, который устанавливают между боковыми частями. Дверцы из дерева можно легко сделать своими руками. Они не будут стучать при закрывании, если полки, располагающиеся внутри, будут немного меньше, чем каркас.
Создавая шкаф купе своими руками, рассчитайте высоту, которая будет изменяться в зависимости от того, какая мебель присутствует в помещении. Важно, чтобы дверцы по горизонтали плотно прилегали, перекосы совершенно недопустимы. Нужно просчитать все детали перед тем, как создавать буфет для кухни. Требуется продумать число отверстий, навесных петель, ручек и так далее.
Подготовительные работы
Перед тем, как сооружать мебель, нужно выбрать подходящее место, провести разметку, используя чертеж кухни. Учитывайте, что в помещении будет стоять другая мебель, многие в кухне располагают стиралку, если в ванной для нее нет места. Чтобы понять, как лучше разместить шкаф на кухню, стоит посмотреть фото на нашем сайте.
Рассчитайте совокупную величину и величину всех отдельных элементов кухни с размерами. Все показатели следует перенести на бумагу, чтобы обеспечить наглядность. Подберите подходящий цвет, исходя из общего стиля, в котором оформлено помещение. Кухню в стиле прованс лучше оснастить верхними шкафами, чьи фасады можно декорировать по собственному желанию. Если же комната совсем маленькая, стоит выбрать шкафы купе, не занимающие много места. Посмотрите различные кухни, фото которых в изобилии представлены ниже. Возможно, вам подойдут изысканные серванты или изделия в современном стиле.
Этапы сборки
Как правило, мебель собирается по следующему алгоритму:
- подбор отдельных элементов. Расположение компонентов в заданном порядке, нумерация. Это существенно облегчает процесс создания шкафчика в стиле прованс под раковину своими руками;
- создание выемок, предназначенных для креплений полок, образующих наполнение кухонных шкафов;
- на внутренней створке обозначаются места для закрепления петель, проделываются отверстия под них. Для этого используется специальная насадка;
- проведение монтажных работ над шкафом, который будут крепить прямо под окном или в другом месте. Для облегчения поставленной задачи стоит использовать плоскую фрезу, в которую вклеиваются основные элементы, образующие шкаф под стиральную машину;
- фиксация каркаса. Крепить его удобнее за счет конфирматов, которые в дальнейшем маскируются заглушками. На каркасе нужно крепить заднюю стенку, которая делает мебель под окном более прочной, не позволяет ей перекашиваться. Не забудьте поставить доводчик.
В результате всех перечисленных мероприятий у вас будут стильная кухня, вне зависимости от того, какую конструкцию вы планируете сделать и где ее разместить. Обладая знаниями и некоторыми умениями нет ничего сложно в том, чтобы сделать мебель под мойку для кухни своими руками, а также решить, как навесить верхние изделия, если оно должно располагаться на стене.
В результате всех перечисленных мероприятий у вас будут стильная кухня, вне зависимости от того, какую конструкцию вы планируете сделать и где ее разместить. Обладая знаниями и некоторыми умениями нет ничего сложно в том, чтобы сделать мебель под мойку для кухни своими руками, а также решить, как навесить верхние изделия, если оно должно располагаться на стене.
Вертикальный шкаф под раковину крепить не нужно, что упрощает задачу, стоящую перед мастером. Висячие горизонтальные шкафы, располагающиеся над окнами и требуют большего вложения сил, они должны быть закреплены достаточно надежно. Для фиксации настенной мебели можно использовать разные варианты креплений. Выбор способа, как прикрепить изделие, зависит от того, из какого типа материала состоит стена для размещения.
При навешивании нужно уделить немало времени подготовительным работам, чтобы сделанный результат радовал глаз. Повесить мебель проще всего, применяя саморезы. Также можно установить готовое изделие, применяя дюбели или навесы. Постарайтесь тщательно прикрутить выбранное крепление, чтобы реечные шкафы не рухнули в самый неподходящий момент. Обычно навесы тщательно прикручивают, используя специальные инструменты.
infomebli.ru
стандартные, высота, схема, план, оптимальные, раскрой, как подобрать, икеа, угловой, мойка, маленьких, чертежи, фото, видео
Каждая хозяйка старается сделать так, чтобы кухонное помещение использовалось с максимальным комфортом, при этом не должна теряться полезная площадь пространства кухни. Занимаясь приготовлением пищи, консервацией на грядущую зиму, приготовлением к праздникам, женщины чувствуют себя богинями кулинарии и королевами пиршеств. И это абсолютно справедливо, как справедливо и то, что любая хозяйка будет чувствовать себя полностью комфортно, только на кухне, которая качественно оборудована с учетом ее размеров.
Стандартные размеры кухни или индивидуальный проект
При составлении плана дизайна кухни, нужно обязательно учитывать важный параметр — это размеры будущей мебели монтируемой в помещении, ее ширина и высота. Практически любая фабрика, работающая в мебельной сфере, предоставляет покупателям, стандартные модульные конструкции гарнитуров. И не важно кто изготовитель, всемирно известная «Икеа», или же небольшой частник, работающий со штатом сотрудников в несколько человек.
При всем своем многообразии, серийные модели кухонных гарнитуров разных производителей, имеют следующие стандартные габаритные размеры:

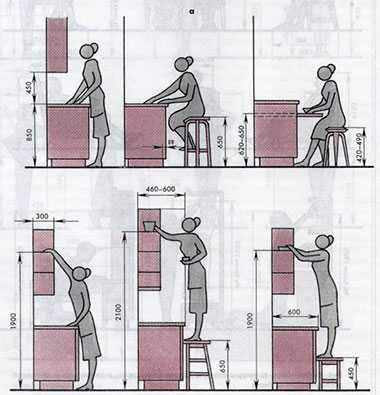

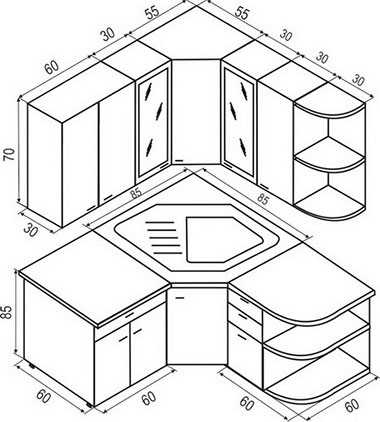

- Верхний ряд шкафов – высота от 500 до 900 мм, ширина 400-800 мм, глубина 300мм. При этом не учитывается ширина фасадов.
- Нижний ряд — высота от 850 мм, ширина шкафов 400-800 мм, глубина 450 мм. Размах открытых дверей 400-500 мм. Столешница изготавливается, глубиной 600мм и из материала толщиной от 30 до 50 мм.
При неудачной планировке кухни, дефиците комнатного пространства, или недостаточной высоте потолков, возникает потребность заказа кухонного гарнитура, по индивидуальным размерам, цветам фасада и моделям фурнитуры. По сравнению с мебелью стандартных размеров и расцветок, индивидуальный заказ, может быть дороже серийной модели. Но разница в цене, с лихвой оправдывает себя, потому что в итоге мы получаем, удобный, практичный и современный кухонный гарнитур, точно вписывающийся в размеры, планировку и дизайн вашей кухни.
Проект классической кухни (видео)

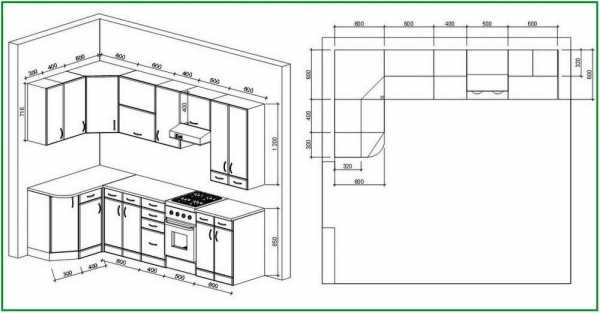

Схемы кухонь с размерами и вариантами изготовления
При оформлении заказа, на проектировку гарнитура, компания производитель, направляет к клиенту специального сотрудника, задача которого, произвести точные замеры кухни, для расчета индивидуальных параметров мебели и с учетом всех подключенных коммуникаций. Только после проведения замеров, составляется оптимальный дизайн-проект кухонного гарнитура, который отдается на утверждение заказчику.

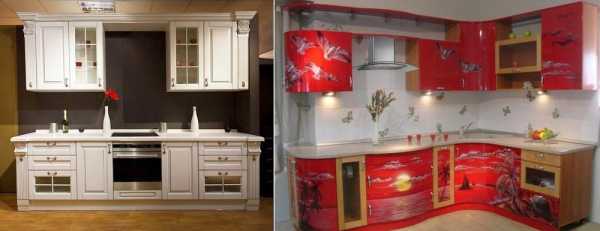

При изготовлении кухонной мебели, применяются следующие компоновки изготовления:
- Угловая кухня – Имеет угловую схему, расположения кухонной мебели и бытовой техники, обычно гармонично вписывается как в большую комнату современной новостройки, так и в стандартную кухоньку хрущёвки. Угловой гарнитур, может быть больше вытянутым вдоль одной из стен, или же с равномерно расположенными, крыльями рабочих поверхностей вдоль двух стен. Мебельные фабрики и частные компании, изготавливают угловые кухни, в разнообразных цветовых вариантах и размерах.
- Прямая кухня – Универсальность, практичность и традиционность, лежит в основе кухонь с прямым расположением модулей. Помимо того, что данный кухонный гарнитур, можно разместить абсолютно в любой кухне, у него есть отличное свойство – все необходимые для хозяйки предметы, будут всегда под рукой и удобно разместятся в имеющихся шкафах. Главное не ошибиться и повесить шкафы по высоте, оптимально под рост хозяйки.
В некоторых случаях, встраивается еще и стиральная машина. При удачном подборе, и расположении бытовой техники относительно кухонной мебели, создается визуальный эффект гармоничности всей конструкции. Ровные и четкие линии холодильника и всей остальной техники, отлично вписываются в дизайн шкафов, и рабочих поверхностей гарнитура.
Как подобрать кухню по размерам не переплачивая производителям
Кухня занимает, одну из наиболее важных ролей, в жизни каждой хозяйки. И не важно, какого она размера, если ее правильно спланировать, то каждый квадратный сантиметр площади, будет приносить максимальную пользу, своим владельцам.
В современных новостройках, кухни строятся весьма внушительных размеров, и по сравнению со стандартными хрущевками, их владельцы имеют внушительное превосходство в свободе творчества, на имеющийся полезной площади. Однако и кухня 6 кв. м, и 30 кв. м, требуют особого творческого подхода, и развитой фантазии, при планировании интерьера.
По полезной площади, все кухонные помещения делятся на три группы:
- Небольшой размер, площадью 4-9 кв.м.
- Кухня среднего размера, площадью от 10 до 12 кв.м.
- Большая кухня или как вариант, кухня совмещенная со столовой, все что больше 12 кв.м.
Стоит подробней остановиться на каждой описываемой группе, об этом поговорим далее.
Как выбрать кухню по размерам: 8 важных советов (видео)
Раскрой кухни по имеющийся полезной площади
Под каждый типоразмер, кухонного помещения, стоит выбирать встроенную мебель, наиболее оптимально использующую, имеющееся свободное пространство и гармонично сочетающееся, с имеющийся бытовой техникой.
В маленьких кухнях, площадью до 9 кв.м, для сохранения визуального зрительного пространства и высоты просто нужно учесть следующие рекомендации:
- Не стоит применять в оформлении темные тона.
- Не нужно покупать огромные обеденные столы и стулья, потому что они значительно уменьшают, объем полезной площади. Лучше использовать маленькие столы трансформеры, и складные стулья.
- Большой двухкамерный холодильник, лучше поставить в коридор или на лоджию, а в кухне держать маленький, с необходимым ежедневным запасом продуктов.
В кухнях среднего размера, от 10 до 12 кв.м можно учесть следующие рекомендации:
- Аккуратный выбор цветового оформления, и здесь очень важен. Слишком темная цветовая палитра мебели, зрительно уменьшит помещение, а очень пестрая, быстро вызовет утомление. Оптимальным вариантом будет, умеренная цветовая гамма мягких тонов, с яркими отдельными элементами, например дверей шкафов или столешницы.
- Так же в этом случае, у нас имеется более богатый выбор, размерности бытовой техники и мебели. В такую кухню, уже можно поставить холодильник, практически любого стандартного размера, и он отлично впишется в дизайн, как по ширине, так и по высоте. Единственно, при планировании компоновки элементов комнаты, учтите что вертикальное расположение шкафов и аксессуаров, зрительно сужает пространство, а горизонтальное напротив увеличивает.
Большие кухни размерном выше 12 кв. м, дают наибольшую свободу при расположении мебели и техники, однако и здесь есть свои неписанные правила:
- Для хранения и приготовления пищи, нужно выделить не менее 4 кв. м от имеющейся полезной площади, иначе хозяйка будет некомфортно чувствовать себя в рабочей зоне. Но при этом зону приготовления, не нужно делать более 7 кв. м, чтобы не утомить готовящую пищу хозяйку, лишними передвижениями.
- Угловое расположение рабочей зоны и дополненное перпендикулярно расположенным столом, является наиболее оптимальным вариантом, выявленным миллионами домохозяек и просчитанным ведущими дизайнерами мебели. Эта схема расположения мебели и бытовой техники, оптимально сочетает в себе удобство применения, индивидуальность и красоту.
Раскрой кухни: монтируем каркас (видео)
Кухня, является таким помещением, которое встречает нас в любое время суток. И даже если мы находимся в ней недолго, процесс приготовления или приема пищи, должен вызывать только самые теплые чувства. В этом случае, нам будет приятен и семейный ужин, и торжественный прием гостей, и даже быстрый перекус в обеденный перерыв. Поэтому, чтобы не ошибиться при выборе кухни, как никогда будет актуальна поговорка — «семь раз отмерь, а один отрежь».
Дизайн кухонь по индивидуальным размерам (фото)
{mainvote}
Внимание, только СЕГОДНЯ!
kitchenremont.ru
снятие замеров, выполнение расчетов и детализация — Статьи — КухниПроф.Ру
Собрать кухонную мебель самому не сложно, гораздо сложнее выполнить чертеж кухонной мебели с размерами
Многие умельцы предпочитают справляться с делами по дому самостоятельно, не прибегая к сторонней помощи, даже если дело касается создания мебели. На сегодняшний день купить панели, крепежи или фурнитуру совсем несложно. Однако, как известно, самое проблематичное в данном процессе – выполнить чертежи кухонной мебели с размерами.
Несмотря на сложности, научиться создавать чертежи вполне возможно, ежели учитывать ряд тонкостей, касающихся как габаритов будущей мебели, так и размеров кухонной зоны. Ведь комфорт в обслуживании, максимальное удобство использования и красота конфигураций служат основополагающими моментами, влияющими на общую презентабельность.
Правильные замеры и работа над эскизом

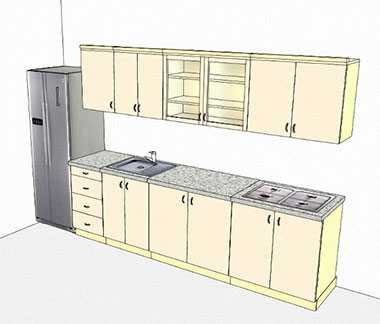

В качестве примера можно рассмотреть прямолинейное размещение гарнитура ввиду простоты дальнейшего выполнения. Как правило, данный тип расположения свойственен для маленьких помещений. Так кухонная мебель сможет выглядеть более эстетично, а пространство станет намного функциональнее. Кроме того, останется больше места для перемещения.
Прямолинейное расположение кухонного гарнитура не только выглядит эстетично, но и добавит функциональности пространству
Следует сразу заметить, что, согласно законам современного дизайна компактных кухонь, а также для удобства использования такого помещения, подобная расстановка весьма оправдана. Непременное условие – грамотное размещение отдельных предметов мебели.
Так, оптимальной последовательностью расстановки является следующая:
Оптимальная последовательность расстановки — холодильник-раковина-плита
- холодильник;
- раковина;
- плита.
Важно! Разделять их должна столешница в 50 см шириной.
Так почему это расположение оптимально? Все упирается в основную задачу кухонного дизайна – попытаться достичь максимального удобства, а также упростить жизнь хозяйке, сделав интерьер максимально эргономичным.
Довольно важный момент планирования – заострить внимание на том, не станет ли препятствовать открытое окно или дверь функциональной зоне. Ежели будут мешать, стоит совершить перестановку.
Специалисты крайне не рекомендуют размещать плиту около окна
Именно поэтому многие специалисты против размещения плиты в угловой зоне у оконного проема.
- Во-первых, порыв ветра сможет погасить пламя газовых конфорок, что не безопасно.
- Во-вторых, в открытом виде окно перекроет доступ к плите, что крайне неудобно.
Как лучше сделать замеры?

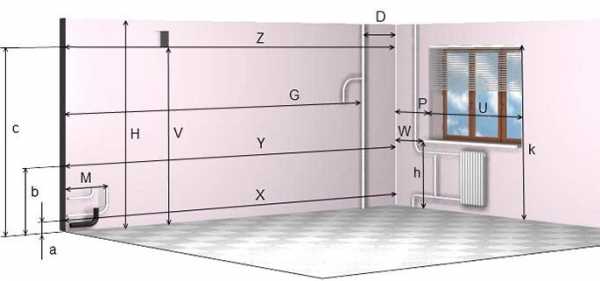

Сначала нужно тщательно измерить саму кухню: длину всех стен и высоту. Это важно для расчетов размеров шкафчиков.
Затем следует определиться с габаритами и сделать чертежи кухонной мебели. Для упрощения задачи можно взять на вооружение стандартные размеры:
- Высота нижних шкафчиков со столешницей должна быть 85 см.
- Глубина может варьироваться в диапазоне 45-50 см (многое зависит от систем коммуникации, размещенных вдоль стен).
- Параметры ширины разнятся очень сильно: от 30 до 80 см. Минимальный размер берут для выезжающих полок, максимальный – для распашных дверей.
- Напольный шкаф (либо тумбочка) под раковину зачастую берут с размером не менее 80 см. Исключением является компактная кухня в хрущевке, для которой обычно выбирают модули в 60 см.
- Навесные шкафчики по ширине тоже весьма разнятся, подобно напольным. Однако сейчас дизайнеры любят идти в разрез с какими-либо стандартами.
- Глубина верхних модулей – 30 см, высота – 71,5 см.
- Расстояние от верхних и нижних шкафчиков – 65 см.
Для расчетов размера шкафчиков необходимо тщательно измерить кухню
Совет: здесь важно скорее не соблюдение стандартов при составлении чертежей кухонной мебели, а учет роста хозяйки.

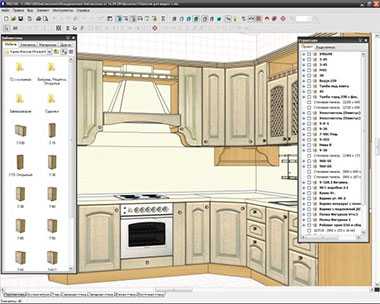

Выполнить чертеж кухонной мебели можно с помощью специализированных программ
Безусловно, стандарты в размерах не могут быть в точности соблюдены, ведь создавая своими руками предметы мебели, мастер учитывает специфику данного помещения, а также свои желания и потребности.
Важно! При создании чертежей мебели для кухни стоит определиться с модулями нестандартного размера. Как правило, их наличие и определяет стоимость целого гарнитура.
После того, как вопрос с размерами решен, можно переходить к созданию чертежей с деталировкой. Будет ли это графическая программа либо обычная бумага – не столь существенно.
Кстати, важно не забыть про размеры необходимой бытовой техники, оптимально – места их размещения предусмотреть заранее.
Как рассчитать оптимальные размеры мебели?
Нужно очень тщательно составлять чертеж кухонной мебели
Чертежи кухонной мебели нужно составлять очень тщательно. Все ящики, шкафчики, полочки и тумбочки нужно рассчитывать отдельно. Специалисты в один голос утверждают, что наиболее проблемные элементы – тумба с угловой мойкой и модуль под варочную поверхность или духовку.
К данному чертежу нужно приступать с предельным вниманием.
В общем, каждый элемент мебели необходимо детализировать, или разделить на отдельные составляющие. Туда войдут боковины, задняя сторона, ящики или дверцы, полки. Для ящиков еще нужно отметить места крепежа фурнитуры.
Совет: главное – чертежи мебели для кухни должны содержать точное указание всех размеров.
Перечень необходимых элементов
И последнее из того, что нужно составить и приложить к чертежам, – перечень всех составляющих проектируемой мебели, которую предстоит собирать самостоятельно. Включая фурнитуру.
К необходимым элементам можно отнести фурнитуру, фасады, задние и боковые стенки кухонной мебели
Зачастую в этот перечень входят:
- задняя сторона;
- боковины;
- фасад (обычно его выбирают заранее).
В настоящее время чертеж кухонной мебели можно без труда найти в интернете
С этого момента остается лишь заказать все комплектующие и ждать. Где заказать? Сейчас в любом крупном городе есть как большие мебельные цеха, так и частные мастерские, готовые за разумную цену нарезать из выбранных материалов необходимые мебельные элементы. Следует только предоставить чертежи мебели для кухни, а также эскизы детализации каждого отдельного элемента.
Совет: при получении заказа еще в мастерской нужно тщательно проверить все детали, свериться с исходными чертежами. Порой бывает брак распила, потому лучше потратить время и выявить его на месте.
На сегодняшний день чертежи любой кухонной мебели без труда можно отыскать в Интернете. Там же есть фото и подробное видео, которое рекомендуется взять в качестве руководства по созданию оптимального для своей кухни чертежа мебели. Эта статья призвана служить лишь ориентиром для возникновения идей, начала планирования и последующего совершения работ по созданию мебели.
На видео продемонстрировано проектирование кухонной мебели в одной из программ
kuhniprof.ru
Проекты кухонь чертежи
Проекты кухонь, чертежи компоновок шкафов и тумб для различных помещений. Представленная информация поможет вам, остановить свой выбор на конкретном проекте, или на основе предложенного создать свой индивидуальный и неповторимый проект.
Варианты представленных проектов:
- со встроенным оборудованием
- с различными фасадами
- п-образные
- г-образные
- угловые
- треугольные
- модерн
- кантри
- другое исполнение
Что необходимо сделать для самостоятельной работы:
- Определится с компоновкой.
- Разработать дизайн будущей кухни.
- Снять размеры помещения.
- Спланировать расстановку кухонной мебели с учетом полученных размеров помещения.
- Создать 3D проект.
- Заказать распил ЛДСП необходимого количества деталей.
- Заделать торцы ЛДСП.
- Выбрать кухонные фасады.
- Приобрести необходимую фурнитуру.
- Разметить и просверлить технологические отверстия под соответствующую фурнитуру.
- Начать сборку
В этой части, мы выложили готовые проекты кухонь, чертежи кухонной мебели.
Если вы, решили все таки заняться этим самостоятельно, предлагаем воспользоваться компьютерными программами для создания и проектирования кухонной корпусной мебели. Это на много упростит вашу работу, сэкономит немало времени и оградит от всевозможных ошибок на стадии проектирования.
Детали конструкций унифицированы, для каждой из них определяется свой стандартный размер, различные варианты их крепежа, навесного оборудования, мебельной фурнитуры. В общем широкое поле для деятельности.
В чем программы удобны, в том что они имеют библиотеки стандартных деталей. Вам не надо тратить время на поиски их размеров в интернете. Вам остается только выбрать нужную деталь из представленного ряда.
На наш взгляд, для этих целей, хорошо подойдет компьютерная программа Базис-Мебельщик, восьмая версия на русском языке. Перед работой, предварительно ознакомьтесь с руководством пользователя и просмотрите видео уроки.
Заказать чертеж
Поделитесь с друзьями!
chertegnik.ru
Размеры шкафов в кухню
Из чего складывается выбор кухонного гарнитура? Это, прежде всего, предпочтения в дизайне, а также правильный подбор шкафов по размеру. Можно облегчить себе задачу и выбрать стандартные параметры. Но, чаще всего, клиенты мебельных магазинов заказывают кухонный гарнитур по индивидуальным размерам.
Именно тема про размеры шкафов на кухню будет затронута в этой статье.
Какие шкафы бывают
Все прекрасно представляют кухонный гарнитур. Он состоит из двух пространственных видов шкафов. Какие есть кухонные шкафы?
- Напольные – те, которые являются «основой» гарнитура. Их устанавливают на пол, благодаря чему они обладают повышенной устойчивостью и в них удобно хранить увесистые кухонные принадлежности, посуду, а также устанавливать на них мелкую бытовую технику
- Настенные (подвесные) шкафчики прочно крепятся на стену, создавая второй ярус кухонного гарнитура. Их функция – хранение легкой посуды, или ее небольших количеств, сервизов, сыпучих продуктов. Кроме того, навесные шкафы чаще, чем напольные, декорируются и являются еще и украшением гарнитура. В их дверки вставляют стекла, или же полки делают из легкого древесного материала или того же стекла.
Есть еще угловые навесные и напольные шкафы, которые удобны для расположения в маленьких кухнях для экономии пространства.

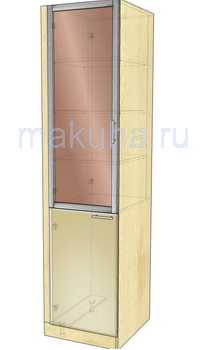

Не менее удобны шкафы-пеналы. Они устанавливаются на пол, но высота их оканчивается на уровне навесных шкафов. Как правило, ширина шкафов-пеналов на кухне меньше, чем у остальных кухонных тумб.
Стандартные размеры
Большинство кухонь, сейчас, заказывают по индивидуальным размерам, но это не значит, что «стандарт» приобрести невозможно. Но, что значит «стандарт»?
Стандартная высота шкафов на кухне определяется средними показателями роста человека (160 см), в то время, как кухни на заказ определяются конкретными параметрами владельца.
В кухонных магазинах или студиях покупатели могут скомпоновать свой будущий гарнитур из стандартных модульных шкафов. Они подбираются по общему дизайну и исходя из параметров кухонного помещения. То есть, если вам приглянулся дизайн, но вам не нужен громоздкий гарнитур, то можно собрать кухонный набор из малого, но необходимого, количества напольных и навесных шкафов.
Но каковы стандартные размеры в цифрах?
- высота – 85 см
- ширина дверцы – 50 см (не более)
- ширина столешницы – 60 см
Особенности стандартных размеров напольных шкафов
85 см – размеры высоты напольного шкафа кухни, которые задаются при изготовлении. Такой показатель взят неспроста – он идеален для хозяек среднего роста, а также удобен и для более высоких людей. Для таких тумб применима столешница шириной 60 см.
Высота одна, а что с шириной? Этот показатель зависит и от того, сколько дверок встроено в напольную тумбу. Так, например, одно дверные изготавливаются шириной от 30 до 50 см. А двудверные шкафы обладают шириной не более 1 метра.
Габариты шкафов на кухне никак не отражаются на количестве полок и ящиков. Их может быть столько, сколько хочется хозяевам. Но, как правило, полок в напольных тумбах 1 или 2, а расстояние между ними 30-40 см. А самым оптимальным количеством ящиков считается 3-4. Именно количество определяет высоту кухонных ящиков и глубину полок на кухне.
Особенности стандартных размеров навесных шкафов
Стандартная высота подвесных шкафов 80-90 см. Располагают их таким образом: расстояние от пола до верхушки навесного шкафа составляет 2 метра, можно чуть ниже. Такая высота оптимальна для комфортного пользования. Глубина кухонных шкафов составляет 30 см или половину от ширины столешницы. А ширина самих шкафов равна таковой нижних тумб – тогда все будет смотреться гармонично.
Шкафы угловые. Размеры, предназначение
У кухонного гарнитура нижние шкафы, как и верхние, могут быть угловыми. Их предназначение может быть двух видов:
- соединительное, то есть, когда шкаф соединяет перпендикулярно-расположенные тумбы
- эстетическое, чтобы заполнить пустоту в углах
- техническое. Чаще всего в таких шкафах врезаны мойки, а внутри расположены коммуникативные элементы
Размеры стандартного углового шкафа такие же, как и для остальных напольных тумб. Высота — 85 см. А вот столешница является «Ахиллесовой пятой», поскольку большинство материалов для поверхности шкафов производятся цельными и накладываются сплошной «деталью» на поверхность всех шкафов, не образуя стыки и швы.
Для таких столешниц можно приобрести накладные мойки, идеально вписывающиеся в параметры углового шкафа.
Рабочий треугольник на кухне: чертеж и схема
Рабочий треугольник – это кухонное пространство, состоящее из рабочей зоны, зоны мойки и хранения (холодильник). Треугольник помогает экономить время готовки, привносит комфортность в рабочий процесс.
Со временем появились даже стандартные параметры расположения всех необходимых «частей» рабочего треугольника. Расстояние между «вершинами» треугольника должно быть от 1,2-2,7 м. Параметры, отклоняющиеся от этих показателей в большую или меньшую сторону, снижают удобство нахождения на кухне. Хозяевам будет либо тесно, либо наоборот, излишне просторно.
Рабочий треугольник зависит от типа планировки и расположения кухонного гарнитура:
- линейная
- параллельная
- угловая
- П-образная
- островная
Нюансы при индивидуальном выборе
Выбор шкафов для кухни, стандартные или индивидуальные, имеет несколько нюансов, игнорировать которые никак нельзя. И нюансы эти связаны с имеющейся бытовой техникой.

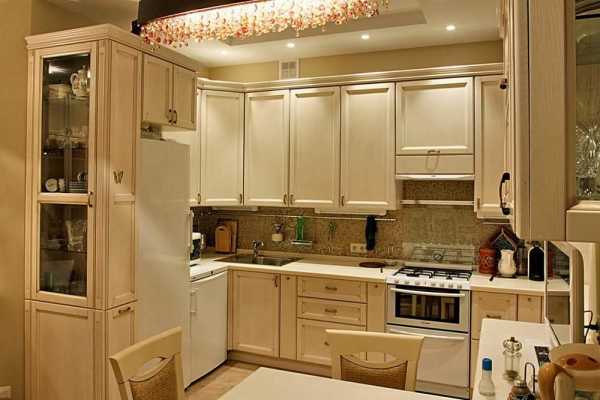

- Холодильник. Если ваше холодильное устройство в высоту 2 метра, то располагать навесные шкафы нужно таким образом, чтобы их верхний край совпадал с верхним краем холодильника, по одной линии. А вот над маленьким холодильником можно расположить еще один шкафчик такого же размера, как и остальные, или же меньшей высоты. То есть и высота, и ширина навесных шкафов на кухне должны зависеть от высоты и ширины холодильника
- Размеры шкафов для кухни зависят еще и от габаритов плиты. Столешница должна располагаться вровень с поверхностью плиты, следовательно и высота напольных тумб должна быть такой же, как и у плиты. Если вместо плиты имеется лишь варочная поверхность, то с ее шириной должна совпадать таковая столешницы
- Если имеется посудомоечная машина, то ее логичнее располагать вблизи водоотведения, а ширина столешницы с мойкой должна повторять ширину посудомойки
Кухонная мебель «Мария»: дизайн фасада
Магазин «Мария», ориентирующийся на изготовлении и продаже современной кухни, предлагает различные виды и размеры кухонных шкафов, различных дизайнов.
Стильная кухня от ИКЕА: фото
obzorkuhni.ru
0 thoughts on “Стандартные размеры кухонных шкафов чертежи фото – Чертежи и схемы кухонных шкафов с размерами”
