Сделать водяной тёплый пол своими руками, видео монтажа которого можно увидеть в нашей статье, сможет любой мастеровой мужчина. Для этого потребуется внимательно изучить порядок монтажа и прислушаться к полезным советам. Материалы и инструменты для этого имеются в любом строительном супермаркете.

Водяной теплый пол — эффективный способ отопления дома

Водяной тёплый пол своими руками, видео и особенности монтажа

Существует насколько вариантов устройства теплого пола:

Самым экономичным из них является именно первый вариант. Его недостатком является некоторая сложность монтажа по сравнению с другими видами. Однако, если приложить определенные усилия, то можно все сделать качественно и аккуратно. Рассмотрим пошагово всю технологию.

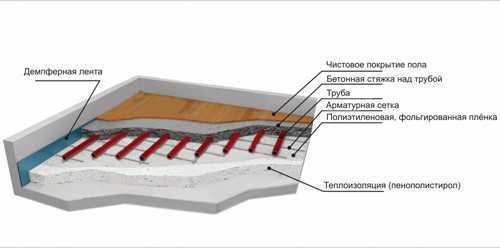

Схема обустройства теплого водяного пола

Подготовка основания под теплый пол

Рассмотрим укладку системы водяного тёплого пола своими руками, видео проиллюстрирует нюансы, не оговоренные в данной статье. В качестве основания возьмем бетонные плиты перекрытий. Деревянный пол полностью демонтируется, и убирается весь мусор от него. Неровности, выбоины и бугры на плитах зашпаклевываются и выравниваются. Места прохода инженерных сетей сквозь плиты замазывают цементным раствором.

Когда поверхность просохнет, то пылесосом удаляют весь мусор и пыль. Устраивают гидроизоляцию из пленочных материалов. При этом края пленки должны накладываться на стены до высоты планируемого финишного покрытия.

Монтаж теплого водяного пола своими руками (видео 1)

Утепление напольного основания

Так как мы хотим создать систему, которая способна эффективно обогревать нашу комнату снизу, то необходимо устроить ее так, чтобы тепловая энергия распространялась направленно, то есть вверх. Сделать это можно одним способом, перекрыв возможность ухода энергии в противоположном направлении. Для этих целей можно использовать любой утеплитель. Он не даст возможность теплу улетучиваться в неправильном направлении.

Часто применяют пенопласт, вспененный пенополистирол, минераловатные утеплители. Кроме того, существует большой выбор матов для теплого водяного пола, которые производят специально для этих целей. Они имеют пазы для укладки трубы и не требуют больших навыков при укладке. Выбрав такие маты, мы сильно облегчим себе работу по скручиванию и фиксированию трубы.

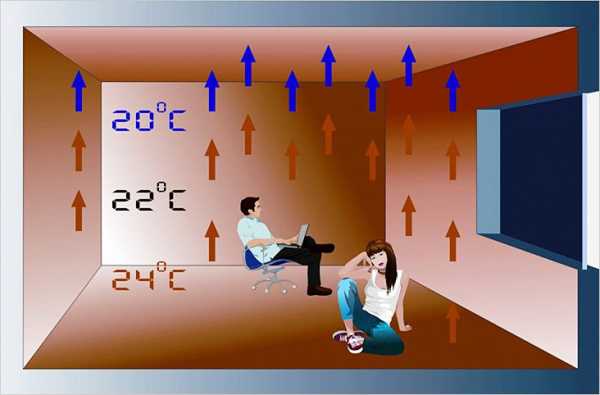

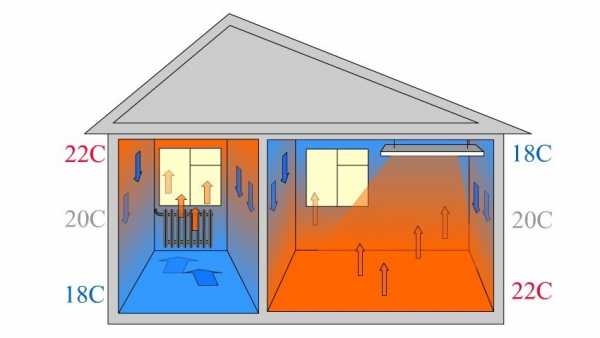

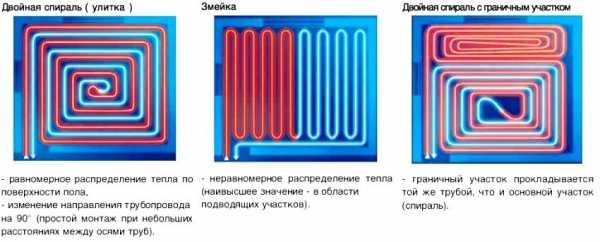

Распределение температуры воздуха внутри помещения при радиаторном отоплении и отоплении теплыми полами

Если мы остановились на бюджетном варианте и решили обойтись обычными утеплителями, то их нужно уложить по всей поверхности пола. Лучше использовать жесткие пенополистирольные плиты. Их монтаж намного удобнее, чем мягких утеплителей. Стыки между листами проклеивают липкой пленкой. Поверх плит стоит уложить еще один слой гидроизоляции, так как эта мера позволит исключить любое проникновение влаги к плитам перекрытий.

Не забываем, что пол у нас водяной, и любой прорыв трубы может стать причиной потопа у соседей. Далее по всему периметру комнаты на стены по срезу края утеплителя проклеиваем демпферную ленту, которая возьмет на себя энергию расширяющейся при засыхании бетонной стяжки.

Чтобы смонтировать водяной теплый пол в готовом интерьере можно использовать метод сухой (чистой) стяжки

Укладка труб

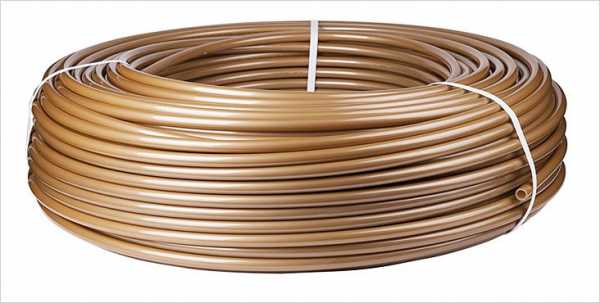

Поверх матов для теплого водяного пола укладывают трубы из сшитого полиэтилена или из металлопластика диаметром от 10 до 20 мм. Их выкладывают спиралью или змейкой особым образом. Чем ближе будут витки трубы друг к другу, тем больше тепловой энергии будет приходиться на квадратный метр пола. Рекомендуется, чтобы это расстояние было не боле 30 см.

Пример обустройства теплого пола с тремя контурами отопления

Крепятся трубы к утеплителю специальными зажимами, которые можно приобрести. В противном случае можно придумать скобы из жесткой проволоки, которые втыкают в утеплитель и прижимают ими трубу. Если вы приобрели специальный утеплитель, имеющий бороздки для трубы, то проблем вообще не будет никаких.

Оба конца уложенной трубы выводят в том месте, где будет находиться коллектор для теплого водяного пола. Это устройство позволяет распределять поток теплоносителя по трубам с большой эффективностью. В нем происходит смешивание уже остывшей воды с горячей, что делает, нагрев всей поверхности пола равномерным.

С помощью коллектора теплый пол подключают к основной системе отопления или делают отдельный вход на котел. Когда система собрана, необходимо запустить в нее воду и создать максимальное давление. Такая опрессовка поможет выявить места протечек и исправить эти недостатки.

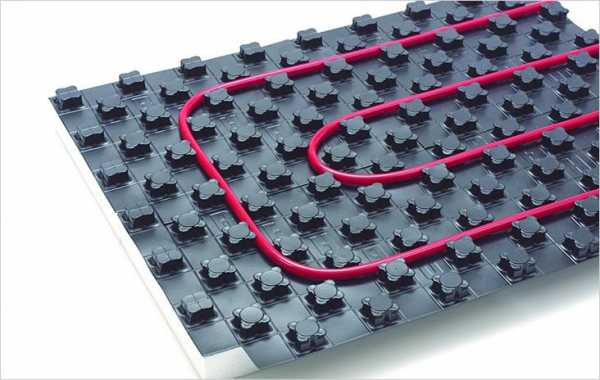

Укладка трубы в теплоизоляционную подложку из пенополистирола

Помните о том, что стыковать трубы внутри стяжки нельзя! Заранее рассчитайте необходимый метраж труб для каждого контура отопления. Для большей эффективности не рекомендуется делать контуры отопления слишком длинными — так, для трубы толщиной 16 мм максимальный виток контура может составлять 65 м, для трубы толщиной 20 мм — 80 м.

Монтаж теплого водяного пола своими руками (видео 2)

Заливка стяжки

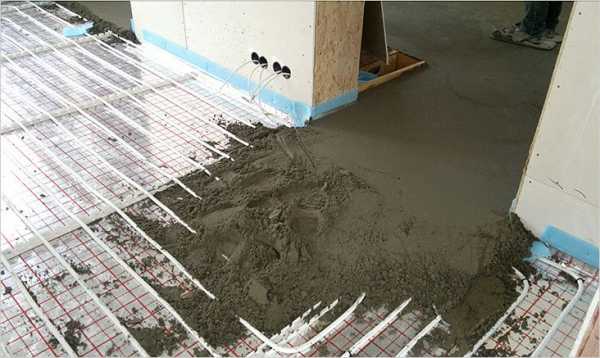

После укладки всех имеющихся труб и проведения опрессовки системы, можно приступать к устройству бетонной стяжки. Она не должна быть очень толстой. Ведь излишний слой бетона не позволит производить эффективный обогрев помещения. Нам нужно добиться максимального КПД от всей системы, поэтому делаем стяжку не толще, чем 5 – 7 см.

Использование самовыравнивающихся смесей позволяет распределить выравнивающий слой очень ровно и при этом достаточно тонко. При создании водяного тёплого пола своими руками, видео показывает, что именно такая стяжка пользуется наибольшим успехом у граждан.

Сравнение различных способов укладки труб для теплого пола

При устройстве стяжки необходимо особенно внимательно отнестись к тому участку, где будут выходить трубы подачи и обратки. Их нужно аккуратно подвести к смесительному узлу для теплого пола своими руками. Этот элемент предназначен для регулировки температуры теплоносителя в системе теплого пола.

Подающаяся на отопление дома вода, может быть нагрета до 95°С. Вряд ли кто-нибудь выдержит такую температуру у себя под ногами. В смесителе происходит смешивание горячей воды с холодной. Только после этого под пол подается теплоноситель, но уже нормальной температуры. Чаще всего это не более 35°С.

Схема установки терморегулятора для системы водяного отопления

От того, какой вид стяжки мы использовали, зависит время ее высыхания. Обычная бетонная стяжка требует для высыхания не менее 3 недель. Современные самовыравнивающиеся составы для стяжки можно использовать уже через несколько часов. Это еще один аргумент в пользу их использования при создании водяного тёплого пола своими руками. Видео процесса монтажа иногда снабжено комментариями относительно того, какую стяжку лучше взять для выравнивания пола.

Монтаж теплого водяного пола своими руками (видео 3)

Финишные работы

На системы теплого пола чаще всего делают покрытие из кафельной плитки (кухня и санузлы), ламината и паркета, линолеума. Реже применяют более толстые покрытия, такие, как половая доска.

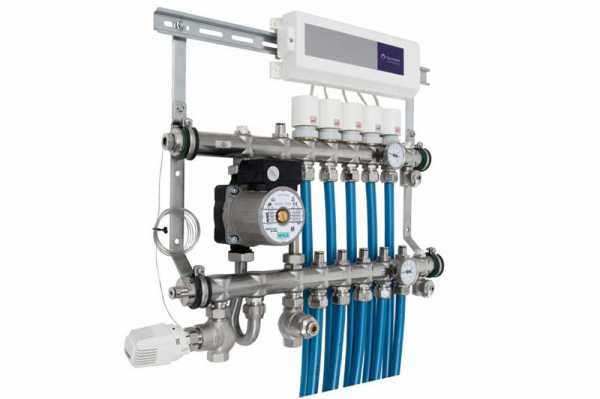

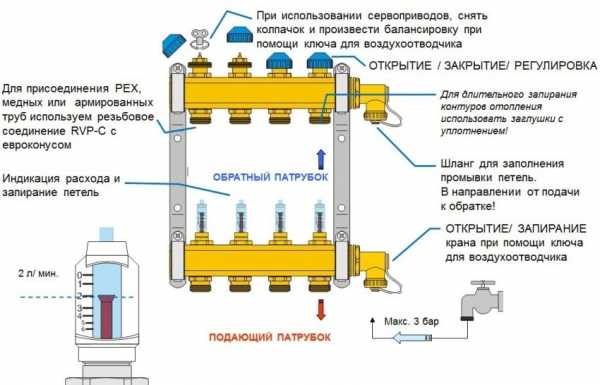

Схема работы коллектора

Преимущества и недостатки водяного типа теплого пола

Создавая водяной тёплый пол своими руками, видео которого вам понравилось, не забывайте о его недостатках и достоинствах. Отметим плюсы:

• независимость от электроэнергии, если система отопления в доме энергонезависима;
• экономичность;
• безопасность. При условии того, что монтаж выполнен в соответствии с проверенной временем технологии;
• доступность. Потратиться придется только на трубу и коллектор для теплого водяного пола, которые абсолютно необходимы. Все остальные компоненты могут быть заменены общестроительными материалами.

Водяной теплый пол своими руками — вид в разрезе

Недостатком назовем то, что для сооружения такой конструкции требуется специальный инструмент и умение с ним обращаться. Более длительный срок для изготовления системы, в отличии от электрических типов, особенно при использовании классической бетонной стяжки.

Смонтировать систему водяного пола с подогревом по силам каждому. Необходимо только делать это по всем правилам. Тогда эффект от ее использования однозначно будет максимально эффективным. Безопасность системы обеспечивают ее качеством.

Материалы для теплого водяного пола (видео)

ibuildrussia.ru

Водяной теплый пол своими руками в частном доме

Каждый человек стремится обставить жилье всеми необходимыми вещами и воспользоваться новыми технологиями, которые создают желаемую атмосферу и уют. Немаловажным фактором в данном вопросе является отопление, которое обогревает все помещения в холодное время года. Если ранее было принято устанавливать стандартное отопление с железными трубами и чугунными батареями, то на сегодняшний день можно найти множество альтернативных вариантов.

Одним из таковых является пол с обогревом, по которому не только приятно ходить, но который также выделяет достаточное количество тепла для поддержания оптимальной температуры в комнате. Есть несколько вариантов обустройства теплого пола, но наиболее распространенной и доступной является водяная система. Обустроить водяной теплый пол не сильно сложно. В этой статье мы расскажем как сделать водяной теплый пол своими руками в частном доме, дадим поэтапную инструкцию по монтажу и укладке.

Преимущества

Как известно, самая комфортная температура для человека считается +18ºС. Ее поддержание можно обеспечить и обычной системой отопления, но если речь идет о напольном покрытии, которое может быть очень холодным из-за прямого контакта с фундаментом, то здесь нужны более высокие показатели. Благодаря системе водяного пола внизу воздух прогреется до +22ºС. Кроме этого, можно назвать и другие преимущества, которые получит пользователь при использовании современной технологии:

• Отсутствие циркуляции пыли.
• Снижение вероятности образования грибка в углах.
• Нормализация влажности воздуха.
• Удобство эксплуатации и ухода.
• Абсолютная безопасность.
• Совместимость с различными видами отопления.
• Длительный срок эксплуатации.

Весомым аргументом, говорящим в пользу теплого пола, является отсутствие прямого и визуального контакта с отопительным прибором, что позволяет свободно планировать интерьер помещения.

Основные схемы укладки и виды труб

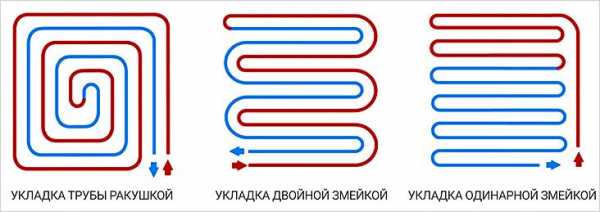

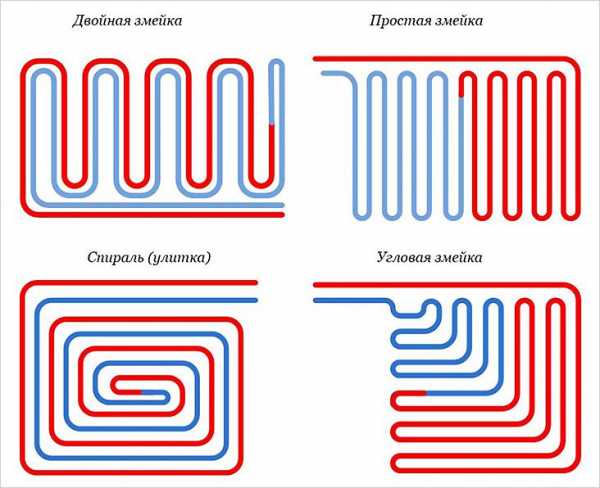

Чтобы тепло равномерно распределялось по всей поверхности, необходимо правильно подобрать способ укладки. Так как вода будет постепенно остывать, то монтаж необходимо начать от стен и двигаться по выбранной схеме. Для организации теплого пола можно использовать такие схемы:

• Змейка – обход периметра комнаты волнистой линией от наружной стены к следующей стенке.
• Улитка – постоянно идет по периметру, двигаясь к центру, каждый новый круг будет меньше предыдущего.
• Комбинированная – включает в себя одновременно оба варианта укладки.

Изучая различные варианты монтажа, каждый сталкивается с проблемой выбора вида трубопровода. На сегодняшний день можно использовать такие варианты труб:

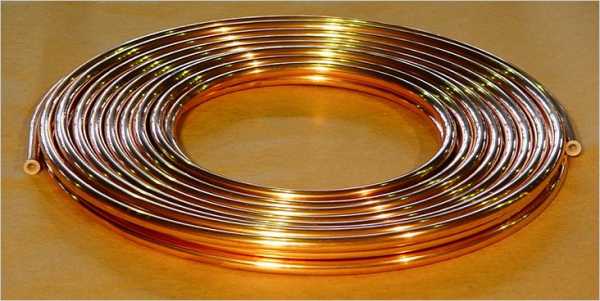

Медные

Относятся к дорогостоящим материалам. При обустройстве теплого пола необходимо укрывать их, так как стяжка может пагубно на них повлиять. Прокладка труб требует наличия специального оборудования и знаний в данной области, поэтому новичок не сможет справиться с поставленными задачами.

Металлопластиковые

Металлопластиковые трубы часто используются при монтаже теплого пола, так как материал достаточно прочен, принимает различную форму. Они легко монтируются. Также в список преимуществ относят устойчивость к нагрузкам. После сгибания независимо от температуры теплопроводника форма не изменяется.

Полиэтиленовые

В этом случае рассматривается сшитый полиэтилен (плотность сшивки может быть различной), который не боится промерзания. При этом стоит помнить, что при высоких температурах трубы будут выпрямляться. Соединение труб между собой не занимает много времени.

Полипропиленовые

На сегодняшний день изделия из пластика пользуются большой популярностью в различных областях. Полипропиленовые трубы достаточно часто применяют в современных системах отопления, но для полов этот вариант практически не подходит из-за большого радиуса изгиба.

Сказать определенно, какие трубы лучше, нельзя. Важно все заранее рассчитать, чтобы определиться и закупить необходимый материал.

Подготовительный этап монтажа системы

Изучать информацию, как самостоятельно сделать теплый пол, необходимо по порядку и в первую очередь стоит ознакомиться с подготовительными работами. На первом этапе подготавливается поверхность:

• Если пол будет монтироваться в жилом помещении, тогда выносится вся мебель.
• В случае когда настил еще будет использоваться, его необходимо демонтировать аккуратно.
• Чтобы соблюсти технологию, необходимо чтобы трубы были уложены на достаточную глубину. Этого можно добиться при помощи частичной или полной выемки старой стяжки. Для осуществления этих работ понадобится мощный перфоратор или электрический отбойный молоток. Перед началом работ необходимо узнать, до какого уровня можно будет продвигаться. Для этого выбивается небольшой слой поверхности и осматривается расстояние до бетонных плит (если речь идет о квартире). В частном доме при небольшой толщине заливки стяжки, возможно, придется убрать ее полностью и удалить часть подсыпки.
• После того как сделана положенная выемка, все пространство оголившихся плит тщательно убирается. Делать это лучше при помощи специального строительного пылесоса. Если монтаж происходит в частном доме и пришлось убрать часть подсыпки под стяжкой, тогда нужно хорошо утрамбовать основание. Это осуществляется самодельным инструментом (его можно собрать из доски 20×20 см, к основанию крепится штанга из бруса 50×50 мм и поперечная рукоятка) или вибротрамбовкой. Последние бывают как бензиновые, так и электрические. Для проживающих в квартире, нужны более щадящие методы трамбовки, иначе пострадает потолок соседей снизу.
• Для следующего этапа понадобится металлическая арматура диаметром 8‒10 мм. Из нее нужно изготовить обрешетку. Если высота будущей стяжки будет до 10 см, тогда будет достаточно одного уровня, при подъеме на 20 см и больше, лучше сделать ее в несколько уровней. Для этого изготавливаются две одинаковые плоскости, внутри выкладывается решетка с шагом продольных и поперечных прутьев в 40 см. Решетки соединяются между собой распорками необходимой длины. Все действия можно выполнять при помощи вязальной проволоки. В некоторых случаях, если действия производятся в квартире и черновая стяжка будет до 10 см, тогда по уровню выставляются металлические маяки и основа заливается без использования обрешетки. При помощи правила раствор выравнивается и выводится плоскость.
• В течение трех недель нужно дать залитому слою выстояться, чтобы он окреп и не плыл во время выполнения дальнейших работ.

Если в квартире не планируется удаление старой стяжки, но пол все-таки необходимо выровнять, тогда можно применять самовыравнивающиеся смеси. Для проведения работ с ними важно соблюдать рекомендуемые производителем соотношения составляющих. Если пространство больше указанного на упаковке, тогда территорию необходимо разделить на участки. Отделить их можно при помощи монтажной пены, за нее раствор вытекать не будет. После заливки по площади важно пройтись при помощи игольчатого валика, чтобы удалить остатки воздуха для улучшения адгезии.

Основной этап работы

После проведения подготовительных работ можно приступать к непосредственному монтажу.

• Производим уборку. Застывшую и окрепшую стяжку лучше всего покрыть при помощи грунтовки. Сделать это можно в один слой. Это позволит удалить ненужную пыль и укрепит поверхность.
• Вся территория застилается гидроизоляцией. Для этого применяется полиэтиленовая пленка с толщиной в 200 мк. Полотна укладываются внахлест, он должен составлять не меньше 10 см. Швы проклеиваются обыкновенным скотчем. На стены делаются подвороты на 5 см.
• По периметру наклеивается демпферная лента. Ее высота должна быть такой, чтобы она выступала за слой будущей стяжки с утеплителем. Изготовлена она из вспененного полиуретана и необходима для того, чтобы компенсировать расширения бетона при нагревании.
• Следующим слоем идет утеплитель. Для этих целей применяется пенопласт или пеноплекс. Их минимальная толщина должна быть 3 см. Если этот уровень планируется толщиной от 6 см и больше, тогда лучше делать укладку в несколько пластов. При этом располагать их необходимо так, чтобы швы переплетались и не накладывались. Это важно, т. к. они не будут расходиться при нагрузке финишной стяжки.

• Для большего удобства лучше использовать верхнюю прослойку утеплителя с бобышками (специальные пластиковые выступы, между которыми укладывается труба). Если такой возможности нет, тогда подойдет металлическая решетка с шагом в 10‒15 см. В первом случае труба хорошо прижимается благодаря конструктивным особенностям, а повороты закрепляются пластиковыми скобами. Во втором — применяется проволока для фиксации.
• Далее устанавливается коллекторный шкаф. Для того чтобы он занимал меньше места, его обычно утапливают в стену. Ниша изготавливается при помощи перфоратор с зубилом. Для фиксации самого бокса сверлятся отверстия, в них вставляются дюбеля и саморезами производится прижим.
• Внутри установленного шкафа монтируется два коллектора (один подающий, другой для обратного тока). Для более простого последующего обслуживания при покупке обратите внимание, чтобы вентили были разборными. Также предусмотрите возможность добавления дополнительных контуров, возможно, это потребуется в будущем. К разветвителю делается подводка основного контура от котла.

• Трубы укладываются по выбранной ранее схеме. Начинать следует от коллектора и далее от внешней стены к середине (при укладке улиткой). Важно, чтобы на подходе к разветвителю все патрубки находились в теплоизоляции. Это позволит исключить чрезмерное перегревание определенных участков.
• Площадь одного контура не должна превышать 40 м², в случае, когда комната больше, тогда ее нужно разделить на несколько контуров.
• Длина трубы в одном контуре не должна превышать 80 м при диаметре 16 мм и 120 м при диаметре в 20 мм. Обусловлено это тем, что могут быть большие перепады давления и температуры.
• Не допускаются соединения труб на участке. Если все же такая потребность возникает, то сделать их лучше методом опрессовки. Для разборных соединений придется оставить ревизионное окошко для обслуживания в случае поломки.

• После укладки трубы производится опрессовка всей системы. Для этого она наполняется воздухом или водой. Давление нагоняется до значения, которое в 8‒10 раз превышает номинальное рабочее. В таком состоянии система оставляется на сутки. Падение должно быть незначительным – оно допускается на расширение трубы. Проверяется вся протяженность трубопровода на элемент повреждения.
• Готовится раствор для стяжки. В него обязательно нужно будет добавить пластификатор. Это сделает смесь более эластичной. Соотношение цемента и песка будет различным для конкретной марки, обычно оно указывается на упаковке. Пластификатора понадобится из расчета 1 л на 1 м².
• Заливка производится так, чтобы трубы оставались под давлением. Во время работы можно нечаянно повредить контур каким-то инструментом. Это лучше выявить сейчас, чем после того, как все застынет.
• Полное дозревание бетонной стяжки занимает 28 дней.
• После высыхания можно срезать излишки демпферной ленты и осуществить укладку плитки.

Шаг укладки определяется в зависимости от назначения теплого пола. Если это единственный источник отопления, то шаг должен быть в 15 см, а если вспомогательный – до 30 см. В случае, когда было предусмотрено несколько контуров, между ними также в стяжке должна быть уложена демпферная лента.

Другие варианты

Кроме цементного способа укладки, сегодня получили распространение также укладка трубопровода на полистирольном и деревянном основании. Общий принцип заключается в том, что нет необходимости в заливке финишной стяжки. В первом случае плиты утеплителя также служат ориентиром для укладки труб, для этого предусмотрены специальные каналы.

Перед укладкой контура расставляются специальные металлические пластины, которые будут увеличивать площадь теплоотдачи. Во втором варианте утеплитель монтируется между лагами. Сверху застилаются листы ДСП, в которых так же, как и в первом варианте вырезаны канавки для проводника. Таким же образом монтируются металлические пластины. Сверху все застилается финишным покрытием, в роли которого может выступать ламинат или другой материал.

Преимуществом этих вариантов является то, что они не оказывают дополнительного давления на перекрытия. Например, его можно применять на втором этаже деревянного дома.

Подведем итоги. Сделать водяной теплый пол своими силами возможно. Необходимо все рассчитать, подобрать схему укладки труб и проконсультироваться со специалистами. При правильном монтаже и соблюдения всей технологии теплый воздух будет равномерно распределяться не только по комнате, но и в соседних помещениях, начиная с нижних слоев.

В качестве пополнения базы знаний и расширения кругозора, предлагаем вам прочитать статью «Как правильно укладывать теплый пол под плитку»

Видео

Посмотрите видео о монтаже металлопластиковых труб для обустройства теплого пола:

В этом видео вы сможете увидеть процесс монтажа теплого пола с помощью полипропиленовой трубы:

infoaqua.ru

Монтаж водяного теплого пола своими руками: видео, схемы, технология

1. Преимущества и недостатки водяных теплых полов
2. Подготовительные работы
3. Необходимые материалы
4. Виды технологий монтажа водяного теплого пола
5. Бетонная стяжка для теплого пола
6. Полистирольная технология укладки теплого пола
7. Деревянная технология укладки теплого пола

Сегодня обустройство теплых полов – отличный способ сделать свое жилище теплее. Часто теплый пол становится не дополнительным элементом в системе отопления, а вполне самостоятельным. Среди всех типов особой популярностью пользуется водяной теплый пол, который оказывается наиболее экономичным и эффективным. Чтобы получить у себя дома качественную систему теплых полов, лучше обращаться к проверенным и зарекомендовавшим себя фирмам, например в компанию Атмосфера комфорта. Но и самостоятельно можно попробовать справиться с этой задачей.

Преимущества и недостатки водяных теплых полов

Водяной теплый пол отличается рядом преимуществ, среди которых стоит выделить:

• небольшие материальные расходы на монтаж и эксплуатацию;
• пол по всей площади прогревается равномерно;
• можно обогреть дом очень даже приличной площади, но при этом значительно сэкономить на оплате за отопление;
• отсутствие видимых радиаторов отопления – плюс к привлекательности интерьера;
• возможность регулировать температуру самостоятельно.

Справедливости ради стоит отметить, что подобная система теплых полов не обошлась и без некоторых недостатков, но большинство из них можно свести к минимуму при грамотном монтаже всей системы:

• некоторые сложности при обустройстве всей системы водяных теплых полов;
• необходимость использования водяного насоса;
• есть риск протечки, а найти ее бывает очень нелегко;
• давление в стояке незначительно, но падает.

Вероятность протечки можно снизить, если не использовать металлические трубы, которые быстро подвергаются коррозии. Прекрасная альтернатива – металлопластик, полиэтилен, полибутилен. Все это материалы, которые смогут верой и правдой прослужить вам в течение 50 лет.

Подготовительные работы

Прежде чем начинать монтаж теплого водяного пола, необходимо провести все необходимые замеры и расчеты, чтобы выяснить оптимальную мощность. Данный показатель зависит от многих факторов: площади помещение, этажа, качества утепление стен, площади остекления и т.д.

Если квартира расположена на первом или последнем этаже, есть балкон, окно в пол или эркер, стены плохо утеплены или планируется использовать толстые керамические плиты в качестве напольного покрытия, то лучше предусмотреть систему теплых полов более мощного типа.

После этого проводят подготовку основания для укладки самой системы теплого пола. Старое покрытие необходимо удалить, а при наличии перепадов пола более 10 мм необходимо выполнить дополнительную стяжку (можно использовать самовыравнивающиеся смеси), иначе потом система отопления может работать некорректно, а прогрев будет осуществляться неравномерно.

Необходимые материалы

Для обустройства системы теплого водяного пола необходимые такие материалы и инструменты:

• трубы для теплого водяного пола – первое, о чем необходимо позаботиться. Они могут быть изготовлены из полиэтилена или полипропилена. Полиэтиленовые трубы меньше расширяются при воздействии тепла, поэтому они предпочтительнее, но если полипропиленовые трубы будут покрыты стекловолокном, то расширятся они будут меньше. Оптимальный диаметр труб – 16-20 мм, они должны выдерживать температуру до 95 градусов и давление до 10 бар;
• коллектор и щиток для него. Коллектор должен находиться в том же помещении, где и монтируется система теплого пола, поэтому важно подобрать эстетичный щиток для него;
• арматурная сетка;
• пластиковые хомуты для крепления трубок к арматуре;
• материалы для стяжки;
• котел для того, чтобы нагревать теплоноситель – воду. Подойдет практически любой котел, важно только то, чтобы он умел нагревать воду на 30-40⁰С, ведь не всегда нужно, чтоб полы были горячими, ведь по ним невозможно будет ходить. Именно поэтому главный фактор при выборе котла для системы теплых водяных полов – это диапазон его рабочих температур, поэтому можно рассматривать газовые, электрические, двухконтурные, дровяные и прочие варианты;
• нагнетающий насос, если его нет в составе котла;
• хомутки для крепления труб к арматурной сетке и фитинги для подсоединения труб к коллектору.

Виды технологий монтажа водяного теплого пола

Водяной пол может монтироваться двумя разными способами:

1. Бетонная технология связана с некоторыми трудностями, и немалыми временными затратами. Но несмотря на это, она остается достаточно популярной в силу других своих привлекательных качеств. Данный способ требует обустройства бетонной стяжки, в которую и монтируются нагревательные элементы. Финальное напольное покрытие можно укладывать только после того, как бетон полностью застыл, а длительность его застывания зависит от толщины и может достигать 28 суток.
2. Настильная технология позволяет избежать грязных и «мокрых» процессов, связанных с укладкой бетона и ожиданием, пока он застынет. Здесь используются готовые материалы, что позволяет значительно сэкономить время и упростить весь процесс. Обратная стороны медали – большие растраты на покупку нескольких слоев настилаемого материала. В зависимости от того, какой материал выбран для настилания, данная технология может быть полистирольной, модульной деревянной или реечной деревянной.

Бетонная стяжка для теплого пола

На сегодня данный способ обустройства системы теплого пола является самым распространенным.

Сначала нужно на подготовленной поверхности уложить слой теплоизоляции, причем сделать это нужно максимально качественно, чтобы тепло от трубок с теплоносителем не уходило вниз, а шло только на подогрев пола в квартире. Для этих целей чаще всего используют пенопласт, пеноплекс или пеностирол, а толщина его должна составлять от 30 до 150 мм в зависимости от того, какие тепловые нагрузки планируются. Можно использовать специальные маты, в которых есть механизмы фиксации, поэтому работать с ними проще, но и стоят они дороже.

Специалисты советуют выбирать утеплитель в зависимости от особенностей помещения и того, какую роль будут играть теплые полы в общей системе отопления. Так, если теплый пол – лишь дополнительный элемент системы отопления дома, то сойдет и вспененный полиэтилен, но обязательно с отражающим покрытием из фольги. Если под квартирой находится отапливаемое помещение, то можно использовать листы пенополистирола толщиной 2-5 см. Если квартира расположена на первом этаже, если под ней находится подвал, то лучше использовать более серьезный утеплитель – керамзит или пенополистирол толщиной 5-10 см. Также есть специальные утеплители для теплых полов: они стоят немного дороже, но в них уже предусмотрены пазы для прокладки труб отопления.

В качестве гидроизоляционного слоя используют полиэтиленовую пленку, которую настилают поверх пенопласта. Далее очередь за демпферной лентой, которая необходима для того, чтобы компенсировать возможные тепловые расширения стяжки. Ее укладывают по периметру помещения на всю высоту стяжки для теплых полов.

Затем необходимо армировать подготовленное основание для теплого пола. Для этого можно использовать сетку  с ячейками 15-20 см и с сечением прутиков 5 мм. Если есть желание и необходимость получить теплый пол «на века» и максимально укрепить всю конструкцию, то армирование можно провести и после монтажа трубок отопления.

Монтаж трубок отопления можно проводить несколькими способами:

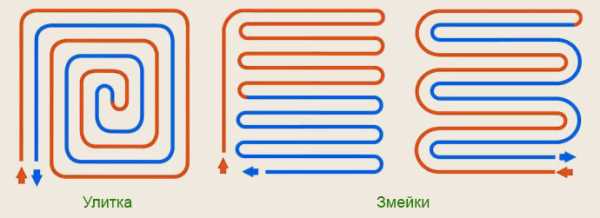

• спиралью. Этот вариант отлично подходят для более просторных помещений, он позволяет идеально равномерно распределить тепло по полу, но и требует более тщательного подхода. При такой схеме укладки трубы с горячей и холодной водой чередуются, что и влияет на равномерность распределения температуры: тут холодные зоны расположены рядом с теплыми. Спиральный способ укладки труб более выгодный еще и с той точки зрения, что углов и поворотов тут меньше, а значит, воде будет намного проще течь. При таком способе укладке на квадратный метр площади пола примерно уходит 5 погонных метров труб, если расстояние между трубками составляет 20 см. Около наружных стен расстояние между трубками нужно сокращать, чтобы уменьшить теплопотери и обеспечить помещение максимальным комфортом. Монтаж труб спиралью – более трудоемкий процесс, который требует соблюдения точных расстояний. Есть программные ресурсы, которые позволяют точно рассчитать расположение каждого витка спирали в зависимости от площади и конфигурации помещения;
• змейкой. Труба сначала проходит по периметру стен, а потом волнистой линией идет обратно. Монтаж такого варианта более простой, не требует особых расчетов, менее трудоемкий, но получить равномерное распределение тепла будет намного сложнее;
• комбинированная укладка труб совмещает зоны с укладкой труб по спирали и змейкой.

Если комната большая по площади, то придется предусмотреть несколько отдельных петель отопления. Шаг между трубами зависит от того, какой эффект нужно получить: если теплый пол будет единственным источником тепла в квартире, то данное расстояние не должно превышать 20 см, если же это всего лишь элемент системы отопления, то можно укладывать трубы с шагом в 30 см, но не больше.

Чтобы самостоятельно определить наилучшее расположение труб, лучше заранее составить схему. Это удобно делать на обычном листке в клеточку, где в масштабе с учетом всех нюансов планировки комнаты чертят систему будущих теплых полов. Учитывать нужно не только все выступы и углубления в комнате, но и то, как будет расположена мебель, или хотя бы ее часть, ведь отапливать эти части будет нецелесообразно. Примеры создания схем расположения труб по спирали представлены на рисунках, но составить подобные правильно смогут люди с определенным опытом. Поэтому разработку всей системы теплых полов с определением мощности, протяженности и шага лучше поручить специалистам, а уже все остальное можно сделать своими руками.

Трубы фиксируются к арматуре с помощью специальных хомутков: это очень простой процесс, а расстояние между разными креплениями должно быть около 1 м. Не старайтесь сильно затянуть хомутки: при нагревании трубы могут немного расширяться. Места с компенсационными швами дополнительно одевают в гофротрубы, чтобы трубы отопления были максимально защищены от возможных повреждений. Начинают укладывать трубы от стен, двигаясь к центру или к противоположной стене.

Заключительный момент в процессе укладки труб – это их проверка, или опрессовка. Проводят ее уже после того, как система теплых полов подключена к коллектору, о чем читайте ниже. Нужна она для того, чтобы еще до монтажа стяжки обнаружить возможные места с повреждениями, негерметичные отрезки и вовремя их заменить. Подобное тестирование проводят в течение минимум 24 часов при давлении 3-4 бар.

Когда точно проверено, что система теплых полов герметична, можно переходить к монтажу бетонной стяжки. Заливают ее на высоту 3-7 см, чтобы в итоге получить максимально ровную поверхность. Для этого лучше пользоваться маяками, и уже по ним разравнивать бетонный раствор.

Стяжка будет застывать в течение максимум 28 суток, пока бетон не наберет свою марочную прочность. В этот период включать систему теплых полов нельзя. Включить отопление можно только после того, как стяжка окончательно застыла, причем сразу не на максимальную мощность, а постепенно повышать температуру в течение трех-четырех суток.

Для стяжки используют специальную смесь для теплых полов или пескобетон марки М300.

В качестве напольного покрытия поверх теплых полов лучше использовать те материалы, которые лучше всего проводят теплоту, а это ламинат, керамическая плитка или линолеум. Если в планах отделка пола паркетом или ламинатом, стоит обратить внимание на те варианты, которые можно использовать в системе теплых полов: об этом производители указывают на упаковке.

Полистирольная технология укладки теплого пола

Преимущество данного способа состоит в том, что отсутствуют все грязные процессы, которые характерны для бетонной стяжки. При этом удается значительно сэкономить время на укладку теплого пола, да и высота помещения при этом практически не крадется благодаря, снова-таки, отсутствию стяжки. Полистирольные плиты тут исполняют роль надежного теплоизоляционного материала, а такой способ незаменим, когда нагрузку бетонной стяжки перекрытия не выдержат, или потолки и без того низкие, и те 10-15 см, которые уйдут на монтаж бетонной стяжки могут реально спасти положение.

На подготовленную и выравненную и выравненную поверхность укладывают полистирольные плиты, а уже на них выкладывают алюминиевые пластины. У них есть специальные пазы для прокладки труб, такие пластины должны покрывать около 80% пола: благодаря им тепло будет распределяться равномерно. В углубления плит укладываются трубы отопления. Поверх них стелют листы гипсо-волокнистых плит: одного листа достаточно, если в качестве финишного покрытия используется ламинат или линолеум, но если используется паркет или тяжелая керамическая плитка, то лучше использовать два листа.

Полистирольная технология применима на бетонном или деревянном основании. Не подойдет она только в том случае, если в доме нет бетонных перекрытий.

Деревянная технология укладки теплого пола

Этот способ незаменим для деревянных домов, где бетонные перекрытия отсутствуют вовсе. В зависимости от некоторых нюансов выделяют два варианта: модульный и реечный.

Модульная технология

Данная технология предусматривает монтаж слоя теплоизоляции, поверх которого настилают древесноволокнистые плиты. В них заранее вырезаются пазы для монтажа алюминиевых пластин и труб в будущем. Затем устанавливают алюминиевые пластины и крепят трубы в них специальными защелками. Алюминиевые пластины тут так же, как и в предыдущем случае, способствуют равномерному распределению тепла.

Поверх уложенной системы трубок настилают гипсо-волокнистые листы, а уже потом можно укладывать финишное покрытие.

Реечная технология

Тут используется более тонкий слой теплоизоляции, чем в предыдущем способе, поэтому масса всей системы теплых полов получается еще меньше, что делает возможным использование подобной системы на втором этаже деревянного дома.

В качестве утеплителя используют минеральную вату или пенополистирол, которую укладывают между балками перекрытия. Поверх утеплителя укладывают рейки шириной 2,8 см, а расстояние между ними – 2 см. Уже в подготовленное реечное основание укладывают алюминиевые пластины с соответствующими углублениями, а в них прокладывают трубы.

В конце – укладка гипсо-волокнистых листов и финишная отделка.

Установка коллекторной группы

Вообще коллектор нужно монтировать на стену уже после того, как пол предварительно выравнен, чтобы проложенные трубы можно было к нему просто и быстро подсоединить и проверить всю систему. Мы данный этап рассмотрим отдельно. Стоит отметить, что поверхность стены для оптимальной работы оборудования должна быть идеально горизонтальной, а для проверки нужно использовать лазерный уровень.

Какая бы технология монтажа теплых водяных полов ни была бы выбрана, все равно потребуется установка коллектора. Найти его легко в магазине, причем при самостоятельных работах лучше выбирать готовый собранный коллектор с щитком: важно только знать количество выводов, а это зависит от числа контуров. После установки к нему необходимо подключить подающую и возвратную трубу: первая идет от котла и несет в систему горячую воду, которая отдает часть своего тепла напольному покрытию, и уже остывшей возвращается по возвратной трубе, снова подается в котел, где нагревается, и цикл повторяется. Насос для подкачки и откачки воды может понадобиться в том случае, если таковой не встроен в котел.

Коллекторный ящик устанавливают в той же комнате, где монтируется система теплых полов, причем стараются разместить его как можно ближе к центру комнаты и пониже, около пола. Коллекторный шкаф монтируют в стену или ставят впритык к ней, все зависит от того какой у вас водопровод: открытый или закрытый.

На подающую и возвратную трубы крепят запорные вентили, которые позволяют перекрыть воду, когда отопление ненужно, или когда проводятся какие-то ремонтные работы. Чтобы соединить трубу отопления и запорный кран, используют компрессорный фитинг. Теперь к вентилю необходимо подключить коллектор, и с одной стороны установить воздухоотводчик, а с другой – сливной кран. Для точного регулирования температуры воды в теплом поле, в коллекторном шкафу должны быть специальные вентили или даже смесители.

В заключение

Окончательным этапом в монтаже системы теплых водяных полов становится обустройство финишного покрытия и наслаждение проделанной работой. Правильно обустроенные теплые полы дают возможность долгое время обходиться без ремонта, а зимой комфортно находится в помещении и даже ходить босиком по полу.

remstroiblog.ru
