Фундамент глубокого заложения ленточный – Ленточные фундаменты глубокого заложения, ниже глубины промерзания

Ленточные фундаменты глубокого заложения, ниже глубины промерзания

Основой любого капитального строения, здания, сооружения является фундамент. Большинство эксплуатационных и технических характеристик зависят от его правильного обустройства. Технология возведения ленточных фундаментов глубокого заложения выполняется поэтапно, и каждый этап имеет свои особенности.

Если в качестве примера рассматривать мелкозоглубленный фундамент, то для его обустройства необходима опалубка, если же речь идет об ином основании, то возможно ее обустраивать не придется.

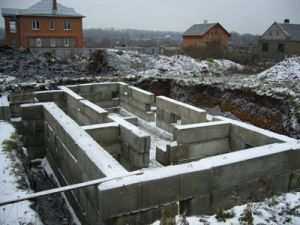

Глубокозаглубленный ленточный фундамент возводится в случае, когда план будущего строения предусматривает наличие цокольного этажа.

Технология обустройства глубокозаглубленного ленточного фундамента

Технология обустройства такого основания под частный дом либо сауну выполняется в несколько этапов. Некоторые этапы могут быть, другие же могут отсутствовать. Это зависит от конкретного сооружения.

Опишем последовательность обустройства оснований:

• Расчет основания на несущую способность.
• Выполнение разметки территории согласно проведенным расчетам.
• Выполнение земляных работ, которые связанны с рытьем траншеи ниже уровня промерзания грунта.
• Обустройство опалубки.
• Монтаж металлического каркаса из арматуры.
• Выполнение заливки бетонной смесью.
• Осуществление гидроизоляционных работ.
• Обратная засыпка основания.

Для самостоятельного производства ленточного фундамента глубокого заложения понадобятся такие инструменты и материалы:

• Совковая и штыковая лопата.
• Строительный уровень.
• Бетономешалка либо специальная емкость для замешивания бетонной смеси.
• Молоток с гвоздями.
• Отвес.
• Ножовка по металлу либо болгарка.
• Веревка с колышками.
• Сварочный либо вязальный аппарат.
• Прочий инструмент.

В качестве строительного материала используют:

• Цемент марки М500.
• Песок.
• Щебень средней фракции либо гравий.
• Стальной прут диаметром 8–12 кв. мм.
• Стальная проволока вязальная.
• Деревянные доски.

Расчет ленточного фундамента

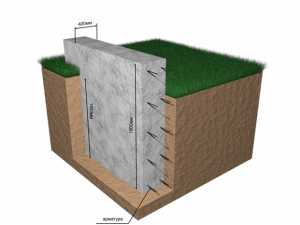

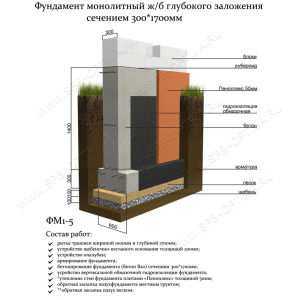

Схема расчета ленточного фундамента

Данный этап предусматривает выполнение расчета трех основных показателей. Это длина, высота (глубина закладки) и ширина фундамента.

Длина обусловлена конструкцией сооружения, глубина заложения ленточного фундамента зависит от высоты подъема подземных вод, а также типа грунта, на котором будет строиться дом.

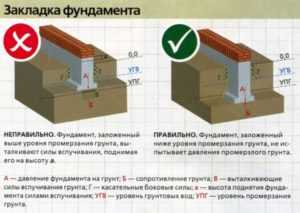

Основание должно располагаться ниже линии промерзания почвы, характерной для данной местности. Ширина основания рассчитывается согласно данным, которые внесены в специальную таблицу.

Последовательность расчета сводится к следующему:

1. Не учитывая массу ленточного фундамента, считают общий вес строения.
2. По типу грунта определяют его несущую способность.
3. Определяют ширину фундамента, благодаря которой он, без учета собственной массы, будет способен выдерживать общий вес конструкции. При этом также учитывается несущая способность почвы.
4. По имеющимся данным определяют массу ленточного фундамента.
5. После этого рассчитывают ширину основания, которое способно будет выдержать такую нагрузку.
6. Сложив суммы ширин, полученных в пункте №3 и пункте №5, определяют конечную ширину ленточного фундамента.

Необходимо отметить, что ленточный фундамент, расположенный ниже уровня промерзания, имеет отличную несущую способность. Например, основание шириной в десятую часть метра способно выдержать несколько номинальных масс. Но, к сожалению, фундамент такой ширины в строительстве не используется.

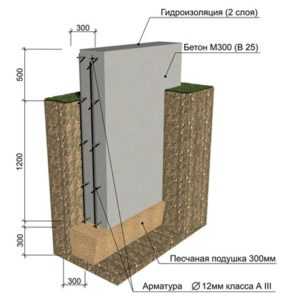

Величина ширины определяется в зависимости от материала, из которого будут возводиться стены. Для деревянной сауны, стены которой выполнены из бревен, подойдет основание шириной до четверти метра.

Выполнение разметки, проведение земляных работ

Разметка ленточного фундамента

Разметка наносится на то место, где будет располагаться строение. Она выполняется довольно просто, если под рукой имеется веревка и колышки. Глубина закладки основания ниже точки промерзания не может быть указана, поэтому размечают длину и ширину.

На внешних углах фундамента вбиваются колышки, между которыми фиксируют веревку. Теперь необходимо определить диагональ каждого прямоугольного участка. Если обе диагонали равны, то это говорит об правильно выполненной разметке.

Ленточный фундамент глубокого заложения, устраиваемый ниже линии промерзания, может выполняться без опалубки. Соответственно траншею можно рыть только под его габариты. Вырытый грунт следует размещать вне отмеченной территории. Из-за того, что обратной засыпки не будет грунт размещать внутри нецелесообразно.

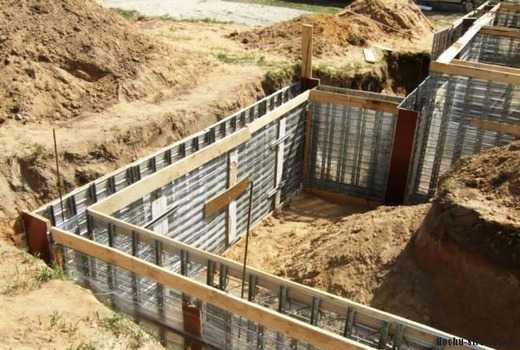

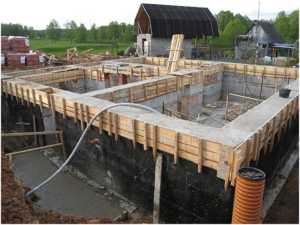

Формирование опалубки

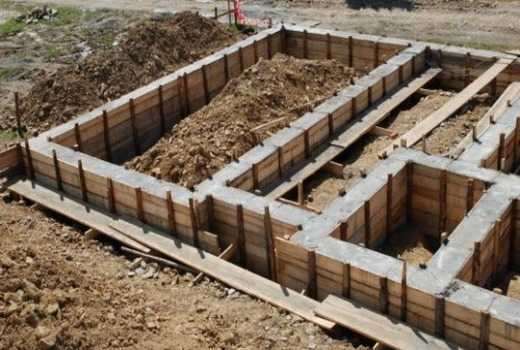

Формирование опалубки ленточного фундамента

Опалубка для фундамента глубокого заложения в основном выполняется из обрезной доски, но можно купить и пластиковый комплект. Опалубка делается под размер основания, при этом доски сколачивают в щиты. В щитах не должно быть щелей.

Чтобы не допустить раздвижения щитов при заливке бетонной смеси снаружи их фиксируют с помощью откосов. Для скрепления двух противоположных стенок опалубки через каждые 50 см устанавливают перемычки П-образной формы.

Прежде чем приступить к установке опалубки нужно предварительно сформировать на дне траншеи под линией промерзания песчаную подушку. В качестве гидроизолирующего слоя на дно укладывается рубероид.

Важно знать: перед заливкой цементного раствора деревянные доски необходимо обильно смочить водой, дабы они не впитали ее из самой смеси.

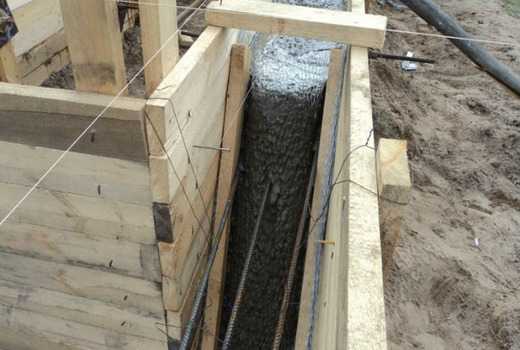

Формирование армированного остова

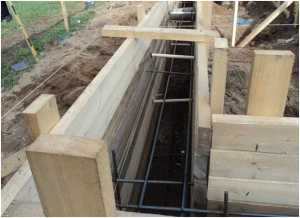

Армирования ленточного фундамента

Любой фундамент подвержен армированию, как мелкого, так и глубокого заглубления. В связи с трудоемкостью выполняемых работ не каждый застройщик его выполняет.

От габаритов основания зависит диаметр стальных прутов, используемых при армировании. Оптимальное поперечное сечение арматуры – 8–12 кв. мм. Армирование фундамента выполняется на основе металлического остова, который может быть сетчатым либо состоять из поясов.

Поясом называют конструкцию, образованную горизонтальными прутами, скрепленными между собой перемычками. Вертикальные перемычки скрепляют между собой два пояса, причем длина их не должна превышать полметра. Армирование с использованием поясом – редкое явление.

В строительстве в основном применяют армирование сеткой. Пояс – это конструкция из нескольких стержней, расстояние между которыми 10–15 см. Расстояние между каждыми двумя стержнями одинаковое. Эту же величину необходимо соблюдать при расположении вертикальных перемычек, высота которых равняется этому же длине.

В отдельно взятом поясе прутья через каждые 10–15 см соединяются горизонтальными перемычками. В итоге получится арматурная сетка с квадратными окнами, стороны которых будут находиться в пределах 10–15 см.

Данный способ армирования считается лучшим с одной стороны и дорогостоящим – с другой стороны. Образованные пояса скрепляют между собой проволокой либо сваривают при помощи электросварки.

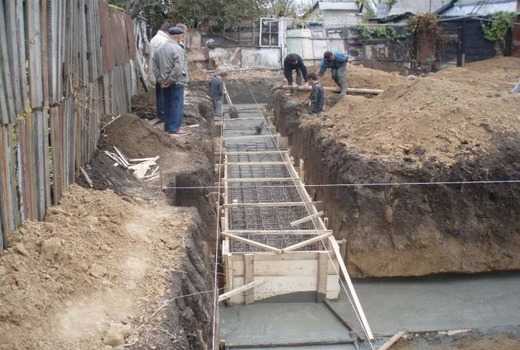

Изготовление бетона и его заливка

Прежде чем сформировать опалубку нужно приготовить бетонную смесь, придерживаясь таких пропорций:

• Одна часть цемента.
• Одна часть воды.
• Три части песка.
• Две части щебня средней фракции.

Согласно справочным данным можно выбрать необходимую для вас марку бетона, соблюдая при этом точную дозировку. Например, бетон марки B150 можно изготовить, используя цемент марки M500 и выше. Этот бетон прекрасно подходит для обустройства ленточного фундамента, располагаемого под линией промерзания почвы.

Если работа выполняется ступенчато из-за большого объема работ, то опалубку разделяют вертикально на секции. Это нужно для того, чтобы фундамент со временем не разрушился. Если заливать его горизонтально, то основание дома вскоре расслоится.

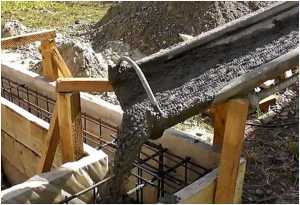

Бетонным раствором сначала заливаются углы, постепенно перемещаясь вдоль стен. После этого его следует тщательно уплотнить, дабы внутри не образовалось воздушных полостей.

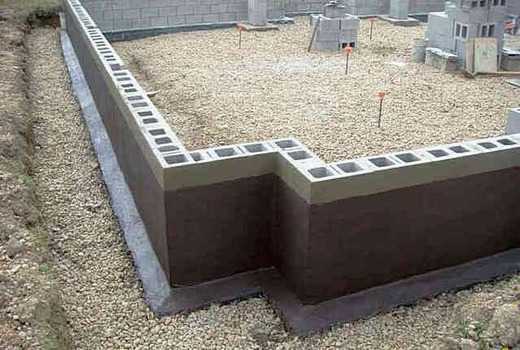

Проведение гидроизоляционных работ с последующей засыпкой

Гидроизоляция ленточного фундамента

После полного застывания бетона можно демонтировать опалубку. Чтобы не допустить промерзания и разрушения фундамента глубокого заложения выполняют гидроизоляционные работы.

Слой рубероида сможет защитить основание не только от промерзания, но и от воздействия грунтовых вод.

Листы рубероида также накладываются сверху и сбоку конструкции, после чего покрываются обмазочной гидроизоляцией.

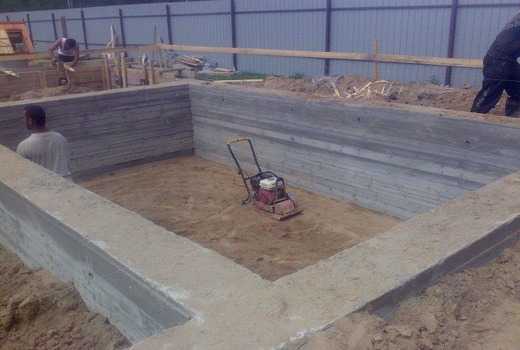

Проведение гидроизоляционных работ оканчивается обратной засыпкой, которую необходимо выполнить равномерно и снаружи, и изнутри фундамента.

Засыпка выполняется с помощью вырытого грунта при условии, что он непучинистый. В противном случае заменить его подобным. Также предлагаем вашему вниманию следующее видео:

fundamentclub.ru

Заглубленный ленточный фундамент: пошаговая инструкция выполнения работ

Строители утверждают, что заглублённый ленточный фундамент монтируется при возведении дома с подвалом или при наличии цокольного этажа. Эта конструкция считается опорной, она находится ниже уровня земли и используется для удержания несущих стен. Необходимость такого заложения подземной конструкции возникает на участках с перепадами высот или при низком уровне промерзания почвы.

Необходимость заглубления фундамента

Глубоко заглублённое основание устанавливают в местности, где есть пучинистые грунты. Кроме этого основания применяют во время постройки габаритных зданий, домов с цокольными этажами, подземным гаражом или подвалом. Устройство такой конструкции обойдётся в круглую сумму денег через большие объёмы земляных работ и потребность в огромном количестве строительных изделий.

На уровень заглубления основания влияют такие параметры:

• вид почвы;
•  глубина промерзания почвы;
• залегание поверхностных вод;
•  рельефные особенности конкретного участка;
•  характеристики постройки.

Неравномерная усадка здания возникает в таких случаях:

• вспучивание почвы;
•  неоднородность грунта;
•  большая нагрузка от здания на основание.

Основной задачей проектирования фундамента считается определение толщины плотной почвы, которая обеспечит равномерную усадку дома. Заглубляют основание на 20-30 сантиметров ниже уровня промерзания.

Если пренебрегать указанным требованиям, то почва начнёт двигаться и разрушит основание и стены здания. Его износоустойчивость зависит от структуры грунта на конкретном участке. Однородная земля защищает т образный заглублённый ленточный фундамент от неравномерных движений (усадки). При пересечении нестабильных слоёв почвы с плотными грунтами, проектировщики должны тщательно рассчитать глубину заложения конструкции. Уровень усадки будет зависеть от глубины залегания подземных вод. После завершения строительных работ почва под зданием движется, что приведёт к появлению трещин на основании или стенах дома.

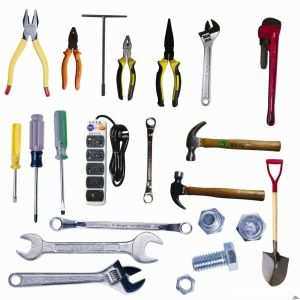

Материалы и инструменты для работы

Перед устройством фундамента готовят инструмент и строительные материалы. Нам понадобится:

• совковая и штыковая лопата;
• бетономешалка;
• уровень;
•  рулетка;
•  гвозди;
•  болгарка;
•  металлическая проволока для устройства каркаса;
•  деревянные или стальные колышки;
•  болгарка;
• вязальная проволока.

Из материалов понадобится цемент, щебень и песок, а также изделия для гидроизоляционных работ (обмазочная гидроизоляция или рубероид). Для строительства заглублённого ленточного фундамента понадобится траншея значительной глубины. Её лучше вырыть при помощи экскаватора, чем вручную.

Подготовительные работы

Технология заглублённого монолитного ленточного фундамента требует от человека особенных знаний и умений. С проектированием и устройством этой массивной конструкции справится не каждый. Приведённая ниже пошаговая инструкция состоит из следующего плана работ:

1. Все операции по устройству фундамента начинаются с составления проекта. Такую работу доверяют специализированной организации. Таким образом, застройщик избежит проблем с дальнейшей эксплуатацией здания и оформлением необходимых документов.
2. План глубокозаглублённого ленточного фундамента переносят на местность. Для выполнения таких работ привлекают геодезистов.

Выравнивайте участок для строительных работ при помощи специальной техники это значительные финансовые вложения, но при помощи бульдозера можно сделать нужные уклоны под котлован на местности.

Земляные работы

После перенесения плана заглублённого фундамента с подвалом на местность и установки отметок приступают к земляным работам. Вот основные нюансы выкапывания траншей:

1. Если здание имеет небольшие габаритные размеры, то работы можно доверить нескольким строителям. Работы проводятся при помощи ручного инструмента, лопат.
2. Заглублённый фундамент — это сложная конструкция, особенно если дело касается крупных зданий с неправильными габаритными размерами. В данном случае траншеи разрывают экскаватором. Затем по периметру проходится бригада работников и подравнивает дно котлована и свисающие части грунта.
3.  Для удобства возведение стен ширину основания увеличивают на 10 сантиметров по отношению к проектным значениям. Подобный зазор позволяет упростить работы по устройству опалубки.
4.  В нижней части предварительно выровненной траншеи закладывают слой гравия 20 сантиметров. Этот материал необходимо тщательно разровнять и утрамбовать.
5. Поверх этого слоя засыпаем 15-20 сантиметров песка, который тоже увлажняем и трамбуем.

Зачем необходимо укладывать полиэтиленовую плёнку на дне траншеи. Этот материал используется для качественной изоляции подошвы основания.

Альтернативным вариантом считается устройство подбетонки. Слой песка с гравием проливаем цементным раствором и разравниваем смесь. Для максимальной эффективности этот материал нужно выдерживать не менее недели.

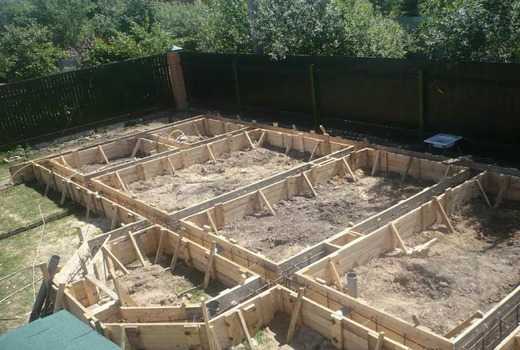

Установка опалубки

Опалубка заглублённого ТИСЭ фундамента может быть несъёмной или съёмной. При постройке конструкции своими руками в большинстве случаев выбирают временный вариант. Такую опалубку сооружают с досок, её снимают с основания после высыхания бетонной смеси. Дерево пригодно для повторного использования.

Габаритные размеры опалубки будут зависеть от глубины траншеи и формы фундамента. Их длина колеблется в пределах 1,5-3 метра, но оптимальным вариантом считается 2 метра. Внутреннюю сторону опалубки делают ровной и гладкой.

Вбивайте шляпки гвоздей в доску так, чтоб они находились изнутри. При наружном размещении эти крепёжные элементы будут препятствовать строителям во время работ по разборке опалубки.

Ознакомимся с инструкцией для сборки опалубки для армированного монолитного фундамента:

1. На углах котлована с наружной стороны траншей забиваем колышки. Верх направляющих должен выступать над поверхностью земли на 50 сантиметров.
2. Колышки связывает натянутый шнур, который задаёт направление щитов.
3. Далее нарезают доски одинакового размера. Их соединяют гвоздями или саморезами при помощи вертикального бруса, при этом шляпки крепёжных элементов нужно замаскировать на внутренней стороне щита.
4. Щиты направляют по разметке, их закрепляют к брусьям от дна траншеи. Верхняя часть опалубки должна располагаться по уровню. Смещение вертикальных и горизонтальных плоскостей не допускается.
5. Для выравнивания по горизонтали первый щит прикладывают впритык ко дну и закрепляют часть опалубки при помощи молотка и гвоздя. Второй край выравнивают по уровню и прибивают к брусу. все части опалубки должны устанавливаться по направлению шпагата.

Для удобства монтажных работ крайние брусья делают длиннее остальных. Их прочно закрепляют в грунте. Установленные щиты дополнительно скрепляют распорками. Подпирают опалубку по углам изнутри и снаружи.

Армирование

Как известно, армирование заглубленного ленточного фундамента сварными каркасами позволяет улучшить показатели упругости и прочности конструкции. На устойчивых грунтах можно обойтись без каркаса, но арматуру лучше уложить, что повысит долговечность здания.

Для этой цели используются металлические прутки с диаметром 10-14 миллиметров. Форма каркаса зависит от нагрузок на здания. В стандартной ситуации рекомендовано использовать два горизонтальных и два вертикальных каркаса. Соединение прутков в единую конструкцию происходит при помощи сварки. Каркас можно сделать своими руками без дополнительных приспособлений. В этом случае арматуру скрепляют между собой при помощи вязальной проволоки.

Для предотвращения соприкосновения арматуры с землёй нижнюю часть каркаса укладывают на кирпичики, таким образом, чтоб между металлом и землёй оставался зазор в 5 сантиметров. При выполнении этого условия можно предотвратить коррозию арматуры.

Бетонирование

После установки опалубки и металлических каркасов приступают к бетонированию заглублённого фундамента ушп с цоколем. Необходимое количество бетонной смеси можно заказать у специализированной организации. Раствор можно приготовить самостоятельно из песка, цемента и щебня. Пропорции сырьевых компонентов 3:1:5. Эти вещества тщательно перемешивают в мешалке, для создания необходимой консистенции бетона в сухие сыпучие материалы добавляют воду.

процесс бетонирования фундамента состоит из нескольких несложных операций:

1. Готовим раствор в бетономешалке.
2. Заливаем смесь в опалубку слоями по 15-20 сантиметров;
3. Каждый из пластов необходимо уплотнить вибротрамбовкой. Во время проведения такого процесса необходимо следить, чтоб с бетона вышли все пузырьки воздуха.
4. Раствор нужно подавать в траншею с небольшой высоты, падение смеси с расстояния 1,5 метра приводит к её расслоению.
5. После заливки слой накрывают полиэтиленовой плёнкой и дожидаются его полного высыхания.

При наличии устойчивой жаркой погоды недавно устроенный фундамент необходимо периодически смачивать, чтоб на бетоне не появились трещины. Когда прочность бетонной смеси превысит 70% можно приступать к демонтажу опалубки.

При заливке опалубки через специальный насос пользователь получает ряд преимуществ. Это плотное, а также равномерное укладывание ленты, высокая скорость выполняемых работ и возможность заливки фундамента за один заход. К бетонированию заглублённого фундамента необходимо подойти со всей ответственностью. Такие операции должны проводить опытные, знающие своё дело строители. Безопасность и надёжность, а также прочностных характеристики здания будут зависеть от соблюдения технологии работ.

Гидроизоляция

Заглублённому бетонному фундаменту необходима защита от проникновения влаги. Гидроизоляционные изделия выбирают по таким характеристикам, как климатические и геологические условия, а также по параметрам постройки. В большинстве случаев для этой цели используются рулонные материалы или обмазочная гидроизоляция (битумная мастика).

На подготовительном этапе работ необходимо очистить основание от пыли и цементных наплывов. Если в качестве гидроизоляции будет использоваться еврорубероид, то такие изделия при укладке на поверхность нужно разогреть газовой горелкой. Рулоны стыкуются внахлёст с зазором в 15-20 сантиметров. Для эффективной защиты фундамента от воздействия влаги рубероид укладывают в два слоя с совмещением стыков.

В состав всех видов обмазочной изоляции входит битум. Такую гидроизоляцию распределяют по поверхности при помощи валика или шпателя, толщина рекомендуемого слоя составляет 3 миллиметра. Когда первая прослойка высохнет, укладывают второй слой обмазочной гидроизоляции. В этом случае мазки делают перпендикулярно до первого ряда.

От проникновения влаги защищают не только основание, но и цоколь здания. В дальнейшем в этой части укладывают плитку или натуральный камень.

Сильные и слабые стороны заглублённого фундамента

Основным плюсом рассматриваемой конструкции считается хорошая несущая способность. Мелкозаглубленное основание может не выдержать прилагаемых усилий, в то же время массивная бетонная плита простоит не один десяток лет. Ещё одним достоинством считается возможность устройства подвала.

Несмотря на некоторые преимущества, заглублённый фундамент имеет ряд недостатков. Это значительный расход материалов и человеческих ресурсов. Земляные работы занимают много времени, но этот недостаток можно нивелировать за счёт использования строительной техники.

Когда все операции по устройству фундамента закончены, можно выгонять стены жилого дома. Перед выполнением этого процесса необходимо проверить поверхность на горизонтальность. Неровные основания обрабатывают, а затем приступают к укладке стенового материала.

betonov.com

Устройство ленточного фундамента глубокого заложения

При проектировании коттеджа с подвальным/цокольным этажом выбор заглубленного ленточного фундамента является практически единственным вариантом реализации. Для строительства необходимо вырыть котлован, произвести подсыпку нерудным материалом, выполнить гидроизоляцию по подбетонке. После чего, останется армировать ленту, уложить в опалубку бетон, уплотнить его, гидроизолировать после распалубки.

Технология заглубленного ленточного фундамента

При расчетах необходимо учесть боковые нагрузки от почвы на стенки подвального этажа. Поэтому лента глубокого заложения всегда получается шире МЗЛФ. Двух стандартных армопоясов может оказаться недостаточно. Ввиду больших объемов бетонирования может потребоваться поэтапная заливка.

Геология, расчет

В большинстве регионов РФ при заглублении фундамента чуть ниже отметки промерзания высота подвального этажа по умолчанию соответствует эксплуатационным условиям. Однако этот уровень не гарантирует, что лента будет опираться на пласт с несущей способностью. Поэтому производятся расчеты ленточного фундамента:

• ширина ленты – сборная нагрузка, деленная на длину фундамента, расчетное сопротивление почвы под ним
• схема армирования – сечение продольных стержней, их количество в каждом ряду, общий процент содержания металла в бетоне

При подсчете сборных нагрузок для жилища с подвалом кроме веса конструкций, усилий от снега/ветра добавляются боковые силы от давления грунта на стену.

Разметка, земляные работы

Для монолитных работ необходима установка опалубки, поэтому в натуру выносятся привязки граней ленты, осей стен для контроля геометрии:

• установка обносок – на расстоянии 1 – 2 м от углов здания, чтобы не переносить их во время земляных работ, по ним натягиваются шнуры осей стен, боковых граней ленты для монтажа опалубки
• разметка котлована – линии на земле известковым раствором, мелом на 0,8 – 1,5 м от внешнего периметра ленты

В зависимости от глубины заложения котлован разрабатывается вглубь на 2 – 2,5 м спецтехникой. Дно выравнивается вручную. По внешнему периметру дополнительно изготавливаются траншеи для дренажной канализации сечением 0,5 х 0,5 м. В дрены от ленты глубокого заложения будут отводиться грунтовые, почвенные стоки.

Подсыпка, дренаж

Для защиты ленточного фундамента от возможного подъема УГВ используется кольцевой дренаж. Технология строительства имеет вид:

• изготовление уклона – все траншеи должны иметь 4 – 7 градусный уклон в одну сторону для обеспечения самотека
• засыпка – 10 см слой щебня по геотекстилю с уплотнением
• монтаж колодцев – готовые промышленные изделия или куски 50 – 70 см труб с заглушенным дном, установленные вертикально в углах дома
• укладка дренов – монтируются между колодцами, имеют щелевую перфорацию для забора стоков
• засыпка – боковая, верхняя (10 см слой щебня)

После чего, весь котлован отсыпается нерудным материалом (10 см с уплотнением) общей толщиной слоя 40 – 80 см в зависимости от состава почвы. При УГВ гарантированно ниже подошвы ленты допускается использование крупнозернистого песка. При высоком УГВ или возможности его сезонного подъема лучше отсыпать котлован щебнем 5/20 мм.

Подбетонка, гидроизоляция

Во время укладки бетона в опалубку цементное молочко будет неизбежно уходить в нижний слой подсыпки, обладающей дренажными свойствами. Поэтому для монолитных фундаментов глубокого заложения необходима подбетонка в сочетании с подошвенной гидроизоляцией по технологии:

• опалубка – щиты высотой 7 – 15 см по периметру котлована
• бетонирование – укладка тощего бетона для стяжки 5 – 10 см без армирования
• гидроизоляция – полосы гидростеклоизола, Бикроста, Технониколя, полиэтиленовая пленка в 2 слоя с выпуском по периметру для запуска на боковые грани ленты после ее заливки

Укладывать гидроизоляционный ковер можно уже после набора 50% прочности стяжкой. В случае сборного ленточного фундамента подбетонка не нужна, гидроизоляция проводится по песчаному слою.

Опалубка, армирование

Ввиду значительной высоты ленточного фундамента глубокого залегания армирование произвести внутри опалубки очень сложно. Поэтому его производят перед установкой щитов по технологии:

• нижний пояс – продольные стержни переменного сечения 8 – 14 мм, состыкованные с нахлестом 40 – 60 см, изогнутые в углах под 90 градусов, смещение стыков в соседних рядах от 60 – 80 см, устанавливаются на пластиковые, бетонные прокладки для обеспечения защитного слоя 2 – 6 см
• монтаж хомутов – прямоугольные элементы, изогнутые их гладкой 6 – 8 мм арматуры, шаг в углах 30 см, на прямых участках 60 см
• верхний пояс – аналогично нижнему с обеспечением верхнего защитного слоя 4 – 7 см

После чего монтируются щиты опалубки с упорами в землю или к стенам котлована, распорками в верхней части. Высота бортиков должна превышать проектный уровень ленты на 5 – 7 см. при невозможности залить весь объем за один прием на прямых участках стен монтируются вертикальные перемычки. Для прохождения арматуры в них делаются пропилы, после укладки прутков оставшиеся щели запениваются.

Приготовление бетона, заливка

Для ответственных конструкций, эксплуатирующихся под землей, необходим бетон марок В12,5 – В22,5. Ручное замешивание не может обеспечить высокого качества, поэтому лучше использовать бетономешалку или заказывать миксеры, бетононасосы. Заливка ленты глубокого заложения стандартная:

• наполнение слоя 60 см по периметру, уплотнение глубинным вибратором
• повторение цикла до полного заполнения опалубки

Запрещен сброс смеси с высот больше 2 м, контакт вибратора с арматурой, щели в опалубке больше 2 см. В жару нельзя допускать обезвоживания, поливая мокрый компресс (опилки, песок, мешковину) первые три дня. В холодное время применяется укладка греющего кабеля, укрывание пленкой, пенопластом, соломой.

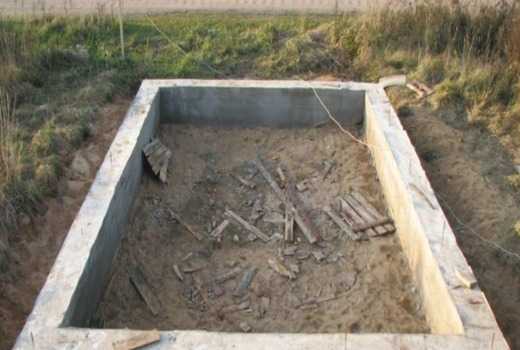

Распалубка, гидроизоляция

В зависимости от климатических условий (влажность, температура) распалубка ленточного фундамента производится на 4 – 29 сутки (+ 30 – + 5 градусов, соответственно). Во избежание разрушения бетона демонтировать щиты опалубки лучше после набора 70% прочности.

Гидроизоляция производится битумными мастиками, эпоксидными составами, рулонными материалами либо проникающими смесями. Последний вариант предпочтительнее – несмотря на высокие затраты застройщик получает неограниченный ресурс гидроизоляционного слоя, полное отсутствие ремонта во время эксплуатации.

Утепление, отмостка

Так как подавляющее большинство фундаментов глубокого заложения возводится для создания эксплуатируемого подземного уровня, перед обратной засыпкой следует уделить внимание теплотехнике здания. Если на этом же этапе оклеить наружный периметр ленты фундамента слоем 5 – 8 см экструдированного пенополистирола, внутренние стены подвала никогда не запотеют.

Слой теплоизолятора сместит наружу тепловой контур вместе с точкой росы, что невозможно при внутреннем утеплении. Для максимального эффекта этот контур необходимо соединить с утеплителем отмостки по технологии:

• монтаж утеплителя на наружную поверхность ленты – порядно снизу вверх со смещение вертикальных швов, каждый лист приклеивается специальным составом, дополнительно фиксируется дюбелем с зонтичной шляпкой
• укрывание геотекстилем – чтобы пенополистирол не повреждался при обратной засыпке, его защищают слоем нетканого материала
• укладка горизонтального слоя – утепление отмостки производится на глубине 30 – 40 см, чтобы не допустить бокового промерзания грунтов, прилежащих к фундаментной ленте глубокого заложения

Ширина ленты теплоизолятора составляет 0,6 – 1,2 м в зависимости от региона эксплуатации, геологических условий в пятне застройки. Отмостка изготавливается из влагостойкого материала (брусчатка, резиновая, ПВХ, тротуарная плитка, бетон, асфальт), для сбора дождевых, талых стоков в ее наружный контур обычно интегрируются дождеприемники, лотки ливневки.

Следуя указанным рекомендациям сложно допустить ошибки, способные значительно повлиять на эксплуатационный ресурс заглубленного ленточного фундамента. Основные нюансы технологии подчеркнуты особо, чтобы домашний мастер смог выполнить работы самостоятельно.

fundamentdomov.ru

Заглублённый ленточный фундамент

Бесспорно, основной и важной частью будущего строения является его базис. Поэтому к его обустройству необходимо подойти со всей ответственностью. В этой статье пойдет речь о том, как правильно заложить заглубленный ленточный фундамент своими руками. На какие основные моменты следует обратить внимание. Только после тщательного анализа всех факторов и произведённого расчёта приступают к выполнению этапов строительства монолитного ленточного основания.

Некоторые особенности заглублённого основания

Ленточный фундамент глубокого заложения является самым распространённым из всех типов оснований, которые существуют в строительстве. Представляет собой монолитную ленту, которая прокладывается по всему периметру будущего строения. В том случае, когда дом довольно больших размеров и возникает необходимость возвести несущие стены, то под ними также прокладывают ленточное основание с глубиной определенных размеров.

Особенностями заглублённых фундаментов являются не только глобальные земляные работы, но такие моменты, как:

• Использование большого количества строительных материалов;
• обязательный монтаж опалубки, на которую необходимо запастись досками;
• длительность застывания бетонной смеси, а также приготовление или приобретение её.

По своей надёжности и крепости, глубокозаглубленный ленточный фундамент является одним из лучших. Поэтому его закладывают под массивные дома, для строительства которых используют тяжёлые материалы. Очень хорош он и при обустройстве подвальных помещений. Хотя монолитный фундамент с успехом применяют и для лёгких построек.

Заглублённый фундамент способен выдержать абсолютно все нагрузки, которые возникают при его заливки на проблемных местах. В данном случае необходимо лишь правильно определить глубину его заложения. Особенно это касается тех участков, на которых наблюдается разнородная почва. Это может спровоцировать проседание основания. Решением проблем на таком грунте является глубина закладки ленты.

Большой плюс заглублённого ленточного фундамента это возможность обустройства подвального помещения, в котором лента основания выполняет функцию стены. Причём с размерами можно определиться самостоятельно. Но планируя заложение подвала, очень тщательно изучаем геологические особенности участка, в обязательном порядке уровень прохождения грунтовых вод. Помним, что углублять фундамент нужно ниже промерзания грунта, но выше грунтовых вод.

При правильном выполнении всех этапов закладки глубокозаглубленного фундамента длительность его функционирования составляет около 50 лет при использовании для его обустройства кирпича, до 80 лет из сборных бетонных конструкций и до пару сотен лет, если произведена заливка монолитным способом.

Направленность в применении

Следует отметить, что монолитные ленточные основания бывают не только глубокого заложения. К примеру, при возведении лёгких строений можно обустраивать фундамент мелкого заложения. Для хозяйственных построек вообще используют фундамент без заглубления. Но если планируется постройка тяжёлых домов, то необходимо подумать об основании с существенным заглублением. Кроме веса строения, учитывают такие параметры:

• Какая глубина основания определяют геологические особенности грунтов;
• определение уровня расположения грунтовых вод;
• глубину промерзания почвы учитывают при расчётах, насколько заглублять ленту.

Именно эти показатели определяют, какой глубины должен быть базис. Если почва пучинистая, то заглублять ленточный фундамент нужно основательно, чтобы промерзанием грунта не разрушало конструкцию.

Размеры ленточной конструкции над уровнем земли даёт возможность обустроить цокольное помещение. Внешняя отделка цоколя выполняется из любого материала.

Технология заливки заглубленных фундаментов

Процесс заливки заглублённых монолитных ленточных фундаментов состоит из нескольких этапов, каждым из которых не стоит пренебрегать. Каждый из них имеет существенное значение правильного функционирования монолитной конструкции. Предоставляем пошаговое руководство технологии изготовления заглубленной ленты.

Подготовительные работы

Строительство на подготовительной стадии начинается не только с завоза материалов и инструментов. В первую очередь расчищают строительную площадку от всякого рода мусора. Далее снимают на определённой глубине плодородный слой, выравнивается по уровню. Только после этого приступают к разбиванию площадки под заглублённый фундамент. Для этого используют колышки и бечёвку. Начинать необходимо с углов. После того как обозначены углы строго под прямым углом и натянута бечёвка, проверяют диагонали.

Работы на участке продолжаются обустройством траншеи. Её размеры должны соответствовать фундаментных габаритов. Но не забываем добавлять минимально 5 см со всех сторон.

Обустройство опалубки

Монтаж опалубки заключается в создании деревянной конструкции, которая помещается на глубину траншеи. Исключить размещение опалубки внутри траншеи для фундамента с заглублённым заложением только в том случае, если почва достаточно плотная. Но чаще всего опалубка заглубляется внутрь траншеи.

Материалом для создания опалубки чаще всего является деревянная доска толщиной 40 – 50 мм. Для дополнительной устойчивости и придания жёсткости, конструкцию укрепляют посредством распорок, подпорок и клиньев.

Установка опалубки необходимо устанавливать надёжно, чтобы исключить даже минимальную неустойчивость. Соединения должны быть достаточно плотными. Иначе залить заглубленные фундаменты без потерь бетонной смеси будет невозможно.

Что касается высоты опалубки над уровнем земли, то она определяется уровнем цоколя дома.

Монтаж армирующего пояса

Углублённый базис требует определённой прочности. Обеспечить это может должнаяармировка. Для этих целей используют стальные прутья с диаметральным сечение 14 – 16 мм. Отсутствие армирующего пояса приведёт к быстрому разрушению ленты. Возникает вопрос, на какую глубину размещается армированный каркас. При заложении углублённого фундамента каркас не должен лежать на грунте. В принципе, чтобы правильно залить заглубленные основания с армопоясом, необходимо соблюдать минимальную ширину от краёв в ленточном изделии. При этом обязателен процесс покрытия прутьев бетоном.

Прутья между собой связывают с помощью проволоки. Многие специалисты не рекомендуют сваривать конструкцию.

Заливаем углубленный базис

Одним из важных процессов является заливка основания бетонной смесью. Пошаговая инструкция заливки:

• На глубину заливают основание только после того, как установлена опалубка и проведено армирование;
• заливать можно бетоном самостоятельного приготовления, но лучше приобрести готовую бетонную смесь;
• заливаем определёнными слоями толщиной по 15 – 20 см, при этом проводят трамбовку для удаления пузырьков воздуха;
• залить необходимо в кратчайшие сроки, чтобы не успели образоваться швы между слоями;
• после того как заливка завершена, оставляют его для застывания. Уходит на это около двух недель.

После демонтажа опалубки надземной части монолита, приступают к его гидроизоляции и утеплению.

Положительные и отрицательные стороны заглублённого основания

После того как определено глубину заложения и другие параметры, выполнены все технологии по обустройству, можно не сомневаться в его надёжности. Такому фундаменту присуще ряд положительных характеристик:

• Универсальность основания. Он подходит как для возведения многоэтажных домов, так и для частного строительства;
• несложность в обустройстве, главное правильно определить на сколько заглублять;
• достаточно высокая степень надёжности;
• длительность службы;
• устойчивость к воздействию механических и климатических условий.

Недостатки заглублённого монолита:

• Довольно много строительных материалов необходимо для его изготовления, что влечёт за собой значительные затраты в отличие от основания мелкого заложения;
• большой вес конструкции;
• если глубина промерзания грунта большая, то такого типа основания лучше не использовать;
• необходимы большие затраты песка.

Как видим обустройство заглублённого ленточного фундамента вполне реально выполнить самостоятельно. Главное, не допускать ошибки при строительстве. Помним, что глубина ленточного фундамента при закладке в первую очередь определяется геологией и климатом. Для того чтобы не допустить ошибок, обязательно следует проконсультироваться со специалистами.

Автор: Игнатов Юрий

fundamentx.ru

Заглубленный ленточный фундамент: минимальное заглубление

Устройство фундамента.

Заглубленный ленточный фундамент монтируют при строительстве дома с подвалом или цокольным этажом. Он служит не только опорой для домостроения, но и стенами для помещений, находящихся ниже уровня земли. Глубокое заложение основания требуется при низком уровне промерзания грунта и на участках, имеющих перепад рельефа.

Для чего нужно заглублять фундамент

Фундаменты глубокого заложения устраивают на участках с пучинистой почвой, при строительстве массивных зданий, сооружений с подвальными, цокольными этажами и подземными гаражами. Обходится он довольно дорого за счет большого объема земельных работ и большого расхода строительных материалов.

Степень заглубления фундамента рассчитывают в зависимости от таких факторов:

• тип почвы;
• глубина промерзания;
• близость грунтовых вод;
• рельеф участка;
• технические характеристики домостроения.

К неравномерной усадке приводят:

• зимнее вспучивание;
• малая плотность или неоднородность грунта;
• большая нагрузка от массы домостроения.

Заглублять фундамент нужно ниже точки промерзания почвы на 200-300 мм. Если этого не сделать, грунт, расширяющийся во время морозного пучения, может вытолкнуть конструкцию наружу.

Износоустойчивость основания напрямую зависит от состава почвы на участке. Однородный плотный грунт предохраняет ленточные фундаменты глубокого заложения от неравномерной усадки.

Если пересекаются плотные и нестабильные слои, нужно очень тщательно рассчитать уровень залегания конструкции.

Степень усадки зависит от близости расположения подземных источников. После завершения строительства почва под домом сжимается при замерзании и разжимается при оттаивании, это вызывает неравномерную усадку, что приводит к образованию трещин на фундаменте, цоколе и даже стенах.

Главной задачей при проектировании основания дома является определение глубины залегания плотного грунта, который обеспечит равномерную усадку постройки в процессе эксплуатации.

Расчет заглубления основания

Сильно заглубленный фундамент не всегда является лучшим вариантом. Для легких построек, возводимых на плотной почве, достаточно будет мелкозаглубленного основания. Но бывают случаи, когда не обойтись без значительного заглубления бетонной ленты.

Правильный расчет является залогом того, что здание будет стоять долгие годы без усадки и образования трещин.

Лучше всего, если все расчеты выполнят специалисты. Экономия на этом этапе может привести к дополнительным расходам в процессе эксплуатации на исправление ошибок.

При строительстве общественных объектов проводятся геологические пробы грунта, определяют уровень расположения грунтовых вод и другие исследования. Эти работы стоят дорого, поэтому индивидуальные застройщики часто занимаются расчетами самостоятельно.

Чтобы рассчитать, насколько нужно заглублять основание и какой ширины делать его подошву, нужно знать:

• массу домостроения, сданного в эксплуатацию со всеми предметами и людьми, которые могут находиться в доме;
• сопротивляемость грунта определяют по таблице, различается в зависимости от района расположения строительного участка.

Расчет ведут по формуле: площадь подошвы фундамента (S) = расчетная нагрузка (Р), поделенная на сопротивление грунта (R).

Вес домостроения должен иметь меньшую массу, чем площадь основания фундамента (в см2), умноженная на несущую способность грунта (в кг/см2).

Монтаж своими руками

Технология возведения заглубленного фундамента практически ничем не отличается от его незаглубленного аналога. Требуется выполнить больший объем земельных работ и возрастает расход строительных материалов.

Материалы и инструменты

Перед началом работ нужно подготовить все необходимые инструменты и закупить материалы.

Понадобятся:

• бетономешалка или емкость большого объема для замешивания цементного раствора;
• лопаты, кувалда, рулетка, уровень, шпатели, пила или болгарка;
• гвозди, веревка, деревянные колышки;
• для армирования потребуются стальные прутья и проволока для их скрепления между собой;
• доски, брус для монтажа опалубки;
• цемент, песок, гравий;
• материалы для гидроизоляции фундамента.

Так как траншею придется рыть на значительную глубину, лучше воспользоваться услугами специальной техники. Если выполнять земельные работы вручную, это займет слишком много времени и сил.

Разметка участка.

Разметка участка

При определении места расположения дома нужно учитывать близость других построек и дорог. От границ соседних участков отступ делают не менее 3 м, от дороги 5 м.

После выполнения всех необходимых расчетов делают чертеж фундамента на бумаге, согласно проекту дома.

Убирают с территории, на которой будет располагаться дом, весь мусор, корни растений.

Переносят разметку с бумаги на строительный участок. По углам и на пересечении несущих стен с перегородками забивают деревянные колышки с заостренным нижним концом или стальные прутья. Протягивают между ними веревку строго по уровню, все углы должны соответствовать 90 градусов (если другое не предусмотрено проектом). При разметке фундамента нужно учитывать толщину щитов опалубки.

От качества разметки будет зависеть, насколько ровной получится траншея под фундамент.

Подготовка котлована

С помощью экскаватора или вручную роют траншею нужной глубины. Ширина должна быть на 10 см шире, чем планируется фундамент. Такой зазор позволит по бокам обустроить песчаную подушку, которая снимет нагрузку на стены основания при морозном пучении грунта.

Землю лучше вывезти при помощи самосвала. Если возить ее на тележке, это займет несколько дней.

Дно выравнивают только вручную. Нельзя досыпать грунт в излишне заглубленные участки, так как это снизит прочность основания.

Траншея по заглубленный фундамент.

По периметру роют наклонные траншеи для установки дренажной системы.

В котлован насыпают слой песка, толщиной 15-20 см, он будет служить амортизационной подушкой при подвижках грунта. Песок смачивают и тщательно утрамбовывают.

Сверху заливают бетонный слой строго по горизонтальной плоскости, толщиной 5-20 см, в зависимости от геологических условий и массы домостроения. Он способствует выравниванию подошвы основания, защищает гидроизоляционный материал, предотвращает проникновение дренажа в нижний слой. После застывания бетона можно приступать к дальнейшим работам.

На песчаную подушку или подбетонку укладывают слой гидроизоляционного материала так, чтобы он заходил на стены котлована на 15-20 см.

Если на строительном участке преобладает песчаная почва или супесь, на дно котлована по слоям укладывают песок и щебень, (каждый слой тщательно утрамбовывается), до получения общей толщины 20 см. Для неустойчивого грунта с близким расположением подземных источников лучше засыпать глиняную подушку.

Монтаж опалубки

Опалубка бывает съемной и несъемной. Для индивидуального строительства чаще всего применяют временную форму, которую сооружают из досок и разбирают после полного застывания фундамента. Древесину можно повторно использовать в следующих этапах строительства.

Размеры щитов для опалубки зависят от формы фундамента и глубины траншеи. Длина щита должна быть 1,3-3 м. Оптимальный размер 2 м. Внутренняя сторона щитов должна быть гладкой и ровной. Шляпки крепежа забивают так, чтобы они находились с внутренней стороны, если разместить их наружу, острые концы после застывания бетона будут препятствовать разборке конструкции.

Крайние брусья монтируют от конца досок на расстоянии 15-20 см, между ними закрепляют дополнительный брус на расстоянии 80-100 см.

Пошаговая инструкция по монтажу опалубки для заглубленного фундамента:

1. С наружной стороны опалубки по углам котлована и в местах пересечения стен в землю заглубляются колышки с заостренным нижним концом. Колья должны выступать над уровнем земли не менее, чем на 500 мм.
2. Между кольями натягивают шнур.
3. Нарезают доски одинаковой длины, соединяют их между собой с помощью вертикально расположенного бруса. Закрепляют саморезами или гвоздями. Шляпки должны находиться внутри щита.
4. Монтируют щиты согласно разметке, вплотную к брусьям и к дну траншеи, они будут служить опорой и направляющими при установке. Они должны располагаться четко по уровню. Смещение в горизонтальной или вертикальной плоскости недопустимо.
5. Чтобы выровнять по горизонтальному уровню, щит углубляют одной стороной впритык к дну, прикладывают, забивают с помощью молотка второй край до тех пор, пока конструкция станет в уровень.
   Для удобства установки первый, последний и средний брусья на щите делают более длинными, заостряют концы, забивают в грунт.

Устанавливают распорки с наружной стороны на расстоянии 1 м для щитов шириной до 2 м, в два горизонтальных ряда для щитов длиннее, чем 2 м. По углам подпирают опалубку с наружной и внутренней стороны.

Армирующий каркас

Армирование заглубленного фундамента является обязательным этапом, позволяющим получить надежное, долговечное основание. Бетонная лента довольно хорошо выдерживает сжимающие нагрузки, но деформируется под воздействием на растяжение и изгиб. Металлический каркас повышает сопротивляемость фундамента и повышает его прочность.

Армирование осуществляют несколькими параллельными рядами металлических прутьев, уложенных вдоль опалубки. Для верхнего и нижнего рядов применяют стержни, сечением 12-16 мм. Средние ряды не воспринимают нагрузок, они служат для связки, поэтому достаточно прутьев, сечением 8-10 мм. Расстояние между горизонтальными стержнями должно быть 400-500 мм.

Устанавливают вертикальные штыри, которые прикручивают проволокой к поперечным рядам. Сваркой скреплять стальные элементы не рекомендуется, так как такие соединения подвержены коррозии и могут разорваться при повышенных нагрузках.

Через каждые 40-80 см на вертикальные прутья одевают пластиковые кольца, они предохраняют арматуру от прижимания к опалубке.



Бетонирование фундамента

Бетонный раствор подготавливают в пропорции цемента 1 часть, песка 3 части, щебня 5 частей. Хорошо перемешивают по получения однородной консистенции.

Можно заказать с завода готовый цементный раствор в бетономешалке. Это поможет сэкономить время на смешивание компонентов.

Пошаговая инструкция по бетонированию фундамента:

1. Обеспечивают удобные подходы к траншее, подготавливают лотки для подачи цементного раствора. Замешивают компоненты в доступной близости от траншеи, чтобы сэкономить время на транспортировку раствора.
2. Заливают бетон с желобов слоями по 150-200 мм. Каждый пласт хорошо трамбуют и уплотняют. Следят, чтобы не осталось пузырьков воздуха и пустот. Раствор, который подают с высоты более 150 см может расслаиваться, при этом он теряет свою прочность.
3. Когда залита вся лента, ее накрывают полиэтиленом и оставляют до полного высыхания. В жаркую погоду нужно несколько раз в день обильно смачивать фундамент, чтобы он не растрескался при резком высыхании.
4. После набора бетонной лентой минимальной прочности 70% можно демонтировать опалубку.

Заливка раствора через насос имеет некоторые преимущества:

• раствор ложится более плотно и равномерно;
• ускоряется время выполнения работ;
• возможна заливка раствора в один заход.

Бетонирование фундаментной ленты очень ответственный процесс, требующий знаний и опыта. От соблюдения технологии заливки будет зависеть прочность, надежность и безопасность здания.

Гидроизоляция фундамента и цоколя.

Гидроизоляция

Глубоказаглубленная бетонная лента обязательно нуждается в гидроизоляции. Материал выбирают в зависимости от климатических, геологических условий и параметров здания.

Наиболее часто применяют рулонные или обмазочные материалы. Подготавливают поверхность, зачищают наплывы цемента, удаляют пыль.

При использовании рубероида, полосы разогревают с помощью газовой горелки и укладывают внахлест на 15-20 см. Для более серьезной защиты рекомендовано укладывать два слоя так, чтобы стыки нижнего ряда находились посредине полосы верхнего.

В качестве обмазочной изоляции применяют мастики, изготовленные на основе битума. Распределяют состав по поверхности равномерным слоем до 3 мм с помощью шпателя или валика. После застывания нижнего слоя наносят второй слой полосами, ложащимися перпендикулярно первому ряду.

Защищать от воздействия влаги нужно не только фундамент, но и цоколь. Для этого его можно облицевать натуральным камнем или плиткой.

Как монтировать фундамент своими руками, можно посмотреть на видео:

Заглубленный ленточный фундамент является надежной опорой для домостроения. Он способен выдерживать несущие нагрузки более века. Главное при монтаже, соблюдать технологию и применять качественные материалы.

kakfundament.ru

Углубленный ленточный фундамент: армирование своими руками

Углубленный фундамент лентой своими руками – армирование

Ленточный фундамент является самым распространенным типом основания из-за относительно несложного процесса заложения и прочностных характеристик. Заглубленный ленточный фундамент используют только при острой необходимости: на пучинистых грунтах, и если вес окончательной постройки будет велик.

Такой фундамент выполняется в виде ленты с внутренним армированием – естественного продолжения всех капитальных стен строения. Укладывают его по всей длине стен ниже отметки промерзания грунта. В идеале заложение должно быть ниже этой отметки на 30-40 см.

Есть две разновидности подобного основания: монолитный тип, который заливается непосредственно на участке строительства и становится однородным каменным основанием; сборный тип, лента такого фундамента делается из отдельных блоков, выпускаемых на специализированных предприятиях.

Основные характеристики

Эскиз конструкции заглубленного фундамента с размерами

Ленточные основания имеют веские причины к существованию и применению. Они довольно популярны из-за многих положительных характеристик:

1. Прочность. Ее большой запас делает фундамент идеальным основанием для постройки тяжелых конструкций в несколько этажей, выполненных из особо тяжелых материалов.
2. Устойчивость к возникновению деформаций.
3. Легкость в заложении. Фундаменты подобного типа считаются практически самыми простыми в исполнении.
4. Возможность заложения на их основе самых разных типов зданий.
5. Давно изученная технология создания и эксплуатации.

Такие фундаменты целесообразно применять только в особых случаях, когда другое конструктивное решение невозможно. На него уходит много материалов, среди которых бетон, песок и элементы армирования, и труда. Иногда больше пятой части всех работ по строительству связано именно с заложением подобного основания.

Стоимость фундамента достаточно велика, так как для работы нужно много помощников, потому что сделать его своими руками сложно.

Без помощи процесс строительства заглубленного основания будет длиться долгие месяцы.

Правильно и целесообразно будет применять заглубленный ленточный фундамент в следующих условиях:

• строительство на скальных породах, пучинистых и стабильных крупнообломочных грунтах;
• возведение здания в несколько этажей;
• большой предполагаемый вес будущей постройки из тяжелых материалов;
• желание иметь подвал, цокольный этаж и погреб.

Такие требования к грунтам исходят из необходимости хорошей опоры для фундамента, не каждый вид почвенной массы выдержит подобную нагрузку, в частности, это касается песков. Ленточный фундамент может выдерживать большие нагрузки, и если возводимое здание не предполагает большого давления на основу, то разумнее будет сэкономить средства, а не организовывать ненужный большой запас прочности.

Но если в строении предполагается цокольный этаж и подвал, то такой фундамент будет хорошим решением, потому что лента будет служить этим помещениям стенами, и на их возведении можно сэкономить. Легко будет своими руками устроить погреб ниже подвального помещения.

Требования к углублению

Чтобы срок эксплуатации основания не закончился раньше положенного, и не возникали проблемы с прочностью и образованием трещин, траншею делают ниже уровня промерзания грунта. Но как определить, какая точно высота нужна для ленты? Все глубины промерзания для регионов страны давно определены и внесены в требования СНиП. Именно оттуда и нужно брать информацию.

В среднем по России этот показатель будет составлять 1,5 метра. Для южных регионов – от 1 м, для более сурового климата около 2 метров. Поэтому средняя высота ленты варьируется от 1,2 до 2,2 метра, в зависимости также и от наличия подвала.

Этапы укладки заглубленного основания

Схематическое изображение с арматурной обвязкой

Ленточный фундамент, особенно углубленный, требует порядка в укладке, от которого нежелательно отступать. Только при точном соблюдении всех этапов можно получить основание, не подверженное растрескиванию, пучению и нехватки прочности.

Основные этапы укладки складываются из таких действий:

1. Первым этапом будет создание проекта. Ленты фундамента располагаются под каждой капитальной стеной, необходим точный расчет расстояния между ними, веса и несущей способности. Если нет уверенности в собственных силах или нет необходимых знаний, то проще будет доверить эту работу знающему специалисту.
2. Когда все площади и размеры высчитаны, нужно провести разметку территории. В обычных случаях ее можно сделать своими руками с помощью колышков и веревок, но если грунт неровный или на территории разметки есть уклон, то нужно привлечь к работе геодезиста, который разметит площадку с помощью теодолита.
3. Далее выкапывают траншеи. Можно воспользоваться экскаватором с небольшим ковшом или лопатами и руками помощников.
4. Укладывается подушка из песка и гравия и плотно утрамбовывается. Желательно пролить ее жидким цементным раствором для повышения прочности и оставить на 7 суток.
5. Насыпается слой «тощего» бетона. Так называют бетон с большим количеством примесей. Время ожидания до момента, когда он наберет 50% прочности, составит также 7 дней;
6. Проводят армирование. Арматуру вяжут сплошным каркасом с помощью проволоки диаметром 10-14 мм. Необходимо соблюсти в каркасе и вертикальное и горизонтальное армирование с шагом 30-50 см. Армирование иногда не проводят на стабильных грунтах, но в редких случаях.
7. Устанавливают опалубку из прочных досок, чтобы влага из раствора не просачивалась в грунт, и не ослабляла прочность конструкции. Иногда можно использовать плотную полиэтиленовую пленку.
8. Готовится бетонный раствор из цемента, песка и гравия в расчете 1:3:5 соответственно. Цемент берут марки М300 или М400. Примесей глины или земли в песке и гравии быть не должно.
9. Далее заливают готовую смесь в опалубку. Проводить процедуру нужно за один раз, иначе можно получить стыки, которые заберут у фундамента часть прочности.
10. Залитый бетон трамбуют вибратором или штыковкой – прокалыванием бетона в разных частях, чтобы убрать из него воздух.
11. Последним этапом бетон выравнивают и сушат. Просыхает он неделю, затем на нем делают ростверк или укладывают несколько рядов кирпичей. В конечном итоге бетон «созреет» через 4-6 недель.

Подобный фундамент, особенно армированный, будет прочной основой для любого строения, если его правильно уложить. Однако затраты материалов и труда не всегда оправдываются. Прежде чем уложить такое основание, нужно точно убедиться, что более легких конструктивных решений нет. Если это так, то можно приступать к работе.

fundamentclub.ru

Ленточный фундамент глубокого заложения: этапы возведения

Фундамент — это основа любого здания. От правильности его возведения зависят многие эксплуатационные характеристики строения. Процесс его возведения состоит из нескольких этапов. Однако в каждом отдельном случае есть свои нюансы. Например, если фундамент мелкозаглубленный, то под него обязательно нужно устраивать опалубку, а если нет, то и опалубки может и не быть.

Ленточный фундамент глубокого заложения возводят при необходимости устройства комфортного цокольного этажа.

Технология возведения фундамента

Сам процесс устройства фундамента под баню или дом своими руками состоит из нескольких этапов. Как уже было сказано, некоторые из них могут быть, а некоторые и нет. Все зависит от каждого конкретного строения.

В общем случае этапы возведения расположены в таком порядке:

Схема устройства ленточного фундамента глубокого заложения.

• расчеты фундамента на несущую способность;
• разметка местности под расчетные величины;
• земляные работы, связанные с рытьем траншеи под расчетные величины;
• устройство опалубки;
• устройство арматурного каркаса;
• заливка бетона;
• устройство гидроизоляционного слоя;
• обратная засыпка.

Для выполнения работ нужен следующий инструмент:

• лопата;
• емкости для замешивания раствора или бетономешалка;
• уровень;
• гвозди и молоток;
• ножовка по металлу или бензопила;
• вязальный крючок или вязальный аппарат или сварочный аппарат;
• веревка и колышки для разметки;
• уровень и отвес;
• иной инструмент.

Из материалов нужны будут:

• цемент;
• песок;
• гравий или щебень;
• арматурная проволока сечением 8-12 мм;
• вязальная стальная проволока;
• доски;
• гвозди и другие.

Вернуться к оглавлению

Этап проведения расчетов

На этом этапе следует выяснить все размеры фундамента. Таких показателей всего три:

Несущие способности разных грунтов в кг/см2 в разном состоянии.

• длина;
• ширина;
• высота или глубина закладки.

Длина зависит от самого строения. Высота ленты зависит от уровня грунтовых вод и от типа почвы.

Ширина же высчитывается с учетом некоторых табличных данных. Алгоритм расчета следующий:

1. Подсчитывается масса всего строения без учета веса фундамента.
2. По табличным данным определяется несущая способность грунта по его типу.
3. Определяется ширина ленты, которая способна выдержать массу строения без массы фундамента с учетом несущей способности грунта.
4. Находится масса фундамента с такими размерами.
5. Рассчитывается ширина ленты, которая способна выдержать фундамент с такой массой.
6. Вычисляется конечная ширина фундамента как сумма ширины, вычисленной в п. 3, и ширины, вычисленной в п.5. Необходимо также добавить несколько сантиметров для создания запаса прочности.

Стоит заметить, что ленточный фундамент обладает огромной несущей способностью. Часто фундаменты шириной в 10 сантиметров способны выдерживать несколько необходимых масс. Однако такой ширины фундаменты не делают.

Минимальная ширина определяется материалом стен. Например, для бани, стены которой выполнены из бревен, подойдет фундамент шириной до 25 см.

Вернуться к оглавлению

Разметка местности и земляные работы

Таблица определения глубины заложения фундамента.

На местность, которая должна быть заранее подготовлена, наносится разметка. Ее можно выполнять своими руками при помощи колышков и веревок. Высота заложения ленточного фундамента, конечно, на разметке указана быть не может, а вот ширину и длину отметить можно.

Колышки вбиваются на внешних углах ленты фундамента глубокого заложения. Между ними протягивается веревка. В каждом отдельном прямоугольнике замеряются диагонали. Они обе должны иметь одинаковую величину, что свидетельствует о правильно выполненной разметке.

Как уже говорилось, мелкозаглубленный фундамент выполняется только с опалубкой. В таком случае можно не отмечать внутренние углы.

Если устраивается мелкозаглубленный фундамент, то траншею стоит рыть так, чтобы можно было свободно поставить опалубку. При этом землю нужно отсыпать равномерно на обе стороны.

Когда же своими руками устраивается основа глубокого заложения, опалубка может и не делаться, поэтому траншея должна быть вырыта под размер фундамента. При этом грунт нужно отсыпать на одну сторону, на внешнюю. Так как с внутренней стороны он не нужен, поскольку обратная засыпка производиться не будет.

Надо сказать, что заглублять фундамент не стоит, когда подземные воды расположены очень близко к поверхности. В этом случае лучше сделать опору надземного типа.

Вернуться к оглавлению

Устройство опалубки

Схема устройства опалубки ленточного фундамента.

Опалубка для опоры ленточного типа глубокого заложения и мелкого заложения может быть выполнена из досок. Можно приобрести и готовые комплекты из пластика. Однако стоят они не малых денег.

Опалубка делается под размер опоры для дома. Доски сбиваются в щиты. Все щели между досками должны быть закрыты. Сделать это можно при помощи тех же досок.

Чтобы щиты в процессе заливки фундамента не раздвигались, снаружи устанавливаются откосы. Кроме того, сверху через каждые полметра ставятся П-образные перемычки, скрепляя две противоположные стены опалубки.

Опалубка ставится на песчаную подушку, которая предварительно формируется своими руками на дне траншеи. Чтобы лента опоры для дома или бани не отличалась по высоте по всей своей длине, с внутренней стороны опалубки вбиваются гвозди, через каждые 50-100 см. После этого на дно укладывается слой рубероида в качестве гидроизолятора.

Надо сказать, что перед непосредственной заливкой бетона в опалубку ее необходимо обильно смочить водой, чтобы она не впитывала влагу из цементного раствора.

Вернуться к оглавлению

Устройство арматурного каркаса

Пример армирования ленточного фундамента.

Сразу стоит отметить, что армированию подлежит любой тип фундамента: и мелкозаглубленный, и глубокого заложения. Однако мало, кто выполняет армирование. Связано это с трудоемкостью такой работы.

Выполняется армирование стальной арматурой сечением от 8 до 12 мм, в зависимости от размеров опоры для дома или бани. Армирование делается на основе каркаса, который может состоять из поясов или быть сетчатым.

Пояса представляют собой несколько горизонтально уложенных прутов, по всей длине скрепленных перемычками. Два пояса скрепляются между собой вертикальными перемычками. При этом высота таких перемычек может быть равна 50 см. Такое армирование применяется довольно редко. Больше распространено армирование сеткой.

Пояса представляют собой 2 или 3 стальных стержня, расположенных на расстоянии друг от друга 10-15 см. При этом между каждыми двумя стержнями расстояние должно быть одинаково. Пояса скрепляются перемычками, которые расположены на таком же расстоянии. При этом высота перемычек равна этой же величине.

Между собой пруты арматуры в одном поясе скреплены горизонтальными перемычками, расположенными с шагом в те же 10-15 см. Таким образом, получается, что делается сетка из арматуры с квадратными ячейками, стороны которых лежат в диапазоне от 10 до 15 см.

Второй способ армирования более затратный, но и более эффективный. Между собой все куски арматуры крепятся вязальной проволокой при помощи специального крючка или же путем сваривания их друг с другом. Что касается углов опоры дома или бани, то армирование этих участков осуществляется немного иным путем.

На готовые каркасы, на уровне каждого пояса, укладываются пруты, которые гнутся дугой. Получается, что один конец дуги лежит на каркасе одной стены, а второй — на каркасе перпендикулярной стены. При этом высота между дугами равна стороне ячейки.

Вернуться к оглавлению

Приготовление и заливка бетона

Перед непосредственной заливкой бетона выполняется его приготовление. Пропорции можно соблюдать следующие:

Наличие бетононасоса значительно облегчает процесс заливки бетона.

• 1 часть цемента;
• 1 часть воды;
• 3 части песка;
• 2 части щебня средней фракции.

Чтобы изготовить своими руками бетон какой-либо определенной марки, нужно обратиться к справочным данным, откуда станет известна точная пропорция. Используя марку цемента М500 и выше и данную пропорцию, можно изготовить бетон марки В150. Такая марка отлично подойдет для основы ленточного типа частного дома или бани.

Если объем работ очень большой, то всю опалубку следует разделить по вертикали на отдельные части. Даже если работа не будет закончена за один раз, это не приведет к последующему разрушению ленточного фундамента. А вот если он будет залит горизонтальными слоями, то в процессе эксплуатации он может просто расслоиться.

Заливается бетон начиная с угла, разравнивая раствор вдоль стен в обе стороны. Те гвоздики, которые вбивались во внутренние стороны опалубки, станут индикатором высоты отливной части.

Залитый бетон требуется «проштыковать». Это нужно, чтобы убрать воздушные полости, которые могли образоваться в результате попадания камней на пруты арматуры.

Вернуться к оглавлению

Устройство гидроизоляции и обратная засыпка

После того как бетон застынет, что происходит по истечении нескольких недель, опалубка может быть снята. Чтобы защитить ленточный фундамент для дома или бани любого заложения, нужно сделать его гидроизоляцию.

Подземный лист рубероида будет защищать его от влаги снизу. С боков и сверху также можно уложить листы рубероида или же промазать эти стороны обмазочной гидроизоляцией. В любом случае наверх лучше положить рубероид, чтобы дополнительно защитить стены от влаги.

После проведения всех работ выполняется своими руками обратная засыпка. Она должна выполняться равномерно с обеих сторон ленты опоры дома или бани. Как уже было сказано, этой операции может и не быть в случае с опорой глубокого заложения, когда опалубка для нее не делалась.

Обратную засыпку рекомендовано выполнять тем же грунтом, если он является непучинистым. В противном же случае оптимальным вариантом будет его полностью заменить на таковой.

Вернуться к оглавлению

В качестве вывода

Как видно из всего вышенаписанного, сделать фундамент ленточного типа для дома или бани достаточно просто. Процесс трудоемкий, но несложный. Что касается тонкостей, то для каждого отдельного случая они свои. Часто приходится полностью убирать грунт или выбирать новое место строительства, поскольку на запланированном вовсе невозможно поставить ленточный фундамент. Но даже в таких случаях есть выход — устроить надземный фундамент с широкой подошвой.

Такой тип опоры выполняется в большинстве своем из железобетонных плит промышленного производства. Из них также можно возвести и заглубленный фундамент.

moifundament.ru
