Из чего состоит окно пвх описание – Из чего состоит пластиковое окно: описание деталей

Из чего состоит пластиковое окно

09 июня 2017

Пластиковое окно — это конструкция, которая с виду кажется цельной и неделимой. На самом же деле она состоит из довольно большого количества комплектующих, каждая из которых своим высоким качеством и надежностью обеспечивает окну ПВХ заложенные технические характеристики и эстетическую красоту. В нашей статье мы расскажем (а кому-то просто напомним), из каких именно элементов состоит оконная конструкция.

1. Коробка. Один из основополагающих элементов окна ПВХ, который еще иногда называют словом «рама». Это несущая конструкция, которая надежно крепится к стене и служит основой для крепления всех других оконных составляющих. Очень важно проследить за тем, чтобы коробка в точности совпадала с оконным проемом по его формам и размерам; это гарантирует ее надежную фиксацию в первую очередь.
2. Створка. Следующий элемент, который ставится непосредственно в коробку. Створка представляет собой открывающуюся часть окна, которая служит для проветривания помещения. Современные створки за счет наличия определенного комплекта фурнитуры (о ней мы расскажем позже) могут открываться с помощью поворотного, поворотно-откидного, наклонно-сдвижного и прочих механизмов. Отметим, что, как и коробка, створка состоит из высококачественного пластикового профиля REHAU.
3. Стеклопакет. Пластиковые окна иногда ошибочно называют «стеклопакетами». На самом деле стеклопакет — это составная часть окна ПВХ. Объемный элемент включает в себя два или три идеально отполированных стекол марки М1, которые разделены между собой, но объединены в единую конструкцию при помощи дистанционной рамки по контуру. Использование герметиков позволяет гарантировать замкнутым камерам, пространству между стеклами, идеальную герметичность. Стеклопакеты могут заполняться разряженным воздухом или инертным газом, что обеспечивает дополнительные теплоизоляционные характеристики.
4. Уплотнители. Уплотнители или уплотнения — это элементы из каучука или силиконовой резины, которые служат для максимально плотного примыкания одного элемента пластикового окна к другому. К примеру, именно благодаря уплотнителям створка плотно прижимается к раме при закрытии. Этот же элемент гарантирует герметичность соединения стеклопакета и рамы на местах стыков. Если уплотнители установлены правильно и не повреждены, то они надежно защитят от сквозняков и попадания влаги внутрь.
5. Фурнитура. За процесс приведения створки в движение в оконной конструкции отвечает современная оконная фурнитура, которая позволяет эксплуатировать окно ПВХ с удовольствием. Помимо вышеупомянутых процессов, скрытые от глаз фурнитурные механизмы обеспечивают прижатие и запирание оконной створки не только в районе ручки, но и в других точках периметра, что также оказывает влияние на герметичность конструкции. В пластиковых окнах REHAU может присутствовать и дополнительная фурнитура, отвечающая за повышение функциональности оконной конструкции. Компания Оконный Континент использует в своих окнах только лучшую фурнитуру SIEGENIA Titan AF, предоставляемую известным немецким производителем.
6. Армирование. Пластик или поливинилхлорид, при всей своей надежности, не мог бы выдерживать значительные ветровые и весовые нагрузки в течение многих десятилетий, не подвергаясь деформациям, если бы он ни был укреплен специальным металлическим армированием. Армирование — это своего рода «скелет» пластикового окна, который находится внутри оконного профиля REHAU.
7. Импост. Внимательно присмотревшись к пластиковому окну, Вы сможете заметить, что его створки не примыкают друг к другу. Они разделены между собой специальным элементом, который называется импост. Он может устанавливаться в створку или коробку с целью разделения оконной конструкции на отдельные составляющие.
8. Штапик. Штапики — это те элементы, которые обеспечивают надежность крепления заполнений створки или коробки. К примеру, штапики могут использоваться для фиксации стеклопакета в створке. Выглядит такое крепление достаточно незаметно, но его важность сложно переоценить.
9. Штульп/горбылек. Если есть необходимость разделить пластиковое окно на несколько частей с целью достижения необходимого уровня его изящества или функциональности, используется элемент под названием «горбылек». Если Вы откроете одну из створок в конструкции, то откроется и другая, которая не имеет ручки, образуя единое, неразделенное импостом пространством. Аналогичный «разделитель» есть и у пластиковой двери. Называется он «штульп».





10. Откосы. Откосы — это составные элементы оконной конструкции, которые прикрывают участки сверху и сбоку от пластикового окна. Это завершающий отделочный элемент, обеспечивающий гармоничность встраивания окна ПВХ в интерьер помещения. Компания Оконный Континент устанавливает откосы из гипсоволокнистых листов (ГВЛ) или сэндвич-панелей.
11. Отлив. Отлив — это оцинкованный элемент, расположенный со стороны улицы, который позволяет эффективно избавляться от осадков, попадающих на поверхность окна.
12. Подоконник. Подоконник навряд ли нуждается в подробном описании. Отметим, что он может быть пластиковым или изготовленным из ламинированных фанерованных плит (ФСФ). С помощью правильно подобранного подоконника завершится процесс оформления окна!

• 20 июня 2017

  Использование ленты ПСУЛ

  У многих наверняка сложилось мнение, что монтаж пластиковых окон по ГОСТу должен обязательно предусматривать использование ленты ПСУЛ. Что ж, это достаточно спорное утверждение, хотя во многих случаях ПСУЛ действительно обеспечивает достижение всех тех параметров и характеристик монтажного шва, которые предусматриваются государственным стандартом. И все же отдельные нюансы в этом вопросе присутствуют, и нюансов этих достаточно много. Предлагаем ознакомиться с ними в нашей статье, посвященной использованию паропроницаемой ленты ПСУЛ при заделке внешнего монтажного шва.

• 16 июня 2017

  Сдержанность и очарование: «холодный» вариант остекления в стилистике «Мужской балкон»

  Остекление балконов и лоджий в наше время является очень востребованной услугой. Наш рациональный ум уже давно пришел к выводу, что глупо не использовать для собственного блага пространство, которое принадлежит тебе по праву собственности. И это справедливо даже в том случае, если для этого потребуются дополнительные денежные вложения, ведь комфорт и красота требуют, как известно, определенных затрат.

• 30 мая 2017

  Как сочетать индийский стиль в интерьере с пластиковыми окнами

  Почитателей востока, особенно поклонников индийской культуры, стремящихся воссоздать в своей квартире роскошный восточный интерьер, очень волнует проблема сочетаемости этого стиля с современными пластиковыми окнами. Они переживают за то, что современные материалы, которые используются при производстве окон, вступят в противоречие с самой идеей индийского стиля, ведь, как известно, для классического индийского интерьера характерны натуральные материалы. Да, это так.

  Но согласитесь, что воссоздание подлинно индийского стиля — это дело хлопотное и очень затратное. Гораздо проще и интереснее с точки зрения дизайнерской работы создать вариацию на тему индийского стиля, используя какие-то характерные для него элементы, умело сочетая их с элементами другого стиля.

• 26 мая 2017

  Классификация стеклопакетов по функциональным возможностям

  Помимо камерности и наличия специального напыления для стеклопакета важны те функциональные возможности, которыми его наделяет производитель. Проще говоря, важно определить, от чего именно будет защищать помещение новое пластиковое окно. Отсюда и возникла условная классификация стеклопакетов по их функциональному назначению.

Все новости и публикации

www.okonti.ru

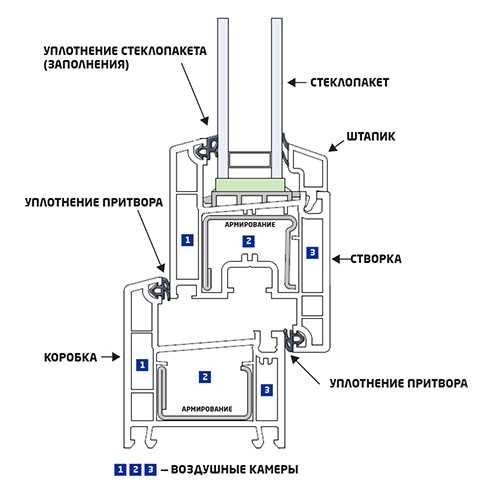

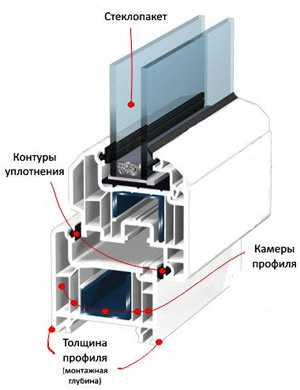

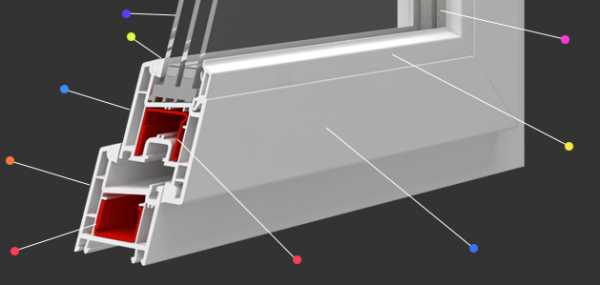

Конструкция пластиковых окон в разрезе

Устройство пластиковых окон (ПВХ), состав пластикового окна

Пластиковые окна состоят из множества элементов, главным из которых является профиль ПВХ. Он представляет основную конструкцию окна, внутри которой расположен армирующий пояс для усиления жесткости и прочности.

Из чего состоят пластиковые окна

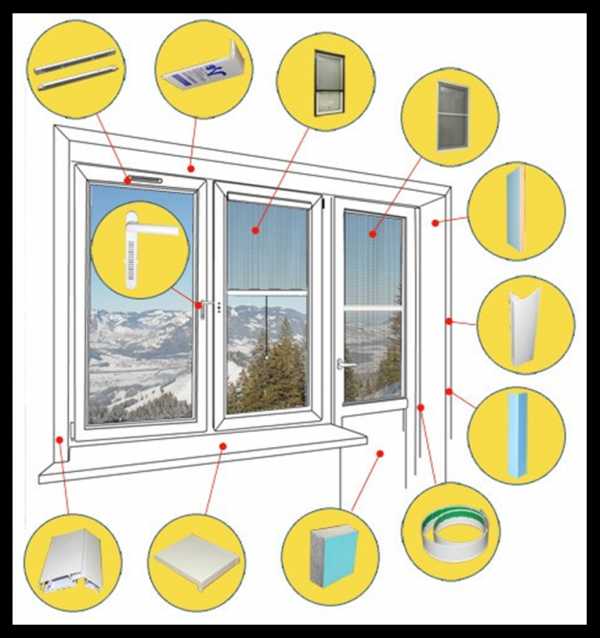

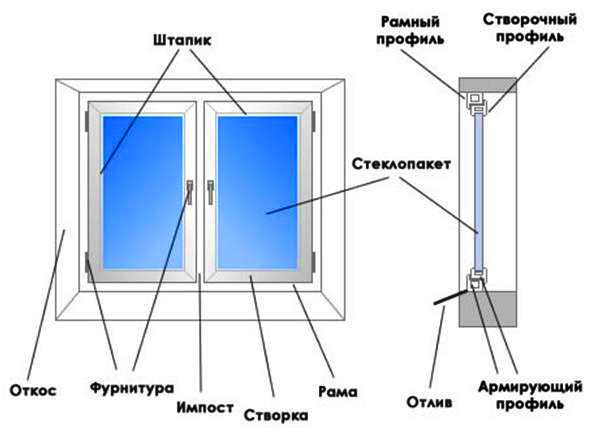

Устройство пластикового окна предполагает наличие следующих элементов:

• Рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проема для обеспечения максимальной фиксации в стене или крыше.
• Армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жесткости всей оконной конструкции.
• Створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• Импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• Штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• Фурнитура. К понятию фурнитуры относятся петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• Стекло. Не путать со стеклопакетом, о котором мы расскажем ниже. Стекла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.

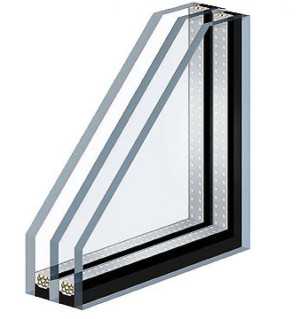

• Стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая вдобавок молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• Резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• Штапик. Нужен для закрепления стеклопакета внутри створки.
• Раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
• Подоконник. Данный элемент в описании не нуждается. Но можно сказать, что он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• Водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для слива воды, попадающей на окно.
• Откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Это все элементы, которые входят в состав пластикового окна. Еще можно добавить, что под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он иногда служит для выравнивания окна.

Пластиковые окна — едва ли не главный атрибут уюта и комфорта. Мы знаем, что в доме, где они установлены, тепло и не дует. Однако, как выясняется на практике, наши знания о пластиковых окнах довольно ограничены. Большинство из нас воспринимают пластиковое окно как единый продукт, в котором светопрозрачное наполнение неразрывно связано с пластиковой рамой. Между тем пластиковый профиль и стеклопакет — разные части одного целого. Они выпускаются разными производителями и в комплекте просто дополняют друг друга.

Профиль профилю рознь

Все профили из ПВХ внутри полые и имеют несколько внутренних камер, заполненных воздухом. Они могут иметь две, три, четыре, пять и более камер (пустотных каналов по всей длине профиля). Наличие камер повышает теплоизоляционные показатели конструкции. Кроме того, их количество, размеры и расположение в профиле не случайны, а определены техническим расчетом.

Дополнительные пазы в профиле служат для установки штапика, фурнитуры и для крепления прочих элементов. При установке окна наиболее подходящая конструкция выбирается исходя из тех задач, которые надо решить, например для лучшей тепло- и шумоизоляции жилого пространства. Для квартиры профиль подбирается с максимальный количеством камер — чем больше камер, тем теплее.

Профильная система для дома временного проживания (например, дачи) с позиции экономии обычно имеет минимальное количество камер. Профиль для остекления загородного дома постоянного проживания должен противостоять тем ветрам и холодам, которым подвергается такое строение, а значит, обеспечивать оптимальную теплоизоляцию при невысоких расходах на отопление дома. По словам специалистов, двухкамерный профиль, например, не подходит даже для юга России, не то, что для суровой сибирской зимы.

Чем толще, тем теплее

Многокамерностъ профиля — не единственный залог тепла и комфорта в доме, Для хорошей теплоизоляции большое значение имеет также монтажная ширина профиля. Чем она больше — тем теплее рама пластикового окна. Сегодня на рынке представлено большое количество профильных систем разной монтажной ширины (от 52 до 90 мм), которые могут быть использованы для производства пластиковых светопрозрачных конструкций и отличаются теплотехническими характеристиками.

Еще один существенный критерий при выборе профиля — толщина его стенок. Оптимально, если толщина внешних стенок профилей -3 + 0,2 мм. Ряд производителей ради экономии на сырье и удешевления профиля уменьшают толщину, что, безусловно, не может не сказаться на энергосберегающих характеристиках пластиковой рамы. В таком случае не спасет даже многокамерность профиля.

Кстати, в период экономического кризиса на рынке появилось множество подобных дешевых оконных профилей эконом-класса. Сравните; пятикамерный немецкий профиль с толщиной наружной стенки 3 мм по теплотехническим характеристикам превосходит шестикамерный с толщиной наружной стенки 2-2,5 мм. В итоге эффект от установки таких, якобы теплых, многокамерных пластиковых окон для покупателя будет малоощутим, а экономия на энергоресурсах ничтожна.

В настоящее время на рынке пластиковых окон присутствует несколько типов компаний: производители комплектующих (профиля, фурнитуры, стекла, уплотнителей и т.д.), переработчики (компании- производители оконных конструкций) и дилеры. В упрощенном виде цепочка взаимодействия зтих компаний выглядит так: производители комплектующих поставляет расходные материалы переработчику, который на собственном производстве выполняет ряд операций по изготовлению пластикового окна. Затем осуществляется доставка окна клиенту и непосредственно монтаж, который проводится собственными монтажными бригадами компании-производителя или силами дилера.

Одним из ключевых показателей благонадежности компании является наличие собственного производства и разрешительных документов на продукцию и услуги, а также лицензий и сертификатов. В частности, солидная компаний должна иметь сертификаты соответствий на все комплектующие, используемые в производстве пластиковых окон, и на ПВХ-конструкции, а также сертификат на технологию монтажа, подтверждающий его качество. Обязательно стоит уточнить, предоставляется ли гарантия на окно и монтажные работы, на какой срок она действует.

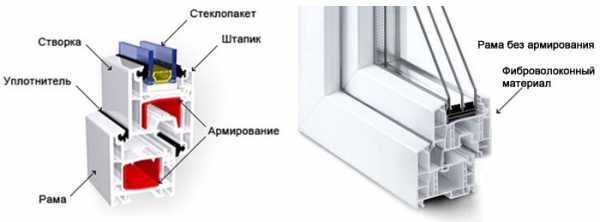

У пластика стальной характер

Большинство производителей при изготовлении пластикового профиля используют металл. Внутри каждого профиля находится стальной оцинкованный армирующий элемент, имеющий П-образную форму или форму прямоугольной трубы. Он необходим, чтобы пластиковая конструкция «чувствовала» себя уверенно в проеме окна и вне его — для ее прочности и жесткости. Кстати, именно благодаря этому металлическому каркасу многокамерность (соответственно, многопустотность) профильных систем не сказывается негативно на их прочности. Каркас всю основную нагрузку берет на себя.

На рынке есть профильные системы и без стального армирования. Сторонники такого конструктивного решения приводят свои доводы в пользу неармированных систем. Во-первых, в целом пластиковые профили хрупкими изделиями не являются. Перегородки, образующие камеры, внутри профиля представляют собой ребра жесткости. При правильном конструировании увеличение количества камер (перегородок) только усиливает профиль.

Во-вторых, металл, входящий в конструкцию обычных пластиковых профилей, часто является причиной образования потенциальных мостиков холода — одного из источников теплопотерь в традиционных оконных блоках. Значит, заведомо такая рама не является на 100% теплой. Следовательно отсутствие стального армирования делает профильную систему более энергоэффективной. Однако такой профиль производится уже не из обычного пластика, а из инновационного фиброволоконного материала, который и обеспечивает необходимую жесткость конструкции.

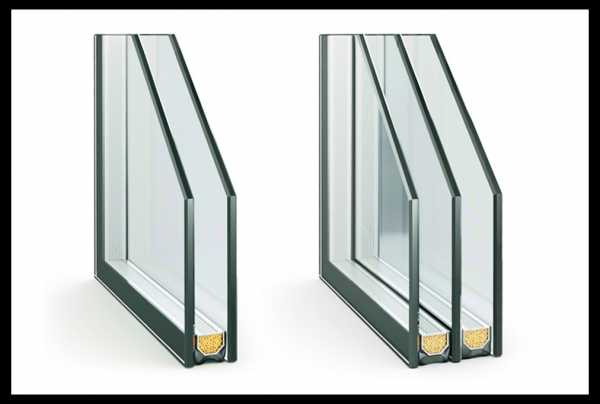

Еще одно камерное произведение

Многокамерность является ключевой характеристикой не только профиля, но и стеклопакета, который состоит из двух или более стекол, разделенных металлической дистанционной рамкой. Вся конструкция прочно соединена двумя слоями герметика. Стеклопакеты могут быть одно-, двух-, трехкамерными. Под камерой понимается промежуток — воздушный или газовый — между стеклами.

Сегодня стеклопакеты заполняют различными инертными газами — аргоном, ксеноном, криптоном — или просто сухим воздухом. Одно из ноу-хау на рынке — вакуумные стеклопакеты, разработки которых ведутся за рубежом. Их теплозащитные свойства обещают быть самыми высокими.

Стеклопакеты имеют разную ширину. Ширина стеклопакета — это сумма толщины стекол (по 4 мм каждое) и толщины дистанционной рамки (от 10 до 16 мм>, устанавливаемой между стеклами. Она может сильно варьироваться — от 18 до 60 мм. Например, стеклопакет шириной 40 мм имеет формулу 4+14+4+14+4.

Чем больше ширина стеклопакета, тем лучше он сберегает тепло. Для климатических условий Сибири оптимально подходит двухкамерный стеклопакет шириной 40-44 мм. Количество камер стеклопакете и профиля в одном окне не должно обязательно совпадать.

Чтобы он не плакал

Безусловно, хороший, теплый стеклопакет — это герметичный стеклопакет, Дело в том, что зимой из-за резких перепадов температуры в местах, сопряженных с переплетами, может скапливаться конденсат и образовываться наледь. В ее образовании бывает виновата разгерметизация стеклопакета. Объективно герметичность светопрозрачного наполнения зависит от нескольких факторов, и проверить ее при покупке невозможно. Но ряд условий позволит обезопасить окно от негативных последствий разгерметизации.

Например, особая дистанционная рамка между стеклами из пластика с коэффициентом теплопроводности 1,4 исключает промерзание краевых зон окна. На рынке пластиковых окон этот метод повышения энергоэффективности окна получил название технологии «теплого края». Установка стеклопакетов с «теплым краем» обеспечит комфорт в доме в любое время года без образования конденсата и зимней наледи. В комплексе с энергосберегающим стеклом такая дистанционная рамка позволит экономить на отоплении.

Они такие разные

Стеклопакет пластикового окна может быть изготовлен с любым видом стекла. Например, с энергосберегающим. Оно представляет собой обычное стекло с теплоотражающим покрытием, которое наносится с одной стороны стекла путем напыления особых частиц. Внутри стеклопакета энергосберегающие стекла обращены поверхностью с теплоотражающим покрытием внутрь квартиры. Покрытие свободно пропускает солнечную коротковолновую энергию в помещение и в то же время отражает длинноволновое тепловое излучение, например от нагревательных приборов, внутрь помещения, не давая ему уйти наружу. Таким образом, с его помощью можно снизить теплопотери дома, риск промерзания стеклопакета и появления внутри него конденсата.

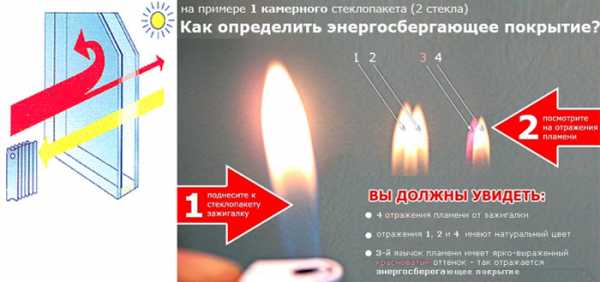

Энергосберегающее стекло бывает двух видов: К-стекло и I-стекло. Покрытие первого характеризуется твердостью и стойкостью к механическому воздействию. Такое энергосберегающее стекло не требует специальных условий хранения, легко перевозится, обрабатывается и его можно использовать отдельно. Стеклопакеты чаще всего производят с I-стеклом, поскольку оно превосходит К-стекло в 1,5 раза по теплосберегающим свойствам. Однако оно обладает низкой атмосферостойкостью. Поэтому его ставят в стеклопакеты напылением внутрь и никогда отдельно не используют.

Для решения вопросов энергосбережения можно использовать более простое и дешевое решение — энергосберегающую пленку. Энергосберегающая пленка была придумана как альтернатива энергосберегающему стеклу. Конечно, защищает от теплопотерь она не настолько хорошо, как энергосберегающее стекло, и ее светопропускание составляет только 70%, но зато эту пленку можно наклеивать на уже имеющийся стеклопакет. Кроме тепловых (инфракрасных) лучей, оконная солнцезащитная энергосберегающая пленка отражает ультрафиолетовые лучи.

Еще один шедевр стекольной промышленности — самоочищающееся стекло. Его использование помогает решить важную проблему обслуживания зданий с большой площадью остекления — мойки стекол. Стекло в буквальном смысле «моет» себя само, и таким образом отпадает необходимость использования химических очищающих средств и привлечения техники для высотных работ.

Все дело в особом покрытии стекла, которое можно увидеть под определенным углом зрения. Поверхность материала имеет зеркальный эффект с небольшим синеватым оттенком. Это специальное покрытие содержит в своем составе оксид титана, который наносится на поверхность еще не остывшего стекла и обеспечивает самоочистку от органических загрязнений.

Оксид титана позволяет добиться гидрофильности поверхности материала, т.е. вода на стекле не собирается в капли, а равномерно распределяется по поверхности, благодаря чему все загрязнения смываются дождем. Подтеков и пятен не остается. Под воздействием ультрафиолета все органические соединения на таком стекле разлагаются (фотокаталитический процесс), т.к. покрытие не дает им плотно сцепиться со стеклом. Однако, установку самоочищающихся стекол следует производить только на том фасаде дома, где есть доступ дождевой воды ко всей плоскости стекла и наличие постоянного ультрафиолета (т.е. его использование может быть неэффективно для окон, расположенных на северной стороне).

→ Основной раздел → Монтаж окна → Устройство пластикового окна

Устройство окна

Для производства пластиковых окон используется синтетический полимер поливинилхлорид. сокращённо — ПВХ. Поэтому пластиковые окна часто называют ПВХ-окнами. Основной элемент любого окна — это рама (каркас). Для изготовления рамы используется специальный элемент из поливинилхлорида — профиль. Проще говоря, профиль — это литая пластиковая конструкция в виде хлыста, разрезаемого на части нужных размеров (заготовки для рамы), которые затем герметично спаиваются между собой, образуя каркас окна.

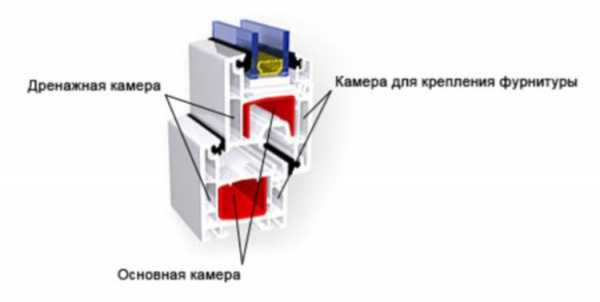

На следующем рисунке изображён оконный профиль в разрезе:

Как видите, внутри он поделён пластиковыми перегородками на несколько независимых друг от друга полых секций — камер. Именно их имеют ввиду, когда говорят, сколько камер имеет окно. Чем больше камер в профиле, тем выше теплоизоляция и шумоизоляция окна. Оконный профиль может иметь от 3 до 8 камер. На нашем примере изображён 5-камерный профиль Veka Softline. Для наглядности на рисунке ниже камеры условно раскрашены в разные цвета:

Воздушные камеры внутри профиля

Обратите внимание на среднюю, самую большую камеру (обозначена красным цветом) — сюда вставляется армирующий стальной вкладыш, придающий раме дополнительную жёсткость и предохраняющий её от деформаций и разрушения вследствие температурных перепадов. В зависимости от типа профиля (рамный, створочный, импостный и т.д.) и его марки применяются различные по своей форме армирующие вкладыши (см. рисунок ниже): П-образные, Г-образные, с квадратным сечением и др.

Виды армирующих вкладышей

Существует несколько типов оконного профиля, различающихся конфигурацией и предназначением. На следующем рисунке представлены три основных типа профиля: рамный, створочный и импостный.

Чтобы собрать каркас для створки, используют створочный профиль. Коробку окна (раму) собирают из рамного профиля. Ещё один часто используемый вид профиля импостный применяется для изготовления импостов — перегородок (горизонтальных или вертикальных), разделяющих окно на несколько частей:

Пластиковое окно с двумя створками может быть и без импоста, т.е. без статичной перегородки посередине рамы. В этом случае по переднему краю одной из створок вместо створочного профиля устанавливается штульп — аналог импостного профиля, оборудованный дополнительными элементами для примыкания створок и запирания. На штульповой створке ручка не устанавливается, поэтому её невозможно открыть, предварительно не открыв вторую створку — ту, на которой стоит ручка.

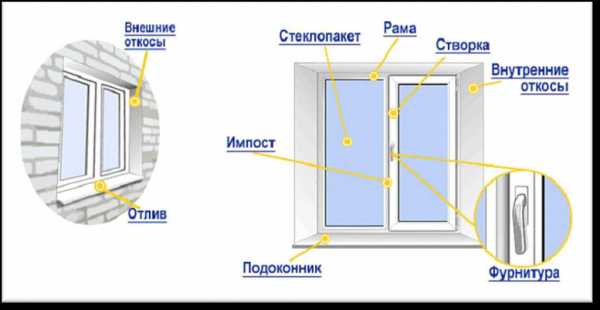

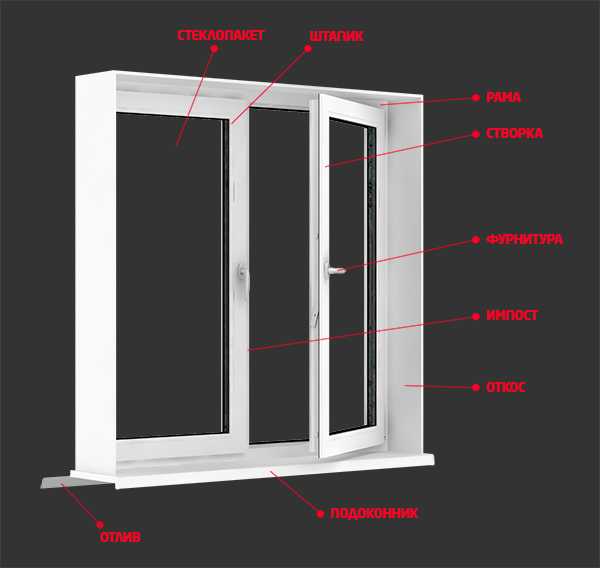

Конструкция окна

Рассмотрим конструкцию двустворчатого пластикового окна. Часто двустворчатым называют не только окно, имеющее в буквальном смысле две створки, но и окно, в котором открывается (имеет створку) только одна половина, а вторая половина — «глухая «, как в следующем примере:

• Основой окна, как уже было сказано, является рама .
• Рама стандартного окна разделена по вертикали на 2 части с помощью импоста .
• Одна половина окна часто (но не обязательно) делается глухой. т.е. не открывающейся. В неё устанавливается стеклопакет. Пакет закрепляется в раме штапиками. Стеклопакет состоит из двух или трёх стёкол толщиной 4 мм, между которыми по контуру проложены алюминиевые или пластиковые рамки. Торцы стеклопакета промазаны герметиком, обеспечивающим полную герметичность конструкции.
• Вторая часть окна в большинстве случаев делается открывающейся. На неё навешивается створка. Внешне створка напоминает самостоятельное глухое пластиковое окно. Она также имеет собственную раму, только собранную из «рамного » профиля. В раме установлен стеклопакет той же толщины, что и в глухой части окна, но с несколько меньшими габаритами.
• На створке в специальном фурнитурном пазу крепится запорный механизм — фурнитура. Это набор универсальных стальных элементов для открывания/закрывания створки в оконной коробке в разных режимах (самые распространённые режимы — поворотный и поворотно-откидной ). К фурнитуре относятся: петли (верхняя и нижняя), ручка и многоэлементный запорный механизм. Часть элементов устанавливается на импост и в створочную часть рамы. Все элементы фурнитуры, кроме ручки, устанавливаются и регулируются заводом-изготовителем.
• На раме, створке, импосте и штапиках установлены резиновые уплотнители. обеспечивающие герметичность окна.
• На нижнем профиле рамы и створки с уличной стороны имеются дренажные отверстия, проделанные в наружной камере. Они необходимы для вывода наружу конденсата из полости между профилем и стеклопакетом, образующегося из-за разности температур на улице и в помещении.

Оконная фурнитура

О фурнитуре следует рассказать поподробней, так как это, пожалуй, самый сложный элемент в конструкции пластикового окна. Чтобы обеспечить правильную и надёжную работу этого механизма на смонтированном окне, рассмотрим устройство и принцип работы фурнитуры.

Существует несколько видов фурнитуры от разных производителей (MACO, ROTO, SIEGENIA и др.), но все они объединены общим принципом работы и универсальны в том плане, что могут быть установлены на любой тип оконного профиля. Ниже на примере поворотно-откидной фурнитуры MACO детально изображены все элементы фурнитуры (красным шрифтом подписаны элементы, устанавливаемые на створке, зелёным — на раме). Элементы расположены в том порядке, в котором они были бы установлены на створке с правым открыванием (правая створка — это створка, открывающаяся на правую сторону, если смотреть на неё со стороны помещения).

Основой этого сложного, на первый взгляд, механизма являются две стальные пластины, расположенные по контуру створки в специальном фурнитурном пазу. Наружная пластина является статичной (неподвижной), а внутренняя (передающая шина ) — перемещаемой вдоль наружной. На каждую сторону створки устанавливается по одному элементу, в основе которых лежат именно эти две пластины. По переднему краю (сторона ручки) установлен механизм «основной запор». по верхнему — «ножницы». по петлевой и по нижней сторонам — «средний запор». Между механизмом «основной запор» и «ножницами» имеется дополнительный связующий элемент — «угловая передача». в котором передающая шина выполнена в виде гибкой стальной пластины. «Средний запор» (как боковой, так и нижний) имеют собственную (встроенную) угловую передачу.

Принцип работы фурнитуры состоит в следующем: при поворачивании ручки приводится в движение внутренняя стальная пластина — передающая шина. На ней в определённых местах имеется несколько выступающих наружу элементов — цапф. предназначенных для запирания створки. Когда мы поворачиваем ручку вниз, цапфы задвигаются за ответные планки. установленные напротив на раме и импосте. На рисунке ниже изображена цапфа, заведённая за ответную планку: При этом створка плотно притягивается к раме, то есть закрывается (ручка вниз — положение «закрыто»). Если сейчас повернуть ручку обратно на 90°, цапфы выйдут из-под ответных планок и створка откроется (ручка горизонтально — положение «открыто»). Далее, если повернуть ручку вверх, фурнитура переключится в режим проветривания — низ створки войдёт в зацепление с рамой, а верх откинется (ручка вверх — положение «проветривание»). В это время все цапфы, кроме самой нижней (на стороне ручки), отодвигаются от ответных планок, т.е. остаются свободными.

Нижняя (угловая) цапфа, если приглядеться, на самом деле состоит из двух цапф (вторая меньшего размера) на одном основании. Её точное название — подпружиненный откидной запор — на рисунке ниже обведён красным кружком:

На импосте напротив откидного запора установлена специальная откидная запорная планка (см. фото ниже), которая захватывает цапфы запора как при закрывании, так и при переводе в режим проветривания. Это необходимо, чтобы в режиме проветривания низ створки держался за раму обоими углами.

Цапфы можно вращать вокруг их оси с помощью плоскогубцев (только аккуратно, чтобы не царапать покрытие). Таким образом регулируется степень прижима створки при запирании. Дело в том, что цапфы поворотно-откидной фурнитуры MACO (MACO MULTI-TREND) имеют овальную форму. Если поставить овал вертикально, прижим уменьшится (летний вариант), а если повернуть овал горизонтально, прижим станет максимальным (зимний вариант). На других типах фурнитуры подобная регулировка осуществляется либо вращением эксцентрика в центре цапфы (шестигранным ключом), либо вращением эксцентрика в центре ответных планок.

Самый оригинальный механизм фурнитуры находится в верхней части створки. Это ножницы — элемент, в работе действительно напоминающий обычные ножницы. Механизм ножниц имеет два основных рабочих положения. В закрытом или открытом положении створки, т.е. когда она не откинута на проветривание, обе планки ножниц сложены в одну линию вдоль края створки. При переключении в режим проветривания (ручка вверх) верхняя и нижняя планки расцепляются и ножницы раздвигаются (это положение показано на рисунке справа). При этом верхняя (отделившаяся) планка через петлю-уголок, прикреплённый к её концу (на рисунке для наглядности он отсоединён), остаётся связанной с верхней петлёй рамы и удерживает створку в откинутом состоянии.

Существует ещё одно рабочее положение ножниц — так называемое микропроветривание. когда створка откидывается совсем немного, что полезно зимой. Для включения этого режима ручка ставится вверх не вертикально, а под 45°.

Чтобы при переводе створки в режим проветривания откидной запор (нижний угол) вошёл в зацепление с запорной планкой на импосте, а не проскочил мимо, ручку нужно поворачивать, предварительно прижав створку к раме. От случайной ошибки фурнитура защищена устройством блокировки, не позволяющим вращать ручку, пока створка на прижата к окну. Эту задачу выполняет специальный рычажок, расположенный рядом с ручкой — микролифт (показан на рисунке справа). Вторая его функция — защита створки от провисания, чем обусловлено второе его название — микролифт-приподниматель. Дело в том, что при запирании створки цапфы двигаются вверх (имеется в виду сторона ручки), и испытывают встречное сопротивление ответных планок, чем соответственно отталкивают саму створку вниз, заставляя её постепенно провисать. Правильно отрегулированный по высоте микролифт мягко упирается в ответную планку приподнимателя на импосте (см. рисунок), не давая створке испытывать «перегрузки» при закрывании.

Поделитесь с друзьями :

Источники: http://gold-cottage.ru/okna/ustrojstvo_plastikovyh_okon_pvh_sostav_plastikovogo_okna.html, http://www.trans-mix.ru/info2/plastikovyje-okna-konstrukziya.php, http://oknosam.ru/design.php

1oknn.ru

Конструкция ПВХ профилей – полезная информация от «Экопластика»

За решением установить пластиковые окна обычно следует общение с менеджерами оконных компаний. И здесь потенциальный покупатель часто осознает свою слабую информированность относительно того, что представляют собой окна ПВХ и из каких элементов они состоят. Это может существенно осложнить выбор «правильного» окна, поэтому есть смысл разобраться с указанными моментами заранее. Рассмотрим основные элементы современных оконных конструкций и их ключевые характеристики.

Профиль ПВХ

Пластиковый профиль составляет основу конструкции оконного блока. Фактически это рама окна, изготовленная из ПВХ (поливинилхлорида). Качественный оконный профиль обладает отличными эксплуатационными характеристиками: устойчив к атмосферным воздействиям, легок и прочен, долговечен и экологичен. К этому можно добавить отменную эстетику, которая выше всяких похвал. Однако здесь есть определенная оговорка: все перечисленные свойства характерны именно для профилей высокого качества, поэтому следует крайне серьезно относиться к выбору компании производителя. На российском рынке лучшие ПВХ профили представлены брендами REHAU, KBE и VEKA.

Пластиковые оконные профили имеют полую конструкцию: для улучшения теплоизоляции внутри располагается несколько воздушных камер (3, 4, 5 или 7). Чем больше камер – тем лучше теплозащитные свойства окна. Также во внутренней части профиля имеется металлическое армирование, которое необходимо для придания оконной конструкции большей жесткости.

Стеклопакет

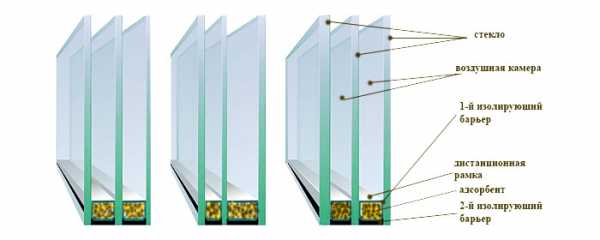

Стеклопакет для пластикового окна состоит из двух или трех стекол, герметично соединенных с помощью дистанционных рамок и герметика. При этом рамки оснащаются встроенным слоем влагопоглотителя, осушающим внутреннее пространство между стеклами. Для повышения уровня теплоизоляции межстекольное пространство может наполняться инертным газом.

Помимо стандартных, выпускаются стеклопакеты с улучшенными характеристиками звуко- и теплоизоляции. Это дает возможность подобрать окна, которые будут наилучшим образом соответствовать условиям эксплуатации. Повышение звуко- и теплозащитных свойств достигается путем изменения межстекольного расстояния и использования специальных стекол. Например, стеклопакеты могут оснащаться энергосберегающими, армированными, матовыми или декоративными стеклами.

Ответим на все вопросы!

Фурнитура

Оконная фурнитура, включающая в себя прижимные, поворотные, откидные и запорные устройства, призвана обеспечить функциональность створок окна. Это целый комплекс деталей и механизмов, благодаря которым пластиковые окна открываются и закрываются.

Здесь важно понимать, что именно от качества фурнитуры во многом будет зависеть то, насколько удобным и надежным окажется окно в процессе эксплуатации. И, несмотря на то, что стоимость фурнитуры может составлять до 30% от стоимости всего окна, экономить на ее качестве точно не стоит. Единственный разумный метод сэкономить на фурнитуре – установить «глухое» окно, но такой вариант устраивает лишь единичных покупателей.

Важнейшими характеристиками фурнитуры окон ПВХ можно назвать функциональность, износостойкость и долговечность. Кроме того, фурнитура может иметь дополнительные опции, значимые для отдельных потребителей: например, повышенную устойчивость к взломам. Наилучший способ купить надежную фурнитуру – обратить свой взор на проверенные бренды. Весьма высокой популярностью в России пользуются хорошо зарекомендовавшие европейские марки: Siegenia, Roto, Maco, Winkhaus.

Дополнительные комплектующие

Профиль, стеклопакет и фурнитура – ключевые элементы окон ПВХ, однако имеются и другие компоненты конструкции. Это штапики, уплотнители, отливы, откосы, подоконники, москитные сетки. Каждый из данных элементов вносит свою лепту в функциональность оконной конструкции, поэтому экономить на них также не стоит. Как и на монтаже окна ПВХ, который обязательно должен выполняться специалистами, и в полном соответствии с установленными правилами.

Как купить качественные пластиковые окна?

Чтобы приобрести гарантированно качественные окна ПВХ, нужно следовать простому правилу. А именно: обращаться только в надежные и проверенные оконные фирмы, обладающие достойной репутацией на рынке. Компания «ЭкоПластика» уже много лет предлагает пластиковые окна для коттеджа или квартиры, а также имеет собственное оконное производство, оснащенное по последнему слову техники. Мы устанавливаем окна ПВХ в Москве на основе профилей REHAU с использованием передовой фурнитуры от SIEGENIA-AUBI. Также у нас можно купить пластиковые окна в Видном, заказать пластиковые окна в Реутове и в других городах столичного региона.

ecoplastika.ru

Пластиковые окна (ПВХ): устройство, состав

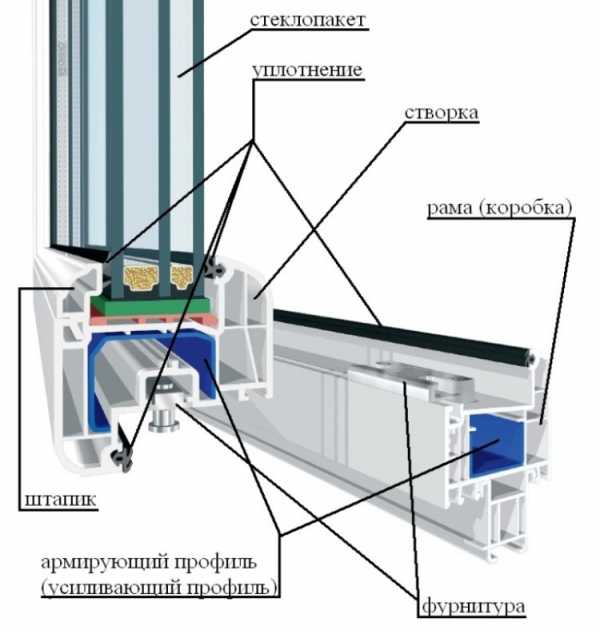

Из чего состоят пластиковые окна в сборе

• рама (коробка). Это основная несущая конструкция окна, которая должна в точности повторять размеры и форму оконного проёма для обеспечения максимальной фиксации в стене или крыше.
• армирующий профиль. Это металлическая конструкция, расположенная внутри пластикового профиля ПВХ для придания жёсткости всей оконной конструкции.
• створка. Это открывающаяся часть для проветривания помещения. Створки могут иметь различные варианты открывания (раздвижное, поворотное, откидное и так далее). Створка также состоит из пластикового профиля;
• импост. Предназначен для соединения створок окна и одновременно делит всю конструкцию на части.
• штульп. Этот элемент крепится к створке, которая может открыться только после основной створки (ввиду отсутствия ручки). Благодаря штульпу при открывании двух створок образующееся пространство остается единым, без поперечного импоста.
• фурнитура. Это петли, на которых висят створки, замки для закрывания створок, ручки, внутренние механизмы движения створок в разные стороны и так далее. В общем, это все элементы, благодаря которым окно может открываться, закрываться и поворачиваться в различных направлениях.
• стекло. Не путать со стеклопакетом. Стёкла бывают разных видов, например, Триплекс. Триплекс изготавливается по принципу автомобильного стекла: две плоскости стекла соединяются между собой слоем полимера. При разрушении осколки не отлетят от окна, а останутся на месте.
• стеклопакет. Бывает однокамерный (два стекла) и двухкамерный (три стекла). Стеклопакет представляет собой герметичную конструкцию из нескольких стекол, которая герметично закреплена в профиле ПВХ. Для поглощения влаги во избежание запотевания между стеклами расположена тонкостенная рамка из алюминия, покрытая молекулярным ситом. Для улучшения теплоизоляции может быть использован инертный газ аргон. Стекла в стеклопакете бывают разной толщины с разным расстоянием между собой. Например, формула 4-16-4 означает, что стеклопакет однокамерный с двумя стеклами толщиной по 4 мм и расстоянием между ними 16 мм. По периметру стеклопакета заливается мастика, препятствующая попаданию пыли и влаги внутрь.
• резиновые уплотнители. Служат для уплотнения соединения таких элементов как створки и рамы, а также стеклопакета. Уплотнители предотвращают попадание влаги и продувание, улучшая герметизацию.
• штапик. Нужен для закрепления стеклопакета внутри створки.
• раскладка. Это декоративный элемент, придающий пластиковому окну архитектурное своеобразие.
• подоконник. Он может быть изготовлен по желаемой ширине выступа, а также не только из ПВХ профиля, но и ламинированной МДФ или ДСП плиты.
• водоотлив. Это металлический подоконник (или карниз) с наружной стороны окна, служащий для отвода от стены воды, попадающей на окно.
• откосы. Этими составными элементами закрываются части стены с боков и сверху от окна, завершая тем самым его отделку.

Под окном между наружным карнизом и подоконником может быть расположен подставочный профиль. Он служит для выравнивания окна.

Дальше больше!

gold-cottage.ru

Состав окна

«Эсток» → Статьи → Разное → Состав окна



Пластиковое окно — это продукт, состоящий из нескольких элементов, сопровождающихся различными техническими терминами. Как только не называют пластиковые окна и стеклопакеты: и окна ПВХ, и пластиковые стеклопакеты. Для того чтобы немного разобраться в данном вопросе, приведём небольшой словарь терминов и немного разберём строение окна.

Основные характеристики пластиковых окон

Появлению на свет пластиковых окон мы обязаны Анри Виктору Реньо, французскому учёному-химику и горному инженеру по совместительству {по окончании Политехнической школы в Париже (1832) учился в Горной школе}. Именно его работы и опыты привели к открытию данного материала. В ходе своих экспериментов и многократных исследований в 1838 г. Реньо получил такой материал как поливинилхлорид. Иными словами, это тот самый ПВХ, из которого сделаны современные окна.

К недостаткам поливинилхлорида можно отнести тот факт, что длительное воздействие ультрафиолета, например при попадании прямых солнечных лучей, на изделия из ПВХ может привести к фотодеструкции, вследствие чего изделие теряет эластичность и прочность. Для предотвращения данного явления в состав ПВХ вводят светопоглощающие красители, что позволяет ограничиться деградацией тонкого слоя толщиной около 0.05 мм, который изменяет свой цвет (процесс «отбеливания»).

В настоящее время окна из данного материала у всех на слуху и занимают лидирующие позиции на рынке. Полное доминирование не удивительно, ведь этот материал экологичен.

Также следует указать и другие характеристики пластиковых окон.

Важными функциями окон ПВХ являются сохранение тепла в доме / квартире и защита от какого-либо шума, исходящего извне.

И чтобы выполнять эти функции в полном объёме, хорошие окна должны обладать отличной звукоизоляцией и иметь сопротивление теплопередаче.

Теперь следует поговорить подробнее про звукоизоляцию.

Все мы, приходя домой, хотим полностью окунуться в спокойную и уютную атмосферу, где не будет места постороннему шуму, который доносится с улицы. И окна должны справляться с этой задачей, обладая хорошей звукоизоляцией, т. е. окна нашего дома должны снижать уровень шума, чтобы человек слышал только те звуки, которые ему приятно слышать, а не всё то, что происходит за окном.

Ведь за день мы устаем от акустического напряжения, сами того не замечая, поэтому важно, чтобы атмосфера дома была иной, чем на улице, работе и т. д.

На хорошую или плохую звукоизоляцию может повлиять сам стеклопакет, ведь он занимает довольно приличную площадь окна.

Ранее уже говорилось о том, что окно должно иметь сопротивление теплопередаче. И тут тоже свою роль играет стеклопакет.

Оказывается, всё достаточно просто: чем больше у окна сопротивления теплопередаче, тем теплее оно будет. А также тепло будет меньше проходить через конструкцию окон ПВХ. И можно не бояться, что в сильный мороз Ваш дом изнутри будет похож на ледяной дворец.

Для этого существуют энергосберегающие стеклопакеты. Суть таких окон в том, что на поверхность стекла наносится тонкий слой ионов серебра.

Улучшают качество теплоизоляции и дистанционные рамки, которые, в свою очередь, изготавливаются из пластика.

В любом случае, необходимо ответственно подходить к выбору окон, не спешить, чтобы потом не пришлось проводить монтаж заново и не мучиться от нежелательных звуков, проникающих в Ваш дом.

Составляющие пластикового окна



Словарь терминов



0. Пластиковое окно — это инженерная конструкция, которая состоит из профиля, стеклопакета и набора фурнитуры.



1. Пластиковый профиль — это рама и створки окна, основная составляющая конструкции. Изготавливается химическим методом — экструзией: расплавленное полимерное сырьё продавливается через формирующее отверстие. Профиль представлен в трёх основных цветовых гаммах — белый, коричневый и бежевый.

2. Стеклопакет — монолитная конструкция, занимающая 90% всего окна и состоящая из нескольких стёкол (два и более). Стёкла разделены на промежутки, заполненные инертным газом или разряженным воздухом и соединены по контуру.

3. Фурнитура — это комплект механизмов, обеспечивающих работу окна: его открывание и закрывание в разных режимах. Представлена такими элементами, как петли, кронштейны, тяги, цапфы, ручки и многими другими. Ручку часто принимают за всю фурнитуру, хотя она лишь управляет множеством элементов. Фурнитура находится по всему периметру окна.

4. Штапик — это пластиковая планка, которая удерживает стеклопакет в окне.

5. Сэндвич-панель — изготовленный из пластика непрозрачный элемент окна. Применяется в глухих оконных и дверных конструкциях вместо стеклопакета.

6. Армирование — это использование металлического профиля, который находится внутри пластикового профиля, повышает жёсткость и прочность конструкции.

7. Подставочный профиль — невидимый глазу элемент окна, используемый при монтаже. Фактически является прокладкой между окном и стеной. Также является вспомогательным элементом для крепления отлива и подоконника.

8. Импост — это вертикальная перекладина, которая делит окно на части. Благодаря ей создаётся несколько световых проёмов.

9. Штульп — это профиль из пластика для двухстворчатых окон, позволяющий закрывать створки без вертикального разделителя, то есть безимпостный притвор. Створки окна в этом случае являются взаимозависимыми и не содержат оконной ручки. При открытом окне проём остаётся свободным от разделителя.

10. Резиновые уплотнители — вставляются по всему периметру окна. Плотно прилегают в областях крепления стеклопакета, рамы, створки. Обеспечивают герметичность и изоляцию.

Дополнительные элементы окон ПВХ

Откосы — это часть стены, которая примыкает к окну. Отделываются откосы штукатуркой, но для более привлекательного вида и комфорта используют в качестве отделки пластик. Такая отделка внутренней части стены и является откосом.

Отливы — это внешний элемент отделки окна. Выполняет функцию защиты окна и фасада дома от непогоды, дождя и влаги.

Подоконник — внутренняя часть отделки. Нередко используется для украшения дома комнатными цветами.

Раскладка — декоративный элемент окна. Вклеивается во внутреннюю часть стеклопакета и образует фальш-переплёт, визуально разделяя стекло на части. Такой декор придаёт окну неповторимую индивидуальность. Раскладка представлена в разнообразной цветовой гамме.

Ламинация — декорация оконного профиля плёнкой разных цветов по желанию потребителя. Такая плёнка устойчива к механическим повреждениям.

Москитная сетка — это тонкая металлическая сеть, которая устанавливается на пластиковый каркас. Крепится в пазы с внешней стороны окна и защищает Ваш дом от насекомых.

Вернуться к Списку статей



Услуги компании «Эсток»:



Заявки на расчёт можно прислать по электронной почте:



estok-05.ru

Виды конструкций пластиковых окон

Окно – это один из основных элементов любого помещения, влияющее на создание уюта и комфорта. Большинство людей понимают под этими понятиями светлую, теплую комнату, в которой царит тишина и покой. Однако достичь такого эффекта можно только с помощью качественного окна, которое не пропускает уличный шум в комнату и не выпускает тепло на улицу.

Наиболее популярными конструкциями стали пластиковые окна. В связи с развитием популярности было разработано множество разновидностей пластиковых окон.

Из чего состоит пластиковое окно

Пластиковые окна обладают рядом преимуществ – дешевизна, устойчивость к влаге и другим природным явлениям, отсутствие необходимости в дополнительном уходе. Чтобы выбрать по-настоящему надежное и удобное окно, необходимо ознакомиться с видами доступных конструкций.

Из чего состоит пластиковое окно:

1. Рама – это элемент, который прикрепляется к оконному проему в стене здания. Она полностью повторяет форму проема, поэтому изготовление рамы производится в индивидуальном порядке в соответствии с формой и размерами оконного проема. Рама выполняется из металлопластикового профиля.
2. Оконная створка – это подвижная часть окна, прикрепленная к раме посредством шарнирных навесов. На одном окне может быть несколько створок. Это зависит от индивидуальных предпочтений заказчика.
3. Стеклопакет – это несколько стекол, расположенных параллельно друг другу и герметично скрепленных между собой. Стеклопакеты вставляются в раму и створки окна. Количество стекол и их толщина выбирается индивидуально, в зависимости от предпочтений заказчика. Существуют однокамерные, двухкамерные и трехкамерные стеклопакеты.
4. Штапики – это пластиковые планки, удерживающие стеклопакеты в посадочных местах рамы и створок.
5. Оконная фурнитура – это механизмы для открытия и закрытия оконных створок (петли, замки, ручки и т.д.).
6. Оконные уплотнители осуществляют герметизацию стыков между элементами конструкции окна.

Подробнее о конструкции пластикового окна читайте в статье Как выбрать конструкцию пластикового окна.

Все пластиковые окна состоят из перечисленных элементов, однако их индивидуальная конструкция, качество и физические характеристики позволяют создавать окна, кардинально отличающиеся друг от друга.

Основные технические характеристики пластиковых окон

Надежность и функциональность окна складывается из технических особенностей каждого отдельного элемента. Существуют стандартные готовые комплектации окон для тех, кто не разбирается в особенностях их конструкции.

Но вы можете скомпоновать все элементы по своему усмотрению, а для этого необходимо разобраться в особенностях и разновидностях комплектующих.

Конструкция профиля

Металлопластиковый профиль – это армированный ПВХ, из которого создается несущий каркас окна (рама и створки). Основные технические характеристики профиля: теплопередача, ширина профиля и количество камер в нем.

Параметры металлопластикового профиля:

1. Камеры – это перегородки внутри металлопластикового профиля, каждая камера имеет свое назначение. Наиболее распространенным является трехсекционный профиль. Одна секция придает конструкции жесткость, вторая осуществляет отток конденсата, третья нужна для крепления фурнитуры. Однако существуют четырех, пяти и шестикамерные профили. Количество камер напрямую влияет на теплопроводность рамы окна, ведь каждая секция наполнена воздухом, а он является плохим проводником тепла.
2. Увеличение ширины профиля позволяет увеличить воздушную прослойку в камерах, а также обеспечивает возможность установки более толстых стекол и стеклопакетов, а это, в свою очередь, обеспечивает более надежную защиту от внешнего шума и утечки тепла.
3. Теплопередача – это значение, которое характеризует профиль, учитывая все преимущества и недостатки конструкции.

Стеклопакет

Стеклопакет – это несколько соединенных стекол, создающих между собой воздушные камеры. Он может быть одинарным, двойным и тройным. Сами стекла тоже могут иметь различную толщину.

Стеклопакеты бывают различных видов:

1. Энергосберегающие стеклопакеты – внутреннее стекло покрыто атомами серебра, что обеспечивает отражение тепла от радиаторов и уменьшает тепловые потери.
2. Тонированные стеклопакеты покрыты светопоглащающим веществом.
3. Ударопрочные стеклопакеты обработаны специальной смолой, что увеличивает их прочность.

Как влияет изменение параметров стекла на надежность окна:

1. Количество стекол в стеклопакете обеспечивает лучшую тепловую и звуковую изоляцию. Однако большое количество стекол при сильном шуме может попасть в резонанс от вибрации, что является источником шума и разрушения конструкции окна.
2. Толщина стекла в стеклопакете напрямую влияет на теплопроводность и звукоизоляцию окна. Чем толще стекло, тем лучше изоляционные свойства.

Наилучшими изоляционными свойствами обладает триплекс – это обычное стекло, покрытое специальной прозрачной пленкой, которая повышает прочность стекла и другие физические характеристики.

Виды пластиковых окон

Существует несколько видов пластиковых окон, различающихся по определенным признакам:

1. Форма окна. Этот параметр определяется формой и размерами оконного проема. Существуют круглые, квадратные, треугольные и другие окна.
2. Расцветка окна также определяется индивидуальными предпочтениями заказчика. Самые распространенные цвета – белый, коричневый и другие цвета, имитирующие дорогие породы дерева.
3. Тип открывания створки выбирается в индивидуальном порядке. Существуют следующие разновидности открывания: откидное (фрамужное), поворотное (традиционное), поворотно-откидное (сложное) и шпультовое (тип закрывания «створка в створку»), раздвижное, поворотно-сдвижное. Окно также может быть вообще без створок – глухое окно.

Поворотное открывание окна осуществляется за счет вертикальных навесов. Недостатком этого способа является то, что у створки большой размах (занимает много места) и отсутствует возможность регулировки притока воздуха – окно может распахнуться под напором ветра.

Откидной механизм позволяет приоткрыть створку, немного наклонив ее – это обеспечивает плавное проветривание помещения, при этом окно практически закрыто.

Поворотно-откидные пластиковые окна оснащены механизмом, позволяющим открывать окно двумя разными способами – традиционным и откидным.

Шпультовое открытие «створка в створку» обеспечивает большое открытое пространство, если открыты обе створки.

Раздвижные окна перемещаются на роликах вдоль плоскости окна (как в шкафу-купе). Данный механизм имеет отличное преимущество – экономия места.

Поворотно-сдвижные окна немного открываются на себя, а затем сдвигаются в сторону. Данный вариант значительно удобнее традиционного открытия.

Какая конструкция пластикового окна наиболее надежная

Наиболее надежным пластиковым окном считается конструкция, которая обеспечивает наилучшую тепловую и шумовую изоляцию. Если иметь неограниченный бюджет и использовать любую возможность для улучшения характеристик окна, то можно собрать следующую конструкцию:

1. Шестикамерный металлопластиковый оконный профиль шириной 90 мм использовать для несущей конструкции окна.
2. В профиль вставить тройной стеклопакет, камеры которого заполнены инертным газом, чтобы улучшить изоляционные свойства окна. Для еще большей изоляции можно использовать триплекс, энергосберегающие и тонированные стекла.
3. Установить створки со сложным механизмом, позволяющим открывать окно откидным и поворотным способом. Если необходимо сэкономить место, то можно установить сдвижную створку.
4. Выбирать пластиковое окно лучше среди наиболее известных марок: Veka, KBE, Rehau и др.

Даже самое лучшее пластиковое окно не будет надежным и долговечным, если произвести неправильный монтаж. Поэтому лучше обратиться в известную фирму, в которой работают квалифицированные специалисты.

Некоторые особенности, которые следует учитывать при компоновке конструкции пластикового окна:

1. Если увеличивать количество камер в профиле, то обязательно нужно увеличить его ширину, если этого не сделать, то желаемый изоляционный эффект не будет достигнут. Например, для трехкамерного профиля оптимальная ширина – 60 мм, для шестикамерного – 90 мм.
2. Чтобы увеличить звукоизоляцию стеклопакетов, но избежать вибрационного резонанса, нужно чередовать толщину стекол. Например, толщину внешнего стекла принять равной 8 мм, а следующего за ним – 4 мм и так далее.
3. Фурнитура окна должна обеспечивать плотное прилегание створок к раме и предоставлять возможность регулировки.

При эксплуатации окна, большая часть тепла выходит через поверхность стекла, а не через раму, поэтому нет большого смысла в установке дорогостоящего шестикамерного профиля. А в случае со стеклопакетом, лучше установить двухкамерный вариант с чередованием толщины стекол, но увеличить расстояние между стеклами.

Если запастись информацией, то сделать надежный выбор пластикового окна будет несложно. Главные советчики по выбору качественной и долговечной продукции – это сертификаты и технические характеристики. Ведь продавцы могут и приукрасить преимущества товара.

4okna.info

Устройство пластиковых окон — характеристики окон ПВХ. Из чего состоят пластиковые окна

Пластиковое окно — сложная конструкция для заполнения оконного проема в здании, состоящая из 3-х основных конструктивных элементов: пластикового профиля, стеклопакета, и комплекта фурнитуры. Пластиковые окна в нашей компании вы можете выбрать в каталоге.

Пластиковые окна: словарь терминов и определений

1. Пластиковый профиль, фактически, – это рама и створки окна. Технологически это элемент конструкции окна, полученный химическим методом — экструзией: происходит продавливание расплава полимерного сырья через формующее отверстие. Обычно профиль производится белого, коричневого и бежевого цветов.
2. Стеклопакет – единая конструкция, состоящая из двух или более стёкол, разделённых между собой воздушными камерами, и герметично соединённых по контуру. Воздушные камеры заполняется разряженным воздухом или инертным газом. Стеклопакет в среднем заполняет 90% площади оконного проёма. При выборе модели для остекления квартиры мы рекомендуем энергосберегающие стеклопакеты, например Теплопакеты STiS.
3. Фурнитура – это сложный механизм, обеспечивающих открывание и закрывание окна в различных режимах. Она включает петли, кронштейны, тяги и другие элементы. Проще всего её увидеть со стороны окна, где расположена ручка. Ручка управляет всем механизмом, поэтому её часто ассоциируют со всей фурнитурой.
4. Штапик – пластиковая планка, удерживающая стеклопакет или иное заполнение в раме.
5. Сэндвич-панель – пластиковый непрозрачный элемент: его применяют для установки вместо стеклопакета. В основном используется в дверных и глухих оконных конструкциях.
6. Армирование – металлический профиль, встроенный внутрь пластикового профиля. Предназначен для повышения механической прочности конструкции. Различают несколько видов армирования (г-образное, п-образное, замкнутое).
7. Подставочный профиль — элемент окна, который применяется при установке, при эксплуатации окна не виден. Он расположен между рамой окна и стеной в нижней части проёма. Фактически окно «стоит» на нём и он предназначен для крепления подоконника и отлива.
8. Импост – вертикально расположенная пластиковая стойка, разделяющая окно на несколько частей. Обеспечивает возможность создать несколько световых проёмов в одном окне.
9. Штульп – пластиковый профиль, накладываемый на створку. Используется для закрывания створок окна без импоста. Одна створка получается зависимой от другой и не имеет оконной ручки. Световой проём в этом случае получается свободным (без вертикального разделения).
10. Резиновые уплотнители — располагаются по периметру примыкающих элементов окна и предназначены для герметизации и исключения продувания.

Аксессуары для окон ПВХ

1. Откосы – это внутренняя часть стены, примыкающая к окну. Отделка откосов обычно производится штукатуркой, а для пластиковых, как правило – пластиковыми панелями. В этом случае откосами называют элементы внутренней отделки стены, примыкающие к раме окна пвх. Представлены решением Уют.
2. Отливы – «внешний подоконник». Монтируется с внешней стороны окна и предназначен для защиты фасадной части окна здания в целом от дождя и влаги.
3. Подоконник – понятно без объяснений. При монтаже пластикового окна устанавливаются специальные пластиковые подоконники.
4. Раскладка – элемент декоративного оформления окна. Она вклеена внутрь стеклопакета и образует фальш-переплёт, визуально разделяя окно на несколько частей. Раскладка бывает разной толщины и цвета.
5. Ламинация – декоративная окраска профиля в любой цвет из каталога. Производится плёнками, устойчивыми к механическим и климатическим воздействиям.
6. Москитная сетка – металлическая сеть, натянутая на каркас. Устанавливается в крепёжные пазы окна и предназначена для защиты от насекомых.

Сделать пвх окно элементом дизайна интерьера можно благодаря различным вариантам стилизации и декорирования окна: цветные стекла и витражи, нестандартные формы и цвета.

www.oknakomforta.ru
