Как прикрепить полозья к выдвижному ящику: Установка роликовых направляющих — Блог

Установка роликовых направляющих — Блог

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд это несложный процесс, который под силу даже начинающим мастерам. Однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

Особенности роликовых направляющих

Роликовые направляющие представляют собой две металлических рельсы, между которыми располагаются пластиковые колеса. Благодаря роликам обе части подвижного механизма могут двигаться в разном направлении, увлекая за собой ящик на корпусном модуле.

Полозья на роликах отличаются доступной ценой, легко поддаются ремонту, а их монтаж, при грамотном подходе к работе, не составляет труда. Почти единственным ограничением для установки роликовых направляющих являются слишком массивные ящики, которые могут привести к быстрому износу фурнитуры.

Монтаж роликовых направляющих на выдвижные ящики

В процессе монтажа полозьев один из рельсов крепится на боковые стенки корпуса мебели, а второй – непосредственно на ящик. Благодаря такому размещению планок, они нисколько не уменьшают полезное пространство внутри модуля. Чтобы избежать отсоединения ящика от шкафа, в конструкции предусмотрены специальные ограничители, которые выглядят как неровности на рельсах. Специальные отверстия на всем протяжении планок позволяют удобно монтировать их при помощи саморезов.

Прежде чем устанавливать выдвижные ящики на роликовых направляющих, важно определить точное местоположение планок на боковых стенках корпуса, чтобы избежать перекоса конструкции. Ящик должен располагаться ближе к нижнему краю фасада, но при этом не выступать за его пределы. При выборе места его расположения можно провести перпендикулярную линию карандашом, по которой и будет крепиться рельс.

Приступая к монтажу, для начала следует распечатать упаковку с механизмом и проверить его на работоспособность. Далее весь процесс установки проходит следующим образом:

1. Одну из планок прикладывают к разметочной линии так, чтобы разметка была видна в каждом техническом отверстии рельса.
2. В первое отверстие вкручивают саморез, затем размечают точку под крепеж во втором отверстии (с другого конца планки) и ввинчивают в отмеченное место еще один саморез. Чтобы дополнительно укрепить всю конструкцию, можно вкрутить дополнительный крепеж в отверстие, которое располагается в верхней части рельса. Подобные манипуляции повторяют для планок под все ящики, то есть крепят по паре рельсов на обе стойки корпуса.
3. На следующем этапе установки роликовых направляющих переходят непосредственно к ящикам. Для этого используют вторую часть механизма, которую накладывают на нижний угол ящика, выравнивают и прикручивают саморезами. Направляющую необходимо разместить строго под дно ящика, внахлест на ДВП. Поскольку корпусная мебель изготавливается из разных материалов, во избежание их разрушения отверстия под саморезы изначально проделывают дрелью.
4. Последний этап – установка ящика с одним рельсом во вторую направляющую. После этого можно ставить фасад и прикручивать ручки.

При правильной установке выдвижные ящики на роликовых направляющих будут исправно служить на протяжении долгого времени. Ограничители в конструкции рельсов позволят избежать повреждения задней стенки корпуса и сохранить привлекательный вид фасадов.

Смотрите также

Как выбрать

Кухонные выдвижные ящики Модерн Бокс (Modern Box)

Модерн Боксы — назначение и особенности систем выдвижения бренда GTV

10232 просмотров

Подробнее

Как выбрать

Сетчатые корзины для шкафов и гардеробных систем

Сетчатые корзины для шкафов — широко используемые удобные контейнеры для хранения одежды в гардеробных системах.

14408 просмотров

Подробнее

Как выбрать

Направляющие для выдвижных ящиков: шариковые или роликовые?

Выдвижной ящик — повсеместно используемый функциональный мебельный элемент. Фактически это емкость для хранения предметов, устанавливаемая в мебельные конструкции различного назначения.

19437 просмотров

Подробнее

Как использовать

Установка роликовых направляющих

При сборке корпусной мебели нередко выполняется установка роликовых направляющих, при помощи которых выдвигаются ящики. На первый взгляд, это несложный процесс, который под силу даже начинающим мастерам, однако монтаж фурнитуры требует внимательного и ответственного подхода, ведь именно от него во многом зависят срок службы и функциональность готовой конструкции.

45159 просмотров

Подробнее

Как выбрать

Ручка Гола (Gola) и ее аналоги: преимущества, комплектующие, особенности монтажа

Профили Gola и их конструктивные аналоги — набирающая все большую популярность система открывания фасадов, без использования традиционных мебельных ручек.

33020 просмотров

Подробнее

Как сделать

Как установить мебельный газлифт?

Мебельный газлифт прямого действия – механизм для открывания фасада вверх и закрывания вниз, а также для фиксации открытой мебельной дверцы в определенном положении.

15135 просмотров

Подробнее

Как выбрать

Амортизаторы для мебели

Амортизаторы для мебели – важные бытовые приспособления, обеспечивающие тишину при эксплуатации мебельных изделий и увеличивающие срок их службы.

11811 просмотров

Подробнее

Как выбрать

Мебельные петли для шкафов: разновидности

Новые тенденции в дизайнах современных интерьеров повышают требования к изготовлению мебели. Элементы модульных конструкций становятся функциональнее: хочется, чтобы дверцы шкафов можно было открывать наверх, распахивать максимально широко или вовсе сделать дверцы-гармошки.

14546 просмотров

Подробнее

Как выбрать

Как выбрать светодиодную ленту

Виды LED-лент, их основные характеристики и блоки питания к лентам.

10201 просмотров

Подробнее

Как использовать

Рейлинги для кухни

При использовании горизонтальных рейлингов их размещают на высоте около 40–50 см от столешницы. Расстояние от верхних модулей до трубы должно составлять не менее 8–10 см. Минимально приемлемой высотой размещения конструкций от пола является 90 см, максимум – от 170 до 180 см.

13789 просмотров

Подробнее

Как выбрать

Виды ручек для мебели

Мебельные ручки – маленькая, но значимая деталь. Это акцент, который помогает поддержать выбранный в интерьере стиль. Если вы заказываете новую мебель или желаете обновить уже имеющуюся — у вас всегда есть возможность подобрать ручки отдельно, и очень важно выбрать их правильно.

15707 просмотров

Подробнее

Как правильно прикрутить полозья к ящику. Установка шариковых направляющих для ящиков. Крепление к мебели

В наше время наиболее популярной системой направляющих считаются телескопические или, как их еще называют, шариковые направляющие полного выдвижения.

Данная система имеет свои преимущества:

• приемлемая стоимость;
• во время всего срока службы ход остается тихим и плавным;
• стойкость к износу и прочность;
• простота в установке и эксплуатации.

Таковая система направляющих зачастую используется как составляющая кухонных секций, выдвижных ящиков комода, и подобных конструкций с функцией выдвигания, что позволяет избежать неполадок в процессе последующей эксплуатации. Именно этим эта столь популярная. Рассмотрим процесс установки подробнее.

Определение размеров составных частей выдвижных ящиков

Для правильной установки телескопических направляющих, имеющих полный ход выдвижения, нужно правильно рассчитать параметры деталей, которые образуют ящик.

С обеих сторон между боковинами уже собранного ящика и боками комода должны быть небольшие зазоры, равные 13 мм, это нужно учитывать при подсчетах , соответствующие толщине самого «телескопа».

Такие параметры, как глубина ящика и длинна направляющей, должны быть равными. Стандартные длины «телескопов» варьируются в пределах 250-800 мм, с разницей длинны между каждой последующей моделью в 50 мм. Помимо того, между задними стенками комода и ящика также необходим зазор хотя бы в 10 мм.

Высота ящика обычно определяется с учетом потребностей будущего пользователя и чаще всего находится в пределах 80-250 мм.

Разметка точек фиксации телескопических направляющих

Технология крепления шариковых направляющих гораздо проще, чем кажется. Зажав черные усики и вынув одну половину, можно легко разъединить направляющую на две части, которые впоследствии и будут прикреплены к внешней боковине и, соответственно, внутренней боковушке комода.

Главное – точно провести линии, вдоль которых и будут монтироваться направляющие, зафиксировать с помощью шурупов обе половины и аккуратно завести ящик в корпус комода, соединив части направляющих в целую систему.

Крепление шариковых телескопических направляющих

На внешней боковой стороне выдвижного ящика четко по центру чертим горизонтальную линию и привинчиваем по ней половинку направляющей.

После необходимо прочертить такую же горизонтальную линию на внутренней боковушке комода.

Точно рассчитать расстояния и параметры посадки ящиков в комод можно, воспользовавшись чертежами мебельного изделия. Для этого просто отмеряем от низа комода соответствующие расстояния, на которых и закрепляем вторую половину направляющей.

После разметки и закрепления всех направляющих можно заводить ящики на их места и считать работу завершенной.

Видео по установке телескопических направляющих

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий . По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).

Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.

Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.

На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.

В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).

На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.

Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.

На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.

Укладываем направляющие на линию, совмещая ее с центрами отверстий.

Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.

На следующем фото мы имеем полностью присаженные направляющие.

Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.

Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.

Схожим образом подготавливаем и остальные ящики.

Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.

Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.

Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».

Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.

Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.

Его необходимо сместить к низу, после этого направляющие легко разбираются.

Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.

На этом разговор об установке направляющих можно закончить.

Многих начинающих мастеров, решивших собирать мебель своими руками, пугает самостоятельная установка выдвижных ящиков. На самом деле, ничего сложного в этом нет. И предварительно составлять какие-то карты присадки и делать сложные математические расчеты не нужно. При своем опыте работы на производстве я знала только одного сборщика, который скрупулезно высчитывал все до миллиметра, прежде чем установить направляющие для выдвижных ящиков. Все остальные делали «на глазок», соблюдая лишь элементарные правила геометрии. И «работало» ничуть не хуже.

Что нужно знать, прежде чем начать устанавливать выдвижные ящики

Принцип крепления полозьев к боковинам тумбы одинаков практически для всех выдвижных систем. Как правило, от переднего края отступают 2 мм и далее прикручивают по крайним установочным отверстиям и нескольким центральным, в зависимости от размера самих направляющих.

Различается только расчет высоты, на которых крепят полозки.

Есть три основных типа направляющих для выдвижных ящиков, с различным положением полозьев:

1. По нижнему краю (дну). Самые простые и бюджетные роликовые направляющие устанавливаются строго под дно самого короба ящика, внахлест на ДВП. Как собственно и самые дорогостоящие варианты оснащения выдвижных ящиков – тандембоксы. Они также устанавливаются по нижнему уровню короба ящика.
2. По центру боковины ящика. Шариковые телескопические дают большую свободу при монтаже – их можно крепить по любому уровню боковины короба ящика. Но все-таки лучше остановиться на центральном. Как показывает практика, установка и регулировка упрощается в разы.
3. С верхним креплением. У метабоксов (металобоксов) полозья роликовой направляющей расположены по верхнему уровню.

В каждом случае ящик будет «садиться» абсолютно по-разному. Рассмотрим на примере чертежа обычного комода с тремя ящиками. Для облегчения задачи предположим, что ящики начинают устанавливать с низа боковины самой тумбы, без вычета на цокольную коробку и дно. Это возможно в следующем варианте.

• Высота боковин тумбы равна 668 мм (при высоте комода без ножек 700 мм).
• Высота ящиков равна 150 мм при высоте фасадов 221 мм.

Как установить роликовые направляющие

Захват днища частью полозьев, которые крепятся к ящику, осуществляется на высоте 8-10 мм, в зависимости от толщины дна (ДВП).

Возьмем отступ от дна до нижнего края фасада равным 20 мм (обычно он колеблется в пределах 10-30 мм).

Схема установки роликовых направляющих будет выглядеть следующим образом.

При этом не будет никакой беды, если округлить значения. Взять не уровень высот 32/255/478, а округлить для удобства до 40/260/280. Главное, закрепить роликовые направляющие одинаково с обеих сторон.

Как установить шариковые направляющие

При аналогичном допуске под днищем в 20 мм, схема установки шариковых направляющих будет выглядеть следующим образом.

Отличие в том, что принято устанавливать шариковые направляющие по центру боковины. Поскольку они бывают разной ширины, проще не сдвигать их выше или ниже.

Также значения 99/322/545 можно округлить и сделать, допустим, 100/330/550.

Как установить метабоксы на выдвижной ящик

Отличительная особенность выдвижного ящика с металлическими боковинами – это его крепление по верхнему краю. Тут главное правильно подобрать высоту метабоксов относительно вертикали фасада. Она может быть 54 мм (оптимально для установки в узкую нишу под встроенной духовкой на кухне), 86, 118 или 150 мм. Если требуется ящик глубже – его можно «нарастить» с помощью одного или двух рядов специальных рейлингов.

В нашем случае оптимально взять метабокс 150 мм, схема установки будет выглядеть следующим образом.

Как и в предыдущих вариантах, допустимы округления для удобства: вместо 134/357/580 вполне можно взять 130/360/580.

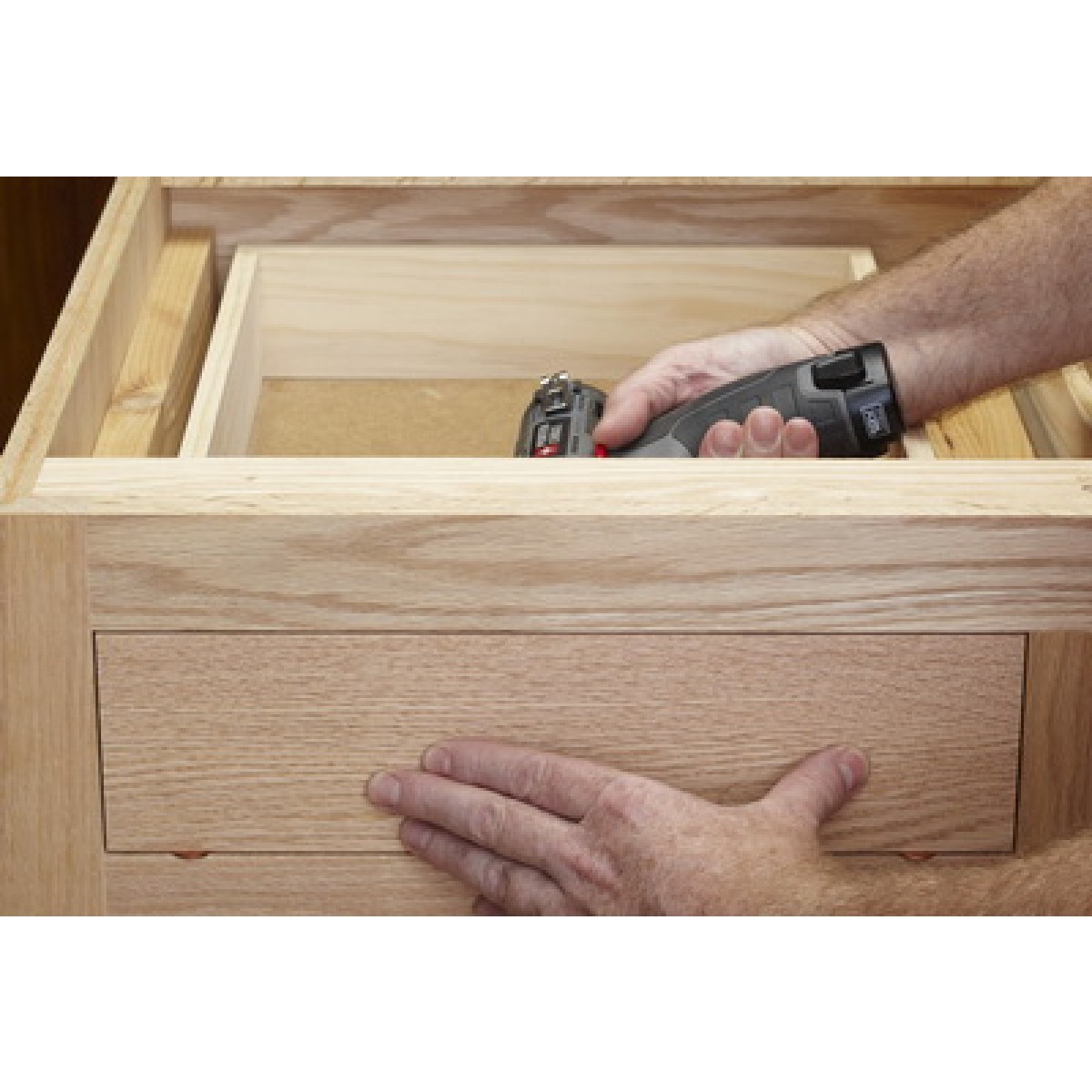

Как установить фасады на выдвижной ящик

Фасады на выдвижные ящики всегда устанавливают после «пробы» и выравнивания внутреннего короба.

Сначала необходимо убедиться, что ящик двигается свободно и плавно, не перекашивается при движении и не заедает.

Только потом с помощью специальных подкладок (сгодятся обрезки ДВП, деревянная или пластмассовая линейка) прикидывается равномерное положение фасадов.

Затем, с помощью двухстороннего скотча фасад фиксируется и притягивается изнутри на саморезы 4х30. Сквозное крепление ручки также «держит» фасад. Но засверливаться под ручку стоит только после того, как фасад надежно зафиксирован.

Как не допустить ошибок при установке

Если сами рельсы направляющих прикручены на одном уровне, строго напротив друг друга и ящик никак не перекашивается в процессе выдвижения, то все будет «работать» хорошо.

Это главное правило в установке любого ящика – соблюсти соосность.

Вторым правилом можно выделить и необходимость соотносить высоту боковин самого короба ящика с высотой фасадов. Прежде чем начать их «распределение» по высоте. Рекомендую сразу сделать метки карандашом на торце корпуса, отметив положение фасадов, чтобы иметь наглядное представление.

Главный подводный камень – это нерациональное распределение направляющих с точки зрения полезного объема самого ящика.

Например, на фото – выдвижные ящики в пенале функционируют абсолютно нормально.

Но из-за того, что верхний выдвижной ящик «задрали» слишком высоко, его вместительность сильно урезана. Казалось бы, зато средний ящик более вместителен. Но нет. Нижний край фасада верхнего ящика «не дает» загружать средний ящик по всей высоте образовавшейся ниши.

На самом деле, этот момент не критичен. И если его не выделить, то сам владелец и не заметит. Но тот, кто делал, обязательно будет помнить, что лучше было бы по-другому.

Пошаговая инструкция установки выдвижного ящика

Прежде чем установить направляющие выдвижного ящика, следует правильно определить положение крепежа. Расчеты — это первый шаг в установке.

Шаг 1 — определение положения ящиков внутри тумбы

Чем больше разница между высотой фасада и высотой боковин ящика, тем больше следует делать зазор. Это делается из соображений устойчивости крепления: ведь фасад крепится к боковинам самого ящика и точки крепления должны быть приближены к центру.

Оставшееся расстояние равномерно распределяется между остальными ящиками. Причем снизу короба ящика принято оставлять столько же, сколько отступалось на нижнем.

Подобные расчеты несложные. Величину расстояний можно вычислять с помощью калькулятора или вычерчивать в масштабе. Многие сборщики прикидывают сразу на корпусе, отмеряя рулеткой от точки до точки.

Когда положение ящиков определено, отчерчивают места крепления полозьев. В зависимости от выдвижной системы, это может быть центр, нижний или верхний край боковины ящика.

После расчетов приступают к монтажу направляющих выдвижного ящика. Это будет вторым шагом в установке.

Шаг 2 — крепеж направляющих ящиков внутри тумбы

Строго напротив друг друга наружную часть полозьев крепят к боковинам тумбы, а внутреннюю – к самим ящикам (исключением служат метабоксы, у которых внутренние направляющие уже встроены в собранные ящики).

Затем пробуют задвинуть короба ящиков внутрь тумбы, регулируют так, чтобы добиться плавного и равномерного движения.

Шаг 3 — регулировка плавного хода направляющих ящиков внутри тумбы

Затем приступают к установке фасадов. Но предварительно вымеряют равномерные зазоры между ними с помощью подручного материала — различных подкладок нужной толщины.

Шаг 4 — выставление равномерных зазоров на фасадах
Шаг 5 — предварительная фиксация фасадов на двухсторонний скотч

И притягивают изнутри на саморезы.

Наиболее популярными среди мебельщиков на сегодняшний день являются телескопические (шариковые) направляющие полного и неполного выдвижения, которые имеют ряд преимуществ: невысокая стоимость, простота установки и регулировки, плавный и бесшумный ход, устойчивость к нагрузкам, долгий срок службы. Рассмотрим, как быстро и правильно установить шариковые направляющие для выдвижных ящиков.

Комплект шариковых направляющих состоит из двух стальных симметричных телескопических полозьев: левой и правой, каждая из которых разбирается на две составные части, двигающиеся друг относительно друга при помощи металлических шариков подшипников, что обеспечивает надежность и плавность хода. Более широкое основание крепится на боковины, а узкая выдвижная часть – на сам ящик.

Расчет деталей выдвижного ящика.

В сборе выдвижной ящик без фасада, по ширине (между ящиком и боковиной изделия) должен иметь зазоры в 13 мм с каждой стороны (или зазор делается по инструкции к конкретной шариковой направляющей). По глубине ящик должен быть равен длине направляющей, обычно они имеют длину от 250 до 800 мм с шагом в 50 мм. Так же не необходимо оставить зазор минимум в 10 мм между задней стенкой комода и задней стенкой ящика. По высоте его обычно делают исходя из потребностей человека, высота обычно составляет 80 – 250 мм.

Установка шариковых направляющих.

Разводим шариковые направляющие до упора, нажимая на пластмассовый черный язычок, вытягиваем узкую планку.

На боковине ящика отмечается линия по центру и накручивается узкая выдвижная планка. На боковине изделия отмечается линия монтажа с учетом расположения ящиков и установленной направляющей на ящике. Таким же образом устанавливается основание направляющей с другой стороны, после чего ящик просто заводится на свое место в изделии.

Комплект направляющих, телескопических, полного выдвижения ящика.

Расчёт деталей для выдвижного ящика под эту направляющую.

Перед расчётом обязательно перепроверьте толщину самих направляющих, она бывает разной. Для данного примера она будет выглядеть так (длина ящика 500 мм):

долевой размер	поперечный	кол-во	примечание
610	200	2	перед и зад ящика
500	200	2	боковины
610	468	1	дно ящика ДСП

Получился такой ящик, здесь, на фото, это выдвижной ящик в кровати. Вот для него сегодня и будем устанавливать «телескопы».

Пример изготовления самого ящика мы рассмотрим в отдельной статье.

В начале, для удобства крепления мы немного по работаем с самими направляющими, а именно, выломаем у них по одной из этих штук, как на следующих фото. В дальнейшем, благодаря этому, будет гораздо удобнее подлезть отвёрткой, что бы закрутить встречный саморез.

Выламывать следует только со стороны стопора, там где этих «усиков» две штуки. Выламываем самый крайний. А теперь приступаем к разметке мест крепления направляющих.

Проводим линию где то примерно по середине боковины ящика. Эта линия потом должна соотнестись с ответной линией разметки на боковине основной конструкции, короба кровати. Высоту линий подбираем так, что бы закреплённый ящик при открывании не задевал ни верхних, ни нижних кромок кровати.

Для комфортного открывания вполне достаточно зазоров в 10 мм как сверху так и снизу. Желательно все зазоры учитывать ещё на стадии составления деталировки, во избежание лишней работы, когда вдруг окажется, что ящик цепляется за другие детали. Крепить направляющую начинаем с самого узкого свободного конца. Крепим на три самореза: вначале, середину и в край.

Направляющую располагаем отступив 4 мм от края боковины ящика. Это делается для того, что бы фасад плотно приходил на своё место при закрытии ящика, так как данный тип направляющих не имеет механических доводчиков на закрытие. Если отступ не сделать, то ящик всё равно, конечно будет закрываться плотно, но только для этого потребуется более сильное движение, для того, что бы шариковый подшипник направляющей достиг своего упора. Что бывает особенно заметно при сильно загруженном ящике.

Крепление на средний саморез и крепление на крайний саморез (вот для чего нам понадобилось обламывать последний «ус»).

Направляющая на ящике закреплена, теперь переходим к креплению его самого к коробу кровати. Так при данных направляющих ящик получается не съёмным, нам надо максимально точно перенесли осевую линию на боковины короба (с учётом всех зазоров) во избежание его перекоса.

После того как всё разметили, вставляем ящик с направляющими в короб кровати крепим его к каркасу также на три самореза: край, середина, начало. Поочерёдно, выдвигая ящик и закручивая саморезы. При этом порядок крепления, для удобства меняется. Начинаем с края, потом крепим середину, а самый последний саморез устанавливаем в начале, в последнее крепёжное отверстие.

Установка направляющих для выдвижных ящиков

Перед началом установки направляющих, важно грамотно рассчитать точки крепления. Саморезы ни в коем случае нельзя сразу закручивать до конца, так как возможен перекос всего механизма. Сначала нужно наживить все саморезы, а после закрепить их до упора. Из этой статьи вы узнаете как производится установка направляющих для выдвижных ящиков разных типов.

Не стоит бояться самостоятельной установки направляющего механизма. Неуместны здесь и сложные расчеты — минимальных математических знаний и понимания как работает отвертка,карандаш и линейка вполне будет достаточно. . Однако, к работе необходимо подойти со всей ответственностью, так как неправильная установка комплектующих сократит срок службы механизма, либо ящик будет располагаться криво.

Что нужно знать перед тем, как устанавливать направляющие

Почти все направляющие крепятся одинаково. От переднего края следует отступить 2 миллиметра и закрепить саморезами по краям, постепенно смещаясь к центру.

Различия лишь в расчете высоты для крепления полозок. Все крепления направляющих делятся на три типа :

1. К нижнему боковины краю ящика. Роликовые направляющие крепятся строго под дно основания ящика. Точно так же, как и дорогостоящие тандембоксы.
2. К центру боковины ящика. Шариковые телескопические направляющие можно крепить к любой части ящика, но лучше всего это делать к центру, дабы упростить процесс монтажа.
3. К верхней части ящика. Полозья метабокса крепятся к верхней части основания ящика.

Разные типы направляющих устанавливаются также по-разному. В зависимости от типа мебели, его характеристик и материала, следует выбрать тип направляющей конструкции.

Монтаж роликовых направляющих

Следует отмерять место для крепления полозьев, которое зависит от толщины днища ящика (чаще всего, на высоте 8-10 мм). Схема как установить направляющие для выдвижных ящиков выглядит так:

Никто не запрещает округлять значения. К примеру, взять уровень высоты не 32 мм, а 35. Главное, чтобы роликовые направляющие были закреплены одинаково с обеих сторон. Сделайте отступ от дна до края фасада размером от 10-30 мм. На чертеже мы взяли отступ в 20 мм.

Как устанавливаются шариковые направляющие

С аналогичным отступом под днищем в 20 мм., схема будет выглядеть таким образом:

Чем отличается установка шариковых направляющих для выдвижных ящиков и роликовых? Лишь тем, что шариковые устанавливаются по центру боковой части ящика. Механизм может быть разной ширины, так что лучше не сдвигать его.

Как установить метабоксы

Монтаж метабоксов отличается также лишь местом расположения механизма — метабоксы располагаются по верхнему краю. Конструкция не самая простая для монтажа новичку. Чтобы грамотно разместить метабокс, нужно определить правильную высоту, которая соответствует размерам фасадной части мебели. Направляющие могут быть разных размеров: 54, 86, 118 и 150 мм. Удлинить направляющие можно при помощи двух рядов рейлингов.

На схеме метабокс размером 150 мм:

Как устанавливаются фасады на ящик

После установки фасада уже будет неудобно корректировать направляющие. Более того, это может привести к царапинам и сколам. Поэтому, перед тем как закрепить фасад, проверьте работоспособность механизма, насколько плавно он двигается, Важно, чтобы ящик ходил беспрепятственно и бесшумно. Только после этого при помощи прокладок из ДСП или другого материала (подойдет даже линейка) следует установить фасад.

С помощью двустороннего скотча зафиксируйте фасад и зафиксируйте его изнутри на саморезы.

Пошаговая инструкция установки выдвижного ящика

Первым шагом установки направляющих и выдвижного ящика, являются расчеты. Определите положение ящиков внутри мебели.

Чтобы фасад был более устойчивым, следует замерить разницу высоты фасада и высоту боковин ящика. Чем больше эта разница — тем больше следует сделать зазор. Точки крепление должны быть приближены к центру.

После того, как вы определите положение, где будет располагаться ящик, можно приступить к определению места крепления полозьев. В зависимости от выбранного механизма, определяется место для крепления. К примеру, установка шариковых направляющих для выдвижных ящиков осуществляется по центру боковины ящика.

Вторым шагом является процесс крепежа направляющих ящика во внутренней части мебели.

Наружную часть полозьев нужно прикрепить к боковинам мебели, а внутренняя часть крепится к ящикам. С метабоксами проблем в этом плане меньше, так как внутренние направляющие уже встроены по умолчанию в собранные ящики

Третьим шагом является регулировка плавного хода направляющих внутри шкафа.

Попробуйте задвинуть кровобы ящиков во внутрь мебели. Регулировать конструкцию следует до тех пор, пока не добьетесь плавного и беспрепятственного хода.

Четвертый шаг — установка фасадов и выставление равномерных зазоров. Измерить зазоры можно при помощи подкладок.

Пятый шаг — зафиксируйте фасады на двусторонний скотч, чтобы было удобно притянуть их на саморезы изнутри.

Зафиксировав фасады, устанавливайте ручки

Теперь вы знаете как крепить шариковые направляющие для выдвижных ящиков и по аналогии с этой инструкцией, вы сможете установить другие типы направляющих.

Установка направляющих для выдвижных ящиков: варианты и инструкция

Качественная фурнитура – это обязательное условие для изготовления добротной корпусной мебели. От технических характеристик комплектующих зависит прочность, долговечность и уровень комфорта кухонь, комодов, горок, тумб и шкафов-купе.

Существует несколько типов выдвижных систем, отличающихся сложностью конструкции, стоимостью и удобством использования:

• роликовые направляющие;
• шариковые направляющие;
• метабоксы;
• тандемы;
• тандембоксы;
• леграбоксы.

Обычно установка направляющих для выдвижных ящиков представляет собой несложную схему, с которой может справиться даже непрофессионал. Установка направляющих для выдвижных ящиков своими руками потребует внимательного изучения инструкции, немного времени и навыков работы с шуруповертом.

Роликовые направляющие для выдвижных ящиков

Эти направляющие обычно используются для изготовления мебели в массовом производстве. Изготавливаются из стали, сверху наносится эпоксидная краска белого, серого, черного или коричневого цвета. Длина направляющих может быть различна: от 250 мм до 600 мм с шагом 50 мм. Она специально подбирается под размер ящиков.

Вес, который удерживают роликовые направляющие в движении, составляет не более 15 кг. Существенными минусами этого типа направляющих являются их шумность при перемещении, недолговечность и неполное выкатывание ящиков.

Установка роликовых направляющих для выдвижных ящиков требует точного расчета. При неверном вычислении срок эксплуатации роликов значительно уменьшается, также вероятно раннее возникновение проблем с движением ящиков.

Шариковые направляющие для выдвижных ящиков

Производятся из штампованной стали с анодированным покрытием. Их конструкция принципиально отличается от роликовых направляющих. Для скольжения ящика по полозьям используется обойма с металлическими шариками, заполненная вязкой смазкой. Это дает относительно бесшумную эксплуатацию и увеличивает срок службы. Существуют модели, оснащенные встроенными доводчиками, которые предотвращают шумный удар ящика о стойку корпуса при резком захлопывании. Система имеет два металлических элемента: один крепится к внутренней стенке изделия, а другой – к ящику. Чтобы разделить эти две части, нужно использовать фиксатор.

Шариковые направляющие бывают полного или частичного выкатывания. Направляющие полного выдвижения (или телескопические) позволяют вытащить ящик за границы корпуса мебели, что максимально увеличивает обзор внутреннего пространства. Направляющие неполного выдвижения оставляют необозримой область около 50 мм от заднего торца ящика. Длина направляющих составляет от 200 до 600 мм с шагом в 50 мм. Предельная нагрузка направляющих высотой 35 мм – 30 кг. Также существуют усиленные направляющие, их высота составляет 45 мм, а предельная нагрузка — до 45 кг.

Как ровно прикрепить фасады?

Сделана тумбочка с выдвижными ящиками. А как теперь прикрутить фасады? Ведь отмечать крутить надо изнутри . А фасад при выдвижении ящика не сдвинется? Ка и чем его зафиксировать относительно ящика? Для зазоров достал пластинки мерные по 1..5 мм

Подскажите, кто как делал?

1. Разметить и просверлить отверстия в фасаде
2. Сделать два отверстия в панели за фасадом 5см от краев
3. Приложить фасад к ящику установленному в тумбу отцентровать и саморезом прикрутить через отверстия для ручки
4. Вытащить ящик и прикрутить фасад через панель изнутри
5. Выкрутить саморезы из отверстий для ручек и просверлить их насквозь для винтов

Для начала на двухсторонний скоч с зазорами, а потом изнутри. С уважением.

двухсторонний скотч как сказал tak при большом кол-ве ящиков (для экономии скотча) нижний ящик на скотч остальные фасады последовательно ставим на прикрученый с подкладкой=зазору и прикручиваем изнутри ящика (разумеется до установки столешницы)

для фиксации панелей использую струбцину

В фасад забиваются маленькие гвоздики с откушенными шляпками. Фасад прикладывается к ящику, выравнивается и место сверления размечается ударами по фасаду Дальше всё просто — шурупами через переднюю стенку ящик прикрепляется к фасаду.

Спасибо всем, вроде понял, попробую.

А теперь дополнительный вопрос: как прикрепить фасад к карго (выдвижной корзине).? Имеем: корзина на направляющих полного выдаижения, железяки для крепления к фасаду, фасад. Тут уже гвоздик без шляпки не воткнёшь .

2Пингвин прикрутите корзину к шкафу закрепите крепежи на корзине далее либо двусторонний скотч, либо замерьте и перенесите отверстия с крепежей на фасад

Универсальный совет. Используйте обычный детский пластилин. Прилепляете пластилин к фасаду в местах предполагаемого крепежа. Выставляете фасад и прижимаете. По отпечаткам на пластилине сверлим и крепим.

Если ящик уходит глубоко внутрь от не прикрепленного еще фасада, и прижать к нему фасад не удается – положите что-либо за ящик. Лучше мягкое, деформирующееся – полотенце, например.

Использовать пластилин удобно и в других случаях. Например, при установке ответной части механизма дверной ручки.

Делаю мебель не так давно. Всегда была самая большая проблема – это навеска фасадов и монтаж напрвляющих. Для меня это скрупулезная тонкая нудная работа с карандашом, линейкой. И все равно иногда зазоры не одинаковые, шуфлядки цепляются, ездят на “3 ногах”, приходится подгонять, пересверливать. А слышал, что для некоторых навеска фасадов – это минутное дело. Может я что-то не так понял про двусторонний скотч. Сначала купил толстый скотч на пспененной основе, но остается зазор между коробом шуфлядки и фасадом. Потом купил тонкий скотч, а к нему фасад не липнет. Если посмотреть сбоку или сверху, то фасад касается ящика только в 4 точках по углам (“парусом” из-за микроскопической деформации стенок ящика при стяжке конфирматами), а несколько кв. мм явно недостаточно, чтобы удержать фасад. Может я что-то не так делаю?

Может делал не по правилам,но когда мне пришлось навешивать фасады ящиков,чтобы не промахнуться и не мерять на четырех точках приклеил фасады к ящику на силиконе(наверняка можно было и на жидкие гвозди) с последующей выставкой фасадов с зазорами(в отличие от скотча силикон без проблемно позволял корректировать фасады в течении довольно длительного времени),а на следующий день прикрутил фасады.

Просто можно саморезы с заточенным концом насквозь передней панели и их же использовать как гвоздики, важно строго перепендикулярно передней панели. Кончики должны выступать на 0,5-1мм.

Просто можно саморезы с заточенным концом насквозь передней панели и их же использовать как гвоздики, важно строго перепендикулярно передней панели. Кончики должны выступать на 0,5-1мм.

Я сделал по-другому. Я использовал футорки. Для тех кто не знает, что такое футорка, объясняю: Футорка бывает пластмассовая, железная, алюминиевая ну или из силумина. Так вот футорка обычно продается вместе с мебельным уголком. Обычный мебельный уголок, на нём 2 футорки и 2 болтика. Так вот я купил уголки, снял с них футорки и дальше начал монтировать фасады. Прикрепил фасады на двусторонний скотч. Скотч купил толщиной около 1.5 мм(приблизительно 1.5 мм). Дальше, вытащил аккуратно все ящики и положил их фасадом на пол. Просверлил ящик так, чтобы сверло только наметило на фасаде где сверлить. Использовал сверло по дереву. Ящик сверлил сверлом на 1 мм больше диаметра болтика, который вкручивается в футорку, в моём случае свело было 7 мм, а болтик 6 мм. Дальше отклеил фасады от ящиков. И на фасадах, со стороны прилегающей к ящику получились маленькие дырочки, как если ткнуть шилом. Такие метки появились, потому, что я использовал сверло по дереву, а у него по центру и по краям есть пики. Так вот центральная пика, если аккуратно сверлить, сделает метку на фасаде. Дальше берёте сверло по диаметру чуть меньше футорки, ну или такого же размера(короче поэксперементируйте) и сверлите фасад на глубину футорки. Забиваете футорку в высверленное отверстие, если недоверяете, можете смазать футорку клеем по дереву. Я использовал пластиковую футорку. Во время этой процедуры у вас уже должны быть куплены мебельные болты под футорку, длиной не менее 25 мм. Болты на подобие тех, которые используются в стяжке межсекционной. Короче красивые болтики. Дальше прислоняете фасад, вкручиваете болты и регулируете фасад, так как вы просверлили отверстие на 1 мм больше вкручиваемого болта. Если всё качественно сделать, то и не нужно прикручивать саморезами всё и так крепко держится. И к тому же фасад регулируется на 1 мм в стороны. Я использовал в фасаде по две футорки на фасад. Этот метод похож на метод в котором используешь ручки, которые прикручиваются к фасаду. Но он лишен многих недостатков, например: 1)если фасады будут без ручек; 2)если ящик низкий, а фасад высокий и ручку планируется вешать в самом верху фасада.

Будет полезно: Как побелить потолок водоэмульсионной краской без разводов

Метабоксы

Это разновидность роликовых направляющих. Стальные полозья этих направляющих увеличены до высоты ящика и полностью заменяют его деревянные боковые стенки. Отсюда и название – метабоксы или металлбоксы. Ролики крепятся к боковинам. Высота боковых стенок — от 54 мм до 150 мм. Увеличить высоту можно специальными рейлингами. Дно метабокса делают из ДСП, ограничивая наполнение весом до 20 кг. Чем короче ящик, тем большая нагрузка допустима.

В креплении фасада к метабоксу предусмотрена вертикальная и горизонтальная регулировка, которая позволяет точно выровнять его по отношению к корпусу. Чаще всего метабоксы находят применение в изготовлении серийных кухонь бюджетной категории.

Монтаж шариковых телескопических направляющих

На боковине ящика, горизонтально, строго по центру отмечаем линию и прикручиваем по ней одну половину направляющей.

Теперь нам нужно отметить аналогичную горизонтальную линию на внутренней стенке комода.

Точные расстояния и размеры я брал с чертежа своего комода, вы можете использовать чертеж своего мебельного изделия, примерно так, как это показано на рисунке:

То есть, отмечаем на боковине 417 мм от пола и на данной высоте крепим телескоп.

На этом самая тяжелая часть работы закончена, теперь строго по линии прикручиваем две половинки направляющих к ящику и к боковине и заводим его на свое место.

Тандемы

Тандемы — направляющие скрытого монтажа. Бывают двух видов: полного и частичного выдвижения. Ящик на такие направляющие крепится сверху, полностью скрывая их под боковинами и дном.

Мягкое скольжение (даже при нагрузке до 50 кг) обеспечивается по принципу подшипника: блоком стальных шариков, расположенных с четырех сторон полозьев (система квадро), или цилиндров – иголок. Крепление позволяет отрегулировать положение ящика относительно корпуса и снять ящик с направляющих без инструментов. Тандемы выпускаются в нескольких вариантах:

• с доводчиком – обычное открывание за ручку и плавное закрывание;
• с механизмом tip on или push to open – открывается прикосновением к фасаду;
• с электромеханическим открыванием.

Тандембоксы

Тандембокс — ящик, состоящий из металлических боковин с двойными стенками, дно обычно из ЛДСП, задня стенка выполнена из металла или ЛДСП и направляющих скрытого монтажа. Это те же тандемы, укомплектованные двойными боковыми стенками. Возможно дополнительное наращивание высоты ящика рейлингами и специальным профилем. Некоторые производители делают наращивание из стеклянных планок.

Для организации внутреннего пространства ящика предусмотрены дополнительные опции: передвижные разделители, контейнеры и подставки для столовых приборов и баночек для специй.

Ящики леграбокс

Самые современные и дорогие системы направляющих для выдвижных ящиков, занимающие высокую позицию в перечне всех мебельных комплектующих. Усиленная конструкция стабильно выдерживает нагрузку уже до 60 кг. Матовая поверхность нержавеющей стали подчеркивает строгость и изысканность стильного дизайна леграбокса.

Монтаж этого типа систем предполагает ювелирную точность сверления фасадов и боковых стенок, абсолютно выверенных расчетов при изготовлении деталей из ДСП. Также обязательно правильно и аккуратно провести фрезеровку дна.

Производители мебельной фурнитуры предлагают и другие способы применения направляющих. Например, крепление выдвижных корзин, сеток, контейнеров различного назначения.

Общие рекомендации по установке направляющих для выдвижных ящиков

Как установить все правильно? Расчет деталей при установке направляющих для выдвижных ящиков можно произвести по формулам, которые производители предоставляют для своих изделий. Обычно вся необходимая информация также содержится в инструкции.

Залогом успешной установки направляющих для выдвижных ящиков является точная разметка. Все направляющие должны быть установлены на одном уровне и строго параллельно друг другу. Удобнее всего делать разметку до сборки изделия на ровной горизонтальной поверхности при достаточном освещении.

Существует два способа установки фасада ящика: наружный и внутренний. При наружном способе установки фасад закрывает собой торец корпуса. Тогда направляющую нужно крепить вплотную к внешнему торцу стойки изделия. При внутреннем способе торец стойки изделия находится в одной плоскости с фасадом. Направляющую при креплении необходимо отодвинуть внутрь от видимого торца на толщину фасада.

Как крепить фасады к выдвижным ящикам

Теперь нам надо выставить (отрегулировать) фасады. Но вначале, надо разобраться, как именно мы будем крепить эти фасады к выдвижному ящику. Наиболее популярный и распространённый способ крепления фасадов – это фиксация их с помощью 3-4шурупов размером 3,5х30мм. Или как говорят мебельщики: «Посадить на тридцатки». Что в переводе означает: «Зафиксировать на шурупы длиной 30мм». Почему именно «тридцатки»? Ну, здесь тоже всё просто. Толщина ДСП у нас 16мм. «Тридцатка» проходит насквозь через переднюю стенку – это уже у нас 16мм и врезается в фасад, который имеет такую же толщину, ну и останавливается в 2мм от его лицевой стороны. В итоге имеем жёсткую фиксацию фасада, а также эстетичный внешний вид изделия. Однако хочу вас предостеречь, что фасады бывают разные. Например, фасады из фрезерованных МДФ панелей имеют толщину 16мм не по всей своей площади. Здесь надо внимательно рассчитать места крепления фасадов и убедиться, что именно в этих местах ваш шуруп не попадёт на тонкую область фасада и не вылезет с его лицевой стороны. Ну, а если у вас фасады выдвижных ящиков имеют равномерную толщину по всей площади, тогда особо не заморачивайтесь с расчетом места фиксации фасада. Ибо, где бы вы их не прикручивали, всё равно, у вас нет риска испортить фасад, прокрутив его шурупом насквозь.

В общем, определившись с местами сверления отверстий под «тридцатки», берём в руки дрель, заряжаем в неё сверло диаметром 2мм и сверлим в передней стенке выдвижного ящика сквозные отверстия для саморезов 3,5х30мм. Затем берём шуруповёрт и вкручиваем саморезы так, чтобы их кончики не торчали из-за передней стенки, и не мешали проводить дальнейшие действия по установке фасадов выдвижных ящиков.

Инструкция по установке роликовых направляющих для выдвижных ящиков

Теперь поговорим об установке роликовых направляющих. При установке роликовых направляющих для выдвижных ящиков комплект нужно разделить на правую и левую стороны, а потом на внутренние и наружные части. Левая наружная деталь имеет П-образный профиль, правая наружная — G-образный, внутренние — Г-образный.

На всех частях направляющих имеются отверстия для их фиксации и регулировки на деталях при помощи саморезов. По линиям разметки на стойки корпуса изделия прикручиваются соответствующие части направляющих. Нужно сделать так, чтобы ролики на них находились ближе к лицевому торцу детали. К уже собранному ящику крепятся Г-образные детали направляющих. При этом ролики должны быть расположены у заднего торца ящика.

Собирается изделие, вставляются ящики, навешиваются фасады и ручки. Установка завершается.

Установка и регулировка фасадов выдвижных ящиков

Итак, первое, что мы сделаем – это вставим свои выдвижные ящики без фасадов внутрь тумбы. И вот теперь начинается очень интересный и достаточно ответственный участок работы. Нам необходимо выставить и ровно закрепить фасады на выдвижных ящиках. Вообще, при расчёте фасадов, я всегда делаю расстояния между ними в 2мм. Этого достаточно для того, чтобы, как говорится, «попасть в размер», ну и «в случай чего» есть небольшой запас для манёвра. Также удобным моментом при установке фасадов между которыми есть зазор в 2мм, является то, что можно просто положить между верхним и нижним фасадами кромку ПВХ, толщиной в 2мм и быть уверенным, что зазор «пойман».
Однако жизнь – штука непредсказуемая, а жизнь мебельщика – это вообще непрогнозируемый хаос, зависящий от множества внешних факторов. Ну, скажем, вы рассчитали все зазоры между фасадами из расчета 2 мм. А пильщик Вася взял, да и чуток промахнулся, и сделал вам фасады на 1мм ниже. В итоге вы на каждом стыке имеете нехватку 1мм высоты фасада. Ну и нижний фасад у вас может уже и не особо красиво встать в конечном итоге.

Поэтому, несмотря ни на что, прежде чем начинать устанавливать фасады, вам необходимо всё тщательно перемерять и убедиться, что у вас на момент установки фасадов зазор в 2мм – это именно тот самый зазор, который вам нужен. Если же пильщик Вася таки «снёс» 1мм, тогда, наверное, надо сделать зазор между фасадами 3мм или взять бейсбольную биту и съездить к Василию домой, ну и пригласить его поиграть в бейсбол или как-то иначе договориться с ним о том, чтоб тот переделал фасады. Хотя, как по мне, то 3мм – это не критично. Главное, чтобы всё было красиво, равномерно и органично.

Итак, вы всё перемеряли, определили, что у вас расстояние между фасадами будет составлять 2,7мм. Как это сделать? Да очень просто. Меряем внутреннее пространство для фасадов. У нас оно составляет 500мм. Затем меряем высоту всех фасадов. В нашем случае, общая высота всех фасадов составляет: 164мм*3=492мм. Имеем разницу: 8мм. Стыка у нас три. Получается, что на каждый стык приходится по 2,7мм. Выходит, что просто подложить кромку в 2мм уже не выйдет, но взять её в качестве ориентира мы всё равно можем.

Инструкция по установке шариковых направляющих

При установке шариковых направляющих для выдвижных ящиков нужно отделить внутреннюю часть направляющей от внешней. Для этого нужно найти с внутренней стороны направляющей пластмассовый язычок и вытянуть узкую часть.

По предварительной разметке необходимо прикрутить внешнюю деталь направляющей к стойке, а внутреннюю – к боковой стенке ящика. Собрать изделие, вставить ящики, навесить фасады. Установка телескопических направляющих для выдвижных ящиков закончена.

Что насчет ящиков с доводчиком? Установка направляющих для выдвижных ящиков с доводчиком выполняется аналогично. Здесь все достаточно просто. Установка шариковых направляющих «Боярд» для выдвижных ящиков или систем других производителей происходит идентичным образом.

Я вам покажу, как все это можно сделать максимально точно и довольно быстро

Но прежде, должны быть выполнены следующие условия:

1. Короб должен быть выставлен по диагоналям (должен быть геометрически правильным).
2. Выдвижной ящик, находящийся в нем, тоже должен иметь правильную геометрию.

По переднему краю, в нем сверлятся отверстия.

Их количество зависит от величины и массы устанавливаемых фасадов.

Если они небольшие, то отверстий может быть три, а если большие – то четыре (не забывайте, что если на фасаде планируется ручка – то она тоже будет служить в качестве крепежа).

Замеряем положение одного из сделанных отверстий на ящике относительно всего модуля (с необходимыми отступами), и переносим эти координаты на стыковочную сторону фасада, накернив их шилом.

Смысл заключается в том, что нам нужно все выставить относительно одного самореза, а после, закрутить и все остальные.

Будет полезно: Как правильно повесить шкафы на кухне

Координаты отверстия под второй фасад замеряются относительно первого, и так далее.

При установке, главное – выдержать вертикали по их боковым граням (иногда это делается даже за счет того, что дается небольшой перекос по горизонталям, так как идеального ничего не бывает, и короба, как их не собирай и не выставляй, иногда, все равно получаются немного перекошенными (иногда этому даже способствует кривизна самой плиты, из которой они сделаны).

И в заключение, устанавливаем ручки:

Вот такая, не сложная схема, так что пользуйтесь.

Стоит так же добавить, что рассматриваемый способ хорош в том случае, когда нет возможности доступа внутрь выдвижного ящика снаружи, или, когда короб с имеет верхний горизонт.

В случае же, когда сверху короба находятся корпусные планки, все это можно делать еще проще.

Он ложится на заднюю стенку, на него выкладываются и выставляются фронты, и просто закрепляются изнутри по очереди.

О нюансах при установке рамочного МДФ можно прочесть здесь, а если вас еще интересуют интересные варианты, посмотрите здесь.

Делаем выдвижной ящик | РаспилГродно

Расчет внешних размеров ящика

К расчету высоты выдвижного ящика нет четкого подхода. Обычно высота выдвижного ящика рассчитывается относительно общей высоты тумбы и количества ящиков, высоты фасада или исходя из особенностей мебельной конструкции.  Однако существует некий общепринятый стандарт расчета высоты выдвижных ящиков. И если вы хотите иметь дополнительный шанс сделать своими руками качественную мебель, то лучше воспользоваться формулой:

Высота фасада — 40 мм = высота выдвижного ящика

Это даст дополнительную возможность «для манёвра» в процессе установки выдвижных ящиков и регулировки фасадов.

Ширина выдвижного ящика рассчитывается по формуле:

Внешняя ширина ящика = внутренняя ширина тумбы – зазор на направляющую *2 (две направляющие)  где,

Внутренняя ширина тумбы = внешние размеры тумбы – толщина ДСП*2 (две стенки)

Как правило, зазор под направляющие равен 13 миллиметрам (на каждую сторону ящика).

Глубина ящика = длине направляющей

Стандартные длины направляющих: 250 мм, 300 мм, 350 мм, 400 мм, 450 мм, 500 мм, 550 мм и 600 мм.
Длина направляющей не может быть больше внутренней глубины тумбы. Т.е., если ваша тумба имеет внешнюю глубину 500 мм, а толщина ДСП – 18 мм, тогда внутренняя глубина тумбы = 500 мм – 18 мм = 482 мм. Это значит, что должна быть выбрана направляющая с длиной не более 450 мм. Но в этом случае потеря «используемого пространства» составит 32 мм. Поэтому внешняя глубина тумбы всегда проектируется с учетом длины направляющей. Диагонали ящика должны быть равны.

Ознакомиться со статьей «Виды направляющих»

Расчет размеров дна и размеров паза

Дно ящиков чаще всего делают из ЛДВП или ХДФ с толщиной 3 – 5 мм. Гладкая сторона листа должна смотреть внутрь ящика. Для ящиков больших размеров лучше использовать ЛДСП 10 мм.

При креплении дна, обычно встает вопрос — какое дно лучше: накладное или в паз? Накладное дно – более дешевый, простой и быстрый способ. Но если потратить чуть больше времени и сил, и вставить ДВП в паз, то это сразу улучшит внешний вид вашей мебели. Крепление на внешней поверхности портит вид, а отсутствие наружного крепежа – это хороший тон при изготовлении мебели. Так что, если вы хотите, чтобы ваша мебель всегда радовала вам глаз, то вставляйте ДВП в паз.
Для крепления дна ящиков требуется подготовить паз во всех 4-х стенках. Ширина паза 4 — 4,5 мм, глубина 8 мм. Качественный паз изготавливается на фрезерном оборудовании. Заказать эту услугу вы можете у нас. Ознакомиться со стоимостью услуги можно здесь.

Расчет размеров дна ящика:

Ширина дна (мм) = внешняя ширина ящика (мм) – толщина ДСП (мм) × 2 + 15 мм,
Длина дна (мм) = внешняя длина ящика (мм) — толщина ДСП (мм) × 2 + 15 мм

Расчет размеров стенок ящика

Выдвижной ящик состоит из четырех стенок, дна и фасада. Четыре стенки ящика – две пары стенок: пара «стенки боковые» и пара «стенки фронтальные». Соответственно этому, размеры двух стенок в паре являются идентичными.

Удобнее пару «стенки фронтальные» крепить между боковыми стенками. Поэтому:

Длина фронтальных стенок
= внешняя ширина ящика – толщина ДСП боковых стенок × 2.

Как прикрепить фасад на ящик

Первое, что нужно сделать – соединить вместе фасад и ящик. Для фиксации фасада на передней стенке ящика лучше использовать 4 куска двустороннего скотча размером 20 х 20 мм в каждый угол стенки.

Не следует приклеивать фасад на скотч большего размера, т.к. при последующем разъединении фасада и ящика вы можете повредить их.

Зафиксируйте фасад на скотч. Для более точной фиксации фасада к ящику лучше нанести разметку на внутреннюю сторону фасада.

Прикрутите фасад к ящику с внутренней стороны ящика при помощи крепежных изделий. Лучше всего использовать саморезы (с потайной головкой) или конфирматы. Если вы используете саморезы, то предварительно следует подготовить отверстия под них. Отверстия должны быть меньше толщины крепежа – обычно это 70% от диаметра крепежного изделия. Для ЛДСП с толщиной 18 мм используются саморезы 3,5 х 30. При использовании конфирматов предварительное сверление отверстий под них не требуется.

Сборка ящика

Процесс сборки выдвижного ящика может быть различным. Для примера мы предлагаем следующую схему:

• Прикрепить боковые стенки к одной из фронтальных стенок ящика,
• Вставить в паз дно ящика,
• Прикрепить вторую фронтальную стенку,
• Прикрепить фасад к фронтальной — лицевой стенке,
• Прикрепить ручку к фасаду,
• Прикрепить направляющие к боковым стенкам паза. Крепить роликовые направляющие нужно понизу ящика, шариковые можно крепить как понизу ящика, так и посередине.

Смотрите далее статью «Устанавливаем роликовые направляющие«

Крепление телескопических направляющих на выдвижные ящики. Как крепить полозья. Самостоятельное крепление направляющих на выдвижные ящики. Видео: установка роликовых направляющих

Сегодня разберем такой популярный вид направляющих для выдвижных ящиков, как шариковые направляющие полного выдвижения. Честно сказать, лично мне они очень нравятся за свое сочетание цены/качества.

Эти направляющие удобно и просто монтировать, они достаточно долговечны, обладают хорошими эксплуатационными характеристиками такими, как плавность хода и нагрузка (до 46 кг).

Компании производители предлагают достаточно широкий . По длине ни варьируют от 250 мм до 700 мм (с шагом в 50 миллиметров). На представленной схеме как раз и представлены основные типоразмеры, а также присадочные размеры. Стоит заметить, что расположение основных отверстий у разных производителей может отличаться, хотя есть и фиксированные (о которых мы поговорим ниже).

На следующем слайде представлены внешний вид данных направляющих. Они разбираются и состоят из двух половин. Более крупная и сложная (с подвижной шариковой кассетой) крепится к стойкам короба, меньшая к самому выдвижному ящику. В комплекте поставки всегда имеется пара направляющих (на один ящик).

Рассмотрим присадку данного вида направляющих на примере установки простого выдвижного ящика.

Начнем с присадки той части направляющих, которая крепится к самому ящику. Для этого на боковой стенке последнего проводим линию параллельную длиннику. Эта линия, как правило, должна проходить по центру с небольшим смещением (хотя, этот момент не принципиален, возможно смещение вверх или вниз).

На разметочную линию укладываем деталь, чтобы во всех отверстиях строго по центру она была видна. Выравниваем направляющие по переднему краю боковины ящика и накалываем центры отверстий шилом (я обычно колю одно круглое отверстие и остальные горизонтальные, которые позволяют осуществлять регулировку в горизонтальной плоскости).

Можно, конечно, воспользоваться для разметки схемой присадки, например, той, которую я привел в начале статьи. Но у разных производителей расположение отверстий может разниться, поэтому я действую именно так.

На следующем слайде видна та самая линия с наколотыми на ней отверстиями для метизов.

В каждое из этих отверстий вкручивается саморез. Я использую саморезы 4х16 миллиметров. Точно такие же манипуляции повторяются с другой стороны ящика (не забываем смотреть, где фронт/зад ящика, чтобы не прикрутить направляйки в разные стороны).

На следующем фото я постарался показать тот момент, что передний край направляющей соответствует переднему краю ящика.

Перейдем ко второму компоненту, который монтируется на стойку короба. Опять-таки опускаем перпендикуляр к передней грани стойки. Столярный угольник – просто незаменимый инструмент.

На данном перпендикуляре отступаем 37 миллиметров и накалываем эту точку шилом. (данное отверстие фиксировано для всех видов и производителей).

Обратите внимание, что на схеме от переднего края направляйки до центра этого отверстия всего 35 миллиметров, то есть она должна быть заглублена внутрь короба на 2 мм.

Укладываем направляющие на линию, совмещая ее с центрами отверстий.

Закручиваем в наколотое отверстие саморез (все тот же 4х16). Как правило, я не накалываю остальные отверстия, остальные вкручиваю просто в центр разметочной линии.

На следующем фото мы имеем полностью присаженные направляющие.

Теперь крупным планом передний край. Так более наглядно видно, что фурнитура действительно утоплена на 2 мм относительно передней грани короба.

Повторяем аналогичные манипуляции для всех направляющих, подготовив стенки к сборке. Желательно ставить направляющие именно на раздельных деталях, потому что присаживаться их на уже собранном коробе та еще морока.

Схожим образом подготавливаем и остальные ящики.

Собираем короб. То есть ставим верхние и нижние горизонты, заднюю стенку, стойки. Должно получиться примерно так.

Остается вставить ящики на причитающиеся им места. Для этого необходимо максимально выдвинуть внутренний компонент.

Обратите внимание на подвижную кассету с шариками, она также должна быть выдвинута вперед до упора.

Ящик заводим на направляющие. Сначала с одной стороны, потом с другой. При этом кончик ящичной детали должен зайти в кассету. В противном случае, он может упираться в нее, что препятствует правильной его установке. После того, как вы это сделали с обеих сторон, ящик необходимо задвинуть внутрь «до щелчка».

Следующее фото иллюстрирует именно полновыкатной характер системы. Нижний белый ящик выдвинут на всю длину, что очень удобно в использовании.

Теперь поговорим о том, как снять ящик с направляющих. На самом деле это не интуитивно-понятный процесс, поэтому многие люди, даже связанные с мебелью, частенько не догадываются о том, что эти направляющие разбираются. В центре данной фотографии вы видите черный рычажок.

Его необходимо сместить к низу, после этого направляющие легко разбираются.

Следующее – это уже выдвинутая, готовая к демонтажу направляйка и полностью открытый пружинный фиксатор, который мы только что сдвигали. Надо отметить, что с противоположной (левой) стороны ящика рычажок необходимо двигать вверх.

На этом разговор об установке направляющих можно закончить.

Направляющие шарикового типа широко распространены в мебельной промышленности. Их монтируют на выдвижные ячейки комодов, столов, шкафов, тумб. Они практичные, долговечные, выносливые, удобные в использовании. Однако все эти функции выполняются при одном условии – если шариковые направляющие для выдвижных ящиков установлены правильно. В этом, по сути, заключается специфика монтажа основных деталей мебели.

Подробнее о конструкции

Продаются шариковые направляющие в комплекте (по 2 штуки на каждую сторону мебельного ящика). Состоят они из пары симметричных телескопических полозьев из стали: левого и правого. Каждая полоска разбирается на 2 части – широкую и узкую. Первая крепится на стенку предмета мебели, вторая – на сам ящик. Прежде чем приступать к работе, следует детально разобраться, как правильно установить, чтобы избежать перекосов и ошибок.

Важно: фурнитура бывает двух типов, отличаются они по принципу работы. Различают конструкции полного и неполного выдвижения, поэтому стоит разобраться в том, как крепить шариковые направляющих обоих видов.

Двигаются части полозьев вдоль друг друга при посредстве металлических подшипников-шариков. За счёт их работы и обеспечивается плавность хода. Сами по себе конструкции лёгкие, практически неприметные, очень удобные и функциональные. Они позволяют быстро, бесшумно и при полном отсутствии неприятного трения (оно может повредить мебель) выдвигать ячейки. Управлять ими можно буквально одной рукой, если удалось прикрепить детали корректно. Как правильно устанавливать шариковые направляющие для ящиков? В первую очередь стоит подробнее ознакомиться с конструкцией.

Назначение отверстий

Каждый, кто хоть раз видел детали вблизи, отмечал, что на полозьях имеются разной формы дырочки:

• круглые;
• вертикальные;
• горизонтальные.

Такая конфигурация дана отверстиям неспроста. Каждый их вид наделён определённые функциями. Так, горизонтальные обеспечивают возможность выдвижения направляющей на 1–2 мм вперёд или назад. Вертикальные позволяют выставить их по высоте (направляющую можно двигать вверх или вниз на 1–2 мм). А круглые отверстия как раз предназначаются для фиксирования полозьев в точном положении.

Важно: регулирование крепления в нескольких плоскостях необходимо, чтобы выровнять планки, поскольку в процессе монтажа могут случиться перекосы.

С чего начать

Установка фурнитуры порождает сразу 3 вопроса:

1. Как фиксировать детали полного и неполного выдвижения?
2. Как прикрепить их к мебели?
3. С чего начать?

В первую очередь, стоит определиться с типом изделий. Разборные (полностью выдвижные) удобнее, можно разъединить их на части и монтировать по очереди. Конструкции другого типа практичнее, аккуратнее. Решая вопрос, как установить шариковые направляющие на ящики комода, следует уделить внимание выравниванию их положения. Начинать нужно с регулирования по горизонтальным отверстиям. Если не получается закрепить полозья заподлицо с передней (фасадной) стенкой ящика, то можно немного сдвинуть их назад. Таким образом, стало ясно, как установить направляющие полного выдвижения. Видео с наглядным примером можно посмотреть в Сети: https://www.youtube.com/watch?v=c-FygNBbwVg.

Важно: использовать горизонтальные выемки нужно временно. Как только получилось подобрать оптимальное положение детали, следует застопорить её саморезом. В противном случае со временем ячейка может изменить положение.

Теперь о том, как установить направляющие шариковые неполного выдвижения. Обычно они более узкие и характеризуются неразборной конструкцией. Монтировать их стоит в собранном виде. Специалисты советуют вставлять направляющие в пазы выдвижных элементов, после чего фиксировать с внутренней стороны через стенку.

Крепление к мебели

Как установить на комод? Следует сделать разметку на самой стенке мебели. Там, где планируется крепление детали, нужно прочертить линию. По ней и следует фиксировать съёмную часть полозьев. Расположение фурнитуры рассчитывается по фасаду. Важно, чтобы они не задевали друг о друга. Зазор между фасадами в выдвинутом положении ящиков должен составлять не менее 2 мм.

Важно: при определении положения следует учитывать тип коробов. Если они оснащены накладными фасадами, то фурнитуру стоит крепить вровень с боковой стенкой ниши. В противном случае, когда отделка внутренняя, детали фиксируют с тыльной стороны торца, отступив от края около 20 мм.

Теперь следует решить задачу, как установить ящики на шариковых направляющих. Если детали прикреплены ровно и правильно, то достаточно вставить съёмные части, что расположены на коробе, в пазы фурнитуры, зафиксированной на боковой стенке мебели. После чего нужно соединить их. Они должны плавно и мягко сомкнуться. Следует обратить внимание на фиксатор, чтобы он закрепился в закрытом положении. Небольшой щелчок говорит о том, что полозья правильно соединились, и работа выполнена успешно.

В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая инструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	выпадения ящика наружу при резком открывании. Чтобы вынуть ящик или вставить его, немножко приподнимите фасадную часть ящика.
	регулировка мебельных направляющих 10. Проверяем плавность выдвижения ящика. Не должно быть затираний и скрипа, ящик выдвигается без усилий.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих

Комплект направляющих, телескопических, полного выдвижения ящика.

Расчёт деталей для выдвижного ящика под эту направляющую.

Перед расчётом обязательно перепроверьте толщину самих направляющих, она бывает разной. Для данного примера она будет выглядеть так (длина ящика 500 мм):

долевой размер	поперечный	кол-во	примечание
610	200	2	перед и зад ящика
500	200	2	боковины
610	468	1	дно ящика ДСП

Получился такой ящик, здесь, на фото, это выдвижной ящик в кровати. Вот для него сегодня и будем устанавливать «телескопы».

Пример изготовления самого ящика мы рассмотрим в отдельной статье.

В начале, для удобства крепления мы немного по работаем с самими направляющими, а именно, выломаем у них по одной из этих штук, как на следующих фото. В дальнейшем, благодаря этому, будет гораздо удобнее подлезть отвёрткой, что бы закрутить встречный саморез.

Выламывать следует только со стороны стопора, там где этих «усиков» две штуки. Выламываем самый крайний. А теперь приступаем к разметке мест крепления направляющих.

Проводим линию где то примерно по середине боковины ящика. Эта линия потом должна соотнестись с ответной линией разметки на боковине основной конструкции, короба кровати. Высоту линий подбираем так, что бы закреплённый ящик при открывании не задевал ни верхних, ни нижних кромок кровати.

Для комфортного открывания вполне достаточно зазоров в 10 мм как сверху так и снизу. Желательно все зазоры учитывать ещё на стадии составления деталировки, во избежание лишней работы, когда вдруг окажется, что ящик цепляется за другие детали. Крепить направляющую начинаем с самого узкого свободного конца. Крепим на три самореза: вначале, середину и в край.

Направляющую располагаем отступив 4 мм от края боковины ящика. Это делается для того, что бы фасад плотно приходил на своё место при закрытии ящика, так как данный тип направляющих не имеет механических доводчиков на закрытие. Если отступ не сделать, то ящик всё равно, конечно будет закрываться плотно, но только для этого потребуется более сильное движение, для того, что бы шариковый подшипник направляющей достиг своего упора. Что бывает особенно заметно при сильно загруженном ящике.

Крепление на средний саморез и крепление на крайний саморез (вот для чего нам понадобилось обламывать последний «ус»).

Направляющая на ящике закреплена, теперь переходим к креплению его самого к коробу кровати. Так при данных направляющих ящик получается не съёмным, нам надо максимально точно перенесли осевую линию на боковины короба (с учётом всех зазоров) во избежание его перекоса.

После того как всё разметили, вставляем ящик с направляющими в короб кровати крепим его к каркасу также на три самореза: край, середина, начало. Поочерёдно, выдвигая ящик и закручивая саморезы. При этом порядок крепления, для удобства меняется. Начинаем с края, потом крепим середину, а самый последний саморез устанавливаем в начале, в последнее крепёжное отверстие.

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Вернуться к оглавлению

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Вернуться к оглавлению

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Вернуться к оглавлению

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Как крепить шариковые направляющие для выдвижных. Направляющие для выдвижных ящиков

При сборке мебели фабричного производства вопрос о монтаже направляющих на выдвижные ящики вовсе не стоит. Разметка для правильной установки обычно производится (причем, очень точно), и инструкция по установке прилагается. Учитываем, что вся фурнитура при этом есть в наличии и вам не придется подбирать какие-либо элементы для крепежа. А вот при ремонте мебели или при ее производстве приходится самостоятельно рассчитывать положение направляющих для выдвижных элементов мебели.

Шариковые направляющие

При выборе направляющих предпочтение все чаще отдается шариковому варианту. И это неспроста: шариковые полозья по многим параметрам превосходят все иные конструкции направляющих. Они обеспечивают легкое выдвижение ящиков, достаточно легко крепятся и регулируются, способны фиксировать выдвижной элемент в обычном его положении.

Купить их в торговой сети перестало быть проблемой, поэтому осталось научиться их правильно крепить к мебели. Для обеспечения этого процесса вам потребуются:

• направляющие;
• шурупы;
• шуруповерт;
• линейка;
• карандаш;
• шило.

Качество элемента

При покупке обращаем внимание на ее длину (она должна быть не менее 70% от длины выдвижных ящиков) и комплектность. Лучше сразу приобретать конструкцию вместе с шурупами, чтобы потом не получить дополнительных проблем. Легкость движения частей конструкции проверьте еще в магазине.

Шариковые варианты состоят из двух частей. Чтобы их рассоединить (а это необходимо для крепежа), нажмите на резиновый фиксатор и просто выдвиньте внутреннюю часть направляющей. Она и будет непосредственно крепиться на выдвижной элемент.

Особенности крепежа к ящику

Крепить устройства на ящики можно в двух вариантах: по нижнему краю боковой стенки ящика или в центральной их части. Крепление направляющих вдоль центральной оси выдвижных ящиков рекомендуется использовать, если размеры самих ящиков достаточно большие. В этом случае нагрузка на конструкции будет меньше, что обеспечит их долговечность. Так устройства крепить проще, но сложнее их точно отрегулировать. Берете для упрощения дополнительно инструмент под названием уровень.

Только многократные замеры помогут сделать все качественно. Без строительного уровня в этом случае тоже не обойтись. В остальных случаях шариковые направляющие следует крепить по нижнему краю. И здесь тоже может быть несколько вариантов установки: заподлицо с фасадной панелью выдвижного ящика или с небольшим отступом вглубь. Проще закрепить шариковую конструкцию именно по первому варианту. Так и дополнительную разметку делать не придется, и расчеты проводить не будет необходимости. Фасадную панель ящика предстоит отсоединить.

Возьмите в руки направляющую и проложите ее к боковой панели. В местах крепления шилом сделайте отверстия. Так вам будет легче завернуть шурупы строго перпендикулярно панелям. Шляпки не будут торчать и препятствовать работе. Непосредственно на ящики шариковую конструкцию можно сразу крепить стационарно. А вот на боковые панели тумбы делать этого не рекомендуется.

Разметка и регулировка

Обратите внимание, что шариковые направляющие имеют как горизонтальные, так и вертикальные отверстия. Они предназначены для регулировки положения. Обычные круглые отверстия необходимы для окончательной фиксации. Для крепления конструкции на боковую панель тумбы необходимо произвести тщательную разметку. Отступите от нижней панели тумбы около 3 мм и на этой высоте проведите карандашом горизонтальную линию. Вдоль этой линии расположите направляющую (линия должна оказаться строго под направляющей) и заверните (не до упора) шурупы во все отверстия, имеющие продолговатую форму.

Теперь можно проверить их установку при помощи выдвижного ящика: совмещаем части направляющей и проверяем движение. Если все сделано правильно, то ящик должен двигаться легко. При полном закрытии ящика должны сработать оба фиксатора. Если всего этого нет, то шариковые устройства необходимо отрегулировать. Слегка отпустите шурупы и добейтесь устранения всех недостатков. И только после этого окончательно все шурупы должны быть прикручены до упора. На последнем этапе прикручиваем фиксирующие шурупы. Остается только установить панельную планку на выдвижной ящик и зафиксировать ее с помощью шурупов.

В первое время фиксаторы будут работать слишком жестко: открыть выдвижной ящик можно будет только с большим усилием.

Пугаться этого не стоит: со временем фиксаторы разработаются, и все станет значительно проще. Если вас это не устраивает, то вы можете установить шариковые направляющие и без фиксаторов.

Шариковые конструкции без фиксаторов тоже не сложно приобрести. Ну а если таких найти не удалось, то сами фиксаторы легко снять и с обычных направляющих.

Значительно сложнее установить шариковые устройства на выдвижные ящики, которые до этого были монтированы роликовыми. Дело в том, что роликовые направляющие обычно чуть шире, поэтому установка иных разновидностей может показаться неразрешимой проблемой. В реальности все не так уж сложно: достаточно подложить под направляющую прочную шину с каждой стороны, чтобы нивелировать разницу в толщине.

Если выдвижные элементы расположены друг над другом, то вам без расчетов обойтись не удастся. Существуют даже определенные расчетные формулы, которые выражают зависимость между размерами выдвижных ящиков и местом, где необходимо установить направляющую. Проще все же обзавестись технологической картой, где все расчеты будут уже произведены.

Оптимальный метод

Интересный способ разметки, который полностью исключает все недочеты монтажа, рекомендуют народные умельцы. Сначала они советуют прикрутить направляющие к выдвижным элементам и соединить обе части. Евровинты, на которых монтирован корпус мебели, необходимо отпустить, чтобы позволить боковым панелям отходить в сторону.

На внешнюю часть направляющей (ту часть, что должна прилегать к боковой панели корпуса), наносится слой любого красящего вещества. Выдвижной ящик аккуратно устанавливается в необходимое положение. Под него рекомендуется подложить лист картона, чтобы обеспечить необходимый зазор между днищем ящика и нижней панелью корпуса. После этого винты затягиваются до упора. Красящее вещество даст точный отпечаток на поверхности.

Именно на этом месте и следует прикрутить шариковую направляющую к боковым панелям. Метод прост до гениальности: точнее направляющую уже невозможно будет поставить. Недостаток только в том, что корпус мебели придется подвергнуть частичному демонтажу.

Заднюю панель точно придется отделять, так как она будет препятствовать свободному перемещению боковых панелей. Стоит ли это делать, чтобы установить направляющую? Способ хоть и точный, но не самый быстрый.

Как бы быстро не продвигался бы прогресс все же самыми популярными сегодня остаются телескопические или как еще их называют шариковые направляющие полного выдвижения.

Кто еще не знает, выглядят они вот так:

К их достоинствам относится:

1. Сравнительно небольшая стоимость;
2. Плавный и самое главное тихий ход на протяжении всего их срока службы;
3. Способность выдерживать воздействие существенных нагрузок;
4. Отличная прочность и износостойкость;
5. Простота и легкость в монтаже;

Направляющие этого рода чаще всего используются в качестве выдвижных механизмов для ящичков комодов, кухонных секций и многих других механизмах, с работой которых не хотят иметь проблем хозяева в процессе их эксплуатации.

Расчет деталей выдвижного ящика

Для того чтобы правильно установить телескопические направляющие полного выдвижения необходимо быть уверенным в том правильно ли вы сделали деталировку ящика.

Собранный ящик без установленного на нем фасада по ширине имеется ввиду, что между самым ящиком и боковиной изделия должен быть зазор в 26 миллиметров, то есть по 13 миллиметров с каждой стороны. Именно таких габаритов (13 миллиметров) телескопические направляющие полного выдвижения.

По длине (глубине) ящик должен быть на 6-10 миллиметров длиннее направляющих, которые, как правило, имеют длину от 25 до 80 сантиметров с шагом в 5 сантиметров. Таким образом, при монтаже направляющих располагаете их посредине ящика, оставляя минимальный зазор спереди и сзади ящика. А также не стоит забывать и о зазоре минимум в 10 миллиметров между задней стенкой ящика и задней стенкой изделия (комода).

По высоте ящик обычно делают исходя из его предназначения и потребностей его хозяев, которые будут им пользоваться. Но, как правило, в приделах от 8 до 25 сантиметров.

Разметка мест крепления телескопических направляющих

Процесс установки телескопических направляющих полного выдвижения намного проще, чем может показаться человеку, который впервые имеет с ними дело, так сказать впервые в руки взял.

Когда взять телескопы в руки можно заметить на нем своеобразные усики обычно черного цвета так вот если их сжать и потянуть за одну половину, то он разберется на две части, одну с которых крепят на внутреннюю боковину комода, а вторую на боковину ящика.

Кстати нужно быть крайне осторожно, так как телескопы бывают правые и левые и их нельзя переставлять местами.

Ваша основная цель это определение точных мест крепления направляющих зафиксировать каждую из половин телескопов тремя шурупами и аккуратно завести ящик в комод тем самим соединить две части телескопической направляющий в одно целое.

Монтаж шариковых телескопических направляющих

Делаем разметку выдвижного ящика: горизонтально строго по центру на обеих боковинах ящика проведите линию карандашом, и прикрутите по ней одну из половин направляющей, а точнее самую тонкую (та, которая входит вовнутрь направляющей). Аналогичным образом необходимо отметить линию по внутренней стороне комода и прикрутить телескопы.

Точные размеры указаны в или другого изделия, над которым вы трудитесь. Разметку и монтаж нужно производить, так как это показано на рисунке ниже:

В нашем случае мы отмечаем на одной боковине 418 миллиметров от пола, и на этой высоте крепим телескоп. Аналогичным образом делаем разметку и фиксируем телескоп на второй боковине комода.

Ну, вот и все самая сложная работа закончена, далее строго по отмеченной линии прикручиваем половинки направляющей к боковинам комода и ящика, после чего можно заводить ящик на свое место. Остается установить мебельные фасады на выдвижные ящики и все комод готов.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

• высота фасадов ящиков
• размер ящиков – ширина, глубина, высота
• размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

В этой тумбе 3 ящика, должно быть 3 линии.

1-я линия. 3(отступ от верха) + 170(высота фасада) – 35 = 138 мм
2-я линия. 3 + 170 + 3(зазор между фасадами) + 170 – 35 = 311 мм
3-я линия. 3 + 170 + 3 + 170 + 3 + 170 – 35 = 484 мм

В данной статье вы сможете ознакомиться с пошаговой иструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со свременем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая иструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

При самостоятельном изготовлении мебели – различных шкафчиков с наличием выдвижных ящиков – ключевым моментом в сборке является монтаж направляющих. Роликовые направляющие обеспечивают процесс движения выдвижного элемента. Механизм выдвижной системы достаточно прост и включает в себя ролики и полозья, по которым они перемещаются. Ролики фиксируются на внешней стороне короба ящика. Полозья для их движения устанавливаются внутри шкафа по боковым сторонам свободной ниши. При выполнении сборки механизма очень важно установить элементы так, чтобы они четко совпадали. Если будет допущена неточность, то мебель будет испорчена. В лучшем случае механизм будет заедать и работать не гладко. В худшем случае собрать выдвижной ящик не удастся, а все примененные материалы будут испорчены. Кроме того, демонтировать механизм может быть достаточно проблематично. Перед проведением работ нужно выполнить несложные расчеты, чтобы получить желаемый результат.

Расчет направляющих

Чтобы ящики идеально занимали отведенное им место, нужно выполнить расчеты для роликовых направляющих перед тем, как их установить. Описать порядок вычислений лучше всего на примере. Если нужно соорудить, например, прикроватную тумбу с двумя одинаковыми выдвижными ящиками, то прежде всего нужно измерить ее параметры. Для тумбы с высотой боковин 367, высотой цоколя 70 и зазором между фасадами высота одного фасада получится: (368-70-2*3)/2=146 мм.

При одинаковых размерах элементов оптимальный вариант их монтажа – сделать их взаимозаменяемыми.

Для этого при расчете обязательно учитываются крайние положения ящиков. Кроме того, следует обратить внимание на перехлест фасадов и каркаса тумбы. Нижняя граница установки роликовых направляющих определяется дном тумбы. При установке короба на нее дно должно совпадать с ее нижним ребром.

Во избежание задевания дна тумбы нужно добавить 4 мм на шляпку самореза. Высота крепления нижнего элемента механизма будет равна сумме высоты шляпки самореза и величины осевой линии отверстия, то есть в данном примере: 18+4=22 мм. Можно рассчитать расположение деталей механизма от нижнего торца боковины тумбы. В этом случае: цоколь+толщина дна+высота крепления направляющей от дна=70+16+22=108 мм.

Стоит обратить внимание, что головка самореза, как правило, меньше 4 мм. Ее средние размеры – 1-1,5. Размер принимается за 4 для универсальности расчета. Полученные его результаты будут применимы и в том случае, если для изготовления тумбы будет использоваться материал толщиной 18 мм, а не 16. При этом небольшой зазор все равно останется.

Таким же порядком проводятся расчеты высоты фасада для верхнего элемента, только с учетом размещения нижних. После выполнения расчетов и разметки по полученным данным можно переходить к монтажу.

• Типы направляющих
• Установка роликовых элементов
• Монтаж шариковых направляющих

Домашним мастерам нередко приходится собирать мебель своими руками. Это происходит и при покупке готовых предметов интерьера и при самостоятельном изготовлении тумб, шкафов, столов и тому подобного. При этом правильное крепление направляющих на самые разнообразные выдвижные ящики становится настоящим камнем преткновения. Несмотря на кажущуюся простоту этой работы, ошибки в установке способны привести к печальным последствиям. В процессе дальнейшей эксплуатации мебели могут возникнуть серьезные затруднения. Поэтому важно сразу определиться с типом самих направляющих и способом их монтажа.

Типы направляющих

На данный момент существует 2 основных типа направляющих, которые устанавливаются на выдвижной ящик. Это роликовые и шариковые системы. Существуют еще и другие конструкции: спрятанные, с доводчиками, телескопические и так далее. Но своими руками их не устанавливают. Такой монтаж осуществляется в заводских условиях.

Роликовые направляющие обычно представляют собой 2 планки с перфорацией под крепежные элементы. На концах конструкций закреплены пластиковые колесики. Благодаря им ящики и выдвигаются.

Рисунок 1. Виды направляющих.

У таких систем есть ряд существенных недостатков:

1. При эксплуатации выдвижные ящики издают неприятный звук.
2. Колесики ненадежны и быстро приходят в негодность.
3. При сильном рывке ящик может выпасть из предназначенного для него гнезда.

Но у таких направляющих есть и достоинства. Они дешевы и просты в установке.

Шариковые системы называют еще направляющими полного выдвижения. Это телескопическая конструкция, которая позволяет выдвинуть ящик на всю длину планки. Внутри системы располагаются металлические шарики, которые обеспечивают плавное и практически бесшумное движение.

Главное отличие роликовых и шариковых систем в том, что 1-ая представляет собой 2 независимых друг от друга профиля, а 2-ая является неразъемной. В 1-ом случае 1 планка крепится непосредственно к стенке ящика, а 2-ая – к мебели. Ролики же разбираются только во время монтажа. А в собранном виде выглядят как цельная конструкция. Именно эта их особенность обеспечивает надежность креплений: место для хранения не выпадает даже при сильном рывке. Внешний вид разных направляющих показан на рис.1.

На данный момент в магазинах можно найти направляющие разных размеров. Это позволяет подобрать готовую конструкцию к предметам интерьера любого типа и глубины. Как правило, роликовые системы ставят на ящики, для которых не предполагается серьезная нагрузка. Их можно встретить в бельевых и одежных шкафах, кухонных модулях (например, для хранения столовых приборов), прихожих. Шариковые же конструкции ставят на бельевые ящики кроватей, мебель, предназначенную для детских комнат.

Для одного выдвижного ящика нужно две пары направляющих. Одни направляющие крепятся на ящик, а другие на стойки мебели. Рассмотрим вариант тумбы с выдвижными ящиками.

Для того чтобы спроектировать, а потом и установить ящики нужно знать следующие параметры:

• высота фасадов ящиков
• размер ящиков – ширина, глубина, высота
• размеры для крепления направляющих на стойки

Например, нужно сделать тумбу на три ящика. Размеры тумбы: ширина – 420 мм, высота без ножек – 560 мм, глубина – 505 мм.

Крышка комода будет нависать над фасадами, фасады будут накладные. Для расчета ящиков будут использоваться параметры роликовых направляющих.

Первое с чем нужно определиться – высота фасадов. Рисуем схему тумбу, вид сбоку. Сначала проставляем обязательные зазоры: между крышкой комода и всеми остальными фасадами – 3мм, отступ от низа тумбы – 4 мм.

Рассчитываем высоту фасадов:

1. Плюсуем все зазоры и отступы: 3+3+3+4 = 13
2. От рабочей высоты комода отнимаем полученную сумму: 523 -13 = 510
3. Делим полученный результат на количество фасадов: 510: 3 = 170

Высота одного фасада 170 мм. Ширина фасада меньше общей ширины изделия на 6 мм: 420 – 6 = 414 мм.

Толщина одной пары роликовых направляющих 12,5мм. Общая толщина двух пар роликовых направляющих 12,5 + 12,5 = 25мм. Добавим еще один миллиметр для того чтобы исключить задевание головок саморезов за направляющие, общий зазор равен – 26мм.

Теперь нужно разметить линии крепления направляющих к стойкам комода. Разметку нужно всегда начинать от верхнего края детали. И даже если вы немного ошибетесь, внизу это не будет заметно. Для разметки можно использовать следующее правило: линия, на которую будет прикручиваться направляющая должна быть на 35мм выше низа фасада.

Перейдем сегодня к более качественной, на мой взгляд, чем роликовые направляющие, системе выдвижения – направляющим шариковым .

Разберем из монтаж на примере сборки своеобразного серванта на кухню с четырьмя выдвижными ящичками.
Расчеты параметров выдвижных ящиков ее не сильно отличаются от роликов.

Ширина ящика равна внутренняя ширина короба вычесть 25 мм.

Глубина ящика, как правило, соответствует длине самих направляек, но может быть и побольше (в этом случае, ящик не будет выдвигаться полностью.

Пример: рассчитаем параметры ящика для комода шириной 600 мм и глубиной 500 мм

Ширина = 600-32-25=543 мм (32 мм – это толщина стоек 16 мм, а 25 мм –сумма толщины направляющих по мм)
Глубина ящика будет 450 мм (т.к. это стандартный размер направляющей, а до задней стенки короба ящик должен не доставать пару сантиметров).
То есть, фронты ящиков (вкладные) будут 543-32 мм = 511 мм
Боковые стенки ящиков будут 450 мм.
Дно ящика (ДВПО) будет равняться 450х543 мм

Итак, заказываем раскрой ЛДСП, то есть, на выходе получаем по 5 деталек на каждый ящик заданных размеров (детали из ЛДСП кромятся по длиннику с одной стороны). Плюс фасад, зависит от размера короба.

В торцах (по центру) фронтов сверлятся отверстия под конфирматы (одно или два — в данном случае — одно). Напротив их в пласти боковых стенок, отступив от края 8 мм, сверлятся сквозные отверстия 7-8 мм — под шляпки конфирматов.

Теперь сразу же произведем разметку. На боковых стойках короба (к которым и будут крепиться ящики) мы сначала отмечаем границы фасадов с зазорами между ними (по 2 мм). Затем отмечаем ось направляющей, сначала на боковой стенке — например, отступаем 10 мм снизу. А затем на стойке — чтобы ящик не выступал из-за фасада, его надо сделать чуть выше, то есть, отступаем 20 мм от нижнего края фасада.

На данных осях откладываем 37 мм — центр крепежного отверстия в направляющей.

После этого разбираем направляющие на два элемента.

Для тех, кто не знает, как это делается, я подготовил следующий слайд — необходимо сдвинуть (на фото вверх) пластиковый фиксатор, после чего оба компонента направляющих легко рассоединяются.

На боковых стенках — на оси направляек, шилом накалываем центры монтажных отверстий.

Фиксируем данные компоненты на стенках ящиков.

Вторую (большую) половину направляем понтируем на стенки — учитывая ранее размеченные и наколотые шилом отверстия.

Собираем сам короб комода (в нашем случае это сервант).

Переходим к сборке ящика: стягиваем стенки в заранее просверленные отверстия.

Проверяем перпендикулярность стенок ящика с помощью столярного угольника.

Данные результаты закрепляем креплением дна из ДВПО — делать это следует на саморезы с шагом не менее 150 мм. Я использую 25 мм саморезы.

Осталось установить собранные ящики на направляющие в мебельный короб и можно приступать к фиксации фасада (как это делать, я уже писал ранее — ).

В данной статье вы сможете ознакомиться с пошаговой инструкцией монтажа роликовых мебельных направляющих. Вы сможете сами без труда произвести монтаж выдвижных полок от разметки до регулировки.

Роликовые направляющие облегчают перемещение выдвижных полок. Роликовые направляющие — механизм простой и недорогой в производстве, однако, минусом данной системы является шум и расчёт на не большой вес ящиков. В противном случае, они начинают со временем скрипеть, ролики ломаются, направляющие гнутся. Альтернативой роликовых направляющих являются направляющие полного выдвижения.

Направляющие полного выдвижения

Пошаговая инструкция монтажа роликовых направляющих

Начните монтаж роликовых направляющих с крепления двух направляющих к нижней части выдвижного ящика. При этом сам ролик должен располагаться не у фасада, а у задней стенки ящика, другой конец планки упирается в фасад. Прикреплять планку саморезами удобнее к дну ящика, а не к боковинам, несмотря на то, что отверстия предусмотрены и в боковых частях направляющих, так как именно по боковой стороне будет двигаться второй ролик. Проследите, чтобы шляпки саморезов не выдавались над поверхностью планки, поскольку это будет мешать ходу ящика. В системе предусмотрены два типа отверстий: круглые и продолговатые. Для начинающих сборщиков мы рекомендуем использовать продолговатые отверстия, которые дают возможность небольшой регулировки положения.

Крепление другой пары направляющих к корпусу тумбы или шкафчика можно произвести двумя способами:

1. Сделать тщательные замеры, отметить место для сверления отверстий под саморезы, просверлить отверстия, наложить направляющую и закрепить её как минимум в трёх местах.

2. Отметить карандашом место расположения направляющей, приложить её к отметке и сразу закреплять саморезами.

Важный момент – теперь ролик должен быть со стороны фасада.

	1. Прикручиваем направляющую саморезами к нижней части выдвижного ящика. Ролик со стороны задней стенки.
	2. Планка фиксируется как минимум в трёх точках.
	3. Замеряем место расположения второй пары направляющих. Отступ от края должен составлять 2 мм.
	4. Меряем высоту расположения направляющей. Если вы планируете наполнять ящик тяжёлыми предметами, добавьте к высоте расположения направляющей несколько миллиметров, чтобы компенсировать небольшой прогиб днища ящика.
	5. Закрепляем направляющие саморезами.
	6. Саморезы вкручиваются в трёх точках.
	7. Ролик расположен у лицевой стороны.
	8. Вставляем ящик.
	выпадения ящика наружу при резком открывании. Чтобы вынуть ящик или вставить его, немножко приподнимите фасадную часть ящика.
	регулировка мебельных направляющих 10. Проверяем плавность выдвижения ящика. Не должно быть затираний и скрипа, ящик выдвигается без усилий.
	Фасад не должен быть перекошен, он плотно прилегает к корпусу пенала. Если есть небольшой перекос или щель, вы имеете возможность отрегулировать ящик при помощи вышеупомянутых продолговатых отверстий для саморезов. Для этого ослабьте саморез при помощи отвёртки и немного измените положение направляющей. Затяните саморез и снова проверьте фасад и ход ящика.

Установка мебельных направляющих, роликовые направляющие, регулировка мебельных направляющих

Планы Lean To Shed — 4×8 — Пошаговые планы

Наклонитесь, чтобы сбросить планы — 4’x8’. Планы сарая включают бесплатную загрузку в формате PDF, иллюстрированные пошаговые инструкции, список покупок и список вырезок.

Lean To Shed Plans — 4×8 — Обзор

Lean To Shed Plans — 4×8 — Список материалов

Список покупок

Список покупок

(материал для двери не указан ниже)

Этаж

6 – 2×6 (обработанные давлением) – 8 футов

2 – 4×4 (обработанные давлением) – 8 футов

1 – фанера 3/4″ – лист 4’x8’

Рама задней стенки

11 – 2×4 – 8′

Рама передней стенки

8 – 2×4 – 8′

Правая/левая настенная рама

10 – 2×4 – 8′

Стропила

3 – 2×4 – 10′

1 – 2×4 – 8′

T1-11 Внешний сайдинг

4 – наружный сайдинг t1-11 – лист 4’x8’

Настил крыши

2 – фанера 1/2″ – лист 4’x8’

Отделка

1 – 2×4 – 10 футов (нарезка по размеру)

2 – 1×4 – 10 футов (нарезка по размеру)

8 – 1×4 – 8 футов (нарезка по размеру)

Оборудование

Оцинкованные гвозди 3 1/2″

2-дюймовые оцинкованные гвозди

Оцинкованные отделочные гвозди 1 1/4″

Винты для настила 2″

черепица

рубероид

капельник

прихватки

скобы для крыши

Список вырезов

Список вырезов

(материал для двери не указан ниже)

Этаж

2 – 2×6 (обработанные давлением) – 8 футов

7 – 2×6 (обработанные давлением) – 3 фута 9 дюймов

2 – 4×4 (обработанные давлением) – 8 футов

1 – фанера 3/4″ – лист 4’x8’

Рама задней стенки

2 – 2×4 – 8′

9 – 2×4 – 7′ 4 1/2″ (угол среза 18 градусов на одном конце)

Рама передней стенки

2 – 2×4 – 8′

6 – 2×4 – 6 футов 2 1/8″

Правая/левая настенная рама

4 – 2×4 – 3 фута 5 дюймов

8 – 2×4 – 6 футов 2 1/8″

Стропила

7 – 2×4 – 4 фута 3 1/4″

T1-11 Внешний сайдинг

4 – наружный сайдинг t1-11 – лист 4’x8’ (нарезанный по размеру)

Настил крыши

2 — фанера 1/2″ — лист 4’x8’ (нарезанный по размеру)

Отделка

1 – 2×4 – 10 футов (нарезка по размеру)

2 – 1×4 – 10 футов (нарезка по размеру)

8 – 1×4 – 8 футов (нарезка по размеру)





Этаж

Отрежьте два 2×6 длиной до 8 футов для ленты и семь 2×6 длиной до 3 футов 9 дюймов для балки пола. Балки пола расположены на расстоянии 16 ″ O.C.

Вбейте 3 1/2″ гвоздя в пластину и в балку.

Отрежьте два 4×4 длиной 8 футов для салазок. Установите в нижней части рамы пола, как показано на рисунке выше. Прибейте 3 1/2 ″ гвоздя через раму пола к салазкам.



Установите фанеру толщиной 3/4″ для настила пола. Вкрутите 2-дюймовые шурупы через фанеру в раму пола.





Рама задней стенки

Стены сложены из бруса 2×4.

Отрежьте две пластины 2×4 длиной 8 футов для верхней и нижней пластин. Отрежьте девять 2 × 4 длиной 7 футов 4 1/2 дюйма для стеновых стоек, верхняя часть стенных стоек будет иметь срез под углом 18 градусов сверху.

Настенные стойки расположены на расстоянии 16″ O.C. забейте 3 1/2″ гвоздя через верхнюю и нижнюю пластины и в шпильки стены.





Рама передней стенки

Отрежьте две пластины 2×4 длиной 8 футов для верхней и нижней пластин. Отрежьте шесть 2 × 4 длиной 6 футов 2 1/8 дюйма для стеновых стоек.

Обрамление входной двери, подробнее об обрамлении двери см.:

Вбейте 3 1/2″ гвоздя через верхнюю и нижнюю пластины в стойки стены.







Правая/левая настенная рама

Отрежьте четыре детали 2×4 длиной 3 фута 5 дюймов для верхней и нижней пластин. Отрежьте восемь 2 × 4 до 6 футов 2 1/8 дюйма для стенных шпилек. Соберите, как показано на рисунке выше, забейте 3 1/2 ″ гвоздями через верхнюю и нижнюю пластины и в шпильки стены.





Стропила

Для стропил используется брус

2×4.

Вырежьте семь стропил 2×4, как показано на рисунке выше, для стропил односкатной крыши.



Установите стропила крыши, как показано на рисунке выше, расстояние между стропилами составляет 16″ O.C.

Отрежьте и снимите нижнюю пластину на входе в дверь.





T1-11 Внешний сайдинг

Установите внешние листы сайдинга 4’x8’, используя отделочные гвозди 1 1/4″.

После того, как обшивка будет установлена, отрежьте боковую обшивку вдоль стропил.





Настил крыши

Отрежьте 1/2-дюймовую фанеру для настила крыши, установите ее с помощью 2-дюймовых гвоздей.





Отделка

Установите накладку, как показано на рисунке выше. Обрежьте отделку по размеру и установите с помощью отделочных гвоздей 1 1/4 дюйма.





Черепица

Установите рубероид, капельник и черепицу.

Нравятся эти склонные к сбрасыванию планы? Дайте мне знать, оставьте мне комментарий ниже. Поделитесь этой ссылкой с друзьями и в социальных сетях, спасибо.

Construct101 предлагает бесплатные планы онлайн-версии. Эти бесплатные планы также имеют бесплатную загружаемую версию в формате PDF для печати без рекламы. Нажмите сюда для того, чтобы скачать.

Сохранить

Pack Rat™ Модель 338-3 Ящик для инструментов

Ящик для инструментов Pack Rat™ модели 338-3 предназначен для серьезных подрядчиков, которым необходимо держать свои детали, небольшие инструменты и расходные материалы в порядке.Этот ящик, рассчитанный на большие нагрузки, предлагает доступ к сотням фунтов инструментов и расходных материалов.

PACK RAT™ МОДЕЛЬ 338-3 ЯЩИК ДЛЯ ИНСТРУМЕНТОВ ОСОБЕННОСТИ:

• Сделано в США
• Низкий профиль обеспечивает скрытое и безопасное хранение тяжелых предметов
• Разработан с учетом использования модульных стеллажей
• Может быть установлен в задней части фургона, в грузовом отсеке внедорожника или кузове пикапа, чтобы обеспечить легкий доступ к инструментам и расходным материалам, оставляя место на полу свободным для перевозки материалов или входа и выхода из автомобиля
• Водостойкий уплотнитель защищает от влаги, грязи и мусора
• Сверхпрочная, прочная верхняя и боковые части из стали 14 калибра с номинальной нагрузкой 750 фунтов. равномерно распределенного веса (т.е. сварочный аппарат)
• Фронтальная и нижняя часть ящика из стали 12 калибра
• Перегородки/разделители ящиков из стали 18 калибра
• Полноразмерные стальные полозья 12 калибра для повышенной прочности
• Порошковое покрытие Brite White ARMOR-TUFF™ обеспечивает многолетнюю надежность
• 4 отделения и 24 перегородки
  • Перегородки съемные
  • Перегородки можно перемещать в соответствии с вашими потребностями
• Гладкий выдвижной ящик для легкого доступа и организации
• Выдвижной ящик можно полностью снять для очистки, смазки и обслуживания по мере необходимости
• Стопорные скобы, расположенные внутри ящика, предотвращают его полное выдвижение
• Противоскользящие полоски сверху обеспечивают сцепление с мокрой и грязной рабочей обувью
• Узел защелки с красной кнопкой позволяет легко управлять одной рукой
• В комплект входят монтажные кронштейны и крепеж (5/16-18 глухих застежек) для крепления к полу автомобиля — требуется некоторое сверление
• Модули можно ставить друг на друга для еще большей универсальности
• Ограниченная пожизненная гарантия Weather Guard

ХАРАКТЕРИСТИКИ:

• Количество ящиков: Один
• Количество отсеков: Четыре
• Количество разделителей: двадцать четыре
• Количество защелок: одна
• Грузоподъемность ящика: 425 фунтов. равномерно распределены
• Приблизительный вес: 373 фунта.
• Прибл. Cu. футов Хранение: 19,8
• Габаритные размеры: 12 1/2” В x 39 3/4” Ш x 48” Д
• Длина ящика: 45 дюймов
• Высота ящика: 8 1/2 дюйма
• Ширина ящика: 9 ¾”
• Примечание. Различия в общей высоте и высоте ящиков связаны с полозьями, прикрепленными к нижней части упаковки.

ВЫ АБСОЛЮТНО УВЕРЕННО ОБЕЩАЕТЕ, ЧТО ЭТОТ НАБОР ДЛЯ ИНСТРУМЕНТОВ ПОДХОДИТ ДЛЯ МОЕГО АВТОМОБИЛЯ? NO  Мы абсолютно точно обещаем, что этот набор инструментов Weather Guard тщательно изготовлен в соответствии со спецификациями, указанными выше.Есть только ОДИН СПОСОБ, которым вы можете быть на 100% уверены, что этот набор инструментов подойдет к вашему фургону, внедорожнику или пикапу так, как вы этого хотите. Запишите наши размеры, подойдите к своему автомобилю, ИЗМЕРИТЕ ЕЕ ДВАЖДЫ и сравните их, чтобы определить, подойдет ли то, что вы выбрали.

ДОСТУПНЫЕ МОДЕЛИ:  Эти устройства бывают разных размеров для различных транспортных средств. Пожалуйста, обратитесь к таблице на наших фотографиях, чтобы увидеть все доступные варианты, а затем найдите список, соответствующий интересующей вас модели, для получения дополнительной информации.

ПОЛИТИКА ВОЗВРАТА:

• Если транспортировочная коробка повреждена, НЕ ПРИНИМАЙТЕ ЕЕ. Откажитесь от доставки и немедленно свяжитесь с нами.
• Если вы примете поврежденный ящик с инструментами как «свободный от всех повреждений» в транспортной накладной, Worktrucksusa.com не будет нести ответственность за ущерб, возникший во время транспортировки
• Если товар неисправен ИЛИ вы получили не тот товар:
  • Сохраните коробку и ВСЕ УПАКОВОЧНЫЕ МАТЕРИАЛЫ
  • Свяжитесь с нами в течение 7 дней
  • НЕ возвращайте товар, пока мы не отправим вам форму разрешения на возврат и обратный адрес доставки
  • Отправляйте нам в оригинальной упаковке со всей упаковкой, деталями и инструкциями
  • Если он будет получен в хорошем состоянии для повторной продажи, когда мы вернем его, мы незамедлительно отправим вам возмещение
  • Если проблема НЕ связана с производственным браком или неправильной доставкой, из суммы возмещения будет вычтена комиссия за пополнение запасов в размере 15 %
  • Если проблема не связана с производственным браком, вам нужно будет оплатить обратную доставку

ИНФОРМАЦИЯ О ДОСТАВКЕ:

• Доставка включена в цену за единицу товара в континентальной части США, и мы также ВКЛЮЧАЕМ СТРАХОВКУ БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ
• Доставка НЕ ​​ВКЛЮЧАЕТ услуги подъемных ворот. Свяжитесь с нами, чтобы узнать цену, если вам нужны подъемные ворота.
• У нас должен быть ДЕЙСТВИТЕЛЬНЫЙ номер телефона, чтобы транспортная компания могла связаться с вами по поводу доставки товара
• Свяжитесь с нами для отправки на Аляску, Гавайи и в Канаду, чтобы узнать стоимость доставки (нам нужен ваш почтовый индекс)

ОСОБЫЕ ПРИМЕЧАНИЯ:

• Если вы не будете дома, чтобы осмотреть посылку, когда она будет доставлена, WorkTrucksUSA.com не будет нести ответственность за ущерб, возникший во время доставки, и страховка будет аннулирована
• Если вы решите разрешить другой стороне расписаться в доставке, обязательно попросите их осмотреть упаковку на наличие повреждений, прежде чем принимать ее
• Мы можем отправить на другие территории США только в том случае, если у вас есть брокер по доставке с адресом в США, мы можем отправить на

ЦЕНЫ НА АВТОМОБИЛЬ:  Напишите или позвоните нам, и мы будем рады составить предложение для нужд вашего бизнеса.

КОНТАКТНАЯ ИНФОРМАЦИЯ:

• Электронная почта: [email protected]
• Телефон: 941-375-3806

Мы являемся официальными дилерами всего, что продаем. Мы не покупаем ликвидацию, разрозненные партии или бывшие в употреблении детали. Мы здесь, чтобы помочь вам с вопросами по установке, найти специальные товары и помочь с гарантийными вопросами после продажи. Вы можете купить любой предмет, который мы продаем, будучи уверенным в качестве продукта и нашей службе поддержки клиентов, включая наш ящик для инструментов Pack Rat™ модели 338-3.



Светильник под прилавком — Плиты для настольной пилы

1/4″ ОТВЕРСТИЕ-

Фото 16 НАНЕСИТЕ КЛЕЙ на прорези для печенья. Белый клей дает вам немного больше рабочего времени, что удобно для такой сложной склейки. Лента облегчает удаление выдавленного клея. Это не обязательно для нижних шкафов, но полезно для верхних.

Соберите подставку для стола с печеньем

22. Чтобы разметить прорези для печенья на столе, сделайте опорную доску, как вы сделали для ящиков (фото 13).Сделайте его размером 3-1/4 дюйма x 20-7/8 дюйма. Разложите на доске места для печенья, 1-3/4 дюйма и 7-1/2 дюйма с каждого конца.

23. В то время как направляющая планка установлена ​​на расстоянии 3-1/4 дюйма для опорной/макетной доски, вырежьте две бордюрные доски (C5) из оставшейся вишневой фанеры.

24. Вырежьте прорези для печенья в боковинах рамы и панелей, а также в верхней и нижней части фанеры (фото 13 и 14).

25. Вырежьте прорези для печенья для разделителей ящиков (Фото 15). Используйте две доски для поддержки/разметки, обрезанные по 15-1/4 дюйма и 21-3/8 дюйма.Более короткая плата используется на обоих устройствах для размещения слотов для нижних разделителей. Более длинная доска используется только на левом блоке для размещения верхнего разделителя. Вырежьте прорези в самих разделителях, пока они лежат плоско на циркулярной пиле, как вы сделали с днищем корпуса.

26. Подготовьтесь к сборке. Отшлифуйте внутренние поверхности всех деталей до зернистости 220. Приклейте малярную ленту к лицевым сторонам верхней и нижней части шкафа и разделителям, непосредственно примыкающим к краям с прорезями для печенья. Эта лента предотвращает попадание выдавливаемого клея на эти детали.Соберите шкаф насухо. Прикрепите малярную ленту к внутренним поверхностям панелей, где они соединяются с верхом, низом и перегородками. Разобрать шкаф.

27. Соберите блоки подставки. Положите одну сторону рамы и панели на подкладку изнаночной (внешней) стороной вниз и передним краем к себе. Смажьте прорези клеем ПВА и вставьте печенье. Нанесите клей на прорези в верхней части шкафа и положите его на печенье. Убедитесь, что их передняя ориентация в готовом столе: снаружи слева, внутри слева, внутри справа, снаружи справа.Пометьте верхнюю и заднюю часть каждой панели. Установите головку в циркулярной пиле, чтобы вырезать канавку, показанную на рис. А. Фанера, которую вы используете для задней панели, должна плотно входить в канавку. Вырежьте канавки на внешних рамах полотна и шпунты на внутренних рамах полотна.

лента-липучка

лента-липучка

ФОТО I 7 СОБЕРИТЕ КОРПУС, вставив печенье во все прорези, и зафиксируйте его зажимом. Отрегулируйте зажимы, чтобы корпус был квадратным, и снимите ленту, когда клей станет резиновым.

ФОТО 18 СНАЧАЛА ПРИКРЕПИТЕ НАПРАВЛЯЮЩИЕ ЯЩИКА к боковинам тумбы с помощью прокладки. Затем прикрепите вторую половину направляющей к ящику так, чтобы она была параллельна дну ящика.

ребра заподлицо. Продолжайте с перегородками и дном шкафа. Нанесите клей кистью и поместите печенье в открытые прорези на компонентах корпуса. Нанесите кисточкой клей на все половинки печенья, выступающие из компонентов шкафа. Аккуратно уложите сопрягаемую сторону рамы и панели поверх приклеенного печенья.Аккуратно выровняйте детали, чтобы клей от печенья не попал на всю внутреннюю часть панели. Это хорошая идея, чтобы получить дополнительную пару рук, чтобы помочь. 28. Зафиксируйте ножки стола (фото 17). Зажмите верхнюю и нижнюю часть шкафа, используя уплотнитель на каждом стыке и зажимы спереди и сзади. Убедитесь, что передние края находятся на одном уровне. Зажмите разделитель спереди. Проверьте шкаф на квадратность. После того, как клей станет эластичным, примерно через 10-15 минут снимите малярную ленту.

Завершить стол

После того, как две тумбы будут склеены, можно приступать к отделке всей нижней части стола.

29. Прикрепите полозья (C3) к нижней стороне опор, приклейте и прибейте гвозди к подножкам (C5).

30. Просверлите отверстия для крепления столешницы (рис. A) и установите фанерные спинки на две опоры стола. Отрежьте, просверлите и прикрепите монтажные планки (C6) для панели с отверстиями для колен.

31. Сначала установите направляющие ящика в стол, используя прокладку, чтобы убедиться, что они перпендикулярны передней части корпуса (Фото 18). Разделите направляющие и установите половину направляющих ящика на ящики, удерживая их параллельно краю ящика. Установите выдвижные ящики в стол.

32. Вырежьте передние части ящика (F1 и F2). Вырежьте их по размерам, указанным в Списке вырезов на стр. 74. Отшлифуйте их и временно прикрепите к ящикам ящиков (Фото 19). Когда они идеально выровнены, привинтите их к ящикам изнутри.

Прорези для печенья в верхних шкафах

33. Отметьте концы верхнего шкафа для печенья. Там должно быть два web

ФОТО I 7 СОБЕРИТЕ КОРПУС, вставив печенье во все прорези, и зафиксируйте его зажимом.Отрегулируйте зажимы, чтобы корпус был квадратным, и снимите ленту, когда клей станет резиновым.

ФОТО 18 СНАЧАЛА ПРИКРЕПИТЕ НАПРАВЛЯЮЩИЕ ЯЩИКА к боковинам шкафа с помощью прокладочной планки. Затем прикрепите вторую половину направляющих к ящику так, чтобы она была параллельна дну ящика.

Фото 19

Временно прикрепите ФАСАДЫ ЯЩИКА, пока прокладки удерживают их в идеальном положении. Вы можете вкрутить винты в отверстия для выдвижных ящиков или использовать двусторонний скотч. Надежно прикрепите фасады изнутри ящика.

прокладка

угловая планка

Фото 20

СОБЕРИТЕ ВЕРХНИЕ ШКАФЫ так же, как и нижние шкафы, со стенками из рамы и панелей и окаймленной фанерой для остальной части корпуса. Угловая планка, встроенная в заднюю часть, значительно упрощает установку.

ФОТО 22 КРОМОЧНАЯ ПРОФИЛЬНАЯ СТАНКА для рабочего стола и верхней части шкафа с использованием материала, ширина которого не менее чем в два раза больше необходимой. Это обеспечивает большую стабильность при обработке, а впоследствии можно разорвать готовый молдинг пополам.

Фото 21 УСТАНОВИТЕ ФУРНИТУРУ ДЛЯ ОТКЛАДЫВАЮЩИХСЯ ДВЕРЕЙ в верхних шкафах, просверлив дверцу для установки чашечных петель. Затем тщательно измерьте требуемый отступ для направляющих и прикрутите их на место.

ФОТО 22 КРОМОЧНАЯ ПРОФИЛЬНАЯ СТАНКА для обработки столешницы и верхней части шкафа с использованием заготовки как минимум в два раза шире необходимой. Это обеспечивает большую стабильность при обработке, и впоследствии вы можете разорвать готовый молдинг пополам.

Фото 21 УСТАНОВИТЕ ФУРНИТУРУ ДЛЯ ОТКЛАДЫВАЮЩИХСЯ ДВЕРЕЙ в верхних шкафах, просверлив дверцу для установки чашечных петель.Затем тщательно измерьте необходимые отступы для направляющих и прикрутите их на место.

рамы для торцов и две фанерные детали (Ul), обращенные друг к другу между двумя шкафами (рис. F). Убедитесь, что вы раскладываете как левые, так и правые.

34. Вырежьте прорези для печенья, чтобы соединить заднюю часть (U4) и дно (U3). Начните с размещения прорезей на нижнем крае спинки (U4). Отцентрируйте прорези на расстоянии 1-3/4 дюйма, 9-3/4 дюйма и 17-1/2 дюйма от каждого конца. Используйте вешалку (U5) в качестве распорки, чтобы положить на нее упор для столярных изделий, когда вы вырезаете прорези.Установите упор так, чтобы прорезь находилась в центре фанеры, и используйте заднюю сторону материала в качестве ориентира. Вырежьте ответные пазы для печенья на заднем крае дна (U3).

35. Вырежьте пазы для соединения торцов (Ul и каркасно-панельных блоков) с верхними и нижними частями (U2 и U3). Разорвите опорную/макетную доску 2-1/4 дюйма. широкий, и раскроите его по ширине дна (U3). Разложите места для печенья на расстоянии 1-3/4 дюйма и 6-7/8 дюйма от каждого конца. Используя опорную/макетировочную доску, вырежьте прорези для печенья на внутренней поверхности концов.Перенесите линии макета на концы дна (U3), затем вырежьте эти прорези. Сделайте то же самое для вершин (U2).

36. Вырежьте прорези для печенья, чтобы соединить концы с обратной стороной (U4). Разложите места для печенья на концах спинки (U4), где они будут соединяться с концами, на расстоянии 1-3/4 дюйма и 7 дюймов от конца. Вырежьте щели.

37. Соберите шкафы всухую, чтобы убедиться, что все прорези для печенья находятся в правильных местах.

Сборка верхних шкафов

38. Во-первых, пришло время позаботиться о нескольких мелочах.Прикрутите и приклейте скобу (U5) к задней стенке шкафа (U4). Просверлите и раззенкуйте отверстия в верхней части (U2), которые позже будут использоваться для установки готовой верхней части (UT1). (Убедитесь, что вы зенкуете внутреннюю поверхность.) Вырежьте четыре направляющие (U6), отшлифуйте их и приклейте две под передним краем днища (U3), 1 дюйм. назад от края. Прикрепите другие направляющие к заднему нижнему краю U3 и прикрепите винтами. Затем снимите винты и направляющую. Туда без направляющих будет проще зажать корпус, а сверлить отверстия после сборки корпуса тяжело.Соберите футляр насухо и замаскируйте стыки бисквита.

39. Соберите верхние шкафы поэтапно. Вам понадобится около 28 печенья #20. Сначала приклейте и прикрутите верхнюю часть (U2) к задней части (U4) и подвесной планке. Держите сборку вертикально, используя 14-дюймовый стержень. распорка под верх. Держите концы на одном уровне и используйте угольник, чтобы проверить, что верхняя и задняя части квадратные. Приклейте бисквит и прижмите дно (U3) к спинке (U4). Используйте 14-дюймовый. распорку, чтобы удерживать сборку в вертикальном положении, и убедитесь, что задняя и нижняя части перпендикулярны (Фото 20). Дайте этой сборке высохнуть.

40. Приклейте и привинтите задние направляющие (U6) на место. Приклейте и зажмите передние рейки на месте, удерживая концы на одном уровне.

41. Приклейте, согните и прижмите торцевые панели (U1 и каркасно-панельные сборки) к частично собранному узлу. Проверьте на квадратность и удалите малярную ленту.

42. Установите двери. Во-первых, обрежьте двери, чтобы они подходили к шкафам с ровным размером 1/8 дюйма. зазор с обоих концов. Затем установите фурнитуру (Фото 21). Для указанных нами слайдов (см. Источники, стр. 108) прилагаемые инструкции ясны.(Процедуры установки других производителей могут немного отличаться.) Начните с просверливания отверстий в дверях, отцентрованных на расстоянии 2 дюйма от края, для установки чашечных петель. Следуйте инструкциям по оборудованию, чтобы определить размеры уплотняющей ленты, обрежьте ее и установите направляющие.

Постройте вершины

43. Вырежьте лучший лист вишневой фанеры по размерам для верха (T1 и UT1). Вырежьте полосы из балтийской березы для наращивания (T4, T3, UT2 и UT3) на нижней стороне вершин и распилите их по длине.Обратите внимание, что накладные планки для рабочего стола удлиняются на 2 дюйма. за верхнюю часть сзади, и они удерживают свободную планку доступа (T5). Также вам придется соединить части T3 и UT2, чтобы получить необходимую длину. Приклейте вишневую кромку ко всем четырем сторонам планки доступа (T5) и к заднему краю верха (Tl).

Фото 24 УСТАНОВИТЕ ШКАФЫ, разложив две полосы малярной ленты, которые идеально отвесны. Затем измерьте расстояние от пола и ленту, чтобы найти полоски для подвески верхних шкафов, монтажные доски для доски объявлений. , и узкая полка с разветвителями.

План установки

винт к шпильке

крюк-и-

44. Приклейте и прикрутите полоски для наращивания к нижней стороне фанеры длинным краем вперед. На рабочем столе поместите две полоски для наращивания на расстоянии 15 дюймов от каждого внешнего края, чтобы они опирались на края подставок. Для верхней части шкафа по обеим сторонам от центральной линии имеются накладные планки.

45. Отфрезеруйте кромочный погонаж Т2 (Фото 22). Распилите и обстрогайте кусочки вишни размером 6/4, чтобы они были размером 5-1/2 дюйма.широкий и 1-1/4 дюйма. толстый, или чтобы соответствовать толщине вашего топа. Этот кусок будет разорван пополам для изготовления лепного украшения. Пропустите детали через рубанок, чтобы счистить следы пилы с краев. Фрезеруйте 1/4 дюйма. закругление на обоих верхних краях. Наклоните настольную пилу под углом 45 градусов и разорвите скошенные края. Держите широкую сторону материала, сторону с закругленными углами, лежащую на вершине пилы во время резки. Подавайте медленно, потому что вы будете резать выставочной стороной вниз. Разорвите молдинг на 2-9/16 дюйма., со скосом

Рис.К

Схема резки фанеры

Разметьте продольные и поперечные пропилы, чтобы добиться наилучшего рисунка волокон в деталях.

Продолжить чтение здесь: Lic

Была ли эта статья полезной?

ДОМАШНЯЯ КЛИНИКА; Удобный традиционный ящик для инструментов плотника

Контейнеры FEW так же хорошо подходят для переноски инструментов, как и традиционный открытый ящик для инструментов плотника. Сделанный из дерева, чтобы не повредить заостренные предметы, такой ящик для инструментов состоит в основном из прямоугольного лотка с высокими концами, натянутого на прочную ручку.

Ниже приведены инструкции для двух ящиков для инструментов, которые можно собрать, используя только ручные инструменты или, что проще, с помощью ручных инструментов, дополненных электрической циркулярной пилой и электродрелью. Один набор инструментов является базовой моделью. В другом три выдвижных ящика для мелочей.

Размеры могут варьироваться, но минимальная длина должна составлять три фута, чтобы вместить ручную пилу или уровень. Внутренняя ширина обеих показанных коробок составляет семь дюймов, а внутренняя высота основной коробки — пять дюймов. Концы, которые обычно сужаются над сторонами до трех дюймов, должны быть около 12 дюймов в высоту.

Для обеих коробок используйте фанеру толщиной три четверти дюйма для торцов и дна и фанеру толщиной не менее трех восьмых дюйма для сторон. Везде можно заменить цельным пиломатериалом. В качестве ручки используйте дюбель из твердых пород дерева диаметром не менее одного с четвертью дюйма, прочную ручку садового инструмента или деревянный стержень от шкафа.

Сделайте набросок или изучите иллюстрации, чтобы определить, как детали подходят друг к другу. Борта и торцы крепятся по периметру дна для защиты его необработанных краев и для того, чтобы застежки обеспечивали максимальную прочность при подъеме ящика.Полозья, деревянные планки, прикрепленные к днищу, устраняют занозы по бокам и торцам, слегка приподнимая ящик.

В любой коробке сначала придайте форму концам. Распилив их, прижмите их вместе к куску дерева и просверлите в них отверстие для ручки, которое должно быть примерно на дюйм ниже верхних краев концов. Используйте сверло того же размера, что и диаметр ручки, и держите сверло перпендикулярно заготовке.

Затем отрежьте ручку по длине и наденьте на нее концы.При необходимости отшлифуйте концы ручки, чтобы части скользили вместе при постукивании молотком. Поставив концы на плоской поверхности, чтобы выровнять их, вбейте отделочный гвоздь длиной около двух с половиной дюймов в верхнюю часть каждого конца и через ручку, чтобы закрепить его.

Чтобы не расколоть ручку, перед ее установкой просверлите направляющее отверстие для каждого гвоздя. Используйте сверло немного меньшего диаметра, чем гвоздь. Если сверло слишком короткое, чтобы проникнуть во всю рукоятку, затупите острие гвоздя, прежде чем забивать его, чтобы еще больше застраховаться от раскола.Чтобы затупить гвоздь, приложите шляпку к твердой поверхности и ударьте молотком по острию.

Для основной коробки отрежьте нижнюю часть и закрепите ее между концами гвоздями, подобными упомянутым выше, или шурупами для гипсокартона длиной не менее полутора дюймов. Для этого потребуется электрическая дрель с отверткой. Используйте по три-четыре крепежа на каждый конец и погрузите их головки под поверхность.

Затем установите полозья, которые должны быть достаточно толстыми, чтобы в них можно было вставить короткие гвозди или шурупы, но могут быть любой удобной ширины.

Наконец, вырежьте и прикрепите боковые стороны. Они должны быть шириной пять и три четверти дюйма, чтобы покрыть дно без ущерба для высоты внутри коробки. Установите три гвоздя или два винта на каждом конце. Внизу вбейте гвозди с интервалом примерно в пять дюймов или шурупы с интервалом примерно в 10 дюймов.

Разделите коробку на отсеки. Из фанеры или цельного бруса сделайте перегородки для отсеков и закрепите их гвоздями или шурупами, вбитыми в боковые или торцевые части.

Для поддержки ручной пилы в ящике используйте блоки с прорезями, приклеенные к торцам и дну.Поднятие зубьев над полом помогает инструменту оставаться острым. Для хранения таких предметов, как отвертки, наборы гвоздей или сверла, используйте блок с просверленными в нем отверстиями. Для стамесок приклейте ряд небольших блоков к внутренней части коробки, разместив их так, чтобы создать промежутки для каждого инструмента. Затем накройте передние края блоков тонкой деревянной планкой, скрепленной гвоздями или клеем.

Чтобы построить ящик для инструментов с выдвижными ящиками, увеличьте длину концов на два и семь восьмых дюймов и ширину одной стороны на такое же расстояние.Измените эти размеры, если материалы для ящиков имеют размеры, отличные от следующих.

Сделайте две нижние детали. Установите один из них в двух и семи восьмых дюймах от низа торцевых частей так, чтобы он был на одном уровне с нижним краем более узкой стороны. После прикрепления салазок установите другую деталь так же, как и дно основного ящика.

Прикрепите стороны. Затем нарежьте полоски фанеры толщиной три четверти дюйма, чтобы они поместились между двумя днищами в качестве перегородок для ящиков.Закрепите их гвоздями или шурупами.

Сделайте ящики высотой два дюйма, используя фанеру толщиной три восьмых дюйма, разрезанную на двухдюймовые полосы. Для каждого ящика длина боковых планок должна равняться ширине концевых частей. Длина передней и задней полос должна равняться расстоянию между перегородками или между концом коробки и перегородкой минус три четверти дюйма общей толщины обеих боковых полос.

Прибейте боковые стороны к концам с помощью гвоздей для обшивки панелей.Затем, используя картон толщиной в одну восьмую дюйма, вырежьте прямоугольник того же размера, что и внешние размеры ящика. Прибейте это к каркасу ящика, чтобы сформировать дно. Просверлите направляющие отверстия, если забивать гвозди через ДВП сложно.

Накройте переднюю часть каждого ящика полосами фанеры толщиной три восьмых дюйма шириной два и семь восьмых дюймов. Они должны быть обрезаны так, чтобы они закрывали концы ящика для инструментов там, где это уместно, и сходились над каждой перегородкой. Приклейте планки к фасадам ящиков заподлицо с их верхними краями.После того, как клей высохнет, просверлите отверстие в каждом ящике, чтобы его можно было открыть пальцем.

Главная | Международная корпорация Тошиба

Подразделение Motors & Drives предлагает полный спектр двигателей низкого и среднего напряжения и приводов с регулируемой скоростью. Эти продукты, отличающиеся качеством, производительностью и долговечностью, могут быть адаптированы для самых требовательных приложений.

Нажмите здесь, чтобы увидеть все наши продукты Motors & Drives >

Подразделение силовой электроники предлагает решения для кондиционирования и защиты электропитания, среди которых выделяются системы бесперебойного питания, аккумуляторы с быстрой перезарядкой (SCiB ^® ), а также предприятий по кондиционированию электроэнергии.Продукты TIC Power Electronics известны своей надежностью и эффективностью и идеально подходят для ключевых рынков, таких как центры обработки данных, здравоохранение и промышленность. Клиенты получают выгоду от компактной конструкции, обширных гарантийных планов, а также круглосуточного обслуживания и поддержки.

Нажмите здесь, чтобы увидеть все наши продукты для силовой электроники >

Подразделение передачи и распределения со штаб-квартирой в Хьюстоне является частью мирового лидера Toshiba Corp. в поставке интегрированных решений для передачи, распределения и интеллектуальных сообществ.Являясь одним из крупнейших в мире производителей современного передающего и распределительного оборудования, Toshiba уже более века поставляет на мировой рынок высоконадежную и инновационную продукцию. Подразделение TIC Transmission & Distribution обслуживает североамериканский рынок, предлагая продукты, отвечающие рыночному спросу на большую мощность, компактный дизайн и экологически безопасные решения, обеспечивающие впечатляющие рейтинги эффективности и отличные результаты.

Нажмите здесь, чтобы увидеть все наши продукты для передачи и распределения >

Доступные системы социальной инфраструктуры можно дополнительно настроить за счет добавления контрольно-измерительных приборов, систем управления технологическими процессами или программируемых логических элементов управления.Кроме того, TIC предлагает решения для транспортных систем, системы безопасности и автоматизации, а также гибридные двигатели для электромобилей.

С 2011 года Toshiba International Corporation производит высокопроизводительные приводные двигатели для гибридных электромобилей (HEV). Современный завод HEV занимает площадь 45 000 квадратных футов и ежегодно производит более 130 000 двигателей. Завод, на котором работает более 100 человек, поставляет двигатели и генераторы для гибридных электромобилей, включая модели Ford Fusion Hybrid и C-Max.

Нажмите здесь, чтобы увидеть все наши автомобильные системы >

Домашний кинотеатр | Популярные Деревообработка

На первый взгляд проект такого масштаба может показаться невозможным для кого-то, кроме профессионала со всеми инструментами и большим количеством места. Но присмотритесь. Самый большой из пяти шкафов, тот, что для телевизора, разбирается на семь легко собираемых частей. Вы сможете без проблем достать готовый продукт из своего подвального магазина. Боковые молдинги и пилястры не только украшают шкаф, но и скрывают отверстия для шурупов и швы в местах соединения шкафов (рис.З). Мы покажем вам, как обращаться с лепниной бухты, и познакомим вас с технологией строительства, которая упрощает сборку таких больших корпусов. Этот домашний кинотеатр можно построить примерно за 2000 долларов. Это менее трети стоимости производимых шкафов аналогичного качества! Несмотря на это, это не проект для начинающих.Знакомство с дверьми и ящиками строительных панелей, а также с установкой фурнитуры в европейском стиле являются обязательными (см. «Дополнительную информацию», стр. 61). Для сборки этого проекта вам понадобится настольная пила, фрезер, торцовочная пила, электролобзик, рубанок, дрель и гвоздодер. Для установки домашнего кинотеатра может потребоваться нанять профессионала, который сделает следующее: Установите на место ковровое покрытие вокруг шкафа. Подключите специальную цепь на 20 ампер. Переместите заблокированные воздушные регистры. Вопросы дизайна Мы сделали все возможное с этим домашним кинотеатром.Это 12 футов. длинный с местом для 53-дюймового. проекционный телевизор, все электронное оборудование, которое только можно пожелать, и тонны места для хранения. Система объемного звучания состоит из пяти динамиков: левого и правого каналов, динамика центрального канала, сабвуфера и двух динамиков объемного звучания. Корпуса динамиков не только скрывают динамики, но и удерживают их над полом, обеспечивая максимальное качество звука. Сабвуфер находится на полу за пустым ящиком в шкафу для хранения. Звук выводится через боковую часть корпуса в нижнюю часть корпуса динамика. Слишком большой для вашей гостиной? Вы можете легко уменьшить размер устройства примерно до 7 футов 3 дюймов, сняв оборудование и шкафы для хранения. Ваше электронное устройство можно хранить где угодно, если его можно подключить к инфракрасному датчику дистанционного управления в шкафу с телевизором (рис. F). Шкаф, другая стена в комнате или даже другая комната — все это возможно. Ненаправленный сабвуфер также можно разместить в любом месте комнаты. Уникальная конструкция Профессиональный строитель и установщик домашних кинотеатров разработал технологию строительства, которую мы использовали.Каждый шкаф имеет внутреннюю коробку из менее дорогой березовой фанеры, соединенную встык и шурупами. Видна только внутренняя часть коробки, а открытые стороны закрыты примыкающим шкафом или обшиты вишневой фанерой (рис. G). Внутренняя часть коробки практически находится на одном уровне с отверстием лицевой рамы. Это придает аккуратный вид внутренней части, обеспечивая при этом идеальную поверхность для установки чашечных петель европейского типа и направляющих ящиков. Лицевая рама шире, чем внутренняя коробка, поэтому она выходит за пределы сторон на 1-1/16 дюйма.Одна стойка примыкает к соседнему шкафу, а другая получает готовую боковую панель вишневого цвета. Все молдинги изготовлены в заводских условиях, за исключением короны и цоколя. Если вы планируете сделать домашний кинотеатр встроенным, рассмотрите возможность заказа достаточного количества основания и крышки основания, чтобы заменить существующий плинтус в комнате. Оборудование и шкафы для динамиков Базовая конструкция представляет собой пять соединенных между собой шкафов, украшенных молдингами. Большой шкаф для телевизора собирается по частям и собирается на своем окончательном месте. Сборка внутренних ящиков 1. Отрежьте 3/4-дюйм. листовая и твердая древесина в соответствии со списком раскроя, стр. 61. 2. Соберите внутренние ящики из березы для четырех боковых шкафов. (Фото 1 и рис. B, C и D). 3. Вырежьте с помощью лобзика звуковые порты в левом шкафу для хранения вещей и шкафах для динамиков (рис. B и C), а также отверстие для доступа к проводам в правом шкафу для оборудования (рис. C).Используйте шаблон, показанный на Фото 6, и фрезер, чтобы сгладить края.   Добавить лицевые рамки и боковые панели 4. Изготовьте лицевые рамы и рамы крышек динамиков. Передние края рамок динамиков имеют 1/8-дюймовый. закруглены и окрашены в черный цвет, прежде чем они будут покрыты тканью. 5. Обработайте кромку (Фото 2). 6. Прикрепите лицевые рамки к коробкам для динамиков и оборудования и прибейте гвозди к штапику (Фото 3). 7. Вырежьте и профрезеруйте звуковой порт в боковой панели вишневого цвета (E1). 8. Прикрепите прокладки (G1 и G2) к боковым панелям (Фото 4). 9. Приклейте и закрепите переднюю часть боковой панели на лицевой раме. Сверление и зенкерование на 1-1/2 дюйма. Винты №8 для крепления панели к внутренней коробке сзади (Фото 5). 10. Прикрепите монтажные планки (G3 и G4) к стороне телевизора собранных коробок (рис. B, C и D). 11. Вырежьте проволочные желоба в полках аппаратного шкафа (Фото 6) Наконечник: Используйте насадку 1/8 дюйма.закругление, чтобы сгладить края отверстий для проволочной канавки. Это предотвращает натирание проволоки острыми кромками оболочки 12. Просверлите регулируемые отверстия для шпилек (Фото 7). 13. Изготовьте ящики и фальшфронты ящиков (Рис.С). Пилястры Как и лепнина из бисера, пилястры играют двойную роль. Они добавляют визуальную привлекательность монолитной передней части тумбы под телевизор и закрывают шов между съемной лицевой рамой и боковой стенкой тумбы (см. Е). Тумба под телевизор Помните, что корпус телевизора разбирается на семь частей (рис. H, стр. 62), поэтому не используйте клей в местах соединения этих частей. 1. Соберите корпус динамика центрального канала и основание телевизора. 2. Приклейте и закрепите стойки боковых панелей (T11) на соответствующих сторонах (T1) (рис. F). 3. Вырежьте порт доступа на правой боковой панели. 4. Соберите корпус телевизора на заднюю сторону (Фото 9). 5.Соберите и прикрепите лицевую рамку и бисер (фото 10). 6. Соберите пилястры и, пока вы это делаете, соберите двери, рамку для телевизора и панель-заглушку, потому что все они сделаны с помощью одних и тех же резцов для перекладин и перил. 7. Прикрепите пилястры (Фото 11). 8. Вырежьте и прикрепите кроновую крышку с помощью винтов и клея (Фото 12). Примечание. Будьте осторожны, чтобы не использовать клей в местах разъединения соединений (рис. H). 9. Вырежьте и прикрепите молдинг короны (см. Установка молдинга короны, стр. 57). 10. Завершите обрезку корпуса телевизора и просверлите отверстие диаметром 1/2 дюйма в центре верхней направляющей (рис. F) для инфракрасного пульта дистанционного управления. 11. Разберите готовый корпус телевизора. 12. Присоедините одну пару боковых шкафов к обрезанной боковой панели тумбы под телевизор (Фото 18). 13. Просверлите отверстия для проволочной канавки сверлом 2-1/2 дюйма. кольцевая пила. 14. Добавьте верхние части к двум шкафам и отделку. 15. Разберите шкафы и повторите процесс с другой стороны. 16. Разберите, отшлифуйте и обработайте шкафы. Мы использовали масло Cherry Watco Danish Oil и верхний слой лака. Наконечник: Соберите 6-3/4-дюйм. высокий, 30-дюймовый. х 66 дюймов. монтажная платформа для преодоления любых неровностей пола. Даже если у вас ровный пол, было бы неплохо поднять шкафы для отделочных работ, и вы снова будете использовать платформу, чтобы поставить телевизор в готовый шкаф (Фото 26). Установка молдинга короны Сложные скосы и крошечные возвраты усложняют установку молдинга короны.Правда в том, что с помощью канцелярского ножа и простого вспомогательного упора, сделанного в магазине, на торцовочной пиле работа не сложнее, чем нарезать простые скосы для рамы для картины. Чтобы вырезать корону, ее нужно держать в перевернутом виде на торцовочной пиле, что удобно, потому что вы отмечаете корону для резки на нижнем крае. Думайте о станине на торцовочной пиле как о крышке, а о заборе как о боковой стенке шкафа. Для короны такого размера ограждение должно быть выше, чтобы молдинг мог «перекинуться» между ним и кроватью.Чтобы должным образом поддерживать молдинг короны для резки, вам нужно построить простую вспомогательную ограду, показанную на Фото 13. Сначала вырежьте длинную корону по бокам и спереди. Разметьте, вырежьте и установите небольшие детали вокруг пилястр (фото 15). Ответные части слишком малы, чтобы их можно было прибить гвоздями, поэтому приклейте их вручную (Фото 16), затем прибейте большую часть (Фото 17). Подсказка: После обрезки коротких возвратов держите пилу нажатой до тех пор, пока лезвие не перестанет вращаться, иначе вращающееся лезвие может зацепить небольшой кусочек и испортить его. Присоединяйтесь к коробкам Прикрутите боковую панель корпуса, взяв за основу уже обрезанную боковую панель корпуса телевизора. (Незакрепленный молдинг будет использоваться для закрытия отверстий в лицевой раме после окончательной установки). Обрежьте шкафы молдингами, стараясь не проклеить стыки там, где шкафы распадаются. Установка Если в вашей комнате есть ковровое покрытие, отверните ковер и подложите его, чтобы шкаф можно было установить на твердую поверхность.Снимите плинтус со стены и снова соберите тумбу под телевизор в комнате. Разметьте места для стоек и отметьте, где шкаф должен располагаться по центру стены (Фото 22). Выровняйте и прикрепите тумбу под телевизор к стене (Фото 23). (Подробнее об установке шкафов см. AW № 78, февраль 2000 г., стр. 56). Установите оставшиеся шкафы и прикрепите их к стене. Установите на место плинтус и крышку основания в комнате. Хорошо, теперь начинается самое интересное — установка электроники. Вы почувствуете себя ребенком в рождественское утро, распаковывающим все оборудование.Не торопитесь и прочитайте инструкции! Они избавят вас от головной боли позже. Проводка Лучше проконсультироваться с поставщиком электроники, чтобы узнать подробности о проводке вашей конкретной системы. Но вот несколько советов, которые помогут предотвратить головную боль при управлении проводами. 1. Начните с вытягивания свободных проводов через кабельные желоба шкафа. Оставьте провода немного длинными, вы всегда сможете их обрезать позже. 2. Используйте обычные хомуты для электрических кабелей и кабельные стяжки для поддержки свободных жгутов проводов, которые проходят позади телевизора (Фото 25). 3. Пометьте оба конца каждого провода для облегчения идентификации (Фото 24). Установите динамики и электронное оборудование на свои места. (Снимите крышки динамиков, которые поставляются с динамиками.) Обратите внимание на порядок, в котором вы укладываете свое электронное оборудование: Ресивер является самым большим генератором тепла и должен располагаться сверху. Видеомагнитофон должен быть легко доступен. DVD-плеер должен быть расположен таким образом, чтобы вы могли смотреть в лоток при загрузке. Чувак, все это оборудование на месте и готово к подключению. Теперь пришло время добавить главную достопримечательность; этот гигантский телевизор! Но сначала бегите обратно в магазин и возьмите ту платформу, которую вы построили для сборки шкафов. Поместите его перед тумбой с телевизором и добавьте пару 3/4-дюймовых. полозья, которые идут от платформы и упираются в передний край основания телевизора. Установите телевизор на салазки, но оставьте достаточно места, чтобы за ним можно было прикрепить провода. После завершения проводки телевизор можно закатать в тумбу (Фото 26).Наденьте крышки динамиков и защелкните рамку телевизора и заглушку панели ящика, и вы готовы к работе. Теперь вам просто нужно выяснить, как запрограммировать этот видеомагнитофон! Совет: Используйте кабельные стяжки и кабельные стяжки, чтобы укротить проволочные джунгли. Источники ( Исходная информация могла измениться с момента первоначальной публикации.) Оборудование столяра, 800-383-0130. Орел Америка, 800-872-2511. Уолл-Ламбер Компани, 800-633-4062. Rockler Hardware, rockler.com, 800-279-4441. Лесоматериалы Гайд-парка, 513-271-1500. Список вырезов Оборудование Рис. A: Покомпонентное изображение Рис. B: Корпус левого динамика Рис. C: Левый шкаф для хранения Рис. D: Правый шкаф для оборудования Рис.E: Пилястра Рис. F: тумба под телевизор Рис. G: Вид сверху на боковую часть шкафа в сборе Рис. H: Покомпонентное изображение Рис.J: Схемы резки фанеры Первоначально эта статья появилась в American Woodworker , декабрь 2000 г., выпуск № 84. Декабрь 2000 г., выпуск № 84 Купить этот старый выпуск

Нажмите на любое изображение, чтобы увидеть его в большем размере. 1. Используйте 6-дюймовый. х 16-3/4 дюйма. ломовая доска для установки стационарных полок в четырех боковых шкафах. Установите нижнюю полку с помощью приспособления, затем поверните приспособление вдоль, чтобы установить среднюю полку. 2. Оторвите кромку от широкой доски. Пропустите валик по двум краям широкой доски с помощью фрезера и 3/16-дюймового. резак для бисера. Разорвите бусину немного толще. Пропустите отпиленный край бортика через рубанок до нужной толщины. Штапик представляет собой деталь двойного назначения , которая проходит внутри всех отверстий лицевой рамы. Это придает шкафам великолепный вид, скрывая при этом отверстия для винтов в местах соединения одного шкафа с другим (Фото 18 и Рис.ЧАС). 3. Прибейте гвоздь к штапику после закрепления лицевой рамы на внутренней коробке. Оставьте штапики незакрепленными на стойках, где шкаф прикручен к соседнему шкафу (рис. H). 4. Закрепите распорные планки на внутренней поверхности боковой панели. Распорные планки поджимают боковую панель, чтобы ее можно было приклеить заподлицо к лицевой раме. 5. Вверните винты (изнутри внутренней коробки) в дистанционную планку после того, как отделочная панель приклеена и зажата на лицевой раме. 6. С помощью шаблона и фрезы заподлицо сгладьте вырезы (проволочные желоба) на регулируемых полках в правом аппаратном шкафу (рис. D), а также порты доступа и звуковые порты в шкафу. стороны. 7. С помощью шаблона просверлите отверстия для шпилек. Расстояние между штифтами полки должно составлять 3/4 дюйма, чтобы свести к минимуму неиспользуемое пространство между компонентами. Добавьте зазубрины там, где полка опирается на штифт, чтобы предотвратить ее случайное вытягивание. 8. После сборки разрежьте стойки пилястры до конечной ширины 3/4 дюйма. Дополнительная ширина делает обработку стоек более безопасной и легкой. 9. Прикрутите боковые панели к корпусу телевизора. Убедитесь, что нижние края находятся на одном уровне. Держите винты на расстоянии 5 дюймов. от передней части шкафа, где будет крепиться плинтус. Привинтите коробку динамика центрального канала к бокам изнутри коробки. Обрывки 1/2 дюйма.фанера удерживает внутренние ящики на месте. Используйте №8 на 1-1/4 дюйма. винты. 10. Установите лицевую рамку в отверстие шкафа. Вверните винты через планки на корпусе динамика центрального канала в две верхние направляющие, чтобы прикрепить верхнюю часть лицевой рамки, и через основание телевизора в нижнюю направляющую. 11. Прикрепите пилястры винтами с обратной стороны фасадных рам (см. Деталь: Пилястры, стр. 54) .3/4 дюйма. дистанционная палочка помогает найти пилястры на стойках. 12. Прикрепите крышку с помощью винтов и клея. Не приклеивайте скошенные ответные части на пилястры. Они должны быть съемными для разборки шкафа. 13. Вспомогательный упор и станина, изготовленные в заводских условиях, упрощают резку погонажного профиля. Изгородь и грядку сделайте из 1/2-дюйма. фанеру и прикрепите ее к упору пилы. Поместите молдинг вверх дном в пилу.Убедитесь, что две плоские поверхности на задней части бухты плотно прилегают к основанию и ограждению. Добавьте 1/4 дюйма. остановитесь на станине торцовочной пилы, чтобы автоматически расположить корону и надежно удерживать ее на месте для резки. 14. Прибейте нижнюю часть коронки к стенке корпуса, а верхнюю часть к крышке коронки. 15. Отметьте срезы канцелярским ножом. Чтобы безопасно обрезать короткие ответвления вокруг пилястр, сделайте внутренний скос на длинном стержне и держите его на шкафу для маркировки.Затем отрежьте короткую доходность от длинной акции. 16. Давление рукой и немного клея — все, что нужно для прочного и плотного соединения там, где детали слишком малы, чтобы их можно было прибить гвоздями. 17. Расположите приклеенный венец пилястры и прибейте его к пилястре и крышке. Не забудьте оставить клей вне этих двух скосов, чтобы пилястру можно было снять для разборки. 18.Прикрутите боковую тумбу, используя уже обрезанную боковую панель тумбы под телевизор в качестве отправной точки. (Незакрепленный молдинг будет использоваться для закрытия отверстий в лицевой раме после окончательной установки). Обрежьте шкафы молдингами, стараясь не проклеить стыки там, где шкафы распадаются. 19. Привинтите готовые боковины к двум внутренним коробкам, чтобы собрать тумбу под телевизор. 20.Установите лицевую рамку на место и закрепите ее винтами. 21. Добавьте пилястры и готово! 22. Используйте малярную ленту , чтобы отметить на стене места для стоек. (Используйте электронный искатель стержней, чтобы найти стержни.) Отметьте лентой, где вы хотите разместить шкафы по центру (красная лента). 23. Выровняйте тумбу под телевизор с помощью прокладок и прикрепите к стене через 3/4-дюйм.назад. 24. Привяжите проволочные джунгли к задней части корпуса телевизора с помощью кабельных хомутов и стяжек. 25. Пометьте оба конца каждого провода бирками, которые можно приобрести в бытовых центрах и магазинах электроники. 26. Сверните телевизор домой. Вот где ваша строительная платформа окупается во второй раз. 3/4 дюйма. салазки соединяют вашу платформу с основанием телевизора, чтобы вы могли закатить бегемота в шкаф, не повредив шкаф, телевизор или себя!

Proto® J463423-5RD-RB Откидной передний служебный дорожный ящик, 23-3/8 дюйма В x 34 дюйма Ш x 24-3/8 дюйма, 6369 куб. дюймов для хранения, красный

Твоя цена: / {{вм. product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Список цен: {{vm.product.properties.basicListPriceDisplay}} / {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Войдите в свою учетную запись, чтобы получить индивидуальные цены

Выберите вариант(ы) для просмотра цены и доступности

Войдите в свою учетную запись, чтобы получить индивидуальные цены

{{раздел.имя_раздела}}:

{{опция.описание}}

{{section.sectionName}} Выберите {{section.sectionName}}

{{styleTrait.отображение имени}} {{styleTrait.unselectedValue ? «» : «Выбрать»}} {{styleTrait.unselectedValue ? styleTrait.unselectedValue : styleTrait.nameDisplay}}

Этот товар нельзя добавить в корзину.

• Атрибуты
• Документы
• Особенности
• Атрибуты
• Документы

Марка
	{{значение_атрибута.valueDisplay}}{{$последний ? » : ‘, ‘}}

Марка
	{{attributeValue.valueDisplay}}{{$последний ? » : ‘, ‘}}

доля

Электронное письмо было успешно отправлено.Электронная почта не была успешно отправлена, пожалуйста, проверьте ввод формы.

× .
