Как склеить между собой доски – Чем лучше склеить дерево с деревом: секреты склейки

видео-инструкция по монтажу своими руками, особенности самостоятельного сращивания по длине, сплачивания, цена, фото

Все фото из статьи

Иногда при проведении строительных и других работ с использованием древесины требуется сделать элементы длиннее или шире, а как это правильно делается, знают очень немногие. Именно поэтому мы рассмотрим, как провести сращивание доски самостоятельно и какие способы и методики существуют. Важно выбрать вариант, который лучше всего подойдет в той или иной ситуации и потребует минимальных затрат времени и средств.

На фото: соединение в микрошип широко используется производителями различных изделий из древесины

Основные требования к рабочему процессу

Прежде чем мы начнем рассматривать конкретные варианты проведения работ, необходимо разобраться в том, соблюдение каких факторов гарантирует получение того результата, который и ожидается:

Качество материала	Тут все просто: невозможно сделать из некачественного дерева прочные конструкции, особенно это касается мест соединения, если на них будут сучки, повреждения древоточцами, плесенью и другие проблемы, то ни о какой надежности и долговечности не может быть и речи. Подбирайте самые лучшие элементы, чтобы не тратить силы и средства попусту
Влажность	Еще один наиважнейший параметр, который всегда следует учитывать. Для работы походят только сухие элементы, так как повышенная влажность, во-первых, снижает прочность, во-вторых, уменьшает адгезию клеевого состава при его использовании, а в-третьих, после окончания работ никто не даст гарантию, что через неделю или месяц конструкцию не поведет или она не потрескается
Нагрузки на соединения	Именно от этого показателя во многом зависит выбор того или иного варианта соединения, чем больше нагрузка, тем выше требования к качеству сопряжения и тем сложнее процесс. Поэтому заранее решите, какой вариант будет использоваться, чтобы гарантированно обеспечить высокий результат
Использование качественного инструмента	От этого также зависит очень многое, особенно когда дело касается сложных вариантов, когда соединение вырезается специальными приспособлениями. Они должны обеспечивать максимальное качество резки и максимальную точность стыковки, так как от этого во многом зависит надежность

Важно!
Помните одно простое правило, которое всегда используют специалисты: для получения наилучшего результата нужно, чтобы параметры соединяемых элементов были аналогичными, проще говоря, должна использоваться одна порода древесины.

Простейшим примером конструкций, где используется сращивание по ширине, является шпунтованная половая доска

Варианты проведения работ

Все мероприятия подобного рода можно разделить на две большие группы – сплачивание досок по ширине и по длине, мы рассмотрим их отдельно и расскажем, какие методики наиболее популярны и как их правильно реализовывать.

Соединение по ширине

Конечно, простейшим решением будет щитовой вариант сращивания, поэтому мы начнем именно с него, вначале представим схему основных вариантов, а ниже опишем их подробно:

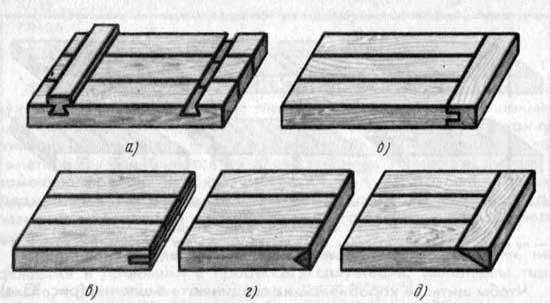

Это основные типы проведения работ, если можно использовать щитовой вариант соединения

• Первый способ предполагает вырезание с помощью фрезерного станка полости, которая имеет трапециевидную форму и позволяет использовать шпонку в качестве фиксатора. Плюсом этого решения можно назвать надежность, а минусом – необходимость в фрезерном станке или наличие ручного фрезера для проведения работ, ручным инструментом здесь не обойдешься;
• Сплачивание с использованием торцевого бруска, который соединяется с торцами доски методом паз-гребень, используется для элементов небольшой длины, так как данный вариант обеспечивает высокую надежность именно небольших конструкций. Для работы опять же понадобится фрезер для деревянных изделий. С его помощью она будет проведена быстро и качественно;
• Можно сделать вырез по торцу, подогнать под него рейку и посадить ее на столярный клей, это также довольно интересный вариант, который подходит для конструкций небольшого размера;
• Последние два варианта предполагают приклеивание треугольной рейки, только одна из них врезается в торец, а второй вариант предполагает зарезку торца под углом, нужно выбрать то, что лучше подойдет в той или иной ситуации.

Но если требуется соединить доску более надежно, то подойдет один из следующих методов:

Такие варианты зарекомендовали себя лучше всего

• Первый вариант называется соединение на гладкую фугу, при его выполнении требуется очень тщательная шлифовка торцов для плотного прилегания, после чего они смазываются клеем и соединяются под прессом или с помощью специальных стяжек. Такое решение подойдет в случаях, когда высокая несущая способность не нужна;

Соединение на гладкую фугу часто применяется при изготовлении мебельного щита

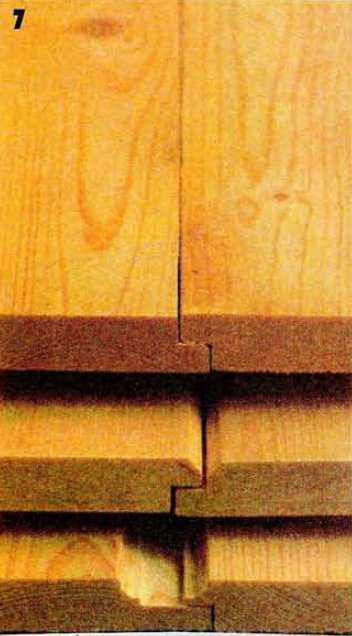

• Второе решение – сращивание в четверть, для этого на торцах выбираются пазы примерно на половину толщины, этот вариант более трудоемкий, зато его надежность заметно выше, чем у предыдущего, инструкция по проведению работ проста: выбираются пазы с помощью фрезера, после чего торцы смазываются клеем, и конструкция плотно сжимается до высыхания состава;

Вот так выглядит соединение на схеме

• Можно вырезать пазы с обеих сторон, а внутрь вставить рейку, которая опять же смазывается клеем для надежности. Такое решение неплохо зарекомендовало себя на элементах большой толщины, так как в таком случае толщина деревянной рейки будет значительной, следовательно, она сможет выдержать даже большие нагрузки без особых проблем. Важна точная подгонка всех элементов, поэтому для работы используется фрезерное оборудование;

Пример шпоночного соединения

• Соединение шип-паз хорошо знакомо многим по доске пола и отделочным материалам из древесины, тут важно правильно вырезать соединение, чтобы элементы совмещались максимально точно и плотно, отдельным вариантом является треугольный шип-паз, он отличается тем, что один торец делается в форме угла, а второй имеет углубление по форме выступа;
• Последний из рассматриваемых вариантов – ласточкин хвост, этот вид предполагает наличие паза, расширяющегося в глубину, в силу этой особенности доски вставляются с торца и задвигаются как по салазкам, их невозможно разъединить, не приложив значительное усилие, что также немаловажно.

Соединение по длине

Сращивание досок по длине также используется при проведении работ весьма часто, поэтому данному аспекту мы также уделим самое пристальное внимание.

Варианты следующие:

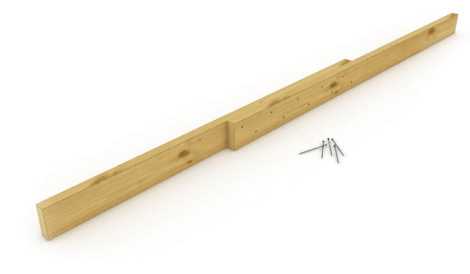

• Самый простой – крепление внахлест, когда концы заводятся друг на друга и скручиваются саморезами, сбиваются гвоздями или скручиваются болтами. Конструкция не очень привлекательна, зато ее можно сделать своими руками за считанные минуты;

Самый быстрый вариант проведения работ

• Второе решение – соединение в так называемый минишип, это очень прочный и надежный вариант, но для проведения работ вам понадобится специальная фреза, цена которой велика, поэтому такой способ выбирают те, кому приходится сращивать элементы часто;

С помощью такой фрезы соединения делаются очень быстро

• Если элементы соединяются по длине не в один, а в два и более слоя, то можно использовать вариант впритык, такое соединение досок по длине хорошо подходит для многослойных систем, на рисунке оно под буквой А;

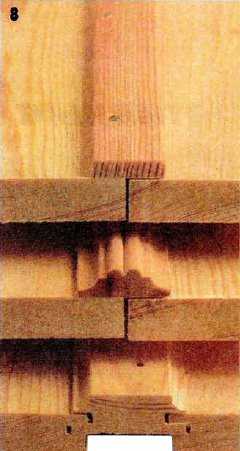

Некоторые способы соединения по длине

• Часто используется традиционный вариант паз-гребень, тут важно обеспечить оптимальную конфигурацию соединения, так ширина паза и соответственно шпунта не должна составлять больше третьей части общей толщины доски, важно делать нарезку очень точно, чтобы элементы совпадали идеально, это значительно увеличит прочность соединения;

Важно!
При работе чаще всего используется фрезер, но фрезы могут иметь разную конфигурацию, следует следить за состоянием их режущих кромок и своевременно точить их или заменять, так как от чистоты обработки во многом зависит качество соединения.

• Можно применять вариант зарезки под углом, он хорошо подходит там, где особая прочность не требуется, а нужно хорошо соединить между собой элементы, которые могут использоваться для отделки и т.д.;
• Треугольный шип-паз во многом напоминает обычный, различается лишь конфигурация торцов. Тут также важно, чтобы элементы идеально совмещались между собой, так как это обеспечит и аккуратность сопряжения, и его максимальную надежность;
• Соединение в четверть отличается простотой – делаются вырезы на половину толщины, длина выступов не должна сильно превышать толщину, элементы смазываются клеем и сжимаются до высыхания состава, это стандартная процедура практически для всех вариантов;
• Последний вид – шпоночное сплачивание, оно не отличается от вышеописанного варианта при проведении работ по ширине, требования те же.

Вывод

Правильно и надежно соединить доску, значит обеспечить ее максимальную прочность, важно выполнять все рекомендации и использовать только качественные материалы. Видео в этой статье покажет некоторые варианты проведения работ наглядно, а если у вас есть вопросы или дополнение – отписывайтесь в комментариях.

rubankom.com

Как скрепить две доски между собой, составные стропила

Главная / Клей, соединения, фурнитура / Столярные соединения

Столярные соединения, cоединения встык

Необходимость расширить или удлинить деревянную заготовку обуславливается ограниченностью поперечных сечений и длин досок и бруса, имеющихся в распоряжении столяра вследствие распиловки деревьев.

Возникает также необходимость в соединении двух или более деревянных заготовок в поперечном или наклонном направлениях, когда требуется создать рамочное изделие с применением древесины и других материалов. Столярные соединения осуществляются путем склеивания, с помощью гнезд и пазов, которые связываются друг с другом в соединяемых деталях.

Различные виды плоскостного сращивания типа шпунтовых соединений: (А) соединение с единственной канавкой с правильной подгонкой; (Б) соединение с единственной канавкой с чрезмерно натянутой подгонкой; (В) стыковка с двумя пазами; (Г) несколько шпунтов, непропорциональных по своим размерам относительно соединяемых деталей

Эти соединения называют сращиванием. Они представляют собой соединение двух или более деревянных заготовок их пластинами или кромками соответственно, в результате получается деревянное изделие с такими размерами, которые невозможно получить из целого куска древесины.

Существуют две различные группы стыковочных соединений

• стыковка двух просто обструганных и склеенных деталей торцами или кромками;
• вторая группа стыков предполагает наличие укрепляющих элементов, таких, как шипы или соединение в шип и паз.

Способ, с помощью которого можно выстрогать на верстаке две тонкие дощечки вместе	Плоскостное сращивание вполдерева	Плоскостное сращивание с усилением вставной рейкой-шпунтом

Плоскостное сращивание, или соединение встык по длине

Плоскостное сращивание выполняется склеиванием прямых краев досок. Оно считается не очень прочным. Прочность такого соединения в сильной степени зависит от толщины соединяемых деталей, от получившегося в результате контакта между поверхностями соединяемых деталей, а также от типа клея, который может легко изменяться под действием атмосферных и тепловых условий.

Плоскостное сращивание вполдерева

При соединении двух деталей вполдерева у обеих деталей паз делается в половину толщины таким образом, чтобы при сборке паз одной детали точно совмещался с пазом другой. Этот тип соединения позволяет получить большую площадь поверхности стыка, связанную клеем, чем в предыдущем случае, а также допускает возможность усиления стыка с помощью шурупов или вставными шипами.

Столярные соединения, cоединения встык

Оно используется в конструкции настилов и рамочных опор.

Плоскостное сращивание, выполненное двойным «ласточкиным хвостом»	Плоскостное сращивание с помощью пробки	Сращивание зигзагом, вариант соединения в паз и гребень

Плоскостное сращивание с помощью пробки

Широко применяется для соединения заготовок в форме досок. Для выполнения отверстий под пробки используются портативные фрезерные станки.

Сращивание зигзагом

Соединение весьма эффективно, когда необходимо исключить боковое смещение стыка. Чтобы получить такое соединение, необходим калевочно-строгальный станок и резец соответствующей формы. Чем больше наклон разреза, тем больше склеиваемая поверхность, тем выше прочность такого соединения.

Плоскостное сращивание нарезкой бороздок на склеиваемых поверхностях	А. Штифты с различными вариантами нарезки. Б. Правильное размещение штифтов в брусе для его стыковки без повреждения	А. Поперечное сечение шпунтованной доски Б. Простое соединение в паз и гребень В. Двойное соединение в паз и гребень

Плоскостное сращивание нарезкой бороздок

Рубанок-цинубель с мелкими зубчиками на режущей кромке создает на поверхностях стыкуемых деталей неглубокие бороздки. Он применяется для склеивания больших поверхностей.

Плоскостное сращивание, или соединение встык, усиленное штифтами

Соединение, усиленное деревянными гвоздиками-штифтами, вставленными до середины толщины соединяемых деревянных деталей. Эти гвоздики могут различаться по исполнению в зависимости от того, какую степень соединения нужно получить.

Рисунок 1. Чередующееся соединение в паз и гребень Рисунок 2. Соединения в паз и гребень с фасонными шпунтами

Сращивание шпунтами

Сборка этого соединения осуществляется с помощью шпунта (или штыря) и паза (или канавки), поэтому его называют соединением в паз и гребень.

Приступая к строительству крыши, многие интересуются, как удлинить стропила. Для этого между собой обычно соединяют короткие элементы конструкции: стропильные доски, брусья и прочее – это показано на фото. Добиться жесткости на изгиб в местах, где стыкуют стропила, получается редко – обычно там присутствуют пластинчатые шарниры. Для того, чтобы решить данную проблему, стык делают там, где возможности изгиба приближаются к нулю.

При использовании пластинчатого шарнира, расстояние от него до опоры для стропил считают как 15% от длины пролета (шага установки стропил), где и располагают соединение. Поскольку расстояние пролетов между промежуточной опорой и мауэрлатом, коньковой и промежуточной опорами разная, то при стыковке стропил используют равноправную, а не равнопрогибочную схему, которая используется при стыковке прогонов. Что касается того, как стыковать стропила, то важно обеспечить одинаковую прочность, а не создать равный прогиб. А вот в коньковом прогоне главное – обеспечить равный прогиб, чтобы конек крыши оставался на одной высоте.

При сооружении вальмовых крыш задействуют стропила, направленные к внутренним или внешним углам стен. В этом случае стропильные ноги называют накосными стропилами. Они получаются более длинными, чем обычные, и становятся опорой для коротких стропил скатов.

Способы, как срастить стропила:

• соединением встык;
• косым прирубом;
• соединение внахлест.

При соединении встык для того, чтобы все было надежно закреплено, у обоих стропил обрезают стыкуемые концы под прямым углом. Чтобы место соединения стропил не подвергалось прогибу, срез торца каждого элемента должен производиться под углом точно в девяносто градусов. Соединяют срезанные концы стропил металлическим крепежным элементом или накладкой из доски и закрепляют.

Виды соединений деревянных конструкций

С целью прикрытия стыка стропил с обеих сторон используют накладки из доски, для крепления которых берут металлические гвозди для стропильной системы. Прибивают их в шахматном порядке, через один.

Если используют метод косого прируба, соприкасающиеся концы стропил подрезают под углом в 45 градусов. Затем концы стропил соединяют вместе, и посередине скрепляются болтом, имеющим диаметр 12 или 14 миллиметров.

Что касается того, как нарастить стропила внахлест, то деревянные элементы накладывают друг на друга с нахлестом в метр или больше, точность среза стропил соблюдать не обязательно. Потом, как и в случае соединения стропил встык, гвозди прибивают по всей области соприкосновения сращиваемых элементов в шахматном порядке.

Вместо гвоздей можно использовать также шпильки, закрепляемые с обеих сторон шайбами и гайками. Соединение элементов стропильной системы должно происходить таким образом, чтобы на места стыка приходился минимум нагрузки. Чтобы соединять стропила с мауэрлатом, используют скобы для стропил.

Сопряжение стропил

Сопряжение – это соединение деталей, при котором они полностью или частично входят друг в друга. Стропила соединяют с мауэрлатом или балками путем врезки или с помощью зуба с шипом, создавая узлы.

Верхнюю часть стропильной ноги укладывают на коньковый прогон с частичным или полным соединением с другой стропильной ногой. Простая стропильная система, собранная из досок, оказывается не менее прочной, чем изготовленная с применением деревянного бруса и жердей. Доски наращивают или соединяют в определенном порядке, и в ряде случаев их применение оказывается более выгодным по сравнению с тяжелым брусом, как со стороны универсальности, так и экономии.

Можно привести такие примеры стропильных систем из доски, как конструкция крыши с чердаком, которые можно утеплить и переделать в мансарду. Для увеличения длины ног иногда используют стропила, соединенные при помощи двух досок с просветом. Особенность такой конструкции состоит в том, что в нижней части системы достаточно прикрепить одинарные стропила, а в верхней – спаренные элементы.


Таким способом можно сэкономить на строительном материале, а сборка стропил друг с другом и с ригелем происходит проще. Вкладыши, выполненные из обрезков ног, укладывают между стропилами таким образом, чтобы расстояние между ними составляло не больше семи высот соединенных досок. В таком случае гибкость стропила, спаренного между вкладышами, равна нулю, и оно может работать в качестве цельного элемента. При этом длина вкладышей должна составлять две высоты досок и больше (прочтите также: «Какое расстояние между стропилами, методика вычисления»).

Стропила из досок бывают двух видов: составные и спаренные.

Спаренные стропила

Спаренные стропила слагают не менее чем из двух досок, которые прикладываются друг к другу широкой стороной вплотную, не оставляя зазоров, и прошиваются по всей длине гвоздями в шахматном порядке, через один.

Удлинение стропил из спаренных досок происходит одновременным соединением частей встык и внахлест ко второй стропильной доске, благодаря чему не только увеличивается длина элемента, но и его прочность. При выборе стропил необходимо обращать внимание на то, чтобы расстояние между стыками объединяемых досок соединения были более одного метра и располагались по изделию в шахматном порядке. Шарнирные соединения не должны находиться друг напротив друга, а каждый стык должен быть защищен цельной доской.

Накосные стропила – это самые длинные элементы стропильных систем, и самым лучшим материалом для их создания является спаренная стропильная доска.

Как срастить брус по длине, смотрите на видео:

Составные стропила

Такие элементы как составные стропила никогда не используют в качестве диагональных элементов. Для их создания две доски одинаковой длины укладывают на ребро и соединяют между собой вкладышем (третьей доской). Потом три доски приколачиваются гвоздями в два ряда. Длина вкладыша должна превышать две высоты доски.

Шаг монтажа стропил между вкладышами должен быть менее величины толщины соединяемых досок, умноженной на цифру семь. Первый вкладыш должен находиться в начале стропил – в этом случае стропильная нога будет равна толщине трех досок.

Верхняя часть стропила делается из одной доски, ее, как вкладыш, прикрепляют между боковыми досками гвоздями и монтируют на коньковый брус.

В том, как зарезать стропила, нет ничего сложного. Существует несколько способов увеличить длину стропил. Главное – сделать все правильно, учитывая малейшие нюансы, чтобы крыша получилась прочной и надежной, и стропильная конструкция долгие годы не нуждалась в ремонте.

1. Соединение стропил со стеновыми конструкциями
2. Соединение стропильных ног при наращивании

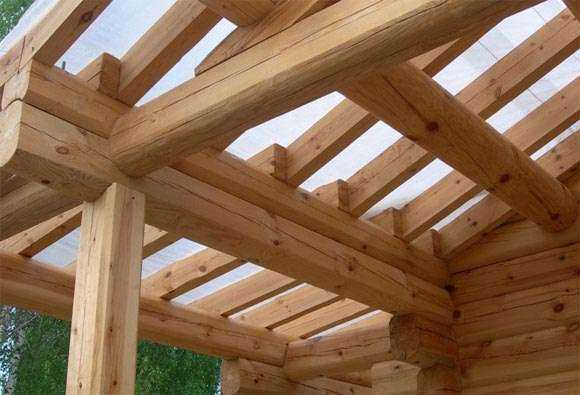

Одной из важнейших систем любого здания является несущая конструкция кровли, основой которой служит каркас из стропил. И от того, насколько прочны узлы соединения стропил, зависит надежность, прочность и устойчивость крыши в целом. Необходимость соединения стропил с другими кровельными элементами может возникать в том случае, когда это предусмотрено конструкцией либо когда осуществляется наращивание самих стропильных ног. В целом узлы соединений могут быть разделены на следующие группы: соединение со стеновыми конструкциями, соединение внутренних элементов стропильной системы, удлинение ног стропил.

Соединение стропил со стеновыми конструкциями

Независимо от того, стропильная система какого типа (наслонного или висячего) используется в конкретном случае, она должна передавать нагрузки, создаваемые кровлей, на несущие конструкции, предусмотренные проектом здания, — стены либо колонны. Именно поэтому соединение стропил с несущим контуром дома является столь важным, и ему следует уделять особое внимание.

Практически любой проект здания предусматривает наличие мауэрлата – подстропильного бруса. Если используются стропила наслонного типа, то он будет работать на срез, а если висячего типа – подстропильные балки работают на сжатие, в направлении, которое совпадает с ориентацией несущих стен. Из-за различных направлений векторов действующих сил для крепления наслонных и висячих стропил используют крепления разных конструкций, поскольку они должны обеспечивать компенсацию нагрузок различного рода.Основная задача, которую должны решать соединения стропильной системы наслонного типа, — предотвращение проскальзывания стропил по мауэрлату. В данном случае нагрузка, создаваемая собственно весом кровли и иными факторами (например, слоем снега), направлена перпендикулярно плоскости перекрытия. В связи с этим соединение стропил с мауэрлатом должно производиться таким образом, чтобы не происходило «расползание» стропильных ног, которое тем вероятнее, чем больше их длина. Для этого, помимо гвоздей, болтов и накладных деталей из металла, применяются различные плотницкие крепления, обеспечивающие надежное соединение деревянных элементов между собой.

Часто при строительстве нового дома, особенно деревянного, используют скользящие крепления, благодаря чему не будет происходить разрушения или критической деформации кровельной системы вследствие усадки коробки здания (подробнее: «Как используются скользящие стропила»). В таком случае планку следует прикрепить к ноге стропила, а уголок – к мауэрлату. Благодаря загнутому уголку создается постоянное сцепление элементов конструкции между собой, но при этом не возникает препятствий для движения стропильной ноги в тех пределах, которые допускает свободный ход планки. После того, как усадка здания прекратится, все стропила займут определенную окончательную позицию, и смещений больше не будет. При желании положение уголка может быть зафиксировано, например, за счет клина. Следует отметить, что соединение скользящего типа используется только при обустройстве наслонных стропил, поскольку система висячих стропил имеет конструкцию, которая практически не зависит от деформации стен здания.

Чтобы знать, как правильно соединять стропила висячего типа, рассмотрим несколько различных способов крепления, зависящих от конкретной конструкции. На тип крепления влияет как сами узлы, так и характер воздействующих на них нагрузок. Узлы крепления стропил, работающие на сжатие, чаще всего скрепляют способом «зуба» (а при значительных нагрузках – двойного «зуба») либо «шипа». Для более надежного крепления дополнительно применяют болты, скобы и различные металлические накладные детали. При использовании пластин и уголков, их крепят шурупами и саморезами, а для болтовых соединений подготавливают отверстия, диаметр которых меньше сечения болтов на 1 миллиметр.

Как склеить доски в мебельный щит своими руками

Скобы забивают в боковые поверхности деревянных элементов стропильной конструкции. Что касается размеров крепежа, то он определяется толщиной стропил.

Если детали узлов работают на растяжение либо разрыв, то в таких случаях целесообразно применение хомутов. Особенно это актуально, когда производится соединение стропил в коньке. В таком случае хомуты охватывают коньковый брус и прикрепляются к балке или подкосу посредством болтов. Это обеспечит надёжное крепление стропил к балкам.

Верхнее соединение стропил между собой производится одним из следующих способов:

• стропила обрезаются под одинаковым углом и соединяются торцовыми плоскостями, при этом в боковину каждого стропила забивается под определенным углом по крайней мере по одному 150-миллиметровому гвоздю;
• посредством крепления стропил к коньковому брусу;
• боковыми гранями. В этом случае стропила сдвигаются по длине крыши на необходимое расстояние.

Помимо прочих факторов, на то, как соединить стропила между собой, влияет и длина свисающих частей их ног. Эта длина не должна превышать четыре с половиной метра, иначе вдоль ската должны быть пущены дополнительные опорные балки, уложенные параллельно мауэрлату и коньковому брусу. Соединение стропил с балкой можно дополнительно укрепить посредством металлических или деревянных накладок.

В процессе устройства стропильной системы чрезвычайно важно, чтобы все стропила были симметричными. Добиться этого достаточно просто – достаточно заблаговременно изготовить стропило-шаблон с необходимыми размерами, вырезами и углами. После этого, вооружившись строительным карандашом и нужным количеством заготовок, можно легко изготовить все детали, при этом не опасаясь за то, что они будут неподходящего размера.

Соединение стропильных ног при наращивании

В тех случаях, когда в процессе строительства по той или иной причине вносятся изменения в первоначальный архитектурный проект, может потребоваться удлинение стропильных балок. При этом важно знать, как правильно соединить стропила, чтобы они сохранили свои показатели прочности, и надежность системы в целом не пострадала.

Способов наращивания стропил существует несколько:

• посредством спиленных наискось торцов;
• при помощи соединения шип-паз;
• используя соединение стропил по длине боковыми гранями досок или брусьев;
• путем опирания на промежуточный прогон. Данный способ рекомендуется применять в том случае, когда все стропила наращиваются на одинаковом удалении от свеса крыши (подробнее: «Наращивание стропил по длине: спаренные и составные стропила»).

Как сделать сращивание стропил, пример на видео:

Это связано с тем, что нагрузка на каждом участке кровли будет концентрироваться в одном месте, где происходит соединение стропил, вследствие чего может возникнуть деформация. Если же промежуточного прогона нет, то стыки должны быть укреплены при помощи металлических накладных деталей.

Благодаря использованию традиционных плотницких узлов в сочетании с современными способами крепежа можно добиться высокого уровня надежности соединения стропил и длительного сохранения его работоспособности.

Каркас из досок своими руками. Сборка и крепление нижней обвязки

Задача в том, чтобы из низкокачественного пиломатериала сделать высококачественное сырье, из которого удаляются дефекты, к тому же доска получается необходимой длины.

Технология продольного сращивания заключается в том, что соединяют в длину черновые заготовки, (но с удаленными дефектами) с помощью микро — шипа.

При помощи специальных фрез на шипорезном агрегате по линии сращивания нарезается микро – шип. В результате получается шиповое соединение, которое обладает самозакаливанием при давлении кратковременного прессования. Это давление сохраняется вне пресса. Производится сращивание на микро – шип по Госту № 64-49-182  *Изделия из древесины и древесных материалов. Поля допусков для линейных размеров и посадки*. С учетом следующих моментов производится продольное сращивание на полуавтоматических или автоматических линия

• Сращиваемый материал обязательно должен быть подобран по породе одного дерева, детали подбираются одинокого размера, одного качества, по одной текстуре и по одному цвету.
• Необходимо соблюдать при сращивании следующие условия:

— при сращивании нужно смотреть, чтобы все заготовки были- изнаночная сторона к изнаночной, а чистая сторона ( т. е. без сучков и смоляных кармашков) к чистой.

— только одного сорта и одной породы допускается сращивание в одну заготовку.

— заготовка с обзелом. Обзел может быть только с одной стороны, причем выход должен быть только с ребра сращенной ламели.

— заготовки одной детали нужно выбирать одинаковой ширины и толщины.

— не забывать о цвете твердолиственных пород его нужно подбирать.

— из — за разного способа распила нужно подбирать заготовки радиальную или тангетальную, чтобы текстура была одна.

• После того, как нарезали шипы нужно сразу сращивать заготовки (более чем на 24 ч. формирования шипов сращивание проводиться не должно).
• Продольное сращивание не допускает следующие дефекты:

Недожим – на строганой доске заметны не большие отверстия, это следствие того, что шипорезный станок тупой, при прессовании малая сила давления, не отрегулированный шипорезный инструмент (кромки инструмента не перпендикулярны кромкам заготовок). После запрессовки должен оставаться зазор *s* в зубчатых клеевых соединениях (не более 0.2 мм), для намазки клея. В готовой детали  после сращивания не должно оставаться зазоров и щелей.

Ступенчатость – в результате сращивания детали может произойти сдвиг соседней детали в сторону, или из — за разной ширины заготовок могут получится разные сечения (не более 1 мм должна получится величина уступов смежных деталей.)

Винтоватость – заготовки одной детали расположены под углом друг к другу. Это получается, когда заготовки сильно отличаются по толщине, имеется конусность по длине или по ширине. Или результат неправильной настройки шипорезного инструмента (3 мм на один метр длины и 2 мм по ширине – допустимое отклонение от плоскости.)

Вырывы волокон древесины – в области шипового соединения, которое образуется в результате работы тупым станком или очень быстрого перемещения каретки шипорезного инструмента при его выходе из  древесного массива.

Щели – в соединении заготовок детали, что является результатом неравномерного распределения клея на разрез.

Когда шиповое соединение сделано качественно, оно почти не заметно и в тоже время не уступает самой древесине по прочности.



astgift.ru

❶ Как клеить доски 🚩 Технология расклейки рекламных объявлений 🚩 Строительные материалы

28 сентября 2011

Автор КакПросто!

Из небольших кусочков досок можно склеить конструкции практически любой формы. Для этого лучше использовать маломерную древесину пониженного качества с удалением сучков и изъянов. Клеевые соединения прочны, водостойки, не поддаются гнили. Склеенные деревянные изделия надежны и служат долго.

Статьи по теме:

Вам понадобится

• — Доски;
• — клей;
• — строгальный станок;
• — струбцины.

Инструкция

Используйте для склеивания доски сечением не более 50 миллиметров и не шире 180 миллиметров. Если возьмете древесину больших размеров, то при высыхании она покоробится. Это приведет к разрушению клеевых швов. При работе используйте только сухой материал, с влажностью не более десяти процентов.

Начните работу с того, что отстрогайте доски. Глубина снятого слоя должна быть не меньше трех миллиметров. В этом случае клеевой шов получится тонким. Учитывайте направление волокон и годичных слоев при подборе склеиваемых частей.

Применяйте для сращивания доски клеевые составы, изготовленные на основе термоактивных смол. Добавьте в клеящий состав минеральные пигменты под цвет древесины из расчета восемь-десять процентов по объему. Швы склейки станут менее заметны. Нанесите клей на обе склеиваемые стороны досок. Смазывание клеевой смесью только одной поверхности не даст равномерного смачивания частей другой. Это приведет к непроклеенным пятнам и к снижению прочности продукта. Толстый слой также не даст эффекта. При запрессовке это способствует выдавливанию и потере времени на его удаление. Покрыв клеем древесину, выдержите время, указанное производителем клеевой массы. За этот промежуток нарастает концентрация и испаряется влага. Это особенно важно при жидких составах смеси и высокой температуре в помещении. В холодном помещении клеить можно сразу. Не допускайте внутри рабочей зоны сквозняков и запыленности.

Соедините намазанные детали и, плотно их прижимая, стяните струбцинами. Для этой цели могут подойти тиски или пресс. Величину давления определяйте по густоте клея. Образовавшиеся в ходе склеивания провесы удалите на фрезерном станке.

Видео по теме

Обратите внимание

Сильное давление на доски при запрессовке не рекомендуется. Оно ведет к усадке древесины.

Полезный совет

В холодном помещении прогревайте склеиваемые доски, но не более чем до сорока пяти градусов.

Совет полезен?

Распечатать

Как клеить доски

Статьи по теме:

Не получили ответ на свой вопрос?
Спросите нашего эксперта:

www.kakprosto.ru

Как не надо клеить иконные доски или «учимся на чужих ошибках».

Всегда, когда вставляю иконы в киоты, отмечаю для себя художественный и технический уровень исполнения. О художественном я сегодня говорить не буду, а вот о техническом, а именно о склейке досок, в этот раз есть что сказать и на что посмотреть.

Иконы, о которых я сегодня рассказываю, не нашего письма, доски тоже не нашей мастерской. Наши только киоты в самом конце поста.

Икона первая. По рассказам, вроде привезена откуда-то (ещё уточню). На первый, беглый взгляд — ничего особенного, даже золочение вполне ровное.

Основа склеена из трёх кусков, годовые кольца ориентированы правильно. И сама доска и шпонки — хвоя.

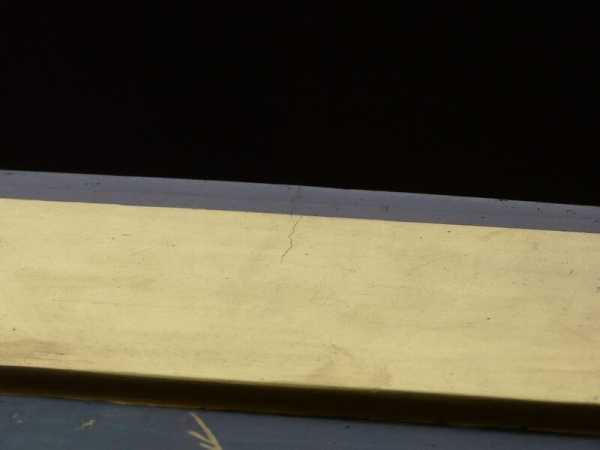

Икона не старая, года 2, не больше. Немного присмотревшись,замечаем трещину.

Вот она крупнее.

И ещё с другого ракурса)

В чем же дело? Доска склеена вроде-бы правильно… Да вот в чем. Ужасная прифуговка. С обратной стороны порядочные щели, ноготь пролезет. Плохо прифугованные места замазаны клеем сверху. Обычный ПВА, судя по виду.

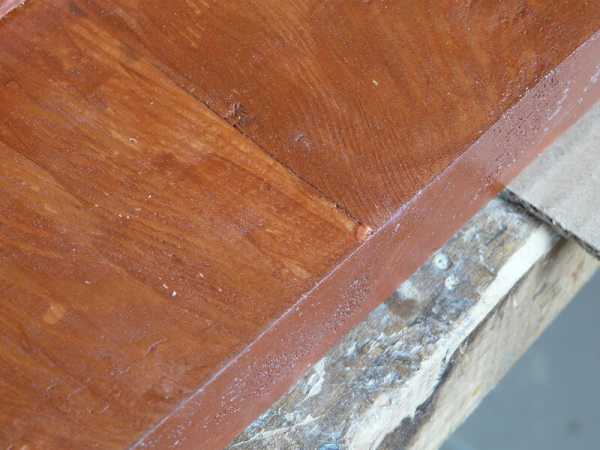

И такая же щель с другой стороны доски.

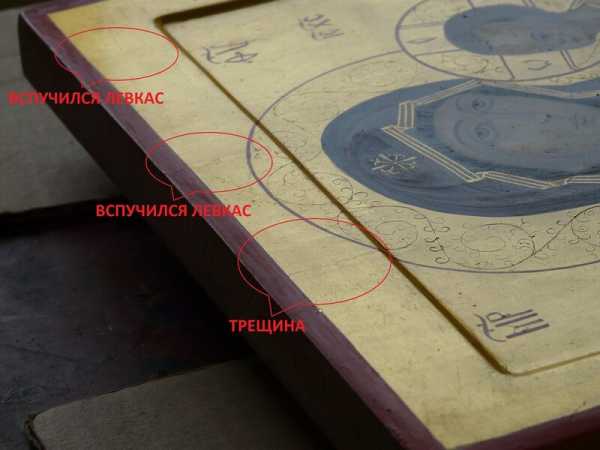

Вторая щель на лицевой стороне пока успела только вспучить левкас, но до трещины тоже недолго осталось.

При нормальной прифуговке такого бы не было.

И вторая икона.

Основа — липа, ясеневые шпонки, делянки по годовым кольцам не подобраны, склеена на микрошип.

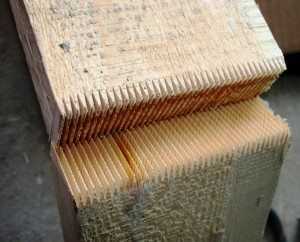

Микрошип, фото крупнее, для тех, кто плохо представляет, что это. Виден зигзагообразный шов с торца доски.

Для чего он вообще делается? Вообще — для того, чтобы увеличить площадь склейки, получить более прочное соединение. Но, современные клеи и без него дают такую прочность, что склейка ломается по дереву, а не по шву, да и не современные, при умелом использовании, тоже. Что же дает склейка на микрошип на иконной доске? Одни беды. Во-первых, как я уже писал ранее, хорошо, когда клей натуральный, глютиновый(мездровый, костный), он набухает и усыхает вместе с деревом. Во-вторых, хорошо, когда клеевой шов тонкий, то есть, клея должно быть достаточно, чтобы не было голодной склейки, а много, да ещё синтетического — плохо. При склейке на микрошип используют только синтетический клей, да ещё из-за большей площади сопрягаемых поверхностей его получается в шве больше, чем при склейке на гладкую фугу. Кроме того, каждый шип при усушке создает напряжение в плоскости, в которой он выпилен относительно годовых колец, причем у каждого шипа это направление может быть разным. Если подумать, список аргументов можно продолжить. Вообще, на эту тему где-то была неплохая статья, в которой автор, аппелируя к сопромату, доказывал непригодность таких соединений для иконных досок. В общем, аргументов против микрошипа море, а плюсов, лично я, не вижу вообще. Посмотрим последствия такой склейки.

Такие вещи тяжело с непривычки снимать, но живьем всё заметно хорошо.

Как видно, дефект проявился над каждым клеевым швом. Подчеркну, что и эта икона тоже недавняшняя, год — два, а уже такое. Трещина уже порядочная, в местах вспучившегося левкаса они тоже вскоре появятся. И зачем так делать?

Иконы в киоты я, таки, вставил (после того, как отснял все косяки), в них они будут целее. Киот вообще очень положительно влияет на сохранность иконы.

Фото рабочее, не протокольное. Подытоживать, думаю, излишне, и так всё понятно.

kuchiravenko.livejournal.com

Мебельный щит своими руками: инструкция от мастеров

Содержание:

Успешные занятые люди должны иметь хобби. Это снимает стресс и уменьшает опасность инфаркта. Можно собирать фантики и монетки, а можно заняться серьезным ремеслом. Например, склеить мебельный щит своими руками. Процесс не так сложен, как может показаться, однако требует хотя бы минимального владения инструментом.

Инструменты и материалы для изготовления мебельного щита

• Дисковая пила.
• Фрезерный станок.
• Дрель.
• Молоток.
• Электрорубанок.
• Ленточная и плоскошлифовальная машинки. Можно зачищать дерево наждачной шкуркой, навернув ее на колодку. Правда, это будет немного дольше.
• Рейсмус.
• Струбцины или самодельные приспособления для стягивания досок.
• Длинная металлическая линейка, карандаш, рулетка.
• Пиломатериал.
• Фанера и тонкие рейки для сплачивания щита.
• Клей.

Подготовительные работы

Сначала определимся, какого размера мебельный щит нам нужен, чтобы запастись достаточным количеством материала. Заготовки в любом случае должны быть длиннее и толще, чем окончательные параметры щита. Доски выбираем из дерева одной породы, сухие и ровные, с минимумом сучков. Необходимо также знать основные свойства древесины. Предлагаем небольшой словарик столяра, чтобы не путаться в понятиях:

• Пласти – широкие продольные стороны досок.
• Делянки – отдельные бруски, планки, выпиленные из широкой доски.
• Ламели – цельные, несрощенные заготовки. Фактически то же самое, что и делянки.
• Свилеватость – беспорядочное расположение древесных волокон в заготовке. Встречается, когда доска выпилена из комля дерева.
• Заболонь – наружный слой древесины, расположенный сразу под корой.

По советам старых мастеров, как сделать мебельный щит хорошего качества, берутся делянки, имеющие соотношение ширины к толщине, как 3х1. Такая ламель стабильна, поскольку внутреннего напряжения древесины не хватает, чтобы расколоть рейку. Все мы видели доски, треснувшие с торца. Это тот самый случай, когда напряжение материала, вызванное неправильной сушкой, раскалывает заготовку. Значит, сначала распускаем пиломатериал на рейки шириной не более 15 см. В процессе распила заодно удаляем все дефектные участки досок.

Перед сборкой щита учитываем, что древесина при усушке коробится в разных направлениях. Сильнее всего – по направлению годичных колец (тангенциальное направление), в два раза слабее – по направлению сердцевинных линий (радиальное направление). Напиленные заготовки склеиваем в порядке, указанном на самом первом фото:

Щиты a и b: сердцевина сплачивается с сердцевиной, заболонь с заболонью. Это позволит избежать коробления при усушке щита, снижающего прочность клеевых соединений.

Щиты c и d: заготовки с выраженной свилеватостью ориентируем по линиям годовых колец, тогда деформация готового щита будет намного меньше.

Пошаговая инструкция по изготовлению мебельного щита

1. Укладываем доски в нужное положение, добиваясь оптимального расположения годовых колец. Перед тем, как разобрать конструкцию, помечаем материал понятным нам образом (например, начертив треугольник). Разметка поможет в дальнейшем быстро найти нужную ламель. Торцы досок перед склейкой необходимо отфуговать.

2. Чтобы изготовление мебельного щита своими руками пошло быстрее, складываем доски в пачку и промазываем торцы клеем. Если уложить делянки в полиэтиленовый мешок, клей будет схватываться медленней, и мы успеем собрать заготовки в щит.

3. Если в хозяйстве имеются большие струбцины, стягиваем склеенную древесину ими. Многие мастера применяют такое приспособление, как вайма, собранная из обрезков досок. Стягивающий момент обеспечивается забиванием клиньев между упором и торцом доски. Можно сжать доски между кронштейнами металлических стеллажей. Принцип тот же самый – сплачивание кромок происходит при помощи клиньев и деревянных брусков.

4. Тщательно, не жалея времени, просушиваем склеенный щит. Для получения ровной и гладкой поверхности древесину стругаем, шлифуем, одновременно удаляя следы клея.


Способы соединения делянок в щите

Как сделать мебельный щит своими руками, чтобы в дальнейшем древесина сохраняла первоначальную стабильность? Справиться с короблением щита, вызванным свилеватостью пиломатериала, можно несколькими путями.

Склеиваем ламели на шпонках (нижний щит на фото 6) или используем завершающие наконечники, по примеру чертежной доски. Для фиксации недлинных досок применяем наконечник с узлом паз-гребень (верхний щит на фото), соединенный с ламелями заподлицо. Наконечник может иметь выступ над одной (средний щит) или обеими пластями, в зависимости от назначения изделия.

Если мебельный щит намечено использовать в условиях постоянного колебания влажности, целесообразнее будет не склеивать доски. Компенсация древесины при частом разбухании достигается различными способами сплачивания делянок. Верхний щит на фото 7 соединен в четверть, средний – в четверть со снятием фаски с верхних кромок. Доски нижнего щита сплочены также в четверть, но уже с выборкой профильных кромок на лицевой стороне.

Еще один вид сопряжения делянок без использования клея – это применение нащельных планок. Верхний щит на фото 8 стянут обычной рейкой, средний – профилированной планкой без пазов, нижний – профилированной планкой с пазами.

Если мебельный щит будет эксплуатироваться при постоянной механической нагрузке, в условиях высокой влажности и перепада температур, то доски должны иметь более мощное сопряжение. На фото 9 показаны примеры подобных соединений. Верхний щит собран на шкантах, средний – на фанерную рейку. Ширина рейки должна равняться толщине делянок, толщина рейки – одной трети толщины делянок.

На примере нижнего щита показано соединение в шпунт, применяемое при настилании пола или облицовке перегородок. Все эти методы могут быть использованы при изготовлении разборных щитов (к примеру, для раздвижной мебели). Клей в указанных соединениях не применяется.

Склеивание ламелей на шкантах требует идеальной точности расположения отверстий, иначе геометрия щита будет нарушена. Разметка гнезд производится маркерами. Сверлить торцы лучше всего с использованием сверлильной стойки и упора. Глубина обеих отверстий в сумме должна превышать длину крепежного элемента на 2-3 мм.

Если нет фрезерного станка, пазы и профили на торцах выводят с помощью дрели, закрепленной на стойке. На инструмент устанавливают соответствующую фрезу и включают высокие обороты.

Собранный, просушенный и отшлифованный щит опиливаем до нужных размеров. Теперь можно пускать его в работу – делать мебель, двери, подоконники, обшивать стены и потолки. Прочность, эстетичность, натуральность мебельных щитов – это лучшие рекомендации для строительного материала.

www.mebelniykrug.ru
