Этот раздел сайта специально создан для демонстрации металлических изделий и металлоконструкций, производимых компанией «Навесы СПб». Из названия сайта может показаться, что мы занимается только изготовлением металлических навесов. Да, навесы для автомобилей (машин) из поликарбоната составляют значительную часть от выпускаемой нами продукции. Но, на этом возможности нашего производства металлоконструкций не заканчиваются. Клиенты размещают у нас заказы на изготовление металлических противопожарных и промышленных лестниц с ограждениями, изготовление и монтаж металлических ангаров, складов и других строительных металлоконструкций. Перейдя в раздел сайта «Галерея и цена навесов» вы сможете увидеть основные технические приемы и решения, применяемые нашей компанией при производстве металлических навесов, а также узнать их примерную стоимость. Будем рады, если представленные фото навесов помогут вам при выборе той или иной конструкции, или подскажут правильное решение каким должен быть ваш навес. У нас вы найдете фото разнообразных навесов как по назначению, так и по размерам, внешнему виду и типу кровельного материала. В широком спектре представлена такая продукция как: навесы для машин (автомобилей), навесов из поликарбоната, навесы для дачи, сварные и кованые беседки, навесы над крыльцом (входом), а также навесы больших размеров (для складов, автостоянок, кафе).
Фото навесов для дачи компании «Навесы СПб»
Наша галерея фотографий навесов включает в себя наиболее востребованные изделия, пользующиеся постоянным спросом наших клиентов. Персонал нашей компании имеет богатый опыт работы, а производственные площади оснащены современным специализированным оборудованием, что в совокупности позволяет нам качественно изготавливать металлоконструкции различной сложности. В настоящее время производственные мощности нашей компании позволяют проектировать, изготавливать и монтировать несколько объектов одновременно, при всем этом качество выпускаемой продукции всегда находится на высоте. Металлоконструкции изготавливаются со всеми требованиями, предъявляемыми к прочности, надежности и эстетике навесов. Также, при необходимости, соблюдается и декоративная составляющая металлических навесов, что позволяет на выходе получать красивые и стильные металлоизделия. При изготовлении навесов используются только сертифицированные и качественные материалы, что является одним из факторов долгого срока службы любой металлоконструкции. Вся выпускаемая продукция компании «Навесы СПб» имеет двухлетнюю гарантию.
Мы будем рады если вас заинтересуют наши изделия.
joomlamodniyportal.ru
navesspb.ru
Красивые идеи навесов из поликарбоната
Что следует знать о навесах из поликарбоната?
Процесс создания конструкций из поликарбоната популярен сегодня, благодаря эстетике и простоте монтажа. Навесы могут быть:
- мобильными – легко передвигаются на участке. Их устанавливают над мангальной зоной;
- автономными – например, это отдельно расположенный навес над бассейном, стоянкой для машины, теплицей, хозяйственные постройки, беседки.
- Прилегающими – это пристройка к зданию, например, веранда либо терраса, крылечный козырек.
Эти сооружения бывают различной формы. Они могут иметь закрытый и открытый вид. В первом случае боковые стенки заклеивают панелями, оформляют решеткой, блокхаусом, вагонкой либо занавешивают плотными шторами.
Навес является конструкцией из вертикальных столбов опоры с крышей. Каркас создается из металла, дерева, реже кирпича и камня.
Достоинства навесов из поликарбоната
Общие характеристики поликарбоната известны многим. Этот прозрачный тип полимера отличается высокой удельной массой. Благодаря этому поликарбонат стоек к высоким и низким температурам. Прежде чем начинать работу с поликарбонатом, стоит разобраться в понятиях между монолитной и сотовой разновидностью материала.
Структура сотового поликарбоната отличается теплоизоляционными свойствами, а материал более пластичный. Монолитный же материал характеризуется следующими свойствами:
- прочность;
- маленький удельный вес;
- поглощение лучей солнца.
При этом есть возможность применения матовых либо прозрачных листов.
Зачастую выбор в пользу поликарбоната обусловлен дизайнерским решением, однако общие плюсы всегда неизменны:
- простота ухода;
- привлекательный вид конструкции и различная цветовая гамма;
- длительность эксплуатации;
- простота конструкции;
- доступная цена.

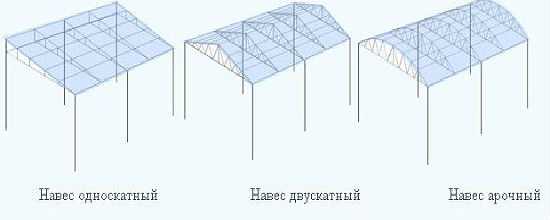

Разновидности навесов из поликарбоната
Среди огромного спектра навесов хочется выделить несколько основных:
- Односкатный. Это самая простая конструкция, а потому и наиболее доступная по стоимости. Она представляет собой навес с одним наклонным скатом. Конструкцию легко изготовить, и времени на это уходит немного.
- Многоскатный. Трудоемкий процесс изготовления такой конструкции объясняет ее более высокую стоимость. Здесь подразумевается наличие нескольких скатов на одной конструкции, как дугообразных, так и прямых. При желании навесу придается оригинальный внешний вид. Специалисты отмечают, что чем больше скатов у навеса, тем дороже его стоимость.
- Арочный. Имеет сложный тип каркаса арочной либо дугообразной формы. Это придает эстетичности конструкции. Если вы решили остановиться на таком решении, необходимо рассчитывать на дополнительные расходы на создание выгнутой конструкции. Поверхность навеса требует немного больше материала, чем в других конструкциях.
- Сложный. Этот вид навесов относится к одним из наиболее дорогостоящих. Он подразумевает наличие нескольких решений из перечисленных выше вариантов. Он проектируется долго, да и на изготовление уходит больше времени и сил.
Тонкости выбора поликарбоната
Чтобы не сделать серьезную ошибку и приобрести высококачественный материал для навеса, следует учитывать несколько нюансов.
Подбирая оптимальную толщину материала, необходимо учитывать уровень изгиба крыши, возможную нагрузку. Более прочной конструкцию помогает сделать частая обрешетка.
Рекомендации по подбору толщины:
- для изготовления парникового комплекса следует приобретать сотовый поликарбонат с толщиной в 4 мм;
- показатель в 10 мм подходит для оформления шумозащитной конструкции и специальных фонарей;
- материал толщиной 6 – 8 мм идеален для навесов и кровель различных дачных сооружений;
- поликарбонат в 16 мм толщиной оптимален для стоянок и широких площадок.
Оформление навесов из поликарбоната — фото
Кроме практических характеристик в выборе поликарбоната необходимо учитывать эстетические нюансы. Для начала определяются с цветовой гаммой материала. Поликарбонат сегодня может быть любого цвета с различной степенью прозрачности.
Специалисты советуют учитывать назначение конструкции и общее оформление загородного участка. Когда навес требуется для прикрытия бассейна, наиболее удачным цветовым решением становится изумрудный либо синий цвет. При этом такое оформление не подходит для оформления торгового павильона, поскольку видимость товара ухудшается.
Для теплицы используют прозрачный поликарбонат, хорошо пропускающий дневной свет. Однако если речь идет об оформлении зоны отдыха, подобный козырек не способен обеспечить защиту от яркого солнца. Для данных конструкций предпочтительнее применение темных поликарбонатных листов коричневого либо синего оттенков. Эти цвета лучше остальных поглощают свет.
uutvdome.ru
Как самостоятельно изготовить навес из поликарбоната, фото инструкции
Навесы из поликарбоната – уличные конструкции, универсальные для хозяйственных целей. Материал легкий, гибкий, светопрозрачный в большой цветовой гамме, удобного формата, представлены в разной толщине, что позволяет сконструировать навесы простые и сложной криволинейной формы. Постройки смотрятся легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.
В статье дадим поэтапную инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.
Что надо знать о навесах из поликарбоната – общие критерии
Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:- самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
- пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
- мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.
Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек
Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.
Крытый навес из поликарбоната
Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши
Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.
Типовой чертеж отдельностоящего навеса из поликарбоната

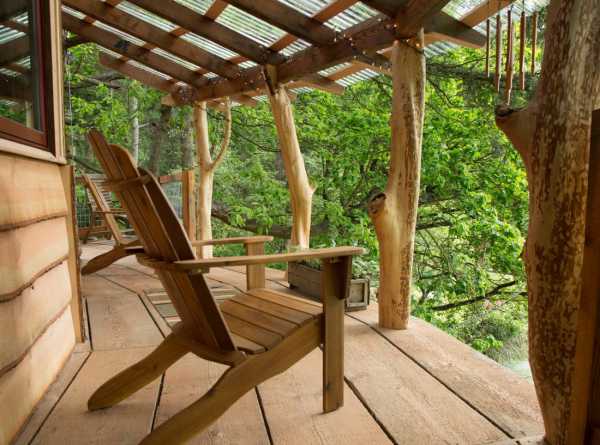

Деревянный навесы с поликарбонатной кровлей

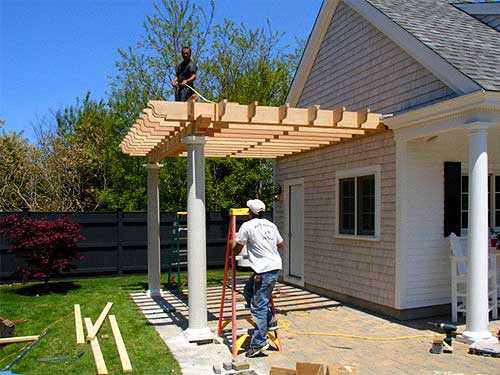

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.
Эскиз деревянного навеса из поликарбоната
Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.
Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей
Металлические навесы
Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:
- Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
- Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
- Сборные алюминиевые.

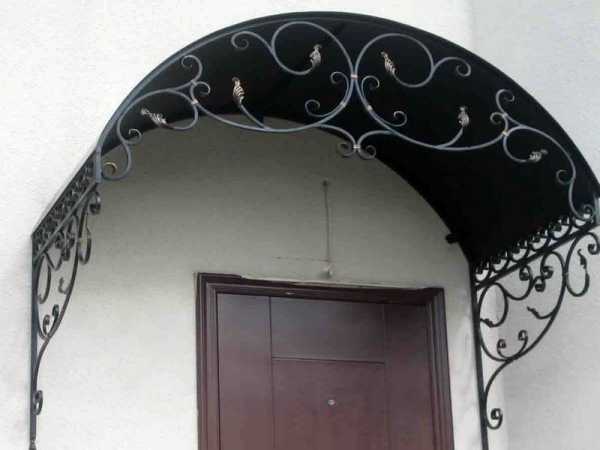

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа
Для навесов из поликарбоната до 5 м используют профиль с толщиной стенки 2 мм, сечением 40*20 мм, для строений более 5,5 м, потребуется прокат 3*40*40 или 2*30*60 мм.
Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции
Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.
Эскиз подвесного навеса из поликарбоната над входом
Полезно знать: Металлические изделия нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше на парапет предусмотреть деревянные перила.Кирпичные, каменные и бетонные
Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.
Крыша
Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.
Типовые варианты поликарбонатных навесов
Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

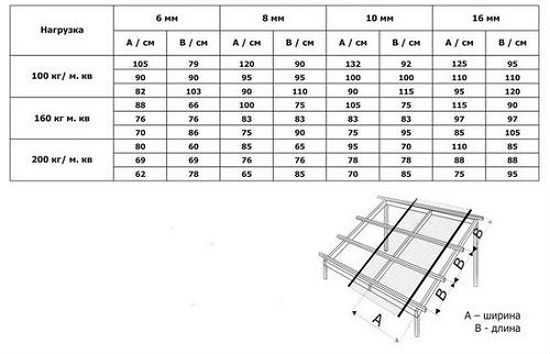

Таблица размеров, рекомендуемых специалистами для обрешетки

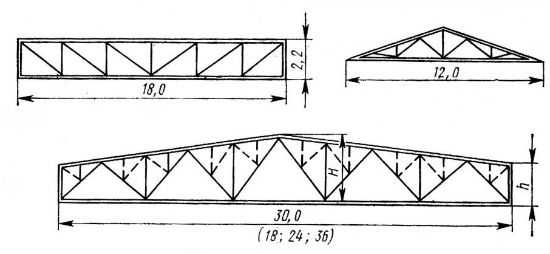

Классификация ферм:
- По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
- По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
- По способу опирания – консольная, балочная, арочная, балочно-консольная.
Каскадный опорно-консольный навес из поликарбоната
Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

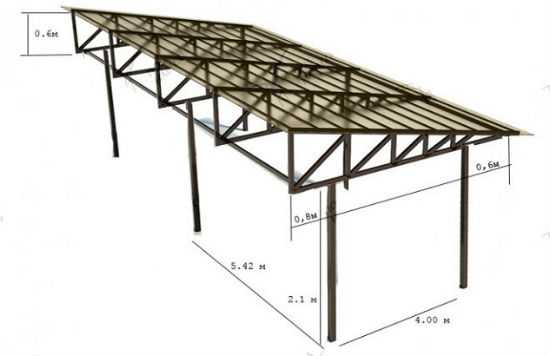

Схема для односкатной постройки
Для создания проекта необходимо:
- Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
- Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам. Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
- Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
- Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.
Двухскатный навес из поликарбоната – проект с коваными элементами
Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

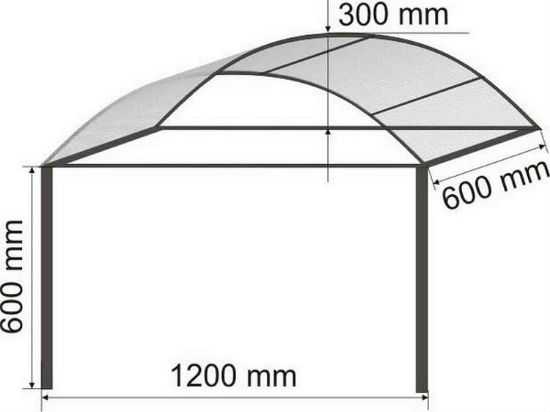

Арочные навесы из поликарбоната, на фото эскизы для небольших строений
Полезно знать: Чем больше расстояние от нижней до верхней точки крыши, тем ее несущая способность выше.Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:
- При наклоне 22-30о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
- Если скат в 15-22о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.
- Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

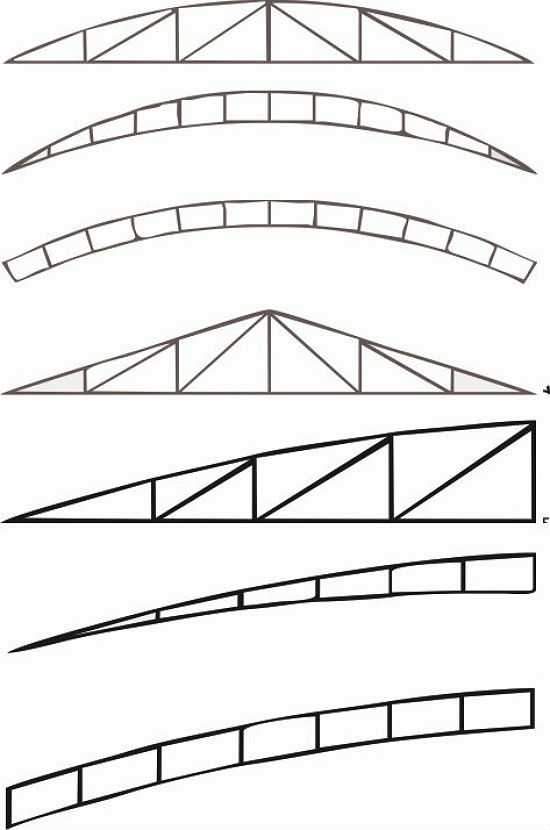

Простые схемы, как сделать стропила для навеса из поликарбоната
Расчет навеса из поликарбоната из профильной трубы
За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.
Стандартные габариты поликарбоната по ширине и длине:
- литого 2,050*2, 3, 6,12 м;
- сотового 2,100*3,6,12 м.
Для частных построек подойдет толщина листа 6-12 мм.

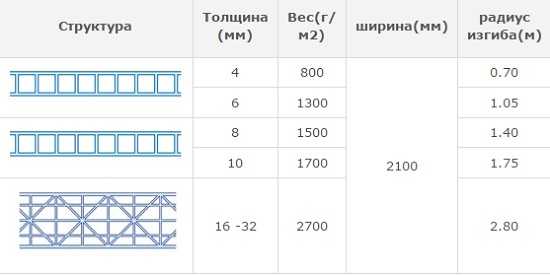

Таблица рабочих характеристик поликарбоната
Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.
Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:
- основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
- распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25о.
Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.
Стандартная схема небольшой фермы
Пошаговая инструкция, как самому построить навес к дому из поликарбоната
Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:
- Детали, а также несущие элементы не должны быть с трещинами.
- Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
- Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.
- По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
- Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
- Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

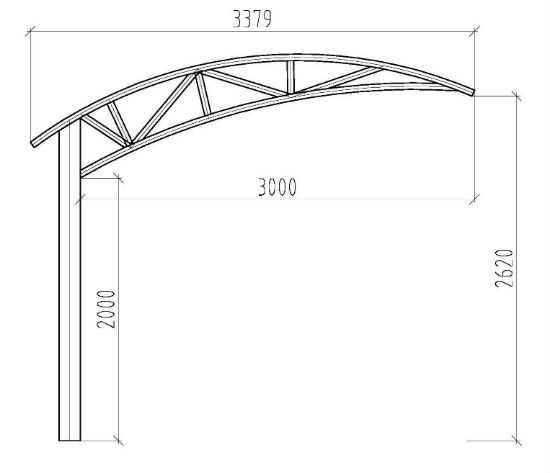

Чертеж ассиметричного арочного навеса
Практическое строительство
Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.
Важно: Профессионалы рекомендуют размещать опоры также вдоль дома, но если нет такой возможности, то на несущую стену следует посадить балку 60, 80*80 мм на анкера, на нее опереть фермы, соединив сваркой, это позволит разнести нагрузку по всей поверхности.Способ, как закрепить вертикальные опоры
Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.
Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.
Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.
Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат
Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.
Как правильно работать с поликарбонатом
Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.
Всего существует 2 способа:
- Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.
Как закрепить поликарбонат на навесе с помощью термошайбы
- Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.
Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля
Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.
Виды крепления поликарбоната к обрешетке
setroom.ru
Навесы для дачи 17 фото
навесы возле домаКаждый владелец дачи старается обустроить свой участок как-то по особенному. Естественно, на первом месте, это комфорт. Поэтому строительство навесов обусловлено в первую очередь удобством.
Ведь навес, чаще всего, это легкая конструкция, которая не требует особых затрат и в то же время выполняет много полезных функций. Он защитит в жаркую погоду от солнца, и при непогоде не надо будет отсиживаться в доме, а можно пообедать или просто пообщаться на улице под навесом.
Навесы для дачи перед домом
В плане дизайна с навесами особых проблем нет, решения могут быть самые разнообразные. Это может быть легкая крыша на террасой, небольшой козырек над крыльцом или отдельное сооружение в виде беседки. Материал для навеса выбирают тоже в зависимости от потребностей. Это может быть перекрытие в виде перголы для создания тени, листы поликарбоната, профнастила или летний вариант брезентового тента.
Навесы над крыльцом
Часто защитную конструкцию ставят непосредственно на крыльцом
Навесы с ковкой
Для украшения навеса часто используют художественную ковку. Правда, ее в большинстве случаев можно встретить у входа солидных городских зданий – ресторанов, магазинов, но кто сказал, что художественной ковкой нельзя украсить навес на даче, если она подходит к стилю дома?
Навес над дорожкой
Очень удобно построить навес над дорожкой, ведущей к дому или в гараж. В случае необходимости под ним можно оставить машину, да и вообще, это красиво.
