Экран для радиатора отопления своими руками. Варианты и идеи по конструированию экрана для радиатора

Частые окрашивания и постоянное воздействие высоких температур ухудшают внешний вид радиаторов отопления, в связи с чем, они нуждаются в периодической замене. Если, делая в квартире ремонт, вы не планируете замену радиаторов отопления, возникает проблема их маскировки с помощью декоративных экранов, прочно закрепившихся в интерьере жилых помещений. Используясь в качестве завершающих штрихов, экраны на батарею, наряду с традиционными элементами декора,  играют не последнюю роль в создании единой стилистической концепции, так как они не только акцентируют внимание на достоинствах или скрывают изъяны, но и расширяют функциональные возможности деталей интерьера, для оформления которых они используются. Несмотря на широкий выбор декоративных экранов, представленных на строительном рынке, опытные мастера советуют отказаться от приобретения готовой конструкции и изготовить экран на батарею отопления своими руками, что позволит сэкономить хорошую денежную сумму и сделать его с учетом размеров декорируемого отопительного прибора и ваших индивидуальных вкусовых  предпочтений.

Чтобы облегчить эту задачу, в настоящей статье мы рассмотрим, как сделать экран на батарею своими руками.

Содержание

1. Принцип работы радиаторов отопления
2. Физические основы функционирования теплоотражающих экранов
3. Преимущества экранов для радиаторов отопления
4. Виды экранов для радиаторов: краткая характеристика
5. На что обратить внимание при выборе конструкции декоративного экрана?
6. Экран для радиатора своими руками: пошаговая инструкция



Принцип работы радиаторов отопления

На первый взгляд может показаться, что радиатор, накрытый коробом или декоративной решеткой, будет хуже справляться со своей основной функциональной задачей, что становится наиболее частой причиной отказа от облагораживания неприглядных отопительных приборов. Несмотря на это, опыт использования декоративных экранов свидетельствует, что конструкция, изготовленная в соответствии с основными законами теплофизики, не только не снижает, но и повышает эффективность обогрева.

Чтобы сделать эффективно функционирующий экран на батарею своими руками, рассмотрим основной принцип работы радиаторов отопления.

Передача тепловой энергии от отопительного прибора в помещение осуществляется двумя путями:

• Конвекция, в основе которой лежит перемешивание теплых и холодных потоков воздуха;
• Электромагнитное излучение инфракрасного спектра, мощность которого возрастает по мере увеличения температуры радиатора.

Чугунные радиаторы старого образца работают именно по этому принципу, нагревая воздух за счет конвекционных процессов. По мере возрастания интенсивности подогрева изменяется соотношение лучистой и конвекционной энергии, в результате чего отдача тепла начинает осуществляться за счет инфракрасного излучения.

В основе работы современных радиаторов  лежит аналогичный принцип, однако они отличаются способностью реагировать на условия внешней среды и, подстраиваясь под них, перераспределять энергию с целью ее максимальной передачи. Если максимальной теплоотдаче препятствуют какие-то внешние условия, например, штора, затрудняющая циркуляцию воздуха, происходит перераспределение тепла в сторону передних панелей, в результате чего теплоотдаче начинает происходить за счет инфракрасного излучения. Благодаря этому свойству, значительно повышается эффективность функционирования современных радиаторов.

Важно! Чтобы передача энергии посредством конвекции была максимально эффективной, передняя панель экрана, обычно представленная решеткой, должна быть сконструирована таким образом, чтобы между ней и  радиатором создавалась воздушная подушка. В противном случае, теплый воздух, имеющий препятствие на своем пути, будет частично скапливаться внутри, что приведет к нарушению теплообмена и переходу тепла в соседнее помещение. Однако для максимальной теплоотдачи нужно обратить внимание еще на ряд  деталей.

Физические основы функционирования теплоотражающих экранов

В соответствии с одним из базовых правил физики, черное тело обладает способностью максимально поглощать и излучать электромагнитные волны. Это правило актуально и для эффективных экранов на батарею, так как он должен поглощать инфракрасное излучение от радиатора и, обладая хорошей теплопроводностью, отдавать тепло в помещение. Таким образом, из представленного примера видно, что внутреннюю сторону экрана необходимо окрашивать в черный цвет, тогда как внешнюю можно декорировать по своему усмотрению.

Рассмотрим основные правила конструирования теплоотражающего экрана с учетом основных законов физики.

Чтобы добиться максимального теплового эффекта поверхность за батареей прикрывают теплоотражающим экраном, который должен быть не черным, а блестящим, благодаря чему инфракрасное излучение от тыльной поверхности радиатора будут отражаться от стены и, проходя повторно через радиатор, еще больше нагреваться. Воспользовавшись этим приемом, вы в разы повысите уровень теплоотдачи и, тем самым, увеличите эффективность работы радиатора отопления.

Несмотря на это, металлический лист не обеспечивает максимального функционирования системы, так как уменьшает ненужную теплоотдачу только в 5-6 раз. Наиболее эффективным решением этой проблемы станет установка теплоизолирующего мата из волокнистого материала, например, синтепона, покрытого с двух сторон алюминием. Такая конструкция уменьшает поток инфракрасного излучения на стену более чем в 40 раз. Специалисты рекомендуют выбирать синтепон, так как слой материала толщиной 5 мм, препятствует проведению тепла и является хорошим отражателем инфракрасного излучения.

Что касается других волокнистых материалов, то для изготовления теплоотражающих матов потребуется слой материала толщиной 3 см, что может создать дополнительные затруднения при помещении мата за радиатор.

Преимущества экранов для радиаторов отопления

Прежде, чем приступить к изготовлению экрана для радиатора, рассмотрим основные преимущества данной конструкции.

• Используя экраны для радиаторов отопления, преимущества которых будут рассмотрены далее, вы получаете возможность эффектно замаскировать батареи, создав целостную интерьерную концепцию и преобразив свое жилище;
• Предотвратите загрязнения радиаторов, что позволит облегчить их эксплуатацию и обслуживание;
• Правильно сконструированные радиаторы обеспечат равномерное распределение воздушных масс по всему помещению;
• Прикрыв радиаторы декоративным экраном, вы защитите домочадцев от ожогов и ушибов при неаккуратном столкновении с отопительными приборами и, тем самым, обеспечите их безопасность;
• Разнообразие материалов, текстур, форм и расцветок позволяет подобрать подходящее декоративное решение, которое станет идеальным дополнением основной интерьерной концепции.

Виды экранов для радиаторов: краткая характеристика

Существует несколько основных классификаций декоративных экранов, первая из которых подразумевает их разделение на несколько групп в соответствии с особенностями конструкции и включает:

• Экраны в виде закрытого короба используются в тех случаях, когда необходимо полностью закрыть радиатор;
• Плоские экраны применяются для  маскировки радиаторов, расположенных в нишах;
• Навесные экраны для радиаторов представляют собой конструкцию с крышкой и используются для маскировки неэстетичных чугунных радиаторов, сильно выступающих из-под подоконника.

Существует еще одна действующая классификация экранов для радиаторов, которая предполагает разделение моделей в соответствии с используемым материалом. С учетом этой классификации выделяют следующие разновидности:

• Металлические;
• Пластиковые;
• Деревянные;
• Экраны из МДФ решетки;
• Стеклянные.

Рассмотрим более подробно характеристики каждого из них.

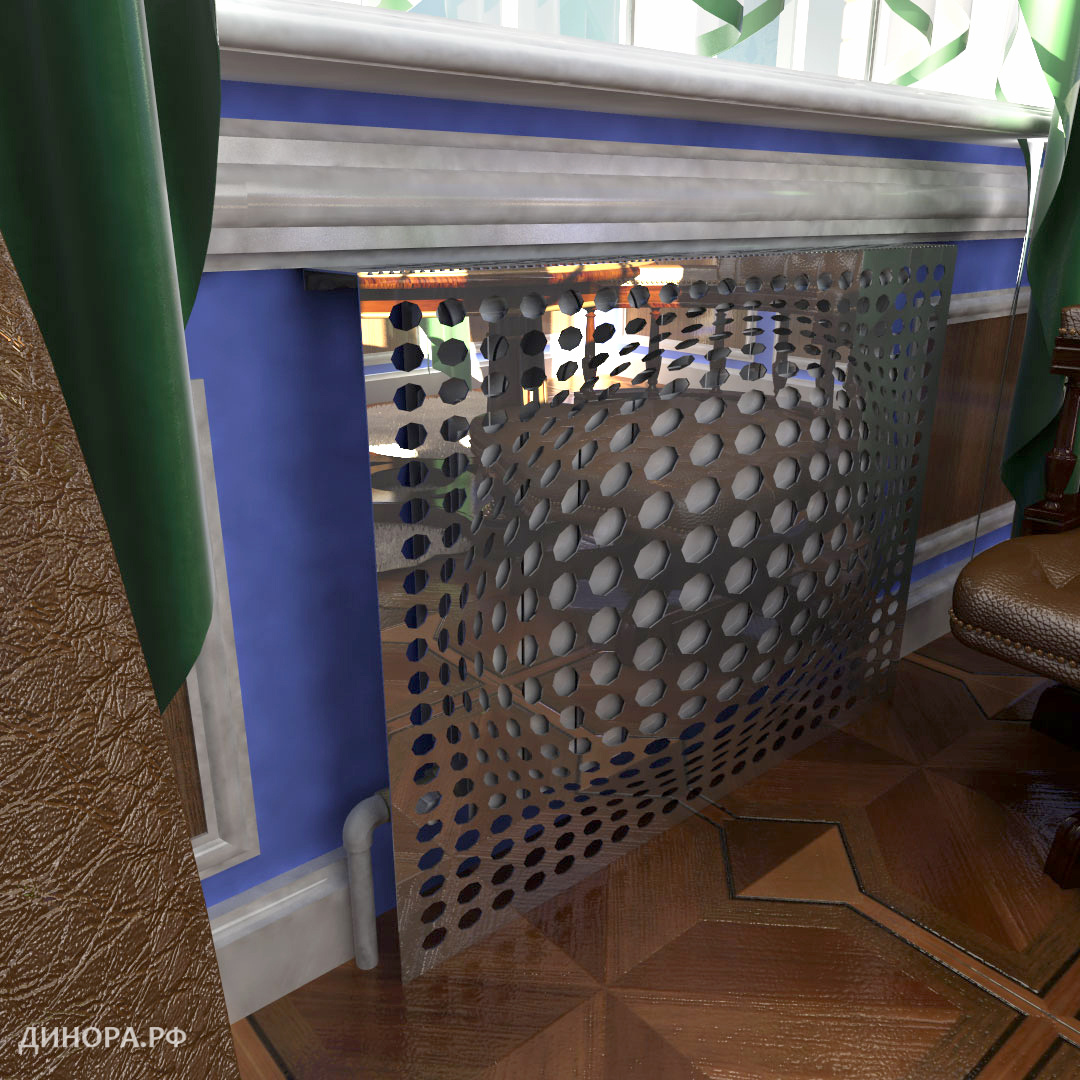

• Металлические экраны внешне, чаще всего, представляют собой короб, для изготовления которого использовался тонкий лист металла. Несмотря на достаточно лаконичный и несколько примитивный внешний вид, они полностью справляются со своей функциональной задачей. Современный рынок предлагает более дорогие экраны, изготовленные из нержавеющей стали, которые можно разнообразить за счет перфорации. Для монтажа металлических экранов не нужно обладать специализированными навыками, так как их просто навешивают на радиатор;
• Пластиковые экраны, в виду разнообразия модельного ряда и демократичной ценовой политики, являются наиболее доступным вариантов для всех слоев населения. Однако специалисты не рекомендуют их использовать в жилых помещениях, так как при нагревании пластик может выделять вредные вещества;

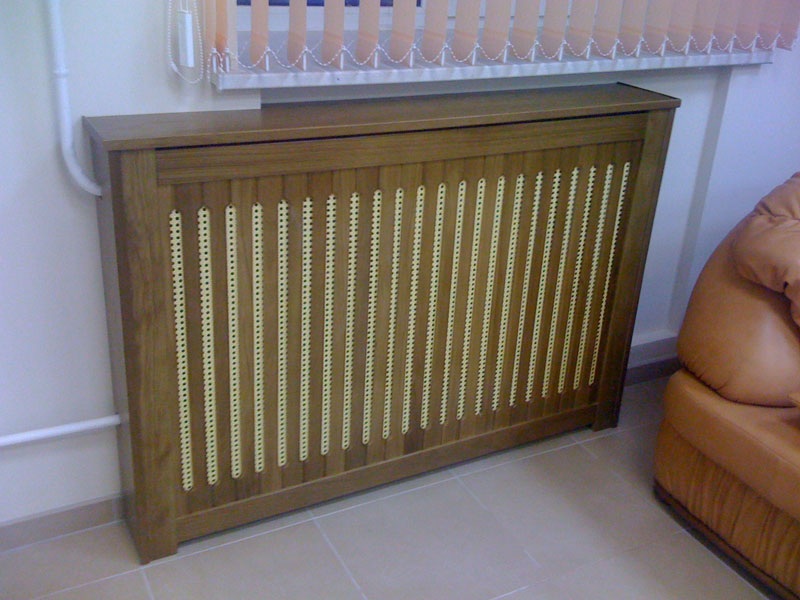

• Модели из дерева чаще всего изготавливаются на заказ из ценных пород древесины с учетом предварительно составленного эскиза. В виду своей эстетичности и благородного внешнего вида, деревянные экраны станут идеальным дополнением разнообразных интерьерных концепций, в том числе классических, деревенских и современных эко-стилей. Главным недостатком деревянных экранов является склонность к пересыханию и деформации, вызванные перепадами температуры и влажности. Для защиты и продления эксплуатации деревянных экранов используют только высококачественную древесину, что является причиной высокой стоимости изделий. Радиаторы, дополненные плетеными декоративными решетками, приобретают эстетичный внешний вид;

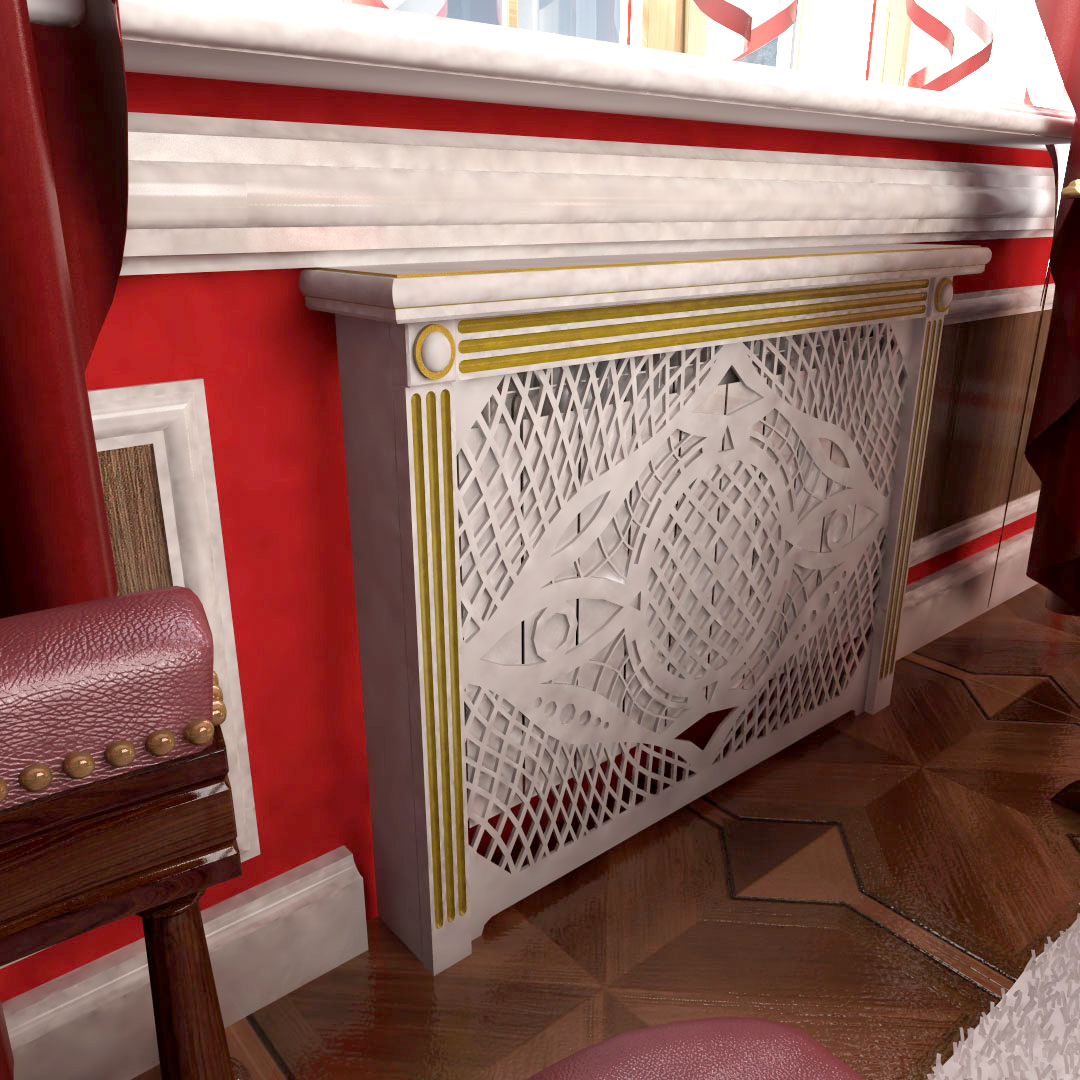

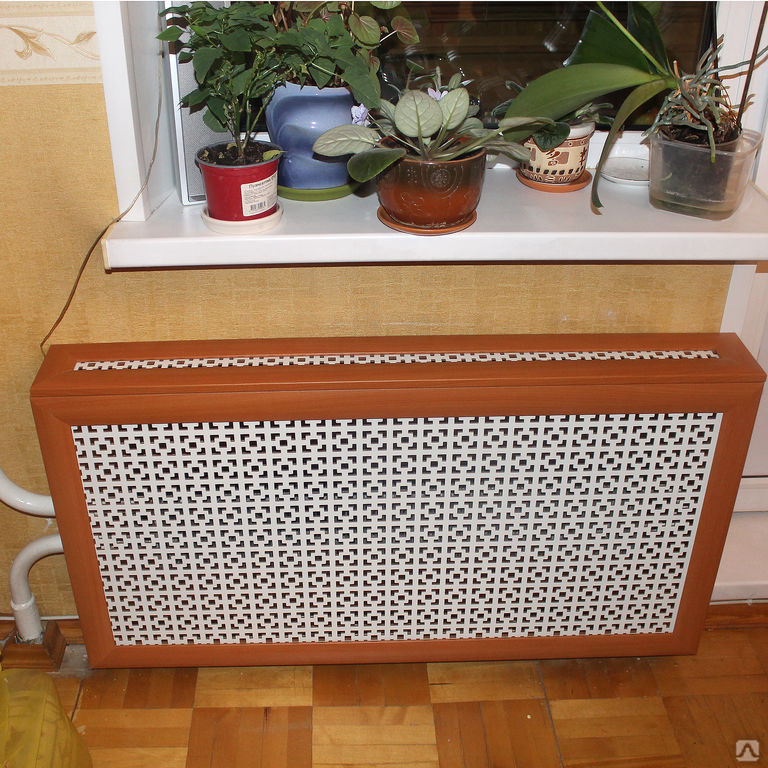

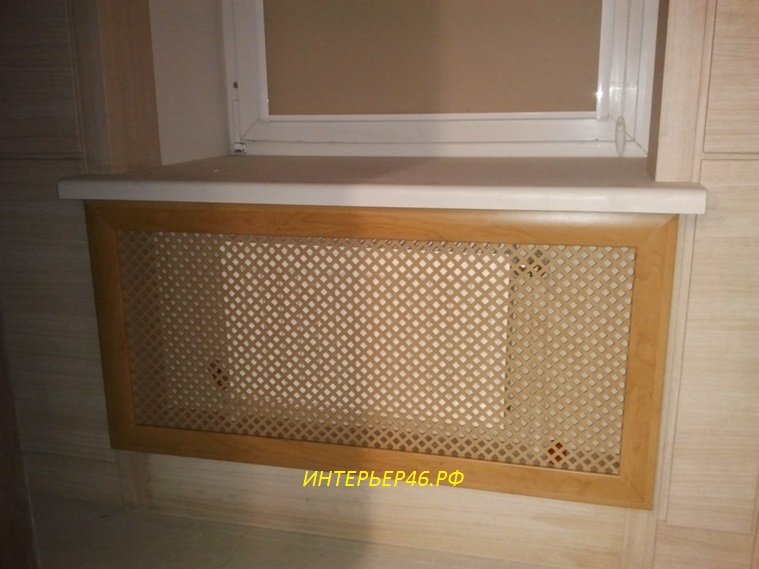

• Экраны из МДФ решеток внешне практически не отличаются от деревянных моделей, однако стоят намного дешевле. Благодаря использованию в процессе их производства современных технологий, экраны из МДФ являются практичным и, в то же время, доступным решением для многих. МДФ – материал, по качеству практически не отличающийся от древесины, который может использоваться для производства экранов различной формы, цвета и стилистического оформления;
• Стеклянные экраны относятся к эксклюзивным моделям, для производства которых используется закаленное (витражное) стекло. Зачастую такие модели становятся необычным украшением изысканных интерьеров. Стеклянные экраны декорируются рисунками, которые вы можете выбрать на свое усмотрение, и нуждаются в бережном использовании и постоянном уходе.

На что обратить внимание при выборе конструкции декоративного экрана?

Ранее мы уже отмечали, что установка любой разновидности экрана способствует снижению теплоотдачи, которое в лучшем случае составит 5 %. В связи с этим, помните, что эффективные декоративные экраны для радиаторов должны характеризоваться наличием максимального количества отверстий, что будет способствовать беспрепятственному движению теплого воздуха.

Чтобы повысить теплоотдачу от радиатора, за батареей необходимо установить экран, изготовленный из фольгированного материала. Благодаря этому, тепло будет отражаться от него и поступать в отапливаемую комнату.

Важно! Специалисты рекомендуют обратить внимание на еще один прием, сокращающий теплопотери. Он предполагает окрашивание внутренней панели экрана в черный цвет, благодаря чему экран поглотит максимальное количество тепла от радиатора и отдаст его в помещение.

В связи с тем, что радиаторы необходимо промывать, а по окончании отопительного сезона сливать воду, конструкция экрана должна быть легко разбираемой и снимаемой. Это условие необходимо четко соблюдать, так как частый демонтаж декоративных элементов создает дополнительные трудности. Кроме того, конструкция должна быть такой, чтобы сохранялся свободный доступ к батарейным вентилям. Если вы приобретаете готовую конструкцию, обратите внимание на экран для радиатора леруа мерлен, модель которого отвечает всем перечисленным выше требованиям.

Идеи изготовления экранов для радиаторов своими руками

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП.  Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см,  тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Важно! Вырезав передний профиль, обратите внимание, что на нем необходимо сформировать разнонаправленные углы. Используя эту схему, необходимо вырезать все четыре детали, из которых изготавливают внутреннюю решетку декоративного элемента. Для их фиксации используют столярный клей и дополнительно закрепляют столярными гвоздиками.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

• Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

Важно! Если вы планируете использовать верх короба в качестве полочки, выбирайте для ее изготовления сплошную доску, в противном случае, отдавайте предпочтение вариантам с дырками, предназначенными для выхода теплого воздуха.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Как сделать экран для радиатора видео
