Неисправности газовых котлов протерм и их устранение. Узнать значения ошибок котлов Протерм (Protherm) Protherm коды ошибок

Газовые котлы Протерм чешского производства давно зарекомендовали себя как надежные и удобные в управлении отопительные устройства. На рынке имеется множество различных модификаций данных агрегатов: напольные – медведь, настенные – гепард, рысь, пантера. Все они оснащены жидкокристаллическим дисплеем, поэтому на нем появляются все неисправности газового котла Протерм.

Расшифровка кодов ошибок агрегатов Протерм у разных моделей примерно одинаковая. Если Вы хотите узнать подробно, что обозначает неисправности газового котла протерм леопард или пантера, загляните в их инструкцию по эксплуатации. Ниже приведены все возможные коды ошибок.

Коды ошибок F00 и F01 – температурные сенсоры подачи и обратки выключены. Эта ошибка означает блокирование розжига и прекращение подачи топлива через газовый клапан. Она может быть вызвана не только прямой неполадкой, но и возникать вследствие срабатывания системы безопасности – аварийного термостата.

Низкое давление топлива на входе, неверное подключение фазы и нуля также могут стать причиной потери пламени.

F10, F11 – короткое замыкание датчиков подачи и обратки.

Код F13 – сломан датчик бойлера. Проверьте проводку сенсоров и их работоспособность.

Ошибка F20 указывает на проблему с перегревом. Случается из-за отсутствия расхода отопительной воды в системе. Чтобы устранить проблему, необходимо:

проверить работоспособность насоса и при необходимости его разблокировать;
осмотреть тепловой фильтр;
удостовериться, что запорные краны открыты;
проверить контур ГВС.

Код F22 – недостаток воды в системе. Причины обычно такие:

утечка в системе отопления – долейте теплоноситель;
дефект расширительного бака – проверьте бачок.

F23 – достигнута максимальная разница между температурой подачи и обратки. Обычно это происходит при наличии проблемы с циркуляцией воды.

Проверьте датчики подачи и обратки, обратите внимание на режим работы насоса.

Ошибка F24 означает проблемы с циркуляцией воды. Появляется в результате слабой работы насоса или при низком давлении воды. Возможно, следует отрегулировать режим работы насоса или же в системе появилась утечка теплоносителя.

F25 (для моделей с классическим дымоходом) – система обнаружила в канале отвода тяги переизбыток дыма. Проверьте выхлопную трубу – возможно, она забита и требует очистки. Осмотрите, хорошо ли работает вентиляция. Проверьте дымовой датчик.

Код F26 – отсутствует напряжение через клапан шагового двигателя. Данный код возникает по причине неисправности этого элемента. Проверьте работоспособность шагового двигателя и его разъем.

F27 — ошибка поступления сигнала пламени, хотя газовые клапаны закрыты. Нарушена логика процесса. Проверьте следующие элементы:

датчик пламени;
основную плату котла Protherm;
газовую арматуру на герметичнсоть.

F28 – отсутствует пламя при розжиге. Причины появления кода такие:

неправильные настройки газового клапана – проверьте и перенастройте;
клапан сломан – замените деталь;
сенсоры розжига неисправны – проверьте их состояние;
отсутствует заземление.

Код ошибки F29 означает потерю пламени во время горения. Причины могут быть в следующем:

недостаток или отсутствие топлива – проверьте узел подачи газа;
нагар на датчике ионизации – проверьте сенсор;
неполадки в системе зажигания и контроля огня.

F33 –

проблема с дифференциальным реле. Выключатель не становится в положение выкл. (OFF), если вентилятор выключен. Проверьте дифференциальное реле. Возможно, произошел засор в канале дымоудаления или ветер изменил направление.

Ошибка F42 – поломка кодирующего резистора. Проверьте его работоспособность.

Код F61 – неисправность главной платы контура. Причиной являются сбои в управлении газового клапана. Перезапустите агрегат. Если это не помогло, проверьте:

F62 – сбой в закрытии газового клапана.

F63 – проблема с памятью основной платы.

F64 – ошибка главной платы контура. Появляется из-за быстрых изменений параметров датчиков тепла подачи и обратки.

F65 – ошибка электронной платы. Температура основной платы управления слишком велика.

F67 – ошибка основной платы агрегата

. Сбой сигнала огня.

F68 – колебания сигнала огня.

Код ошибки F70 появляется в случае, если пользовательский интерфейс не совмещается с электронной платой.

F72, F84 – разница температур между сенсорами подачи и обратки. Проверьте проводку температурных датчиков подающей и обратной линии, при необходимости замените сломанный датчик. F73 – поломка сенсора давления отопительного контура. Подтяните проводку датчика или замените сломанный элемент. Код F74 – электрическая неисправность сенсора давления.

F77 – поломка внешнего оборудования. Проверьте подключение конденсатного насоса и внешнего газового клапана.

F83 – означает отсутствие жидкости в системе — температура не повышается при работающей горелке. Скорее всего, в теплообменнике есть лишний воздух. Код F85 –

проблема с датчиками подачи и обратки – они подсоединены к одной и той же трубе. Проверьте работоспособность датчиков температуры.

Ошибки напольных агрегатов Протерм

При неполадках напольного газового котла протерм медведь появляются коды ошибок:

F2 – неполадки температурного датчика. Эта ошибка сообщает о поломке термодатчика или снижении температуры теплоносителя до 3ºC. Работа агрегата блокируется, так как включение при температуре менее 3ºC производителем не допускается.
F3 сигнализирует о повышении температуры теплоносителя 95ºC. В этом случае агрегат блокируется. Он возобновит работу после того как жидкость остынет.
F4 – поломка сенсора бойлера. В этом случае агрегат не нагревает жидкость в бойлере.
F5 – сломан наружный датчик температуры. Агрегат сохраняет работоспособность, но температура теплоносителя будет регулироваться по датчику котла.

Код ошибки, появившийся на экране в первый раз, можно попробовать сбросить нажатием клавиши «RESET». Если это не помогло, и Вы не можете установить причину сбоя, вызовите специалиста сервисного центра Протерм.

Опубликовано автором — — Ноябрь 14, 2014

В один из прекрасных вечеров был совершен выезд к заказчику для решения проблемы появления ошибки F1 на котле Protherm. Состав системы отопления:

Наполный котел Protherm
5 насосов, пару из которых идут на теплые полы.

Клиент заметил, что ошибка появлялась тогда, когда ИБП после возобновления подачи электричества переходил с работы от батарей на работу от сети. Надо заметить, что код F1 означает ошибку платы блока розжига.

На месте автор сей заметки провел ряд испытаний и замеров с отключениям как фазного проводника от ИБП (через однополюсный автомат), так и фазного и нулевого в различных комбинациях положениях вилки питания ИБП и котла. Помимо этого, осуществил поэтапное подключение имеющейся нагрузки – сначала котел, потом насосы.

В итоге причина была найдена – одновременный пуск нескольких насосов приводил к следующему: ИБП перегружался и уходил в байпас и выдавал в этот момент искажения в электрическом сигнале питания котла. Срабатывала защита и вот она – F1. Исправили ситуация посредством резервирования через ИБП только самого котла, все внешние насосы запитали напрямую от сети.

Протерм имеет два встроенных насоса, что позволяло оставаться дому теплым даже в том случае, если внешние насосы не работали. Кстати, снижение нагрузки позволило серьезно увеличить время автономии.

Вопросы специалистам по неисправностям котлов Протерм Пантера

Вопрос:

Имею котёл Пантера 24 KTV. В работе седьмой год. Замечаний не было. Сейчас появилась непонятная мне неисправность. Рабочее давление в котле 2.5 бар при температуре 60 градусов. После выключения котла и его охлаждении давление показывает 0.3 бар. Котёл НЕ включается.

При добавлении воды до 0.6-1.0 бар котёл включается и работает нормально, до следующего отключения. Ещё, появилась капельная течь предохранительного клапана, чего не было раньше. К котлу подключено девять десятисекционных алюминиевых радиаторов. Течи в системе отопления нет. Проверено. Подскажите, что делать?

Проверьте давление в расширительном баке, доведите до 0,02 бар. Всё придёт в норму.

Протерм 30 настенный, 1 этаж 95 кв.м, второй этаж 55 кв.м + теплый пол на первом этаже. Два месяца проработал нормально, как ударила температура -25 стал показывать ошибку ф33. Сделал перезапуск, через день ошибка повторилась. Опять перезапуск сделал, вроде пока работает нормально. С чем это связано?

Данная ошибка говорит о том, что у вас произошло обморожение дымохода.

В данной ситуации мне необходима от вас фото дымохода со стороны улицы. По ходу у нас просто при монтаже дымохода допустили ошибку. Данная ошибка очень распространена среди монтажников, сделал дырку в стене вытащил трубу на улицу и готово-есть еще куча условий, которые надо соблюдать что бы не ловить ошибку F33.

Стоит протерм пантера, котлу 6 лет, проблема в том, что котел совсем не выключается, постоянно работает, температура выставлена на 55 (выше 60 даже не вводится), хотя по паспорту 80. В чем проблема? Он очень много съедает газа, котел на 28 кВт, по паспорту расход не выше 30 кубов, по факту, все 50. Вызывала специалистов, все чистили, меняли мембранный бак, велели установить дополнительный, все было сделано, стоит дополнительных два насоса, на пол и второй этаж батареи, все тщетно, смотрели «мозги «, считают что возможно в них дело, но результат опять тот же, котел постоянно работает. В чем может быть причина? Менять мозги — дорого. Да, и стало постоянно падать давление, раз в два дня приходится добавлять воду до 1,5-1,8 атмосфер, через два дня спускается до 1-0,9.

Если по простому, то ваш котел програмно ограничен температурой 60 гр.(с ваших слов). Скорее всего, и с мощностью котла тоже самое. Для того чтобы котел работал с макс. КПД нужно правильно рассчитать вашу нагрузку (в данном случае кол-во секций радиаторов отопления и теплый пол) и мощность которую должен выдавать ваш котел(выставляется програмно) ну и соответственно исключить по возможности потери тепла в доме.

По поводу падения давления, если вы сливали и заливали воду из системы отопления, то какое то время в течении 3-7 дней это нормально что у вас падает давление и вы систему подпитываете- это скорее всего выходит воздух из системы отопления через краны маевского (если они у вас установлены). Другая причина может быть более серьезная — это утечка воды в системе отопления (самое плохое — если в теплом полу).

Проверяется осмотром, а теплый пол необходимо отключить на какое то время (перекрыть краны на гребенке, через которые у вас подключен теплый пол к котлу) и посмотреть как будет вести себя давление в системе. Если давление перестало падать, а при включение тёплого пола -начнет опять падать, значит
утечка в теплом полу).

Проблемка такая, котёл Протерм Пантера 24 кв с естественной тягой, загорается ошибка Ф1, сброс помогает но ненадолго, хотя может работать и пол дня. Фазировку менял (вилку крутил). На котле нет заземления, может в этом засада? И еще, какие варианты «лечения» этой ошибки могут быть?

Данная ошибка указывает на датчик обратной линии отопления, 1.проверьте контакты на датчике на наличие окисления; 2. проверьте работу насоса циркуляции.

Котел протерм пантера настенный 30 кВт, в работе 2 года, резко стало слабо греть воду в режиме ГВС, все переключается, газ горит, давление в норме, выставляешь 49-60 градусов, выход 30-40 град., в отопление температура не уходит, даже в режиме лето, насос работает, давление в газе норма, трех-ходовой клапан переключается, напор воды как всегда, спецы из сервиса разводят руки, говорят надо тестировать котел у них на стенде, но сейчас осень(холодно) хотя система отопления работает нормально40-75гр. ,в чем причина не знаю(фантастика), наверное надо отдельно установить котел для горячей воды

Скорее всего, у вас проблема с вторичным теплообменником.

Котел Пантера 30 KVT настенный. Не набирает полную мощность горелки.. Используем третий сезон, первый сезон отработал на ура (мощное пламя, быстрый нагрев системы отопления, качественный запуск после использования горячей воды, хотя напряжение в сети было слабое), на второй сезон электрики заменили у нас подстанцию, напряжение в сети стабильное и в пределах нормы, начались проблемы с запуском после использования гор. воды, ошибку сбросишь, запустится. Терпимо.

Но в третью зиму, постоянные проблемы: после пользования гор водой запускается с 9-10 попытки, весь трещит при розжиге, того и гляди, что-нибудь отвалится, бывало ночью по часу у него скачешь, чет о крутишь, разбираешь. Снимешь все крышки, пламя загорится мало-мало и погаснет. А если не гаснет, то горит слабо, но хватает, чтобы не замерзнуть. Коды ошибок по классификации — ошибки розжига.

Для нормальной роботы котла нужен программатор, проверил на себе.

У нас котел protherm panter 24 kvt после пользования горячей водой отключается и перестает работать на отопление. Подскажите, пожалуйста, в чем может быть причина, и как можно устранить неполадку?

У Вас отказал трёхходовой клапан, нужно его снять и почистить.

Котел протерм пантера настенный 30 кВт, система 2-х трубная, установили два месяца назад, часто включается и выключается на любых температурах (40-70 гр.). Подача на батареи горячая — обратка холодная. Верхняя часть батарей 20 см горячая, нижняя холодная. Концевые батареи совсем холодные.

При спущенном воздухе с котла и батарей и не используя горячую воду насос не шумит. При использовании горячей воды насос начинает шуметь (булькающий шум) как будто в него попал воздух, и батареи, даже если были прогреты, начинают остывать, при этом котел начинает непрерывно часто включаться и выключаться, в 1 минуту 3-4 раза.

Воздух в системе, надо через сбросной кран обратки слить из системы всю воду, для полного слива воды из системы выкрутите с любого радиатора краник маевского, потом через сбросной кран обратки начинайте заполнять систему водой по мере заполнения системы спускайте воздух с радиаторов пока не пойдет вода, потом перекрываете сбросной кран и включаете котел и никаких проблем, вы наверно заполнили систему через подпиточный кран в котле, это делать можно но трудно выгнать воздух, а котел отличный у меня такой проблем никаких нет.

Вопрос:

У меня котел Протерм Пантера 24K, в котором стоит блок поджига ABC 537. Котел работает нормально, но в последнее время все чаще стала произвольно выскакивать ошибка F1.

Разобрал блок, обнаружил непропайки на входных разъемах. Пропаял, стало значительно лучше. Но при правильном поджиге происходит непрерывный пробой между электродами розжига, а иногда происходит пробой, потом пауза и опять не уверенная искра (как бы пачками импульсов).

Скорее всего после такого случая и выскакивает ошибка. Как локализовать неисправность, если это происходит раз 3-4 дня.

Проблема в накипи в теплообменниках, там идёт перегрев и он выключается.

Отрегулировано высокое давление газа на горелку, как следствие резкий перегрев при работе горелки на 100%. Или утечка тепла у вас высокая или в теплообменнике внутри трубы высокий налет и очень низкий КПД

Вопрос:

Подскажите пожалуйста, на котле protherm pantera какая стоит Газовая автоматика? SIT? Номер какой?

Как правило, на котел Протерм Пантера устанавливается автоматика SIT 845 SIGMA.

На даче газовый котел Протерм Пантера что-то начал барахлить. Внезапно прекращает нагрев и опускает температуру до 20°. Что могло с ним произойти?

Причин подобной неполадки может быть несколько, начиная от обычного механического засорения и до серьезных поломок. Нужно провести полную диагностику аппарата.

Газовый котел Пантера после внезапного отключения электричества стал плохо слушаться кнопок и давать сбои. При осмотре платы я увидел вздувшиеся конденсаторы. Вы можете это отремонтировать?

Нужен ремонт или замена платы.

После внезапного отключения света сгорел предохранитель газового котла Протерм Пантера-24, хотя котел был включен через стабилизатор. После замены предохранителя котел повторно включили напрямую в розетку – и опять сгорел предохранитель. В чем проблема?

Очевидно, произошел скачок напряжения, который не был зафиксирован стабилизатором. Плохо, что не было замерено напряжение в сети на момент поломки. Следует теперь посмотреть, в каком состоянии находится плата, нет ли обугленных участков. Вполне вероятно, что сгорел тиристор на плате.

Настенный газовый Protherm Пантера 25 включается только со 2-го раза, после выключения ждет полчаса и снова запускается – независимо от заданной температуры. Внутри котел чистый. В чем может быть проблема?

Основные проблемы, которые нужно проверить: плохая подача газа, недостаточная сила тока и загрязнены электроды ионизации.

PROTHERM PANTERA 25 KTV ошибки не вылезают горячая вода то теплая то холодная, вторичный теплообменник горячий котел то работает то отключается в чем проблема?

Скорее всего, необходима замена теплообменника.

Котел Протерм Пантера 2 года. Начала выпадать ошибка F75. При закрытой системе отопления на второй этаж, котел работает. Но теперь и при этом выпадает та же ошибка. Закрыли теплые полы на первом этаже — заработал. Может это быть от того, что нам год назад регулировали мощность котла и убавили ее? Площадь дома 145кв.+теплые полы, у котла 24,8квт. Или это что-то другое?

Скорее всего, не исправен датчик давления воды. Или он просто забился грязью из системы отопления.

Дома установлен газовый котел protherm panther, который выдает ошибку F 28. Как это исправить? Подскажите, пожалуйста!

Ошибка F28 (эл. ионизации не видит пламя во время розжига) Это как правило или неисправен газовая арматура или грязный котел.

Котел Pantera 24 (12) КТО показывает ошибку F.75, что это означает?

Ошибка F75 — повторяющаяся ошибка датчика давления, после запуска насоса не был зарегистрирован скачок давления.

__________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Сегодня достаточно популярны. Это неудивительно! Ведь европейская сборка гарантирует качество и долгий срок службы. Но порою возникают проблемы, не связанные с качеством оборудования. Оно может выйти из строя из-за проблем с электричеством, системой водоснабжения или дымоходом.

Для удобства пользователя, котлы этой марки комплектуются панелью управления. Зная, что означает код ошибки котла Protherm, высвечивающийся на экране, вы сможете определить сложность возникшей проблемы и предпринять действия к ее решению.

Ошибка F00

Ошибка F00 повествует о том, что датчик температуры на подаче (NTC2) — разомкнут.

ОшибкаF01

Ошибка F01 означает, что датчик температуры на обратке (NTC5) — разомкнут

Ошибка F10

Ошибка f10 Protherm говорит о том, что при подаче происходит короткое замыкание датчика.

Ошибка F11

Ошибка F11 свидетельствует о коротком замыкании датчика на обратке.

ОшибкаF20

Ошибка Protherm f20F20 означает перегрев первичного контура на подаче (температура выше 90 градусов).

Как починить котел Protherm в случае возникновения ошибок F00,F01, F10, F11 и F20:

1. Проверить работоспособность насоса, произвести выпуск воздуха;
2. Проверить пластинчатый теплообменник;

Ошибка F22

Ошибка f22 Protherm означает низкое давление в контуре отопления

Как исправить ошибку F22:
1.Дополнить систему отопления теплоносителем.
2.Проверить расширительный бак.
3.Проверить герметичность узлов котла.

Ошибка F23

Ошибка F23 говорит о том, что разница температур между подающей и обратной линией превысила максимально допустимую величину

Как исправить ошибку F23:
1.Замерить сопротивление на датчиках.
2.Проверить скорость работы циркуляционного насоса.

Ошибка F24

Ошибка F24 означает о недостаточной циркуляции контура отопления.

Как исправить ошибку F24:
1.Проверить подключение насоса.
2.Проверить открытие кранов системы.

Ошибка F25

Ошибка Protherm f25 говорит о том, что сработала защита от утечки продуктов сгорания в помещение. Термостат продуктов сгорания разомкнула контур.

Что делать, если котел Protherm выдает ошибку f25:
1.Проверить герметичность дымохода, и соблюдение всех длин и углов наклона.
2.Проверить термостат продуктов сгорания.
3.Проверить подачу воздуха.

ОшибкаF26

Ошибка F26 говорит о поломке или отключении шагового двигателя EVR

Как исправить ошибкуF26:
1.Проверить шаговый двигатель и его подключение.

Ошибка F27

Ошибка F27 сообщает о потери пламени.

Как исправить ошибку F27: 1. Проверить электрод ионизации
2. Проверить газовый клапан
3. Проверить плату управления

Ошибка F28

Ошибка Protherm f28 сообщает о потери пламени во время старта. Перерыв подачи газа или низкое давление газа.

Как наладить котел Протерм при ошибке f28:
1. Проверить подачу газа.
2. Проверить газовый клапан.

Ошибка F33

Ошибка f33 Protherm означает плохую подачу воздуха.

Как исправить ошибку F33
1.

Проверить маностат.
2. Проверить вентилятор.

Ошибка F49

Ошибка F49 информирует о неправильном напряжении на клеменике Ebus.

Как исправить ошибку F49
1. Привести напряжение на клемнике Ebus к норме, оно должно быть 15-24 Вольт.

Ошибка F61

Ошибка F61 сообщает об отсутствии сигнала для управления газового клапана.

Ошибка F62

Ошибка f62 у котла Протерм свидетельствует о неправильном сигнале для закрывания газового клапана.

Ошибка F63

Ошибка F63 означает неисправность памяти платы управления.

ОшибкаF67

Ошибка F67 говорит о неправильном ионизационном сигнале управления.

Чтобы исправить ошибкуF61, F62, F63 или F67 необходимо: 1. Проверить подключение кабелей на плату управления.
2. Проверить питание котла и плату управления.
3. Проверить правильную настройку типа котла в настройках.
4. Произвести перезапуск котла.

Если ваше отопительное оборудование марки Prothermвыдает одну из вышеописанных ошибок, обращайтесь в компанию «Санвэй»! Мы осуществляем любой сложности!

Если вы столкнулись с проблемами при эксплуатации газового котла, вам поможет система самодиагностики. Встроенный контроллер фиксирует проблемы в работе узлов техники и выдает на дисплее код ошибки котла «Протерм Гепард». Расшифровка кода указывает, где искать неисправность и как самостоятельно отремонтировать прибор.

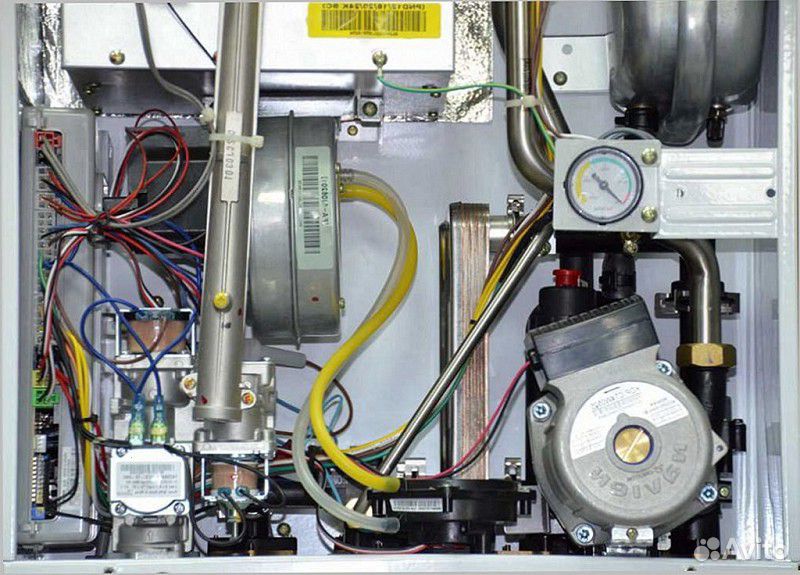

Устройство техники Protherm Gepard

Серия представлена двухконтурными и одноконтурными котлами. Первые обслуживают системы горячего водоснабжения (ГВС) и отопления. Оснащены встроенным водонагревателем от 30 до 60 литров. Настенные агрегаты подойдут для квартир и частных домов.

Одноконтурные агрегаты « » включают бойлеры косвенного нагрева. Камеры сгорания в обеих конструкциях могут быть открытыми и закрытыми. При наличии дымоходной шахты выбирайте модель с атмосферной горелкой, которая забирает воздух из помещения. Если дымоход в строении не предусмотрен, подойдет турбированная горелка с отводом газов через коаксиальный дымоотвод.

Коды ошибок

Если вы не нашли в своей инструкции ответы на вопросы, в таблице мы перечислили все неисправности котлов Protherm Gepard. Вы узнаете, как провести ремонт своими руками.

Код ошибки	Что означают	Место неполадки	Как устранить поломку
F00	Проблемы с термодатчиками NTC.	Подающей линии. Разомкнуты контакты, нет сигнала.	Проведите осмотр кабелей и проводки, плотности соединений. Замените неисправный элемент.
F01		Обратной линии.
F02		ГВС. Неполадки с контактами.
F03		Бойлера.
F04		Коллектора.
F05		Продуктов отвода.
F06		Тяги.
F07		Солнечного коллектора на обратной подаче.
F08		Заземления водонагревателя.
F09		Вытяжки.
F10	Неисправность термистора нагрева. Сенсор подачи оборвался. Короткое замыкание (КЗ).		Прозвон деталей, установка исправных элементов. Диагностика соединений, проводки, замена шлейфа.
F11	КЗ датчика на обратке.
F12/ F13		ГВС водонагревателя.
F14		Коллектора.
F15		Продуктов сгорания.
F16		Тяги.
F17		Обратки на солнечном коллекторе.
F18		Заземления нагревателя.
F19		Вытяжки.
F20	Включился блокиратор нагрева. Температура превышает норму (97 градусов). Горячая вода не циркулирует по системе.		Что делать: Проверить насос, разблокировать, подтянуть контакты. Отвинтить до конца краны, убедиться в функциональности байпаса. Если проблема возникает при переключении на ГВС, провести осмотр вторичного теплообменника. Почистить фильтры, удалить засоры.
F21	Остановка работы по причине превышения номинального значения.
F22	Мало теплоносителя в контуре.		Включите подпитку системы. Осмотрите расширительный бак на повреждения, соединения на протечку. Загерметизируйте или замените поврежденный узел.
F23/ F84	Падение давления, снижен уровень жидкости. Несоответствие в показаниях датчика подающей и обратной линии.		Диагностика разъемов сенсоров, кабелей, контактов. Регулировка работы насоса.
F24	Проблемы с движением теплоносителя. Быстрый подъем температуры (более 10 градусов в секунду).		Разблокировка, включение насоса. Открытие крана, байпаса. Смотрите F20.
F25	Много дыма в системе, угарный газ выходит наружу.		Проверьте, соответствует ли размер отводящей трубы нормативам. Возможно, она плохо отводит дым. Убедитесь в наличии тяги. Проверьте термостат. Запрещается установка электрической вытяжки.
F26	Маленькое напряжение на двигателе газового клапана. Неисправность двигателя.		Осмотр разъема и установка исправного двигателя.
F27	Система сообщает о наличии пламени, хотя подача топлива перекрыта.		Проведите диагностику: Электрода ионизации. Запорную арматуру. Электронный модуль.
F28/ F29/ F68	Тухнет пламя при розжиге.		Проверка: Газовой арматуры, вентиля, клапана. Регулировка настроек клапана. Прочистите фильтры. Зачистите электроды от коррозии, разместите их ближе к горелке.
F30	Цепь датчика блокировки разомкнута.		Подключение рабочего датчика.
F31	КЗ элемента блокировки.		Подключение рабочего датчика.
F32	Некорректная работа вентилятора. Включилась функция «Антизамерзание».		Отключите режим в летний период.
F33	Работает противоморзный режим. Неполадки с датчиком давления.		Осмотр и замена детали.
F35	Проблемы с удалением угарного газа.		Прочистите дымоотвод.
F36	Неполадки с тягой.		Поднесите зажженную спичку к контрольному окну котла. Если пламя отклоняется в сторону — тяга есть, горит ровно — нет.
F37	Некорректная работа вентилятора.		Чистка составляющих вентилятора, ремонт двигателя.
F38	Частота превышает установленные нормы.		Свяжитесь с сервисным центром.
F39	Неполадки в системе диагностики.		Свяжитесь с сервисным центром.
F41	Неверная настройка топлива.		Отрегулируйте настройки.
F42	Резистор кодировки вышел из строя.		Диагностика резистора R1 на плате управления. Если в меню установлен неправильный код, дополнительно замигает ошибка F70.
F43	Модель агрегата не идентифицируется.		После использования новой платы не введены коррективы.
F49	КЗ шины e-BUS.		Измеряйте напряжение, которое поступает на шину.
F55	Возникла ошибка в работе сенсора отопления.		Подтяните контакты, подключите целую проводку или исправный сенсор.
F58	Нет связи с предварительным нагревом.		Вызывайте мастера.
F60	Проблема с управлением топливного клапана +		Осмотр соединений, контактов всех узлов с управляющим модулем.
F61	Неполадки в управлении клапана —
F62	Топливный клапан выключен.
F63	Неисправность EEPROM.
F64	Параметры сенсора потока быстро меняются.
F65	Превышение температуры электронного модуля.
F67	Сигнал пламени на модуле сломан.
F70	Несовместимость главного модуля с управление котлом.		Введен неправильный код. Измените настройки или вызывайте специалиста.
F71	Термистор горячей жидкости разомкнут.		Проверка проводки.
F73	Поломка датчика давления отопления.	Элемент отключен.	Вставьте штекер в разъем, подсоедините исправный датчик.
F74	Поломка датчика давления отопления.	Неполадки с электрикой.	Вставьте штекер в разъем, подсоедините исправный датчик.
F75	Датчик давления воды не видит повышения давления, когда включается насос.	Датчик давления сломан. Насос забит мусором.	Прочистите датчик или насос. Проверьте проводку, арматуру на входе и выходе.
F76	Термопредохранитель первичного радиатора вышел из строя.		Замена.
F77	Насос конденсата не функционирует.		Убедитесь в исправности насос и клапана отвода дыма.
F80	Ошибка SHE на входящей линии.		Обратитесь в сервисный центр.
F81	Ошибка насоса.		Обратитесь в сервисный центр.
F83	Не происходит подъем температуры. Недостаточно воды.		Стравите воздух, включите подпитку.
F90	Не подключен модуль APC.		Проверьте подключения.
F91	Неисправность модуля АРС.		Проверьте подключения.

Отопительный котел Protherm Gepard 23 MTV Вопросы и ответы о отопительном котле Protherm Gepard 23 MTV

Задать вопрос

Задайте вопрос по этой модели и кто-нибудь обязательно ответит

23 MTV неисправность F28→

При работе котла Гепард 23 MTV в режиме отопление при разных регулировках температур нагрева гор. воды и отопления, возникает неисправность F28 (неудачная первая попытка розжига). Замечено что чаще это происходит при начале работы второго контура (нагрев горячей воды). В момент открытия вентиля горячей воды, в котле слышно прощёлкивание (как будто самотестирование), на табло символ «пламя» не возникает и котёл уходит в F28 и отключается. Помогите определить возможную причину?

Пощёлкивание это электрозажигалка работает, на исправном котле перекройте газ и ровно тоже самое будет. Котёл говорит вам — я зажигаю а газа нет(

валерий

12 февраля 2013, 07:42 #

почему при включении горячей воды котел гудит?→

1 сентября 2013, 22:14 #

23 mtv неисправность F 84 ?→

Обратитесь в сервисный центр. В инструкции по эксплуатации не указана такая ошибка

17 июня 2015, 12:19 #

ошибка F70иF42 требует замены платы процессора или нет.→

о время грозы котёл отключился и не влючается. Специалистов нет. Поменяли плату: стал писать в дисплее ошибка F70 и 42. Что это значит снова менять плату,,,?

Обращайтесь в сервисный центр для получения интересующей Вас информации.

18 апреля 2015, 17:45 #

Ошибка f 68 означает неправильное OSN обратитесь в сервисный центр или к специалисту

26 января 2015, 14:47 #

кател протерм гепард ошибка ф 75→

Дотроньтесь до насоса можно почувствовать что он крутиться начал. А потом датчик потока должен уловить колебание давления и котёл тем самым «почувствует» что в нём есть вода. Есди не почувствует то скажет вам: f75 — нет воды зажигаться не буду т.к. могу дом ваш спалить(

леха	2 июля 2016, 08:20

нет циркуляции теплоносителя проверить насос

20 апреля 2014, 15:37 #

протерм гепард 23 MTV ошибка ф20→

при включении горячей воды шум резкое повышение температуры и ошибка ф20 почему? и как сбрасывать воздух на протерме 23 mtv и как проверить работоспособность.?

алексей

8 января 2015, 05:40

выскакивает ошибка ф20 как можно ее устранить

Ошибка F20 — отключение в результате перегрева. Если это часто повторяется, то стоит обратится в сервисный центр для диагностики.

24 февраля 2014, 16:48 #

КАК увеличить обороты насоса?→

Обороты регулируются контроллером(, можно конечно изловчиться но оно вам надо?

No name

25 февраля 2014, 13:46

Такой возможности нет. В инструкции об этом по крайней мере не указано.

Николай

8 января 2014, 18:16 #

Не греет воду,В чём причина?→

Убедитесь, что у Вас включен режим ГВС

25 декабря 2014, 23:38 #

чому на дисплеї мигає радіатор?→

Либо слабое, либо большое давление в системе отопления. Стр.10 инструкции

26 февраля 2018, 16:19 #

отопление работет, горячая вода не включается→

anonim

2 февраля, 16:40

Якщо опалення включати більше60 градусів то робиться накип в теплообміннику в другому контурі. Треба промивати теплообмінник. Якщо не включати опалення більше 60 то все буде працювати як часи.

No name

27 февраля 2018, 11:46

Вызовите мастера для осмотра системы.

29 января 2018, 16:48 #

Как пополнить давление в накопительном баке???спасибо→

Как пополнить давление в накопительном баке???спасибо

Инструкция.
Страница 15

11 ноября 2017, 12:52 #

Свистить внижній частині при увімкненні опалення→

Обратитесь в сервисный центр, нужно чтобы посмотрел мастер. Удаленно сложно сказать в чем проблема.

3 июля 2017, 20:46 #

Ошибка котла гепард F75→

Подскажите пожалуйста, что делать с ошибкой F75 на котле колонке Гепард, как ее устранить своими руками

https://mcgrp. ru/question/107188

Протерм гепард23 турбПри максим. напоре горячей воды начинает гудеть,при мин.Не→

anonim

13 декабря 2017, 14:30

Выход из строя подшипника циркуляционного насоса

от 45 900 до 71 970 р.

Котел протерм ошибка f29 что делать. Узнать значения ошибок котлов Протерм (Protherm). Неисправности котла Протерм Гепард

Дата публикации 06.11.2014

В данной статье рассмотрим возможные неисправности (их причины и способы устранения) напольных чугунных котлов Protherm Медведь 20 (30, 40, 50) KLZ.

F1 — потеря пламени. Данная неисправность представляет собой блокирование автоматики розжига и остановку подачи газа через газовый клапан, то есть потерю пламени. Причиной данной блокировки, является то, что автоматика зажигания не получает обратный сигнал о наличии пламени от ионизационного электрода, находясь в режиме открытого газового клапана. При возникновении ошибки F1 котел выключится. Кроме того, данная ошибка может возникнуть при срабатывании аварийного термостата или термостата продуктов сгорания. Еще одной причиной потери пламени могут быть низкое давление газа на входе или неправильное электрическое подключение. Для снятия ошибки нажмите кнопку RESET. Если ошибка повторяется, то обратитесь в сервисную организацию.

F2 – поломка котлового датчика температуры. Данная ошибка свидетельствует о возникновении неисправности котлового датчика температуры или связана со снижением температуры в теплоносителя ниже 3ºС. Произойдет блокировка котла, так как снижение температуры может стать причиной образования льда. Следует обратиться в сервисную организацию.

F3 – произошел перегрев котла. Данная ошибка возникает,когда температура теплоносителя становится выше 95ºС. Котел автоматически прекратит свою работу, после того, как температура теплоносителя понизится, котел автоматически запустится.

F4 – ошибка датчика бойлера. Данная ошибка на режим отопления никакого влияния не окажет.

Please enable JavaScript to view the

2017-05-03 Юлия Чижикова

Устройство и принцип работы котлов Протерм

Рассмотрим подробнее наиболее популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Эта модель настенного двухконтурного котла относится к среднему ценовому сегменту. Оснащена функцией нагрева жидкости для хозяйственных нужд, мощность устройства 23 кВт. На рынке существуют две модификации модели, естественный (МОВ) и принудительный (МТВ) отвод продукта сгорания.

Предусмотрено управление работой котла при помощи комнатного термостата или температурного наружного датчика. Конструкцией предусмотрен жидкокристаллический дисплей, при помощи которого и происходит контроль за работой устройства.

Гепард 23 МТВ не нуждается в подключении к дымоходной системе, поскольку имеет коаксиальную систему дымоотведения, что дает возможность монтажа в помещении без дымохода. Встроенный теплообменник выполнен из нержавеющей стали, предусмотрен датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ

Работает в двух режимах зима/лето, регулировка мощности происходит благодаря модуляционной горелки. Вода приобретает заданную температуру по истечению 3-х секунд после открытия крана, КПД составляет 91%.

Предусмотрена функция защиты от замерзания и перегрева системы. Из плюсов — очень прост в эксплуатации, при работе не загрязняет окружающую среду, доступная цена.

Протерм Рысь

Способ монтажа настенный, котел предназначен для отопления помещения и подогрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. Благодаря принудительному выводу продуктов горения, существует возможность монтажа в помещении без оборудованного дымохода, или если нет технической возможности его там обустроить.

Котел Протерм Рысь

Невзирая на небольшую стоимость, имеет хороший коэффициент полезного действия 94%, при этом расход топлива небольшой. Имеет два режима работы: экономный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг, а также контролируется горение пламени.

Контроль температуры нагрева воды осуществляется при помощи датчика NTC, который установлен на выходе из вторичного теплообменника. Оборудован трехступенчатым циркуляционным насосом, предусмотрена защита от замерзания при понижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6 кВт, 9 кВт, 12 кВт, 18 кВт, электрический котел, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для отапливания небольших площадей.

Котел Протерм Скат

Устройство одноконтурное, предназначено для обогрева помещения, КПД составляет 98%, подключается к сети 220 В. Благодаря большому количеству функций, есть прекрасная возможность дистанционного управления.

Протерм Медведь 40 KLOM

Это наиболее популярная модель в данной линейке напольных чугунных газовых котлах, так же, как и модели Протерм КЛОМ 20, 30,40,50. Данная модель часто используется вместе с твердотопливным котлом, как дополнительный отопительный прибор.

Котел Протерм Медведь 40 KLOM

Несомненный плюс — это простота использования, высокий КПД 92%.Также в серии Медведь существует линейка Протерм 40 KLZ, который оснащен встроенным бойлером на 90 л, есть возможность замены отдельных чугунных секций, что значительно сокращает затраты, связанные с ремонтом.

Протерм Пантера (Panthera)

Предназначена для отапливания офисов, домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или герметичной. Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 метров квадратных.

Может работать с низким давлением, наличие защиты от замерзания отопительной системы, имеет высокую степень безопасности. Благодаря дисплею, есть возможность отслеживать работу котла.

Котел Протерм Пантера

Конструкцией предусмотрены два теплообменника, один для обеспечения тепла в системе отопления, другой для горячей воды. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим “комфорт”, при его включении с крана течет горячая жидкость уже через 2 секунды. Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначен для квартиры или жилого дома. Возможны два варианта мощности 11 и 24 кВт, пропускная способность 10 литров за минуту, наличие автоматической модуляции пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Основные коды ошибок

Ошибка F1 (ф1). Потеря пламени, происходит блокировка розжига и прекращается подача газа к газовому клапану. Это происходит, когда плата не получает сигнал о присутствии пламени от электрода ионизации, при этом газовый клапан открыт, срабатывает защитный механизм и котел отключается.

Так же причиной может быть недостаточное давления газа. Для устранения нажмите кнопку перезапуска, и проверьте открыт ли газовый кран, и нелишним будет проверить вилку в розетке, переверните ее, поменяв полярность.

Также часто ошибка F01 обозначает перегрев термостата, для устранения попробуйте нажать на нем кнопку перезапуска. Эта проблема очень часто возникает в модели Протерм КЛОМ.

Ошибка f2 (ф2). Вышел из строя датчик температуры отопительного контура, либо температура теплоносителя опустилась ниже 3-х градусов. В устройстве включается блокировка, поскольку возможно образование льда. Зачастую это свидетельствует о выходе из строя датчика, проверьте его и по необходимости замените новым.

Датчик температуры отопительного контура

Однако такая ситуация может быть вызвана пуском устройства в зимнее время года, когда действительно в системе недостаточная температура. Для того, чтобы запустить систему, повысьте температуру в системе.

Ошибка f3 (ф3). Эта ошибка сигнализирует о перегреве котла и означает, что достигнут допустимый критический максимум в 95 градусов, срабатывает защита и котел автоматически отключается.

Подождите, когда температура снизится ниже этого показателя, котел самостоятельно запустится. Если снова произойдет подобная ситуация, перезапустите тепловой предохранитель.

Ошибка f4. Вышел из строя датчик ГВС, когда происходит эта поломка, котел в обычном режиме работает на нагрев отопительного контура, прекращается нагрев жидкости для бытовых нужд. Зачастую такая поломка свидетельствует либо о том, что датчик вышел из строя и нуждается в замене, либо окисление контактов, зачистите и просмотрите их.

Ошибка f5. Поломка внешнего температурного датчика. При подобной неисправности устройство работает, однако температурный контроль осуществляется термодатчиком котла. Для устранения проверьте, не произошел ли механический обрыв в цепи котел-датчик, если обрыва нет, необходима его замена.

Термодатчик котла Протерм

Ошибка f6 (ф6). Свидетельствует об обрыве датчика отходящих газов. Прозвоните соединительные провода между датчиком и платой. Возможно, плата вышла из строя, отдайте ее на диагностику в сервисный центр, или неисправен сам датчик. Эту поломку может вызывать неисправный трансформатор розжига, проверьте его.

Ошибка f7. В инструкции ошибка описывается, как разрыв связи. Этот разрыв может быть где угодно, и означает, что при подключении к контроллеру не приходит сигнал от одного из элементов, или не хватает напряжения на клемме в плате управления.

Нужно визуально осмотреть все провода, прозвонить их на разрыв, проверить все разъемы. Также возможно вышла из строя сама плата и нуждается в ремонте. Если не удалось ничего обнаружить, обратитесь за квалифицированной помощью к специалисту.

Ошибка f8 Сигнализирует о размыкании цепи NTC датчика и заземлением бойлера ГВС. Прозвоните данную цепь соединений, отсоедините и вновь соедините данные элементы, так как возможно отошли контакты. Если данные манипуляции не дали результата, замените датчик.

Ошибка f10. Свидетельствует о коротком замыкании NTC датчика температуры на подающей линии.

Эта неисправность высвечивается на дисплее, если:

Произошло короткое замыкание в NTC приборе инсталлированного на входе ОВ. В данной ситуации нужна его полная замена.
Также возможна, если уровень напряжения в цепи снизился до 0,40 В.
Произошло КЗ в штекере устройства. Что делать в данной ситуации? Только его полная замена, ремонту не подлежит.

Ошибка f15. Короткое замыкание датчика обратной тяги. Контроллер продуктов горения находится вверху котла, он соединен с трубочками вентилятора.

Необходимо разобрать, прочистить все клеммы, из трубки удалить отложившиеся образования. Если данная процедура не принесла результата, потребуется замена на новый прибор.

Ошибка f20 (ф20). Произошла сработка предохранительного температурного ограничителя. Возможно неправильное подключение температурного датчика подающей линии, из-за этого температура повысилось выше допустимой нормы (95 градусов) или произошел разрыв в цепи.

Температурный ограничитель газового котла

Прозвоните ее, если не обнаружили неисправности, попробуйте переподключить его. Проверьте, исправен ли насос, выполните выпуск воздуха. Если у вас не получилось самостоятельно решить эту проблему, обратитесь за помощью к специалисту.

Ошибка 22. Данная проблема сигнализирует о низком давлении жидкости в отопительном контуре менее 0,3 бар.

Возможные причины этого:

Неисправность датчика давления жидкости. Необходимо заменить.
Неисправность либо блокировка насоса, либо его работа не отрегулирована. Прочистите его, и проверьте на предмет исправной работы.

Долейте в систему жидкости. Проверьте на герметичность все элементы, так как давление может падать из-за течи, если ее обнаружили, устраните.

Ошибка f23. Превышение допустимого уровня разницы температуры подающей с обратной линиями.

Это могло произойти в результате следующего:

Неисправности насоса, проверьте его, при необходимости замените.
Возможно, неисправность в датчиках, проверьте их, замерьте их сопротивление.

Ошибка f24. Низкий уровень жидкости в отопительном контуре, температура растет очень стремительно.

Возможно, это произошло из-за:

Блокировки насоса, или его недостаточной производительности.
Произошло завоздушивание системы, и, как следствие этого, снизилось давление, продуйте ее.
Перекрытие магистрали. Посмотрите, открыты ли все краны в системе.

Ошибка f25. Произошла сработка системы защиты от проникновения угарного газа в помещение. Почему отключается котел? При возникновении данной неисправности происходит размыкание контактов реле, вследствие нарушения циркуляции воздушного потока.

Причиной может быть:

Разгерметизация соединений дымохода, нарушение его стыков.
Также проверьте исправность термостата при помощи мультиметра на короткое замыкание или обрыв.

Термостат котла Протерм

Проверьте исправность вентилятора.

Проверьте тягу и приточную вентиляцию.

Возможен сбой в работе платы управления.

Ошибка f28 (ф28). Загасание пламени при включении.

Возможны следующие причины данной неисправности:

Нарушение при подаче газа. Низкое давление в системе, проверьте открыт ли газовый кран. Присутствие воздуха в системе, необходимо несколько раз произвести перезапуск. Неправильная настройка газовой системы.
Неисправен электрод ионизации, произведите очистку мелкозернистой наждачной бумагой, возможно скопление сажи.
Проверьте заземление аппарата. А также возможным решение данной проблемы станет вытащить и вставить розетку другой стороной (поменять полярность).
Вышла из строя электронная плата. Нуждается в замене.

Нелишним будет и произвести чистку всей запальной группы, в том числе и горелок.

Ошибка f29 (ф29). Угасание пламени во время работы котла.

Рассмотрим возможные причины:

Отсутствует подача газа к котлу. Возможно, нет газа в магистрали, необходимо обратиться в службу газа.
Проверьте заземление устройства, фазу, ноль.
Так же причина может быть в засорении горелки, для этого снимите кожух с котла, открутив два болта. Далее просмотрите состояние горелки, если необходимо, прочистите ее.

Ошибка f33 (ф33). Срабатывает противоморозная защитная система в вентиляторе. Контакт в реле не замыкается.

Возможна по нескольким причинам:

Неисправность прессостата, проверить сопротивление на короткое замыкание и обрыв.

Прессостат газового котла

Посмотрите целостность вентилятора и вентиляционной системы в целом. Также возможно нарастание сосулек и инея в дымоходе, если это произошло в зимний период.

Ошибка f55. Неисправность датчика угарного газа.

Необходимо проверить следующее:

Состояние контакторров и реле. Если обнаружили залипание, тогда при помощи мелкозернистой наждачной бумаги зачистите их и обезжирьте.
Возможно, неисправна плата управления и она нуждается в замене.

Ошибка f62. Неисправен газовый клапан.

Что нужно сделать:

Попробуйте перезапустить при помощи клавиши “перезапуск”.
Осмотрите на предмет герметичности газовую арматуру и соединения.
Вышла из строя электроника. Потребуется замена платы.
Переберите, очистите и промажьте газовый клапан.

Ошибка f63. Поломка платы памяти.

Попробуйте восстановить настройки мощности устройства при помощи клавиш “плюс” и “минус” на BAR, затем зажмите клавишу “ок” и удерживайте ее до появления 0 на дисплее. После, при помощи клавиши “плюс” установите 93, нажмите “ок”.

Сделайте выбор в соответствии с мощностью вашего котла 1-6 кВт, 2-9 кВт, 3-12 кВт, 4-14 кВт, 5-18 кВт, 6-21 кВт, затем нажмите на “ок” и “плюс” одновременно. Затем, спустя минуту, отключите котел полностью, подождите 5 минут и включите его вновь.

Вы можете самостоятельно установить новую плату, а если это не дало требуемого результата, необходимо обратиться в сервисный центр для решения данной проблемы.

Ошибка f72. Разница в показаниях датчиков протока и обратной линии. Каждые 24 часа или во время запуска котел проводит самодиагностику (тестирование системы), данный тест не был успешным. Котел сравнивает показания данных датчиков.

Причина может крыться в следующем:

Неисправность контрольной платы.Нужна ее замена.
Неисправен насос или забит. Проверьте корректность его работы.
Некорректная работа одного или двух датчиков. Произведите их тестирование и осмотр, просмотрите визуально нет ли обрыва или возможно отошел контакт.
Забился теплообменник. Ну тут понадобится его прочистка, можно использовать покупные реагенты или приготовить самостоятельно раствор из лимонной или уксусной кислоты.

Теплообменник котла Протерм

Забился фильтр. Прочистите все водяные фильтры.

Закрыт кран.

Ошибка f73 Свидетельствует о не подключении или коротком замыкании в датчике давления.

Подключен ли датчик, и подключен ли он верно. Попробуйте изъять его и установить на прежнее место повторно.
Протестируйте при помощи мультиметра его на обрыв или замыкание.

Ошибка f75 (ф75) Повторяющаяся неисправность в датчике давления. После того, как насос запускался пять раз и давление не превысило нормы 50 мбар.

Проверьте работоспособность датчика давления и исправен ли насос.
Возможно завоздушивание труб отопительного контура.
Недостаточное давление жидкости в системе.

Ошибка f83 Свидетельствует об отсутствии теплоносителя, не происходит повышение температуры при включении горелки. Возможно завоздушивание контура.

Что нужно сделать:

Наполните систему жидкостью.
Выполните проверку на предмет течи расширительный бак, при необходимости произведите ремонт или замену.
Проверьте систему на предмет течи. Если течь обнаружена, устраните.

Ошибка f84. Свидетельствует об устойчивой разнице температуры между датчиками NTC2 и NTC5.

Проверьте правильность подключения данных приборов.

Схема котла Протерм Пантера

Прозвоните их на предмет исправности. Если они неисправны, замените.

Ошибка f85. Неисправны датчики подачи и обратки.

Посмотрите, может, отошли контакты.
Выполните перезапуск устройства.
При понижении температуры в контуре котла ниже 3 градусов произошла блокировка. Повысьте температуру носителя.

Другие неисправности

Неисправность температурного датчика (отключение).

Выводы подключения котла Протерм Скат

Что нужно предпринять:

Нужно переподключить его.
Просмотрите его контакты, если нужно, зачистите.
Проверьте его работоспособность, при необходимости замените.

Возникает из-за низкой температуры воздуха в помещении, где выполнен монтаж котла, попросту говоря, в котельной. Для ее устранения повысьте температуру путем установления в котельной радиатора.

Ошибка f04

Сигнализирует о неполадках с ионизацией. Выполните перезапуск устройства, и посмотрите, не закрыт ли газовый вентиль.

Ошибка f05

Говорит о недостаточном количестве воздуха для работы котла. Проверьте не забит ли дымоходный канал, достаточная ли тяга, откройте окно в помещении, где установлен котел.

⚫ Напольные газовые котлы серии Протерм «Медведь» 20 30 40 50 KLOM

В данном разделе приводятся некоторые коды неисправностей вместе с соответствующими действиями по их устранению, которые пользователь может выполнять с целью возобновления работы оборудования.

Если и после этого оборудование не начнет работать — вызовите специалиста из сервисной службы.

⚫ Недостаточное давление в отопительной системе

⚫ Пояснение: Требуется подпитать водой систему отопления. Если ошибка повторяется со временем, значит есть утечка.
Проблема может быть как в котле (например: неисправен расширительный бак) так и в трубопроводе системы отопления.
Проконтролируйте давление в системе отопления, осмотрите трубопроводы чтобы понять где утечка.

⚫ Потеря пламени

Данная ошибка означает необратимое блокирование автоматики розжига и прекращение подачи газа через газовый клапан, т.е. ПОТЕРЮ ПЛАМЕНИ. Подобная блокировка может возникать в тех случаях, когда, находясь в режиме открытого газового клапана, автоматика зажигания не получает обратный сигнал о наличии пламени от ионизационного электрода.

Котел отключится, и на дисплее высветится ошибка F1. Данная неисправность может быть вызвана также срабатыванием элементов безопасности –аварийного термостата или термостата продуктов сгорания. Низкое давление газа на входе, неправильное электрическое подключение (перепутаны местами фаза и ноль) также могут быть причиной потери пламени. Для снятия сбоя нажмите кнопку RESET (рис.1, поз.5). Если сбой не удается устранить c помощью кнопки RESET, обратитесь в сервисную организацию.

⚫ Пояснение: Чаще всего означает что газ не подключен, реже -перегрев. Если котел не удерживает пламя при розжиге, проверьте правильность включения котла в розетку. В большинстве случаев достаточно переставить вилку другой стороной.

⚫ Неисправность датчика температуры отопительной воды

⚫ Описание: Сигнализирует неисправность котлового датчика температуры или снижение температуры теплоносителя ниже 3 °C. Котел заблокируется, так как включение при температуре ниже 3 °C не допустимо по причине вероятного образования льда. Обратитесь в сервисную организацию.

⚫ Пояснение: Некорректные показания датчика могут спровоцировать такую ошибку. Чаще всего это означает что датчик нужно заменить. Необходимо проверить цепь датчика, если он неисправен — заменить датчик.

Часто такая ошибка возникает при пуске котла в холодное время года, когда температура воды в системе опустилась ниже 3 °C. Для пуска системы необходимо повысить температуру теплоносителя в котле.

⚫ Перегрев котла

⚫ Описание: Сигнализирует, что температура теплоносителя выше 95 °C. Котел выключится из работы. После падения температуры теплоносителя ниже 95 °котел может автоматически возобновить работу.

⚫ Пояснение: Если циркуляция воды в системе нарушена может возникнуть перегрев. Чаще возникает у напольных котлов большой мощности. Необходимо устранить причину перегрева и перезапустить котел. Возможно понадобиться перезагрузить тепловой предохранитель.

⚫ Несиправность датчика ГВС

⚫ Описание: Котел прекратит работать на нагрев бойлера. На режим отопления данная неисправность не влияет.

⚫ Пояснение: Некорректные показания датчика ГВС могут спровоцировать такую ошибку. Чаще всего это означает что датчик нужно заменить. Проверить цепь/заменить датчик.

⚫ Несиправность датчика наружной температуры

⚫ Описание: Котел работает без ограничений, но температура теплоносителя регулируется по котловому датчику. Если котел не работает в эквитермическом режиме, то подобное сообщение не может появиться.

⚫ Пояснение: Первым делом проверить цепь — подключен ли он, нет ли обрыва. Если все в порядке — заменить датчик.

⚫ Настенные газовые котлы серии Леопард

В данном разделе приводятся основные коды неисправностей вместе с соответствующими действиями по их устранению, которые пользователь может выполнять с целью возобновления работы оборудования.

Прочие неисправности должен устранять только квалифицированный специалист.

При появлении изображения кода неисправности нажмите кнопку «RESET».
Если и после этого оборудование не начнет работать — как можно скорее вызовите специалиста из сервисной службы.

⚫ Недостаточное давление в отопительной системе

⚫ Описание: Падение давления циркулирующей воды в системе (ниже значения 0,7 бар). Котёл автоматически отключается.

⚫ Пояснение: Увеличьте давление горячей воды в системе отопления до значения в диапазоне 1 — 2 бар. После добавления воды в систему отопления котёл самостоятельно возобновит работу. Если падение или повышение давления воды в системе отопления повторится, вызовите авторизованный сервис.

⚫ Потеря пламени

⚫ Описание: Пламя погасло в результате прекращения подачи газа к котлу

⚫ Пояснение: Выключите и после небольшой паузы вновь включите котёл главным выключателем (RESET). Если неисправность повторяется, вызовите авторизованный сервис.

⚫ Неисправность датчика воды отопления

⚫ Описание: Котел не может продолжить работу т. к. нет информации до какой температуры нагрета вода.

⚫ Пояснение: Проверить цепь датчика температуры. Если нет обрыва или замыкание то датчик необходимо заменить. Обратитесь в сервисную службу.

Неисправности котла Протерм Гепард — Отвечают специалисты

Вопрос:

У меня котел Протерм Гепард 23 МОV 4 года. Первое время было все относительно нормально и котлом был доволен.Но потом стала переодически выскакивать ошибка F28 (неудачная попытка первого розжига) и котел соотвественно стал выключаться. После сброса «резетом» работа котла возобновлялось на какое то время. Потом через какое то время 3-7 дней, кнопка «Резет»переставала помогать и котел не хотел включаться.

Чистка котла пылесосом (горелок) и электородов розжига и ионизации (наждачкой) помогало решать эту проблему сначала месяцев на 5-6, потом месяца на 3, потом на месяц. А сейчас вообще на чистку не реагирует. В режиме отопления в основном работает(хотя иногда и в этом режиме выдает ошибку F-28),
а при включении режима ГВС иногда по 30-40 мин. не удается убрать эту ошибку. Особенно это напрягает по утрам когда надо собираться на работу.

Потом может сам по себе восстановиться и проработать где-то с неделю вообще без проблем.Процесс происходит приблизительно таким образом: при включении режима ГВС, вкл. горелка, через 2-3 сек. появляется какой то звук (типа вжик) и я знаю, что через секунд 7-8 котел выключится и загориться ошибка.

Сразу скажу: котел заземлен, вилка фаза-ноль включена правильно(менял на всякий случай местами неоднократно — результата ни какого). Котел включен через стабилизатор. Подозреваю неправильную работу газового клапана(возможно надо почистить,возможно отрегулировать мин. и макс. давления газа на горелке. правда нет манометра и догадываюсь очень приблизительно как это сделать. Да и зимой не хотелось бы лезть туда дабы не убить котел окончательно. Если есть мысли у кого то буду признателен.

У меня такой же котел и была такая же проблема.1.я сделал замеры сопротивления заземления /возможно неправильная формулировка я не электрик. оказалось все в норме.2.фаза-ноль проверил не только на котле, но и на стабилизаторе.3.заземление вывел от корпуса котла на розетку отдельным проводом. Заработало.

Добрый день помогите разобраться котел протерм гепард отопление работает горячей воды нет! Котле работает ну максимум 7 месяцев?

Нажмите кнопку Mode один раз, на мониторе в левом верхнем углу должен появится значек напоминающий кран,в нижнем углу должен гореть значек батареи,если все так-включаем воду и пользуемся.

Котел protherm gepard 23 mov, проработал год. Теперь на отопление выдает ошибку F29. С чего начать и от чего отталкиватся при ремонте. И какой GSM контроллер применим с этим котлом.

Ошибка F29 очень вредная ошибка.

1.проверь полярность в сети подключения котла, фаза должна быть на фазе, ноль на нуле,земля на земле.

2.если есть навыки вскрой котел, (два винта под звездочку с низа котла)и посмотри перед электродом наличия пламени, горелка должна быть чистой, если грязная то продуй пылесосом.

Котел Протерм Гепард MOV23, временами при включении горячей воды давление падает до нуля. Видимых утечек в системе отопления не обнаружили. В чем может быть проблема?

Первое проверьте хорошо ли у вас закрыт кран подпитки системы отопления. Если все нормально то у вас скорее всего разорвало второчный теплообменник,утечки вы не увидите, так как это внутренняя утечка внутри модуля.

Protherm Gepard 23 MTV. При подготовке горячей воды издает сильный шум, приходил «специалист» посмотрел поток воды был 6 л/м. Я заменил смеситель проток стал 8 л/м. Сняли вторичный теплообменник по словам сервисного «специалиста» в нем накипь и надо менять теплообменник, шум возникает по его словам при срабатывании системы защиты от перегрева. Возникает вопрос можно ли промыть теплообменник (и чем лучше всего) и исчезнет ли шум?

Если бы у вас срабатывала система защиты от перегрева то у вас на экране высвечивались бы ошибки типа F3 и тому подобное. То что шум при работе теплообменника при подогреве воды, это действительно последствия накипи на вторичном теплообменнике. Простой способ прочистить его это обычная rкислота,залейте ее в теплообменник так чтобы немного осталось свободного места, заткните патрубки и потряси теплообменник, не сливая ничего с теплообменника поставь его на рабочий радиатор отопления чтобы теплообменник согрелся. Потом все слей и промой теплой водой — должно помочь, способ проверенный.

Котёл протерм гепард 23 мов в работе 1 год. Когда работает на большом пламени издаёт сильный стук в котле. Фильтр чист, насос работает воду греет, отопление работает. стучит на отоплении и гвс

Вам необходимо прочистить первичный теплообменник.

Установили вчера новую систему отопления на базе Protherm Gepard 11 MOV v.19. Сегодня пришел работник райгаза и подключил его, после не продолжительной работы котел начал выдавать ошибку F25 — «защита от утечки продуктов сгорания в помещении». Мастер установивший котел не сталкивался с такой проблемой, грешит на систему вентиляции (4х-этажный дом). Я зеркальцем проверил дымоходы, все чисто, свет виден, видна только паутина. У соседей таких проблем нет, хотя котлы аналогичны. В чем может быть проблема?

Такая проблема обычно бывает когда происходит не правильная циркуляция воздуха. Проверьте есть ли у вас тяга в дымоходе (в 4-х этажках частенько бывает обратная тяга в канале) так же проверьте работает ли у вас приточная вентиляция.

Появилась такая проблема: котел Протерм Гепард появилось металлическое дребезжания внутри котла при работе хорошо слышно когда не включена горелка на отопление, когда включается горелка дребезжание исчезает. С чем это может быть связано и надо ли принимать срочные меры?

Скорее всего данная причина у вас связана с работай циркуляционного насоса.Одно из двух-полетел подшибник или при монтаже отопления в трубы попал мусор который засосал насос и бьет крыльчатку насоса.

У нас котел протерм гепард почему на экране все время мигает символ отопления,я читала что он мигает только когда идет нагрев в системе отопления, давление нормальное.

То что у вас мигает индикатор отопления это вполне нормально,рабочим режимом отопления считается не только когда в котле горит газовая горелка, но и когда горелка не горит,т. к. циркуляционный насос в у вас работает всегда, а он относится к режиму отопления.

Протерм гепард 23 установили, подключили, но почему-то батареи чуть теплые. Подскажите в чем может быть причина.

В циркуляции системы
— не правильно подобран котел по мощности
— не настроена рабочая температура котла

Как мне быть у меня Протерм Гепард 2-х этажный дом при входе теплый пол котел работает нормально горячая вода есть отопления последнее время при любой установленной температуры батареи не согреваются ели теплые что надо делать подскажите если кто знает.

Ставьте расходомеры и отрегулируйте росход воды по всем веткам

Купили котел Протерм ГЕПАРД 23 MTV,пользуемся уже 2 месяца,к тому что отапливает притензий нет,но горячая вода отключается.Включается 2-3 дня идет, потом отключается от двух до 7 дней.Скажите пожалуйста в чем может быть причина?

Скорее всего напора воды не хватает,датчик потока не срабатывает, или филтр гвс засорился проверь его

Газовый котел Protherm Гепард стал неправильно работать: очень быстро отключается, и вода не успевает дойти до назначенной температуры. Это как-то вообще регулируется?

Мог выйти из строя датчик протока или забился ржавчиной переключатель. Возможно, сбились настройки автоматики.

Новый настенный котел Протерм Гепард 23 после установки обеспечивает только контрастный душ – то горячий, то холодный, который не регулируется. В чем причина?

Возможно, существует проблема с теплообменником или с неработающим датчиком протока. Но скорее всего, причина в неправильном подключении контура горячего водоснабжения.

При нагревании котла Гепард сзади из крана-клапана протекает вода. Видимо, надо сменить клапан, раз он не держит воду?

Если из аварийного клапана течет вода при нагреве системы отопления или просто воды для горячего водоснабжения, это значит, что вышел из строя расширительный бак котла. Срабатывает срывной клапан.

Газовый котел Gepard работает, но наружный бойлер перестал греть воду. Мог ли он засориться, и как это исправить?

Причин, по которым бойлер перестал нагреваться, множество. Нужно почистить теплообменник изнутри, а также всю внутреннюю часть бойлера.

Настенный Протерм Гепард 23 после падения давления в системе перестал включаться. Я уже подкачал давление до отметки 2, но поджига все равно нет. Что можно сделать?

Возможно, имеется проблема с расширительным баком. Если мембрана в нем не нарушена, то функции бака еще можно восстановить.

В котле Protherm Gepard что-то с автоматикой: включается через каждые 2 минуты, и слишком большой расход газа, на мой взгляд. Как быть подскажите?

Нужна проверка работы автоматики. Возможно, мощность котла слишком велика для данной отапливаемой площади.

Котёл proterm gepard 23 максимально нагревает теплоноситель до 53 град. только работает на отопление. в чём может быть проблема? давление газа 130.

Возможно низкое давления газа. Необходим выезд специалиста.

Котел Протерм Гепард 23 MOV v.19 перестал работать. Ни на отопление, ни на подачи воды не сработает фитиль. Показано на дисплее F33.

Проверьте дымоход.

Два года работал котел без особых проблем. Вчера установил дополнительный отопительный радиатор. Включил для проверки, заработал на некоторое время, затем отключился и выдает код ошибки F 75. Сегодня уже даже не включается. Вернее все как будто работает, дисплей, насос, но пламя не загорается и снова код ошибки F 75. Помогите разобраться. Котел 23 MTV v 19.

Скорее всего, необходимо почистить сетку-фильтр.

Подскажите пожалуйста котел гепард. при включении горячей воды,плохо греет воду,при повышении температуры греет чуть лучше, но все равно идет прохладная вода.отопление работает нормально.

Промыть вторичный теплообменник.

__________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ Опубликовано автором — — Ноябрь 14, 2014

Наполный котел Protherm
5 насосов, пару из которых идут на теплые полы.

Ремонт газовых котлов Протерм в Ижевске на дому

Газовый котел высокотехнологическое устройство, предназначенное для обогрева дома и приготовления горячей воды для бытовых нужд.

Существует множество моделей газовых котлов. Продукция каждого определенного производителя по-своему хороша и имеет слабые места, которые чаще всего становятся причинами поломок.

Чаще всего поломкам подвержены детали, отвечающие за:

циркуляцию;
дымоудаление;
контроль температуры;
газораспределение.

Часто газовые котлы выходят из строя в тот момент, когда этого никто не ждет! Если Вы все же столкнулись с поломкой отопительного оборудования данного типа, нужно непременно обратиться к квалифицированному специалисту.

Как отремонтировать газовый котел Protherm?

Газовые котлы под брендом «Protherm» являются одними из самых популярных на рынке. Отсюда множество запросов по ремонту котлов именно этого производителя.

Модельный ряд представлен следующими моделями:

Protherm Гепард;
Protherm Пантера;
Protherm Рысь;
Protherm Леопард;
Protherm Медведь.

Любой газовый котел – это сложное устройство, состоящее из множества деталей, поэтому самостоятельный ремонт может привести к печальным последствиям.

Конечно, можно почитать тематическую литературу, ознакомиться с устройством и предпринять меры по устранению неполадки самостоятельно, но сможете ли Вы грамотно устранить неисправность? Любой неквалифицированный ремонт во всех случаях приводит к скорым поломкам других, не менее важных для корректной работы газового котла, узлов.

При поломке необходимо обратиться в сервисный центр!

Чтобы специалист сервисного центра мог правильно проконсультировать Вас и дать четкий ответ по неисправности котла, Вам нужно сообщить производителя и модель газового котла, серию, и, самое главное, номер ошибки, который мерцает на дисплее.

Список частых ошибок и их описание:

Ошибка F00- обрыв провода датчика температуры подающей линии;
Ошибка F01- обрыв провода датчика обратной линии;
Ошибка F22- низкое давление теплоносителя в системе отопления;
Ошибка F24-недостаточная циркуляция в системе отопления;
Ошибка F25-сработал датчик обратной тяги;
Ошибка F28-потеря пламени во время работы котла;
Ошибка F75-не зафиксирован перепад давления во время запуска насоса.

Развернутый ответ по данным ошибкам вы можете изучить на странице нашего блога.

Так, специалист сможет понять что произошло с котлом и какие работы необходимо выполнить для устранения неисправности.

Не ремонтируйте газовый котел своими руками. Доверьте ремонт газового котла Протерм специалистам сервисного центр «ЭлГаз».

причины поломок и тонкости ремонта. Коды ошибок газовых котлов Протерм – неисправности и способы устранения

Div > .uk-panel»}» data-uk-grid-margin=»»>

Ремонт газовых котлов Наши специалисты готовы выполнить ремонт, как самого отопительного оборудования, так и всей системы в целом.

Все опытные мастера имеют большой багаж знаний, необходимых для скорейшего определения поломки любой сложности и восстановления работы котельной в самый короткий срок. Во время проведения ремонтных работ мы используем только оригинальные заводские детали, на которые распространяется гарантия. На нашем складе есть все необходимые запчасти.

Монтаж котельных Мастера нашего авторизированного центра имеют большой опыт и специальные знания, необходимые для быстрого и качественного монтажа котлов Protherm любой серии в отопительную систему загородного дома, дачи или производственного помещения. Также они дадут полную консультацию по всем нормам и правилам эксплуатации и проведут пуско-наладочные работу, чтобы обеспечить наиболее эффективную и экономичную работу установленного отопительного оборудования.

Сервисный договор Все отопительное оборудование фирмы Protherm для предупреждения появления поломок требует проведения посезонного или годового сервисного обслуживания.

К проведению всех сервисных работ наши сотрудники относятся со всей ответственностью. Они обязательно проведут полную диагностику котлов при помощи специального оборудования, а также удалят все загрязнения с внешней поверхности и изнутри корпуса. Сервис также включает проверку эффективности работы системы.

Устройство техники Protherm Gepard

Коды ошибок

Код ошибки	Что означают	Место неполадки	Как устранить поломку
F00	Проблемы с термодатчиками NTC.	Подающей линии. Разомкнуты контакты, нет сигнала.	Проведите осмотр кабелей и проводки, плотности соединений. Замените неисправный элемент.
F01		Обратной линии.
F02		ГВС. Неполадки с контактами.
F03		Бойлера.
F04		Коллектора.
F05		Продуктов отвода.
F06		Тяги.
F07		Солнечного коллектора на обратной подаче.
F08		Заземления водонагревателя.
F09		Вытяжки.
F10	Неисправность термистора нагрева. Сенсор подачи оборвался. Короткое замыкание (КЗ).		Прозвон деталей, установка исправных элементов. Диагностика соединений, проводки, замена шлейфа.
F11	КЗ датчика на обратке.
F12/ F13		ГВС водонагревателя.
F14		Коллектора.
F15		Продуктов сгорания.
F16		Тяги.
F17		Обратки на солнечном коллекторе.
F18		Заземления нагревателя.
F19		Вытяжки.
F20	Включился блокиратор нагрева. Температура превышает норму (97 градусов). Горячая вода не циркулирует по системе.		Что делать: Проверить насос, разблокировать, подтянуть контакты. Отвинтить до конца краны, убедиться в функциональности байпаса. Если проблема возникает при переключении на ГВС, провести осмотр вторичного теплообменника. Почистить фильтры, удалить засоры.
F21	Остановка работы по причине превышения номинального значения.
F22	Мало теплоносителя в контуре.		Включите подпитку системы. Осмотрите расширительный бак на повреждения, соединения на протечку. Загерметизируйте или замените поврежденный узел.
F23/ F84	Падение давления, снижен уровень жидкости. Несоответствие в показаниях датчика подающей и обратной линии.		Диагностика разъемов сенсоров, кабелей, контактов. Регулировка работы насоса.
F24	Проблемы с движением теплоносителя. Быстрый подъем температуры (более 10 градусов в секунду).		Разблокировка, включение насоса. Открытие крана, байпаса. Смотрите F20.
F25	Много дыма в системе, угарный газ выходит наружу.		Проверьте, соответствует ли размер отводящей трубы нормативам. Возможно, она плохо отводит дым. Убедитесь в наличии тяги. Проверьте термостат. Запрещается установка электрической вытяжки.
F26	Маленькое напряжение на двигателе газового клапана. Неисправность двигателя.		Осмотр разъема и установка исправного двигателя.
F27	Система сообщает о наличии пламени, хотя подача топлива перекрыта.		Проведите диагностику: Электрода ионизации. Запорную арматуру. Электронный модуль.
F28/ F29/ F68	Тухнет пламя при розжиге.		Проверка: Газовой арматуры, вентиля, клапана. Регулировка настроек клапана. Прочистите фильтры. Зачистите электроды от коррозии, разместите их ближе к горелке.
F30	Цепь датчика блокировки разомкнута.		Подключение рабочего датчика.
F31	КЗ элемента блокировки.		Подключение рабочего датчика.
F32	Некорректная работа вентилятора. Включилась функция «Антизамерзание».		Отключите режим в летний период.
F33	Работает противоморзный режим. Неполадки с датчиком давления.		Осмотр и замена детали.
F35	Проблемы с удалением угарного газа.		Прочистите дымоотвод.
F36	Неполадки с тягой.		Поднесите зажженную спичку к контрольному окну котла. Если пламя отклоняется в сторону — тяга есть, горит ровно — нет.
F37	Некорректная работа вентилятора.		Чистка составляющих вентилятора, ремонт двигателя.
F38	Частота превышает установленные нормы.		Свяжитесь с сервисным центром.
F39	Неполадки в системе диагностики.		Свяжитесь с сервисным центром.
F41	Неверная настройка топлива.		Отрегулируйте настройки.
F42	Резистор кодировки вышел из строя.		Диагностика резистора R1 на плате управления. Если в меню установлен неправильный код, дополнительно замигает ошибка F70.
F43	Модель агрегата не идентифицируется.		После использования новой платы не введены коррективы.
F49	КЗ шины e-BUS.		Измеряйте напряжение, которое поступает на шину.
F55	Возникла ошибка в работе сенсора отопления.		Подтяните контакты, подключите целую проводку или исправный сенсор.
F58	Нет связи с предварительным нагревом.		Вызывайте мастера.
F60	Проблема с управлением топливного клапана +		Осмотр соединений, контактов всех узлов с управляющим модулем.
F61	Неполадки в управлении клапана —
F62	Топливный клапан выключен.
F63	Неисправность EEPROM.
F64	Параметры сенсора потока быстро меняются.
F65	Превышение температуры электронного модуля.
F67	Сигнал пламени на модуле сломан.
F70	Несовместимость главного модуля с управление котлом.		Введен неправильный код. Измените настройки или вызывайте специалиста.
F71	Термистор горячей жидкости разомкнут.		Проверка проводки.
F73	Поломка датчика давления отопления.	Элемент отключен.	Вставьте штекер в разъем, подсоедините исправный датчик.
F74	Поломка датчика давления отопления.	Неполадки с электрикой.	Вставьте штекер в разъем, подсоедините исправный датчик.
F75	Датчик давления воды не видит повышения давления, когда включается насос.	Датчик давления сломан. Насос забит мусором.	Прочистите датчик или насос. Проверьте проводку, арматуру на входе и выходе.
F76	Термопредохранитель первичного радиатора вышел из строя.		Замена.
F77	Насос конденсата не функционирует.		Убедитесь в исправности насос и клапана отвода дыма.
F80	Ошибка SHE на входящей линии.		Обратитесь в сервисный центр.
F81	Ошибка насоса.		Обратитесь в сервисный центр.
F83	Не происходит подъем температуры. Недостаточно воды.		Стравите воздух, включите подпитку.
F90	Не подключен модуль APC.		Проверьте подключения.
F91	Неисправность модуля АРС.		Проверьте подключения.

__________________________________________________________________________

Вопросы мастерам по ремонту электрокотлов Протерм Скат

Вопрос: У меня котел Протерм Скат 14 кВт электрический 3-х фазный (380 вольт). Вопрос в следующем: Прошлую зиму котел работал без нареканий, но зима благо была не холодная. Но в этот сезон происходит что то не понятное. При давлении воды в системе на обратке 1.5-1.7, но температура не подымается до заданной. Дом потихоньку стал остывать. В чем может быть проблема и как исправить?

Ответ: не хватает напряжения или на реле образовалса налет,а так-же возможен налет на тенах,возможно не роботает даже насколько тенов.

Вопрос: Построили загородный дом 150 кв.м., смонтировали систему отопления с теплыми полами, бойлером косвенного нагрева, опрессовывали без котла на 6 атм., держали больше суток, падение давления составило 0,2 атм (спецы сказали что это норма для такой системы), установили котел Протерм Скат (ставили и подключали ребята из фирмы с допусками по этому делу), все устраивает, даже в минус 28 в доме тепло и горячая вода из крана бежит, правда это на 8 или 9 кВт. Но вот проблема. Давление в системе само по себе потихоньку падает (с 1,5-1,7 МПа до 0,4-0,6 МПа). Где-то раз в неделю-две приходится подкачивать, благо есть пресс. Один раз после отключения эл-ва (бывает такое) котел даже ошибку F22 выдал. При этом давление упало вообще до 0,3МПа (показания по манометру на обратке). При повышении температуры за бортом в доме соответственно тоже становится жарко, уменьшаем кол-во киловатт на котле например с 8 до 4. Через некоторое время (часов 5) падает давление в системе с 1,5 МПа до 0,5-0,7 МПа. Пытался восстановить давление увеличением мощности котла, давление в системе поднимается до 0,8-0,9 потом все равно падает до 0,7МПа. Подскажите, что делать?

Ответ: давление в системе отопления не должно падать, значит где то утечка, нужно смотреть. Если нет, то поставьте дополнительный расширительный бак на 12-20л. при нагревании вода расширяется а при остывании наоборот бак будет компенсировать перепад давления.

Вопрос: Кто-нибудь сталкивался со следующей проблемой-Протерм скат9 после летнего перерыва,не включается автоматически насос (при накаченном давлении), слышал, что может залипнуть и что делать? Посоветуйте?

Ответ: При первом пуске циркуляционного насоса, или после длительного перерыва его работы, необходимо вручную прокрутить вал электродвигателя, для снятия остаточного залипания сухих трущихся пар сальника.

Вопрос: Протерм скат 9 кВт — после включения питания никаких эффектов: табло не работает, котёл молчит. перевод в однофазный режим результатов не дал. напряжение на клеммнике ест и на входе пускателя есть. в чём прикол?

Ответ: Смотрите предохранитель на плате.

Вопрос: Электрический котел Protherm после установки поработал три дня и остановился с ошибкой F 20. По инструкции смотрел – что-то с термореле. Что делать, не сказано. Можете помочь советом?

Ответ: Сработала автоматическая защита при перегреве аппарата. Вывести оборудование из аварийной функции можно самостоятельно, хотя для эл.котлов этих моделей действия по разблокировке – работа сервисной службы. Попробуйте найти скрытую аварийную кнопку на термостате и нажмите на нее. Если это не поможет – понадобится диагностика котла.

Вопрос: Электрический котел Protherm Скат 18 K настроен на максимальный ночной режим работы, но за ночь давление падает с 1,8 бар до 0,6 – котел наутро не может включиться и пишет ошибку F22. Прошу помочь разобраться.

Ответ: Низкое давление в отопительном контуре может быть по причине протечек в системе отопления и неисправности расширительного бака в агрегате. Нужно смотреть герметичность узлов прибора. Возможны проблемы с баком, либо протечка теплоносителя по системе.

Вопрос: Электрокотел Протерм Скат на 12 кВт часто отключается, но ошибку не пишет. Котел 3-фазный, замеряли напряжение: на двух фазах по 6, а на третьей – ноль. Может это влиять?

Ответ: В данном случае явно проблемы с электрикой. Если две фазы есть, а третьей нет, то надо скорее это явление устранять, так как может сгореть плата. Возможные причины: в пакетнике отошел провод, в автомате плохие клеммы или дело в пускателе.

Вопрос: Электрокотел Скат 6кВт. Отработал не полный сезон. В системе теплоноситель. Недавно выбило автоматический выключатель. При включении автомата котел работает какое-то время, затем автомат снова выбивает.

Ответ: Возможно, вышли из строя тэны. Необходима диагностика аппарата.

Вопрос: Подскажите пожалуйста в чем может быть проблема в эл.котле Скат 6 kw: котел запустили 3 года назад для обогрева бани и он работал идеально (хватало 1-2 kw), а в этом году мощность нагрева упала в несколько раз при этом подающее напряжение в норме и тены при включении поочередно нагревают воду до определенной температуры одинаково, т. е. все они рабочие, но что бы добиться такой же температуры как в прошлые годы, надо включить котел на полную мощность 6kw. Теплотехнические показатели бани не поменялись.

Ответ: Возможно, вышел из строя блок тэнов. Так же необходимо проверить грязевой фильтр.

Вопрос: При установке и запуске котла Скат 9 кв, он выдает ошибку f20. что делать в таком случае?

Ответ: Сработал температурный предохранитель.

Вопрос: Установлен электрокотел Протерм на 14 кВт. Сгорел один из предохранителей, расположенных по импульсным блоком питания, не могу разобраться какой номинал, подскажите, пожалуйста!

Ответ: Предохранитель на 80 мА.

Вопрос: при пуске нового котла Протерм Скат-6, и закачке воды в систему выдается ошибка F20 (срабатывание аварийного термостата), вода не нагревается и не включается насос. Как устранить неисправность самостоятельно, так как в радиусе 100 км нет сервисного центра.

Вопрос: Protherm скат 18 квт светится сигнальная лампа (восклицательный знак) И HDO, горит зеленый диод работает циркуляционный насос, но ТЭНы не включает. пробовал сбросить ошибку нажимая кнопку которая находится внутри, сверху. вроде заработал но минут через 20 опять не включаются ТЭНы давление 1,5 МПа температура 35 град

Ответ: Ваш электрокотел выходит на перегрев. Причина — забит грязью грязевик на обратке в котел (если такой был установлен при монтаже) или залипают контакты в реле на плате управления.

Вопрос: Электрокотел Protherm СКАТ 6 — 24 К. Несколько лет проработал нормально. Сейчас имеет место следующая картина: после включения ни батареи, ни трубы, исходящие из котла практически не нагреваются. Через несколько минут работы температура на термометре становится больше 90 градусов, и котел отключается. Насос (судя по звуку и вибрации) работает.

Ответ: Скорее всего, проблема с циркуляционным насосом. Но точно можно определить только при диагностике котла.

Вопрос: подскажите пожалуйста! Мы купили электро котёл Протерм скат 28,установили всё как по инструкции, давление 1,5 бара, включили на 380 вольт. котёл вообще не даёт ни каких признаков жизни, дисплей не светит, Что же это может быть?

Ответ: Дисплей не светится: перегорели предохранители на плате управления, нет связи между платой управления и платой дисплея (проверить шлейф).

Вопрос: Имею аппарат Скат 12К. Он отработал 6 лет. В настоящий момент постоянно подкапывает вода из переливного крана, идущего от аварийного клапана. Рабочее давление при этом от 0,9 до 2,5. Капает до полной остановки котла примерно через 5-6 часов. Знакомые эксплуатационники посоветовали сменить аварийный клапан и расширительный бак внутри котла? Дайте Ваш совет, как быть? Также не смог подтянуть накидную гайку гибкой подводки.

Вопрос: Подскажите, при 3 фазах и напряжении на каждой фазе стабильно по 180 вольт (между фазами 305 вольт) какую мощность будет выдавать электрокотел Protherm Скат 12 кВт, включенный на ступень 7 кВт, подключенный по трем фазам. Плата управления подключена через стабилизатор. У него получается один тэн задействован только? Правильно ли считать по формуле P=UхU/R ? Или необходимо каждую фазу по отдельности считать, а потом складывать? На схеме нарисовано в каждом тэне по три резистора, по одному на каждую фазу. И что означает в инструкции номинальный ток 25 А
и максимальный ток 23 А?

Ответ: Там 2 трехэлементных ТЭН по 2.33 квт каждый элемент. Максимальный ток при полной нагрузке (на 1 фазе) — 23А, 25А — номинальная сила тока предохранителя.

Вопрос: Если отключить пробитый тен, работать будет эл. котел?

Ответ: Будет, у него там их 6 штук как минимум.

Вопрос: Есть ли у Протерм Скат выход «Ошибка». Или выход «недопустимое давление в системе»?

Ответ: F22 — низкое давление в СО (ниже 0,6).
F73 — короткое замыкание датчика давления.
F74 — повышенное напряжение (более 4в) на датчике давления.
Если электрический выход: сухие контакты, или открытый коллектор, то без идентификации ошибки.

Вопрос: Установлен электрический котел Протерм скат 6 квт. Расплавился провод в клемме, после этого начало мигать то просто F, то ошибка F20, потом вроде работает, потом все по новой и показывает то 0 кв, то 2, то 4. Клемму поменяли, провода зачистили, на красную кнопку нажимали, заводские настройки ставили, но ничего не поменялось. Приходили ремонтники посмотрели, прозвонили, ничего не поняли, сказали, вроде все работает, наверно дело в контакторе. Один знакомый электрик пришел, сказал наверно все таки в плате, поставил перемычки напрямую к тенам, пока так греемся. Только теперь стало чаще выдавать ошибку F20, потом 0 кв. и опять ошибка F20. Кто-нибудь сталкивался с чем-нибудь подобным? Неужели дело в плате? Она
вроде как работает. Кстати, до этого котел был на однофазке, теперь стоит на трехфазке, но провода видимо расплавились от плохого контакта. Сегодня выключили котел на весь день, вечером включили, вначале работал, как положено, набрав 30 градусов, опять стал выдавать ошибку F20. Кстати, ошибка выходит, когда загорается лампочка RE-13 (насос-пониженная скорость). Звонили знакомому, у него скат 9, у него она вообще не включается. Такой вопрос: она вообще должна включаться? Насос вроде работает, и прозванивали, и трубы вибрируют и на подаче и на обратке.

Ответ: Попробуйте поставить параметр d. 19, значение — 0, насос будет работать всегда на повышенной скорости.

Вопрос: Эл. котел Protherm Скат 12K-13, замкнутая система через гребенку, залит антифриз Thermagent-30 Eko объем около 28 л. радиаторы на двух этажах. После запуска системы прошло две недели все работало. Когда стравливал воздух, немного смутило, что при не большом сливе антифриза 100-150 мг давление падало на 0,5 бар, при выставленной температуре котла 60 градусов давление было 1 бар. И так, после отключения электричества на полдня, давление ушло на 0 (что проверил: расширительный бак — давление в норме 1,2, после долил систему антифриз до 1 бар, после чего котел заработал опять, стравил немного воздуха при температуре 60 давление поднялось на 2 бар.). Прошло 4 дня приехал, ситуация та же: давление 0 — опять
долил, система работает, обнаружил не большой подтек на гребенке с соединением, подтянул, но сама протечка не значительная возможно грам. 10 ушло. пока предположения, что это из-за воздуха в системе, и мысль поставить дополнительный расширительный бак литров на 30.

Ответ: У меня стоит дополнительный ГА на 24 л, так как объем системы около 270л. У вас наоборот стоит, т. е. в насос идет теплоноситель без очистки. Возможно расширительный бак не правильно качаете. Нужно полностью сливать теплоноситель с котла и только потом накачивать.

Вопрос: Неисправность котла Protherm Скат 12 квт, без доп. оборудования. Сегодня в связи с оттепелью снизил температуру с 45 до 40 градусов. Через некоторое время заметил ошибку F73. Нашел описание, что это замыкание датчика давления. Есть ли варианты по ремонту? И вообще, может, он живой, надо что-то еще смотреть?

Ответ: Сбросьте ошибку и проверьте, какое давление в СО. Проверьте давление воздуха в расширительный бак и подпитайте систему до необходимого давления. Снять-подключить разъем с датчика давления. Бак находится у задней стенки, вентиль сверху. Но перед накачкой расширительного бака нужно сливать воду с котла.

Вопрос: В эксплуатации электрокотел Протерм скат 14. Бойлер 200 литров. Когда ставлю температуру ГВС 50-60 градусов, котёл вообще не отключается. И одновременно работает ГВС и отопление, вижу по мигающей точке на дисплее котла. Соответственно завышается температура в доме. Разве при работе ГВС не должно отключаться отопление.

Ответ: Трехходовой клапан на бойлер переводится, смотрите его.

Вопрос: Неисправность электрокотла Скат 6 квт. Набирали воду в систему через насос, выбило предохранитель, и автомат в щитке теперь постоянно горит предохранитель, в чем может быть причина? Насос должен легко проворачиваться отверткой?

Ответ: Короткое замыкание ТЭНа.

Вопрос: Котел Протерм Скат 9 Квт (1 фазник), установили в прошлом году, к эксплуатации приступили только в этом. Работал по ночному тарифу с программатором для поддержания заданной температуры в загородном доме. Вчера ездил на дачу проинспектировать и с удивлением обнаружил, что аппарат не работает, попросту не горит приборная панель. Предохранители (на плате 2шт) проверил — вроде рабочие, тот который должен быть в шине, его там нет? Может он в другом месте, но я его не увидел.

Ответ: Попробуйте поставить новые предохранители.

Вопрос: Электрокотел Протерм скат 18 квт был подключен к 220 В, переделали на 380В, при подключение в эл. щитке перепутали провода. После этого выбило автомат, когда разобрались с проводами, котел не включается даже на 220. Замкнута одна фаза и ноль. Подскажите, что делать?

Ответ: Проверять с прибором.

Вопрос: Электрический котел Скат 9 работал исправно, понадобилось перевесить на другую стену, отсоединил, на следующий день подсоединил, никаких признаков жизни, табло не горит все молчит. Фаза ноль есть, доходит до контактора, а дальше молчок, только на верхнем коричневом проводе контактора есть фаза, предохранители на плате в норме! Подскажите, что за неполадка?

Ответ: Возможно, неисправна плата управления.

Вопрос: Установлен котел Протерм скат 18. Мощность в киловаттах могу поднять только до 8, дальше не идет, кто знает, в чем проблема?

Ответ: Сбросьте на заводские настройки, параметр d. 96 поставьте на 1 и ОК.

Вопрос: В эксплуатации электрокотел Protherm Скат 9. Установили его в октябре, поставили температуру на 35 градусов, решили в пустую не топить. Все это время котел мы не трогали, он работал, батареи были теплые, в доме плюс, неполадок не замечали. Когда устанавливали котел, мы купили провод не такой какой им был нужен, и установщики, подсоединив его, сказали, что это временный провод, что его надо заменить, иначе будет греться. Провод поменяли, аппарат включили на 80 градусов, через некоторое время выбило автомат. Мы его включили, пока работали в доме, в этот день ничего больше не вырубало. На ночь оставили котел греть дом на 80 градусов, пришли с утра — в доме холод, ночью видимо отключился опять автомат, и у нас в доме прихватило два радиатора. Аппарат включили, работает. К ночи отогрели немного воздух в доме «не прихваченными» радиаторами, масляными обогревателями, трубы грели феном. Как только заработали все радиаторы, давление уже было 0,8, и аппарат опять выключился. После включения выдал ошибку F22. Поняли, что нужно долить воды в СО и поднять давление. Воды долили (воздух с радиаторов стравили), давление установилось на 2,0, автомат заменили на новый. Оставили на ночь на 80 градусов. Котел ночь проработал, но теперь он не нагревается выше 60 градусов, несмотря на установку на 80 градусов. При этом работает на полную мощность. Хотя раньше нагревался на 80 градусов за непродолжительное время. Подскажите, что может быть?

Ответ: Лучше обратиться в сервисную организацию.

Вопрос: Неисправность котла Протерм Скат 14. Год отработал отлично все нормально было. Сейчас такой сбой — работает несколько часов, затем просто берет и перестает работать, индикация есть, все хорошо, но при этом комнатный термостат замкнут, на дисплее показывает, что нагрев не идет (справа точка не горит). Ошибок никаких нет. Контакты 1 и 2 на колодке К8 при этом замкнуты, прозваниваются тестером. Даже не хочет бойлер нагревать. Подключен БКН и датчик наружной температуры. Если его выключить на пару минут (в щитке обесточить), потом включить вроде начинает работать, но где то минуту, потом опять отключается. Просто перестает думать, что надо греть воду — исчезает точка справа (как будто нет команды на нагрев, хотя
команда есть, я уже контакты замкнул). Выключил 2-ой раз — после этого завелся, греет. Теплоноситель выставлен на 70 градусов сейчас, давление в норме, клапан 3-х ходовой ездит туда сюда, не понимаю, в чем может быть дело. Неужели плату менять?

Ответ: Нужно скинуть настройки к заводским и снова настроить.

Неисправности котла Протерм Гепард — Отвечают специалисты

Вопрос:

Ошибка F29 очень вредная ошибка.

1.проверь полярность в сети подключения котла, фаза должна быть на фазе, ноль на нуле,земля на земле.

Вам необходимо прочистить первичный теплообменник.

Установили вчера новую систему отопления на базе Protherm Gepard 11 MOV v. 19. Сегодня пришел работник райгаза и подключил его, после не продолжительной работы котел начал выдавать ошибку F25 — «защита от утечки продуктов сгорания в помещении». Мастер установивший котел не сталкивался с такой проблемой, грешит на систему вентиляции (4х-этажный дом). Я зеркальцем проверил дымоходы, все чисто, свет виден, видна только паутина. У соседей таких проблем нет, хотя котлы аналогичны. В чем может быть проблема?

Скорее всего данная причина у вас связана с работай циркуляционного насоса. Одно из двух-полетел подшибник или при монтаже отопления в трубы попал мусор который засосал насос и бьет крыльчатку насоса.

То что у вас мигает индикатор отопления это вполне нормально,рабочим режимом отопления считается не только когда в котле горит газовая горелка, но и когда горелка не горит,т.к. циркуляционный насос в у вас работает всегда, а он относится к режиму отопления.

В циркуляции системы
— не правильно подобран котел по мощности
— не настроена рабочая температура котла

Ставьте расходомеры и отрегулируйте росход воды по всем веткам

Скорее всего напора воды не хватает,датчик потока не срабатывает, или филтр гвс засорился проверь его

Газовый котел Gepard работает, но наружный бойлер перестал греть воду. Мог ли он засориться, и как это исправить?

Нужна проверка работы автоматики. Возможно, мощность котла слишком велика для данной отапливаемой площади.

Возможно низкое давления газа. Необходим выезд специалиста.

Проверьте дымоход.

Скорее всего, необходимо почистить сетку-фильтр.

Подскажите пожалуйста котел гепард. при включении горячей воды,плохо греет воду,при повышении температуры греет чуть лучше, но все равно идет прохладная вода. отопление работает нормально.

Промыть вторичный теплообменник.

__________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

⚫ Напольные газовые котлы серии Протерм «Медведь» 20 30 40 50 KLOM

Если и после этого оборудование не начнет работать — вызовите специалиста из сервисной службы.

⚫ Недостаточное давление в отопительной системе

⚫ Потеря пламени

⚫ Неисправность датчика температуры отопительной воды

⚫ Перегрев котла

⚫ Несиправность датчика ГВС

⚫ Описание: Котел прекратит работать на нагрев бойлера. На режим отопления данная неисправность не влияет.

⚫ Несиправность датчика наружной температуры

⚫ Настенные газовые котлы серии Леопард

Прочие неисправности должен устранять только квалифицированный специалист.

⚫ Недостаточное давление в отопительной системе

⚫ Потеря пламени

⚫ Описание: Пламя погасло в результате прекращения подачи газа к котлу

⚫ Неисправность датчика воды отопления

⚫ Описание: Котел не может продолжить работу т.к. нет информации до какой температуры нагрета вода.

Ошибки котлов Оазис и их коды. Котел оазис ошибка е9

Устройство и принцип работы котлов Оазис

Газовый котел фирмы Оазис (Oasis) может работать только на природном газе, исключена перенастройка на сжиженный, соответственно, он может устанавливаться в помещениях, подключенных к центральной газовой магистрали.

Данные устройства являются двухконтурными, рассчитаны на отопление помещения и снабжение его горячей водой для бытовых нужд. Температура нагрева жидкости колеблется в пределах 35-60 градусов, пропускная способность горячего водоснабжения 10 литров за минуту.

Оснащен камерой сгорания закрытого типа, благодаря чему в значительной степени снижается расход газа. Работа горелки контролируется при помощи автоматики, на ней находятся фотодатчики, которые контролируют наличие газа. Для дымоотведения используется коаксиальный дымоход, воздух, необходимый для процесса, горения поступает с улицы.

Конструкцией предусмотрено два теплообменника, один для отопительного контура, второй для нагрева жидкости ГВС. Благодаря этому сокращается время нагрева жидкости, а также есть возможность использовать котел в летний период.

Комнатный термостат с дисплеем

Есть возможность подключения к комнатному термостату, который не входит в комплектацию, его необходимо приобретать отдельно. Для безопасной работы есть клапаны сброса, которые срабатывают, если температура теплоносителя превышает допустимые границы. Также для безопасной работы имеются датчики протока, контролирующие давление в отопительном контуре, в случае несоответствия нормам происходит блокировка работы системы.

Вероятные ошибки, их коды и неисправности котлов Оазис (Oasis)

Вероятные ошибки и причины возникновения

В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Оазис (Oasis). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.

Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.

Код ошибки Е1 — Нет газа

Открыть кран газа.

Газовый клапан неисправен — Заменить газовый клапан.
Электроды не видят пламени — Почистить или заменить электроды ионизации.
Плата управления отключена или неисправна — Проверить качество подключения всех проводов. При необходимости заменить плату.
Если замена не помогает, то диагностика выполнена неверно.

Код ошибки Е2 — Нет тяги в дымоходе (засор)

Проверить дымоход.

Трубка Вентури неисправна или засорена — Почистить или заменить трубку Вентури.
В силиконовых трубках скопился конденсат тяги — Проверить трубки и качество их подключении.
Датчик тяги (прессостат воздушный) неисправен — Проверить работоспособность датчика, при необходимости заменить.
Турбина не работает — Проверить работоспособность турбины и при необходимости заменить.

Код ошибки Е3 — Перегрев теплообменника

Проверить, открыты ли краны на входе и выходе контура отопления.

Неисправность датчика перегрева — Заменить датчик.
В рабочем состоянии датчик замкнут. Размыкание на 92С.

Код ошибки Е4 — Сработал датчик перегрева теплоносителя (94С)

Проверить причину высокой температуры.

Не исправен датчик перегрева теплоносителя — Если при остывании котел не возобновил работу, заменить датчик.

Код ошибки Е5 (для модели RT) — Ошибка настроек центра параметра CL сервисного меню

Неверные настройки центр параметра CL сервисного меню.

Код ошибки Е5 (для модели BM) — Датчик входящей температуры ГВС, плохой контакт

Если неисправен, то заменить.

Код ошибки Е6 — Датчик выходящей температуры ГВС, плохой контакт

Если неисправен, то заменить.

Код ошибки Е7 — Датчик выходящей температуры отопления, плохой контакт

Если неисправен, то заменить.

Код ошибки Е8 — Ошибка датчика ионизации (пламени)

Грязный — почистить.
Не работает — заменить.

Код ошибки Е9 — Сработал датчик давления воды

Давление в системе отопления ниже 0.5 бар или выше 3 бар. Проверить манометр. Открыть кран подпитки и восстановить давление.
Сброс избыточного давления автоматическим клапаном. В таком случае из силиконовой трубки пойдет вода.
Датчик давления воды неисправен — Если манометр показывает, что давление есть, то нужно заменить датчик давления воды.

Код ошибки Е0 — В контуре ГВС или отопления зафиксирована температура менее 1С

Провести работу по ошибкам Е5, 6 и 7. Контролировать входящую в котел температуру.

teplofan.ru

Основные коды ошибок

Попробуем более детально рассмотреть коды ошибок котлов Оазис, и возможные причины их появления.

е1

Ошибка е1. Свидетельствует о неисправности зажигания, возможные причины:

е2

Ошибка е2. Высвечивается, если через 8 секунд после включения вентилятора реле давления воздуха не замыкается.

Причинами могут быть:

Засорение трубы или дымохода. Проверьте наличие тяги и прочистите дымоход. Так же не будет лишним открыть камеру сгорания, там к моностату подсоединены две трубы, снимите их и продуйте.
Вышло из строя реле, контролирующее давление воздуха. Протестируйте его на предмет исправности, при необходимости замените.
Вышел из строя вентилятор. Проверьте его исправность, осмотрите внимательно, в нем находятся трубки, проверьте их целостность, не расплавлены ли они. Далее необходимо включить котел и после того, как начнет работать вентилятор, выполните замыкание двух проводов, подходящих к моностату.

Вентилятор котла Оазис
Если котел зажегся, значит, сломан моностат и нуждается в замене, а если нет, значит проблема в плате управления.
Неисправна электронная часть прибора, либо где-то отходит провод. Произведите визуальный осмотр всех соединений устройства и целостность проводов. Если неисправна плата, то для ее ремонта и диагностики лучше обратиться к специалистам.

е6

Ошибка е6. Означает, что отсутствует пламя. Что делать, если возникла подобная проблема?

Необходимо исключить следующее:

е7

Ошибка е7. Низкое давление или недостаточное количество жидкости в системе горячего водоснабжения.

Вероятные причины:

е9

Ошибка е9. Свидетельствует о том, что вышел из строя насос, или о недопустимом давлении в системе.

Проверьте следующее:

Уровень оптимального давления жидкости в системе варьируется в пределах от 0,1 до 0,15 атм.
Проверьте исправность водяного насоса, предварительно сняв его. Если существует необходимость, прочистите насос, промойте, проверьте целостность лопастей.
Сломана плата управления. Нуждается в замене.
Нужно еще обратить внимание исправен ли температурный датчик.

Коды ошибок газового котла Oasis

Ошибка с кодом Е1 Сбой розжига газового котла Оазис. Отсутствует подача газового топлива к газогорелочному узлу. Запорный кран на подающем газопроводе перекрыт. Потребуется открыть запорный кран. Сбросьте воздух из трубопроводной линии, когда выполняется первый пуск агрегата. Измерьте давление газа, поступающего к газовому узлу. Номинальные параметры давления прописываются в инструкции по эксплуатации. В свою очередь, рекомендовано наладить на форсунке давление газовой смеси (минимум / максимум). Газовый клапан неработоспособен. Клапан газа надо сменить, если фиксируются его неисправности. Неудовлетворительное функционирование электрода розжига либо его поломка. Проверить и восстановить зазор между электродом ионизации и горелочным блоком. Если заметили на электроде большое количество пыли, очистите его. Неисправность элементов газовой аппаратуры, включая замыкание или разрыв контактов катушки газового клапана. Если зафиксированы указанные нарушения, замените клапан газа. Залип шток клапана газа. На передней части у клапана есть штуцер. Закрепите на нем резиновую трубку и удалите лишнее давление. Мощность розжига котла Oasis недостаточная. Войдите в служебное меню аппарата и подрегулируйте требуемую мощность. Плата управления неисправна либо нарушены ее функции. Если трансформатор розжига перестал срабатывать, следует перезагрузить агрегат. При возникновении ошибки Е1 вновь, отремонтируйте либо поменяйте печатную плату. После этого проверяют заземление. Не допускайте потенциала на облицовке. Прекращение работы аппарата иногда может быть по причине значительного количества конденсата. Ионизационный электрод, топку и газогорелочный механизм надо почистить тщательно от влаги. Электрод, контролирующий пламя, имеет дефект. Пламени на блоке горелки нет, хотя фиксируется электронным модулем. Нарушились соединения или замыкание кабеля от электрода розжига до управляющего модуля. Протестируйте электроцепь и устраните проблемы. Ошибка Е9 Падение давления в системе. Котел Оазис высвечивает код ошибки E9, если в контуре отопления возникнет недостаток жидкости. Повреждение соединений от реле давления до платы электроники. Неисправность прессостата. Изначально проконтролируйте, какое давление определяется на манометре. Если давление упало, подпитайте жидкостью основной контур. Для залива теплоносителя на агрегате установлен кран подпитки. Когда ошибка Е9 появляется вновь, нужно осмотреть систему с целью обнаружения возможной утечки. Течи могут присутствовать в насосе циркуляции, клапане группы безопасности, у основного теплообменника, а кроме того, в изношенных прокладках и уплотнителях. Ошибка с кодом Е3 Перегрев газового котла Оазис. Температура нагрева защитного термостата равна 103С. Ошибка Е3 не отображается, когда сигнал на розжиг не поступает в данное время. Когда возрастает температура в системе отопления, горелка погасает, однако нагрев теплообменника не прерывается. В момент повышения температуры аварийного датчика перегрева до 103 С, спустя 20-ти секунд функционирование аппарата прервется по причине срабатывания блока автоматики. При определении термостатом температуры более 100 С в режиме отопления, электроника ожидает предполагаемого понижения температуры ориентировочно 25 секунд. Если понижение температуры датчиков термостата и NTC отопления за назначенный отрезок времени не возникает, котел Oasis показывает код ошибки E3. Заблокирование на этапе розжига горелочного устройства. При температуре предохранительного термостата в фазе, когда образуется пламя, выше 103 градусов, управляющая автоматика отображает неисправность с паузой в десять секунд. Включение предохранительного термостата перегрева или термодатчика отопления, которые блокируют агрегат. Когда температура жидкости достигает уровня 103 градуса, включается термостат перегрева. После остывания агрегата осуществите его обнуление путем клавиши reset. Поврежден или неправильно срабатывает датчик по перегреву. Понадобится его сменить. В отопительном контуре циркуляция теплоностителя неудовлетворительная. Если при замерах давления охлажденной системы отопления определится, что оно понижено, налейте жидкость в прибор. В трубопроводе отопления имеется воздух. Используйте автовоздушник, чтобы отвести воздух из трубопроводов. Отсутствует процесс циркуляции. Для бесперебойной циркуляции жидкости надо полностью открыть запорные краны на трубопроводах. Реле контроля температуры продуктов горения перегревается. Перезапустить агрегат, когда будет остывшим датчик термостата. Код Е7 Циркуляционный водяной насос начал функционировать с нарушениями. Слишком малые обороты насоса. Нет стабильного напряжения в электрической сети. При повторяющихся осложнениях с электричеством подсоединять прибор к электросети надлежит через стабилизатор. Двигатель циркуляционного насоса поврежден или же произошло замыкание статорной обмотки. Незначительный напор, хотя функционирование насоса циркуляции проходит удовлетворительно. Очевидно, сломаны лопасти, следовательно следует провести замену гидронасоса. Теплоноситель на гидронасос поступает безостановочно, однако вращение его не производится. Насос надо проверить на возможный дефект роторного вала. Откручивается заглушка, следом прокручиваем рукой вал ротора электродвигателя. Отсутствует сигнал от управляющего модуля на циркуляционный насос, что обозначает сбой в работе управляющего модуля. Если после сброса аппарата текущая неисправность происходит снова, смените плату электроники. Код ошибки Е2 Слабая тяга. Газовый котел Оазис функционирует надежно и стабильно, когда в дымоходной трубе присутствует хорошая тяга. Автоматика отслеживает, чтобы дымовые газы не попадали в помещение, и во время фиксирования нарушений работы, датчик-реле тяги отключает агрегат с кодом ошибки Е2. Вот несколько причин, вследствие которых тяга совсем отсутствует или же она становится плохой. Дымоход имеет малый диаметр отверстия или недочеты в период его установки. Наличие засора или льда изнутри на стенках. Превышение максимальной длины дымовыводящего канала. Ознакомьтесь с соответствующими нормами и правилами, прописанными в руководстве по установке. Повреждено реле тяги. Требуется его протестировать и, если нужно, заменить. Соединения от прессостата до модуля управления разорваны. Выполните диагностику электрической цепи и исправьте неполадки. Имеется конденсат, и кроме этого, неверно подсоединены к датчику трубки. Очистить влагу и нормально присоединить трубки к пневмореле тяги. Повредился вентилятор. Загрязнены лопасти вентилятора. Снизились обороты вентилятора по причине отсутствия смазки на его вале. Повредились соединения от вентилятора до электронной платы. Ошибка с кодом Е5 Термодатчик в контуре отопления неисправен. Котел Oasis показывает ошибку Е5 во время увеличения заданной температуры, или же если поломался температурный датчик контура отопления. Цепь температурного датчика на отопление повреждена. Если сигнал между термодатчиком и управляющим модулем прервался, происходит такая неисправность. Возобновление нормальной работы прибора после аварии наступит в течение нескольких секунд, если неисправность была случайной. Если в процессе осмотра обнаружится, что на коннекторе датчика и контактах платы управления нет влаги, установите новый датчик. Контакты электрической цепи термодатчика замкнуты или же, теплоноситель имеет чрезмерно высокую температуру. Проверьте для начала на температурном датчике. Если сопротивление не соответствует стандартам, датчик следует заменить. Если вы установили новый датчик, тем не менее ошибка E5 выдается вновь, отремонтируйте или замените плату автоматики. Ошибка с кодом Е4 Проблемы с датчиком температуры горячей воды. Система автоматики газового котла Оазис сообщает об ошибке Е4, когда произошла поломка датчика температуры горячей воды либо ощутимо увеличилась температура, необходимая для безаварийного функционирования. Если фиксируется дефект термодатчика горячего водоснабжения, его надлежит сменить. Нарушение в контактах между термодатчиком горячего водоснабжения и управляющим модулем. Диагностируйте электросоединения и найдите дефекты. Если электроконтакты между датчиком и модулем управления в норме, сам термодатчик без дефектов, но ошибка E4 так или иначе выдается, значит можно утверждать о неисправности блока управления. Код ошибки Е6 Отказ горелочного устройства во время проведения розжига. Ошибка Е6 сообщает, что розжиг не проходит в результате затухания пламени горелочного устройства. Проверьте электроконтакты от электрода пламени до узла розжига или от газового клапана до модуля управления. Восстановите контакты электрической цепи при выявлении повреждений. Кроме того, недостаточная тяга может являться причиной неисправностей, вызывающих отрыв пламени. Проверьте дымоотвод на присутствие засорений.

_______________________________________________________________________________

Котел Bosch — Характерные неполадки и их ремонт
Неисправности в газовых колонках Electrolux 275 — Ремонт и регулировки
Неполадки газовых котлов Celtic — Диагностика и регулировка
Коды ошибок котлов Italtherm
Причины неисправностей в газовом настенном котле Ардерия
Диагностика и ремонт газовых котлов Ariston Egis Plus
Возможные поломки и ремонт котла Immergas Eolo Star
Неисправности газовых котлов Kentatsu — Причины и методы устранения
Коды ошибок газовых котлов Saunier Duval

_______________________________________________________________________________

Газовые котлы Koreastar Buran — Типичные поломки и их устранение
Причины основных неполадок в газовых котлах Бакси Эко 5 Компакт
Неполадки при работе котлов Сиберия
Как устранить поломку газовых колонок Bosch WR
Котлы Roc — Диагностика возможных неполадок
Основные ошибки газового котла Kentatsu
Поломки котлов Baxi Eco 4S — Возможные причины и способы устранения
Неисправности газовой колонки Ariston Next Evo — Диагностика и ремонт
Способы устранения поломок в котлах Бакси Нувола 3 Комфорт
Проблемы при эксплуатации газовых котлов Балтгаз
Коды ошибок газовых котлов Vaillant Turbotec
Как устранить неполадку в котле Газлюкс Стандарт
Проблемы в процессе эксплуатации газовых котлов Нева Люкс 7224
Диагностика поломок в газовых напольных котлах Беретта Новелла
Проблемы во время эксплуатации газовых котлов Ферроли Дива
Коды ошибок газового котла Бакси Экофор
Неисправности при эксплуатации котла Ariston Genus
Ошибки котла Бош 4000
Газовая колонка Hyundai — Причины основных поломок
Неисправности в процессе эксплуатации котлов Protherm KLOM
Поломки в котле Baxi Luna Platinum — Причины и методы ремонта
Основные ошибки котлов Протерм Медведь
Как устранить поломку в настенном газовом котле Бакси Луна 3 Комфорт
Проблемы в процессе работы газового котла Нобель и их устранение
Методы устранения неисправностей в котлах Ферроли Фортуна
Диагностика поломок газовых котлов Immergas Eolo Mythos
Поломки при эксплуатации газового котла Нева Люкс 8224
Коды ошибок газовых котлов Thermona
Котел Protherm Гепард MOV — Причины возможных неисправностей
Причины неполадок газовых котлов Fondital Antea
Газовые колонки Вектор — Устранение возможных неполадок
Неполадки в котлах Baxi Slim — Причины и методы устранения
Способы устранения неполадок котла Протерм Ягуар
Ошибки газовых котлов Leberg
Основные неполадки и настройки газовой колонки AEG
Коды ошибок котла Mora
Основные поломки и регулировки газовых котлов Альпенхоф
Причины основных неполадок газовых котлов Бакси Экофор
Возможные поломки и ремонт газовых котлов Хайер
Неисправности в котле Protherm Пантера KTV — Причины и устранения
Коды ошибок газовых котлов Протерм Леопард
Устранение поломок в котлах Thermex
Газовые котлы Vaillant Atmotec — Основные неполадки и их устранение

Другие неисправности

Может возникнуть ситуация, когда котел перестает греть воду, то есть из крана при включении течет холодная вода. Скорее всего, проблема кроется в неисправности турбины, которая не передает сигнал датчику, далее не происходит поджиг пламени и, как следствие, не нагревается жидкость.

Ремонту турбина не подлежит, нуждается в замене, чтобы подобной ситуации не произошло снова с вновь установленной турбиной, рекомендуем приобрести и установить качественный фильтр для жидкости.

Ошибка F.75 котлов Vaillant | Причины и способы устранения

Ошибка F75 в котлах Vaillant

Появление кода ошибки F 75 на дисплее котла Vaillant говорит о том, что котёл не может набрать рабочее давление, при этом указывается на неисправность циркулярного насоса и датчика давления. Особенностью системы диагностики котла является не сам факт неисправности датчика и циркуляционного насоса, а отсутствие нормального режима выхода на рабочее давление. Автоматика срабатывает следующим образом: если в системе не обеспечивается рабочее давление в течение 20 секунд, то это отклонение инициирует ошибку, которая блокирует работу котла. Таким образом, система предупреждает перегрев котла из-за отсутствия циркуляции теплоносителя.

Причиной появления ошибки 75 в котлах Вайлант могут стать множество факторов: от неполадок в работе циркуляционного насоса, до скопления воздуха в системе и неисправности расширительного бака.

Для исключения ошибок, вызванных скачком напряжения, необходимо выключить и включить питание. Если в котле Vaillant ошибка F75 не исчезла – нужно искать другие причины (подробнее об особенностях сброса ошибок на различных моделях котлов Vaillant мы разбирали в статье «Как сбросить ошибку Vaillant»).

Мы рекомендуем владельцам котлов Vaillant включать котёл в сеть через источник бесперебойного питания (ИБП), который позволяет стабилизировать напряжение.
Плюсом использования ИБП является возможность работы котла при отключении электроэнергии.

Подпитка контура отопления и стравливание воздуха
Все котлы оснащаются манометром, поэтому скорость роста давления при включении можно оценивать визуально.
При нормальном и уровне теплоносителя, низкое давление в системе отопления котлов Vaillant показывается ошибкой F22. При низком уровне теплоносителя насос не может нагнать необходимый перепад давления, что вызывает появление F75. Для устранения причины необходимо подпитать контур теплоносителя.
При насыщении теплоносителя воздухом он высвобождается и создаёт пробки. При запуске циркуляционного насоса пробка сжимается, снижая скорость набора рабочего давления, в результате чего, в котле Vaillant появляется ошибка F75. Завоздушивание системы может быть вызвано нештатной работой воздухоотводчиков насоса, радиаторов отопления или группы безопасности.

Проверка насоса
При поиске причин ошибки f 75 в котлах Вайлант прежде всего проверяется сетчатый фильтр, который устанавливается для защиты насоса. При техническом обслуживании фильтр меняется ежегодно, однако скорость его загрязнения зависит, в т.ч. и от качества теплоносителя.
Насос проверяется с т.з электрической и механической части. Не должно быть обрывов проводов, окислов и нарушений изоляции, особе внимание необходимо уделить конденсатору, обеспечивающему пусковой ток. При пробое конденсатор утрачивает способность накапливать заряд и при подаче напряжения запустить насос не удастся. Об этой ошибке можно судить по характерному гулу и статическом положении вала насоса. Так же мультиметром проверяются обмотки трансформатора на обрыв и короткое замыкание.
Механические неполадки при ошибке ф 75, вызванной насосом котла Вайлант могут быть вызваны наслоением грязи на крыльчатке, её деформацией, окислением вала вращения. Отложения устраняются промывкой и прочисткой, заменой изношенных частей или, что бывает, заменой всего насоса.

Неисправность клапана на байпасе
Байпас для циркуляционного насоса устанавливается в обязательном порядке. Его задача – защита насоса от гидравлического удара.
Клапан байпаса представляет собой пружину, которая при загрязнении остаётся в полуоткрытом положении – отложения не дают закрыться клапану полностью. В результате при запуске циркуляционного насоса реле не реагирует на резкое изменение давления (оно стравливается через полуоткрытый клапан байпаса) и котёл Вайлант высвечивает ошибку F75.

Проверка расширительного бака
Расширительный бак имеет свой срок годности и в процессе эксплуатации мембрана, который изготавливается из технической резины, утрачивает свои свойства при работе на незначительных изменениях давления в контуре. Проявляется это при расширении теплоносителя, образуется давление, которое ниже нормы, и система котла Вайлант выдаёт ошибку F75. Кроме того, внутри корпуса бака накапливается грязь, которая попадает в систему и забивает фильтр насоса.
Нормальная работа расширительного бачка должна тестироваться при ежегодных проверках.

Утрата свойств теплоносителя
Если в качестве теплоносителя используется специальная жидкость (антифриз), она со временем утрачивает свои свойства – меняется её вязкость, повышается пенообразование и механические свойства. Вероятна ситуация, что при включении котла насос начинает качать пену, и реле потока не фиксирует необходимого перепада давления. Данная ситуация приводит к ошибке F 75, причём она характерна не только для котлов Vaillant.
Поиск причин ошибок отопительных систем возможен собственными силами, но требует аккуратности, знаний и наличия соответствующего оборудования. Здесь очень важна практика: специалист, который занимается обслуживанием отопления профессионально, умеет «вычислить» неисправный узел по характерным особенностям работы отопительной системы.
Значительное количество ошибок газовых котлов устраняется при ежегодном плановом обслуживании, которое возможно при заключении соответствующего договора. Даже если ошибка возникает в период отопительного сезона, поиск её причин будет выполнен бесплатно.
По вопросам установки, обслуживания, ремонта газовых котлов и поиску причин ошибок просим обращаться по тел.+7 (495) 589-00-07.

Код неисправности котла Vaillant F75: как устранить

В основном новые котлы Vaillant достаточно надежны. Однако известно, что владельцы более старой линейки ecoTEC испытывают несколько проблем с кодом неисправности F75.

Но что такое код ошибки Vaillant F75 и как его исправить?

Это руководство объяснит все, что вам нужно знать.

Vaillant — немецкий производитель котлов, поэтому можно ожидать, что их котлы имеют первоклассную конструкцию. Однако это не всегда подтверждалось.

В защиту Vaillant: на самом деле они не виноваты в дефектах. Как и большинство производителей котлов, компания Vaillant закупает механические детали у сторонних производителей.
Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить котировки
Ранние модели были оснащены насосом и датчиком давления, которые были не такими надежными, как должны были бы быть. Впоследствии модели EcoTEC, выпущенные в период с 2000 по 2010 год, часто имеют код неисправности F75.

С момента разработки модельного ряда EcoTEC первого поколения котлы претерпели три капитальных ремонта.Новые модели намного прочнее и надежнее.

Котлы EcoTEC Plus и Eco Pro 28 чаще всего имеют код ошибки F75.

Какой код неисправности Vaillant F75?

Код ошибки Vaillant F75 вызван одной из двух причин;

Неисправный насос или

Засорен датчик давления.

При получении одного из таких сообщений рекомендуется связаться с инженером по газовой безопасности для решения проблемы.

Согласно официальному руководству по эксплуатации котла EcoTEC от Vaillant, объяснение кода неисправности F75 гласит:
.
Сообщение об ошибке в основном говорит о том, что котел не определяет давление и не может циркулировать воду по трубам или через систему центрального отопления.

Причина неисправности либо в том, что насос не работает, либо в том, что датчик давления засорен мусором и не может определить изменение давления, хотя насос работает.

Прежде чем исправить код неисправности F75, необходимо определить причину проблемы. К счастью, диагностировать ошибку несложно. Все, что вам нужно сделать, это слушать.

Цитаты

Чтобы получить расценки от доверенных газовых инженеров в вашем регионе, которые могут установить новый котел или устранить неисправность для вас, нажмите кнопку ниже:
Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить котировки
Ошибка F75. Причины неисправности насоса

Когда компания Vaillant впервые выпустила модельный ряд EcoTEC, насосы производила компания Wilo.К сожалению, эти насосы были склонны к протечкам и расщеплению. С тех пор репутация Wilo ухудшилась.

С 2005 года компания Vaillant начала устанавливать насосы датского производителя Grandos. Компания имеет прочную репутацию в отрасли и поставляет высококачественную продукцию. Британские производители котлов Glow Worm также используют их.

Впоследствии у большинства котлов EcoTEC не так много проблем с насосом, уж точно проблемы, которые считаются из ряда вон выходящими. Если у вас есть насос EcoTEC 20 или EcoTEC Pro, выпущенный до 2005 года, и вы продолжаете получать сообщение об ошибке F75, вероятно, проблема связана с насосом Wilo.

Как определить неисправность насоса с кодом F75 по умолчанию

Сброс котла. Вы делаете это, нажимая кнопку блокировки — ту, на которой есть символ пламени.

Подождите несколько секунд, затем откройте кран с горячей водой. Это зажжет котел.

При топке котла включается насос системы отопления и подает воду в кран.

Если насос сломан и не работает, вы ничего не услышите и не почувствуете.В этой ситуации потребуется установка нового насоса. Рекомендуется, чтобы вы вызвали инженера, зарегистрированного в системе Gas Safe, для установки нового насоса.

Если насос работает, вы услышите жужжание, а котел будет тихо вибрировать. Имейте в виду, что насос будет работать в течение нескольких секунд, затем замолкает примерно на 20 секунд, а затем снова урчит. Если вы слышите работу насоса, код неисправности F75 связан с неисправностью датчика давления.

Ошибка F75 — Ошибка датчика давления

Механическое оборудование в котлах склонно накапливать нагар и известковый налет.Мусор скапливается на датчике давления, и отложения могут стать настолько густыми, что датчик не сможет обнаружить изменения давления в насосе.

Если вы слышите, как работает насос во время работы котла, но к радиаторам не поступает горячая вода или тепло, замените датчик давления.

Есть два способа восстановить давление; очистите существующий компонент или установите новый. Любой вариант потребует квалифицированного инженера.

Хотите верьте, хотите нет, но самый экономичный вариант — купить новый датчик давления.Они не очень дорогие — от 30 до 85 фунтов стерлингов. На самом деле чистка датчика давления воды обходится дороже в трудозатратах.

Стоимость устранения неисправности Vaillant F75

Стоимость ремонта помпы или датчика давления котла Vaillant EcoTEC будет зависеть от марки заменяемой детали и сложности работы. К некоторым котлам сложнее добраться и отремонтировать, чем к другим.

Указанные ниже цены включают стоимость насосов и датчиков давления. Стоимость установки должна быть согласована с инженером по газовой безопасности, но обычно составляет около 130-150 фунтов стерлингов.

Насосы

Производитель Скорость Гарантия Цена

Грундфос 3-ступенчатая 5 лет 99,99 фунтов стерлингов

Грундфос Переменная скорость 5 лет 109,99 фунтов стерлингов

Грундфос Односкоростная 1 год 149,99 фунтов стерлингов

Фломаста Переменная скорость 2 года 74 фунта стерлингов. 89

Вило 3-ступенчатая 1 год 91,99 фунтов стерлингов

Датчик давления

Производитель Модель Цена

ДИФФ Typ505 ex комфорт 44,48 фунтов стерлингов

ДИФФ 109454 76,39 фунтов стерлингов

Атлантика 109447 84 фунта стерлингов.88

Атлантика 109448 33,95 фунтов стерлингов

Сонье Дюваль С5720500 58,97 фунтов стерлингов

ДИФФ 30,03 фунтов стерлингов

Атлантика Идра 4000/с 84,88 фунтов стерлингов

Обзор Vaillant EcoTEC Pro 28
Несмотря на проблемы прошлых котлов Vaillant, следует отметить, что последнее поколение намного надежнее. Они, конечно, по-прежнему будут иметь дефекты, как и любой другой котел, но владельцы моделей после 2010 года не должны иметь столько неисправностей F75.

Vaillant EcoTEC Pro выпускается в трех вариантах мощности; 24кВт, 28кВт и 30кВт. Vaillant EcoTEC Pro, возможно, является самым популярным, поскольку он лучше всего подходит для квартир и домохозяйств среднего размера с тремя спальнями и одной ванной комнатой.

При размерах 720 мм x 440 x 338 мм устройство достаточно компактно, чтобы аккуратно поместиться в сушильном шкафу или под лестницей.Кроме того, вы должны иметь возможность хранить его в кухонном шкафу. Если у вас мало места, Vaillant EcoFit Pure 825 будет немного меньше.

Vaillant EcoTEC Pro 28 имеет рейтинг энергоэффективности A ErP и рейтинг Sedbuk 89,3%. Скорость потока составляет 11,1 л/мин, что достаточно для душа, а также для ванны.

Эти котлы также поставляются с 5-летней гарантией, что свидетельствует о том, что производитель уверен в надежности своей новой линейки котлов EcoTEC.

Если у вас возникли проблемы со старым котлом Vaillant и вас интересует замена котла, воспользуйтесь нашим бесплатным сервисом. Мы можем помочь найти расценки на замену котлов вместе с установщиками в вашем регионе. Наши услуги бесплатны и не требуют покупки.
Сравнение котировок может сэкономить вам до 40%:

Нажмите, чтобы получить котировки
Хотите избежать проблем в будущем? Тогда взгляните на наш путеводитель по лучшей крышке для котла.

6 Причины кодов неисправностей Vaillant F75 и Glowworm F9

Код неисправности F75 на современной линейке котлов Vaillant (включая EcoTec Plus, Ecotec Pro, Ecomax и EcoFit) и код неисправности F9/F75 на современных котлах Glowworm (включая CXI, SXI, Flexicom, Energy и Betacom), пожалуй, самая распространенная неисправность, с которой мы сталкиваемся.

Обычно это довольно простое исправление, но оно может стать дорогостоящим, если ваш инженер догадывается о неисправности, а не выполняет логический процесс диагностики неисправности.

Компания Boiler Boffin является экспертом в области ремонта котлов Vaillant и Glowworm и охватывает весь Хартфордшир и Северный Лондон. Фактически мы сами выполняем ремонт от имени Vaillant Group Service.

Мы перевозим широкий ассортимент запасных частей Vaillant и Glowworm на наших фургонах, и обычно мы можем восстановить работоспособность вашего котла за одно посещение.

Что означает код неисправности F75 на котле Vaillant и код неисправности F9/F75 на котле светлячок?

Котлы Vaillant и Glowworm производятся одной компанией (Vaillant Group) и производятся на одном заводе в Дербишире.Логика, используемая в их печатных платах, практически идентична.
Код F75/F9 означает, что когда котел проходит пусковые испытания, он не заметил повышения давления в системе при попытке прокрутить насос.

Какие возможные причины неисправности F75/F9?

Основная причина того, что F75 / F9 является одной из наиболее распространенных ошибок, которую мы наблюдаем, заключается в том, что этот код охватывает довольно широкий спектр потенциальных проблем. Вы также часто обнаружите, что на самом деле у вас одновременно возникают 2 или более из этих проблем.

Наиболее распространенные причины появления этого кода неисправности:

1 – Отсутствие обслуживания котла

Проблемы F75/F9 почти наверняка можно полностью избежать, если ваш котел регулярно обслуживается инженерами, хорошо разбирающимися в этих котлах.

Все нижеперечисленные неисправности подлежат проверке и, в некоторых случаях, устранению в ходе планового обслуживания котла Vaillant/Glowworm, если оно выполняется компанией Boiler Boffin.

2 – Заблокирован или частично заблокирован Датчик давления воды .

Если этот датчик заблокируется, то он не сможет регистрировать повышение давления при вращении насоса и после нескольких попыток котел заблокируется.

Если это является причиной F75/F9, то стоит отметить, что вашему котлу может потребоваться промывка и/или штуцер системного фильтра, чтобы предотвратить блокировку нового датчика, и чтобы мусор в системе не повредил любые другие компоненты.

Это то, что мы будем тестировать и проверять во время планового обслуживания Boiler Boffin.
Датчик давления Vaillant / Glowworm
3 – Утечка компонентов

Эта неисправность фактически связана с заблокированным датчиком давления.

Если в вашей системе есть утечка, давление в системе упадет. Датчик давления должен заметить, что давление в системе упало, и отобразить код неисправности F22 .

Но если ваш датчик заблокирован, то он «застрянет» в определенной точке (поэтому давление в системе может быть на самом деле равно 0.3 бар, но ваш датчик не опустится ниже 1,2 бар).
Когда ваш насос вращается, датчик давления должен регистрировать повышение давления не менее чем на 0,2 бара, но если отображаемое давление намного превышает фактическое давление, насос не сможет создать достаточное повышение давления для активации датчик — вызывает отображение кода F75 / F9.

4 – Неисправность насоса

Если ваш насос заклинил, работает медленно или неисправен источник питания насоса, это также вызовет код неисправности F75 / F9.
Если это неисправность, это обычно означает, что требуется новый насос. Если ваш котел Vaillant был установлен после 2012 года, то обычно это просто случай снятия головки насоса и ее замены. Но если у вас более старый Vaillant Ecotec, вам может потребоваться замена всей секции гидроблока, к которой соединяется головка насоса.

Вы можете понять, требуется ли это, посмотрев на табличку с техническими данными насоса. Если у вас есть табличка с техническими данными на белом фоне и черными буквами, вам требуется замена гидроблока и насоса.Если у вас есть черная табличка технических данных с белыми надписями, вам, как правило, потребуется просто новая головка насоса.
Насос Wilo старого типа (слева)
Насос нового типа Grundfos (справа)
4 – Опорожнение расширительного бака

Расширительный бак в герметичной системе является основным компонентом, и жизненно важно обеспечить его правильную заправку и размер для системы. К сожалению, это одна из самых основных и наиболее распространенных проблем, с которыми мы сталкиваемся при посещении аварийных служб.

Если заряд воздуха слишком низкий или очень высокий, это повлияет на величину избыточного давления, которое насос может создать на датчике давления, и может вызвать ошибку F75.

Опять же, это то, что будет проверено во время любого обслуживания Boiler Boffin. На самом деле это то, что мы проверяем при каждом посещении, когда нам нужно слить воду из системы.

5 – Засорение трубопровода/теплообменника

Это менее распространенная неисправность – хотя ее часто диагностируют как причину, при неправильной диагностике это может стоить клиентам огромных затрат на работу, которая не требуется. .

Эта неисправность чаще возникает в старых версиях серии Vaillant Ecotec (модели, выпущенные до 2010 г.), которые ранее изготавливались с резиновыми секциями шлангов на подающем и обратном трубопроводе. Резина в этих трубах имеет тенденцию притягивать накопление магнетита намного быстрее, чем медные трубы, и может засориться, а это означает, что насос не может прокачивать воду через них.

* Какой бы тип котла/системы у вас ни был, мы всегда советуем установить магнитный фильтр на вашу систему отопления, чтобы улавливать любой циркулирующий мусор и предотвращать накопление магнетита внутри вашего котла.*
Системный фильтр Magnaclean Pro2https://boilerboffin.com/services/central-heating-upgrades/
Boiler Boffin обычно рекомендует клиентам во время обслуживания заменять любые резиновые шланги на медные секции новой конструкции, так как они имели тенденцию к разрыву. после засорения и разбрызгивания воды по всей внутренней части котла (обычно это приводит к его списанию).

Но если вы давно не обслуживали котел, или если человек, обслуживающий котел, не упомянул о том, что эти шланги были заменены, то они могут быть компонентом, вызывающим вашу проблему F75.

Теплообменник также может быть заблокирован и вызвать появление кода неисправности F75, хотя вы почти всегда будете предупреждены о том, что система загрязнена, поскольку датчик давления должен заблокироваться задолго до того, как заблокируется теплообменник.

Если вы постоянно меняете датчики давления из-за ошибки F75, то вам необходимо тщательно промыть вашу систему, потому что, если впоследствии теплообменник засорится, то его замена часто нецелесообразна с финансовой точки зрения.Это может означать, что вам придется потратить в несколько раз больше, чем будет стоить промывка, чтобы установить новый котел.

6 – Неисправная печатная плата

Последняя причина очень редкая, но она может случиться, и в прошлом инженеры несколько раз попадали в ловушку, потому что они не ожидали увидеть это.

Если PCB не подает питание 230В на насос, то насос не будет вращаться и после 3-х попыток запуска котел заблокируется, показывая F75.

Большую часть времени, когда насос не вращается, предполагается, что это происходит из-за того, что насос заклинило, но Boiler Boffin всегда проверяет насос, чтобы убедиться, что подается правильная мощность, прежде чем диагностировать потребность в новом насосе.

Бойлер Компания Boffin является специалистом по ремонту котлов Vaillant, и мы перевозим широкий ассортимент запасных частей на наших фургонах, что позволяет нам ремонтировать большинство котлов за одно посещение.

Если вы живете в Хартфордшире или Северном Лондоне, вы можете записаться на прием через наш веб-сайт или позвонить нам по телефону 01920459575

Исправление кода неисправности Vaillant F75 на комбинированных котлах Vaillant Eco Tec

2 F7 код неисправности является одной из наиболее распространенных проблем с котлами Vaillant и относится к проблемам с давлением. Котлы EcoTec Plus и Eco Pro 28 чаще всего выдают эту ошибку.

В этом руководстве мы расскажем вам о причинах, решениях и стоимости устранения кода неисправности котла F75 Vaillant. Читай дальше, чтобы узнать больше!
Или, если вы устали жить со своим ненадежным котлом, рассмотрите возможность перехода на высококачественный котел от лидера отрасли Worcester Bosch. Это удивительно доступно, если вы используете Heatable, где котлы Worcester Bosch стоят от 1965 фунтов стерлингов в комплекте с невероятной 10-летней гарантией.
Какой код неисправности котла F75 Vaillant?

В инструкции к котлу указаны следующие возможные причины неисправности Vaillant F75:

Неисправен датчик давления воды и/или насос, воздух в системе отопления, слишком низкое давление в котле; подключите внешний расширительный бак к обратке.

Сам котел может работать правильно, но код ошибки F75 может указывать на 1 из 2 вещей:

Датчик давления котла.

Насос центрального отопления.

Процесс диагностики неисправности F75 Vaillant не отличается особой простотой, и легко пропустить другие сопутствующие неисправности в котлах. Так что, если вы сомневаетесь, вам нужно связаться с инженером по газовой безопасности.

Неисправный датчик давления, вызывающий код ошибки Vaillant F75

Котел Vaillant серии EcoTec постоянно совершенствуется. Одной из причин этого является то, что более ранние модели котлов имели очень плохо изготовленные детали. И, одной из таких ранее неисправных деталей был датчик давления внутри котла.

С момента запуска оригинального котла EcoTec было проведено 3 капитальных ремонта датчика давления EcoTecs. Так что, к счастью, новые модели котлов намного прочнее и долговечнее. Если у вас есть EcoTec 2005-2010 года выпуска, скорее всего, у него более старый (менее надежный) датчик давления, и есть большая вероятность, что он вышел из строя — поэтому вы получаете F75 на свой котел.

Но что приводит к развитию этой неисправности котла?

Мусор является главным убийцей котельных систем центрального отопления.Сюда входят шлам и известковый налет.

Методы предотвращения включают установку устройства для уменьшения накипи, установку фильтра магнитной системы и дозирование системы ингибитором.

Возможно (особенно при отсутствии средств предотвращения неисправностей) датчик на котле забился мусором.

Неисправность насоса котла, вызывающая код неисправности F75

Одним из самых популярных на сегодняшний день производителей насосов котла центрального отопления является компания Grundfos.Они прочны, долговечны и доступны по цене для всех типов котлов. Такие производители, как Vaillant и Glow-Worm, стандартно используют их в своих котлах.

К сожалению, в более старых котлах Vaillant использовался насос низкого качества. Бренд Wilo постепенно терял свою репутацию, так как их насосы стали известны тем, что они вышли из строя задолго до того, как должны были. Если у вас более старый котел Vaillant EcoTec, на нем может быть установлен насос Wilo, из-за которого проблема и F75 на вашем котле.

Как диагностировать код неисправности котла F75 Vaillant

Начните с проверки котла Насос

Самый простой способ диагностики F75 кода неисправности насоса котла Vaillant. Если насос работает правильно, проблема, скорее всего, связана с датчиком давления.

При возгорании котла включается насос системы отопления. Это обеспечит циркуляцию воды вокруг трубопровода и центрального отопления.

Вы узнаете этот шум как мягкое гудение и, вероятно, почувствуете легкую вибрацию котла. Если шума или вибрации нет, то насос, вероятно, не работает, и вам необходимо установить новый насос.

Далее проверьте датчик давления на вашем котле
Если есть шум и вибрация, ошибка F75, скорее всего, связана с датчиком давления на вашем котле. Это можно исправить, очистив шлам в котле. Но время, затрачиваемое на работу, означает, что имеет смысл заменить весь датчик давления на новый.

Сколько стоит исправить код неисправности Vaillant F75?
Стоимость замены датчика давления и насоса центрального отопления на вашем котле будет разной. Разброс в цене будет происходить от:

Стоимость запчастей в зависимости от типа котла Vaillant у вас

Удобство работы. Доступ к некоторым котлам намного проще, чем к другим, и это сокращает трудозатраты (и стоимость).

Какое топливо использует ваш котел?

Стоимость приобретения нового котла Насос центрального отопления для вашего котла
Приготовьтесь заплатить 240-300 фунтов стерлингов за такой известный бренд, как Grundfos.

Стоимость приобретения нового датчика давления в бойлере
Ожидается, что вы заплатите 185–240 фунтов стерлингов.

Что дальше? Все еще нужна помощь или есть вопросы о ваших котлах?

Есть другие проблемы с котлом Vaillant? Мы рассмотрели неисправности котлов Vaillant F22, F27, F28 и F29 здесь и здесь код неисправности vaillant f61
Готовы перейти на новый котел Worcester Bosch? Вы можете получить котировки котлов менее чем за 2 минуты, используя эту интерактивную форму.
Или, если у вас есть неисправность котла, которой нет в списке, оставьте комментарий, и мы ответим, как только сможем.

Избегайте больших затрат на поломку

Обещание замены котла: если ему меньше 7 лет и мы не можем его отремонтировать, мы заменим его.

Попробуйте YourRepair . От 9 фунтов стерлингов в месяц

Все планы включают: годовое обслуживание котла, все запчасти и работу, неограниченную поддержку и круглосуточную горячую линию.

Неисправность котла F75 и как устранить неисправность F75 на котле Vailliant

В этой статье мы собираемся обсудить неисправность котла F75 , которая относится к Vailliant Eco Tec Combi Boilers и отличается от неисправности котла Vailliant F22.и код ошибки Baxi E119, о котором мы также сообщили.

Когда дело доходит до предметов первой необходимости в доме, можно с уверенностью сказать, что котел занимает довольно высокое место. Без этого жизненно важного элемента вы можете потерять горячую воду и/или центральное отопление — ни то, ни другое не идеально, когда температура начинает падать. Правильное определение кодов ошибок может дать полезную информацию о проблеме, и это первый шаг к ее устранению.

Что такое код ошибки F75?

Код ошибки F75 означает, что при запуске насоса изменение давления не регистрируется.Короче говоря, котел не может определить давление, которое он должен определять, когда насос включен и работает, а вода течет через систему. Обычно это происходит из-за проблемы с датчиком давления, насосом или утечкой в трубопроводе отопления, что приводит к потере давления в котле.

Датчик может засориться и засориться грязью, осадком или мусором, что означает, что он не может считывать или реагировать на изменения давления. Кроме того, неправильная установка может привести к накоплению углерода в системе фильтрации.

Утечка в трубопроводе вашей системы отопления может быть вызвана скрытым или заглубленным трубопроводом, который со временем изнашивается.

Могу ли я самостоятельно исправить код F75?

Одной из основных проблем с кодом F75 является диапазон проблем, которые он может выделить. Это сообщение об ошибке может указывать на большое количество проблем, поэтому вам нужно будет попытаться исправить или исправить их медленным, методичным процессом.

Первая проблема, которую следует рассмотреть, заключается в том, связана ли данная проблема с насосом или указывает на неисправность датчика давления.Начните с сброса котла с помощью кнопки блокировки, а затем включите отопление или запустите горячий кран, чтобы начать требовать тепло от системы.

Один из самых простых способов определить источник проблемы — просто внимательно прислушаться к работающему котлу и попытаться включить его. Если помпа работает правильно, вы сможете услышать низкий урчащий звук, повторяющийся в течение нескольких секунд за раз каждые двадцать или около того секунд. Если вы это слышите, проблема, скорее всего, в датчике давления; гула нет, значит проблема в насосе.

Если проблема связана с датчиком давления, ее довольно легко исправить, но для этого потребуется новая деталь — мы всегда советуем снимать, чистить и инвестировать в новую замену, а не пытаться ремонтировать. Хотя можно очистить и отремонтировать устройство, скорее всего, это приведет к отказу раньше, чем позже. Датчики давления довольно дешевы, поэтому всегда лучше начинать с нуля, а не пытаться ремонтировать, что может пойти не так и в конечном итоге стоить вам больше денег.

Что мне делать, если мой котел Vailliant Eco-Tec теряет давление?

Если у вас есть образование и образование в области машиностроения, отопления и котлов, есть шанс, что вы сможете самостоятельно отремонтировать или заменить неисправные детали, вернув своему котлу былую славу. Однако в большинстве случаев эту работу лучше доверить профессионалам. Ошибку F75 может быть сложно диагностировать и исправить, и любой ремонт лучше всего доверить местному инженеру по сантехнике и отоплению, у которого будут инструменты, оборудование и навыки для правильного выполнения работы.

Ошибка F75 вызвана утечкой в системе отопления?

Команда ADI Leak Detection — это те ребята, которые вам нужны, если в вашей системе отопления обнаружена скрытая утечка воды.

Мы используем широкий спектр специализированного оборудования для обнаружения утечек и многолетний опыт, чтобы определить точное место вашей утечки, потенциально предотвращая бесконечный ущерб вашему дому и сводя к минимуму затраты на устранение утечки. Лучше всего то, что в большинстве случаев наша плата за отслеживание и доступ покрывается страховкой вашего дома или здания.

Узнайте больше о наших специализированных услугах, посмотрев это короткое видео:

Позвоните в отдел обнаружения утечек ADI по номеру 0800 731 3843, если вы подозреваете, что потеря давления в вашем котле (ошибка F75) вызвана утечкой в вашей системе центрального отопления

Часто задаваемые вопросы Vaillant F27 F61 F62 F63 F64 F75 Проблемы с кодом неисправности

*См. список ниже, чтобы определить вашу конкретную модель котла.

В качестве официального сервисного агента Vaillant на северо-западе Англии, включая Большой Манчестер, Чешир, Ливерпуль, Мерсисайд, Ланкашир и Северный Уэльс, а также во всех местных и сельских районах.Glowcare рассматривает все срочные ремонты и поломки котлов Vaillant для клиентов как равные, посещая срочно и как можно быстрее часто в тот же день, на всех котлах Vaillant ecoTEC pro и Vaillant ecoTEC plus с такими проблемами, как Vaillant F.27, F.28, F .29, F.54, F.61, F.62, F.63, F.64, F.65 и F.67 Проблемы с кодом ошибки, проблемы с печатной платой, газовым клапаном и датчиком давления воды F.75 на Vaillant ecoTEC pro 24, 28 и 30, Vaillant ecoTEC plus 824, 831, 832, 835, 837, 838 или 937, Vaillant ecoTEC plus 612, 615, 618, 624, 630, 637, 415, 418, 428, 438.Vaillant ecoTEC Exclusive 832, 838. Vaillant ecoTEC pure, Vaillant ecoTEC Sustain, Vaillant Home combi 25, 30 и 35, Vaillant Home system 12, 15, 18 и 25, Vaillant ecoMAX Pro VU 186.0, VU 286.0. Vaillant ecoMAX 613/2, 618/2, 622/2, 635E, 824/2E, 835E. Vaillant TURBOmax pro 24 E, 28 E, TURBOmax plus 824 E, 828 E, VUW242/2-5 R1…R3.

Отображает ли ваш котел какой-либо из следующих кодов неисправности на котле Glow-worm 24, 30 или 38 CXI, HXI или SXI или Glow-worm Ultracom с кодом: F1, F2, F3, F4, F5, F6, F7 , F8, F9, F10, F11, F12, F13, F14, F15, F16, F17, F18, F19, F20, F21, F22, F23, F24, F25, F26, F27, F28 и т. д.
Сонье Дюваль: 01, 05, 0,5, 21, F1, F2, F3, F4, F5.
Vaillant: F0, F1, F10, F11, F13, F20, F22, F23, F24, F25, F27, F28, F29, F32, F37, F42, F43, F49, F60, F61, F62, F63, F64, F65 , F67, F70, F71, F73, F74, F75, F76, F78.

Коды неисправности могут появиться, когда котел испытал, например, «низкое давление в системе», «отказ электроснабжения» или «отсутствие газа в приборе».

Имея под рукой руководство по эксплуатации котла, вы можете проверить конкретный код «F», чтобы определить его значение, а затем попытаться перезагрузить котел.

Это вполне может решить проблему.

Однако вы, возможно, попробовали это и обнаружили, что возвращается код «F».

Это может свидетельствовать о более сложной неисправности или поломке котла, которую вы не сможете устранить самостоятельно. Если это так, то вам понадобится опытный инженер по газовой безопасности для обслуживания и ремонта.

Glowcare — сертифицированные специалисты Vaillant UK по газовым котлам Vaillant & Glow-worm на северо-западе Англии. Мы занимаемся всеми распространенными неисправностями, включая проблемы Glow-worm 30 CXI F.11, F.12 Неисправность печатной платы, F.13 Неисправность печатной платы, F.14 Проблемы с печатной платой, Утечка в переключающем клапане котла, Неисправный датчик давления в котле, Пустой экран светящегося червя. @glowcare.co.uk, чтобы договориться о сервисном звонке.

* Светлячок 24 CXI, 30 CXI, 38 CXI, Светлячок 12 HXI, 15 HXI, 18 HXI, 24 HXI, 30 HXI, 38 HXI, Светлячок 18 SXI, 30 SXI, Светлячок 12 CI , 15 CI, 18 CI, 24 CI, 30 CI, 38 CI, Светлячок Flexicom 24 CX, 30 CX, Светлячок Flexicom 12 HX, 15 HX, 18 HX, 24 HX, 30 HX, Светлячок Flexicom 18 SX, 30 SX, Светлячок Ultracom 24 CX, 30 CX, Светлячок Ultracom 24 CXI, 30 CXI, 38 CXI, Светлячок Ultracom 12 HXI, 15 HXI, 18 HXI, 24 HXI, 30 HXI, 38 HXI, Светлячок Ultracom 18 SXI, 30 SXI, Светлячок Ultrapower 100, Ultrapower 170, Светлячок Ultracom2 24 CXI, Ultracom2 30 CXI, Ultracom2 35 CXI, «British Gas», BG 330, 330 Plus, Светлячок Xtramax HE и высокоэффективные конденсационные котлы Glow-worm XTRAFAST.

* Сонье Дюваль Thema Condens F24E, F30E. Сонье Дюваль Конденс F24E, F30E. Saunier Duval ISO Fast Condens F35E, Saunier Duval XEON Condens F18E, F30E. Saunier Duval Thema Plus Condens F30E. Сонье Дюваль Энвиро Плюс F24E, F28E. Saunier Duval Thema Classic 24E, 30E, 35E. Сонье Дюваль ISO Max F28E. Сонье Дюваль ISO Fast F28E, F30E. Сонье Дюваль Протерм 80Е, 100Е. Сонье Дюваль Ягуар 80E, 100E. Сонье Дюваль Икона 24T, 28T.

Газовый котел испортит коды ошибок леопард.Газовый котел Леопард: коды ошибок, или как устранить любую проблему. Код неисправности F61

Вышел из строя внешний датчик работающий в эквитермическом режиме регулирования. Обратите внимание на правильность подключения датчика и самого элемента.

Понятно, что это неполный перечень возможных технических сбоев в работе газовых котлов Протерм.

Более подробные инструкции и ошибки указаны в технической документации. Кроме того, вы можете получить знания в Интернете.

В сети достаточно роликов, рассказывающих о проблемах и способах их устранения.

Например узнать как и чем в домашних условиях почистить теплообменник.

Без сомнения, часть проблем можно устранить самостоятельно. Но большинство поломок требуют вмешательства специалиста.

В вопросах безопасности и качественного устранения технических сбоев в работе газовых котлов необходимо обращаться в сервисный центр за помощью специалистов.
Газовый котел Протерм Леопард неисправность показывает 104 .Не рискуйте и не занимайтесь самолечением. Это может привести к серьезным проблемам. Следовательно, вам придется выкладывать деньги из своего кармана на незапланированный повторный ремонт.

При выборе центра технической помощи обратите внимание на наличие сертификатов и срок работы центра: как давно компания оказывает такие услуги.

Говоря о качестве, нет смысла пользоваться мастерскими, расположенными недалеко от дома.Более того, мастера выезжают к вам по указанному адресу.

Регулярно проводите техническое обслуживание оборудования. Это залог стабильной работы газового котла.

Наконец

Как бы производители не расхваливали свою продукцию, проблемы все равно возникают. Отдельные элементы и блоки выходят из строя. Этого нельзя избежать.

Это означает, что к вопросам технических проблем нужно подходить спокойно и взвешенно.

Качественный ремонт с гарантией на выполненные работы могут дать только специалисты сервисного центра.В своей работе они используют оригинальные детали и комплектующие.

Если вы уверены в своих силах, то можете взять на себя часть работы по устранению недостатков. Но это риск: помните об этом. Удачи тебе!

Если проблема не устранена, обратитесь за помощью к квалифицированному специалисту.

Для выравнивания напряжения подключите устройство через стабилизатор напряжения.

Возможно проблема кроется в самом датчике, а точнее в его неисправности, замените на новый.

Так же проблема может крыться в неисправной плате, сдайте ее на тестирование, и при необходимости замените на новую. Щит управления котлом Leopard

f6 Ошибка f6. Указывает на открытие датчика тяги. Проверьте следующее:

Исправность датчика тяги.

Прозвонить цепь датчика с платой на обрыв или короткое замыкание.

Проверьте, правильно ли работает газовый клапан.

Проверить на короткое замыкание на корпус.

Проверить исправность предохранителя.

Возможно, неисправен датчик, контролирующий перегрев теплообменника.

Вы робот?

Устройство и принцип работы котлов Леопард

Основные коды ошибок

Другие неисправности

Устройство и принцип работы котлов Леопард Двухконтурный газовый котел Леопард от Протерм – это аппарат, способный работать как на природном, так и на сжиженном газе, оснащенный битермическим теплообменником.Пропускная способность жидкости из крана 8 литров в минуту, подогрев до 35 градусов. Потребляемая мощность 135 Вт. Оснащенный встроенным процессором, он контролирует работу устройства, сравнивая показания датчиков.

При обнаружении неисправности подача газа прерывается и на дисплее отображается код неисправности. Этот прибор прост в эксплуатации, КПД в отопительный сезон составляет 90%.

Котел газовый настенный протерм леопард

Проверьте: — шланг подачи воздуха от вентилятора к дифференциальному реле.- правильное положение шланга к дифференциальному реле (точка подключения Р2). — работа вентилятора F7 — Ошибка связи Котел не распознает входные сигналы — мигает светодиод рядом с символом молнии. Проверьте: — соединение разъемов на панели управления и панели дисплея/пользовательском интерфейсе. — панель управления (визуальная). — панель дисплея/пользовательский интерфейс (визуальный). Ошибка F8 — Неисправность газового клапана Газовый клапан не реагирует на команды с пульта управления.Устройство выключено — мигает светодиод у символа молнии.
Проверьте: — разъем питания газового клапана. — сопротивление катушки газового клапана. Ошибка F9 — Потеря предустановленных параметров котла Возможно, были утеряны пользовательские или сервисные настройки некоторых параметров устройства.

Неисправность котла Protherm леопард

Обратите внимание! Комнатный регулятор и датчик наружной температуры для эквитермической системы регулирования подключаются к клеммной колодке. Нагрев горячей воды Благодаря модуляционному управлению котел всегда нагревает горячую воду в битермическом теплообменнике с такой мощностью, что необходимая температура горячей воды поддерживается даже при изменении давления (потребленного количества) горячей воды.Летом функцию обогрева можно отключить. Подключение комнатного термостата Клеммная колодка для подключения комнатного термостата и датчика наружной температуры расположена на задней стороне панели управления.
На клеммной колодке имеется перемычка для подключения комнатного термостата с завода.

Коды ошибок газовых котлов барс

Встроенный подпиточный клапан для добавления воды в систему отопления. Высокая эффективность нагрева горячей воды в битермическом теплообменнике.Цифровое отображение давления в системе отопления на дисплее, если давление упадет ниже рекомендуемого предела, на пульте управления появится предупреждение.
Специальный, более мощный насос с удалением воздуха. Электронное считывание давления отопительной воды — при падении давления ниже рекомендуемого предела, мигающий диод на дисплее предупреждает пользователя об этом, в случае протечки воды блокируется запуск котла. Защита от замерзания — когда температура отопительной воды падает ниже 4С, устройство автоматически включается и нагревается до тех пор, пока температура отопительной воды не достигнет 8С.

Защита от перегрева — насос всегда включается, когда температура отопительной воды превышает 80°С.

Protherm леопард 24 бтв (бов)

Проверьте, не неисправен ли датчик давления жидкости.

Проверьте, цел ли расширительный бачок.

Если падение повторяется и вы не можете найти причину, обратитесь за помощью к квалифицированному специалисту.

f1 В жизни тема страхов почему-то часто обходится стороной. Коды ошибок и неисправности газовых котлов Proterm Panther F1 Flame out Пламя погасло из-за подачи газа в котел — мигает светодиод у символа молнии Проверить: — аварийный термостат и при необходимости перезапустить его — подачу газа в котел ввод — установка мощности котла (нижняя граница мощности не соответствует установленной) — расстояние между концами электродов розжига + тросы, электрод ионизации + кабель — трансформатор розжига — газовый клапан — автоматика управления.

Если температура воды отопления превышает 90°C, прибор выключается и на дисплее появляется предупреждение. Нагрев вытяжного воздуха — Котел работает в соответствии с управлением от комнатного термостата или по заданной температуре вытяжного воздуха — Насос работает и циркулирует вытяжной воздух — ГВС в теплообменнике не движется. — Когда температура в помещении или температура вытяжного воздуха достигает заданного значения, устройство выключает горелку.Нагрев ГВС — При подаче ГВС датчик протока ГВС посылает сигнал на плату управления. — Насос отключен, а теплообменник охлаждается только бытовой водой. — Вокруг трубы, в которой нагревается хозяйственно-питьевая вода, имеется подогрев воды — Функция РВ — равномерный нагрев хозяйственно-питьевой воды по всей поверхности и уменьшение отложений кальция.

Что сделать, чтобы снова заработало? Ответ: Ошибка F8 — неисправность газового клапана. Возможно, он вышел из строя и его необходимо заменить на новый.Вопрос: Повышается давление горячей воды. Те. умыться и принять контрастный душ — то же самое.

Внимание

Спецов не нашел. Как с этим бороться? Ответ: Скорее всего, у вас скважина. То же самое было и в этом, и в другом котле. Все решилось просто. Для начала нужно проверить давление в гидроаккумуляторе (синий или красный бак), оно должно быть около 1,5 бар, если меньше, то подкачать.

Если при нажатии на клапан бежит вода, то внутреннюю мембрану надо менять.После того, как все это было проверено, проверяем, не падает ли и давление. Если да, то реле давления должно быть настроено на более высокое давление для порога отключения насоса.

Вопрос: Подскажите, у леопарда течет вода из дозатора, который за помпой, что делать.

Газовый котел протерм леопард 24 ww типовые неисправности

Защитные функции газового котла Protherm Leopard Защита от замерзания Котел оснащен встроенной защитой от замерзания, которая защищает его (но не систему отопления и трубопроводы ГВС).При снижении температуры отопительной воды до уровня ниже 4С устройство включится независимо от требования комнатного регулятора и независимо от установки регулятора температуры отопительной воды в положение «солнце». Когда температура отопительной воды достигает 8 C, устройство автоматически выключается.
Защита насоса Кратковременное включение насоса (ок. 30 сек.) После 24 часов бездействия защищает его от заклинивания при длительном простое. Защита по сокращению цикла работы котла Эта функция ограничивает количество пусков, влияющих на срок службы устройства и его экономичную работу, функция активна только в режиме отопления.

Информация

В зависимости от модификации может быть с естественным или принудительным отводом продуктов сгорания. Основные коды ошибок Учитесь играть в шахматы у тренера будущих чемпионов. Далее рассмотрим самые распространенные ошибки газового котла Леопольд, разберемся, что нужно сделать для их устранения.

а6 Ошибка а6. Это происходит из-за низкой температуры в помещении, где установлен котел. Температура в помещении, где установлено устройство, не должна опускаться ниже 0 градусов, если по каким-то причинам это может произойти, установите там электрический радиатор.f0 Поможем получить спортивный разряд по шахматам или звание кандидата в мастера спорта. Ошибка f0. Возникает, когда давление циркулирующей жидкости падает ниже 0,7 бар. Вам необходимо сделать следующее:

Поднять давление в системе отопления до необходимого значения (1,5 бар.). Это можно сделать с помощью косметического крана.

Особенности Протерм Леопард 24 БТВ/БОВ Встроенный микропроцессор управляет всей работой котла, обеспечивает самодиагностику, а дополнительно можно установить комплект эквитермного регулирования, состоящий из пульта управления и датчика наружной температуры .Непрерывное регулирование — осуществляется на основе постоянного сравнения фактических значений со значениями, требуемыми (заданными) пользователем. Плавный пуск – после розжига котел некоторое время работает на минимальной мощности; эта функция отключается при нагреве горячей воды, а необходимая мощность достигается практически мгновенно. Защита насоса — Если насос непрерывно бездействует в течение 24 часов, он кратковременно включится, что снижает вероятность заклинивания из-за отложений. Повышенный класс электрозащиты, что соответствует условиям размещения котла в санузлах и над ванной.
После этого котел должен запуститься. Вопрос: Подскажите пожалуйста, какую максимальную температуру в трубах можно установить на котле Протерм Леопард 24 бтв/бов площадь дома 100 кв.м. Ответ: Максимальная температура — 75 град С. Вопрос: Протерм Леопард 24 БОВ до 50 гр . нагрев все работает нормально, если добавить, то через минуту отключается и выдает ошибку F6, что это? Ответ: Неисправность воздушного моностата или вентилятора. Вопрос: Protherm Leopard 24 при первом подключении выдает ошибку F6.
Подскажите, в чем может быть проблема, может проблема в установке? Ответ: Ошибка F6 — неисправность моностата вентилятора. Вопрос: котел леопард 24 БОВ 17 серии. У меня ошибка F8, что означает эта неисправность и как ее исправить? Ответ: Возможно, неисправен газовый клапан. Вопрос: Установка Протерм Леопард остановилась. Мигает ошибка F8.

Отопители Протерм оснащены системой самодиагностики. Благодаря этому ошибки в работе котла Леопард высвечиваются в виде кодов на дисплее.Их расшифровка поможет определить место возникновения проблемы, чтобы быстро восстановить работоспособность устройства.

Особенности работы котла Protherm Leopard

Аппарат имеет чугунное основание, что дает высокий КПД 90-92%. Двухконтурный газовый котел работает одновременно на отопление и горячее водоснабжение (ГВС). Конструкция оснащена битермическим теплообменником типа «труба в трубе». Вода циркулирует по наружной трубе для системы отопления, по внутренней трубе для ГВС.

Встроенный режим «Зима-Лето» экономит расход топлива. Котел может работать на газе от сети или от баллона. Камера сгорания бывает открытой и закрытой.

Коды ошибок

Обычно производитель указывает значение неисправности в инструкции по эксплуатации. Но не все понимают технический язык, к тому же руководство пользователя можно потерять. Поэтому мы приводим расшифровки в таблице.

Символы на дисплее Значение Средство

А6 Низкая комнатная температура. Если температура упадет до 0 градусов, оборудование замерзнет. Подключить радиатор для обогрева помещения.

Ф0 Давление упало ниже 1,5 бар. Что делать:

Увеличьте давление, открыв подпиточный клапан;

Осмотрите соединения и трубы на наличие утечек. Если есть разрыв, заклейте его;

Диагностика датчика давления и расширительного бачка.

Ф1/Ф29 Пламя погасло.Свет молнии мигает. Прервана подача топлива:

Отвинтить газовый кран;

Посмотрите на показания манометра. Убедиться, что давление газа в магистрали в норме;

Перезапустить котел

Снова вставьте вилку в розетку;

Диагностика работы вентилятора.

F2 Неисправен датчик воды в системе отопления. Измерить сопротивление датчика, проверить целостность проводки, подтянуть соединения.

Ф3 Устройство перегрелось. Что делать:

Прочистить сетку фильтра, насос от засора;

Удалить накипь из теплообменника;

Проверьте, подходит ли антифриз для вашей системы. Если нет, замените жидкость.

F4 Датчик температуры ГВС не работает. Световой диод мигает. Подтянуть контакты от датчика к электронной плате.Замените неисправный элемент.

F5 Внешний термодатчик неисправен. В противном случае система сигнализирует об отключении электроэнергии.

Диагностика детали. Установить новый элемент;

Установите регулятор напряжения, если случаются частые скачки напряжения. Панели управления и дисплей могут быть несовместимы.

F6 Поломка дифференциального реле, вентилятора, датчика тяги. Проверка:

Соединения датчика и реле с платой управления;

Исправность деталей, топливный клапан, предохранитель;

Датчик перегрева;

Убедитесь в отсутствии короткого замыкания на корпус.

F7 Проблемы со связью. Отсутствует контакт между ЖК-дисплеем и электронным модулем.

Перезарядить технику;

Осмотрите провода между модулем и дисплеем. Измерить цепь на предмет короткого замыкания, обрыва цепи;

Вставьте вилку в розетку;

Включите косметику. Показатели должны быть равны 1-2 барам.

F8 Поломка клапана подачи топлива. Диагностика проводки, катушки клапана.

F9 Неверные настройки. Перенастройте свои показатели.

Ф10 Короткое замыкание (КЗ) датчика температуры на подаче. Проверка мультиметром, установка новой детали.

Ф11 Короткое замыкание контроллера NTC на обратку.

Ф12/Ф13 Короткое замыкание NTC нагревателя горячего водоснабжения.

Ф14 Закороченный коллектор NTC.

Ф15 Короткое замыкание выхода газа NTC.

Ф16 Короткое замыкание NTC тяги.

Ф17 Короткое замыкание возврата коллектора NTC.

Ф18 Короткое замыкание NTC заземления водонагревателя.

Ф19 Короткое замыкание NTC капота.

Ф20 Сработал термопредохранитель. Снизить температуру в цепи, проверить предохранитель.

Ф21 Блокировка устройства из-за увеличения установленных значений. Обратитесь в сервисный центр.

Ф22 В системе мало воды.

Разблокировка, замена помпы;

Включение подпитки до номинального уровня.

Ф23/Ф72 Недостаточно жидкости.Термодатчики на обеих линиях дают разные показания. Убедитесь, что датчики работают нормально.

Ф24 Уменьшено количество охлаждающей жидкости. Температура повышается слишком быстро. То же, что и F22.

Ф25 При открытии смесителя вытекает слишком горячая вода. Отрегулируйте показания термостата.

Ф26 Ненормальный ток катушки клапана. Вызов специалистов.

Ф27 Имеется сигнал наличия пламени в горелке, хотя топливо не подается. Диагностика и замена электрода ионизации. Осмотр контактов, проводки.

Ф28 Первая попытка зажигания не удалась. Попробуйте еще раз.

Ф30 Контакты датчика блокировки разомкнуты. Отремонтировать цепь, поставить рабочий элемент.

Ф31 Короткое замыкание датчика блокировки.

Ф32/Ф33 Включен режим «Антизамерзание». Вентилятор вращается неправильно. Исправьте вращение вентилятора, отключите режим в теплое время года.

Ф35 Выбрасываются некачественные продукты сгорания. Очистка:

Трубы от корпуса до дымохода;

Шахты дымовые от сажи, мусора, посторонних предметов;

Убедитесь в достаточном натяжении. Без этого котел нельзя включать.

Ф36 Определение наличия тяги. Для изделий с открытой камерой сгорания. Зажгите спичку и поднесите ее к окну управления. При наличии сквозняка пламя будет отклоняться в сторону. В противном случае он будет постоянно гореть.

Ф37 Лопасти вентилятора вращаются вне допустимого диапазона. Диагностика соединения.

Ф38 При измерении частота не соответствует спецификации. Вызов мастера.

Ф39 Ошибка самодиагностики.

Ф41 Подача топлива отрегулирована неправильно. Изменить настройки.

Ф42 Неисправен кодирующий резистор. Проверка состояния элемента.

Ф43 Модель автомобиля определяется неправильно. Обращение в сервис.

Ф49 Низкое напряжение на шине eBus.

Ф55 Проблемы с датчиком СО.

Ф58 Нет контакта с предварительным подогревом.

Ф60 Проблемы управления топливным клапаном +

Ф61 Проблемы с регулировкой газового клапана —

Ф62 Клапан не работает.

Ф63 Проблемы с ЭСППЗУ.

Ф64 Ошибка AOC.

Ф65 Электронные компоненты перегреваются.

Ф66 Шина IIC работает неправильно.

Ф67 Ошибка присутствия пламени.

Ф70 Проблемы с OSN.

Ф71 Обрыв датчика расхода воды. Затяните соединения.

Ф73 Плохой контакт датчика давления.

Ф74 Проблемы с проводкой контроллера давления. Замена петли.

Ф75 Насос включен, но давление не повышается. Перезапуск системы.

Ф76 Перегорел плавкий предохранитель на основном радиаторе. Установка рабочего предохранителя.

Ф80 Ошибка SHE. Обратитесь за помощью к специалисту.

Ф81 Неисправность циркуляционного насоса.

Ф82 Проблемы с тестером анодов.

Ф90 Нет связи с модулем APC.

Ф91 Датчик на модуле APC неисправен.

Пользователи иногда жалуются, что котел Леопард гудит и шумит при работе. Проверьте теплообменник на наличие известковых отложений. Если трубки покрыты отложениями, очистите их. Для этого используется реагентный насос. Система прокачивается, затем промывается чистой водой.

При первых признаках неисправности не откладывайте ремонт.Осмотрите оборудование, найдите причину поломки. Иногда дело просто в неправильных настройках, тогда следует следовать инструкции. Если вы почувствовали запах газа в помещении, быстро закройте вентиль и обратитесь в газовую службу.

03.05.2017 Евгений Фоменко

Устройство и принцип работы котлов Протерм

Рассмотрим подробнее самые популярные модели производителя Protherm.

Протерм Гепард 23 МТВ (MTV)

Данная модель настенного двухконтурного котла относится к среднему ценовому сегменту.Оснащен функцией подогрева жидкости для бытовых нужд, мощность прибора 23 кВт. На рынке представлены две модификации модели, естественного (MOV) и принудительного (MTV) удаления продуктов сгорания.

Работа котла контролируется комнатным термостатом или датчиком наружной температуры. В конструкции предусмотрен жидкокристаллический дисплей, с помощью которого осуществляется контроль за работой устройства.

Cheetah 23 MTV не нуждается в подключении к дымоходной системе, так как имеет коаксиальную систему дымоудаления, что позволяет устанавливать его в помещении без дымохода.Встроенный теплообменник изготовлен из нержавеющей стали, есть датчик, контролирующий давление в системе.

Котел Протерм Гепард 23 МТВ
Работает в двух режимах зима/лето, мощность регулируется благодаря модулирующей горелке. Вода приобретает заданную температуру через 3 секунды после открытия крана, КПД 91%.

Есть функция защиты от замерзания и перегрева системы. Из достоинств – очень прост в эксплуатации, не загрязняет окружающую среду при эксплуатации, доступная цена.

Протерм Рысь

Способ установки настенный, котел предназначен для отопления помещений и нагрева горячей жидкости. В зависимости от площади помещения есть два варианта мощности 24 кВт и 28 кВт. За счет принудительного отвода продуктов горения возможна установка в помещении без обустроенного дымохода, либо при отсутствии технической возможности оборудовать его там.

Котел Протерм Рысь

Несмотря на невысокую стоимость, имеет хороший КПД 94%, при этом расход топлива небольшой.Имеет два режима работы: экономичный и комфортный. Благодаря встроенной электронике происходит автоматический розжиг и контролируется горение пламени.

Контроль температуры нагрева воды осуществляется с помощью датчика NTC, который устанавливается на выходе вторичного теплообменника. Оснащен трехступенчатым циркуляционным насосом, обеспечивается защита от замерзания при снижении температуры ниже 5 градусов.

Протерм Скат

Модельный ряд 6кВт, 9кВт, 12кВт, 18кВт, котел электрический, имеет возможность ступенчатой регулировки мощности, работает очень тихо, подходит для обогрева небольших площадей.

Котел Протерм Скат

Прибор одноконтурный, предназначен для обогрева помещения, КПД 98%, подключается к сети 220 В. Благодаря большому количеству функций есть отличная возможность дистанционного управления.

Протерм Медведь 40 КЛОМ

Это самая популярная модель в этой линейке напольных чугунных газовых котлов, а также модели Протерм КЛОМ 20, 30, 40, 50. Эту модель часто используют совместно с твердотопливным котлом, как дополнительный отопительный прибор.

Котел Протерм Медведь 40 КЛОМ

Несомненный плюс — простота использования, высокий КПД 92%. Также в серии Медведь есть линейка Протерм 40 КЛЗ, которая оснащена встроенным бойлером на 90 литров, есть возможность замены отдельных чугунных секций, что значительно снижает затраты, связанные с ремонтом.

Протерм Пантера (Пантера)

Предназначен для отопления офисов, жилых домов и обеспечения горячей водой. Возможны модификации с открытой камерой сгорания или закрытой.Пропускная способность горячей воды 13-15 литров, максимальная отапливаемая площадь помещения до 260 кв.

Может работать при низком давлении, наличие защиты от замерзания системы отопления, имеет высокую степень безопасности. Благодаря дисплею есть возможность следить за работой котла.

Котел Протерм Пантера

Проектом предусмотрено два теплообменника, один для обеспечения теплом в системе отопления, другой для горячего водоснабжения. Подходит для систем, где необходимо поддерживать минимальную температуру, есть режим «комфорт», при его включении из крана через 2 секунды течет горячая жидкость.Есть система самодиагностики.

Протерм Ягуар

Относится к самым недорогим моделям настенных газовых котлов, предназначенных для квартиры или жилого дома. Есть два варианта мощности 11 и 24 кВт, производительность 10 литров в минуту, автоматическая модуляция пламени, независимая работа двух контуров.

Котел Протерм Ягуар

Основные коды ошибок

ф1

Ошибка F1 (Ф1). Пропадание пламени, блокировка розжига и перекрытие подачи газа к газовому клапану.Это происходит, когда на плату не поступает сигнал о наличии пламени от электрода ионизации, при этом газовый кран открыт, срабатывает защитный механизм и котел отключается.

Причиной также может быть недостаточное давление газа. Для устранения нажмите кнопку перезагрузки, и проверьте, открыт ли газовый кран, и нелишним будет проверить вилку в розетке, перевернуть ее, поменяв полярность.

Также ошибка F01 часто свидетельствует о перегреве термостата, для устранения попробуйте нажать на нем кнопку перезагрузки.Эта проблема очень часто возникает в модели Proterm KLOM.

ф2

Ошибка f2 (f2). Вышел из строя датчик температуры контура отопления, либо температура теплоносителя упала ниже 3 градусов. В устройстве срабатывает блокировка, так как может образовываться лед. Это часто свидетельствует о выходе из строя датчика, проверьте его и при необходимости замените на новый.

Датчик температуры отопительного контура

Однако такая ситуация может быть вызвана запуском устройства в зимнее время года, когда температура в системе действительно недостаточна.Чтобы запустить систему, увеличьте температуру в системе.

ф3

Ошибка f3 (f3). Эта ошибка сигнализирует о перегреве котла и означает, что достигнут допустимый критический максимум 95 градусов, срабатывает защита и котел автоматически отключается.

Подождите, пока температура не упадет ниже этого значения, котел запустится самостоятельно. Если эта ситуация повторится, переустановите термопредохранитель.

ф4

Ошибка f4.Вышел из строя датчик ГВС, при возникновении данной поломки котел нормально работает на обогрев контура отопления, прекращается нагрев жидкости для бытовых нужд. Зачастую такая поломка свидетельствует либо о том, что датчик вышел из строя и его необходимо заменить, либо об окислении контактов, почистите и осмотрите их.

ф5

Ошибка f5. Поломка датчика наружной температуры. При такой неисправности устройство работает, однако контроль температуры осуществляется датчиком температуры котла.Для его устранения проверьте, нет ли механического обрыва в цепи котла-датчика, если обрыва нет, его необходимо заменить.

Термодатчик котла Протерм

ф6

Ошибка f6 (f6). Указывает на поломку датчика дымовых газов. Прозвоните соединительные провода между датчиком и платой. Возможно вышла из строя плата, отправьте в сервисный центр на диагностику, либо неисправен сам датчик. Эта поломка может быть вызвана неисправным запальным трансформатором, проверьте его.

ф7

Ошибка f7. В инструкции ошибка описана как отключение. Этот разрыв может быть где угодно, и означает, что при подключении к контроллеру не приходит сигнал от одного из элементов, либо недостаточно напряжения на клемме в плате управления.

Необходимо визуально осмотреть все провода, прозвонить их на обрыв, проверить все разъемы. Также возможно, что сама плата вышла из строя и нуждается в ремонте. Если вы ничего не смогли найти, обратитесь за квалифицированной помощью к специалисту.

ф8

Ошибка f8 Сигнализирует об обрыве цепи датчика NTC и заземлении котла ГВС. Прозвоните эту цепочку соединений, отключите и снова подключите эти элементы, так как могли оторваться контакты. Если эти манипуляции не дают результата, замените датчик.

ф10

Ошибка f10. Указывает на короткое замыкание в датчике температуры подачи NTC.

Эта неисправность отображается на дисплее, если:

Произошло короткое замыкание в NTC устройства, установленного на входе OB.В данной ситуации требуется его полная замена.

Также возможно, если уровень напряжения в цепи снизился до 0,40 В.

Произошло короткое замыкание в штекере устройства. Что делать в этой ситуации? Только его полная замена, ремонту не подлежит.

ф15

Ошибка f15. Короткое замыкание датчика обратной тяги. Регулятор дымовых газов расположен в верхней части котла и соединен с воздуховодами вентиляторов.

Необходимо разобрать, почистить все клеммы, удалить отложения с трубки.Если эта процедура не работает, вам нужно будет заменить его новым устройством.

ф20

Ошибка f20 (ф20). Сработал предохранительный ограничитель температуры. Возможно неправильное подключение датчика температуры подачи, из-за этого температура поднялась выше допустимой нормы (95 градусов) или произошел обрыв цепи.

Ограничитель температуры газового котла

Позвони ей, если не найдешь неисправность, попробуй переподключить. Проверьте, правильно ли работает насос, выполните выпуск воздуха.Если вам не удалось решить эту проблему самостоятельно, обратитесь за помощью к специалисту.

ф22

Ошибка 22. Данная проблема сигнализирует о низком давлении жидкости в контуре отопления менее 0,3 бар.

Возможные причины этого:

Неисправен датчик давления жидкости. Требуется замена.

Неисправность или засорение насоса, либо его работа не регулируется. Очистите его и проверьте правильность работы.

Добавьте жидкость в систему.Проверить все элементы на герметичность, так как из-за течи может упасть давление, при обнаружении устранить ее.

ф23

Ошибка f23. Превышение допустимого уровня разницы температур между подающей и обратной линиями.

ф24

Ошибка f24. Низкий уровень жидкости в контуре отопления, температура очень быстро растет.

Возможно, это произошло из-за:

Засорение насоса или недостаточная производительность.

Произошло завоздушивание системы, вследствие чего снизилось давление, продуйте ее.

Перекрытие шоссе… Посмотрите, все ли краны в системе открыты.

ф25

Ошибка f25. Сработала система защиты от проникновения угарного газа в помещение. Почему котел выключается? При возникновении данной неисправности контакты реле размыкаются, из-за нарушения циркуляции воздушного потока.

Причина может быть:

ф28

Ошибка f28 (ф28). Пламя гаснет при включении.

Возможные причины этой неисправности:

Также будет полезно почистить всю группу розжига, включая горелки.

ф29

Ошибка f29 (ф29). Гашение пламени во время работы котла.

Рассмотрим возможные причины:

Отсутствует подача газа в котел… Возможно нет газа в магистрали, необходимо обратиться в газовую службу.

Проверить заземляющие устройства, фаза, ноль.

Такая же причина может быть и в забитой горелке, для этого снимите кожух с котла открутив два болта. Далее проверьте состояние горелки, при необходимости почистите ее.

ф33

Ошибка f33 (ф33). Сработала система защиты от замерзания вентилятора. Контакт в реле не замкнут.

Возможно по нескольким причинам:

ф55

Ошибка f55. Неисправность датчика угарного газа.

Вам необходимо проверить следующее:

Состояние контактора и реле . Если обнаружите залипание, то мелкозернистой наждачной бумагой зачистите и обезжирьте их.

Возможно, неисправна плата управления и ее необходимо заменить.

ф62

Ошибка f62. Неисправен газовый клапан.

Что делать.

Коды ошибок газовых котлов Vaillant

Код ошибки

Объяснение кода ошибки

Возможные причины неисправности

Ф.00

Обрыв цепи в датчике подачи NTC

Неисправность датчика NTC, кабеля или разъема

Ф.01

Обрыв в цепи датчика NTC

Неисправность датчика NTC, кабеля или разъема

Ф.02

Размыкание датчика NTC температуры наполнения привода (VSC)

Разъем NTC не вставлен или вставлен неплотно, датчик NTC неисправен, или соединение с корпусом вставлено неплотно/не вставлено, кабель

Ф.03

Открытие датчика привода NTC (VSC)

Датчик NTC неисправен, штекер вставлен неплотно/не вставлен, кабель

Ф.04

Обрыв в цепи датчика NTC

Неисправность датчика, кабеля или разъема

Ф.05

(Только Vaillant Атмо)

Обрыв в цепи датчика внешней тяги котла

Неисправность датчика, кабеля или разъема

Ф.06

(Только Vaillant Атмо)

Обрыв цепи внутреннего датчика тяги

Неисправность датчика, кабеля или разъема

Ф.10

Короткое замыкание датчика NTC (более 130°С)

Неисправность датчика, кабеля или разъема

Ф.11

Короткое замыкание обратки датчика NTC (более 130°С)

Неисправность датчика, кабеля или разъема

Ф.12

Короткое замыкание — NTC заполнения привода (>130°C) (VSC)

Разъем NTC неисправен, недопустимо

Контакты NTC или на электронике, неисправен NTC, неисправен кабель

Ф.13

Короткое замыкание датчика горячего пуска

Замыкание штекера датчика на массу, короткое замыкание в жгуте проводов, неисправен датчик; Температура > 130°С.

Ф.14

Короткое замыкание обратки датчика NTC (более 130°С)

Неисправность датчика, кабеля или разъема

Ф.15

(Только Vaillant Атмо)

Короткое замыкание внешнего датчика тяги

Неисправность датчика, кабеля или разъема

Ф.20

Срабатывание датчика STB

• датчик — NTC неисправен или неправильно подключен

• устройство не выключается

Ф.22

«Сухой ход»

— очень мало воды в устройстве,

— неисправность в кабеле, подходящем к насосу

— насос заклинил или вышел из строя

— слабая циркуляция воды

— датчик NTC неисправен

— неисправна электронная карта

Ф.23

Отсутствие воды в системе.

Распознается путем сравнения температуры воды на обратке и подаче.

— слишком мало воды в устройстве

— кабель к насосу

— Насос неисправен или заблокирован

— слабая циркуляция — датчик NTC неисправен

— повреждена плата электроники

Ф.24

Отсутствие воды в системе — очень высокая температура на подаче

• Слишком мало воды в приборе

• неисправность кабеля, подходящего к насосу

• насос заклинил или неисправен

• слабая циркуляция воды

Ф.25

Отключение устройств безопасности:

Слишком высокая температура выхлопных газов

Штекерное соединение, дополнительная тепловая защита от опрокидывания

(STB) прерывается, обрывается жгут проводов

Ф.26

Отсутствие надлежащего тока для шагового двигателя газового клапана

Ф.27

Ионизационный сигнал «Постороннее пламя» указывает на наличие пламени при закрытом газовом клапане

• постороннее пламя, неисправность газового электромагнитного клапана

• неисправность в работе датчика пламени (заменить электронную плату)

Ф.28

«Устройство блокировки зажигания»

Неудачные попытки розжига, агрегат не запускается

— неисправность в подаче газа, например:

— неисправен счетчик газа или редуктор давления газа

— наличие воздуха в газе

— слишком маленький расход газа

— газовый кран закрыт

• неисправность газовой арматуры (неисправность основного газового магнита или оператора)

• неправильное подключение к газопроводу (слишком мало газа для розжига)

• неисправность трансформатора розжига

• разрыв тока ионизации (кабель, электрод)

Ф.29

«Сбой в рабочем режиме» Пламя погасло во время работы, попытки розжига не увенчались успехом

• временно прекращена подача газа из газопровода

• выход из строя запального трансформатора

• рециркуляция дымовых газов

• Ошибка подключения заземления к устройству

Ф.30

Поломка щупа котла (экоКРАФТ/3)

Ф.31

Замыкание датчика котла (ecoCRAFT/3)

Ф.32

Отклонение скорости вентилятора (только конденсация)

Вентилятор заблокирован, штекер неправильно вставлен в вентилятор, неисправен датчик Холла, неисправен жгут проводов, неисправна электроника

Ф.33

Через 30 минут после запроса на тепло реле давления газ-воздух не замыкает контакт.

Только для Vaillant turboTEC

Нет сигнала от реле давления газ-воздух.Реле давления газ-воздух не размыкает контакт после выключения вентилятора

Ф.34

Маностат не выключается при остановке вентилятора

Ф.35

Ошибка в воздушной/газовой трубе

Линия подачи воздуха/газа закрыта

Ф.36

(Только в Vaillant Atmo)

Датчик дымовых газов обнаружил поступление дымовых газов в помещение

• недостаточные внешние условия для запуска устройства

• короткая выхлопная труба

• недостаточный поток воздуха

• Температура установки системы слишком высока

• недостаточное отступание устройства от стен в месте его установки

Ф.37

Отклонение скорости вентилятора (слишком высокая или слишком низкая скорость во время работы)

Датчик давления не вставлен или неисправен (но не короткое замыкание или обрыв)

Ф.42

Кодирующий резистор короткого замыкания

КЗ на закодированное сопротивление в шине

Ф.43

Обрыв кодирующего резистора

Разрыв в цепи сопротивления кодирования

Ф.49

Обнаружение пониженного напряжения на шине eBus

Короткое замыкание в шине eBus, перегрузка eBus или на шине eBus 2 источника напряжения с другой полярностью

Ф.55

Ошибка датчика угарного газа

Ошибка кабельной магистрали:

— Штекер датчика СО не вставлен или вставлен слабо

— Обрыв/короткое замыкание в кабельном стволе

— Датчик СО неисправен.

Ф.56

Превышено предельное значение горения

Значения выбросов CO превышают предельные значения (более 60 секунд)

Ф.57

Сама диагностика не удалась

Рециркуляция отработавших газов, блокировка/засорение системы выпуска отработавших газов, слишком низкое давление газа, блокировка/засорение пути свежего воздуха, колеблется скорость вращения вентилятора, установка настроена на неправильный вид газа

Ф.60

Газовый клапан — ошибка 1

Неисправность электроники, лампочка на панели не горит

Ф.61

Газовый клапан — ошибка 2

Неисправность электроники, лампочка на панели не горит

Ф.62

Газовый клапан — ошибка задержки срабатывания

Наличие пламени более 4 секунд после закрытия газового клапана

• электронный сбой

• засорение форсунок или газосборника

• неисправность газового клапана

Ф.63

ошибка ЭСППЗУ

Ошибка контрольной суммы

• электронный сбой

• неисправность ЭМС

Ф.64

ошибка АЦП

• неисправность датчиков (подача, обратка, выхлопные газы, непонятная кодировка прибора)

• электронный сбой

Ф.65

ASIC-блокировка при перегреве электронного блока

• Температура в коммутационном блоке слишком высокая.

• Температура в помещении, где установлена система, слишком высокая.

• электронный сбой

Ф.66

Я? Ошибка связи C-Bus

• Неисправность дисплея

• неисправность кабеля, подходящего к дисплею

• электронный сбой

Ф.67

Ошибка GFA

Проверьте наличие пламени на горелке (разные показания для микропроцессора и ASIC)

• электронный сбой

• неисправность электрода ионизации или подходящего провода

Ф.70

Неверный номер исполнения котла для дисплея и/или электроники

При этом были заменены дисплей и электроника, а номер

Котел повторно не вводится

Ф.71

Показания датчика потока не меняются

Неисправен датчик на линии подачи

Ф.72

Неверное показание датчика подачи и/или возврата

Неисправность датчика подачи и/или обратки

Ф.73

Неверный сигнал датчика давления воды (слишком низкий)

Обрыв датчика давления воды или короткое замыкание на 0 В или

Датчик давления воды неисправен

Ф.74

Неправильный сигнал датчика давления воды (слишком высокий). Давление > 4,5 бар.

Замыкание датчика давления воды на 5 В/24 В или

Ошибка внутреннего датчика давления воды

Ф.75

После 5-кратного запуска насоса повышение давления >50 мбар

Изменение давления не определяется при включении насоса:

Датчик давления воды или/и помпа, воздух в системе отопления, низкое давление воды в котле, расширительный бачок подключен к подаче

Ф.76

Сработало устройство защиты от перегрева на первичном теплообменнике.

Кабельные или плавкие соединения в первичном теплообменнике повреждены или первичный теплообменник неисправен.

Ф.77

Достигнут максимальный уровень

Вода в насосе слива конденсата / нет обратной связи с модулем 2 из 7

Неисправен насос слива конденсата или получен сигнал обратной связи

От клапана дымовых газов (возможно только в сочетании с этими принадлежностями)

Ф.78

Недопустимая конфигурация с членством

Неправильное электрическое соединение с аксессуаром

Ф.82

Ошибка прибора для проверки анода, питаемого от постороннего источника

Если не подключен анод, который питается от внешнего источника, краевая заглушка не вставлена/неуместна в печатной плате в распределительной коробке; С анодом, подключенным к внешнему источнику, анод неисправен, контакты анода или электроника имеют неправильное электрическое соединение, кабель

Е11

Блокировка

Подключение датчиков NTC подающей и обратной линий

Е12

Блокировка

150 сек.
