Деревянная лестница на второй этаж своими руками: фото + видео

Двухэтажные дома или коттеджи должны быть оснащены надежными лестницами. В качестве материала изготовления этих конструкций чаще всего выбирают дерево. Деревянные лестницы на второй этаж можно приобрести готовыми или сделать самостоятельно. Выбрав второй вариант, вы снизите свои материальные затраты и сделаете именно то, что вам действительно нужно

Виды конструкций

Чтобы построить лестничную конструкцию, необходимо уметь пользоваться инструментом, знать правила построения эскизов и чертежей. Это позволит:

• запроектировать все составляющие элементы конструкции;
• учесть потенциально слабые места и исправить недостатки еще на стадии проекта;
• рассчитать размеры ступеней таким образом, чтобы было удобно подниматься и спускаться.

Для изготовления лестницы лучше всего использовать древесину. Этот строительный материал является экологически чистым, практичным, податливым в работе, что особенно важно для начинающих мастеров. С помощью специального инструмента можно сделать лестницу такой формы, которая идеально бы подходила к вашему интерьеру:

• прямой или закругленной;

• простой или декоративной;

• тяжелой или легкой.

Выделяют следующие популярные виды конструкций деревянных лестниц:

Выбор схемы лестницы

Для частного дома или деревенской дачи подходит как маршевая, так и винтовая лестница. Однако следует не забывать, что спиральные конструкции требуют очень точного монтажа, а также специальных элементов (например, перила закругленной формы). Чтобы их сделать, нужно овладеть технологией профессионального монтажа.

Особенно это касается более сложных лестничных конструкций, которые на начальном этапе можно использовать лишь как образец для вдохновения, а не подражания. Не стоит полагаться на готовые схемы, так как в них не учитываются все особенности вашей ситуации.

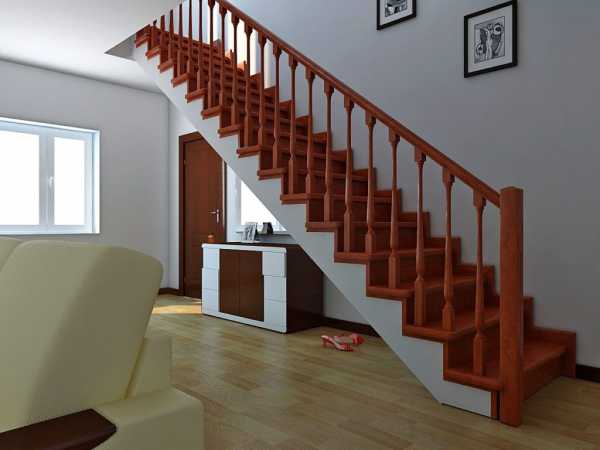

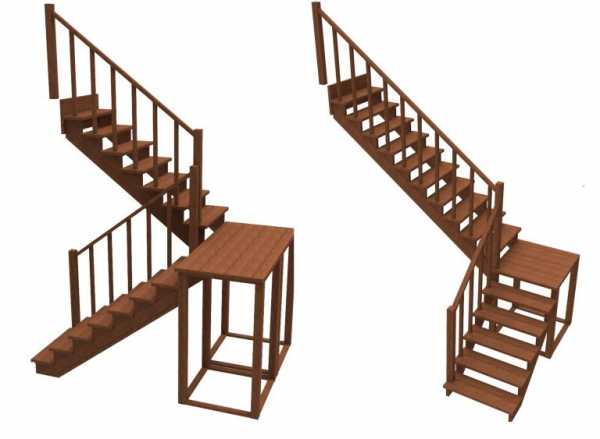

Что же касается маршевых лестниц, то изготовить и установить своими руками их гораздо проще. Они бывают различных конфигураций:

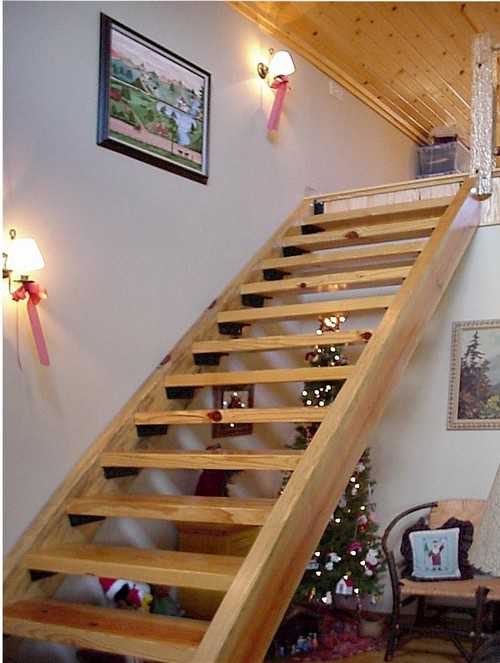

• прямыми одномаршевыми;

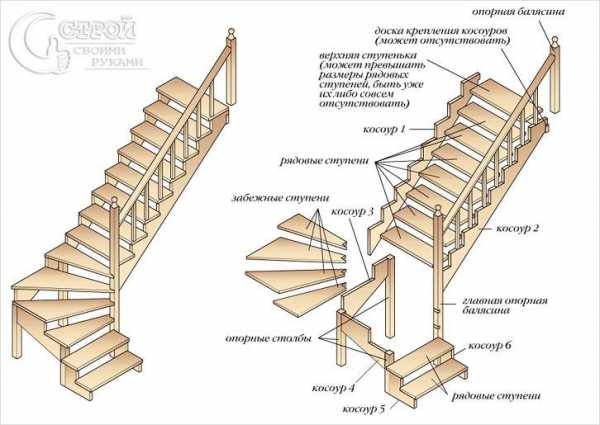

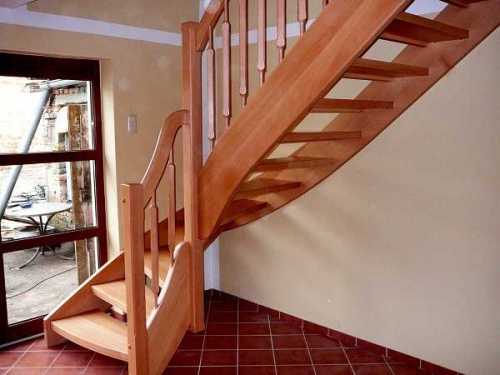

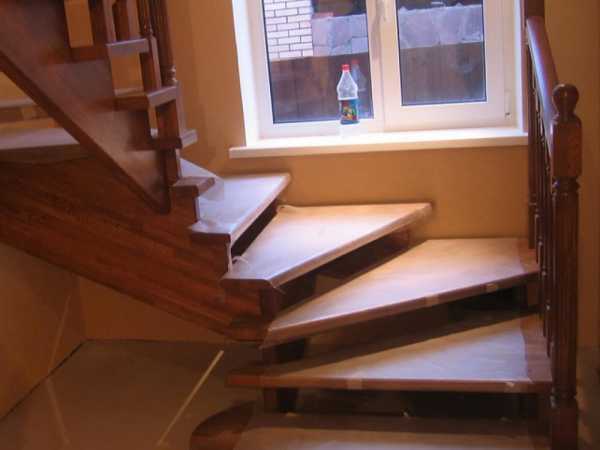

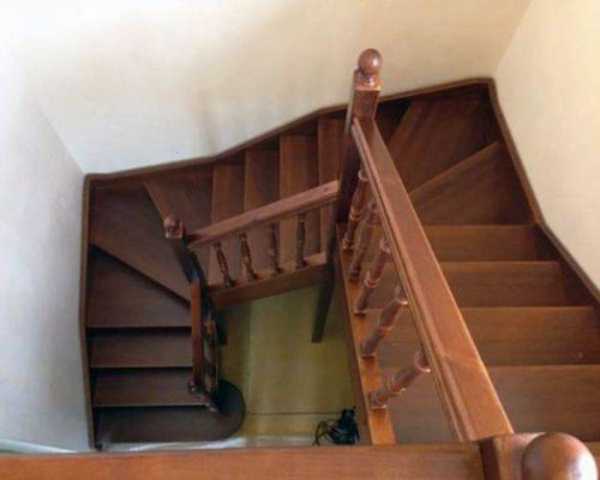

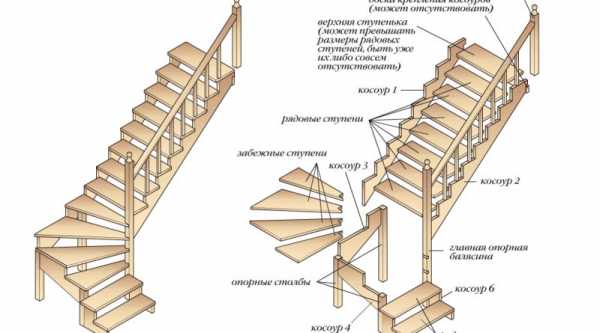

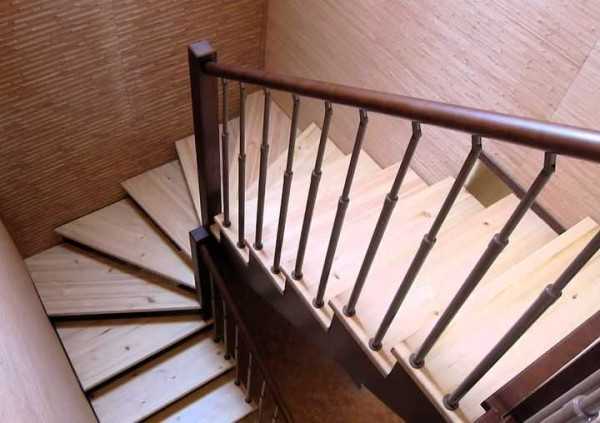

• забежными поворотными: право- или левозаходными, в зависимости от планировки дома;

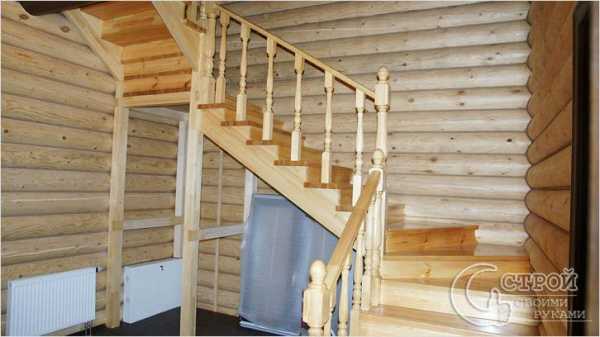

• П-образными двухмаршевыми;

При размещении лестницы на 2 этаж, насчитывающей свыше 10 ступеней, рекомендуется разделить ее площадкой с поворотом, после чего она может пойти вверх вдоль стены под углом 90 или 180 градусов.

Выбор той или иной модели зависит от вашего вкуса и особенностей планировки дома.

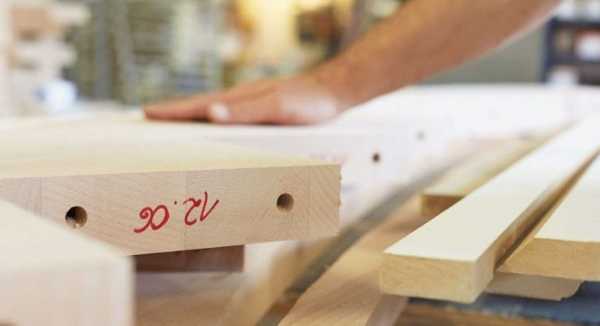

Подготовка материалов

Прежде чем самому сделать деревянную лестницу на второй этаж, необходимо определиться с выбором строительного материала. Самыми популярными породами дерева являются сосна и лиственница. По эксплуатационным характеристикам изделия из лиственницы лучше, так как меньше подвержены гниению.

Лиственница не боится влаги, более того, при впитывании жидкости структура становится более крепкой. Это достаточно весомое преимущество, так как в доме всегда будет небольшая влажность. Для строительства лестницы подойдут также: дуб, кедр, бук и другие породы древесины, но по стоимости это не самое дешевое удовольствие.

Срок службы дерева во многом зависит от того, как просушены пиломатериалы. Предельная степень влажности древесины должна быть не более 12%.

Хорошо просушенные доски стоят дороже, но это с лихвой компенсируется за счет долговечности лестницы.

Если пиломатериалы достаточно влажные, то придется самостоятельно сушить древесину. Для этого ее помещают в хорошо проветриваемое помещение с постоянным температурным режимом на срок не менее 3 месяцев.

Расчет основных параметров лестницы

Существуют определенные рекомендуемые размеры. Точные параметры лестничной конструкции на второй этаж рассчитываются при построении схемы.

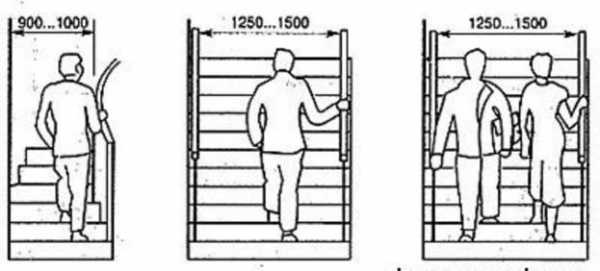

Ширина

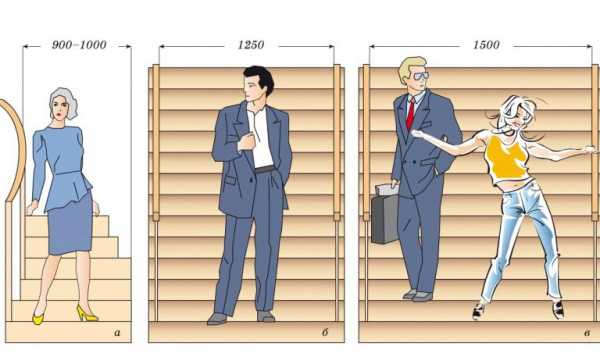

Стандартная ширина лестницы – от 90 до 150 см. Но при расчете данного показателя следует принимать во внимание следующие моменты:

• насколько удобно будет одновременно двум людям идти навстречу друг другу;
• позволяет ли выбранная вами ширина переносить по лестнице крупногабаритные предметы (мебель, технику).

Длина

Для вычисления данного показателя потребуются принять размеры ступеней и посчитать их количество. Опыт показывает, что, выполняя чертеж самостоятельно на бумаге, допускаются ошибки. В результате этого лестница в реальности становится длиннее, чем на рисунке. Выйти из подобной ситуации можно следующим образом: включить в лестничную конструкцию несколько забежных ступеней.

Высота

Определяя общую высоту, неопытные мастера зачастую допускают ошибки. Они берут в расчет только расстояние от чернового пола до потолка комнаты верхнего этажа. Это не совсем правильно. При составлении чертежа нужно учитывать чистовую отметку 1 этажа и толщину пола на верхнем этаже вместе с финишной отделкой.

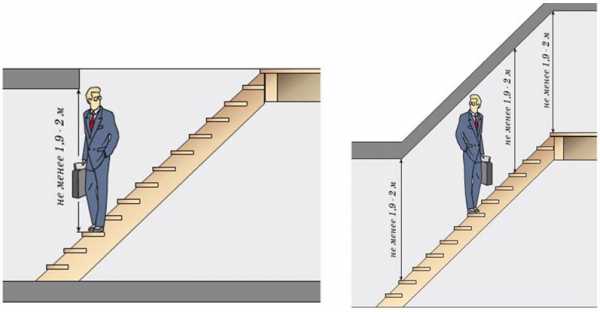

Параметры проема в перекрытии

Важно оставить достаточно пространства между ступеньками и перекрытием верхнего этажа. Как правило, оно равняется росту наиболее высокого человека и составляет приблизительно 190 – 200 см.

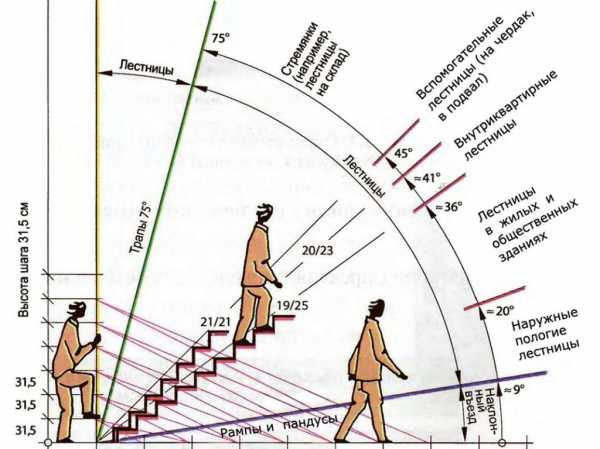

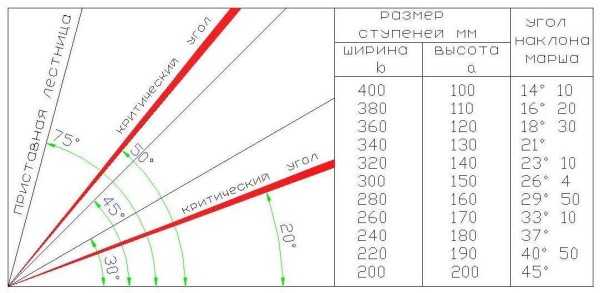

Уклон лестницы

Чтобы построить деревянную лестницу на второй этаж своими руками, рекомендуется соблюсти уклон лестничной конструкции 40-45 градусов. Если превысить этот показатель, то на ней будет тяжело подниматься людям преклонного возраста, маленьким детям.

При выборе пологой конструкции повышается расход строительных материалов и сокращается полезная площадь комнаты. Поэтому при расчете этого показателя следует исходить из доступного места.

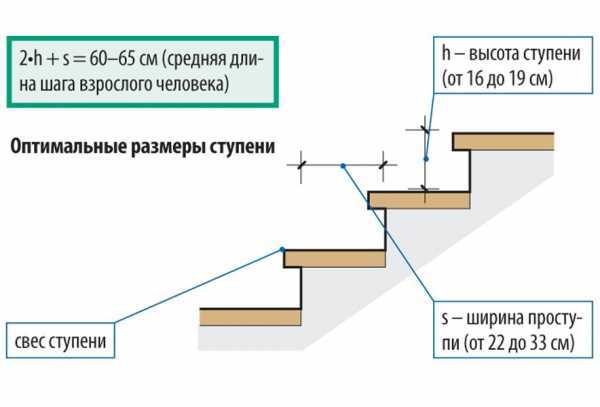

Ступени

Их составными элементами являются проступь и подступенок. При определении размера проступи необходимо ориентироваться на 45 размер стопы. Поэтому оптимальной шириной ступеней считается 30 см.

Размер подступенка, в зависимости от уклона лестницы, составляет от 15 до 20 см.

Чтобы подсчитать количество ступеней, следует высоту всей конструкции разделить на высоту одной ступени. Последняя величина выводится путем суммирования толщины доски и высоты подступенка.

При построении чертежей важно учитывать следующее:

1. Все ступени должны быть одинаковые по размеру.
2. Если в конструкции насчитывается свыше 18 ступеней, то целесообразно внести в проект 2 марша и предусмотреть площадку. Ее называют смотровой, поворотной или промежуточной. Местом ее расположения может быть центр пролета или участок недалеко от начала лестницы.

Онлайн-калькулятор для расчета

Для вашего удобства все вычисления вы можете произвести при помощи удобного онлайн-калькулятора расчета лестницы. В результате вы получите готовые чертежи и спецификацию материалов.

Монтаж маршевой деревянной лестницы

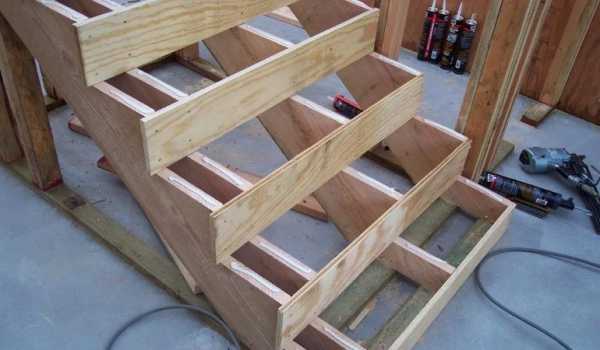

Установка деревянной межэтажной лестницы начинается с изготовления косоуров (или тетив), проступей и подступенков.

Проступи вырезаются из доски по ранее заготовленному шаблону. Стандартная их толщина варьируется от 30 до 40 см. Если сделать больше, то это будет неоправданный расход материалов и утяжеление конструкции. Подступенки выполняют в сооружении декоративную функцию. Поэтому на них можно сэкономить, используя доску 10-15 мм.

Косоуры изготавливают из цельной доски, на которой отсутствуют какие-либо дефекты. Оба косоура должны быть идентичны, чтобы лестница не получилась асимметричной и перекошенной.

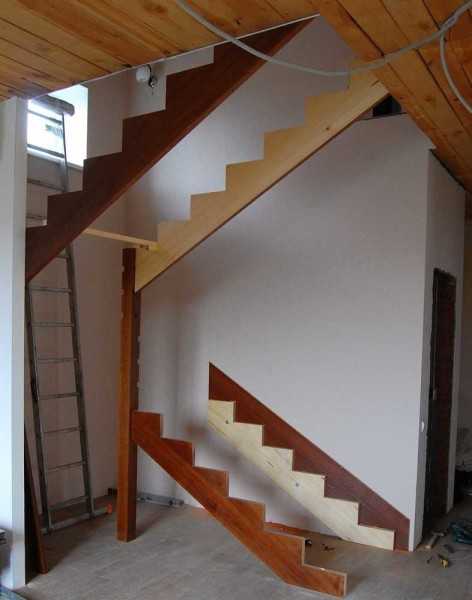

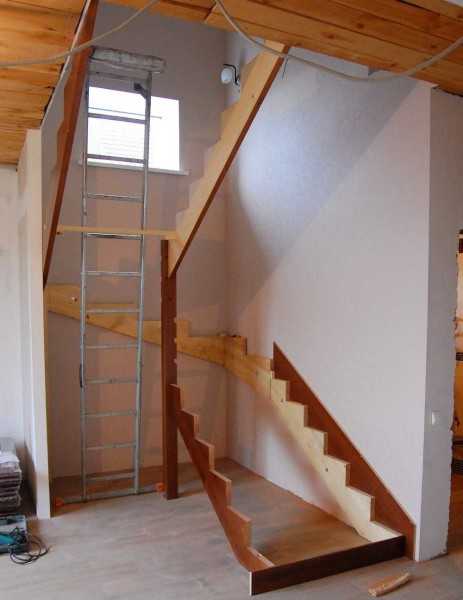

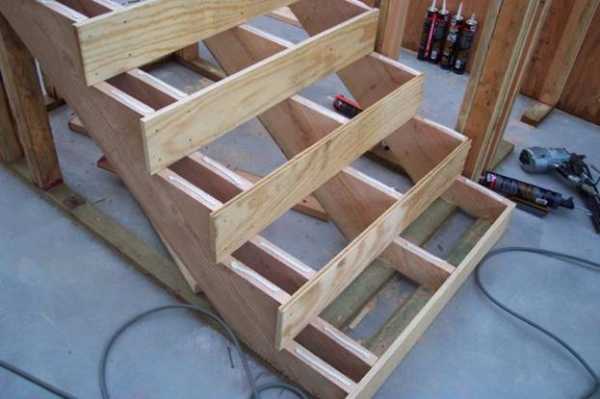

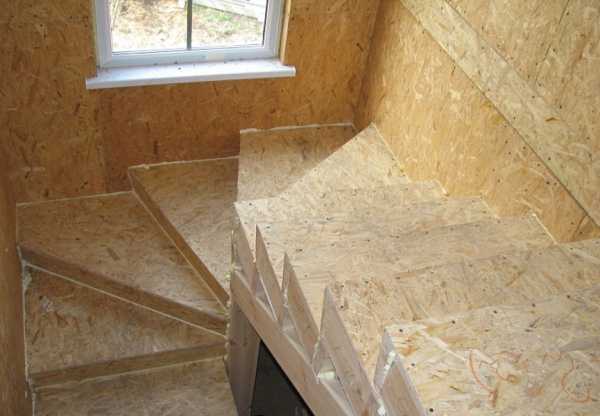

Сборка каркаса

Установка косоуров начинается с проделывания пропилов на балке перекрытия, расположенной вверху лестничного пролета. Иногда пропилы заменяются упорами из металла, которые следует крепить к вертикали перекрытия анкерами. Независимо от того, какой способ вы выберите, косоуры должны быть крепко зафиксированы к перекрытию.

На нижнем этаже по линии самой первой ступени устанавливают в полу опорный брус. В качестве крепежа используют анкеры.

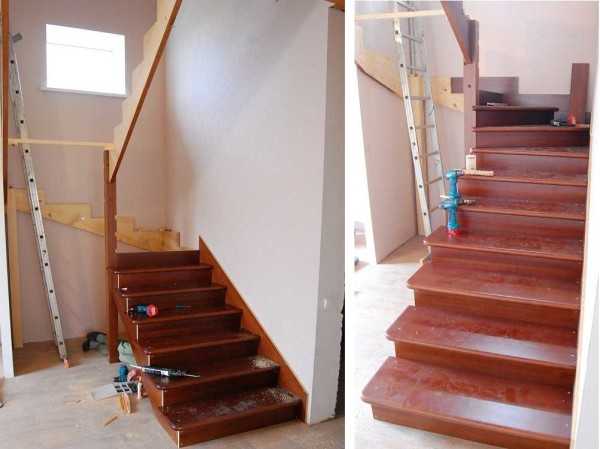

Монтаж составных частей

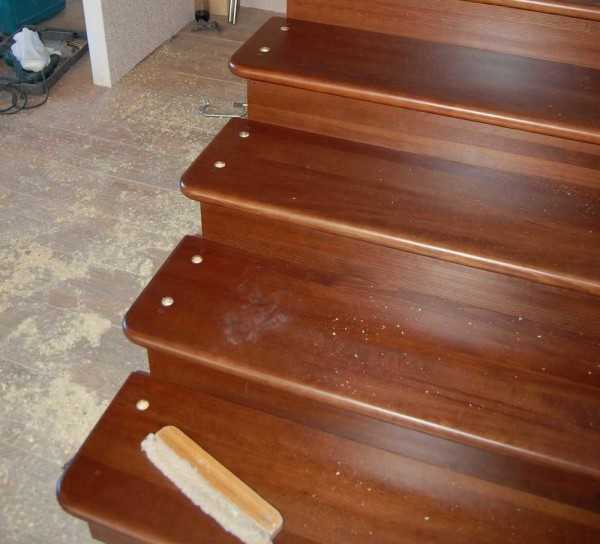

Установить ступени не составит особого труда. Вырезы косоуров промазывают клеем и приставляют к ним подступенки, которые затем необходимо выровнять и закрепить с помощью шурупов.

Поверх укладывают проступи и фиксируют их к подступенкам, косоурам. Под них рекомендуется положить полимерные прокладки в виде лент. Это предотвратит появление скрипа в результате трения друг о друга деревянных деталей.

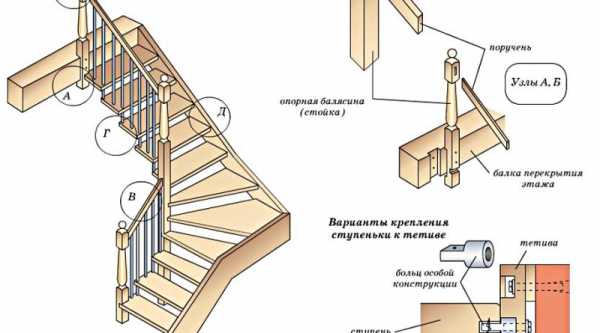

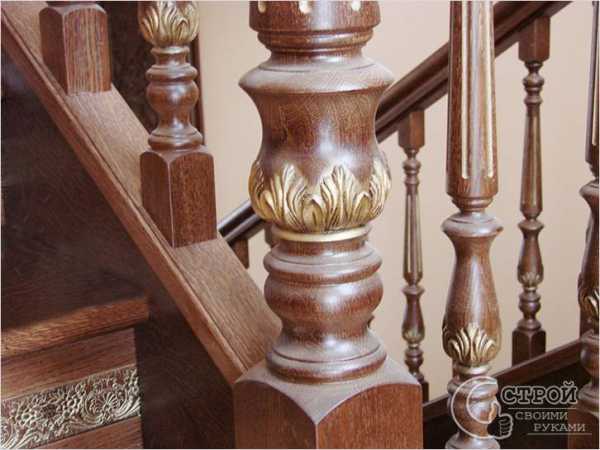

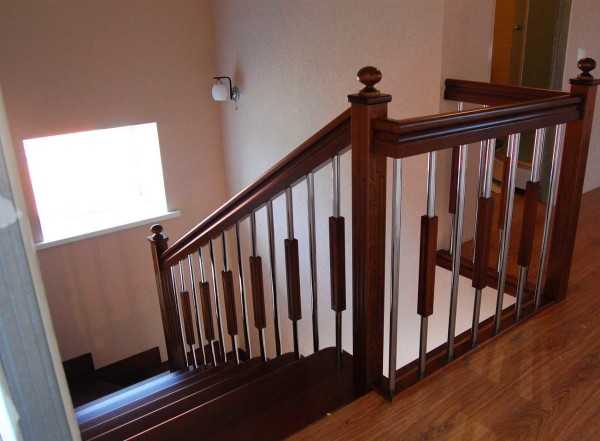

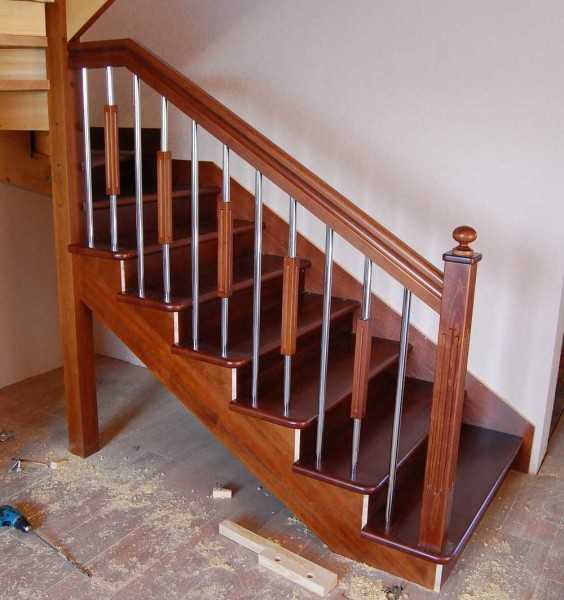

Функцию ограждения выполняют балясины, монтируя которые важно правильно соблюсти ровность. С этой целью устанавливают верхний и нижний столбик и соединяют их между собой натянутой ниткой. Она служит ориентиром при установке остальных элементов. Балясины можно прикрепить шурупами или саморезами, которые маскируют затиркой или заглушками.

Поручень устанавливают и фиксируют на балясинах. Он может быть деревянным, железным либо из другого материала.

Финишная обработка

После монтажа все поверхности необходимо отшлифовать, включая труднодоступные места, торцы, стыки. Затем конструкция обрабатывается защитными средствами, покрывается лаком или краской.

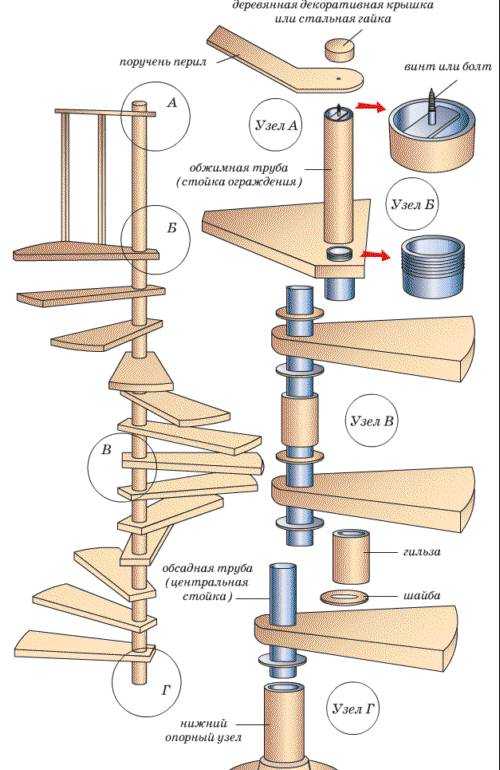

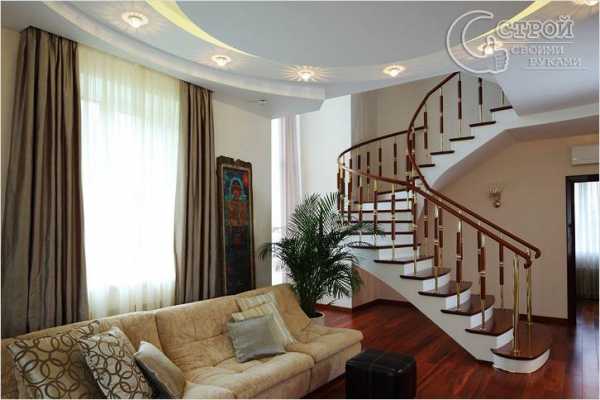

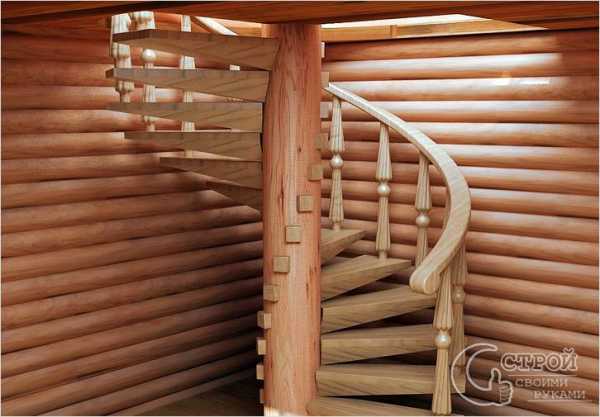

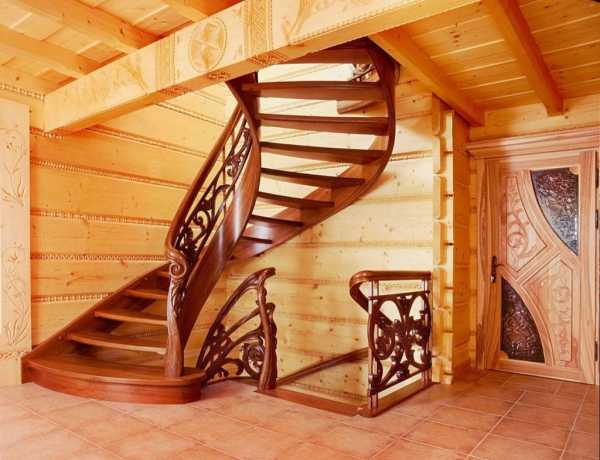

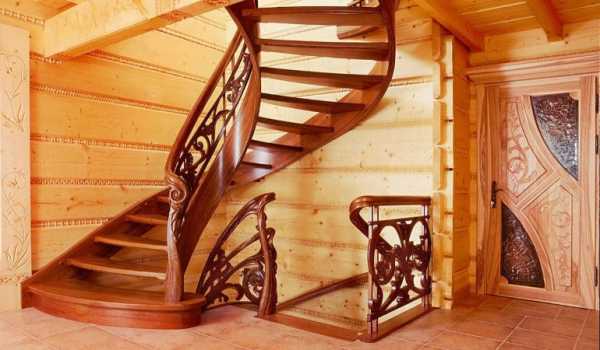

Особенности изготовления винтовой лестницы

Изготовление и монтаж деревянных лестниц винтового типа на второй этаж гораздо сложнее, чем маршевых. Но, с другой стороны, они позволяют экономить полезную площадь и помещаются там, где для маршевой конструкции было бы недостаточно места.

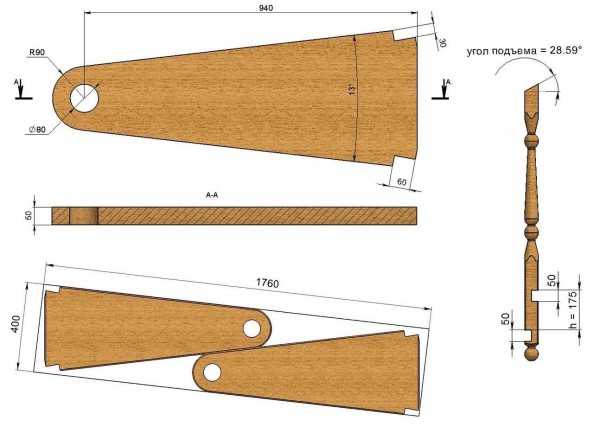

Самый оптимальный вариант – это установка спиральной конструкции с центральной опорой. В данном случае ступени в форме треугольника либо трапеции крепятся непосредственно к ней. Для придания конструкции надежности опорный столб со специально приделанной пятой ставится вертикально и бетонируется у основания.

В ступенях с более узкого края проделываются отверстия, с помощью которых их нанизывают на опорную трубу. Между ступенями устанавливаются вставки в форме цилиндра, которые определяют высоту конструктивных элементов. Последняя ступень на верхнем ярусе устанавливается заподлицо проему в перекрытии на втором этаже и выступает в качестве дополнительного опорного элемента.

Чтобы было удобно спускаться и подниматься, вертикальный интервал между рядами ступеней должен составлять не менее двух метров. А ширина лестничного пролета в чистоте – не менее 90 см.

Зачастую прибегают к более компактным моделям винтовых лестниц. Позволительно это лишь тогда, когда ею не планируют пользоваться часто. Это касается, к примеру, дачных лестниц или для подъема на чердак.

Самой удобной глубиной проступи считается от 15 см у центрального столба и от 35 см с внешнего края. Высота подступенка равняется в среднем около 20 см. Однако иногда можно и вовсе от них отказаться. Это позволит сделать конструкцию более удобной, снизить ее вес, а также сократить затраты на строительные материалы.

Читайте подробную статью о том, как самостоятельно изготовить деревянную винтовую лестницу.

domzastroika.ru

Компактная лестница на второй этаж: варианты для маленьких домов

Постройка двухэтажного частного дома, коттеджа или дачи – выгодное решение, позволяющее расширить жилое пространство. Для экономии полезной площади в таких строениях устанавливают малогабаритные лестницы. Такие конструкции различаются по количеству ступеней и формам маршей. При этом компактная лестница на второй этаж должна отвечать требованиям практичности и безопасности.

Стильные и компактные конфигурации лестниц

Маленькие лестницы устанавливают для экономии полезного пространства. При их изготовлении делают так, чтобы ступени располагались максимально близко друг к другу, но перемещаться по ним было удобно. Необходимо тщательно подойти к выбору модели, чтобы установить в своем доме максимально безопасную конструкцию.

Особое значение имеет форма проема и его ширина. Выбор типа конструкции небольших габаритов зависит именно от этих показателей. Размеры ступеней и уклон лестницы – основные данные, которые стоит учитывать. Важно разобраться, какие виды конструкций лучше всего подходят для маленьких пространств.

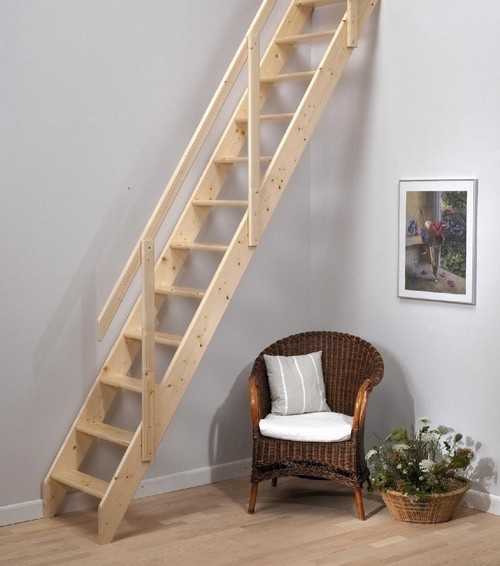

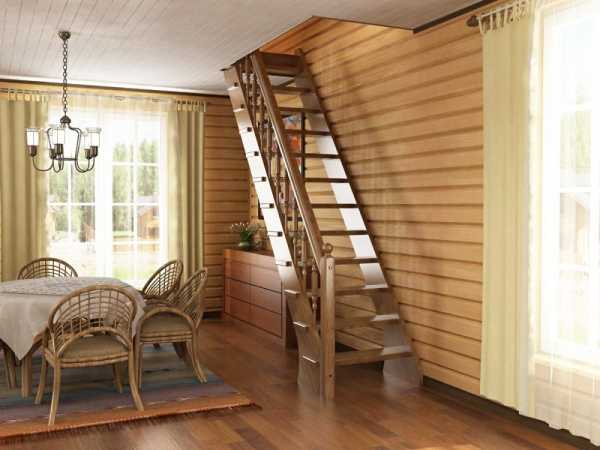

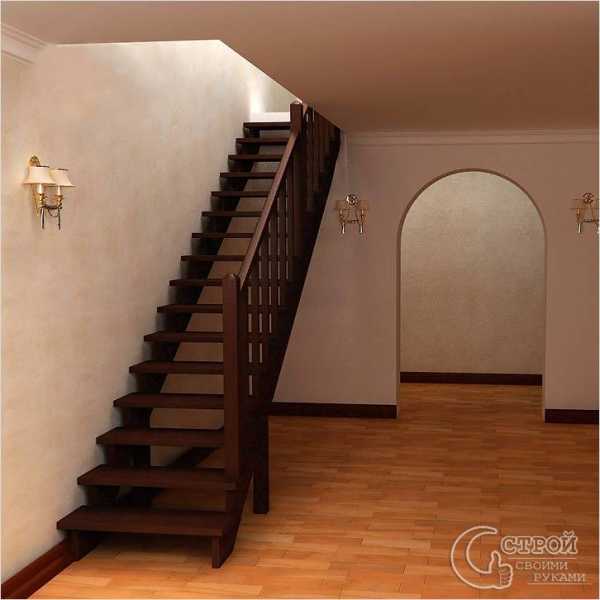

Одномаршевые

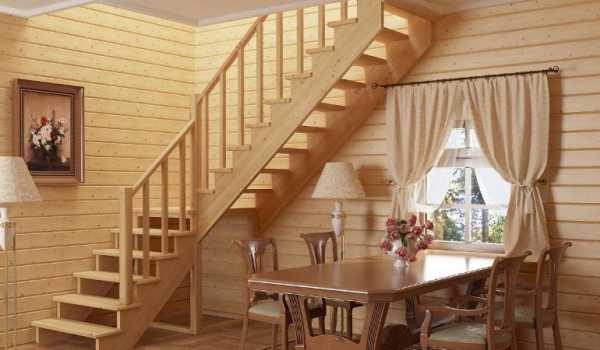

Одномаршевые модели являются самыми простыми. Однако и при установке подобных лестниц на второй этаж можно сэкономить место. Минимальное необходимое место при 3-метровой высоте этажа – 80х180 см.

Проектировщики решаются ради этого на различные нестандартные решения. К примеру, к ним относятся модели, в которых сужены проступи с каждой стороны.

Лестничные конструкции с одним маршем также могут быть складными и выдвижными.

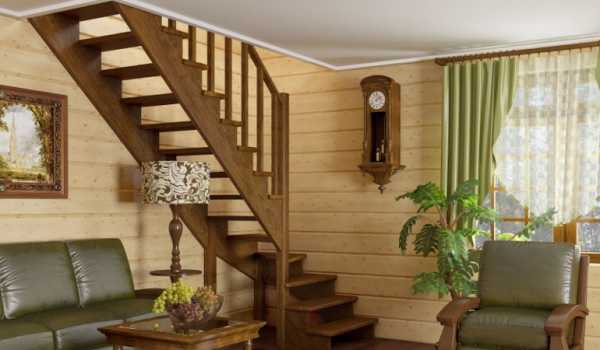

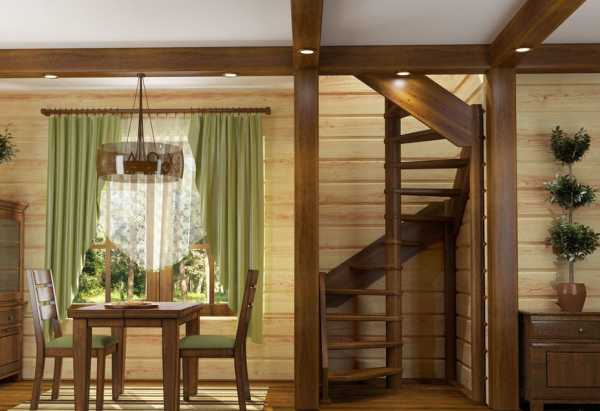

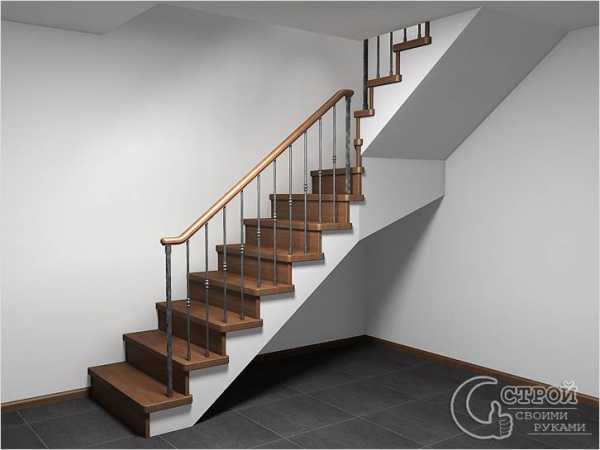

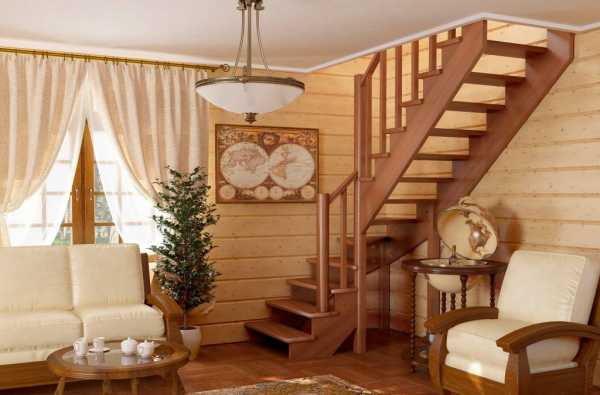

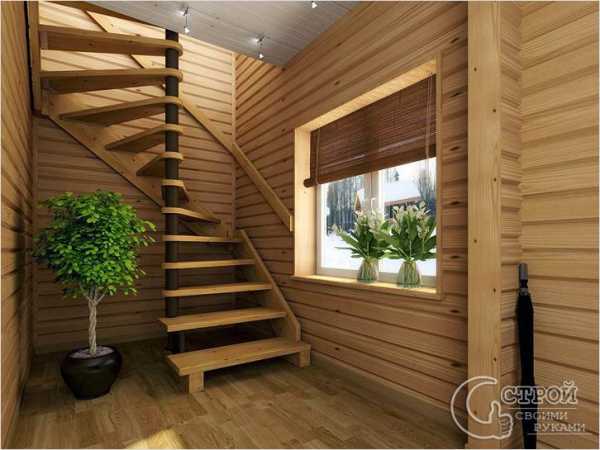

Поворотные

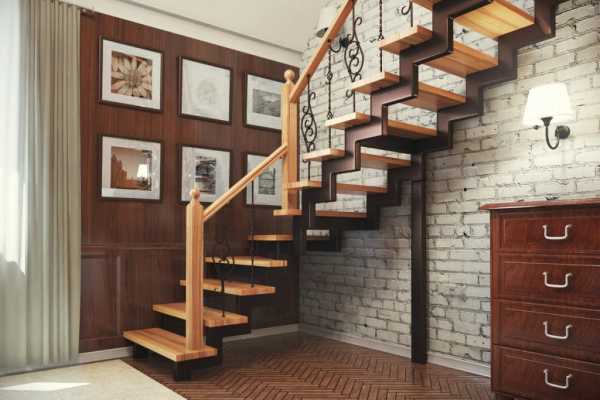

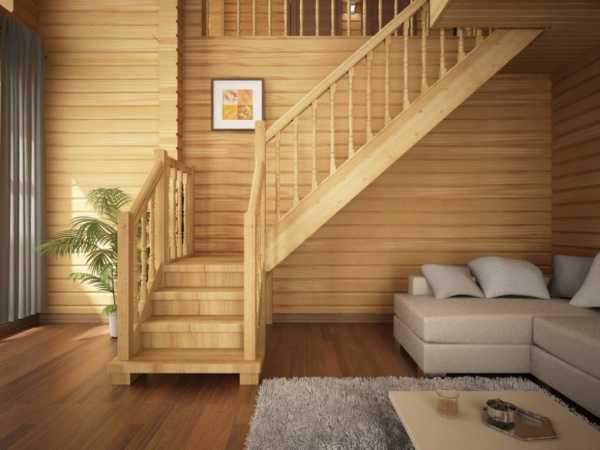

Модели с поворотами маршей устанавливают в углу или у стены. Площадки в них играют роль элемента, необходимого для разворота. Повороты выполняют на 90° или 180°. Двухмаршевые лестницы не занимают много места, но подниматься и спускаться по ним достаточно удобно. Забежные ступени в таких случаях просто незаменимы. Минимальное занимаемое место при 3-метровой высоте этажа – 160х180 см.

Благодаря установке такого сооружения узкий проход на второй этаж получается более изящным. В сравнении с прямыми маршами при перемещении приходится менять направление движения. Существуют и другие отличия:

1. Компактность. Они не занимают много места, а параметры при этом остаются оптимальными.
2. Удобство – по ним удобно перемещаться даже с крупным предметом в руках.
3. Эстетичность. Угловые изделия выглядят интересно и аккуратно.
4. Безопасность. По этому показателю поворотные изделия безопаснее винтовых.

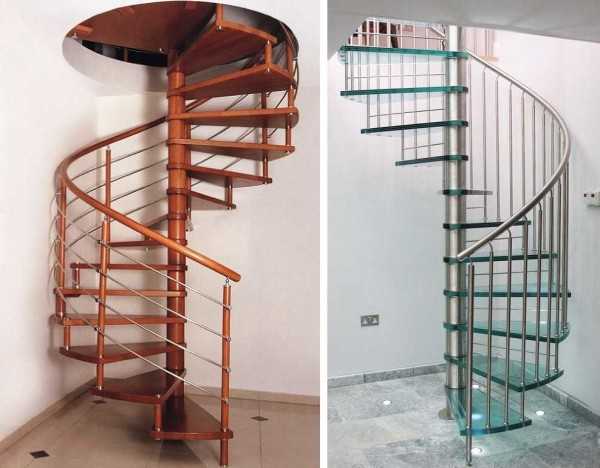

Винтовые

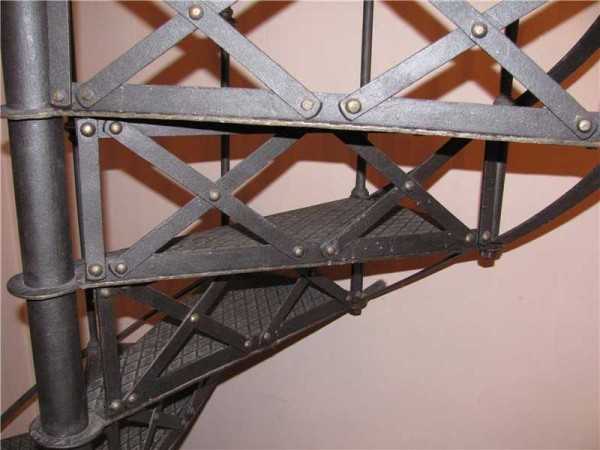

Популярны сегодня малогабаритные винтовые модели. Эти конструкции устанавливают как в многоуровневых квартирах, так и в загородных домах. Удобство эксплуатации таких сооружений заключается в соблюдении правил эргономики – движение вверх и вниз осуществляется комфортно, а под ступенями не создается мертвых зон. Размещать такую лестницу на второй этаж дома на маленькой площади более выгодно. Минимальные размеры в плане при высоте этажа 3 м – 130х130 см.

Ступени крепятся к вертикальной стойке по спирали. Одним из главных плюсов винтовых изделий является изящество форм. Создают их из металла или дерева – в любом случае они способны вписаться в современный интерьер.

Однако винтовые изделия имеют и свои недостатки. К примеру, если человек несет в руках крупный предмет, спускаться будет некомфортно. Деревянные модели придают дому атмосферу уюта.

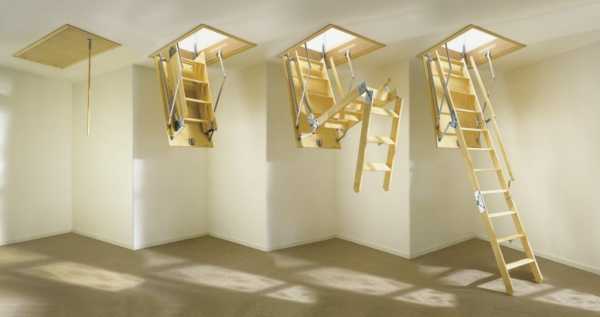

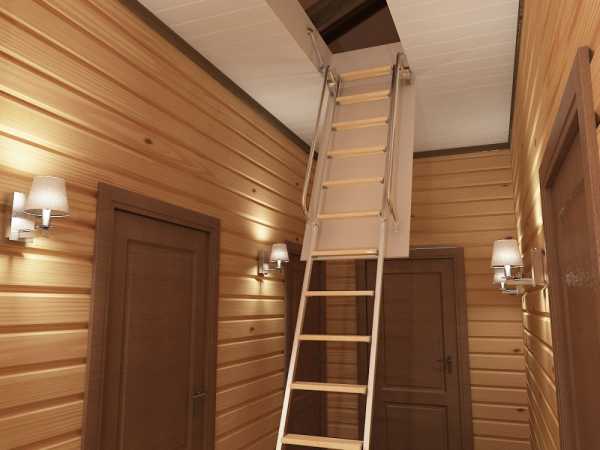

Раскладные

Если подниматься наверх приходится нечасто, лучше установить в загородном доме конструкцию раскладного типа. Она отлично подходит для мансарды. Ее преимуществом является возможность складывания при необходимости. Малогабаритные выдвижные модели прикрепляют к люку на потолке. Можно легко откинуть конструкцию, а затем задвинуть ее обратно. Для обслуживания чердака раскладная конструкция – идеальный вариант.

Допускается устанавливать такую модель в любой зоне дома. Ее выбор зависит лишь от расположения крупногабаритной мебели. Кроме того, установка раскладной модели не сказывается на интерьере.

Существует несколько разновидностей таких изделий:

• телескопические;
• выдвижные;
• откидные;
• секционные.

Ширина обычно приближена к показателям обычных приставных конструкций. Как правило, она составляет 60-65 см. При большом уклоне спускаться по ней получится лишь спиной вперед.

При выборе подходящего вида конструкции небольших габаритов смотрят на общий дизайн помещения. Главное, чтобы она была прочной, эргономичной и безопасной. Такую небольшую лестницу для дачи монтируют там, где мансарда используется редко. Эффективно устанавливать подобные конструкции в домах с высотой потолков до 3 м.

Малогабаритные решения

При необходимости установить лестницу, которая бы не «скрадывала» пространство и была максимально удобной, обращают внимание на малогабаритные конструкции. Существует несколько видов таких изделий, способных соответствовать требованиям практичности и надежности.

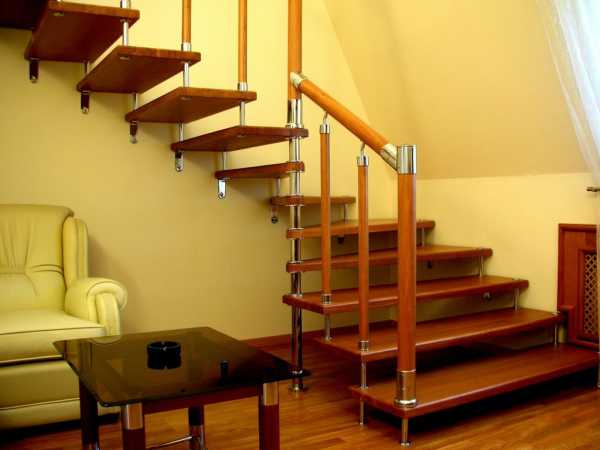

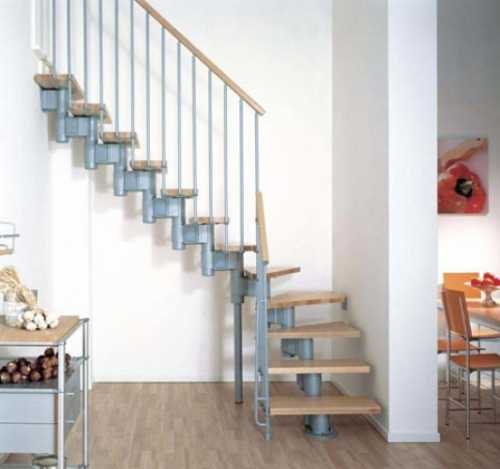

Модульные конструкции

При установке модульных подъемов на второй этаж можно экспериментировать с интерьером и выбирать различные варианты сборки. Их можно сделать своими руками, что является главным преимуществом.  Модульные конструкции бывают винтовыми, спиралевидными, Г- и П-образными. Они могут быть и скругленными. Модульная система позволяет придать лестнице любую форму в плане, а добавление нужного количества элементов позволяет набрать произвольную высоту.

Устанавливают их в проемах разной ширины и длины. Важно правильно установить модульную лестницу – от этого зависит безопасность жильцов. При этом обращают внимание на проживание в доме лиц с ограниченными возможностями – детей и пожилых людей.

Выбирают модульную лестницу с маленьким проемом на второй этаж в соответствии с такими рекомендациями:

1. Перед выбором измеряют площадь комнаты и узнают габариты проема.
2. Лучше, если конструкция будет оборудована перилами, которые обеспечат безопасность перемещения.

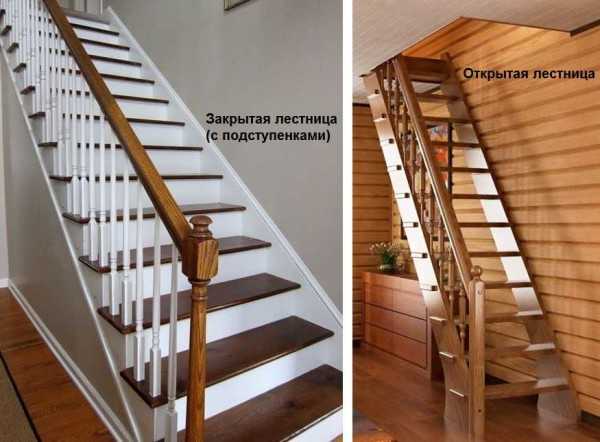

3. Для удобства подъема и спуска выбирают лестницы без подступенков – так обеспечивается комфорт при постановке ноги.
4. Дизайн конструкции создают с учетом общего стиля помещения.

Благодаря небольшим платформам и компактным поворотам, легко сэкономить жилое пространство. Сперва обращают внимание на безопасность изделия и только потом – на его внешний вид. Модульные конструкции устанавливают в доме, где перемещаться между этажами нужно быстро. Часто эту конструкцию выбирают для установки в баню.

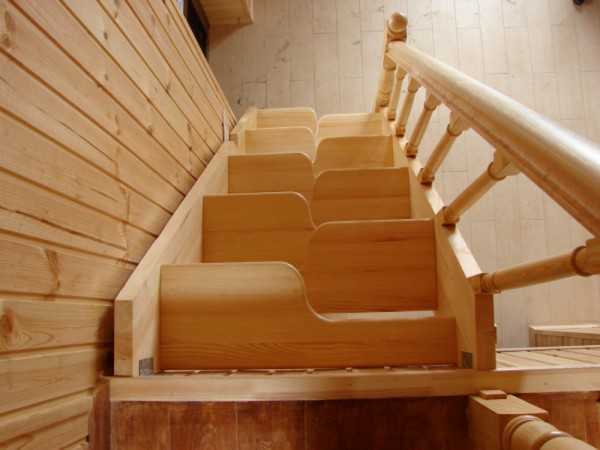

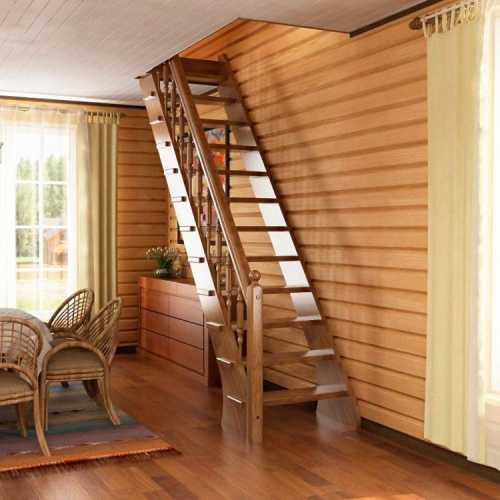

Лестница «гусиный шаг»

Среди одномаршевых конструкций стоит выделить лестницу «гусиный шаг». Она не занимает место, но и не стесняет движений при подъеме и спуске. Изменяя размеры марша, важно сохранить оптимальную ширину шага и диапазон уклона. Если даже при выборе крайних значений подъем на второй этаж создать не получится, экономить место для устройства лестницы не стоит.

Отличием конструкции является поочередное сужение проступи с каждой стороны. Это позволяет создать комфорт при перемещении, при этом оставив длину марша сравнительно небольшой.

Лестница «гусиный шаг» создана для комфортного передвижения в ограниченном пространстве. Для таких моделей оптимальный уклон – 50° – 60°. Их ширина сокращается до 60-80 см. При этом соотношение высоты подступенка и ширины проступи в таких конструкциях довольно необычное. Если перенести его на обычную одномаршевую лестницу, перемещение по ней было бы небезопасным.

Важные вопросы удобства и безопасности

При монтаже лестницы на второй этаж небольшого дома важно сочетать конструкцию с фоновым стилем интерьера. Еще необходимо учитывать некоторые требования:

• компактные размеры;
• безопасность;
• комфортность перемещения.

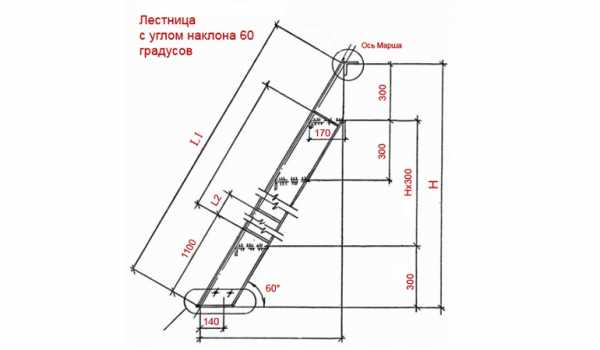

Конструкция не должна быть слишком крутой – никак не больше 60°. Уклон рассчитывают исходя из возможности ее использования детьми и пожилыми людьми. Лучше оборудовать конструкцию перилами. Покрытие выбирают таким, чтобы не скользить по нему при передвижении. Если лестницу изготавливают из полированного камня, можно постелить на нее ковровую дорожку.

Часто конструкции приходится выполнять с большим уклоном – до 75° градусов. При этом устанавливают довольно большую глубину ступеней. Повысить удобство и безопасность лестницы можно с помощью установки ручек, за которые можно держаться при подъеме и спуске.

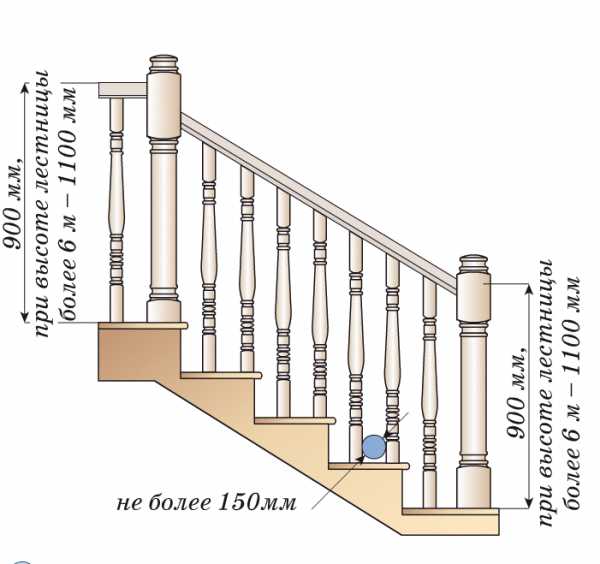

Правила безопасности:

• начиная с первого метра, лестницу оборудуют ограждением высотой 90 см;
• просветы между стойками перил не должны превышать 10 см;
• ширина проступи должна быть достаточной для комфортной постановки ноги – 25-30 см;
• для удобства обхвата рукой поручни создают с оптимальным диаметром – 32-60 мм;
• все ступени должны быть одной высоты.

При проектировании лестницы на второй этаж важно позаботиться не только о ее эргономичности, но и о функциональности. Поэтому такие конструкции создают по индивидуальным чертежам. Выполнить расчеты вы можете и самостоятельно при помощи бесплатных онлайн-калькуляторов лестниц.

Варианты компактных лестниц

Ознакомившись с основными видами компактных лестниц, рекомендуем посмотреть фото таких конструкций. Это поможет выбрать подходящую модель для своего загородного дома. Важно, чтобы она сочеталась с интерьером помещения.

domzastroika.ru

Как сделать лестницу на второй этаж своими руками: фото и чертежи с размерами

Дерево пользуется неизменной популярностью среди владельцев частных домов. Этот податливый материал сгодится для любых строительных работ. Особенно ярко потенциал древесины раскрывается при устройстве лестниц на второй этаж. Расскажем о том, как грамотно составить проект, рассчитать размеры и подобрать инструменты.

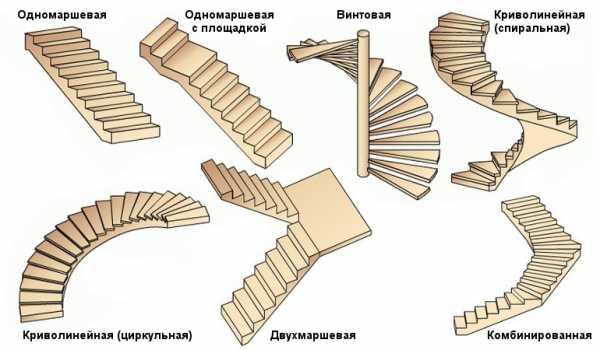

Виды межэтажных лестниц

Существуют следующие виды межэтажных лестниц:

• Одномаршевые.

• Одномаршевые с площадкой.

• Двухмаршевые.

• Винтовые.

• Спиральные.

• Циркульные.

• Комбинированные.

Конечный выбор зависит от габаритов и геометрии помещения. Самый простой вариант — одномаршевый, а наиболее сложный — комбинированный.

Как рассчитать размеры лестницы на второй этаж

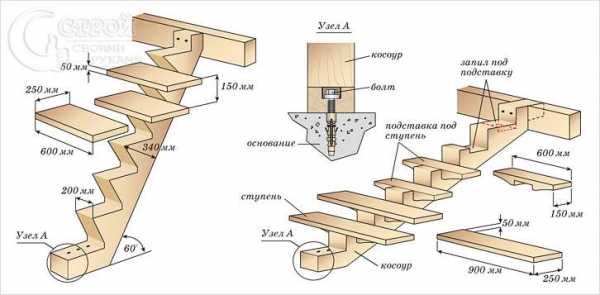

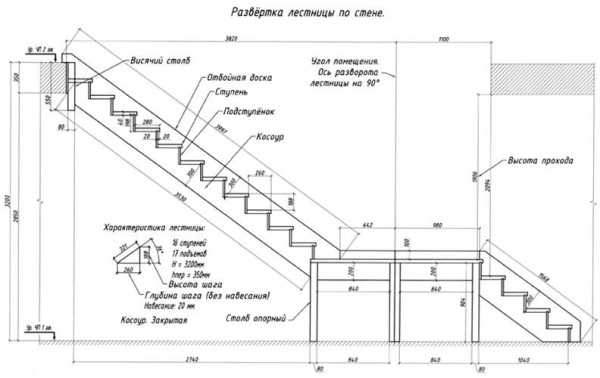

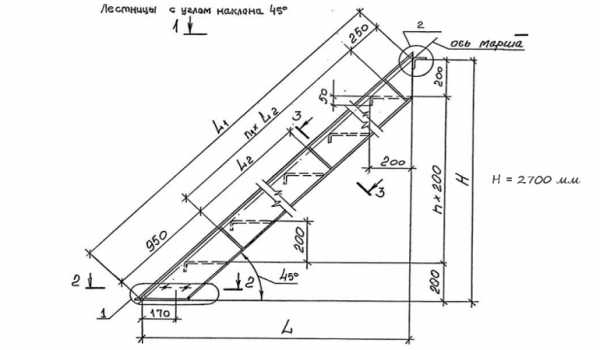

Подробный чертеж лестницы в разрезе изображен на рисунке ниже. Перед изготовлением элементов конструкции следует определиться с ее размерами.

Так как будет конструироваться лестница на второй этаж, то высота известна заранее — это расстояние между этажами.

Нужно замерить расстояние от потолка до пола с учетом толщины перекрытия. В нашем случае это 2700 мм:

Теперь необходимо рассчитать число ступеней.

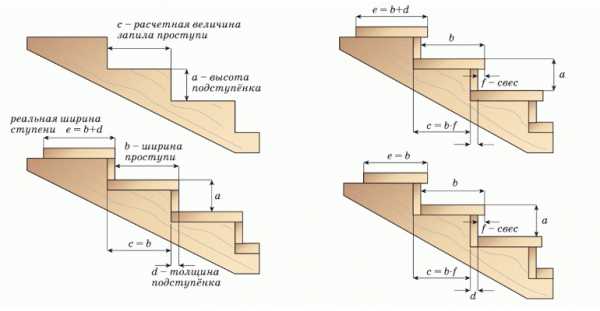

У ступени различают горизонтальную плоскость — проступь и вертикальную (высоту подъёма) — подступёнок. Бывают лестницы с подступёнком и без него.

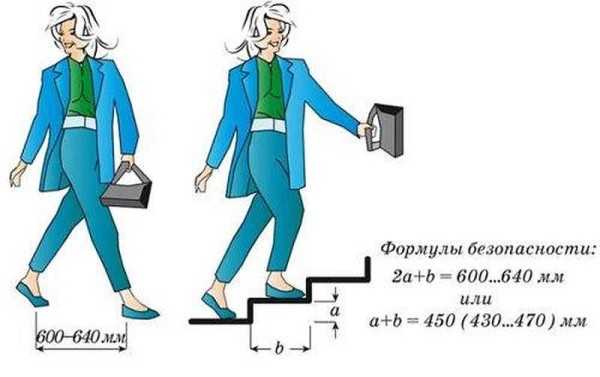

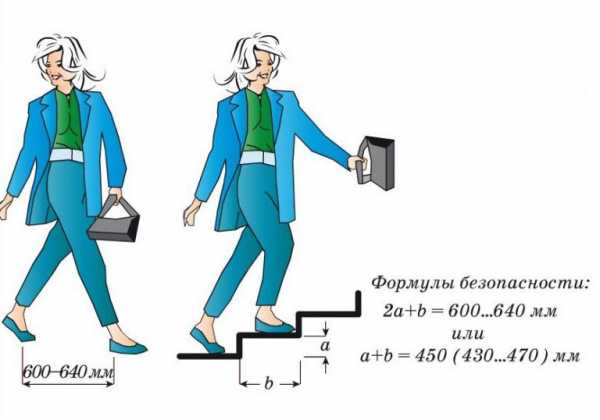

Практикой доказано, что оптимальная высота ступени рассчитывается, исходя из показателей 150-200 мм. Например, размер ступеней лестницы у нас составляет 200 мм. Тогда 2700 мм делится на 200 мм, и получается 13 ступеней.

В СНИП точно определены размеры:

• Для жилых и общественных помещений: высота подступёнок — 148 мм, ширина проступи — 300 мм.

• Для подвальных и чердачных помещений: высота подступёнок — 171 мм, ширина проступи — 260 мм.

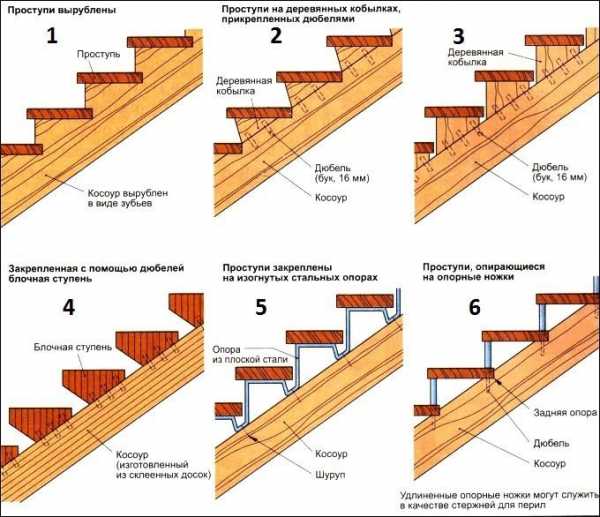

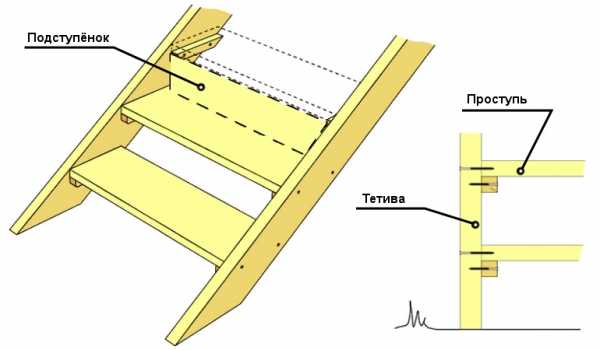

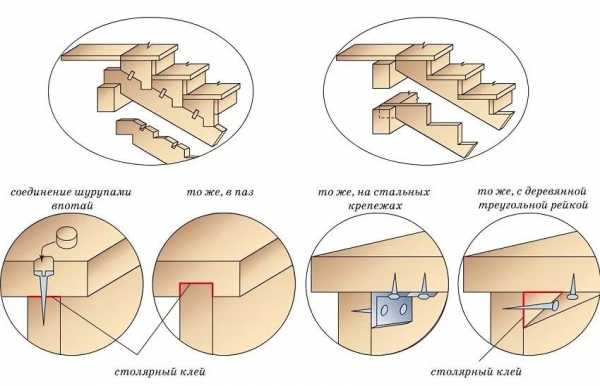

Схема установки ступеней:

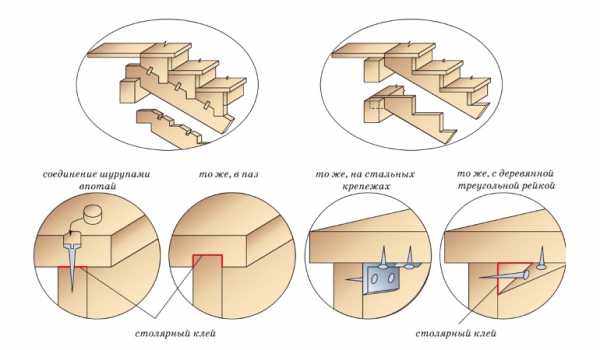

Зачастую ступени опираются на вырезы в тетивах, вставляются или врезаются во внутреннюю часть их поверхности.

Дальше необходимо спроецировать конструкцию лестницы на пол помещения с тем, чтобы определить, как она будет размещаться в комнате. Ширина проступи лестницы лежит в пределах 250-300 мм. У нас это 250 мм, и после умножения величины на 13 ступеней, получается размер проекции, равный 3250 мм.

Последнее, что нужно сделать — вычислить длину лестницы. Она определяется по теореме Пифагора. Это значение соответствует квадратному корню, взятому из суммы квадратов катетов прямоугольного треугольника.

В нашем случае гипотенуза равняется 3260 мм. Это и есть искомая длина.

Как сделать элементы лестницы

Следующий этап — изготовление деталей и элементов лестницы. Необходимо взять деревянный брус сечением 140×60 мм, из которого будут изготавливаться косоуры.

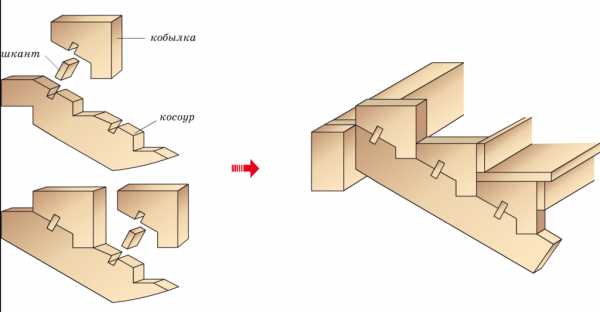

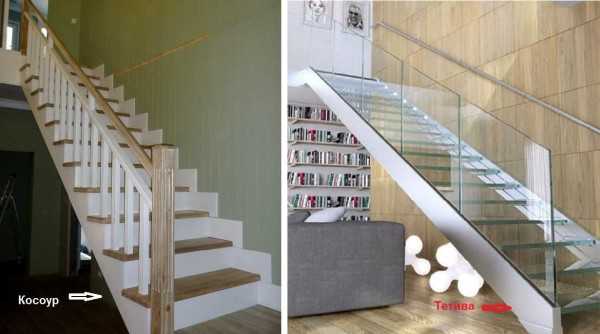

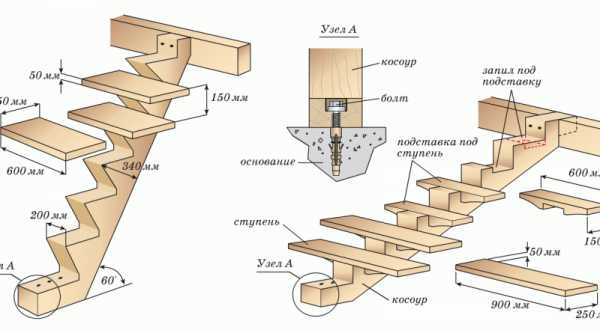

Косоур — несущая конструкция лестничного марша, в виде балки (бруска) с гребенкой по верху, на которую устанавливаются ступени.

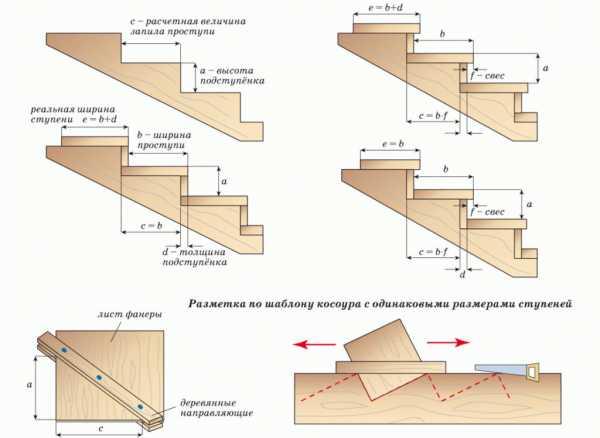

Расчетные данные для разметки косоура:

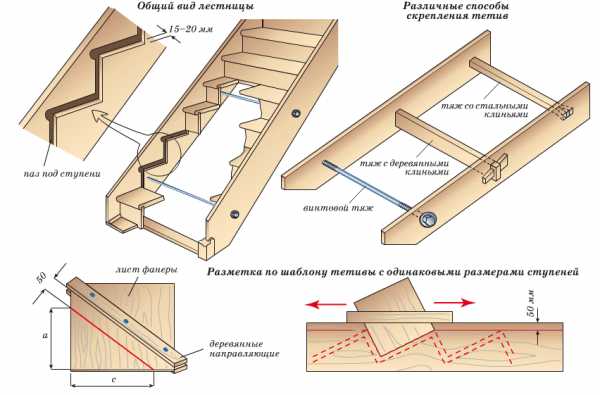

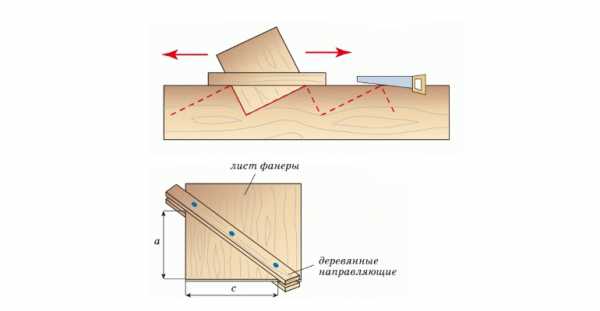

Разметка по шаблону косоура с одинаковыми размерами ступеней:

Их нужно два штуки, и изготавливаются они из досок толщиной 30-40 мм — 13 ступеней, а из досок толщиной 25-30 мм получается 13 подступёнков. Длину ступени следует выбирать исходя из размеров комнаты.

Также следует принимать во внимание, что при ширине лестничного марша меньше 1 метра возникнут определенные неудобства при строительстве и эксплуатации лестницы.

Покупая дерево для строительства лестницы, уделите внимание качеству материала. Он должен быть однородного цвета, без сероватых участков, деформаций и трещин.

Влажность древесины вы не сможете определить без специальных приборов, но слишком большое количество «воды» чувствуется на вес — такая доска будет намного тяжелее, чем вы ожидали.

Строганое дерево (а именно такую древесину следует покупать) должно быть гладким, без шероховатостей, без сучков и других дефектов. Особенно следует избегать сучков на брусьях для лестничных косоуров.

На одном погонном метре пиломатериалов не должно быть больше одного сучка.

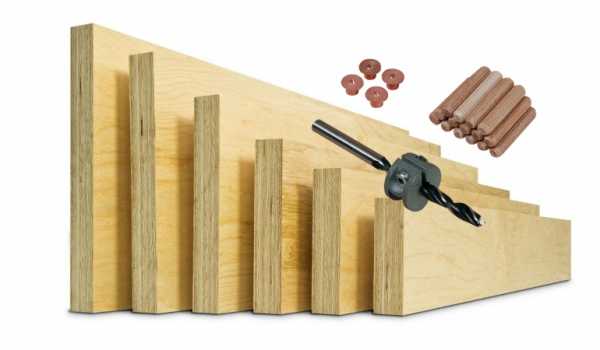

Если не удалось найти доски требуемой ширины, то можно сделать ступеньки из нескольких узких досок, соединив их мебельными нагелями на клею:

Для того, чтобы соединить доски нагелями, в боковых гранях высверливаются углубления, равные половину длины нагеля, и деревянный гвоздь вбиваются молотком до упора. Дальше его торцы смазываются краской, и доски сдвигаются друг к другу боковыми гранями.

В тех местах, где остался след краски, высверливаются отверстия на глубину немного больше, чем выступающие нагели.

И доски, и деревянные гвозди в тех местах, где они будут состыковываться, необходимо смазать клеем и собрать. Чтобы не осталось следов на поверхности от ударов молотка, нужно подкладывать деревянную планку. Нагели нужно крепить через каждые 150-200 мм.

Такая ступенька, собранная из нескольких досок, полностью заменит изготовленную из цельной доски. Недостаток этой ступени — миниатюрный зазор, ведь пиломатериалы не получится совместить абсолютно точно, поэтому поверхность нужно будет доработать рубанком, чтобы окончательно ее выровнять.

Как собрать лестницу на второй этаж

Перед сборкой лестницы в единую конструкцию нужно примерить все детали, и при необходимости подогнать их под размеры. После этого следует зачистить элементы шлифовальной шкуркой. Особое внимание уделите торцевым поверхностям.

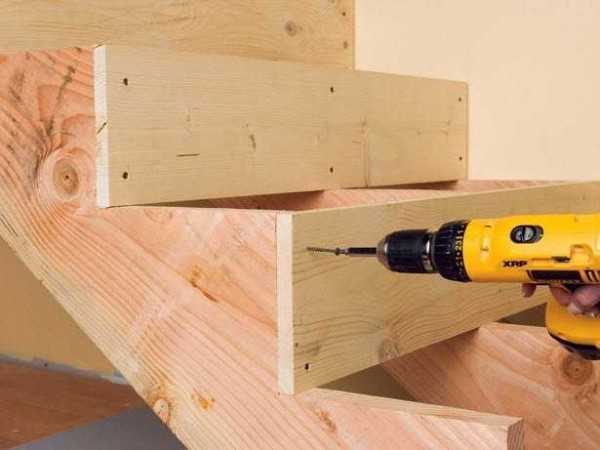

Соединять все детали нужно нержавеющими шурупами с предварительной промазкой поверхностей клеем ПВА, столярным клеем или Бустилатом.

Затем все элементы лестницы покрываются морилкой, а после нее наносится несколько слоев прозрачного водостойкого лака. Если морилки нет, то разрешается обработать деревянные поверхности разогретой олифой 2-3 раза. Состав лучше наносить до сборки деталей, чтобы головки шурупов не испачкались.

Чтобы защитить места, на которые будет наноситься клей, от лака и олифы, их заклеивают специальным малярным скотчем.

Если вы хотите, чтобы ваша лестница выглядела изящнее и элегантнее, можно использовать схему с врезными ступенями. Разметка всех элементов в этом случае выполняется так же, как и прежде.

Чтобы прорезать пазы в косоурах для жесткой фиксации ступеней вместе с ножовкой используется и стамеска:

Сборку этой конструкции лучше выполнять не шурупами, а крепить ступени болтами с закругленной головкой, которая снабжена прорезью под шлицевую широкую отвертку.

Соединение делается так:

1. После выборки пазов под ступени в косоуре нужно просверлить отверстия диаметром 10 мм в центральной части паза.

2. Ступенька вставляется в паз, и через просверленное отверстие делается метка. Затем на этом месте высверливается отверстие для того, чтобы можно было ввинтить резьбовую вставку.

3. Ввёртыши лучше всего использовать под болты с резьбой М8 длиной 40-50 мм.

4. Вставку необходимо ввинтить в ступеньку, которую затем вставить в паз и затянуть болтом. Такой способ монтажа обеспечит превосходную надежность и хорошую прочность.Крепить можно и мебельными винтами.

5. Головку винта нужно утопить в высверленную фаску, которая потом будет закрыта декоративной пластмассовой заглушкой.

Все крепежные детали и сверла по дереву можно купить в строительных магазинах.

Построить деревянную лестницу на второй этаж без надежной фиксации невозможно. Но, если конструкция небольшого размера: для дачного домика в 5-6 ступеней, то дополнительные крепления для ступеней устраивать не обязательно. Добротный каркас выдержит нагрузки.

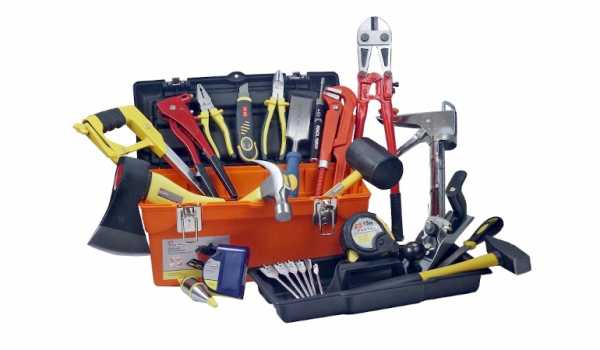

Инструменты для сборки лестницы

С чертежами, конструкцией и процессом сборки деревянной лестницы своими руками все понятно. А инструменты потребуются вот какие:

• Чтобы сверлить отверстия, понадобится ручная или электрическая дрель, на крайний случай — коловорот.

• Чтобы резать доски и другие деревянные детали, необходима ножовка по дереву. Для мелких элементов можно использовать ножовку по металлу с крупными зубцами.

• Для крепления болтов, винтов и шурупов потребуются отвертки с соответствующим набором наконечников или электрический (аккумуляторный) шуруповерт. Можно пользоваться и электродрелью, но она слишком тяжелая.

• Чтобы делать пазы, следует запастись стамеской. Пригодится и легкий молоток. Массы в 200-250 граммов будет достаточно.

• При шлифовке и выравнивании пиломатериалов не обойтись без рубанка и наждачной бумаги всех размеров: крупной, средней и мелкой.

• Для разметки и замера нужно захватить с собой рулетку, слесарный угол, простой твердый карандаш и несколько линеек длиной 50-80 см.

Мелкозернистой бумагой обязательно нужно зачищать все детали, иначе после высыхания лака волокна дерева станут топорщиться, что отрицательно скажется на внешнем виде всей лестницы.

Обучающее видео

В завершении материала предлагаем посмотреть видео с изготовлением деревянной двухмаршевой лестницы:

Распродажа (-55%):

bydom.ru

винтовая, маршевая, на больцах, фото, видео

Если в частном доме не один этаж, без лестницы не обойтись. Но кроме того, что она должна соединять этажи, лестница еще должна вписываться в интерьер. Поэтому при выборе конструкции обращать надо внимание не только не габариты и то, сколько места она занимает в помещении, но и обязательно учитывать стилистику. Тогда лестница на второй этаж, сделанная своими руками будет не только функциональным предметом, но еще и украшением интерьера. Работа сложная и ответственная, но справится можно.

Виды лестниц на второй этаж в частном доме

Содержание статьи

Если говорить об устройстве, то межэтажные лестницы бывают трех типов:

• Винтовые или спиральные. Занимают меньше всего места, хорошо смотрятся, но не очень удобны в эксплуатации. Чаще всего используются как дополнительные.

  Самые компактные межэтажные лестницы

• На больцах. Ступени крепятся на специальных металлических болтах — больцах. В конструкции отсутствуют тяжеловесные элементы крепления, из-за чего визуально сооружение смотрится легким.

  Лестницы на больцах — очень интересно выглядят

• Маршевые. Самый распространенный тип. Могут состоять из одного, двух и более маршев (элементов). При наличии нескольких маршев между ними делают площадки — поворотные или нет — зависит от выбора владельцев, но в основном определяется габаритами помещения и выделенной площадью.

  Маршевые есть двух типов — на косоурах и тетивах

Все эти конструкции могут быть сделаны из металла, дерева, бетона, стекла, мрамора и других декоративных камней, а еще часто используют комбинации этих материалов. Но чаще всего лестница на второй этаж своими руками делается из дерева, немного реже — из металла или комбинаций металла и древесины.

Кроме того есть два вида степеней — открытые и закрытые. В открытых лестницах есть только горизонтально расположенная часть — сама ступенька, в закрытых — еще и вертикальная часть — подступенок.

Ступени могут быть открытыми и закрытыми

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

• Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.

  Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона

• Количество ступеней нечетное.
• Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
• Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
• Высота перил 90-120 см.
• Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см.  Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Винтовая лестница

Как уже говорили, винтовая лестница в частном доме занимает меньше всего места. Но у нее есть серьезный недостаток: по ней неудобно ходить, а поднять на второй этаж что-либо громоздкое практически невозможно. Так что они не очень популярны, хотя смотрятся неплохо и нормально вписываются в любой интерьер.

Особенности расчета

При проектировании винтовой лестницы надо принимать во внимание, что в некоторых положениях, над головой находятся другие ступени. Поэтому сделать маленькие подступенки не получится.

Следующая особенность —  ступени все имеют неодинаковую ширину — с одной уже, с другой — шире. Узкой частью они крепятся к центральной опоре (столбу), широкой — к стенам или балясинам. Норматив по ширине проступи измеряют в средней части, а широкая не должна быть больше 40 см.

Ширина пролета — от 50 см до 100 см. На всю конструкцию идет удвоенное расстояние — необходим квадрат со стороной от 100 см до 200 см.

Конструкция на сборной колонне

Этот тип винтовой лестницы сделать проще всего: ставится труба, на которую надеваются деревянные элементы — ступени, промежуточные цилиндры и т.д..

Устройство винтовой лестницы на центральном столбе

Если смотреть подробнее, то кроме металлической трубы (в данном случае диаметром 40 мм), ступеней и балясин (есть в любой конструкции) имеются точеные деревянные цилиндры (сегменты), которые задают расстояние от одной ступени до другой.

Элементы винтовой деревянной лестницы

С другой стороны расстояние между ступенями Выдерживается при помощи запилов на балясинах. В эти пазы крепят ступени (на клей + крепеж).

То же устройство, но в металле

Монтаж лестницы на второй этаж своими руками начитается с установки столба. В полу первого этажа и потолке второго делают отверстие, равное диаметру столба. Вставляем трубу в отверстие, надеваем увеличенную шайбу, закручиваем гайку. Далее сборка проста: на стержень насаживаются соответствующие элементы, параллельно с установкой ступени ставится и закрепляется балясина. Размеры ступеней для данной спиральной лестницы с заданными параметрами есть в чертеже.

Чертеж элементов винтовой лестницы с размерами

Ступени вырезаются из клееной доски или мебельного щита. Можно использовать массив, но мебельного качества, то есть без каких-либо дефектов и высушенный, с влажностью не более 8-12%. Хотя более надежной считается  клеенная древесина: ее точно не поведет и она не растрескается при усушке.

Пример сборки подобной конструкции смотрите в видео. В нем столб сборный, но можно использовать и цельный, правда собирать ступени будет неудобно — каждый раз придется подниматься на лестницу.

Конструкция винтовой лестницы из металла представлена в следующем видео-фрагменте. Для тех, кто дружит со сваркой этот вариант будет проще.

Винтовая лестница на второй этаж: фото интересных вариантов

Маршевая лестница на второй этаж

Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного. Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней. Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.

Виды

Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.

Забежные ступени еще можно описать как поворотные

Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа. В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов.

Маршевая лестница на тетивах

Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.

Это лестница на косоурах — один из фрагментов сборки

Монтаж маршевой лестницы с пошаговыми фото

Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.

Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.

Установка верхних косоуров

Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.

Крепим нижние косоуры — один к столбу, второй к отделочной доске

Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.

Косоуры установлены

Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

Монтаж ступеней

Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.

Отверстия под установку балясин

Сами балясины и перила

Вид сверху

Фото интересных маршевых лестниц на 2 этаж

Лестницы на больцах

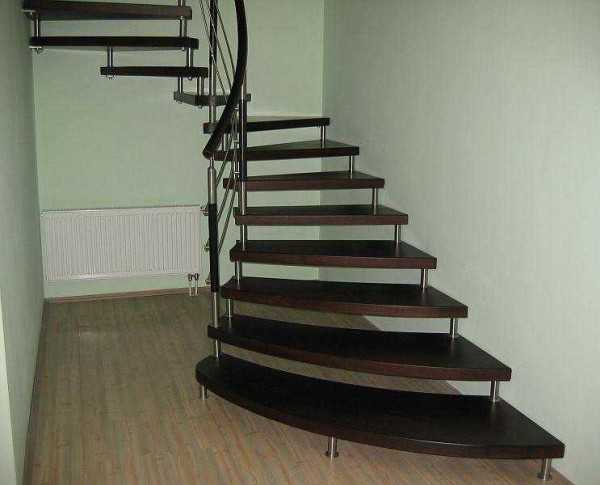

Самые необычные по виду — межэтажные лестницы на больцах. Больцы — это особый вид металлического крепежа, который одним краем крепится к ступням, вторым — к опоре.

Некоторые виды больцев

Конструкция получается очень легкой на вид, но несущая способность таких устройств немалая — порядка 220 кг.

Лестница на больцах — воздушное сооружение

Одной стороной ступени могут крепиться непосредственно к стене (тоже на больца), а также к тетиве или косоуру. Противоположная часть обычно крепится к раме, закрепленной в межэтажном перекрытии. Это и есть несущий элемент. От него опускаются вниз больца, которые затем крепятся к некоторой части ступеней. Те же, которые оказались без опоры, держатся за счет перераспределения нагрузки. Самостоятельный расчет и проектирование в этом случае очень проблематично, надежнее заказать разработку проекта.

Фото некоторых лестниц на 2 этаж на больцах

stroychik.ru

Сделать лестницу на даче на второй этаж деревянную своими руками: фото

На небольшом загородном участке часто нет возможности построить большой особняк, а маленький домик с ростом семьи становится слишком тесным. Чтобы увеличить жилую площадь и не жертвовать при этом посадками на участке, многие пристраивают к дому второй этаж или размещают несколько спален на чердаке. Чтобы подниматься на верхние этажи быстро, удобно и не рискуя здоровьем, важно правильно построить лестницу.

Сделать лестницу на второй этаж своими руками довольно просто при наличии минимальных плотницких навыков и хорошего чертежа. Если же умение обращаться с деревом и молотком отсутствует, то лучше не рисковать, и сделать лестницу на заказа или приобрести в магазине складную.

Виды лестниц на даче:

• Маршевые. Самые простые по конструкции, прямые, с одним или несколькими пролетами. Обычно несколько пролетов делается, если количество ступеней больше десяти;
• Винтовые, сложнее по конструкции, но материала на них уходит в разы меньше. Винтовая деревянная лестница занимает гораздо меньше места в доме, ей требуется только площадка для установки внизу, и люк в потолке второго этажа;
• Складные металлические, которые нужны, если вторым этажом или чердаком домочадцы пользуются редко, и стационарная деревянная лестница просто не нужна.

Различаются конструкции и по типу используемых материалов

Дерево – один из самых популярных материалов, который легко поддается обработке в домашних условиях и стоит очень недорого в сравнении с другими. Для постройки лестницы обычно используются:

• Сосна – очень мягкое дерево, которое легко обрабатывать, но в процессе эксплуатации оно быстро приходит в негодность. Но если срочно нужна дешевая лестница, которую просто построить – лучше сосны ничего нет;
• Лиственница – легендарное дерево, мосты из которого стоят по 500 лет. Лиственница совершенно не гниет и очень устойчива к истиранию и механическим повреждениям, но стоит довольно дорого и на рынке появляется редко;
• Ель – совмещает свойства сосны и лиственницы, древесина у нее светлая и приятная в работе;
• Дуб – светлый материал, который темнеет со временем. Старая дубовая мебель высоко ценится знатоками, так как от времени дерево становится только тверже, и не теряет своих свойств;
• Ясень – тверже дуба и гораздо эластичней. Ступени из этого материала долго не начнут скрипеть, а рисунок на них останется ярким и четким;
• Вишня, груша, клен – довольно дорогие материалы, которые используются довольно редко. Древесина их имеет красивый цвет и структуру, и средние показатели плотности.

Металл – один из самых популярный материалов для дачных лестниц. Как правило, используется нержавеющая сталь, дешевая и практичная, но не такая красивая, как хромированная, которая придает загородному дому строгий футуристичный вид. Латунь часто используется для украшения дома, но сам металл непрочен и быстро темнеет, а потому редко применяется в чистом виде, а анодированный алюминий стоек к коррозии, но подвержен механическим повреждениям.

Выбирая металл, стоит подумать о том, насколько уместна будет такая конструкция в доме. В деревянной избе лестница из хромированной стали будет выглядеть нелепо, а вот латунная может неплохо вписаться в интерьер.

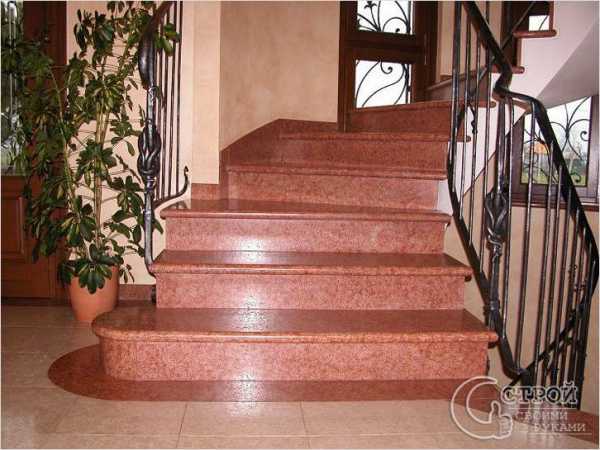

Камень – еще один известный и хорошо себя зарекомендовавший материал. Недостаток его в сложной обработке – не у каждого хватит сил собственноручно вытесать необходимое количество ступеней из мрамора, не говоря уж о граните, который в разы тверже. Делать каменную лестницы под заказ довольно накладно, но если хочется только такую – на помощь придет искусственный камень, долговечный и дешевый. Каменная лестница будет уместна и снаружи, и внутри здания, но в доме для нее нужен будет усиленный фундамент.

Постройка лестницы на второй этаж своими руками

Перед началом строительства, когда план составлен, а материалы выбраны, необходимо составить чертеж или план-схему, на которой будет точно видно количество ступеней и их размер, угол наклона и длина балок. Балки могут быть двух видов:

• Косоуры – которые похожи на ножовку с зубцами, к горизонтальной части которых крепятся ступени;
• Тетивы – ровные балки с пазами, в которые вставляются доски.

Балки, в которых уже прорезаны пазы или вырезаны площадки под ступени, крепятся к основе на полу первого и второго этажей, под углом не менее 40 и не более 50 градусов. Ширина спуска подбирается индивидуально, в зависимости от потребностей людей, живущих в доме. Не следует делать конструкции меньше 50 см шириной, так как подниматься и спускаться по ним будет сложно. Затем собирается каркас, который придаст прочность всей конструкции, и крепятся ступени. Оптимальный размер ступеней – около 30 см, чтобы на них нормально вмещалась все стопа или большая ее часть.

Количество ступеней лестницы, ведущей на второй этаж, может быть разным, но обычно их делается четное количество, чтобы идущий человек начинал и заканчивал подъем с одной и той же ноги.

Проступи (поверхности ступеней, на которые ставиться нога) устанавливаются начиная снизу.

Каждая закрепляется саморезами или деревянными штырями, а некоторые мастера еще крепят ступени еще и на столярный клей для дополнительной прочности.

Затем к стенам и лестницам прикрепляются перила. Они должны быть на удобной высоте, обычно – 100 или 110 см, но этот параметр можно регулировать под рост и удобство владельцев дачи. Для маленьких детей, живущих в доме, обычно делаются дополнительные поручни, которые расположены ниже обычных. Если перила монтируются на балясины, то именно на этом этапе монтируются эти декоративные элементы. Если нагрузки на балясины нет, то их можно установить и позднее.

В последнюю очередь устанавливаются все декоративные элементы и украшения, а деревянная лестница покрывается лаком или краской. Залакированная поверхность часто бывает скользкой, поэтому многие владельцы домов клеят на ступени противоскользящие накладки или крепят коврик по всей длине лестницы. Кроме того, если строился подъем на второй этаж своими руками, то древесину необходимо пропитать специальным составом от горения, гниения, термитов. Такие составы продаются в строительных магазинах.

Постройка лестницы на второй этаж своими руками – занятие, которое под силу не каждому, но результат строительства своими руками всегда превосходен. Лестницы на второй этаж или чердак – возможность проверить и улучшить свои столярные навыки. Построив лестницу на второй этаж, владельцы дачи могут сэкономить свободное место.

prolestnitsy.ru

Как сделать лестницу на второй этаж +фото

При современном проектировании и строительстве загородных домов, дач и коттеджей владельцы, как правило, отдают предпочтение двухэтажным конструкциям. Такие строения практичны, занимают небольшую территорию и позволяют сэкономить средства на всех этапах возведения. Очень важно заранее продумать, как сделать лестницу на второй этаж, с учетом конструктивных особенностей дома, его архитектурной стилистики и условий дальнейшей эксплуатации объекта. Дело в том, что под лестничные марши следует сразу оставлять определенное место. Обязательно оставляют специальный технологический проем в межэтажном перекрытии еще во время проведения общестроительных работ.

Подготовительные работы

Перед тем, как делать лестницу, стоит определиться с типом ее конструкции. Дело в том, что каркас металлической лестницы или железобетонной конструкции рекомендуется делать в процессе строительства, а вот возводить лестницу из древесины или обустраивать облегченную металлическую модель следует уже после окончания строительства и завершения всех «мокрых» процессов.

Обратите внимание! В доме на момент монтажа деревянной лестницы должны быть закончены все отделочные работы, такие как стяжка, штукатурка и шпатлевка. Иначе из-за запыления помещений и повышенной влажности конструкция потеряет прочность и красивый внешний вид.

Расчеты и проектирование

Создание проекта лестницы лучше доверить профессиональным конструкторам, ведь это дорогостоящее вложение финансовых средств, которое должно обладать повышенной прочностью и надежностью. Можно подробно изучить предлагаемые варианты в интернете или других информационных источниках. Перед началом работ следует выполнить следующее:

• заранее выбрать материалы для конструкции и определиться с максимальными нагрузками изделия;
• выполнить замеры высоты помещения и рассчитать размеры проема в межэтажном перекрытии;
• самостоятельно или с помощью квалифицированного конструктора начертить чертеж лестницы, в котором детально просчитываются все элементы каркаса, ограждающих элементов и декоративной отделки;
• на основании полученного проекта подсчитывается необходимое количество материала и комплектующих элементов, производится их закупка и подготовка.

При изготовлении лестниц используются различные материалы. Их комплектация зависит от функционального предназначения сооружения и его месторасположения. Для изготовления наружных конструкций подходят устойчивые к негативным климатическим воздействиям, высокопрочные строительные материалы – металл и бетон. Лестницы для использования внутри зданий возводят из различных пород древесины: дуба, кедра, бука, сосны и других сортов дерева. В настоящее время широко востребованы каркасы из металла: стальных элементов, нержавейки, алюминия, разных сплавов и т.д.

Также большой популярностью пользуются самые разнообразные комбинированные конструкции, а также основания из надежных и долговечных железобетонных каркасов. Для ступеней и ограждений лестниц подбираются материалы с повышенной устойчивостью к истиранию и механическим повреждениям, такие как гранит, керамическая плитка, древесина, натуральный камень и стекло.

Материалы приобретаются только у надежных и проверенных поставщиков, которые могут предоставить официальные сертификаты качества и экологической безопасности.

Обратите внимание! При проведении замеров и технологических расчетов обязательно учитывают уровень чистого пола с учетом обустройства теплых систем обогрева пола, прокладки различных инженерных коммуникаций и финишной отделки помещения.

Особенности обустройства

Главные критерии подбора конструкции и материалов, строительства лестницы и ее отделки – это удобство и максимальный комфорт при повседневном использовании сооружения. В настоящее время для частных домов и дач наиболее востребованы:

• прямые маршевые лестницы с одной или двумя промежуточными площадками;
• поворотная конструкция с забежными ступенями;
• винтовая лестница различной модификации.

Для повседневного использования оптимальны конструкции с одним или двумя маршами. Особенно подходят такие лестницы для домов, в которых планируют жить семьи с маленькими детьми или пожилые люди. Удобны в повседневной эксплуатации и сооружения с поворотными ступенями, но они требуют от исполнителей тщательной подготовки на этапе проектирования, чтобы грамотно рассчитать угол уклона и поворота лестницы. Стандартная высота лестничных ступеней – 170-190 мм. Не следует забывать и про толщину финишной отделки ступеней, которая может занять от 10 до 20 мм. Ширину пролетов предусматривают не меньше 700-900 мм.

Облицовка лестниц проводится после окончания всех работ. Грамотно построенная лестница будет служить своим обладателям надежно долгие годы.

Фото

stroysvoimirukami.ru
