Калькулятор перевода силы тока в мощность (амперы в киловатты)

Мощность — энергия, потребляемая нагрузкой от источника в единицу времени (скорость потребления, измеряется в Ватт). Сила тока — количество энергии, прошедшей за величину времени (скорость прохождения, измеряется в амперах).

Мощность численно равна произведению тока, протекающего через нагрузку, и приложенного к ней напряжения.

Чтобы перевести Ватты в Амперы, понадобится формула: I = P / U, где I – это сила тока в амперах; P – мощность в ваттах; U – напряжение у вольтах.

Если сеть трехфазная, то I = P/(√3xU), поскольку нужно учесть напряжение в каждой из фаз. Корень из трех приблизительно равен 1,73. Чтобы перевести ток в мощность (узнать, сколько в 1 ампере ватт), надо применить формулу:

P = I * U или P = √3 * I * U, если расчеты проводятся в 3-х фазной сети 380 V.

Таблица перевода Ампер – Ватт:

	220 В	380 В
100 Ватт	0,45	0,15	Ампер
200 Ватт	0,91	0,3	Ампер
300 Ватт	1,36	0,46	Ампер
400 Ватт	1,82	0,6	Ампер
500 Ватт	2,27	0,76	Ампер
600 Ватт	2,73	0,91	Ампер
700 Ватт	3,18	1,06	Ампер
800 Ватт	3,64	1,22	Ампер
900 Ватт	4,09	1,37	Ампер
1000 Ватт	4,55	1,52	Ампер

Допустим, что вы живете в квартире со старым электросчетчиком, и у вас установлена автоматическая пробка на 16 Ампер. Чтобы определить, какую мощность «потянет» пробка, нужно перевести Амперы в киловатты. Для удобства расчетов принимаем cosФ за единицу. Напряжение нам известно – 220 В, ток тоже, давайте переведем: 220*16*1=3520 Ватт или 3,5 киловатта – ровно столько вы можете подключить единовременно.

Сложнее дело обстоит с электродвигателями, у них есть такой показатель как коэффициент мощности. Если полная мощность двигателя 5,5 киловатт, то потребляемая активная мощность 5,5*0,87= 4,7 киловатта.  Стоит отметить, что при выборе автомата и кабеля для электродвигателя нужно учитывать полную мощность, поэтому нужно брать ток нагрузки, который указан в паспорте к двигателю. И также важно учитывать пусковые токи, так как они значительно превышают рабочий ток двигателя.

Формула напряжения тока. Найти электрическое напряжение, разность потенциалов.

Как известно у электрического напряжения должна быть своя мера, которая изначально соответствует той величине, что рассчитана для питания того или иного электротехнического устройства. Превышение или снижение величины этого напряжения питания негативно влияет на электрическую технику, вплоть до полного выхода ее из строя. А что такое напряжение? Это разность электрических потенциалов. То есть, если для простоты понимания его сравнить с водой, то это примерно будет соответствовать давлению. По научному электрическое напряжение — это физическая величина, показывающая, какую работу совершает на данном участке ток при перемещении по этому участку единичного заряда.

Наиболее распространенной формулой напряжения тока является та, в которой имеются три основные электрические величины, а именно это само напряжение, ток и сопротивление. Ну, а формула эта известна под названием закона Ома (нахождение электрического напряжения, разности потенциалов).

Звучит эта формула следующим образом — электрическое напряжение равно произведению силы тока на сопротивление. Напомню, в электротехнике для различных физических величин существуют свои единицы измерения. Единицей измерения напряжения является «Вольт» (в честь ученого Алессандро Вольта, который открыл это явление).

Единица измерения силы тока — «Ампер», и сопротивления — «Ом». В итоге мы имеем — электрическое напряжение в 1 вольт будет равно 1 ампер умноженный на 1 ом.

Помимо этого второй наиболее используемой формулой напряжения тока является та, в которой это самое напряжение можно найти зная электрическую мощность и силу тока.

Звучит эта формула следующим образом — электрическое напряжение равно отношению мощности к силе тока (чтобы найти напряжение нужно мощность разделить на ток). Сама же мощность находится путем перемножения тока на напряжение. Ну, и чтобы найти силу тока нужно мощность разделить на напряжение. Все предельно просто. Единицей измерения электрической мощности является «Ватт». Следовательно 1 вольт будет равен 1 ватт деленный на 1 ампер.

Ну, а теперь приведу более научную формулу электрического напряжения, которая содержит в себе «работу» и «заряды».

В этой формуле показывается отношение совершаемой работы по перемещению электрического заряда.

На практике же данная формула вам вряд ли понадобится. Наиболее встречаемой будет та, которая содержит в себе ток, сопротивление и мощность (то есть первые две формулы). Но, хочу предупредить, что она будет верна лишь для случая применения активных сопротивлений. То есть, когда расчеты производятся для электрической цепи, у которой имеется сопротивления в виде обычных резисторов, нагревателей (со спиралью нихрома), лампочек накаливания и так далее, то приведенная формула будет работать. В случае использования реактивного сопротивления (наличии в цепи индуктивности или емкости) нужна будет другая формула напряжения тока, которая учитывает также частоту напряжения, индуктивность, емкость.

P.S. Формула закона Ома является фундаментальной, и именно по ней всегда можно найти одну неизвестную величину из двух известных (ток, напряжение, сопротивление). На практике закон ома будет применяться очень часто, так что его просто необходимо знать наизусть каждому электрику и электронику.

формула, онлайн расчет, выбор автомата

Проектируя электропроводку в помещении, начинать надо с расчета силы тока в цепях. Ошибка в этом расчете может потом дорого обойтись. Электрическая розетка может расплавиться под действием слишком сильного для нее тока. Если ток в кабеле больше расчетного для данного материала и сечения жилы, проводка будет перегреваться, что может привести к расплавлению провода, обрыва или короткого замыкания в сети с неприятными последствиями, среди которых необходимость полной замены электропроводки – еще не самое плохое.

Знать силу тока в цепи надо и для подбора автоматических выключателей, которые должны обеспечивать адекватную защиту от перегрузки сети. Если автомат стоит с большим запасом по номиналу, к моменту его срабатывания оборудование может уже выйти из строя. Но если номинальный ток автоматического выключателя меньше тока, возникающего в сети при пиковых нагрузках, автомат будет доводить до бешенства, постоянно обесточивая помещение при включении утюга или чайника.

Формула расчета мощности электрического тока

Согласно закону Ома, сила тока(I) пропорциональна напряжению(U) и обратно пропорциональна сопротивлению(R), а мощность(P) рассчитывается как произведение напряжения и силы тока. Исходя из этого, ток в участке сети рассчитывается: I = P/U.

В реальных условиях в формулу добавляется еще одна составляющая и формула для однофазной сети приобретает вид:

I = P/(U*cos φ),

а для трехфазной сети: I = P/(1,73*U*cos φ),

где U для трехфазной сети принимается 380 В, cos φ – это коэффициент мощности, отражающий соотношение активной и реактивной составляющих сопротивления нагрузки.

Для современных блоков питания реактивная компонента незначительна, величину cos φ можно принимать равной 0,95. Исключение составляют мощные трансформаторы (например, сварочные аппараты) и электродвигатели, они имеют большое индуктивное сопротивление. В сетях, где планируется подключение подобных устройств, максимальную силу тока следует рассчитывать с использованием коэффициента cos φ, равного 0,8 или рассчитать силу тока по стандартной методике, а потом применить повышающий коэффициент 0,95/0,8 = 1,19.

Подставив действующие значения напряжения 220 В/380 В и коэффициента мощности 0,95, получаем I = P/209 для однофазной сети и I = P/624 для трехфазной сети, то есть в трехфазной сети при одинаковой нагрузке ток втрое меньше. Никакого парадокса тут нет, так как трехфазная проводка предусматривает три фазных провода, и при равномерной нагрузке на каждую из фаз она делится натрое. Поскольку напряжение между каждым фазным и рабочим нулевым проводами равно 220 В, можно и формулу переписать в другом виде, так она нагляднее: I = P/(3*220*cos φ).

Подбираем номинал автоматического выключателя

Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А.

Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:

• 6 А – 1,2 кВт;
• 8 А – 1,6 кВт;
• 10 А – 2 кВт;
• 16 А – 3,2 кВт;
• 20 А – 4 кВт;
• 25 А – 5 кВт;
• 32 А – 6,4 кВт;
• 40 А – 8 кВт;
• 50 А – 10 кВт;
• 63 А – 12,6 кВт;
• 80 А – 16 кВт;
• 100 А – 20 кВт.

С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.

При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:

• электросауна (12 кВт) — 60 А;
• электроплита (10 кВт) — 50 А;
• варочная панель (8 кВт) — 40 А;
• электроводонагреватель проточный (6 кВт) — 30 А;
• посудомоечная машина (2,5 кВт) — 12,5 А;
• стиральная машина (2,5 кВт) — 12,5 А;
• джакузи (2,5 кВт) — 12,5 А;
• кондиционер (2,4 кВт) — 12 А;
• СВЧ-печь (2,2 кВт) — 11 А;
• электроводонагреватель накопительный (2 кВт) — 10 А;
• электрочайник (1,8 кВт) — 9 А;
• утюг (1,6 кВт) — 8 А;
• солярий (1,5 кВт) — 7,5 А;
• пылесос (1,4 кВт) — 7 А;
• мясорубка (1,1 кВт) — 5,5 А;
• тостер (1 кВт) — 5 А;
• кофеварка (1 кВт) — 5 А;
• фен (1 кВт) — 5 А;
• настольный компьютер (0,5 кВт) — 2,5 А;
• холодильник (0,4 кВт) — 2 А.

Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.

Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.

На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.

Онлайн расчет мощности тока для однофазной и трехфазной сети

Мощность электрического тока — Технарь

С мощностью электрического тока мы уже встречались, когда вводили понятие напряжения. Выведем теперь формулу для расчета мощности электрического тока. Вспомним, что напряжение на концах участка цепи равно отношению мощности к силе тока. Это кратко можно записать в виде формулы:

U = P/I

в которой буквой U обозначено напряжение, Р — мощность и I — сила тока. Из этой формулы легко получить формулу для расчета мощности электрического тока:

P = UI

Мощность электрического тока равна произведению напряжения на силу тока.

Единицей мощности, как мы знаем, является 1 ватт, по формуле мощности электрического тока ватт можно выразить через вольт и ампер.

1 ватт = 1 вольт X 1 ампер, или 1 Вт = 1 В • 1 А = 1 В • А.

В практике используются также единицы мощности, дольные и кратные ватту: гектоватт (гВт), киловатт (кВт), мегаватт (МВт).

1 гВт = 100 Вт; 1 кВт = 1000 Вт; 1 МВт = 1,000 000 Вт.

В таблице 14 приведены мощности некоторых источников и потребителей электрического тока.

Измерить мощность электрического тока можно с помощью вольтметра и амперметра. Чтобы вычислить искомую мощность, перемножают напряжение и силу тока, найденные по показаниям приборов.

Существуют специальные приборы — ваттметры, которые непосредственно измеряют мощность электрического тока в цепи.

Вопросы. 1. Что называют мощностью? 2. Как рассчитать мощность? 3. Как выражается мощность электрического тока через напряжение и силу тона? 4. Что принимают за единицу мощности? 5. Как выражается единица мощности через единицы напряжения и силы тока? 6. Какие единицы мощности используют на практике?

Упражнения. 1. В цепь с напряжением 127 В включена электрическая лампа, сила тока в которой 0,6 А. Найдите мощность тока в лампе. 2. Электроплитка рассчитана на напряжение 220 В и силу тока 3 А Определите мощность тока в плитке. 3. Электрическая лампа мощностью 15 Вт и плитка мощностью 600 Вт включены в осветительную сеть квартиры под напряжением 220 В. Определите силу тока в подводящих ток проводах.

Онлайн калькулятор — закон Ома (ток, напряжение, сопротивление) + Мощность :: АвтоМотоГараж

Причиной написания данной статьи явилась не сложность этих формул, а то, что в ходе проектирования и разработки каких-либо схем часто приходится перебирать ряд значений чтобы выйти на требуемые параметры или сбалансировать схему. Данная статья и калькулятор в ней позволит упростить этот подбор и ускорить процесс реализации задуманного. Также в конце статьи приведу несколько методик для запоминания основной формулы закона Ома. Эта информация будет полезна начинающим. Формула хоть и простая, но иногда есть замешательство, где и какой параметр должен стоять, особенно это бывает поначалу.

В радиоэлектронике и электротехнике закон Ома и формула расчёта мощности используются чаше чем какие-либо из всех остальных формул. Они определяют жесткую взаимосвязь между четырьмя самыми ходовыми электрическими величинами: током, напряжением, сопротивлением и мощностью.

Закон Ома. Эту взаимосвязь выявил и доказал Георг Симон Ом в 1826 году. Для участка цепи она звучит так: сила тока прямо пропорциональна напряжению, и обратно пропорциональна сопротивлению

Так записывается основная формула:

Путем преобразования основной формулы можно найти и другие две величины:



Мощность. Её определение звучит так: мощностью называется произведение мгновенных значений напряжения и силы тока на каком-либо участке электрической цепи.

Формула мгновенной электрической мощности:

Ниже приведён онлайн калькулятор для расчёта закона Ома и Мощности. Данный калькулятор позволяет определить взаимосвязь между четырьмя электрическими величинами: током, напряжением, сопротивлением и мощностью. Для этого достаточно ввести любые две величины. Стрелками «вверх-вниз» можно с шагом в единицу менять введённое значение. Размерность величин тоже можно выбрать. Также для удобства подбора параметров, калькулятор позволяет фиксировать до десяти ранее выполненных расчётов с теми размерностями с которыми выполнялись сами расчёты.





Когда мы учились в радиотехническом техникуме, то приходилось запоминать очень много всякой всячины. И чтобы проще было запомнить, для закона Ома есть три шпаргалки. Вот какими методиками мы пользовались.



Первая — мнемоническое правило. Если из формулы закона Ома выразить сопротивление, то R = рюмка.

Вторая — метод треугольника. Его ещё называют магический треугольник закона Ома.

Если оторвать величину, которую требуется найти, то в оставшейся части мы получим формулу для её нахождения.

Третья. Она больше является шпаргалкой, в которой объединены все основные формулы для четырёх электрических величин.

Пользоваться ею также просто, как и треугольником. Выбираем тот параметр, который хотим рассчитать, он находиться в малом кругу в центре и получаем по три формулы для его расчёта. Далее выбираем нужную.

Этот круг также, как и треугольник можно назвать магическим.



Как рассчитать максимальную силу переменного тока на входе

Как рассчитать максимальную силу переменного тока на входе

УП-21

Знать максимальный входной ток источника питания полезно при выборе требований к электросети, аварийного выключателя, кабеля питания переменного тока, разъемов и даже изолирующего трансформатора в плавучих блоках. Рассчитать максимальную силу входного тока довольно просто, зная несколько основных параметров и простых математических действий.

Номинальная мощность источника питания высокого напряжения
Для всех источников питания компании Spellman указана номинальная максимальная мощность в ваттах. Это первый нужный нам параметр; получить его можно из техпаспорта изделия. У большей части источников питания компании Spellman максимальная номинальная мощность указана в номере модели. Например, SL30P300/115 — источник питания напряжением 30 кВ с положительной полярностью и максимальной мощностью 300 Вт, работающий от входного напряжения переменного тока 115 В.

КПД источника питания
КПД источника питания — отношение мощности на входе к мощности на выходе. КПД обычно указывается в процентном виде или в виде десятичной дроби меньше 1, например, 80 % или 0,8. Чтобы узнать входную мощность, поделим максимальную выходную мощность на КПД:

300 Вт / 0,8 = 375 Вт

Коэффициент мощности
Коэффициент мощности — отношение реальной мощности к фиксируемой. Обычно он выражается в виде десятичной дроби меньше 1. Реальная мощность указывается в ваттах, а фиксируемая — в вольт-амперах (ВА). У однофазных импульсных источников питания без коррекции коэффициент мощности обычно довольно низок, например, 0,65. Импульсные источники питания без коррекции обладают более высоким коэффициентом мощности, например, 0,85. Блоки питания с активной коррекцией коэффициента мощности могут обладать очень высоким коэффициентом мощности, к примеру, 0,98. В приведенном выше примере используется источник питания без коррекции с питанием от однофазной линии, таким образом:

375 Вт / 0,65 = 577 ВА

Напряжение на входе
Нам необходимо знать входное напряжение переменного тока, для которого предназначен источник питания. В приведенном выше примере оно составляет 115 В. Это номинальное напряжение, в реальности оно указывается с допуском ±10 %. Чтобы предусмотреть наихудший случай с низким напряжением в сети, отнимем 10 %:

115 В – 10 % = 103,5 В

Максимальная сила переменного тока на входе
Взяв 577 ВА и разделив ее на 103,5 В, получаем:

577 ВА / 103,5 В = 5,57 А

Если напряжение на входе однофазное, наш ответ — 5,57 А.

Трехфазное входное напряжение
Источники питания с трехфазным напряжением на входе обладают более высоким коэффициент мощности, чем однофазные. Кроме того, по причине наличия трех фаз, питающих источник, фазовая сила тока будет меньшей. Чтобы узнать силу тока одной фазы, поделим рассчитанную нами силу тока на входе на √3 (1,73).

Рассчитаем данные для следующего примера: STR10N6/208. Из технического паспорта STR узнаем, что максимальная мощность — 6000 Вт, КПД 90 %, а коэффициент мощности 0,85. И хотя STR в силу своей конструкции будет работать с напряжением до 180 В переменного тока, в данном примере его питание будет поступать от трехфазной сети 208 В. Максимальную силу входного тока на одну фазу получаем следующим образом:

КПД источника питания:
6000 Вт / 0,9 = 6666 Вт

Коэффициент мощности:
6666 Вт / 0,85 = 7843 ВА

Напряжение на входе:
208 В – 10 % = 187 В

Максимальная сила переменного тока на входе:
7843 ВА / 187 В = 41,94 А (если бы сеть была однофазной)

Пересчет для трех фаз на входе:
41,94 А / √3 (1,73) = 24,21 А на фазу

Таким образом, у нас есть два уравнения, одно для однофазного и одно для трехфазного напряжения на входе:

Уравнение для максимальной силы однофазного входного тока
Входной ток = максимальная мощность/(КПД)(коэффициент мощности)(максимальное входное напряжение)

Уравнение для максимальной силы трехфазного входного тока
Входной ток = максимальная мощность/(КПД)(коэффициент мощности)(максимальное входное напряжение)(√3)

Данные расчеты входного тока предусматривают наихудший случай, исходя из того, что источник питания работает на максимальной мощности с низким напряжением в линии, а также с учетом КПД и коэффициента мощности.

Глава 21. Электрический ток. Законы Ома и Джоуля-Ленца

Для решения задач ЕГЭ на постоянный ток надо знать определения тока, напряжения, сопротивления, закон Ома для участка цепи и замкнутой цепи, закон Джоуля-Ленца, а также уметь находить эквивалентные сопротивления простейших электрически цепей. Рассмотрим эти вопросы.

Электрическим током называют упорядоченное движение заряженных частиц. Силой тока в некотором сечении проводника называется отношение заряда , протекшего через это сечение за интервал времени , к этому интервалу времени

(21.1)

Чтобы в проводнике тек электрический ток, в проводнике должно быть электрическое поле, или, другими словами, потенциалы различных точек проводника должны быть разными. Но при движении электрических зарядов по проводнику потенциалы различных точек проводника будут выравниваться (см. гл. 19). Поэтому для протекания тока в течение длительного времени на каких-то участках цепи необходимо обеспечить движение зарядов в направлении противоположном полю. Такое движение может быть обеспечено только силами неэлектрической природы, которые в этом контексте принято называть сторонними. В гальванических элементах («батарейках») сторонние силы возникают в результате электрохимических превращений на границах электродов и электролита. Эти превращения обеспечивают перемещение заряда противоположно направлению поля, поддерживая движение зарядов по замкнутому пути.

Сила тока в однородном участке проводника пропорциональна напряженности электрического поля внутри проводника. А поскольку напряженность поля внутри проводника связана с разностью потенциалов его концов (или электрическим напряжением на проводнике ), то

(21.2)

Коэффициент пропорциональности , который принято записывать в знаменатель формулы (21. 2), является характеристикой проводника и называется его сопротивлением. В результате формула (21.2) принимает вид

(21.3)

Формула (21.3) называется законом Ома для однородного участка цепи, а сам участок цепи часто называют резистором (от английского слова resistance — сопротивление).

Если проводник является однородным и имеет цилиндрическую форму (провод), то его сопротивление пропорционально длине и обратно пропорционально площади сечения

(21.4)

где коэффициент пропорциональности зависит только от материала проводника и называется его удельным сопротивлением.

Если участок цепи представляет собой несколько последовательно соединенных однородных проводников с сопротивлениями (см. рисунок), то сила тока через каждый проводник будет одинаковой , электрическое напряжение на всем участке цепи равно сумме напряжений на каждом проводнике , а эквивалентное сопротивление всего участка равно сумме сопротивлений отдельных проводников

(21.4)

Если участок цепи представляет собой несколько однородных проводников с сопротивлениями , соединенных параллельно (см. рисунок), то электрическое напряжение на каждом проводнике будет одинаковым , ток через участок будет равен сумме токов, текущих через каждый проводник , а величина, обратная эквивалентному сопротивлению всего участка, равно сумме обратных сопротивлений отдельных проводников

(21.5)

Рассмотрим теперь закон Ома для замкнутой электрической цепи. Пусть имеется замкнутая электрическая цепь, состоящая из источника сторонних сил с внутренним сопротивлением и внешнего сопротивления . Пусть при прохождении заряда через источник сторонние силы совершают работу . Электродвижущей силой источника (часто используется аббревиатура ЭДС) называется отношение работы сторонних сил к заряду

(21.6)

В этом случае сила тока в цепи равна

(21.7)

Формула (21.7) называется законом Ома для замкнутой электрической цепи.

При прохождении электрического тока через участок цепи электрическое поле совершает работу (часто эту работу называют работой тока, хотя термин этот не очень точный). Очевидно, вся эта работа превращается в тепло. Поэтому если через участок цепи прошел заряд , где — сила тока в цепи, — время, то количество выделившейся теплоты равно

(21.8)

(для получения последнего и предпоследнего равенств использован закон Ома для участка цепи). Формулы (21.8) называются законом Джоуля-Ленца. Из формулы (21.8) следует, что количество выделившейся при протекании электрического тока теплоты линейно зависит от времени наблюдения. Поэтому отношение

(21.9)

которое называется мощностью тока, не зависит от времени наблюдения. Формулу (21.9) также называют законом Джоуля-Ленца.

Рассмотрим теперь задачи.

Структура металла кратко обсуждалась в гл. 16: положительно заряженные ионы расположены в узлах кристаллической решетки, образовавшиеся в результате диссоциации валентные электроны могут свободно перемещаться по проводнику (свободные электроны). Они и осуществляют проводимость металла (задача 21.1.1 — ответ 2).

Согласно определению (21.1) находим среднюю силу тока в канале молнии (задача 21.1.2)

(ответ 2).

Если за 1 мин через сечение проводника протекает заряд 60 Кл (задача 21.1.3), то сила тока в этом проводнике равна А. Применяя далее к этому проводнику закон Ома для участка цепи, получаем В (ответ 2).

По закону Ома для участка цепи имеем для силы тока через участок цепи после изменения его сопротивления и электрического напряжения на нем (задача 21.1.4)

Таким образом, сила тока уменьшилась в 4 раза (ответ 3).

Согласно закону Ома для участка цепи сопротивление — это коэффициент пропорциональности между напряжением на этом участке и силой тока в нем. Поэтому в задаче 21.1.5 имеем, например, используя крайнюю точку графика

(ответ 2). Из-за линейной зависимости тока от напряжения вычисления можно было выполнить и по другим точкам графика, ответ был бы таким же.

Согласно формуле (21.4) имеем для первой проволоки в задаче 21.1.6

где — удельное сопротивление меди, — длина проводника, — его радиус. Для медной проволоки с вдвое большей длиной и втрое бóльшим радиусом сечения имеем

(ответ 3).

Как следует из формулы (21.4) при двукратном уменьшении длины проводника вдвое уменьшается его сопротивление. Поэтому из закона Ома для участка цепи (21.3) заключаем, что при двукратном уменьшении напряжения на проводнике и двукратном уменьшении его длины (задача 21.1.7) сила тока в проводнике не изменится (ответ 4).

В задаче 21.1.8 следует использовать закон Ома для замкнутой электрической цепи (21.7). Имеем

где — ЭДС источника, — сопротивлении е внешней цепи, — сопротивление источника (ответ 1).

В задаче 21.1.9 следует применить закон Ома для замкнутой электрической цепи (21.7) к какому-нибудь значению внешнего сопротивления, по графику найти силу тока в цепи, а затем и ЭДС источника. Проще всего применить закон Ома к случаю . Из графика находим силу тока . Поэтому

где — внутреннее сопротивление источника (ответ 3).

Из формулы (21.9) следует, что при фиксированном сопротивлении участка цепи увеличение электрического напряжения в 2 раза (задача 21.1.10) приведет к увеличению мощности тока в 4 раза (ответ 2).

В задаче 21.2.1 удобно использовать вторую из формул (21.9) . Имеем Вт (ответ 3).

Часто школьники не могут ответить на такой вопрос: из формулы для мощности тока следует, что мощность линейно растет с ростом сопротивления, а из формулы — убывает с ростом сопротивления. А как же в действительности мощность зависит от сопротивления? Давайте разберемся в этом вопросе на примере задачи 21. 2.2. Конечно, оба предложенных «решения» неправильны: в них молчаливо предполагалось, что сила тока, текущего через это сопротивление, или напряжение на этом сопротивлении не зависят от его величины. А на самом деле эти величины от сопротивления зависят, причем эти зависимости могут быть разными для разных источников тока. Внутреннее сопротивление бытовых электрических сетей очень мало. В этом случае из законов Ома для замкнутой цепи и участка цепи (21.7), (21.3) следует, что напряжение на любом элементе, включенном в такую сеть, не зависит от сопротивления этого элемента и равно номинальному напряжению сети . Поэтому из формулы заключаем, что мощность, которая выделяется на таком элементе обратно пропорциональна его сопротивлению (ответ 3). Отметим, что из проведенного рассуждения следует, что выделяемая мощность будет очень большой (опасная в быту ситуация!) для малого сопротивления внешнего участка цепи, т.е. в случае короткого замыкания, которого, таким образом, необходимо избегать.

Если бы внутреннее сопротивление источника было бы много больше внешнего сопротивления, ток в цепи определялся бы, главным образом, внутренним сопротивлением источника, а от внешнего сопротивления зависел бы слабо. В этом случае мощность тока была бы прямо пропорциональна сопротивлению участка цепи.

Как обсуждалось в решении предыдущей задачи, сопротивление элемента, работающего в бытовой электросети равно , где — номинальная мощность данного элемента, — напряжение в сети. Поэтому отношение сопротивлений ламп мощностью Вт и Вт, рассчитанных на работу в одной и той же бытовой электрической сети (задача 21.2.3) равно

(ответ 2).

Поскольку резисторы в задаче 21.2.4 соединены последовательно, то сила тока в них одинакова. Поэтому из закона Ома для участка цепи заключаем, что

(ответ 2).

При параллельном соединении ламп (задача 21.2.5) напряжение на них одинаково (см. введение к настоящей главе). Поэтому из закона Ома для участка цепи следует, что

(ответ 1).

Рассматриваемый в задаче 21.2.6 участок представляет собой два последовательных соединенных элемента, один из которых есть резистор 6 Ом, второй — два таких же резистора, соединенных параллельно. По правилам сложения сопротивлений находим эквивалентное сопротивление второго участка

а затем и эквивалентное сопротивление всей цепи

(ответ 3).

При разомкнутом ключе сопротивление участка цепи, данного в задаче 21.2.7, можно найти как в предыдущей задаче , где — сопротивление каждого резистора. Если ключ замкнут, то цепь сводится к одному резистору (т.к. параллельно двум резисторам включается проводник с пренебрежимо малым сопротивлением). Поэтому в этом случае сопротивление цепи равно . Таким образом, сопротивление второй цепи составляет две трети от сопротивления первой (ответ 1).

Как обсуждалось в решении задачи 21.2.2, сопротивление элемента номинальной мощности , работающего в бытовой электросети равна

где В — напряжение сети. Из этой формулы следует, что чем больше номинальная мощность элемента, тем меньше должно быть его сопротивление. Если две лампы накаливания включены последовательно (задача 21.2.8), то сила тока в них одинакова и отношение мощностей тока в этих лампах равно отношению их сопротивлений. Отсюда следует, что отношение реально выделяемых в лампах мощностей и обратно отношению номинальных мощностей этих ламп:

(ответ 2).

Работа, совершаемая электрическим полем в проводнике при протекании по нему электрического тока, превращается в энергию тока, которая затем превращается в тепловую энергию. Поэтому работу поля можно найти из закона Джоуля-Ленца. Для работы поля за время получаем . Из этой формулы находим сопротивление проводника в задаче 21.2.9 —

(ответ 1).

Поскольку при последовательном соединении резисторов ток через каждый из них одинаков, из закона Джоуля-Ленца (22.8) заключаем, что из двух сопротивлений и (задача 21.2.10; см. рисунок) наибольшей будет мощность тока на сопротивлении , из двух сопротивлений и — на сопротивлении . Сравним мощности тока на этих сопротивлениях. Учитывая, что при параллельном соединении элементов электрическое напряжение на каждом элементе одинаковое, а при последовательном — складываются значения сопротивлений, получим из законов Ома для верхнего и нижнего участков цепи и закона Джоуля-Ленца

где — электрическое напряжение, приложенное ко всей цепи. Поскольку то в представленной схеме наибольшая мощность будет выделяться на сопротивлении (ответ 2).

Закон Ома для начинающих и новичков

Закон Ома для начинающих и новичков

Основной закон Ома

HTML от: http://www.btinternet.com/~dtemicrosystems/beginner.htm

ЧТО ЭТО. КАК И ГДЕ ПОЛУЧИТЬ ЕГО

Хотя закон Ома применим не только к резисторам — как мы увидим позже — кажется, логично включить его сейчас, так как он будет хорошей точкой отсчета для резистора подробности приведены выше.

ЧТО ТАКОЕ ЗАКОН ОМС? :
Используя диаграмму слева, закон Ома определяется как; «При условии, что температура остается постоянным, отношение разности потенциалов (стр.г.) ​​на концах проводника (R) к току (I), протекающему в этом проводнике, также будет постоянным ». проповедь!

Отсюда мы заключаем, что; Ток равен напряжению, разделенному на сопротивление (I = V / R), Сопротивление равно напряжению, разделенному на ток (R = V / I), а напряжение равно току, умноженному на Сопротивление (V = IR).
Важным фактором здесь является температура. Если расчеты по закону Ома должны давать точные результаты, это должно оставаться постоянным. В «реальном» мире это почти никогда делает, и с точки зрения новичка вам не нужно беспокоиться об этом. более того, поскольку схемы, с которыми вы, вероятно, столкнетесь в данный момент, — и около 95% все те, с которыми вы столкнетесь в будущем — будут работать нормально, даже если они горячие или холодно!

ЗАКОН ОМС ПРОСТОЙ:
На рисунке 1 слева показан наиболее распространенный треугольник закона Ома.Начиная с любого раздела треугольник, его можно читать в любом направлении — по часовой стрелке, против часовой стрелки, сверху вниз или снизу вверх — и он всегда предоставит вам расчет, который вы требовать.

Если рассматривать (слегка диагональные) горизонтальные линии как знаки разделения, а короткие вертикальная линия как знак умножения, и всегда начинайте расчет с любого количества вы ищете, т. е. «V =», «I =» или «R =» у вас будет все возможные формулы, основанные на этом конкретном законе Ома.Это; V = IxR, I = V / R, R = V / I. Это должно быть очевидно, что формула работает и в обратном направлении, то есть; IxR = V, RxI = V, V / I = R и V / R = I.

Эти объяснения могут показаться немного сложными, но их легко применить на практике. Как правило, для начинающих будет более понятен полезный пример, а не эти причудливые столы, так что поехали.

ПОЯСНЕНИЕ НА ПРИМЕРЕ:
Допустим, друг просит вас установить красную сигнальную лампу на приборную панель его / ее автомобиля.Будучи энтузиастом электроники, вы решили использовать красный светоизлучающий диод (LED), поскольку они излучают достаточно чистый красный свет, не выделяют чрезмерного тепла лампы накаливания, они также дешевы по сравнению с ними и выглядят высокотехнологичными!

С точки зрения принципиальной схемы расположение будет таким, как показано слева.
ОГРАНИЧИТЕЛЬ ТОКА:
Стандартные светодиоды не могут получать питание напрямую от 12 В без установки ограничения тока. резистор включен последовательно с одним из выводов, но какое значение вы используете? Как общее правило на практике, вашему среднему светодиоду требуется около 15 мА тока для получения приемлемого света. вывод.Учитывая это, теперь у нас есть две известные величины для использования в наших расчетах: напряжение и ток. Используя треугольник закона Ома, требуемое сопротивление равно рассчитывается по формуле «R = V / I», которая дает нам 12 / 0,015 = 800 Ом (см. ниже для ‘Vf’). Не забывайте, ток измеряется в амперах.

На первый взгляд может показаться, что это проблема, поскольку 800 Ом не является стандартным значением. доступен в диапазоне E12. Однако в схеме такого типа сопротивление не критический, и ближайшего предпочтительного значения будет вполне достаточно, а именно 820 Ом.

НЕ ЗАБЫВАЙТЕ ОБ «Vf»:
Все электронные компоненты демонстрируют — в большей или меньшей степени — то, что известно как ‘выбывать’. Он имеет различные сокращения в зависимости от типа компонента, к которому он подключен. ссылается, но обычно они означают одно и то же. На самом деле это количество напряжения, которое используется компонентом для работы. Для стандартного светодиода это значение находится в диапазоне около 1,5 — 3 вольт, и для наших целей мы примем 2 В.

Это означает, что из ваших 12 вольт от аккумулятора 2 вольта будут израсходованы светодиодом. Сама по себе, поэтому ваш расчет закона Ома должен быть основан на 10 вольт.Истинная формула должно быть на самом деле; (12-Vf) /0.015=666.66 Ом (повторяется для математиков среди ты!). Ближайшее значение в диапазоне E12 составляет 680 Ом, поэтому в идеале это должно быть ценность для использования. В целях безопасности, когда ваши результаты заканчиваются непонятными значениями, такими как при этом всегда выбирайте ближайшее значение выше, а не следующее ниже.

РЕЗИСТОРЫ ПОСЛЕДОВАТЕЛЬНО И ПАРАЛЛЕЛЬНО

Возможно «изготовление» стандартных и нестандартных номиналов резисторов до соответствовать вашим потребностям, если требуемое значение отсутствует. Это достигается подключением два или более из них параллельно, последовательно или их комбинация. Однако вам нужно заранее знать, как они взаимодействуют друг с другом в этих конфигурациях.

РЕЗИСТОРЫ СЕРИИ:
На рисунке слева показаны три последовательно включенных резистора. Это самый простой способ получить «фабричные» значения. Формула прямой для расчет окончательного значения; «R» = R1 + R2 + R3. Другими словами, независимо от количества резисторов или их индивидуальных значений, окончательное значение «R» всегда будет их суммой.Расчет по ноге изображения работает для любого количества значений, соединенных последовательно, вы просто продолжаете добавлять их в список других.

ПАРАЛЛЕЛЬНЫЕ РЕЗИСТОРЫ:
При параллельном соединении резисторов расчеты посложнее. На рисунке слева показаны три резистора, включенных параллельно. Мы будем не заботиться о трех отдельных ценностях, а сосредоточиться на том, что окончательное значение «R» будет с использованием примеров значений. Расчет у подножия изображение работает для любого количества значений, соединенных параллельно, вы просто продолжаете добавлять их в список других в скобках. Для наших целей предположим, что R1 составляет 47 КБ, R2 — это 150 КБ, а R3 — 820 КБ. Формула прямой линии для окончательного значения: «R» = 1 / ( (1 / R1) + (1 / R2) + (1 / R3)).
В этой формуле содержится много ненужных скобок (скобок), и вот причина; почти для всех расчетов электроники вам нужно использовать калькулятор, который отдает приоритет функциям умножения и деления, а также наиболее научным калькуляторы работают именно так.К сожалению, многие «простые» калькуляторы этого не делают, поэтому дополнительные скобки были показаны, чтобы компенсировать те, которые вычисляют цифры в порядок их ввода. С научным калькулятором вы можете использовать упрощенный формула прямой линии; «R» = 1 / (1 / R1 + 1 / R2 + 1 / R3).

Важно определить значения в скобках перед применением окончательного Функция «1 /». В противном случае формула принимает вид 1 / R1 + 1 / R2 + 1 / R3 =? если ты попробуйте это на своем калькуляторе, используя наши примеры значений, вы, вероятно, подумаете, что у вас есть неправильный ответ (0.02916 …), а у вас нет. На самом деле у вас точно есть право ответ, ему просто не хватает последней функции «1 /».

Если в вашем калькуляторе есть «1 / X» (единица, разделенная на все, что показано в display), затем нажмите эту кнопку сейчас. Если эта функция недоступна, поместите результат в памяти (убедившись, что раньше там ничего не было), очистите дисплей а затем введите «1 MR =» или другую подобную последовательность. Результат должен быть 34,29К (34,290,29005 Ом), что правильно.Итак, итоговое значение всех трех параллельно включенные резисторы — 34,29К.

ДЛЯ ЧЕГО ДРУГОЙ ТРЕУГОЛЬНИК?

На рис. 2 слева показан второй по величине часто используемый треугольник закона Ома. К этому можно подойти точно так же, как и к выше, только на этот раз он используется для расчета мощности, напряжения и тока. В объяснения здесь таковы; Ток равен мощности, деленной на напряжение (I = P / V), мощность равна Ток, умноженный на напряжение (P = VxI), и напряжение равно мощности, деленной на ток (V = P / I).

ДЕМОНСТРАЦИЯ НА ПРИМЕРЕ:
Чтобы продемонстрировать использование этого треугольника, мы применим его к обычному электрическому / электронному компонент — трансформатор. Их характеристики обычно цитируются с точки зрения выходное напряжение их вторичной обмотки вместе с допустимой мощностью (в ВА) это напряжение. Термин «VA» означает ватты и происходит от формулы «Вольт на Ампер» (отсюда — ВА). Это обозначается буквой «P» в треугольник закона Ома.

КАКОЙ ТРАНСФОРМАТОР ДЕЛАТЬ НЕОБХОДИМОСТЬ ?
Допустим, у вас есть цепь 9 В, которая потребляет 1.5 ампер тока. Вы хотите знать, если трансформатор с номиналом 9 В при 25 ВА будет достаточным для питания вашей цепи. Ты уже есть две величины от трансформатора — напряжение (В) и мощность (P или VA), и по ним вы хотите узнать, какой будет доступный ток (I).

Используя формулу «I = P / V» из треугольника, результат: 25/9 = 2,77 усилители. Таким образом, этот трансформатор подойдет для ваших нужд на 1,5 А. В целях безопасности если цепь будет постоянно потреблять определенное количество тока, независимо от каким может быть этот ток, тогда всегда используйте трансформатор, доступный как минимум на 50% больше ток, чем требует ваша схема.Никогда не используйте тот, у которого «ровно достаточный» ток, потому что он станет слишком горячим, что приведет к изменению характеристик напряжения и текущий указан. Эти изменения сложны, и мы не будем их объяснять в этой статье. раздел для начинающих, но будьте осторожны при выборе трансформаторов.

Электрические формулы

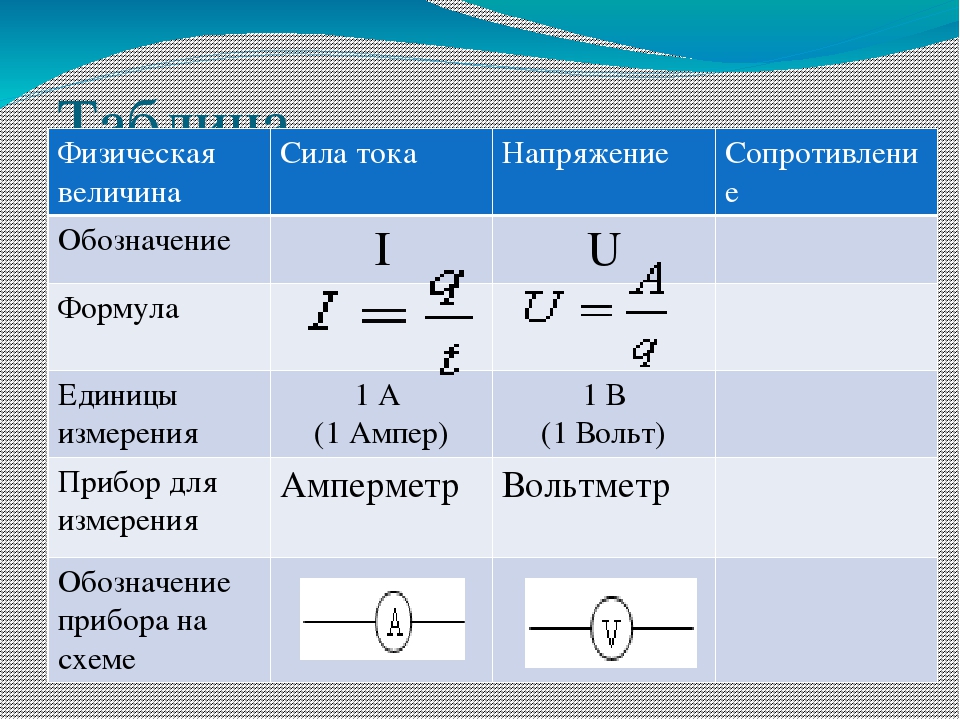

Общие электрические единицы, используемые в формулах и уравнениях:

• Вольт — единица электрического потенциала или движущей силы — потенциал требуется для передачи одного ампера тока через один ом сопротивления
• Ом — единица сопротивления — один ом — это сопротивление, обеспечиваемое прохождению одного ампера при подаче одного вольта
• Ампер — единицы тока — один ампер — это ток, который один вольт может передать через сопротивление в один ом
• Ватт — единица электрической энергии или мощности — один ватт равен произведению одного ампера на один вольт — один ампер тока, протекающего под действием силы одного вольта, дает один ватт энергии
• Вольт ампер — произведение вольт и ампер как показывают вольтметр и амперметр — в системах постоянного тока вольт-ампер равен ваттам или передаваемой энергии — в системах переменного тока — вольт с и амперы могут быть или не быть на 100% синхронными — при синхронности вольт-амперы равны ваттам на ваттметре — когда несинхронные вольт-амперы превышают ватты — реактивная мощность
• киловольт-ампер — один киловольт-ампер — кВА — равен 1000 вольт ампер
• Коэффициент мощности — отношение ватт к вольт-амперам

Электрический потенциал — закон Ома

Закон Ома можно выразить как:

U = RI (1a)

= P / I (1b)

U = (PR) ^1/2 (1c)

Скачать и распечатать Закон Ома

Электрический ток — Закон Ома

I = U / R (2a)

I = P / U (2b)

I = (P / R) ^1/2 (2c)

Электрическое сопротивление — закон Ома

R = U / I (3a)

R = U ² / P ( 3b)

R = P / I ² (3c)

Пример — закон Ома

A 12-вольтная батарея обеспечивает питание с сопротивлением 18 Ом .

I = (12 В) / (18 Ом )

= 0,67 (A)

Электроэнергия

P = UI (4a) 900

P = RI ² (4b)

P = U ² / R (4c)

где

P = мощность (Вт, Вт, Дж / с )

U = напряжение (вольт, В)

I = ток (амперы, А)

R = сопротивление (Ом, Ом)

Скачать и распечатать закон Ома

Скачать и распечатать Закон Ома

Электроэнергия

Электроэнергия — это мощность, умноженная на время:

W = P t (5)

whe re

Вт = энергия (Вт, Дж)

t = время (с)

Альтернатива — мощность может быть выражена

P = Вт / т (5b)

Мощность потребление энергии потреблением времени.

Пример — потеря энергии в резисторе

A 12 В батарея подключена последовательно с сопротивлением 50 Ом . Мощность, потребляемая резистором, может быть рассчитана как

P = (12 В) ² / (50 Ом)

= 2,9 Вт

Энергия, рассеиваемая за 60 секунд может быть рассчитана

Вт = (2,9 Вт) (60 с)

= 174 Вт, Дж

= 0.174 кВт

= 4,8 10 ^-5 кВтч

Пример — электрическая плита

Электрическая плита потребляет 5 МДж энергии от источника питания 230 В при включении в течение 60 минут .

Номинальная мощность — энергия в единицу времени — печи может быть рассчитана как

P = (5 МДж) (10 ⁶ Дж / МДж) / ((60 мин) (60 с / мин))

= 1389 Вт

= 1.39 кВт

Ток можно рассчитать

I = (1389 Вт) / (230 В)

= 6 ампер

Электродвигатели

КПД электродвигателя

μ = 746 P / P _{input_w} (6)

где

μ = КПД

P _{л. с. )}

или, альтернативно,

μ = 746 P _л.с. / (1.732 VI PF) (6b)

Электрический двигатель — мощность

P _{3-фазный} = (UI PF 1,732) / 1000 (7)

где

P _{3-фазный} = электрическая мощность трехфазного двигателя (кВт)

PF = коэффициент мощности электродвигателя

Электродвигатель — ток

I _{3-фазный} = (746 P _л.с. ) / (1 .732 В μ PF) (8)

где

I _{3-фазный} = электрический ток 3-фазного двигателя (амперы)

PF = коэффициент мощности электродвигателя

Учебное пособие по физике: новый взгляд на электрическую мощность

В предыдущем разделе Урока 3 подробно обсуждалась зависимость тока от разности электрических потенциалов и сопротивления. Ток в электрическом устройстве прямо пропорционален разности электрических потенциалов, приложенной к устройству, и обратно пропорционален сопротивлению устройства.Если это так, то скорость, с которой это устройство преобразует электрическую энергию в другие формы, также зависит от тока, разности электрических потенциалов и сопротивления. В этом разделе Урока 3 мы вернемся к концепции мощности и разработаем новые уравнения, которые выражают мощность через ток, разность электрических потенциалов и сопротивление.

Новые уравнения мощности

В Уроке 2 было введено понятие электроэнергии.Электрическая мощность была определена как скорость, с которой электрическая энергия подается в цепь или потребляется нагрузкой. Уравнение для расчета мощности, подаваемой в цепь или потребляемой нагрузкой, было получено как

P = ΔV • I

(Уравнение 1)

Две величины, от которых зависит мощность, связаны с сопротивлением нагрузки по закону Ома. Разность электрических потенциалов ( ΔV ) и ток ( I ) могут быть выражены в терминах их зависимости от сопротивления, как показано в следующих уравнениях.

ΔV = (I • R)

I = ΔV / R

Если выражения для разности электрических потенциалов и тока подставить в уравнение мощности, можно вывести два новых уравнения, которые связывают мощность с током и сопротивлением, а также с разностью электрических потенциалов и сопротивлением. Эти выводы показаны ниже.

Уравнение 2: P = ΔV • I P = (I • R) • I P = I 2 • R

Уравнение 3: P = ΔV • I P = ΔV • (ΔV / R) P = ΔV 2 / R

Теперь у нас есть три уравнения для электрической мощности, два из которых получены из первого с использованием уравнения закона Ома. Эти уравнения часто используются в задачах, связанных с вычислением мощности по известным значениям разности электрических потенциалов (ΔV), тока (I) и сопротивления (R). Уравнение 2 связывает скорость, с которой электрическое устройство потребляет энергию, с током в устройстве и сопротивлением устройства. Обратите внимание на двойную важность тока в уравнении, обозначенную квадратом тока. Уравнение 2 можно использовать для расчета мощности при условии, что известны сопротивление и ток.Если одно из них неизвестно, то необходимо будет либо использовать одно из двух других уравнений для расчета мощности, либо использовать уравнение закона Ома для расчета количества, необходимого для использования уравнения 2.

Уравнение 3 связывает скорость, с которой электрическое устройство потребляет энергию, с падением напряжения на устройстве и сопротивлением устройства. Обратите внимание на двойную важность падения напряжения, обозначенную квадратом ΔV. Уравнение 3 можно использовать для расчета мощности при условии, что известны сопротивление и падение напряжения. Если одно из них неизвестно, важно либо использовать одно из двух других уравнений для расчета мощности, либо использовать уравнение закона Ома для расчета количества, необходимого для использования уравнения 3.

Концепции на первом месте

Хотя эти три уравнения предоставляют удобные формулы для вычисления неизвестных величин в физических задачах, нужно быть осторожным, чтобы не использовать их неправильно, игнорируя концептуальные принципы, касающиеся схем.Чтобы проиллюстрировать это, предположим, что вам задали такой вопрос: если 60-ваттную лампу в бытовой лампе заменить на 120-ваттную лампу, то во сколько раз ток в цепи этой лампы будет больше? Используя уравнение 2, можно предположить (ошибочно), что удвоение мощности означает, что количество I ² должно быть удвоено. Таким образом, ток должен увеличиться в 1,41 раза (квадратный корень из 2). Это пример неправильного рассуждения, поскольку он удаляет математическую формулу из контекста электрических цепей. Принципиальная разница между лампочкой на 60 Вт и лампой на 120 Вт заключается не в токе, который протекает в лампе, а в ее сопротивлении. У этих двух лампочек разные сопротивления; разница в токе — это просто следствие этой разницы в сопротивлении. Если лампы находятся в патроне лампы, который подключен к розетке в США, то можно быть уверенным, что разность электрических потенциалов составляет около 120 вольт. ΔV будет одинаковым для каждой лампы.Лампа мощностью 120 Вт имеет меньшее сопротивление; и, используя закон Ома, можно было бы ожидать, что он также имеет более высокий ток. Фактически, 120-ваттная лампа будет иметь ток 1 А и сопротивление 120 Ом; 60-ваттная лампа будет иметь ток 0,5 А и сопротивление 240 Ом.

Расчеты для 120-ваттной лампы P = ΔV • I I = P / ΔV I = (120 Вт) / (120 В) I = 1 А ΔV = I • R R = ΔV / I R = (120 В) / (1 А) R = 120 Ом

Расчеты для 60-ваттной лампы P = ΔV • I I = P / ΔV I = (60 Вт) / (120 В) I = 0. 5 ампер ΔV = I • R R = ΔV / I R = (120 В) / (0,5 А) R = 240 Ом

Теперь, используя уравнение 2 правильно, можно понять, почему удвоение мощности означает, что будет удвоенный ток, поскольку сопротивление также изменяется при замене лампы. Расчет тока ниже дает тот же результат, что и выше.

Расчеты для 120-ваттной лампы P = I 2 • R I 2 = артикул I 2 = (120 Вт) / (120 Ом) I 2 = 1 Вт / Ом I = SQRT (1 Вт / Ом) I = 1 А

Расчеты для 60-ваттной лампы P = I 2 • R I 2 = артикул I 2 = (60 Вт) / (240 Ом) Я 2 = 0. 25 Вт / Ом I = SQRT (0,25 Вт / Ом) I = 0,5 А

Проверьте свое понимание

1. Что будет толще (шире) — нить накала 60-ваттной лампочки или 100-ваттная? Объяснять.

2.Вычислите сопротивление и силу тока ночной лампочки мощностью 7,5 Вт, подключенной к розетке в США (120 В).

3. Вычислите сопротивление и силу тока электрического фена мощностью 1500 Вт, подключенного к бытовой розетке в США (120 В).

4. Коробка на настольной пиле показывает, что сила тока при запуске составляет 15 ампер. Определите сопротивление и мощность двигателя за это время.

5. На наклейке на проигрывателе компакт-дисков написано, что он потребляет ток 288 мА при питании от 9-вольтовой батареи. Какая мощность (в ваттах) у проигрывателя компакт-дисков?

6. Тостер на 541 Вт подключается к бытовой розетке на 120 В. Какое сопротивление (в омах) тостера?

7.Цветной телевизор имеет ток 1,99 А при подключении к 120-вольтовой электросети. Какое сопротивление (в Ом) у телевизора? А какая мощность (в ваттах) у телика?

Напряжение, энергия и мощность — MCAT Physical

Если вы считаете, что контент, доступный через Веб-сайт (как определено в наших Условиях обслуживания), нарушает одно или больше ваших авторских прав, сообщите нам, отправив письменное уведомление («Уведомление о нарушении»), содержащее в информацию, описанную ниже, назначенному ниже агенту.Если репетиторы университета предпримут действия в ответ на ан Уведомление о нарушении, оно предпримет добросовестную попытку связаться со стороной, которая предоставила такой контент средствами самого последнего адреса электронной почты, если таковой имеется, предоставленного такой стороной Varsity Tutors.

Ваше Уведомление о нарушении прав может быть отправлено стороне, предоставившей доступ к контенту, или третьим лицам, таким как в виде ChillingEffects.org.

Обратите внимание, что вы будете нести ответственность за ущерб (включая расходы и гонорары адвокатам), если вы существенно искажать информацию о том, что продукт или действие нарушает ваши авторские права.Таким образом, если вы не уверены, что контент находится на Веб-сайте или по ссылке с него нарушает ваши авторские права, вам следует сначала обратиться к юристу.

Чтобы отправить уведомление, выполните следующие действия:

Вы должны включить следующее:

Физическая или электронная подпись правообладателя или лица, уполномоченного действовать от их имени; Идентификация авторских прав, которые, как утверждается, были нарушены; Описание характера и точного местонахождения контента, который, по вашему мнению, нарушает ваши авторские права, в \ достаточно подробностей, чтобы позволить репетиторам Varsity найти и точно идентифицировать этот контент; например нам требуется а ссылка на конкретный вопрос (а не только на название вопроса), который содержит содержание и описание к какой конкретной части вопроса — изображению, ссылке, тексту и т. д. — относится ваша жалоба; Ваше имя, адрес, номер телефона и адрес электронной почты; и Ваше заявление: (а) вы добросовестно считаете, что использование контента, который, по вашему утверждению, нарушает ваши авторские права не разрешены законом, владельцем авторских прав или его агентом; (б) что все информация, содержащаяся в вашем Уведомлении о нарушении, является точной, и (c) под страхом наказания за лжесвидетельство вы либо владелец авторских прав, либо лицо, уполномоченное действовать от их имени.

Отправьте жалобу нашему уполномоченному агенту по адресу:

Чарльз Кон Varsity Tutors LLC
101 S. Hanley Rd, Suite 300
St. Louis, MO 63105

Или заполните форму ниже:

Расчеты по закону Ома

с мощностью

В четырех таблицах ниже вы можете ввести два из четырех факторов закона Ома. Это Мощность (P) или (Вт), измеренная в ваттах, напряжение (V) или (E), измеренная в вольтах, , ток или сила тока (I), измеренная в ампер, ( ампер ), и сопротивление (R), измеренное в Ом . Необходимый коэффициент будет рассчитан для вас, когда вы нажмете кнопку «Рассчитать» для этой таблицы. Хотя это и не является частью первоначальной теории, в более поздние годы мы также относили коэффициент мощности к Ому. Мощность обычно обозначается сокращением (Вт) и измеряется в Вт . Формула для вычисления мощности обычно следующая: W = V x I или W = I 2 x R или W = V 2 / R. Другие основные формулы, включающие Power: I = W / V или I = (W / R) 2 V = (W x R) 2 или V = W / I R = V 2 / W или R = W / I 2 Для исходных расчетов закона Ома щелкните здесь .Чтобы проверить цветовую кодировку резисторов, используйте нашу таблицу цветовых кодов резисторов и калькулятор . Этот конвертер требует использования Javascript активных браузеров. Факторы закона Ома при мощности Расчет ватт Вычислить амперы Расчет напряжения Рассчитать Ом Удельное сопротивление (Вт-см) для обычных металлов при комнатной температуре Алюминий 2. 828 х 10 -6 Медь 1,676 x 10 -6 Серебро 1,586 x 10 -6 Золото 2,214 x 10 -6 Вольфрам 5,5 10 x 10 -6 Например, провод калибра 10 — это 2.Диаметр 588 мм. Сопротивление на 1 см толстого медного провода составляет . 3,186 x 10 -5 Вт / см. Миля этого провода имеет сопротивление 5,13 Вт.

Калькулятор закона Ома

Укажите любые 2 значения и нажмите «Рассчитать», чтобы получить другие значения в уравнениях закона Ома V = I × R и P = V × I.

Связано: счетчик резисторов

Закон Ома

Закон

Ома гласит, что ток через проводник между двумя точками прямо пропорционален напряжению. Это верно для многих материалов в широком диапазоне напряжений и токов, а сопротивление и проводимость электронных компонентов, изготовленных из этих материалов, остаются постоянными. Закон Ома верен для цепей, содержащих только резистивные элементы (без конденсаторов или катушек индуктивности), независимо от того, является ли управляющее напряжение или ток постоянным (DC) или изменяющимся во времени (AC). Его можно выразить с помощью ряда уравнений, обычно всех трех вместе, как показано ниже.

Где:

В — напряжение в вольтах
R — сопротивление в Ом
I ток в амперах

Электроэнергетика

Мощность — это скорость, с которой электрическая энергия передается по электрической цепи в единицу времени, обычно выражаемая в ваттах в Международной системе единиц (СИ).Электроэнергия обычно вырабатывается электрическими генераторами и поставляется предприятиям и домам через электроэнергетику, но также может поступать от электрических батарей или других источников.

В резистивных цепях закон Джоуля можно объединить с законом Ома, чтобы получить альтернативные выражения для количества рассеиваемой мощности, как показано ниже.

Где:

P — мощность в ваттах

Колесо формул закона Ома

Ниже приведено колесо формул для соотношений по закону Ома между P, I, V и R.По сути, это то, что делает калькулятор, и это просто представление алгебраической манипуляции с приведенными выше уравнениями. Чтобы использовать колесо, выберите переменную для поиска в середине колеса, затем используйте соотношение для двух известных переменных в поперечном сечении круга.

Что означают вольт, ампер, ом и ватт?

Стандартные единицы измерения установлены официальной организацией, задачей которой является стандартизация международных весов и измерений, гарантирующая, что во всем мире используются одни и те же стандарты веса и измерения.Французская организация называется Bureau International des Poids et Mesures или BIPM, что в переводе на английский означает Международное бюро мер и весов. Определения на этой странице взяты из официальных определений, которые можно найти в Международной системе единиц BIPM, или SI. Ссылки и ссылки включены для каждого определенного термина, который относится к информации, предоставленной BIPM.

Пожалуйста, свяжитесь с администратором веб-сайта, если вы считаете, что информация, которую вы видите на этой странице, неточна, чтобы мы своевременно решали любые проблемы.Спасибо.

Что такое вольт?

«Вольт» — единица электрического потенциала, также известная как электродвижущая сила, и представляет «разность потенциалов между двумя точками проводящего провода, по которому проходит постоянный ток в 1 ампер, когда мощность, рассеиваемая между этими точками, равна 1. ватт.» ^[1] Другими словами, потенциал в один вольт появляется на сопротивлении в один Ом, когда через это сопротивление протекает ток в один ампер. Вольт можно выразить в основных единицах СИ следующим образом: 1 В = 1 кг умножить на м ² умножить на ^-3 умножить на A ^-1 (килограмм-метр в квадрате в секунду в кубе на ампер), или. ..

Что такое напряжение?

«Напряжение» (В) — это потенциал движения энергии, аналогично давлению воды. Характеристики напряжения аналогичны характеристикам воды, протекающей по трубам. Это известно как «аналогия с потоком воды», которую иногда используют для объяснения электрических цепей, сравнивая их с замкнутой системой заполненных водой труб или «водяным контуром», который нагнетается насосом. На изображении ниже показано, как работают напряжение и электрический ток…

Ток (I) — это скорость потока, измеряемая в амперах (A). Ом (R) — это мера сопротивления, аналогичная размеру водопровода. Ток пропорционален диаметру трубы или количеству воды, протекающей при этом давлении.

Напряжение — это выражение доступной энергии на единицу заряда, которая управляет электрическим током по замкнутой цепи в электрической цепи постоянного тока (DC). Увеличение сопротивления, сравнимое с уменьшением размера трубы в водяном контуре, будет пропорционально уменьшать ток или поток воды в водяном контуре, который управляется через контур под действием напряжения, которое сравнимо с гидравлическим давлением в водяном контуре. .

Соотношение между напряжением и током определяется (в омических устройствах, таких как резисторы) законом Ома. Закон Ома аналогичен уравнению Хагена – Пуазейля, поскольку оба являются линейными моделями, связывающими поток и потенциал в своих соответствующих системах. Электрический ток (I) — это скорость потока, измеряемая в амперах (A). Ом (R) — это мера сопротивления, сравнимая с размером водопровода.

Что такое усилок?

«Ампер», сокращенно от «ампер», представляет собой единицу электрического тока, которую СИ определяет в терминах других основных единиц путем измерения электромагнитной силы между электрическими проводниками, несущими электрический ток.Ампер — это тот постоянный ток, который, если его поддерживать в двух прямых параллельных проводниках бесконечной длины, с пренебрежимо малым круглым поперечным сечением и помещать на расстоянии одного метра в вакууме, создавал бы между этими проводниками силу, равную 2 × 10 ⁻⁷ ньютонов на метр длины. ^[2]

Что такое сила тока?

«Сила тока» — это сила электрического тока, выраженная в амперах.

Что такое ом?

«Ом» — единица электрической цепи, которая определяется как электрическое сопротивление между двумя точками проводника, когда постоянная разность потенциалов в один вольт, приложенная к этим точкам, вызывает в проводнике ток в один ампер, проводник не являясь местом действия какой-либо электродвижущей силы. ^[3] Ом выражается как …

Что такое ватт?

Ватт — это мера мощности. Один ватт (Вт) — это скорость, с которой выполняется работа, когда один ампер (А) тока проходит через разность электрических потенциалов в один вольт (В). Ватт можно выразить как …

Как все эти термины относятся к солнечной энергии?

Важно знать термины и формулы на этой странице, потому что они помогают при расчете количества энергии и размера солнечной энергосистемы, вне зависимости от того, является ли она автономной или подключенной к сети.

Есть еще формула мощности. В этой формуле P — мощность, измеренная в ваттах, I — ток, измеренный в амперах, и В, — разность потенциалов (или падение напряжения) на компоненте, измеренная в вольтах. это также отображается как W = V * A или ватты равны вольтам, умноженным на амперы.

Давайте переупорядочим эту формулу для примера:

• Вт = V * A
• В = Вт / д
• А = В / В

Этот пример покажет, почему более высокое напряжение постоянного тока лучше всего в больших солнечных системах.

Допустим, у вас есть нагрузка на 1000 Вт. Это равно:

• 83,3 А при 12 В
• 41,6 А при 24 В
• 20,8 А при 48 В
• 8,3 А при 120 В
• 4,1 ампера при 240 вольт

Знание того, какой ток течет к вашей нагрузке, очень важно при выборе правильного провода. Мы принимаем во внимание расстояние, чтобы рассчитать потерю напряжения. В идеале мы не хотим превышать 3% потери напряжения. Другая половина этого расчета — текущая. Вам понадобится провод большего диаметра, чтобы пропустить больше тока. Если у вас есть выбор, лучше всего подойдет более высокое напряжение.

Эти формулы также полезны при расчете мощности переменного тока (переменного тока) для определения размера инвертора, который преобразует электричество постоянного тока от солнечной батареи в переменный ток, который затем можно использовать для питания осветительных приборов и бытовых приборов в домах и на предприятиях. Приборы имеют лицевую панель, на которой указаны все электрические данные. Предположим, у вас есть микроволновая печь.Производитель указывает требования к усилителю в электрических характеристиках лицевой панели, которая обычно крепится к задней части духовки. Допустим, на лицевой панели указан номинал 8,3 ампера. Чтобы рассчитать ватт, умножьте 8,3 ампера на домашнее напряжение 120 вольт. Это равно 996 Вт.

Теперь давайте посчитаем, сколько энергии микроволновая печь будет использовать за один день. Если вы используете микроволновую печь 2 часа в день, умножьте количество часов в день на ватты, чтобы получить ватт-часы в день. Итак, у вас есть 996 ватт, умноженное на 2 часа, что равняется 1992 ватт-часам в день.

При определении размеров солнечной энергосистемы эта формула необходима для определения общей мощности, которую вы используете в день.

Ватт = Ампер x Вольт

Вольт = Ватт / Ампер

Ампер = Ватт / Вольт

Сноски

.
