Дверные петли с доводчиком для офисных дверей или умные петли инновационных технологий появились на сайте Единый Центр Дверей. Предшествующие доводчики, устанавливаемые на недорогие межкомнатные двери в офисах, уходят в прошлое взамен уникальным дверным петлям с доводчиком. Мебельная индустрия уже давно применяет петли с доводчиком и такое преимущество комфорта такого уровня смогли оценить многие.
Принцип установки петель с доводчиком нечем не отличается от обычных петель, но имеет расширенные функции. Скорость закрывания межкомнатной двери в зависимости от проходимости и назначения можно выставить с помощью регулировки в механизме
дверной петли — доводчик. Обычные классические дверные петли при интенсивном открывании, из какого-либо материала не были они изготовлены, подвержены увеличенному сроку износа. Дверные петли с доводчиком имеют другой материал изготовления с учетом нагрузки на механизм. Эти петли специально были разработаны по аналогам итальянских производителей для офисов, но с ценой ниже.
Дверной уплотнитель, встроенный с трёх сторон недорогой офисной двери, обеспечивает бесшумное прилегание самого полотна, при разных настройках скорости закрывания дверной петли с доводчиком.
Открытие офисной двери на 180 с возможностью фиксации полотна в определённых положениях будет очень удобно при рациональном использовании в комнатах секретаря или там где необходимо отсутствие рук для закрытия офисной двери.
Цветовые решения петли с функцией доводчика, изготовленной по системе сплава сталь-алюминий с последующий антикоррозийной обработкой, имеют оттенок серебра, золота и бронзы.
Дверные межкомнатные петли с доводчиком, несмотря на свое недавнее появление, активно применяются как в частных офисах компаний, так и в общественных и медицинских учреждениях, придавая безопасность и надежность в эксплуатации.
Петля доводчик для межкомнатных дверей, другие механизмы
Доводчики обеспечивают удобное использование дверей. Сегодня они становятся таким же неотъемлемым элементом оснастки двери, как замки и петли. Поначалу они представляли собой громоздкую конструкцию, выпирающую над дверью, из-за чего их использовали только в общественных местах. Но со временем их механизм усовершенствовался, появились конструкции скрытого типа, и доводчиками стали оснащать межкомнатные двери в жилых помещениях.
Такие механизмы не вносят изменений в привычный экстерьер двери, но наделяют ее дополнительной функцией автоматического плавного закрывания.
Скрытые петли с функцией доводчика
Такие доводчики представляют собой особый механизм поворотного типа, который устанавливается сверху или снизу дверного полотна. Производители называют доводчики такого типа скрытыми петлями с функцией доводчика.
Напольные дверные доводчики
Эти механизмы являются альтернативным способом установки дверей без использования привычных петель. Целевое назначение таких механизмов – установка дверей из стекла. Но универсальность такого доводчика позволяет с успехом его использовать и для легких межкомнатных дверей.
Напольный доводчик
Несущими поверхностями, к которым крепится дверное полотно в этой технологии монтажа, является не боковая стойка лутки, а пол и потолок. Дверную коробку можно, вообще, не устанавливать.
Напольный доводчик – это подпружиненный стержень, на котором подвижно крепится дверное полотно. Стержень соединен с торсионной пружиной. При открывании она сжимается, и возвращает створку в исходное положение. Плавность хода обеспечивается демпферным кулачковым механизмом.
Важно! Во всех дверных доводчиках, основным элементом которых является стержень с торсионной пружиной, демпферный механизм реализован в виде спирального движения выступа на стержне по бороздке, прорезанной на внешнем кожухе стержня. Изменение направления бороздки меняет и силу сопротивления.
Скрытые дверные доводчики
Скрытый механизм является аналогом привычной коробки с рычаговым приводом, только в миниатюрном исполнении. Узкую и длинную коробку такого доводчика врезают в верхний торец двери.
Верхний доводчик
Установка такого доводчика требует правильного определения места расположения коробки на двери. Смещение оси штока приведет к неправильной работе рычагового механизма.
Накладные петли с функцией доводчика
Дверные петли, обладающие функцией доводчика, начали выпускать совсем недавно. Несмотря на высокую стоимость, они сразу стали популярными.
Тройная петля-доводчик для пластиковой двери
В основе принципа работы этого механизма лежит использование энергии скручивания спиральной (торсионной) пружины. Внешне такие петли ничем не отличаются от обычных навесов. Устанавливаются они точно также, и только более массивный цилиндр выдает в них механизм с особыми возможностями. Функциональный элемент петли-доводчика – стержень, оснащенный пружиной или демпферным механизмом. Пружина находится во взведенном состоянии и активируется после отпускания шестигранным ключом специального винта.
Важно! В случае выхода из строя механизма доводчика, двери будут работать в нормальном режиме, так как петля продолжит выполнять функции обычного навеса.
Навесы с функцией доводчика, как и обычные петли для установки на типовые двери, подразделяются на:
Врезные петли с доводчиком для деревянных дверей.
Петли накладные для пластиковых дверей.
Для алюминиевых дверных полотен.
Для стеклянных дверей.
Каждый тип петель имеет четыре разновидности, в зависимости от типа стержня:
Демпферная петля.
Петля с торсионной пружиной.
Универсальная (демпферная, с пружиной) петля.
Пустышка. Это обычный навес, который используют в комплекте с петлями-доводчиками на тяжелых створках для распределения нагрузки.
Петли врезные устанавливаются на межкомнатные деревянные двери массой до 40 кг. При увеличении массы полотна количество петель увеличивают. На стандартную дверь МДФ навешивают две петли. Обычный комплект состоит из пружинного и демпферного навеса.
Металлопластиковые двери комплектуются разными видами петель в зависимости от массы и интенсивности использования.
Для пластиковых дверей выпускают двойные и тройные петли.
Варианты установки навесов
Демпферный стержень может быть с режимом фиксации в открытом положении, или без него. Наличие такого стоппера обеспечивает фиксацию полотна в открытом положении при открывании двери более чем на 80 градусов. При прохождении полотна отметки в районе 80 градусов, оно начинает ускорено закрываться. При достижении 45 градусов – затормаживается, и при достижении 15 градусов – захлопывается.
Особенностью таких навесов является то, что разработчики были ограничены габаритами самих навесов. Это отложило отпечаток на их эксплуатационных особенностях:
Небольшой диаметр стержня вносит ограничения в мощность торсионной пружины, поэтому навесы с функцией доводчика будут плохо справляться с тяжелыми створками. Эта петля доводчик подходит для межкомнатных дверей с небольшим весом. При увеличении массы полотна дополнительно устанавливают петли с пружиной.
Небольшие размеры стержня, в который монтируется пружина, не позволяют сделать мощное и надежное крепление, поэтому такие механизмы быстро ломаются. В этом плане технологи еще в начале пути совершенствования.
Установка навесов требует навыков. Необходимо выполнить правильную настройку демпферного стержня, взвести пружину.
Также мастера при установке таких петель пытаются «помочь» пружине справляться со своей задачей, и делают небольшой уклон полотна. Для этого потребуются технические знания и опыт работы по установке навесов с функцией доводчика.
Стоимость механизма, пока, остается высокой.
Регулировка дверных доводчиков
Сегодня уже никого не удивишь тем, что двери могут сами плавно закрываться. Пользователю уже недостаточно одного такого фокуса. Важно, чтобы двери закрывалась мягко, без рывков. Имеет значение и скорость закрывания двери, и угол открывания, необходимый для срабатывания стоппера. Эти нюансы в совокупности делают работу доводчика эффективнее.
Торсионный и демпферный механизм в универсальной петле
В конструкции доводчиков предусмотрены возможности регулирования этих параметров. Повысить или уменьшить степень усилия, с которым пружина воздействует на стержень, можно при помощи винта, головка которого выходит на торец цилиндра. Этот винт подкручивают при помощи шестигранного ключа.
В доводчиках таких винта два: один регулирует скорость хода полотна, а второй влияет на силу захлопывания.
В качестве стоппера в доводчике верхнего расположения с рычаговым приводом используется дополнительный рычаг. В стержневых механизмах остановку вращения петли обеспечивает изменение наклона спиралеобразного прореза, по которому движется выступ на стержне при его вращении.
В этих механизмах полотно заводится и выводится из режима стоппера вручную. Для этого нужно закрывать полотно, доведя его до положения, в котором стопор достигнет участка бороздки с крутым занижением, и усилие пружины протолкнет его дальше. После этого дверь продолжит закрывание автоматически.
Видео, как работают пластиковые двери с петлями-доводчиками:
Если петли с функцией доводчика установить по назначению, с учетом рекомендуемой производителем массы двери и интенсивности ее использования, то эти механизмы способны прослужить долго.
Проголосовали более 162 раз, средняя оценка 5
Петли для межкомнатных дверей с доводчиком
Скрытые дверные доводчики, инструкция по выбору, самостоятельной установке и регулировке таких петель
За последние несколько десятилетий технологии ремонта и строительства шагнули далеко вперед. Каждое строительное изобретение направлено на повышение комфортности помещений, например, полы с подогревом, автономное отопление или датчики движения для автоматического включения и выключения света. Дверные петли с доводчиком являются очередным новшеством, все шире применяющимся как в офисных, так и в жилых помещениях. Их главным преимуществом перед аналогичными устройствами традиционной конструкции стало мягкое закрывание двери.
Скрытые дверные доводчики
Нередко дизайнерские решения обустройства помещения диктуют использование скрытых систем и механизмов. Для межкомнатных дверей такими механизмами являются скрытые доводчики. В зависимости от конструкции и места установки выделяют 2 типа таких устройств:
механизмы со скользящим стержнем;
петли-доводчики.
Скрытые механизмы доводки со скользящим стержнем имеют небольшие размеры, что позволяет им легко скрываться в дверной коробке и дверном полотне. Такой доводчик можно монтировать как до установки двери, так и после нее. Чтобы устройство прослужило дольше, необходимо тщательно соблюсти все условия и установочные размеры, указанные в инструкции производителя.
Скользящий механизм
Наиболее интересным вариантом скрытого доводчика являются навесы со специальным встроенным амортизационным устройством или дверные шарниры. Они практически незаметны, поэтому не портят внешний вид двери. Для их установки не требуется проделывать дополнительные отверстия в дверном полотне. Кроме того, их можно использовать и как навесы для мебели.
Рассмотрим подробнее петли с функциями доводчика.
Характеристики петель
Существует 2 типа дверных навесов с функцией доводки: накладные и скрытые. По внешнему виду навесы с амортизацией отличаются от традиционных только размером: цилиндр, соединяющий 2 части дверного блока, чуть больше. Главное же отличие заключается в конструкции.
Петля-доводчик — механизм, главным элементом которого по-прежнему остается пружина. Она растягивается при открывании двери и сжимается при отпускании дверного полотна, в результате чего дверь всегда возвращается в исходное закрытое положение. Для плавного закрытия двери в петли вмонтирован механизм масляного амортизатора.
В автодоводчиках пружину стали помещать в цилиндр, заполненный маслом. Посредством системы клапанов масло перетекает из одной камеры в другую при открывании двери и обратно при закрывании. Скорость сжимания пружины, находящейся в вязкой среде, снижается, что и позволяет дверному полотну закрываться медленнее, мягче и без удара.
Однако навесы с автодоводчиком подойдут не для всех дверей. Чем тяжелее дверное полотно, тем хуже петля справляется со своей работой и быстрее ломается.
Если дверное полотно имеет массу около 40-50 кг, то устанавливают 2 петли. Полотно с массой 80-90 кг потребует установки 3 петель. Для дверей с массой более 120 кг такие петли лучше не использовать.
Неоспоримые преимущества
Петли с доводчиком для дверей обладают рядом неоспоримых преимуществ перед навесами традиционной конструкции. Благодаря амортизационному механизму, вмонтированному в петли, двери получают возможность закрываться самостоятельно, а это значит, что:
их не нужно придерживать рукой;
они не будут стучать о коробку, что снизит уровень шума в квартире, уменьшит опасность получения травмы и продлит срок эксплуатации дверей;
они надежно защитят помещение от сквозняков, а в летнее время сделают работу кондиционера более экономичной.
Также к неоспоримым преимуществам навесов с автодоводчиком можно отнести возможность регулирования по 3 направлениям, чего лишены петли традиционной конструкции.
Выбор и установка навесов с автодоводчиком
Если вы имеете навыки плотницких работ и привыкли делать все своими руками, то выбор, установка и регулировка петель с автодоводчиком для вас не станет сложным испытанием.
Выбор
Работа дверной фурнитуры напрямую зависит от того, насколько правильно был сделан ее выбор. Специализированные магазины предлагают большой ассортимент товаров, чтобы не ошибиться в выборе, необходимо учитывать несколько факторов:
Предпочтение следует отдавать только дорогим моделям. В данном случае существует прямая зависимость между ценой и качеством.
Выбирать фурнитуру следует только из линейки производителей, хорошо зарекомендовавших себя в этом сегменте рынка. Традиционно высокое качество у фурнитуры немецкого и австрийского производства.
Наиболее качественная дверная фурнитура производится из стали или сплавов. Лучшими считаются навесы, произведенные из сплава цинка, алюминия и магния. Они прочнее, надежнее, а значит, прослужат дольше.
При выборе навесов с функцией доводчика для деревянных полотен необходимо учитывать массу двери, на которую они будут устанавливаться.
Установка
Установка петли с автодоводчиком производится в несколько этапов:
При помощи линейки и карандаша следует разметить места для установки навесов. Стандартный отступ от верхнего и нижнего краев составляет 100-120 мм. Если предполагается размещение 3 петель, то средняя должна располагаться строго посередине между верхней и нижней.
При помощи дрели с фрезой необходимого диаметра следует проделать гнезда для установки петель. Диаметр гнезда зависит от модели навеса.
При помощи дрели необходимо проделать отверстия для шурупов.
В гнезда устанавливают петли (они должны плотно располагаться в гнезде) и закрепляют их при помощи шурупов.
На заключительном этапе навесы следует отрегулировать.
При соблюдении этих рекомендаций процесс выбора и установки своими руками петель-автодоводчиков будет несложен даже при отсутствии опыта.
Регулировка
Чтобы обеспечить более плотное прилегание створок двери и максимально плавный ход, после установки петель их необходимо отрегулировать. Стандартная модель предполагает регулировку по 3 направлениям: по вертикали, по горизонтали и по глубине. За вертикальную регулировку отвечают шурупы, расположенные на вертикальной планке. Горизонтальная регулировка осуществляется шурупом, расположенным на горизонтальной планке ближе к двери, а шуруп, расположенный дальше от нее, поможет отрегулировать глубину посадки петли.
Петли с функцией доводчика для межкомнатных дверей – способ добавить комфорта жилищу
Доводчики обеспечивают удобное использование дверей. Сегодня они становятся таким же неотъемлемым элементом оснастки двери, как замки и петли. Поначалу они представляли собой громоздкую конструкцию, выпирающую над дверью, из-за чего их использовали только в общественных местах. Но со временем их механизм усовершенствовался, появились конструкции скрытого типа, и доводчиками стали оснащать межкомнатные двери в жилых помещениях. Такие механизмы не вносят изменений в привычный экстерьер двери, но наделяют ее дополнительной функцией автоматического плавного закрывания.
Такие доводчики представляют собой особый механизм поворотного типа, который устанавливается сверху или снизу дверного полотна. Производители называют доводчики такого типа скрытыми петлями с функцией доводчика.
Эти механизмы являются альтернативным способом установки дверей без использования привычных петель. Целевое назначение таких механизмов – установка дверей из стекла. Но универсальность такого доводчика позволяет с успехом его использовать и для легких межкомнатных дверей.
Напольный доводчик
Несущими поверхностями, к которым крепится дверное полотно в этой технологии монтажа, является не боковая стойка лутки, а пол и потолок. Дверную коробку можно, вообще, не устанавливать.
Напольный доводчик – это подпружиненный стержень, на котором подвижно крепится дверное полотно. Стержень соединен с торсионной пружиной. При открывании она сжимается, и возвращает створку в исходное положение. Плавность хода обеспечивается демпферным кулачковым механизмом.
Важно! Во всех дверных доводчиках, основным элементом которых является стержень с торсионной пружиной, демпферный механизм реализован в виде спирального движения выступа на стержне по бороздке, прорезанной на внешнем кожухе стержня. Изменение направления бороздки меняет и силу сопротивления.
Скрытый механизм является аналогом привычной коробки с рычаговым приводом, только в миниатюрном исполнении. Узкую и длинную коробку такого доводчика врезают в верхний торец двери.
Верхний доводчик
Установка такого доводчика требует правильного определения места расположения коробки на двери. Смещение оси штока приведет к неправильной работе рычагового механизма.
Дверные петли, обладающие функцией доводчика, начали выпускать совсем недавно. Несмотря на высокую стоимость, они сразу стали популярными.
Тройная петля-доводчик для пластиковой двери
В основе принципа работы этого механизма лежит использование энергии скручивания спиральной (торсионной) пружины. Внешне такие петли ничем не отличаются от обычных навесов. Устанавливаются они точно также, и только более массивный цилиндр выдает в них механизм с особыми возможностями. Функциональный элемент петли-доводчика – стержень, оснащенный пружиной или демпферным механизмом. Пружина находится во взведенном состоянии и активируется после отпускания шестигранным ключом специального винта.
Важно! В случае выхода из строя механизма доводчика, двери будут работать в нормальном режиме, так как петля продолжит выполнять функции обычного навеса.
Навесы с функцией доводчика, как и обычные петли для установки на типовые двери, подразделяются на:
Врезные петли с доводчиком для деревянных дверей.
Петли накладные для пластиковых дверей.
Для алюминиевых дверных полотен.
Для стеклянных дверей.
Каждый тип петель имеет четыре разновидности, в зависимости от типа стержня:
Демпферная петля.
Петля с торсионной пружиной.
Универсальная (демпферная, с пружиной) петля.
Пустышка. Это обычный навес, который используют в комплекте с петлями-доводчиками на тяжелых створках для распределения нагрузки.
Петли врезные устанавливаются на межкомнатные деревянные двери массой до 40 кг. При увеличении массы полотна количество петель увеличивают. На стандартную дверь МДФ навешивают две петли. Обычный комплект состоит из пружинного и демпферного навеса.
Металлопластиковые двери комплектуются разными видами петель в зависимости от массы и интенсивности использования.
Для пластиковых дверей выпускают двойные и тройные петли.
Варианты установки навесов
Демпферный стержень может быть с режимом фиксации в открытом положении, или без него. Наличие такого стоппера обеспечивает фиксацию полотна в открытом положении при открывании двери более чем на 80 градусов. При прохождении полотна отметки в районе 80 градусов, оно начинает ускорено закрываться. При достижении 45 градусов – затормаживается, и при достижении 15 градусов – захлопывается.
Особенностью таких навесов является то, что разработчики были ограничены габаритами самих навесов. Это отложило отпечаток на их эксплуатационных особенностях:
Небольшой диаметр стержня вносит ограничения в мощность торсионной пружины, поэтому навесы с функцией доводчика будут плохо справляться с тяжелыми створками. Эта петля доводчик подходит для межкомнатных дверей с небольшим весом. При увеличении массы полотна дополнительно устанавливают петли с пружиной.
Небольшие размеры стержня, в который монтируется пружина, не позволяют сделать мощное и надежное крепление, поэтому такие механизмы быстро ломаются. В этом плане технологи еще в начале пути совершенствования.
Установка навесов требует навыков. Необходимо выполнить правильную настройку демпферного стержня, взвести пружину. Также мастера при установке таких петель пытаются «помочь» пружине справляться со своей задачей, и делают небольшой уклон полотна. Для этого потребуются технические знания и опыт работы по установке навесов с функцией доводчика.
Стоимость механизма, пока, остается высокой.
Сегодня уже никого не удивишь тем, что двери могут сами плавно закрываться. Пользователю уже недостаточно одного такого фокуса. Важно, чтобы двери закрывалась мягко, без рывков. Имеет значение и скорость закрывания двери, и угол открывания, необходимый для срабатывания стоппера. Эти нюансы в совокупности делают работу доводчика эффективнее.
Торсионный и демпферный механизм в универсальной петле
В конструкции доводчиков предусмотрены возможности регулирования этих параметров. Повысить или уменьшить степень усилия, с которым пружина воздействует на стержень, можно при помощи винта, головка которого выходит на торец цилиндра. Этот винт подкручивают при помощи шестигранного ключа. В доводчиках таких винта два: один регулирует скорость хода полотна, а второй влияет на силу захлопывания.
В качестве стоппера в доводчике верхнего расположения с рычаговым приводом используется дополнительный рычаг. В стержневых механизмах остановку вращения петли обеспечивает изменение наклона спиралеобразного прореза, по которому движется выступ на стержне при его вращении.
В этих механизмах полотно заводится и выводится из режима стоппера вручную. Для этого нужно закрывать полотно, доведя его до положения, в котором стопор достигнет участка бороздки с крутым занижением, и усилие пружины протолкнет его дальше. После этого дверь продолжит закрывание автоматически.
Видео, как работают пластиковые двери с петлями-доводчиками:
Если петли с функцией доводчика установить по назначению, с учетом рекомендуемой производителем массы двери и интенсивности ее использования, то эти механизмы способны прослужить долго.
Выбор и правила установки петель с доводчиком для дверей
Дверная фурнитура довольно далеко ушла от традиционных кованых накладных петель, которыми пользовались с самых давних времен. Изменилась конструкция входных и межкомнатных створок, появились новые материалы, и соответствующим образом изменилась и фурнитура. Петли с доводчиком – лишь один из примеров полезных усовершенствований.
Доводчик
Особенности конструкции
При обычном устройстве фурнитуры закрывание и открывание створки – как межкомнатной, так и, например, шкафа, зависит исключительно от механического воздействия: силы толчка или силы сквозняка. Такие нерегулируемые движения довольно часто приводят к преждевременному износу: полотно ударяется о косяк, фурнитура при этом повреждается. Створка провисает, и через очень короткое время дверце шкафа или межкомнатной требуется, как минимум, регулировка.
Дверные петли с доводчиком для межкомнатных дверей действуют по принципу этого известного приспособления. Конструкция их аналогична врезной фурнитуре, но при этом в корпусе оси помещается цилиндр. Цилиндр заполняется маслом, а внутри него располагается пружина.
При открывании пружина сжимается, а при закрывании распрямляется и толкает створку. Масляная среда не позволяет пружине распрямляться так быстро, как это происходит на воздухе, в результате закрывание створки происходит медленно.
Итог – дверное полотно не ударяет по косяку, но при этом обеспечивает плотное примыкание. При этом фурнитура остается скрытой.
Регулировка доводчика осуществляется в 3 плоскостях, угол поворота створки составляет 180 градусов, что особенно удобно для шкафа. Максимальная нагрузка, то есть возможный вес полотна, зависит от мощности устройства: в обычном случае фурнитура может удержать до 50 кг, 3 – до 90 кг.
Даже для облегченных конструкций – шкафа, двери, петли с доводчиком изготавливают из прочных сплавов цинка, меди и магния, который не только отличается износостойкостью, но и не подвержен коррозии.
Петли с доводчиком для межкомнатных дверей из дерева
Конструкция очень подходит для деревянных створок, поскольку относит к типу скрытых. В закрытом состоянии фурнитура попросту не видна. От обычных врезных карточных моделей петли с доводчиком отличаются только массивностью соединяющего карты цилиндра.
Большинство моделей относится к типу универсальных, то есть, пригодны для деревянной створки и с правым, и с левым открыванием. Врезать скрытые петли ничуть не сложнее, чем обыкновенные: размечают места на полотне, вырезают паз и прикручивают изделие шурупами.
Больше всего этот вариант подходит для легких дверей – не из массива дерева, а из МДФ на деревянном каркасе, или ДСП, поскольку больший вес модели не выдерживают. Петли с доводчиком для дверей шкафа от компании Blum, например, относится к этой же категории. Особенно удобны они на створках со стеклянными вставками. На фото – фурнитура от Blum.
Фурнитура для ПВХ-створки
Такие модели чаще всего имеет ПВХ-корпус, чтобы не выделяться на фоне материала створки. Монтаж их очень прост, ассортимент разнообразен: здесь можно найти модели и для обычного закрывания, и для створки с притвором и для маятникового открывания.
Изготовляют изделия из алюминиевых сплавов, поскольку вес ПВХ-полотна невелик и большой мощности не требует.
Петля-доводчик для металлических дверей
Ее основное отличие – большая мощность. Входная металлическая створка обладает очень большим весом, поэтому и фурнитура здесь подбирается специальная. На практике металлические петли-доводчики закрепляют на самые легкие конструкции, а для бронированных с высокой степенью взломостойкости устанавливают отдельный доводчик.
Другой вариант – изделия для алюминиевых каркасных дверей. В этом случае и вес металлического полотна заметно меньше, и материал совсем другой. Как правило, фурнитура тоже выполняется из алюминия или его сплавов и рассчитана на небольшую нагрузку.

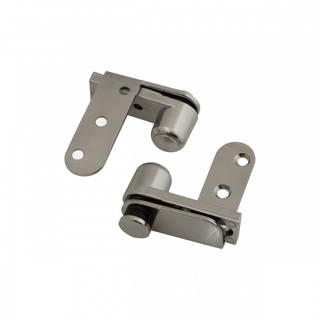

Петли для стеклянных дверей с доводчиком
Этот вариант имеет совершенно особую конструкцию. Так как врезать фурнитуру в полотно из стекла нежелательно, закрепляются петли с помощью прижимных болтов. Как правило, оборудуются дополнительными прокладками, чтобы предупредить повреждение материала. А, так как вес стеклянного полотна тоже велик, то отличаются прочностью и некоторой массивностью. Существуют, конечно, модели и врезные, но их популярность меньше.
Вторая особенность – фурнитура не относится к категории скрытой, она всегда на виду, поэтому ее эстетическому виду уделяется внимание. Изготавливают изделия из нержавеющей стали, латуни, бронзы, алюминия или алюминиевых сплавов. Для придания блеска и коррозийной стойкости фурнитуру покрывают никелем, хромом, даже серебром и золотом. Как правило, изделия оформляют в современном стиле, однако можно найти и варианты под старину.
В основном используют 2 варианта крепления:
стеклянная поверхность зажимается как в профиле и удерживается за счет силы зажима;
стекло упирается в паз петли – напольный вариант монтажа.
Способ установки принципиально не отличается от крепления накладных или врезных моделей, но из-за тяжести и некоторой хрупкости полотна связан с трудностями. Петли с доводчиком сначала закрепляются на дверной коробке, а затем в них вставляют полотно из стекла и зажимают, причем вручную, чтобы не переусердствовать.

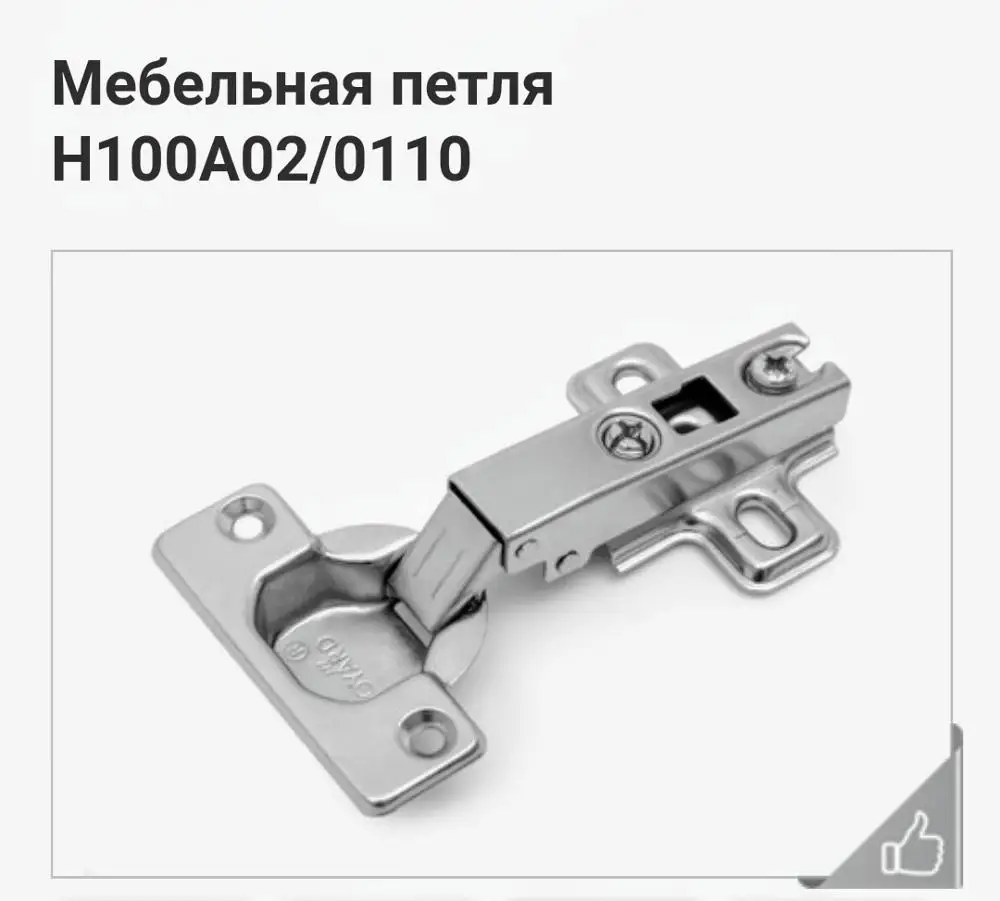

Петли мебельные с доводчиком: выбор, установка и регулировка
Петли мебельные с доводчиком – это дорогостоящая фурнитура со сложной конструкцией. Благодаря встроенному в петли амортизатору, дверцы будут закрываться самостоятельно. Доводчик обеспечивает плотную фиксацию створок, а плавное закрывание снижает вероятность механического повреждения. Петли могут быть разными, каждый вид отличается характерными особенностями, которые важно учитывать перед приобретением фурнитуры.
Петли мебельные с доводчиком
Популярные производители петель с доводчиком
В мебельных магазинах можно увидеть продукцию различных марок. Это могут быть как дорогие, так и более дешевые варианты фурнитуры.
Таблица 1. Самые популярные марки мебельных петель
МаркаОписание
GTV
Польский производитель самозакрывающихся петель. Фурнитура от этой марки распространена не только в Европе, но и в Азии. Петли от GVS отличаются:
хорошим качеством;
доступной ценой;
функциональностью;
долговечностью;
простотой в монтаже;
современным дизайном. Петли этой марки обеспечивают плавное закрытие дверей на мебели.
Boyard
Российская производитель мебельной фурнитуры. Для изготовления навесов с доводчиками используют высококачественные материалы. Производитель утверждает, что его продукция устойчива к:
механическим повреждениям;
коррозии. Петли Boyard подходят для установки на мебель из любых материалов, например:
стекла;
ДСП;
дерева. Производитель гарантирует:
долговечность петель;
жесткость конструкции.
Blum
Австрийский производитель, выпускающий фурнитуру высокого качества. Петли отличаются:
широким ассортиментом;
расширенной функциональностью. Такие петли имеют возможность трехмерной регулировки положения. Предусмотрена защита от случайного снятия дверцы с петель. Благодаря короткой планке, облегчается проведение монтажа петель. Все этих характеристики присущи для навесов:
накладных;
вкладных;
полунакладных.
Hettich
Немецкий производитель фурнитуры, который предлагает потребителям широкий ассортимент высококачественных мебельных петель, имеющих различный функционал. Hettich выпускает навести с доводчиком для оперативного и надвижного монтажа, с возможностью пространственной настройки. Хорошие показатели надежности обеспечены:
инновационными методами производства;
качественным материалом для изготовления фурнитуры.
INDAUX
Испанский производитель, который работает уже более 55 лет, выпускает качественную мебельную фурнитуру. INDAUX имеет собственный отдел по разработкам, благодаря чему ассортимент петель с доводчиком регулярно обновляется. Производимые детали соответствуют европейским стандартам – они постоянно проходят проверку качества.
Выбирать фурнитуру лучше только от проверенных популярных производителей
Цены на различный виды петель для мебели
Мебельные петли
Такая фурнитура сегодня широко применяется на мебельном производстве. Благодаря самозакрывающейся конструкции, мебель при длительной эксплуатации будет сохранять свой вид, станет менее подвержена каким-либо повреждениям.
Доводчик на петлях можно устанавливать на разнообразную мебель
Таблица 2. Конструкции, которые чаще всего оснащают самозакрывающимися петлями
Тип мебелиОписание
Спальная
Это могут быть:
фасад туалетного столика;
комод;
шкаф для платьев. Шкафы-купе и гардеробные оснащают раздвижными системами с доводчиком, а ящики мета боксами.
Кухонная
Это мебель по типу:
стола;
шкафа. Петли обеспечивают удобное закрытие любого корпуса мебели, не прикладывая для этого серьезные усилия.
Для гостиной, детская
Письменные столы и различные шкафчики можно защитить от повреждений. Ребенок сможет закрывать дверцы, не хлопая ими.
Офисная
Зачастую петлями с доводчиком оснащают:
компьютерный стол;
стеллаж с дверцами. Такая фурнитура защитит мебель от каких-либо повреждений при ее регулярном использовании.
Торговая
Зачастую такую фурнитуру можно увидеть на стеклянных витринах. Обычно, чтобы продемонстрировать товар в коммерческих учреждениях устанавливают стеклянные шкафы, витрины. Чтобы монтировать к такой мебели петли, используют дополнительные рамки из алюминиевого профиля.
Устанавливать петли непосредственно на само стекло не рекомендуется. Под фурнитуру придется делать отверстия, из-за чего довольно хрупкий материал может потерять свои прочностные качества. Металлическая рамка сделает конструкцию более надеждой.
Регулировка расположения петель не вызывает трудностей даже у человека, который никогда не работал с мебельной фурнитурой
Виды петель с доводчиком
Производители стараются регулярно обновлять выпускаемую фурнитуру, благодаря чему на современном рынке представлено огромное разнообразие петель для мебели. На сегодняшний день существует 3 основные вида петель, которые пользуются особой популярностью.
Пример, как выглядят доводчики
Таблица 3. Виды петель с доводчиком
ВидОписание
Стандартные
Доводчик в таких петлях встроен в плечо, соединённое с чашей. Внешне они отличаются сложной конструкцией плеча, имеют пружинчатую форму.
Со строенным амортизатором
Позволяют регулировать степень усилия амортизатора – закрытие дверцы можно сделать быстрым или медленным, все зависит от веса и размера фасада. Также эти петли бывают с полным либо частичным «поглощением» энергии при ударе об корпус.
С накладным доводчиком
Главное преимущество таких петель – доводчик представляет собой отдельную конструкцию, его можно приобретать без самого навеса. Такие петли можно снимать и монтировать в любое время, однако при монтаже нужно учитывать производителя (оба элемента конструкции, петли и доводчик, должны быть одинаковыми). Если дверцу удерживают три навеса, то демпфер можно устанавливать один, сверху либо снизу. Накладные доводчики бывают:
с креплением на чашку петли;
с защелкиванием на чашку петли;
с защелкиванием на плече петли.
Амортизаторы (демпферы) для мебели можно устанавливать вместе с обычными и сложными петлями (с доводчиком). Они предотвращают хлопанье дверцей, путем гашения удара. Благодаря амортизаторам любая мебель будет закрываться бесшумно. Демпферы для мебели бывают:
Демпфер – это отличное дополнение к самозакрывающимся петлям
Их можно:
прикрутить или приклеить к одной из поверхностей шкафа;
врезать в торец корпуса.
Особенности петлей с доводчиком
Данный вид фурнитуры активно применяется при производстве мебели вместо обычных петель. Вся конструкция этой детали представляет собой навес с амортизатором, который позволяет плавно открывать, закрывать двери.
Все виды навесов отличаются:
типом;
размером;
конфигурациями;
предназначением.
Самый распространенный тип доводчиков, которые встречаются практически на любой современной мебели
Главное отличие петли с доводчиком от обычной – бесшумное, плавное функционирование. При закрытии дверцы не будет возникать хлопок, удар, благодаря чему мебель защищена от механических повреждений.
Внутри корпуса петли расположена пружина с характерным наполнением. Оно может быть:
масляным;
с силиконовой средой;
газовым.
Открывать двери с такими навесами можно на различный угол, например 180 или 270 градусов. Все зависит от:
типа мебели;
ширины, на которую нужно открыть шкаф.
Благодаря таким петлям открыть двери можно на любую ширину
Принцип работы конструкции
Специальное содержимое пружины, при закрытии дверей начинает перетекать в гильзу, расположенную в капсуле доводчика. При воздействии на петлю жидкость начинает двигаться, приводя в действие поршень. Скорость закрытия дверцы можно отрегулировать.
Преимущества петель с доводчиком
Если необходимо оснастить мебель качественной фурнитурой, то без петель с доводчиком не обойтись. Эта деталь имеет массу преимуществ, перед своими аналогами. Среди достоинств, можно выделить:
бесшумную, плавную работу дверей;
высокий эксплуатационный период;
возможность установки даже на массивные, тяжелые дверцы;
качественный крепеж на фасаде;
простота в регулировке;
большое разнообразие;
различные производители;
конструкция защищена от протекания рабочей жидкости.
Навес с доводчиком – это более практичное решение, нежели обычные петли
Нюансы при выборе петель с доводчиком
Однозначно сказать, петли для мебели, от какой марки будут лучше, нельзя. Каждый вид фурнитуры изготавливают согласно установленным требованиям ГОСТа. Обычно ресурсы мебельных петель начинается с показателя 20000 циклов (открытия и закрытия). Однако эта цифра может меняться в зависимости от нагрузки на фурнитуру. Большинство современных производителей изготавливают навесы, которые отличаются средним показателем в 80000 циклов.
При выборе петель для мебели лучше ориентироваться на производителя, нежели на показатели ГОСТа
Выбирать петли лучше от известных брендов. Обращать внимание на китайских производителей не рекомендуется, поскольку есть аналогичные виды фурнитуры, которые имеют сравнительно низкую стоимость и высокое качество.
Важно учитывать и толщину материала, из которого выполнены петли. Если металл толстый, вся конструкция будет тяжелой, и наоборот. Тонкий металл при своем внешне презентабельном виде, окажется менее качественным, особенно если дверцы будут массивными (под весом фасада петли деформируются).
Материал, из которого выполнены петли должен быть качественным
Также можно ориентироваться на рекомендации продавца. Вряд ли крупные магазины будут продавать откровенно некачественную фурнитуру, поскольку они все ориентированы на продажу. Плохую деталь можно продать лишь раз – покупатель больше не вернется в магазин.
Мифы об установке мебельных петель с доводчиком
Довольно часто на просторах интернета можно найти «лайфхаки», которые позволяют сэкономить деньги или время во время монтажа петель. Однако такие рекомендации не всегда оправданы, и в некоторых случаях, могут быть даже вредны.
Не каждый «лайфхак» окажется полезным
Миф первый
Доводчики подходят не для всех дверей на кухне, а лишь для наиболее часто используемых. Это довольно сомнительная рекомендация. Дело в том, что к хорошему всегда быстро привыкаешь. Если уже выработалась привычка к определенному типу открывания дверей, которые к тому же плавно и бесшумно закрываются, то и все остальные фасады в доме будут закрываться с некоторой «отмашкой». В такие моменты будет возникать раздражение.. Поэтому не стоит себя ограничивать, устанавливайте такую фурнитуру на любую, желаемую мебель, ведь их стоимость не такая уж и высокая.
Устанавливать фурнитуру в виде самозакрывающихся петель можно практически на всю мебель
Миф второй
Для экономии денег лучше комбинировать на дверях различного вида фурнитуру, осуществляя монтаж одной из петель, оснащенной доводчиком, а второй без него. Это ошибочная рекомендация. Устанавливаемая на двери фурнитура должна принадлежать к одной категории, и желательно, быть произведена одним и тем же производителем. Дело в том, что механизм действия и жесткость петель с доводчиком и обычных разная. Если изначально после монтажа не возникнут проблемы с настройкой навесов, то через несколько дней эксплуатации они обязательно появятся, например деформация, перекос дверей.
Экономия на такой фурнитуре как петли, может негативно отразиться на надежности всей конструкции
Единственный оправданный вариант экономии – установить обычные петли на фасад, открывающийся вверх, имеющий фиксирующий механизм. Дело в том, что такой механизм не позволит доводчикам нормально функционировать, поэтому обычные петли в таком случае более уместны.
Самостоятельная врезка накладных навесов
Монтаж петель не отличается сложностью, выполнить его может каждый. Поэтому не обязательно вызывать мастера для проведения установки.
Шаг № 1 – подготовка инструментов
Важным шагом при установке петель является подготовка рабочего места, инструментов. Для проведения монтажа потребуется:
карандаш с линейкой;
дрель;
фреза, соответствующего диаметра;
шуруповерт;
набор шурупов;
строительный уровень.
Цены на линейный ряд фрезеров
Фрезер
Диаметр фрезы должны быть аналогичным размеру врезаемой части петель
Для начала необходимо разметить место под навесы, следуя простым рекомендациям.
Размещать петли нужно не ближе чем 2 сантиметра от края дверцы.
Расстояние от верхнего и нижнего края петель должно быть не больше 12 сантиметров.
Если устанавливается больше двух навесов, средний нужно расположить строго между верхним и нижним.
В местах, где будут расположены петли не должно быть каких-либо преграды, например полок.
Сделать разметку достаточно просто – необходимо приложить петлю к желаемому месту для дальнейшей установки и обрисовать ее при помощи карандаша.
Если расстояние между отверстием и краем дверцы слишком маленькое, возможно повреждение мебели в процессе ее эксплуатации
Шаг № 3 – процесс монтажа
Процесс установки каждой петли происходит по следующему алгоритму.
Сначала нужно надеть фрезу на дрель, затем сделать с ее помощью отверстие на подготовленной разметке.
Теперь необходимо вставить навес в разъем и проверить плотность фиксации. Если все хорошо, можно приступать к следующему шагу.
Используя шуруповерт сделать отверстия под саморезы.
Зафиксировать петлю в гнезде саморезами.
Прикрутить вторую часть петли к дверце.
Монтажные работы с петлями не требуют много времени, сил, нужно лишь придерживаться рекомендаций в инструкции
Цены на модельный ряд дрелей
Дрель
Такие манипуляции нужно повторить с каждой устанавливаемой петлей. При соблюдении всех рекомендаций, фурнитура будет надежно держать дверцу.
Рекомендации для установки мебельных петель
Видео — Мебельные петли с доводчиком. Установка
Из каких материалов изготавливают мебельные петли
Выбирая фурнитуру, обращайте внимание не только на внешний вид, но и на соответствие стандартам безопасности. Все крепления, выполняющие соединительную функцию, изготавливаются для разного вида мебели. Следует ориентироваться на ваше изделие, где и будет установлена такая фурнитура. Для производства соединительных механизмов зачастую используют:
Стальные петли с доводчиком считаются одними из наиболее надежных
Выбор таких материалов является полностью обоснованным и понятным. Сталь и латунь:
долговечные материалы;
устойчивы к разрушительному воздействию коррозии;
отличаются хорошим показателем скольжения;
выдерживают большие нагрузки в процессе эксплуатации.
Многих привлекают не только эти характеристики, но и возможность легко и самостоятельно устанавливать эти элементы. Петли также хорошо поддаются регулировке. Предлагаемые соединительные конструкции позволяют корректировать фасад всей мебели в нескольких плоскостях:
вертикальной;
горизонтальной.
Разнообразие петель позволяет подобрать фурнитуру для определенного вида мебели
Как проводится регулировка петель
После проведения монтажных работ, важно отрегулировать механизм доводчика, петли. Благодаря правильной настройке, фасад будет плотно прилегать к корпусу или наоборот послаблен. Регулировка обеспечивает:
презентабельный вид конструкции;
одинаковые зазоры между всеми деталями.
Правильно отрегулированные петли – залог надежной конструкции
При настройке фурнитуры нужно учитывать следующие нюансы.
Мебель нужно устанавливать относительно уровня. Если на ней имеются ножки, выровнять ее будет несложно. Сначала проводится регулировка зазора по вертикали, а после по высоте. Эта регулировка помогает выставить необходимые зазоры, если нет возможности установить мебель четко по уровню.
Проводить настройку петель удобней всего отверткой. На корпусе навесов будет присутствовать два винта, отвечающие за диагонально противоположные от себя углы фасада. Поворачивая ближний к краю винт, можно повернуть створку влево или вправо.
Для настройки высоты, необходимо крутить винты, расположенные на корпусе мебели. Для этого их ослабляют, затем устанавливают нужную высоту фасада, а после снова фиксируют. Чтобы проводить такую настройку также лучше воспользоваться отверткой.
Чтобы избавиться от появившихся щелей между створками и корпусом, нужно провести регулировку по плоскости. Если верхний край фасада держится не плотно, нужно крутить второй болт на нижней петле. Если проблема с нижним краем, следует регулировать винт на верхней петле.
Пример регулировки петель
Цены на аккумуляторные отвертки
Аккумуляторная отвертка
Заключение
Петли с доводчиком – это популярный вид фурнитуры. Сегодня практически все производители мебели оснащают свою продукцию такими деталями. Они имеют массу преимуществ перед обычными навесами. Провести установку петли можно самостоятельно, необходимо лишь придерживаться рекомендаций из инструкций и видео.
Телескопические направляющие для выдвижных ящиков – это современная фурнитура, позволяющая без усилий открывать даже массивные конструкции. Хотите подробно узнать о монтаже телескопических направляющих и правильном расчете для их установки? Читайте специальную статью.
Рекомендуем похожие статьи
Дверные петли с автодоводчиком
Дверные доводчики практичные, функциональные дополнения к дверям, что делает их комфортными и эргономичными. Наши знания о них очень ограничены, часто невдомек, что такие устройства имеют разнообразные формы и места крепления.
Они успешно руководят закрытием дверей, при этом сохраняют целостность конструкций, продлевая время их эксплуатации. Летом они сохраняют прохладу в помещении, не оставляют двери открытыми, что позволяет нормально работать кондиционеру, а зимой сохраняют тепло. Они устанавливаются на межкомнатные двери весом от 10 кг и на тяжелые офисные, административные, тамбурные весом 180–200 кг.
Доводчики различаются по типу конструкции и креплений:
Верхние, закрепляются непосредственно на дверное полотно. Мощные доводчики используются для тяжелых, широких дверей.
Напольные крепятся непосредственно на пол. Используются для распашных стеклянных дверей, а также на арочные конструкции для сохранения эстетического вида.
Рамные скрываются в полотне и дверной коробке, сохраняют целостный вид дверей.
Дверные петли с механизмом автодовода выполняют двойную функцию: собственно петель и доводчиков, устанавливаются аналогично обычным навесам. Отличаются конструкцией и размером.
Скрытые петли с автодоводчиком
Петли с автодоводом – гидравлические устройства, позволяющие автоматически без всяких усилий закрывать дверь. Это современная фурнитура, принцип работы которой состоит в следующем: пружина, помещенная в цилиндр с маслом, которое замедляет быстрое закрытие. При этом полотно не нужно резать, закручивать в него шурупы, устанавливать дополнительные доводчики, просто используем петлю, которая выполняет аналогичные функции. При этом дизайн и внешний вид двери не изменяется.
Скрытые петли с автодоводчиком используются в межкомнатных дверях, делая их ход плавным и тихим, скрыты и не видны при закрытой двери. Для их изготовления используется качественный материал ZAMAK (сплав Zn, Al, Mg), а также не менее прочный, легкий пластик, не уступающий ему по своим показателям. Регулируются двери в трех плоскостях. Нагрузка зависит от количества петель (две выдерживают вес полотна 40-50 кг, три выдерживают вес 80-90 кг). Угол открывания двери 180 градусов.
Такие петли монтируются на легкие, узкие двери. Если используем более мощные доводчики, ход открытия будет затруднен. При их выборе определяют максимально доступное значение толщины наличника и притвора. Подходят для дверей с правым и левым открытием. Устанавливаются на продукцию из ПВХ, филенчатые, шпонированные, ламинированные двери. Эффективная работа петли с доводом зависит не только от качества устройства, но и правильной навески.
Быстрый путь к оптимальному выбору межкомнатной двери, а также ее установке с таким типом петель, оснащенными современным устройством – это обратиться в компанию «ДМ–Сервис». Специалисты выполнят всю необходимую работу качественно, быстро, по приемлемой цене.
Выбор и правила установки петель с доводчиком для дверей
Дверная фурнитура довольно далеко ушла от традиционных кованых накладных петель, которыми пользовались с самых давних времен. Изменилась конструкция входных и межкомнатных створок, появились новые материалы, и соответствующим образом изменилась и фурнитура. Петли с доводчиком – лишь один из примеров полезных усовершенствований.
Доводчик
Особенности конструкции
При обычном устройстве фурнитуры закрывание и открывание створки – как межкомнатной, так и, например, шкафа, зависит исключительно от механического воздействия: силы толчка или силы сквозняка. Такие нерегулируемые движения довольно часто приводят к преждевременному износу: полотно ударяется о косяк, фурнитура при этом повреждается. Створка провисает, и через очень короткое время дверце шкафа или межкомнатной требуется, как минимум, регулировка.
Дверные петли с доводчиком для межкомнатных дверей действуют по принципу этого известного приспособления. Конструкция их аналогична врезной фурнитуре, но при этом в корпусе оси помещается цилиндр. Цилиндр заполняется маслом, а внутри него располагается пружина.
При открывании пружина сжимается, а при закрывании распрямляется и толкает створку. Масляная среда не позволяет пружине распрямляться так быстро, как это происходит на воздухе, в результате закрывание створки происходит медленно.
Итог – дверное полотно не ударяет по косяку, но при этом обеспечивает плотное примыкание. При этом фурнитура остается скрытой.
Регулировка доводчика осуществляется в 3 плоскостях, угол поворота створки составляет 180 градусов, что особенно удобно для шкафа. Максимальная нагрузка, то есть возможный вес полотна, зависит от мощности устройства: в обычном случае фурнитура может удержать до 50 кг, 3 – до 90 кг.
Даже для облегченных конструкций – шкафа, двери, петли с доводчиком изготавливают из прочных сплавов цинка, меди и магния, который не только отличается износостойкостью, но и не подвержен коррозии.
Конструкция очень подходит для деревянных створок, поскольку относит к типу скрытых. В закрытом состоянии фурнитура попросту не видна. От обычных врезных карточных моделей петли с доводчиком отличаются только массивностью соединяющего карты цилиндра.
Большинство моделей относится к типу универсальных, то есть, пригодны для деревянной створки и с правым, и с левым открыванием. Врезать скрытые петли ничуть не сложнее, чем обыкновенные: размечают места на полотне, вырезают паз и прикручивают изделие шурупами.
Больше всего этот вариант подходит для легких дверей – не из массива дерева, а из МДФ на деревянном каркасе, или ДСП, поскольку больший вес модели не выдерживают. Петли с доводчиком для дверей шкафа от компании Blum, например, относится к этой же категории. Особенно удобны они на створках со стеклянными вставками. На фото – фурнитура от Blum.
Фурнитура для ПВХ-створки
Такие модели чаще всего имеет ПВХ-корпус, чтобы не выделяться на фоне материала створки. Монтаж их очень прост, ассортимент разнообразен: здесь можно найти модели и для обычного закрывания, и для створки с притвором и для маятникового открывания.
Изготовляют изделия из алюминиевых сплавов, поскольку вес ПВХ-полотна невелик и большой мощности не требует.

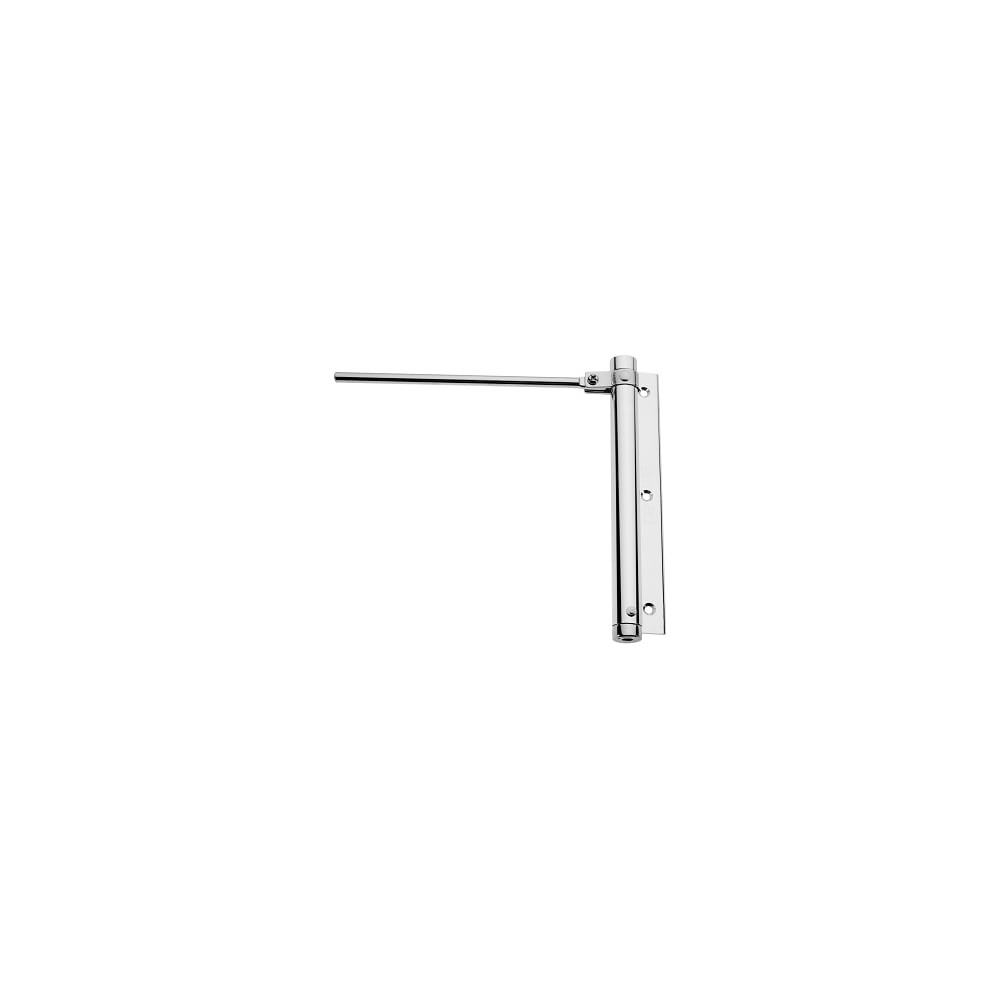

Петля-доводчик для металлических дверей
Ее основное отличие – большая мощность. Входная металлическая створка обладает очень большим весом, поэтому и фурнитура здесь подбирается специальная. На практике металлические петли-доводчики закрепляют на самые легкие конструкции, а для бронированных с высокой степенью взломостойкости устанавливают отдельный доводчик.
Другой вариант – изделия для алюминиевых каркасных дверей. В этом случае и вес металлического полотна заметно меньше, и материал совсем другой. Как правило, фурнитура тоже выполняется из алюминия или его сплавов и рассчитана на небольшую нагрузку.
Петли для стеклянных дверей с доводчиком
Этот вариант имеет совершенно особую конструкцию. Так как врезать фурнитуру в полотно из стекла нежелательно, закрепляются петли с помощью прижимных болтов. Как правило, оборудуются дополнительными прокладками, чтобы предупредить повреждение материала. А, так как вес стеклянного полотна тоже велик, то отличаются прочностью и некоторой массивностью. Существуют, конечно, модели и врезные, но их популярность меньше.
Вторая особенность – фурнитура не относится к категории скрытой, она всегда на виду, поэтому ее эстетическому виду уделяется внимание. Изготавливают изделия из нержавеющей стали, латуни, бронзы, алюминия или алюминиевых сплавов. Для придания блеска и коррозийной стойкости фурнитуру покрывают никелем, хромом, даже серебром и золотом. Как правило, изделия оформляют в современном стиле, однако можно найти и варианты под старину.
В основном используют 2 варианта крепления:
стеклянная поверхность зажимается как в профиле и удерживается за счет силы зажима;
стекло упирается в паз петли – напольный вариант монтажа.
Способ установки принципиально не отличается от крепления накладных или врезных моделей, но из-за тяжести и некоторой хрупкости полотна связан с трудностями. Петли с доводчиком сначала закрепляются на дверной коробке, а затем в них вставляют полотно из стекла и зажимают, причем вручную, чтобы не переусердствовать.
Смотрите также:
Доводчик для межкомнатных дверей, скрытый в виде петли
Разделы статьи:
Как не удивительно это прозвучит, но первый дверной доводчик появился около ста пятидесяти лет назад. Он был пружинным и выдумал его Френсис Ричардс. Вслед за ним, в течение пары десятилетий, еще два инженера, независимо друг от друга, изобрели более совершенные устройства доводчиков для межкомнатных дверей. Сначала пневматические, затем механико-гидравлические.
Принцип работы
Классический механизм доводчика для своего действия использует рычажную тягу. Но главный секрет находится в устройстве, в котором расположились пружинный блок и поршень. Еще там есть цилиндрическая капсула и внутри нее имеется множество тонких гидравлических каналов.
Когда дверь открывается, рычажная тяга передает усилие поршню. Тот, двигаясь вдоль цилиндра, сжимает пружину. Как только дверь оставляют в покое, тотчас спираль начинает разжиматься, возвращая створку в исходное положение. Скорость обратного хода пружины можно отрегулировать.
Для этого на корпусе доводчика есть регулировочные винты. Ими меняют размер сечения гидравлических каналов. Чем меньше проход для масла, тем больше оно тормозит обратный ход двери. То есть сопротивляется возврату пружины в свое исходное положение.
Модели, использующие последние технологии, имеют специальный клапан. Он самостоятельно задействуется, когда дверь достигает положения в 70 градусов и начинает активно тормозить движение. Как только створка доходит до отметки в 15 градусов, клапан снижает сопротивление и происходит мощное, но достаточно мягкое закрытие. Это конечное усилие необходимо чтобы преодолеть противодействие воздушного потока и уплотнителя, а также проскочить механизм защелки. Более современная конструкция состоит из гидравлического контура, за работу которого отвечает реечная передача. У такого устройства более плавный ход створки, который можно отрегулировать в большом диапазоне. Конечное же усилие еще более мощное, позволяющее плотнее прижать дверь на последнем этапе.
Есть еще кулачковая технология. Она обладает самым высоким КПД, по сравнению с другими системами. А это позволяет обеспечить еще более плотное, но мягкое закрывание.
Типы конструкций
Рынок дверной фурнитуры представляет большой ассортимент дверных доводчиков. Но разнообразие касается больше внешнего вида изделия. На самом деле классификация проходит по ряду признаков, которые определяют, каким способом передается вращательный момент. Таких критериев всего лишь пара и поэтому можно выделить только два вида моделей.
С рычажной тягой
В устройстве вращательный момент передает складная рукоятка. Этот механизм получил самое большое распространение в основном из-за своей бюджетности. Но шарнирная тяга в нем надежная и может служить чуть ли не вечно. В народе прибор называют коленным, потому что складной рычаг на него похож. Из-за этого конструкция иногда выглядит громоздко и портит внешний вид всей дверной системы.
Еще подобные модели часто страдают от вандалов, поскольку их невозможно надежно защитить. Поэтому установка их в общественных местах проблематична и там стараются чаще использовать другую конструкцию.
Со скользящим каналом
В таких устройствах усилие передается так называемой скользящей тягой. То есть рычаг двигается по каналу. У прибора отсутствует сильно выступающие детали, которые могли бы сломать хулиганы. Поэтому большие организации более охотно устанавливают такие конструкции у себя в офисах.
Кроме хороших антивандальных свойств, доводчик ценится тем, что его можно легко настроить на предельное открывание двери. Для этого в него устроен эластичный ограничитель.
Виды доводчиков
Но кроме классификации по вращательному моменту, немаловажную роль играет то, где прибор будет расположен. Поэтому их разделяют еще на 4 вида.
Верхние
Это самая распространенная группа и ее используют не только в общественных зданиях, но и в жилых помещениях. Рабочий корпус устанавливается как на саму дверь, так и на стену над ней. Расположение прибора зависит от его модели и дверной конструкции. В устройстве может быть использована любая тяга из двух (рычажная или скользящая). Так же там применимы все из доступных технологий. Прибор может иметь кулачковое или зубчатое исполнение.
Плюсы накладных доводчиков в том, что их просто установить и цена на прибор не высока. Также привлекает потребительская доступность устройства. Минусы в том, что оно выглядит громоздко и нередко портит вид не только дверной системы, но и всего дизайна помещения. Также многим не нравится, что для монтажа необходимо долбить стены.
Напольные
У таких моделей створка располагается прямо на оси, по которой происходит движение доводчика. Поскольку никаких внешних рычагов не используется, устройство полностью незаметно. Весь рабочий механизм прячется в полу. Широкое применение такие доводчики нашли в общественных местах. Их устанавливают в торговых центрах, кинотеатрах и в крупных офисах.
Единственным ограничением на использование является масса двери. Створка не должна весить больше трехсот килограмм. Поэтому нормальным местом работы такого доводчика являются внутренние пространства зданий, где можно устанавливать пластиковые или стеклянные полотна. Они больше всего подходят к такой конструкции.
Скрытые
Такие устройства, как и предыдущее, не бросаются в глаза. Но в отличии от напольных они расположены прямо на дверном полотне. Скрытый доводчик производится двух видов. Есть обычный механизм со скользящими стержнями, а еще для межкомнатных дверей выпускаются специальные петли.
В первом случае прибор мало чем отличается от простого навесного. Разве что своими размерами. Подобный доводчик миниатюрен и прячется в самом полотне двери. Или его можно расположить внутри дверной коробки. Тогда скользящий рычаг необходимо крепить к створке.
При монтаже придется выбирать паз или в полотне, или в лутке. Для многих это считается недостатком, поскольку установка доводчика усложняется. Также он не справиться с тяжелыми дверными конструкциями. Но в остальном прибор зарекомендовал себя положительно. Встраиваемый механизм имеет высокую прочность и способен прослужить долгие годы.
Петля-доводчик представляет собой миниатюрное устройство, спрятанное в внутри навеса. Такой прибор подходит только для легких межкомнатных дверей. С громоздкими конструкциями ему не совладать. Для его монтажа нет необходимости переделывать двери, поэтому его часто применяют для стеклянных полотен.
Он ничем не отличается от обычной петли и совершенно не бросается в глаза. Единственной проблемой при его установке является необходимость навешивания со строительным уровнем. Малейший перекос дверного полотна ощутимо затруднит работу такого доводчика.
Лучше всего такая конструкция показала себя на дверях с магнитным или электронным замком. Отсутствие защелки, которую нужно преодолевать, значительно облегчает действие прибора. Также модель хорошо зарекомендовала себя в домах, где есть маленькие дети.
Специализированные
Такие конструкции используются в раздвижных системах, а также для дверей-купе. У устройства стержневой тип, но размеры его значительно меньше обычных. Отличаются повышенным первоначальным усилием.
Размещаются обычно внутри дверного полотна. Но можно расположить их и в коробе. Для этого необходимо высверлить в элементах отверстия необходимого диаметра под корпус прибора.
Критерии выбора
Мощность прибора – это главный фактор, на который требуется обратить внимание. Показатели для устройства зависят от массивности створки и интенсивности ее открывания. Иногда приходится устанавливать сразу два доводчика на одну дверь. Такие меры считаются вынужденными и применяются, когда конструкция имеет большой вес и ею часто пользуются.
Монтаж спаренных механизмов позволяет распределить нагрузку поровну, а это ощутимо продлевает срок эксплуатации приборов. Существует европейский стандарт EN1154, который строго регламентирует нагрузку доводчика и область его применения. Нормы этого документа выделяют семь классов приборов по мощности.
В таблице представлены данные, которые указывают, к какому весу и ширине дверного полотна должен применяться класс доводчика.
Класс
Ширина створки (см)
Масса полотна (кг)
EN 1
75
20
EN 2
85
40
EN 3
95
60
EN 4
110
80
EN 5
125
100
EN 6
140
120
EN 7
160
160
Ориентируясь на приведенные данные, также учитываются и другие факторы. Если дверь уличная и по ходу ее частой эксплуатации на нее действуют боковые ветра, преобладающие в этой местности, мощность необходимо брать больше. Например, для ширины полотна в 125 см и его массе в 90 кг выбран пятый класс по евростандарту. Беря во внимание изложенные факторы, рекомендуется выбрать шестой класс прибора. А если ветра сильные, то и седьмой.
Если доводчик нужен для внешней преграды в дом, то нужно учитывать на сколько хорошо он переносит перепады температуры. На рынке представлены модели способные выдерживать от -45 до +70°C.
Немаловажный признак – внешний вид. Поскольку навесной корпус может испортить весь дизайн помещения, то рекомендуется выбирать его цвет в унисон с палитрой дверной конструкции. Черный доводчик будет сильно выделятся, если установить его на коричневую дверь.
В связи с желанием убрать с глаз механизм закрывания, не следует совершать ошибки, навешивая входную дверь на дверные петли с доводчиком. Необходимо помнить, что этот вид прибора предназначен только для межкомнатных дверей и с уличными ему не справиться.
Доводчик для межкомнатных дверей – накладной, скрытый, напольный, петельный
На сегодняшний день производители различной фурнитуры для дверей предлагают широкий ассортимент устройств, позволяющих закрывать створку автоматически. Ранее самым примитивным примером доводчика служила стальная пружина, с силой захлопывающая распахнутую дверь, или прочная резиновая лента. Основной задачей таких приспособлений являлось удержание дверей в закрытом положении.
Современные конструкции доводчиков намного сложнее. Они позволяют прикрывать полотно без шума, оберегая его от ударов, что особенно важно для дверных блоков, имеющих в конструкции стеклянные вставки в виде филенок или фрамуг. Кроме того, некоторые модели доводчиков предполагают открытие дверей на определенный угол с удержанием створки в распахнутом положении определенное время, а многие из устройств имеют возможность регулировки усилия, требуемого для закрытия полотен.
Накладные доводчики
Наиболее распространенным видом доводчиков для межкомнатных дверей являются накладные механизмы, применяющиеся, в основном, в офисных помещениях и общественных зданиях с большим потоком людей. Предназначаются они, главным образом, для того, чтобы держать двери закрытыми. По своей конструкции такие доводчики разделяются на:
механизмы со скользящим стержнем;
устройства с зубчатым приводом.
Различия в конструкциях, основным элементом которых является расположенный в корпусе пружинный механизм, определяются их принципом действия. В доводчиках с зубчатым приводом движение от пружины на рычаг тяги передается посредством шестерни, перемещающейся по зубчатому штифту. Такие устройства, как правило, предназначены для тяжелых входных дверей и не используются для межкомнатных.
В моделях со скользящим стержнем усилие, прикладываемое к двери, передается от рычага тяги и поршня к пружине, сжимая или разжимая ее. Весь механизм расположен в герметичном корпусе, заполненный техническим маслом. Гидравлическая система обеспечивает плавность хода дверей и имеет возможность регулировки.
Схема правильной установки накладных доводчиков зависит от направления движения дверного полотна. Если створка открывается «от себя», то крепление корпуса устройства производится на притолочный брус с фиксированием рычага доводчика на двери. При открывании полотна «на себя», монтаж корпуса механизма осуществляется на створке, а рычаг опирается на притолоку.
Скрытые доводчики
Наиболее подходящими доводчиками для межкомнатных дверей служат устройства скрытого типа, называемые иначе – рамочными. В конструктивном плане такие механизмы мало отличаются от обычных накладных доводчиков со скользящим стержнем. Главной особенностью здесь являются миниатюрные габариты, позволяющие врезать устройство в верхний торец дверного полотна, что визуально сохраняет целостный вид двери.
Установка приспособлений может производиться двояким образом. Если толщина притолочного бруса позволяет, то корпус механизма размещается в нем. Выборка под посадочное место осуществляется ручным фрезером.
Перед началом установки необходимо убедиться в наличии достаточного зазора между дверным коробом и верхним торцом створки.
Но чаще всего скрытый доводчик размещают в дверном полотне, что обусловлено удобством монтажа на снятой с петель створке.Определенные трудности могут возникнуть при расчете места расположения устройства на верхнем торце двери. В этом случае необходимо придерживаться точной инструкции, прилагающейся производителем, где указано, каким образом производятся точные замеры.
Петли-доводчики
Широкое применение получили появившиеся сравнительно недавно дверные навесы с функцией автодоводчика. Практически ничем не отличающиеся от обычных дверных петель, такие механизмы при установке не нуждаются в дополнительной переделке дверного блока. От стандартных изделий, петли-доводчики отличаются несколько увеличенными размерами и конструкцией, определяющей их некоторые недостатки:
неспособность выдерживать двери большой массы;
слабое усилие при закрывании притвора;
небольшой рабочий ресурс;
сложности при монтаже.
Петли-доводчики наиболее пригодны для узких и легких межкомнатных дверей. Их установка на тяжелые массивные полотна требует использования трех и более элементов, что довольно затруднительно. Дело в том, что выдержать точную соосность петель относительно друг друга бывает достаточно проблематично, а несоблюдение данного требования часто выводит механизм петли из строя, сокращая и без того небольшой рабочий ресурс изделия.
Облегчить работу механизма доводки позволяет установка дверного короба с небольшим отклонением относительно вертикальной плоскости. Но при этом необходимо понимать, что слишком большой наклон приведет к самостоятельному закрытию дверей и без присутствия доводчика, но затруднит открытие, а малый — утяжелит работу механизма. Наиболее правильным здесь станет поиск золотой середины.
Напольные доводчики
Такие устройства относятся к доводчикам скрытого типа и применяются, как правило, для маятниковых, или дверей-качелей, открывающихся в обе стороны и не имеющих дверной коробки. Чаще всего их можно встретить на стеклянных створках при входе в торговые комплексы, так как они способны выдерживать большой вес и, по сути, являются поворотным механизмом.
В качестве доводчиков для межкомнатных дверей напольные модели используются редко, только в тех случаях, когда возникает потребность в особом обустройстве интерьера.
Конструкция напольного доводчика представляет собой вертикальный шток с кольцевой пружиной, работа которой обеспечивает его возврат в исходное, первоначальное положение. В нижней части дверное полотно крепится на поворотном штоке механизма, корпус которого устанавливается непосредственно в напольном покрытии.
Более функциональные конструкции предполагают применение в конструкции напольного доводчика дополнительного гидравлического штока, благодаря которому производится регулировка прилагаемого усилия при закрытии-открытии дверей.
Доводчики для раздвижных межкомнатных дверей
Такой тип устройств сравним с доводчиками, использующимися при изготовлении корпусной мебели. Их основным предназначением является предотвращение и смягчение ударов при открытии-закрытии дверных створок. Конструктивно, доводчик представляет собой стержень небольшого диаметра с расположенным внутри пружинным механизмом. Установка приспособления производится в высверленное под него отверстие подходящего диаметра – в торец раздвижной двери, либо в дверную коробку, служащую упором для раздвижной створки.
Основной недостаток применения таких моделей доводчиков состоит в торчащих подпружиненных штифтах, за которые можно зацепиться и сломать механизм. Предотвратить это удается размещением изделий в максимально верхних точках.
Дверные петли с доводчиком для разных видов дверей
Петли с доводчиком придуманы для удобства людей и эстетичного вида дверей. Эстетичность они придают тем, что у них нет громоздких механизмов и рычагов от этих механизмов. Что имеется у обыкновенных доводчиков.
С петлями — доводчиками удобно, безопасно и комфортно, благодаря им дверь всегда закрыта. Соответственно, если дверь закрыта, значит не выходит тепло из помещения зимой и прохлада летом. При включённом отоплении или кондиционере.
В основном петли с функцией доводчика продаются парами. Пара состоит из одной демпферной и другой пружинной петлей. Если выйдет из строя механизм доводки, то они могут работать дальше, как обыкновенные.
Стоит отметить, что такие навесы, удовольствие не из дешёвых. Зато удобно, когда дверь отпустил, и она сама плавно закрылась без хлопков и стуков. Навесы такого вида разделяются на возвратные и доводящие.
Принцип работы
Почти все доводящие петли работают по одному принципу. Одна петля пружинная, которая постоянно тянет дверь в исходное положение. Другая демпферная, отвечающая за:
плавность хода
скорость закрытия
усилие дожима до защелкивания замка
фиксацию в открытом положении
Существующие виды дверных петлей с доводчиком:
Для межкомнатных
Карточные врезные и накладные
Врезные, скрытые внутри
Ввёртные
Маятниковые – барные
Для стеклянных
Накладные для пластиковых
Для входных металлических
Торцевая внутренняя
Каплевидные доводящие
Дверные навесы со встроенным доводчиком имеют четыре разновидности:
Демпферная петля
Пружинная — с торсионной пружинной
Пустышка – обыкновенный навес, который применяют на более тяжёлых дверях вместе с доводящими навесами, чтоб распределить нагрузку.
Универсальная — два в одном демпферная с пружинной.
Дверные петли с доводчиком для межкомнатных дверейКарточные доводящие
Карточные петли с доводчиком отличаются от обыкновенных, размером цилиндра вращения, они чуть толще, чем без доводчика. Предусмотрены для деревянных межкомнатных полотен. Такие навесы могут заменить обыкновенные карточные, так как их можно установить на старое место. То есть демонтировать старые, без доводчика и на их место прикрутить новые с доводчиком.
Имеют фиксацию на 135 градусах в открытом положении и функцию анти-удара. Рассчитаны на полотна до 35 кг. Ресурс 200 тыс. открываний. Изготовлены из алюминиевого сплава. Производят такого вида доводящие навесы в Южной Корее.
Скрытые для межкомнатных дверей
Сделаны они по типу обычных скрытых петель, только больше размером. Соответственно, места, для их установки внутрь двери, должно быть больше. Если у вас дверь деревянная с вставками стекла или ещё чего-либо. То такую петлю установить не получится, так как можно при установке повредить эти вставки. Это если вставки расположены вблизи мест установки петель.
Скрытые петли с доводчиком продаются комплектом, в который входит одна доводящая другая обыкновенная. Угол открытия у них 125 градусов, регулируются в трёх плоскостях, имеют регулировку скорости и силы закрывания. Выдерживают вес до 80 кг., изготовлены из высокопрочного сплава.
У этих скрытых с доводчиком петлей, функции пружины и демпфера выполняет одна универсальная петля. Которая устанавливается в верхней части полотна. Другая идёт просто как поддержка двери, выполняющая простую функцию обыкновенной петли. Регулировочные болты, какой что регулирует, показаны на картинке ниже.
Врезная-MORELLI для маятниковых дверей
Маятниковая петля с доводчиком, открывает дверь в обе стороны. Фиксирует дверь на 90 градусах, максимальное открытие у неё 110 градусов. Этот вид петли врезной, минимальная толщина полотна должна быть 40 мм., а масса до 100 кг. В комплект входит петля маятниковая с доводчиком — устанавливается снизу. И обыкновенная торцевая — устанавливается сверху.
Производство Италия. Есть ещё такие же петли только фирмы NHN — Япония.
Ввёртная петля с пружинным доводчиком
Ввёртная пружинная петля делает просто возврат двери. Не фиксирует в открытом положении, т.к. она отвечает только за возврат двери.
Петля ввёртная с доводчиком используется с двумя обыкновенными ввёртными петлями. Или же в зависимости от веса двери, можно устанавливать две с доводчиком и две обычные. Максимальная нагрузка на 2 петли 25кг., высота петли 83мм., угол открытия 180°. Имеет регулировочную шайбу натяжения пружины.
В зависимости от того, как будет отрегулирована петля — натянута в ней пружина. Так же она будет захлопывать дверь. То есть может быть опасна для маленьких детей, да и для взрослых тоже. По неосторожности можно прибить себе пальцы.
Для пластиковых дверей
Петли с доводчиком для профильных ПВХ дверей разделяются на три фиксирующие и не фиксирующие модели. Одни не фиксируют вообще, другие фиксируют от 85 до 170 градусов, а третьи от 120 до 170°. Короче говоря в этих диапазонах углов открывания можно будет зафиксировать, дверь так, как будет удобно пользователю.
Представленная модель, накладного типа, выдерживает вес полотна до 80кг., регулируется по горизонтали и вертикали ± 5мм. То есть можно регулировать на 5мм. вправо или лево, вверх или низ. Производитель Россия, марка СТН.
Как и у большинства доводящих навесов у этих комплект состоит из одной демпферной петли и второй пружинной. Ну а какие функции они выполняют было сказано в тексте выше.
А вообще правильное название пластиковых дверей с алюминиевым профилем — это профильные ПВХ двери.
Для стеклянных
Петля доводчик для стеклянных дверей это просто необходимость. Потому что стекло может треснуть или же разбиться при захлопывании двери.
У этого комплекта одна петля универсальная, у неё два механизма внутри — пружина и демпфер. Другая простая для стеклянных маятниковых дверей. Только этой универсальной петле, больше подходит название — «возвратная с фиксацией», чем петля с доводчиком. Т.к. она только фиксирует дверь в открытом положении на 90 градусах. И при небольшом применённом усилии к двери она плавно возвращается в исходное положение 0°. Эта петля с доводчиком для стеклянных дверей не имеет функции захлопывания. Иными словами не притягивает дверь, чтоб защёлкнуть замок. Потому ей больше и подходит такое название.
Петли для стеклянных дверей с доводчиком не сложны в установке и не занимают много места. Это если сравнивать их с напольным доводчиком. Для доводчика, надо вырезать и выдалбливать в полу пространство. А для петли – доводчика, надо только просверлить четыре отверстия в необходимом месте и прикрутить её.
Японские
А вот навесы для стеклянных дверей с полноценной функцией доводчика. От японского производителя. Толщина стекла должна быть 8-12 мм, вес до 70 кг. Открывают они на 180 градусов, фиксируют в диапазоне 85-150°. Есть регулировка скорости закрывания и функция притягивания двери до защёлкивания замка.
Дверные петли с доводчиком для входных металлических дверейТорцевая внутренняя
Внутренняя петля с дискретным доводчиком выполняет все функции сама, устанавливается внизу угла полотна, с торца. Вторая обыкновенная торцевая, устанавливается сверху. В зависимости от модели, применяются от дверей до ворот, весом до 800 кг. Можно устанавливать и на противопожарные двери.
Имеет регулировку скорости и силы закрытия, фиксацию в открытом положении. Максимальный угол открытия 105 градусов, производят их в Японии. Предназначены для общественных мест, т.к. выдерживают до миллиона циклов открытия-закрытия.
Ещё есть в продаже торцевые наружные, только доводящая петля устанавливается сверху, а обыкновенная снизу. Работают по такому же принципу, как и внутренние.
Приварные доводящие
Визуально они выглядят как обыкновенные каплевидные, а вот внутренности уже другие. Эти навесы больше, как возвратные, т.к. не имеют фиксации в открытом положении, нет регулировки скорости и силы закрытия. Они просто возвращают дверь в исходное положение.
Для полотен весом до 70кг. используют два таких доводящих навеса. А на полотна до 90кг. ставят дополнительный третий каплевидный навес, так сказать пустышку. Устанавливают его между верхним и нижним навесом, чаще всего ближе к верхнему навесу.
Пружина рассчитана на 75 000 циклов, после надо заменить пружину. Смазывать навесы надо каждые 25 000 циклов.
Оставляйте свои комментарии и пожелания по направленной тематике, будем дополнять статьи и совершенствовать ресурс вместе.
Если есть желание поддержать проект, вот реквизиты:
Вебмани: Р943518587439 | Z948841879678
Петли с доводчиком (CLIP TOP Blumotion)
Скрытые дверные доводчики, характеристики и преимущества петель. Инструкция по выбору, самостоятельной установке и регулировке
Особенности петель с доводчиком
Главная цель использования таких механизмов — устранение хлопка при закрывании дверцы мебели. При этом человеку не нужно контролировать положение подвижных элементов конструкции. Петли помогают вернуть дверцу на место без сторонней помощи. Хлопок отсутствует, даже если прикладываются усилия, чтобы закрыть шкафчик.
Устроен доводчик для петли достаточно сложно, по сравнению с классическим вариантом. Внутри установлена пружина. Однако для плавного срабатывания предусматривается специальная среда, благодаря которой срабатывает механизм доводчика. Несмотря на сложность конструкции, внешний вид таких петель в большинстве случаев не сильно отличается от классического варианта. Благодаря этому привлекательность фасада мебели не снижается.
Петля-доводчик монтируется на поверхности дверцы и неподвижной стенки. Не нужно производить сложные работы по ее врезке в полотно. Качество закрывания дверцы зависит от материала, из которого она изготовлена. Петля устанавливается в соответствии с весом полотна. Для шкафов, межкомнатных дверей подбирают облегченный вариант конструкции. Если установить более мощный доводчик, возникнут сложности при закрывании, что обусловлено взаимосвязью между весом и усилием пружины.
Скрытые дверные доводчики
Нередко дизайнерские решения обустройства помещения диктуют использование скрытых систем и механизмов. Для межкомнатных дверей такими механизмами являются скрытые доводчики. В зависимости от конструкции и места установки выделяют 2 типа таких устройств:
механизмы со скользящим стержнем;
петли-доводчики.
Скрытые механизмы доводки со скользящим стержнем имеют небольшие размеры, что позволяет им легко скрываться в дверной коробке и дверном полотне. Такой доводчик можно монтировать как до установки двери, так и после нее. Чтобы устройство прослужило дольше, необходимо тщательно соблюсти все условия и установочные размеры, указанные в инструкции производителя.
Скользящий механизм
Наиболее интересным вариантом скрытого доводчика являются навесы со специальным встроенным амортизационным устройством или дверные шарниры. Они практически незаметны, поэтому не портят внешний вид двери. Для их установки не требуется проделывать дополнительные отверстия в дверном полотне. Кроме того, их можно использовать и как навесы для мебели.
Рассмотрим подробнее петли с функциями доводчика.
Характеристики петель
Существует 2 типа дверных навесов с функцией доводки: накладные и скрытые. По внешнему виду навесы с амортизацией отличаются от традиционных только размером: цилиндр, соединяющий 2 части дверного блока, чуть больше. Главное же отличие заключается в конструкции.
Петля-доводчик — механизм, главным элементом которого по-прежнему остается пружина. Она растягивается при открывании двери и сжимается при отпускании дверного полотна, в результате чего дверь всегда возвращается в исходное закрытое положение. Для плавного закрытия двери в петли вмонтирован механизм масляного амортизатора.
В автодоводчиках пружину стали помещать в цилиндр, заполненный маслом. Посредством системы клапанов масло перетекает из одной камеры в другую при открывании двери и обратно при закрывании. Скорость сжимания пружины, находящейся в вязкой среде, снижается, что и позволяет дверному полотну закрываться медленнее, мягче и без удара.
Однако навесы с автодоводчиком подойдут не для всех дверей. Чем тяжелее дверное полотно, тем хуже петля справляется со своей работой и быстрее ломается.
Если дверное полотно имеет массу около 40-50 кг, то устанавливают 2 петли. Полотно с массой 80-90 кг потребует установки 3 петель. Для дверей с массой более 120 кг такие петли лучше не использовать.
Фурнитура для ПВХ-створки
Такие механизмы имеют ПВХ-корпус, что делает их незаметными на фоне материала створки. Их отличает легкий процесс монтажа, большое разнообразие моделей. Вы с легкостью можете подобрать вариант и для обычного закрывания, и для створки с притвором и для маятниковых механизмов. Производят такие устройства из алюминиевых сплавов, поскольку вес ПВХ-полотен небольшой и большой мощности не нужно.
Дверные петли с функциями доводчика
Петли с доводчиком для алюминиевых дверей
Петли с доводчиком для металлических дверей
Петли с доводчиком для стеклянных дверей
Петли с функциями доводчика для деревянных дверей
Петли с функциями доводчика для ПВХ дверей
Неоспоримые преимущества
Петли с доводчиком для дверей обладают рядом неоспоримых преимуществ перед навесами традиционной конструкции. Благодаря амортизационному механизму, вмонтированному в петли, двери получают возможность закрываться самостоятельно, а это значит, что:
их не нужно придерживать рукой;
они не будут стучать о коробку, что снизит уровень шума в квартире, уменьшит опасность получения травмы и продлит срок эксплуатации дверей;
они надежно защитят помещение от сквозняков, а в летнее время сделают работу кондиционера более экономичной.
Также к неоспоримым преимуществам навесов с автодоводчиком можно отнести возможность регулирования по 3 направлениям, чего лишены петли традиционной конструкции.
Коротко о нас
На интернет-магазин – отличный способ осуществить покупку необходимой фурнитуры максимально быстро, просто и выгодно. На сайте представлены вся продукция, которую очень легко найти по категориям и специальным фильтрам. Мы предлагаем своим покупателям только доступные цены и комфортные условия доставки. Товары доставляются не только по Москве, но и другим городам. Вы останетесь довольны нашим сервисом!
Выбор и установка навесов с автодоводчиком
Если вы имеете навыки плотницких работ и привыкли делать все своими руками, то выбор, установка и регулировка петель с автодоводчиком для вас не станет сложным испытанием.
Выбор
Работа дверной фурнитуры напрямую зависит от того, насколько правильно был сделан ее выбор. Специализированные магазины предлагают большой ассортимент товаров, чтобы не ошибиться в выборе, необходимо учитывать несколько факторов:
Предпочтение следует отдавать только дорогим моделям. В данном случае существует прямая зависимость между ценой и качеством.
Выбирать фурнитуру следует только из линейки производителей, хорошо зарекомендовавших себя в этом сегменте рынка. Традиционно высокое качество у фурнитуры немецкого и австрийского производства.
Наиболее качественная дверная фурнитура производится из стали или сплавов. Лучшими считаются навесы, произведенные из сплава цинка, алюминия и магния. Они прочнее, надежнее, а значит, прослужат дольше.
При выборе навесов с функцией доводчика для деревянных полотен необходимо учитывать массу двери, на которую они будут устанавливаться.
Установка
Установка петли с автодоводчиком производится в несколько этапов:
При помощи линейки и карандаша следует разметить места для установки навесов. Стандартный отступ от верхнего и нижнего краев составляет 100-120 мм. Если предполагается размещение 3 петель, то средняя должна располагаться строго посередине между верхней и нижней.
При помощи дрели с фрезой необходимого диаметра следует проделать гнезда для установки петель. Диаметр гнезда зависит от модели навеса.
При помощи дрели необходимо проделать отверстия для шурупов.
В гнезда устанавливают петли (они должны плотно располагаться в гнезде) и закрепляют их при помощи шурупов.
На заключительном этапе навесы следует отрегулировать.
При соблюдении этих рекомендаций процесс выбора и установки своими руками петель-автодоводчиков будет несложен даже при отсутствии опыта.
Такие модели отличает значительная мощность. Входная металлическая створка имеет большую массу, поэтому и фурнитура здесь нужна особая. На практике металлические петли-доводчики устанавливают на самые легкие конструкции, а для бронированных вариантов с высокой степенью взломоустойчивости ставят отдельный доводчик.
Другая разновидность – доводчики для алюминиевых каркасных дверных полотен. В этом случае и масса металлического полотна значительно меньше, и материал совсем иной. В основном, фурнитура делается из алюминия или его сплавов и рассчитана на незначительную нагрузку.
Виктория
“Петли прочные, надежные, а главное – недорогие! Очень радует несколько фаз работы двери. Смело рекомендую!”
Регулировка
Чтобы обеспечить более плотное прилегание створок двери и максимально плавный ход, после установки петель их необходимо отрегулировать. Стандартная модель предполагает регулировку по 3 направлениям: по вертикали, по горизонтали и по глубине. За вертикальную регулировку отвечают шурупы, расположенные на вертикальной планке. Горизонтальная регулировка осуществляется шурупом, расположенным на горизонтальной планке ближе к двери, а шуруп, расположенный дальше от нее, поможет отрегулировать глубину посадки петли.
Что предлагает производитель «ТИТАН»?
Наша компания занимается производством и поставками по стране качественной фурнитуры для дверей. Собственное производство, качественные материалы позволяют нам изготавливать фурнитуру в большом количестве и высокого качества. Мы обслуживаем частных лиц и разные организации, каждому гарантируя высококлассное обслуживание. Фурнитуру поставляем оптовыми партиями. Также делаем дополнительные скидки постоянным покупателям. Доставка заказанных комплектующих производится по всем российским городам в короткие сроки.
Заказать доводчики типа петля можете по номеру +7 (499) 709-77-03. По всем интересующим вопросам вас проконсультируют наши менеджеры и при необходимости оформят поставку заказа.
Виталий
“Очень удобная петля. Регулирование скорости открытия/закрытия, фиксирование двери в любом положении, антикоррозийное покрытие – все что нужно для счастья! Товаром доволен, всем рекомендую!”
Телефон: (496) 224-30-32, (916) 342-07-58 Электронная почта: [email protected] Часы работы: Ежедневно, 09:00 – 19:00 Адрес: Московская область, г. Дмитров, ул. Загорская, д. 36 Вход через Пятерочку на 3 этаж.
( 1 оценка, среднее 5 из 5 )
Дверной доводчик 101 | Locksmith Ledger
Дверные доводчики существуют уже более 120 лет. Дверной доводчик был разработан, чтобы закрыть дверь после того, как кто-то, открывший дверь, не закрыл ее. Думаю, некоторые вещи просто не меняются. Основная концепция дверного доводчика не изменилась с момента появления гидравлического дверного доводчика с шестеренчатым приводом. Предыдущие конструкции включали поршневые механизмы (горшок / традиционные доводчики) и часовую пружину, которая заводилась при открытии двери.Пружина раскручивалась, когда дверь закрывалась. Вал соединял поршень с пружиной. Чтобы контролировать скорость раскручивающейся пружины, движение поршня заставляет жидкость проходить через отверстия в цилиндре. Многие доводчики имеют два отверстия в разных местах. Первое отверстие большего размера обеспечит более быстрое движение (скорость развертки). Второе отверстие меньшего размера, расположенное ближе к концу хода, предназначено для ограничения движения жидкости и замедления двери во время окончательного закрытия (скорость защелкивания). Примечание. Без управления со стороны жидкости и поршня пружина может быстро раскрутиться, и дверца захлопнется. Чтобы получить дополнительную силу, необходимую для закрытия и защелкивания двери, производители доводчиков устанавливали пружину под давлением еще до того, как устройство было установлено. Слесари могут легко добавить еще большее давление пружины с помощью гаечного ключа (предоставляется производителем) при необходимости (ветровые условия, проблемы с дверьми и т. Д.). Эта предварительная нагрузка еще больше затянула пружину. Есть причина для предварительного нагружения пружин доводчика. Предварительно нагруженное давление пружины гарантирует, что полностью закрытая дверь останется в закрытом положении и будет противостоять изменениям давления воздуха или другим условиям.Предварительная нагрузка пружины также обеспечивает достаточное давление для закрытия и фиксации двери. Сегодня большинство современных доводчиков включают в себя пружину сжатия (а иногда и вторую пружину в основной пружине) вместе со шпинделем и поршнем с зубчатым приводом. Когда дверь открывается, узел рычага вращает шпиндель с зубчатой передачей, который перемещает поршень с шестеренчатым приводом назад и сжимает главную пружину. Автоматический обратный клапан открывается, позволяя жидкости легко течь в камеру перед поршнем. Когда открытая дверь открывается, давление пружины заставляет дверь отклоняться назад в закрытое положение.Когда дверца закрывается, шпиндель перемещает поршень с шестеренчатым приводом вперед к его первоначальному положению. Движение поршня вперед приводит к закрытию обратного клапана, и поршень начинает выталкивать жидкость через отверстия для скорости движения и скорости фиксации. Когда дверца закрылась и пружина расширилась, поршень находится в исходном положении, и жидкость возвращается за поршнем на стороне пружины корпуса доводчика. Современные дверные доводчики могут иметь другие отверстия в дополнение к регулированию скорости и давления, оказываемого во время цикла закрывания и открывания.Когда дверь закрыта, почти вся жидкость в доводчике находится в области, содержащей главную пружину. Когда дверца открывается, эта пружина сжимается, и в то же время жидкость перемещается через обратный клапан или систему отверстий на другую сторону поршня. Регулируемые клапаны могут контролировать поток жидкости. В зависимости от доводчика двери; это может быть запорный клапан, запорный клапан, обратный клапан, клапан замедленного действия и т. д. Расположение отверстий каждого канала определяет функциональность, поскольку поршень перемещается из закрытого в открытое и обратно в закрытое положение.Каждый клапан регулирует скорость, с которой жидкость течет от одной стороны поршня к другой. Скорость потока жидкости контролирует скорость расширения пружины. Управление потоком жидкости позволяет ближе работать плавно. Жидкость в доводчике двери зависит от производителя и климата. Большинство жидкостей для доводчиков дверей имеют консистенцию легкого масла. Существуют жидкости для доводчиков для экстремальных погодных условий, пожаров и типы жидкостей для специализированных дверных доводчиков. Консистенция жидкости и размер отверстия влияют на скорость вращения узла шпиндель / рычаг доводчика во время открывания и закрывания. Функциональность современного дверного доводчика реечного типа работает в среднем примерно на две трети эффективности. Это означает, что на каждые три фунта силы, приложенные к теоретически свободной от трения двери, только около двух фунтов силы влияют на открытие и закрытие. В реальном мире, когда мы добавляем стыковые петли и трение выравнивания двери, эффективность доводчика с зубчатой рейкой падает еще больше. В зависимости от степени открывания производители дверных доводчиков определяют место установки.Если дверной доводчик расположен ближе к петле, для открытия двери потребуется меньшее давление, но при закрытии двери доводчик также будет оказывать меньшее давление. Если дверной доводчик расположен дальше от петли, требуется большее давление, чтобы открыть дверь, но доводчик может оказать большее давление, чтобы закрыть дверь. Всегда следует соблюдать места установки производителя. Из-за проблем, описанных здесь, дверные доводчики обычно устанавливаются только немного ближе к петлям, когда дверь должна быть открыта на полные 180 градусов.Обычное место установки обычно используется, когда дверь открывается только на 90–105 градусов. Причина, по которой эффективность дверного доводчика важна, заключается в том, что существуют федеральные законы и законы штата, которые определяют максимальную силу, разрешенную для работы двери. Минимальная сила открывания межкомнатных дверей составляет пять фунтов, требуемая федеральным законом. Исключение составляют внутренние двери с надписью «в пути к выходу», которые должны закрываться и запираться. Важно: Ограничения рабочего усилия проверяются на подвижной двери примерно на расстоянии трех дюймов от закрытого положения и измеряются на расстоянии 30 дюймов от петли. Дверные доводчики доступны в двух основных типах: фиксированный размер пружины (мощность) и регулируемый размер пружины. Размер пружины определяет мощность срабатывания. Размеры пружин обычно нумеруются от одного до шести, причем шесть — самая сильная сила. Дверной доводчик с регулируемым размером пружины может использоваться для большинства задач закрывания, включая требования ADA. Это может быть преимуществом для слесаря, поскольку на складе меньше доводчиков (особенно в служебном автомобиле) и они доступны для работы. Недостатком является то, что регулируемый размер пружины обычно дороже фиксированного значения.Размер пружины фиксированного значения обычно равен одному значению. Всегда используйте доводчик рекомендованного размера в соответствии с размером и расположением двери (снаружи или внутри). Использование доводчика с недостаточным питанием может привести к непостоянному закрытию или запиранию и преждевременному выходу из строя. Никогда не используйте доводчик с избыточной мощностью или регулируемый доводчик, настроенный на слишком высокую мощность. Чрезмерное усилие закрывания может привести к непреднамеренному удару дверью людей, проходящих через проем. Кроме того, такой доводчик может вызвать преждевременный износ двери, петель и доводчика.
СКРЫТОЕ Есть два стиля дверных доводчиков; накладные и скрытые. Доводчики скрытого монтажа устанавливаются либо в зоне перемычки над верхней частью дверной коробки, либо под дверью под порогом. Накладные доводчики монтируются на открытую поверхность двери или рамы. Решение о размещении дверных доводчиков зависит от ряда факторов, включая тип двери, раму, внешний вид и расположение. Главное преимущество скрытого доводчика заключается в том, что он скрыт.Никакая часть доводчика не может повлиять на доступ или выход. Никакие легко видимые компоненты не подвержены вандализму и т. Д. Доводчики скрытого монтажа работают так же, как и закрытые доводчики, и оснащены регулируемыми клапанами и конфигурациями рычагов, которые различаются в зависимости от производителя и области применения. Основное отличие — доступ для регулировки, обслуживания или замены. На работу скрытого дверного доводчика влияют дверные петли / шарниры, которые определяют поворот двери; одинарного или двойного действия. Оружие также определяет функциональность скрытого доводчика.По конструкции доводчики скрытого монтажа могут устанавливаться как над дверью, так и под ней.
УСТАНОВЛЕН НА ПОВЕРХНОСТИ Доводчики для поверхностного монтажа устанавливаются на поверхность двери, когда корпус доводчика или рычажный механизм прикрепляют дверь или раму. В связи с этим существует пять стандартных методов установки стандартного дверного доводчика для поверхностного монтажа. Это: ОБЫЧНЫЙ РЫЧАГ — Доводчик устанавливается на лицевую сторону двери, а башмак устанавливается на раму. Узел кронштейна башмака устанавливается перпендикулярно двери и раме.Это единственная боковая сторона дверного доводчика. Обычный рычаг является наиболее энергоэффективным для дверного доводчика. На дверях, открывающихся наружу, доводчик устанавливается снаружи, и сборка рычага может вызывать эстетические проблемы или вандализм. На дверях, открывающихся внутрь, сборка рычага может вызывать эстетические проблемы. ПАРАЛЛЕЛЬНЫЙ РЫЧАГ. Эта толкающая сторона дверного устройства предлагает наиболее привлекательный дизайн, поскольку доводчик устанавливается на дверь, а рычаг — на нижней стороне рамы.Доводчик и рычаг почти параллельны лицевой стороне двери. Когда дверь закрыта, за лицевую поверхность рамы выступает только потолочная плита. Из-за геометрии рычага требуется дополнительная прочность пружины для достижения тех же характеристик закрытия, что и при установке обычного рычага. Примечание. Геометрия применения параллельных рычагов менее эффективна, чем применение обычных рычагов. Для больших или тяжелых дверей установка параллельных рычагов может быть не лучшим выбором. ЗАДВИЖЕНИЕ ВЕРХНЕЙ ДВЕРЦЫ — Эта толкающая сторона дверного приложения размещает доводчик на поверхности рамы, и башмак устанавливается на дверь.Для такой установки должен быть достаточный зазор для корпуса доводчика. Наиболее близкие производители предлагают варианты монтажных пластин для решения проблем с зазором. Когда дверь закрыта, верхний дверной доводчик и рычаг выступают из рамы. Это может вызвать эстетические проблемы. Примечание: приложение верхнего косяка является лучшей альтернативой обычному приложению руки. НАПРАВЛЯЮЩАЯ НАПРАВЛЯЮЩАЯ — Этот тип установки дверного доводчика позволяет устанавливать доводчик на стороне двери толкаемой или толкаемой.Направляющая обычно крепится к поверхности рамы на той стороне, где был установлен доводчик. УГЛОВОЙ КРОНШТЕЙН — Этот тип установки доводчика для кастрюли предназначен для уникальных обстоятельств, когда традиционный дверной доводчик не может быть установлен так, чтобы толкать дверь. В верхнем углу нажимной стороны рамы устанавливается специальный угловой кронштейн. К этому кронштейну крепится доводчик, а к двери крепится двойной рычаг. Помимо того, как доводчик крепится к двери, существует ряд вариантов выбора типа рычага в сборе, который следует использовать.Существуют сборки с двойным рычагом и гусеницы (с одним рычагом). Узлы рычагов с двойным рычагом представляют собой обычный рычаг, фиксатор в открытом положении, амортизатор и усиленный. Примечание: Никогда не используйте доводчик, чтобы дверь не открывалась полностью. Всегда устанавливайте дверной ограничитель. Рычаг фиксации используется для временного удержания двери открытой. Амортизаторы в открытых рычагах имеют названия разных производителей и смягчают раскачивание, чтобы предотвратить повреждение доводчика. Сверхпрочная рука разработана для проемов с интенсивным движением. Гусеница или узлы с одним рычагом обычно имеют функцию фиксации в открытом состоянии, встроенную в гусеницу. Для доводчиков, устанавливаемых на поверхность, это может быть обычный рычаг или поворотный свободный рычаг, который позволяет открывать дверь за стандартные пределы. Примечание. Некоторые производители доводчиков комплектуют определенные модели доводчиков всем необходимым оборудованием для установки доводчика в трех традиционных стилях монтажа; Обычная рука, параллельная рука или верхний косяк.
Доводчики, сверху вниз
Самое главное в доводчиках дверей не имеет ничего общего с самими доводчиками.Перед установкой, обслуживанием или регулировкой дверного доводчика убедитесь, что петли должным образом смазаны, винты петель затянуты, а дверь закрывается плавно и правильно фиксируется. Если дверь не работает должным образом, ни один доводчик не сможет решить проблемы.
Назначение дверного доводчика состоит в том, чтобы каждый раз закрывать и фиксировать дверь в контролируемом режиме, предотвращая хлопанье и сводя к минимуму звуки, возникающие при закрытии двери. В рамках этой статьи мы будем обсуждать только доводчики распашных дверей, включая скрытые потолочные, накладные и напольные.
Оборудование для закрывания дверей существует уже более 100 лет. Некоторые из оригинальных продуктов все еще продаются сегодня, например, пружинные петли, пружины, грузы, дверные ограничители и дверные доводчики. У раннего доводчика Norton на рукоятках выгравировано название «Door Check».
Дверные доводчики бывают разных применений, конфигураций, размеров и форм. Они могут быть установлены в полу под дверью, в области перемычки над дверью и закреплены на поверхности на лицевой стороне двери.У каждого вида доводчиков есть свои достоинства и недостатки.
Большинство архитекторов устанавливают скрытые дверные доводчики, как правило, на входных дверях общего пользования здания из-за эстетики.
Ранние (традиционные) доводчики заводили пружину в виде часов при открытии двери. Пружина раскрутится, когда дверь закроется. Чтобы контролировать скорость закрытия, пружина должна приводить в движение поршень, проталкивая жидкость через отверстия в цилиндре. Многие доводчики имеют два отверстия в разных положениях.Первое отверстие большего размера обеспечит более быстрое движение (скорость развертки). Второе отверстие меньшего размера ближе к концу хода создавало достаточную силу для закрытия и фиксации двери (скорость защелкивания). Без жидкости пружина быстро расширилась бы, и дверь захлопнулась.
Стандартный «обтекаемый» или современный дверной доводчик открытого типа работает, используя жидкость в подпружиненном поршневом механизме с реечной передачей. Когда дверь открывается, узел рычага вращает шпиндель с зубчатой передачей, который перемещает поршень с шестеренчатым приводом, сжимая главную пружину и выталкивая жидкость в область, ранее занимаемую поршнем.Давление пружины увеличивается при открытии двери. Чем дальше открывается дверь, тем больше давление пружины. Когда дверь закрывается, пружина расширяется и оказывает давление на поршень. Когда поршень движется назад, жидкость вытесняется обратно в область, окружающую пружину. Клапаны, управляющие движением жидкости при расширении пружины, определяют управляемое открытие и закрытие двери. Если позволить жидкости двигаться слишком быстро, дверь захлопнется. Если жидкость ограничена слишком сильно, дверь не закроется и не защелкнется.
Доводчики накладного монтажа
Накладные дверные доводчики обычно выпускались с определенной силой пружины. Размеры варьировались от одного до шести. Например, доводчик номер два предназначен для легких межкомнатных дверей. По мере увеличения веса и высоты / ширины двери увеличивалась и величина требуемого усилия пружины.
Затем производители представили накладные дверные доводчики регулируемого размера, усилие пружины которых можно регулировать для различных размеров, что устраняет необходимость носить с собой дверные доводчики разных размеров.Дверные доводчики регулируемого размера различаются в зависимости от производителя и модели. Существуют регулируемые дверные доводчики с пружинным приводом, диапазон регулировки которых составляет от размера 1 до 6 с дополнительной регулировкой более чем на 50 процентов по сравнению с размером 6. Некоторые производители имеют регулируемые доводчики размером от 3 до 6. Дверные доводчики, регулируемые от размеров 1 до 4, соответствуют американцам Требования Закона об инвалидах (ADA) для доступа инвалидов.
Чтобы соответствовать требованиям ADA, внутренняя дверь не может иметь усилие открывания более 5 фунтов.Кроме того, дверной доводчик, соответствующий требованиям ADA, должен регулировать ширину захвата, чтобы пройти не менее трех секунд из открытого положения на 70 градусов, чтобы переместиться в точку на расстоянии 3 дюймов от защелки.
Большинство стандартных дверных доводчиков накладного монтажа неуправляемые, то есть их можно устанавливать на левый или правый дверной проем с распашной или распашной дверью.
Для установки дверного доводчика накладного монтажа используются следующие четыре метода:
Установка на параллельном рычаге — Доводчик устанавливается на лицевую сторону двери, при этом башмак устанавливается на косяк с помощью потолочной пластины.Рука параллельна проему. Это приложение для распашных дверей с доводчиком внутри. Поскольку рычаг параллелен поверхности двери, вероятность повреждения перпендикулярным рычагом меньше.
Монтаж стандартного рычага (стандарт) — Доводчик устанавливается на лицевую сторону двери, при этом башмак устанавливается на косяк. Плечо перпендикулярно проему. Это приложение предназначено для распашных дверей с доводчиком внутри.
Монтаж верхнего косяка — Башмак устанавливается на поверхность двери, доводчик устанавливается на косяк.Плечо перпендикулярно проему. Это приложение для распашных дверей с доводчиком внутри.
Дверные доводчики
с параллельным рычагом, обычным рычагом и верхним косяком могут открываться на угол примерно от 80 до 180 градусов в зависимости от отделки и установки.
Крепление рычага гусеницы — Доводчик устанавливается на лицевую сторону двери, а рычаг гусеницы устанавливается на косяк. Крепление поперечного рычага может использоваться в распашных и распашных дверях, при этом доводчик устанавливается на внутренней стороне двери.Однако максимальное отверстие для установки рычага гусеницы составляет примерно 110 градусов. Преимущество установки рычага гусеницы заключается в том, что рычаг не открывается, когда дверь закрыта.
Примечание: Функция рычага доводчика двери и входящие в комплект компоненты определяют монтаж. Некоторые кронштейны предназначены для специальных креплений, например, параллельный жесткий кронштейн. Если дверной доводчик устанавливается на алюминиевую стеклянную дверь с узкой опорой, некоторые конфигурации монтажа потребуют использования монтажной пластины для закрепления верхних или нижних крепежных винтов.
Накладные дверные доводчики относительно просты в установке и могут использоваться для модернизации скрытых дверных доводчиков. С другой стороны, дверной доводчик накладного монтажа находится на лицевой стороне двери. Акты вандализма или перенастройки клапанов могут происходить из-за того, что дверной доводчик находится «снаружи».
Доводчики скрытого монтажа
Доводчики скрытого монтажа
имеют ряд преимуществ перед доводчиками открытого монтажа, поскольку они работают как часть механизма крепления и поворота наверху или внизу двери.На противоположном конце двери точка вращения либо несет вес двери, либо поворачивает дверь у коллектора.
Дверной доводчик накладного монтажа — это дополнительный компонент, который управляет только открыванием и закрыванием двери, поскольку петли несут вес самой двери.
Согласно законам физики, каждое действие имеет равную и противоположную реакцию. К сожалению, трение забирает энергию как при открытии, так и при закрытии двери. Для доводчика требуется больше энергии для открытия двери, чем для закрытия той же двери.Трение также является частью работы доводчика и метода крепления двери к косяку.
Для работы доводчика скрытого монтажа требуется больше энергии, чем для доводчика открытого монтажа, из-за разницы в рычагах, так как доводчик скрытого монтажа устанавливается на конце дверных петель или в пределах нескольких дюймов от него. В то время как дверной доводчик, устанавливаемый на поверхность, устанавливается дальше от конца петли двери и не требует столько энергии, затрачиваемой на открытие или закрытие двери.
Встраиваемые потолочные и напольные доводчики устанавливаются при установке проема.Скрытый доводчик полностью скрыт, что помогает сохранить эстетичный дизайн проема. Скрытые доводчики используются с дверьми Herculite (безрамное стекло). Центрально-подвесные двери могут работать как одинарного, так и двойного действия (дверь распахивается в обе стороны). Основное различие между доводчиками открытого и скрытого монтажа — доступ для регулировки, обслуживания или замены.
Верхние доводчики скрытого монтажа устанавливаются в коллектор с помощью монтажного оборудования, специально разработанного для состава коллектора (дерево, металл, алюминий).Существуют скрытые доводчики с фиксированной мощностью и модели с регулируемой мощностью.
Корпорация Джексон разработала и запатентовала скрытый потолочный доводчик более сорока лет назад. С тех пор большинство производителей выпускают свои скрытые доводчики тех же размеров, что и Джексон: длина 11-5 / 8 дюймов, высота 1-1 / 2 дюйма и ширина 3-11 / 16 дюймов. Чтобы обеспечить возможность модернизации, крышки пружин имеют резьбу для размещения двух болтов 1 / 4-20 x 7/8 дюймов, а язычки на противоположном конце имеют резьбу для винтов, чтобы закрепить конец петли доводчика внутри рамы.В этих гидравлических верхних доводчиках скрытого монтажа используются две пружины для управления закрыванием двери. Большинство скрытых потолочных доводчиков доступны с пятью фиксированными размерами пружины и регулируемыми.
Верхние доводчики скрытого монтажа используют узел рычага для передачи энергии от шпинделя к двери. Различные боковые и торцевые рычаги нагрузки обычно переносятся с исходного доводчика на заменяющий. Центрирование двери в проеме достигается регулировкой двух болтов противоположного направления на переднем конце рычага в сборе.Нижний шарнир, установленный на полу, выдерживает вес двери, удерживает дверь на высоте и позволяет двери поворачиваться. При замене верхнего скрытого доводчика настоятельно рекомендуется заменить напольную ось.
Вариант подвесного доводчика Ellison Doors, оснащенный сбалансированным оборудованием, отвечающим стандартам ADA. Эллиптический путь открытия и закрытия уникален. Этот вариант подвесного скрытого доводчика требует меньшего проникновения во внутреннее пространство или тротуары по сравнению с обычными дверями.Верхний гидравлический блокиратор можно снять для обслуживания и замены.
Доводчик
Некоторые напольные доводчики предназначены для очень больших дверей и подходят для дверей весом более 1000 фунтов. Доводчики с мелким кузовом предназначены для облегченного движения с дверями до 250 фунтов. Для тяжелых дверей устанавливаются промежуточные несущие шкворни. Для легких дверей обычно устанавливают ненесущие промежуточные шкворни.
Напольные доводчики
подходят для дверей, установленных как со смещением, так и по центру.Установка со смещением — это когда точка поворота находится на расстоянии дюйма от края пяточной (петли) двери и либо на ¾ ”, либо на 1-1 / 2 дюйма от лицевой стороны двери. Центрально-подвесные двери расположены в центре. Напольные доводчики доступны для внутренних и наружных дверей. Их можно заказать с выборочной фиксацией. Регулирующие клапаны могут включать скорость закрытия, скорость фиксации и обратный контроль.
В отличие от дверных доводчиков накладного монтажа, напольные доводчики можно заказать со встроенным принудительным упором, который предотвращает раскачивание двери за пределы указанной степени открытия.Напольные доводчики для инвалидов соответствуют стандарту ANSI A117.1. Примечание: Большинство доводчиков требуют снятия части порога для внесения изменений.
Всегда используйте доводчик рекомендованного размера для двери. Использование доводчика с недостаточным питанием обычно приводит к непостоянному закрытию и запиранию, а также к преждевременному выходу из строя. Никогда не используйте доводчик с избыточной мощностью или регулируемый доводчик при слишком высокой настройке мощности. Чрезмерное усилие закрывания может привести к непреднамеренному удару дверью людей, проходящих через проем.Кроме того, этот доводчик может вызвать преждевременный износ двери, петель, шарниров и доводчика.
Общие проблемы
Дверные доводчики сталкиваются с тремя проблемами при закрывании: давлением в трубе, временным перекосом двери и правилами, требующими максимальной силы, необходимой для открытия двери с доводчиком.
Термин «давление в дымовой трубе» описывает движение воздуха внутри герметичного здания. Давление воздуха увеличивается внутри здания, поскольку воздух принудительно перемещается через воздухозаборники и воздуховоды системы кондиционирования / отопления.Это повышение давления иногда можно почувствовать и увидеть при открытии наружной двери. Давление в дымовой трубе приводит к тому, что дверь не может закрываться, поскольку воздух проходит через открытую дверь. Если система отопления, вентиляции и кондиционирования отключена, дверь нормально закрывается и фиксируется без проблем. Однако из-за движения воздуха, вызванного системой отопления, вентиляции и кондиционирования воздуха, доводчик не может закрыть дверь. Регулировка доводчика не решит проблему, так как доводчик закроется с чрезмерной силой, когда нет системы отопления, вентиляции и кондиционирования воздуха.
Временная деформация двери происходит в наружной полой металлической двери, расположенной на солнечной стороне открытого здания.Когда встает солнце, дверь обнажается и нагревается. В зависимости от конструкции двери она может начать коробиться, искажая свою форму. Это может привести к тому, что дверь не сможет нормально закрываться и запираться.
В результате дверь наклоняется в сторону косяка или от него. Наибольшие отклонения обычно наблюдаются в самое жаркое время дня с наибольшими отклонениями обычно в области защелки. Когда дверь находится в таком состоянии, ее нельзя будет закрыть, пока она не остынет.В конце концов, дверь станет деформированной до такой степени, что она не вернется в работоспособную форму.
Для изгиба, вызванного температурой, ни один доводчик двери или привод двери с электроприводом не могут быть в состоянии закрыть, запереть и зафиксировать дверь в какой-то момент времени. Единственный вариант — заменить дверь такой, которая не коробится.
Некоторые правила, кодексы и постановления различаются географически. Некоторые из них являются федеральными, государственными и местными. Например, в Калифорнии требуется усилие в пять фунтов или меньше, необходимое для доводчика на негорючих дверях.Производители должны были разрабатывать продукты, которые могут закрыть дверь, по цене ниже, чем у механического дверного привода. Чтобы сделать дверные доводчики накладного монтажа более эффективными, производители доводчиков разработали несколько специализированных и уникальных дверных доводчиков.
Примечание. Для регулировки усилия закрытия используйте манометр двери. Свяжитесь с местными властями, имеющими юрисдикцию (LAHJ), или узнайте у местного слесаря-дистрибьютора коды для вашего региона.
Примером специализированного дверного доводчика накладного монтажа является «кулачковый» доводчик.В отличие от обычного дверного доводчика для поверхностного монтажа, наибольшая сила которого приходится на начало цикла закрывания, дверной доводчик с кулачковым механизмом применяет усилие закрывания в определенных точках цикла закрывания для достижения большей эффективности. Дверной доводчик с кулачковым механизмом обеспечивает дополнительный «толчок» мощности в конце, чтобы помочь доводчику защелкнуться и обезопасить дверь.
Неручный дверной доводчик Sargent 421 с кулачковым механизмом разработан для работы с гусеничной лентой и имеет регулируемое усилие пружины. В отличие от обычного дверного доводчика, кулачок 421 работает совместно с двумя поршнями.При обслуживании дверного доводчика с кулачковым механизмом регулировка клапана скорости фиксации имеет решающее значение для обеспечения правильной фиксации двери.
Примечание. При обслуживании дверного доводчика с кулачковым механизмом регулировка клапана скорости фиксации имеет решающее значение для обеспечения правильной фиксации двери.
Дверной доводчик Norton Trinity серии 9000 автоматически настраивается в соответствии с условиями здания. Бортовой компьютеризированный модуль управления регулирует единственный внутренний клапан для поддержания работы доводчика в определенном рабочем диапазоне в дополнение к контролю обратного контроля и замедленного действия.Внешний источник питания не требуется, поскольку открытие двери генерирует энергию. Эти компьютеризированные регулировки призваны снизить потребность в регулировке «давления в дымовой трубе».
Обратный контроль доводчика двери предотвращает взлом двери. Никогда не закрывайте обратный клапан полностью. Затягивание обратного клапана вызывает повышение внутреннего давления. Это давление может привести к разрыву уплотнений и преждевременному выходу из строя.
Всегда сохраняйте инструкции, шаблоны и инструменты для дверных доводчиков, которые вы устанавливаете.Таким образом, у вас будет краткий справочник и инструменты для будущей повторной установки и настройки.
При установке дверного доводчика напишите дату установки на внутренней стороне крышки. Таким образом, в случае возникновения проблемы дата установки определит годы эксплуатации.
Производители доводчиков предлагают разную продолжительность гарантии. Например, DORMA предлагает 25-летнюю гарантию на свои механические дверные доводчики, изготовленные после августа 1986 года.
Для получения дополнительной информации
Чтобы получить контактную информацию о вышеупомянутых компаниях и их продукции, свяжитесь с вашим местным дистрибьютором слесаря или:
Rixson Specialty Door Controls, 9100 West Belmont Ave., Franklin Park, IL 60131. Телефон: 866-474-9766. Веб-сайт: www.rixson.com. Rixson предоставляет видеоролики по установке напольных доводчиков со смещенной и центральной подвеской в разделе «Помощь при установке» на веб-сайте Rixson.
Для замены компонентов дверных доводчиков, снятых с производства, обращайтесь в New England Door Closer, Inc., 694 Union St., West, Springfield, MA 01089. Телефон: 413-733-7889. Веб-сайт: www.nedoorcloser.com.
По поводу дверных манометров обращайтесь в HMC Int’l. Div., Inc., 5996 South Crocker St., Littleton, CO 80120-205. Телефон: 303-794-2510 Веб-сайт: www.HMC-International.com.
Как установить самозакрывающуюся дверь | Руководства по дому
Пружинные петли выглядят как стандартные петли, но содержат пружинный механизм растяжения, который автоматически закрывает дверь при каждом ее открытии.Эта функция автоматического закрывания играет важную роль в пожарной безопасности и может помочь сохранить дом в безопасности, если члены семьи иногда забывают закрывать дверь после каждого использования. Добавление пружинных петель к двери требует тех же инструментов и методов, которые используются для установки обычных петель, а также некоторых специальных инструментов, используемых для регулировки натяжения двери.
Обратитесь к спецификациям, прилагаемым к вашим петлям, чтобы определить, сколько пружинных петель вам нужно. Если вы используете петли меньше 4 дюймов, используйте одну пружинную петлю на дверях весом менее 60 фунтов, две на дверях весом менее 85 фунтов и три на дверях весом 110 фунтов или более.Для петель размером 4 дюйма или больше используйте одну петлю с пружиной для дверей весом менее 70 фунтов, две для дверей весом менее 115 и три для дверей весом 150 фунтов и более.
Прикрутите пружинные петли к двери так, чтобы прорези на каждой петле находились сверху. Если вы используете одну пружинную петлю на дверь, установите ее в среднее положение петли, со стандартными петлями вверху и внизу. Для дверей с двумя петлями на пружинах используйте стандартные петли вверху с петлями на пружинах в среднем и нижнем положениях.Используйте винты, которые идут в комплекте с каждой петлей, чтобы закрепить петлю на месте.
Попросите друга удерживать вашу дверь на месте, пока вы привинчиваете ее к раме. Используйте винты, прилагаемые к петлям, чтобы прикрепить дверь к раме.
Закройте дверцу и отрегулируйте натяжение. Если ваши пружинные петли имеют шестигранное отверстие в верхней части ствола, вставьте шестигранный ключ и поверните его по часовой стрелке, чтобы увеличить натяжение. Вставьте стопорный штифт, который идет в комплекте с пружинными петлями, в первое отверстие, открывающееся при повороте шестигранного ключа.Снимите шестигранный ключ и проверьте дверь. Если он закрывается и фиксируется автоматически, ваш проект завершен. В противном случае снова вставьте шестигранный ключ и переместите стопорный штифт во второе отверстие. При необходимости повторите этот шаг.
Отрегулируйте пружинные петли, не имеющие шестигранного отверстия, с помощью натяжного рычага, который должен быть в комплекте с петлями. При закрытой дверце вставьте натяжной рычаг в крайнее правое отверстие в верхней части петли. Потяните рычаг влево, чтобы открыть первое стопорное отверстие, затем вставьте стопорный штифт в отверстие.Снимите натяжной рычаг и проверьте дверь. При необходимости повторите, перемещая стопорный штифт дальше влево для увеличения натяжения.
Ссылки
Советы
Если вы хотите настроить существующую дверь для автоматического закрывания и защелкивания без замены петель, доводчик может выполнять ту же функцию, что и пружинные петли.
Противопожарные двери требуют как минимум двух пружинных петель для соответствия большинству строительных норм, если не используется отдельный доводчик.
Если вы используете несколько петель с пружинами на одной двери, отрегулируйте каждую петлю на один градус за раз, чтобы петли работали одинаково, чтобы закрыть дверь. Не регулируйте натяжение одной петли так, чтобы она работала одна, чтобы закрыть дверь, оставляя другие петли без напряжения в пружинах.
Writer Bio
Эмили Бич работает в сфере коммерческого строительства в Мэриленде. Она получила аккредитацию LEED от Совета по экологическому строительству США в 2008 году и находится в процессе работы над сертификацией консультанта по архитектурному оборудованию от Института дверей и оборудования.Она получила степень бакалавра экономики и менеджмента в колледже Гоучер в Таусоне, штат Мэриленд.
Чтобы решить проблему автоматических дверных доводчиков в жилых помещениях, производители разработали два типа петель для автоматических дверных доводчиков для домов, которые заменяют старые коммерческие гидравлические дверные доводчики.
Обе эти альтернативы должны быть легко доступны в большинстве хозяйственных магазинов и крупных центров по ремонту дома.
Первой альтернативой, которая обычно используется на внутренних дверях, но может также использоваться на внешних дверях в зависимости от веса двери, является подпружиненный штифт для замены стандартных дверных петель , как показано на рисунке 2.
Рисунок 2 — Штифт петли автоматического доводчика
Верхний кожух подпружиненного шарнирного пальца имеет различную металлическую отделку, и вы сможете найти отделку, которая соответствует вашим текущим петлям, чтобы новый подпружиненный шарнирный палец не выделялся.
Установить подпружиненный шарнирный палец относительно просто. Все, что вам нужно сделать, это удалить текущий шарнирный штифт и заменить его новым подпружиненным шарнирным штифтом. Обычно это можно сделать, поместив кончик 4-дюймового обычного гвоздя на нижнюю часть стержня петли и используя молоток, вы можете постучать по головке гвоздя, который должен продвигать стержень вверх и через петлю.
Примечание: Не используйте отвертку Philips или шлицевую отвертку для выталкивания стержня петли из петли, если вам не нужны кончики отверток!
Примечание: При снятии стержня петли целесообразно поддерживать внешний край двери между полом и нижней частью двери, чтобы петля не отделялась.
После того, как шарнирный палец удален, вы вставляете подпружиненный шарнирный палец на его место.
Саму петлю снимать с двери или дверной коробки не требуется.
Примечание: Если у вас тяжелая дверь и одного подпружиненного запасного штифта недостаточно для автоматического закрытия двери, вы можете установить второй штифт в нижнюю петлю.
Второй альтернативой является установка набора специально разработанных подпружиненных петель , как показано на Рисунке 3.
Рисунок 3 — Петля с пружиной для автоматического доводчика
Для установки подпружиненной петли необходимо удалить старые петли и заменить их новыми. Следует отметить, что подпружиненные петли обычно больше стандартных дверных петель, и если это так на ваших дверях, вам придется просверлить новые монтажные отверстия и, возможно, отрегулировать раму и дверные прорези для размещения новых подпружиненных петель.
Петли с подпружиненными пружинами имеют различную металлическую отделку, которая гармонирует с интерьером дома.
Примечание: В большинстве случаев с помощью подпружиненного сменного стержня петли или подпружиненной петли можно отрегулировать величину натяжения, которая контролирует скорость закрывания двери. Инструкции по регулировке натяжения пружины см. В информационном листе, прилагаемом к продуктам.
Информационный центр Norton | Механические дверные доводчики
Зачем нужны доводчики?
Дверь с правильно отрегулированным доводчиком всегда будет открываться и закрываться ПОД КОНТРОЛЕМ.Дверной доводчик предотвратит возможные телесные повреждения или повреждение двери и дверной коробки. Это также снижает звук закрывающейся двери, поскольку предотвращает хлопанье.
Почему двери должны быть самозакрывающимися? Есть много причин, по которым дверь должна закрываться автоматически. К этим причинам относятся:
Безопасность: — Двери в охраняемые зоны всегда закрываются и снова запираются. Energy Loss: — Предотвращает потерю энергии в помещениях с кондиционированием или обогревом, особенно на входных дверях. Звукоизоляция: — Минимизирует проникновение звука через открытые двери. Двери Push / Pull: — Удерживает дверь закрытой, когда дверь не запирается автоматически. Fire Doors: — Underwriters Laboratories (UL) требует, чтобы любая дверь, внесенная в список пожарных, закрывалась автоматически, чтобы остановить распространение огня.
Как определить силу закрывания двери?
Усилие закрывания, требуемое для доводчика двери, варьируется с учетом следующего:
Размер двери (ширина и вес).
Ветер или засуха.
Сила человека, обычно пользующегося дверью.
Дверные доводчики с «функцией регулировки мощности» могут быть отрегулированы на желаемое усилие закрывания после установки.
Какие существуют приложения для доводчиков дверей?
Стандартное приложение: — Этот доводчик является наиболее распространенным и наиболее желанным. Однако, чтобы защитить дверной доводчик от погодных условий, его не следует использовать на внешней стороне двери.
Верхний косяк Применение: — Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая доводчик от погодных условий. Дверная коробка наверху должна быть достаточно широкой, чтобы можно было установить корпус дверного доводчика. Приложение также используется, если предпочтительно, чтобы дверной доводчик находился с противоположной стороны двери, чем в стандартном приложении.
Применение с параллельным рычагом: — Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая дверной доводчик от погодных условий.Это приложение также используется, если предпочтительно, чтобы дверной доводчик находился на противоположной стороне двери, чем в стандартном приложении.
Slide Track Closers: — Тип установки доводчика двери. Доводчик устанавливается либо со стороны петель, либо со стороны противоположной петли. Направляющая устанавливается на лицевую сторону рамы со стороны петель, а нижняя часть рамы — со стороны, противоположной петлям.
Доводчики с угловым кронштейном: — Тип установки, при котором доводчик не может быть установлен ни на дверь, ни на раму.Кронштейн устанавливается в верхнем углу дверного косяка петли рамы. Доводчик крепится к кронштейну, а рычаг прикрепляется к верхней направляющей двери под прямым углом к двери.
Какие бывают типы рычагов доводчиков?
Какие части есть у доводчика?
Что означает, когда дверной доводчик ручной или нерукотворный?
Доводчик можно использовать только с правой или левой дверью, но не с обеими.
Доводчик без ручки можно без изменений установить на правой или левой двери.
Как установить доводчик?
Дверные доводчики могут быть установлены как на стороне тяги (сторона петель), так и на стороне толкания двери. В любом случае дверные доводчики всегда должны устанавливаться внутри здания и обычно внутри комнаты для эстетики.
Если дверь открывается внутрь — в здание или комнату — доводчик будет установлен в приложении «обычная рука».Если дверь открывается наружу — наружу здания или комнаты — можно выбрать одно из трех приложений. Используйте доводчики с параллельным рычагом, верхним косяком или угловым кронштейном.
Какая стандартная скорость открытия / закрытия дверного доводчика? Обычно скорость двери должна составлять шесть секунд от полного открытия до 10 градусов закрытия. Это может варьироваться в зависимости от условий. Обратитесь за советом к одному из наших экспертов.
Как определить размер доводчика? Размер доводчика не означает физический размер тела.Это означает размер или силу пружины, содержащейся в теле. Производители устанавливают доводчики в соответствии со стандартами ANSI и списками UL, для которых требуется минимальное усилие закрывания от 3 до 1/2 дюйма от закрывания.
Для чего нужен доводчик?
Контроль
Удобство
Конфиденциальность
Безопасность
Энергосбережение
Контроль акустики и шума
Как выбрать подходящий доводчик? При выборе доводчика следует учитывать множество факторов.Вот что следует учитывать:
Тип дома
Использование проема
Состояние существующего оборудования
Требуется новое оборудование?
Держатели накладные
Координаторы
Другое
Дверь внутренняя или внешняя
Лобковый вход или черный ход?
Ширина, высота и вес двери
Материал двери
Дверная панель или стекло
Степень открытия
Рама / облицовка
Arm приложения
Расстояние до потолка
Вручение двери
Огнестойкость
Требования ADA
Соображения по охране окружающей среды
Как отрегулировать доводчик? Посмотрите наше обучающее видео о том, как отрегулировать дверной доводчик!
Что такое «верхние скрытые дверные доводчики»? Верхние скрытые доводчики — это доводчики со скрытым цилиндром в раме головки и скрытым или открытым рычагом.В ситуациях, когда требуется доводчик, но требуется или желательно укрытие в заголовке рамы, доводчик Norton® 7900 является идеальным решением для управления дверьми. После установки при открытой двери виден только цельный кронштейн; следовательно, это устройство обеспечивает высокую степень защиты от вандализма. Когда дверь закрыта, доводчик, рычаг и направляющая полностью скрыты.
Как установить Norton Door Closer? У нас есть много установочных видео на нашем канале YouTube, и их количество будет в будущем!
Как определить доводчик Norton Door Closer? Ознакомьтесь с нашим информационным бюллетенем о том, как идентифицировать доводчик Norton Door Closer.
Где я могу купить доводчик Norton Door Closer? Найдите офис продаж на странице «Контакты».
Что такое доводчик для открытых дверей? Удерживающий дверной доводчик имеет функцию удержания в открытом положении, которая удерживает дверь открытой.
Что такое проверка доводчика задней двери? Цикл обратной проверки управляется обратным клапаном. Этот цикл позволяет доводчику замедлить открывание двери.
Какие существуют варианты передачи доводчика? Возможны четыре варианта передачи:
Левая (LH)
Правая (RH)
Левый задний ход (LHR)
Правый задний ход (RHR)
Как вы определяете вручение доводчика? Дверь можно передать несколькими способами. Самый простой способ определить передачу — это встать со стороны двери, прилегающей к двери.
Отодвиньте дверь от себя, как будто собираетесь пройти через проем. Если петли справа от вас, это правая дверь. Если петли слева, это левая дверь.
Если вы находитесь со стороны тяги (со стороны петель) двери, а петли справа от вас, это левая дверь. Если петли слева, это правая дверь
В чем разница между циклом закрытия двери и циклом фиксации? Два отдельных клапана регулируют скорость закрытия и фиксации двери.Цикл закрывания контролирует скорость закрывания двери от положения полного открытия до приблизительно пяти дюймов от закрытого положения. Цикл фиксации контролирует эти последние пять дюймов.
Что такое отложенное действие? Отложенное действие — опция, замедляющая скорость приближения. Это дает больше времени людям с ходунками или инвалидными колясками, чтобы пройти через отверстие.
Каковы требования к доступности дверных доводчиков? Все требования доступности можно найти на веб-сайте ADA.
В чем разница между доводчиком и приводом?
Дверные приводы помогают открывать и закрывать двери. Им часто требуется электричество, но иногда у некоторых операторов есть собственный источник питания. Есть несколько типов дверных приводов, таких как низкоэнергетические операторы и операторы открытия двери.
Дверной доводчик предназначен для закрытия дверей и обеспечения их полного закрытия. Им не требуется электричество.
Какие типы операторов предлагает Norton? Предлагаем электрогидравлические и электромеханические приводы.
Вам нужен доводчик на противопожарной двери? NFPA 80 требует, чтобы закрывающее устройство было установлено на каждой противопожарной двери.
Что такое крепление рычага гусеницы? Доводчики, установленные на рычагах, имеют ролик, который движется по металлической направляющей при открытии и закрытии двери. Рычаги гусеницы могут быть установлены как на толкающей, так и на вытяжной стороне проема.Гусеницы сидят почти вплотную к поверхности проема, создавая эстетически приятный вид проема. Гусеничные рычаги не обладают такой же силой и силой закрывания, как традиционные закрывающие рычаги.
Что заставляет дверной доводчик захлопнуться? Доводчик может быть отрегулирован неправильно. Посмотрите наше видео о том, как отрегулировать дверной доводчик, чтобы устранить проблему:
Можно ли заменить рычаг дверного доводчика, не перемещая дверной доводчик? Да, если стиль руки такой же, как рука.
Каковы преимущества использования доводчика Cam Action?
Доводчики
с кулачковым механизмом обеспечивают большую эффективность, чем дверные доводчики с зубчатой рейкой, и меньшее сопротивление открыванию, обеспечивая при этом оптимальное усилие закрытия и управляемость. Узнайте больше о доводчиках кулачкового действия здесь.
Дверь хлопает? 6 способов успокоить его
Фото: istockphoto.com
В: Дверь в моем доме имеет тенденцию захлопываться — даже иногда, когда ею никто не пользуется! Что вызывает это и как предотвратить захлопывание двери? Боюсь, что дверь может закроется на хвосте моей кошки или пальцах ребенка.
A: Внезапный хлопок дверью ошеломляет, но быстро становится раздражающим, если это частое явление. К счастью, это довольно простая проблема, которую можно решить и решить. Очевидной причиной хлопка двери является непреднамеренно деспотичный член семьи, который прикладывает больше силы, чем необходимо, чтобы закрыть ее. Но когда легкое прикосновение приводит к громкому шуму или когда дверь захлопывается, когда рядом никого нет, вероятно, наступает один из двух виновных.
Когда открыто окно в комнате или где-либо еще в доме, причиной может быть перепад давления.Поскольку воздух перемещается из области с более высоким давлением (внутри вашего дома) в область с более низким давлением (за пределами вашего дома), это изменение может вызвать движение воздуха, достаточное для захлопывания двери.
Но открывающаяся или закрывающаяся дверь может указывать на то, что она не по вертикали — другими словами, не совсем вертикально. Такая неровность может привести к раскачиванию из-за веса двери (особенно если это тяжелая дверь с массивной сердцевиной) или воздушного потока в доме.
Не хочешь делать самому?
Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.
+
Если за вашим открытым и закрытым делом стоит чрезмерно усердный член семьи, напомните ему или ей осторожно обращаться с дверью. Если нет, рассмотрите приведенные ниже стратегии, чтобы выбраться из этой неприятной ситуации.
Вставьте упор.
Если вы любите держать окна открытыми, но ненавидите хлопанье межкомнатных дверей, просто вставьте упор под дверью, вызывающей нарушение. Это низкотехнологичное, логичное решение, которое можно поиграть, применив декоративный дверной упор, который придаст комнате немного изюминки.
Фото: istockphoto.com
Проверьте петли.
Изношенные или неправильно установленные дверные петли могут привести к небольшому дисбалансу, который, в свою очередь, может привести к тому, что дверь захлопнется сама по себе. Откройте дверь под углом 90 градусов, а затем установите уровень напротив защелки, чтобы проверить, не вывернута ли дверь по вертикали. Затягивание винтов петель может решить проблему, но если сами петли изношены, их необходимо заменить.
Вам не нужно снимать дверцу, если вы меняете петли по одной.
Начните с верхней петли, открутите ее от двери, а затем от дверной коробки. Прикрутите новую петлю к дверной коробке, используя уровень, чтобы проверить выравнивание петли, пока она не станет полностью вертикальной. Теперь прикрутите другую сторону петли к двери, снова затягивая, пока петля не станет вертикальной. Повторите процесс для средних, а затем и для нижних петель, каждый раз проверяя выравнивание края дверцы. Когда все будет ровно, захлопывание двери должно прекратиться.
Фото: istockphoto.com
Попробуйте несколько войлочных подушек.
Если хлопки продолжаются после регулировки петель или проблема вызвана давлением воздуха или поперечным ветром, попробуйте использовать самоклеящиеся войлочные прокладки, которые обычно используются, чтобы уберечь мебель от царапин. Просто приклейте несколько маленьких войлочных прокладок по краю дверной коробки: поместите прокладку вверху и внизу коробки, а также еще две прокладки вверху и внизу ответной планки. Подушечки обеспечивают достаточно мягкую амортизацию, чтобы замедлить закрытие двери и предотвратить ее хлопок.
Шуш с уплотнением.
Войлочные прокладки могут не справиться с этой задачей на более тяжелых дверях, поэтому попробуйте уплотнитель из поролона, чтобы обеспечить мягкое и надежное уплотнение и заглушить звуки. Смойте пыль или грязь с внутреннего края дверной коробки, отрежьте кусок уплотнительной прокладки (например, резиновую ленту из поролона Frost King, доступную на Amazon), чтобы она соответствовала всей длине дверной коробки, а затем прижмите ее на место.
Вставить пневматический доводчик.
Если вы обнаружите, что хлопанье вашей сетчатой двери дребезжит каждый раз, когда кто-то входит или выходит, подумайте об установке пневматического дверного доводчика, чтобы закрыть дверь.Эти пневматические устройства прикрепляются между дверной коробкой и краем двери и используют наполненный воздухом поршень, чтобы медленно закрыть дверь. Большинство из них регулируются, поэтому вы можете замедлить движение двери, чтобы она не хлопнула.
Не хочешь делать самому?
Получите бесплатные оценки от лицензированных генеральных подрядчиков рядом с вами.
+
Петли для доводчиков стеклянных дверей Triloba
Разработанные для наружных дверей серии , петли для доводчиков стеклянных дверей Triloba оснащены закрытым тормозным клапаном, который действует против ветровых нагрузок и воздействия окружающей среды.
Присущий Triloba изящный дизайн важен и усовершенствован благодаря уменьшенным внутренним размерам механизма и компактной форме. Защищенный международным патентом, полный комплект предназначен как для фрамуг, так и для боковых неподвижных стеклянных панелей. Безрамные стеклянные входные двери открывают новые возможности и изысканность… приветствуя вас в пространстве.
Гидравлические петли для стеклянных дверей с гидравлическим приводом — гордость Colcom среди ее богатой продукции. Благодаря своей запатентованной концепции он делает закрывание двери постоянным и контролируемым.Это семейство продуктов отличается функциональностью, универсальностью, безопасностью, долговечностью и отличным соотношением цена / качество благодаря требованиям к характеристикам, выходящим за рамки традиционных дверных доводчиков.
Таблица отделки (щелкните для увеличения)
Уменьшенные размеры механизмов придают изделиям чистый и элегантный дизайн в сочетании с простотой установки. Исключительные характеристики гидравлической концепции обеспечивают высочайшую эффективность наряду с высоким техническим качеством и безопасностью диапазона поворота.
0 thoughts on “Петли с доводчиком для межкомнатных дверей: Выбираем петли-доводчики для дверей разных видов”
0 thoughts on “Петли с доводчиком для межкомнатных дверей: Выбираем петли-доводчики для дверей разных видов”
