Петля навесная – Навесная петля из подручных материалов

Навесная петля из подручных материалов

Понадобилась срочно петля на железную дверь из квадратной трубы в подсобное помещение. В мастерской не нашел, а ехать на рынок совсем не хотелось, и тогда я придумал, как легко и быстро выйти из ситуации. К тому же время, затраченное на замену обычной петли самодельным узлом, настолько мало (буквально 2-3 минуты), что этот способ непременно должен знать каждый любитель самоделок.

Что нам необходимо

Материалы:

• Резьбовая шпилька (с большим шагом) диаметром 12 мм и длиной 5-7 см;

• 4 гайки с резьбой под шпильку.

Инструменты:

• Сварочный аппарат.

Подготовка импровизированной петли

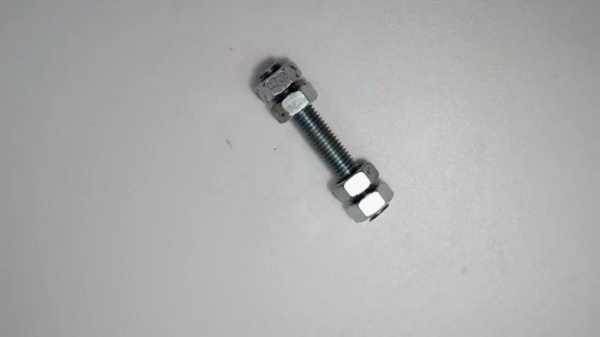

По краям шпильки закручиваем по две гайки на сторону. Располагаем их так, чтобы крайние были не дальше 5 мм от конца шпильки. При этом внутренние гайки не должны соприкасаться с наружными – между ними следует оставить такой же интервал.

При работе самодельного шарнира нагрузки на ось будут минимальны, поэтому переживать о том, что рано или поздно он выйдет из строя, не стоит – соединения сохранят работоспособность до тех пор, пока полностью не заржавеют.

Привариваем петлю

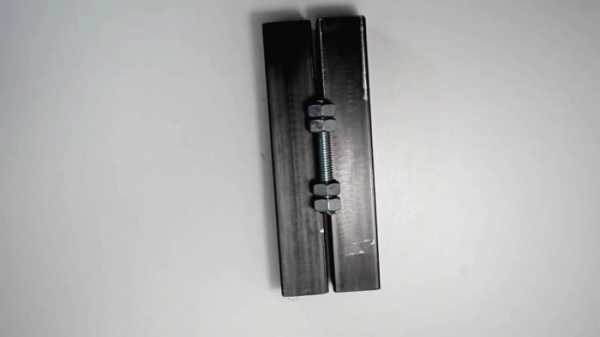

Выставляем железную конструкцию (для удобства работ ей лучше придать горизонтальное положение). Накладываем самодельную петлю таким образом, чтобы ее ось находилась между краями труб будущей двери и ее рамы и была им параллельна. Сварочные работы выполняем следующим образом: с рамой соединяем нижние гайки на обоих концах шарнира, с подвижной дверью – верхние. Это обеспечит максимальную надежность и устойчивость к нагрузкам.

Стоит допустить небольшую неточность и приварить петлю под небольшим углом по отношению к раме и полотну дверцы, как вся затея становится бессмысленной тратой сил и переводом материалов. Такой шарнир не прослужит и дня – достаточно будет всего лишь несколько раз открыть дверь, и перекос даст о себе знать, сорвав приваренные гайки. Поэтому, выполняя работу, следует соблюдать высокую точность разметки и лучше воспользоваться подложкой под шпильку, чтобы правильно выставленный шарнир не сместился при сварке.

Техника безопасности

Работы со сварочным аппаратом подразумевают наличие средств индивидуальной защиты, и сварочная маска – не единственный ее атрибут. На руках должны быть рукавицы (перчатки), а сам сварщик – в рабочей куртке.
В результате получилось отличное соединение, которое будет служить не меньше, чем оригинальная петля.

Смотрите видео

sdelaysam-svoimirukami.ru

Шьем навесные петли – мастер-класс для начинающих и профессионалов

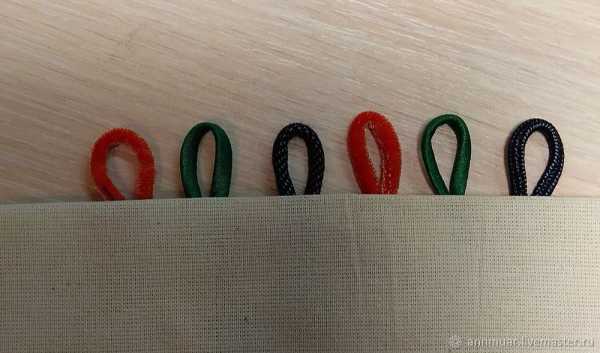

Сегодня хочу представить мастер-класс «Как сделать навесные петли».
Такие петли украшают одежду, и чаще используются в нарядной одежде.
Есть прорезные петли, а есть навесные. Так вот сегодня я расскажу о том, как сделать самим навесные петли.

Их еще называют руликовыми. Правило по изготовлению таких петель — выкраивать полоску ткани только по косой нити (то есть под углом 45°).
Это правило действует для тканей, которые не тянутся по долевой нити, не тянутся по поперечной нити, а тянутся только по косой.

Но сейчас очень много всяких трикотажных тканей, тканей с добавлением эластичных нитей.
Как раз из таких тканей, которые тянутся и вдоль, и поперек, я могу делать такие петли выкраивая заготовки, как по косой нити, так и по долевой. Смотрятся они почти одинаково красиво.

Итак: беру ткань креп сатин

(он не тянется), выкраиваю полоску ткани шириной 2 см, длиной такой, которая необходима. Если надо несколько петель, то лучше выкроить полоску ткани подлиннее, прошить, вывернуть, проутюжить, а потом нарезать на необходимое количество. Если мне надо две петли, то я беру полоску длиной 10 см, шириной 2 см.

Мы немного отвлеклись. Берем нашу полоску, складываем пополам, можно проутюжить, а можно сразу за машинку.

Устанавливаем длину стежка на 2,5-3 мм. Отступаем от сгиба ткани также 2,5-3 мм и прошиваем нашу полоску. Желательно в машинку поставить нитки покрепче, чтобы при выворачивании петли нить не порвалась. Вытягиваем нить из машинки подлиннее (мы ее вставим в иголку, при помощи которой вывернем петлю), и только потом обрезаем.
Подрезаем припуск,

оставляем не больше 3 мм. Вставляем нашу нитку в иголку с широким ушком. И это ушко с ниткой потихоньку протягиваем через нашу прошитую полоску.

Затем аккуратно начинаем тянуть за эту нить, и наша петелька медленно, но верно проходит сквозь все прошитое расстояние, и выворачивается наружу лицевой стороной.

Теперь можно проутюжить,

нарезать на нужное количество.

Затем складываем петельки.

Закреплять можно несколькими способами:

1) При помощи клейкой ленты: (например: малярный скотч) закрепить, пришить, убрать аккуратно скотч).

2) При помощи булавок: заколоть, пришить, убрать булавки.

3) Наметать, пришить, убрать наметку.

4) Взять полоску кальки, прикладывая к краю кальки петлю, пришить ее на машинке, затем следующую, и т.д, затем эту кальку с петлями накладываем на ткань и пришиваем.

Навесные петли пришивают как близко друг к другу, так и на небольшом одинаковом расстоянии друг от друга.

Пуговицы для таких петель должны быть на ножке.

www.livemaster.ru

Какие лучше петли для межкомнатных дверей, виды, достоинтсва

Межкомнатные двери в зависимости от их конструкции и веса устанавливаются в дверные коробки при помощи различных навесов и петель. Как правильно подобрать навесную фурнитуру для конкретной ситуации? Какие петли лучше? Сколько их понадобится для вашей двери?

Содержание статьи:

Перед походом в магазин

Прежде чем отправляться на поиски дверных петель, необходимо уточнить, какие особенности имеет дверная конструкция. Обратите внимание на следующие моменты:

• имеется ли притвор;
• каков вес полотна;
• насколько интенсивно дверь будет использоваться;
• в какую сторону открывается створка;
• ширина дверного полотна;
• какую степень взломоустойчивости требуется обеспечить.

Остается определиться, какие петли выбрать и в каком количестве.

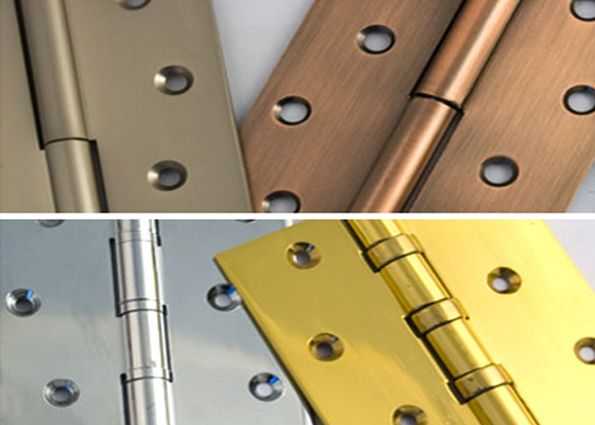

Материал

Отечественные и зарубежные изготовители представляют модели из различных металлов и сплавов, отличающихся особенными свойствами.

• Латунированные. В основе находится алюминиевые, цинковые или стальные сплавы. Латунное покрытие обеспечивает легкий ход трущихся деталей и защищает их от коррозии.
• Латунные. Прочный и долговечный материал легко выдерживает высокие нагрузки и внушительный вес дверного полотна. Производятся в полированном виде или же с напылением из хрома.
• Стальные. Наиболее долговечные изделия. Все же и цена на них соответственная. Поэтому устанавливать их на межкомнатные полотна не всегда экономично. В большинстве случаев они используются для входных групп.

Виды дверных петель

Карточные

Конструкция карточных петель довольно проста. Основу конструкции составляет разъемный цилиндр. Его верхняя часть изготовлена в виде гнезда, а ответная часть содержит штырь, который, собственно и держит на себе вес створки. Для крепления к коробке и дверному полотну навес имеет пластины (карточки, крылья), приваренные к основным деталям. В каждой из них изготовлено 3-5 отверстий для стационарного крепежа.

Данный вид петель довольно разнообразен и делится на подгруппы: накладные, врезные, угловые, для маятниковых дверей.

Накладные

Для монтажа достаточно прикрутить «крылья» навесов. Чтобы устранить щель, которая неизбежно появляется при закрывании, производители изобрели т.н. «бабочку» — петлю, «крылья» которой входят одно в другое наподобие пазла и образуют единую плоскость. Не отличаются большой выносливостью. Подходят лишь для легких «финских» дверей с картонным заполнителем. Для навешивания дверного полотна достаточно отвертки.



Врезные

Идеальный притвор образуют врезные модели, под которые при помощи стамески выбираются углубления, соответствующие форме фурнитуры. Для навешивания одной двери подойдет стамеска, а когда вам требуется установить 10 полотен, лучше воспользоваться ручным фрезером.



Угловые

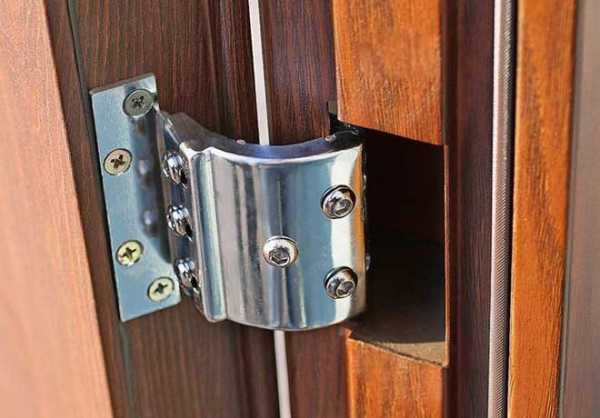

Для дверей с притвором (с выбранной четвертью) используются особые петли, у которых «крылья» выполнены в виде уголка. Таким образом обеспечивается надлежащее прилегание двери к коробке.



Для маятниковых дверей

Поскольку маятниковые двери открываются в обе стороны, в конструкцию карточных петель добавлена еще одна, третья пластина. Она не имеет отверстий для крепежа, образует дополнительную ось сгиба, за счет которой обеспечивается повышенная подвижность петли.



Лево-правые, с правосторонним и левосторонним открыванием

Левые и правые модели разъемные. Полотно в любой момент можно снять без демонтажа петли. При выборе нужно обращать внимание, в какую сторону навес открывается. Со временем верхняя часть несколько отклоняется от оси и проседает.

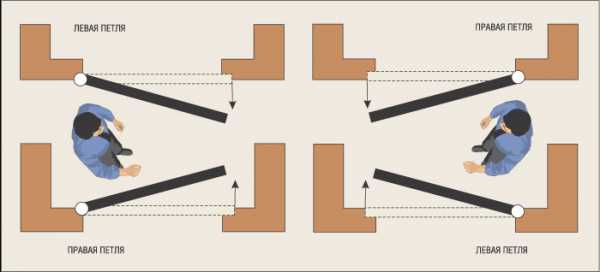

Прежде, чем выбрать дверные навесы (петли), нужно определиться какие именно (левые или правые) навесы нам нужны. Для этого решаем в какую сторону будут открываться двери.

Становимся со стороны навесов (двери открываются на себя): если навесы расположены слева, значит они левые, если справа — правые. Соответственно левые навесы устанавливаются на дверь, которая открывается по часовой стрелке (правой рукой на себя), а правая — на дверь, открывающуюся против часовой стрелки (левой рукой на себя).

Разверните петлю лицевой частью к себе. При этом осевой штырь должен быть направлен вверх. Если упомянутый штырь находиться справа, как на фото, — это правая петля.



Универсальные

Нагрузка в петли распределена более равномерно. Вместо одного сопряжения предусмотрено 4 и более. Каждый трущийся узел оснащен подшипником скольжения для уменьшения трения. Такие модели служат дольше, легче выдерживают нагрузки. Однако для того, чтобы снять створку, потребуется открутить петлю.



Вворачиваемые

Вместо пластин-карт для крепежа к коробке и створке используются штифты. По два на каждую сторону. В паре один из штифтов имеет резьбу. Практически незаметны. Легко монтируются. Не требуют применения фрезера и стамесок. Идеально подходят под двери с четвертью. Не стоит использовать на рыхлых слабых основаниях и тяжелых створках. В каркасных («финских») полотнах в месте монтажа должен быть заложен крепкий брус. Демонтаж не предусмотрен.

Для просмотра в полный размер кликните мышкой



Скрытые

Врезные петли, которые имеют три оси вращения, скрытые от посторонних глаз в глубине механизма. В закрытом виде они совершенно незаметны, т.к. полностью скрыты в массиве створки. Высокая степень взломоустойчивости. Подходит для охраняемых помещений. Выдерживают большой вес дверного полотна.

Работы по монтажу и настройке петель сложны, требуют мастерства специалистов.



Итальянские

Торцовые петли редко используются в домах наших соотечественников. Вместе с тем они отлично подходят для межкомнатных дверей в интерьерах, где нежелательно показывать наличие навесов и прочей фурнитуры. Итальянские модели крепятся вверху и внизу дверного полотна с торца.

В зависимости от размера навеса и его материала могут подходить для створок с малым и средним весом.



Декоративные

Для интерьеров, стилизованных под старину, художники кованой эстетики изготавливают декоративные навесы. Их можно охарактеризовать как накладные карточные. Их «крылья» принимают самые причудливые очертания и служат украшением для створки.

Как рассчитать количество петель для двери

Обычно межкомнатные двери довольно легкие, от 25 до 40 кг. В таком случае допускается навешивание створки на две петли, которые располагаются вверху и внизу полотна на расстоянии 25 см от края.

При увеличении массы створки до 60 кг или же при ее ширине свыше 80 см потребуется дополнительный навес, который чаще всего устанавливают вверху, отступив 25 см от верхней петли.

Если дверь изготовлена из массива с использованием тяжелых пород древесины или элементами ковки, то ее масса может достигать 80 кг. В этом случае используется 4 петли, которые устанавливаются попарно вверху и внизу полотна или же равноудалено друг от друга. Последний вариант стоит выбирать также в тех случаях, когда высота створки превышает стандартные 2,1 метра.

Независимо, какую дверь вы выберите для интерьера, современные петли обеспечат ей надежную опору и поддержку. Выбор же зависит от того, какая дверь будет установлена и какие требования будут к ней предъявляться.

remontrukami.ru

Дверные петли (навесы) для дверей из дерева и материалов древесного происхождения

Виды дверных петель:

1. Накладные (наружные) петли.

Самый древний вид дверных петель.Такие петли изготавливались с тех пор, как человек постиг таинство ковки металла. Раньше кованные петли могли быть очень большими, это делалось для того, чтобы можно было набрать дверь из одного слоя досок и дверь при этом не деформировалась. Таким образом кованные петли служили не только для крепления двери к дверной коробке, но одновременно являлись частью конструкции двери. Сейчас накладные петли могут быть любых размеров и самых разнообразных форм:

Рисунок 1. Современные накладные петли для деревянных дверей

Петли, показанные на рисунке 1 — самый дешевый вид наружных петель, они используются в основном в сельской местности для навешивания дверей хозяйственных построек иногда для калитки. Такие петли раньше тупо прибивались гвоздями, но сейчас все чаще прикручиваются шурупами. Устроены навесные петли следующим образом:

Рисунок 2. Устройство накладных петель.

1 — Центральный штырь (поворотная ось). Вокруг этой оси и поворачивается дверь при открывании и закрывании. Чтобы при эксплуатации штырь не выпадал из петель под действием силы тяжести, его приклепывают к одной из пластин. Это можно увидеть на рисунке 1.

2 — Вертикальный брусок дверной коробки (лутки).

3 — Вертикальная доска дверного полотна.

4 — Пластина петли (карта), которая крепится к вертикальному бруску дверной коробки.

5 — Гвозди или шурупы.

6 — Пластина петли (карта), которая крепится к вертикальной доске дверного полотна.

7 — Стягивающая горизонтальная доска или брусок дверного полотна. Если ширина пластины, которая крепится к дверному полотну, значительно меньше ширины двери, то такая доска или брусок обязательны. Обычно петли крепятся в тех местах, где к вертикальным доскам дверного полотна прикреплены горизонтальные доски или бруски.

Может показаться, что не стоило уделять столь много внимания дешевым накладным петлям, но дело в том, что в последнее время кованные накладные петли, работающие по такому же принципу, снова являются востребованными. Кованные накладные петли — это отдельная глава развития человечества. Количество форм кованных накладных петель уверенно приближается к бесконечности благодаря стараниям современных кузнецов. В древности форм накладных петель тоже было не мало, тем не менее все они строго подчинялись определенным закономерностям, например:

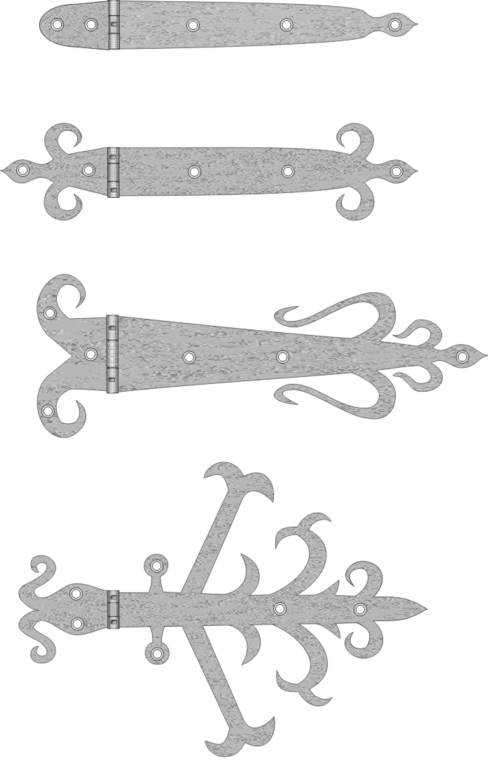

Рисунок 3. Характерные формы кованных петель.

На рисунке 3 можно проследить, как форма навеса от строгого фаллического образа трансформировалась во все более усложняющийся образ рожаницы, а затем стала напоминать пейзаж острова с пальмами, отраженный в воде, тем не менее это может быть образ некоего божества с длинными руками, кривыми ногами и вылупившимся бананом. Впрочем, я не эксперт, это мое личное мнение. Кованые петли могут украшать деревянные входные двери загородных домов и резиденций, но и в стилизованных под старину городских квартирах таким петлям тоже вполне найдется место.

Главное достоинство накладных петель в том, что для их установки не требуется никакой предварительной подготовки дверной коробки или дверного полотна. Обычно сначала петля прикручивается или прибивается к дверному полотну, затем дверное полотно выставляется в проектное положение с помощью клинышков или любых других подручных средств и затем петля крепится к дверной коробке. Главный недостаток накладных петель в том, что если при установке дверное полотно перекосилась или в ходе эксплуатации деформировалось, то для того, чтобы переставить или снять для ремонта дверное полотно, нужно откручивать шурупы или выдергивать гвозди, крепящие петли к дверной коробке.

2. Врезные (внутренние) навесы.

Устройство врезных навесов почти такое же, как и у накладных петель, вот только пластины (карты) навеса при закрытой двери не видны, а видны только части пластин, закрывающие поворотный штырь. Часто такие навесы называют карточными. Представлять такие навесы особенно не нужно, они и так хорошо были представлены в советскую пору, некоторые люди, живущие в старых домах, до сих пор имеют двери и даже окна с такими навесами. Главное отличие врезных навесов от накладных петель в том, что навесы позволяют достаточно легко снять дверь (дверное полотно), не выкручивая навесы. Выглядят врезные навесы так:





Рисунок 4. Врезные навесы в развернутом виде (а), разобранном виде (b) и в рабочем состоянии (с).

При выборе врезных навесов нужно обращать внимание на то, что двери бывают правые и левые, соответственно и врезные навесы бывают правые и левые. Определить, какие нужны навесы не сложно — если дверь открывается на себя, то с какой стороны навесы, такая и дверь. На рисунке 4с показана дверь с левыми навесами или левая дверь. Определить какой навес, тоже не очень сложно, обычно на одной из карт есть клеймо «П» или «Л», а если такого клейма нет, то нужно развернуть навес поворотным штырем к себе и снять одну карту. На рисунке 4b слева показан левый навес, а справа — правый навес. На рисунке 4 показаны:

1 — Центральный штырь (поворотная ось). Вокруг этой оси поворачивается дверь при открывании и закрывании. Чтобы при эксплуатации штырь не выпадал под действием силы тяжести, его приклепывают к карте которая крепится к дверной коробке.

2 — Вертикальный брусок дверной коробки (лутки).

3 — Дверное полотно. Врезные навесы используются для навешивания не только деревянных дверей, но и для щитовых, каркасно-сотовых дверей, дверей из МДФ и ХДФ.

4 — Пластина петли (карта), которая крепится к вертикальному бруску дверной коробки.

5 — Пластина петли (карта), которая крепится к стоевому бруску дверного полотна.

6 — Шурупы, иногда гвозди. Не смотря на то, что карты крепились к дверной коробке и к дверному полотну в-основном шурупами, но выкрутить такие шурупы часто достаточно трудно, так как раньше шурупы не всегда закручивались, а часто забивались молотком, как гвозди (нужно было давать план). Поэтому иногда, когда нужно снять старые навесы и поменять на новые, бывает проще высверлить шляпки шурупов сверлом по металлу.

7 — Наличник. Как уже говорилось врезные навесы позволяют относительно легко снять дверное полотно для ремонта или подгонки по размерам, но только в том случае, если съему двери не препятствуют наличники. Если дверное полотно закреплено на врезных навесах, то наличники, особенно верхнюю планку, нужно крепить так, чтобы потом можно было снять дверное полотно без удаления наличников. Иногда для этого приходится немного спиливать поворотный штырь так, чтобы его высота не превышала 2-2.5 сантиметров.

8 — Декоративная заглушка. Заглушка не только улучшает эстетический вид навеса, но и препятствует попаданию пыли в область между поворотным штырем и пластинами. Таким образом, если штырь надлежащим образом смазан, то дверь будет открываться и закрываться без каких-либо затруднений в течение многих лет и даже десятков лет.

Сейчас также выпускаются навесы, в которых между картами на поворотном штыре устанавливается подшипник, это еще более улучшает открывание и закрывание двери. Да и выглядят такие навесы намного симпатичнее, чем навесы советского образца. Во многом такие навесы похожи на врезные петли, рассматриваемые ниже.

Главный недостаток карточных навесов в том, что под карты в дверной лутке и в дверном полотне должны быть сделаны выемки. Выемки нужно делать аккуратно и точно, а это означает, что без пословицы: семь раз отмерь, один отрежь, не обойтись. А кроме пословицы желательно иметь соответствующий инструмент. Впрочем, тонкости установки дверей на врезные навесы или петли будут изложены отдельно.

3. Врезные (внутренние) петли.

По сути это те же врезные навесы, но имеющие несколько иную конструкцию, поэтому их более правильно называть врезными или карточными петлями. Не смотря на то, что конструкция врезных петель сходна с конструкцией врезных навесов, моделей врезных петель очень много. Разнообразие достигается в основном за счет формы декоративной заглушки и низа поворотного штыря, а также за счет разных способов защиты пластин, в карточных петлях также могут использоваться подшипники, что при соответствующей смазке делает открывание и закрывание двери очень легким и практически бесшумным. Дешевые врезные навесы изготавливались и изготавливаются преимущественно из ржавеющей стали со всеми вытекающими отсюда недостатками, врезные петли часто делаются из цветных металлов или сплавов цветных металлов и дополнительно хромируются, никелируются или на них наносится тонкий слой, имитирующий золото — очень популярные модели в наших краях. Также врезные петли могут делаться с имитацией под старину, чаще всего под окислившуюся медь, впрочем и врезные навесы, хромированные, никелированные, под золото и под старину сейчас тоже можно найти в продаже. Выглядят врезные петли приблизительно так:



Рисунок 5. Внешний вид и конструкция карточных петель.

1 — Центральный штырь (поворотная ось). В отличие от раннее рассмотренных видов петель в карточных петлях для дверей штырь не проклепывается, так как он заводится сверху и теоретически вылезать вверх при эксплуатации двери не должен. Однако теория и практика — вещи разные, иногда поворотный штырь все-таки начинает постепенно подниматься и его периодически приходится подбивать. Если на карточной петле штырь все-таки расклепан, то это скорее всего петля не для дверей, а для окон.

2 — Декоративная заглушка. Держится за счет плотного примыкания к цилиндрической части карты. Если при навешивании двери петли были перевернуты так, что штырь оказался снизу, а заглушка сверху (и такое бывает), то можно вытащить штырь, выбить заглушку и поменять их местами.

3 — Подшипники. Присутствуют только в современных карточных петлях для дверей.

4 — Пластина петли (карта), которая крепится к вертикальному бруску дверной коробки или к дверному полотну.

Преимущество врезных петель над врезными навесами в том, что врезные петли являются универсальными, т.е. не нужно искать правые или левые петли. Если нужно навесить правую дверь, то к дверной коробке крепится карта, показанная на рисунке 5 слева снизу. А если нужно навесить левую дверь, то к дверной коробке крепится карта, показанная на рисунке 5 справа снизу. Недостаток карточных петель такой же как и карточных навесов — необходима точная подгонка, чтобы дверь смотрелась хорошо.

Для межкомнатных дверей обычно используются навесы или петли с высотой пластины 100-180 мм, навесы и петли с меньшей высотой обычно используются для оконных створок, в редких случаях — для мебельных дверок, впрочем варианты крепления мебельных дверей будут рассмотрены отдельно.

4. Накладные внутренние петли.

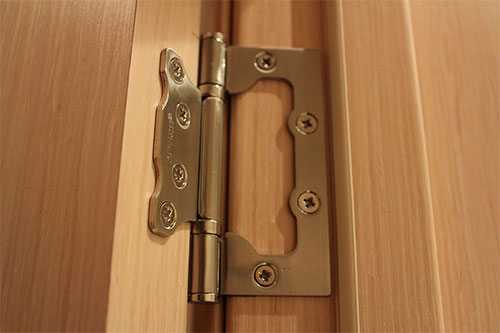

В последнее время в продаже появились накладные внутренние петли. Принцип устройства их практически такой же как и врезных петель, но есть одна отличительная особенность — петли не нужно врезать в полотно двери и в дверную коробку, петли сделаны так, что в закрытом состоянии карта , крепящаяся к дверному полотну, входит в карту, крепящуюся к дверной коробке, таким образом стандартной щели между дверной коробкой и полотном двери в 3 мм вполне достаточно, чтобы закрепить петли. Выглядят такие петли приблизительно так:

Рисунок 6. Внешний вид накладных внутренних петель.

Главное преимущество таких петель в том, что врезать карты петель никуда не нужно и потому навешивание двери на такие петли производится максимально быстро и никаких особенных инструментов для этого не нужно. Но такие петли имеют и недостаток — использовать такие петли для тяжелых дверей — нежелательно.

5. Двухсторонние петли.

Используются только для дверей, открывающихся в обе стороны. Как правило такие двери устанавливаются в барах, кафе, общественных учреждениях, желающих иметь в квартире двери, открывающиеся в обе стороны — мало. Выглядят двухсторонние петли приблизительно так:

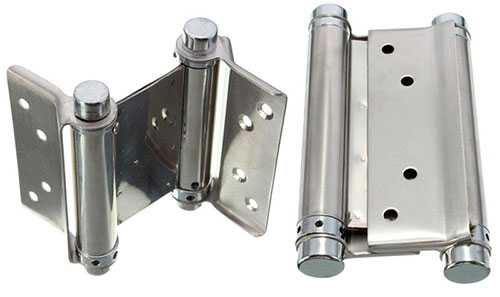

Рисунок 7. Внешний вид двухсторонних петель

На рисунке 7 слева показаны обычные двухсторонние петли, а справа — пружинные двухсторонние петли. Пружины в таких петлях используются для того чтобы автоматически закрывать дверь, однако и открыть такую дверь тяжелее, так как при открывании двери взводится и пружина. Принцип действия двухсторонней петли, надеюсь, будет понятен из следующего рисунка:

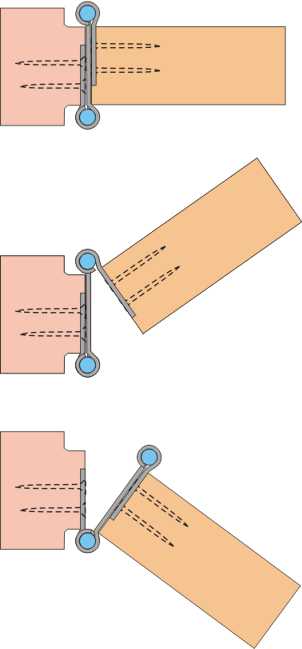

Рисунок 8. Открывание двери на двух петлях.

Как и в большинстве случаев с рассмотренными выше петлями и навесами, для установки двухсторонних петель необходима предварительная подготовка дверной коробки и дверного полотна, кроме того, для дверей, открывающихся в обе стороны нужна специальная дверная коробка, подобная той, какая изображена на рисунке 8, дверное полотно может быть обычным. Иногда приходится устанавливать двухсторонние петли на обычные дверные коробки. В этих случаях соответствующая карта крепится на выступающую четверть дверной коробки, выглядит это не очень симпатично.

6. Ввертные (вкручиваемые) навесы и петли.

Такие навесы и петли появились относительно недавно, но в последнее время получают все большее распространение. Основная причина в простоте и быстроте установки двери на такие навесы или петли. За счет вкручивания на нужную глубину креплений в дверную коробку и в дверное полотно можно изменять положение дверного полотна в двух плоскостях. Кроме того, существуют модели вкручиваемых петель, имеющие дополнительную регулировку по высоте (рис. 8.2). Такая регулировка позволяет подогнать дверное полотно к дверной коробке с особой точностью. Моделей ввертных навесов и петель много, но принцип у них один. Выглядят вкручиваемые навесы и петли приблизительно так:

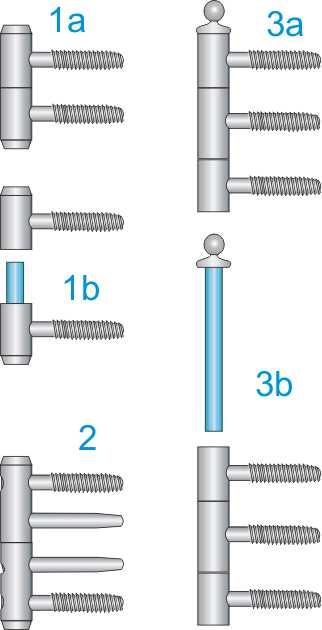

Рисунок 9. Наиболее характерные виды вкручиваемых навесов и петель.

На рисунке 9.1а показан простейший ввертный навес в собранном состоянии, на рисунке 9.1b — при снятой верхней части навеса, такие навесы используются для самых легких дверей. На рисунке 8.2 показан ввертный навес с регулировкой по высоте, использующийся для более тяжелых дверей. При креплении таких навесов делаются дополнительные отверстия для направляющих, а направляющие для поворотного штыря крепятся специальными шурупами сквозь направляющие. На рисунках 8.3 показана ввертная петля.

Как и карточные петли, ввертные петли и навесы — универсальные, т.е. не нужно искать правые или левые ввертные петли и это еще одно достоинство вкручиваемых петель. При всех своих достоинствах ввертные петли и навесы имеют и один достаточно существенный недостаток — они могут использоваться только для дверей с четвертями, т.е. обычное дверное полотно, которое можно купить в магазине, или заказать, на такие петли не закрепишь:





Рисунок 10. Крепление ввертных петель

Тем не менее сейчас дверей, которые выпускаются под такие петли или навесы — очень много, часто каркасные двери делаются именно под этот вид навесов. Впрочем, знаю я одну контору, изготавливающую двери из ценных пород древесины на заказ, причем редко какая дверь у них стоит меньше 1-2 тысяч $, тем не менее они с удовольствием используют ввертные навесы и всю технологию изготовления дверей заточили под них. Как по мне, так хорошие деревянные двери с филенками, гравировкой, патинированием, резьбой и прочими наворотами на таких навесах смотрятся неестественно, впрочем о вкусах не спорят.

7. Скрытые петли.

Для тех, кто вообще не хочет видеть никаких частей дверных петель при закрытой двери, а у петель, описанных в пунктах 2-7, поворотные оси петель видны даже в закрытом состоянии, придуманы скрытые или потайные петли. Такие петли имеют самую сложную конструкцию, так как в них присутствует как минимум три поворотных оси. Моделей скрытых петель очень много, выглядеть скрытые петли могут приблизительно так:

Рисунок 11. Вид скрытых (потайных) петель.

1 — Центральная поворотная ось.

2 — Неподвижные поворотные оси (на рисунке не видны).

3 — Направляющие, перемещающиеся в пазах при открывании или закрывании двери.

Достоинства таких петель в том, что при закрытых дверях петель практически не видно и опять же не нужно ломать голову над правыми и левыми петлями, все петли универсальные. Главные недостатки: и коробка и дверное полотно при врезке петель ослабляются и потому должны иметь достаточные размеры для установки петель; чтобы сделать выемки под петли аккуратно, необходим фрезер; петли, имеющие регулировку в трех плоскостях, достаточно дорогие до 50-70$ за одну петлю, а ведь на тяжелую дверь может понадобиться и три петли.

Все остальные петли или навесы и прочие хитроумные системы крепления дверей относятся к окнам, мебели, пластиковым, алюминиевым или стеклянным дверям, а потому в настоящей статье не рассматриваются.

doctorlom.com

Навесные петли, мастер-класс | Швейный Советник

Навесные петли – отличный способ украсить блузку, платье или пиджак! Такая застежка выглядит оригинально и очень женственно. Используя контрастную ткань или шнур для петель можно получить дополнительный эффект. Наш мастер-класс расскажет, как сшить навесные петли из ткани своими руками быстро и аккуратно.

Навесные петли: подготовка к работе

Как сшить навесные петли своими руками? Мы рекомендуем использовать навесные петли только с пуговицами на ножке: толщина петли хорошо ложится под пуговицу и в целом весь «комплект» смотрится лучше, чем с простой пуговицей. Навесные петли могут быть сделаны только из ткани, из ткани со шнуром внутри или только из шнура. В качестве шнура можно использовать сутаж или отделочную тесьму, а некоторых случаях подойдет и тонкая атласная лента.

Сутаж также можно проложить внутри петли из ткани для придания ей дополнительной плотности.

Мы покажем два способа выполнения навесной петли из ткани: сложенный и вывернутый. В первом случае петля получается плоской, а во втором – круглая и без строчки. В обоих способах ткань для навесных петель выкраивается по косой. Определитесь с желаемой длиной петли, добавьте по 2 см припусков к каждой и умножьте на общее количество петель – у Вас получилась длина нужной полоски ткани. Её ширина должна быть в четыре раза больше ширины навесной петли в готовом виде. Итак, давайте учится шить навесные петли из ткани!

Инструменты и материалы

• Полоска ткани для петель
• Основная деталь
• Пуговицы
• Нитки, ножницы, булавки

Первый способ «Сложенный»

Заутюжьте полоску ткани по длинной стороне внутрь пополам, так чтобы концы встретились в середине. Сложите еще раз пополам, закрывая срезы, и наметайте по всей длине. Проутюжьте.

Прострочите близко к краю, со стороны сгиба. Проутюжьте.

Дальше пришивайте петли так же, как и во втором способе.

Второй способ «Вывернутый»

Сложите полоску пополам лицевой стороной внутрь. Сметайте или сколите. Прострочите по всей длине, оставив оба конца открытыми. Припуски не срезайте.

Вденьте в иглу толстую нить и закрепите на одном конце полоски. Выведите иглу ушком вперед через ближайшее отверстие в противоположный конец детали. Подтягивая нить и расправляя деталь, выверните ткань.

Расправьте деталь, при необходимости слегка пропарьте утюгом. Разрежьте на необходимое количество частей.

Приколите петли на нужном расстоянии друг от друга.

Завершите пошив застежки следуя инструкции к модели, например как показано на фото.

Навесные петли готовы!

sewingadvisor.ru

Виды дверных петель, их различие и конструктивные особенности

Внешний вид навесов – не основной критерий целесообразности их приобретения, хотя и эстетическая составляющая играет свою роль. Главная задача этих приспособлений – выполнение функции опорных элементов, способствующих обеспечению максимальной защиты проема.

Неправильный выбор типа дверных петель создаст в дальнейшем ряд проблем – перекос (проседание) створки, ее неплотное прилегание к коробу, появление характерного скрипа. Чтобы не допустить ошибки, нужно знать, как они классифицируются, и какие из них стоит использовать в той или иной ситуации.

Металлические и пластиковые двери изначально комплектуются петлями. Опорные элементы в розницу приобретаются в основном для конструкций из цельной древесины или материалов на ее основе (МДФ и тому подобное). Следовательно, все рекомендации по выбору навесов ориентированы именно с учетом их установки на деревянные двери. На что нужно обратить внимание при выборе?

Способ монтажа

Навесы накладные

Петли для дверей этого вида – самые простые в установке. Представляют собой металлический «стакан» с шарнирным механизмом, к которому приварены две пластины. Существует несколько модификаций подобных навесов – с одинаковыми по размерам «лепестками», разными, причем и по форме. Современный вариант – складывающаяся конструкция, в которой одна половина утапливается в другой. Крепление особой сложности не представляет – производится саморезами, простейшим бытовым инструментом.

Рекомендованы только для межкомнатных дверей ввиду недостаточной прочности.

Петли врезные

По сути – аналог накладных моделей; разница в способе установки. Для монтажа необходимо сделать выборку небольшого слоя древесины, чтобы элемент навеса находился в одной плоскости с полотном.

Модификация – угловые петли. Отличие в том, что вместо пластин на шарнирном механизме закреплены уголки. Такие навесы обеспечивают более плотное прилегание полотна, но они заметны на фоне двери. Тем не менее, их существенный плюс в возможности снятия створки без демонтажа крепежных деталей.

Такие петли для входных дверей в жилые дома, как правило, не используются. В основном для межкомнатных, калиток, створок в сараях и тому подобное. Причина та же – невысокая надежность.

Навесы скрытого типа

Они характеризуются множеством достоинств:

• обеспечивают регулирование положения створки в 3-х плоскостях;
• крепежные детали незаметны;
• срезать такие петли при закрытой двери невозможно.

В плане защиты от несанкционированного проникновения в жилище это одни из надежнейших навесов. Но монтаж потайных петель требует навыков и специального инструмента. Чтобы не испортить дверь, их установку лучше доверить профессионалу.

Петли ввертные

Способ монтажа понятен из названия. Штифты, закрепленные на оси, вкручиваются в короб и дверное полотно. На виду остается лишь шарнирный механизм. Чтобы его замаскировать, можно приобрести специальные декоративные накладки из пластика.

Дверные петли данного вида использовать для навешивания полотен из «мягких» материалов нежелательно. В процессе установки легко повредить пластик или расколоть древесину пород с небольшой плотностью.

Двухсторонние навесы

Особенность моделей этой группы петель в том, что их установка позволяет распахивать створку в любую сторону. Насколько это актуально для жилых строений (помещений), решать собственнику, но в зданиях с большой проходимостью людей такие опорные элементы монтируются часто.

Двухсторонние петли также отличаются сложностью установки, к тому же и стоят они дороже. Выбирая этот вариант для своего дома, следует хорошо подумать.

Тип механизма

Здесь все просто – соединение разъемное или нет. В последнем случае при необходимости снять дверное полотно придется демонтировать и навес. Такое происходит нередко; например, если нужно занести в помещение габаритную бытовую технику или мебель. Следовательно, в плане удобства неразъемные изделия (их еще называют универсальными) отчасти проигрывают. Минус компенсируется тем, что створка открывается в любую из сторон.

Материал петель

• Сталь. Современные технологии вернули таким навесам былую популярность. Их разновидностей достаточно – кованые, с антикоррозийным покрытием, из «нержавейки». Все эти петли отличаются повышенной прочностью, а потому именно они рекомендуются для установки на входных дверях.
• Сплавы. В их составе различные металлы – алюминий, цинк, медь. Художественное оформление таких навесов производится порошковым напылением, окраской эмалями. Они стилизуются под старину, «золото», «бронзу» – выбор огромный. Но по надежности они уступают стальным петлям, а потому в основном устанавливаются на дверях квартир или межкомнатных. Для защиты входа в частный дом использовать нежелательно.
• Латунь. По долговечности такие навесы могут конкурировать со стальными аналогами, но в плане прочности им значительно уступают. В основном используются при монтаже внутренних дверей; стоят дешево, хорошо поддаются полировке, а в случае появления дефекта заменить их не проблема.

Как правило, в комплекте с петлями продаются и элементы крепежа. Материал саморезов не менее важен, чем самих навесов. Если метиз из мягкого металла, то возникнут проблемы с установкой; велик риск, что шлицы легко «разобьются» при вкручивании в твердое полотно, особенно при работе эл/инструментом.

Вывод

В продаже встречаются разные виды дверных петель, отличающихся рядом параметров. Их выбор по цене, внешнему виду, размерам и так далее – полностью на усмотрение хозяина. Но если речь идет о приобретении навесов для входных дверей, то приоритетными характеристиками однозначно являются прочность, надежность и невозможность демонтажа при закрытой створке.

Стоит знать, что на рынке много контрафакта. Петли сомнительного происхождения трудно отличить от изделий известных производителей даже специалисту. Но их качество несравненно хуже – для снижения себестоимости используются дешевые материалы и упрощенные технологии. Практика показывает, что уже через несколько недель такая петля просто разламывается на части. При покупке следует обязательно ознакомиться с сертификатом.

bestdoor.guru

Виды дверных петель и их правильный выбор

Дверные петли являются механизмом, предназначенным для крепежа дверного полотна в коробке.

Надежная и продуманная конструкция дверных петель является гарантией качественной работы двери. Традиционные дверные петли называются карточными.

Основной признак, которым руководствуются при выборе дверных петель

Первый и главный признак выбора дверных петель, подразумевает не их эстетические свойства и качественные характеристики, а способ открывания двери. Существует два основных вида дверных петель, это: правые и левые.

Чтобы правильно определить, какие нужны петли, необходимо встать перед дверью, ее открытие должно происходить «на вас», дверные петли по правую руку – правые, соответственно с противоположной левой стороны – левые.

Посмотрите видео как выбрать дверные петли

Универсальные навесы для межкомнатных дверей

Существуют универсальные дверные петли, их использование возможно с дверьми, практически любого плана, независимо от способа открывания. Для них свойственен существенный недостаток, универсальные петли представляют собой нераздельную конструкцию, поэтому при необходимости занести в комнату громоздкую мебель их придется снять.

Обычные стандартные карточные петли выглядят как разъемная конструкция, поэтому снять дверь с петель не представляет большого труда. Главное их достоинство – простая установка.

Дверные петли-бабочки

Существует новый девайс универсальных петель так называемые петли бабочки, одна половинка которых закреплена на дверном полотне и выглядит как крыло этой самой бабочки, в другой половине находиться вырез, повторяющий контуры, этого самого крыла.

Недостаток некоторых моделей таких петель в том, что они, возможно, будут играть под весом двери, поэтому для их установки целесообразно воспользоваться картонными подкладками.

Смещение петель может происходить из-за низкого коэффициента трения металлической пластины о ламинированную пленку. Как вариант можно использовать универсальный клей «Момент», слой клея разгружает шурупы, которые слабо держатся в ДСП, поэтому на клей приходится основная нагрузка.

Такие петли относятся к универсальному типу и крепятся без врезки, являются накладными.

Подшипниковые дверные петли

Современные дверные петли для улучшения своих эксплуатационных свойств дополнены опорными подшипниками скольжения, или скрытыми подшипниками качения, спрятанными внутрь петли. Шарики подшипников изготовлены из закаленной стали.

Подшипники скольжения отличаются повышенными прочностными рабочими характеристиками, также они помогают избавиться от неприятного дверного скрипа. Их не рекомендуются применять для облегченных дверей, трение для них будет низким, поэтому может произойти самопроизвольное открывание.

Как вариант, вместо подшипников можно использовать противоскрипные кольца.

Для повышения эстетических качеств многие дверные петли снабжаются декоративными колпачками, кроме этого они выполняют защитную функцию механизма, предохраняя его и подшипник скольжения, расположенный в начале петли, от попадания внутрь пыли.

Каплевидные дверные петли

Кроме стандартных, ставших традиционными дверных петель, разработаны каплевидные дверные петли. Они имеют особую форму: опорный подшипник в их конструкции служит для предотвращения истирания рабочей поверхности, способствует улучшению работы двери, отличается длительными эксплуатационными качествами и длительными временем работы. Для любых типов дверей рекомендуется использовать по три подшипника.

Правильное и равномерное расположение дверных петель способствует продолжительному времени эксплуатации, а также зависит от массы двери. Для дверного полотна вес которого до 25 кг достаточно 2 петель, на вес 25 — 40 кг требуется использовать 3 петли, для дверей до 60 кг используется не менее 4 петель.

Особенности дверных петель в зависимости от материала изготовления

Материал дверных петель – это в основном обычная и нержавеющая сталь и латунь. Стальные петли изготавливают штамповкой, латунные – литьем.

Латунь отличается пластичностью, поэтому при отливке получается изящное стильное изделие. Кроме того, латунные петли имеют высокое качество гальванической обработки.

Петли из нержавеющей стали

Этот вид дверных петель отличается наличием всех свойств обычных стальных петель, таких как прочность, износостойкость и твердость, такие петли превосходят латунные своей элегантностью.

Ввертные или штыревые дверные петли

Монтаж штыревых петель рекомендован для дверей из МДФ, а также для сосновых и пустотелых моделей легкого и среднего веса.

При монтаже ввертных петель необходимо правильное использование шаблона и нужного, соответствующего диаметру штыря сверл. В противном случае они могут расшатываться в своих гнездах. Для повышения эксплуатационных способностей на дверях рекомендуется устанавливать обычно три ввертные петли. Бывают 2, 3 и 4-штыревые ввертные петли.

Скрытые дверные петли

Этот вариант петель рекомендован для распашных дверей, вес которых составляет примерно 40 кг и более, толщина дверного полотна должна быть минимум 40 – 44 мм.

Их преимущества заключаются в плоскостной 3D регулировке, что лает возможность исключить вывинчивания саморезов крепления дверного полотна.

Чем меньше их трогать, тем лучше они фиксируют дверные петли. Используются скрытые петли в конструкции дверей изготовленных из МДФ и некоторых, часто встречающихся, мягких пород дерева.

Совет: при выборе дверной петли обратите внимание на механизм ее открывания, возьмите в руку одну половину петли, вторую половину поднимите, при хорошей механике, она должна плавно опуститься вниз.

При покупке дверных петель в комплекте с ними предоставляются крепежные саморезы, желательно уточнить, из какого металла они сделаны. Закаленные саморезы легко закручиваются в дерево, шлицы простых саморезов – разобьются электроинструментом.

        Поделиться:

Рекомендуем прочитать:

nastroike.com
