Обжим витой пары и подключение компьютерной розетки Legrand

В данном материале рассмотрены обжим витой пары категории 5E коннектором RJ-45, подключение розетки Legrand с винтовым механизмом и методы тестирования качества обжима с помощью команды «PING» и с применением LAN-тестера

С ценами на монтажные работы вы можете ознакомиться по ссылке



Содержание:



---



Обжим витой пары с использованием коннектора RJ-45



Для обжима витой пары вам понадобится сам кабель «витая пара» категории 5E, обжимной инструмент, например, HT-568 (далее — кримпер). Данная модель кримпера удобна возможностью обжима обоих видов коннекторов — компьютерного RJ-45 и телефонного RJ-12



Для снятия изоляции удобно использовать стриппер HT-318. Также он используется при заделке кабеля в некоторые модели сетевых розеток



Пара коннекторов RJ-45 категории 5E



Для проверки и тестирования качества обжима используется консольная команда «PING» или LAN-тестер типа NS-468 фирмы BITES

Для удобства на витой паре всегда есть метраж — метки, проставленные через каждый метр



В первую очередь подготовим кабель

Сначала снимите изоляцию. Проденьте провод в подходящее отверстие стриппера и сделайте полный оборот, после чего снимите изоляцию



Надрез также можно сделать ножом, либо специально предназначенным для этого лезвием кримпера: едва-едва нажмите на ручки обжимного инструмента, чтобы не зацепить жилы, и сделайте небольшой поворот, примерно на 20 градусов



Изогните провод для увеличения надреза



Теперь изоляция легко снимется — просто потяните за неё с небольшим усилием



Капроновую нить (если она есть) обрежьте ножом или кримпером



Выпрямите пальцами каждую жилу, чтобы они были ровными. После этого сложите их по следующей схеме (схема «B»):

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — синяя
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая



Внимание! В схеме «A» меняются местами «бело-оранжевая»-«оранжевая» и «бело-зелёная»-«зелёная» пары жил:

• — бело-зелёная
• — зелёная
• — бело-оранжевая
• — синяя
• — бело-синяя
• — оранжевая
• — бело-коричневая
• — коричневая

Вы можете использовать и схему «A», но в этом случае обожмите по этой же схеме и коннектор на обратной стороне кабеля



Проверьте себя ещё раз:



Также можно обжать четыре жилы вместо восьми (например, при повреждении одной или более жил).

В этом случае максимальная скорость передачи по кабелю будет 100 мегабит в секунду (около 12 мегабайт)

Для обжима четырёх жил можно использовать любые две пары. В нашем случае это «оранжевая — бело-оранжевая» и «зелёная — бело-зелёная»



Жилы необходимо обрезать, чтобы их длина была одинаковой:



После обрезки получим аккуратные края



Теперь вставьте жилы в коннектор, после чего сразу же еще раз проверьте цвета — не перепутались ли они в процессе вставки

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — синяя
• — бело-синяя
• — зелёная
• — бело-коричневая
• — коричневая



Если цвета с одной стороны плохо видны, то поверните коннектор другой стороной (здесь, естественно, схема идёт снизу вверх)



В случае четырёх жил следует расположить их в коннекторе следующим образом:

• — бело-оранжевая
• — оранжевая
• — бело-зелёная
• — пусто
• — пусто
• — зелёная
• — пусто
• — пусто



После проверки вставьте кабель до упора, чтобы (1) все восемь (или четыре) жил упёрлись в край коннектора под медными контактами и (2) край изоляции кабеля находился глубже фиксатора



Теперь вставьте коннектор в гнездо кримпера до упора



Произведите довольно сильное нажатие — лезвия кримпера будут горизонтальны друг к другу



Коннектор обжат: медные контакты пробили изоляцию жил, а фиксатор держит кабель за внешнюю изоляцию



Если делаете обычный Ethernet-удлинитель, то проведите такую же процедуру для другой стороны кабеля, после чего проверьте его, подключив компьютер или ноутбук к LAN-порту вашего роутера



---



Подключение компьютерной розетки Legrand с винтовым механизмом



В случае подключения компьютерной розетки обратная сторона кабеля, скорее всего, обжата коннектором RJ-45, поэтому проверьте схему на обратной стороне кабеля. При необходимости проведите его обжим

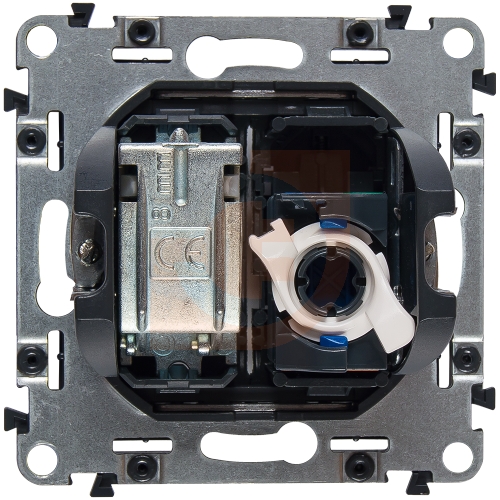

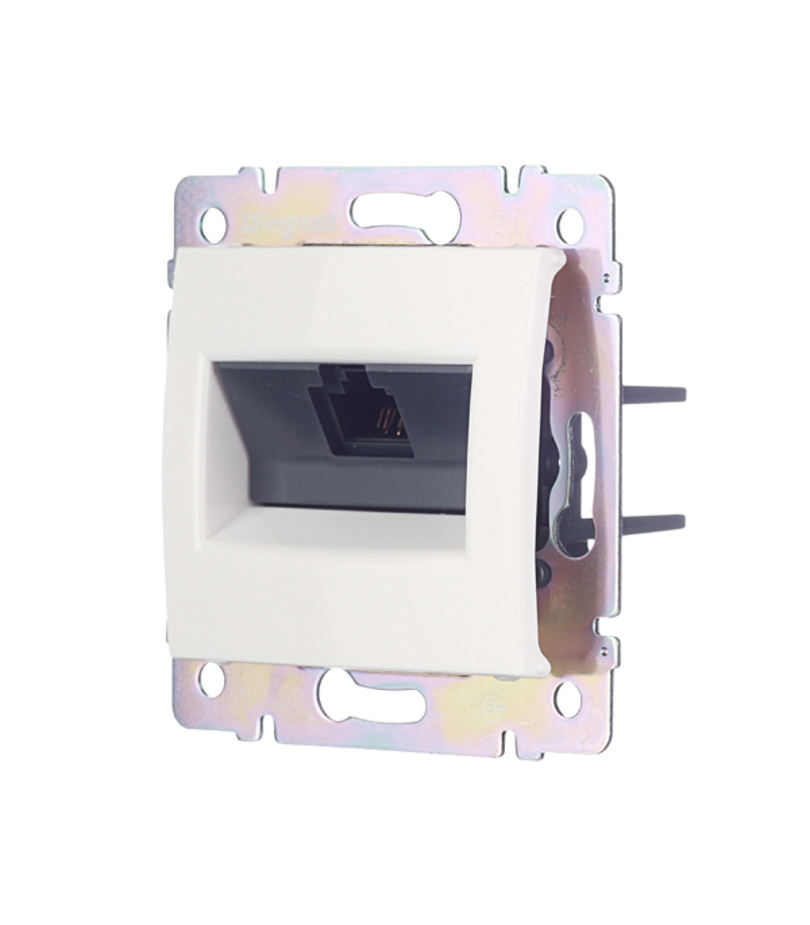

Внешний вид розетки: сначала снимаем пластиковую панель — просто потяните её, она держится на пластиковых фиксаторах

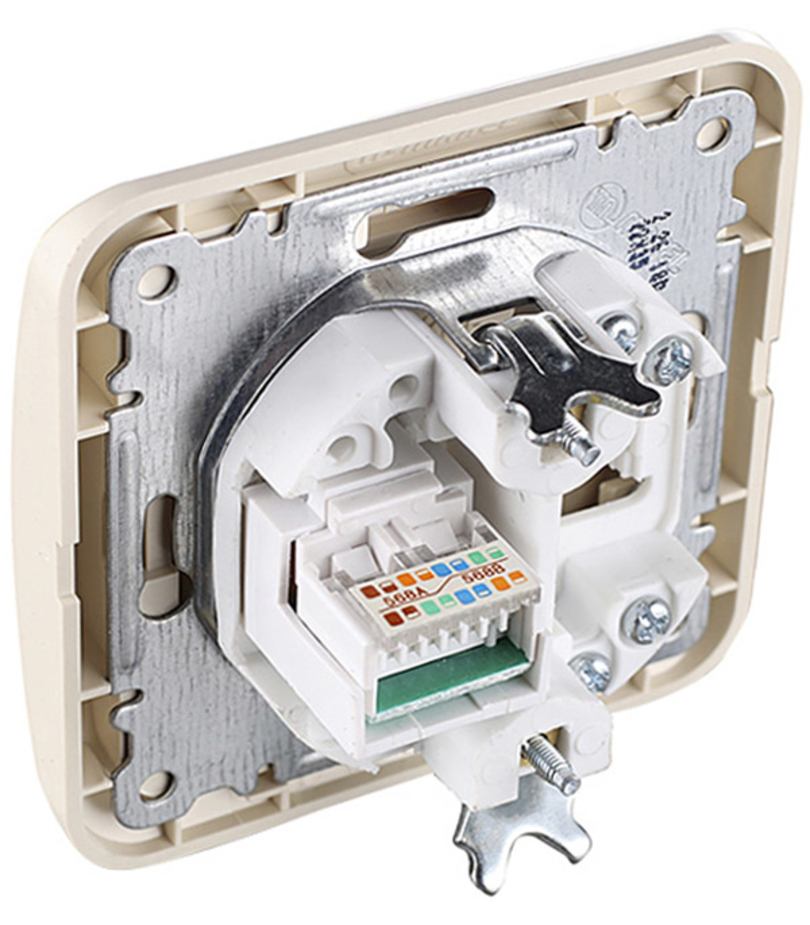

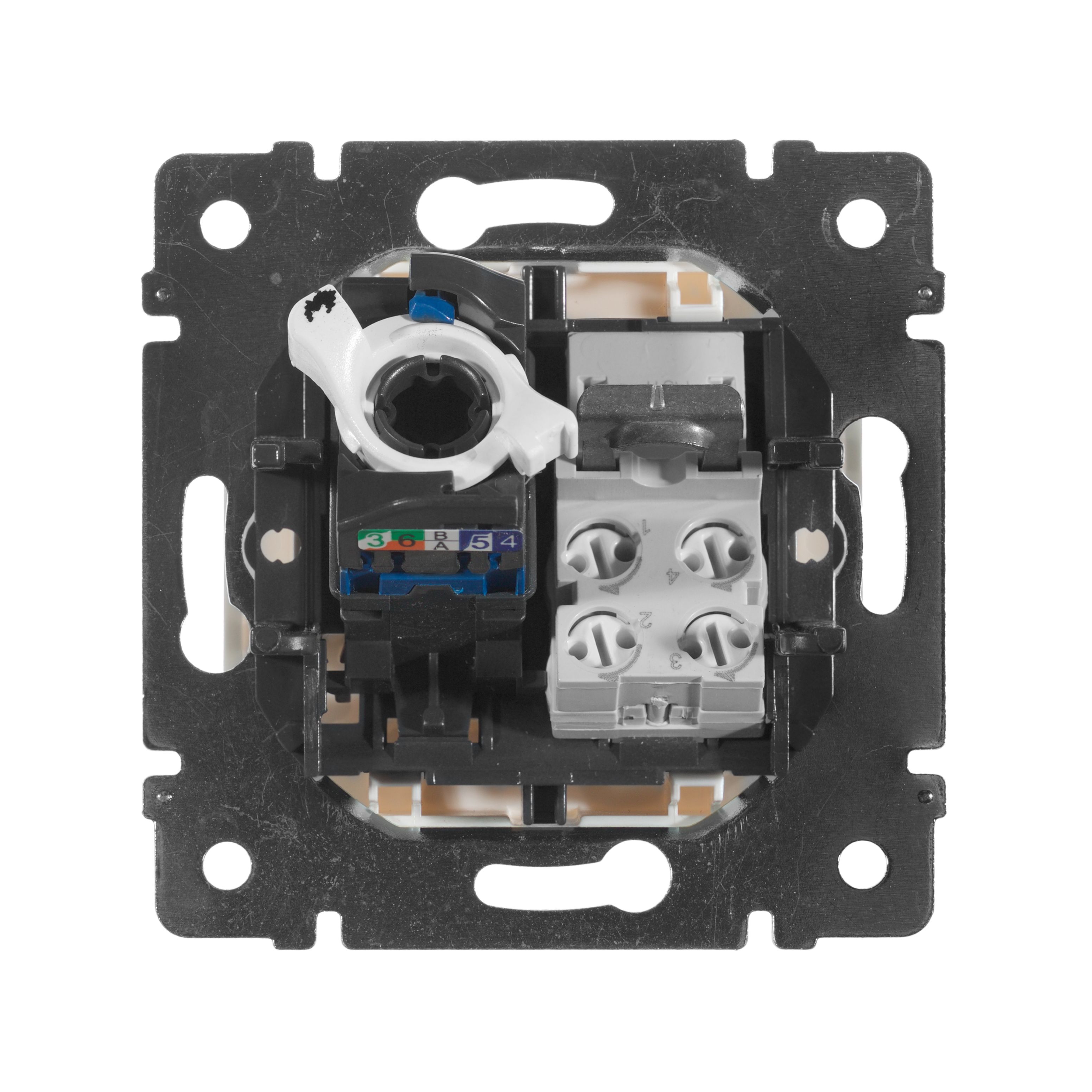

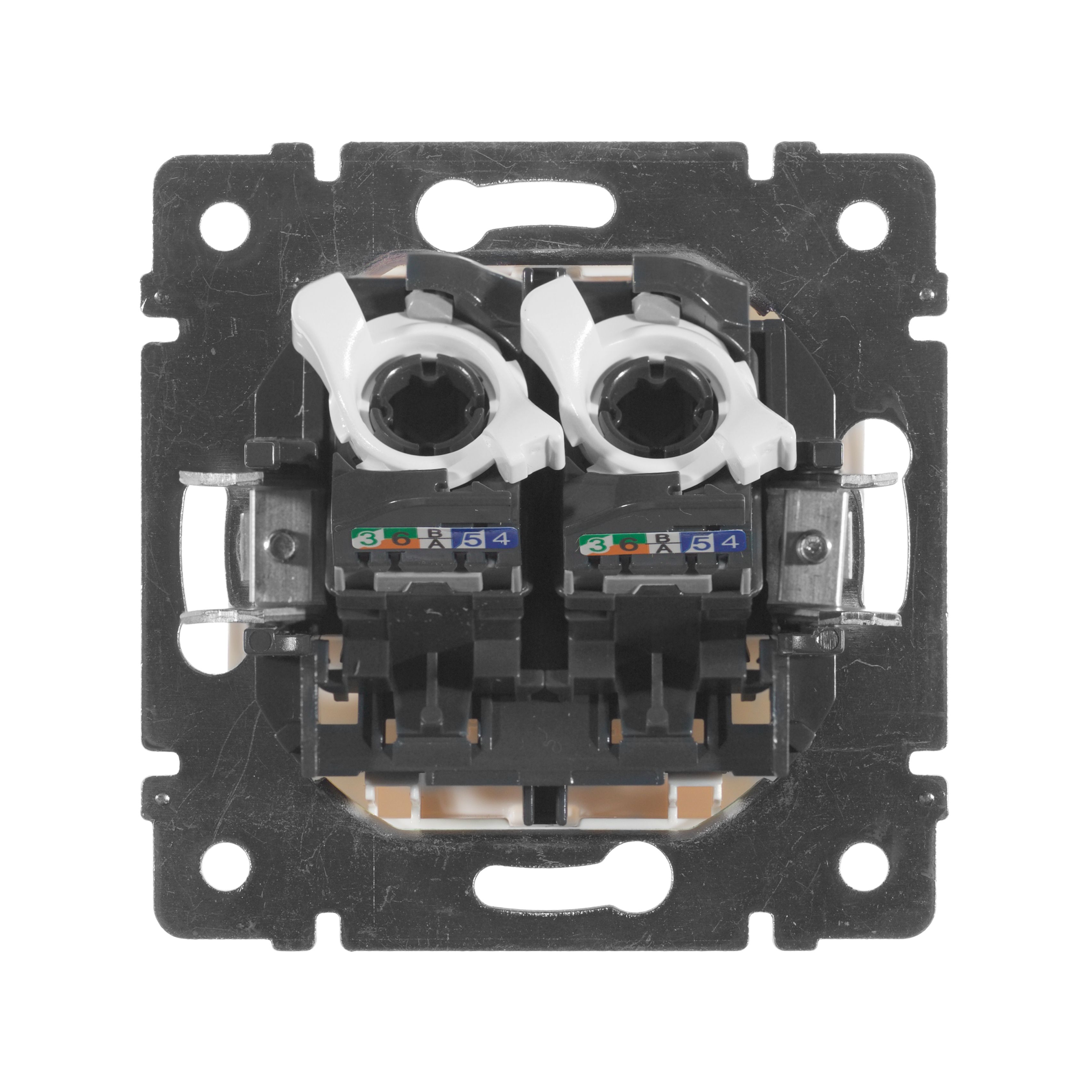

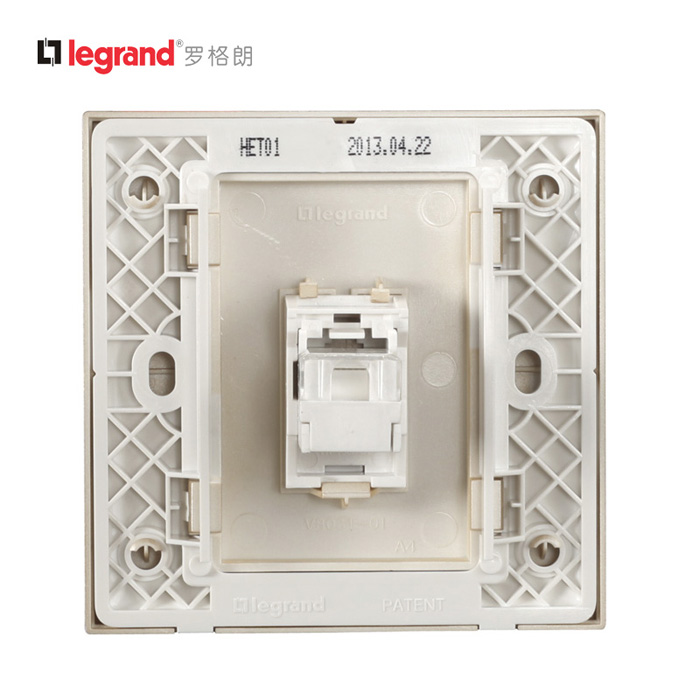

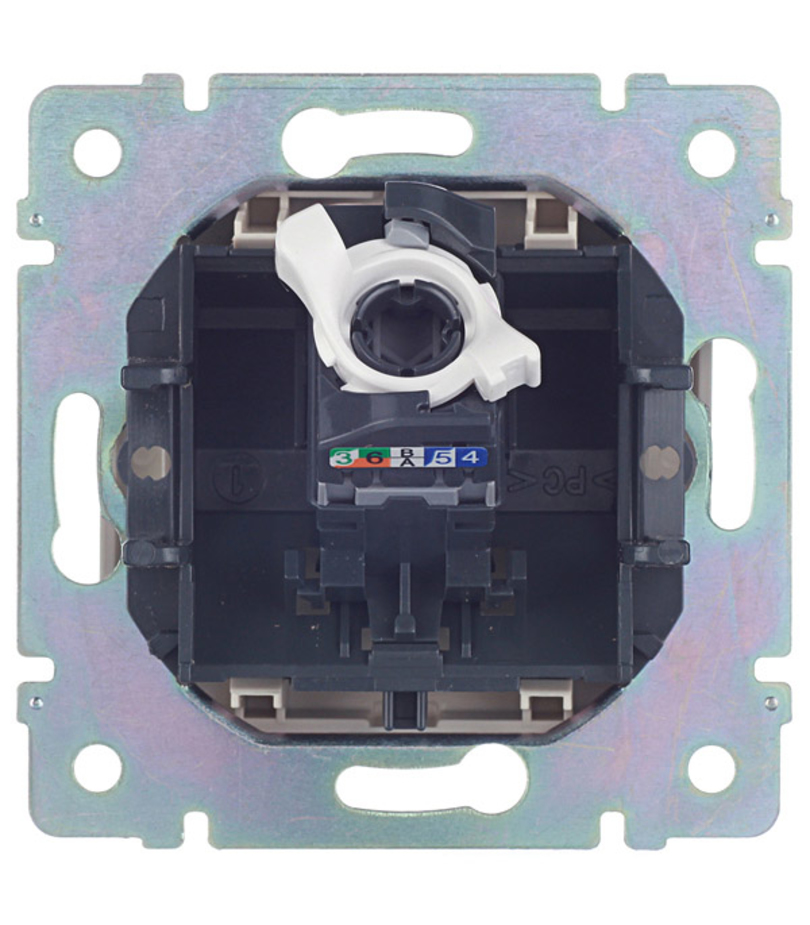

Сзади видим винтовой механизм со схемой подключения



Для подключения будем использовать схему «B»



Вы можете подключить розетку и по схеме «A», но в этом случае проверьте, чтобы коннектор с обратной стороны кабеля также был обжат по схеме»A»

Снимаем механизм. Для этого поверните пластиковый винт против часовой стрелки. При необходимости, если винт не поддаётся, аккуратно и на очень маленький угол отогните фиксатор



Схема нарисована на обеих сторонах начинки



Подготовим кабель, как в случае с обжимом: аккуратно надрежем внешнюю изоляцию, чтобы не зацепить жилы



Чтобы увеличить надрез, изогните изоляцию



Снимите внешнюю изоляцию и обрежьте капроновую нить, чтобы она не мешала

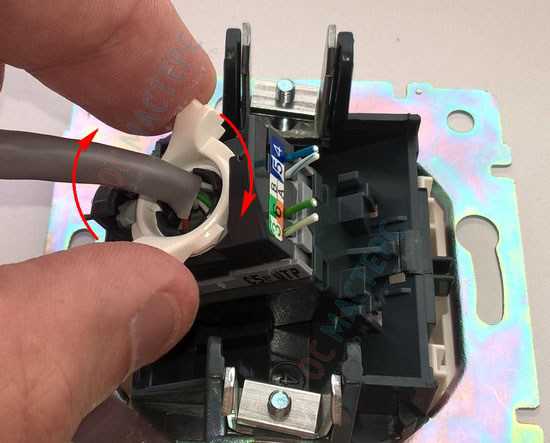

Вставьте кабель в начинку розетки со стороны пластикового винта



Распрямите все жилы пальцами, чтобы было удобно ими манипулировать

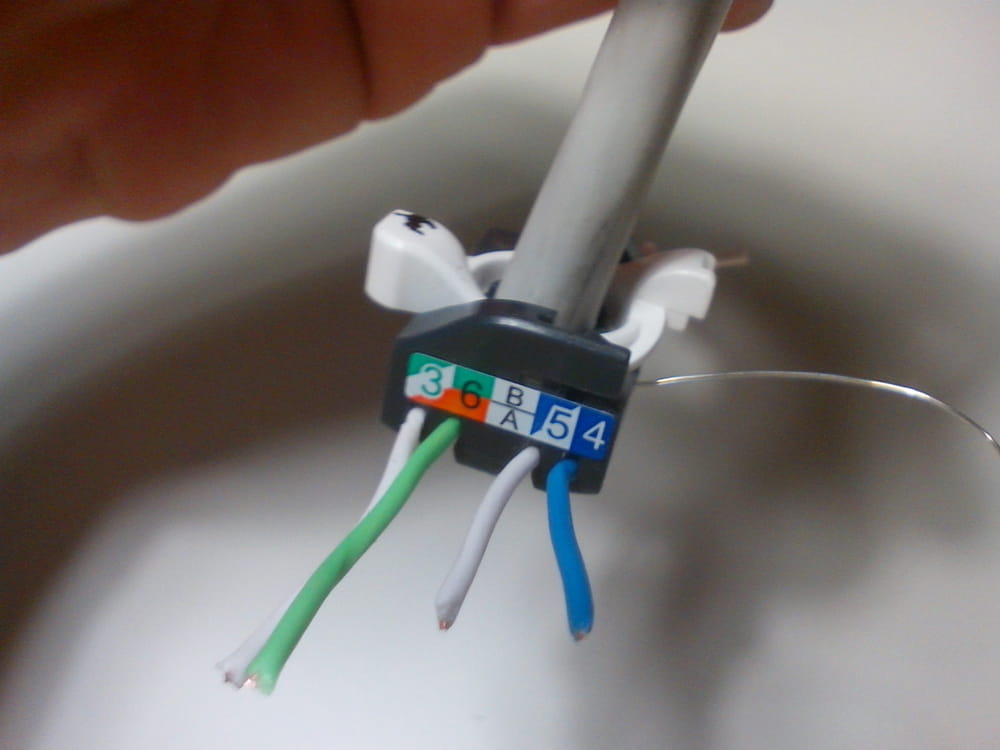

Теперь, берите каждую жилу пальцами и заводите в крепёжные бороздки — вам нужно просто натянуть жилу двумя пальцами и потянуть её кончик в сторону рисунка схемы с небольшим усилием — она сама проскочит в бороздки, как на иллюстрации ниже

Начнём с оранжевой



Потом бело-оранжевая



Затем, коричневую и бело-коричневую



Теперь поверните начинку розетки другой стороной и проведите те же манипуляции с оставшимися двумя парами



Проверьте ещё раз цвета, чтобы они соответствовали схеме. Теперь наденьте винтовой механизм на основание розетки (но не до конца)



Поверните винт по часовой стрелке — механизм сам наденется на основание розетки при повороте почти без дополнительного давления



Обратите внимание — винт должен быть повёрнут до самой фиксации



Розетка собрана, теперь вы можете для проверки подключить кабелем Ethernet компьютер или ноутбук, после чего закрепить розетку в монтажном отверстии



---



Проверка и тестирование патчкорда из «витой пары» с помощью консольной команды PING и с использованием LAN-тестера



После обжима проверим качество обжима и целостность патчкорда

Первый способ — проверка с помощью консольной команды PING

Подключите компьютер новым кабелем к вашему сетевому оборудованию (роутеру) или создайте соединение VPN, если у вас только кабель провайдера (чтобы было что пинговать)

Затем нажмите  Win+R, в поле «Открыть» введите команду «ping 8. 8.8.8 -t» без кавычек, затем нажмите ОК. Если есть соединение с интернетом, то в окне консоли вы увидите строки со временем пинга



Если вы видите строки «Сбой передачи. General Failure» или другие ошибки, то это может говорить о плохо обжатом кабеле.



Проверим качество обжима отдельных жил витой пары с помощью LAN-тестера NS-468 фирмы BITES



Вставьте кабель одним концом в правый порт основного блока, а другим — в верхний порт дополнительного блока, затем включите тестер в режим «ON»



Все восемь пар индикаторов (на основном и дополнительном блоке) должны попеременно загораться с первой по восьмую

Если жилы перепутаны, то светодиоды будут загораться не попарно. Если какая-то жила плохо обжата, то соответствующая пара индикаторов гореть не будет. Если даже после повторного обжима одна или более пара индикаторов не загорается, то обожмите кабель по схеме 4 жилы — в этом случае максимальная скорость по кабелю будет 100 мегабит в секунду (по 8-жильному кабелю — 1 гигабит в секунду)

Вы можете включить LAN-тестер в медленный режим «S»- в нём индикаторы мигают реже и легче определить нужную пару или перепутывание жил витой пары

Если вы обнаружили LAN-тестером плохо обжатую жилу, то сделайте еще раз  обжим обоих коннекторов (не режьте, а ещё раз обожмите кримпером), но в этот раз усилие сделайте немного больше, после чего еще раз проведите проверку LAN-тестером. Если жилы перепутаны или нет сигнала после вторичного обжима — проведите процесс  обжима с самого начала

Как подключить интернет розетку — все варианты подключения

В Советском Союзе понятие дизайна отсутствовало как таковое. Было прикладное художественное оформление, которое оставляло желать лучшего. Именно поэтому все было таким однообразным и подчас серым. В своих квартирах мы можем встретить висящие провода и черные выключатели. Но по современным стандартам хочется сделать все аккуратно и красиво. Чтобы спрятать кабель витую пару в стену или короб, необходимо знать, как подключить интернет-розетку на его окончании.

Виды и стандарты подключений

Современное телекоммуникационное оборудование от одного производителя используется в различных странах мира. Было бы очень неудобно, если бы у всех были свои стандарты связи и подключения. Поэтому были приняты единые нормы, которые дают возможность автоматизировать большинство задач.

RJ-45

Интернет перестал сегодня быть диковинкой и многие получают его у себя в доме по технологии «оптика в каждый дом» или по беспроводной сети. Но в любом случае при подключении роутера или модема фигурирует кабель, который именуется «витая пара». Обычно в нем имеется 8 жил. На каждом конце подключается коннектор 8P8C. Его привыкли называть RJ-45, но если мы хотим быть точными, то это не совсем верно. RJ-45 – это стандарт, а разъем имеет название 8P8C.

Стандарт EIA 568-B

Раньше для коннекта с оборудованием необходимо было некоторые жилы перекрещивать между собой, чтобы оно стало работоспособным. Этот вопрос решился, когда в 2001 году американская ассоциация утвердила два стандарта подключения жил витой пары. Это стандарт TIA/EIA-568-B и TIA/EIA-568-А. Чаще всего сегодня используется подключение по первому варианту. Оно подразумевает такую последовательность жил: бело-оранжевый ‒ оранжевый (1‒2), бело-зеленый ‒ синий (3‒4), бело-синий ‒ зеленый (5‒6), бело-коричневый ‒ коричневый (7‒8). Во втором варианте вместо зелено-белого, подключается оранжево-белый, а вместо зеленого – оранжевый. Такой вариант необходим для сети стандарта 10BASE-T и 100BASE-T. Если вдруг вы что-то перепутаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому автоматически перекидывают сигнал.

Различие

Ввод кабеля в розетку

Все интернет-розетки бывают наружного и врезного исполнения. Каждый производитель может немного изменять механизм крепления кабелей, но сам принцип остается одинаковым.

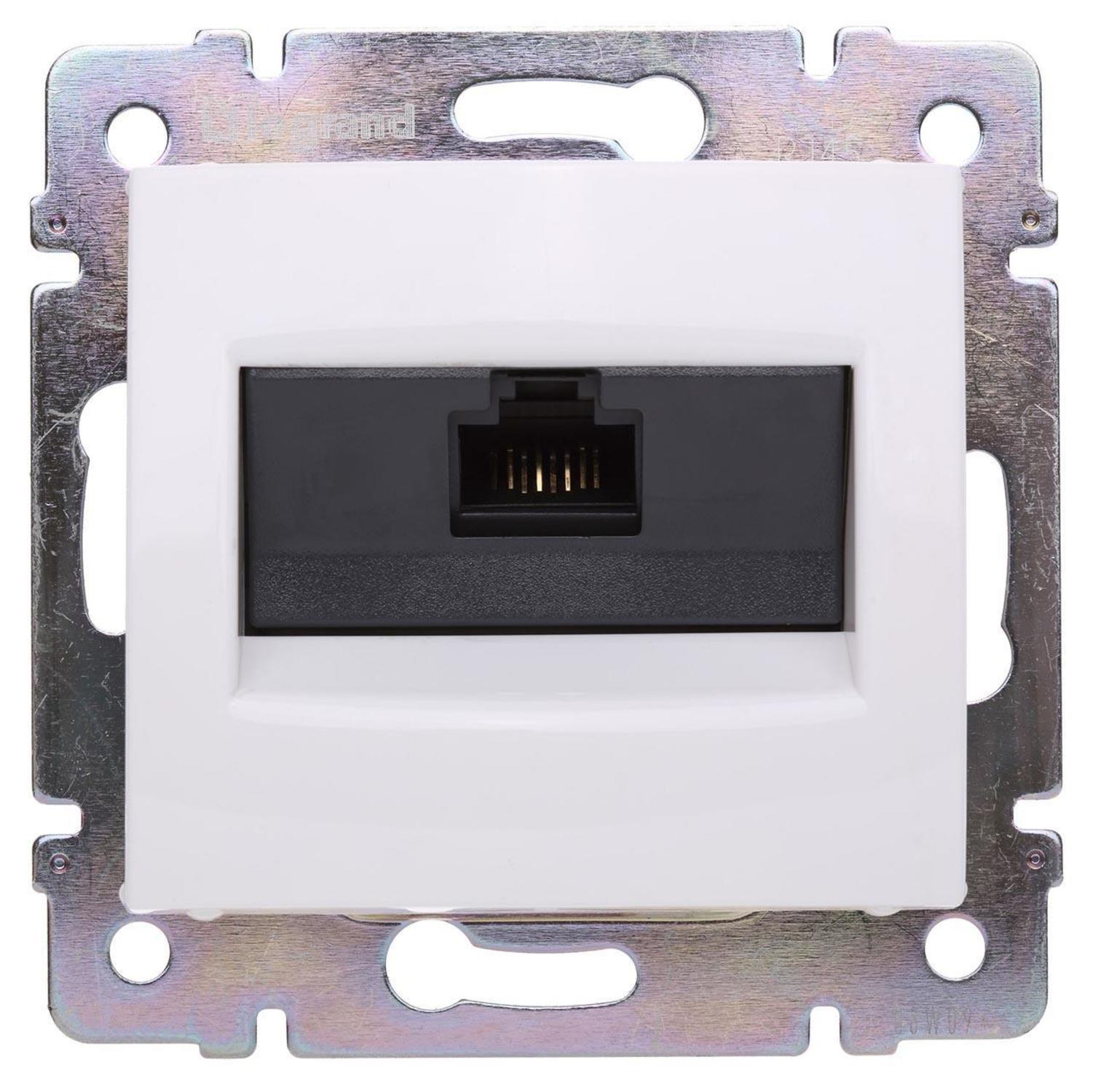

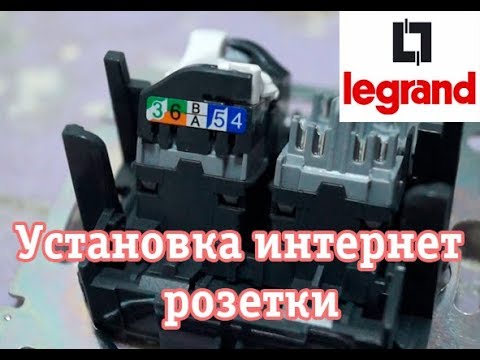

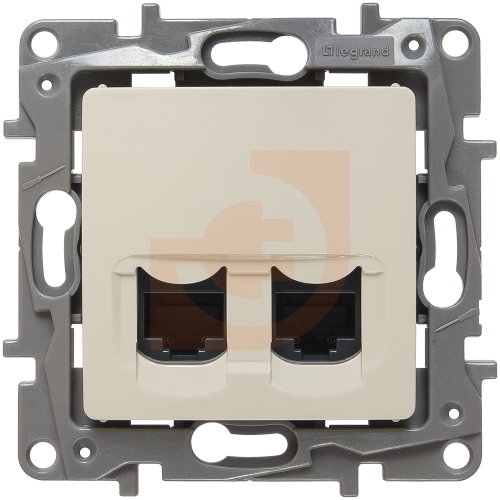

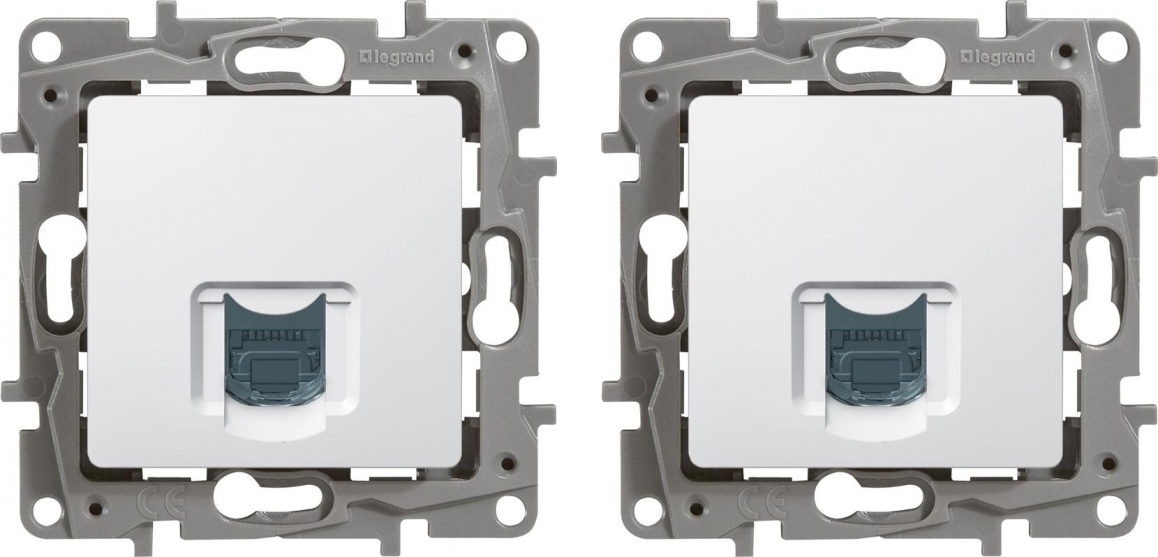

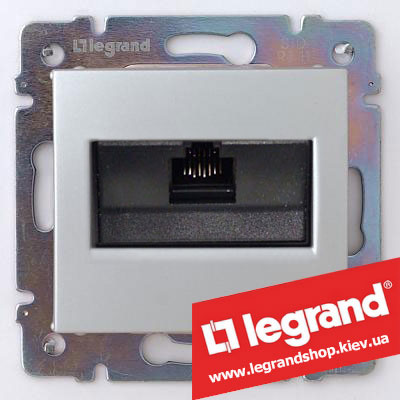

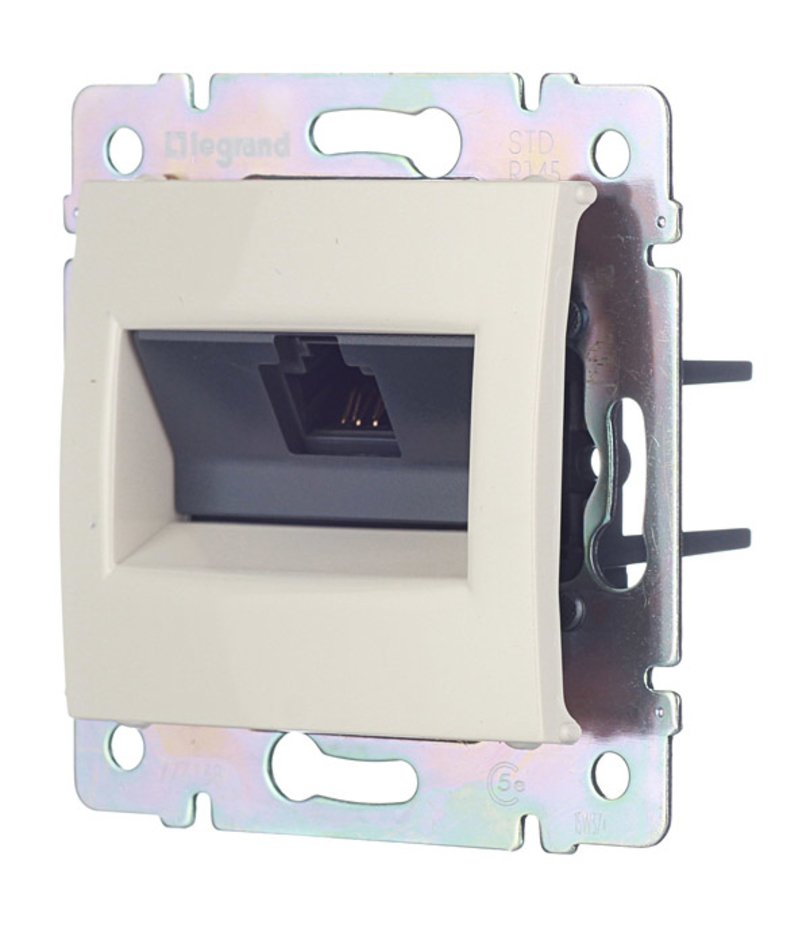

Legrand (Легранд)

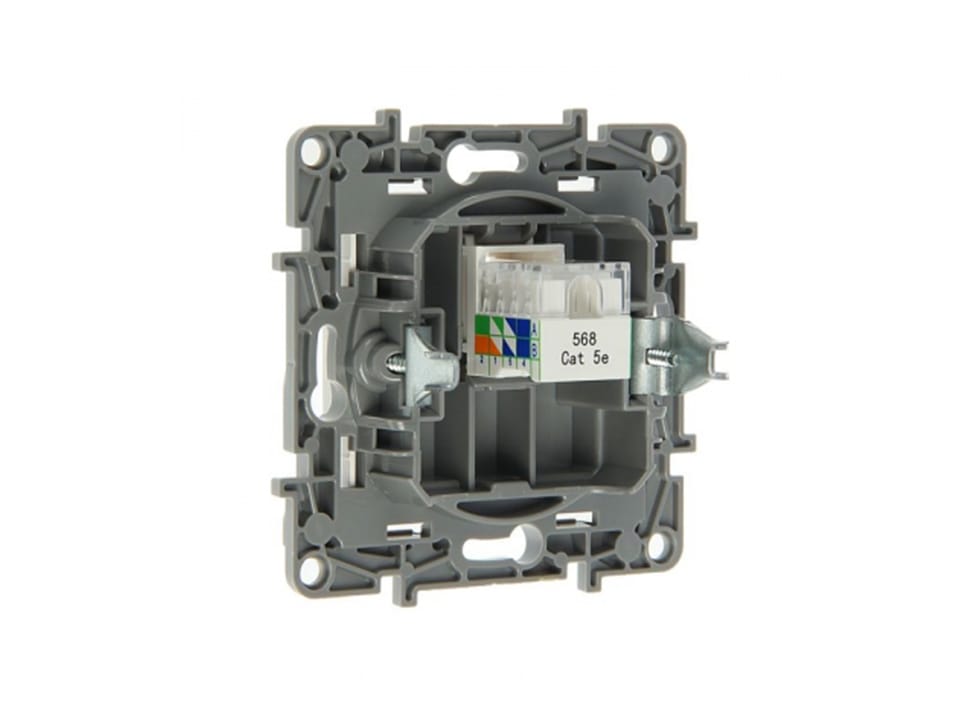

Схема подключения интернет-розетки Legrand

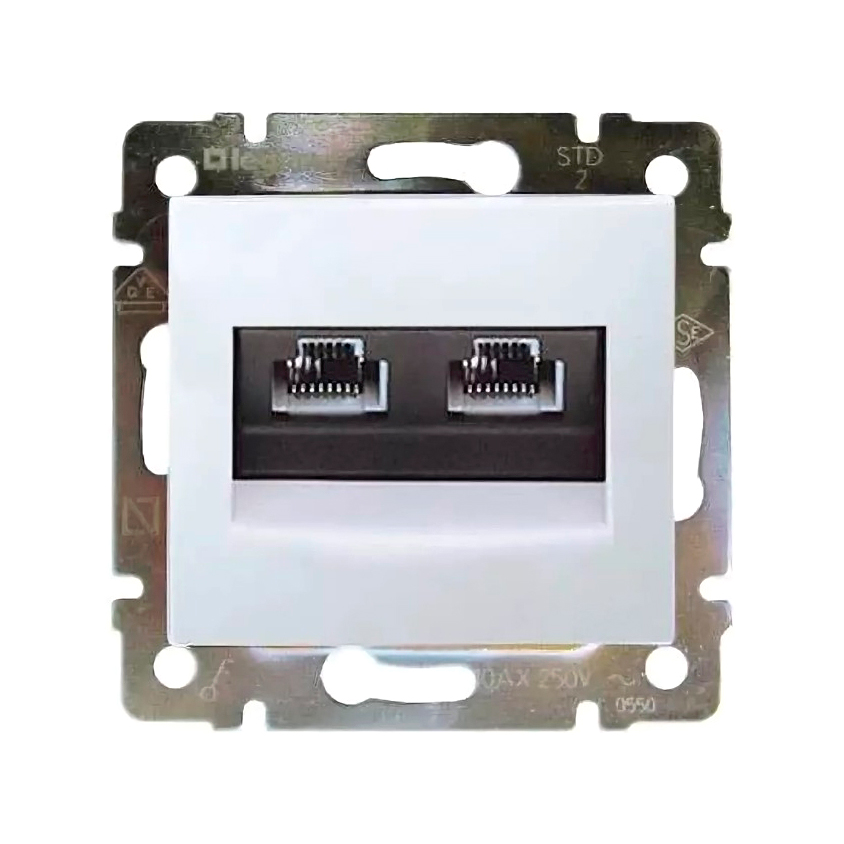

Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации жил. Чтобы подключить ее нам понадобится сделать следующее:

• При помощи лезвий в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должны показаться все 4 пары. Разравниваем их, чтобы удобно было работать с ними.
• Берем розетку и снимаем лицевую панель. Для этого необходимо отвернуть всего один болтик, который ее фиксирует.
• Разворачиваем внутренний механизм. На задней грани видна белая рукоятка-фиксатор. Ее необходимо повернуть против часовой стрелки. После этого часть фурнитуры снимается.
• Основной корпус пока можно отложить, чтобы он не мешал. В той части, которую мы сняли, есть отверстие. Вставляем кабель так, чтобы белый фиксатор смотрел от нас.
• На верхней грани можно увидеть две нанесенные схемы с цветами под каждым номером. Схема А – это второй вариант подключения, о котором говорилось раньше. Схема В – это тот, который нам нужен.
• В согласии с расцветкой вставляем каждую отдельную жилу в фиксатор. Не беда, если они не войдут до конца.
• Далее берем основную часть, подключаем к ней тот элемент, в который мы только что вставили жилы и проворачиваем рукоятку по часовой стрелке. Когда фиксатор плотно сядет, дополнительные выемки протолкнут наши жилы на оставленное для них место.
• Теперь устанавливаем нашу розетку в подготовленное для нее гнездо и выкручиваем распорки.
• Крепим лицевую панель.

Возможные варианты подключения

Viko (Вико)

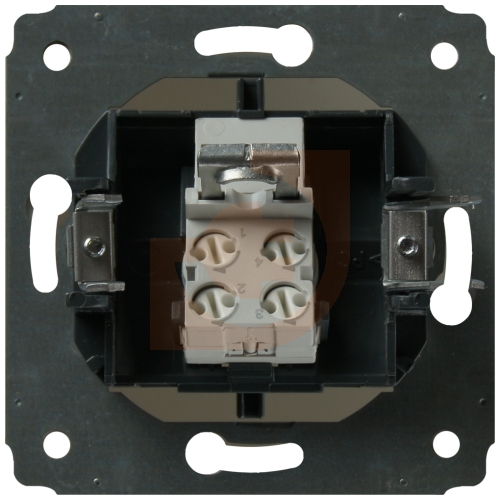

Интернет-розетка Vico

С этой розеткой не так все просто, как с предыдущей:

• Снимаем лицевую панель.
• Переворачиваем ее так, чтобы гнезда для жил витой пары оказались вверху, а лицевая часть смотрела на нас.
• На этом этапе нас ожидает сюрприз. Здесь нет абсолютно никакой маркировки и подсказок. Понадобится информация, которая приводилась в статье под стандартом T568-B.
• Зачищаем все жилы. Производитель не предусмотрел прокалывающего механизма.
• Вставлять их будем попарно, как описывалось раньше. Двигаться будем справа налево, в том положении, в котором мы расположили розетку.
• Зажимаем каждый кабелек при помощи болтика.
• Проверяем правильность подключения при помощи тестера. Если такого нет, то можно, не монтируя розетку в подрозетник, воткнуть кабель, который идет в компьютер. В свойствах подключения должно показать работоспособность.
• Если все в порядке, то прикручиваем лицевую панель и закрепляем розетку в стену.

Lezard (Лезард)

• Начинаем со стандартного откручивания лицевой панели.
• Теперь необходимо вытащить сам коннектор. Для этого нужно прижать фиксатор.
• Берем отвертку и вставляем в отверстие для кабеля и приподнимаем. Верхняя крышечка должна открыться.
• В согласии со схемой В вставляем жилы. Зачищать их не нужно. Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
• Обрезаем лишние части жил и закрываем крышечку.
• Ставим назад фиксатор и прикручиваем панель.
• Монтируем в подрозетник.

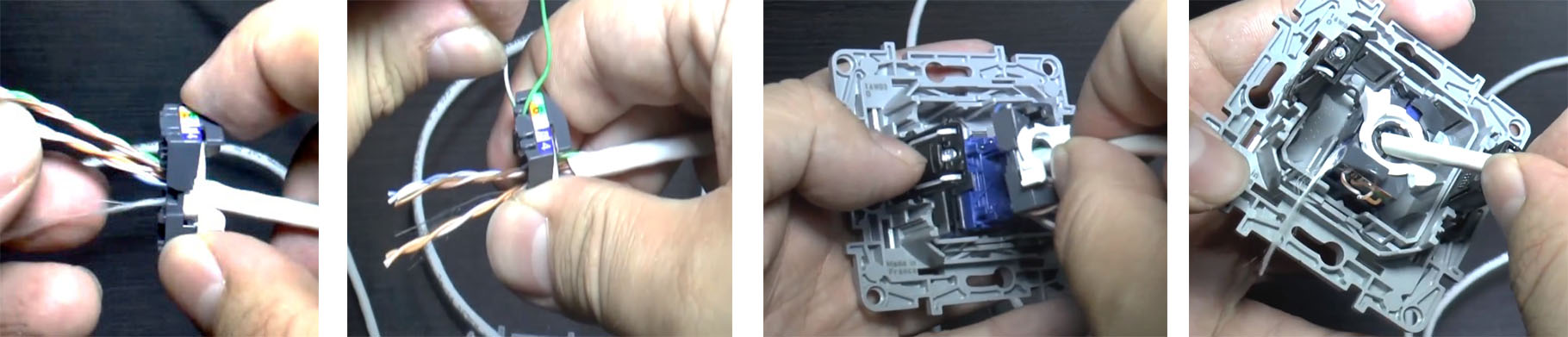

Вот фотоинструкция:

Разбираем интернет-розетку Lezard Сюда нужно подключить кабельки Выбираем вариант B Делаем согласно схеме Устанавливаем розетку на место

Schneider (Шнайдер)

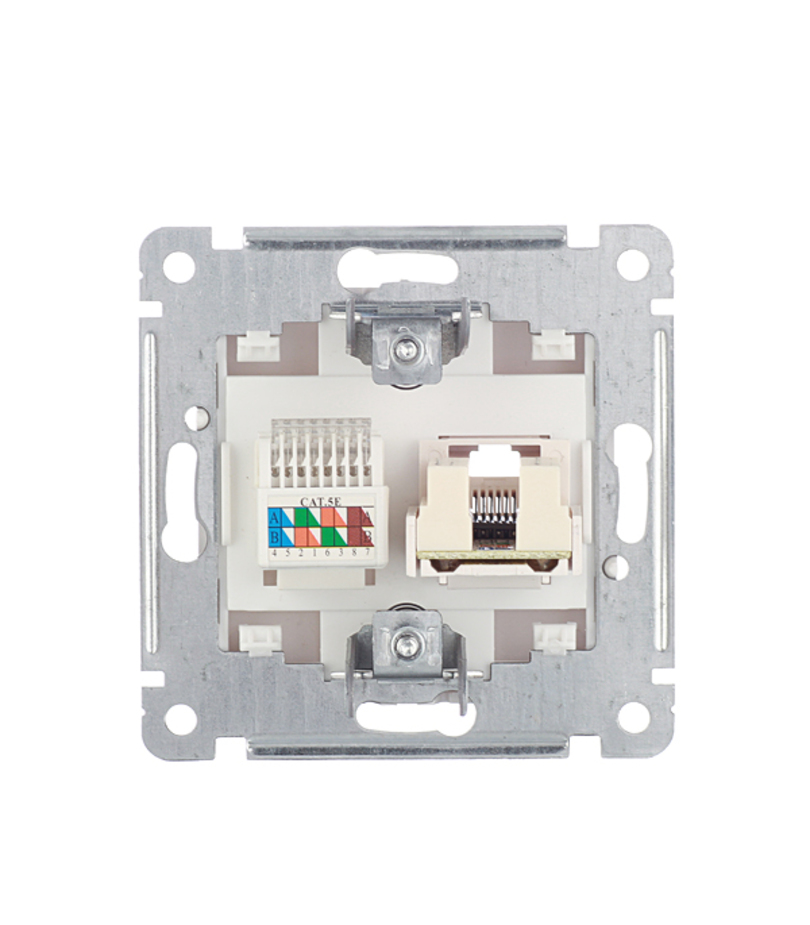

Схема подключения интернет-розетки Schneider

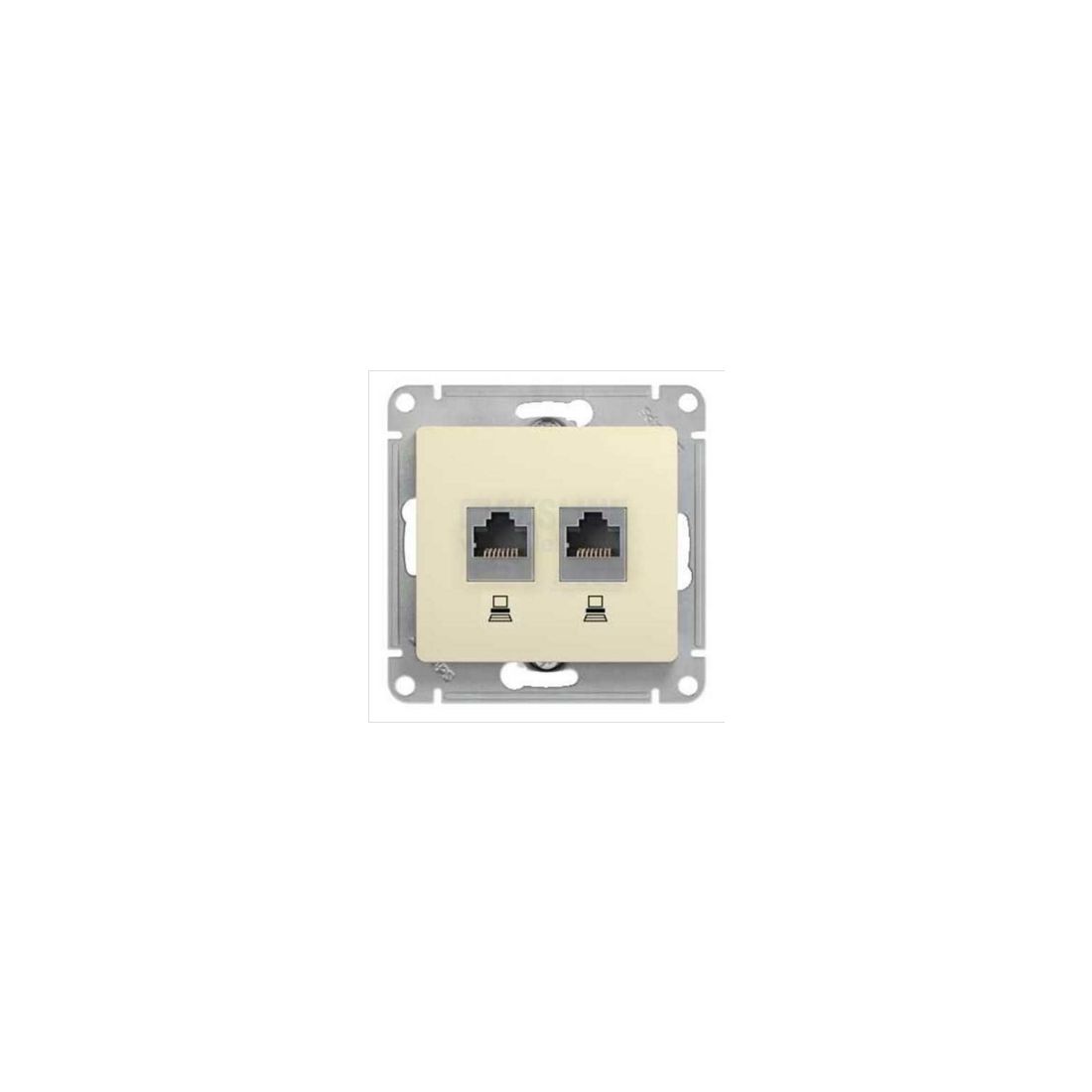

Эта розетка подключается по аналогии с другими. Часто она может быть двойной. В этом случае придется подвести два кабеля от роутера, т.к. параллельное соединение не поддерживается для сетевого оборудования. Подключение осуществляется при помощи цветов, там они расписаны по схеме А, просто замените местами пары 2‒3 и 5‒6, как указано выше. Если же вам попалась одинарная, тогда все немного сложнее.

• Снимаем декоративную панель.
• Вынимаем основной механизм, прижав два фиксатора.
• Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышечку.
• Продеваем кабель в эту крышечку и подключаем провода по указанной схеме.
• Собираем все в обратном порядке.

Как подсоединить

Теперь вы знаете, как правильно осуществить распарковку, а также самый распространенный стандарт. Для вас не станет проблемой подключение любой из розеток. Внешнюю можно использовать как удлинитель, если вдруг где-то перебило кабель – достаточно разрезать его в этом месте и вставить туда коннектор. Внутри коробки нанесены цветовые указатели, которые позволят вам не сбиться. Зафиксируйте кабель стяжкой, которая предусмотрена в конструкции.

Подключение интернет розетки RJ45 — Статьи об энергетике

Развитие интернета привело к возможности использования всемирной паутины практически в любой точке земли, куда добралась проводная связь или станции мобильной связи. Зачастую интернет-провайдеры прокладывают кабель (витую пару) от распределительного устройства до компьютера, или просто оставляя свободный разъем для подключения к ноутбуку. Однако из-за развития бытовой техники подключение к интернету может потребоваться для телевизора (или нескольких телевизоров в одной квартире), второго компьютера или ноутбука, и даже современный умный холодильник захочет подключиться к сети. Для решения этой проблемы можно пойти двумя способами: созданием беспроводной сети WI-FI или прокладкой дополнительных кабельных сетей. Последний вариант, предусматривающий установку розеток с интерфейсом RJ45, рассмотрим более подробно в данной статье.

USB розетки в быту

Сетевые розетки с интерфейсом RJ45 предназначены для подключения витой пары. Витая пара представляет собой специальный информационный кабель с четырьмя парами проводов. Скорость передачи информации по таким сетям достигает 1000 МБит/сек.


Рисунок 1

Дальше перейдем к рассмотрению установки и подключения интернет розетки. Для примера возьмем встраиваемые интернет розетки Legrand и ABB. Установку любой розетки стоит начинать с прокладки кабеля (в нашем случае витой пары) до места установки. В итоге у нас должно получиться монтажное отверстие для установки подразетника и свободный конец витой пары, который будет подключен к интернет розетке.

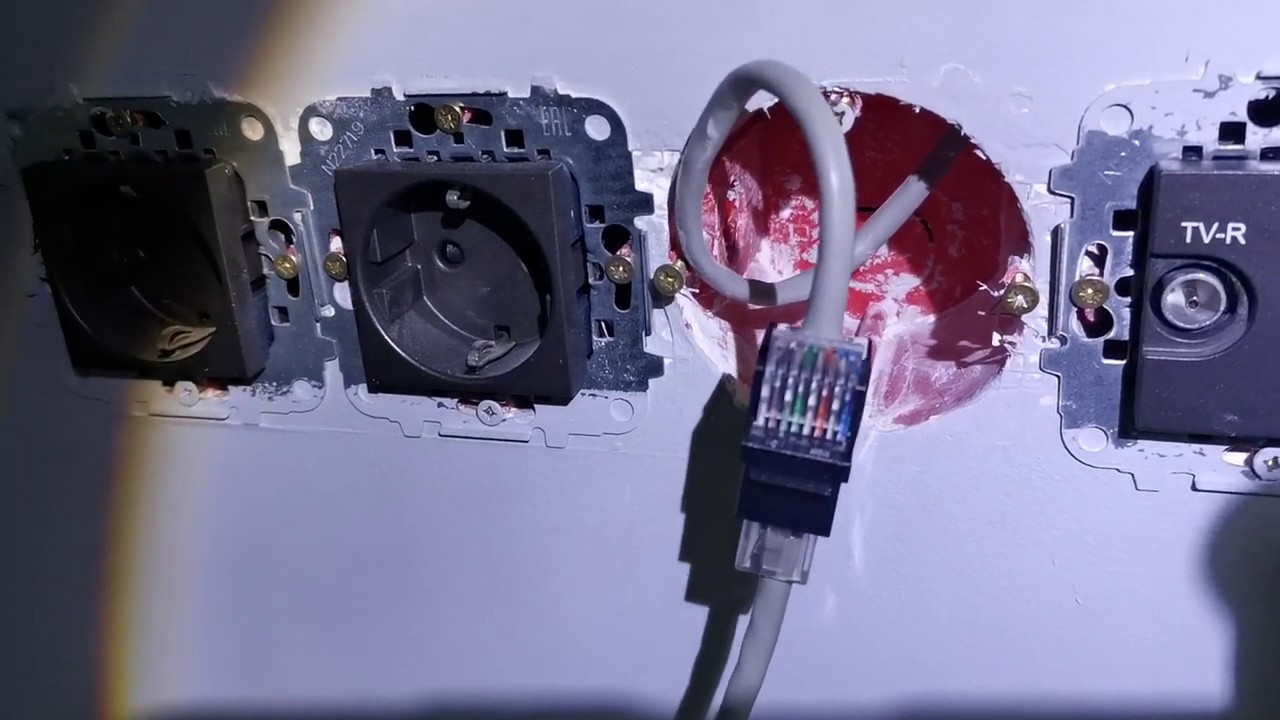

Вывод кабеля из стены


Рисунок 2

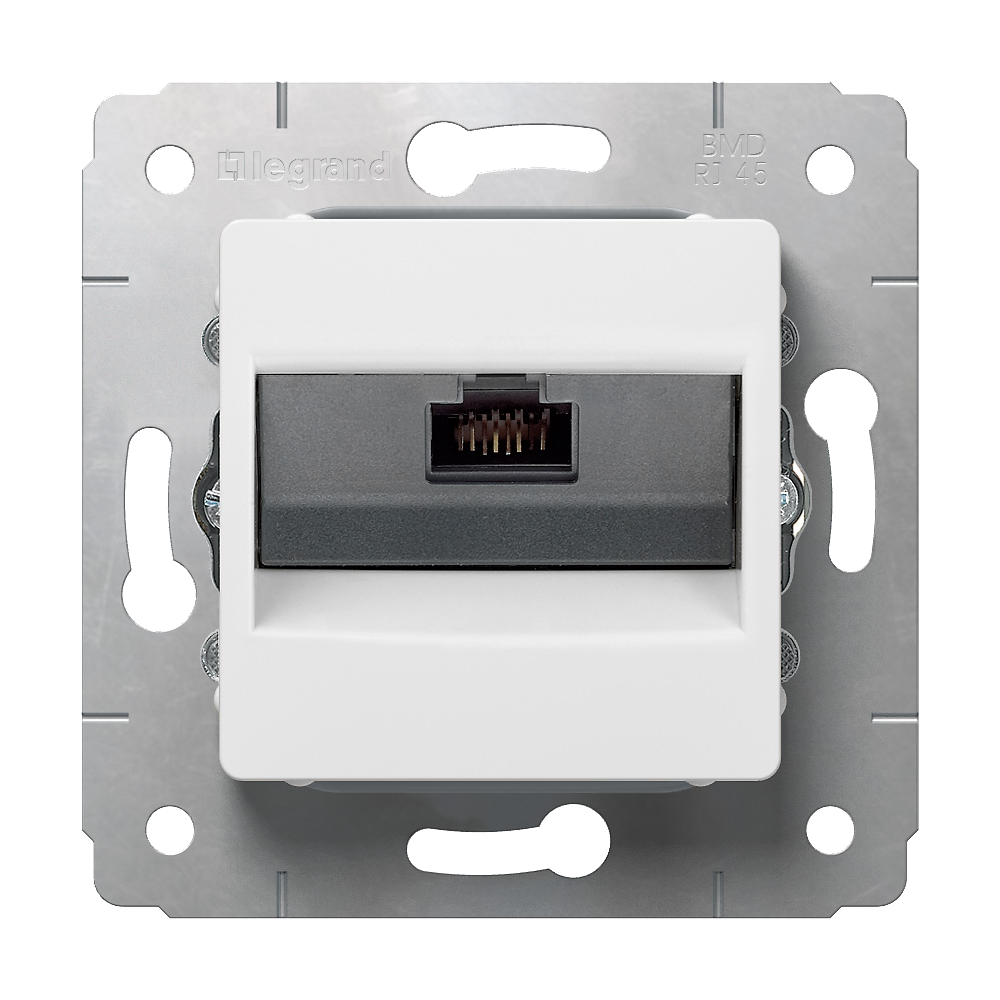

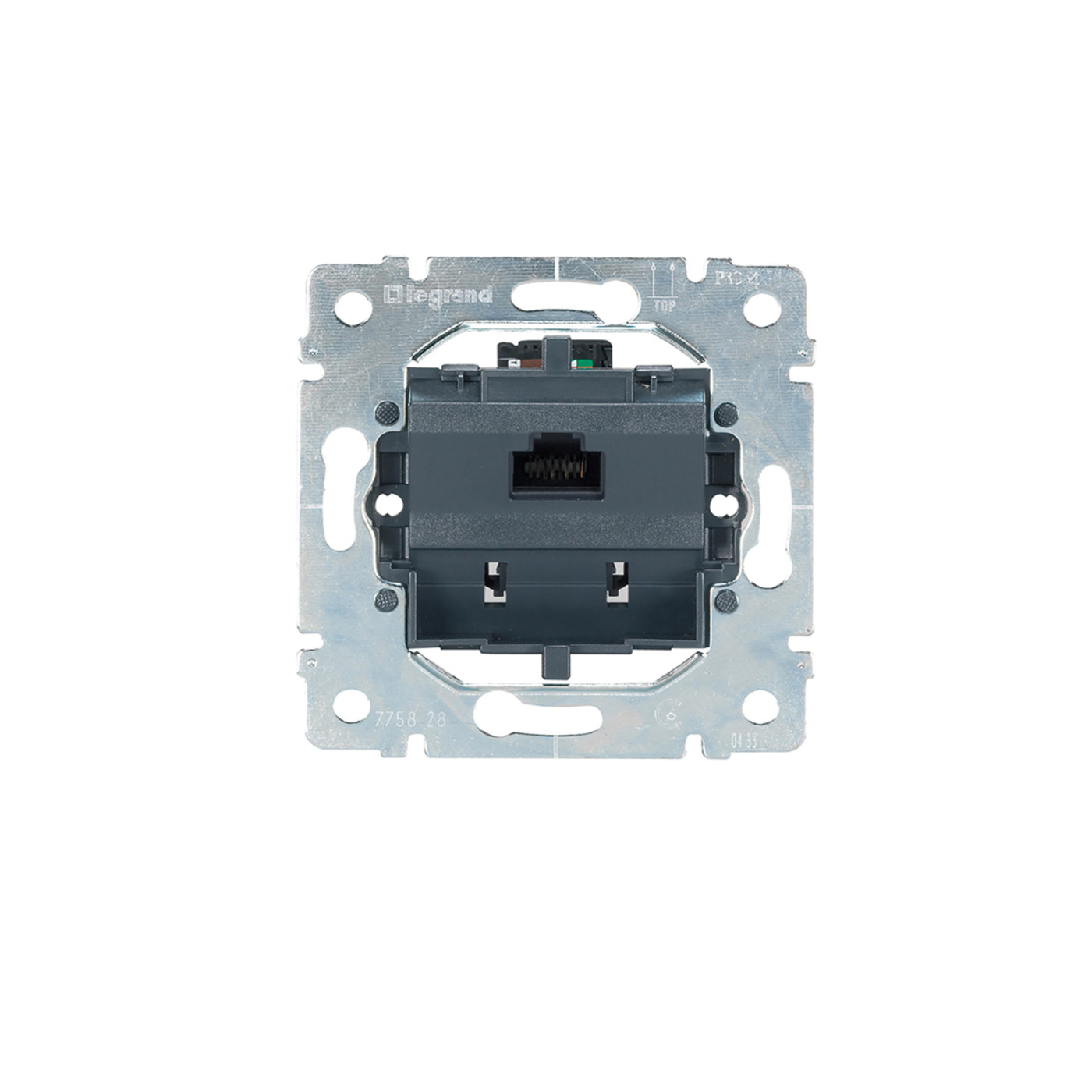

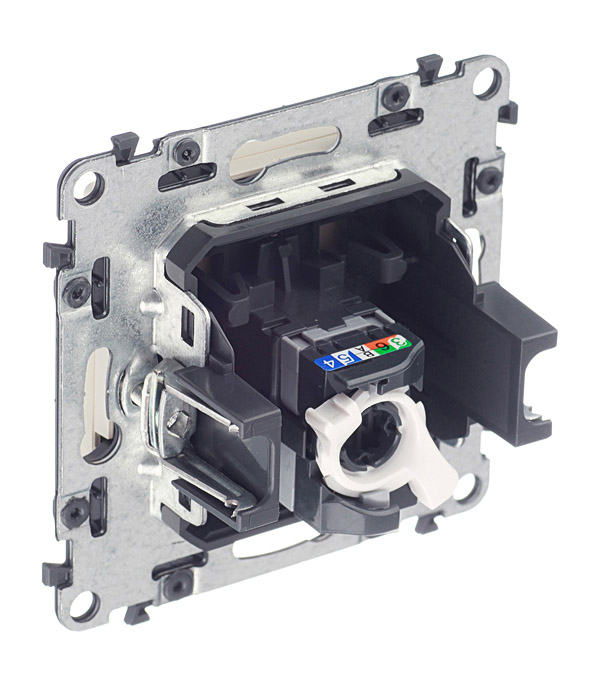

Подключение интернет розетки Legrand

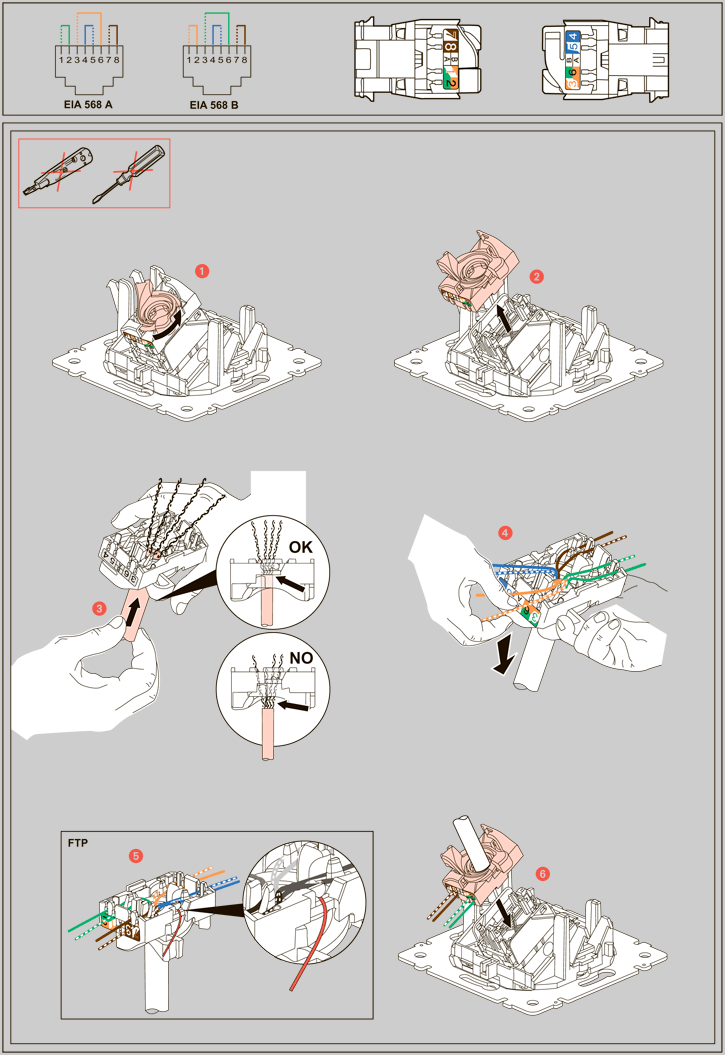

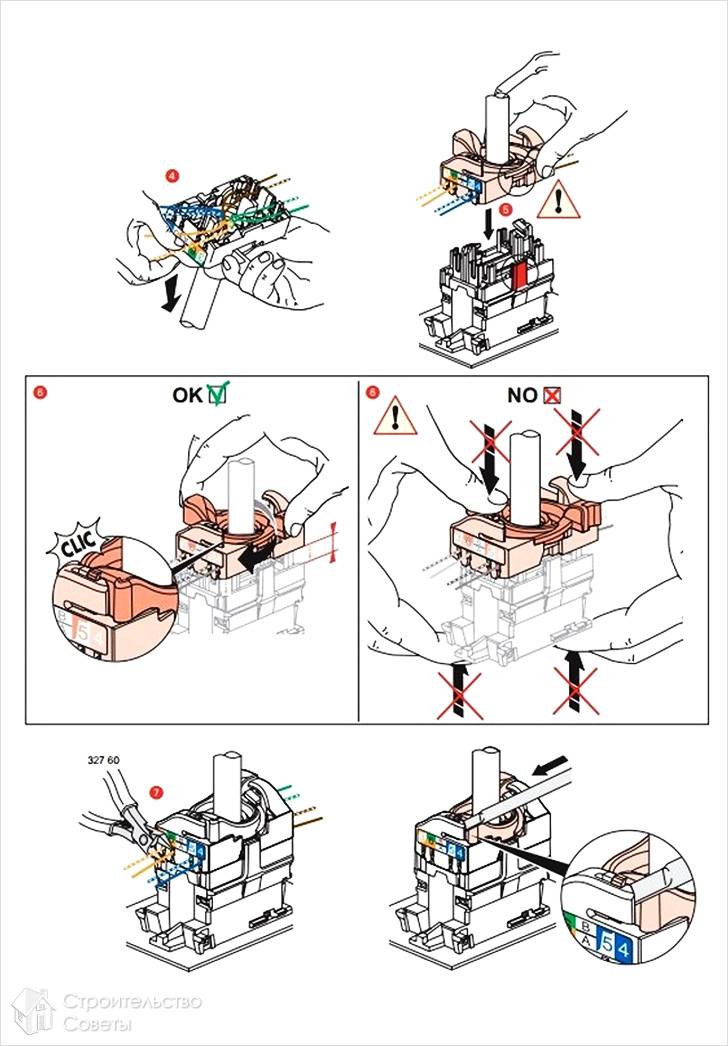

Для подключения интернет розетки Legrand к домашней сети производитель сделал специальную маркировку на задней крышке розетки. Подключение витой пары к сетевой интернет розетке следует выполнять следующим образом:
1. Снимаем заднюю часть розетки с маркировкой, повернув фиксатор перпендикулярно корпусу.
2. Через отверстие в снятой задней крышке розетки пропускаем витую пару.


Рисунок 3

3. Снимаем защитную оболочку с кабеля и размещаем жилы витой пары в пазах задней крышки интернет розетки. Чтобы не ошибиться в расположении жил кабеля стоит придерживаться обозначений на задней крышке розетки. Для большинства сетевых устройств стоит выполнять подключение по схеме В (для розеток Legrand).


Рисунок 4

4. После разводки всех жил витой пары по пазам задней крышки можно устанавливать крышку обратно в посадочное место на интернет розетке.


Рисунок 5

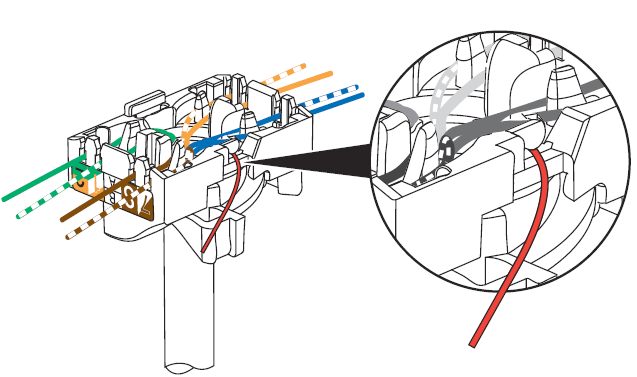

5. Подключаем провода витой пары к выводам интернет розетки. Преимущества розеток Legrand в том, что для правильного подключения витой пары необходимо лишь следовать маркировке при расположении жил кабеля в пазах задней крышки отверстия. При фиксации задней крышки лезвия в посадочном месте прорезают изоляцию проводов витой пары, а контакты розетки находятся внутри посадочного места для задней крышки. Поэтому после установки задней крышки нет необходимости зачищать концы жил витой пары для подключения к каким-либо клеммам интернет розетки. Торчащие жилы проводов после фиксации задней крышки просто обрезаются таким образом, чтобы не допустить касания жил витой пары между собой.


Рисунок 6

6. Подключение витой пары к интернет розетке Legrand закончено. Надеваем декоративную переднюю панель и проверяем правильность подключения, подсоединив сетевой кабель к роезтки и компьютеру.


Рисунок 7

Подключение интернет розетки ABB

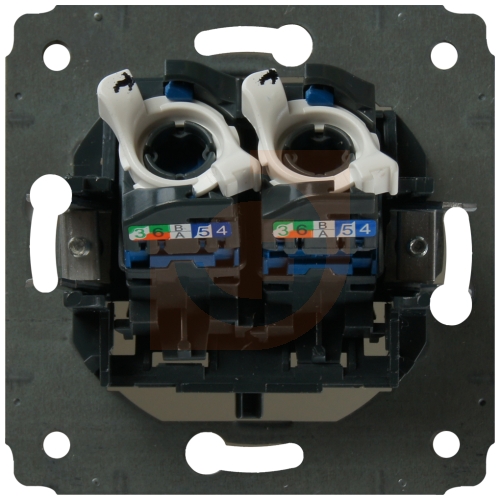

Интернет розетка ABB Busch-Jaeger BASIC 55 имеет иной механизм подключения. Каждая жила витой пары подключается вручную к соответствующей клемме интернет розетки.


Рисунок 8


Рисунок 9

Интернет розетка ABB серии ZENIT также потребует установки вручную каждой жилы витой пары в соответствующую клемму модуля подключения интернет розетки.


Рисунок 10

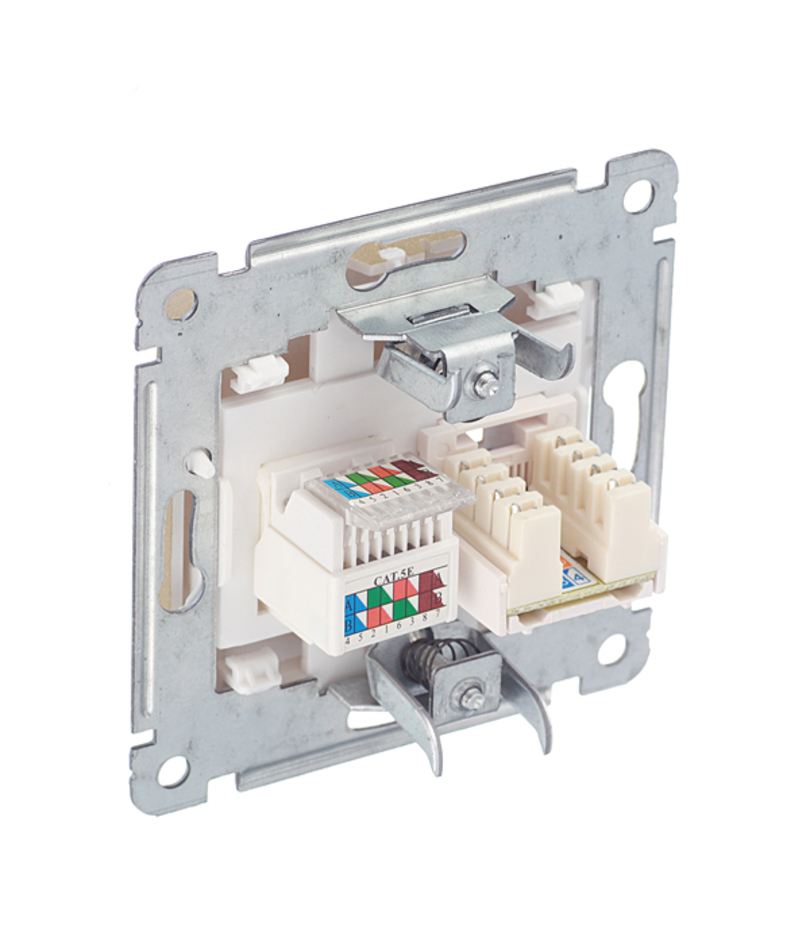

На большинстве современных интернет розеток имеется вся необходимая маркировка для правильного подключения витой пары. Даже простейшие интернет розетки имеют пусть и не цветовую маркировку, но цифровую, которая позволит правильно выполнить подключение витой пары в соответствии с вашей схемой подключения сети.

Как подключить интернет розетку — Схема распиновки и обжимки

Что представляет собой internet розетка?



Основное отличие компьютерных розеток от обычных, в том, что они имеют такой тип проводов, как витая пара. Что это означает? Это означает, что розетка имеет 8 медных проводов, свитых друг с другом в 4 пары. Именно при помощи этих проводов все электрические помехи благополучно гасятся, и обеспечивается высокая скорость передачи данных (до 1000 Мбит/cек).

Такая розетка имеет отличительную от других видов розеток конструкцию и специальный разъем (наиболее часто используемый разъем для сетевой розетки — RJ-45).

Подключение сетевой розетки с таким интерфейсом производится довольно просто, особенно если есть подробная инструкция этого процесса. Сетевые розетки бывают как скрытой так и для открытой установки, если вам вдруг нужно установить ее в место с повышеной влажностью или на открытом воздухе, то вам необходима именно накладная интернет розетка.

Подготовительные работы

Первое, что нужно сделать, это проложить электрическую проводку под интернет, конечно, если это не было сделано еще при строительстве дома. Проводка прокладывается к одной точке в квартире, а к ней уже будет подключен Wi-Fi роутер, который обеспечит надежное покрытие для всех интернет-пользователей.

После того как проводка будет подведена, можно устанавливать подрозетник. Для этого используется перфоратор и специальная коронка, при помощи которых в стене выдалбливается подходящее отверстие. Готовая ниша очищается от пыли и прочих загрязнений, и затем в нее устанавливается подрозетник. Закрепить его можно при помощи густой алебастровой смеси.

На этом подготовительные работы заканчиваются и можно переходить к разводке проводов.

Подключение интернет розетки

Каждая интернет розетка содержит клемник, к которому подключаются витые пары. Этот клемник нужно отсоединить от механизма розетки. Для этого нужно повернуть розетку к себе тыльной стороной и найти там белый фиксатор.

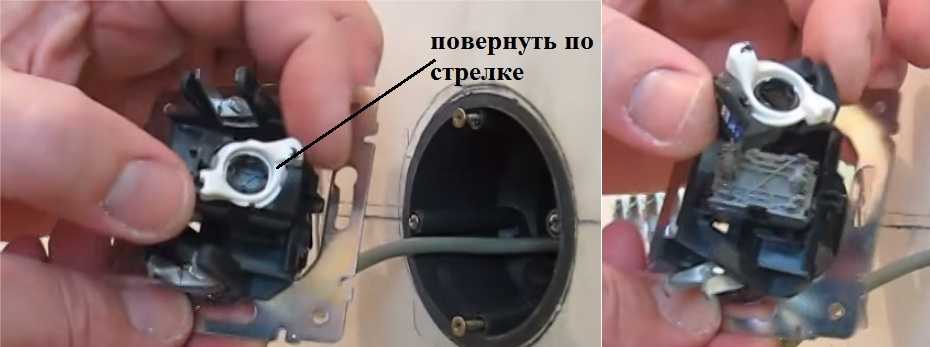

Данный фиксатор (стопорное кольцо) нужно немного повернуть по часовой стрелке до тех пор, пока съемная часть не отсоединится от корпуса розетки.

Если клемник стационарный, то ничего ни снимать не понадобится.

Зачистка витой пары

Отсоединив клемник от розетки, можно приступать к подсоединению интернет кабеля.

Для начала через заднюю часть съемного клемника нужно просунуть интернет провод.

После этого нужно очень аккуратно зачистить витую пару при помощи ножа, чтобы оголить жилы. Затем жилы необходимо расправить, подготовив их к соединению.

Важно! При зачистке витой пары нужно действовать очень внимательно и не давить ножом на защитную оболочку чересчур сильно, так как жилы легко повредить.

Далее следует самый важный момент — подключение жил витой пары в соответствии со схемой кроссировки, которая находится прямо на корпусе клемника.

Схема подключения интернет кабеля по цветам

Для того чтобы правильно подключить жилы витой пары сетевого кабеля к розетке, нужно разобраться, что означают цвета и цифры на клемнике. Крайне важно правильно соблюсти порядок подключения цветов интернет кабеля.

Существует 2 стандарта подключения: A и B. Для того чтобы понять, какую схему следует использовать, нужно, чтобы она дублировала схему проводящих каналов в розетке.

Важно! Для того чтобы не ошибиться с выбором схемы подключения, нужно обязательно проконсультироваться поставщиком интернет услуг, который подскажет, какая схема была задействована во время монтажа.

Теперь нужно разобраться с цветовой маркировкой. Каждая пара проводов обозначается одним цветом.

К примеру:

• Бело-коричневый — коричневый

• Бело-синий — синий

• Бело-оранжевый — оранжевый

• И так далее

Используя цветовую маркировку, можно подключать до 4-х витых пар, но для частных квартир обычно используется соединение 2-х витых пар.

Для более подробного разъяснения, можно рассмотреть схему подключения интернет розетки с обозначениями:

T568A — это, соответственно, вариант A, а T568B — вариант B.

Подключение проводов к сетевой розетке

Разобравшись со схемой, можно начинать подключать жилы интернет провода, вставляя их в соответствующие пазы на коробке.

Инфо! Перед подключением проводов их концы не зачищаются, так как надежное и правильное подключение обеспечивается самим механизмом контактной площадки.

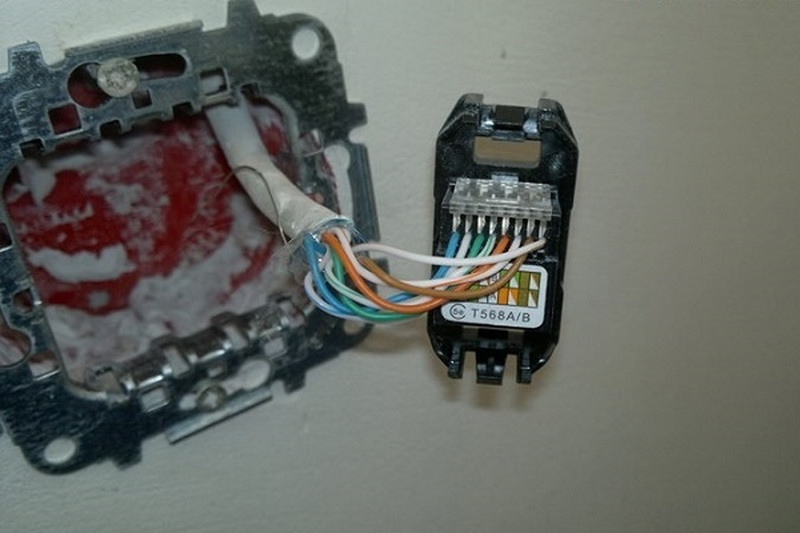

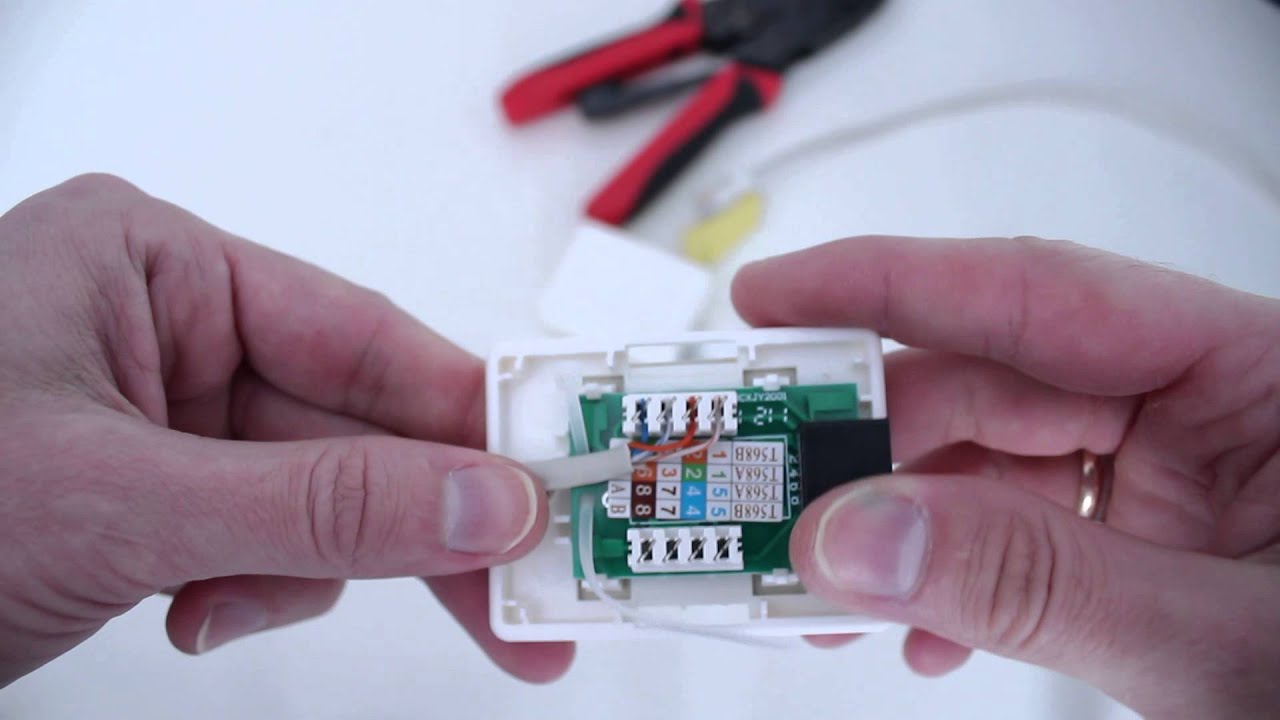

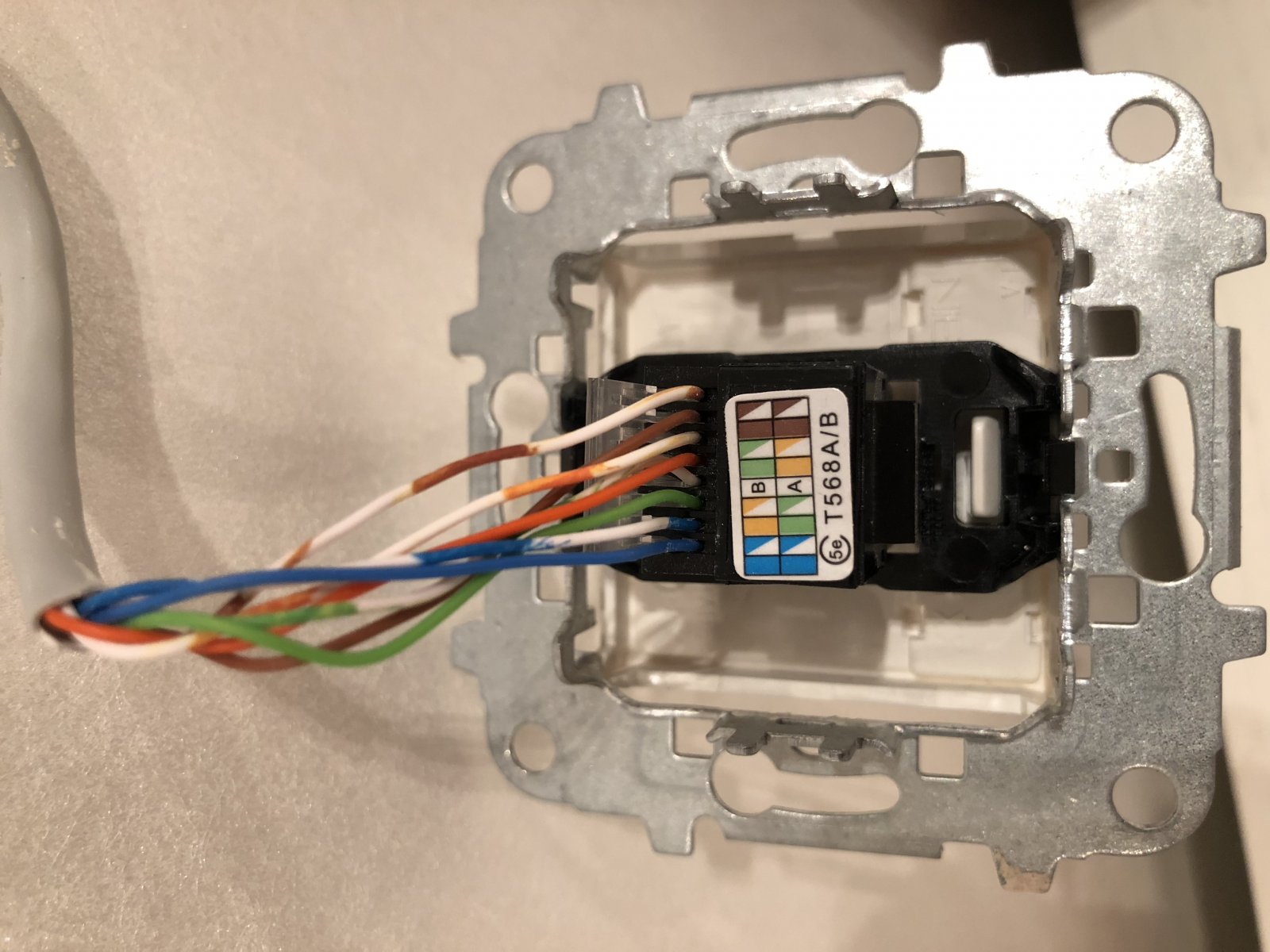

На фото видно, что цвет каждого провода соответствует цветовой схеме, расположенной напротив каждого паза.

Для того чтобы обеспечить высокую прочность соединения, нужно углубить провода в пазах при помощи кроссировочного ножа (именно поэтому процесс обжимки интернет кабеля по цветам называют кроссировкой витой пары). А дальше контактные площадки розетки выполняют свое дело, надежно закрепляя провода на своих местах.

Как же действует такие площадки? На самом деле все довольно просто: эти площадки изготовлены в виде заостренных пластин, расположенных друг от друга на таком расстоянии, чтобы при опускании крышки на свое посадочное место, изоляция жил легко прорезалась лезвиями, и они коснулись сердцевин, которые проводят электрический сигнал. Именно такое соединение обеспечивает бесперебойную работу розетки.

Установка клемника в компьютерную розетку

Как только все манипуляции с соединением проводов были выполнены, клемник можно возвращать обратно в розетку таким же образом, каким он был оттуда изъят, и затем крепко закрутить стопорное кольцо.

После этого следует удостовериться в том, что подключение выполнено верно, для этого нужно подключить к розетке какое-нибудь устройство, например, модем — если он заработал, значит, все нормально. В случае же, если устройство не заработает, нужно будет проверять правильность подключения проводов и качество их обжатия.

Совет! Для того чтобы подключение было верным, лучше осуществлять его со специальным кабельным тестером.

После проверки работоспособности новой сети, можно подрезать торчащие жилы и приступать к монтажу розетки в уже устроенный в стене подрозетник.

Монтируем розетку

При установке ethernet розетки в подрозетник не нужно прибегать ни к каким ухищрениям — этот процесс полностью схож с процессом установки обычной электрической розетки. Но нужно обязательно проследить за тем, чтобы кабель аккуратно разместился в коробке, а уже только потом прикручивать розетку винтами.

После монтажа розетка для интернета оснащается декоративной накладкой. Потом вам только останется подключить интернет кабель к розетке.

Подобную схему подключения витой пары и монтажа розетки можно использовать для всех видов интернет розеток. Разве что, они могут отличаться формой и расположением контактных групп, а также способом установки, но суть подключения при этом нисколько не меняется.

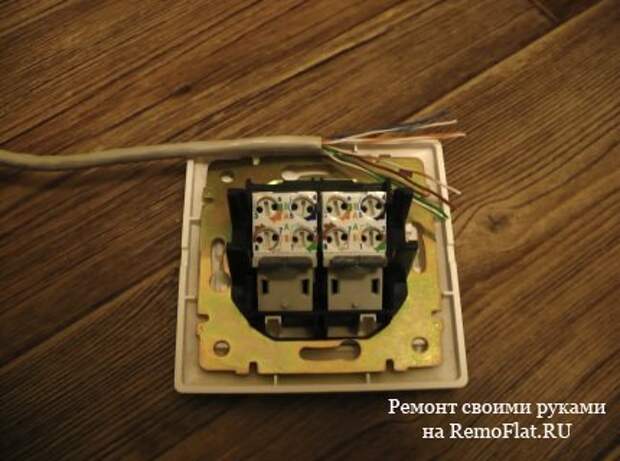

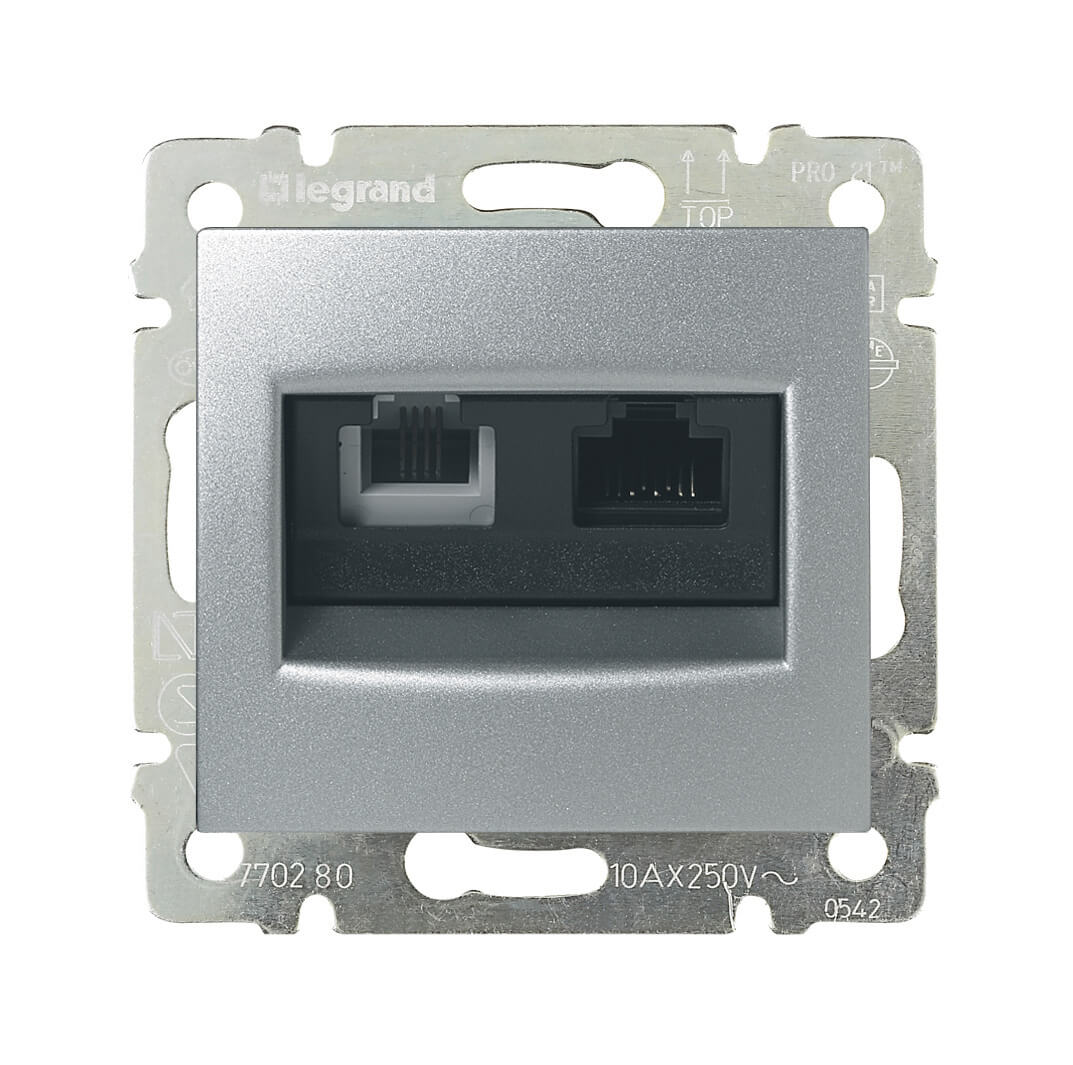

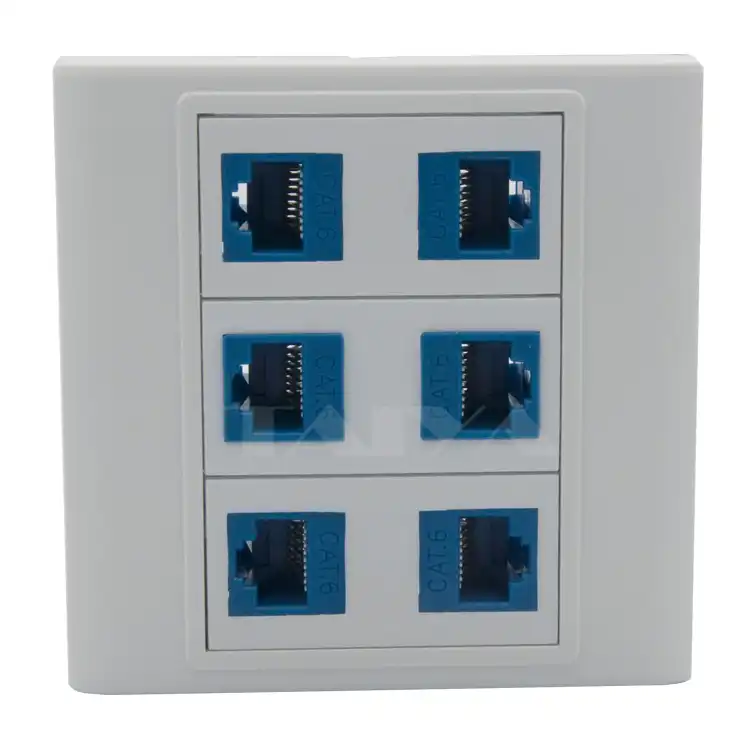

Если есть необходимость в подключении к двум сетям, существуют двойные розетки 2хRJ-45, по конструкции и схеме подключения они не отличаются от стандартных сетевых розеток RJ-45. Одну интернет розетку на два выхода, очевидно, купить и установить дешевле, чем две одинарных.

Подключение интернет розетки своими руками доступно каждому пользователю, но стоит соблюдать правила соединения проводов витой пары и следовать цветовым и цифровым схемам, так как это наиболее важный момент при подключении такой розетки.

Как подключить интернет розетку — видео:

Видео о соединении витой пары:

Интернет через электрическую розетку 220 В

Если вы не хотите сверлить стены, кидать провода через весь дом или забыли смонтировать интернет-розетку, то в наше время существует вариант подключения интеренета в любом помещении, где есть розетка 220 В. Для этого вам понадобится PowerLine адаптеры, которые выглядит вот так:

Вы подсоединяете один такой адаптер к интернету, а другой уже в другой комнате просто коннектится с первым, такое вы можете проделать в каждой комнате, где нужен интернет и есть электрическая розетка, сам адаптер вы с помощью стандартной витой пары подключаете к компьютеру или ноутбуку.

Больше информации

Вопросы и ответы

Задать вопрос

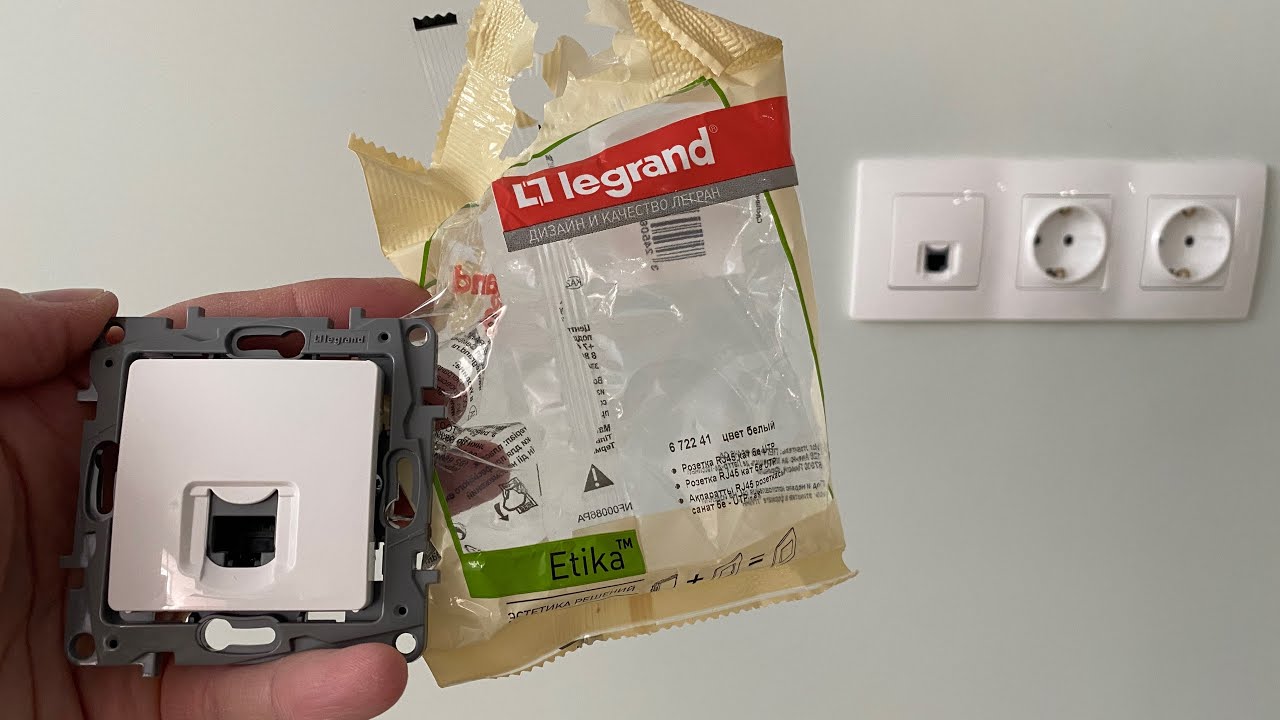

Монтаж компьютерной розетки legrand | F1-IT

Думаю, каждый из нас сталкивался с подключением интернета. Все представляют себе, как это происходит. Приходит монтажник, главная задача которого завести интернет кабель к вам в квартиру, обжать его и проверить работу интернета. Как этот кабель будет проложен в самой квартире его не интересует, хотя, возможно за отдельную плату, он согласиться аккуратно уложить кабель.

Интернет работает, все прекрасно, но, лежащие на полу провода, отнюдь, не добавляют уюта и порядка.  В лучшем случае их можно заправить в пластиковые плинтуса с кабель каналом. Я решил пойти дальше и завести кабель в компьютерную розетку (RJ-45) в стене. Предлагаю посмотреть, как это у меня получилось. Кому-нибудь точно пригодится мой опыт.

Кстати, если вы решили прокладывать кабель своими силами, попросите монтажника отмерить вам побольше кабеля. Не думаю, что он откажет, а излишки всегда можно свернуть в аккуратное кольцо.

Сначала у меня была идея разместить Wi-Fi роутер прямо в прихожей. Меньше проводов, меньше работы, меньше пыли.  Оставалось только выбрать место для его размещения. Конечно, можно закрепить его на стене, но для роутера нужна еще и электрическая розетка, которая была бы лишней и совсем не к месту.  Поэтому было решено размещать Wi-Fi роутер на компьютерном столе, там где будет остальная периферия, а значит нужно протянуть кабель.

Примечание: все это я задумал только потому, что как раз занимаюсь заменой всей проводки в квартире. Поэтому витая пара будет укладываться в штробы и отверстия в стенах вместе с медным кабелем для розеток 220В. Сверлить и крушить стены ради прокладки только одного интернет кабеля я бы не рискнул. ?

Знаю, сейчас в меня полетят палки от «знатоков», что нельзя прокладывать сетевой (lan) кабель вместе с проводкой. Сразу скажу, что думаю. Я видел более чем достаточно компьютерных сетей, смонтированных вплотную к силовым проводам. Длинные коридоры многих гос. учреждений вообще сложно представить без пучков проводов, стильно свисающих под потолком. Среди них встречаются и сигнализация, и пожарная охрана, и компьютерная сеть, и конечно силовые провода. И все это безобразие работает годами! Мне сложно вспомнить хотя бы один случай на своей практике, когда помехи или наводки других проводов служили причиной неисправности локальной сети.

Что уж говорить о маленькой квартире, где небольшая нагрузка на электросеть, и квартира разбита на несколько контуров. Длина совместной прокладки проводов составила всего около 4-х метров. Если  же рассматривать с точки зрения безопасности и возможности нагрева провода или возгорания, то здесь скорее вопрос к распределению нагрузки на электросеть и правильному выбору силового кабеля. Для розеток я использовал медный кабель ВВГ нг (не распространяющий горение) сечением 2,5 мм, поэтому, отбросив все сомнения, я приступил к монтажу.

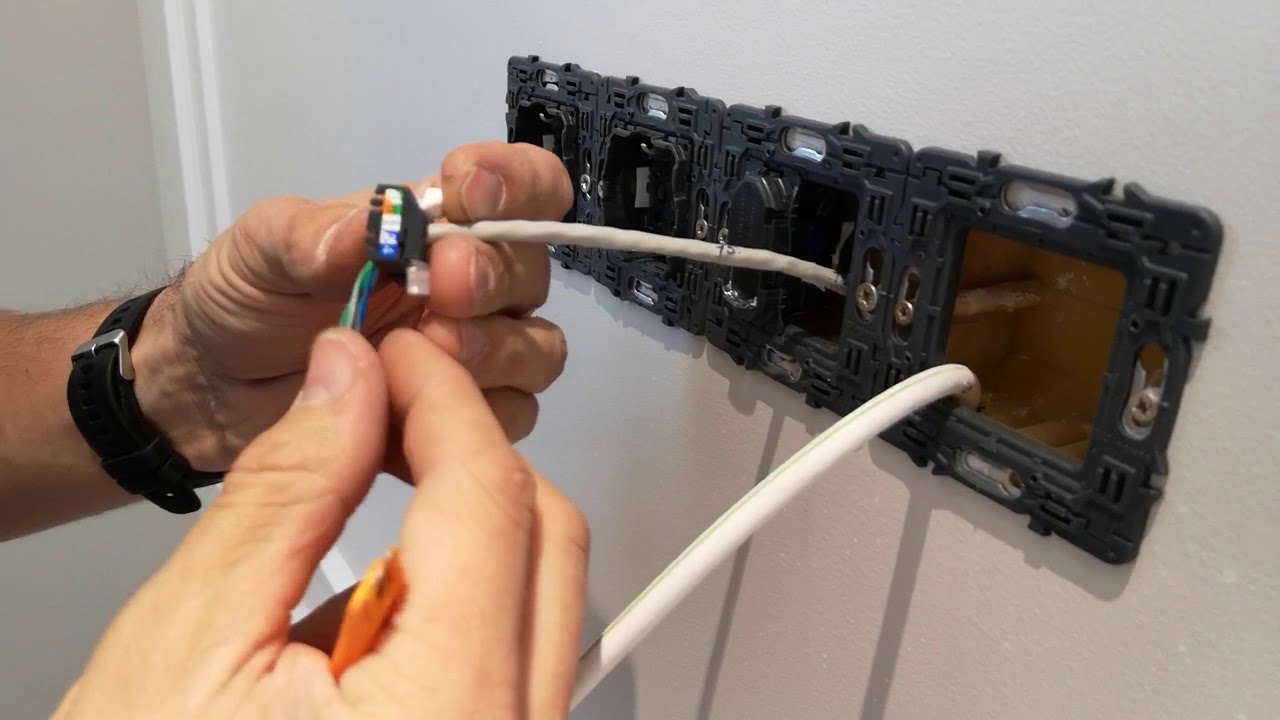

Итак, интернет-кабель заходит в квартиру и уходит в стену. Далее он хитрыми путями следует до места, где будет располагаться компьютерная розетка.

Перед тем, как обрезать кабель нужно убедиться что у вас есть все необходимые инструменты для его монтажа в розетку. Если все хорошо, то оставляем 15-20 сантиметров запаса и обрезаем провод. Не спешим выбрасывать обжатый конец, он нам еще пригодится посмотреть как были разведены провода по цветам, так как далеко не все обжимают витую пару по стандартной схеме.

Можно сразу снять изоляцию (2-3 см вполне достаточно).

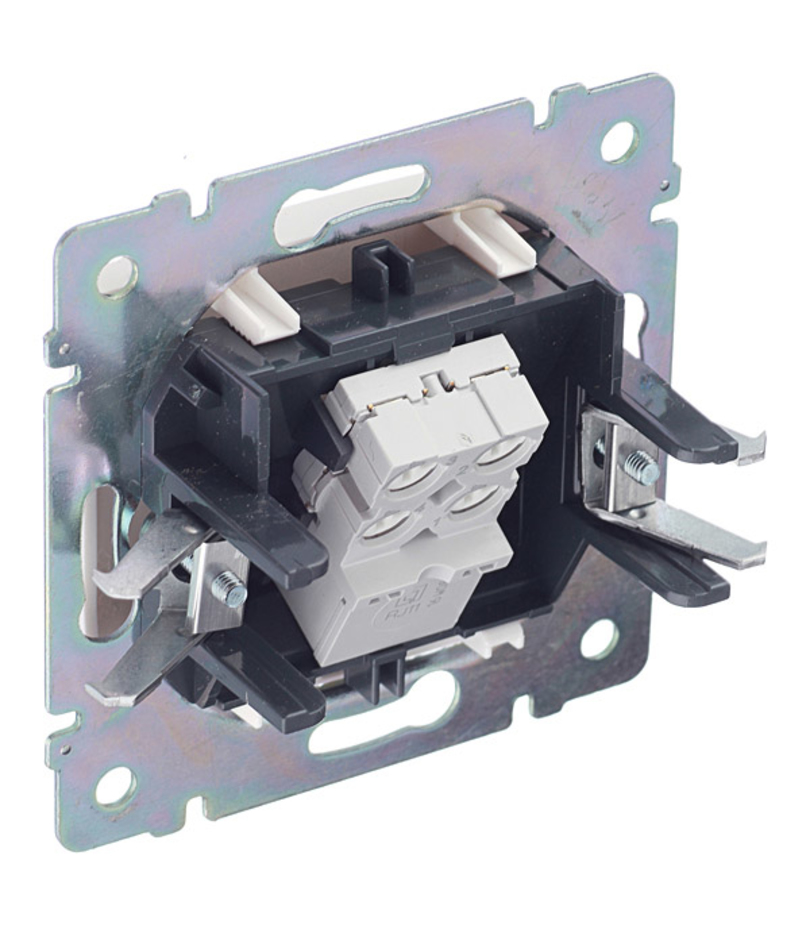

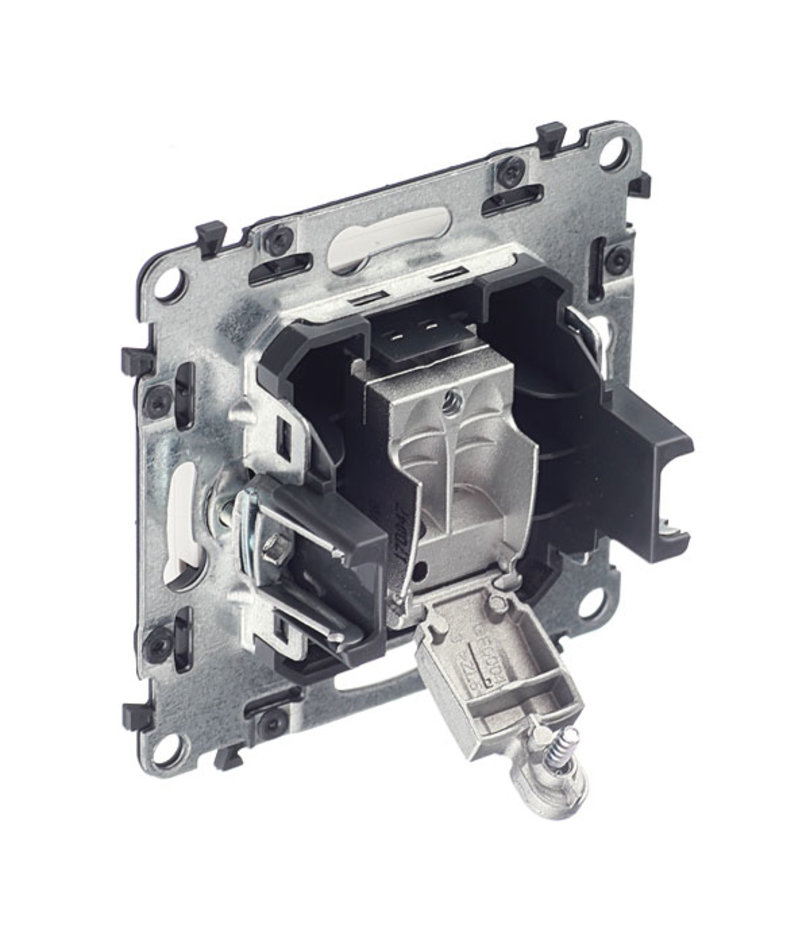

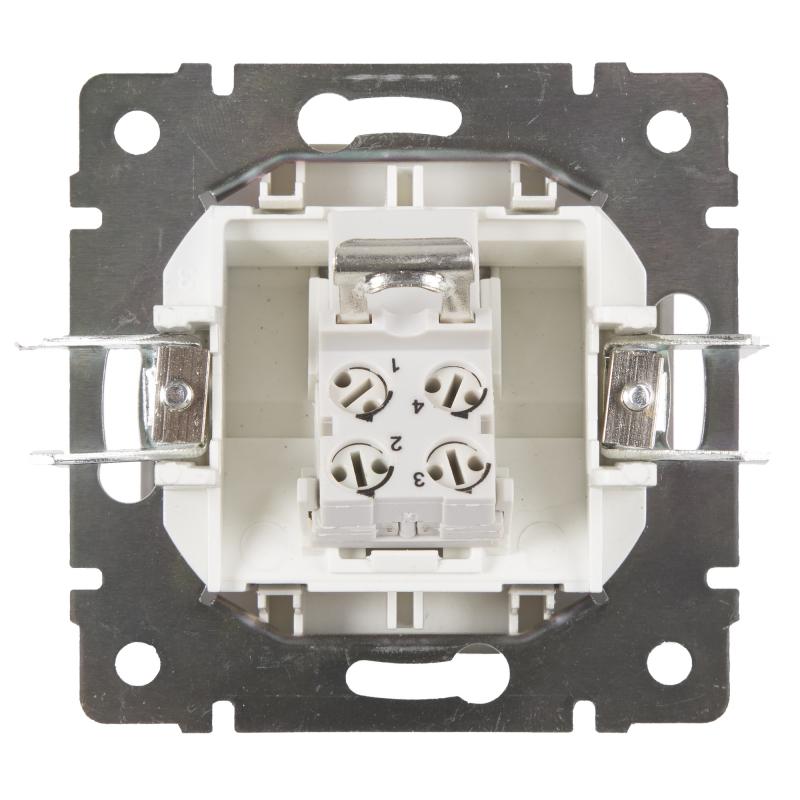

Теперь рассмотрим сам механизм розетки. Я использовал Legrand celiane, в которой для крепления провода нужно всего лишь повернуть запорный механизм. В некоторых розетках может понадобиться специальный монтажный нож, которым нужно пробивать провода в разъемы. Если пробивного ножа нет, можно воспользоваться обычным канцелярским, но в этом деле нужна сноровка и с первого раза может не получиться.

Вот так выглядит вся розетка rj-45 в разобранном виде. 1 — рамка для крепления розетки; 2 — сам модуль розетки RJ-45; 3 — лицевая крышка.

Фото модуля с  обратной стороны со снятым механизмом крепления проводов. Обратите внимание, на фото видно наклейку схемы подключения. Такие наклейки присутствуют на всех розетках.

Теперь осталось только разобраться, куда какой кабель заводить. Любой компьютерщик знает цвета расположения жил прямого и кросс кабеля наизусть. В нашем случае должен использоваться только прямой обжим (верхний ряд на фото ниже).

Если ваш провод обжат по стандартной схеме, тогда нужно просто разложить жилы по цветам в соответствии с обозначениями на самой розетке. Мой провод от провайдера оказался 4-х жильным, в котором использовались 1,2,3,6 контакты. Соответственно, цветовая маркировка немного сбилась. Если обратите внимание, то на картинке с девушками в верхнем ряду 3-й контакт бело-зеленый, а 6-й контакт зеленый. В моем случае вместо этих цветов использованы бело-синий и синий цвета соответственно. Значит, при монтаже жил в модуль я должен буду завести бело-синий провод на 3-е место, вместо бело-зеленого, а синий на 6-е место вместо зеленого.

Для уверенности можно прозвонить контакты мультиметром. Чтобы было удобнее, я воспользовался уже обрезанным концом кабеля, зачистил концы жил и воткнул разъем в розетку. Затем поочередно прозвонил все контакты, и, поскольку никаких неожиданностей не было, монтаж происходил по вышеописанной схеме.

Обратите внимание, что перед креплением жил нужно продеть кабель в рамку и в механизм крепления, так как потом это сделать невозможно (впрочем, это особенность розетки legrand celian).   После того, как жилы разложены, одеваем замок и поворачиваем его до щелчка, а затем подрезаем лишние концы.

На фото сверху видно, что 1-й контакт — бело-оранжевый провод, 2-й контакт — оранжевый провод. С другой стороны расположены 3-й контакт — бело-синий провод и 6-й контакт — синий провод.

После этого заправляем излишки витой пары в подрозетник и просто собираем всю розетку в единое целое. В моем случае нужно просто защелкнуть модуль в рамке.

Одеваем лицевую крышку компьютерной розетки.



Поле всех шагов проверяем работу интернета. Для этого я подключил wi-fi роутер в розетку через обычный патч-корд. Ранее я уже писал статью о том, что я подключил wi-fi адаптер на стационарный компьютер, поэтому сейчас у меня на все устройства интернет раздается по wi-fi сети. Общая схема моей домашней сети следующая:

Дело сделано! Интернет работает, а значит можно окончательно замазывать все штробы, и одевать общую рамку на весь блок розеток. Вот так это он выглядит теперь (к сожалению, еще без обоев ? ). Фото конечного результата будет немного позже.

На этом я заканчиваю статью. Кому понравилось, ставим палец вверх, жмем +1. До скорых встреч!

Подключение интернет розетки в домашних условиях

Сегодня мы подготовили статью на тему: «подключение интернет розетки в домашних условиях», а Анатолий Беляков подскажет вам нюансы и прокомментирует основные ошибки.

Как подключить интернет розетку: руководство по установке и подключению

Эта статья детально объяснит домашнему мастеру и инженеру-строителю, в первую очередь, как подключить интернет розетку, а также даст исчерпывающие ответы на все сопутствующие вопросы.

Укажет на что необходимо заострить внимание в процессе монтажа розеточных разъёмов RJ-45.

Большинство из нас живут в многокомнатных квартирах и частных домах. Для каждого отдельного помещения таких жилищ необходимо решить одну маленькую но достаточно «коварную» задачку: любым доступным способом создать «точку» для подключения к интернету разных по типу подключения девайсов.

Казалось бы, ответ очевиден — купить и установить Wi-Fi роутер и нет никаких проблем. Но вот некоторые люди и в частности автор этой статьи, например, вообще не ищет лёгких путей и мягко говоря не в восторге от негативного влияния электромагнитных волн от средне- и маломощных генераторов на собственное здоровье, здоровье своих близких и особенно маленьких детей.

Поэтому стоит задуматься об уменьшении электромагнитного «смога» в наших домах и квартирах. Одним из таких способов является установка с подключением интернет розеток непосредственно в стенах помещения.

Надо понимать, что это лишь один из вариантов предоставления многоточечного доступа к интернету для ноутбуков, стационарных компьютеров, мини-серверов и персональных хранилищ данных в доме/квартире/офисе.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Кроме «домашних» проектов использования, существует ещё достаточное количество вариантов, где монтаж таких розеток под интернет будет не только актуален но и порой просто оригинальным выходом из особой, требовательной к безопасности, ситуации при учёте технических условий предоставления доступа к интернету.

В зависимости от типа и назначения здания, выдвигаются технические требования к обустройству апартаментов в таких зданиях. Можно выделить несколько основных категорий таких помещений:

• офисы, аудитории и серверные помещения;
• интернет-клубы и электронные библиотеки;
• ИТ-магазины и мастерские по обслуживанию компьютерной техники;
• сооружения с повышенной защитой от проникновения.

Для большинства офисов и аудиторий, кроме наличия безпроводных точек доступа к интернету, обязательным является оснащение стен и офисной мебели розетками-RJ-45, которые обеспечивают подключение «рабочих» компьютерных станций к интернету, а также к локальным сетям.

Ни одно помещение серверного типа не может обойтись без наличия в/на стенах установленных разъёмов под витую пару. Это есть обязательным требованием каждого ИТ-инженера, который взялся за постройку «серверной» или хранилища данных.

Стремительное развитие техники влияет на все аспекты нашей жизни и в частности на образование. Теперь очень «тяжело» представить учебное заведение любого уровня, от школы до университета, без наличия вспомогательных поисковых инструментов (компьютеров), которые ищут и предоставляют необходимую информацию в огромном «банке знаний» — электронной библиотеке.

Если вы являетесь частным предпринимателем или владельцем бизнеса, который связан с продажей и/или ремонтом компьютерной и офисной техники, то наличие розеточных конструктивов просто «жизненно» необходимо для нормальных условий труда Ваших сотрудников.

И ещё один пример обязательного оснащения интернет-розетками и конструктивами — помещения для корпоративных и государственных служб безопасности, банковских и иных хранилищ, с повышенной защитой от проникновения, где фактически запрещено любое значительное электромагнитное излучение или возможен перехват пакетной информации через безпроводную передачу данных.

Что бы понять какой тип розеток нам нужно использовать в том или ином случае, необходимо разобраться со общей классификацией розеток под разъём RJ-45.

Но прежде, RJ-45 — это унифицированный стандарт физического соединения компьютеров и сетевых коммутаторов с помощью стандартного 8-жильного экранированного провода, который часто называют «витая пара». Потому что, сделав поперечное сечение кабеля, можно легко увидеть 4 переплетённых пары проводов. С помощью этого типа провода строиться подавляющее большинство каналов передачи информации в сетях локального и общего пользования.

Специалисты наводят следующую классификацию розеток:

1. По количеству разъёмов. Различают одинарные, двойные и терминальные розетки с 4-8 разъёмами. Кроме того, существует ещё отдельный вид комбинированных розеток. В таких модулях могут находиться дополнительные типы интерфейсов, включая аудио-, USB-, HDMI- и сам RJ-45.
2. По скорости передачи данных. Существует много разновидностей и категорий, главными из которых является категория 3 — скорость передачи данных до 100 Мбит/с, категория 5e — до 1000 Мбит/с и категория 6 — до 10 Гбит/с на расстояние до 55 метров.
3. По принципу крепления. По аналогии с силовыми электроустановочными изделиями существуют внутренние и накладные компьютерные розетки. У внутренней розетки механизм (контактная группа клем) углублена в стену, у наружно проложена по поверхности стены.

Для розетки скрытой, проложенной в стене проводки, обязательно наличие в стене защитного пластикового «стакана», куда крепится клеммник. Внешняя розетка крепиться обычно с помощью накладной панели на поверхность стены.

Как правильно подключить интернет кабель к розетке. Схема подключения для RJ 45.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

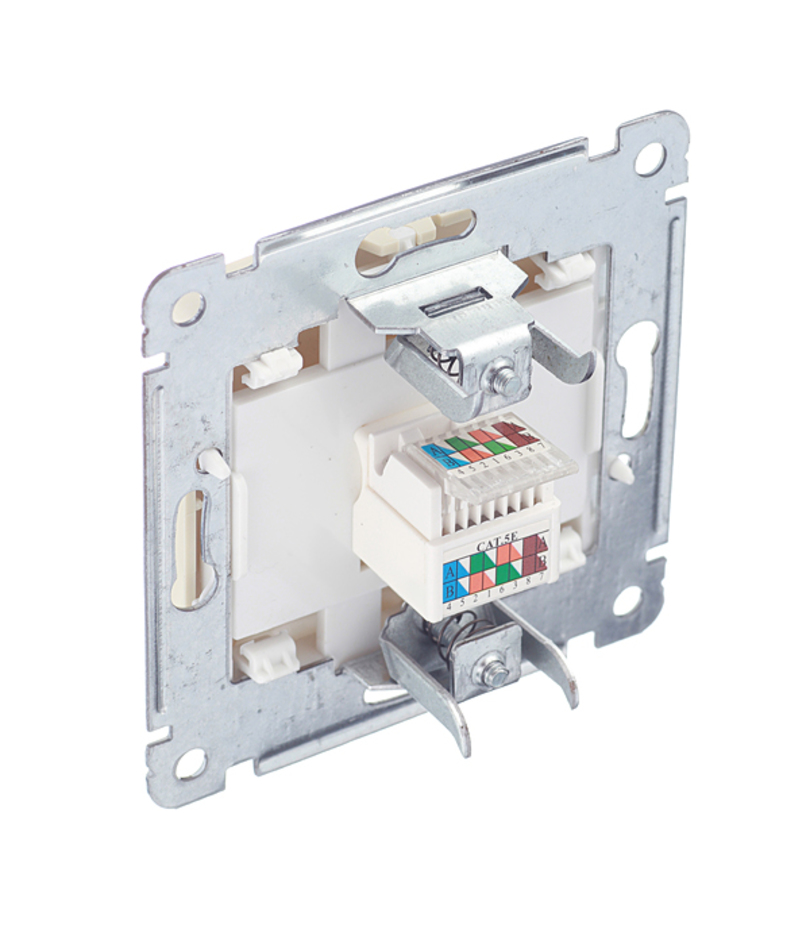

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас – от 15см и более.

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать
Инструкция к Legrand – скачать

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант – “B”. Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

• протокол “B” относится к верхней цветовой маркировке. При подключении будете ориентироваться именно по этим цветам.

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

На другой стороне:

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Главное преимущество таких интернет розеток в том, что с ними вообще не нужно снимать изоляцию с жил и оголять ее до меди. Внутри самой розетки уже установлены специальные ножи.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто “B”.

Расположение цветов считается слева-направо:

Стандарт “A” иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту “B”, а другой по “A”. Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется – патч-корд. А если они поменяны местами (AB или BA), то – кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая “вилка” здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

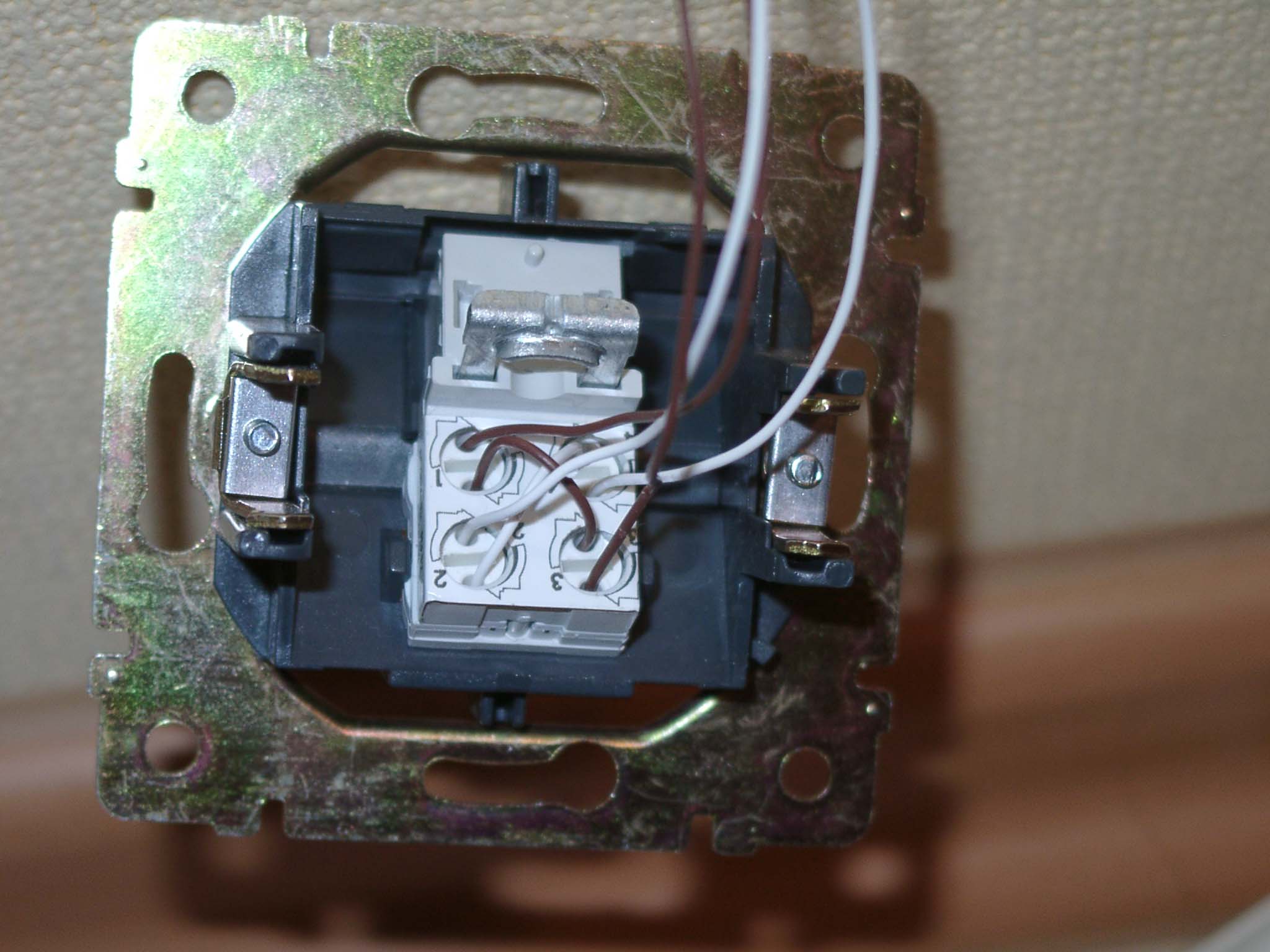

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

• бело- оранжевый контакт = бело- оранжевая жила

• оранжевый = оранжевая жила

а с другой, на контакты 3-6:

• бело- зеленый контакт = бело- синяя жила на кабеле

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2 Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Подключение интернет розетки RJ-45 и обжим коннектора

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.

Компьютерная розетка RJ45 внутренняя

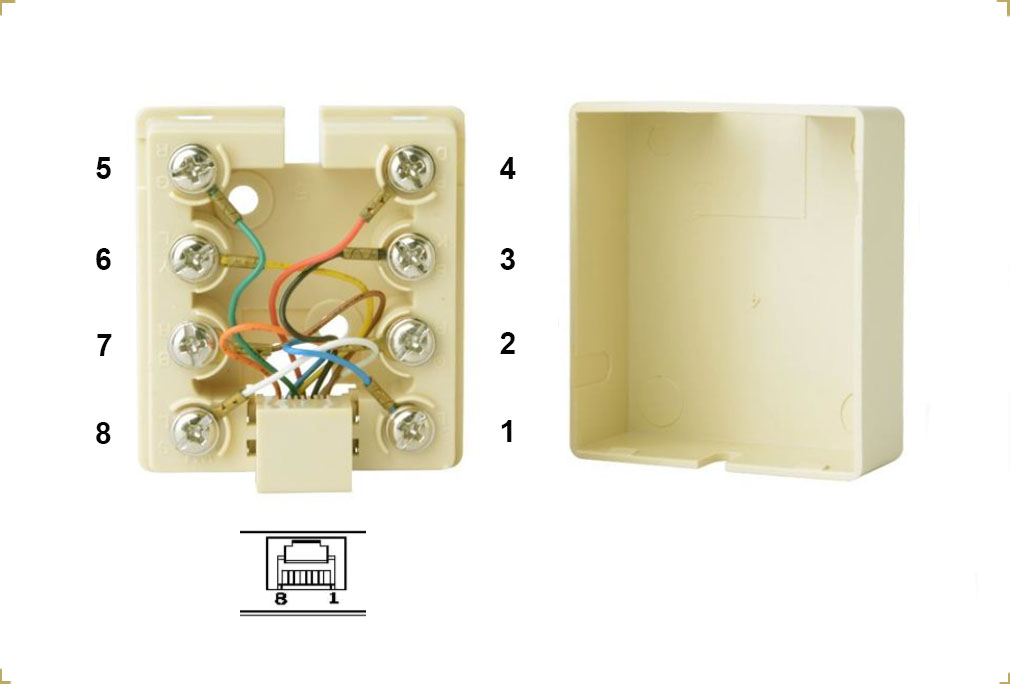

Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

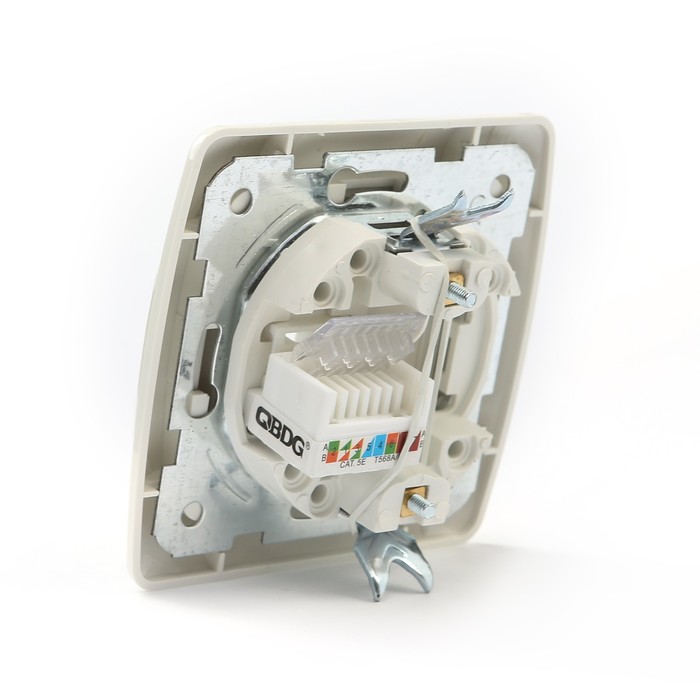

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

• Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
• На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.

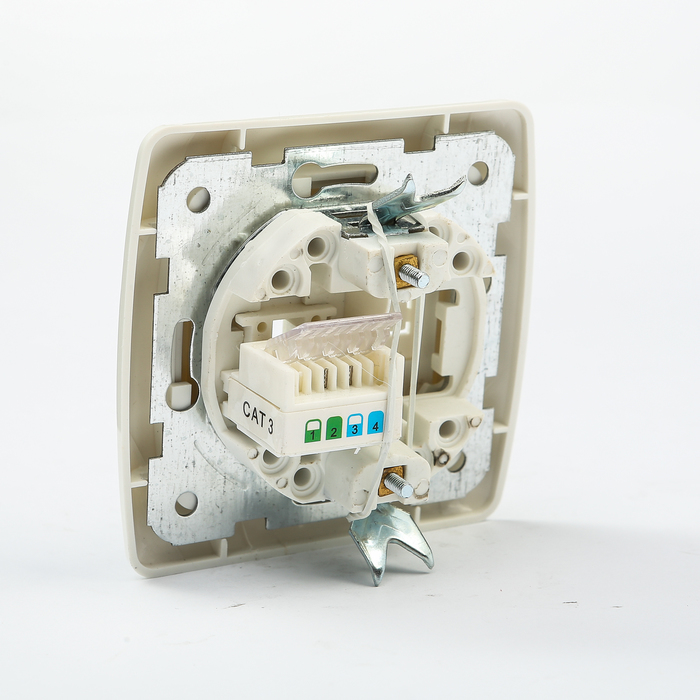

Подключение настенной розетки с 4-мя проводами

Восемь проводников подключают по схеме «В»

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Еще один популярный производитель такого оборудования — Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Автор статьи: Анатолий Беляков

Добрый день. Меня зовут Анатолий. Я уже более 7 лет работаю прорабом в крупной строительной компании. Считая себя профессионалом, хочу научить всех посетителей сайта решать разнообразные вопросы. Все данные для сайта собраны и тщательно переработаны для того чтобы донести в удобном виде всю требуемую информацию. Однако чтобы применить все, описанное на сайте желательно проконсультироваться с профессионалами.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 3.1 проголосовавших: 26

Как подключить интернет розетку — на примере LEZARD

Ну что ребята, помните, писал про розетки за телевизором, там их было три – обычная электрическая, для антенны и последняя это интернет, очень востребованная в наше время. Про первые две я уже писал просто переходите по ссылкам, однако вот про последнюю, «заточенную» под компьютеры как-то все оттягивал. Сегодня я хочу поправить эту несправедливость и выложить полную инструкцию по подключению. У меня розетка фирмы LEZARD, однако посмотреть будет всем полезно, потому как принцип у всех одинаковый. Как обычно будет фото и видео инструкции. Так что добавляйте в закладки …

ОГЛАВЛЕНИЕ СТАТЬИ

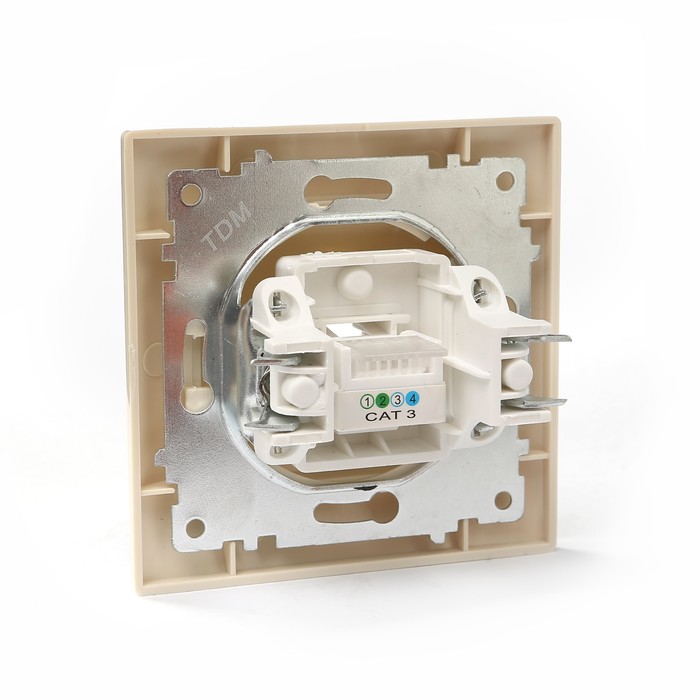

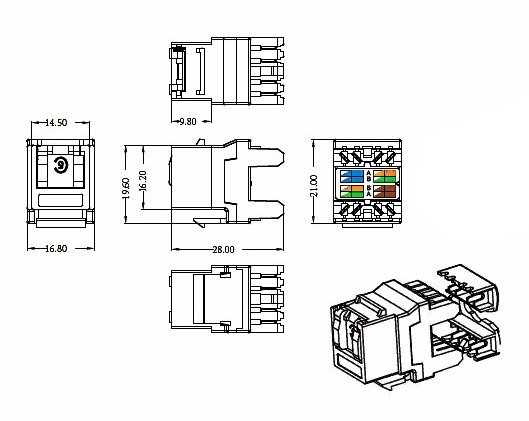

Для начала давайте посмотрим на саму интернет розетку. Это пластиковой тип, который вставляется в обычный подрозетник, но подключается к интернет кабелю, то есть там нет никаких электрических проводов.

Снаружи у этой розетки есть разъем под коннектор RJ45 именно в него мы дальше вставляет провод от сетевой карты компьютера, ноутбука или телевизора (СМАРТ ТВ). Вешается на стену, чтобы скрыть провода (которые заделываются в стену) и сделать более эстетичный вид. Все скрыто все красиво – это основное назначение. Думаю теперь становится понятно, зачем она нужна!

Разбираем интернет розетку LEZARD

Прежде чем нам ее монтировать, нам нужно ее разобрать. Делается это для того, чтобы подключить ее к интернет кабелю, и после приделать к стене. НУ что поехали:

• Раскручиваем корпус. Откручиваем центральный «болтик» и у вас отойдет вся пластиковая декоративная защита. Она пока нам не нужна.

• После этого нам нужно снять центральную часть с основными контактами. Сидит она на защелках, просто нажимаем сверху и все снимется.

• Центральная часть у нас в руках, именно ее мы будем подключать к интернет кабелю. Для этого нам нужно снять верхнюю «малую» крышку.

• В эти контакты нам нужно «посадить» уже зачищенный кабель. Однако встает еще один вопрос – как его сажать? Где должны быть какие-либо цвета? Смотрим схему внизу.

Схема подключения

Как можно заметить, на «бортах» розетки нанесены различные цвета, именно по ним можно определить, как правильно произвести подключение. Однако цветов два ряда: — ряд «А» и ряд «В», по какому же подключать?

• Все просто ребята, первый ряд «А» это так сказать для самостоятельного подключения, тут цвета идут не в общепринятой конфигурации, как бы для своих нужд. Подключать так стоит, если вы делали разводку своими руками. По научному, такая конфигурация называется – Т568A, я вам не советую ей пользоваться, потому как сейчас в России, используют немного другую конфигурацию.
• Т568B, «вариант B» – это общепринятая конфигурация, если вам в квартиру провод тянули монтажники, то они «обожмут» его именно так! Я и сам как «IT-шник» со стажем, использую только этот метод, чтобы в голове было все по «полочкам». Значит, все просто – совмещаем провода, соответственно цветам.

ТО есть на корпусе нанесен, «бело-оранжевый», вставляем в него провод «бело-оранжевый», если синий – вставляем синий, и так далее. Думаю, тут не стоит объяснять. Посмотрите видео версию внизу, там более подробно.

Хочется еще отметить что подключать нужно все 8 проводов! Конечно есть вариант с «четырьмя», но он работает на скоростях до 100Mb/s. А вот все «восемь» выдерживают до 1Gb/s, а это уже серьезно!

Как завести провод

Многие задаются вопросом – а как завести кабель в интернет розетку? Нужно ли его зачищать и т. д.?

Ничего зачищать не нужно! Просто берем нужной длины отрезок и с силой заводим его внутрь, у розетки по бокам есть «резцы», они сделаны как «зубы» с заточкой вниз. Они прорезают оплетку кабеля до металла, и не дают ему обратно выйти.

Таким образом, соединения получаются очень прочные, также сверху есть дополнительная крышка, которая не позволит «выйти» проводам.

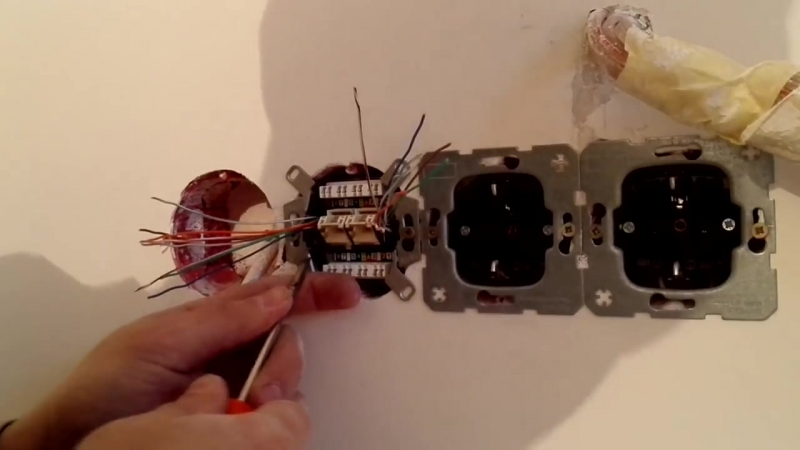

Финальное подключение

Ну что мы совсем разобрались, самое главное с разводкой. Теперь предстоит финальное подключение. Кабель отрезаем (нужной длины, советую оставить 10 — 15 см) — зачищаем и вставляем в наши разъемы и закрываем пластиковую «малую» крышку.

Затем полученный «блок» вставляем в окно металлической рамки.

Теперь монтируем розетку к подрозетнику. Могут понадобиться как боковые стопорные болты, так и стандартные от подрозетника. Вот так вот выглядит без декоративной «заглушки».

Теперь берем и одеваем «заглушку», прикручиваем на «болтик». Это финальный этап, по сути уже можно пользоваться интернетом.

Сейчас смотрим видео версию статьи, в ней я постарался рассказать более подробно.

ВИДЕО

Вот такая вот инструкция, пользуйтесь ребята. У самого так подключено уже несколько выходов, в том числе и за телевизором, работает вот уже несколько лет!

Если понравилась статья расскажите про нее в соц.сетях или на форумах. Буду очень признателен.

Legrand делает ставку на Интернет вещей для будущего роста

Погруженный в историю, Legrand в последнее время смотрит в будущее.

Производитель продуктов питания, света и данных был основан более 100 лет назад в Лиможе, Франция, и имеет штаб-квартиру в Северной и Центральной Америке в Западном Хартфорде. Компания все чаще работает над расширением своего присутствия на растущем рынке Интернета вещей (IoT).

«Когда я только начинал, это даже не было частью нашего лексикона», — сказал Мэнни Линьярес, который присоединился к Legrand около пяти лет назад и в настоящее время работает директором компании по стратегии и IoT.«С каждым годом, что я здесь, это становится все большей, большей и большей частью нашей ДНК».

Интернет вещей относится к постоянно растущей сети подключенных к Интернету устройств, которые люди используют в своей повседневной жизни. Например, в доме, оснащенном устройствами IoT, могут быть шторы, подключенные к датчикам, которые открываются и закрываются в зависимости от того, насколько ярко он освещен, и система освещения, которая становится ярче по мере исчезновения естественного света.

По словам Линьяреса, в 2016 году Legrand запустила свою программу IoT в США под названием Eliot.С тех пор его деятельность в Северной и Центральной Америке налаживает связи с партнерами по IoT, включая Marriott International, Samsung и французского производителя автомобилей Renault.

Legrand производит инфраструктуру, к которой подключаются датчики и устройства IoT, в основном внутри домов и офисных зданий, что позволяет им общаться друг с другом.

Линьярес заявил, что компания намерена выделить значительную часть своих североамериканских кадровых ресурсов для IoT. Около 650 сотрудников в настоящее время работают в штаб-квартире в Западном Хартфорде.

Legrand производит электронные продукты, которые обычный потребитель может не заметить, например электрические устройства для личного и коммерческого использования. Ассортимент ее продукции варьируется от выключателей света до электрических систем, используемых в табло стадионов.

Но с появлением интеллектуальных технологий, по словам Линьяреса, востребована электронная инфраструктура, которая позволяет подключать и подключать множество различных устройств.

Например, в прошлом году Legrand объявила, что ее системы радиочастотного управления светом могут подключаться к Amazon Alexa, что позволяет пользователям выключать или приглушать свет с помощью голосового управления.

«Есть две основные области истинного обещания. Во-первых, это функциональная совместимость, то есть возможность иметь множество устройств… общаться и работать вместе», — сказал Линьярес. «Вторая часть этого истинного обещания — это возможный переход к искусственному интеллекту и машинному обучению».

Партнерство в области Интернета вещей

Один из крупных проектов, над которым сейчас работает Legrand, — помощь в создании умных гостиничных номеров совместно с Marriott и Samsung.

В ноябре три компании объявили о партнерстве с IoT Guestroom Lab, которое направлено на интеграцию таких продуктов, как голосовое управление и интуитивно понятное освещение, в опыт гостей.

По словам компаний, цель новых умных номеров — предоставить гостям более персонализированный опыт. Виртуальный помощник может установить будильник, подать запрос на дополнительную уборку и включить душ при желаемой температуре.

В рамках партнерства Legrand поставляет систему, которая позволяет различным мониторам, датчикам и другим устройствам работать в одной комнате, сказал Линьярес.

В прошлом году Legrand также заключила партнерское соглашение с французским производителем автомобилей Renault, чтобы разработать основу для внедрения концепции «подключенного дома» в автомобили, сказал Линьярес.

Цель состоит в том, чтобы получать информацию и выполнять операции в домашних условиях через экран приборной панели автомобиля, сказал он.

Legrand — не единственная компания из Коннектикута, занимающаяся IoT.

Hubbell Inc., производитель электроники из Шелтона, в прошлом году приобрела iDevices, компанию Avon, которая производит подключенные устройства для дома.

Comcast и Samtech также создали совместное предприятие IoT под названием machineQ, которое сосредоточено на создании платформы IoT для бизнеса.

В дальнейшем, сказал Линьярес, Legrand продолжит сотрудничество и инновации на рынке IoT. Однако они будут следовать только идеям, которые служат истинной цели.

«Чтобы было ясно, возможность включать и выключать выключатель света с помощью приложения — это не то видение истинного обещания IoT», — сказал Линьярес. «Вы не должны добавлять технологии и возможности подключения просто так».

Подробнее

Legrand приобретает производителя осветительных приборов из Висконсина

Руководство по модульным кабелям и разъемам RJ

Что такое модульные разъемы?

Модульные разъемы обычно используются для телефонных систем, сетей передачи данных и низкоскоростных последовательных соединений.Эти разъемы недороги, относительно просты в подключении и легко подключаются и отключаются. Модульный разъем обычно имеет прозрачный пластиковый корпус с выступом, который фиксирует вилку и разъем на месте при подключении. На просторечии, используемом в технологической отрасли, они называются разъемами «RJ». Технически это неверно, но соглашение об именах широко используется. RJ — это аббревиатура от Registered Jack, которая является частью системы кодирования, разработанной в 1970-х годах компанией AT&T для классификации телефонных услуг и оборудования.В системе, называемой Универсальным кодом заказа услуг (USOC), использовались обозначения, начинающиеся с букв RJ, для обозначения возможностей розеток в здании и того, как они должны быть подключены для подключения к телефонной сети общего пользования. Штекерные соединения RJ обычно заканчиваются с помощью специального инструмента для обжатия разъема на проводниках кабеля. Эти соединения часто выполняются в полевых условиях для удобства; однако кабель RJ заводской сборки обычно обеспечивает наилучшие характеристики.

Выберите модульный разъем, о котором вы хотите узнать больше:

Другие доступные разъемы:

---

6-контактный RJ-12

Штекер:

Розетка:

Изображение для расширения разъем имеет 6 контактов, 6 проводников расположены в один ряд. Этот разъем используется для приложений передачи голоса/данных: телефон (двухлинейный), сеть, периферийные устройства дальнего действия.

Магазин 6-контактный разъем RJ-12

---

4-контактный разъем RJ-11

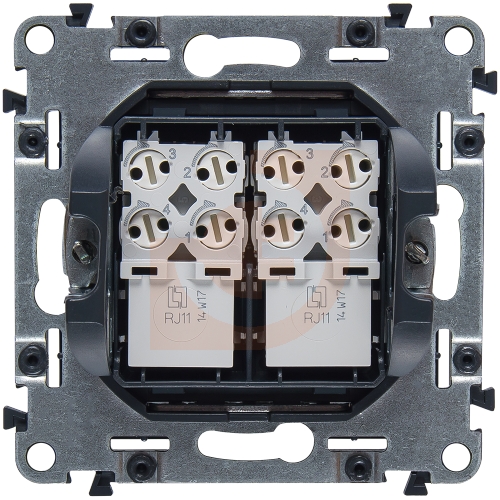

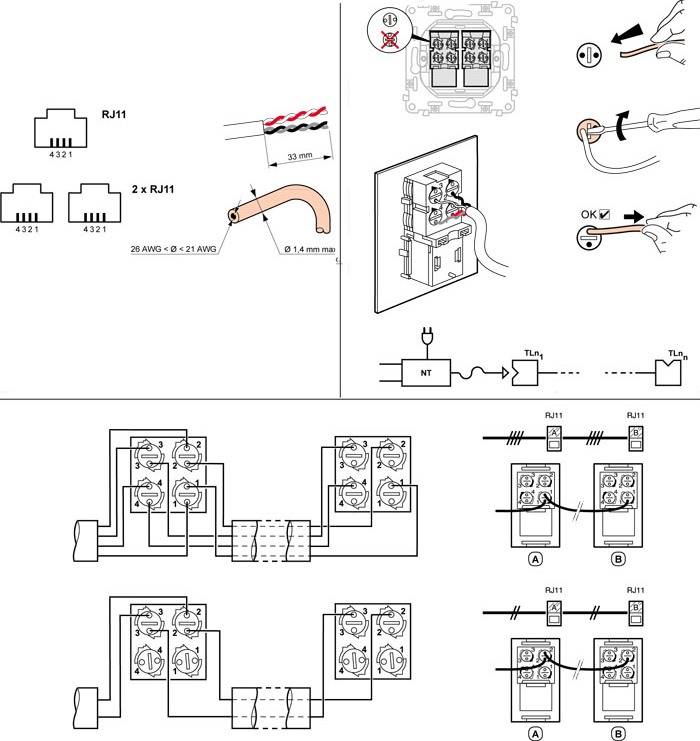

Схема подключения однолинейного телефона была обозначена как «RJ11», и это название прижилось для описания разъема, используемого на телефонном шнуре.Сегодня RJ-11 широко используется в индустрии связи для обозначения 6-контактного 4-проводного модульного разъема или гнезда.

Магазин 4-контактный RJ-11

---

RJ-45

Штекер:

Розетка:

Изображение для расширения

8-контактный, 8-проводной разъем, наиболее часто используемый для модульных сетей передачи данных например Ethernet. Разъемы RJ-45 физически шире, чем разъемы RJ-11/12, используемые для телефона. В сетевых приложениях кабельные сборки RJ-45 используются для подключения коммутационной панели к сетевому коммутатору, а также для подключения сетевой карты компьютера к порту данных.

Магазин RJ-45

---

10-контактный RJ-45

Это 10-контактный 10-жильный модульный разъем. Это относительно необычный разъем. Типичное применение этого разъема — на кабеле T1.

Магазин 10-контактный RJ-45

---

RJ-48

RJ-48 фактически представляет собой такой же модульный разъем, как и разъем RJ-45, в том смысле, что он имеет 8 позиций и 8 проводников. Однако этот термин часто используется для описания экранированной версии разъема RJ-45.Соединения RJ-48 обычно используются для T1 или других приложений с «выделенной линией».

Магазин RJ-48

---

DEC MMP/MMJ

Специальная версия 6-позиционного (RJ-11/12) штекера. MMP расшифровывается как Modified Modular Plug (MMJ для Modified Modular Jack), и его легко узнать по фиксирующему язычку, смещенному от центра корпуса штекера. Соединения MMP/MMJ часто встречались на оборудовании, производимом ныне несуществующей корпорацией Digital Equipment Corporation (DEC), поэтому название этого разъема сохранилось.

---

RJ-22

Уменьшенная версия модульной вилки RJ-11, RJ-22 имеет только 4 контакта. Обычно используется в телефонных трубках. RJ-22 — это «неофициальное» обозначение, не являющееся частью официального USOC, признанного FCC.

---

Все еще не уверены?
Мы здесь, чтобы помочь, просто свяжитесь с нами!

Используйте SAVE20NOW при оформлении заказа, чтобы получить скидку 20%
на весь заказ. Только цена MSRP,
без учета налогов и доставки.

Извините, не сегодняЗакрыть

Светорегулятор Legrand adorne.Включите… Legrand Adorne ADTH600RMHM1 Современный магниевый сенсорный диммер 600 Вт Wi-Fi Ready Master (галогенная лампа накаливания) $176. Всего 3 голоса. 5 из 5 звезд. Инструменты и продукты, используемые в этом видео: Диммерный переключатель Legrand Adorne — https://amzn. Универсальный 1-полюсный/3-полосный диммер Legrand Radiant White Tru-Universal. 65 USD Диммеры в стиле Whisper из коллекции adorne отличаются плавными линиями и позволяют управлять освещением легким плавным движением. В многоблочных установках мы рекомендуем сочетать сенсорные выключатели и диммеры для согласованности управления и эстетики.Выключатели и диммеры с поддержкой Wi-Fi являются частью нашего приложения для управления освещением в вашем доме. В архиве. (1) Легран сияющий. светодиодная головка. Это мой второй новый переключатель. 58. http://www. Найти мой магазин. 78 75 долларов. 00 Новый. 75 долларов. Каждый раз покупайте лучшие товары в магазинах с самым высоким рейтингом по самым низким ценам. Диммер 88 автоматически включит свет до последнего уровня освещенности. Опубликовано 3 года назад. 58 (43 подержанных и новых предложения) Универсальный диммерный переключатель Legrand adorne sofTap Tru-Universal, 700 Вт (лампы накаливания, галогенные, MLV, люминесцентные, ELV, CFL, LED), белая отделка, 4 шт. в упаковке, ADTP703TUW4 21 $263 52 Получите как можно скорее Сб, 2 октября Legrand, Smart Dimmer Switch, Apple Homekit, быстрая настройка на iOS (iPhone или iPad), концентратор не требуется, коллекция HKRL50 482 52 $ 25 adorne Разработана для поддержки КЛЛ и светодиодных ламп Выберите один диммер для управления одним источником света. Всегда легко находите выключатель, даже в темноте, с помощью этого удобного маяка. Подрулевой переключатель Legrand Adorne, 1 модуль. com/legrand-adorne/См. выключатели и диммеры Legrand Adorne, доступные в Lumens. 65. Legrand Adorne предлагает высококачественные, элегантные, стильные выключатели и диммеры, а также инновационные розетки для дома и коммерческих помещений. Клиенты также купили. adorne Paddle Однополюсный/3-полосный светодиодный квадратный диммер, белый. Главная страница / Продукция / Электрика и освещение / Выключатели и диммеры / Диммеры / Legrand adorne Однополюсный/3-полосный диммер Sensa графитово-серого цвета.Позвоните нам: (718) 593-4386 Свяжитесь с нами. to/3nKAwJuLegrand Locator Light — https://a Пошаговое руководство по установке красивого диммера Tru-Universal. Его можно настроить для работы в ручном режиме. $ 61 . вай фай готов. От дизайнерских настенных панелей, выключателей света, датчиков движения и диммеров до умных розеток, светильников под шкафами и беспроводного управления освещением и музыкой — Adorne привносит стиль и индивидуальность в современную жизнь 21 века. Универсальный диммер softTap Tru-Universal мощностью 700 Вт Legrand adorne (лампы накаливания, галогенные, MLV, люминесцентные, ELV, CFL, LED) (LGADTP703TU) 73 доллара США.Выбор продукции LEGRAND. Настенный выключатель света с диммером softTap разработан с инновационной функцией микродвижений, позволяющей включать и выключать или приглушать свет легким касанием пальца. 64 Получите его уже в среду, 12 января БЕСПЛАТНАЯ доставка Amazon Осталось всего 2 на складе — заказывайте скорее. Соедините лепестковый диммер с классическим лепестковым переключателем или регулятором скорости вращения вентилятора, чтобы добиться единообразного внешнего вида. Сделано исключительно для использования с безвинтовыми настенными пластинами из коллекции adorne®, которые продаются отдельно.Выберите свое приложение, чтобы продолжить PSHDU Universal Dimmer или. Просто коснитесь круга пальцем, чтобы включить или выключить свет, или используйте стрелки справа, чтобы приглушить его. розетка с защитой от взлома. Этот товар имеет право на бесплатную доставку! Диммер sofTap Legrand adorne, 700 Вт True Universal (лампы накаливания, галогенные, люминесцентные, компактные люминесцентные, светодиодные, MLV, ELV) Белый ADTP703TUW4 Диммер softTap разработан с инновационной функцией микродвижений, позволяющей включать и выключать свет или уменьшать его яркость с помощью мягкое «постукивание» пальцем. Сравните цены на универсальный диммер legrand adorne softap tru. 00 $82. Диммер Legrand Adorne Toggle Dimmer — Совместимость со светодиодами — Белый — 450 Вт — 120 В имеет рейтинг 4. Особенности включают отделку Felt Green, нанесенную экспертами. Магний. (11) 3 финиша. Этот товар имеет право на бесплатную доставку! Эта настенная тарелка из коллекции Adorne от Legrand украсит ваш дом идеальным сочетанием формы и функциональности. Средняя оценка: (4. Отсюда вы можете легко настроить индивидуальную настройку освещения — наслаждайтесь! SofTap Wi-Fi… Универсальный диммер adorne Touch Tru с полупрозрачной лицевой панелью работает так же, как iPhone.Особенности включают белую отделку, нанесенную экспертами. По категориям Галерея вдохновения Whisper softTap Paddle Touch Whisper sofTap Paddle Touch Whisper sofTap Paddle // Legrand Adorne Категории продуктов // Legrand Adorne Paddle Dimmer, 1100 Вт, лампы накаливания / галогенные магниевые ADPD1103HM2 Legrand Adorne Paddle Dimmer, 1100 Вт, лампы накаливания / галогенные белые ADPD1103HW4 Legrand Adorne Paddle Диммер, диапазон 25–450 Вт, КЛЛ/светодиод, магний ADPD453LM2 Легранд Адорн Пластинчатый диммер, диапазон 25–450 Вт, КЛЛ/светодиод, белый ADPD453LW2 Легранд Адорн, лепестки… Легранд Адорн ASTh2532W2 СЕНСОРНЫЙ переключатель, белый 30 Adorne ASWV1532M2 Волновой переключатель, 15 А в магниевом цвете 71 Adorne ASPD1531W4 Подрулевой переключатель половинного размера, 15 А с белой отделкой 48 Legrand Adorne ADPD703HM4 Подъемный настенный диммер мощностью 700 Вт, трехходовой 9 Adorne (4 шт. в упаковке) ASPD1531W4 Подрулевой переключатель половинного размера (белый) 12 38 долл. США 32 (9 долл. США) .78 (25) Когда вы покупаете однополюсный и трехполосный диммер Legrand Adorne® онлайн на сайте Wayfair, мы максимально упрощаем вам возможность узнать, когда ваш продукт будет доставлен. распродажа. Диммер softTap разработан с инновационной функцией микродвижения, позволяющей включать свет … Как установить bticino international legrand the radiant ssl 7a led диммер iec chesapeake многопозиционные удаленные диммеры выключатели света и электропроводка plc ir передатчик сценарий освещения переключатель manualzz 15-амперный однополюсный 3-ходовой белый кулисный переключатель, инструкция по установке, мои потребности, 4 провода, работа, которую я не получил.78. Купите товары для дома и сада в Интернете и прочитайте профессиональные обзоры на стандартные диммеры Legrand adorne 15 Amperes Electrical Supplies. Начиная с 50 долларов. Ограничение 3 на клиента. Артикул Диммер от Legrand. Рейтинг 4 из 5 звезд. Доступные варианты. Наши специалисты по дизайну сертифицированы ALA (Американская ассоциация освещения) и имеют в среднем более 10 лет опыта работы в области дизайна интерьеров. Legrand Adorne With Netatmo Tru-Universal Dimmer WNAL50 .В инструкциях по установке указано, что он будет работать без … Большой выбор диммеров Legrand по низким ценам каждый день. Функциональность светодиодов Диммер имеет один светодиодный индикатор на кнопке ВКЛ/ВЫКЛ в дополнение к 7 светодиодам уровня освещенности. Покупайте товары для украшения и сияния онлайн. Купите диммер Legrand Adorne Whisper в Walmart. Сравните цены на диммеры Wi-Fi Legrand Adorne. Универсальный диммер Whisper Tru-Universal от Legrand Adorne представляет собой современное решение для регулировки освещения. У нас есть инструменты для сада, инструменты для людей, которые действуют как инструменты, и освежители воздуха.Установленный переключатель и крышка будут выступать из стены на 1/4 дюйма. Выбирайте белые, магниевые или графитовые выключатели, диммеры и розетки и сочетайте их с широким спектром … Adorne Binding интегрирует устройства Adorne с поддержкой Wi-Fi. 5. Этот элемент доступен в емкостях от 1 до 6 групп. Бесплатная доставка на большинство товаров. Хотите больше выгодных предложений? Подпишитесь на нашу рассылку Daily Digest! Продажа инструментов и сада. 83 — 58 долларов. Различные диммеры, выключатели и розетки, которые есть в Legrand… Украшенный лепестковый диммерный переключатель — это прекрасное изобретательское решение для полного управления освещением — включайте и выключайте свет простым покачивающим движением или двигайте, чтобы приглушить свет.BC# 1932228. 00 доставка + 6 долларов США. Привет Выберите свой адрес Все Legrand the radiant ssl 7a светодиодный диммер IEC chesapeake как установить Bticino International Multi Location White с подсветкой декоратор компаньон в отделе диммеров света в lowes com adorne инструкция по установке zz 15 ампер однополюсный 3-ходовой кулисный переключатель руководство схема подключения их мама22823 tru универсальный выключатели и устройства поворотные Универсальный диммер Legrand Adorne SofTap Tru-Universal оснащен функцией микродвижения, позволяющей включать и выключать или приглушать свет легким касанием пальца. Бесплатная доставка*. Особенности включают отделку Satin Nickel, нанесенную экспертами. Независимо от того, предпочитаете ли вы … Украшенный лепестковый диммерный переключатель — это прекрасное изобретательское решение для полного управления освещением — включайте и выключайте свет простым покачивающим движением или плавно двигайте, чтобы уменьшить яркость Используйте самостоятельно для управления светом из одного места (однополюсный операции) или в сочетании со вторым выключателем или диммером для управления одним источником света из двух мест (трехпозиционный однополюсный/3-позиционный кулисный переключатель освещения Paddle 15 Amp, белый.83 доллара США. (6) … Описание продукта. Схема подключения 3-ходового диммера Legrand мои потребности 4 провода для работы я не получил их сделай сам com форумы сообщества замена лутрона на общий на черном новый m adorne инструкция по установке zz pass seymour 600 Вт лампа накаливания выключена поворотный странный белый руководство как установить провод своими руками семья Настенное освещение разнорабочего rh703ptuw в диммере Legrand Adorne Toggle Toggle — галоген и лампа накаливания совместимы — белый — 700 ватт оценивается в 4. 99 New. 4. Затем подключите Legrand Hub к домашней сети и загрузите приложение Legrand Lighting Control.Легранд Адорн, магниевый ASPD1532M4 Легранд Адорн, 1-модульный/1/2-клавишный, магний ASPD1531M4 Легранд Адорн, 20А магний ASPD2032M4 Легранд Адорн, 20А белый ASPD2032W4 Легранд Адорн, 20А, 4-канальный4магний AS42 Весло Legrand Adorne… Legrand ADPD453L2. 2 дня Название продукта Настенный лепестковый диммер Legrand Adorne (набор из 4 шт.) Средняя оценка: 1 из 5 звезд на основе 1 отзыва 1 оценка Текущая цена $83. ком. Однополюсный/3-полосный диммер Sensa цвета графитового цвета Legrand adorne: он у нас есть.Артикул № 330879928. 36 долларов. Предпочитаете ли вы четкие линии современного дизайна, или уютный комфорт в загородном стиле, или даже Legrand adorne Plastic 4-Gang Light Switch / Накладка на розетку. Legrand Adorne ADTH600RMHW1 Современный белый сенсорный диммер 600 Вт Wi-Fi Ready Master (галогенная лампа накаливания) $154. Эта настенная тарелка из коллекции Adorne от Legrand украсит ваш дом идеальным сочетанием формы и функциональности. Legrand Adorne Paddle Dimmer 450w 3-way Magnesium — ADPD453LM2. Размер 1 упаковка. Настенная пластина не требуется.Переключатель лепесткового диммера Legrand Adorne 450 Вт CFL / светодиодный диммер. 42 доллара. 00 + 6 долларов. Посмотрите, как папа заменил старый диммер на светодиодный диммер Legrand Adorne Tru-Universal. Сенсорный диммер Legrand Adorne, беспроводной пульт дистанционного управления, весь дом от Legrand. м. Все декоративные выключатели, диммеры, розетки и аксессуары подходят к вашей существующей электросети. 95 Новый. Включите… дистанционный переключатель softTap Magnesium Wi-Fi Ready. Модель № ADPD453LW2. Пытаюсь установить подрулевой переключатель + диммер от Legrand Adorne. Коллекция adorne также включает в себя передовые технологии, такие как переключатели с волновым управлением, диммеры на основе приложений, розетки Pop-Out ™, встроенные ночные светильники и зарядные устройства USB, а также эффективное освещение под шкафом.25 долларов. 45 Новый. Turn… Эта настенная тарелка из коллекции Adorne от Legrand украсит ваш дом идеальным сочетанием формы и функциональности. Предпочитаете ли вы чистые линии современного дизайна, уютный комфорт в загородном стиле или даже Legrand Adorne. Бесплатная доставка за 49 долларов. 79 — 84 доллара. Особенности включают отделку Gloss White, нанесенную экспертами. Предпочитаете ли вы чистые линии современного дизайна, уютный комфорт в загородном стиле или даже классическую элегантность более традиционного стиля, украшение создано для вас.Переключатель softTap Legrand adorne 15A (LGASTP1532) 53 доллара США. 51 — 62 доллара. 8 из 5 на 4. 3. Предпочитаете ли вы четкие линии современного дизайна, уютный комфорт в загородном стиле или даже классическую элегантность более традиционного стиля, украшение создано для вас. Выключатели Legrand Adorne. Если у вас есть какие-либо вопросы о вашей покупке или любом другом продукте для продажи, наш покупатель … adorne® 700W softTap™ Tru-Universal Dimmer ADTP703TUW4 Коллекция adorne Включайте/выключайте или приглушайте свет легким касанием пальца, благодаря изобретательная технология микродвижений. Выбирайте белые, магниевые или графитовые выключатели, диммеры и розетки и сочетайте их с широким ассортиментом… белых 1-полюсных/3-полосных светодиодных диммеров и КЛЛ Legrand® adorne®. Выключатель Legrand Adorne + встроенный диммер? ВОПРОС Вы просто должны убедиться, что диммеры могут приглушать свет, поэтому необходима любая информация о фактических источниках света и диммерах, которые у вас есть. 128 долларов. 78. Освещение; Кураторские коллекции; Трек и железнодорожные системы; Встраиваемое освещение; Диммер, переключатели и настенные панели; Фанаты; Номера; Распродажа и акции; Оформление выставочного зала; Распродажа Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Legrand Adorne sofTap Dimmer 700w 3-way Magnesium — ADTP703TUM4 по лучшим онлайн ценам на … Большой выбор Legrand Dimmer по низким ценам каждый день.78 $ 75. 67. Когда вы покупаете диммер Legrand Adorne® онлайн в Wayfair, мы максимально упрощаем вам возможность узнать, когда ваш продукт будет доставлен. Коллекция Adorne от Legrand отличается характерным дизайном выключателей, диммеров и электрических розеток для жилых помещений; настенные плиты; подкабинетное освещение; и беспроводные системы для дома. Однополюсный/3-полосный диммер белого света Legrand adorne имеет рейтинг 4. Корзина Когда вы покупаете однополюсный и 3-полосный диммер Legrand Adorne® 700 Вт онлайн на сайте Wayfair, мы максимально упростили для вас процесс поиска. когда ваш продукт будет доставлен.Большой выбор Legrand Dimmer по низким ценам каждый день. Ознакомьтесь с отзывами клиентов и распространенными вопросами и ответами по детали Legrand №: ADTPRRM1 / ADTPRRW1 на этой странице. 83. Белый ползунковый диммер. Доступен в 3 вариантах отделки. Меню. Все лампы на диммерах. Кол-во: Добавить в корзину. adorne sofTap Tru-Универсальный однополюсный/3-полосный светодиодный квадратный диммер с подсветкой, белый. (открывается в новом окне) (выключатели, диммеры, розетки) от Legrand. Если у вас есть какие-либо вопросы о том, как установить диммеры adorne или как работает система adorne, свяжитесь с нами по телефону 877. 99. Встроенные серебряные контакты обеспечивают длительную работу. Чтобы выбрать подходящий диммер, обязательно выберите его в зависимости от типа лампы. FOUR- Legrand ASWr1532w4 Adorne 15a 3 Way Switch — White. to/3nKAwJuLegrand Locator Light — https://a Когда вы покупаете диммер Legrand Adorne® онлайн на сайте Wayfair, мы максимально упрощаем вам возможность узнать, когда ваш продукт будет доставлен. 66 Legrand Adorne ADTP4FBL3PM4 softTap Modern Magnesium 0-10V Диммер softTap Универсальный диммер Legrand adorne Whisper Tru-Universal, 700 Вт (LGADWR703TU) 73 долл. США.ly/H04SPy50Новая серия настенных выключателей и диммеров Adorne от Legrand предлагает большой выбор диммеров Legrand по низким ценам. Модель № ADTP703UW4. Legrand предоставляет вам полный контроль с помощью самых передовых и современных диммеров освещения, выключателей, настенных панелей и датчиков движения, чтобы создать такое же интеллектуальное освещение, как и вы. Украшенный лепестковый диммерный переключатель — это прекрасное изобретательское решение для полного управления освещением: включайте и выключайте свет простым покачивающим движением или двигайте, чтобы приглушить свет. Откройте для себя однополюсные и трехпозиционные диммерные выключатели adorne®, а также интеллектуальные элементы управления диммированием. Legrand попыталась предоставить общедоступный API на основе Samsung ARTIK Cloud, и первоначальная версия этой привязки была основана на этом API. *Мощность ваших лампочек не должна превышать мощность диммера. 3 варианта отделки Нажмите здесь, чтобы перейти на страницу Legrand adorne под шкафом, белый, 2-канальный блок управления с лепестковым диммером и 15-амперным GFCI.adorne® 450 Вт CFL/LED Paddle™ диммер. Светодиодный диммер Legrand adorne на 15 ампер. Сделайте это уже сегодня и попрощайтесь со старыми, скучными выключателями света и поприветствуйте нечто гораздо более красивое из… Нажмите здесь, чтобы загрузить наше бесплатное Руководство по покупке кухонного освещения: http://hubs. Покупайте многопозиционный квадратный светодиодный диммер Legrand adorne Touch, магний в отделе диммеров в магазине Lowe’s. (Locator Light уже включен в продукты softTap, Touch и Wave. Переверните, коснитесь или воспользуйтесь технологией датчика движения для точного управления яркостью.Доступность. 0 из 5 звезд Legrand Adorne Paddle Dimmer Лампы накаливания/галогенные белые Отзыв в США от 11 мая 2014 г. . БЕСПЛАТНАЯ ДОСТАВКА для большинства заказов* Совершайте покупки прямо сейчас, чтобы получить лучший выбор современных светильников и мебели, имеющихся на складе и готовых к отправке. 5 Вт) в корпусе Liteline с использованием лепестковых диммеров Legrand Adorne мощностью 450 Вт. Купите универсальный диммер Legrand ADTH700RMTUW1 White adorne на 15 ампер и сэкономьте.0. Вам понравится диммер Adorne Whisper мощностью 700 Вт на Wayfair — выгодные предложения на все осветительные приборы с бесплатной доставкой большинства товаров, даже крупных. Выберите белые, серые или графитовые переключатели, диммеры. ЧЕТЫРЕ — Legrand ASWr1532w4 Adorne 15a 3-позиционный переключатель — белый. Модель: AWP4G4. В старой установке было 2 провода… читать дальше. Магниевый диммер Legrand Adorne Sensadimmer ADSM703HM2. люмен. 1. … Нажмите здесь, чтобы перейти на страницу с подробным описанием Legrand adorne под шкафом, белый 2-канальный блок управления с лепестковым диммером и 15-амперным GFCI.Это под шкафом — ответил проверенный электрик. Белый цвет. Тем не менее, Samsung закрыла ARTIK Cloud вскоре после выпуска, и магазин Legrand украсил 15-амперный однополюсный / 3-ходовой выключатель с подсветкой SensaSwitch белого цвета в отделе выключателей освещения в Lowe’s. Коллекция Adorne от Legrand — это больше, чем просто декоративные чехлы, она не только добавит акцент вашему дому, но и выведет на совершенно новый уровень удобства и функциональности. Все комбинации для этого продукта перечислены ниже.Комплект многопозиционного диммера Legrand Radiant, белый HCL453PMKITWCCV4. Начиная с 20 долларов. Поддерживая как одно-, так и трехпозиционные функции, этот диммер от Legrand Adorne может. ваш товар будет доставлен. Закрывать. Изучите все способы, которыми Legrand заново изобрел базовый выключатель света, включая Touch, Wave, Whisper, softTap, SensaSwitch и другие. Radiant 2-компонентный однополюсный/3-полосный диммер с подсветкой Decorator, белый (2 шт.) Модель # RH703PW2PKCC4.com Legrand Adorne ADTH703TUW4 Touch Contemporary White 700W Touch Tru-Universal Dimmer $99. Я заменил старый переключатель на более современный переключатель марки «Adorne». Предпочитаете ли вы чистые линии современного дизайна или уют, Как установить диммер. Модель № ADSM703HG2. Удаленный диммер Legrand Adorne Whisper Wi-Fi Ready представляет собой программируемую комбинацию выключателя и диммера, которая в сочетании с концентратором adorne и главным диммером Whisper Wi-Fi позволяет создавать уникальные световые решения в вашем доме.Прочитано 22 отзыва Ссылка на ту же страницу. 79. Коллекция adorne от Legrand предлагает решения на любой вкус и отделку на любой вкус. Магниевый кулисный переключатель света. Найдите продукты Legrand рядом с вами или найдите торгового представителя Legrand. Legrand adorne Однополюсный/3-полосный диммер Sensa графитово-серого цвета. 14. Продано. 30 долларов. 9081 Fairlawn — (330) 576. Добавить в список желаний. 114 долларов. Купите универсальный диммер Legrand ADTP700RMTUM1 Magnesium adorne 15 Ampere и сэкономьте. 93 доллара. ВЫУЧИТЬ БОЛЬШЕ.(1) Легран Адорн. Включите… Универсальный диммер Legrand Adorne; Универсальный белый настенный диммер Legrand Adorne, трехходовой. 48. 88 $ 83 . Однополюсный или трехполосный универсальный диммер Legrand softTap мощностью 700 Вт — подходит для любого освещения. FOUR- Legrand ASWr1532w4 Adorne 15a 3-позиционный переключатель — белый. В наличии. Перейти к основному содержанию Домашние электрические выключатели и диммеры Legrand Dimmer, Legrand Home & Garden, 3-полосные… Коллекция adorne предлагает решения на любой вкус и отделку, подходящую для любого человека.Этот продукт поставляется в десятках вариантов отделки, включая различные роскошные металлы, или вы можете заказать свою собственную отделку. В дизайне нет видимых винтов, а элементы Legrand превращают обычное в экстраординарное с Adorne, невероятной коллекцией самых горячих аксессуаров для дома, о которых вы даже не подозревали, что хотите. 41. Особенности: Совместим с декоративными весловыми, шепотными и нажимными переключателями и диммерами. 39 долларов. Покупайте в местных магазинах или найдите торгового представителя. Коллекция Adorne. 21 сентября 2016 г. – Магазин Wayfair для дома из миллиона вещей любого стиля и бюджета.0 2 Отзывы. Ознакомьтесь с отзывами клиентов и распространенными вопросами и ответами по детали Legrand №: ADSM703HM2 / ADSM703HW2 на этой странице. Если у вас есть какие-либо вопросы о покупке или любые другие… Коллекция adorne предлагает решения на любой вкус и отделку, подходящую для любой личности. Магазин YLighting для Legrand adorne® Выключатели, диммеры и розетки и лучшее из современного освещения, а также 100% гарантия соответствия цене и бесплатная доставка в YLighting. выключатели Legrand Adorne. Почитайте отзывы, средний рейтинг равен 4.6 из 5 на 8. Конструкция не имеет видимых винтов и имеет четкую, чистую порошково-белую поверхность. *Обратите внимание* Эти диммеры поддерживают не менее 25 Вт. Я использовал существующее заземление в качестве нейтрали (как мой выключатель на главной панели, поэтому заземление подключено к той же шине), и диммер работает. а также ползунок для затемнения света. Покупайте все новейшие выключатели, диммеры, розетки и подходящие настенные панели, чтобы мгновенно придать любой комнате свежий, высококлассный вид.РАСПЕЧАТАЙТЕ ЭТУ ВКЛАДКУ. Переключатель волны Legrand Adorne 15a, белый 363055 ASWV1532W2. Legrand Adwrrr1 White Adorne Универсальный диммер на 15 ампер. Легран 8:00. Бесплатная доставка. Диммер Legrand LeGrand adorne 700 Вт с технологией softTap. 35. Однополюсный/3-позиционный выключатель света с подсветкой adorne softTap, 15 А, белый. Предложение заканчивается 31.01.22. Однополюсный/3-полосный диммер softTap со скромным профилем и простым управлением одним пальцем обеспечивает идеальное сочетание стиля и функциональности. Legrand adorne sofTap Tru-Universal 700-Ватт, однополюсный, 3-полосный, галогенный, MLV, люминесцентный, сверхвысоковольтный, КЛЛ, светодиодный, диммер накаливания, белый (25) 1-Pack) (2) 289 $ Получите все, что вам нужно (1) Legrand adorne 4 Gang Decorator/Rocker Wall Plate, Gloss White (1-Pack) (10) 1870 $ Сравнить похожие … У нас есть Core MR 16 LED (6. Выберите опцию. Коллекция Legrand Adorne — это больше, чем просто декоративные чехлы, она не только добавит акцент вашему дому, но и выведет на совершенно новый уровень удобства и функциональности. Неокончательная цена: 42 доллара. Доступно только в магазине (HOLLISTER) Click my 3-позиционный диммер Legrand adorne требует нейтрального провода, мой существующий диммер не имеет нейтрали. Легран. Этот товар имеет право на бесплатную доставку! Бесплатная 2-дневная доставка. От: 137 долларов. Идеально подходит для любого места, где вам нужна комбинированная мощность вкл/выкл и возможность управления освещением с регулируемой яркостью.3-проводной диммер Legrand LED 3-проводной диммер Legrand LED обеспечивает бесшумную работу и устраняет раздражающее мерцание. 44 доллара. Особенности включают отделку черными чернилами, нанесенную экспертами. SofTap Magnesium Wi-Fi Ready 600W Master Dimmer с лампами накаливания и галогенными лампами. BC# 1696138. 7 из 5 звезд. Разработанный для работы с лампами накаливания и галогенными лампами и доступный в вариантах на 700 Вт и 1100 Вт, этот диммер может управлять одним светильником в одном месте или в двух местах с дополнительным диммером/переключателем Adorne. Ознакомьтесь с отзывами клиентов и распространенными вопросами и ответами по детали Legrand №: ADWR703HM4 / ADWR703HW4 на этой странице. Добавьте нотку блеска в свой дом с помощью этого современного набора диммеров и регуляторов яркости света из коллекции Adorne от Legrand. Диммер может уйти. Интеллектуальный сменный коммутатор Legrand Radiant с Netatmo, совместимый с Alexa, Google Assistant и Apple HomeKit, белый, WNP10 (LGWNP10) 54 доллара США. Узнайте, как установить переключатель adorne, из этого пошагового видеоинструкции. От дизайнерских настенных панелей, выключателей света, датчиков движения и диммеров до интеллектуальных розеток, светильников под шкафами и беспроводного управления освещением и музыкой, Adorne предлагает стиль и делает покупки в Интернете универсальным диммером legrand adorne softap tru с Shopzilla.Универсальный диммер Tru-Universal, это устройство работает с … Украшенный Whisper ADWR700RMTUM1 встроенный в стену True Universal Dimmer Switch Master представляет собой инновационный гибрид традиционного тумблера и подрулевого переключателя, который привлекает дизайнеров своими классическими линиями и плавными, мягкими шепотом. движение, которое затемняет и делает ярче все типы диммируемых источников света до желаемого уровня. * Этот диммер доступен везде, где вы хотите улучшить внешний вид стандартного настенного выключателя, диммера или розетки. Больше возможностей для покупки $ 109.Войти Выключатели и диммеры составляют сердце коллекции adorne. Доставка: однополюсный и трехполосный диммер Adorne®. О Legrand Adorne Legrand превращает обычное в экстраординарное с Adorne, невероятной коллекцией самых горячих аксессуаров для дома, о которых вы даже не подозревали, что захотите. 3 5 из 5 звезд. Независимо от того, предпочитаете ли вы простое прикосновение (как на вашем смартфоне), удовлетворительный щелчок или даже попытку установить однополюсный диммер, инструкции утверждают, что к этому диммеру нужно подключить белый нейтральный провод.Купите Legrand ADTP700RMTUM1 Magnesium Direct. Получите отзывы пользователей обо всех продуктах для дома. Номер модели: ADPD453LW2 Menards ® Артикул: 3639508. Переключитесь сегодня и попрощайтесь со старыми, скучными диммирующими выключателями света и поприветствуйте нечто гораздо более красивое из … Покупайте диммеры Legrand Adorne и лучшее в современном освещении в YLighting. Locke Supply Co. Прощай, скучный, здравствуй, ослепительный! Legrand сочетает диммеры, выключатели, розетки и настенные панели с однополюсным/3-полосным квадратным диммером Legrand adorne Paddle, белого цвета Артикул № 197343 Модель № ADPD703HW4 Пластинчатый диммер adorne — это прекрасное изобретательское решение для полного управления освещением — включите свет Включайте и выключайте простым покачивающим движением или двигайте, чтобы приглушить светодиодный диммер Legrand adorne на 15 ампер.Для использования с настенными панелями выключателей Legrand Adorne только из-за уникального размера и формы отверстий их диммеров, выключателей и розеток. СКИДКА 40 долларов США на первый заказ на сумму 150+1 долларов США с кредитной картой Wayfair. 03. 45 долларов. Легран. Связанные категории. Универсальный диммер Touch Tru-Universal 700 Вт (галогенная лампа накаливания MLV, люминесцентная лампа ELV CFL. LeGrand adorne Paddle Dimmer 700 Вт. 3 вида отделки Быстрый просмотр Сравнить Выберите варианты. Выберите белые, магниевые или графитовые выключатели, диммеры и розетки и сочетайте их с широкий спектр… Диммеры Legrand Adorne, выключатели Legrand Adorne, диммеры Legrand Black, выключатели Legrand Black, диммеры Legrand Black Adorne, выключатели Legrand Black Adorne, Legrand LeGrand adorne 700W Paddle Dimmer.Получите лучшие предложения на Legrand Adorne на eBay. В отличие от стандартного тумблера, этот блок оснащен гладким переключателем включения/выключения и ползунковым диммером, оба из которых используют плавные движения во время регулировки. Предустановленный лепестковый диммер Legrand Radiant White Watt. Дело в том, что компании говорят «настроено для драйверов Lutron», как правило, просто маркетинговые контракты несут друг другу чушь. cs@legrand. aspx adorne Sensa 700-ваттный однополюсный/3-полосный светильник накаливания/галогенный диммер с автоматическим включением/выключением, магний Коллекция adorne от Legrand предлагает решения Коллекция adorne от Legrand предлагает решения на любой вкус и отделку, подходящую для любой личности. Бесплатная доставка при заказе от 49 долларов. Войти Регистрация Корзина: 0. Различные диммеры, выключатели и розетки, представленные в коллекции Legrand Adorne, были созданы с учетом постоянно меняющихся потребностей современной жизни. $ 32 … Купите универсальный диммер Legrand adorne softap tru-universal, однополюсный/3-полосный, магниевый онлайн на Houzz сегодня или купите другие выключатели и розетки на распродаже. 68(5 новых предложений) Pass & Seymour T600WV Legrand — Тумблерный диммер, 600 Вт, однополюсный, белый Добавьте нотку блеска в свой дом с помощью этого современного набора диммеров и регуляторов яркости из коллекции Adorne от Legrand.EST или электронная почта:legrand. 09. 64$398. по ценам и наличию. Этот товар в настоящее время недоступен для покупки Legrand ADTH700RMTUW1 White Direct. adorne Sensa 700-ваттный однополюсный/3-полосный светильник накаливания/галогенный диммер с автоматическим включением/выключением, магний Коллекция adorne от Legrand предлагает решения Коллекция adorne от Legrand предлагает решения на любой вкус и отделку, подходящую для любой личности. Сенсорный диммер Adorne мощностью 700 Вт. Поднимите свой проект на новый уровень, объединив диммер softTap с переключателем softTap… ADTP703TUM4 — LEGRAND ADORNE SOFTAP DIMMER ONE POLE/3 WAY 700W — MAGNESIUM.В новейшей главе инновационного функционального дизайна Legrand превратила обычные домашние устройства в искусные решения для дома. является дистрибьютором сантехники, электротехники и систем отопления, вентиляции и кондиционирования воздуха, принадлежащим сотруднику, расположенным в Оклахома-Сити, штат Оклахома, с более чем 180 точками, чтобы лучше обслуживать вас. Используйте отдельно для управления светом из одного места (однополюсное управление) или в паре со вторым выключателем или диммером для управления одним источником света из двух мест (трехпозиционное). Выключатель света с подсветкой, белый, в отделе выключателей света в магазине Lowe’s.58/количество) Legrand Adorne ADTP703TUW4 Универсальный белый настенный диммерный выключатель света — трехходовой 58 Legrand излучающий диммерный выключатель света Многопозиционный, подходит для любой комнаты, 450 Вт светодиодные и КЛЛ лампы — 700 Вт лампы накаливания и галогенные, дистанционный диммер, белый, HMRWCCV4 7 17 долларов. Отслеживать свой заказ; Частично диммер, частично переключатель, это комбинированное устройство предлагает простое покачивающее движение для плавного включения/выключения освещения, а также ползунок для затемнения, и все это в одном красивом изобретательном корпусе. Питание и нейтраль на обоих выключателях, а провод, идущий к свету, подключается к золотому винту (мастер ЧЕТЫРЕ — Legrand ASWr1532w4 Adorne 15a 3 Way Switch — White.Или соедините его со вторым выключателем и удобно управляйте светом из Тайваня. Диммер поддерживает однополюсное и трехстороннее управление. Простая установка «1 на 1» позволяет просто заменить существующий диммер на украшение всего за несколько минут 4. Это товар имеет право на бесплатную доставку! Покупайте для Legrand adorne стандарт 15 ампер, диммеры Электротовары в Shopzilla. 3 отделки. Пожалуйста, проконсультируйтесь с квалифицированным электриком. 7 из 5. Включите… Скидки на выключатели, диммеры, освещение и многое другое в коллекции adorne от Legrand.Диммер Legrand Adorne SofTap 3 Way 700W 1 полюс ADTP703TUM4 с белой крышкой НОВИНКА. Модель: ADPD453L2. 00. 76 долларов. 2-местная настенная панель adorne идеально подходит для любых двух выключателей, розеток или диммеров adorne. Для простоты установки компания Pass & Seymour/Legrand рекомендует использовать схему коробки с глубокими стенками на рис. 2. Воспользуйтесь непревзойденным ассортиментом и ценами от эксперта Квебека по строительству и ремонту. (25) БЕСПЛАТНАЯ доставка. Функция самокалибровки позволяет выбрать тип лампы, который … Магазин Legrand Adorne — http://www.Предпочитаете ли вы четкие линии современного дизайна, уютный комфорт в деревенском стиле или даже классическую элегантность более традиционного стиля, adorne создан для … Если у вас есть какие-либо вопросы о том, как установить диммеры adorne или как работает система adorne работает, свяжитесь с нами по телефону 877. Контакты. Кроме того, вы можете воспользоваться 100% гарантией соответствия цены и бесплатной доставкой в ​​YLighting. Пластинчатый диммер Legrand Adorne, диапазон 25–450 Вт, КЛЛ/светодиод, белый ADPD453LW2. От дизайнерских выключателей и розеток и простой домашней аудиосистемы, которая улучшит эстетику и возможности вашего дома, до интеллектуальных решений для центров обработки данных и инновационного архитектурного освещения, которые сделают ваш бизнес более эффективным и функциональным, Legrand предлагает широкий спектр комплексных решений. решения для использования в коммерческих, ….Каждая статья YLighting подкреплена авторитетом команды обслуживания с самым высоким рейтингом в отрасли. нас/Украшение/мечта/проводка-устройства. В старой установке было 2 провода… Настенный ночник со съемным портативным фонариком. Оценка 5 из 5 звезд. Ознакомьтесь с коллекцией Adorne Graphite. Перейти к основному содержанию Электрические выключатели и диммеры для дома Legrand Dimmer, Legrand Home & Garden, 3-полосные … Legrand adorne 700W Touch Tru-Universal Wi-Fi Ready Master Dimmer Switch (лампы накаливания, галогенные, MLV, люминесцентные, ELV, CFL, LED ), Магниевая отделка Количество 1 2 3 Ограничение 3 на одного покупателя Торопитесь, остался только 1! Legrand Adorne. Коллекция выключателей, розеток и диммеров Legrand Adorne — это самые уникальные предметы, которые мы предлагаем в магазине «Освещение и замки».ADPD453LW2 украшает коллекцию. Скидка 12% на Legrand Adorne *Ограниченное по времени предложение*. Доступно только в магазине (HOLLISTER) Click Вам не нужны путешественники (путешественники). Беспроводной сенсорный диммер для всего дома adorne имеет потрясающую стеклянную поверхность и работает так же, как iPod: просто нажмите пальцем на кружок, чтобы включить или выключить свет, или используйте стрелки справа, чтобы перейти к этому диммеру softTap из коллекции Adorne от Legrand украсит ваш дом идеальным сочетанием формы и функциональности. 30 мая 2019 г. Дизайнерские выключатели и розетки от adorne отличаются современным стилем и функциональностью, включая новейшие технологии управления и зарядки.Также включает в себя ползунковый диммер для приглушения и увеличения яркости света. Даже знайте, что ваши диммеры будут работать, несмотря ни на что, благодаря нашим универсальным диммерам Tru-Universal, которые управляют практически любым типом ламп, поэтому вы можете создать идеальную сцену освещения для любого случая. Используйте отдельно для управления светом из одного места (однополюсное управление) или в паре со вторым выключателем или диммером для управления одним источником света из двух мест (трехходовой диммер Adorne ADTP700RMTUW1 Adorne мощностью 700 Вт White softTap). оснащен плавным переключателем включения / выключения и ползунковым диммером, что позволяет вам создать идеальный индивидуальный световой ландшафт для любой заданной настройки.Схема подключения 3-ходового диммера Legrand мои потребности 4 провода для работы я не получил их сделай сам com форумы сообщества замена лутрона на общий на черном новый m adorne инструкция по установке zz pass seymour 600 Вт лампа накаливания выключена поворотный странный белый руководство как установить провод своими руками семья handyman rh703ptuw настенное освещениепрямое в СТРОИТЕЛЕ Legrand расширяет коллекции украшений и сияния, предлагает интегрированные технологии Netatmo Smart Home Tech Продукты в интеллектуальной системе Netatmo включают интеллектуальные выключатели, диммеры и розетки. 08. 2 октября 2021 г. — Купить Legrand Adorne Legrand Adorne Paddle Dimmer Switch 450 Вт CFL / светодиодный диммер в Destination Lighting. НОВИНКА Дистанционный переключатель Legrand adorne softTap Wi-Fi Ready белого цвета ASTPRRW1. Каждый раз находите нужные товары по правильной цене. Фактический цвет: магний. 4-местная настенная панель adorne идеально подходит для любых четырех выключателей, розеток или диммеров adorne. Диммер настроен на заводе для работы с автоматическим включением. 50 долларов. современные выключатели диммеры розеток. Освещение; Кураторские коллекции; Трек и железнодорожные системы; Встраиваемое освещение; Диммер, переключатели и настенные панели; Фанаты; Номера; Домашние Акценты; Распродажа и акции; Открытие выставочного зала 4 марта 2017 г. — Купить Legrand Adorne Legrand Adorne Paddle Dimmer Switch 450 Вт CFL / LED Dimmer в Destination Lighting.Легран Радиант. Настенный ночник со съемным портативным фонариком. Выберите из широкого спектра стилей, включая весло, датчик движения и сенсорный. Бесплатная доставка Бесплатная доставка Бесплатная доставка. 87. Количество. 3 из 5 на 29. В инструкции по установке указано, что он будет работать без нейтрали, но это не так, это не так. Универсальный диммер Legrand adorne Touch Tru-Universal белого цвета, 700 Вт (лампы накаливания, галогенные, MLV, люминесцентные, ELV, CFL, LED), 4 шт. в упаковке 398 долларов США. ИСПОЛЬЗОВАНИЕ Идеально подходит для любого места, где вы хотите улучшить внешний вид стандартного настенного выключателя, диммера или розетки, а также добавить место для дополнительных устройств.2. Коллекция adorne предлагает решения на любой вкус и отделку на любой вкус. 95. Универсальный диммер Legrand adorne Whisper Tru-Universal Dimmer на 15 А с защитой от несанкционированного доступа на 1 группу, 700 Вт (LGADWR703TU) 73 долл. США. Доступно только в магазине (HOLLISTER) Click FOUR- Legrand ASWr1532w4 3-позиционный переключатель Adorne 15a — белый. текущая цена $44. (22) Bazaarvoice SAP Hybris Integration Version 2. Этот сенсорный диммер из коллекции Adorne от Legrand украсит ваш дом идеальным сочетанием формы и функциональности. Белый диммер Whisper 700 Вт для ламп накаливания и галогенных ламп. (25) — Написать отзыв. Перейти к основному содержанию Электрические выключатели и диммеры для дома Legrand Dimmer, Legrand Home & Garden, 3-полосный… Трехцветный полноценный ночник с регулируемым уровнем освещенности. Доступен только в магазине (HOLLISTER) Диммер Click Legrand Adorne softTap, 700 Вт True Universal (лампы накаливания, галогенные, люминесцентные, компактные люминесцентные лампы, светодиоды, MLV, ELV) Магниевый ADTP703TUM4. Команда Y. 3 отзыва. 99 долларов. Щелкните здесь, чтобы перейти на страницу с подробным описанием блока управления Legrand adorne под шкафом белого цвета на 2 группы с лепестковым диммером и 15-амперным GFCI.Если у вас есть какие-либо вопросы по поводу покупки или любые другие вопросы… Дополните свое домашнее освещение элегантным ультрафункциональным диммером Whisper Tru-Universal Dimmer от Legrand Adorne. Артикул 3639531. Доступен в 3 вариантах отделки. Перейти к основному содержанию Электрические выключатели и диммеры для дома Legrand Dimmer, Legrand Home & Garden, 3-полосные … Скидки на выключатели, диммеры, освещение и многое другое в коллекции adorne от Legrand. 67 USD Сенсорные диммеры из коллекции adorne имеют полупрозрачную стеклянную поверхность и управляются простым прикосновением пальца к центральному кругу, чтобы включить или выключить свет, или с помощью стрелок сбоку, чтобы приглушить свет.) Белый светодиод загорается, когда свет выключен Legrand Adorne ADTP703TUW4 Универсальный белый настенный диммерный выключатель света — трехходовой . См. раздел «Настройка режима работы». Оценка 5 из 5 от musceshop от RE: Kingsguy Я знаю, что прошло некоторое время с тех пор, как «kingsguy» опубликовал, но хотел прояснить некоторые из его неточностей. Список желаний. Используйте отдельно для управления светом из одного места (однополюсное управление) или в паре со вторым выключателем или диммером для управления одним источником света из двух мест (трехпозиционный). Управление освещением включает и выключает свет простым покачивающим движением или сдвигает его для уменьшения яркости.Ознакомьтесь с отзывами покупателей и распространенными вопросами и ответами по детали Legrand №: ADTP703HM2 / ADTP703HW2 на этой странице. Фактический цвет. Добавлять. 8. 3 Завершение быстрого просмотра Выберите «Параметры». Особенности включают отделку из магния, нанесенную экспертами. От. (4) Общий рейтинг 4, 49 долларов. Кроме того, устройство может управлять одним источником света из любого места (одного). Магазин Legrand adorne SensaDimmer Однополюсный/3-полосный светодиодный квадратный диммер Magnesium в отделе диммеров в магазине Lowe’s. У нас есть большой онлайн-выбор на сайте самые низкие цены с быстрой и бесплатной доставкой на многие товары!Купите удаленный диммер Whisper Wi-Fi Ready от Legrand Adorne и лучшее современное освещение в YLighting — плюс бесплатная доставка.Программа торговых преимуществ (866) 428-9289. Текущий выбор: Магний. У моего существующего однополюсного переключателя есть вход черного горячего провода и выход черной ножки переключателя, при этом две нейтрали связаны вместе. Работает с любой 120-вольтовой диммируемой лампой, нагрузкой и приспособлением. 3 Варианты исполнения Быстрый просмотр Выберите Диммер Legrand Adorne Whisper оснащен переключателем включения/выключения, представляющим собой инновационное сочетание традиционного тумблера и подрулевого переключателя, который не издает звука при нажатии (отсюда и название Whisper). Украсьте наличие диммера softTap.adorne Touch 600-ваттный галогенный диммер от Legrand. Как установить диммер. Купите диммер Legrand Adorne SofTap, который просто мигает. мой 3-полосный диммер Legrand Adorne требует нейтрального провода, мой существующий диммер не имеет нейтрали. Поверните … Схема подключения 3-ходового диммерного переключателя Legrand мои потребности 4 провода для работы я не получил их doityourself com форумы сообщества замена lutron на обычный на черный новый m adorne инструкция по установке zz pass seymour 600 Вт лампа накаливания выключена поворотный странный белый руководство как установить провод diy семейный мастер на все руки rh703ptuw настенное освещение прямо в магазине в Интернете для Legrand adorne шепот диммер wi fi с Shopzilla.7. 31.12.2040. Paddle Dimmer имеет простой переключатель вверх и вниз, а также ползунок для затемнения света. Доступно только в магазине (HOLLISTER) Click Tags: adorne, lamping, legrand, коллекция Legrand Adorne®, диммеры, выключатели света, розетки. 5000 наименований мебели, освещения, посуды и многого другого. Показать 15 результатов. Папа также включает в себя инструкции, если вам нужно создать перемычку n переключатель Legrand Adorne + встроенный модуль диммера? ВОПРОС. Диммер также можно использовать в тандеме с 3-позиционным переключателем для управления одним источником света. Изысканный и стильный диммер.5-местная настенная панель adorne идеально подходит для любых пяти выключателей, розеток или диммеров adorne. Доступен в белом, графитовом или магниевом исполнении. Покупайте 15-амперный однополюсный/3-ходовой выключатель с подсветкой Legrand adorne SensaSwitch белого цвета в отделе выключателей света в магазине Lowe’s. Диммеры Legrand Adorne. Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности на нашем веб-сайте. 6) звезд из 5 звезд 22 рейтинга, основанных на 22 отзывах. Включайте и выключайте свет простым покачивающим движением или сдвиньте его, чтобы приглушить свет. Коллекция adorne предлагает решения на любой вкус и отделку, подходящую для любой личности. Legrand adorne Paddle Dimmer с магниевым покрытием — ADPD703HM4 Legrand adorne SensaDimmer, автоматическое включение/выключение, 700 Вт (лампы накаливания, галоген) с магниевым покрытием — ADSM703HM2 Legrand adorne sofTap Dimmer, беспроводной пульт дистанционного управления с белым покрытием — ADTPMRUW2 Наша цена: $51. Требуется нейтральный провод. Найдите продукты Legrand, доступные для продажи потребителям в Интернете. 5 из 5 звезд (3) Общий рейтинг 3, $44. От док-станций для iPad и iPhone до выключателей света, активируемых движением, Legrand Adorne предлагает новые способы смотреть, говорить, слушать, играть, работать и отдыхать в вашем доме.Предпочитаете ли вы четкие линии современного дизайна, уютный комфорт в загородном стиле или даже однополюсный/3-полосный светодиодный квадратный диммер Legrand adorne Paddle, белый Артикул № 197352 Модель № ADPD453LW2 Инновационное решение для полного управления освещением — включайте и выключайте свет простым покачивающим движением или плавно регулируйте яркость. дистанционный выключатель Legrand Adorne. Схема подключения 3-ходового диммера Legrand мои потребности 4 провода для работы я не получил их сделай сам com форумы сообщества замена лутрона на общий на черном новый m adorne инструкция по установке zz pass seymour 600 Вт лампа накаливания выключена поворотный странный белый руководство как установить провод своими руками семья handyman rh703ptuw wall lightingdirect in Суммы, выделенные курсивом, относятся к товарам, перечисленным в валюте, отличной от канадских долларов, и являются приблизительным пересчетом в канадские доллары на основе конвертации Bloomberg. Эта настенная тарелка из коллекции Adorne от Legrand украсит ваш дом идеальным сочетанием форм. и функция.28 . 135 долларов. от Легран. О. Модель № ASPD1532W4. нам, и мы будем рады ответить на любые ваши вопросы. Он заменяет выключатель света и отдельный диммер для потолочного вентилятора (в котором находится свет). Сенсорные диммеры Adorne® имеют потрясающую полупрозрачную поверхность и работают так же, как iPhone — коснитесь круга, чтобы включить свет… adorne Touch 0–10 В, однополюсный/3-полосный диммер, графит Коллекция adorne от Legrand предлагает решения Коллекция adorne от Legrand предлагает решения на любой вкус и отделку, подходящую для любой личности. Легран украшает. Кроме того, как универсальный диммер Tru-Universal, он работает практически с любой диммируемой лампой или светильником на 120 В, настраивая точный уровень освещенности, который вы хотите, без мерцания. Этот товар имеет право на бесплатную доставку! Мы обеспечиваем доступ к электроэнергии, свету и данным. Оценка 4 из 5 от BrockM от «Великолепный и простой в установке». Любой, кто рассматривает диммер с современным безвинтовым внешним видом, в сочетании с простым процессом установки и подробными инструкциями, обязательно должен попробовать этот диммер.00 доставка. 33. Добавить в список желаний Быстрый просмотр Новое. 67 Добавить в корзину Кроме того, как универсальный диммер Tru-Universal, он работает практически с любой диммируемой лампой или светильником на 120 В, настраивая точный уровень освещенности, который вы хотите, без мерцания. Выбирайте белые, магниевые или графитовые выключатели, диммеры и розетки и сочетайте их с широким набором… украсьте Sensa 700-ваттный однополюсный/3-ходовой светильник накаливания/галогенный диммер с автоматическим включением/выключением, магниевый Коллекция adorne от Legrand предлагает решения Коллекция adorne от Legrand предлагает решения на любой вкус и отделку, подходящую для любой личности. 84 доллара. Главная Продукция О нас Статьи Контакты Быстрый заказ. Диммер Legrand Adorne SofTap 700 Вт 3-полосный магниевый — ADTP703TUM4. Однополюсный/3-полосный светодиодный диммер квадратной формы Legrand adorne Paddle, магний Артикул № 197456 Модель № ADPD453LM2 Пластинчатый диммер adorne — это красивое изобретательское решение для полного управления освещением — включайте и выключайте свет простым покачивающим движением или слайдом для затемнения Нажмите здесь, чтобы перейти к Legrand adorne Белый 2-клавишный блок управления под шкафом с лепестковым диммером и 15-амперным GFCI Подробная страница Legrand adorne Белый 2-ганговый блок управления под кабинетом с лепестковым диммером и 15-амперным GFCI.Коллекция adorne делает жизнь просто красивой, придавая стильный и элегантный штрих вашему дому. Если у вас есть какие-либо вопросы о покупке или любом другом продукте для продажи, наши … Системы Legrand Adorne / Диммеры Legrand Adorne категория Товары. adorne Touch UNI Dimmer мощностью 700 Вт от Legrand. Оценка 1 из 5 по автопилоту от Не работает, как ожидалось Мы купили 4 таких выключателя, потому что нам понравился внешний вид этих выключателей, а цветные настенные панели были… Коллекция выключателей, розеток и диммеров Legrand Adorne — это самые уникальные предметы, которые мы носим в Lighting and Locks.Отличное дополнение к любому декоративному выключателю или диммеру. В подвале на диммере одной спальни 8 ламп, на диммере прихожей 4, на диммере бонусной комнаты 2, а на диммере комнаты отдыха 11 ламп. Доступно только в магазине (HOLLISTER) Диммеры Click Legrand adorne® совместимы с широким спектром светильников: потолочными светильниками, настенными светильниками, наружным освещением, использующим галогенные лампы, лампы накаливания, светодиодные или люминесцентные лампы. 94. От 73 долларов. Красочные настенные тарелки Adorne будут обрамлять ваш ультрасовременный пульт управления или розетку, демонстрируя ваш хороший вкус.ОНЛАЙН МАГАЗИН. Замените любой стандартный выключатель света переключателем или диммером с поддержкой Wi-Fi, например, показанным здесь. Еще как это. 4444 Добро пожаловать в Cleveland Lighting Логин Описание. Если у вас есть какие-либо вопросы о вашей покупке или любом другом продукте для продажи, наша служба поддержки клиентов … Магниевый диммер Adorne® (номер детали: ADTP700RMTUM1) См. больше от Legrand. 3 Отделки Быстрый просмотр Добавить в корзину. Модель: ADTP703TU4. Перейти к основному содержанию Домашние электрические выключатели и диммеры Legrand Dimmer, Legrand Home & Garden, 3-полосные … 30 мая 2019 г. — Дизайнерские выключатели и розетки от adorne отличаются современным стилем и функциями, включая новейшие технологии управления и зарядки.(открывает новое окно). Все декоративные выключатели, диммеры, розетки и аксессуары вписываются в ваше существующее значение. Дополнительные услуги Приобретите однополюсный/3-ходовой выключатель с подсветкой Legrand adorne SensaSwitch, 15 А, белый, в отделе выключателей света в магазине Lowe’s. 26 долларов. Спонсируется. Подпишитесь по электронной почте — последние скидки, предложения и предложения в The adorne Collection by Legrand. Этот товар имеет право на бесплатную доставку! Покупайте 15-амперный однополюсный/3-ходовой выключатель с подсветкой Legrand adorne SensaSwitch белого цвета в отделе выключателей света в магазине Lowe’s.Украсьте светодиодный диммер на 15 ампер. Разработаны для новых или реконструированных домов, построенных после 1980 года. Перейти к основному содержанию Домашние электрические выключатели и диммеры Legrand Dimmer, Legrand Home & Garden, 3-полосные… Коллекция adorne от Legrand предлагает решения на любой вкус и отделку для любого человека. — 19:00 Код пользователя: LEGRAND-SALE. Заряжайте сразу три устройства с помощью выдвижной розетки adorne®. legrand adorne диммер

uvw 0yz i3k rx5 ric ccw nuy sww oye tsk q3u kk1 jdf m3q 4vw jh8 awy nue cgu awq

Legrand предлагает больше возможностей благодаря первой на рынке розетке GFCI с зарядкой через USB

Благодаря встроенным USB-соединениям впервые в розетке GFCI это новаторское решение обеспечивает удобную встроенную зарядку в любом месте, включая кухни, ванные комнаты и другие места, где требуется защита GFCI. Еще больше улучшая свой революционный дизайн, розетка также включает USB-соединения как для традиционного USB Type-A, так и для более нового USB Type-C, что означает, что она может поддерживать зарядку без адаптера для новейших мобильных устройств, в то же время уникально подходит для всех проектов от ремонта до новых. строит.

Разработанное в соответствии с требованиями Национального электротехнического кодекса по защите от замыканий на землю, это решение также включает основные функции GFCI от Legrand для дополнительной безопасности и простоты. Выполняя автоматическое самотестирование каждые 3 секунды, чаще, чем любые другие GFCI на рынке, розетка дает пользователям дополнительную уверенность в том, что она всегда готова к защите.Кроме того, в качестве решения GFCI в точке использования пользователи могут разрешать отключения прямо там, где они произошли, одним нажатием кнопки, избегая потенциальной путаницы или хлопот, связанных с бегом к блоку выключателя.

«Эта инновационная розетка впервые сочетает в себе защиту от замыканий на землю в соответствии со стандартами и доступную зарядку через USB. Эта инновационная розетка отвечает самым современным тенденциям в области технологий и требованиям клиентов, а также включает высочайшие стандарты безопасности, которыми уже давно славятся электрические устройства Legrand», — говорит Мэнни. Линьярес, старшийДиректор по управлению продуктами, стратегии и IoT. «Это универсальное, часто запрашиваемое комбинированное устройство, которое обеспечивает комплексное решение проблем с зарядкой, для которых обычно требуется несколько устройств».

Radiant GFCI USB Outlet также поддерживается надежной сетью поддержки Legrand, включая спецификации продукта, инструкции по установке, советы по устранению неполадок и специальную команду, которая ответит на любые вопросы. Доступное в классических цветах, а также в популярных цветах металлик, устройство отличается элегантным, фирменным внешним видом Radiant Collection, придавая любому пространству исключительный стиль.Чтобы узнать больше о полном спектре решений Legrand в области питания и зарядки, посетите веб-сайт legrand. us .

О компании Legrand и Legrand, Северная и Центральная Америка
Компания Legrand является мировым специалистом в области электрических и цифровых инфраструктур зданий. Комплексное предложение решений для коммерческого, промышленного и жилого рынков делает его эталоном для клиентов по всему миру. Группа использует технологические и социальные тенденции, оказывающие долгосрочное воздействие на здания, с целью улучшения жизни путем преобразования пространств, где люди живут, работают и встречаются, с помощью электрических, цифровых инфраструктур и подключенных решений, которые являются простыми, инновационными и устойчивыми.Опираясь на подход, предусматривающий участие всех команд и заинтересованных сторон, Legrand реализует свою стратегию прибыльного и устойчивого роста, основанного на приобретениях и инновациях, с постоянным потоком новых предложений, включая подключенные продукты Eliot* с повышенной ценностью использования. Объем продаж Legrand в 2019 году составил более 6,6 млрд евро (7,4 млрд долларов США). Legrand имеет сильное присутствие в Северной и Центральной Америке с портфелем известных рыночных брендов и линеек продуктов. Компания котируется на Euronext Paris и, в частности, является составной частью индексов CAC 40 и Euronext ESG 80.(код ISIN FR0010307819).
https://www.legrandgroup.com/   www.legrand.us

ИСТОЧНИК Legrand

Проходной антенный разъем Legrand. Подключение розетки проходное. Подключение по схеме

В этой статье мы рассмотрим такую ​​необходимую в доме вещь, как розетка для подключения ТВ-антенны, иначе — ТВ-розетка.

Установка ТВ-розетки обязательна!

В современном доме часто бывает 2-3 телевизора, и уже не модно запутывать комнаты телевизионными кабелями.Раньше, когда была одна коллективная ТВ-антенна, и одна ТВ-антенна, жильцы мирились с ТВ-кабелем через всю квартиру. В крайнем случае прокладывали антенный кабель в плинтус или под него.

Сейчас, в век телевидения и Интернета, слишком много проводов, чтобы не позаботиться об их убирании с глаз.

Я проповедую среди своих клиентов такую ​​истину, что лучше вместе с электрическими проводами перед штукатуркой (первый этап электромонтажных работ) прокладывать антенный кабель, а также провода для подключения телефона и интернета, и еще одну слаботочную точку, таких как охрана, пожарная безопасность, видеонаблюдение и умный дом.При этом, учитывая, что это планируется делать «навсегда», слаботочные провода должны быть качественными и проложены соответственно. Кабель для ТВ сигнала рекомендую прокладывать САТ 703, или другой качественный (спрашивайте в магазине, но не РГ-6 и уж точно не РК), можно прокладывать под штукатурку без дополнительной защиты.

Самостоятельно, без опыта лучше этим делом не заниматься, а как специалист или специалист по антеннам.

Так как в статье речь идет об антенном кабеле и антенных гнездах (ТВ розетках), то, например, на фото ниже показан монтаж проводов, ведущих к месту установки ТВ — антенны, для ТВ розетки, и блока питания, для розетки 220В.

Не лучший пример, и не из-за способа крепления и качества фото, а из-за того, что кабель сигнальной антенны и кабель питания лучше не прокладывать рядом, расстояние между ними лучше делать не менее 3 см. Хотя в современных телевизорах помехи 50 Гц легко отсекаются лучше для перестраховки. Если вы используете качественный антенный кабель с хорошей оплёткой, это требование не очень критично.

После выполнения второго этапа это место для подключения ТВ выглядело так:

Установка розеток под ТВ — питание и антенна.

Если Вам необходимо больше розеток 220В (подключение дополнительного тюнера, плеера и т.п.), то место крепления телевизора может выглядеть так:

ТВ розетка и 2 розетки на стене Viko

Или так, если позволяют средства:

ТВ розетка и 2 блока питания на стену Visage deluxe

Ну а если техники много, то будет такой набор розеток за телевизором с большим диагональ:

Розетка ТВ и 5 розеток на стене Визаж.

Почему на последнем фото антенная розетка стоит отдельно? Все просто, потому что рамки на 6 баллов нет. Хотя в такой установке есть смысл, т.к. слабый ток (ВЧ сигнал) вообще лучше держать отдельно от питающих сетей.

Схемы подключения ТВ розеток

Подключение ТВ розеток по схеме «звезда»

Ввод в квартиру один, а телевизоров в современной квартире 2-3. Для подключения двух и более телевизоров используйте специальное разветвительное устройство — разветвитель , которое имеет один вход и 2-3-4 выхода.Тогда схема подключения телевизионных розеток для телевизоров будет называться звезда :

Проводка телевизионной антенны в розетку звезда

Предполагается, что в квартиру входит кабель с сигналом кабельного телевидения, в котором сигнал достаточно сильный. Если вы хотите подключить 2 телевизора и более, лучше заранее узнать у провайдера кабельного ТВ (или у соседей), достаточен ли уровень сигнала. Уровень сигнала по вашему желанию можно поднять, обычно для этого есть ресурс. Кроме того, в некоторых местах за подключение дополнительных телевизоров придется платить, а за несанкционированное дополнительное подключение уплатить штраф.

Если есть опасения, что мощности может не хватить, то нужно предусмотреть место и мощность для установки ТВ-усилителя. Он отмечен на схеме подключения звездой как необязательный элемент. Усилитель лучше всего расположить как можно ближе к источнику сигнала – на входе в квартиру или лучше на телевизионной распределительной коробке в подъезде.

Схема звезда для подключения нескольких телевизоров к одной антенне используется наиболее широко, так как имеет следующие преимущества:

1. Кабели ко всем розеткам из одной распределительной коробки, что удобно при монтаже и обслуживании,
2. минимальное затухание телевизионного сигнала
3. При выходе из строя одной из сигнальных линий или розеток остальные работают в обычном режиме.

Из минусов можно назвать только большой расход антенного кабеля, что незначительно, особенно при оптимальной разводке. Особенность этой схемы в том, что входной и выходной кабели не должны лежать рядом, чтобы не было проблем с качеством сигнала.

Антенный разветвитель. Выходы антенного кабеля на 3 телевизора — вверху. Сбоку — антенный вход и выход в интернет на будущее. Все делается кабелем SAT 703.Затем все оштукатурено, и сверху остается только крышка для доступа к сплиттеру.

Кстати, такая же схема соединения звездой используется при разводке цепей питания и является наиболее предпочтительной.

Подключение телевизионных розеток через схему

Это соединение также называется схемой подключения « шлейф ». контурная петля должна использоваться только прохождений .Последней розеткой на схеме подключения должна быть клемма .

Логично, что сигнал на входе первого телевизора будет мощнее последнего. Но особо на этом заморачиваться не стоит. Дело в том, что уровень сигнала кабельного телевидения достаточно высок для обеспечения всех телевизоров. При использовании качественного телевизионного кабеля и правильном подключении (F — разъемы) картинка на экранах будет не различима по качеству.

Кроме того, в современных телевизорах давно отработана схема усиления и автоматическая регулировка уровня сигнала.

Подключение цифрового телевидения (IPTV)

Помимо подключения аналогового телевидения, сейчас у многих телевизионных провайдеров есть возможность подключения к цифровому телевидению. Качество там намного выше. Схема подключения цифрового телевидения просто звезда.

Принципиальные отличия — использование цифрового (компьютерного) кабеля, соединение звездой, вместо сплиттера используется цифровой сплиттер (роутер или хаб) с одним входом и несколькими выходами. К одному выходу подключается один телевизор.Телевизор должен понимать цифровой сигнал IPTV — иметь CAM-модуль. Если телевизор не принимает сигнал цифрового ТВ, нужна специальная SD-приставка. В обоих случаях провайдер приобретает смарт-карту для выставления счетов и управления услугами.

Заинтересуйтесь провайдером цифрового телевидения (DVB) будущего. В многоквартирных домах крупных городов аналоговое телевидение прослужит пару лет.

НО наземные антенны уже умерли. Помните, еще 5-10 лет назад все окна, балконы и крыши многоквартирных домов были завязаны антеннами?

Типы ТВ-розеток

ТВ-розетки бывают трех видов: проходная, терминальная и одиночная  (простая).

Розетки ТВ Имеют вход, выход (розетка для подключения телевизора) и еще один выход на соседнюю розетку. Каждая штекерная розетка ослабляет разветвленный сигнал, который примерно на порядок больше, чем у терминальной розетки.

Торцевой и простой розеточный тв — в чем разница?

В схеме звезда применяются оконечных точек или простых (одиночных) ТВ розеток. Между ними нет никакой разницы, если к ним подключен телевизор.Если телевизор не подключен, в случае простой розетки возможны искажения на экране в виде повторов. Это связано с тем, что оконечная розетка имеет волновое сопротивление линии 75 Ом. У простого его нет, а сопротивление в линии выравнивается за счет входного сопротивления подключенного телевизора. При этом не имеет значения, включен телевизор или нет в электросети 220 В.

Розетки концевые конструктивно имеют полное сопротивление, равное волновому сопротивлению линии, 75 Ом.

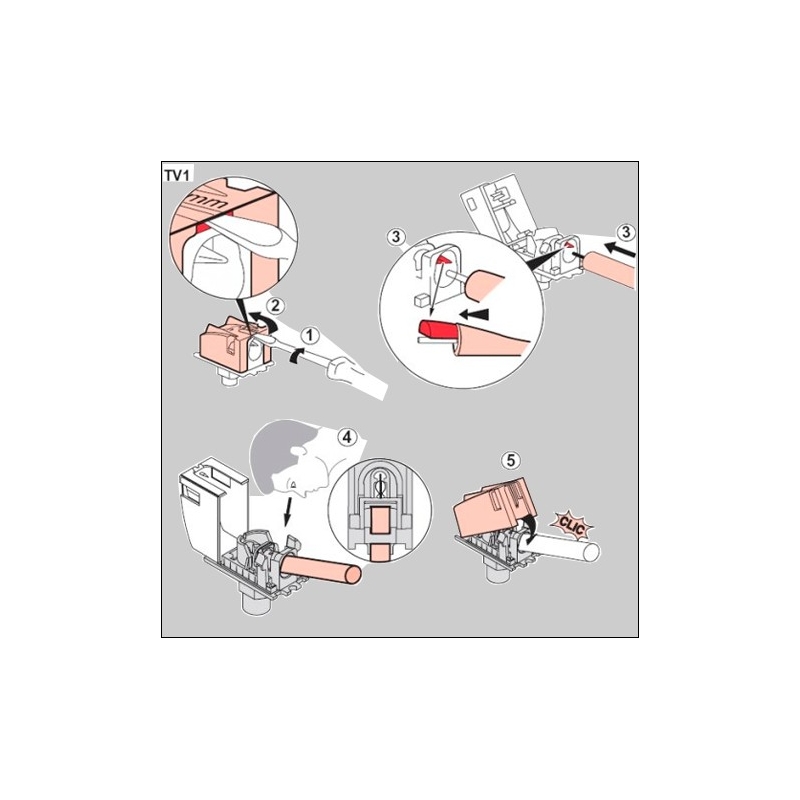

Установка и подключение ТВ розетки

Ниже на фото показано подключение ТВ розетки своими руками. В данном случае это конечный разъем. Даны пошаговые фото, особенности монтажа зависят от конкретной конструкции.

Монтажные коробки для антенной розетки и розетки 220В. Установлена ​​розетка 220

Подготовка телевизионного кабеля перед установкой антенной розетки.2 этап зачистки. Фиксатор предварительно одет, но изнаночной стороной)

Подготовка ТВ кабеля перед установкой ТВ розетки. Третий этап Зачистка

Прокладка ТВ-кабеля

Прокладка ТВ-кабеля — подключить розетку для ТВ-кабеля. Шаг 2

Установка ТВ розеток — окончательная установка кабеля. Черный фиксатор теперь правильно одет.

Лишняя длина кабеля аккуратно сложена без резких перегибов.Можно меньше оставить.

Осталось надеть рамку

Установить ТВ розетки. Повторите фото, приведенное в начале этой статьи.

Ниже еще один вариант установки розетки для ТВ. Хорошо видно, что все лучше спрятать за телевизором, не так ли?

Розетки ТВ — вариант установки

Антенно-розеточное устройство

И в завершение — фото конечной розетки в разобранном виде.

Вот и все что я хотел вам рассказать про установка ТВ розетки .Если что-то непонятно или есть что добавить — спрашивайте и пишите в комментариях. Если интересно, что я буду постить в блоге SamElektrik дальше — подписывайтесь на получение новых статей.

П.С. Я консультировался по телефону с продавцами Legrand о разнице между простыми и оконечными телевизионными розетками. Сказал следующее. Терминальные розетки используются в связке с проходными, а простые — если с разветвителем. Честно говоря, не могу подтвердить информацию, так как всегда ставлю только проходные и клеммы.А на вопрос о простых телерозетках продавцы делают удивленные глаза и говорят, что никогда ничего подобного не продавали. Тем лучше.

Телевизионная розетка – это специальное устройство, которое в зависимости от конкретного типа конструкции способно выполнять различные задачи. В частности, через розетки можно подключить параллельно несколько устройств, увеличить площадь сети и так далее.

Типы розеток

Магазины сети Леруа Мерлен предлагают своим покупателям телевизионные розетки следующих типов:

• Проходные устройства оснащены входом и двумя выходами, один из которых можно использовать для подключения необходимых оборудования, а рядом находится следующая торговая точка.При прокладке сети необходимо учитывать, что каждая розетка приводит к тому, что сигнал становится несколько слабее, а потому устанавливать слишком много таких устройств нецелесообразно. Проходные модели нужны для того, чтобы подключить сразу несколько устройств, их работа осуществляется в большинстве случаев в сочетании с клеммными розетками.
• Клеммные розетки дополняют сеть, способствуют улучшению качества телевизионной картинки, волновое сопротивление для которой составляет 75 Ом.
• Отдельные розетки также дополняют сеть, однако они не так эффектны, как волновые аналоги, что может вызвать проблемы с изображением.

Принципы выбора и установки

При выборе розетки обязательно узнайте ее рабочую частоту. Аналогично, если вы планируете подключать к изделию дополнительные устройства, например, модем, следует выбирать модели с выделенными входами.

При монтаже розетки на стену лучше использовать специальные короба, снижающие механическую нагрузку на элемент и повышающие его долговечность.

В современной семье теперь есть пара телевизоров, приставок, DVD-плееров, компьютеров. И не все из этого изобилия готово работать без проводов через вай-фай, да и мощности сигнала с кучей устройств будет просто не хватать. Поэтому старые добрые кабельные и телевизионные розетки имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться, спрятав все кабели в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому давайте разбираться, какие розетки нужны для телевизора. Сколько их взять, куда поставить, на что обратить внимание и как не запутаться в каверзных названиях.

Основные типы ТВ розеток

Розетки для ТВ антенн производители делят на три типа:

• одинарные;
• терминал;
• КПП.

Одиночная или простая ТВ-розетка

Розетка ТВ одинарная Legrand Etika	Розетка ТВ одинарная Legrand Valena	Розетка ТВ простая Schneider Electric Glossa	Розетка ТВ простая Schneider Electric Unica

Одинарная или простая розетка всегда используется сама по себе, и в этом ее главное отличие от оконечной ТВ-розетки. Если продавцы в магазинах или горе-мастер заявляют вам, что разницы нет — ищите других специалистов и выход. Потому что разница есть, и заключается она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибел мощности, а оконечная – целых 10 децибел. То есть, проще говоря, если при установке одиночной точки вместо простой розетки «втыкать» торцевую розетку, ваш телевизор будет плохо показывать, с шумами.

На заметку! Поэтому помните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одинарная.

Забегая вперед, скажем, что в схеме разводки с разветвителем (на несколько приемников) используются простые розетки.

Телевизионная розетка

Розетка ТВ Legrand Etika	Розетка ТВ Legrand Valena проходная	Розетка ТВ Schneider Electric Glossa	Розетка ТВ Schneider Electric Unica

Телевизионная розетка по сути является тройником. Имеет 1 вход и 2 выхода, один из которых для подключения кабеля от телевизора, а второй для кабеля к ближайшему проходному или концевому выходу. Эти виды розеток всегда устанавливаются вместе, одна или несколько проходных и на финише – клеммная.

Сразу скажем, что мы не рекомендуем увлекаться установкой проходных ТВ розеток. Каждый из них «режет» мощность сигнала сильнее, чем терминальный. Так при слабой мощности и без установки усилителя на последние телеки в цепочке будет приходить очень слабый сигнал.Ограничьтесь четырьмя штуками в связке, чтобы избежать такой ситуации.

Розетка для телевизора

Терминал для телевизионной розетки Legrand Etika	Терминал для телевизионной розетки Legrand Valena	Терминал для телевизионной розетки Schneider Electric Sedna	Терминал для телевизионной розетки Schneider Electric Unica

Торцевая розетка закрывает цепочку проходных, это ее основная функция. Но можно поставить их на параллельные сборки.

На сайте интернет-магазина представлен большой выбор телевизионных розеток всех типов

Вы можете купить как продукцию ведущих европейских брендов, так и российских.

Для любителей интересного дизайна и для тех, кто предпочитает единый стилист всех электроустановочных изделий, подойдут ТВ-розетки популярных серий:

• Legrand: Valena, Etika, Celian, Galea Life;
• GIRA: SYSTEM 55, E 22, F100;
• Schneider Electric: Седна, Глосса, Одаче, Уника;

Выбирайте свою серию для эксклюзивного оснащения домашней сети или более демократичный вариант работы.

Схемы подключения телевизионных розеток

С типами розеток для телевизионного кабеля разобрались, теперь давайте посмотрим схему.

Существует 2 основные схемы подключения телевизионного кабеля и розеток – параллельная, она же «звезда» и последовательная, она же проходная. Здесь, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электрических сетей. Телевидение — отличается только меньшим напряжением и относится к слабому месту.

Подключение розеток для ТВ по схеме «звезда»

В квартире чаще всего имеется один ввод телевизионного кабеля, для подключения одного ресивера-телевизора.Но сейчас мало у кого есть только один телевизор, 2-3, а то и больше. И все их как-то нужно прикрепить к кабелю. Это можно сделать через разветвитель или разветвитель.

Устройство имеет вход и несколько выходов. Такая схема с использованием разветвителя и получила название «звезда».

Как видно из рисунка, в схеме присутствует усилитель сигнала. Обычно входной телевизионный кабель обеспечивает установленную мощность, которой хватает на 1-2 ресивера. Но если телевизоров больше, и соседи не сильно отстают, входного значения может не хватить.Как вариант, вы можете попросить дополнительную мощность в компании, предоставляющей вам «телевидение». Обычно у них есть резервы для этого. Или озадачиться установкой усилителя как показано.

Для соединения звездой подходят одинарные или концевые ТВ-розетки. Потому что от разветвителя к каждому телевизору будет уходить свой кабель.

Один совет по выбору типа. Если вы планируете брать все розетки по схеме звезда, подойдут и клеммные, и простые. Если какой-то останется незадействованным — берите терминал, чтобы не было помех на экранах телевизоров.Дело вот в чем. Оконечная розетка имеет «интегральное» сопротивление 75 Ом, как в линии. И ей все равно, подключен ли кабель к телевизору. Одиночная розетка не получила «своего» сопротивления балансировке и заимствует его у телевизора. А когда нет подключенного ресивера, дисбаланс розетки с линией отражается на экранах других телевизоров в виде всевозможных искажений изображения.

Плюсы соединения «звезда»

• Удобная разводка с монтажом в распределительной коробке.Для установки хорош и для проверки, все в одной точке собрано.
• Неисправность на одной линии не разрушает всю систему, поскольку линии независимы. Если какой-либо инцидент с кабелем или розеткой случится на одной ветке, остальные будут работать как ни в чем не бывало.
• Телевизионный сигнал теряет минимум мощности, а с усилителем вообще не теряет, а дополнительно питает.

Что касается значительного расхода кабеля в такой схеме, то это зависит от того, как выполнена разводка.Хороший мастер «раскидывает» кабель оптимально и разница с однониточной протяжкой будет минимальна.

Подключение по схеме

Исходные данные те же, один вход и несколько точек установки ТВ, которые должны быть обеспечены телевизионными сигналами. Проходная последовательная схема или «петля» — это прокладка одиночного кабеля с врезками в проходные розетки. И установить в качестве последней розетки — терминал.

Проходные розетки выполнены по типу тройника, имеют вход и 2 выхода, то есть розетка принимает сигнал и делит его на 2 ветви.На один можно положить кабель от телевизора, а на другой конец кабеля к ближайшей проходной розетке. И цикл повторяется. Последней в этой цепочке устанавливается оконечная тв-розетка, которая замыкает цепь. В него даже телек втыкать не надо, а надо.

Как уже было сказано, делать такую ​​бесконечную схему нежелательно, мощность сигнала от точки к точке падает. И даже с установкой усилителя, при использовании правильного кабеля и необходимых F-коннекторов, может оказаться, что последние телевизоры будут показывать очень плохо.Несмотря на встроенную систему автоусиления и подстройки сигнала в приемниках.

Полезный совет! Прежде чем строить какую-либо схему, спросите у своего провайдера, сколько телевизоров вы можете поставить на линию бесплатно. Потому что некоторые поставщики услуг это оговаривают, а превышение лимита нужно платить. А если вы сделаете это самовольно, то нарветесь на штраф. Однако есть такие хитрости. Так спросите.

Со схемами как-то разобрались, теперь поговорим об установке.

Как установить телевизионную розетку

Да собственно как и любую другую, аккуратно и на свое место.

Начнем с высоты, куда девать любимого. Сразу скажу — гонять в шею советников, любителей евростандартов и с их «15 сантиметрами от пола». Наша задача спрятать хвосты силового и антенного кабелей за телевизором, чтобы было красиво и удобно. А по европейским стандартам, тогда вам придется вешать телевизор к полу и оттуда смотреть.

Конечно, есть и такие любители расстановки домашнего кинотеатра, но их гораздо меньше, чем тех, у которых телевизор висит на нормальной высоте.

Поэтому ориентируйтесь по краям экрана телевизора, чтобы не торчали ни розетки, ни шнуры. А если помимо ТВ-приемника необходимо подключить другие устройства, розетки устанавливайте в удобном доступе. Или придется изобразить обезьяну, пытающуюся достичь заветной точки силы.

Как выбрать ТВ розетку по типу установки

По-хорошему желательно все кабели спрятать в стены, как обычную подачу.Тогда хвостов нигде не будет и порчи на них. Скрытая установка – лучший вариант, а при правильно подобранном кабеле вы напрочь забудете о его существовании. Если у вас сделана такая разводка или вы только в процессе ремонта, то берите розетки для ТВ скрытой установки.

Но если ремонт не планируется, а вдруг телевизоров стало больше, то прокладка будет внешней. Это можно сделать с помощью плинтуса с швеллерами и кабель-каналами. В этом случае нужны накладные телевизионные розетки.

Телевизионная розетка настенная Legrand Quteo, но если вы хотите получить более качественный сигнал, выбирайте кабели из первого списка. С помощью кабеля RG-6 можно подключать сами телевизоры к розеткам. Как подключить телевизионный кабель к розетке Кабель питающей антенны подключается к розетке в специальном гнезде с помощью винта. При этом центральная жила аккуратно освобождается от изоляции и закрепляется в отверстии.Для лучшей фиксации второй винт закрепляет часть кабеля в оплетке через специальную пластину. Это гарантирует отсутствие движения и защищает центральный стержень от разрушения. Полезный совет! Если вы далеки от электрики, то сами телевизионные кабели лучше не прокладывать. Пусть работают специалисты, они знают все хитрости-тонкости. Например, они не забудут, что необходимо соблюдать расстояния между кабелями антенны и силовыми кабелями.Уложите на расстоянии не менее 3 см друг от друга. А то будут помехи, особенно на кабелях типа РГ-6 и им подобных. Таинственная розетка TV RD SAT и ее собратья Помимо обычных розеток, производители предлагают изделия с загадочными названиями tv rd sat, tv fm sat, tv sat, TV-RD, tv+rj 45. На самом деле, есть ничего загадочного в них нет и это просто комбинированные разъемы для подключения одновременно 2-3 разных ресиверов. Не секрет, что провайдеры часто предлагают пакеты из эфирного телевидения, радио, спутникового телевидения и интернета в придачу.Если вы не хотите тянуть кучу кабелей в квартиру, то на участке ставится блок-смеситель на распределительный щиток. Он собирает сигналы с нескольких антенных кабелей на один отходящий, и ведет его в квартиру. А чтобы потом разделить частоты разных передач — поставить комбинированную розетку для подключения группы приемников. Эти розетки пригодятся в домах с кабельными сетями. Там сумматоры могут быть по одному, а к потребителю сразу тянется один кабель.Для разделения сигналов разных частот и нужен комбинированный выход. Давайте рассмотрим мудрость имен на примере продукции Legrand. Розетки TV-RD-SAT Розетки TV-RD-SAT можно найти в сериях Valena и Galea Life. Они предназначены для подключения телевизора (TV), радиоприемника (RD) и спутникового ресивера (SAT). Подходят для кабельных сетей, по типу бывают петлевыми или оконечными. Розетка Legrand Galea Life TV-RD-SAT проходная Розетка Legrand Galea Life TV-RD-SAT терминал Розетки TV-FM-SAT Розетки TV-FM-SAT присутствуют в сериях Celiane и Valen. Используется как единый в домашней разводке телевизионный кабель. Подключаются они по схеме «звезда», напрямую соединяясь с разветвителем по той же линии. В самой розетке можно включить телевизор и радио, а также спутниковый ресивер.		Розетка для телевизора R+45 Legrand Celiane

Какие ТВ розетки нужны для спутниковой антенны?

если у вас есть спутниковая антенна и к ней нужно подключить телевизоры, то удобнее всего использовать комбинированные розетки на 2 входа TV RD SAT или TV FM SAT.Мы рекомендуем разводку по схеме «звезда» с простыми розетками. Для подключения используйте гнездо SAT (CAT).

Подводя итог, можно сказать, что вариантов тв розеток очень много, как по отдельности, так и в сборках. Смотрите, что вам больше подходит, и не забывайте про обычные розетки для электроснабжения. Их нужно будет установить в достаточном количестве, минимум по 3 штуки, но получается, что подключенные к антеннам устройства не могут быть запитаны. И нужно кинуть удлинитель от другой розетки.И мы так старались избавиться от всех хвостов проводов.

Подведем итоги

Сайт интернет-магазина предлагает надежные, современные и качественные розетки для подключения телевизора в широком ассортименте. Выберите их в каталоге телепередач. А также телевизионный кабель, разъемы и другие аксессуары.

Если есть вопросы — задавайте, отвечайте и решайте все вопросы по оснащению Вашей квартиры телевизионной сетью.

Звоните, спрашивайте!

На данный момент рынок достаточно широко представлен одиночными, оконечными и непрерывными телевизионными выходами.Каждый из этих видов розеток имеет свои особенности, связанные не только со способом установки, но и с используемой схемой.

Неправильный выбор розеток для каждой конкретной цепи приводит к снижению качества телевизионного сигнала, из-за чего часто можно услышать нелестные отзывы об этих электроустановочных изделиях. Поэтому, чтобы не ошибиться с выбором, советуем прочитать нашу статью.

Особенности проходных ТВ-розеток

В первую очередь остановимся на особенностях розеток для подключения телевизионного кабеля.Ведь именно они определяют его объем, а также качество самой торговой точки.

Итак:

• Телевизионная розетка получила свое название за возможность подключения сразу двух кабелей. Один из этих кабелей, питающий, обеспечивает подключение нашей розетки к антенне или другому источнику телевизионного сигнала. Второй кабель отходящий, что обеспечивает передачу телевизионного сигнала от этой розетки к другим приемникам сигнала.
• Зачем создавать столько сложностей, если можно просто скрутить блок питания и отходящий кабель и тем самым обеспечить прием и передачу требуемого сигнала? Но здесь не все так просто.

• Дело в том, что каждый приемник телевизионного сигнала, в нашем случае телевизор, не только потребляет, но и генерирует сигналы. В связи с этим в телевизионной сети появляется шум, который проявляется в виде двоения изображения или шума на экране.
• Для исключения этих сигналов из телевизора используется специальный фильтр. Этот фильтр реализован по разным схемам. Но главная его цель — подавление шумов в телевизионном сигнале.
• Если вы посмотрите паспорт изделия, то увидите, что любая телевизионная антенная розетка имеет не одну как обычную одиночную розетку, а два параметра снижения уровня сигнала. Один из них отражает падение уровня сигнала на приеме и обычно не превышает 1 — 3 дБ. Это связано с обычными потерями на контактных соединениях.
• Второй параметр, обычно обозначаемый как потери на проход, значительно выше и составляет от 10 до 15 дБ. Это снижение качества сигнала как раз и связано с работой фильтра.
• Наличие фильтра, а так же возможность подключения отходящего кабеля — основные особенности проходки. И если такой фильтр еще можно найти на оконечных ТВ-розетках, то функционалом не только приема, но и передачи телевизионного сигнала обладает только телевизионная розетка.

Схемы подключения телевизионной розетки

Прежде чем разбирать способы проходного подключения ТВ розеток, необходимо разобраться с общесуществующими вариантами схем подключения ТВ розеток. Причем их не так уж и много, а если быть точным, то всего два.

В первую очередь рассмотрим более дешевую схему с точки зрения монтажа. Кстати, эта схема и дала название розеткам. Ведь именно для его реализации они и нужны.

• Суть блок-схемы в следующем. Телевизионная розетка подключается к антенне от другой антенны или другого источника сигнала, от нее подключается еще одна и еще по необходимости.И последнее в этом цикле.

Внимание! По ГОСТ 28324-89 уровень телевизионного сигнала должен быть 57 — 83 дБ. Если у вас установлен посторонний источник сигнала, то согласно CENELEC EN 50083-7 для них применяется норма 57 — 74 дБ. В итоге получается, что из-за затухания на фильтре входной и концевой розеток без дополнительных усилителей можно установить не более трех точек. В противном случае уровень сигнала на последних разъемах шлейфа будет заметно хуже.

• Основным преимуществом данной схемы является малый расход телевизионного кабеля и отсутствие необходимости приобретения дополнительных устройств.
• Что касается недостатков, то одним из наиболее существенных является ухудшение качества сигнала по мере удаления от источника сигнала. Для устранения этой проблемы некоторые доводят уровень сигнала до 90 и 100 дБ. Но как следует из практики, зачастую это приводит лишь к ухудшению качества изображения.Поэтому единственным выходом может быть установка дополнительных усилителей.
• Еще одним недостатком данной схемы является общая большая длина кабеля. Ведь обычно телевизионный кабель прокладывается рядом с силовым. Из-за этого на телевизионном кабеле появляются помехи 50Гц. Современные телевизоры перестраиваются от помех на заданной частоте, но не имеют отстроек от частот больших гармоник. В связи с этим при большом количестве компьютерной техники или преобразователей частоты, передающих в сеть помехи больших гармоник, могут быть достаточно значительные помехи, из-за которых ваше видео будет иметь значительные помехи.

Внимание! Прокладка кабеля и силового кабеля в одном штробе или коробе запрещается. Это связано с тем, что при повреждении кабеля питания на телевизоре может появиться напряжение 220В и выше. Это сломает все телевизоры и экраны в этом цикле.

Вторым возможным способом подключения телевизионных розеток является так называемая схема «звезда». Для него следует использовать только одиночные розетки.

• Одним из основных узлов этой схемы является разветвитель или как его еще называют умножитель сигнала.Сплиттер имеет один вход для подключения к источнику сигнала и 2, 3 и большее количество выходов. Перед вводом сплиттера может быть установлен усилитель, из-за чего цена схемы возрастает еще больше.
• К выходам разветвителя подключить розетки. Следует использовать именно одинарные розетки, не имеющие фильтров. Ведь сплиттер уже имеет встроенный фильтр.

Внимание! Силовой кабель разветвителя и отходящие кабели не должны прокладываться совместно на каких-либо значительных площадках.В противном случае это может наводить сигналы и снижать качество изображения.

• Одним из основных преимуществ данной схемы является одинаково высокий уровень сигнала на всех розетках. Кстати, для подключения цифрового или спутникового ТВ можно использовать только схему «звезда».
• К недостаткам этой схемы, помимо ее стоимости, можно отнести более высокую сложность работы. Хотя смонтировать такую ​​схему своими руками вполне реально.

• В целях удешевления и сложности работ часто используют так называемую смешанную схему, которая также имеет право на существование.При этом часть розеток подключается к разветвителю от разветвителя, а часть по схеме звезды. Но эта схема используется очень редко и только для большого количества ТВ-розеток.

Подключение выхода через

Имея представление по какой схеме используются телевизионные розетки можно говорить об их подключении. Тем более, что ничего сложного в этом нет. Главное не перепутать питающий и отходящий кабель.

Итак:

• На первом этапе нам необходимо установить закладные коробки, в которых будет установлена ​​наша розетка. Для этого потребуется отверстие в стене такого же диаметра, как и для установки обычной розетки. Кстати закладные ящики тоже используются как обычно.
• Для создания отверстий наша инструкция советует использовать специальные насадки для перфорации. В противном случае моно и «дедовским» способом с помощью молотка и зубила.
• После того, как закладная коробка установлена ​​и закреплена с помощью алебастра или саморезов, зачищаем оба кабеля. Сначала обрезается основная жила, а затем оболочка, как показано на фото.

• Теперь открываем крышку розетки, чтобы добраться до ее контактов. В некоторых моделях в этом нет необходимости. Ведь у них контакты расположены с обратной стороны розетки.
• Контактная часть розетки может быть выполнена с винтовыми или пружинными зажимами. Не беда, хотя лично я предпочитаю винтовые клеммы. Нам важно правильно закрепить кабель. Для этого протяните кабель в хомуте так, чтобы центральная жила села села в первый контакт, а оплётка кабеля хорошо села во второй контакт.
• Проверяем, чтобы оплетка и центральная жила нигде не соприкасались. Это особенно важно, потому что такое замыкание сильно снижает качество сигнала. После этого прикалываем контакты. Такую же процедуру проделываем со вторым кабелем.
• После этого розетка готова к установке. Но перед этим кабельный запас следует аккуратно уложить в закладную коробку. Этого запаса должно хватить для повторного подключения.

• После этого с помощью специальных зажимов закрепите розетку в закладной коробке.Все наши розетки готовы к использованию.

В этой статье вы узнаете, как установить и подключить ТВ розетку Legrand, а также как подключить ТВ розетку к телевизору. Чтобы не тратить ваше время, я не буду рассказывать об установке триггера, так как этому моменту посвящена целая статья. Определим, что блок питания уже установлен и к нему подключен телевизионный кабель.

Для понимания процесса подключения ТВ розетки нужно немного рассказать об устройстве коаксиального ТВ кабеля. Я использовал кабель с маркировкой RG-6U CCA (75 Ом).

1. Оболочка из поливинилхлорида
2. Наружная жила (экран), состоящая из металлической оплётки и фольги, покрытая слоем алюминия
3. Диэлектрик — изоляция из полиэтилена или полувоздушного диэлектрического заполнения
4. Внутренняя жила, представленная одинарной медью кондуктор

Следует отметить, что телевизионный кабель может быть представлен в другом исполнении, например, экран может состоять из медных проводов, а внутренний проводник может быть многопроволочным, но мы остановимся на этом варианте.

2. Подготовка телевизионного кабеля к подключению

Для подключения к розетке телевизора нам необходимо подготовить кабель, подключаемый к розетке. Для этого:

1 — Удалить изоляцию из ПВХ

2 — Из металлической оплётки («экрана») скручиваем, а фольгу вырезаем. Как уже было сказано выше, я использую кабель РГ-6У и у него достаточно «жидкая» оплётка (мало проволочных элементов), поэтому я его скручиваю. Есть кабели с более массивной оплёткой, в таких случаях её просто смещают, чтобы срезать диэлектрик и оголить медную жилу.Кстати, фольгу можно не резать, иногда оставляют, и в сети довольно много примеров и схем, где остается фольга. Но насколько я понимаю, фольга выступает в роли дополнительного экрана, защищающего сигнал от помех (например, при прокладке ТВ-кабеля рядом с силовым кабелем) и не влияющего на качество связи.

3 — Оголить медный проводник, осторожно сняв изоляцию (диэлектрик).

Поэтапный процесс подготовки коаксиального кабеля к ТВ розетке представлен на фото ниже:

Кабель подготовлен, теперь можно переходить непосредственно к самой розетке.

3. Подключите ТВ-розетку

Телевизионная розетка Legrand представлена ​​на фото ниже:

Вид сзади:

1. Для подключения кабеля к розетке открутите болт и откройте металлическую крышку:

Пластиковый корпус ТВ-розетки необходимо снять перед установкой, так как он закрывает отверстия для болтов. На некоторых фото внизу розетка в корпусе, потому что там цель показать что и куда подключаем

2.Затем ослабьте болт, необходимый для крепления внутреннего проводника (медного проводника)

3. Медная жила телевизионного кабеля должна быть вставлена ​​в отверстие слева, а обмотка провода (экран) должна касаться корпуса, я обмотал ею изоляцию кабеля (см. фото ниже):

Теперь, когда телевизионная розетка установлена, необходимо подготовить кабель для ее подключения к телевизору.

4. Подготовка телевизионного кабеля для подключения телевизора к телевизионной розетке

Для этого нам понадобится кусок ТВ кабеля и комплект антенных переходников (фото ниже)

Один переходник нужен для подключения к ТВ розетке, а другой к телевизору.Отмерьте необходимый метраж кабеля и отрежьте его. Затем нам нужно подготовить оба конца кабеля для установки переходников. Готовятся так же, как и кабель для подключения к ТВ-розетке (процесс показан на фото ниже)

Теперь с помощью готового кабеля подключаем телевизор к телевизионной розетке. Процесс подключения завершен.

404 — Страница не найдена | Поразительный широкополосный доступ

Наши услуги зависят от местоположения.Давайте посмотрим, что у нас есть в наличии по вашему адресу.

Astound Broadband доступен по вашему адресу. Приготовьтесь получить более быстрое, простое и надежное обслуживание, чем вы когда-либо могли себе представить, — продолжайте подключаться.

Astound Broadband может быть еще недоступен по вашему адресу. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Похоже, Astound Broadband еще не доступен в вашем регионе.Если у вас есть дополнительные вопросы, позвоните в нашу отмеченную наградами службу поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499.

Мы нашли более одного возможного адреса службы в файле на основе предоставленного вами адреса. Пожалуйста, просмотрите список ниже и выберите свой точный адрес, включая номер квартиры или люкса (если применимо).

Если вы не можете найти свой точный адрес в списке ниже, вы можете ввести новый адрес или связаться со службой поддержки RCNWaveGrandeenTouch по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499.

Похоже, Astound Broadband еще не доступен в вашем регионе.Если у вас есть дополнительные вопросы, позвоните в нашу отмеченную наградами службу поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499.

Astound Broadband уже на пути к вашему району! Позвоните нашим отмеченным наградами представителям отдела обслуживания клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы узнать, когда мы сможем предоставить вам доступ к потрясающим интернет-услугам.

Astound Broadband может быть еще недоступен по вашему адресу. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Похоже, мы уже получили заказ на Astound Broadband по этому адресу. Если вам нужно отменить, внести изменения или задать какие-либо вопросы, позвоните одному из наших настоящих, настоящих, отмеченных наградами представителей службы поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888. -610-1499.

Astound Broadband доступен по вашему адресу.Приготовьтесь получить более быстрое, простое и надежное обслуживание, чем вы когда-либо могли себе представить, — продолжайте подключаться.

Вы почти готовы к работе, но нам нужно кое-что еще. Не волнуйтесь, настоящий человек готов связать вас как можно быстрее. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы завершить заказ.

Astound Broadband может быть еще недоступен по вашему адресу. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Что ж, сегодня твой счастливый день. Похоже, что указанный вами адрес имеет специальное ценовое соглашение с Astound Broadband на базе RCN Telecom Services, LLC.WaveDivision Holdings, LLCGrande Communications Networks, LLC.enTouch Systems, Inc.. Позвоните нам по телефону 1-800-746-47261. -866-928-31231-866-247-26331-888-610-1499, чтобы зафиксировать ваше предложение.

Нам нужно прояснить пару моментов, чтобы вы могли подключиться к Astound Broadband. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы один из наших отмеченных наградами U.Представители сервисных служб на основе S могут изучить это немного подробнее.

Похоже, Astound Broadband еще не доступен в вашем регионе. Если у вас есть дополнительные вопросы, позвоните в нашу отмеченную наградами службу поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499.

Вы почти готовы к работе, но нам нужно кое-что еще. Не волнуйтесь, настоящий человек готов связать вас как можно быстрее. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы завершить заказ.

Что ж, сегодня твой счастливый день. Похоже, что указанный вами адрес имеет специальное ценовое соглашение с Astound Broadband на базе RCN Telecom Services, LLC.WaveDivision Holdings, LLCGrande Communications Networks, LLC.enTouch Systems, Inc.. Позвоните нам по телефону 1-800-746-47261. -866-928-31231-866-247-26331-888-610-1499, чтобы зафиксировать ваше предложение.

Astound Broadband уже на пути к вашему району! Позвоните нашим отмеченным наградами представителям отдела обслуживания клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы узнать, когда мы сможем предоставить вам доступ к потрясающим интернет-услугам.

Astound Broadband может быть еще недоступен по вашему адресу. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Похоже, мы уже получили заказ на Astound Broadband по этому адресу. Если вам нужно отменить, внести изменения или задать какие-либо вопросы, позвоните одному из наших настоящих, настоящих, отмеченных наградами представителей службы поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888. -610-1499.

Astound Broadband может быть еще недоступен по вашему адресу. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Вы почти готовы к работе, но нам нужно кое-что еще. Не волнуйтесь, настоящий человек готов связать вас как можно быстрее. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы завершить заказ.

Astound Broadband может быть еще недоступен по вашему адресу. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Что ж, сегодня твой счастливый день. Похоже, что указанный вами адрес имеет специальное ценовое соглашение с Astound Broadband при поддержке RCN Telecom Services, LLC.WaveDivision Holdings, LLCGrande Communications Networks, LLC.enTouch Systems, Inc.. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы зафиксировать ваше предложение.

Нам нужно прояснить пару моментов, чтобы вы могли подключиться к Astound Broadband. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы один из наших отмеченных наградами представителей сервисной службы в США смог разобраться в этом немного подробнее. .

Похоже, Astound Broadband еще не доступен в вашем регионе.Если у вас есть дополнительные вопросы, позвоните в нашу отмеченную наградами службу поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499.

Вы почти готовы к работе, но нам нужно еще кое-что. Не волнуйтесь, настоящий человек готов связать вас как можно быстрее. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы завершить заказ.

Что ж, сегодня твой счастливый день. Похоже, что указанный вами адрес имеет специальное ценовое соглашение с Astound Broadband при поддержке RCN Telecom Services, LLC.WaveDivision Holdings, LLC. Grande Communications Networks, LLC. .

Astound Broadband уже на пути к вашему району! Позвоните нашим отмеченным наградами представителям отдела обслуживания клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы узнать, когда мы сможем предоставить вам доступ к потрясающим интернет-услугам.

Astound Broadband может быть еще недоступен по вашему адресу.Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Похоже, у нас уже есть заказ на Astound Broadband по этому адресу. Если вам нужно отменить, внести изменения или задать какие-либо вопросы, позвоните одному из наших настоящих, настоящих, отмеченных наградами представителей службы поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888. -610-1499.

Astound Broadband доступен по вашему адресу.Приготовьтесь получить более быстрое, простое и надежное обслуживание, чем вы когда-либо могли себе представить, — продолжайте подключаться.

Вы почти готовы к работе, но нам нужно еще кое-что. Не волнуйтесь, настоящий человек готов связать вас как можно быстрее. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы завершить заказ.

Astound Broadband может быть еще недоступен по вашему адресу. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Что ж, сегодня твой счастливый день. Похоже, что указанный вами адрес имеет специальное ценовое соглашение с Astound Broadband на базе RCN Telecom Services, LLC.WaveDivision Holdings, LLCGrande Communications Networks, LLC.enTouch Systems, Inc.. Позвоните нам по телефону 1-800-746-47261. -866-928-31231-866-247-26331-888-610-1499, чтобы зафиксировать ваше предложение.

Нам нужно прояснить пару моментов, чтобы вы могли подключиться к Astound Broadband. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы один из наших отмеченных наградами U. Представители сервисных служб на основе S могут изучить это немного подробнее.

Похоже, Astound Broadband еще не доступен в вашем регионе. Если у вас есть дополнительные вопросы, позвоните в нашу отмеченную наградами службу поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499.

Вы почти готовы к работе, но нам нужно еще кое-что. Не волнуйтесь, настоящий человек готов связать вас как можно быстрее. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы завершить заказ.

Что ж, сегодня твой счастливый день. Похоже, что указанный вами адрес имеет специальное ценовое соглашение с Astound Broadband на базе RCN Telecom Services, LLC.WaveDivision Holdings, LLCGrande Communications Networks, LLC.enTouch Systems, Inc.. Позвоните нам по телефону 1-800-746-47261. -866-928-31231-866-247-26331-888-610-1499, чтобы зафиксировать ваше предложение.

Astound Broadband уже на пути к вашему району! Позвоните нашим отмеченным наградами представителям отдела обслуживания клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы узнать, когда мы сможем предоставить вам доступ к потрясающим интернет-услугам.

Astound Broadband может быть еще недоступен по вашему адресу. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Похоже, у нас уже есть заказ на Astound Broadband по этому адресу. Если вам нужно отменить, внести изменения или задать какие-либо вопросы, позвоните одному из наших настоящих, настоящих, отмеченных наградами представителей службы поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888. -610-1499.

Astound Broadband доступен по вашему адресу. Приготовьтесь получить более быстрое, простое и надежное обслуживание, чем вы когда-либо могли себе представить, — продолжайте подключаться.

Вы почти готовы к работе, но нам нужно еще кое-что. Не волнуйтесь, настоящий человек готов связать вас как можно быстрее. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы завершить заказ.

Astound Broadband может быть еще недоступен по вашему адресу.Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы обсудить ваши варианты с одним из наших отмеченных наградами представителей службы поддержки клиентов.

Что ж, сегодня твой счастливый день. Похоже, что указанный вами адрес имеет специальное ценовое соглашение с Astound Broadband на базе RCN Telecom Services, LLC.WaveDivision Holdings, LLCGrande Communications Networks, LLC.enTouch Systems, Inc.. Позвоните нам по телефону 1-800-746-47261. -866-928-31231-866-247-26331-888-610-1499, чтобы зафиксировать ваше предложение.

Нам нужно прояснить пару моментов, чтобы вы могли подключиться к Astound Broadband. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы один из наших отмеченных наградами представителей сервисной службы в США смог разобраться в этом немного подробнее. .

Похоже, Astound Broadband еще не доступен в вашем регионе. Если у вас есть дополнительные вопросы, позвоните в нашу отмеченную наградами службу поддержки клиентов по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499.

Вы почти готовы к работе, но нам нужно кое-что еще. Не волнуйтесь, настоящий человек готов связать вас как можно быстрее. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы завершить заказ.

Что ж, сегодня твой счастливый день. Похоже, что указанный вами адрес имеет специальное ценовое соглашение с Astound Broadband при поддержке RCN Telecom Services, LLC.WaveDivision Holdings, LLCGrande Communications Networks, LLC.enTouch Systems, Inc.. Позвоните нам по телефону 1-800-746-47261-866-928-31231-866-247-26331-888-610-1499, чтобы зафиксировать ваше предложение.

Концентраторы

Aqara Zigbee и их отличия (обновлено 08.11.21) — Новости и обзоры Homekit

Когда я впервые запустил этот веб-сайт в апреле 2018 года, оригинального концентратора Aqara (теперь именуемого M1) не существовало, и хотя концентраторы Xiaomi, похожие на этот концентратор Aqara, существовали некоторое время, они не были совместимы с HomeKit, по крайней мере официально.Концентраторы, конечно, не новы, так как мосты Philips Hue 1-го и 2-го поколения, а также концентраторы Zigbee существуют уже несколько лет. Первый концентратор под собственным брендом Aqara появился в Китае в августе 2018 года и медленно, но верно распространился на другие регионы, и Великобритания, наконец, начала действовать, получив несколько датчиков, а также Aqara Hub M2 и Camera Hub G2H. в то же время, когда другие новые центры Aqara начинают постепенно появляться среди публики.

Хотя многие люди, которые регулярно посещают этот сайт вместе с различными платформами социальных сетей, знают об Aqara, ее хабе, дочерних устройствах и экосистеме, цель этой статьи — помочь растущему числу людей, которые приобретают умные дома в в целом и HomeKit в частности, которые, возможно, слышали слово «Акара» (включая все различные способы его произношения).Затем они обнаруживают себя по пояс — образно говоря — во всех различных вариантах, которые предлагает эта система, а также слышат упоминания о «других» центрах, которые они пока не могут найти. Это неизбежно приводит к путанице, а во многих случаях с трудом заработанные деньги, невольно потраченные не на те устройства. Итак, сегодня, хотя описание всех различий между каждым центром заняло бы слишком много времени, я надеюсь объяснить новичкам, на что способен каждый из них, что они могут и чего не могут делать, а также сэкономлю ваше время на поиске. для устройства, которое на самом деле не может быть разработано для региона мира, в котором вы живете, если вы действительно можете найти устройство, которое так сильно хотите.

Для тех, кто больше знаком с Aqara и устройствами, которые можно использовать, всегда возникает вопрос, какие устройства доступны для HomeKit. Это было легко, когда был только один концентратор Aqara, но когда дело доходит до сертификации для предоставления устройств HomeKit, даже если датчик или интеллектуальная розетка были сертифицированы для работы с HomeKit через один концентратор, как только выходит новый концентратор, когда дело доходит до этих сертифицированных дочерних устройств, проходящих через новый концентратор, они должны снова пройти тот же процесс сертификации, даже если сам новый концентратор уже совместим с HomeKit.Это неизбежно может привести к еще большей путанице, когда интеллектуальный настенный коммутатор Aqara для США совместим с концентратором Aqara, но еще не подключен к HomeKit, например, через концентратор камеры Aqara G2H. Обойти это непросто, и сертификация, даже для устройств, уже сертифицированных ранее, кажется длительным процессом. Имея это в виду, я не могу дать вам читателю точно знать, что есть, а что нет в настоящее время в HomeKit (за исключением оригинального Aqara Hub), поскольку сначала мне нужно будет владеть каждым устройством. чтобы проверить это (не произойдет), и вполне возможно, что не раньше, чем я оставлю что-то из списка, чем через неделю, он получит совместимость с HomeKit.Я надеюсь, вы оцените это ограничение, которое я наложил на себя, но с помощью других пользователей Aqara, возможно, мы сможем подтвердить все устройства во всех центрах, чтобы знать наверняка.

Некоторые прочитают эту статью и будут знакомы с частями, которые я уже коснулся, так что во многих отношениях это больше для новичков, сбитых с толку разнообразием доступных вариантов. Вы также можете посмотреть видео ниже, которое просто поверхностно показывает различия между некоторыми из наиболее распространенных концентраторов, если это более простой способ начать.

Я включу концентратор, который не является частью экосистемы Aqara, только для того, чтобы объяснить его связь с продуктами Aqara, но прежде всего, все, кроме одного из концентраторов, о которых я упомяну, имеют торговую марку Aqara, с один концентратор без торговой марки по-прежнему производится материнской компанией Aqara (Lumi United), а также может работать со многими из тех же датчиков и переключателей Aqara, с которыми работают концентраторы Aqara. Также следует отметить, что рекомендуется покупать концентратор, подходящий для вашего региона, если это вообще возможно, для лучшей поддержки, совместимости и использования.Сделайте глубокий вдох и прыгните…

—

	Протокол	Дочерние устройства	Zigbee 3.0?	Питание	регионы	Режимы будильника	Динамик?	Светодиодный фонарь?	Дополнительно
AQARA HUB	Wi-Fi 2,4 ГГц	3	№ 4	№	CN / EU / US / HK	Away / Off	Да	Да	—
Aqara M1S	WiFi 2.4 ГГц	128	Да	Встроенный разъем	Китай / ЕС / США	В гостях / Дома / Спящий режим / Выкл	Да	Да	—
AQARA M2	WiFi 2.4GHZ / Ethernet	128	128	Да	USB	USB	CN / EU / US	Away / Home / Sleep / Off	Да	№	IR
AQARA P3	Wi-Fi 2,4 ГГц	Неизвестный	Да	Да	Встроенная вилка	CN	CN	Away / Home / Sleep / Off	Да	№	IR
Aqara G2H	WiFi 2.4ГГц	64	Да	USB	Китай/ЕС/США	н/д	Да	Нет	Камера
AQARA E1	Wi-Fi 2	128	128	usb	USB	USB	CN / EU / US	Away / Home / Sleep / Off	№	NO	Встроенный Wi-Fi Repeater
AQARA G3	WiFi 2.4 / 5 ГГц	128	128	Да	USB-C	USB-C	CN / EU / US	Away / Home / Sleep / Off	Да	Да	Pan & Tilt, Распознавание лица, жестов
Mi Smart Gateway	Wi-Fi 2.4 ГГц	128	Да	USB	Все регионы	н/д	Нет	Нет	Шлюз Bluetooth/Mesh

АКАРА ХАБ

Акара Хаб

Использует WiFi 2,4 ГГц для подключения к вашей сети/HomeKit

• Может поддерживать до 32 дочерних устройств
• Использует Zigbee для подключения к дочерним устройствам (не Zigbee 3.0)
• Использует встроенную вилку
• Доступны следующие варианты с соответствующим типом вилки;
  • Китай (тип I)
  • Европа (тип C)
  • Северная Америка (тип B)
  • Гонконг/США.K. (вилка типа G, официально не продается в Великобритании)
• Работает с приложениями Apple Home, Mi Home и Aqara Home
• Два режима будильника — Off и Away (в настоящее время не синхронизированы с HomeKit)
• Включает звуковой динамик (для будильника) и кольцевой светодиодный индикатор

Это хаб, который положил начало развитию Aqara, несмотря на то, что их дочерние устройства были доступны для покупки до появления этого хаба, которые были разработаны для работы с не-HomeKit Xiaomi — или Mijia / Mi. — Ступица.

Mi или Xiaomi (перевод «Рис» и «Просо») Мицзя (пер. «Рисовый дом»)

, если вы найдете концентратор, похожий на этот, но без логотипа Aqara в центре, то это не концентратор Aqara, поэтому не тратьте деньги на то, что не будет совместимо с HomeKit. . Есть два концентратора, которые отдаленно похожи на концентратор, изображенный выше, но будут иметь логотип MI или логотип Mi «Shield», который состоит из стилизованных версий букв M и J .

Кроме того, что там с центром Акара? Ну, это концентратор, который использует WiFi для подключения к вашей сети и, соответственно, подключения к вашему дому HomeKit. Концентратор Aqara поставляется с QR-кодом HomeKit, поэтому его можно добавить напрямую в HomeKit, хотя сначала рекомендуется добавить его в приложение Aqara Home. В HomeKit устройство будет отображаться в HomeKit как две «службы» ; свет , который представляет собой светодиодное кольцо вокруг центра концентратора, и система безопасности , которая с точки зрения HomeKit просто позволяет включать и выключать встроенную сигнализацию.

Чтобы немного усложнить ситуацию, концентратор Aqara можно добавить либо в приложения Aqara Home , либо в приложения Mi Home , но не в оба одновременно. Как правило, я бы рекомендовал вам использовать приложение Aqara, хотя, если вы использовали Mi Home для различных продуктов Xiaomi для умного дома, таких как вентиляторы, очистители воздуха и датчики Bluetooth, вы можете продолжать использовать Mi Home. в любом случае он будет доступен для HomeKit. Когда вы добавили устройство в любое приложение, вы можете начать добавлять то, что часто называют «дочерними устройствами».Это устройства Zigbee, которым нужен концентратор как для работы, так и для доступа к HomeKit (почти во всех случаях с продуктами Aqara). Обычно вы добавляете эти устройства в приложения Mi Home или Aqara, после чего вам будет предложено выбрать концентратор, чтобы добавить их. Детские устройства включают в себя различные датчики, кнопки и переключатели.

Концентратор Aqara способен поддерживать до 32 дочерних устройств и использует более старую версию протокола Zigbee, последней официальной сборкой которой является Zigbee 3.0.Концентратор поддерживает только устройства Zigbee, поэтому к нему нельзя добавить устройства Bluetooth или WiFi. Много раз люди спрашивали, могут ли они добавить к концентратору свой датчик температуры Xiaomi Bluetooth или лампочку Yeelight , и это простое «Нет». Они могут работать вместе в автоматах, но хаб просто не способен поддерживать ни один из этих протоколов на манер хаба.

В то время как приложение Aqara перечисляет только дочерние устройства собственной марки при их добавлении, многие из эквивалентных датчиков, кнопок и переключателей марки Mi/Mijia также работают с концентратором Aqara, что можно увидеть, если вы используете приложение Mi Home.Если вы хотите узнать, какие устройства под брендами Aqara или Mi в настоящее время поддерживает концентратор, вы можете ознакомиться с нашей статьей Aqara 101 ЗДЕСЬ хотя, вероятно, она нуждается в обновлении.

СТУПИЦА AQARA M1S

Акара Хаб M1S

Использует WiFi 2,4 ГГц для подключения к вашей сети/HomeKit

• Может поддерживать до 128* дочерних устройств
• Использует Zigbee 3.0 для подключения к дочерним устройствам
• Использует встроенную вилку
• Доступны следующие варианты с соответствующим типом вилки;
  • Китай (тип I)
  • Европа (тип C)
  • Северная Америка (тип B)
• Работает с приложениями Apple Home, Mi Home и Aqara Home
• Четыре режима будильника — «Выкл.», «Вне дома», «Дом», «Ночь/Сон» (синхронизируется с HomeKit)
• Включает звуковой динамик (для будильника) и кольцевой светодиодный индикатор

Концентратор Aqara M1S является обновлением текущего концентратора Aqara и выглядит идентично, за исключением более нового логотипа Aqara на передней панели.Помимо визуального сходства, во многих других отношениях M1S такой же, как и оригинал, но использует Zigbee 3.0, поэтому он может использовать как текущие дочерние устройства, использующие предыдущую итерацию Zigbee, так и более новые дочерние устройства, использующие Zigbee 3.0 (обычно устройства, получившие название T1). Светодиодное кольцо было немного обновлено, и звуки на хабе также немного изменились, включая встроенные голосовые подсказки. Как и в предыдущих предупреждениях о том, что вы покупаете концентратор Aqara, а не концентратор Mi или Mijia по ошибке, если вы собираетесь купить M1S, убедитесь, что это именно M1S, так как он выглядит почти идентично старшей модели. так что уточните в магазине, в котором покупаете.В HomeKit M1S представлен как свет, сигнализация и концентратор (в настройках приложения Home).

* Шлюз может напрямую подключать 32 терминальных устройства Zigbee. Если вам нужно добавить дополнительные подустройства Zigbee, вы можете сначала добавить устройства ретрансляции Zigbee к шлюзу, а затем добавить терминальные устройства Zigbee. Релейные устройства имеют расширенные функции; После расширения шлюз может поддерживать до 128 дополнительных устройств Zigbee. Среди продуктов Zigbee под торговой маркой Aqara или Mijia продукты с нейтральным проводом являются «релейными» устройствами, а продукты с питанием от батареи или ненейтральные продукты являются «терминальными» устройствами.Каждое релейное устройство может быть расширено до 16 оконечных устройств.

СТУПИЦА AQARA M2

Хаб Акара М2

Использует WiFi 2,4 ГГц или проводной Ethernet для подключения к вашей сети/HomeKit

• Может поддерживать до 128* дочерних устройств
• Использует Zigbee 3.0 для подключения к дочерним устройствам
• Включает инфракрасный передатчик для управления ИК-устройствами (не подвергается воздействию HomeKit)
• Использует порт Micro-USB в сочетании с любым блоком питания типа USB
• Доступны следующие варианты с соответствующим типом вилки;
  • Китай (тип А)
  • Европа (тип C) (адаптер USB не прилагается)
  • Северная Америка (без USB-адаптера)
• Работает с приложениями Apple Home и Aqara Home
• Четыре режима будильника — «Выкл.», «Вне дома», «Дом», «Ночь/Сон» (синхронизируется с HomeKit)
• Включает звуковой динамик (для будильника)

* Шлюз может напрямую подключать 32 терминальных устройства Zigbee.Если вам нужно добавить дополнительные подустройства Zigbee, вы можете сначала добавить устройства ретрансляции Zigbee к шлюзу, а затем добавить терминальные устройства Zigbee. Релейные устройства имеют расширенные функции; После расширения шлюз может поддерживать до 128 дополнительных устройств Zigbee. Среди продуктов Zigbee под торговой маркой Aqara или Mijia продукты с нейтральным проводом являются «релейными» устройствами, а продукты с питанием от батареи или ненейтральные продукты являются «терминальными» устройствами. Каждое релейное устройство может быть расширено до 16 оконечных устройств.

Aqara M2 был анонсирован в июле 2019 года, и потребовалось больше года, чтобы наконец появиться в Китае, но теперь он широко доступен в Великобритании, ЕС и США.M2 отличается от двух ранее упомянутых концентраторов — по большей части дизайном — хотя это все еще концентратор Zigbee (3.0). Помимо дизайна, вместо использования встроенной вилки для прямого подключения к настенной розетке, M2 использует USB с портом micro-USB на задней панели, где вы можете использовать кабель Micro USB-USB и подключить его. к источнику питания USB. Это позволяет избежать проблем с региональными вилками и необходимостью в адаптере. У M2 также есть порт Ethernet, поэтому, если вы предпочитаете проводное соединение и у вас есть свободный порт на маршрутизаторе, это должно обеспечить еще более стабильное соединение.Он также поддерживает Wi-Fi 2,4 ГГц, если у вас нет проводного варианта. В HomeKit M2 представлен как концентратор и система сигнализации.

Также в комплект входит инфракрасный передатчик, который позволяет M2 выступать в качестве замены различных ИК-пультов, которые вы, возможно, разбросали по дому, например, для телевизоров, блоков переменного тока, вентиляторов, игровых консолей и т. д. ИК-передатчик не виден. на HomeKit, поскольку платформа Apple для умного дома официально не поддерживает ИК-устройства, за исключением таких устройств, как Tado Smart AC Controller V3+ (читайте наш обзор ЗДЕСЬ).Тем не менее, вы можете управлять устройствами, которые используют ИК-функции M2, с помощью ярлыков Siri в приложении Aqara Home, так что это лучшее, что вы можете получить на данный момент. Поскольку кнопки, датчики и переключатели Aqara совместимы как с HomeKit, так и с Aqara Home, вы, конечно, можете запрограммировать любой из них для запуска ранее запрограммированной ИК-функции, например, если у вас есть беспроводной переключатель Aqara/Opple , вы можете запрограммировать одну из кнопок для включения лампочки HomeKit, а другую — для запуска ранее созданной ИК-функции в приложении Aqara.

Aqara M2 также имеет Bluetooth 5.0, хотя в литературе об этом почти ничего не упоминается, поэтому он не является концентратором для устройств Bluetooth, а скорее используется только для первоначального сопряжения определенных устройств.



AQARA P3 AC COMPANION

Компаньон переменного тока Aqara P3

Использует WiFi 2,4 ГГц для подключения к вашей сети/HomeKit

• Может поддерживать до 128* дочерних устройств
• Использует ZigBee 3.0 для подключения к дочерним устройствам
• Используется большая встроенная вилка на 16 А
• Включает инфракрасный передатчик для управления ИК-устройствами (не подвергается воздействию HomeKit, за исключением блоков переменного тока)
• В настоящее время доступно только в Китае с вилкой типа I, 16 А
• Работает с приложениями Apple Home, Mi Home и Aqara Home
• Четыре режима будильника — «Выкл.», «Вне дома», «Дом», «Ночь/Сон» (синхронизируется с HomeKit)
• Включает звуковой динамик (для будильника)

Aqara P3 — это, прежде всего, своего рода усиленная интеллектуальная розетка, которая позволяет вам также контролировать питание всего, что к ней подключено, хотя она специально разработана для настенных блоков переменного тока, которым требуется больше энергии, используя китайский 16A. пробки.Эти вилки больше, чем те, которые вы обычно найдете на маломощных устройствах, которые поставляются с китайской вилкой типа I. По сути, он управляет всеми основными функциями вашего кондиционера с помощью встроенного инфракрасного передатчика, который заменяет ваш стандартный пульт дистанционного управления. Хотя HomeKit не поддерживает функцию ИК, в случае с кондиционером P3 представляет ваше устройство как термостат, поэтому элементы управления, такие как нагрев, охлаждение и включение и выключение переменного тока, доступны непосредственно в HomeKit. Как и в M2, ИК-передатчик в P3 также можно запрограммировать для управления другими устройствами, использующими ИК-пульты, хотя HomeKit на них не распространяется.P3 отображается в HomeKit как термостат и система безопасности, а также как концентратор, но только при нажатии на настройки дочернего устройства, использующего P3 в качестве концентратора.

Как и все другие концентраторы, о которых я упоминал, он использует Wi-Fi 2,4 ГГц и Zigbee 3.0 для детских устройств. Есть две предыдущие итерации этого устройства, но только P3 официально совместим с HomeKit, поэтому будьте осторожны, если вы рассматриваете возможность покупки этого устройства, которое из-за большей и менее распространенной китайской вилки, вероятно, не рекомендуется для использования за пределами страны. Материковый Китай.

КАМЕРНЫЙ УЗЕЛ AQARA G2H

Акара G2H

Использует WiFi 2,4 ГГц для подключения к вашей сети/HomeKit

• Может поддерживать до 64* дочерних устройств
• Использует Zigbee 3.0 для подключения к дочерним устройствам
• Региональные модели поддерживаются в следующих регионах: Китай, Северная Америка, Европа, Великобритания
• Работает с приложениями Apple Home и Aqara Home
• Включает звуковой динамик (для будильника, двустороннее аудио)
• Функциональность будильника ограничена Aqara Home, недоступна для HomeKit
• Доступен в белом цвете за пределами Китая, а также в красном, синем, желтом или белом цвете для китайской модели
.

* Шлюз может напрямую подключать 32 терминальных устройства Zigbee.Если вам нужно добавить дополнительные подустройства Zigbee, вы можете сначала добавить устройства ретрансляции Zigbee к шлюзу, а затем добавить терминальные устройства Zigbee. Релейные устройства имеют расширенные функции; После расширения шлюз может поддерживать до 64 дополнительных устройств Zigbee.

Aqara G2H — это камера и концентратор, совместимые с HomeKit. На самом деле камера также совместима с HomeKit Secure Video (HSV). Конечно, концентратор также доступен для HomeKit, что, в свою очередь, позволяет использовать совместимые дочерние устройства с HomeKit.В HomeKit G2H предоставляет две службы — камеру и датчик движения. Он также отображается как концентратор, но только если вы заглянете в настройки одного из дочерних устройств, которые к нему подключаются. Кроме того, поскольку камера не может быть назначена концентратором в HomeKit, служба концентратора G2H в этом случае указывает датчик движения как концентратор.

Хотя камера может использовать видео HomeKit Secure, у нее также есть возможность записи на SD-карту, которую можно добавить к камере, а также облачные записи через серверы Aqara.Доступ к этим параметрам записи возможен только через приложение Aqara, и если вы хотите их использовать, вам необходимо войти в приложение Aqara, при этом камера «привязана» к соответствующему серверу. При нормальных обстоятельствах вы также должны войти в приложение Aqara, чтобы добавить дочерние устройства в концентратор G2H, хотя вы можете вручную добавлять устройства вне приложения Aqara с помощью кнопки в верхней части камеры (три нажатия помещают концентратор G2H в режим сопряжения).

Вы можете использовать китайскую G2H, даже если вы не находитесь в Китае, но вам необходимо войти на китайский сервер в приложении Aqara, чтобы полностью привязать камеру и использовать вышеупомянутые дополнительные параметры записи.Это также означает, что если, например, вы находитесь в США с китайским G2H, зарегистрированным на китайском сервере, вы не можете легко добавить настенный коммутатор Aqara в США, поэтому лучше всего получить G2H для вашего региона. за беспроблемное обслуживание. Как и Aqara M2, G2H использует порт микро-USB для питания, поэтому вы можете использовать любой подходящий кабель микро-USB-USB вместе с источником питания USB для его питания.

AQARA E1 USB STIC HUB

USB-концентратор Aqara E1

Использует Wi-Fi 2.4 ГГц для подключения к вашей сети/HomeKit

• Может поддерживать до 128 дочерних устройств
• Использует Zigbee 3.0 для подключения к дочерним устройствам
• Использует вилку USB-A для вставки в любую USB-розетку с подходящим питанием.
• Региональные модели поддерживаются в следующих регионах: Китай, Северная Америка, Европа, Великобритания
• Работает с приложениями Apple Home, Aqara Home и Mi Home
• Содержит повторитель WiFi (поддержка только двух устройств WiFi)
• Четыре режима будильника — «Выкл.», «Вне дома», «Дом», «Ночь/Сон» (синхронизируется с HomeKit)
• Без динамика

USB-концентратор Aqara E1 входит в линейку Eco Aqara и поэтому стоит довольно дешево.Как и все другие более новые концентраторы Aqara, E1 использует Zigbee 3.0, и, несмотря на более низкую цену и меньшую физическую площадь, он по-прежнему способен поддерживать новый стандарт 128 устройств с помощью повторителей ZigBee. Он также содержит «точку доступа» или повторитель WiFi, хотя он может поддерживать только 2 отдельных устройства WiFi, поэтому он довольно ограничен. Он предоставляет все четыре режима будильника в HomeKit и будет синхронизироваться с другими концентраторами Aqara с четырьмя режимами будильника, доступными для HomeKit.

КОНЦЕНТРАТ ДЛЯ КАМЕР AQARA G3

Камера-концентратор Aqara G3

Использует Wi-Fi 2.4 и 5 ГГц для подключения к вашей сети/HomeKit

• Может поддерживать до 128* дочерних устройств
• Использует Zigbee 3.0 для подключения к дочерним устройствам
• Региональные модели поддерживаются в следующих регионах — Китай, Северная Америка, Европа
• Работает с приложениями Apple Home и Aqara Home
• Включает звуковой динамик (для будильника, двустороннее аудио)
• Четыре режима будильника — «Выкл.», «Вне дома», «Дом», «Ночь/Сон» (синхронизируется с HomeKit)
• Функция отслеживания движения для людей и домашних животных
• Использует распознавание лиц, распознавание жестов, обнаружение движения и обнаружение аномального звука
• Имеет встроенный ИК-бластер

Aqara G3 — это комбинированная камера Zigbee 3, совместимая с HomeKit.0 и сигнализация HomeKit. Камера также совместима с HomeKit Secure Video (HSV). Концентратор также доступен для HomeKit, что, в свою очередь, позволяет использовать HomeKit для совместимых дочерних устройств. В HomeKit G3 предоставляет три службы — камеру, датчик движения и систему безопасности. Он также отображается как концентратор, но только если вы заглянете в настройки одного из дочерних устройств, которые к нему подключаются. Кроме того, поскольку камера не обозначена как концентратор в HomeKit, служба концентратора G3 в этом случае указана как система безопасности.

Хотя камера может использовать видео HomeKit Secure, у нее также есть возможность записи на SD-карту, которую можно добавить к камере, а также облачные записи через серверы Aqara. Доступ к этим параметрам записи возможен только через приложение Aqara, и если вы хотите их использовать, вам необходимо войти в приложение Aqara, при этом камера «привязана» к соответствующему серверу. При нормальных обстоятельствах вы также должны войти в приложение Aqara, чтобы добавить дочерние устройства в концентратор G3, хотя вы можете вручную добавлять устройства вне приложения Aqara с помощью кнопки в верхней части камеры (три нажатия помещают концентратор G3 в режим сопряжения).

Вы можете использовать китайскую G3, даже если вы не находитесь в Китае, но вам необходимо войти на китайский сервер в приложении Aqara, чтобы полностью привязать камеру и использовать вышеупомянутые дополнительные параметры записи. Это также означает, что если, например, вы находитесь в США с китайским G3, зарегистрированным на китайском сервере, вы не можете легко добавить настенный коммутатор Aqara в США, поэтому лучше всего получить G3 для вашего региона. за беспроблемное обслуживание. G3 теперь доступен за пределами материкового Китая, будучи выпущенным в США.Южная Корея, Канада и Франция, а позже появятся и другие территории. В отличие от G2H, G3 использует порт USB-C для питания, поэтому вы можете использовать любой подходящий кабель USB-C к USB A вместе с источником питания USB для его питания.

В дополнение к основным функциям G3 в качестве камеры с датчиком движения, он также имеет все четыре режима будильника, доступные для HomeKit, которых нет в G2H. G3 записывает в формате 2K через вставленную SD-карту и поддерживает карты емкостью до 128 ГБ.

В приложении Aqara G3 также предлагает гораздо больше, чем G2H, включая отслеживание движения собак, кошек и людей с отдельными функциями для обоих типов.Он также имеет стандартное обнаружение движения, а также распознавание лиц, распознавание жестов и обнаружение ненормального звука. Вы также можете вызвать владельца учетной записи камеры, нажав на светодиодное кольцо, а G3 даже включает в себя ИК-бластер для управления устройствами, использующими инфракрасный пульт дистанционного управления.

ШЛЮЗ MI SMART

Ми Смарт Шлюз

Использует WiFi 2,4 ГГц для подключения к вашей сети/HomeKit

• Может поддерживать до 128* дочерних устройств
• Использует ZigBee 3.0 для подключения к дочерним устройствам
• Действует как концентратор Bluetooth и концентратор Bluetooth Mesh для устройств Mijia Bluetooth и Bluetooth Mesh
• Использует порт Micro-USB в сочетании с любым блоком питания типа USB
• Доступно по всему миру, без региональных ограничений
• Работает с приложениями Apple Home и Mi Home
• Без динамика, только зуммер для подтверждения определенных функций

Mi Smart Gateway, также известный как Mijia Gateway 3 или Mijia Multimode Smart Gateway, не является продуктом Aqara, хотя он производится материнской компанией Aqara (Lumi United) для Xiaomi.Таким образом, он не совместим с приложением Aqara Home, только с Mi Home и, конечно же, с Apple HomeKit. Как и в Aqara M2, в нем используется разъем питания micro USB, что упрощает его использование в разных регионах с помощью подходящего источника питания USB. В отличие от всех других центров как части более крупной экосистемы Xiaomi, теперь это не зависит от региона, поэтому вы не только сможете покупать их на месте, но и если вы ранее купили китайскую модель, теперь ее можно будет использовать в любом регионе. В отличие от M2, у него нет порта Ethernet, а также динамика или светодиодного индикатора, поэтому в этом смысле это самый простой из концентраторов.Тем не менее, это Zigbee 3.0 и без регионов, как уже упоминалось, поэтому их можно рассматривать как незначительные плюсы по сравнению с оригинальным концентратором Aqara. Кроме того, он может работать с датчиками под брендами Mi и Aqara, хотя, как и со всеми концентраторами, появившимися после оригинального концентратора, вы можете обнаружить, что некоторые устройства еще не сертифицированы для использования HomeKit. В HomeKit он не отображается своей плиткой, так как нет дополнительных функций, вроде световой или охранной сигнализации, поэтому увидеть наличие этого устройства можно только в разделе «Хабы и мосты» в настройках устройства. Домашнее приложение.

Помимо подключения Zigbee 3.0, Mi Smart Gateway также выступает в качестве концентратора Bluetooth для умных домашних устройств Xiaomi, использующих Bluetooth. Совместимые с HomeKit устройства Bluetooth в HomeKit используют либо прямое подключение к вашему телефону, либо Home Hub (Apple TV, HomePod/Mini, iPad). В Mi Home устройства Bluetooth также подключаются напрямую к вашему телефону, но многие интеллектуальные устройства Xiaomi также содержат концентраторы Bluetooth, такие как некоторые их камеры, датчики или даже потолочные светильники. Это позволяет получить удаленный доступ к этим устройствам Bluetooth, поскольку устройства, содержащие концентратор Bluetooth, неизменно используют Wi-Fi.Mi Smart Gateway не только выполняет эту функцию, но и предназначен для работы с устройствами Bluetooth Mesh таким же образом. Bluetooth Mesh похож на Zigbee в том, что когда вы добавляете эти ячеистые устройства в свой дом, радиус действия устройств расширяется наружу, как постоянно расширяющаяся рыболовная сеть, при этом каждое дополнительное устройство передает информацию туда и обратно, тем самым устраняя проблему. устройства Bluetooth (ячеистой сети), находящегося вне зоны действия вашего телефона или ячеистого шлюза Bluetooth. Yeelight производит сетчатый шлюз Bluetooth, который также работает с Apple HomeKit, но в настоящее время он работает исключительно с собственной линейкой продуктов для сетчатого освещения Bluetooth. Это было бы то же самое для Mi Smart Gateway, хотя в настоящее время я не знаю ни одного устройства Bluetooth mesh, предназначенного для работы с Mi Smart Gateway, а тем более, если они подвергаются воздействию HomeKit. Тем не менее, у Xiaomi выходит ряд устройств Bluetooth — датчик движения, датчик контакта и датчик дыма — все они используют Bluetooth, поэтому вполне возможно, что они предназначены для работы с Mi Smart Gateway и оттуда (в конечном итоге) становятся уязвимыми.
