Раскрой комода на запчасти: Комод своими руками Как выгодно собрать

By alexxlab Posted on 01.04.197131.12.2021 Category :
  • Разное

Содержание

  • Комод своими руками Как выгодно собрать
    • Как рассчитать конструкцию 1000*800*505
      • Старая картинка
      • Подгон под свои размеры 1000*800*400
      • Подгон под свои размеры 1200*800*400
      • Карта раскроя на комод
      • Разметка
      • Старая картинка
      • Список фурнитуры для 1000*800*505
      • Пошаговая сборка комода
      • Ваша выгода
      • Заключение
  • Чертежи комода с пеленальным столиком – Сделаем мебель сами
  • Комод своими руками: пошаговая инструкция от мастеров
    • Деталировка комода
    • Покупаем следующую фурнитуру
    • Находим такие инструменты
    • Подготовка к сборке комода
    • Сборка комода
  • Объявления Сахалина
  • Как выбрать комод: виды, размеры, стиль
    • Виды и модели комодов
    • Стиль комода
    • Размеры комодов
  • TARVA Комод с 6 ящиками, сосна, 591 / 2×361 / 4 «
    • Комод горизонтальный
    • Двойной комод
    • Комод комбинированный
    • Вертикальный комод
    • Комод для нижнего белья
    • Джентльменский сундук
    • «Холостяцкий сундук»
  • AW Extra 12.06.14 — Восстановить комод
    • Восстановить комод
      • Сделайте так, чтобы сломанные ящики подходили и работали как новые
      • Износ деревянных ящиков
      • Восстановление ящиков — это удовлетворение
      • Сначала снимите верх и заднюю часть
      • Удалить изношенные детали интерьера
      • Ремонт разделителей ящика
      • Восстановите и установите бегуны
      • Ремонт боковых стенок ящика
      • Уровень сундука
      • Установите ящики
      • Добавить направляющие ящика и стопорные блоки
      • Расширьте дно ящика
      • Окончательная установка
      • Избавьтесь от этого затхлого запаха
      • Новая отделка
      • Источники
  • А-Я антикварная мебель: терминология, которую нужно знать при покупке на аукционе
  • Ящик | Вики Сообщества
    • Ящик
    • Советы по игре
    • Статистика
      • Капли
      • Паутина
      • Двойные пузыри
  • Промышленные модульные шкафы с ящиками — Металлические шкафы с ящиками
    • Lyon может помочь вам сократить занимаемое вами место для хранения на 50% с помощью модульных шкафов с выдвижными ящиками
        • Характеристики промышленных модульных шкафов с выдвижными ящиками
        • Включенные комплекты макетов ящиков
  • Как сделать так, чтобы ящики открывались и закрывались плавно

Комод своими руками Как выгодно собрать

Здравствуйте, уважаемый читатель bokovina.ru ! Вероятно Вы уже устали от беспорядка. И если бы вещи хранились в удобном комоде, Вы перестали бы тратить своё драгоценное время на поиски. Сейчас Вы узнаете как воплотить Вашу мечту в реальность.

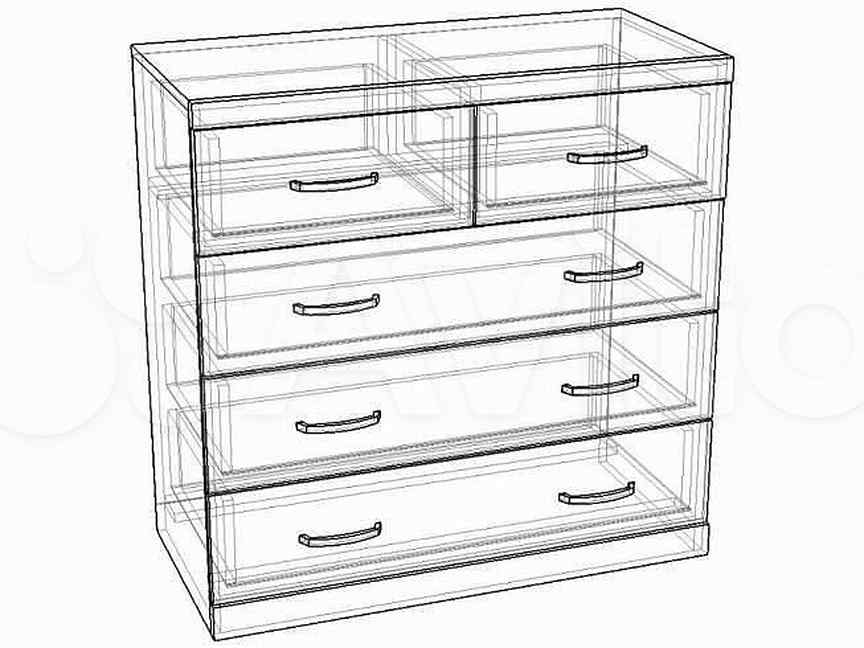

Разберём классический комод. Выглядит он невзрачно в таком тоне. Если грамотно подобрать  цвет и ручки, то получится красивый комод. Такая конструкция самая удобная и практичная. В левом и правом мы храним мелочи, а нижние ящики используем для белья.



Если Вы желаете из него сделать комод с 3мя, 4мя или с 6ю большими ящиками, элементарно убираем верхнею секцию с двумя ящиками и имеем типовую конструкцию. А именно две боковины, дно, планки для крепления крышки, крышку,цоколь и сами ящики.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Как рассчитать конструкцию 1000*800*505

Чтобы избежать ошибок рисуем на листе бумаги схему сборки. Для этого достаточно аккуратно прорисовывать каждую грань детали. Важно, чтобы Вам самим было всё понятно на чертеже. Затем проставляем габариты изделия и рассчитываем деталировку.



Старая картинка

1000*800*505

  1. 980*505 — 2 Боковины
  2. 768*505 — 1 Дно
  3. 801*530 — 1 Крышка
  4. 148*505 — 1 Перегородка
  5. 768*60 — 4 Планки
  6. 768*50 — 2 Цоколь
  7. 926*796 — 1 ДВПО Задняя стенка
  8. 709*180 — 6 Лобовая планка ящика
  9. 500*180 — 6 Боковая планка ящика
  10. 317*100 — 4 Лобовая планка ящика
  11. 500*100 — 4 Боковая планка ящика
  12. 176*396 — 2 Верхние шефлоты
  13. 246*796 — 3 Нижние шефлоты
  14. 500*150 — 3 Усиливающая планка на дно ящика



Важное уточнение. Цель этой статьи не просто дать Вам готовую деталировку комода, а научить Вас самостоятельно проектировать конструкции  с любым количеством ящиков. Ведь сколько людей, столько и вкусов. Согласитесь, что я не в состоянии угодить каждому.



Подгон под свои размеры 1000*800*400

Но я в состоянии направить Вас к желаемой цели. Смотрите как можно комод 1000*800*505 пересчитать на комод с габаритами 1000*800*400. Они отличаются глубиной 505 и 400, высота и ширина одинакова. Значит ищем размеры с глубиной и меняем их на необходимые:

1000*800*400

  1. 980*400 — 2 Боковины
  2. 768*400 — 1 Дно
  3. 801*430 — 1 Крышка
  4. 148*400 — 1 Перегородка
  5. 768*60 — 4 Планки
  6. 768*50 — 2 Цоколь
  7. 926*796 — 1 ДВПО Задняя стенка
  8. 709*180 — 6 Лобовая планка ящика
  9. 350*180 — 6 Боковая планка ящика
  10. 317*100 — 4 Лобовая планка ящика
  11. 350*100 — 4 Боковая планка ящика
  12. 176*396 — 2 Верхние шефлоты
  13. 246*796 — 3 Нижние шефлоты
  14. 350*150 — 3 Усиливающая планка на дно ящика



Подгон под свои размеры 1200*800*400

Чтобы сделать комод 1200*800*400 надо изменить высоту деталей, определяющих высоту. Это боковины и шефлоты. Для расчёта высоты шефлота следует от общей высоты комода отнять толщину крышки, высоту цоколя и поделить на количество ящиков. Минус на зазор по 4 мм.



Если мы увеличиваем высоту шефлота, логично увеличить и глубину ящика. Которая должна быть меньше шефлота, минимум на 20 мм.Зазор по 10 мм сверху и снизу.Чем больше разница между ними, тем проще ставить ручку. В результате:

1200*800*400

  1. 1180*400 — 2 Боковины
  2. 768*400 — 1 Дно
  3. 801*430 — 1 Крышка
  4. 148*400 — 1 Перегородка
  5. 768*60 — 4 Планки
  6. 768*50 — 1 Цоколь
  7. 1176*796 — 1 ДВПО Задняя стенка
  8. 709*250 — 6 Лобовая планка ящика
  9. 350*250 — 6 Боковая планка ящика
  10. 317*100 — 4 Лобовая планка ящика
  11. 350*100 — 4 Боковая планка ящика
  12. 176*396 — 2 Верхние шефлоты
  13. 312*796 — 3 Нижние шефлоты
  14. 350*150 — 3 Усиливающая планка на дно ящика



Как рассчитать деталировку комода по ширине и рассчитать ящики я рассказывал в статье Расчёт ящика. Прочитав этот пост Вы без особого труда отредактируете любую деталировку по ширине. Для этого нужно знать толщину плиты и толщину направляющей.



В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.



Карта раскроя на комод

Забиваем последнюю деталировку 1200*800*400 в карту раскроя и узнаём необходимое количество материала и площадь заготовок. Зная цену 1 листа ЛДСП или цену квадратного метра распила, мы узнаем стоимость необходимого материала.





Разметка

Старая картинка



На фото выше указана разметка присадки деталей для комода высотой 1000 мм, вид сбоку. Для этой высоты я отметил разметку крепления шариковой направляющей, на боковине комода и ящике. Чтобы узнать больше про разметку для полновыкатных направляшек читайте эту статью.



Список фурнитуры для 1000*800*505

  1. Евровинт 52 шт. примерная цена 31,2 р.
  2. Подпятники 4 шт. примерная цена 10 р.
  3. Шариковые направляющие. Длина 500 мм,  широкие 5 шт. примерная цена 500 р.
  4. Ручки  5 шт. примерная цена 150 р.
  5. Мебельные гвозди и саморезы примерная цена 50 р.
  6. Кромка меламиновая 50 м примерная цена 100 р.
  7. Заглушки 1 лист примерная цена 10 р.

Итого 820 р.



Забиваем в поиск Дубль Гиса «мебельная фурнитура купить» и система выдаст Вам все возможные варианты. Вам останется взять с собой распечатанный список и отправиться в ближайший магазин. Предварительно сделайте звонок и узнайте информацию о наличии товара.



Аналогично можно найти фирмы занимающиеся раскроем ЛДСП. Выбираем поближе к месту сборки . Обращаем внимание на готовую продукцию фирмы. Интересуемся сроками изготовления и конечно ценой материала. Выбираем цвет и оформляем заказ.



Пошаговая сборка комода

После грамотной присадки всех элементов конструкции, начинаем прикручивать фурнитуру.

А именно:

  1. Крепим направляющие на боковины и ящики.
  2. Прикручиваем подпятники на опоры.
  3. Собираем короб
  4. Прибиваем заднюю стенку. Не забыв проверить диагональ. Допустимый разбег 1 мм.
  5. Дальше вставляем ящики
  6. Притягиваем шефлоты.
  7. Крепим ручки



Ваша выгода

Итоговая сумма затрат примерна 2 200 р. В магазине комод таких размеров стоит минимум 5 000 р. Выгода 2 800 р. Уверен, что после успешного результата найдутся родственники и знакомые которым захочется иметь подобную вещь и тогда Вы сможете удвоить свою выгоду.



Заключение

Мой сайт доступен 24 час в сутки и 7 дней в неделю, я с удовольствием помогу Вам, если возникнут сложности. Присылайте свою деталировку на проверку, если сомневаетесь в своих размерах. Запомните, что я имею чёткое намерение помочь Вам. Действуйте, словно неудача Вам не грозит!



Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект, в назначенные сроки.





Вам есть, что добавить к этой статье?

Мне будет интересно послушать Ваши истории.

Откомментируйте как следует эту статью!






С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий



Твитнуть

Не забудьте поделиться статьёй в соц. сетях





Чертежи комода с пеленальным столиком – Сделаем мебель сами

Здравствуйте друзья.

Сегодня мы с вами поговорим о комодах, которые изготавливаются специально для грудных детей.

Вещь довольно интересная и удобная, хотя и краткосрочная (в том смысле, что ребенок со временем подрастает, и надобность в его пеленании, естественно, отпадает).

Но во всем этом есть одно преимущество: На страницах этого сайта, мы с вами учимся делать мебель самостоятельно. Естественно, такой комод сделаем тоже сами.

А раз так, то со временем, когда в пеленальном столике не будет необходимости, его можно будет просто убрать (сами сделаем, сами сможем что-то изменить).

Итак, прежде чем рассмотреть чертежи этого комода, думаю, есть смысл сказать вообще несколько слов о подобной мебели.

Итак:

В данном примере, сам столик (который представляет собой несложных механизм из деталей, сделанных из ДСП, скрепленных между собой обычными межсекционными стяжками) раскладывается, увеличивая таким образом, свою поверхность (грубо говоря, поверхность крышки комода).

По этому, учитывая, что на него нужно будет класть малыша, вся конструкция должна быть очень устойчивой, так как столик будет «работать» как рычаг, в разы, увеличивая крутящий момент, способный при определенных условиях, перевернуть весь комод.

Для того чтобы этого не произошло, всю конструкцию нужно планировать в двух возможных вариантах:

  1. Она должна быть, по возможности, не высокой и глубокой (естественно, о конкретных цифрах, в данном случае, говорить сложно, но для ориентира, отношение ее глубины к высоте должно стремиться к единице (1) – это, естественно, в идеальном варианте).
  2. Если конструкция, в силу каких то непреодолимых причин, все же не устойчивая – ее нужно жестко закрепить к стене.

Так же, для большей устойчивости, комод нужно загружать вещами, начиная с нижнего ящика (но никак не с верхнего).

О том, как делаются комоды, мы уже говорили (подробнее – здесь).

По этому, в данном случае, интерес представляет сама конструкция пеленального столика.

Думаю, на чтобы не мешать все в «одну кучу», об этом мы поговорим в отдельной статье.

А сейчас рассмотрим один из многочисленных примеров подобной мебели.

Итак, комод, который вмещает в себя четыре одинаковых выдвижных ящика.

Его габаритные размеры (не учитывая сам столик и быльце за ним):

814-850-480 (ВхШхГ).

В данном случае, об особой устойчивости говорить не приходится, по этому, либо комод нужно закрепить к стене, либо два нижних ящика должны вмещать ощутимый вес (первый вариант, естественно, предпочтительней).

Теперь, схемы изделия:

Его деталировка:

бок 798 460 2
быльце 243 850 1
гор 818 460 1
дя 120 760 8
дя1 120 450 8
дя2 120 418 4
кп 80 818 2
крышка 850 480 1
крышка1 850 283 1
планка 80 414 2
планка1 79 394 2
цоколь 80 818 2
фасад 177 846 4
задняя стенка 732 848 1
дно 790 448 4

Как видите, ничего сложного, данное изделие собой не представляет.

Выдвижные ящики, естественно, крепятся к коробу на телескопических направляющих.

Ну а на этом все.

До встречи.

Комод своими руками: пошаговая инструкция от мастеров

Содержание:

Вот женщина… Она идёт домой, стремится к семейному очагу в расчёте на тихий вечер и простые жизненные радости. Но первое, что она видит при входе в квартиру – обронённый посередь коридора носок. Быть может этот носок даже чистый, неважно – вся женская натура уже забурлила и грозит мирному населению катаклизмами. Из шкафа постоянно высыпаются мелкие вещи, а муж даже не чешется! И супруг, получив порцию приоритетных задач, задумывается: Как же сделать комод своими руками?

Сегодня мы расскажем, как сделать такой комод

Не так всё страшно, как кажется на первый взгляд. Распилить лист ЛДСП, размером 2440х1830х16 в домашних условиях у вас не выйдет, как ни старайся, но с этой проблемой могут помочь специально обученные профессионалы. Деталировку мы приведём ниже, а профессионалы водятся прямо в строительных супермаркетах, где вы покупаете ДСП.

Другие специалисты, работающие в магазинах по продаже мебельной фурнитуры, помогут перевести непонятные термины, если такие встретятся вам в настоящей инструкции.

Деталировка комода

Как вы видите, для данного конкретного комода предусмотрены ножки, поэтому размеры приведены для конструкции с накладным дном.

Основные учитываемые параметры:

  • Толщина ДСП = 16 мм,
  • кромка меламиновая, с клеевым слоем, толщиной 0,5 мм.

Все размеры в миллиметрах.

  • 800х500 – верх комода.
  • 816х475 – 2 шт., боковины комода.
  • 800х475 – дно.
  • 797х205 – фасады ящиков.
  • 768х80 – верхние стяжные планки.
  • 160х450 – 8 шт., боковины ящиков.
  • 160х709 – 8 шт., передние и задние стенки ящиков.
  • 418х80 – 4 шт., стяжные планки ящиков.

Заднюю стенку комода и дно ящиков разумно делать из ДВП (иначе – оргалит). Вот размеры требуемых здесь деталей из ДВП:

  • 828х795 – задняя стенка комода.
  • 738х447 – дно ящиков, 4 шт.

Пока вам выпиливают нужные детали, имеет смысл озаботиться наличием инструмента и покупкой фурнитуры. Деревянный город Кижи построили без единого гвоздя, имея лишь пилы и топоры, но таких мастеров нынче не сыскать. Поэтому идём в специализированный магазин и покупаем…

Покупаем следующую фурнитуру

Раздумывая, как сделать комод своими руками, мы остановились на типе направляющих, которые не допускают отступления от шаблонной разметки – для точности и простоты описания.

  • Направляющие для ящиков «роликовые» – 4 комплекта, длиной 450 мм. Следует помнить, что в комплект входят левые и правые полозья. Они НЕ взаимозаменяемы.
  • Конфирматы 5х70 (просто скажите это продавцу), упаковка 100 штук.
  • Саморезы 4х16 – упаковка 100 шт.
  • Саморезы 4х30 – -»-.
  • Кромка меламин, с клеевой основой. По периметру деталей, с запасом.
  • Ножки декоративные. Они есть в разном исполнении, выбор за вами, 6 штук.
  • Ручки для ящиков, 8 штук. На приложенном рисунке их четыре, но, как показывает практика, для удобства эксплуатации лучше ставить по две штуки на ящик.

Теперь, когда необходимые запчасти уже куплены, проверяем наличие инструмента. Изготовление комода – процесс несложный, но одним топором, как говорилось выше, тут не справиться.

Находим такие инструменты

  • Дрель-шуруповёрт, с самозажимным патроном под диаметр минимум 10 мм.
  • Свёрла 5 и 8 мм по дереву.
  • Набор бит, с обязательным наличием биты-шестигранника под конфирматы.
  • Прямой угол, воплощенный в строительный инструмент с мерной линейкой.
  • Рулетка.
  • Карандаш.
  • Утюг, нагретый на 3/4 мощности.
  • Тупой нож, мелкая наждачная бумага, сухая тряпка.
  • Ассистент с пылесосом.

Если решение сделать комод своими руками не последний поступок в вашей жизни, рекомендуем покупать качественный инструмент. Тупых ножей и ассистентов много, а сломавшееся в теле детали сверло или сорванная бита могут серьезно повлиять на ваш энтузиазм и качество мебели.

Подготовка к сборке комода

Детали необходимо оклеить. Для этого к торцу детали приложите кромку основой вниз и прогладьте горячим утюгом. Несколько раз с усилием проведите сверху сухой тряпкой, чтобы добиться надёжного склеивания. Торчащие края кромки удалите тупым ножом и зашлифуйте грани наждачной бумагой. Аккуратнее с ламинатом – старайтесь его не поцарапать.

Отверстия под конфирматы засверливаются:

  • В плоскость – сверлом 8 мм насквозь,
  • в торец – сверлом 5 мм на глубину от 60 мм.

Отверстия под конфирматы

Перед тем, как собрать тумбу, «тело» комода, необходимо разметить и прикрепить направляющие под ящики. На картинке приведены размеры, но если вы задумаете изменить высоту вашего комода или количество ящиков в нём, полезно узнать простую формулу расчета их разметки. Это несложно:

(Высота фасада) + (припуск примерно 3 мм на каждый ящик) – 25 мм = линия центра крепежей полозьев, считая сверху.

Разметка под направляющие

Если фасады разной высоты – нужно складывать размеры, не забывая прибавлять припуск на каждый фасад.

Нижние направляющие всегда размечаются снизу, как показано на картинке.

Сборка комода

Короб комода собирается так, как показано рисунке. Верхняя крышка крепится саморезами 4х30 снизу, сквозь отверстия в стяжных планках. Вымеряем прямой угол в получившейся коробке и прикручиваем либо пробиваем заднюю стенку из оргалита.

Сборка короба комода

Примечание: Строгая геометрия важна везде и всегда, иначе ваша мебель будет инвалидом от рождения. Прямые углы «на глазок» неприемлемы в принципе.

Ящики собираем, учитывая, что оргалит дна ни в коем случае не должен выступать в лицевой стороне – туда мы прикрепим фасады точно так же, как верхнюю крышку самого комода: саморезами 4х30 изнутри, сквозь переднюю стенку ящика.

Сборка ящиков комода

Ножки крепим как нам больше нравится – никаких строгих размеров выдерживать не надо, если вы не педант. Ручки, соответственно, тоже – главное соблюсти симметрию.

Фактически, мы уже ответили на вопрос «Как самому сделать комод?», но есть некоторые нюансы:

  • Первый из них: Мы привели в пример роликовые направляющие, чтобы чётко конкретизировать разметку под ящики на боковинах комода. На самом деле сейчас продаются направляющие «полного выката», которые не нуждаются в столь строгих инструкциях. Ограничений по высоте крепления у них нет, но начинающему мастеру будет непросто такие полозья закрепить из-за чисто технических сложностей, которые решаются лишь на практике.
  • Второй: Будьте очень внимательны к так называемым «мелочам». Ничтожная, на первый взгляд, помарка приведёт к тому, что ящики комода будут ездить «как попало». Ошибка в миллиметр по совокупности погрешностей выльется в уродство.
  • Третье: При клейке кромки и сверловке не стесняйтесь «потренироваться на заднем дворе», то бишь на обрезках – сэкономите деньги.

В принципе всё… Можете раскладывать носки по ящикам, удачи.
