Складной стул своими руками – Чертеж складного стула своими руками из дерева позволит легко сделать удобную мебель
Как сделать складной стул со спинкой: чертежи, фото схемы
Деревянный складной стул со спинкой своими руками два варианта изготовления.
Делаем сами складной стул со спинкой: чертежи с размерами, схема сборки, фото.
В прошлой статье мы занимались изготовлением раскладной табуретки, теперь мы сделаем складной стул, но уже со спинкой. Спинка позволяет при сидении опереться на неё и разгрузить спину, что более удобно, чем сидеть на табурете. В сложенном состоянии стул практически не занимает места и его можно убрать в кладовку. Самодельный раскладной стул отлично подойдёт для отдыха на балконе, при ненадобности его можно быстро сложить, его можно взять с собой на пикник или на дачу.
В этой статье мы сделаем деревянный складной стул со спинкой и для начала ознакомимся с чертежами.
Складной стул со спинкой чертежи (1 вариант).

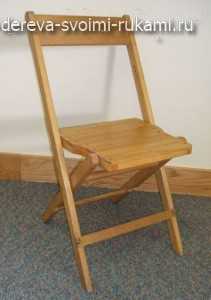

Складной стул со спинкой фото.
Складной стул со спинкой чертежи (2 вариант).
1. — Передние ножки.
2. — Задние ножки.
3. — Опорные бруски сидения.
4. — Поперечины.
5 — 10. — Планки сидения.
11. — Спинка.
12. — Верхняя поперечина.

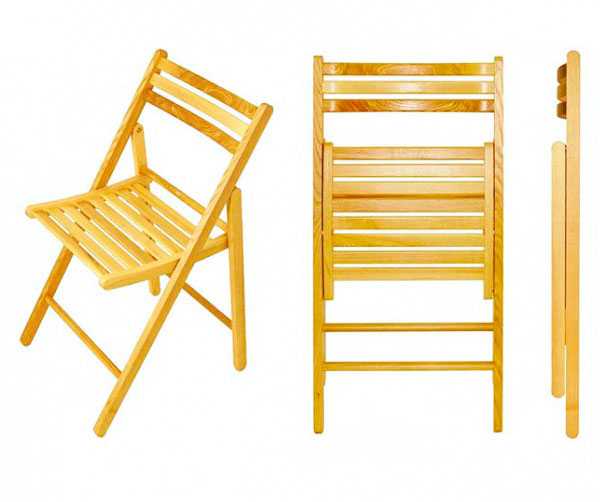

Складной стул со спинкой фото.
Как сделать складной стул со спинкой.
Теперь приступим к изготовлению раскладного стула, нам понадобится древесина твёрдых пород (берёза, дуб, тис, клён, вяз, грецкий орех, груша), можно использовать и сосну, но конструкция будет менее крепкой.
Для изготовления складного стула (1 вариант) нужно подготовить следующие материалы:
- Бруски длиной 740 мм – 2 шт. (передние ножки).
- Бруски длиной 470 мм – 2 шт. (задние ножки).
- Бруски длиной 320 мм – 5 – 8 шт. (рейки для сидения и спинки).
- Бруски длиной 430 мм – 3 шт. (перекладины для рам).
- Болты, шайбы, гайки.
- Саморезы.
Для начала нужно изготовить сидение для стула. К опорным брускам крепим саморезами рейки, в результате у нас получиться сидение.
Теперь собираем раму из передних ножек и спинки. К опорным ножкам в верхней части крепим рейки под спинку, в нижней части крепим перекладину.
Изготовим задние ножки. К задним ножкам крепим нижнюю и верхнюю перекладины.
Соединяем переднюю и заднюю рамы стула болтами и гайками.
Крепим сидение к передней раме, сверлим сквозные отверстия в раме и в опорных брусках сидения, соединяем болтовыми соединениями.
Шляпки болтов и гайки нужно утопить, для этого нужно просто рассверлить гнёзда и вкрутить болты заподлицо.
Сидение должно свободно вращаться в раме, в разложенном состоянии задняя часть сидения упирается в перекладину задней рамы, и конструкция принимает форму стула.
Чтобы сложить стул, достаточно приподнять сидение и сдвинуть рамы.
Складные стулья, изготовленные своими руками всегда пригодятся в домашнем хозяйстве.
sam-stroitel.com
Складные стулья своими руками из дерева, чертежи
Изготовить или отремонтировать стул своими силами не очень сложно, как это многим кажется сначала. Самодельная мебель станет оригинальным украшением вашего интерьера, ведь в создании особенных дизайнерских решений человеческая фантазия не знает границ. При этом учтите, что созданная вами мебель будет отличаться надежностью, качеством и низкой себестоимостью, ведь в дело можно пустить остатки древесных строительных материалов.
Содержание:
- Собираем стул для кухни
- Садовый стульчик
- Складной барный стул
- Складной стул-стремянка
Собираем стул для кухни
Необходимо заметить, что всегда есть возможность изготовить стулья не только на кухню, но и для рыбалки или для пикника. Следует только знать, как сделать складные стулья своими руками из дерева, чертежи которых представляются ниже.
Для работы могут быть выбраны различные породы древесины:
- буковая;
- сосновая;
- дубовая.
Главное, чтобы материал не имел сучков и растрескавшихся участков.
Подготовительный процесс несложный – брус следует остругать и зашлифовать наждачной бумагой крупной, а потом и мелкой зернистости. Это придаст древесине гладкость.
Для работы понадобятся следующие инструменты:
- степлер;
- ножовка;
- киянка;
- рубанок;
- лобзик электрический.
Работы по сборке нового стула или ремонту старого проходят в одинаковом порядке. Но во втором случае сначала выполняется полная разборка мебели, замена изношенных частей новыми. После этого выполняют сборку стула.
Перед изготовлением стула готовим два восьмидесятисантиметровых бруска сечением 4 на 6 см для задних ножек, и пару под передние, сечение которых составляет 4 на 4 см, а длина – 44. В них устраиваем отверстия под продольные и поперечные основания и проножки. Все элементы прикладываем друг к другу, чтобы торцевые места совпадали.
Стамеской делаются выемки, задние ножки зачищаются, грани снимаются рубанком, чтобы получился плавный переход с 60 до 40 мм.
Из обрезной доски готовится спинка для будущего стула.
Собранное основание покрывается лаковым составом и оставляется до высыхания. В это время сидение и спинку можно обтянуть материалом, вставить мягкую прокладку из поролона.
Подготовив все, можно выполнить полную сборку, закрепить элементы шурупами, замаскировав их шляпки. Стулья таких конструкций можно также использовать на даче.
Садовый стульчик
Такой стул легко изготавливается из обрезка бревна.
Он станет отличным украшением дачного участка. Самый легкий вариант – распилить бревно на одинаковые по размерам колодки, высота которых составляет по 0,6 метра, вкопать в землю. Сверху можно устроить сиденье из мягкого материала.

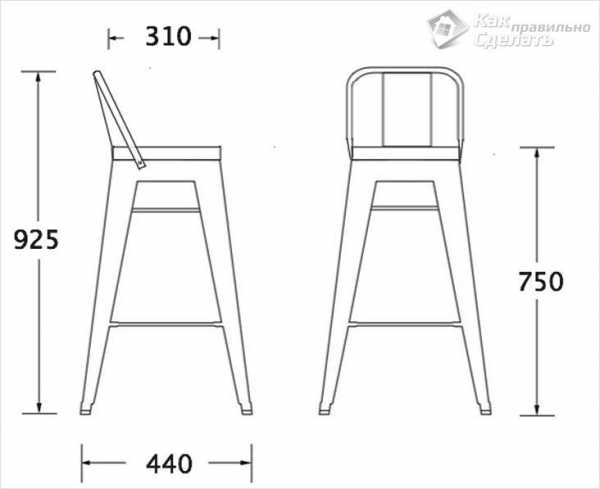

Складной барный стул
Такие предметы мебели можно изготовить в двух вариантах – со спинкой и без нее.
Для стула без спинки следует подготовить четыре ножки (47 х 4 х 2 см), столько же планок под сиденье и пару проножек (32 х 4 х 2 см), по два бруска под сиденье размерами 35 х 9 х 2 и 35 х 6 х 2 см.
Соединяем планки, которые фиксируются на торцах перекладины, крепим проножки. Средние бруски не соединяем, чтобы стул можно было сложить.
Еще один дачный вариант – стул со спинкой. Для него необходимо подготовить по две ножки (по 0,9 и 0,55 м), по две планки поперечного типа трех размеров (40 х 5; 34 х 5; 28 х 5 см), спинку (40 на 7 см), пару опорных планок под сиденье, длина каждой – 29 см; доски – 6 штук (34 на 4 см).
Все подготовив, можно приступать к сборке. В окончательном виде стул будет выглядеть следующим образом:
Складной стул-стремянка
Такая вещь считается незаменимым элементом у каждого хозяина. Но стремянка занимает свободное пространство при хранении. Поэтому ее целесообразно заменить стульчиком, изготовленным из фанеры.
Для ножек необходимо использовать древесину сосны, остальные элементы изготавливаются из многослойной фанеры. Чтобы изделие получилось удобным, рекомендуется придерживаться определенных размеров:
- промежутки между тетивами – 0,48 м;
- расстояние от опорной части до тетивы – 0,6 м;
- высота сиденья– 0,6 м;
- сиденье – 0,3 на 0,5 м.
Собрав стул-стремянку, его покрывают лаком.
Мебель складного типа считается удачным решением для организации пикников, отдыха на дачном участке или во дворе частного дома. Удобство заключается еще и в том, что в собранном виде мебель хранится компактно, не занимает много свободного пространства.
nashprorab.com
Два популярных в интернете складных стульчика своими руками: пошаговые описания с чертежами
Складной стул – это отличный помощник для пикников, загородного отдыха или частного дома. Очень удобно иметь такой стульчик в своем арсенале, поскольку за счет специального устройства он складывается и занимает минимум места.
В продаже можно найти металлические, алюминиевые и деревянные
Представленные модели складных стульев весьма популярны на просторах интернета, поскольку они одновременно очень практичны и просты в исполнении. Многие уже обзавелись этими прекрасными раскладными стульями, выполнив их по подробным чертежам. Описания помогут вам разобраться в самых сложных моментах изготовления раскладных стульев своими руками.
Все в доме своими руками – складной стул
Если вы знакомы с работой дрели, ножовки и электрошуруповерта, которые есть практически в каждом доме, где «водятся» мужчины. Окинем взглядом представленные чертеж и начнем конструирование складного стула или табурета своими руками.
В данной статье выбраны два популярных варианта складного стула:
- Простая модель из деревянных брусов;
- Модель из фанеры по мотивам итальянского дизайнера Лео Салома.
Выбирайте и делайте тот, который вам понравится больше всего или для которых у вас найдутся материалы.

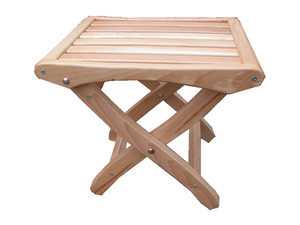

Модель №1: Складной стул из деревянных брусов
Породы дерева для стула можно выбирать самые разнообразные: береза, сосна, бук, дуб и любые другие. Сосновые табуреты самые легкие, другие же материалы будут давать изделию дополнительную прочность.
Для деревянного складного стула вам понадобится:
- Ножки: бруски размером 470 x 40 x 20мм – 4 шт.;
- Детали под сидение: бруски размером 320 x 40 x 20мм – 4 шт.;
- Сиденье: бруски размером 350 x 90 x 20 – 2шт., 320 x 60 x 20 – 2шт.;
- Накладные проножки: бруски 320 x 40 x 20мм – 2 шт.;
- 6 болтов по 6 мм в диаметре, длиной не более 40 мм (считая со шляпкой), саморезы;
Ножки: бруски размером 470 x 40 x 20мм – 4 шт.;Распечатайте чертеж стула и приступайте к работам.
Сборка деревянного раскладного стула
Первым делом размещаем осевые болты, которые вместе с парой брусков образуют ножку стула. Ось должна располагаться не посередине, но немного ближе кверху. Если сделать оси посередине брусков, то стул окажется неустойчивым за счет лишней высоты. Делая сборку, помните, что шляпка болта должна быть утоплена заподлицо.
Теперь соединяем болтами верхний торец ножек с перекладинами под сиденье. У нас всего 4 балки, 2 из них нужно соединить с внешними ножками, а 2 остальные с внутренними. Чтобы не запутаться в этом, лучше хорошенько изучить чертеж. Но если вы будете делать второй стул, то справитесь гораздо быстрее.
Мы получили две детали по типу шарниров, следующий этап – монтаж сиденья. Начать нужно с широких брусков, при этом свесы будут составлять по 15-20 мм. Широкие перекладины крепятся так:
- Один широкий брус к внешним перекладинам;
- Один широкий брус к торцу внутренних перекладин.
На фото готового стула хорошо видно, где находятся соединительные точки. Накладные проножки нужно разместить на высоте около 10 см от низа ножек с помощью саморезов.
Осталось закрепить внутренние более узкие бруски, которые ответственные за удобство раскрытия и закрытия нашего складного табурета. Схема их крепления точно такая же, как у широких брусков: один к внешним перекладинам, другой к внутренним.
На этом этапе нужно приложить немного больше старания, поскольку от этого зависит и высота изделия, и работа всего механизма. Высота стула может быть выбрана вами по желанию от 35 до 45 см. Вторые узкие детали сидения должны быть размещены на расстоянии 1,5-2 см от широких брусков. Причем высоту можно добавить, вставив между средними деталями сидения еще брусок 20 x 20.
Все бруски складного стула перед монтажом нужно обработать, придавая деталям плавные грани. Однако для дачи может сойти и простейший вариант. Кстати, к стульям можно приделать ручки для транспортировки. Для этого болты, которые соединяют внутренние перекладины с внутренними ножками, нужно брать немного длиннее (около 70 мм). Ручка же с заранее сделанными отверстиями монтируется при сборке.
Модель №2: дизайнерский фанерный складной стул
Часто бывает, что после изготовления мебели или других предметов, остаются большие куски фанеры. Это один из уникальнейших материалов, из которых можно «натворить» что угодно, в том числе и дизайнерский раскладной стул от Лео Салома. Итальянский дизайнер спроектировал прекрасный складной стул, который вы можете повторить у себя дома по чертежам.
Что нужно для изготовления раскладного фанерного стула:
- Фанера 20 мм;
- Резьбовые шпильки М10 или петли-бабочки;
- Электролобзик;
- Дрель;
- Простейшие инструменты для столярных работ: рулетка, отвертка, карандаш и т.д.
Для одного стула нужен кусок фанеры размером в 900 x 600 мм, а из одного цельного листа фанеры можно изготовить до 4 подобных стульев. Тем более что после первого такого стульчика, остальные пойдут «как по маслу».
Подготовка деталей
Ничего сложного в этой конструкции нет, только внимательно отнеситесь к чертежу. Лучше всего не резать сгоряча, но выполнить и опробовать на картоне, поскольку чертеж весьма затейлив.
Чтобы перенести чертеж на фанеру, можно выбрать один из способов:
- сделать шаблоны из бумаги и перенести их на фанерное полотно;
- нанести карандашом на фанеру сеточку для черчения и нанести чертеж.
После аккуратного нанесения чертежа на фанеру, вырезаем все детали лобзиком. Вы должны осознавать, что ошибка в этом этапе сделает весь отрезок фанеры непригодным, разве что как произведение искусства в стиле «что попало».
Сборка фанерного стула
Стул в своей конструкции имеет 4 шарнира (2 пары), для которых необходимы металлические детали. Можно приспособить под это петли типа «бабочка», но лучше сделать шарниры, врезанные в саму толщу деталей из фанеры. Этот способ потребует некоторых умений, но и результат будет намного аккуратней.
Итак, для шарниров пригодятся резьбовые шпильки М10, места их встраивания отмечены на детали №2. В обозначенных местах нужно просверлить отверстия в 8 мм, в которые врезается резьба для шпилек. С одно из сторон стержней нужно удалить резьбу, а на другом конце выполнить углубление для отвертки. Также и в деталях №1 и №3 делаются неглубокие отверстия для докрутки шпилек.
Шпильки вкручиваем на подготовленные места и осуществляем монтаж всей конструкции. Готовую конструкцию разложите под удобным углом, а чтобы зафиксировать ее нужно высверлить в детали №3 отверстия под клык-фиксатор размером в 30 мм. Дизайнерский стул своими руками практически готов.
Заключительная обработка
Конечно, нельзя оставлять стулья из дерева (фанеры) в таком сыром виде, ведь дерево является пористым материалом, впитывающим воду. Также необработанные деревянные изделия могут быть причиной заноз. Чтобы придать изделию законченный вид и защитить от воздействия внешней среды, его нужно обработать наждачной бумагой и олифой. Дать желаемый тон может морилка под лаком или же краска. На сидение и спинку можно прикрепить накладные элементы из мягкого материала.
lestnica.guru
Складной стульчик своими руками. Чертежи, фото, этапы изготовления
Складной стульчик с тканевым сиденьем, пожалуй, самый простой из всех проектов. Сделать складной стульчик своими руками по силам любому, даже начинающему столяру. Для его изготовления использован всего один типоразмер древесины, что упрощает процесс изготовления складного стульчика своими руками до предела.
Комплект из складных стульчиков полезно иметь на даче или даже в квартире, если требуется рассадить большое количество гостей. А для пикника на природе или на рыбалке — такой, сделанный своими руками складной стульчик, вещь вообще необходимая. В багажник автомобиля можно напихать хоть десяток таких стульчиков, и они не займут слишком много места.Складной стульчик, чертежи которого вам предлагаются, оснащен тканевым сиденьем, которое легко можно снять для стирки, а также при хранении или транспортировке.
Любое сиденье – источник повышенной опасности, и простой складной стульчик – не исключение. Грохнувшись с него, можно не только рассмешить окружающих, но и получить серьезные травмы. Сквозные сучки и расколы в применяемом материале исключены. Крепление элементов: шурупы и клей. Можно использовать круглые деревянные шканты и клей, однако шурупам доверия больше.
Ткань для сиденья должна быть крепкой и плотной, не подверженной растяжению. Поскольку подобная мебель зачастую эксплуатируется в довольно экстремальных условиях, то лучше при изготовлении складного стульчика своими руками использовать ткань синтетическую, которая меньше страдает от дождей и росы, и которую проще и быстрее можно просушить.
Тентовая ткань – оптимальный вариант.
Материал
• ножки 19х38х610мм – 4 шт.;• верхние планки 19×38х375мм – 2 шт.;
• поперечины наружной рамки 19х38х311мм – 2 шт.;
• поперечины внутренней рамки 19х38х267мм – 2 шт.;
• круглый шкант для фиксации ткани сиденья со стороны наружной рамки 8х343мм – 1 шт.;
• круглый шкант для фиксации ткани сиденья со стороны внутренней рамки 8х286мм – 1 шт.
Крепёж
• болты 6х50мм – 2 шт.;• гайки 6мм – 2 шт.;
• плоские шайбы 6мм – 6 шт.;
• шурупы 4х50мм;
• клей для дерева.
Вырезы ткани для сиденья складного стульчика
• сиденье 686х483мм – 1шт.;• боковые клапана 584х108мм – 2шт.
Этапы сборки складного стульчика
1. Собираем наружную рамку складного стульчика, как указано на чертеже.И в этом, и в следующих случаях, заранее сверлим направляющие отверстия для шурупов. Перед соединением элементов в места контактов наносим клей.
Примечание: Сразу убирайте выдавленные после стяжки элементов излишки клея, чтобы не было проблем при финишной отделке изделия.
2. Внутренняя рамка складного стульчика полностью идентична рамке наружной, за исключением ширины. Порядок сборки такой же.
3. Соединяем рамки складного стульчика между собой болтами. Закладываем шайбы между головкой болта и гайкой, и одну – между рамками.
Шьем тканевое сиденье складного стульчика
1. Вырезаем из ткани заготовки по указанным ниже размерам.
2. Складываем заготовку для полотна сиденья по длинной стороне пополам изнаночной стороной наружу, и прошиваем длинную открытую сторону швом с отступом от края примерно 1.3 см.
3. Аналогично складываем заготовки для боковых клапанов. Прошиваем одну из длинных сторон с отступом от края примерно 1 см, а короткую – с отступом 1.3см.
4. Выворачиваем заготовки лицевой стороной наружу. Подворачиваем один из необработанных краев заготовки сиденья, вставляем по центру заготовку клапана, наживляем к одной из сторон заготовки сиденья.
5. Складываем заготовку клапана пополам, просунув край заготовки в «мешок» сиденья, регулируем клапан по необходимой длине, и сшиваем всё хозяйство вместе.
6. Аналогично пришиваем клапан с другой стороны сиденья складного стульчика.
7. Просовываем боковые клапаны в зазоры между верхними планками и поперечинами каждой из рамок, и фиксируем тканевое сиденье складного стульчика шкантами.
Источник: znay-i-umey.ruunikumrus.com
Как сделать стул своими руками
Если хочется комфортно провести время, то никак не обойтись без удобных стульев. Производители предлагают различные варианты такой мебели на любой вкус, но с целью экономии средств многие решают всё изготовить самостоятельно. В этой статье мы предлагаем вам рассмотреть несколько вариантов того, как сделать стул.
Выбор древесины
Для изготовления стула могут потребоваться следующие виды пиломатериалов:
- Доски.
- Массив.
- Бревна.
- Брусья.
Чаще всего одновременно используют несколько материалов. Почему в этом списке бревна? При наличии соответствующего оборудования, доски и другие заготовки можно изготовить самостоятельно. Также существуют оригинальные идеи, как из бревна сделать стул. Некоторые из таких идей, вы сможете увидеть в разделе фото, в конце статьи.
Что касается выбора пиломатериала, то он не должен иметь сучков, трещин и грибковых болезней.
Способы распила бревна
Будьте внимательны при выборе древесины, так как нередко ее подкрашивают для лучшего вида.
В целом же пиломатериал должен соответствовать таким параметрам:
- На брусках должны отсутствовать трещины, кромки должны быть ровными, а сам материал сухим. Допускаются небольшие отклонения по перекосу.
- Доски должны иметь толщину до 100 мм.
- Порода массива дерева должна быть подходящей для изготовления стула. Она должна быть достаточно прочной и выносливой. В большинстве случаев выбор падает на дуб или красное дерево. Они легко поддаются обработке и отличаются долговечностью и прочностью.
- Также используется сосна или бук. Эти породы дерева не менее востребованы и практичны.
При закупке не берите все материалы впритык. Обязательно возьмите с небольшим запасом.
Стул со спинкой
Ознакомившись с тонкостями выбора древесины, посмотрим, как можно самостоятельно сделать деревянный стул со спинкой. Принцип изготовления похож на сборку табурета. Только в этом случае ещё изготавливается спинка. Кроме пиломатериала потребуется следующие материалы и инструменты:
- Шурупы.
- Столярный клей.
- Фреза.
- Стамеска.
- Молоток и другой столярный инструмент.
Теперь вы можете рассмотреть список наименования деталей для создания стула, а также поясняющий чертеж:
Наименование деталей стула и чертеж
Хотя деталей достаточно много, но в целом получится собрать качественный и долговечный стул из дерева.
Процесс работы состоит из указанных ниже этапов:
- В первую очередь выпиливаются ножки. Они будут иметь ширину 75 мм, толщину 38 мм, а высоту 1075 мм.
- Далее найдите точки прикрепления горизонтальных перемычек.
- В отличие от задних ножек, передние будут короче. Их высота равна 420 мм.
- Эти детали, как и последующие, необходимо тщательно обработать шлифовальной машиной.
- Теперь, используя фрезу, выберите пазы для стыковки ножек с перемычками. Предварительно все точно вымеряется.
- Для перемычек спинки должно быть 5 вертикальных и 2 горизонтальных стойки длиной 475 мм.
- В горизонтальных стойках сделайте пазы для крепления.
- Теперь, отталкиваясь от схемы, на деталях под номером 3,4,5 и 6 изготавливаем шипы. В детали №3 от середины к краю необходим скос верхней части.
- Произведите предварительную сборку, но без клея. Так, вы сможете исправить все неточности и проверить соединения шип/паз. Если все сходится точно, то разберите спинку, промажьте все компоненты клеем, соберите обратно и зажмите заготовку струбциной.
- На следующем этапе изготавливаются боковые вставки. Одни из них представляет собой арочную деталь №7, нижнюю перекладину 8 и 9, а также рейки 9 и 10.
- Далее, выпиливается заготовка под номером 11 для арочных перемычек.
- Чтобы упростить задачу по изготовлению этой детали, можно сделать шаблон из МДФ, т. к. все арочные элементы имеют равные размеры.
- Далее на арочных заготовках отмеряете и изготавливаете пазы, в которые будут вставляться планки с шипами 9 и 10. Соответственно в них делаются шипы.
- Верхние торцы детали следует подогнать фрезой строго по размеру. Для изготовления шипов на вершинах возьмите цилиндрическую фрезу для фальца.Арочные элементы стула
- Теперь, возьмите все детали, соответствующие номеру 12 и 13, на арочных заготовках срежьте шипы на ус.
- После черновой обработки все соединения промазываете клеем и скрепляете струбциной этот элемент стула.
- Когда клей высох, места соединения дополнительно следует усилить саморезами, шляпки которых закройте декоративными заглушками.
- На следующем этапе пойдет работа с планкой №16, которая предназначается для опоры сиденья. Эти планки прикручиваются саморезами к перекладине под номером 18.
- Теперь, когда все заготовки собраны, остается их собрать в одну конструкцию. Сперва к задней ножке приклейте детали 11, 12 и 19. После вставьте в пазы второй длинной ножки. Зафиксировав струбциной, можно закручивать саморезы.
- Дальше к готовой спинке приклеиваете боковые вставки и боковые элементы царги. Переднюю сторону царги с ножками и арочную перемычку склейте.
- Получившуюся конструкцию можно одеть на шипы боковин. Проверьте прямоугольность. Для этого используйте угольник. Если все ровно после измерений и визуально, то стяните изделие струбциной и закрутите саморезы.
Арочные элементы стула Еще раз стоит напомнить о том, что каждую деталь следует тщательно отшлифовать. На ней должны отсутствовать острые углы и всевозможные неровности. Собранный стул покрывается морилкой и лаком (до трех слоев). При этом каждый слой лака наносится после полного высыхания предыдущего.
В заключение сидение обтягивается мягкой кожей, дерматином или другим подходящим материалом.
Чтобы не повредить полы, на тыльную часть ножек рекомендуется закрепить резиновые или фетровые накладки.
Складной стул
Теперь посмотрим, как можно сделать складной стул из дерева. Для него потребуется следующий набор материалов:
- Для длинных ножек 2 бруска по 900 мм.
- Для коротких ножек 2 бруска по 550 мм.
- Для опоры под сиденья 2 бруска по 290 мм.
- Для длинных ножек 2 поперечины из доски 400×50 мм и 340×50 мм.
- Для коротких ножек 2 поперечины из доски 280×50 мм.
- Деревянная рейка для основы спинки 400×70×150 мм.
- Для сиденья 6 реек 340×40×150 мм.
- Металлический прут Ø 10 мм и длиной 36 см.
Элементы складного стула
Брус во всех перечисленных случаях используется 30×30 мм, а доски толщиной в 20 мм. Чтобы собрать стул из этих комплектующих, придерживайтесь инструкции:
- В брусках, предназначенных для опоры сиденья, сверлите отверстия для металлического прута. От края 40 мм, а от опор 70 мм.
- После к ним саморезами фиксируются рейки сиденья с зазором между ними в 10 мм.
- Теперь с отступом в 110 мм на верхнем конце сверлите отверстия в брусках длинных ножек. В них же, отступив 40 мм от края, выполняете запилы для спинки. Внизу просверливаете по 2 отверстия. Так, вы сможете закрепить поперечины. К верхней части закрепляется спинка.
- В подготовленные отверстия продеваете металлический прут, который концами фиксируется в пазах ножек.
- Чтобы короткие соединить с длинными, посередине бруска для меньших ножек просверливаете отверстия. Ниже и выше середины на нагелях фиксируются поперечины.
- В завершение все детали скрепляются при помощи винтов.
Вот так просто изготавливается складной стул. Другие подробности и тонкости сборки вы сможете увидеть в представленных видеороликах.
Итак, мы рассмотрели различные варианты увлекательного процесса изготовления стула из дерева. Будьте уверены в том, что вам вполне по силам будет собрать подобное изделие. Если вы имеете другие идеи, то пишите комментарии к этой статье. Если вы хотите узнать об оригинальных решениях, то в фотогалерее представлено несколько идей.
Видео
Фото
Стулья из пней
Стулья из остатков древесины
Стул-стремянка
Стул из полипропиленовых труб
Стул для ребенка из пластиковых труб
Складной стул-табурет
Самодельный стул-качалка
Простые барные стулья
Оригинальный стул из пенька
Барные стулья
Схемы и чертежи
К некоторым из предложенных в фотогалерее стульям прилагаются схемы и чертежи, что поможет вам понять, как сделать выбранный стул самостоятельно:
Чертеж раскладного стула
Схема складного стула
Схема ножки стула
Схема деталировки стула
Схема барного стула
Эскизы стульев из фанеры
Чертеж стула стремянки
Чертеж стула со спинкой
kakpravilnosdelat.ru
Мебель своими руками. 1 — Раскладной стульчик — DRIVE2
Решил разбавить автомобильную тему, найдя себе очередное хобби.
Стал пытаться создать некое подобие мебели.
Условие одно — изделия должны быть оригинальными и простыми в изготовлении.
Сегодня первый опус — раскладной стульчик для пикников.
Все готовы к шашлыкингу?
Раскладной стульчик для пикников
Материалы (на 1 изделие):
— доски седушки 15х70 / 330 мм — 4 шт.
— ножки диагональные 20х40 / 450 мм — 4 шт.
— опоры под седушку 20х30 / 310 мм — 8 шт.
— саморезы оцинкованные L=35…40 мм — 20 шт.
— болты М6х35 в потай или с широкой шляпкой — 4 шт.
— болты М6х50 в потай или с широкой шляпкой — 2 шт.
— шайба увеличенная под М6 — 6 шт.
— шайба под М6 — 6 шт.
— гайка М6 самоконтрящая — 6 шт.
Материал досок я брал березу но можно и сосну
Высота табуреточки
Ширина табуреточки
Монтажные узлы
Идею подсмотрел в интернете и доработал.
Табуреточка немного шаткая, становиться на неё ногами не рекомендую но для пикничка само то что надо. Места не занимает, лёгкая и удобная.
Низенькая — удобнее на природе чем полноразмерная.
Очень эффектно раскладывается.
Приятного аппетита 🙂
6 лет Метки: мебель, мебель своими руками, деревянная мебель, табуретка своими руками
www.drive2.ru
Деревянный складной стул со спинкой своими руками
Деревянный складной стул замечательная вещь для малогабаритных квартир или дачи. В собранном виде он практически не занимает места, его можно поставить куда-нибудь за шкаф, прислонив к стене или под стол и доставать, когда к вам приходят гости.
Для изготовления складного стула можно использовать сосновые бруски и сосновый мебельный щит толщиной 18 мм. Помимо этого понадобятся: стальной пруток длиной 33,8 см диаметром 1 см, 4 болта длиной 7 см диаметром 5 мм, 4 шайбы диаметром 5мм и 4 шт. диаметром 5,3 мм, 4 колпачковых гайки диаметром 5мм, деревянные шканты диаметром 8 мм длиной 5 см, шурупы и клей ПВА.
Необходимо будет собрать следующие детали:
— 2 ножки длиной 91 см,
-2 ножки длиной 55,7см сечением 3 на 3 см,
-2 опорных бруска на сиденье длиной 31,5 см,
-6 реек для сиденья: 40 на 7 см-1шт, 39 на 4 см-1 шт., 36,5 на 4 см- 2 шт., 31 на 4 см- 1 шт., 30 на 4 см.-1 шт.
-спинка 40,2 на 7 см,
-поперечная связка: 39 на 5 см-1 шт, 1 шт. длиной 31,8 диаметром 2,8 см, 2 шт. 25,4 на 5 см.
Вот чертеж-схема стула:
1,2- ножки;
3- опорные бруски;
4- поперечные связки;
5,6,7,8,9,10- рейки для сиденья;
11- спинка;
12 — поперечные связки
На наружной стороне ножек просверливаем не глубокие отверстия для головок болтов и просверливаем в них же отверстия диаметром 5 мм. На внутренней стороне ножек делаем продольные пазы, используя дисковую пилу. Ширина и глубина пазов 11 мм. Эти пазы служат для перемещения в них стального прутка при раскладывании стула. Длинные ножки соединяем поперечной связкой диаметром 2,8 см. Для этого просверливаем в торцах бруска отверстия для шкантов. Смазав клеем шканты, вставляем брусок на нужное место. В верху ножек над поперечной связкой делаем скос для более удобного положения спинки. Спинку крепим шурупами, головки которых утапливаем. Короткие ножки тоже соединяем с поперечными связками (25,4 на 5 см) с помощью шкантов. Для изготовления сиденья опорные бруски крепим к любой доске, выдерживая нужное расстояние и затем соединяем с ними рейки для сиденья шурупами. Между рейками вставляем дистанционные шашечки. Обрезаем дощечки сиденья, закругляем углы и шлифуем. Между 5 и 6-й рейкой сиденья вставляем пруток из стали, просверлив отверстия в опорных брусках. Когда соберем стул, пруток будет перемещаться вверх и вниз. Соединяем детали стула. В качестве шарниров используем болты:
iz-dereva-svoimi-rukami.ru
0 thoughts on “Складной стул своими руками – Чертеж складного стула своими руками из дерева позволит легко сделать удобную мебель”
