Стяжные винты – зачем он нужен и способы монтажа
зачем он нужен и способы монтажа
При сооружении любой монолитной конструкции не обойтись без сборки опалубки. Это специальные формы, которые придают бетону заданные проектом формы. Очень важно, чтобы опалубка была достаточно прочной, чтобы давление бетонной смеси не вызвало её деформацию.
При заливке небольших элементов бывает достаточно установить укосы и наружные подпорки. Если это сооружается что-то массивное, то для фиксации щитов нужно что-то более значительное и прочное. В этом случае, используется винт стяжной для опалубки.
Зачем нужны стяжные винты
Применение стяжных винтов для опалубки необходимо для строительства опалубки, способной выдержать давление бетонной смеси. Если собрать опалубку неправильно, то после заливки бетонного раствора, щиты просто-напросто разъедутся в стороны под оказываемым на них давлением.
В результате вместо желаемой конструкции, горе-строитель получит бесформенное бетонное образование. Чтобы исключить расхождение щитов, при выполнении монолитных работ используется крепежный винт в комплекте с гайками.
Характеристики стяжных болтов и гаек
Применение винтов стяжных для опалубки позволяет собрать прочные формы для придания бетонным конструкциям заданных проектом конфигураций. Эта деталь представляет собой металлический стержень с резьбой по всей длине.
Его основное назначение – удерживание щитов в заданном положении и обеспечение проектной толщины бетонной конструкции. Винт используется для сборки строительной опалубки разных типов (мелкощитовой, балочно-ригельной и пр.).

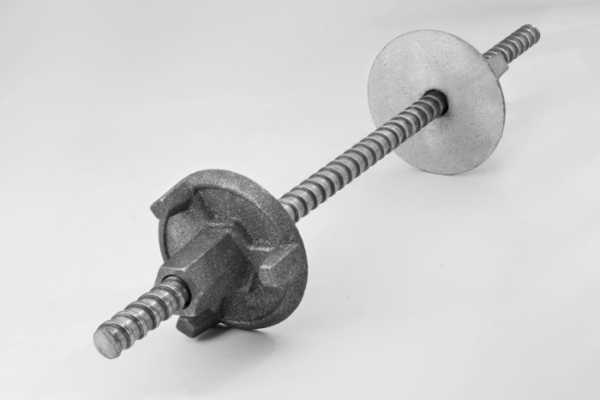

Комплектация

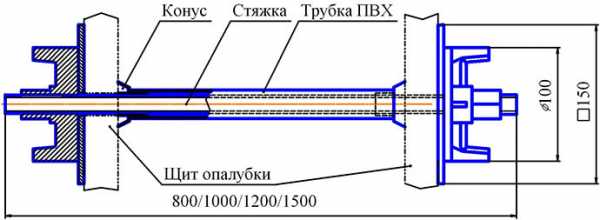

При сборке опалубочных форм производится использование комплекта стяжки. В состав комплекта входит:
- собственно болт стяжной;
- две гайки;
- две шайбы большего диаметра, чем гайки.
Кроме того, для установки используется:
- пластиковая трубка, диаметр которой больше диаметра болта;
- фиксаторы-конусы, вставляемые с обеих сторон трубы.
Если установить стяжной элемент без использования пластиковой защитной трубки, то его будет невозможно извлечь после застывания бетона. А поскольку стоит шпилька недешево, то её рациональнее использовать многократно.
Поэтому в монтажные отверстия сначала вставляется трубка из ПВХ, а уже в эту трубку вставляется стяжной винт. После застывания смеси болт легко извлекается, а трубка остается в бетонном сооружении навсегда.

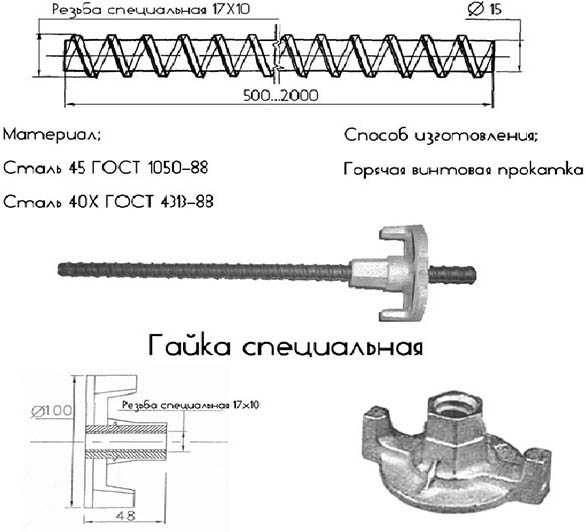

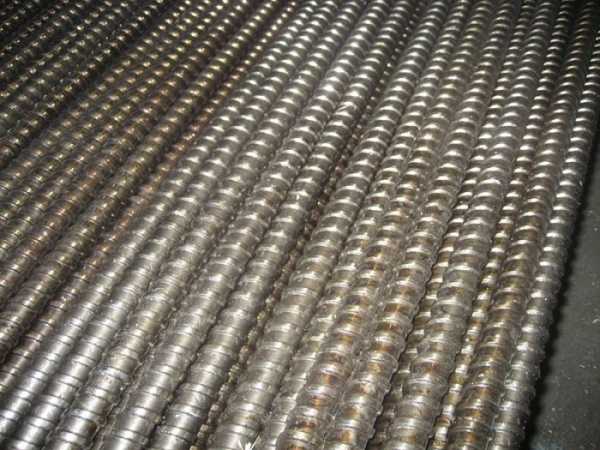

Характеристики стяжного винта
Для изготовления стяжных болтов для опалубки используется низколегированная сталь. Выполняются работы по их изготовлению методом горячего проката.
Совет! Стяжной винт профессиональные строители нередко обозначают и другими терминами. Его могут назвать стяжкой, шпилькой или анкерным прутом. Поэтому, если при изучении материалов по теме встретятся такие названия, стоит помнить, что речь идет об одном и том же элементе.
Стандартные размеры винта составляют:
- диаметр 17 мм;
- длина от 0,5 до 3 метров.
При необходимости, можно заказать изготовление стяжных винтов для опалубки большей длины, но в этом случае, придется заплатить больше, чем при покупке стандартных изделий.

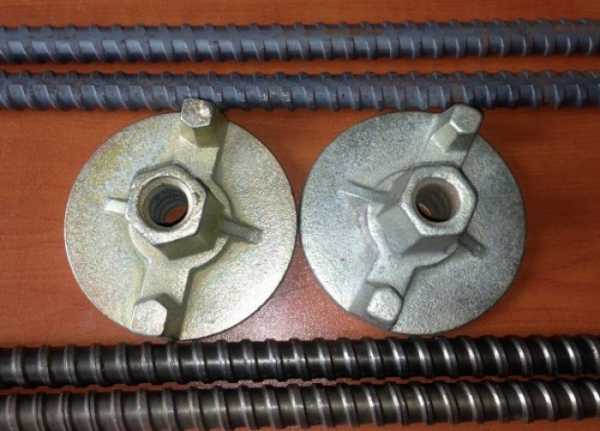

Характеристика гаек
В комплект к стяжной шпильке поставляются две гайки. Этот элемент может быть:
- шестигранными;
- барашковыми;
- шарнирными.
Изготавливают этот элемент из высокопрочного чугуна методом высокоточного литья, а для защиты от коррозии используется цинковое покрытие. Внутренняя часть гайки, которая прилегает к щитам, выполняется плоской.
Для обеспечения более плотного прилегания гайка комплектуется шайбой. Назначение шайбы – увеличение площади опоры на щит. Основные характеристики гайки:
- диаметр основания – 900-100 мм;
- проектная нагрузка – 14 т.;
- диаметр резьбы (наружный) – 17 мм;
- диаметр резьбы (внутренний) – 15 мм;
- шаг резьбы – 10 мм.

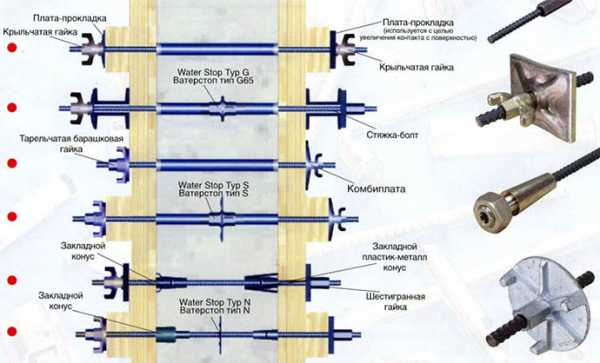

Виды стяжных винтов
Помимо стандартных болтов стяжных для опалубки, выпускается и крепеж других размеров. Они отличаются внутренним и наружным диаметром резьбы, а также шагом резьбы. В зависимости от диаметра стяжной болт для опалубки может выдерживать разные эксплуатационные нагрузки.
Длина винтов также бывает разной. Наиболее востребованный вариант длины – 1 метр, но изготавливаются изделия меньшей и большей длины.

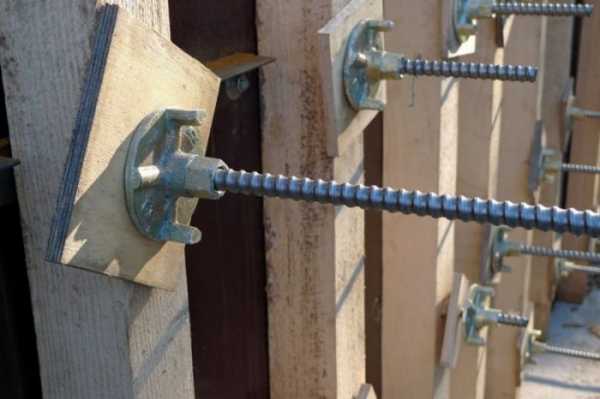

Монтаж и демонтаж

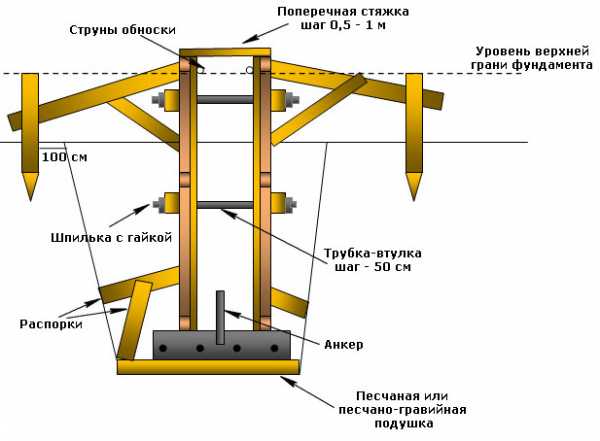

При сборке опалубочных форм очень важно правильно установить стяжки. Основные правила ее монтажа:
- перед установкой щитов в них просверливаются отверстия необходимого размера для установки стяжек. При использовании стандартных крепежных деталей диаметр стяжки должен быть 22 мм;
Совет! Отверстия для установки стяжек просверливают не у самой кромки, а отступив минимум 10 см от края.
- щиты монтируются на месте, согласно проекту;
- в подготовленное отверстие на одном из щитов вводится болт. На него надеваются защитные детали в следующем порядке: фиксатор-конус, пластиковая труба, фиксатор-конус. Противоположный конец шпильки выводится через монтажное отверстие на противоположном щите. Концы болта должны выступать за пределы наружных частей щитов, чтобы можно было закрепить гайки. Поэтому длину болта подбирают в зависимости от запланированной толщины возводимой конструкции;
- на стержни стяжек в двух сторон нанизываются шайбы и наживляются гайки;
- производится закручивание гаек по резьбе, регулируя расстояние между щитами в соответствии с запроектированной толщиной возводимого монолитного объекта.
После застывания бетонной смеси производится демонтаж стяжек, для этого:
- откручиваются гайки с обеих сторон стяжного винта;
- снимаются шайбы;
- из трубки извлекается шпилька, сама трубка и фиксатор остаются в бетонном растворе.
Итак, стяжные винты – это важная часть любой опалубочной конструкции. Благодаря этому элементу щиты удерживаются в заданном положении, не разъезжаясь в разные стороны под давлением залитого в них бетонного раствора. При выборе крепежных деталей для монтажа опалубки важно отдавать предпочтение изделиям, изготовленным в соответствии с требованием ГОСТ. В противном случае, сложно будет гарантировать прочность сборки.
ravchan.ru
характеристики, монтаж по шагам, цены
Опалубка для бетонных работ должна быть достаточно прочной, ведь раствор на нее оказывает немалое давление. В большинстве случаев хватает вбитых в землю подкосов и колышков с обвязкой, которые не дают щитам расползаться в стороны. Но при отливке мощных конструкций понадобится крепление посерьезнее – стяжной винт.
Оглавление:
- Что такое стяжной винт?
- Комплектация и руководство по установке
- Средние цены
Описание
Речь идет об анкерном стержне – профилированной арматуре с нарезанной резьбой диаметром 17 мм. Длина шпильки может быть любой – от полуметра до 6 м – все зависит от толщины отливки. Такое устройство незаменимо при строительстве монолитных сооружений и подходит для усиления как горизонтальной опалубки, так и вертикальной.
Одновременно стяжка позволяет регулировать ширину бетонной формы с точностью до миллиметров, оптимизировать расход раствора (не говоря уже о снижении его потерь при вытекании через щели). Элементы проще и быстрее демонтируются, после чего их можно использовать повторно. Также существует более современное устройство – монтажные зажимы.
Характеристики и назначение стяжки
Стяжные болты изготавливаются из стали – черной (Ст20, Ст35, 35ГЛ) или с защитной оцинковкой. Они довольно тяжелые по весу (1,2-1,4 кг/п.м), но долговечны и способны выдержать большую нагрузку от 11 до 16 т. На строительном рынке есть и композитные винты, сделанные из легкого стеклопластика. Эти отличаются низкой стоимостью, устойчивостью к коррозии и не проводят электрический ток. Но у них средние прочностные характеристики – одна шпилька держит всего 600 кг, а при повторном использовании – 250 кг.
Сопротивление на срез у композитных болтов невелико, и под действием поперечных сил они просто разламываются. Расход их оказывается куда больше – на 1 м2 щитов потребуется 4-8 винтов. Среди таких приспособлений можно отыскать недорогие одноразовые комплекты для использования вместе с несъемными формами.
Стяжка в первую очередь необходима, чтобы уменьшить давление бетонной смеси на нее. Благодаря использованию такой системы нагрузка равномерно распределяется на параллельные стенки формы. Без жесткой связки раствор просто выдавит щиты и вытечет наружу. Крепление можно устанавливать на любом ярусе несъемной опалубки, чтобы увеличить надежность и качество отливки будущих стен.
Комплектация и особенности монтажа
Сам по себе анкерный стержень не способен удержать стенки формы под давлением бетона, поэтому в комплект всегда входят стяжные винты для опалубки, гайки и шайбы. Для защиты металлической арматуры от контакта с раствором на него надевается специальный кожух. Это ПВХ-трубка диаметром 22 мм, которая остается в монолите после распалубливания.
Стяжные гайки отливаются из чугуна ВЧ-40 либо из стали 35ГЛ. Они тоже имеют антикоррозионное покрытие из оцинковки и способны удерживать нагрузку до 14 т при собственном весе 570-650 г. Их различают по диаметру плоской опорной площадки (80, 90 или 100 мм), но характеристики метизов от этого не меняются.
Что же касается шайбы, то ее функции стандартны. От плоского куска листового железа 100х100 или 150х150 мм требуется только не дать гайке на винте врезаться в поверхность фанерного щита, а равномерно распределить давление по всей своей площади. Квадратные накладки обычно идут толщиной 4-5 мм и весом от 0,4 до 1 кг.
Всего для надежной связки двух стандартных противопоставленных плит требуется приобрести минимум 3-4 комплекта стяжки. В пересчете на их площадь расход на 1 м2 получается невелик – достаточно устанавливать винты через полметра в два ряда. На каждый из них уйдет дополнительно по 2 шайбы и 2 гайки.
Порядок монтажа:
- Перед установкой палуб в них просверливают сквозные отверстия диаметром 22 мм (чтобы поместилась ПВХ-трубка).
- Внутрь пластикового кожуха заводят стяжной болт для опалубки, прошивая параллельные щиты.
- С двух сторон на стержень нанизывают шайбы и наживляют фланцевые гайки.
- Закручивая метизы по резьбе, регулируют расстояние между стенками в соответствии с толщиной будущей отливки.
Винты требуется размещать не у самых кромок щитов, а с отступом хотя бы в 10 см. Парная стяжка монтируется в верхней и центральной части палубы, а снизу ее просто распирают подкосами, чтобы уменьшить расход анкеров.
Стоимость
Количество стяжек определяется размерами будущего монолита и давлением цементной смеси. Зная характеристики винтов и гаек, можно рассчитать шаг их установки и число. Строители ориентируются на показатели для тяжелого бетона – он действует на щиты с усилием 370 кг/п.м.
| Наименование | Количество | Цена, рубли |
| Стяжной болт стальной | 1 м | 100 |
| Гайка ВЧ-40 (d-90 мм) | 1 шт. | 90 |
| Гайка ВЧ-40 (d-100) | 1 шт. | 130 |
| Гайка 35ГЛ | 1 шт. | 260 |
| Трубка ПВХ (d-22) | 1 м | 18 |
| Шайба | 1 шт. | 50 |
| Стеклопластиковая стяжка | комплект | 132 |
Покупать материалы лучше с запасом, особенно ПВХ-кожух – он останется в монолите даже после демонтажа опалубки. Все прочие элементы можно будет использовать повторно. Если же они вам нужны только для разовой работы, лучше купить стяжные комплекты б/у – их стоимость почти вдвое ниже.
stroitel-lab.ru
Мебельный винт, какие бывают, нюансы разных способов стяжки
Особенности материалов, применяемых в мебельном производстве, подразумевают использование разнообразной крепежной фурнитуры. Ее ассортимент весьма обширен, и качественная сборка невозможна без крепежа, соответствующего конкретной задаче. Мебельный винт – наиболее востребованный представитель соединительных элементов в производстве мягкой и корпусной мебели. Его популярность обусловлена широким спектром применения, надежностью фиксации, удобством монтирования и умеренной стоимостью.
Сфера применения
Как следует из названия, основное назначение этого крепежа – мебельное производство. Естественно, применение этим не ограничивается, и винтовое крепление используют во многих отраслях народного хозяйства, а также для решения бытовых задач. В зависимости от размеров и конструкции можно выделить следующие варианты использования данного крепежного элемента:
- Соединение щитов ламинированного ДСП в ходе сборки корпусной мебели;
- Сборка каркасов в процессе изготовления кроватей, диванов, кресел и прочей мягкой мебели;
- Сопряжение деталей из массива древесины в столярном производстве и строительстве.
Некоторые разновидности винтов имеют довольно узкую сферу применения. Например, полкодержатели с фиксатором предназначены исключительно для удерживания полок. В то же время без такого крепежа, как конфирмат, не обходится ни один шкаф или тумбочка. А применение болтов, помимо их основного назначения, распространено в сферах, достаточно далеких от мебельной индустрии.
Разновидности
Варианты использования зависят от назначения и конструкции конкретного крепежного элемента. Далее рассмотрим наиболее распространенные разновидности мебельных винтов и способы их применения.
Евровинт (конфирмат)
Конструкционно – это цилиндрическая деталь с потайной головкой, в которой имеются шлицы под шестигранник или крестовую отвертку. Непосредственно за потайной шляпкой следует гладкая часть, которая должна беспрепятственно зайти в прижимаемую заготовку. Размер гладкой части различен и зависит от назначения конкретного винта. Например, стандартная толщина ламинированной древесно-стружечной плиты (ЛДСП) – 16 мм. Чтобы нормально притянуть один лист ЛДСП или такой же по толщине материал, достаточно использовать крепеж, гладкая часть которого равна 16 мм. Для этих задач чаще всего применяют винты мебельные диаметром 7 мм и длиной 50-60 мм.
Технология применения подразумевает сверление заготовок. Это обусловлено особенностями материала, который чаще всего применяется в мебельной промышленности (ДСП). Толщина конфирмата не позволяет закрутить его в древесностружечную плиту без засверливания. Сверло, используемое в процессе подготовки деталей к соединению, имеет специальную конфигурацию и различно по диаметру на разных участках.
Теоретически можно засверлить тремя разными сверлами:
- Самый большой радиус предназначен для того, чтобы сделать потай под шляпку конфирмата, фактически эта часть инструмента не делает отверстие, а всего лишь снимает фаску.
- Далее делается отверстие в прижимаемой заготовке, его диаметр равен гладкой части евровинта (например, 7мм).
- Самое тонкое отверстие сверлят в детали, к которой прижимается предыдущая, его диаметр – 5 мм.
Тремя сверлами работать не совсем удобно: их нужно менять или иметь три дрели, в которых будет установлен нужный диаметр. К тому же, делать потай вручную сверлом довольно сложно. С учетом этих факторов было разработано одно специальное сверло, которым и пользуются современные мебельщики. Когда подготовительные работы окончены, заготовки стягивают между собой винтами. Инструмент для закручивания последних выбирают в зависимости от конструкции шляпки.
Если самый популярный размер конфирмата – 7х50 мм, то самая распространенная конфигурация шлицов – шестигранник. Для закручивания винтов с шестигранными шлицами применяют следующие инструменты:
- Шестигранная бита, для использования в шуруповерте, дрели или отвертке;
- Г образный или z образный шестигранный ключ;
Кроме шестигранных шлицов, еще есть крестовые, но их использование не позволяет стянуть детали достаточно плотно, что приводит к скорому расшатыванию готового изделия.

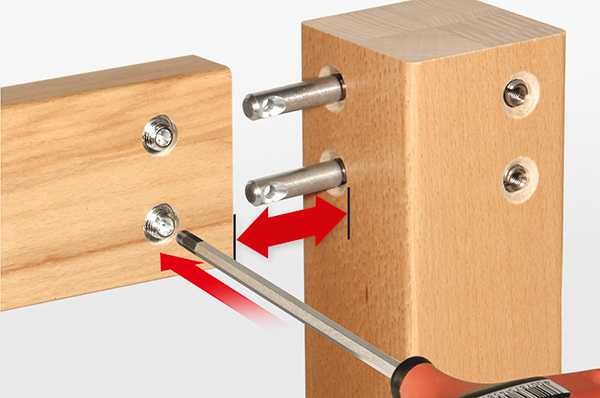

Винтовая стяжка
Состоит из двух элементов: винта с наружной резьбой и бочонка-гайки с внутренней. В процессе соединения, детали располагаются перпендикулярно друг другу, то есть одна заготовка плоской стороной прижимается к торцу другой заготовки. В прижимаемой детали сверлится сквозное отверстие, диаметр которого несколько больше резьбовой части винта. В заготовке, к которой прижимается предыдущая, сверлят два отверстия: одно с торца таким же диаметром, что и в прижимаемой детали; другое с плоской стороны – для бочонка. Сложность заключается в точном совмещении торцевого отверстия и отверстия для бочонка.
Как и у евровинта, основное направление использования этого крепежа – мебельное производство. Применяя винтовую стяжку, можно добиться значительной жесткости конструкции, которая не доступна при использовании любого крепежа без метрической резьбы, например, конфирматов или саморезов.
Слабые стороны этого соединительного материала – сложность в установке, требующая определенных навыков, а также видимость головки мебельного винта с наружной стороны. Последний недостаток можно частично скрыть, используя специальные заглушки, но это не решает проблему полностью.
Коническая стяжка (мини-фикс)
Для установки конической стяжки не нужно насквозь сверлить деталь, которая крепится плоской стороной. Механизм функционирования несколько схож с винтовой стяжкой. Разница в фиксации штока: он крепится не в сквозное отверстие, а в плоскую часть зажимаемой заготовки (после предварительного засверливания). Детали скрепляются между собой посредством прижатия штока винтом стяжки. Данный вид соединительных элементов часто используют для крепления столешницы к основанию или в процессе сборки мебельных фасадов рамочного типа.
Конические стяжки также не просты в монтаже, требуют точной разметки и сверловки, что подразумевает высокую квалификацию сборщика. Кроме того, силумин, используемый для изготовления утягивающего винта, обладает малым эксплуатационным ресурсом, что существенно сокращает количество циклов сборки/разборки готового изделия. Подобное сочленение в большинстве ситуаций оказывается одноразовым, во всяком случае, для повторной сборки придется заменить утягивающий винт из силумина.
Полкодержатели с фиксацией
Этот вид крепежа предназначен для удерживания полок в мебельных изделиях. Его особенностью является то, что параллельно с основным назначением (опора для полок) он обеспечивает дополнительную жесткость конструкции. Полкодержатель состоит из двух частей: шток и опорный механизм. Шток вкручивается в стенку шкафа, а опорный механизм устанавливается непосредственно в полку. В процессе сборки шток должен попасть в зацеп эксцентрикового механизма. После этого полка притягивается к стенкам шкафа посредством поворота эксцентрикового винта в полкодержателе.
Данный вид фурнитуры также не прост в монтаже, требует навыков специалиста и наличия специального оборудования. Помимо разметки и сверловки, для установки потребуется фрезеровка, которую лучше проводить в цехе на сверлильном станке.

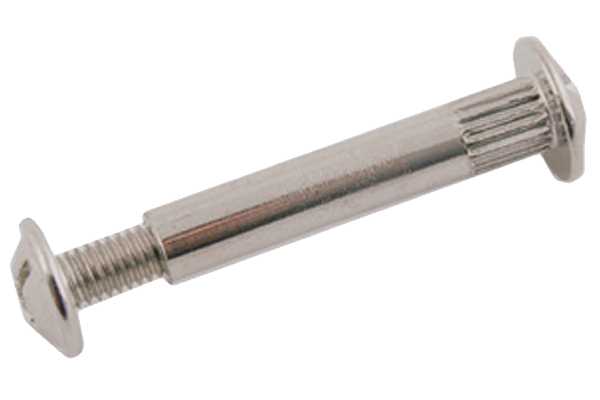

Межсекционная стяжка

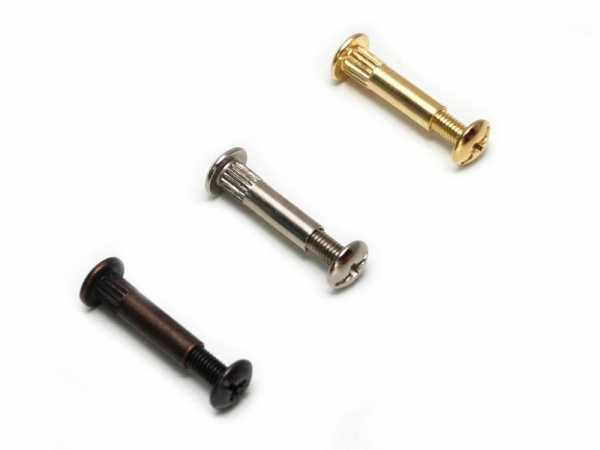

Предназначена для соединения отдельных мебельных модулей. По сути – это болт и гайка, только в более эстетичном исполнении. Часть стяжки, которая выступает в роли гайки, выполнена в форме пустотелого болта (втулки) с внутренней резьбой, в которую вкручивается подвижной стягивающий элемент. В процессе сборки закручивать нужно именно винт (элемент с наружной резьбой), а не втулку, поскольку на ней имеются шлицы, препятствующие ее прокручиванию в стенке ЛДСП.
Достаточно простой в использовании и надежный мебельный винт, как правило, выполнен из качественного металла, обеспечивает жесткую связку отдельных секций в мебельном производстве. Часто используется в ходе сборки кухонных гарнитуров, в частности навесных шкафов. Межсекционная стяжка превращает отдельные шкафы в цельную монолитную стенку, исключая появление перепадов между кухонными блоками в ходе эксплуатации.

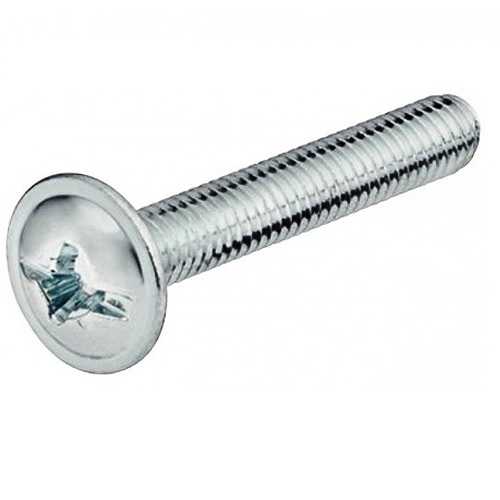

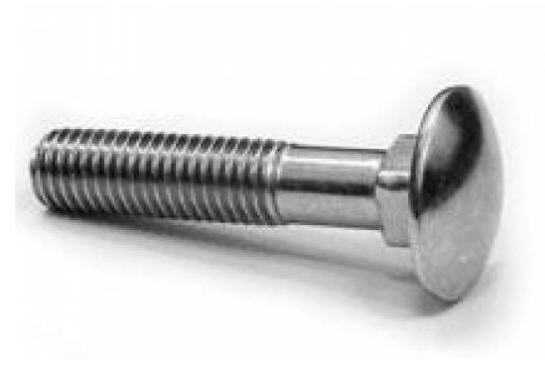

Мебельный винт с полукруглой или декоративной головкой
Классическое резьбовое соединения используется для мягкой и корпусной мебели. Существует несколько разновидностей данного крепежа, основные отличительные особенности которых заключаются в конструкции головки и фиксирующих элементов. Фиксация винта в древесностружечной плите осуществляется посредством квадратного подголовника или шлицов. Такой крепеж достаточно удобно использовать, поскольку гайку можно накручивать, не прибегая к дополнительной фиксации самого винта. Есть также варианты, рассчитанные на удержание отверткой или шестигранником.
Винты мебельные различают по размеру, материалу изготовления и виду головки. Рассмотрим подробнее каждый из вышеперечисленных видов.
Полукруглый
Декоративный

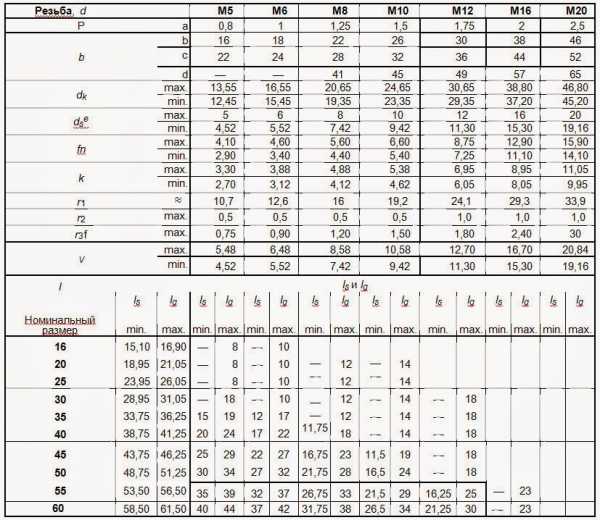

По размеру
- Мебельная стяжка выпускается в соответствии с наиболее часто используемым материалом, то есть ламинированным ДСП, толщина которого 16 мм. Учитывая то, что стяжка соединяет две плиты, просверленные насквозь, длина одной составляет 32 мм. Это наиболее востребованный размер, но также существуют варианты длиной 50 мм;
- Евровинт бывает толщиной 5, 6,3 и 7 мм. При этом длина его может быть 40, 50, 60 и 70 мм. Длина 60 и 70 мм встречается только на 7 мм конфирматах;
- Размеры конической стяжки стандартны общая длина 44 мм диаметр 6 мм;
- Длина винтовой стяжки 34 мм, при этом диаметр бочонка 10 мм, а самого винта 8 мм;
- Длина и диаметр винтов с полукруглой или плоской головкой может быть различной и зависит от типа фиксирующего элемента. Например, винты под шестигранник бывают диаметром 6 или 8 мм, длиной от 16 до 110. Максимальная длина мебельных болтов под отвертку или с квадратным подголовником – 150 мм, при этом диаметр стандартный 6 и 8 мм.
По материалу изготовления
Назначение данного вида крепежных материалов – фиксация мебельной конструкции разной степени жесткости. Кроме этого, готовое изделие должно выглядеть не хуже, чем у конкурентов. Для достижения оптимального соотношения монолитности конструкции и ее внешнего вида применяются следующие материалы:
- Металлический крепеж, изготовленный с использованием углеродистых марок стали;
- Алюминий и его сплавы (силумин) – применяют в элементах винтов сложной конфигурации, например, стягивающий винт мини-фикса;
- Латунь – более эстетичный и практичный материал. Применяют на видимых участках конструкций или в местах с повышенной влажностью;
- Пластик используют как материал корпуса в посадочных местах некоторых разновидностей стяжек таких, как корпус полкодержателя;
Металлический крепеж для мебели может быть с покрытием или без (чаще всего оцинкованный), но в любом случае продукция регламентируется ГОСТом или другими стандартами.
По виду головки существуют следующие типы головок мебельных винтов:

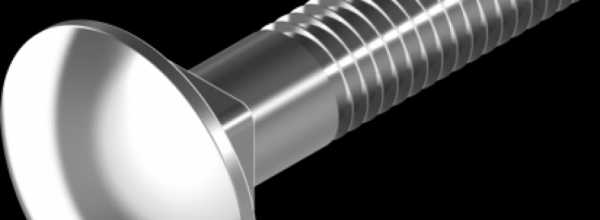

- Сферическая плоская головка без внутренних шлицов для удержания внешним фиксирующим инструментом. Обычно такой крепеж имеет квадратный подголовник или фиксирующий ус. В основном это все мебельные винты DIN 607;
- Сферическая головка под шестигранник, плоскую или крестовую отвертку. Самый распространенный представитель этого типа крепежа – винт с пресс-шайбой DIN 967;

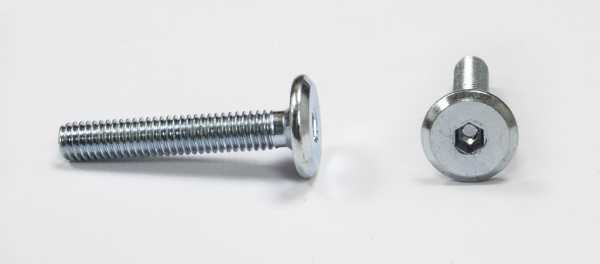

- Плоская головка под крестовую отвертку или шестигранник, например, винт, соответствующий регламенту DIN7420;

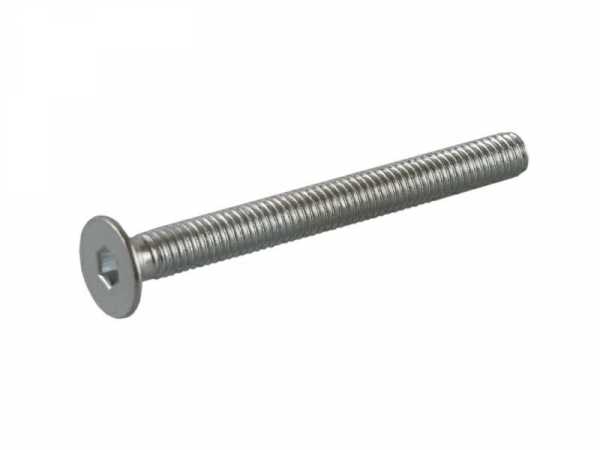

- Потайная головка под шестигранник или крестовую биту (конфирматы и некоторые виды резьбовых крепежных элементов).
Сталь
Алюминий
Латунь
Используемые покрытия
Мебельная крепежная фурнитура используется в подавляющем большинстве случаев в помещениях, что ограждает ее от пагубного влияния окружающей среды. Тем не менее все металлические элементы, выполненные из стали, подверженной коррозии, подвергаются специальной обработке:
- Цинкование придает металлическому крепежу более высокие функциональные и декоративные качества. В большинстве случаев это белое, матовое покрытие, реже – с золотистым оттенком;
- Латунирование гальваническим способом. В отличии от цинкования, данное покрытие обеспечивает более привлекательный внешний вид, что достигается добавлением меди в покрывающий сплав.
Вышеперечисленные технологии нанесения сплавов цинка и меди на крепеж, предназначены для обеспечения более высоких эксплуатационных и декоративных качеств. Элементы винтов, выполненные из алюминия, практически никогда не покрываются защитными составами, что обусловлено свойствами материала, из которого они изготовлены.
Оцинкованное
Латунное
Видео
mblx.ru
Шпильки для опалубки: характеристики, технология монтажа, цены
При устройстве монолитных конструкций не обойтись без опалубки. Она придает бетонной заливке нужные габариты и геометрические формы. Чтобы опалубка не разрушалась под давлением раствора, ее стенки необходимо надежно закреплять. Строительные специалисты рекомендуют для этого приобрести стяжные винты.
Оглавление:
- Что такое шпилька?
- Комплект крепежных элементов
- Технология сборки по шагам
- Средние цены
Описание и характеристики
Шпилька служит для стягивания щитов и обеспечения проектной ширины бетонной заливки. Она представляет собой металлический стержень с крупной резьбой, внешне похожий на толстый арматурный пруток. От его качественных параметров и правильной установки зависит прочность фундамента и целостность всей постройки. Низколегированная сталь обеспечивает устойчивость опалубки при динамических и статических нагрузках.
Диаметр винта является величиной постоянной и составляет 17 мм (по внутренней кромке 15 мм). Шаг резьбы тоже остается неизменным – 10 мм, длина изделий зависит от толщины бетонного монолита и варьируется от 0,5 до 6 м. Масса погонного метра – около 1,4 кг.
Комплектующие для опалубки
Винтовая стяжка – это универсальный крепежный материал, который соединяет параллельные щиты и принимает на себя давление бетонной массы. Благодаря этому монолитная конструкция получается цельной и прочной.
Кроме шпилек в комплект входит несколько деталей:
- Гайка – барашковые детали имеют специальные выступы и затягиваются без ключа. Гайки шарнирного типа обеспечивают стяжку щитов под углом 10°. На один стержень применяется 2 гайки.
- Шкворень (анкер торцевой) – разновидность винта с ограничителем на конце, закрепленным перпендикулярно. Используется при сборке опалубки для колонн и торцевых частей стены.
- Труба ПВХ – одновременно исполняет 2 роли: является распоркой между стенками формы и защитной оболочкой для шпильки. Трубка упрощает демонтаж системы.
- Фиксаторы – пластиковые насадки в виде конуса (звездочки, треугольника, стульчика и т.д.), расположенные на концах трубок.
- Шайба – плоская стальная деталь квадратной формы с отверстием в центре диаметром 20 мм. Служит для распределения нагрузки и защиты от разрыва.
- Пробка-заглушка – препятствует попаданию бетона внутрь трубки ПВХ.
Дополнительные элементы
Конструкторами предусмотрены приспособления с различными характеристиками, которые обеспечивают целостность сборной формы, не допускают утечек и сокращают расход бетона. В список вспомогательных систем входят:
- Замок клиновой и удлиненный – обеспечивает плотную стыковку щитов.
- Подкосы – поддержка для стенок.
- Кронштейны и смазка – облегчают разъем.
Существуют также специальные пружинные зажимы.
Сборка опалубки
Технологический процесс монолитного строительства в краткой форме выглядит так:
- Установка опалубки, задающей конфигурацию будущих стен.
- Монтаж арматурного каркаса между стенками.
- Заливка бетонного раствора.
- Демонтаж (после полного застывания фундамента). Если в работе использовалась несъемная конструкция, то ее оставляют нетронутой.
Чтобы во время заливки и схватывания бетона опалубка не деформировалась и не разъехалась в стороны, ее стенки фиксируют при помощи стяжки.
Схема действий:
- Просверлить в щитах отверстия диаметром 22 мм.
- С одной стороны завести шпильку и надеть на нее комплектующие элементы в таком порядке: фиксатор – отрезок трубки ПВХ – фиксатор. При этом нужно следить, чтобы вершины ограничителей были направлены от панелей в сторону трубки.
- Вывести стяжной винт через отверстие в параллельном щите.
- Установить с обеих сторон плоские шайбы, накрутить гайки и закрепить заглушки.
Чтобы скрепить 2 параллельные стенки без перекосов, потребуется не менее 3 шпилек.
Стоимость
Гораздо выгоднее не купить крепеж, а взять в аренду – это позволит существенно сократить сметные расходы. Применяя полный комплект винтовых стяжек (трубки, фиксаторы, заглушки), удается долгое время сохранять шпильки в отличном состоянии без изменения качественных характеристик.
| Название | Цена, рубли |
| Стяжной винт для опалубки, метр погонный | 70-150 |
| Гайка, шт. | 55-130 |
| Фиксатор конусный, шт. | 0,70-0,90 |
| Труба ПВХ (диаметр 22 мм), метр | 12-18 |
| Заглушка, шт. | 0,65-0,85 |
Применение стяжек при сборке опалубки помогает более точно выдерживать проектную ширину фундамента. Это существенно снижает расход бетона. Сборная конструкция легко демонтируется и может использоваться неоднократно.
stroitel-lab.ru
Стяжной болт для опалубки и гайки стяжная для опалубки в Коммерцстрой
Гайка стяжного винта стальная усиленная
Основные характеристики:
- диаметр площадки – 90 мм
- материал — холодный цинк
- усиленная
- вес — 550 гр
Гайка стяжного винта D-90 (ВЧ-50, ВЧ-40)
Основные характеристики:
- диаметр площадки – 90 мм
- марка чугуна – ВЧ-50 / ВЧ-40
- диаметр резьбы – 17 мм
- вес – 0,47 кг
Шкворень (анкер торцевой)
Основные характеристики:
- рабочая длина – 350 / 370 мм
- диаметр стержня – 17 мм
- марка стали – Ст20 / Ст35
- вес, кг – 1,4 / 2,1
Стяжной болт
Основные характеристики:
- max нагрузка на разрыв, т – 11 / 16
- стандартная длина – 1,0 м
- диаметр – 17 мм
- вес – 1,4 кг/м пог.
Гайка суперплита 120х120
Основные характеристики:
- площадка – 120х120 мм
- материал – сталь
- диаметр резьбы – 17 мм
- вес – 0,85 кг
Цена: нет в наличии
Получить специальную цену
Шайба стяжки
Основные характеристики:
- размер, мм – 100х100
- толщина – 5,0 мм
- диаметр отверстия – 20 мм
- вес, кг – 0,4 / 1,0
Стяжной винт (стяжка для опалубки).
Самый ответственный элемент опалубки стен! От его качества и прочностных характеристик (разрывное усилие до 11 КН) зависит безопасность при бетонировании, правильная эксплуатация опалубки стен.Стяжной винт воспринимает на себя всю нагрузку при укладке бетонной смеси в опалубку стен.
Стяжные болты имеют стандартную длину — 0,5 м; 1 м; 1,2 м; 1,5 м. Максимальная длина достигает 6 м. При выборе такого крепежа необходимо учитывать толщину стены, в которую укладывается бетонная смесь.
Конструктивно стяжной болт представляет собой круглый стержень со специальной резьбой наружным диаметром 17 мм. С двух сторон на стяжной болт накручиваются особые опалубочные гайки диаметром от 90 до 120 мм.
Стяжной винт от «КоммерцСтрой» отличается следующими преимуществами:
• изготовлен из высококачественной стали;
• соответствует ТУ;
• гарантирует безупречную геометрию конструкции;
• подходит для разных видов опалубки фундамента, стен, балочно-ригельной системы.
Гайка (стяжка опалубки).
Гайка для опалубки, является неотъемлемым элементом стяжного болта при формировании опалубки стен. Изготавливается методом литья из высокопрочного чугуна или стали. Конструктивно изготавливается в 4 диаметрах (Существует 4 диаметра гайки: 80 мм, 90мм, 100мм, 120мм.
Шайба для стяжного болта обычно используется в комплекте с гайками небольшого диаметра 80 мм и 90 мм для увеличения площади соприкосновения с ребром щита, что приводит к перераспределению нагрузки на гайку и как следствие, для защиты от разрыва стяжного винта.
Шкворень (Анкер торцевой), представляет собой стяжной винт с закрепленным на конце элементом, служащим для соединения линейных и универсальных щитов для сборки колонн и торцевых элементов стен. Длина шкворня 37 мм.
Компания «КоммерцСтрой» предлагает купить комплектующие для опалубки, необходимые для стяжки бетонных конструкций любой сложности. Вы можете связаться с нами по номеру, указанному на сайте или заказать обратный звонок. Компетентный специалист проконсультирует вас по вопросам, связанным с выбором материалов необходимых для монолитного строительства. Наш склад имеет удобное расположение — на старом Каширском шоссе. Сможете забрать покупку самостоятельно. Также мы осуществляем доставку по Москве и в регионы России.
kommerzstroy.ru
Стяжной винт и крепежный – как используются, чем отличаются? + видео
Стяжной винт выполняет ответственную работу, выдерживая иногда нагрузку до 3 тонн, но есть и более простые задачи, для которых существуют менее технологичные крепежные приспособления. Рассмотрим определение и задачи данного класса изделий для строительного монтажа и промышленной сборки.
Шуруп, болт и винт – как не перепутать?
Внешний вид винтового соединения знаком многим, ведь даже крышка вашего ноутбука или стенка системного блока компьютера прикручена именно таким изделием. Но тот, кто немного знаком с другими видами крепежа, но еще не очень хорошо освоился в этой области, сходу задаст нам вопрос: «Чем же отличаются шурупы, болты и винты»? Сразу же уберем один явно выпадающий вариант – крепежный шуруп, его конструкция не вписывается в этот ряд, потому что он имеет заостренный конец в резьбовой части, это позволяет ему входить в поверхность без предварительно сделанного отверстия.
А вот болт и винт практически близнецы по конструкции, так как же разделить их? Во-первых, имеет значение способ соединения или направление нагрузки. Болт хорошо держит нагрузку, которая прилагается перпендикулярно соединенным деталям, а вот винт успешно справляется с усилием вдоль или параллельно оси, по которой скреплены детали, не позволяя стыку раскрыться. Во-вторых, их различает способ фиксации. Болт всегда работает в паре с гайкой, проходя насквозь двух соединяемых элементов, а винт вкручивается в резьбовое отверстие детали и держится только за счет резьбового взаимодействия.
Также эти крепежи отличаются по способу закрепления, например, винт требует для этого ручную отвертку или торцевой ключ, а вот болт согласен работать лишь с гаечным ключом. Отсюда и различие в шлицах и головках. Также болт не может быть подвижным, вернее детали на нем вращаться не могут вокруг его оси, а некоторые виды винтов дают такую возможность, чтобы детали могли перемещаться. Еще можно привести в качестве различия внешность закрученного крепежа и его размеры. Винт может быть маленьким, и его головка часто имеет возможность утапливаться в деталь, а вот болт обычно массивен, и головка спрятаться заподлицо не может.
Нержавеющие винты – конструкция и происхождение
Раз уж с двойниками мы разобрались, пора уже познакомиться с винтом более подробно. Как уже понятно, это крепеж, который имеет головку, через которую мы можем воздействовать на изделие с помощью закручивающего инструмента, и резьбу на корпусе, за счет которой он держится в детали. Он применяется в сборке различных механизмов и конструкций, детали должны иметь готовое отверстие, причем с нарезанной резьбой. Иногда винт может выступать в роли соединительного элемента, на котором детали могут вращаться или перемещаться вдоль резьбы.
Тяжело сказать, в какой момент этот крепежный вариант получил наибольшее развитие, но примитивные его формы были известны еще в Древней Греции за авторством Архимеда. А в наше время более заметную роль это изделие стало играть с появлением тяжелой промышленности и изобретением машин. Миниатюризация винтов начала происходить с появлением все более мелкой техники, например, наших карманных гаджетов, а более амбициозные производители даже придумывают оригинальные шлицы под свои винты, чтобы никто не мог их раскрутить, кроме сервисных центров (например, Apple).
Данные крепежные изделия могут изготавливаться из множества материалов, но привычная уже всем сталь лидирует, причем практически все винты нержавеющие, ведь соединение обычно внешнее и подвергается воздействию влаги, как прямому, при разливании жидкости прямо на устройство, так и просто атмосферной влажности. Состоит винт из цилиндрического стержня, на который нанесена резьба (частично или полностью по всей длине), головки и подголовника, последний элемент вовсе необязателен, часто он способен уберечь винт от самораскручивания.
Классификация: крепежный, стяжной винт и другие
Основная классификация предусматривает два больших класса винтов: крепежный и установочный. Однако можно выделять классы и по размеру, виду головки, шлица, диаметру и многим другим характеристикам. Установочные разновидности крепежа должны четко фиксировать две детали друг относительно друга, для этого у них даже имеются особенные нарезки на концах, чтобы проворачивание после фиксации не происходило ни вперед, ни назад. Также концы часто имеют определенную геометрическую форму, чтобы предотвратить вращение.
Примером таких соединений является и стяжной винт, который представлен в виде длинного стержня (шпильки), полностью покрытого резьбой. Он вставляется в две детали, на него наживляются специальные гайки с двух сторон от изделий, эти гайки при вращении сдвигают части конструкции ближе. Крепежный винт служит для соединения деталей, которые потом можно также легко разъединить при желании и наличии инструментов. Он выглядит классически – головка и стержень с резьбой. Фиксация происходит совсем просто: прикладывается одна деталь к другой, наживляется в месте отверстия винт и закручивается. На этом работа закончена.
Именно такие изделия отличаются формами шлица и головки, преследуются при этом разные цели, иногда это даже защита от мародеров. Так было во времена Советов, когда воровали номерные знаки с автомобилей или колеса, тогда придумали наборы «секреток», в которых винты шли с особой формой шлица, и к нему индивидуальный ключ, который был только в этом наборе. Именно крепежные виды соединений, как самые распространенные, помогают проследить закономерности, по которым производится маркировка винтов.
Существует 11 классов прочности, которые мы сейчас научимся расшифровывать. Обозначаются они двумя цифрами, разделенными точкой. Первое число, если его умножить на 100, показывает сопротивление, которое временно может оказать изделие без разрушения, измеряется в Н/мм2. Вторая цифра умножается на 10 и показывает проценты, отражающие отношение «предел текучести/сопротивление». Если эти числа перемножить и опять увеличить в 10 раз, то получится предел текучести в Н/мм2.
Начинаются классы от маркировки 3.6, заканчиваются 12.9. Самый популярный и оптимальный вариант – 8.8.
Виды винтов и приемы от самораскручивания
Раз уж винт ничем не фиксируется с другой стороны отверстия, то возникает вопрос, как же он не раскручивается? Хоть сама физика винтового соединения рассчитана так, чтобы этого не происходило, в особо экстремальных для крепежа условиях самоотвинчивание все же происходит. Это вибрации, удары, тряски. В промышленности уже предусмотрели такие случаи и разработали несколько приемов, чтобы даже в динамических условиях такого не происходило.
Первым вариантом служит создание дополнительного трения, добиваются этого накладкой под головку винта. Способствуют созданию таких условий контргайки, подкладки, шайбы. Иногда даже в разъем до вкручивания винта устанавливают пружину, а сверху уже закручивают крепеж, так создается дополнительное трение по резьбе, ведь пружина пытается вытолкнуть винт из отверстия. Хорошо решают такие проблемы различного вида шплинты, деформируемые детали, которые могут отгибаться после установки, мешая раскручиваться основному крепежу, проволочные замки, когда в головках винтов есть отверстия, и через них протягивается проволока между несколькими соседними изделиями.
Также используется метод изменения самого винта, например, его головки или другого конца, но это может затруднить раскручивание такого соединения вовсе. И даже лак или краска могут спасти крепеж от саморазвинчивания, капельку наносят либо под головку, либо по ходу резьбы, либо вовсе заливают сверху уже установленный винт.
remoskop.ru
Винт стяжной для опалубки: описание и фото
Стяжной винт для опалубки – это один из важнейших элементов при строительстве объекта, который способствует оптимальной выдержке проектных показателей будущей постройки. В этом случае значимую роль играет соблюдение точных параметров и размеров согласно проекту. Так как рассматриваемая конструкция является сборной, ее реализация зависит от правильного применения материалов и особенностей используемых компонентов, а также крепежных элементов.
Общая информация
Стяжной винт для опалубки представляет собой деталь, которая принимает на себя основную нагрузку, создаваемую посредством давления, получаемого за счет нагрузки после помещения в бетонный раствор. По этим причинам к таким конструкциям применяются повышенные требования.
Общий показатель конфигурации опалубки зависит от прочности средних и крайних элементов. Эта деталь скрепляет части модуля, фиксируя их в нужном положении. Винт стяжной для опалубки и пластиковая универсальная стяжка должны соответствовать некоторым характеристикам. Рассмотрим эти особенности далее.
Стяжной винт для опалубки
Рассматриваемая деталь также называется стяжным болтом или шпилькой. Элемент служит для фиксации щитов опалубки на требуемом расстоянии между собой. В этом контексте длина винта определяет показатель отливаемой конструкции по толщине. После фиксирования щитов они получают устойчивость и не деформируются под нагрузкой от заливки бетонным раствором.
В Екатеринбурге винт стяжной для опалубки должен соответствовать ряду обязательных требований:
- Винтовая резьба должна исключать возможность самопроизвольного сдвига.
- Болт рассчитан на повышенное сопротивление разрыву.
- Материал изготовления конструкции должен иметь устойчивость к процессам коррозии, оборудоваться защитным покрытием.
- Для облегчения последующего демонтажа опалубки, стяжной винт оснащается защитной трубкой из полимеров.
Стандартный комплект
Стяжной винт для опалубки включает в себя специальную шпильку, внешний диаметр резьбы у которой составляет 17 мм. Длина элемента подбирается в зависимости от толщины отливаемой опалубки по проекту. Как правило, этот показатель составляет от 0,5 до 3 метров.
Также в комплектацию входит пара оцинкованных гаек, основой для которых является литой чугун. Надежную фиксацию и плотное прилегание обеспечивает широкая плоская площадка в месте прижимания гайки. Монтируется деталь с внешней стороны щита, с бетонным раствором не взаимодействует. Для увеличения опорной площади применяется шайба, поставляемая в комплекте с гайкой.
Чтобы правильно подобрать стяжной болт по длине, необходимо учитывать толщину отливаемой конструкции и аналогичный показатель щитов опалубки. Расчет проводится по следующей схеме: складывается толщина предполагаемой опалубки и удвоенный аналогичный показатель щитов (если используется два элемента). К полученному результату прибавляют 300 мм (запас на затягивание гаек).
Пластиковый аналог
Можно купить в Москве стяжной винт для опалубки из пластика. Деталь представляет собой пару стержней из усиленного и эластичного пластика (поликарбоната), используется для фиксации съемной или несъемной опалубки с параллельным расположением щитов. С внешней части приспособления предусмотрена резьба для монтажа крепежных шайб.
Друг с другом стержни стыкуются посредством эффективного замка, называемого «паз-шип». Подобная конфигурация дает возможность корректировать длину стяжки по необходимым параметрам, устанавливается деталь в специальных формах с шагом 50 мм. Если стержни оказываются недостаточными по длине, их можно нарастить путем монтажа специальных удлинителей.
Особенности
Стяжной элемент имеет конфигурацию сечения, обеспечивающую успешную сопротивляемость нагрузкам на сжатие. Такая особенность позволяет избежать смещения стенок вовнутрь. Предусмотренные специальные треугольные выступы на стяжке дают возможность крепить арматурные стержни. Приспособление очень удобно в монтаже, для установки не требуется специальный инструментарий, небольшая масса способствует транспортировке большого количества шпилек вручную, не отвлекаясь лишний раз от работы.
Технические параметры
Стяжной винт для опалубки в Липецке доступно заказать через Интернет. Чтобы было проще определиться с типом приспособлений, изучите технические показатели пластиковых систем для стяжек:
- Имеется возможность применения с различными формами опалубки практически из любых материалов.
- Удлинитель позволяет корректировать толщину обрабатываемой конструкции от 300 до 600 мм.
- Система отличается высокой устойчивостью на разрыв, отлично выдерживает давление бетонного раствора.
Монтажные работы
Основные процессы при монолитном строительстве состоят из следующих этапов:
- Монтируется опалубка, служащая для обозначения конфигурации будущих стеновых перекрытий.
- Между стенками изготавливается арматурный каркас.
- Производится заливка бетонной смеси.
- После застывания демонтируются щиты опалубки, если использовалась конструкция несъемного типа – они остаются нетронутыми.
Монтаж опалубки:
- В щитах просверливают отверстия диаметром 22 мм.
- Шпилька вставляется с одной стороны, на нее надевается фиксатор, полимерный отрезок трубы, второй фиксатор. Вершины ограничителей должны смотреть в сторону трубки от панелей.
- Стяжной винт выводится через гнездо в параллельном щите.
- Монтируют с двух сторон шайбы плоского типа, навинчиваются гайки с одновременной установкой заглушек.
- Для фиксации пары параллельных стенок без допущения перекосов необходимо использовать не менее трех стяжных шпилек.
В завершение
При выборе стяжных болтов обращайте внимание на качество изделий. Рассматриваемые крепежные детали напрямую влияют на прочность опалубки, поэтому приобретать следует комплекты, соответствующие ГОСТУ. Стоимость конструкций зависит не только от показателя качества, но и от материала изготовления, размеров и наличия дополнительного защитного покрытия. Чрезвычайно важно правильно выбрать и установить опалубку с подходящими стяжными элементами, поскольку они принимают на себя основную нагрузку при возведении стен.
fb.ru
0 thoughts on “Стяжные винты – зачем он нужен и способы монтажа”
