Точка росы в стене где должна быть: Точка росы в стене — расчет и нахождение
Где находится точка росы, и как утеплять стены
Точка росы (ТР) — это температура, при которой водяной пар конденсируется и превращается в воду. При этом в воздухе образуется туман, а на холодных поверхностях выпадает конденсат (роса). Точка росы зависит в первую очередь от влажности воздуха. Влиянием атмосферного давления на ТР при дальнейшем рассмотрении будем пренебрегать.
На примере посмотрим, как изменится точка росы в зависимости от влажности внутри помещения. Примем, что температура внутри помещения стабильна и составляет +20 град. С, а влажность будет меняться от 40% до 100%.
Тогда температура поверхности на которой образуется конденсат будет иметь следующие значения (в зависимости от влажности):
40% — +6 град С и ниже
60% — +12 град С и ниже
80% — +16,5 град С и ниже
100% — +20 град С и ниже
Как видим, при обычных условиях внутри помещения (температура 20 град С и при влажность 80%), — водяной пар сконденсируется на поверхности, которая будет иметь температуру 16,5 град С и ниже.
В зависимости от температуры внутри помещения, температуры снаружи, теплоизоляционных свойств стены здания, точка росы может находиться или на внутренней поверхности стены, или на наружной, или внутри стены. Т.е. где то в стене будет такая температура, при которой водяные пары будут конденсироваться.
При изменении температур и влажности воздуха как внутри так и снаружи помещения, точка росы будет смещаться по толщине стены.
И чем ближе ТР к внутренней поверхности, тем влажнее будет стена изнутри здания. Не редки варианты, когда ТР в холодное время смещается совсем близко к внутренней поверхности или же находится прямо на ней. При таких обстоятельствах на мокрой стене за 2 – 3 года образуются плесень и грибок, внутрення отделка разрушается, в помещении будет повышенная влажность и не благоприятные для жизни условия.
Утепляя здание, мы меняем и место нахождения точки росы по толщине стены, так как температура стены при утеплении изменится.
Графики изменения температуры по толщине стены наглядно показывают положение точки росы в зависимости от применяемого утепления.
Указана примерная ситуация. Точное положение точки росы, конечно же будет определяться только расчетом в зависимости от толщины и теплопроводности материалов стены и утеплителя, от температуры снаружи и внутри здания, от влажности воздуха снаружи и внутри, и от других факторов имеющих меньшее значение.

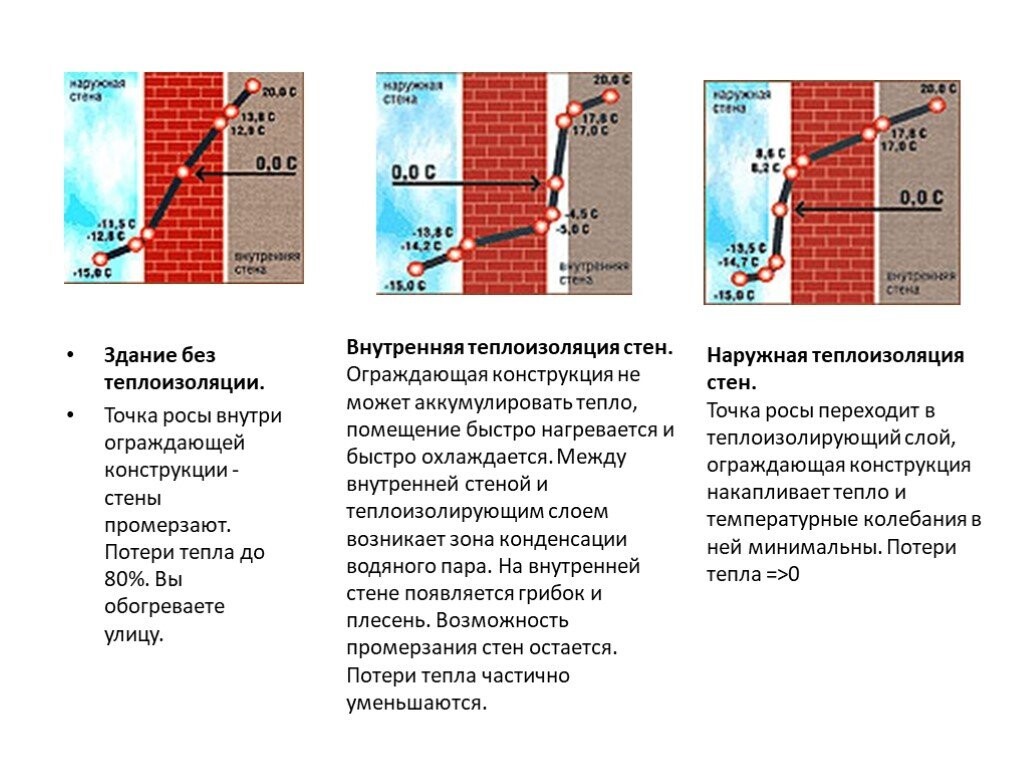

Обычная стена без утепления. С повышением влажности воздуха и с понижением наружной температуры, точка росы смещается ближе к внутренней поверхности стен. Для «холодных» стен не редки случаи нахождения ТР внутри помещения.
Стена с недостаточным утеплением. Точка росы смещается на стену из утеплителя при похолодании.
Стена с нормальным утеплением. Точка росы находится в утеплителе, даже в очень холодное время.
Внутреннее утепление. Трудно добиться что бы точка росы не находилась внутри помещения. На стенах образуется конденсат.
Специалисты сходятся во мнении, что здания должны утепляться только снаружи. При этом толщина и качество утеплителя должны соответствовать ГОСТу.
Точка росы при этом всегда должна оставаться внутри слоя утепления.
Утепление здания изнутри считается даже вредным. Сами стены при этом становятся более холодными, так как изолируются от теплого воздуха слоем утеплителя. Практически невозможно сделать так, что бы стены и утеплитель не мокрели. Множество людей ищут ответ на вопрос: «Можно ли утеплять стены изнутри?». Ответ практически однозначный – нет. Это вредно для здания, но главное, — вредно для здоровья людей живущих в нем. Потому что стены будут намокать и на них под слоем утеплителя будут разростаться плесень и грибок. Конечно возможны варианты, когда такой вид утепления в общем то применим. Это можно сделать при достаточном тепловом сопротивлении самой стены, при весьма теплом климате, при отличной вентиляции и отоплении внутри здания, но… стоит ли тогда вообще рисковать и утеплять внутреннюю поверхность стены?
Точка росы в деле мокрых стен
Что такое точка росы? Где она в стене? И где появляется точка росы при утеплении балкона изнутри? Преднамеренно или по незнанию ответы на эти вопросы иногда искажаются или выдёргиваются из контекста.
Возникают мифы и, что гораздо опасней, ошибки монтажа, а отсюда растут ноги неприятностей для хозяев квартиры и самого ремонта. Мы решили разложить всё по полочкам, чтобы читатель получил чёткую картину этого процесса.
Что такое роса и где её точка
Природа росы на луговой траве и влаги на отделке, окнах либо, что ещё хуже, внутри строительных конструкций – одна. Роса конденсируется из водяного пара в воздухе, когда он охлаждается до температуры точки росы.
Где искать точку росы? Представим упрощённую структуру воздуха (рис. 1). При обычном атмосферном (комнатном) давлении молекулы воздуха находятся достаточно далеко друг от друга. Между ними остаётся много свободного пространства, в котором может разместиться некоторое количество молекул воды (тот самый водяной пар).
Рисунок 1
Теперь представим, что воздух охлаждается. Известно, что объём любого остывающего тела уменьшается. Молекулы воздуха сближаются, места между ними всё меньше. В микромире становится тесно.
Наступит момент, когда молекулы воды начнут «выдавливаться» из объёма воздушной смеси. Что им остаётся? Дружно объединяться в крупные капли – росу – или мелкие – туман.
Достигнута температура точки росы воздуха – когда из воздуха «сливается» лишняя вода – выпадает конденсат (рис. 2).
Рисунок 2
Другими словами, каждой температуре соответствует определённый максимум растворённых в воздухе паров (рис. 3). Меньше их может быть, тогда воздух суше и конденсат невозможен. Больше – нет, так как избыток воды из невидимого пара сконденсируется в капельную влагу. Это важный момент, основа для понимания, как проектируется и собирается толковое утепление балкона, да и утепление любого помещения вообще.
Воздух можно сравнить с пористой губкой. Пока вода внутри – мы её не видим. Если сжать губку (охладить воздух), то часть воды вытечет, а часть останется. Прижмём сильнее – вытечет ещё чуть-чуть.
Рисунок 3. График точки росы в воздухе
Например, если при +20 °С в 1 м3 (в кубометре) воздуха квартиры содержится 15 г воды, то никакой конденсат нам не грозит (рис.
4). Ведь при этой температуре воздух способен растворить до 17,3 г водяного пара. Охлаждаем помещение до +10 °С. В точке росы при этой температуре воздух может содержать максимум 9,4 г воды. Значит, теперь в каждом кубометре воздушной смеси 5,6 г жидкости лишние (15–9,4=5,6). Она соберётся каплями конденсата на плотных предметах или в виде сырости на впитывающих материалах.
Рисунок 4
Расследуем дело мокрых стен
Структура большинства строительных материалов состоит из многочисленных капилляров – пор, микротрещин, по которым перемещается растворённая в воздухе влага. Количество и размеры таких «дырок» влияют на показатель паропрозрачности.
Представьте два муравейника. Один со множеством крупных ходов (паропрозрачный материал), а в другом ходов мало и они узкие (непаропрозрачный материал). В первом толпы букашек (молекул воды) могут свободно бегать вглубь и обратно. Во втором – лишь единицы.
Паропрозрачность выражается через коэффициент паропроницаемости либо величину сопротивления паропроницанию:
1.
Коэффициент паропроницаемости зависит от самого материала. Грубо говоря, от того, насколько он пористый. Чем больше коэффициент (табл. 1), тем легче пару проходить сквозь материал.
2. Сопротивление паропроницанию – обратная величина, учитывающая ещё и толщину слоя. Например, чем толще стена, чем длиннее и запутанней в ней капилляры, тем труднее молекулам пара протискиваться через них.
У толстого слоя плотного материала сопротивление паропроницанию будет выше, чем у тонкого и пористого.
Таблица 1.
Коэффициент и величину сопротивления используют для расчёта точки росы в стене и утеплителе. Расчёты требуют определённых инженерных знаний, но для общего понимания расшифруем:
1. Коэффициент паропроницаемости показывает, сколько миллиграмм (мг) пара пройдёт через образец материала толщиной 1 метр за 1 час, если разница давлений пара между противоположными поверхностями образца – один паскаль (Па, 100 000 Па=1 бар?1 атм) – рис. 5. Обозначение коэффициента «мг/(м*ч*Па)» можно найти на упаковках некоторых строительных материалов.
Например, его указывают для пенопласта или газобетона.
2. Сопротивление паропроницанию ((м2*ч*Па)/мг) находят, разделив толщину слоя материала в метрах (м) на коэффициент паропроницаемости. Таким образом, сопротивление, в отличие от коэффициента, уже показывает паропрозрачность не 1 м, а слоя материала конкретной толщины.
В расчётах паропрозрачности многослойной конструкции, например «стена + утеплитель + отделка», общее сопротивление паропроницанию определяют с учётом сопротивления каждого из слоёв.
Рисунок 5
Почему пар хочет на улицу?
Рассмотрим простую (неутеплённую) стену из кирпича или бетона. Пусть в помещении +20 °С при -20 °С снаружи. Дома теплее и фактической влаги в воздухе больше, чем на улице.
Источники пара в квартирах – санузлы, кухни, сохнущее бельё, дыхание человека и растений.
Чем больше влаги, тем она тяжелей – выше её давление. Имеем систему с перепадом давлений и паропрозрачной прослойкой (стеной) внутри (рис.
6). Что произойдёт? Пар будет выравнивать давление. Поэтому зимой направление его потоков всегда направлено из помещения на улицу.
Рисунок 6
Откуда в стене или на стене появляется вода?
Температура в стене постепенно снижается от её внутренней поверхности к внешней. Вода появится там, где воздушная влага остынет до температуры точки росы. Это может произойти во внутреннем слое пористой стены, а также на её поверхности.
Место конденсации зависит от паропрозрачности материала, его толщины, температуры и влажности в помещении и на улице.
Росу на холодной стене можно увидеть, если:
1. Поверхность окрашена масляной краской. Масляные покрытия практически непаропроницаемы, поэтому весь конденсат на них собирается снаружи. Если его много, то он стекает ручьями.
2. Паропроницаемый материал (кирпич, бетон) остыл настолько, что конденсат выпадает уже как внутри, так и на поверхности. В первую очередь это происходит там, где холоднее всего – в углах помещения, на оконных откосах или за мебелью, придвинутой к внешним стенам.
В подобных местах появляются сырые пятна, капли росы или даже иней со льдом.
Не всегда точка росы заявляет о себе столь очевидно. Бывает, она незаметно прячется внутри стеновой конструкции.
А сухая ли стена внутри?
К сожалению, сухие на вид стены не всегда таковы внутри. Зимой в наружных неутеплённых стенах капельная влага не редкость. В этом легко убедиться, приложив ладонь к стеновой поверхности в типовой квартире застройки прошлого столетия.
Ощущение стылости – это и есть сочетание холода и высокой влажности.
Получается, что хотя конденсат и не стекает ручьями, но он всё же есть. Почему мы его не видим?
1. Воздух вблизи стены подсушивается за счёт проветривания или хорошей вентиляции.
2. Сильные морозы держатся недолго, роса не успевает проступать на поверхность.
3. Днём достаточно солнца, которое дополнительно прогревает стены с улицы.
4. Точка росы глубоко в стене. Из мокрого слоя вода уходит по капиллярам в соседний сухой, где в основном успевает испариться и выветриться (рис.
7).
Примерно так происходит, если положить пористую губку на мокрый стол: губка втянет в себя воду и подсушит поверхность.
Рисунок 7
Чем же опасна точка росы в строительных конструкциях?
Роса в любом количестве может стать причиной серьёзных проблем:
- Сырые стены холоднее, так как вода в капиллярах остывает быстрее, чем воздух. Результат: либо мёрзнуть в квартире, либо тратить больше денег на отопление.
- Если роса на стенах/в стенах постоянно, то появится плесень. Результат: испорченные отделка и настроение. Кроме того, споры плесени опасны для здоровья — они причина многих лёгочных заболеваний.
- Там, где в стене минус и есть конденсат, появится лёд. Результат: замерзая, вода расширяется и постепенно ломает даже сверхпрочный железобетон — он трескается, расслаивается и крошится.
Очевидно, что даже немного конденсата в строительных материалах – уже плохо. Как же с ним бороться?
Мокрому месту в стенах не место
Устраните хотя бы одну из причин появления конденсата, и проблема точки росы внутри и снаружи строительных конструкций исчезнет сама собой.
Для этого можно выбрать одно из трёх:
1. Не дать стенам замёрзнуть.
2. Закрыть влажному воздуху дорогу в стеновые поры и микротрещины.
3. Сделать и то и другое одновременно.
В строительстве и ремонтах для этого используются различные технологии. Но нас, прежде всего, интересует, как не допустить точку росы в стене при утеплении балкона изнутри, ведь именно таким утеплением мы и занимаемся. Почему оно должно быть внутренним, читайте здесь (скоро), а о подробностях его устройства – здесь (скоро).
Мы собираем практически непаропроницаемый многослойный теплоизоляционный барьер – своеобразный термос (рис. 8).
Через него способно просочиться столь незначительное количество пара из квартиры, что в стене за утеплителем просто нечему конденсироваться. Внешняя стена остаётся холодной, но в её капиллярах не остывающий комнатный воздух, а уличный, и влаги в нём меньше точки росы. В результате на балконе тепло, сухо и комфортно!
Рисунок 8
Паропроницаемость и теплоизоляционные свойства нашей системы были рассчитаны по соответствующей инженерной методике.
Одна из главных задач таких расчётов – избавление от точки росы.Для проектирования конструкции балконной теплоизоляции мы использовали:
- методику проектирования СП 23-101-2004;
- актуальную редакцию СНиП 23-02-2003 – СП 50.13330.2012;
- актуальную редакцию СНиП 23-01-99 – СП 131.13330.2018.
Подведём итоги
2. Если внутренняя теплоизоляция балкона правильно рассчитана, грамотно и аккуратно собрана, то в такой конструкции никакой точки росы не будет, ведь на пути водяных паров стоит многослойная паронепроницаемая система утепления.
