Система полива своими руками — 2 лучших варианта!

Ручной полив участка со временем превращается в обременяющую задачу, выполнять которую хочется все меньше и меньше. Решить проблему поможет автоматическое либо автоматизированное орошение. С проектированием системы и монтажом всех ее составляющих можно справиться собственными силами. Как? Читайте далее.

Система полива своими руками

Содержание статьи

Выбираем источник водоснабжения

Мы приводим инструкции по монтажу двух систем полива: масштабной автоматической с использованием программируемого контроллера и скромной неавтоматизированной, обустроенной на основе бочки.

Прежде чем приступать к обустройству любой из двух рассматриваемых систем, нужно выбрать источник воды и подходящее для конкретной ситуации насосное оборудование. Воду можно брать из:

• главного водопровода. Самый удобный вариант. Если ваш дом оснащен собственным водоснабжением, достаточно попросту врезать в него главную трубу системы полива. Никакие насосы в большинстве ситуаций устанавливать не приходится;
• скважины. Требуется установка погружного либо поверхностного (в зависимости от глубины источника) насоса;

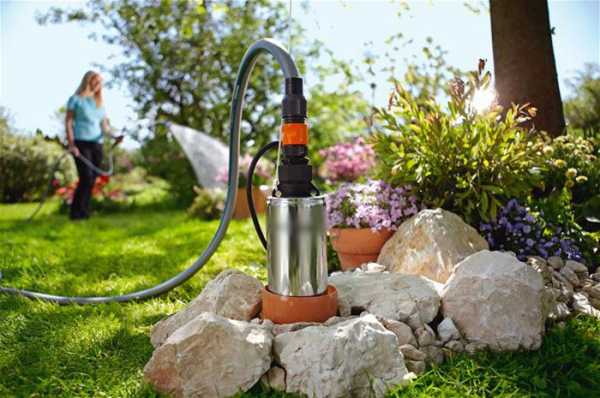

  Насос для скважины

• колодца. В систему включается поверхностный или погружной насос;

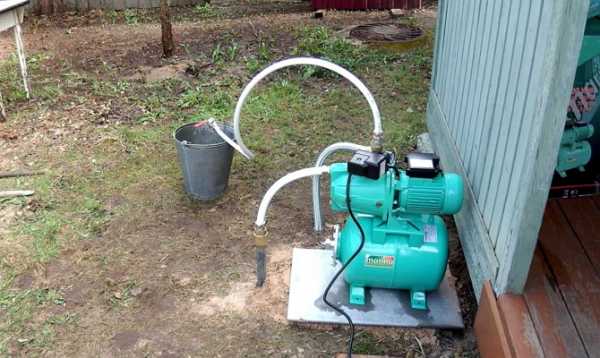

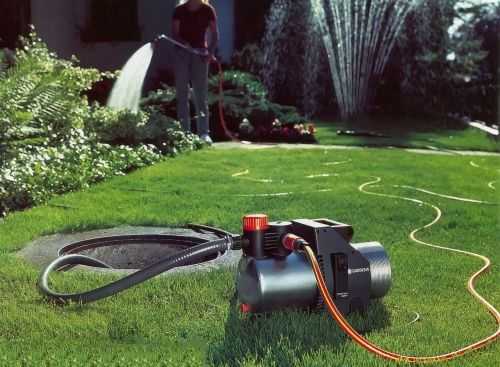

  Поверхностный насос

• бочки или другой емкости для воды. В установке насоса, как правило, нет необходимости;
• природного источника (река, озеро, пруд и т.д.). Тип насоса и его мощность выбираются в соответствии с условиями конкретной ситуации.

Таблица. Насос Малыш, используемый для перекачки воды из открытых водоемов, колодцев и скважин. Характеристики

Насос Малыш, характеристики	Показатели
Тип насоса	Бытовой вибрационный погружной
Сила потребляемого тока	3 А
Мощность	165 Вт
Забор воды	Нижний
Напор	40 м
Производительность	432 л/мин
Длина кабеля	10-40 м
Непрерывная работа	Не более 12 часов подряд
Необходимость отключения питания на 15-20 минут	Через каждые 2 часа
Подклключение	К гибкому шлангу

Делаем полноценный автоматический полив

Автоматическое орошение

Чертим план

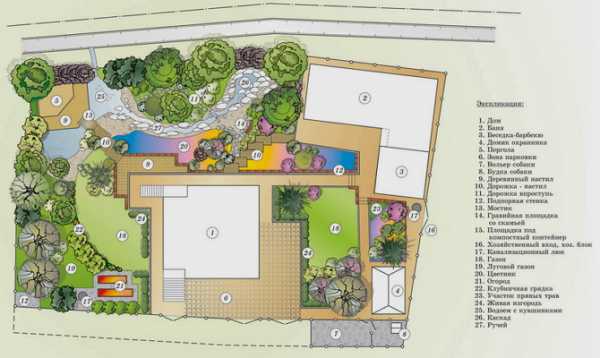

Начнем с оформления плана участка. В масштабе обозначим на нем основные элементы нашей усадьбы: дом, веранду, подъезд, уличную печь и т.д. – так мы сможем определить допустимую площадь действия дождевателей.

Схема орошения

На схеме отмечаем точку водозабора. В случае если источников воды несколько и они расположены в разных местах участка, выбираем кран, находящийся примерно посередине. В такой ситуации мы сможем обеспечить приблизительно равную длину линий полива

Выбираем метод орошения

Определяем количество воды

В рассматриваемом примере система обустраивается для полива большого газона и нескольких грядок, а также участка с кустарниками и деревьями. Вы же можете корректировать планировку с учетом особенностей вашего участка.

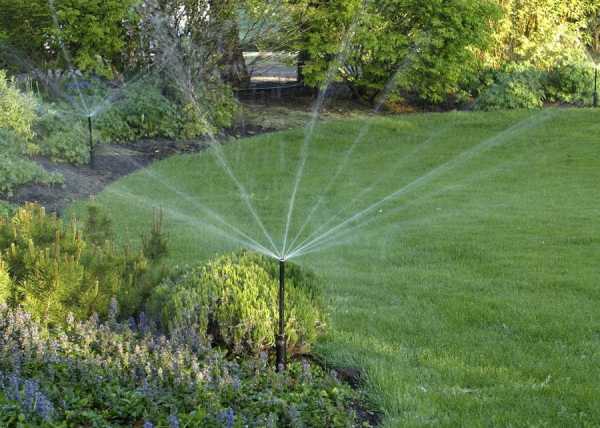

Cистемы автоматического полива

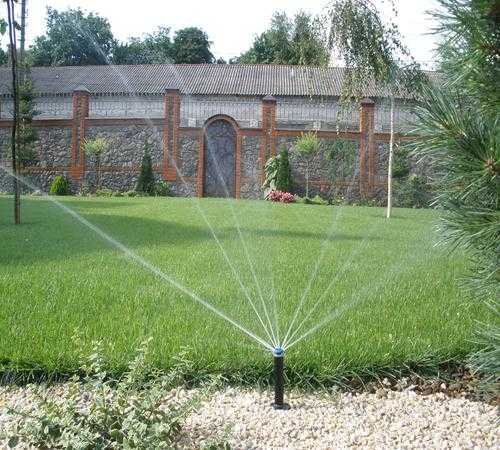

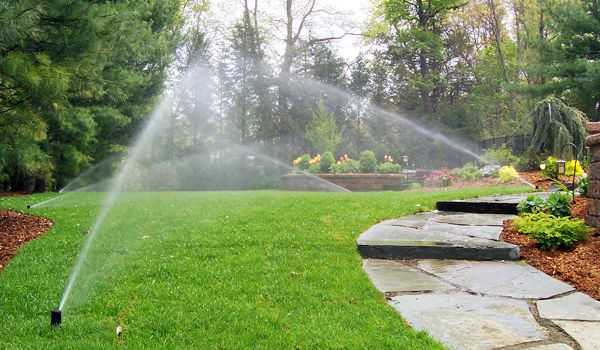

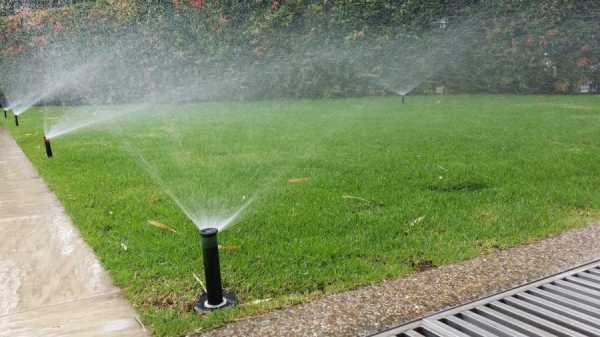

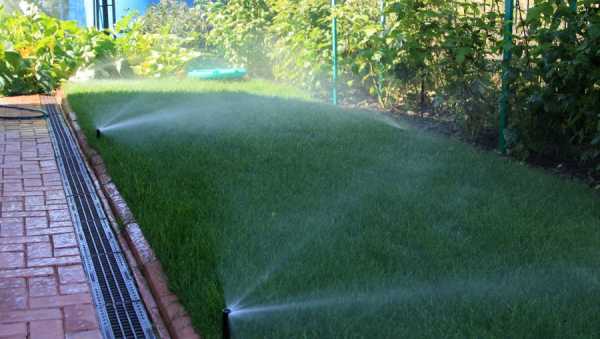

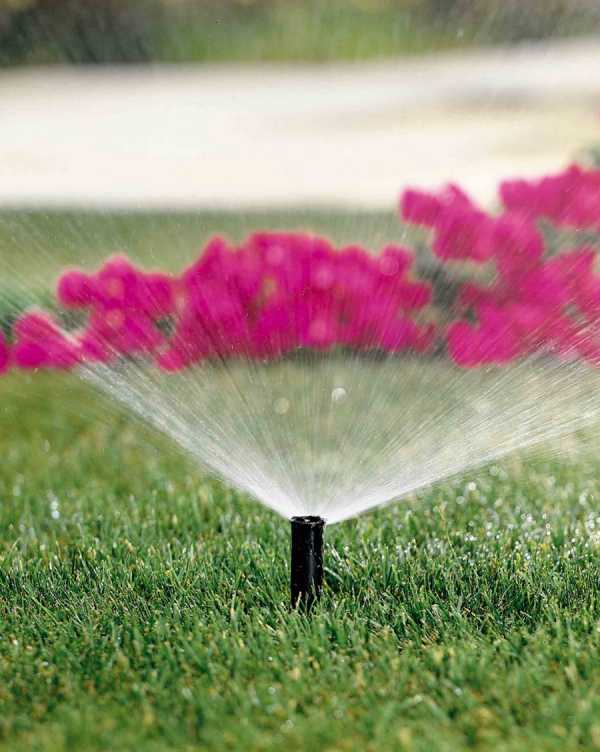

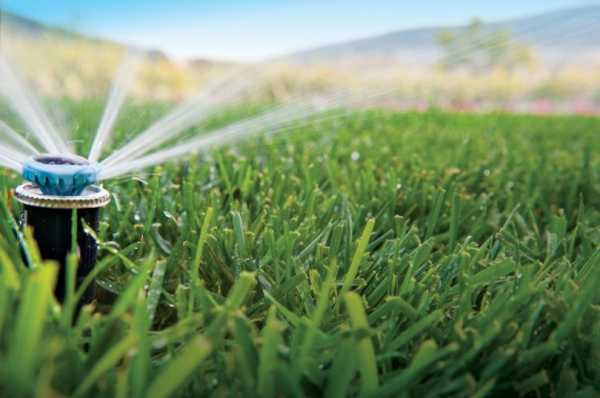

Часть с газоном и клумбами будем поливать с помощью выдвижных дождевателей. При включении они поднимаются над поверхностью, а после завершения полива опускаются и становятся практически незаметными.

Для второй части нашего участка подобный вариант орошения не подходит: насаждения слишком высокие, а ширина участка небольшая.

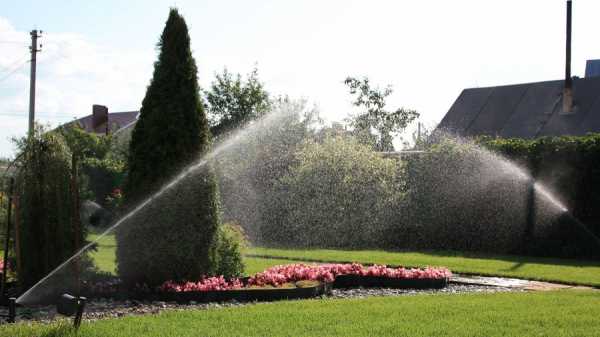

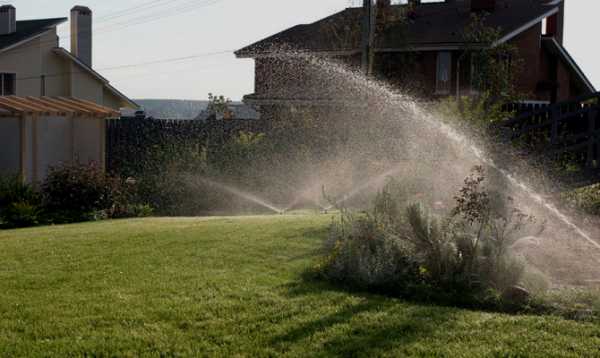

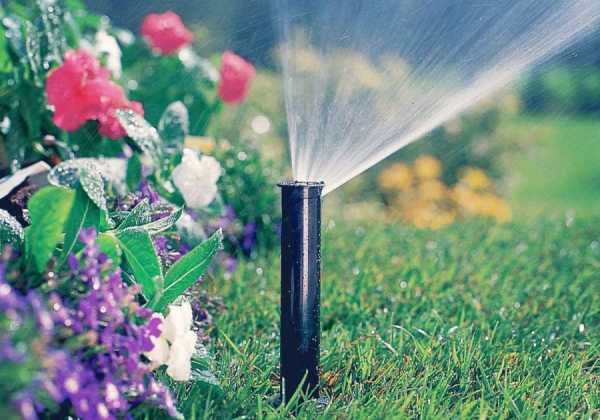

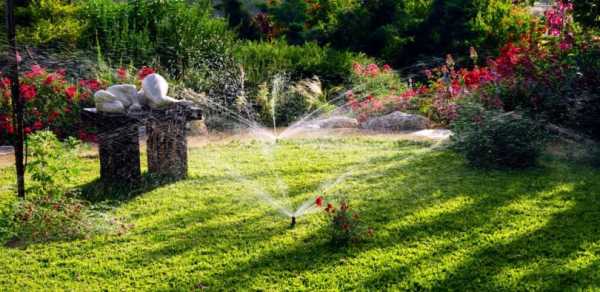

Роторные дождеватели

Важное замечание! Использовать дождеватели для полива участков, ширина которых составляет менее 2 м, не рекомендуется. Такие устройства имеют слишком большой радиус действия, что может доставить ряд неудобств.

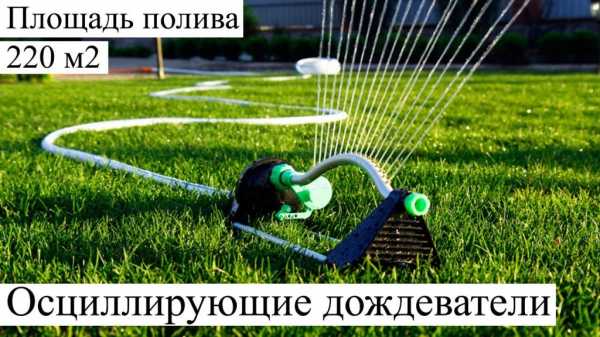

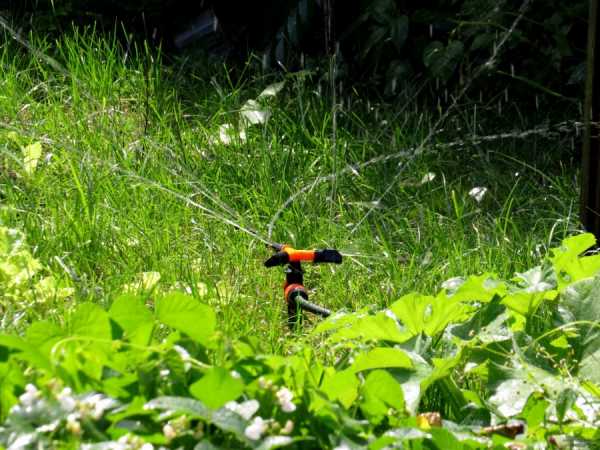

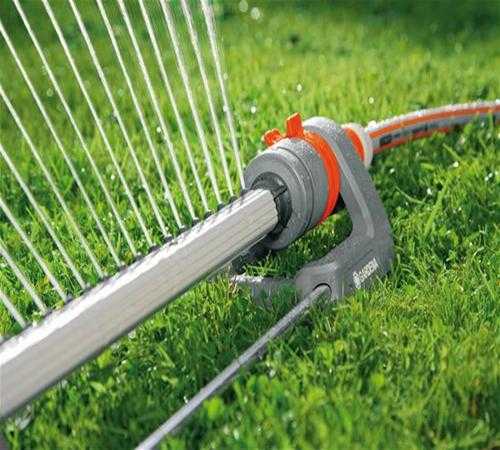

Осциллирующие дождеватели

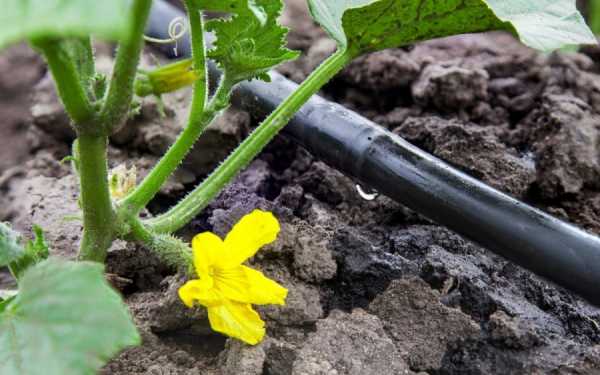

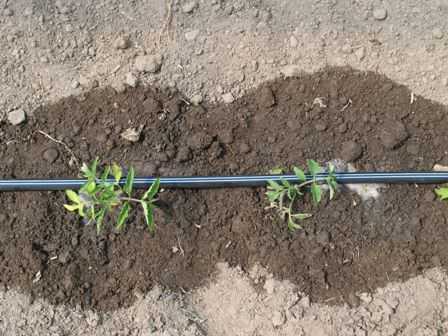

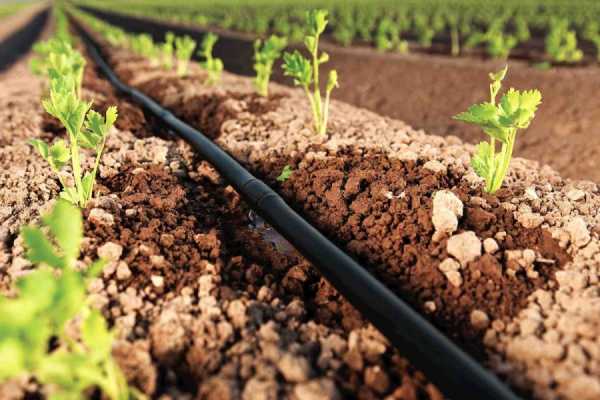

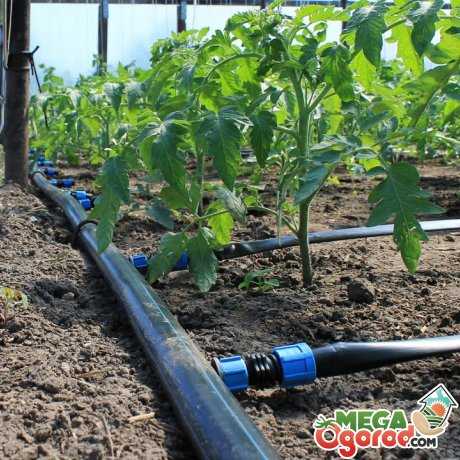

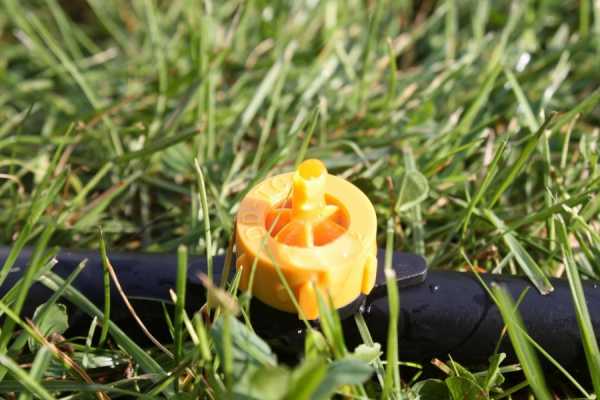

Для полива этой части насаждений мы укладываем капельную линию. Она представляет собой трубу необходимой длины с отверстиями, обустроенными по всей протяженности. Такую трубу можно закопать либо попросту уложить между грядками.

Составляем схему полива

Отмечаем на плане нашего участка точки установки дождевателей и радиусы их покрытия. Придерживаемся такого порядка проектирования:

• по углам участка устанавливаем дождеватели для полива на 90 градусов;
• вдоль границ территории устанавливаем устройства, орошающие пространство на 180 градусов вокруг себя;
• по углам участка возле различных зданий и построек устанавливаем дождеватели на 270 градусов;
• по площади устанавливаем устройства, поливающие на 360 градусов.

Количество дождевателей подбираем так, чтобы радиусы покрытия устанавливаемых рядом приборов пересекались. При таком размещении устройств ни одно растение не будет обделено влагой. Однако этот метод актуален только для больших участков, имеющих правильную форму.

В нашем примере площадь участка сравнительно небольшая, при этом он имеет узкую полосу вдоль жилого дома. Поэтому мы составляем проект в следующем порядке:

• сначала отмечаем места установки дождевателей, имеющих наибольший радиус действия. Их мы будем использовать для полива основной части сада;
• по узкой стороне участка отмечаем места для дождевателей с более скромным радиусом орошения;
• в местах, куда не достают дождеватели, планируем укладку капельной линии.

Важно! Перепроверьте проект. Убедитесь, что все насаждения будут получать воду.

Проверяем водозабор на пропускную способность

Готовый план позволяет нам установить нужное количество дождевателей. Однако перед монтажом системы мы должны узнать, хватит ли производительности источника водоснабжения для эффективного обслуживания обустраиваемой системы. Делаем это следующим образом:

• берем метровый шланг диаметром порядка 2 см и подключаем его к источнику воды;

  Поливочный шланг с пвх фитингом

• погружаем второй конец шланга в 10-литровое ведро и замеряем время, за которое оно наполнится водой. Для получения более точных результатов измерения проводим несколько раз, в запланированное время полива участка;
• измеряем расстояние между точкой водозабора и наиболее удаленным дождевателем. Далее на каждые 15 м полученного расстояния добавляем по 1 секунде к времени, затраченному ранее на наполнение ведра водой. В нашем примере пропускная способность источника составляет 60.

Теперь определяем, сможет ли водозабор обеспечивать одновременную работу всех запланированных линий полива. Потребность дождевателей остается одинаковой и определяется в соответствии с площадью их покрытия. В нашем примере мы устанавливаем:

• устройства на 180 градусов с площадью покрытия до 200 м²— 2 штуки. Потребность каждого прибора в воде составляет 12, в сумме – 24;
• дождеватели на 270 градусов с площадью покрытия до 200 м²– 2 штуки. Потребность каждого составляет 14, итого – 28;
• устройство на 180 градусов с покрытием до 50 м²– 1 штука. Потребность – 7;
• прибор на 270 градусов с покрытием до 50 м²– 1. Потребность – 9;
• дождеватель на 90 градусов с площадью покрытия до 50 м²– 1. Потребность в воде – 6.

В сумме потребность наших оросительных устройств в воде составляет 74. Водозабор способен выдать только 60. Подключить все устройства к одной линии для одновременного использования не удастся. Для решения проблемы делаем две линии дождевателей. Одна будет использоваться для обслуживания больших устройств, другая – для маленьких.

Для капельного полива делаем третью линию. Она требует индивидуального управления, т.к. основные линии включаются примерно на полчаса каждые сутки, а капельные же должны работать не меньше 40-50 минут, в зависимости от особенностей грунта и потребностей насаждений.

Подключать капельную линию и дождеватели к общей линии нельзя. При подобном обустройстве системы будет либо слишком обильно поливаться участок, обслуживающийся дождевателями, либо же территория с капельным поливом не сможет получать жидкость в достаточном объеме.

Автоматизируем систему

Заказываем материалы

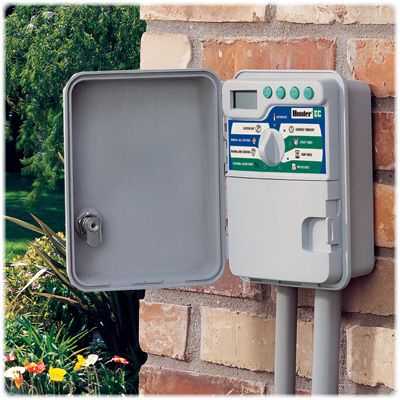

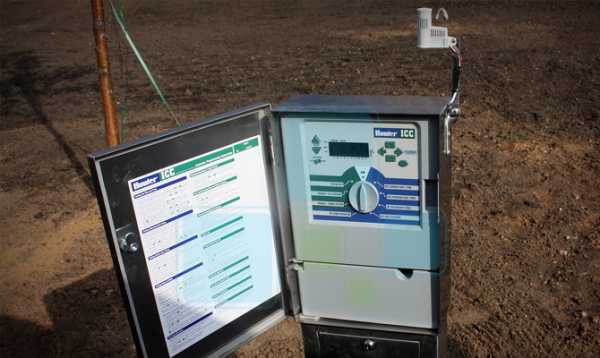

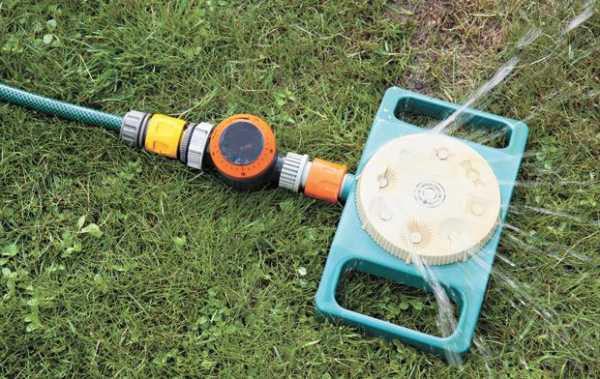

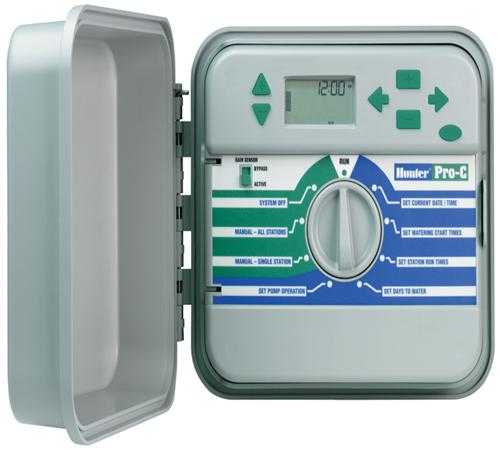

Для регулирования работы системы устанавливаем программируемый контроллер. При помощи этого устройства мы сможем настроить время включения и выключения орошения. Для сохранности устройства его рекомендуется устанавливать в помещении, к примеру, в подвале.

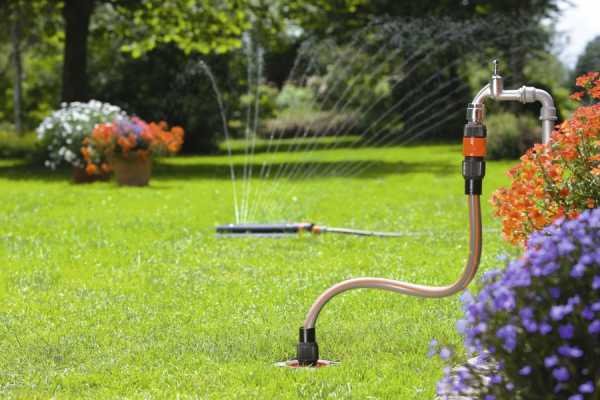

Возле крана водоснабжения устанавливаем входную колонку для подсоединения системы, а также специальную монтажную коробку для размещения отсекающих клапанов по количеству линий полива. У нас их 3. Каждый клапан соединяем с контроллером с помощью двухжильного кабеля. От клапанов отводим по одной оросительной линии. Подобное обустройство системы позволит запрограммировать ее на включение каждой оросительной линии по отдельности.

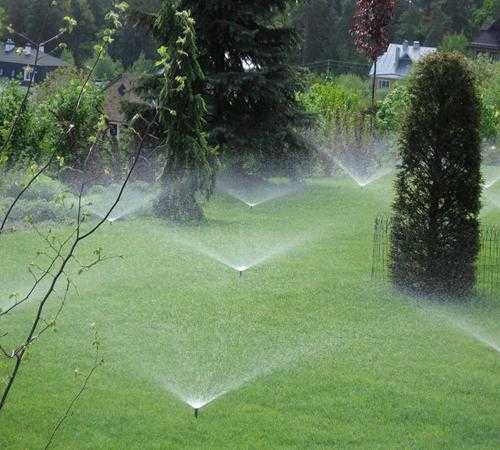

Система автоматического полива

Мы обустроили линии следующим образом:

• одну отвели для питания больших дождевателей. Для изготовления самой линии использовали 19-миллиметровые трубы, для отводов к дождевателям – трубы 16-миллиметрового диаметра;
• вторую пустили на маленькие дождеватели, обслуживающие площадь до 50 м
  2. Трубы использовали аналогичные;
• третью линию выделили для капельного орошения. Для изготовления этой линии использовали 19-миллиметровую трубу. Далее мы подсоединили к ней специальную капельную трубу. Она выполнена в виде двух замкнутых петель. Конец капельной трубы мы подключили к питающей трубе.

Для повышения эффективности полива мы включили в состав системы датчик дождя. Он не позволит поливу включаться во время осадков. Датчик подключаем к контроллеру по прилагающейся инструкции. Непосредственно контроллеры в большинстве случаев включаются в обыкновенную розетку, что очень удобно.

Подключаем и настраиваем полив

Первый шаг. Размещаем на участке элементы полива и соединяем их между собой с помощью специальных соединителей и разветвителей. Следим, чтобы в трубы не попадала земля.

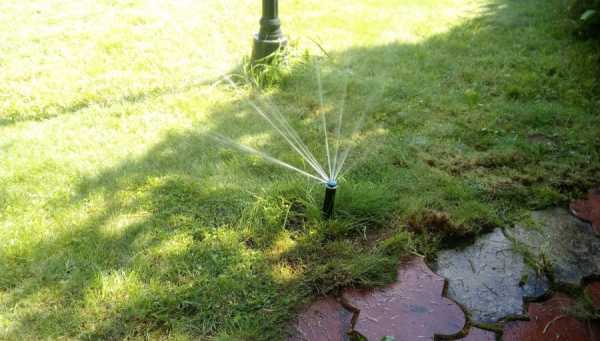

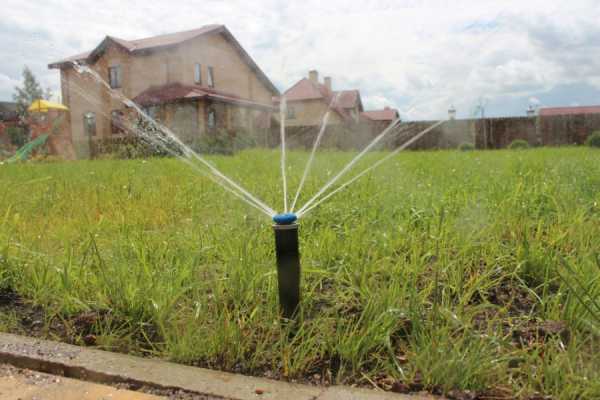

Дождеватель можно установить в любом нужном месте

Конструкция соединителей очень проста — с работой легко справится даже женщина

Второй шаг. Подключаем собранную систему к водоснабжению и делаем пробный запуск. Выставляем дождеватели в нужных направлениях. Если все в порядке, переходим к выполнению земляных работ.

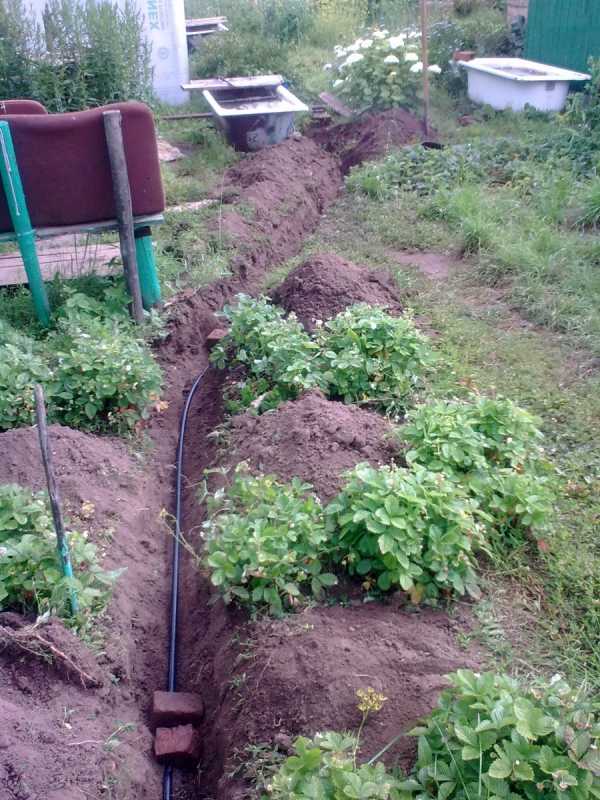

Третий шаг. Выкапываем по ходу трубопровода 200-250-миллиметровую канаву.

Четвертый шаг. Засыпаем дно траншеи слоем щебенки. Засыпка возьмет на себя функции дренажной подушки, обеспечивающей отведение остатков воды.

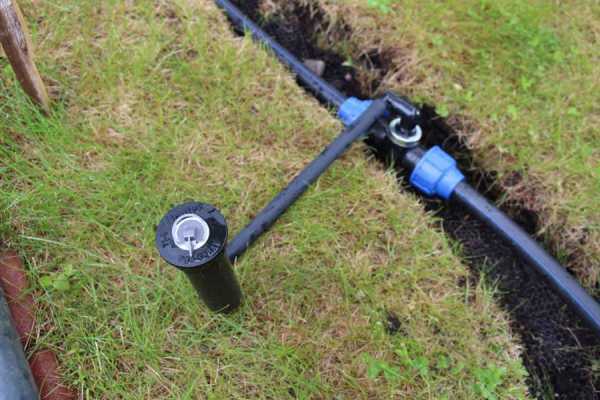

Пятый шаг. Аккуратно укладываем трубы и прочие элементы системы в канаву.

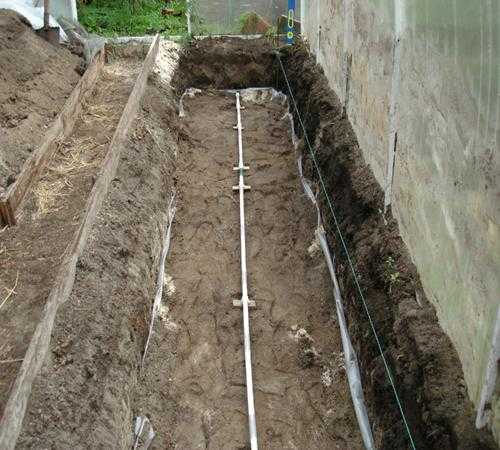

Аккуратно укладываем трубы и прочие элементы системы в канаву

Шестой шаг. Выполняем обратную засыпку траншеи.

Седьмой шаг. Включаем систему для проверки. Регулируем дождеватели.

Восьмой шаг. Программируем контроллер на включение и выключение орошения в необходимое время. Помним: линии должны работать поочередно, включать их одновременно можно только при достаточной пропускной способности водозабора.

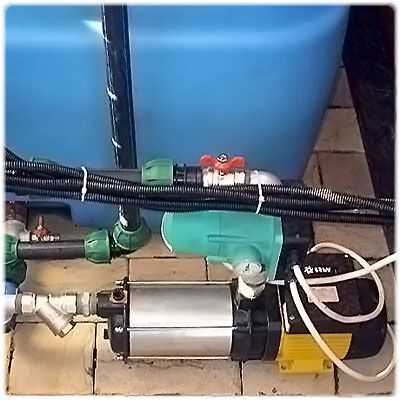

Монтаж насосной группы и емкости

Монтаж контроллера и автоматики

Полив подключен и настроен. Можем принимать его в постоянную эксплуатацию. В будущем регулярно проверяем состояние и правильность работы элементов оросительной системы.

Бюджетный вариант полива

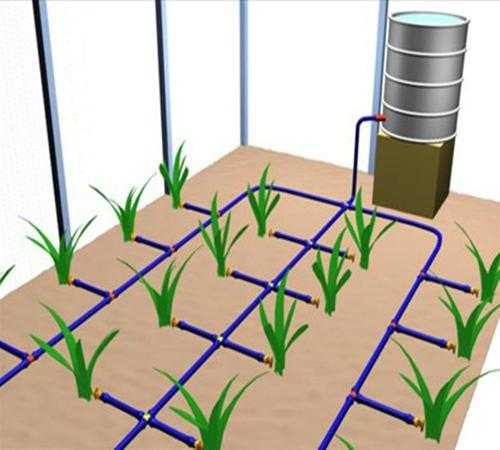

Пример схемы капельного полива

Пример схемы капельного полива

Схема простого капельного полива

Система капельного полива

Нет необходимости в обустройстве масштабного автоматического полива? Тогда используйте простой бюджетный вариант на основе бочки.

Первый шаг

Делаем подставку для бочки. Используем профилированную трубу или швеллер. Оптимальная высота опоры – 1,5-2 м. Опорные стойки должны быть наклонены друг к другу под таким углом, чтобы размеры верхней рамы позволяли устойчиво уложить нашу бочку. Соединяем опоры горизонтальными перемычками внизу, посередине и вверху. Роем 70-80-сантиметровые ямы для установки опор, выставляем конструкцию, засыпаем 10-15 см высоты каждой ямы щебенкой и заливаем бетон. Важно! На время застывания бетона фиксируем опоры распорками.

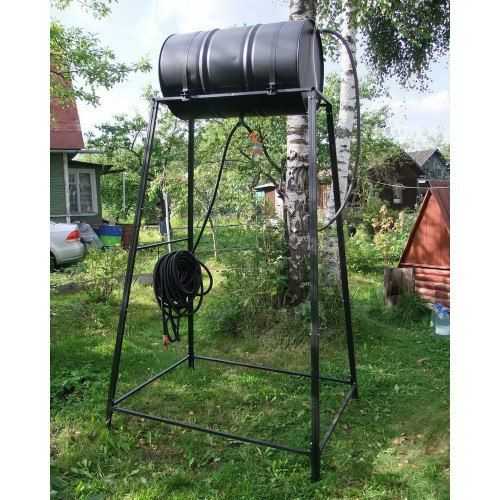

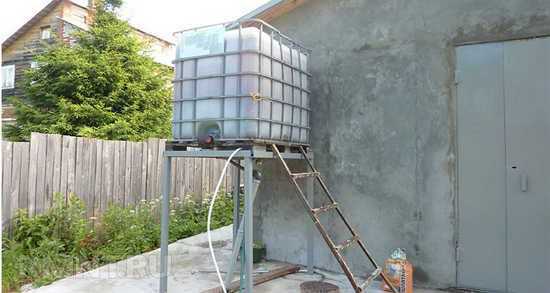

Бочка на каркасе

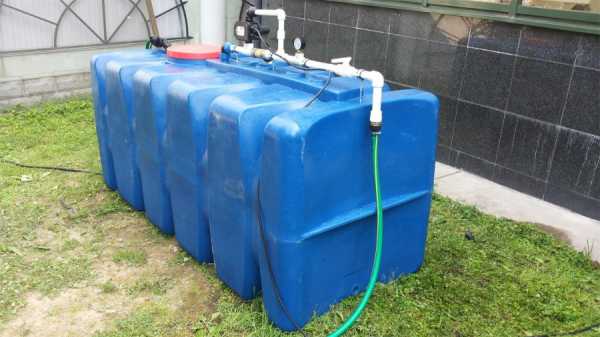

Капельный полив — бак с водой

Второй шаг

Готовим емкость для воды. Подойдет любая целая и не ржавая бочка. В верхней части бочки врезаем патрубок для подключения шланга. Через него бочка будет наполняться водой. Второй конец данного шланга подключим к водозабору. В нижней части также обустраиваем патрубок. К нему подключаем шланг для полива. Оба шланга укомплектовываем кранами для включения-выключения подачи воды. Укладываем бочку на опору. Для большей надежности закрепляем ее с помощью хомутов, болтов и гаек.

Третий шаг

На плане участка указываем места, нуждающиеся в поливе. Чертим схему системы орошения с указанием всех разветвителей, соединителей, заглушек, кранов, труб, шлангов и прочих элементов.

Четвертый шаг

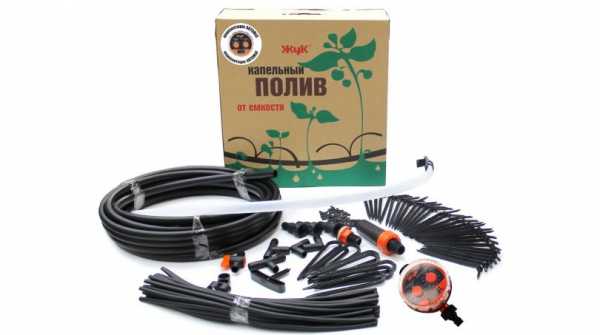

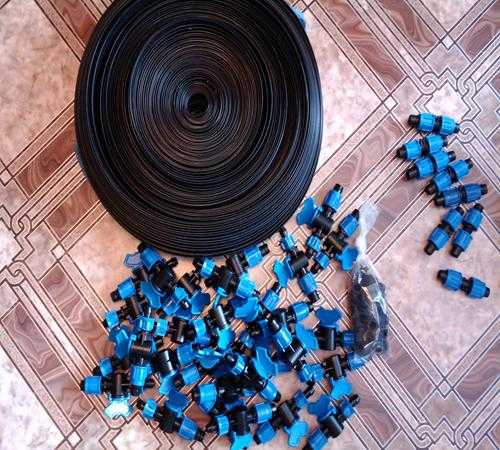

Собираем систему орошения. Самый простой и удобный вариант – купить готовый комплект для обустройства капельного полива. Также такую систему можно сделать самостоятельно. Для этого достаточно подготовить нужное количество труб или шлангов, проделать по их длине отверстия, соединить элементы в единую систему с помощью соединителей и разветвителей, а затем выполнить подключение к шлангу, выходящему из бочки.

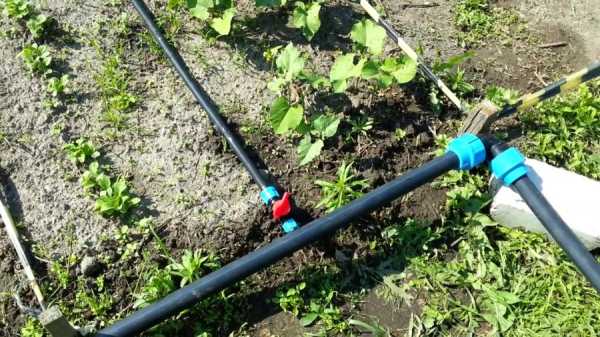

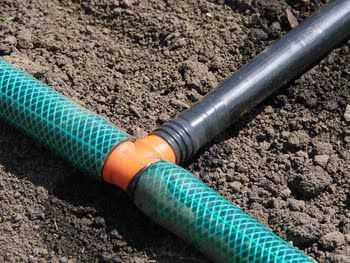

Тройник в системе капельного полива растений

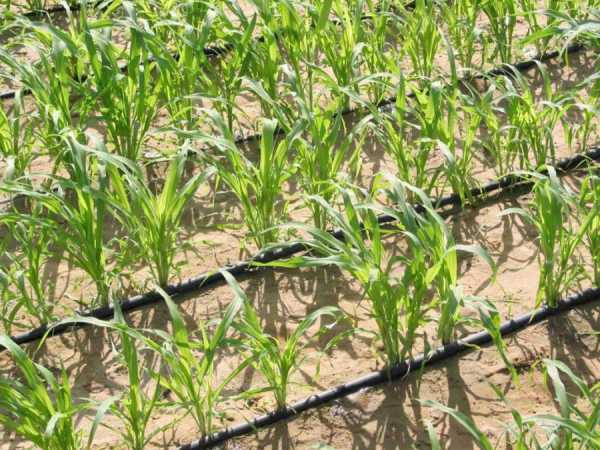

Вариант устройства полива с капельными лентами

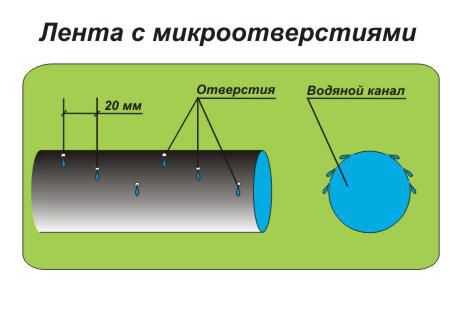

Схема ленты для капельного полива

Принцип действия такого полива предельно прост: вы открываете кран на выпускном шланге, вода устремляется по всем разветвлениям, выходит сквозь отверстия и поливает насаждения.

Как сделать систему капельного полива самому

Система капельного полива

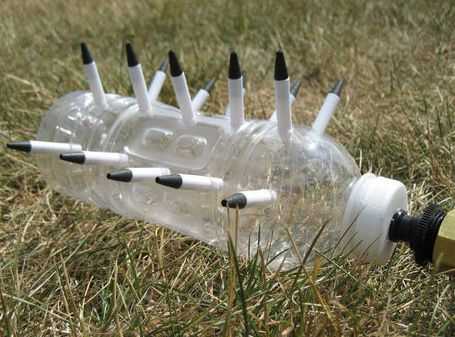

Распылитель для полива

Умная теплица

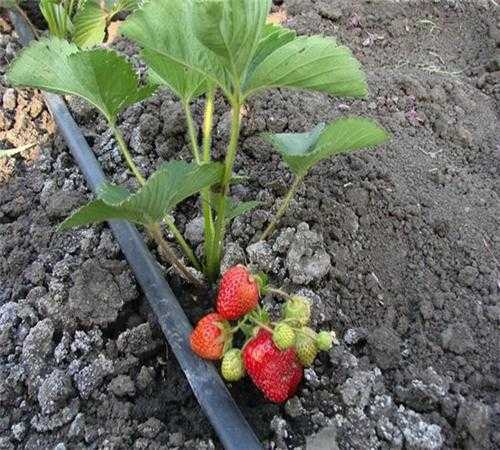

Капельный полив своими руками

Удачной работы!

Видео – Система полива своими руками

stroyday.ru

схема, план, материалы, система управления и установка полива

Ручной полив со временем становится очень утомительной и трудной работой, которая каждый день отнимает много времени. Кроме того, на дачных участках часто все участки поливаются одновременно, что приводит к падению уровня воды в системе и дополнительному затягиванию времени полива. Решить проблему можно при помощи обустройства автоматической системы полива: это не слишком сложная задача, и с ней вполне можно справиться с очень небольшими затратами. Как организовать на даче автоматический полив своими руками?

Содержание:

Основные виды автоматического полива

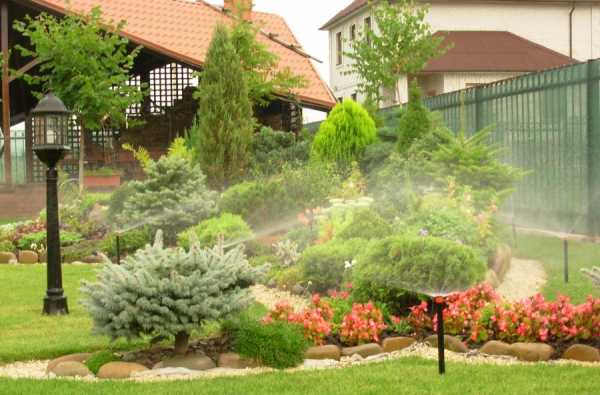

В дачном и загородном хозяйстве можно использовать несколько видов дождевателей, которые подходят для разных видов растений. Они существенно различаются по стоимости и по сложности установки.

Самыми распространенными являются следующие типы:

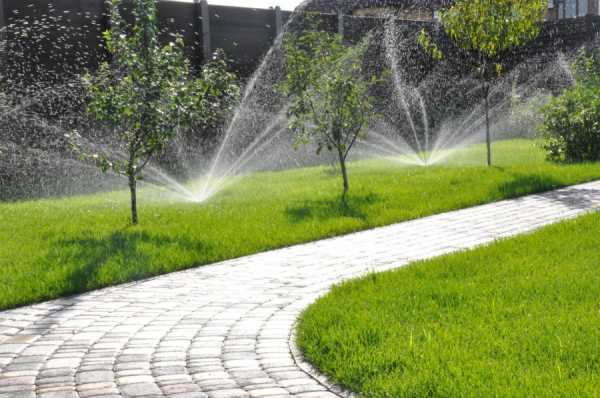

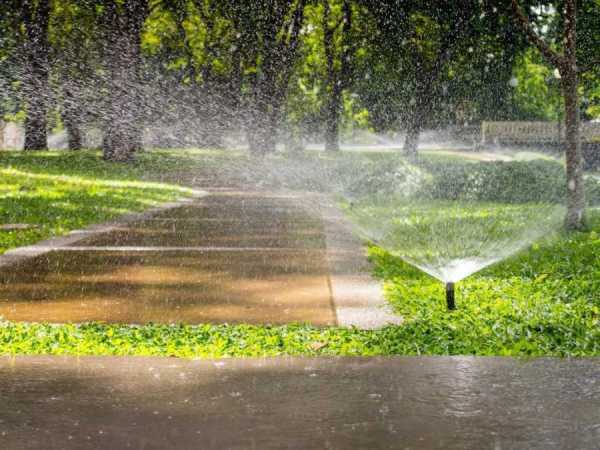

• Классические статические дождеватели. Вода выходит из розетки на небольшой радиус орошения, поэтому использовать их стоит только для маленьких клумб и газонов. У них есть и еще один минус: большая часть воды скапливается вокруг самого оросителя.

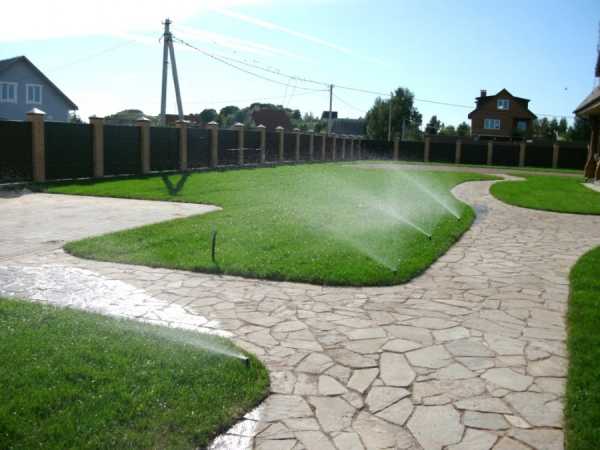

• Роторные дождеватели. Они вращаются, обеспечивая максимальное распространение своды вокруг себя, при этом из-за специальной насадки вода разбрызгивается мелкими каплями, и она не повредит растениям. Чем больше мощность напора, тем более широким будет радиус.

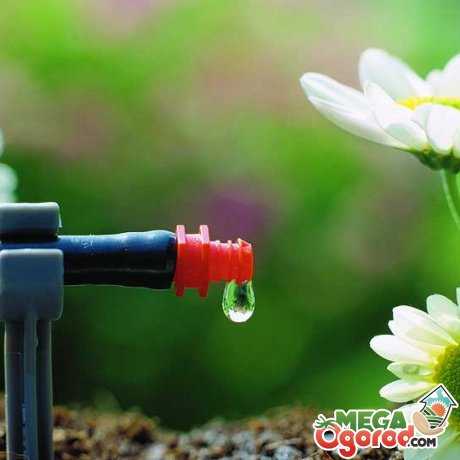

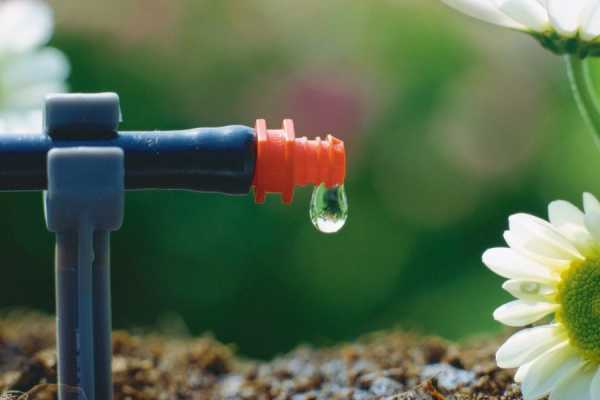

• Система капельного полива. Она подает воду в прикорневую зону под листья растений: это избавит их от попадания капель на листочки и от появления солнечных ожогов. Специальные капельницы позволят подавать к корням ограниченное количество воды, чтобы не допустить их загнивания.
• Туманообразующие спринклеры. Они разбивают подток воды на очень мелкие капли, больше напоминающие туман. Такие системы полива используют преимущественно в теплицах, они позволяют создавать и поддерживать определенный микроклимат. В помещении теплицы постоянно будет влажно, при этом такие спринклеры не допустят переувлажнения корней.

При разработке схемы нужно учитывать, где и какие растения вы предполагаете выращивать. Если для газонов выгоднее установка роторных систем, то для грядок предпочтительнее капельный полив и т. д. Для каждого вида растений желательно создать подходящие условия. чтобы не только не навредить, но и получить хороший результата.

Схема и план

Первый этап работы по обустройству автоматической системы – составление плана, учитывающего расположение точек водозабора и зеленых насаждений. Самый простой способ полива растений – использование резиновых шлангов, однако из-за попадания струи воды в почву ее придется постоянно рыхлить, а это дополнительная утомительная работа.

Более простое и эффективное решение – капельный полив, для которого по участку устанавливаются спринклеры (дождеватели).

Работы по составлению плана автоматического полива желательно начинать сразу при покупке участка до того, как на нем появятся зеленые насаждения. Однако если это не было сделано сразу, придется строить план в соответствии с уже существующим раскладом.

Для работы с планом потребуется обычная бумага-миллиметровка с разметкой. На ней нужно нарисовать расположение всех важных элементов: жилого дома, беседок, хозяйственных построек, мангала и т. д. Кроме того, на плане отражается расположение насосной станции и всех зеленых насаждений, которые система будет поливать. Если участок пока не засажен, то можно сначала продумывать систему полива, под которую будет удобно расположить цветники и грядки.

В идеале насосная станция должна располагаться в центральной части участка, это позволит прокладывать магистрали для подачи воды на одинаковую длину, и давление во всей системе будет равномерным. Количество и расположение дождевателей определяется радиусом их действия. Если, к примеру, он составляет 25 метров, нужно расчертить на плане расположение спринклеров и радиус их работы в идее кругов.

Это позволит обеспечить полноценный полив каждой зоны, и в одну точку не будет попадать слишком много воды.

Последний этап проектировки – перенесение плана с бумаги на участок. Для этого необходимо использовать шнур и колышки: ими обозначаются все трубопроводные магистрали, а колышки устанавливаются там, где будут стоять спринклеры. Это позволит оценить правильность расположения системы.

Материалы

Правильно разработанная схема позволит рассчитать, сколько материалов потребуется для установки системы полива на участке. Она включает в себя следующие основные элементы:

• Трубопровод. Для орошения участка можно приобрести обычные пластиковые или металлопластиковые трубы: они долго служат, не подвержены коррозии, и с их помощью можно обеспечить долговечную работоспособную систему. Оптимальный материал – полиэтилен низкого давления, сечение труб вблизи насосной станции должно быть больше, чем вблизи спринклеров.
• Насосная станция с набором фильтров. Мощность насоса зависит от площади орошения, расчет можно провести, используя инженерные таблицы, которые можно найти в сети. Установка фильтров необходима, так как в воде всегда присутствует определенное количество песка и других примесей, и нефильтрованная вода быстро выведет систему из строя.
• Регуляторы давления и электромагнитные клапаны. Они позволят поочередно запускать спринклеры в работу. Контроллер будет обеспечивать открывание и закрывание клапанов, и это позволит проводить капельный полив разных зон по очереди.
• Спринклеры с правильно подобранным радиусом полива. Наиболее распространенным и доступным по цене является спринклер роторного типа – он будет обеспечивать равномерный полив благодаря вращению.

Кроме того для сбора системы потребуется приобрести соединительные элементы для трубопровода, а также инструменты для прокладки труб по участку. Чем он больше, тем больше земляных работ предстоит, поэтому для ускорения процесс на большом участке лучше пригласить помощников.

Расчет пропускной способности

Важно определиться, сколько оросителей сможет работать одновременно, для этого необходимо рассчитать пропускную способность трубопроводной системы. Для расчета можно использовать обычное 10-литровое ведро и шланг, диаметр которого составляет 3/4 дюйма, а длина – 1 метр. Вода открывается на полную мощность, и необходимо посчитать, за какой промежуток времени система сможет наполнить 10-литровое ведро. При этом нужно учитывать, что в дневное время напор в системе водопровода выше, чем в ночное, и это тоже повлияет на пропускную способность.

После этого необходимо измерить расстояние от точки водоразбора до последнего оросителя.

Каждые 15 метр – это дополнительная секунда к полученному значению. Используя эти данные и таблицу, приложенную к оросителю, можно посчитать, какое количество воды ему потребуется для работы.

По таблицам, приложенным к дождевателям, рассчитывается общее количество воды, которое потребуется для их одновременного использования. Если количество воды, которую дает точка водоразбора, недостаточно, количество оросителей придется сократить, либо можно постараться уменьшить расстояние от них до насосной станции. Это позволит увеличить давление в системе, и можно подключить всю желаемую технику. Очень часто план приходится переписывать несколько раз, чтобы найти оптимальное решение, подходящее под конкретные условия.

Выбор системы управления

Для регулировки и настройки системы капельного полива используется контроллер – это электронное устройство, которое устанавливается в доме и позволяет осуществлять управление поливом и программирование системы на работу в определенные часы. Его можно поместить в подвале поблизости от источника водоснабжения. В монтажную коробку также помещаются отсекающие клапаны, их задача – регулировать работу оросительных линий, чтобы обеспечить подачу воды в одном направлении.

Система должна быть оснащена датчиком дождя, который будет автоматически отключать полив в дождливую погоду.

Это позволит избежать избыточной влаги в почве и напрасного расхода воды и электричества. Датчик дождя работает на автономных элементах питания, их мощность составляет 9 В.

Если вы обустраиваете систему орошения для газона на нем можно установить автоматические выдвижные дождеватели: они будут незаметными в течение дня, появляясь только непосредственно во время полива. Это позволяет придать газону более естественный вид и при этом обеспечить его стабильное водоснабжение.

Установка системы автоматического полива

Как только все необходимые элементы завезены на участок, можно приступать к подготовке оросительной системы, которая полностью избавит вас от забот, связанных с поливом растений.

Работа включает в себя несколько основных этапов:

• Земляные работы на участке. Они предполагают прокладку канав согласно схеме, чтобы уложить в них трубопроводную систему. В норме глубина траншеи должна составлять около 1 метра, чтобы трубопровод располагался ниже уровня промерзания грунта. Естественно, такая работа окажется слишком трудоемкой для владельца обычного дачного участка, поэтому обычно траншеи копаются на глубину примерно 30 см.
• Важно! При этом трубы должны располагаться под небольшим уклоном, а в самых низких точках должны быть установлены дренажные клапаны. Это необходимо, так как если трубы будут располагаться в промерзающем слое грунта, перед наступлением зимнего сезона всю воду из системы придется сливать.
• Монтаж насосной станции и присоединение трубопроводной системы к насосу. После установки насоса и прокладки системы трубопровода необходимо осуществить ее пробный запуск. Это промывка труб с одновременной проверкой исправности системы. Если были обнаружены протечки, их нужно устранить до запуска основной системы в работу. До завершения работ и установки дождевателей трубы закрываются заглушками, иначе они могут оказаться забитыми грунтом.
• Устанавливается распределительная гребенка с системой вентилей, после этого в помещении в доступном месте ставится контроллер.
• В систему устанавливаются дождеватели: каждый производитель такой техники предоставляет инструкцию по установке, она может несколько отличаться. Когда система собрана, траншеи нужно закопать, грунт выравнивается. Со стороны будут заметны только дождеватели, участок будет выглядеть аккуратно.
• Монтируются фильтры, электромагнитные клапаны, они соединяются с контроллером и электросистемой дома. После этого необходимо запрограммировать контроллер и провести пробный пуск оборудования.

Если система собрана верно, радиус действия дождевателей будет минимально перекрывать друг друга, это позволит обеспечить полноценный полив по всей территории.

Хотя установка потребует больших трудозатрат, в дальнейшем она позволит забыть о постоянной работе с ведрами и лейками, а летний отдых на даче превратится в настоящее удовольствие.

Несколько советов по организации полива

Зная, как сделать автоматический полив на даче, необходимо соблюдать несколько правил, которые позволят сделать систему долговечной и максимально работоспособной.

Правильный уход за оросительной системой позволит значительно сократить затраты на ремонт, и она будет работать бесперебойно.

Есть несколько простых советов:

1. Фильтры желательно проверять 2 раза в месяц в течение всего дачного сезона. Это позволит обеспечить стабильную работу системы, а также избежать загрязнения труб грязью, песком и илом. Это позволит предотвратить засор труб и дождевателей, и система окажется более долговечной.
2. Почва в местах, где установлены спринклеры, не должна оседать. Если грунт просело, его необходимо вовремя выравнивать.
3. Важно правильно готовить систему к зимнему сезону. Когда вы собираетесь покинуть дачу, необходимо слить всю воду из оросительной системы, после чего датчик дождя отсоединяется и убирается в теплое помещение. Кроме того, необходимо демонтировать электромагнитные клапаны. Систему рекомендуется продуть воздухом под высоким давлением, чтобы избежать любых засоров.
4. Головки оросителей также нуждаются в постоянной проверке. Нужно следить, чтобы работали все отверстия, а если они засорились, все загрязнения аккуратно убираются мягкой кисточкой. Это позволит обеспечивать качественный полив и не допускать увеличенного давления в системе.
5. Важно не только постоянно следить за исправностью системы автоматического полива, но и правильно организовывать водоснабжение растений. Полив проводится по определенному графику, желательно выбрать для этого вечерние часы. Избыток воды вреден для корней растений: газон в норме поливается примерно раз в три дня, полив не должен проводиться реже одного раза в неделю. Воды должна смачивать грунт примерно на 30 см, повторный полив проводится после подсыхания земляного кома.
6. Если стоит дождливая погода, и в почве достаточно влаги систему необходимо отключить. Однако преимущество автоматической системы в том, что хозяевам необязательно проводить на даче много времени. Датчик дождя не допустит переувлажнения почвы, а когда погода вновь станет теплой, система вновь приступит к работе без участия человека.

​Больше информации можно узнать из видео.

megaogorod.com

Автоматическая система полива своими руками

Система автоматического полива растений является наиболее приемлемым и удобным способом равномерного распределения влаги на приусадебном участке. Такая система благотворно влияет на рост и развитие садовых культур. Она пришла на смену ручному поливу из шланга, который был не в состоянии обеспечить достаточную периодичность и одинаковое орошение всех уголков сада, огорода, теплицы или обычного газона.

1. Достоинства и недостатки систем автоматического полива
2. Разновидности систем авто-полива
3. Как осуществить выбор автоматической оросительной системы

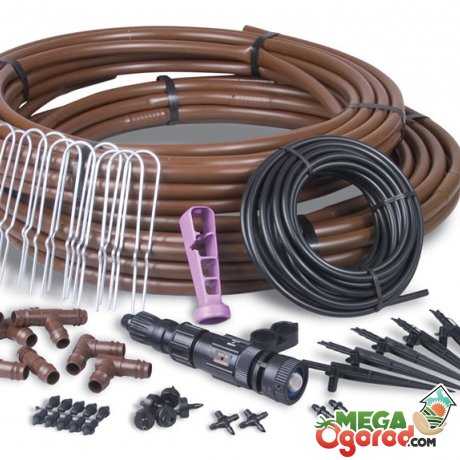

4. Что требуется для самостоятельного создания капельной системы полива?
5. Система управления автоматическим поливом
6. Последовательность создания капельной системы полива и необходимые расчеты
7. Монтаж капельной автоматической системы полива

Достоинства и недостатки систем автоматического полива

Системы автоматического полива очень удобны и имеют целый перечень достоинств, делающих их незаменимыми, особенно для хозяев крупных домовладений:

• есть возможность установить одно и то же время ежедневного орошения растений;
• есть возможность устанавливать интервал, с которым система будет включаться, и напор с которым будет подаваться вода. Все эти действия система будет выполнять самостоятельно, без контроля со стороны человека;
•  если оросительная система установлена в соответствии со всеми нормами и стандартами, то она увлажнит все, даже самые отдаленные зоны, при этом хозяину участка не придется ходить по нему самостоятельно, наступая на растения;
• земля, увлажненная таким способом, высыхая, не покрывается коркой, а кислород свободно циркулирует, не встречая препятствий;
• система авто-полива экономно расходует воду, каждая капля которой используется по назначению.

Но есть так же и ряд недостатков, которые для некоторых иметь решающее значение:

• для сооружения целой системы потребуется довольно большое количество дорогого оборудования. Несмотря на то, что расходы по прошествии времени оправдаются, все равно не каждый может позволить себе вложить сразу требуемую сумму;
• препятствием для работы системы может стать выход из строя водопровода. Если где-то произошла авария или прорвало трубу, то орошение посадок будет невозможно до тех пор, пока не закончатся ремонтные работы.

В случае если водопровод отсутствует, эта проблема решается с помощью колодца, скважины или резервуара с водой, установленного на расстоянии от земли. А если вы не обладаете достаточным количеством средств, чтобы заплатить специалистам за установку, то вполне возможно соорудить систему автоматического полива своими руками. Это поможет вам существенно сэкономить на монтажных работах.

Разновидности систем авто-полива

Описываемые системы подразделяются на несколько видов, каждый из которых применяется в определенной области и помогает достичь различных целей:

• Дождевание. Этот способ является наиболее эффективным и, как следствие, самым популярным. Система орошения распределяет воду подобно дождю, увлажняя равномерно всю поверхность земли. При этом становится влажным и воздух над ней, омываются листья растений, освежаясь и насыщаясь кислородом. При выборе данной системы необходимо наблюдать успевает ли влага уходить в почву. Если она залита так, что на поверхности появились лужи, то это может закончиться образованием корки, препятствующей циркуляции кислорода. При установке системы дождевания очень удобной является возможность подачи удобрений вместе с водой. Она является наиболее приемлемой для полива газонов. Но есть у такой системы и минус, который заключается в том, что капли воды, попадающие на листья и стебли растений, оставаясь на них, вполне могут спровоцировать болезни или процесс гниения.

• Капельное орошение. Система автоматического капельного полива считается наиболее экономной. Она состоит из пластиковых труб, которые устанавливаются между рядами растений в теплице или на грядке. Располагаться они могут как на земле, так и на небольшом расстоянии от нее, но в любом случае очень близко к корневищам растений. Вода к ним попадает через специальные капельницы, которыми оборудованы трубы. Таким образом, стебли и листья остаются сухими, что сводит риск их загнивания к минимуму. Экономия же заключается в том, что растения потребляют всю подаваемую воду, она не разливается в пустую. Так же это замедляет износ системы и уменьшает расходование энергии.

• Внутрипочвенное орошение. При такой системе полива трубы, имеющие специальные поры, закапываются в землю. Вода, как и в предыдущем случае, поступает непосредственно к корням, при этом очень быстро. Сама же почва почти не мокнет и корка на ее поверхности не образовывается.

Как осуществить выбор автоматической оросительной системы

Для того чтобы выбрать систему полива подходящую именно для вашего участка необходимо ознакомиться с подробной информацией не только о разновидностях, но и об устройстве и принципе работы каждой из них.

Например, дождевальный полив больше всего подходит для газонов, деревьев и кустов. Вода подается специальными оросителями, расположенными либо на поверхности земли, либо заглубленными в нее и выдвигающимися во время работы. Выдвигающиеся оросители более удобны т.к. в выключенном состоянии практически не заметны и не мешают стричь газон.

Капельный полив предназначен для ухода за клумбами, кустарниками, плодово-ягодными растениями, альпийскими горками и живыми изгородями. При выборе системы автоматического полива для теплиц следует так же остановиться на капельном орошении.

Управляют любой из описанных систем посредством контролирующего блока, устанавливаемого внутри сарая, подвала или другого подсобного помещения на участке.

Рассмотрим способ установки авто-полива на примере капельной системы.

Что потребуется для самостоятельного создания капельной системы полива?

• для создания системы авто-полива нужен водопровод. Если его нет, то в качестве источника водоснабжения любой другой, в том числе и большой резервуар с водой, установленный не ниже полутора метров от земли. Нельзя забывать, что воду из открытых водоемов, находящихся поблизости, использовать для капельного полива запрещено категорически! Плавающие в ней водоросли и тина очень быстро забьют отверстия, через которые вода подается к корням растений;

• капельная лента. Она представляет собой ПВХ трубу с тонкими стенками, которая, наполняясь водой, становится круглой. С ее внутренней стороны, на одинаковом расстоянии друг от друга, установлены капельницы. Величина промежутка между ними зависит от того, какие растения будут поливаться с помощью трубы, например для свеклы, он должен составлять 15 см, а для томатов в два раза больше – 30;

• дисковый фильтр, служащий для увеличения срока эксплуатации капельной ленты. Он стоит столько же, сколько многие метры данной ленты, зато менять ее каждый раз полностью очень хлопотно, поэтому следует определиться заранее, что лучше именно для вас;
• если в качестве источника водоснабжения служит водопровод, то обязательно следует установить устройство, регулирующее давление воды. Дело в том, что для капельной системы оно не должно превышать 100 кПа, но в случае с водопроводом такой гарантии нет;
• контролер, регулирующий работу системы. С помощью него задается определенная программа, и полив осуществляется самостоятельно, без участия человека;

• разводящая труба. Для того чтобы снабдить водой огород, площадь которого составляет, например три сотки, понадобится труба толщиной 3,2 см. Покупая ее нужно помнить, что материал, из которого она сделана, должен быть устойчивым к воздействию солнечных лучей. В противном случае труба может подплавиться, изменить форму и начать протекать в местах стыков с капельной лентой;
• фитинги – элементы, соединяющие капельную ленту с трубами, а так же уплотнители, хомуты, заглушки.

Система управления автоматическим поливом

В принципе системой полива, возможно управлять собственноручно, т.е. включать кран каждый раз, когда нужно увлажнить почву и выключать его по окончании полива. Вода при этом может течь самотеком, а напор устанавливаться регулятором давления.

Для того чтобы система могла включаться с определенным интервалом без участия человека необходимо приобрести контролер, работающий либо от сети, либо от батарейки, которой чаще всего хватает на сезон. Это электронное устройство, устанавливаемое в сарае или подвале, поблизости от крана, который находится вне дома.

Недалеко от крана устанавливается колонка, к которой подключается система авто-полива и монтажная коробка, в которой располагаются автоматические клапаны. Они будут управлять системой орошения таким образом, чтобы каждая линия могла работать по отдельности.

Клапаны подсоединяют к управляющему блоку двужильными проводами отдельно друг от друга. Каждый из них отвечает за одну оросительную линию.

В дополнение к системе следует установить устройство, выключающее полив, в случае если пошел дождь. Оно присоединяется к контролирующему блоку и функционирует благодаря батарее.

При помощи контролирующего полив устройства появляется возможность выставлять график орошения на весь сезон вперед. При этом учитывается ежедневное время начала и завершения работы системы, ее продолжительность и число пусков в течение дня.

Последовательность создания капельной системы полива и необходимые расчеты

Действия по созданию капельной системы нужно осуществлять в такой последовательности:

• проектирование системы автоматического полива. На данном этапе следует прикинуть расход используемой воды и количество требующейся периферии;
• монтирование ленты и труб, подключение системы к водопроводу или другому источнику;
• закрытие свободного края ленты;
• проверка работоспособности системы.

На этапе создания проекта необходимо нарисовать на бумаге полностью всю схему автоматической системы полива, зафиксировать расположение грядок, клумб и прочих участков, которым требуется регулярный полив. Тут же нужно отметить какое количество воды в сутки будет тратиться на каждый из участков.

Так же следует подсчитать, каким количеством воды может обеспечить вас выбранный снабжающий источник. Делается это следующим образом: засекается секундомером время, в течение которого наполняется водой ведро, вмещающее десять литров. Далее нужно 3600 поделить на установленное время. Таким образом, подсчитывается количество литров получаемых за час.

После того как все расчеты окончены, нужно сделать рисунок разводящего трубопровода. Если возможно лучше чтобы он был прямолинейным и рядом с орошаемым участком имел, если нужно, регулятор давления, краны и фильтр.

Монтаж капельной автоматической системы полива

Действия по сборке системы необходимо осуществлять в четкой последовательности:

• Капельную ленту соединить с разводящим трубопроводом. Точки, к которым она будет присоединяться, необходимо пометить и просверлить на их месте отверстия. Для этого понадобится фреза либо сверло 1,4 см. Т.к. во время работ держать одной рукой трубу очень неудобно, лучше зафиксировать ее в тисках. В зависимости от количества рядов на грядке и расстояния между ними будет определяться количество поливных линий и расстояние между точками их присоединения к разводящей трубе.

• На следующем этапе в готовые отверстия вводят уплотнители и впрессовывают фитинги.
• Далее труба с фитингами размещается на грядках, перпендикулярно рядам, и фиксируется скобами. Лента на фитинги закрепляется посредством затягивания гаек.
• Теперь трубопровод подсоединяется к источнику водоснабжения, перед этим  между ними устанавливается дисковый фильтр. Конец трубы и конец капельной ленты перекрываются при помощи заглушек.
• Первый запуск следует осуществлять под наблюдением, отмечая при этом, насколько равномерно увлажняется земля возле посадок.

До того как начнется испытание системы ее необходимо промыть. Это осуществляют, снимая заглушки и прогоняя воду по шлангам.

Т.к., устанавливая систему, мы рассчитываем, что она прослужит нам верой и правдой приличный срок, для ее монтажа следует приобретать только качественные, пусть и более дорогие материалы. Экономия выльется в перерасход, если, проработав некоторое время, авто-полив выйдет из строя и его придется полностью заменять.

strport.ru

Автополив своими руками. Делаем систему автополива самостоятельно. Инструкция.

Ежегодно большинство из нас сталкивается с одной и той же проблемой: газон на участке, радовавший глаз своей яркой зеленью весной, уже к концу мая – началу июня начинает терять свежий вид, окрашиваясь в буро-желтые цвета. Но ведь до осени еще так далеко… Справиться с ранним выгоранием травы можно, поливая газон раз или два в неделю. Занятие это трудоемкое, требующее регулярной работы, а главное — затраты времени и сил. Помочь в этом деле может система автоматического полива Rain Bird.

В этой статье мы расскажем, как самостоятельно разработать проект, а затем смонтировать своими руками систему автополива. Ее правильное использование позволяет равномерно и своевременно полить участок, избежать появления высохшей травы и укрепить корневую систему.

Преимущества автоматической системы полива:

	Экономия воды. Благодаря программируемому контроллеру полив осуществляется в то время, когда испарение не особо велико. Своевременный и регулярный полив обеспечивает здоровье и красоту растениям, а превосходный результат не заставит себя долго ждать.
	Экономия денег. Поскольку газон поливается в соответствии с потребностью растений во влаге, дополнительные затраты на уход за травой не потребуются. Своевременный полив и стрижка газона — гарантия великолепного внешнего вида участка надолго.
	Экономия времени. Автоматический полив заботится о саде, избавляя вас от хлопот и сохраняя свободное время для отдыха. Вы можете наслаждаться отпуском с уверенностью, что ваш газон находится под надежным контролем.

Скачать информационную брошюру — Автоматический полив своими руками

Cкачать краткий курс проектирования и монтажа систем автополива

Схема проектирования автополива

Предлагаем вам рассмотреть элементы системы автоматического полива и место их применения на территории участка.

Для небольших участков — статические оросители

Оросители данного типа применяются для полива кустарников, небольших газонов и клумб. Они устанавливаются на одном уровне с грунтом, когда появляется давление воды, выдвигается шток оросителя; по окончании полива шток автоматически задвигается.

Радиус полива от 1,2 до 7,6 метров, с рабочим давлением 1 — 2,1 бара.

Вращающиеся форсунки позволяют эффективно распределить воду циклическими струями с малым количеством осадков. Они размеренно разбрызгивают воду, снижая эрозию и размыв почвы.

Для малых и средних площадей — роторы

Используются для небольших, а также средних площадей. Давление поднимает шток ротора на поверхность и таким образом осуществляется полив, а после завершения работы он автоматически опускается. Сектор полива регулируется от 40 до 360°.

Применение клапанов

Технология создания дождевой завесы помогает правильно распределять воду для полива, что гарантирует отличное качество газона. Роторы с обратными клапанами позволяют избегать заболачивания на участках с перепадо высот.

Клапаны

Электромагнитные клапаны, управляемые контроллером, открываются для подачи воды непосредственно к оросителям.

Применение клапана
	LFV – Low Flow	HV	DV

Клапан DV DRIP – Low Flow разработан специально для систем капельного орошения и функционирует даже при незначительном расходе воды. Электромагнитные клапаны DV и HV хорошо подходят для небольших участков частных домовладений.

Контроллеры

Контроллер передает сигнал клапанам на открытие или закрытие подачи воды к зоне полива.

Простые в настройке и программировании таймеры, которые устанавливают на водопроводном кране, регулируют полив даже при небольших расходах воды. Устройства отключения полива во время дождя требуются в любых системах полива. Эти устройства оценивают уровень осадков, а затем автоматически блокируют функционирование системы, экономя воду и препятствуя переувлажнению.

Система микроорошения

Где заказать комплектующие для создания системы автополива?

Чтобы купить элементы системы автоматического полива, обратитесь в компанию «Газон Сервис Irrigation». Мы поможем вам подобрать все необходимые комплектующие — от роторных дождевателей и насосов до блоков управления и электромагнитных клапанов. Вся продукция, представленная на сайте, отличается доступными ценами и высоким качеством.

Все необходимые детали для создания системы автополива вы можете найти в каталоге продукции Rain Bird

Скачать информационную брошюру — Автоматический полив своими руками

Cкачать краткий курс проектирования и монтажа систем автополива

Оформить заказ можно через специальную форму или по контактному телефону: +7 (495) 532-69-89. Благодаря удобной схеме оплаты и доставки вы можете не беспокоиться о том, когда и где получите свой заказ. Обсудите с менеджером наиболее приемлемые для вас способы, уточните желаемое время и место доставки или получения. Если у вас остались вопросы или вы хотите получить консультацию, свяжитесь с нами, воспользовавшись контактной информацией.

наверх

www.avtopoliv-rainbird.ru

Автоматический полив газона – проектируем и собираем своими руками + Видео

Предисловие

Автоматический полив газона – не роскошь, а необходимое для участка любого размера средство всегда поддерживать нужный уровень влаги в почве, где посажены растения, и высвободить у владельцев земельного надела немало времени, чтобы сделать другую работу. Спроектировать и собрать такую систему можно самостоятельно любому человеку, владеющему минимальными навыками обращения с инструментами.

Составление схемы полива газонов

Чтобы собранная своими руками система автоматического полива в полном объеме справлялась с возложенными на нее задачами, целиком охватывала орошаемые ею площади и функционировала без сбоев, нужно правильно ее спроектировать. В процессе разработки схемы и системы подачи воды требуется учесть немалое количество различных факторов и мелочей, в частности, технические возможности того или иного необходимого оборудования. Поэтому проектирование и сборку автополива лучше все-таки производить со специалистом или, по крайней мере, консультироваться с ним на всех этапах проведения работ. Какие-либо неучтенные нюансы впоследствии могут обернуться пагубным воздействием на живые растения в виде недостатка либо избытка подаваемой влаги или низкой эффективностью системы и даже неработоспособностью ее в целом или отдельных элементов.

Проектирование системы начинаем с составления своими руками подробного плана участка. Сделать его лучше на миллиметровой бумаге и в масштабе, например, 1:10 (1 см на чертеже равен 1 м сада). На плане надо указать местоположение, форму и размеры не только газонов, клумб и грядок, но также дорожек, дома, хозпостроек и других объектов. Ведь потребуется прокладывать трубы, размещать иное оборудование системы полива и поэтому надо уже на чертеже найти для них оптимальное место, от которого будет зависеть их состав и количество.

Составление подробного плана участка

Затем рекомендуется ознакомиться с ассортиментом дождевателей (распрыскивателей воды), предлагаемых в местной торговой сети, и их техническими характеристиками. Чаще всего для полива газонов используют статические (веерные) и роторные (с вращающейся рабочей частью) оросители. Первый тип самый простой, доступный и дешевый. Статический ороситель разбрызгивает воду наподобие небольшого фонтанчика. Радиус полива им всего 5 м, а охватываемый сектор может быть от 90^о до 360^о. Роторные в зависимости от модели разбрызгивают воду в радиусе 5–25 м, а сектор полива как у стационарных или регулируемый от 0^о до 360^о. Есть и другие типы оросителей, например, осциллирующие – специально для полива прямоугольных газонов.

Исходя из размеров и формы поливаемых газонов подбираем нужные дождеватели в достаточном количестве и расставляем их, пока на плане. Они должны полностью охватывать орошаемые участки и при этом по возможности минимально перекрывать друг у друга рабочие сектора. Еще нежелательно, чтобы они поливали почем зря дорожки, сооружения и другие объекты. Расставлять оросители лучше начинать с угловых точек газонов. Также следует учитывать, что к 1 линии подачи воды должны быть подключены только устройства с одинаковой производительностью (расходом). Однотипные дождеватели соединяем на плане участка в границах каждого отдельного газона в единую сеть.

Выбор дождевателей для полива газонов

Если выполнить все эти условия, то полив будет равномерным и без избыточного заливания отдельных участков растительности, даже в случае установки на одном газоне оросителей с разной производительностью. Просто более мощные надо будет отключать раньше. Правда, в случае полностью автоматизированного полива для этого придется на газоне устанавливать дополнительные датчики влажности грунта, чтобы стояло по 1-му на каждую производительность дождевателей.

Если размеры газона значительно меньше радиуса разбрызгивания оросителя, например, он очень узкий, то рекомендуется применить капельный полив. Можно также использовать микродождеватели, которые орошают совсем небольшие площади. Правда, судя по отзывам, они часто засоряются.

Выбор на участке места водозабора

Отмечаем на плане участка место водозабора. Это может быть отвод от водопровода, если подача будет происходить из него. Но этот источник живительно влаги можно использовать только в том случае, если в нем достаточное давление и, желательно, на протяжении всего времени суток. Дело в том, что рабочий диапазон большинства дождевателей 2–4 атм., а некоторым нужно 6 атм. Если давление меньше чем нужно выбранным оросителям, то они не будут работать. Существуют, конечно, модели, рассчитанные на 1 атм., но они менее эффективны, да и такой напор в подведенных трубах водопровода далеко не на всех участках есть. Нередко давление падает по мере возрастания объема забора влаги.

Место водозабора на плане

Если водопровод невозможно использовать, надо будет устанавливать насосную станцию либо емкость с 2-мя насосами: 1 на закачку в бак, а другой на подачу из него в систему полива.

Установка насосной станции

Последний вариант даже предпочтительнее 2-х предыдущих. Вода в емкости будет сперва нагреваться, а потом уже поступать на полив. Резервуар станции или емкость пополнять можно из водопровода, скважины либо колодца. Их закачивающие насосы должны быть рассчитаны на соответствующий выбранному способ перемещения жидкости. Станция обязательно должна быть с гидроаккумулятором, а не накопительным баком. Место ее установки или емкости с насосами и будет точкой водозабора на плане участка. Его выбирают по следующим критериям:

• площадь, занимаемая необходимым для работы станции или емкости с насосами оборудованием, должна быть достаточной для удобного монтажа и последующего обслуживания последнего;
• возможность легкого и простого подвода необходимых коммуникаций – труб, электропроводки и кабелей управления.

Габариты необходимого оборудования зависят от параметров последнего, которые определяем ниже предлагаемым способом.

Разработка схемы системы автоматического полива

Выбор объема емкости и мощности насосов к ней, а также станции производим исходя из требуемого расхода воды. Суммарный для всех дождевателей за 1 минуту рассчитывается сложением их производительностей. Если предполагается делать одновременный полив из всех оросителей, то для подбора нужной насосной станции этих данных достаточно. Выбираем агрегат с производительностью, на 10–15 % превышающей расчетный расход.

Для выбора менее мощной станции надо рассчитать суммарный расход однотипных дождевателей для каждого газона и/или для всех предполагаемых линий подачи воды, к которым они будут подсоединены. Исходя из наибольшей производительности одного из трубопроводов с оросителями или нескольких, которые будут подключаться одновременно, и надо выбирать агрегат.

Выбор агрегата для орошения

Можно сделать более точный подбор станции, если воспользоваться методом для определения параметров оборудования варианта с емкостью и насосами. Сначала вычисляем сколько времени будут работать самые мощные оросители, чтобы полить свои участки газонов до нужного насыщения влагой почвы. Для этого сначала расход в минуту 1-м дождевателем делим на площадь, которую он орошает. Получаем сколько воды выпадет на 1 м² земли за минуту. Затем на эту величину делим норму расхода воды при поливе газонов (10–20 л/м²). Это и будет длительность работы оросителя. Например, расход дождевателя 20 л/мин, а площадь орошения 200 м². Рассчитаем время его работы для нормы полива 10 л/м².

20/200 = 0,1 л – объем воды, распределяемый на 1 м² за минуту.

10/0,1 = 100 минут – время работы оросителя. Переводим в часы:

100/60 = 1,67 часа, 60*0,67 = 40 минут.

Время работы 1 ч 40 минут.

Самые мощные оросители для газона

Затем делаем расчет продолжительности полива для остальных типов оросителей. После этого определяем необходимые объем емкости и мощность насосов. Их параметры должны удовлетворять следующим критериям:

1. Насос на подаче (выходе с емкости) должен по давлению удовлетворять, а по расходу превышать потребности одновременно запущенных линий полива.
2. Объем емкости должен быть таким, чтобы заполненный по верхнюю отметку бак не успел опустеть до нижнего, допустимого для работы насоса подачи, уровня раньше, чем закончится полив по самым производительным одновременно подключенным линиям орошения. Это условие рассматривают для случая с включенным и пополняющим емкость закачивающим насосом либо когда подпитка бака не будет работать.
3. Если планируется, что закачивающий насос при поливе пополняет емкость, то его мощность должна быть достаточной, чтобы бак до окончания орошения не опустел.

Исходя из выбранных параметров емкости и насосов корректируем схему подсоединения дождевателей: при необходимости уменьшаем количество подключенных к одной линии подачи и/или число одновременно запитываемых от бака трубопроводов с оросителями. Все это прорисовываем на плане участка. Линии подачи воды на дождеватели лучше подсоединить к одному или нескольким магистральным трубопроводам, но можно проложить непосредственно до места водозабора. Это зависит от расположения газонов и возможности подводки к ним труб в том или ином месте участка без повреждения своими руками насаждений, дорожек и иных объектов. Места подсоединения линий к магистрали, где и будет установлена управляющая подачей воды арматура, лучше выбрать вне зоны досягаемости оросителей. Иначе ручное управление придется осуществлять под искусственным дождем.

Монтаж системы автополива своими руками на участке

Согласно составленному своими руками проекту делаем разметку участка: с помощью колышков и шнура отмечаем места установки дождевателей и прокладки трубопроводов. Устанавливаем необходимое для подачи воды оборудование. Раскладываем рядом с местом последующей установки магистральные трубы диаметром 32–40 мм и для линий разводки 25–32 мм, отрезанные с небольшим запасом к нужной длине. И те и другие должны быть пластиковыми из ПНД, для небольшого участка все могут быть диаметром 25 мм. Устанавливаем дождеватели. Роем под трубы траншеи, у которых затем выравниваем дно. Укладываем и соединяем трубы своими руками соответствующей арматурой: угольниками, тройниками и переходниками. На выходе с насоса подачи монтируем водяной фильтр.

Прокладка трубопровода для автоматического полива

Там, где будет ручное управление подачей воды (на входах в магистральные трубопроводы и отводы линий дождевателей), устанавливаем задвижки или вентили, а в местах с автоматическим – электромагнитные программируемые клапаны. Если есть газон с капельным поливом, в начале отводящей ветки для него монтируем своими руками регулятор давления.

Клапаны будут автоматически запускать полив по программе, введенной в них своими руками с помощью программатора или контроллера (компьютера), установленного в помещении и работающего от сети 220 В. В последнем варианте ими также можно будет управлять при нештатной ситуации прямо с компьютера, но к ним необходимо подвести управляющие 2-х жильные кабели. Клапаны можно запрограммировать на 4–6 поливов продолжительностью от 1 минуты до 40 ч. Чтобы программа не стиралась во время отключения электроэнергии в них установлена батарея на 9 В, которой хватает на весь сезон. Для полной автоматизации полива устанавливают датчики:

Рекомендуем ознакомиться

• влажности грунта – на газонах;
• дождя – вне досягаемости брызг воды оросителей.

Контроллер системы автополива

Первые отключают полив при насыщении почвы влагой до заданного уровня, а вторые – если начнется дождь. Датчики можно подключить прямо к клапанам либо к компьютеру и тогда потребуется только 1 датчик дождя.

Оцените статью: Поделитесь с друзьями!

nasotke.ru

Автополив на даче своими руками: особенности монтажа, примеры систем

Даже опытные дачники знают, как непросто ухаживать за приусадебным участком – особенно когда наступает летний зной. Много времени и сил уходит на обеспечение полива. Можно ли оптимизировать выполнение этой задачи и как-то ускорить процесс? Снять добрую половину забот с плеч поможет автоматический или капельный полив, который вполне реально организовать своими руками. В связи с многочисленными вопросами по данной теме мы решили написать подробное руководство о том, как сделать автополив на даче своими руками с минимальными затратами.

Содержание: [показать]

Преимущества систем автополива

Прежде чем перейти к сооружению системы, не лишним будет выяснить, какими именно преимуществами она обладает, какую пользу может принести садоводу.

• Пожалуй, самый главный плюс в том, что у вас появится больше свободного времени. Теперь не нужно стоять со шлангом часами или, чего доброго, носить воду в ведрах. Растения поливаются в автоматическом режиме без вашего участия.
• Второй плюс – экономия воды. Далеко не на каждой даче вода есть в изобилии, так что капельный полив для многих садоводов становится настоящей находкой.
• Поскольку вода будет поступать регулярно, урожайность овощей и фруктов существенно возрастет. Кстати, сами растения тоже будут выглядеть гораздо лучше.
• Можно выбирать время полива – например, утром и вечером.

У автополива есть много достоинств — удобство на первом месте

А есть ли у автоматической системы недостатки?

Идеальной системы орошения, увы, не существует. Определенные недостатки имеет и капельный полив, хотя по сравнению с большим количеством плюсов, они не так существенны. Водопровод может ломаться, что приведет не только к перебоям водоснабжения, но и полному отсутствию воды на участке.

Естественно, понадобится закупка материалов и оборудования, а это уже определенные расходы. Вся соль в том, что когда система автополива на даче обустраивается своими руками, вы уже экономите, чем если бы покупали готовый комплект.

Существуют три основных типа: капельное, дождевание и прикорневое. Каждый из них будет рассмотрен подробно.

Материалы для системы автополива «Жук»

Дождевание

Когда автополив своими руками организован по принципу дождевания, на территории участка устанавливают специальные форсунки. Они разбрызгивают воду, прекрасно имитируя дождь. Отсюда и название – дождевание.

Трубы для орошения могут находиться как под землей, так и над ней. Если есть такая возможность, лучше спрятать их в грунте. Данный тип организации полива считается более долговечным и аккуратным.

Поговорим о достоинствах и недостатках дождевания. Из плюсов хочется отметить равномерное распределение влаги по всему участку полива, увлажнение не только земли, но и воздуха. Это весомое преимущество, если речь идет о теплице. Плоды и листья прекрасно омываются водой – настоящая имитация дождя!

Система полива — дождевание

Впрочем, как и после настоящего дождя, на верхнем слое почвы часто образуется корочка. Это ухудшает поступление кислорода. Воды расходуется много, да и электричество работает с большой нагрузкой. Он идеален для газона и больших территорий, но в остальных случаях лучше поискать другую систему полива в связи с не экономностью.

Технология сборки такой системы выглядит следующим образом. Сначала вам нужно будет начертить схему и указать в ней все здания и насаждения. Делать это нужно осенью, чтобы уже в апреле-мае любоваться первоклассным, сочным газоном.

Сборка автополива (видео)

Если в общих чертах, то для создания дождевания вам потребуется комплект, состоящий из насосной станции, бесперебойного источника воды, водопровода и дождевателей. Источников воды может быть много: центральное водоснабжение, другой водоем, колодец. Насос позволяет поддерживать нужное давление, а трубопровод легко собирается из труб ПВХ. Почему именно поливинилхлорид? Такие трубы имеют много преимуществ. Например, они легко собираются, соединения с фитингами получаются очень надежными. Что касается самих дождевателей, они приобретаются с различным углом разбрызгивания. Все зависит от требований вашего участка.

Когда закуплены все комплектующие, можно приступать к обустройству траншеи. Ее глубина составляет 30 сантиметров. В траншею закладываются ПВХ трубы и собираются в трубопровод. Прежде чем закапывать траншею, проверьте целостность системы и ее работоспособность. Если все стабильно и хорошо работает, можно зарывать и сеять газон.

Таким образом, для обустройства участка с зеленым газоном лучше всего наладить автополив, который называется дождевание.

Рекомендуем также прочитать

1.

   Декор участка своими руками: клумбы из покрышек

2.

   Бетономешалка своими руками


Капельное орошение

Поговорим о капельном орошении. Самая распространенная система капельного полива «Жук» используется для полива кустарниковых растений. Также она прекрасно зарекомендовала себя на участках, где количество насаждений невелико. Например, в садах. Деревья находятся на большой расстоянии друг от друга, посадка культур параллельная. Допускается надземное или подземное расположение системы.

Если говорить о преимуществах, которыми обладает капельный полив, на первом месте стоит экономность.

Покупать насос не нужно, вода расходуется минимально. Зато организация системы может вызвать определенные трудности у новичков. Она отличается трудоемкостью. А если трубопровод расположен под землей, время от времени он будет забиваться мусором.

Вот почему рекомендуется использовать надземный, а не подземный капельный полив. Вы раскладываете его весной, а осенью легко собираете, перераспределяя посадку на даче.

Схема полива капельным способом

Сборка автополива начинается с закупки гибких шлангов, которые легко проткнуть. Их пронизывают тонкими трубочками и подводят воду к каждому кусту отдельно. Насос не потребуется – давления, которое возникает из-за нахождения воды на высоте, вполне достаточно.

Вода медленно вытекает из тонких трубочек. Достаточно один раз обложить шлангами деревья в саду – и почва будет влажной постоянно. Хотите создать сразу несколько веток полива на даче? В этом случае вам точно пригодится коллекторный узел или сборка из фитингов.

Монтаж капельной системы полива (видео)

Прикорневое орошение

Если на вашей даче растут растения, требующие особого ухода, а территория участка ограничена, советуем обратить внимание на комплект для организации прикорневого полива. Орошение осуществляется под землей. Оно не позволяет корням разрастаться по поверхности. Корни начинают стремиться к источнику влаги и не лезут вверх. Растение держится в земле гораздо крепче.

Давайте взвесим все за и против. Сам по себе автополив на даче своими руками достаточно экономный. Он не нуждается в мощном напоре воды, способен отлично работать за счет разницы в высоте между сосудами. Поскольку весь комплект находится под землей, гарантировано минимальное испарение.

Прикорневой полив для винограда

Из недостатков можно отметить трудоемкость сборки и вероятность засорения системы. Организацию прикорневого полива на уже облагороженном участке сложно назвать удобной. Особенно не рекомендуется ставить такой тепличный комплект, когда у растений начинают завязываться соцветия или плоды. Сделанная осенью прикорневая система полива будет гораздо предпочтительнее.

Поскольку вода поступает не на поверхность, а сразу в почву, лучше использовать данную систему для орошения многолетних растений.

В период урожайности они особенно сильно нуждаются в поступлении влаги.  Чтобы повысить эффективность системы в целом, в прикорневую зону укладывается песок, гравий. Создается дренажный слой, как в горшочке для цветов.

Подводка воды точно такая же, как и в предыдущих способах полива. Трубы могут быть гибкими и жесткими – все зависит от того, что именно вы предпочитаете, какой грунт, растения и так далее.

Как управлять автополивом?

Согласитесь, когда система полива полностью автоматизирована, ею гораздо проще и приятнее управлять. В отличие от ручного, компьютерный способ управления стоит дороже, но он быстро окупается многолетним и достаточно комфортным использованием, великолепным видом участка и блестящим урожаем.

Чтобы установить компьютерное управление автополивом, не нужно обладать какими-то специальными знаниями. На регулируемых участках размещаются датчики влажности. Как только земля становится сухой, они подают сигнал центральному компьютеру о том, что время полива пришло. Можно обойтись и без датчиков. Достаточно просто настроить автоматическую подачу воды через заданные промежутки времени – и огород будет поливаться с определенной частотой. Например, каждый день в 7 утра или раз в 2 дня в 18.00. У каждого прибора своя конкретная инструкция по установке, поэтому подробно расписывать ее мы не будем.

Любопытно, что некоторыми современными моделями можно управлять с помощью мобильного телефона и Интернета. То есть, находясь в нескольких десятках км от дачи вы берете в руки телефон, запускаете мобильное приложение – и по трубам начинает бежать вода!

Делаем выводы

Автоматическая система полива на даче – полезная и эффективная инновация, требующая определенных финансовых, временных и трудовых вложений. Впрочем, подключение автоматической системы быстро окупается. Вы можете обратиться к профессионалам или собрать ее самостоятельно.

Советуем заранее продумать функциональность – благо, современный рынок располагает множеством вариантов и богатым набором комплектующих для каждого конкретного случая. Надеемся, статья была полезной для вас – задавайте вопросы!

Система автополива — один раз вложился и заслуженно отдыхаешь!

lanshaft.com

Полив участка — 130 фото вариантов современных автоматических систем

С наступлением лета все дачники задаются вопросом полива на приусадебном участке. Много лет поливали растения из шланга, ведер и леек, однако теперь присутствуют более удобные способы ухода за участком. Сейчас существует несколько видов полива, которые выполнят это энегрозатратную работу за Вас, потратив меньше ресурсов и дав Вам время для релакса и отдыха на даче.

Краткое содержимое статьи:

Принципы полива садового участка

Для того, чтобы земельный участок был равно увлажнен, применяют разные типа садового полива. Эффективность систем полива напрямую зависит от того, насколько оборудование качественно, правильной проектировки схемы полива и правильной установки системы.

Ресурсы систем автополива

• автономное регулирование активации и дезактивации системы, силы подачи воды;
• поэтапный полив отдельных зон участка;
• зависимость от погодных условий: чувствительность дождя и снега, заморозков.

Виды систем полива

Растения могут быть включены в структуру автополива, если они высажены на подоконнике, на грунте или в теплице.

Дождевателями. Вода распыляется по почве, имитируя дождь, часто такое распыление используется для газонов. Часто подобное распыления является чрезмерно обильным для некоторых видов растений.

Капельный прикорневой полив. При таком способе полива вода подается прямо к корню растения каплями или же небольшими струйками воды.

Этот метод полива часто используют для овощных или ягодных культур в огороде и теплице, уменьшенный вариант такого полива может быть применен на подоконнике.

Подземное внесение воды. Этот тип полива очень схож с предыдущим, отличие в том, что в данном случае используются шланги из более прочного материала.

Устройства и оборудование

Главное оборудование, используемое в конструкциях полива, одинаково:

• насос;
• фильтр;
• резевуар для регулирования температуры воды;
• редуктор;
• магистральный трубопровод;
• участковый трубопровод.

Несомненным же различием является то, как подается вода: в виде моросящего дождя или напрямую к корню растения.

Как сделать полив на даче самостоятельно

Регулярный полив обеспечивает насыщение влагой культуры в независимости от того, следите Вы за этой системой или же нет, в дождливую погоду техника адаптируется и прекращает автополив. Поэтому приехав отдохнуть на дачу, в любое время вы получите цветущие и здоровые растения на своем дачном участке.

Вы можете контролировать полив растений через смартфон, определяя распрыскивание воды на разное время, вплоть до года. Эта система способна к сравнительной экономии электроэнергии и воды, что обеспечивает сбережение не только собственно Ваших сил.

Вместе с поливом Вы можете удобрять растения, а значит, значительно облегчить свой труд и своих близких. Для исправной работы этой структуры требуется лишь изредка проверять ее исправность, соответствующим образом подготавливать к зиме.

Этапы проектирования и установки полива

Изготовление доскональной схемы полива

Это основополагающий элемент Вашего будущего проекта конструкции автополива, данную услугу Вы можете купить у специалистов или же изготовить самостоятельно. Следует изобразить Ваш дачных участок в масштабе 1:100, фиксируя точное расположение на нем дома, различных хозяйственных объектов, качель, беседок, заборов, деревьев, огородных культур, клумб и прочих расположенных в Вашем саду растений и культур.

Так как каждое растение требует определенное влагопотребление, ее избыток может спровоцировать гибель овоща или фрукта.

Постарайтесь поставить воду в середине участка, таким образом, благодаря ориентировочно одинаковой протяженности водных каналов, ориентировочный нажим воды в системе сопоставим на всей ее протяженности.

После того, как Вы составили подробную схему своего участка следует избрать тип водоснабжения для отдельных его частей. Предпочтительно для газонов и зерновых культур использовать дождевание, для кустов и ягод в приоритете капельный тип полива.

Определение количества воды, пропускаемого системой орошения

Теперь нужно выяснить, какое максимальное число одновременно функционирующих дождевателей на Вашем участке. Это определяет и действие оросительных каналов в системе: смогут ли они функционировать одновременно или же потребуется запускать поочередно.

Для того чтобы узнать пропускную способность потребуется шланг длиной 1 м и диаметром 19 мм. Требуется зафиксировать в секундах за какое время наполнится этим шлангом десятилитровое ведро воды. После этого подсчитываем расстояние непосредственно от самого крана до отдаленного дождевателя так, что через 15 метров к общему времени еще по 2 секунды добавляем.

Все полученные значения нужно сложить вместе и сравнить с таблицей, прилагаемой к системам орошения. Так Вы сможете определить допустимое количество дождевателей.

Выбор оборудования

Нужно найти и правильно выбрать оборудование, как правило, размеры оборудования варьируются от размера самого участка.

• пластиковые трубы;
• соединители;
• дождеватели;
• капельные шланги;
• автоматические клапаны;
• насос;
• резервуар для воды;
• датчики дождя или влажности почвы;
• программируемый контроллер.

Проведение монтажа системы

Для начала работы следует подготовить каналы для орошающих траншей. В соответствии со схемой копаем траншеи, выкапываем орошающие каналы, кладем трубы, ставя на них заглушки, дабы земля не оказалась в них. Так же изготовляем оросительную гребенку коробки для вентилей, в доме ставим контроллер.

Так же провода требуется протянуть на улицу и уложить в траншею под трубу, оставляя при этом достаточные петли, дабы снизить возможность критического напряжения, посредством влагонепроницаемых соединителей провода подключаем к гребенке.

Далее требуется установить дождеватели согласно ранее определенной схеме, выполнить конструкцию капельного полива сада. Для того чтобы это осуществить встраиваем капельницы к основной ветке полива или же подводим полив для каждого отдельного куста при содействии иных трубок и распрыскивателей. Закапываем траншеи.

Далее в настройках контроллера рассчитываем по необходимости частоту поливки цветов, овощей и фруктов и размера воды для них. Обусловленность типом поливаемого растения расход воды будет разным: для цветов и некоторых видов овощей он составит до 2 литров в час, кустарникам и деревьям понадобиться больший объем воды – до 8 литров в час. Так же важно учитывать тип почвы, меньшее количество воды потребуется для глинистых почв.

Сделав автополив самостоятельно, вы сможете отдыхать каждый вечер или вовсе уехать с дачного участка, а осенью же получать богатый урожай, а также обилие красок кустарников.

Если система кажется Вам сложной для выполнения, вы всегда можете обратиться за помощью к специалистам, вплоть до того, что всю конструкцию смонтируют и установят, Вам же нужно будет лишь периодически контролировать ее работоспособность. Практичность и внешний вид Вы можете оценить, посмотрев фото полива на участке.

Сделайте сад местом Вашего отдыха, а не необходимостью оставлять все силы и время в борьбе за скудный урожай из-за засухи или иных погодных неприятностей.

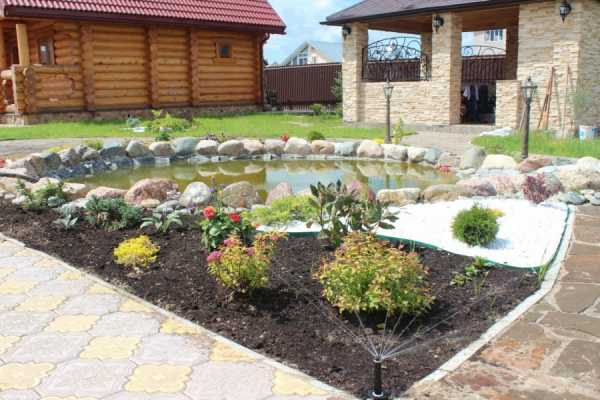

Фото полива участка

Смотрите также

Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2018 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru
