Точилка для ножей своими руками
При многократном использовании ножей каждая хозяйка сталкивается с проблемой, когда они начинают тупиться и работать ими становится просто невозможно. К тому же это небезопасно, так как нож может соскользнуть при резке и травмировать вас. Чтобы этого не произошло, ножи следует точить своевременно при помощи специального точильного приспособления.
Приобрести точилку для ножа можно в ближайшем хозяйственном магазине или на рынке, где вам предложат различные виды устройств. Выбрать придется самостоятельно. Но, чтобы не ошибиться, нужно знать, как их правильно оценить в плане удобства и качества эксплуатации.
Не всегда предлагаемые варианты устраивают потребителей, поэтому многие изготавливают точилки своими руками, используя специальные камни, инструмент и чертежные наброски с размерами. На фото представлены варианты самодельных точилок для ножей.
Краткое содержимое статьи:
Особенности заточки ножей
При затачивании ножей главное сделать правильный угол соприкосновения граней лезвий, чтобы они служили вам долго и эффективно. Поэтому, самостоятельно затачивая ножи, необходимо сохранить имеющийся угол наклона лезвий.
Каждому лезвию ножа характерны собственные оптимальные углы наклона:
- от 10 до 15 градусов – для медицинского скальпеля или опасной бритвы;
- от 15 до 20 градусов – для бытовых ножей, используемых для резки хлебных изделий, овощей или фруктов;
- от 20 до 25 градусов – для ножей многофункционального использования для резки разнообразных продуктов;
- от 25 до 30 градусов – для надежных спутников охотников и туристов в дальних походах;
- от 30 до 40 градусов – для резки материалов, отличающихся особой твердостью.
Чтобы заточить правильный угол лезвия, вам не обойтись без специальных приспособлений, так как вручную это сделать затруднительно.
Конструкция таковых приспособлений не сложная, поэтому её легко и быстро изготовить самостоятельно, а подробные инструкции для изготовления точилок можно позаимствовать из Интернета.
Виды точилок для ножей
Из немаленького ассортимента разнообразных видов точилок для ножей выбрать нужный вариант для себя достаточно просто.
Основными элементами точильного приспособления являются упор для фиксации ножа и абразивный брусок, в качестве которого применяют готовые абразивные материалы (камни) или собственного изготовления. Но прежде чем приниматься за работу нужно узнать, как правильно сделать точилку для ножей своими руками.

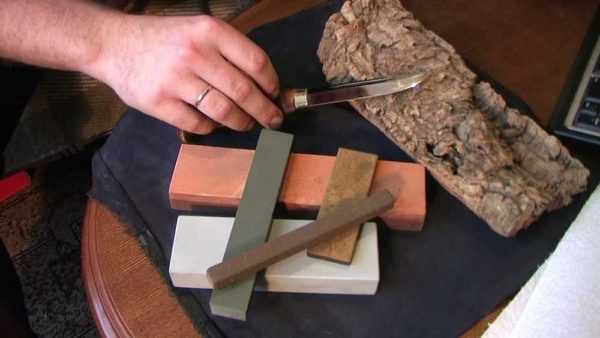

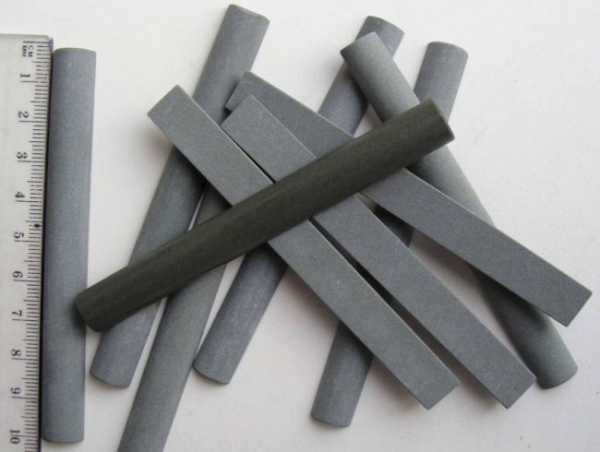

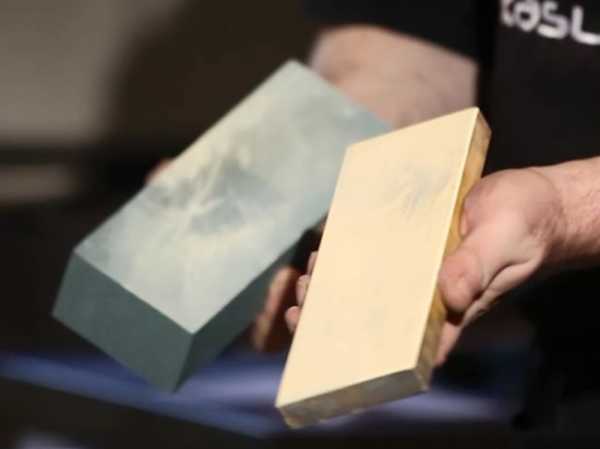

Разновидности камней для заточки
Существует несколько разновидностей точильных камней:
- водные. Камни для заточки, используемые в воде, меньше стираются в процессе эксплуатации.
- масляные. По строению и конфигурации аналогичны водным, но с более маслянистой поверхностью.
- природные. Для их изготовления используют только натуральное сырьё с предварительной обработкой в процессе производства.
- искусственные. В этом случае название говорит само за себя, т. е. абразивный материал создается искусственно.
- резиновые. Встречаются не так часто, как предыдущие, к тому же в процессе применения они неудобны.
Из чего можно сделать точилку для заточки
Чтобы сделать точильный брусок своими руками, можно воспользоваться самым простым способом. Возьмите небольшую стеклянную пластину прямоугольной формы толщиной около 5 мм. Используя двусторонний скотч зафиксируйте на ней с обеих сторон полоски наждачной бумаги крупной и средней зернистости.
Брусок готов к эксплуатации, по мере необходимости изношенную наждачку можно легко заменить новой. Этот способ является самым бюджетным по стоимости.
К недостаткам этого приспособления можно отнести:
- быстрое изнашивание абразива и хрупкость изделия (при закреплении бруса нужно быть аккуратными, что стекло не треснуло).
- возможный перегрев материала при быстрых движениях в процессе заточки.
Лучшие идеи точилок для ножей вы найдете на соответствующих сайтах.
Бруски из дерева
Этот способ изготовления инструмента для затачивания ножей также является простым и доступным каждому. Вам потребуется четыре одинаковых бруска: два абразивных и два деревянных.
В начале работы отшлифуйте наждачкой бруски из дерева, чтобы их поверхность стала гладкой без заусениц. Сделайте разметку бруска в соответствии с необходимым углом наклона. Приложите точильный камень и наметьте его ширину на бруске из дерева.
Обратите внимание!Произведите по наметке пропилы глубиной 1,5 см и вставьте абразивы в пазы. Закрепите камни при помощи болтов. Закрепленный снизу кусок резины придаст конструкции устойчивость.
Кроме того, своими руками можно изготовить регулируемую точилку, но о том, как это сделать расскажет следующая статья.

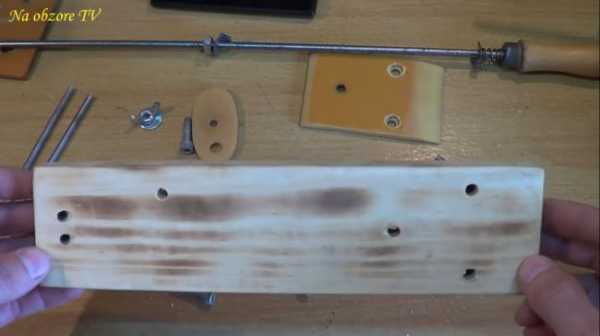

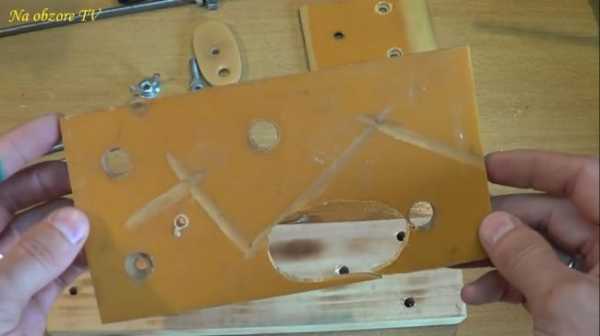

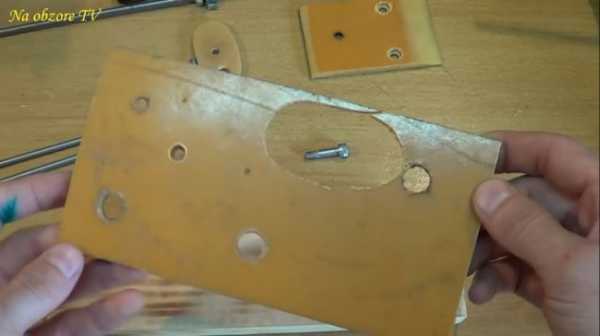

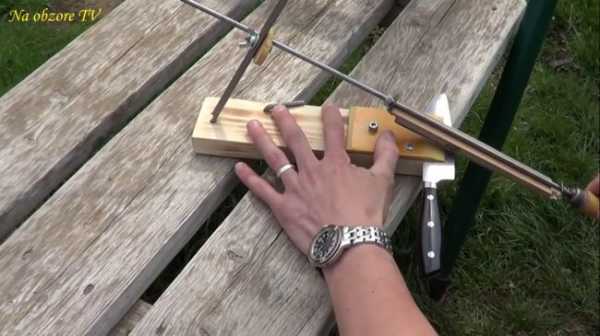

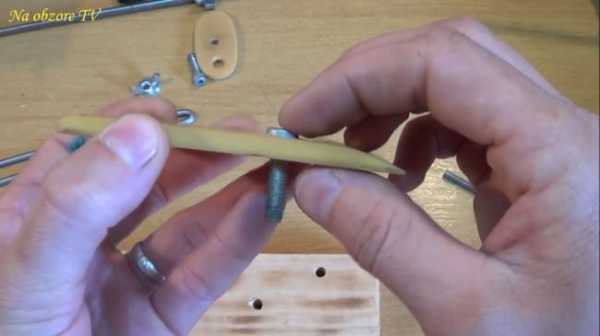

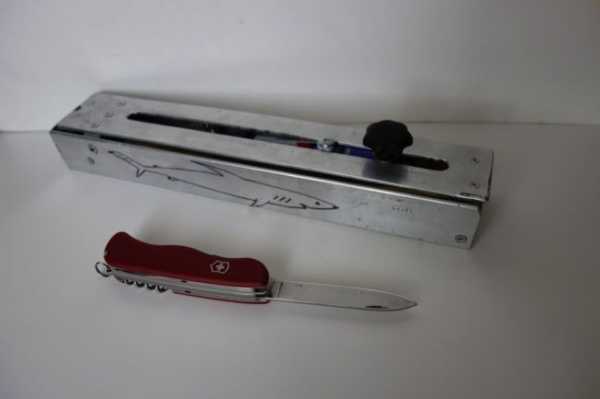

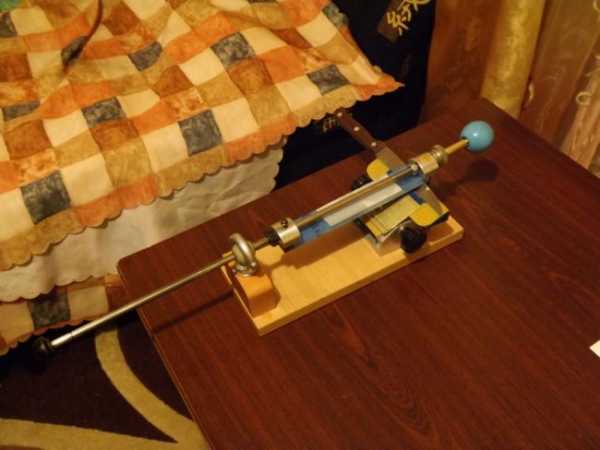

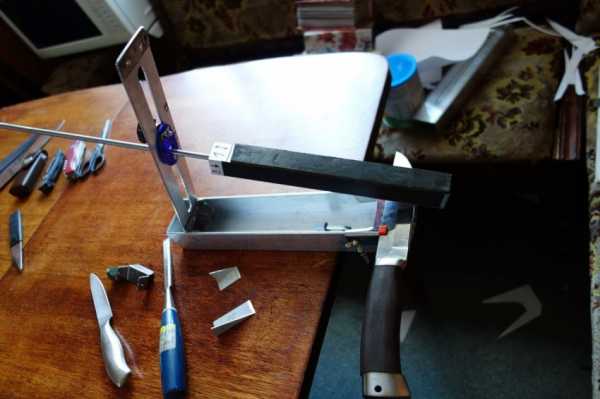

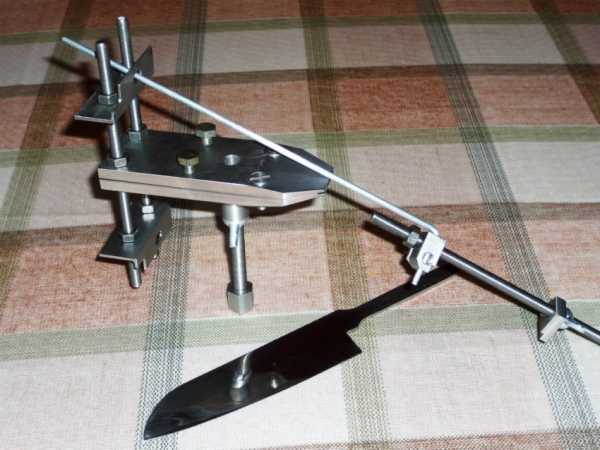

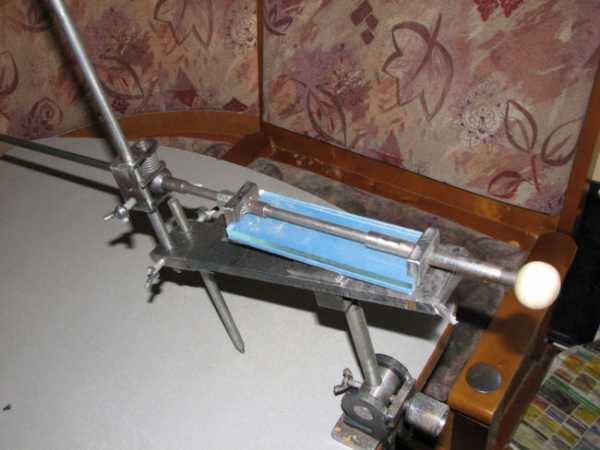

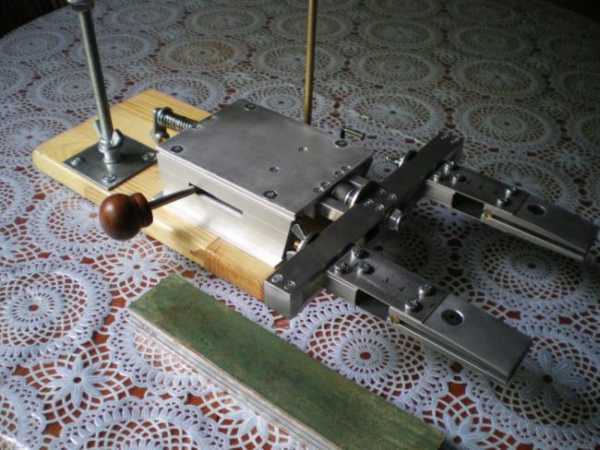

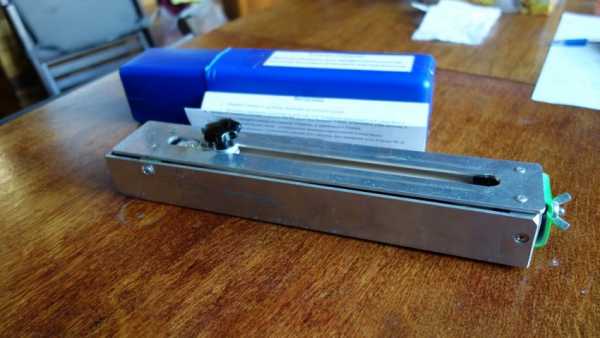

Фото точилок для ножей своими руками
Обратите внимание!Еще статьи из раздела:
Помогите проекту, поделитесь в соцсетях 😉sdelatlegko.ru
Заточка ножа до состояния бритвы (17 фото)
Один читатель рассказал, как заточить нож до идеального состояния. И причем, таким способом можно заточить любой нож.
Хочу показать может будет кому то полезен данный способ. Таким спобом можно заточить до очень хорошей остроты практически любой нож — складной, охотничий и кухонный. Данный способо очень дешевый. И так нам понадобиться деревянная разделочная доска, шлифовальная шкурка 3 листа можно и больше, кусок толстой кожи примерно как на офицерских ремнях военных, паста ГОИ, маркер простой и немного усидчивости.
Готовим шкурку зернистость 320 можно чуть меньше чуть больше. Отрезаем от листа полоску.
Канцелярскими кнопками прикрепляем к доске.
Берем нож и маркером проводим по режущей кромке. Для наглядности и равномерности процесса заточки.
Точим выдерживая угол около 20 градусов в данном случае.
еще
Вот что получилось на первой шкурке. Маркер стерся. Есть результат.
Крепим шкурку меньшей зернистости у меня 1000 также отрезаем кусочек примерно 7-8 см и закрепляем также на доске.
Затем 2000 шкурка.
После работы со шкурками берем кусок кожи — наносим тонким очень тонким слоем пасту ГОИ.
На коже нужно вести в одном направлении. Не путать с тем как на шкурке в обеих направлениях.
вот так
вот результат
режит бумагу
лезвие зеркальное блестит
бреем волос
режем апельсин — конец!!!
fishki.net
Приспособление для заточки ножей своими руками
Правильно наточить нож вручную довольно сложно. Придется некоторое время нарабатывать привычку удерживать постоянный угол заточки, что совсем нелегко. Облегчить задачу может приспособление для заточки ножей. Есть фабричные варианты. Но за хорошие экземпляры надо отвалить пару сотен долларов, а это явно немало. Хорошая новость в том, что приспособления эти несложно изготовить своими руками. Причем многие самодельные точилки для ножей не хуже по функционалу, чем от именитых производителей, зато обходятся во много раз дешевле.
Основы заточки ножей
Содержание статьи
Ножи имеют разное применение и даже не обычной кухне их несколько. Есть для нарезки хлеба, других мягких продуктов, есть для разделки мяса, рубки костей, других твердых предметов. И это только бытовые. А ведь есть еще те, которые берут на охоту и рыбалку. Если вы присмотритесь, то увидите, что все они имеют разный угол заточки (это если их дома уже не точили). Именно угол заточки и есть самая важная характеристика, которая определяется назначением данного лезвия.
Устройство для заточки ножей значительно облегчит работу
Под каким углом
Угол заточки определяется исходя из основной области применения конкретного клинка:
- Опасные бритвы затачивают под 8-12°. Такой малый угол позволяет после доводки без труда срезать волоски, но, при попытке резать что-то другое, лезвие очень быстро затупится.
- Почти также остро затачивают филейные ножи — 10-15°.
- Для разрезания продуктов питания лезвие лучше всего заточить под 15-20°.

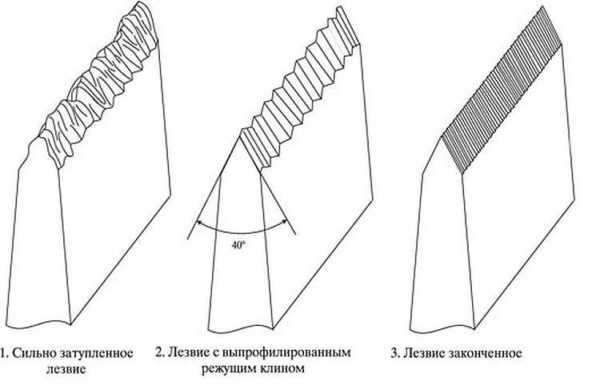

Если посмотреть на лезвие при многократном увеличении увидим примерно следующую картину
- Для охотничьих ножей и ножей общего назначения стоит выбрать угол от 20° до 25°. Режущая кромка такой остроты позволит не только разрезать мягкие продукты, но без особого труда справится с костями, древесиной и т.п. Некоторые производители охотничьих и ножей затачивают свои клинки в более широких пределах — 20-40°. Нож с лезвием в 40° режет намного хуже, зато лучше справляется с открыванием консервных банок или другой подобно работой.
- Тяжелые ножи специального назначения (мачете, например) затачивают под 30-50°. Ими проблематично будет нарезать хлеб, но стволы, лианы и другие подобные предметы они рубят отлично.
Это общие рекомендации, введенные на основе многолетнего опыта. Есть, правда, варианты: некоторые клинки имеют несколько зон с разной заточкой. Это желает их более универсальными, но сложность заточки возрастает многократно.
Из сказанного следует, что приспособление для заточки ножей должно иметь возможность выставления требуемого угла заточки. И это — основная сложность при его проектировании и изготовлении.
Чем точить

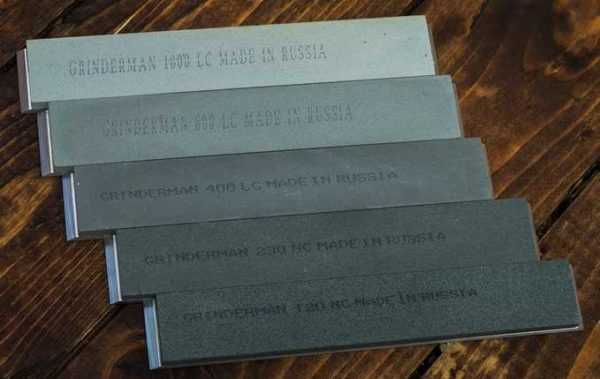

Для заточки ножей используют точильные камни различной зернистости. Их условно делят на грубые, средние и мелкие. Почему условно? Потому что в разных странах принято свое обозначение зернистости. Наиболее удобная классификация — по количеству зерен на единицу площади. Выражается она в цифрах: 300, 600, 1000 и т.д. Некоторые фирмы дублируют еще английскими терминами. Вот примерное деление:
- 200-250 — очень грубый (extra coarse). Они для заточки ножей не используются.
- 300-350 — грубые ( coarse). Применяют при профилировании режущей кромки поврежденного или очень затупленного лезвия. Если режущая кромка не имеет видимых изъянов и вы не планируете менять угол заточки, этот абразив использовать не стоит.
- 400-500 — средние (medium). У многих производителей бруски такой зернистости отсутствуют, так как без них легко обойтись.
- 600-700 — мелкий (fine). Основной тип брусков, которые используются при заточке ножей. На них и точат ножи, затупленные при обычной эксплуатации.
- 1000-1200 — очень мелкий (ultra или extra fine). Ими доводят заточенное лезвие до зеркального блеска.
Бруски для заточки ножей требуются со средним и мелким зерном, для доводки (полировки) можно взять еще уьтра-мелкий
Кроме зернистости различают точильные бруски еще по происхождению: есть они натурального происхождения (сланцы, корундовые и т.д.), есть керамические и алмазные. Какие лучше? Сказать сложно — дело вкуса, но натуральные быстрее стачиваются и редко бывают мелкозернистыми.
Натуральные вымачивают в воде перед применением или просто смачивают ею. Они воду впитывают и, при заточке, из воды и отделившихся частиц абразива на поверхности образуется абразивная паста, которая повышает эффективность заточки. Для тех же целей использовать можно специальное мало (honing oil) или смесь воды и мыла (кому что больше нравится). Вообще, с каждым из точильных камней надо пробовать все эти варианты и выбирать лучший.
Форма точильного камня для заточки ножей — брусок, причем желательно чтобы он его длина была намного больше длины лезвия — точить проще. Удобны бруски с двойным зерном — с одной стороны более крупный, с другой — более мелкий. Для заточки ножей обычного назначения достаточно иметь два бруска со средним зерном (разным) и два мелких (один можно очень мелкий).
Порядок ручной заточки
Приспособление для заточки ножей лишь облегчает процесс наведения кромки, потому знание приемов ручной заточки обязательно. Без них правильно заточить нож невозможно.
Порядок заточки ножей такой:
- Первым берем брусок средней или крупной зернистости — по обстоятельствам, укладываем его на стол. Лучше, если он будет закреплен — не надо будет еще беспокоится о том, чтобы не сдвинуть при работе с места.
- Вычисляем требуемый угол заточки — он равен половине выбранного угла. Примерно под таким углом держим лезвие. Теперь основная задача — удерживать этот угол постоянно.
- Все движения при заточке ножа без сильного нажима. Плавно и равномерно.
- Начинаем заточку движением «от себя». При этом за один проход лезвие должно «пройти» по камню от начала до конца. Тут тоже есть важный момент: в месте соприкосновения с брускомкромка должна быть перпендикулярна направлению движения. С прямой частью проблем нет — ведете прямо, но по мере приближения закругленного края, рукоятку приходится поворачивать чтобы сохранить перпендикулярность (смотрите фото).

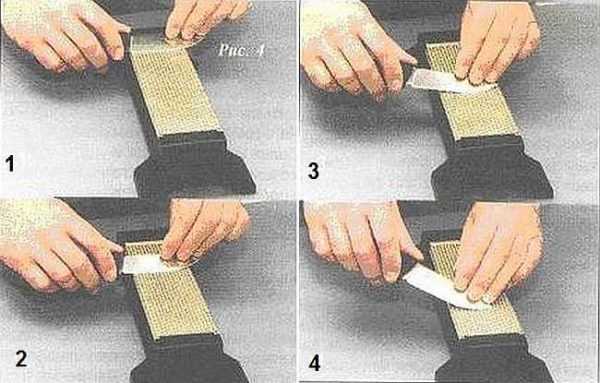

Процесс заточки ножа на бруске
- По завершении движения острие должно остаться на поверхности бруска. Оно не должно сорваться, так как может затупиться острие, а также повредиться боковая его поверхность. Чтобы это было возможном, длина бруска должна быть в 1,5-2 раза длиннее лезвия. Тогда движение будет плавным и равномерным, как и должно быть.
- После того как кончик ножа остановился, начинаем обратное движение.
- Повторяем движения туда-обратно до тех пор, пока с обратной стороны лезвия не образуется заусенца — завернутая внутрь тоненькая кромка. Ее нащупывают пальцем, проводя перпендикулярно кромке (не вдоль — порежетесь). В идеале она должна быть ровной по всей длине лезвия. Если нет — прорабатывайте еще, причем не участками, где заусенцы нет, а по всей длине.
- Когда заусенца есть, поворачиваете клинок на другую сторону и повторяете все тоже. Заусенца перейдет на другую сторону, но станет чуть меньше.
Еще раз в графике — как точить нож правильно — движение лезвия по бруску
- Меняете брусок, и движениями «от себя» продолжаете точить лезвие (обратного движения больше нет). Более мелкое зерно оставляет более мелкие бороздки на кромке и заусенец чуть меньше.
- На том же точильном камне обрабатываете вторую сторону.
- Меняете абразив на еще более мелкий. Снова все повторяете (движение все также — от себя). И так до тех пор, пока не добьетесь «зеркальности» кромки, а достигается она на очень мелком бруске. Это значит, что канавки, оставленные абразивом очень маленькие и режущая кромка достаточно отполирована чтобы хорошо резать.
- Но даже после этого на обратной стороне лезвия осталась заусенца. Ее убираем на самом мелком бруске который у вас есть. Проделываем заученное уже движение «от себя» по одному разу для каждой стороны, постепенно уменьшая нажим. Таким образом получается свести заусенец до минимума, который почти не мешает работе.
На этом можно считать, что заточка ножа закончена. Некоторые еще доводят кромку на старом ремне. Кусок ремня можно закрепить на деревянном бруске (приклеить, не прибить), натереть пастой гои. Дальше несколько раз провести поочередно то одной, то другой стороной, но развернув режущей кромкой назад. Так заполировываются последние бороздки, оставленные абразивом и не «нарезается» при этом ремень.
Как сделать самодельное приспособление для заточки ножей
Все самодельные точилки для ножей решают главную задачу- они позволяют точно выдерживать заданный угол наклона бруска к лезвию, что очень важно для получения хорошей режущей кромки. Есть очень простые приспособления, есть немного сложнее, но позволяющие работать с большим комфортом. Выбирайте на свой вкус.
Одни из вариантов — из подручных средств

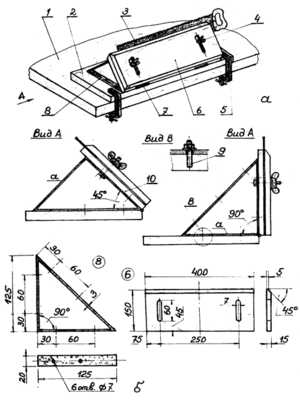

Простое устройство для заточки ножей
По сути это держатель для точильных брусков. Все элементарно: два треугольника из древесины, которые соединяются шпильками с «барашками». Между углами зажимается брусок под требуемым углом. Выставлять угол можно пользуясь транспортиром, специальной программой на смартфоне или пользуясь правилами тригонометрии (прямоугольный треугольник).
Устройство для заточки ножей — держатель абразива
При заточке на таком приспособлении нож надо держать все время направленным строго вертикально. Это намного проще, чем удерживать его под определенным углом.

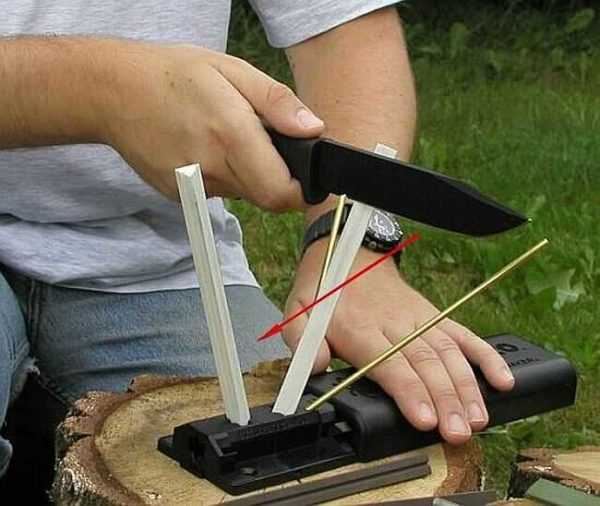

Та же идея имеет другое воплощение: на надежном основании сделать подвижные держатели, в которые вставляются и закрепляются в нужном положении бруски. Фирменный прототип на фото ниже.
Держатель для брусков при заточке ножа
Самодельная приспособа для заточки ножей сделана из деревянных брусков. Получается она легкой, чтобы не двигалась с места, ее надо чем-то зафиксировать. Чтобы не держать рукой, можно использовать струбцины.
Поворотные держатели позволяют выставить заданный угол, а потом зафиксировать его с помощью «барашков»
Подобное приспособление для заточки ножей, конечно, облегчает работу, но все еще довольно тяжело выдерживать угол: надо все время контролировать вертикальность лезвия. Подобная привычка со временем вырабатывается, но начинать сложно.

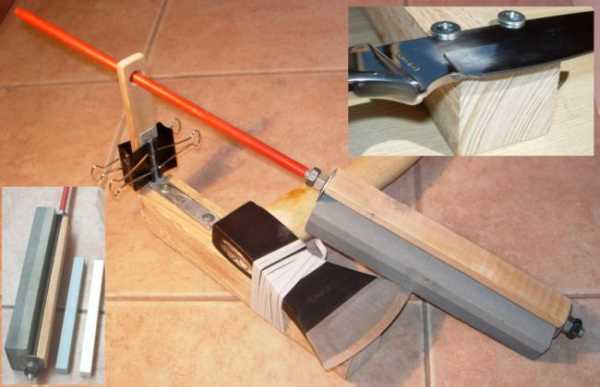

Приспособа на колесиках

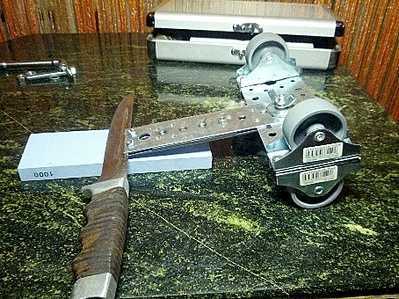

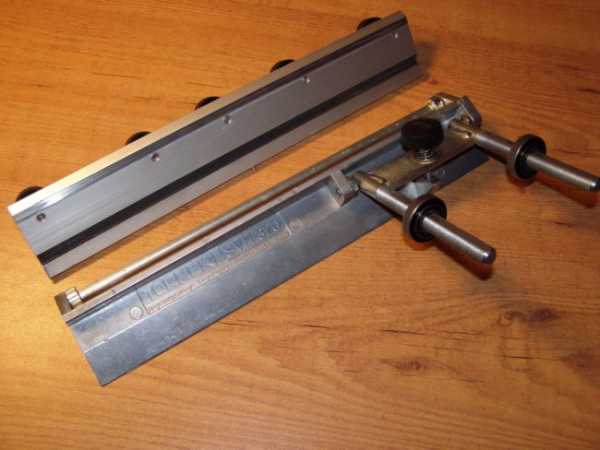

Интересный вариант ручной точилки для ножей с неподвижным бруском и тележкой на колесиках, на которой закрепляется нож. Он сделан на основе точилок для ножей стамесок и рубанков. С ножом такое приспособление работает тоже неплохо, но к заточке скругленного края надо приспособится.
Самодельный инструмент для заточки ножей на колесиках
В данном варианте, как в ручной заточке, брусок неподвижный, а движется лезвие ножа, закрепленного на подвижной тележке. Угол задается высотой расположения бруска относительно площадки, на которой крепится лезвие. Особенность данного устройства — нужно чтобы стол был ровным. Это может быть столешница из натурального камня, можно на обычный стол положить стекло.
В представленном выше варианте угол меняется незначительно, чего обычно достаточно для заточки однотипных ножей -кухонных, например. При необходимости конструкцию можно усовершенствовать, добавив держатели (на фото ниже).

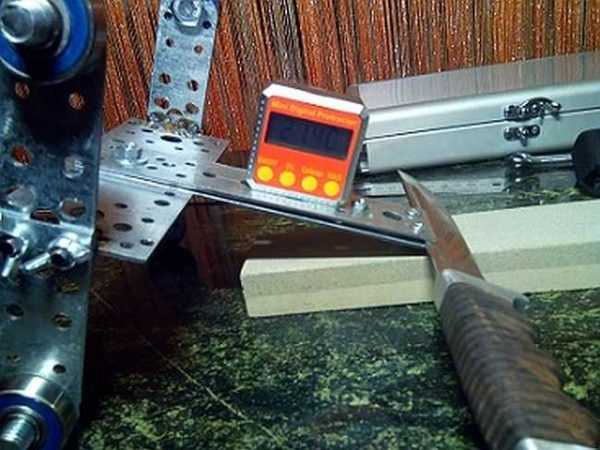

Усовершенствованная модель
Все это реализуется очень просто, так как напоминает обычный конструктор: планки, в них отверстия, собирается все на болтах и винтах.
Чтобы обеспечить неподвижность бруска тоже есть приспособление.

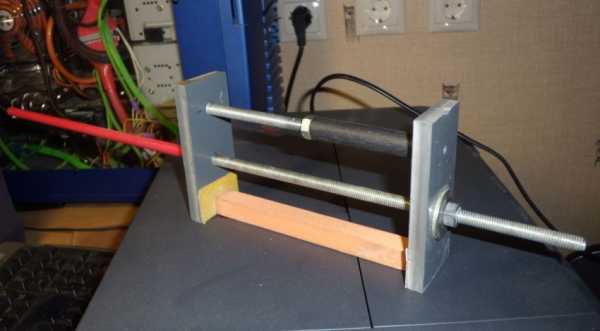

Для фиксации бруска
Плюс всей этой конструкции, что легко нож разворачивать сохраняя перпендикулярность на скругленном участке, а также очень просто обрабатывать с другой стороны: надо перевернуть тележку. Для этого и сделаны четыре пары колес.

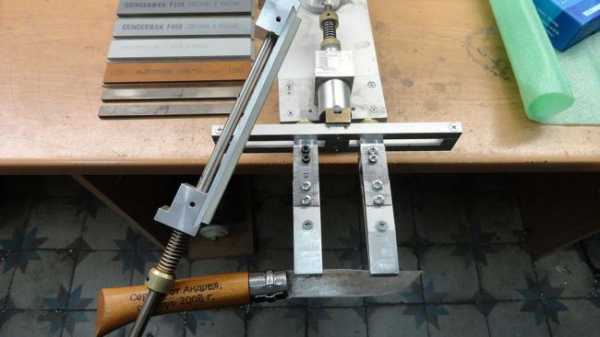

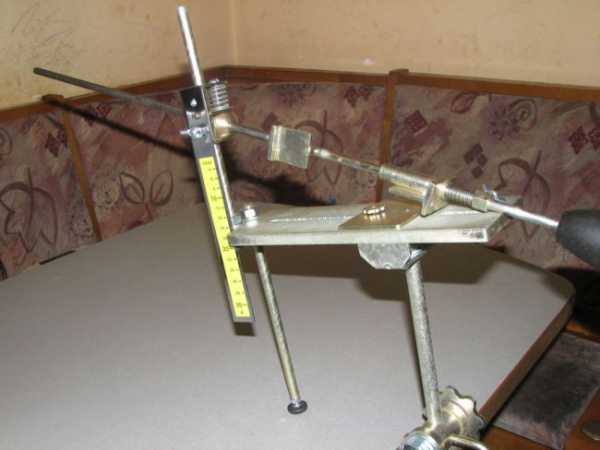

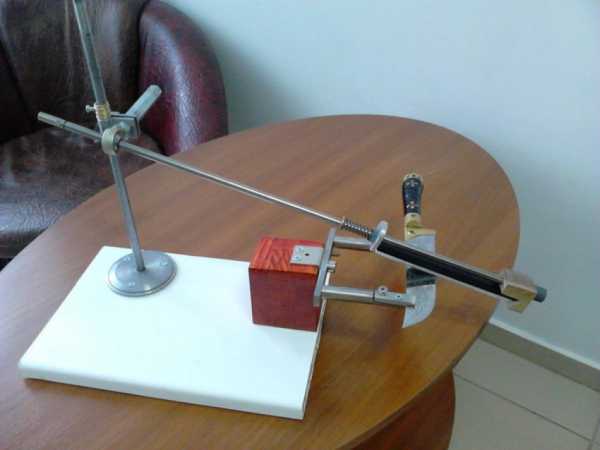

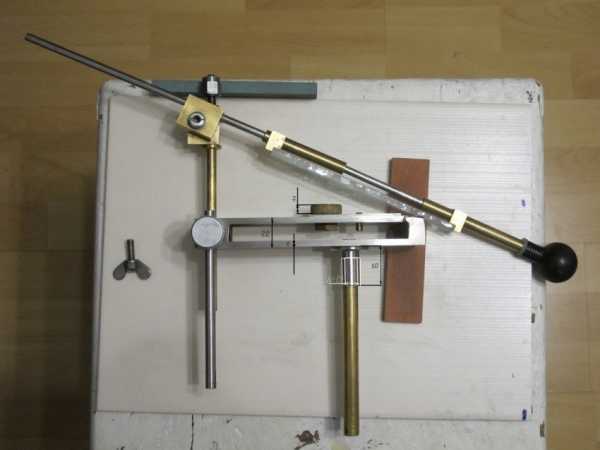

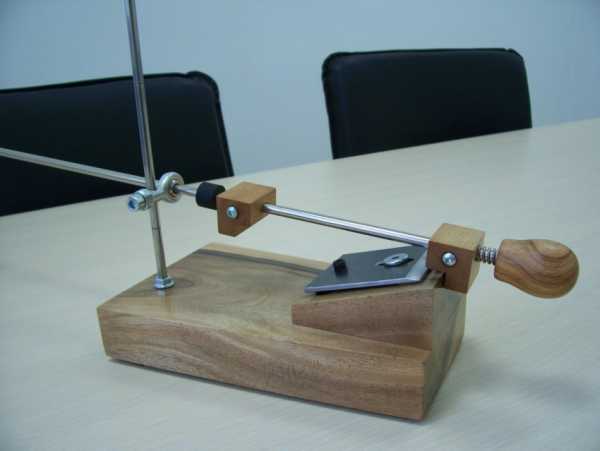

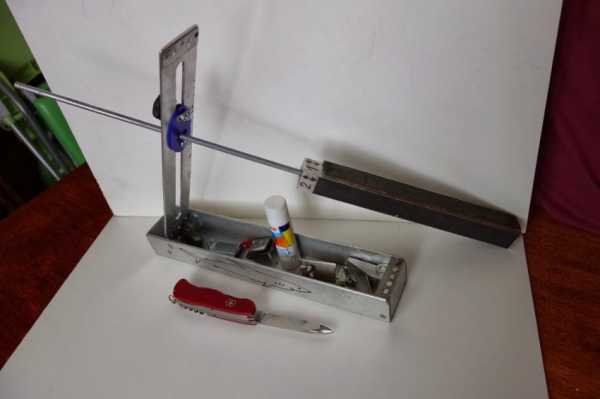

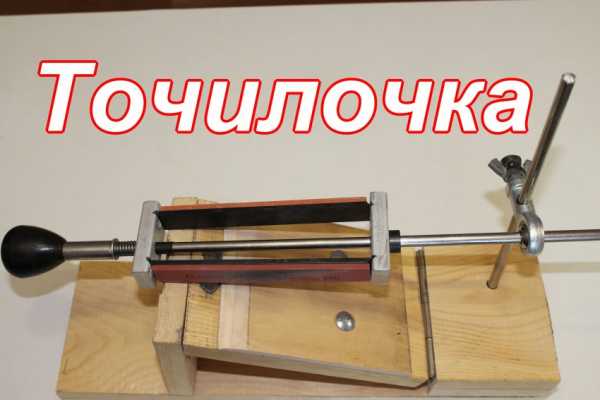

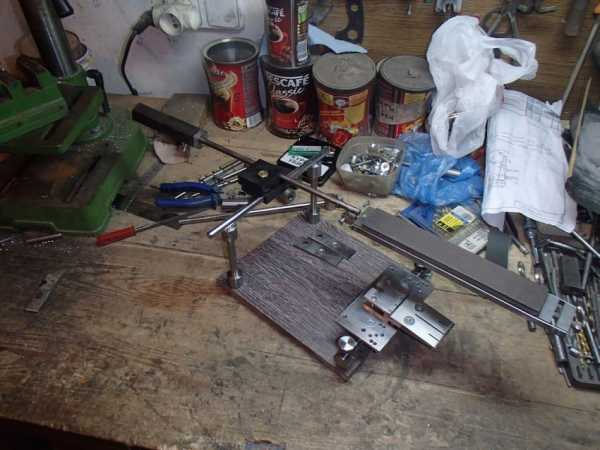

Самодельный ручной станок для заточки ножей
Чуть более сложные и гораздо более удобные самодельные устройства, которые сделаны на основе известных фирменных приспособлений. В них есть регулируемая площадка, на которой закрепляется нож. Площадка выставляется под заданным углом. Брусок крепится на подвижной штанге, прикрепленной к стойке.

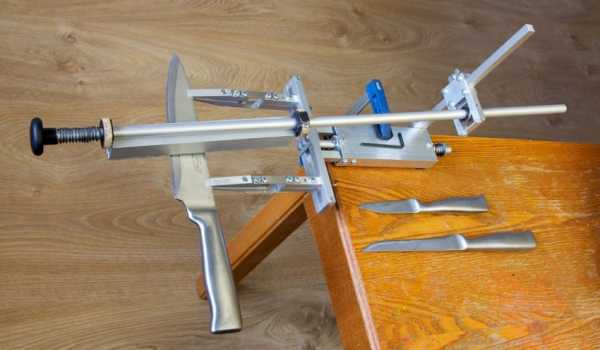

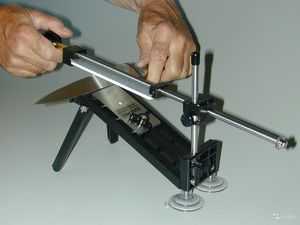

Одно из фирменных приспособлений для заточки ножей
Сделанные своими руками устройства в чем-то повторяют представленную выше конструкцию, но есть некоторые отличия. Есть много вариантов. Приведем некоторые.

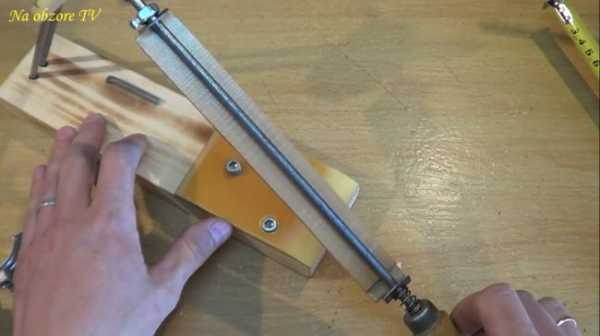

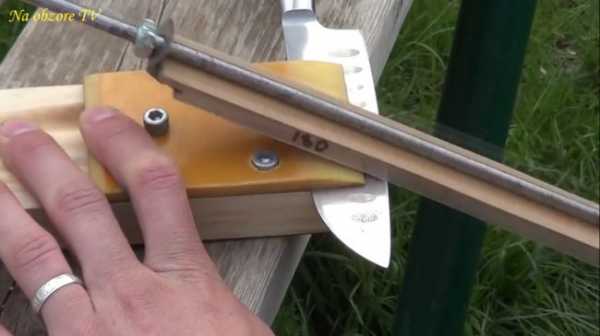

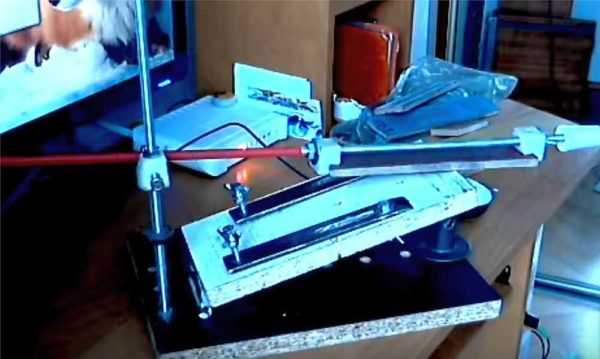

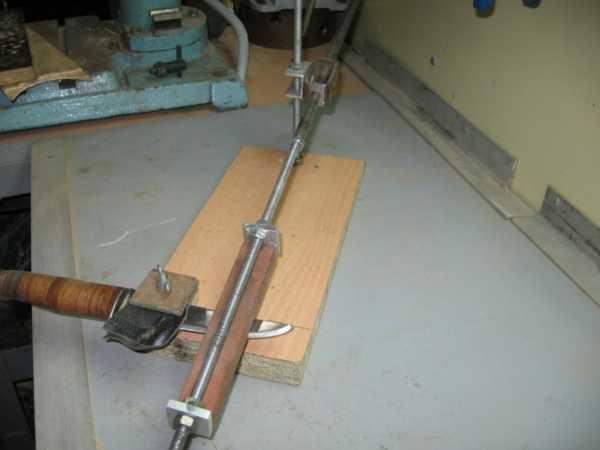

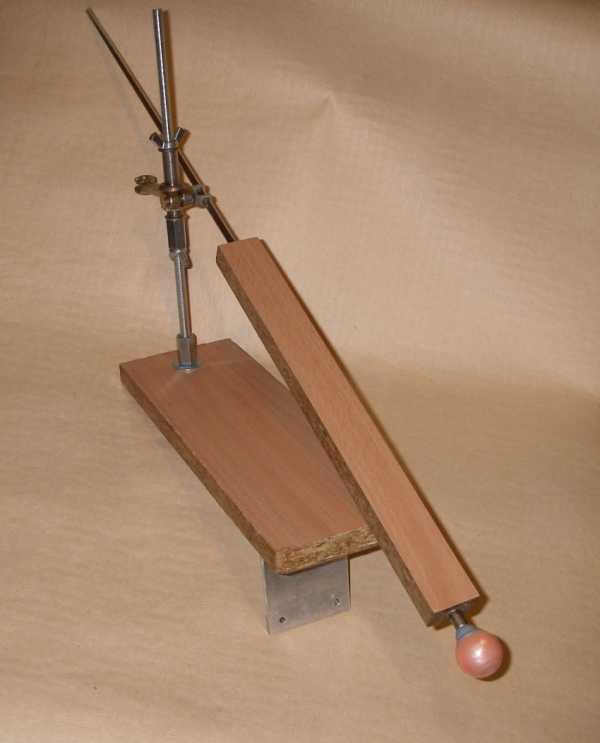

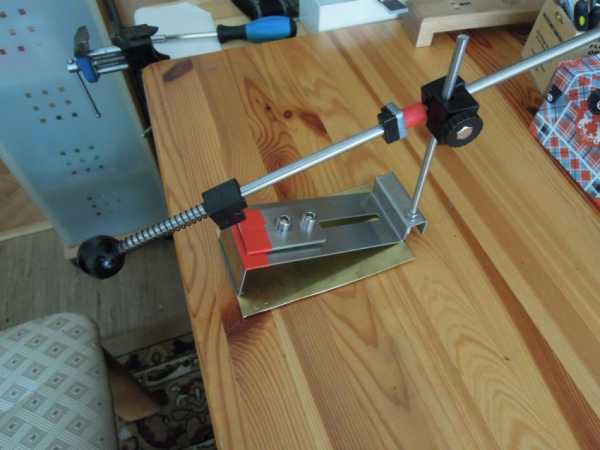

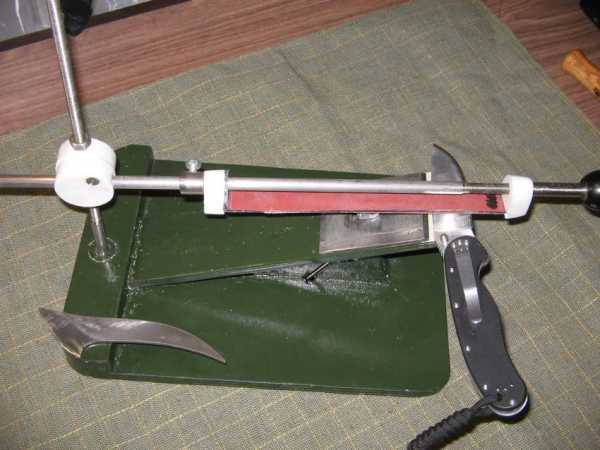

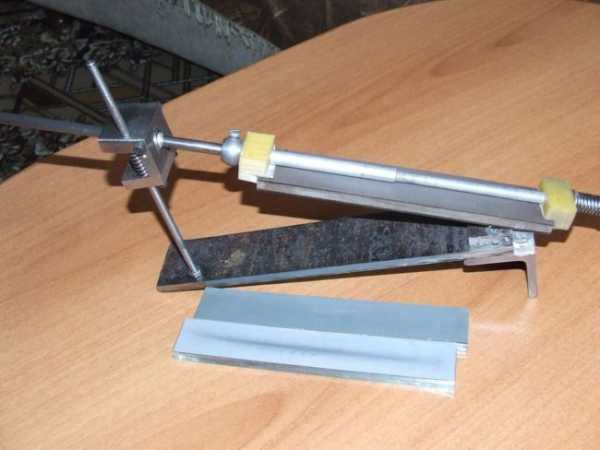

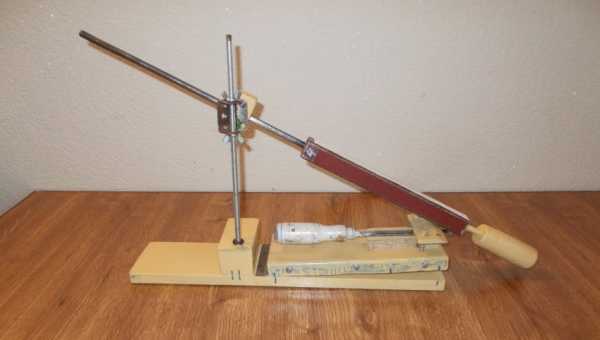

Вариант первый: неподвижная площадка, на которой закрепляется лезвие

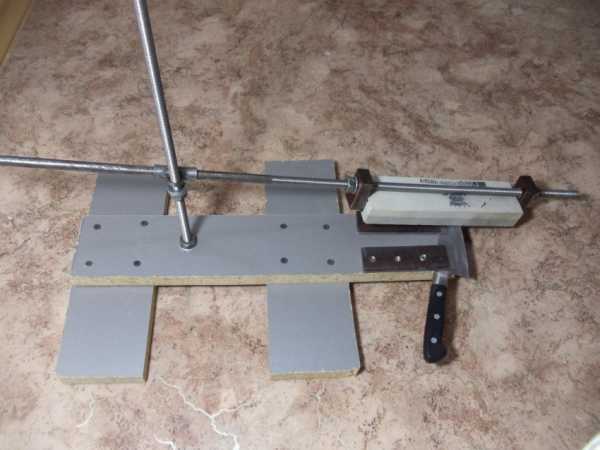

Это приспособление сделано из остатков ламината (можно использовать ДСП), двух стальных прутов диаметром 8 мм и подвижного крепления.
Общий вид приспособления для натачивания ножей
В данной конструкции есть неподвижная основа, которой на обычных петлях приделана площадка с фиксатором для ножа. Ближний край площадки можно приподнимать под каким-то углом, удобным для работы. Но в остальном она неподвижна.

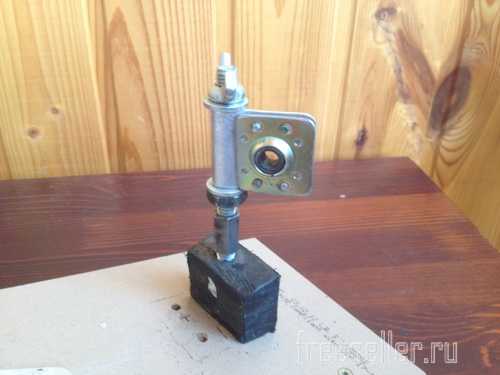

На вертикально установленном стальном пруте имеется подвижно установленный фиксатор, в котором сбоку приделана петля. В нее вставляется прут, на котором закрепляется брусок. Эта петля — простое, но не самое лучшее решение: нет жесткой фиксации, а значит угол будет «гулять».
Петля, в которую вставляется второй прут

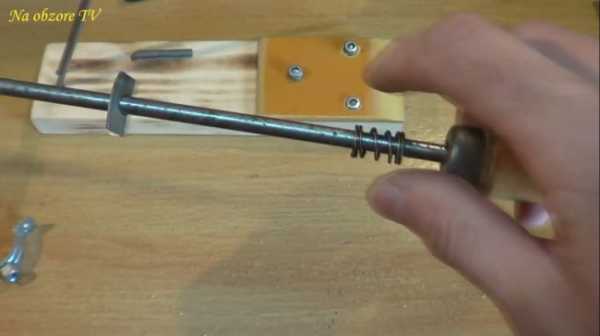

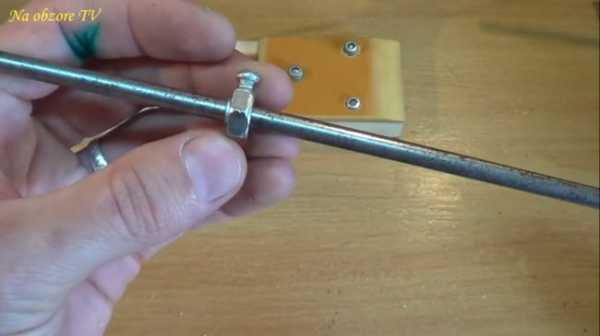

Особое внимание стоит уделить фиксатору бруска. На пруте на некотором расстоянии от края (около 30-35 см) делают упор. Это будет неподвижный фиксатор. Второй делают подвижным, он фиксируется после установки бруска при помощи винта и нарезанной в корпусе держателя резьбы. Второй вариант — нарезать на стержне резьбу и поджимать установленный брусок при помощи гайки.

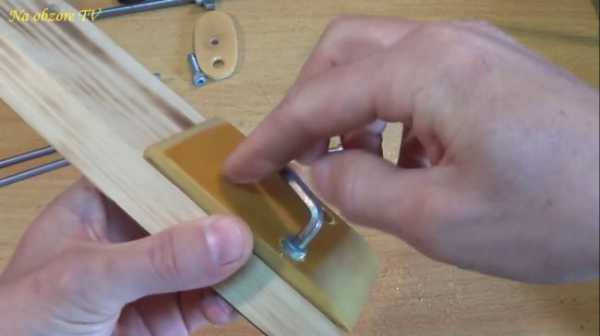

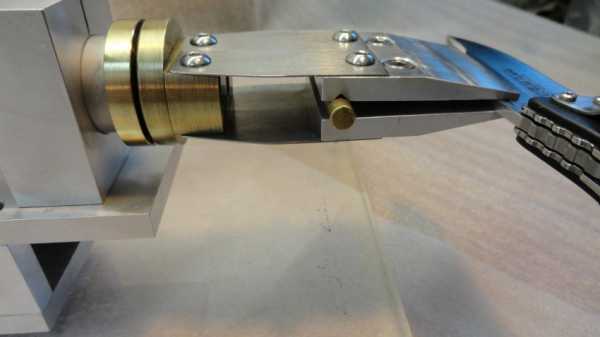

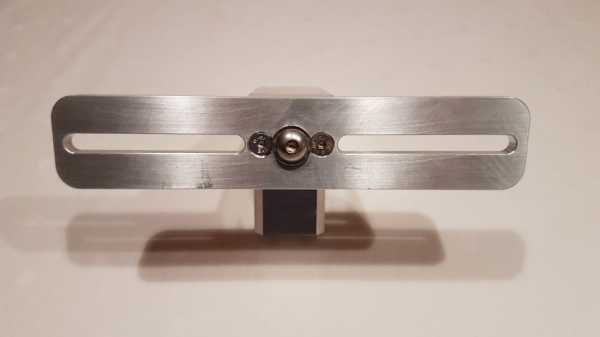

Держатель ножа — одна или две пластины из стали, закрепленные на подвижной площадке. Они закреплены подвижно — при помощи винтов и «барашков». Ослабив крепеж вставляют лезвие ножа, зажимают его. Сдвинуть его очень непросто. Затем, установив в петлю шпильку с закрепленным бруском, регулируют его высоту так, чтобы был выставлен требуемый угол.
Выставление угла

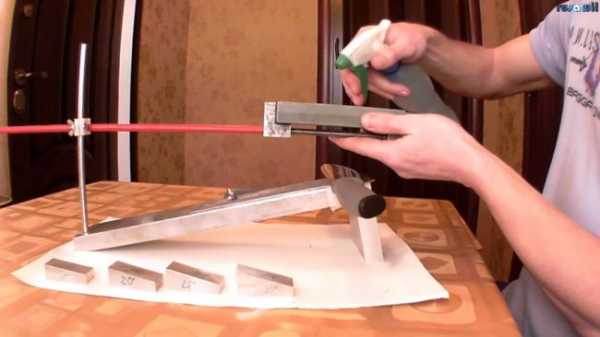

Можно, как на фото, сделать шаблоны с нужными углами и добиваться совпадения плоскостей. После поперечная планка закрепляется, можно работать — проводить бруском в нужном направлении.
Данное приспособление для заточки ножей неплохо работает, вот только двигать абразив вдоль лезвия можно лишь при заточке кухонного ножа. Классическая заточка — движение перпендикулярно режущей кромке. На прямой части лезвия этого можно добиться. Если лезвие короткое, это будет почти перпендикулярно, но на скругленной части на неподвижном держателе такого не сделать. И этим недостатком «страдают» все подобные приспособления. Еще раз: они — отличный вариант для заточки кухонных ножей (ниже еще один неплохой вариант из той же серии).

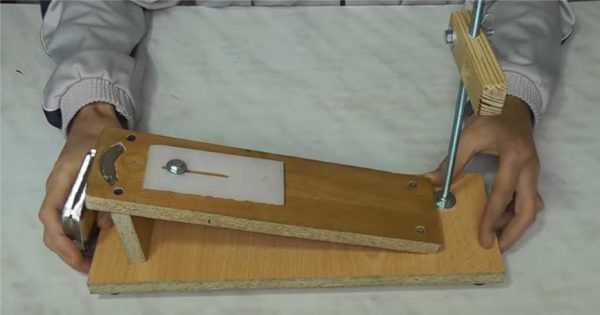

Вариант второй: с подвижной площадкой и магнитным держателем
В этом варианте самодельного приспособления для заточки ножей проблема предыдущих заточек решена. Тут неподвижной остается рама, которая задает угол движения бруска. Держатель бруска движется свободно по направляющей, выставленной под нужным углом. Нож крепится на подвижном столике. Можно, как в представленном варианте, сделать магнитный держатель, можно — обычный из пластины металла и «барашков». Столик двигаете так, чтобы движение абразива было перпендикулярно. Собственно, все есть в видео.
Одно уточнение: в данном случает очень важно, чтобы поверхность, по которой движется столик с закрепленным ножом, была горизонтальная и ровная. Можно подложить стекло или использовать полимерную столешницу (мраморная тоже пойдет).
stroychik.ru
виды и чертежи, изготовление своими руками
У каждой хозяйки рано или поздно начинают тупиться ножи, которыми она нарезает хлеб, овощи или разделывает мясо. Использовать тупой нож не только неудобно, но и небезопасно. Он в любой момент может сорваться с нарезаемого продукта и нанести травму. Поэтому периодически инструмент следует подтачивать, применяя для этого специальное устройство для заточки ножей.
Такие точильные приспособления в широком ассортименте предлагаются в магазинах. Но по тем или иным причинам они не всегда устраивают потребителя. В таком случае приспособление для заточки ножей можно сделать своими руками, предварительно изучив виды камней для заточки, особенности инструмента и предлагаемые чертежи.
Заточка ножей – необходимые условия
Для эффективной и длительной эксплуатации ножа важнейшим фактором при его затачивании является угол между гранями лезвия. В процессе заточки необходимо восстановить ранее заданный угол, который будет полностью соответствовать технологическим нормам и быстро, свободно и эффективно разрезать материал.
Для каждого лезвия подбирается свой оптимальный угол:
- для бритвы и скальпеля угол заточки должен быть в 10–15 градусов;
- ножи для резки хлеба, фруктов и овощей затачиваются под углом в 15–20 градусов;
- многофункциональные ножи для различных продуктов обрабатываются под углом в 20–25 градусов;
- охотничьи и походно-туристические ножи – под углом в 25–30 градусов;
- ножи для резки твердых материалов – в 30–40 градусов.
Не имея специального приспособления, наточить лезвие под нужным углом затруднительно. Удерживая нож руками, довольно затруднительно обеспечить необходимый угол наклона режущего инструмента. Для облегчения этого процесса существуют специальные приспособления, которые можно смастерить своими руками. Их конструкции достаточно просты, а на само изготовление уйдет не так уж и много времени.
Точилки для ножей своими руками
Существует достаточно много видов заточек для ножей, среди которых можно выбрать максимально соответствующую своим потребностям.
Все приспособления состоят из двух частей:
- брусок из абразивного материала;
- упор для крепления ножа.
В качестве бруска можно использовать уже готовые специальные камни или сделать его своими руками.
Камни для заточки – виды и изготовление
В продаже можно встретить несколько видов камней:
Водные инструменты. При работе с ними используется вода, что позволяет экономить поверхность камня.
Масляный камень по структуре и форме напоминает водный, но его поверхность наиболее маслянистая.
Природные инструменты изготавливаются из натуральных камней, которые проходят промышленную обработку.
Искусственные камни изготавливаются из ненатуральных компонентов.
Резиновые инструменты также могут встречаться в продаже, но работать на них не очень удобно.
Для самостоятельного изготовления абразивного бруска можно использовать небольшие пластины из стекла прямоугольной формы и толщины в 4–5 миллиметра. На поверхность пластин с помощью двухстороннего скотча нужно наклеить разной зернистости наждачную бумагу. Стоимость таких брусков получится совсем небольшая, а наждачную бумагу можно в любое время заменить.
Однако при использовании стеклянного бруска следует очень аккуратно затягивать гайки, иначе стекло может треснуть. Кроме этого, при его применении не используется вода, поэтому абразив быстро изнашивается. По этой же причине при заточке ножей следует избегать быстрых движений, которые могут привести к перегреву материала, а, значит, и к потере свойств лезвия.

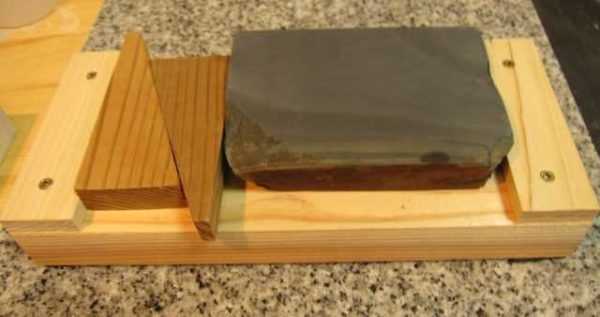

Приспособление для заточки из деревянных брусков
Достаточно просто сделать затачивающий инструмент из двух деревянных и двух абразивных брусков, которые должны быть одинакового размера.
- Деревянные бруски необходимо отшлифовать с помощью наждачной бумаги, убрав при этом с них все заусенцы.
- Произвести предварительную разметку на брусках в зависимости от необходимого угла.
- К намеченной линии приложить точильный камень и отметить его ширину с обеих сторон деревянного бруска.
- По разметкам на деревянных заготовках произвести пропилы, глубина которых должна быть около 1,5 сантиметра.
- В полученные углубления абразивные бруски необходимо вставить так, чтобы все пазы совпали.
- Точильные камни закрепить болтами.
Для большей устойчивости точильного приспособления к его нижней поверхности рекомендуется прикрепить кусок резины.

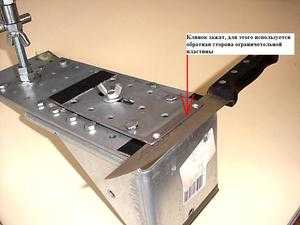

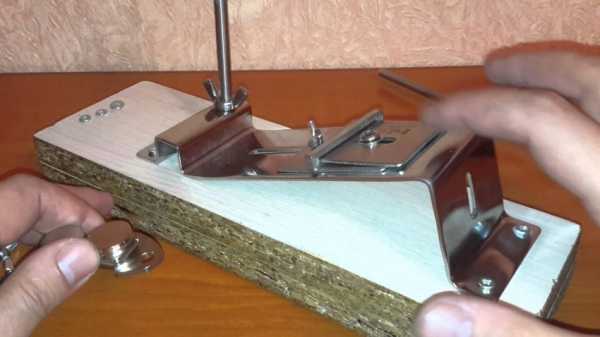

Точилка своими руками из монтажных уголков
За основу такого приспособления взята точилка Лански, чертежи которой можно легко найти в интернете.
Необходимые материалы и инструменты:
- металлические пластины размером 4Х11 сантиметров;
- стандартные алюминиевые уголки;
- металлические стержни длиной около 15 сантиметров;
- набор гаек и болтов;
- точильный станок с тисками или напильник;
- надфиль.
Вместо точильного станка можно воспользоваться напильником, так как этот инструмент необходим только для стачивания с уголков острых углов и очищения мест реза металла.
Этапы изготовления точилки:
- Согласно чертежу под будущие отверстия в пластинах делается разметка.
- Отверстия просверливаются, и в них нарезается резьба.
- С помощью напильника закругляются все острые углы и края. Это позволит комфортно использовать изготовленную ножеточку.
- В уголке в соответствии с чертежом делаются отверстия.
- Отверстие для опоры спицы расширяются с помощью надфиля.
- В отверстиях для шпилек нарезается резьба.
- Стержни вставляются в крайние отверстия и фиксируются гайками соответствующего диаметра (М6).
- В более широкое отверстие вкручивается болт М8, длина которого должна быть около 14 сантиметров. Предварительно на него должна быть навинчена гайка-барашек, поверх которой накручиваются две обычных гайки. Болт в конструкции будет использоваться в качестве опорной стойки.
- В оставшиеся отверстия крепятся болты, с помощью которых будет зажиматься нож.
- На концы стержней накручиваются гайки, нанизывается уголок, который фиксируется с помощью гаек. Опуская или поднимая стержни, можно будет настраивать угол заточки.
- Из тонкого металлического стержня в виде буквы Г, стержня с резьбой М6, двух держателей и гайки-барашка собирается устройство, которое будет держать камень для заточки. Крайний держатель должен быть со сквозным отверстием под спицу.
Такое приспособление для заточки ножей имеет достаточно широкий диапазон градусов угла прижима и наиболее удобно в эксплуатации.
Массивная точилка с подставкой
Своими руками можно сымитировать приспособление для заточки ножей от фирмы Apex, чертежи которого легко найти в интернете. Такая ножеточка представлена в виде подставки, на которой под углом установлена площадка, а сбоку размещена опора для конца насадки в виде стержня. Это очень удобное приспособление, с помощью которого можно очень качественно точить любые режущие инструменты.
Необходимые материалы и инструменты:
- четверть листа ДСП;
- деревянный брусок небольших размеров;
- металлический стержень М8 или М6;
- магнит с прорезями под болты;
- отрезок оргстекла 6х12 см;
- 10 саморезов;
- 3 гайки-барашки;
- 2 болта;
- 4 резиновые ножки;
- деревянные или керамические зажимы;
- наждачная бумага;
- дрель;
- пила.
Этапы работ:
- Из листа ДСП выпиливаются три заготовки. Их размеры должны быть: 30х8 см; 7х8 см; 37х12 см.
- На заготовке размерами 30х8 см на длинной стороне отмеряется от края 6 сантиметров и просверливается отверстие.
- От бруска с сечением 2х4 сантиметра отпиливается отрезок длиной в 8 сантиметров, в котором просверливаются два перпендикулярных друг другу сквозных отверстия. Первое должно быть в трех сантиметрах от края, а второе в трех сантиметрах от первого.
- От края бруска до отверстия выпиливается углубление в один сантиметр толщиной.
- Вдоль середины оргстекла просверливается прорезь.
- В углах заготовки из ДСП больших размеров просверливаются отверстия под ножки.
- В четырех сантиметрах от края заготовки перпендикулярно ставится маленький отрезок ДСП и крепится при помощи двух саморезов.
- Сверху ставится заготовка средних размеров и также крепится при помощи двух саморезов.
- Для магнита на самом краю высшей точки детали средних размеров высверливается неглубокая впадина.
- Магнит вставляется внутрь и фиксируется саморезами.
- На эту же доску кладется отрезок оргстекла. Сквозь прорезь и отверстие вставляется болт, который внизу завинчивается гайкой.
- На свободном крае большой заготовки для железного стержня просверливается отверстие.
- Стержень фиксируется при помощи двух гаек: гайки-барашка и обычной.
- На стержень накручивается брусок, в отверстие которого вставляется завинченный снаружи гайкой болт.
- Из отреза металлического стержня, двух зажимов и четырех гаек с шайбами собирается устройство для зажима ножа.
- К готовому изделию прикручиваются ножки.
Угол заточки на таком приспособлении регулируется при помощи бруска и барашка, который фиксирует деталь на нужной высоте.
Каждое из описанных устройств имеет свои преимущества и недостатки. Выбирая походящий вариант, необходимо исходить из своих потребностей и навыков в такой работе, которую нужно будет делать своими руками.
Оцените статью: Поделитесь с друзьями!stanok.guru
Точилка для ножей своими руками
Приветствую, Самоделкины!Сегодня хочу вам показать, как можно из тех материалов, что есть (или по крайней мере должны быть) практически в каждой мастерской, сделать отличное приспособление для ровной заточки ножей.
Изначально мастер хотел купить готовый прибор для заточки ножей в Китае (а именно в интернет магазине Алиэкспресс), но подумал почему бы не попробовать сделать такую точилку самому своими руками. Тем более цены на данный товар у китайских друзей немаленькие.
Собственно, автор данной самоделки посмотрев в интернете довольно много видео о том, как и из чего изготавливают различные точилки для ножей, и уже на основе них, сделал и свою точилку.
Для самостоятельного изготовления понадобятся следующие материалы и инструменты:
1. Обыкновенная доска;
2. Наждачная бумага;
3. Шуруповерт;
4. Молоток;
5. Толстый электрод 1 шт;
6. Электролобзик;
7. Кусок ламината;
8. Болтики и гайки;
9. Деревянная ручка;
10. Шестигранный ключ;
11. Фторопласт или текстолит (стеклотекстолит).
Давайте приступим собственно к изготовлению точилки.
Для начала возьмем обыкновенную доску и выпилим из нее кусочек. Затем необходимо обработать получившуюся деревянную заготовку, а именно зашлифовать ее с помощью наждачной бумаги.
Она будет служить основанием нашего самодельного точильного приспособления.
По размерам она получается у нас 26 см в длину, в ширину заготовка получилась 6.5 см, а высота деревянного основания составляет 2 см.
Также в этой доске необходимо проделать отверстия. Всего данная деталь будущего изделия будет иметь 6 сквозных отверстий. Сверлим 2 отверстия для самой стойки (о ней чуть позже). Рядом сверлим еще одно отверстие меньшего диаметра, а также с другой стороны доски сверлим еще 3 отверстия, которые будут служить для крепления прижимной пластины.
В проделанные отверстия вставляем гаечки.
Эти гаечки в дальнейшем можно будет посадить на клей, чтобы они не выпадали, но пока все и так стоит вроде бы достаточно плотненько.
Затем займемся изготовлением самой направляющей стойки. Ее мастер сделал из обычного толстого электрода. Его необходимо согнуть пополам. Далее с помощью молотка автор отбил от сварочного электрода всю верхнюю часть и зашлифовал его. Кстати, шлифовать можно и с помощью обыкновенного шуруповёрта. Для этого просто вставляем электрод в зажимной патрон шуруповерта и держа в руке наждачную бумагу шлифуем изделие.
На данном этапе получившуюся из электрода заготовку (направляющая стойка) вставляем вот в эти два отверстия.
Вставляем не под прямым углом, а под небольшим наклоном. Угол направляющей составляет где-то от 65 до 70 градусов.
Садится все довольно плотненько, но также для большей надежности нашей конструкции, в дальнейшем можно будет посадить направляющую стойку на эпоксидный клей, либо же на какой-нибудь другой клей, либо на что-то ещё.
Далее автор решил использовать вот такой вот кусочек фторопласта.
Но возможно мастер ошибается и это не фторопласт. Фторопласт чаще всего белый и скользкий какой-то. Скорее всего это текстолит или стеклотекстолит. Но по сути не так уж это и важно. Главное, что этот материал довольно таки жесткий и не стирается.
Из этого куска (фторопласта или не фторопласта), автор выпилил своеобразную прижимную пластину. В ней он сделал отверстия, а также небольшие потаи, для того чтобы шляпки немножко заходили в глубь пластины.

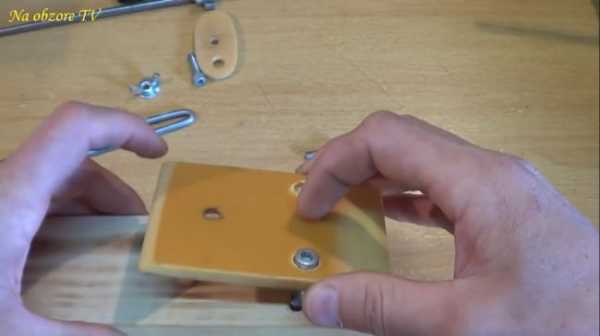

Потом эту пластину ставим на изготовленное ранее деревянное основание. Закрепляем с помощью винтиков.

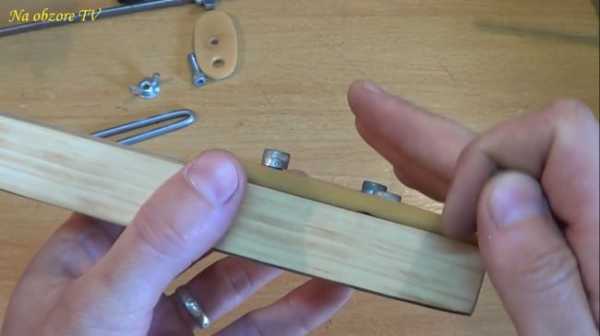

Винтики автор взял под шестигранный ключ. Также мастер сделал небольшое отверстие в основании будущей точилки ножей, чтобы этот ключ был всегда в этой точилке.
Все это дело зажимается и их (винтиков) фактически не видно на пластине.
А вот здесь, мастер потаи делать не стал, так как заточная часть инструмента этого винта не будет касаться.
Далее из того же фторопласта автор сделал такую пластиночку.
В этой пластинке проделал 2 отверстия под тот же самый шестигранный винтик.
Далее все это дело ставится сюда и прижимается с помощью барашка.

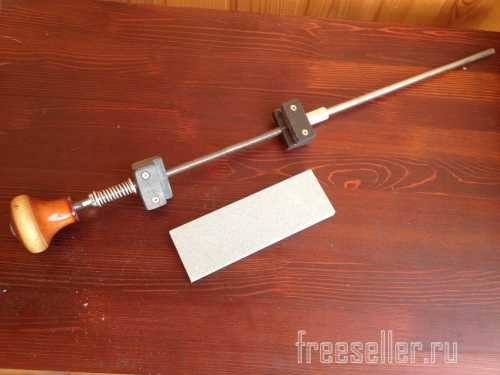

Затем мастер изготовил вот такую вот направляющую для заточных камней.
Длина направляющей составляет 57 см. Ее автор сделал из обычного стального прутка. Также его зачистил. А на один из концов поставил вот такую ручку (вроде бы от советского старого напильника).
Также можно усилить это соединение посадив деревянную ручку от напильника на клей, но она здесь и сама довольно плотно зашла, ничего не выпадает.
По поводу крепления самих заточных камней. Автор взял небольшой кусочек хомута, обрезал его и сделал отверстия. В итоге получились вот такие вот уголочки, два одинаковых.
А здесь поставил гайку с нарезанной резьбой и зажимным винтиком.
Так же на направляющую мастер поставил пружинку, для того чтобы можно было менять заточные камни, не отвинчивая при этом гайку с зажимным винтиком.
Сами заточные камни, а вернее основание для этих камней, автор сделал из обычного куска ламината. Просто порезав его на полоски.
Ширина полосок получается у нас 2,5 см, а длина где-то 20 см.
На кусочках ламината уже есть готовые пазики, собственно куда и будут становиться уголки направляющей части устройства.
Затем автор наклеил наждачную бумагу на кусочки ламината с помощью двустороннего скотча и подписал какая из них где. И, собственно, вот так это все получилось:

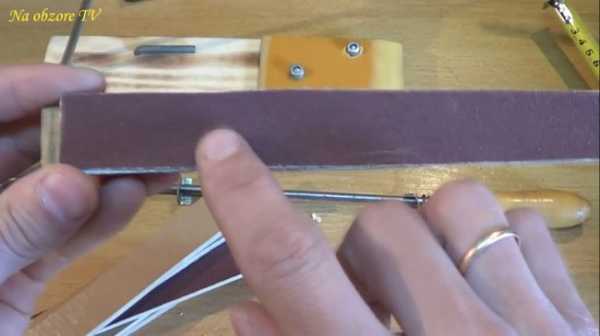

Ставится все это дело достаточно легко. Пазиком ламината попадаем в один уголок направляющей, а вторым уголком при помощи пружинки прижимаем точильный камень.
Все. Ничего никуда не выпадает. Все лежит ровненько и довольно плотно.

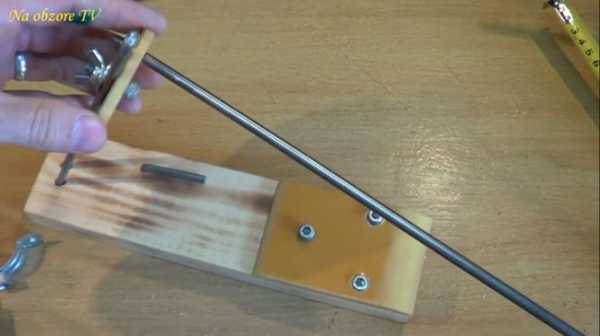

Давайте продолжим собирать дальше наше устройство. Вставляем направляющую с закрепленным на ней заточным камнем в заранее подготовленное для нее отверстие, и можно смело начинать процесс заточки ножа.
Ход довольно большой за счет того, что здесь автор снял небольшую фаску с обеих сторон.
За счет этого ход увеличился. Нож мы ставим вот сюда.
Для этого сначала ослабляем, а после установки ножа зажимаем винтики.
Зажимается все очень и очень плотно, нож не выпадает.

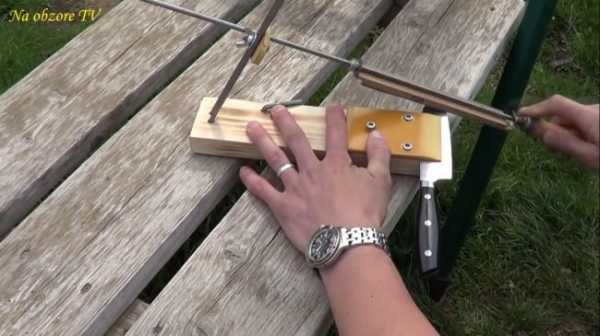

Ну а сейчас, давайте попробуем заточить данный нож и посмотрим, что же из этого получится.

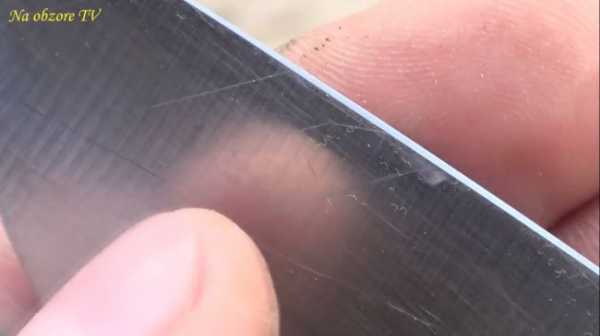

Ну и собственно вот такая получилась заточка.
Пойдемте испытаем на листе бумаге, например.
Отлично! А справится ли такой нож с пластиковой бутылкой наполненной водой? Сейчас узнаем.
Режет очень хорошо, нож острый. Так что точилочкой автор остался доволен. Единственный минус какой он в ней заметил, только то, что не сделал такую точилку намного раньше. Все остальное — одни плюсы.
Благодарю за внимание. До новых встреч!
Видео:
Источник Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
usamodelkina.ru
Изготовляем приспособление для заточки ножей своими руками (инструкция)
Практически каждый человек в жизни сталкивается с вопросом относительно заточки ножей. Ведь любой ножик, независимо от его качества, рано или поздно тупеет. Поэтому за лезвием необходимо тщательно ухаживать.
В магазинах сегодня можно выбрать любую точилку среди огромного разнообразия.
Какие бывают камни для заточки
В целом существует несколько основных видов таких приспособлений. А именно:
Масляные, на поверхности которых масло, специально для экономии материала.
Водные, аналогичный предыдущему, но здесь применяется вода.
Натуральные, обработанные промышленным способом.
Искусственные, сделанные из не природных материалов.
Резиновые, встречающиеся крайне редко. Совершенно неудобные в эксплуатации.
Нюансы в вопросе заточки
В заточке каждого ножика бывают свои моменты.
Например, японский самостоятельного типа заточки требует особого внимания довольно опытного специалиста, поскольку японский вид стали довольно хрупкий. Чтобы их точить производители дают рекомендацию применять разные водные камни, наделенные разнообразной зернистостью.
Хозяйки для заточки применяют точилки, купленные в магазине. При использовании нескольких ножей, их острота сохраняется дольше.
А ведь это очень немаловажно, даже несмотря на то, что это отнимает массу времени и силы.
Как правильно точить ножи?
Для этого необходимо создавать специальные условия. Благодаря им ножик будет оставаться острым еще очень долго.
Поэтому важно верно подобрать угол, при котором будете точить ножи. Согласно основному правилу в этом вопросе, чем меньше угол, под которым затачивается нож, тем прочнее получится режущая кромка.
Важно не забывать, что от максимальной остроты зависит следующая заточка. Чем острее будет нож, тем быстрее придется его точить. При этом сделать его снова «работоспособным» будет гораздо сложнее.
Зачем затачивают ножи?
Смысл заточки — восстановление остроты лезвия. Для этого позаботьтесь о верном угле затачивания. То есть нужно восстановить заданный ранее угол, соответствующий нормам с технологической точки зрения.
Чтобы проверить, насколько качественно произведена заточка, разрежьте материал, который режется лезвием именно этого ножа. Если материал разрежется элементарно, Вы сделать всё совершенно верно.
Возможные проблемы в процессе заточки
Для того чтобы правильно подобрать нужный угол, важно иметь определенный опыт, без которого достаточно сложно справиться в этом вопросе. А уж тем более, если не будет специального оборудования для этого.
Ведь если ножик держать руками в процессе заточки, достаточно сложно добиться его идеальной «остроты» в результате.
Чтобы устранить проблему, рекомендуем сделать самодельный станок своими силами, предназначенный специально для заточки ножиков. В целом, конструкции, которые уже существуют, довольно просты.
Чем точат ножи дома?
Иногда бывает и такое, что нож нужно быстренько сделать острым. Здесь может пригодиться брусок древесины, ножовка, наждачка, тарелка из керамики, стамеска и т.п.
А есть и вовсе те, кто может произвести заточку о фундамент из цемента с песком. Но, такой способ вовсе не рекомендуется. Ведь существует масса иных и более проверенных!
Наилучший среди всех – изготовить самодельное приспособление. Это не только удобно, но и мало отличимо от заводского.
Как точить строгальный нож
С ножиками такого плана под силу справиться опытному мастеру-профессионалу, у которого есть не только знания, но и навыки в этом деле. Процесс довольно сложный на самом деле.
При этом в простом магазине оборудование для заточки такого ножа довольно сложно найти. Следует знать, что здесь поможет современный инструмент, в котором можно выставить низкие обороты с водным охлаждением.
Нужно применять новый камень, на котором ровная поверхность. Лучшим будет именно водный вид камня.
Кроме того, не имея определенного опыта и навыков заточки строгальных ножей, можно также обратиться на СТО, где наверняка имеется такое оборудование, как точило.
Фото примеры заточки ножа своими руками
Рекомендуем посмотреть:
neruds.ru
Точилка для ножей своими руками » Полезные самоделки
Материалы
1. Фанера или пластиковая пластина толщиной 10 мм.
2. Винты, барашковые винты, шайбы и пруток (0,5 м.) с резьбой М6 или М8.
3. Магниты от б/у жесткого диска компьютера
4. Подшипник от старой кофемолки.
5. Наждачные (абразивные шкурки) листы и бруски разной зернистости: 120, 320, 600, 1500.
Изготовление
1. Неподвижную часть станка изготавливаем из фанеры (пластика). Полоски длиной 30 см. и 5 см. и шириной (10…12) см. скрепляем буквой Г снизу алюминиевым уголком. В верней части устанавливаем 1 или 2 магнита (их заливаем эпоксидной смолой). В нижней противоположной части сверлим отверстие и устанавливаем вертикально прут с резьбой (высота 12…15 см.) с подшипником.
На поверхности (для упора затачиваемого ножа) устанавливаем подготовленный алюминиевый (или нержавейка) с прорезью в середине пластину (толщиной до 2мм.) с барашковым зажимом.
2. Подвижная часть двух вариантов:

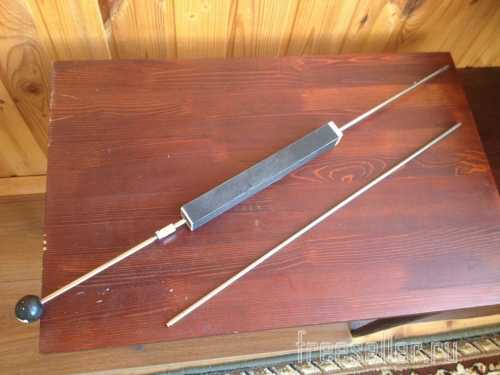

Вариант А. Для заточки брусками.
Вариант Б. Для заточки абразивными шкурками.

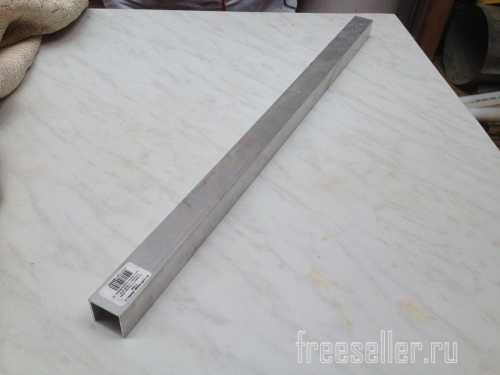

У алюминиевого профиля 4 стороны шириной 25 мм.
На каждую сторону наклеивается полоска абразивной шкурки разной зернистости: 120, 320, 600, 1500. Для наклейки я использую канцелярский клей-карандаш. После использованная полоска шкурки легко снимается ножом и наклеивается новая полоса.
Процесс заточки
1. Устанавливаем затачиваемый нож как на фото.
Нож четко фиксируется за счет магнита и отпадает необходимость закреплять его механически.
С помощью подвижного упора выставляем нож вверх до необходимого положения и закрепляем упор барашковым винтом.
Ставим подвижную часть станка на нож.
Теперь выставляем угол заточки опуская вниз или поднимая подшипник с помощью винтов.
Для первой заточки поворачиваем к лезвию ножа сторону с минимальной цифрой зернистости 120 (самой грубой).
затачиваем до получения сплошной полосы на кромке лезвия (шириной 0.5…1 мм.)
Переворачиваем нож и всё повторяем.
Процесс продолжаем шкуркой 320, 600, 1500.
Теперь можно ножом бриться.
Такой же порядок заточки заточными брусками. Но в этом случае имеются несколько недостатков:
1. Средняя часть бруска со временем вырабатывается тогда угол заточки «плавает», чего нет в первом варианте.
2. Бруски с разной зернистостью необходимо менять, а в первом варианте для изменения зернистости необходимо только поворачиваем грань. Снятие бруска происходит отжиманием пружины двумя пальцами.
Теперь все ножи заточены полным циклом. Если некоторые из ножей в процессе использовании тупятся. Я только правлю эти ножи с зерном 600 или 1500, двумя-тремя движениями на каждую сторону ножа.
Спасибо за внимание!
Специально для сайта «Полезные самоделки» от Гамира Хамитова.
www.freeseller.ru
0 thoughts on “Фото точилка для ножей – Какую ножеточку с профилем лучше выбрать и купить на Алиэкспересс – обзор точилки для ножей с регулируемым градусом угла заточки, фото и видео обработки лезвий своими руками”
